Датчик движения, как его настроить

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Монтируя систему освещения в подъезде, хорошо бы сделать ее максимально экономичной и автоматизированной, чтобы свет включался лишь тогда, когда это действительно необходимо, а не горел бы круглыми сутками, как это было принято в девяностые — до того момента, пока лампочку не выкрутят или не разобьют.

На самом деле подобная система может быть полезной не только для подъездов, но и для различных подсобных помещений, стоянок, коридоров и т. д. Здесь как нельзя кстати подходят инфракрасные датчики движения, умеющие реагировать на движущиеся в зоне их действия объекты. Первостепенная задача состоит в том, чтобы правильно установить и настроить такой датчик, об этом и пойдет речь далее.

Современные модели инфракрасных датчиков движения допускают настройку трех параметров: порог освещенности, обозначающий наступление темноты, когда датчик движения начинает работать — «LUX» (или «DAY LIGHT»), чувствительность датчика в рабочем режиме — «SENS» (или «METER»), и время «TIME» (или «Min/Sec») на которое будет включаться свет при обнаружении в рабочей зоне датчика движущегося объекта (если темнота в соответствии с настройкой параметра «LUX» уже наступила).

Главная загвоздка обычно заключается в том, чтобы настроить датчик на срабатывание именно на людей, а не на кошку или голубя. Для этого и нужен регулятор чувствительности «SENS».

Правильно установив, подключив и настроив подобный датчик, вы получите существенную экономию электроэнергии расходуемой на освещение. Однако еще при покупке датчика важно обратить внимание на то, чтобы датчик имел все три параметра для регулировки, поскольку в продаже встречаются и такие датчики, у которых доступна регулировка всего двух параметров, когда отсутствует возможность настройки освещенности либо чувствительности.

Главное, что делается в первую очередь, — настраивается зона обнаружения детектора при его монтаже. Обычно детектор имеет шарнирное крепление, позволяющее повернуть датчик таким образом, чтобы его инфракрасные лучи покрывали всю зону необходимую для мониторинга.

Здесь важно правильно подобрать высоту установки датчика, чтобы не было неадекватно больших слепых зон там, где их быть не должно.

В любом случае, при тестировании во время настройки совсем несложно добиться нужного положения датчика и правильного угла его охвата.

Чувствительность обнаружения «SENS»

Когда зона действия датчика определена, когда датчик закреплен на нужной высоте и под правильным углом, а до настройки освещенности еще не дошли, настраивают его чувствительность.

Это делается посредством вращения рукой, отверткой (или чем-нибудь подходящим) регулятора «SENS». Вокруг регулятора нанесен рисунок, показывающий куда его нужно вращать чтобы усилить или ослабить чувствительность. Желательно начать настройку с максимальной чувствительности, постепенно уменьшая ее.

Порог освещенности регулятором «LUX» сначала также выставляется на максимум. При максимальной чувствительности («SENS») датчик легко обнаружит кошку, так что на максимуме чувствительность датчика оставлять нецелесообразно. Постепенно уменьшая чувствительность проверьте как будет реагировать датчик, и таким образом добейтесь оптимального его состояния.

Порог рабочей освещенности «LUX»

Регулятор «LUX» необходим для настройки световой чувствительности датчика, чтобы он включался лишь с реальным наступлением темноты, а в светлое время суток не реагировал бы ни на какое движение в его рабочей зоне. Поэтому данную настройку целесообразно произвести именно тогда, когда освещенность на подконтрольной датчику территории уменьшилась до того состояния, которое можно назвать началом наступления темноты (сумерек).

Рабочий период «TIME»

Наконец, регулятор «TIME». Он нужен для настройки времени, на которое датчик включится в момент обнаружения соответствующего объекта в его рабочей зоне. Обычно диапазон регулировки допускает выбор интервала от 5 секунд до 30 минут, в зависимости от конкретной модели датчика. Изначально выставляют минимально возможное время, просто чтобы проверить параметры чувствительности датчика, произвести его первоначальную настройку и тестирование.

Ранее ЭлектроВести писали, что австрийская ÖBB оборудовала 5000 вагонов приборами отслеживания местоположения и грузов.

По материалам: electrik.info.

Встраиваемые потолочные датчики движения для включения света круглые

В прошлой статье мы рассказали, какие параметры нужно учитывать при выборе потолочного датчика движения. Но правильный выбор — это половина успеха. От установки и настройки зависит все остальное.

Монтаж потолочных датчиков движения

Помните, что датчики движения PIR, фиксируют инфракрасное излучение и перемещение разнотемпературных потоков воздуха.

Датчики движения могут работать не корректно, если поблизости есть:

• кондиционеры
• конвекторы
• фенкойлы
• или иные источники

C помощью датчиков движения B.E.G. можно решить данную проблему, так как в них изначально заложена функция уменьшения чувствительности(что есть не у каждого производителя), а с  помощью специальных  линз-масок (шторок) можно настроить датчик таким образом, чтобы он не фиксировал воздушные потоки от вышеперечисленного оборудования, которое имеется практически в каждом здании.

Прежде чем перейти к монтажу устройства, вы должны убедиться, что на питающем кабеле нет напряжения. Для этого вам необходимо отключить автоматический выключатель в силовом щитке, который отвечает за питание линий освещения  в помещении, где вы собираетесь установить датчик движения.

Подключение датчика движения – дело не такое сложное, как это может выглядеть на первый взгляд. Но если вы не уверены в своих силах, лучше обратиться за помощью к профессиональным электрикам.

Обычно датчики движения имеют 3 клеммы подключения. L-фаза и N-нейтраль (ноль) – данные клеммы служат для подачи питания на датчик. L’-выход на нагрузку – это фазный выход на светильник.

Существуют датчики со спаренными клеммами N-нейтраль, для удобного подключения нагрузки или параллельного подключения нескольких датчиков. питающий кабель приходит на датчик (клеммы -L,N) и из датчика на нагрузку выходит не один провод, а два (L’,N), что позволяет подключить нагрузку без дополнительных распаечных коробок, а как известно чем меньше соединений на линии тем лучше.

После того, как вы смонтировали и подключили  устройство, необходимо проверить его работоспособность. В датчиках движения BEG после подачи питания  включается режим самотестирования, который длится 60 сек. Датчик мигает LED-индикаторами и зажигает подключенную нагрузку, на это время.  После нагрузка отключается и датчик начинает работать по заданным настройкам. Если LED-индикаторы не загораются, нужно проверить правильность подключения его к сети питания.

Правильное подключение

Не следует подключать параллельно больше пяти-восьми устройств. Чем больше датчиков подключено параллельно, тем большим и менее контролируемым становится диапазон обнаружения, и тем больше времени занимает возможный поиск неисправностей. Если много датчиков движения подключены параллельно, то подключенные потребители тока иногда могут не выключаться (как правило, эта проблема устраняется посредством применения резистивно-емкостного звена гашения).

Советы по настройке датчиков движения

Как правило датчики без сенсоров освещенности имеют всего один потенциометр (регулятор) – это настройка временной задержки, она выставляется в разных промежутках от 30 секунд до 30 мин. Это тот самый промежуток времени,  после которого датчик выключит нагрузку. Таймер постоянно продлевается, если движение в зоне действия датчика фиксируется.

Датчики движения,  которые имеют сенсор освещенности, оборудуются дополнительным потенциометром (регуляторм), который отвечает за настройку порога освещенности, при превышении которого датчик не будет включать нагрузку. Настраивается порог освещенности в пределах от 2 до 2000Люкс.

Третий параметр, который присутствует не во всех датчиках движения, это регулируемая чувствительность. Использование данного параметра помогает избежать ложных срабатываний датчика от внешних факторов.

Правильная настройка

Уровень освещенности

• Зоны прохода 100-300 люкс
• Рабочие зоны (офисы, комнаты для совещаний и т. п.) 600 люкс
• Виды деятельности с большой нагрузкой на глаза 1000 люкс
• Измерение освещенности деактивировано (символ «солнце») для зон, в которых отсутствует дневной свет, и в дневном/ночном режиме работы

Время задержки для управления светом

• Зоны прохода около 5 мин.
• Рабочие зоны около 15 мин.
• Импульсный режим (1 секунда) для управления автоматическими выключателями лест­ничного освещения или системами управления зданием

Время задержки для управления устройством

• В зависимости от вида подключенного потребителя тока от 5 до 120 мин.
• Импульсный режим для управления системами управления зданием
• Импульс сигнала тревоги для предотвращения ошибочных коммутаций

Типичные ошибки при монтаже

1. Выбор места монтажа. Бывают случаи, когда потолочный датчик по ошибке монтируют на стену либо в другое неподходящее по техническим условиям место.
2. Установка линз-масок. В комплекте с датчиками  поставляются линз-маски (шторки). Это специальные накладки на датчик, которые позволяют корректировать зону действия. В большинстве случаев они не требуются, но при монтаже их забывают снять (либо наоборот устанавливают на датчик). В результате датчик не фиксирует вообще никаких движений и не срабатывает.
3. Неправильное подключение/установка выключателя. Установка выключателя до датчика приведет к принудительному отключение питания. И работа датчика станет невозможна.
4. Неправильный подбор датчика.  Выбор встраиваемого датчика для бетонных потолков или наоборот накладного датчика для подвесных потолков. Во втором случае смонтировать датчик будет можно, а в первом невозможно.
5. Ошибка программирования. Как правило ошибки в программирование возникают, если сначала не прочесть инструкцию по эксплуатации к датчику. Прочтите  инструкцию, и лишь потом меняйте настройки на потенциометрах и DIP-переключателях.
6. Неправильный выбор помещения. Установка датчиков движения в помещениях где люди присутствуют постоянно.
7. Неправильный выбор дальности действия. Даже у датчиков движения существует несколько зон действия: фронтальная и перпендикулярная.

Если вы внимательно прочитаете инструкцию по эксплуатации к устройству, то скорее всего досадных ошибок при монтаже и программировании удастся избежать. Вам останется только правильно настроить прибор и наслаждаться удобством использования датчиков движения.

comments powered by HyperComments

Как правильно настроить датчик движения?

Смотрите также обзоры и статьи:

Зачастую такое дополнительное устройство как датчик движения, который оснащен специальным фотоэлементом, который реагирует на затемнение включением питания к источнику света, устанавливают именно с уличными прожекторами. Поскольку именно такие экономные источники света дают возможность обезопасить дом, приусадебный участок от нежелательных визитов посторонних людей, сработать по сути как световая сигнализация.

Еще одним важнейшим применением датчиков движения, которые устанавливаются на светодиодных прожекторах, является возможность существенной экономии средств. Ведь так происходит регулировка подачи освещения на объект только по мере необходимости, а не в постоянном режиме.

Регулировочные показатели датчика

Прежде чем перейти непосредственно к анализу датчиков движения и того, как характеризуется его работа, стоит рассмотреть более пристально и сами прожекторы, на которых они чаще всего и устанавливаются.

Так, светодиодные прожекторы представлены в великом множестве вариантов: как матричных, так и линейных. Матричные представляют собой набор светодиодов на фиксирующем клее ЗМ, который устанавливается в центре прожекторного плафона. Является превосходной альтернативой галогенным прожекторам, которые часто выходили из строя по причине перепада температуры – не выдерживала стеклянная колба. Светодиодные прожекторы не имеют стеклянных элементов в своей конструкции – металлический корпус с хромированными светоотражателями и пластиковый рассеиватель- диффузор.

Еще один вид светодиодного прожектора – линейный. Как и матричный, он представлен в металлическом корпусе из алюминия или дюралюминия, с высокой степенью герметичности IP 65. Однако внешне он выглядит как несколько больших светодиодов или групп светодиодов, заключённых в пластиковый круглый корпус на фиксирующем клее ЗМ, а далее – в металлический корпус с прозрачным светоотражателем.

Прожекторы работают в трех режимах цветовых температур – теплом (2500 кельвинов), естественном (4500 кельвинов) и холодном (до 7200 кельвинов). Отдельный подвид прожекторов – RGB, в котором несколько цветов, сменяющих друг друга. Такой прожектор подойдет для сценической установки, регулируется посредством диммера с пультом дистанционного управления или пультом с ИК.

Настройка показателей датчика

Итак, теперь мы уже знаем, на каких именно прожекторах могут применяться датчики движения, которые будут обладать благодаря данному прибору существенной защитой от негативных факторов окружающей среды. Далее рассмотрим, как происходит настройка на таких датчиках.

В первую очередь, это:

• степень освещенности, которой управляет специальный диммер,
• угол установки прибора;
• время задержки отключения света;
• степень чувствительности реакции.

Итак, важнейшим фактором является угол установки, ведь он должен охватывать как можно больше, в тоже время не реагировать на движение небольших животных по типу собаки или кошки. Для этого стоит расположить датчик движения так, чтобы его инфракрасные лучи достигали длины от пяти и до девяти метров. Для этого прожектор вместе с датчиком должен крепиться на высоте примерно в 2,1 метра над уровнем земли с наклоном на землю примерно в пятьдесят градусов. При этом степень отклонения от вертикальной оси, на которой установлен прожектор, не должна превышать сорок градусов.

Непосредственно на самой пластиковой коробке датчика есть три регулируемых вручную показателя, среди которых первым следует степень настраиваемой освещенности. При правильной настройке экономия от использования прожектора с датчиком может составить около 50%. Этот показатель обозначается словом «LUX». Чтобы правильно оценить освещенность, которую вы установили, прибор следует использовать и уменьшать яркость в ночное время суток.

Чувствительность – важный показатель, который влияет на то, будет ли реагировать устройство на мелких птиц, качание ветки дерева или будет реагировать только на появление в поле его работы человека. Для этого следует установить показатель «SENS»на панели прибора на средние значения и испытать опытным путем ночью. Если чувствительность низка, просто добавьте и наоборот.

От скорости срабатывания датчика зависит то, как быстро удастся увидеть освещенный участок перед собой в темноте и как быстро можно обнаружить нарушителя на вашей территории. При выставлении этого значения стоит установить для начала минимальный показатель, протестировать его и выставить такой показатель как задержка примерно на 5 секунд. Этого времени обычно бывает более чем достаточно.

Выводы

Датчик движения – полезный прибор, устанавливаемый на прожекторах вне помещений. Они благодаря встроенным инфракрасным лучам дают возможность реагировать на появление человека в поле работы и включать свет в прожекторе.
Это дает возможность обезопасить свой дом от проникновений, а также существенно экономить деньги благодаря включению прибора только тогда, когда это требуется.

Опубликовано: 2020-09-11 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как настроить датчик движения Philips Hue

НЕКЕШЕРОВАННЫЙ КОНТЕНТ

Последний аксессуар, который присоединился к линейке Philips Hue, — это датчик движения, который может не только включать свет, когда вы входите в комнату, но также может активировать определенные сцены в зависимости от времени суток. Вот как его настроить, и освещение, активируемое движением, будет готово к работе всего за несколько минут.

СВЯЗАННЫЕ С: Как настроить подсветку Philips Hue Lights

Что делает датчик движения Hue лучше, чем другие датчики движения

Хотя вы можете использовать сторонние датчики движения с вашими светильниками Philips Hue с помощью различных сервисов, Датчик движения оттенка (40 долларов США) упрощает превращение лампочек Hue в движущиеся огни в вашем доме. Кроме того, датчик движения Hue может делать больше, чем любой другой датчик движения сторонних производителей: он может определять, наступила ли ночь, и, например, включать свет более тускло. Или, если в комнате много солнечного света, он может автоматически отключить свет с датчиком движения, чтобы это не было лишним.

Вы также можете создавать разные сцены в приложении Philips Hue и назначать им определенные временные рамки в течение дня. Датчик движения может даже выключать свет по прошествии определенного времени, когда движение не обнаружено, от одной минуты до одного часа.

Как настроить датчик движения оттенка

Чтобы настроить датчик движения Hue, откройте приложение Philips Hue на своем телефоне и коснитесь значка шестеренки настроек в верхнем левом углу экрана.

На следующем экране нажмите «Настройка аксессуаров».

Нажмите на круглую кнопку с плюсом в правом нижнем углу.

Выберите «Цветовой датчик движения».

Затем снимите пластиковую полосу с блока датчика движения оттенка. Это требует небольшого рывка, поэтому не бойтесь сильно тянуть. Как только это будет сделано, подождите несколько секунд и убедитесь, что оранжевый светодиодный индикатор медленно мигает. Если да, нажмите на «светодиод мигает» внизу.

Выберите комнату, которую вы хотите связать с датчиком движения. Фактически вы можете выбрать более одной комнаты, но есть максимум три комнаты, чтобы избежать проблем с подключением и задержками.

Затем вы разместите датчик в любом месте комнаты, желательно так, чтобы часть датчика движения имела широкий обзор комнаты, особенно входа. Датчик движения стоит отдельно, но он поставляется с настенным креплением, если вы хотите держать его подальше от пола или столов. Как только вы найдете для него место, нажмите «Понятно» в приложении.

На следующем экране будут объяснены настройки по умолчанию, которые будет использовать датчик движения. Не волнуйтесь, вы можете легко изменить их, если настроите датчик движения. Нажмите «Готово» внизу.

Ваш датчик движения Hue появится в списке других принадлежностей Hue, которые у вас есть. На этом экране вы также можете быстро включить или отключить датчик движения в любое время, нажав на тумблер справа.

При нажатии на датчик движения в списке появятся настройки, которые вы можете изменить. На этом экране вы можете выбрать, в каких комнатах вы хотите, чтобы датчик движения работал, а также как включается свет в зависимости от времени суток. Поэтому, если сейчас ночь, датчик движения включит свет в тусклом свете, по сравнению с другими временами, когда вы можете включить свет на полную мощность.

Датчик движения оттенка даже имеет датчик внешней освещенности, поэтому он знает, достаточно ли он уже достаточно яркий в комнате, поэтому он не включает свет без нужды. И, конечно же, вы также можете выбрать, как долго свет будет оставаться включенным после того, как он перестанет обнаруживать движение в комнате.

К сожалению, нельзя просто указать датчику движения включить свет. Вместо этого вам нужно назначить ему сцену, поэтому, если вы не создали сцены в приложении Philips Hue, тебе нужно будет сделать это сначала .

Датчик движения Hue, безусловно, является одним из лучших датчиков движения, которые вы могли бы использовать со своими источниками света Hue. Как мы упоминали ранее, вы можете использовать сторонние датчики движения и заставить их общаться с вашими Hue-огнями. через SmartThings или IFTTT, но по функциональности он далеко не так хорош, как датчик движения оттенка.

К сожалению, он не совместим с HomeKit, поэтому с его помощью вы не можете управлять другими устройствами умного дома, например включать умную розетку при обнаружении движения. Это, очевидно, не имеет большого значения для пользователей Android, но пользователи Apple могут быть разочарованы отсутствием поддержки HomeKit.

Помимо этого, датчик движения оттенка делает намного больше, чем я ожидал, поэтому вы можете быть уверены, что получите от него много пользы, особенно в комнатах, где переключатель света может быть не в самом удобном месте.

Настройка датчика движения для включения. Правильная настройка датчика движения под конкретные задачи. Порядок размещения и настройки

Подключение освещения через датчик движения позволяет не только экономить электроэнергию, но и добавить комфорта и удобств в наши жилища. Выбор места установки, схемы подключения и проверка не требуют высокого уровня квалификации, поэтому сделать это сможет практически каждый домашний мастер.

Потолочные датчики с круговым обзором монтируются обычно в центре помещения, или в наиболее высокой его точке. Куда больше имеется вариантов установки для настенных приборов.

В многоквартирном жилом доме лучше всего договориться со всеми жильцами подъезда и установить общую систему освещения для всех его пролётов. Если такого согласия добиться не удалось, можно сделать персональное освещение входной двери в квартиру, установив над ней датчик и настроив его на минимальную чувствительность срабатывания, только при непосредственном приближении.

В загородном доме или коттедже можно смонтировать систему освещения лестницы, последовательно включающей светильники при движении по ней. В минимальном варианте требуется всего два устройства: внизу и вверху.

В техническом помещении дома, в гараже, кладовке или других подобных местах наиболее целесообразно установить выключатель освещения, совмещённый с датчиком движения, который лучше всего монтировать напротив входной двери, чтобы он срабатывал уже на её открытие.
При входе в помещение освещение будет включаться на время, достаточное для переключения его на постоянный режим. Можно организовать раздельные системы: от датчика включается дежурный светильник небольшой мощности, а основное освещение включается независимо своим выключателем.

Снаружи датчики и осветительные приборы можно установить над въездными воротами, входом в дом, гараж, баню, беседку или другие помещения. Можно поставить отдельные датчики для каждого уличного фонаря в саду или на тропинке около дома. Для целей уличного освещения следует использовать датчики, имеющие анализатор наружной яркости, действующие только при наступлении сумерек.

Сейчас на рынке осветительных приборов можно найти варианты светодиодных ламп для наружного освещения, совмещённых с солнечными панелями и датчиками движения. Они не требуют подведения внешних питающих электрических линий. Существуют также и беспроводные модели, работающие от батареек или аккумуляторов. В этих же целях рационального использования электроэнергии в домашних условиях устанавливают .

Датчики имеют пластиковые корпуса, которые нужно беречь от ударов или других повреждений. Особенно бережно следует обращаться с пластиковой линзой Френеля, которая является важным составным элементом оптической системы прибора.

При наружной установке необходимо следить, чтобы устройства не подвергались действию прямого солнечного света и атмосферных осадков. Лучше в таких случаях предусмотреть для них монтаж защитных козырьков. Также следует учитывать, что сенсоры в ветреную погоду могут срабатывать от движения ветвей расположенных вблизи деревьев.

Внутри помещений эти приборы не рекомендуется размещать вблизи отопительных приборов. Желательно, чтобы горячие батареи или печки также не попадали в поле их зрения. Для этого можно соответствующим образом отрегулировать высоту и вертикальный угол наклона устройства.

При любых работах с сетевым напряжением следует неукоснительно соблюдать правила техники безопасности. Во время подключения питающих проводов к приборам, необходимо их обесточить выключателем на силовом щите или, вывернув пробки-предохранители. Если нет полной уверенности в правильном, точном и безопасном выполнении всех процедур по монтажу приборов, лучше доверить это мастерам-профессионалам.

Для монтажа прибора необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство инфракрасных датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона. Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Крепление прибора на стене должно быть надёжным, допускающим последующую ориентацию его в пространстве.
Перед тем, как подключить датчик движения на свет, следует открутить заднюю крышку и внимательно изучить прилагаемую схему подключения. В отличие от обычной электролампочки этот прибор обычно требует наличия не только фазного, но и нулевого провода.

Знаете ли вы, что ответ на вопрос, не так уж однозначен.
А с виду очень несложный процесс подключения выключателя к обычной лампочке требует учитывать много различных нюансов — начиная от монтажа электропроводки и заканчивая установкой лампочки в стене. Все детали можно изучить .

А если внутри есть клемма подсоединения защитного заземления, то необходимо обеспечить и его наличие в месте монтажа. Следовательно, для подключения устройства не годится обычная проводка осветительной сети. Необходимо произвести перекоммутацию проводов в распределительной коробке либо подвести дополнительный провод от коробки или розетки.

Внутри устройства обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая фазность подключения.

Классическая стандартная схема включения.

Позволяет обойти датчик, подав напряжение непосредственно на осветительный прибор.

Обычно используется для сложных по конфигурации помещений, длинных коридоров и проходов, лестничных клеток.

Кроме контактов подключения, многие модели инфракрасных датчиков имеют органы регулировки:

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное.
Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства. Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата. После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Настройка и регулировка датчиков движения для освещения

Все настраиваемые параметры выставляются в каждом конкретном помещении строго индивидуально. Как правило, после первичной установки требуется более точная подстройка параметров в процессе эксплуатации, пока не определятся наиболее подходящие значения.

Обычные пределы регулировки времени срабатывания таймера устанавливаются в большинстве приборов от нескольких секунд до десяти минут. Порог срабатывания светочувствительности можно установить только в приборах, имеющих соответствующий датчик освещённости. Он определяет яркость дневного света, при которой устройство перестаёт подавать напряжение на осветительные приборы.

Установка чувствительности сенсора — наиболее тонкая и капризная настройка. В любом случае датчик должен реагировать на появление в помещении человека, а не домашних животных. При изменении угла обзора устройства часто требуется также и подстройка его чувствительности.

Видео о том, как правильно подключить датчик движения

:

Подключая к светильнику или лампе датчик движения, люди избегают больших затрат электроэнергии и, следственно, платят за коммунальную услугу мало. Прибор, фиксирующий перемещение объектов, – это удобное приспособление, ведь оно предоставляет уникальную возможность сделать включение и выключение света автоматическим.

Принцип работы и использование датчика

Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.

Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.

Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.

Выбор места для устройства

Чтобы датчик движения, включающий свет, срабатывал вовремя, его необходимо устанавливать правильно. При этом следует руководствоваться некоторыми советами:

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 — подключение без выключателя, рисунок 2 — подключение с выключателем, гасящим свет, рисунок 3 — подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

• Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
• Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
• Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

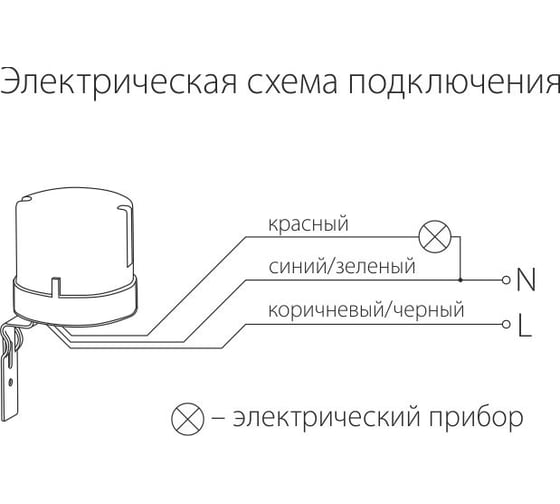

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

1. Найти провод, который тянется от лампы до выключателя.
2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Видео: как подключить устройство

Видео о монтаже прибора

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр — приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени. Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

• оптимальный период подачи света на лестницу — несколько минут, ведь дольше в таком месте задерживаются редко;
• нормальный промежуток времени для подачи света в подсобное помещение — 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

Предисловие

Краткий обзор прожекторных осветительных устройств, оснащенных датчиком движения. Подробное изучение их правильного монтажа, подключения и настройки. Инструкция по подсоединению датчика.

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

• в корпусе светильника;
• в отдельном корпусе, который жестко закреплен на прожекторе;
• в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются . Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

• черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
• красный либо коричневый к Ф или L – это фаза;
• желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Знать как подключить датчик движения для освещения полезно, поскольку он существенно экономит электроэнергию. Использование такого осветительного прибора подходит для смежных помещений, например в коридоре, подъезде или на крыльце, где неудобно часто нажимать на выключатель. Иногда свет включается одновременно с сигнализацией. Устанавливать устройства данного вида нужно в помещениях, где велик риск незаконного проникновения, например в банках и магазинах.

Установка датчиков движения — трудоемкий процесс. Нужно учесть массу нюансов, правильно приобрести оборудование. Для корректной работы светильника следует тщательно выбрать место расположения и грамотно настраивать прибор.

Размещение устройства

Если вы решили заняться подключением прибора самостоятельно, нужно обеспечить оборудованию хороший обзор контролируемого участка, но в то же время исключить ложные срабатывания. Установить датчик движения необходимо вдали от батарей, тепловых вентиляторов, систем кондиционирования. Рядом не должны находиться электроприборы: магнитные волны от них могут влиять на работу устройства.

Подготовка устройства к установке

Настройка датчика движения осуществляется по трем параметрам:

1. Минимальная (пороговая) величина освещенности . Это показатель уровня естественного освещения, при котором уже нужно включить лампу. Для этого поверните ручку LUX на то время, когда вам понадобится дополнительный свет. Как только на улице начнет смеркаться, светильник сработает. Есть модели, настроенные на самостоятельное отключение при достаточном естественном освещении. Такие устройства очень экономичны. Но помните, что их нельзя устанавливать в помещениях без окон (ванные, туалеты, подъезды, коридоры).
2. Чувствительность . Чем выше этот показатель, тем лучше датчик будет реагировать на движения. Это очень трудоемкий процесс, но получить хорошо настроенный прибор вполне реально. Для этого поворачивайте ручку SENS. Передвигать ее нужно буквально по миллиметру, все время контролируя результат. Если прибор не «видит» движения человека, увеличьте чувствительность. Если сенсор реагирует на посторонние незначительные движения, например птиц за окном, уменьшайте чувствительность. Хорошо настроенный датчик реагирует на человека, но не включается от мелких объектов.
3. Регулировка времени . Проще всего настроить временной промежуток, в течение которого будет гореть свет. Используйте регулятор TIME. Поворачивайте его, выставляя интервал, когда вы будете находиться в комнате. Для проходных помещений (коридор, подъезд) рекомендуется выставить время более 1 минуты. Это нужно, чтобы предотвратить постоянное включение-выключение света.

Установка оборудования

Как настроить датчик движения, вы уже знаете. Осталось только подключить его к общей электрической проводке. Для этого используйте стандартную распределительную коробку. Вместе с датчиками обычно устанавливают сумеречные выключатели — таймеры, регулирующие уровень естественного освещения. Благодаря им датчики будут срабатывать только в темное время суток. Для защиты ваших вещей можно соединить датчик движения с сиреной сигнализации.

Удобнее всего подключить датчик непосредственно к проводам люстры или настенной лампы в двух местах. Тщательно проверяйте выбранное место перед монтажом. Обратите внимание, что необходимо обесточить электропроводку перед началом работы. Это делается для исключения поражения электротоком. Пренебрегая этом правилом, вы рискуете здоровьем и жизнью.

После демонтажа светильника соедините провода с клеммной колодкой, зажав их винтами. Фазный провод соедините с верхним контактом, нулевой — идет к среднему контакту клеммной колодки. Средний контакт подключен к датчику. А к нему уже присоединяются два провода, предназначенные для лампочки и дополнительной розетки. Фазный провод в датчике движения подводится к контактам реле так же, как и у обыкновенного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и соединяется с контактом светильника. К этому же контакту присоединены вторые выводы светильника и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампу и розетку.

Перед тем как окончательно соединить все провода, снимите с кончиков изоляцию и скрутите их между собой по цветам. Подготовленные концы проводов прикрепите к основанию люстры. Основание закрепите на стене или потолке, поместите плафон.

Виды датчиков, выбор наиболее подходящего

Определите, где вы будете размещать датчик, — внутри помещения или на улице. В комнатах используют устройства меньшей мощности. Их можно подсоединить к лампам накаливания. Дальность действия таких сенсоров — около 15 м. Для домашнего использования оптимальны приборы с углом обзора 180º. На открытых территориях применяют мощные датчики, подключая их в сеть 500 Вт. У них увеличен угол обзора, с помощью таких устройств можно зажигать прожекторы и большие промышленные лампы.

Существуют активные и пассивные датчики. Их разделили по способу выявления человека в зоне слежения. Активные датчики считывают и анализируют волны, излучаемые живым существом. Обратите внимание, что некоторые активные датчики работают в ультразвуковом диапазоне. Эти звуки не уловимы для человека, но если в доме находятся животные, это вызовет у них дискомфорт и беспокойство. Пассивные — просто реагируют на тепло. Часто производители комбинируют эти свойства. Для дома лучше всего подойдут пассивные датчики. Они более доступны по цене, а их небольшая чувствительность исключает ложные срабатывания из-за незначительных движений.

По типу срабатывания различают тепловые, звуковые и колебательные датчики движения для включения света. Тепловые — чувствительны к смене температуры в зоне слежения, звуковые — способны улавливать колебания воздуха, а колебательные — реагируют на изменения магнитного поля.

По конструкции различают также неподвижные и подвижные. У первых относительно небольшая зона контроля — 10-12 м. Идеально для применения в квартире. Подвижные датчики хорошо подойдут для больших помещений, где возникает необходимость корректировать зону обзора.

Двадцать первый век — это время энергосберегающих и прогрессивных технологий. Век автоматизации, интернета и всех модернизированных средств. Сейчас много идущих со временем технологий, которые помогают нам почувствовать силу научно-технического прогресса. Не осталось в стороне и такое дело, как освещение рабочих мест и жилых помещений. Датчик движения для включения света — одна из таких технологий.

Датчики движения применяются людьми, которые любят доверять технике и хотят переложить на электронику задачу освещения нужного места в нужное время (автоматизация процесса). Это удобно и практично. Главным преимуществом установки датчика является экономия электроэнергии. Она окупит затраты с лихвой.

На сегодняшний момент цена электроэнергии, например в Европейских странах составляет в среднем 0,18–0,22 евро/кВт (в Москве — 0,08 евро/кВт). Экономию легко вычислить. Даже энергосберегающая лампочка, которую регулярно держат включенной в коридоре без естественного света, потребляет за сутки не менее 100-150 Вт. Нормальный опыт применения датчиков движения показывает, что экономический эффект можно получить в пределах 70–80 % электрической энергии, затрачиваемой на освещение в здании.

Хоть стоимость энергии и отличается в разы, сроки окупаемости монтажа и закупки данного оборудования и присутствия для России составляют 1–2 года, в зависимости от колебания цен на датчики, стоимости электроэнергии и мощности осветительных приборов. В среднем, общий срок эксплуатации зданий — около 40–50 лет, срок окупаемости датчиков — это вполне приемлемая величина, а использование даст владельцу возможность сэкономить на затратах электроэнергии.

Второй вопрос — это место установки. Здесь нужно быть очень внимательным. Во-первых, место должно быть проходным, а датчик должен стоять так, чтобы маршрут человека проходил через зону покрытия. Но он не должен срабатывать на любое постороннее движение. Вот примеры основных мест установки:

• Входная дверь в жилой дом.
• Лестница в подвал.
• Подвальное помещение.
• Коридоры и проходы с большим «трафиком».*
• Лестничные марши.*
• Проходы санузел.**

*Здесь нужно подходить индивидуально и выбирать точки установки так, чтобы обеспечить безопасный проход только там, где это требуется. Также нужно обратить внимание на естественное освещение.

**Если говорить о санузле, то есть смысл ставить команду на выключение освещения, поскольку многие забывают выключать свет в этом помещении.

При необходимости, датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, к примеру, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений — дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию и следовать ее указаниям нужно обязательно!

Разновидности датчиков движения

Приборы классифицируются по двум основным признакам:

1. Тип питания.
2. Способ определения движения.

Тип питания:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные (питание от батареек или аккумуляторов).

Нет ничего проще, чем подключение датчика проводного исполнения к существующей сети электроснабжения (220В). Беспроводные, с автономным питанием устанавливают, если они могут подзарядиться от солнечных батарей, либо если нет технической возможности подключения к электросетям.

Способ определения движения

С этой классификацией всё гораздо сложнее и интереснее. Наука и техника в этом смысле шагнула далеко вперёд за последние полвека. Существует несколько способов индикации движения. Разберём их все по порядку:

• Инфракрасные датчики движения. Название говорящее — работают в инфракрасном спектре, реагируя на тепловое излучение людей и животных. Являются пассивными устройствами в связи с тем, что ничего не вырабатывают, а лишь фиксируют излучение. Недостаток: ложные срабатывания из-за животных.
• Акустические датчики движения (шума). Тоже пассивные. Реагируют на звуковые волны. Они применяются на входных дверях различных помещений. В других местах применение ограничено.
• Микроволновые датчики движения. Они уже являются активными, поскольку отправляют микроволновое излучение и регистрируют движение по возврату сигнала.
• Ультразвуковые. Технология та же, что и у предыдущей группы, разница в волновом спектре. Применяются они в ультразвуковом волновом диапазоне. Применяются нечасто. Недостаток: могут быть вредными и опасными для человека и животных.
• Комбинированные (дуальные). Имеют несколько способов регистрации движения. Соответственно, считаются самой надёжной группой.

Наиболее распространены в уличном и домашнем освещении инфракрасные датчики движения. Они недороги, имеют большой регулировочный диапазон и повышенный, в сравнении с другими, радиус действия. На лестницах и в длинных проходах рекомендуется смонтировать датчик с ультразвуком или микроволновой. Они позволят включить свет, даже если вы далеко. В охранных системах наилучший вариант — это микроволновые, они обнаруживают движение даже за перегородками.

Технические характеристики

При выборе данного оборудования, нужно всегда учитывать место его монтажа и различную специфику. Характеристики сетей питания (если он проводной), длительность работы (если он беспроводной), расстояние, на которое он может определить движение. В таблице ниже приведён перечень основных технических характеристик, с примерами заполнения.

Таблица технических характеристик датчиков движения:

*Разберём более подробно угол обзора и дистанцию определения движения. Здесь важно понимать принцип — чем больше зона покрытия датчика, тем больше затраты энергии на его питание. Угол обзора может быть до 360º, и такой датчик есть смысл ставить в большой зал или на улицу для включения прожектора. Такая конструкция должна быть башенного типа. Нет смысла устанавливать его в узком коридоре. То же относится и к расстоянию покрытия.

**Датчик нужно обязательно подбирать, исходя из мощности светильников и суммарного потребляемого тока. Расчёт должен производиться обязательно. Номиналы должны совпадать.

Дополнительные функции

Встроенный датчик освещенности. Это фотореле, встроенное в датчик. Если в освещении нет необходимости (достаточная естественная освещенность, согласно показаниям фотореле), то сигнал о включении на прибор поступать не будет, не смотря на фиксацию движения датчиком. Такую опцию лучше ставить на улице.

Защита от животных. Полезная функция, если есть коты, собаки. Не будет ложных срабатываний. Если собака крупная, даже эта модификация не спасет. Зато с кошками и мелкими собаками она работает удовлетворительно.

Задержка отключения света. Ставится специальное временное реле, которое оттягивает запуск осветительного прибора после фиксации движения. В этой модификации есть смысл, когда датчик и включаемый прибор по проекту находятся на значительном расстоянии друг от друга.

Все модификации могут быть полезны и даже незаменимы. Зависит всё от конкретных условий запуска осветительных приборов и технологии регистрации движения.

Подключение датчиков движения

Для всех вариантов подключения существует общее правило (см. рисунки ниже): красный провод датчика подключается в сеть (на фазу L), чёрный (или коричневый) провод подключается к осветительному прибору. Второй провод осветительного прибора и синий провод датчика подключается в ноль (N) электрической сети. Подключение производится через клеммники. Узловую точку можно сделать на скрутках и завести в общее клеменное гнездо.

Теперь рассмотрим четыре варианта подключения:

1-й вариант. Простейшая схема (она подробно расписана выше).

2-й вариант. Подключение в параллель с клавишным выключателем. Всё точно так же, как в предыдущем пункте, но добавлены две узловые точки и клавишный выключатель между ними. Это сделано для того, чтобы была возможность включать прибор принудительно, в обход датчика.

3-й вариант. Параллельное подключение двух датчиков к одному осветительному прибору. Не трудно догадаться, что нужно это, если прибор должен включаться от движения в нескольких абсолютно независимых зонах.

Настройка датчика движения

Датчик подключен, и нам нужно произвести его настройку. Подход к настройке датчиков индивидуальный, зависит от модели и принципа работы. Подробно регулировка описана в инструкции к прибору. Настройку можно осуществить по двум показателям: время срабатывания и соотношение с общим уровнем освещённости (если стоит встроенное фотореле). Второй показатель нужен там, где есть дневной свет. В противном случае «уставку» этого параметра опускаем на минимум.

Касаемо времени срабатывания тоже есть общее правило: датчик должен подать сигнал в нужное время, то есть, если осветительный прибор удалён, нужно выставить небольшую задержку (методом проб и ошибок). Многие приборы позволяют увеличивать этот параметр на специальном регуляторе до 10 мин.

В заключение хочется отметить, что при установке дорогостоящих датчиков приоритетнее ставить там, где они нужнее. Установить его в самый темный уголок и решить в нём проблему освещённости — просто, быстро и дёшево. А дальше уже захочется ставить приборы повсюду, поскольку к комфорту быстро привыкаешь.

Однако не следует забывать, что эксплуатация любого прибора требует детального изучения инструкций. Будьте внимательны и аккуратны — и всё получится.

Как настроить датчик движения Hue Philips 📀

Последний аксессуар для подключения линии Philips Hue — это датчик движения, который может не только включать свет, когда вы идете в комнату, но также может активировать определенные сцены в зависимости от времени суток. Вот как настроить его и активировать активированные движения огни, которые можно пройти всего за несколько минут.

Что делает датчик движения оттенка лучше, чем другие датчики движения

Хотя вы можете использовать сторонние датчики движения с подсветкой Philips Hue, используя различные сервисы, датчик Hue Motion Sensor (40 долларов США) облегчает превращение ваших лампочек Hue в движущиеся огни в вашем доме. Кроме того, датчик движения Hue Motion Sensor может сделать больше, чем любой другой сторонний датчик движения: он может ощутить, что это ночь, и, например, выключить свет. Или, если в комнате много солнечного света, он может автоматически отключать индикаторы движения, чтобы он не был избыточным.

Вы также можете создавать разные сцены в приложении Philips Hue и назначать их определенным временным рамкам в течение дня. Датчик движения может даже выключать свет через некоторое время, когда движение не обнаружено, всего за одну минуту до одного часа.

Как настроить датчик движения оттенка

Чтобы настроить датчик движения Hue, начните с открытия приложения Philips Hue на телефоне и нажмите на значок шестеренки настроек в верхнем левом углу экрана.

На следующем экране нажмите «Настройка аксессуаров».

Нажмите на круглую кнопку плюс в нижнем правом углу.

Выберите «Сенсор движения оттенка».

Затем снимите пластиковую ленту с блока датчика движения Hue. Это требует немного буксира, так что не бойтесь сильно тянуть. Как только это будет сделано, подождите несколько секунд и убедитесь, что оранжевый светодиод медленно мигает. Если это так, нажмите «Мигание светодиода» внизу.

Выберите номер, который вы хотите связать с датчиком движения. На самом деле вы можете выбрать более одной комнаты, но есть максимум три комнаты, чтобы не допустить проблем с подключением и латентностью.

Затем вы поместите датчик там, где хотите, в комнате, предпочтительно, чтобы часть датчика движения имела широкий вид на комнату, особенно вход. Датчик движения является автономным, но он поставляется с настенным креплением, если вы хотите держать его с пола или столов. Как только вы нашли место для этого, нажмите «Got it» в приложении.

На следующем экране будут описаны настройки по умолчанию, которые будет использовать датчик движения. Однако не беспокойтесь, так как вы можете легко изменить их, как только у вас установлен датчик движения. Нажмите «Готово» внизу.

Теперь ваш Hue Motion Sensor появится в списке других аксессуаров Hue, которые у вас есть. На этом экране вы также можете быстро включить или отключить датчик движения в любое время, нажав на тумблер справа.

Нажатие на датчик движения в списке приведет к настройке параметров, которые вы можете настроить. На этом экране вы можете выбрать, в каких комнатах вы хотите, чтобы датчик движения работал, а также как включить свет в зависимости от времени суток. Поэтому, если в ночное время датчик движения превратит ваши огни в тусклую настройку, по сравнению с другими моментами, когда вы можете включить свет, полный взрыв.

Датчик движения Hue даже имеет датчик окружающего света, поэтому он знает, достаточно ли он достаточно яркий в комнате, поэтому он не обязательно включает свет. И, конечно же, вы также можете выбрать, как долго светится, после того как он начнет обнаруживать больше движения в комнате.

К сожалению, вы не можете просто сказать датчику движения включить свет. Вместо этого вы должны назначить ему сцену, поэтому, если вы не создали сцены в приложении Philips Hue, вам нужно сделать это в первую очередь.

Датчик движения Hue Motion Sensor является одним из лучших датчиков движения, которые можно использовать с подсветкой Hue. Как мы уже упоминали ранее, вы можете использовать сторонние датчики движения и поддерживать связь с подсветкой Hue через SmartThings или IFTTT, но функциональность нигде не близка к датчику движения Hue Motion Sensor.

К сожалению, это не совместимо с HomeKit, поэтому вы не можете управлять другими смартфонами с ним, например, включать интеллектуальную розетку при обнаружении движения. Для пользователей Android это явно не так, но пользователи Apple могут быть разочарованы отсутствием поддержки HomeKit.

Помимо этого, датчик движения Hue Motion Sensor делает больше, чем я ожидал, поэтому вы можете быть уверены в том, что получите много пользы от него, особенно в тех комнатах, где выключатель света может не находиться в самом удобном месте.

Что делает датчик движения оттенка лучше, чем другие датчики движения

Как настроить датчик движения оттенка

Tweet

Share

Link

Plus

Send

Send

Pin

Правильная настройка датчика движения

Существует много мнений о целесообразности применения датчиков движения для включения освещения. Одни говорят, что с их помощью экономят до 50% электроэнергии, другие утверждают, что это бесполезная игрушка, применение которой не приносит никакой пользы. Людям, которые придерживаются второго мнения, хотелось бы сказать, что успешная работа датчика зависит от многих факторов, к которым относятся правильность выбора места установки, монтажа, и качественная настройка. И скорее всего большинство недовольных этим прибором, пренебрегли каким либо из перечисленных требованием. Остановимся на таком этапе, как настройка датчика движения.

Настройка большинства датчиков производиться по трем параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения. Правда существуют модели, у которых чувствительность регулируется автоматически, и настройка производится только по двум параметрам.

Чувствительность.

Все настройки производятся переменными сопротивлениями (потенциометрами). При покупке обратите внимание, где они расположены. Если с тыльной стороны при настройке вы будете испытывать некоторые неудобства, связанные с необходимостью снимать датчик. Одна из самых тяжелых настроек это настройка чувствительности. Скажем честно, идеальнонастроить по этому параметру получается крайне редко, но достичь вполне приемлемых результатов можно. Для точной настройки руку сопротивления (SENS) требуется поворачивать практически помикронно. Основное правило — если прибор не реагирует на появление человека, повышайте чувствительность, если срабатывает от посторонних движений, соответственно понижайте. Существует вероятности потребности перенастройки при изменении сезона. Идеально настроенный датчик должен срабатывать при появлении человека и оставаться в покое при других движениях, например при появлении некрупных животных. Выгодно отличаются датчики со встроенным микропроцессором. В них в моменты отсутствия людей в поле действии чувствительность сведена на минимум, но, стоит человеку появиться в зоне видимости, все настройки автоматически подгоняются к оптимальным значениям.

Пороговая (критическая) величина освещенности.

Настройка датчика движения по этому показателю производиться следующим образом: поворотом ручки (LUX) добиваемся включения датчика в то время, когда уменьшение естественного освещения потребует включения светильников. Более дорогие модели позволяют производить отключение искусственного освещения при достижении нормального уровня естественным светом даже при нахождении в комнате человека. Такие модели обеспечивают максимальную экономию электроэнергии. Поэтому предпочтение стоит отдавать им, кроме случаев, когда прибор устанавливается в комнатах без окон — коридорах, санузлах, ваннах.

Время задержки выключения освещения.

Ну, с этим все просто. Параметр настраивается сопротивлением (TIME). Проанализируйте частоту появления в поле зрения датчика людей и настройте его на время, которое будет превышать значение на минуту или чуть больше. Если установить меньшее значение, то, например, в проходных помещениях (коридорах, лестничных маршах) датчик будет постоянно включать-выключать свет. А такая светомузыка не нужна ни вам, ни ему, ведь он тоже имеет свой ресурс.

Используя эти нехитрые приемы настройки, вы сможете добиться такой работы датчика, что он не только окупится, но и начнет приносить ощутимую выгоду уже в ближайшее время.

КАК НАСТРОИТЬ ПОДСВЕТКУ ДАТЧИКА

КАК НАСТРОИТЬ ОСВЕЩЕНИЕ ДАТЧИКА

Датчики движения

— хорошее устройство безопасности для обеспечения безопасности вашего дома, они хороши для добавления света, когда вы приходите домой ночью, и предупреждения вас, когда кто-то прибыл в вашу собственность, гость или злоумышленник. Наличие датчиков движения, подключенных к источникам света или света со встроенными датчиками движения, — хороший способ отпугнуть злоумышленников, поскольку он привлекает к ним внимание, чтобы вы и соседи могли их видеть.

Если датчики движения настроены неправильно, вы не получите преимуществ от их наличия, и это может стать большим затруднением, когда вы махаете руками датчику, пытаясь заставить его активироваться. При установленном датчике движения желательно установить его в удобном месте, обеспечивающем большую зону охвата вдали от деревьев и растений.

Как настроить датчик движения

У большинства датчиков движения есть ЛЮКС, ВРЕМЯ и ЧУВСТВИТЕЛЬНОСТЬ, у некоторых есть только ЛЮКС и ВРЕМЯ.

• ЛЮКС: Люкс — это то, что управляет настройкой дня и ночи, у него будет изображение солнца и луны, при движении по направлению к солнцу он загорится, когда станет светлее, или при движении к луне, он будет активирован только когда темно. Это полезно, если поблизости есть уличный фонарь, потому что он может не стать достаточно темным для его включения.
• ВРЕМЯ: Время определяет, как долго вы хотите, чтобы функция активировалась, так как при перемещении знака «плюс» и «минус» в положение «+» у вас будет больше времени, а с «-» — меньше.
• ЧУВСТВИТЕЛЬНОСТЬ: Чувствительность может быть определена с помощью SEN в датчике и будет регулировать расстояние и размер объекта, чтобы активировать его, это также контролируется настройкой на знак плюс и минус.

ШАГ 1

Переведите переключатель LUX в дневной режим изображения солнца и установите время на минимальное значение.

ШАГ 2

Включите выключатель света, который управляет датчиком.

ШАГ 3

Переместите датчик в том направлении, в котором он будет сканировать.

ШАГ 4

Прогулочный тест. Пройдите мимо датчика, чтобы проверить различные области, которые вы хотите активировать.

ШАГ 5

Регулировка, если необходимо, некоторые датчики могут перемещаться вверх и вниз из стороны в сторону для получения наилучшего угла.

ШАГ 6

Регулировка LUX для точной настройки должна выполняться в то время дня, когда вы хотите, чтобы она активировалась. Отрегулируйте уровень люкс до луны и дайте ему время выключиться.Как только он начнет темнеть в то время, когда вы хотите, медленно отрегулируйте настройку LUX в соответствии с изображением солнца, оно активируется, как только оно достигнет окружающего света.

ШАГ 7

Отрегулируйте настройку времени на желаемое время, которое вы хотите активировать, переместив ВРЕМЯ в положение «плюс» или «минус».

Как настроить датчики движения

Детекторы движения важны, если вы хотите сохранить свой дом в безопасности.Детектор движения включает уличное освещение, если кто-то проходит в нескольких футах от устройства. Они идеально подходят для добавления света на подъездную дорожку, когда вы возвращаетесь с работы, и для предупреждения вас, когда кто-то прибывает на вашу территорию.

Если у вас есть датчики движения, установленные вне вашего дома, важно знать, как отрегулировать чувствительность, чтобы свет не загорался каждый раз, когда мимо пролетает насекомое.

Шаг 1 — Зона охвата

Большинство детекторов движения поставляются с шарнирным валом, что позволяет легко перемещать датчик в любом заданном направлении.Первое, что вам нужно сделать, это выяснить, какую область вы хотите охватить детектором. В большинстве детекторов движения сигнал выходит из датчика, так что наиболее удаленное от датчика расстояние покрывается сильнее.

Если датчик движения расположен перед вашим гаражом и вы хотите, чтобы он включался каждый раз, когда вы подъезжаете к подъездной дорожке, но не когда автомобили проезжают по улице, немного наклоните датчик вниз, чтобы он обнаруживал движение. на подъездной дорожке, но не на дороге.Если он направлен слишком высоко, он может выйти на улицу и включаться каждый раз, когда машина проезжает мимо вашего дома.

Шаг 2 — Найдите переключатель

Осмотрите основание детектора движения в поисках переключателя и поворотного переключателя. Переключатель — это то, что устанавливает свет детектора движения и как долго он остается включенным после активации; циферблат — это то, что контролирует чувствительность. Иногда в устройстве также есть второй переключатель, который позволяет проверить датчик.

Вы можете выбрать количество минут, в течение которых свет должен оставаться включенным при срабатывании триггера, в большинстве случаев это время составляет от одной минуты до десяти.Обычно вы также можете установить детектор движения в выключенное положение.

Диск чувствительности должен быть легко обнаружен, поскольку у большинства моделей он четко обозначен на основании устройства. Поверните циферблат, чтобы увеличить или уменьшить чувствительность детектора движения. Иногда бывает трудно переместить циферблат из-за его небольшого размера, поэтому для регулировки может потребоваться пара плоскогубцев.

Шаг 3 — Попробуйте комбинации

Попробуйте несколько комбинаций, прежде чем выбрать конкретную настройку.Важно добиться нужной чувствительности и площади покрытия. Проведите вечер, когда у вас есть кто-то, кто может помочь, и протестируйте датчик, пока он не будет установлен там, где вы хотите. При настройке зоны покрытия установите таймер на минимальное значение, чтобы вам не пришлось долго ждать между настройками.

Иногда при отключении электроэнергии может потребоваться сбросить индикаторы, чтобы они погасли. Сделайте это, выключив прерыватель, а затем сбросив датчик движения.Если это не сработает, датчик может быть поврежден и потребует замены.

Как настроить детектор движения

Детекторы движения могут быть автономными или являться неотъемлемой частью осветительной арматуры. В любом случае, чтобы детектор движения выполнял свои функции так, как вы хотите, требуется некоторая корректировка его чувствительности и положения.

Автономный детектор движения.

Встроенный, с детектором движения осветительной арматуры.

Регулировка и тестирование:

Примечание: Прочтите специальные инструкции, прилагаемые производителем, для вашего детектора движения.

1. Каждый датчик движения имеет переключатель, который переключает устройство из рабочего режима в тестовый. Переключатель также может иметь положение «выключено». Найдите переключатель, обычно расположенный в нижней части детектора движения, и установите его в положение «ТЕСТ».
2. Детектор движения также будет иметь регулировку чувствительности.Это может быть установлено отверткой или маленькой ручкой. Найдите регулировку чувствительности и установите ее на «СРЕДНИЙ» уровень. Если регулировка чувствительности не отмечена уровнями, поверните винт или ручку до половины.
3. При запитанном контуре освещения, если в цепи есть настенный выключатель, убедитесь, что он также находится в положении «ВКЛ», осветительная арматура или приспособления, подключенные к датчику движения, должны гореть приблизительно 30 секунд, а затем погаснуть.

Примечание: Если есть какое-либо движение в поле зрения детекторов движения, свет будет гореть дольше.При выполнении теста лучше всего стоять совершенно неподвижно или вне зоны видимости датчика движения.

4. Чтобы настроить поле зрения детектора движения, вручную установите головку детектора движения в направлении области, в которой вы хотите активировать свет. Подойдите к самой дальней точке зоны обнаружения и посмотрите, не загорелся ли свет или нет.
5. Если свет или свет гаснут и включаются, когда детектор находится в режиме «ТЕСТ», положение лампы мешает детектору.Направьте лампы в сторону от детектора, отрегулировав патроны для ламп. Направьте лампы подальше от детектора. Как правило, не позволяйте лампам находиться ближе, чем на 1/2 дюйма от детектора.

Примечание: Всегда направляйте патроны ламп слегка вниз, чтобы избежать наполнения патронов водой, что может привести к перегоранию лампы или короткому замыканию в патроне лампы.

6. С помощью регулировки чувствительности вы можете настроить детектор движения на активацию на разных расстояниях в зоне обнаружения.Это тестирование проводится методом проб и ошибок. Установите настройку чувствительности, перейдите в зону обнаружения и при необходимости отрегулируйте чувствительность, пока не достигнете желаемого результата. Детектор движения выключится примерно через 4 секунды после отсутствия движения в зоне обнаружения.
7. После того, как вы завершили настройку чувствительности, установите ползунковый переключатель в положение «ON».

Доступны два типа детекторов движения:

Широкоугольные извещатели движения срабатывают при движении в зоне на 75% больше, чем стандартный извещатель движения.Широкоугольный детектор движения может вызвать мигание света из-за посторонних движений, включая движение веток дерева. Если вы хотите уменьшить поле зрения широкоугольного детектора движения, это может быть достигнуто за счет уменьшения чувствительности и / или путем наклеивания ленты на окно полевого обзора детектора. Заклеивание окна полевого обзора детектора движения никаким образом не повредит детектор.

Детекторы движения со временем изменяют свою чувствительность и поле зрения. Это может быть вызвано:

• Грязь на окошке полевого обзора,
• Низкое энергопотребление (коричневые выходы),
• Препятствия, такие как новые деревья, кусты, кусты, навесы, заборы, могут изменить поле зрения датчиков движения.
• Возраст

Дополнительная информация по установке датчика движения

Тестирование и игра с PIR-датчиками (датчик движения)

В одном из моих текущих проектов я хотел бы использовать несколько датчиков движения или приближения, также известных как датчики PIR.

PIR-датчики

или пассивные инфракрасные датчики могут отлично подходить для проектов Arduino и Raspberry Pi, и их можно купить очень дешево — я заплатил всего около доллара за датчик в комплекте из 10 датчиков PIR с eBay, но вы действительно можете их получить дешево на таких местах, как Amazon или AliExpress.

В этой короткой статье мы увидим, как эти датчики работают, как их можно использовать, как мы можем их протестировать, и, возможно, немного подправить их.

Никаких Arduino, Raspberry Pi или чего-либо подобного не требуется. Просто PIR, светодиод, батарейка и резистор.

---

Что такое датчик PIR?

Датчик PIR — это электронный датчик, который измеряет инфракрасный свет, излучаемый объектами в его поле зрения. Обычно этот тип датчика используется как датчик движения или приближения.

Довольно часто они упоминаются как:

• ИК-датчик
• Датчик движения
• Датчик приближения
• Инфракрасный датчик движения
• Пироэлектрический датчик

Дешевый PIR — вид сверху

Дешевый PIR — Датчик выставлен

Cheap PIR — Вид снизу

Краткое и простое объяснение того, как работают эти датчики

Датчик в ИК-датчике обнаруживает или «считывает» инфракрасное излучение, «испускаемое» объектами вокруг нас.
Каждый объект с температурой выше абсолютного нуля (-273,15 ° по Цельсию, -459,67 ° по Фаренгейту или 0 по Кельвину) будет излучать инфракрасное излучение, даже мы, люди, и даже если мы, простые люди, не можем этого видеть.

Однако с помощью специальной инфракрасной камеры это можно сделать видимым для человеческого глаза.
Обратите внимание, что в PIR используется относительно простой датчик — это определенно не камера!

Пример инфракрасного излучения

PIR называются «пассивными», поскольку им не помогают какие-либо «помощники», которые, например, посылали бы некоторую форму или форму «излучения» или «света» для помощи в обнаружении.Он основан исключительно на том, что датчик может уловить из окружающей среды, что испускают объекты.

Приборы

PIR на самом деле смотрят только на «разницу» между двумя «половинками» сенсора. Если разница слишком велика, он сработает — обнаружит «движение». Это сделано разумно, чтобы избежать ложных срабатываний, вызванных, например, кратковременным миганием или повышением температуры в помещении.

Микросхема и некоторая дискретная электроника делают все за вас.

Объектив PIR «Купол»

Как вы можете видеть на фотографиях выше, у PIR есть забавный куполообразный пузырь, который представляет собой набор линз, закрывающих датчик.

Если вы присмотритесь, то увидите, что «купол» состоит из маленьких сегментов, каждый из которых представляет собой небольшую пластиковую линзу Френеля. Эти крошечные линзы помогают сенсору «осмотреться» одним движением, что было бы невозможно с использованием только плоского сенсора (см. Рисунок 2).

PIR PCB

Для нас важны несколько точек на плате PIR:

Плата PIR

Самыми важными контактами, конечно же, являются источник питания ( Vcc от 3 до 5 вольт — говорят, что это может быть даже до 12 В) и GND (земля).
Вывод OUTPUT — это переключающий вывод.

Два потенциометра (оранжевые) позволяют настраивать Время задержки (Tx) и Чувствительность (Sx).

Тестирование PIR

Если вы хотите немного поэкспериментировать со своим PIR или проверить, насколько хорошо он работает, тогда вам даже не понадобится Arduino или Raspberry Pi.

Все, что вам нужно, — это источник питания, резистор и светодиод.

Питание может быть получено либо от батарей, либо от источника питания . — Подойдет от 3 до 9 Вольт. — Я использовал зарядное устройство USB на 5 В.

Для светодиода нам нужно обратить внимание, так как важно, чтобы мы правильно подключили контакты. Самый длинный вывод LED (анод или «плюс») должен быть подключен к резистору, см. Рисунок светодиода ниже.

Резистор должен быть 470 Ом , цвета — Желтый , Фиолетовый и Коричневый (см. Также калькулятор резисторов Tweaking4All).

Распиновка светодиода

Суммарно:

Подключите вывод PIR Vcc к + вашего источника питания.
Подключите вывод PIR Output к одному концу резистора.
Подключите другой конец резистора к длинной ножке (аноду) светодиода.
Подключите короткую ножку светодиода (катод) к – вашего источника питания.
Подключите PIR GND к – вашего источника питания.

И все … у вас должно получиться что-то вроде этого:

Проверка PIR с батареей, светодиодом и резистором

шт. Я сделал этот рисунок с помощью Fritzing, отличного инструмента для создания электронного дизайна!

Игра с «настройками»

Теперь, когда у нас есть тестовая установка, пора поиграть.
Когда светодиод горит, обнаружено движение.

Вначале вы могли заметить некоторую, казалось бы, неустойчивую работу — это совершенно нормально. Нам нужно понять несколько вещей, прежде чем мы сможем настраивать параметры.

При подключении аккумулятора датчику потребуется от 30 до 60 секунд для стабилизации (прогрева).
Разместите вашу установку так, чтобы не было движения, и подождите, пока светодиод не погаснет.

Когда светодиод остается выключенным, вы можете переместить руку или что-нибудь в этом роде перед маленьким куполом и увидеть, как светодиод загорается и выключается.

В зависимости от того, что движется, дальность обнаружения должна составлять до 20 футов или около 6 метров.

Также имейте в виду, что датчик будет оставаться включенным еще некоторое время после обнаружения движения. Позже вы можете настроить время с помощью потенциометра «Время задержки».

Время задержки

«Время задержки» определяет, как долго ИК-датчик будет поддерживать выходной сигнал в состоянии «высокий» (ВКЛ) после обнаружения движения.

Например, когда было обнаружено движение, вы можете установить это где-то от нескольких секунд (у меня минимальное время задержки составляет примерно 2 секунды) до нескольких минут (согласно моим спецификациям около 200 секунд).

При сборке базовой тестовой установки (см. Выше) и кажется, что светодиод горит вечно, поверните ручку вниз — задержка может быть слишком большой. Самая низкая установка, если смотреть на винт Philips потенциометра, находится в крайнем левом положении.

При проведении первых тестов уменьшите его как можно ниже… до тех пор, пока вы не заметите необходимость временной задержки.

Чувствительность

С помощью этого потенциометра вы можете определить заданный «диапазон».
У меня сложилось впечатление, что он регулирует, сколько движения нужно, чтобы быть «видимым», или, может быть, более технические термины: сколько разницы между двумя «половинами» сенсора нужно увидеть, прежде чем это будет считаться движением.

Вам придется немного поиграть с этим, чтобы увидеть, какие настройки подходят для ваших целей.

Повышенная чувствительность может быть полезна при использовании PIR для дальнего действия , скажем, до 20 футов (6 метров) или более. Однако это также может вызвать ложные срабатывания в небольших помещениях — то есть PIR может сработать, когда этого не должно быть.

пониженная чувствительность подходит для ближнего действия , скажем, половины максимального диапазона или до 10 футов (3 метров).Что, в свою очередь, могло пропустить движение на большем расстоянии. Для более удаленных объектов может потребоваться больше движения для обнаружения.

Чтобы проиллюстрировать это, небольшой тест…
Сначала я установил самую низкую чувствительность и отошел на 14 футов (примерно 4 метра) от датчика. Мне пришлось взмахнуть обеими руками, чтобы меня обнаружили.

После этого я установил максимальную чувствительность и снова отошел на 14 футов от датчика. Нет, мне нужно было только пошевелить пальцем, чтобы меня обнаружили.

Выбирайте, что лучше всего подходит для вашего применения PIR — с тестовой установкой легко играть и настраивать.

Джампер ретригера

На некоторых PIR перемычку удобно не ставили (как у меня) — это не значит, что они не работают. Их просто установить немного сложнее.

Если ваш PIR не имеет перемычек для этого, а просто паял контактные площадки, присмотритесь внимательно, и вы можете увидеть, что по умолчанию он установлен на «H».Мне потребовалось время, чтобы даже увидеть, что моя была замкнута на «H».

Настройка « L » кажется немного нестабильной — когда вы двигаетесь перед PIR, вы видите, что он иногда включает светодиод, а затем снова выключается. Это называется « без повторного срабатывания » — этот параметр не выполняет повторный запуск или почти не запускает его.

При использовании настройки « H » (по умолчанию) вы увидите, что светодиод остается включенным при движении перед PIR. Это то, что называется «, повторный запуск », и кажется, что это будет наиболее часто используемая настройка, поскольку она, кажется, ведет себя лучше всего.

Источники дополнительной информации

Как настроить тревогу при обнаружении движения и сетку движения — работа DVR

Настройте параметры для сигналов тревоги при обнаружении движения и записи. Узнайте, как настроить сетку движения ниже.

1. Список каналов: Список доступных каналов.
2. Включить: Включить тревогу при обнаружении движения для указанного канала.
3. Время удержания: Время в секундах, которое должно пройти после обнаружения движения до отключения сигнала тревоги.Если он продолжит обнаруживать движение в течение этого времени, он будет рассматривать это как часть того же сигнала тревоги и продолжать оповещение до тех пор, пока движение не будет обнаружено в течение времени удержания.
4. Триггер: Нажмите кнопку «Настройка» , чтобы настроить функции будильника и «Запись». См. Ниже
5. Область: Нажмите кнопку «Настройка» , чтобы настроить область для обнаружения движения. См. Ниже, чтобы узнать, как настроить сетку движения.

   Используйте нижнюю строку, чтобы внести изменения для всех каналов.

Триггер> Тревога

Дополнительные параметры, которые могут срабатывать при обнаружении движения.

1. Зуммер : Выберите, хотите ли вы, чтобы цифровой видеорегистратор издавал звуковой сигнал при обнаружении движения в течение определенного времени.
2. Показать полноэкранный режим : выберите, будет ли на вашем мониторе отображаться определенный канал при срабатывании этого датчика движения.
3. To Alarm Out : Эта функция не поддерживается данным устройством.
4. Электронная почта : Выберите, будет ли отправляться уведомление по электронной почте при срабатывании датчика движения.
5. Snap : Выберите, будет ли записываться моментальный снимок экрана после срабатывания датчика движения.

Триггер> Запись

Выберите, какие дополнительные каналы начнут запись при обнаружении движения. Чтобы включить эту функцию, установите флажок рядом с каналом, который вы хотите записать.Выберите «ОК», чтобы сохранить изменения.

Как настроить сетку движения

Сетка движения может быть полезна, когда вы хотите указать область, в которой включено обнаружение движения. По умолчанию весь кадр будет отслеживаться на предмет движения. Настройка более конкретной зоны обнаружения движения может быть полезной для уменьшения количества ложных тревог, вызванных такими вещами, как проезжающие машины или другая общественная активность.

Сетка движения

Все области, покрытые сеткой, активно обнаруживают движение.По умолчанию все камеры сразу же обнаруживают 100% своего поля зрения.

Чтобы уменьшить область, покрываемую сеткой, нажмите и удерживайте левую кнопку мыши и перетащите область, где вы хотите прекратить обнаружение движения.

Как вы можете видеть выше, проезжая часть была удалена из зоны обнаружения движения, поэтому теперь автомобили, движущиеся по дороге, не будут запускать какие-либо записи обнаружения движения или предупреждения.

Полоса чувствительности

Выберите значок «Сохранить». , чтобы сохранить изменения.

Параметры на панели слева направо:

1. Ползунок чувствительности : Определяет количество движения, при котором срабатывает обнаружение движения. Более низкая чувствительность потребует более значительного движения для срабатывания обнаружения движения.
2. Выбрать все : Весь экран чувствителен к обнаружению движения
3. Выбрать Нет : Удаляет сетку. Ни один экран не чувствителен к обнаружению движения
4. Тест чувствительности : Щелкните и перетащите по экрану, чтобы имитировать движение, чтобы настройки чувствительности улавливали движение.
5. Сохранить : Выберите, чтобы сохранить любые изменения в настройках чувствительности или сетки движения.
6. Закрыть меню : Закрывает меню чувствительности. Щелкните правой кнопкой мыши, чтобы восстановить меню.

Следующая страница — Движение> Расписание

Видеорегистраторы серии

D: настройка интеллектуального обнаружения движения

Задайте настройки для обнаружения движения на каждом канале и выберите каналы, на которых нужно включить интеллектуальное обнаружение людей / транспортных средств.

ПРИМЕЧАНИЕ: В зависимости от конфигурации вашей системы максимальное количество каналов, поддерживающих обнаружение людей / транспортных средств, будет варьироваться. Обратитесь к документации вашего рекордера, чтобы узнать максимальное количество поддерживаемых каналов.

Чтобы настроить обнаружение движения:

На экране просмотра в реальном времени щелкните правой кнопкой мыши, чтобы открыть быстрое меню, затем щелкните Главное меню .

Щелкните ALARM . Щелкните вкладку MOTION на боковой панели, затем Motion Detect на верхней панели.

Выберите канал, для которого нужно настроить обнаружение движения.

Нажмите, чтобы включить () / отключить (обнаружение движения на выбранном канале.

Щелкните Setup рядом с Area , чтобы настроить, какие области изображения будут включены для обнаружения движения. На мониторе появится сетка:

• Изображение камеры появляется с красной сеткой. Это означает, что для обнаружения движения включено все изображение.
• Щелкните или щелкните и перетащите, чтобы добавить / удалить поля из активной области.Ячейки, удаленные из активной области, становятся зелеными.
• Наведите курсор на верхнюю часть изображения, чтобы показать выделенную зону. Вы можете настроить до 3 различных зон с разной чувствительностью и пороговыми значениями.
• По завершении щелкните правой кнопкой мыши.

Щелкните Setup рядом с Schedule , чтобы выбрать дни и время недели для включения обнаружения движения:

• Щелкните или перетащите мышкой вдоль каждой желтой шкалы времени, чтобы быстро добавить или удалить время из расписания каждого дня по 15-минутным сегментам.
• Щелкните рядом с 2 или более днями, чтобы связать расписания (). Это позволяет быстро изменять несколько расписаний одновременно.
• Чтобы внести точные изменения в расписание, нажмите Изменить . Это позволит вам установить точное время начала и окончания расписания.

Выберите, как система будет реагировать при обнаружении движения:

• Показать сообщение : установите этот флажок, чтобы включить всплывающее окно на экране, когда одна из ваших камер обнаруживает движение. Во всплывающем окне отображаются каналы, на которых произошло событие, и тип события.
• Отправить по электронной почте : Установите этот флажок, чтобы включить оповещения по электронной почте. Вы должны настроить оповещения по электронной почте, прежде чем сможете их получать.
• Канал записи : Выберите каналы, которые будут записывать при обнаружении движения на выбранном канале. Установите продолжительность записи после события потери видео в поле Post_REC.
• Активация PTZ : Настройте подключенные камеры PTZ для начала обхода, шаблона или перехода к заранее заданному местоположению.
• Последовательность : Начнется режим последовательности. Выберите пронумерованные плитки рядом с этим параметром, чтобы включить соответствующие каналы в последовательность.
• Снимок : выберите пронумерованные плитки рядом с этой опцией, чтобы сохранить снимок соответствующих каналов.
• Зуммер : Установите этот флажок, чтобы включить системный зуммер.

Щелкните Smart Motion Detection , чтобы включить обнаружение людей / транспортных средств:

• Щелкните Включить , чтобы активировать обнаружение людей / транспортных средств на выбранном канале.
• Выберите уровень Чувствительность (высокое значение чувствительности обнаруживает меньшие объекты, чем низкое значение).
• Проверить Человек / Автомобиль .
• Нажмите ОК , когда закончите.

Щелкните Применить .

Как настроить чувствительность проводного датчика движения Honeywell?

Вы можете настроить чувствительность проводного датчика движения Honeywell, открыв датчик и настроив его настройки DIP-переключателя.Некоторые датчики также могут иметь ручки для регулировки чувствительности. Однако имейте в виду, что не все датчики движения настраиваются одинаково.

Датчик движения с высокой чувствительностью активировать легче, чем датчик движения с низкой чувствительностью. Пользователь может захотеть увеличить чувствительность датчика движения, чтобы сделать помещение более безопасным. Аналогичным образом, пользователь может захотеть уменьшить чувствительность датчика движения, чтобы предотвратить ложные срабатывания сигнализации. Для датчиков движения очень важно найти правильный баланс.

Большинство датчиков движения PIR имеют регулируемое количество импульсов, которое используется для установки чувствительности устройства. Увеличение количества импульсов сделает устройство менее чувствительным, а уменьшение количества импульсов сделает устройство менее чувствительным. Количество импульсов обычно определяется настройками DIP-переключателя. Настройки DIP-переключателя зависят от датчика движения. Пожалуйста, обратитесь к инструкции по эксплуатации вашего датчика движения для получения дополнительной информации.

Двухтехнологические датчики движения, использующие как инфракрасную, так и микроволновую технологию, также имеют разные настройки чувствительности для диапазона микроволнового сигнала.Обычно это ручка, которую можно вращать, чтобы сделать устройство более или менее чувствительным. Опять же, это может варьироваться между разными датчиками движения. Также имейте в виду, что некоторые старые датчики обнаружения движения могут не иметь возможности настроить чувствительность. Очень важно ознакомиться с инструкцией по эксплуатации вашего устройства.

В дополнение к настройке чувствительности вы также можете рассмотреть возможность установки датчика движения в другом месте или замены линзы извещателя. Обе эти стратегии являются жизнеспособными для настройки вашего датчика движения.Полезно поэкспериментировать и выполнить обширные пошаговые тесты на вашей зашитой системе Honeywell VISTA, чтобы убедиться, что вы все правильно поняли.

Чтобы настроить чувствительность датчика движения, выполните следующие действия:

1. Откройте датчик. Откройте проводной датчик движения, чтобы получить доступ к его плате. Для этого вам может понадобиться отвертка.

2. Отрегулируйте чувствительность. Выполните необходимые шаги, чтобы настроить чувствительность устройства. Для подсчета импульсов PIR вы обычно настраиваете DIP-переключатели.Для диапазона микроволнового сигнала вы обычно поворачиваете ручку. Имейте в виду, что метод регулировки чувствительности к одному движению может полностью отличаться от другого. Очень важно, чтобы вы прочитали руководство по эксплуатации устройства, чтобы знать, что вы делаете.

3. Закройте датчик движения. Закройте датчик движения, чтобы защитить плату и другие внутренние компоненты.

4. Проверить датчик движения. Выполните обходной тест, чтобы проверить датчик движения с его новыми настройками чувствительности.Команда для выполнения пошагового теста: [Мастер-код] + [5] + [0] . Вы также можете сообщить своей центральной станции мониторинга, что вы проводите тестирование для предотвращения ложных срабатываний.

.
