Напряжение прикосновения

Напряжение, появляющееся на теле человека при прикосновении к двум точкам цепи тока, в том числе при повреждении изоляции между частями электроустановок, которых одновременно касается человек

Напряжение прикосновения

Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека

41 Напряжение прикосновения

[195-05-11]

Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного.

Примечание — На значение напряжения прикосновения может существенно влиять сопротивление тела человека или животного, находящегося в контакте с проводящими частями. Возможно при ненормальном режиме работы.

напряжение прикосновения:

Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.

[1, пункт 1.7.24]

напряжение прикосновения

(conventional prospective touch voltage limit)

Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях.

3.11.36 напряжение прикосновения : Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека.

3.11 напряжение прикосновения: Напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное, и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.

20. Напряжение прикосновения

Напряжение между двумя точками цепи тока, которых одновременно касается человек

3.10 напряжение прикосновения: Напряжение (эффективное) между открытыми проводящими частями при одновременном прикосновении к ним животного, а также открытой проводящей частью, к которой прикасается животное, и землей или проводящим полом в месте, где находятся ноги животного.

Примечание — На значение напряжения прикосновения может влиять полное сопротивление тела животного, а также сопротивление растеканию тока с ног животного в землю (в электропроводящий пол).

3.29 напряжение прикосновения: Напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное, и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.

3.1.5 напряжение прикосновения (touch voltage) U_t: Напряжение, появляющееся при повреждении изоляции, между одновременно доступными частями [МЭС 826-02-02].

3.27 Напряжение прикосновения — напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в том числе при повреждении изоляции.

Напряжение прикосновения

Напряжение между двумя точками цепи тока, которых одновременно касается человек

ГОСТ 12.1.009-76

3.27 Напряжение прикосновения — напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции.

3.1.46 напряжение прикосновения: Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

• напряжение при растяжении
• Напряжение пробоя ионного разрядника

Смотреть что такое «напряжение прикосновения» в других словарях:

• напряжение прикосновения — Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, входящих в электрическую цепь, в том числе при повреждении изоляции. [ГОСТ Р 50669 94] напряжение прикосновения Напряжение… …   Справочник технического переводчика

• НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — напряжение, появляющееся в теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции …   Российская энциклопедия по охране труда

• Напряжение прикосновения — 1.7.24. Напряжение прикосновения напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав …   Официальная терминология

• Напряжение прикосновения — English: Touch voltage Напряжение между двумя точками цепи тока, которых одновременно касается человек (по ГОСТ 12.1.009 76) Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей …   Строительный словарь

• ожидаемое напряжение прикосновения — (prospective touch voltage): Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное их не касаются. Источник: ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

• допустимое напряжение прикосновения — Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN conventional touch voltage limit… …   Справочник технического переводчика

• допустимое напряжение прикосновения — (conventional prospective touch voltage limit) Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Источник: ГОСТ Р МЭК 60050 826 2009: Установки… …   Словарь-справочник терминов нормативно-технической документации

• Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с Правилами… …   Официальная терминология

• ожидаемое напряжение прикосновения — Напряжение между одновременно доступными проводящими частями, когда человек или животное их не касается. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN prospective touch voltage voltage between simultaneously accessible conductive… …   Справочник технического переводчика

• (действующее) напряжение прикосновения — 3.5 (действующее) напряжение прикосновения [(effective) touch voltage]; Ut:Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного. Источник …   Словарь-справочник терминов нормативно-технической документации

Что такое напряжение прикосновения. Меры предосторожности.

Напряжение прикосновения, это электрическое напряжение, возникающее на теле человека в момент одновременного его контакта с парой точек проводника под напряжением или с парой проводящих частей электрического оборудования, например — проводом с поврежденной изоляции.

Вообще понятие напряжение прикосновения относится к двум открытым для контакта проводящим частям либо к открытой проводящей части и месту на поверхности земли или пола, на котором стоит человек. Если даже человек не находятся в данный момент на указанном месте, можно по крайней мере судить об ожидаемом напряжении прикосновения, то есть о его предполагаемой величине.

Опасность напряжения прикосновения

Если изоляция электрического оборудования, или изоляция питающих проводов, линий, хотя бы частично повреждена, то велика вероятность того, что на корпусах такого оборудования и на конструкциях, с которыми данное оборудование находится в контакте, появится определенное напряжение.

К примеру, стоящий на земле человек дотрагивается до каркаса какой-нибудь установки, который (каркас) по какой-то причине оказался под напряжением, хотя и заземлен при этом. В таком случае разность потенциалов между точками на земле, где расположены стопы человека, и корпусом, в том месте где происходит контакт, и будет численным значением напряжения прикосновения.

Если данное напряжение безопасно (в пределах 2 вольт переменного напряжения), то нет причин для волнения, но если оно значительно выше (если хотя бы превышает 36 вольт переменного), то это может быть опасно.

По мере того, как человек удаляется от места заземления установки, величина напряжения прикосновения для него увеличивается. За пределами зоны растекания тока от установки, напряжение прикосновения будет равно напряжению непосредственно на корпусе оборудования относительно земли. Здесь зона растекания — это та часть земли, за пределами которой потенциал при замыкании частей установки под напряжением на землю принимается равным нулю.

Защита от электрического тока — это не только надежная изоляция

Основные способы защиты людей от попадания под напряжение прикосновения:

• изоляция токоведщих частей электрооборудования
• расположение опасных частей на недосягаемой без специального оснащения высоте
• установка ограждений и сигнализации опасного приближения
• наличие плакатов и знаков, предупреждающих об опасности
• диэлектрические средства индивидуальной защиты

Между тем ни один из перечисленных способов защиты не является универсальным, поэтому лучше применять сразу несколько.

Наличие надежной изоляции токоведущих частей — вот одно из главных условий безопасности при эксплуатации электроустановок. Важнейшая характеристика изоляции — ее сопротивление.

Согласно ПУЭ, сопротивление изоляции кабелей, даже тех, которые работают при напряжении ниже 1000 вольт, не должно быть ниже 0,5 МОм для провода каждой из фаз. А для обмоток статоров электродвигателей регламентированное значение доходит до 1 МОм при комнатной температуре!

Суть в том, что когда человек касается, к примеру оголенного провода, ток через его тело определяется сопротивлением непосредственно тела и напряжением прикосновения в текущих условиях. Но когда человек касается изолированного провода, то сопротивление изоляции включается в цепь последовательно с телом человека, и падение напряжения, а так же ток через тело, получаются значительно меньше. Человек в данных условиях оказывается более защищен от поражения током.

Напряжение прикосновения в электробезопасности

Насколько тяжело будет травмирован человек электрическим током, попав под напряжение? Это зависит от многих факторов, таких как:

• род тока в сети
• путь прохождения тока в теле пострадавшего
• электрическое сопротивление тела
• напряжение прикосновения

Одно время мне доводилось слушать лекции по электробезопасности от профессора кафедры местного техникума.

Ведь как известно, знания тех-персонала проверяются ежегодно, и после успешной сдачи экзамена, присваивается группа. Поэтому из года в год всей аудиторие приходилось видеть, как этот профессор исполняет один и тот же трюк.



Трюк заключался в следующем: профессор, уважаемый человек преклонных лет, откровенно хулиганил, сгибая металлическую скрепку для бумаг и засовывая ее голыми руками поочередно в оба разъема электрической розетки 220 вольт. При этом последствий для здоровья профессора не наступало, током его не било. Так он иллюстрировал понятие напряжения прикосновения.

Другой иллюстрацией к этой же теме от того же профессора был рассказ о том, как он подрабатывал цеховским электриком и проверял, не греются ли контактные соединения в сборных щитах и распределительных устройствах. Метод проверки им был избран далеко не косвенный. Он просто щупал голыми руками зажимные болты и кабельные наконечники, находящиеся под напряжением, повергая в ужас всех работников цеха и даже главного энергетика предприятия.

Конечно, за этим поведением профессора чувствуется неприкрытая бравада и желание эпатировать публику. Но почему же его действительно не било током? Да потому что напряжение его прикосновения к токоведущим частям было близким к нулю.

   Напряжение прикосновения

Если немного знать электротехнику, то ответ очевиден. Ведь в соответствии с законом Ома каждый элемент цепи «берет на себя» часть напряжения, прямо пропорциональную его электрическому сопротивлению. Цепь в случае фокуса со скрепкой создается примерно такая: Фазный провод – скрепка – рука профессора – его нога – подошва его ботинка – линолеум на полу – доски пола – бетонная стяжка пола – заземленные металлоконструкции здания.

Как видите, между телом профессора и надежным «Нулём» есть масса элементов цепи, сопротивление которых исчисляется, как минимум, Кило-Омами. Эти-то линолеум и доски и брали на себя все опасные 220 В. Поэтому ежегодная «скрепочная миниатюра» от профессора производила неизгладимое впечатление лишь на уборщиц и завхозов, аттестующихся на первую группу по электробезопасности. Остальная аудитория была знакома с законом Ома достаточно хорошо.

Но, несмотря на то, что профессор много раз проводил такие эксперименты, повторять его подвиги не следует. И не только потому, что нормами электробезопасности не рекомендуется прикасаться к токоведущим частям электроустановок, находящимся под напряжением. Просто, определяя напряжение прикосновения на глаз, очень легко можно ошибиться с параметрами цепи. А такая ошибка может стать фатальной.

К примеру, профессор, щупая контакт в цеховой электроустановке, мог не заметить, что из его ботинка предательски вылез гвоздь, и что неизвестный доброжелатель щедро оросил соляным раствором пол вокруг этой самой установки. Да еще и руки у профессора могли некстати оказаться потными. И чем бы тогда кончилась эта рядовая проверка?

Поэтому не следует надеяться, что напряжение прикосновения будет малым. Нужно помнить, что оно может принять и номинальную для электроустановки величину. Лучше проявить излишнюю бдительность, чем пострадать от собственной беспечности.

Класс электробезопасности оборудования



Смотрите также по теме:

   Шаговое напряжение, что это такое? Электробезопасность.

   Электробезопасность, ликбез для начинающих электриков.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Напряжение прикосновения

При работе в действующих электроустановках всегда существует определенная вероятность попадания человека под действие электрического тока. Эта вероятность может быть меньше или больше в зависимости от разных факторов. Но в любом случае при оценке действия тока на человека определяются значения:

Согласно нормативным документам

  напряжение прикосновения – это напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.

Другими словами напряжением прикосновения (для человека) U_пр называется напряжение между двумя точками цепи тока, которых одновременно касается человек, или падение напряжения в сопротивлении тела человека, В:

                                                                          U_пр = I_h R_h,                                                                       (2.35)

где I_h — ток, проходящий через человека по пути «рука — ноги», A;

R_h — сопротивление тела человека, Ом.

В области защитных заземлений, занулений и т. п. одна из этих точек имеет потенциал заземлителя _з, а другая — потенциал основания в том месте, где стоит человек, _осн.  При этом  напряжение прикосновения:

                                                                                       U_пр=  _з   _осн.                                                                (2.36)

 Если принять во внимание характер изменения потенциала по поверхности грунта и пренебречь сопротивлением растеканию тока основания, то

U_пр =  _з₁,

где ₁ — коэффициент, называемый коэффициентом напряжения прикосновения или просто коэффициентом прикосновения, учитывающим форму потенциальной кривой:

                                                                                                                                                            _(2.37)

_{Поскольку напряжение прикосновения зависит от значения потенциала заземлителя и от характера его потенциальной кривой, опасность для человека будет различной при использовании различных типов одиночных заземлителей и групповых заземлителей:}

Напряжение прикосновения при одиночном заземлителе

Пусть мы имеем оборудование, например электродвигатели, которые заземлены с помощью одиночного заземлителя (электрода) (рис. 2.12). При замыкании на корпус одного из этих двигателей на заземлителе и всех присоединенных к нему металлических частях, в том числе на корпусах двигателей, появится потенциал  _з. Поверхность земли вокруг заземлителя также будет иметь потенциал, изменяющийся по кривой, зависящей от формы и размеров заземлителя (электрода).

Рис. 2.12. Напряжение прикосновения при одиночном заземлителе :

1 — потенциальная кривая: 2 — кривая, характеризующая изменение U_пр при изменении х.



Напряжение прикосновения для человека, касающегося заземленного корпуса двигателя и стоящего на земле (см. случай 3 на рис. 2.12), определяется отрезком АВ и зависит от формы потенциальной кривой и расстояния х между человеком и заземлителем (чем дальше от заземлителя находится человек, тем больше U_пр и наоборот).

Так, при наибольшем расстоянии, т. е. при х  , а практически при х  20 м (случай 1 на рис. 2.12) напряжение прикосновения имеет наибольшее значение: U_пр= _з; при этом ₁ = 1.

Это — наиболее опасный случай прикосновения.

При наименьшем значении х, т. е. когда человек стоит непосредственно на заземлителе (случай 2 на рис. 2.12), U_пр = 0 и ₁ = 0.

Это — безопасный случай, т.к. человек не подвергается воздействию напряжения, хотя он и находится под потенциалом заземлителя  _з.

При других значениях х в пределах 0 — 20 м (случай 3) U_пр плавно возрастает от 0 до  _з, a  ₁ — от 0 до 1.

В практике устройства защитных заземлений интерес представляют максимальные значения напряжений прикосновения.

Для примера проанализируем изменение U_пр и ₁

При одиночном полушаровом заземлителе радиусом r потенциал любой точки на поверхности земли вокруг заземлителя описывается уравнением (2.10), поэтому напряжение прикосновения:



                                               _(2.38)

а коэффициент прикосновения:

.

При х  , а практически при х  20 м (случай 1 на рис. 2.12) r/x  0, поэтому напряжение прикосновения и коэффициент прикосновения будут иметь максимальные значения:   ; ₁ = 1.

При х = r (случай 2) r/x = 1, поэтому U_пр = 0 и ₁ = 0.

При промежуточных значениях х от r до 20 м U_пр и ₁ определяются из выражения (2.38). Так, если х = 10 r (случай 3), то ₁ = 1  r/10, r = 0,9, а U_пр = _з ₁ = 0,9_з.

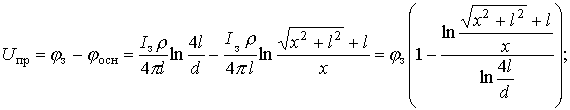

При одиночном стержневом вертикальном заземлителе выражения для U_пр и ₁ можно получить, вычтя уравнение потенциала некоторой точки основания (2.12) из уравнения потенциала заземлителя (2.13):

                                                                _(2.39)

                                                                                                                                    _(2.40)

Максимальные значения для U_пр и  ₁ будут при х = (практически при х  20 м):

_1max =1.

В этом случае мы пренебрегли дробными выражениями в (2.39) и (2.40), поскольку их числитель   при х > l и l >>d весьма мал по сравнению со знаменателем.

Напряжение прикосновения с учетом падения напряжения в сопротивлении основания, на котором стоит человек. Ток, стекающий в землю через человека, стоящего на земле, полу или другом основании, преодолевает сопротивление не только тела человека, но и этого основания, вернее, тех его участков, с которыми имеют контакт подошвы ног человека (сопротивление обуви  в данном случае во внимание не принимается).

Сопротивление основания, на котором стоит человек, правильнее называть (аналогично сопротивлению заземлителя) сопротивлением растеканию тока основания ног; нередко это сопротивление именуют также сопротивлением растеканию тока основания или сопротивлением растеканию тока ног человека.

Все положения, рассмотренные выше, справедливы для случаев, когда сопротивление растеканию основания, на котором стоит человек, равно нулю. В действительных условиях это сопротивление не равно нулю и в ряде случаев бывает довольно велико.

Следовательно, разность потенциалов (_з  _осн) = _з₁, В, оказывается приложенной не только к сопротивлению тела человека R_h, Ом, но и к последовательно соединенному с ним сопротивлению основания R_осн, Ом, на котором стоит человек (рис. 2.14): _з₁= I_h (R_h +R_осн).

Косвенное прикосновение и меры защиты от него

АгоВ одной из предыдущих статей мы уже рассказывали об опасности прямого прикосновения к токоведущим элементам и технических мерах защиты, используемых для предотвращения случайного прикосновения. В данной статье пойдет речь об опасности, которую представляет собой косвенное прикосновение. Собранные материалы позволят понять, чем оно отличается от прямого контакта и каким образом можно исключить нежелательные последствия.

Что такое косвенное прикосновение?

Под этим термином подразумевается поражение электротоком в результате прикосновения к открытым проводящим конструктивным элементам, на которых находится высокий потенциал в результате непредвиденной аварии. То есть, в штатной ситуации, эти элементы конструкции не представляли бы опасности для человеческой жизни, поскольку не находились бы под воздействием электрического тока.

Тем, кто предпочитает, чтобы определения технических терминов приводились дословно из нормативных документов, приведем цитату из ПУЭ (см. п. 1.7.12).

Определение косвенного прикосновения по ПУЭ, пункт 1.7.12

То есть в данном случае речь идет не о двойном замыкании, когда прикосновение происходит к двум фазам.

Примеры косвенных прикосновений

Приведем несколько примеров рассматриваемого прикосновения, встречающихся в быту и на производстве. Допустим, у электрочайника с металлическим корпусом произошло повреждение изоляции нагревательного элемента. В результате на корпусе образуется опасное напряжение прикосновения. Если взять такой чайник в руку, ничего не произойдет, поскольку в данном случае мы будем иметь дело с однополюсным прикосновением.

Ситуация резко изменится, если второй рукой коснуться смесителя, в этом случае образуется электрическая цепь, проходящая через тело человека (двухполюсное прикосновение). Это будет равносильно прямому контакту с нулем и фазой. Описанная угроза может исходить от многих бытовых приборов, например, пылесоса, накопительного водонагревателя (бойлера), стиральной машины и т.д.

Примеры косвенного прикосновения в быту

Характерный пример на производстве – пробой изоляции фазного провода и его контакт с корпусом электроустановки. При одновременном прикосновении к металлической оболочке оборудования (где произошел пробой) и открытой, проводящей ток замыкания, конструкции с нулевым потенциалом, человек будет поражен электротоком. При нарушении изоляции нуля или защитного провода, максимум, что может произойти – однофазное замыкание, что приводит к отключению АВ.

Чем отличается прямое прикосновение от косвенного?

Определение обоих видов касаний приводится как в ПУЭ (см. п.1.7.11-12). Наглядные примеры обоих прикосновений приведены ниже.

Примеры прикосновений: 1) прямое; 2) косвенное

Как видно из рисунка, прямым типом называется прикосновение к неизолированным тоководам. В большинстве случаев это происходит по причине случайного прикосновения по не внимательности, ошибке или из-за опасного приближения к электроустановкам здания. В данном случае безопасность обеспечивается путем предотвращения случайного касания опасных токоведущих проводников. Для этого предусматриваются специальные технические меры защиты, такие как: установка ограждений, предупреждающих знаков и т.д.

Если рассматривать косвенное прикосновение, то оно происходит только при нештатной ситуации, когда нарушается изоляция токоведущих проводников. Это приводит к образованию фазного потенциала на корпусе установки и образованию опасных зон с током утечки. Для предотвращения прикосновения предусмотрены спецмеры, о которых пойдет речь далее.

Меры защиты

Учитывая, что угроза касания носит случайный характер, необходимы спецмеры для минимизации опасности, исходящей от электрического контакта с сторонними токопроводящими элементами, на которых находиться опасный потенциал. Список спецмер указан в ГОСТах  50571.1-93 и 30331.1-95, перечислим, что предлагают нормативные документы:

• Организация на объекте заземления.
• Установка на вводе УЗО, реагирующиго на ток утечки.
• Произвести уровень потенциалов близкий по значению.
• В критических местах, доступных к прикосновению, на токоведущие элементы устанавливают дополнительную (двойную) изоляцию.
• Использование установок с малым напряжением.
• Использование трансформаторов для гальванической развязки.
• Создание изолирующих зон.

Рассмотрим более подробно, каждую из перечисленных мер защиты.

Заземление

В данном случае речь идет не о функциональном, а защитном заземлении. То есть, к ЗУ подключают токопроводящие поверхности оборудования, представляющие потенциальную опасность. Если сопротивление изоляции станет ниже допустимого, и в результате на корпусе образуется фазное напряжение. Прикоснувшись к такому корпусу установки, стоящий на земле человек подвергнется воздействию опасного напряжения равного потенциалу однофазного тока.

При подключении к ЗУ всех открытых токопроводящих поверхностей, представляющих возможную угрозу, описанная выше ситуация не произойдет, поскольку место касания будет с нулевым потенциалом.

Косвенное касание незаземленного и заземленного корпуса

Как видим, характер воздействия электрического прикосновения определяется сопротивлением цепи. В первом случае прикосновение с проводящим элементом приводит к прохождению электротока через тело человека. Во втором, сопротивление заземлителя значительно ниже, чем у человеческого тела, поэтому утечка идет через ЗУ.

Не следует рассматривать использование заземлителей в качестве панацеи, в некоторых случаях дополнительные требования могут исключать использование ЗУ.

Автоматическое отключение питания

При таком способе производится размыкание фазы (фаз) и нуля на вводе питания, то есть, осуществляется их одновременное отключение. Термин «автоматическое» подразумевает, что срабатывание происходит без участия человека. Система автоматического отключения (АО) может применяться совместно с заземлением или независимо от него. Скорость срабатывания защиты исчисляется десятыми долями секунды, что соответствует требованиям норм электробезопасности.

Данный способ широко применяется на производстве, например на линиях, от которых запитаны ручные электроинструменты, мобильные установки и т.д. В быту через устройства защитного отключения подается питание на накопительные водяные электронагреватели, посудомоечные и стиральные машины, а также другое оборудование.

С принципом работы и описанием основных характеристик УЗО Вы можете ознакомиться в более ранних публикациях на нашем сайте.

Уравнивание потенциалов

Под данным термином понимается подключение всех открытых токопроводящих элементов конструкции и оборудования к шине защитного заземления с нулевым потенциалом для обеспечения электробезопасности. С дословным описанием термина можно ознакомиться в ПУЭ (см. п. 1.7.32).

Приведем пример, допустим, в производственном цехе корпуса нескольких станков подключено к собственным ЗУ, в то время как остальное оборудование заземлено на шину PE. В результате такого неграмотного заземления при КЗ на корпус образуется разность потенциалов между открытыми токоведущими элементами заземленного и зануленного оборудования, что создаст серьезную угрозу для жизни.

Именно поэтому выдвигается требование уравнивания потенциалов, которое выполняется путем подключения открытых токопроводящих поверхностей к шине PE. Это исключает опасность при прикосновении к проводящим элементам.

Выравнивание потенциалов

Согласно определению в ПУЭ (см. п. 1.7.33) под выравниванием следует понимать уменьшение разности потенциалов на токопроводящем покрытии. То есть, фактически речь идет о снижении фактора воздействия, производимого шаговым напряжением.  В качестве спецмеры закладываются проводники, подключенные к общему ЗУ через шину PE. Вместо них может применяться заземленное проводящее напольное покрытие.

Двойная или усиленная изоляция

Практически на любое оборудование, запитанное от сети до 1,0 кВ, может устанавливаться двойное или усиленное изоляционное покрытие (помимо основного, используемого для покрытия тоководов). При такой конструкции, если происходит снижение сопротивления в результате повреждения  основной изоляции, дополнительный диэлектрик исключит касание токопроводящей поверхности. Соответственно, при проблемах с дополнительной изоляции, будет действовать основной изолирующий слой. Вероятность одновременного разрушения двух слоев крайне мала.

Допускается использовать двойную и усиленную изоляцию в качестве основной защиты от косвенного прикосновения. То есть, не задействуя другие меры защиты.

Малое (сверхнизкое) напряжение

Данный способ можно назвать универсальной мерой электробезопасности, соответственно, он работает и при косвенном прикосновении. Трансформатор, используемый для понижения напряжения, также играет роль гальванической развязки. Для сетей постоянного тока установлено значение сверхнизкого напряжения величиной 60,0 В, переменных источников питания – 25,0 В.

Данный вид защиты допускается использовать в качестве единственной меры электробезопасности для исключения угрозы прикосновения.

Электрическое разделение цепей

В данном случае речь идет о гальванической развязке, благодаря которой можно осуществлять передачу электроэнергии из одной цепи в другую при отсутствии прямого электрического соединения. Примеры разделения электроцепей приведены ниже.

Пример гальванической развязки при помощи трансформатора (1) и диодной оптопары (2)

Как видим, в первом случае гальваническая развязка осуществляется при помощи трансформатора, во втором – диодной оптопары.

Если отказаться от электрического разделения, то величина тока, протекающего из одной цепи в другую, будет ограничена их внутренним сопротивлением. Причем величина сопротивления будет незначительной. Образованные внутренними процессами выравнивающие токи, особенно в цепях большой протяженности, представляют серьезную угрозу при прикосновении.

Изолирующие помещения, зоны

Данный метод эффективен даже без наличия защитного заземления. Надежная изоляция стен и пола обеспечивает защиту при прямом и косвенном однополюсным прикосновении. Нижняя граница сопротивление изоляции помещения, для электроустановок с напряжением до 1,0 кВ, не должна опускаться ниже 100,0 кОм. Для оборудования, запитанного от электрической сети с напряжением не более 0,5 кВ обеспечивающая защиту сопротивление устанавливается в пределах 50,0 кОм.

Совмещение методов и дополнительные меры.

В большинстве своем перечисленные выше методы защиты могут быть использованы совместно. Но иногда это недопустимо, например, установка в зоне изоляции защитных проводников подключенных к ЗУ, приведет к нарушению равной величине потенциалов. Приведенный пример является скорее исключением, но он лишний раз указывает, что при выборе из доступных к одновременному использованию дополнительных мер защиты необходимо проявлять осторожность.

Похожие материалы на сайте:

Напряжение прикосновения — это… Что такое Напряжение прикосновения?



Строительный словарь.

• Напряжение относительно земли
• Напряжение смещения нейтрали

Смотреть что такое «Напряжение прикосновения» в других словарях:

• напряжение прикосновения — Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, входящих в электрическую цепь, в том числе при повреждении изоляции. [ГОСТ Р 50669 94] напряжение прикосновения Напряжение… …   Справочник технического переводчика

• НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — напряжение, появляющееся в теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции …   Российская энциклопедия по охране труда

• напряжение прикосновения — 3.31 напряжение прикосновения: По ГОСТ Р МЭК 61140. Источник …   Словарь-справочник терминов нормативно-технической документации

• Напряжение прикосновения — 1.7.24. Напряжение прикосновения напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав …   Официальная терминология

• ожидаемое напряжение прикосновения — (prospective touch voltage): Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное их не касаются. Источник: ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

• допустимое напряжение прикосновения — Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN conventional touch voltage limit… …   Справочник технического переводчика

• допустимое напряжение прикосновения — (conventional prospective touch voltage limit) Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Источник: ГОСТ Р МЭК 60050 826 2009: Установки… …   Словарь-справочник терминов нормативно-технической документации

• Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с Правилами… …   Официальная терминология

• ожидаемое напряжение прикосновения — Напряжение между одновременно доступными проводящими частями, когда человек или животное их не касается. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN prospective touch voltage voltage between simultaneously accessible conductive… …   Справочник технического переводчика

• (действующее) напряжение прикосновения — 3.5 (действующее) напряжение прикосновения [(effective) touch voltage]; Ut:Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного. Источник …   Словарь-справочник терминов нормативно-технической документации

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — это… Что такое НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ?



НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — напряжение, появляющееся в теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции.

Российская энциклопедия по охране труда. — М.: НЦ ЭНАС. Под ред. В. К. Варова, И. А. Воробьева, А. Ф. Зубкова, Н. Ф. Измерова. 2007.

• НАПРЯЖЕНИЕ ОТНОСИТЕЛЬНО ЗЕМЛИ
• НАПРЯЖЕННОСТЬ ПОЛЯ

Смотреть что такое «НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ» в других словарях:

• напряжение прикосновения — Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, входящих в электрическую цепь, в том числе при повреждении изоляции. [ГОСТ Р 50669 94] напряжение прикосновения Напряжение… …   Справочник технического переводчика

• напряжение прикосновения — 3.31 напряжение прикосновения: По ГОСТ Р МЭК 61140. Источник …   Словарь-справочник терминов нормативно-технической документации

• Напряжение прикосновения — 1.7.24. Напряжение прикосновения напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав …   Официальная терминология

• Напряжение прикосновения — English: Touch voltage Напряжение между двумя точками цепи тока, которых одновременно касается человек (по ГОСТ 12.1.009 76) Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей …   Строительный словарь

• ожидаемое напряжение прикосновения — (prospective touch voltage): Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное их не касаются. Источник: ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

• допустимое напряжение прикосновения — Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN conventional touch voltage limit… …   Справочник технического переводчика

• допустимое напряжение прикосновения — (conventional prospective touch voltage limit) Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Источник: ГОСТ Р МЭК 60050 826 2009: Установки… …   Словарь-справочник терминов нормативно-технической документации

• Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с Правилами… …   Официальная терминология

• ожидаемое напряжение прикосновения — Напряжение между одновременно доступными проводящими частями, когда человек или животное их не касается. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN prospective touch voltage voltage between simultaneously accessible conductive… …   Справочник технического переводчика

• (действующее) напряжение прикосновения — 3.5 (действующее) напряжение прикосновения [(effective) touch voltage]; Ut:Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного. Источник …   Словарь-справочник терминов нормативно-технической документации

Напряжение прикосновения — это… Что такое Напряжение прикосновения?



Напряжение прикосновения

«…1.7.24. Напряжение прикосновения — напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного…»

Источник:

Приказ Минэнерго РФ от 08.07.2002 N 204 «Об утверждении глав Правил устройства электроустановок» (вместе с «Правилами устройства электроустановок. Издание седьмое. Раздел 1. Общие правила. Главы 1.1, 1.2, 1.7, 1.9. Раздел 7. Электрооборудование специальных установок. Главы 7.5, 7.6, 7.10»)

Официальная терминология. Академик.ру. 2012.

• Напряжение помех общего типа
• Напряжение шага

Смотреть что такое «Напряжение прикосновения» в других словарях:

• напряжение прикосновения — Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, входящих в электрическую цепь, в том числе при повреждении изоляции. [ГОСТ Р 50669 94] напряжение прикосновения Напряжение… …   Справочник технического переводчика

• НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — напряжение, появляющееся в теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции …   Российская энциклопедия по охране труда

• напряжение прикосновения — 3.31 напряжение прикосновения: По ГОСТ Р МЭК 61140. Источник …   Словарь-справочник терминов нормативно-технической документации

• Напряжение прикосновения — English: Touch voltage Напряжение между двумя точками цепи тока, которых одновременно касается человек (по ГОСТ 12.1.009 76) Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей …   Строительный словарь

• ожидаемое напряжение прикосновения — (prospective touch voltage): Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное их не касаются. Источник: ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

• допустимое напряжение прикосновения — Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN conventional touch voltage limit… …   Справочник технического переводчика

• допустимое напряжение прикосновения — (conventional prospective touch voltage limit) Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Источник: ГОСТ Р МЭК 60050 826 2009: Установки… …   Словарь-справочник терминов нормативно-технической документации

• Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с Правилами… …   Официальная терминология

• ожидаемое напряжение прикосновения — Напряжение между одновременно доступными проводящими частями, когда человек или животное их не касается. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN prospective touch voltage voltage between simultaneously accessible conductive… …   Справочник технического переводчика

• (действующее) напряжение прикосновения — 3.5 (действующее) напряжение прикосновения [(effective) touch voltage]; Ut:Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного. Источник …   Словарь-справочник терминов нормативно-технической документации
