АВР
Главная » АВР поставка, наладка, техническое обслуживание, ремонт.

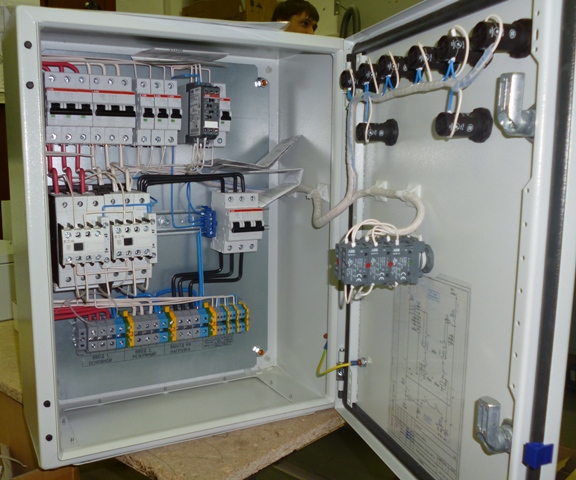

Устройство автоматического ввода резерва (АВР) представляет собой совокупность электрических коммутационных аппаратов и устройств защиты, мониторинга и управления, основным предназначением которого является быстрое восстановление электроснабжения потребителей электрической энергии от резервного источника при пропадании питания на основном. АВР также может осуществлять защиту нагрузки от токовых перегрузок, коротких замыканий, пониженного или повышенного напряжения по одной или нескольким фазам. При использовании дизель-генераторной установки в качестве резервного источника питания на блок автоматики АВР также возлагается функция удаленного запуска генератора и отключения после появления питания на основном вводе.
АВР могут быть одностороннего действия, или “два в один”. При этом вся нагрузка получает электропитание только от одного ввода – основного в штатном режиме, либо резервного – в аварийном режиме.
При использовании АВР двухстороннего действия (“два в два”), нагрузка получает питание от двух отходящих питающих шин (секций), получающих напряжение от разных источников питания. В штатном режиме работы оба ввода АВР равнозначны, часть нагрузки запитывается от первого ввода, часть нагрузки от второго, при этом коммутационный аппарат между секциями находится в отключенном состоянии. Обязательно предусматривается схема блокировки от включения межсекционного выключателя при включенных вводных коммутационных аппаратах.
Для правильной работы АВР необходима грамотная настройка под определенные параметры сети и потребителей, проведение периодического сервисного обслуживания АВР.
Наша компания может предложить полный перечень услуг по разработке, поставке и установке АВР. Опытные специалисты проведут настройку АВР под требования заказчика и параметры подключаемой нагрузки. При необходимости наши инженеры проведут диагностику и ремонт установленного АВР на объекте заказчика.
Просмотр позиции плана закупок
| Номер позиции плана закупок | 2019-400080424-70 |
|---|---|
| Наименование однородных товаров (работ, услуг) | Техническое обслуживание и наладка АВР и ДЭС |
| Код подвида товаров (работ, услуг) в соответствии с ОКРБ 007-2012 | 33.13.19.900 |
| Наименование в соответствии с кодом ОКРБ 007-2012 | Услуги по ремонту и техническому обслуживанию прочего професси-онального электронного и оптического оборудования, не включенного в другие группировки |
| Ориентировочные объемы в натуральном выражении | 1 усл. ед. |
| Ориентировочная стоимость | Бюджетные средства и средства гос. внебюдж. фондов (оплата со счетов казначейства), BYN: 2200 |
| Срок (периодичность) проведения | Июль, Август, Сентябрь, Октябрь, Ноябрь, Декабрь |
| Субъект, осуществляющий закупку | Заказчик |
| УНП организации (обособленного подразделения/ филиала/ бюджетной организации), в чьих интересах планируется закупка | 400080424 |
Бюджетные средства и средства государственных внебюджетных фондов: перечисление средств осуществляется со счетов органов государственного казначейства, BYN
| Объем средств, BYN | 2 200. 00 |
|---|---|
| Код функциональной классификации | 07 01 00 301 |
| Код ведомственной классификации | 054 |
| Код экономической классификации | 1 10 07 04 |
| Код программной классификации | 06 07 |
| Код бюджета | 41800 |
| Описание кода бюджета | Жлобинский районный бюджет |
| УНК заказчика | 20005 |
| Код территориального казначейства | 409 |
| Год | 2019 |
Пуско-наладочные работы заказать в Москве по доступной цене
Пуско-наладочные работы являются одним из важнейших этапов ввода в эксплуатацию газовых генераторов.
После выполнения монтажных работ проверяются все ранее выполненные работы, проверка на соответствие технической документации и целый ряд параметров:
По объекту в целом:
· Соответствие моделей генератора и дополнительного оборудования проектной документации
· Соответствие расположения генератора СНИПам и руководствам по установке и рекомендациям производителя
· Работоспособность системы приточно-вытяжной вентиляции (при наличии)
· Работоспособность системы пожарной сигнализации (при наличии)
· Наличие средств автоматического пожаротушения (при необходимости)
· Герметичность системы газовыхлопа (при наличии)
По монтажным работам:
· Правильность прокладки подводящего газопровода (проверка рекомендуемых уклонов, поворотов, диаметров, наличие шламовых ловушек и запорной арматуры)
· Герметичность подводящих газовых линий
· Контроль давления газового топлива на входе в электростанцию
· Соответствие прокладки силовых и управляющих проводников по количеству и диаметру
· Проверка целостности изоляции
· Правильность расключения проводников в ВРЩ объекта, блоке АВР (при наличии), генераторе
По генератору:
· Проверка уровней эксплуатационных жидкостей (масло, антифриз), при необходимости их добавление или замена
· Проверка соответствия аккумуляторной батареи рекомендациям производителя, контроль заряда и уровня электролита (при наличии), при необходимости зарядка
· Контроль затяжки резьбовых соединений
· Настройка панели управления генератора
· Проверка работы без нагрузки с контролем необходимых параметров
· Проверка работы под различными уровнями и видами нагрузки с замером параметров
· Настройка параметров блока АВР (при наличии)
· Проверка работоспособности системы объекта при имитации отключения основного источника (при наличии)
· При необходимости изменение заводских регулировок (зазоров клапанов, холостого хода и других)
После выполнения пуско-наладочных работ подписывается Акт ввода в эксплуатацию, при необходимости делаются отметки в паспорте и гарантийном талоне.
Проводится инструктаж обслуживающего персонала или ответственных лиц. Даются рекомендации по правильному и безаварийному использованию.
Стоимость проведения ПНР зависит как от удаленности и транспортной доступности от Москвы, так и от объема работ и рассчитывается индивидуально в каждом конкретном случае.
Заказать проведение пуско-наладочных работ специалистами нашей компании можно заполнив форму на этой странице, написав нам по электронной почте или позвонив по телефону, указанному на сайте. Дипломированные инженеры, имеющие допуски от производителей смогут правильно ввести в эксплуатацию газовый генератор и сделать необходимые отметки в технической документации.

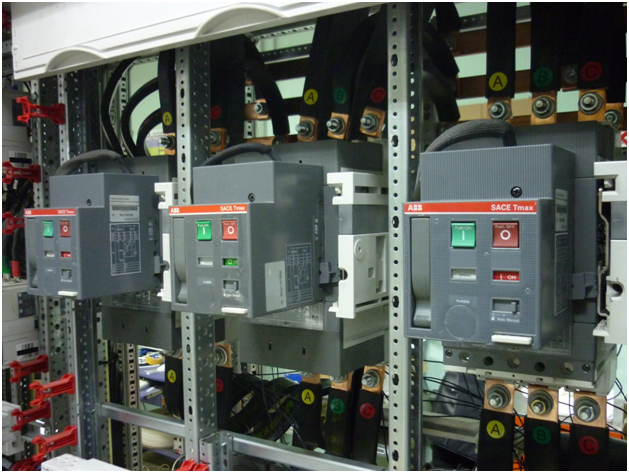

Март 2020. Ремонт щита автоматического ввода резерва (АВР)
Объекты с повышенными требованиями к надежности электроснабжения должны быть оборудованы щитом автоматического ввода резерва АВР. К таким объектам относятся больницы, серверные, производственные объекты с непрерывным циклом, объекты инженерных коммуникаций и многие другие.
Главное назначение устройства АВР заключается в обеспечении бесперебойного питания электроэнергией потребителей. Для этого система АВР должна отслеживать состояние основной линии. И при выявлении нарушений переходить на подачу электроэнергии потребителю от резервного ввода. При этом процесс восстановления электропитания должен происходить максимально быстро. Обязательным условием является однократность выполняемого действия. То есть не должно быть повторных срабатываний в случае одной и той же неисправности (неустраненные токи короткого замыкания и т.п.). Еще один важный момент — разрыв основной сети должен происходить до подключения резервной линии. Обо всех изменениях устройство АВР должно информировать с помощью индикации параметров. Схема АВР может содержать ручной рубильник для переключения вводов или автоматический переключатель.

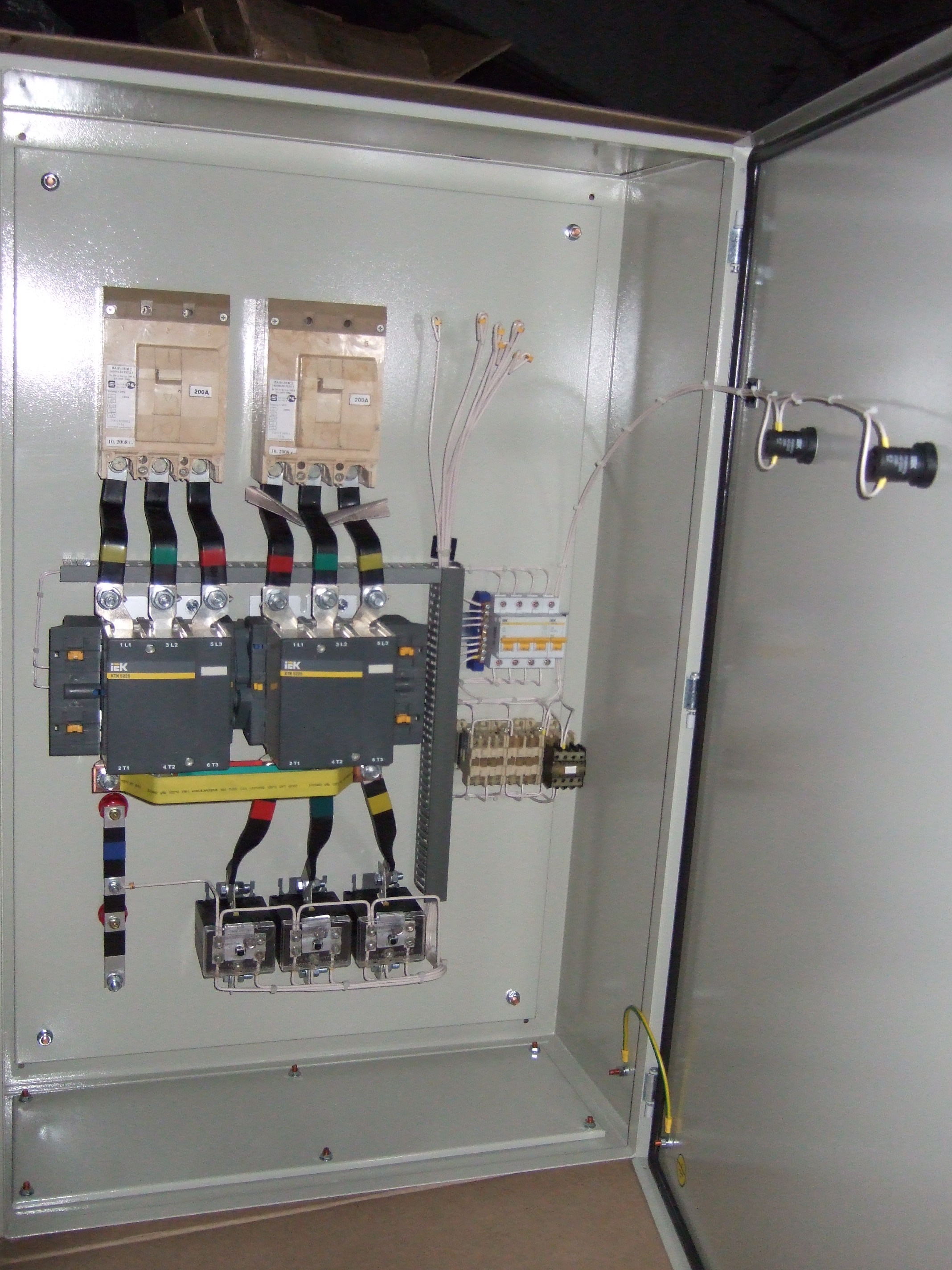

В данном случае использовалась схема АВР на два ввода с секционированием.
Используется в ситуациях, когда питание потребителей распределено между двумя разными вводами. То есть первая секция питается от одного ввода, а вторая от другого. Особенность состоит в том, что оба ввода являются равнозначными. В схеме используются два автомата и секционный выключатель. Если на одном из вводов срабатывает автомат, секционный выключатель запитывает обесточенную секцию от другого ввода. С восстановлением нормальной работы каждая секция переходит на питание от своего ввода.
Монтаж АВР и подключение АВР это только первый шаг. Наладка АВР является важнейшим этапом в достижении заданных параметров надежности системы электроснабжения. Управление АВР может осуществляться как с помощью силовых аппаратов, так и с помощью слаботочных компьютерных систем управления. Принципиальная схема АВР может содержать электрическую силовую схему и логическую схему работы компьютерной программы.
Устройство АВР с автоматической схемой управления обеспечивает большую гибкость настроек, но при этом цена АВР существенно возрастает.
Пусконаладка АВР и ремонт АВР в этом случае требуют присутствия программистов. Проверка АВР должна осуществляться регулярно (несколько раз в год), так как в нужный момент переключение может не произойти. Проверка это запуск АВР при искусственном отключении каждого из вводов. Следует отметить, что при запуске ввода от генератора требуется присутствие специалиста по дизельным (бензиновым) агрегатам.
Ниже представлен объем работ и материалов при устройстве АВР:
Понравилась статья? Поделитесь ссылкой:
Монтаж и наладка систем АВР в Киеве

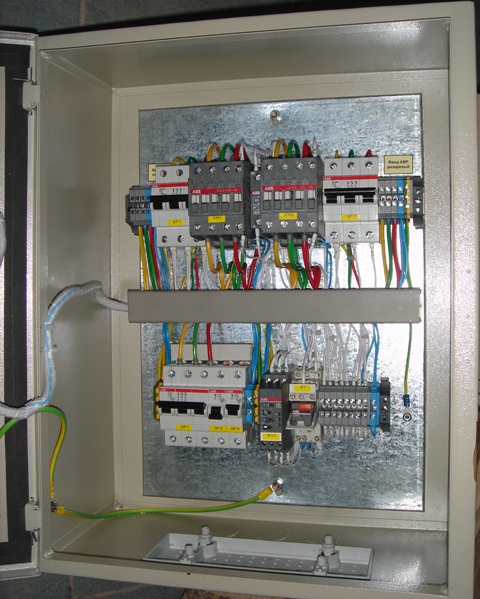

Монтаж и наладка систем АВР
Выполняем полный комплекс работ по проектированию, монтажу, пуско-наладке устройств АВР всех классов напряжения, автоматического включения резерва предназначено для восстановления электроснабжения в максимально быстрое время, бытовых потребителей и промышленных предприятий от резервного источника питания электрической энергией. Такими источниками могут быть: линия резервного питания, дизельный генератор, аккумуляторные батареи.
При восстановлении нормальной схемы питания от основного источника, АВР обеспечивает переключение с резервного на основной источник питания. Устройства АВР необходимы потребителям І-ІІ категории надежности электроснабжения, перебои в работе которых могут привести к необратимым последствиям.
Инженеры и проектанты компании Е24 произведут расчеты и подберут нужную схему АВР, которая обеспечит надежное электроснабжение и бесперебойную работу Вашего предприятия.
Выполняем работы на оборудовании 0,4, 10, 35 кВ. Согласования технической документации с Киевоблэнерго и Киевэнерго.
Вашему вниманию предлагаем большой ассортимент шкафов и щитов АВР по ценам производителя, это дает возможность подобрать оборудование соответствующие требованием заказчика.
- Чистка трансформатора
- Эксплуатация сухих трансформаторов требует контроля загрязненности, так как обмотки подвергаются сильному термическому влиянию и теплоотдача происходит непосредственно в атмосферу. Чистка должна выполняться сжатым воздухом или пылесосом.
- Проверка работоспособности системы охлаждения и системы контроля температуры обмоток
- Работоспособность системы принудительного охлаждения и термоконтроля обмоток очень важно для длительной эксплуатации трансформатора и надежного электроснабжения всех потребителей. Выполняем: монтажные, пусконаладочные, ремонтные работы.
- Подтяжка всех болтовых соединений трансформатора
- Рекомендовано изготовителями трансформаторного оборудования один раз в год производить осмотр на предмет трещин, сколов изоляционного покрытия, коррозии металлоконструкций, ослабление крепёжных элементов и других дефектов. При этом выполняется обтяжка и смазка циатимом 221F всех болтовых соединений после этого желательно произвести тепловизорный контроль.
- Испытания трансформаторов с литой изоляцией
- Производим весь комплекс испытаний, как регламентных так и специальных, согласно стандарта DIN EN 60076-1 IEC 60076-1
- Цены на услуги
Тип работ Актуальная цена Установка бойлера. от 290 грн Установка вытяжки на кухне от 350 грн Монтаж плиты. от 300 грн Подключение электроплиты. от 300грн Установка встраиваемой микроволновой печи. от 300 грн Подключение посудомоечных машин. от 350 грн Установка встраиваемой вытяжки. от 350 грн Установка холодильника. от 250 грн Подключение крупной бытовой техники. от 250 грн Установка газовой плиты. от 300 грн Установка телевизора на стену. от 290 грн Установка вытяжки. от 340 грн Установка духового шкафа. от 300 грн Подключение стиральной машины. от 250 грн Монтаж телевизора. от 290 грн Больше информации о ценах можно найти тут .
- Наши преимущества
- Проектные работы, производство оборудования, монтажные и пусконаладочные работы осуществляет одна организация;
- Поддерживание оптимального соотношения «цена- качество»;
- Высокое качество выполняемых работ;
- Индивидуальный подход к каждому заказчику;
- Использование качественного материала и профессионального инструмента;
- Выполнение заказов в минимально сжатые сроки;
- Оказание консультаций и поддержки до и после сдачи работ.

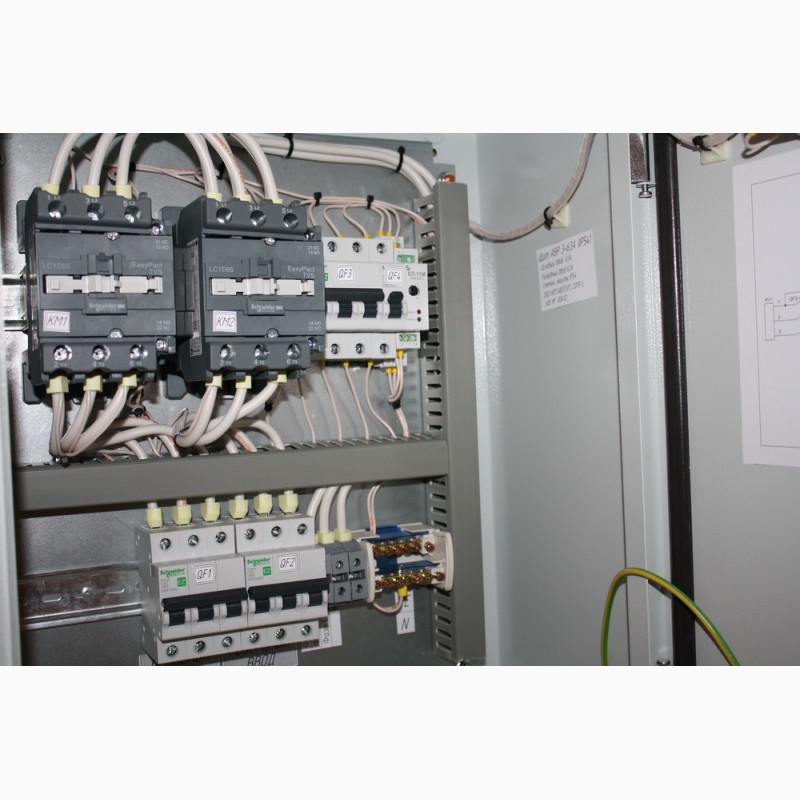

Интегрируемый блок автоматики для генератора
Модель собрана на комплектующих Schneider Electric, производство Германия. Мощность контакторной группы составляет 65 А. Блок предназначен для установки в кожух EK-1200/1400/1600 или сборки в уже существующем вводном щите загородного дома или коммерческого объекта.
Основные отличия
Основными отличиями этой модели являются простота использования и надежность. Так как ресурс силовой части наиболее важен, то для этой модели использованы пускатели Шнайдер электрик. Сборка контакторов производится в Германии. Высокое качество достигается благодаря новейшим материалам и покрытиям.
| Серия | Integrated |
| Мощность контакторов | 65 А |
| Марка контакторов | Schneider electric |
| Тип управляющего элемента | Контроллер DKG105 |
| Степень защиты корпуса | IP54 |
| Мощность генератора, 220/380, кВт | 15/33 |
Расшифровка модели 105-65/3 Schn
105 — управляющий элемент (контроллер) 65 – номинальный ток контактора / пускателя |
3 – количество контролируемых фаз сети Schn – производитель комплектующих |
Производитель: ENERGY
Скидки и бонусы
За покупку 1000 бонусных баллов [?]Технические характеристики
Станция
| Количество фаз | 3 |
| Напряжение, В | 230/400 |
| Сила тока, А | 65 |
| Вес, кг | 8 |
| Габаритные размеры Д*Ш*В, мм | 400*240*160 |
| Степень защиты, IP | 54 |
| Страна производства | Россия |
| Тип запуска | Автоматический |
Комплектация
| Исполнительное устройство с приводом (комплект) |
| Инструкция по эксплуатации |
Монтаж и установка
Похожие мощности
Отзывы о генераторе
Заявка в 1 клик
Рейтинг составлен на основе объективных данных о производителе по следующим параметрам:
| Соотношение цена-качество | 7. 3 |
| Доля рынка РФ | 6.7 |
| Ремонтопригодность | 7.7 |
| Качество комплектующих и двигателя | 7.9 |
| Экономичность | 7.4 |
Подробнее ознакомится с рейтингом производителя Вы можете на странице «рейтинг производителей генераторов».

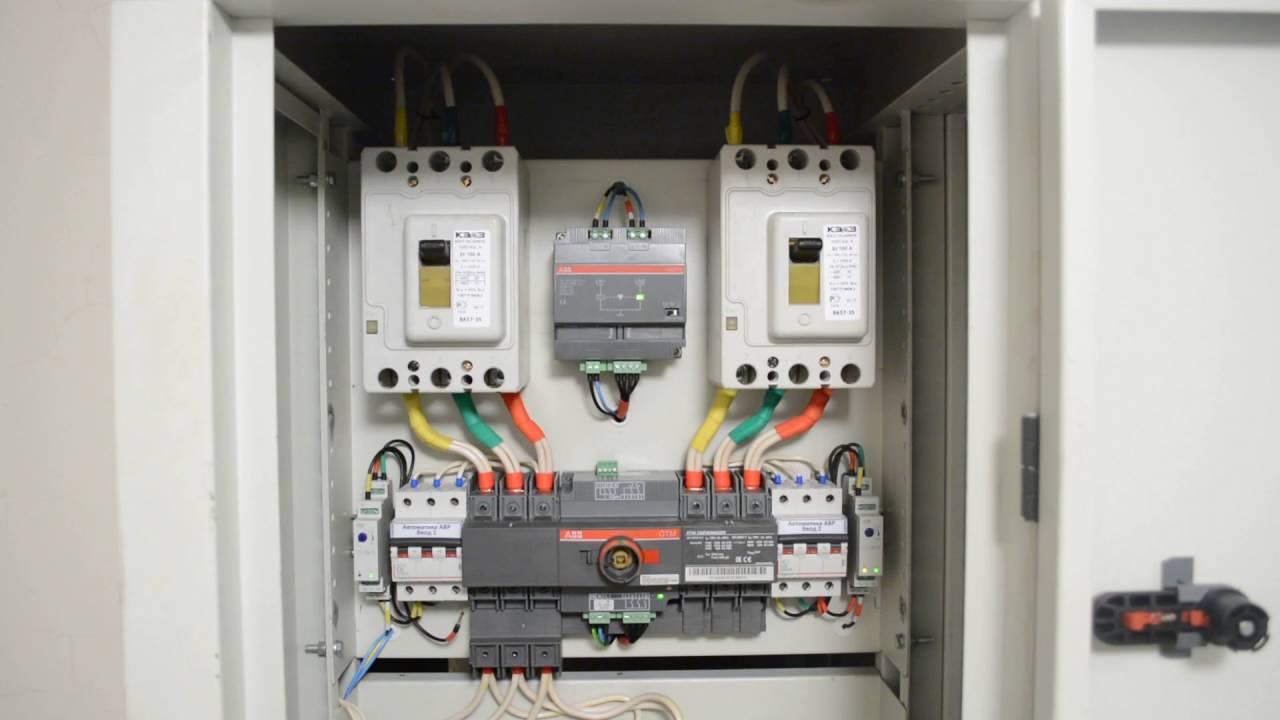

Монтаж и подключение АВР
При помощи ввода автоматического резервного источника (АВР) можно сэкономить время обесточивания объекта при скачках в сети. Специалисты компании МакФерди произведут работы, касающиеся бесперебойного электроснабжения, включая монтаж и ремонт авр для электростанций. Система АВР монтируется на новое или уже работающее оборудование. После окончания всех операций выполняется пуско-наладка с требуемой документацией. Услуги предоставляет ООО «ВЕКТОР РЕГИОНЫ» (ОГРН: 5167746439482; ИНН: 7723494763). Юридический адрес: 125362, город Москва, Строительный проезд, дом 7а корпус 7, эт. 1 оф 9 пом.
8.
Сотрудники компании МакФерди выполнят полный перечень работ, касающихся проектирования аварийного энергоснабжения, произведут его автоматизацию и установку под ключ. Как правило, монтажные операции состоят из закрепления щита и прокладки кабелей, подключению к сети и монтажа ВРУ. Также не стоит забывать про наладку и подготовку к эксплуатации. Специалисты выполняют тестирование оборудования в различных режимах, а результаты заносят в соответствующую документацию.
Функции АВР
Такое оборудование используется для оперативного переключения между источниками электропитания. Такая необходимость может возникнуть:
- при коротком замыкании, или отсутствии фаз;
- при возникновении аварийного режима работы;
- при снижении напряжения фазы и в других ситуациях.
Монтаж АВР
Такую задачу стоит доверить профессионалам, что позволит рассчитывать на качество работ. Прежде всего, мастер ознакомиться с объектом, что позволит диагностировать электросеть, изучить энергопотребления и выбрать места для установки щита.
Затем выполняется составление схемы подключения, подбор комплектующих и расчёт стоимости услуги.
На правах рекламы
Страница не найдена | WINCO
В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.
Ищи: Поиск
Рекомендуемые товары
WL16000HE-03 / A Упаковка
Рекоменд. Цена 6200,00 долл. СШАDE40I4
Рекоменд. Цена 26 590,00 долл. США
Категории продуктов
Категории продуктов
- Детали в архиве (929)
- Генераторы с двумя подшипниками (в архиве) (40)
- Резервные системы с воздушным охлаждением (из архива) (64)
- Дизель-генераторная установка (Из архива) (14)
- Генераторы аварийных автомобилей (Архив) (17)
- Контроллер двигателя (В архиве) (14)
- Мобильные дизельные генераторы (В архиве) (30)
- Mobile Light Tower Systems (Архивировано) (9)
- Старые резервные генераторы Winpower (из архива) (32)
- Переносные генераторы (В архиве) (405)
- Генераторы ВОМ (Архивные) (135)
- Резервные системы с водяным охлаждением (из архива) (87)
- Wincharger (В архиве) (2)
- Winco Transfer Switches (Архивные) (34) Дизельные генераторные установки Winpower
- (Из архива) (32)
- Winpower Vapor Fuel Gen-Sets (Архивные) (15)
- Текущие продукты (280)
- Аксессуары (66)
- Аксессуары для аварийного режима ожидания (21)
- Портативные аксессуары (21)
- Принадлежности для ВОМ (15)
- Принадлежности для безобрывного переключателя (10)
- Резервный коммерческий (28)
- Резервный дизельный (16)
- Резервный газ (12)
- Запчасти и аксессуары (32)
- Комплекты для обслуживания (32)
- Портативные генераторы (26)
- Коммерческие портативные генераторы (26)
- Переносной мультитопливный (3)
- Prime (11)
- Diesel Prime (6)
- DR Prime Diesel (0)
- Прайм Пауэр Дизель (6)
- Первичный газообразный (5)
- Diesel Prime (6)
- ВОМ / 2 подшипниковых генератора (38)
- Генераторы ВОМ (34)
- Двухопорные генераторы (4)
- Запасные части (34)
- Двигатель (0)
- Концы генератора (0)
- Mecc Alte (0)
- Стэмфорд (0)
- Масло (0)
- WINCO (0)
- Генераторы пены для распыления (17)
- Автоматические переключатели (79)
- Панели быстрого подключения ASCO (10)
- Автоматические переключатели (34)
- Ручные переключатели (35)
- Аксессуары (66)
- Без категории (441)
- Компоненты продукта (58)
Популярные товары
Поддержка модели: 25PTOC-3 / J
Поддержка модели: 50PTOC-3 / B
Поддержка модели: 40PTOC-4 / E
Поддержка модели: 45PTOC-17 / E
Рекомендуемая производителем розничная цена
Что такое регулирование напряжения — автоматический регулятор напряжения (АРН) | by Starlight Generator
Принцип регулирования напряжения
После запуска генераторной установки полагается на остаточное магнитное напряжение двигателя.
После выпрямления он подает ток возбуждения в магнитное поле машины возбуждения переменного тока, и напряжение якоря электродвигателя возбуждения переменного тока постепенно увеличивается. Напряжение переменного тока подается в магнитное поле основного устройства после ротационного выпрямителя, который заставляет основной генератор устанавливать напряжение. Когда скорость приближается к номинальному значению, регулятор напряжения AVR заставляет генератор быстро подниматься и стабилизироваться на номинальном значении. Электрический принцип показан на схеме.
Во время нормальной работы генератора, если по какой-либо причине, такой как изменение нагрузки, изменение скорости, изменение температуры обмотки и т. Д., Напряжение на клеммах генератора будет увеличиваться или уменьшаться.Автоматический регулятор напряжения AVR может обнаруживать это небольшое отклонение напряжения и быстро уменьшать или увеличивать ток возбуждения, чтобы поддерживать напряжение на клеммах генератора примерно неизменным.
Автоматический регулятор напряжения, AVR
Типы автоматических регуляторов напряжения AVR и D202, все из которых напечатаны на дорожной доске, могут быть установлены в распределительной коробке или сняты с машины и установлены на экране управления через многожильный разъем или болт.Особое внимание следует уделить регулированию вентиляции и охлаждения АРН при выходе из машины.
Схема подключения системы данных и возбуждения регулятора напряжения
Подключение D202 в системе возбуждения показано на рисунке ниже, а соответствующие данные следующие.
1, обмотка магнитного поля возбудителя
2, обмотка ротора возбудителя
3, вращающийся выпрямитель
4, обмотка магнитного поля генератора
5, обмотка главного статора генератора
6, вспомогательная обмотка
7 , дифференциальный трансформатор
8, дифференциальный потенциометр
9, дистанционный потенциометр регулирования напряжения
10, обмотка третьей гармоники
AVR
RP1: регулирование напряжения
RP2: стабильное регулирование
R1: интегральное регулирование постоянной времени
RP3: Регулировка точки перегиба частоты 50 Гц (К2 открыт)
RP4 ： Регулировка напряжения при 50 Гц или 60 Гц
RP5: Регулировка точки перегиба частоты 60 Гц (К2 включен) 3.
6.1 может использоваться в генераторах 50 Гц и 60 Гц, а при использовании в генераторе 60 Гц переключатель K2 устанавливается в положение «включено» (то есть в положение отключения).
Измерительный трансформатор входного напряжения 400 В (или 230 В)
Плавкий предохранитель 10 А для защиты от короткого замыкания и перегрузки, 5 секунд (эта розетка установлена на плате регулятора).
Когда требуются функции буферизации нагрузки и U / F = постоянные функции, переключатель K3 переводится в положение «включено», а переключатель K3 переводится в положение «выключено», когда эти две функции не требуются.
Когда требуется дистанционное регулирование напряжения, короткое замыкание между RV1 и RV2 может быть отключено от потенциометра K Ω (рекомендуется многоцикловый потенциометр).
N1W1 закорачивается при отправке с завода, если требуется параллельная работа, короткое соединение загибается, и к этим двум клеммам подключается устройство регулировки дифференциала (это устройство состоит из трансформатора тока и потенциометр и соединены вместе).
Боковая мощность трансформатора тока составляет 1ВА, сила тока — 1А, а потенциометр — 20WN 5 Ом. Обратите внимание, что трансформатор тока регулирующего устройства не может быть подключен в одной фазе с трансформатором измерения напряжения АРН, например, трансформатор измерения напряжения АРН подключается к фазе VW, затем датчик взаимного тока для регулировки разности должен быть подключен в фазе U.
Регулировка
Регулировка напряжения
Отрегулируйте значение напряжения, можно отрегулировать потенциометр RP1, можно отрегулировать напряжение на клеммах генератора в диапазоне ± 5 UN, если он подключен к потенциометру установки напряжения дистанционного управления, его следует отрегулировать в среднее положение, затем отрегулируйте RP1, чтобы получить номинальное напряжение на клеммах.На этом этапе потенциометр дистанционного управления может регулировать напряжение на клеммах генератора в диапазоне ± 5% номинального напряжения.
Регулировка стабилизации
Когда генератор разгружен, RP2 медленно вращается против часовой стрелки до тех пор, пока не появится небольшое колебание указателя вольтметра, а затем поверните по часовой стрелке, чтобы стабилизировать напряжение на клеммах. Это должна быть лучшая точка стабильности. Интегральная емкость также может быть отрегулирована для повышения стабильности.Когда открытый K1 переводится в положение «включено», интеграл увеличивается, и наилучшее стабильное состояние может быть получено путем регулировки RP2. Переключатель К 1 имеет четыре передачи, а четвертая передача пуста. При отправке с завода переключатель K 1 обычно отключается на первой передаче.
дизельный двигатель генератора переменного тока автоматический регулятор напряжения AVR R449 для замены Leroy Somer
Схема автоматического регулятора напряжения (АРН) R449 обеспечивает управление с обратной связью
выходное напряжение генератора за счет регулирования тока возбуждения возбудителя.
Который может работать от AREP
или системы возбуждения поля PMG и входит в стандартную комплектацию генераторов переменного тока серий 8100 и 9100.
Генераторы.
* Регулировка спада Quad-rature
* Регулировка выходного напряжения генератора
* Регулировка устойчивости
* Регулировка порога LAM (под скоростью)
* Регулировка потолка возбуждения
* Выбор однофазного или трехфазного * измерения напряжения
* Выбор нормального или быстрого времени отклика
* Вариант частоты 50 Гц или 60 Гц
* Возможность удаленной регулировки напряжения
* Параметр включения / выключения LAM
Характеристики
* Нормальное питание АРН: 2 вспомогательные обмотки (X1, X2 и Z, Z2)
* Шунтирующее питание: 150 В-50/60 Гц
* Номинальный ток перегрузки: 10А, 10 с
* Встроенная электроника (перегрузка, короткое замыкание и потеря чувствительности)
* Защита силовых вводов предохранителями F1
* Измерение напряжения: изолированный трансформатор 5 ВА с отводами входного напряжения:
* Клеммы 0-110 В = от 95 до 140 В
* Клеммы 0-220 В = от 170 до 260 В
* Клеммы 0-380 В = от 340 до 520 В
| Имя | Регулятор напряжения генератора AVR R449 |
Стабилизированное регулирование напряжения | ± 0. |
Диапазон удаленной регулировки напряжения | ± 5% |
Возможность короткого замыкания | 3 раза в течение 10 секунд |
Измерение напряжения | Клеммы 0-110 В = от 95 до 140 В (50/60 Гц) |
Клеммы 0-220 В = от 170 до 260 В (50/60 Гц) | |
Клеммы 0-380 В = от 340 до 520 В (50/60 Гц) | |
Время отклика | Нормальный (1 сек) при изменении напряжения ± 20% |
Быстрый (0.3 сек) при изменении напряжения ± 20% |
5%Управление синхронными генераторами с компенсацией падения и поперечного тока.
Управление синхронными генераторами с компенсацией падения и перекрестного тока.
- Детали
- Автор Стефанос Спанопулос, МИЭТ
Возбуждение синхронного генератора обычно осуществляется с помощью АРН (автоматического регулятора напряжения), который использует напряжение и / или ток генератора в качестве входных сигналов, чтобы управлять своим выходом до заданного значения.
включают различные режимы управления для оптимизации производительности в зависимости от того, подключен ли генератор к сети или в автономном режиме. Следовательно, они могут быть настроены на поддержание напряжения, коэффициента мощности или реактивной мощности.
В этом отчете мы проанализируем принцип работы режима управления напряжением АРН, известного как компенсация падения напряжения, когда один или несколько генераторов работают в автономном режиме или подключены к сети. Основываясь на ограничениях по контролю падения напряжения, мы изучим методы улучшения его характеристик и сравним их с методом компенсации перекрестного тока.
1. Режим управления напряжением — компенсация падения
В режиме управления напряжением или спада АРН регулируется характеристикой спада, которая показана на следующем рисунке.
Рисунок 1. Зависимость уставки V АРН от реактивной мощности Q
Характеристика спада представляет собой график уставки V напряжения АРН в зависимости от выработанной реактивной мощности генератора.
Эта уставка регулирует напряжение на клеммах генератора в автономном режиме.
Интерпретация приведенного выше графика заключается в том, что по мере увеличения потребности в реактивной мощности от генератора напряжение на клеммах генератора уменьшается. Уставка в АРН выбрана таким образом, чтобы, когда подаваемая реактивная мощность генератора Q была равна нулю, генератор VN был равен номинальному напряжению. Если начальная уставка АРН не изменяется, VL будет напряжением из-за спада, которого достигнет напряжение на клеммах генератора при работе в автономном режиме против реактивной нагрузки QL.
Генерируемая реактивная мощность рассчитывается на основе сигналов напряжения и тока генератора, возвращаемых в АРН.Компенсация падения задается как падение в процентах от номинального напряжения VN для максимальной генерируемой реактивной мощности QL. В зависимости от АРН максимальная реактивная мощность обычно определяется либо как экспортируемая реактивная мощность при номинальном коэффициенте мощности, либо как номинальная мощность генератора в МВА.
Для параметра
Droop можно задать значения от 0%, что эффективно отключает спад, до обычно не более 20%, что может привести к падению VL до 0,8 о.е. Обычно выбирается настройка 4-6%.
Компенсация падения напряжения — это метод управления, разработанный, когда генератор подключен к сети, поэтому она не требуется, когда один генератор находится в автономном режиме.
С другой стороны, при подключении к сети требуется компенсация спада, и характеристика спада используется ниже для объяснения управления AVR.
Рисунок 2. Изображение управления АРН при подключении к сети.
Когда генератор напрямую подключен к сети, напряжение сети VG фиксировано и не может контролироваться АРН. Любая потребность в реактивной мощности от генератора приведет к изменению уставки V внутреннего напряжения АРН в соответствии с новым потреблением.Таким образом, на диаграмме на рисунке 4 увеличенная потребность в реактивной мощности QL заставляет уставку АРН увеличиваться с VG до VL из-за управления компенсацией спада.
2. Режимы работы генератора
В зависимости от топологии сети можно выделить следующие сценарии работы:
- Работа в автономном режиме в качестве автономного генератора.
- Синхронизирован с сеткой.
- Работает в островном режиме, но параллельно с другими генераторами.
Эти три сценария анализируются отдельно ниже.
2.1. Работа в островном режиме с одним генератором
Это простейший случай с точки зрения управления АРН, поскольку в цепи есть только один активный компонент, который может влиять на напряжение на шине и реагировать на любые изменения реактивной нагрузки.
Одна синхронная машина, работающая в автономном режиме, отвечает только за два действия:
- Установите напряжение на шине до требуемого номинального уровня.
- Обеспечивает нагрузку необходимой реактивной мощностью и быстро реагирует на любые изменения нагрузки, чтобы удовлетворить потребность в любое время.
На схеме ниже представлен описанный простой случай.
Рисунок 3. Один генератор в автономном режиме с контактом разрешения спада.
AVR в этом случае не требует компенсации спада для управления своим выходом. Чтобы исключить эффект спада, который в противном случае снизил бы напряжение в цепи при любом увеличении реактивной нагрузки, есть две возможности:
- Установите настройку спада в АРН на ноль%.
- Замкните контакт разрешения спада, показанный на диаграмме выше, чтобы объединяющий ток ТТ не протекал в АРН.
2.2. Синхронизирован с сеткой
В случае подключения к сети, AVR нуждается в компенсации спада, чтобы управлять своим выходом. Конфигурация схемы и характеристика спада для этого случая представлены на рисунках 3 и 4 соответственно.
Рисунок 4.Один генератор синхронизирован с сетью.
Приведенная выше конфигурация показывает, что с помощью простого контакта падение может быть включено или отключено, что позволяет гибко отключать его в автономном режиме и включать его перед подключением к сети.
Это устраняет нежелательный эффект ниже номинального напряжения при автономном режиме работы.
2.3. Островная работа с параллельными генераторами
В случае автономного режима работы с как минимум двумя генераторами, подключенными параллельно для питания нагрузки, управление напряжением и потребляемой реактивной мощностью должно распределяться между генераторами параллельно.
Для этого есть два метода управления АРН генератора:
- Управление с компенсацией провала.
- Управление с компенсацией перекрестного тока.
2.3.1. Управление с компенсацией провисания
В этом случае должны выполняться следующие допущения:
- Генераторы должны быть одинакового размера.
- Регуляторы AVR должны иметь одинаковую характеристику спада и одинаковые настройки.
В простейшем случае АРН могут работать в режиме компенсации спада для получения равного распределения реактивной нагрузки.
Соответствующая диаграмма показана ниже.
Рисунок 5. Островной режим с двумя генераторами, включенными параллельно в режиме спада.
Два генератора на рисунке 5 в равной степени разделяют реактивную нагрузку, подключенную в соответствии с характеристикой спада АРН и применяемой настройкой.
Хотя этот режим управления идеален при подключении к сети, в автономном режиме он приводит к тому, что выходное напряжение зависит от требуемой реактивной мощности.Таким образом, по мере увеличения потребности в реактивной мощности выходное напряжение генераторов уменьшается из-за компенсации спада.
2.3.2. Управление с компенсацией перекрестного тока
Компенсация перекрестных токов или реактивный дифференциал — это метод, который позволяет двум или более параллельно включенным генераторам в равной степени разделять реактивную нагрузку при соблюдении следующих допущений:
- Нет подключения к сети, т.е. генераторы работают в автономном режиме.
- Генераторы одинакового размера.
- Регуляторы AVR имеют такую же характеристику спада, которая установлена на максимальное значение.
Вторичная проводка комбинированных трансформаторов тока всех генераторов, подлежащих параллельному включению, должна быть соединена между собой. Ниже представлена конфигурация проводки для двух генераторов, настроенных для компенсации перекрестного тока.
Рисунок 6. Островной режим с двумя генераторами, включенными параллельно, с компенсацией перекрестного тока
В соответствии с этим методом одинаковый ток возникает через объединяющие трансформаторы тока генераторов, включенных параллельно, поскольку они идентичны, и когда контакт CCC замыкается, он перестает протекать через АРН, но течет только через трансформаторы тока.
Приведенная выше конфигурация показывает, что с помощью простого контакта CCC может быть включен или отключен, что позволяет гибко включать его в автономном режиме и отключать его перед подключением к сети.
Это устраняет эффект спада и позволяет подключенным параллельно генераторам работать в автономном режиме при номинальном напряжении при увеличении реактивной нагрузки.
На рисунке ниже показана полная конфигурация со всеми ранее описанными методами, которые используются для максимальной функциональности.Это включает в себя как контакты компенсации падения, так и контакты включения-выключения CCC.
В этом случае при подключении генераторов к сети все контакты должны быть разомкнуты.
Для генераторов, подключенных параллельно в автономном режиме, падающие контакты должны быть разомкнуты, а контакт CCC замкнут.
Рисунок 7. Островной режим с двумя генераторами, включенными параллельно, с компенсацией перекрестного тока и контактами отключения спада.
Leroy-Somer D350 AVR — цифровой автоматический регулятор напряжения
D350
Цифровой автоматический регулятор напряжения (AVR) D350 для промышленных генераторов переменного тока обеспечивает ток возбуждения до 5 А с превосходной надежностью для типов возбуждения с постоянным магнитом (PMG) или AREP (вспомогательная обмотка).
D350 включает расширенные средства защиты, такие как ограничение чрезмерного возбуждения и потери при измерении напряжения. Он также включает в себя возможности определения скорости с аварийной сигнализацией о превышении или понижении скорости. D350 также имеет падение напряжения для параллельной работы генераторной установки и оснащен модулем приема нагрузки (LAM) для обработки событий удара нагрузки.
Основные характеристики
| Технологии | Цифровой |
| Режим возбуждения | ШУНТ, АРЭП, ПМГ |
| Номинальный ток возбуждения | 5 А |
| Точность регулирования (+/-%) | 0.25% |
| Диапазон частот | 10-100 Гц |
| Диапазон настройки напряжения (+/-%) | 10% |
| kU / F ограничение | 0,5 <к <3 |
| Потеря чувствительного напряжения | ✓ |
| Ограничение перевозбуждения | ✓ |
| Ограничение тока короткого замыкания | ✓ |
| Падение напряжения | ✓ |
| Параллельная работа генераторов | ✓ |
| Модуль приема нагрузки (LAM) | ✓ |
Совместимые продукты
Конфигурация и настройка
D350 можно настроить с помощью программного обеспечения Leroy-Somer EasyReg Advanced.
Технические примечания
ER09: Настройка контактора D350 для трех различных напряжений
Загрузки
Все об автоматическом регуляторе напряжения (АРН) и управлении возбуждением на судовом генераторе
Контроль возбуждения судового генератора требуется до
- поддержание нормального рабочего напряжения
- изменение выработки кВАр в соответствии с нагрузкой
- повышение установившейся и динамической стабильности
Ручное управление с полевым реостатом может быть адекватным для небольших генераторов, но автоматический регулятор напряжения ( AVR) является обычным для больших судовых машин.
Комплексная мощность S˜, выдаваемая генератором, должна соответствовать комплексной мощности, потребляемой нагрузкой. В S˜ = P + jQ активная мощность P уравновешивается расходом топлива первичного двигателя, который контролируется регулятором первичного двигателя.
С другой стороны, реактивная мощность Q уравновешивается током возбуждения
, которым управляет AVR .
Губернатор и АРН на судовом генераторе
Регулятор и АРН — это два независимых контроллера в генераторе переменного тока. АРН является частью системы возбуждения, которая в бесщеточных машинах работает следующим образом.
АРН измеряет напряжение в обмотке главного генератора судна и управляет возбуждением, чтобы поддерживать выходное напряжение генератора в заданных пределах, компенсируя нагрузку, скорость, температуру и коэффициент мощности генератора.
Трехфазное среднеквадратическое (среднеквадратичное) измерение используется для более точного регулирования напряжения. Ток возбуждения поступает от специального трехфазного генератора с постоянными магнитами, чтобы изолировать схемы управления АРН от воздействия нелинейных нагрузок и уменьшить радиочастотные помехи на клеммах генератора.Защита возбудителя от постоянного тока короткого замыкания генератора — еще одна особенность ротора с постоянными магнитами, используемого в АРН.
Дополнительные функции, обнаруженные в судовых АРН
Защита от пониженной скорости судового генератора
Схема измерения частоты непрерывно контролирует скорость вала генератора
и обеспечивает защиту от понижения скорости системы возбуждения за счет
102 Shipboard Electric Power Systems, снижая выходное напряжение генератора пропорционально скорости ниже заданного порога.
Максимальная защита от возбуждения судового генератора
Максимальное возбуждение ограничено до безопасного значения внутренним отключением
выходного устройства AVR. Это состояние остается фиксированным до тех пор, пока генератор
не остановится.
Дистанционный подстроечный резистор на корабле AVR
Предусмотрено подключение удаленного триммера напряжения, позволяющего пользователю точно контролировать выходную мощность генератора. У АРН есть возможность параллельной работы с другими аналогично оборудованными генераторами.
Скорость реакции АРН на судовом генераторе
Типичное время отклика на переходные процессы: сам АРН за 10 мс , ток возбуждения от
до 90% за 80 мс и напряжение машины до 97% за 300 мс. АРН
также включает в себя схему стабилизации или демпфирования для обеспечения хороших установившихся и переходных характеристик генератора
.
Плавный пуск судового генератора
АРН включает в себя схему плавного пуска или нарастания напряжения для управления скоростью нарастания напряжения
, когда генератор набирает обороты.Обычно он предварительно установлен и запломбирован, чтобы обеспечить время нарастания напряжения примерно 3 секунды. При необходимости его можно отрегулировать в пределах, определенных в технических характеристиках АРН.
DSEA109 | Цифровые автоматические регуляторы напряжения (АРН) | DSEGenset
DSEA109
Цифровой автоматический регулятор напряжения (АРН) с CAN-коммуникациями и PMG
Цифровой автоматический регулятор напряжения (АРН) DSEA109 с CAN разработан для регулирования выходного напряжения генератора переменного тока.
DSEA109 питается от трехфазного ГПМ, однофазного ГПМ, вспомогательной обмотки статора или шунтирующей системы, получающей питание от выходных обмоток.
DSEA109 устраняет сложности, связанные с конструкциями аналоговых АРН. Аналоговые АРН могут быть чрезмерно чувствительны к изменениям температуры, что влияет на стабильность, тогда как АРН DSEA109 поддерживает плавное, стабильное регулируемое выходное напряжение переменного тока, независимо от подключенной электрической нагрузки. DSEA109 также имеет трехфазную чувствительность для лучшего регулирования.
Обратите внимание: Интерфейс DSE 815 необходим для программирования.
DSEA109 прост в установке и настройке с использованием программного обеспечения для ПК DSE Configuration Suite и интерфейса конфигурации DSE 815 или пяти встроенных потенциометров и 4 DIP-переключателей в сочетании со светодиодным индикатором состояния, обеспечивающим простой пользовательский интерфейс.
Цифровой АРН DSEA109 имеет множество дополнительных функций, таких как порт CAN, обеспечивающий связь J1939, плавное изменение скорости пуска, подключение для ТТ с квадратурным падением напряжения и возможность удаленной регулировки напряжения, что делает его идеальным для приложений синхронизации и распределения нагрузки.Цифровой AV-ресивер DSEA109 — идеальный вариант как для OEM, так и для модернизированных решений.
Подробнее ОБЩИЙ РАЗМЕР
180 мм x 145 мм x 61 мм (7,0 дюймов x 5,7 дюймов x 2,4 дюйма)
ВЕС
0,46 кг
ВАРИАНТЫ ИЗДЕЛИЯ
A109-01 — A109 Цифровой АРН с CAN-коммуникациями и PMG
Основные характеристики продукцииСпецификацияСтандарты испытаний на окружающую средуСопутствующие товары л
.
