Накопители энергии для эффективной работы энергосистемы

С самого момента появления электрических сетей большой проблемой была зависимость уровня потребления энергии от времени суток. В наше время к ней прибавилась зависимость выработки электроэнергии от множества факторов, быстро меняющихся в течение дня. Да, увы, такова плата за прогресс — внедрение альтернативной энергетики. Помочь решить проблему способны накопители электроэнергии.

Для гармонизации пиков производства и потребления электроэнергии нужно использовать накопители большой емкости. И в первую очередь следует определиться, где их устанавливать.

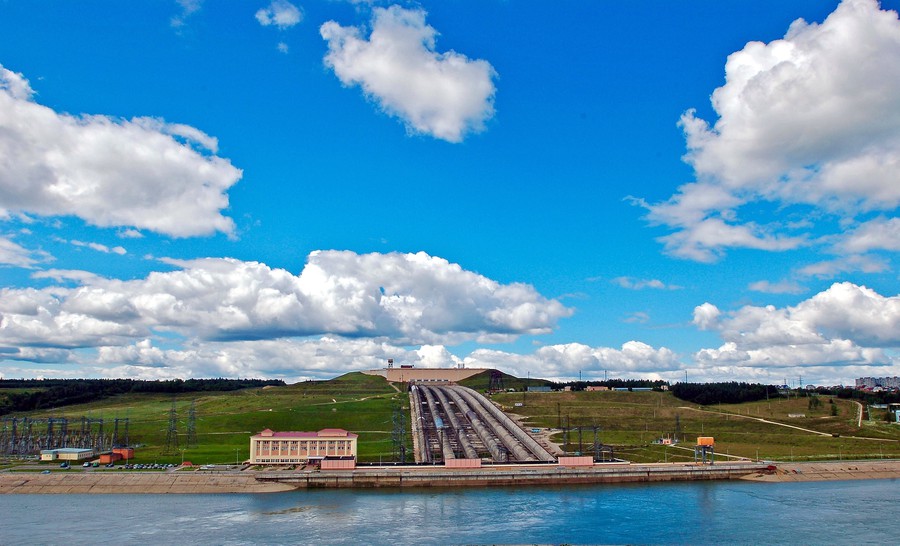

Загорская ГАЭСЗагорская ГАЭС

Накопитель, установленный на электростанции

Довольно распространенное решение в солнечной энергетике. В готовый комплект солнечных панелей, применяемых в жилом секторе, как правило, входят аккумулятор и контроллер, управляющий его зарядом-разрядом. В итоге пользователь получает привычный ему интерфейс — стандартную розетку, с которой можно стабильно снимать мощность не выше определенного значения. На солнечных электростанциях, работающих по технологии Thermal Solar, а это, как правило, очень крупная электрогенерация, под действием солнца плавятся минеральные соли, их расплав держит тепло длительное время, хоть всю ночь. Благодаря данной особенности генерация электричества стабильно происходит круглые сутки.

Накопитель, установленный у потребителя

Решение, активно продвигаемое сейчас на рынок рядом производителей, в том числе компанией Tesla. Аккумулятор заряжается от сети в промежуток времени, который задал контроллеру пользователь. Например, это может быть временной интервал, когда цены на электроэнергию самые низкие. Тогда накопитель позволяет экономить средства клиента, а для электросетевой компании — получить реальный эффект снижения пиковой нагрузки на сеть за счет применения нескольких тарифов в зависимости от времени суток. Другое преимущество — появляется возможность подключать к электросети приборы с большей мощностью, чем позволяет линия электропередачи, идущая к клиенту. Накопитель потихоньку запасает энергию на протяжении длительного промежутка времени, а затем отдает большую мощность на протяжении относительно короткого промежутка времени. Скажем, не позволяют провода, идущие к потребителю, передавать ток более 10 А.

Но современные электропечи для кухни потребляют не менее 16 А. Выход простой — ставим накопитель. Пока вы спите или занимаетесь своими делами, он в течение 4 часов накапливает нужное количество энергии, отдавая потом в электропечь на протяжении 2 часов ток 16 А, позволяя вам запечь индейку (пример учитывает потери в преобразователе и аккумуляторе).

Накопитель, установленный в ключевых узлах электросети

Идея, на самом деле, довольно старая. Например, в 1987 году рядом с Москвой была построена Загорская гидроаккумулирующая электростанция (ГАЭС), позволяющая сгладить пики потребления, характерные для большого города. Самый известный проект, реализованный в 2017 году — увеличение суммарной подключаемой мощности в одном из удаленных регионов Австралии без реконструкции ЛЭП. Компания Tesla поставила гигантский накопитель, который равномерно запасает электроэнергию, не создавая ярко выраженных пиковых нагрузок на ЛЭП, что позволило избежать ее реконструкции. Но клиенты электрической компании могут получать от накопителя на пиках потребления гораздо большую мощность, чем могла бы выдержать ЛЭП.

В зависимости от места установки определяется емкость накопителя. Емкость накопителя, используемого в солнечных электростанциях для индивидуального применения, составляет не более 2 кВтч. Накопители, устанавливаемые у бытового потребителя, имеют емкость не более 7 кВтч. Для промышленных потребителей под заказ изготавливают накопители емкостью 100 кВтч. Что же касается накопителей, устанавливаемых в узлах энергосистемы, то их емкость составляет порядка сотен МВт — единиц ГВт.

Аккумуляторы

Для накопителей, выравнивающих энергопотребление, обычные свинцово-кислотные аккумуляторы не подходят. Это связано с малым количеством циклов заряда-разряда, а также необходимостью обслуживания аккумуляторов (при-ходится регулярно доливать дистиллированную воду из-за испарения электролита). В солнечных электростанциях небольшой мощности применяются так называемые гелевые аккумуляторы. В них электролит находится не в форме жидкости, а в форме геля. Такие аккумуляторы не требуют обслуживания. Их недостатком является то, что при зарядке свыше номинального уровня они быстро выходят из строя, но эта проблема решается при помощи современных микропроцессорных контроллеров. Уникальным преимуществом гелевых аккумуляторов является их возможность работы при низких (до —15°С) температурах. Благодаря этому нет необходимости специально отапливать накопитель, размещенный на улице, достаточно тепла, отводимого от контроллера.

Более совершенными являются никель-кадмиевые (NiCd) аккумуляторы. Они надежны и обеспечивают сохранение большего количества энергии в меньшем объеме. Тем не менее для накопителей энергии, сглаживающих пики потребления в сети, данные аккумуляторы непригодны из-за ярко выраженного «эффекта памяти». При неполном разряде и последующем заряде емкость аккумулятора снижается. Требуется полностью разряжать аккумулятор и потом заряжать его до 100%. Для рассматриваемого применения такие аккумуляторы непригодны. Более продвинутые никель-металлогидридные (NiMH) аккумуляторы обладают большей емкостью, «эффект памяти» в них менее выражен, но все-таки присутствует.

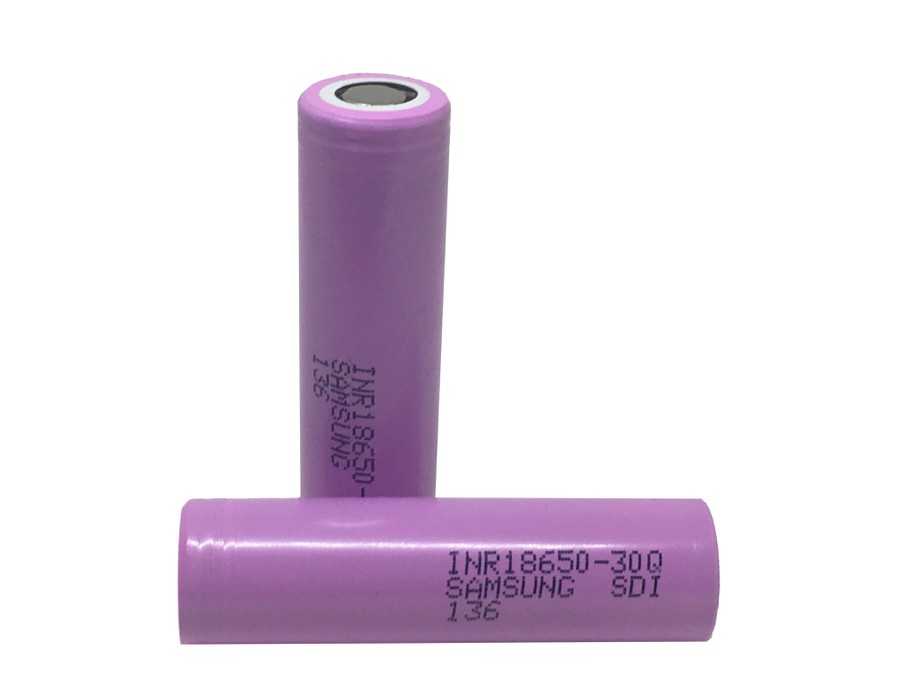

Аккумуляторы типоразмера 18650Аккумуляторы типоразмера 18650 используются в электромобилях,
и они же являются основой накопителей энергии

Наиболее популярным сейчас являются литий-ионные (Li-Ion) аккумуляторы. Именно их сейчас используют в накопителях, устанавливаемых непосредственно у потребителей, а также в ключевых местах электросети. Кстати, идея создания накопителя, стоящего у потребителя дома, возникла из необходимости использования аккумуляторов типоразмера 18650, применяемых в электромобилях. По мере износа аккумуляторной батареи в электромобиле производитель забирает ее себе обратно (почему — будет сказано далее). Аккумуляторы, которые уже не могут обеспечить нужную тягу электромобилю, тем не менее подходят для использования в бытовом накопителе энергии. После всестороннего тестирования их туда и ставят. Что же касается накопителей, устанавливаемых на узлах электросети, то в них используют новые аккумуляторные батареи, но есть проекты построения таких накопителей и на основе аккумуляторов, ранее стоявших в электромобилях.

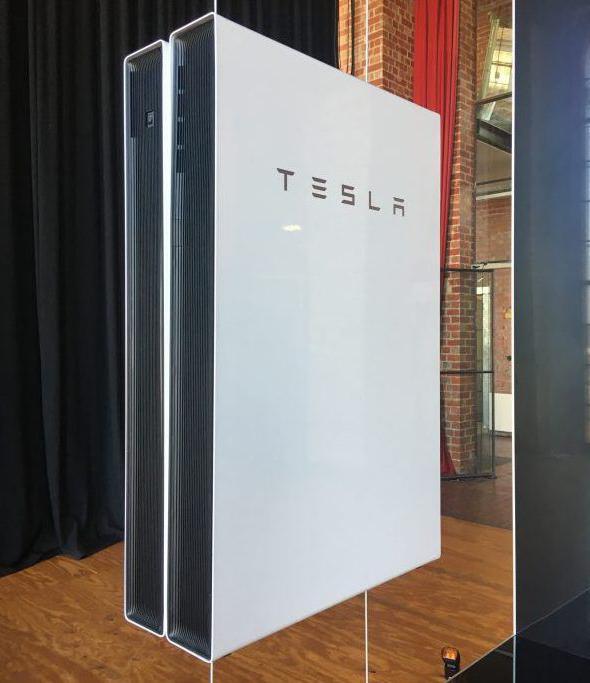

Накопитель Tesla Powerwall 2Накопитель Tesla Powerwall 2

Преимуществами Li-Ion аккумуляторов являются: высокая плотность накапливаемой энергии, пренебрежительно малый уровень «эффекта памяти», низкое выходное сопротивление, что позволяет на пиках нагрузки отдавать потребителю большую мощность. Но есть и недостатки. При неправильных зарядке и эксплуатации аккумуляторы не просто выходят из строя, они могут воспламеняться и даже взрываться. Проблема решается с помощью микропроцессорных контроллеров в зарядных устройствах, тем не менее, иногда такие устройства могут давать сбои. Литий — чрезвычайно токсичный химический элемент, вот почему производители электромобилей в обязательном порядке забирают себе обратно отработавшие свое аккумуляторы. Наконец, запасы лития в мире ограничены, уже в ближайшее время прогнозируется нехватка этого металла.

Большие надежды возлагаются на так называемые водородные аккумуляторы, в которых вода расщепляется путем электролиза на кислород и водород. Энергия хранится в виде водорода, который потом используется для выработки электричества. В настоящее время по-прежнему этот проект находится на стадии исследований, так как водород взрывоопасен и легко улетучивается из резервуара, где он хранится.

Суперконденсаторы

Принципиальным недостатком аккумуляторов является то, что электрическая энергия в них при заряде превращается в химическую, а при разряде — из химической в электрическую. Такие преобразования обуславливают потери энергии, а также ограниченное количество циклов заряд-разряд (до 3000 у массово выпускаемых Li-Ion аккумуляторов).

Решение проблемы заключается в том, чтобы накапливать непосредственно электрическую энергию в конденсаторе. В накопителях применяют так называемые суперконденсаторы (другие названия — ультраконденсаторы, ионисторы) емкостью от 1000 Ф каждый, соединенные в большие массивы.

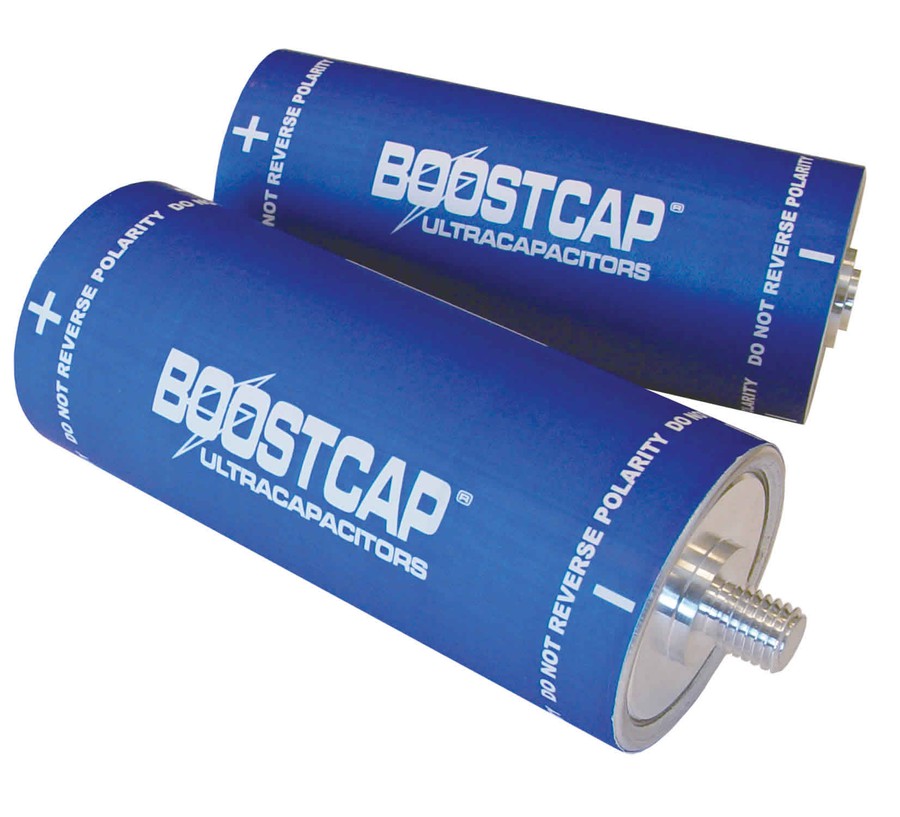

СуперконденсаторыСуперконденсаторы — перспективная технология, но пока она слишком дорогостоящая

Ультраконденсаторы имеют КПД, близкий к 100%, количество циклов заряда-разряда у них практически не ограничено. И, что немаловажно, суперконденсаторы безопасны в эксплуатации и не содержат вредных для природы веществ.

К недостаткам суперконденсаторов следует отнести дороговизну этих устройств, а также сопутствующего оборудования. Кроме этого, по плотности хранения энергии суперконденсаторы пока уступают Li-Ion аккумуляторам, что обуславливает большие размеры накопителей.

В сша был проведен эксперимент по использованию накопителя на суперконденсаторах в солнечной электростанции, питающей кампус крупного университета. В итоге эффективность работы электростанции возросла в 1,5 раза по сравнению с использованием li-ion аккумуляторов. Но пока широкого применения для сглаживания пиков энергопотребления конденсаторы не получили.

ГАЭС

Гидроаккумулирующая электростанция состоит из нижнего водохранилища, верхнего водохранилища и реверсивных турбин. При избытке электроэнергии в регионе турбины потребляют энергию, поднимая воду из нижнего водохранилища в верхнее. При недостатке электроэнергии турбины переходят в режим генерации, вода из верхнего водохранилища поступает в нижнее, в результате вырабатывается электроэнергия.

Недостатком ГАЭС является то, что при их строительстве приходится вмешиваться в уже сложившиеся природные комплексы. Кроме этого, наиболее успешные проекты ГАЭС были реализованы в горной местности, где есть твердые горные породы и легко обеспечить перепад уровней между двумя водохранилищами. Строительство Загорской ГАЭС в Московской области сопровождалось большими трудностями, связанными с оползнями, из-за чего на полную мощность электростанция заработала в 2003 году. Вторую очередь Загорской ГАЭС начали строить в 2007 году, и, по тем же причинам, на момент написания статьи строительство так и не было завершено.

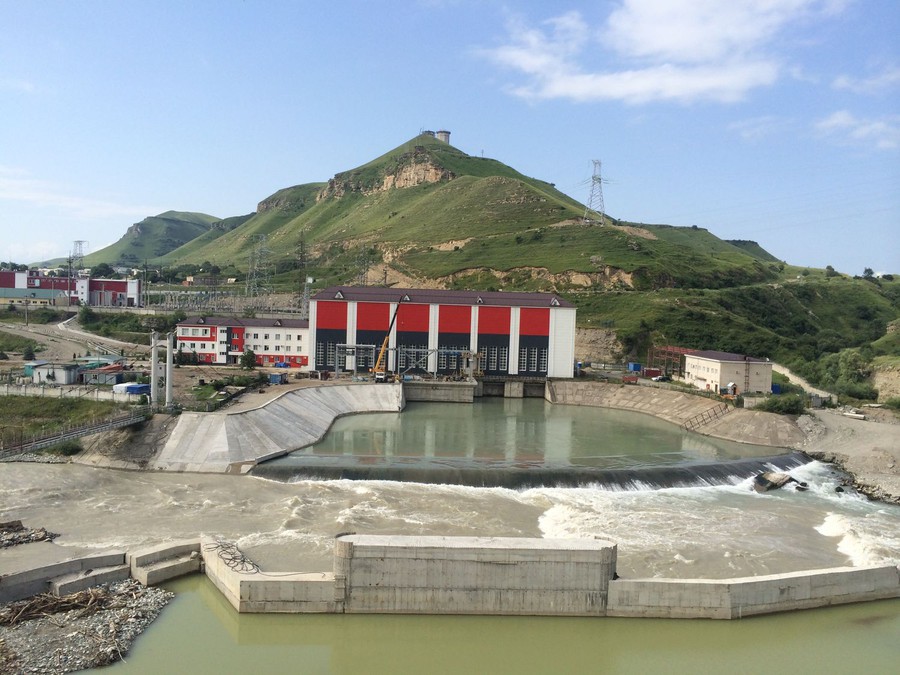

Зеленчукская ГЭС-ГАЭСЗеленчукская ГЭС-ГАЭС

Пневматические системы

Принцип их работы достаточно прост. С помощью насоса сжимается воздух и закачивается в резервуар. При необходимости расходования электроэнергии воздух выпускается из резервуара, проходя через турбину, вырабатывающую электроэнергию. Идея тоже древняя, относится к XIX веку. Главный недостаток — КПД не превышает 55%. Тем не менее в XX веке аккумулирующие электростанции на основе сжатого воздуха широко использовались в США и Германии. Кстати, в Германии для закачки воздуха использовались заброшенные соляные шахты. Но потом все сошло на нет — последняя электростанция на сжатом воздухе была запущена в США в 1991 году.

В 2010-х годах идею возродили, и на деньги Европейского союза запущен исследовательский проект Ricas 2020, направленный на поиск новых способов использования сжатого воздуха для накопления энергии с более высоким КПД. Но пока ни о каких реальных результатах не известно.

Супермаховик

Накапливать электроэнергию можно и в механическом виде. Раскрутить тяжелый маховик, и он некоторое время будет вращаться, приводя в действие генератор. Для того, чтобы не мешало трение воздуха, маховик вращается внутри герметичного кожуха, из которого откачан воздух. Технически реализовать эту идею очень просто, КПД достигает 98%. Выпускаются накопители на супермаховиках с емкостью до 25 кВтч. Но широкого применения они пока не получили. Причина заключается в том, что не удается быстро управлять отдачей электроэнергии в сеть. Кроме этого, со временем частота вращения маховика падает, и мощность, отдаваемая накопителем в сеть, падает.

Электромобиль как накопитель

В электромобиле есть аккумуляторы, выпрямитель и инвертор — все элементы накопителя для выравнивания пиков потребления электроэнергии. Почему бы не задействовать электромобиль в качестве накопителя энергии, пока он стоит в гараже?

Компании Renault и Nissan уже выпускают электромобили, способные отдавать энергию, накопленную в аккумуляторе. А Schneider Electric создала электрическую зарядную станцию, поддерживающую данную функцию. В Великобритании рассматривается вопрос о том, что-бы предоставлять электромобилям бесплатную парковку в обмен на определенное количество электроэнергии, отдаваемое во время стоянки в сеть.

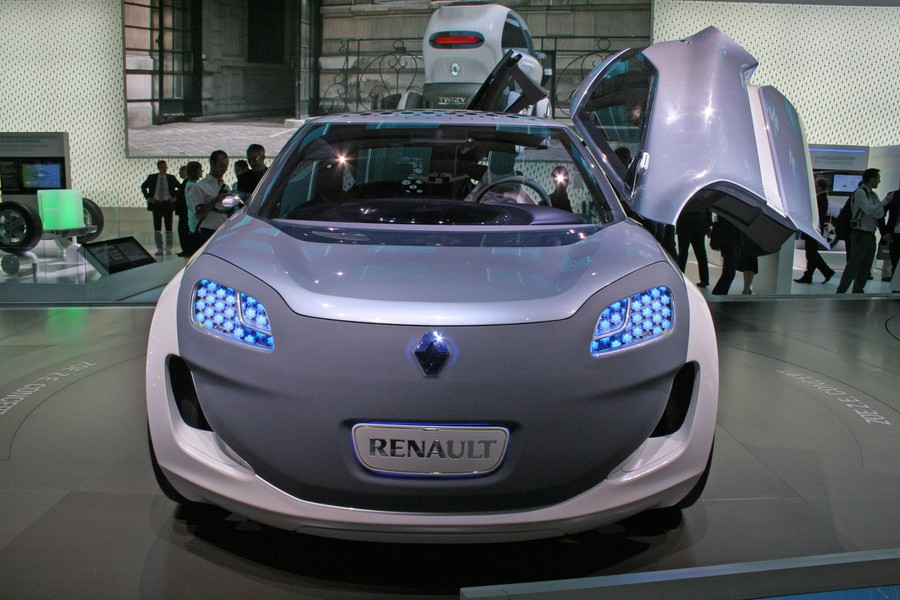

Электромобиль RenaultКомпания Renault начала выпуск электромобилей, способных работать как накопители

Наконец, в той же Великобритании рассматривается законопроект, обязывающий владельцев электромобилей подключать их к электросети для выравнивания баланса все то время, пока они не ездят. С 2018 года компания Renault проводит масштабный эксперимент на португальском острове Мадейра по испытанию технологии обратной поставки электроэнергии в сеть от электромобиля.

Будущее — за распределенным хранением энергии?

Технологии сглаживания пиков выработки электроэнергии и ее потребления, существовавшие до недавних пор, исходили из реалий XX века — централизованной энергосистемы без возможности управления оборудованием, установленным у клиента. Установка гигантского накопителя на аккумуляторах в Австралии — это всего лишь способ улучшить энергосистему, созданную в прошлом веке, но не изменить ее кардинально.

С распространением альтернативной энергетики генерация становится все более децентрализованной. При этом уже нельзя точно определить место в энергосистеме, куда следует подключить гигантский аккумулятор, чтобы выровнять баланс. По мнению автора статьи, будущее принадлежит не только децентрализованной генерации, но и децентрализованному хранению электроэнергии. В каждой квартире, в каждом офисе или заводе будет стоять локальный накопитель электроэнергии. Путем предоставления скидок или жесткого законодательного регулирования пользователя простимулируют (обяжут) подключать такой накопитель к управляющей системе. Электроэнергетическая компания будет с помощью технологии «Интернета вещей» дистанционно регулировать процесс накопления электроэнергии и отдачи ее в сеть. Тем самым будут сглаживаться пики выработки и потребления электроэнергии.

На самом деле, «первой ласточкой» такого подхода уже стали серьезные вложения британского правительства в разработку технологии использования электромобилей как накопителей для электросети и проект законодательно обязать владельцев электромобилей использовать их в таком качестве.

В итоге гигантские накопители энергии вроде ГАЭС или же огромной аккумуляторной батареи, установленной в австралийской пустыне, станут просто не нужны. Накопление электроэнергии будет осуществляться только у пользователей, в недорогих компактных устройствах. Развитие технологии суперконденсаторов позволит обеспечить надежность и безопасность таких накопителей.

Источник: Алексей Васильев, журнал «Электротехнический рынок» №3 Май-Июнь 2019

Проточные аккумуляторы (накопители энергии) для дома

Немецкая компания VoltStorage GmbH выпустила «первую рентабельную» систему хранения энергии на основе проточного аккумулятора по хорошо известной технологии Vanadium-Redox-Flow

Домашние хозяйства, являющиеся счастливыми владельцами солнечных электростанций, всё чаще устанавливают накопители энергии, которые помогают увеличивать степень автономии их жилищ.

Проточные аккумуляторы (накопители энергии) для дома



Ещё несколько лет назад существенную долю этого небольшого (тогда) рынка занимали свинцово-кислотные аккумуляторы. Сегодня своего рода «отраслевым стандартом» стали литий-ионные батареи.

Проточные аккумуляторы (flow batteries) давно используются в большой энергетике и успешно конкурируют с Li-ion технологиями. Более того, эксперты считают, что в области промышленного применения проточные батареи имеют лучшие перспективы, чем литий-ионные.

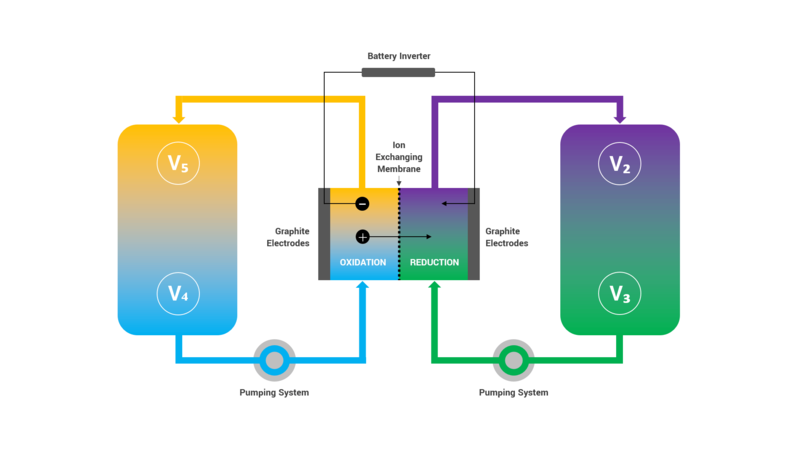

Напомним, проточный (или потоковый) аккумулятор — это электрохимический накопитель энергии. Энергия здесь вырабатывается за счёт взаимодействия двух жидких компонентов, разделённых мембраной. Компоненты (электролиты) хранятся в отдельных емкостях и прокачиваются через топливную ячейку с помощью насоса. В результате химического взаимодействия вырабатывается электроэнергия.

Немецкая компания VoltStorage GmbH выпустила «первую рентабельную» систему хранения энергии на основе проточного аккумулятора по хорошо известной технологии Vanadium-Redox-Flow (ванадиевые проточные аккумуляторы).

Проточные аккумуляторы (накопители энергии) для дома

Пресс-релиз вышел с амбициозным названием: «Меняя правила: дальновидная альтернатива литий-ионным накопителям».

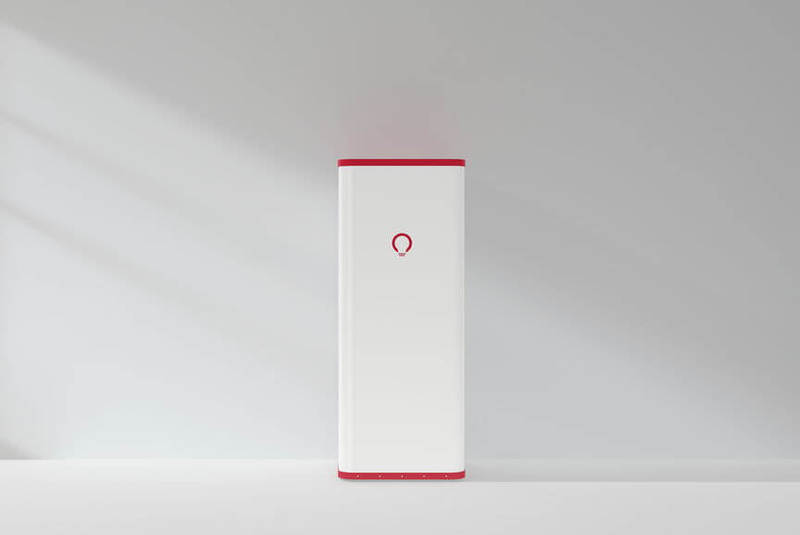

Компактное устройство «всё в одном» размером с небольшой холодильник (57x140x57 см) обладает емкостью 6,8 кВт*ч и способно выдавать мощность 3 кВт (максимум до 4,5 кВт). Разумеется, допускается масштабирование – последовательная установка нескольких устройств.

В технических характеристиках заявляется, что устройство с рассчитано на более 10000 циклов зарядки/разряда. При этом, что свойственно для технологии flow batteries, допускается 100% разряд аккумуляторов. Производитель говорит о 20-летнем сроке службы накопителя, но даёт 10-летнюю гарантию. Впрочем, на данных условиях, как правило, продают свою продукцию и производители литий-ионных аккумуляторов.

VoltStorage выйдет на рынок в июне 2018 года, цена, по которой принимались предварительные заявки составляла 5999 евро. Насколько я представляю, это примерно соответствует рыночному уровню для Li-ion устройств (для Германии).

При этом VoltStorage заявляет, что его продукт долговечнее, экологичнее и безопаснее литий-ионных накопителей, что в общем-то недалеко от реальности.

В 2016 году компания Redflow вышла на рынок домашних накопителей в Австралии со своим проточным аккумулятором, но не продержалась на нём и года. Спрос был слишком низким.

VoltStorage выходит на чрезвычайно конкурентный немецкий рынок.

Трудно сказать, удастся ли компании завоевать сердца потребителей и подвинуть лидеров рынка, таких как Sonnen или LG Chem, успешно продающих свои литий-ионные накопители энергии. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Накопитель электроэнергии для дома Tesla PowerWall 2.0

Производство энергии за последний век нанесло колоссальный вред окружающей среде нашей планеты.

 Использование ископаемых источников, их сжигание и выброс отходов в атмосферу — одна из причин смены климата на Земле. накопитель энергии Tesla Powerwall

Презентация накопителя энергии для дома Tesla Energy Powerwall 2.0 на выставке в Хауторн (Hawthorne), Калифорния, 30 апреля 2015 года

Когда ситуация стала критической, люди начали задумываться об альтернативных источниках энергии. Кто-то задумывается, а кто-то делает. Накопитель электроэнергии PowerWall 2 0 — один из примеров действий.

Альтернативные источники энергии

Уже давно человечеством были придуманы солнечные батареи и ветряки. Они преобразуют солнечные лучи и ветер в электроэнергию, которую используют люди для своих повседневных нужд. Солнечные батареи применяют в многочисленных сферах жизни человечества: в космосе, в быту, на производстве.

схема создания альтернативной энергии для дома от tesla

Принцип организации построения электросети от солнечных панелей и накопителя для дома Tesla PowerWall 2.0

В странах Скандинавии люди устанавливают батареи на крыши своих домов, расходуют электроэнергию, а остатки продают соседям. У них получилось не только отказаться от традиционных источников электричества, но и заработать небольшую сумму денег на свои расходы.

Американская компания Tesla пошла дальше и предложила миру PowerPack — солнечную батарею нового поколения. Она представляет собой целую крышу, а не отдельные маленькие солнечные батареи. Представлено четыре вида такой конструкции, что позволяет подобрать крышу под архитектуру своего дома. Такая технология способа брать на себя все расходы электроэнергии среднестатистической семьи.

Tesla Powerwall

Идея Tesla состоит в том, чтобы накопленной энергией заряжать автомобиль или автомобилем запитывать дом электричеством

Куда девать лишнюю энергию? Не всегда получается расходовать всё электричество, которое человек получается от ветряков и солнечных батарей. Отличным вариантом станет накопитель энергии.

PowerWall от Tesla

Илон Маск высказывается об идее создания новой эры «зелёной энергетики», полного отказа от производства электричества на земных ископаемых. Шагом вперёд стал выпуск домашнего накопителя энергии PowerWall, который стоит применять при наличии ветряков или солнечных батарей, в частности, PowerPack.

Илон Маск и powerwall - накопитель энергии для дома на 10 кВт

Илон Маск презентует Powerwall на 10 кВт

Использование такой технологии — инвестиция в будущее и снижение расходов на электроэнергию. В США, когда люди возвращаются с работы, вырастают тарифы на потребление энергии. Использование PowerWall позволяет накопить электричество от альтернативных источников в течение дня, а затем потреблять её в вечернее время суток.

автозаправочная станция для машин Tesla

Автозаправочная станция для машин Tesla будет доступна по всему миру

Накопитель энергии может стать запасным источником питания на случай, если будет отключено центрально энергоснабжение. Полного запаса ёмкости хватит на обеспечение дома в течение нескольких часов. Излишки можно продавать соседям.

Доступно две версии: PowerWall и PowerWall 2.0. Отличаются они запасом энергии. Первая версия имеет два варианта: на 7 кВч ($3000) и 10 кВч ($3500). Вторая версия предлагает ёмкость на 14 кВч за 5,5 тысяч долларов.

система из солнечных панелей и аккумулятора Tesla Powerwall на улице

Система из солнечных панелей и Tesla PowerWall, смонтированной на фасаде дома

Использование этой новации возможно и на производстве. Два, три и более аккумулятора можно объединить в одну систему и увеличить запас резервной энергии в разы. Всего можно соединять до 9 накопителей Tesla. Маленькие производства могут работать только на альтернативной энергии благодаря технологии американской компании.

Практическую пользу дополняет красивый внешний вид. Аккумулятор Tesla не только не испортит интерьер любого помещения, но в некоторых случаях сможет его дополнить. Размеры у него небольшие, много места он не занимает.

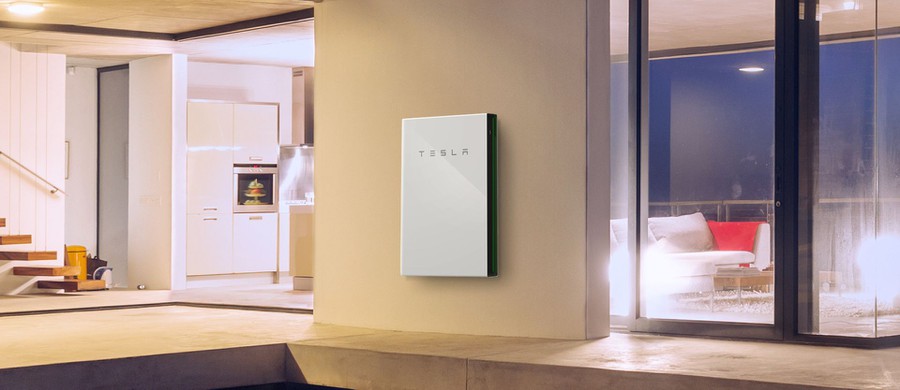

накопитель Tesla PowerWall на стене частного дома

PowerWall не портит внешний вид, и имеет влагозащищенный IP65 корпус и может размещаться на стене дома для дозарядки автомобиля

Внедрение новации может статьи большим шагом в будущее, в возможности скоро отказа от использования традиционных источников энергии. Это сделает окружающую среду чище и позволит нормализовать проблемы с изменением климата.

Альтернатива для России

Техника Tesla на российском рынке не имеет особого распространения, возможно дело в высокой стоимости оборудования. Подсчитаем, цена в США за единицу оборудования составляет $5500 для PowerWall 2.0 на 14 кВт*ч. Инсталляция стоит $1500, при увеличении количества оборудования цена увеличивается на $100.

С инсталляцией стоимость PowerWall 2.0 составит $7000/1шт. При депозите в $500 граждане могут стать обладателями накопителя.

При наличии солнечных модулей на 4 кВт дом не зависит от городской энергии.

При стоимости солнечных панелей порядка $200/шт за 250 Вт, нужно 16 панелей и один инвертор, чтобы получить 100% энергонезависимый дом, который питается от солнечной энергии и Powerwall. Это условие справедливо при потреблении дома 10 кВт/день (400 Вт/час).

Стоимость энергии в США 10 руб/день, 2 руб/ночь, стоимость оборудования будет составлять порядка $14000. Банки дают кредиты при взносе 10% от стоимости товара под 2-3% годовых, таким образом, за $140 долларов в месяц потребитель сможет заряжать машину и обеспечивать энергией дом.

В России все печальнее. Стоимость электроэнергии составляет 3-6 руб/кВт. Стоимость оборудования пройдя через таможню будет составлять на 54% больше. Только накопитель PowerWall 2.0 увеличится в стоимости до $10000 без учета монтажа и доставки до объекта.

Компании, для которых вопрос в обеспечении резервным источником питания является приоритетным обязаны потратить значительные средства на покупку оборудования либо создавать альтернативные сборки. Поэтому когда до нас дойдут накопители энергии — вопрос без ответа. Основным направлением компании Илона Маска является рынок энергетики США.

Какие бывают накопители энергии

Природа подарила человеку разнообразные источники энергии: солнце, ветер, реки и другие. Недостатком этих генераторов бесплатной энергии является отсутствие стабильности. Поэтому в периоды избытка энергии ее запасают в накопителях и расходуют в периоды временного спада. Накопители энергии характеризуют следующие параметры:

  • объем запасаемой энергии;
  • скорость ее накопления и отдачи;
  • удельная плотность;
  • сроки хранения энергии;
  • надежность;
  • стоимость изготовления и обслуживания и другие.
накопитель энергии для телефона

Методов систематизации накопителей множество. Одним из самых удобных является классификация по типу энергии, используемой в накопителе, и по способу ее накопления и отдачи. Накопители энергии подразделяются на следующие основные виды:

  • механические;
  • тепловые;
  • электрические;
  • химические.

Накопление потенциальной энергии

Суть этих устройств незамысловата. При подъеме груза происходит накопление потенциальной энергии, при опускании она совершает полезную работу. Особенности конструкции зависят от вида груза. Это может быть твердое тело, жидкость или сыпучее вещество. Как правило, конструкции устройств этого типа предельно просты, отсюда высокая надежность и длительный срок службы. Время хранения запасенной энергии зависит от долговечности материалов и может достигать тысячелетий. К сожалению, такие устройства обладают низкой удельной энергоемкостью.

Механические накопители кинетической энергии

В этих устройствах энергия хранится в движении какого-либо тела. Обычно это колебательное или поступательное движение.

Кинетическая энергия в колебательных системах сосредоточена в возвратно-поступательном движении тела. Энергия подается и расходуется порциями, в такт с движением тела. Механизм достаточно сложный и капризный в настройке. Широко используется в механических часах. Количество запасаемой энергии обычно невелико и годится только для работы самого устройства.

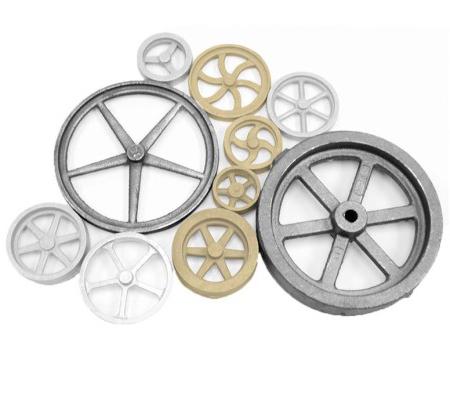

Накопители, использующие энергию гироскопа

Запас кинетической энергии сосредоточен во вращающемся маховике. Удельная энергия маховика значительно превосходит энергию аналогичного статического груза. Имеется возможность в короткий промежуток времени производить прием или отдачу значительной мощности. Время хранения энергии невелико, и для большинства конструкций ограничено несколькими часами. Современные технологии позволяют довести время хранения энергии до нескольких месяцев. Маховики очень чувствительны к сотрясениям. Энергия устройства находится в прямой зависимости от скорости его вращения. Поэтому в процессе накопления и отдачи энергии происходит изменение скорости вращения маховика. А для нагрузки, как правило, требуется постоянная, невысокая скорость вращения.

накопители энергии

Более перспективными устройствами являются супермаховики. Их изготавливают из стальной ленты, синтетического волокна или проволоки. Конструкция может быть плотной или иметь пустое пространство. При наличии свободного места витки ленты перемещаются к периферии вращения, момент инерции маховика изменяется, часть энергии запасается в подвергшейся деформации пружине. В таких устройствах скорость вращения более стабильна, чем в цельнотелых конструкциях, а их энергоемкость гораздо выше. Кроме того, они более безопасны.

Современные супермаховики изготовляют из кевларового волокна. Они вращаются в вакуумной камере на магнитном подвесе. Способны сохранять энергию несколько месяцев.

Механические накопители, использующие силы упругости

Этот тип устройств способен запасать огромную удельную энергию. Из механических накопителей он обладает наибольшей энергоемкостью для устройств с габаритами в несколько сантиметров. Большие маховики с очень высокой скоростью вращения имеют гораздо большую энергоемкость, но они очень уязвимы от внешних факторов и имеют меньшее время хранения энергии.

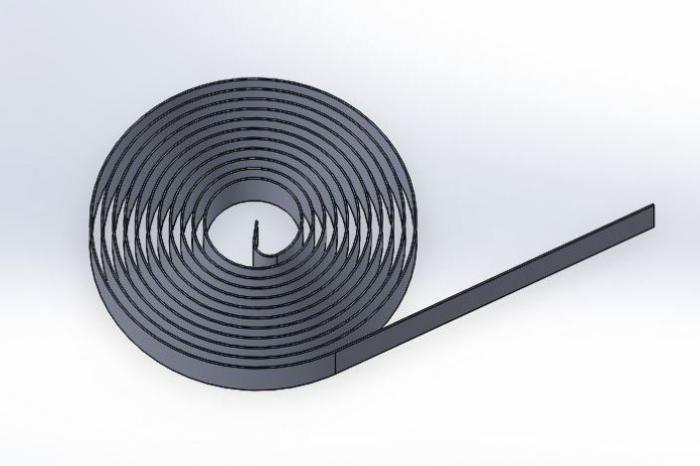

Механические накопители, использующие энергию пружины

Способны обеспечить самую большую механическую мощность из всех классов накопителей энергии. Она ограничена лишь пределом прочности пружины. Энергия в сжатой пружине может храниться несколько десятилетий. Однако из-за постоянной деформации в металле накапливается усталость, и емкость пружины снижается. В то же время высококачественные стальные пружины при соблюдении условий эксплуатации могут работать сотни лет без ощутимой потери емкости.

накопители энергии для дома

Функции пружины могут выполнять любые упругие элементы. Резиновые жгуты, например, в десятки раз превосходят стальные изделия по запасаемой энергии на единицу массы. Но срок службы резины из-за химического старения составляет всего несколько лет.

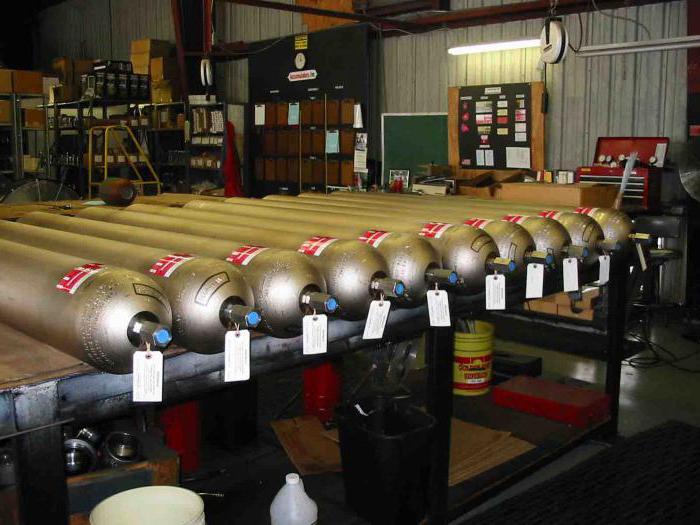

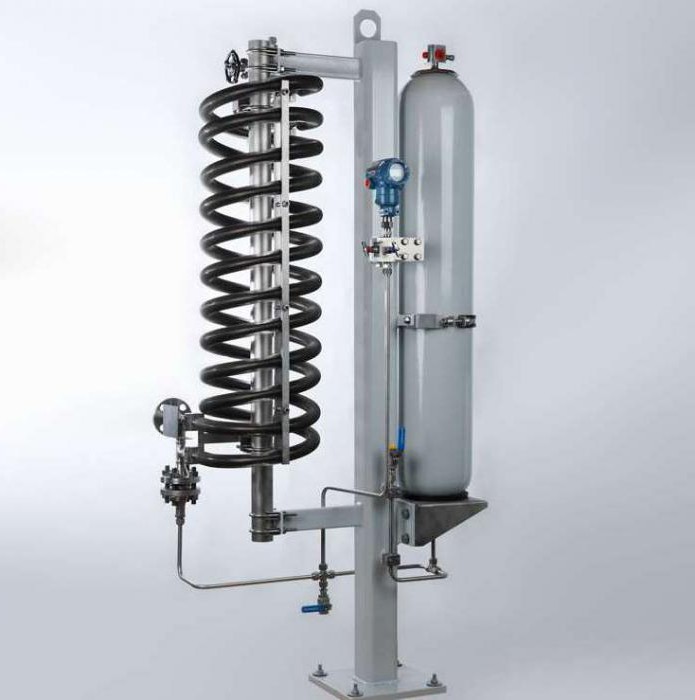

Механические накопители, использующие энергию сжатых газов

В этом типе устройств накопление энергии происходит за счет сжатия газа. При наличии избытка энергии газ при помощи компрессора закачивается под давлением в баллон. По мере необходимости сжатый газ используется для вращения турбины или электрогенератора. При небольших мощностях вместо турбины целесообразно использовать поршневой мотор. Газ в емкости под давлением в сотни атмосфер обладает высокой удельной плотностью энергии в течение нескольких лет, а при наличии качественной арматуры — и десятки лет.

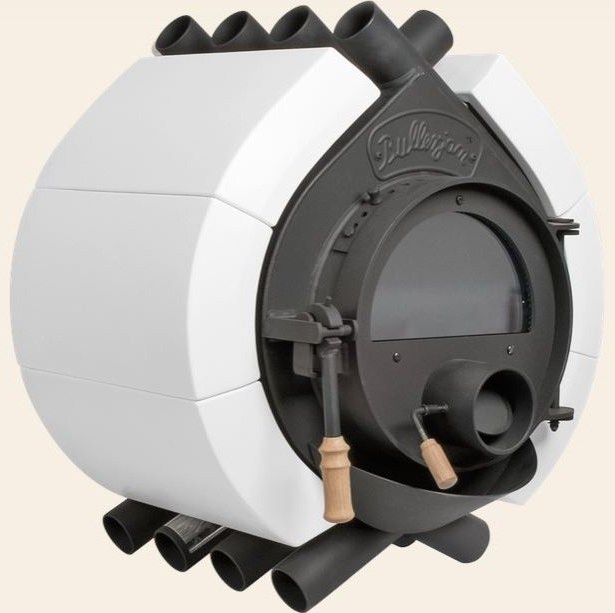

Накопление тепловой энергии

Большая часть территории нашей страны расположена в северных районах, поэтому значительная часть энергии вынужденно расходуется для обогрева. В связи с этим приходится регулярно решать проблему сохранения тепла в накопителе и извлечении его оттуда при необходимости.

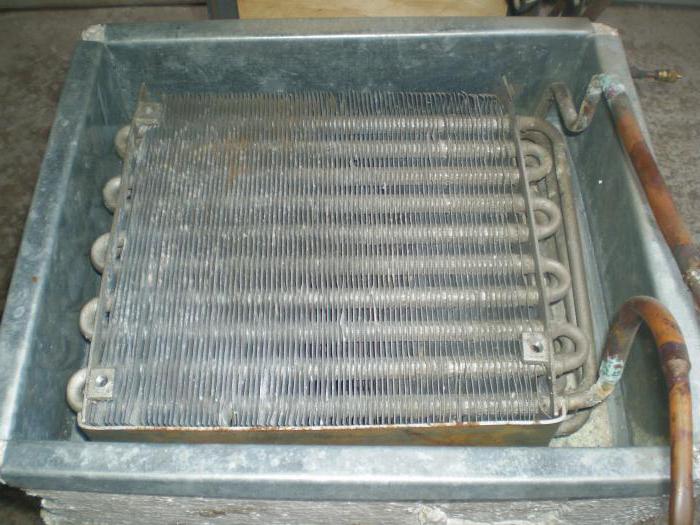

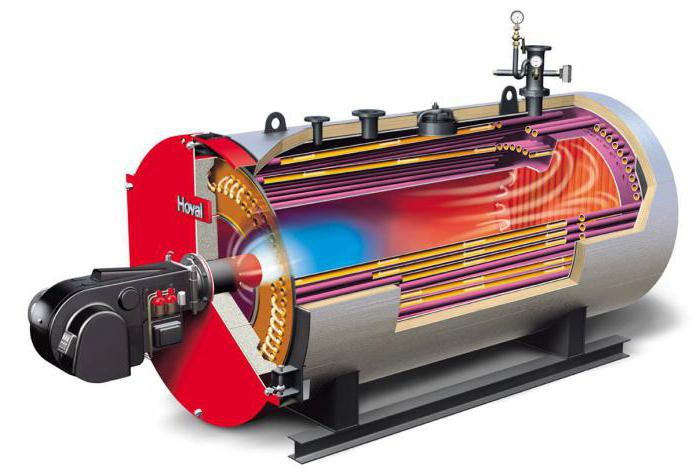

накопители тепловой энергии

В большинстве случаев не удается достичь высокой плотности запасаемой тепловой энергии и сколько-нибудь значительных сроков ее сохранения. Существующие эффективные устройства в силу ряда своих особенностей и высокой цены не подходят для широкого применения.

Накопление за счет теплоемкости

Это один из самых древних способов. В его основе лежит принцип накопления тепловой энергии при нагревании вещества и отдачи тепла при его охлаждении. Конструкция таких накопителей чрезвычайно проста. Им может быть кусок любого твердого вещества либо закрытая емкость с жидким теплоносителем. Накопители тепловой энергии имеют очень большой срок службы, практически неограниченное количество циклов накопления и отдачи энергии. Но время хранения не превышает нескольких суток.

Аккумулирование электрической энергии

Электрическая энергия — это самая удобная ее форма в современном мире. Именно поэтому электрические накопители получили широкое распространение и наибольшее развитие. К сожалению, удельная емкость дешевых аппаратов невелика, а приборы с большой удельной емкостью слишком дороги и недолговечны. Накопители электрической энергии — это конденсаторы, ионисторы, аккумуляторы.

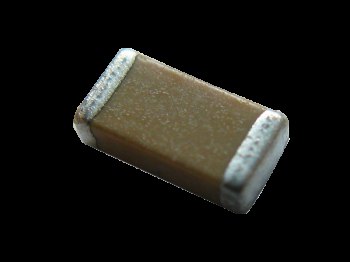

Конденсаторы

Это самый массовый вид накопителей энергии. Конденсаторы способны работать при температуре от -50 до +150 градусов. Количество циклов накопления-отдачи энергии – десятки миллиардов в секунду. Соединяя несколько конденсаторов параллельно, можно легко получить емкость необходимой величины. Кроме того, существуют переменные конденсаторы. Изменение емкости таких конденсаторов может производиться механическим или электрическим способом либо воздействием температуры. Чаще всего переменные конденсаторы можно встретить в колебательных контурах.

переменные конденсаторы

Конденсаторы делятся на два класса – полярные и неполярные. Срок службы полярных (электролитических) меньше, чем неполярных, они больше зависят от внешних условий, но в то же время обладают большей удельной емкостью.

Как накопители энергии конденсаторы — не очень удачные приборы. Они имеют малую емкость и незначительную удельную плотность запасаемой энергии, а время ее хранения исчисляется секундами, минутами, редко часами. Конденсаторы нашли применение в основном в электронике и силовой электротехнике.

Расчет конденсатора, как правило, не вызывает затруднений. Вся необходимая информация по разным типам конденсаторов представлена в технических справочниках.

Ионисторы

Эти приборы занимают промежуточное место между полярными конденсаторами и аккумуляторами. Иногда их называют «суперконденсаторами». Соответственно, они имеют огромное количество этапов заряда-разряда, емкость больше, чем у конденсаторов, но немного меньше, чем у небольших аккумуляторов. Время хранения энергии – до нескольких недель. Ионисторы очень чувствительны к температуре.

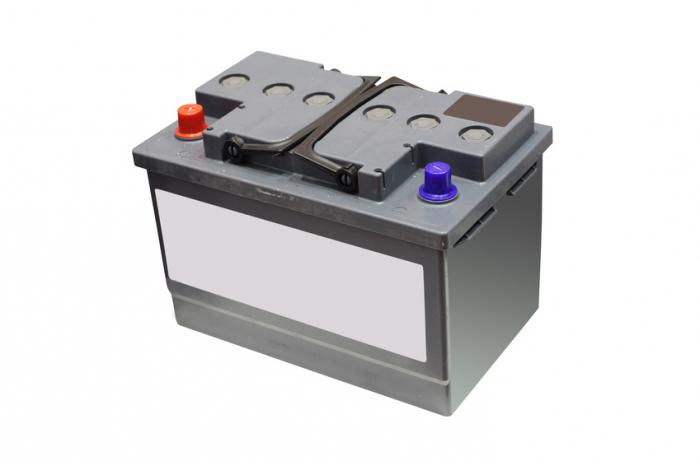

Силовые аккумуляторы

Электрохимические аккумуляторы используются, если требуется запасать достаточно много энергии. Лучше всего для этой цели подходят свинцово-кислотные приборы. Их изобрели около 150 лет назад. И с тех пор в устройство аккумулятора не внесли ничего принципиально нового. Появилось много специализированных моделей, значительно возросло качество комплектующих изделий, повысилась надежность аккумуляторной батареи. Примечательно, что устройство аккумулятора, созданного разными производителями, для разных целей отличается лишь в незначительных деталях.

Электрохимические аккумуляторы подразделяются на тяговые и стартовые. Тяговые используются в электротранспорте, источниках бесперебойного питания, электроинструментах. Для таких аккумуляторов характерны длительный равномерный разряд и большая его глубина. Стартовые аккумуляторы могут выдать большой ток в короткий промежуток времени, но глубокий разряд для них недопустим.

устройство аккумулятора

Электрохимические аккумуляторы имеют ограниченное количество циклов заряда-разряда, в среднем от 250 до 2000. Даже при отсутствии эксплуатации через несколько лет они выходят из строя. Электрохимические аккумуляторы чувствительны к температуре, требуют длительного времени заряда и строгого соблюдения правил эксплуатации.

Прибор необходимо периодически подзаряжать. Заряд аккумулятора, установленного на транспортное средство, производится в движении от генератора. В зимнее время этого недостаточно, холодная батарея плохо принимает заряд, а потребление электроэнергии на запуск двигателя возрастает. Поэтому необходимо дополнительно проводить заряд аккумулятора в теплом помещении специальным зарядным устройством. Одним из существенных недостатков свинцово-кислотных приборов является их большой вес.

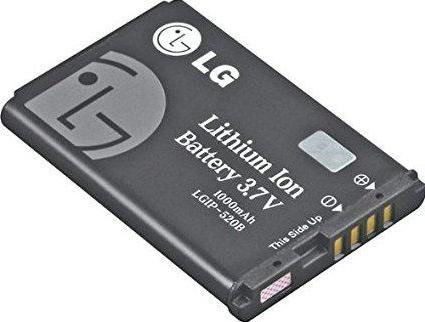

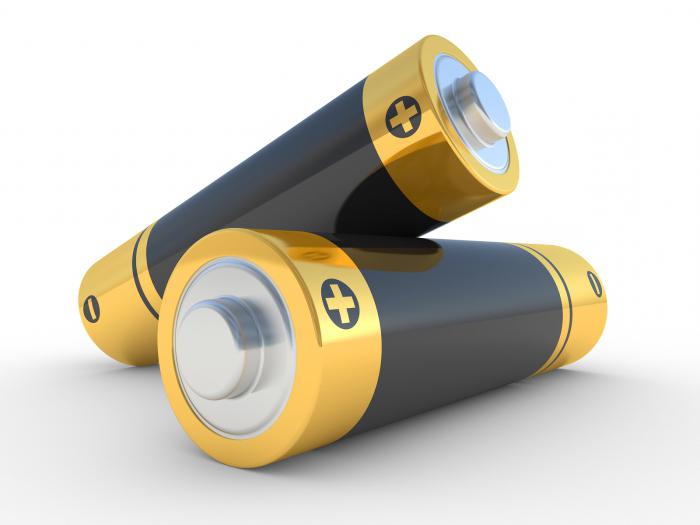

Аккумуляторы для маломощных устройств

Если требуются мобильные устройства с малым весом, то выбирают следующие типы аккумуляторов: никель-кадмиевые, литий-ионные, металл-гибридные, полимер-ионные. У них выше удельная емкость, но и цена много больше. Их применяют в мобильных телефонах, ноутбуках, фотоаппаратах, видеокамерах и других малогабаритных устройствах. Разные типы аккумуляторов отличаются своими параметрами: количеством циклов зарядки, сроком хранения, емкостью, размером и т. п.

Литий-ионные аккумуляторы большой мощности применяют в электромобилях и гибридных машинах. Они имеют небольшой вес, большую удельную емкость и высокую надежность. В то же время литий-ионные аккумуляторы очень пожароопасны. Возгорание может произойти от короткого замыкания, механической деформации или разрушения корпуса, нарушений режимов заряда или разряда аккумулятора. Потушить пожар довольно трудно из-за высокой активности лития.

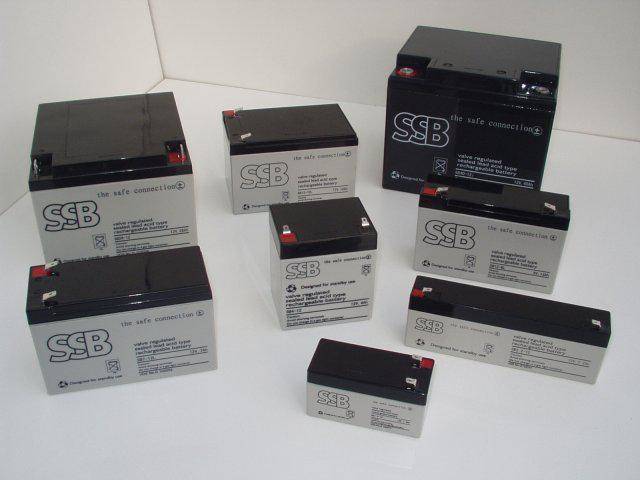

типы аккумуляторов

Аккумуляторы являются основой многих приборов. Например, накопитель энергии для телефона – это компактный внешний аккумулятор, помещенный в прочный, влагозащищенный корпус. Он позволяет зарядить или запитать сотовый телефон. Мощные мобильные накопители энергии способны заряжать любые цифровые аппараты, даже ноутбуки. В таких устройствах устанавливают, как правило, литий-ионные аккумуляторы большой емкости. Накопители энергии для дома также не обходятся без аккумуляторных батарей. Но это гораздо более сложные устройства. Кроме аккумулятора в их состав входят зарядное устройство, система управления, инвертор. Аппараты могут работать как от стационарной сети, так и от других источников. Выходная мощность в среднем составляет 5 кВт.

Накопители химической энергии

Различают «топливные» и «безтопливные» типы накопителей. Для них требуются специальные технологии и нередко громоздкое высокотехнологичное оборудование. Используемые процессы позволяют получать энергию в разных видах. Термохимические реакции могут проходить как при низкой, так и при высокой температуре. Компоненты для высокотемпературных реакций вводят только тогда, когда необходимо получить энергию. До этого их хранят отдельно, в разных местах. Компоненты для низкотемпературных реакций обычно находятся в одной емкости.

Накопление энергии наработкой топлива

Этот способ включает два совершенно независимых этапа: накопление энергии («зарядка») и ее использование («разрядка»). Традиционное топливо, как правило, обладает большой удельной емкостью энергии, возможностью продолжительного хранения, удобством использования. Но жизнь не стоит на месте. Внедрение новых технологий предъявляет повышенные требования к топливу. Задача решается путем улучшения существующих и создания новых, высокоэнергетических видов топлива.

Широкому внедрению новых образцов препятствует недостаточная отработанность технологических процессов, большая пожаро- и взрывоопасность в работе, необходимость высококвалифицированного персонала, высокая стоимость технологии.

Безтопливное химическое накопление энергии

В этом виде накопителей энергия запасается за счет преобразования одних химических веществ в другие. Например, гашеная известь при нагреве переходит в негашеное состояние. При «разрядке» запасенная энергия выделяется в виде тепла и газа. Именно так происходит при гашении извести водой. Для того чтобы реакция началась, обычно достаточно соединить компоненты. В сущности, это вид термохимической реакции, только протекает она при температуре в сотни и тысячи градусов. Поэтому используемое оборудование гораздо сложнее и дороже.

Какие существуют накопители энергии? :: SYL.ru

Концепции рационального расхода энергии становятся все более актуальными на общем фоне технологического развития. Связано это с тем, что энергоэффективность как таковая перешла из разряда дополнительных и зачастую эксклюзивных свойств в ранг одной из ключевых потребительских характеристик продукта. Достаточно вспомнить простейшие аккумуляторы, которые используются в цифровой технике, электрооборудовании, оснащении силового инструмента и т. д. Существуют и более масштабные сферы применения аккумулирующих энергию систем, для которых особенно важна экономность энергопотребления. И этот запрос находит отклик у специализированных производителей, которые выпускают накопители энергии с улучшенными эксплуатационными качествами.

накопители энергии

Общие сведения об энергетических накопителях

В природе немало постоянных и неисчерпаемых источников энергии, которая и применяется для обслуживания различных потребностей человечества. Но для конечного ее использования она должна пройти много этапов переработки и аккумуляции. Эту функцию выполняют энергостанции и подстанции. В список их непосредственных задач входит генерация энергии с приемлемыми для использования характеристиками, а также ее преобразование и распределение. Основная инфраструктура энергообеспечения жилых домов, объектов промышленности, инженерного оборудования и других ответственных потребителей реализуется через стационарные электросети. В них осуществляется постоянное снабжение, но сегодня стабильно растет спрос на автономное оборудование, устройства и электроприборы. Специально для таких потребителей используется емкостной накопитель энергии, который является независимым источником питания, но условно – с определенными интервалами он должен и сам заряжаться от тех же стационарных сетей. Простейшим примером такого накопителя является телефонная батарея. К примеру, элемент Li-Ion может иметь емкость порядка 2000-3000 мАч. Ее будет достаточно на несколько часов или дней автономной работы обслуживаемого устройства в зависимости от его модели. Но после исчерпания этого объема аккумулятор должен подключаться к розетке на 220 В для восстановления.

емкостной накопитель энергии

Механические накопители

Данная категория накопителей имеет самую долгую историю существования. Для иллюстрации таких устройств можно привести в пример гравитационные системы. Сегодня уже почти не используются, но прежде были широко распространены подъемно-поворотные ворота с противовесами. В них используется энергия груза, которая аккумулируется и в нужный момент возвращается в той или иной форме – это зависит от конструкционного исполнения накопителя. Помимо обычных грузов, в качестве активного аккумулирующего элемента выступает и жидкость. К достоинствам таких систем можно отнести конструкционную гибкость. Инженеры могли использовать разветвленные сети трубопроводов, проходя через которые вода отдавала энергию сопряженным резервуарам. В наше время подобные накопители энергии представлены в виде гидроаккумулирующих станций. Правда, жидкостные накапливающие устройства характеризуются небольшим временем хранения, так как вода испаряется и требует регулярного обновления.

накопители электрической энергии

Кинетические накопители

Эту группу в основном представляют колебательные механизмы, в которых процесс аккумуляции реализуется через возвратно-поступательные, вращательные или линейные движения того же груза. Особенностью таких конструкций является то, что при необходимости возврат энергии будет осуществляться так же не беспрерывно, а порциями – тактами. Классическим примером кинетического накопителя являются механические часы. В данном случае «заряд» производится посредством завода механизма, после чего следует постепенная отдача энергии от пружинного маятника. Более современную интерпретацию кинетических механизмов представляет гироскопический аккумулятор. Накопитель энергии в этом случае базируется на вращающемся маховике с ударной функцией. Такие системы находят применение в гидравлической и пневматической технике.

Тепловые накопители

накопитель энергии для телефона

С технологической точки зрения это простейший пример аккумуляции энергии, с процессами которого человек встречается повсюду. Нагретый под прямыми лучами солнца металлический забор уже становится аккумулятором тепла, так как сохраняет его в своей структуре. Также и другие материалы могут выступать накопителями тепла. Эффективность их работы в этом качестве будет зависеть от удельной и объемной теплоемкости. К примеру, теплоемкость воды составляет 4,2 кДж, а у стали она небольшая – лишь 0,46 кДж. И все же когда речь идет о целенаправленной аккумуляции, то чаще используют металлические накопители тепловой энергии или масляные. Это решение оправдано стремлением к оптимизации конструкции. Современные конвекторы и радиаторы преимущественно изготавливаются из стали и алюминия. Опять же, некоторые модели наполняются более выгодными в показателях удержания тепловой энергии материалами.

Электрические накопители энергии

Самый массовый вид энергии – электричество. Поэтому данная категория развивается наиболее активно, предлагая все новые и более совершенные решения. На данный момент самым распространенным аккумулятором электроэнергии является радиотехнический конденсатор. Он характеризуется высокой скоростью отдачи и накопления энергии, не ограничивая рабочие процессы окружающими условиями. Например, большинство моделей могут использоваться в условиях повышенных или крайне низких температур. И опять же, в целях оптимизации электрические накопители энергии наполняются специальными электролитическими элементами с высокой удельной емкостью.

Химические накопители

аккумулятор накопитель энергии

В процессе работы таких накопителей происходит химическая реакция. Источником энергии в данном случае будет сама организация условий для этой реакции и обеспечение активности задействованных компонентов. Причем на выходе может образовываться энергия разных типов. Например, из воды может выделяться водород в ходе прямого электролиза. Чаще всего при таких способах накопления выделяется именно топливо. Оно может быть преобразовано внутри комплекса обеспечения химической реакции или же передаваться потребителю в первоначальном виде. Поэтому накопители энергии могут выступать и преобразователями, хотя подобное расширение функций технически усложняет систему.

Электрохимические накопители

накопители тепловой энергии

Этот вид накопителей, как видно из названия, является комбинированным или гибридным. Поскольку химические реакции отличаются высокой степенью эффективности и дешевизной, их логично объединили с задачей выработки наиболее востребованного типа энергии – электричеством. Активным элементом в таких устройствах выступает электролит. В частности, накопитель энергии для телефона обычно изготавливается на основе литий-ионных или литий-полимерных элементов. Это же касается аккумуляторных блоков для электроинструмента. По характеристикам это вполне выгодные элементы питания, отличающиеся достойной производительностью, высокой емкостью и небольшими размерами. Но электрохимические батареи имеют ограниченное число циклов заряда-разряда, в чем и заключается их главный минус.

Современные решения

Передовые компании, занимающиеся разработкой высоких технологий, продвигают и направление емкостных аккумуляторов. Так, например, инженеры Tesla создали блок Powerwall 2 массой 122 кг, основанный на тех же литий-ионных батареях. Данная установка является модульной и способна хранить порядка 13,5 кВт*ч. Аналогичные разработки предлагает LG. Например, система Chem RESU вмещает порядка 10 кВт*ч, но в остальных эксплуатационных качествах не уступает блоку Tesla. Данный аккумулятор является универсальным накопителем энергии, который можно использовать как в быту, так и в промышленности на производствах. Главное, чтобы мощности соответствовали требованиям к потребляющим системам.

универсальным накопителем энергии

Заключение

В сегменте энергетических накопителей также выделяются разные направления технологического развития. Объединяются они лишь одним – соответствием требованиям конечных потребителей. К примеру, накопители электрической энергии для малогабаритной аппаратуры и оборудования должны отвечать требованиям надежности и безотказности. Широкий рынок цифровой техники скорее ориентирован на компактные размеры накопителей и повышение их емкости. Очевидно, что совместить в одном устройстве все перечисленные качества непросто, поэтому разработчики все же стремятся изначально ориентировать свою продукцию на конкретные области применения.

Накопители электрической энергии для дома

На период отключения сети или ее поломки широко используются накопители электрической энергии для дома. Они устанавливаются, преимущественно, в частных домах и постоянно находятся в состоянии подключения. Это позволяет в течение довольно продолжительного времени получать электроэнергию, достаточную для освещения и других неотложных бытовых нужд.

Как правило, данные приборы используются при вырабатывании электричества нетрадиционными способами. В таких случаях, случаются перебои в его подаче, и накопители успешно компенсируют временное отсутствие энергии. По своей сути, это аккумуляторы, способные заряжаться и разряжаться.

Устройство накопителей

Однако, накопители электроэнергии выполняют функции, более широкие, чем у обычного аккумулятора. Они являются комплексными, интегрированными конструкциями, способными не только накапливать энергию, но и преобразовывать ее, делая пригодной для дальнейшего использования.

Данные устройства занимают одно из ведущих мест на рынке альтернативных энергетических приборов. Их основой служат литиевые аккумуляторы. Они состоят из зарядного устройства или контроллера заряда, преобразователя напряжения (инвертора) и системы управления. Конструкция накопителей позволяет заменить большое количество оборудования для аварийных систем и в альтернативном электроснабжении. Большинство моделей рассчитаны на работу не только от стационарной сети, но и от солнечных батарей. Их средняя выходная мощность составляет 5 киловатт. Для нормальной работы прибор достаточно просто подключить к сети.

Применение накопителей электроэнергии

Чаще всего, накопители электрической энергии для дома применяются в индивидуальных домашних хозяйствах. Прежде всего, они служат основными источниками питания при аварийных ситуациях и централизованных отключениях электрических сетей. С помощью этих приборов можно добавить мощность для индивидуального энергетического хозяйства в период проседаний нагрузок в часы пик в общих распределительных сетей. Очень часто, накопитель электрической энергии, устанавливаемый дома или на даче, позволяет в значительной степени повысить качество энергоснабжения.

В настоящее время, многие потребители используют дорогостоящую бытовую аппаратуру и технику. Скачки сетевого напряжения нередко вызывают ее поломку и отказ. При использовании накопителей удается избежать большого количества проблем. Создается стабильное напряжение, обеспечивающее устойчивую работу электроприборов. Отпадает необходимость в кратковременных включениях генератора. Появляется возможность использовать тарифы с различными ставками.

Накопитель энергии – широкий класс устройств, механика работы части из которых неочевидна и не знакома среднестатистическому индивидууму

Тепловой аккумулятор

Накопитель энергии – устройство, с которым большинство из людей постоянно сталкивается в быту. Всем знаком аккумулятор мобильного телефона, автомобиля, пальчиковые батарейки, которые не предусматривают повторной зарядки. Однако понятие энергетического накопления гораздо шире представлений среднестатистического индивидуума. Есть множество теорий, футуристических проектов и изысканий. Но интересно посмотреть, что реально может накапливать энергию и уже используется в самых разных областях деятельности человека.

Потенциальная энергияМеханизм Часы ходики

Самый неочевидный накопитель собирает показатель потенциала, поднятого на высоту тела. Это устройство знакомо многим. Часы-ходики с массивными грузиками используют именно физический потенциал. Пока одна из гирь опускается, механизм работает. Для накопления запаса энергии требуется завести часы – переместить грузы определенным способом. Другие аккумуляторы потенциала работают не таким очевидным способом.

Гидроэлектростанции

Гидроэлектростанция – самый большой энергетический накопитель потенциального типа. Работает это следующим образом:

  • главная часть гидроэлектрической станции – огромная плотина. Она замыкает большую территорию, создавая водохранилище, которое наполняется рекой или другим источником воды;
  • в основании железобетонной стены станции находится основное инженерное решение для производства электричества. Падающая с большой высоты вода преобразует свою потенциальную энергию в кинетическую;
  • при воздействии потока воды на лопатки турбины кинетика преобразуется в электричество.

Гидроэлектростанции классического типа, а точнее, их водохранилища – накопители энергии потенциального типа. Этот источник относится к возобновляемому. Поток воды постоянно пополняет искусственное озеро, при этом предусмотрены методики отвода жидкости в период, когда объем водохранилища на максимуме, а потребности в производстве электричества нет.

Энергетические накопители потенциального типа несколько другого принципа действия используются в аккумулирующих резервуарах гидроэлектростанций. Такой тип инженерных решений относится к вспомогательному и применяется в совокупности с другим источником. Часто – в солнечных электростанциях, построенных в местностях с мягким климатом. Работает все следующим образом:

  • в период максимальной солнечной активности электроэнергия, которую производит солнечная станция, не нужна, потребности городов и энергосети, в общем, малы;
  • электричество направляется на работу насосов, которые закачивают воду в огромный искусственный резервуар;
  • в темное время суток, если нужно направить дополнительный поток электрической мощности в общую систему, включается механика гидроэлектростанции. Потенциал накопленной воды используется для работы турбин.

Станции, которые используют накопители энергии воды, становятся все более популярными. К достоинствам такого решения относится способность не только полностью использовать мощности основного производителя, но и гарантировать круглосуточный режим отдачи электричества в общую сеть.

Существуют и решения, оперирующие твердым грузом. К ним относятся системы, построенные на простой идее:

  • во время работы солнечных батарей или ветрогенераторов излишек их мощности направляется на двигатели, которые перемещают вагоны по рельсовому пути вверх, по наклонной поверхности;
  • в то время, когда солнца или ветра нет, тележки двигаются вниз, на их осях расположены генераторы, производящие электричество.

Достоинств у механического решения предостаточно. Здесь малые требования к мощности двигателей, используемых для подъема груза. Для перекачки воды нужно несравненно большие величины как токов, так и давления.

Накопители потенциальной энергии имеют одно неоспоримое достоинство: запасенное можно хранить практически без потерь крайне долго. Потери воды в огромном резервуаре из-за испарения почти незаметны, а если идет речь о поднятии груза, его легко зафиксировать механически в верхней точке.

Недостаток сбора потенциальной энергии также очевиден. Чтобы получить промышленные объемы использования или долговременную работу устройства в быту, нужно или оперировать огромными массами, так сказать, энергоносителя, или гарантировать низкое потребление преобразованной энергии.

Водяная станция

Накопители тепловой энергии

Тепловые накопители – распространенные устройства. Самый знакомый рядовому потребителю – электрический нагревательный котел. Он накапливает тепло, которое затем используется для бытовых нужд, отопления.

Менее понятный класс – тепловые накопители энергии, выполняющие роль стабилизаторов. К ним относятся:

  • водонагреватели, построенные на вторичной схеме передачи тепла;
  • расширительные емкости солнечных коллекторов, которые не допускают перегрева теплоносителя и стабилизируют режим работы батареи;
  • теплоаккумулятор может строиться на принципе фазового перехода. Расплав нагревается до высокой температуры, при этом теплоноситель переходит из твердого состояния в жидкое.

Проблем у накопителей тепловой энергии достаточно много. К примеру:

  • энергию нужно использовать быстро. С течением времени содержимое накопителя просто теряет энергию, отдавая ее в окружающую среду;
  • построенные на фазовом переходе накопители сложны в эксплуатации. Здесь наблюдается изменение объема: если жидкость переводят в пар, приходится бороться с огромным давлением.

Современные системы тепловой защиты позволяют долго сохранять характеристики накопителя тепловой энергии. Но здесь играет роль баланса стоимости защиты и целевого использования энергии. Поэтому накопители тепла идеальны в роли компенсаторов. В это же время их эффективность в качестве мощного источника энергии со стабильными показателями отдачи весьма спорна.

Тепловой аккумулятор

Аккумуляторы энергии сжатого газа

Пневматический инструмент, газопоршневые генераторы, небольшие кары – вот краткий список устройств, которые используют энергию сжатого газа. Устройство накопителя энергии знакомо практически всем. Это надежная, прочная колба из стали, в которую под огромным давлением закачивается газ.

Уровень выхода энергии накопителя сжатого газа нестабилен. Он велик, пока давление внутри баллона близко к максимуму. И снижается по мере расходования газа. Для стабилизации выхода используются редукторы. Они обеспечивают постоянное давление на выходе, что не только создает оптимальные условия работы потребителя, но и продлевает срок эффективного расходования запаса газа.

Накопитель энергииНакопители энергии сжатого газа применяются и в роли компенсаторов. Стабилизация работы компрессора производится при помощи расширительной емкости. В нее закачивается газ основным двигателем, поддерживается конкретное давление. При использовании энергии пневмоинструментом, компрессор может включаться периодически, поддерживая стабильное состояние системы. Основная мощность поступает именно из накопителя, расширительного баллона, совмещенного с редуктором.

Главное достоинство аккумулятора сжатого газа – простота манипулирования. Соблюдается некий термический баланс, когда в режиме компенсатора выделенное тепло при сжатии газа соответствует количеству энергии при расширении рабочего тела. К другому плюсу относится надежность инженерного решения. Прочность баллона такова, что он может заправляться неоднократно, служить на протяжении десятков лет. Третий плюс – при наличии надежной перекрывающей арматуры или запайки емкости, газ может сохранять свои параметры и энергетику очень долго.

Накопители электрической энергии

Аккумуляцию электроэнергии можно проводить разными способами. Сегодня к самым распространенным и широко используемым средствам относятся конденсатор, ионистор, химические преобразователи, накопители заряда активных частиц.

Конденсатор

Данный класс аккумулятора электрической энергии – знакомое всем устройство, конструкцию, так называемой, лейденской банки проходят еще в школьном курсе физики. Заряд накапливается на двух пластинах. Современные конденсаторы имеют прокладку, изготовленную из полимера с высокими показателями пробоя. Это позволяет:

  • накапливать большое количество энергии;
  • работать большими значениями напряжения;
  • гарантировать безопасность использования;
  • обеспечить малые размеры накопителя.

Соединенные параллельно элементы позволяют построить батарею с нужным показателем емкости. Данный тип накопителя не может сохранять энергию долго без потерь. К тому же, собирается ее довольно мало. Но при малом потреблении конденсатор может быть достаточно эффективен. Сегодня именно такие накопители используют в аварийных светодиодных лампах.

Во время питания конденсатор заряжается, при отсутствии энергоснабжения светильник работает в течение получаса, чтобы люди могли принять меры к устранению причин перебоя, лечь спать или перевести оборудование в режим консервации.

Ионистор

Ионисторы, или, как их еще называют, суперконденсаторы, используют несколько другую схему накопления энергии. Здесь заряд распределяется в объеме рабочего тела в виде заряженных частиц. В результате достигаются огромный (по сравнению с конденсаторами) срок хранения энергии и емкость, но наблюдается крайняя чувствительность к температуре. Чем ниже температура рабочей среды, тем меньше отдача тока от накопителя энергии.

Аккумуляторы химического преобразования

Электрохимическая ячейка – основа большинства автомобильных, мотоциклетных и других привычных типов аккумуляторов. Схема работы накопителя проста:

  • в результате взаимодействия пластины металла и кислоты образуются заряженные ионы;
  • в ходе работы соли осаждаются на пластине из катализатора;
  • по мере понижения насыщенности электролита аккумулятор истощается – уровень выдачи энергии снижается.

При зарядке происходит обратный процесс. Электролиз восстанавливает показатели электролита, переносит металл на пластину-донор. Достоинств у электрохимического аккумулятора множество. Можно получить стабильный и высокий выходной ток, что ценно для пуска мощного оборудования. Легко создать устройство с высокой емкостью, полезное для долгой работы различного оборудования.

К недостаткам электрохимической ячейки классического типа относится конечное число циклов заряда-разряда. Некоторое количество солей металла становятся инертными, пластины приходят в негодность, истощается электролит. Данные недостатки в большой степени нейтрализованы в гелевых батареях. Этот современный источник энергии содержит коллоидный электролит. В нем лучше проходят процессы образования ионов. Но есть и недостаток – повышается чувствительность к температуре. При ее понижении гель твердеет, показатель отдачи тока падает.

В качестве заключения

Накопители разного типа энергии можно рассматривать очень долго. Это механические – различные пружины. Кинетические – маховики большой массы, используемые, например, в троллейбусах. Аккумуляторы с разным типом носителя ионов – литиевые, никель-марганцевые, кадмиевые. Но использование любого типа накопителя, прежде всего, обуславливается балансом между его характеристиками и показателями потребления энергии.

‘; blockSettingArray[0][«setting_type»] = 6; blockSettingArray[0][«elementPlace»] = 2; blockSettingArray[1] = []; blockSettingArray[1][«minSymbols»] = 0; blockSettingArray[1][«minHeaders»] = 0; blockSettingArray[1][«text»] = ‘

‘; blockSettingArray[1][«setting_type»] = 6; blockSettingArray[1][«elementPlace»] = 0; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 1000; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
