Кабельные наконечники. Виды и типы. Работа и применение

Кабельные наконечники, или оконцеватели, применяются для оконцовки зачищенных жил токопроводящего электрокабеля. Они используются для эффективного и безопасного подключения провода к оборудованию. Наконечник представляет собой металлическую пустотелую гильзу, в которую с одной стороны вставляется электропровод. Ее свободный конец выполнен в виде лопатки, предназначенной для прижима к запитываемому оборудованию или электрощиту. Лопатка может быть выполнена в форме шайбы, пластинки и штекера различных размеров. Производятся также оконцеватели цилиндрической формы для сращивания проводов.

Для чего нужны кабельные наконечники

Применение наконечника существенно улучшает качество соединения токопроводящей жилы с оборудованием, чем обычное наматывание или скрутка.

К преимуществам их использования можно отнести:
  • Предотвращение появлению окиси.
  • Увеличение площади прилегания.
  • Снижение нагрева в точке перехода.
  • Возможность многократного подсоединения и отсоединения.
  • Снижения сопротивления.

Нужно отметить, что кабельные наконечники имеют различный размер, поэтому необходимо, чтобы внутренний диаметр гильзы соответствовал толщине токопроводящей жилы после снятия изоляции.

Виды наконечников по металлу изготовления
По материалу изготовления наконечники бывают:
  • Алюминиевые.
  • Медные.
  • Комбинированные.

Алюминиевые предназначены для оконцевания проводов с алюминиевой жилой. Применение наконечника с другого металла недопустимо, поскольку такое соединение окисляется, и токопроводящие свойства снижаются.

Медные кабельные наконечники используется для оконцевания проводов с медными жилами. Их стоимость значительно выше, чем алюминиевых, в связи с дороговизной меди. Они также окисляются при контакте с жилами из других металлов, кроме олова.

Комбинированные гильзы сочетают в себе элементы из меди и алюминия. Они применяются при необходимости соединения поверхностей из этих металлов. Комбинированная конструкция позволяет избежать окисления. Места прикасания между двумя металлами обработаны оловом, поэтому химическая реакция не происходит. Олово нейтрально к этим металлам, что делает его отличным посредником.

Типы наконечников по способу монтажа
По способу монтажа оконцеватели для кабеля бывают под:
  • Опрессовку.
  • Зажимные болты.
  • Срывные болты.
  • Пайку.
  • Сварку.

Кабельные наконечники

под опрессовку являются самыми быстрыми для монтажа. Достаточно просто вставить зачищенную жилу провода в гильзу и провести обжатие с помощью специального инструмента или на крайний случай плоскогубцами. От силы обжатия зависит надежность соединения. Если провести некачественный монтаж, то при натягивании кабеля существует вероятность его вытягивания с оконцеватели.

Наконечники под зажимные болты имеют в боковой части гильзы отверстия с резьбой для вкручивания болтов. После фиксации очищенной жилы, провода, как в случае с обжимным типом, необходимо лишь затянуть болты. Они плотно прижмут кабель к внутренней поверхности трубки, обеспечив надежное соединение. Чаще всего данный тип применяется в тех случаях, когда необходимо проводить подключение оборудования, которое пребывает в движении. При многократном преломлении провода происходит его перелом, который можно с легкостью устранить. Достаточно отсоединить уже установленный наконечник и прикрутить на оставшейся кабель. Таким образом, снижаются затраты на периодическую покупку нового оконцевателя.

Наконечники под срывные болты представляют практически ту же самую конструкцию, что и под зажимные, но имеют и отличия. Главным образом их особенность заключается в отламывании шляпок болтов при зажиме. Такой наконечник можно зафиксировать один раз, после чего снятие будет невозможным. Данная конструкция имеет преимущество перед обжимными оконцевателями и зажимными болтами. Во-первых, для их использования нет необходимости приобретать специальный инструмент, поскольку вполне можно обойтись обыкновенным рожковым ключом. Шляпки болтов при подтягивании отламываются, поэтому не выступают, что существенно облегчает эксплуатацию. При необходимости можно провести замену срывного болта на обычный. Тогда наконечник станет многоразовым.

Наконечник под пайку имеет короткую гильзу, сквозь которую жила пропускается с выходом возле лопатки. После протягивания кабеля гильза слегка обжимается, а места присоединения покрываются оловом. Поверхность такого наконечника луженая, что облегчает прилипание припоя. Отличительной чертой оконцевателей под пайку является сквозная гильза с продольным разрезом и блестящая луженая поверхность.

Кабельные наконечники под сварку соединяются с жилой при помощи точечной сварки. В отличие от луженых оконцевателей они фиксируются в результате наваривания электрода из того же металла, а не олова. Это обеспечивает более высокую токопроводимость. Данный способ является самым надежным и вызывает минимальное сопротивление проводника. Хотя такие наконечники и лучшие, но они требуют использование специализированного тяжелого оборудования. Таким способом пользуются при прокладке высоковольтных электрических систем на промышленных объектах.

Разновидности соединительных концов наконечников
Кроме способа крепления наконечника к силовому кабелю существует классификация и по форме лопатки, которая непосредственно подключается к оборудованию. Она бывает следующих видов:
  • Шайба.
  • Пластина.
  • Коннектор.
  • Рожки.
  • Штекер.

Шайба является самой распространенной формой. Она обеспечивает надежное закрепление кабеля не только прижимным болтом, но и фактически самим наконечником. Оторвать такое соединение возможно только путем вытягивания жилы из гильзы. Для полного отключения кабеля от оборудования необходимо полностью выкрутить прижимную гайку и вытащить шайбу оконцевателя.

Пластинчатый тип менее распространенный. Он применяется для установки на нетолстые провода, которые поджимаются винтом. Обычно такое соединение можно встретить в маломощных электрических щитках. К достоинствам такой формы можно отнести возможность быстрого отсоединения без необходимости полного выкручивания винта.

Коннекторный тип относиться к быстросъемным наконечникам. Он фиксируется на выступающей пластине силового щитка. Принцип действия такой системы очень похож на вилку и розетку. При многоразовом использовании пружинная часть коннектора изнашивается, и он прилегает неплотно. Чтобы это исправить, достаточно просто поджать закрученную пластинчатую пружину, что обеспечит более плотный контакт.

Рожковые кабельные наконечники имеют много общего с шайбовым типом, но в отличие от них, для присоединения не нужно полностью выворачивать гайку или болт. Прижать или извлечь такой оконцеватель довольно просто, но при сильной нагрузке он может выскользнуть, поэтому данный тип можно устанавливать только в тех местах, где кабель не подвешивается и не перетягивается.

Штекерный наконечник похож по принципу действия на коннекторный. Его конец представляет собой обычный цилиндрический стержень. Такой тип используется очень редко, поскольку не позволяет добиться надежного соединения, которое не выскользнет, если зацепить кабель.

Герметизация соединения между проводом и наконечником

После подсоединения наконечника остается небольшой зазор между гильзой и изоляцией кабеля. Поскольку на этом участке жила открыта, то это может грозить электрическим ударом при контакте, а также ускорит износ соединения.

Чтобы герметизировать соединение раз и навсегда, рекомендовано применять термоусадочную трубку. Она представляет собой тонкостенный шланг, который при нагревании ужимается, плотно обтягивая провод. В отличие от изоляционной ленты она не разматывается, а главное обеспечивает более надежную защиту. При этом полностью перекрывает доступ воздуха к соединению.

Для того чтобы затянуть термоусадку нудно отрезать трубку требуемой длины, насадить ее на участок соединения с кабелем и прогреть. Это можно сделать любым доступным способом – строительный фен, газовая плита, паяльная лампа, газовая горелка, зажигалка и пр. Главное не создавать перегрева, поскольку может повредиться изоляция на самом кабеле. Стоит учитывать, что термоусадочная трубка имеет ограниченный лимит втягивания. При ее покупке нужно обратить на это внимание. Необходимо, чтобы максимальная граница усадки была ниже, чем диаметр кабеля без изоляции.

Похожие темы:

штыревые, типы размеров и маркировка

На чтение 4 мин Просмотров 124 Опубликовано Обновлено

Чтобы электрические приборы работали бесперебойно и продолжительно, важно обеспечить надежный контакт и плотное прилегание кабеля к электрической сети. С этой целью используют специальные наконечники для проводов, предназначенные для опрессовки. Для качественного выполнения работ нужно ознакомиться с особенностями проведения мероприятия и подготовить специальный инструмент.

Назначение и область применения

Алюминиевые и медные наконечники для кабелей

Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.

Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.

Маркировка наконечников для проводов

Расшифровка маркировки наконечника

Маркировка изделия отличается в зависимости от производителя, который специализируется на выпуске наконечников. Некоторые из них отдают предпочтение полной буквенно-цифровой маркировке, а другие же используют только цифровые значения.

Маркировка и конструктивные особенности зависят от стандарта, на основании которого он был изготовлен. Самыми востребованными и распространенными считаются отечественные и европейские стандарты типа ГОСТ 23981-80, ТУ и din.

Буквенные обозначения:

  • Типы наконечников: гильза – Г, кольцевой – К, трубчатый – Т, штыревой – Ш.
  • Конструкция: разрезной – Р, папа – П, мама – М.
  • Дополнительное оснащение виниловой изоляцией: комбинация ВИ или В.

Цифровое обозначение включает сечение и площадь наконечника, диаметр отверстия, предназначенного для соединения с кабельной жилой. Также может содержаться информация о размере отверстия под болт.

Варианты исполнения

В зависимости от конструктивных особенностей наконечники для проводов под опрессовку могут делиться на одинарные и двойные. Визуально деталь представляет собой трубку, изготовленную из меди и обработанную по гальваническому методу. Один торец детали может оснащаться развальцовкой, это необходимо при работе с проводами, состоящими из большого количества маленьких проводков. Изоляция – манжета, изготовленная из полиамида.

По конструкции наконечники делятся на винтовые и требующие опрессовки. Особенность первых заключается в том, что кабель зажимается при помощи болтов. Использовать вторую разновидность предпочтительнее, если работа предстоит с одножильными проводами. В домашних условиях и быту чаще используют второй вариант, поскольку они также подходят для гибкого многожильного кабеля.

Также детали делятся на несколько видов в зависимости от способа подключения: угловые, вилочные и прямые, кольцевые, втулочные.

Подбор наконечников для опрессовки проводов

При выборе электромонтажной детали требуется ориентироваться на материал изготовления, сечение и гибкость используемого кабеля, а также способа подключения к бытовой технике и прочим электрическим приборам.

  • Один из важнейших аспектов – сечение кабеля. Если оно будет больше диаметра отверстия наконечника, кабель попросту не войдет в гильзу; если меньше, соединение не будет плотным.
  • Способы подключения к оборудованию также может отличаться. Электромонтажную деталь требуется использовать в том случае, если коммутация прямым соединением невозможна.

Чтобы соединение получилось качественным, следует учитывать гибкость наконечников.

Основные правила опрессовки

Правила опрессовки

Чтобы качественно выполнить опрессовку проводов при помощи наконечников, важно соблюдать следующие правила и рекомендации:

  • Правильно подобрать электромонтажную деталь.
  • Тщательно зачистить жилы провода.
  • Для качественного обжима использовать специальное оборудование.
  • Правильно подобрать матрицу.

Немаловажный фактор, от которого зависит исход – строгое соблюдение последовательности действий при обжиме.

Чтобы не повредить соединительные элементы, требуется дополнительно установить диаметр на пресс-клещах.

Наконечники штыревые НШВИ

Наконечники штыревые НШВИ

НШВИ – это штыревые электромонтажные детали втулочного типа. Их изготавливают из электролитической меди, тыльная сторона покрывается изоляционным материалом. Материал подвергается обработке с помощью гальванического лужения.

В промышленности и домашних условиях такие детали используются для опрессовки кабелей с сечением не менее 0,25 мм.кв. В сравнении с аналогами этот тип конструкций имеет много преимуществ, основное из них – существенная экономия времени, которая затрачивается на опрессовку.

Обжим многожильного провода НШВИ осуществляется следующим образом:

  • Проанализировать площадь сечения провода и выбрать правильную марку наконечника. Важно, чтобы жилы беспрепятственно входили со стороны юбки.
  • Гильзы рекомендуется приобретать с небольшим запасом. Например, провод 1,25 мм должен обжиматься гильзой от 1,5 мм.кв, а сечение юбки будет не более 2,5 мм.кв.

Для качественного выполнения работ рекомендуется использовать специальные пресс-клещи или гидравлические клещи, инструменты марки ПК1 или ПК1М.

Наконечники применяют не только для корректной и продолжительной работы электрических приборов, но и с целью безопасности. Ненадежные соединения могут стать причиной короткого замыкания и возгорания, что нанесет большой ущерб здоровью и имуществу.

Наконечники, гильзы Кабель и провод в сети Планета Электрика, цена

Аксессуары для кабельных наконечников 1

Гильза соединит.

обжимная для алюминиевых проводни 20

Гильза соединительная винтовая/болтовая 2

Зажим/сжим ответвительный 44

Наконечник винтовой/болтовой кабельный 5

Наконечник обжимной кабельный для алюминиевых пров 3

Наконечник обжимной кабельный для медных проводник 11

Наконечник под опрессовку для медных проводников 3

Наконечники для проводов под опрессовку их виды и типы

Часто в электрощитке, клеммнике или другом устройстве передачи электроэнергии бывают аварии, в результате которых выгорают кабели в точках их подсоединения.

Во избежание подобных ситуаций, используются концевые проводные элементы или кабельные наконечники. Более подробнее о назначении этих элементов, разновидностях, правильном подборе и использовании, кабельных наконечниках для обжима многожильных проводов далее.

Зачем нужны

Проводные наконечники нужны, чтобы сделать опрессовку НШВИ, создать надежный контакт у нескольких проводников, проводов и шин или проводов и зажимами. Электроконтакт в подобной ситуации будет обеспечиваться полным прилеганием стенок кабельного наконечника по жиловому диаметру с помощью прибоя или зажимания с помощью винтового приспособления. Также они нужны, чтобы упростить монтажные процессы в электроустановках или выполнить какие-то технологические операции.

Наконечники для проводов под опрессовку

Кабельные наконечники для проводов под опрессовку автомобильные призваны осуществить замену всевозможных скруток и других типов соединений, которые распространены среди плохих монтажников. Подобное приспособление позволяет обеспечить оптимальную проводную фиксацию внутри гильзы либо надежный проводник.

Опрессовка

Виды под опрессовку

Самые распространенные и востребованные наконечники бывают медными, алюминиевыми, алюмо-медными и болтовыми.

Медные

Медные нужны, чтобы осуществлять кабельную опрессовку, которые выполняются из того материала. Чтобы производить такие детали, нужны цельнотянутые трубки. С одной стороны наконечникового изделия находится прижимная часть. С другой соединительной стороны находится трубчатое проводное отверстие. Назначения медных наконечников три: подключать вводные и распределительные устройства, делать электрические приборы и изолировать проводники.

Медные

НШВИ

НШВИ или штыревые концевики в расшифровке и маркировке являются штыревыми втулочными проводниковыми наконечниками. Создаются из электролитической меди с изоляцией. Материал обрабатывается гальваническим лужением. В быту и промышленности подобные изделия применяются для кабелей, имеющих сечение от 0,25 квадратных миллиметров. НШВИ обладает преимуществом — экономией времени, чтобы подсоединить к электротехнике.

Обратите внимание! Штыревые модели используются для медных изолированных проводов, которые имеют сечение в большом диапазоне. После постановки изделия создаются цельные обжимные штифты, которые упрощают момент подключения к клемме либо оборудованию. Способны полностью заменять обязательный процесс обслуживания медных проводников. Применяются при процедуре с названием опрессовка НШВИ.



Штыревые

Самодельные медные

Сегодня есть много кабельных медных опрессовочных оконцевателей, которые, в частности, очень просто расшифровать. Но бывают случаи невозможности подбора кабельного наконечника требуемого объема. Тогда возможно использовать нестандартный вариант — сформировать такую делать самостоятельно.

Процесс создания несложный. Для этого требуется взять медную трубку с определенным размером. Далее расплющить конец и сделать отверстие с нужным диаметром.

Самодельные медные

Типы

Несмотря на то, что есть общая область применения для всех наконечников, все они делятся на многие типы.

Самая распространенная градация — деление по материалу изготовления, форме оконцовки, способу монтажа.

По материалу изготовления

В зависимости от материала изготовления, бывают кабельные алюминиевые наконечники. Конструкция создана из алюминиевого материала и позволяет делать подключение алюминиевых жил.

Алюминиевые

Медные наконечники создаются из меди и нужны, чтобы оконцевать медные провода и в дальнейшем соединять с такими же проводящими поверхностями из олова.

Алюмо-медные создаются из нескольких материалов, выполненных из пластин в разных комбинациях. Служат, чтобы соединять медные и алюминиевые проводники и поверхности.

Алюмо-медные

По способу монтажа

Еще один критерий, чтобы разделять кабельные оконцеватели, способ монтажа. Бывают три типа проводных наконечников.

Так, бывает опрессовка с помощью алюминиевой или медной трубки. Это самый быстрый способ постановки кабельного наконечника обжатием кабельной гильзы с помощью специального инструмента или пассатижами. Но, используя неспециализированный инструмент, можно получить плохое опрессовочное соединение.

Для опрессовки

Есть затяжка с помощью винтовых зажимов. Бывают классические болты с отрывными. Обычные бывают классическими кабельными муфтовыми, где проводник зажимается с помощью одного или несколько болтов. Отрывные — одноразовая версия болтового зажима.

Для затяжки винтовыми зажимами

Пайка и сварка — третий вид кабельных оконцевателей по способу монтажа. Пайка проводникового наконечника осуществляется оловянным припоем. Сварка делается таким же металлом, что и токоведущая жила точечной сваркой.

Для пайки или сварки

По форме

В зависимости от того, какая форма края у кабельного наконечника, применяются кабельные наконечники в разных устройствах и выполняются те либо иные функции. Основываясь на этом критерии, бывают наконечники:

  • кольцевые — изделия с одной частью трубки или разомкнутой кольцевой гильзой. Кольцо нужно, чтобы делать зажим под болт и обеспечить хороший контакт по целой площади.
Кольцевые

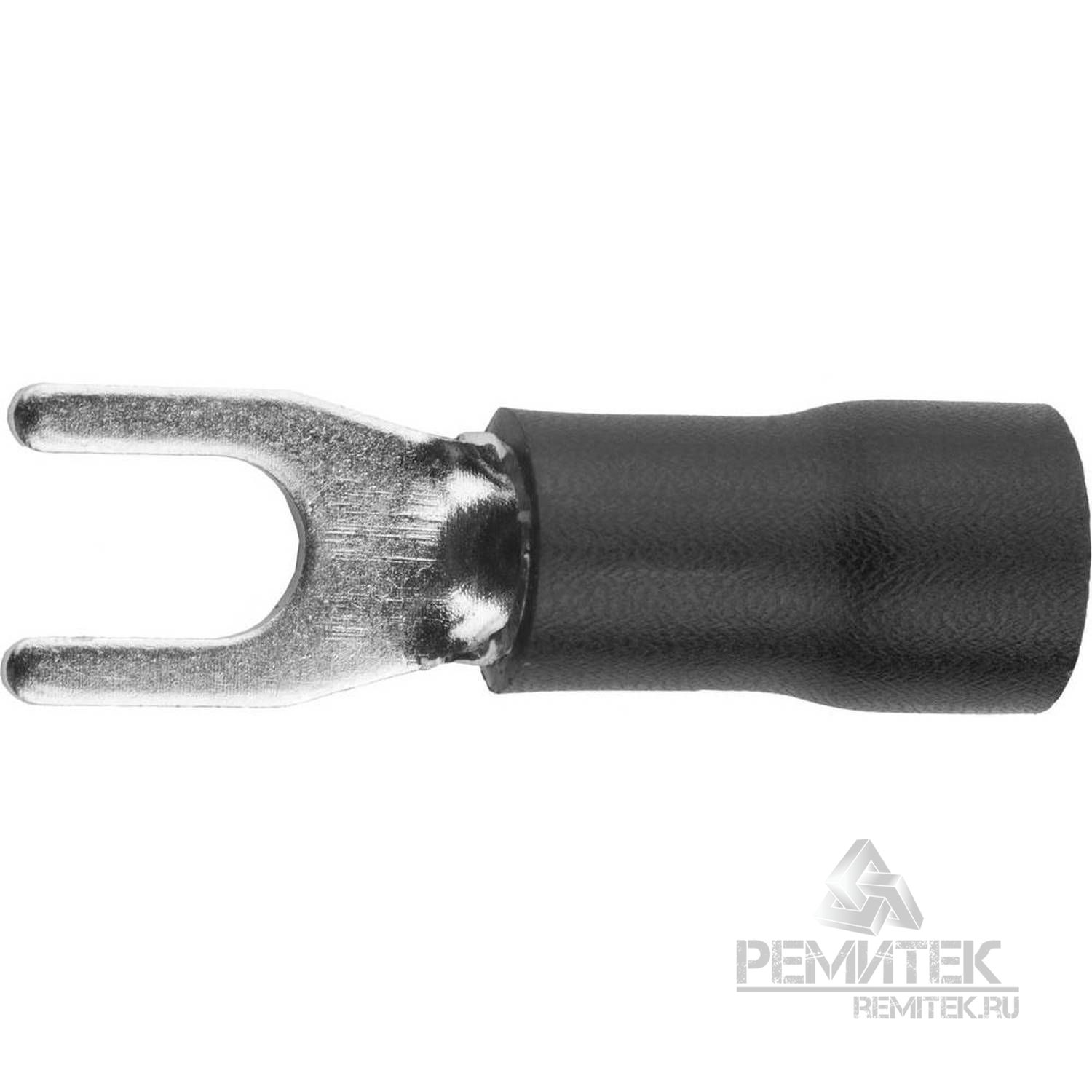

  • рожковые с вилочными или крючковыми — изделия, разомкнутые с одной стороны, для оперативного отключения и подключения выводов. Широко используются, чтобы проводить испытания.
Рожковые или крюковые
  • коннекторные — изделия с классическим соединением.
Коннекторные
  • пластинчатые — изделия, используемые, чтобы подключать силовые кабели к электроустановке.
  • штекерные со втулочными наконечниками — изделия, помещаемые в этот разъем.
  • штифтовые — модели, выполняемые в форме плоской полосы либо согнутой иглы.
  • трубчатые — элементы, используемые, чтобы сращивать несколько жил с кабельной муфты.

Каждый вышеприведенный тип должен выбираться по тем задачам, которые требуется решать с помощью конкретного подключения. Но, это не единственные критерии, которыми нужно руководствоваться и пользоваться, выбирая конкретную модель.

Как правильно подобрать концевики для проводов

Выбирая наиболее подходящий кабельный наконечник, нужно руководствоваться тем моментом, чтобы электро жила и гильза соответствовала заданным автоматическим параметрам. Этот принцип актуален для любой фиксации, поскольку при использовании хвостовика с большим диаметром остается свободное пространство, ухудшающее контакт.

Заполнять и обжимать его обломками с помощью проволоки или припоя не нужно, поскольку это может разрешить проблему. Пластину выбирают по соответствию диаметра отверстия сечению болта или клеммы. Также выбирают по качеству жилы. Если у обжатого оконцевателя и диэлектрика есть оголенный участок, может стать причиной окисления, излома и возгорания.

Соответствие диаметра сечению болта

Как использовать

Наконечники используются для многожильных проводов и опрессовки. Кабельная опрессовка выполняется пресс-клещами, гидравлическими клещами и пресс-клещами, чтобы опрессовывать наконечники. Перед ней выполняется три шага подготовки. Вначале измеряется глубина хвостовика, делается отметка на кабеле, очищаются жилы от слоя изоляции. Далее обезжирить провод и надеть наконечник. Потом поставить провод в пресс-клещи.

Обратите внимание! Первый обжим сделать с миллиметровым отступом. Второй на таком же промежутке. Затем рукоятку сжать до детального соприкосновения. Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие.

Требуемые инструменты

В целом, кабельные наконечники — устройства для предотвращения ослабления соединения проводных контактов и, как следствие, чрезмерного нагрева проводников. Бывают алюминиевыми, медными, комбинированными, латунными и алюмомедными; для опрессовки, затяжки и пайки. Также продаются в форме кольцевых, рожковых, коннекторных, пластинчатых, штекерных, штифтовых и трубчатых моделей. Используются во всех электроприборах. Чтобы их правильно выбрать и использовать, нужно руководствоваться представленной выше схемой.

Зачем нужны наконечники на гибкий провод?

Зачем нужны наконечники на гибкий провод?

Собираю самостоятельно щит электроснабжения в свой дом. Зашел сосед (по специальности электрик) и сделал замечание, что на гибкий провод, который я использовал для перемычек между автоматами, необходимо надевать наконечники, хотя он и так прекрасно зажимается в автоматах.

Правильно ли он говорит и почему? Спасибо.

Ответ

День добрый, Роман.

По всей видимости Ваш сосед говорит про необходимость использования НШВИ — Наконечник штыревой втулочный изолированный.

Для чего нужны наконечники

Данные наконечники предназначены для опрессовки многожильных медных проводов, и позволяют прочно, быстро и безопасно подключать проводники к любым электрическим приборам и устройствам. Опрессовывается конец кабеля или провода с помощью специального обжимного инструмента. Последующее подключение обжатого проводника в автоматический выключатель, контактор или какой-либо другой прибор не требует много усилий и получается очень надежным, в отличие от подключения необжатого многопроволочного проводника.

Применение обжимных втулочных наконечников позволяет уберечь проводник от перегревания в следствии повреждения контакта, от пережатия жилок провода или их перелома при сильном затягивании винтового контакта. Поскольку крепящий винт соприкасается непосредственно с втулкой наконечника, а не с самим проводником, он не может повредить жилки, тем самым уменьшив сечение и ухудшив контакт в соединении, а прочность и надежность контакта при этом возрастает. На фото ниже вид различных многопроволочных проводников, обжатых наконечниками.

В итоге можно сказать, что Ваш сосед прав: если Вы хотите добиться максимального качества выполненных Вами электромонтажных работ, то Вам просто необходимо использовать втулочные наконечники при подключении многопроволочных проводников к приборам и устройствам.

Для получения подробной информации по выполнению электромонтажных работ обратитесь к нам в офис по телефону


Обратите внимание на наши специальные предложения:

Наконечники для проводов под опрессовку

Наконечники для проводов применяются при монтаже, когда кабель необходимо присоединить к оборудованию. Они надеваются на конец провода или кабеля, тем самым обеспечивая надежный контакт. Фиксация к проводу происходит несколькими способами: механическое крепление, при помощи пайки или сварки, путем опрессовки. Чтобы правильно подобрать гильзу, нужно знать диаметр его соединения. Также следует учитывать и разновидности кабеля. Он бывает одножильного и многожильного типа. Кроме этого, наконечники можно классифицировать по материалу изготовления:

  • медные;
  • луженные;
  • алюминиевые.

Их использование ускоряет процесс соединения с проводом,  повышает надежность и продолжительность службы. Наконечники медного типа используются для соединения с клеммами ограниченного диаметра. Применение такой детали придает общей конструкции завершенный вид. Алюминиевые – при наличии алюминиевой жилы и с напряжением до 35 кВт. Купить наконечники для проводов можно в специализированных магазинах. Цена на них будет зависеть от материала изготовления.

Как правильно выбрать наконечники

Перед тем, как решить приобрести для пользования наконечники на кабель, нужно узнать все его характеристика и рабочие условия. Ведь детали из разных материалов должны быть использованы для определенных целей. Выбирая деталь, нужно знать такие параметры:

  • Сечение электрического кабеля. Оно может колебаться в пределах от 1,5 до 240 мм2.
  • Материал, из которого были изготовлены все детали.
  • Диаметр отверстия для крепления к оборудованию.
  • Условия работы: температура, напряжение.

Если правильно подобрать наконечники для проводов, то все монтажные работы будут происходить без особых усилий. А такие конструкции прослужат не один год. /p>

Наконечники под опрессовку

В последнее время очень часто стали использовать именно такой метод фиксации. Чтобы работа была выполнена качественно, нужно правильно подобрать наконечники для проводов под опрессовку. Необходимо очень точно подобрать диаметр гильзы и провода. В обязательном порядке материалы для используемых элементов должны быть идентичными. Наконечники для проводов под опрессовку бывают двух основных видов: по типу «квадрат или трапеция» и по типу «кольцо». Перед началом монтажных работ следует обесточить все кабеля. Это сделает проведение строительных работ безопасными. Для крепления с проводами нужно использовать только специализированный инструмент. Купить наконечники для проводов под опрессовку можно в магазине. Цена напрямую зависит от качества производства и материала изготовления. Для высоковольтных проводов лучшим способом крепления являются болты. Они имеют специальную срывную головку и располагаются на концах жил. Провод вплотную проводится под болт, а он в свою очередь при срыве головки обеспечивает максимальное напряжение.

Купить наконечники на кабель Вы можете недорого у нас в интернет–магазине.  Средняя стоимость достаточно низкая. Более детально ознакомиться с прайсом  можно на интернет-портале.  На сайте РадиоЭксперт есть возможность заказать доставку. Продажа производится по всем регионам России и странам СНГ.

Кабельные наконечники маркировка виды

Если нагрузка в Вашей проводке не превышает нескольких ампер, а все провода сечением максимум 2,5-4мм2, для подключения таких проводов используют самые распространенные тонкостенные наконечники НШВИ, НШВ, НШВИ (2). А что же делать, когда нагрузка несколько десятков или даже сотен ампер, а диаметр проводов достигает 1-2см? В этом случае Вам уже понадобятся кабельные наконечники под опрессовку, так называемые толстостенные наконечники.

Они также бывают нескольких видов и отличаются друг от друга по нескольким параметрам.

Материал изготовления наконечников:

  • медные
  • алюминиевые
  • алюмомедные (часть наконечника из алюминия, часть из меди)
  • медные луженные

Медные луженные самый распространенный вид. Сделаны из меди и дополнительно облужены. В алюминиевые наконечники нельзя вставлять медные провода и наоборот. Кроме того, медные наконечники нельзя соединять с алюминиевыми, ввиду дальнейшего окисления контакта в месте присоединения. А медно-луженные универсальны — подходят как для алюминия, так и для меди.

Основные виды кабельных наконечников под опрессовку по форме изготовления:

  • изготовленные по техническим условиям производителя
  • изготовленные по ГОСТ
  • изготовленные по немецким стандартам (DIN наконечники)

В чем различия?

  • существенным отличием наконечников DIN от других является длина хвостовика, куда вставляется прессуемый провод, у DIN она гораздо больше.
  • кроме того, ширина контактной лопатки наконечника DIN стандартизирована и остается неизменной при разных отверстиях под болт. В других наконечниках, чем больше отверстие под болт, тем шире лопатка.
  • толщина материала наконечников DIN (стенка прессуемой гильзы) выше чем у других
  • наконечники DIN рассчитаны на провод 2-3 класса гибкости. ГОСТ и ТУ наконечники подходят для всех классов гибкости.
  • DIN наконечники за счет большей длинны требуют обычно трех обжимов матрицей пресса. ТУ и ГОСТ достаточно двух.
  • обжимать такие наконечники нужно сначала вблизи контактной лопатки, далее следуя в конец прессуемой гильзы

Маркировка

Как разобрать маркировку наконечников и что на них обычно пишется? Обычно на кабельных наконечниках под опрессовку выбивается набор цифр, каждая из них обозначает определенный параметр. Какой-то производитель указывает две цифры, некоторые три.
Например КВТ 95-12-13:

  • КВТ — это компания производитель
  • 95мм2 — сечение наконечника
  • 12мм — диаметр крепежного отверстия под болт
  • 13мм — диаметр отверстия, куда вставляется провод под опрессовку

Если на наконечнике указано две цифры, то это его сечение и диаметр отверстия под болт. Для того чтобы правильно выбирать толстостенные наконечники под провод, необходимо четко понимать, что такое класс гибкости провода.

Всего существует 6 классов гибкости. 1-й класс — это одножильный провод — моножила. Чем выше класс, тем более гибким является провод. 6-й класс самый гибкий провод, может состоять из нескольких сотен отдельных проводков, а при больших сечениях достигать 3-х тысяч. Исходя из этого, провод одного сечения, но разного класса гибкости может иметь разные диаметры. Например провод сечением 70мм2 класса гибкости 1, т.е. моно жила — имеет диаметр 9,42мм. А тот же провод 70мм2, но шестого класса гибкости будет уже диаметром 12,92мм.
Это означает, что провод одинакового сечения может иметь разные диаметры, отличающиеся на несколько миллиметров. То есть не всякий наконечник одного сечения, подойдет под один и тот же провод разного класса гибкости. Поэтому при выборе всех наконечников, помимо сечения, обращайте особое внимание на размер диаметра отверстия наконечника куда вставляется провод.

Суммируя итоги сказанного, на что необходимо обратить внимание при покупке наконечников:

  • выбор наконечников помимо сечения зависит от класса гибкости провода. Сравнивайте диаметр отверстия прессуемой гильзы в наконечнике и диаметр провода.
  • выбирайте наконечник по диаметру отверстия под болт. Чтобы Вам в последствии не пришлось растачивать отверстие под больший размер, либо чтобы болт не болтался.
  • учитывайте ширину контактной лопатки наконечника. Для этого заранее замеряйте расстояние на автомате, рубильнике или другом аппарате куда будет подключаться наконечник.Вполне возможно, что изоляционные перегородки не позволять вставить наконечник на его место и лопатки придется стачивать, тем самым уменьшая полезную площадь контакта.

Подобрать себе кабельные наконечники любой формы, размера, сечения с бесплатной доставкой на дом можно здесь.

Статьи по теме

LugsDirect.com для имеющихся на складе, скидок для проводов и кабельных наконечников и соединителей для использования в качестве зажимов проводов, сращивания, уменьшения и заземления в электрических панелях. Луженые алюминиевые наконечники имеют механический винтовой тип, что позволяет использовать их повторно и не требует специальных обжимных инструментов.

Наконечники сварочного аппарата

Вы можете добавить и изменить количество в корзине или удалить товары, а затем нажать кнопку «обновить корзину».
Usted puede comparegar y poder cambiar la cantidad en el carrito o quitar artículos y entonces prensa «actualiza el carrito»

В тележке показано все скидки и общая стоимость доставки.Не волнуйтесь, мы не отправим товар до тех пор, пока не будет произведена оплата — никаких обязательств по размещению пробного заказа и экономии средств!
El carrito muestra todos descuentos y sus costos del envío del suma. ¡No preocupe nosotros no enviaremos hasta que el pago sea hecho — нет обязательных требований к colocar una orden del ensayo y ver los ahorros!

Что делать, если товар временно отсутствует? Мы свяжемся с вами сразу и дадим вам возможность отменить или получить товар вскоре после этого. Никаких дополнительных затрат на доставку для вас.
¿Qué si un artículo vende temporalmente fuera? Nosotros le contactamos repara lejos y le da la opción para cancelar o conguir el artículo poco después.Ningún exceso que envía el costo a usted.

Наконечники для одинарного провода

Двойные кабельные наконечники

Тройные наконечники для проволоки

Четыре наконечника для проводов

Многопроволочные наконечники

Проушины для предотвращения поворота

Переходники для сварочных аппаратов
Один ствол, алюминий, наконечники для проволоки с луженым покрытием.Варианты диапазона проводов 6AWG-1500kcmil. Два цилиндрических алюминиевых наконечника для луженой проволоки. Варианты диапазона проводов 2AWG-1000kcmil. Три бочонка, алюминий, наконечники для луженой проволоки. Варианты диапазона проводов 6AWG-800kcmil. Четыре цилиндра, алюминий, наконечники для луженой проволоки. Варианты диапазона проводов 6AWG-1500kcmil. Многопроволочный, 4 или более проводов на наконечник. Алюминий, наконечники для проволоки с луженым покрытием. Варианты диапазона проводов 2AWG-800kcmil. Механические соединители с ребром предотвращения поворота или множеством отверстий под крепежные болты для предотвращения проворачивания. соединяют 2 провода или меняют размер провода.

Наконечники High AMP для печатных плат

Шунты и перемычки для печатных плат

Алюминиевые установочные винты Стержни заземления Кабельные адаптеры FLEX

Проушины для воротника коробки OEM

Гибкий провод
Обжимные наконечники

Сильноточные алюминиевые наконечники для проводов для печатных плат.Технология THT и опции SMT.

Для приложений с сильноточной печатной платой необходимо переместить ток в место, где вес фольги или ширина дорожки могут быть недостаточными.

Установочные винты из луженого алюминия с внутренним шестигранником или шлицевой отверткой.

Заземляющие шины из луженого алюминия, 4-14 AWG

Гибкий провод для кодирования провода, медное обжатие.

Гибкий провод для кодирования провода, медное обжатие.

Полностью медный наконечник гибкого провода с обжимным кольцом.

Новые продукты и информация

Выбор деталей IHI Connector® теперь позволяет использовать запатентованные наконечники без предварительного обжима!


Используйте наконечники для контроля непослушных тонких жил и гибких проводов; Соблюдать нормы пожарной безопасности и / или спецификации и предпочтения клиентов; Поддерживайте сертификацию механического разъема с двойным номиналом.

Без предварительного обжима; Никаких специальных обжимных инструментов; Отсутствие ненужных затрат на инструменты, рабочую силу и время; Просто обратите внимание на улыбку Tork Krimp®. Дополнительную информацию см. В разделе «Часто задаваемые вопросы о Tork Krimp» и «Патент».

Сильноточные наконечники для печатных плат

Самый широкий в мире ассортимент сильноточных клемм с низким сопротивлением для печатных плат!

THT и SMT (SMD) Диапазон тока провода от 20 до 350 А.

Нажмите здесь, чтобы сделать покупки в наличии.

Просверлите монтажные отверстия самостоятельно ™

Просверлите собственное монтажное отверстие ™! Измените существующее монтажное отверстие! Добавьте отверстие под смеситель к имеющимся проушинам!

Доступно для многих механических проушин IHI.

Найдите значок сверла на соответствующих деталях.

Монтажные отверстия должны быть просверлены заказчиком в соответствии с требованиями UL и Канады. Информацию о сверлении и изменении монтажных отверстий см. В Руководстве Drill your own ™ по бурению монтажных отверстий в полевых условиях

Для получения дополнительной информации или вопросов звоните по телефону 330-562-8983 или по электронной почте sales @ lugsdirect.com

Проушины для панелей

Поисковые проушины для распределительного щита, распределительного устройства и щита. Доступен с монтажными отверстиями и расстоянием между болтами стандарта NEMA.

Щелкните для сравнения панелей, распределительных щитов и распределительных устройств
.

Нажмите здесь, чтобы сделать покупки в наличии.

Алюминиевые установочные винты

Установочные винты из луженого алюминия с внутренним шестигранником или шлицевой отверткой. Изготовлен из алюминия «авиационного» типа, известного как «твердый» сплав 2024, закаленного до твердости T4 или других марок серии 2000, например 2011.Предлагаемый диаметр от 5/16 «до 15/16».

Нажмите здесь, чтобы сделать покупки в наличии.

Изолятор задней крышки печатной платы

Изолирующая панель NOMEX «Back Flap» для клемм B2A-PCB-XX и B2C-PCB-XX.

Назначение: Предотвращает случайное проникновение провода при прямом контакте с компонентами на печатной плате за клеммой.

Щелкните здесь, чтобы просмотреть информацию о продукте.

Несколько проводов на цилиндр

Теперь предлагаются наконечники, одобренные для подключения нескольких проводов. Многопроволочные наконечники IHI позволяют монтировать двойные провода класса B и C в одном отверстии для провода. Возможность использования двух многожильных проводов доступна для диаметров от 2X # 14 AWG до 2X # 2 AWG класса B / C. При использовании тонкопроволочных проводов и кабелей допускается один провод на отверстие.См. Подробности в отдельных частях. Не все детали одобрены для использования нескольких проводов на ствол.

Нажмите здесь, чтобы сделать покупки в наличии.

Применение фиксирующего выступа

Укладка соединителей в стопку: несколько соединителей, собранных с помощью одного болта, гайки и шайб. Детали, допускающие штабелирование, определяются в индивидуальном порядке.

Нажмите здесь, чтобы сделать покупки в наличии.

Щелкните здесь, чтобы получить дополнительную информацию о стандартах UL для штабелирования проушин в установках.

Файлы STEP

Step-файлы теперь доступны для всех деталей International Hydraulics. Файлы STP можно найти в Каталоге файлов шагов или с каждой частью на значке загрузки файла STEP, изображенном в крайнем левом углу.

Проушины для предотвращения поворота

Найдите все проушины для предотвращения поворота на одной удобной странице.

Алюминиевые луженые механические соединители с предохранительным выступом или множеством отверстий под крепежные болты для предотвращения вращения. Наконечники одобрены для применения в гибких проводах и кабелях.

Нажмите здесь, чтобы купить в наличии

Шины нейтрали

Сбор энергии (солнечная энергия), распределение энергии, шина заземления, шина плавающего заземления, шина нейтрали.Новый многоцелевой, компактный, трехуровневый, 600 В, 2000 В, многопроволочный вывод питания и заземления и нейтрали для производителей панелей UL508A. Устанавливается на шину или дополнительно устанавливается на изолированной стойке, категория ZMVV, включенная в список SA1.1.

Нажмите здесь, чтобы купить в наличии

Щелкните здесь, чтобы просмотреть подробный каталог многопроволочных шин питания с нейтралью

Адаптеры гибкого кабеля

Медные компрессионные адаптеры для надежной заделки многожильных гибких медных кабелей, используемых в локомотивах, горнодобывающей промышленности, судостроении, ветроэнергетике и машиностроении

Устанавливается в механические винтовые соединители в панелях, трансформаторы, оборудование, рекомендованное для использования на гибких / сверхгибких многожильных проводах с PBS, США, серия USAD с изолированными разъемами. Номинальная сила тока в соответствии с допустимой нагрузкой на кабели. ™ отверстие в корпусе для легкого ввода кабеля, изготовленного из кованой меди, с вилкой из медного проводника класса B. Имеются изоляционные крышки.Сделано в США из отечественных и импортных запчастей.

Нажмите здесь, чтобы купить в наличии

Тонкопроволочный провод FLEX

Сейчас в наличии, протестирован и одобрен UL и Канадой, класс 90c для гибкого тонкопроволочного провода «FLEX» классов G, H, I, DLO, метрический мм2, класс 5, класс K, mtw, сварка, кабель аккумулятора, механический винт , широкий диапазон, наконечники для проводов, клеммные соединители, для медных кабелей сечения от AWG 14 до kcmil 444!

Щелкните ссылку, чтобы просмотреть часто задаваемые вопросы и предупреждения по использованию тонкопроволочного провода

LugsDirect.com для имеющихся на складе, скидок для проводов и кабельных наконечников и соединителей для использования в качестве клемм, сращиваний, редукторов и заземления в электрических панелях. Луженые алюминиевые наконечники имеют механический винтовой тип, что позволяет использовать их повторно и не требует специальных обжимных инструментов. Всегда в наличии, отправляем прямо к вам, быстрое и надежное обслуживание. Сделано в США — качество, на которое можно положиться. Зарегистрировано UL и сертифицировано в Канаде или признано UL.

LugsDirect.com — это служба прямых продаж в Интернете, предоставляющая клиентам, большим и малым, доступ к недорогим заводским прямым ценам на электрические разъемы и клеммы.Высокопрочный оловянный алюминиевый электрический провод и наконечники для кабеля, многоразовые механические (винтовые) и соединители для сращивания многожильных и сплошных алюминиевых и медных проводов с размерами проводов AWG, kcmil / MCM и метрических размеров. Использование тока и заземления.

Ушки и соединители | Группа компаний Pacer

Что такое проушины и стыки?

* Эта страница была обновлена ​​18.02.2021.

Наконечники и стыки — это соединения, которые создаются путем обжима разъема на проводе или кабеле. Это соединение, обычно называемое холодной сваркой, создает прочное и долговечное соединение. Наконечники и соединители Pacer Group изготовлены из 100% чистой меди для обеспечения высокой проводимости. Эта медь полностью отожжена, чтобы предотвратить растрескивание во время обжима и во время эксплуатации.Это означает, что эти разъемы предназначены для длительного использования. Эти клеммы также покрыты лужением для предотвращения коррозии, что увеличивает их долговечность. Многие из этих наконечников представляют собой бесшовные электрические клеммы общего назначения. Они обычно используются с кабелем батареи, первичным проводом или другими типами электрических кабелей. При использовании они создают превосходную фиксацию и разработаны специально для сложных условий.

«Эти клеммы также покрыты лужением для предотвращения коррозии, что увеличивает их долговечность.«

Стыковые соединения — это тип соединителя, который обычно используется для соединения двух или более проводов. Они имеют внутреннюю выемку, чтобы провода можно было точно выровнять. Некоторые стыковые соединения предназначены для соединения одного провода с несколькими проводами, тогда как другие предназначены для соединения проводов различных размеров. Стыковые соединения известны своей простотой использования и долговечностью. Нам часто задают вопрос о разнице между выступом и стыком.



В чем разница между выступом и стыком?

Ушки и соединители имеют несколько отличительных черт, которые отделяют их друг от друга.Для начала стыки одинаковы на обоих концах соединителя. Это не относится к проушинам. На одной стороне разъема наконечники имеют кольцевое отверстие для клемм. Помните, что сращивания предназначены для проводов, а наконечники — для крепления проводов или винтов. Соединение также имеет внутреннюю выемку для стыковки проводов, тогда как наконечник имеет закрытую внутреннюю часть. Наконечник используется для очень разных применений, чем стык, и наоборот. Важно понимать, для каких приложений лучше всего подходят эти разъемы.


Проушина


Соединение

Какие типы наконечников доступны?


Закрытые концевые проушины используются в тех случаях, когда кольцевые клеммы не обеспечивают необходимой защиты. Создание прочного соединения необходимо для любой электрической системы, а закрытые концевые наконечники обеспечивают высокий уровень защиты. Используя проушины с закрытым концом, вы получаете не только долговечность, но и долговечность даже в тяжелых условиях. Закрытые концевые проушины Pacer Group покрыты оловом и не имеют открытых швов.Это делает их идеальными для морских применений. Что делает их идеальными для морской среды, так это то, что их можно использовать для создания водонепроницаемых соединений. Когда используются наконечники с термоусадочной эпоксидной смолой, наконечник с закрытым концом будет полностью охватывать проводник, не оставляя места для скопления влаги. Это не оставляет ничего, что подвергается воздействию элементов.


Паяные проушины для шва похожи на проушины, но вместо закрытого конца они имеют цилиндр с открытой поверхностью. Неизолированные проушины из луженого паяного шва создают долговечные, надежные электрические соединения и бывают разных размеров и размеров шпилек, чтобы справиться практически с любой задачей.Pacer Group предлагает неизолированные наконечники из луженого паяного шва с размерами проводов от 8 AWG до 4/0 AWG, так что вы найдете именно то, что вам нужно. Доступные размеры шпилек включают # 10, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, а также 1/2 дюйма. Эти проушины изготовлены из луженой меди, обеспечивающей отличную защиту в самых тяжелых условиях. Таким образом, они уже устойчивы к коррозии, поэтому вам нужно беспокоиться на одну вещь меньше. Это делает их идеальными для использования в морской среде.

Какие типы стыков доступны?


Термоусадочные стыковые соединения обеспечивают высочайший уровень защиты.Они создают влагонепроницаемую экологическую изоляцию. Они достигают этого за счет эпоксидного покрытия, которое они несут внутри. При нагревании материала с высокой усадкой внутренний клей плавится и выталкивается наружу, образуя прочный барьер. Таким образом, термоусадочные стыковые соединения являются идеальным решением для морской среды.


Стыковые соединения с понижающим преобразователем предназначены для использования с проводами различного диаметра. Это означает, что каждая сторона клеммы имеет разный диаметр для размещения разных проводов.Таким образом, стыковое соединение с шагом 12-10 ступеней вниз предназначено для использования с проводом 12 AWG с одной стороны и проводом 10 AWG с другой стороны. Их также можно использовать с несколькими проводами меньшего сечения.


Бесшовные луженые стыковые соединения изготавливаются из одного гладкого куска меди, покрытого лужением. У них нет никакой изоляции. Их бесшовная структура придает корпусу дополнительную прочность, поскольку шов можно считать самым слабым местом стыкового соединения. Бесшовные стыковые соединения из луженой стали идеально подходят для внутренних компонентов, где точка соединения не будет подвергаться воздействию элементов.


Бесшовные стыковые стыковые соединения цилиндра очень похожи на бесшовные стыковые стыковые соединения из луженой стали. Оба являются луженой медью, однако, бесшовные стыковые соединения ствола доступны как в неизолированном, так и в изолированном исполнении. Их можно найти как в нейлоновой, так и в виниловой изоляции, что делает их идеальными для конкретных применений в зависимости от потребностей вашей работы. Одним из замечательных аспектов этих разъемов является их коррозионная стойкость, которую они получают благодаря лужению.

Какие инструменты мне следует использовать с наконечниками и стыками?

Как наконечники, так и стыки можно обжимать одними и теми же инструментами.Для подавляющего большинства этих клемм вы можете использовать наш VTTR50, который может обжимать клеммы от 22 AWG до 8 AWG. Этот промышленный обжимной пресс — разумный выбор из-за его повторяемости и надежности. Еще один надежный инструмент — VT3120CT. Этот инструмент может работать с клеммами от 22 до 10 AWG. Оба этих инструмента используют храповое действие, чтобы каждый раз обеспечивать точное давление обжима. У нас есть целый ряд инструментов, от обжимных машин и резаков до инструментов для снятия изоляции и нагрева. У нас даже есть ряд специальных инструментов.Чтобы узнать, какие еще инструменты у нас есть, щелкните здесь.


Имеет ли значение тип изоляции?

Тип изоляции вашего терминала играет решающую роль в работе и характеристиках вашего электрического соединения. Термоусадка обеспечивает высочайший уровень защиты и может использоваться практически в любой среде. Нейлоновая изоляция также обеспечивает высокий уровень защиты, а полупрозрачная изоляция делает правильную идентификацию обжима простой задачей.Следующий шаг — виниловая изоляция, обеспечивающая надежную защиту. Самый экономичный вариант — неизолированный. Каждый из этих типов предлагает свое уникальное блюдо в подходящих условиях. Хитрость заключается в том, чтобы знать, когда использовать каждый тип

Почему выбирают Pacer Group?

Pacer Group более сорока лет работает в морской индустрии и является поставщиком и производителем некоторых из крупнейших в мире судостроителей. Наши провода и кабели заслужили уважение как OEM-производителей, так и энтузиастов водного спорта.Благодаря своей приверженности обслуживанию и удовлетворению запросов клиентов, Pacer Group заработала репутацию, которой можно доверять. Когда вы видите Pacer Group, вы знаете, что у вас есть качество.

Компрессионные наконечники — Концевые заделки и соединители (Организация проводов и кабелей)

Полный ассортимент для прочных однородных соединений
ABB предлагает полный ассортимент компрессионных наконечников, одобренных IEC и UL / CSA, в метрических (с цветовой маркировкой и Spec-Kon) и британских американских калибрах (AWG) (с цветовой маркировкой) .Во всех системах используются обжимные инструменты с соответствующими матрицами, которые образуют соединитель и провод, чтобы обеспечить оптимальное электрическое соединение между соединителем и проводником.


Системное решение Color-Keyed обеспечивает наилучшее и самое надежное соединение.

Color Keyed® — это системное решение, разработанное в соответствии с самыми строгими требованиями тестирования UL и IEC класса A. Наши наконечники Color-Keyed® изготовлены из бескислородной меди чистотой 99,9%. Система обжима с цветовой кодировкой Color-Keyed® гарантирует, что правильный штамп используется с правильным выступом, что приводит к точному и надежному обжиму.Штампы Color-Keyed® предназначены для получения кольцевого, шестигранного или ромбовидного сжатия, а не для простого вдавливания, что обеспечивает гарантированно высокую проводимость, превышающую стандарты IEC 61238-1 и UL. Окружное сжатие создает большую площадь контакта под высоким давлением между кабелем и разъемом, что, в свою очередь, приводит к низкому сопротивлению и высоким значениям выдергивания.

Color-Keyed (метрическая система IEC) — доступно в:

  • Прямое 1 отверстие / 2 отверстия: сечение провода от 10 мм² до 400 мм² с метрическим отверстием под болт от M5 до M24
  • 45 °: сечение провода от 10 мм² до 240 мм² с метрическим отверстием под болт от M6 до M16
  • 90 °: сечение провода от 10 мм² до 240 мм² с метрическим отверстием под болт от M6 до M16

(UL AWG) — техническая информация
  • Обжимной наконечник AWG с медным луженым покрытием для силовых кабелей на номинальное напряжение до 35 кВ с высоковольтной изоляцией.От # 8 ул. до 1000 тысяч кубометров
  • Специально разработан для многожильного гибкого кабеля AWG, сварочного кабеля и переносного пояса
  • Осмотр отверстий для облегчения контроля за установкой
  • Цилиндр для снятия фаски для облегчения монтажных работ
  • Изготовлен из бесшовных медных труб с высокой проводимостью. Поверхность: луженая
  • Сертификация: UL, CSA внесен в список для проводов AWG


New — Spec-Kon (метрическая система IEC) — техническая информация

  • Медный луженый метрический зажимной наконечник для силовых кабелей на напряжение до 30 кВ.От 6 до 400 мм2
  • Специально разработан для подключения как многожильных (класс 2), так и гибких (класс 5) силовых кабелей в соответствии с IEC 60228
  • Осмотр отверстий для облегчения контроля за установкой
  • Цилиндр для снятия фаски для облегчения монтажных работ
  • Соответствует EN13600. Поверхность: луженая
  • Сертификация
  • • Соответствует IEC 61238 — Декларация CE

Инструмент
Доступны специальные ручные инструменты и инструменты с гидравлической головкой для быстрого и надежного сжатия

Медные или алюминиевые наконечники: что выбрать?

Обеспечивают ли дополнительные расходы на медные наконечники дополнительную безопасность и сокращение затрат на обслуживание?

В начале 1960-х годов электротехническая промышленность начала прокладывать алюминиевые провода во многих местах, и сбои заделки проводов были обычным делом.Установщики использовали алюминиевые наконечники для проводов (сегодня называемые «терминаторами») почти на всех концах проводов, мало зная о тепловых свойствах алюминия. Во многом из-за отсутствия опыта заделки алюминиевых проводов и использования алюминиевых изделий произошло много пожаров в жилых домах, и частота отказов заделки проводов в коммерческих и промышленных целях увеличилась.

В то время большинство специалистов-электриков все еще знали о большем коэффициенте теплового расширения алюминия по сравнению с медью.В результате наконечники с алюминиевым корпусом, используемые для заделки медного провода, работали успешно, в то время как наконечники с медным корпусом, используемые для заделки алюминиевого провода, вышли из строя. Три полных серии типов оконечных устройств для устройств ответвленной цепи были опробованы и потерпели неудачу: медь (C), медь / алюминий (CU / AL) и медь / алюминий / исправленный CU / ALR) до работоспособной конструкции, медь / алюминий / rev. II (CO / ALR) был достигнут. Алюминиевые провода большего диаметра, оканчивающиеся медными наконечниками, почти всегда представляли проблемы, в то время как использование наконечников с алюминиевым корпусом уменьшало эти проблемы, кроме случаев, когда в формулу входила влага.

Незащищенные алюминиевые наконечники корродируют, образуя оксид алюминия, который, в свою очередь, вызывает режимы отказа для алюминиевой проволоки всех размеров. Прошлая история проблем привела к появлению в электротехнической и страховой отраслях точки зрения, согласно которой наиболее безопасным и надежным подходом к использованию проводов и наконечников является установка полностью медной системы. Таким образом, разработчики требовали, чтобы проводники, наконечники и шины были медными.

Я изучил, что производители создают и продают в нескольких странах мира (Египет, Сингапур, Джакарта, Тунис, Англия, Франция, Австралия, Германия, Тринидад и США).Поговорив со многими поставщиками, инженерами и строителями в этих местах, я узнал, что они думают о различных типах проушин. Обзор показывает, где действительно важна целостность электрической цепи: «медь на всем протяжении» — это чаще всего спецификация по сей день.

Хотя большинство производителей электрооборудования по-прежнему склонны использовать медные наконечники, обзор также показал, что производители предоставляют оборудование с латунными наконечниками, наконечниками из стали с медным покрытием, наконечниками из луженой меди, наконечниками из луженой латуни и наконечниками с алюминиевым корпусом.Фактически, некоторые производители изготавливают все, что указано, в то время как другие производят только наконечники из меди, алюминия, латуни или стали с медным покрытием.

В некоторых местах использование зажимных проушин является обязательным, в то время как власти запрещают использование механических проушин любого типа из металла (с установочными винтами). Кроме того, многие промышленные спецификации и даже стандарты некоторых стран требуют компрессионных наконечников с полным лужением медных проводников перед их вставкой в ​​наконечник с последующим обжатием наконечника с использованием штампа по всей окружности в гидравлическом обжимном инструменте — полагая, что сжатие медный наконечник прочнее при коротком замыкании и менее уязвим для коррозии / гальванического воздействия.

Если взглянуть на электрическую промышленность Соединенных Штатов, можно увидеть иную картину. Большинство используемых нами проушин имеют алюминиевый корпус, однако надежность современных электрических систем продолжает улучшаться.

Что изменилось? Является ли система, полностью состоящая из меди, по-прежнему самым надежным способом? У проушин в алюминиевом корпусе все еще есть недостатки. Но когда вы используете их в пределах их проектных параметров, по статистике у них не больше отказов, чем у медных наконечников. Фактически, единственные неисправности алюминиевых проушин, которые я обнаружил, связаны с растрескиванием боковых стенок проушины и резьбы установочного винта во время первоначальной установки — результат неправильного использования необходимого динамометрического ключа.

Характеристики теплового расширения меди и алюминия диктуют, что установщики должны использовать только наконечники с алюминиевым корпусом для заделки алюминиевых проводов. Аналогичным образом, установщики могут использовать наконечники с медным или алюминиевым корпусом для заделки медных проводников.

Это исследование обнаруживает и другие удивительные открытия. Сегодня производители не производят проушины с алюминиевым корпусом из чистого алюминия. Вместо этого они производят их с непрерывным медным или никелевым покрытием или покрытием, которое покрывают оловом или серебром.Пришивка необходима, потому что оловянное покрытие не прилипает к алюминию. Вы можете увидеть это медное покрытие на ушках, которые вы используете сегодня, стирая тонкую пластину ушки с помощью ластика карандаша, обнажая медную подложку.

Когда производители не предоставляют эти покрытия, образование порошка оксида алюминия с высоким сопротивлением происходит вскоре после установки и даже раньше во влажных условиях. Однако покрытия длительное время препятствуют образованию оксида алюминия — даже в условиях повышенной влажности.

Когда установщики используют состав, ингибирующий образование оксидов, при вставке алюминиевого провода (не требуется для медных проводов) в наконечник и в области наконечника, где он соединяется с шиной, обследование показывает, что гальваническое воздействие и образование оксидов почти прекращается. проблема. Когда алюминиевый наконечник окружает провод (вместо медного наконечника, окружающего алюминиевый провод), он может расширяться и сжиматься при протекании тока (и соответствующем изменении температуры), не вызывая деформации провода, независимо от того, медный он или алюминиевый. .

Производители устанавливали проушины с алюминиевым корпусом на стальные установочные винты, которые могут ржаветь. Недавно UL 486B фактически прекратил использование стальных установочных винтов для проволоки размером № 3 и более, поэтому алюминиевые установочные винты 6262T9 теперь являются «нормой» для больших проушин с алюминиевым корпусом. Когда вы врезаете алюминий в алюминий, алюминий истирается или истирается. Полимерный воск, нанесенный на резьбу, предотвращает заедание алюминиевого выступа к алюминиевому установочному винту.

Поскольку проушины с алюминиевым корпусом более склонны к растрескиванию при установке, чем медные или стальные проушины, использование динамометрического ключа является обязательным.Когда происходит растрескивание, оно обычно принимает форму зачистки резьбы, которая не позволяет установочному винту с внутренним шестигранником закрепить наконечник на проводнике. Это также может произойти в виде трещины вдоль вертикальной стенки проушины, в которой находится установочный винт.

Обсуждения с производителями медных и алюминиевых проушин выявили еще одну удивительную проблему: как только установочный винт проушины затянут в соответствии со спецификацией, а болт с шайбой Бельвилля затянут в соответствии со спецификацией, оставьте их на всю жизнь (кроме случая короткого замыкания).

Это противоположно обычным методам технического обслуживания, когда проушины обычно подтягиваются каждые 2-6 лет. Производители теперь рекомендуют тепловое сканирование с ремонтом и повторной затяжкой только в тех случаях, когда тепловое сканирование показывает проблему нагрева.

Обычно мы обнаруживаем нагрев, потому что болт, удерживающий проушину на шине, был перетянут, что просто приводило к растяжению болта. Деформированным болтам не хватает прочности, необходимой для поддержания хорошего контакта между проушиной и шиной и удержания проушины на месте во время короткого замыкания.

Многие до сих пор не доверяют никому, кроме всех медных установок. Однако опыт США не показывает статистического увеличения количества отказов современных наконечников с алюминиевым корпусом по сравнению с медными наконечниками. Это при условии, что алюминиевые наконечники имеют медное или никелевое покрытие, оловянное или серебряное покрытие, и установщики используют правильный динамометрический ключ во время установки и антиоксидантный состав с алюминиевой проволокой.

Медные или алюминиевые наконечники: какие выбрать?

Механические наконечники — это разъемы, которые используются для соединения кабелей вместе, и они составляют важную часть домашней электрической системы.Механические проушины обычно изготавливаются из одного из двух металлов — меди или алюминия.

Что касается функциональности, они служат одинаковым целям, но различия становятся очевидными, если вы посмотрите на их конкретные характеристики и приложения, в которых они будут использоваться. Давайте посмотрим, почему раньше были популярны алюминиевые наконечники, а также почему медь теперь является предпочтительным металлом для наконечников.

Алюминиевые проушины

История алюминиевых проушин восходит к началу 1960-х годов, когда происходило значительное количество инженерных инноваций, и алюминий был частью этих инноваций.В то время алюминиевые провода широко использовались почти в каждой домашней электропроводке. Поскольку электрические провода были из алюминия, логичным стало то, что электрики использовали алюминиевые наконечники в местах соединения.

К несчастью для электриков, они столкнулись с множеством отказов оконечной нагрузки. На этих стыках, где использовались алюминиевые наконечники, терялись соединения, и в результате этого часто возникали электрические пожары. Электрики не знали, почему это происходит, потому что алюминий является очень хорошим проводником электричества, и они использовали его некоторое время.

Когда пожары стали слишком большими, исследования наконец показали, что источником проблемы были алюминиевые наконечники. Одной из проблем было образование оксида алюминия, которое приводило к большому проценту возгораний, и проблема сохранялась даже после попытки различных комбинаций. Например, электрики пытались использовать алюминиевые провода с медными наконечниками и медные провода с алюминиевыми наконечниками. Ни один из них не работал.

В конце концов было решено, что алюминий просто не подходит для электропроводки, и именно тогда медь стала более эффективной заменой.

Медные проушины

Самое замечательное в использовании меди для наконечников состоит в том, что они устраняют все проблемы, которые встречаются в алюминиевых наконечниках. Ключ к повышению безопасности медных наконечников связан с «коэффициентом теплового расширения». Не вдаваясь в технические детали этого термина, вам необходимо знать, что более высокий коэффициент указывает на больший риск возгорания, а медь имеет чрезвычайно низкий коэффициент теплового расширения.

Благодаря этому он не создает угрозы пожарной безопасности, а системы проводки на основе меди сейчас используются во всем мире.Конечно, есть загвоздка, так как почти всегда есть все, что кажется идеальным. Алюминий — гораздо более дешевый металл, чем медь, поэтому медные наконечники и проводка могут стоить немного дороже, чем алюминиевые. Вероятно, это одна из основных причин, почему еще в 1960-х производители использовали алюминиевую проводку, прежде чем переходить на медь, и почему алюминиевые наконечники иногда используются в проводке даже сегодня.

Медные или алюминиевые наконечники — что выбрать?

На данный момент мы знаем об основных различиях между алюминием и медью, а также об основных преимуществах и недостатках каждой из них.Алюминий дешевле, но вызывает проблемы, а медь — это хорошо, но сравнительно очень дорого. Большой вопрос: что лучше: алюминий или медь?

К сожалению, нет однозначного ответа. Соблазн низкой стоимости алюминия по-прежнему побуждает производителей электротехники использовать алюминиевую проводку. Однако в последнее время появляются инновации, связанные с алюминием, что делает их такими же безопасными, как и медные наконечники. Теперь можно найти алюминиевые наконечники с медным покрытием. Это препятствует ржавлению, а также образованию оксида на поверхности.

Это правда, что в первые дни алюминий просто не подходил для изготовления наконечников, и с тех пор медь стала предпочтительным выбором для наконечников. Однако с учетом всех обстоятельств теперь гораздо безопаснее использовать алюминиевые проушины по сравнению с предыдущими днями. Несмотря на эти улучшения в алюминиевой проводке и электрических компонентах, впечатление, что медные наконечники лучше алюминиевых, не исчезло.

Сложно преодолеть такое мышление, и, вероятно, пройдет немало времени, прежде чем люди начнут так же доверять алюминию, как и меди!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у первоклассных компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Установите пользовательское содержимое вкладки HTML для автора на странице профиля

Что такое кабельные наконечники? MG Electrica

Кабельные наконечники:

Вы когда-нибудь задумывались, что такое сверкающий серебристый металл на концах ваших кабелей или между проводами?
Ну, это кабельный наконечник . Кабельные наконечники — это устройства, используемые для подключения кабелей к электроприборам, другим кабелям, поверхностям или механизмам.Зажимы, соединяющие провода с автомобильным аккумулятором, являются типичным примером кабельных наконечников, как и концы соединительных кабелей аккумулятора. Простая установка и снятие при ремонте или техническом обслуживании, кабельные наконечники обычно используются, когда постоянные методы прямого крепления невозможны или необходимы.

Кабельные наконечники могут иметь защитное покрытие для предотвращения ударов или защитное покрытие для предотвращения повреждения кабельных наконечников и разъемов и предотвращения короткого замыкания.

Ниже представлено изображение некоторых популярных кабельных наконечников , которые ежедневно используются в различных приборах и местах:

Параметры качества кабельных наконечников:

  • Материал: трубка из электролитической меди с проводимостью более 97% IACS.
  • Поверхность: лужение для предотвращения окисления и максимальной защиты от коррозии.
  • Отжиг: опрессовка без трещин

Доступны разные размеры и технические характеристики.

Доступные стандарты:

  • Индийские стандарты
  • Стандарты DIN Стандарты DIN
  • Стандарты BS Стандарты BS
  • Стандарты AS / NZ Стандарты AS / NZ

Итак, где можно купить эти кабельные наконечники?

MG ELECTRICA — ведущая компания по производству электрических компонентов, базирующаяся в Махараштре, Индия, с 2006 года. У них есть современное производственное предприятие, расположенное в центре промышленного центра в Сатпуре в Насике. MG Electrica предлагает широкий ассортимент электрических наконечников, медных наконечников , , алюминиевых наконечников , кабельных соединителей и , которые производятся в соответствии с различными национальными и международными стандартами, такими как индийские стандарты, стандарты DIN, австралийские и британские стандарты. Стандарты.

В вашем распоряжении MGElectrica следующий ассортимент продукции:

  • Наконечники кабеля аккумулятора
  • Кабельные соединители
  • Кабельные наконечники
  • Обжимные кабельные наконечники
  • Медные проушины
  • Обжимные клеммы
  • Бобышки для обжима
  • DIN 46234 стандартные проушины
  • DIN 46235 стандартные проушины
  • Алюминиевые соединители
  • Биметаллические проушины
  • Соединители стыковые
  • Медные соединители

Чтобы узнать больше о продуктах из MG ELECTRICA , посетите их веб-сайт https: // www.mgelectrica.com

Луженые и медные наконечники для обжима или припоя для кабелей и концов проводов аккумуляторной батареи

Клеммы для аккумуляторов из луженой меди, сделанные в Америке
Наши медные и луженые медные клеммы для обжима и пайки, изготовленные в США, изготовлены из 100% литого медного сплава, что обеспечивает наилучшую проводимость. Они могут быть обжаты всеми имеющимися в продаже обжимными инструментами или припаяны.Медные наконечники можно опрессовать или припаять, и их можно штабелировать. Калибр проштампован на выступе для облегчения идентификации. Расклешенные концы для удобного входа. Ul Listed. Наши клеммы идеально подходят для пайки, и мы предлагаем флюс Cl и пеллеты для припоя любых размеров.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ CABLELINK TM
1. Используя кабель подходящего размера, измерьте количество изоляции, которую необходимо удалить, поместив кабель рядом с длина ствола. Пометьте трос большим пальцем в точке, где он встречается с концом открытого ствола.
2. Зачистите кабель с помощью приспособления для снятия изоляции. После удаления изоляции проверьте, вставив кабель в ствол, чтобы убедиться, что изоляция плотно прилегает к верхней части ствола.
3. Затем закрепите клемму аккумулятора в тисках. Убедитесь, что смещенная часть ствола обращена к вам.
4. Поместите подходящую таблетку припоя в корпус клеммы.
5. Наденьте термоусадочную трубку на кабель.
6. Нанесите несколько капель жидкого флюса на оголенные жилы проволоки.
7. Предварительно нагрейте припой и клемму пропановой горелкой в ​​соответствии с таблицей времени предварительного нагрева.
Убедитесь, что вы нагреваете смещенную часть цилиндрической клеммы.
8. После предварительного нагрева осторожно вставьте оголенный кабель в корпус терминала и продолжайте нагревание.
9. По мере того как припой плавится, позвольте оголенным жилам проводов погрузиться в клемму, пока изоляция не будет плотно прилегать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
