Коэффициент пульсации светильников | Статьи ЦентрЭнергоЭкспертизы

Поскольку человек живет в информационном пространстве, его мозг интегрирован в это поле и тесно с ним взаимосвязан. Основная часть информации (до90%) поступает в наш мозг через зрительные органы и способствует этому свет. Наиболее комфортным для человеческого глаза является естественное освещение, восприятие которого запрограммировано самой природой. Но жизнь современного человека не ограничена световым днем и значительную часть времени мы вынуждены пользоваться искусственным освещением, с которым приходится сталкиваться и на рабочем месте и в быту.

Характерной чертой источников искусственного освещения источников является пульсация яркости. Максимально приближенным к естественному можно считать освещение световым потоком осветительных приборов запитанных от постоянного тока. Но в подавляющем большинстве электроосвещение питается переменным током 50 Гц, что сопровождается неизбежными пульсациями светового потока – главным отличием от естественного освещения.

Для определения количественной оценки служит так называемый коэффициент пульсации (Кп) светильников, выраженный в процентах. Коэффициент пульсации является частным отношения разности между максимальным и минимальным значением освещенности к средней освещенности – величинами, измеренными за один и тот же период.

Вредные воздействия пульсаций освещения

На осознанном уровне зрительное восприятие информации достаточно инерционно, на этом основано телевидение обновляющее кадр 25 раз в секунду, уже такой частоты достаточно для восприятия изображения динамичным и плавно изменяющимся. Однако многочисленными медицинскими исследованиями доказано, что мерцания источников освещения прекрасно воспринимаются мозгом на подсознательном уровне и оказывают на него неблагоприятное воздействие.

При незаметных глазу пульсациях освещенности человек даже в помещении с избыточным освещением может ощущать:

• состояние дискомфорта;
• подавленность;
• головокружение;
• быструю утомляемость.

Систематическое пребывание в таких условиях, когда нормы освещенности нарушены, и пульсации освещенности выходят за допустимые нормы, ведет к стойким нарушениям центральной нервной системы и здоровья организма в целом:

• депрессивным состояниям;
• хронической усталости;
• нарушениям сна;
• развитию сердечно-сосудистых патологий;
• снижению гормонального фона.

Для здоровья человека опасны частоты мерцания до 300 Гц, вредных воздействий более высокой частоты не доказано.

Другую угрозу на рабочем месте несет стробоскопический эффект, благодаря которому вращающиеся узлы и детали при частотах мерцания кратных скорости вращения могут вызывать иллюзию их полной остановки. Такая опасность таит в себе высокий риск производственного травматизма и возникает уже при коэффициенте пульсации в 10%. Учитывая негативные факторы, стандартами установлены нормы глубины пульсации для любых помещений, максимально допустимые значения которых лежат в пределах 10 – 20%.

Коэффициент пульсации различных светильников

Коэффициент пульсации различных источников света может колебаться в широких пределах и зависит, как правило, от различных факторов:

• типа светильника;
• мощности;
• производителя.

Среди типов светильников широкое применение получили лампы накаливания, светильники на люминесцентных лампах и светодиодные светильники. Мерцание ламп накаливания обусловлено изменением температуры нити между пиковым значением и точкой перехода напряжения через ноль и соответствует частоте двух полупериодов равной 100 Гц. Коэффициент пульсаций таких ламп зависит от мощности и падает с ее ростом.

С той же частотой пульсируют люминесцентные лампы, а величины коэффициента обусловлены электронным пускорегулирующим автоматом (ЭПРА). Светильник, оснащенный качественным ЭПРА имеет минимальный коэффициент пульсаций.

Характеристики светодиодных светильников зависят от драйверов (блоков питания) формирующих напряжение постоянного тока при котором Кп = 0% из переменного напряжения – от степени фильтрации переменной составляющей зависит и глубина пульсаций. У светильников с качественными драйверами коэффициент пульсаций приближается к нулю. Ну и, конечно же, производитель. Привыкшие на всем экономить китайцы практически не фильтруют выпрямленное напряжение, так Кп светодиодной «кукурузы» может составлять 68%, в то время как у 9 ваттной светодиодной лампы Philips Кп = 3.2%.

Смотрите также другие статьи :

ГОСТ 33393-2015 Здания и сооружения. Методы измерения коэффициента пульсации освещенности, ГОСТ от 30 ноября 2015 года №33393-2015

ГОСТ 33393-2015

____________________________________________________________________
Текст Сравнения ГОСТ 33393-2015 с ГОСТ Р 54945-2012 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

МКС 91.060.50

Дата введения 2017-01-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН федеральным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) и Обществом с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ» при участии Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических исследований» (ФГУП «ВНИИОФИ»), Общества с ограниченной ответственностью «Архилайт», Общества с ограниченной ответственностью «НИИ охраны труда в г.Иваново»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2079-ст межгосударственный стандарт ГОСТ 33393-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает методы измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) от общего и местного искусственного освещения, а также на условной рабочей поверхности в помещениях зданий и сооружений.

Примечание — Пульсация освещенности учитывает изменение светового потока, падающего на рабочую поверхность, частотой до 300 Гц. Пульсация освещенности свыше 300 Гц не оказывает влияния на общую и зрительную работоспособность человека.

Соблюдение норм коэффициента пульсации освещенности позволяет предотвратить отрицательное влияние фликера и стробоскопического эффекта на человека и снизить его зрительное и общее утомление.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.023-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ 8.332-2013 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Общие положения

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте приведены термины по ГОСТ 26824, а также следующие термины с соответствующими определениями с учетом существующей международной практики [1]:
________________
Поз.[1]-[3] см. раздел Библиография. — Примечание изготовителя базы данных.

3.1 комбинированное искусственное освещение (combined artificial lighting): Искусственное освещение, при котором к общему искусственному освещению добавляется местное.

3.2 коэффициент пульсации освещенности (illuminance fluctuation factor) , %: Критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в осветительной установке при питании их переменным током, выражающийся формулой

, (1)

где E и E — максимальное и минимальное значения освещенности соответственно за период ее колебания, лк;

Примечание — В европейской практике [2, 3] для описания явления пульсации освещенности используется термин «фликер»;


Е — среднее значение освещенности за период колебаний, лк.

3.3 местное освещение (spotlighting): Освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах и расположенными на высоте не более 2 м от пола.

3.4 общее освещение (general lighting): Освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).

3.5 освещенность (illuminance) Е, лк: Физическая величина, определяемая отношением светового потока , падающего на элемент поверхности, содержащий рассматриваемую точку, к площади этого элемента: .

3.6 пульсация освещенности (illuminance fluctuation): Изменение освещенности на рабочей поверхности в результате изменения во времени светового потока источников света в осветительной установке.

3.7 сетка контрольных точек (grid points for measurement and calculation): Организация расположения контрольных точек и определения их количества на рабочей поверхности для расчета и измерения показателей освещения.

3.8 стробоскопический эффект (stroboscopic effect): Зрительное восприятие кажущегося изменения, прекращения вращательного движения или периодического колебания объекта, освещаемого светом, изменяющимся с близкой, совпадающей или кратной частотой.

Примечание — Является одним из проявлений пульсации освещенности.

3.9 фликер (flicker): Ощущение неустойчивости зрительного восприятия, вызванное источником света, яркость или спектральный состав которого изменяются во времени.

Примечание — Используется для характеристики качества освещения в [2, 3], качества электроэнергии по ГОСТ 32144 и является одним из проявлений пульсации освещенности, воспринимаемой глазом человека.

3.10 условная рабочая поверхность (conventional work surface): Условная горизонтальная поверхность, расположенная на уровне 0,8 м от пола.

4 Средства измерений

4.1 Для измерения коэффициента пульсации освещенности используют приборы с измерительными преобразователями излучения с пределом допустимой погрешности средств измерений не более ±10% с учетом погрешности спектральной коррекции, определяемой как отклонение относительной спектральной чувствительности измерительного преобразователя излучения от относительной спектральной световой эффективности монохроматического излучения для дневного зрения по ГОСТ 8.332, погрешности калибровки абсолютной чувствительности и погрешности, вызванной нелинейностью световой характеристики.

4.2 Линейность характеристик измерительного преобразователя излучения прибора для измерения коэффициента пульсации должна быть определена с помощью образцовых светоизмерительных ламп с погрешностью не более ±5% по ГОСТ 8.023.

4.3 Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа. Методика приведена в приложении А.

4.4 Приборы для измерения коэффициента пульсации должны быть поверены и иметь действующие свидетельства о поверке средств измерений. Поверка приборов осуществляется органами государственного метрологического надзора.

4.5 Перечень рекомендуемых средств измерений приведен в приложении Б.

5 Подготовка к измерениям

5.1 Измерения коэффициента пульсации освещенности проводят в темное время суток, когда освещенность от естественного освещения составляет не более 10% значения нормируемой освещенности.

5.2 Перед измерением коэффициента пульсации освещенности следует заменить перегоревшие лампы контролируемой осветительной установки.

Допускается измерять коэффициент пульсации освещенности без предварительной подготовки осветительной установки с обязательным фиксированием данного факта при оформлении результатов измерений.

5.3 Измерения следует проводить после стабилизации светового потока осветительной установки.

Время стабилизации световых характеристик осветительных приборов после их включения на номинальное напряжение сети должно быть не менее:

— 5 мин — для осветительных приборов с лампами накаливания;

— 15 мин — для осветительных приборов с разрядными лампами высокого давления;

— 40 мин — для осветительных приборов с люминесцентными лампами.

Для осветительных приборов со светодиодами время стабилизации световых характеристик должно быть указано в технических условиях на осветительные приборы конкретных типов или групп, а при отсутствии таких данных определено опытным путем.

5.4 Измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) при системах общего и комбинированного искусственного освещения, а также мест производства работ вне зданий следует проводить в плоскости, указанной в нормах (или на рабочей плоскости оборудования), в контрольных точках измерения освещенности.

5.5 Для проведения измерений применяют сетку контрольных точек, при которой контрольные точки размещаются в узлах прямоугольной решетки в пределах зоны выполнения работ или помещения. Отношение длины ячейки решетки к ее ширине должно быть в пределах от 0,5 до 2. Максимальный размер ячейки решетки в метрах определяется по формуле

, (2)

где р не должно превышать 10 м;

d — наибольший размер зоны выполнения работ или помещения, м.

Полоса 0,5 м границ зоны или от стен исключается из измеряемой зоны, за исключением случаев, когда там располагаются рабочие места.

Примечание — Например, р=0,2 м при d=1 м; р=1 м при d=10 м; р=5 м при d=100 м.


Типовое размещение контрольных точек в помещении и рабочих зонах, а также их количество приведено в приложении В, гармонизированном с [2], [3].

5.6 При размещении контрольных точек на плане помещения их сетка не должна совпадать с сеткой размещения светильников. В случае совпадения сеток число контрольных точек на плане помещения целесообразно увеличить. При расположении в помещении крупногабаритного оборудования контрольные точки не должны располагаться на оборудовании. Если контрольные точки попадают на оборудование, сетку контрольных точек следует сделать более частой и исключить точки, попадающие на оборудование.

5.7 Измерения коэффициента пульсации освещенности от местного освещения проводят непосредственно на рабочих местах в плоскости, указанной в нормах, или на рабочей плоскости оборудования.

6 Проведение измерений

6.1 Измерение коэффициента пульсации освещенности проводят прямым методом измерения коэффициента пульсации освещенности на рабочей поверхности с помощью приборов для измерения коэффициента пульсации освещенности.

6.2 При измерениях коэффициента пульсации освещенности на измеряемую поверхность не должны падать тени от прибора и человека, проводящего измерения.

6.3 При комбинированном искусственном освещении рабочих мест коэффициент пульсации освещенности измеряют сначала от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и выключают общее освещение.

6.4 На одном рабочем месте проводят не менее трех измерений в течение 5 мин.

6.5 Результаты измерения коэффициента пульсации освещенности оформляют протоколом, приведенным в приложении Г.

7 Обработка и оценка результатов измерений

7.1 Коэффициент пульсации освещенности на рабочем месте от общего и местного освещения соответствует норме, если его значение не превышает нормированного значения , где — нормированное значение.

7.2 Коэффициент пульсации освещенности от общего освещения определяют как среднеарифметическое значение измеренных коэффициентов пульсации освещенностей в контрольных точках помещения по формуле

, (3)

где — измеренные значения коэффициента пульсации освещенности в контрольных точках помещения, лк;

N — число точек измерения.

7.3 Коэффициент пульсации освещенности на рабочем месте определяют как среднеарифметическое трех измерений, проведенных в течение 5 мин.

7.4 При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации определяется в соответствии с приложением А.

7.5 Коэффициент пульсации освещенности в помещениях соответствует норме, если его среднее значение не превышает нормированного значения .

Приложение А (обязательное). Методика измерения коэффициента пульсации освещенности с помощью осциллографа

Приложение А
(обязательное)

Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа, соединенных по схеме, приведенной на рисунке А.1.

Рисунок А.1 — Блок-схема измерения коэффициента пульсации освещенности с помощью осциллографа

Рисунок А.1 — Блок-схема измерения коэффициента пульсации освещенности с помощью осциллографа

При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации рассчитывают по формуле

, (А.1)

где или ;

Е, E — максимальные и минимальные значения показания по осциллограмме, приведенной на рисунке А.2;

S — площадь согласно рисунку А.2;

T — период колебаний в соответствии с рисунком А.2.

Рисунок А.2 — К расчету коэффициента пульсации освещенности по осциллограмме

Рисунок А.2 — К расчету коэффициента пульсации освещенности по осциллограмме

Приложение Б (справочное). Перечень рекомендуемых средств измерений

Приложение Б
(справочное)

Многоканальный радиометр «Аргус».

Пульсметр-люксметр Аргус 07.

Пульсметр-люксметр «ТКА-ПКМ»/08.

Люксметр-яркомер-пульсметр «Эколайт-01».

Люксметр-яркомер-пульсметр «Эколайт-02».

Приложение В (рекомендуемое). Типовые параметры сетки контрольных точек в помещениях и рабочих зонах

Приложение В
(рекомендуемое)

Таблица В.1

Приложение Г (рекомендуемое). Протокол измерений коэффициента пульсации освещенности в производственных и общественных помещениях

Приложение Г
(рекомендуемое)

Библиография

_______________
* Переводы данных европейских региональных стандартов находятся в Федеральном информационном фонде технических регламентов и стандартов.

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2016

Коэффициент пульсации светового потока. Коэффициент пульсации в осветительных установках. Метод расчета

В обычной ситуации человек так описывает свет от искусственного источника: яркий или тусклый, теплый или холодный. О мерцании современных бытовых ламп речь в большинстве случаев не идет. Но значит ли это, что они действительно производят «ровный» свет? И если ответ отрицательный, то чем вредна пульсация ламп?

Что такое пульсация света?

Пульсация освещенности создается мерцанием осветительного прибора. Наш глаз практически не воспринимает эти колебания, но мозг реагирует на мерцание лампы при частоте до 300 Гц.

Лаборатория промышленного освещения ивановского НИИ охраны труда провела исследования, которые установили: при увеличении глубины пульсаций света их вредное воздействие на организм возрастает. Появляются внутреннее напряжение, усталость, человеку трудно сосредоточиться. Это происходит из-за того, что организм не успевает приспособиться к значительным изменениям уровня яркости освещенности за короткие периоды времени.

После оценки результатов многочисленных исследований нормы СанПиН и СНиП ужесточились: к освещению помещений для работы и отдыха людей стали предъявлять особые требования. С обязательным учетом нормируемого коэффициента пульсации, который отражает ее глубину. А точнее, показывает изменение уровня освещенности при максимальном и минимальном колебаниях яркости света.

Нормальные показатели пульсации ламп

Все лампы мерцают, хотя глазу это не всегда заметно. Но коэффициент пульсации разных типов ламп неодинаков. Его значения при частоте 0-300 Гц для основных видов осветительных приборов таковы:

• лампы накаливания — 12-18 %;
• люминесцентные — 23-39 %;
• галогенные — 11-29 %;
• светодиодные — 0-8 %.

Действующие санитарные нормы РФ — актуализированная редакциия СП 52.13330.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95» и СанПиН 2.2.1/2.1.1.1278-03 ограничивают пульсацию приборов освещения при частоте пульсаций до 300 Гц.

Так, например, в игровых комнатах детских садов, а также учебных классах, кабинетах, аудиториях учреждений образования этот показатель не должен превышать 10 %. Этот же норматив действует и для торговых залов супермаркетов, для парикмахерских, некоторых производственных и медицинских помещений.

В читальных залах, мастерских по обработке древесины и металла, помещениях для компьютерных игр коэффициент пульсации ограничен 15 %. Самый высокий нормируемый показатель 20 % установлен, к примеру, для помещений с непродолжительным пребыванием людей (конференц-залы, архивные хранилища, спортзалы, кладовые).

Самые строгие требования предъявляются к освещению мест, оборудованных компьютерной техникой. В частности, коэффициент пульсации света в таких кабинетах не должен превышать 5 %. Это связано с тем, что помимо ламп пульсируют также мониторы компьютеров, что создает дополнительную нагрузку на органы зрения и организм в целом.

Впервые о негативном влиянии пульсации света заговорили полвека назад. Еще в 1963 г. в 5-ом номере журнала «Светотехника» появилась статья, в которой описывались результаты исследования воздействия пульсирующего освещения на организм человека (авторы В. А. Самсонова и В. Г. Ильянок).

Ученые установили: мозг регистрирует даже те мерцания ламп, которые зрительно не фиксируются. Оказалось, что его работа нарушается уже при коэффициенте пульсаций выше 5-8 % и частоте 100 Гц. В процессе исследований также выяснилось, что пульсации глубиной 20 % и 100 % создают одинаковый вред здоровью.

Вопрос пульсации ламп изучают по сей день. В московском институте, занимающемся исследованиями в области охраны здоровья детей и подростков (НИИ ГиОЗДиП НЦЗД РАМН), провели группу специальных тестов. Ученые сравнивали влияние освещения, производимого разными светильниками на здоровье школьников.

Результаты показали, что в классах, оборудованных лампами с более высоким коэффициентом пульсации, у детей к концу урока почти в 3 раза снижалась работоспособность. Кроме того, у них заметно возрастали жалобы на:

• слабую концентрацию внимания,
• ощущение внутреннего дискомфорта,
• сухость и резь в глазах,
• необъяснимый упадок настроения,
• чувство сильной усталости к концу школьного дня,
• трудности с засыпанием.

После того как в классах были установлены светодиодные светильники, дети стали меньше волноваться по поводу учебы в школе, у большинства исчезла плаксивость, стал крепче сон, возросла работоспособность.

Соответствие рабочих мест нормам освещенности контролируют проверяющие органы. Домашнее освещение также влияет на организм, но в этом случае контроль показателей — дело частное. Однако даже при желании установить точные значения сделать это на глаз невозможно. Как быть?

Люблю различные гаджеты, которые определяют параметры окружающей среды. Особенно приборчики, позволяющие дополнить органы чувств человека. Например, дозиметр, может измерить радиационный фон и предупредить человека, в случае, если ему грозит опасность. Но далеко не все параметры окружающей среды, до недавнего времени, можно было измерить простому смертному у себя в домашних условиях. Так, до сих пор померить громкость звука или уровень инфракрасного излучения можно только при помощи профессиональных устройств.

Но похоже, что лед в этом направлении тронулся. В некоторых азиатских странах, наладили выпуск миниатюрный устройств, предназначенных для измерения, например, ультрафиолетового излучения. Но и на нашей, российской земле, есть компании, которые думают о потребителях, заботятся об их здоровье. Одной из таких компаний, без тени сомнения можно назвать компанию «Кварта-Рад», которая немного под другим именем, но появилась на свет в далеком и холодном 1990 году. Именно тогда, силами нескольких выпускн

Коэффициент пульсации ламп освещения: d_a_ck9 — LiveJournal

Все началось с прочитанной статьи: Сага о светодиодных лампах. Часть 2 — о том, чего не пишут на коробках

Прочитайте эту сатью для общего развития, там все доступно и интересно. Меня заинтересовал один конкреттный параметр: коэффициент пульсации. Цитата:
«Коэффициент пульсаций является очень важным показателем. Несмотря на то, что изменения яркости с частотой более 16 – 20 Гц наш мозг сознательно не обрабатывает, эффект от них вполне заметен. Существенные пульсации общей освещенности могут привести к повышенной утомляемости, мигреням, депрессиям и прочим малоприятным вещам по части психики. Нормируется этот показатель в СНиП 23-05-95. Там очень много разных таблиц, но, в целом, из них можно вынести, что коэффициент пульсаций общего освещения не должен превышать 20%.»

Решил проверить, как обстоят дела с пульсацией ламп, которые у меня в квартире. Т.к., спец. оборудования у меня нет, проверял простейшим доступным способом: снимал каждую лампу на видео с близкого расстояния. Способ неточный, очень примерный, но тем не менее, может дать представление об уровне пульсации. Все фотографии сделаны телефоном, некоторые — скрины с видеороликов, сделанные им же. Поэтому цифр в посте не будет и на научность он не претендует. В будущем планирую скрестить компьютер с фотодиодом и превратить его в виртуальный осциллограф, показывающий реальный уровень пульсации. Как будут результаты, создам новый пост.

Расположил лампы в порядке ухудшения параметра.

1. Светодиодная лампа Gauss Elementary 6W Е14:

2. Пульсации не видны, световой поток ровный, не мерцающий:

Далее идут четыре по-простому называемые энергосберегающие лампы различных производителей. Их пульсации хорошо видны только на видео, поэтому отметил стрелками.

3. Volpe 15W E27. Пульсация быстрая:

4. Эра 20W E27. Пульсация быстрая, но чуть медленнее и заметнее, чем у Volpe:

5. OSRAM Duluxstar. Пульсация достаточно медленная и неплохо заметная:

6. Jazzway 20W E27. Пульсация достаточно медленная и отчетливо видимая:

7. Галогенная лампа 35W 220V стандарта GU5,3. Пульсация отчетливо видна, но это и понятно — частота в сети 50 Гц:

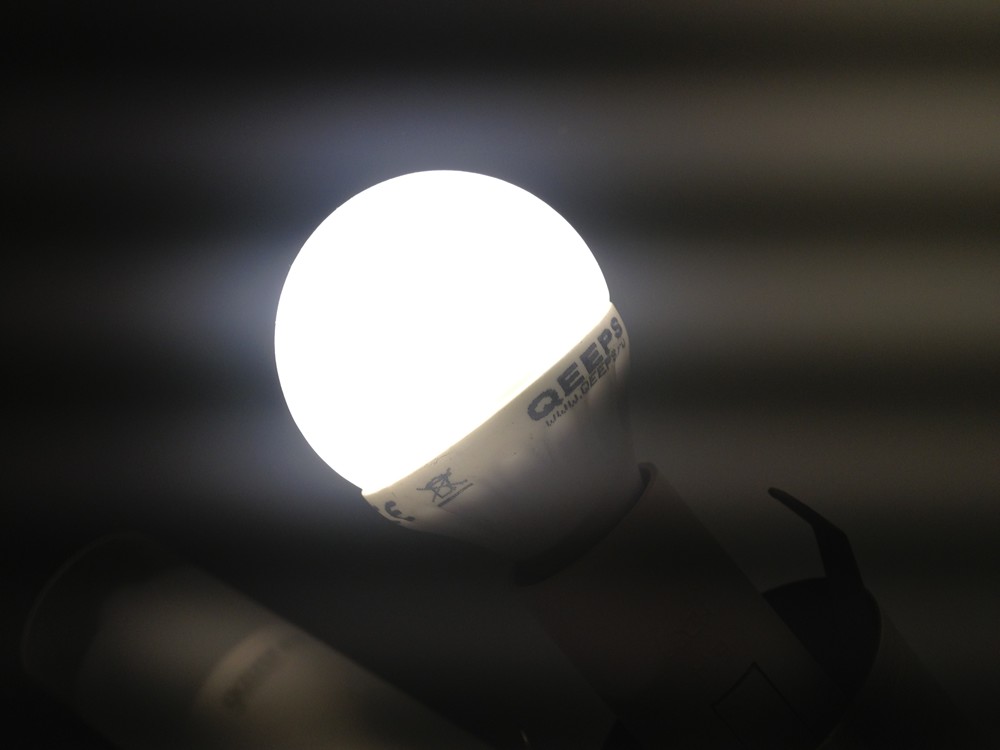

8. Купленная на пробу светодиодная лампа Qeep 3,5W E14.

9. Медленная и отчетливая пульсация:

10. Светодиодная лампа Camelion 5,5W Е14:

11. Пульсации настолько ужасны, что я бы ее даже врагу не подарил:

12. И наконец, замыкает шит-парад изделие отечественного производителя IEK ЛПО — люминесцентная лампа, которая используется для освещения столешницы. Ее пульсации видны невооруженным взглядом. Но используется она редко 🙂

На объективность не претендую 🙂 Если в чем-то не прав — поправляйте.

А какие вы используете дома лампы? Поделитесь опытом.

ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещенности, ГОСТ Р от 30 июля 2012 года №54945-2012

ГОСТ Р 54945-2012

Группа Ж25

____________________________________________________________________
Текст Сравнения ГОСТ 33393-2015 с ГОСТ Р 54945-2012 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

ОКС 91.040
ОКСТУ 2009

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН), Обществом с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ» (ООО «ЦЕРЕРА-ЭКСПЕРТ») при участии Общества с ограниченной ответственностью «Л.И.С.Т», Общества с ограниченной ответственностью «Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И.Вавилова» (ООО «ВНИСИ им. С.И.Вавилова»), Общества с ограниченной ответственностью «НИИ охраны труда в г.Иваново»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2012 г. N 206-ст

4 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает методы измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) от общего и местного освещения, а также на условной рабочей поверхности в помещениях зданий и сооружений.

Примечание — Коэффициент пульсации освещенности учитывает пульсацию светового потока до 300 Гц. Пульсация освещенности свыше 300 Гц согласно [1] не оказывает влияния на общую и зрительную работоспособность.

Соблюдение норм коэффициента пульсации освещенности позволяет предотвратить отрицательное влияние стробоскопического эффекта и снизить зрительное и общее утомление человека.

2 Нормативные ссылки

В настоящем стандарте приведены ссылки на следующие стандарты:

ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте приведены термины по ГОСТ 26824, а также следующие термины с соответствующими определениями:

3.1 коэффициент пульсации освещенности , %: Критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в осветительной установке при питании их переменным током, выражающийся формулой

, (1)

где и — соответственно максимальное и минимальное значения освещенности за период ее колебания, лк;

— среднее значение освещенности за период колебаний, лк.

3.2 освещенность , лк: Физическая величина, определяемая отношением светового потока, падающего на элемент поверхности, к площади этого элемента.

3.3 стробоскопический эффект: Зрительное восприятие кажущегося изменения, прекращения вращательного движения или периодического колебания объекта, освещаемого светом, изменяющимся с близкой, совпадающей или кратной частотой.

3.4 условная рабочая поверхность: Условная горизонтальная поверхность, расположенная на уровне 0,8 м от пола.

4 Средства измерений

4.1 Для измерения коэффициента пульсации освещенности используют приборы с измерительными преобразователями излучения с пределом допустимой погрешности средств измерений не более ±10% с учетом погрешности спектральной коррекции, определяемой как отклонение от относительной спектральной чувствительности измерительного преобразователя излучения от относительной спектральной световой эффективности монохроматического излучения для дневного зрения по ГОСТ 8.332, погрешности калибровки абсолютной чувствительности и погрешности, вызванной нелинейностью световой характеристики.

4.2 Линейность характеристик измерительного преобразователя излучения прибора для измерения коэффициента пульсации должна быть определена при помощи образцовых светоизмерительных ламп с погрешностью не более ±5% по ГОСТ 8.023.

4.3 Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа. Методика приведена в приложении Г.

4.4 Приборы для измерения коэффициента пульсации должны быть поверены и иметь действующие свидетельства о поверке средств измерений. Поверка приборов осуществляется органами стандартизации и метрологии.

4.5 Перечень рекомендуемых средств измерения приведен в приложении А.

5 Подготовка к измерениям

5.1 Измерения коэффициента пульсации освещенности проводят в темное время суток, когда освещенность от естественного освещения составляет не более 10% значения нормируемой освещенности.

5.2 Перед измерением коэффициента пульсации освещенности следует заменить перегоревшие лампы контролируемой осветительной установки.

Допускается измерять коэффициент пульсации без предварительной подготовки осветительной установки с обязательным фиксированием данного факта при оформлении результатов измерений.

5.3 Измерения должны проводиться после стабилизации светового потока осветительной установки.

5.4 Измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) при системах общего и комбинированного освещения следует проводить в плоскости, указанной в нормах [2]-[4] (или на рабочей плоскости оборудования), в точках измерения освещенности.

5.5 При измерении коэффициента пульсации освещенности от системы общего освещения в помещении для определения расположения контрольных точек проведения измерений план помещения разбивают на равные по возможности квадратные части. Контрольные точки размещают в центре каждого квадрата. Минимальное число контрольных точек измерения определяют исходя из размеров помещения и высоты подвеса светильников над рабочей поверхностью. Для этого рассчитывают индекс помещения по формуле

, (2)

где и — стороны помещения, м;

— высота подвеса светильников над рабочей поверхностью, м.

Минимальное число контрольных точек измерения коэффициента пульсации освещенности от общего освещения в квадратном помещении определяют по таблице 1.


Таблица 1 — Минимальное число контрольных точек измерения

Индекс помещения	Число точек измерения
Менее 1	4
От 1 до 2 включ.	9
Св. 2 до 3 включ.	16
Св. 3	25

5.6 В неквадратных помещениях выделяют квадрат наибольшей площадью , для которого определяют число точек измерения .

Минимальное число точек измерения коэффициента пульсации освещенности от общего освещения рассчитывают по формуле

, (3)

где — площадь помещения, м;

— площадь квадрата, м.

5.7 При размещении контрольных точек на плане помещения их сетка не должна совпадать с сеткой размещения светильников. В случае совпадения сеток число контрольных точек на плане помещения целесообразно увеличить (см. приложение В). При расположении в помещении крупногабаритного оборудования контрольные точки не должны располагаться на оборудовании. Если контрольные точки попадают на оборудование, сетку контрольных точек следует сделать более частой и исключить точки, попадающие на оборудование.

5.8 Измерения коэффициента пульсации освещенности от местного освещения проводят непосредственно на рабочих местах в плоскости, указанной в нормах [2]-[4], или на рабочей плоскости оборудования.

6 Проведение измерений

6.1 Измерение коэффициента пульсации освещенности проводят прямым методом измерения коэффициента пульсации освещенности на рабочей поверхности с помощью приборов для измерения коэффициента пульсации освещенности.

6.2 При измерениях коэффициента пульсации освещенности необходимо соблюдать следующие требования:

на измеряемую поверхность не должна падать тень от прибора и человека, проводящего измерения.

6.3 При комбинированном освещении рабочих мест коэффициент пульсации освещенности измеряют сначала от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и выключают общее освещение.

6.4 На одном рабочем месте проводят не менее трех измерений в течение 5 мин.

6.5 Результаты измерения коэффициента пульсации освещенности оформляют протоколом в соответствии с приложением Б.

7 Обработка и оценка результатов измерений

7.1 Коэффициент пульсации освещенности на рабочем месте от общего и местного освещения соответствует норме, если его значение не превышает , где — нормированное значение.

7.2 Коэффициент пульсации освещенности от общего освещения определяют как среднеарифметическое значение измеренных коэффициентов пульсации освещенностей в контрольных точках помещения по формуле

, (4)

где — измеренные значения коэффициента пульсации освещенности в контрольных точках помещения, лк;

— число точек измерения.

7.3 Коэффициент пульсации освещенности на рабочем месте определяют как среднеарифметическое трех измерений, проведенных в течение 5 мин.

7.4 При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации рассчитывают в соответствии с приложением Г.

7.5 Коэффициент пульсации освещенности в помещениях соответствует норме, если его среднее значение не превышает [2]-[4].

Приложение А (справочное). Перечень рекомендуемых средств измерения

Приложение А
(справочное)

Многоканальный радиометр «Аргус».

Пульсметр-люксметр «Аргус 07».

Пульсметр-люксметр «ТКА-ПКМ»/08.

Люксметр-яркомер-пульсметр «Эколайт-01».

Люксметр-яркомер-пульсметр «Эколайт-02».

Приложение Б (рекомендуемое). Протокол измерений коэффициента пульсации освещенности в производственных и общественных помещениях

Приложение Б
(рекомендуемое)

Наименование (номер) помещения
Габариты помещений:
длина_____ширина_____высота_____
высота установки светильников
индекс помещения
Дата проведения измерений
Название и номер прибора для измерения
Номер и дата свидетельства о поверке
Наименование действующего нормативного документа
Состояние осветительной установки

Номера контро- льных точек	Место измерения, наименование рабочей поверхности	Плоскость измерения (горизонтальная, вертикальная, наклонная) — высота от пола, м	Коэффициент пульсации освещенности, %						Заключение о степени соответствия коэффициента пульсации освещенности на рабочем месте действующим нормам
			Измеренный			Нормируемый
			Комбини- рованнное освещение		Общее осве- щение	Комбини- рованное освещение		Общее осве- щение
			общее	мест- ное		общее	мест- ное
1	2	3	4	5	6	7	8	9	10

Заключение по выполнению нормативных требований

Приложение В (рекомендуемое). Расположение контрольных точек при измерении среднего коэффициента пульсации освещенности в помещении

Приложение В
(рекомендуемое)

Рисунок В.1 — Расположение контрольных точек при измерении коэффициента пульсации освещенности в помещении

— контрольная точка; — светильник; — условная сетка раздела площади помещения на части для определения расположения контрольных точек

Рисунок В.1 — Расположение контрольных точек при измерении коэффициента пульсации освещенности в помещении

Приложение Г (обязательное). Методика измерения коэффициента пульсации освещенности с помощью осциллографа

Приложение Г
(обязательное)

Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа, соединенных по схеме, приведенной на рисунке Г.1.

Рисунок Г.1 — Блок-схема измерения пульсаций освещенности с помощью осциллографа

Рисунок Г.1 — Блок-схема измерения пульсаций освещенности с помощью осциллографа

При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации рассчитывают по формуле

, (Г.1)

где или ;

, — максимальные и минимальные значения показания по осциллограмме, приведенной на рисунке Г.2;

— площадь согласно рисунку Г.2;

— период колебаний в соответствии с рисунком Г.2.

Рисунок Г.2 — К определению коэффициента пульсации по осциллограмме

Рисунок Г.2 — К определению коэффициента пульсации по осциллограмме

Библиография

[1] Справочная книга по светотехнике. Под ред. Ю.Б.Айзенберга. 3-е издание — М.: Знак, 2006

[2] СП 52.13330.2011 «СНиП 23-05-95 Естественное и искусственное освещение»

[3] СанПиН 2.2.1/2.1.1.1278-2003 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

[4] СанПиН 2.2.1/2.1.1.2585-2010 Изменения и дополнения N 1 к санитарным правилам и нормам СанПиН 2.2.1/2.1.1.1278-2003 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

УДК 721:535.241.46:006.354	ОКС 91.040	Ж 25	ОКСТУ 2009
Ключевые слова: коэффициент пульсации освещенности, освещенность, осветительная установка

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2012

Пульсация света. Челябинские ученые выяснили, какие лампы менее вредны для здоровья

О проблеме говорят медики, оптики, энергетики. Она обсуждалась и на прошедшей в этом году в ЮУрГАУ международной энергетической конференции.

Челябинские ученые поделились результатами своих исследований, мыслями и идеями. Как ламповый вред свести к минимуму, не допустить депрессивного синдрома?

Это и стало главной темой нашего разговора с кандидатом технических наук Романом Баниным, заведующим кафедрой «Электрооборудование и электротехнологии» энергофакультета ЮУрГАУ.

Эффект сумерек

— Почему лампы дневного света и другие, еще не так давно считавшиеся безопасными, наносят ущерб организму?

— Всему виной так называемая пульсация светового потока, его изменение во времени. Это является следствием влияния переменного тока на работу источника света. Световая пульсация частотой до 300 Гц снижает зрительную работоспособность, негативно сказывается на нервной системе человека, зрительном восприятии. Она приводит к утомляемости, потерям работоспособности и концентрации внимания.

Исследования, проведенные в Южно-Уральском медуниверситете, говорят о том, что люминесцентное освещение может привести к бессоннице, десинхронозу, когда человек как бы теряется во времени, путает день с ночью. Сбиваются биоритмы организма, появляется повышенная тревожность, снижается долговременная память, способность к обучению, пространственной ориентации.

Кроме того, при искусственном освещении движущихся или вращающихся предметов пульсирующим световым потоком может появиться и стробоскопический эффект — искажение зрительного восприятия. К примеру, при освещении цеха газоразрядными лампами порой возникает иллюзия того, что стремительно вращающиеся детали станка неподвижны, а это может привести к травматизму на производстве.

По мнению экспертов, небезопасны не только бытовые и производственные, но и неоновые лампы уличной рекламы: их яркий мерцающий свет угнетает психику, раздражающе действует на мозг.

— Свет каких ламп особенно опасен для человека?

— В ходе измерений оказалось, что наиболее высокий коэффициент пульсаций у люминесцентных ламп с электромагнитным пускорегулирующим аппаратом (ПРА). Этим уже озаботились и на государственном уровне: правительством РФ принято постановление за подписью премьер-министра Дмитрия Медведева, которым государственным и муниципальным учреждениям с 1 июля 2016 года запрещено покупать люминесцентные лампы с цоколем G13, а также спиралевидные энергосберегающие.

— У традиционных газовых ламп есть и другие минусы?

— У них наблюдается так называемый сумеречный эффект: при той же освещенности, по сравнению с лампой накаливания, нам кажется, что у люминесцентной не хватает света. Дело в том, что за сотни тысяч лет эволюции люди привыкли к яркости солнечного света, и субъективно его искусственный аналог недотягивает до него. Поэтому до недавнего времени эта «визуальная сдвижка» учитывалась в нормативах освещенности, но теперь она убрана из них.

Лампы на три фазы

— Но ведь сегодня можно купить самые разные лампы — галогенные, светодиодные… Какие из них можно назвать безвредными?

— Пульсация света есть у всех ламп, но в разной степени. Даже у традиционных ламп накаливания, она хоть и меньше, чем у газонаполненных люминесценток, все же присутствует — от 5 до 20 %. Пожалуй, самыми безвредными можно назвать светодиодные, которые в последние годы получили широкое распространение: они не только сберегают электроэнергию, но и меньше мерцают. Однако их воздействие на организм, особенно детский, еще недостаточно изучено, поэтому на применение светодиодов, например, в детских садах наложены ограничения.

— А как уменьшить световую угрозу?

— Наиболее безопасен естественный солнечный свет, хотя, как мы выяснили, и у него есть небольшая пульсация — менее 2 процентов. Причем, как оказалось, коэффициент пульсации при совместном освещении, по сравнению с полностью искусственным, снижается в разы! Поэтому мы рекомендуем совмещенное с солнечным, комбинированное освещение.

А, например, искажающего зрение стробоскопического эффекта можно избежать, используя лампы, работающие на три фазы. Тем самым даже при большой осветительной нагрузке в производственных цехах можно добиться симметрии по фазам сети. Можно чередовать лампы с разными фазами: световые потоки, складываясь, компенсируют пульсацию.

В бытовых условиях для этого применяется двухламповая схема: одна лампа включена только с дросселем, а вторая — с дросселем и конденсатором. Этим достигается сдвиг по фазе, и световые потоки компенсируют пульсацию.

— Влияет ли на пульсацию света напряжение в сети?

— В ходе исследований выяснилось, что у разных световых источников характер зависимости коэффициента пульсации от напряжения кардинально отличается. А значит, по-разному влияет и на здоровье человека. Так, для ламп накаливания при снижении напряжения пульсация уменьшается, а у газоразрядных, наоборот, повышается. Причем у люминесцентных ламп с индуктивным и индуктивно-емкостным балластом пульсация начинает расти при снижении напряжения сети до 190 В, а у источников света с активным балластом  практически сразу, уже при 210 вольтах! У газоразрядных ламп высокого давления, как мы выяснили, нет единой зависимости пульсации от питающего напряжения: у одних она не меняется, у других сначала уменьшается, а потом, достигнув точки минимума, вновь растет.

Безопасный и экономичный

— А как со светодиодными лампами?

— Это самый экономичный вид. У таких светильников есть большой плюс: искусственный свет можно максимально приблизить к естественному, солнечному, комбинируя светодиоды с разной длиной волны. Наряду с безопасностью это особенно ценно для тепличных комплексов: для них подбирают световой режим, наиболее полезный для растений. Причем драйверы у таких ламп нередко уже обладают функцией стабилизации напряжения.

Но и светодиоды не панацея от пульсации: многое зависит от схемотехники — качества блоков питания, драйверов. У недобросовестных производителей, ради экономии не ставящих на них дополнительные защитные компоненты, пульсация может достигать 40 % ! Но у тех, кто заботится о здоровье людей, она минимальная — менее 5 %.

— Растет ли пульсация со временем, когда срок службы лампы подходит к концу?

— Пока это только гипотеза, но если подтвердится, то откроются новые возможности для диагностики и ремонта источников света. Сегодня, если светильник выходит из строя, обычно меняют лампу. Но мы придумали, как поставить пульсацию на службу по продлению его жизни. Она будет играть роль диагноста: как только усилится, значит, нужен ремонт. Сейчас для этого разрабатываем прибор, который позволит добиваться весомой экономии на покупке дорогостоящих ламп.

Добавлю, что мы продолжаем свои исследования, и хочется верить, что когда‑нибудь будет изобретен искусственный свет завтрашнего дня — полностью безопасный и экономичный, не уступающий солнечному.
