Нагрузка на провода по сечению таблица: Сечение кабеля по мощности таблица и расчёты

Содержание

Таблица нагрузки проводов по сечению. Расчет сечения кабеля по току, мощности, длине

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J ,

  • P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
  • P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

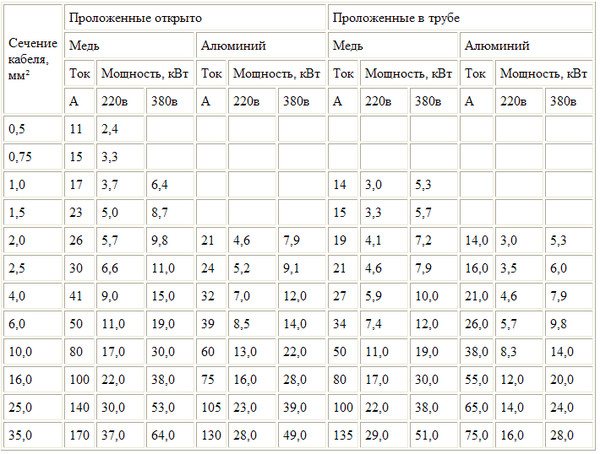

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I ,

  • P – мощность в Вт;
  • U – напряжение в В;
  • I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14).

Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = P р / cosφ ,

Где P р – реактивная мощность в Вт.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример : в паспорте на перфоратор указана реактивная мощность 1200 Вт и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм 2 .

Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R 2 = π*D 2 /4 , или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m ,

  • S – площадь жилы в мм 2 ;
  • R – радиус жилы в мм;
  • D – диаметр жилы в мм;
  • h, m – ширина и высота соответственно в мм;
  • π — число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D 2 /1,27 ,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы, в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 -рассчитываем сечение по мощности на практике

Задача : общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение

:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм 2 . Аналогичный размер провода с алюминиевой жилой 6 мм 2 .

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображений

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

  • выбор мощности всех потребителей;
  • расчет токов, проходящих по проводнику;
  • выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U л ,

  • I — cила тока, принимается в амперах;
  • P — мощность в ваттах;
  • U л — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

  1. U л = U*cosφ в случае однофазного напряжения.
  2. U л = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

  1. U л = 220 В для однофазного напряжения.
  2. U л = 380 В для трехфазного напряжения.

I = (I1+I2+…IN)*K*J ,

  • I – суммарная сила тока в амперах;
  • I1..IN – сила тока каждого потребителя в амперах;
  • K – коэффициент одновременности;
  • J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

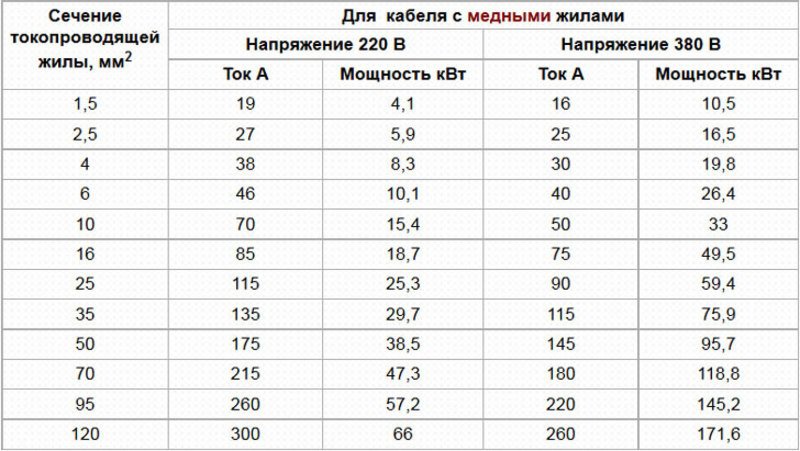

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

  • 0,68 если 5-6 жил;
  • 0,63 если 7-9 жил;
  • 0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

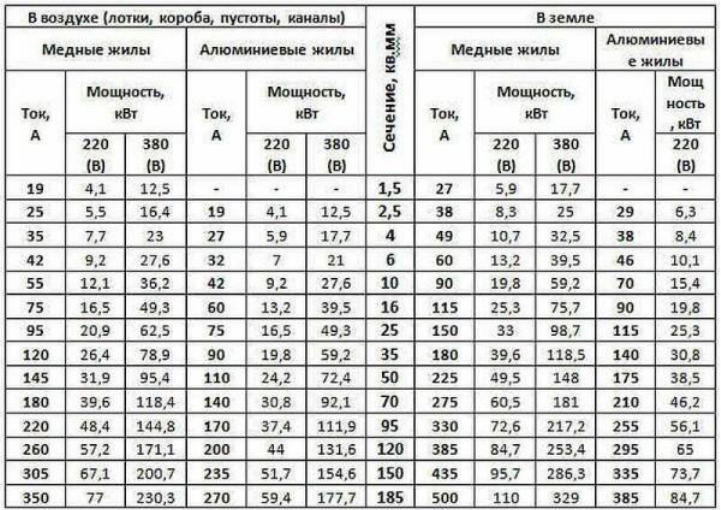

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

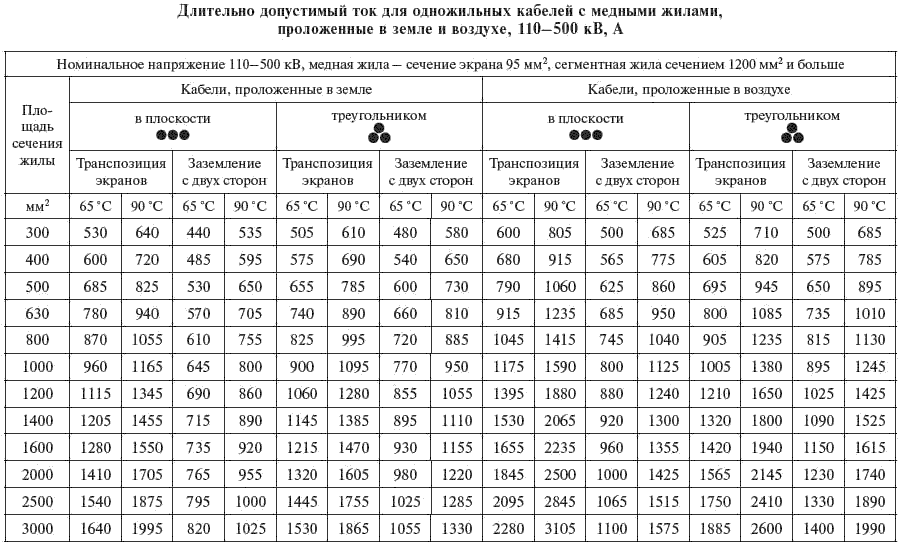

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм 2 или алюминиевых до 10 мм 2 ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Т пв

где T пв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S ,

U пад = I * R ,

U % = (U пад / U лин) * 100 ,

  • 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
  • R – сопротивление проводника, Ом;
  • ρ — удельное сопротивление проводника, Ом*мм 2 /м;
  • S – сечение проводника, мм 2 ;
  • U пад – напряжение падения, В;
  • U % — падение напряжения по отношению к U лин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

U пад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U % = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Кабельная продукция сейчас представлена на рынке в широком ассортименте, поперечное сечение жил составляет от 0,35 мм.кв. и выше, в данной статье будет приведен пример расчета сечения кабеля .

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника .

Неправильный выбор сечения кабеля для бытовой проводки, может привести к таким результатам:

1. Погонный метр чересчур толстой жилы будет стоить дороже, что нанесет значительный «удар» по бюджету.

2. Жилы вскоре начнут нагреваться и будут плавить изоляцию, если будет выбран неподходящий диаметр проводника (меньший, чем необходимо) и это вскоре может привести к короткому замыканию или самовозгоранию электропроводки.

Чтобы не потратить средства впустую, необходимо перед началом монтажа электропроводки в квартире или доме, выполнить правильный расчет сечения кабеля в зависимости от силы тока, мощности и длины линии.

Расчет сечения кабеля по мощности электроприборов.

Каждый кабель имеет номинальную мощность, которую при работе электроприборов он способен выдержать. Когда мощность всех электроприборов в квартире будет превышать расчетный показатель проводника, то аварии в скором времени не избежать.

Рассчитать мощность электроприборов в квартире или доме можно самостоятельно, для этого необходимо выписать на лист бумаги характеристики каждого прибора отдельно (телевизора, пылесоса, плиты, светильников). Затем все полученные значения суммируются, а готовое число используется для выбора оптимального диаметра.

Формула расчета мощности имеет такой вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8 , где: P1..Pn-мощность каждого электроприбора, кВт

Стоит обратить внимание на то, что число, которое получилось нужно умножить на поправочный коэффициент — 0,8. Обозначает этот коэффициент то, что одновременно будет работать только 80% из всех электроприборов. Такой расчет будет более логичным, потому что, пылесос или фен, точно не будет находиться в использовании длительное время без перерыва.

Пример расчета сечения кабеля по мощности указан в таблицах:

Для проводника с алюминиевыми жилами.

Для проводника с медными жилами.

Как видно из таблиц, свои данные имеют значения для каждого определенного вида кабеля , потребуется лишь найти ближайшее из значений мощности и посмотреть соответствующее сечение жил.

На примере расчет сечения кабеля по мощности выглядит так:

Допустим, что в квартире суммарная мощность всех приборов составляет 13 кВт. Необходимо полученное значение умножить на коэффициент 0,8, в результате это даст 10,4 кВт действительной нагрузки. Затем подходящее значение нужно найти в колонке таблицы. Ближайшая цифра 10,1 при однофазной сети (220В напряжение) и при трехфазной сети цифра 10,5. Значит останавливаем выбор сечения при однофазной сети на 6-милимметровом проводнике или при трехфазной на 1,5-милимметровом.

Расчет сечения кабеля по токовой нагрузке.

Более точный расчет сечения кабеля по току , поэтому пользоваться им лучше всего. Суть расчета аналогична, но в данном случает необходимо только определить какая будет токовая нагрузка на электропроводку. Сначала нужно рассчитать по формулам силу тока для каждого из электроприборов.

Средняя мощность бытовых электроприборов

Пример отображения мощности электроприбора (в данном случае ЖК телевизор)

Для расчета необходимо воспользоваться такой формулой, если в квартире однофазная сеть:

I=P/(U×cosφ)

Когда же сеть трехфазная, то формула будет иметь такой вид:

I=P/(1,73×U×cosφ) , где P — электрическая мощность нагрузки, Вт;

  • U — фактическое напряжение в сети, В;
  • cosφ — коэффициент мощности.

Следует учесть, что значения табличных величин будут зависеть от условий прокладки проводника. Мощность и токовые нагрузки будут значительно большими при монтаже открытой электропроводки, чем если прокладка проводки будет в трубе.

Полученное суммарное значение токов для запаса рекомендуется умножить в 1,5 раза, ведь со временем в квартиру могут приобретаться более мощные электроприборы.

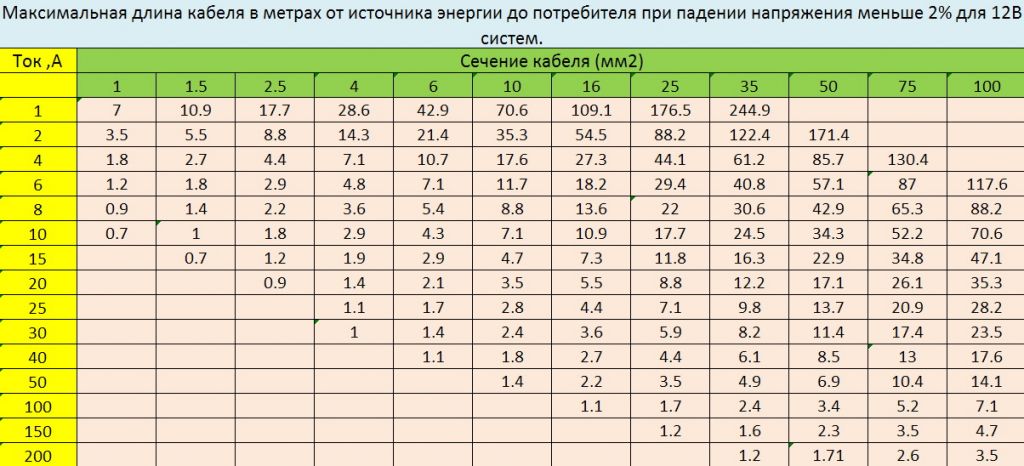

Расчет сечения кабеля по длине.

Также можно по длине рассчитать сечение кабеля . Суть таких вычислений заключается в том, каждый из проводников имеет свое сопротивление, которое способствует потерям тока с увеличением протяженности линии. Необходимо выбирать проводник с жилами покрупнее, если величина потерь превысит 5%.

Вычисления происходят следующим образом:

  • Рассчитывается суммарная мощность всех электроприборов и сила тока.
  • Затем рассчитывается сопротивление электропроводки по формуле: удельное сопротивление проводника (p) * длину (в метрах).
  • Необходимо разделить получившееся значение на выбранное поперечное сечение кабеля:

R=(p*L)/S, где p — табличная величина

Следует обратить внимание на то, что должна длина прохождения тока умножаться в 2 раза, так как изначально ток идет по одной жиле, а назад возвращается по другой.

  • Производится расчет потери напряжения: сила тока умножается на рассчитанное сопротивление.
  • Далее определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
  • Анализируется итоговое число. Если полученное значение меньше 5%, то выбранное сечение жилы можно оставить, но если больше, то необходимо выбрать проводник более «толстый».

Таблица удельных сопротивлений.

Обязательно нужно производить расчет с учетом потерь по длине, если протягивается линия на довольно протяженное расстояние, иначе существует высокая вероятность выбрать сечение кабеля неправильно.

Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.

Усредненные показания мощностей для распространенных электроприборов

Потребитель Мощность, Вт
Телевизор 300
Принтер 500
Компьютер 500
Фен для волос 1200
Утюг 1700
Электрочайник 1200
Тостер 800
Обогреватель 1500
Микроволновая печь 1400
Духовка 2000
Холодильник 600
Стиральная машина 2500
Электроплита 2000
Освещение 2000
Проточный водонагреватель 5000
Бойлер 1500
Дрель 800
Перфоратор 1200
Сварочный аппарат 2300
Газонокосилка 1500
Насос водяной 1000

И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:

  • сечение 0,5 мм2 для проводов на освещения точечных светильников;
  • сечение 1,5 мм2 для проводов освещения для люстр;
  • сечение 2,5 мм2 для всех розеток.

На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.

Тепловой расчет с использованием поправочных коэффициентов

Для нескольких линий в одном кабель-канале табличные значения максимального тока следует умножить на соответствующий коэффициент:

  • 0.68 — для числа проводников от 2-х до 5 шт.
  • 0.63 — для проводников от 7 до 9 шт.
  • 0.6 — для проводников от 10 до 12 шт.

Коэффициент относится именно к проводам (жилам), а не к количеству проходящих линий. При расчете количества проложенных жил не берется во внимание нулевой рабочий провод или заземляющий провод. Согласно ПУЭ и ГОСТ 16442-80 они на нагрев проводов не влияют при прохождении нормальных токов.

Суммируя вышесказанное, получается, что для корректного и точного подбора сечения проводов необходимо знать:

  1. Сумму всех максимальных мощностей электроприборов.
  2. Характеристики сети: количество фаз и напряжение.
  3. Характеристики материала для кабеля.
  4. Табличные данные и коэффициенты.

При этом мощность не является основным показателем для отдельной линии кабеля или всей внутренней системы электроснабжения. При подборе сечения обязательно следует рассчитать максимальный ток нагрузки, а после сверить его с номинальным током автомата домашней сети.

Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.

Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

В таблице показано, как проводить расчеты, зная технические характеристики

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

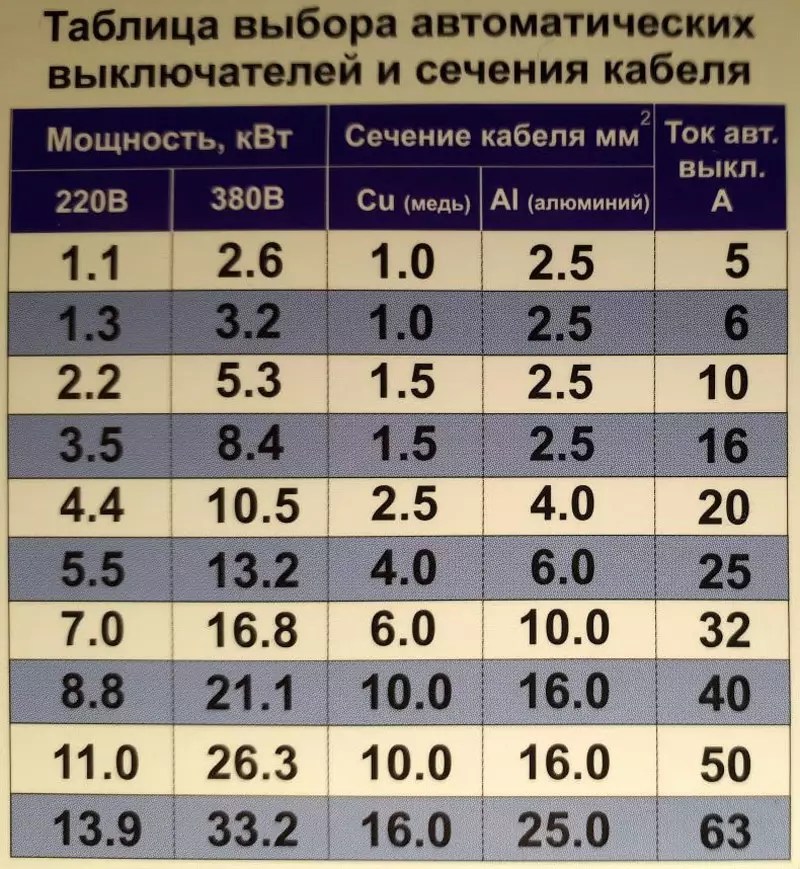

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

  • рассчитать показатель силы тока;
  • округлить до наибольшего показателя, используя таблицу;
  • подобрать ближайший стандартный параметр.

Статья по теме:

Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

Формула расчетов мощности по току и напряжению

Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

Определение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Основные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Возможно Вам также будет интересно:

Светильники светодиодные для внутреннего освещения: преимущества, особенности работы и разновидности

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при , используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать , если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при . Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в , трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль. Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут .

Таблицы выбора сечения

Таблицы выбора сечения

Данная форма может быть свободно использована в автономном режиме «как есть» — т.е. без изменения исходного текста.
По поводу использования программы на сайтах необходимо связаться с автором — Мирошко Леонид: [email protected] kiev.ua.

С уважением Мирошко Леонид.

Таблицы ПУЭ и ГОСТ 16442-80 для программы WireSel —


Выбор сечения провода по нагреву и потерям напряжения.

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящей жилы, мм2 Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто
(в лотке)
1 + 1
(два 1ж)
1 + 1 + 1
(три 1ж)
1 + 1 + 1 + 1
(четыре 1ж)
1*2
(один 2ж)
1*3
(один 3ж)
0,5 11
0,75 15
1,00 17 16 15 14 15 14
1,5 23 19 17 16 18 15
2,5 30 27 25 25 25 21
4,0 41 38 35 30 32 27
6,0 50 46 42 40 40 34
10,0 80 70 60 50 55 50
16,0 100 85 80 75 80 70
25,0 140 115 100 90 100 85
35,0 170 135 125 115 125 100
50,0 215 185 170 150 160 135
70,0 270 225 210 185 195 175
95,0 330 275 255 225 245 215
120,0 385 315 290 260 295 250
150,0 440 360 330
185,0 510
240,0 605
300,0 695
400,0 830
Сечение токопроводящей жилы, мм2 открыто
(в лотке)
1 + 1
(два 1ж)
1 + 1 + 1
(три 1ж)
1 + 1 + 1 + 1
(четыре 1ж)
1 * 2
(один 2ж)
1 * 3
(один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)



ПУЭ, Таблица 1. 3.5. Допустимый длительный ток для проводов
с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящей жилы, мм2 Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто
(в лотке)
1 + 1
(два 1ж)
1 + 1 + 1
(три 1ж)
1 + 1 + 1 + 1
(четыре 1ж)
1*2
(один 2ж)
1*3
(один 3ж)
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645
Сечение токопроводящей жилы, мм2 открыто
(в лотке)
1 + 1
(два 1ж)
1 + 1 + 1
(три 1ж)
1 + 1 + 1 + 1
(четыре 1ж)
1 * 2
(один 2ж)
1 * 3
(один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)



ПУЭ, Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм2 Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605



ПУЭ, Таблица 1. 3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм2 Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465



ПУЭ, Таблица 1. 3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

Сечение токопроводящей жилы, мм2 Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
0.5 12
0.75 16 14
1 18 16
1.5 23 20
2.5 40 33 28
4 50 43 36
6 65 55 45
10 90 75 60
16 120 95 80
25 160 125 105
35 190 150 130
50 235 185 160
70 290 235 200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*

Сечение токопроводящей жилы, мм2 Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в земле в воздухе в земле в воздухе в земле
1,5 29 32 24 33 21 28
2,5 40 42 33 44 28 37
4 53 54 44 56 37 48
6 67 67 56 71 49 58
10 91 89 76 94 66 77
16 121 116 101 123 87 100
25 160 148 134 157 115 130
35 197 178 166 190 141 158
50 247 217 208 230 177 192
70 318 265 226 237
95 386 314 274 280
120 450 358 321 321
150 521 406 370 363
185 594 455 421 406
240 704 525 499 468

ГОСТ 16442-80, Таблица 24. Допустимые токовые нагрузки кабелей до 3КВ включ. с алюминиевыми жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*

Сечение токопроводящей жилы, мм2 Ток *, А, для проводов и кабелей
одножильных двухжильных трехжильных
при прокладке
в воздухе в земле в воздухе в земле в воздухе в земле
2.5 30 32 25 33 51 28
4 40 41 34 43 29 37
6 51 52 43 54 37 44
10 69 68 58 72 50 59
16 93 83 77 94 67 77
25 122 113 103 120 88 100
35 151 136 127 145 106 121
50 189 166 159 176 136 147
70 233 200 167 178
95 284 237 204 212
120 330 269 236 241
150 380 305 273 278
185 436 343 313 308
240 515 396 369 355


* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Сечения приняты из расчета нагрева жил до 65°С при температуре окружающей среды +25°С. При определении количества проводов, прокладываемых в одной трубе, нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющий провод) в расчет не входит.

Токовые нагрузки для проводов, проложенных в лотках (не в пучках), такие же, как и для проводов, проложенных открыто.

Если количество одновременно нагруженных проводников, проложенных в трубах, коробах, а также в лотках пучками, будет более четырех, то сечение проводников нужно выбирать как для проводников, проложенных открыто, но с введением понижающих коэффициентов для тока: 0,68 при 5 и 6 проводниках, 0,63 — при 7-9, 0,6 — при 10-12.

Для облегчения выбора сечения и учета дополнительных условий можно воспользоваться формой «Расчет сечения провода по допустимому нагреву и допустимым потерям напряжения». Значения токов для малых сечений для медных проводников получен методом экстрапляции.

Расчет по экономическому критерию для конечных потребителей не производится.

Подбор сечения кабеля по мощности нагрузки

Подбор сечения кабеля по мощности нагрузки

Допустимые длительные токи для проводов с резиновой или поливинилхлоридной изоляцией, шнуров с резиновой изоляцией и кабелей с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках приведены в табл. 1.3.4-1.3.11. Они приняты для температур: жил +65, окружающего воздуха +25 и земли + 15°С.

При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

Данные, содержащиеся в табл. 1.3.4 и 1.3.5, следует применять независимо от количества труб и места их прокладки (в воздухе, перекрытиях, фундаментах).

Допустимые длительные токи для проводов и кабелей, проложенных в коробах, а также в лотках пучками, должны приниматься: для проводов — по табл. 1.3.4 и 1.3.5 как для проводов, проложенных в трубах, для кабелей — по табл. 1.3.6-1.3.8 как для кабелей, проложенных в воздухе. При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по табл. 1.3.4 и 1.3.5 как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6; 0,63 для 7-9 и 0,6 для 10-12 проводников.

Для проводов вторичных цепей снижающие коэффициенты не вводятся.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

  Ток, А, для проводов, проложенных в одной трубе
Сечение токопроводящей жилы, мм2
открыто двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Таблица 1.

3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящейжилы, мм2 Ток, А, для проводов, проложенных в одной трубе
открыто двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

Таблица 1.

3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм2 Ток *, А, для проводов и кабелей
  одножильных двухжильных трехжильных
  при прокладке
  в воздухе в воздухе в земле в воздухе в земле
1,5 23 19 33 19 27
2,5 30 27 44 25 38
4 41 38 55 35 49
6 50 50 70 42 60
10 80 70 105 55 90
16 100 90 135 75 115
25 140 115 175 95 150
35 170 140 210 120 180
50 215 175 265 145 225
70 270 215 320 180 275
95 325 260 385 220 330
120 385 300 445 260 385
150 440 350 505 305 435
185 510 405 570 350 500
240 605
* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм2 Ток, А, для кабелей
  одножильных двухжильных трехжильных
  при прокладке
  в воздухе в воздухе в земле в воздухе в земле
2,5 23 21 34 19 29
4 31 29 42 27 38
6 38 38 55 32 46
10 60 55 80 42 70
16 75 70 105 60 90
25 105 90 135 75 115
35 130 105 160 90 140
50 165 135 205 110 175
70 210 165 245 140 210
95 250 200 295 170 255
120 295 230 340 200 295
150 340 270 390 235 335
185 390 310 440 270 385
240 465

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по табл. 1.3.7, как для трехжильных кабелей, но с коэффициентом 0,92.

Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

Сечение токопроводящей жилы, мм2 Ток *, А, для шнуров, проводов и кабелей
  одножильных двухжильных трехжильных
0,5 12
0,75 16 14
1,0 18 16
1,5 23 20
2,5 40 33 28
4 50 43 36
6 65 55 45
10 90 75 60
16 120 95 80
25 160 125 105
35 190 150 130
50 235 185 160
70 290 235 200

* Токи относятся к шнурам, проводам и кабелям с нулевой жилой и без нее.

Таблица 1.3.9. Допустимый длительный ток для переносных шланговых с медными жилами с резиновой изоляцией кабелей для торфопредприятий

Сечение токопроводящей жилы, мм2 Ток *, А, для кабелей напряжением, кВ
0,5 3 6
6 44 45 47
10 60 60 65
16 80 80 85
25 100 105 105
35 125 125 130
50 155 155 160
70 190 195

* Токи относятся к кабелям с нулевой жилой и без нее.

Таблица 1.3.10. Допустимый длительный ток для шланговых с медными жилами с резиновой изоляцией кабелей для передвижных электроприемников

Сечение токопроводящей жилы, мм2 Ток *, А, для кабелей напряжением, кВ Сечение токопроводящей жилы, мм2 Ток *, А, для кабелей напряжением, кВ
3 6 3 6
16 85 90 70 215 220
25 115 120 95 260 265
35 140 145 120 305 310
50 175 180 150 345 350

* Токи относятся к кабелям с нулевой жилой и без нее.

Таблица 1.3.11. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией для электрифицированного транспорта 1,3 и 4 кВ

Сечение токопроводящей жилы, мм2 Ток, А Сечение токопроводящей жилы, мм2 Ток, А Сечение токопроводящей жилы, мм2 Ток, А
1 20 16 115 120 390
1,5 25 25 150 150 445
2,5 40 35 185 185 505
4 50 50 230 240 590
6 65 70 285 300 670
10 90 95 340 350 745

Таблица 1.

3.12. Снижающий коэффициент для проводов и кабелей, прокладываемых в коробах
Способ прокладки Количество проложенных проводов и кабелей Снижающий коэффициент для проводов, питающих группы электроприемников и отдельные приемники с коэффициентом использования более 0,7
одножильных многожильных отдельные электроприемники с коэффициентом использования до 0,7 группы электроприемников и отдельные приемники с коэффициентом использования более 0,7
Многослойно и пучками . . . До 4 1,0
2 5-6 0,85
3-9 7-9 0,75
10-11 10-11 0,7
12-14 12-14 0,65
15-18 15-18 0,6
Однослойно 2-4 2-4 0,67
5 5 0,6

Схема соединений

Амплитуды Изолированные проводники (из таблицы 310-16 NEC)
Не более трех проводников в Дорожка качения, кабель или земля (под землей)
(При температуре окружающей среды 30 C, 86 F)

Размер Медь Проводники Алюминий Проводники
Медные проводники
60 C
(140 Ф)
75 C
(167 ж.)
90 C
(194 ж)
60 C
(140 Ф)
75 C
(167 ж.)
90 C
(194 ж)
AWG
Ксил
Типы Типы Типы Типы Типы Типы
TW
UF
RHW
THW
THWN
XHHW
ПРИМЕНЯТЬ
ZW
ТБС
SA
SIS
FEP
FEPB
RHH
THHN
THWN
XHHW
TW
UF
RHW
THHW
THW
THWN
XHHW
ПРИМЕНЯТЬ
ТБС
SA, SIS
THHN, THHW
THW-2
THWN-2
RHH, RHW-2
ИСПО-2
XHH, XHHW
XHHW-2, ZW-2
18 14
16 18
14 1 20 20 25
12 1 25 25 30 20 1 20 1 25 1
10 1 30 35 40 25 30 1 35 1
8 40 50 55 30 40 45
6 55 65 75 40 50 60
4 70 85 95 55 65 75
3 85 100 110 65 75 85
2 95 115 130 75 90 100
1 110 130 150 85 100 115
1/0 125 150 170 100 120 135
2/0 145 175 195 115 135 150
3/0 165 200 225 130 155 175
4/0 195 230 260 150 180 205
250 215 255 290 170 205 230
300 240 285 320 190 230 255
350 260 310 350 210 250 280
400 280 335 380 225 270 305
500 320 380 430 260 310 350
600 355 420 475 285 340 385
700 385 460 520 310 375 420
750 400 475 535 320 385 435
800 410 490 555 330 395 450
900 435 520 585 355 425 480
1000 455 545 615 375 445 500
1250 495 590 665 405 485 545
1500 520 625 705 435 520 585
1750 545 650 735 455 545 615
2000 560 665 750 470 560 630

Коррекция Факторы для температуры окружающей среды более 30 С, 86 Ж

Окружающий Температура

Для Ambient Температуры выше 30 C, 86 F, умножьте указанные значения силы тока выше по соответствующему коэффициенту показать ниже:

21-25 С,
70-77 Ж
1.08 1,05 1,04 1,08 1.05 1,04
26-30 С,
78-86 Ф
1,00 1,00 1,00 1,00 1,00 1,00
31-35 С,
87-95 Ф
.91 .94 0,96 .91 .94 0,96
36-40 С,
96-104 F
,82 .88 .91 ,82 .88 .91
41-45 С,
105-113 F
.71 ,82 .87 .71 ,82 0,87
46-50 С,
114-122 F
.58 ,75 ,82 ,58 ,75 ,82
51-55 С,
123-131 F
.41 0,67 ,76 .41 0,67 ,76
56-60 С,
132-140 F
,58 .71 .58 .71
61-70 С,
141-158 F
.33 .58 ,33 ,58
71-80 С,
159-176 F
.41 .41

1 Нагрузка номинальный ток и максимальная токовая защита для типов проводов не должен превышать 15 ампер для 14 AWG, 20 ампер для 12 AWG и 30 ампер для алюминия 10 AWG и алюминия с медным покрытием после любого поправочные коэффициенты для температуры окружающей среды и количества проводников были применены.

3-проводные жилые сети, допустимые токовые нагрузки
Медь AWG Алюминий AWG Сервис Пропускная способность
4 1 100
3 1 110
2 1/0 125
1 2/0 150
1/0 3/0 172
2/0 4/0 200

Задний

% PDF-1.4 % 1931 0 объект > эндобдж xref 1931 224 0000000016 00000 н. 0000010510 00000 п. 0000010650 00000 п. 0000010688 00000 п. 0000011281 00000 п. 0000012057 00000 п. 0000012199 00000 п. 0000012340 00000 п. 0000012479 00000 п. 0000012618 00000 п. 0000012759 00000 п. 0000012898 00000 п. 0000013037 00000 п. 0000013177 00000 п. 0000013316 00000 п. 0000013456 00000 п. 0000013595 00000 п. 0000013735 00000 п. 0000013874 00000 п. 0000014013 00000 п. 0000014153 00000 п. 0000014292 00000 п. 0000014432 00000 п. 0000014571 00000 п. 0000014710 00000 п. 0000014850 00000 п. 0000014989 00000 п. 0000015129 00000 п. 0000015268 00000 п. 0000015407 00000 п. 0000015547 00000 п. 0000015686 00000 п. 0000015826 00000 п. 0000015965 00000 п. 0000016104 00000 п. 0000016243 00000 п. 0000016383 00000 п. 0000016522 00000 п. 0000016662 00000 п. 0000016801 00000 п. 0000016941 00000 п. 0000017080 00000 п. 0000017219 00000 п. 0000017359 00000 п. 0000017498 00000 п. 0000017638 00000 п. 0000017777 00000 п. 0000017917 00000 п. 0000018056 00000 п. 0000018196 00000 п. 0000018335 00000 п. 0000018475 00000 п. 0000018614 00000 п. 0000018754 00000 п. 0000018893 00000 п. 0000019034 00000 п. 0000019173 00000 п. 0000019312 00000 п. 0000019452 00000 п. 0000019591 00000 п. 0000019730 00000 п. 0000019869 00000 п. 0000020010 00000 н. 0000020149 00000 п. 0000020290 00000 н. 0000020429 00000 п. 0000020568 00000 н. 0000020709 00000 п. 0000020848 00000 п. 0000020987 00000 п. 0000021126 00000 п. 0000021265 00000 п. 0000021404 00000 п. 0000021545 00000 п. 0000021684 00000 п. 0000021823 00000 п. 0000021964 00000 п. 0000022103 00000 п. 0000022242 00000 п. 0000022383 00000 п. 0000022522 00000 п. 0000022661 00000 п. 0000022802 00000 п. 0000022941 00000 п. 0000023080 00000 п. 0000023219 00000 п. 0000023358 00000 п. 0000023497 00000 п. 0000023638 00000 п. 0000023777 00000 п. 0000025137 00000 п. 0000026822 00000 н. 0000027403 00000 п. 0000028770 00000 п. 0000030536 00000 п. 0000030870 00000 п. 0000031177 00000 п. 0000031452 00000 п. 0000031538 00000 п. 0000032896 00000 п. 0000034579 00000 п. 0000035100 00000 п. 0000036294 00000 п. 0000037487 00000 п. 0000037662 00000 п. 0000038854 00000 п. 0000040043 00000 п. 0000040109 00000 п. 0000040224 00000 п. 0000040337 00000 п. 0000040886 00000 п. 0000042570 00000 п. 0000043936 00000 п. 0000045336 00000 п. 0000046396 00000 п. 0000047537 00000 п. 0000048917 00000 н. 0000050109 00000 п. 0000051952 00000 п. 0000064189 00000 п. 0000064463 00000 п. 0000065604 00000 п. 0000066869 00000 п. 0000067692 00000 п. 0000068490 00000 н. 0000068749 00000 п. 0000069059 00000 п. 0000069224 00000 п. 0000070998 00000 п. 0000071055 00000 п. 0000071139 00000 п. 0000071370 00000 п. 0000081966 00000 п. 0000092410 00000 п. 0000102537 00000 н. 0000112745 00000 н. 0000113105 00000 н. 0000118768 00000 н. 0000124736 00000 н. 0000132202 00000 н. 0000132262 00000 н. 0000132324 00000 н. 0000132386 00000 н. 0000132448 00000 н. 0000132510 00000 н. 0000132572 00000 н. 0000132633 00000 н. 0000132695 00000 н. 0000132757 00000 н. 0000132819 00000 н. 0000132881 00000 н. 0000132943 00000 н. 0000133005 00000 н. 0000133067 00000 н. 0000133129 00000 н. 0000133191 00000 п. 0000133253 00000 н. 0000133315 00000 н. 0000133377 00000 н. 0000133439 00000 н. 0000133501 00000 н. 0000133563 00000 н. 0000133625 00000 н. 0000133687 00000 н. 0000133749 00000 н. 0000133811 00000 н. 0000133873 00000 н. 0000133935 00000 н. 0000133997 00000 н. 0000134059 00000 н. 0000134121 00000 н. 0000134183 00000 п. 0000134245 00000 н. 0000134308 00000 н. 0000134370 00000 н. 0000134432 00000 н. 0000134494 00000 н. 0000134556 00000 н. 0000134618 00000 н. 0000134680 00000 н. 0000134742 00000 н. 0000134804 00000 н. 0000134866 00000 н. 0000134928 00000 н. 0000134990 00000 н. 0000135053 00000 н. 0000135115 00000 н. 0000135177 00000 н. 0000135239 00000 н. 0000135301 00000 н. 0000135363 00000 п. 0000135425 00000 н. 0000135487 00000 н. 0000135549 00000 н. 0000135611 00000 н. 0000135673 00000 н. 0000135735 00000 н. 0000135796 00000 н. 0000135858 00000 н. 0000135920 00000 н. 0000135982 00000 п. 0000136044 00000 н. 0000136106 00000 п. 0000136168 00000 н. 0000136230 00000 н. 0000136292 00000 н. 0000136354 00000 н. 0000136416 00000 н. 0000136478 00000 н. 0000136540 00000 н. 0000136601 00000 н. 0000136663 00000 н. 0000136725 00000 н. 0000136787 00000 н. 0000136849 00000 н. 0000136911 00000 н. 0000136972 00000 н. 0000137033 00000 н. 0000137094 00000 н. 0000137155 00000 н. 0000137216 00000 н. 0000137277 00000 н. 0000137339 00000 н. 0000004776 00000 н. трейлер ] / Назад 6622459 >> startxref 0 %% EOF 2154 0 объект > поток hZy \ SG מ ܄6 a j ¢ + DdQR.lX * Oqq, E Zbf &! ߍ` r̙3

КАКАЯ ПРОЧНОСТЬ ПРОВОДА И ПОЧЕМУ ЕЕ РАСЧЕТ ВАЖЕН

Что такое допустимая нагрузка провода?

Допустимая нагрузка на провод — это максимальный электрический ток (в амперах или «амперах»), который безопасно существует в проводнике данного сечения. Провода состоят из двух основных компонентов: медного проводника и изоляции провода, который его окружает. Температура проводника будет повышаться по мере увеличения уровня тока. Расчет допустимой токовой нагрузки провода имеет решающее значение, поскольку он определяет размер провода и номинальную температуру изоляции провода, необходимую для данного приложения.Выберите провод, который слишком мал для данной электрической нагрузки, и вы можете столкнуться с перегревом, который может привести к повреждению изоляции провода, сокращению срока службы и, в конечном итоге, к расплавлению изоляции провода, что приведет к электрическому возгоранию. Электрические пожары уничтожают десятки тысяч строений каждый год, что приводит к ущербу на миллиарды долларов, тысячи ранений среди гражданского населения, некоторые из которых заканчиваются смертельным исходом. Поэтому использование проводов с правильной токовой нагрузкой имеет решающее значение для безопасности.

Примечание. Изоляционные материалы проводов также различаются в зависимости от применения.Помимо номинальной температуры, к другим характеристикам изоляции проводов относятся:

  • Номинальное напряжение
  • Устойчивость к истиранию
  • Безреактивность
  • Гибкость
  • Воспламеняемость
  • Плотность
  • Сертификаты агентств
  • Малодымный (для автомобилей / в салоне)

Расчет допустимой нагрузки на провод

Начните расчет допустимой токовой нагрузки проводов с помощью Национального электротехнического кодекса (NEC), который содержит таблицы (статья 310), в которых указана допустимая токовая нагрузка для проводника любого заданного размера в зависимости от номинальной температуры изоляции провода.В таблицах значения силы тока показаны в виде проводов на открытом воздухе и до 3 проводов в кабелепроводе (включая кабелепровод, оболочки кабелей и т. Д.). Если более 3 проводов проводят ток по кабельной дорожке, вам придется снизить допустимую нагрузку на провода на основе коэффициентов, предусмотренных статьей 310.

Допустимая нагрузка на провод определяется величиной тока в проводе в точке, в которой температура проводника повышается на 30 ° C.

Номинальная допустимая токовая нагрузка для проводов с более высокими температурами больше, чем для проводов с более низкими температурами для любого данного размера проводника.Выбранный размер проводника должен соответствовать электрической нагрузке. Нагрузка определяет уровень тока в системе. Нередко на устройствах указывается размер нагрузки (например, мощность или амперы и вольт). Емкость можно рассчитать, разделив мощность на номинальное напряжение. Частное — это ожидаемая сила тока цепи.

Во многих случаях уникальные поправочные коэффициенты приложения схемы (как описано выше) гарантируют необходимость регулировки допустимой нагрузки.Требуется ли поправочный коэффициент, определяется четырьмя условиями:

  1. Температура окружающей среды — Номинальная температура провода должна включать температуру окружающей среды в приложении. Если номинальная температура провода составляет 90 ° C и его необходимо разместить в условиях окружающей среды 75 ° C, то допустимое превышение температуры провода составляет 15 ° C (90 ° C минус 75 ° C). В этом примере необходимо снизить номинальную емкость проводника указанного размера на 50% (исходя из ограничения на повышение на 15 ° C вместо повышения на 30 ° C).
  2. Рабочий цикл — во многих случаях уровень тока в приложениях будет меняться со временем в зависимости от типа нагрузки. Например, электродвигатели потребляют большой ток при запуске в течение короткого периода времени, а затем уровень тока снижается, когда двигатель достигает установившейся скорости вращения. В этих случаях размер проволоки выбирается таким образом, чтобы превышение температуры проволоки не превышало 30 ° C.
  3. Общие системные требования — Учитывайте нагрузку и максимальную номинальную температуру устройств и оборудования, составляющих электрическую систему.Иногда они могут быть ограничивающим фактором, а не проволокой. В других случаях оборудование может генерировать собственное тепло, что потребует более высоких температур для провода.
  4. Влияние соседних проводников, несущих нагрузку, / скорость рассеивания тепла — Более трех проводников с током (заземляющие провода не считаются проводящими ток для этих расчетов) в кабеле, кабелепроводе или корпусе влияют на допустимую нагрузку на проводку, как описано выше. В некоторых случаях несколько систем проводки, которые генерируют тепло, помещаются вместе в общий корпус, что препятствует способности проводки рассеивать собственное тепло, генерируемое внутри, что вызывает дополнительный рост температуры.Это условие также требует, чтобы каждая цепь была оценена, чтобы подтвердить, что максимальное повышение температуры 30 ° C не превышено.

Размер проводника для отдельных жилых домов

В этом бюллетене содержится руководство по применению правил Электротехнического кодекса Британской Колумбии 2018 года. Требования местных муниципальных властей, обладающих юрисдикцией, могут различаться. Установщики должны проконсультироваться с местными властями, обладающими юрисдикцией, перед началом работы, чтобы определить свои требования.

Использование таблицы 39

Правило 4-004 Допустимая нагрузка проводов и кабелей (см. Приложение B)

22) Несмотря на правило 4-006, 3-проводные служебные провода на 120/240 В и 120/208 В для одноквартирных домов разрешается подбирать в соответствии с таблицей 39. Питающие провода, питающие отдельные жилые единицы рядных домов, квартир и аналогичные здания, которые заканчиваются на оборудовании, имеющем температуру окончания провода не менее 75 ° C, также могут иметь размеры в соответствии с таблицей 39.

При определении размера обслуживающих и питающих проводов для одиночных жилых домов и питающих проводов, питающих отдельные жилые единицы рядных домов, квартир и подобных зданий, несколько правил Кодекса содержат рекомендации по выбору подходящего размера — в частности, правила 8-104 1) , 8-200 1) и 8-202 1), 4-006 и 4-004 22).

В соответствии с 4-004 22) установщики, желающие выбрать проводники с использованием значений в таблице 39, должны предоставить расчет нагрузки.Если расчетная нагрузка (A *) превышает предел, указанный в таблице, следует использовать провод следующего большего сечения, как указано в примечании (2) к таблице.

Пример 1 — Односемейный дом общей площадью 105 м2, снабженный алюминиевыми проводниками.

Минимальная допустимая токовая нагрузка служебных проводов должна быть больше 8-200 1) a) или 1) b). Расчет нагрузки определяет, что нагрузка составляет 95 А. В этом примере для общей площади пола (> 80 м2) минимальная допустимая токовая нагрузка в сети должна составлять 100 А.При выборе сервисного провода из таблицы 39, таблица позволяет использовать сервисный провод №2 AWG из алюминия для питания этой установки.

Расчет нагрузки, превышающей порог 95 А, потребует использования проводника следующего большего размера в соответствии с примечанием (2).

Пример 2 — Односемейный дом общей площадью 105 м2, снабженный медными проводниками.

Минимальная допустимая токовая нагрузка служебных проводов должна быть больше 8-200 1) a) или 1) b).Расчет нагрузки определяет, что нагрузка составляет 180 А. В этом примере минимальная номинальная мощность службы или фидера (А) составляет 200 А на основе расчета нагрузки.

Таблица 39 допускает использование рабочего провода №2 / 0 AWG Cu для питания этой установки. Если расчет нагрузки превысил порог 184 А, необходимо использовать провод следующего большего сечения в соответствии с примечанием (2).

Таблица 39
Минимально допустимое сечение для 3-проводных служебных проводов на 120/240 В и 120/208 В для отдельных жилых домов и питающих проводов или кабелей, питающих отдельные жилые единицы
для рядных домов, квартир или аналогичных зданий и заканчивающихся на оборудовании с температурой окончания жилы не менее 75 ° C.

[См. Правило 4-004 22).]

Медь [см. примечание 2)] Алюминий [см. примечание 3)]

Рейтинг устройства максимального тока. A

Для расчетных нагрузок до, А *

Размер проводника, AWG или kcmil

Для расчетных нагрузок до, А *

Размер проводника.AWG или kcmil

60

60

6

53

6

100

89

4

95

2

125

121

2

125

1/0

200

184

2/0

189

4/0

225

210

3/0

215

250

400

352

400

357

600

  • Эти значения силы тока представляют собой значения силы тока, указанные в в Таблицах 2 и 4 для 75 ° C увеличено на 5%

Примечания:

  1. Эта таблица применима только к проводникам сечением для нагрузок , рассчитанных в соответствии с с Правилами 8-200 1) a), 8- 2002), или 8- 2021).
  2. Если расчетная нагрузка превышает предел показано в этой таблице , следует использовать изолированный проводник следующего большего размера или кабель .
Обоснование

Изолированные провода, доступные в Канаде, в основном поставляются с классом изоляции 90 ° C.

Правило 4-006 требует, чтобы размеры проводов определялись с использованием столбцов температуры в таблицах 1-4, которые соответствуют номинальной температуре вывода, указанной на оборудовании.Это предотвращает отрицательное влияние рабочей температуры проводника на устройство максимального тока.

Subrule 4-004 22) вносит поправки в требования правила 4-006 и размер служебного проводника, который выбирается из таблицы 39. Расчетные нагрузки, представленные в таблице 39, находятся в пределах максимальных значений, при которых рабочие температуры проводников будут не влияет на устройство перегрузки по току (O / C). Проводники с изоляцией 90 ° C, используемые в таблице 39, имеют допустимую нагрузку, которая близко соответствует номиналу устройства максимального тока.

Пример

Алюминиевый проводник №2 RW90 имеет допустимую допустимую нагрузку 100А, как указано в таблице 4. В таблице 39 для расчетных нагрузок до 95А может использоваться алюминиевый провод №2 RW90 для обслуживания или фидеров с номиналом 100А. 95A — допустимая нагрузка, указанная в столбце 75C таблицы 4, увеличенная на 5%. Этот номинальный ток приведет к тому, что рабочая температура не превысит рейтинг 75 ° C TTR устройства O / C.

Областной менеджер по безопасности

Ссылки:
Закон о стандартах безопасности
Постановление об электробезопасности
Стандарты безопасности Общее постановление

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
