Нагревательный элемент тэн это – виды, принцип действия, правила подбора оборудования. Тэны для котлов отопления и радиаторов: особенности

Содержание

Сухой тэн в водонагревателе что это, плюсы, минусы, сравнение

Как правильно заменить ТЭН в бойлере

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаЗамену детали производят при ее поломке из-за отсутствия регулярной очистки бойлера

Необходимость в замене ТЭНа возникает при его неисправности. Когда он перестает нагревать воду, срабатывает электрозащитное устройство. В среднем срок службы составляет 4 года. Затем он выходит из строя из-за повышенной жесткости воды. Это событие можно отсрочить, если ежегодно выполнять обслуживание бойлера: очищать ТЭН и магниевый анод от накипи. Эта операция позволит увеличить продолжительность эксплуатации и улучшить качество воды, скорость ее нагрева. Перед приобретением нового элемента стоит проверить состояние старого ТЭНа с помощью контрольной лампы или мультиметра. В первом случае собирают простейшую электрическую цепь, включающую лампу и нагреватель. Если свет горит – проблема не в нем. Во втором случае измеряют сопротивление специальным прибором. Нулевое значение свидетельствует о неисправности нагревателя.

Конструкции разных моделей бойлеров имеют незначительные отличия, но сам принцип замены ТЭНа в водонагревателе является единым для всех типов устройств.

Для начала отключают подачу воду, а остатки жидкости сливают из бойлера. Водонагреватель обязательно обесточивают путем выдергивания вилки из розетки. В нижней части бойлера есть крышка, которая крепится шурупами. Их нужно открутить отверткой, и крышка снимется. В целях безопасности, прежде чем приступать к замене ТЭНа в бойлере, нужно проверить наличие напряжения на клеммах, например с помощью индикаторной отвертки. Затем отсоединяют провода и откручивают гайки, удерживающие нагреватель на посадочном месте. Производят замену ТЭНа на водонагревателе, предварительно проверив, чтобы контакты были сухими. Если в бойлере установлен анод, заменяют также и его. Проверяют на герметичность уплотнитель и прикручивают крышку на место. После этих манипуляций необходимо наполнить бойлер холодной водой и стравить из него воздух, открыв кран горячей воды. Только теперь можно включать его в сеть.

Критерии выбора

Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.

Разновидности приборов

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа
Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки

Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:

Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.

Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки

Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.

Особенности и количество нагреваемой жидкости

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаТЭН с магниевым анодом для жесткой воды

Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.

Условия эксплуатации

Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.

Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.

Категории ТЭНов по типу контакта с жидкостью

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаВ сухом ТЭНе отсутствует контакт с водой, что продлевает срок службы детали

Внутри ТЭНа для нагревания воды герметично запаяна нихромовая спираль, а пространство между ней и внешними стенками заполнено кварцевым песком. Внешняя трубка может быть выполнена из меди, углеродистой или нержавеющей стали.

Открытые ТЭНы контактируют непосредственно с водой. Их главным преимуществом является высокая скорость нагрева жидкости и небольшая стоимость, но имеются и значительные недостатки:

  • ограниченный срок службы;
  • быстрое образование известкового налета;
  • высокое потребление электроэнергии;
  • небезопасность.

Закрытые не контактируют с водой. ТЭН защищен прочной колбой. Его преимущества:

  • снижена вероятность электрического замыкания;
  • легко ремонтировать и обслуживать;
  • долго служат – втрое дольше открытых нагревательных элементов;
  • потребляют значительно меньше электроэнергии, чем ТЭНы открытого типа.

Важных недостатков два: высокая цена и медленный нагрев воды.

Как подключить ТЭН с терморегулятором

Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией

Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться.
Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм. Мы рекомендуем выбирать для подключения кабели с медными проводниками

Не забудьте уделить внимание наличию УЗО – оно мгновенно отключит питание в случае неожиданного выхода ТЭНа из строя или короткого замыкания. УЗО необходимо ставить как можно ближе к самому нагревателю

Также следует обеспечить надежное соединение проводников с контактами ТЭНа (без «соплей» и хлипких контактов, которые могут искрить).

Регуляторы температуры в бытовых целях используют довольно широко, а регулируют они температуру буквально везде: от банального паяльника до микроклимата в доме.

Преимущества сухого ТЭН

Если сравнить сухую конструкцию от погружной, первая будет иметь массу преимуществ:

  • отсутствие накипи;
  • компактные размеры;
  • простота обслуживания;
  • отличная производительность;
  • длительный срок эксплуатации;
  • отсутствие воздушных пробок.

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаОсновной проблемой всех водонагревателей является накипь. Причиной формирования этой прослойки служит некачественная вода и тот факт, что поверхность нагревателя соприкасается с жидкостью. От более жёсткой воды накипь образовывается гораздо быстрее, а слой извести толще и плотнее. Из-за этого явления существенно снижается скорость нагрева, а срок службы даже самого дорогого водонагревателя заметно сокращается.

Сухая конструкция надёжно защищена от таких неприятностей, так как контакт с водой не происходит, а значит, накипь не может образоваться.

Поскольку большинство застройщиков выделяет катастрофически мало места туалетной и ванной комнате, вторым немаловажным критерием выбора бойлера становится его размер. Сухой нагревательный элемент имеет довольно миниатюрные размеры в сравнении со своим «мокрым» родственником. Так как размеры самого водонагревателя значительно сокращаются, производитель небезосновательно может установить два, а то и три ТЭНа, что позволяет потребителю при желании нагреть воду буквально за несколько минут. Более того, потребителю не страшны перебои в работе одного из нагревателей, так как он всегда может пользоваться оставшимися.

Высокая производительность и простота обслуживания

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа
Так как накипь на сухом элементе не образовывается, скорость получения горячей воды значительно увеличивается. На выполнение своей прямой обязанности водонагреватель не тратит большого количества энергии, что ставит сухой ТЭН на ступень выше в сравнении с мокрым.

Ещё одна немаловажная особенность трубчатого элемента состоит в лёгкости ремонта. Несмотря на то что такой элемент долговечен, он всё же может выйти из строя. Для того чтобы починить устройство, не нужно производить полный демонтаж бака. Достаточно всего лишь свинтить защиту и вынуть элемент. После осмотра и ремонта ТЭН ставится обратно. По схожей схеме раз в полгода бак очищается от накипи. ТЭН при этом не затрагивается, а чистится лишь внутренняя стенка резервуара.

Долговечность водонагревателя

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаИз-за того, что сам нагревательный элемент не контактирует с водой и не покрывается накипью, срок его службы может затянуться на 5−6 лет, в то время как погружной ТЭН придётся менять раз в 2 года. С нынешними ценами на комплектующие такое преимущество позволяет неплохо сэкономить, даже несмотря на то, что водонагреватель с сухим ТЭНом стоит на порядок дороже.

Производители также позаботились о том, чтобы бойлер не включался, если в нём на данный момент нет воды. Защита от сухого старта установлена абсолютно во всех водонагревателях с сухим элементом. Такая функция позволяет агрегату не сгореть и прослужить дольше.

Если всё же требуется ремонт элемента, приятным сюрпризом станет вариативность такого водонагревателя. Трубчатые ТЭНы между собой мало чем отличаются, поэтому найти нужную деталь не составит труда.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели.
Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа . Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Популярные производители

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаКаждый производитель бойлеров выпускает ТЭНы только для своего оборудования

Следует выбирать ТЭН от проверенного производителя. Это не тот элемент, на котором нужно экономить. К лучшим фирмам относятся:

  • Термекс (Thermex). Выпускает бойлеры почти 50 лет. Этот производитель изготавливает ТЭНы из меди и нержавейки. Они надежно защищены, поэтому отличаются продолжительным сроком службы. На рынке Термекс зарекомендовал себя как производитель бойлеров наибольшего объема, поэтому в ассортименте можно встретить мощные электронагреватели.
  • Аристон. Нагревательные элементы от итальянского производителя изготовлены из сплава, содержащего медь, и снабжены хромоникелевой трубкой. Фланец выполнен из латуни, благодаря чему увеличивается теплоотдача. Они хорошо защищены от накипи, легко устанавливаются. И при этом стоят относительно недорого. Аристон предлагает водонагревательные ТЭНы с резьбой и терморегулятором от 1,2 до 4,5 кВт.
  • Электролюкс. Можно подобрать ТЭН от этого производителя практически для любой модели нагревателя. При этом они гарантированно прослужат долго, поскольку особенно устойчивы к накипи и не требовательны к качеству воды. Водонагреватель с ТЭНом от Электролюкс не требует частого обслуживания. В некоторые устройства этого производителя устанавливают два закрытых нагревательных ТЭНа, поэтому удается увеличить скорость нагрева жидкости.
  • Тимберк. Еще один производитель, который предлагает свою продукцию по доступной цене. В ассортименте встречаются ТЭНы, рассчитанные на бойлеры 80 и более литров воды. Они хорошо защищены от коррозии и воздействия других разрушающих факторов.
  • Известна также фирма Атлантика (Atlantic). Она выпускает широкий ассортимент качественных и надежных нагревательных элементов для бойлеров, среди них медные водонагревательные ТЭНы, сухие стеатитовые и другие, подходящие для вертикальной и горизонтальной установки.

Каждый производитель выпускает электронагреватели, рассчитанные на установку в бойлеры собственного производства. Однако можно найти и универсальные нагревательные ТЭНы. Они менее популярны ввиду сомнительного качества, но их использование возможно.

Виды ТЭНов по принципу работы

Особенности открытых и закрытых нагревательных элементов понятны из названия. Первые не защищены от воды, вторые закрыты колбой. По-другому их называют мокрыми и сухими. Принцип их работы следует рассмотреть подробнее.

Мокрые

ТЭНы мокрого типа – трубчатые, непосредственно контактируют с водой и нагревают воду своей поверхностью. Срок их службы зависит от качества воды, ее жесткости, процентного содержания солей. Из-за воздействия этих факторов металл коррозирует, а на поверхности образуется известковый налет. Посредством установки магниевого анода процесс можно замедлить, поскольку элемент притягивает соли. Также для защиты водонагревательных трубок используют стекловидную эмаль.

Сухие

Сухой ТЭН представляет собой нагреватель, который помещен в колбу, заполненную вторым слоем керамической засыпки (первый слой заполняет пространство между нихромовой спиралью и трубкой, в которую она помещена).  Водонепроницаемую оболочку делают из магниевого силиката или стеатита. Стеатит быстро нагревается и медленно остывает, имеет повышенную прочность и высокую термоустойчивость. Плюсов использования сухого ТЭНа в водонагревателе больше, чем минусов, и в частности для замены такого ТЭНа не нужно сливать из бойлера воду.

Способы подключения

Нужно отметить, что ТЭНы для бойлеров могут монтироваться в устройство как по одному, так и сразу несколько.

Параллельное подсоединение

Этот вариант подключения должен соответствовать определенным требованиям.

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типаОсновные правила следующие:
  1. Напряжение как в электрической сети, так и в каждом отдельном элементе обязано быть одинаковым.
  2. Чтобы определить общую мощность бойлера, нужно просуммировать мощности всех установленных элементов.
  3. Если по определенной причине один из ТЭНов сломается, то цепь продолжит работу. В этом случае единственное, что необходимо выполнить — поменять поломанный элемент.

Последовательное включение

Второй вариант заключается в последовательном подключении. При этом необходимо соблюдать принципы работы:

  1. Если сломается один из ТЭНов, то работа всей сети прервется.
  2. Чтобы узнать общее сопротивление, надо просуммировать все находящиеся в сети сопротивления.
  3. Суммарное напряжение не может быть больше общего напряжения всех обогревательных элементов.

Комбинированный метод

С учетом этой схемы в нескольких участках электрической цепи обязаны применяться разные варианты подсоединения. Довольно часто комбинированный способ целесообразен, если невозможно приобрести нагревающие элементы требуемой мощности. В таком случае устанавливают ТЭНы, имеющиеся в наличии, а необходимое значение достигается с помощью различных способов подключения.

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Сухой ТЭН для водонагревателя его достоинства, сравнение нагревательных элементов, рейтинг бойлеров сухого типа

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды , бойлером или батареей отопления

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало

При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием

Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Сухие ТЭНы. Устройство и особенности. Виды и преимущества

Холодная вода нагревается в бойлере ТЭНом. Это трубчатый электронагреватель. Он состоит из трубки, в которой расположена спираль из проволоки, нагревающейся от электрического тока. Между проволокой и трубкой засыпан песок с диэлектрическими свойствами для предотвращения замыкания.

Бойлер состоит из емкости с выводами для горячей и холодной воды. ТЭН находится в емкости, нагревает воду. На ТЭНе со временем появляется налет в виде солей магния и кальция. Слой соли становится все больше, передача тепла ухудшается, затрачивается больше времени на нагрев, а следовательно, повышаются расходы на электроэнергию.

Есть решения этой проблемы в виде различных фильтров воды и магниевых стержней. Но появились бойлеры с инновационным решением в виде сухого ТЭНа. В бойлерах располагают металлическую колбу, соприкасающуюся с водой. В колбу помещены сухие ТЭНы для нагревания. Все чаще изготовители оснащают водонагреватели таким сухим ТЭНом. Он продлевает работу устройства, упрощает обслуживание. Большинство изготовителей перешли на сухие нагреватели, так как это является перспективным направлением, снижающим затраты на электроэнергию и покупку бойлера.

Конструкция сухих ТЭНов постоянно совершенствуется. Существует несколько типов исполнения:
  • В колбу с ТЕНом залито масло. Его теплопроводность выше воздуха, возникает экономия энергии для нагревания воды.
  • Наиболее простой вариант. ТЭН находится в колбе в воздухе. Это дешевая конструкция, техническое обслуживание и замену ТЭНа легко произвести.

При работе на сухом ТЭНе нет контакта с водой и опасности поражения током. Когда спираль из проволоки перегорит, то она может прикоснуться к стенкам трубки, возникнет напряжение на корпусе бойлера. Качественные сухие ТЭНы надежные в плане безопасности. При выходе из строя они просто не работают, проволока не касается трубки. Но опасность все равно существует.

Обычные трубчатые нагреватели применяются в бытовой технике для нагрева жидкостей. Воздушные сухие ТЭНы применяются реже, но его свойства все чаще используются в различных сферах промышленности и быта. Они применяются для нагревания смесей газа, воздуха, в электрокалориферах, печах для сауны, конвертерах, пушках в тепловых завесах.

Виды сухих ТЭНов

Классы нагревателей основаны на принципиальных схемах работы в различных средах. Они отличаются тем, что могут работать в спокойных или движущихся средах. От этого зависит прочность конструкции, ее долговечность. Нагреватели для спокойных условий выполняют менее прочными и защищенными от температуры.

По сферам использования воздушные нагреватели разделяются по значению поддерживаемого напряжения, в зависимости от решаемой задачи. Универсальным ТЭНом классического типа можно считать воздушный нагреватель на 220 вольт. Его применяют в бытовых приборах, в областях производства для нагревания жидкостей согласно технологических процессов. В специальных сферах промышленности применяют сухие ТЭНы на 380 или 660 вольт.

Материалы изолятора

Обычный воздушный сухой нагреватель состоит из металлической трубки со спиралью из проволоки с высоким сопротивлением внутри нее. Для поддержания хорошей герметичности, составные части плотно прилегают друг к другу, использован специальный изоляционный материал.

Покупатели должны знать, какой материал входит в состав элемента. Сухие тэны с металлическими ребрами выполняются из нержавеющей или углеродной стали. В каждом случае подходит индивидуальный вариант, так как рабочая среда предназначена для своих параметров действия на материал. Универсальным свойством материала является коррозионная стойкость. Для воздушных сухих нагревателей такие требования не высоки, по сравнению с нагревателями для жидкостей.

Устройство сухого ТЭНа

В обычных нагревателях воды (трубчатых) элемент нагрева помещается непосредственно в воду. В водонагревателях с вариантом сухого ТЭНа элемент нагрева располагают в запаянной трубке, контакта с водой нагреватель не имеет.

Обычный водяной нагреватель комплектуется анодом из магния, для защиты от накипи в баке. При использовании сухого нагревателя анод помещается в бак через отдельное отверстие.

По форме также нагреватели разных типов имеют отличия. Сухой нагреватель тонкий и прямой, так как он располагается в металлической трубе, а обычный ТЭН бывает самой разной формы.

Сухой нагреватель входит в комплект баков выше 50 литров, так как по своим размерам он не подойдет для бака меньшего размера.

Особенности конструкции гибких сухих нагревателей

Элементы нагревателя со свойствами гибкости показывают подход высоких технологий к осуществлению нагрева среды. Их отличие от обычных нагревателей в том, что человек может без специального инструмента задать ТЭНу любую необходимую форму. Свойство гибкости не снижает эксплуатационные качества изделия. Нагреватель конкурирует в свойствах мощности и термической стойкости с обычными моделями, в том числе и с жидкостными.

Гибкие сухие воздушные нагреватели используются в специальном оборудовании и пресс-формах с горячими каналами. Специфика производства создала условия необходимости конструирования гибкой структуры.

Технические данные

Сухие тэны выпускаются в огромном ассортименте, несмотря на малую распространенность в сравнении с аналогами для жидкости. Их характеристики различны по рабочим свойствам и по конструкции. Длина контактного стержня достигает длины 60 см, от этого значения зависит сфера применения. По месту использования выбирают нагревательный элемент по конфигурации, свойствам и размерам.

Диаметр трубки колеблется в пределах 8-16 мм. Существуют разные варианты моделей нагревателей по быстродействию нагревания, которое обуславливается мощностью. Широкое распространение получил нагреватель воздушного сухого типа мощностью 2 кВт, на напряжение 380 вольт. Модели более 40 см могут работать в сети 220 вольт. Также применяются и другие нагреватели в широком диапазоне мощностей от 0,2 до 10 кВт.

Установка сухих нагревателей

Монтаж и крепление производится механическими фиксаторами в виде хомутов, втулок, зажимов и скоб. Широко применяется способ пайки, который нужно выполнять осторожно. Точки пайки необходимо размещать от торца нагревателя на 50 мм. Сухой нагреватель гибкого типа закрепляется на раствор клея или механическим методом укладки в пазы.

Особенности обслуживания

Фирмы изготовители производят все более качественные изделия для нагревания воды с высокими защитными свойствами. Но, если вовремя не проводить обслуживание оборудования, то долговечная эксплуатация их невозможна. Необходимо чистить поверхности нагрева от загрязнений с интервалом времени, зависящим от условий работы и свойств среды.

При использовании гибкого воздушного электронагревателя требуется защитная смазка мест прилегания элемента. Перед началом запуска оборудования необходимо удалить с него консервационную смазку, которая будет мешать для оптимальной тепловой отдачи.

Сухие ТЭНы имеют недостатки

Бытует мнение, что сухой нагреватель не экономичный, так как в металлической трубке есть зазор между спиралью и стенкой трубки. Сначала греется трубка, а потом греется вода. Но это утверждение можно опровергнуть. Нагрев проходит внутри среды, потери для нагрева наименьшие. Диаметр ТЭНа меньше диаметра трубки на 2 мм, прослойка воздуха минимальная.

Мощность сухих нагревателей меньше обычных. Их мощность достигает 1200 ватт, по сравнению с обычными на 2 кВт. Зато сухие ТЭНы устанавливают 2 штуки на один бойлер, общая разница в мощности получается незначительная.

Недостаток, с которым не поспоришь, это высокая цена. Разница в стоимости примерно в 1,5 раза.

Преимущества
  • Простое обслуживание. Для замены элемента будет необходима отвертка для снятия корпуса из пластика и отвинчивания распорного винта. Больше никаких работ не требуется, только вытащить неисправный элемент и установить новый. А для замены «мокрого» ТЭНа вам нужно сливать воду, отвинчивать фланец, остатки воды могут вылиться на вас. Необходимо каждый раз менять прокладку под фланцем. Это грязная и дорогостоящая работа.
  • Цена нагревателя. Сухой элемент стоит около 15 долларов. Это зависит от производителя и продавца. «Мокрый» элемент стоит от 26 долларов и выше. Если у вас титан малоизвестной марки, то купить мокрый ТЭН будет непросто, и цена будет высокой. Прокладка также будет стоить немало денег.
  • Простота замены 1-го элемента. Если вышел из строя один элемент, то вы меняете его, не касаясь к другим элементам, не сливаете воду, и даже сам водонагреватель не нужно снимать со стены. Времени это займет не более 10 минут. Для замены мокрого элемента, тем более, если их два, нужно слить воду, снять сам нагреватель, открутить гайки. Затем нужно решать: менять сразу два элемента, или ждать, пока выйдет из строя второй, зная, что опять придется повторять эти неприятные процедуры.
  • Доступность в продаже. Сухие ТЭНы подобны по своему оформлению, отличаются только длиной или диаметром. Во многих магазинах по продаже электротоваров их можно легко найти. Мокрые нагреватели изготавливаются под конкретную марку изделия, заказываются отдельно. Необходимо ждать, когда его доставят.

При покупке водонагревателя с элементом «мокрого» типа можно сэкономить до 30 долларов. Но это не окупит стоимость замены нагревательного элемента, с множеством неприятных работ по обслуживанию.

Похожие темы:

ТЭН. Выбор, расчет, обозначение, характеристики нагревательных элементов ТЭНов.

1. Нагревательные элементы

Под нагревательным элементом понимают нагревательное сопротивление, его изоляцию, каркас и защитную оболочку.

Нагреватели подразделяются на открытые, защищенные и герметические. Открытые передают тепло излучением и конвекцией. Нагреватели защищенного типа и герметического исполнения передают тепло в основном конвекцией.

Наиболее широко распространены трубчатые электронагревательные элементы — ТЭНы, которые можно устанавливать почти во все нагревательные приборы. Однако во многих низкотемпературных приборах используют открытые спирали, защищенные самой конструкцией прибора, как более простые и дешевые.

Заводы серийно выпускают трубчатые электронагреватели диаметром трубки 9—16 мм, при толщине стенки — 0,8—1,5 мм и максимальной длине 6 м.

Нагревательная спираль, как правило, изготавливается из поволоки сплава Х20 Н80 и Х15 Н60 диаметром 0,2—1,6 мм.

Рис. 1. Трубчатый электронагреватель: 1 — спираль; 2 — теплоизоляционный материал; 3 — металлическая трубка; 4 — токоведущий стержень; 5 — изоляционная втулка

Внешняя трубка выполняется из стали Ст10 или 1 Х18 Н10 Т, меди, латуни, алюминия. При изготовлении ТЭНы заполняют периклазом (плавленая окись магния), затем обжимают и герметизируют. Трубке нагревателя можно придать любую желаемую форму при условии, что изгиб делается в холодном состоянии после отжига трубки и радиус изгиба не меньше 2,5 диаметров трубки. Спираль при этом сохраняет центральное положение в трубке.

Срок службы ТЭНов 10000 часов, гарантийный срок 3000 часов.

1.1. ТЭНы промышленного назначения, ГОСТ 13268—88

Рис. 2. Примеры конфигурации ТЭНов промышленного назначения


Нагрев воздуха, литейных форм и т.д. Материал оболочки: ст.10, нержавеющая сталь. Мощность от 0,2 до 5 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки: ст.10, нержавеющая сталь, латунь. Мощность: от 0,2 до 6,3 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки: ст.10, нержавеющая сталь, латунь. Мощность: от 0,2 до 6,3 кВт

ТЭНы для дистилляторов.

Материал оболочки: нержавеющая сталь, латунь. Мощность: от 0,5 до 3 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки ст.10, нержавеющая сталь, латунь. Мощность от 0,2 до 3,6 кВт

Нагрев воды, воздуха и т.д.

Материал оболочки ст.10, нержавеющая сталь, латунь. Мощность до 5 кВт

Нагрев воздуха.

Материал оболочки ст.10, нержавеющая сталь. Мощность до 4 кВт

Оребренные ТЭНы. Мощность до 6,3 кВт

1.2. Обозначение ТЭНов по ГОСТ 13268—88 (для промышленного оборудования)

Пример обозначения ТЭНа: ТЭН 170 С 13/0,4 S 220

170 — развернутая длина ТЭН по трубе: от 30 до 450 см; С — тип контактного стержня (длина), см. табл.


Условное обозначение

A

B

C

D

E

F

G

H

Длина стержня в заделке, мм

40

65

100

125

160

250

400

630

13 — диаметр ТЭН, мм: 13; 10; 8; 8,5; 7,4; 6,5;

0,4 — потребляемая мощность: от 0,2 до 6,3 кВт; S — нагреваемая среда;

220 — напряжение: от 12 до 600 В.


Условное обозначение нагреваемой среды

Нагреваемая среда

Характер нагрева

Удельная мощность, Вт/см2, не более

Материал оболочки ТЭНа

Х

вода, слабый раствор щелочей и кислот (рН от 5 до 9)

Нагревание, кипячение с максимальной температурой на оболочке 100 °C

9,0

Медь, латунь (с покрытиями)

J

вода, слабый раствор кислот (рН от 5 до 7)

Нагревание, кипячение с максимальной температурой на оболочке 100 °C

15,0

Нержавеющая сталь

Р

вода, слабый раствор щелочей (рН от 7 до 9)

Нагревание, кипячение с максимальной температурой на оболочке 100 °C

15,0

Углеродистая сталь

S

Воздух и прочие газы и смеси газов

Нагрев в спокойной, газовой среде до температуры на оболочке ТЭНа до 450 °C

2,0

Углеродистая сталь

T

Воздух и прочие газы и смеси газов

Нагрев в спокойной, газовой среде с температурой на оболочке ТЭНа свыше 450 °C

5,0

Нержавеющая жаропрочная сталь

O

Воздух и прочие газы и смеси газов

Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, до рабочей температуры на оболочке ТЭНа до 450 °C

5,5

Углеродистая сталь

K

Воздух и прочие газы и смеси газов

Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭНа свыше 450 °C

6,5

Нержавеющая жаропрочная сталь

Z

Жиры, масла

Нагрев в ваннах и др. емкостях

3,0

Углеродистая сталь

L

Литейные формы, пресс-формы

ТЭН вставленный в отверстия имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭНа до 450 °C

5,0

Углеродистая сталь

1.3. ТЭНы бытового назначения ГОСТ 19108—81

Рис. 3 Примеры конфигурации ТЭНов бытового назначения


ТЭНы для электрочайников.

Мощность: 1,0; 1,25 кВт.

Материал оболочки: латунь, нержавеющая сталь, ст.10 с покрытиями

ТЭНы для электросамоваров. Мощность: 1,0; 1,25 кВт.

Материал оболочки: латунь, нержавеющая сталь, ст.10 с покрытиями

ТЭНы для электроутюгов. Мощность: 1,0 кВт.

Материал оболочки: ст.10, алюминий

Блок ТЭНов для электромаслянных радиаторов. Мощность: 0,5; 0,75; 1,0; 1,25 кВт.

Материал оболочки: ст.10

ТЭНы для электроплиток. Мощность: 1,0 кВт.

Материал оболочки: нержавеющая сталь

ТЭНы для электрогриля. Мощность: 1,5 кВт.

Материал оболочки: нержавеющая сталь

ТЭНы для электроростера. Мощность: 0,8 кВт.

Материал оболочки: нержавеющая сталь

ТЭНы для электровафельниц. Мощность: 0,5 кВт.

Материал оболочки: нержавеющая сталь

Таблица 1.1. Обозначение ТЭНов по ГОСТ 19108—81 (для бытовых электроприборов)


Условное обозначение нагреваемой среды

Нагреваемая среда

Характер нагрева

Удельная мощность, Вт/см2, не более

Материал оболочки ТЭНа

Х

Вода, слабый раствор щелочей и кислот (рН от 5 до 9)

Нагревание, кипячение

11,0

Медь, латунь (с покрытиями)

П

Вода, слабый раствор щелочей (рН от 7 до 9)

Нагревание, кипячение

11

Хромо-никелевая сталь

Т

Воздух

Нагрев в спокойной воздушной среде

5,2

Хромо-никелевая сталь, до 700 °C на оболочке ТЭНа

О

Воздух

Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом

5,0

Углеродистая сталь, до 500 °C на оболочке ТЭНа, алюминиевые сплавы до 250 °C

И

Жиры, масла

Нагрев в ваннах и других емкостях

3,0

Углеродистая сталь, до 300 °C на оболочке ТЭНа

У-1

Подошвы электроутюгов

ТЭНы залиты в изделия. Работа с термоограничителями, терморегуляторами, термовыключателями

18,0

Углеродистая сталь, до 500 °C на оболочке ТЭНа

У-2

Подошвы электроутюгов, металлические плиты из алюминиевых сплавов, металлические формы (стальные и чугунные)

ТЭН вставлены в отверстия, запрессованы в изделия. Работа с термоограничителями, термовыключателями

13,0

Углеродистая сталь, до 500 °C на оболочке ТЭНа, алюминиевые сплавы — до 320 °C

Таблица 1.2. Контактная часть ТЭНа


Шпилька

В комплекте: 2 гайки, 3 шайбы, изолятор

Диаметр ТЭНа, мм

Шпилька

13

М5; М4

10

М3; М4

8; 8,5

М3

7,4; 6,5

М2,5

Флажок нержавеющий, для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм

Для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм

Флажок с отверстием, для ТЭНов с диаметром: 7,4; 8,0; 8,5; 10 мм, в комплекте: скоба (М4), винт (М4)

Таблица 1.3. Крепежная арматура ТЭНов


Штуцер для ТЭНов с диаметром:

Диаметр ТЭНа, мм

A, мм

B, мм

C, мм

Диаметр

Материал

13; 10

30

25

5

Тр 1/2″

Ст.10,

нержавеющая сталь

10; 8,5; 8,0

20

20

4

М14х1,0

Ст.10

7,4

16

18

2

М10х1,0

латунь

Фланец резьбовой для ТЭНов с диаметром:

Диаметр ТЭНа, мм

Диаметр

Материал

7,4—8,5

Тр11/2″, 48х1,5, 48х2,0

латунь

Таблица 1.4. Трубчатые электронагреватели для торгово-технологического оборудования


№ п/п

Форма ТЭНа

Тип

Мощность, кВт

Габариты, мм

Применяемость в оборудовании

А

Б

В

R

1.

Форма 1. (U-образный со штуцерами)

ТЭН42А13/1Р

1

212

162

120

60

КНЭ-25, 25М

2.

ТЭН32А13/1Р

1

178

128

65

32,5

КНЭ-25М1

3.

ТЭН60А13/2Р

2

302

252

120

60

КНЭ-50, КНЭ-50М

4.

ТЭН42А13/2Р

2

228

168

65

32,5

КНЭ-50М1

5.

ТЭН100А13/4Р

4

511

461

87

43,5

КНЭ-100, КНЭ-100М

6.

ТЭН100А13/4Р

4

300

250

120

60

КНЭ100МН, КНЭ100Б

7.

ТЭН71А13/2,5Р

2,5

195

145

120

52

КПЭ-100

8.

ТЭН79А13/2,5Р

2,5

214

164

117

52

КПЭ-125

9.

ТЭН100А13/3,5Р

3,5

320

270

117

52

КПЭ160

10.

ТЭН140А13/5,0Р

5,0

400

350

60

31,5

КПЭ250

11.

ТЭН140А13/0,63С

0,63

719

689

64

31,5

ПСМ-4, ШЖЭСМ-2

12.

ТЭН140Н13/0,8С

0,8

708

638

100

43,5

КПЭ-400

13.

Форма 2.

(прямой без штуцеров)

ТЭН93А13/1С

1

990

930

ФГ-20

14.

15.

Форма 3. (U-образный без штуцеров)

ТЭН60А13/2Р ТЭН67А13/2,5

2; 2,5

215

213

165

163

274

350

36,5

ЛПС-17, ЛПС-3, МСЭ-84К, МСЭ-110К

16.

17.

Форма 4. (грибообразный со штуцерами)

ТЭН68,5А13/2,5Р ТЭН68,5А13/3,2Р

2,5;

3,5

Длина 100 мм, расстояние между выводами 80 мм, наружный диаметр гриба 292 мм

КПЭ-40, КПЭ-60

А — длина с выводами,

Б — длина рабочей части,

В — расстояние между выводами, R — радиус гиба.


2. Выбор спирали нагревательного элемента

Зная температуру и мощность спирали, размеры проволоки можно подобрать из табл. 2.1.

Таблица 2.1. Выбор нихромовой проволоки в зависимости от температуры и мощности


Температура, °C

Мощность и длина проволоки

Диаметр, мм

Спирали в изоляции из периклаза в канавках конфорки

Спирали в керамической изоляции пластинчатого элемента

Открытые спирали в воздухе

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,1

1,2

1,3

1,4

1,5

916

600

кВт

0,58

0,82

1,19

1,46

1,75

2,07

2,4

2,66

3,02

3,36

3,74

4,08

м

7,5

8,6

9,6

10,7

11,6

12,5

13,3

14,5

15,3

16,0

16,7

17,5

686

1140

450

кВт

0,55

0,75

0,95

1,16

1,39

1,62

1,88

2,13

2,33

2,66

2,93

3,23

м

9,1

9,5

12,0

13,3

14,5

15,8

17,9

18,2

19,3

20,3

21,4

22,2

610

886

350

кВт

0,47

0,62

0,82

1,03

1,16

1,35

1,55

1,75

1,95

2,18

2,41

2,66

м

10,8

11,0

14,2

15,9

17,5

19,1

20,5

22,1

23,5

24,7

26,1

26,9

457

750

300

кВт

0,42

0,57

0,72

0,89

1,05

1,21

1,39

1,58

1,76

1,98

2,18

2,4

м

11,8

12,9

15,5

17,4

19,2

21,0

22,7

24,2

25,9

27,2

28,8

29,7

382

638

250

кВт

0,37

0,48

0,65

0,76

0,91

1,05

1,21

1,37

1,53

1,7

1,9

2,0

м

13,6

15,7

18,2

20,4

22,5

24,7

26,6

28,4

30,5

32,0

33,7

40,1

305

507

200

кВт

0,33

0,42

0,54

0,66

0,78

0,9

1,03

1,16

1,3

1,45

1,6

1,74

м

15,4

18,5

20,9

23,5

25,9

28,4

30,6

32,8

35,2

36,8

38,6

45,5

преимущества и недостатки, рейтинг лучших моделей

Те, кто хотя бы раз задумывался о выборе бойлера, непременно сталкивался с таким понятием, как сухой ТЭН в водонагревателе. Что это такое и в чём его отличие от традиционного «мокрого» варианта. Сегодня мы расскажем, как устроен водонагреватель с сухим ТЭНом, обсудим достоинства и недостатки такого прибора, а также предложим вашему вниманию ТОП 5 лучших моделей 2019 года.

Основные отличия

Для начала, давайте разберём, что значит сухой ТЭН в водонагревателе. Такие модели бойлеров появились на нашем рынке немногим более 10 лет назад. С тех пор они завоёвывают всё большую популярность у владельцев дач, квартир и загородных домов, лишённых услуги централизованного горячего водоснабжения.

До этого времени самым распространённым вариантом конструкции являлась система с погружным или «мокрым» нагревательным элементом. Такое устройство более всего напоминает обычный бытовой кипятильник, только огромного размера. Это полая стальная или медная трубка, в которую помещена нихромовая спираль. Свободное внутреннее пространство заполняется кварцевым песком или другим подобным материалом с высокой теплопроводностью. Вся конструкция помещается непосредственно в бак и вступает в прямой контакт с водой, которую греет. Недостатком такого устройства является повышенное образование накипи прямо на стенках ТЭН, из-за чего уменьшается скорость теплообмена и возрастает потребление электрической энергии.

Сухой ТЭН устроен принципиально иначе. Он состоит из реостатной проволоки, помещённой в пазы керамического изолятора. Для исключения контакта с водой вся конструкция помещается в закрытую колбу, выполненную из металла, имеющего антикоррозионное покрытие. Для усиления теплопроводности между стенками стакана и нагревателем дополнительно размещают масляную прослойку.

ТОП-3 лучших водонагревателя с сухим ТЭН Electrolux

  1. Electrolux EWH 50 Formax DL
  2. Electrolux EWH 100 Royal Flash
  3. Electrolux EWH 100 Centurio IQ 2.0

Смотрите также – Какой фирмы водонагреватель лучше выбрать

Преимущества

По сравнению с открытыми «кипятильниками» сухие конструкции имеют множество преимуществ. Для примера рассмотрим лишь некоторые из них:

Отсутствие накипи на ТЭН

На скорость формирования этой неприятной прослойки влияют качество воды и площадь поверхности соприкосновения нагревателя с жидкостью. Чем более жёсткая вода подаётся в вашем регионе, тем быстрее будет образовываться накипь. Толстая известковая прослойка снижает качественный нагрев воды, и срок работы ТЭН уменьшается.

Сухой нагревательный элемент защищён от подобной неприятности. В этом случае прямой контакт с водой не происходит. Значит, и накипи на нагревателе тоже нет.

Компактные размеры

Сухой ТЭН имеет относительно небольшие размеры и занимает места намного меньше, нежели его «мокрый» собрат. Таким образом, уменьшаются размеры и самого накопительного бака. Чаще всего производители устанавливают по два или даже по три нагревателя в один прибор. Это позволяет потребителю самостоятельно регулировать нагрузку. Если вам необходимо быстро подогреть большой объем воды, включите сразу все ТЭН и вы получите горячую воду буквально за несколько минут.

Даже если один из нагревателей перегорит, ничего страшного не произойдёт. На период ремонта вы просто станете пользоваться одним из оставшихся и все равно останетесь с горячей водой.

Отличная производительность

Это ещё одно преимущество сухих ТЭН. Поскольку на таком нагревателе практически не образуется накипи, то скорость получения горячей воды значительно увеличивается. При этом затрачивается намного меньше электроэнергии, чем при подогреве воды «мокрым» ТЭН.

Сам по себе каждый сухой ТЭН, установленный в бойлере чаще всего имеет мощность меньшую, нежели у аналогичного варианта с «мокрым» элементом. Но поскольку в водонагревателях такого типа обычно используется несколько ТЭН, то суммарная мощность будет существенно ниже, чем у «мокрого» трубчатого нагревателя. А уж использовать ли её в полном объёме или частично потребитель может решать самостоятельно.

ТОП-3 лучших водонагревателя с сухим ТЭН Timberk

  1. Timberk SWH FED1 80 V
  2. Timberk SWH RE15 50 V
  3. Timberk SWH RED1 100 V

Простота обслуживания

Водонагреватели с сухим трубчатым элементом имеют одну немаловажную особенность. Они устроены таким образом, что если ТЭН вдруг выйдет из строя, для его замены вам даже не придётся сливать воду из бака. Достаточно свинтить защитный фланец, вынуть элемент, произвести его осмотр или ремонт и вставить обратно.

Долгий срок эксплуатации

Из-за отсутствия контакта с накипью сухие ТЭН имеют долгий срок службы. Одного такого элемента достаточно в среднем для 5 лет бесперебойной работы. В то время, как бойлеры с обычным ТЭН выходят из строя раз в 2–3 года. При нынешних ценах на комплектующие это позволяет хорошо сэкономить.

Наличие защиты от сухого старта

Абсолютно все модели с сухим нагревателем оснащены системой защиты от включения без воды. Если в баке нагревателя нет воды, система просто не позволит агрегату включиться. Защита от «сухого старта» не позволит трубчатому нагревателю сгореть. Даже если по какой-то причине она не сработает, то поломка коснётся исключительно нагревательного элемента. Другие системы бойлера не пострадают.

Вариативность

Многие сухие ТЭН имеют полностью идентичную конструкцию. Это позволяет использовать один и тот же элемент для различных моделей баков. Так что в случае ремонта проблем с комплектующими у вас не будет.

Отсутствие проблем с воздушными пробками

Водонагревателям оснащённым сухими ТЭН не грозит образование внутренних воздушных пробок. Для моделей с «мокрыми» нагревателями это может закончиться дорогостоящим ремонтом.

Смотрите также – Выбираем твердотопливный котел длительного горения: рейтинг 10 лучших котлов

Недостатки

Поскольку идеальных вещей в природе не существует, то есть у сухих нагревательных элементов и негативные стороны. Правда, их не так уж и много.

Сухой ТЭН может быть исключительно прямым. Поэтому их используют в моделях, объёмом не менее 30 литров. Так что если вам необходимо приобрести «малютку» на 10–20 литров, такой вариант не подойдёт.

Но главный недостаток сухого ТЭН заключается в его высокой стоимости. Модели оснащённые таким нагревательным элементом обычно стоят не менее, чем в полтора раза дороже традиционных водонагревателей с «кипятильником». Стоит ли такой агрегат потраченных на него средств каждый должен решить для себя самостоятельно.

Обзор лучших моделей

Если вы все же решили отдать предпочтение накопительному водонагревателю с сухим ТЭН, предлагаем вашему вниманию ТОП 5 лучших моделей 2019 года.

Atlantic Vertigo

Инновационная модель совместного производства Египта и Франции. Конструкция этого водонагревателя уникальна и пока что ни одна торговая марка не смогла её повторить. «Вертиго» имеет сразу два эмалированных бака для подогрева воды. Агрегат работает абсолютно бесшумно и управляется при помощи понятного цифрового интерфейса.

Достоинства:

  • оснащён термостатом, что позволит нагревать воду только до нужной температуры;
  • для тех, кто очень спешит, предусмотрен скоростной нагрев Boost;
  • умный агрегат запоминает настройки и включает прибор в Smart-режиме с теми параметрами, которые пользователь залает чаще всего;
  • широкий модельный ряд, до 80 литров включительно;
  • долгая работа обеспечивается наличием сухих ТЭН и магниевого анода;
  • имеется возможность как вертикальной, так и горизонтальной установки;
  • гарантийный срок бака – 7 лет;
  • все модели имеют глубину не более 30 см.

Недостатки:

  • в размерной линейке отсутствуют модели объёмом более 80 литров, что может составлять неудобство для большой семьи.

Смотрите также:

Electrolux EWH 50 Formax DL

Электроводонагреватель с двумя ТЭН сухого типа, мощностью 1,2 и 0,8 кВт. В наличии имеется информативное цифровое табло и функция трехрежимного регулирования температуры нагрева. Максимальный подогрев воды до 75 С, оптимальная рабочая температура – 55 С. Бак имеет достаточно толстый слой полиуретана (22 мм) для защиты от промерзания.

Плюсы:

  • хороший термический эффект, вода долго остаётся горячей;
  • компактные габариты;
  • три режима работы;
  • быстрый подогрев воды до нужной температуры;
  • эстетичный внешний вид;
  • достаточно демократичная стоимость.

Минусы:

  • по отзывам пользователей и специалистов явных недостатков не выявлено.

Fagor CB ECO

Качественный водонагреватель от испанского производителя. Оснащён двумя сухими ТЭЕ на 1,2 или 0,8 кВт в зависимости от объёма бака. Имеется широкий модельный ряд от 30 до 200 литров объёма бака. Конструкция агрегата предусматривает несколько режимов управления. В зависимости от заданных параметров нагревательные элементы могут работать в паре, по одному или в автоматическом режиме.

Преимущества:

  • широкая объёмная линейка моделей;
  • ТЭН, работающие по принципу сухого нагрева;
  • улучшенная система теплоизоляции;
  • титановый анод, не требующий замены;
  • прочный стальной бак, имеющий дополнительное титановое напыление;
  • предусматривает вероятность горизонтальной и вертикальной установки;
  • большие гарантийные сроки;
  • электронное регулирование позволяет контролировать температуру с точностью до градуса.

Недостатки:

  • в режиме ЭКО отсутствует возможность самостоятельно выставить желаемую температуру;
  • недостаточно длинный шнур питания.

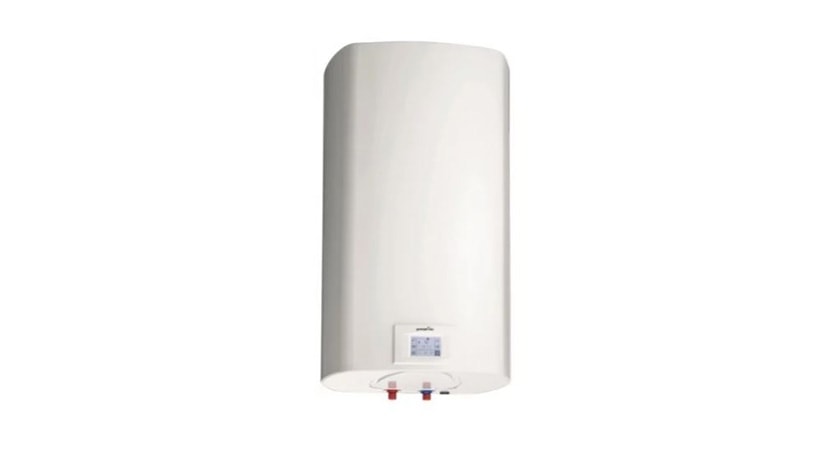

Gorenje OGBS100SMV9

Неплохой водонагревательный прибор среднего класса от Сербского производителя. Модель имеет плоский корпус белого цвета, что совместимо практически с любым дизайном интерьера. Модель оснащена современной системой от перегрева, что исключает случайное включение с пустым баком. Для защиты от коррозии в баке установлен анод из магния.

Плюсы:

  • электронная система управления;
  • сухой ТЭН;
  • «умная» система запоминания регулярных пользовательских настроек;
  • широкий модельный ряд от 30 до 120 литров;
  • максимальная температура подогрева +85С;
  • доступная ценовая политика.

Минусы:

  • присутствует только вертикальный способ установки;
  • внутренняя часть бака покрыта эмалью.

Willer Elegance IVB DR

Ещё модель сербского происхождения. Этот накопительный водонагреватель также принадлежит к среднему классу. Этот плоский и компактный бойлер имеет всего 30 см в глубину, так что поместится даже в небольшую нишу в ванной или туалете.

«Виллер Элеганс» — прибор очень экономичный. Для сохранения электроэнергии тут предусмотрена толстая термоизоляция и специальный режим «Эко». В этом случае вода не нагревается выше 45 С, а значит, и счётчик не наматывает лишние киловатты.

Достоинства:

  • три сухих ТЭН, мощностью по 0,8 кВт каждый;
  • возможность использовать нагреватели как в паре, так и по отдельности;
  • выбор моделей на 50, 80 и 100 литров;
  • простой и понятный блок управления;
  • накопительный бак выполнен из нержавейки;
  • приятный внешний вид;
  • доступная стоимость.

Недостатки:

  • не слишком популярная марка на отечественном рынке.

Как видно из всего, сказанного выше, накопительные водонагреватели с сухим ТЭН набирают всё большую популярность. На сегодняшний день подобные модели выпускает каждый более или менее уважающий себя производитель. Так что если вы решили приобрести бойлер с сухим ТЭН, в любом магазине вам будет предложен достойный выбор.

Смотрите также:

ТЭНы для отопления — как и где применяются, плюсы и минусы, способы монтажа

Здесь вы узнаете:

ТЭНы для отопления используются в различных приборах, начиная от электрокаминов, заканчивая чугунными радиаторами. Установка ТЭНа — простая и быстрая процедура, подключается он непосредственно в электросеть и имеет большой КПД. Минус — расходы на электроэнергию.

Сфера применения ТЭНов для отопления

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЭНы являются:

  1. Переносные и стационарные масляные электрообогреватели.
  2. Водяные радиаторы отопления.
  3. Полотенцесушители для ванной.
  4. Электрокамины.
  5. Электроконвекторы.
  6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Насколько большая выгода от ТЭНов

Если имеется старая батарея, то почему бы ее не превратить с помощью ТЭНа в систему отопления для небольшого подсобного помещения, — курятника, мастерской, гаража.

Существуют даже мифы, что тенами отапливать выгодно. Но «мечты разбиваются о суровую реальность», — электричеством отапливать дороже всего. Так как используется самый дорогой энергоноситель.

Неважно, имеется ли фирменный программируемый электрокотел, или установлена бочка с опущенным в нее на проволоке ТЭНом, — КПД подобных электронагревателей около 97%. А дальше платим по счетчику…

Минусы и плюсы радиаторного ТЭНа

Электронагреватели трубчатого типа дают возможность собрать практичную и достаточно эффективную отопительную систему основного или дополнительного обогрева.

К достоинствам приборов можно отнести:

  1. Предельную простоту монтажа. С этой работой справится каждый начинающий мастер.
  2. Невысокую стоимость устройства, правда, имеется в виду цена одного ТЭНа, без дополнительного оборудования.
  3. Большую надежность по сравнению с масляными радиаторами. Кроме того, батареи с ТЭНами ремонтопригодны. При выходе оборудования из строя будет достаточно заменить нагреватель.
  4. Наличие дополнительных опций и функционала.
  5. Возможность автоматического управления отопительной системой, но для этого понадобится дополнительное оборудование.

Мы перечислили основные достоинства радиаторных ТЭНов, рассмотрим их значимые недостатки. Их довольно много. Прежде всего, это внушительные эксплуатационные расходы, что объясняется высокой стоимостью электроэнергии. Их можно снизить, если полностью автоматизировать управление системой отопления.

В этом случае ТЭНы будут включаться в работу только после того, как температура в помещении понизится до определенного минимальным значения. И выключаться по достижению температуры, определенной как комфортной. Работа в таком режиме максимально экономична.

Самые простые по конструкции радиаторные ТЭНы не оснащены автоматическим управлением. Чтобы автоматизировать такую систему, понадобится приобретение дополнительного оборудования

Однако оборудование для автоматизации потребует финансовых вложений. Если рассматривать покупку ТЭНа в комплекте с радиатором и с автоматикой, стоимость такого комплекта будет намного больше цены электрического конвектора или же масляного радиатора.

Но при этом последние по уровню предоставляемого комфорта ничем не уступают, а кое в чем даже превосходят радиаторы с ТЭНами. Например, последние требуют стационарной установки, тогда как электрические конвекторы и масляные радиаторы более мобильны и компактны.

Кроме того, как и любой другой электрический прибор, в процессе работы ТЭНы генерируют магнитное поле. Его опасность для организма не доказана, равно как и безопасность. Поэтому стоит отнести наличие такого поля к отрицательным качествам устройств, ведь они монтируются в радиаторы, то есть находятся в непосредственной близости от людей.

В других отопительных системах, работающих от электричества, этот недостаток в какой-то мере нивелируется. К примеру, электрокотлы располагаются в нежилых помещениях, где присутствие человека кратковременно.

Один из самых значимых недостатков радиаторных ТЭНов – это относительно невысокая эффективность. Если сравнивать ее с эффективностью традиционных систем, работающих с жидким теплоносителем, она окажется значительно ниже.

Связано это с тем, что в первом случае теплоноситель движется с довольно высокой скоростью. Благодаря этому радиатор прогревается достаточно быстро и полностью.

Чтобы увеличить теплоотдачу оборудованных ТЭНами радиаторов, можно накрыть стену, а которой закреплено устройство, отражающим экраном из фольги. Тепловое излучение будет двигаться только в комнату

Функционирование ТЭНа не в состоянии обеспечить такую высокую скорость. В результате нагрев корпуса батареи будет неравномерным. В нижней части температура будет намного выше, чем в верхней.

Учитывая, что в целях безопасности не следует допускать разогрев батареи выше +70ºС, такая температура будет присутствовать только в нижней части радиатора, где находится ТЭН. Следовательно, чтобы не допустить перегрева оборудования, придется уменьшать его мощность примерно на треть.

Как используются для радиаторов отопления

Основной функцией электронагревателей трубчатого типа для радиаторов является нагрев жидкости в автономной или централизованной системе отопления. Используется устройство как второстепенный или главный тепловой источник.

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

  1. Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки.  Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
  2. При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов  их мощность должна соответствовать объему помещения.

Как дополнительное устройство основному отоплению трубчатый электрический нагреватель может устанавливаться:

  1. В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
  2. В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.

ТЭН для радиатора устанавливается и в частных и в многоквартирных домах

Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.

Разновидности и способы изготовления ТЭНов

Современные электронагревательные элементы обладают высокой прочностью и способностью изменять форму и размеры под действием высоких температур без ущерба своим техническим характеристикам. Используют их не только в бытовых приборах отопления, но и в промышленных. Правда, в последних устанавливают более мощные аналоги с большими размерами. Все современные тэны имеют высокий показатель долгосрочной эксплуатации.

Производители выпускают два вида тэнов, которые отличаются способом изготовления. Есть изделия, которые производят массово, а есть и такие, которые выпускают малыми партиями. Обычно они соответствуют определенным запросам заказчиков. Их используют в специальных отопительных установках со специфичными требованиями. Кстати, цена вторых намного выше первых.

Трубчатые электронагреватели

Это самый распространенный вид тэнов, который используется практически во всех отопительных приборах на электрическом питании. С помощью трубчатых аналогов нагрев теплоносителя происходит по принципу конвекции, излучения и теплопроводности в результате преобразования электрической энергии в тепловую.

Такой нагревательный элемент имеет следующие характеристики:

  • Диаметр трубки 6,0-18,5 миллиметров.
  • Длина тэна 20-600 сантиметров.
  • Трубка может быть изготовлена из стали, из нержавейки или из титана (очень дорогой прибор).
  • Конфигурация прибора — без ограничений.
  • Параметры (мощность, производительность и прочее) — по согласованию с заказчиком.

Трубчатые электронагреватели оребренные


Используется для нагрева воздуха или газа, которым отапливается помещение

ТЭНРы представляют собой тот же трубчатый электронагреватель только с ребрами, которые расположены в перпендикулярных плоскостях к оси нагревательной трубки. Обычно ребра изготавливают из металлической ленты и крепят к трубке специальными прижимными гайками и шайбами. Сам тэн выполнен или из нержавейки, или из конструкционной стали.

Этот вид электронагревательных приборов используется для нагрева воздуха или газа, которым отапливается помещение. Их часто применяют в таких отопительных приборах, как тепловые завесы и конвекторы — там, где требуется отопление с помощью нагретого воздуха.

Блок электронагревателей

ТЭНБ используют только в том случае, если необходимо увеличить мощность электронагревателя. Обычно их устанавливают в приборы, в которых теплоносителем выступает жидкость или любой сыпучий материал.

Отличительной конструктивной особенностью ТЭНБ является его крепеж к прибору отопления. Он может быть резьбовым или фланцевым. Особой популярностью сегодня пользуется тен для отопления блочного типа с разборными фланцами. Такой нагревательный элемент можно применять для разных приборов многократно. Сгоревший тэн можно снять, а на его место поставить новый.

Электронагреватели патронного типа


Для отопительных систем этот вид не используется.

Для отопительных систем этот вид не используется. Его применяют как деталь пресс-формы для создания каких-либо изделий, поскольку это часть промышленного оборудования. В быту они не встречаются, но упомянуть о них необходимо, потому что данный вид тэнов входит в категорию «трубчатые электронагреватели».

Отличительной чертой этого аналога является оболочка, изготовленная из нержавеющей стали, которую шлифуют по максимуму. Это необходимо для того, чтобы тэн мог войти в форму с минимальным зазором между трубкой и стенками формы. Стандартный зазор не должен превышать 0,02 миллиметра. Вот так плотно он должен входить.

Кольцевые электронагреватели

Этот вид тэнов тоже применяют только в промышленных установках. Их предназначение — это нагрев инжекторов, сопел инжекционных установок и литьевого оборудования.

Минимальный диаметр скручивания — 8 миллиметров, максимальный не ограничен. Навивка трубки может быть выполнена с одинаковым или переменным шагом. Обычно данный вид изготавливают только из нержавеющей стали.

Электронагреватели с терморегулятором


Тэн с терморегулятором TECHNO 2 кВт

Это самый распространенный на сегодняшний день тэн, который используется для нагрева жидкостей. Именно его устанавливают во все бытовые электрические приборы, которые связаны с нагревом воды. Максимальная температура выделенного тепла +80С.

Изготавливают его из никеле-хромовой проволоки, которую внутри трубки заливают специальным сжатым порошком. Порошок — это оксид магния, который является хорошим изолятором электрического тока, но при этом обладает высоким показателем теплопроводности.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

  1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
  2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
  3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
  4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

ТЭН должен быть на десять сантиметров короче радиатора

Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Как правильно устанавливать и использовать тэн

Ключевым параметром для любого электроприбора является его номинальная мощность. Поэтому, чтобы корректно установить такой прибор в систему отопления, эту величину нужно вычислить. После этого нужно изучить правила установки электрических тэнов и лишь затем приниматься за работу.

Наружная оболочка конструкции должна быть расположена в воде, чтобы тепло от спирали компенсировалось низкой температурой воды, и тэн не перегревался. С этой целью его нужно устанавливать в самой низкой точке радиаторы, чтобы он не входил в зону наличия воздушных пробок.

Вода должна быть дистиллированной, поскольку в ней содержится минимум примесей. Подобные добавки могут формировать на защитной оболочки слой накипи, что, в свою очередь, может вызвать коррозию.

При установке тэна в отопительную систему уточните в инструкции, как нужно в данном случае герметизировать торцевые стыки. Если речь идет о дополнительной герметизации, это нужно обязательно сделать, иначе при попадании воды на нагревательную спираль может появиться опасность для жильцов помещения.

Герметизация стыков

Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы – это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.

Не каждый тэн подходит для радиатора отопления. Следует выбирать только специальные модели с соответствующим монтажным диаметром.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления, нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами – 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды – нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше – рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

  • Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
  • Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
  • Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
  • Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого, необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть – нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

  • Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
  • Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры – регулировка степени нагрева комнаты будет выполняться автоматически;
  • Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Правила эксплуатации и обслуживания

Чтобы ТЭН, установленный в батарее отопления, служил как можно дольше, соблюдаются следующие правила:

  1. Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может случиться небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН: может произойти повреждение батареи отопления.
  2. Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и прибор может выйти из строя.
  3. Чтобы исключить возможные скачки напряжения, рекомендуется подсоединить ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель заземляется.
  4. Производители рекомендуют использовать в роли теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком соблюсти это требование нереально, поэтому нужно чаще чистить ТЭНы от накипи.

ТЭН – устройство, неисправности, проверка

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.

Внешний вид ТЭНа

ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.

Практически в любых современных электронагревательных приборах, таких, например, как электрочайник, утюг, автоматическая стиральная машина, обогреватель в качестве источника тепла используются ТЭНы.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Устройство ТЭНа

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Обрыв спирали ТЭНа

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

Замыкание спирали ТЭНа на корпус.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты, спираль расплавится и ТЭН выйдет из строя окончательно.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов. Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа
с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Положение переключателя при проверке спирали ТЭНа мультиметром

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению.

Рассчитать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Проверка спирали ТЭНа мультиметром

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа
с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

Проверка спирали ТЭНа с помощью батарейки и светодиода

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Проверка спирали ТЭНа с помощью блока питания и светодиода

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатор

Водонагреватель с сухим ТЭНом — действительно айс или понты?



Производители все чаще снабжают свои водонагреватели «сухим теном», обещая, что это и продлит срок службы изделия и облегчит обслуживание прибора. Так ли это на самом деле и стоит ли переплачивать за такие «понты»?

Устройство и отличия

В стандартных водонагревателях ТЭН (трубчатый электронагреватель) размещается непосредственно в баке с водой и греет непосредственно её, а в бойлерах с сухим ТЭНом он находится в специальной трубке, запаянной с одной стороны. Таким образом, контакт самого греющего элемента с водой исключен.

Вторым отличием является то, что обычный ТЭН сразу комплектуется магниевым анодом, для предотвращения накипи внутри бака накопительного водонагревателя, но в случае с «сухим» вариантом анод вставляется через другое специальное отверстие.

Сами нагревательные элементы отличаются по форме, т.к. «сухой» должен помещаться внутри металлической трубы – он прямой и тонкий, обычные же ТЭНы могут быть самой разнообразной формы.

Сухим ТЭНом комплектуются только баки от 50 литров. Это обусловлено размерами самих нагревательных элементов, которые могут быть только прямыми.

Сухие ТЭНы находятся внутри стальных трубок и не касаются воды
В обычном бойлере ТЭН находится полностью в воде

Недостатки



В сети множество упоминаний о том, что сухой ТЭН менее экономичен, т.к. греет сначала поверхность металлической трубки и только та уже прогревает воду, однако такое заявление не выдерживает критики, т.к. основной нагрев происходит глубоко внутри нагреваемой среды и потери тепла от такого «непрямого» воздействия на воду минимальны, тем более, что диаметр сухого ТЭНа (это обычно 12мм) лишь на пару миллиметров меньше внутреннего диаметра трубки, так что воздушная прослойка минимальна.

Также можно найти упоминания о том, что мощность таких ТЭНов ниже мощности «классических». Действительно, мощная спираль на 2000 Вт гораздо внушительнее сухих, которые не бывают сильнее 1200 Вт, но «сухарей» обычно в водонагреватель ставят два, а это 2,4 кВт, так что и тут минус совсем не однозначный

Единственным неоспоримым минусом сухого ТЭНа в водонагревателе является цена устройства в целом. Так, минимальная цена бойлера Gorenje на 50 литров с обычным ТЭНом начинается с 90$, а на аналогичный прибор с «сухим» — 120$. Что же вы получаете, переплатив эти 30$ мы опишем ниже.

Достоинства

  1. Простота обслуживания. Все когда-нибудь ломается и выходит из строя. Для замены сухого ТЭНа вам понадобится только отвертка, чтобы снять пластиковый корпус и открутить распорный винтик. Все, ТЭН можно доставать и вставлять новый. Для того, чтобы заменить «мокрый» ТЭН, вам придется сливать воду, откручивать специальную площадку (фланец) и если вы перед этим не сняли и не перевернули водонагреватель, то остатки воды и накипи будут попадать прямо на вас. Более того, каждый раз, когда вы будете проводить эту процедуру – следует менять прокладку между фланцем и корпусом водонагревателя. И если бы они были стандартными! Но каждый производитель делает фланцы со своей уникальной формой, и прокладки, соответственно тоже. Это очень грязная и неприятная работа, если вы делаете её самостоятельно и дорогая, если вы нанимаете для этого специалиста;

    Вот так выглядит работа по замене «мокрого» ТЭНа

  2. Стоимость элементов. Сухой ТЭН стоит 15-17$ в зависимости от места приобретения. На этом затраты обычно заканчиваются, а вот цена «мокрого» начинается от 26$ и ограничивается только жадностью производителя и продавца. А она бывает безграничной. И если вы приобрели водонагреватель не очень популярной марки, то мест покупки «мокрого» ТЭНа будет не так уж много, а цена – заоблачной. Ну и прокладка. 8$ за резинку. Как говорится – вынь, да положь 🙂 ;
    Стоимость сухого ТЭНа — около16$
    Цены на «мокрые» ТЭНы начинаются от 25$

  3. Возможность замены одного ТЭНа. Если у вас сгорел один сухой ТЭН, то вы меняете только его. Занимает эта процедура у самого криворукого мастера не более 10 минут, не сливая воду с водонагревателя и не снимая его со стены. Если же вы меняете «мокрый» ТЭН и у вас в водонагревателе их два, то сделав все ритуалы по сливу воды, сняв бойлер, и раскрутив 10 гаек, вам придется принимать решение — ждать, пока сломается второй, чтобы повторять все эти процедуры или менять оба сразу. А как указано в п.2 – замена обойдется вам в 25 баксов… Ну и прокладка. Куда ж без неё?;
  4. Доступность нагревателя. Т.к. сухие ТЭНы ничем друг от друга кроме длины (в редких случаях диаметра) не отличаются, вы всегда сможете приобрести нужный вам размер в ближайшем магазине электроники. Мокрые ТЭНы производятся индивидуально под каждый вид водонагревателя и ждать его доставки можно и неделю и две. И вот представьте себе ситуацию, что вы разобрали водонагреватель для чистки и замены анода, но обнаружили, что ваш мокрый ТЭН очень скоро «сдохнет», т.к. почти проеден ржавчиной. И вот стоит этот разобранный бойлер посреди ванной (гостиной, спальни) неделю-другую в ожидании, когда приедет новый ТЭН. Такой декор вряд ли украсит хоть чье-то жилище. И это не говоря о том, что все это время у вас не будет горячей воды.

    Сухие ТЭНы отличаются только длиной

 В целом, приобретая водонагреватель с «мокрым» ТЭНом вы экономите 30$, которых вам не хватит даже на то, чтобы через год — другой оплатить замену вышедшего из строя нагревательного элемента. Кроме того, вы приобретаете за эту «экономию» кучу неприятной работы и неудобств.



Водонагреватель Поларис объемом от 10 до 100 литров может решить проблемы с водой Для чего нужен наливной водонагреватель. ТЭН с терморегулятром безопасно и быстро нагреет воду Умывальник для дачи с подогревом — бюджетное решение для вашего комфорта.

Отправить ответ

avatar
  Подписаться
Уведомление о
