Простой индукционный нагреватель 12 В

Простой индукционный нагреватель состоит мощного генератора высокой частоты и низкоомной катушки-контура, которая является нагрузкой генератора.

Генератор с самовозбуждением генерирует импульсы на основании резонансной частоты контура. В результате в катушке возникает мощное переменное электромагнитное поле частотой порядка 35 кГц.
Если в центр этой катушки поместить сердечник из токопроводящего материала, то внутри него возникнет электромагнитная индукция. В результате частой смены эта индукция вызовет в сердечнике вихревые токи, которые в свою очередь повлекут за собой выделение тепла. Это классический принцип преобразования электромагнитной энергии в тепловую.
Индукционные нагреватели очень давно используются во многих областях производства. С их помощью можно делать закалку, бесконтактную сварку, и самое главное — точечный прогрев, а также плавление материалов.
Я покажу вам схему простого низковольтного индукционного нагревателя, которая уже стала классической.


Мы её ещё больше упростим эту схему и стабилитроны «D1, D2» не будем устанавливать.
Элементы, которые понадобятся:
1. Резисторы на 10 кОм – 2 шт.
2. Резисторы на 470 Ом – 2 шт.
3. Диоды Шоттки на 1 А – 2 шт. (Можно другие, главное на ток от 1 А и быстродейственные)
4. Полевые транзисторы IRF3205 – 2 шт. (можно взять любые другие мощные)
5. Индуктор «5+5» — 10 витком с отводом от середины. Чем толще провод, тем лучше. Мотал на деревянной круглой палке, сантиметра 3-4 в диаметре.
6. Дроссель – 25 витков на кольце из блока старого компьютера.
7. Конденсатор 0,47 мкФ. Лучше набирать емкость несколькими конденсаторами и на напряжение не ниже 600 Вольт. Я по началу взял на 400, в результате чего он начал греться, далее заменил его на составной из двух последовательно, но так не делают, просто под рукой больше не было.

Изготовление простой индукционный нагреватель 12 В

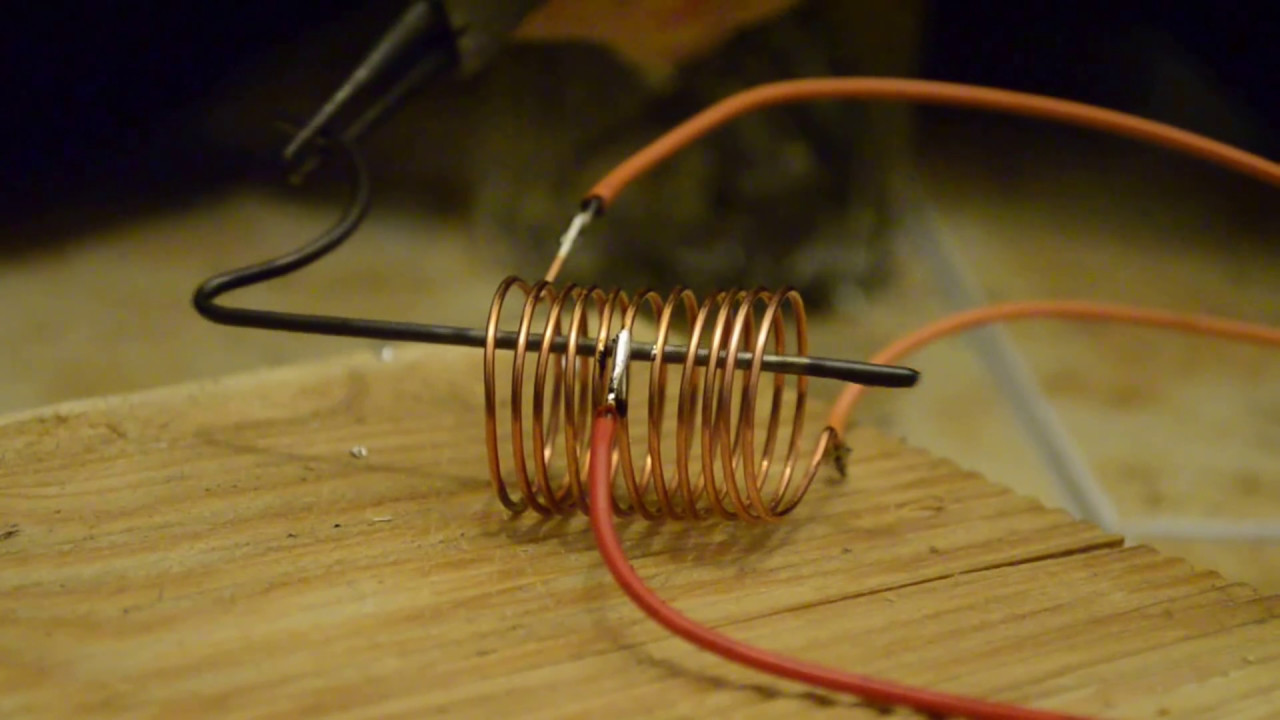

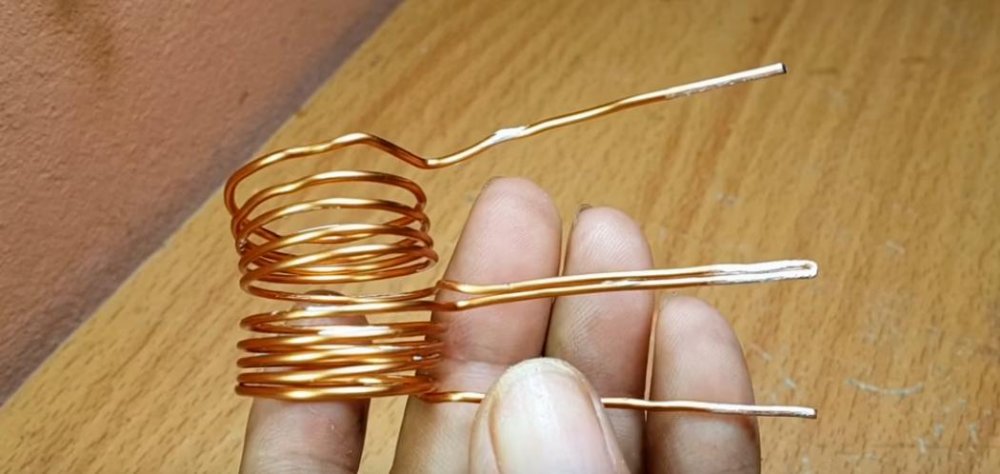

Наматываем индуктор.

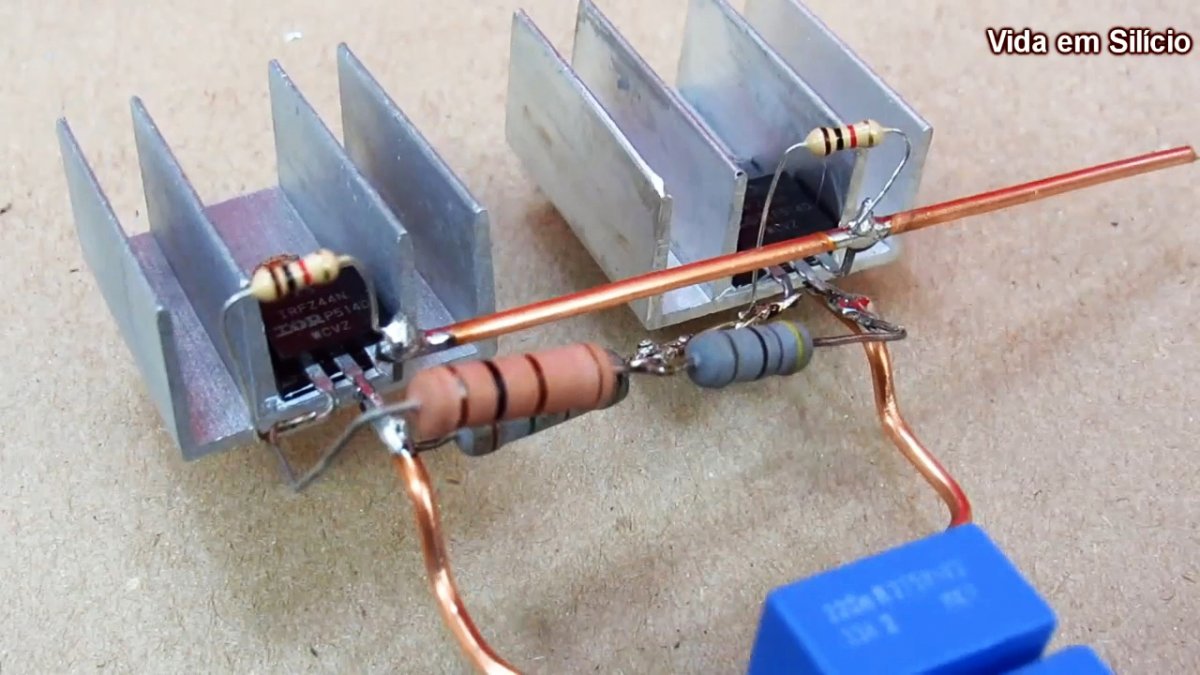

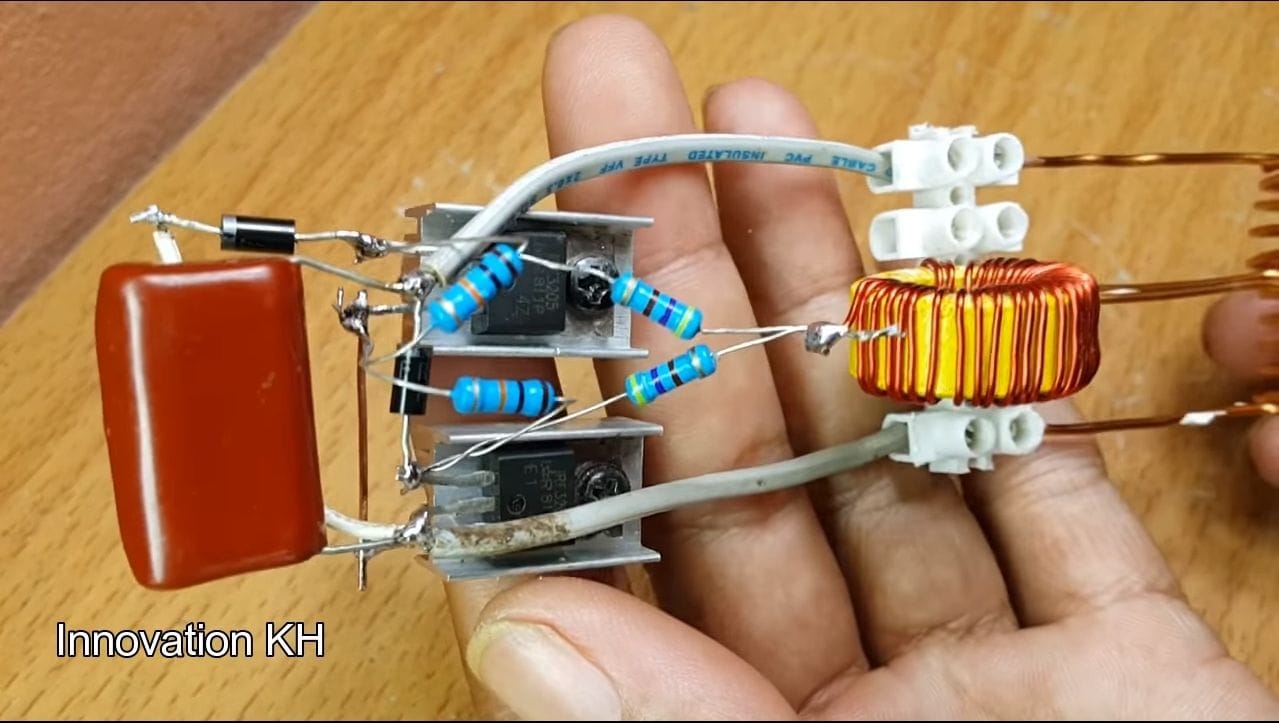

Собрал всю схему навесным монтажом, отделив колодкой индуктор от всей схемы. Конденсатор желательно располагать в непосредственной близости от выводов катушки. Не как у меня в этом примере в общем. Транзисторы установил на радиаторы. Запитал всю установку от аккумулятора 12 Вольт.

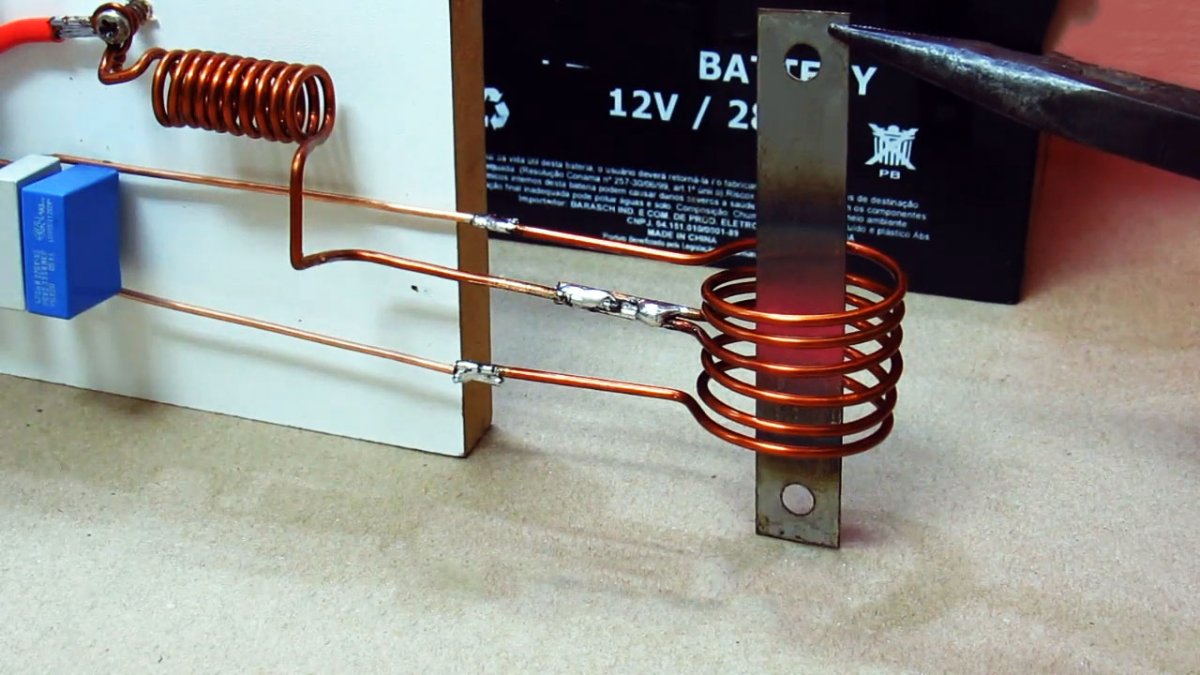

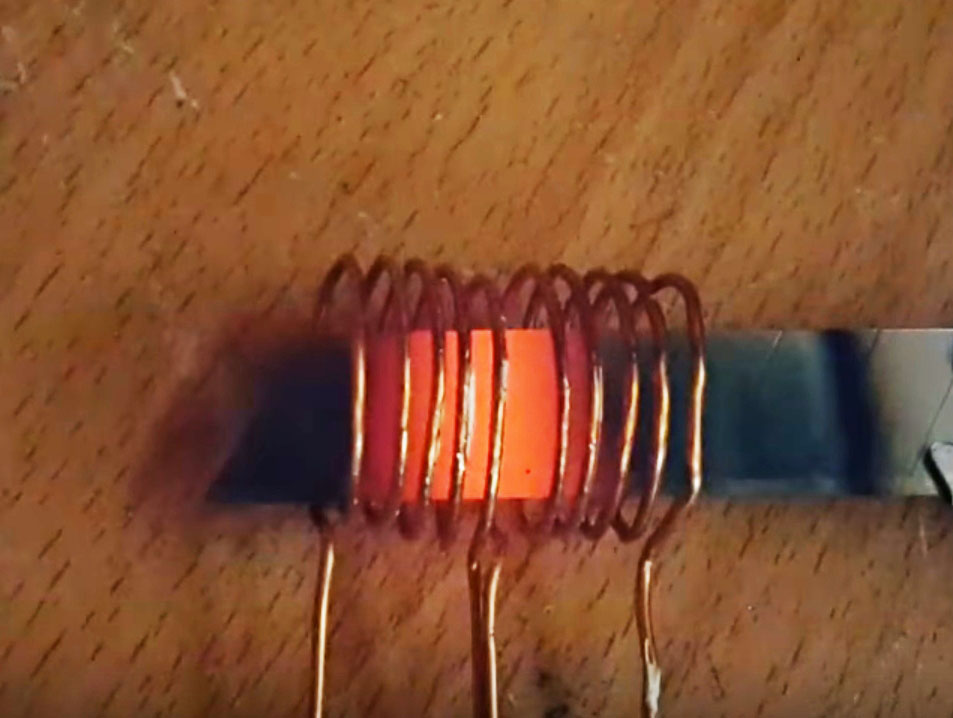

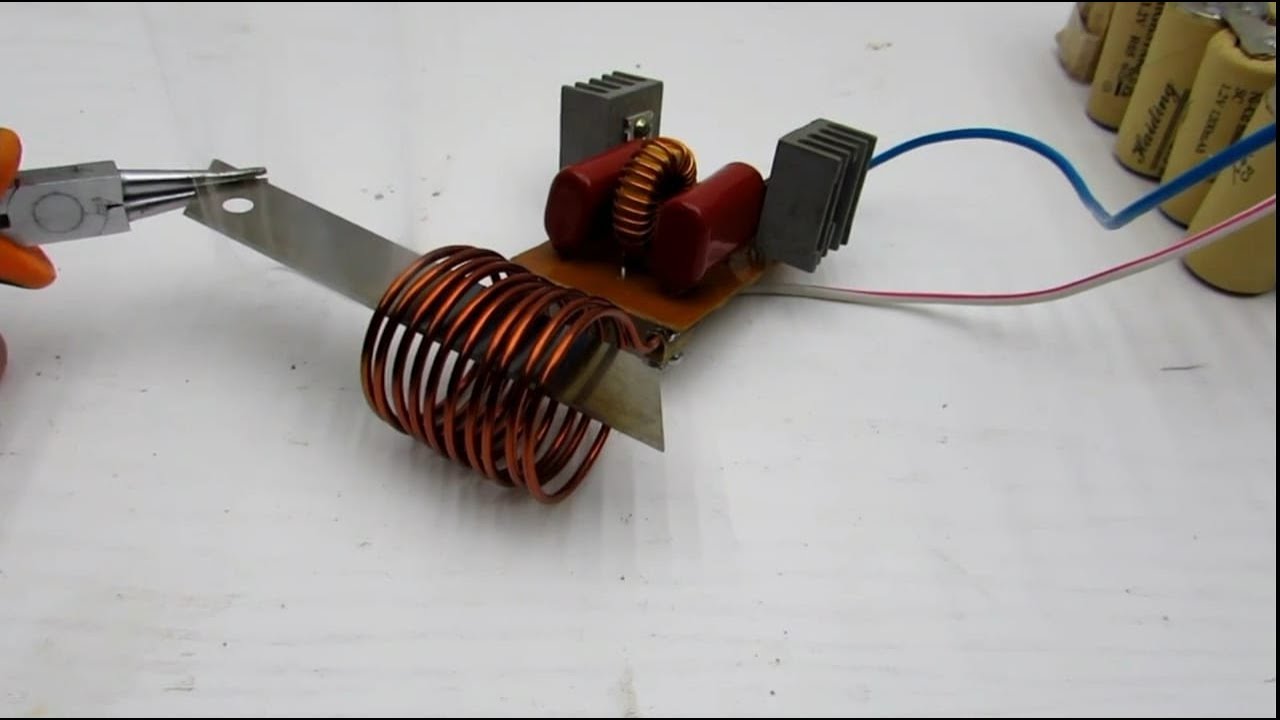

Работает отлично. Лезвие канцелярского ножа нагревает до красноты очень быстро. Рекомендую всем к повторению.
После замены конденсатора они больше не грелись. Транзисторы и сам индуктор греются, если работает постоянно. На небольшое время – не критично почти.



Смотрите видео сборки и испытаний:



Также рекомендую к просмотру:

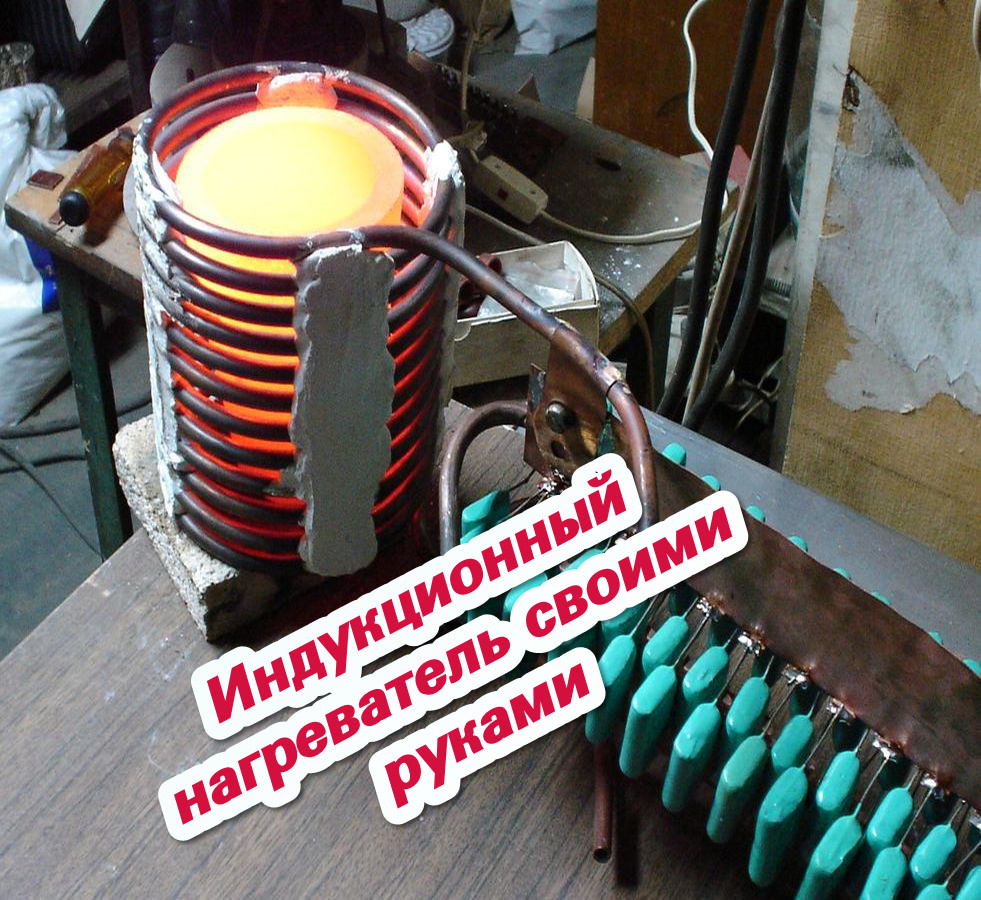

Как сделать простейший индукционный вихревой нагреватель своими руками — устройство и схема

Индукционный нагреватель, или индуктор, — прибор, который создает электромагнитное поле, нагревающее проводник, помещенный в это поле. Говоря простыми словами, это катушка, обрамленная медной проволокой. В основном индукторы используют с целью вырабатывания тепловой энергии за счет электрической без использования теплоэлектронагревателей.

Содержание материала

Принцип работы

Переменный ток проходит по обмотке катушки, образуя вокруг не магнитное поле. При введении в центр, внутрь витков, металлического предмета изменяется сила магнитного поля. Из-за этого и нагревается сам предмет, именуемый сердечником. Для того чтобы металл нагревался, катушка обязательно должна питаться переменным током большой частоты, иначе можно получить обычный электромагнит.

Существует два вида индукционных нагревателей:

  • индукторы, при изготовлении которых пользуются различными электронными деталями;
  • вихревой (ВИН) индуктор, им пользуются для обогрева дома, нагрева воды.

ВИН чаще всего встречается в повседневной жизни, так как его достаточно просто изготовить самостоятельно без особых затрат. Он работает на основе передачи энергии, преобразуемой в тепло, от магнитного поля к объекту, например, воде.

Как сделать в домашних условиях

Схема устройства довольно проста, так что самому можно без проблем сделать индукционный нагреватель.

Индуктор можно выполнить на любой базе, но нельзя забывать о теплоизоляции, без которой коэффициент полезного действия систем довольно сильно упадет.

Также нужно серьезно подойти к изготовлению самого важного элемента – катушки. Медную проволоку лучше наматывать очень аккуратно.

С использованием трансформатора

Базовым элементом данной схемы будет сам трансформатор, на котором уже содержатся первичная и вторичная обмотки. Электромагнитное индукционное поле, сформированное в первичной обмотке, начнет влиять на вторичную обмотку. Так, вторичная обмотка передаст энергию в виде тепла тому объекту, который требуется нагреть.

Инструкция выполнения:

  1. две трубки, отличающиеся размерами, соединить друг с другом с помощью сварки;
  2. на внешнюю трубку наложить 90-100 витков с одинаковым расстоянием между ними.

С инвертором

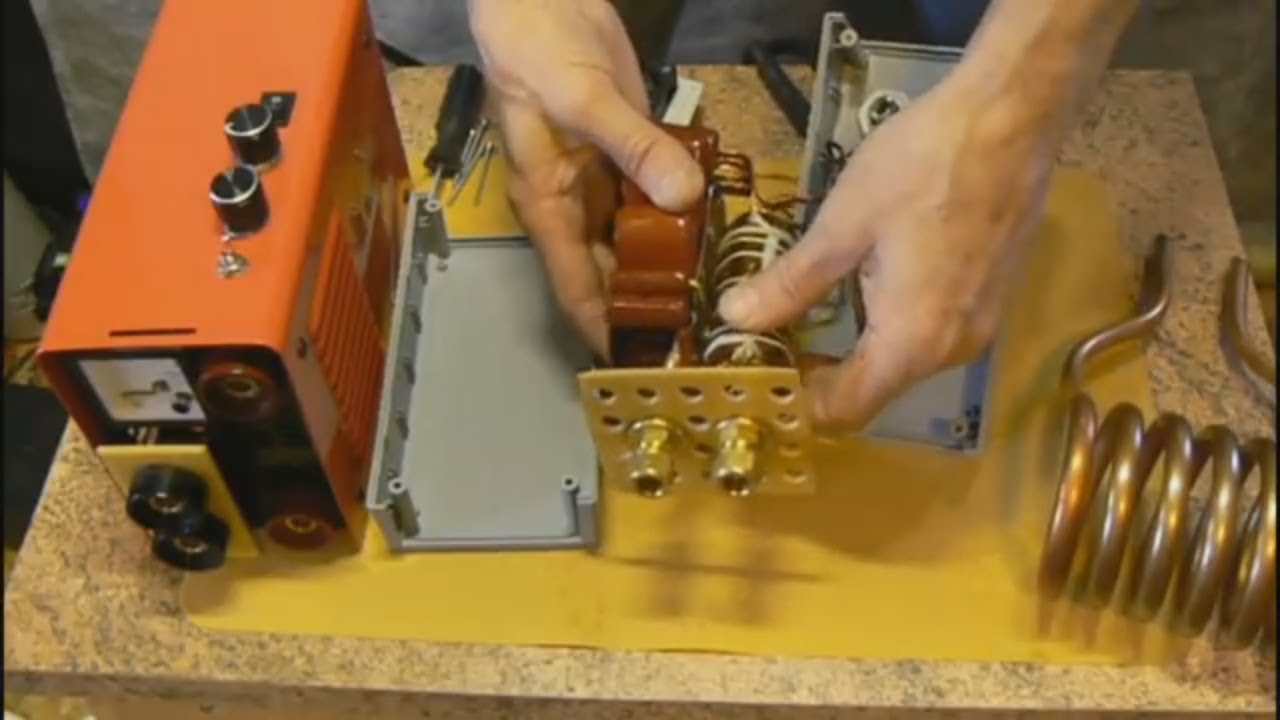

Основной составной частью этой системы станет высокочастотный сварочный инвертор, где уже есть индуктор, нагревательный элемент и генератор переменного тока.

Устройство генерирует высокочастотный ток, который передается на катушку. Она, в свою очередь, и создает магнитное поле, изменяющееся со временем. Его вихревой ток нагревает металлическую часть, которая и передает энергию нужному объекту.

Инструкция создания:

  1. в полимерную трубу поместить металл;
  2. на трубку наносятся сто витков проволоки из меди таким образом, чтобы не осталось большое пространство.

Таким образом, дома можно изготовить индукционный нагреватель без особых затрат и глубоких знаний физики. Главное, не забывать о безопасности.

Поделитесь материалом с друзьями в социальных сетях

Простой индукционный нагреватель. Как сделать индукционный нагреватель своими руками из сварочного инвертора Индукционный нагреватель 1000w схема

Индукционный нагрев (Induction Heating) — метод бесконтактного нагрева токами высокой частоты (англ. RFH — radio-frequency heating, нагрев волнами радиочастотного диапазона) электропроводящих материалов.

Описание метода.

Индукционный нагрев — это нагревание материалов электрическими токами, которые индуцируются переменным магнитным полем. Следовательно — это нагрев изделий из проводящих материалов (проводников) магнитным полем индукторов (источников переменного магнитного поля). Индукционный нагрев проводится следующим образом. Электропроводящая (металлическая, графитовая) заготовка помещается в так называемый индуктор, представляющий собой один или несколько витков провода (чаще всего медного). В индукторе с помощью специального генератора наводятся мощные токи различной частоты (от десятка Гц до нескольких МГц), в результате чего вокруг индуктора возникает электромагнитное поле. Электромагнитное поле наводит в заготовке вихревые токи. Вихревые токи разогревают заготовку под действием джоулева тепла (см. закон Джоуля-Ленца).

Система «индуктор-заготовка» представляет собой бессердечниковый трансформатор, в котором индуктор является первичной обмоткой. Заготовка является вторичной обмоткой, замкнутой накоротко. Магнитный поток между обмотками замыкается по воздуху.

На высокой частоте вихревые токи вытесняются образованным ими же магнитным полем в тонкие поверхностные слои заготовки Δ (Поверхностный-эффект), в результате чего их плотность резко возрастает, и заготовка разогревается. Нижерасположенные слои металла прогреваются за счёт теплопроводности. Важен не ток, а большая плотность тока. В скин-слое Δ плотность тока уменьшается в e раз относительно плотности тока на поверхности заготовки, при этом в скин-слое выделяется 86,4 % тепла (от общего тепловыделения. Глубина скин-слоя зависит от частоты излучения: чем выше частота, тем тоньше скин-слой. Также она зависит от относительной магнитной проницаемости μ материала заготовки.

Для железа, кобальта, никеля и магнитных сплавов при температуре ниже точки Кюри μ имеет величину от нескольких сотен до десятков тысяч. Для остальных материалов (расплавы, цветные металлы, жидкие легкоплавкие эвтектики, графит, электролиты, электропроводящая керамика и т.

д.) μ примерно равна единице.

Например, при частоте 2 МГц глубина скин-слоя для меди около 0,25 мм, для железа ≈ 0,001 мм.

Индуктор сильно нагревается во время работы, так как сам поглощает собственное излучение. К тому же он поглощает тепловое излучение от раскалённой заготовки. Делают индукторы из медных трубок, охлаждаемых водой. Вода подаётся отсасыванием — этим обеспечивается безопасность в случае прожога или иной разгерметизации индуктора.

Применение:
Сверхчистая бесконтактная плавка, пайка и сварка металла.
Получение опытных образцов сплавов.
Гибка и термообработка деталей машин.

Ювелирное дело.
Обработка мелких деталей, которые могут повредиться при газопламенном или дуговом нагреве.
Поверхностная закалка.
Закалка и термообработка деталей сложной формы.
Обеззараживание медицинского инструмента.

Преимущества.

Высокоскоростной разогрев или плавление любого электропроводящего материала.

Возможен нагрев в атмосфере защитного газа, в окислительной (или восстановительной) среде, в непроводящей жидкости, в вакууме.

Нагрев через стенки защитной камеры, изготовленной из стекла, цемента, пластмасс, дерева — эти материалы очень слабо поглощают электромагнитное излучение и остаются холодными при работе установки. Нагревается только электропроводящий материал — металл (в том числе расплавленный), углерод, проводящая керамика, электролиты, жидкие металлы и т. п.

За счёт возникающих МГД усилий происходит интенсивное перемешивание жидкого металла, вплоть до удержания его в подвешенном состоянии в воздухе или защитном газе — так получают сверхчистые сплавы в небольших количествах (левитационная плавка, плавка в электромагнитном тигле).

Поскольку разогрев ведётся посредством электромагнитного излучения, отсутствует загрязнение заготовки продуктами горения факела в случае газопламенного нагрева, или материалом электрода в случае дугового нагрева. Помещение образцов в атмосферу инертного газа и высокая скорость нагрева позволят ликвидировать окалинообразование.

Удобство эксплуатации за счёт небольшого размера индуктора.

Индуктор можно изготовить особой формы — это позволит равномерно прогревать по всей поверхности детали сложной конфигурации, не приводя к их короблению или локальному непрогреву.

Легко провести местный и избирательный нагрев.

Так как наиболее интенсивно разогрев идет в тонких верхних слоях заготовки, а нижележащие слои прогреваются более мягко за счёт теплопроводности, метод является идеальным для проведения поверхностной закалки деталей (сердцевина при этом остаётся вязкой).

Лёгкая автоматизация оборудования — циклов нагрева и охлаждения, регулировка и удерживание температуры, подача и съём заготовок.

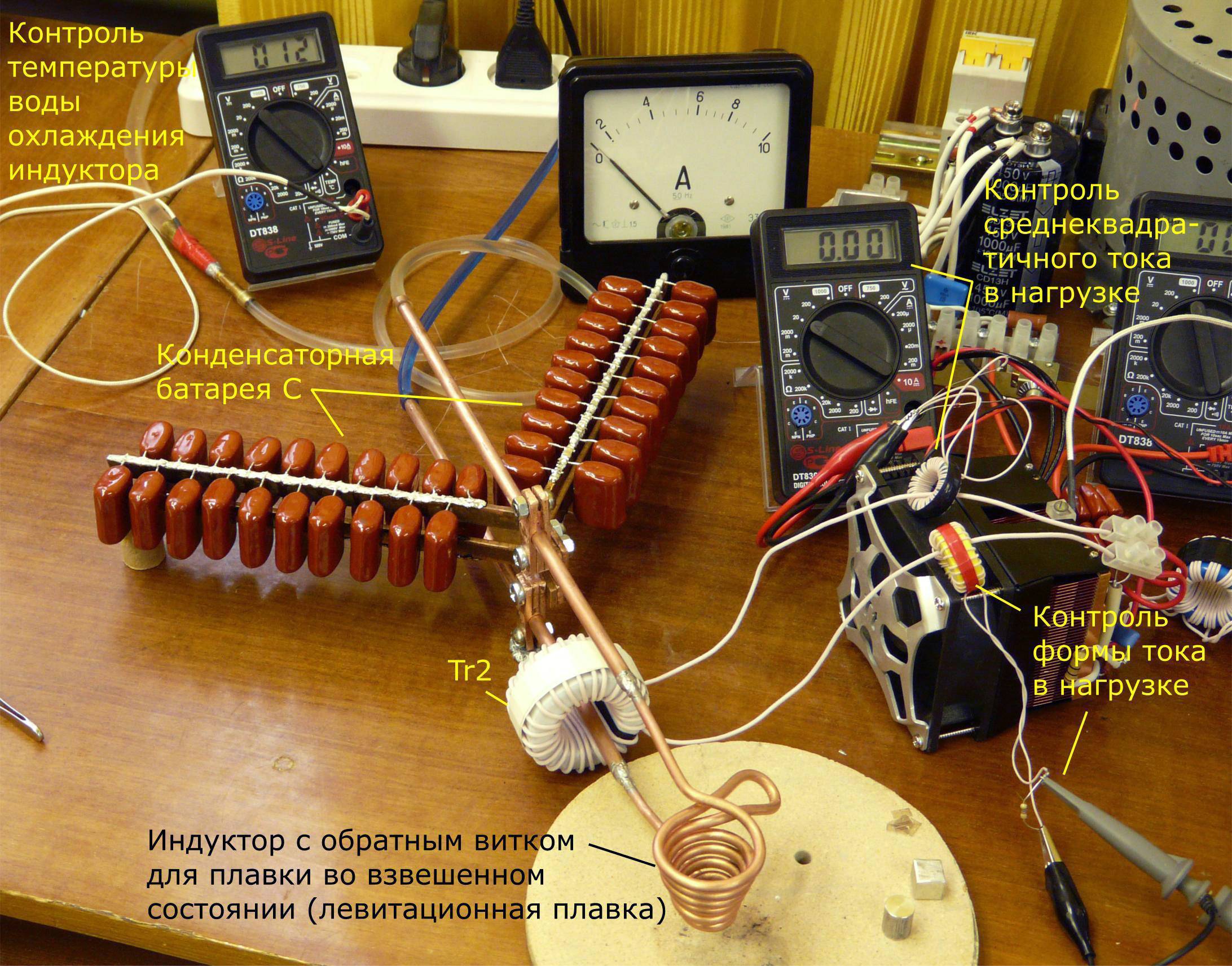

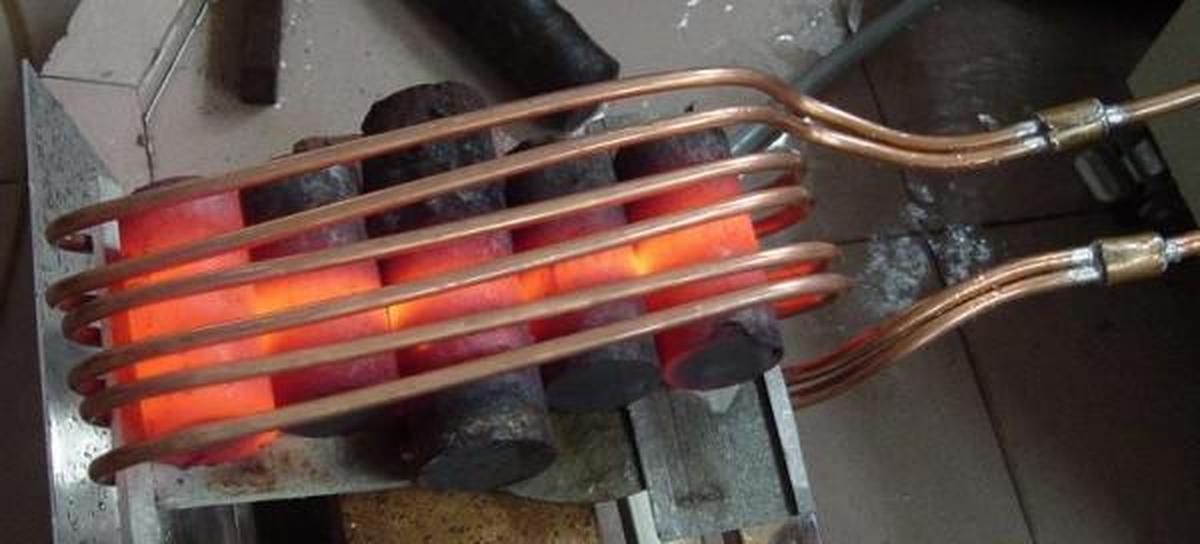

Установки индукционного нагрева:

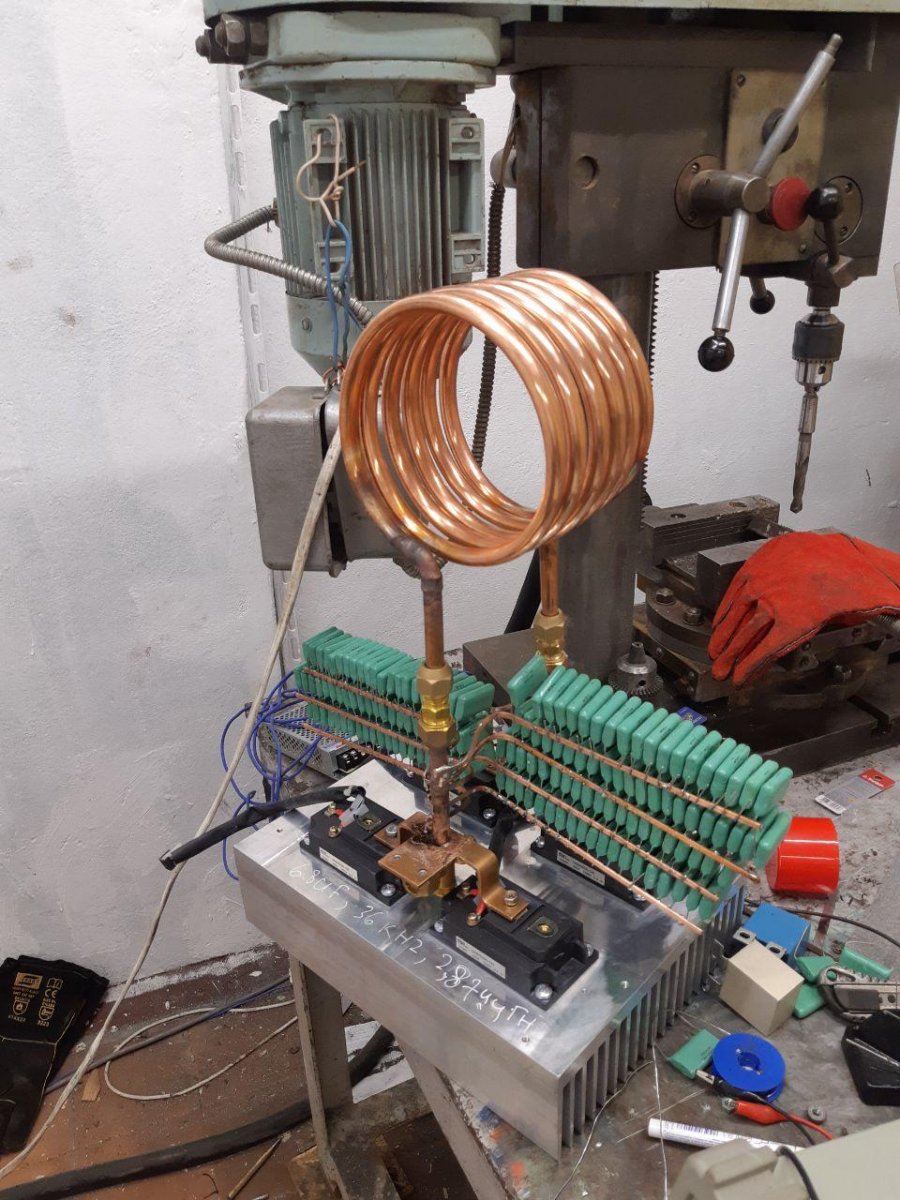

На установках с рабочей частотой до 300 кГц используют инверторы на IGBT-сборках или MOSFET-транзисторах. Такие установки предназначены для разогрева крупных деталей. Для разогрева мелких деталей используются высокие частоты (до 5 МГц, диапазон средних и коротких волн), установки высокой частоты строятся на электронных лампах.

Также для разогрева мелких деталей строятся установки повышенной частоты на MOSFET-транзисторах на рабочие частоты до 1,7 МГц. Управление транзисторами и их защита на повышенных частотах представляет определённые трудности, поэтому установки повышенной частоты пока ещё достаточно дороги.

Индуктор для нагрева мелких деталей имеет небольшие размеры и небольшую индуктивность, что приводит к уменьшению добротности рабочего колебательного контура на низких частотах и снижению КПД, а также представляет опасность для задающего генератора (добротность колебательного контура пропорциональна L/C, колебательный контур с низкой добротностью слишком хорошо «накачивается» энергией, образует короткое замыкание по индуктору и выводит из строя задающий генератор). Для повышения добротности колебательного контура используют два пути:
— повышение рабочей частоты, что приводит к усложнению и удорожанию установки;
— применение ферромагнитных вставок в индукторе; обклеивание индуктора панельками из ферромагнитного материала.

Так как наиболее эффективно индуктор работает на высоких частотах, промышленное применение индукционный нагрев получил после разработки и начала производства мощных генераторных ламп. До первой мировой войны индукционный нагрев имел ограниченное применение. В качестве генераторов тогда использовали машинные генераторы повышенной частоты (работы В. П. Вологдина) или искровые разрядные установки.

Схема генератора может быть в принципе любой (мультивибратор, RC-генератор, генератор с независимым возбуждением, различные релаксационные генераторы), работающей на нагрузку в виде катушки-индуктора и обладающей достаточной мощностью. Необходимо также, чтобы частота колебаний была достаточно высока.

Например, чтобы «перерезать» за несколько секунд стальную проволоку диаметром 4 мм, необходима колебательная мощность не менее 2 кВт при частоте не менее 300 кГц.

Выбирают схему по следующим критериям: надёжность; стабильность колебаний; стабильность выделяемой в заготовке мощности; простота изготовления; удобство настройки; минимальное количество деталей для уменьшения стоимости; применение деталей, в сумме дающих уменьшение массы и габаритов, и др.

На протяжении многих десятилетий в качестве генератора высокочастотных колебаний применялась индуктивная трёхточка (генератор Хартли, генератор с автотрансформаторной обратной связью, схема на индуктивном делителе контурного напряжения). Это самовозбуждающаяся схема параллельного питания анода и частотно-избирательной цепью, выполненной на колебательном контуре. Она успешно использовалась и продолжает использоваться в лабораториях, ювелирных мастерских, на промышленных предприятиях, а также в любительской практике. К примеру, во время второй мировой войны на таких установках проводили поверхностную закалку катков танка Т-34.

Недостатки трёх точки:

Низкий кпд (менее 40 % при применении лампы).

Сильное отклонение частоты в момент нагрева заготовок из магнитных материалов выше точки Кюри (≈700С) (изменяется μ), что изменяет глубину скин-слоя и непредсказуемо изменяет режим термообработки. При термообработке ответственных деталей это может быть недопустимо. Также мощные твч-установки должны работать в узком диапазоне разрешённых Россвязьохранкультурой частот, поскольку при плохом экранировании являются фактически радиопередатчиками и могут оказывать помехи телерадиовещанию, береговым и спасательным службам.

При смене заготовок (например, более мелкой на более крупную) изменяется индуктивность системы индуктор-заготовка, что также приводит к изменению частоты и глубины скин-слоя.

При смене одновитковых индукторов на многовитковые, на более крупные или более малогабаритные частота также изменяется.

Под руководством Бабата, Лозинского и других учёных были разработаны двух- и трёхконтурные схемы генераторов, имеющих более высокий кпд (до 70 %), а также лучше удерживающие рабочую частоту. Принцип их действия состоит в следующем. За счёт применения связанных контуров и ослабления связи между ними, изменение индуктивности рабочего контура не влечёт сильного изменения частоты частотозадающего контура. По такому же принципу конструируются радиопередатчики.

Современные твч-генераторы — это инверторы на IGBT-сборках или мощных MOSFET-транзисторах, обычно выполненные по схеме мост или полумост. Работают на частотах до 500 кГц. Затворы транзисторов открываются с помощью микроконтроллерной системы управления. Система управления в зависимости от поставленной задачи позволяет автоматически удерживать

А) постоянную частоту
б) постоянную мощность, выделяемую в заготовке
в) максимально высокий КПД.

Например, при нагреве магнитного материала выше точки Кюри толщина скин-слоя резко увеличивается, плотность тока падает, и заготовка начинает греться хуже. Также пропадают магнитные свойства материала и прекращается процесс перемагничивания — заготовка начинает греться хуже, сопротивление нагрузки скачкообразно уменьшается — это может привести к «разносу» генератора и выходу его из строя. Система управления отслеживает переход через точку Кюри и автоматически повышает частоту при скачкообразном уменьшении нагрузки (либо уменьшает мощность).

Замечания.

Индуктор по возможности необходимо располагать как можно ближе к заготовке. Это не только увеличивает плотность электромагнитного поля вблизи заготовки (пропорционально квадрату расстояния), но и увеличивает коэффициент мощности Cos(φ).

Увеличение частоты резко уменьшает коэффициент мощности (пропорционально кубу частоты).

При нагреве магнитных материалов дополнительное тепло также выделяется за счет перемагничивания, их нагрев до точки Кюри идет намного эффективнее.

При расчёте индуктора необходимо учитывать индуктивность подводящих к индуктору шин, которая может быть намного больше индуктивности самого индуктора (если индуктор выполнен в виде одного витка небольшого диаметра или даже части витка — дуги).

Имеются два случая резонанса в колебательных контурах: резонанс напряжений и резонанс токов.
Параллельный колебательный контур – резонанс токов.
В этом случае на катушке и на конденсаторе напряжение такое же, как у генератора. При резонансе, сопротивление контура между точками разветвления становится максимальным, а ток (I общ) через сопротивление нагрузки Rн будет минимальным (ток внутри контура I-1л и I-2с больше чем ток генератора).

В идеальном случае полное сопротивление контура равно бесконечности — схема не потребляет тока от источника. При изменение частоты генератора в любую сторону от резонансной частоты полное сопротивление контура уменьшается и линейный ток (I общ) возрастает.

Последовательный колебательный контур – резонанс напряжений.

Главной чертой последовательного резонансного контура является то, что его полное сопротивление минимально при резонансе. (ZL + ZC – минимум). При настройке частоты на величину, превышающую или лежащую ниже резонансной частоты, полное сопротивление возрастает.
Вывод:
В параллельном контуре при резонансе ток через выводы контура равен 0, а напряжение максимально.
В последовательном контуре наоборот — напряжение стремится к нулю, а ток максимален.

Статья взята с сайта http://dic.academic.ru/ и переработана в более понятный для читателя текст, компанией ООО «Проминдуктор».

Индукционные отопительные котлы – это приборы, которые отличаются очень высоким КПД. Они позволяют заметно снизить затраты на электроэнергию по сравнению с традиционными приборами, оборудованными ТЭНами.

Модели промышленного производства недешевы. Однако сделать индукционный нагреватель своими руками сможет любой домашний мастер, владеющий нехитрым набором инструментов. Ему в помощь мы предлагаем подробное описание принципа действия и сборки эффективного обогревателя.

Индукционный нагрев невозможен без использования трех основных элементов:

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и .

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т. е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для , так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Выводы и полезное видео по теме

Ролик #1. Обзор принципов индукционного нагрева:

Ролик #2. Интересный вариант изготовления индукционного нагревателя:

Для установки индукционного нагревателя не нужно получать разрешение контролирующих органов, промышленные модели таких устройств вполне безопасны, они подходят и для частного дома, и для обычной квартиры. Но владельцам самодельных агрегатов не следует забывать о технике безопасности.

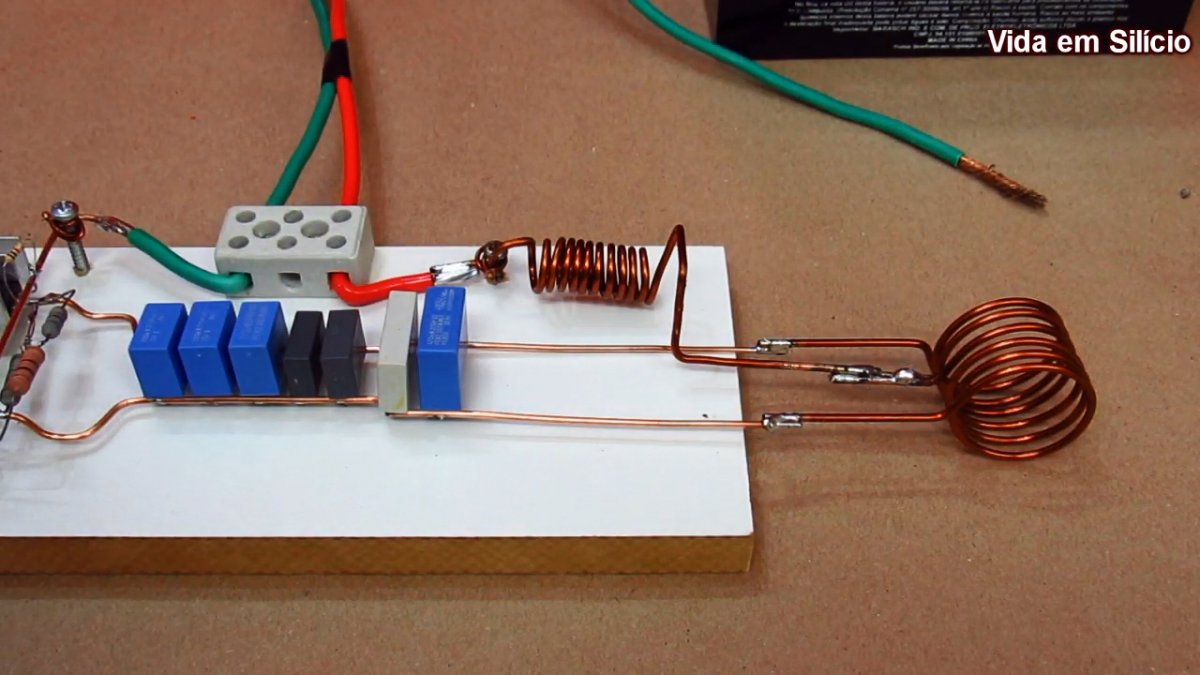

Вот проект индукционного нагревателя металлов простейшей конструкции, он собран по схеме мультивибратора и часто выступает как первый нагреватель, который делают радиолюбители.

Принцип действия ТВЧ установки

Катушка создает высокочастотное магнитное поле, и в металлическом предмете в середине катушки возникают вихревые токи, которые будут его разогревать. Даже маленькие катушки раскачивают ток около 100 A, поэтому параллельно с катушкой, подключена резонансная емкость, которая компенсирует ее индукционный характер. Схема катушка-конденсатор должна работать на их резонансной частоте.


ТВЧ катушка самодельная

Схема принципиальная электрическая


Схема индукционного нагревателя от 12В

Вот оригинальная схема генератора индукционного нагревателя, а ниже неё чуть изменённый вариант, по которому и была собрана конструкция мини ТВЧ установки. Ничего дефицитного тут нет — купить придётся только полевые транзисторы, использовать можно BUZ11, IRFP240, IRFP250 или IRFP460. Конденсаторы специальные высоковольтные, а питание будет от автомобильного аккумулятора 70 А/ч — он будет очень хорошо держать ток.

Проект на удивление оказался успешным — всё заработало, хоть и собрано было «на коленке» за час. Особенно порадовало что не требует сеть 220 В — авто аккумуляторы позволяют питать её хоть в полевых условиях (кстати, может из неё походную микроволновку сделать?). Можно поэкспериментировать в направлении чтобы снизить напряжение питания до 4-8 В как от литиевых АКБ (для миниатюризации) с сохранением хорошей эффективности нагрева. Массивные металлические предметы конечно плавить не получится, но для мелких работ пойдёт.

Ток потребления от источника питания 11 А, но после прогрева падает до примерно 7 A, потому что сопротивление металла при нагреве заметно увеличивается. И не забудьте сюда использовать толстые провода, способные выдержать более 10 А тока, иначе провода при работе станут горячие.

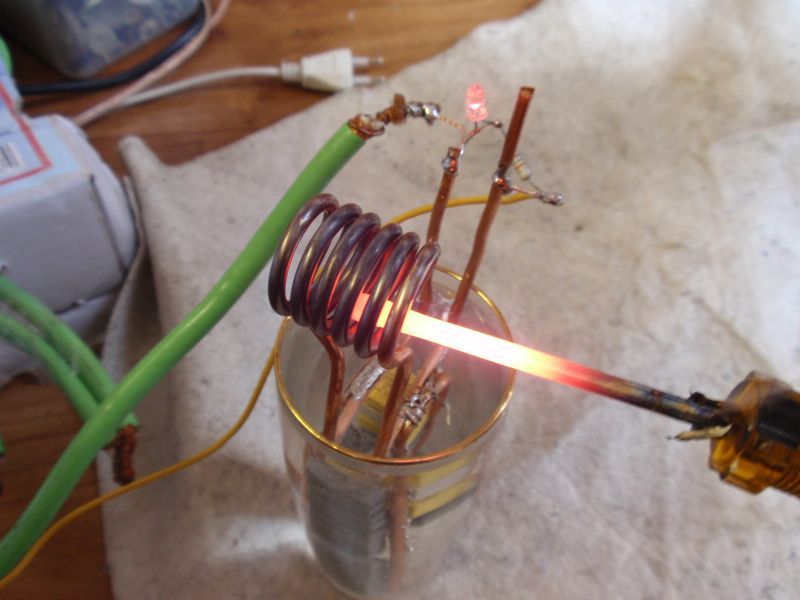

Нагрев отвертки до синего цвета ТВЧ
Нагрев ножа ТВЧ

Второй вариант схемы — с питанием от сети

Чтоб удобнее настраивать резонанс можно собрать более совершенную схему с драйвером IR2153. Рабочая частота настраивается регулятором 100к в резонанс. Частотами можно управлять в диапазоне примерно 20 — 200 кГц. Схема управления нуждается в вспомогательном напряжении 12-15 В от сетевого адаптера, а силовая часть через диодный мост может быть подключена напрямую к сети 220 В. Дроссель имеет около 20 витков 1,5 мм на ферритовом сердечнике 8×10 мм.


Схема индукционного нагревателя от сети 220В

Рабочая катушка ТВЧ должна быть из толстой проволоки или лучше медной трубки, и имеет около 10-30 витков на оправке 3-10 см. Конденсаторы 6 х 330n 250V. И то, и другое через некоторое время сильно нагревается. Резонансная частота около 30 кГц. Эта самодельная установка индукционного нагрева собрана в пластиковом корпусе и работает уже более года.

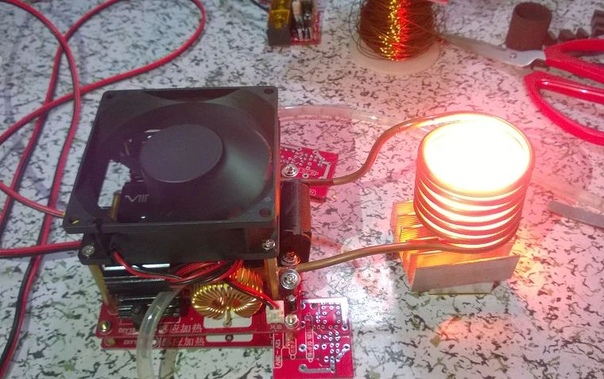

Схема индукционного нагревателя на 500 Ватт, который можно сделать своими руками! В интернете множество подобных схем, но интерес к ним пропадает, так как в основном они или не работают или работают но не так как хотелось бы. Данная схема индукционного нагревателя полностью рабочая, проверенная, а главное, не сложная, думаю вы оцените!

Компоненты и катушка:

Рабочая катушка содержит 5 витков, для намотки была использована медная трубка диаметром около 1 см, но можно и меньше. Такой диаметр был выбран не случайно, через трубку подаётся вода для охлаждения катушки и транзисторов.

Транзисторы ставил IRFP150 так как IRFP250 под рукой не оказалось. Конденсаторы плёночные 0,27 мкФ 160 вольт, но можно поставить 0,33 мкФ и выше, если первые найти не получится. Обратите внимание, что схему можно питать напряжением до 60 вольт, но в этом случае, рекомендуется ставить конденсаторы на напряжение 250 вольт. Если схема будет питаться напряжением до 30 вольт, то на 150 вполне хватит!

Стабилитроны можно ставить любые на 12-15 вольт от 1 Ватт, например 1N5349 и им подобные. Диоды можно использовать UF4007 и ему подобные. Резисторы 470 Ом от 2-х Ватт.

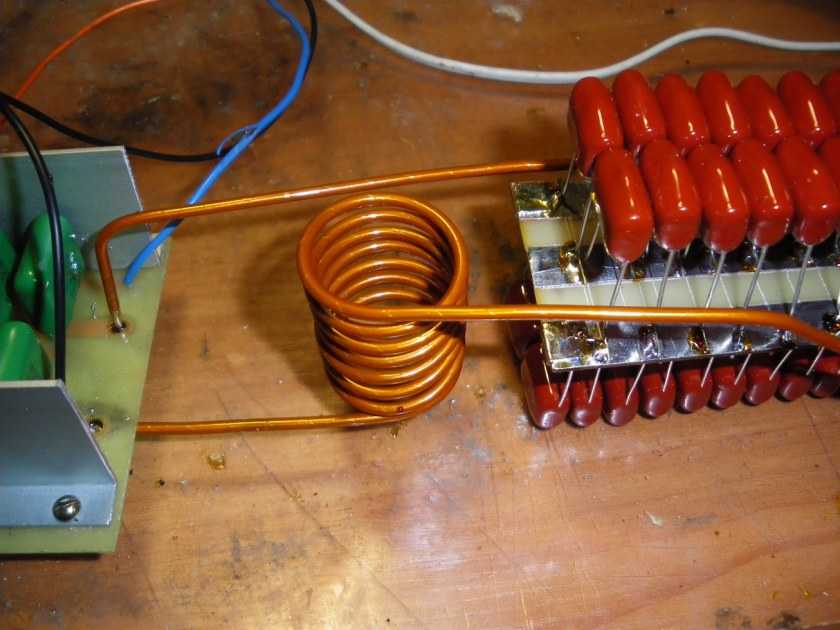

Немного фотографий:


За место радиаторов, были использованы медные пластины, которые припаиваются прямо к трубке, так как в данной конструкции используется водное охлаждение. На мой взгляд это самое эффективное охлаждение, потому что транзисторы греются хорошо и ни какие вентиляторы и супер радиаторы не спасут их от перегрева!


Охлаждающие пластины на плате расположены таким образом, что бы трубка катушки проходила через них. Пластины и трубку нужно припаять между собой, для этого я использовал газовую горелку и большой паяльник для пайки автомобильных радиаторов.


Конденсаторы расположены на двух стороннем текстолите, плата припаивается так же к трубке катушки на прямую, для лучшего охлаждения.


Дроссели намотаны на ферритовых кольцах, лично я достал их из компьютерного блока питания, провод использовался медных в изоляции.

Индукционный нагреватель получился достаточно мощным, латунь и алюминий плавит очень легко, железные детали тоже плавит, но немного медленнее. Так как я использовал транзисторы IRFP150 то по параметрам, схему можно питать напряжением до 30 вольт, поэтому мощность ограничивается только этим фактором. Так что всё таки советую использовать IRFP250.

На этом всё! Ниже оставлю видео работы индукционного нагревателя и список деталей, которые можно купить на AliExpress по очень низкой цене!

Купить детали на Алиэкспресс:

  • Купить Транзисторы IRFP250
  • Купить Диоды UF4007
  • Купить Конденсаторы 0,33uf-275v

Когда перед человеком встает необходимость нагреть металлический объект, ему на ум обязательно приходит огонь. Огонь – старомодный, неэффективный и медленный способ нагреть металл. Он тратит львиную долю энергии на тепло, и от огня всегда идет дым. Как было бы здорово, если бы всех этих проблем можно было избежать.

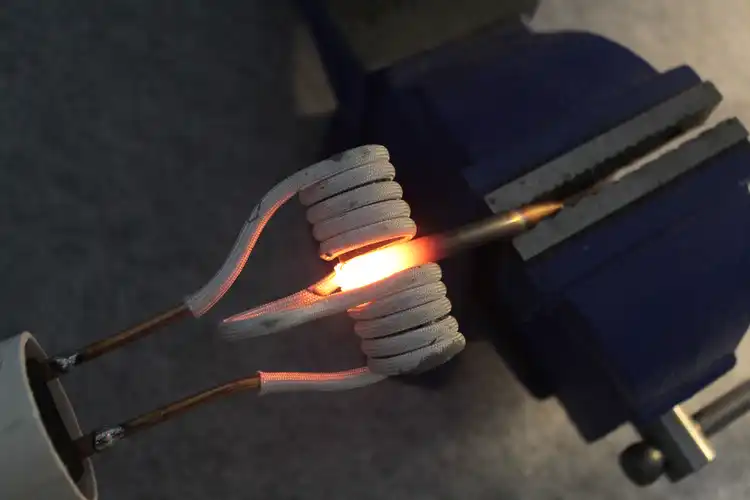

Сегодня я покажу вам как собрать индукционный нагреватель своими руками с ZVS-драйвером. Это приспособление нагревает большинство металлов с помощью ZVS-драйвера и силы электромагнетизма. Такой нагреватель высокоэффективен, не производит дыма, а нагрев таких небольших металлических изделий, как, допустим, скрепка — вопрос нескольких секунд. Видео демонстрирует нагреватель в действии, но инструкция там представлена другая.

Шаг 1: Принцип работы

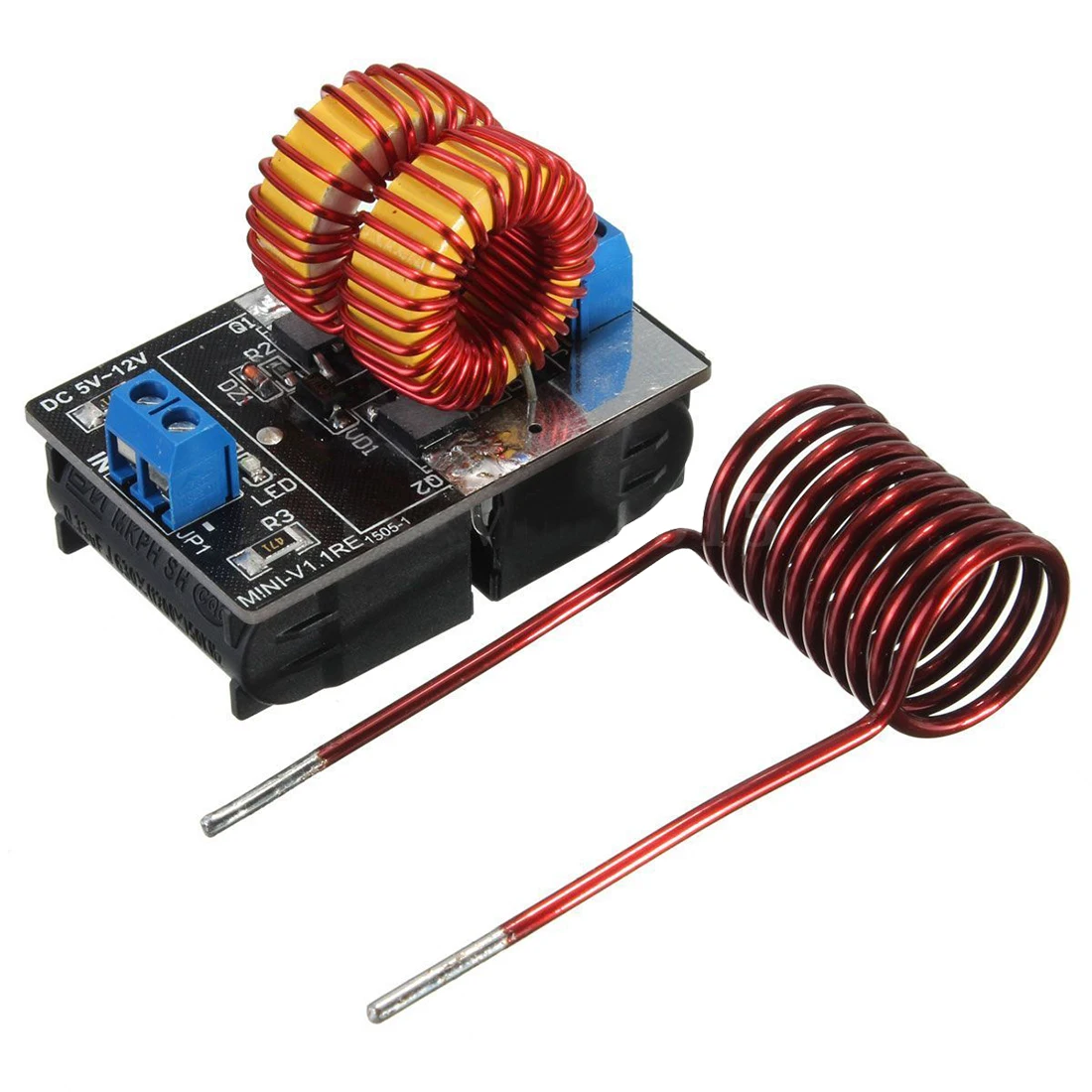

Многие из вас сейчас задаются вопросом – что такое этот ZVS-драйвер? Это высокоэффективный трансформатор, способный создавать мощное электромагнитное поле, нагревающее металл, основа нашего нагревателя.

Чтобы стало понятно, как работает наш прибор, я расскажу о ключевых моментах. Первый важный момент — источник питания 24 В. 2*R.

Очень важен металл, из которого состоит объект, который вы хотите нагреть. У сплавов на основе железа более высокая магнитная проницаемость, они могут использовать больше энергии магнитного поля. Из-за этого они быстрее нагреваются. Алюминий имеет низкую магнитную проницаемость и нагревается, соответственно, дольше. А предметы с высоким сопротивлением и низкой магнитной проницаемостью, например, палец, вообще не нагреются. Сопротивление материала очень важно. Чем выше сопротивление, тем слабее ток пройдет по материалу, и тем, соответственно, меньше выделится тепла. Чем ниже сопротивление, тем сильнее будет ток, и согласно закону Ома, меньше потеря напряжения. Это немного сложно, но из-за связи между сопротивлением и выдачей мощности, максимальная выдача мощности достигается, когда сопротивление равно 0.

Трансформатор ZVS самая сложная часть прибора, я объясню, как он работает. Когда ток включен, он идет через два индукционных дросселя к обоим концам спирали. Дроссели нужны, чтобы убедиться, что устройство не выдаст слишком сильный ток. Далее ток идет через 2 резистора 470 Ом на затворы МДП-транзисторов.

Из-за того, что идеальных компонентов не существует, один транзистор будет включаться раньше, чем другой. Когда это происходит, он принимает на себя весь входящий ток со второго транзистора. Он также будет коротить второй на землю. Из-за этого не только ток потечет через катушку в землю, но и через быстрый диод будет разряжаться затвор второго транзистора, тем самым блокируя его. Из-за того, что параллельно катушке подключен конденсатор, создается колебательный контур. Из-за возникшего резонанса, ток поменяет свое направление, напряжение упадет до 0В. В этот момент затвор первого транзистора разряжается через диод на затвор второго транзистора, блокируя его. Этот цикл повторяется тысячи раз за секунду.

Резистор 10К призван уменьшить избыточный заряд затвора транзистора, действуя как конденсатор, а зенеровский диод должен сохранять напряжение на затворах транзисторов 12В или ниже, чтобы они не взорвались. Этот трансформатор высокочастотный преобразователь напряжения позволяет нагреваться металлическим объектам.
Пришло время собрать нагреватель.

Шаг 2: Материалы


Для сборки нагревателя материалов нужно немного, и большую их часть, к счастью, можно найти бесплатно. Если вы видели где-то валяющуюся просто так электронно-лучевую трубку, сходите и заберите ее. В ней есть большая часть нужных для нагревателя деталей. Если вы хотите более качественных деталей, купите их в магазине электрозапчастей.

Вам понадобятся:

Шаг 3: Инструменты

Для этого проекта вам понадобятся:

Шаг 4: Охлаждение полевых транзисторов

В этом приборе транзисторы выключаются при напряжении 0 В, и нагреваются не очень сильно. Но если вы хотите, чтобы нагреватель работал дольше одной минуты, вам нужно отводить тепло от транзисторов. Я сделал обоим транзисторам один общий поглотитель тепла. Убедитесь, что металлические затворы не касаются поглотителя, иначе МДП-транзисторы закоротит и они взорвутся. Я использовал компьютерный теплоотвод, и на нем уже была полоса силиконового герметика. Чтобы проверить изоляцию, коснитесь мультиметром средней ножки каждого МДП-транзистора (затвора), если мультиметр запищал, то транзисторы не изолированы.

Шаг 5: Конденсаторная батарея

Конденсаторы очень сильно нагреваются из-за тока, постоянно проходящего через них. Нашему нагревателю нужна емкость конденсатора 0,47 мкФ. Поэтому нам нужно объединить все конденсаторы в блок, таким образом, мы получим требуемую емкость, а площадь рассеивания тепла увеличится. Номинальное напряжение конденсаторов должно быть выше 400 В, чтобы учесть пики индуктивного напряжения в резонансном контуре. Я сделал два кольца из медной проволоки, к которым припаял 10 конденсаторов 0,047 мкФ параллельно друг другу. Таким образом, я получил конденсаторную батарею совокупной емкостью 0,47 мкФ с отличным воздушным охлаждением. Я установлю ее параллельно рабочей спирали.

Шаг 6: Рабочая спираль



Это та часть прибора, в которой создается магнитное поле. Спираль сделана из медной проволоки – очень важно, чтобы была использована именно медь. Сначала я использовал для нагревания стальную спираль, и прибор работал не очень хорошо. Без рабочей нагрузки он потреблял 14 А! Для сравнения, после замены спирали на медную, прибор стал потреблять только 3 А. Я думаю, что в стальной спирали возникали вихревые токи из-за содержания железа, и она тоже подвергалась индукционному нагреву. Не уверен, что причина именно в этом, но это объяснение кажется мне наиболее логичным.

Для спирали возьмите медную проволоку большого сечения и сделайте 9 витков на отрезке ПВХ-трубы.

Шаг 7: Сборка цепи





Я сделал очень много проб и совершил много ошибок, пока правильно собрал цепь. Больше всего трудностей было с источником питания и со спиралью. Я взял 55А 12В импульсный блок питания. Я думаю, этот блок питания дал слишком высокий начальный ток на ZVS-драйвер, из-за чего взорвались МДП-транзисторы. Возможно, это исправили бы дополнительные индукторы, но я решил просто заменить блок питания на свинцово-кислотные аккумуляторы.
Потом я мучился с катушкой. Как я уже говорил, стальная катушка не подходила. Из-за высокого потребления тока стальной спиралью взорвались еще несколько транзисторов. В общей сложности у меня взорвались 6 транзисторов. Что ж, на ошибках учатся.

Я переделывал нагреватель множество раз, но здесь я расскажу, как собрал его самую удачную версию.

Шаг 8: Собираем прибор





Чтобы собрать ZVS-драйвер, вам нужно следовать приложенной схеме. Сначала я взял зенеровский диод и соединил с 10К резистором. Эту пару деталей можно сразу припаять между стоком и истоком МДП-транзистора. Убедитесь, что зенеровский диод смотрит на сток. Потом припаяйте МДП-транзисторы к макетной плате с контактными отверстиями. На нижней стороне макетной платы припаяйте два быстрых диода между затвором и стоком каждого из транзисторов.

Убедитесь, что белая линия смотрит на затвор (рис.2). Затем соедините плюс от вашего блока питания со стоками обоих транзисторов через 2 220 Ом резистора. Заземлите оба истока. Припаяйте рабочую спираль и конденсаторную батарею параллельно друг другу, затем припаяйте каждый из концов к разным затворам. Наконец, подведите ток к затворам транзисторов через 2 50 мкгн дросселя. У них может быть тороидальный сердечник с 10 витками проволоки. Теперь ваша схема готова к использованию.

Шаг 9: Установка на основание

Чтобы все части вашего индукционного нагревателя держались вместе, им нужно основание. Я взял для этого деревянный брусок 5*10 см. плата с электросхемой, конденсаторная батарея и рабочая спираль были приклеены на термоклей. Мне кажется, агрегат выглядит круто.

Шаг 10: Проверка работоспособности





Чтобы ваш нагреватель включился, просто подсоедините его к источнику питания. Потом поместите предмет, который вам нужно нагреть, в середину рабочей спирали. Он должен начать нагреваться. Мой нагреватель раскалил скрепку до красного свечения за 10 секунд. Предметы крупнее, как гвозди, нагревались примерно за 30 секунд. В процессе нагревания потребление тока выросло приблизительно на 2 А. Этот нагреватель можно использовать не только для развлечения.

После использования прибора не образуется сажи или дыма, он воздействует даже на изолированные металлические объекты, например, газопоглотители в вакуумных трубках. Также прибор безопасен для человека – с пальцем ничего не случится, если поместить его в центр рабочей спирали. Однако, можно обжечься о предмет, который был нагрет.

Спасибо за чтение!

ПРОСТОЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ

Приветствую пользователей сайта Радиосхемы. Недавно у меня появилась идея сделать индукционный нагреватель. На просторах интернета были найдены несколько схем для построения устройства. Из них выбрал самую, на мой взгляд, простую по сборке и настройке, и главное — реально рабочую.

Схема устройства

Список деталей

1. Полевой транзистор IRFZ44V 2 шт.
2. Диоды ультра быстрые UF4007 или UF4001 2 шт.
3. Резистор на 470 Ом на 1 или 0.5 Вт 2 шт.
4. Конденсаторы плёночные
   1) 1 мкФ на 250в 3 шт.
   2) 220 нФ на 250в 4 штуки.
   3) 470 нФ на 250в
   4) 330 нФ на 250в
5. Провод медный диаметром 1.2 мм.
6. Провод медный диаметром 2 мм.
7. Кольца от дросселей компьютерном блоке питания 2 шт.

Сборка устройства

Задающая часть нагревателя выполнена на полевых транзисторах IRFZ44V. Распиновка транзистора IRFZ44V.

Транзисторы нужно поставить на большой радиатор. Если устанавливать транзисторы на один радиатор то транзисторы нужно установить на резиновые прокладки и пластмассовые шайбочки чтобы не было замыкания между транзисторов.

Дросселя намотаны на кольцах от компьютерных БП. Сделанные из порошкового  железа. Проводом 1,2 мм 7-15 витков.

Батарея конденсаторов должна быть на 4.7 мкФ. Желательно использовать не один конденсатор, а несколько конденсаторов. Конденсаторы должны быть подключены параллельно.

Катушка нагревателя сделана на проводе диаметром 2 мм 7-8 витков.

После сборки устройство работает сразу. Питается устройство от аккумулятора 12 вольт 7.2 А/ч. Напряжение питания устройства 4.8-28 вольт. При продолжительной работе перегреваются: батарея конденсаторов, полевые транзисторы и дросселя. Потребление тока при холостом ходу 6-8 Ампер.

При внесении в контур металлического предмета потребление тока сразу увеличивается до 10-12 А.

Фото готового устройства смотрите далее.

Видео работы индукционного нагревателя

Далее можно оформить прибор в подходящий красивый корпус и использовать для различных опытов. С мощностью и размером катушки лучше поэкспериментировать, чтоб достичь наилучшего эффекта. Автор статьи 4ei3

   Форум

   Форум по обсуждению материала ПРОСТОЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ




СТАНДАРТЫ РАДИОСВЯЗИ

Обсудим действующие стандарты радиосвязи, узнаем чем они отличаются, и когда использовать какие из них.




Как собрать своими руками простенький индукционный нагреватель



Индукционный нагреватель — простое и полезное устройство, которое можно весьма быстро сделать своими руками. Функционирует он за счет использования магнитных свойств металлов. В первую очередь применять подобный гаджет можно для закалки различных деталей. В последствии из него можно даже сделать небольшой домашний отопитель.

Что понадобится. /Фото: youtube.com.




Что понадобится: проволока медная (диаметр 1-1.5 мм), два полевых транзистора с радиаторами IRF44N, два резистора (10 Ком и 470 Ом), набор конденсаторов (2-2.5 мкф)



Вот схема. /Фото: svoimirukami.ru.




Собирать индукционный нагревать необходимо в полном соответствии со схемой (приведена выше). Все элементы конструкции будут крепиться на небольшом деревянном бруске. Во время сборки необходимо обязательно помнить о том, что при последовательном соединении резисторов их мощность не меняется. А это значит, что в случае замены детали должны иметь требующуюся мощность рассеивания.

Делаем катушки. /Фото: youtube.com.




Первым делом изготавливаем индуктор. На стальной гладкий стержень с диаметром 70 мм наматывается 3 витка медного провода. Концы оставляются под прямые отрезки. Такие катушки нужно сделать две. После этого делаем еще одну с тонким стержнем в 20-25 мм на 10 витков провода.

Собираем конструкцию. /Фото: youtube.com.




Теперь можно устанавливать транзисторы на радиаторы, предварительно осуществив смазку внутренней части корпуса термопастой. Сразу после этого собирается конденсаторная батарея, в качестве проводников используется такой же медный провод. Центральные выводы транзисторов соединяются с конденсаторной батареей.

Все по схеме. /Фото: youtube.com.




С другой стороны устанавливаем индуктор. Соединяем все части в соответствии со схемой. Можно ставить клеммник питания. Вот устройство и готово к работе.

Вот, что получится. /Фото: youtube.com.




Видео:


источник

Если вам понравился пост, пожалуйста, поделитесь им со своими друзьями:

И не забудьте:
Подписаться на мой Instagram

Индукционный нагреватель

Индукционный нагреватель — интересное устройство, позволяющее быстро нагревать металлический предмет. Имея достаточную мощность, можно даже расплавить металл. Индукционный нагреватель работает без ископаемого топлива и может отжигать и нагревать предметы различной формы. Я решил сделать индукционный нагреватель, способный плавить сталь и алюминий, поэтому я собрал устройство, которое выдает около 3 киловатт! Затем я построил блок мощностью 10 кВт, который мог самостоятельно фиксировать резонансную частоту.Оба агрегата были способны поднимать в воздух металлы. В этом руководстве много страниц, заполненных практической и теоретической информацией, которая поможет вам в моих усилиях. Просто продолжайте нажимать «Далее», и в конце концов вы попадете на схемы. У меня их несколько для инверторов меньшего и большего размера.

*****

У многих из вас возникнут вопросы после прочтения этого руководства. По этой причине я собрал несколько плейлистов на Youtube, в которых объясняются более тонкие детали создания надежного индукционного нагревателя.На моем канале есть видеоролики, показывающие, как это работает, и видеоролики, объясняющие, как проектировать и делать различные части. Мой хороший плейлист —-> здесь, но на YouTube-канале Imsmoother есть еще больше видео. Видео стоит вашего времени.

*****

В первой части этого руководства я расскажу о моей разработке инвертора на 3 кВт. Моей первоначальной целью было быстрое нагревание металлов. Моей следующей целью было левитировать металлы. Мне это удалось, но я понял, что не могу левитировать из твердой меди и стали.Их плотность была слишком велика для магнитного поля. Это была моя конечная цель: левитировать и удерживать расплавленную медь и сталь. В конце этого урока я перейду к разработке блока мощностью 10 кВт, который реализовал эту цель. Я также остановлюсь на проблемах, которые пришлось преодолеть, чтобы этого добиться.

Начнем.

Мой индукционный нагреватель — инвертор. Инвертор использует источник постоянного тока и преобразует его в переменный ток. Электропитание переменного тока приводит в действие трансформатор, который соединен с последовательным баком LC.2. Заготовка похожа на однооборотную катушку; рабочая катушка имеет несколько витков. Таким образом, у нас есть понижающий трансформатор, поэтому в заготовке генерируются еще более высокие токи.

Я хотел бы поблагодарить Джона Дирмонда, Тима Уильямса, Ричи Бернетта и других участников форума 4hv за неоценимую помощь за то, что они помогли мне разобраться в этой теме. А теперь, прежде чем мы поговорим подробнее, давайте посмотрим на несколько изображений того, на что он способен:

Позже дам ссылку на видео, где он работает. Вот инвертор:

Теперь я перейду к каждой части. Затем я дам схемы, расскажу о том, как вы можете построить это устройство.

5 Основы проектирования змеевика индукционного нагрева

Конструкция индукционного змеевика может иметь большое влияние на качество деталей, эффективность процесса и производственные затраты. Как узнать, подходит ли конструкция катушки для вашей части и процесса? Вот некоторые основы работы с индукционной катушкой и пять советов по оптимизации вашей конструкции.

Как работают индукционные нагревательные змеевики

Индукционная катушка определяет, насколько эффективно и рационально нагревается заготовка. Индукционные катушки представляют собой медные проводники с водяным охлаждением, изготовленные из медных трубок, которым легко придать форму катушки для процесса индукционного нагрева. Змеевики индукционного нагрева сами по себе не нагреваются при прохождении через них воды.

Рабочие катушки различаются по сложности от простой спиральной или соленоидной катушки (состоящей из нескольких витков медной трубки, намотанной вокруг оправки) до катушки, которая прецизионно обработана из сплошной меди и спаяна.

Катушки передают энергию от источника питания к заготовке, создавая переменное электромагнитное поле из-за протекающего в них переменного тока. Переменное электромагнитное поле (ЭМП) катушки генерирует индуцированный ток (вихревой ток) в заготовке, который выделяет тепло из-за потерь I в квадрате R (потерь в сердечнике).

Ток в заготовке пропорционален силе ЭДС катушки. Эта передача энергии известна как эффект трансформатора или эффект вихревых токов.

Трансформаторы и индукционные катушки

Поскольку в катушках используется эффект трансформатора, характеристики трансформаторов могут быть полезны для понимания конструкции катушек. Индуктор аналогичен первичной обмотке трансформатора, а деталь эквивалентна вторичной обмотке трансформатора (предполагается, что она имеет один виток).

Есть две важные особенности трансформаторов, которые влияют на конструкцию катушки:

  • КПД связи между обмотками обратно пропорционален квадрату расстояния между ними
  • (ток в первичной обмотке трансформатора * количество витков первичной обмотки) = (ток во вторичной обмотке * количество витков вторичной обмотки)

Из-за вышеупомянутых отношений существует пять условий, которые следует учитывать при проектировании любой катушки для индукционного нагрева:

5 основных советов по проектированию змеевика индукционного нагрева


1. Более высокая плотность потока вблизи области нагрева означает, что в детали генерируется более высокий ток.

Катушка должна быть присоединена как можно ближе к детали, и поэтому максимально возможное количество линий магнитного потока пересекает заготовку в точке нагрева. Это обеспечивает максимальную передачу энергии.

2. Наибольшее количество магнитных линий в катушке соленоида направлено к центру катушки.

Линии потока сосредоточены внутри катушки, обеспечивая максимальную скорость нагрева в этом месте.

3. Геометрический центр катушки — это путь слабого магнитного потока.

Поток наиболее сконцентрирован ближе к самим виткам катушки и уменьшается по мере удаления от витков.

Если бы деталь была размещена в катушке не по центру, область, более близкая к виткам катушки, пересекала бы большее количество магнитных линий и, таким образом, нагревалась бы с большей скоростью. Область детали, удаленная от медного змеевика, испытывает меньшее сцепление и будет нагреваться с меньшей скоростью.

Этот эффект более выражен при высокочастотном индукционном нагреве.

4. Магнитный центр индуктора не обязательно является геометрическим центром.

В месте соединения проводов и катушки магнитное поле слабее.

Этот эффект наиболее выражен в одновитковых катушках. По мере увеличения числа витков катушки и добавления магнитного потока от каждого витка к потоку от предыдущих витков это условие становится менее важным.

Из-за непрактичности постоянного центрирования детали в рабочей катушке, при статическом нагреве деталь должна быть немного смещена в эту область.Если возможно, деталь следует повернуть для равномерного экспонирования.

5. Катушка должна быть спроектирована так, чтобы предотвратить подавление магнитного поля.

Если противоположные стороны индуктора расположены слишком близко, катушка не имеет достаточной индуктивности, необходимой для эффективного нагрева. Помещение петли в катушку в центре компенсирует этот эффект. Затем катушка нагревает проводящий материал, вставленный в отверстие.


Есть вопросы по конструкции змеевика индукционного нагрева? Свяжитесь с нашими специалистами для получения персональной помощи.

Или прочтите наше подробное руководство по проектированию индукционных катушек.

Как построить простой мощный индукционный нагреватель — Teslascience Hacks

Индукционный нагрев — это удивительная возможность беспроводного нагрева металлических или графитовых объектов без использования открытого пламени и с минимальными потерями тепла в окружающую среду. Это не новое явление, оно существует уже более 100 лет. Он широко используется в плавильной и автомобильной промышленности, поскольку его легко контролировать и масштабировать.

Прочитав руководство и построив индукционный нагреватель с фазовой автоподстройкой частоты (PLL) на основе работы Джонатана Крейдена (mindcallenger.com), я хотел придумать что-то простое и легкое в сборке для начинающих любителей электроники. Поскольку я еще и новичок в электронике, я чувствовал, что этот проект будет интересным и даст хорошее представление об основах работы индукционных нагревателей. В дополнение к упомянутому выше нагревателю с ФАПЧ я также построил множество индукционных нагревателей типа Mazilli или Royer, включая дешевые драйверы Mazilli китайского производства, которые можно приобрести на Ebay и Alibaba.Я обнаружил, что, хотя они хороши и просты в использовании, они склонны к отказу, поскольку они ограничены диапазоном низкого рабочего напряжения и относительно низкой мощностью для того, что я хотел. Их также трудно контролировать с точки зрения количества нагрева. Я хотел сделать что-то более надежное и управляемое, а не перегруженные транзисторы! По сути, мне нужна была настраиваемая вручную установка, которая работала бы от выпрямленной сети вместо дорогостоящих импульсных источников питания. Базовая конструкция будет заключаться в том, чтобы брать более высокое напряжение при более низком токе (с которым транзисторы MOSFET хорошо справляются) и преобразовывать его в более низкое напряжение при гораздо более высоких токах порядка 100 или 1000 ампер и высокочастотном переменном токе, обычно 20-100 кГц. .Он проходит через катушку из нескольких витков меди (называемую «рабочей катушкой»). Если кусок железа помещается в рабочую катушку, в железной части (также называемой «заготовкой») индуцируются вихревые токи, так что заготовка действует как закороченная 1-витковая первичная катушка. Из-за эффекта отношения трансформатора в заготовке протекают огромные токи порядка многих сотен или тысяч ампер, что приводит к нагреву заготовки из-за сочетания внутреннего сопротивления (нагрев IR2) и гиперезиса (из-за воздействия на случайный массив магнитных диполей в железной заготовке, меняющий направление много раз в секунду с высокой частотой).Из-за высокой частоты ток протекает преимущественно в самых поверхностных слоях заготовки и рабочей катушки, также известный как «скин-эффект». Это дополнительно увеличивает эффективное сопротивление заготовки, что приводит к еще большему нагреву I2R. Поскольку скин-эффект также имеет место в рабочей катушке, в рабочей катушке возникают потери энергии в виде тепла в поверхностных слоях катушки. Толстая медная трубка, имеющая внешнюю и внутреннюю поверхности, или лицевый провод (многопроволочный изолированный провод, каждая прядь которого имеет электроизоляционное покрытие) увеличивает эффективную площадь поверхности рабочей катушки, уменьшая потери энергии в виде потерь тепла.Литц-проволока используется в индукционных варочных панелях по той же причине. Более высокие частоты имеют больший скин-эффект и больший нагрев поверхности лучше для нагрева небольших деталей. Более низкие частоты имеют меньший скин-эффект и лучше подходят для нагрева больших деталей. Этот нагрев может привести к нагреву железа, например, от комнатной температуры до красного тепла, от оранжевого тепла до ярко-желтого тепла за пределами точки Кюри (точка, в которой заготовка из железа или стали теряет нагрев из-за гистерезиса из-за потери своего ферромагнетизма).Чтобы добиться дальнейшего нагрева и плавления железной заготовки (включая неферромагнитные металлы, такие как медь, серебро, золото и алюминий), необходимо добиться гораздо больших токов, чтобы преодолеть отсутствие гистерезиса. Целью этого проекта является создание такого простого небольшого настраиваемого индукционного нагревателя, который мог бы плавить небольшие количества этих металлов.

С индукционными нагревателями с ФАПЧ, упомянутыми выше (хорошее подробное руководство по ним см. В работе Джонатана Крейдена по адресу http: // indexheatertutorial.com /), они самостоятельно настраиваются на точку. ФАПЧ работает от генератора, управляемого напряжением. Поскольку частота резонанса индукционного нагревателя изменяется по мере помещения в него заготовки. Это приведет к резонансу потерь и соответствующей потере нагрева, поскольку максимальный нагрев происходит, когда контур резервуара индукционного нагревателя находится в резонансе. С ФАПЧ напряжение на баке подается на управляемый напряжением генератор микросхемы ФАПЧ CD4046 для поддержания максимального напряжения в баке. Однако обычно, когда металл, такой как железо, достигает точки Кюри, изменение резонансной частоты выходит за пределы диапазона ФАПЧ, и схема выходит из резонанса и теряется нагрев. Некоторые любители электроники в области индукционного нагрева (например, Джонатон Крейден на mindchallenger.com) обошли эту проблему, используя микропроцессор для поддержания цепи в резонансе, а также для периодической расстройки цепи, чтобы снизить общий ток в силовых транзисторах. спасая их от разрушения в случае, если сила тока превышает их максимально допустимое значение. Многие люди помогли продвинуться в области твердотельного индукционного нагрева — в их числе такие люди, как «Неон Джон», Бэйли Ван из Массачусетского технологического института, Джонатан Крейден, Ричи Бернетт (Великобритания) и многие другие.

Завершенный проект — Небольшая мощная настольная установка размера:

Если вы планируете построить индукционный нагреватель, подобный показанному здесь, сначала сделайте предостережение: в этом проекте использовалась незащищенная сеть, высокое напряжение и высокие токи с серьезным риском получения травм или того, что еще хуже, если его не выполнять в опытных руках. Я не несу ответственности за травмы или что-то еще хуже, возникшие в результате любой работы, описанной здесь. Описанная здесь работа предназначена только для академических и научных интересов.

Описанный здесь проект можно разделить на 3 части: 1) Генератор переменной частоты, 2) Полумостовой инвертор с МОП-транзисторами или БТИЗ и 3) Контур резервуара.

Вот список компонентов для этого проекта по разделам:

ОСЦИЛЛЯТОР ПЕРЕМЕННОЙ ЧАСТОТЫ:

  1. 8-контактное гнездо для микросхемы x 3
  2. 14-контактное гнездо для микросхемы x 1
  3. Резистор 1 кОм 0,5 Вт x 2
  4. 10 нФ, керамический колпачок 50 В x 1
  5. 1 нФ, керамический колпачок 50 В x 1
  6. 20k 10-ти поворотный банк x 1
  7. 100 нФ, керамический колпачок 50 В x 4
  8. 47 мкФ, электролитический колпачок 35 В x 4
  9. 1 мкФ керамический, конденсатор 50 В x 4
  10. 1000 мкФ, электролитический колпачок 35 В x 1
  11. LM7815 x 1
  12. LM7805 x 1
  13. небольшой радиатор для LM7815 x 1
  14. Алюминиевая проектная коробка (опция) x 1
  15. 120VAC на 19-26. Понижающий трансформатор 5 В (радиошак) x 1
  16. Полный мостовой выпрямитель 50V 2A x 1
  17. Зеленый ферритовый тороид диаметром 1–1,5 дюйма x 1 (для GDT)
  18. перфокарт x 1
  19. тонкий припой (флюсованный канифолью) x 1
  20. паяльник 20-30Вт x 1
  21. UC37321 x 2
  22. UC37322 x 2
  23. NE555 x 1
  24. 1N5819 (шоттки) x 4
  25. соединительный провод x 1 рулон
  26. 74HC14 шестигранный инвертор x 1

ПОЛУМОСТ ИНВЕРТОР И КОНДЕНСАТОРЫ ШИНЫ:

  1. IRFP260N x 2
  2. 6.Резистор 8 Ом, 2Вт x 2
  3. 1N5819 (шоттки) x 2
  4. 1N4744A (стабилитрон 15 В) x 4
  5. U860 сверхбыстрый диод x 2
  6. 1.5KE440CA двунаправленный TVS (или однонаправленный) диод x 1
  7. Полипропиленовый демпфирующий колпачок 5 мкФ, 450 В x 1
  8. 100кОм, резистор 2Вт x 2
  9. Aerovox RBPS20591KR6GNZ 1 кВ, демпфирующий колпачок 2 мкФ, используемый для заглушки постоянного тока (можно приобрести в компании Eastern Voltage Research, Нью-Джерси, США) x 1
  10. 400-450V 1500 мкФ электролитические колпачки x 2
  11. Переключатель 20-30 А x 1
  12. Шунтирующий амперметр 20-30 А x 1
  13. Ферритовый тороид (большой) для соединительного трансформатора x 1 (или более)
  14. Изолированный многожильный провод 16 калибра на 22 витка трансформатора связи
  15. большой алюминиевый радиатор x 1 (Ebay)
  16. Полный мостовой выпрямитель на 400 В, 35-40 А x 1
  17. Предохранитель на 30-40 А с держателем предохранителя или прерыватель на 30-40 А x 1
  18. клеммные винтовые разъемы x 4 (для легкого снятия IGBT МОП-транзисторов)

БАК КОНДЕНСАТОР — 6-Х ОБОРОТНЫЙ РАБОЧИЙ БАТУШКА:

  1. Рулон мягкой медной трубки 3/8 ″ из ​​хозяйственного магазина x 1
  2. 3/8 ″ соединители для медных труб x 2-4
  3. фонтанный насос x 1
  4. Латексная трубка для соединения насоса и медной трубки x 1 рулон
  5. плуммерный припой и флюс x 1
  6. Резак для медных труб x 1
  7. 12 емкостных конденсаторов 1200В, 0. 33 мкФ (доступно здесь: https://www.ebay.com/itm/10PCS-New-BM-Capacitor-MKPH-0-33uF-630VAC-1200VDC-for-Induction-cooker-P-30-5/272271654633?hash = item3f64a7bee9: g: PJ4AAOSw9eVXXQsg), а также другие китайские сайты на Ebay
  8. Резистор 47кОм x 1
  9. зеленый светодиод x 1
  10. UF4007 сверхбыстрый диод x 1

В этом проекте мы используем микросхему таймера 555 (рисунок 1) в нестабильном режиме для генерации прямоугольного сигнала с коэффициентом заполнения 50%. Это достигается с помощью переменного резистора (0-20 кОм) для генерации переменной частоты в диапазоне от 35 кГц до 132 кГц.Этот диапазон отлично подходит для различных индукционных нагревателей различных размеров. Хотя 555 выдает прямоугольный сигнал на выходе, это не «чистый» прямоугольный сигнал. Чтобы очистить прямоугольную волну, выходной сигнал 555 подается на шестигранный инвертор 74HC14, который выдает хороший чистый прямоугольный сигнал. Он подается на инвертирующий и неинвертирующий входы микросхем драйвера MOSFET UC37321 / 22. Эти микросхемы питаются от 15 В для выхода 15 В. Поскольку микросхемы работают в непрерывном режиме, а не в импульсном, как в твердотельных катушках Тесла, они имеют тенденцию к нагреву.Чтобы уменьшить перегрев этих микросхем, по 2 микросхемы каждой из них уложены параллельно, спаяв их ножки вместе. На эти параллельно соединенные микросхемы можно наклеить небольшие полоски алюминия для еще большего охлаждения. Выход микросхем проходит через керамические конденсаторы, которые функционируют как блокирующие конденсаторы постоянного тока. Обычно достаточно 1-2 мкФ (рис. 1). Колпачки должны быть рассчитаны минимум на 50 В. Трансформатор драйвера затвора намотан на ферритовый тороид, намотанный 1: 1: 1 с 10-15 витками трехзаходного провода.Одна из трехфазных обмоток является первичной обмоткой GDT, подключенной к выходу микросхемы драйвера затвора UC. Две оставшиеся обмотки включают затворы полевых МОП-транзисторов; один из 2 включен, а другой выключен. Это достигается изменением мест подключения вывода второй из трехзаходных обмоток. Перед подключением выходов GDT к затворам MOSFET проверьте формы сигналов вторичных обмоток GDT, чтобы убедиться, что они прямоугольные или как можно более близкие к прямоугольным.Это может включать использование другого или большего GDT или увеличение или уменьшение количества обмоток на нем. Доступно много различных типов ферритовых материалов. Лучше всего подходят зеленые ферритовые тороиды. Желтые или светло-зеленые тороиды из порошкового железа, используемые в компьютерных источниках питания, дают очень плохой сигнал управления затвором и не подходят для этой цели. Единственным недостатком использования микросхемы таймера 555 таким образом является то, что рабочий цикл установлен на уровне 50%. Поскольку 555 допускает возможность одновременного включения обоих полевых МОП-транзисторов, известного как «простреливание», существует вероятность одновременного включения обоих полевых МОП-транзисторов, замыкающего и разрушающего полумост.Однако, несмотря на такую ​​возможность с микросхемой 555, я никогда не наблюдал эффекта «прострела» после нескольких часов работы индукционного нагревателя!

Рисунок 1 (Схема драйвера на основе таймера 555 — обратите внимание: если микросхемы управления затвором слишком сильно нагреваются, попробуйте уменьшить емкость керамических конденсаторов между выходом микросхем драйвера затвора и GDT с 2 мкФ до 0,1 мкФ). 7HC14N — ошибка опечатки и должна читаться как 74HC14. НАЖМИТЕ ЗДЕСЬ ДЛЯ ИЗОБРАЖЕНИЯ В ВЫСОКОМ РАЗРЕШЕНИИ

Отрицательная шина секции драйвера на Рисунке 1 также должна быть заземлена на сетевое заземление, так как при перемещении руки или других предметов рядом с секцией драйвера во время ручной настройки могут возникнуть колебания на выходе, если она не была должным образом заземлена, поскольку Я испытал.Секция драйвера должна быть изолирована от части схемы высокой мощности, предпочтительно алюминиевой коробкой. Коробку также следует заземлить на землю. Важно — обратите внимание, что регулятор напряжения LM7815 на 15 В ДОЛЖЕН иметь теплоотвод, иначе он перегреется и отключится. Отвод тепла может быть достигнут либо путем добавления навинчиваемого радиатора к регулятору, либо, что более удобно, путем ввинчивания LM7815 в стенку проектной коробки. Поскольку металлическая задняя часть регулятора является отрицательной шиной, это позволяет легко заземлить отрицательную шину, а также коробку на землю, просто подключив заземление к внешней стороне коробки.

Полумостовой инвертор (рис. 2) питается от выпрямленного переменного тока от переменного тока. Он также будет работать с выпрямленным переменным током без больших сглаживающих конденсаторов, если нет необходимости в удвоителе напряжения.

Выпрямитель может быть подключен как удвоитель напряжения, обеспечивающий максимальное напряжение постоянного тока 120 x 1,42 x2 = 340 В на инверторе или 170 В на каждом плече полумоста. Вы хотите использовать как минимум 2 или 3 кВА вариак. Тем не менее, он будет работать с вариаком 500 ВА, но с пониженной мощностью.

Рисунок 2 (Полумостовой инвертор с защитными диодами, демпфирующим колпачком и 6.Резисторы затвора 8 Ом) НАЖМИТЕ ЗДЕСЬ ДЛЯ ИЗОБРАЖЕНИЯ В ВЫСОКОМ РАЗРЯДЕ

МОП-транзисторы IRFP 260N рассчитаны на постоянный ток 50 А и импульсный ток стока 200 А и напряжение между стоком и истоком 200 В, что дает им огромную рассеиваемую мощность (что определенно требует радиатора). Для получения еще большей мощности МОП-транзисторы IRFP260N можно заменить на FDh54N50. Поскольку все эти полевые МОП-транзисторы имеют внутреннюю емкость затвора, которая в сочетании с вторичной индуктивностью трансформатора управления затвором может привести к серьезным колебательным колебаниям на затворе во время переключения, что приведет к повреждению затвора.Этот звон подавляется резисторами затвора 6,8 Ом. Остаточный заряд на затворах полевых МОП-транзисторов быстро разряжается диодами Шоттки (1N5819), подключенными параллельно резисторам затвора (см. Рисунок 2). Если вентили работают при 15 В, они работают в области плато кривой напряжения тока, где нагрев полевого МОП-транзистора уменьшается. Это дополнительно уменьшается с помощью ZVS или переключения нулевой точки, что достигается при правильной настройке (см. Ниже). Противоположные стабилитроны на затворе и истоке предотвращают скачки напряжения на затворе более 15 В и, следовательно, защищают затвор от повреждений из-за скачков напряжения.Сверхбыстрые безынерционные диоды (U860) между истоком и стоком полевых МОП-транзисторов защищают их от скачков обратного напряжения. Демпферный конденсатор, рассчитанный на 450 В, 5 мкФ, и диоды TVS, обычно рассчитанные на 400–440 В (скачки напряжения), делают именно это для защиты моста от скачков напряжения. Большие электролитические конденсаторы помогают сглаживать выпрямленный переменный ток и действуют как резервуар заряда. Они также позволяют настроить удвоитель напряжения от полного мостового выпрямителя. Выпрямитель и транзисторы IRFP260 должны иметь теплоотвод с добавлением вентилятора для дополнительного охлаждения радиаторов.Выход инвертора подается на соединительный трансформатор, предпочтительно сделанный из феррита, вокруг которого намотано около 20-22 витков изолированного многожильного провода калибра 16. Эти обмотки действуют как первичные обмотки цепи резервуара (см. Рисунок 3). Резервуар, по сути, представляет собой 1 виток первичной обмотки, включенной последовательно с рабочей катушкой (в данном случае 6 витков на 1,5 дюйма диаметром медной трубки 3/8 дюйма) и последовательно с батареей конденсаторов (Рисунок 3). Конденсаторная батарея состоит из 12 параллельно соединенных конденсаторов MKP емкостью 0,33 мкФ 1200 В (рассчитанных на использование с индукционными нагревателями и катушками Тесла).Использование высококачественных конденсаторов MKP или других полипропиленовых конденсаторов, которые могут выдерживать большой ток, высокое напряжение и высокую частоту, необходимо для работы индукционного нагревателя. Если конденсаторы рассчитаны неправильно, они нагреются и взорвутся, и передача энергии на изделие в 6-витковой катушке будет незначительной или отсутствовать вовсе.

Между выходом инвертора и ферритовым трансформатором связи установлен блокирующий конденсатор постоянного тока 1 кВ 2 мкФ (схема инвертора см. На Рисунке 2).При первом запуске я использовал блокирующий конденсатор постоянного тока с неверным номиналом (5 мкФ при 275 В вместо 2 мкФ 1000 В), и вот результат:

Вот замена на правильный блокирующий колпачок (Aerovox) номиналом 1 кВ 2 мкФ, который безупречно работал в нескольких циклах:

4 электролитических конденсатора подключены последовательно параллельно для удвоителя напряжения в цепи. Также обратите внимание на резистор 100 кОм на этой конденсаторной батарее для отвода избыточного заряда, когда устройство не используется.

Резонансную частоту контура резервуара можно найти, подключив его к генератору сигналов через резистор 10 кОм и измерив напряжение на резервуаре до тех пор, пока не будет достигнут резонанс.

В обычном режиме переменный ток на вариакоре устанавливается на низкое значение, например, 40 В. Схема драйвера настраивается, начиная с более высокой частоты ВЫШЕ резонанса контура резервуара и медленно регулируя его до более низкой частоты, пока не будет достигнута резонансная частота контура резервуара.В этот момент на баке загорится зеленый светодиодный индикатор, и на вариаке будет слышно гудение. Настройка продолжается до тех пор, пока на шунтирующем амперметре не будет наблюдаться максимальный ток (рис. 2).

Важно начинать с более высокой частоты выше резонанса и медленно уменьшать частоту до тех пор, пока не будет достигнут резонанс и не произойдет нагрев детали. Причина в том, что если настройка начинается с более низкой частоты на более высокую, то между истоком и стоком полевого МОП-транзистора ниже резонанса могут возникнуть серьезные скачки напряжения вызывного сигнала, что может привести к отказу полевого МОП-транзистора.

Желательно начинать настройку с заготовкой (нагреваемым металлом) уже в рабочей катушке. Отсутствие детали в катушке приведет к очень высоким токам, протекающим через стоки полевого МОП-транзистора, что может вызвать нагрузку на полевые МОП-транзисторы. Когда кажется, что устройство настроено (максимальный ток при наличии заготовки и горящем индикаторе), напряжение на вариаторе медленно увеличивается для достижения желаемого уровня нагрева. Перенастройка выполняется по мере необходимости с увеличением напряжения на вариаторе для максимального нагрева заготовки.

Рисунок 3 (Схема резервуара с индикатором состояния в резонансе) НАЖМИТЕ ЗДЕСЬ ДЛЯ ИЗОБРАЖЕНИЯ В ВЫСОКОМ РАЗРЕШЕНИИ

Если, например, ток 20A проходит через полевые МОП-транзисторы во время прогрева, это означает, что ток 22 x 20A в резервуаре с 22-витковым соединительным трансформатором, то есть 440A.

Использование токоизмерительных клещей для измерения расхода 355 А в контуре резервуара:

С 6-витковой рабочей катушкой величина тока, протекающего в заготовке, будет 440 x 6 = приблизительно 2.6ка! Общая емкость конденсаторной батареи, состоящей из 12 конденсаторов по 0,33 мкФ, = 4 мкФ. При 6-витковой 1,5-дюймовой рабочей катушке она колеблется примерно с частотой 60 кГц. Это частота, на которой цепь находится в резонансе и происходит переключение нулевой точки транзисторов. Частота может быть изменена на лету, чтобы приспособиться к более крупной детали и т. Д. Обычно для более точной настройки предпочтительнее использовать подстроечный резистор на 10 витков 20 кОм в цепи драйвера (рис. 1). Когда желаемая величина нагрева достигнута, передача мощности может быть уменьшена и отключена либо путем расстройки, либо уменьшением напряжения на вариаторе.Рабочий змеевик поддерживается прохладным, позволяя воде течь через медную трубку в непрерывном контуре с помощью фонтанного насоса или просто из шланга, подключенного к крану. Если ферритовый трансформатор связи выбран правильно, то нагревание материала трансформатора связи или первичной обмотки трансформатора связи будет незначительным или вовсе отсутствует. Конденсаторы подключены (рис. 3) таким образом (я припаял свой к медной шине), так что каждый из конденсаторов в конденсаторной батарее вносит равный вклад в общий ток, чтобы избежать чрезмерного нагрева любого из конденсаторов.Следовательно, рабочая катушка подключается к противоположным концам конденсаторной батареи, как показано на рисунке 3. Дальнейшее охлаждение конденсаторов может быть достигнуто с помощью принудительного воздушного охлаждения от вентилятора корпуса компьютера.

Перейдем к деталям конструкции Конденсаторной батареи.

Сначала вам понадобятся конденсаторы хорошего качества, рассчитанные на использование с индукционными нагревателями и катушками Тесла, как указывалось ранее. Мои — 1200 В 0,33 мкФ, купленные на Ebay (https://www.ebay.com/itm/10PCS-New-BM-Capacitor-MKPH-0-33uF-630VAC-1200VDC-for-Induction-cooker-P-30-5 / 272271654633? Hash = item3f64a7bee9: g: PJ4AAOSw9eVXXQsg):

Вам понадобятся 2 медные полоски примерно 1 к 1. 5 дюймов в ширину, 12-15 дюймов в длину и примерно 0,1-0,2 дюйма в толщину. Его легко купить в виде рулона медной полосы. Я нашел свой на EBay:

Вот как я припаял колпачки и медную трубку 3/8 дюйма к медным полоскам, чтобы получить красивый внешний вид.

Для электрических соединений я использовал пропановую горелку и плуммеры. Будьте осторожны, чтобы не пережечь конденсаторы горелкой при пайке! Медная трубка диаметром 3/8 дюйма была разрезана резаком для медных труб и соединена с медным фитингом с использованием плавильного припоя для герметизации соединения.Фитинги для медных труб:

6-витковую медную рабочую катушку создали, сначала рассчитав правильную длину медной трубки 3/8 дюйма, чтобы получить 6-витковую катушку диаметром 1,5 дюйма, а затем добавив еще 20-24 дюйма, чтобы получить прямую медную трубку 10-12 дюймов. дополнительные на каждом конце катушки. Требуемая длина трубки — это отрезок (с помощью резака для медных труб, а не ножовки) из рулона мягкой медной трубки, доступного в любом строительном магазине. Середина отрезанной части отмечается маркером, один конец отрезанной части закрывается колпачком, а затем отрезанный кусок доверху заполняется песком.Песок периодически утрамбовывают, постукивая трубкой по земле, чтобы обеспечить полное заполнение без воздушных зазоров. Другой конец закрывают, когда трубка полностью заполнится песком. Используя кусок трубы из ПВХ с наружным диаметром 1,5 дюйма или деревянную трубу, прочно закрепленную не менее чем двумя зажимами, средняя точка трубы, заполненной песком, помещается на один конец 1,5-дюймовой трубы из ПВХ или деревянного дюбеля, и на любой из них наматываются 3 витка. сторона отмеченной средней точки, чтобы получить в общей сложности 6 витков с концевыми деталями равной длины 10–12 дюймов на 6-витковой катушке.Песок предотвращает перекручивание или коробление трубки во время наматывания змеевика. Намотать катушку не так просто, как может показаться, и перед намоткой 6-витковой катушки может оказаться полезным тренировочный пробег с небольшой длиной заполненной песком медной трубки. Песок удаляется из готового змеевика путем снятия заглушек и постукивания по нему, пока песок падает из него. Последние следы песка в змеевике можно удалить, продув их ртом или сжатым воздухом.

Схема драйвера была сделана с использованием обычных перфокарт и сквозных компонентов.Для компонентов IC настоятельно рекомендуется использовать держатели гнезд IC! Как упоминалось ранее, заземление отрицательной шины схемы драйвера необходимо для стабильной работы драйвера.

В схеме инвертора для этого проекта используется полумостовой инвертор. Я использовал клеммные винтовые соединители, чтобы легко заменить IRFP260, вместо того, чтобы паять их на месте. Хотя многослойный мост с низкой индуктивностью и медной шиной или полосой является оптимальным, в этом проекте нет необходимости, поскольку протекающие токи —

Видео нагрева стальных заготовок:

Видео аналогичного более крупного блока, использующего полный мост из модулей IGBT размером To247 вместо IRFP260 для нагрева кусков железа. В остальном, кроме IGBT, базовая конструкция такая же. Тигель Al2O3 при этом треснул, и жидкий чугун начал выливаться:

продолжение

— через полумост и полевые МОП-транзисторы не такие высокие, как те, которые обычно наблюдаются в твердотельных катушках Тесла (SSTC и DRSSTC). Высокие токи возникают в гальванически изолированной цепи резервуара. Обратите внимание на красивый большой радиатор для транзисторов MOSFET. Поскольку задняя часть этих полевых МОП-транзисторов является металлической и электрически сообщается с их стоками, необходимы электрически изолирующие теплопроводящие прокладки радиатора, чтобы избежать короткого замыкания стоков МОП-транзисторов.Между полевым МОП-транзистором и передней частью колодки и между задней частью колодки и алюминиевым радиатором требуется много термопасты. Слюда — лучший материал, так как он обладает превосходной теплопередачей, а также является отличным изолятором:

Обратите внимание на зеленый трансформатор GDT и вентилятор корпуса компьютера. Убедитесь, что вторичные выводы от GDT скручены и не слишком долго уменьшают паразитные радиопомехи, мешающие затворам полевых МОП-транзисторов:

Ферритовый трансформатор связи с многожильным проводом 22T калибра 16:

Нагревает толстый болт почти до белого каления.Позже он расплавился и начал капать на бетонный пол:

Шунтирующий амперметр, подключенный к выходу удвоителя напряжения для точной настройки максимального резонанса и нагрева:

Подстроечный резистор с отмеченной точкой резонанса. Цепь генератора находится за заземленной алюминиевой обшивкой:

Использование прерывателя на 40 А вместо предохранителя. Выключатель на 30А мог бы быть лучше:

Схема драйвера с радиаторами из алюминиевой ленты, приклеенными к сдвоенным микросхемам драйвера UC373XX, чтобы охладить их.Обратите внимание на монтажную плату и разъемы IC:

Нагрев большой гайки. Позже гайка была расплавлена ​​путем увеличения напряжения:

.

Полный мостовой выпрямитель, охлаждаемый тем же радиатором, что и полевые МОП-транзисторы:

Вот видео на YouTube, показывающее работу устройства, включая отказ блокирующего конденсатора постоянного тока, который был неправильно оценен:

Я надеюсь, что это короткое руководство было полезным для тех, кто заинтересован в создании небольшого, но мощного настраиваемого индукционного нагревателя.Этот блок зарекомендовал себя без перегоревших транзисторов (пока) и прост в эксплуатации. Для еще большей мощности МОП-транзисторы IRFP260N могут быть заменены на FDh54N50, которые являются чудовищами с точки зрения управления мощностью, учитывая, что они поставляются в том же небольшом корпусе To247, что и блоки IRFP260N. Этот проект был удовлетворительным, поскольку разработал небольшое устройство, способное плавить различные металлы, а также с точки зрения изучения некоторых электронных устройств, лежащих в основе этих увлекательных устройств.

Если вас интересует другая электроника и целый ряд других интересных технических проектов, посетите мой канал на YouTube по адресу

.

https: // www.youtube.com/user/skippy38305

и не забудьте подписаться!

Нравится:

Нравится Загрузка …

Гаджет в Экстремисе: Индукционный нагреватель своими руками

Привет, Стив,

Прошу усиленно отличаться. Это золотая эра так называемых «опасных» экспериментов. Правда, правительство затруднило подающих надежды химиков и ядерное оружие (но не невозможно!), Но есть целый мир других возможностей.

Возьмем индукционный нагрев.Ричи был пионером в этой области, но не единственным, кто интересовался искусством. Рассмотрим мои страницы: http://www.neon-john.net/Induction/Index.htm. Обратите внимание, что на нагреватель Royer с открытым исходным кодом почти 60 000 обращений. Или обогреватель Джонатана мощностью 20 кВт: http://www.mindchallenger.com/inductionheater/. Или большой обогреватель Джима: http://webpages.charter.net/dawill/tmoranwms/Elec_IndHeat6.html

Переходя к ядерной стороне, вероятно, самым известным домашним проектом является Farnsworth Fusor, термоядерный реактор с электростатическим ограничением.Это настоящий термоядерный синтез, хотя он далек от безубыточности и даже от каких-либо полезных функций, кроме как в качестве источника нейтронов.

Или рентгеновские снимки. Правительство снова затруднило эксперименты с ядерными объектами, но рентгеновские лучи являются большим исключением. Подержанные машины представлены на рынке в изобилии. Немного сложнее, но сложнее построить собственную машину. Как стеклодув-любитель, я сделал несколько рентгеновских трубок для людей.

Погуглите по запросу «рентгеновское искусство» и посмотрите на некоторые из совершенно потрясающих произведений искусства, которые люди создают, используя рентгеновские лучи в качестве источника «света».

Создание высокого напряжения, по крайней мере для слаботочных ламп, теперь почти тривиально просто благодаря высоковольтным IGBT и полевым транзисторам большой мощности. Обычная катушка зажигания General Motors HEI легко вырабатывает 100 кВ при нескольких миллиампер, если эксплуатируется в минеральном масле. Один из моих «круглых уроков» — опубликовать схему для этого.

Я знаю другого человека, который строит циклотрон, используя несколько сотен супермагнитов для создания необходимого магнитного поля. Это продолжается и продолжается.

Мне нравятся старые книги по домашним экспериментам и тому подобное, например, рубрики «Ученый-любитель», но домашняя наука сейчас по крайней мере так же жива, как и тогда.

Иоанна

Как разработать и изготовить один

Вы новичок в цепи индукционного нагревателя? Или вы, наверное, слышали об этом, но не знаете, как это работает?

Тогда эта статья для вас, но мы должны быть с вами честны!

Спроектировать и создать цепь индукционного нагревателя может быть непросто, особенно если у вас нет достаточной информации и опыта. Он немного отличается от сильноточных печатных плат.

К счастью, мы создали эту статью, чтобы помочь вам разбить предмет на понятные части и раскрыть секреты схемы индукционного нагревателя — как ее спроектировать и создать.

Итак, приступим.

Что такое цепь индукционного нагревателя?

Электромагнитное индукционное нагревание

Схема индукционного нагревателя — это устройство, используемое для выработки тепла для проводящих материалов, таких как железо, в чисто бесконтактном процессе. Кроме того, вы можете использовать схему индукционного нагревателя для коммерческих и личных проектов.

Хотя, он идеально подходит для ваших проектов DIY. В коммерческих целях он подходит для пайки, термообработки, пайки и других процессов, связанных с нагревом.

Одна замечательная особенность цепи индукционного нагревателя:

Он генерирует тепло внутри электронного прибора без использования каких-либо внешних источников тепла или какой-либо формы контакта. Таким образом, вы можете быстро нагреть приборы — без загрязнения.

Принцип работы цепи индукционного нагревателя

Схема, показывающая метод испытания на магнитную индукцию

Для работы индукционного нагревателя требуется высокочастотное магнитное поле для быстрого нагрева проводящего материала посредством «вихревого тока».”

Вихревые токи — это обратные токи, возникающие при быстром изменении магнитного поля. Когда это магнитное поле попадает на проводящий объект, внутри проводника генерируются электрические токи, называемые вихревыми токами.

Вихретоковый контроль

Но это только основная часть. Вот сделка!

Принцип работы индукционного нагревателя заключается в том, насколько он неэффективен в качестве электрического трансформатора.

Как?

Чтобы электрический трансформатор вырабатывал электричество, сердечник должен быть совместим с наведенной частотой. Когда происходит обратное, скорость нагрева резко возрастает.

Итак, если трансформатору с железным сердечником для работы требуется низкочастотный диапазон около 50-100 Гц, сердечник станет более горячим, если вы увеличите эту частоту. Следовательно, увеличение частоты до более высокого уровня, например 100 кГц, приведет к сильному нагреву в железном сердечнике.

Электрический трансформатор, изменяющий напряжение и ток

То же самое относится к цепи индукционного нагревателя.Когда вы увеличиваете частоту, индукционная катушка получает тепло, что приводит к быстрой нагревательной нагрузке на железный сердечник (варочные панели или наконечник паяльной машины).

Схемы простых индукционных нагревателей

Здесь мы обсудим две простые конструкции индукционного нагревателя и материалы, необходимые для их создания.

1. Проектирование схемы индукционного нагревателя с использованием концепции драйвера Mazzilli

Первый дизайн демонстрирует очень эффективную индукционную концепцию ZVS, основанную на известной «теории драйверов Mazzilli».”

Итак, в конструкции используется одна рабочая катушка и две катушки ограничителя тока. Его конфигурация не требует центрального отвода от значительной рабочей катушки. Следовательно, система становится эффективной и быстро нагревает нагрузку. Опять же, рабочая катушка использует двухтактное действие полного моста для нагрева нагрузки.

Лучшая часть:

Данную модель легко приобрести по разумной цене. Например, вот схема цепи ниже:

Конструктор индукционного нагревателя Mazzilli Driver Concept

Источник: Викимедиа

Для работы этой конструкции необходимы два мощных полевых МОП-транзистора с входным напряжением от 5 до 12 В и током от 5 до 20 ампер (в зависимости от выбранной нагрузки).

Между тем, выходная мощность этой конструкции может достигать 1200 Вт — при увеличении входного напряжения примерно до 48 В и тока до 25 ампер. В этот момент тепло, которое вы получите, может расплавить болт толщиной 1 см всего за минуту.

Наконец, размеры вашей рабочей катушки должны быть 30 мм в длину, 19 мм (для внутреннего диаметра) и 22,5 мм (для внешнего диаметра). Катушки двойного ограничителя тока должны быть длиной 24 мм и диаметром 14 мм.

2. Индукционный нагреватель с рабочей катушкой с центральным отводом

Эта вторая конструкция также имеет концепцию ZVS, но она не так эффективна, как первая, из-за необходимости в рабочей катушке с центральным отводом.Таким образом, рабочая катушка здесь представляет собой центральную бифуркацию.

Самый важный элемент в этой конструкции — L1. Таким образом, вы должны построить его из очень толстых медных проводов, чтобы удерживать тепло во время индукции. Кроме того, убедитесь, что вы подключаете конденсатор близко к клеммам L1, чтобы поддерживать заданную резонансную частоту (200 кГц).

Вот схема этого дизайна:

Индукционный нагреватель с центральной катушкой

Источник: Викимедиа

Для L1 (катушки индукционного нагревателя) вы можете намотать медные провода диаметром 1 мм в бифилярную катушку или в виде двух отдельных катушек в качестве альтернативного метода.Также вы можете приобрести предыдущий дизайн в Интернете.

Вот детали, необходимые для этой конструкции:

  • 330 Ом 1/2 Вт для R1, R2
  • BA159 / FR107 для D1, D2
  • IRF540 для T1, T2
  • 10,000 мкФ / 25 В для C1
  • 2 мкФ / 400 В для C2
  • 25-амперные диоды для D3 — D6
  • 7812 для IC1
  • Латунная намотанная труба диаметром 2 мм диаметром около 30 мм для tL1
  • Дроссель 2 мГн из намотанного магнитопровода 2 мм на ферритовый стержень для L2
  • 0-15 В / 2 А для TR1
  • Регулируемый 15 В, 20 А постоянного тока для блока питания

И это все, что вам нужно для этого дизайна.

Как сделать схему индукционного нагревателя своими руками

Вот шаги для создания индукционного нагревателя 30 кВА и необходимые компоненты:

Шаг 1. Получите необходимые компоненты

Чтобы построить эту схему, вам понадобится несколько компонентов. К счастью, вы можете получить большинство из них бесплатно, утилизируя старые ЭЛТ-телевизоры или другие электронные устройства.

Итак, вот список того, что вам нужно.

Стабилитроны

Ряд медных проводов

  • Резисторы Ом (220)

Готовые к установке резисторы

Ом

Пакет Mosfets

  • Конденсаторы (10x /.047 мкФ)

Тороидальные индукторы

Свинцовые герметичные батареи

Шаг 2: Необходимые инструменты

Далее вам нужно получить инструменты, необходимые для этого DIY-проекта; необходимые вам инструменты:

  • Кусачки
  • Мультиметр
  • Паяльник

Шаг 3: Транзисторы и охлаждение

Силовой транзистор

Здесь мы используем концепцию ZVS (переключение при нулевом напряжении), поэтому транзисторы не должны сильно нагреваться.Итак, если вы хотите проработать эту схему более минуты, вам нужно установить транзисторы на одном радиаторе.

Убедитесь, что ваши полевые транзисторы имеют необходимую изоляцию, проверив их с помощью мультиметра. Кроме того, убедитесь, что вы изолировали металлические задние поверхности полевых транзисторов от радиатора, чтобы избежать повреждений. Следовательно, вы получите преемственность, если они не изолированы.

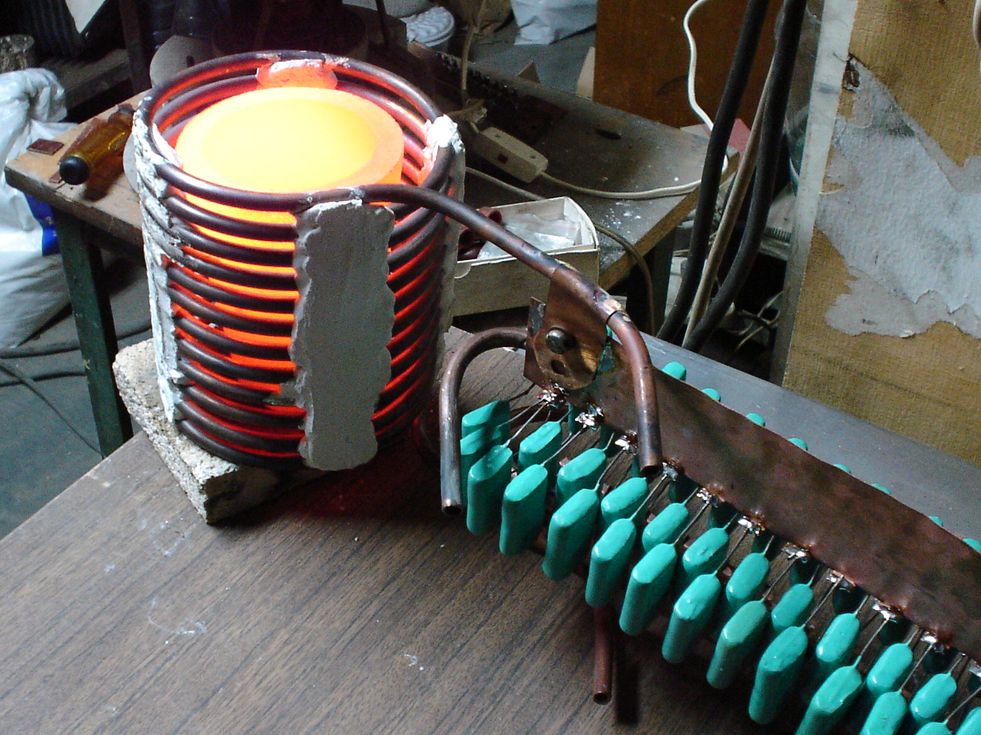

Шаг 4: Банк конденсаторов

Конденсаторы на плате

Создайте медное кольцо и добавьте 10.Конденсаторы 047 мкФ для увеличения емкости вашей конденсаторной батареи до 0,47 мкФ и обеспечения достаточного пространства для охлаждения.

Почему? Потому что конденсатор всегда будет очень горячим из-за протекающего через них постоянного тока. Для правильной работы схемы конденсаторы должны быть емкостью 0,47 мкФ.

Поэтому разместите конденсаторы параллельно рабочей катушке.

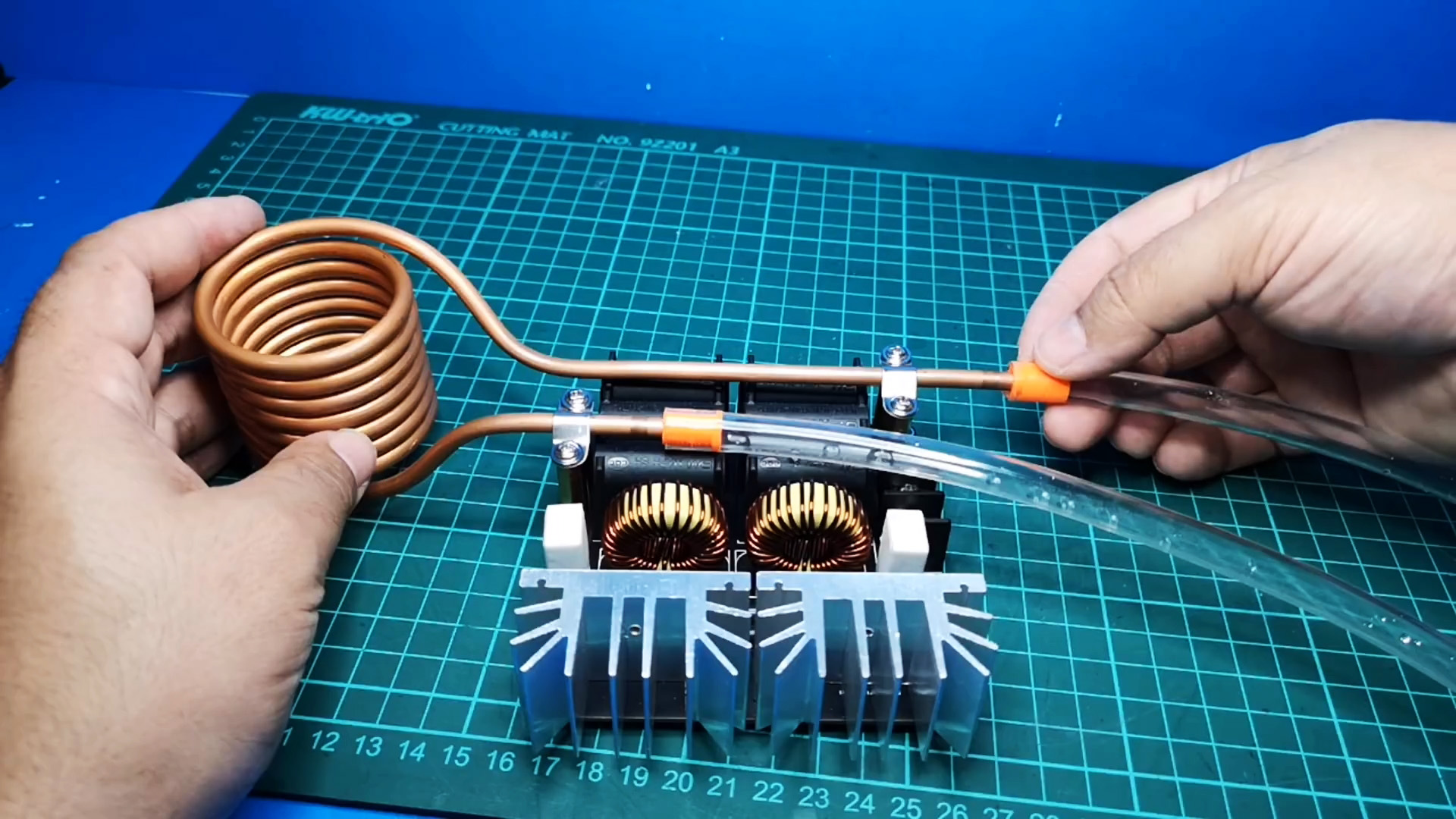

Шаг 5: Изготовление рабочей катушки

Магнитная катушка

Этот шаг является важной частью схемы.Итак, здесь рабочая катушка генерирует магнитное поле для работы цепи индукционного нагревателя. Следовательно, для изготовления этой катушки вам понадобится медный провод. Чтобы создать его, девять раз оберните медную проволоку вокруг трубы из ПВХ.

Шаг 6: Построение схемы

Сначала скрутите диоды с резистором 10 кОм и припаяйте их между затвором и базой полевого МОП-транзистора. Затем припаяйте полевые МОП-транзисторы к перфорированной плате и используйте нижнюю часть для соединения двух быстрых диодов между желобом и воротами вашего полевого транзистора.

После этого подключите провод VCC вашего источника питания к затворам транзистора через два резистора (220 Ом). Опять же, припаяйте батарею конденсаторов и рабочую катушку параллельно друг другу и присоедините каждый конец к разному стоку.

Наконец, пропустите немного энергии через каждый сток MOSFET с индукторами (2x50uH). Вы также можете использовать тороидальные сердечники с десятью витками для индуктивности. И ваша схема готова к работе.

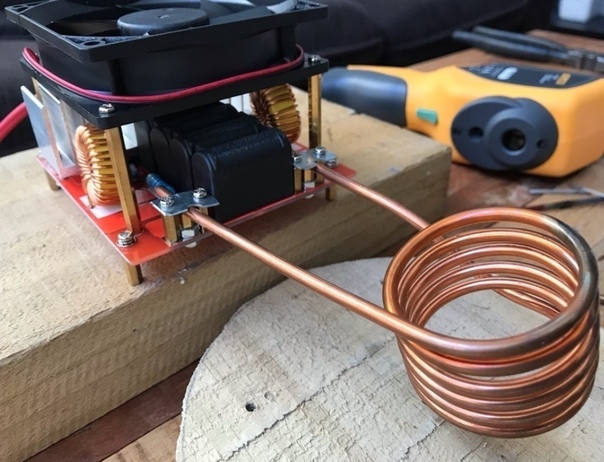

Таким образом, вы можете использовать кусок дерева в качестве основы для поддержки всех компонентов вашего индукционного нагревателя.

Заключительные слова

Вот и все: все, что вам нужно знать о схемах индукционного нагревателя и о том, как их создать.

Мы создали эту статью, чтобы помочь вам понять принципы и секреты схем индукционного нагревателя. Итак, с информацией, представленной здесь, вы можете легко интегрировать ее в свой проект.

Если вам нужна помощь по этой теме, не стесняйтесь обращаться к нам.

Diy Индукционный нагреватель Dynavap Рецепты

Diy Индукционный нагреватель Dynavap Рецепты

Подробнее о «рецептах динавапа индукционного нагревателя своими руками»

ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DYNAVAP & ЦЕНА; ДОСТУПНАЯ И ЦЕНА; SJK LAB — YOUTUBE
2019-08-28 · не так много видео, так что я бросаю одно, дешевые китайские обогреватели, ужасные, возможно, не нагреваются так быстро, как обычные, но за 50 баксов вы не можете ошибиться, серьезно я…
Из youtube.com
Автор Juvenal Aguilera Просмотров 7.2K Подробнее »
КАК СДЕЛАТЬ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ С ПИТАНИЕМ ДЛЯ ВАШЕГО DYNAVAP…
2020-10-30 · Пошаговое руководство по подключению индукционного нагревателя с питанием от сети для испарителя DynaVap с использованием комплекта VapOven на https://vapoven.com Вы можете найти loa …
From youtube .com
Автор Blackbird Просмотры 7.7K Подробнее »
СОЗДАЙТЕ СОБСТВЕННЫЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DYNAVAP — VAPOVEN
Добро пожаловать в библиотеку — заходите, пододвигайте стул.Мы хотели бы помочь вам создать индукционный нагреватель для вашего DynaVap…. Не уверен, где начать? Ознакомьтесь с нашей пошаговой инструкцией…
From vapoven.com
Расчетное время чтения 1 мин. Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DIY — ИНСТРУКЦИЯ

Из Instructables.com
Расчетное время чтения 7 минут
  • Как это работает. Многие из вас, читающие это, могут спросить: «Что такое драйвер ZVS»? Что ж, это чрезвычайно эффективная схема генератора, способная создавать чрезвычайно мощное электромагнитное поле, которое нагревает металл.
  • Материалы. Чтобы построить этот блок питания, вам понадобится несколько деталей, к счастью, большинство из них можно утилизировать бесплатно. Если вы когда-нибудь видели старый телевизор с ЭЛТ, лежащий на обочине дороги, возьмите его, потому что в нем есть большинство деталей, необходимых для этого проекта.
  • Инструменты. Для этого проекта вам понадобятся: Паяльник Amazon Link. Инструмент для зачистки / резки проводов Amazon Link. Мультиметр Amazon Link.
  • Транзисторы и охлаждение. В этой схеме, поскольку транзисторы переключаются на 0 вольт (отсюда и название, переключение при нулевом напряжении ZVS), они не сильно нагреваются, но их все равно следует установить на радиаторе, если вы планируете использовать эту схему более 1 минуты. .
  • Конденсаторный банк. В этой цепи конденсаторы сильно нагреваются. Это связано с тем, что через них всегда течет ток. Теперь значение конденсатора, которое нам нужно для правильной работы этой схемы, составляет 0,47 мкФ, поэтому нам понадобится наибольшее количество конденсаторов вместе, чтобы достичь этого же значения, но иметь большую площадь поверхности для рассеивания тепла.
  • Рабочая катушка. Эта часть цепи генерирует магнитное поле. Он сформирован из медной проволоки. Очень важно использовать медь.
  • Построение схемы методом проб и ошибок. Построение этой схемы заняло много проб и ошибок. Моей проблемой номер один был мой оригинальный блок питания и катушка.
  • Построение цепи. Чтобы построить эту схему драйвера ZVS, вам нужно будет следовать приведенной выше принципиальной схеме. Я сначала взял стабилитрон и скрутил его вместе с резистором 10к.
  • База. Основание вашего индукционного нагревателя предназначено только для поддержки всех компонентов. Я использовал кусок дерева 2х4. Печатная плата, конденсаторная батарея и рабочая катушка были приклеены к дереву горячим способом.
  • Проверка индукционного нагревателя. Чтобы включить индукционный нагреватель, просто подключите его к источнику питания, который у вас есть. Затем вставьте деталь, которую вы пытаетесь нагреть, в катушку.
Подробнее »
МОЩНЫЙ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DIY — ИНСТРУКЦИЯ
Мощный индукционный нагреватель DIY: индукционные нагреватели, безусловно, являются одним из наиболее эффективных способов нагрева металлических предметов, особенно черных металлов. Лучшее в этом индукционном нагревателе то, что вам не нужно физически контактировать с нагреваемым объектом.Их много…
Из Instructables.com
Расчетное время чтения 8 минут Подробнее »
НАГРЕВАТЕЛИ FLUXER, ИНДУКЦИОННЫЕ НАГРЕВАТЕЛИ ДЛЯ DYNAVAP | СТРАНИЦА 2 -…
2019-06-28 · Аксессуары Fluxer Heaters, индукционные нагреватели для Dynavap. Подогреватели потока ниток; Дата начала 3 октября 2018 г .; Теги dynavap индукционный нагреватель флюса Пред. 1; 2; Первый Назад 2 из 2 Перейти на страницу. Идти. Известный участник LesPlenty. 9 ноя 2018 # 21 Может быть, куча крошечных дырок в каком-то узоре выглядела бы лучше, этот внутренний переключатель для меня является преградой, так как я бы оставил его постоянно включенным…
Из vaporasylum.com
Счетчик взаимодействий с пользователем 32 Расчетное время чтения 6 минут Подробнее »
ПРИНАДЛЕЖНОСТИ — DYNAVAP И ДРУГИЕ ИНДУКЦИОННЫЕ НАГРЕВАТЕЛИ | СТРАНИЦА 12 | …
2020-11-07 · Портативный индукционный нагреватель Orion, созданный компанией Dynavap, был создан, чтобы обеспечить максимальную производительность вашего любимого испарителя за счет постоянного нагрева без использования фонаря, который вы можете взять с собой практически куда угодно. puffitup.com. Спойлер: Мое снаряжение. Ежедневное использование: бревно грецкого ореха Ed`s TNT Wood Scents плюс бревно сосны Huon Custom, S&B Plenty.
Из vaporasylum.com
Счетчик взаимодействий с пользователем 384 Расчетное время чтения 6 минут Подробнее »
ИНДУКЦИОННЫЕ НАГРЕВАТЕЛИ DYNAVAP: ГЛУБОКИЙ ОБЗОР & AMP; СРАВНЕНИЕ -…
Индукционные нагреватели DynaVap нагревают VapCaps без каких-либо догадок, но это не означает, что вы каждый раз будете привязаны к одному и тому же. Например, вы можете удалить VapCap примерно за секунду до щелчка, чтобы получить более аккуратные и более низкие значения температуры. Или попробуйте подержать его на секунду после щелчка, чтобы получить более толстые и мощные удары, но не заходите слишком далеко!
Из planetofthevapes.com
Расчетное время чтения 7 минут Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВ VAPCAP DIY: НЕТ ДЕТАЛЕЙ | ИСПАРИТЕЛЬ FC…
2018-08-31 · Модуль источника питания для индукционного нагрева ZVS на 5 ~ 12 В — это самый дешевый, простой и легкий в получении драйвер IH. Его можно найти на E-bay, Bang-Good, Fastech, Aliexpress, Amazon, Sainsmart, Walmart и на многих других веб-рынках. Для смелого мастера по ремонту в первую очередь необходимо проверить полярность диодов VD1 и VD2, а также полярность двух стабилитронов DZ1 и DZ2.Некоторые из…
Из fuckcombustion.com
Счетчик взаимодействий с пользователем 369 Расчетное время чтения 8 минут Подробнее »
ПЕРЕЧЕНЬ ДЕТАЛЕЙ ДЛЯ ИНДУКЦИОННОГО НАГРЕВАТЕЛЯ СДЕЛАНО (С ПИТАНИЕМ ОТ АККУМУЛЯТОРА) — VAPOVEN
Индукционные нагреватели для DynaVap. Запекись! Дом; Готовая запеченная. О наших печах; Аккумуляторная; Сеть; Бросьте свой собственный. Комплекты VapOven; Видео, схемы и руководства; Инструменты и комплектующие; Контакт ; Список деталей для самодельного индукционного нагревателя (с батарейным питанием) Если вы хотите построить свой собственный индукционный нагреватель с батарейным питанием 18650, это список деталей, которые вам понадобятся.Существуют различные инструкции…
Из vapoven.com
Расчетное время чтения 2 минуты Подробнее »
ИНДУКЦИОННЫЕ НАГРЕВАТЕЛИ DYNAVAP (APOLLO 2 VS ORION) — SPACE TRAVEL | …
2020-10-07 · В ходу новые индукционные нагреватели Dynatec, которые меняют правила игры для всех, кто пользуется устройством Dynavap. Индукционный нагреватель — это альтернативный способ разогреть ваш Dynavap без использования резака — мы собираемся провести сравнение между резаками и индукционными нагревателями позже в этой статье.Читайте дальше, чтобы узнать больше! Как это работает. Не вдаваясь в подробности науки — электрический…
From tvape.com
Расчетное время чтения 6 минут Подробнее »
ИНДУКЦИОННЫЕ НАГРЕВАТЕЛИ DYNAVAP: ГЛУБОКИЙ ОБЗОР & AMP; СРАВНЕНИЕ -…
Индукционные нагреватели DynaVap нагревают VapCaps без каких-либо догадок, но это не означает, что вы каждый раз будете привязаны к одному и тому же. Например, вы можете удалить VapCap примерно за секунду до щелчка, чтобы получить более аккуратные и более низкие значения температуры.Или попробуйте подержать его на секунду после щелчка, чтобы получить более толстые и мощные удары, но не заходите слишком далеко!
Из ca.planetofthevapes.com
Расчетное время чтения 7 минут Подробнее »
1-48 ИЗ БОЛЕЕ 10 000 РЕЗУЛЬТАТОВ ДЛЯ & QUOT; ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ & QUOT; — AMAZON.CA
Модуль платы печатной платы индукционного нагревателя ZVS 2500 Вт, модуль высокочастотной индукционной нагревательной машины 12 В-48 В DIY Драйвер обратного хода с медным кольцом и охлаждающим вентилятором. 130,60 долларов 130 долларов.60. БЕСПЛАТНАЯ доставка + $ 26,72 за доставку и залог за импорт. Индукционные инновации Комплект магнитного индукционного нагревателя ICT-MD-700 Mini-Ductor II. 4,6 из 5 звезд 90. 494,95 долл. 494,95 долл. США 534,95 долл. США 534,95 долл. США. Получить…
От amazon.ca
Подробнее »
ИСПАРИТЕЛИ DYNAVAP — МОДЫ DDAVE
Испарители DynaVap. Жезл для испарителя Omega и наборы модов (Arizer, 7th Floor, RBT, ModPod и другие …) 25–55 долларов США 25–55 долларов США The DDave Omega Waterwand для VapCaps 40 долларов США.00 — 50,00 долларов США 40,00 долларов США — 50,00 долларов США. Пакеты с водяной ручкой Omega с питанием от VapCap. 75,00 долларов США.
НАБОРЫ
— DYNAVAP
Эти комплекты идеальны, если вы только начинаете пользоваться продуктами DynaVap, и они включают в себя все необходимое, чтобы начать пользоваться устройством для термической экстракции. Стартовый пакет «M» с DynaCoil. 140,00 долларов США. Стартовый пакет «M».125,00 долларов США. Стартовый пакет VonG с DynaCoil. 185,00 долларов США.
из dynavap.com
Подробнее »
РУКОВОДСТВО ДЛЯ ИНДУКЦИОННЫХ НАГРЕВАТЕЛЕЙ DIY: DYNAVAP — REDDIT
Я построил обогреватель с батарейным питанием вместо 18650, поэтому моя диаграмма немного нечеткая, но она будет работать точно так же, за исключением того, что вам не понадобится вольтметр, поскольку при использовании настенного зарядного устройства мощность никогда не меняется. 5. уровень 2. зверобой. Оп · 2й · редакция 2й Индукционный нагреватель Йода.
Из reddit.com
Подробнее »
AMAZON.CA: ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ
Модуль индукционного нагрева 2000 Вт ZVS Высоковольтная плата индукционного нагрева 24 В-70 В Подогреватель с драйвером обратного хода DIY Модуль высокочастотного индукционного нагрева. 1.0 из 5 звезд 3. 136.79 $ 136. 79. 2.99 $ доставка. Цифровой керамический башенный нагреватель Honeywell HCE352C, черный. 4,2 из 5 звезд 227. $ 99,99 $ 99,99. Получите до среды, 10 марта. БЕСПЛАТНАЯ доставка на Amazon. Больше вариантов покупки 71,38 $ (2…
от amazon.ca
Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DYNAVAP BY SIGMA666666 — THINGIVERSE
Скачивайте файлы и создавайте их на 3D-принтере, лазерном резаке или ЧПУ. Thingiverse — это вселенная вещей.
из thingiverse.com
Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DYNAVAP С 3D-ПЕЧАТНОЙ DIY — IMGUR
Припаяйте одну ножку переключателя ко входу триггера, а другую — к V OUT +. Затем подключите провода большего размера от VOUT ко входу индукционного нагревателя. Три части, которые нужно напечатать.Это печать из PLA толщиной 0,15 мм, все еще достаточно чистая, на мой вкус и подходящая. Стороны напечатаны в перевернутом виде, т. К. У меня аллергия на опоры.
из imgur.com
Подробнее »
SENSE BY MAD HEATERS — ДАТЧИК ТЕМПЕРАТУРЫ ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ…
91 голос, 74 комментария. 5.5k участников сообщества индукционных нагревателей. Все об индукционных нагревателях для испарителей Dynavap. Custom, DIY…
From reddit.com
Подробнее »
ДОЛЖНЫ ИМЕТЬ АКСЕССУАРЫ ДЛЯ DYNAVAP VAPCAP — 420 VAPEZONE
2018-07-25 · Индукционные нагреватели Vapcap.Несколько членов сообщества Dynavap создали индукционные нагреватели для нагрева Vapcap. Эти нагреватели обходятся без горелки и используют электрический ток и индукцию для нагрева кончика Vapcap. Ни факела, ни бутана. У меня есть несколько индукционных нагревателей, включая Dynavap Apollo, а также портативные и подключаемые варианты от JoJo’s Creations. Я очень рекомендую…
От 420vapezone.com
Подробнее »
ТОП-10 ЛУЧШИХ ИНДУКЦИОННЫХ НАГРЕВАТЕЛЕЙ DYNAVAP В 2021 ГОДУ | ОТЗЫВЫ…
Лучший индукционный нагреватель для Dynavap 2021 года.Рейтинг Название продукта Оценка; 1. LeaningTech 5В ~ 12В с переключением нулевого напряжения Модуль источника питания для индукционного нагрева ZVS + катушка. Купить сейчас. 9. 7. Купить сейчас. 2. НОВИНКА Стоматологическая лаборатория Инфракрасный электронный датчик Индукционный нагреватель воска Smedent. Купить сейчас. 9. 5. Купить сейчас. 3. 10 гнездовых разъемов питания постоянного тока 12 В для светодиодной ленты видеонаблюдения…
От 10bestreviewz.com
Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ DYNAVAP — ETSY
Поделки своими руками. Путеводители по подаркам Подарки для нее Подарки для него Подарки для детей Подарки для домашних животных… Индукционный нагреватель Dynavap (блок питания продается отдельно) Chris3DPrintsUS 5 из 5 звезд (71) $ 70.00. Добавить в избранное Dynavap SKCreations CFTube Камера индукционного нагрева Ispire The Wand Insert Addon Accessory …
Из etsy.com
Подробнее »
ИНДУКЦИОННЫЕ НАГРЕВАТЕЛИ DYNATEC | DYNAVAP
Наслаждайтесь плавным, быстрым и равномерным испарением за секунды с нашей линейкой индукционных нагревателей с батарейным или настенным питанием для DynaVap. Apollo 2 Rover: вилка международного стандарта (тип C) — индукционный нагреватель DynaTec.175,00 долларов США. Адаптер для дома на колесах Apollo 2 Rover. 12,00 долларов США. Адаптер Apollo 2 RV. 12,00 долларов США. Apollo 2 IH — Сменная международная вилка (тип C) 15 долларов США. Apollo 2 IH — Сменный штекер для Северной Америки…
От dynavap.com
Подробнее »
ПРОСТАЯ ЦЕПЬ ИНДУКЦИОННОГО НАГРЕВАТЕЛЯ DIY — RMCYBERNETICS
В этой схеме самодельного индукционного нагревателя трансформатор состоит из рабочей катушки и нагреваемого объекта. Основным недостатком этой схемы является то, что требуется катушка с отводом по центру, которую может быть немного сложнее намотать, чем обычный соленоид.Катушка с отводом по центру необходима, чтобы мы могли создать поле переменного тока из одного источника постоянного тока и всего двух транзисторов N-типа. Центр …
От rmcybernetics.com
Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ VAPCAP — ETSY
Поделки своими руками. Руководства по подаркам Для нее Для него Для детей Для домашних животных … Индукционный нагреватель Dynavap 420techCreations 5 из 5 звезд (1) 125,00 $. Добавить в избранное Больше цветов Дорожный футляр для деревянного dynavap Dynavap, dynavap xl, custom dynavap, dynavap из орехового дерева, футляр с магнитом, индивидуальный dynavap-футляр Levated 5 из 5 звезд (271) Цена со скидкой 22 доллара.10 22,10 $ 26,00 $ Первоначальная цена…
От etsy.com
Подробнее »
ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ — PHOLDER
Я сделал недавнюю кастомную сборку индукционного нагревателя Dynavap. Изготовлен из массива вишни. (AIC) 3 года crossfires ⋅ r / vaporents. Я построил индукционный нагреватель для своего Dynavap M с переключателем в стиле ракеты, iv назвал его «взрывной коробкой». 3 года ⋅ те-фод ⋅ р / вапоренты. Не такой сложный, как у профессиональных, но мне нравится мой индукционный нагреватель.
из pholder.com
Подробнее »
Вы в настоящее время на диете или просто хотите контролировать питание и ингредиенты своей еды? Мы поможем подобрать рецепты по способу приготовления, питанию, ингредиентам…
Проверить это »

Связанный поиск

Топ

электрических схем и планов | Fluxer Heaters

Изначально я опубликовал эти планы на Reddit, вскоре после завершения моей версии индукционного нагревателя v2. Они по-прежнему представляют собой солидный набор планов и включают улучшенную схему подключения.

ВАЖНО: ЭТИ ПЛАНЫ НЕ ПОДДЕРЖИВАЮТСЯ! Не стесняйтесь использовать их для изготовления своего собственного обогревателя, но я не смогу помочь вам устранить неполадки в вашей попытке. Спасибо за понимание.

Эти планы включают использование «тактильного» входного переключателя Arduino 12 мм x 12 мм в качестве пускового механизма, установленного в основании катушки. Этот переключатель обычно разомкнут, но замыкается (и активирует цепь), когда vapcap вставляется в отверстие индукционного нагревателя и слегка нажимается.

С помощью небольшого количества горячего клея или эпоксидной смолы прикрепите коммутатор к квадратной стяжке Zip 25 мм на «липкой основе».

Просверлите отверстие в основании там, где вы хотите установить коммутатор, затем установите смонтированный коммутатор над отверстием.Пропустите провода через отверстие под основание.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ:

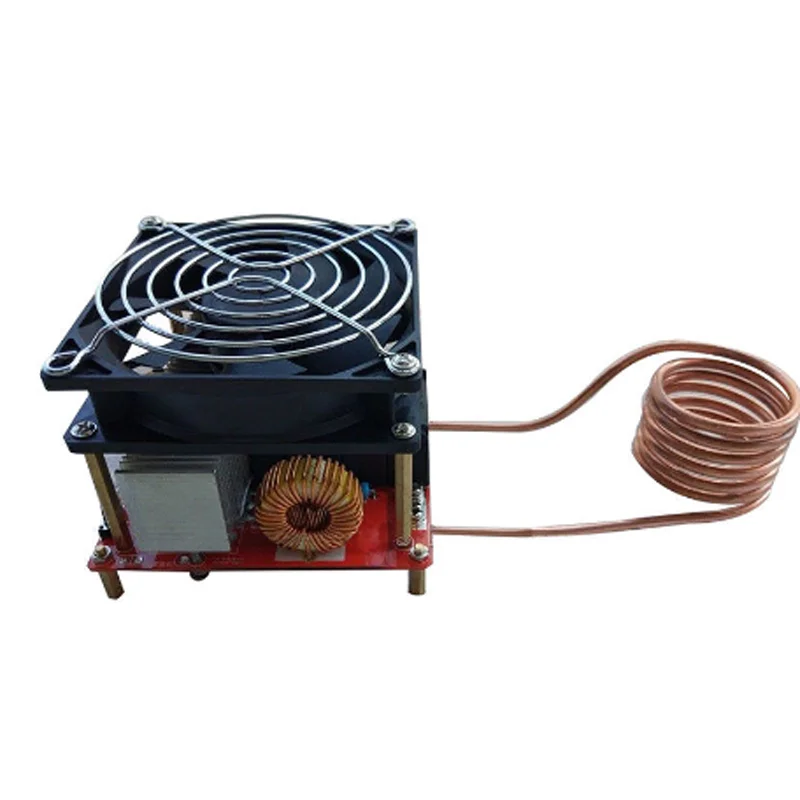

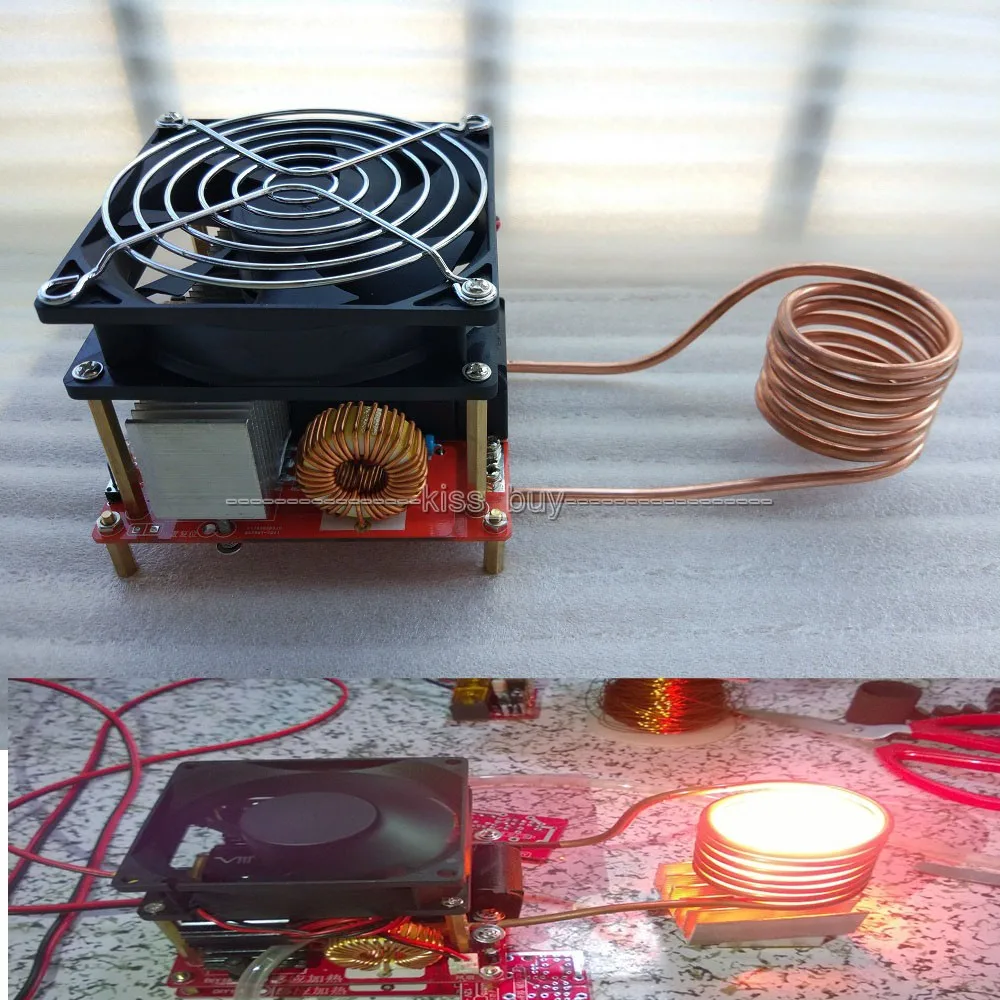

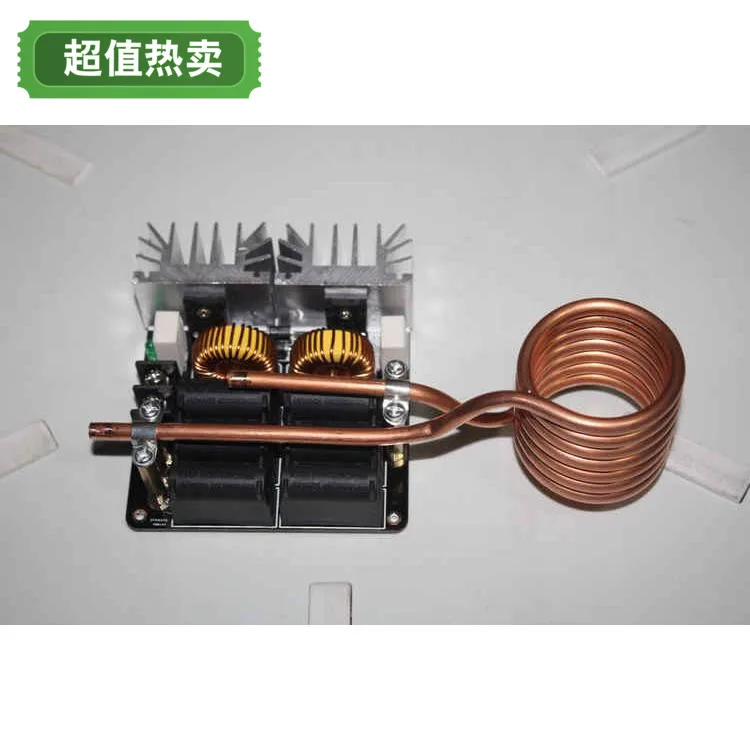

Нагреватель: Yosoo 5V-12V ZVS Низковольтный блок питания индукционного нагрева с катушкой https://www.amazon.com/gp/product/B01C71XKZ6/ref=oh_aui_detailpage_o07_s800?psie=UT

Подобные устройства также доступны на AliExpress, eBay и т. Д.

Главный выключатель питания:

Мой первоначальный «большой красный выключатель» был извлечен из гитарного усилителя Epiphone Valve Junior, оставшегося от более раннего проекта.Выглядит красиво, но в этом нет ничего особенного — подойдет любой фиксирующий (то есть немгновенный) однополюсный / однопозиционный переключатель (SPST). На этом сайте есть несколько переключателей, которые выглядят довольно хорошо и могут работать

Основание мгновенного триггерного переключателя

12 мм x 12 мм переключатели Arduino

Я использовал тактильный (мгновенный) переключатель Arduino 12 мм x 12 мм. Моя приклеена горячим клеем (или эпоксидной смолой) к «липкой основе» стяжки (лента из пеноматериала удалена), прикрученной к моей доске.

Я сохранил стандартную кнопку переключателя Arduino и обрезал ее край, чтобы она поместилась внутри трубки.Внутри трубки есть небольшой сегмент деревянного дюбеля 7/16 дюйма для достижения нужной высоты.

Трубка Pyrex: Запасной стеклянный резервуар Iwodevape для испарителя Cloupor Cloutank M3 подлинный

Пусковой модуль MOS FET: 15A 400 Вт MOS Управляющий модуль триггерного переключателя на полевых транзисторах Панель управления ШИМ-регулятора https://www.ebay.com/itm/MOS-FET-Trigger-Switch-Drive-Module-PWM-Regulator-Control-Panel-15A-400W-NEW/331961560311?hash = item4d4a736cf7: g: 7IsAAOSwEzxYeEwQ или аналогичный.Просто выполните поиск по описанию вышеупомянутой части, и вы найдете нужную. Это популярная схема Arduino, доступная на Amazon, AliExpress, eBay и т. Д.

Если вы планируете использовать переключатель мгновенного действия, это лучший вариант.

Добавить комментарий

Ваш адрес email не будет опубликован.
