Здравствуйте, уважаемые читатели!

Сегодня мы поговорим о напряжении шага.

Обсудим причины его возникновения, риски, связанные с попаданием под воздействие шагового напряжения, расскажу как избежать поражения током и не только.

Эту информацию необходимо знать каждому!



Содержание статьи:

• Что такое шаговое напряжение
• Причины возникновения шагового напряжения
• В чем заключается опасность
• Зона шагового напряжения
• Правила перемещения в зоне опасности
• Расчет шагового напряжения
• Выход из зоны шагового напряжения
• Первая помощь при поражении током
• Средства защиты

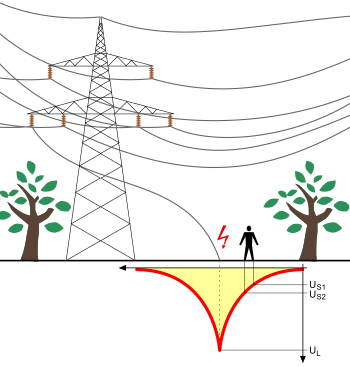

Что такое шаговое напряжение

Как часто вы видите ток, протекающий по проводам? Всем известно, что ток невидим. Увидеть его, значит столкнуться с аварийной ситуацией лицом к лицу.

Например, при коротком замыкании в цепи образуется электрическая дуга.

Если оголенный провод падает на землю, такой реакции не происходит, но вокруг места касания этого провода будет напряжение. На расстоянии шага оно представляет большую опасность.

В этой и подобных ситуациях: разницу потенциалов между двумя точками  электрической цепи тока, находящимися на расстоянии шага одна от другой, на которых одновременно стоит человек, называют шаговым напряжением или напряжением шага.

Чтобы разобраться откуда возникает данное напряжение рассмотрим причины.



Причины возникновения шагового напряжения

По принципу проводимости электрического тока все материалы делятся на проводники и диэлектрики. Так, например, земля являет проводником, особенно в сырую погоду. Если при обрыве провода линии электропередачи, он касается земли, то там образуется опасная зона, в которой и возникает напряжение шага.

Подобная ситуация происходит, когда молния попадает в молниеотвод, который соединён с электроустановкой. В этом случае образуется контакт между токопроводящими элементами установки и землей, на которой образуется зона под напряжением.

Причиной для образования зоны опасного напряжения шага может послужить:

• Авария на электрической подстанции;
• Короткое замыкание воздушных линий на улице или кабельных — в помещении.

Все вышеперечисленные случаи представляют опасность для людей и животных.



В чем заключается опасность

Представьте ситуацию: на земле лежит оборванный провод и как может показаться на первый взгляд не представляет никаких признаков угрозы, а ведь он может быть под напряжением.

Напомню, земля — хороший проводник электричества. Когда человек оказывается в непосредственной близости с проводом, он незаметно попадает под действие шагового напряжения. Опасность заключается в том, что между ног образуется разность потенциалов.

Попадая под воздействие электрического тока, человек пытается сделать шире шаг, а в этот момент разница потенциалов становится выше. В итоге непроизвольные судорожные сокращения мышц приводят к падению человека на землю.

При падении происходит увеличение расстояния между точками касания земли, что в свою очередь представляет повышенною опасность.

Когда мы говорим про оборванный провод, касающийся земли своим оголенным концом, то и не задумываемся какую опасность он может представлять. Чем выше напряжение поврежденной линии, тем более опасна зона действия этого напряжения.

Целые воздушные линии или кабельные системы не представляют опасности, но при аварийной ситуации природного или технического характера они представляют большую угрозу.

Например попадание молнии в молниеотвод, опору электропередач или просто в дерево, вызывает растекание электрического тока через проводники на землю. В этом месте и образуется опасная зона шагового напряжения.

Правило выживания гласит:

Во время грозы и молнии нужно подальше находиться от высоких деревьев, зданий и строений.

В сырую погоду вообще старайтесь не приближаться к открытым (неизолированным) электроприборам и технике. Помните, если одной ногой стоять на заземлителе, а второй на расстоянии шага от него, то к добру это не приведет. И учитывайте, что среднестатистическая длина шага мужчины, равна 0,81 м.

Тело человека включается в электрическую цепь, как нагрузка, и происходит вредное воздействие электрического тока на организм. Но если обувь человека сделана из не проводящих ток материалов, например в резиновых сапогах – вероятность получения травмы меньше.

Риском в данной ситуации может стать наличие алкоголя в крови и наличие открытых ран на ногах. Потому что данный факт влияет на проводимость человека. А так как кожа является защитным диэлектриком, то нарушение кожного покрова снимает вашу защиту.

Помимо проводимости, риском может стать температура окружающей среды. Ведь чем она выше, тем более опасно находиться в зоне риска.

Во всех ранее перечисленных случаях представлена опасность шагового напряжения для жизни человека, животных и особенно детей. Поэтому ограничьте игру ваших детей вблизи электроустановок.



Зона опасности шагового напряжения

Зона растекания тока может быть в радиусе порядка 10 и более метров от места касания земли оборванного провода. Радиус зоны опасности, которая находится под напряжением, зависит от нескольких факторов.

Во-первых: расстояние от источника опасности. Чем удаленнее, тем опасность меньше.

Во-вторых: напряжение линии оборванного провода: 0,4; 1; 3; 6; 10; 35; 110; 220 кВ.

Если влажность земли, по которой будет протекать ток, будет выше нормы, то нужно принять во внимание, что в перечисленных выше случаях радиус действия увеличивается. Исходя из всех вышеперечисленных условий, особо опасной является зона, расположенная в радиусе 8-10 метров от источника.



Правила перемещения в зоне шагового напряжения

В радиусе действия напряжения необходимо передвигаться соблюдая технику безопасности.

Передвигаться нужно не отрывая ног от земли с шагом не более длины стопы. Ни в коем случае не касайтесь руками оголенных проводов и кабелей, пока не убедитесь, что напряжение снято!

Запрещается!

Бежать или двигаться по спирали в радиусе действия шагового напряжения.

Согласно правилам, передвижение ремонтного персонала в радиусе поражения током должно выполняться после проведения расчета предельного шагового напряжения и его радиуса.



Расчет шагового напряжения

Рассчитывают величину напряжения по формуле:

Из формулы видно, что напряжение шага напрямую зависит от тока короткого замыкания, удельного сопротивления грунта и обратно пропорционально разнице потенциалов между двух точек грунта, умноженной на 2π.

Под двумя точками подразумевают разность соотношений между длиной до места аварии и суммой расстояний от места повреждения до субъекта и расчетную длину шага. При расчетах, шаг человека или животного принимают значение равное 0,7-1 метр.

Так как шаговое напряжение протекает сквозь землю, а она в свою очередь состоит из разных слоев грунта, то для проведения точных расчетов необходимо умножить сопротивление грунта на соответствующий коэффициент.

Пример расчета.

При токе замыкания на землю в 400 Ампер, сопротивлении грунта 150 Ом*м (суглинок), расстоянии от человека до места касания проводом земли в 15 метров и расстоянии шага 0,50 м мы получаем напряжение 20,5 Вольт.

Ток замыкания будет зависеть от напряжения сети и соответственно, чем он выше, тем больше напряжение шага. Отсюда и вытекает рекомендация по сокращению расстояния при ходьбе в опасной зоне. Но чем ближе к источнику опасности, тем напряжение больше в несколько раз.

На расстоянии от источника 10 метров напряжение шага, при тех же параметрах, будет уже 45 Вольт, что в свою очередь является небезопасным для человека.



Выход из зоны шагового напряжения

Когда вы поздно заметили оголенный провод, касающийся земли, то есть оказались в зоне действия, то передвигаться нужно «гусиным шагом», направляясь прямо от места касания провода в противоположную сторону.

Прыгать или передвигаться на одной ноге, как советуют некоторые люди — опасно!

Так как при падении все ваше тело окажется под действием того напряжения, от которого вы хотели уйти. В таком случае поражение будет нанесено всему организму. Будьте внимательны!



Первая помощь при поражении током

Постоянно думай о собственной безопасности!

1. Начать оказание первой помощи необходимо немедленно. Первым делом нужно обязательно освободить пострадавшего от действия электрического тока.
2. Затем сразу же вызвать скорую помощь!
3. При отсутствии дыхания и сердцебиения приступить к искусственному дыханию и массажу сердца.
4. По возможности наложить стерильную повязку на место электрического ожога.
5. Обеспечить покой пострадавшему.

Пострадавшего независимо от его самочувствия следует направить в лечебное учреждение.

Что нельзя делать с пострадавшим и почему:

• Закапывать в землю (будет затруднено дыхание, что повлияет на работу сердца)
• Обливать водой (происходит охлаждение организма)
• Загрязнять поверхность ожога (начинает развиваться столбняк или гангрена)



Средства защиты

По регламенту «Охраны труда» рабочие должны соблюдать меры защиты и передвигаться по зоне в диэлектрических ботах, иметь при себе диэлектрические перчатки, изолирующие штанги, измерители напряжения, монтажные инструменты с изолирующими рукоятками.

Что касается работников электрических профессий самым основным риском является работа без наряда допуска. Когда вы знаете, что должно быть отключено и где заземлено, вы можете работать безопасно.

Помимо наряд-допуска существует оценка риска, которая поможет вам сориентироваться на объекте и избежать опасности. Оценка риска — это документ, в котором указан предполагаемый ущерб здоровью и жизни работника, связанный с производством работ на объекте.



Похожие материалы:

В завершении жизненная мудрость. Будьте осторожны и соблюдайте технику безопасности, это поможет вам спасти вашу жизнь. Всегда смотрите не только по сторонам, но и под ноги, тем более, если находитесь в знакомой вам местности, порой за ночь может все измениться.

С уважением, Сергей Александрович.
