Как пользоваться цифровым мультиметром DT-830

Главными отличием цифрового мультиметра, от аналогового (стрелочного) является то, что результаты измерения отображаются на жидкокристаллической дисплее, тому же цифровые мультиметры обладают более высокой точностью и отличаются простотой использования, в отличии от стрелочных.

Внешний вид цифрового мультиметра DT-830 представлен на рисунке 1:

Цифровой тестер типа DT830 (см. Рис.1), как и аналоговый, имеет два щупа — черный и красный, и три гнезда для измерений. Черный вывод является общим (масса), и вставляется в гнездо помеченное как СОМ или просто «-«, т.е. минус.

Красный называют потенциальным «+» выводом и применяют для измерений, вставляется в гнездо помеченное символами «VΩmA».

Пределы измерений мультиметра DT-830

• Постоянное напряжение — 200мВ — 2000мВ — 20В — 200В — 1000В
• Переменное напряжение — 200В — 750В
• Сопротивление — 200 – 2000 — 20К — 200К – 2000К
• Постоянный ток — 200мкА — 2000мкА — 20мА — 200мА

Измерение напряжения, сопротивления и тока

Установите в гнездо «СОМ» (минус) измерительный провод черного цвета, а красный провод в гнездо VQmA (плюс). В зависимости что вы хотите измерять, установите переключатель пределов в положение в соответствии с градуировкой переключателя. При измерении постоянных напряжений и токов и при несоблюдении полярности, на индикаторе будет высвечиваться знак «-«. Измерение тока более 200 мА производится установкой переключателя в положение 10А, а красный провод устанавливается в гнездо «10А DС».

Проверка диодов

Измерительные провода установить в гнезда «СОМ» и «VQmA», переключатель в положение -|>|- (диод). Измерительными наконечниками проверить исправность диода (сопротивления в прямом и обратном направлениях различны, иначе — диод неисправен).

Проверка коэффициента hFE транзисторов малой мощности

Установить транзистор в гнездо для проверки в соответствии проводимости (p-n-p или n-p-n) и расположением выводов (С — коллектор, B — база, Е — эмиттер). Переключатель диапазонов переключить в положение «hFE». При исправном транзисторе и соблюдением гнезд подключения на индикаторе высветится значение коэффициента передачи hFE . При непонятном показании или на индикаторе «нули» — транзистор неисправен или неправильно подключен.

Для того, чтобы мультиметр не вышел из строя при измерениях напряжения или тока, особенно если их значение неизвестно, переключатель желательно установить на максимально большой предел измерений, а если показание при этом слишком мало, для получения более точного результата, переключите мультиметр на низший предел.

В цифровых мультиметрах пределов измерений может быть больше, или добавлены дополнительные функции, такие как звуковая «прозвонка», частотомер, измерение емкости конденсаторов, датчик температуры и др..

Мультиметр цифровой DT 830 В, инструкция по эксплуатации

Инструкция, техническое руководство по применению мультиметра М83

Посмотреть, сколько это стоит в нашем магазине >>>

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.

Основная характеристика

Приборы типа М-83 – это серия компактных, карманного размера (3^½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.

Описание передней панели

1. Функция и область применения выключателя. Выключатель используется для выбора нужной функции и области действия, а также для того, чтобы включить прибор. Чтобы батарейка прослужила как можно дольше, нужно, чтобы выключатель находился в позиции «OFF», когда прибор не используется.

2. Дисплей 3^½ цифр, 7 сегментов, 0,5 высота LCD

3. «Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)

4. V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т.е. для их измерения.

5. «10А» отделение Соединитель с красным концом провода для измерения 10А.

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ

Предупреждение.

1. Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
2. Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т.д.

Измерение DC напряжения.

1. Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
2. Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
3. Соедините провода с измеряемым механизмом, прибором или цепью.
4. Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.

Измерение АС напряжения.

1. Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
2. Установите переключатель на выбранную DCA позицию.
3. Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
4. Прочитайте показания тока на дисплее.

Измерение Transistor hFE.

1. Установите выключатель в позизию hFE.
2. Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
3. Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и V_ce2.8V.

Измерение температуры.

1. Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
2. Установите переключатель в позицию «ТЕМР»



Измерение комнатной температуры.

М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Измерение емкостного сопротивления.

1. Поставьте функциональный переключатель в используемую F позицию.
2. Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».

Проверка звука.

1. Соедините красный конец провода с «V Ω mA», черный с «СОМ»
2. Установите переключатель в позицию «звук».
3. Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.

Измерение частоты.

1. Установите переключатель в положение «|_|¬»
2. Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.

Замена батарейки и предохранителя.

Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.

Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током.





Набор для сборки мультиметра DT-830B.DIY KIT

Хаю-хай!
Всем огромный привет!
Сегодня будет обзор на бюджетный мультиметр DT830B, а точнее на его разобранный вариант, которой мне и предстоит собрать!)

ПИАР

Этот набор я получил бесплатно от Китайского интернет-магазина BangGood, но несмотря на это, я с полной уверенностью заявляю, что никаких обязательств перед магазином я не несу, поэтому обзор будет честным и не предвзятым.
Погнали!=)

Вот сразу сообщаю, что все, кто «ценит своё время и деньги» — проходите мимо! НЕ ДЛЯ ВАС!!!

И так!
Упаковка — стандарт!
Почтовый пакет и гора пупырки!

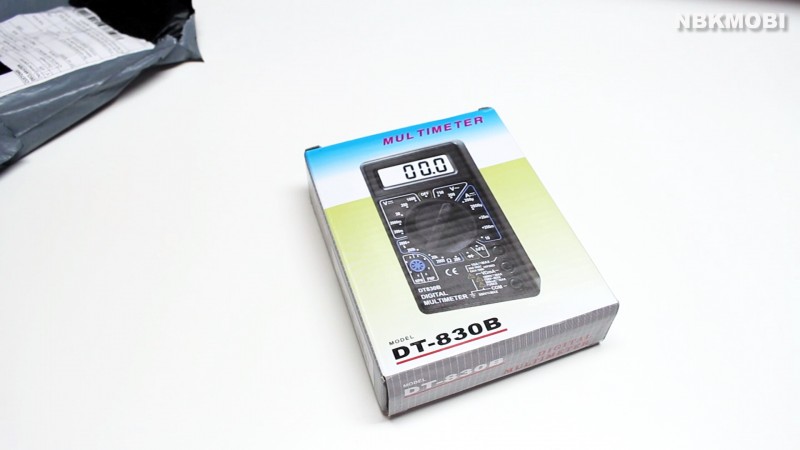

Самое главное, что в это раз конструктор имеет свою собственную фирменную упаковку)))

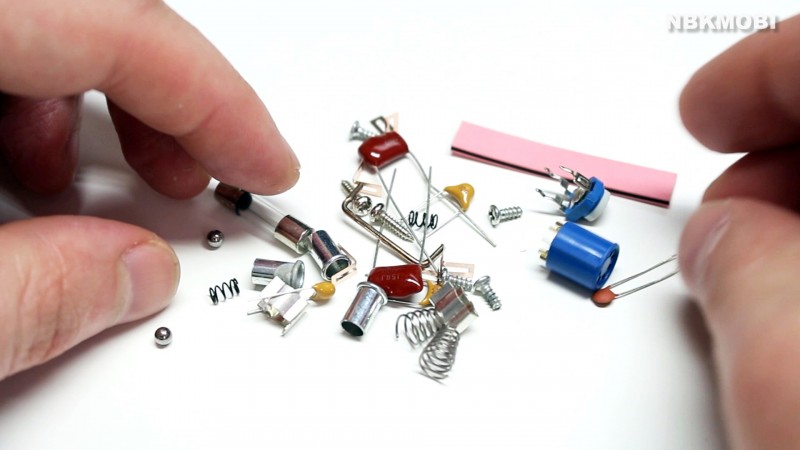

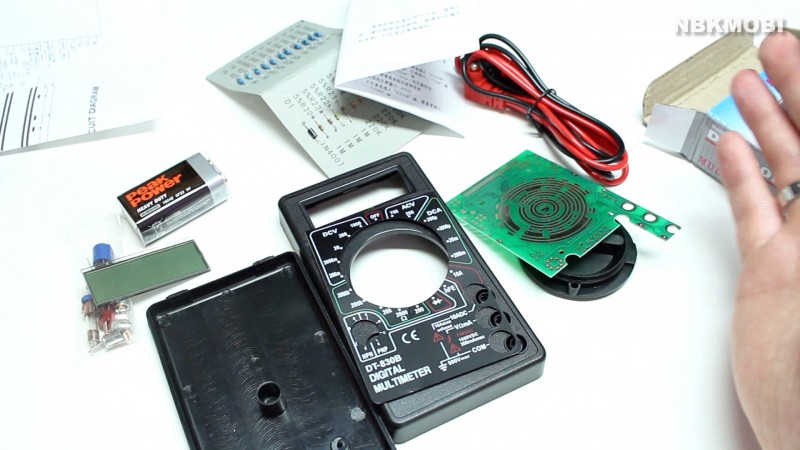

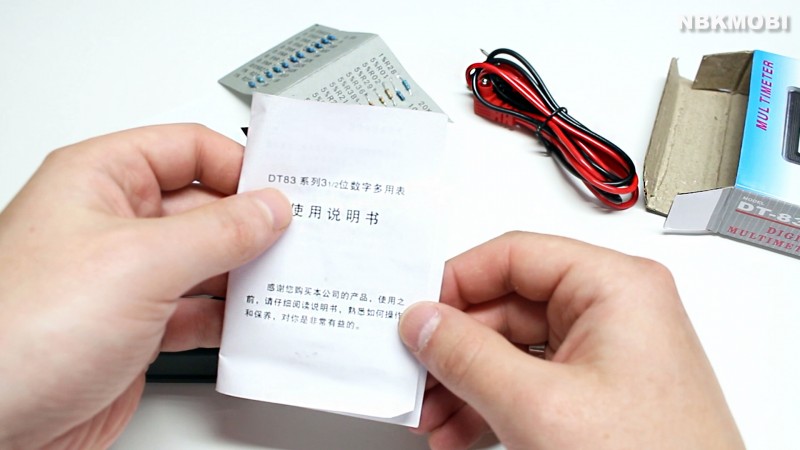

В коробке: корпус мультиметра, монтажная плата, щупы, дисплей, резисторы, конденсаторы, инструкция по сборке на китайском языке и самое главное — батарейка 9V типа «крона»!!!

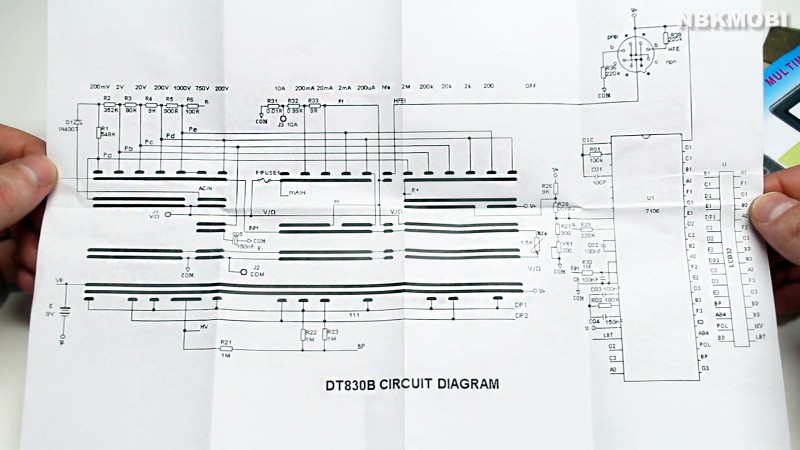

Кому интересно, то вот схема мультиметра!

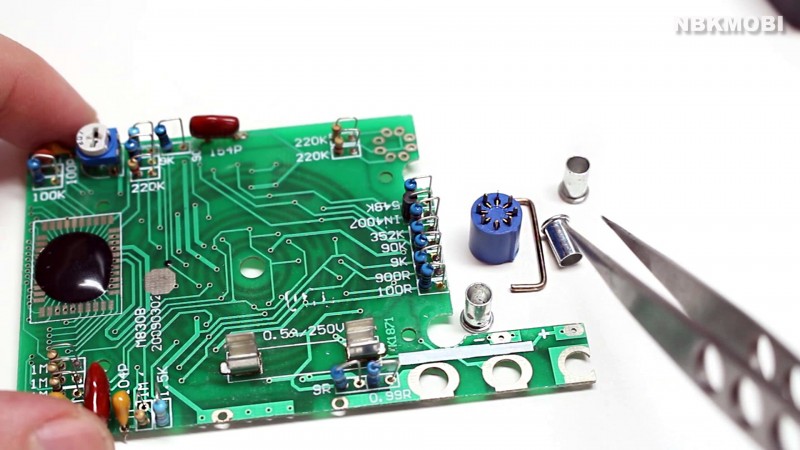

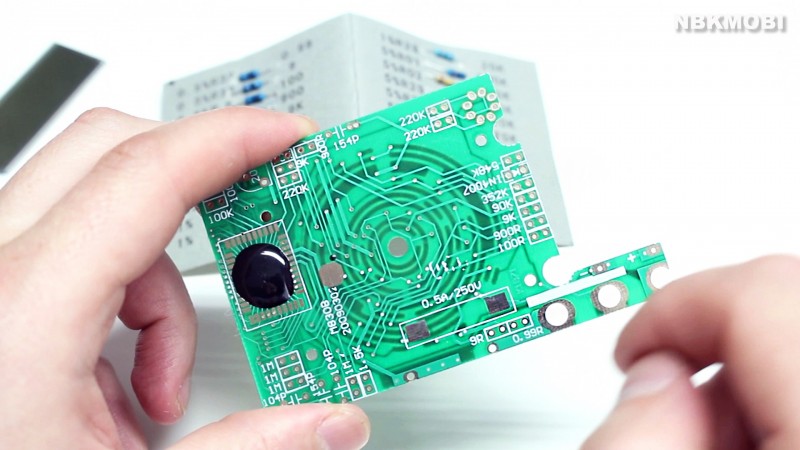

Вот и весь набор. Можно приступать к сборке! Берем плату в руки. И тут хочется отметить превосходное качество. Все дорожки идеальные, все подписано! Сказка одним словом. Собирай — не хочу!

Начал я по традиции с резисторов. Тут все просто, все резисторы подписаны, поэтому просто вставляем и припаиваем.

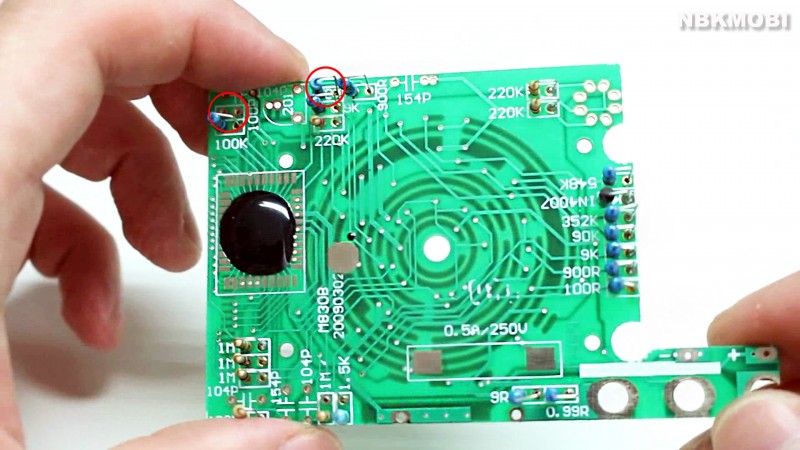

Единственное непонятка — это то, что на плате около резюка 100К должен стоять конденсатор, а по обозначению на плате кажется, что там должен быть резистор! Но схема все решила!))

Дальше я установил конденсаторы и разъем под предохранитель!


Затем разъемы под щупы и колодку под измерение транзисторов.


Обращаю внимание, что колодка под транзисторы имеет направляющую, поэтому ее ставим вместе с корпусом.

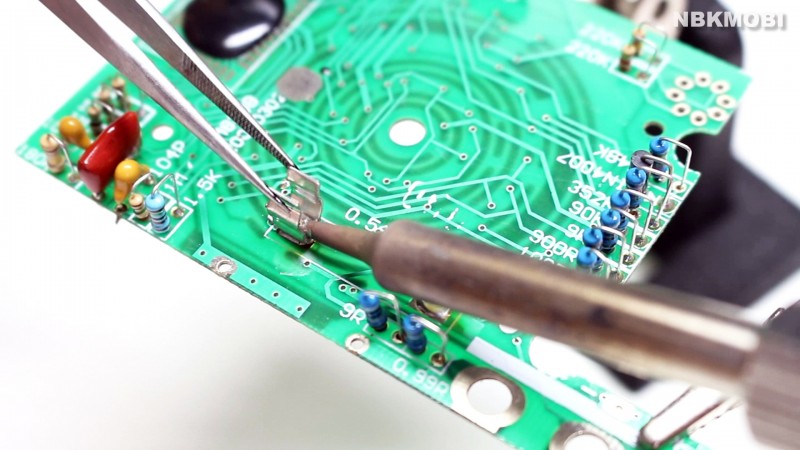

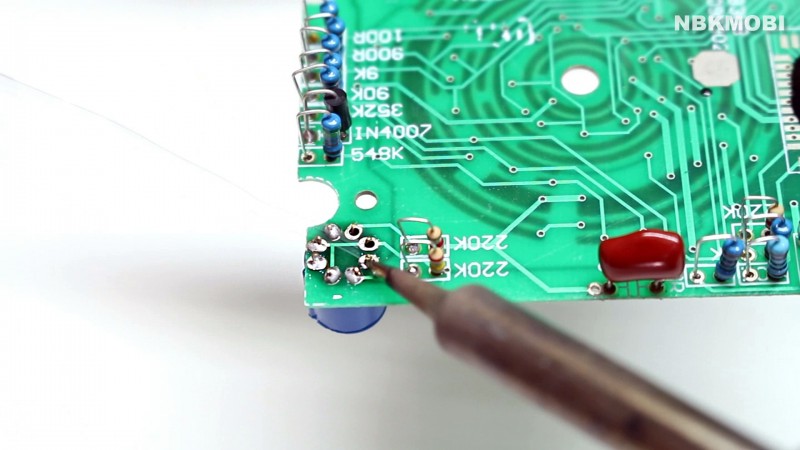

А затем просто припаиваем.

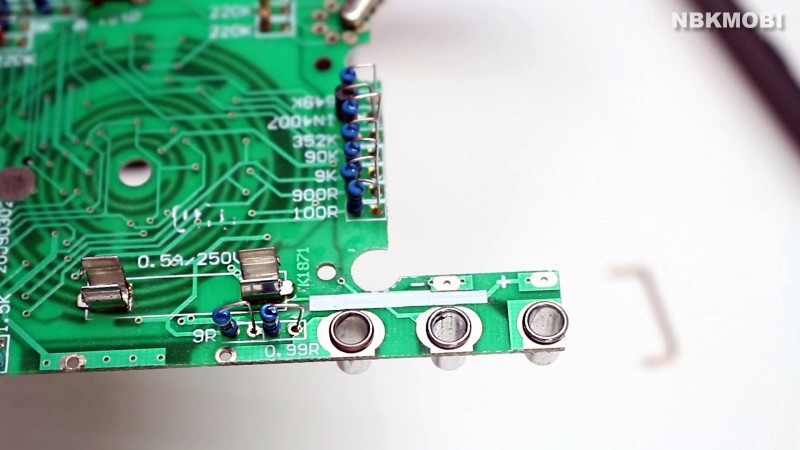

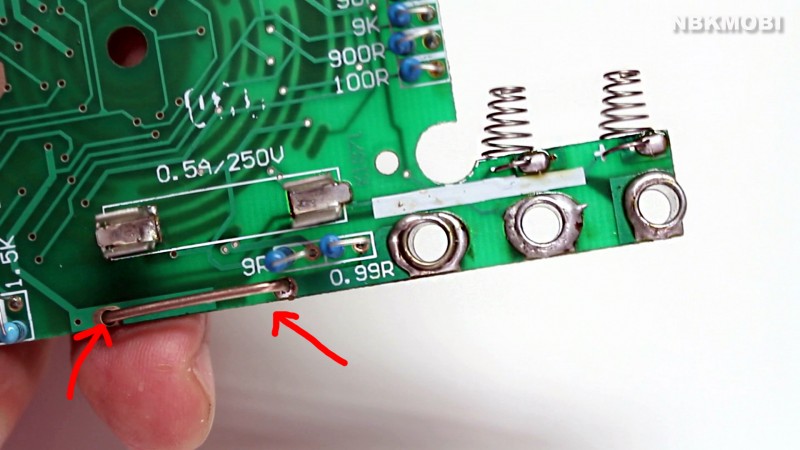

Затем я установил шунт и контакты под батарейку.

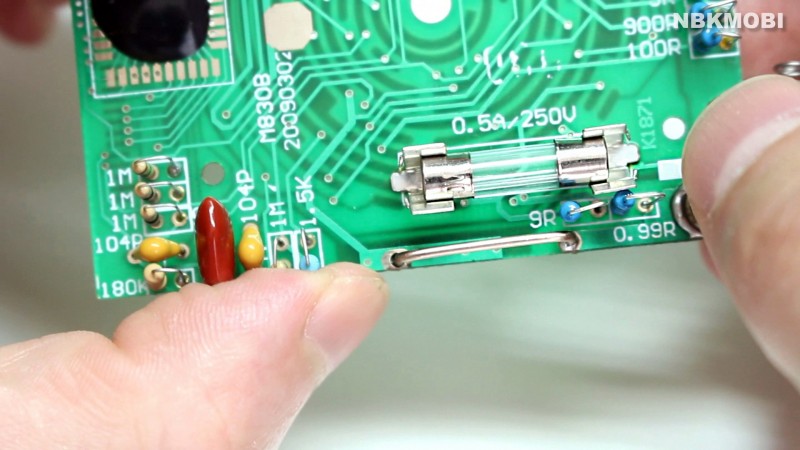

Дальше вставляем предохранитель и приступаем к сборке корпуса.

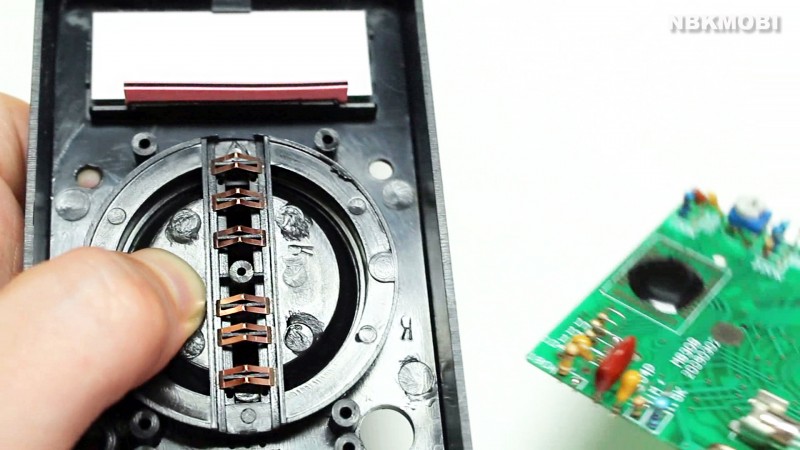

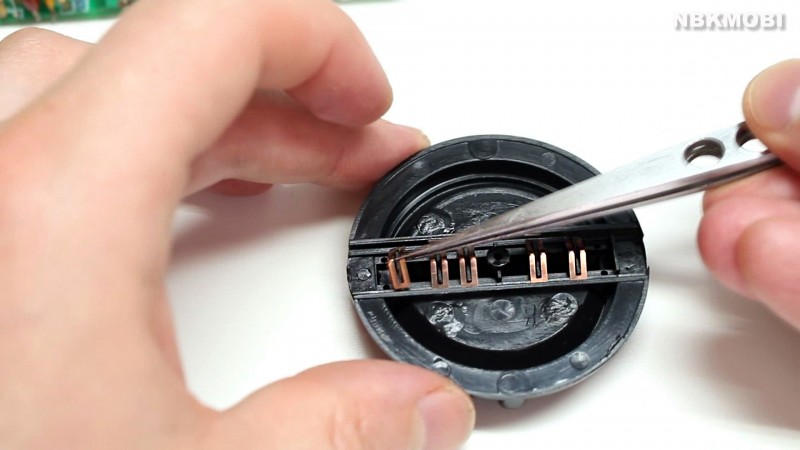

Для начала нам необходимо установить контакты на ручку мультиметра.

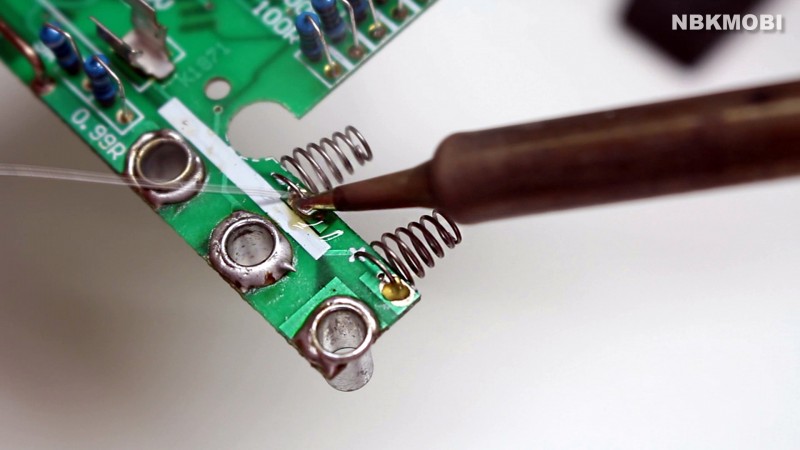

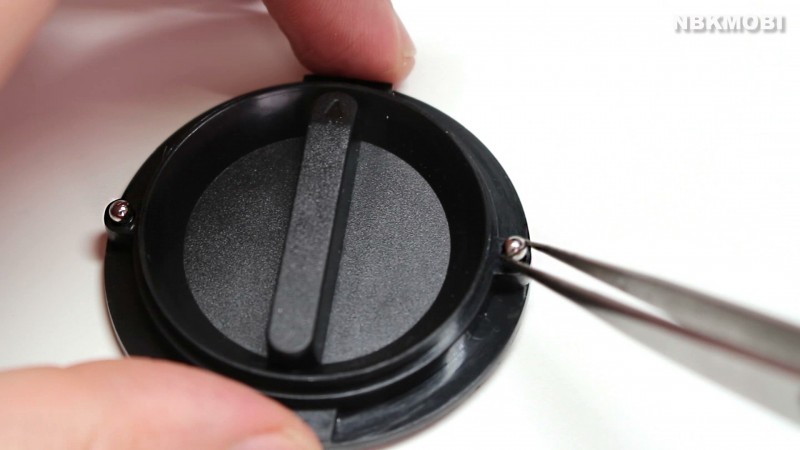

Затем с обратной стороны ручки в отверстия вставляем пружинки и сверху шарики!

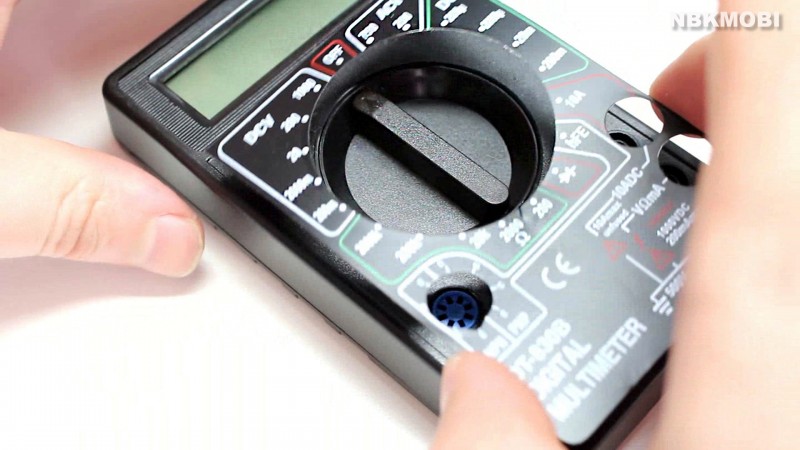

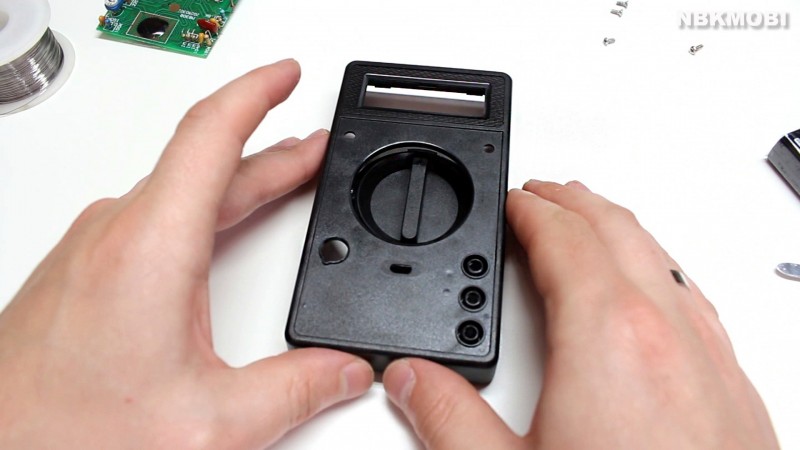

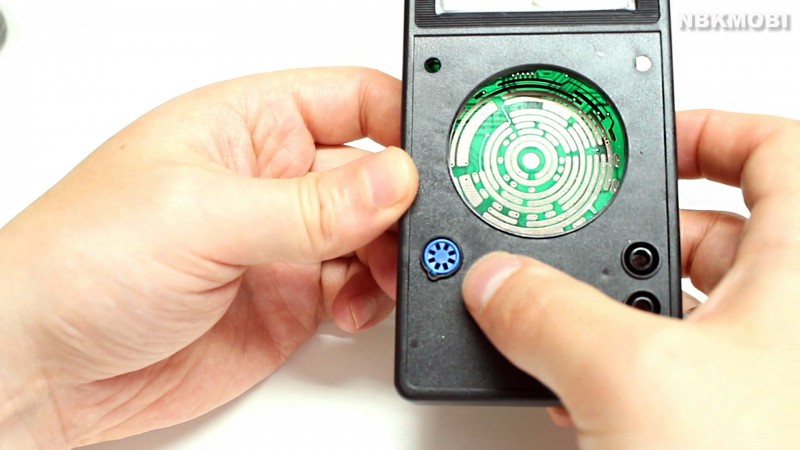

Теперь необходимо аккуратно приложить верхнюю часть корпуса и потянуть ручку, что бы шарики не выпали. Далее переворачиваем корпус и укладываем дисплей.

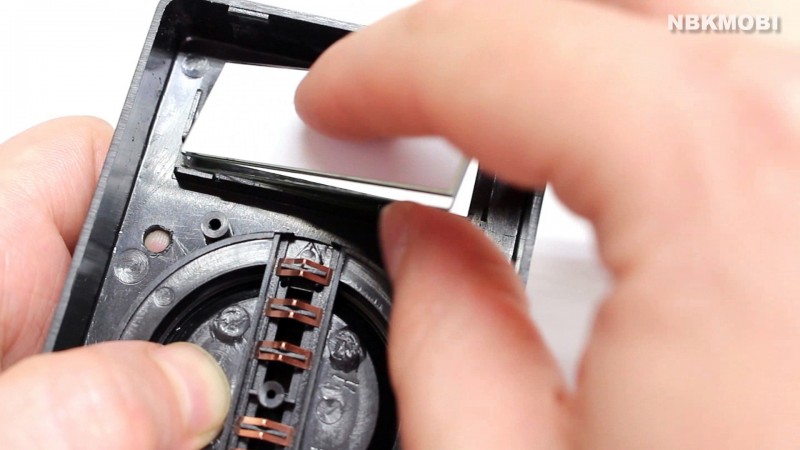

На стекло дисплея кладется токопроводящая резинка (она должна соединить дисплей и плату).

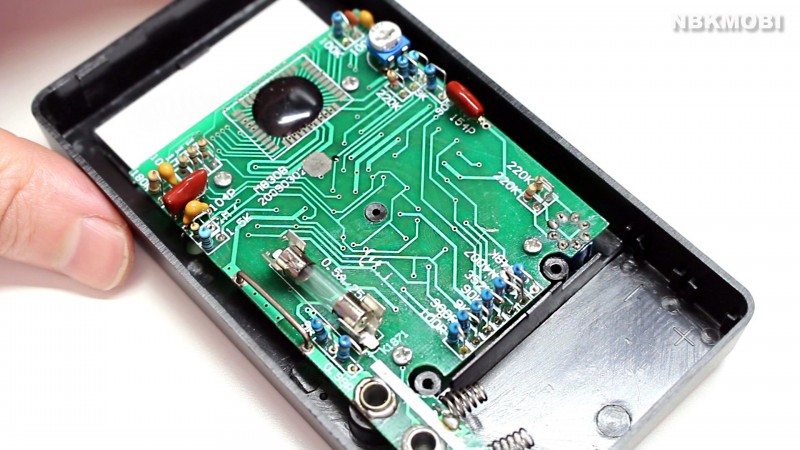

И аккуратно кладем плату, которую фиксируем четырьмя винтиками.

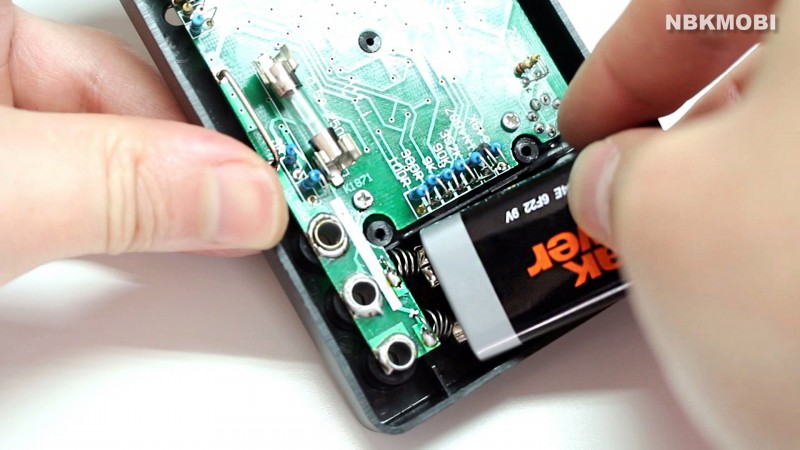

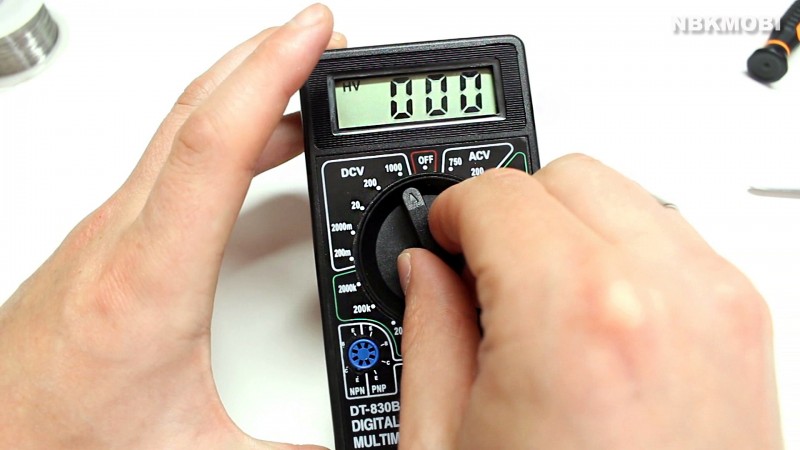

Вставляем батарейку и включаем мультиметр для проверки! Если на экране появились цифры, то это уже хорошо!=))

С помощью подстроечного резистора необходимо вывести показания мультиметра в 0,.таким образом делается калибровка.

После калибровки защелкиваем заднюю панель и клеем наклейку.

Поздравляю, сборка окончена!!!

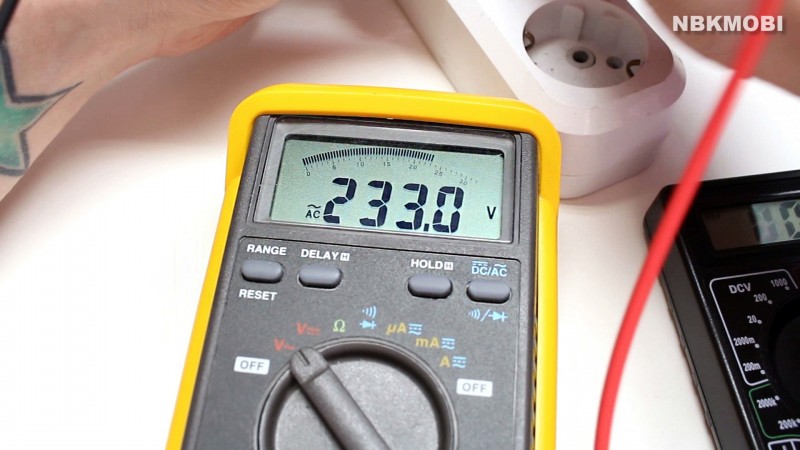

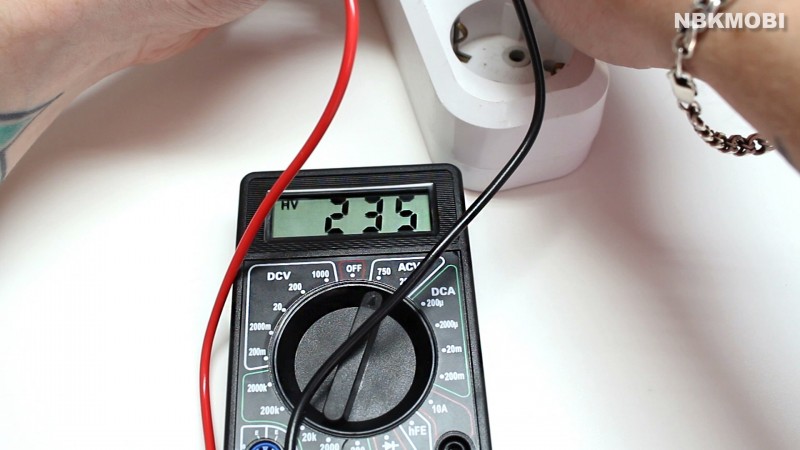

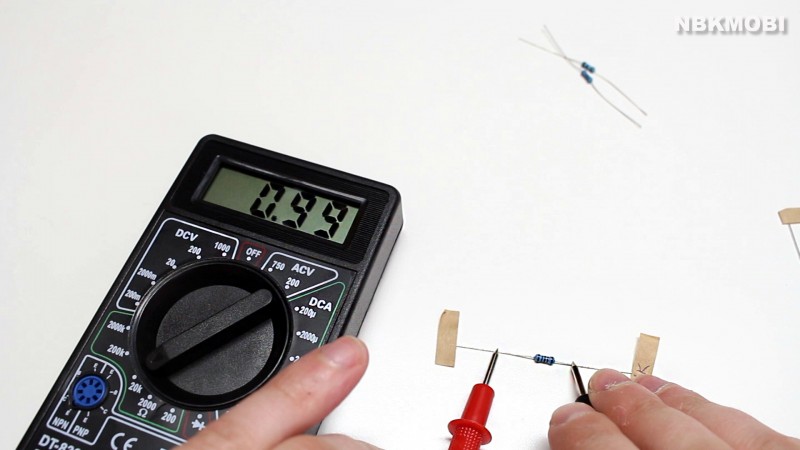

Теперь можно проверять! Я попробовал на резисторах и проверил напряжение сети, сравнив его с качественным мультиметром. Погрешность была, но небольшая!



Итак, вердикт таков.
Как радиоконструктор — вещь крайне занятная.
Как мультиметр — пользоваться можно, но надо понимать, что это самый-самый-самый-самый-самый простой и бюджетный вариант.

Видеоверсия обзора.

Желаю всем удачи и до скорых встреч!!!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

обзор мультиметра DT-830B за 250 рублей
