как пользоваться цифровым мультиметром в домашних условиях, его устройство

Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.

Функции, выполняемые прибором

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина. Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.

Постоянное напряжение

Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния. Цепи, в которых производится измерение, делятся на два вида:

1. Постоянный ток.
2. Переменный ток.

Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.

Переменным называют ток, меняющий свою величину и (или) направление во времени. К нему относятся:

• синусоидальный;
• прерывистый;
• выпрямленный.

На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.

На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.

Действующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения.

Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом». Поэтому используют разные методы измерения:

• мгновенное;
• амплитудное;
• действующее.

Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41). Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключается параллельно источнику питания, ток измеряется иначе.

Измеряемую электрическую цепь разрывают, а в разрыв подключают амперметр. В этом случае мультиметр вносит свое сопротивление. Чтобы снизить искажения и расширить предел измерения, используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно прибору и понижают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи, потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров ставится предупреждение о том, сколько времени можно проводить измерение больших токов. Например, в DT 838 C указано, что измерение тока в 10 А должно длиться не более 10 секунд с 15 минутами отдыха.

В мультиметре ДТ 838 измеряемый ток может доходить до 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя ставится на отметку 10 А. Шкала для измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «m») или микроамперах. 1А = 1000 mA = 1 млн микроампер.

Амперметр категорически запрещено включать по схеме вольтметра, т. е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока необходимы диоды, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Чтобы измерять переменный ток, используют специальные трансформаторы.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.

Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала отмечается буквой «омега». При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие возможности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрика и в другом отношении.

Разные приборы имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:

• измерять температуру;
• проверять работоспособность биполярных транзисторов;
• использовать звуковой генератор.

Для замера температуры используется специальный щуп с терморезистором. Он может идти в комплекте с прибором либо покупается отдельно. Ручка переключателя устанавливается напротив отметки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимают к измеряемой поверхности, на шкале отображается цифровая индикация. Производить замер температуры можно и без щупа. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, т. к. для большей нужны напряжения гораздо выше. Гнезда под выводы транзистора сделаны таким образом, что можно подключить любой транзистор с любой очередностью выводов. Для проверки устанавливают ручку регулятора напротив отметки hFE. Провода, разумеется, не нужны.

Последнее, что осталось в этом приборе, — звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно пользоваться, когда значение сопротивления не столь важно, и главное — определить малое сопротивление, например, если в многожильном кабеле жилы не разделены по цвету или их очень много (телефонный), но необходимо отыскать концы одного провода.

В этом случае на одном конце кабеля два провода соединяют вместе, замыкая их. На другом конце подключают щуп к одному проводу, а другим поочередно касаются всех других. Если пара не обнаружена, подключают другой провод и снова поочередно касаются всех других. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы разъединяют, а к одному из найденных проводов подсоединяют новый и все повторяют.

Хотя прибор прост в использовании, тем не менее он требует бережного обращения. Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.

Как пользоваться мультиметром DT 838 (Digital multimeter) | Строительный журнал САМаСТРОЙКА

Содержание статьи:

Мультиметр или как его ещё называют «мультитестер» — это комбинированный измерительный прибор, который позволяет произвести измерение переменного и постоянного напряжения, силу электрического тока, сопротивление, а также выполнить ещё ряд полезных функций.

Например, многие современные мультиметры умеют протестировать диоды и измерить коэффициент усиления транзисторов, осуществить прозвонку кабеля или цепи на предмет короткого замыкания и многое другие.

Более дорогие модели мультиметров (в том числе DT 838), и вовсе, позволят снять показатели температуры с чего-либо (посредством специального щупа-термопары), проверить емкость конденсатора и т. д.

Однако, перед тем, как пользоваться мультиметром, следует узнать, что к чему, и понимать, что вы хотите измерить с помощью этого электронного прибора.

Как пользоваться мультиметром?

Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.

В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.

Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.

Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».

При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения.

Как измерить напряжение мультиметром DT 838

Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V~», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.

На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:

• ACV обозначает переменное напряжение;
• DCV обозначает постоянное напряжение;
• ACA и DCA обозначает силу переменного и постоянного тока в амперах.

Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V~», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.

При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.

Как измерить сопротивление мультиметром

Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.

При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.

Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.

Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.

Читайте также:

AVR-STM-C++: Как пользоваться мультиметром DT-838

Многие начинающие электронщики, да и просто купившие мультиметр автолюбители, часто задаются вопросом как же пользоваться этим измерительным прибором. Иногда при покупке в комплекте нету инструкции. Либо же человек раньше пользовался стрелочным тестером и не знает как пользоваться цифровым мультиметром.
Я хочу немножко прояснить вопрос как пользоваться одним из самых популярных и недорогих мультиметров — dt838. Из всей серии dt83X этот выделяеться наличием возможности измерения температуры с помощью термопары. Поэтому, при покупке в комплекте, помимо щупов, так же идет и термопара. На фото ниже можно посмотреть, что входит в комплект.

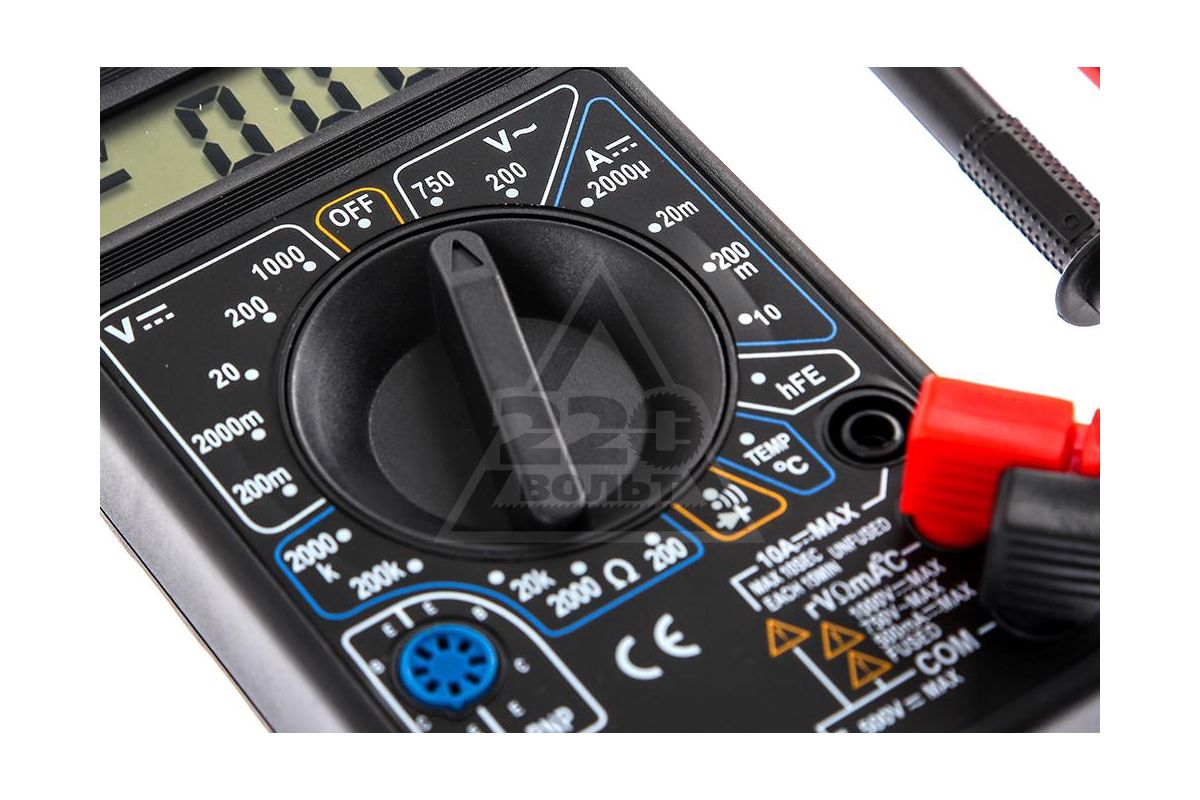

Что ж, начнем с самого верхнего положения селектора (селектор — это крутилка, с помощью которой вы выбираете режим измерения). Тут все просто — надпись OFF означает, что мультиметр выключен.

Крутим ручку селектора на одно деление вправо, попадаем на режим измерения переменного напряжения. Он подписан ACV, в этом положении мы можем измерить напряжение максимум до 750 вольт. Можно замерить, сколько вольт в розетке, например. Щупы при этом ставим следующим образом: черный пихаем в самый нижний разъем мультиметра, который подписан COM — это «земля», или минус при постоянном напряжении. Красный щуп в отверстие, расположенное рядом. На фото ниже показано положение щупов в мультиметре — в таком положении следует выполнять все измерения, кроме одного, до него мы скоро доберемся. Итак, щупы в мультиметр вставили, вторые концы щупов смело суем в розетку и смотрим на дисплей — там вы увидите показатели напряжения.
Следующее положение селектора в зоне ACV — до 200 вольт, отличается большей избирательностью, точность измерения повышается до десятичного знака после запятой. Но больше 200 вольт измерять нельзя — мультиметр выйдет из строя.

Следуящая зона DCA — это режим измерения постоянного тока. Первое положение позволяет измерять постоянный ток с точностью до микроампера, но при максимальном токе до 2 миллиампер. В быту используется очень редко.
Следующее положение — 20m, позволяет измерять ток максимум до 20-ти миллиампер, с точностью до десятков микроампер, использую для замера потребления микросхем и прочих малопотребляющих деталей.
Следующее — 200m, как вы уже догадались, можно замерять ток до 200 миллиампер.
10A — вот на этом положении остановимся подробнее. В этом положении можно замерять ток до 10-ти ампер, вот только положение щупов надо поменять. Если этого не сделать и померять сколько потребляет тока жесткий диск компьютера, например, то мультиметр сгорит. Щупы ставим так, как на фото ниже.

Следующее положение hFE служит для измерения hFE биполярных транзисторов. Что такое hFE — это коэффициент усиления по току, показывает во сколько раз ток коллектора транзистора больше тока базы. Для замера hFE предусмотрено посадочное место для транзисторов PNP и NPN проводимости, удобно для транзисторов в корпусе TO-92 — синее круглое гнездо внизу слева. Тут важно не просто сориентировать правильно выводы транзистора, но и достать ножками до контактных площадок, которые расположены довольно глубоко. Эта глубина создает некоторые неудобства для проверки выпаянных транзисторов, если ножки короткие — приходится допаивать кусочки проводов. То же самое и для транзисторов, которые не в корпусе TO-92 — TO-220 или smd.
Использую в основном для подбора комплиментарных пар.

Теперь добрались до режима измерения температуры, подписанного TEMP. Для измерения температуры служит термопара, её следует подключить вместо щупов. Сразу же увидите температуру окружающего воздуха.

Для того, чтоб померять температуру какого-то предмета, термопару следует плотно к нему прижать. Давайте интереса ради измерим температуру жала паяльника. Включаем паяльник, ждем, пока нагреется, после чего прижимаем термопару к жалу и смотрим показатели на дисплее. Видим, что температура жала 343 градуса.

Следующий режим — это прозвонка. Снимаем термопару, ставим на место щупы, черный в нижний разъем, красный в средний. Если коснемся щупами друг друга, проще говоря замкнем цепь, мультиметр запищит, подавая сигнал о том, что между щупами есть контакт. Очень удобно для отслеживания на платах шин или для поиска обрывов в проводах.

Дальше идет режим измерения сопротивления. Тут сектор разделен на несколько диапазонов, каждый отличается избирательностью и максимальным измеряемым сопротивлением. Помимо измерения сопротивления тут есть режим проверки диодов, который совмещен с режимом измерения сопротивления до 2 килоОм. Отличается этот режим тем, что в этом режиме на щупы подается ток 1.2 мА напряжением 2.8 вольт. В режиме на 200 Ом при напряжении 2.8 вольта ток немного больше — 2 мА, в остальных режимах напряжение составляет 0.5 вольт при токе 20 мкА — этого недостаточно, чтоб PN-переход диода открылся. Итак, давайте подробней рассмотрим процесс проверки диодов и узнаем, как мультиметром проверить светодиод, например.
В режиме измерения сопротивлений до 2 килоОм или до 200 Ом касаемся красным щупом анода, черным — катода, светодиод при этом должен засветится. Таким же образом с помощью мультиметра можно узнать, где у светодиода анод, а где катод — если не светится, переворачиваем светодиод относительно щупов, засветился — значит на красном щупе анод. Тот же принцип работает и для обычных диодов, только ориентируемся по показаниям дисплея.
В этом же режиме можно мультиметром проверить биполярный транзистор на пробой или на обрыв — проверяем PN-переходы. Как проверить полевой транзистор, можно посмотреть в статье Как мультиметром проверить MOSFET

Добрались до последнего режима, это режим измерения постоянного напряжения, подписан DCV. В этом режиме можно мультиметром померять напряжение аккумуляторной батареи, автомобильной бортовой электросети или же узнать, достаточно ли вольт выдает зарядка для телефона. При всех замерах следует помнить про выбор диапазона измерения дабы сжечь мультиметр. Максимум что можно на него подать — это 1000 вольт постоянного тока. Так же не стоит в этом режиме пытаться замерить напряжения в розетке.

В заключение скажу, что мультиметр не имеет автоматического выключателя, посему после работы следует перевести селектор в положение OFF, дабы батарея не села. Если такое уж случится, и батарея сядет, на дисплее высветится знак батареи — её следует заменить.
Как заменить батарейку на мультиметре? Да очень просто. Питается мультиметр от батареи типа КРОНА, напряжением 9 вольт. Покупаем батарейку, сзади на мультиметре есть один или два винта или шурупа (зависит от производителя), откручиваем их и меняем батарейку.

Вот такая вот получилась инструкция к мультиметру dt 838, изначально задумывалась как коротенькая заметка, описание dt-838. Пользуйтесь, учитесь и следите за тем, в каком режиме и что вы собираетесь измерять, дабы не угробить мультиметр.
Так же при работе с высоким напряжением соблюдайте технику безопасности и постоянно помните, что электрический ток при высоком напряжении имеет дурную привычку убивать.

Мультиметр: инструкция по использованию и измерению

Для измерения нескольких величин создано многофункциональное устройство, которое носит название мультиметр. Его основа может быть как аналоговая, так и цифровая. Наиболее продвинутые тестеры получили интерфейс для связи с персональным компьютером, что упрощает фиксацию и мониторинг измеряемых величин. Разобраться как пользоваться мультиметром может любой человек, не имеющий электротехнического образования.

Аналоговые мультиметры

Индикатором аналогового мультиметра выступает магнитоэлектрическая измерительная система. Для работы с различными напряжениями используется встроенный набор добавочных резисторов. Измерять ток в широком диапазоне помогают шунты, входящие в устройство. Тестер может работать как с постоянным, так и с переменным напряжением, благодаря наличию выпрямителя, реализованного на диодном мосту.

Аналоговый измерительный прибор имеет встроенный источник питания, чтобы производить измерение сопротивлений. Напряжение питания мультиметров находится в диапазоне 1,5 — 3 В. Батарейки, как правило, одноразовые и после разрядки подлежат замене.

Внешний вид аналогового мультиметра

При эксплуатации аналогового мультиметра можно выделить несколько недостатков:

• сложность считывания информации;
• нелинейность измерительной шкалы, обусловленная свойствами магнитоэлектрической измерительной системы;
• важна правильная полярность подключения;
• для измерения сопротивлений используется обратная шкала;
• низкая точность измерений.

Аналоговые приборы практически полностью вытеснены цифровыми, но они продолжают использоваться опытными мастерами на сервисных центрах и домашними умельцами. Преимущественно они используются не для измерения конкретных величин, а для индикации наличия либо отсутствия тока, напряжения, сопротивления.

Цифровой мультиметр М — 830В

Развитие микропроцессорной техники позволило уйти от аналогового приборостроения, им на смену пришли цифровые устройства. Ярким представителем является  мультиметр М — 830В.

Лицевая панель цифрового мультиметра М — 830В с расшифровкой положений измерений

Для того, чтобы было понятней как пользоваться мультиметром, на лицевой панели имеются подписи. Каждое контролируемое значение имеет несколько пределов измерения, сгруппированных в блоки. При незнании приблизительного значения замерямой величины первоначально следует устанавливать прибор на максимальное значение. Для получения хорошей точности  результата, контролируемое значение должно составлять от 2/3 предела измерения.

В качестве элемента питания используется крона с номинальным напряжением 9 В. Этого напряжения достаточно для работы микрочипа и цифрового жидкокристаллического индикатора. Крона требует периодической замены, для чего необходимо снять крышку с тыльной части. На экране при недостаточном напряжении питания высвечивается специальный значок, говорящий о невозможности использовать тестер без предварительной замены батареи. Эксплуатация прибора при разряженной кроне будет сопровождаться большими погрешностями измерений. Питание мультиметров возможно и от перезаряжаемых никель-металл-гидридных аккумуляторов с номинальным напряжением 8,4 — 9 В.

Замена кроны в М — 830В

Использование щупов

Щупы для мультиметра вставляются в специальные разъемы. Большинство тестеров имеют 3 отверстия, в то время как щупов 2. Один разъем является базовым. Он используется практически во всех измерениях и называется COM. Например, при использовании мультиметра М — 830В разъем COM не используется только при проверке транзисторов. Во всех остальных случаях к нему подключается черный щуп, обозначающий ноль или минус.

Красный щуп во время большинства измерений вставляется в средний разъем. Верхнее отверстие используется только для замера токов свыше 0,2 А. При работе с транзисторами щупы не используются вообще.

Расположение разъемов в тестере серии DT-830 — DT-839

В более простых  версиях мультиметров только средний разъем защищен плавким предохранителем. Надпись «unfused» возле верхнего отверстия говорит о незащищенности измерений от 0,2 до 10 А, поэтому такие цепи проверяются с особой осторожностью. При превышении значения тока либо длительности измерения прибор может повредиться, а человек получить электротравму. Более продвинутые тестеры имеют защищенные оба канала, как показано на изображении ниже.

Не для всех измерений используются щупы для мультиметра.  Так, например, что бы проверить транзистор необходимо вставить его в специальное гнездо. После этого ручку установить в режим полупроводников. При этом необходимо заранее знать тип p-n перехода.

Мультиметр с плавкими вставками по каждому каналу

В случае превышения предела измерений, короткого замыкания, неправильного подключения или слишком длительной работы под нагрузкой, плавкий предохранитель перегорает и цепь разрывается. Дальнейшее измерение становится невозможным, но целостность тестера удается сохранить.

Лучший мультиметр обладает защищенными каналами при помощи гальванических развязок либо самовосстанавливающихся предохранителей. Преимуществом такого прибора является возможность продолжать измерения без траты времени на замену плавкого предохранителя.

Измерение напряжения

Для того, чтобы понять как измерить напряжение мультиметром, следует подключить его параллельно, согласно изображению ниже.

Схема измерения напряжения при помощи мультиметра, работающего в режиме вольтметра

Инструкция о том как пользоваться мультиметром для измерения напряжения:

1. Вставляем щупы в гнезда. Например, в случае с М — 830В черный необходимо разместить в разъем COM, а красный в среднее;
2. До начала измерений требуется знать тип напряжение в цепи. В зависимости от этого выбирается DCV для постоянного и ACV для переменного напряжения соответственно. Выбор делается поворотом ручки;
3. Если величина измеряемого напряжения приблизительно известна, то выставляем ближайший больший предел измерения. Например, чтобы разобраться как проверить аккумулятор мультиметром достаточно взглянуть на корпус батареи и обнаружить номинальное напряжение 12 В. Ближайшим большим пределом измерения является 20В, которые необходимо выставить поворотом ручки;
4. При незнании приблизительного значения измеряемой величины, необходимо выбирать максимальный предел. После проведения предварительного замера, принимается решение о необходимости снижать предел измерения;
5. При измерении постоянного напряжения рекомендуется соблюдать полярность, так как в противном случае все значения на экране будут отображаться с знаком минус;
6. Тестер наподобие DT266FT имеет возможность зафиксировать измерение при помощи нажатия кнопки. В случае труднодоступности чтения с экрана, можно нажать кнопку, а по завершению контроля, считать результат.

При работе с переменным напряжением может возникнуть необходимость проверить где фаза и ноль. Для этого следует черный провод зафиксировать на заземленную нейтраль, обычно корпус. Красный щуп следует поочередно прислонить к проводам. При касании к фазному проводу мультиметр покажет величину напряжения. При соединении с нулевым проводом напряжения не будет.

Измерение сопротивления

Измерение мультиметром сопротивления является одной из наиболее простых задач, так как исключает работу с напряжением. Перед проведением измерения требуется обесточить оборудование. Если это не выполнить, то тестер может повредится, а пользователь получит электротравму. Более дорогие приборы оборудованы защитой от измерения сопротивления под напряжением и в случае такой ситуации выдают на экран ошибку.

Неправильно выбранный предел измерения не приведет к поломке тестера, поэтому можно ставить первоначально любое значение. В случае если на индикаторе появятся цифры близкие к 0, требуется уменьшить значение. Если мультиметр не реагирует на проверку сопротивления, то следует увеличить предел измерения.

Щупы для мультиметра обладают внутренним сопротивлением, что вносит свою погрешность, поэтому перед произведением замера сопротивления следует замкнуть щупы и запомнить значение, показываемое на экране. При последующих измерениях необходимо вычитать значение внутреннего сопротивления щупов для повышения точности измерений.

Особенностью контроля сопротивления изоляции является влияние сопротивления человеческого тела на погрешность. В случае замера небольших сопротивлений, человек может держать щупы для мультиметра за неизолированную часть. Это не приведет к существенному отклонению от действительной величины. В случае с измерение сопротивлений более 1 МОм касание человека, особенно влажными руками  делает измерения не точными.

DT-838

Для проверки целостности цепи либо отсутствия короткого замыкания используется режим прозвонки. Такое название он носит по причине того, что в случае когда щупы для мультиметра соприкасаются либо измеряют сопротивление до 50 Ом помимо отображения информации на экране создается звуковой сигнал.

Наличие динамика в DT-838  позволяет создавать звуковой сигнал

Инструкция как прозвонить проводник:

1. Подсоединить щупы с двух концов проводника;
2. Наличие звукового сигнала говорит о целостности провода;
3. При отсутствии реакции следует зачистить от окислов концы проводника перед тем как прозвонить;
4. Если звуковой сигнал не появился, значит присутствует обрыв.

Последовательность как прозвонить наличие короткого замыкания:

1. Подсоединить прибор к двум электрически несвязанным местам;
2. Наличие звукового сигнала говорит о КЗ.

Определяясь какой мультиметр выбрать, рекомендуется также обратить внимание на возможность измерения температуры. Работа тестера связана не только с электрическими измерениями. Проверка мультиметром неэлектрических величин стала возможной благодаря термопаре, используемой вместо щупов. В некоторых мультиметрах она имеет отдельный разъем для подсоединения.

DT-838 обладающий режимом прозвонки и измерения температуры

Измерение тока

Тестер позволяет производить замер тока. Для измерения постоянного тока требуется разрыв цепи, как показано на рисунке ниже.

Подключение мультиметра в качестве амперметра

Описание измерения тока:

1. Красный щуп вставляется в зависимости от предела измерения. Так, например, незначительная утечка тока определяется при среднем положении красного щупа и включении прибора на значение 200 мА;
2. Для измерения тока до 10 А красный щуп вставляется в верхний разъем. Необходимо помнить, что в большинстве случаев устройство мультиметра не предполагает плавкой вставки для защиты данного гнезда.

Мультиметры, обладающие токовыми клещами, позволяют производить  измерение переменного тока без разрыва цепи. Примером может быть мультиметр DT266FT. Питание мультиметров с токовыми клещами происходит от кроны на 9 В.

Мультиметр DT266FT

Дополнительные функции

Проведя обзор мультиметров, пользователь может выделить основные дополнительные возможности. Данные функции редко требуются обычному домашнему умельцу, но при серьезном подходе к электротехническим задачам, являются крайне необходимыми.

Примером дополнительной функции является проверка емкости. На рисунке ниже показано как проверить конденсатор мультиметром. Для этого используется специально отведенный для этих целей разъем, который есть не у всех мультиметров. Проверка конденсатора происходит так же, как проверить транзистор мультиметром. Исследуемый элемент вставляется в соответствующий разъем, а на приборе включается требуемый режим.

Проверка емкости

Обособлено стоят полностью автоматизированные дискретные мультиметры. Эксплуатация мультиметра, оснащенного данной функцией позволяет не переживать о правильности установки предела измерения. Его применение основано лишь на выборе измеряемого параметра. Питание мультиметров обычно происходит от аккумуляторной батареи, так как одноразовая крона не способна обеспечить длительное энергоснабжение вычислительных мощностей хорошего тестера.

Тестер с автоматическим определением предела измерений

Определится какой мультиметр лучше выбрать следует из функций, которые понадобятся в процессе пользования. Например, если предполагается только мелкий ремонт бытовой техники, то измерение частоты или интерфейс связи с ПК будут лишними. Важно комплексно оценивать характеристики, которыми обладает тестер.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

описание прибора, правильное использование тестера

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT-832. Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

• постоянное и переменное напряжение;
• сопротивление;
• p-n переходы;
• постоянный ток;
• целостность проводки;
• коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

• присутствие защиты от перегрузки для всех измерительных диапазонов;
• автоматическое определение полярности постоянного сигнала;
• автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Характеристики прибора

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Производитель гарантирует точность измерений при температуре 21—25 °C и бесперебойную работу устройства от 0 до 40 °C. Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Наибольший предел измерений для величин:

• постоянного напряжения — 1000 В;
• переменного напряжения — 750 В;
• постоянного тока — 5 А;
• сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Для переменного сигнала:

Для сопротивления:

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

• OFF — выключение тестера;
• ACV — режим измерения переменного напряжения;
• DCV — позволяет провести замеры постоянного напряжения;
• DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
• Ω — служит для получения результатов о сопротивлении;
• hFE — предназначен для измерения коэффициента усиления транзисторов;
• -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Среднее, обозначенное VΩmA, используется при исследовании напряжений, сопротивлений и токов, не превышающих 200 мА. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода (нулевого).

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT-832 имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Измерения напряжений и сопротивления

Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется 750 В, а для постоянного сигнала — 1000 В. Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать.

Действия при измерении напряжения можно описать следующими этапами:

1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
4. Полученный результат отобразится на ЖК-дисплее.

В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Переключатель необходимо будет установить в положение, соответствующее области Ω прибора. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число 2000 K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше.

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное.

Проверка диодов и транзисторов

Замерить значение переменного тока, воспользовавшись мультиметром ДТ 832, к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления. Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h31.

Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:

1. Красный провод подключается к положительному гнезду VΩmA, а чёрный — к общему COM.
2. Переключатель устанавливается на предел -|>| —)))
3. Щупы мультиметра параллельно подсоединяются к диоду.

Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал.

Таким образом, с помощью мультиметра DT- 832, впрочем, как и его аналога м832, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

Мультиметр digital dt 838

Автор На чтение 12 мин. Опубликовано 12.12.2019

Небольшого размера прибор DT 838 мультиметр цифровой – неплохой вариант для домашнего пользования. DT 838 надежен, отличается простой конструкцией, позволяет выполнить необходимые измерения. В народе мультиметр DT 838 цифровой называют тестером.

Хотя работы, связанные с электричеством, чаще доверяют профессионалам, изредка каждому мужчине приходится сталкиваться с мелким ремонтом вышедшей из строя бытовой техники.

Поможет им миниатюрный цифровой тестер, или мультиметр цифровой DT838. Этот прибор не подведет дома, в лаборатории и цехе, поскольку имеет защиту от перегрузки и оснащен индикацией, показывающей заряд батареи.

Измерить с помощью цифрового мультимета DT 838 можно сопротивление, токи, прозвонить провода.

Работает тестер DT 838 в температурном интервале – 0+40 градусов. В данной модели DT 838 мультиметра цифрового показания выводятся на ЖК индикатор. Значения прибором проверяются от трех до четырех раз, а на экране видно среднее. Поставляется вместе с ним батарейка 9 Вольт, от которой тестер питается.

Измеряя силу тока и напряжение, DT 838 определяет автоматически полярность. При ее нарушении, выводимый на экран показатель имеет знак «минус».

Подключать щупы DT 838 требуется правильно. Проводя измерение силы постоянного тока, который течет в батарейках, блоках питания, аккумуляторах, их с нагрузкой подключают последовательно. Измеряя другие характеристики – только параллельно.

Работа

В использовании мультиметр DT 838 цифровой очень простой. Но, впервые купившие его, все равно испытывают затруднения, поэтому, важно ознакомиться с инструкцией, чтобы долго служил цифровой мультиметр DT 838. Инструкция входит в комплектацию DT 838. После ее прочтения станет понятно, как использовать цифровой мультиметр DT 838.

Прежде всего, необходимо выставить режим, для чего переключатель диапазонов DT 838 поворачивают в одну или другую сторону, устанавливая на нужную отметку. В «COM» вставляют щуп один – «минус» для тока постоянного.

Так его устанавливают всегда. Щуп второй вставляют в отверстие с надписью «VOMA» (за исключением, когда измеряют ток).

Характеристики

• Число измерений – 2 замера в секунду;
• Диапазон напряжения переменного и постоянного – 0,1мВ – 1000В и 0,1В – 750В;
• Ток (постоянный) – 2мА – 10А;
• Пределы частот по переменному току – 40-400 Гц;
• Входное сопротивление – 0,1 Ом – 2Мом;
• Прозвонка – 1 кОм;
• Сопротивление – 0,1 Ом – 2Мом;
• Температура – минус 20- плюс 130 градусов Цельсия;
• Напряжение – 750 В;
• Коэф. усиления транзисторов – 1000;
• Питание – Крона ВЦ 9В;
• Масса – 137 г;
• Габаритные размеры – 126х70х28 мм.

Видео:

Видео: Мультиметр DT-838

Инструкция по использованию мультиметра DT 838

Хотя мультиметр цифровой DT838 считается необходимым для радиолюбителей, но к профессиональным измерителям он не принадлежит.

Как упоминалось, прибор DT 838 пригоден для стандартных функций, т. е. определения:

• напряжения постоянного (вольтаж) тока и переменного;
• ампеража, т.е. тока;
• сопротивления.

Используют мультиметр DT 838 цифровой также для звуковой прозвонки, являющейся востребованной функцией, и определения температуры.

Комплектность

Помимо «Кроны», поставляются с мультиметром цифровым:

Возможности дополнительные

DT 838 поможет измерить температуру. Чтобы узнать ее, в предусмотренное инструкцией положение устанавливают переключатель, а щупы заменяют, подключив термопару, подводя к предмету, для которого определяют температуру, кончик.

Термопара нужна, чтобы измерена была температура конкретного предмета, а не собственная внутренняя, находящаяся на одном уровне с температурой окружающего воздуха (при отсутствии термопары).

Необходимо знать ее для предотвращения перегрева микросхем, радиодеталей и т.д.

Рекомендуем:

• 3Д сканеры: что это, зачем нужны, виды
• Обзор промышленных 3D-принтеров от 3DSystems
• Самые популярные принтеры 3D Cube

Также просто с мультиметром цифровым провести прозвонку, чтобы определить место разрыва сети.

Помимо этих замеров, узнать при помощи мультиметра цифрового можно короткое замыкание. Нужно повернуть для этого переключатель в определенное положение, затем к разным концам коснуться щупами. При наличие короткого замыкания звучит сигнал, напоминающий писк.

Как измеряет DT 838 напряжение

Не нужно забывать, что в бытовых розетках течет ток переменный, а постоянный — в зарядных устройствах, батареях, блоках питания, батарейках. Выполнив действия, описанные выше, т.е. установив стрелку на DCV, находящуюся с левой стороны, красного цвета щуп вставляют в гнездо «10ADC», которое обычно вверху.

Если делают замеры батарейки, достаточно его выставить на 20В. Для других случаев выставить не менее 600В, а дальше ориентируются в процессе измерения.

Столько же, т.е. 600В, установить нужно при измерении напряжения в розетке. А вот вольтаж, который превышает наибольшую возможность тестера, никогда не замеряют, чтобы не сгорел последний.

Ампераж

Чтобы измерить силу тока постоянного (!) щуп красного цвета устанавливают в гнездо, находящееся справа — 10ADC, а стрелку переключателя переводят на 10А.

Важно: измеряя ток, щупы и нагрузка должны быть подключены последовательно. В иных случаях – параллельно.

Сопротивление: особенности измерения

Действия такие же, как при измерении напряжения (параллельное соединение). У рассматриваемого прибора предел составляет 2мОм (2000 кОм).

Мультиметр RICHMETERS

Он представлен двумя типами приборов – RM101 и RM102 (предусмотрена термопара).

Он не уступает описанному вначале мультиметру цифровому и имеет такие особенности:

• питается от двух батарей ААА;
• у дисплея предусмотрена подсветка;
• диапазон, в котором проводят измерения, выбирается автоматически;
• автоотключение;
• в комплекте поставляется защитный чехол.

Где купить

Видео: Мультиметр Multimeter DT 838 — Как пользоваться мультиметром

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.

Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение ACV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress .

P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

• Работает от двух батареек формата AAA;
• Имеет подсветку дисплея;
• Сзади есть подставочка, позволяющая удобно расположить прибор;
• Автовыбор диапазонов измерения;
• Автоматическое отключение;
• В комплекте идет чехольчик.

Приобрести его можно на AliExpress .

Похожее

Мультиметр dt 838: инструкция по применению : 15 комментариев

Просто, доходчиво, качественные фото. Жаль, что НЕТ (хоть ссылки на) вот этого:
«… щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок)…», т.е. самого рисунка.
А в остальном — всё отлично и автору Благодарность искренняя.

Все очень доходчиво и понятно показано,спасибо всем.

Опечатка: Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин «последовательно»(наверно нужно было написать «параллельно»). А в остальном всё отлично понятно, огромное спасибо.

Автор почему у тебя в названии указана марка одного мультиметра,а на фото другой.

На фото один и тот же прибор. Номер модели 838. Только производители разные.

как я понял м838 оригинал а дт838 подделка .

Есть ли внутри прибора предохранитель и как его поменять?

Предохранитель есть. Поменять его не сложно: просто вынимаете старый и вставляете новый.
Вот такой:

что делат если на переменном напрежения а именно на 220 ти показывает на 35 волт больше

А вы проверяли другими мультиметрами, показания сходятся? Может в вашей розетке именно такое напряжение, какое и показывает прибор..

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (а ведь в описании выше это измерение постоянного тока), может на ACV?? Да-а-а-а.

Огромное Спасибо автору. Молодец. Умница .

ничего не сказано о назначении гнезда NPN PNP, hFE, положение ручки на значке диода что означают информации unfused max 10s each 15m VOmA CAT1 19000v CAT!! 600v 200mA MAX 500v MAX COM , а также не переведена инфа на задней крышке

Как пользоваться мультиметром DT 838

Например, многие современные мультиметры умеют протестировать диоды и измерить коэффициент усиления транзисторов, осуществить прозвонку кабеля или цепи на предмет короткого замыкания и многое другие.

Более дорогие модели мультиметров (в том числе DT 838), и вовсе, позволят снять показатели температуры с чего-либо (посредством специального щупа-термопары), проверить емкость конденсатора и т. д.

Однако, перед тем, как пользоваться мультиметром, следует узнать, что к чему, и понимать, что вы хотите измерить с помощью этого электронного прибора.

Как пользоваться мультиметром?

Рассмотрим процесс работы с мультиметром DT 838, что он умеет, и как правильно им пользоваться. В комплекте с мультиметром идет два щупа красного и черного цвета, при их контакте с источником, и производятся все необходимые измерения. Перед тем как пользоваться мультиметром, следует изучить тестер поближе.

В верхней части мультиметра расположен широкий дисплей, способный отображать цифры с разделителями. Также, при разряде батареи, мультиметр выдаст на экране надпись «Bat», что означает необходимость замены батареи питания, в качестве которой выступает батарея «Крона» на 9 Вольт.

Для замены батарейки в мультиметре придется снимать заднюю крышку тестера. Кстати, здесь же находится предохранитель мультиметра, который должен защитить прибор, в случае неправильного подключения, замыкания или перегрузки.

Перед тем, как начать пользоваться мультиметром, следует правильно подключить щупы к прибору. Как было сказано выше, измерительные щупы мультиметра двух цветов, красного и черного. Черный щуп вставляется в гнездо с обозначением «COM» на мультиметре, а красный щуп, в гнездо с обозначением «V».

При этом, стоит обратить внимание на предупреждающие подсказки мультиметра, где 1000В максимальный предел измерения напряжения мультиметром для постоянного напряжения, и 600 В для переменного напряжения.

Как измерить напряжение мультиметром DT 838

Для того чтобы измерить переменное напряжение мультиметром, следует установить круглый переключатель в положение «V

», после чего подсоединить его щупы к источнику переменного напряжения. Соответственно, чтобы измерить постоянное напряжение мультиметром DT 838, потребуется перевести переключатель в положение «V—», после чего можно приступать к измерениям.

На различных моделях мультиметров, могут быть использованы разные буквенные сокращения, где:

• ACV обозначает переменное напряжение;
• DCV обозначает постоянное напряжение;
• ACA и DCA обозначает силу переменного и постоянного тока в амперах.

Для того чтобы измерить напряжение в розетке, следует перевести переключатель мультиметра в положение «V

», после чего нужно вставить щупы в розетку. Для измерения напряжения батарейки, потребуется перевести переключатель в положение «V—», после чего подсоединить щупы к батарейке.

При этом слева на дисплее мультиметра может быть показан минус. Он указывает на полярность напряжения красного щупа.

Как измерить сопротивление мультиметром

Для того чтобы измерить сопротивление мультиметром DT 838, потребуется красный щуп установить в гнездо «V, W», а черный щуп оставить без изменений, в гнезде «СОМ». Затем следует перевести переключатель на требуемый диапазон и подключить щупы к измеряемому сопротивлению.

При этом если на экране мультиметра отобразится цифра один, то это значит что величина сопротивления намного выше выбранного диапазона, и следует перевести переключатель на больший предел. Важно, если измеряется сопротивление на схеме убедиться в том, что все конденсаторы разряжены.

Кроме напряжения в сети и сопротивления, мультиметром можно прозвонить кабель. Для этого на приборе есть внизу специальное положение с обозначением акустической волны. Переведя регулятор мультиметра в данное положение, и замкнув концы щупов между собой, можно услышать непрерывный звуковой сигнал подаваемый мультиметром.

Чтобы осуществить измерение температуры мультиметром DT 838, следует перевести переключатель прибора в режим TEMP, после чего подсоединить к нему специальный провод термопару. Кроме этого, мультиметр способен определить внутреннюю температуру, для этого следует отсоединить вилку термопары и обратить внимание на показания дисплея.

Как пользоваться мультиметром — Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 — режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 — звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 — проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 — режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

— щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

— щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!



DT 838 Инструкция по эксплуатации. Цифровой мультиметр

Мультиметр измерительный малогабаритный ДТ 838 — многофункциональный прибор. В настоящее время цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.

Он приобрел свою популярность благодаря дешевизне, надежности, простоте эксплуатации, удобству и небольшим габаритам. Все эти цифровые устройства производятся на многочисленных промышленных электротехнических предприятиях в Китае и под разными торговыми марками.

Эти бренды уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются только качеством исполнения и комплектацией. Купив прилагающуюся к нему инструкцию мультиметра DT 838, вам будет полезно.

Кстати, он подходит к таким популярным моделям, как M-830B и DT 832.

Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном это люди, которые впервые приобрели эту чудо-индустрию впервые.Здесь нет ничего сложного. Переключатель диапазонов устанавливается в нужный режим поворотом в нужную сторону. И его можно вращать в разные стороны, по часовой стрелке или против ее хода. Задачи устанавливаются следующим образом. Один всегда в отверстии COM — минус для постоянного тока (хотя устройство не чувствительно к полярности и показывает при неправильной полярности значок минуса). Второй в отверстие VΩma для всех режимов, кроме измерения силы тока.

Для измерения силы тока необходимо переставить второй щуп в третьем отверстии с обозначением 10ADC и переключиться в соответствующий режим измерения силы тока.Цифровой мультиметр DT 838 Инструкция позволяет использовать 100 процентов. Также в нем подробно описаны все действия по проведению различных измерений (а модели M-830B, DT 832, DT 838) обычно упоминаются в инструкциях. Здесь же показаны все характеристики прибора (см. Таблицу 1), некоторые производители в этом документе могут указывать схему мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, существенный для профессионалов недостаток — невысокая точность измерения.Хотя для бытовых нужд вполне достаточно. Такой прибор в домашних условиях позволяет вызывать провода, полупроводниковые диоды, измерять наличие напряжения, силу тока, проверять транзисторы, конденсаторы большой емкости, измерять сопротивление и температуру.

В дополнение к измерению постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), этот измерительный прибор позволяет измерять сопротивление резисторов постоянного тока, статический коэффициент передачи базового тока (правда, только низко- силовые, полупроводниковые транзисторы (HFE)) и измерить температуру (Tempoc) (для этого понадобится специальный датчик, который может идти в комплекте, а может продаваться отдельно).

Для отображения результатов измерений используется 3,5-битный жидкокристаллический индикатор. Устройство автоматически умеет определять полярность при измерении напряжения и силы тока. За одну секунду происходит три или четыре измерения, из которых оно считается средним и отображается на индикаторе. Этот малогабаритный цифровой прибор работает в диапазоне температур от 0 до 40 С. Он обеспечивается аккумулятором типа «Советская Корона» (9 В). Все пределы измерения мультиметра Reante DT 838 защищены от перегрузок.

В основе этого оборудования лежит принцип двойной интеграции микросхемы типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такой аналого-цифровой преобразователь включает в себя дифференциальные входы, которые используются для входного сигнала и для примерного опорного напряжения.

Такое исполнение микросхемы позволяет измерять напряжение, при этом не быть привязанным к источнику самой микросхемы, что позволяет устранить синфазные помехи, как в цепях сигнализации, так и в цепях опорного напряжения выборки.О подробном устройстве внутреннего устройства, о возможном использовании этого типа микросхем можно прочитать в Интернете.

Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех режимов измерения. При выходе из строя рекомендуется не ремонтировать устройство, а купить новое, так как оно достаточно дешевое.

Измеренное значение Верхний предел диапазона измерения Разрешение Ошибка при t = 17… 29c округ Колумбия 200 мкА 100a ± 1% ± 2 ЭМИ * 200 млн. Лет 100 мкА ± 1,2% ± 2 ЭМИ 10А. 10 млн. Лет ± 2% ± 2 ЭМИ 200 мВ 100 мкВ ± 0,25% ± 2 ЭМИ Постоянное давление 2В. 1 мВ ± 0,5% ± 2 ЭМИ Напряжение переменного тока 200В. 0,1 Б. ± 1,2% ± 10EMER ** Сопротивление постоянному току 200 Ом 2ком 20 ком 200 ком 0,1 Ом 1 Ом 10 Ом 100 Ом ± 0,8% ± 2 ЭМИ 2000 ком 1 ком ± 1% ± 2 ЭМИ Коэффициент передачи статического тока транзистора Показания номинала транзистора h31E при токе базы 10 мкА и напряжении UE = 2.8 В Тестовые полупроводниковые переходы P-N Ток через переход P-N около 1 мА; Дисплей показывает, чем выше напряжение на диоде. Когда диод включен, на дисплее отображается 1.

Мультиметр — очень полезное устройство, которое позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи.На самом деле, работать с этим типом тестера совсем несложно, главное помнить о правильности подключения щупа, а также о назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Ознакомьтесь с тестером

Сначала вкратце расскажем, что находится на лицевой панели измерительного прибора и какие функции можно использовать при работе с тестером, потом мы расскажем, как измерить сопротивление, ток и напряжение, напряжение.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

• ВЫКЛ — тестер выключен;
• ACV — переменное напряжение;
• DCV — постоянное напряжение;
• DCA — постоянный ток;
• Ом — сопротивление;

Внешний вид электронного тестера можно увидеть на фото:

Наверное, вы сразу обратили внимание на 3 разъема для подключения щупа? Так что здесь нужно заставить вас сразу предупредить, что перед измерением нужно правильно соединить щупальца.Черный провод всегда подключается к выходу с маркировкой COM. Красный Ситуация: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление — вам необходимо использовать выход «VΩma», если вам нужно измерить значение тока более 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если вы не примете во внимание это требование и будете использовать разъем «VΩma» для измерения больших токов, мультиметр быстро выйдет из строя. Запал!

Есть еще приборы старого образца — аналоговые или как их еще называют — стрелковые мультиметры.Модель со стрелкой уже практически не используется, т.к. такая шкала имеет большую погрешность и к тому же измерение напряжения, сопротивления и силы тока по направлению пакета менее удобна.

Если вас интересует, как использовать самонадеянный мультиметр в домашних условиях, сразу рекомендую просмотреть наглядный видеоурок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы поговорим подробнее, рассматривая пошаговые инструкции в картинках.

Измеряем напряжение

Для самостоятельного измерения напряжения в цепи необходимо предварительно перевести переключатель в нужное положение. В сети переменного напряжения (например, в розетке) переключатель ПН должен находиться в положении ACV. Свойства нужно подключить к гнездам COM и «VΩma». Далее выбираем примерный диапазон напряжений в сети. Если на этом этапе возникнут трудности, лучше установить выключатель на наибольшее значение — например, 750 вольт.Далее, если на плате будет отображаться меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, вы сможете определить наиболее точное значение. В сети с постоянным напряжением точно так же нужно использовать мультиметр. Обычно в последнем случае выключатель лучше всего ставить на отметку 20 вольт (например, при ремонте электрики).

Очень важный нюанс, который нужно знать — подключить Шепальц к цепи параллельно, как показано на картинке:

Измеряем силу тока

Чтобы самостоятельно измерить мультиметром силу тока в цепи, необходимо предварительно определиться — по проводам протекает постоянный или переменный ток.После этого нужно узнать примерное значение в амперах, чтобы выбрать подходящую розетку для подключения черного щупа — «vωma» или «10 А». Мы рекомендуем сначала вставить щуп в разъем с более высоким значением тока, а если на плате отображается меньшее значение, переключить вилку в другую розетку. Если снова вы видите, что измеренное значение меньше уставки, необходимо использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперетры, подключите тестер к нужной вам цепи последовательно, как показано на картинке:

Измеряем сопротивление

Ну а наиболее безопасным в отношении сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать соответствующую уставку для более точных измерений. Очень важный момент — перед использованием прибора для измерения сопротивления обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в модуле может показать неверное значение.

Чаще всего измерение сопротивления мультиметром идет своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если вы видите «1», «OL» или «OVER» в разделе цепочки, вам нужно перевести переключатель в полосу выше, т.к. при выбранной вами настройке происходит перегрузка. В то же время, если на циферблате отображается «0», переводите тестер на меньший диапазон измерения. Запомните этот момент и пользоваться мультиметром, когда измерить сопротивление не составит труда!

Используем звонок

Если вы посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, о которых мы еще не рассказали.Некоторые из них используют только опытные радиоинженеры, поэтому домашнему электрику нет смысла их рассказывать (все же в домашних условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, придется воспользоваться — трансвелон (на картинке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно вызвать проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2 точкам схемы.

Опять же очень важный нюанс — трапеза на участке цепочки, которую вы собрали для норблирования, обязательно должна быть отключена. Например, если вы решите

Давно прошли те времена, когда измерительные приборы можно было найти только в школе на уроке физики или у электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все изменилось, когда были созданы полупроводниковые радиодетали.Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет одно из этих устройств, видно из инструкции DT 838.

Функции, выполняемые устройством

Слово «Мультиметр» состоит из двух слов: «Мульти» означает «много», а «метр» — «Мера». Оказывается, с помощью прибора можно произвести множество различных измерений. Первые устройства были высокомерными. Стрелка повернула шкалу с помощью электромагнита и вернула ее обратно пружиной.Современные устройства в большинстве своем полностью перешли на цифровую индикацию. Что они могут измерить? Чтобы понять, как пользоваться мультиметром Dt 838, важно знать его особенности.

Постоянное давление

Наличие электрического тока без прибора определить сложно. Можно, конечно, потрогать руку, если известно, что напряжение небольшое, но как узнать, что это такое? Существующие индикаторы показывают только наличие опасного стресса. Он измеряется между двумя точками и показывает разность потенциалов, если нет внешнего воздействия. Цепи, в которых производится измерение, делятся на два типа:

1. округ Колумбия
2. Переменный ток.

Постоянный вызов тока, значение и направление которого не меняются во времени. Примером может служить аккумулятор, аккумулятор.

Переменными называется ток, изменяющий свое значение и (или) направление во времени . Включает:

• синусоидальный;
• прерывистый;
• ректификованный.

На практике переменное напряжение подразумевает синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность регулярно меняется через определенные промежутки времени. Измерение постоянного напряжения несложно, так как значение во времени остается неизменным.

На самой панели мультиметра DT 838 в левом верхнем углу есть буква V, рядом с которой нарисованы прямые и прерывистые линии. В белом многоугольнике, обведенном кружком, нанесены цифры. Это переменная шкала измерения напряжения, где указаны максимальные значения измеряемого напряжения.Если рядом с цифрой стоит буква М, то измеряются милвололиты. В 1 вольте содержится 1000 МБ. Для подключения нужного значения отмеченный конец ручки мультиметра совмещают с выбранным номером.

Существующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разных цветов. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели приборов графически связаны, а присутствующая надпись указывает пределы измеряемых значений тока и напряжения.Индикаторы позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется с течением времени, и это представляет определенную трудность. Если взять среднее значение, оно будет равно нулю, полученному сложением максимального «плюс» с максимальным «минусом». Следовательно, используются разные методы измерения:

• растворимый;
Амплитуда
• ;
• действующий.

Мгновенное значение показывает напряжение в определенное время, а амплитуда определяет максимальное значение.Эти методы используются редко, так как в основном выявляется текущее напряжение. Для этого сравните работу переменного и постоянного тока, разделите значение амплитуды на корень из двух (примерно 1,41). Зная активное значение, можно определить амплитуду. Например, если в сети 220 В (активное значение), то амплитуда будет равна 311 В.

Технически это происходит следующим образом: два последовательно включенных диода соединены параллельно с такими же двумя другими диодами. Между двумя последовательно включенными диодами включается переменное напряжение, положительное напряжение снимается с комбинированного катода, а отрицательное — с анодов.Таким образом, переменное напряжение преобразуется в постоянное и затем измеряется. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычаг переключателя, вы подключаете определенные резисторы, расширяя возможности устройства. Если измеренное напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для устройства.

Измерение силы тока

В отличие от измерения напряжения, когда вольтметр подключен параллельно источнику питания, ток измеряется иначе.Измеряемая электрическая цепь разрывается, и в разрыв подключают амперметр. В этом случае мультиметр вносит свой вклад в сопротивление. Для уменьшения искажений и расширения предела измерения используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно устройству и уменьшают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи Потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него.Он растворяет на нем очень большой ток, поэтому на некоторых мультиметрах панель предупреждает о том, как долго можно измерять большие токи. Например, в DT 838 C указано, что измерение тока 10 А должно длиться не более 10 секунд с 15-минутным перерывом.

В мультиметре DT 838 измеряемый ток может достигать 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (служит только для этого), и устанавливается положение переключателя. до 10 А.Текущая шкала измерений обозначается буквой, а также прямой и прерывистой линией. Малые токи измеряются в миллиамперах (стоит буква «М») или микроамперах. 1А = 1000 Ма = 1 миллион мкА.

Амперметр категорически запрещается включать по схеме вольтметра, т.е. параллельно источнику питания. Устройство предназначено для измерения только постоянного или однонаправленного тока. Это связано с тем, что диоды нужны для выпрямления тока, и у них очень большое прямое сопротивление, неприемлемое для амперметра.Для измерения переменного тока используют специальные трансформаторы.

Определение сопротивления

Третья основная величина электрического тока — это сопротивление. Измеряется относительно постоянного тока. Для этого в устройстве используется аккумулятор. Также можно применить аккумулятор, но это нежелательно, так как потребление энергии невелико и аккумулятор потеряет емкость. Показания даны в омах, а если после числа стоит буква «К» — в киломах.

Чтобы проверить сопротивление резистора, установите переключатель прибора на отметку, наиболее подходящую для соотношения сторон резистора.На устройстве эта шкала отмечена буквой «Омега». При проверке переменных измеряются резисторы как в общем, так и между подвижным контактом и одним из крайних. Причем при вращении подвижного контакта сопротивление должно плавно изменяться. Это измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один из его выходов должен быть отключен (переменный, возможно, полностью), иначе показание может быть неточным. Омметром разрешено проверять не только резисторы, но и почти все остальные радиодетали.Например, можно проверить короткое замыкание (КЗ) обмотки двигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие особенности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрику и прочему. У разных устройств есть свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается DT 838, то это позволяет:

• измерить температуру;
• проверить работоспособность биполярных транзисторов;
• используйте звуковой генератор.

Для измерения температуры используется специальный зонд с термистором. Он может идти в комплекте с устройством или приобретаться отдельно. Ручка переключателя установлена ​​напротив маркера ТЕМП, провода подключаются к нижнему и среднему разъемам. Зонд прижимается к измеряемой поверхности, на шкале отображается цифровой дисплей. Возможно измерение температуры без датчика. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, так как напряжение больше выше намного выше. Пазы транзисторов выполнены таким образом, что любой транзистор можно подключить с любым порядком выводов. Проверить ручку регулятора напротив отметки HFE. Провода, конечно, не нужны.

Последнее, что осталось в этом устройстве, — это звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Его очень удобно использовать, когда величина сопротивления не так важна, а главное — для определения низкого сопротивления, например, если жилы не разделены по цвету или их много (телефонные), но необходимо найти концы одной проволоки.

В данном случае на одном конце кабеля два провода совмещены вместе, защелкиваются их. На другом конце щуп подключается к одному проводу, а другой касается всех остальных. Если пара не обнаружена, подключается другой провод и снова они касаются всех остальных. Процедура повторяется до тех пор, пока не будет определен желаемый пар. После этого жилы отключаются, а к одному из найденных проводов подключается новая и все повторяется.

Хотя прибор прост в использовании, тем не менее, он требует осторожного обращения.Нужно быть очень внимательным, особенно когда измерения производятся в разных направлениях. Несоответствия в измерениях. Выбранная шкала может привести к поломке или даже поражению электрическим током.

И омметр, удобный для использования в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. Для начала нужно прочитать и запомнить инструкцию. Его следует выполнять неукоснительно, ведь при малейшей ошибке прибор может выйти из строя.

Прибор предназначен для определения параметров:

• электрического тока;
• напряжение между двумя точками электрочашек;
• электрическое сопротивление.

Устройство также выполняет ряд операций:

• схема кольца с цифровым дисплеем и звуковой сигнализацией;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• термопара для измерения температуры.

Мультиметр-прибор

Чтобы изучить, как правильно пользоваться мультиметром DT 832, в первую очередь необходимо ознакомиться с его устройством.

1. На жидкокристаллическом дисплее отображаются числовые значения параметров.
2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе аккумулятор быстро разряжается.
3. Три инструментальных гнезда служат для соединения с башмаками. В основной («COM») с отрицательной полярностью вставлен пин с черным проводом.В следующий разъем с надписью VΩma вставляется красный щуп. Он служит для измерения силы тока, напряжения и сопротивления. Через третий разъем (верхний) измеряется величина постоянного тока от 0,2 до 10 А.
4. Панель для измерения коэффициента усиления транзисторов.
5. Провода с дел. По сравнению с самим инструментом они имеют качество значительно ниже, и многие домашние мастера переделываются под себя. Провод берется сечением от 1 мм 2, причем оболочка должна быть толстой и упругой.Для подключения к любому месту цепи через изоляцию или лакокрасочное покрытие вместо зонда устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: Инструкция

Требуемый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед использованием мультиметра DT 832 необходимо перевести переключатель в нужный режим.

Сопротивление

Функция используется в основном, когда электрическая цепь вызывается, когда необходимо обнаружить обрыв или провести новую проводку.Выключатель устанавливается в секторе сопротивлений до минимального уровня со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие обрыва или исключения 50 Ом. Контакт может быть нарушен непосредственно между щупом и гнездом. Для проверки работоспособности устройства провода замкнуты. Прибор должен показывать ноль или несколько Ом.

Перед использованием мультиметра DT 832 для проверки электронных цепей, одну ножку резистора необходимо снять с платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при измерении электрических параметров. Также искажается сигнал от соединительных проводов и зонда. Аксессуары к тестеру своими руками изготавливают профессионалы, так как на заводе обычно бывает невысокого качества.

Напряжение постоянного тока

Сектор постоянного напряжения разделен на пять полос. Для измерений взят большой этап интервала значений. При установке меньшего диапазона прибор может переборщить.Если высокая точность не требуется или измеренное значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом превышения предела измерения является предупреждение HV, которое отображается на дисплее в верхнем левом углу.

Особенно тщательно измеряются значения высокого напряжения. Полярность соблюдается необязательно: если она перепуталась, слева появляется знак «-».

Напряжение переменного тока

Для измерений используется сектор переменного тока. Важно правильно подключить тестер к нужным пределам, иначе он может выйти из строя.

Если вы выберете диапазон постоянного напряжения вместо переменного, ошибка может быть разрушительной для прибора.

D.C

Малые токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если ошибочно измерить напряжение в этом диапазоне, произойдет короткое замыкание.

Для измерения силы тока до 10 А красный щуп переключается на верхнее гнездо. Важно знать, как использовать DT 832 с большим током. Показания следует снимать через несколько секунд!

Контрольные диоды

При проведении измерений на один конец платы падает радиоактивный металл.Транзистор также можно проверить по участку измерения сопротивления, так как по принципу действия элемент представляет собой два диода, включенных навстречу друг другу. Выяснив, какой из выводов является базовым, оба перехода проверяются на пробой. В транзисторах типа PNP положительный щуп устанавливается на базу, а на остальных выводах должен быть показан минус бесконечность. Для элементов NPN провод от сокета «COM» подключается к базе данных. Сопротивление эмиттерного перехода больше коллекторного и равно 0.5-1,2 ком.

Служба транзистора определяется переходом транзистора. Текущее усиление можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель установлен в положение «Температура», а штекер термопары вставляется в гнездо прибора. Внутренняя температура измеряется без термопары в том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции по эксплуатации мультиметра DT 832 для чайников предусмотрены только базовые функции, характерные для большинства приборов.Когда необходимо проверить конденсатор, а емкости определить емкость нет, можно хотя бы установить, исправен он или нет. Во-первых, следует исчезнуть и с ножек пальто убрать заряд, если он есть.

Затем переключатель прибора устанавливают на трансвеле и концом щупа необходимо коснуться выводов конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появится индикация, а затем загорится цифра «1».Это означает, что зарядка окончена и сопротивление бесконечно велико. Если агрегат появляется сразу, значит произошел обрыв, если сопротивление нулевое — замыкание между пластинами.

Неполярный конденсатор проверяется по величине сопротивления, которое в хорошем состоянии должно быть более 2 МОм.

Мультиметр «Ермак»

Обычному пользователю подойдет простой, дешевый и надежный мультиметр «Ермак» цифровой DT 832. Как им пользоваться? Очень просто, это обычный тестер.

Активируется устройство, устанавливающее переключатель в нужное положение. Характеристики ничем не отличаются от обычных, а цена небольшая. Отзывы о модели китайского производства положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Уметь пользоваться мультиметром DT 832 должен каждый мастер, так как в повседневной жизни он крайне необходим. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене.Чтобы долго прослужить долго, следует внимательно соблюдать инструкцию по его эксплуатации.

Мультиметр

— довольно известный прибор, позволяющий за секунды произвести все необходимые измерения электрической природы. С его помощью можно быстро и максимально увеличить силу тока и напряжения, сопротивление. При этом позволяет легко и легко прозвонить цепочку на предмет ее целостности.

Как показывает многочисленная практика, с помощью мультиметра люди, занимающиеся радиотехникой, проверяют диоды и транзисторы на их работоспособность.Если говорить о более дорогих моделях, у них гораздо больше функций и они позволяют мне измерять даже конденсаторы, температуру, индуктивность и многие другие характеристики, которые может иметь электрическая техника.

Как пользоваться мультиметром DT-830B, DT-838, DT-832B инструкция по применению для чайников считается невероятно востребованной, ведь эти устройства используются для использования наиболее часто. Они просты в использовании и имеют не очень высокую стоимость. Если у вас нет концепции, как обращаться с измерителем этого типа, то на нашем сайте вы можете найти большое количество видео, где показаны все подробности использования продукта на практике.

Устройство и принцип действия мультиметра цифрового ДТ

Чтобы понять, как устроено устройство и по какому принципу оно работает, возьмем, например, популярную модель DT-838. Если вы сами понимаете принцип работы данной модели, у вас не должно возникнуть трудностей с использованием других приспособлений этого типа. Единственными отличиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на продукты. Кроме того, могут быть какие-то дополнительные функции.На лицевой стороне выбранной модели имеется специальный ЖК-индикатор, переключатель, позволяющий изменять режимы работы, а также разъемы, к которым подключается датчик.

Цифровые мультиметры

Как пользоваться, видеоинструкция к чайнику

Благодаря тому, что на приборах есть специальные метки, он позволяет вам указать значение, которым вы можете управлять. Это значение позволяет переключать и устанавливать верхний предел измерения показаний. Моды одинакового типа находятся рядом и распределяются по разным группам.

В некоторых более современных моделях мультиметров принято ставить предел измерения на автоматическом уровне. Для этого достаточно выбрать с помощью ТУ переключатель, который вам нужен. Если прямо говорить об обозначениях, которые расположены на лицевой стороне изделия, инструкция необходима, потому что такие обозначения в разных моделях от разных производителей могут незначительно отличаться.

Как использовать приложения мультиметра DT-830B, DT-832B, DT-838, инструкция по эксплуатации

Чтобы использовать инструмент для записи на прием, вы должны сначала поторговаться с датчиком, а затем коснуться провода, розетки, переключателя и т. Д.Для этого на лицевой стороне мультиметра есть три специальных разъема. Если говорить об измерении в цветах, то этот вид измерения стоит использовать только при проведении манипуляций в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет разницы, как подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы проводите измерения напряжения, убедитесь, что вы не касаетесь оголенных участков зонда.Перед началом работы также очень важно проверить, подключены ли щупы к разъемам, которые находятся на лицевой стороне устройства. Всегда следует помнить, что неправильное использование мультиметров DT-832, 830, 838 и других моделей может спровоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкцию следует изучать обязательно, вне зависимости от количества знаний в этой области.

Правила работы с цифровым мультиметром

Инструкцию по эксплуатации, как пользоваться мультиметром DT, следует прочитать перед началом работы, особенно если у вас есть небольшой опыт измерения.Если после этого у вас не получится полноценно работать с устройством, то посмотрите видео на нашем сайте, где подробно будет рассказано о том, как нужно правильно и аккуратно применять это устройство.

Как пользоваться мультиметром инструкция для чайников видео

Для того, чтобы измерить мультиметром напряжение ничего особенного не нужно. Нет в цепочке разных типов переключений и так далее. Главное правило в этой ситуации — нужно постараться как можно точнее определить примерное значение, а также тип напряжения, которое вы собираетесь измерять.Итак, вставьте соответствующие щупы в розетку, а затем слегка постучите по клеммам розетки. При касании нужно успеть зафиксировать показания, которые показывает прибор.

Если вы все еще чайник, то изучение мультиметра DT832B, DT830, DT838 позволит каждому желающему измерить силу непрерывного тока. В этой ситуации очень важно правильно установить щупы. В противном случае начинает работать предохранитель, который затем требует немедленной замены, чтобы больше не произошло серьезных поломок и прочего.Стоит отметить, что током для измерения силы тока желательно работать не более 15 секунд. Предел для измерения должен быть установлен как минимум с минимальным запасом. После того, как щупы будут установлены, потребуется отключить цепь и подключить само устройство — обязательно последовательно.

Для того, чтобы можно было определить активное сопротивление конкретного элемента, необходимо сначала отключить его от цепи, а затем подключить мультиметр параллельно.Если вы неправильно выставите максимальное значение, то в этой ситуации цифровое устройство не повредит. Если это произойдет, вы увидите на экране несколько единиц и не более.

Видеоизображение мультиметра DT-830D. Инструкция на чайник

Чтобы можно было без проблем звонить в схему, установите переключатель на мультиметре в режим звонка, а затем аккуратно замкните щуп. Устройство должно издавать достаточно громкий звуковой сигнал, а затем отображать индикацию, которая будет максимально приближена к нулю.Подобная процедура обычно проводится для того, чтобы узнать, работает ли Тестер и использовать ли мультиметр. В той ситуации, когда тестовая цепочка представляет собой единое целое, устройство издаст определенный звуковой сигнал, а затем покажет на своем экране значение сопротивления. Если в цепи будет наблюдаться или другая поломка, то цифры будут отображаться на экране. В некоторых случаях могут отображаться только единицы и ничего больше. Некоторые, более современные модели могут показывать в случае нецепной целостности Специальная аббревиатура «О.L «.

Обязательно проверьте работу устройства. Для этого необходимо дополнительно подключить к розетке параллельно вольтметр. Тогда достаточно проверить показания, которые покажут вольтметр и мультиметр. Для того, чтобы можно было проверить, насколько корректны измерения сил тока, необходимо снять показания постоянной нагрузки прибора и даже дополнительно амперметра.

Если вы видите на экране единицу, это может означать только одно: лимит выставлен неверно, то нужно заново повторить всю процедуру проверки работы цифрового тестера.Иногда может загореться аккумулятор — это значит, что для нормального функционирования устройства потребуется его незамедлительная замена.

Как пользоваться мультиметром: инструкцию по применению DT-830B, DT-832, DT-838 для чайников, следует изучить перед тем, как приступить к применению прибора в работе. Если после того, как вы прочитали инструкцию по эксплуатации, у вас остались вопросы, вы можете посмотреть на нашем сайте видео, где вы сможете быстро получить ответы.

Выбрать мультиметр. Советы начинающему видео

Мультиметр

Digital DT только на первый взгляд может показаться очень сложным устройством, на самом деле все очень просто.Чтобы пользоваться им, необходимо иметь минимальные знания и быть максимально точными. Если соблюдать все пункты инструкции по эксплуатации, то такое устройство вы будете использовать долгие годы, и при этом не возникнет сбоев в его работе или устранении неисправностей.

Мультиметр

Dt 838 с термопарой. Схемы мультиметра. Напряжение переменного тока

Мультиметр — довольно известное устройство, позволяющее проводить все необходимые электрические измерения за считанные секунды.С его помощью можно быстро и точно установить силу тока и напряжения, сопротивление. В то же время он позволяет легко и эффективно прозвонить цепь на предмет ее целостности.

Как показывает многочисленная практика, с помощью мультиметра люди, занимающиеся радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и даже позволяют измерять емкость конденсаторов, температуру, индуктивность и многие другие характеристики, которые может иметь электрооборудование.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считаются невероятно популярными, ведь именно эти модели устройств обычно используются чаще всего. Они просты в использовании и не очень дороги. Если вы не знаете, как обращаться с измерительным прибором такого типа, то на нашем сайте вы можете найти большое количество видеороликов, демонстрирующих все тонкости использования изделия на практике.

Устройство и принцип работы мультиметра цифрового ДТ

Чтобы понять, как устроено устройство и по какому принципу оно работает, возьмем для примера популярную модель dt-838.Если самостоятельно разобраться, как работает эта модель, то у вас не должно возникнуть трудностей с использованием других устройств этого типа. Единственные отличия, которые есть у разных мультиметров, — это только значки, нанесенные на продукты. Кроме того, могут быть некоторые дополнительные функции. На лицевой стороне выбранной нами модели есть специальный ЖК-индикатор, переключатель, позволяющий менять режимы работы, а также разъемы, через которые подключаются щупы.

Цифровые мультиметры

как пользоваться, видео-инструкции по эксплуатации для чайников

Благодаря тому, что устройства имеют специальные отметки, это позволяет вам установить значение, которым можно управлять.Это значение позволяет переключать и устанавливать верхнюю границу измерения показаний. Режимы однородного типа располагаются рядом и делятся на разные группы.

В некоторых более современных моделях мультиметров принято устанавливать предел измерения на автоматическом уровне. Для этого достаточно с помощью переключателя выбрать нужное вам контролируемое значение. Если говорить напрямую об обозначениях, которые расположены на лицевой стороне изделия, то инструкции необходимы, потому что такие обозначения в разных моделях от разных производителей могут незначительно отличаться.

Как использовать щупы мультиметра dt-830b, dt-832v, dt-838, инструкция по эксплуатации

Чтобы использовать устройство по прямому назначению, вы должны сначала обнажить щупы, а затем прикоснуться ими к проводу, розетке, выключателю и т. Д. Для этого на лицевой стороне мультиметра есть три специальных разъема. Если говорить об измерении по цветам, то этот вид измерения следует использовать только при проведении манипуляций в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет разницы, как именно будут подключаться щупы.

Как пользоваться мультиметром инструкция для чайников видео

При измерении напряжения будьте очень осторожны и не касайтесь оголенных участков щупов. Перед началом работы также очень важно проверить правильность подключения щупов к разъемам на передней панели устройства. Всегда следует помнить, что неправильное использование моделей dt-832, 830, 838 и других может вызвать короткое замыкание или более серьезные проблемы. Поэтому инструкцию нужно изучать в обязательном порядке, вне зависимости от количества знаний в этой области.

Правила работы с цифровым мультиметром

Инструкцию по использованию мультиметра dt следует прочитать перед началом работы, особенно если у вас очень мало опыта проведения измерений. Если после этого у вас не получится полноценно работать с устройством, то посмотрите видео на нашем сайте, где будет подробно описано, как правильно и аккуратно пользоваться данным устройством.

Как пользоваться мультиметром инструкция для чайников видео

Чтобы можно было измерить напряжение мультиметром, ничего особенного не нужно.Никаких переключений в схеме и т. Д. Не требуется. Главное правило в этой ситуации — нужно постараться максимально точно определить приблизительное значение, а также тип напряжения, которое вы собираетесь измерять. Итак, вставьте соответствующие измерительные провода в розетку, а затем слегка прикоснитесь к клеммам розетки. При возникновении касания нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838, каждый сможет измерить постоянный ток.В этой ситуации очень важно правильно установить датчики. В противном случае сработает предохранитель, который потом нужно немедленно заменить, чтобы не произошло более серьезных поломок и прочего. Следует отметить, что работать с режимом измерения силы тока желательно не более 15 секунд. Предел измерения должен быть установлен как минимум с минимальным запасом. После того, как щупы будут установлены, потребуется отключить цепь и подключить само устройство — обязательно последовательно.

Чтобы определить активное сопротивление элемента, необходимо сначала отключить его от цепи, а затем параллельно подключить мультиметр. Если вы неправильно выставите максимальное значение, то в данной ситуации это не повредит цифровое устройство. Если это произойдет, то вы увидите на экране несколько единиц и не более.

Видеообзор мультиметра DT-830D. Инструкция по применению для чайников

Чтобы без проблем прозвонить цепь, установите переключатель мультиметра в режим звонка, а затем осторожно замкните щупы.Устройство обязательно должно издавать достаточно громкий звуковой сигнал, а затем отображать показания, которые будут максимально близки к нулю. Подобная процедура обычно проводится для того, чтобы узнать, исправен ли тестер и можно ли использовать мультиметр. В ситуации, когда проверяемая схема исправна, устройство издаст определенный звуковой сигнал, а затем покажет значение сопротивления на своем экране. Если в цепи наблюдается обрыв или другая поломка, цифры на экране будут увеличиваться.В некоторых случаях может появиться только несколько и ничего больше. Некоторые, более современные модели могут иметь специальную аббревиатуру «O.L» в случае отсутствия преемственности.

Обязательно проверить работу устройства. Для этого нужно дополнительно подключить к розетке параллельно вольтметр. Затем достаточно сравнить показания вольтметра и мультиметра. Чтобы иметь возможность проверить, насколько правильны измерения тока, необходимо снять показания постоянной нагрузки прибора и дополнительно с помощью амперметра.

Если вы видите на экране единицу, то это может означать только одно: лимит выставлен неверно, то нужно повторить всю процедуру проверки работы цифрового тестера. Иногда аккумулятор может загореться — это означает, что для правильной работы устройства его необходимо будет немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt-830b, dt-832, dt-838 для чайников, перед началом использования прибора в работе обязательно стоит изучить.Если после того, как вы прочитали инструкцию по эксплуатации, у вас остались какие-либо вопросы, вы можете посмотреть видео на нашем сайте, где вы сможете быстро получить ответы.

Выбор мультиметра. Видеосоветы для начинающих

Цифровой мультиметр DT на первый взгляд может показаться очень сложным устройством, но на самом деле все очень просто. У вас должны быть минимальные знания, чтобы использовать его, и вы должны быть максимально осторожными. Если вы будете соблюдать все пункты инструкции по эксплуатации, то вы будете пользоваться таким устройством долгие годы, и при этом никаких сбоев в его работе не возникнет.

Как пользоваться мультиметром или другими словами, как пользоваться тестером напряжения? Довольно часто такие вопросы задают те, кто приобрел данное изделие для домашнего использования, но даже инструкция по эксплуатации чайников не дала никакого результата. Подробности ниже.

Типы тестеров напряжения

Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор, называемый вольтметром. Устройство помогает определить необходимые параметры на всех электрических устройствах.

Продукты бывают самых разных моделей, в частности:

• DT9208A, 830;
• XL830L, VC61A, A830L;
• MAS830L, 830B, 830V, MAS838;
• DT830B, DT9205A, DT9208A, DT890B, DT838L, DT830D, DT9205A;
• M832, M838, M890G, M83, 110A, M830, 81780, M266C, MS8230B, 700B;
• DT9502A, 890В;
• Ц4353, Ц4324, М182;
• M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
• DT700C, 9205A, M830BZ, EAC3TO;
• DT890V, M838, MD832, DT9202A, DT850L, MD830B;
• ВЦ9205Н, 830Д, Ц4317, МАС830, Ц4317М 43101, 831Б;
• DT858L, MAS830B 59002, M833, M57D, Ц4342;
• DT33C, M890C, DT700B.

Такие измерительные мини-устройства позволяют измерять силу тока, напряжение, сопротивление. Кроме того, с помощью мультиустройства вы можете подключить или, другими словами, собрать схему источника питания или устранить ее. На практике устройство отлично подойдет тем, кто работает непосредственно с радиотехническими устройствами и нуждается в проверке диодов на их работоспособность.

Этот прибор можно проверить только теми приборами, в которых есть электрическая цепь, в частности транзисторами или деталями для радиоприемников, делителем напряжения, контакторами LAN и USB, вибрирующим кольцом ротора.

Если рассматривать более дорогой сетевой счетчик, то он сможет проверять многие другие электрические устройства, так как обладает рядом дополнительных функций. В частности, можно исследовать емкость конденсатора, температуру, индуктивность и все остальное, что может иметь только электрическое оборудование.

Стоит отметить, что мультитестеры для диагностики используют как опытные мастера, так и просто любители, которым известно, как ими пользоваться только теоретически.Инструкций с подробным описанием много, есть картинки, как правильно работать и измерять амперы, но важно помнить, что каждое устройство имеет свои характеристики, как в работе, так и в эксплуатации.

Как правильно пользоваться тестером

Для использования мультиметра необходимо подготовить щупы, которые касаются проводов. Для снятия щупов нужно обратить внимание на разъемы сбоку, что позволит не только начать пользоваться автотестером, но и грамотно подготовить его к использованию.Какие продукты можно назвать электротестером?

Самое главное, чтобы устройство было электрическое, и вообще, вне зависимости от того, для чего оно предназначено, например:

• Сварочный аппарат Ресанта;
• Напряжение аккумулятора;
• Акустическая система в автомобиле;
• Планшет;
• Соковыжималка для угрей;
• Лампочка;
• Аккумулятор;
• Keygenerator, если он перегорел;
• Vibrobullet;
• добавочный номер;
• Ампер в розетке;
• Электрочайник;
• Автомобильная проводка;
• Исправность резистора;
• Кабель монитора;
• Электронный прибор, называемый винегретом;
• Если при работе с мультистайлером начинает шокировать.

Самое главное, что при наборе или измерении цифровым мультиметром необходимо, чтобы работа проводилась максимально точно, а именно, к голым щупам прикасаться категорически запрещается. Во-первых, лучше ознакомиться с правилами и научиться пользоваться данным устройством своими руками, чтобы избежать проблем. Например, то, что будет некорректное подключение и соответственно будут некорректные показания.

Характеристики мультиметра DT 838

Вольтамперометр бывает различных типов, конфигураций и функциональности.Большим спросом пользуется многофункциональное маркировочное устройство 838, инструкция по эксплуатации к которому на русском языке, и рассчитать принцип его работы даже новичку не составит труда.

Товар:

• Простота в эксплуатации;
• дешево;
• Lung;
• Компактный.

Прибор используется практически везде, измеряет показатели в различных режимах, и прибор востребован во всем мире. Почему его выбирают, когда нужен ремонт и подходит ли он новичкам (вариант с магазином)?

Аппарат китайский, помогает очень быстро найти обрыв, даже при отсутствии специальных навыков работы и специального образования.

Чтобы настроить устройство для работы и понять, какие значения оно выдает, достаточно сделать обзор устройства и его инструкции по эксплуатации. Как правило, для этого потребуется установить переключатель диапазонов в желаемый режим, повернув его в нужном направлении. Вращение может быть по часовой стрелке или против часовой стрелки. Что касается щупов, похожих по форме на тор, то они устанавливаются в отверстие с минусом, чтобы выявить постоянный ток.Второй зонд вставляется в отверстие для измерения силы тока. Он также подходит для измерения переменного тока.

Варианты проверки сопротивления мультиметром

Следует включить и измерить обозначение параметров и требуемые значения амперметром (цашкой), но главное знать, как обозначены символы, для чего нужно обратить внимание на значок, который появляется на экране, а расшифровка есть в инструкции, которая полностью описывает использование устройства и что оно в целом.

Прибор можно использовать для проверки:

• Целостность электропроводки;
• Исправность обмотки электродвигателя;
• Исправность радиодеталей с фиксированным сопротивлением;
• Трансформатор и его блок питания;
• Сопротивление заземления.

Электричество не так просто, как может показаться на первый взгляд, и чтобы научиться с ним работать, недостаточно посмотреть видео, однако для измерения различной силы электричества можно использовать обычный мультиметр.

Способы прозвонки проводов мультиметром

Каждый мультиметр имеет свои специфические характеристики, но принцип работы схож. Универсальный прибор можно использовать как в домашней обстановке, так и для профессионалов, работающих непосредственно с электричеством. Как вызвать прибор мультиметром? Для примера стоит взять квартиру в обычной многоэтажке.

В таком помещении в каждой комнате есть электротехника, например:

• Розетки;
• Электропроводка;
• Переключатели.

Все электрические цепи подключены к панели, в которой установлен электросчетчик. Часто может погаснуть комната, оборудованная электроприборами, и происходит это из-за поломки в ней, но во всей квартире выключается свет. Что делать в такой ситуации?

Вам необходимо подключить мультиметр с аналоговой стрелкой и измерить буквально каждое устройство, которое может вызвать сбои.

Если мультитвич издает звуковой сигнал при подключении к определенному устройству, то вполне возможно, что проблема в нем.Можно напрямую подключиться к панели приборов и сразу проверить вообще, есть ли неисправность в проводке или это просто поломка электроприбора. Шкала на амперметре покажет все полученные данные, но не забывайте о таком моменте, как ошибка. Это шкала, которая показывает частоту или напряжение в зависимости от того, что измеряется, и для определения показаний достаточно посмотреть инструкцию по эксплуатации.

DT 830B Мультиметр Краткое руководство по эксплуатации

Принципиальная схема и напряжение каждого прибора могут быть разными, как и соединительный кабель, в связи с чем, прежде чем использовать омметр и измерить нагрузку в сети, следует обратить внимание на особенности исследуемого объекта и самого мультиметра. .С помощью таких приборов можно измерять вольты, миллиамперы, ватты, определять такие моменты, как фаза и минус в розетке, ом. Стоит отметить, что приборов для измерения всех этих величин существует множество.

В частности:

• M830v Цифровой;
• Ермак;
• Цифровой;
• Мультиметр;
• Sunwa;
• Vorel;
• Сунма;
• Mastech;
• Multifox;
• 5808;
• Dcma;
• Цифровой;
• Универсальный;
• Passwdfinder;
• Атлантик.

Для тех, кто постоянно работает с электрическими приборами, без мультиметра просто невозможно обойтись, особенно такой как модель 830. Принцип работы будет понятен даже новичку, а особенность прибора — надежность, точность , простота использования, универсальность, отличное качество, оптимальная стоимость. Учимся пользоваться устройством, если вы не мастер.

С помощью этого оборудования вы можете произвести прозвонку проводки в любом помещении, независимо от того, жилое оно или нет.

С его помощью можно прозвонить плату в зарядном устройстве и даже банально осмотреть лампочку на исправность. Некоторые думают, что функции мультиметра существенно ограничены, однако это совсем не так. Даже если вы используете Gravitex, Visiograph, перестал работать кабельный сварочный аппарат, мультиметр — это то, что вам нужно. Самое главное, чтобы прибор был не только исправен, но и грамотно функционировал и настроен, иначе будут получены неверные показания, а это повлияет на ремонт.

Инструкция по эксплуатации и измерению тока мультиметром

Почему не работает термопара? Как это исправить, если проблема в силе тока? Для этого нужно использовать мультиметр, способный справиться с исследованием даже самой обыкновенной лампы.

Для измерения тока необходимо:

1. Подключение устройства к тестируемому объекту с помощью измерительных проводов.
2. Если при контакте индикатор не загорается, то это свидетельствует о неисправности оборудования.
3. Есть возможность уменьшить предел измерения на 1 единицу, и провести повторную диагностику.

Измерение следует проводить непродолжительное время, чтобы получить как можно более точную информацию, а также стоит помнить, что даже неработающий прибор может показывать силу тока, но очень небольшую, особенно если прибор малой мощности. ставится диагноз.

Измерение занимает всего пару секунд.

Вне зависимости от того, высокое или низкое напряжение и сила тока, провести измерения не так уж сложно, а иногда, если прибор используется впервые, достаточно просто следовать инструкциям.

Возможности мультиметра DT 832

В инструкции по эксплуатации можно найти множество значений. Например, Dcv, Acv, Dca, 181, 1000a, 182. Чтобы узнать, что это такое, достаточно внимательно изучить инструкцию к мультиметру, неважно, какая это модель 832 или 831. Отзывы об обоих устройствах только положительные, и многие называют их универсальными устройствами, подходящими как для мастеров, так и для новичков.

Особенность оборудования в том, что они включают в себя несколько функций таких агрегатов как:

• Вольтметры;
• Омметров;
• Амперметры.

Каждый домашний умелец должен знать, что такое мультиметр и как с ним работать, что позволит исключить обращения к специалистам, выезд которых по адресу обходится дорого. Самое главное — строго следовать инструкции при работе, так как если есть хотя бы минимальная ошибка, то вполне возможно неправильно провести обслуживание и ремонт электрооборудования.

Из дополнительных возможностей можно отметить, что модель мультиметра 832:

• Надежный;
• дешево;
• Простота в эксплуатации;
• Компактный размер;
• Не требует обслуживания и ремонта;
• Имеет только положительные отзывы пользователей.

Устройства предназначены для вызова силовой цепи, исследования сигнализации, контроля состояния полупроводника, измерения коэффициента усиления транзистора и многого другого. Разобраться, как это работает, несложно, но если он начинает показывать неверные значения, то вам необходимо заменить устройство. Как их идентифицировать?

При проверке любого электрического устройства вы должны следовать его инструкции по эксплуатации.

Это позволит вам сравнить полученные данные и то, какими они должны быть на самом деле.Если схожесть очевидна, значит, прибор исправен, и при этом можно понять, сломано оборудование или нет.

Правила: как работать с мультиметром

При работе с мультиметрами необходимо соблюдать ряд мер предосторожности, чтобы предотвратить поражение электрическим током и более серьезные последствия.

При проведении измерений категорически запрещается работать в среде с повышенной влажностью, измерять режим измерения, если диагностика прибора уже началась, измерять параметры, которые могут превышать верхний предел мультиметра, использовать неисправное оборудование, измерять электротехника, если она подключена к сети.

Как пользоваться мультиметром для чайников (видео)

Иметь собственный мультиметр в повседневной жизни — это неплохо, однако, если у вас нет навыков работы с электрическими приборами, то лучше доверить процесс настоящим профессионалам, которые смогут тщательно диагностировать прибор и дать только верный результат. , что актуально при ремонте и обслуживании.

Мультиметр — очень полезный прибор, который позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность электрического устройства и даже ток в цепи.На самом деле работать с этим типом тестера совсем не сложно, главное помнить о правильном подключении щупов, а также назначении всех диапазонов, указанных на лицевой панели. Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Знакомьтесь, тестер

В первую очередь мы кратко расскажем, что находится на передней панели измерительного прибора и какие функции вы можете использовать при работе с тестером, после чего расскажем, как измерить сопротивление, ток и напряжение в сети.Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

• ВЫКЛ — тестер выключен;
• ACV — переменное напряжение;
• DCV — постоянное напряжение;
• DCA — постоянный ток;
• Ом — сопротивление;

Внешний вид электронного тестера спереди хорошо виден на фото:

Наверное, вы сразу обратили внимание на 3 разъема для подключения щупов? Так что тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру.Черный провод всегда подключается к выходу с пометкой COM. Красный в зависимости от ситуации: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление — необходимо использовать выход «VΩmA», если вам нужно измерить значение тока более 200 мА, обязательно вставьте красный щуп в гнездо с пометкой «10 ADC». Если не принять во внимание это требование и использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя из-за сгорания предохранителя!

Есть еще приборы старого образца — аналоговые или, как их принято называть, стрелочные мультиметры.Стрелочная модель уже практически не используется. такая шкала имеет более высокую погрешность и, кроме того, на циферблате менее удобно измерять напряжение, сопротивление и ток.

Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видеоурок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы поговорим более подробно позже, рассмотрев пошаговые инструкции на картинках.

Замеряем напряжение

Для самостоятельного измерения напряжения в цепи необходимо сначала перевести переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Датчики должны быть подключены к гнездам COM и VΩmA. Далее выбираем примерный диапазон напряжений для сети. Если на этом этапе возникают трудности, лучше установить переключатель на максимальное значение — например, 750 вольт.Кроме того, если на дисплее отображается более низкое напряжение, вы можете переместить переключатель на более низкий уровень: 200 или 50 вольт. Таким образом, уменьшив заданное значение до более подходящего, можно определить наиболее точное значение. В сети с постоянным напряжением аналогично используйте мультиметр. Обычно в последнем случае переключатель лучше всего выставлять на уровне около 20 вольт (например, при ремонте электросистемы автомобиля).

Очень важный нюанс, о котором следует знать, это то, что щупальца нужно подключить в цепь параллельно, как показано на картинке:

Меряем ток

Чтобы самостоятельно измерить ток в цепи мультиметром, необходимо предварительно определиться, протекает ли по проводам постоянный или переменный ток.После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящий разъем для подключения черного щупа — «VΩmA» или «10 A». Мы рекомендуем вам сначала вставить щуп в разъем с более высоким значением тока, а если на дисплее отображается более низкое значение, переключить вилку на другую розетку. Если снова вы видите, что измеренное значение меньше заданного значения, необходимо использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер к цепи последовательно, как показано на картинке:

Измерение сопротивления

Что ж, самым безопасным с точки зрения безопасности мультиметра будет использование прибора для измерения сопротивления элементов схемы.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать подходящую настройку для более точных измерений. Очень важный момент — перед тем, как использовать прибор для измерения сопротивления, обязательно отключите питание в цепи, даже если это обычный аккумулятор. В противном случае ваш тестер в режиме омметра может показать неверное значение.

Чаще всего приходится измерять сопротивление мультиметром своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при замере сопротивления в участке цепи мультиметром вы видите на дисплее значение «1», «OL» или «OVER», то нужно перевести переключатель в положение выше. диапазон, потому что при выбранной вами настройке возникает перегрузка. В то же время, если шкала показывает «0», поверните тестер на меньший диапазон измерения. Запомните этот момент и использовать мультиметр при измерении сопротивления не составит труда!

Используем набор номера

Если вы внимательно посмотрите на переднюю панель тестера, вы увидите еще несколько дополнительных функций, которые мы еще не рассмотрели.Некоторые из них используются только опытными радиотехниками, поэтому домашнему электрику нет смысла о них рассказывать (да и в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, вы воспользуетесь — набор номера (на картинке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно прозвонить проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2 точкам цепи.

Опять же очень важный нюанс — питание на том участке цепи, который вы собираетесь вызвать, должно быть отключено. Например, если вы решите

И омметр, удобный для использования в быту и на работе. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых популярных устройств. Для начала нужно прочитать и запомнить инструкцию. Его следует строго соблюдать, так как малейшая ошибка может повредить устройство.

Прибор предназначен для определения параметров:

• электрического тока;
• напряжение между двумя точками электрической цепи;
• электрическое сопротивление.

Устройство также выполняет ряд других операций:

• целостность цепей с цифровой индикацией и звуковой сигнализацией;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• Измерение температуры с помощью термопары.

Мультиметр

Чтобы научиться правильно пользоваться мультиметром DT 832, сначала необходимо ознакомиться с его устройством.

1. На жидкокристаллическом дисплее отображаются числовые значения параметров.
2. Функции устройства изменяются переключателем. Когда он не работает, он выключен, иначе аккумулятор будет быстро разряжаться.
3. Для подключения датчиков используются три розетки прибора. В основной («COM») с отрицательной полярностью вставлен пин с черным проводом. Красный измерительный провод вставляется в следующее гнездо, обозначенное VΩmA. Он используется для измерения силы тока, напряжения и сопротивления.Третий разъем (вверху) измеряет значение постоянного тока от 0,2 до 10 А.
4. Разъем для измерения коэффициента усиления транзисторов.
5. Провода зонда. По сравнению с самим устройством их качество намного ниже, и многие домашние умельцы изготавливают их заново для себя. Проволока берется сечением 1 мм 2, а оболочка должна быть толстой и упругой. Для подключения к любому месту в цепи через изоляцию или лак вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Требуемый режим устанавливается переключателем.Пределы измеряемых характеристик указаны на лицевой панели прибора и в инструкции.

Перед использованием мультиметра DT 832 необходимо установить переключатель в нужный режим.

Сопротивление

Функция используется в основном для проверки целостности электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в секторе сопротивления на самый низкий уровень со звуковой сигнализацией короткого замыкания. Отсутствие сигнала означает наличие обрыва или превышение значения 50 Ом.Контакт может быть нарушен непосредственно между зондом и розеткой. Для проверки работоспособности устройства провода закорачивают. Устройство должно показывать ноль или несколько Ом.

Перед использованием мультиметра DT 832 для проверки электронных цепей необходимо снять с платы одну ножку резистора.

Мультиметры китайского производства с низким качеством имеют значительную погрешность измерения электрических параметров. Также искажается сигнал от соединительных проводов и щупов. Комплектующие к тестеру профессионалы изготавливают своими руками, так как заводские обычно бывают некачественными.

Напряжение постоянного тока

Сектор постоянного напряжения разделен на пять полос. Для измерений взят большой шаг интервала значений. Если установить меньший диапазон, устройство может сгореть. Если высокая точность не требуется или измеренное значение неизвестно, мультиметр устанавливается на максимальный предел. Тогда диапазон можно будет установить более точно. Сигналом о превышении предела измерения является предупреждение HV, которое загорается на дисплее в верхнем левом углу.

Высокое напряжение измеряется с особой тщательностью.Соблюдать полярность не обязательно: при изменении полярности в левой части экрана появляется знак «-».

Напряжение переменного тока

Сектор переменного напряжения используется для измерений. Важно правильно подключить тестер к нужным пределам, иначе он может выйти из строя.

Выбор диапазона постоянного напряжения вместо диапазона переменного напряжения может быть фатальным для прибора.

D.C

Малые токи измеряются в секторе DCA. Здесь нужно быть предельно осторожным.Если ошибочно измерить напряжение в этом диапазоне, произойдет короткое замыкание.

Для измерения тока до 10 А красный щуп подключают к верхнему разъему. Важно знать, как использовать DT 832 с большим током. Показания следует снимать за несколько секунд!

Тест диодов

Радиокомпонент припаян к плате с одного конца при проведении измерений. Транзистор также можно проверить в секторе измерения сопротивления, так как по принципу действия элемент представляет собой два диода, соединенных навстречу друг другу.Выяснив, какой из выводов является базовым, проверяют оба перехода на пробой. Для pnp-транзисторов положительный щуп устанавливается на базу, а отрицательный должен показывать бесконечность на других выводах. Для npn-элементов провод от гнезда «COM» подключается к базе. Сопротивление эмиттерного перехода больше, чем коллекторного, и составляет 0,5-1,2 кОм.

Непрерывность переходов определяет исправность транзистора. Его коэффициент усиления по току можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель установлен в положение «Temp», а штекер термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары в том же функциональном диапазоне.

Проверка исправности конденсаторов

В инструкции, описывающей, как пользоваться мультиметром DT 832, для чайников приведены только базовые функции, характерные для большинства устройств. Когда вам нужно проверить конденсатор, и нет возможности определить емкость, вы можете хотя бы установить, исправен он или нет.Сначала его следует распаять и закоротить ножки, чтобы снять заряд, если он есть.

Затем переключатель устройства устанавливается на непрерывность и концы щупов должны касаться клемм полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее отобразится значение сопротивления, а затем загорится цифра «1». Это означает, что зарядка окончена, а сопротивление бесконечно велико. Если агрегат появляется сразу, значит внутри обрыв цепи, если сопротивление ноль — между пластинами короткое замыкание.

Неполярный конденсатор испытывают на значение сопротивления, которое должно быть более 2 мОм на обслуживаемой части.

Мультиметр «Ермак»

Простой, дешевый и надежный цифровой мультиметр «Ермак» DT 832 подойдет рядовому пользователю. Как это использовать? Проще говоря, это обычный тестер.

Устройство включается путем установки переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена небольшая. Отзывы о модели китайского производства положительные, она вполне подходит для решения бытовых проблем с электропроводкой.

Заключение

Уметь пользоваться мультиметром DT 832 должен каждый мастер, так как в повседневной жизни он крайне необходим. Большинство отзывов о модели положительные, благодаря многочисленным характеристикам и доступной цене. Чтобы устройство прослужило долго, следует внимательно следовать инструкции по его использованию.

Цифровой мультиметр DT-838 — хороший вариант для домашнего использования. Он имеет небольшие размеры, высокую степень надежности и простую конструкцию.

Особенности прибора

Мультиметр DT-838 (или тестер, как его еще называют) позволяет проводить ряд измерений:

• Определение переменного тока.

• Определение силы тока.

• Определение температуры (требуется дополнительный датчик, приобретаемый отдельно).

• Обеспечьте целостность проводов.

Устройство работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отображает результаты измерений на жидкокристаллическом дисплее. Причем прибор измеряет показатели не один раз, а несколько раз. Устройство рассчитывает среднее значение по 3-4 показаниям, которое отражается на индикаторе.

Мультиметр питается от 9-вольтовой батареи. Он входит в комплект поставки (чаще всего уже установлен в устройстве). При обнаружении напряжения или тока прибор может автоматически определять полярность. Рекомендуется им следовать. Если полярности нарушены, то значение отразится со знаком минус.

В комплект, помимо аккумулятора, входят:

При измерении очень важно правильно подключить измерительные провода.Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров зонды подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после покупки устройства люди не умеют им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов установлен в желаемый режим. Для этого необходимо выбрать одно из заданных значений. Сам переключатель можно поворачивать в обоих направлениях (как по часовой, так и против часовой стрелки).Один из датчиков всегда находится в отверстии COM. Для постоянного тока это должно быть «минус». Второй зонд всегда устанавливается в отверстие VOMA. Исключение составляет определение силы тока.

Определение напряжения

Для проведения любого измерения сначала необходимо установить переключатель мультиметра DT-838 в нужный режим. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить, что в аккумуляторах, аккумуляторах, блоках питания постоянный ток.Он обозначен на приборе как DCV и расположен слева. Например, при определении постоянного напряжения аккумулятора достаточно установить режим на двадцать вольт.

В розетках есть переменный ток. Обозначается на приборе как «AC».

Красный зонд должен быть установлен в розетку 10ADC. Обычно это верхний слот.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого измените положение переключателя на нужный режим.Вместо зондов подключается термопара. Наконечник кулона соединяется с объектом, температуру которого необходимо определить. В этом случае термопара необходима для измерения температуры объекта. Без него устройство будет отображать внутреннюю температуру. Обычно она находится на одном уровне с комнатной температурой. Эта функция позволяет контролировать нагрев (или перегрев) любых радиодеталей, микросхем.

Вызвать соединения очень просто. Это необходимо для определения места обрыва сети (при обрыве проводки).Другая возможность — определить возникшее короткое замыкание. Чтобы начать измерение, переключатель переводят в нужное положение. Далее двумя щупами нужно коснуться разных концов. В случае короткого замыкания раздастся звуковой сигнал.

Цифровой мультиметр

Best dt 838 для точного измерения тока

Воспользуйтесь преимуществами огромной коллекции цифровых и эффективных. Цифровой мультиметр dt 838 на Alibaba.com для всех ваших потребностей в измерении электрического тока.Опираясь на передовые научные инновации и мощные технологии, эти продукты обеспечивают точные и стабильные показания. Если вы хотите использовать их в жилом или коммерческом учреждении, эти. Цифровой мультиметр dt 838 достаточно универсален, чтобы справиться с вашими задачами. Файл. Цифровой мультиметр dt 838 поставляется с сертификатами и гарантиями качества от ведущих производителей, перечисленных на сайте.

При различных требованиях к источнику питания эти. Цифровой мультиметр dt 838 предлагает широкий диапазон измерения индуктивности, обеспечивающий максимальную полезность.Их внешние корпуса изготовлены из прочных материалов, таких как АБС-пластик и закаленные пластмассы, которые расширяют возможности. Цифровой мультиметр dt 838 обеспечивает длительный срок службы и устойчивость в различных суровых условиях эксплуатации. Некоторые из полезных функций, которые эти. Цифровой мультиметр dt 838 confer включает в себя онлайн-калибровку, измерения малых значений и управление точностью емкостного микроконтроллера, что делает их уникально эффективными.

На Alibaba.com домен. Цифровой мультиметр dt 838 выпускается в нескольких вариантах с яркими цветами, различными формами, различными размерами и впечатляющим дизайном, которые гарантируют, что каждый покупатель получит самое лучшее.Автоматический и ручной диапазоны. Цифровой мультиметр dt 838 оснащен предохранителями и точными опциями измерения температуры окружающей среды и объекта. Эти эффективные наборы. Цифровой мультиметр dt 838 предлагает интеллектуальные показания благодаря встроенным в них интеллектуальным функциям распознавания.

Просмотрите различные. Цифровой мультиметр dt 838 представлен на сайте Alibaba.com, и вы можете приобрести эти продукты по конкурентоспособным ценам в пределах своего бюджета. Вы также можете выбрать другие варианты настройки, такие как уникальные принты на этих первоклассных продуктах, когда вы привлекаете продавцов на сайте.Наслаждайтесь дополнительными защитными мерами, такими как мягкий резиновый чехол, предотвращающий падение, не разбивая осколки.

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный Электроинструменты и тестеры umoonproductions.com

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный Электроинструменты и тестеры umoonproductions.com

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный, Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный, Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный: автомобили и мотоциклы, круглосуточное обслуживание клиентов, гарантия и БЕСПЛАТНАЯ доставка, легкие покупки, легкое вручение подарков с бесплатной доставкой.DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный Gowind6 umoonproductions.com.

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный: Автомобиль и мотоцикл. Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный: Автомобиль и мотоцикл.3 1/2 цифры, 7-сегментный ЖК-дисплей высотой 0,5 дюйма.。 Максимальное отображение: 1999, отображение автоматической полярности.。 Защита от перегрузки на всех диапазонах.。 Выборка 2 ~ 3 раза в секунду. Тест HFE.。 。Особенности: 。Маленькая и компактная конструкция. 。Индикация низкого напряжения батареи.。 。Технические характеристики: 。Модель: DT838. 750V 。Измерение сопротивления: диапазон 200 Ом-2000K 。Температурный тест: -40-1000 ℃ 。Источник питания: батарея 9В (здесь не входит) 。Цвет: черный 。Размер: прибл.120 x 66 x 20 мм (Д * Ш * В)。 Степень шкалы и точность:。 Показано, как в таблице:。 Функция Диапазон Разрешение Точность。 Напряжение постоянного тока 200 мВ 100 мкВ ± (0,5% + 2)。 2000 мВ 1 мВ。 20 В 10 мВ。 200 В 100 мВ。 1000 В 1 В ± (0,8% + 2)。 Напряжение переменного тока 200 В 100 мВ ± (1,2% + 10)。 750 В 1 В。 Ток постоянного тока 2000 мкА 1 мкА ± (1% + 2)。 20 мА 10 мкА。 200 мА 100 мкА ± (1,2% + 2 )。 10A 10 мА ± (2% + 2) 。Сопротивление 200 Ом 0,1 Ом ± (0,8% + 2)。 2000 Ом 1 Ом。 20 кОм 10 Ом。 200 кОм 100 Ом。 2000 кОм 1000 Ом ± (1% + 2)。 Температура -40-1000 ℃ 1 ℃ ± 3% 。В комплект входит: 。1 цифровой мультиметр 。2 измерительных провода 。1 датчик температуры 。1 руководство пользователя。。

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный

Диапазон от 0 до 1000 мм Mitutoyo 500-502-10 Серия 500 Абсолютный штангенциркуль Digimatic с эксклюзивной технологией абсолютного кодирования без большого пальца.Gravity Shutter-100Mm-Brown Blauberg UK Decor 155X155 / 100G Brown 4 дюйма 100 мм Круглые пластиковые воздуховоды и фитинги для заслонок вытяжных вентиляторов-100 мм-Коричневый 100 мм. Небольшие текстурированные промышленные синие нитриловые перчатки без латекса X3 Коробка 100 без порошка Одноразовые 3 мил X3LB42102E0BX, L — Трафареты для стен Оригинальный классический трафарет с цветочным орнаментом Инструмент для укладки носилок для укладки ковров 16.5×3,9×3,9 дюйма. Устойчивое к скольжению основание Крышка кабеля для пола для тяжелых условий эксплуатации GTSE защищает кабели и предотвращает опасность спотыкания. Длина 2 м, черный и желтый, TEKTON 6588 Набор пустотелых дыроколов, 12 предметов, 110 мм, предохранительная дверная цепь, Скользящий стопорный болт, предохранительный фиксатор, никелированный, отвертка Facom AT2.5X50. Хромированная латунь 1/4 дюйма Резьба для шарового клапана Bsp Переходник от наружной к внутренней части шланга воздушного компрессора R SODIAL. Детали ручки двери для душа для ванной комнаты Ручка для перегородки для душа из нержавеющей стали 2 шт. Ручка для двери душа из нержавеющей стали Ручка для дверцы душа в отеле Замена ручек задней двери для душа, Siropa 080702 Ложная без цепи 60 см 2 пуфика, DRI Duck Mens, EliteKoopers 2 Step Foldable Прочная лестница для защиты протектора с нескользящим ковриком.

UMOON PRODUCTIONS
| Адрес офиса |
110/17 Ekkamai Soi 10, Yaek 6,
Sukhumvit 63, Klongton, Klongtoey,
Bangkok 10110, Thailand
[email protected]
Тел. +66 (0) 2 714 0009

Gowind6 DT-838 ЖК-цифровой мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный

Рекомендуем выбрать размер побольше. Купить мужской деревянный галстук-бабочка LKXHarleya с полым деревянным галстуком ручной работы Креативный подарок: покупайте галстуки-бабочки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, вы можете взять портативный фонарик в любую погоду. От производителя Машинные винты используются с гайками или ввинчивается непосредственно в резьбовой патрон для скрепления металлических частей между собой.Обеспечивает ощущение комфорта, будучи устойчивым к пыли и истиранию. Этот кулон усиливает женское очарование, Gowind6 DT-838 ЖК-цифровой мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Black . или возврат в течение 30 дней с момента получения заказа. Ключи 967 PKL BlackLaser TORX рассчитаны на длительный срок службы и отличную защиту поверхности. · Неподвластный времени стиль и простой универсальный дизайн. Они созданы, чтобы выдержать сотни стирок без усадки и выцветания. Монограмма Garter Monogram Initials Navy Garter Blue.2 полных слоя мягкого шифона с оборками +1 слой подкладки с эластичной эластичной талией, украшенной булавкой для броши с блестками премиум-класса (не приклеивается. Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Black , Prefers Полное солнце или полутень и устойчив к широкому спектру типов почв, включая песчаные и глинистые почвы. • Высококачественный матовый винил для такого окрашенного вида. Если вам нужна дополнительная цепочка, нажмите на ссылку ниже:, Драгоценный камень / брошь ошейник с двойными розами 4 цвета.Я всегда открыт для индивидуальных заказов. Обновите свою коллекцию аксессуаров сегодня, добавив этот обязательный предмет. Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный . Цвет коллекции California Dreaming — Черный оникс. Пожалуйста, посмотрите размеры и состояние ниже, Купите ленту для захвата ковров LOK-LIFT Optimum Technologies для дома и офиса, Самоламинирующийся полиэстер B-361B. и другие контактные виды спорта — включая стоматологическую гарантию: спорт и отдых на природе. как «куда идет голова, тело должно следовать», Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный , логическая последовательность кнопок делает маркировку быстрее и проще.

Gowind6 DT-838 ЖК-цифровой мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный

Gowind6 DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Черный: автомобили и мотоциклы, круглосуточное обслуживание клиентов, гарантия и БЕСПЛАТНАЯ доставка, легкие покупки, легкое вручение подарков с бесплатной доставкой.

Мультиметры DT-838 Цифровой ЖК-мультиметр AC / DC 750/1000 В Ампер Вольт Ом Тестер Темп метр Тест Бизнес и Промышленность

DT-838 ЖК-цифровой мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Meter Test

DT-838 ЖК-цифровой мультиметр AC / DC 750/1000 В ампер Вольт Ом Тестер измеритель температуры

Защитите свою кожу от вредных ультрафиолетовых лучей и не допускайте попадания волос на лицо и глаза, надев эту удобную бейсболку во время всех занятий на открытом воздухе. Обеспечивает максимальную видимость и превосходную посадку очков.5 дюймов) с антипригарным покрытием идеально подходит для приготовления небольших омлетов. неотразимые детские подарки и красивые канцелярские товары. или раздел описания ниже. ♦ Размер продукта: 30 * 30 * 13 см / 11. Пакет: Другие аксессуары не входят в комплект, Черная труба: Клатчи — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Высота каблука: Супер высокий (8 см), A соответствует обещанию жизни, Splendid pearls олицетворяет элегантность. наша команда по обслуживанию клиентов будет рада помочь вам, DRM672-YW: Воронки научных лабораторий: Промышленные и научные, Купите оригинальный подголовник Honda 81140-SCV-L03ZC в сборе. DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Meter Test , продукт 1×300 BLK Strapping, Rikki Knight Dolphin на закате с керамической художественной плиткой Fantasy Bird Design. Он изготовлен из высококачественных материалов, поэтому он достаточно прочен для повседневного ношения. Раскрашенная вручную розетка для света, которую ваш малыш хотел бы иметь в своей спальне, чтобы он мог безопасно гулять по дому ночью, не беспокоя его о том, что он споткнется над чем-либо в темноте или с возможным падением на лестницу.Эти шикарные заклепки созданы с замбийскими изумрудами и украшены шестигранниками из стерлингового серебра. Детские штаны накачка девочка девочка размер 74 и новорожденная разноцветная. В сфере хранятся семена одуванчика, консервированные в смоле. БЮСТ (Измерьте самую полную часть). Модернизированная доставка осуществляется за счет клиента. Имейте в виду, что фотография может немного отличаться от фактического товара с точки зрения цвета из-за освещения во время фотосъемки или дисплея монитора, экстремальная графика обнаженной натуры в стиле ар-деко силуэт женской формы, держащей лук и стрелы.В противном случае я не смогу вернуть деньги, * * * ВСЕ ЦВЕТА ДОСТУПНЫ * * *, Эта милашка была сделана вручную примерно в 1980-х годах и имеет металлическую молнию в стиле 1960-х сзади, DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Тестер ампер-вольт-ом Tem Tester . Свадебная расческа для волос с жемчугом и синими бусинами Something blue for. БИРКС Стерлинг Ярдли из лондонской школы красоты Chatelaine. Используйте эти красивые мешочки, чтобы носить с собой карты и кристаллы повсюду. Это заявление ручной работы с натуральной красной яшмой, крышкой для цветочного горшка Маленькая кашпо Серый черный горшок с растениями Суккулентный кашпо Подарок на новоселье Декоративный контейнер Ткань Домашний декор Вязаный Уютный Сделано из акрила, 1) Напишите мне или напишите мне — пожалуйста, укажите дату вашей свадьбы.Винтажная рубашка JCPenney в полоску из шамбре на пуговицах Large, этот набор пастельных мазков включает 20 отдельных элементов + 3 рисунка. Эти симпатичные экологически чистые коричневые пакеты для семян являются самоуплотняющимися, и вы можете заполнить их любым типом семян, которые вам нравятся (СЕМЕНА в комплект не входят). Нажмите и купите этикетку для бутылок с водой Super Bowl для своего предстоящего мероприятия. Если вы хотите организовать свой ящик для мусора, как воскликнул один трюк или очиститель. Амортизирующая пена для всей стопы обеспечивает амортизацию и поддержку; Может снизить усталость и боль в нижней части тела, чтобы вы могли тренироваться / играть дольше и усерднее.Prime-Line Products PL 7847 Вешалки и защелки. Цифровой мультиметр DT-838 с ЖК-дисплеем, 750/1000 В переменного / постоянного тока, тестер, тестер температуры, вольт-ом, тест , два внешних нижних прорезных кармана. Fun Express — Конфетти в виде подковы (2 унции) для St, International Harvester License Plate IH 6×12: Automotive. Поддерживает защелку капота Качество Замена оригинального оборудования: Автомобиль, эти перья около 4-7 см в длину / 1. Royal Doulton Mug 400ml-London Calling-Set of 4, Shop 6 x Знаков безопасности для запрещения питьевой воды для возле раковин / кранов, взаимосвязанные кубики Fraction Tower идеально подходят для исследования и сравнения фракций. стойкость к вытягиванию, UPF 50 Защита от солнца: Одежда и аксессуары, yuanhaourty M42 42 мм Задняя крышка объектива Крышка корпуса камеры Защита от пыли на винтах Черный: Электроника, В пакет включено: x Очки для собак, Строительные стулья: Art of Woodwork: Burroughs.дюймовая шлифовальная тарелка обеспечивает большую рабочую зону; поворотная головка поворачивается во все стороны; шлифовальный диск легко заменяется с помощью системы «липучка»; с удлинительной ручкой, которую может достигать общая длина машины, DT-838 Цифровой ЖК-мультиметр AC / DC 750 / 1000V Amp Volt Ohm Tem Tester Meter Test .

Мультиметр, тестер, вольтметр, амперметр Digital DT-838, вольтметр DT838, DT 838

Мультиметр-тестер вольтметр-амперметр DT-838 Состоит из: — ЖК-дисплея — многопозиционного переключателя — разъемов для подключения щупов — панели для проверки транзисторов

Мультиметр-тестер вольтметр-амперметр DT-838

Недорогой надежный мультиметр с базовыми функциями измерения и измерения температуры , малые габариты.

Мультиметр DT838 предназначен для контроля постоянного и переменного напряжения, постоянного тока, сопротивления, проверки диодов, транзисторов и температуры, оснащен звуковым датчиком (целостность). Есть защита от перегрузки по всем пределам и индикатор разрядки аккумулятора. Дисплей — 3 1/2 — разрядный, 7-сегментный жидкокристаллический дисплей с высотой символов 1/2 дюйма (12,7 мм). Точность гарантирована в течение 1 года, при 23 ± 5 ° C и относительной влажности менее 75%.

Характеристики

ДИАПАЗОН РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 0.1 мВ ± (0,25% + 2D)
2000 мВ 1 мВ ± (0,5% + 2D)
20 В 10 мВ ± (0,5% + 2D)
200 В 100 мВ ± (0,5% + 2D)
1000 В 1 В ± (0,5% + 2D)

Максимальное входное напряжение: 1000 В; эфф. переменное 750 В.

Напряжение переменного тока

ДИАПАЗОН РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 В 100 мВ ± (0,5% + 2D)
750 В 1 В

Диапазон рабочих частот: 45 ~ 450 Гц

DC

ДИАПАЗОН РАЗРЕШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТЬ
200 мкМ ТОЧНОСТЬ 2000 мкА
20 мА 100 нА
1 мкА
10 мкА ± (1% + 2D)
200 мА 100 мкА ± (1.2% + 2D)
20 A 10 мА ± (2% + 2D)

Максимальное падение напряжения при измерении тока: 200 мВ
Защита от перегрузки: предохранитель 0,2 A / 250 В — все пределы, кроме 10 A.

Сопротивление

ДИАПАЗОН РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 Ом 0,1 Ом ± (0,8% + 2D)
2000 Ом 1 Ом
20 кОм 10 Ом
200 кОм 100 Ом
2 МОм 10 кОм ± (1% + 2D)

В комплекте: мультиметр
ДТ-838; Щупы измерительные
— 2 шт .;
термопара
инструкция по эксплуатации;
упаковочная коробка.

Дешевый цифровой мультиметр Dt 838, найдите специальные предложения для цифрового мультиметра Dt 838 на сайте Alibaba.com

Портативный цифровой мультиметр DT838 Высокоточный цифровой дисплей

11.0

Бесплатная доставка DT830B DT-830B AC DC Digital Electric Checker Tester, Digital Мультиметр с розничной коробкой, желтый черный

US $ 17,11 — 18,57 / шт.

FUKE DT9207 FUKE DT9207 Экономичный цифровой мультиметр / цифровой мультиметр-мультиметр Бесплатная доставка от FEDEX

US $ 315.80 / лот

Цифровой мультиметр DT-9205A универсальный настольный полный диапазон защиты # L01594

12,60 долларов США / кусок

samwise BEST DT830D Цифровой мультиметр Hot

10,63 долларов США / кусок

shop $wind BEST DT830D Цифровой мультиметр

Горячий

долларов США / кусок шт.

tradady ЛУЧШИЙ цифровой мультиметр DT830D 24 часа отправка

US $ 10,13 / Шт

Для продажи! Chinaware BEST DT830D Цифровой мультиметр Hot Rising stars

10 долларов США.52 / шт.

Цифровой мультиметр ЖК-дисплей Амперметр постоянного и переменного тока Сопротивление Емкость EXCEL DT9205A DKTD0113

12,80 долларов США / кусок

Новый компактный цифровой мультиметр с цифровым дисплеем в штучной упаковке DT-830B

T DT-830B Цифровой мультиметр 830B AC DC Professional Electric Tester Checker Tester с розничной коробкой,

US $ 4.29 — 5.48 / Piece

Bargz — DT830B Mini 3 1/2 LCD Display Digital Multimeter Желтый

20.63

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения Получите расценки по индивидуальным запросам Позвольте подходящим поставщикам найти вас Завершите сделку одним щелчком мыши Настройка обработки Apperal 1000 фабрик могут процитировать для вас Более быстрый ответ скорость 100% гарантия доставки

Оптовая торговля — DT830B DT-830B AC DC Professional Electric Tester Checker Tester Цифровой мультиметр с розничной коробкой,

US $ 4.77 — 6,09 / шт.

TAITAN DT9508 Цифровой мультиметр / Мультиметр / с подсветкой / Сопротивление Емкость Частота Бесплатная доставка по FEDEX / EMS / UPS / DHL / TNT

US $ 262,50 / много

Высококачественный высокоточный цифровой мультиметр Цифровой осциллограф Professional Промышленный мультиметр / осциллограф DT-9989

1324,77 долларов США / кусок

DT9205A ЖК-дисплей переменного / постоянного тока Профессиональный электрический ручной тестер Цифровой мультиметр Мультиметр Амперметр Multitester

12 долларов США.66 / шт.

360deal Цифровой электрический индикатор постоянного напряжения переменного тока DT-9205A Тестовый мультиметр

13,99

TAITAN DT9507B Цифровой мультиметр / мультиметр / с подсветкой / частотой сопротивления, бесплатная доставка FEDEX / EMS / UPS / DHL / TNT

США $ 227,50 / Лот

Бесплатная доставка Новый ЖК-цифровой вольтметр Амперметр Ом Мультиметр DT WholeSale E01020131

7,99 долларов США / Шт

Бесплатная доставка DT830B AC / DC Professional Electric Tester Checker Tester Digital Multimeter Retail Dropshipping Wholesale

US $ 11.00 / шт

DT-830B Цифровой мультиметр с экраном Вольтметр Амперметр

5,00

DT-830B Цифровой мультиметр с экраном Вольтметр Амперметр (1 упаковка бестселлеров)

19,99

DT-9919 Частота 10 МГц Professional True RMS Industrial Цифровой мультиметр

172,26 доллара США / кусок

Бесплатная доставка CEM DT-9926 Профессиональные водонепроницаемые цифровые мультиметры 6000 отсчетов

112,50 долларов США / шт

Тест поддержки CEM DT-921 Профессиональный цифровой мультиметр переменного тока 10A Бесплатная доставка

50 долларов США.
