ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ΅Π½ – ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΈ ΠΊΠ°ΠΊ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½ΡƒΡŽ модСль? Π Π΅ΠΉΡ‚ΠΈΠ½Π³ ΠΈ ΠΎΠ±Π·ΠΎΡ€. Как Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Ρ‰ΠΈΡ‚ΠΎΠ²Ρ‹Π΅ ΠΈ ΠΌΠΈΠ½ΠΈ-тСстСры?

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ β€” ВикипСдия

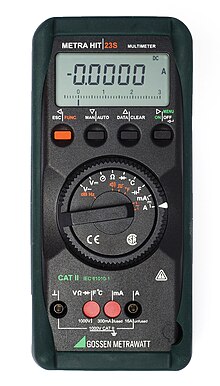

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ с функциями измСрСния частоты, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ биполярных транзисторов, измСрСния Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΈ автоматичСским Π²Ρ‹Π±ΠΎΡ€ΠΎΠΌ ΠΏΡ€Π΅Π΄Π΅Π»Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ. ΠšΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π¦4324 ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ высокой точности Gossen Metra Hit 23S. Базовая ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ 0,05Β % измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ + 3 ΠΌΠ»Π°Π΄ΡˆΠΈΡ… разряда ΠšΠ°Ρ€ΠΌΠ°Π½Π½Ρ‹ΠΉ Π°ΠΌΠΏΠ΅Ρ€Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ 1920-Ρ… Π³ΠΎΠ΄ΠΎΠ²

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅ΜΡ‚Ρ€ (ΠΎΡ‚ Π°Π½Π³Π».Β multimeter), тС́стСр (ΠΎΡ‚ Π°Π½Π³Π».Β testΒ β€” испытаниС),

аво́мСтр (ΠΎΡ‚ Π°ΠΌΠΏΠ΅Ρ€Π²ΠΎΠ»ΡŒΡ‚ΠΎΠΌΠΌΠ΅Ρ‚Ρ€)Β β€” ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΠΉ Π² сСбС нСсколько Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ.

Π’ минимальном Π½Π°Π±ΠΎΡ€Π΅ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π°, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π° ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°. Иногда выполняСтся ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π² Π²ΠΈΠ΄Π΅ Ρ‚ΠΎΠΊΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠ»Π΅Ρ‰Π΅ΠΉ. Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹.

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΊΠ°ΠΊ Π»Ρ‘Π³ΠΊΠΈΠΌ пСрСносным устройством, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌ для Π±Π°Π·ΠΎΠ²Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ ΠΈ поиска нСисправностСй, Ρ‚Π°ΠΊ ΠΈ слоТным стационарным ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ со мноТСством возмоТностСй.

НазваниС Β«ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Β» Π²ΠΏΠ΅Ρ€Π²Ρ‹Π΅ Π·Π°ΠΊΡ€Π΅ΠΏΠΈΠ»ΠΎΡΡŒ ΠΈΠΌΠ΅Π½Π½ΠΎ Π·Π° Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌΠΈ измСритСлями, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ часто ΠΈΠΌΠ΅Π½ΡƒΡŽΡ‚ΡΡ «тСстСр», Β«Π°Π²ΠΎΠΌΠ΅Ρ‚Ρ€Β», Π° ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈ просто «ЦСшка» (отСчСствСнныС).

НаиболСС простыС Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½ΠΎΠ΅ исполнСниС. Π˜Ρ… Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒ 2,5 Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… разряда (ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠΊΠΎΠ»ΠΎ 10Β %). НаиболСС распространСны ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ 3,5 (ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠΊΠΎΠ»ΠΎ 1,0Β %). Π’Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΆΠ΅ Ρ‡ΡƒΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ 4,5 (Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠΊΠΎΠ»ΠΎ 0,1Β %) ΠΈ сущСствСнно Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ 5 разрядов ΠΈ Π²Ρ‹ΡˆΠ΅ (Ρ‚Π°ΠΊ, ΠΏΡ€Π΅Ρ†ΠΈΠ·ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ 3458A производства Keysight Technologies (Π΄ΠΎ 3 ноября 2014Β Π³. Agilent Technologies) ΠΈΠΌΠ΅Π΅Ρ‚ 8,5 разрядов). Π‘Ρ€Π΅Π΄ΠΈ Ρ‚Π°ΠΊΠΈΡ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ устройства, ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΠ΅ΡΡ ΠΎΡ‚ Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΈΡ… элСмСнтов, Ρ‚Π°ΠΊ ΠΈ стационарныС ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΠ΅ ΠΎΡ‚ сСти ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. Π’ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ Π±ΠΎΠ»Π΅Π΅ 5 сильно зависит ΠΎΡ‚ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° измСрСния ΠΈ Π²ΠΈΠ΄Π° измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, поэтому оговариваСтся ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΏΠΎΠ΄Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°. Π’ ΠΎΠ±Ρ‰Π΅ΠΌ случаС Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 0,01Β % (Π΄Π°ΠΆΠ΅ Ρƒ ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ).

МногиС Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Ρ‹ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Π’7-22А, Π’7-40, Π’7-78/1 ΠΈΒ Ρ‚.Β Π΄.) ΠΏΠΎ сути Ρ‚Π°ΠΊΠΆΠ΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ способны ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ ΠΊΡ€ΠΎΠΌΠ΅ напряТСния постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Ρ‚Π°ΠΊΠΆΠ΅ сопротивлСниС, силу постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π° Ρƒ ряда ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ Ρ‚Π°ΠΊΠΆΠ΅ прСдусмотрСно ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ ёмкости, частоты, ΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π° ΠΈΒ Ρ‚.Β Π΄.). Π’Π°ΠΊΠΆΠ΅ ΠΊ разновидности ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ отнСсти скопмСтры (осциллографы-ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹), ΡΠΎΠ²ΠΌΠ΅Ρ‰Π°ΡŽΡ‰ΠΈΠ΅ Π² ΠΎΠ΄Π½ΠΎΠΌ корпусС Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π΄Π²ΡƒΡ…ΠΊΠ°Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ) осциллограф ΠΈ достаточно Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€. Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹Π΅ прСдставитСли скопмСтров — АКИП-4113, АКИП-4125, Ρ€ΡƒΡ‡Π½Ρ‹Π΅ осциллографы сСрии U1600 Ρ„ΠΈΡ€ΠΌΡ‹ Keysight Technologies ΠΈΒ Ρ‚.Β Π΄.).

Π Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Β«3,5Β» ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ дисплСй ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ 3 ΠΏΠΎΠ»Π½ΠΎΡ†Π΅Π½Π½Ρ‹Ρ… разряда, с Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ΠΎΠΌ ΠΎΡ‚ 0 Π΄ΠΎ 9, ΠΈ 1 разряд — с ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½Ρ‹ΠΌ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ΠΎΠΌ. Π’Π°ΠΊ, ΠΏΡ€ΠΈΠ±ΠΎΡ€ Ρ‚ΠΈΠΏΠ° Β«3,5 разряда» ΠΌΠΎΠΆΠ΅Ρ‚, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π΄Π°Π²Π°Ρ‚ΡŒ показания Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 0,000 Π΄ΠΎ 1,999, ΠΏΡ€ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π΅ измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Π·Π° эти ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ трСбуСтся ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ (Ρ€ΡƒΡ‡Π½ΠΎΠ΅ ΠΈΠ»ΠΈ автоматичСскоС).

Π˜Π½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Ρ‹ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² (Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈ скопмСтров) ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° основС ΠΆΠΈΠ΄ΠΊΠΈΡ… кристаллов (ΠΊΠ°ΠΊ ΠΌΠΎΠ½ΠΎΡ…Ρ€ΠΎΠΌΠ½Ρ‹Ρ…, Ρ‚Π°ΠΊ ΠΈ Ρ†Π²Π΅Ρ‚Π½Ρ‹Ρ…)Β β€” APPA-62, Π’7-78/2, АКИП-4113, U1600 ΠΈΒ Ρ‚.Β Π΄., свСтодиодных ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ΠΎΠ²Β β€” Π’7-40, газоразрядных ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ΠΎΠ²Β β€” Π’7-22А, ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ»ΡŽΠΌΠΈΠ½ΠΈΡΡ†Π΅Π½Ρ‚Π½Ρ‹Ρ… дисплССв (ELD)Β β€” 3458A, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²Π°ΠΊΡƒΡƒΠΌΠ½ΠΎ-Π»ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Ρ‹Ρ… ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ΠΎΠ² (VFD) (Π² Ρ‚ΠΎΠΌ числС ΠΈ Ρ†Π²Π΅Ρ‚Π½Ρ‹Ρ…)Β β€” Π’7-78/1.

Випичная ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ сопротивлСний, постоянного напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° ΠΌΠ΅Π½Π΅Π΅ Β±(0,2Β % +1 Π΅Π΄ΠΈΠ½ΠΈΡ†Π° младшСго разряда). ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ частот 20 Гц…5 ΠΊΠ“Ρ† ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ измСрСния Β±(0,3Β %+1 Π΅Π΄ΠΈΠ½ΠΈΡ†Π° младшСго разряда). Π’ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ высоких частот Π΄ΠΎ 20 ΠΊΠ“Ρ† ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ ΠΎΡ‚ 0,1 ΠΏΡ€Π΅Π΄Π΅Π»Π° измСрСния ΠΈ Π²Ρ‹ΡˆΠ΅ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ возрастаСт, Π΄ΠΎ 2,5Β % ΠΎΡ‚ измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Π½Π° частотС 50 ΠΊΠ“Ρ† ΡƒΠΆΠ΅ 10Β %. Π‘ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ΠΌ частоты ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ измСрСния.

Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π° порядка 10 МОм (Π½Π΅ зависит ΠΎΡ‚ ΠΏΡ€Π΅Π΄Π΅Π»Π° измСрСния, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ…), Ρ‘ΠΌΠΊΠΎΡΡ‚ΡŒΒ β€” 100 ΠΏΠ€, ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ° Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 0,2 Π’. ΠŸΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ осущСствляСтся ΠΎΡ‚ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ напряТСниСм 9Π’. ΠŸΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡ‹ΠΉ Ρ‚ΠΎΠΊ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 2 мА ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ постоянных напряТСний ΠΈ Ρ‚ΠΎΠΊΠΎΠ², ΠΈ 7 мА ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ сопротивлСний ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… напряТСний ΠΈ Ρ‚ΠΎΠΊΠΎΠ². ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ работоспособСн ΠΏΡ€ΠΈ разрядС Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ Π΄ΠΎ напряТСния 7,5 Π’[1].

ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ разрядов Π½Π΅ опрСдСляСт Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π’ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ зависит ΠΎΡ‚ точности АЦП, ΠΎΡ‚ точности, Ρ‚Π΅Ρ€ΠΌΠΎ- ΠΈ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Ρ‘Π½Π½Ρ‹Ρ… радиоэлСмСнтов, ΠΎΡ‚ качСства Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ Π²Π½Π΅ΡˆΠ½ΠΈΡ… Π½Π°Π²ΠΎΠ΄ΠΎΠΊ, ΠΎΡ‚ качСства ΠΏΡ€ΠΎΠ²Π΅Π΄Ρ‘Π½Π½ΠΎΠΉ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ.

Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹Π΅ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ для распространённого ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° M832:

  • постоянноС напряТСниС: 0..200 ΠΌΠ’, 2 Π’, 20 Π’, 200 Π’, 1000 Π’
  • ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС: 0..200 Π’, 750 Π’
  • постоянный Ρ‚ΠΎΠΊ: 0..2 мА, 20 мА, 200 мА, 10 А (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ‡Π΅Ρ€Π΅Π· ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π²Ρ…ΠΎΠ΄)
  • ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ: Π½Π΅Ρ‚
  • сопротивлСния: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Устройство[ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ | ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠ΄]

Аналоговый ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ состоит ΠΈΠ· стрСлочного магнитоэлСктричСского ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° (ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°), Π½Π°Π±ΠΎΡ€Π° Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹Ρ… рСзисторов для измСрСния напряТСния ΠΈ Π½Π°Π±ΠΎΡ€Π° ΡˆΡƒΠ½Ρ‚ΠΎΠ² для измСрСния Ρ‚ΠΎΠΊΠ°. Π’ Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… напряТСний ΠΈ Ρ‚ΠΎΠΊΠΎΠ² ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ рСзисторам Ρ‡Π΅Ρ€Π΅Π· Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π΄ΠΈΠΎΠ΄Ρ‹

[2]. Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСния производится с использованиСм встроСнного источника питания, Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСний Π±ΠΎΠ»Π΅Π΅ 1..10 ΠœΠžΠΌΒ β€” ΠΎΡ‚ внСшнСго источника.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΈ нСдостатки[ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ | ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠ΄]

  • НСдостаточно высокоС Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π°.
ВСхничСскиС характСристики Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΎΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ΡΡ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ магнитоэлСктричСского ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π§Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ (мСньшС Ρ‚ΠΎΠΊ ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ отклонСния) ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°, Ρ‚Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ высокоомныС Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹Π΅ рСзисторы ΠΈ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠΎΠΌΠ½Ρ‹Π΅ ΡˆΡƒΠ½Ρ‚Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ. А Π·Π½Π°Ρ‡ΠΈΡ‚, Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния напряТСний Π±ΡƒΠ΄Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ высоким, ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния Ρ‚ΠΎΠΊΠΎΠ² Π±ΡƒΠ΄Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΈΠΌ, Ρ‡Ρ‚ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ влияниС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π½Π° ΠΈΠ·ΠΌΠ΅Ρ€ΡΠ΅ΠΌΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ†Π΅ΠΏΡŒ. Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, Π΄Π°ΠΆΠ΅ ΠΏΡ€ΠΈ использовании Π² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅ ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π° с Ρ‚ΠΎΠΊΠΎΠΌ ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ отклонСния 50 мкА
[3]
, Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π° составляСт всСго . Π­Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ большим ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡΠΌ измСрСния напряТСния Π² высокоомных цСпях (Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ΡΡ Π·Π°Π½ΠΈΠΆΠ΅Π½Π½Ρ‹ΠΌΠΈ), Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСний Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π°Ρ… транзисторов ΠΈ микросхСм, ΠΈ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… источников высокого напряТСния.
Π’ свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ, ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ с нСдостаточно Π½ΠΈΠ·ΠΊΠΎΠΎΠΌΠ½Ρ‹ΠΌΠΈ ΡˆΡƒΠ½Ρ‚Π°ΠΌΠΈ вносит Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ измСрСния Ρ‚ΠΎΠΊΠ° Π² Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… цСпях.
  • НСлинСйная шкала Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ€Π΅ΠΆΠΈΠΌΠ°Ρ….
АналоговыС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½ΡƒΡŽ ΡˆΠΊΠ°Π»Ρƒ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния сопротивлСний. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΎΠ½Π° являСтся ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ (Π½ΡƒΠ»Π΅Π²ΠΎΠΌΡƒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ сопротивлСния соотвСтствуСт ΠΊΡ€Π°ΠΉΠ½Π΅Π΅ ΠΏΡ€Π°Π²ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ стрСлки ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°). ΠŸΠ΅Ρ€Π΅Π΄ Π½Π°Ρ‡Π°Π»ΠΎΠΌ измСрСния сопротивлСния Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ установку нуля ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ рСгулятором Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹Ρ… Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΊΠ»Π΅ΠΌΠΌΠ°Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ измСрСния сопротивлСния зависит ΠΎΡ‚ напряТСния Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ источника питания.
Π¨ΠΊΠ°Π»Π° Π½Π° ΠΌΠ°Π»Ρ‹Ρ… ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… измСрСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ.
  • ВрСбуСтся ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.
АналоговыС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ…, Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ автоматичСского опрСдСлСния полярности напряТСния, Ρ‡Ρ‚ΠΎ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ удобство ΠΈΡ… использования ΠΈ ΠΎΠ±Π»Π°ΡΡ‚ΡŒ примСнСния: ΠΎΠ½ΠΈ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния постоянных напряТСний/Ρ‚ΠΎΠΊΠΎΠ², ΠΈ практичСски Π½Π΅ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½Ρ‹ для измСрСния .
  • ACV (Π°Π½Π³Π».Β alternating current voltageΒ β€” напряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния.
  • DCV (Π°Π½Π³Π».Β direct current voltageΒ β€” напряТСниС постоянного Ρ‚ΠΎΠΊΠ°)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ постоянного напряТСния.
  • DCA (Π°Π½Π³Π».Β direct current amperageΒ β€” сила постоянного Ρ‚ΠΎΠΊΠ°)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ постоянного Ρ‚ΠΎΠΊΠ°.
  • Ω — ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ элСктричСского сопротивлСния.
ΠŸΡ€ΠΈΠ±ΠΎΡ€ 43104 со встроСнным Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠΌ частот 1 ΠΈ 465 ΠΊΠ“Ρ†

Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°Ρ… доступны Ρ‚Π°ΠΊΠΆΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ:

  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ силы ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°.
  • ΠŸΡ€ΠΎΠ·Π²ΠΎΜΠ½ΠΊΠ°Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ элСктричСского сопротивлСния со Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ (ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈ свСтовой) сигнализациСй Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ сопротивлСния Ρ†Π΅ΠΏΠΈ (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΠ΅Π½Π΅Π΅ 50 Ом).
  • ГСнСрация тСстового сигнала ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΉ Ρ„ΠΎΡ€ΠΌΡ‹ (гармоничСской ΠΈΠ»ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠΉ) для ΠΎΠΏΠ΅Ρ€Π°Ρ‚ΠΈΠ²Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ функционирования ΡƒΡΠΈΠ»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‚Ρ€Π°ΠΊΡ‚ΠΎΠ² ΠΈ Π»ΠΈΠ½ΠΈΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ (Π¦4323 Β«ΠŸΡ€ΠΈΠ·Β», 43104).
  • ВСст Π΄ΠΈΠΎΠ΄ΠΎΠ²Β β€” ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° цСлостности ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… Π΄ΠΈΠΎΠ΄ΠΎΠ² ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΈΡ… полярности.
  • ВСст транзисторов — ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… транзисторов ΠΈ, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ статичСского коэффициСнта ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Ρ‚ΠΎΠΊΠ° h
    21э
    (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, тСстСры Π’Π›-4М, Π¦4341).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ элСктричСской ёмкости (Π¦4315, 43101 ΠΈ Π΄Ρ€.).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ индуктивности (Ρ€Π΅Π΄ΠΊΠΎ).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ внСшнСго Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ‚Π΅Ρ€ΠΌΠΎΠΏΠ°Ρ€Π° Π³Ρ€Π°Π΄ΡƒΠΈΡ€ΠΎΠ²ΠΊΠΈ К (Π₯А)).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ частоты напряТСния.
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ большого сопротивлСния (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π΄ΠΎ сотСн МОм; трСбуСтся внСшний источник питания).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ большой силы Ρ‚ΠΎΠΊΠ° (с использованиСм ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ…/встроСнных Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… ΠΊΠ»Π΅Ρ‰Π΅ΠΉ).

Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ возмоТности:

  • Π—Π°Ρ‰ΠΈΡ‚Π° Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… Ρ†Π΅ΠΏΠ΅ΠΉ тСстСра Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния сопротивлСния ΠΏΡ€ΠΈ случайной ΠΏΠΎΠ΄Π°Ρ‡Π΅ Π½Π° Π²Ρ…ΠΎΠ΄ внСшнСго напряТСния
  • Π—Π°Ρ‰ΠΈΡ‚Π° тСстСра ΠΏΡ€ΠΈ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΌ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΏΡ€Π΅Π΄Π΅Π»Π° измСрСния (ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ тСстСра), ΠΈ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΊ источнику напряТСния Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ измСрСния Ρ‚ΠΎΠΊΠ° (ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠΎΠ² ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… ΡˆΡƒΠ½Ρ‚ΠΎΠ² ΠΈ всСго ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°). Π—Π°Ρ‰ΠΈΡ‚Π° выполняСтся Π½Π° основС ΠΏΠ»Π°Π²ΠΊΠΈΡ… ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈ Π±Ρ‹ΡΡ‚Ρ€ΠΎΠ΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.
  • ΠΠ²Ρ‚ΠΎΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ питания
  • ΠŸΠΎΠ΄ΡΠ²Π΅Ρ‚ΠΊΠ° дисплСя
  • ЀиксированиС Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ (ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅ΠΌΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ/ΠΈΠ»ΠΈ максимальноС)
  • АвтоматичСский Π²Ρ‹Π±ΠΎΡ€ ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² измСрСния (auto-ranging)
  • Π˜Π½Π΄ΠΈΠΊΠ°Ρ†ΠΈΡ разряда Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ
  • Π˜Π½Π΄ΠΈΠΊΠ°Ρ†ΠΈΡ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ
  • Π Π΅ΠΆΠΈΠΌ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ
  • Π—Π°ΠΏΠΈΡΡŒ ΠΈ Ρ…Ρ€Π°Π½Π΅Π½ΠΈΠ΅ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ
ΠΠΌΠΏΠ΅Ρ€Π²ΠΎΠ»ΡŒΡ‚ΠΎΠΌΠΌΠ΅Ρ‚Ρ€ Π¦20 выпускался с 1958 Π΄ΠΎ сСрСдины 1980-Ρ… Π³Π³.
  1. ↑ ВСорСтичСскиС основы элСктротСхники ΠΈ элСктроники
  2. ↑ НаправлСниС отклонСния Ρ€Π°ΠΌΠΊΠΈ магнитоэлСктричСского ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π° зависит ΠΎΡ‚ направлСния ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ°, поэтому нСпосрСдствСнноС ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ: стрСлка Π±ΡƒΠ΄Π΅Ρ‚ Π΄Ρ€ΠΎΠΆΠ°Ρ‚ΡŒ Π²ΠΎΠ·Π»Π΅ Π½ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ значСния.
  3. ↑ Egon Penker. Unigor 4p Type 226224 Equipment Metrawatt, BBC GoerzΒ (Π°Π½Π³Π».). Radiomuseum.org.Β β€” Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹Π΅ значСния Π² массовых отСчСствСнных ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… β€” 50..200 мкА. ВысокоточныС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈ Unigor производства Австрии ΠΈΠΌΠ΅Π»ΠΈ Π² своСм составС Π±ΠΎΠ»Π΅Π΅ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ с Ρ‚ΠΎΠΊΠΎΠΌ ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ отклонСния 40 мкА (Unigor 3s) ΠΈ Π΄Π°ΠΆΠ΅ 10 мкА. Π”Π°Ρ‚Π° обращСния 4 июня 2017.
  • Π‘Π΅Π½Π·Π°Ρ€ΡŒ Π’. К. Π‘Π»ΠΎΠ²Π°Ρ€ΡŒ-справочник ΠΏΠΎ элСктротСхникС, ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠΉ элСктроникС ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠ΅.Β β€” 2-Π΅ ΠΈΠ·Π΄., ΠΏΠ΅Ρ€. ΠΈ Π΄ΠΎΠΏ.Β β€” Мн.: Π’Ρ‹ΡˆΡΠΉΡˆΠ°Ρ школа, 1985.Β β€” Π‘.Β 7.Β β€” 176 с.

Для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ΅Π½ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

МногиС люди Π½Π΅ Π·Π½Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, для Ρ‡Π΅Π³ΠΎ ΠΎΠ½ Π½ΡƒΠΆΠ΅Π½, ΠΈ ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ этим ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ. ΠžΡ‚Π²Π΅Ρ‚Ρ‹ Π½Π° эти Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹Π΅ вопросы Π²Π°ΠΌ ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ эта подробная инструкция для Ρ‡Π°ΠΉΠ½ΠΈΠΊΠΎΠ².

Знакомство с ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΌΡ‹ рассмотрим Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ устройство этого ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ.

Π˜Ρ‚Π°ΠΊ, ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ – это ΠΌΠ½ΠΎΠ³ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, Ρ‚Π°ΠΊΠΆΠ΅ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΉ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΌ тСстСром. Π‘ Π΅Π³ΠΎ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ значСния сопротивлСния, напряТСния ΠΈ силы Ρ‚ΠΎΠΊΠ° Π½Π° участкС Ρ†Π΅ΠΏΠΈ. ΠšΡ€ΠΎΠΌΠ΅ этого, ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ тСстСра ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ элСктричСской Ρ†Π΅ΠΏΠΈ, ΠΈ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»ΠΈ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, транзисторы ΠΈΠ»ΠΈ Π΄ΠΈΠΎΠ΄Ρ‹). Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ замСняСт нСсколько ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… устройств: Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€, ΠΎΠΌΠΌΠ΅Ρ‚Ρ€. Π­Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½ΠΎΠ΅ устройство, способноС ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ практичСски всС.

Π’Π½Π΅ΡˆΠ½ΠΈΠΉ Π²ΠΈΠ΄

Π’Π΅ΠΏΠ΅Ρ€ΡŒ рассмотрим внСшний Π²ΠΈΠ΄ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, Π° для ΠΏΠΎΠ»Π½ΠΎΡ‚Ρ‹ понимания, ΠΎ Ρ‡Π΅ΠΌ ΠΈΠ΄Π΅Ρ‚ Ρ€Π΅Ρ‡ΡŒ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ Π²ΠΎΡ‚ Ρ‚Π°ΠΊΠΎΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ всС ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΎ схСматичСски.

Как Π²ΠΈΠ΄ΠΈΠΌ, Π½ΠΈΠΆΠ΅ Π–Πš-дисплСя располоТСн ΠΌΠ½ΠΎΠ³ΠΎΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ. Π’ΠΎΠΊΡ€ΡƒΠ³ Π½Π΅Π³ΠΎ располоТСно восСмь сСкторов, ΠΈ ΠΈΠΌΠ΅Π½Π½ΠΎ ΠΎΡ‚ полоТСния ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ зависит, ΠΊΠ°ΠΊΠΈΠ΅ измСрСния ΠΌΠΎΠΆΠ½ΠΎ произвСсти. Π Π°Π·Π±Π΅Ρ€Π΅ΠΌ всС сСктора ΠΏΠΎ часовой стрСлкС:

  • Π¦Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ΅ Π²Π΅Ρ€Ρ…Π½Π΅Π΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ OFF – ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½;
  • ПолоТСниС ACV позволяСт ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС;
  • DCA – Π² этом Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ замСряСт постоянный Ρ‚ΠΎΠΊ
  • Π’ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° Π΄Π΅Π»Π΅Π½ΠΈΠΈ 10A производятся измСрСния Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Ρ‚ΠΎΠΊΠΎΠ² – Π΄ΠΎ 10 Π°ΠΌΠΏΠ΅Ρ€ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ;
  • hFE – ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ° транзисторов. Π’Π°ΠΊΠΆΠ΅ для этих Ρ†Π΅Π»Π΅ΠΉ Π΅ΡΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ позволяСт Π±Π΅Π· ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ выпаянныС транзисторы. НС ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Π·Π½Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ этого Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚ΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ свСтодиодов;
  • Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ сСктор (обозначаСтся ΠΊΠ°ΠΊ стрСлочка с плюсиком) позволяСт произвСсти ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΡƒ цСлостности элСктричСской Ρ†Π΅ΠΏΠΈ;
  • Ξ© – Π² этом ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ выступаСт Π² Ρ€ΠΎΠ»ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°;
  • Для измСрСния постоянного напряТСния ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ставят Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ DCV.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π²Ρ‹ Π·Π½Π°Π΅Ρ‚Π΅ всС полоТСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΅ΡΡ‚ΡŒ Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈ для измСрСния Ρ‡Π΅Π³ΠΎ ΠΎΠ½ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹.

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Ρ‰ΡƒΠΏΠΎΠ²

ΠžΡΠ½ΠΎΠ²Π½ΡƒΡŽ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Ρ‚Ρ€Π΅Ρ… Ρ€Π°Π·ΡŠΠ΅ΠΌΠΎΠ² для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ самих Ρ‰ΡƒΠΏΠΎΠ² всСго Π΄Π²Π°. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ Π½Π°Ρ‡Π°Ρ‚ΡŒ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ произвСсти ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΡƒΠΏΠΎΠ². Как это ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ? ΠŸΠΎΠΌΠΎΠΆΠ΅Ρ‚ наша инструкция для Ρ‡Π°ΠΉΠ½ΠΈΠΊΠΎΠ².

На самом Π΄Π΅Π»Π΅, Π½Π΅Ρ‚ Π½ΠΈΡ‡Π΅Π³ΠΎ слоТного. Π§Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ (ноль ΠΈΠ»ΠΈ минус) подсоСдиняСтся Π² самый Π½ΠΈΠΆΠ½ΠΈΠΉ Ρ€Π°Π·ΡŠΠ΅ΠΌ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ COM. Π­Ρ‚ΠΎ подсоСдинСниС ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для провСдСния Π»ΡŽΠ±Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ ΠΈ являСтся постоянным.

ΠšΡ€Π°ΡΠ½Ρ‹ΠΉ (ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ) Ρ‰ΡƒΠΏ Ρ‡Π°Ρ‰Π΅ всСго ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ срСднСму Ρ€Π°Π·ΡŠΠ΅ΠΌΡƒ, ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΌΡƒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π² Π²ΠΈΠ΄Π΅ VΞ©mA. Вакая схСма ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ позволяСт ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ практичСски всС измСрСния. Π’Π΅Ρ€Ρ…Π½ΠΈΠΉ Π²

Π—Π°Ρ‡Π΅ΠΌ ΠΈΠΌΠ΅Ρ‚ΡŒ Π΄ΠΎΠΌΠ° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΈ ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ?

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ – ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€. Π­Ρ‚ΠΎΡ‚ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Π΄ΠΎΠΌΠ°, нСсмотря Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ Π΄Π°ΠΆΠ΅ Π½Π΅ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚Π΅ΡΡŒ элСктротСхникой ΠΈ элСктроникой. Π‘ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ Ρ‚Ρ‹ Ρ‡ΡƒΠ²ΡΡ‚Π²ΡƒΠ΅ΡˆΡŒ сСбя настоящим элСктриком.

Для Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… Π½ΡƒΠΆΠ΄ ΠΏΠΎΠ΄ΠΎΠΉΠ΄Π΅Ρ‚ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ любой Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Π΄Π°ΠΆΠ΅ самый Π΄Π΅ΡˆΠ΅Π²Ρ‹ΠΉ. НС стоит ΠΏΠ΅Ρ€Π΅ΠΏΠ»Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ дСньги ΠΈΠ·-Π·Π° внСшнСго Π²ΠΈΠ΄Π° ΠΈΠ»ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΎΠΏΡ†ΠΈΠΈ. Π’ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… условиях ΡΡƒΡ‰Π΅ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ Ρ€Π°Π·Π½ΠΈΡ†Ρƒ Π²Ρ‹ Π½Π΅ ΡƒΠ²ΠΈΠ΄ΠΈΡ‚Π΅. Π‘ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ ряд Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ ΠΈ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ измСрСния.

Π˜Ρ‚Π°ΠΊ, рассмотрим основныС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

Π’Π½Π΅ΡˆΠ½ΠΈΠΉ Π²ΠΈΠ΄ Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° прСдставлСн Π½Π° ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ΅.

Π’Π½Π΅ΡˆΠ½ΠΈΠΉ Π²ΠΈΠ΄ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

1 Π’ Π»Π΅Π²ΠΎΠΌ Π²Π΅Ρ€Ρ…Π½Π΅ΠΌ ΡƒΠ³Π»Ρƒ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½Π° ΠΎΠ±Π»Π°ΡΡ‚ΡŒ DCV (=). Установив ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² этот Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ постоянноС напряТСниС. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΡƒ, аккумулятор. Π‘Ρ‚ΠΎΠΈΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π²Π²ΠΈΠ΄Ρƒ, Ρ‡Ρ‚ΠΎ всС измСрСния слСдуСт Π½Π°Ρ‡ΠΈΠ½Π°Ρ‚ΡŒ с установки ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° максимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС это 1000Π’. ЕстСствСнно, ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния Π½Π° Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠ΅ ΠΌΡ‹ Π·Π½Π°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΌ напряТСниС Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 10Π’, поэтому ΠΌΠΎΠΆΠ½ΠΎ смСло сразу ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ 20Π’. Устанавливая Π±ΠΎΠ»Π΅Π΅ Π±Π»ΠΈΠ·ΠΊΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΊ Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ, ΠΌΡ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

2 Π”Π°Π»Π΅Π΅ ΠΏΠΎ часовой стрСлкС располагаСтся ΠΎΠ±Π»Π°ΡΡ‚ΡŒ АБV (~). Π­Ρ‚Ρƒ ΠΎΠ±Π»Π°ΡΡ‚ΡŒ измСрСния Π½ΡƒΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния. Для измСрСния напряТСния Π² сСти устанавливаСм ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π° 750Π’. НапряТСниС ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ„Π°Π·Π½Ρ‹ΠΌ ΠΈ Π½ΡƒΠ»Π΅Π²Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈΒ  Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ 210-240Π’ (напряТСниС Π² Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅), Π² случаС ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ напряТСния ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ„Π°Π·Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈΒ β€” ΠΎΠΊΠΎΠ»ΠΎ 400Π’.

3 Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ DCA (=)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ постоянного Ρ‚ΠΎΠΊΠ°. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ, Π½ΡƒΠΆΠ½ΠΎ Ρ‰ΡƒΠΏΡ‹ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π² Ρ€Π°Π·Ρ€Ρ‹Π² элСктричСской Ρ†Π΅ΠΏΠΈ. Π˜ΠΌΠ΅ΠΉΡ‚Π΅ Π²Π²ΠΈΠ΄Ρƒ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ Π±ΠΎΠ»Π΅Π΅ 200мА Π½ΡƒΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ‰ΡƒΠΏ Π² ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ Π³Π½Π΅Π·Π΄ΠΎ (10А) ΠΈ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π° 10А. Π”Π°Π½Π½ΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠ΅ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ.

4 hFE – Ρ€Π΅ΠΆΠΈΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ транзисторов. Π’ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях ΠΎΠ½ Π½Π°ΠΌ Π½Π΅ Π½ΡƒΠΆΠ΅Π½.

5 Π’Π•ΠœΠ  (ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ) – ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‰ΡƒΠΏΠ°. ΠŸΠΎΠ½Ρ‚Ρ‹ дСшСвого ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°:) НС знаю Π·Π°Ρ‡Π΅ΠΌ эта функция Π²ΠΎΠΎΠ±Ρ‰Π΅ Ρ‚Π°ΠΌ Π½Π°Π΄ΠΎ. Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ ΠΆΠ°Π»Π° пояльника ΠΈΠ»ΠΈ припоя. Π’ ΠΌΠΎΠ΅ΠΌ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅ эта функция Π΅ΡΡ‚ΡŒ.

6 ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄ΠΎΠ², ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ°. ΠžΡ‡Π΅Π½ΡŒ полСзная функция ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. ΠŸΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΎΠ±Ρ€Ρ‹Π² ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² элСктричСской Ρ†Π΅ΠΏΠΈ. Если Π²Π·ΡΡ‚ΡŒ любой ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ ΠΈ с Π΄Π²ΡƒΡ… сторон ΠΏΡ€ΠΈΠ»ΠΎΠΆΠΈΡ‚ΡŒ Ρ‰ΡƒΠΏΡ‹, Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π²Π΅Π½Π΅Ρ‚ΡŒ, Ρ‚Π΅ΠΌ самым сигнализируя ΠΎ цСлостности элСктричСской Ρ†Π΅ΠΏΠΈ. Если Π΅ΡΡ‚ΡŒ кабСль ΠΈΒ  ΠΆΠΈΠ»Ρ‹ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°, Ρ‚ΠΎ с Π»Π΅Π³ΠΊΠΎΡΡ‚ΡŒΡŽ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, Π³Π΄Π΅ какая ΠΆΠΈΠ»Π°.

7 Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСния. Π’ΡƒΡ‚ Π΄ΡƒΠΌΠ°ΡŽ всС понятно. Π­Ρ‚Π° опция большС ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для измСрСния сопротивлСний Π² элСктроникС.

Π’ΠΎΡ‚ ΠΈ всС…

 И Π½Π° послСдок нСсколько совСтов:

1 Π“Π»Π°Π²Π½ΠΎΠ΅ Π½Π΅ Π·Π°Π±Ρ‹Π²Π°ΠΉΡ‚Π΅ ΠΏΡ€ΠΎ установку Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°, Ρ‚.ΠΊ. ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹ΠΉΡ‚ΠΈ ΠΈΠ· строя.

2 Если ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Π½Π° экранС появится Β«1Β», Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ Π½Π΅ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Π½ ΠΏΡ€Π΅Π΄Π΅Π» измСрСния (Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½).

3 Π₯отя Π±Ρ‹ Ρ€Π°Π· Π² 2 Π³ΠΎΠ΄Π° мСняйтС Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΡƒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΎΠ½Π° разряТаСтся ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Π²Ρ€Π°Ρ‚ΡŒ.

4 ΠŸΠΎΠΊΡƒΠΏΠ°ΠΉΡ‚Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ со Π·Π²ΠΎΠ½ΠΊΠΎΠΌ. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π΄Π΅ΡˆΠ΅Π²Ρ‹Ρ… модСлях Π·Π²ΠΎΠ½ΠΊΠ° Π½Π΅Ρ‚Ρƒ.

5 Для удобства ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ Π½Π° Ρ‰ΡƒΠΏΡ‹ ΠΊΡƒΠΏΠΈΡ‚Π΅ 2 ΠΊΡ€ΠΎΠΊΠ°Π΄ΠΈΠ»ΡŒΡ‡ΠΈΠΊΠ°.

Β ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ – ΠΏΡ€ΠΈΠ±ΠΎΡ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ Π²Π°ΠΌ быстро ΠΎΡ‚Ρ‹ΡΠΊΠ°Ρ‚ΡŒ Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹ΠΉ участок элСктропроводки Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ ΠΈΠ»ΠΈ Π·Π°Π³ΠΎΡ€ΠΎΠ΄Π½ΠΎΠΌ Π΄ΠΎΠΌΠ΅, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΠ±Π»Π΅Π³Ρ‡ΠΈΡ‚ ваш Ρ‚Ρ€ΡƒΠ΄ Π² Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

Π‘ΠΎΠ²Π΅Ρ‚ΡƒΡŽ ΠΏΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ:

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ΅Π½, Π΅Π³ΠΎ Π²ΠΈΠ΄Ρ‹, Ρ‚ΠΈΠΏΡ‹, Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ, ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

На Π·Π°Ρ€Π΅ развития Π·Π½Π°Π½ΠΈΠΉ ΠΎΠ± элСктричСствС, достаточно Π±Ρ‹Π»ΠΎ ΠΎΠΏΠ΅Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚Π°ΠΊΠΈΠΌΠΈ понятиями, ΠΊΠ°ΠΊ напряТСниС, сопротивлСниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°, сила Ρ‚ΠΎΠΊΠ°. БоотвСтствСнно, для измСрСния этих Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ использовались Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Ρ‹, ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Ρ‹, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Ρ‹.

Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ элСктроприборы – это высокотСхнологичныС устройства, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π·Π°ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Π² своСй конструкции мноТСство ΠΈΠ½ΠΆΠ΅Π½Π΅Ρ€Π½Ρ‹Ρ… Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ, Π² Ρ‚ΠΎΠΌ числС Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ элСктронныС ΠΌΠΎΠ΄ΡƒΠ»ΠΈ. Для ΠΎΡ‚Π»Π°Π΄ΠΊΠΈ ΠΈΠ»ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π° систСм, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‰ΠΈΡ… эти ΠΌΠΎΠ΄ΡƒΠ»ΠΈ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ мноТСства ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², связанных с Ρ€Π°Π±ΠΎΡ‚ΠΎΠΉ устройств, для Ρ‡Π΅Π³ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ мноТСство ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½ΠΎ-ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ².

НаиболСС простым ΠΈ доступным ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌ для этих Ρ†Π΅Π»Π΅ΠΉ, являСтся ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€.

НазначСниС ΠΈ Π²ΠΈΠ΄Ρ‹

НазначСниС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° угадываСтся ΠΈΠ· названия. Β«ΠœΡƒΠ»ΡŒΡ‚ΠΈΒ» – приставка Π² слоТных словах, ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‰Π°Ρ Β«ΠΌΠ½ΠΎΠ³ΠΎΒ». Β«ΠœΠ΅Ρ‚Ρ€Π΅ΠΎΒ» пСрСводится с грСчСского языка ΠΊΠ°ΠΊ Β«ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒΒ». ΠŸΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ – это ΠΏΡ€ΠΈΠ±ΠΎΡ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ². ΠšΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, ΠΏΠΎΡ‡Ρ‚ΠΈ всС измСряСмыС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹, Ρ‚Π°ΠΊ ΠΈΠ»ΠΈ ΠΈΠ½Π°Ρ‡Π΅, связаны с элСктричСством.

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π°Ρ€Ρ‚Π΅Ρ€ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ° ΠΈΠ»ΠΈ Π²Π»Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ Π²ΠΎΠ·Π΄ΡƒΡ…Π°, Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ, ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚Π°, Тидкости ΠΈΠ»ΠΈ Π³Π°Π·Π°.

По конструкции Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²:

  1. Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅;
  2. Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅.

АналоговыС, Ρ€Π°Π½Π΅Π΅ появившиСся Π² ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΈ, Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎ ΡƒΡΡ‚ΡƒΠΏΠ°ΡŽΡ‚ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌ Π² точности ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ ΠΈ количСствС измСряСмых ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Они Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ настройки ΠΈ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΊΠΈ, ΠΏΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ нСпосрСдствСнно ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅.

Π’ конструкции ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ элСмСнты, Ρ€Π°Π±ΠΎΡ‚Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… основана Π½Π° использовании явлСния ΠΌΠ°Π³Π½Π΅Ρ‚ΠΈΠ·ΠΌΠ°.

Π’ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… устройств сильно зависит ΠΎΡ‚ наличия ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… ΠΏΠΎΠ»Π΅ΠΉ Π² Π·ΠΎΠ½Π΅ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, влаТности ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΉ срСды. Показания Π½Π° Ρ‚Π°ΠΊΠΈΡ… устройствах ΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ со ΡˆΠΊΠ°Π»Ρ‹, которая являСтся ΠΌΠ½ΠΎΠ³ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ.

Π¦ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΡ‰Π΅ Π² эксплуатации, Ρ‡Π΅ΠΌ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅, ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ выполняСмых Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ ΠΈ ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, Π½ΠΎ ΠΏΡ€ΠΈ этом Ρ†Π΅Π½Π° ΠΈΡ… Π²Ρ‹ΡˆΠ΅. Показания выводятся Π² Π²ΠΈΠ΄Π΅ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Π½Π° ТидкокристалличСском дисплСС. ΠžΡ‡Π΅Π½ΡŒ часто дисплСй ΠΈΠΌΠ΅Π΅Ρ‚ подсвСтку для удобства использования ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΏΡ€ΠΈ нСдостаточном освСщСнии.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅

Π‘Ρ‹Π²Π°ΡŽΡ‚ случаи, ΠΊΠΎΠ³Π΄Π° Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊ, являясь профСссионалом Π² ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ области, Π½Π΅ ΠΊΠ°ΡΠ°ΡŽΡ‰Π΅ΠΉΡΡ элСктричСства, ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Π½Π΅ Π·Π½Π°Π΅Ρ‚, Π·Π°Ρ‡Π΅ΠΌ Π½ΡƒΠΆΠ΅Π½ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€. Π’Π°ΠΊΠΎΠ΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ Π΅Ρ‰Π΅ Π½Π΅Π΄Π°Π²Π½ΠΎ, Π±ΡƒΠΊΠ²Π°Π»ΡŒΠ½ΠΎ ΠΏΠ°Ρ€Ρƒ дСсятилСтий Π½Π°Π·Π°Π΄, ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ эти ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠ»ΠΈΡΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠΌ исполнСнии ΠΈ Π±Ρ‹Π»ΠΈ довольно Π΄ΠΎΡ€ΠΎΠ³ΠΈΠΌΠΈ.

ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΠ»ΠΈΡΡŒ ΠΎΠ½ΠΈ, Π² основном, ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌΠΈ элСктриками, Π±Ρ‹Π»ΠΈ Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΈΠΌΠΈ, ΠΈΠ½ΠΎΠ³Π΄Π° Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π»ΠΈ примСнСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ источника питания.

Π’ послСднСС врСмя ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ Π΄Π΅Π»Π°ΡŽΡ‚ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΌΠΈ, Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΈΠΌΠΈ, ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΈΠΌΠΈ стало Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΡ‰Π΅. Π›ΡŽΠ±ΠΎΠΉ Ρ€Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ хозяин сСйчас ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ хотя Π±Ρ‹ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΉ модСлью ΠΈΠ· большого сСмСйства этих устройств.

Π’Π΅Π΄ΡŒ, Ссли установлСна ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π° нСисправности ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° домашнСго ΠΎΠ±ΠΈΡ…ΠΎΠ΄Π°, Ρ‚ΠΎ устранСниС Π΅Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ ΠΏΠΎΠ΄ силу ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΌΡƒ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΡƒ, Π½Π΅ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰Π΅ΠΌΡƒ ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌΠΈ знаниями ΠΈ Π½Π°Π²Ρ‹ΠΊΠ°ΠΌΠΈ элСктрика. ΠŸΡ€ΠΈ этом Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ, имСя ΠΏΠΎΠ΄ Ρ€ΡƒΠΊΠΎΠΉ Ρ‚Π°ΠΊΠΎΠΉ ΠΏΠΎΠ»Π΅Π·Π½Ρ‹ΠΉ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, Π²Π»Π°Π΄Π΅Π»Π΅Ρ† Π΅Π³ΠΎ Π½Π΅ всСгда ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ всС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ примСняСтся ΠΏΡ€ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ элСктроприборов, ΠΎΡ‚Π»Π°Π΄ΠΊΠ΅ схСм, элСктронных устройств. Π’ повсСднСвной ΠΆΠΈΠ·Π½ΠΈ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ элСктричСской Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ, элСктричСской части Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ, ΠΌΠΎΡ‚ΠΎΡ†ΠΈΠΊΠ»ΠΎΠ², устранСнии нСисправностСй Π² элСктричСских сСтях, ΠΏΡ€ΠΈ устройствС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ Ρ€Π°Π΄ΠΈΠΎΠ°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹. ΠžΠ±Π»Π°ΡΡ‚ΡŒ примСнСния ΠΎΡ‡Π΅Π½ΡŒ Π²Π΅Π»ΠΈΠΊΠ°.

КакиС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ измСряСт

Как ΠΆΠ΅ примСняСтся ΠΎΠ΄ΠΈΠ½ ΠΈ Ρ‚ΠΎΡ‚ ΠΆΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π² Ρ€Π°Π·Π½Ρ‹Ρ…, Π½Π° ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ взгляд, ситуациях?

ВсС ΠΎΡ‡Π΅Π½ΡŒ просто. Π’ элСктричСских устройствах ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ сущСствуСт мноТСство элСмСнтов – элСктродвигатСли, Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»ΠΈ, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ индуктивности, микросхСмы, Ρ€Π΅Π»Π΅ ΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΠ΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹. Π Π°Π±ΠΎΡ‚Π° ΠΈΡ… Π½Π΅ΠΏΡ€Π΅ΠΌΠ΅Π½Π½ΠΎ связана с Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ΠΌ элСктричСства, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ характСризуСтся Ρ‚Π°ΠΊΠΈΠΌΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ ΠΊΠ°ΠΊ напряТСниС ΠΈ сила Ρ‚ΠΎΠΊΠ°.

ВсС Ρ‚ΠΈΠΏΡ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного Ρ‚ΠΎΠΊΠ°, сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈΠ»ΠΈ участка Ρ†Π΅ΠΏΠΈ, силы Ρ‚ΠΎΠΊΠ° Π½Π° участкС Ρ†Π΅ΠΏΠΈ с Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ.

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ прСдоставляСт Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ измСрСния Смкости кондСнсаторов.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ΠΎΠ², транзисторов. МногиС ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ частоту. НСкоторыС разновидности ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈΠΌΠ΅ΡŽΡ‚ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹.

ΠŸΡ€ΠΈ обслуТивании Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° основываСтся, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π½Π° нСобходимости ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ – Π΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ ΠΈΠ»ΠΈ Π½Π΅Ρ‚ Ρ‚ΠΎΠΊΠ°. Π’ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡŽΡ‚ΡΡ подводящиС ΠΊΠ°Π±Π΅Π»ΠΈ ΠΈ ΡˆΠ½ΡƒΡ€Ρ‹ Π½Π° ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ ΠΎΠ±Ρ€Ρ‹Π²Π°, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°. Π’ этом случаС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΊΠ°ΠΊ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° трансформаторов ΠΈ элСктродвигатСлСй

Иногда Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π½Π° трансформаторах Π±Π»ΠΎΠΊΠΎΠ² питания. Для измСрСния этих ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€, ΠΊΠ°ΠΊ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, произвСдя ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ настройки.

МногиС Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ ΠΌΠ°ΡˆΠΈΠ½Ρ‹ содСрТат Π² конструкции элСктродвигатСли, ΠΈ Π² случаС, ΠΊΠΎΠ³Π΄Π° Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ Π½Π΅ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ, приходится ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния Π½Π° ΠΊΠ»Π΅ΠΌΠΌΠ°Ρ….

Если Π² ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅ΠΉ Ρ†Π΅ΠΏΠΈ нСисправностСй Π½Π΅ выявлСно, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Ρ€ΠΎΡ‚ΠΎΡ€Π°, статора двигатСля. Для этого ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ²ΠΈΡ‚ΠΊΠΎΠ²ΠΎΠ³ΠΎ замыкания.

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€ΠΈ этом ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΈ ΠΊΠ°ΠΊ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, ΠΈ ΠΊΠ°ΠΊ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Ρ€Π΅Π»Π΅ ΠΈ элСктронных схСм

Иногда приходится ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ элСмСнты Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΈ – Ρ€Π΅Π»Π΅ ΠΈ элСктронныС Π±Π»ΠΎΠΊΠΈ. Π Π΅Π»Π΅ провСряСтся, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Ρ‚ΠΎΠΊΠ° открытия, для Ρ‡Π΅Π³ΠΎ Π² Ρ†Π΅ΠΏΡŒ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°, ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ с Π½Π΅ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΠΉ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°.

Π’ Π±Π»ΠΎΠΊΠ°Ρ… управлСния провСряСтся напряТСниС Π½Π° ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°Ρ… ΠΈΠ»ΠΈ сопротивлСниС ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΏΠ°Ρ€Π°ΠΌΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² Π² соотвСтствии с ΠΈΡ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡΠ΅Ρ‚ΡΡ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈ Ρ€Π°Π±ΠΎΡ‚ΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов элСктричСских схСм, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² (транзисторов, тиристоров), кондСнсаторов.

Для этого Π΄Π΅Ρ‚Π°Π»ΠΈ Π²Ρ‹ΠΏΠ°ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΈΠ· ΠΏΠ»Π°Ρ‚ ΠΈ Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ Π² ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹ Π½Π° корпусС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π’Π°ΠΊΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ доступны, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π² Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°Ρ….

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² ΠΌΠΎΡ‚ΠΎ- ΠΈ Π°Π²Ρ‚ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠ΅

ΠŸΡ€ΠΈ обслуТивании Π°Π²Ρ‚ΠΎ- ΠΈ ΠΌΠΎΡ‚ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠΈ (ΠΊ ΠΌΠΎΡ‚ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠ΅ ΠΌΠΎΠΆΠ½ΠΎ отнСсти ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ садовыС ΠΌΠ°ΡˆΠΈΠ½Ρ‹ с двигатСлями Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ сгорания ΠΈ Π»ΠΎΠ΄ΠΎΡ‡Π½Ρ‹Π΅ ΠΌΠΎΡ‚ΠΎΡ€Ρ‹ ΠΈ ΠΏΡ€ΠΎΡ‡ΡƒΡŽ ΠΏΠΎΠ΄ΠΎΠ±Π½ΡƒΡŽ Ρ‚Π΅Ρ…Π½ΠΈΠΊΡƒ) с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒΡΡ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ², стартСров, аккумуляторных Π±Π°Ρ‚Π°Ρ€Π΅ΠΉ.

Π’ΠΎ всСх этих случаях ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для получСния Π΄Π°Π½Π½Ρ‹Ρ… ΠΎ напряТСнии ΠΈ силС Ρ‚ΠΎΠΊΠ°. Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΡ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ€Π΅ΠΆΠΈΠΌΠ°Ρ… Ρ€Π°Π±ΠΎΡ‚Ρ‹ провСряСмых Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ².

Π’ двигатСлях Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ сгорания провСряСтся систСма заТигания. Для этого ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΎΠ·Π²Π°Π½ΠΈΠ²Π°Ρ‚ΡŒΡΡ свСчи, провСряСтся сопротивлСниС изоляторов. Π’Π΅ΡΡ‚ΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ заТигания.

ΠŸΡ€ΠΈ ΠΎΡ‚ΠΊΠ°Π·Π΅ Π² Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΊΠ°ΠΊΠΈΡ…-Π»ΠΈΠ±ΠΎ систСм, Π² автомобилях провСряСтся ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° Π½Π° ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ ΠΎΠ±Ρ€Ρ‹Π²Π° ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠ².

ΠŸΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ†Π΅Π»Π° Π»ΠΈ ΡΠΏΠΈΡ€Π°Π»ΡŒ Π² Π»Π°ΠΌΠΏΠ΅ накаливания, Π½Π΅ вытаскивая Π»Π°ΠΌΠΏΡƒ ΠΈΠ· Π±Π»ΠΎΠΊΠ° Ρ„Π°Ρ€Ρ‹. Для этого достаточно Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Ρ€Π°Π·ΡŠΠ΅ΠΌ питания Ρ„Π°Ρ€Ρ‹ ΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ сопротивлСниС Π»Π°ΠΌΠΏΡ‹, Π° ΠΏΠΎΡ‚ΠΎΠΌ напряТСниС питания.

Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ, Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π»ΠΈ Π½ΡƒΠΆΠ½ΠΎ ΠΌΠ΅Π½ΡΡ‚ΡŒ Π»Π°ΠΌΠΏΡƒ ΠΈΠ»ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΡΠΊΠ°Ρ‚ΡŒ ΠΎΠ±Ρ€Ρ‹Π² Π² Ρ†Π΅ΠΏΠΈ. Π’ послСдних модСлях Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ это ΠΎΡ‡Π΅Π½ΡŒ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ для Π·Π°ΠΌΠ΅Π½Ρ‹ Π»Π°ΠΌΠΏΡ‹ ΠΏΠΎΡ€ΠΎΠΉ ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Ρ€Π°Π·Π±ΠΈΡ€Π°Ρ‚ΡŒ Π΅Π΄Π²Π° Π»ΠΈ Π½Π΅ всю ΠΏΠ΅Ρ€Π΅Π΄Π½ΡŽΡŽ ΠΎΠ±Π»ΠΈΡ†ΠΎΠ²ΠΊΡƒ.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° элСктропроводки

ΠŸΡ€ΠΈ устройствС Π½ΠΎΠ²ΠΎΠΉ ΠΈΠ»ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ старой ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ всСгда появляСтся Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ работоспособности элСктроустановочных ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ, автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. ВсС эти ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΈ Ρ‚Π°ΠΊΠΆΠ΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ с успСхом ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²ΠΈΡ‚ΡŒ, ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠ² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ использованиС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, этого ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° с мноТСством Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ ΠΈ возмоТностСй, ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚ΡŒ условия эксплуатации Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ.

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ своСврСмСнно Π²Ρ‹ΡΠ²ΠΈΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ Π΅Π΅ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π°, увСличивая ΠΏΡ€ΠΈ этом ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ срок эксплуатации. Π­Ρ‚ΠΎ Π² ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ ΠΈΡ‚ΠΎΠ³Π΅ позволяСт Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Π°ΠΌ ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ Π»ΠΈΡˆΠ½ΠΈΡ… Π·Π°Ρ‚Ρ€Π°Ρ‚ Π½Π° Ρ€Π΅ΠΌΠΎΠ½Ρ‚ ΠΈ Ρ€Π΅Π½ΠΎΠ²Π°Ρ†ΠΈΡŽ.

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ это… устройство ΠΈ возмоТности ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ – ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€

ΠŸΡ€ΠΈ создании ΠΈΠ»ΠΈ ΠΏΠΎΡ‡ΠΈΠ½ΠΊΠ΅ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒ всС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹. ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ это ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΠ΅ устройство, ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΠ΅Ρ‚ Π² сСбС ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Ρ‚Ρ€ΠΈ ΠΈΠ· Π½ΠΈΡ… β€” Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€, для измСрСния напряТСния, силы Ρ‚ΠΎΠΊΠ° ΠΈ сопротивлСния, соотвСтствСнно. Π­Ρ‚ΠΎ ΡƒΠΆΠ΅ позволяСт ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ количСство ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΏΡ€ΠΎ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡ†Π΅ΠΏΡŒ ΠΊΠ°ΠΊ Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ состоянии, Ρ‚Π°ΠΊ ΠΈ ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠΈ.

КакиС Π±Ρ‹Π²Π°ΡŽΡ‚ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

Π Π°Π·Π½Ρ‹Π΅ поколСния элСктриков ΠΌΠΎΠ³ΡƒΡ‚ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΠΎ своСму ΠΎΠ±ΡŠΡΡΠ½ΡΡ‚ΡŒ Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ эти ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ всС врСмя ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΡƒΡŽΡ‚ΡΡ. Одни Π΄ΡƒΠΌΠ°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ это достаточно большой ΠΈ тяТСлый ящик, Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΏΡ€ΠΈΠ²Ρ‹ΠΊΠ»ΠΈ ΠΊ ΠΌΠΈΠ½ΠΈΠ°Ρ‚ΡŽΡ€Π½Ρ‹ΠΌ устройствам, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π»Π΅Π³ΠΊΠΎ ΠΏΠΎΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ Π² Π»Π°Π΄ΠΎΠ½ΠΈ.

Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ всС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ дСлятся Π½Π° ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΏΠΎ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ дСйствия β€” ΠΎΠ½ΠΈ Π±Ρ‹Π²Π°ΡŽΡ‚ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΈ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅. Π˜Ρ… Π»Π΅Π³ΠΊΠΎ Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎ Π²Π½Π΅ΡˆΠ½Π΅ΠΌΡƒ Π²ΠΈΠ΄Ρƒ β€” Ρƒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… стрСлочный Ρ†ΠΈΡ„Π΅Ρ€Π±Π»Π°Ρ‚, Π° Ρƒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… β€” ТидкокристалличСский экран. Π‘Π΄Π΅Π»Π°Ρ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ Π²Ρ‹Π±ΠΎΡ€ достаточно просто β€” Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ ΡΡ‚ΡƒΠΏΠ΅Π½ΡŒΡŽ развития этих устройств ΠΈ Π²Ρ‹ΠΈΠ³Ρ€Ρ‹Π²Π°ΡŽΡ‚ Ρƒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… ΠΏΠΎ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Ρƒ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΉ.

Аналоговый ΠΈ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

Когда Ρ‚ΠΎΠ»ΡŒΠΊΠΎ появились ΠΏΠ΅Ρ€Π²Ρ‹Π΅ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹, Ρ‚ΠΎ Ρƒ Π½ΠΈΡ…, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, Π±Ρ‹Π»ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ конструктивныС Π½Π΅Π΄ΠΎΡ‡Π΅Ρ‚Ρ‹, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ это ΠΈΠ³Ρ€ΡƒΡˆΠΊΠ° для Π»ΡŽΠ±ΠΈΡ‚Π΅Π»Π΅ΠΉ, Π½ΠΎ ΡƒΠΆΠ΅ Ρ‚ΠΎΠ³Π΄Π° Π±Ρ‹Π»ΠΎ понятно, Ρ‡Ρ‚ΠΎ Ρƒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… устройств ΠΎΠ³Ρ€ΠΎΠΌΠ½Ρ‹ΠΉ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» ΠΈ со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΎΠ½ΠΈ вытСснят Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹.

АналоговыС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях использованиС Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΎΠΏΡ€Π°Π²Π΄Π°Π½ΠΎ ΠΈ сСйчас β€” Ρƒ Π½ΠΈΡ… всС Π΅Ρ‰Π΅ Π΅ΡΡ‚ΡŒ ряд прСимущСств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ обусловлСны самой конструкциСй ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π•Π³ΠΎ Π³Π»Π°Π²Π½ΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ являСтся Ρ€Π°ΠΌΠΊΠ° с Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π½ΠΎΠΉ Π½Π° Π½Π΅ΠΉ стрСлкой. Π Π°ΠΌΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ воздСйствия Π½Π° Π½Π΅Π΅ элСктромагнитного поля β€” Ρ‡Π΅ΠΌ ΠΎΠ½ΠΎ сильнСС, Ρ‚Π΅ΠΌ большС ΡƒΠ³ΠΎΠ» ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π°.

Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· этого Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‚ΡΡ Π³Π»Π°Π²Π½Ρ‹ΠΉ плюс Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ устройства β€” ΠΈΠ½Π΅Ρ€Ρ†ΠΈΠΎΠ½Π½ΠΎΡΡ‚ΡŒ отобраТСния Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ.

ΠŸΡ€ΠΎΡΡ‚Ρ‹ΠΌΠΈ словами это отобраТаСтся Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… свойствах:

  • Если ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ Π½Π°Π΄ΠΎ Π½Π΅ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅, Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅ (V, A ΠΈΠ»ΠΈ Ξ©), Ρ‚ΠΎ стрСлка Π² Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΌ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ станСт ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ ΠΈΡ… измСнСния, наглядно дСмонстрируя всю Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Ρƒ ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ сигнала. Н, Β«Ρ†ΠΈΡ„Ρ€Π΅Β» Π² этом случаС Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Π½ ступСнчато β€” Π΅Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠ·ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Ρ€Π°Π· Π² 2-3 сСкунды (это зависит ΠΎΡ‚ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈ Π΅Π³ΠΎ скорости ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ Π΄Π°Π½Π½Ρ‹Ρ…).

Аналоговый ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ наглядно ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ сигнала

  • Π‘Ρ‚Ρ€Π΅Π»ΠΎΡ‡Π½Ρ‹ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ способСн Π²Ρ‹ΡΠ²ΠΈΡ‚ΡŒ ΠΏΠ°Ρ€Π°Π·ΠΈΡ‚Π½Ρ‹Π΅ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ напряТСния ΠΈΠ»ΠΈ силы Ρ‚ΠΎΠΊΠ°. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Ссли Π² Ρ†Π΅ΠΏΠΈ Π΅ΡΡ‚ΡŒ постоянный Ρ‚ΠΎΠΊ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ Π² ΠΎΠ΄ΠΈΠ½ Π°ΠΌΠΏΠ΅Ρ€, Π½ΠΎ ΠΊΠ°ΠΆΠ΄Ρ‹Π΅ нСсколько сСкунд ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Ρ‚ΡŒΡΡ/ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ‚ΡŒΡΡ Π½Π° 1/10 ΠΈΠ»ΠΈ 1/5, Π° ΠΏΠΎΡ‚ΠΎΠΌ возвращаСтся ΠΊ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρƒ. Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ тСстСр ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈ вовсС Π½Π΅ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΈΡ…-Π»ΠΈΠ±ΠΎ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΉ сигнала, Π° Ρƒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ стрСлка Π±ΡƒΠ΄Π΅Ρ‚ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Β«ΠΏΠΎΠ΄Ρ€Π°Π³ΠΈΠ²Π°Ρ‚ΡŒΒ» Π² эти ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹. Π’ΠΎ ΠΆΠ΅ самоС ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ ΠΈ ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ стойких ΠΏΠΎΠΌΠ΅Ρ… β€” Ссли колСбания напряТСния Π±ΡƒΠ΄ΡƒΡ‚ ΡƒΠΆΠ΅ ΠΎΡ‰ΡƒΡ‚ΠΈΠΌΡ‹ΠΌΠΈ β€” Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π±ΡƒΠ΄Π΅Ρ‚ постоянно ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅, Π° Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ просто Π½Π΅ΠΊΠΎΠ΅ усрСднСнноС – Β«ΠΏΡ€ΠΎΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ΅Β» Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅.
  • Для Ρ€Π°Π±ΠΎΡ‚Ρ‹ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ΅Π½ источник питания, Π° Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠΌΡƒ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠ° понадобится Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ссли Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Ρ€Π΅ΠΆΠΈΠΌ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°.
  • Для Ρ€Π°Π·Π½Ρ‹Ρ… устройств ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π½Ρ‹Π΅ ΡΠΊΡΡ‚Ρ€Π΅ΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ условия. Если Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ Π±Π΅Π· Π΄ΠΎΠ»ΠΆΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ, ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Π² высокочастотном элСктричСском ΠΏΠΎΠ»Π΅, Ρ‚ΠΎ для Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… это Π½Π΅ являСтся ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹ΠΌ испытаниСм β€” ΠΎΠ½ΠΈ Π΄Π°ΠΆΠ΅ ΠΌΠΎΠ³ΡƒΡ‚ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π°ΠΌΠΈ Π΅Π³ΠΎ наличия.

ВсС сказанноС относится Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°ΠΌ, Π½ΠΎ ΠΈ ΠΊ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠΌΡƒ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρƒ ΠΏΠΎ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ β€” Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Ρƒ, Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Ρƒ ΠΈΠ»ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Ρƒ.

Π‘Ρ‚Ρ€Π΅Π»ΠΎΡ‡Π½Ρ‹Π΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹

Π¦ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

Π˜Ρ… Π³Π»Π°Π²Π½Ρ‹ΠΉ ΠΊΠΎΠ·Ρ‹Ρ€ΡŒ это простота ΠΈ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… свойствах Ρ‚Π°ΠΊΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²:

  • Для изготовлСния Ρ‚Π°ΠΊΠΎΠ³ΠΎ устройства Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ„ΠΈΠ»ΠΈΠ³Ρ€Π°Π½Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΡŽ элСктромагнитных ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΡŽ ΠΈΡ… Π² корпусС, ΠΎΡ‚Π»Π°Π΄ΠΊΠ΅ ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ подстройкС ΡƒΠΆΠ΅ Π² процСссС эксплуатации.

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ это просто элСктричСская ΠΏΠ»Π°Ρ‚Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ впаяны ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΈ ΡƒΠΏΡ€Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅ элСмСнты.

  • ЗначСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Π½Π° экранС, Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ Β«Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠΈΒ» ΠΈΠ»ΠΈ ΠΈΠ½Ρ‚Π΅Ρ€ΠΏΡ€Π΅Ρ‚Π°Ρ†ΠΈΠΈ, Ρ‡Ρ‚ΠΎ часто Π±Ρ‹Π²Π°Π΅Ρ‚ с Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΌΠΈ устройствами, показания ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ нСпонятны нСспСциалисту.
  • Π£ΡΡ‚ΠΎΠΉΡ‡ΠΈΠ²ΠΎΡΡ‚ΡŒ ΠΊ Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΠΈ. Если Π½Π° Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ устройства тряска просто ΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ‚Π°ΠΊΠΎΠ΅ ΠΆΠ΅ дСйствиС ΠΊΠ°ΠΊ Π½Π° Π»ΡŽΠ±ΡƒΡŽ Π΄Π΅Ρ‚Π°Π»ΡŒ, Ρ‚ΠΎ Π½Π° стрСлку Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… ΠΎΠ½Π° влияСт ΠΎΡ‡Π΅Π½ΡŒ Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎ, Π° Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΈ ΠΊ ΠΏΠΎΡ€Ρ‡Π΅ устройства.
  • Π’ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… устройств, Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ калибруСтся ΠΏΡ€ΠΈ ΠΊΠ°ΠΆΠ΄ΠΎΠΌ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ, поэтому Π½Π΅Ρ‚ нСобходимости постоянно Π²Ρ‹ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ноль Π½Π° Ρ†ΠΈΡ„Π΅Ρ€Π±Π»Π°Ρ‚Π΅, Ρ‡Ρ‚ΠΎ являСтся болСзнью любого стрСлочного ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

Π­Ρ‚ΠΎ Π΄Π°Π»Π΅ΠΊΠΎ Π½Π΅ вСсь список Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… прСимущСств Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° β€” Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‚Π΅, Ρ‡Ρ‚ΠΎ явно ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ Π΅Π³ΠΎ ΠΎΡ‚ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ устройства.

Как ΠΈΡ‚ΠΎΠ³ β€” Ссли Π·Π°Π½ΠΈΠΌΠ°Ρ‚ΡŒΡΡ элСктротСхничСскими Ρ€Π°Π±ΠΎΡ‚Π°ΠΌΠΈ достаточно ΡΠ΅Ρ€ΡŒΠ΅Π·Π½ΠΎ, Ρ‚ΠΎ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² своСм арсСналС ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΎΠ±Π΅ΠΈΡ… разновидностСй, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ возмоТности Ρƒ Π½ΠΈΡ… Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½Ρ‹Π΅.

Как проводятся измСрСния Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌ ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΌ устройствами – Π½Π° ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΌ Π²ΠΈΠ΄Π΅ΠΎ:

Π§Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

Π‘Π°ΠΌΡ‹Π΅ ΠΏΠ΅Ρ€Π²Ρ‹Π΅ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ устройства совмСщали Π² сСбС 3 ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈ ΠΈΠΌ ΠΌΠΎΠΆΠ½ΠΎ Π±Ρ‹Π»ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ напряТСниС (V), силу Ρ‚ΠΎΠΊΠ° (A) ΠΈ значСния сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ². ΠŸΡ€ΠΈ этом, Ссли Π½Π΅ Π±Ρ‹Π»ΠΎ особой ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹ Π² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния для постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠΎΠ², Ρ‚ΠΎ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Π² ΠΎΠ΄Π½ΠΎΠΌ корпусС ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ силы Ρ‚ΠΎΠΊΠ° – ΠΈ постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ β€” ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»ΠΎΡΡŒ Π½Π΅ сразу. Казалось Π±Ρ‹, ΠΏΡ€ΠΈ Ρ‡Π΅ΠΌ Ρ‚ΡƒΡ‚ Π΄Π΅Π»Π° Π΄Π°Π²Π½ΠΎ ΠΌΠΈΠ½ΡƒΠ²ΡˆΠΈΡ… Π΄Π½Π΅ΠΉ, Π½ΠΎ Π΄Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π΄ΠΎ сих ΠΏΠΎΡ€ Π½Π΅ Π²ΠΎ всС Π±ΡŽΠ΄ΠΆΠ΅Ρ‚Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Ρ‚Π°ΠΊΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π». Как ΠΈΡ‚ΠΎΠ³ β€” ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ сСгодня, это Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ для ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного Ρ‚ΠΎΠΊΠΎΠ², ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСния ΠΈ силы ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ постоянного Ρ‚ΠΎΠΊΠ°.

Π”Π°Π»Π΅Π΅, исходя ΠΈΠ· класса устройства, ΠΊΡ€ΠΎΠΌΠ΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π°, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π° ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°, Π² Π½Π΅ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΠΈ частоты, Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, схСмы для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄ΠΈΠΎΠ΄ΠΎΠ² (Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ, совмСщСнныС со Π·Π²ΡƒΠΊΠΎΠ²Ρ‹ΠΌ сигналом β€” ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎ для использования Π² качСствС ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ), транзисторов, кондСнсаторов ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ.

Π§Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

НС всСм ΠΈ Π½Π΅ всСгда Π½ΡƒΠΆΠ½Ρ‹ всС пСрСчислСнныС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, поэтому Π²Ρ‹Π±ΠΎΡ€ Ρ‚Π°ΠΊΠΎΠ³ΠΎ устройства это ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½Π°Ρ Π·Π°Π΄Π°Ρ‡Π°, которая Ρ€Π΅ΡˆΠ°Π΅Ρ‚ΡΡ исходя ΠΈΠ· ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Ρ„Ρ€ΠΎΠ½Ρ‚Π° Ρ€Π°Π±ΠΎΡ‚ ΠΈ Π±ΡŽΠ΄ΠΆΠ΅Ρ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° ΠΏΠΎΠΊΡƒΠΏΠΊΡƒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

УсловныС обозначСния Π½Π° шкалС ΠΈ Π»ΠΈΡ†Π΅Π²ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

НС ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΈΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ ΠΊ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Ρ‡Ρ‚ΠΎ ΠΎΠ½ способСн β€” эта информация Π±ΡƒΠ΄Π΅Ρ‚ доступна Ссли просто ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½Π° Π΅Π³ΠΎ Π»ΠΈΡ†Π΅Π²ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ со шкалой установки Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² использования.

Π’Π°ΠΊ ΠΊΠ°ΠΊ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π» Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… устройств мСньший, Ρ‡Π΅ΠΌ Ρƒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ…, Ρ‚ΠΎ ΠΊΠ°ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ стоит Ρ€Π°ΡΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠΈΠΌΠ΅Π½Π½ΠΎ послСдний ΠΏΡ€ΠΈΠ±ΠΎΡ€.

На ΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‰Π΅ΠΌ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ Ρ€Π΅ΠΆΠΈΠΌΡ‹ Π²Ρ‹ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ посрСдством ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½ΠΎΠ³ΠΎ диска, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π΅ΡΡ‚ΡŒ ΠΌΠ΅Ρ‚ΠΊΠ°, ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰Π°Ρ Π½Π° участок ΡˆΠΊΠ°Π»Ρ‹, нанСсСнной Π½Π° корпус.

Π‘Π°ΠΌΠ° шкала ΠΏΠΎΠ΄Π΅Π»Π΅Π½Π° Π½Π° сСкторы, ΠΌΠ΅Ρ‚ΠΊΠΈ Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Ρ†Π²Π΅Ρ‚ΠΎΠΌ ΠΈΠ»ΠΈ наглядно ΠΏΠΎΠ΄Π΅Π»Π΅Π½Ρ‹ Π½Π° Π·ΠΎΠ½Ρ‹. КаТдая ΠΈΠ· Π½ΠΈΡ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ измСряСт тСстСр ΠΈ позволяСт Π²Ρ‹ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π΅Π³ΠΎ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ.

ΠžΠ±Π·ΠΎΡ€ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»Π° Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ тСстСра Π½Π° Π²ΠΈΠ΄Π΅ΠΎ:

ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½Ρ‹ΠΉ ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ

Π‘ΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ устройства ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ значСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного Ρ‚ΠΎΠΊΠ° Π²ΠΈΠ΄Π½Π° ΠΏΠΎ графичСским ΠΌΠ΅Ρ‚ΠΊΠ°ΠΌ, Π»ΠΈΠ±ΠΎ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ обозначСниям. Π’Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‰Π΅Π΅ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ тСстСров Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ Π·Π°Ρ€ΡƒΠ±Π΅ΠΆΠ½Ρ‹ΠΌΠΈ производитСлями, Ρ‚ΠΎ ΠΈ ΠΌΠ΅Ρ‚ΠΊΠΈ Π½Π° Π½ΠΈΡ… ΠΏΡ€ΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ латинскими Π±ΡƒΠΊΠ²Π°ΠΌΠΈ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ это волнистая линия Π»ΠΈΠ±ΠΎ Π»ΠΈΡ‚Π΅Ρ€Ρ‹ Β«ACΒ», ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ Β«Alternating currentΒ». ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½Ρ‹ΠΉ, Π² свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ, помСчаСтся двумя Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Ρ‹ΠΌΠΈ линиями, вСрхняя ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… сплошная, Π° ниТняя пунктирная. Π‘ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠΈΡˆΠ΅Ρ‚ΡΡ ΠΊΠ°ΠΊ DC, Ρ‡Ρ‚ΠΎ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π²Π°Π΅Ρ‚ΡΡ ΠΊΠ°ΠΊ Β«Direct CurrentΒ». Π­Ρ‚ΠΈ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΈ ставятся Π²ΠΎΠ·Π»Π΅ сСкторов, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΡ… Ρ€Π΅ΠΆΠΈΠΌΡ‹ измСрСния силы Ρ‚ΠΎΠΊΠ° (обозначаСтся Π»ΠΈΡ‚Π΅Ρ€ΠΎΠΉ Β«AΒ» β€” АмпСр) ΠΈΠ»ΠΈ напряТСния (обозначаСтся Π»ΠΈΡ‚Π΅Ρ€ΠΎΠΉ Β«VΒ» β€” Π’ΠΎΠ»ΡŒΡ‚). БоотвСтствСнно, для постоянного напряТСния обозначСния Π±ΡƒΠ΄ΡƒΡ‚ Π²Ρ‹Π³Π»ΡΠ΄Π΅Ρ‚ΡŒ ΠΊΠ°ΠΊ Π±ΡƒΠΊΠ²Π° V с Ρ‡Π΅Ρ€Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ Π²ΠΎΠ·Π»Π΅ Π½Π΅Π΅ ΠΈΠ»ΠΈ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ DCV. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС обозначаСтся ΠΊΠ°ΠΊ Π±ΡƒΠΊΠ²Π° V с волнистой Π»ΠΈΠ½ΠΈΠ΅ΠΉ ΠΈΠ»ΠΈ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ ACV.

Аналогично ΠΏΠΎΠΌΠ΅Ρ‡Π°ΡŽΡ‚ΡΡ сСктора для измСрСния силы Ρ‚ΠΎΠΊΠ° β€” Ссли ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ, Ρ‚ΠΎ это Π»ΠΈΡ‚Π΅Ρ€Π° A с волнистой Π»ΠΈΠ½ΠΈΠ΅ΠΉ ΠΈΠ»ΠΈ ACA, Π° Ссли постоянный, Ρ‚ΠΎ Π±ΡƒΠΊΠ²Π° A с Ρ‡Π΅Ρ€Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ ΠΈΠ»ΠΈ Π»ΠΈΡ‚Π΅Ρ€Ρ‹ ADA.

ΠŸΡ€Π΅Ρ„ΠΈΠΊΡΡ‹ мСтричСской систСмы ΠΈ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ

Π§ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ настроСна Π½Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ†Π΅Π»Ρ‹Ρ… Π΅Π΄ΠΈΠ½ΠΈΡ†, вСдь Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ Π² элСктросхСмах ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ сотыС ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ тысячныС Π΄ΠΎΠ»ΠΈ Π’ΠΎΠ»ΡŒΡ‚Π° ΠΈΠ»ΠΈ АмпСра.

ΠŸΡ€Π΅Ρ„ΠΈΠΊΡΡ‹ мСтричСской систСмы - Ρ‚Π°Π±Π»ΠΈΡ†Π°

Для ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚Π½ΠΎΠ³ΠΎ отобраТСния Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² Π² схСмС прСдусмотрСны ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Π½Π° ΡˆΡƒΠ½Ρ‚Ρ‹ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ сопротивлСния ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ†Π΅Π»Ρ‹Π΅ значСния с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… прСфиксов:

  • 1Β΅ (ΠΌΠΈΠΊΡ€ΠΎ) – (1*10-6 = 0,000001 ΠΎΡ‚ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹)
  • 1m (ΠΌΠΈΠ»Π»ΠΈ) – (1*10-3 = 0,001 ΠΎΡ‚ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹)
  • 1k (ΠΊΠΈΠ»ΠΎ) – (1*103 = 1000 Π΅Π΄ΠΈΠ½ΠΈΡ†)
  • 1M (ΠΌΠ΅Π³Π°) – (1*106 = 1000000 Π΅Π΄ΠΈΠ½ΠΈΡ†)

Если ΠΏΡ€ΠΈΠ±ΠΎΡ€ выставлСн Π½Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ силы постоянного Ρ‚ΠΎΠΊΠ° (DCA) – ΡƒΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚ Π½Π° 200 mA, это Π·Π½Π°Ρ‡ΠΈΡ‚:

  • ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Π² этом ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ составляСт 0,2 АмпСра. Если измСряСмоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ большС, Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π²Ρ‹Ρ…ΠΎΠ΄ Π·Π° допустимыС ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹.
  • 1 Π΅Π΄ΠΈΠ½ΠΈΡ†Π°, показываСмая тСстСром, равняСтся 0,001 АмпСра. БоотвСтствСнно, Ссли ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ†ΠΈΡ„Ρ€Ρƒ, ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, 53, Ρ‚ΠΎ это слСдуСт Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ сила Ρ‚ΠΎΠΊΠ° Π² 53 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€Π°, Ρ‡Ρ‚ΠΎ Π² Π΄Ρ€ΠΎΠ±Π½ΠΎΠΉ дСсятичной записи Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹Π³Π»ΡΠ΄Π΅Ρ‚ΡŒ ΠΊΠ°ΠΊ 0,053 АмпСра. Π’ΠΎΡ‡Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅ примСняСтся приставка Β«ΠΊΠΈΠ»ΠΎΒ» ΠΈ Β«ΠΌΠ΅Π³Π°Β» β€” Ссли рСгулятор выставлСн Π½Π° Π½ΠΈΡ…, Ρ‚ΠΎ Π΅Π΄ΠΈΠ½ΠΈΡ†Π° Π½Π° дисплСС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ тысячу ΠΈΠ»ΠΈ ΠΌΠΈΠ»Π»ΠΈΠΎΠ½ (эти прСфиксы Π² основном ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ сопротивлСния).

Если ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ, Ρ‚ΠΎ для точности ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ стоит ΠΏΠΎΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Ρ‚ΡŒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ β€” вмСсто значСния Π½Π° шкалС с прСфиксом Β«mΒ», Π²Ρ‹ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ†ΠΈΡ„Ρ€Ρƒ с прСфиксом «¡».

ΠŸΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ

ΠŸΡ€ΠΎΡ‡ΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Ρ‚ΡŒΡΡ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ Π·Π½Π°ΠΊΠ°ΠΌΠΈ ΠΈΠ»ΠΈ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ. ΠŸΡ€ΠΈ этом, оцСнивая Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ устройства, Π½Π°Π΄ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ обозначСния Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚ΡŒΡΡ ΠΊ Ρ€Π°Π·Π½Ρ‹ΠΌ сСкторам ΠΈ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ Π·Π½Π°Ρ‡ΠΎΠΊ:

  • 01. ΠŸΠΎΠ΄ΡΠ²Π΅Ρ‚ΠΊΠ° дисплСя – Light (свСт)
  • 02. DC-AC – этот ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ «сообщаСт» устройству ΠΊΠ°ΠΊΠΎΠΉ Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°ΠΌΠ΅Ρ€ΡΡ‚ΡŒΡΡ – постоянный (DC) ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ (AC).
  • 03. Hold β€” клавиша для фиксации Π½Π° экранС послСднСго Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π° измСрСния. ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π΅Π½Π½ΠΎ такая функция вострСбована Ссли ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ совмСщСн с ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ»Π΅Ρ‰Π°ΠΌΠΈ.
  • 04. ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ сообщаСт устройству, Ρ‡Ρ‚ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒΡΡ – ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ (Lx) ΠΈΠ»ΠΈ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ (Cx).
  • 05. Π’ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ питания. Π’ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… модСлях тСстСров отсутствуСт β€” вмСсто этого ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄ указатСля Π² ΠΊΡ€Π°ΠΉΠ½Π΅Π΅ Π²Π΅Ρ€Ρ…Π½Π΅Π΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ β€” Β«Π½Π° 12 часов»
  • 06. hFE β€” Π³Π½Π΅Π·Π΄ΠΎ для тСстирования транзисторов.
  • 07. Π‘Π΅ΠΊΡ‚ΠΎΡ€ Lx, для Π²Ρ‹Π±ΠΎΡ€Π° ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² измСрСния индуктивности.
  • 08. Temp (C) β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹. Для использования этой Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΊ устройству Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ внСшний Π΄Π°Ρ‚Ρ‡ΠΈΠΊ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹.
  • 09. hFE β€” Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ тСстирования транзисторов.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π½Π° ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

  • 10. Π’ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄ΠΈΠΎΠ΄ΠΎΠ². Π—Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ эта функция совмСщаСтся со Π·Π²ΡƒΠΊΠΎΠ²Ρ‹ΠΌ сигналом для ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ элСктроцСпи β€” Ссли ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Π½Π΅ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½Ρ‹ΠΉ, Ρ‚ΠΎ тСстСр Β«ΠΏΠΈΡ‰ΠΈΡ‚Β».
  • 11. Π—Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал β€” Π² Π΄Π°Π½Π½ΠΎΠΌ случаС ΠΎΠ½ совмСщСн с наимСньшим ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠΌ измСрСния сопротивлСния.
  • 12. Ξ© – Когда ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² этом сСкторС, Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°.
  • 13. Π‘Π΅ΠΊΡ‚ΠΎΡ€ Cx – Ρ€Π΅ΠΆΠΈΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ кондСнсаторов.
  • 14. Π‘Π΅ΠΊΡ‚ΠΎΡ€ A – Ρ€Π΅ΠΆΠΈΠΌ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°. ΠŸΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Ρ†Π΅ΠΏΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС сам сСктор совмСщСн для постоянного ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠΎΠ², Π° Ρ‡Ρ‚ΠΎ ΠΈΠ· Π½ΠΈΡ… измСряСтся зависит ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Β«2Β».
  • 15. Fric (Hz) β€” функция измСрСния частоты ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° – ΠΎΡ‚ 1 Π΄ΠΎ 20000 Π“Π΅Ρ€Ρ†.
  • 16. Π‘Π΅ΠΊΡ‚ΠΎΡ€ V β€” для Π²Ρ‹Π±ΠΎΡ€Π° ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² измСрСния напряТСния элСктричСского Ρ‚ΠΎΠΊΠ°. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС сам сСктор совмСщСн для постоянного ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠΎΠ², Π° Ρ‡Ρ‚ΠΎ ΠΈΠ· Π½ΠΈΡ… измСряСтся зависит ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Β«2Β».

ΠšΡ€ΠΎΠΌΠ΅ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½ΠΎΠΉ Ρ€ΡƒΡ‡ΠΊΠΈ, Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅ Π΅ΡΡ‚ΡŒ Π³Π½Π΅Π·Π΄Π° для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ‰ΡƒΠΏΠΎΠ² – ΠΈΠΌΠΈ мастСр ΠΈ прикасаСтся ΠΊ Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π½Π°Π΄ΠΎ ΡΠ½ΡΡ‚ΡŒ показания.

Π’ зависимости ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, Ρ‚Π°ΠΊΠΈΡ… Π³Π½Π΅Π·Π΄ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ 3 ΠΈΠ»ΠΈ 4.

  • 17. Бюда ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ красный Ρ‰ΡƒΠΏ, ΠΏΡ€ΠΈ нСобходимости Π·Π°ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ силу Ρ‚ΠΎΠΊΠ° Π΄ΠΎ 10 АмпСр.
  • 18. Π“Π½Π΅Π·Π΄ΠΎ для красного Ρ‰ΡƒΠΏΠ°. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΡ€ΠΈ измСрСниях Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ (ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² это врСмя выставляСтся Π½Π° Π΄Π΅Π»Π΅Π½ΠΈΠ΅ 8), силы Ρ‚ΠΎΠΊΠ° Π΄ΠΎ 200 mA (ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² сСкторС 14) ΠΈΠ»ΠΈ индуктивности (ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² сСкторС 7).

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π½Π° Π³Π½Π΅Π·Π΄Π°Ρ… для Ρ‰ΡƒΠΏΠΎΠ²

  • 19. «ЗСмля», «минус», Β«ΠΎΠ±Ρ‰ΠΈΠΉΒ» ΠΏΡ€ΠΎΠ²ΠΎΠ΄ β€” ΠΊ этой ΠΊΠ»Π΅ΠΌΠΌΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ.
  • 20. Π“Π½Π΅Π·Π΄ΠΎ для красного Ρ‰ΡƒΠΏΠ° ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния элСктричСского Ρ‚ΠΎΠΊΠ°, Π΅Π³ΠΎ частоты ΠΈ сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ (плюс ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ°).

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ β€” Ρ‡Ρ‚ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ

ΠŸΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΌΡƒ элСктрику слоТно ΠΏΠΎΡΠΎΠ²Π΅Ρ‚ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π» Π΅ΠΌΡƒ Π½ΡƒΠΆΠ΅Π½ ΠΎΡ‚ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° для Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π° Ρ‚Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ Π½Π΅Ρ‚ смысла Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΡƒΡŽ Π»ΠΈΠ±ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ модСль устройства β€” ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΏΠΎΠ΄Π±Π΅Ρ€Π΅Ρ‚ ΠΏΡ€ΠΈΠ±ΠΎΡ€, Π° Ρ‚ΠΎ ΠΈ нСсколько, ΠΏΠΎΠ΄ свои Π½ΡƒΠΆΠ΄Ρ‹. Ну Π° для домашнСго использования, ΠΊΠ°ΠΊ это Π½ΠΈ странно, Π½ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ Π²Π·ΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π±Π»ΠΈΠ·ΠΊΠΈΠΉ ΠΊ Β«Π½Π°Π²ΠΎΡ€ΠΎΡ‡Π΅Π½Π½ΠΎΠΌΡƒΒ», Π½ΠΎ Π² Ρ€Π°Π·ΡƒΠΌΠ½Ρ‹Ρ… ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π² ΠΏΠ»Π°Π½Π΅ стоимости.Β ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ Π½Π° Π²ΠΈΠ΄Π΅ΠΎ:

Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π² Ρ‚Π°ΠΊΠΎΠΌ случаС слоТно ΠΏΡ€Π΅Π΄ΡƒΠ³Π°Π΄Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΈΠ΅ ΠΈΠ· Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ ΠΌΠΎΠ³ΡƒΡ‚ со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΏΡ€ΠΈΠ³ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ. Как ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Ρ‚ΠΎΡ‡Π½ΠΎ понадобятся ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ° ΠΈ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, Π° Ссли Π²ΠΎΠ·Π½ΠΈΠΊΠ½Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ устройства, Ρ‚ΠΎ ΠΈ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€. Π”Π°Π»Π΅Π΅, Π² порядкС убывания ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, кондСнсаторов, транзисторов, напряТСнности поля ΠΈ частоты элСктричСского Ρ‚ΠΎΠΊΠ°. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚Π΅Ρ€ΠΌΠΎΠΌΠ΅Ρ‚Ρ€Π°, это всС спСцифичСскиС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ интСрСсны Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡΠΌ радиоэлСктроники, Π° для ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠ³ΠΎ обыватСля просто ΡƒΠ²Π΅Π»ΠΈΡ‡Π°Ρ‚ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ устройства.

Π—Π°Ρ‡Π΅ΠΌ Π½ΡƒΠΆΠ΅Π½ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€? — MotoNoob.ru

ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ называСтся ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ сам ΠΏΠΎ сСбС ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ особой ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΈ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ. Π—Π΄Π΅ΡΡŒ Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎΠ± ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π΅, Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‰ΠΈΠΌ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ Ρ‚Ρ€Π΅Ρ… Ρ€Π°Π·Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Π’ частности это касаСтся Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°, ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π° ΠΈ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π°.

ИмСнно поэтому ΠΌΠΎΠΆΠ½ΠΎ смСло Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎΒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹Β ΡΠΏΠΎΡΠΎΠ±Π½Ρ‹ Π²ΠΌΠΈΠ³ Ρ€Π°Π·Ρ€Π΅ΡˆΠ°Ρ‚ΡŒ нСсколько Π·Π°Π΄Π°Ρ‡. Они ΠΈΠ·ΠΌΠ΅Ρ€ΡΡŽΡ‚ постоянноС ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС, ΠΈΠ·ΠΌΠ΅Ρ€ΡΡŽΡ‚ постоянный Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡŽΡ‚ Ρ€Π°Π±ΠΎΡ‚ΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ΠΎΠ² ΠΈ ΠΏΡ€ΠΎΡ‡Π΅Π΅. ΠŸΡ€ΠΈ этом Π²Π°ΠΆΠ½ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄ΠΎΠ² сама ΠΏΠΎ сСбС позволяСт ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ возникновСния ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π² элСктричСской сСти.

ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

НаличиС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² арсСналС автомобилиста сдСлаСт ΠΈΠ· Π½Π΅Π³ΠΎ настоящСго элСктрика, способного Π±Π΅Π· постороннСй ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ Π»ΡŽΠ±ΡƒΡŽ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π² Π°Π²Ρ‚ΠΎ, ΡΠ²ΡΠ·Π°Π½Π½ΡƒΡŽ с элСктричСскими устройствами. Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ€Ρ‹Π½ΠΎΠΊ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ Π΄Π²Π° Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π—Π΄Π΅ΡΡŒ Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… приспособлСниях. ΠŸΠ΅Ρ€Π²Ρ‹Π΅ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ особым удобством ΠΈ Π»Π΅Π³ΠΊΠΎΡΡ‚ΡŒΡŽ Π² использовании, Π·Π° счСт наличия экрана, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ выводятся показания Π² Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΌ Ρ„ΠΎΡ€ΠΌΠ°Ρ‚Π΅.

Π¦ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ Π² считанноС врСмя ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ напряТСниС Ρ‚ΠΎΠΊΠ°, ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ мСсто ΠΎΠ±Ρ€Ρ‹Π²Π° кабСля, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½ΠΎΡΡ‚ΡŒ Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΊ ΠΈΠ»ΠΈ ΠΆΠ΅ ΠΈΠ½Ρ‹Ρ… элСктричСских приспособлСний. Если Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎΠ± Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ…, ΠΎΠ½ΠΈ сами ΠΏΠΎ сСбС ΡΠ²Π»ΡΡŽΡ‚ΡΡ достаточно слоТными ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹Π΄Π°ΡŽΡ‚ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ стрСлок ΠΈ шкал ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ. БоотвСтствСнно автомобилисту приходится Π² Ρ‚Π°ΠΊΠΎΠΌ порядкС ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ, напряТСниС ΠΈ сопротивлСниС. Однако ΠΊΠ°ΠΊ Π±Ρ‹ Ρ‚Π°ΠΌ Π½Π΅ Π±Ρ‹Π»ΠΎ, Ρ‚Π°ΠΊΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΡΠ²Π»ΡΡŽΡ‚ΡΡ достаточно качСствСнными, ΡƒΠ΄ΠΎΠ±Π½Ρ‹ΠΌΠΈ ΠΈ доступными.

Π°Π²Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

Π’Π°ΠΊΠΆΠ΅ слСдуСт ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΎΡ‡Π΅Π½ΡŒ часто Π²Ρ‹Π΄Π°ΡŽΡ‚ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ с ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡΠΌΠΈ. БоотвСтствСнно спСциалист Π½Π΅ смоТСт ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π΄ΠΎΡΡ‚ΠΎΠ²Π΅Ρ€Π½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ. На Ρ‡Ρ‚ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, выбирая ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€?

1. Π’ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΈΠ·Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с характСристиками ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.
2. Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ устройство, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½ΠΎΠ΅ ΠΈΠ· ΠΏΡ€ΠΎΡ‡Π½Ρ‹Ρ… ΠΈ Π½Π°Π΄Π΅ΠΆΠ½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ².
3. Π’-Ρ‚Ρ€Π΅Ρ‚ΡŒΠΈΡ…, ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚Π΅Π½ΠΈΠ΅ рСкомСндуСтся Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌ, Π²Ρ‹Π΄Π°ΡŽΡ‰ΠΈΠΌ особо Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ измСрСния.
4. Π’-Ρ‡Π΅Ρ‚Π²Π΅Ρ€Ρ‚Ρ‹Ρ…, Π½Ρƒ ΠΈ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, рСкомСндуСтся ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Ρ‹, Π²Ρ‹ΠΏΡƒΡ‰Π΅Π½Π½Ρ‹Π΅ ΠΎΠΏΡ‹Ρ‚Π½Ρ‹ΠΌΠΈ ΠΈ извСстными производитСлями.

ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΊΡƒΠΏΠΈΡ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, вовсС Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ собствСнного Π΄ΠΎΠΌΠ°. Π—Π΄Π΅ΡΡŒ достаточно ΠΏΠΎΡΠ΅Ρ‚ΠΈΡ‚ΡŒ спСциализированный рСсурс ΠΈ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠΏΠΎΠ»Π½Ρ‹ΠΉ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³ Ρ‚ΠΎΠ²Π°Ρ€ΠΎΠ². Π’Π°ΠΌ Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ мноТСство ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², срСди ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΈ ΠΏΠΎΠ΄Π±Π΅Ρ€Π΅Ρ‚Π΅ подходящий ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€.

Post Views: 83

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ для Π΄ΠΎΠΌΠ°?

НавСрх
  • Π Π΅ΠΉΡ‚ΠΈΠ½Π³ΠΈ
  • ΠžΠ±Π·ΠΎΡ€Ρ‹
    • Π‘ΠΌΠ°Ρ€Ρ‚Ρ„ΠΎΠ½Ρ‹ ΠΈ ΠΏΠ»Π°Π½ΡˆΠ΅Ρ‚Ρ‹
    • ΠšΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Ρ‹ ΠΈ Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΈ
    • ΠšΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΠ΅
    • ΠŸΠ΅Ρ€ΠΈΡ„Π΅Ρ€ΠΈΡ
    • Π€ΠΎΡ‚ΠΎ ΠΈ Π²ΠΈΠ΄Π΅ΠΎ
    • АксСссуары
    • Π’Π’ ΠΈ Π°ΡƒΠ΄ΠΈΠΎ
    • Π’Π΅Ρ…Π½ΠΈΠΊΠ° для Π΄ΠΎΠΌΠ°
    • ΠŸΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ ΠΈ прилоТСния
  • Новости
  • Π‘ΠΎΠ²Π΅Ρ‚Ρ‹
    • ΠŸΠΎΠΊΡƒΠΏΠΊΠ°
    • Эксплуатация
    • Π Π΅ΠΌΠΎΠ½Ρ‚
  • ΠŸΠΎΠ΄Π±ΠΎΡ€ΠΊΠΈ
    • Π‘ΠΌΠ°Ρ€Ρ‚Ρ„ΠΎΠ½Ρ‹ ΠΈ ΠΏΠ»Π°Π½ΡˆΠ΅Ρ‚Ρ‹
    • ΠšΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Ρ‹
    • АксСссуары
    • Π’Π’ ΠΈ Π°ΡƒΠ΄ΠΈΠΎ
    • Π€ΠΎΡ‚ΠΎ ΠΈ Π²ΠΈΠ΄Π΅ΠΎ
    • ΠŸΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ ΠΈ прилоТСния
    • Π’Π΅Ρ…Π½ΠΈΠΊΠ° для Π΄ΠΎΠΌΠ°
  • Π“Π΅ΠΉΠΌΠΈΠ½Π³
    • Π˜Π³Ρ€Ρ‹

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
