Му́фта — устройство (деталь машины), предназначенное для соединения друг с другом концов валов и свободно сидящих на них деталей для передачи крутящего момента. Служат для соединения двух валов, расположенных на одной оси или под углом друг к другу.

Муфта передаёт механическую энергию без изменения её величины.[1]

По видам управления[править | править код]

  • Управляемые — сцепные, автоматические
  • Неуправляемые — постоянно действующие.

По группам муфт (механические)[править | править код]

  • Жёсткие (глухие) муфты:
  • Компенсирующие муфты — компенсируют радиальные, осевые и угловые смещения валов:
    • шарнирные муфты — угловое смещение до 45° (по ГОСТ 5147-97)
    • зубчатые;
    • цепные (по ГОСТ 20742-93).
  • Упругие муфты — компенсация динамических нагрузок:
  • Сцепные муфты — соединение или разъединение валов или валов с установленными на них деталями.
  • Самоуправляемые (автоматические) муфты:
    • обгонные муфты — передача вращения только в одном направлении;
    • центробежные — ограничение частоты вращения;
    • предохранительные муфты — ограничение передаваемого момента (с разрушающимся элементом и автоматические).
  • Электромагнитные и магнитные.

Примеры конструктивных исполнений унифицированных муфт[править | править код]

Жёсткие фланцевые и втулочные муфты[править | править код]

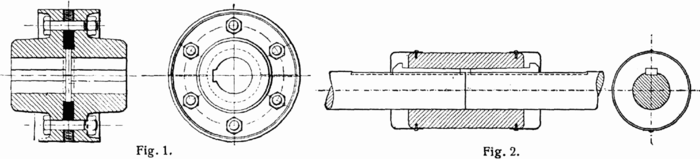

В жёсткой фланцевой муфте применяется болтовое соединение фланцев. Во втулочной муфте применяется жёсткая втулка, соответственно, соединяющая друг с другом два вала[2].

Упруго-крутильные кулачковые муфты[править | править код]

Муфта состоит из двух ступиц и упругого элемента — «зубчатого венца». Передача крутящего момента осуществляется геометрическим замыканием. Устойчива на пролом. Колебания и удары, которые возникают во время эксплуатации, эффективно демпфируются и снижаются. За счёт использования упругого элемента плохо переносит температурные нагрузки.

Гидравлическая муфта[править | править код]

Гидравлическая муфта — устройство, в котором валы не имеют жёсткой механической связи и передача механической энергии происходит под действием потока рабочей жидкости (масла) от насосного колеса к турбинному колесу. Особенность гидравлической муфты в том, что она ограничивает максимальный момент, сглаживает пульсации, устраняет перегрузку двигателя при пуске и разгоне.

Электромагнитная и магнитная муфта[править | править код]

Электромагнитная и магнитная муфта — валы также не имеют жесткой механической связи и, кроме того, она позволяет передавать механическую энергию за счёт магнитных сил. При подаче напряжения на магнитное тело якорь муфты притягивает ведущий и ведомые диски. Различают следующие типы электромагнитных муфт:

Контактные — подача напряжения на магнитное тело щёткодержателем ЭМЩ, тип ЭТМ … 2

Бесконтактные — подача напряжения по токопроводу, тип муфты ЭТМ … 4

Тормозные — ЭТМ … 6

Вязкостная муфта[править | править код]

Механическое устройство, которое передаёт вращающий момент посредством вязкой жидкости.

  • ГОСТ Р 50371-92: Муфты механические общемашиностроительного применения. Термины и определения.
  • ГОСТ 15622-96: Муфты предохранительные фрикционные. Параметры, конструкция и размеры.
  • ГОСТ Р 50893-96: Муфты предохранительные шариковые. Основные параметры и размеры. Технические требования.
  1. Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский центр «Академия», 2004. — С. 417. — ISBN 5-7695-1384-5.
  2. Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — Т. 2. — 912 с. — ISBN 5-217-02964-1 (5-217-02962-5), ББК 34.42я2, УДК 621.001.66 (035).
  3. Башта Т. М., Руднев С. С., Некрасов Б. Б. и др. Гидравлика, гидромашины и гидроприводы. — 2-е изд. — М.: Машиностроение, 1982. — С. 424.
  1. ↑ Это справедливо при равномерном вращении валов.
  2. Иосилевич Г. Б., Строганов Г. Б., Маслов Г. С. Прикладная механика: Учеб. для вузов/Под ред. Г. Б. Иосилевича. — М.: Высшая школа, 1989.

Муфта для соединения валов: типы, соединения, параметры

Для соединения отдельных элементов устройства применяются специальные механизмы. В последнее время распространены именно соединительные муфты. Они могут обладать самыми различными свойствами, классификация проводится по области применения и другим критериям. Неправильный выбор муфты приводит к повышенному износу конструкции.

Муфта для соединения валовМуфта для соединения валов

Как соединить валы механизмов?

Для передачи осевого вращения применяются валы, на котором могут крепится различные шестерни и звездочки. Соединение проводится при применении различных методов, к примеру, используются муфты для соединения валов. К их особенностям относятся нижеприведенные моменты:

  1. Есть возможность выполнять демонтаж.
  2. Существенно упрощается сбор и производство конечного изделия.
  3. Многие типы изделий позволяют компенсировать различного рода смещения, которые могут возникать при работе устройства.
  4. Устройство может выдерживать существенную нагрузку.

Сегодня детали соединяются между собой при применении технологи сварки крайне редко. Это связано с тем, что вибрация и другое воздействие может стать причиной появления трещин и других дефектов.

Неправильная фиксация может привести к поломке устройства. Изделие выбирается в зависимости от эксплуатационных условий. К примеру, валы могут смещаться в самых различных направлениях.

Самодельная соединительная муфта

Для существенного снижения затрат рассматривается возможность использования самодельной конструкции. Среди особенностей выделим следующие моменты:

  1. Для создания самодельной конструкции требуется звездочка, которая может быть снята с коленчатого вала двигателя внутреннего сгорания.
  2. Передача вращения осуществляется при помощи цепи. За счет применения стали при изготовлении этого изделия существенно повышается прочность.
  3. Подключение осуществляется за счет двух полумуфт. При этом звездочка должна распиливаться пополам. На каждую полумуфту будет навариваться обрезанная часть звездочки.
  4. Крепление полумуфты осуществляется при помощи болтов. Однако, подобный способ соединения не рекомендуется в случае, если оказываемая нагрузка существенная. Фиксация разъемных элементов обеспечвается за счет шпонки при передаче большого усилия.

Самодельная соединительная муфтаСамодельная соединительная муфта

Приведенная выше информация указывает на то, что подобное изделие может быть изготовлена при применении подручных материалов. При этом полученное устройство устанавливается для передачи высокого крутящего момента.

Классификация муфт

Выделяют много различных подобных изделий, при помощи которых проводится передача вращения. Классификация по предназначению выглядит следующим образом:

  1. Постоянные или соединительные.
  2. Сцепные и управляемые.

Приводные модели устанавливаются в самых различных конструкциях. Ни требуются для непосредственной передачи усилия.

Изделия соединительные для валов применяются для постоянной передачи вращения. Делятся они на несколько основных групп:

  1. Жесткие.
  2. Глухие.
  3. Соединительные.
  4. Подвижные или гибкие.

Самым простым вариантом исполнения можно назвать глухие муфты. При изготовлении втулок и других элементов могут применяться самые различные материалы, большая часть которых характеризуется высокой степенью защиты от воздействия окружающей среды.

Довольно большое распространение получили конусные переходные муфты, так как они просты в изготовлении и могут прослужить в течение длительного периода. Могут устанавливаться и шлицевые варианты исполнения, которые могут передавать большое усилие в случае эксплуатации.

Классификация гибких вариантов исполнения также проводится по большому количеству различных признаков. Большое распространение получили следующие:

  1. Расширительные. Они характеризуются тем, что могут компенсировать осевое смещение деталей относительно друг друга.
  2. Крестовые. Подобные механизмы устанавливаются в случае, когда есть вероятность радиального смещения.
  3. Мембранные и поводковые, которые рассчитаны на радиальное и осевое смещение. Поводковые имеют специальный элемент, который обеспечивает фиксацию положения обоих элементов.

Выбор наиболее подходящего соединительного элемента проводится по диаметральным размерам. Полумуфты компенсируют смещение оси, однако для повышения показателя КПД проводится добавление масла. В большинстве случаев при изготовлении применяется сталь, которая характеризуется повышенной устойчивостью к износу. При необходимости защиты механизма от воздействия электричества применяются специальные материалы, обладающие определенными свойствами.

Не стоит забывать о том, что крестовые изделия характеризуются существенным недостатком – увеличение мертвого хода из-за сильного износа выступов.

В некоторых случаях применяется поводковый вариант исполнения, который также характеризуется определенными достоинствами и недостатками.

Жесткое соединение валов

Применяется довольно большое количество различных способов соединения валов, все они характеризуются определенными качествами. Жесткий метод подключения используется тогда, когда соединение проводится с учетом отсутствия вероятности смещения узлов относительно друг друга на момент эксплуатации. Классический способ соединения характеризуется следующими особенностями:

  1. В большинстве случаев соединение проводится при помощи фланцев, которые являются частью различных механизмов. Также проводится монтаж жестких муфт, их насаживание проводится методом прессования.
  2. Довольно большое распространение получил одноопорный вариант исполнения вала. В этом случае в качестве второй опоры применяется само соединение.
  3. Также для фиксации могут применяться болты. При этом они должны плотно входить в отверстие, так как в противном случае могут возникнуть серьезные проблемы.
  4. В рассматриваемом случае часто применяется зубчатая или поперечно-свернутая муфта.

Поперечно-свернутый вариант исполнения применяется для соединения различных деталей, которые устанавливаются в электрических машинах и других различных агрегатах. Подобная конструкция состоит з следующих элементов:

  1. Две полумуфты. Они насаживаются на концы валов, которые соединяются в одну систему.
  2. Обе части рассматриваемой конструкции имеют центрирующие выступы и специальную выточку, соединение обеспечивается за счет прочных болтов.
  3. Предохранительные муфты не могут проворачиваться за счет специального шпоночного отверстия.
  4. Осевое смещение исключается за счет стопорных винтов, которые вворачиваются на торцах.

Жесткое соединение валовЖесткое соединение валов

Более сложным вариантом исполнения можно назвать зубчатую муфту, которая также состоит из двух отдельных частей. Внешняя поверхность представлена зубьями, которые входят в зацепление для обеспечения надежного соединения. Осевое смещение исключается за счет применения болтов.

Полужесткое соединение валов

Определенными особенностями характеризуется полужесткий тип соединения. Примером можно назвать случай соединения вала турбогенератора с паровой турбиной. В большинстве случаев на вал электродвигателя надевается полужесткая зубчато-пружинная муфта.

Рассматриваемый вариант исполнения соединительного элемента характеризуется следующими особенностями:

  1. Конструкция состоит из двух полумуфт, которые фиксируются на обоих деталях. Подобным образом проводится монтаж устройства.
  2. Фиксация одного элемента относительно другого проводится за счет упругой волнообразной ленточной пружины, который зачастую называется компенсатором.

Полужесткое соединение валовПолужесткое соединение валов

Для обеспечения требуемого уровня защиты используется кожух, который изготавливается из самых различных материалов, устойчивых к воздействию окружающей среды. Несущественное изменение положения двух соединяемых элементов компенсируется за счет специального элемента.

Эластичное соединение валов

На момент эксплуатации устройства есть вероятность смещения двух элементов относительно друг друга. Решить подобную проблему можно за счет применения специальных элементов. Эластичные устройства могут устанавливаться в самых различных случаях, они характеризуются следующими особенностями:

  1. Установка возможна в случае бокового или углового смещения валов в месте сопряжения.
  2. Довольно большое распространение получили втулочно-пальцевые детали.

Эластичное соединение валовЭластичное соединение валов

Классическое устройство представлено двумя полумуфтами, которые соединяются за счет специальных пальцев-болтов.

На поверхность надеваются специальные кожаные шайбы и манжеты, фиксация которых проводится за счет резиновых манжет.

Монтаж фрикционной муфты на быстроходный вал

При необходимости провести монтаж фрикционной муфты можно самостоятельно при наличии небольшого комплекта инструмента. Для получения качественного результата нужно соблюдать распространенные рекомендации:

  1. Перед началом проведения работы следует удостовериться, что конструкция не имеет существенных дефектов. Даже незначительные дефекты становятся причиной снижения прочности соединения.
  2. Довольно большое распространение получили упругие муфты. Их особенность заключается в наличии специального элемента, за счет которого происходит компенсация смещений. На момент монтажа нужно быть осторожным, так как слишком большое усилие может стать причиной повреждения активного элемента. Это же следует учитывать, когда устанавливаются предохранительные муфты.
  3. В большинстве случаев фиксация проводится за счет запресовывания механизма. Исключить вероятность прокручивания устройства можно за счет применения шпонки.

На момент установки не рекомендуется применять кустарный метод фиксации, так как это может стать причиной повреждения конструкции. Примером можно назвать изменение формы и появление вмятин, трещин, снижение прочности и многие другие моменты.

Монтаж фрикционных и шариковых предохранительных муфт на тихоходный вал

Предохранительные устройства позволяют исключить вероятность повреждения основных элементов в случае перегрузки. В этом случае процесс монтажа практически ничем не отличается:

  1. Фиксация проводится за счет шпонки. Подобный способ характеризуется весьма высокой надежностью.
  2. Насадка полумуфт выполняется в натяг. Это исключает вероятность появления люфта и других проблем.
  3. При насадке нельзя прикладывать большое усилие, так как может возникнуть серьезный дефект.

В продаже встречаются специальные инструменты, которые существенно упрощают работу по монтажу.

Монтаж фрикцонных муфт на тихоходный вал выходного редуктора

Часто установка изделия проводится на редуктор для его соединения с электрическим двигателем. Это можно связать с тем, что редуктор может заклинивать, это приводит к перегреву двигателя. Фрикционная муфта исключает вероятность возникновения подобной проблемы. Среди особенностей монтажа отметим:

  1. Нельзя прикладывать ударную нагрузку, так как она может повредить само изделие.
  2. Для упрощения захода обоймы может применяться смазка.
  3. Нарушение правил монтажа может стать причиной повреждения основной части.

Самостоятельный монтаж должен проводиться исключительно с учетом рекомендаций, так как даже несущественный дефект становится причиной уменьшения эксплуатационного срока.

В продаже встречается просто огромное количество различных деталей, за счет чего не возникает существенных проблем при выборе. Основными критериями можно назвать тип применяемого материала при изготовлении, а также диаметральный размер. При выборе уделяется внимание тому, каким образом может проходить смещение соединяемых элементов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Муфты: определение, виды, назначение, классификация

Муфта — это цилиндрическое по форме устройство, соединяющее два вала, трубы или отрезка провода. Они используются для постоянного или временного соединения, могут быть управляемыми. Классификация устройств насчитывает десятки разновидностей. Они применяются во всех отраслях жизни человека.

Что такое муфтаЧто такое муфта

Что такое муфта

Что такое муфта? Это механизм для соединения приводных валов или трубопроводов.

Для чего нужна муфта? Основная задача:

  • механической — соединить два вала для передачи вращения;
  • соединительной — соединить два участка трубопровода для создания единой герметичной трубы.

Механические муфты выполняют и другие вспомогательные функции, такие, как ограничение предельной мощности на валу, предотвращение реверсивного вращения и некоторые другие.

КПД муфты определяется ее конструкцией. Наибольшими значениями этого параметра обладают жесткие конструкции, передающие энергию без потерь.

Фрикционные и упругие разновидности допускают потерю от 2 до 15 % энергии.

Виды муфтовых соединений

Механические муфты имеют много подвидов. Все они относятся к постоянным разъемным соединениям.

Жесткие

Для крупных конструкций, например, гребных валов, они служат для постоянного соединения раздельно изготавливаемых и перевозимых секций в единое целое на судоверфи. Здесь используются жесткие соединения, фланцевые или втулочные с фиксирующим элементом.

Фланцевая муфта представляет собой фланец, выточенный или приваренный на торце вала. в отверстия фланца пропускаются болты или шпильки, которыми он притягивается к ответному фланцу на другой секции вала.

Жесткая муфтаЖесткая муфта

Все муфтовые соединения требуют строгой соосности сопрягаемых валов. При ее нарушении возникают напряжения изгиба и радиальные биения, деформирующие и разрушающие соединение.

Исключением служит кулачково-дисковый механизм. Он была разработана Джоном Олдэмом в начале XIX века специально для параллельных, но не соосных валов.

Упругие

Если в ходе работы на валу возникают вибрация и динамические нагрузки, для их поглощения используют упругие муфты. Они имеют эластичный компонент для поглощения энергии. В фланцевых -это полимерные втулки, надетые на болты или шпильки. В кулачковых упругий элемент выполняют в виде эластичного зубчатого колеса из плотных пластмасс.

Упругая муфтаУпругая муфта

Сцепные

Служат для периодического подключения и отключения ведомого вала от ведущего. В них одна часть муфты зафиксирована на одном валу, а вторая скользит вдоль другого вала, входя в зацепление я первой и выходя из него. По конструкции средин них различают:

  • Зубчатые. В зацепление входят зубцы или кулачки.
  • Фрикционные. Зацепление осуществляется за счет трения. Различают дисковые и конические муфты. Прижим осуществляется пружиной. Такие механизмы могут соединяться при вращающихся с разной скоростью валах, их используют для работы сцепления в транспортных средствах и ручных строительных механизмах с бензоприводом.
  • Магнитные. Валы соединяются силой притяжения мощных постоянных магнитов такое соединение не требует физического контакта, поэтому вращение может предаваться через мембрану или стенку немагнитного сосуда на границе двух сред, например, газа и жидкости. Такие приводы используются для перемешивания жидкостей в пищевом и фармацевтическом производстве.
  • Гидродинамические. Движение передается рабочей жидкостью от ведущей крыльчатки к ведомой. Крыльчатки вращаются в общей рабочей камере, но не соприкасаются. Лучше остальных гасят колебания и удары. Используется в автомобильных трансмиссиях.
  • Электромагнитные. действуют аналогично, но силу зацепления обеспечивает электромагнит.

Виды муфт расположены в списке по мере убывания КПД.

Безрезьбовое компрессионное зажимное соединение gebo

Зажимные фитинги системы Gebo не так давно появились на рынке, но уже завоевали заслуженную популярность там, где требуется соединить две стальных трубы. Они позволяют обойтись без трудоемких операций по сварке или нарезке резьбы, не всегда возможных из-за особенностей места установки. Так, например, если стык приходится на труднодоступное место, в нем невозможно нарезать резьбу. Или в месте стыка расположены легковоспламеняющиеся материалы. Еще один вариант- ремонт газовых труб после утечки. Сварку нельзя начать до полного проветривания помещения.

Соединение GEBOСоединение GEBO

Фитинг Gebo представляет собой металлический корпус, с одного конца которого установлено зажимное приспособление. На корпусе нарезана резьба, на нее навинчивается гайка. Под гайкой расположено зажимное кольцо с коническим сечением, прижимное кольцо и прокладка из эластичного материала. Фитинг просто надевается на конец стальной трубы, Гайка завинчивается и кольца обжимают прокладку. Она плотно прижимается к поверхности трубы, надежно герметизируя соединение.

Муфты для ремонта

Служат для ремонта трубопроводов. используется два основных вида таких приспособлений:

  • Стыковые. В месте неисправности вырезается кусок трубы, и вместо него вставляется ремонтная муфта. С двух сторон она имеет соединения: резьбовые, фланцевые или сварные. Ответные части соединений устанавливаются или формируются на концах трубопровода.
  • Обжимные. Представляют собой хомут, надеваемый на поврежденный участок трубы. Под хомут подкладывается (или является его частью) слой уплотняющего упругого материала. Хомут затягивается, прижимая уплотняющий материал к повреждению и герметизируя его.

Обжимные служат средством оперативного, временного ремонта. Они не должны использоваться на постоянной основе. Могут устанавливаться только на жестких трубах (сталь, пластик) и подлежат замене на исправный участок трубы при первой возможности.

Стыковые применяются для постоянного ремонта жестких трубопроводов.

Для гибких шлангов малого давления (например, для садового полива или дренажного насоса) они могут использоваться и на постоянной основе. Используют их также и для сращивания кусков шланга.

Классификация муфт

По способу своего функционирования муфты подразделяются на

  • механические;
  • электрические;
  • гидравлические;
  • магнитные.

По возможности управления различают:

  • постоянного зацепления;
  • управляемые.

Управляемые муфты позволяют временно рассоединять валы с остановкой вращения или без таковой. По типу привода они подразделяются на:

  • Механические. В качестве привода используется мускульная сила человека.
  • Пневматические.
  • Гидравлические. Требуют наличия на станке или механизме системы гидравлики.
  • Электромагнитные. Наиболее современные, легко интегрируются в цифровые системы управления.
  • Самоуправляемые. По достижении определенного условия (скорости вращения, крутящего момента или самопроизвольного реверса) срабатываем механизм, временно или постоянно расцепляющий валы. Служат в качестве предохранительных устройств. Из-за сложности конструкции, изготовления и обслуживания вытесняются автоматизированными системами с датчиками и электроприводом.

По упругости сцепки различают

  • жесткие, осуществляют постоянное зацепление;
  • компенсирующие, способны работать в условиях неполной соосности валов;
  • упругие (компрессионные муфты), компенсируют крутильные или продольные колебания и удары, передаваемые от источника энергии;
  • сцепные, управляемые механизмы для коммутации валов, к ним относятся кулачково- дисковые и фрикционные муфты.

В сложных случаях применяют комбинированные муфты, соединяющие в себе несколько классификационных признаков.

Распространенные ошибки установки

В электрике применяются так называемые термоусадочные муфты, используемые для электро- и гидроизоляции концов и стыков электрических проводов и кабелей. Они представляют собой отрезки трубок из специального пластика, сильно уменьшающегося в размерах при нагревании и обжимающего конец или стык провода до его полной герметизации.

Распространенными ошибками при их монтаже являются:

  • неправильное цветовое обозначение фаз или контактов
  • наличие воздушных пустот после усадки;
  • перегрев муфты, ведущий к ее повреждению или разрыву;
  • неправильный выбор начального диаметра муфты и нарушение герметичности из-за неполного обжатия.

Тщательное соблюдение технологии и простая внимательность при работе позволяет избежать досадных оплошностей

Назначение

Механические муфты предназначены для:

  • передачи энергии между двумя валами, находящимися на единой оси либо под некоторым углом;
  • подключение и отключение ведущего и ведомого вала;
  • защиты агрегата от перегрузок;
  • компенсации ударов и колебаний, возникающих при работе механизма.

Муфтовое соединениеМуфтовое соединение

Ремонтные муфты переназначены для сращивания двух труб или временной ликвидации утечки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Электромагнитная муфта: принцип работы, устройство, характеристики

Важным элементом различных конструкций можно назвать муфту. Современные технологические возможности позволили получить более сложные устройства, которые характеризуются более привлекательными эксплуатационными характеристиками. Электромагнитные муфты можно назвать современным предложением. Они устанавливаются на современных автомобилях и многих других устройствах. Довольно сложная конструкция и непростой принцип действия определяет то, что нужно четко разбираться в подобном устройстве для обеспечения его качественного обслуживания. Рассмотрим все особенности данного вопроса подробнее.

Электромагнитная муфтаЭлектромагнитная муфта

Что такое электромуфта?

Электромагнитная муфта представлена специальным устройством для решения самых различных задач, большинство из которых связано с соединением и разъединением пары, находящейся в зацеплении. Производятся электромагнитные муфты для станков и других узлов транспортных средств или тепловозов. При этом выделяют несколько основных разновидностей подобных конструкций:

  1. Механизмы фрикционного типа конусные и дисковые.
  2. Электромагнитная муфта зубчатого типа считается специфическим вариантом исполнения, так как рабочая часть представлена сочетанием различных зубьев.
  3. Порошковая электромагнитная муфта является современным вариантом исполнения, так как она обеспечивает осевое смещение при необходимости.

Электромуфта является промежуточным соединительным элементом. Принцип действия заключается в использовании основных свойств электрического тока для генерации электродвижущей силы.

При этом он может выполнять самые различные функции, к примеру, защиту основного устройства от перегрева или управление.

Конструкция электромагнитной муфтыКонструкция электромагнитной муфты

Принцип работы муфты электромагнитной

Электромагнитная муфта может обладать самой различной конструкцией, но также выделяют и классический вариант исполнения. Его особенности заключаются в следующем:

  1. Основными элементами можно назвать два ротора, один из которого представлен железным диском с тонким концевым выступом.
  2. Внутренняя часть оснащается полюсными наконечниками, которые обеспечивают радиальное смещение. Для передачи тока создается обмотка, она подключается к источнику питания через контактные кольца. Часть этого элемента располагается на валу.
  3. Рассматриваемая муфта магнитная имеет второй ротор, который представлен цилиндрическим валом со специальными пазами, расположены параллельно основной оси. Они создаются для того, чтобы можно было вставлять специальные бруски с полюсными наконечниками.

Рассматриваемая муфта на постоянных магнитах обладает довольно сложной конструкцией, за счет чего обеспечивается точная и надежная работа. Принцип действия устройства следующий:

  1. При появлении тока возникает электромагнитное поле, которое пересекается с проводником и начинает взаимодействовать.
  2. Подобное совмещение становится причиной возникновения электродвижущей силы. Ее может быть вполне достаточно для перемещения подвижного элемента с учетом преодоления определенного усилия.
  3. При изготовлении этой детали применяется брусок меди, который и обеспечивает замыкание цепи. По ним проходит ток, за счет которого и появляется электромагнитная сила.
  4. Возникающие поля обеспечивают ведомого ротора за ведущим, при этом запоздание несущественное.

Подобный принцип работы применяется при создании самых различных механизмов. При этом устройство станка позволяет прекращать передачу вращающего момента в течение нескольких долей секунды, что и определяет его распространение.

Устройство электромагнитной муфтыУстройство электромагнитной муфты

Размагничивание электромагнитной муфты происходит за счет отключение источника питания. При этом особые свойства материала определяют то, что магнитное поле пропадает практически сразу, за счет чего происходит обратное движение подвижного элемента. Используемые обмотки электромагнита рассчитаны на достаточно большое количество таков сцепления и расцепления ведущего элемента с ведомым.

При рассмотрении того, что такое электромагнитная муфта также нужно уделить внимание свойств применяемых материалов при ее изготовлении.

Только специальные сплавы обладают магнитными свойствами, которые обеспечивают требуемые условия эксплуатации.

Передача момента на муфту может проводится от электрического двигателя и других подобных элементов. Размеры всех габаритов в большинстве случаев стандартизируются, однако есть возможность заказать производство механизма под заказ. Классификация, как правило, проводится по области применения и многим другим признакам.

Классификация электромуфт

В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:

  1. Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
  2. На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
  3. Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.

Рассматриваемый тип механизма делится на несколько основных типов:

  1. Контактные.
  2. Тормозные.
  3. Бесконтактные.

Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.

Вариант исполнения кондиционерного компрессора представлена в виде узла, который состоит из следующих элементов:

  1. Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
  2. Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
  3. Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.

Компрессорные установки получили весьма широкое распространение. Именно поэтому нужно уделять внимание следующим дефектам:

  1. Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
  2. Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
  3. Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.

Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:

  1. Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
  2. Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
  3. Муфта сцепления электромагнитная.

Муфта сцепленияМуфта сцепления

Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:

  1. По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
  2. Классификация проводится и по режиму включения: непостоянные и постоянные.
  3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
  4. По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

В отдельную группу включены электромагнитные порошковые муфты. Они представлены сочетанием веществ, которые при взаимодействии могут обеспечивать прочную связь.

Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.

Элементы защиты, электромагнитные фрикционные многодисковые муфты

Подобная электромуфта чаще всего устанавливается на станках с блоком числового программного управления. К достоинствам отнесем следующие моменты:

  1. Компактность. За счет этого есть возможность проводить установку электромагнитной муфты в современные устройства. С каждым годом размеры устройства существенно уменьшаются, за счет чего расширяется область применения.
  2. Надежность. Этот параметр считается наиболее важным при выборе практически любой муфты. Применение специальных материалов и контроль качества на всех этапах производства позволяет достигнуть наиболее высокого показателя надежности.
  3. Малогабаритность. Этот параметр определяет легкость в транспортировке и многие другие положительные параметры.

Этот вариант исполнения характеризуется довольно высокими эксплуатационными характеристиками, за счет которой он получил широкое распространение. Основными частями конструкции можно назвать:

  1. Корпус. В большинстве случаев он изготавливается при применении стали, которая характеризуется повышенной устойчивостью к воздействию окружающей среды. Предназначение корпуса заключается в защите внутренних элементов.
  2. Катушка. Этот элемент предназначен для непосредственного создания электромагнитного поля, за счет которого и происходит смещение основных элементов. Катушка рассчитана на воздействие определенного электрического тока, слишком высокое напряжение оказывает негативное воздействие.
  3. Группа дисков фрикционного типа. При изготовлении пакета фрикционных дисков применяется специальный сплав, характеризующийся определенными магнитными свойствами.
  4. Поводок и нажимной диск.
  5. На корпусе есть насаженное кольцо, изготавливаемый из изоляционного материала.
  6. Ток подается при помощи контактной щетки. Именно она в большинстве случаев выходит из строя на момент эксплуатации механизма.

Исключить вероятность возникновения короткого замыкания можно при помощи вырезанных отверстий в дисках. На момент подачи электрического тока создается электромагнитное поле, которое замыкается при помощи фрикционного диска. Именно за счет этого создается притягивающая сила, за которой происходит смещение основной части.

Встречается несколько вариантов исполнения подобных конструкций. Примером можно назвать устройство с вынесенным и магнитопроводящим диском.

Разнообразие электромуфтРазнообразие электромуфт

Преимущество соединений при помощи электромуфт

Рассматриваемое устройство получило весьма широкое распространение. Это можно связать с тем, что оно обладает достаточно большим количеством преимуществ, которые должны учитываться. Наиболее важными считаются приведенные ниже:

  1. Надежность. При подаче электрического тока устройство проводит разъединение отдельных элементов в течение короткого промежутка времени. При этом электромагнитное поле не подвержено воздействию окружающей среды, поэтому существенных проблем при работе, как правило, не возникает.
  2. Сохранение основных свойств на протяжении длительного периода. Важным критерием выбора подобных устройств можно назвать именно эксплуатационный срок. За счет применения специальных материалов этот показатель в рассматриваемом случае существенно расширен.
  3. Срабатывание в течение нескольких долей секунд. Подобный результат свойственен относительно небольшому количеству устройств рассматриваемой категории. Время срабатывания – параметр, который учитывается при выборе муфты.
  4. Возможность исполнения для достижения самых различных целей, к примеру, защиты устройства или дистанционное управление.
  5. Компактность и небольшой вес. Эти параметры считаются также довольно важными, так как слишком большой вес оказывает нагрузку на основную конструкцию. Компактность позволяет проводить встраивание устройства в самые различные конструкции.

Однако есть несколько существенных недостатков, которые должны учитываться. Примером можно назвать то, что устройство стоит достаточно дорого, а обслуживание должно проводится исключительно специалистом. Кроме этого, эксплуатация при несоблюдении основных рекомендаций может стать причиной повышенного износа. Не стоит забывать о том, что для работы устройства требуется электрический ток, который и обуславливает появление требуемого электромагнитного поля.

Область применения

Устройство получило весьма широкое применение, так как обеспечивает соединение нескольких элементов и их разъединения при необходимости. Область применения следующая:

  1. Автомобили и другие транспортные средства имеют узлы, которые снабжаются электромагнитной муфтой.
  2. В последнее время все чаще устройство устанавливается в станки с ЧПУ. Это связано с тем, что к их работе предъявляются требования по высокой точности работы.
  3. Было разработано несколько типов различных устройств, которые могут выступать в качестве промежуточного элемента. Применять муфты могут для достижения самых различных целей, к примеру, защиты устройства от перегрева путем отключения привода при срабатывании датчика.

В целом можно сказать, что использование электрического тока для генерации сигнала позволяет существенно расширить область применения устройства. Это связано с возможность передачи сигнала от различных датчиков.

В заключение отметим, что электромагнитные муфты выпускают самые различные организации. Рекомендуется уделять внимание продукции исключительно известных производителей, так как заявленные параметры соответствуют реальным. При изготовлении могут применяться самые различные материалы, уделяется внимание защите от воздействия окружающей среды.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Муфта (одежда) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Муфта.

Му́фта[1] (нидерл. mouwtje; от mouw, «рукав»[2]) — элемент теплой верхней одежды, представляющий собой пустотелый цилиндр из меха или толстой ткани (часто многослойной), внутрь которого прячут руки, вставляя в боковые отверстия. Некоторые муфты снабжены веревочками — длинными (чтобы закидывать за шею) или короткими (чтобы можно было повесить муфту на крючок)[3]. Конструкция муфты часто включает карман, служащий кошельком.

Муфты известны в ренессансной Италии co второй половины XV века[4]. При дворе герцога Феррары ещё в 1475 году упоминается maneza (название муфты на феррарском диалекте эмилиано-романьольского языка[5]) с подкладкой из меха ягненка.

Муфты произошли от рукавов особой формы, на что указывают названия муфты в итальянском и французском языках: итал. manicotto (от manica «рукав») и фр. manchon (от manche «рукав») соответственно. В начале XVI века муфта стала популярной среди состоятельных людей в других странах Европы, особенно во Франции (в этот период часть территорий Италии вошла в состав Франции в результате Франко-испанских войн за раздел Италии). Муфту изготавливали из дорогих тканей с подкладкой из меха или бархата. Снаружи на муфте можно было увидеть изображения гербов. При дворе короля Франциска I муфта называлась фр. contenance (от contenance «емкость») и bonne grâce. Во Франции последней трети XVI века муфта становится элементом и мужского гардероба.

Одно из сохранившихся ранних изображений муфт содержится в «Книге национальных костюмов» Чезаре Вечеллио, созданной в Венеции в 1599 г. В Венеции муфту в те времена называли manizza. К тому времени муфта использовалась уже во всей Италии.

В XVII веке муфты появились в России. Слово муфта происходит от нид. mouwtje, что указывает на роль голландцев в её распространении в период правления Петра I.

К началу XVIII века муфта уменьшилась в размерах, изысканно украшалась. Наибольшее распространение этого изделия пришлось на вторую половину XVIII века, когда муфты год от года увеличивались в размере. Сохранились сведения о том, что в Венеции мужчины носили плащи с капюшонами вместе с муфтами из меха норки и лисы.

Небольшие женские муфты начинают увеличиваться с 1780 года и достигают максимальных размеров в 1820 году. В продолжение XIX века муфточка, уменьшившись в размерах, превратилась в модный аксессуар женской одежды, а мужские муфты практически вышли из употребления. Примером модницы с муфточкой может служить героиня известной картины Крамского (1883).

В XX веке женские муфты, одно время позабытые, вернулись в моду в Италии в 1911-1912 годах, а в России накануне революции[6]. Муфта как аксессуар окончательно вышла из употребления в межвоенный период (1920-1930-е годы) по мере распространения тёплого автомобильного транспорта[7].

  • Муфта // Краткая энциклопедия домашнего хозяйства / под ред. А. И. Ревина. — М.: Советская энциклопедия, 1960. — Т. 1. — С. 358. — 770 с.
  • Р. М. Кирсанова. Муфта // Костюм в русской художественной культуре 18 — первой половины 20 вв.: Опыт энциклопедии / под ред. Т. Г. Морозовой, В. Д. Синюкова. — М.: Большая Российская энциклопедия, 1995. — С. 181—182. — 383 с.: ил. с. — 50 000 экз. — ISBN 5-85270-144-0.
  • Л. В. Беловинский. Муфта // Иллюстрированный энциклопедический историко-бытовой словарь русского народа. XVIII — начало XIX в. / под ред. Н. Ерёминой. — М.: Эксмо, 2007. — С. 401. — 784 с.: — ил. с. — 5 000 экз. — ISBN 978-5-699-24458-4.

Кабельная муфта — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 8 февраля 2015; проверки требует 21 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 8 февраля 2015; проверки требует 21 правка. У этого термина существуют и другие значения, см. Муфта. Муфта на телефонном кабеле. Жилы соединяются с помощью индивидуальных зажимов Оптическая муфта Муфты высоковольтных силовых кабелей (справа): вверху — оконечные, внизу — соединительные Соединительные муфты на кабельной ЛЭП

Кабельная муфта (от нем. Muffe или нидерл. mouwtje) — устройство, предназначенное для соединения электрических и оптических кабелей в кабельную линию и для их подвода к электрическим установкам, станционным сооружениям, воздушным линиям электропередачи и связи. Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, частотой, количеством жил, типом изоляции и конструктивными особенностями кабеля.

Симметричный кабель может соединяться следующими способами:

  • скрутка;
  • скрутка с пайкой;
  • c помощью зажимов: индивидуальных или групповых;
  • с помощью обжимных гильз
  • с помощью болтовых соединителей.

Соединение кабелей скруткой применяется в наименее ответственных линиях, так как не обеспечивает надёжного контакта в течение длительного времени. Жилы, соединённые при помощи скрутки и скрутки с пайкой, изолируют с помощью диэлектрических гильз.

Для соединения коаксиальных кабелей недостаточно контакта жил — необходимо обеспечить сохранение электрических параметров. Поэтому коаксиальные кабели соединяют с помощью специальных гильз.

Оптические волокна сращивают с помощью сварки, либо с использованием неразъёмных соединителей. При сращивании оптических волокон большое значение имеет подготовка оптического волокна: торцы оптических волокон должны быть максимально гладкими, поверхность не должна быть загрязнена пылью. Современные сварочные аппараты для оптических волокон позволяют на месте контролировать качество сварки, для чего содержат микроскоп, а также тестовый лазер, позволяющий проверить затухание сигнала при прохождении сварного шва.

Жилы силовых кабелей соединяют с помощью наконечников, которые стягиваются болтами, или гильз; к жиле они крепятся либо также с помощью болтов, либо обжимом.

В зависимости от назначения кабельные муфты делятся на соединительные и концевые (тупиковые).

Муфты кабельные соединительные:

  • для кабеля с бумажнопропитанной изоляцией. 1Стп-4х150-240 С (1-на напряжение до 1кВ, С-соединительная, тп-термопластичная (термоусаживаемая), 4-количество жил, 150-240-диапазон сечения жил, С-в комплекте с механическим болтовым соединителем)
  • для кабеля с изоляцией из ПВХ и сшитого ПЭ. 1ПСтп-5х150-240 С (1-на напряжение до 1кВ, П-тип изоляции кабеля, С-соединительная, тп-термопластичная (термоусаживаемая), 5-количество жил, 150-240-диапазон сечения жил, С-в комплекте с механическим болтовым соединителем)
    • муфты Стп
    • муфты СтпР (Р-ремонтная)
    • муфты СтпБ (Б-бронированный кабель)
    • муфта СтпО (О-одножильный кабель)
    • муфты ПСтп
    • муфта ПСтпР
    • муфта ПСтпБ
    • муфта ПСтпО

Переходные муфты-используются для соединения кабелей разного типа, 1Стп-ПСтп-4×150-240 С

Муфты кабельные концевые:

  • для кабеля с бумажнопропитанной изоляцией. 1КВ(Н)тп-4х150-240 Н (К-концевая, В-внутренней либо Н-наружной установки, тп-термопластичная (термоусаживаемая), 4-количество жил, 150-240-диапазон сечения жил, Н-в комплекте с механическим болтовым наконечником)
  • для кабеля с изоляцией из ПВХ и сшитого ПЭ. 1ПКВ(Н)тп-5х150-240 Н (П-тип изоляции кабеля, К-концевая, В-внутренней либо Н-наружной установки, тп-термопластичная (термоусаживаемая), 5-количество жил, 150-240-диапазон сечения жил, Н-в комплекте с механическим болтовым наконечником)
    • муфты КВтп, КНтп
    • муфты КВтпБ, КНтпБ
    • муфты КВтпО, КНтпО
    • муфты ПКВтп, ПКНтп
    • муфты ПКВтпБ, ПКНтпБ
    • муфты ПКВтпО, ПКНтпО

Так же отдельной группой проходят оптические муфты.

Нормативно-технические документы, стандарты[править | править код]

Муфта (механическое устройство) — это… Что такое Муфта (механическое устройство)?

У этого термина существуют и другие значения, см. Муфта.

Му́фта — устройство (деталь машины), предназначенное для соединения друг с другом концов валов и свободно сидящих на них деталей и передачи крутящего момента. Служат для соединения двух валов, расположенных на одной оси или под углом друг к другу.

Муфта передаёт механическую энергию без изменения её величины.[1]

Система классификации муфт

По видам управления

  • Управляемые — сцепные, автоматические
  • Неуправляемые — постоянно действующие.

По группам муфт (механические)

  • Жёсткие (глухие) муфты:
  • Компенсирующие муфты — компенсируют радиальные, осевые и угловые смещения валов:
  • Упругие муфты — компенсация динамических нагрузок:
  • Сцепные муфты — соединение или разъединение валов или валов с установленными на них деталями.
  • Самоуправляемые (автоматические) муфты:
    • обгонные муфты — передача вращения только в одном направлении;
    • центробежные — ограничение частоты вращения;
    • предохранительные муфты — ограничение передаваемого момента (с разрушающимся элементом и автоматические).
  • Гидравлические (гидродинамические).
  • Электромагнитные и магнитные.
  • На текстильных застёжках.

Примеры конструктивных исполнений унифицированных муфт

Жёсткие фланцевые и втулочные муфты

В жёсткой фланцевой муфте применяется болтовое соединение фланцев. Во втулочной муфте применяется жёсткая втулка, соосно соединяющая друг с другом два вала.[2]

Гидравлическая муфта

Гидравлическая муфта — устройство, в котором валы не имеют жёсткой механической связи и передача механической энергии происходит под действием потока рабочей жидкости (масла) от насосного колеса к турбинному колесу. Особенность гидравлической муфты в том, что она ограничивает максимальный момент, сглаживает пульсации, устраняет перегрузку двигателя при пуске и разгоне.

Электромагнитная и магнитная муфта

Электромагнитная и магнитная муфта — валы также не имеют жесткой механической связи и кроме того она позволяет передавать механическую энергию через герметическую стенку абсолютно без утечек. Одно из применений в центробежных насосах для перекачки опасных жидкостей.

Полезные госты и другие стандарты

  • ГОСТ Р 50371-92: Муфты механические общемашиностроительного применения. Термины и определения.
  • ГОСТ 15622-96: Муфты предохранительные фрикционные. Параметры, конструкция и размеры.
  • ГОСТ Р 50893-96: Муфты предохранительные шариковые. Основные параметры и размеры. Технические требования.

Литература

  1. Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский центр «Академия», 2004. — С. 417. — ISBN 5-7695-1384-5
  2. Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — Т. 2. — 912 с. — ISBN 5-217-02964-1 (5-217-02962-5), ББК 34.42я2, УДК 621.001.66 (035)
  3. Башта Т.М., Руднев С.С., Некрасов Б.Б. и др. Гидравлика, гидромашины и гидроприводы. 2-е изд. — М.: Машиностроение, 1982. — С. 424.

Примечания

  1. Это справедливо при равномерном вращении валов.
  2. Иосилевич Г. Б., Строганов Г. Б., Маслов Г. С. Прикладная механика: Учеб. для вузов/Под ред. Г. Б. Иосилевича. — М.: Высшая школа, 1989.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
