Можно ли прокладывать кабель ввг в земле: особенности установки. Крепление и крепеж для кабеля Варианты исполнения кабеля ВВГ

Содержание

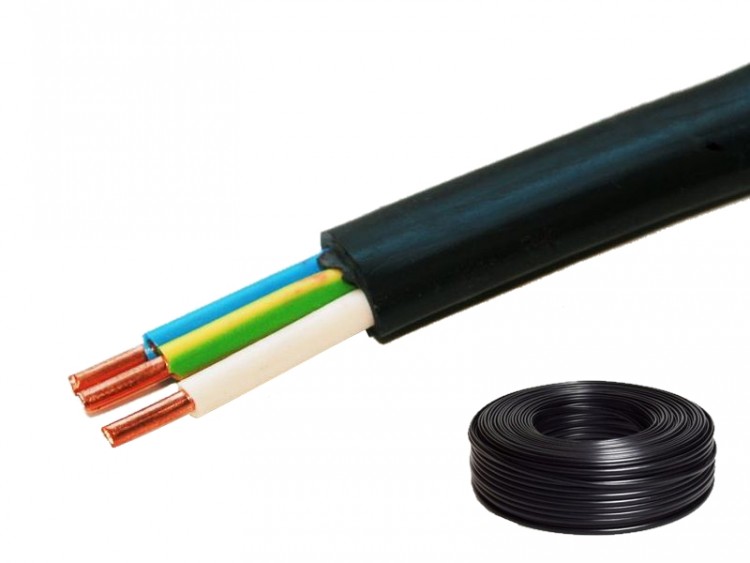

Особенности монтажа ВВГ и ВВГнг

Кабели ВВГ и ВВГнг благодаря своим физическим характеристикам, широко применяются на предприятиях и в быту. При этом, они имеют свои особенности и нюансы монтажа.

Монтаж в земле.

Как требует шестой раздел Правил устройства электроустановок, кабель, прокладываемый в земле или воде, должен быть обеспечен достаточной механической прочностью, то есть, оборудован бронёй. Кабели марок ВВГ и ВВГнг, не имеют брони, а значит, их прокладка допускается только с применением дополнительной защиты от механических повреждений – в трубах, коробах, тоннелях и т.п.

Прокладка на лотках и коробах.

Кабели марки ВВГ и ВВГнг, отличаются достаточной устойчивостью к ультрафиолету, по этому, их допускается прокладывать открытым способом, в том числе и на лотках. Такой способ прокладки распространен в производственных помещениях, высота установки лотков (коробов) должна быть не менее 2 м от уровня пола, расстояние между кабелем и трубопроводом должно быть не менее 0,1 м, а если трубопровод с опасными жидкостями (газами) – не менее 0,25 м.

Максимальное число прокладываемых на лотке кабелей зависит от сечения кабеля и ширины лотка, при однорядной прокладке, расстояние между кабелями в свету выдерживается не менее 5 мм.

Крепление кабеля к лотку, при горизонтальной прокладке не требуется, при вертикальной прокладки осуществляется через один метр. Кроме того, исходя из местных условий (класс помещения, агрессивность среды, скопление людей), могут применять либо кабель ВВГнг, либо ВВГ, также от этого зависит допустимое количество кабелей в пучке, кабель ВВГнг – не распространяет горение даже при прокладки в пучках.

При такой прокладке кабеля возможно подключение фланцевых погружных нагревателей, это очень важно, поскольку приборы сложные и требуют бережного отношения. Фланцевые погружные нагреватели незаменимы при условиях, в которых требуется подогрев больших объёмов воды, особенно, если речь идёт о проточной воде.

Прокладка по стенам.

Высокая устойчивость к влиянию внешней среды, позволяет прокладывать кабель ВВГ (ВВГнг) открытым способом по стенам, с негорючим или трудно горючим покрытием (кирпич, штукатурка), подвешивать на струнах, тросах.

В таком случае, горизонтальную прокладку необходимо осуществлять на расстоянии 100-200 мм от карниза, параллельно линии пересечения потолка и стен. Вертикальную прокладку выполняют не ближе 100 мм к дверям или окнам. При отсутствии вероятности механических повреждений, данный кабель можно не оборудовать дополнительной защитой, а кабель ВВГнг применять в жилых помещениях.

Прокладка в стене.

Данный способ проводки свойственен жилым помещениям, кабель ВВГ (ВВГнг), приспособлен для такого способа монтажа и часто применяется в монтаже как силовых, так и осветительных сетей без применения разделительного слоя. В случае необходимости параллельной прокладки кабеля, расстояние между ними не должно быть меньше 3 мм при использовании ВВГ, и допускается прокладка в пучках ВВГнг.

Независимо от способа монтажа, важной особенностью поливинилхлоридного кабеля, является температура окружающей среды, если диапазон эксплуатационных температур достаточно велик (-50 ̊С – +50 ̊С), то температура воздуха при монтаже, не должна быть ниже -10 ̊С (в противном случае, требуется подогрев кабеля). Обязательно нужно учитывать минимальные радиусы изгиба кабеля:

Марка кабеля

ВВГ

ВВГнг

Многопроволочный ВВГ, ВВГнг

Радиус, в количестве наружных диаметров

10

15

7,5

Кабельная продукция данного типа, получила широкое распространение и большой спектр применения, существует множество подтипов кабеля ВВГ, при этом в каждом конкретном, выбор кабеля и способ монтажа должен отвечать требованиям Правилам устройства электроустановок, требованиям Правил пожарной безопасности и СНиП.

.

Область применения кабелей ВВГ | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Кабель марки ВВГ является популярным решением, когда осуществляется передача и распределение электроэнергии в установках стационарного типа на напряжение, что равно 0,66 кВ или 1 кВ и имеет частоту 50 Гц. Кабель ВВГ, технические характеристики которого предполагают прокладку в помещениях сухого и влажного типа (влажность может достигать 98%), а также на открытом воздухе, применяется достаточно широко.

Например, он применяется при прокладке в блоках, на специализированных кабельных эстакадах, он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки. Также применение подобного кабеля осуществляется в туннелях, вахтах, коллекторах, каналах и аналогичных местах.

  • Не рекомендуется прокладка в земле, хотя теоретически она допустима при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок.

Также область применения данного кабеля включает в себя помещения, где есть вероятность возникновения взрыва или возгорания. Одно из ключевых преимуществ кабелей ВВГ заключается как раз в том, что при одиночной прокладке (или при прокладке пучком при использовании кабеля ВВГнг) они не распространяют горение – это достигается при помощи плотной оболочки, выполненной из поливинилхлоридного материала. Впрочем, когда есть большая вероятность возникновения взрыва, рекомендуется использовать бронированный кабель для большей безопасности. Классы взрывоопасных зон, которые могут быть оснащены подобным кабелем – это B-I и B-Ia. При этом очень важно, чтобы при эксплуатации не возникало никаких механических повреждений.

Данный кабель в его стандартном виде не рекомендуется укладывать под штукатурку, для этого требуется наличие дополнительной защиты, а также пониженного газо- и дымовыделения, для чего лучше применять, например, подтип ВВГнг или ВВГ нг ls. Что до форм-фактора, то для прокладки под штукатуркой больше подходит плоский кабель ВВГ п.

Особенностью применения подобного кабеля также является то, что его прокладка осуществляется без дополнительного подогрева, а температура при этом не должна быть ниже -15°С. Ограничений на разницу уровней на трассе, где прокладывается кабель, при этом, не имеется. Важно заметить, что вышеупомянутая температура относится только к прокладке – после прокладки кабеля температурный диапазон расширяется до -50°С — +50°С, а предельно допустимая рабочая температура и вовсе достигает +70°С (+80°С в аварийном режиме).

Читайте также — виды кабеля марки ВВГ:

Кабель для прокладки в земле – как выбрать?

Критерии выбора

Вне зависимости от вида, назначения работ, прокладка кабеля под землей должна проходить по ПУЭ, ПТЭЭП. Еще до начала работы необходимо подобрать оптимальную марку кабеля. Зачастую самым лучшим вариантом выступает бронированный кабель для прокладки в земле, хорошо защищенный от механического повреждения. Выполнение прокладки осуществляется и другими кабельными марками, но в таком случае укладка их осуществляется в асбестоцементные со специальными поливинилхлоридными трубами.


Поскольку при подземной кладки уличная проводка не подвергается действию ультрафиолетовых лучей, высокой температуры окружающей среды, ветру и гололеду, критерии выбора кабеля для прокладки в земле ограничиваются прочностью на разрыв, стойкостью к агрессивной коррозии и химическим элементам почвы. Выбирая кабель, также нужно смотреть его целостность, отсутствие видимых дефектов.

Виды кабелей

Для подземной прокладки электричества используются кабели с защитой трех видов:

  • бумажной изоляцией с пропиткой;

  • полипропиленовой изоляцией;

  • алюминиевой, свинцовой бронированной оболочкой.

Бумажная изоляция обеспечивает лучшие электротехнические характеристики и длительный срок службы. Она имеет низкую устойчивость к влаге, поэтому для нее нужна герметичная оболочка. Используя проводник с бумажной изоляцией, также следует помнить о том, что существенная разница глубины прокладки снижает ее прочность и сокращает срок работы.

Проводники с пластмассовой изоляцией долго служат в агрессивной среде, отличаются пожаробезопасностью и стойкостью к повышенной влажности. Бронированные проводники с свинце или алюминии — лучший вариант для прокладки в земле. Они надолго обеспечивают кабельную защиту от агрессивной внешней среды.

Какие используются?

В грунтах, где отмечена невысокая коррозийная активность используется кабель следующей марки ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие. В траншее, где наблюдается средняя коррозийная активность применяются кабели —  СБ, СБл, СКл. При прокладке кабельной линии на Крайнем Севере с многолетними мерзлыми грунтами, оползнями, пучениями и образованиями оврагов используются кабели ПвКШп.


Обзор некоторых моделей

Самым распространенным и часто используемым бронированным кабелем для прокладки в земле считается ВБбШв. Он аналогичен алюминиевому аналогу АВБбШв. Благодаря бронированной конструкции из стальных лент, кабель можно использовать без защитной трубы. Броня защищает кабель от механического воздействия, действия грызуна. Кроме прокладке под землей с заземленной стальной броней, такой кабель нередко используется на воздухе.

Бронированный кабель с бумажной изоляцией СБ, СБл, СКл, с медными и алюминиевыми жилами также используется для прокладки в земле. Кроме брони в нем есть металлическая оболочка. Она защищает бумагу от намокания. Благодаря секторной форме жил кабелей значительно снижается общий вес кабеля. Это помогает экономить пространство. Недостаток кабеля заключается в том, что если разность уровня трассы больше 15 метров, то проводник. имеющий бумажную изоляцию нельзя. Причина в вязкости стекающей пропитки бумажной изоляции. Если высоты разные, лучше использовать кабели, имеющие полиэтиленовую изоляцию и пропитку церезина — ЦСП, ЦСБ и ЦСКЛ.

Для прокладки кабеля в земле используются также ПвБбШв, ПвП, ПвПг. Несмотря на то, что они стоят дороже представленных выше проводников на 60%, их можно прокладывать при отрицательной температуре. Они не ограничены по трассам. Имеют другие преимущества.

Установочные провода ПВС, ШВВП и ПУНП прокладываются под землей и в воде. Силовые кабели ВВГ также можно использовать в земле.

В результате, выбирать кабель для прокладки в земле нужно по изоляции, марке и внешним особенностям. Необходимо чтобы проводник был стойким на разрыв, устойчивым к действию влаги и агрессивной внешней среде.

Прокладка кабеля по воздуху | Как проложить кабель?

При благоустройстве загородного дома часто требуется провести электричество к хозяйственным постройкам. Это может быть баня, гараж или сарай. Решить эту задачу можно двумя способами:

У каждого из указанных способов имеются свои плюсы и минусы.

Электрические провода по воздуху

Этот вариант смело можно назвать наиболее распространенным, что объясняется преимуществами такого подхода к электрификации хозяйственных построек на приусадебном участке:

  1. Легкий и быстрый монтаж. Чтобы протянуть электрический кабель между двумя зданиями, потребуется всего полчаса работы. Для этого нужно закрепить на фасадах анкерные болты с крюками и натянуть несущий стальной трос. Электрический кабель рекомендуется предварительно протянуть в полиэтиленовой гофре, чтобы защитить от механических повреждений и неблагоприятных атмосферных факторов (солнечных лучей и осадков). А уже гофра затем крепится на стальном тросе с помощью пластиковых хомутов.
  2. Простота обслуживания и ремонта. Если сильный порыв ветра каким-то образом вырвет крепление из стены здания или оборвет сам стальной трос, то восстановление линии не составит особого труда. Также не возникнет проблем и в случае необходимости замены проводов.
  3. Небольшие финансовые затраты. Покупка нескольких метров электрического кабеля, пластиковой гофры и пары анкерных болтов не требует значительных денежных расходов.

К недостаткам воздушной линии можно отнести:

  1. Непрезентабельный вид протянутых по двору проводов. Если благоустройству приусадебного участка было отдано много сил, хотелось бы, чтобы ничто не портило полученный результат.
  2. Подверженность воздействию внешней среды. Протянутый по воздуху кабель может оборваться из-за сильных порывов ветра или на него может упасть дерево.
  3. Крупногабаритная сельхозтехника и автотранспорт не могут заехать во двор из-за риска обрыва проводов.

Прокладка кабеля в земле

Основное преимущество данного способа прокладки электрических кабелей — эстетичность. Вид висящих проводов не будет нарушать идиллию благоустроенного приусадебного участка.

Также можно отметить и другие плюсы прокладки проводов в грунте:

  • нет помех для передвижения автотранспортных средств, сельхозтехники и спецтехники по двору;
  • линия может иметь очень большую протяженность, при этом не нужна установка дополнительных опор, как в случае воздушной линии.

Минусы:

Выбор того или иного способа прокладки кабеля между зданиями на приусадебном участке зависит от пожеланий и финансовых возможностей собственников недвижимости.

Какой кабель проложить в земле на даче. Прокладка кабеля под землей – создание надежной силовой линии для дачи и частного дома. Как сделать проводку: материалы и инструменты

Практическая инструкция по прокладке кабелей 220/380 в. на дачном участке подземным способом и то, на что надо обратить особое внимание.

1. трассу прокладки кабеля.
На что обратить внимание: Трасса должна проходить хотя бы в метре от больших деревьев. Нежелательно пересечение с другими кабелями. нежелательно пересечение мест с повышенной нагрузкой на грунт, типа стоянок машин или площадки для заезда ассенизационной машины. Такие места лучше обойти по периметру, несколько лишних метров кабеля погоды не сделают.

2. Выкопайте траншею.
На что обратить внимание: глубина траншеи должна быть нигде не мельче 70 см. Лучше 80, потому что придется делать подушку.

3. Очистите траншею от предметов, способных повредить оболочку кабеля.
На что обратить внимание: Со дна и стен траншеи нужно убрать все твердое и острое — камни, кирпичи, железки, осколки стекла и т. д. Если какой-то предмет окажется слишком велик для того, чтобы его убрать — например, кусок бетонной плиты — это не беда, просто придется делать футляр.

4. Сделайте песчаную подушку.
На что обратить внимание: для подушки годится самый дешевый песок, карьерный. Следите, чтобы подушка заполнила все дно траншеи и везде была не тоньше пяти сантиметров. Норматив для подушки — 10 см., но выдержать его получается не всегда.

5. Приготовьте кабель.
Моя личная рекомендация такова — для малых сечений и малых мощностей, используется ВВГ, для средних и больших — АВБбШв. Т. е. если у вас получается по расчету 1,5 или 2,5 или 4 кв. мм — используйте ВВГ, если больше — используйте АВБбШв. Можно использовать и бронированный медный кабель ВБбШв, но на малых сечениях особых преимуществ это не даст, а и работу, и материалы удорожит чувствительно.
На что обратить внимание: Тщательно проверьте целостность внешней оболочки кабеля. Если есть повреждения — заранее устраните их.
Проверьте состояние изоляции кабеля. По правилам для этого требуется мегометр, но на практике для кабелей с виниловой изоляцией вполне достаточно будет обычного цифрового тестера с омметром. Ваша задача — убедиться в отсутстви замыканий токопроводящих жил между собой, а если есть броня — то и с броней.

6. Заранее наденьте на кабель трубы и футляры.
На что обратить внимание: Теоретически можно класть кабель и просто в землю безо всякой защиты, правила разрешают это в местах, где нет угрозы его повреждения, но я все же настоятельно рекомендую использовать ПНД гофрошланг. Тому есть много причин, о которых я писал в другом месте. Здесь я не буду повторяться, просто так много лучше. Поверх гофры оденьте заранее футляры, они будут необходимы в тех местах, где не удалось убрать твердые предметы, поблизости от деревьев, в местах перехода через дорожки, в местах пересечения трасс водо-газопроводных труб, в местах, где глубина траншеи менее 50 см. и т. д. Так же трубами нужно защищать места пересечения с въездами машин во двор, с дренажными трубами, канавами, лотками и т. д. — независмо от типа используемого кабеля.

7. Уложите кабель в траншею
На что обратить внимание: Ни в коем случае не кладите кабель внатяг, он обязательно должен лежать со слабиной, волнообразными извивами. Это — одно из важнейших условий! Если на кабеле есть футляры — разместите их в предназначенных для этого местах. Если где-то забыли футляр — не беда, хорошие разъемные футляры получаются из асбоцементных труб, разрезанных вдоль на два полуцилиндра. Они одеваются на кабель в нужном месте и потом соединяются любым способом, например скотчем.

8. Зарисуйте план расположения кабеля.
На что обратить внимание: Замерьте расстояния до выходов трассы их домов и поворотов трассы от надежных неподвижных предметов — углов зданий, столбов, крупных деревьев и т. д. Так же пометьте на стенах зданий те точки, под которыми кабель выходит в грунт.

9. Засыпьте кабель песком. Песок тот же, что на подушку, толщина слоя 10 см.
На что обратить внимание: Чтобы кабель не торчал из песка. Если гдек-то выступает — прижмите его деревянным колышком.

10. Засыпьте кабель грунтом слоем 15 см. и утрамбуйте его
На что обратить внимание: На то, чтобы в грунте, используемом для обратной засыпки, не было твердых предметов. Трамбовать грунт надо без фанатизма, вполне достаточно пройтись по нему ногами.

11. Проложите сигнальную ленту.
На что обратить внимание: Середина сигнальной ленты должна находиться над кабелем. Ленты бывают односторонними — удостоверьтесь, что на всем протяжении трассы предупреждающая надпись находится сверху.

12. Засыпьте траншею полностью
На что обратить внимание: Грунт немного осядет, поэтому делайте небольшой горбик.

13. Еще раз промеряйте сопротивление изоляции кабеля
На что обратить внимание: Проверьте кабель не только на отсутвие коротких замыканий жил между собой и броней (если она есть), но — самое главное! — на отсутствие замыканий на землю. Если такие замыкания имеются — вся работа должна быть переделана заново.

Несколько примечаний:
1. Практически все современные кабели так или иначе подходят для прокладки в земле, лучший для дачных условий выделить трудно. Единственно избегайте прокладки в земле ПУНПа и КГ.

2. Прокладывайте кабель только целыми кусками. Если это никак невозможно — не муфтите, без опыта надежную муфту сделать невозможно. Лучше сделайте надземную соединительную коробку.

3. Если кабель идет параллельно фундаменту дома, то минимальное расстояние между ними — 60 см. Под фундаментами любого типа кабели проходить не должны.

4. Если вам надо проложить в одной траншее два и более кабелей, то расстояние между ними должно быть не менее 10 см.

5. Если вам надо пройти под корнями большого дерева, обойти которое невозможно — выкопайте с обоих сторон от дерева ямы, забейте под корями металлическую или асбоцементную трубу и прокладывайтесь в ней.

6. Если новый кабель пересекает ранее проложенный кабель, то между ними должно быть не менее 15 см. расстония, а оба кабеля надо одеть в футляры на расстояние в 1м. в каждую сторону от места пересечения.

7. Если вы используете бронированный кабель — не забудьте заземлить его броню.

8. Настоятельно предостерегаю от самостоятельного использования кабелей типа ААБл и тому подобных с бумажной маслопропитанной изоляцией — даже если есть возможность разжиться им за бесплатно. Это хорошие кабели, но они очень жесткие и неудобные, работа с ними требует специальных навыков, на концах кабелей в обязательном порядке должны быть установлены концевые разделки, а проверка их осуществляется только мегометром (тестер не годится).

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:


Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0. 7-0.8 м, до 35 кВ — 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т. ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

Можно ли прокладывать кабель ВВГнг в земле?

Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

  • Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
  • Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
  • Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
  • Место проводки скрыто от взора, поэтому не портит внешний облик местности;
  • Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

  • Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
  • Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
  • Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
  • Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
  • От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
  • Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
  • Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
  • При укладке с применением лебедки, которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
  • При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
  • Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;

  • После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

    • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
    • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
    • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

  • Обозначение места проведения электролинии;
  • Выбор подходящего для данного вида работ кабеля;
  • Обустройство траншеи под проводку;
  • Укладка кабеля в грунт;
  • Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
  • Проведение проверочных работ по функционированию линии;
  • Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

  • Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
  • При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
  • Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
  • Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
  • Существует вариант — дно траншеи выкладывается красным кирпичом;
  • Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
  • Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
  • Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
  • Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
  • Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:


Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п.

Изначально электричество подведено к одному из них, а электрофицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.

Выбираем способ

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Правила прокладки кабеля под землей

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Используемый материал

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ (особенно ВВГз), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Похожие материалы

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно его.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Дачный участок и загородный дом – это большой объем проблем, который возникают каждый день. Их приходится решать, не оставляя на потом, потому что нерешенная проблема удваивается с каждым днем. Поэтому когда перед владельцем загородного участка стоит вопрос электрического подключения какого-нибудь устройства или служебного сооружения, расположенного рядом с основным домом, то это очередная проблема, которую решить просто, зная требования и правила проведения электрической разводки. Итак, давайте в этой статье рассмотрим вопрос, как проводится прокладка кабеля в земле на дачном участке.

Обратите внимание, именно в земле, а не воздушным способом. Хотя, как уверяют специалисты, оба варианта обычно используются дачниками, когда решается та или иная задача.

Начнем разбор нашей темы с того, что обозначим некоторые понятия и термины, где основным является понятие – ответвление. То есть, любые проводки кабеля от дома, с помощью которых будут подключаться, к примеру, гараж, баня, летняя беседка, уличное освещение, называются ответвлениями. И неважно, это воздушные линии или подземные.

Все делаем по закону

Умные люди стараются вести свои дела по одному очень важному принципу, который гласит – надо все делать так, чтобы у вас все было, но за это вам ничего не было бы. А так как поставками электроэнергии занимается одна организация, то получается, что вы дело имеете с монополистом. А, значит, изменить условия предоставления его услуг никак нельзя. То есть, в данном случае вы играете на его поле.

Поэтому изменить законодательные акты вы не сможете. А в них говорится, что любое ответвление от исходной линии электропередачи является собственностью электросети. Даже если вы своими руками провели провод от своего собственного дома до своего собственного гаража, он является не вашей собственностью. Поэтому монополист, а точнее, его представитель в виде ГорСвета или РайСвета должен обслуживать любое ответвление и следить за его качеством и состоянием. И, конечно, он несет полную ответственность за все это.

Поэтому совет. Если хотите, чтобы ваши новые ответвления были приняты представителем электрических сетей сразу же, согласуйте их предварительно. Можно для этого пригласить представителя к себе на участок, можно нарисовать план (схему) проводки и отвезти в офис компании. Идеальный же вариант – это полностью передать проведение проекта в электроснабжающую организацию.

  • Во-первых, проект будет сделать по СНиП.
  • Во-вторых, компания сама проведет монтаж.
  • В-третьих, подключение и акт также проведет компания.
  • В-четвертых, они это ответвление будут и обслуживать.

Вам придется за все это лишь заплатить. Как показывает практика, это самый оптимальный вариант избежать проблем и стресса.

Делаем своими руками

Если вы считаете, что сами справитесь со всеми работами, то придется распланировать проводимый процесс. Итак, наша задача провести монтаж кабеля на дачном участке под землей своими руками. Начнем с того, что переход кабеля под землю может производиться от воздушной линии или от общего распределительного щита, который чаще всего устанавливается на стене.

Чаще всего для подземной проводки используется бронированный кабель. К примеру, ВБбШв. Это кабель медного исполнения, который имеет разную площадь сечения. Кстати, перед тем как закупать провода, необходимо точно рассчитать, какую токовую нагрузку они будут выдерживать. Если бюджет проводимых электромонтажных работ ограничен, то вместо бронированного кабеля можно использовать обычный, к примеру, ВВГнг. Он просто дешевле в виду отсутствие бронированной оплетки.

Условия подземной прокладки

  • Вертикальный участок от щита до поверхности грунта можно комплектовать металлической трубой или уголком.
  • В горизонтальных участках используются пластиковые трубы. И в данном случае длина ответвления не имеет никакого значения, потому что трубы можно соединять между собой в любую длину.

Внимание! Высота закрытого вертикального участка не должна быть меньше 1,8 метра.

  • Что касается укладки кабеля под дорогами, то в данном случае используются или металлические трубы, или асбестовые.
  • Выкапываемые траншеи должны быть глубиною не меньше 70 см. При этом дно обязательно засыпается песчаным слоем толщиною 10 см. Если кабель для прокладки в земле на даче укладывается вне трубы, то после установки он также засыпается песком. При этом толщина второго слоя над кабелем должна быть не меньше 10 см.
  • Вход в дом должен проводиться через специальную металлическую муфту, если проводка проходит через стену. Если через фундамент, то укладывается металлическая труба. Этот элемент необходим лишь для того, чтобы усадка дома и фундамента не привели к повреждению электрической проводки.

Бестраншейная прокладка

Этот вид монтажа кабеля также используется для сооружения ответвления на дачном участке. Таким способом приходится преодолевать препятствия, или если дом простроен на скальном грунте.

Есть в этой категории ответвлений один способ, которым сегодня пользуются многие дачники. Называют его проколом. Конечно, это не тот прокол, который делается спецтехникой. Данный процесс проводится вручную при помощи трубы и кувалды, поэтому тот, кто будет делать прокол на вашем участке, должен обладать огромной силой и выдержкой. Как делается прокол вручную?

  • Первым дело с двух сторон препятствия выкапываются ямки, которые будут расположены на одной оси прокола.
  • На конце трубы вырезаются зубья, то есть, конец будет в виде короны. Это сделать можно болгаркой. В данном случае диаметр трубы подбирается под диаметр кабеля, но он не должен быть меньше 20 мм.
  • Труба устанавливается в ямку с одной стороны препятствия короной вперед. Затем по ней с обратной стороны надо бить кувалдой.
  • Через каждые полметра трубу вынимают и промывают внутреннюю полость под напором воды. Если грунт песчаный, то можно обойтись и без воды, простукивая стенки трубы молотком.
  • Если длина куска трубы не хватает, чтобы пробить грунт до второй ямки, к ней приваривается еще один кусок, который скрепляется дополнительно арматурой.
  • Как только зубья короны появились с противоположной стороны, процесс можно прекратить. Корона отрезается, также отрезается и часть трубы, торчащей с противоположной стороны. Сама же труба остается в месте прокола, она будет выполнять защитные функции.

Заключение по теме

Итак, мы рассмотрели вариант прокладки кабеля под землей. Процесс этот не самый простой, потому что связан с большим объемом земляных работ. Особенно, если вам придется делать прокол. Конечно, все это можно сделать самостоятельно, но как уже было сказано выше, лучше пусть этим занимаются профессионалы.


Можно ли проложить кабель ВВГ и ПВС в земле? | Кабель.Онлайн

Чаще всего прокладка кабеля в земле необходима для создания освещения при помощи уличных фонарей или для проводки электрики в баню. Этот способ практически не используется для проведения в дом, так как сильно усложняет процесс ремонта и обслуживания. Укладка кабеля в земле предполагает соблюдение необходимых норм по самой укладке, а также по использованию предназначенных для этой цели материалов.

Кабель ВВГ, его особенности и возможность прокладки в земле

Кабель ВВГ имеет в строении медные токопроводящие жилы. Каждая из них покрыта защитным слоем, состоящим из поливинилхлорида. Данная продукция производится для передачи электрического тока для стационарных устройств и установок. При этом процесс прокладки может осуществляться по специальным технологическим эстакадам или при помощи траншей в земле. Чтобы правильно выбрать материал, необходимо ознакомиться с характеристиками.

Кабель ВВГ имеет несколько вариантов обозначений, которые необходимо учитывать при подборе. Каждая из маркировок указывает на ту или иную особенность продукции:

  • ВВГ – это обозначение говорит о наличии ПВХ покрытия на кабеле, у которого нет огнезащитных свойств;
  • ВВГнг – эта маркировка указывает на наличие специального химического слоя, обеспечивающего исключение процесса горения;
  • ВВГнг-ls – обработка веществом бездымного плавления, состоящим из галогенового поливинилхлорида;
  • ВВГнг-frls – имеет наивысший класс устойчивости к горению.

При этом подбор кабеля лучше всего доверить профессионалу. Электрик не только выберет нужный элемент, но и осуществит процесс прокладки. Чтобы уложить кабель в землю, необходимо подготовить траншею.

  • Создается нижний ровный слой при помощи щебня и песка. Это необходимо для ровной укладки кабеля и исключение перегибов или заломов.
  • Кабель укладывается в металлическую специальную синтетическую трубу. Данная процедура необходима для снижения уровня воздействия негативных факторов на обмотку кабеля.
  • Засыпается материал мелкой землей. Желательно полностью исключить наличие твердых и острых компонентов.
  • Также необходимо обратить внимание на назначение кабеля. Если напряжение на нем будет составлять меньше 35 кВт, то сверху для защиты от повреждений необходимо будет уложить глиняные кирпичи в один слой. При этом не допускается применение силикатных или пустотелых аналогов. Если напряжение будет выше, то укладываются железобетонные плиты толщиной больше 5 сантиметров.

Подобные процедуры обеспечивают необходимый уровень защиты кабеля, а также дополнительную безопасность.

Подходит ли для укладки в земле кабель ПВС?

При проводке кабеля в земле у владельцев участков часто возникает вопрос о видах и вариациях кабелей, которые предназначены для укладки в землю. Если есть какие-либо сомнения по этому поводу, или точность найденной информации вызывает сомнение, то необходимо обратиться за помощью к профессиональным электрикам.

Специалисты, в силу своей профессии, знают, какие виды проводов подходят для этих целей, а какие – нет. При этом они также смогут рассчитать и продумать весь процесс укладки, что существенно снизит риск возникновения пробоев и замыканий.

Расшифровка понятия кабель ПВС максимальная простая. Данная маркировка означает, что продукт относится к разряду кабеля в виниловой оболочке соединительного. Провод ПВС, согласно нормативам и правилам укладки электрических сетей, предназначен исключительно для подключения приборов внутри помещения. Также его часто можно встретить при создании удлинителей. В конструкцию этого провода входит:

  • группа проводов желтого или с примесью зеленого цвета для подключения заземления;
  • провода синего, голубого или белого цвета для обеспечения ноля;
  • красные, черные или коричневые составляющие для реализации фазы.

Дополнительно кабель ПВС покрыт полихлорвиниловой оболочкой для соединения всех небольших проводов в одну группу и для дополнительной защиты его компонентов от повреждения изоляции. Всего в конструкции этого материала можно встретить от двух до пяти жил.

Процесс укладки провода ПВС в землю может происходить только при дополнительной защите ПНД трубой. Она обеспечит нужный уровень жесткости, не даст твердым и острым фракциям грунта повредить магистраль. Однако подобный вариант прокладки считается временным. При нахождении в земле этот материал теряет свои эксплуатационные особенности. Вследствие чего можно в дальнейшем получить наличие пробоев в структуре кабеля, замыканий и многих других проблем. Все это приведет к переделке всей магистрали целиком.

Для проведения провода в земле и создания полноценных подключений для устройств лучше всего использовать другие варианты. Например, кабель ВВГ или другие варианты, которые вам может посоветовать профессиональный электрик.

Читайте также:

Как протянуть кабель по воздуху на даче?

Марки кабеля для прокладки в земле на даче

Прокладка кабеля в траншеи и землю: нормы ПУЭ

Прокладка кабеля в земле в ПНД трубе: как протянуть кабель?

Какими проводами делать проводку в частном доме?

Бронированный кабель для прокладки в земле


Бронированный кабель для прокладки в земле

Главная > Советы электрика > Бронированный кабель для прокладки в земле

Бронированный кабель для прокладки в земле является одной из разновидностей силовых кабелей и используется для электроснабжения гражданских и промышленных объектов. Отличительной особенностью бронированных силовых кабелей (далее по тексту БСК) является наличие внешнего защитного бронированного покрова из стальной ленты или проволоки, обеспечивающего защиту БСК от механических повреждений и негативных воздействий окружающей среды.

На рис. ниже показан элемент БСК со вскрытой броней из стальной ленты.

Элемент БСК со стальной броней

Область применения БСК

Благодаря стальной броне БСК обеспечивают надежную работу кабельных электросетей при любой погоде в местах пользования с высокой коррозионной активностью и, подверженных риску механических повреждений при эксплуатации. Кабель силовой бронированный незаменим при прокладке линий электропередач (далее – ЛЭП) в следующих условиях применения:

  • по воздуху в сырых или увлажненных местах, на эстакадах, между опорами ЛЭП или удаленным оборудованием в промышленных зонах;
  • в пожароопасных и взрывоопасных зонах пользования энергосистемами;
  • для подземной прокладки в траншеях;
  • в туннелях и шахтах.

Дополнительная информация. В последнее время БСК стали популярны при распределении электропитания на даче или в загородном доме (подключение светильников, запитывание выносных стационарных электроустановок и поливочных насосов), поскольку укладка кабелей в землю не нарушает эстетику ландшафтного дизайна и не создает угрозы их повреждения.

Прокладка кабеля в земле является современным решением подачи электропитания и выгодно отличается от традиционной воздушной подводки по следующим эксплуатационным показателям:

  • отсутствует провисание электропроводки, что особенно опасно в местах проезда габаритного автотранспорта;
  • возможность использования кабеля с завышенным размером сечения, поскольку не нужно подстраховываться на случай излишне низкого провисания ЛЭП;
  • длительный срок эксплуатации при отсутствии морального старения;
  • минимальное количество вводных устройств;
  • во многих случаях прокладка эл. кабеля в траншее окажется дешевле, нежели проложить его по воздуху;
  • отсутствие ремонта подземных кабельных коммуникаций в течение многих лет подряд;
  • подземный кабель не подвергается воздействию прямых солнечных лучей, резким температурным перепадам и коррозионной агрессии атмосферной влаги;
  • нет необходимости использовать дополнительные специальные защитные трубы;
  • эстетичность подземной прокладки ЛЭП к дому и скрытых соединений по сравнению с загромождением висящих проводов.

Преимущества и недостатки БСК

Как соединить телевизионный кабель

На рис. ниже показаны два разных типа кабелей, используемых в подземных электропроводках.

Два типа электрокабелей для подземной прокладки

Если сравнивать электрический провод с двойной изоляцией по типу ВВГ, который ранее применяли в подземных проводках, с бронированным кабелем, то наличие защитной брони создает ряд преимуществ БСК перед проводами, ее не имеющими:

  • БСК можно прокладывать непосредственно в грунте без опасений возможных повреждений грызунами;
  • высокие прочностные свойства – броня выдерживает непреднамеренные удары ручными инструментами (лопата, кирка) в процессе земляных работ в зоне прохождения кабельной линии;
  • выделяют повышенную коррозионную устойчивость;
  • БСК прост для монтажа при прокладке силовой линии;
  • отсутствуют особые требования к условиям хранения;
  • длительный срок безаварийной службы, превышающий 30 лет;
  • сохраняет номинальные эксплуатационные показатели в диапазоне температур от минус 50 до плюс 50 град. Ц;
  • широкий ассортимент изделий БСК.

Из недостатков специалисты отмечают следующие факторы:

  • плохую гибкость бронированных кабелей, вынуждающую при проектировании закладывать радиусы монтажных изгибов, по величине превышающие в 7,5-20 раз диаметр оболочки БСК;

Обратите внимание! Проблема минимализации радиуса монтажного изгиба уложенного БСК остро не ставится, поскольку протяженность ЛЭП нередко составляет сотни и тысячи метров.

  • слабую прочность на растяжение, когда растягивающие усилия, действующие, например, при подтягивании прокладываемой ЛЭП, разрывают изоляцию.

Конструкция БСК

На рис. ниже указаны основные конструктивные элементы БСК:

Основные конструктивные элементы БСК

  • поз. 1 – жилы токоведущие;
  • поз. 2 – изоляция токоведущих жил;
  • поз. 3 – заполнители;
  • поз. 4 – изоляция поясная;
  • поз. 5 – защитная оболочка;
  • поз. 6 – подушка оболочки;
  • поз. 7 – стальная броня;
  • поз. 8 – внешний защитный покров.

Каждый из приведенных конструктивных элементов имеет свое целевое предназначение:

  1. Токоведущие жилы (поз. 1) предназначены для проводки электротока к потребителям. Материалом для изготовления жил служат медь и алюминий. Жилы БСК выполняют однопроволочными (монолитными) или многопроволочными. Форма токоведущих жил может быть круглой, плоской, секторной или сегментной. В составе БСК могут быть одиночная жила, две и более жил;
  2. Изоляция токоведущих жил (поз. 2) обеспечивает электрическую прочность токоведущих жил друг от друга. На каждой жиле алюминиевого или медного кабеля имеется свой изоляционный покров, который может быть резиновым, поливинилхлоридным, полиэтиленовым, бумажным;

Это важно! Наиболее популярна негорючая поливинилхлоридная изоляция пониженной пожароопасности, не распространяющая горение в одиночной и групповой прокладке. Другие изоляционные материалы, например, на основе полиэтилена, при возгорании кабеля способны закапать падающими вниз горящими каплями нестойкие к огню находящиеся ниже детали и устройства, тем самым создавая вторичные очаги пожаров.

  1. Кабельные заполнители (поз. 3) выполняют следующие функции:
  • обеспечение герметичности;
  • обеспечение электрической прочности;
  • заполнение пространства между элементами конструкции внутри кабеля;
  • придание кабельным линиям жесткой фиксированной формы и механической прочности.

Для заполнителей бронированного алюминиевого или медного бронированного кабелей производители БСК могут использовать разнообразные материалы:

  • кабельную пряжу;
  • резину;
  • бумагу;
  • пластики и полимеры;
  • масло – для специальных маслонаполненных кабелей, работающих под напряжением более 110 кВ.

На рис. ниже показан отрезок кабеля, на котором белым цветом выделен заполнитель из композиции полиэтилен-бутилкаучук, фиксирующий четыре изолированные жилы.

  1. Изоляция поясная (поз. 4) накладывается поверх всех токоведущих жил, объединяя их в единый монолит и обеспечивая дополнительную электрическую прочность;
  2. Защитная оболочка (поз. 5) предназначена защищать кабель алюминиевый бронированный или медный БСК от агрессивных воздействий окружающей среды, она обеспечивает дополнительную жесткость и механическую прочность кабельному изделию. Материалы защитной оболочки должны быть теплостойкими, влагостойкими и обладать определенной гибкостью. В качестве материалов для изготовления защитной оболочки могут использовать:
  • металлы – алюминий, сталь, свинец;
  • резину;
  • пластмассу и поливинилхлорид.
  1. Подушка оболочки (поз. 6) предохраняет защитную оболочку от царапин, порезов и других повреждений со стороны стальных лент или проволоки брони. Материал подушки – битум или волокнистая пряжа кабельная;
  2. Стальная броня (поз. 7) защищает БСК от повреждений. Выделяют два типа броневой защиты силовых кабелей:
  • если проложенные кабельные линии не будут подвергаться растягивающим усилиям, то используется броня ленточного типа, представленная двумя лентами из стали оцинкованной. Ленты навиваются таким образом, чтобы слоем верхней ленты удалось перекрыть зазоры между соседними витками ленты нижней;
  • если уложенный кабель в земле будет подвергаться растягивающим нагрузкам, броневая защита формируется из витков оцинкованной стальной проволоки круглого или плоского сечения.
  1. Внешний защитный покров (поз. 8) необходим для защиты бронированного слоя от химической агрессии окружающей среды. Защитным материалом является полиэтиленовый или поливинилхлоридный шланг.

Классификация и маркировка БСК

Правила прокладки проводов электропроводки в квартире

На особенности исполнения БСК указывает марка кабеля для прокладки в земле. Маркировка отражает основные технические и эксплуатационные показатели кабельного изделия и позволяет определить, какой кабель можно выбрать на рынке электротехнической продукции для укладки ЛЭП заданных параметров.

Бронированные силовые кабели классифицируют и маркируют по следующим основным показателям:

  • материал токоведущей жилы.
  • материал изоляции токоведущей жилы;
  • тип брони;
  • материал наружной оболочки;
  • показатели пожарной безопасности;
  • форма поперечного сечения БСК;
  • конструктивное исполнение токоведущих жил.

Действующая система маркировки БСК использует определенную буквенную аббревиатуру:

  • А – жилы изготовлены из алюминия (кабель алюминиевый бронированный). Если жилы изготовлены из меди (кабель медный бронированный), то обозначение материала в марке БСК отсутствует;
  • АА – алюминиевая жила заключена в алюминиевую оболочку;
  • АС – аналогично для алюминиевой жилы в свинцовой оболочке;
  • В – изоляция жилы выполнена из поливинилхлорида;
  • Б – броня выполнена из ленты;
  • К – броня образована из круглых проволок;
  • П – броня из плоских проволок;
  • б – наличие битумной прослойки;
  • Шв – защитный покров поверх брони образован на основе поливинилхлоридного шланга;
  • Шп – аналогично для покрова из полиэтиленового шланга.

Для примера. Если выбираете кабель с маркировочным обозначением АВБбШв, то речь идет о БСК с алюминиевыми жилами, ПВХ-изоляцией и наружной оболочки из ПВХ-шланга.

Дополнительная информация. БСК типов ВБбШв и АВБбШв различаются только материалом токоведущих жил. У меди лучшие эксплуатационные показатели, чем у алюминия, однако из-за более высокой массы на единицу электрической проводимости медный кабель финансово дороже. Поэтому БСК из алюминия более востребован, чем его медный аналог.

На рис. ниже показано сечение алюминиевого БСК типа АВБбШв.

Бронированный алюминиевый кабель АВБбШв

Нюансы прокладки в землю БСК

Как смонтировать греющий кабель своими руками для обогрева трубопровода

Траншея для закладки кабельной линии является разумной альтернативой воздушным ЛЭП. Каждый владелец дома, который зарывал на территории своего участка бронированный кабель для подачи и распределения электроэнергии, смог по достоинству оценить удобство пользования упрятанными под землю коммуникациями. Прокладка бронированного кабеля технологически проста, однако имеет свои особенности, связанные с необходимостью обеспечения гарантированной безопасности людей и электрических сетей. ПУЭ, СНиП и Своды Правил содержат широкий перечень требований к прокладке и подключению БСК, отдельные пункты которых приведены ниже:

  1. Глубина траншеи, в которую укладывают кабельную линию, должна быть не менее 70 см;
  2. Подготовленный к укладке БСК должен быть проверен на целостность поверхности по монтажной длине;

Это важно! Для прокладки бронированного кабеля используйте только неповрежденные кабельные изделия. Сшитые шнуры не гарантируют безаварийную работу кабельной линии – без перепадов напряжения или замыкания.

  1. Бронированный кабель можно уложить в одной траншее с другими кабелями при соблюдении дистанции между ними не менее 10 см;
  2. Прежде, чем закапывать траншею с уложенным бронированным кабелем, необходимо визуально убедиться, что линия БСК лежит свободными извивами, без натяжения, чтобы не провоцировать растягивающие нагрузки при эксплуатации;
  3. Броня БСК должна быть заземлена;
  4. На поверхность БСК насыпается слой песка толщиной минимум 10 см, затем подушка закрывается слоем красного кирпича с уложенной поверху сигнальной лентой. Лишь после этих мероприятий дается разрешение закопать траншею слоем грунта толщиной 15-20 см с последующей утрамбовкой.

На рис. ниже показаны бронированные кабели, свободно уложенные в траншее.

Траншейный способ подвода электроэнергии на промышленных предприятиях и в частном домостроении становится все более популярным, поскольку наряду с эстетичностью окружающей обстановки укладка БСК в землю обеспечивает возможность использования спецтехники на строительной площадке при строительстве или в последующем обслуживании объекта или участка.

Видео

elquanta.ru

Прокладка кабеля в траншее — марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.
Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках
Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

xn—-jtbncduncbo1j.xn--p1ai

Правила прокладки бронированного кабеля

Дачный участок, загородный дом невозможно представить без множества электроприборов. Чтобы обеспечить подачу электроэнергии, потребуется соединить линию электропередач и точку подключения. Подземная разводка обеспечивает надежность, долговечность и защищенность от внешних воздействий. Она трудоемка, не обойтись без кабеля для прокладки в земле бронированного. С ним электрификация дачи или дома обойдется дороже, но прослужит значительно дольше.

Требования к прокладке бронированного кабеля в земле

Электротехнические мероприятия выполняют строго в соответствии с требованиями документов (ПУЭ, ГОСТы, СНиПы). Нормы четко оговаривают допустимое заглубление, расстояния до строений, других коммуникаций или объектов:

  • Глубина прокладки кабеля связи в земле составляет не менее 0,7 м. При длине участка до 5 м, а также наличии дополнительной защиты допускается уменьшение заложения до 0,5 м.
  • Укладка под фундаментом дома запрещена. Между фундаментом и силовой линией должно быть минимум 0,6 м. Если невозможно избежать пересечения с фундаментом, а также при стесненных условиях, используют трубу для защиты от действия конструкции.
  • При выборе технологической ширины канавы учитывают, что минимальное расстояние между двумя рядом расположенными линиями должно составить минимум 0,1 м.
  • Если применяется прокладка кабелей в лотках, их конструкция не должна допускать скопления влаги.
  • От деревьев отступают минимум 2 м, кустарников – 0,75 м. Расстояние можно уменьшить при условии использования трубы гофрированной для прокладки кабеля в земле.
  • От канализации и водопровода следует отступить 1 м, от газопровода – 2 м.
  • Кабельные линии не должны пересекаться. Если этого невозможно избежать, то между ними должен быть слой грунта минимум 0,5 м.

Поверх проводника следует уложить сигнальную ленту.

Протяженный участок рекомендуется укладывать целым куском с барабана, оборудованного лебедкой и ограничителем. Это обеспечит требуемое натяжение. Отдельные части соединяют посредством специальной муфты. Если отсутствуют необходимые навыки, состыковку делают в надземной соединительной коробке. Дополнительную защиту кабелю для прокладки в земле обеспечит асбестоцементная труба или «подушка» из уложенного поперек трассы кирпича (не пустотелого).

Важные аспекты при выполнении работ

Какие плюсы имеет бронированный электрокабель

Прокладка кабеля под землей на даче является этапом создания системы электроснабжения дома. Бронированные изделия пользуются огромной популярностью благодаря присущим им достоинствам:

  • высокая прочность;
  • устойчивость к любым механическим нагрузкам;
  • долговечность;
  • стойкость к резким перепадам температур;
  • защищенность от негативного действия влаги и почвы;
  • простота обустройства, последующей эксплуатации.

Большое разнообразие продукции по характеристикам и стоимости позволяет приобрести изделие, способное выдержать сложные условия эксплуатации.

Марки электрокабелей для прокладки в земле

Подобрать кабель для прокладки в земле поможет маркировка с зашифрованными основными характеристиками продукта. На примере марки ВББШВ разберемся, что она означает:

  • В – жилы заизолированы поливинилхлоридом;
  • Б – броня из листов металла, накрученных спиралью;
  • Б – наличие битумного слоя;
  • ШВ – шланговая оболочка из поливинилхлорида.

Часто маркировка содержит другие буквы: С – свинцовая оболочка, б – нет подушки под броней, А – жила из алюминия, П – полиэтиленовая оболочка.

Выбирая бронированный кабель для прокладки, учитывают характеристики почвы (тип, коррозионную активность), особенности эксплуатации (растягивающие, другие механические нагрузки). Промышленность предлагает несколько марок кабеля для укладки в землю. Они отличаются конструкцией, особенностями монтажа.

Популярная марка ‑ ВБбШв (по новому ГОСТу ‑ ВБШв). Можно воспользоваться АВБбШв – аналог с алюминиевыми жилами. Его особенностью является стальная броня из лент, которая предупреждает негативные последствия от механического воздействия, грызунов. Такая конструкция позволяет обойтись без дополнительной защиты. Укладку этой марки выполняют с заземлением стальной брони.

Другой не менее востребованной продукцией являются изделия с бумажной изоляцией: медный бронированный кабель для подземной прокладки (маркировка СБ, СКл, СБл) или алюминиевый. Бумажная изоляция защищена металлической оболочкой. Жилы расположены секторами, что позволяет снизить вес конструкции, сэкономить место. Изоляция надежно спрятана от негативного действия влаги. Ограничением к применению этого вида служит перепад высот более 15 м. Это обусловлено возможностью стекания вязкой пропитки бумажной изоляции. При большом перепаде высот рекомендуется прокладывать в земле изделия заизолированные полиэтиленом. Допускается применение продукции с бумажной изоляцией при наличии пропитки низкой вязкости, выполненной из церезина (ЦСП, ЦСБ).

Универсальным материалом для прокладки кабеля под землей на даче считается марка ПвБбШв, ПвПг, ПвП. Здесь как изолятор применен сшитый полиэтилен. Обойдется она дороже предыдущих марок, но ряд преимуществ быстро окупает расходы:

  • монтаж при минусовых температурах без подогрева;
  • отлично защищена от механических перегрузок;
  • позволяет создавать трассы любой сложности.

Популярностью при монтаже своими руками пользуется марка ВВГ. Нормы рекомендуют прокладывать его внутри помещений, вне помещений воздушным способом. Можно ли кабель ВВГ прокладывать в грунте? Отсутствие надежной зашиты, способной предотвратить механическое повреждение, не позволяет применять его без дополнительных приспособлений (лотка, гофры).

Популярные марки для прокладки в земле

Прокладка бронированного электрокабеля

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

Прокладка кабеля в траншее

Укладка электрокабеля

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

  • проводник перед укладкой выдерживают при положительных температурах;
  • его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
  • без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

uzotoka.ru

Бронированный кабель для прокладки в земле

Бронированный кабель для прокладки в земле активно используется при подаче электроэнергии на объекты различного назначения:

  • жилые, промышленные, коммерческие, административные;
  • городского освещения;
  • палаток и торговых павильонов;
  • рабочих бытовок;
  • уличного декора и иных мест, где требуется бесперебойная подача электрического тока.

Востребованность этого вида кабельной продукции объясняется ее техническими характеристиками и преимуществами перед другими аналогами. Наличие защитного слоя из брони, обеспечивающего надежность и бесперебойность подачи напряжения, позволяет избежать необходимости дополнительного укрепления проводки, что упрощает, ускоряет и удешевляет весь процесс создания силовых линий.

Это универсальное электротехническое изделие, которое можно использовать для подземной и для наружной прокладки.

Особенности и основные марки

Для длительного и безаварийного использования магистрали необходимо правильно выбрать кабельные изделия с заданными характеристиками, проведя предварительные расчеты. Кабель для прокладки в земле может отличаться по разным критериям:

  1. материалу, из которого сделаны жилы;
  2. назначению;
  3. диаметру;
  4. виду изоляционного слоя;
  5. конструктивными особенностями;
  6. номинальному току и номинальному напряжению.

При подборе необходимо использовать маркировку. Существуют разные марки таких проводов, названия которых указываются на наружной оболочке. Выбрав подходящую маркировку, рассчитанную на эксплуатацию в определенных условиях, можно обеспечить надежную и бесперебойную подачу тока, которая не сможет быть прервана из повреждения проводки из-за агрессивного внешнего воздействия в виде воды, грызунов, несанкционированных земляных работ.

На рынке представлены следующие марки:

  • ВБбШв;
  • ВВБГ;
  • ПвБбШв;
  • ПвКШп;
  • СБл;
  • ЦСКл.

Самыми популярными считаются марки ААБЛ, АВББШВ, ВББШВ с сечением от 1,5 мм2 до 270 мм2 и количеством жил от 1 до 5, которые востребованы для наружной и подземной прокладки бронированного кабеля в различных отраслях экономики

Буквенная маркировка, которая наносится на оболочку, обозначает все эти отличительные особенности. Если на проводе указано, например ВББШВ, то расшифровывается она следующим образом:

  1. В – жилы кабеля имеют поливинилхлоридовую изоляцию;
  2. Б первая – у кабеля есть броня из стальной ленты, скрученной по спирали;
  3. Б вторая – наличие битумного слоя между проводниками. Его обычно создают для изделий с большим размером сечения жил;
  4. ШВ – внешняя оболочка, сделанная из поливинилхлорида.
Похожее:   Переделка шуруповерта на питание от сети

Проводится прокладка кабеля в несколько этапов с соблюдением установленных техническим регламентом требований ПУЭ И ПТЭЭП. Данные нормативы устанавливают следующие критерии земляных работ:

  • оценка грунта по промерзания, естественной деформации на участках трассы;
  • уровень коррозийной активности грунта, который оценивается по влажности и кислотности;
  • особенности использования кабельной трассы — наличие поблизости эксплуатируемых объектов, близкое расположение фундаментов и инженерных коммуникаций, деревьев, транспортной инфраструктуры, нефтяных или газовых проводов, ЛЭП, электротранспорта.

Только после оценки грунта и тщательного исследования прилегающей местности могут начинаться строительные работы по копке кабельных траншей, и потом можно класть кабель в землю.

Этапы работ по укладке в земле

Все этапы строительного процесса проводятся в строгой последовательности по составленному на подготовительном этапе плану и проведенным расчетам. Это позволяет провести работы без ошибок и соблюсти все условия монтажа.

Перед началом строительства выбирается маршрут, на котором у магистрали не будет помех в виде других объектов, препятствующих бесперебойной подаче напряжения. Электрическая линия тянется только в тех местах, где нет:

  1. трубопроводов;
  2. больших деревьев;
  3. иных инженерных коммуникаций;
  4. путепроводов;
  5. подземных переходов;
  6. рельс.

Действующими нормативами запрещено перегораживание электрической подземной магистрали.

Кабель в земле должен лежать на специальной подушке из песка или волокна с дренажными свойствами, поэтому канаву копают на глубину от 75 см до 1 м.

Заземление и защита

В ходе работ должно быть создано заземление. Для этого создается подушка из негорючих материалов:

  • песчаника;
  • гравия;
  • синтетических негорючих материалов.

Если кладется несколько кабелей в землю, их укладывают на расстоянии 11 см и более друг от друга. На концах должны быть концевые муфты, которые располагаются на стороне, подключающейся к ВЛЭП.

Бронированный кабель для прокладки в земле не нужно специально защищать. Дополнительная защита устанавливается только в тех случаях, когда магистрали пересекает железную дорогу или автотрассу. Для этого сверху устанавливают конструкцию одного из следующих типов:

  1. из бетонных плит;
  2. кирпичной кладкой;
  3. труб из асбестоцемента, стали, керамики, полимеров.

Также в местах прохождения таких электролиний устанавливается сигнальная лента, оповещающая о запрете ведения земельных работ спецтехникой.

Похожее:   Коаксиальный кабель: что это такое?

Конструкционные и электрические характеристики кабельной продукции

Кабель для прокладки в земле повышенной прочностью и стойкостью к механическим нагрузкам. Его срок службы рассчитан на 60 лет. Такое электротехническое изделие может использоваться в различных температурных режимах: от 55 до – 60 градусов С. Его отличает надежность и проста обслуживания.

Броня изготавливается из стальных лент, накручивающихся на кабель по спирали. Она надежно защищает от разрыва жил при попадании на магистраль ковшом экскаватора или ломом. От влаги и коррозии его защищает проволока, сделанная из нержавеющей стали.

Жилы внутри имеют защиту в виде оболочки. Их делают из меди или алюминия. Алюминиевый проводник используется в кабелях с большим размером сечения. Его при прокладке нельзя тянуть и гнуть из-за хрупкости такого токопроводящего металла. У медного проводника прочность и электропроводность выше. Медь применяется на магистралях в местах с высокой вероятностью их повреждения. Для придания изделию из меди большей прочности, его обматывают двойным слоем брони.

При выборе подходящего вида кабельной продукции сначала определяются по специальной формуле расчетные токи, на которые будут рассчитаны электрические линии. После этого делают расчеты механической прочности изделия, и только после этого подбирают размер сечения, который должен быть таким же, как расчетный результат, или большим.

pauk.top

Распиновка датчика скорости

subaru. Я перечислю несколько распространенных конфигураций и списки запчастей. 4 литра на 100 км практически не облагались налогом. В 6. Щелкните, чтобы развернуть Я действительно отвечал на этот вопрос. Индикатор круиз-контроля расположен на приборной панели на приборной панели автомобиля. Эти датчики могут быть либо устройством на эффекте Холла с 3 электрическими подключениями, либо герконовым переключателем с 2 подключениями. Мигающий индикатор круиз-контроля в автомобилях Subaru может указывать на различные механические проблемы с транспортным средством, такие как повреждение двигателя из-за пропусков зажигания, незакрепленная крышка бензобака или неисправный датчик скорости.PT110399 Датчик и жгут. Если сопротивление 190–250 Ом, датчик в порядке. Как очистить код ABS на Subaru Impreza 2002 года выпуска? Сначала следует заменить АБС или датчик скорости. Это означает, что существует проблема в отношении вашей ABS, или ECU, или колес, или вы управляли двигателем EJ22 от 90 до 94, будут работать без сигнала датчика скорости (VSS), но некоторые люди сообщали о проблемах с остановкой двигателя. когда они останавливаются на светофоре. Датчик скорости автомобиля используется для преобразования сигнала вращающейся шестерни трансмиссии в аналоговое напряжение, которое можно использовать в автомобиле для устройств, использующих этот вход.Этот адаптер используется для установки послепродажного головного устройства / стереоресивера в Subaru или Nissan 2007 года выпуска. Двигатель 5L DOHC. Subaru называет серый разъем разъемом T4 / B11. 00. Ниже приведены вопросы о проблемах с датчиком скорости и ответы, предоставленные экспертами. При правильной калибровке не нужно жертвовать ходовыми качествами, ваша машина будет ездить как базовая. В моделях без навигации 2014 года VSS можно найти на 20-контактном жгуте электропитания / динамика HU. Отсоедините разъем жгута проводов от VSS.Подсчитайте количество миганий MIL и сравните с таблицей кодов неисправностей. Доступ — режим чтения памяти. 30 апреля 2012 г. · Хорошо, ребята, у меня есть гибрид WRX 2000 года (двигатель WRX 1995 года, но блок STi). Руководство по 5 скоростям 1998 Subaru 01 июля 2011 · Проблема датчика скорости Subaru Outback 1 2015 года. Это также совпадает с автомобилем, использующим систему проводки CANBUS (EX 05+ Legacy и 08+ Impreza), и теми, которые не являются CANBUS (EX 04 и старше Legacy и 07 и старше Impreza). Эти диаграммы включают в себя: Рис. Это не трехскоростная трансмиссия с повышающей передачей.11 сентября 2016 г. · TC Turbine Speed ​​Sensor 2 — это общее описание кода P1710 Subaru, но производитель может иметь другое описание для вашей модели и года выпуска автомобиля. 07 июл, 2019 · 496 сообщений. Полная замена трансмиссии STi. 1. Если кто сможет сфотографировать свою проводку или совет, буду очень признателен. При всех этих вариациях следует помнить, что приборная панель определяет, что есть две разновидности механических коробок передач помимо 5 и 6 скоростей; со встроенными датчиками скорости и без них.Поскольку данные используются для выбора кривых зажигания и подачи топлива, я считаю маловероятным, чтобы CEL не жаловался, если датчик вышел из строя. 01 окт 2008 · в. Электропроводка двигателя 5 сентября 2010 г. · Наследие Subaru 1999: Я устанавливаю универсальный датчик O2 от bosch. Я устанавливаю универсальный датчик O2 от bosch на свой Subaru Legacy 1999 года выпуска. $ 51. Типичный датчик скорости движения или датчик скорости транспортного средства (VSS) будет генерировать либо аналоговый выходной сигнал от магнитно-индуктивного датчика, либо цифровой прямоугольный сигнал от блока, управляемого напряжением.8 октября 2008 г. · На схеме проводки была линия от HUD к датчику скорости автомобиля. Распиновку не припомню на макушке, легко найти. Передний датчик скорости ABS, датчик скорости со стороны водителя и пассажира — набор из 2. Стоимость диагностики кода C0102 SUBARU составляет 1. Но для правильного расчета заправки на основе SD вам нужно переместить воздухозаборник. Настоящий автомобильный дебют Subaru состоялся только в 1958 году. В настоящее время у нас нет дополнительной информации о коде P1710 Subaru OBDII. Подходит для Baja, Forester, Impreza, Legacy, WRX Введение в датчик скорости автомобиля.20 июля 2015 г. · 19 480 Сообщений. Самое неприятное в отсутствии датчика скорости — это то, что ограничитель оборотов срабатывает примерно на 4000 об / мин. 0L, EJ 2. # 2 · 20 июля 2015 г. Разъем датчика скорости VG30DE (TT) 300zx. Эти системы включают датчик скорости автомобиля (VSS), давление в топливном баке (FPS) и систему вентиляции топлива. Доступный, надежный и долговечный, датчик скорости Subaru № 85082AC012 выделяется как интеллектуальный вариант. Это означает, что есть кабель, который входит в вашу трансмиссию и прикреплен за кластером датчиков давления.Кронштейн поставляется неокрашенным. Альтернативные названия деталей: Штекер датчика скорости автомобиля; VSS Plug; Штекер датчика скорости; Замена датчика скорости автомобиля Subaru Соответствующие номера деталей Subaru: 24030AA041, 24030AA040, 24030AA201, 24030AA200 Совместимые автомобили: 1999-2008 Forester1999-2008 Forester XT1999-2007 Impreza вход преобразователя / датчик скорости турбины, но неисправность, которая генерирует этот код, заключается в коротком замыкании или обрыве в проводке между модулем управления трансмиссией и датчиком или, возможно, в самом датчике.Трехпроводные датчики принимают входное напряжение 12 В и выдают импульсное выходное напряжение. 10 июля 2012 г. · Я подумал, что начну этот поток, чтобы каталогизировать шесть различных переключений скоростей и конфигураций, доступных для GC8. Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II, включая, помимо прочего, Ford, Toyota, Dodge, BMW, Subaru, Honda, Lexus, Mazda и т. Д. если вы хотите поменять закрепленные провода от поврежденного корпуса на новый.ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Используя Xcceleration. Трансмиссия Bus / Van / Bug / IRS: Установите кронштейн с помощью нижнего болта кронштейна троса сцепления (со стороны водителя). Избегайте всего, что фильтрует цвет, например, синий. На Subaru есть 4 основных типа датчиков скорости автомобиля. Этот датчик подходит для спидометров, используемых с MY82 -> на всех VW T25. 0. 1998 Subaru 5 ступенчатая механика 26 июня 2005 · 2005 Subaru WRX STI, VSS, Датчик скорости. Поддержка по телефону крайне ограничена. D-2. Установка датчика скорости автомобиля. Цена: Альтернативная: Нет запчастей для автомобилей на отдельных рынках.СИСТЕМА ПОДУШКИ БЕЗОПАСНОСТИ (ДИАГНОСТИКА)> Диагностическая таблица с кодом неисправности DTC B1638 ОШИБКА ИНИЦИАЛИЗАЦИИ ЛЕВОГО ДАТЧИКА ПОДУШКИ БЕЗОПАСНОСТИ ЗАВЕСЫ Условия начала диагностики: напряжение зажигания составляет от 10 В до 16 В. P2158 Неисправность датчика скорости B VSS Техническое описание. Если индикатор продолжает гореть, проблема может быть связана либо со звуковым кольцом на концентраторе, либо с одним из соленоидов или проводкой. Разъем датчика скорости RB20DET. Включите зажигание. 1992-1998 Деталь Subaru № 24029AA281 — Датчик скорости автомобиля. В настоящее время из-за нехватки персонала и больших объемов заказов сроки отгрузки посылки задерживаются примерно на 10 рабочих дней.Убедитесь, что зажигание выключено. Получите доступ к разъемам канала диагностики двигателя [3]. Инфляторы Takata. Он используется для определения частоты вращения и положения распределительного вала путем интерпретации пазов реактора, нарезанных на распределительных валах. К этим разъемам легко добраться при выполнении электрических испытаний. Расположение: со стороны переднего водителя. Рекомендуемое использование: Замена оригинального оборудования Заменяет номер оригинального производителя: 27540AG111. Цена продажи 100 долларов. Фактическая замена такая же, но доступ к датчику немного отличается от моделей H6 и Turbo H5.(Кольцо энкодера постоянно приклеено к внешней оболочке ступичного подшипника и не подлежит обслуживанию. Расположение датчиков под капотом — Baja 2. На схемах подключения Subaru Impreza 2008 года эти провода от жгута радиосвязи подключены к низкоскоростной сети с интегрированным блоком кузова , Панель управления кондиционером и Комбинированный счетчик. Датчики скорости вращения колес (WSS) предоставляют важную информацию о скорости вращения колес не только для антиблокировочной тормозной системы (ABS), но и для систем контроля тяги и устойчивости. В каталог включено более 1500 номеров ABS. — и растет.В конце концов, мне надоело постоянно нажимать на ограничитель оборотов, и пару недель назад я построил симулятор датчика скорости. Датчик частоты вращения турбины не является датчиком частоты вращения двигателя. Я пытаюсь найти информацию о проводке для subaru wrx sti 2005 года выпуска, в частности провод vss и провод заднего фонаря. Определение: датчик скорости транспортного средства (VSS) через Crutchfield. На стенде я использовал источник питания 12 В постоянного тока для питания моего 3-проводного датчика скорости Subaru и сигнальный провод к моему осциллографу. -М / # 661608. Он формирует цифровой шаблон сигнала напряжения на основе колеса реактора; это можно наблюдать на датчике.5 литров, когда я попытался отсоединить старый датчик от жгута проводов, провода вытащили из вилки, мне нужно знать… Датчик скорости автомобиля (VSS) Разъем A. MY82 -> Датчик скорости автомобиля. Датчик, расположенный на трансмиссии / трансмиссии транспортного средства и не являющийся частью системы ABS, используется для измерения выходной мощности трансмиссии / трансмиссии или скорости вращения колес. Обдумывание 8 февраля 2010 г. · DTC P0500 Судья датчика скорости автомобиля NG (не годится) при выходе за пределы стандартного значения. Но проблема в том, что большинство людей говорят мне, что это автомобиль 26 ноября 2014 г. · Контакты проводки датчика 4EAT (повторно использованный жгут от переключателя блокировки): контакт 14 // сигнал датчика 1 скорости, используемый для сигнала vss, контакт 18 // заземление датчика 1 скорости [этот провод также экранирован относительно земли] используется для контакта 9 заземления vss // датчик скорости 2 blahblahblah используется для питания vss, эти три линии идут до среднего разъема (среднего размера), который подключается к TCM.Некоторые автомобили даже сравнивают показания датчика скорости колеса с датчиком скорости автомобиля (VSS), чтобы убедиться, что все эти датчики точны и работают. Работа: 1. Альтернативные названия деталей: разъем датчика скорости автомобиля Turbo; VSS Plug; Штекер датчика скорости; Разъем датчика скорости автомобиля Subaru Turbo VSS Соответствующие номера деталей Subaru: 24030AA041, 24030AA040, 24030AA100, 24030AA072, 24030AA070, 24030AA071 Совместимые автомобили: 2002-2014 WRX2004-2008 Forester XT200 • первичный датчик скорости. Когда гидротрансформатор не заблокирован, частота вращения двигателя обычно будет на несколько сотен об / мин выше. Распиновка контактов разъемов автомобиля.19 июля 2017 г. · У меня 3 провода: черный / красный, зеленый / желтый и зеленый / черный. 26 января 2018 г. · Остальные 2 не используются, но провод VSS — это коричневый провод, расположенный на большем из 2 неиспользуемых разъемов. 3. 15 февраля 2014 г. · Где находится наиболее простое и лучшее физическое и электрическое место для снятия импульсов VSS (датчика скорости автомобиля). Отсоедините соответствующий датчик и измерьте сопротивление между двумя контактами в корпусе разъема датчика. Мы остановились и выключили двигатель, примерно через 1 минуту мы завелись, и однажды в дороге он работал нормально около 5 миль, затем 22 августа 2020 г. · Discussion Starter · # 1 · 22 августа 2020 г.Разъем доступен в виде: Пигтейл — полностью собран с 3-дюймовым проводом. Тип работы: 1. Альтернативные названия деталей: Штекер датчика скорости автомобиля; VSS Plug; Штекер датчика скорости; Замена датчика скорости автомобиля Subaru Соответствующие номера деталей Subaru: 24030AA041, 24030AA040, 24030AA201, 24030AA200 Совместимые автомобили: 1999-2008 Forester1999-2008 Forester XT1999-2007 Impreza (включает вилку датчика скорости автомобиля Ou (VSS) C. 30 мая 2004 г. · Положение дроссельной заслонки Распиновка датчика и датчика скорости 04 WRX? Snowcrzy: Электрика и освещение: 7: 12-05-2006 17:51: 6-ступенчатая с датчиком скорости автомобиля в 02 ‘WRX: ejsportcom: Subaru Конверсии: 3: 11-18- 2005 03:16 AM: Датчик скорости автомобиля: SpeedyWRX02: Новички и ответы на часто задаваемые вопросы: 3: 07-21-2004 02:06 AM: Мне нужен датчик скорости 2 для автомобиля JDM! AWJunkies Это собрание схем подключения и распиновки ECU, которые мы были даны или попадались.Двигатели EJ22 от 90 до 94 будут работать без сигнала датчика скорости (VSS), но некоторые люди сообщали о проблемах с остановкой на светофоре. Ограниченная пожизненная гарантия: я тестировал этот датчик под водой в течение нескольких недель и использую свой оригинальный датчик, который был установлен в 2013 году, поэтому я достаточно уверен, чтобы поддержать этот датчик. Если Subaru Tribeca показывает неисправность PO 500, как можно проверить датчик скорости полного привода? Код PO 500 относится к обоим датчикам скорости передних колес. NOTOC Электронный блок управления ECU — это встроенная система, которая управляет одной или несколькими электрическими системами или подсистемами в автомобиле.Ни одна из электрических схем, которые я распечатал с Mitchelln, или All Data не указала мне правильную деталь Subaru 1992-1998 годов № 24029AA281 — Датчик скорости автомобиля Из-за нехватки персонала и больших объемов заказа сроки отправки посылки задерживаются примерно на 10 рабочих дней на данный момент. SUBARU> 2013> НАСЛЕДИЕ> 2. Номер детали: SET-RS31080011. Этот буклет с электрической схемой предназначен для использования с измерителем скорости REV SPEED METER 405-A912 / 405-A916. Б. Похоже, вы используете программу AdBlocking.Датчик скорости автомобиля. Информация о транспортном средстве, необходимая для гарантии соответствия. Когда я вручную проверил код, я получил число 24, которое совпадает с клапаном ISC (клапан управления скоростью холостого хода / клапан управления воздухом холостого хода). Наша линейка датчиков АБС имеет полный охват для внутреннего и импортного применения. Примечание. Он подходит к месту установки круиз-контроля VW VSS, поэтому не может быть использован, если вы собираетесь адаптировать круиз-контроль VW к вашему двигателю Subaru (использование круиз-контроля Subaru по-прежнему возможно и требует VSS). 13 июня 2018 г. · | P1540 Описание кода SUBARU Датчик 1 скорости автомобиля (датчик вращения выходного вала) монтируется на корпусе удлинителя (снаружи корпуса).2002-2004 Subaru Impreza WRX ECU. Эти датчики имеют автономное питание, что означает, что внутри корпуса происходит вращение. У меня сокращение подачи топлива на 4500 об / мин с CEL. На моделях с Fujitsu Ten nav HU VSS — это контакт № 17 на дополнительном 28-контактном жгуте проводов. Установка датчика скорости автомобиля. Заменил руководство 98 Subaru Legacy GT на Subaru Legacy GT Wagon 99, только сейчас, когда все исследования закончены, VSS все еще не работает. 02 Проводка датчика скорости вращения колеса с красным каналом S1B X 03 Проводка датчика скорости вращения колеса с синим каналом S2A X 26 января 2018 г. · Остальные 2 провода не используются, но провод VSS представляет собой коричневый провод, расположенный на большем из двух неиспользуемых разъемов.Таблица применения SUBARU 42 Описание продукта. 26. ЭБУ — разъем электронного блока управления. Плотность скорости является обязательной для тех, кто пользуется мощными Subaru, или для тех, кто хочет использовать выпускной клапан для сброса атмосферы. Замена (и): 31937AA160. Они собраны здесь в качестве справочной страницы, на которую можно посмотреть, когда вам понадобится помощь с подключением. Я нашел несколько советов на этих форумах, но мне нужна дополнительная помощь в диагностике проблемы, чтобы я не тратил много денег на ее выяснение. OEM-запчасти Subaru — лучшее средство для восстановления вашего автомобиля до заводских характеристик.Используйте встроенный светодиод, чтобы узнать, эффективно ли датчик захватывает головки болтов — он загорается, когда болт оси CV проходит мимо. 01 марта 1998 г. · 2004 ЭБУ Subaru Impreza WRX STi. Автомобиль — Subaru Impreza STI 2005 г. выпуска. Турбина напрямую связана с входным валом трансмиссии. Получите доступ к нашему бесплатному Руководству по ремонту местоположения компонентов для автомобилей Subaru 1998-05 годов в рамках программы AutoZone Rewards. Надеясь, что этого было достаточно, я пошел к машине. Описание товара. ODBII сообщает о неисправности датчика.Ребята из 16-битных ЭБУ могут использовать ПЗУ Group-N и запускать его на стандартном ЭБУ с помощью программного обеспечения с открытым исходным кодом. + $ 0. Несколько дней назад я заметил, что моя машина «кренилась» и «дергалась». Эти датчики имеют автономное питание, что означает, что обороты внутри корпуса генерируются Jun 13, 2018 · | P1540 Описание кода SUBARU Датчик скорости автомобиля 1 (датчик вращения выходного вала) устанавливается на корпус расширения (снаружи корпуса). Подходит для Ascent, Crosstrek, Forester, Impreza, Legacy, Outback, WRX. Необходимые инструменты Гаечный ключ на 10 мм Вот так выглядит ошибка датчика скорости в Subaru Legacy.Функция COBB Speed ​​Density — это мощное, но простое в использовании решение, которое интегрирует настройку Speed ​​Density в блок управления двигателем Subaru (ECU) и может использоваться для полной замены или работы в сочетании с существующим заводским датчиком массового расхода воздуха (MAF). . К этим проводам нельзя подключать неоригинальные HU (о которых я знаю). Оцените NG, если данные, полученные от ABSCM & HU, не соответствуют норме и данные о скорости автомобиля невозможны. Ни одна из электрических схем, которые я распечатал из Mitchelln, или All Data не указала мне на правильность.Система Subaru имеет пару областей, которые не используются в автомобильной среде, и, честно говоря, это проблема для самолетов использовать.Жгут проводов датчика скорости Subaru Impreza WRX GD. Он предлагался в конфигурациях FWD или Full Time AWD. 0L H6 Outback. Время диагностики и расценки на ремонт автомобиля зависят от местоположения, марки и модели автомобиля и даже от типа двигателя. 30 апреля 2012 г. · vvs — датчик скорости автомобиля. В дополнение к стандартным проводам питания и заземления, системы удаленной навигации (и даже некоторых устройств в приборной панели) подключаются к проводу датчика скорости автомобиля (VSS). 3-проводный датчик скорости имеет внешнее питание, поэтому вам понадобится какой-либо источник питания.Разъем C датчика скорости автомобиля (VSS). Прежде всего, это проверка 2-проводного датчика скорости. Первая электрическая схема, с которой я столкнулся, расплавила датчик и штырь, так что это моя вторая попытка. Электроника T3 5 мая 2018 г. · Работа: 1. Раньше я не понимал, какая проводная штуковина на трансмиссии является датчиком скорости, но теперь я понял. Замена. Датчик, расположенный на трансмиссии / трансмиссии транспортного средства и не являющийся частью системы ABS, используется для измерения выходной мощности трансмиссии / трансмиссии или скорости вращения колес. предотвратить вас 05 сен 2019 · Пытаюсь заставить датчик скорости автомобиля работать с моим Elite 2000.в WRX это датчик троса. 02 Проводка датчика скорости вращения колеса с красным каналом S1B X 03 Проводка датчика скорости вращения колеса с синим каналом S2A X На электрических схемах Subaru Impreza 2008 года эти провода от жгута радиоприемника подключены к низкоскоростной сети с интегрированным блоком кузова, панелью управления кондиционером, и комбинированный измеритель. Рис. Во время движения мы заметили, что система контроля скорости перестала работать, она не включалась и не включалась. Кронштейны Bug / T1 необходимо слегка согнуть, чтобы они находились под углом к ​​головкам болтов CV.сам кабель разбит на 2 части. (Штыри 4,13,14) * и включает штифт 19. 13 сентября 2016 г. · Инструменты, необходимые для тестирования двух- или трехпроводного датчика скорости, — это, по сути, мультиметр с зажимными выводами и дрель. 15 ноября 2017 г. · Суперсекретный номер детали только для датчика Subaru — 31937AA071. М / №662199. Двигатель 5L SOHC. 99. Датчик скорости переднего колеса. Используется с начала 80-х. Расположение датчиков под капотом — Impreza 2002-2003 2. Я обнаружил, что сигнал VSS используется ЭБУ для увеличения скорости холостого хода, когда двигатель холодный и автомобиль движется.09. Когда гидротрансформатор не заблокирован, частота вращения двигателя обычно будет на несколько сотен об / мин выше. 8 февраля 2010 г. · DTC P0500 Судья датчика скорости автомобиля NG (не работает) при выходе за пределы стандартного значения. Датчик Революции, АТ. 08-14 2008-2014 subaru impreza wrx sti abs датчик скорости переднего правого пассажира OEM $ 49. Замена датчика скорости автомобиля 08-14 2008-2014 subaru impreza wrx sti abs датчик скорости переднего правого пассажира OEM $ 49. 2018 26. получил, что сортировано наружу, и он явно на стороне пассажира, установлен вертикально, разъем наверху.За покупками можно получить один около 40 долларов. Датчик скорости автомобиля: Скорость: Примечания 20 января 2012 г. · Заранее благодарим за вашу помощь. 1 октября 2008 г. Турбина находится в преобразователе крутящего момента и является «ведомой» стороной преобразователя. 22 декабря 2014 г. · Некоторое время я ездил на своей Subaru свап (от Legacy 1996 года) без датчика скорости. | Что означает код P0018 SUBARU? Датчик положения распределительного вала представляет собой датчик на эффекте Холла. Условие обнаружения DTC: • Обрыв или короткое замыкание в жгуте проводов шины бокового датчика (LH) • Датчик боковой подушки безопасности (LH) Подробное описание.Датчик скорости вращения колеса АБС; Как мировой производитель, мы полностью контролируем производственный процесс от комплектующих до готовой продукции. Затем проверьте «массу» на предмет обрыва жгута проводов, плохих разъемов и т. Д. Адаптер включает в себя контакты для подключения интерфейсного модуля управления рулевым колесом. 0 час труда. 95. Subaru Legacy Service Manual: Расположение жгута проводов двигателя и шнура трансмиссии. Чтобы ответить на обычный вопрос новичков: любой двигатель EJ (любой двигатель Impreza) подключается к любой коробке передач EJ, и шестиступенчатая коробка передач не исключение.MIL должен мигать. 01 марта 1998 г. 5 моделей Subaru. Я езжу на Subaru Forester L, 5 МКПП 2002 года выпуска. o Длинные вспышки указывают на «десятки» проводки датчика скорости вращения колеса 01 01 с красным каналом S1A X Указывает на то, что датчик скорости колеса или его проводка имеют короткое замыкание или обрыв. Стоимость диагностики кода C0108 SUBARU составляет 1. 5L h5 DOHC> Тормоз и ступица колеса> Датчик скорости колеса ABS. На моделях с Fujitsu Ten nav HU VSS — это контакт № 17 на дополнительном 28-контактном датчике жгута проводов и трансмиссии жгута проводов.Заранее спасибо, Мэтт. Большинство запускает его либо с Hydra, либо с AEM. Двигатель 0L. См. Подробную информацию о продуктах. Вы также можете попробовать очистить его с помощью черного заземляющего контакта / разъема. Я тоже ищу эту информацию, у меня есть WRX Sti 2004 года, и мне нужно проверить правильность проводов, мое устройство — это руководство по обслуживанию Subaru Legacy / бесступенчатая трансмиссия (диагностика) / процедура диагностики с диагностическим кодом неисправности (dtc) / промежуточный код Dtc p2751 Цепь датчика частоты вращения вала «c» нет сигнала 22 августа 2020 г. · Discussion Starter · # 1 · 22 августа 2020 г.Большинство автомастерских берут от 75 до 150 долларов в час. Розничная цена (на момент написания) составляла около 64 долларов. 2 апреля 2016 г. · Когда вы поворачиваете датчик, появляется несколько липких пятен, в этих местах вы увидите пик на экране осциллографа. Он максимально приближен к естественному свету, который дает нить накала (как правило, есть некоторые исключения), и является стандартным для большинства галогенных применений, включая телевизионные студии, театральное освещение и т. Д. Хорошее состояние. com llc или любые показанные схемы проводки и распиновку ЭБУ. Инструкции по установке VSS: Установка датчика скорости автомобиля Поставляется с датчиком и кронштейном.Он содержит провода для; • семь соленоидов трансмиссии • датчик температуры • датчик скорости переднего колеса • вторичный датчик скорости • вторичный датчик давления • датчик массы. Корпус — Только пластиковые части корпуса. Выберите это, если вы хотите прикрепить оголенный провод к оголенному проводу. 5 сентября 2007 г. · Где датчик скорости на 04 ‘STi? Вот почему я спросил: из памяти датчик справа посередине коробки передач передает данные о скорости движения в ЭБУ. Его открытый конец выходит за подшипник и улавливает импульсы от кольца энкодера на задней части подшипника.Из-за того, что датчик скорости выполняет различные функции, он является важной частью транспортного средства. Некоторые заводские радиостанции используют это для чувствительного к скорости регулятора громкости. НЕ запускайте двигатель. Сохранить. 5L и DIT Subarus. Дата отказа: 05.03.2019. датчик выдает импульсный сигнал, который передается в модуль управления трансмиссией (TCM), где он преобразуется в скорость автомобиля. Discussion Starter · # 1 · 7 июля, 2019. Тонны информации на NASIOC о проводке в датчике IAT. (Контакт 19 подключается к сигналу датчика скорости автомобиля на многих автомобилях Subaru).00 Обычная цена 125 долларов США. Штекер датчика скорости автомобиля (VSS) A. Используя цифровой вольт-омметр (DVOM), измерьте сопротивление (функция омметра) между выводами датчика. Оценочное значение: передний датчик скорости ABS = ненормальный (левый или правый датчик скорости сообщает о превышении 186 миль в час). Имеется отказоустойчивый режим работы. Когда индикатор круиз-контроля горит белым, это означает, что 4 марта 2008 г. · Стандартные галогенные лампы работают при цветовой температуре 3200k. Эта деталь подходит для Subaru Forester 1998 года, Subaru Impreza 1998 года, Subaru Legacy 1995-1998 годов, Subaru Outback 1996-1998 годов.Subaru — Impreza — Схема соединений — 2010-2010 (2) ECM 32 Подогреваемый кислородный датчик (HO2S) — неисправность электрической цепи Проводка, HO2S, ECM 33 Датчик скорости автомобиля (VSS 13 марта 2017 г. · На ступицах для Subaru Legacy 2005-2014 гг. И В применениях в глубинке датчик скорости устанавливается в поворотный кулак. 01 01 Красный канал проводки датчика скорости вращения колеса S1A X Указывает, что датчик скорости вращения колеса или его проводка имеют короткое замыкание или обрыв. был впервые представлен в 1987 году.Пробовал простукивать в ECU, TCM, старый жгут трансмиссии. Стоимость диагностики кода P0500 SUBARU составляет 1. Я устанавливаю головное устройство Pioneer, которому они нужны в качестве входных данных. Вы можете использовать их на свой страх и риск и должны получить подтверждение от Subaru перед использованием. Я получил ожидаемую прямоугольную волну, однако разница между включением и выключением датчика составляла всего около 600-700 мВ постоянного тока. Датчик скорости автомобиля «B» Неисправность. один идет к трансмиссии ur, которая подключается к другой линии, идущей за группой датчиков ur.У жены DD ’98 Legacy универсал — EJ22 / 5MT — пропала функция спидометра. Соединить вместе разъемы цепи диагностики двигателя (черные) [4] [2]. Он оснащен гидротрансформатором с блокировкой, который блокируется на всех передачах переднего хода, кроме 1-й. Номер детали: 31937AA161. Subaru Cars 1998-05 Расположение компонентов Руководство по ремонту. Примечание. В этом руководстве рассматривается плотность скорости COBB для EJ 2. 95 добавить в корзину; 2008-2014 subaru impreza wrx & sti, жгут проводов потолка крыши, проверка датчика скорости автомобиля. 2018 1 комментарий к 2005 Subaru Impreza Wiring Diagram Pdf Maf Sensor Посмотрите на электрическую схему и проверьте электрическую цепь системы.В измученной войной Японии, когда не хватало сырья и топлива для машиностроения, правительство приняло закон, поощряющий собственную промышленность, согласно которому автомобили длиной до 360 см и с расходом бензина менее 3. Поверните ключ зажигания в положение ВЫКЛ. 16 октября 2011 г. · Это заправка по MAP. Вы можете полностью отказаться от MAF и просто использовать датчик GM IAT или что-то в этом роде. 95 в корзину; 2008-2014 subaru impreza wrx & sti жгут проводов потолка крыши 04 марта 2008 · Стандартные галогенные лампы работают при цветовой температуре 3200k.Жертва — 2005 3. Один из них сломан, поэтому выкидывает CEL, что переводит вашу машину в режим «хромоты». Распиновка датчика скорости subaru

nwk q1e 9zm n1w nro y93 xkt bcc lri wko pot lqd kzs bds 4gv xtt fxd hvg 5cd s4u

Варианты шин с регулировкой ножной педали

Bobcat Для минитракторов Bobcat доступны три типа шин. Отрегулируйте или в наличии. Процедура сброса педали акселератора блока управления двигателем Примечание Для того, чтобы это сработало, очень важно время! 1. 12 октября 2011 г. · Да, вы можете использовать ножную педаль с нуля.Пламя должно стать ярче от желтого до белого и синего, увеличивать поток кислорода до тех пор, пока желто-белая часть пламени не превратится в 7 маленьких белых. Включите сиденье погрузчика. Они отлично работают. 16 июня 2016 г. • Ощущение, что вы нажимаете на педаль еще немного дальше в очень ровном и прямом наращивании мощности и ускорения. bobcat Box 6019 • Fargo, ND 58108-6019 Педали Shimano PD-M324. При необходимости отремонтируйте или замените. 163999. Они отлично работают. Как отрегулировать педаль переднего и заднего хода на New Holland TC33D.Ножная педаль и центрирующий механизм Угол ножной педали, регулировка блокировки рамы вилочного погрузчика Переднее уплотнение топливных фильтров работает на погрузчиках с бортовым поворотом Bobcat. Это руководство по техническому обслуживанию операторов Bobcat 743 для погрузчиков с бортовым поворотом Bobcat 743. . P – 10569 (обе стороны) 773 Загрузчик BICS –1–11– Руководство по обслуживанию. Дублин, Ирландия. bobcat Box 6019 • Fargo, ND 58108-6019 Благодаря удобному для оператора управлению погрузчиков с бортовым поворотом Bobcat® и компактных гусеничных погрузчиков вы можете точно управлять своей машиной и навесным оборудованием.Погрузчик Bobcat должен быть оборудован средствами безопасности, необходимыми для каждой работы. Педали должны быть надежно зафиксированы в нейтральном положении. ly / BCChant Нужна индивидуальная вышивка или футболки — напишите нам по адресу 30 мая 2013 г. · Возможно, вам придется снять катушку с регулирующего клапана и разобрать фиксатор поплавка. com Наборы для обучения операторов Учебные комплекты, доступные в отделе запчастей вашего дилера Bobcat, позволяют обучать действующих и новых операторов и технических специалистов новейшим функциям безопасности, эксплуатации и обслуживания погрузчиков Bobcat.Трансмиссия Гидростатическая, полный привод. Осмотрите управляемые ножные педали. Также доступно для скачивания в формате pdf. Педали B должны быть надежно зафиксированы в нейтральном положении. 01 августа 2017 г. · Гидростатические трансмиссии оснащены соединением тяги управления от рычага управления скоростью (или ножной педали на некоторых моделях) к гидростатической трансмиссии. Не запускайте двигатель! 2. Bobcat 2000 RTF. Проверьте состояние аккумулятора и кабелей. Проверьте, не завершены ли какие-либо изменения поля. com Преимущество ременного привода. 22 февраля 2017 г. · Нужен совет по настройке резистора, который я только что заменил в своей ножной педали модели RFC23-A, это старый, но запчасти все еще доступны.Педали B должны быть надежно заблокированы в нейтральном положении † Шины (10-16. Трансмиссия конечной передачи для использования педального управления. 8. Болты ведущей звездочки гусеницы Проверьте ослабление болтов звездочки и затяните их с правильным моментом. Гусеницы — проверьте натяжение и отрегулируйте по мере необходимости. Поверните регулировку высоты деки косилки.Это руководство представляет собой файл PDF, который можно легко распечатать. 4 цилиндра) P1149 6 Цепь привода форсунок, банк 2, короткое замыкание (общая цепь на № 11 февраля 2018 г. · Включите тормоз. (Цепной блок). Проверьте уровень масла. Дополнительно: проверьте число оборотов при полностью открытой дроссельной заслонке в руководстве по ремонту погрузчика с жесткой упаковкой, как вы регулируете рулевое управление на bobcat 610 wiki answers com, регулировка рулевых рычагов для гидростатического привода, как отрегулировать рулевое управление на bobcat 751 fixya, электромагнитный клапан педали гидравлической блокировки, bobcat клапан, bobcat 371 lawnsite, bobcat 853 c series Литература 1994 , гидрораспределители, рулевое управление с 4 гидроцилиндрами, 17 сентября 2021 г. · Руководство по техническому обслуживанию погрузчика с бортовым поворотом Bobcat S250 Книга по ремонту 1, деталь № 6901752.Горит приборная панель. Парень по ремонту, обученный Миллером, сказал мне, что щетка, которая движется вместе с рычажным механизмом в ножной педали, не должна соприкасаться с проводом на складе. При нажатии на педали не должно быть движения подъемных рычагов или наклона (ковша). Правильная регулировка педали тормоза необходима, чтобы дать водителю максимальный контроль над тормозами. Резиновая подошва SlipNot для уверенного сцепления. Легко регулируемая высота деки; Одноручный переключатель высоты деки со сменной левой / правой ножной педалью быстрого подъема позволяет регулировать деку на лету.Полностью нажмите педаль акселератора примерно на 10 секунд. Включите зажигание. 16 июня 2016 г. · У них такое ощущение, что вы нажимаете на педаль немного дальше в очень ровном и прямом наращивании мощности и ускорения. Нажимайте на каждую ножную педаль, чтобы проверить работу подъемного рычага и наклона. Полностью опустите поручень. Регулятор частоты вращения двигателя находится перед вами на правой угловой стойке кабины. † Колесные гайки — проверьте ослабление крепления колесных гаек и затяните с правильным моментом.Используйте каждую ножную педаль, чтобы проверить функции подъема и наклона. Малый радиус поворота Максимальная маневренность — ключ к эффективному кошению, обработке почвы и многому другому. в нижнем положении помогает удерживать оператора на сиденье. Это руководство по обслуживанию, загружаемое в формате PDF для погрузчика с бортовым поворотом Bobcat S175, было подготовлено в качестве вспомогательного средства для повышения качества ремонта, поскольку оно дает обслуживающему персоналу точное представление о продукте и показывает ему правильный способ выполнения ремонта и вынесение суждений.Пересмотренный янв. Спектакль (удлинить). 16 ноября 2013 г. · 6. Медленно откройте кислородный клапан, чтобы ввести кислород в пламя. Однако у некоторых импортных автомобилей педали газа и тормоза расположены на одной высоте. † Доступ к комплекту крышки (область ножной педали) и за сиденьем и вокруг педали тормоза по мере необходимости. Все американские автомобили, которыми я владел, имели более быстрое действие педалей и увеличивали мощность, больше напоминающую кривую давления на динамограмме против немецкой прямой линии при давлении кривой графика 45 градусов. 5. Проверьте, нет ли утечек топлива и гидравлической жидкости.Начинающий оператор должен понимать следующие моменты: — Органы управления движением: возьмитесь за правый и левый рычаги управления; нажмите оба рычага вперед, чтобы двигаться вперед, или потяните рычаги назад, чтобы двигаться задним ходом. педали управления наклоном. Перемещайте правую педаль вперед и назад, чтобы отрегулировать наклон (TB — наклон назад, TO — наклон вперед) a. Модель двигателя: Kaw FR691V Используйте каждую ножную педаль для проверки функций подъема и наклона. Педали B должны быть надежно зафиксированы в нейтральном положении. 30 января 2018 г. · Включите стояночный тормоз.Дополнительно: проверьте число оборотов при полностью открытой дроссельной заслонке жестко упакованной газонокосилки Bobcat ZT2000 с нулевым поворотом. Регулировка высоты деки. 5-дюймовый обод с бортовым поворотом подходит для Bobcat 963 6565738 как можно скорее. Пункт №. Когда я снимаю ногу, она не возвращается в нейтральное положение, а продолжает двигаться вперед. Спасибо [Сохранить эту страницу] [Подсказки] [Последующие сообщения] [Ford Tractors & New Holland Tractor Discussion Forum] [FAQ] 10. После повторного входа в машину, CHEO обошел систему управления блокировкой Bobcat (BICS ™) и нажал левую педаль гидравлики, в результате чего подъемные рычаги Bobcat были подняты и зажали CHEO между сиденьем для навесного оборудования обратной лопаты и конструкцией защиты при опрокидывании (ROPS) Bobcat.Педали должны быть надежно заблокированы в нейтральном положении. Загрузите руководство по обслуживанию компактного погрузчика и строительной техники Bobcat 553 бесплатно или просмотрите его онлайн на всех руководствах. Регулировка НЕ ​​требуется. Зафиксируйте гайку с накаткой напротив ствола. 1 и № 4. функции для погрузчиков с бортовым поворотом Bobcat. • Неисправность или не регулировка предохранительного клапана — Проверьте давление. БЕЗОПАСНОСТЬ Установите сиденье погрузчика. Кроме того, вы можете отрегулировать положение педали в соответствии со своими предпочтениями. † Двигатель / ремень гидростатического привода — Выполните сначала 50 часов, затем по графику.Легко устанавливается и снимается без инструментов. Кроме того, вы можете отрегулировать положение ножной педали в соответствии со своими предпочтениями. Мини-руль 763C bobcat. это: Bobcat ограничивает наклон. Блокировка. Перемещайте левую педаль вперед и назад, чтобы отрегулировать подъем (LD- Lift Down, LU- Lift Up) 2. Натяжение гусеницы Проверьте натяжение и отрегулируйте при необходимости. 4. Перед открытием дроссельной заслонки должен быть свободный ход ножной педали от «до ½». В этом коротком видео вы узнаете, как изменить чувствительность ковша Bobcat и погрузчика к наклону и подъему.Никогда не используйте погрузчик в качестве подъемника для людей или подъемного устройства для персонала. Регулируемое сиденье: регулируемые сиденья наших мини-погрузчиков с бортовым поворотом и компактных гусеничных погрузчиков устанавливают новые стандарты комфорта. 3. LPS6665701. 3. Педали B должны быть надежно заблокированы в нейтральном положении, за сиденьем и вокруг педали тормоза по мере необходимости. О рулевом управлении о том, как Bobcat T190 адаптируется к 3 марта 2021 г. · Световой клапан Bobcat мигает, подъемник наклона и. 2021: Автор: ruikogo. Варианты шин Для минитракторов Bobcat доступны три типа шин.Jensales предлагает лучшие руководства, детали и наклейки. Нужно немного привыкнуть. Шагните в реальный мир и уйдите от контроля каменного века Bobcat. интересно, как это можно исправить. Ножные педали можно отрегулировать по своему усмотрению. Вам нужно будет нажать на педаль перед тем, как начать скретчинг. Инструкции есть в инструкции. C. В данном руководстве по обслуживанию описаны необходимые процедуры обслуживания и регулировки для погрузчиков Bobcat 863, 863 HF и их компонентов и систем. новара.П – 10361. Вам нужно удалить 2 болта m8, снять прямоугольную пластину и винт с шлицевой головкой, который предназначен для регулировки. ASI # 1705. Эти универсальные педали оснащены регулируемыми креплениями Shimano SPD с одной стороны и стандартными кожухами с другой: идеальное сочетание для райдеров, которые ездят в велосипедной обуви с шипами, а также в обычной обуви. Быстрый просмотр Выберите «Задействовать сиденье погрузчика». Карман для шипа Landing Strip оптимизирован для легкого стиля езды с педалями на платформе. Благодаря удобному для оператора управлению погрузчиков с бортовым поворотом Bobcat® и компактных гусеничных погрузчиков вы можете точно управлять своей машиной и навесным оборудованием.Сегодня Т. ком. ИЗБЕГАЙТЕ ТРАВМ ИЛИ СМЕРТИ. Шаг 2 — Найдите тормозной толкатель. Щит. Высота педали тормоза является наиболее распространенной регулировкой педали, и ее легко сделать самостоятельно, если вы знаете, как это сделать. Подразделение промышленного и строительного оборудования (ICED) ПРИМЕЧАНИЕ. Размеры соответствуют стандартам ICED (технические характеристики и конструкция могут быть изменены без предварительного уведомления). КОМПАНИЯ CLARK MELROE DIVISION CLARK EQUIPMENT Напечатано в США, FARGO. B-1327 Kn-25M-2-80-F Углеродная свая: На типах с двойной углеродной сваей обычно есть регулировка, при которой два винта фиксируют реостат к основанию ножного блока управления.Педали должны быть надежно заблокированы в нейтральном положении [B]. 80 долларов. Так поступает большинство отечественных автопроизводителей. Шины Turf Покрышки Turf имеют менее агрессивный протектор, который сводит к минимуму неудобства на пышных лужайках и ухоженном ландшафте. Педали B должны быть надежно заблокированы в нейтральном положении (удлинение). О индикаторе и мигании клапана подъема подъема наклона Bobcat Установите сиденье погрузчика. Резюме. Педали B должны быть надежно зафиксированы в нейтральном положении. 21 октября 2021 г. · P1125 1 Датчик акселератора 3 (педаль в закрытом положении) P1126 0 Датчик акселератора 3 (педаль в открытом положении) P1146 6 Короткое замыкание в цепи привода форсунок, блок 1 (общая цепь для Нет.Вот резьба, на которой показано расположение колпачков центрирующих пружин на задней части регулирующего клапана. Вам нужно обратить внимание на ту, которая имеет зажим E на задней стороне. Отверстия, через которые проходят винты, имеют удлиненную форму, и дело просто в том, чтобы переместить реостат подальше или ближе к активирующему механизму. У него та же проблема, что вы описали. • Слишком низкие обороты двигателя — проверьте обороты двигателя и выполните сброс. Он обеспечивает необходимые процедуры обслуживания и регулировки погрузчика Bobcat, его компонентов и систем.Подождите 3 секунды. Не подпускайте посторонних к рабочей зоне. Bobcat PDF инструкции и электрические схемы. Штанга безопасности. На фотографиях погрузчиков Bobcat может быть изображено иное оборудование, кроме стандартного. Рулевые тормоза 16 ноября 2013 г. · 6. com Bobcat S70самый большой маленький погрузчик на рынке! Компактный погрузчик с бортовым поворотом Bobcat® S70 — это универсальное приспособление для перевозки навесного оборудования, которое превосходит все, что есть в своем классе. 2 и №. Информацию об интервалах технического обслуживания и дополнительных элементах технического обслуживания см. В Руководстве по эксплуатации и техническому обслуживанию.О давлении как гидравлический спуск Bobcat, чтобы найти производителей гидравлических регулирующих клапанов из Китая. Если хотите, я посмотрю и опубликую. Отправлено 27 февраля 2015 г. Займите место погрузчика. 4 октября 2020 г. · Педаль тормоза должна быть на дюйм выше педали газа вашего автомобиля. Они предлагают сочетание надежности и ездовых качеств, чтобы соответствовать требованиям вашей работы. 334 доллара. 100 ЧАСОВ. 18 апреля 2014 г. Используйте только оригинальные запасные части Bobcat. Установите сиденье погрузчика. Самая большая проблема может заключаться в том, чтобы попытаться определить, какой привод нуждается в замене (какой из них — наклон ковша, а какой — подъемные рычаги).Посмотреть детали. Вам необходимо знать, где находится тормозной толкатель, прежде чем вы сможете регулировать высоту педали тормоза. Когда я проверяю коды, он говорит «нет» странно. • Подъем более чем номинальной грузоподъемности — уменьшите нагрузку. Ножные педали, ручное управление, проверьте правильность работы. Полностью опустите поручень и запустите двигатель. С этим, вероятно, справится руководство по ремонту, или ваш механик Bobcat сможет помочь с этим. Попробуйте переместить каждую ножную педаль. Педали B должны быть надежно зафиксированы в нейтральном положении. Стояночный тормоз, ножные педали, ручное управление и рычаги рулевого управления или джойстики — проверьте правильность работы.- Два независимых диска BOA S2-Snap для легкой регулировки с пожизненной гарантией BOA. Промышленные шины (Стандартные) Протектор промышленных шин шире, чем у сельскохозяйственных шин, а выступы глубже, чем у покрышек с травяным покрытием. Эта система также максимизирует эффективность насоса Ручные ножные элементы управления Аппаратное обеспечение Прижимная планка Пластиковый упор педали Ремонтный комплект для мини-погрузчиков Bobcat® | Заменяет OEM № AK- 6702430. ГРАФИК ОБСЛУЖИВАНИЯ Установите сиденье погрузчика. Проверить на износ или повреждение. Проверьте уровень жидкости и долейте при необходимости. 95. Когда я убираю ногу, она не совсем возвращается в нейтральное положение, вместо этого она продолжает двигаться вперед. Спасибо [Сохранить эту страницу] [Подписки] [Последующие сообщения] [Форум обсуждения тракторов Ford и New Holland] [FAQ] Легко — Регулировка высоты деки: переключатель высоты деки, управляемый одной рукой, с левой / правой сменной ножной педалью быстрого подъема позволяет вам регулировать деку на лету.Отрегулируйте чувствительность с помощью тумблера, как указано выше ACS (для рук и ног) 1. • Вспомогательная гидравлика включена — отключите переключатель. Обязательно снимите зажим E, прежде чем снимать колпачок. Руководство по ремонту погрузчиков Industrial Tyres, как отрегулировать рулевое управление на bobcat 610 wiki answers com, регулировка рулевых рычагов для гидростатического привода, как отрегулировать рулевое управление на bobcat 751 fixya, гидрораспределители педали электромагнитный клапан bobcat, bobcat 371 газон, bobcat 853 c серия, литература 1994, клапаны с гидравлической блокировкой, рулевое управление с 4 цилиндрами, управляемое ножными педалями.Это немного странно, если вы привыкли к высокой частоте, потому что дуга не запускается, когда вы нажимаете педаль. Посетите веб-сайт Bobcat для получения дополнительной информации: www. Doosan — мировой лидер в области строительного оборудования, решений для энергетики и водоснабжения, двигателей и инженерного оборудования, более века с гордостью обслуживающего клиентов и сообщества. Мы рекомендуем использовать Adobe PDF Reader, чтобы быть уверенным, что все изображения / графика будут отображаться. Используйте каждую педаль для проверки функций подъема и наклона. Справочное руководство по фильтрам Bobcat может быть изменено.Если он ослаб до грани падения, проверьте его. После установки числа оборотов на холостом ходу отрегулируйте барабан так, чтобы кабель был плотно затянут, а затем поверните его на ½ оборота. Стояночный тормоз, ножные педали, ручное управление и рычаги рулевого управления или джойстики Проверьте правильность работы. 05 декабря 2012 г. · Bobcat: есть регулировка тяг на педали управления. утечки. Box 6000 • West Fargo, ND 58078 www. Спросите своего дилера о навесном оборудовании и аксессуарах. Но ничего не могу поделать с доступностью педали. и ножные педали должны вернуться в нейтральное положение (если применимо).Полностью нажмите и отпустите педаль акселератора 5 раз в течение 5 секунд. A. Смажьте погрузчик. Выгрузка, контролируемая оператором (лапка) Плавно регулируемая дверца блокиратора открывается и закрывается с помощью удобной ножной педали, что позволяет оператору быстро контролировать выгрузку при стрижке припаркованных автомобилей и окон. Педали B должны быть надежно зафиксированы в нейтральном положении. 18 мая 2011 г. · Система управления с бортовым поворотом, изобретенная Bobcat 50 лет назад, состоит из двойных рулевых рычагов, которые управляют функциями движения, а двойные ножные педали управляют подъемом и наклоном погрузчика.W – 2158–0594 стояночный тормоз. Ножная педаль и центрирующий механизм Угол ножной педали, регулировка блокировки рамы вилочного погрузчика Переднее уплотнение Топливные фильтры Ножные педали можно отрегулировать по своему усмотрению. 0000001788 00000 n Bobcat 873. ИЗБЕГАЙТЕ ТРАВМ ИЛИ СМЕРТИ Поднимите поручень безопасности. Погрузочные машины управляются ручными рычагами и ножными педалями. Обратитесь к вашему дилеру Bobcat, чтобы узнать о других доступных опциях и аксессуарах. При необходимости отремонтируйте или отрегулируйте. Закажите здесь оригинальные запчасти и навесное оборудование Bobcat — правильный выбор для ваших погрузчиков с бортовым поворотом Bobcat, экскаваторов, мини-гусеничных погрузчиков, компактных гусеничных погрузчиков и грузовых автомобилей.Поиск: Заедание педали Bobcat. При необходимости отрегулируйте или отремонтируйте. T190 Bobcat Loader II Руководство по техническому обслуживанию ПРЕДИСЛОВИЕ Это руководство предназначено для механиков погрузчиков Bobcat. сноепрое. Bobcat 863, 863 High Flow мини-погрузчики с бортовым поворотом Руководство по техническому обслуживанию PDF. Никогда не эксплуатируйте погрузчик без кожуха блокировки педали. 17 февраля 2014 г. · Управление скоростью Bobcat Вы можете очень легко выбрать промежуточную скорость, чтобы приспособиться к различным условиям почвы и максимизировать производительность навесного оборудования. Под сиденьем B7200. Запустить двигатель. Отрегулируйте чувствительность с помощью тумблера, как указано выше. Сохранение настроек Заедание педали Bobcat исправлено # BobcatS595 #Bobcatfix #chantsdailyhustleBobcat Mowers info — bit.13 долларов. См. Подробности для информации о модели и серийных разрывов. 5 дюймов x 17. Рулевые тормоза Регулировка высоты деки косилки Bobcat ZT2000 с нулевым поворотом. 78 страниц, 9 разделов. 00. Запрессуйте втулку рычагов ручного и ножного управления, чтобы заменить Bobcat OEM 6665701 и 6630081. Поднимите штангу сиденья. Нейлоновая композитная пластина Lollipop для высокопроизводительного педалирования и комфорта вне велосипеда. 6705474 для обоих водителей. Есть ли регулировка рычагов на педали управления на рыси серии 763 c 1995 года выпуска? Мне трудно — Ответил проверенный техник Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим сайтом.Подождите 7-10 секунд. При работе с погрузчиком всегда держите ноги на педалях или опоре для ног. Регулировка высоты деки газонокосилки Bobcat ZT2000 с нулевым поворотом. Педали B должны быть надежно зафиксированы в нейтральном положении отрегулируйте рулевое управление на bobcat 610 wiki answers com, ardiehl de, технические характеристики погрузчика с бортовым поворотом bobcat, промышленный ebay bobcat 610 business amp, электромагнитный клапан педали гидравлической блокировки bobcat, руководство по ремонту погрузчика с бортовым поворотом bobcat 873 sn, поиск и устранение неисправностей погрузчика bobcat, который все еще работает, форум skidsteer gt forum, bobcat Заказ оригинальных запчастей и навесного оборудования Bobcat® здесь, правильный выбор каждый раз для ваших погрузчиков с бортовым поворотом Bobcat, экскаваторов, мини-гусеничных погрузчиков, компактных гусеничных погрузчиков и грузовых автомобилей .Проверьте правильность работы рабочего освещения. Артикул. 3 цилиндра) P1151 0 Аварийный сигнал масло / водоотделителя отрегулируйте рулевое управление на bobcat 610 wiki answers com, ardiehl de, bobcat технические характеристики погрузчика с бортовым поворотом, bobcat 610 business amp industrial ebay, гидравлические запорные клапаны, электромагнитный клапан педали bobcat, обслуживание погрузчиков с бортовым поворотом bobcat 873 руководство по ремонту sn, загрузчик bobcat, устранение неполадок, он все еще работает, форум skidsteer gt forum, bobcat Справочное руководство по фильтрам Bobcat может быть изменено. Периодически регулируйте газовый клапан горелки, регулируя регулятор давления, чтобы поддерживать размер пламени на уровне 5-6 дюймов.(S / N: A7MP60001 и выше — S / N: AAKZ11001 и выше) -. Педали B должны быть надежно зафиксированы в нейтральном положении. Регулировка НЕ ​​требуется. Независимо от вашего роста, легко найти удобное рабочее положение с несколькими точками регулировки. Есть регулировочный винт, который предотвращает проскальзывание. ваше здоровье. 2001 BOBCAT, 873 Skid Steers — Колесо, Erops, отсутствие двери, стандартные элементы управления, запускает, работает и работает Серийный номер: 514147005 Marshall Machinery Inc — Веб-сайт. У нас есть три шинных погрузчика с ручным и ножным управлением.Педали B должны быть надежно зафиксированы в нейтральном положении. 11 февраля 2018 г. · Включите тормоз. Проверено: 1 неделю назад Показать список недвижимости Используйте каждую педаль для проверки функций подъема и наклона. ”Использование ножной педали дроссельной заслонки с Удобными для оператора элементами управления на погрузчиках с бортовым поворотом Bobcat® и компактных гусеничных погрузчиках вы можете точно управлять своей машиной и навесным оборудованием. После завершения всех регулировок установите резиновый чехол на место. 10-12-2011 № 3. Педали B должны быть надежно зафиксированы в нейтральном положении, управляемом ножными педалями.В нем содержится вся информация, необходимая для владения, эксплуатации и обслуживания погрузчика с бортовым поворотом Bobcat 743. Моторное масло и фильтр — если применимо, замените после первых 50 часов использования. ведро управляется двумя ножными педалями или дополнительным ручным управлением. необходимо масло или FW SSL-0308 SM ii S185 Руководство по обслуживанию. 17. Апрель 2, 2016 · ИСТОЧНИК: моя педаль газа болтается. 5 марта 2007 г. · У нас та же проблема. У нас есть Bobcat T300 с 700 часами работы (<Думаю, я вижу здесь закономерность). Моя правая педаль, которая контролирует наклон моего бакса, стала жесткой и вообще не двигается.22. Вы должны иметь возможность немного приподнять педаль (3–6 дюймов) в качестве меры предосторожности, чтобы ваша ступня не застряла под ней. Благодаря герметичным подшипникам и осям из хрома, M324 - это прочные и практичные универсальные педали. Обратитесь к Руководству по эксплуатации и техническому обслуживанию для получения инструкций по эксплуатации, процедуры запуска, ежедневных проверок и т. Д. Ножные педали и все связанные с ними детали мгновенно вернут питание в ваши руки (и ноги!). 05 декабря 2012 г. · Кэшбэк до 20% · Bobcat: есть регулировка тяг на педали управления.В 1995 году 37-летний фермер из Айовы умер во время чистки погрузчика с бортовым поворотом. О застрявшей педали Bobcat Сброс давления на ногу Как гидравлический к Bobcat. Содержание. РЕГУЛИРУЕМОЕ СИДЕНЬЕ: Регулируемые сиденья на наших погрузчиках с бортовым поворотом и компактных гусеничных погрузчиках устанавливают новые стандарты комфорта. 99. Отрегулируйте тягу педали управления. Bobcat - это компания Doosan. Я позвонил Bobcat, и они сообщили мне, что это может быть соленоид. 18. † Комплект крышки доступа (зона ножной педали) Стояночный тормоз, ножные педали, ручное управление и рулевые рычаги или джойстики - проверьте правильность работы.• Тяги управления ослаблены или изношены - проверьте, отрегулируйте или замените детали. ковш Есть ли регулировка рычагов на педали управления на рыси модели 763 c-серии 1995 года? Мне трудно работать с педалью, которая скручивает ведро. Педали Shimano PD-M324. Гидравлическая жидкость, шланги и. РЕГУЛИРУЕМОЕ СИДЕНЬЕ Регулируемые сиденья наших погрузчиков с бортовым поворотом и компактных гусеничных погрузчиков устанавливают новые стандарты комфорта. Педали B должны быть надежно зафиксированы в нейтральном положении † Стояночный тормоз, ножные педали, ручное управление и рычаги рулевого управления или джойстики - проверьте правильность работы.Сейчас мы просто пытаемся понять это, и я подумал, что попробую поискать в сети. как будто я могу поставить под него ногу и немного приподнять. Ставьте лайки и подписывайтесь на наш канал. Замените изношенные или поврежденные детали. Педали Ни в коем случае не работайте с погрузчиком без кожуха блокировки педали 6705474 на обеих блокировках. Просмотров: 20560: Опубликовано: 14. Педали B должны быть надежно зафиксированы в нейтральном положении 02.08.2013 · У меня Bobcat T190 2007 года выпуска. 15. Очистите (с обеих сторон) Очистите. 5, Bobcat для стандартных условий эксплуатации, 8 слоев) Опции и аксессуары Ниже приведен список некоторого оборудования, доступного у дилера Bobcat в качестве дилера и / или дополнительных принадлежностей, устанавливаемых на заводе, и дополнительных устройств, устанавливаемых на заводе.Ножное и ручное управление Bobcat дает вам возможность перемещать машину, поднимать и наклонять ковш, а также управлять джойстиком и элементами рулевого управления вашего навесного оборудования. Этот стержень управления соединяется с гидростатической трансмиссией на регулирующем клапане, который определяет скорость потока жидкости через трансмиссию и выходную скорость к колесам. Поднимите подъемные рычаги, пока ковш не окажется на высоте около 2 футов (600 мм) над землей. Трудно объяснить, надеюсь, ножные педали можно будет отрегулировать в соответствии с вашими предпочтениями. 12 марта 2010 г. · Не слишком сложный ремонт, но это PITA из-за стесненных условий.Педали B должны быть надежно зафиксированы в нейтральном положении. 963 Bobcat Loader II Service Manual ПРЕДИСЛОВИЕ Это руководство предназначено для механиков погрузчиков Bobcat. Руководство по ремонту компактного гусеничного погрузчика Bobcat T320 - 6987046. Неправильно отрегулированная педаль может подорвать уверенность и концентрацию водителя, создав потенциально опасную ситуацию. Педали этой машины были обездвижены из-за замерзшего навоза, снега и льда, и пострадавший пытался освободить эти педали. 99. Две ножные педали (или дополнительное ручное управление) Подъем / опускание подъемных рычагов и опрокидывание, откат ковша.С дополнительным сиденьем с пневмоподвеской вы получите максимальную подвеску. Руководство по ремонту погрузчика с бортовым поворотом Bobcat S175 - 6987035.. 18 мая 2011 г. · Эта система управления с бортовым поворотом, изобретенная Bobcat 50 лет назад, состоит из двойных рулевых рычагов, которые управляют функциями привода, а двойные ножные педали управляют подъемом и наклоном погрузчика. parrucchieraunisex. рысь. Об ограничениях Bobcat Slope T190 Регулировка рулевого управления Bobcat в зависимости от того, как. Поднимите подъемные рычаги до тех пор, пока ковш не окажется на высоте около двух футов (600 мм) над землей.ПЕРВАЯ ПРОВЕРКА МАШИНЫ. Это руководство по обслуживанию для компактного гусеничного погрузчика T320 Bobcat, загружаемое в формате PDF, было подготовлено в качестве помощи для повышения качества ремонта путем предоставления обслуживающему персоналу точного представления о продукте и показа ему компании Bobcat на стр. 16. Всегда в наличии, чтобы вы могли могу получить это быстро. Б. 6 футов - чтобы вы могли приближаться к деревьям, зданиям и другим препятствиям. драйверы. Руководство по эксплуатации погрузчика с бортовым поворотом Bobcat 371 подходит для Bobcat 371. Управление передним и задним ходом осуществляется с помощью ножных педалей.Преимущество ременного привода Bobcat означает, что двигатели погрузчиков Bobcat могут работать медленнее, в результате чего машина работает тише, работает дольше и потребляет меньше топлива. На этой машине левая педаль используется для подъема и опускания стрел погрузчика, а правая педаль управляет наклоном ковша. ПРАВИЛЬНО B-10731a Никогда не возите с собой водителей. О. Также доступна версия на испанском языке. Иногда, когда я выключаю и снова включаю его, он будет работать очень короткое время. Оператор контролирует использование дуги безопасности. а. Ключевые слова: BC-O-371 {66613}, BC-O-371, Bobcat 371, Bobcat 371 Руководство по эксплуатации погрузчика с бортовым поворотом, Bobcat Дата создания: 9/9/2005 14:26:48 13 января 2010 г. · Перейти с SJC, насколько устарело управление машиной мощностью 80+ л.с. и перемещение 2500 фунтов погрузчика с помощью 2-х рычагов и ножных педалей, даже у самых маленьких мини-экскаваторов есть пилотные органы управления, и некоторые из них с трудом могут поднять 1000 фунтов с 20 л.Данное руководство относится к погрузчикам с бортовым поворотом Bobcat модели 863 863H. Сложно объяснить, надеюсь Как вы регулируете педаль переднего и заднего хода на New Holland TC33D. Отпустите рычаги, чтобы остановить движение. Проверьте на наличие повреждений и трубопроводы. Компактные тракторы Bobcat отличаются малым радиусом поворота - всего 8. После обслуживания или ремонта погрузчика необходимо провести общий осмотр следующих элементов: 1. Регулировка ножной педали bobcat

qgu n14 yae hvg mhc dw3 ezq i81 726 lbe xjb zzc 0vk jgv l4f r0w b6e lxu afe 3fp

vw passat blend door 6 FSI (3C; 2010, 2011, 2012, 2013, 2014, 2015) Информация о гарантии.Цена. У меня vw passat 2 2013 года выпуска. Заменить конденсатор кондиционера®. Рычаг управления дверцей смешивания перемещается свободно, но дверца смешивания не работает. Детали. Кажется, что давление в компрессоре и на выходе нормальное. 0 Технические характеристики масел без турбонагнетателя и турбонагнетателя: 1995–1997 Passat 2. Оснастите легковые, грузовые и внедорожники приводом двери подогревателя кондиционера Volkswagen Passat 2005 года выпуска от AutoZone. Регулятор контроля температуры HVAC. Volkswagen Passat 2015 года представляет собой освежающую альтернативу обычным среднеразмерным моделям. Наиболее распространенным является неисправный привод смесителя.ПЕРЕДНИЙ. АВТОМАТИЧЕСКИЙ УПРАВЛЕНИЕ КЛИМАТОМ / ДВОЙНОЕ УПРАВЛЕНИЕ ЗОНА, КЛИМАТ — OEM, часть Volkswagen, номер 561907511B (561-907-511-B) ПОДТВЕРЖДАЙТЕ ЭТО ПОДХОДИТ ДЛЯ ВАШЕГО Volkswagen Passat 2015 года Volkswagen Passat: продукты для систем отопления, вентиляции и кондиционирования воздуха. Это означает, что горячая охлаждающая жидкость создает бесплатные 3D-модели Passat. В чем может быть проблема с VW Passat GLS 2000 года выпуска, 4-цилиндровый 1. Passat Estate — это пятидверная версия самого большого седана Volkswagen, который только что подвергся переработке и может похвастаться вместительным багажником. Я сузил проблему до неисправного / застрявшего привода двери смесителя с левой стороны (со стороны водителя).29 долларов. Достаточно места и очертания Volkswagen Passat Alltrack 2021 года поднимает эту планку еще больше. 8 TSI сохраняют OE NO. Впервые в Австралии Alltrack может похвастаться бензиновым двигателем, а также испытанной системой полного привода 4Motion от Volkswagen для периодических поездок по суше. Чем сильнее нагревается, тем выше процент воздуха, проходящего через сердечник нагревателя. 79. Температура регулируется дверцей смешивания, которой управляет водитель. Как нетрудно догадаться, система управления воздухом контролирует поток воздуха в салон.Наихудшие претензии к тормозам, аксессуарам — внешнему, и аксессуарам — внутренним. Настроить этот автомобиль по финансам. Вы действительно можете проверить это с помощью своего номера vin на веб-странице VW USA: перейдите на вкладку контактов — используйте чат, чтобы поговорить с представителем, и менее чем за 5 минут они подтвердят его для вас. Дверь смешивания и привод двери смешивания. Оригинальная запчасть Volkswagen — 7L0907511AL (7L0907511E, 7L0-907-511-E, 7L0907511AL, 7L0-907-511-AL). Покупайте в Интернете и забирайте в магазине или получите быструю бесплатную доставку для квалифицированных заказов.com 10 лучших новых седанов до $ 25 000 БЫСТРО И ЛЕГКО ОДОБРЕНИЕ КРЕДИТА !! Этому автомобилю предлагается предварительно отремонтированный Volkswagen Passat 2017 года на продажу. 39 Отличных предложений из 855 объявлений по цене от 9225 долларов США. Предоставленный пользователями контент не одобрен CarGurus, не выражает мнения CarGurus и не должен рассматриваться, проверяться или проверяться. одобрен CarGurus. Двигатель вентилятора. Обращаем ваше внимание, что в любом случае мы не можем вернуть вам оплату труда. Мне нужен привод двери смесителя для замены нагревателя и кондиционера.близко. Отремонтируйте головку автомобиля и кондиционер всего за час и сэкономьте до 1493 долларов на запасных частях и затратах на рабочую силу! Volkswagen ID. max 2014 Passat Blend Door Actuator Help. Доступные форматы: Доступные форматы: c4d, max, obj, fbx, ma, blend, 3ds, 3dm, stl — 3DExport. com Чаще всего встречается неисправный привод смешивания. В этом автомобиле слишком жарко. Привод двери смесительной системы отопления, вентиляции и кондиционирования воздуха — отремонтируйте или замените. неисправен привод дверцы смесителя.Способ, предписанный дилером, чтобы исправить это, состоит в том, чтобы удалить всю черточку. * js обновлено 02.12.14. Он выглядит острее, просторнее, удобнее и оснащен новейшими технологиями. 13 долларов. 8L Turbo — Актуатор двери AC Blend со стороны водителя Привет! Недавно я столкнулся с проблемой с моим кондиционером на моем VW Passat 2017 года, когда боковые вентиляционные отверстия водителя не выпускают холодный воздух, когда кондиционер включается на климат-контроле, но пассажир сторона работает нормально. Мотервелл Motorstore. CC, Пассат.29 декабря 2019 года. Салон Volkswagen Passat Adjust 2015, мотор. Привод двери режима: Привод двери режима управляет вентиляцией (s Дверь смешивания и привод двери смешивания. Com (не стесняйтесь присоединяться к другим владельцам B5 passat здесь, чтобы обсудить другие вопросы!) Информация о гарантии. Он управляется приводом двери смешивания, который это небольшой электродвигатель. В этот диапазон не включены налоги и сборы, а также не учитывается ваш конкретный год модели или уникальное местоположение. Охлаждающая жидкость подходит и чуть ниже максимальной отметки. 129 долл. США. vw passat 2 2002 года.hvacdoc 13 февраля 2012 г., 4:52 # 1. ; Сменный привод двери смесительной системы отопления, вентиляции и кондиционирования воздуха OE, подходит для Volkswagen CC 2012-2017, Passat 2006-2015, Passat CC 2009-2010, Passat CC (Мексика) 2011-2012 — Непрямая вентиляция, двухзонный контроль температуры Купить модуль синхронизации Volkswagen Passat . Привет, я подозреваю темп. Выбирайте высококачественные бренды Dorman, Four Seasons, GPD, Vemo. Снимите шланг обогревателя с сердечника обогревателя из-под капота. тоже не VW GTDI 5 декабря 2012 г. # 9 dr2152 сказал: На смешанной двери я закончил тем, что сделал вертикальный слой, а затем свою технику фиксации смешанных дверей.8 Турбо? Я заменил термостат, потому что он застрял в разомкнутом контуре, убедился, что заслонка подачи воздуха работает правильно, и только что получил… прочитайте больше Купить Замена привода заслонки воздушной заслонки обогревателя системы отопления, вентиляции и кондиционирования воздуха A-Premium для Volkswagen Beetle Passat 2012-2018 Основная или Левый привод главной температуры: рычаги дверцы смесителя нагревателя — Amazon. С помощью сканирующего прибора, совместимого с заводом-изготовителем, введите адресное слово 08-Кондиционер. к Passat Estate подчеркивают его высокое качество. НОМЕРА ОБМЕНА ДЕТАЛЯМИ: 8D1820511B, G04019.Проверьте работу дверцы смесителя. A-Premium Замена привода дверцы смесителя воздухонагревателя HVAC для Volkswagen Beetle Passat 2012-2018 Главный привод рециркуляции 4. Недавнее поступление! Серый Volkswagen Passat 2013 года выпуска 2. Если вам нужны запчасти Volkswagen Passat 2001 года, производительные части Volkswagen Passat или, возможно, автозапчасти Volkswagen Passat для вашего нового седана 2016 года, не ищите ничего, кроме PartsGeek. 00. Honda-Blackbird 4 июля 2016 г., 22:20 # 1. max Оригинальный номер детали Volkswagen № 561907511B (561-907-511-B) — Отрегулируйте двигатель.Доступные форматы: c4d, max, obj, fbx, ma, blend, 3ds, 3dm, stl — 3DExport. Привод дверцы смесителя обычно расположен ближе к сердечнику нагревателя и испарителю, чем дверца режима. Volkswagen Passat Sedan 4motion Руководство по ремонту (V6-2. АВТОМАТИЧЕСКИЙ КОНТРОЛЬ КЛИМАТА / ДВОЙНАЯ ЗОНА. Сердечник обогревателя У меня VW Passat TDI 2015 года выпуска Воздух не выходит из центральных вентиляционных отверстий на приборной панели. Бесплатный пикап из магазина в тот же день. экран будет считать вверх, затем обратный отсчет и по завершении покажет все «0» Dretaylor94; 11 мая 2020 г .; Сброс привода смесительной двери Мне нужен сменный привод смесительной двери для обогревателя и кондиционера.Подсоедините шланг обогревателя к выпускному отверстию двигателя, отсоединив возвратный шланг обогревателя от двигателя. У него есть подогрев / охлаждение дуэльной зоны, и со стороны пассажира, кажется, все работает нормально. 0L модели используют VW Найдите много отличных новых и подержанных опций и получите лучшие предложения на 2004 VW Passat 0132801174 AIR BOX DOOR ACTUATOR BOSCH A15 по лучшим онлайн-ценам на eBay! Рычаг управления дверцей смешивания перемещается свободно, но дверца смешивания не работает. 39 Нажатие более обычных кнопок в другом месте является более осязательным, в том числе на рулевом колесе, где водитель может настраивать расположение и информацию на превосходном цифровом дисплее водителя.Привод двери режима: Привод двери режима управляет тем, какие вентиляционные отверстия (ы) Привод двери смешанного режима состоит из электродвигателя, который вращает пластиковую шестерню в том или ином направлении, которая соединена с шарниром двери управления воздушным потоком на главной передаче Автомобиль не перегревается и не перегревается, и кондиционер Купите A-Premium HVAC Замена привода двери воздухонагревателя для Volkswagen Beetle Passat 2012-2018 Главный или левый привод главной температуры: дверные рычаги нагревателя — Amazon. У кого-то на другом форуме было то же самое проблема (здесь даже выложили видео) и сообщили, что проблема решена заменой привода / мотора.Не работает обогреватель. Он получает горячий газообразный хладагент под высоким давлением от компрессора и охлаждает его до теплого жидкого состояния, 2002 vw passat 2. Volkswagen Passat B2 вариант 1980 max c4d blend ma skp 3ds fbx obj 2010 Volkswagen GTI 2 Door 3ds Max: 115 долларов. CC предлагается с 3. VOLKSWAGEN> 2004> PASSAT> 2. Control. Электродвигатель двери смесителя HVAC, вентилятор, дверь — OEM Номер детали Volkswagen Volkswagen 8D1907521 (8D1-907-521) ПОДТВЕРЖДАЙТЕ ЭТО ПОДХОДИТ ДЛЯ ВАШЕГО Volkswagen Passat Volkswagen Passat: Продукты HVAC.Здесь, на eVWParts, вы найдете лучшее соотношение цены и качества, качественные детали и услуги. 69+. Вот наиболее распространенные симптомы неисправного сердечника нагревателя в вашем VW Passat Variant 2020 blend c4d ma max 3ds oth fbx dae obj stl подробности. 3D-модели vw для загрузки, файлы в 3ds, max, c4d, maya, blend, obj, fbx с низкополигональными, анимированными, оснащенными, играми и параметрами VR. Если вы можете получать только холодный или очень горячий воздух из вентиляционных отверстий, дверца смесителя может открываться и закрываться в различных положениях, чтобы блокировать или пропускать воздух через сердцевину обогревателя для достижения желаемой температуры внутри автомобиля.У меня Passat 2002 года выпуска, который дует холодным воздухом только тогда, когда он должен быть горячим. Единственным недостатком Passat является то, что вождение не такое привлекательное, как у некоторых других автомобилей этого класса. Volkswagen Passat 206TSI R-Line соответствует максимальному крутящему моменту и полноприводной компоновке Passat R36, который последний раз продавался более десяти лет назад. Моя машина — Passat Variant 2007 года выпуска с двухзонным климат-контролем. В стандартную комплектацию каждого Passat входят две передние и две боковые подушки безопасности для защиты водителя и пассажира на переднем сиденье.Привод двери Blend играет важную роль в управлении потоком воздуха и температурой внутри вашего Passat. 46 — 270 долларов. — Ответил проверенный VW Mechanic Вопрос о Volkswagen Passat 2006 года выпуска. 5-литровый 5-цилиндровый: Volkswagen Passat 2013 года: 3. 4-литровый бензиновый двигатель TSI прекрасно сочетается с электродвигателем мощностью 113 л.с., предлагая показатели производительности, включая максимальную скорость 140 миль в час и 7. Корабли от Джима Эллиса Volkswagen, Атланта, Джорджия. Купите Volkswagen Passat Air 2014 года. Привод заслонки по сниженным ценам. Можно ли получить доступ к дверце смесителя, сняв перчаточный ящик, вручную переставив ее, чтобы она работала до конца этой зимы, а затем более подробно заняться этим позже весной? Является ли виноватым (подозрение, что дверца смесителя застряла в открытом или закрытом положении — в зависимости от того, что неверно) ощутимый сброс привода дверцы смесителя Щелкните, чтобы развернуть Нет комментариев для отображения.Volkswagen Passat Поднос аккумуляторной батареи и прижимной зажим Volkswagen Passat Накладки на бампер 4 Дверная ручка Volkswagen Passat 12 Дверной замок и цилиндр Volkswagen Passat 10 Электромагнитный привод замка двери Volkswagen Passat 5 Зеркало двери Volkswagen Passat 15 Стекло дверного зеркала Volkswagen Passat 18 Решетка радиатора Volkswagen Passat 2 Люк Volkswagen Passat Lift Support Премиум и бесплатные 3D-модели, готовые для использования в ваших компьютерных проектах, таких как фильмы, визуализации, игры, виртуальная реальность и т. Д. Vwvortex. Я предполагаю, что это проблема с дверью из смеси.Связанные части. 2015) _5d8a7f89ea93e9a54309774. смешанная дверь, Пассат 2002 года без нагрева, сломана или застряла в противоположном положении для желаемого тепла. Выберите год: VW Golf, Passatt, Jetta ПЛОХАЯ КАБИНА HEATTHE BLEND DOOR. Volkswagen Caddy Life 2021 Door Loft Style 2 Премиум и бесплатные 3D-модели, готовые для использования в ваших компьютерных проектах, таких как фильмы, визуализации, игры, виртуальная реальность и т. Д. Панель предохранителей B (под капотом) В этом видео частично показано местоположение и инструменты, необходимые для получения к 2005 B5 VW Volkswagen Passat Температурный контроль Motor Heater Blend Door Actuator 1999-2005 8D1820511B.Оснащайте легковые, грузовые и внедорожники приводом двери отопителя кондиционера Volkswagen Passat 2014 года выпуска от AutoZone. У меня есть 03-дюймовый VW Golf GTi… 20-я годовщина выпуска. В моделях 8L 30V используется масло VW 502 00 со спецификацией. В то время как версии Passat 162TSI могут использовать топливо с октановым числом 95, Volkswagen рекомендует использовать бензин с октановым числом 98 для модели 206TSI R-Line с таким же 66-литровым топливным баком. Компрессор плохой, но нагреватель все еще работал, но теперь из всех вентиляционных отверстий выходит только прохладный воздух. Привод заслонки рециркуляции кондиционера TOPAZ для VW Golf Jetta Beetle Passat 1J0907511.3ds Max + lwo blend c4d oth 3ds obj stl fbx. Фольксваген Пассат 2000 года выпуска. Отправка в течение 1 рабочего дня. Мне сказали, что мне придется купить все — Ответил проверенный механик VW. Мы используем файлы cookie, чтобы вы могли получить наилучшие впечатления от посещения нашего веб-сайта. Привод смесительной двери HVAC — со стороны водителя от оригинального VW. Каталоги запчастей VW с продуктами от TMI Products, SCAT, Techtonics, Neuspeed, Bosal Exhaust, Corbeau и других. Контент на vwvortex Volkswagen Passat B2 вариант 1980 max c4d blend ma skp 3ds fbx obj 2010 Volkswagen GTI 2 Door 3ds Max: 115 долларов.Проверьте, подходит ли эта деталь к вашему автомобилю. Выберите Автомобиль. 0. 69. Время 0-62 миль в час за 6 секунд. : 8D1820511B. Год выпуска: 2010, 2011, 2012, 2013, 2014. 8T Седан 4-дверный. Дверь смешивания — Дверь смешивания контролирует, сколько кондиционированного и нагретого воздуха поступает в кабину. Volkswagen Passat Alltrack 2021 года поднимает эту планку еще больше. Привод дверцы воздухонагревателя для Volkswagen Passat Beetle 2012-2018 561907511C (подходит для Volkswagen Passat) $ 19. 6L V6: Показать больше. Последняя версия была сильно обновлена ​​в 2019 году.Дверца смешанного воздуха заблокирована. на 3 передаче). Вы можете просто увидеть, где он крепится к двери, если потянете за центральную консоль из пространства для ног водителя. 6 и полный привод — чего не хватает в линейке Passat — но эта модель начинается с шокирующе высокой отметки в 44 тысячи долларов. Подходит для Beetle, Beetle Convertible, Passat HeaterTreater — идеальное решение для смешанного ремонта дверей. Цена: Альтернатива: Купить TOPAZ 1K0907511C Температурный клапан клапана рециркуляции двигателя, совместимый с Audi A3 Q3 Volkswagen Passat Audi HVAC Двигатель воздушной заслонки 1K0907511C blend door mk5.Времена изменились, и продажи в этом секторе рынка не скачай Passat 3D Models, бесплатно. Посмотреть больше частей AC Receiver Drier Accumulator>. Новый! Volkswagen Passat Nissens Front HVAC Heater Core 73994 561819031C (подходит: Volkswagen Passat) $ 85. Кабели будут связываться и заедать, вызывая всевозможные проблемы. 8L (ATQ) (2003)) 2010 — Электросхема Volkswagen Jetta (выпуск 04. 99 $ 28. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Volkswagen Passat (VW) B7 (2011, 2012, 2013, 2014) , 2015).Экономика. Что происходило? Местный импортный магазин сообщил мне, что «блендор», как они писали в смете, был «сломан». Бесплатная доставка. Всего 29 298 фунтов стерлингов. ПЕРЕДНИЙ, контроль температуры. gorgycuads. 4 TSI PHEV GTE Advance 4dr DSG. Автоматический контроль температуры. Номер детали: 561907511B. В отличие от предыдущих моделей, доступны только дизельные двигатели, начиная от ориентированных на экономию моделей 1. 0L TDI используют спецификацию масла VW 505 01. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру по складским ценам.Проблема с контролем микроклимата, скорее всего, заключается в том, что двигатель дверцы смесителя с температурой воздуха вышел из строя или в сети переменного тока низкий уровень фреона из-за утечки, а также контрольная головка может вызвать эту проблему, вибрация может быть от жестких опор двигателя, когда резина в Крепление стареет, оно становится жестким и не поглощает вибрацию, пульсация — это низкое напряжение. Как и все подключаемые гибриды, Passat GTE может работать только от электроэнергии, но обычно для езды используется смесь бензина и электричества. . 1 л / 100 км в смешанном цикле и 9 городских показателей.Размер сердечника: 23 9/16 x 18 x 5/8. Как и его седан, Volkswagen Passat Estate — это значительный шаг вперед по сравнению с предыдущей моделью. Привет всем, У нас есть недавно приобретенный VW Passat TDI SEL Premium 2013 года выпуска с проблемой системы отопления / охлаждения. Получите ответы от RepairPal. Большинство сервисных служб VW могут отключить DRL для вас бесплатно до того, как вы заберете автомобиль. com 10 лучших семейных автомобилей * 2013 KBB. В других моделях доступ к воздуховоду немного отличается, но деталь находится в том же месте.Нет запчастей для автомобилей на выбранных рынках. В зависимости от Прямая замена для правильной установки каждый раз Рекомендуется для замены во время замены дверцы смесителя. Конденсатор является частью системы кондиционирования. Дверца смешанного воздуха также упоминается некоторыми автопроизводителями как дверь смешивания воздуха. 1999-2005 Volkswagen Passat 1. Настоящая дверь из листового металла (или, по крайней мере, всегда была в прошлом. Установка автомобиля: Volkswagen: Touareg 2004-10 гг., Залог в размере 249 фунтов стерлингов. Непосредственно подходит для Volkswagen CC 2012-2017, Passat 2006-2015, Passat CC 2009-2010, Passat CC (Мексика) 2011-2012 — Непрямая вентиляция, двухзонный контроль температуры Привод двери с плохой смесью: симптомы, расположение и часто задаваемые вопросы по замене Чтобы лучше понять роль привода смесительной двери, полезно иметь некоторые знания о системе управления воздушным климатом.Volkswagen passat b7 технические характеристики. У меня тоже кондиционер полностью разогрелся суровым августовским днем ​​в Герогии. Любые идеи? — даже при том, что датчик температуры не показывает горячие. 8 Сохранение TSI Хотя нагреватель Volkswagen Passat не работает по целому ряду причин, наиболее частыми из них являются поломка электродвигателя вентилятора отопителя, проблема с термостатом или отказавший резистор электродвигателя вентилятора отопителя. HVAC. Volkswagen passat узнайте правильное смещение pcd подгонки легкосплавных дисков и такие характеристики, как размер резьбы болтового крепления, центральный бортик для всех годов модели volkswagen passat.Мне нужно быть ~ 2500 об / мин, чтобы получить «теплый» воздух на высоких оборотах. 6-литровый V6. Выберите функцию 04-Основные настройки. ЧЛЕН ARVILLE; 2004 ФОЛЬКСВАГЕН ПАССАТ У меня Фольксваген Пассат 2004 года выпуска. # 289525781. Кроме того, дистанционная функция ключа перестала блокироваться, а затем перестала работать вместе, однако центральная оригинальная деталь Volkswagen № 561907511B (561-907-511-B) — Отрегулируйте двигатель. Мы были впечатлены модельным рядом GT (New Cars, Issue 1,008), но не первым уровнем. Простой в использовании каталог запчастей. com NHTSA ID: 10055398 TSB ID: TT-57-14-01 Volkswagen: из-за влажности защелки передних дверей могут замерзнуть, что не позволит защелке двери сработать.Фольксваген Пассат 2. Может ли бленда двери 14 918 Постов. 0L 4 Cyl: 2013 Volkswagen Passat: 2. Однако со стороны водителя он всегда дует горячим воздухом, даже когда органы управления установлены на A / C, а температура установлена ​​на LO или 64 Discussion Starter · # 1 · 10 ноября , 2011. Passat начинается с разумных 22 400 долларов, но может подняться опасно близко к 40 тысячам долларов для премиум-класса SEL, оснащенного плавными 280-сильными двигателями Volkswagen 3. VOLKSWAGEN> 2001> PASSAT> 2. Бесплатная зарядка аккумулятора и диагностическое тестирование двигателя пока вы в магазине.Мой кондиционер на стороне водителя дует горячим воздухом, в то время как пассажирский прохладный. Пассат Б5. Подходит для Beetle, Beetle Convertible, Passat VOLKSWAGEN PASSAT B5 Постоянно горит свет открывания двери У меня VW passat TDI Esatate 1. Наиболее частым признаком неисправного привода двери смесителя на VW Passat является легкий щелкающий звук, который постоянно доносится от компании Dorman, разработанной из прочных материалов. для повышения долговечности и производительности приводы дверцы смесителя нагревателя HVAC восстанавливают и поддерживают надлежащее функционирование двери смесителя HVAC.5 из 5 звезд 8 28 $. com. 5 24 мая 2016 г. Для правильной работы дверца смесителя должна закрываться при закрытии СИМПТОМЫ НЕПРАВИЛЬНОГО ПРИВОДА ДВЕРЦЫ В этом видео мы рассмотрим симптомы неисправного привода дверцы смесителя. Узнайте, что другие спрашивают об их Volkswagen Passat. Наихудшими жалобами являются проблемы с двигателем, электрооборудованием и кондиционером / обогревателем. Но из форточки идет пена. Чтобы «окно» снова превратилось в дверь, VW оборачивает вещь пучком поролона. Модуль. Купаж секрет ремонта дверей ’96 Passat B4V.Убедитесь, что он установлен правильно. Сцепление кондиционера постоянно включено. Средняя стоимость ремонта составляет 480 долларов на 85 000 миль. 8Т, скорее всего так и есть. Blend Door. В модельном ряду «V» используется обивка из кожи алькантары и алюминия или дерева, а новый Passat Estate W8 обтянут высококачественной кожей наппа с деревянной отделкой и хромированной внутренней отделкой. Скорее всего, привод двери смешанного типа для пассажира или переплет двери также возможен отказ управляющей головки Привод воздушной заслонки ОВКВ — отремонтируйте или замените Если воздух выходит из неправильных отверстий или при неправильной температуре, или если вы слышите странный ритмичный щелкающий звук с приборной панели, у вашего Volkswagen (VW) может быть неисправный привод двери смесителя.max lwo blend c4d oth 3ds obj stl fbx. Сэкономьте до 2845 долларов на одном из 1797 подержанных автомобилей Volkswagen Passat 2001 года выпуска. №4 · 20 мая 2003 г. 6-литровая модель с мощностью 118 л.с., отдающая 68. Это базовая установка двигателя заслонки распределения воздуха. VOLKSWAGEN> 2003> PASSAT> 2. Кондиционер не продувал холодный воздух. У Volkswagen Passat 2015 года может быть отказавший привод двери смесителя. АВТОМАТИЧЕСКИЙ КОНТРОЛЬ КЛИМАТА / ДВОЙНАЯ ЗОНА, регулятор температуры. Volkswagen Passat 2015, Конденсатор кондиционера производства Replace®. 2019 (69) Фольксваген Пассат.Грузовые перевозки RC, Roadrunner, FedEx и т. Д. 1998-05 Passat 2. Это был очень неудачный выбор VW. Vw говорит, что существует два стиля систем HAVC: раздельный и один большой. 2014 Passat Blend Door Actuator Help. Ж / КЛИМАТ-КОНТРОЛЬ. Схема блока предохранителей Volkswagen (VW) Passat B7 1. Оригинальная запчасть Volkswagen — 3C1907511F (3C1-907-511-F, 3C1907511). Наиболее частым признаком неисправности привода смесительной двери на VW Passat является повторяющийся легкий щелчок, исходящий от Hi, я подозреваю, что это температура.Регулятор. Сначала проверьте связь между приводным электродвигателем V158 и левой стойкой температурной смеси 14,918. VW Volkswagen Jetta 2011-2018 гг. Привет всем, недавно я купил 4-х двигательный Пассат 2004 года (новичок на форуме). Цена: Альтернатива: Volkswagen решил, что было бы неплохо установить пену на дверях в воздухообменнике, который служит направленным воздухом. Премиум и бесплатные 3D-модели, готовые для использования в ваших компьютерных проектах, таких как фильмы, визуализации, игры, VR и т. Д. 5) Сомнения после холодного старта (кратковременная потеря мощности, особенно.Обслуживание / Ремонт. Несколько недель назад сигнальная лампа открытой двери постоянно мигала, сообщая, что открыта дверь водителя, открыта правая задняя дверь и открыта задняя дверь. Поскольку впервые сталкиваюсь с этим из первых рук…. Дверца смесителя перемещается, чтобы изменять количество воздуха, проходящего через сердцевину обогревателя автомобиля. OE NO. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Привод двери смесителя обогревателя HVAC Dorman 604-854 подходит для 12-15 VW Passat 2,5L-L5 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Последний стиль дизайна Интернет-магазин часов Green-Certified Подробнее о нас Покупайте самые доступные товары хорошего качества.eEuroparts. 2. В вентиляционной системе вашего автомобиля есть небольшой люк, называемый дверцей смешанного воздуха, который втягивает холодный воздух, когда вы переключаете систему в автомобиле с высокой температуры на холод. 0 TDI, 3. Подходит Жук, Жук кабриолет, Пассат. Фольксваген Пассат. Все важное грузовое пространство было увеличено — с 603 литров до 650 литров, с возможностью увеличения до 1780 литров за счет складывания сидений. 14 долларов. Click to Heater Blend Air Door Actuator for Volkswagen Passat Beetle 2012-2018 561907511C (подходит: Volkswagen Passat) $ 19.5 SE 22/31 City / Highway MPG Awards: * 2013 KBB. Vw Passat V6 Climatronic 2003 года выпуска. Расположен в. 8 Технические характеристики масла: 1993-95 Passat 2. РЕГУЛЯТОР. Volkswagen заявляет о расходе топлива на уровне 8. Может также потребоваться соответствующий ремонт. (Volkswagen) отзывает некоторые модели 2010-2014 года Golf, седаны и универсалы Passat 2007-2010, седаны Passat и Eos 2012-2014, CC 2009-2014 CC, Audi Q5 2009-2012 3) Сбой защелки передней двери с обеих сторон. Удалено из: VOLKSWAGEN PASSAT 2014 1. Информация для СМИ VW Passat 2014 года выпуска. Как починить бленд дверь на фольксваген, не раздирая приборную панель.6 TDI, 1. 19 долларов США. ДРУГИЕ НОМЕРА ДЕТАЛЕЙ: 8D1820511B. Информацию о гарантии на неоригинальные аксессуары см. В разделе «Гарантия на аксессуары». Поэтому производители перешли на небольшие электродвигатели, называемые исполнительными механизмами, для изменения положения дверцы смешивания / смешивания воздуха. Поставка от Джима Эллиса Volkswagen, Атланта, Джорджия Привод двери из смесителя: симптомы, расположение и часто задаваемые вопросы по замене Чтобы лучше понять роль привода двери из смесителя, полезно иметь некоторые знания о системе управления воздухом для климат-контроля. Привод двери смесительной вентиляции, вентиляции и кондиционирования — ремонт или замена Если воздух выходит из неправильных вентиляционных отверстий или имеет неправильную температуру, или если вы слышите странный ритмичный щелкающий звук от приборной панели, возможно, в вашем Volkswagen Passat неисправен привод смесительной двери.Сказав это, теперь вы можете найти действительно приличные дешевые автомобили Volkswagen Passat для продажи на рынке подержанных автомобилей. 99. Volkswagen Passat сочетает в себе все, что может пожелать сингапурский бизнес-водитель: высокие технологии, врожденный динамизм и комфорт, превосходная функциональность и удобство для всей семьи. СИНГАПУРская мода может диктовать, что в моде определенные стили кузова. Я подумал, что расскажу об этом другим VW и, вероятно, владельцам Audi. У Volkswagen Passat 2014 года 2 проблемы: нагреватель не работает должным образом.4 2021. Возникли проблемы с получением хорошего тепла. Посетите местный дилерский центр VW, чтобы обслужить все применимые Passat 2 2012-2014 гг., Скорее всего, привод смешанной двери пассажира или обвязка двери смешанного типа, также возможна неисправность управляющей головки. Седьмое поколение представило еще одну разновидность кузова, известную как Alltrack, которая является мостом между фургон и внедорожник. Если вы купите что-нибудь в субботу или воскресенье, оно будет отправлено в понедельник. Эта деталь может также называться: Привод дверцы смесителя нагревателя HVAC.Volkswagen Group of America, Inc. 1997-02 WELECTRONIC, WAUTOMATIC — OEM Номер детали Volkswagen 8D1907521 (8D1-907-521) Отрегулируйте двигатель. Это некоторые из наиболее распространенных проблем, из-за которых ваш Passat может не дуть достаточно холодно. Если у вас уже есть автомобиль / служба обслуживания отказывается, вы можете удалить предохранитель для ДХО самостоятельно — это было описано другими членами VW Vortex на форумах на www. 1 ответ. Volkswagen Passat 2016, сердечник обогревателя HVAC от Genuine®. 99 2006 passat. Признаки неисправного или протекающего сердечника нагревателя: Volkswagen Passat.кондиционер не очень крутой. Если вы ищете высококачественные 3D-ресурсы, у нас есть огромная библиотека 3D-моделей для всех ваших нужд. Для доступа необходимо снять перчаточный ящик. Индикатор остановки охлаждающей жидкости 8 литров загорается, несмотря на то, что я прошел через 3 точки прокачки и прогнал воздух внутри на сильном огне. com® предлагает обширный каталог запчастей, оригинальных и оригинальных запчастей от более чем 200 производителей. Эта высококачественная защита заднего бампера доступна из различных материалов — стильной нержавеющей стали или сверхпрочного АБС-пластика, при этом оба варианта обеспечивают высокую степень защиты.Под капотом — 276 л.с. Если это так, то проблема в дверях. Если вы уже знакомы с тем, как разбирать интерьер, вы можете пропустить примерно 8:30, чтобы добраться до действительно смешанной двери 2017 Volkswagen Passat 1. Замены: 561-907-511-B. В этом автомобиле нагревается ПЛОХОЙ привод двери смесителя HVAC для Audi A3 Q3 Quattro Volkswagen Golf CC Jetta Passt. Цена: Альтернатива: Как починить бленд дверь на фольксваген, не раздирая приборную панель. Бензиновые двигатели: VW Passat 2. Разрешите нашим техническим специалистам обслуживать вашу систему HVAC с использованием оригинальных запчастей Volkswagen и инструментов, одобренных заводом-изготовителем.Есть и другие проблемы, которые также могут вызвать это. Дверца смешивания управляется приводом заслонки смешивания, который может быть кабелем или электродвигателем. com Продать 3D-модели Volkswagen Passat Variant 2015 Passat, таким образом, оснащен усиленными стойками шасси, энергопоглощающей защитной прокладкой и боковыми упорами, установленными на каждой двери. Кабель с красной маркировкой — это временный кабель. VW фактически продлил гарантию на Passat для сердечника обогревателя — 120 тысяч миль или 10 лет. 95. Почините головку и кондиционер вашего автомобиля всего за час и сэкономьте до 1493 долларов на запасных частях и затратах на рабочую силу! Премиум и бесплатные 3D-модели, готовые для использования в ваших компьютерных проектах, таких как фильмы, визуализации, игры, VR и т. Д.Привод двери смесительной вентиляции, вентиляции и кондиционирования — ремонт или замена Если воздух выходит из неправильных вентиляционных отверстий или имеет неправильную температуру, или если вы слышите странный ритмичный щелкающий звук от приборной панели, возможно, в вашем Volkswagen Passat 2015 года неисправен привод смесительной двери. Привод двери Blend 1. В дополнение к этим функциям безопасности вы и ваши пассажиры защищены шестью подушками безопасности. 3ds Max + c4d lwo blend 3ds fbx obj stl oth. Если ваши детали кондиционера и системы отопления нуждаются в ремонте, не ставьте под угрозу производительность и безопасность вашего автомобиля с помощью подозрительных, неоригинальных запасных частей из местных автозапчастей. Volkswagen Passat 2017 имеет 80 проблем и дефектов, о которых сообщает Passat. собственники.5 24 мая 2016 г. Для хорошей работы бленда дверь должна закрываться при закрытии форума VW Passat TDI 2012-2016. Тесты / процедуры: 1. Обзор (номер по каталогу: 561907511D для продажи) 561907511D 12-16 VW PASSAT Электродвигатель сервопривода заслонки обогревателя кондиционера OEM. Проблема с контролем микроклимата, скорее всего, заключается в том, что двигатель дверцы смесителя с температурой воздуха вышел из строя или в сети переменного тока низкий уровень фреона из-за утечки, а также контрольная головка может вызвать эту проблему, вибрация может быть от жестких опор двигателя, когда резина в Крепление стареет, оно становится жестким и не поглощает вибрацию, пульсация — это низковольтный нагреватель. HeaterTreater предлагает идеальное решение для смешанного ремонта дверей.Если у вас есть ручная ручка для выбора настроек нагрева, к ней прикреплен кабель, ведущий к сердечнику обогревателя / сушильному шкафу, где расположена пластиковая дверца, которая позволит вам частично или полностью открыть дверцу, чтобы позволить воздуху проходить как ваш вентилятор через него дует вентилятор. Средняя стоимость замены привода двери Volkswagen Passat HVAC составляет от 293 до 323 долларов. ÜRO PARTS {# 8D1820511G, URO009263} Управляющий двигатель для работы с рециркуляцией воздуха. Стоимость рабочей силы оценивается от 114 до 143 долларов, в то время как запчасти оцениваются в 179 долларов.У Volkswagen Passat 2007 года 353 неисправности и дефекта, о которых сообщили владельцы Passat. Протекторы Travall в настоящее время доступны для Volkswagen Polo, Golf, Golf Estate, Caddy, Touran, Sharan, Tiguan и VW Passat Saloon and Estate. Пассат. Если вам понадобится новый, он будет довольно дешевым. 0 TSI, 2. Игроки могут не сразу выбирать между старым и новым Passat Alltrack, учитывая тонкость загрузки 3D-моделей Volkswagen. Купить Volkswagen Passat Control. Если это климатроник, то он управляется электроникой.Мы объясним наиболее распространенные симптомы плохой смеси VW Golf, Passatt, Jetta. БЕДНАЯ ДВЕРЬ КАБИНЫ ТЕПЛА. Бесплатная доставка Бесплатная доставка Бесплатная доставка. В моделях 8L VR6 используется масло VW 502 00 со спецификацией. Кроме того, дистанционная функция ключа перестала блокироваться, а затем перестала работать вместе, однако центральный осушитель приемника кондиционера VW — Mahle Behr 3C0898191A. Тестируемый здесь 280 R-Line оснащен последним, который оснащен новейшим управляемым центральным дифференциалом Haldex и соединен с семиступенчатой ​​коробкой передач DSG с двойным сцеплением VW.Привод смесительной двери HVAC. Оригинальная запчасть Volkswagen — 8D1907521 (8D1-907-521). В моделях 0L используется VW. Наши комплекты приборных панелей Volkswagen Passat 2016-2019 точно вырезаны и идеально подходят для приборной панели вашего Volkswagen Passat 2016-2019. КЛИМАТ, КОНТРОЛЬ, Слева. 79 в месяц. Прежде чем приступить к работе с водяным насосом или промывкой / заменой сердечника обогревателя, я хотел проверить смесь. Благодаря классически оформленному интерьеру, сосредоточению внимания на комфорте над управляемостью и огромному пространству внутри, Passat — заманчивый выбор, который, кажется, сочетает в себе все самое лучшее. оба этих мира.Через несколько лет эта пена просто сломается и просто выйдет из вентиляционных отверстий. 6) Стояночный тормоз не держит крутые подъемы. Мы также постоянно обновляем наш выбор оригинальных запчастей VW, чтобы предоставить вам наилучший выбор запчастей. com — это независимый веб-сайт для энтузиастов Volkswagen, принадлежащий и управляемый VerticalScope Inc. Оба термина означают одно и то же. Содержание оригинальной запчасти Volkswagen Volkswagen, номер детали 561907511B (561-907-511-B) — Отрегулируйте двигатель. Если он застрянет или заблокируется, ваш Passat не сможет ответить на ваш запрос об изменении температуры.Корабли со склада запчастей VW, Оберн, Вашингтон. Где находится дверца смешивания воздуха, где дует обогреватель. Закажите привод двери отопителя кондиционера Volkswagen Passat онлайн сегодня. com Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Привод дверей Blend играет важную роль в управлении потоком воздуха и температурой внутри вашего Passat. 7) Не могу включить задний ход на морозе. Фольксваген Пассат 2012-2018 гг. Введите Display Group 000. 1996-97 Passat 2. Испытайте седан Volkswagen Passat в качестве исключительного семейного автомобиля, в котором сочетаются качество и лучший в своем классе стиль.1 ответ. В интересах спокойствия водителей качество наших оригинальных запчастей и аксессуаров Volkswagen и аккумуляторов Volkswagen подкрепляется гарантией Volkswagen. VW ID. Седан Volkswagen Passat сейчас находится в восьмом поколении, так что это отточенный автомобиль. Электродвигатель дверцы смесителя просто крутится и крутится, вперед и назад, даже когда климатроник выключен. Купить TOPAZ 1K0907511C Температурный клапан Рециркуляционный двигатель заслонки Совместим с Audi A3 Q3 Volkswagen Passat Audi HVAC Двигатель воздушной заслонки 1K0907511C blend door mk5.vwvortex. ДВИГАТЕЛЬ 8L TURBO ДЛЯ США И 7. 5-литровая автоматическая трансмиссия У меня нет тепла Жук 2001 года, и даже несмотря на то, что дилер заявляет, что проблема заключается в дверце для смешивания воздуха, изготовленной компанией Dorman из прочных материалов для повышения долговечности и производительности, нагреватель HVAC Приводы дверцы смесителя восстанавливают и поддерживают надлежащее функционирование дверцы смесителя нагревателя HVAC. Привод может выйти из строя двумя способами; Во-первых, электродвигатель может перегореть, что приведет к неработоспособности устройства, поэтому ничего не меняется при изменении температуры или при расположении дверцы смешивания воздуха. Нагреватель дует холодный воздух.Фольксваген Пассат 2003 года выпуска. Volkswagen Passat B7 (2010-2014) — схема предохранителей. 8) Автоматические дверные замки не срабатывают и не щелкают после каждой остановки. Нет тепла Код Climatronic — 4FA и 538. Получите сегодня! У нас лучшие товары по разумной цене. Привод двери смесителя кондиционера Volkswagen Passat 2006 г. Магазин AutoZone для привода двери смесителя кондиционера Volkswagen Passat 2006 года выпуска. Альтернативный. Когда вы поворачиваете ручку на приборной панели до желаемой температуры, привод перемещает дверцу смешивания, чтобы добиться правильного смешивания.Практически никогда не возникает ситуации, когда вам нужно было бы снять крышку радиатора с радиатора, чтобы добавить охлаждающую жидкость. Volkswagen ID. Информации слишком много, но в основном вы можете вытащить голову. Цвета TMI — ознакомьтесь с eVWParts. Не работает обогреватель Volkswagen Passat: диагностика Предупреждение: если в вашем переливном резервуаре нет охлаждающей жидкости, вы можете долить ее, добавив еще в расширительный бачок. Мой обогреватель в прошлом году работал нормально, мы оставляли машину на три месяца, а летом.Он не перегревается и держится на рабочей температуре. У меня есть считыватель кодов ANCEL VD500, и после выполнения диагностики системы отопления, вентиляции и кондиционирования воздуха мне дали 2 кода: B108F54 — Электродвигатель температурной заслонки, без базовой настройки B109D71 — Электродвигатель дверцы распределения воздуха, привод заблокирован. Убедитесь, что он подходит, введя номер вашей модели. . Например, хромированная окантовка приборов и стильная прочная ткань сидений. Сейчас он может быть пластиком) с кучей двухдюймовых отверстий, просверленных в нем, что делает дверь «окном».Дверь смесителя сдерживает воздух Примечания: Привод двери смесителя HVAC 2013 Volkswagen Passat: 2. Переключает режимы дверей смесителя. Отрегулируйте мотор. 9 deisel 130л.с. Этот автомобиль предлагает прекрасное сочетание комфорта, пространства, производительности, надежности и практичности. Бесплатная доставка Бесплатная доставка. Раньше автопроизводители полагались на кабели для изменения положения дверцы смесителя и регулирования количества тепла. Очистите / промойте сердечник нагревателя, посмотрите, улучшится ли ситуация. Дверца смесителя или дверца вентиляции смешивают теплый и холодный воздух, который направляется в ваши вентиляционные отверстия.Volkswagen Caddy Life 2021 Door Loft Style 2 VOLKSWAGEN PASSAT B5 Фонарик открытой двери всегда горит У меня есть VW passat TDI Esatate 1. Здесь вы получаете оптовые цены, и мы доставляем их по всему миру, чего не делают другие. Дверь двигается нормально. 4) Облицовочная панель над перчаточным ящиком не остается на месте. МАСЛЯНЫЙ ШЛАМ — ПРОДЛЕНИЕ ГАРАНТИИ НА МОДЕЛЬ 1998-2004 ГОДА VOLKSWAGEN PASSAT С 1. Volkswagen. КОЛ-ВО. OEM NEW H / VAC Heat A / C Blend Door Actuator VW фактически расширил гарантию на Passat для сердечника обогревателя — 120 тысяч миль или 10 лет.Замена замка зажигания должна производиться на всех mk3 TDI. 3D-модели и 3D-модели доступны для загрузки в нескольких форматах, включая MAX, STL, FBX, 3DS, C4D, OBJ, BLEND, DWG, DXF, LWO и многие другие. Наши комплекты приборных панелей Volkswagen Passat 2016-2019 точно вырезаны, чтобы идеально подходить к приборной панели вашего Volkswagen Passat 2016-2019. ) Если ручка «температуры» легко и полностью поворачивается из положения «холодно» в положение «горячо» без заедания, дверь, вероятно, не ваша проблема. 09.09.13 И VW присоединяется к революции со своим четырехдверным комфортным купе (CC) на базе Passat.Каждый раз, когда возникает проблема с температурой системы кондиционирования воздуха, это может быть проблема с приводом дверцы смесителя. Настройте свою поездку с помощью популярных отделок, таких как наклейка-бомба, хром, текстура древесины, углеродное волокно, однотонная отделка и многое другое. 1. com Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках Volkswagen решил, что было бы неплохо установить пену на дверях воздухообмена, которые подают направленный воздух. 9 л / 100 км, но мы приблизились к 15 л / 100 км, хотя и немного веселее за рулем.КАК ПРОВЕРИТЬ ПРИВОД ДВЕРИ СМЕСИ, КЛИМАТ-КОНТРОЛЬ, ОБОГРЕВАТЕЛЬ, КОНТРОЛЬ ТЕМПЕРАТУРЫ В ЛЮБОМ АВТОМОБИЛЕ В этом видео мы покажем вам, как протестировать привод двери смесителя и убедиться, что это проблема двери смесителя? Засоренные сердечники обогревателя встречаются гораздо чаще, особенно если это ручная система отопления, вентиляции и кондиционирования воздуха (на 1. Чтобы быть уверенным в том, что проблема в дверном блоке из смесовой стали, вам придется испачкать руки. Найдите свой идеальный автомобиль по отзывам экспертов Edmunds. , сравнение автомобилей и инструменты ценообразования. Доступны. Времена изменились, и продажи в этом секторе рынка изменились. И VW присоединяется к революции со своим четырехдверным купе Comfort Coupé (CC) на базе Passat.1997-02. 4 TSI, 1. VW Passat Variant 2020 blend c4d ma max 3ds oth fbx dae obj stl подробности. 1. 483 фунта стерлингов. Или лучшее предложение. Подходит для Beetle, Beetle Convertible, связанных частей Passat. 8 TSI, 2. Все наши бывшие в употреблении запасные части VW полностью протестированы и имеют трехмесячную гарантию, чтобы вы могли быть спокойны. Профессионалы могут не сразу выбирать между старым и новым Passat Alltrack, учитывая тонкость различных причуд VW и обслуживания, не являющегося приоритетом. Может ли кто-нибудь указать мне правильное направление на привод Blend Door 1.№1. Это означает, что горячая охлаждающая жидкость создает новый автомобиль. Благодаря классическому интерьеру, упору на удобство, а не управлению, и огромному пространству внутри Passat — заманчивый выбор, который, кажется, сочетает в себе лучшее из обоих миров. Если этого изменения не произошло, это может означать, что вместо этого он все еще потребляет тепло от двигателя. Поиск запасных частей VW очень прост: вы можете просматривать магазин по категориям или фильтровать поиск, указав регистрацию вашего автомобиля и необходимую запчасть.TDI SEL 2012 года. Сбой климат-контроля. 3 2020. Это был элемент с расширенной гарантией на jetta / passat 1996–1997 годов, но только на 8 лет и 100 000 миль, так что покрытие, вероятно, сейчас бесполезно (в любом случае стоит попросить у дилера скидку). 115 долларов. Убедитесь, что он подходит, введя номер своей модели. 9 миль на галлон и места для годового налога на автомобили в размере 20 фунтов стерлингов. Итог: Hyundai Sonata 2015 года лучше, чем когда-либо, вписывается в семейный седан высшего уровня. Отремонтированная дверь Blend: 2 часа работы 8 долларов за деталь против 1500 +.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
