Можно ли переделать трехфазный двигатель в однофазный: Как переделать электродвигатель с 380 на 220

Содержание

Как переделать электродвигатель с 380 на 220

Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при необходимости использовать однофазный мотор, мысль о покупке нового оборудования посетит вас только тогда, когда вы не знаете, как сделать электродвигатель в домашних условиях. Мы расскажем, как переделать электрический двигатель с 380 на 220 Вольт своими руками.

Что можно переделывать

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Этапы переделки

Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.

Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.

Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно.

Соединение обмоток

Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):

  • Звезда;
  • Треугольник.

Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.

Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула преобразует свой вид:

Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.

Внимание! Конденсаторы обязательно должны быть бумажными. Для переделки двигателя своими руками хорошо идут МБГП или МБГО. Если не нашли накопителя нужной емкости, то соедините несколько штук параллельно.

Сборка по схеме

Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В.  К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала.

Как поменять направление вращения

Если поменять направление нужно только 1 раз, то это можно сделать еще на стадии переделки. Для этого достаточно поменять местами любые две обмотки статора. Той же цели достигает перекидывание ветки конденсаторов с нуля на фазу, или наоборот. Но если вам нужно часто реверсировать трехфазный переделанный мотор, необходим переключатель. Собрав электродвигатель по схеме ниже, вы освободите себя от смены намоток каждый раз, когда нужно задать обратное направление вращения вала.

В переделке трехфазного электрического двигателя под однофазную сеть своими руками нет ничего трудного. Наибольшую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного диапазона для пускового накопителя. Но и это становится легко, если вы не потеряли технический паспорт, а под рукой есть калькулятор.

Ещё по теме:
— Схемы подключения асинхронного и синхронного однофазных двигателей
— Схемы подключения электродвигателя через конденсаторы
— Реверсивная схема подключения электродвигателя
— Плавный пуск электродвигателя своими руками
—В чем разница асинхронного и синхронного двигателей
— Реверсивное подключение однофазного асинхронного двигателя своими руками
— Как проверить электродвигатель
— Ремонт электродвигателей

Страница не найдена ⋆ Электрик Дома

Электропроводка и соединения

Скрутка проводов — это один из наиболее старых, но, при этом, не утративший актуальности

Бытовые электроприборы

При радиаторной системе отопления теплый воздух, нагретый батареями, устремляется вверх, а холодный – опускается

Как это устроено

С тех пор, как научились добывать и пользоваться электричеством, люди перестали задаваться вопросом как

Как это устроено

Задача снижения количества потребляемой энергии перестала быть только технической проблемой и перешла в область

Электродвигатели

Плавный пуск асинхронного двигателя – это всегда трудная задача, потому что для запуска индукционного

Бытовые электроприборы

Чем дальше находится населенный пункт от электростанции, тем менее устойчивым доходит ток до потребителя.

Своими руками

Смонтировать электропроводку и электрощиток в гараже самостоятельно не так уж сложно. Вместе с тем

Своими руками

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов,

Электродвигатели

Как разработать двигательную установку? Для проектирования системы любого типа имеет значение кинематическая схема и

Электродвигатели

Электродвигатели можно разделить на две основные категории – синхронные и асинхронные (индукционные) двигатели. Эти

Как это устроено

Терморегулятором называют деталь изделия, автоматически поддерживающую температуру, значение которой устанавливает потребитель. Другое название устройства

Электродвигатели

Электрические двигатели встречаются намного чаще, чем кажется. Маленький мотор спрятан в микроволновой печи, стиральной

Электропроводка и соединения

Раз в месяц каждая семья оплачивает расходы электроэнергии, и оплата за 1 кВт*час меняется

Без категории

Тема альтернативной энергетики не теряет актуальности более 30 лет – в числе основных причин:

Альтернативные источники энергии

Энергия электрического тока, входя внутрь асинхронного двигателя, легко переходит в энергию движения на выходе

Бытовые электроприборы

Велико было наше недоумение, да отчасти и возмущение, когда привычные дешевые лампы накаливания стали

Видео электрика

Во многих домах уже установлены теплые полы. В большинстве своем это электрические модели. Одной

Как это устроено

Само словосочетание «короткое замыкание» предполагает что-то чрезвычайно нехорошее и опасное. Оно может спровоцировать сильнейший

Как это устроено

Устройство плавного пуска электродвигателя (сокращенно УПП) – это механизм, используемый для сдерживания роста пусковых

Бытовые электроприборы

Одну часть электрических приборов включают на время, другую – оставляют подключенной к сети всегда.

Страница не найдена ⋆ Электрик Дома

Бытовые электроприборы

Диммер – это регулятор яркости света, позволяющий управлять степенью освещенности. Прибор работает по принципу

Видео электрика

Многим хотя бы раз в жизни приходилось самостоятельно подключать люстру и также многим еще

Как это устроено

Терморегулятором называют деталь изделия, автоматически поддерживающую температуру, значение которой устанавливает потребитель. Другое название устройства

Электродвигатели

Асинхронные двигатели переменного тока являются самыми применяемыми электродвигателями абсолютно во всех хозяйственных сферах. В

Электродвигатели

Отказ электродвигателя может возникнуть при пуске или во время работы. Большинство отказов происходит из-за

Как это устроено

Устройство плавного пуска электродвигателя (сокращенно УПП) – это механизм, используемый для сдерживания роста пусковых

Электродвигатели

Плавный пуск асинхронного двигателя – это всегда трудная задача, потому что для запуска индукционного

Электропроводка и соединения

Выбор электросчетчика – ответственное мероприятие, потому что, купив устройство, вернуть его назад со словами

Электропроводка и соединения

Скрутка проводов — это один из наиболее старых, но, при этом, не утративший актуальности

Своими руками

Ты сидишь в комнате, кто-то приходит, включает свет и становится слишком ярко. Если ты

Своими руками

Трёхфазные двигатели постоянного тока довольно часто применяются в быту и промышленности. Для их управления

Электродвигатели

Асинхронные трехфазные двигатели распространены в производстве и быту. Особенность заключается в том, что подсоединить

Электродвигатели

С момента изобретения асинхронного двигателя появились различные вариации его исполнения. Но способы подключения остались

Своими руками

Вы купили люстру, принесли коробку домой и увидели, открыв ее, что все детали лежат

Бытовые электроприборы

Рост стоимости энергии – такова неизбежность нашего времени. Чтобы привлечь потребителей, розничные и коммерческие

Своими руками

В электрике принято обозначать провода различными цветами. Это существенно облегчает монтаж, а также дальнейшую

Своими руками

Центральное отопление осенью начинает действовать поздно, в то время как весной оно рано отключается.

Электропроводка и соединения

Не убедившись, что на данном участке стены не проходит электропроводка, нельзя вбить даже маленький

Электродвигатели

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для

Электродвигатели

Действенным способом снижения скорости вращения двигателя является электрическое торможение. За счёт чего оно происходит?

Страница не найдена ⋆ Электрик Дома

Видео электрика

Бывают ситуации, когда мы вынуждены сделать выбор: пойти в магазин и купить новый светильник

Бытовые электроприборы

При радиаторной системе отопления теплый воздух, нагретый батареями, устремляется вверх, а холодный – опускается

Светодиодные ленты

Применение светодиодных лент в квартире популярно для устройства дополнительного освещения и декоративного подсвечивания. С

Своими руками

Если вам предстоит проведение монтажных работ, которые могут привести к повреждению скрытой проводки, то

Светодиодные ленты

В этой статье расскажу как можно сделать умную подсветку с помощью RGB светодиодной ленты

Электропроводка и соединения

Казалось бы, бери любой провод и проводи электричество в дом. Но нет. Выбор кабеля

Умный дом

Начнём с истории. Она началась не в Японии, где роботы расхаживают по улицам, а

Электродвигатели

Асинхронные двигатели переменного тока являются самыми применяемыми электродвигателями абсолютно во всех хозяйственных сферах. В

Электродвигатели

Отказ электродвигателя может возникнуть при пуске или во время работы. Большинство отказов происходит из-за

Электродвигатели

Двигатели, в общем-то, простые механические устройства, но перемотка катушек асинхронников представляет собою довольно сложную

Видео электрика

Автор с ником МИР ПРИВОДА делится наглядным пособием по подключению трехфазного электродвигателя способами звездой. В качестве

Бытовые электроприборы

Чем дальше находится населенный пункт от электростанции, тем менее устойчивым доходит ток до потребителя.

Электропроводка и соединения

Раз в месяц каждая семья оплачивает расходы электроэнергии, и оплата за 1 кВт*час меняется

Своими руками

Индукционные варочные панели прочно вошли в обиход современного человека благодаря множеству преимуществ перед обычными

Электропроводка и соединения

Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате,

Теплый пол

Причин, почему не греет теплый пол электрический или делает это не в полную силу,

Без категории

Тема альтернативной энергетики не теряет актуальности более 30 лет – в числе основных причин:

Своими руками

Трёхфазные двигатели постоянного тока довольно часто применяются в быту и промышленности. Для их управления

Электродвигатели

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно

Бытовые электроприборы

Индустрия бытовой техники в наши дни по-прежнему переживает свой расцвет: появляются все новые и

Переделать трёхфазный электродвигатель в сеть на 220В

Просмотров 214 Опубликовано Обновлено

Просмотрел немало сайтов на тему «Как переделать 3-х фазный двигатель для включения в однофазную сеть.»  У меня электротехническое образование, стаж работы » на земле» не малый. Дома я занимаюсь перемоткой электродвигателей. Так вот о прочитанном, я практически ничего не понял. Либо нужно сидеть обложившись книгами по электротехнике и электромеханике, либо не стоит даже пытаться. Мне частенько приходиться переделывать трёхфазные электромоторы для включения в однофазную сеть. Делаю я это в домашних условиях, а главное — великих познаний в электричестве это не требует. Но небольшие знания всё таки нужно иметь.  Ну что, попробуем переделать?

Для начала нам нужно уяснить , что электродвигатели мощностью более 3-х КВт переделывать не стоит. А если Вы решите их всё таки переделать, то Вам необходимо будет провести отдельную электропроводку и установить отдельный автоматический выключатель в электрощитке . Это при условии, что выдержит нагрузку вводной кабель. Запуск у электромотора мощностью более 3-х КВт, переделанных под сеть в 220В, очень тяжёлый. Вам придётся помучится (знаю по себе ). Так что подумайте, стоит ли.

Итак, перейдём к нашим электродвигателям

На корпусе электромотора имеется клеммная коробка. Открутив крышку коробки, мы увидим сколько проводов выходит из статора электродвигателя. Их будет либо 3, либо 6. Шесть проводов соединены попарно металлическими пластинами.

Так как 6 проводов соединены попарно, то у нас тоже получается 3 контакта. На эти 3 контакта подавались три фазы (380В). Мы должны подать на них фазу и ноль (220В), и мотор должен заработать.

Рисунок номер 1

Рассмотрим рисунок номер 1. АВС — это точки соединения обмоток электромотора. Это они выходят на клеммы. АВ — это автоматический выключатель. Берём один провод от автомата (автоматический выключатель), фаза или ноль — большой роли не играет. Соединяем его с одним из контактов на клемме. На рисунке это контакт А. Затем между контактами В и С мы подсоединяем рабочий конденсатор Ср. И между этими же контактами подсоединяем пусковой конденсатор Сп с кнопкой пуска К.

Как подобрать конденсаторы

Пусковой конденсатор Сп должен быть электролитическим ( можно найти в старых телевизорах ). Рабочее напряжение у него должно быть не менее 450В. Ёмкость (мF) подбираем так: эл.двигатель на 1000об/мин с мощностью 1 КВт  — 80 мF; электродвигатель на 1500об/мин 1КВт — 120 мF; эл. двигатель на 3000об/мин 1Квт — 150 мF.

Пример: для запуска электромотора на 1500об/мин мощностью 2КВт нам нужен конденсатор Сп на 240мF и рабочим напряжением — не менее 450В.

Рабочий конденсатор Ср

Подходят бумажные конденсаторы (прямоугольные по форме). Рабочее напряжение должно быть не менее 300В. Соотношение мощности электродвигателя и ёмкости конденсатора такое: к электромоторам мощностью от 0.6 КВт  до 3 КВт подбираем ёмкость конденсаторов от 16 до 40 мF. Математический расчёт не всегда даёт нужный результат. Если Вы подключите конденсатор с большей ёмкостью или меньшей, то электродвигатель при холостом ходе будет сильно гудеть. Подберите конденсатор так, чтобы электромотор работал тихо, без гула.

Рабочий конденсатор нам необходим для увеличения мощности электромотора. Переделав трёхфазный электродвигатель под однофазную сеть (220В), мы уменьшили его мощность на 1/3. Рабочим конденсатором мы немного компенсируем это.

Если электродвигатель вращается не в ту сторону, которая Вам необходима, то поменяйте местами два любых провода в клеммной коробке. На рисунке 2 — либо два зелёных провода  (выходящие из коробки ) вверху рисунка, либо два любых чёрных внизу (выходящие из статора).

Обсудить интересующие вас вопросы по данной теме можно на Форуме.

Как переделать трехфазный двигатель на однофазный

Асинхронные трехфазные двигатели, а именно их, из-за широкого распространения, часто приходится использовать, состоят из неподвижного статора и подвижного ротора. В пазах статора с угловым расстоянием в 120 электрических градусов уложены проводники обмоток, начала и концы которых (C1, C2, C3, C4, C5 и C6) выведены в распределительную коробку. Обмотки могут быть соединены по схеме «звезда» (концы обмоток соединены между собой, к их началам подводится питающее напряжение) или «треугольник» (концы одной обмотки соединены с началом другой).

В распределительной коробке контакты обычно сдвинуты — напротив С1 не С4, а С6, напротив С2 — С4.

При подключении трехфазного двигателя к трехфазной сети по его обмоткам в разный момент времени по очереди начинает идти ток, создающий вращающееся магнитное поле, которое взаимодействует с ротором, заставляя его вращаться. При включении двигателя в однофазную сеть, вращающий момент, способный сдвинуть ротор, не создается.

Среди разных способов подключения трехфазных электродвигателей в однофазную сеть наиболее простой — подключение третьего контакта через фазосдвигающий конденсатор.

Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть. К сожалению, этого нельзя сказать о мощности, потери которой достигают значительных величин. Точные значения потери мощности зависят от схемы подключения, условий работы двигателя, величины емкости фазосдвигающего конденсатора. Ориентировочно, трехфазный двигатель в однофазной сети теряет около 30-50% своей мощности.

Не все трехфазные электродвигатели способны хорошо работать в однофазных сетях, однако большинство из них справляются с этой задачей вполне удовлетворительно — если не считать потери мощности. В основном для работы в однофазных сетях используются асинхронные двигатели с короткозамкнутым ротором (А, АО2, АОЛ, АПН и др.).

Асинхронные трехфазные двигатели рассчитаны на два номинальных напряжения сети — 220/127, 380/220 и т.д. Наиболее распространены электродвигатели с рабочим напряжением обмоток 380/220В (380В — для «звезды», 220 — для «треугольника). Большее напряжение для «звезды», меньшее — для «треугольника». В паспорте и на табличке двигателей кроме прочих параметров указывается рабочее напряжение обмоток, схема их соединения и возможность ее изменения.

Обозначение на табличке

А говорит о том, что обмотки двигателя могут быть подключены как «треугольником» (на 220В), так и «звездой» (на 380В). При включении трехфазного двигателя в однофазную сеть желательно использовать схему «треугольник», поскольку в этом случае двигатель потеряет меньше мощности, чем при подключении «звездой».

Табличка Б информирует, что обмотки двигателя подсоединены по схеме «звезда», и в распределительной коробке не предусмотрена возможность переключить их на «треугольник» (имеется всего лишь три вывода). В этом случае остается или смириться с большой потерей мощности, подключив двигатель по схеме «звезда», или, проникнув в обмотку электродвигателя, попытаться вывести недостающие концы, чтобы соединить обмотки по схеме «треугольник».

Начала и концы обмоток (различные варианты)

Самый простой случай, когда в имеющемся двигателе на 380/220В обмотки уже подключены по схеме «треугольник». В этом случае нужно просто подсоединить токоподводящие провода и рабочий и пусковой конденсаторы к клеммам двигателя согласно схеме подключения.

Если в двигателе обмотки соединены «звездой», и имеется возможность изменить ее на «треугольник», то этот случай тоже нельзя отнести к сложным. Нужно просто изменить схему подключения обмоток на «треугольник», использовав для этого перемычки.

Определение начал и концов обмоток. Дело обстоит сложнее, если в распределительную коробку выведено 6 проводов без указания об их принадлежности к определенной обмотке и обозначения начал и концов. В этом случае дело сводится к решению двух задач (Но прежде чем этим заниматься, нужно попробовать найти в Интернете какую-либо документацию к электродвигателю. В ней может быть описано к чему относятся провода разных цветов.):

  • определению пар проводов, относящихся к одной обмотке;
  • нахождению начала и конца обмоток.

Первая задача решается «прозваниванием» всех проводов тестером (замером сопротивления). Если прибора нет, можно решить её с помощью лампочки от фонарика и батареек, подсоединяя имеющиеся провода в цепь последовательно с лампочкой. Если последняя загорается, значит, два проверяемых конца относятся к одной обмотке. Таким способом определяются три пары проводов (A, B и C на рисунке ниже) относящихся к трем обмоткам.

Вторая задача (определение начала и конца обмоток) несколько сложнее и требует наличия батарейки и стрелочного вольтметра. Цифровой не годится из-за инертности. Порядок определения концов и начал обмоток показан на схемах 1 и 2.

К концам одной обмотки (например, A) подключается батарейка, к концам другой (например, B) — стрелочный вольтметр. Теперь, если разорвать контакт проводов А с батарейкой, стрелка вольтметра качнется в ту или иную сторону. Затем необходимо подключить вольтметр к обмотке С и проделать ту же операцию с разрывом контактов батарейки. При необходимости меняя полярность обмотки

С (меняя местами концы С1 и С2) нужно добиться того, чтобы стрелка вольтметра качнулась в ту же сторону, как и в случае с обмоткой В. Таким же образом проверяется и обмотка А — с батарейкой, подсоединенной к обмотке C или B.

В итоге всех манипуляций должно получиться следующее: при разрыве контактов батарейки с любой из обмоток на 2-х других должен появляться электрический потенциал одной и той же полярности (стрелка прибора качается в одну сторону). Теперь остается пометить выводы одного пучка как начала (А1, В1, С1), а выводы другого — как концы (А2, В2, С2) и соединить их по необходимой схеме — «треугольник» или «звезда» (если напряжение двигателя 220/127В).

Извлечение недостающих концов. Пожалуй, самый сложный случай — когда двигатель имеет соединение обмоток по схеме «звезда», и нет возможности переключить ее на «треугольник» (в распределительную коробку выведено всего лишь три провода — начала обмоток С1, С2, С3) (см. рисунок ниже). В этом случае для подключения двигателя по схеме «треугольник» необходимо вывести в коробку недостающие концы обмоток С4, С5, С6.

Чтобы сделать это, обеспечивают доступ к обмотке двигателя, сняв крышку и, возможно, удалив ротор. Отыскивают и освобождают от изоляции место спайки. Разъединяют концы и припаивают к ним гибкие многожильные изолированные провода. Все соединения надежно изолируют, крепят провода прочной нитью к обмотке и выводят концы на клеммный щиток электродвигателя. Определяют принадлежность концов началам обмоток и соединяют по схеме «треугольник», подсоединив начала одних обмоток к концам других (С1 к С6, С2 к С4, С3 к С5). Работа по выводу недостающих концов требует определенного навыка. Обмотки двигателя могут содержать не одну, а несколько спаек, разобраться в которых не так-то и просто. Поэтому если нет должной квалификацией, возможно, не останется ничего иного, как подключить трехфазный двигатель по схеме «звезда», смирившись со значительной потерей мощности.

Схемы подключения трехфазного двигателя в однофазную сеть

Обеспечение пуска. Пуск трехфазного двигателя без нагрузки можно осуществлять и от рабочего конденсатора (подробнее ниже), но если электродвигатель имеет какую-то нагрузку, он или не запустится, или будет набирать обороты очень медленно. Тогда для быстрого пуска необходим дополнительный пусковой конденсатор Сп (расчет емкости конденсаторов описан ниже). Пусковые конденсаторы включаются только на время пуска двигателя (2-3 сек, пока обороты не достигнут примерно 70% от номинальных), затем пусковой конденсатор нужно отключить и разрядить.

Удобен запуск трехфазного двигателя с помощью особого выключателя, одна пара контактов которого замыкается при нажатой кнопке. При ее отпускании одни контакты размыкаются, а другие остаются включенными — пока не будет нажата кнопка «стоп».

Реверс. Направление вращения двигателя зависит от того, к какому контакту («фазе») подсоединена третья фазная обмотка.

Направлением вращения можно управлять, подсоединив последнюю, через конденсатор, к двухпозиционному тумблеру, соединенному двумя своими контактами с первой и второй обмотками. В зависимости от положения тумблера двигатель будет вращаться в одну или другую сторону.

На рисунке ниже представлена схема с пусковым и рабочим конденсатором и кнопкой реверса, позволяющая осуществлять удобное управление трехфазным двигателем.

Подключение по схеме «звезда». Подобная схема подключения трехфазного двигателя в сеть с напряжением 220В используется для электродвигателей, у которых обмотки рассчитаны на напряжение 220/127В.

Конденсаторы. Необходимая емкость рабочих конденсаторов для работы трехфазного двигателя в однофазной сети зависит от схемы подключения обмоток двигателя и других параметров. Для соединения «звездой» емкость рассчитывается по формуле:

Для соединения «треугольником»:

Где Ср — емкость рабочего конденсатора в мкФ, I — ток в А, U — напряжение сети в В. Ток рассчитывается по формуле:

Где Р — мощность электродвигателя кВт; n — КПД двигателя; cosф — коэффициент мощности, 1.73 — коэффициент, характеризующий соотношение между линейным и фазным токами. КПД и коэффициент мощности указаны в паспорте и на табличке двигателя. Обычно их значение находится в диапазоне 0,8-0,9.

На практике величину емкости рабочего конденсатора при подсоединении «треугольником» можно посчитать по упрощенной формуле C = 70•Pн, где Pн — номинальная мощность электродвигателя в кВт. Согласно этой формуле на каждые 100 Вт мощности электродвигателя необходимо около 7 мкФ емкости рабочего конденсатора.

Правильность подбора емкости конденсатора проверяется результатами эксплуатации двигателя. Если её значение оказалось больше, чем требуется при данных условиях работы, двигатель будет перегреваться. Если емкость оказалась меньше требуемой, выходная мощность электродвигателя будет слишком низкой. Имеет резон подбирать конденсатор для трехфазного двигателя, начиная с малой емкости и постепенно увеличивая её значение до оптимального. Если есть возможность, лучше подобрать емкость измерением тока в проводах подключенных к сети и к рабочему конденсатору, например токоизмерительными клещами. Значение тока должно быть наиболее близким. Замеры следует производить при том режиме, в котором двигатель будет работать.

При определении пусковой емкости исходят, прежде всего, из требований создания необходимого пускового момента. Не путать пусковую емкость с емкостью пускового конденсатора. На приведенных выше схемах, пусковая емкость равна сумме емкостей рабочего (Ср) и пускового (Сп) конденсаторов.

Если по условиям работы пуск электродвигателя происходит без нагрузки, то пусковая емкость обычно принимается равной рабочей, то есть пусковой конденсатор не нужен. В этом случае схема включения упрощается и удешевляется. Для такого упрощения и главное удешевления схемы, можно организовать возможность отключения нагрузки, например, сделав возможность быстро и удобно изменять положение двигателя для ослабления ременной передачи, или сделав для ременной передачи прижимной ролик, например, как у ременного сцепления мотоблоков.

Пуск под нагрузкой требует наличия дополнительной емкости (Сп) подключаемой на время запуска двигателя. Увеличение отключаемой емкости приводит к возрастанию пускового момента, и при некотором определенном ее значении момент достигает своего наибольшего значения. Дальнейшее увеличение емкости приводит к обратному результату: пусковой момент начинает уменьшаться.

Исходя из условия запуска двигателя под нагрузкой близкой к номинальной, пусковая емкость должна быть в 2-3 раза больше рабочей, то есть, если емкость рабочего конденсатора 80 мкФ, то емкость пускового конденсатора должна быть 80-160 мкФ, что даст пусковую емкость (сумма емкости рабочего и пускового конденсаторов) 160-240 мкФ. Но если двигатель имеет небольшую нагрузку при запуске, емкость пускового конденсатора может быть меньше или, как писалось выше, его вообще может не быть.

Пусковые конденсаторы работают непродолжительное время (всего несколько секунд за весь период включения). Это позволяет использовать при запуске двигателя наиболее дешевые пусковые электролитические конденсаторы, специально предназначенные для этой цели (http://www.platan.ru/cgi-bin/qweryv.pl/0w10609.html).

Отметим, что у двигателя подключенного к однофазной сети через конденсатор, работающего без нагрузки, по обмотке, питаемой через конденсатор, идет ток на 20-30% превышающий номинальный. Поэтому, если двигатель используется в недогруженном режиме, то емкость рабочего конденсатора следует уменьшить. Но тогда, если двигатель запускался без пускового конденсатора, последний может потребоваться.

Лучше использовать не один большой конденсатор, а несколько поменьше, отчасти из-за возможности подбора оптимальной емкости, подсоединяя дополнительные или отключая ненужные, последние можно использовать в качестве пусковых. Необходимое количество микрофарад набирается параллельным соединением нескольких конденсаторов, исходя из того, что суммарная емкость при параллельном соединении подсчитывается по формуле: Cобщ = C1 + C1 + . + Сn.

В качестве рабочих используются обычно металлизированные бумажные или пленочные конденсаторы (МБГО, МБГ4, К75-12, К78-17 МБГП, КГБ, МБГЧ, БГТ, СВВ-60). Допустимое напряжение должно не менее чем в 1,5 раза превышать напряжение сети.

Подключение трёхфазного двигателя к однофазной сети без конденсаторов: 4 схемы для начинающего мастера

Асинхронные электродвигатели просты по конструкции, дешевы, массово применяются в различных производствах. Не обходятся без них домашние мастера, запитывая их от 220 вольт с пусковыми и рабочими емкостями.

Но, есть альтернативный вариант. Это — подключение трёхфазного двигателя к однофазной сети без конденсаторов, который тоже имеет право на существование.

Ниже я показываю 4 схемы реализации такого проекта. Вы можете выбрать для себя любой из них, более подходящий под ваши личные интересы и местные условия эксплуатации.

С этой темой я впервые столкнулся в конце 1998 года, когда к нам в электролабораторию РЗА пришел друг связист с журналом Радио за №6 от 1996 года и показал статью про безконденсаторный запуск.

Мы сразу решили испытать ее в деле, благо все детали, включая тиристоры и подходящий двигатель, у нас имелись. Как раз был перерыв на обед.

Для проверки спаяли электронный блок навесным монтажом. Справились где-то меньше, чем за час. Схема заработала практически без наладки. Оставили ее для наждака.

Порадовали маленькие габариты блока и отсутствие необходимости подбирать конденсаторы. Особых отличий в потере мощности по сравнению с конденсаторным пуском замечено не было.

Принципы работы электронной схемы: запуск трехфазного асинхронного электродвигателя без конденсаторов

Для подключения в однофазную сеть по этому методу подойдет любой асинхронный движок типового исполнения.

Автор Голик обращает внимание, что обороты ротора в минуту должны составлять не 3000, а 1500. Связано это с конструкцией обмоток статора.

Мощность устройства ограничена электрическими характеристиками силовых диодов и тиристоров — 10 ампер с величиной обратного напряжения более 300 вольт.

Три обмотки статора необходимо подключать по схеме треугольника.

Их выводы собираются на клеммной колодке тремя последовательными перемычками.

Напряжение 220 вольт подключается через защитный автоматический выключатель параллельно одной обмотке, назовем ее «A». Две другие оказываются последовательно соединенными между собой и параллельно — с ней.

Обозначим их «B» и «C». На выводы одной из них, например, «B» подключается электронный блок. Назовем его ключом «k».

Представим, что ее контакт всегда разомкнут, а напряжение подано. Тогда по цепочкам «A» и «B+C» станут протекать токи Ia и Ib+c. Мы знаем, что сопротивление всех обмоток статора (резистивно-индуктивное) одинаково.

Поэтому в цепи «A» ток станет в два раза превышать вектор Ib+c, а по фазе они будут совпадать.

Каждый из этих токов создаст вокруг себя магнитный поток. Но, они не смогут в этой ситуации привести во вращение ротор.

Чтобы электродвигатель стал работать, необходимо сдвинуть по углу два этих магнитных потока (или токи между собой). Эту функцию в нашем случае выполняет электронный ключ.

Его конструкция собрана так, что он кратковременно замыкается, а затем размыкается, шунтируя обмотку «B».

Для этого процесса выбирается момент времени, когда синусоида напряжения достигает максимального амплитудного значения, а сила тока в обмотке «C», ввиду ее индуктивного сопротивления, минимальна.

Резкое закорачивание сопротивления «B» в цепи «B+C» создает бросок тока через замкнутый электронный контакт по виткам обмотки «C», который быстро возрастает и затем снижается под влиянием уменьшения амплитуды напряжения до нуля.

Между токами в обмотках «A» и «C» образуется временной сдвиг, обозначенный буквой φ. За счет возникновения этого угла сдвига фаз создается суммирующий магнитный поток, начинающий раскрутку ротора двигателя.

Форма тока в обмотке «C» при работе электронного ключа отличается от гармоничной синусоиды, но она не мешает создать на валу ротора крутящий момент.

При переходе полуволны синусоиды напряжения в область отрицательных значений картина повторяется, а двигатель продолжает раскручиваться дальше.

Электронная схема В Голик: устройство запуска трехфазных электродвигателей на доступной элементной базе

Силовая выходная часть электронного ключа, осуществляющая коммутацию обмотки, выполнена на двух мощных диодах (VD1, VD2) и тиристорах (VS1, VS2), включенных по схеме обычного моста.

Однако здесь они выполняют другую задачу: своими плечами из одного тиристора и диода поочередно шунтируют обмотку подключенного электродвигателя при достижении амплитудного значения синусоиды напряжения на схеме.

За счет такого подключения создан электронный ключ двунаправленного действия, реагирующий на положительную и отрицательную полуволну гармоники.

Диодами VD3 и VD4 осуществляется двухполупериодное напряжение сигнала, поступающего на цепи управления. Оно ограничивается и стабилизируется резистором R1 и стабилитроном VD5.

Сигналы на открытие тиристоров электронного ключа поступают от биполярных транзисторов (VT1 и VT2).

Переменный резистор R7 с номиналом на 10 килоом предназначен для регулировки момента открытия силового тиристора. Когда его ползунок установлен в минимальное положение сопротивления, то электронный ключ срабатывает при наибольшем напряжении амплитуды на обмотке B.

Максимальное введение сопротивления резистора R7 закрывает электронный ключ.

Запуск схемы осуществляют при положении ползунка R7, соответствующем максимальному сдвигу фаз токов между обмотками. После этого его сдвигают, определяют наиболее устойчивый режим работы, который зависит от приложенной нагрузки и мощности двигателя.

Все электронные детали со своими номиналами приведены на схеме. Они не являются дефицитными. Их можно заменить любыми другими элементами, соответствующими по электрическим характеристикам.

Вариант их размещения на электронной печатной плате показан на картинке. Регулировочный резистор R7 показан справа двумя подключенными проводами, синим и коричневым. Сам он не виден на фото.

Силовая часть, созданная для работы с электродвигателями небольшой мощности, может выполняться без радиаторов охлаждения, как показано здесь. Если же диоды и тиристоры работают на пределе своих возможностей, то теплоотвод обязателен.

2 схемы подключения трехфазного двигателя к однофазной сети без конденсаторов автора В Бурлако: в чем отличия

Здесь я полагаюсь на информацию из интернета, ибо вижу, что в принципе конструкции рабочие, а принципы управления токами в обмотках те же, что предложил В Голик.

Кстати, авторы статей ссылаются на автомобильный украинский журнал «Сигнал» №4 за 1999 год. Пришлось поискать его в интернете. Однако разочаровался, там оказалась полностью перепечатанная статья из журнала Радио под авторством В Голик. Вот так…

Если знаете, где можно найти первоисточник на эту информацию, то сообщите в комментариях.

Электронные ключи, выполненные по технологии Бурлако, работают так же. Они просто выполнены из других, более усовершенствованных полупроводников, как и силовая часть.

Схема запуска асинхронного двигателя от симисторного электронного ключа: усовершенствование конструкции В Голик

Картинка подключения трехфазного электродвигателя упростилась. Вместо двунаправленного силового блока из двух тиристоров и диодов здесь работает один симистор VS1 серии ТС-2-10.

Он также шунтирует одну обмотку «B» в момент достижения синусоидой напряжения амплитудного значения, когда ток параллельной цепочки минимален.

При этом создается сдвиг фаз токов в параллельных обмотках, как и в предыдущей схеме, порядка 50-80 угловых градусов, что достаточно для вращения ротора.

Работой симитора VS1 управляет ключ, выполненный на симметричном динисторе VS2 для каждого полупериода гармоники напряжения. Он получает команды от фазосдвигающей цепочки, выполненной из резистивно-емкостных элементов.

Сдвиг фазы сигнала конденсатором C дополняется общим сопротивлением R1+R2. Подстроечный резистор R2 на 68 кОм работает как R7 в предыдущей схеме, регулируя время заряда конденсатора и, соответственно, момент подключения VS2, а через него VS1 в работу.

Рекомендации автора по сборке и наладке

Схема испытывалась и предназначена для работы с электродвигателями, раскручивающими ротор до 1500 оборотов в минуту с электрической мощностью 0,5÷2,2 кВт.

На устройствах электронных ключей, работающих с мощными электродвигателями, необходимо обеспечивать теплоотвод с симистора VS1.

При наладке устройства обращают внимание на оптимальную подгонку угла сдвига фаз токов между обмотками, когда двигатель запускается и работает нормально: без шума, гула и вибраций. Для этого может потребоваться изменение номиналов у элементов фазосдвигающей цепочки.

Семисторы можно использовать другой марки. Важно, чтобы они соответствовали электрическим характеристикам. Вместо DB3 допустимо установить отечественный динистор KP1125.

Схема безконденсаторного запуска электродвигателей с большими пусковыми моментами

Она же хорошо подходит под управление двигателями, собранными для вращения со скоростью 3000 оборотов в минуту. С этой целью у нее изменена система подключения обмоток с треугольника на разомкнутую звезду.

На картинке ниже их полярность показана точками.

В этой ситуации создается больший крутящий момент для запуска ротора.

Рассматриваемая схема отличается от предыдущей дополнительным электронным ключом, подключенным к обмотке «A», создающим дополнительно сдвиг фазы тока. Он необходим для трудных условий работы.

Рекомендации автора по наладке и работе не изменились.

Преимущества схемы тиристорного преобразователя: автор В Соломыков

Эта разработка позволяет максимально эффективно сохранить мощность асинхронного двигателя при его подключении в однофазную сеть. Она является прообразом современных частотных преобразователей, но выполнена на старой и доступной элементной базе.

Тиристорный преобразователь позволяет сделать формы напряжений на каждой фазе очень похожими на идеальные, гармоничные синусоиды, под которые и создается асинхронный электродвигатель.

Питание от сети 220 вольт происходит через защиту — автоматический выключатель SF1 и диодный мост на базе Д233В.

Силовые выходные цепи образуются работой тиристорных ключей VS1-VS6.

Сдвиг фаз токов для питания каждой обмотки двигателя своим напряжением создается работой двух микросхем:

Они формируют такты сдвига напряжений сигналов в регистрах, а их сочетания подаются на входы управления тиристорами VS1÷VS6 через индивидуальные транзисторы VT1÷VT6 по запланированной временной диаграмме.

Логическая часть

Микросхема К176ИР2 вырабатывает по 2 раздельных 4-х разрядных регистра сдвига с четырьмя выходами Q от любого триггера. Каждый триггер двухступенчатый, типа D.

Ввод данных в регистр происходит через вход D. Также имеется вход для тактовых импульсов типа C. Они поступают через вход D 1-го триггера, а затем смещаются по ходу вправо на один такт.

Обнуление данных на выходе регистра Q происходит при поступлении на вход R (асинхронный сброс) напряжения логического уровня.

Таблица данных К176ИР2 и состояний регистров

Переделать трёхфазный электродвигатель в сеть на 220В

Просмотрел немало сайтов на тему «Как переделать 3-х фазный двигатель для включения в однофазную сеть.» У меня электротехническое образование, стаж работы » на земле» не малый. Дома я занимаюсь перемоткой электродвигателей. Так вот о прочитанном, я практически ничего не понял. Либо нужно сидеть обложившись книгами по электротехнике и электромеханике, либо не стоит даже пытаться. Мне частенько приходиться переделывать трёхфазные электромоторы для включения в однофазную сеть. Делаю я это в домашних условиях, а главное — великих познаний в электричестве это не требует. Но небольшие знания всё таки нужно иметь. Ну что, попробуем переделать?

Для начала нам нужно уяснить , что электродвигатели мощностью более 3-х КВт переделывать не стоит. А если Вы решите их всё таки переделать, то Вам необходимо будет провести отдельную электропроводку и установить отдельный автоматический выключатель в электрощитке . Это при условии, что выдержит нагрузку вводной кабель. Запуск у электромотора мощностью более 3-х КВт, переделанных под сеть в 220В, очень тяжёлый. Вам придётся помучится (знаю по себе ). Так что подумайте, стоит ли.

Итак, перейдём к нашим электродвигателям

На корпусе электромотора имеется клеммная коробка. Открутив крышку коробки, мы увидим сколько проводов выходит из статора электродвигателя. Их будет либо 3, либо 6. Шесть проводов соединены попарно металлическими пластинами. Так как 6 проводов соединены попарно, то у нас тоже получается 3 контакта. На эти 3 контакта подавались три фазы (380В). Мы должны подать на них фазу и ноль (220В), и мотор должен заработать.

Рисунок номер 1

Рассмотрим рисунок номер 1. АВС — это точки соединения обмоток электромотора. Это они выходят на клеммы. АВ — это автоматический выключатель. Берём один провод от автомата (автоматический выключатель), фаза или ноль — большой роли не играет. Соединяем его с одним из контактов на клемме. На рисунке это контакт А. Затем между контактами В и С мы подсоединяем рабочий конденсатор Ср. И между этими же контактами подсоединяем пусковой конденсатор Сп с кнопкой пуска К.

Как подобрать конденсаторы

Пусковой конденсатор Сп должен быть электролитическим ( можно найти в старых телевизорах ). Рабочее напряжение у него должно быть не менее 450В. Ёмкость (мF) подбираем так: эл.двигатель на 1000об/мин с мощностью 1 КВт — 80 мF; электродвигатель на 1500об/мин 1КВт — 120 мF; эл.двигатель на 3000об/мин 1Квт — 150 мF.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Пример: для запуска электромотора на 1500об/мин мощностью 2КВт нам нужен конденсатор Сп на 240мF и рабочим напряжением — не менее 450В.

Рабочий конденсатор Ср

Подходят бумажные конденсаторы (прямоугольные по форме). Рабочее напряжение должно быть не менее 300В. Соотношение мощности электродвигателя и ёмкости конденсатора такое: к электромоторам мощностью от 0.6 КВт до 3 КВт подбираем ёмкость конденсаторов от 16 до 40 мF. Математический расчёт не всегда даёт нужный результат. Если Вы подключите конденсатор с большей ёмкостью или меньшей, то электродвигатель при холостом ходе будет сильно гудеть. Подберите конденсатор так, чтобы электромотор работал тихо, без гула.

Рабочий конденсатор нам необходим для увеличения мощности электромотора. Переделав трёхфазный электродвигатель под однофазную сеть (220В), мы уменьшили его мощность на 1/3. Рабочим конденсатором мы немного компенсируем это.

Если электродвигатель вращается не в ту сторону, которая Вам необходима, то поменяйте местами два любых провода в клеммной коробке. На рисунке 2 — либо два зелёных провода (выходящие из коробки ) вверху рисунка, либо два любых чёрных внизу (выходящие из статора).

Обсудить интересующие вас вопросы по данной теме можно на Форуме.

Как подключить электродвигатель 380В на 220В

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках.

Делается это следующим образом:

  • Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
  • После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

  • Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
  • Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

  • Рабочие конденсаторы подключаются параллельно;
  • Номинальное напряжение должно быть не меньше 300 Вольт;
  • Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
  • Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

  • Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
  • Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
  • Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Принцип работы схемы прост:

  • При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
  • Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
  • Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

как переделать трехфазный двигатель на однофазный

Пожалуйста, подскажите как переделать трехфазный двигательна 220v «звездой «на однофазный? Очень нужно.

Для начала ответьте у Вас из двигателя выходят все 6 концов или только 3 ?
И какой мощности движок.

двигатель мощный , 1.8А (мощность на шильдике не указана) а из двигателя выходят три конца.

agregat написал :
а из двигателя выходят три конца.

Нужно достать ещё 3 которые внутри двигателя и узнать его мощность,может на шильдике сохранилась какая то информация?

dmitriev01 написал :
и узнать его мощность,может на шильдике сохранилась какая то информация?

Вам же уже написали что

agregat написал :
двигатель мощный 18кг весом

agregat написал :
а из двигателя выходят три конца.

Надо раскалывать двигатель, разбирать общую точку и выводить на верх отдельными хвостиками.

А на 18 кг двигателя скорее всего много кондеров потребуется

Подробнее: этот двигатель от электрошпалоподбойки ( которыми работают путейцы,подбивают баласт под шпалы). Хочю использовать в качестве вибратора. 220В 50Гц 1.8А S3-70% 2800об.мин.

agregat написал :
220В 50Гц 1.8А S3-70% 2800об.мин.

Если Вы правильно списали эти данные с шильдика то

  • разбирать и доставать допконцы не надо
  • ищите бумажные конденсаторы из расчета 7 мкФ на 100Вт мощности движка. У Вас — (220х1,8)/7= 5,66, короче 6-7 мкФ с напряжением не менее 400В
  • Подключаете один кончик двигателя — неййтраль; второй кончик двигателя и один вывод конденсатора — фаза; третий кончик двигателя — второй вывод конденсатора. Все
    Но это верно если :
  • списаны данные верно (ток и напряжение)
  • если все-таки движок 50Гц а не 200 или 400
  • при таком включении двигателя теряется порядка 30% мощности

Все понятно! БОЛЬШОЕ СПАСИБО!

кныш написал :
короче 6-7 мкФ с напряжением не менее 400В

Если кондёры металлобумажные старых серий (МБГП и т.д., но не МБГЧ) — минимум на 630 Вольт. МБГЧ («частотный») можно и на 400.
Если металлоплёночные (К7х-хх) — то допустимо на 400. К42у-2 тоже.

Движок то судя по всему на 380 В (на 220 В трехфазных не видел). И его мощность получается 1,73*380*1,8 = 1200 Вт (косинус не учитываем). И кондеров надо 12*7 = 84 мкФ, т.е. почти 100 мкФ

г. Тюмень
Движок то судя по всему на 380 В (на 220 В трехфазных не видел). [/QUOTE]
Вот этот движок на фото, если модераторы не уберут! Кто не видел — посмотрите! Еще на всякий случай ссылка:2.53мб » >

Точно

движок трехфазный на 220 В. Тогда его полная мощность составляет 1,73*220*1,8 А = 700 ВА. И емкость конденсаторов составит 7*700/100 = 49 мкФ, т.е. 50 мкФ должно хватить

topkin написал :
Точно движок трехфазный на 220 В.

Т.е. фазное напряжение 110В .
Такие никогда не встречал.
Тогда как его переделать на 220 изоляция обмоток может быть рассчитана только на 110В.

Запаса изоляции должно хватить

Что то я совсем запутался ! И что с ним теперь делать.

Местные электрики подсчитали, что 18 мкФ вполне достаточно!

agregat написал :
Движок то судя по всему на 380 В (на 220 В трехфазных не видел).

Что Вы воду мутите — Вам четко алюминием покрышке выдавлено что двигатель, соед. обмоток Звезда, при этом на 220В, сами написали что в клеммнике выведено всего три конца, тем самым говорят «умным» что по другому его не собрать не переделав. Так что у Вас двигатель именно то что надо, т.е. на 220В, только на 3 фазы. Такие есть сколько влезет, подключаются через транс 3-х фазный 380/220В

откуда, с какого перепуга взяли этот число — 1,73 .

topkin написал :
Запаса изоляции должно хватить

не мутите воду — все нормально

agregat написал :
И что с ним теперь делать.

запускать и пусть работает как надо. Удачи в экспериментах

Это мое мнение и его не навязываю

dmitriev01 написал :
Т.е. фазное напряжение 110В .

agregat написал :
И что с ним теперь делать.

Коли его обмотки уже подключены на 220В, то надо просто сместить фазу на одну из трех обмоток при помощи конденсаторов и больше ничего.

2Ким На шильдике же написано — двигатель трехфазный. Значит при расчете полной мощности обязательно ставится корень из 3 = 1,73

ТОЭ первый курс))

И по поводу изоляции обмоток — двигатель трехфазный на линейное напряжение 220 В, следовательно изоляция обмоток расчитана на 127 В. При подключении трехфазного движка к однофазной сети максимальное напряжение на обмотке составит 220/2 = 110 В, т.е. по изоляции все окей

topkin написал :
На шильдике же написано — двигатель трехфазный.

Ну дядя Глюк посетил, всякое бывает.

Это мое мнение и его не навязываю

Сегодня заказал кандеры , привезут только 15 октября, буду экспериментировать! А что с этого получится -напишу!

agregat написал :
Сегодня заказал кандеры , привезут только 15 октября, буду экспериментировать!

avmal написал :
Коли его обмотки уже подключены на 220В, то надо просто сместить фазу на одну из трех обмоток при помощи конденсаторов и больше ничего.

Мощность движка 690ВА. Рабочая ёмкость — 23мкФ, пусковая — 50мкФ

кныш написал :
конденсаторы из расчета 7 мкФ на 100Вт мощности движка. У Вас — (220х1,8)/7= 5,66, короче 6-7 мкФ с напряжением не менее 400В

Двигатель ТРЁХфазный 220х1,8х1,7.
Вот ссылка: » >

LAV написал :
Двигатель ТРЁХфазный 220х1,8х1,7. Вот ссылка:

Это у них в Астане так считают

(шутка). А у меня уже лет 20 циркулярка, компрессор, насос работают из расчета

кныш написал :
конденсаторы из расчета 7 мкФ на 100Вт мощности движка. У Вас — (220х1,8)/7= 5,66, короче 6-7 мкФ с напряжением не менее 400В

Минимальная мощность движка 1, 5 кВт, максимальная — 3,5 кВт. Как говорят — Полет нормальный

Каждому своё

кто-то и без кондёров запускает.

Сегодня привез кандеры на 28 MKФ. общей сложности. Хочу еще раз проверить правильность расчета:

кныш написал :
7 мкФ на 100Вт мощности движка. У Вас — (220х1,8)/7= 5,66, короче 6-7 мкФ с напряжением не менее 400В

т.к мне советуют именно 28 мкф.

topkin написал :
Точно движок трехфазный на 220 В. Тогда его полная мощность составляет 1,73*220*1,8 А = 700 ВА. И емкость конденсаторов составит 7*700/100 = 49 мкФ, т.е. 50 мкФ должно хватить

То что я считал — ошибочно, действительно не учел коэф. 1,73 когда считал мощность.

agregat написал :
мне советуют именно 28 мкф.

Попробуйте — сами увидите когда запустите двигатель хватает или нет емкости

Ёмкость подбирать под нагрузкой замеряя напряжение на конденсаторе — оно должно быть равно напряжению сети. Тогда ток будет одинаков на всех фазных проводниках двигателя.

Хотите прикол?
Мой дед на циркулярку мотор 67 года трехфазный подключил просто — один вывод на одну фазу (а мож землю), два других на землю (а мож фазу) — уже лет 35 точно работает. Без конденсаторов!

Так же подключен второй мотор на строгальном станке — но ему часто не хватает напряжения и запускается только одна обмотка — ножи вращаются медленно-медленно.

П.Н. Про конденсаторы давно знаю, но по умному все никак не соберусь сделать — вроде и так работает (строгальным почти не пользуемся).

С 28мкф ничего не получилось ! Двигатель только гудел а запускаться не хотел

Буду пробовать с 40мкф

Даже если и расчет не верен, то без нагрузки двиган должен был мееедленно, но запуститься, вы вообще уверены что он рабочий?
Как отмечали выше «кто то работает и без кондеров». Т.е. предлагается сделать следующее (без кондеров — для проверки работоспособности), на вал/шкив намотать веревку, и, перед вкл. двигателя «дать ручные обороты» — в данном сл-е подключить к сети любые 2 вывода.

От переносной электростанции трехфазной 220в он работал отлично , сейчас добавлю кондеры от стиральной машины и буду пробовать!:yu

Нашел в книжке эмпирические формулы для расчета емкости:
Ср=(2740-2800)Iн/Uн
Сп=(2,5-3)Ср.
В вашем случае получается:
Ср=23мкф, Сп=60мкф.
Еще, вместо кондеров можно использовать активное сопротивление, для вашего двигателя около R=9-10Ом, можно подобрать лампу накаливания или намотать нихромом. В случае с сопротивлением, КПД немного меньше.
Удачи.

Пожалуйста, подскажите как переделать трехфазный двигатель на 220v «звездой «на однофазный? Мощность двигателя 0,75 кВт

terenaka написал :
подскажите как переделать трехфазный двигатель на 220v «звездой «на однофазный?

фото клеммной коробки и шильдика и область применения?

agregat написал :
С 28мкф ничего не получилось ! Двигатель только гудел а запускаться не хотел

Буду пробовать с 40мкф

У Вас самый обычный двигатель с железной дороги ,там все такие, три фазы, звезда, 220вольт другие не применяются на переносном инструменте (у железнодорожников).Теперь отряхните с ушей все формулы которые вам написалии пощитайте рабочие кондеры по формуле для звезды (для треугольника вместо 2800 ставим 4800) С=1.8/220*2800 получится 23 мкф рабочих, для запуска возьмите 70 мкф.Ну или рабочие 23 +50 =73 во время запуска.Двигателя эти (железнодорожные) в однофазной сети работают лучьше всех своих братьев (трехфазных) плюс там обмотки обычно пропитаны спецальным составом что не страшен им не дождь не снег.Берегите его и считайте что Вам крупно повезло достать такой двигатель.Это я Вам как практик именно по таким двигунам, именно в бытовой однофазной сети. Да запустить его можно и при помощи электролитического кондера, но за это молчу, а то сейчас теоретики которые не разу не пробовали так делать (они просто с детства это знают) будут верищать типа я маму у них зарезал.

Как переделать трехфазный двигатель для подключения в однофазную сеть

Работа любого трехфазного асинхронного двигателя рассчитана на два основных напряжения, присутствующих в трехфазной сети, из которых чаще всего встречаются номинальные значения в 380 или 220 вольт. При возникновении определенных ситуаций, нередко возникает вопрос, как переделать трехфазный двигатель для подключения в однофазную сеть.

Как переделать электродвигатель с 380 на 220

Электродвигатель переключается с одного вида напряжения на другой при помощи специальных подключений обмоток. Для 380-ти вольт – это положение «звезда», а для 220-ти вольт применяется «треугольник». На практике,  схема переключения «звезда-треугольник» осуществляются с помощью специальных колодок подключения, установленных на двигателе. Колодка имеет шесть выводов, соединенных перемычками в определенном порядке.

При отсутствии в двигателе колодок и наличии шести выводов, провода собираются в пучки, по три вывода в каждом. Один пучок содержит в себе начало обмотки, а другой пучок является концом обмотки, то есть обмотки последовательно соединяются между собой.

Таким образом, вопрос, как переделать трехфазный двигатель для подключения в однофазную сеть, технически вполне решаемый. Однако, применяемые в цепи конденсаторы, вовсе не способствуют нормальной работе электродвигателя. Конечно, электродвигатель будет работать, но его максимальная мощность будет составлять всего 70% от номинальной.

Пусковой момент находится в прямой зависимости от величины пусковой емкости конденсатора. Постоянно изменяющаяся нагрузка вызывает определенные сложности при подборе оптимальной емкости. Применение трехфазного двигателя в однофазной сети является вынужденной мерой, хотя во многих ситуациях, это единственный выход.

Расчет емкости конденсатора

Формулы, позволяющие рассчитать рабочую емкость конденсатора, в данном случае не могут быть использованы по следующим причинам:

  • Электродвигатель почти не работает с номинальной мощностью, и в случае недогрузки он будет перегреваться. Это произойдет из-за того, что конденсатор обладает излишней емкостью, а это увеличивает в обмотке силу тока.
  • Номинальная и фактическая емкость конденсатора различаются между собой на 20%, что отмечено на корпусе. На практике, это значение гораздо больше, поэтому, конденсатор следует подбирать для каждого конкретного двигателя, таким образом, выравнивая значение токов.

Любая однофазная электрическая сеть работает от напряжения 220 вольт, поэтому двигатель подключается с применением схемы «треугольника». Запускать двигатель без нагрузки можно только с одним рабочим конденсатором.

▷ Работа Трехфазных электродвигателей от однофазной сети

Электродвигатели можно классифицировать по количеству фаз питания. Их можно разделить на однофазные, двухфазные и трехфазные.

Давайте узнаем больше об этом благодаря новой статье Удо, которую он любезно прислал нам несколько дней назад.

Двухфазные двигатели больше не используются. Однофазный двигатель имеет два типа проводки; живой и нейтральный. Эти двигатели работают от однофазного источника питания и имеют одно переменное напряжение.Поскольку они генерируют только переменное, а не вращающееся магнитное поле, для запуска им требуется конденсатор. Однофазные двигатели обычно используются для малых мощностей.

Трехфазные двигатели, с другой стороны, для работы требуют трехфазного источника питания. Эти двигатели приводятся в действие тремя отдельными переменными токами одинаковой частоты, которые достигают пика в разные моменты времени. Трехфазный двигатель имеет три провода под напряжением, а иногда и нейтраль.

Рис. 1: Детали трехфазного двигателя | изображение: electricalengineeringtoolbox

Трехфазные двигатели обычно имеют мощность на 150% больше, чем их однофазные аналоги.Они самозапускаются, поскольку создают вращающееся магнитное поле. Эти двигатели не создают вибрации и менее шумны, чем однофазные двигатели. К сожалению, большинство конструкций подключено к однофазному питанию.

Хотя в здании часто используется более одной фазы, единовременно может использоваться только одна фаза. Это создает проблемы, когда приложение требует трехфазного двигателя или когда доступен только трехфазный двигатель. К счастью, есть способы, которыми трехфазный двигатель можно «настроить» для работы от однофазной сети.

Преобразователь частоты

Самый простой способ — использовать частотно-регулируемый привод (VFD). ЧРП — это электрическое устройство, которое управляет двигателями, которые работают с регулируемой скоростью. Он состоит из выпрямителя, конденсатора промежуточного контура и инвертора. ЧРП выполняет преобразование мощности трехфазного двигателя в однофазное, выпрямляя каждую пару фаз в постоянный ток, а затем инвертируя постоянный ток в трехфазную выходную мощность. Это не только устраняет пиковый ток во время запуска двигателя, но также позволяет двигателю плавно переходить от нулевой скорости к максимальной.

Рис. 2: Преобразователь частоты | изображение: indiamart

ПЧ

доступны с разной номинальной мощностью для разных двигателей. Все, что вам нужно сделать, это подключить источник питания ко входу частотно-регулируемого привода и подключить трехфазный двигатель к его выходу.

Поворотный фазовый преобразователь

Другой метод работы трехфазного двигателя от однофазного источника питания — это использование вращающегося фазового преобразователя (RPC). Вращающийся фазовый преобразователь — это электрическая машина, которая переводит энергию из одной многофазной системы в другую.

Рис. 4: Подключение схемы преобразования вращающегося фазового преобразователя | изображение: plantengineering

Эти преобразователи генерируют чистые трехфазные сигналы от однофазной сети посредством вращательного движения. RPC намного дороже, чем частотно-регулируемые приводы, поэтому их редко можно использовать для преобразования фазы двигателя.

Рис. 5: Поворотный фазовый преобразователь | изображение: scosarg.com

Перемотка мотора

Последний способ заставить трехфазный двигатель работать от однофазной сети — это перемотка двигателя.Этот метод также известен как однофазный. Он предполагает перемотку электродвигателя с помощью конденсаторов. Трехфазная мощность поступает через три симметричные синусоидальные волны. Эти волны не совпадают по фазе друг с другом на 120 электрических градусов.

Для преобразования трехфазного двигателя две его фазы подключаются к однофазному источнику питания. Фантомная ветвь создается для третьей фазы с помощью конденсаторов. Конденсаторы вызывают смещение на 90 электрических градусов между вспомогательной и основной обмотками.Чтобы ток был уравновешенным, используемые конденсаторы должны быть подходящей емкости для нагрузки. На рисунке ниже показана принципиальная схема преобразования трехфазного в двухфазный режим с использованием однофазного метода.

Вы когда-нибудь запускали трехфазный двигатель? Как все прошло и есть ли у вас советы для нас?

Трехфазный двигатель, работающий от однофазного источника питания

Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации.Трехфазный двигатель переменного тока использует трехфазный источник питания (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. Д.), Но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. Д.) .), особенно в бытовой технике. В случае, если трехфазные машины работают от однофазных источников питания, есть 3 способа сделать это:

  1. Перемотка мотора
  2. Купить GoHz VFD
  3. Купить преобразователь частота / фаза

I: Перемотка двигателя
Необходимо выполнить некоторые работы по преобразованию работы трехфазного двигателя в однофазное питание.Здесь вы узнаете, как преобразовать трехфазный двигатель 380 В для работы от однофазного источника питания 220 В.

Принцип перемотки
Трехфазный асинхронный двигатель использует три взаимно разделенных угла 120 ° сбалансированного тока через обмотку статора для создания изменяющегося во времени вращающегося магнитного поля для привода двигателя. Прежде чем говорить об использовании трехфазного асинхронного двигателя, переводимого для работы от однофазного источника питания, мы должны пояснить вопрос создания вращающегося магнитного поля однофазного асинхронного двигателя, поскольку однофазный двигатель может быть запущен только после установления вращающегося магнитного поля. .Причина, по которой у него нет начального пускового момента, заключается в том, что однофазная обмотка в магнитном поле не вращается, а пульсирует. Другими словами, он фиксирован относительно статора. В этом случае пульсирующее магнитное поле статора взаимодействует с током в проводнике ротора и не может генерировать крутящий момент, потому что нет вращающегося магнитного поля, поэтому двигатель не может быть запущен. Однако положение двух обмоток внутри двигателя имеет разный угол наклона. Если он пытается произвести ток другой фазы, двухфазный ток имеет определенную разность фаз во времени, чтобы создать вращающееся магнитное поле.Таким образом, статор однофазного двигателя должен иметь не только рабочую обмотку, но и пусковую. В соответствии с этим принципом мы можем использовать трехфазную обмотку трехфазного асинхронного двигателя и сдвинуть одну из катушек обмотки с помощью конденсатора или индуктивности, чтобы две фазы могли проходить через разный ток, чтобы установить вращающееся магнитное поле, чтобы управлять двигателем. Когда трехфазный асинхронный двигатель использует однофазный источник питания, мощность составляет только 2/3 от исходной.

Метод перемотки
Чтобы использовать трехфазный двигатель на однофазном источнике питания, мы можем последовательно соединить любые двухфазные катушки обмотки, а затем подключить к другой фазе. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотки подключены к одному источнику питания, поэтому ток одинаковый. Поэтому последовательно подключите конденсатор, катушку индуктивности или резистор к пусковой обмотке, чтобы ток имел разность фаз.Для увеличения пускового момента соединения можно использовать автотрансформатор для увеличения напряжения однофазного источника питания с 220 В до 380 В, как показано на Рисунке 1.

Малогабаритные двигатели общего назначения имеют Y-образное соединение. Для трехфазного асинхронного двигателя Y-типа клемма обмотки конденсатора C подключается к клемме пуска автотрансформатора. Если вы хотите изменить направление вращения вала, подключите его, как показано на рисунке 2.

Если вы не хотите повышать напряжение, источник питания 220 В также может использовать это.Поскольку исходная трехфазная обмотка напряжения питания 380 В теперь используется для источника питания 220 В, напряжение слишком низкое, поэтому крутящий момент слишком низкий.

Рисунок 3 Слишком низкий крутящий момент проводки. Если вы хотите увеличить крутящий момент, вы можете подключить конденсатор фазовой синхронизации к двухфазной обмотке в катушке и использовать ее в качестве пусковой обмотки. Одна катушка, напрямую подключенная к источнику питания 220 В, см. Рисунок 4.

На рисунках 3 и 4, если вам нужно изменить направление вращения вала, вы можете просто изменить сквозное направление пусковой обмотки или рабочей обмотки. .

Магнитный момент после того, как две обмотки соединены последовательно (одна из которых является обратной струной), складывается из двух углов магнитного момента 60 ° (Рисунок 5). Магнитный момент намного выше, чем магнитный момент 120 ° (показан на Рисунке 6), поэтому пусковой момент проводки на Рисунке 5 больше, чем на Рисунке 6.

Значение резистора доступа R (рисунок 7) на обмотке пускателя должно быть замкнуто на сопротивление фазы обмотки статора и должно выдерживать пусковой ток, равный 0.1-0,12 пускового момента.

Выбор конденсатора фазового сдвига
Рабочий конденсатор c = 1950 × Ie / Ue × cosφ (микрозакон), Ie, ue, cosφ — это исходный номинальный ток двигателя, номинальное напряжение и значения мощности.
Рабочий конденсатор общего назначения, используемый в однофазном источнике питания трехфазного асинхронного двигателя (220 В): на каждые 100 Вт используются 4-6 микроконденсаторы. Пусковой конденсатор может быть выбран в соответствии с пусковой нагрузкой, обычно в 1–4 раза превышающей рабочий конденсатор.Когда двигатель достигает 75% ~ 80% номинальной скорости, пусковой конденсатор должен быть отключен, иначе двигатель перегорит.

Емкость конденсатора должна быть правильно выбрана, чтобы токи 11, 12 двух фазных обмоток были равны и равны номинальному току Ie, то есть 11 = 12 = Ie. Если требуется высокий пусковой момент, можно добавить пусковой конденсатор и подключить его к рабочему конденсатору. При нормальном запуске отключите пусковой конденсатор.

Есть много преимуществ в использовании трехфазного двигателя от однофазного источника питания, работа перемотки проста.Однако общая мощность однофазного источника питания слишком мала, он должен выдерживать высокий пусковой ток, поэтому этот метод можно применить только к двигателю мощностью 1 кВт или менее.

II: Купите частотно-регулируемый привод GoHz
VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим с регулируемой скоростью. Однофазный преобразователь частоты в трехфазный — лучший вариант для трехфазного двигателя, работающего от однофазного источника питания (1 фаза 220 В, 230 В, 240 В), он устраняет пусковой ток во время запуска двигателя, заставляя двигатель работать от нулевой скорости до полной скорость плавная, плюс цена абсолютно доступная.Доступны частотно-регулируемые приводы GoHz мощностью от 1/2 до 7,5 л.с., более мощные частотно-регулируемые приводы можно настроить в соответствии с конкретными двигателями.

Видео с подключением однофазного и трехфазного частотно-регулируемого привода с частотой ГГц

Преимущества использования частотно-регулируемого привода с частотой дискретизации 1 ГГц для трехфазного двигателя:

  1. Плавный пуск может быть достигнут путем настройки параметров частотно-регулируемого привода, время пуска может быть установлено на несколько секунд или даже десятки.
  2. Функция бесступенчатого регулирования скорости для обеспечения оптимальной работы двигателя.
  3. Переведите двигатель с индуктивной нагрузкой на емкостную нагрузку, которая может увеличить коэффициент мощности.
  4. ЧРП
  5. имеет функцию самодиагностики, а также функции защиты от перегрузки, перенапряжения, низкого давления, перегрева и более 10 функций защиты.
  6. Может быть легко запрограммирован с клавиатуры для автоматического управления.

III: Купите преобразователь частоты / фазы
Преобразователь частоты GoHz или преобразователь фазы также можно использовать для таких ситуаций, он может преобразовывать однофазный (110 В, 120 В, 220 В, 230 В, 240 В) в трехфазный (0- 520 В) с чистым синусоидальным выходом, который лучше для характеристик двигателя, чем форма волны ШИМ VFD, они предназначены для лабораторных испытаний, самолетов, военных и других приложений, где требуются высококачественные источники питания, это очень дорого.

Статья по теме: Влияние двигателя 60 Гц (50 Гц) на источник питания 50 Гц (60 Гц)

Завод Инжиниринг | Как правильно эксплуатировать трехфазный двигатель при однофазном питании

Итак, вы сказали соседу, что работаете с электрооборудованием, и теперь он думает, что вы можете решить его проблему, потому что он или она купил трехфазный двигатель, который не может работать от однофазной энергии. Когда вас просят переоборудовать этот двигатель, это уже кажется больше проблемой, чем того стоит. Но это не совсем так.Есть несколько способов облегчить этот процесс.

Метод фантомной ноги

Трехфазное питание состоит из трех симметричных синусоидальных волн, сдвинутых по фазе на 120 электрических градусов друг с другом (см. Рисунок 1). Один из методов преобразования однофазной мощности, который хорошо зарекомендовал себя в течение десятилетий, заключался в подключении двух фаз к входящей однофазной мощности 220 В и создании «фантомного плеча» для третьей фазы с помощью конденсаторов для принудительного смещения между основной и вспомогательной обмотками. .В этом случае смещение составляет 90 электрических градусов.

Для этого метода конденсаторы должны иметь размер, соответствующий нагрузке. В противном случае ток будет несимметричным. Вместо сдвига фазы на 120 градусов, изображенного в нижней половине рисунка 1, неправильное соединение конденсатора и нагрузки может привести к большому отклонению. Чем больше расхождение, тем меньше крутящий момент.

Метод вращающегося фазового преобразователя

Другой жизнеспособный метод — вращающийся фазовый преобразователь (см. Рисунок 2).Например, деревообрабатывающий цех может использовать вращающийся фазовый преобразователь для работы нескольких трехфазных машин от однофазного источника питания. Одним из недостатков является то, что процесс может быть очень дорогим в течение всего времени преобразования фазы вращения, независимо от того, используется ли какое-либо оборудование. Ток может быть сбалансирован, когда работает конкретное оборудование, но если работает несколько машин или все они сильно нагружены, трехфазная мощность — ток и напряжение — резко несимметрична.

«NEMA Stds.MG 1: Motors and Generators »требует, чтобы двигатели работали от напряжения, сбалансированного в пределах 1%. Если применяется правило 10x (процентный дисбаланс тока может достигать 10-кратного процентного дисбаланса напряжения) к двигателю, работающему с 1% дисбаланс напряжения, дисбаланс тока может составлять 10%. Это полезно, потому что большинство трехфазных двигателей, работающих в системе, описанной выше, работают с дисбалансом тока от 15% до 50%. Даже с графиком снижения номинальных характеристик NEMA MG 1 (см. рисунок 3), ни один двигатель не должен работать с таким большим дисбалансом тока.

Метод частотно-регулируемого привода

Преобразователь частоты (VFD) выпрямляет каждую пару фаз в постоянный ток и инвертирует постоянный ток в мощность для трехфазного выхода, что означает, что преобразователь частоты может использоваться с однофазным входом для управления трехфазным двигателем. Поддержка производителя варьируется, и осторожно рекомендуется снизить номинальные характеристики привода на 1, разделенную на квадратный корень из 3 (около 58%). Также обратите внимание, что номинальная мощность частотно-регулируемого привода в л.с. / кВт используется для удобства выбора приводов, поскольку они рассчитываются по току.Например, двигатель мощностью 10 л.с. (7,5 кВт) будет использовать частотно-регулируемый привод мощностью 15 л.с. (11 кВт). Пользователю настоятельно рекомендуется сотрудничать с производителем привода при выборе и настройке частотно-регулируемого привода для этого использования.

Компрессоры, механический цех, деревообрабатывающее оборудование и декоративные фонтаны — хорошие кандидаты для этого метода. Вместо того, чтобы покупать дорогой однофазный двигатель, менять элементы управления и решать проблемы управления скоростью и пусковым крутящим моментом, лучше использовать частотно-регулируемый привод для управления существующим двигателем от однофазного источника питания.Для многих приложений мощностью до 5 л.с. (4 кВт) подходящий частотно-регулируемый привод можно приобрести гораздо дешевле, чем перемотка трехфазного двигателя и обеспечение необходимых элементов управления для его работы.

Дополнительные преимущества заключаются в том, что трехфазный двигатель обычно дешевле покупать, органы управления не требуют замены или модификации, а частотно-регулируемый привод имеет дополнительный бонус в виде регулирования скорости. Лучше всего то, что вам не нужно портить выходные, помогая тому, кто не до конца понимает, чем вы занимаетесь.

Чак Юнг (Chuck Yung) — старший специалист по технической поддержке в Ассоциации обслуживания электроаппаратуры (EASA). EASA является контент-партнером CFE Media. Отредактировал Крис Вавра, редактор-постановщик CFE Media, [email protected].

ОНЛАЙН экстра

См. Дополнительные статьи EASA по ссылкам ниже.

Как преобразовать трехфазное в однофазное

Если у вас есть электрическая конструкция, есть способ изменить возможную нагрузку.Это изменение может быть выполнено, если вы переключите электрическую структуру с трехфазной системы на однофазную.

Что такое однофазное питание?

Термины «трехфазный» и «однофазный» обозначают количество проводов под напряжением в цепи, что означает, что однофазная система имеет один провод под напряжением, а трехфазная система — три.

Однофазное питание, которое обычно встречается в домах по всей территории Соединенных Штатов, использует двухпроводную цепь переменного тока. Один из этих проводов находится под напряжением, а другой — нейтраль.Электричество течет туда-сюда между ними. Трехфазное питание, которое чаще встречается в коммерческих зданиях, также использует цепь переменного тока, но вместо этого использует три-четыре провода.

Однофазные и трехфазные решения для электроснабжения используют разные напряжения. Однофазное питание обычно требует 120 вольт. Трехфазный кабель также может использовать 120-вольтовые провода для маломощных нагрузок, но для более высоких нагрузок он рассчитан примерно на 208 вольт.

Удобно преобразовывать трехфазное питание в однофразовое, когда вам не нужен более мощный источник питания.Например, однофазный используется для маломощных агрегатов и тепловых и осветительных нагрузок в жилых домах.

Как преобразовать трехфазное питание в однофазное

Существуют различные методы преобразования трехфазной мощности в однофазную. Перед тем как начать, обязательно учтите текущие потребности в балансе, а также несколько мер предосторожности. Помните, что вы имеете дело с электричеством, поэтому независимо от того, какой метод вы используете, вам нужно отключить главный выключатель, использовать инструменты с резиновыми ручками и надеть высоковольтные резиновые перчатки.

Чтобы преобразовать вашу систему в однофазную, вы можете:

  • Используйте нейтральный провод: Хотя это может быть не так точно, как некоторые другие методы, использование нейтрального провода и игнорирование двух других фаз в трехфазной линии питания может преобразовать систему. Этот вариант лучше всего работает, когда источник питания нечувствителен и не требует высокого уровня точности.
  • Используйте фазовый преобразователь: Фазовый преобразователь можно подключить напрямую к любому двигателю, который вы пытаетесь преобразовать.Сначала вы проложите два провода от двигателя к преобразователю, а затем от преобразователя к источнику питания. Затем, используя провода с зачищенными концами, вы захотите присоединить входы к выходам, чтобы преобразовать систему.
  • Используйте трансформатор разомкнутого треугольника: Если у вас более мощная система, применение передачи разомкнутого треугольника позволит вам легко преобразовать ее. Это решение работает лучше всего, когда мощность преобразуемой системы превышает 5 кВА.
  • Используйте трансформаторы Le-Blanc: Другой метод для более мощных систем — это переход Le-Blanc.Эта система надежно справится с преобразованиями выше 5 кВА и 400 вольт.

Подпишитесь на наш глобальный блог электронных услуг, чтобы получить дополнительные советы и решения по электричеству

В зависимости от потребностей вашей электрической структуры и требований к нагрузке ваша компания может счесть целесообразным выполнить следующие действия, чтобы преобразовать вашу систему из трехфазной в однофазную. Чтобы узнать больше полезных советов и решений, связанных с электроникой, загляните в наш блог и обязательно подпишитесь!

Как запустить трехфазный двигатель от однофазного источника питания

Как запустить трехфазный двигатель от однофазного источника питания:

В наше время количество электродвигателей увеличивается как угодно.Основная причина в том, что, кроме электроэнергии, вся энергия является гораздо более дорогостоящим примером: дизельное топливо. Для всей нашей сельскохозяйственной линейки мы используем трехфазное питание. В Индии для нужд сельского хозяйства правительство предлагает 12-часовую бесплатную подачу электроэнергии.

Оставшиеся 12 часов электрическая панель отключила подачу электроэнергии, а это значит, что они отключили одну фазу через GOS (групповые рабочие переключатели). В то же время, 12 часов недостаточно, чтобы залить водой наши сельскохозяйственные угодья.

Итак, нам нужно запустить один и тот же трехфазный двигатель на двух доступных фазах.В этой статье мы увидим, как запустить трехфазный двигатель на однофазном. Давай начнем.

Стартер для сельскохозяйственных погружных насосов

Как правило, это действие может быть выполнено путем установки статических преобразователей фазы. Преобразователи статической фазы — это пусковое устройство для трехфазных двигателей от однофазного питания. Статический фазовый преобразователь фактически не вырабатывает трехфазную мощность непрерывно.

Вместо этого он генерирует фазовый сдвиг через конденсатор, который позволяет смещать напряжение во времени от его родительского напряжения.В результате получается напряжение, отличное от двух однофазных линий. Если конденсатор вырабатывает достаточный электрический ток, двигатель будет работать.

Выходное напряжение конденсатора

После запуска трехфазного двигателя схема статического фазового преобразователя отключается. Единственным фактом является то, что двигатель непрерывно работает от одной фазы, а две обмотки получают активную мощность, так что полезная мощность двигателя обычно уменьшается на 2/3 или от его номинальной мощности.

Пример: если вы планируете использовать трехфазный двигатель мощностью 5 л.с. в однофазном режиме, то общая выходная мощность двигателя будет снижена до 3,3 л.с. Если вы приложите дополнительные нагрузки к тому же двигателю, обмотка двигателя потребует большого тока. Чтобы избежать этого, вы можете выбрать двигатель с диапазоном на одну ступень выше.

См. Также:

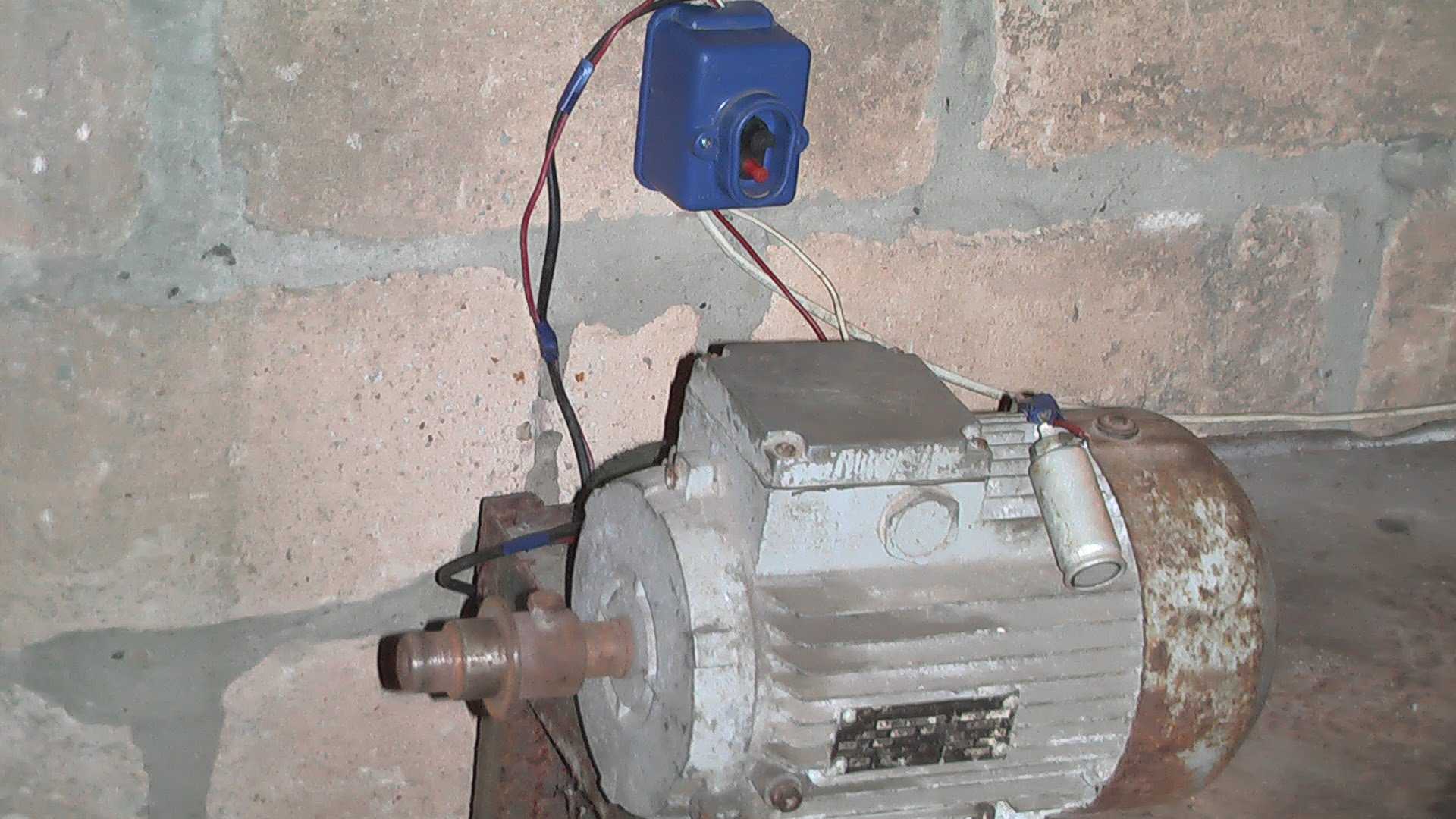

Конструкция конденсатора для трехфазного двигателя на однофазном источнике питания:

Как свойство асинхронного двигателя, который потребляет высокий пусковой ток (почему?) (В 4-6 раз превышающий его ток полной нагрузки), поэтому нам нужен конденсатор высокой мощности на несколько секунд для быстрого запуска двигателя.Статический преобразователь фазы состоит из двух конденсаторов. Один из них — пусковой конденсатор, а другой — рабочие конденсаторы.

Пусковой конденсатор требуется только для запуска двигателя, и рабочий конденсатор будет стоять в цепи. Более того, регулировка этих конденсаторов для выравнивания токов, измеренных в трех фазах, позволяет получить наиболее эффективную машину.

Пусковой конденсатор должен быть в 4-5 раз больше, чем рабочий конденсатор, чтобы соответствовать высокому пусковому току асинхронного двигателя.

Пусковой конденсатор = 50-100 мкФ / л.с. Рабочие конденсаторы = 12-16 мкФ / л.

Здесь Конденсатор подает синтетическую фазу приблизительно на полпути 90 градусов между выводами однофазного источника питания deg180 ° для запуска. Во время работы двигатель генерирует примерно стандартные 3-φ, как показано на рисунке ниже.

Примечание: Двигатель следует подключать по схеме треугольник, так как одна обмотка двигателя получает полное напряжение. Поэтому, если вы планируете использовать однофазный трехфазный двигатель, рекомендуется подключение по схеме треугольника.

Ограничение статических фазовых преобразователей:

  • Выходная мощность ограничена 2/3 -го проектной мощности
  • Не подходит для постоянно работающего двигателя, можно использовать временно
  • Сокращает срок службы двигателя из-за постоянной нагрузки двух обмоток на одну фазу.

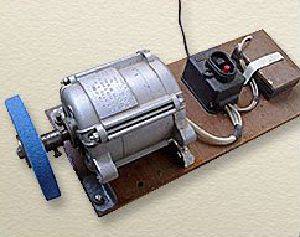

Запустить трехфазный двигатель от однофазного источника питания:

См. Также:

Обеспечение работы трехфазных станков в однофазном цехе

вопрос:

Большая часть тяжелого оборудования рассчитана на работу от трехфазного источника питания, но существует ряд опций, позволяющих запустить инструменты в вашем однофазном домашнем магазине.

Я подумываю купить бывшее в употреблении промышленное оборудование у местного краснодеревщика, но все машины имеют трехфазные двигатели. Это для моего домашнего магазина, где у меня только однофазное питание. Могу ли я что-нибудь сделать, чтобы преобразовать эти машины для работы от однофазной сети?

Франклин Мейв, Сан-Диего, Калифорния

А:

Большая часть тяжелого машинного оборудования рассчитана на работу от трехфазной электроэнергии, поскольку трехфазные двигатели проще, эффективнее и надежнее, чем однофазные двигатели.К сожалению, трехфазное питание обычно недоступно в жилых районах, но, возможно, стоит проконсультироваться с вашей энергетической компанией. Даже если он доступен, стоимость подключения может быть непомерно высокой.

Если не считать работы от трехфазного источника питания, существует ряд опций, позволяющих получить трехфазный инструмент, работающий от однофазного источника питания. Первый и наиболее очевидный вариант — замена двигателя машины на однофазный. Но это может быть невозможно на некоторых машинах, потому что оригинальный двигатель имеет специальные монтажные кронштейны или приводной вал имеет нестандартную резьбу или шлицы.К сожалению, специализированные моторы довольно часто встречаются на станках. Если производитель инструмента все еще работает, вы можете получить у него однофазный двигатель.

Подробнее об оборудовании
Модернизируйте свой фуговальный станок с помощью сегментированной режущей головки
Винтажное оборудование: новая жизнь для старого железа
Интеллектуальный сбор пыли для вашей ленточной пилы

Другой вариант — использовать преобразователь, который позволит вам запускать трехфазную машину на однофазном питании. Преобразователи бывают трех основных типов: статические, поворотные и электронные.

Из трех наименований статический тип является наименее дорогим. Статический преобразователь не имеет движущихся частей и должен быть рассчитан на двигатель, на котором он работает. К сожалению, статический преобразователь снижает доступную мощность двигателя примерно на треть и затрудняет запуск воздушных компрессоров, пылеуловителей, больших ленточных пил и других машин с большими пусковыми нагрузками. Снижение мощности часто не является проблемой и может быть компенсировано снижением скорости подачи или более легкими резами.Но перегрузка или остановка двигателя, подключенного к статическому преобразователю, вызовет разрушительный перегрев как двигателя, так и преобразователя. Трудно запускаемую машину можно запустить, запустив сначала другую слегка нагруженную машину, «холостой ход», который служит электрическим маховиком для запуска второй машины. Избыточный трехфазный двигатель можно использовать в качестве выделенного холостого хода, который работает непрерывно, чтобы улучшить как запуск, так и работу других двигателей, подключенных к статическому преобразователю.

Роторный преобразователь, который выглядит как сверхмощный электродвигатель с прикрепленной сверхразмерной распределительной коробкой, функционирует как двигатель, так и как генератор.Поскольку роторный преобразователь вращается от однофазной энергии, он вырабатывает трехфазную энергию для работы других машин. Более дорогой, чем статический преобразователь, роторный преобразователь стоит около 600 долларов за блок мощностью 3 л.с., но не имеет проблем с запуском и пониженной мощностью, которые возникают со статическим преобразователем. Если вы планируете иметь несколько трехфазных машин, купите роторный преобразователь хорошего размера, который в долгосрочной перспективе будет более экономичным.

Электронный преобразователь правильнее называть инвертором по техническим причинам, и в большинстве каталогов это устройство указано под этим именем.Электронный инвертор преобразует однофазную мощность в постоянный ток, а затем использует микрочиповые элементы управления для имитации трехфазного переменного тока. Электроника в инверторе позволяет вам управлять скоростью, крутящим моментом и направлением вращения двигателя и часто позволяет плавный пуск для постепенного набора скорости машины. Большая часть дополнительного управления, предлагаемого инвертором, будет потрачена впустую на пилу, но будет большим преимуществом на токарном станке или, возможно, ленточной пиле. Поскольку он должен быть запрограммирован, инвертор обычно предназначен для работы только одной машины, но с некоторыми компромиссами его можно использовать для запуска нескольких инструментов.Цена на инверторы неуклонно снижается в течение последних нескольких лет.

Выбор преобразователя правильного типа и размера и его правильное подключение могут быть сложными. Прежде чем вкладывать деньги в преобразователь или инвертор, вам следует провести небольшое исследование и получить дополнительные советы. Производители преобразователей и инверторов предлагают обширную литературу и консультации по телефону.

Производители преобразователей и инверторов
Все перечисленные ниже компании продают статические или роторные преобразователи или и то, и другое.Только Grainger продает инверторы.

Амери-Фаз Корпорейшн
800-920-1926

Cedarberg Industries
800-328-2279

Grizzly Industrial
800-523-4777
www.grizzly.com

Корпорация GWM
800-437-4273

Kay Industries
800-348-5257
www.kayind.com

MSC Industrial Supply Co.
800-645-7270
www.mscdirect.com

Из Деревообработка # 158,
стр. 90-92

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Однофазные преобразователи в трехфазные

Запатентованная технология в наших вращающихся фазовых преобразователях позволяет нашим партнерам преобразовывать однофазное питание в трехфазное.

Электроэнергия переменного тока — это форма электричества, при которой мощность постоянно меняется в изменяющихся направлениях.С начала 19 века переменного тока используется в домах и на предприятиях. Однако для большинства предприятий и отраслей используется трехфазное питание переменного тока, обеспечиваемое однофазными преобразователями в трехфазные, поскольку оно рассчитано на более высокие нагрузки. Трехфазное питание состоит из 3-х проводов питания, каждый из которых сдвинут по фазе на 120 градусов. Схема «звезда» и «треугольник» используется для поддержания одинаковых нагрузок во вращающемся фазовом преобразователе.

В конфигурации треугольником нейтральный провод не используется.С другой стороны, конфигурация звезды использует как заземляющий, так и нейтральный провод. В системе однофазного преобразователя в трехфазную все три фазы обычно входят в цикл при 120 градусах. Однако, когда они завершат цикл в 360 градусов, каждая фаза будет иметь удвоенное пиковое напряжение. Основное отличие однофазного от трехфазного — постоянство подачи. В однофазном режиме мощность не подается с постоянной скоростью. С другой стороны, трехфазная мощность, обеспечиваемая однофазными преобразователями трехфазных, обеспечивает устойчивый поток мощности, который подается с постоянной скоростью.Это делает трехфазное питание от вращающихся фазовых преобразователей надежным и полностью способным выдерживать более тяжелые нагрузки.

Купите вращающиеся фазовые преобразователи прямо сейчас!

Наш большой выбор роторных фазопреобразователей на продажу действует как роторный электрогенератор. Они могут преобразовывать однофазную мощность в трехфазную. Однофазные преобразователи в трехфазные делают это, используя однофазный двухлинейный источник питания от электросети, создавая третью линию питания.Если у вас есть какие-либо вопросы о фазовых преобразователях, позвоните в нашу команду по телефону (602) 640-0930 или заполните нашу контактную форму для получения поддержки. Phoenix Phase Converters также предлагает большой выбор трехфазных трансформаторов, электрических цепных талей, розеток и однофазных трансформаторов для удовлетворения требований вашего уникального применения.

  • Гарантия размера однофазного преобразователя в трехфазный
  • Политика возврата всех фазовых преобразователей без вопросов
  • Гарантия цен на все преобразователи фазы
  • Практически любые электрические потребности, которые у вас есть — просто спросите!
Магазин Наш Магазин

Как работает однофазный преобразователь в трехфазный

Преобразование однофазной электросети в трехфазное электричество возможно с помощью вращающегося фазового преобразователя.Даже в этом случае мало кто действительно понимает, как работает однофазный преобразователь в трехфазный. Свяжитесь со специалистом Phoenix Phase Converterters, чтобы узнать больше о роторных фазовых преобразователях. Чтобы ответить на этот вопрос, важно сначала понять, что такое вращающийся фазовый преобразователь.

Ротационный преобразователь фазы преобразует однофазную энергию от источника электросети в трехфазную электроэнергию. Однофазные преобразователи в трехфазные позволяют добиться этого с помощью асинхронного двигателя-генератора. Роторные преобразователи фазы объединяют одиночную линию питания от асинхронного электродвигателя-генератора с двумя другими однофазными линиями, а затем вырабатывают мощность переменного тока, которая используется в трехфазных электродвигателях и нагрузках.

Таким образом, вращающиеся фазовые преобразователи

решают проблему преобразования электроэнергии из однофазной в трехфазную в местах, где это может быть слишком дорого или недоступно. Мы предлагаем большой выбор роторных фазопреобразователей, разработанных для всех типов применений. Phoenix Phase Converterters также предлагает большой ассортимент трансформаторов, контакторов и деталей для удовлетворения ваших потребностей. Позвоните нашей команде по телефону (602) 640-0930 или свяжитесь со специалистом онлайн для получения помощи.

Итак, как работают вращающиеся фазовые преобразователи?

Ротационные преобразователи фазы играют роль роторного генератора электроэнергии, который преобразует однофазную энергию из электросети в трехфазную.Преобразователь однофазного в трехфазный сам создает третью линию питания, которая объединяется с двумя линиями однофазного питания от поставщика коммунальных услуг. Это позволяет вращающемуся фазовому преобразователю создавать трехфазное питание, которое не только неотличимо от обычного трехфазного питания, но также является более точным, чем трехфазное питание от сетевого источника, когда все линии изменяются на 120 градусов. При правильном размере вращающийся фазовый преобразователь уравновешивает все три выходных напряжения производимой трехфазной мощности по всем подключенным нагрузкам, что делает его гораздо более стабильным вариантом и подходящим для чувствительного к напряжению оборудования, такого как ЧПУ и сварочные аппараты.Если вы ищете доступные способы создания трехфазной мощности, мы рекомендуем приобрести вращающийся фазовый преобразователь. Однофазный преобразователь в трехфазный использует два механизма для выработки трехфазной мощности. Первый механизм, который использует каждый продаваемый фазовый преобразователь, — это панель управления, которая включает в себя схему запуска и работы, которая спроектирована для выработки эффективной и надежной энергии. Высококачественный однофазный преобразователь в трехфазный предназначен для устранения проблем с напряжением в коммерческих приложениях.Второй механизм, который используется для создания надежного источника питания, — это трехфазный двигатель. Этот двигатель разработан для развития третьего канала мощности для коммерческих проектов и приложений. В нашем каталоге однофазных преобразователей в трехфазные используются индукционные генераторы для производства трехфазной энергии. В отличие от твердотельного оборудования, однофазные преобразователи в трехфазные позволяют организациям управлять разнообразным оборудованием от одного преобразователя вместо того, чтобы полагаться на несколько фазовых преобразователей.Поскольку однофазные преобразователи в трехфазные не могут регулировать напряжение данного образца электроэнергии, вам потребуется использовать трансформатор для приложений, требующих различных уровней напряжения. С коммерческим трансформатором можно запускать различные части оборудования при разных напряжениях от одного и того же однофазного преобразователя до трехфазного.

Купите наши фазовые преобразователи прямо сейчас!

Как работает цифровой преобразователь фазы?

Помимо вращающихся фазовых преобразователей, мы также предлагаем цифровые вращающиеся фазовые преобразователи, которые разработаны для обеспечения безопасной и уравновешенной мощности, поскольку наши традиционные фазовые преобразователи вместе с нашим GPX предлагают компьютер, который контролирует и записывает напряжение и производительность в дополнение к управлению. фазовый преобразователь автоматически запускается при обнаружении нагрузки и выключается, чтобы нагрузка автоматически запустилась снова.Скоро будут доступны индивидуальные сборки с тысячами приложений, которые мы сможем отслеживать даже путем обнаружения утечек газа, влажности, движения, звука, света и т. Д. Мы сделали надежный фазовый преобразователь еще более прочным. Конвертер будет работать даже без компьютера. Каждый продаваемый однофазный преобразователь в трехфазный спроектирован таким образом, чтобы исключить простои и повысить производительность. Цифровые преобразователи используют инновационные твердотельные механизмы переключения мощности на протяжении стандартной работы. Наш ассортимент цифровых фазовых преобразователей разработан таким образом, чтобы при стандартной работе они практически не создавали шума.В отличие от других однофазных преобразователей в трехфазные, цифровой фазовый преобразователь будет работать только тогда, когда для вашего оборудования требуется питание. Цифровые преобразователи фазы в нашем каталоге можно запрограммировать с графиком отключения, который соответствует вашим потребностям. В качестве альтернативы, однофазные цифровые преобразователи фазы в трехфазные также предназначены для постоянной активности. Цифровые фазовые преобразователи в нашем каталоге обладают инновационными функциями, такими как Bluetooth, оборудование с выходом в Интернет и Wi-Fi.Все однофазные преобразователи в трехфазные спроектированы таким образом, чтобы исключить неэффективность из-за простоев. Аппаратные компоненты этого цифрового фазового преобразователя будут постоянно сканировать на предмет потенциальных опасностей, прежде чем они произойдут. Система исправится сама, чтобы исключить простои, вызванные проблемами питания. Посмотрите наш каталог фазопреобразователей на продажу. Мы рекомендуем выбрать систему, которая соответствует спецификациям вашего уникального приложения.

В чем разница между трехфазным питанием по схеме звезды и треугольника?

Электричество используется для электроснабжения организаций и домов по всей стране.Наша система распределения электроэнергии состоит из однофазной и трехфазной сети. Трехфазное соединение осуществляется в трех различных фазах. Каждая фаза состоит из неразличимых выходов частоты и напряжения. Однако выходное напряжение смещено на 120 градусов между двумя фазами.

Конфигурация трехфазного питания треугольником

Мощность трехфазного переменного тока, вырабатываемая однофазными преобразователями трехфазного тока, расположенными в треугольник или звезду.Электрическая конфигурация треугольником представляет собой трехпроводную схему, используемую в трехфазном электрическом оборудовании. При таком расположении различные трехфазные обмотки идентичны треугольнику.

Этот тип соединения может быть создан путем присоединения одного конца обмотки к начальному концу другой обмотки. Перемычки в трехфазном соединении, производимом однофазным преобразователем в трехфазный, соединены для образования интегрированного треугольного соединения.

Конфигурация трехфазного питания «звезда»

Конфигурация «звезда» предпочтительна в приложениях, требующих подключения всех трех нагрузок к отдельной нейтрали.Этот тип соединения, производимый однофазным преобразователем в трехфазный, имеет четвертый провод, который спроектирован так, чтобы быть нейтральным. Хотя этот дополнительный провод может быть плавающим, он также может быть заземлен.

Нагрузки в соединении звездой неравномерны и имеют форм-фактор, идентичный букве Y. Поскольку это трехфазная четырехпроводная конфигурация, схема может состоять из трех или четырех проводов. В последние годы стали широко использоваться звездообразные соединения, так как они включают нейтральный провод, который может обеспечивать как линейные, так и линейные соединения.

Каковы преимущества соединений Delta & Wye?

Если одна обмотка начинает давать сбой в конфигурации треугольника однофазного преобразователя в трехфазный, можно использовать подчиненную обмотку для обеспечения максимального напряжения на всех трех фазах. С другой стороны, неисправная обмотка при соединении звездой вызовет снижение выходного напряжения между фазами вторичных соединений треугольником.

Многие организации могут использовать соединение звездой, потому что оно может предлагать различные напряжения без покупки дополнительных трансформаторов.Во многих случаях этот тип подключения однофазных преобразователей в трехфазные может помочь вам сэкономить деньги. Phoenix Phase Converterters предлагает высококачественные и надежные вращающиеся фазовые преобразователи, отвечающие требованиям вашего приложения. Позвоните нам по телефону (866) 418-9060 или заполните нашу контактную форму, чтобы получить помощь в выборе оборудования.

Продажа доступных однофазных преобразователей в трехфазные

Покупайте преобразователь однофазного в трехфазный с уверенностью.Мы гарантируем, что вы не найдете на рынке роторно-фазового преобразователя по более выгодной цене. Если вы это сделаете, мы превзойдем эту цену на 10%. * Поворотный фазовый преобразователь должен быть новым, такого же размера, иметь такие же характеристики, качество. Ознакомьтесь с нашим ассортиментом трансформаторов, цифровых фазовых преобразователей, электродвигателей Cobra и фазовых преобразователей с функцией автозапуска. Мы рекомендуем выбирать продукт с надлежащими характеристиками, чтобы соответствовать требованиям вашего приложения. Если вам нужна помощь в выборе продукта, позвоните в нашу команду по телефону (602) 640-0930 или свяжитесь с нашей командой через Интернет.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
