Всем привет! Сегодня я расскажу вам – как удлинить интернет кабель в домашних и рабочих условиях. Прежде чем мы начнем, я дам несколько советов, которые должны уменьшить погрешности в подключении подобными способами.

Совет 1: если вы будете использовать скрутки, спайки или клеммы, то обязательно постарайтесь сохранить скрутку проводов – это нужно для защиты кабеля от электромагнитного воздействия – более подробно об этом читайте тут.

Совет 2: если вы будете использовать способы с обжатием, то чаще всего используется обжимка типа «В».

ПРИМЕЧАНИЕ! Я знаю, что многие работники сетей и системные администраторы любят обжимать по 2 пары (4 проводка), но делать я так не советую. ВСЕГДА обжимайте на все пары, чтобы в будущем не пришлось переделывать или перепрокладывать кабель. Аналогичный совет касается и скрутки.

Способ 1: Скрутка

Как соединить интернет кабель, если под рукой ничего нет? Удлинить интернет кабель можно банальной скруткой, способ простой, но достаточно ненадежный. Проблема данного метода в том, что электрический сигнал при проходе по оборванным проводам может теряться, из-за чего могут возникать помехи, пропадать пакеты, а скорость интернета падать. В играх можно заметить повышение пинга или отклика.

  1. Снимаем верхнюю оплетку Ethernet кабеля.
  2. Также снимаем оплетку на каждой паре, чтобы оголить медную жилу. Посмотрите на картинку ниже, нужно оголить примерно сантиметра 2-3 голого провода.
  3. Далее в самом конце скручиваем провода по типу звездочка – это важно, так как при этом будет меньше всего шанса поймать помехи от соседних проводков.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

  1. Обаятельно обожгите проводки, чтобы убрать жир и пот, которые там могли остаться.
  2. Теперь обрежьте скрутку, чтобы осталось примерно 0,5-1 сантиметра.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

  1. Теперь желательно оголенные скрученные жилы изолировать изолентой или вот такими колпачками.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Если все правильно сделать, то потеря сигнала будет не такая большая, особенно это касается подключений к роутеру, коммутатору или другому сетевому оборудованию.

Способ 2: Спайка

Данный способ похож чем-то на предыдущий, но при этом нужно каждую пару провода – спаять. Старайтесь держать каждый из проводков подальше друг от друга, и в конце лучше все изолировать изолентой.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Способ 3: Сетевой джойнер

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Вам понадобится вот такой вот прибор, в котором с двух сторон идет обычный LAN разъем на 8 жил. Останется оголить кабели с двух сторон и обжать их стандартным способом:

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Синий.
  • Бело-синий.
  • Зеленый.
  • Бело-коричневый.
  • Коричневый.

Чаще всего используется именно распиновка «B».

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

На всякий случай приведу пример коннектора RJ-45 ниже. Если у вас возникли трудности с обжимкой, то можете почитать инструкцию тут. Обжимку можно сделать стандартной отверткой, если у вас нет щипцов.

Как соединить между собой интернет кабель своими руками

Как соединить между собой интернет кабель своими руками

Способ 4: Coupler

Внутри коробочки идут специальные резцы-разъёмы. Каплер чем-то напоминает обычную розетку. В данной случае нужно просто взять и врезать нужные проводки в специальные отверстия.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Специалисты обычно используют вот такие сетевые ножи, но для обычного пользователя подойдет: канцелярский нож, обычный (тонкий) нож или отвертка. Только будьте аккуратнее, если вы используете неподходящие инструменты.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Способ 5: Розетка

Сам лично использовал данный способ, когда работал системным администратором, а ничего другого под рукой не было. Тут все аналогично, с одной стороны вы обжимаете кабель с коннектором RJ-45. А со второй стороны нужно обжать кабель в розетку. Обжимаем по схеме «В».

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Способ 6: Скотчлок или клеммы

Один из лучших способов по наращиванию витой пары. Для этого вам нужно как минимум 8 маленьких «замков», которые обжимаются обычными плоскогубцами. Есть кстати и парные клеммы. Стоят они не так дорого и занимают мало места – особенно полезно, если вы используете «Наращивание» в кабель-каналах или трубах.

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

У вас должно получиться, что-то вроде того, что вы видите на картинке ниже. Только постарайтесь сохранить скрутку проводов – это очень важно!

Как соединить между собой интернет кабель своими рукамиКак соединить между собой интернет кабель своими руками

Можно ли спаять витую пару

Думаю многие из нас понимают, что соединение витой пары между собой не предполагает наличие высокой квалификации, однако некоторые нюансы в этом деле все-таки следует учесть. Восстановление или наращивание витой пары дома или в офисе приходиться делать по разным причинам. Например, вы решили переставить компьютер на новое рабочее место, объединить несколько компьютеров в локальную сеть, а по длине кабеля LAN у вас не хватает или же случайно передавили витую пару ножкой стола, а теперь ее нужно отремонтировать.

Причин как вы понимаете может быть много, когда возникает необходимость соединения витой пары. Безусловно в подобных ситуациях вам ни что не мешает обратиться к услугам специалиста, но если вы не прочь оперативно устранить повреждение не прибегая к посторонней помощи и желаете выполнить соединение LAN кабеля сами, то…

Отремонтировать поврежденный LAN кабель или нарастить его вы можете при помощи скрутки или пайки одноцветных проводов между собой или же через специальный соединитель RJ-45. При помощи скрутки (метод телефонистов) вы сможете соединить витую пару, сохранив прочность и работоспособность линии без соединителя и разъема RJ-45 (8P8C).

А вот соединение LAN кабеля методом пайки или разъемного соединения предполагает от вас наличия опыта и инструмента. По сути выполнять сращивание витой пары этими методами не сложно, но не всегда есть паяльник, обжимные клещи и соединители под рукой. Поэтому скрутка витой пары, это альтернативный метод этим двум, но даже в этом случае вам понадобиться как минимум изолента и нож. В общем не буду лить «воду» в статью, а расскажу все по порядку.

Соединение витой пары, через разъем и соединитель.

Вообще существует несколько типов соединителей, которые применяются в зависимости от технических характеристик витой пары (здесь читайте подробно о категории и видах кабеля LAN ). Кроме этого есть разновидности соединителей для связи кабеля по средством коннектора RJ-45 (8P8C) и без него. Если у вас под рукой находиться соединитель для разъемов RJ-45, а специальных обжимных клещей нет, то быстро и качественно опрессовать витую пару вполне можно и без них. В одной из предыдущих публикации есть схема соединения витой пары и подробное описание метода опрессовки витой пары с помощью отвертки.

Если есть возможность, то вы можете использовать соединительный модуль для соединения двух отрезков витой пары без разъемов RJ-45 (изображен на рисунке выше). В нем лишь нужно воткнуть провода согласно нанесенной цветовой схеме. Все эти соединители применяются при ремонтных работах для быстрого восстановления, простого и надежного соединения поврежденного кабеля LAN. Полагаю, что вопросов во время использования такого модуля у вас возникнуть не должно, а вот что делать если ни одного типа соединителя и коннектора RJ-45 у вас под рукой нет?

Соединение проводов витой пары пайкой.

Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.

Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.

Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.

Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.

Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.

Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.

Скрутка витой пары между собой.

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя. Все зависит от вашей смекалки, а я лишь показал принцип сращивания витой пары.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Доброго времени суток всем!))
Помощи прошу для нашей школы!))
Ситуация следующая была:
в нашей школе в сентябре (почему-то) был инициирован ремонт (городским управлением) и меняли все трубы и сантехнику на новые.
Рабочие работали, вроде все нормально было,

ну стены кусок небольшой выжгли сварочным аппаратом, ну трубы над полом в пустили так, что все спотыкаются, где-то криво приварили, где-то полы сильно разломали…
А у меня в кабинете, пока трубы меняли, зачем-то отрезали прямо у двери витую пару… =(
Когда я увидела, их уже не было в школе, и потому просто в след (по глупости и от нервов) пожелала им счастья

Смотрите также

Комментарии 80

есть еще проще www.poleznosti-vsyakie.ru…prostoj-tester-linka.html
Действительно похоже что кабель не супер.
Мы на 150м брали медь с экраном, но нам в итоге вырезали 20м
www.drive2.ru/b/1275116/

Если в итоге померло две пары из четырех, то сеть можно поднять на этих двух. Прозванивать можно обычным тестером, вставив противоположный конец в сетевое устройство. Питание последнего желательно выключить. Проверив целостность, необходимо проверить и отсутствие кз, отключив провод с противоположной стороны, проверить отсутствие замыканий между жилами. Когда в моей деревне не было коннекторов, то же приходилось выковыривать контакты и обжимать отверткой. Покупать тестер в Вашем случае я бы не стал, а собрал его в кружке с ребятами. И занятие интересное и устройство для дела будет.

Ну тестер-то у меня есть, но завхоз вроде уже озадачилась, на выяснение правды времени много уходит. ведь

Как правильно паять многожильные и одножильные провода паяльником
Рубрика: Все про пайку Опубликовано 13.02.2020   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 1 108

Пайка проводки не всегда простая задача. Начинающие радиолюбители часто прибегают к использованию паяльной кислоты. Это фатальная ошибка. Все провода паяются канифолью без каких-либо трудностей.

Пайка многожильных проводов

Многожильные проводники быстро нагреваются от паяльника и легко лудятся. Для пайки проводов понадобится стриппер (щипцы для зачистки проводов), паяльник, жидкая канифоль и припой.

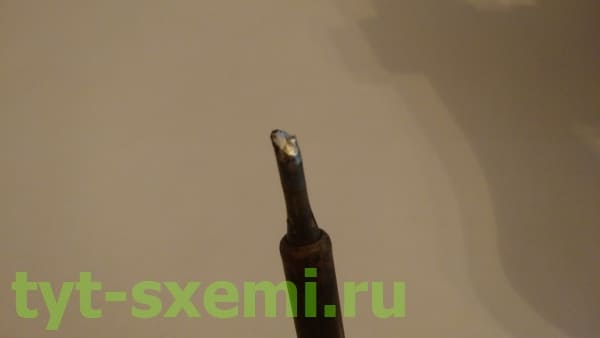

Для этой работы выберите жало типа мини волна. Оно массивное, и так как потребуется много припоя и большая площадь прогрева.

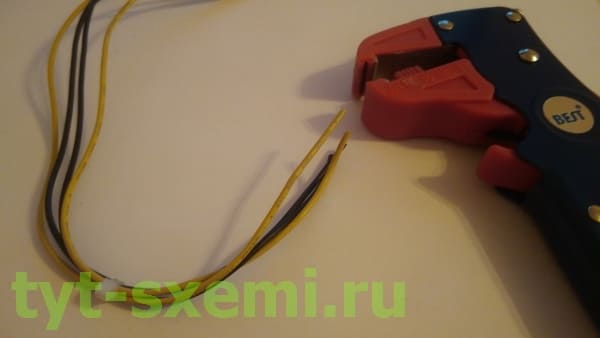

Стриппером изоляция легко удаляется. Он не повреждает провода, отличие от бокорезов, плоскогубцев или лезвия.

Подготавливаем оба провода.

Нанесите жидкую канифоль на место соединения. Жидкая канифоль проникает внутрь проводков и тем самым повышает качество пайки. И канифоль дешевле любого другого флюса. Дорогих и качественных флюсов для такой пайки не требуется. Тем более, когда надо спаять сотню проводов.

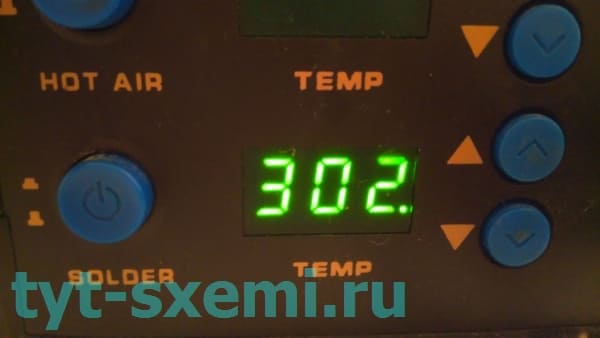

Температура пайки до 300 °C. С такой температурой паяльник не повредит изоляцию на проводе.

Наносим припой на паяльник и несколькими ровными движениями проходим по месту пайки. Время пайка не более 3 секунд. За это время канифоль успевает испариться. А без канифоли припой начнет собираться в кучки, и будет плохо паяться.

Если на контакте есть комки припоя и трещины, повторите процедуру заново. Дождитесь остывания контакта, иначе можно повредить кисточку от жидкой канифоли.

Другой способ

Альтернативный вариант — это лужение контактов перед их спаиванием. Такой метод снижает скорость работы, однако он позволяет добиться высокого качества пайки.

Скручиваем два провода в единую жилку отдельно друг от друга и залуживаем их припоем. Далее прислоняем их друг к другу, наносим канифоль и спаиваем.

Качество контакта получается выше, но припоя тратится больше.

Изоляция и термоусадки

Провода надо обязательно изолировать, будь это наушники или блок питания. Для этой цели подойдут термоусадки. Они бывают разных размеров, цветов и материалов.

Отрезаем термоусадку с запасом.

Закрываем контакт.

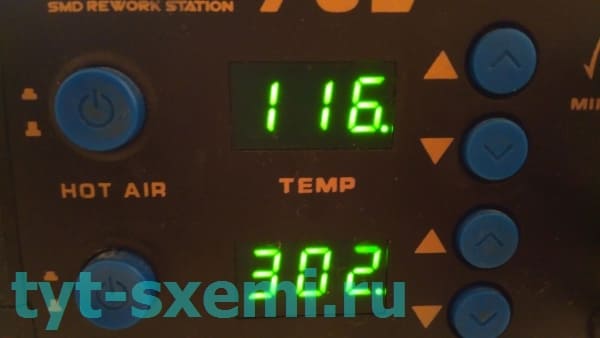

Если у вас паяльная станция, можно обойтись и 100 °C. Если нет, то можно использовать огонь от зажигалки или спички.

Нагреваем термоусадку с одного конца, плавно переходя на второй.

Термоусадка приклеивается к проводу.

Если нет термоусадки, то можно воспользоваться изолентой. А синяя изолента добавляет психологически +10% к прочности контакта.

Пайка одножильных проводов

Одножильные провода сложны в пайке тем, что они массивные. Например, витую пару намного сложнее спаять, чем многожильные провода от блока питания. Поэтому, будем использовать второй метод пайки.

Удаляем изоляцию с проводов.

Залуживаем повода по очереди. Главное не медлить, и паять быстро. Время пайки не дольше секунды. Каплей припоя пройдитесь с одного конца на другой.

Бесполезно повышать температуру выше 300 °C. Наступит перегрев и канифоль начнет испаряться быстрее.

Соединяем залуженные провода.

Наносим канфоль и спаиваем их с припоем от паяльника.

И в этом случае пайка должна быть быстрой, в одно касание. Иначе припой будет комками.

Финальный этап — термоусадка.

Итог

Паять провода не всегда просто. Тем не менее, не нужно использовать паяльную кислоту и ставить высокие температуры на жале паяльника. Всегда изолируйте провода, иначе случайное замыкание может вывести из строя устройство.

Post Views: 1 108

Как соединить оптоволоконный кабель в домашних условиях

Привет, всем! Сегодня ко мне на почту пришло очень интересное письмо. В нем был только один вопрос: «Как соединить оптоволоконный кабель в домашних условиях своими руками?». Я немного даже опешил от такого вопроса. Дело в том, что подобные вопросы приходят достаточно часто, поэтому я решил написать короткий разбор этого вопроса. Но сначала нужно немного углубиться в теорию передачи данных по оптическому кабелю.

Как передается информация

Оптоволокно состоит из центральной жилы и двух оболочек, но нас интересует именно первая оболочка. Первую обычно делают из стекла. Передача данных происходит путем световых пучков. Но встает проблема того, что свет, как и любая другая волна начнет затухать.

Как соединить оптоволоконный кабель своими руками: так можно?Как соединить оптоволоконный кабель своими руками: так можно?

Поэтому первая верхняя оболочка должна полностью отражать свет. Использовать зеркала или металлическое напыление дорого, поэтому в свое время был придуман другой способ. Для этого используется отражающий слой с другой плотностью и структурой. Поэтому свет, отражается от данной поверхности и летит дальше.

По сравнению с витой парой – оптоволокно имеет огромное количество преимуществ:

  • Передача данных на дальние расстояния;
  • Увеличения скорости передачи данных до нескольких Гбит в секунду;
  • Защита от внешних факторов: перепада температур, влаги и т.д.
  • Свет не подвержен электромагнитному воздействию, в отличие от передачи данных по витой паре.

Подобные кабеля используют для подключения целых домов, а также для прокладывания сетей в крупных городах на большое расстояние. Так как при этом не нужно постоянно устанавливать повторители на расстояние затухания сигнала.

Соединение оптоволокна

И тут сразу же встает вопрос – как соединить оптоволокно. Конечно, соединить его можно и для этого используют несколько способов. Первый с помощью специальных небольших «Пигтейлов» (Pigtail). Для этого берут два конца провода и засовывают внутрь. Внутри уже есть небольшой кусок подобного стекла. Далее идёт сварка с помощью специального оборудования.

Второй способ — это обычная сварка. Для этого случая нужен профессионал, который специализируется на сварке «оптики». Несмотря на очень высокоточную сварочную машину, задача специалиста: точно направить два проводка так, чтобы центральная жила и внешняя отражающая оплетка сварились точно вместе. Нужно понизить шанс потерь сигнала на этом участке.

Как соединить оптоволоконный кабель своими руками: так можно?Как соединить оптоволоконный кабель своими руками: так можно?

Если сварка будет не точной или что-то пойдет не так, то на этом участке будет потери сигнала, помехи, скорость будет ниже, а дальность передачи данных будет меньше. При попадании в стекло примесей можно свести на нет хоть какую-то передачу информации, а свет будет почти 100 % тухнуть именно в этом месте.

Теперь надеюсь вы понимаете, что самостоятельно объединить два оптоволоконных кабелей в домашних условиях – невозможно. Потому что даже с высокоточным аппаратом иногда сварка даёт сбои и приходится переделывать.

В качестве дополнительного материала советую прочитать мою статью по «оптике» тут. Там простым языком написано про технологию передачи информации с помощью оптической линии. Также советую прочитать про витую пару, чтобы примерно понимать в чем они различаются.
