Установка розеток и выключателей в квартире: монтаж своими руками

Электрические розетки выключатели — необходимый элемент в любой квартире. Монтаж таких деталей требует соблюдения условий по высоте, расстоянию и прочих. Основные правила актуальны при расположении и установке розеток и выключателей в различных помещениях, а в жилом пространстве важно и оформление этих элементов.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Нормы размещения

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола.

Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Меры безопасности

При монтаже выключателей важно учитывать безопасное их расположение. Элементы электросети должны располагаеться так, что дверь при открытии не задевает их. Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным.

Выключатели и розетки в санузле

Верная установка элементов обеспечит безопасность

Особенно важно соблюдать требования безопасного монтажа в помещениях с повышенной влажностью. В санузле детали электрической цепи устанавливаются снаружи, а не внутри помещения. При проведении любых видов работ с электрической системой важно предварительно отключить напряжение. После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения. Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами.

Читайте также наш материал с инструкциями по переносу, замене и ремонту выключателей и розеток: https://aqua-rmnt.com/ehlektrosnabzhenie/zamena-perenos-ili-remont-vyklyuchatelya.html.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении.

Схема расположения розеток

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

  • на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
  • с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
  • клемник прикручивается к колодке саморезами, а электрические провода соединяются.
Наружные розетки

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Крепления для плинтусов

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Установка подрозетника

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оформление розеток и выключателей

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями. При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки».

Смотрите также материал по обустройству электрической ретро-проводки: https://aqua-rmnt.com/ehlektrosnabzhenie/retro-provodka-v-derevyannom-dome.html.

Нормы по высоте, расположению и монтажу розеток и выключателей своими руками

Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.

Высота установки по ПУЭ

Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:

  • минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;
  • выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;

  • любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Требования к размещению по ГОСТу и СП

Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.

Высота установки по евростандарту

Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.

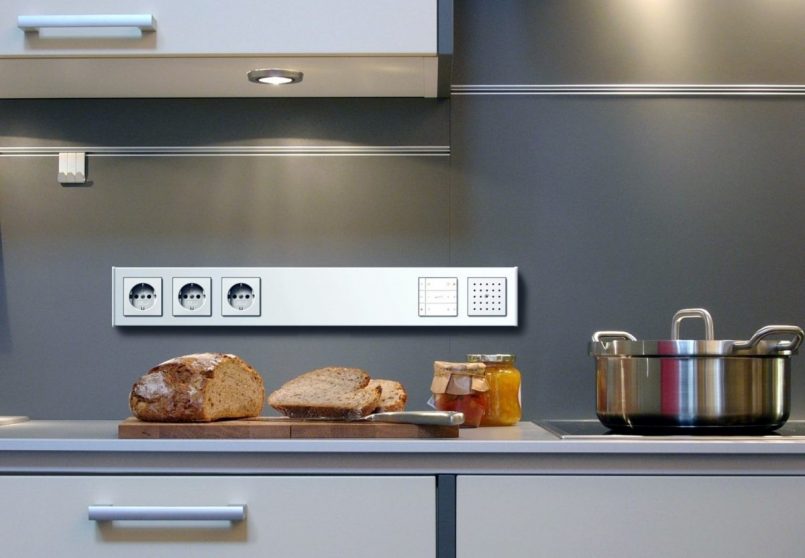

Розетки на кухне

План расположения позволяет легко установить розетки

Нюансы по требованиям к различным учреждениям

В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.

Возможно, вам будет интересен материал об установке и подключении перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Мифы о требованиях по установке

Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.

Видео: самостоятельная установка выключателей в помещении

Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

Установка розеток и включателей своими руками

классификация устройств, пошаговая инструкцияУстановка розеток в квартире своими руками – классификация устройств, пошаговая инструкция и видео

Несмотря на то, что ремонтная задача в виде установки розеток в квартире своими руками вполне выполнила без посторонней помощи, на практике все это может вызвать ряд вопросов, и особенно у тех, кто делает все самостоятельно без опыта работ. В данной статье мы решили собрать для вас подробнейшую информацию о том, как проходит монтажный процесс,  а также какие могут потребоваться инструменты.

Мы очень надеемся, что все пошаговые инструкции, рекомендации специалистов и советы домашних мастеров помогут облегчить вам задачу, а также прийти к правильному решению.

Разновидности розеток по типу монтажных работ

Виды

Электрические быстроразнимаемые разъемы съемного типа (розетки) по собственной классификации разделены на два основных вида:

  1. Накладные. Их устанавливают непосредственно на поверхность стен, и из-за такого способа монтажа их часто называют еще и внешними. Монтаж может быть произведен практически на любом типе поверхности (древесины, кирпич, бетон и прочее).  С внешним видом накладной розетки можно ознакомиться на фото ниже.
  2. Встраиваемые. Этот термин говорит сам за себя, а именно то, что установочные работы подразумевают монтаж в посадочные гнезда, которые, как правило, проделаны в стенах. На фото видно, что встраиваемые и накладные розетки сильно отличаются друг от друга.

Если же обычно с первым типом розеточных разъемов вопросов не возникает, то у второго определенно есть нюансы. Как уже было сказано выше, монтажные работы проводятся в посадочных гнездах, а их подвиды могут существенно друг от друга отличаться.

Классификация, принципиальные отличия и размеры подрозетников

есть ряд стандартных размеровВ зависимости от того, какой выбран материал поверхности, где будет непосредственно произведены монтажные работы, посадочные гнезда тоже можно разделить на два типа – под листы гипсокартона, а также для кирпича/бетона. Отличия между этими двумя типами заключаются в том, что первые следует фиксировать при помощи особенных ушек, а вот вторые «вмораживают» в стену при помощи гипсового раствора. Кроме того, подобные «стаканы» могут быть составными и одинарными. Первые используются для конструкций одинарного типа, а вторые для целых групп розеточных разъемов.

Если вы планируете проводить монтажные работы для двух электрических точек, то есть смысл не просверливать второе отверстие для подрозетника, а просто приобрести двойную конструкцию розетки. Это крайне актуально в том случае, когда установочные работы будут проводиться на бетонной поверхности. Что касательно материала, то для кирпичных, бетонных и гипсокартонных  поверхностей лучше всего использовать элементы из пластика, а если будет скрытый монтаж на горючем основании, то следует обязательно использовать подрозетники, выполненные из металла.

В завершении темы о посадочных гнездах хочется отметить, что у них есть ряд стандартных размеров, и данная информация, которую обычно предоставляют производители, будет полезна и для проектирования, и при проведении установочных работ. Когда с теорией покончено, можно перейти непосредственно к процессу монтажа. Давайте начнем с самого простого и постепенно перейдем к более сложным действиям.

Варианты установок

Монтаж накладкой розетки

Этот вариант установки является самым простым, если вы будете придерживаться нижеприведенной инструкции, то у вас точно не будет проблем. Давайте исходить из того, что разметка мест размещения электрических точек уже выполнена,

…то в этом случае алгоритм установки розеток в подрозетник своими руками будет таковым:

  1. Подготовьте все необходимые инструменты и материалы. Вам потребуется перфоратор или дрель (это зависит от типа поверхности, а еще нужны сверла), крепления, которые тоже следует подбирать в зависимости от типа стен, пластина из металла по размеру розетки (если монтаж будет выполнен на деревянную поверхность), а также сама розетка и отвертка.
  2. Далее следует выполнить разборку конструкции на составные элементы (открутить верхнюю панель, а также снять механизм с нижней панели).
  3. Далее подберите заглушку, через которую вы будете подводить провода для электрификации.
  4. Прикрутите панель, расположенную внизу, к стенке (если она выполнена из горючих материалов, то следует подложить заранее приготовленную пластинку из металла). Если у вас кирпичные или бетонные стены, то следует заранее в местах для крепления просверлить отверстия для установки дюбелей. Перед тем, как начать затягивать крепление, следует по уровню выставить основание.
  5. Далее поставьте механизм на основание.
  6. Выполните подключение
  7. Прикрутите внешнюю панель на место.

Как видите, в подобном процессе нет ничего сложного. Теперь можно рассмотреть, как выполнять установку утопленных розеток.

Установки в гипсокартон

Для этого процесса вам могут потребоваться следующие инструменты – шуруповерт или дрель (все зависит от типа стены), коронка по гипсокартону на 6.7 см (это особая насадка на дрель, которая может послужить для вырезания отверстий). Дополнительно может потребоваться набор коронок с разным диаметром для работ с гипсокартоном – никто не знает, какой именно диаметр вам может пригодиться. Если же у вас нет насадки, то в крайнем случае можно прорезать отверстия при помощи стандартного канцелярского ножа, но лучше не использовать данный метод. С другой стороны, можно обойтись даже без шуруповерта или дрель. Тут вас выручит отвертка, при помощи которой вы будете разбирать и собирать розетку обратно, а также вкручивать «стакан».

В первую очередь вам нужно будет установить подрозетник, и это делается таким образом:

  1. Установите насадку с коронкой на шуруповерт или дрель, а после прорежьте отверстие в отмеченном месте.
  2. Выломайте заглушку в посадочном гнезде под провода, а после можно завести туда электрические провода.
  3. Вставьте «стакан» в лист гипсокартона и прикрутите прижимные винты.

Когда у вас будет установлен подрозетник, то можно будет приступить к отделочным работам, и после того, как они будут окончено, можно и дальше продолжить монтаж встроенной электрической точки.

Очередность действий такова:

  1. Подключите провода к клеммам.Разберите конструкцию на отдельные элементы, и обычно для этого достаточно просто снять лицевую панель.
  2. Подключите провода к клеммам.
  3. Установите основание с механизмом в «стакан», далее следует все выровнять по строительному уровню и надежно зафиксировать.
  4. Прикрутите на место лицевую панель.

Как видите, установка розеток в гипсокартон своими руками не такое уж и сложное занятие, главное, чтобы у вас были необходимые инструменты и четко следовать инструкции.

Установка в кирпич/бетон

Обычно все начинают с подготовки инструмента, и в данном случае с кирпичом и бетоном вам нужно будет следующее:

  • Если установка будет проводиться в бетон, то лучше всего использовать перфоратор, а для работ с кирпичной поверхностью можно применять ударную дрель.
  • Отвертка.
  • Коронка по бетона, но не путайте это с насадкой для листов гипсокартона, потому что если вы попробуете в бетона сделать отверстие при помощи последнего элемента, то он моментально выйдет из строя.

Как альтернативный вариант можно использовать сверло по бетону, и в таком случае нужно будет просверливать отверстия по периметру посадочного места «стакан», а после выбить лишний материал. Такой вариант достаточно трудоемкий, и он иногда оправдан, но только в том случае, когда нужно сделать 1-2 отверстия. Кроме того, вам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочного гнезда.

Пошаговая инструкция по установке подрозетника для бетонной поверхности:

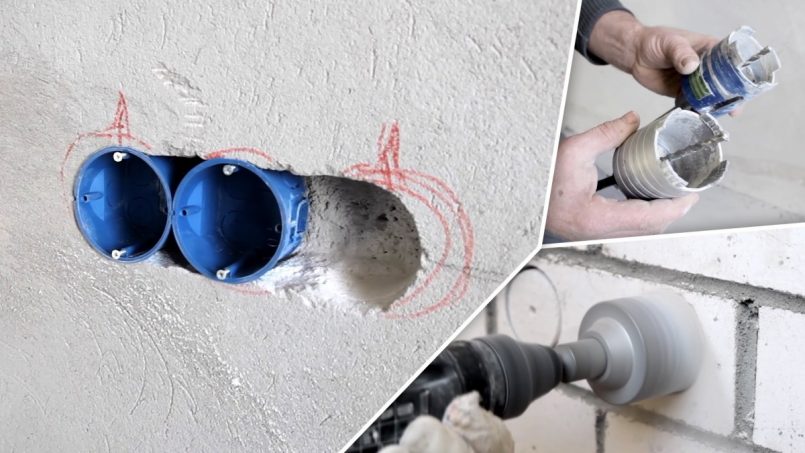

  1. Установите насадку-коронку на перфоратор, причем она должна быть соответствующего диаметра, а после высверливайте отверстие. Следует заранее подготовиться к тому, что данная процедура достаточно пыльная, и поэтому нужно позаботиться о защите глаз и дыхательных органов при помощи респиратора и очков. Чтобы ограничивать распространение бетонной пыли, вы можете «запечатать» помещение при помощи полиэтиленовой пленки и монтажной ленты.
  2. Выбейте бетон, очистите отверстие от образовавшейся пыли.
  3. Выполните подготовку посадочного гнезда (для этого следует выломать заглушку для подведения кабеля), а после заведите провода в «стакан».
  4. Замешайте гипсовый раствор и обмажьте им посадочное место, а после следует засунуть в него подрозетник. Удалите выдавленные излишки раствора.

После этого, когда гипсовый раствор успеет засохнуть, можно начать проводить отделочные работы. Когда с ними будет все закончено, можно приступить ко второму этапу – монтажу электрических точек. Так как для кирпичных, бетонных и гипсокартонных используются одни и те же розетки встроенного типа, то алгоритм монтажа отличаться не будет. По сути, он будет выполнен аналогично вышеописанному процессу с гипсокартоном, поэтому нет смысла рассказывать о нем повторно.

Особенности подключения к электросети

Перед тем, как приступить к данному этапу работ, следует убедиться на 100% в том, что электрическая проводка обесточена. Если вы еще этого не сделали, то подойдите к вводному щитку и отключите автоматы, если вы не сделали этого ранее. Кроме того, по нормам техники безопасности при установке розеток своими руками  нужно повесить табличку с надписью «Не включать, работают люди!», но в быту это требование к сожалению часто игнорируют. В любом случае не будет лишним предупредить членов семьи, а лучше закрыть на замок щиток на время проведения работ.

После того, как все требования техники безопасности выполнены, можно начать подключение. В первую очередь нужно отрезать лишние части проводов, и оставить лишь по 10 см. Концы нужно зачищать, и желательно для этого использовать особый инструмент под названием стиппер, который дает возможность быстро снимать изоляцию, и не повреждать при этом токоведущую жилку. Если у вас нет того инструмента, можно использовать нож для зачистки провода, или же в крайнем случае взять канцелярский нож.

Если в проводке используются провода с большим количеством жил, то их концы нужно залудить или опрессовать. В быту этот момент тоже часто игнорируется, но это в корне неправильно, потому что увеличивается вероятность появления неплотного контакта, что может стать одной из причин пожара. По этой причине залудите хотя бы концы провода. Если вы применяете кабель с монолитной токоведущей жилкой, опрессовывать или лудить концы не нужно. После этого подготовленные провода следует подключить к соответствующим контактам, и мы подготовили схему подключения для сети с заземлением и без него (представлена ниже).

Естественно, что электрические точки с заземлением можно применять в обоих вариантах. Если будет подключена группа розеток, то они обязательно должны быть подключены параллельно, и при этом заземляющий провод должен быть проведен от общей точки, как это изображено на фото ниже. Это делается  того, чтобы при «отгорании земли» на первой розетке остальные электрические точки не остались без заземления.

Обратите внимание, что при подключении важно проследить, чтобы провода в зажиме были как можно лучше затянуты, потому что если этого не сделать, будет нарушен контакт, а это небезопасно.

Что касательно стандартов, которые нормируют расположение  в розетке фазы и нуля, то его попросту нет, но хорошим тоном считается, если все подключения в доме или квартиры сделаны однотипно.

Немного и выдвижных розетках

В статье мы не говорили о данном типе электрических точек, потому что подобная концепция была представлена на рынке электротехники совсем недавно, но все же она быстро завоевала популярность. Конструктивно подобное устройство куда сложнее, чем типичные изделия, а также их стоимость в разы выше, но немаловажное влияние на цену оказывает то, что это новинка.

внешние и внутренние типы электророзеток, монтажные работы и подключение к электросети

Розетки внешние электрическиеРозетки предназначены для подключения к электросети различных приборов. В быту используют разъемы для подключения антенных кабелей, телефонов и прочего низкоточного оборудования. Для изготовления устройств производители используют бронзу, латунь и другие материалы. Наиболее распространенными являются латунные розетки. Перед их установкой специалисты советуют ознакомиться с техническими характеристиками и дополнительными функциями.

Защитные свойства и особенности

На современном рынке можно встретить много электророзеток, которые обладают разной степенью защиты IP. International Protectoin Marking в переводе с английского — международные коды защиты. Значение IP показывает степень защиты изделия от воздействия пыли и влаги.

Чтобы эксплуатировать розетки в разных условиях, их производят в корпусах со следующими степенями IP:

  1. Разновидности электророзетокКласс 20. Изделие можно монтировать в помещениях с нормальными условиями, где зимой включается котел.
  2. Классы 21 и 22. Устанавливаются в неотапливаемых помещениях, на улице под навесом.
  3. Классы 43 и 44. Изделия с высокой степенью защиты от влаги эксплуатируются вблизи от источников воды.
  4. Классы 54 и 55. Монтируются под открытым небом.

В современных бытовых условиях пользователи часто используют электророзетки, которые управляются с мобильного телефона. «Умный разъем» позволяет удаленно включать/выключать камин, утюг, телевизор и прочее оборудование. Другие конструктивные особенности изделий:

  1. наличие usb порта;
  2. одновременное выполнение функций выключателя и розетки;
  3. наличие крышки.

По напряжению разъемы могут использоваться в однофазной сети с напряжением 220−240 В. Япония и США, в отличие от Европы и стран постсоветского пространства, придерживается стандартов в 100−127 В. Некоторые модели применяют в трехфазной сети с напряжением в 380 В.

Двойные и тройные розетки

В России чаще устанавливают однофазные розетки для сети 220 В, которые могут пропускать через себя ток следующих величин:

  1. стандартные рассчитаны на 10−16 А;
  2. для бытовых устройств высокой мощности подходят разъемы с силой тока более 32 А.

Типы изделий

Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:

  1. Модель розетки Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.
  2. Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
  3. Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
  4. Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.

Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.

Для эксплуатации маломощных приборов можно воспользоваться розеткой без заземления. Специалисты считают, что отсутствие преднамеренного электрического соединения не сказывается на защите прибора, в отличие от безопасности потребителя. Если в доме есть бытовая техника, которая потребляет мощность в 300 Вт, лучше установить розетку с заземлением.

На различных объектах устанавливают внутренние и внешние электрические розетки. Для обустройства скрытой электропроводки подходят встраиваемые модели, а для наружной — накладные. Встраиваемая либо внутренняя розетка предусматривает укладку и место подключения проводков в стене. Её используют при обустройстве скрытой и наружной проводки. Дополнительно монтируется скрытый подрозетник. К этой категории специалисты относят выдвижные модели. Их монтируют в столешницы.

Накладные розетки легко устанавливаются, так как не требуют монтажа подрозетника. Их монтируют в стену, предварительно сделав в ней 2 маленьких отверстия для дюбелей с пробкой. Минус накладного устройства заключается в большом выступе от стены.

Дополнительная функциональность

С учетом дополнительных функций на рынке можно купить разъемы с разными возможностями. Розетка для защиты от детей при нажиме вилкой сдвигается в сторону. Влагозащитная rozetka ssd укомплектована крышкой. Изделие монтируется на улице, в ванной, так как крышка надежно защищает контакты от попадания воды.

Для автоматического управления предусмотрены разъемы с таймером двух видов:

  1. суточным — программирование работы розетки на 24 часа;
  2. недельным — программирование работы на неделю.

Чтобы включать/выключать потребитель, подсоединенный к разъему, предусмотрены модели с выключателем. Для них характерен продолжительный эксплуатационный срок. К другим усовершенствованиям специалисты относят розетки с подсветкой. Они служат маячками в темное время суток.

Мощность потребителей

Накладная розеткаРозетки электрические внутренние и внешние бывают специального назначения. На основе этого критерия принята классификация разъемов на следующие типы: для мощных потребителей продолжительной работы, а также монтируемые в щиток. К первой группе относят разъемы, в которые можно включить варочные панели и прочее подобное оборудование. Устройства потребляют значительную мощность и требуют заземления.

Во вторую группу входят розетки, которые устанавливаются в щиток на рейку. Их назначение — подключение потребителей, расположенных вблизи от электрощитов. Такие разъемы считаются оптимальным решением для включения в электросеть мощных приборов.

Отличие розеток этих двух групп в мощности, рассчитанной на работу с определенной силой тока. Поэтому на разъемах указывается маркировка с одной либо двумя цифрами и буквой А (значение силы тока). Бытовые розетки рассчитаны на 16А.

В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:

  1. одинарные;
  2. двойные;
  3. тройные.

Специалисты различают слаботочные розетки, которые применяются в быту отдельно для телефона, телевизора, интернета.

Монтажные работы

Как установить розеткуВнутренняя розетка также называется одиночной. Её монтаж легко осуществляется своими руками. Для этого потребуется перфоратор, с помощью которого подготавливают в стене штробы и отверстие для подрозетника. Если монтажные работы выполняются в доме с разведенной электропроводкой, рекомендуется отключить автомат в распределительном щитке.

Затем проверяют наличие тока в месте монтажа розетки. Для этого используется индикаторная отвертка. Чтобы утопить разъем в стену, монтируется пластиковая коробка. Специалисты советуют отдавать предпочтение коробкам, соответствующим новым стандартам.

Металлические подрозетники — проводники тока, которые плохо фиксируются. Это в последующем может привести к разбалтыванию корпуса и поломке. Установка пластиковой коробки в несущей стене требует применения алебастра. Предварительно штроба смачивается водой, затем раствором алебастра фиксируется короб.

Если заменить смесь саморезами, может пострадать надежность установки. В конце монтажных работ необходимо вставить под розетку электрические жилы. На следующем этапе устанавливается корпус. Для этого зачищают жилы электропроводки от изоляции ножом. Контакты фиксируются в корпусе.

Чтобы закрепить конструкцию, потребуется 5 винтов:

  1. боковые — для распоров лапок;
  2. в центре — под заземление;
  3. справа и слева — для фазы/нуля.

Способы монтажа розетокОслабляют 3 центральных винта, вставляя оголенные жилы, затягивая отверткой. Фаза подключается к отверстию слева, а ноль — к отверстию справа. Устройство фиксируется в подрозетнике. Лапки необходимо распереть при помощи боковых винтов.

Чтобы крепление было надежным, при выборе разъемов лучше отдавать предпочтение изделиям с лапками и 2-мя зубчиками. Лапки заменяют накладным корпусом, который фиксируется с двух сторон саморезами. Затем устройство «прячут» в стене, используя декоративную окантовку, подтягивая винтики до упора. Жилы нужно затянуть хорошо, в противном случае постепенное плавление корпуса, спровоцированное нагревом, приведет к возгоранию.

Установка тройных устройств

Чтобы смонтировать тройную розетку, учитывается расположение составных элементов устройства на одном уровне. Особое внимание уделяется безопасности, так как на электропроводку будет оказываться тройная нагрузка. По стандарту разъемы монтируют от пола на высоте более 25 см.

Установка выполняется в местах расположения устройств одиночного вида. Допускается монтаж на новом месте. Для этого выполняют следующие действия:

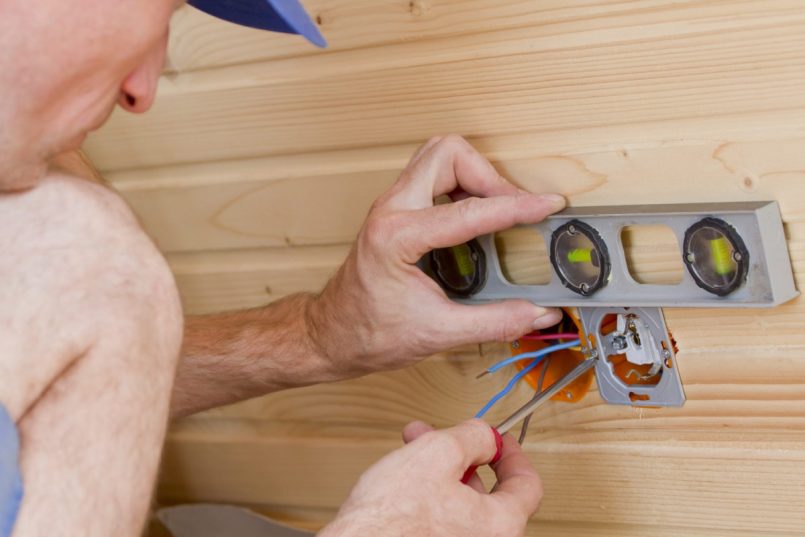

  1. Как установить тройную розеткуРазметка. С помощью строительного уровня проводят горизонтальную линию, отмечают центры розеток с учетом расстояния между ними. При этом от центра первого разъема отмеряют ½ ширины накладки, рассчитанной на подрозетник. Аналогичным способом определяют центр оставшихся розеток.
  2. Установка подрозетника. Для тройных розеток выбирают одиночный короб. Он представлен в виде блока с тремя гнездами, расположенными на одном каркасе. Если монтируют 3 отдельные розетки, используя параллельное соединение, лучше устанавливать одинарные короба. Их монтаж идентичен установке аналогичных моделей для одинарной розетки.
  3. Разводка проводов. Чтобы подключить тройное устройство, из щитка к каждой проводке подводят по 2 провода от жил, которые подойдут на 2 и 3 розетки. С помощью индикаторной отвертки определяют ноль и фазу. Отключается электропитание. Провода скручивают, прикручивая их винтами.
  4. После первой скрутки провода кидают на второе устройство. Процедура выполняется через заднюю крышку, заводя провод в коробку. По аналогичной схеме выполняют работу с третьей розеткой.
  5. Фиксация подрозетников. Отверстия в стене смазывают раствором алебастра. Коробки вставляют на место. Если они проваливаются, добавляется раствор, а если выпирают — пристукивают молотком.
  6. Подключение розеток. Провода подсоединяют к соответствующим зажимам, плотно прижав винтами либо клеммами. Их скручивают внутри коробки, монтируя центральную часть. Чтобы выровнять всю конструкцию, пристукивают корпус. После чего устанавливают декоративные накладки.

Тонкости установки розетки на гипсокартоновую стену

Если монтаж завершен, включается автомат. Для проверки работоспособности розеток подключается штепсельная вилка настольной лампы. По аналогичной схеме монтируют 4-местные разъемы. Если розетки подключаются последовательно, используется шлейф. Такие устройства не рекомендуется применять под приборы, которые потребляют значительное количество электроэнергии.

Гипсокартонные стены

Тройная розетка в стенеВ закрытых зданиях разного предназначения межкомнатные перегородки можно выполнять из гипсокартона. Под ним легко спрятать розетки. Но так как гипсокартон считается возгораемым материалом, коробки под разъемы выбирают по правилам пожаробезопасности.

Специалисты советуют покупать устройства, выполненные из самозатухающей пластмассы. Подрозетники должны иметь специальные крепежи, которые обеспечивают максимальную фиксацию устройств к гипсокартону. Монтажные работы начинаются с выполнения отверстий в гипсокартоне.

Для этого понадобится соответствующая корона. Её подбирают с учетом наружных параметров короба. Перед сверлением проверяют наличие либо отсутствие профиля, используя обычный магнит. Через отверстие протягивают провода, которые необходимо пропустить в коробку от розетки.

Устройство потребуется утопить в отверстии, зажав крепежными элементами. Дополнительное крепление обеспечивается раствором. Затем присоединяется электрокабель, и устанавливается сердцевина. Монтаж разъемов может осуществляться разными методами. Но все они обеспечивают максимально безопасную и бесперебойную работу приборов.

монтаж и подключение своими руками

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Содержание статьи:

Как устроены накладные розетки

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Галерея изображений

Фото из

Накладные выключатели в ретро стилистике

Электроустановочные изделия для открытой проводки

Распаечная коробка для открытой прокладки электросети

Прокладка проводов к розеткам в кабель канале

Простая конструкция накладного выключателя

Устройство электроснабжения своими руками

Накладные выключатели вкупе со скрытой проводкой

Правила устройства открытой схемы проводки

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Установка накладной розеткиУстановка накладной розетки

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям. Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Установка накладной розеткиУстановка накладной розетки

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством , стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Когда используют накладные розетки и выключателиКогда используют накладные розетки и выключатели

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

Монтаж накладной розетки: схемыМонтаж накладной розетки: схемы

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкой

Инструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Установка накладной розеткиУстановка накладной розетки

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

Но чаще всего провод проложен открытым способом: в кабель-канале, или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

Установка розеткиУстановка розетки

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Разметка стены и подготовка розетки

Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.

В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.

Установка накладной розеткиУстановка накладной розетки

Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами

Теперь нам нужно выбрать и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.

Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.

Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

Установка накладной розеткиУстановка накладной розетки

В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

Подготовка провода к подключению

В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.

Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.

Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.

С подведенного к механизму кабеля нужно . Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.

Установка накладной розеткиУстановка накладной розетки

Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 см

Подключение механизма к кабелю

При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.

Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.

Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.

Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.

Установка накладной розеткиУстановка накладной розетки

На фото представлена схема подключения механизма розетки к трехжильному кабелю

В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.

Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.

Чтобы разобраться с трехжильным кабелем потребуется специальный . Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.

При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.

Установка накладной розеткиУстановка накладной розетки

Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размера

Установка декоративно-изолирующей крышки

Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.

Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.

О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из нашего сайта.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Установка накладного выключателяУстановка накладного выключателя

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Как правильно установить накладной выключательКак правильно установить накладной выключатель

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Когда устанавливают накладные выключателиКогда устанавливают накладные выключатели

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Процесс установки одноклавишного накладного выключателя

Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.

Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.

Галерея изображений

Фото из

Крепление нижней части корпуса на обустраиваемой стене

Удаление заглушки перед вводом проводов в корпус

Введение проводки и части гофрированной трубы

Подготовка двухжильного кабеля к подключению

Подключение механизма

Подключение кабеля снизу выключателя

Установка защитно-декоративной панели

Фиксация клавиши выключателя на панели

В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».

Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.

#1. Подготовка устройства к монтажу

Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.

Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.

Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.

Установка накладного выключателяУстановка накладного выключателя

В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш

#2. Крепление корпуса к основанию

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.

Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.

Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Установка накладного выключателяУстановка накладного выключателя

Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

#3. Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.

В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

Установка накладного выключателяУстановка накладного выключателя

На рисунке представлена схема подключения одноклавишного выключателя

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

#3. Сборка – завершающий этап

Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.

Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.

Установка накладного выключателяУстановка накладного выключателя

После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке

Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.

Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

советы по выбору и установке блока розеток своими руками (125 фото)

Для многих владельцев домов и квартир установка и подсоединение розеток кажется чем-то сложным, что просто обязано выполняться исключительно мастером. По правде говоря, это не так и поэтому эта статья расскажет, как сделать монтаж блока розеток своими руками.

Краткое содержимое статьи:

Что нужно знать перед тем, как приступить к работе

В наши дни существует огромное множество материалов, из которых может быть сделана стена. Бывают гипсокартонные стены, каменные стены , кирпичные стены , стены из бетона. К ним применяются разные технологии монтажа , поскольку любая из них имеет свою специфику.

Примечание

В данной статье изложено только то, как установить и подсоединить розеточный блок, несмотря на то, что сегодня мы имеем еще и такое сочетание, как розетка с выключателем, но о ней как-нибудь в другой раз выйдет статья.

Для установки розеток необходимо знать  размеры блоков розеток, а они бывают следующие:

  • Размер одной розетки составляет 72 миллиметра в ширину и столько же в высоту;
  • Сетка размеров блока из 2-х электрических точек имеет длину 72 миллиметра, а ширину 142 миллиметра;
  • Сетка размеров блока из 3-х электрических точек ы длину также 72 миллиметра, а в ширину 212 миллиметра;
  • Сетка из 4-х частей в ширину 284 миллиметра, а  в высоту все те же 72 миллиметра.

Как установить внутреннюю розетку?

Львиная часть проводки в квартирах и домах скрытая, т.е. проходит в стене. Соответственно в таких случаях используются внутренние розетки, которые монтируются в круглое углубление в стене, таким образом, что снаружи остается только одна рамка. Это красиво и безопасно. Красиво, потому что данная розетка сильно не выступает от стены и не видно проводов, отсутствуют кабель-каналы, наружные распределительные коробки и тому подобное. Безопасно, потому что исключена возможность схватиться за провод, нечаянно его оторвать и т.д. Сегодня в новых квартирах также всю проводку прячут под штукатурку и специально штробят углубления для монтажа внутренних розеток. Давайте ниже разберемся как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Внутренние розетки выпускаются разными производителями, разного дизайна, но суть их установки одинаковая. Поэтому прочитав данную статью вы сможете установить любую внутреннюю розетку у себя дома.

Внутренняя розетка может крепиться в стене боковыми распорками или саморезами к подрозетнику, если он установлен. Как правило, в новых квартирах или когда люди делают капитальный ремонт, устанавливают в штробы специальные коробки (подрозетники), в которые в последствии легко устанавливается розетка. Данные коробки сажаются на гипс и надежно держатся в стене, что исключает выпадение розетки. На фото ниже показан пример подрозетника.

Ко мне часто с помощью сарафанного радио обращаются пенсионеры, в квартирах которых последний ремонт был много лет назад. По доброте душевной я им помогаю. У них по каналам в плитах (в панельном доме) проходит вся проводка, соответственно алюминиевая. В местах монтажа розеток и выключателей нет ни каких подразетников и речи про них не может быть. В таких ситуациях как раз и приходится устанавливать розетку с помощью боковых распорок, которые фиксируются сразу о бетон. Еще хочу отметить, что раньше в местах установки внутренних розеток делались в плитах сквозные отверстия. Так можно было устанавливать розетки сразу с двух сторон стены с помощью перемычек, т.е. в разных комнатах или подслушивать о чем разговаривают соседи. Вот один случай из моей практики…

Разобрав старую розетку, я увидел что к ней подключено по два провода к каждому контакту. Это один двухжильный провод приходит из распределительной коробки, а другие это просто перемычки на розетку в соседней комнате.

Вон через паутину, скопившуюся годами, видно заднюю часть розетки установленную в соседней комнате, к которой идут перемычки…

Берем новую розетку и подключаем ее. В данной модели розетки фирмы «Makel» болты для подключения проводов находятся по бокам. Заводим туда приходящий провод от распределительной коробки и отходящие перемычки на другую розетку. Полярности тут нет, и поэтому на любой контакт заводим фазу (L), а на другой нуль (N).

С подключенными болтами розетку утопляем в стену…

И фиксируем ее с помощью боковых распорок. Для этого поочередно закручиваем два болта. На фото ниже видно как я подтягиваю левый болт. То же самое нужно сделать и с правым…

Теперь берем рамку с корпусом розетки и ставим на место…

 Вот и разобрались, как установить внутреннюю розетку. Если вы здесь все поняли, то смело сможете в будущем снять или заменить любую внутреннюю розетку.

Читайте также: как установить наружную розетку с заземлением и как установить наружную розетку без заземления.

Улыбнемся:

Купили дед с бабкой радио, воткнули в розетку на 220. Тишина, дымок пошел…
— Дед, а чегой-то они там молчат?
— Вот сейчас покурят, потом, глядишь, чего и скажут…

Установка розетки в бетонную стену, отверстие под розетку в бетоне

Установка розетки в бетонную стену — это непростая и ответственная работа, которая требует максимального внимания и определенных знаний. Особенно серьезно нужно подойти к технике безопасности.

Розетка

Монтаж розеток, в зависимости от способа укладки проводов, бывает внешним и внутренним. Внешний тип укладки сегодня практически нигде не применяется из-за неэстетичного вида и пониженного уровня безопасности. Внешний способ подразумевает расположение проводки непосредственно на поверхности. В некоторых ситуациях внешняя проводка маскируется в какие-либо защитные каркасы.

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

  1. Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
  2. При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

  • Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
  • Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
  • Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

  • Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
  • Линейка любого размера.
  • Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
  • Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку. Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.Розетка 2
  • Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
  • Подрозетник. Данный предмет является каркасом, который придает креплению большей жесткости.
  • Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
  • Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Разметка

В качестве разметки на бетонной плоскости обозначается центр будущей розетки. Если монтируется блок, состоящий из нескольких розеток, то отмечается центр каждого из элементов.

Розетка 3

Для соблюдения ровности оси разметки лучше применить линейку или плоский уровень, после чего отметить центральную точку каждой розетки. В этом случае наносится центр первой розетки и от него отмечается стандартная межосевая дистанция (7.1 см).

Проделывание отверстий на бетонной стене

Данный этап является самым трудным и кропотливым, особенно если бетонная стена прочна и трудно поддается сверлению. Есть несколько способов сверления отверстий под розетку в зависимости от наличия соответствующего инструмента.

  • Использование специальной коронки для резьбы по бетоны. В данном случае просверливается отверстие в центре разметки для входа центральной оси коронки. Таким образом, коронка будет входить легче. Просверливается отверстие коронкой, а оставшиеся куски бетона выбиваются зубилом.Розетка 4
  • Использование дрели со сверлом по бетону. В данной ситуации просверливается 10–12 отверстий по окружности разметки, после чего полученный круг выбивается при помощи молотка и зубила (или другими удобными способами).Розетка 5
  • Смешанный способ. Первым шагом просверливается несколько отверстий по окружности, а затем данная конструкция просверливается до конца при помощи коронки по бетону. Остаток выбивается зубилом. Таким способом работать будет легче, так как ход коронки будет легче и мягче. Данный способ наиболее актуален для прочных бетонных стен.

Не стоит сильно акцентировать внимание на четкой округлой форме отверстия. Ничего страшного, если место под монтаж будет немного квадратным, ведь остаток места в любом случае будет замазываться специальным раствором для прочной и надежной фиксации подрозетника.

Важно отметить, что при монтаже блока из нескольких розеток нужно обязательно просверливать между ними канавки для укладки проводки, которая будет соединять между собой все элементы.

Установка подрозетника

Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.

Розетка 6

Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.

Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Розетка 7

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю.  Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Окончание работ

Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.

Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.

Розетка 8

Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.

Розетка 9

Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.

Видео по теме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
