Установка внутренних розеток — цена в Москве, стоимость монтажа внутренней розетки для ванны
Электрические розетки дают возможность безопасно подключить электробытовые приборы к источнику питания. Вместе с тем они являются составной частью помещения, а значит должны эстетично вписываться в его интерьер. Поэтому установка внутренних розеток должна производиться хорошим специалистом.
Виды внутренних розеток
В зависимости от своего назначения электрические розетки для внутреннего монтажа могут быть:
- обыкновенные с одинарным, двойным или тройным входом;
- с заземлением – имеют три контакта, два из которых проводят ток, а третий служит заземления;
- розетки с устройством защитного отключения – предназначены для автоматического отключения мощного бытового прибора (стиральной машины, электроплиты) от электросети в случае короткого замыкания или других неполадок. Недостаток таких розеток – их высокая стоимость;
- с защитными шторками – входные отверстия защищает специальная пластина.
- повышенной влагостойкости – применяются в ванных комнатах, банях или саунах;
- с выталкивателем вилки – при нажатии на кнопку срабатывает выталкивающее устройство.
Монтаж внутренних розеток проводится с учётом их строения и назначения.

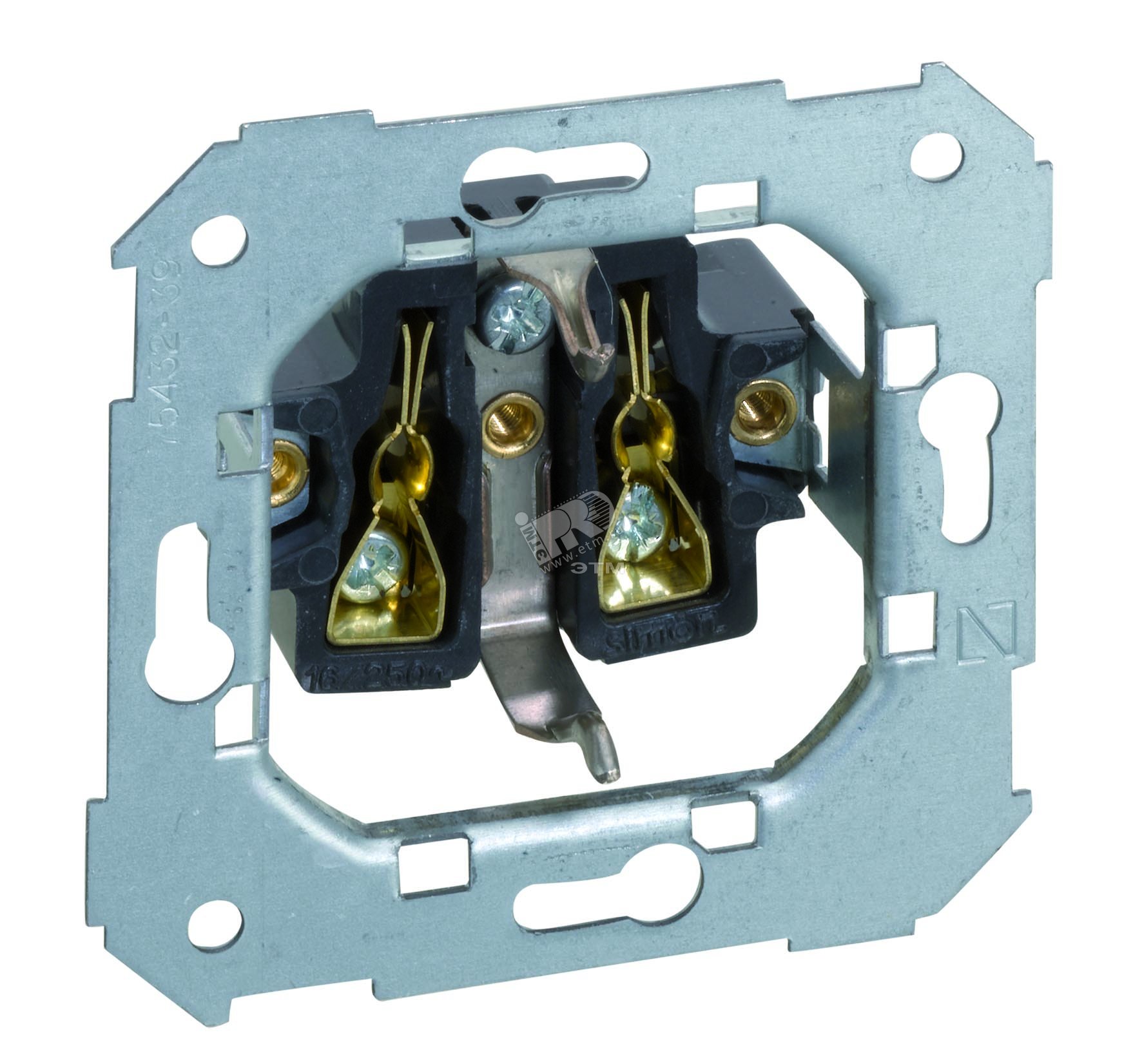

Устройство розетки
Электрическая розетка представляет собою конечное штепсельное соединение. Основными составными частями розетки являются:
- основание – не проводит электрический ток, может быть выполнено из фарфора, карбонита или пластмассы. С установки основания начинается монтаж внутренних розеток;
- пружинные контакты – чаще всего изготавливаются из латуни;
- клеммы – служат для подключения проводов электропроводки;
- декоративная крышка – предназначена для предохранения неосторожного соприкосновения с внутренними элементами розетки.
Установка внутренних розеток
Установка розеток внутри стены производится в специальных установочных коробках («подрозетниках»), выполненных из изолирующих материалов и надёжно зафиксированных в заранее подготовленных углублениях. Для того чтобы установить розетку необходимо:
- в стене при помощи ударной дрели или перфоратора высверлить отверстие для «подрозетника»;
- вставить в него и закрепить «подрозетник»;
- отключить электропитание питание в помещении;
- подсоединить электропровода к контактным клеммам розетки;
- укрепить основание в установочной коробке;
- закрепить декоративную крышку.
Установка внутренних розеток – процесс достаточно трудоёмкий и ответственный, поэтому его лучше доверить профессионалу. Именно такие специалисты собраны на нашей бирже. Их лучшей визитной карточкой является многолетний опыт работ на различных объектах Москвы и Санкт-Петербурга.
Требования при электромонтаже розеток в ванной
Самостоятельно осуществлять эту процедуру не рекомендуется. Установка розеток в ванной должна выполняться исключительно специалистами с надлежащей квалификацией. При этом следует придерживаться следующих требований:
- Розетки в ванной должны быть подключены к отдельной линии, идущей от распределительного щита;
- Обязательно наличие устройства защитного отключения, а также системы уравнивания потенциалов;
- Установка розеток в ванной комнате производится не ближе 60 см от источника воды и на высоте не менее 180 см;
- Используемая электрическая проводка должна быть качественной, обязательно выполненной из меди, чтобы выдержать предполагаемые нагрузки;
- Установка розеток в ванной выполняется с применением компонентов, имеющих защиту от брызг, а также подпружиненную крышку;
- Розетки монтируются в специальные ниши, применение внешних элементов не рекомендуется;
- Стены в ванной в большинстве случаев облицованы кафелем, который характеризуется повышенной хрупкостью.
При сверлении отверстий для подрозетников следует использовать специальные коронки для сверления керамики. Перфоратор при этом должен работать в безударном режиме.
220 МОНТАЖ.РУ | Установка (монтаж) розеток
При монтаже розеток мы отталкиваемся от проектной документации, которая разрабатывается в зависимости от типа помещения. Так, например, в детской мы можем установить розетки на расстоянии 150 см от пола, чтобы обезопасить ребенка от прикосновения с источниками электросети или использовать оборудование с защитной шторкой.
Установка розеток происходит в зависимости от назначения помещения. В комнатах высота как правило составляет 30-35 см от уровня чистого пола, исключением являются розетки под телевизор. Многие так же замечают удобство от установки в откосах окон.
На кухне установка розетки происходит в зависимости от проекта, но в большинстве случаев придерживаются стандартным рекомендованным размерам:
- 10-20 см. — В этой зоне подключаются такие бытовые приборы как холодильник, посудомоечная машина, варочная панель, духовой шкаф и измельчитель отходов.
- 100-135 см. — Так называемая зона готовки на которой располагаются такие приборы как микроволновая печь, блендер, кофе машина, тостер. У многих бытовых приборов предназначенных для готовки не очень длинный шнур, вот для них и создана такая зона. Важным моментом установки розеток в этой зоне является соблюдение расстояния до мокрой зоны (мойки) не менее 60 сантиметров, либо устанавливать влагозащитные механизмы.
- 200-260 см. — На данной высоте подключаются как правило вытяжка, подсветка зоны готовки и подсветка кухонных шкафов. Здесь не видны места подключения и кухня приобретает законченный вид.
Данная схема является рекомендованной, но в большинстве случаев изготовители сами делают приложение к проекту. Из-за большого количества дизайнерских решений розетки под бытовую технику устанавливаются в нестандартных местах, для таких случаев делайте проект кухни до начала электромонтажных работ, он поможет вам избежать лишних затрат на переделку.
Установка розеток в ванных комнатах
ВАЖНО ЗНАТЬ, любые работы без проекта всегда подразумевает за собой кучу переплат и не воплощенных в реальность ваших желаний
отзывы и цены — МастерДел
- А
Авиамоторная
Автозаводская
Академическая
Александровский сад
Алексеевская
Алма-Атинская
Алтуфьево
Андроновка
Аннино
Арбатская
Аэропорт
- Б
Бабушкинская
Багратионовская
Балтийская
Баррикадная
Бауманская
Беговая
Белокаменная
Беломорская
Белорусская
Беляево
Бибирево
Библиотека им. Ленина
Битцевский парк
Борисово
Боровицкая
Боровское шоссе
Ботанический сад
Братиславская
Бульвар Адмирала Ушакова
Бульвар Дмитрия Донского
Бульвар Рокоссовского
Бунинская аллея
Бутырская
- В
ВДНХ
Верхние Котлы
Верхние Лихоборы
Владыкино
Водный стадион
Войковская
Волгоградский проспект
Волжская
Волоколамская
Воробьёвы горы
Выставочная
Выхино
- Г
Говорово
- Д
Деловой центр
Деловой центр — МЦК
Динамо
Дмитровская
Добрынинская
Домодедовская
Достоевская
Дубровка
- Ж
Жулебино
- З
ЗИЛ
Зорге
Зябликово
- И
Измайлово
Измайловская
- К
Калужская
Кантемировская
Каширская
Киевская
Китай-город
Кожуховская
Коломенская
Коммунарка
Комсомольская
Коньково
Коптево
Косино
Котельники
Красногвардейская
Краснопресненская
Красносельская
Красные Ворота
Крестьянская Застава
Кропоткинская
Крылатское
Крымская
Кузнецкий Мост
Кузьминки
Кунцевская
Курская
Кутузовская
- Л
Ленинский проспект
Лермонтовский проспект
Лесопарковая
Лихоборы
Локомотив
Ломоносовский проспект
Лубянка
Лужники
Лухмановская
Люблино
- М
Марксистская
Марьина Роща
Марьино
Маяковская
Медведково
Международная
Менделеевская
Минская
Митино
Мичуринский проспект
Молодёжная
Мякинино
- Н
Нагатинская
Нагорная
Нахимовский проспект
Некрасовка
Нижегородская
Новогиреево
Новокосино
Новокузнецкая
Новопеределкино
Новослободская
Новохохловская
Новоясеневская
Новые Черёмушки
- О
Озёрная
Окружная
Октябрьская
Октябрьское Поле
Ольховая
Орехово
Отрадное
Охотный Ряд
- П
Павелецкая
Панфиловская
Парк Победы
Парк культуры
Партизанская
Первомайская
Перово
Петровский парк
Петровско-Разумовская
Печатники
Пионерская
Планерная
Площадь Гагарина
Площадь Ильича
Площадь Революции
Полежаевская
Полянка
Пражская
Преображенская площадь
Прокшино
Пролетарская
Проспект Вернадского
Проспект Мира
Профсоюзная
Пушкинская
Пятницкое шоссе
- Р
Раменки
Рассказовка
Речной вокзал
Рижская
Римская
Ростокино
Румянцево
Рязанский проспект
- С
Савёловская
Саларьево
Свиблово
Севастопольская
Селигерская
Семёновская
Серпуховская
Славянский бульвар
Смоленская
Сокол
Соколиная гора
Сокольники
Солнцево
Спартак
Спортивная
Сретенский бульвар
Стрешнево
Строгино
Студенческая
Сухаревская
Сходненская
- Т
Таганская
Тверская
Театральная
Текстильщики
Технопарк
Тимирязевская
Третьяковская
Тропарёво
Трубная
Тульская
Тургеневская
Тушинская
Тёплый Стан
- У
Угрешская
Улица 1905 года
Улица Академика Янгеля
Улица Горчакова
Улица Дмитриевского
Улица Скобелевская
Улица Старокачаловская
Университет
- Ф
Филатов Луг
Фили
Филёвский парк
Фонвизинская
Фрунзенская
- Х
Ховрино
Хорошёво
Хорошёвская
- Ц
ЦСКА
Царицыно
Цветной бульвар
- Ч
Черкизовская
Чертановская
Чеховская
Чистые пруды
Чкаловская
- Ш
Шаболовская
Шелепиха
Шипиловская
Шоссе Энтузиастов
- Щ
Щукинская
Щёлковская
- Э
Электрозаводская
- Ю
Юго-Западная
Южная
- Я
Ясенево
Монтаж, замена, установка, перенос розеток: дешево, оперативно, качественно
Такая услуга, как замена розеток в квартире или офисном помещении, является очень востребованной нашими клиентами. Предлагаем более подробно ознакомиться с особенностями данной услуги и выполнением электромонтажных работ.
Во многих случаях монтаж внутренних розеток является необходимым для комфортной эксплуатации объекта:
Проектной документацией, на основании которой ведется строительство, в помещении предусмотрено определенное количество розеток. При этом владельцу новостройки может потребоваться дополнительный монтаж розеток на кухне или в другом помещении, так как существующего количество недостаточно для подключения техники.
Вопрос, сколько стоит установить розетку, интересует и людей, планирующих проведение капремонта, во время которого производится замена проводки и электрофурнитуры. Замена розеток и выключателей устаревшей конструкции положительно сказывается на эстетике интерьера, даже если цена новых изделий относительно невысока.
В ряде случаев заказчика интересует перенос розеток с целью комфортной эксплуатации электрооборудования.
Монтаж розеток: цена и требования к выполнению работ
Розетка наружная | шт. | 250 р. |
Розетка внутренняя | шт. | 200 р. |
Розетка компьютерная (интернет) | шт. | 200 р. |
Розетка ТВ | шт. | |
Розетка телефонная | шт. | 200 р. |
Розетка для электроплиты | шт. | 500 р. |
Демонтаж выключателя, розетки накладной | шт. | 100 р. |
Демонтаж выключателя, розетки встроенной | шт. | 100 р. |

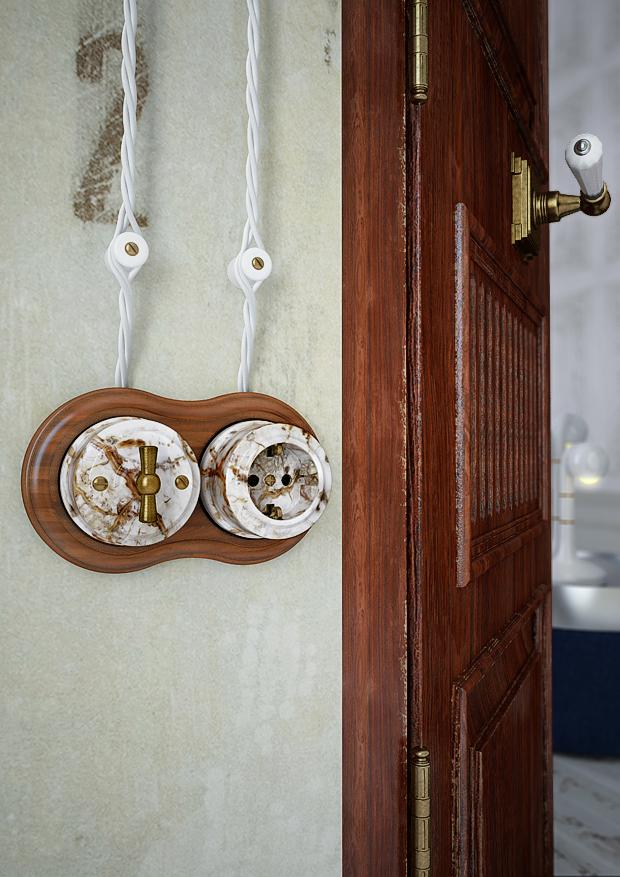

Установка ретро розетки | шт. | 500 р. |
Дополнительная информация:
Первичный вызов и консультация в Москве | БЕСПЛАТНО | |
Составление сметы | БЕСПЛАТНО | |
Бесплатные консультации и выезд для наших текущих клиентов! | БЕСПЛАТНО | |
Минимальная сумма на объем работ в Москве | 2800 р. | |
Минимальная сумма на объем работ в Московской области | 5000 р. | |
Минимальная сумма работ по штроблению | 10000 р. | |
Работы, не указанные в прайс-листе, расцениваются | час | 500 р. |
Обращаем Ваше внимание, что точная стоимость работ по электрике складывается из многих факторов и рассчитывается индивидуально после выезда мастера или подробного описания проблемы!
При заказе монтаж розетки важна не только цена изделия, но и правильность установки. Как и любой другой электромонтаж, данная работа требует квалифицированного подхода, ведь ошибки чреваты неприятными последствиями как для незадачливого мастера, так и для владельца помещения.
Согласно требованиям безопасности, нельзя располагать устройства ниже, чем за 20 сантиметров от пола. В жилых помещениях розетки обычно устанавливают на высоту 30-90 сантиметров. Такая монтажная высота обеспечит комфортную эксплуатацию устройства и предотвратит возможный контакт с водой во время уборки или возникновении неполадок в работе канализации.
Если речь идет об установке или переносе розетки в ванной комнате, цена будет выше. В помещениях с высоким уровнем влажности правила безопасности допускают установку специальной влагозащищенной электрофурнитуры, что позволяет предотвратить поражение током.
Отзывы:
Спасибо Сергею за замену розеток.
Сделал все качественно, быстро, строго по прайсу, не требовал никаких дополнительных оплат, хотя проблема оказалась намного серьезнее, чем казалось мне изначально.
Георгий 07.10.2017
Спасибо за замену розеток! Будем обращаться еще!
Сергей 03.10.2017
Алексей — отличный мастер! Быстро и качественно заменил розетки на нашей даче. Дешево!!!
02.10.2017
У нас поздно вечером заискрила розетка в детской, нужен был срочно электрик.
Но так как мы находимся далековато от Москвы, электрика, который бы готов приехать срочно, было трудно найти. Управляющая компания вообще сказала, что их электрик сможет приехать только в понедельник! В интернете нашли эту компанию «Домашний мастер», оставили заявку, нам буквально в течении трех минут перезвонил менеджер и, не смотря на поздний час, отправил к нам электрика! В итоге решили проблему в тот же вечер!!! Спасибо за оперативность, за компетенцию сотрудников! Однозначно будем рекомендовать вас знакомым!
23.09.2017
Спасибо Сергею за замену розеток в нашей квартире!
Инна 22.09.2017
Спасибо Дмитрию Анатольевичу, сотруднику компании «Домашний мастер» за качественно выполненную работу!
Алла Ивановна 08.
09.2017
Электрики компании буквально за пару часов починили все розетки в доме. Мы с женой довольны, будем рекомендовать.
24.08.2017
Установка внутренних розеток – низкие цены на монтаж в Москве, МО
Профессиональный монтаж внутренних розеток позволяет обеспечить повышенный комфорт и безопасность как при подключении к электросети, так и в процессе использования электробытовых приборов. Квалифицированные специалисты сервиса LIDER USLUG произведут весь перечень электромонтажных работ в требуемые сроки в многоквартирных или частных домах, офисах. При этом гарантируется сохранение эстетического оформления интерьера.
В зависимости от функциональных целей электроточки скрытого монтажа могут быть разнообразных видов:
- обыкновенные с различными входами;
- влагозащищенные ip44;
- с возможностью автоматического отключения;
- со шторками;
- с выталкивателем.
Установка встраиваемых розеток производится согласно эксплуатационным особенностям внутренней структуры стеновых перекрытий. В ходе работ используют скрытые установочные коробки (подрозетники) из диэлектрических материалов.
Установка внутренних розеток – Цены, гарантии
Монтаж встраиваемой розетки – непростой и трудозатратный процесс. Поэтому для выполнения соответствующих работ мастер должен обладать профессиональным инструментом, опытом и квалификацией. Сайт lideruslug.ru предоставляет возможность пользователям подобрать надежного специалиста по приемлемой стоимости для оказания услуг по электромонтажу в Московском регионе.
Преимущества нашего сервиса:
- уникальный и прозрачный расчет показателя продуктивности мастеров;
- оптимальные расценки;
- квалифицированные электрики;
- гарантия качества.
Требуется установка внутренних розеток по низким ценам? Наш ресурс оказывает услуги подбора частных исполнителей в городе Москва. У нас вы можете заказать работы ремонтника, готового сделать все качественно и в удобное для вас время.
Особенности монтажа розеток и выключателей на различные поверхности
Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта.
В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах.
Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.
Классификация розеток по типу установки
Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:
- Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.
д.).
- Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.
Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.
Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.
Классификация, особенности и размеры подрозетников
В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:
- Под гипсокартон.
- Для бетона и кирпича.
Подрозетники: для гипсокартона (А) и бетона или кирпича (В)
Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.
Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.
Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)
Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

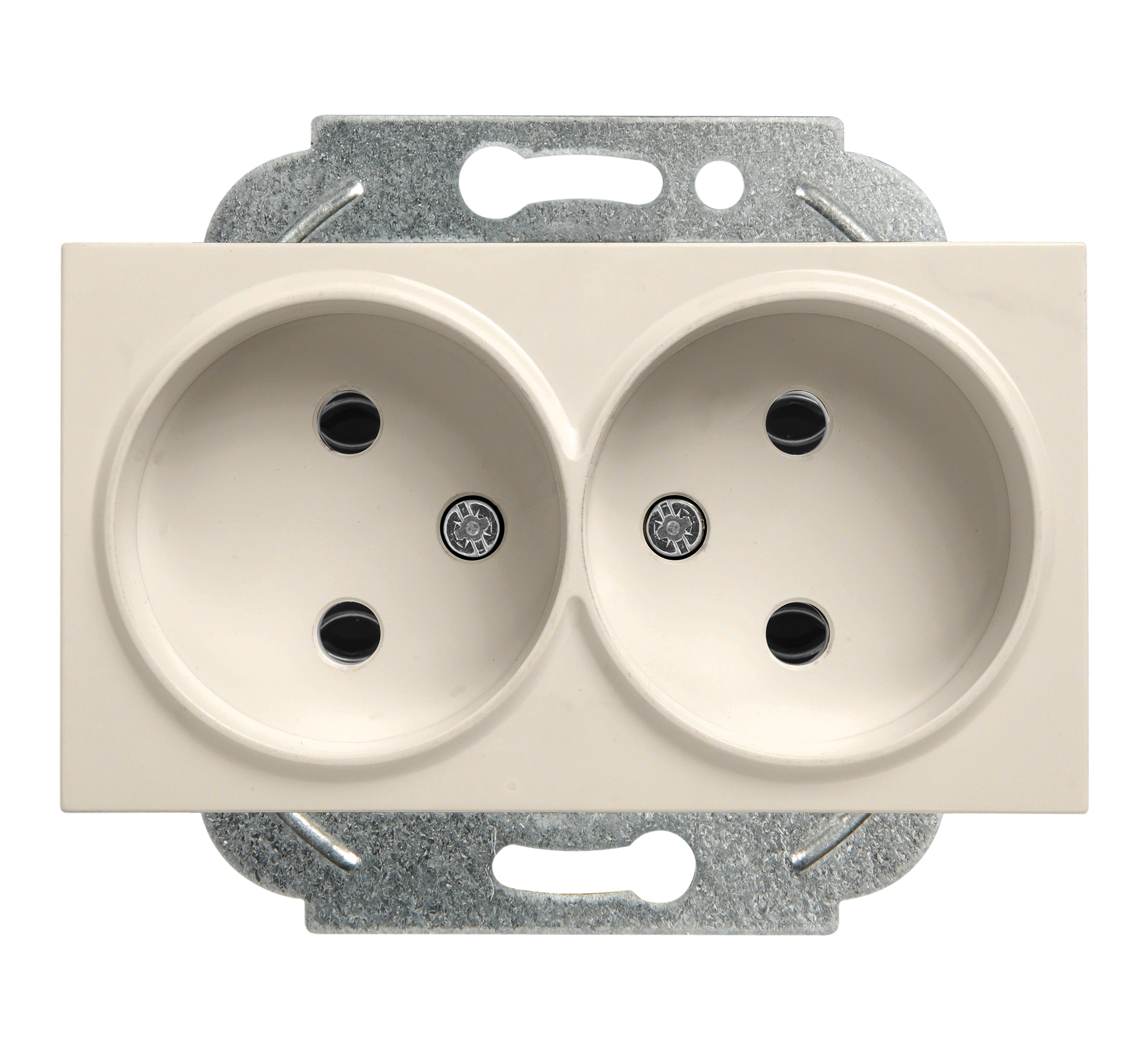

Конструкция двойной розетки под установку в один подрозетник
Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.
Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.
Типовые размеры подрозетников
Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.
Монтаж накладных розеток
Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:
- Подготавливаем инструмент и необходимые материалы. Нам понадобятся:
- дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
- крепеж, он также подбирается в зависимости от материала стены;
- металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
- отвертка и сама розетка.
- Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).
Пример разобранной наружной розетки - Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
- Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
- Устанавливаем механизм на основание.
- Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
- Прикручиваем внешнюю панель.
Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.
Монтаж в гипсокартон
Для данного процесса нам потребуются следующие инструменты:
- Дрель или шуруповерт.
- Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.
Набор коронок различного диаметра для работы с гипсокартоном
В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.
- Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).
В первую очередь нам следует установить подрозетник, делается это следующим образом:
- Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
- Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
- Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).
Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:
- Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
- Подключаем к клеммам провода.
- Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.
Фиксация розетки - Прикручиваем лицевую панель.
Монтаж в бетон или кирпич
Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:
- Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
- Отвертка.
- Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.
Коронка для бетона
В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.
Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.
Алгоритм действий для установки подрозетника для бетона:
- Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11).
Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
- Выбиваем бетон (В), чистим от пыли отверстие (С).
- Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
- Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).
Установка посадочного гнезда в бетон
После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек.
Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается.
То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.
Особенности подключения (электрическая часть)
Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее.
Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют.
В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.
После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см.
Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ).
За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.
Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить.
В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара.
Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.
Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.
Подключение розетки к сети без заземления (А) и с заземлением (В)
Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.
Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.
Подключение группы розеток
Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.
Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.
Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.
Кратко о выдвижных розетках
В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

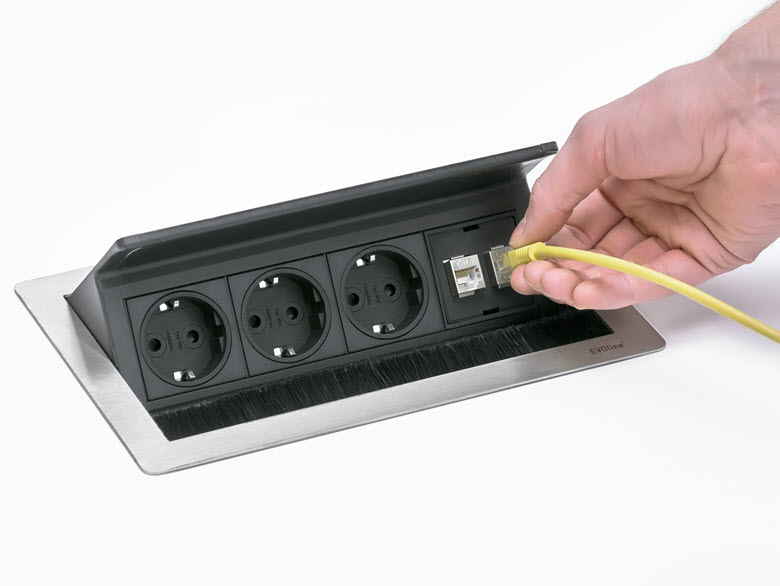

Выдвижная розетка, встроенная в столешницу
Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.
Интернет-магазин электрооборудования Vimar | Электрооборудование Vimar
В связи с объявлением Президентом РФ нерабочими днями с 01.05 по 31.05.2020 года: Мы работаем в стандартном режиме и принимаем от Вас звонки, заказы, заявки и осуществляем доставку товаров.
Самовывозы из нашего шоу-рума осуществляться НЕ БУДУТ! Шоу-рум в эти даты будет закрыт.
Коллекция с хромированной рамкой, изящно подчеркивающей форму клавиш. — Дерево, металл, стекло. Eicon Total Look отлично сочетается с цветом клавиш. Самая шикарная и элегантная коллекция электрики насчитывающая множество цветов, материалов и оттенков. — Кожа, металл, стекло, дерево, камень. Минимализм, качество и функционал — вот основные особенности новой коллекции Vimar. — Металл, пластик, дерево. Стиль, стиль и еще раз стиль — обычные мысли при виде коллекции Vimar Arke. — Металл, пластик, дерево. Самая дешевая серия ЭУИ предлагающая натуральное дерево и обладающая настоящим итальянским шармом. — Дерево, металл, пластик. Коллекция поражающая количеством цветов и материалов, а так же широчайшим функционалом. — Дерево, металл, камень, стекло, пластик. Классическая серия от Vimar отличается своей монументальностью и шиком. — Металл, пластик, дерево. Более спокойная версия Idea с скругленными краями для классических интерьеров.
Умные технологии в итальянском дизайне не только добавят интеллект энергосистеме дома, но и принесут в него уют, стиль и роскошь.
Добро пожаловать в наш интернет магазин Vimar! Мы предлагаем широкий ассортимент электрооборудования: розетки и выключатели Vimar, а так же другие электроустановочные изделия по отличным ценам!
История такого именитого «старожила» на рынке электрооборудования, как компания Vimar, берет свое начало в 1945 году в Италии.
Эта фирма преодолела своеобразный путь развития, предоставив вниманию всего мира такие привычные предметы интерьера, как выключатели, розетки и другие элементы электрооборудования с отделкой их наружных поверхностей различными природными материалами, выполненной в высочайшем качестве и разнообразных цветовых решениях.
Использование натуральных компонентов в уже завоевавших признание и в разрабатываемых коллекциях только подчеркивает уникальность продукции Vimar. Создавая свою продукцию, компания пользуется и достижениями технологий современного мира, применяя такой удобный материал, как технополимер.
Это позволяет ей разнообразить конструкцию и внешний вид конечного продукта, постоянно удивляя мировое сообщество интересными дизайнерскими решениями, замечательно удовлетворяющими требования покупателей любых категорий и успешно продавать продукцию, ведь купить Вимар можно практически в любой стране мира. Итальянские розетки Vimar стояли у первых лиц нашей страны, а сейчас в самых роскошных и современных отелях г. Сочи.
К самым неоспоримым и полезным качествам электротехнической продукции Вимар следует отнести ультрасовременность дизайна в духе новейших тенденций в оформлении интерьера, подкрепленную многообразием цветовых решений и вариантов используемых материалов отделки.
Практичность установки, унификация размеров и модульность позволяют создавать из широкого разнообразия электротехнических устройств компактные системы, включающие в себя различные датчики, таймеры, термо- и светорегуляторы, а также другие блоки и узлы управления.
Повышенная защищенность от воздействия влаги и пыли, сохранение работоспособности в обширном диапазоне температур, проверенная десятилетиями надежность – все это позволяет продуктам фирмы Vimar считаться совершенством.
Для того чтобы получить электрооборудование наивысшего качества за разумную цену необходимо просто купить Vimar и наслаждаться им долгие годы.
В настоящее время продукцию итальянской компании Vimar на мировом рынке представляют разнообразные по своему составу коллекции электрооборудования и комплексное решение полной автоматизации всего жилища By-me, что означает «умный дом». Компании Vimar взаимодействует с множеством поставщиков электрооборудования практически в любой точке планеты.
Совместно со специалистами высокого класса с опытом практической эксплуатации фабрика предлагает полный набор сервисных услуг и техническую поддержку своих изделий, будь то простые розетки Вимар или блок управления By-me.
В составе компании есть сервисное подразделение, осуществляющее техническую поддержку и исследовательские работы с применением специализированного оборудования, что позволяет Vimar высоко котироваться на мировом рынке. Вы всегда можете в нашем интернет магазине Vimar купить розетки Вимар или например выключатели Вимар на выгодных условиях и по низкой цене.
Мы предлагаем шикарные итальянские розетки и выключатели Vimar eikon, Eikon Evo или например бюджетные Plana на одинаково выгодных условиях.
Поздравляем Вас с Великим и светлым праздником Победы! Желаем, чтобы каждый день был наполнен радостью, добром и счастьем. Цените все возможности и моменты своей прекрасной жизни. Никто не забыт, ничто не забыто! Поздравляем вас с праздником 1 мая! Пусть труд будет добросовестным и приносит вам удовлетворение и цель в жизни! Пусть работа будет вам в удовольствие, а коллектив всегда дружен!
На выставке Light + Building 2016 во Франкфурте компания GIRA представила новую коллекцию E3. В коллекции 9 новых рамок и новая концепция дизайна. В России запуск планируется в конце 2016-начале 2017 г.г.
Особенности монтажа розеток и выключателей
На сегодняшний день промышленная или бытовая проводка разделяется на два вида:
- Скрытая проводка.
- Наружный монтаж проводки.
Каждый вид является индивидуальным. Поэтому под него отдельно могут продаваться: распределительные коробки, розетки или выключатели. При монтаже многие мастера обращают свое внимание только на дизайн, но это совершенно неправильно. Внимание следует обратить и на особенности монтажа розеток и выключателей на разнообразные поверхности.
Особенности монтажа розеток и выключателей на разные поверхности
Вот перечень основных требований, на которые потребуется обратить свое внимание:
- Контактные соединения, обеспечивающие прохождение электрического тока.
- Прочную электрическую изоляцию токоведущих жил.
- Безопасность дальнейшей эксплуатации.
Это основные факторы, которые следует подобрать правильно. Если вы осуществите их правильный подбор, тогда дальнейшее использование розеток и выключателей не принесет никаких проблем.
Установка розеток и выключателей в скрытой проводке
Стены из бетонных плит, кирпича или газобетона
В старых постройках ранее строители создавали внутри стен специальные каналы. В дальнейшем в эти каналы специалисты заводили проводку и устанавливали металлические коробки с выключателями или розетками. Крепление происходило с помощью алебастра, так как после высыхания он обеспечивал надежную прочность.
Крепление с помощью распорной скобы
Внутреннее крепление выключателя также происходило по этой технологии. Сейчас технология практически не изменилась. Единственная особенность заключается в том, что вместо металлических коробок используют пластмассовые.
Они обладают хорошими диэлектрическими свойствами и устойчивостью к возгораниям.
Кроме этого, после раздвижения металлических скоб в пластмассовом корпусе образуется прочное соединение, которое обеспечит надежное крепление розетки в стене.
Статья по теме: Как обустроить беседку
Установочная коробка для розеток и выключателей
Сейчас многие владельцы старых квартир меняют проводку и прокладывают новую. Чтобы проложить проводку в бетоне, где нет отверстий необходимо использовать штроборез. У нас уже есть статья, как использовать этот инструмент.
Согласно современным требованиям для каждого электрического прибора следует прокладывать отдельную розетку. Благодаря этому можно снизить нагрузку и улучшить дальнейшее качество использования.
После того, как установочное отверстие будет готово в него следует ввести подрозетник с кабелем и фиксирующим раствором.
Когда смесь застынет можно будет приступать к монтажу розетки или выключателя. Крепление розеток или выключателей происходит с помощью винтов-саморезов.
Стены, покрытие керамической или гипсовой плиткой
Если стена обклеена керамической плиткой, тогда выполнить установку розетки или выключателя порой бывает проблематично. Всегда существует большой риск повреждения хрупких поверхностей. На сегодняшний день многие электрики могут отказаться от выполнения подобной работы, так как не желают работать с хрупким материалом.
Сверление керамической плитки
Однако бояться этой работы не следует, так как существует специальный инструмент, который в этом поможет. Сначала необходимо выполнить разметку. После этого можете приступать к сверлению отверстий в керамике.
Сделать это можно победитовыми сверлами или коронкой с алмазным напылением. Когда все работы по сверлению будут выполнены вам может потребоваться убрать остатки плитки с помощью зубила и молотка.
Действовать в этом случае также следует аккуратно, так как если вы не рассчитаете силу, тогда плитка может просто лопнуть.
Проделка отверстий в плитке
Когда внутреннее пространство плитки будет снято можно приступать к заглаживанию острых краев. Для этого в большинстве случаев специалисты используют наждачный круг. Теперь этапы работы будут следующие:
- Просверлите отверстия в освободившемся бетоне. При этом помните, что касаться обработанных кромок сверлом запрещается.
- Рассверлите бетон под плиткой. Сначала используйте сверло небольшого диаметра, а затем расширьте отверстие. Использовать толстое сверло сразу не рекомендуется из-за повышенных нагрузок.
- Снимите излишки бетона между просверленными отверстиями долотом.
Статья по теме: Унитаз для инвалидов
Для выполнения работ с керамической плиткой лучше всего использовать профессиональный перфоратор, так как ударная дрель просто не сможет справиться с такими нагрузками.
Когда лишний бетон будет ликвидирован можно приступать к установке коробок под розетку. Если коробка устанавливается на место старой розетки, тогда задача значительно упростится.
После ввода кабеля его будет видно в подготовленном отверстии. Для захвата можно использовать обычный самодельный крючок.
Когда шпаклевка, которая использовалась для монтажа подрозетника застынет можно приступать к подключению проводов. Если качество монтажа полностью удовлетворяет, тогда можно будет приступать к установке декоративной крышки. После завершения всех процессов не забудьте проверить работоспособность розетки или выключателя.
Иногда электрики забывают проверить монтаж. Искать неисправность, когда все этапы установки завершены будет намного сложнее. Чтобы соединить концы проводов можно использовать термоусадочные трубки.
Эти элементы позволяют обеспечить более надежную защиту. Также при необходимости можно будет использовать клеммники Wago.
Дальнейшая проверка фазного провода будет осуществляться с помощью индикаторной отвертки.
Стены с перегородками из гипсокартона
Монтаж розеток внутри тонкостенных конструкций происходит одинаково. Для установки розетки или выключателя в гипсокартон следует использовать специальные подрозетники. Они имеют большие ушки, которые позволяют обеспечивать надежное крепление. Для установки подрозетника в гипсокартон сначала рекомендуется прорезать отверстие с помощью коронки.
Монтаж подрозетника в гипсокартон
После этого можно установить коробку и надежно ее закрепить. Дальше вам останется завести кабель и выполнить подключение.
Установка розеток и выключателей в открытой проводке
На этот способ крепления вам потребуется обратить особое внимание. Для обеспечения монтажа розеток к строительным конструкциям необходимо использовать открытые деревянные подрозетники. Это вырезные деревянные диски, которые имеют прямоугольную или округлую форму. В заводских условиях эти установочные пластины будут пропитывать защитным составом, который будет устойчивым к возгоранию.
Деревянные подрозетники для открытой проводки
Также подобные изделия могут изготовляться из полистирола, генитакса или других негорючих материалов. Крепление к стене происходит с помощью шурупов или путем приклеивания. На деревянных поверхностях могут устанавливать дополнительную защиту, которая имеет толщину в 3 мм.
Корпус с механизмом розетки или выключателем могут монтировать к установочному подрозетнику двумя обычными шурупами. Если использовать потайные модели, то их каноническое окончание во время закручивания будет врезаться в отверстие и станет раздвигать материал корпуса.
В результате этого корпус просто лопнет.
Если крепеж не затягивать до конца, тогда со временем он может расшататься и отпасть. В месте выхода провода из розетки необходимо отломать небольшой кусочек. В ином случае розетка сильно пережмет провод и нарушит его целостность.
Розетка на деревянной стене
Старые розетки могут иметь достаточно хрупкий корпус. Поэтому лучше всего приобретать современные варианты от лучших производителей. Ознакомиться с полным перечнем лучших производителей вы сможете в наших статьях. Теперь вы знаете, какие существуют особенности монтажа розеток и выключателей на разнообразные поверхности. Надеемся, что эта информация была полезной и интересной.
устройство диммера.
Как установить розетку в гипсокартоне: особенности монтажа, как сделать отверстие
Гипсокартон активно используется во внутренней отделке. Это связано с его преимуществами – материал является экологичным, жаростойким, имеет звукоизоляцию. Также гипсокартон выгодно отличает стоимость. Правила установки в гипсокартон схожи с требованиями монтажа в бетонную стену. Но во время работы нужно учитывать ряд нюансов.
Особенности материала
При монтаже розетки в гипсокартон используют специальные подрозетники
Установка розеток в гипсокартон (ГКЛ) не вызывает особых сложностей. Она проще, чем монтаж в другой материал, но у гипсокартона есть свои недостатки. Основной минус – это крошение при работе. По этой причине не допускается применение классических саморезов и ударных инструментов. Ремонтные работы проводятся только с использованием дрели и специализированных инструментов для ГКЛ.
При монтаже используются специальные установочные коробки – подрозетники. Внешне похожи на пластиковый стакан с четырьмя винтами. Они имеют особое крепление с помощью двух верхних винтов. Два нижних нужны для монтирования самого подрозетника. На нижней части размещены прижимные механизмы, улучшающие надежность монтажа.
Обычно установка электропроводки и розеток производится двумя способами – на стадии сооружения либо во время отделочных работ.
Выбор розетки и инструментов
Перед тем как закрепить новую розетку, нужно правильно подобрать все материалы. Электророзетка состоит из лицевой панели, сердечника и подрозетника. Сердечник является основным рабочим механизмом. Он устанавливается в пластмассовый стакан, который крепится в лист гипсокартона.
При покупке нужно обратить внимание на диаметр и другие размеры подрозетника. Они должны совпадать с габаритами проделанного в стене отверстия. Также следует убедиться, что розетка удобно вставляется в стакан.
Внутренняя розетка с заземлением
Розетки делятся на накладные и внутренние. Это тоже стоит учитывать при выборе. Накладные просты в монтаже, не требуют проделывания отверстия и могут устанавливаться в разные места. Но они неэстетичны и имеют крупные размеры.
Если розетка в гипсокартонной стене будет монтироваться на кухне или в ванной, нужно выбирать изделия с соответствующей степенью влаго- и пылезащищенности.
Менее важные факторы выбора изделия – расцветка, дизайн, количество разъемов (двойные, тройные). Они не влияют на технические характеристики, определяют лишь внешний вид.
Перед началом установки нужно заранее позаботиться об оборудовании. Основной рабочий инструмент – дрель с коронкой. Ее стандартный размер составляет 68 мм. Также потребуются рулетка, строительный уровень, карандаш или маркер, крестовая отвертка и индикатор.
Техника безопасности
При установке розеток, всегда отключайте именно общий вводной автомат, а не конкретно розетку
Любые работы с электропроводкой нужно проводить в соответствии с техникой безопасности. Ток, протекающий в розетке, опасен для человека и может привести к летальному исходу. По этой причине нужно соблюдать следующие правила:
- Отключать электропитание перед выполнением монтажа.
- Использовать профессиональные инструменты с заизолированными рукоятками.
- Проверять отсутствие напряжения на проводах с помощью индикатора.
- Не монтировать старые сломанные розетки или провода. Все используемые материалы должны быть новыми и качественными.
- Правильно выбирать сечение кабеля.
При соблюдении перечисленных требований работа будет безопасной.
Определение местоположения
Установка розеток на высоте 30 сантиметров от пола является оптимальной
Выбор места установки розетки зависит от нескольких факторов. Есть строительные технические требования, которые нужно соблюдать, но также важно и предназначение розеток. По современным европейским стандартам электророзетки устанавливаются на следующей высоте:
- На высоте 30 см от уровня пола в любом помещении.
- На кухне над рабочей областью на высоте 120 см
- Для подключения стиральной и посудомоечной машины – 100 см.
- Розетки для выключателей монтируются на уровне 80 см.
Также точка питания должна устанавливаться не ближе 10 см от дверных и оконных проемов.
Важно, чтобы доступ к розетке был удобным. На кухне часто ставят точки питания над столешницей. Для аквариума также используют высокий монтаж для подключения нескольких электроприборов.
Установка розетки
Установка розетки в гипсокартон
Монтаж розеток в гипсокартон проводится по следующему алгоритму:
- Проделывание отверстия для розетки или блока электророзеток и подрозетника. Предварительно делается карандашная разметка на месте фиксации. Затем с помощью дрели просверливается нужное отверстие.
- Далее последовательность действий зависит от техники установки. Если кабель уже зафиксирован в стене, к проводам нужно подключить розетку и установить в стену. Если провода еще не проложены, надо делать в гипсокартоне штробы. В них укладывается провод в гофрированной трубке или кабель-канале и фиксируется специальным строительным составом (например, алебастром). Концы электропроводки выводятся в места установки розетки.
- Монтаж подрозетника. На задней поверхности стакана прорезается отверстие для проводов. Из проделанного отверстия выводятся провода и прокладываются через стакан. Затем подрозетник нужно поставить и закрепить в гипсокартоне с помощью зажимных лапок. Лапки регулируются двумя нижними винтами.
- Первичная отделка. Нужно зашпаклевать стену и дождаться высыхания слоя.
- Монтаж розетки. К точке питания подключаются обесточенные провода. Предварительно с помощью индикатора нужно убедиться, что напряжение на жилах отсутствует. Затем к соответствующим контактам подключаются фаза (черный, красный, коричневый провод), ноль (голубой провод) и заземление (желто-зеленый). Жилы зачищаются, вставляются в клеммы и закрепляются винтами. Провода нужно крепко затянуть, чтобы контакт не ослаб. После этого розетку надо поставить в стакан и крепить с помощью верхних винтов.
Накладные модели проще устанавливать. Для них не требуется прорезать стену – достаточно лишь закрепить прибор с помощью фиксаторов к поверхности гипсокартона. Использование накладных моделей может нарушить эстетический внешний вид помещения. Устройства массивные, провода прокладываются прямо по стене.
Но даже с такими розетками можно создать оригинальный интерьер – например, в комнате в стиле лофт, ретро или стим-панк. Но тогда обязательно должны использоваться огнестойкие провода в негорючей изоляции. Кабели фиксируются с помощью специальных клипс, а розетка прикручивается винтами. Важное достоинство таких электророзеток – их мобильность.
Их можно закреплять в любом месте.
Рекомендации специалистов
При помощи магнита легко найти профиль гипсокартона
Правильный монтаж розеток является залогом стабильной и надежной работы точки питания. Перед тем как установить розетки и выключатели в гипсокартоне, нужно ознакомиться со следующими советами:
- Учитывать, что между листом гипсокартона и стеной есть пространство не менее 4,5 см. В основании должен свободно размещаться подрозетник. С помощью перфоратора можно увеличить основание.
- Провода нужно брать с запасом в 20-30 см.
- Разметку следует прокладывать по строительному уровню, чтобы установка была ровной.
- Провода должны прокладываться в защитном гофрорукаве. Он обезопасит кабели от механических повреждений и продлит их эксплуатацию.
- Перед созданием отверстий рекомендуется провести по стене мощным магнитом. Это позволит найти металлические профили и не задеть их при проделывании отверстий.
При проведении установочных работ рекомендуется зафиксировать схему прокладки проводов. Она потребуется в случае новой установки выключателя в гипсокартонную перегородку.
Установка розеток и выключателей на различные поверхности
Монтаж розеток и выключателей имеет некоторые особенности в зависимости от типа поверхности, на которую ее нужно установить.
Особенности монтажа розеток и выключателей на различные поверхности- Монтаж розеток и выключателей может осуществляться двумя способами:
- 1) Скрытой установкой
- 2) Открытой установкой
Монтаж розеток и выключателей скрытой установкой происходит в углубления в стене на том месте, где это необходимо.
Затем в это углубление устанавливается подразетник, а в него — механизм изделия. Провода к механизму протягиваются по специальным штрабам на стене. Круглое углубление в стене можно сделать с помощью дрели (просверлив по кругу ряд отверстий, а затем удалив излишки долотом) или с помощью специальной круглой насадки.
С помощью такой насадки отверстие в стене получится более аккуратным и правильным.
Перед установкой механизма в подразетник необходимо в правильном порядке подключить все необходимые провода (если речь идет о механизме выключателя, то нужно соблюдать правильную очередность подключения проводов в зависимости от режима работы выключателя).
Фиксация механизма в подразетнике осуществляется по средствам закручивания специальных болтов, которые раздвигают в стороны лапки механизма. За счет этого механизм надежно закрепляется.
Завершается монтаж установкой рамок и накладок в зависимости от электроустановочного изделия.
На изображении представлены: Розетка с заземляющими контактами в 2-местной рамке коллекции Esprit, сталь
Монтаж электроустановочных изделий открытой установки более прост по сравнению с монтажом скрытой установки.
Для установки розеток и выключателей таким способом используются специальные диски из дерева (круглой, прямоугольной или прямоугольной со скругленными углами формой), пропитанные зачастую специальным огнеупорным составом.
Данные диски могут быть также сделаны из таких материалов, как полистирол или иного негорючего материала, который обладает диэлектрическим или теплоизолирующим свойством. Далее эти диски закрепляются шурупами на необходимой поверхности.
Если он выполнен из материалов, которые способны воспламеняться, то желательно установить дополнительную защиту. Как правило, для этого используется прокладка паронита в 3 мм. Затем корпус с механизмом изделия устанавливают на поверхность диска. Для его закрепления желательно использовать шурупы, которые вплотную прижмут корпус, при этом не расклинят материал.
На изображении представлены: Розетка с заземляющими контактами в корпусе для накладного монтажа с установочной рамкой Standard 55.
Как установить розетку в плитке
Монтаж розеток на поверхность плитки не самое простое дело. Ведь при этом присутствует большая вероятность повредить плитку из-за ее хрупкости. Однако сделать это все же возможно. В процессе работы нужно пользоваться специальным инструментом и быть очень осторожным.
Перед началом монтажа нужно убедиться в наличии в выбранном вами месте пустоты для дальнейшей проводки кабеля или присутствии старой проводки. Проще и быстрее всего просверлить отверстие на поверхности плитки можно с помощью специального победитового сверла или коронки, которая имеет алмазное напыление. Но их лучше всего покупать для профессиональной работы.
Если вам необходимо установить буквально пару розеток, то лучше использовать просто дрель. Для этого по размеченной окружности просверлите множество отверстий. Затем выбейте излишки ударами молотком по стамеске, долоту или зубилу. Будьте при этом очень аккуратны, поскольку из-за хрупкости материала вы можете отломить лишнее. Лучше всего, чтобы при этом лезвие было хорошо заточено.
Это минимизирует вероятность лишнего скола. Далее наждачным кругом выровняйте края окружности на плитке. Все что Вам останется потом, это рассверлить бетон под плиткой сначала сверлом малого диаметра, а затем расширить его большим. Это минимизирует нагрузку на плитку, которая будет передаваться на нее от бетона и предотвратит ее повреждение.
После уборки излишков бетона нужно просверлить отверстие к полости внутри, где будет проложен кабель. Если розетка или выключатель ставится на месте предыдущего изделия, то работа становится проще. В отверстие далее нужно завести кабель. Для его вытягивания в подразетник можно использовать крючок из мягкой проволоки, который легко сделать самому.
Вытянув кабель, нужно завести его в монтажную коробку и вдавить ее аккуратно в стену. Теперь нужно все зафиксировать, например, шпаклевкой, а после ее полного высыхания установить механизм и рамку с накладкой – и розетка установлена в плитку!
Как установить блок розеток в бетонную стену
Ранее при строительстве домов создавались внутри стены специальные пустоты и специальные выходные отверстия, куда затем устанавливались розетки и выключатели. В этих пустотах заводилась вся электропроводка.
Далее устанавливались монтажные коробки, которые закреплялись раствором бетона или алебастры. Затем в нее устанавливали розетку, которая с помощью распорных лапок крепко фиксировалась.
Таким образом, можно было установить розетку в бетонную стену.
Если бетонные, кирпичные или пеноблочные стены не имеют пустот, то необходимо штрабить стены для создания углублений для подразетников или использовать прокладку открытой проводки. Если у Вас множество электрических приборов, которые требуют подключения в одном месте, то необходимо создать блок розеток.
Для установки таких блоков розеток могут использоваться собранные из одиночных монтажных коробок конструкции. Как только готово отверстие под одну или несколько розеток, в него устанавливаю подразетник (или блок подразетников), заводится кабель и фиксируется конструкция.
После застывания смеси можно приступать к монтажу розетки или выключателя (или их блока) в бетон.
На изображении представлены: Антенная розетка, розетки с заземляющими контактами в 2-местной рамке из белого стекла коллекции Esprit.
Как установить розетку в гипсокартон
Особенность монтажа электроустановочных изделий на тонкостенные конструкции заключается в особом способе крепления в них подразетников. В остальном монтаж происходит так же, как и в других вышеописанных случаях.
С целью надежного закрепления подразетника в гипсокартоне с внешней стороны специального монтажного корпуса подразетника находятся зажимные винты с упорными пластинами. В гипсокартоне вырезается отверстие под монтажную коробку.
Это может быть сделано обычным ножом или специальной круговой пилой (она обеспечит более ровные края отверстия). После прорезания отверстия необходимо установить монтажную коробку и закрепить ее с помощью винтов крепления.
Они раздвинут фиксирующие пластины с внутренней стороны и обеспечат плотную фиксацию коробки в гипсокартоне. А далее, для установки розетки в гипсокартон, необходимо выполнить все, как и описано выше: необходимо ввести кабель, подключить механизм и установить рамку с накладкой.
Способы установки розеток и выключателей. Информация о распайке щита с предохранителями
Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.
Открытый способ
Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.
- Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
- Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.
Скрытый способ
Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.
- После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
- Закрепляем сверху защитный пластиковый корпус.
- Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.
- Колодка электроустановочного изделия имеет три контакта: «фаза», «ноль», «земля». Соответственно к этим контактам подключаем провода электропитания: «фаза» к «фазе», «ноль» к «нолю» и «земля» к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
- Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
- При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.
Распайка щита с предохранителями
Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.
Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:
- Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: «фаза», «ноль» и заземление.
- Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
- Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
- Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
- УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
- Также возможно размещение в щите системы интернета и охранной сигнализации.
Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании «ТопДом». Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.
Распайку электрического щита осуществляем следующим образом:
- Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
- Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
- Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т.д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
- Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.
Монтаж выключателей и однофазных розеток
В список услуг компании «М2 Ремонт» входит установка розеток всех видов на объектах в Оренбурге. Мы заменим или установим розетки со скрытым или обычным типом монтажа, бытовые, для подключения телефонов, телевизоров, бытовых приборов и т.п., поможем подключить электрооборудование.
Бригада электриков прибудет по указанному адресу сразу после поступления заявки. На работы дается гарантия на 2 года. Мы обслуживаем жилые, общественные помещения.
Получить консультацию и заказать услугу можно по номеру: +7 (3532) 93-99-43.
Особенности монтажа розеток
Мы применяем два вида установки:
Открытый. Это монтаж розетки методом закрепления на поверхности стены с открытой или скрытой подачей проводки. Электрические провода присоединяются с внешней стороны или устанавливаются в кабель каналы или отверстия внутри стены. Открытый монтаж подходит для помещений с внутренней отделкой из дерева или плитки. Его применяют, если нужна простая, быстрая, безопасная установка или в качестве временного варианта.
Скрытый. Применяется в квартирах, домах, офисах и т.д. Скрытые розетки монтируются внутри стен в монтажные коробки. проводка помещается внутрь гофрированного шланга, спрятанного в стене.
Такая установка стоит дороже, выполняется в процессе ремонта на стадии подготовительной отделки помещений. После монтажа электрические коробы закрываются декоративными материалами: панелями, обоями и т.д.
Важно! Монтаж розеток и электроприборов должен выполнять специалист, имеющий опыт, нужное оборудование, инструменты, предметы защиты. Самостоятельная установка розеток может стать причиной поражения электрическим током, серьезных травм.
Требования к установке розеток
По стандарту, принятому в странах Европы, розетки должны находиться на высоте около 30 сантиметров от пола. Выключатели располагаются на высоте 1 метра.
Монтаж выполняется в несколько этапов:
- Выполнение замеров, подготовка инструмента, материалов;
- Обесточивание помещения;
- Штробление поверхности, монтаж короба;
- Установка розетки;
- Проверка работоспособности, составление акта оказания услуги, выдача гарантии.
Мы гарантируем безопасную установку розеток в помещении в соответствии с действующими стандартами.
Цены на услуги находятся в таблице:
Вызов электрика на дом
У нас можно оформить вызов электрика на любой адрес в Оренбурге. Мастер приедет в короткие сроки для установки электрических приборов, подключения проводки и т.д.
Диагностика, консультации, составление сметы и замеры выполняются бесплатно. Постоянным клиентам доступны скидки до 20 процентов.
Для заказа услуги позвоните по номеру +7 (3532) 93-99-43 или оставьте заявку в форме обратной связи с описанием проблемы. Мы свяжемся с вами в ближайшее время. Частые вопросы и ответы Посмотреть
Накладной монтаж розетки. Скрытая розетка – варианты установки, замена накладной розетки на встроенную
Как установить розетку своими руками
Электрическая розетка обязательный элемент современной жизни, с этим не поспоришь, а вот как правильно установить розетку, если такая нужда возникнет, какие тонкости есть в этом процессе, знают далеко не все.Содержание.1. Как установить розетку в гипсокартонную стену.2. Установка розетки.3.1 Установка накладной розетки своими руками.3.2 Подключаем розетку к электричеству.3.3 Установка розетки с заземлением, “зануление” розетки.3.4 Фиксация розетки своими руками.4. Советы по установке розетки своими руками.5. Вопросы по установке розетки.6. В заключении.
Начнем с места расположения этого прибора (да, да, розетка это электрический прибор и не самый простой по конструкции). Раньше вопрос, где и сколько, определяли соответствующие нормативы, на сегодняшний день канувшие в Лету. Поэтому если расположение розеток и их количество в плане помещения определить исходя из потребностей в точках подключения не сложно, то вопрос, на какой высоте устанавливать розетки, нередко ставит в тупик.
Сейчас «модно» расположение розеток над самым плинтусом, говорят это «евро» стиль. Некоторый смысл в таких утверждениях есть — с появлением пластиковых плинтусов имеющих нишу для электрического провода, провод прокладывают под плинтусом, соответственно и установка розетки своими руками гораздо проще производится вплотную к плинтусу. Так что, если у вас провода проходят по потолку, не удивляйтесь, если приглашенный электрик под «евро» стиль предложит установить розетку на уровне макушки.
В зависимости от типа проводки, розетки бывают наружные и встроенные. Разница в подключении не принципиальна, но вот место установки для встроенных розеток подразумевает выборку ниши в стене и установку пластиковой коробки — подрозетника.
Как установить розетку в гипсокартонную стену
Иногда возникает вопрос, как установить розетку в гипсокартон, популярный сегодня как материал для перегородок, это еще проще чем монтаж в обычной стене. Прорезать отверстие в гипсокартоне не представляет особого труда, а установка розеток скрытой проводки осуществляется в специальные подрозетники для гипсокартона. Такая коробка крепится с помощью отвертки за пару минут, а как это сделать догадается и первоклассник, взяв коробку в руки.
Установка розетки
Как мы определились, установить розетку особого труда не представляет, но и для установки, и для подсоединения электрического провода, ее необходимо разобрать, вернее, снять наружную крышку, несущую защитную и декоративную функции. Это несложно, почти у всех моделей крышка фиксируется одним, двумя болтиками, вывинтив которые мы получаем доступ к «начинке» розетки.
Установка накладной розетки своими руками
Накладная розетка обычно имеет монтажную заднюю планку с отверстиями для крепежа. Приложив такую розетку со снятой крышкой к месту установки, мы карандашом или фломастером намечаем места установки дюбелей под шурупы, затем, отложив розетку в сторону, просверливаем в отмеченных местах отверстия и вставляем в них пластиковые дюбели. Для надежной фиксации наружной розетки, достаточно двух шурупов длиной 2,5 сантиметра и пробок диаметром 5 мм.
Подключаем розетку к электричеству
Итак, мы определились с местами установки, установили коробки для встроенных розеток, просверлили отверстия и вставили дюбеля для накладных. Теперь необходимо подключить к розетке электричество.
Определяем, какая фиксация провода предусмотрена в розетке. Обычно это специальные прижимные клеммы, в которых что бы зажать провод достаточно вставить его в предусмотренное отверстие (это может быть и щель) и затянуть болт. Однако, иногда провод просто прикручивается болтиком с шайбой. В первом случае, концы электропровода зачищаем от изоляции на 5 — 7 мм и, вставив их, затягиваем болты. Во втором случае, концы зачищаются на 10 — 15 мм (в зависимости от диаметра), кроме того, нам понадобятся пассатижи, а еще лучше — круглогубцы. С их помощью, на зачищенных концах делаем небольшие колечки. Внутренний диаметр этих колечек должен быть чуть больше, чем диаметр крепежных болтиков. Затем, вставив крепежные болты с шайбами в проволочные колечки, завинчиваем их на место, зажимая провод.
Установка розетки с заземлением, «зануление» розетки
Если вы видите помимо двух, еще и дополнительный, третий контакт, перед вами розетка с заземлением. Заземление, подключение которого даже и сейчас очень часто игнорируют, обеспечивает дополнительную защиту от поражения электрическим током. Это становится все более актуальным с ростом мощности бытовых приборов. Если в электропроводке дома или квартиры провод заземления отсутствует (он должен иметь жёлто-зелёный цвет), при крайней необходимости, временно, можно выполнить так называемое «зануление», для чего к третьему контакту подсоединить нулевой провод. Подробнее об устройстве зануления вместо заземления читайте в отдельном материале. Определяют где нулевой, а где фазовый провод отверткой-индикатором. При касании жалом индикатора к фазе, загорается лампочка.
Учтите, чем лучше зажаты провода, тем лучше контакт, и соответственно большую нагрузку сможет выдержать и, дольше будет служить ваша розетка, поэтому сила затягивания клеммных болтов ограничивается только прочностью всей конструкции.
Небольшое, но важное отступление. Иногда, возникает необходимость подключить к розетке или наоборот, отключить провода, находящийся под током. Чаще всего это бывает именно, когда надо заменить, либо установить розетку своими руками.
Так вот, делать это категорически запрещено, и в девяноста девяти случаях из ста, напряжение отключить можно, но если на вашу долю выпал как раз сотый случай, обязательно пользуйтесь защитными приспособлениями. Это резиновые электротехнические защитные перчатки и очки с наглазниками. И будьте предельно внимательными, поверьте, от обычного бытового напряжения в 220 Вольт, пострадало гораздо больше электриков, чем при работе на высоковольтных подстанциях.
Фиксация розетки своими руками
Завершающий этап — фиксация розетки. Этот шаг весьма важен, при выдергивании вилок розетки испытывают значительные нагрузки и часто через непродолжительное время начинают вываливаться из посадочных гнезд. Накладные розетки, закрепленные шурупами держаться достаточно прочно, а вот об установке розеток встроенных расскажем подробнее.
Стандартным способом фиксации встроенных розеток являются распорные рычажки. При завинчивании двух болтов с правой и с левой стороны розетки, эти рычажки раздвигаются и, врезаясь в установочную коробку, надежно фиксируют розетку… это в теории. На практике, и как не затягивай болты, после достижения определенного усилия тонкие рычажки начинают сгибаться, на чем вся фиксация заканчивается. Поэтому мы советуем применять так называемые «евро» коробки, в них предусмотрено дополнительное крепление розетки с помощью двух шурупов.
Советы по установке розетки своими руками
Установить розетку своими руками не получится без минимального набора инструментов для электромонтажных работ:
• две отвертки — шлиц, ширина жала 2 мм, и 4 мм;• две отвертки — крест большая 3 мм и маленькая 2 мм диаметром;• отвертка-индикатор «ноль — фаза», «разрыв цепи»;• пассатижи,• кусачки-бокорезы,• монтажный нож,• молоток.
Ручки у всех инструментов должны быть, выполненными из изолирующего материала либо иметь изолирующие насадки. Дополнительно не помешают небольшие круглогубцы, и специальные клещи для зачистки концов провода (весьма удобны, а стоят не дорого).
Вопросы по установке розетки
В заключении
Вы, скорее всего поняли, что с точки зрения как монтажа, так и эксплуатации, удобнее всего когда розетка установлена на высоте около метра от пола. И нагибаться не нужно, и при мытье полов гарантированно вода не попадет. Кроме того, розетка должна быть хорошо закреплена, что бы не выскакивать вместе с вилкой. И тогда на вопрос — как правильно установить розетку, можно коротко ответить — что бы было безопасно и удобно пользоваться! Ещё про электрику можно узнать из соответствующего раздела, на сайте можно узнать как установить выключатель, сделать проводку и многом другом. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!
Задавайте вопросы в комментариях ниже либо по почте. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!chonemuzhik.ru
монтаж и подключение. Виды накладных розеток
Знания мастера о правилах подключения розетки позволят жильцам уберечься от опасности быть пораженными ударом электрического тока. Такое условие является главным при монтаже накладной розетки, но не единственным. Из за неправильного подключения не будет выполнено качественное обеспечение электропитанием различных устройств. Если установка розетки недостаточно надежна, то она не сможет служить людям длительный период времени.
Изучение информации о монтаже накладной розетки, предложенной в данной статье, не займет у читателя много времени. Но тот багаж знаний, который содержит изложенный материал, имеет много ценных сведений. Они касаются особенностей выполнения работ, производимых в домашней электросети. Такая информация может пригодиться в жизни. Мы никогда не знаем, в какой момент полученные знания могут стать для нас полезными.
При ремонте розеток, выключателей, рубильников и прочей аппаратуры понадобится налаживать их, а также выполнять переустановку или установку на новое место. Проведение данных работ по монтажу накладной розетки необходимо организовать таким образом, чтобы не возникало сомнений относительно безопасности и надежности устройств. Как вы понимаете, на кону безопасность жилья и всех людей, которые там обитают.

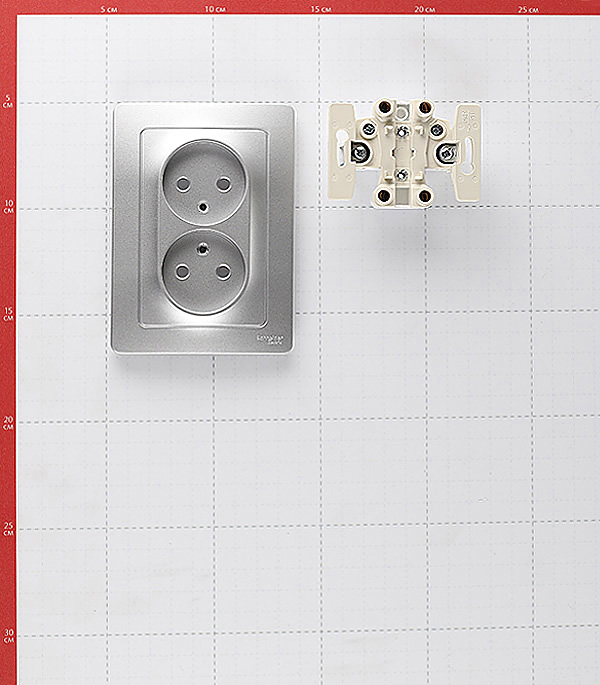

Как устроена розетка
Основным узлом накладной двойной розетки является устройство колодки в сборе, тыльная сторона которой защищена с помощью подрозетника. Наружная сторона имеет декоративную коробку и закрепленный винт. Устройство коробки розетки rj 45 накладной – это в основном лицевая панель и рамка. Применение подрозетника необходимо, если розетку надо установить на поверхность стены, а не в углубления.
Колодка накладной двойной розетки состоит из следующих элементов:
- корпуса;
- фазный и нулевой контакты, куда и будет включена вилка;
- клеммы, чтобы подсоединять электросетевые провода;
- заземляющие контакты;
- подвижные или жестко закрепленные лапки, чтобы крепить в коробке или на плоскости.
Особенности системы заземления
Заземлением оснащены не все розетки rj 45 накладные. Простые устройства не предусматривают наличия такой системы. Завинчивая винты, можно рассчитывать, что располагаться подвижные лапки будут в стороны. Они закрепятся на поверхности стенок пластиковой коробки. У лапок с двойными язычками более надежная фиксация соединений. Они более острые, поэтому глубоко проникают в толщу пластика. Если клеммы, подсоединяющиеся к электросетевому проводу, будут винтового типа, они требуют предварительной смазки. Для этой цели понадобится применение холодного припоя.
Описание разновидностей розеток
Прежде чем выполнить качественный монтаж накладной розетки, её необходимо успешно выбрать. Существуют варианты выбора розеток, которых больше ста. Их отличия будут заключаться в строении и выполняемых функциях. Для применения в бытовых условиях практикуются простые устройства – это те, которые рекомендованы ГОСТом. Их выбор будет зависеть от целей применения.
Есть несколько видов накладных розеток, которые наиболее распространены:
- Тип С 1а – устройство, в котором заземление отсутствует. В рабочих условиях такая розетка переносит не более 10 А постоянного тока, 16 А – переменного и напряжение до 250 В. Такая розетка может обеспечить функционирование устройства, которое вполне обойдется без заземлительной системы.
- С 2а – устройство, у которого сбоку отмечается наличие двух контактов для заземления. При рабочих параметрах, которые сходны с первым типом, такая розетка допускает возможность подключить электроприбор высокого уровня мощности – стиральные машины, водонагревательные колонки, водяные насосы.
- С 3а – устройство, подобное прибору С 2а, но у него штифтовой вид заземления.
- С 5 – разновидность розеток, которые пришли к нам из советских времен. Они хорошо подойдут для использования в технике старого образца. Устройство может выдержать ток до 6 ампер.
- С6 – разновидность так называемых евророзеток, у которых более широкие отверстия для вилки. Они выступают над корпусом. Устройства подходят для применения в электроприборах, где есть соответствующая вилка.
Подготовительные работы
Перед началом установки розетки подберите нужную длину кабеля. Варианты, в которых есть заземление, требуют использования трехжильного кабеля. Если заземления нет, можно обойтись и разновидностью двухжильного. Как правило, жила, у которой желтый цвет изоляции, предназначена для заземления, красного или коричневого цвета будет фазный провод, синего – нулевой. Выбор сечения провода необходимо осуществлять, оценивая предстоящую нагрузку.
Параметры влагозащиты и пылезащиты имеют обозначение IP44. Применение такой маркировки свидетельствует об установке в сети прибора, защищенного от твердых частиц, размеры которых превышают 1 мм. Также защита нужна в случае наличия круговых брызг. Установка розетки в таких комнатах, как ванная или баня, нежелательна. Но эти помещения трудно себе представить без освещения. Следовательно, потребуется подбирать разновидность влагозащищенных устройств, которые будут снабжены специальными крышками. К этому вопросу нужно подходить со всей серьезностью.
Как можно выполнить установку проводков и розеток
Если необходимо установить розетку в толщу бетонной стены, предусмотрено устройство канала специального типа путем его штробления. Для того чтобы успешно выполнить такую процедуру, надо просверлить отверстия под подрозеточные коробки. После этого следует установить провода и коробки. Только теперь пришла очередь монтировать розетку. Этот процесс требует аккуратности и точности. Если хотите установить розетку в гипсокартонный материал, необходимо будет провести аналогичные работы. Разница будет заключаться только в том, что будет потрачено сравнительно не так много усилий.
Некоторые нюансы
Деревянные или глинобитные стены требуют применения открытого способа крепления проводки. Ведь её углубление внутрь стены будет небезопасным по правилам пожарной безопасности. Такая стена требует приобретения розетки, которая оснащена подрозетником. При установке парной розетки монтировать провод надо, используя специальные пластиковые коробки.
Описание типов подключения
Правильное подключение розетки зависит от того, сколько их и какие характеристики есть у того или иного электроприбора, подключенного к такой точке питания. Начните с выбора типа подключения, которых есть два:
- последовательный;
- параллельный.
Первый способ предусматривает необходимость подключать каждую следующую розетку от предыдущего устройства с нулём, фазой и заземлением. Так можно успешно собрать воедино вертикальным или горизонтальным способом более 5 розеток. Недостатком системы является ограничение для выполнения подключения мощных видов техники. Для таких розеток это нежелательно.
Параллельная схема подключения розетки предусматривает прямой путь к распределительной коробке. Процедура выполнения работ при этом следующая:
- Специальными колпачками, обычной изолентой или другими устройствами к участку провода питания распределительной коробки надо подсоединить провода от розетки.
- Каждую точку питания необходимо обеспечить проводами, которыми оснащена распределительная коробка. Таким образом, можно подключить устройство с большими возможностями энергопотребления, не рискуя при этом самой розеткой.
- Для осуществления такого подключения выбирайте провода с меньшими показателями сечения и возможностей, чем те, которые подведены к распределительной коробке.
Высота установки розетки
Как определить, на какой высоте устанавливать розетку? Здесь понадобятся чисто практические соображения:
- насколько удобно она расположена для пользователей;
- какой длины кабель электропитания устройств тяжелого типа – холодильников, стиральных машин, насколько он безопасен;
- необходимо учитывать, что потребуется выполнять ремонт розеток, а иногда и их полную замену.
Между полом и розеткой должно быт расстояние в 30 80 см. Если для установки розетки берется небольшая высота, позаботьтесь о том, чтобы это устройство было безопасным для детей. Можно подобрать изделие, в котором есть специальные шторки. Высота расположения верхней точки розетки не предусмотрена никакими конкретными нормами. Однако указано, что между плитой перекрытия и розеткой важно выдержать расстояние от 15 см. Край проёма окна должен быть расположен на расстоянии от 10 см. Если установить блок розетки ip44 подальше от окна, такое устройство будет лучше защищено от перепадов температур, воздействия влаги, пыли и многих других проявлений внешней среды. Можно приобрести розетку с защитной крышкой.
Особенности процесса установки
Электрики пользуются неукоснительным правилом, соответствующим официальной норме безопасности. Перед проведением работ важно, чтобы питание сети было отключено. Лучше перестраховаться двойным контролем и после отключения защитного автомата выполнить проверку проводки на отсутствие тока. Такая щепетильность убережет от неприятностей при установке розетки ip44.
Поэтапная инструкция

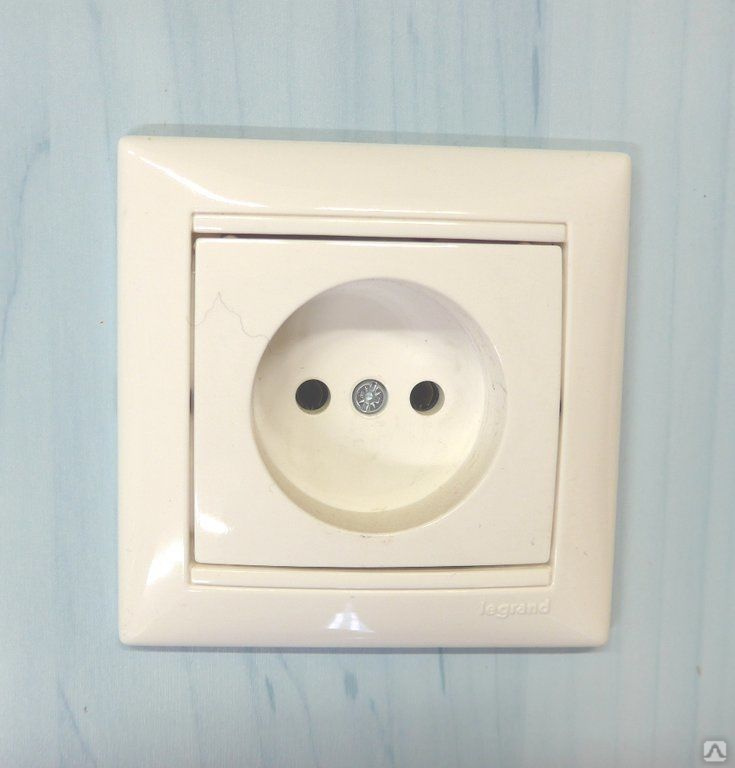

Итак, для установки розетки «Легранд» нужно пройти следующие этапы:
- Провести подготовительные работы – разобрать розетку на части.
- Подсоединить провода к накладной розетке «Легранд». Двойной или тройной кабель подключается к розеточным клеммам. Их надо расположить отдельно в корпусе.
- Подключить розетку путем закрепления колодки и привинчивания декоративной коробки.
- Прикрутить лапки до упора. При правильном подборе подрозетной коробки надежность применения такой конструкции гарантирована.
После завершения сборки розетки «Легранд» (накладной) подключите защитные автоматы и проверьте, насколько работоспособна точка питания. При этом распространенной ошибкой является включение первым бытового прибора. Контролируйте наличие напряжения с помощью мультиметра. Для безопасности выполнения работ при установке накладных розеток Legrand необходимо четко следовать рекомендациям. Так ваш дом, родные и близкие будут защищены от возможности поражения электрическим током.
Подведем итоги
Заменить розетку самостоятельно сможет даже молодой и неопытный хозяин, если будет следовать требованиям техники безопасности. Важно предварительно прочитать инструкцию по установке такого механизма, как накладные розетки Legrand, а также подготовить все необходимые детали и инструменты. Для начала монтажных работ розетку необходимо разобрать.
Обратите внимание, что все работы надо выполнять только при условии, что электричество в доме отключено. В ходе выполнения монтажа желательно перепроверять отсутствие напряжения. Так как кто то из домашних может случайно включить рубильник электропитания. Можно использовать специальные электроинструменты, тогда работы будут выполнены быстрее. При внимательном отношении к процессу, подключение накладной розетки можно выполнить качественно и аккуратно.
autogear.ru
Установка и демонтаж розетки стоимость. Схема подключения проходных розеток
Как же правильно менять или устанавливать розетки. Электрическая розетка — основной источник энергии в доме, через который мы пользуемся благами электроэнергии. Рассмотрим самую обычную розетку с заземляющим контактом.
Выглядит она так
У каждой розетки имеется два входа: фаза и ноль. Для бытовых приборов полярность не имеет значение, то есть как вставлять вилку в розетку — неважно. Третий контакт – заземляющий, он предназначен для чрезвычайных ситуаций, например при пробое фазы на корпус электроприбора, ток должен будет стечь по заземляющему проводнику.
Все стандартные розетки (не стандартные розетки мы не рассматриваем), рассчитаны на ток не более 16 ампер, то есть в них можно вставлять приборы мощностью не более 3,3 Киловатт. Все что потребляет больше энергии – требует специальных, силовых розеток.
Силовые розетки
Как правильно установить розетку?
Прежде чем начать какие-то работы, по замене или установке розеток, отключите питание в щите, — выключите автомат или выкрутите пробки, или что там у вас? Не забудьте прилепить на автомат скотч или изоленту, или просто предупредите, чтобы их случайно не включили. Обязательно проверьте индикатором отсутствие фазы на проводах. Наличие индикатора при работе с электричеством обязательно!
Хороший индикатор от ИЕК
Плохой индикатор — не покупайте такой
Если взять, и посмотреть на снятую розетку с обратной стороны, то мы увидим болтовые зажимы (бывают еще и пружинные зажимы), в которые должен вставляется провод. Болтовые — затягиваются при помощи отвертки, пружинные — зажимаются пальцами рук. Определенно можно сказать, что болтовые зажимы намного надежнее пружинных. Также на розетке с заземлением, должен присутствовать третий зажим, он обычно отличается от двух других, и обычно находиться по середине. Главное не перепутать и не вставить в него фазный провод.
Зажимы в розетках
Электрики по привычке, начинают с желто-зеленого провода заземления и заканчивают фазным. В нашем случае, с какого провода начинать не имеет никакого значения, главное правило, — зажим должен крепко держать провод. Одна из основных причин возгорания электропроводки, — это плохой контакт. В лучшем случае, плохо зажатый провод приведет к треску в розетке. В зажим заземляющего контакта вставляется желто-зеленый провод. Фазный провод (любой цвет) и нулевой (синий) вставляются в любой из 2х оставшихся зажимов. Важно не перепутать, и не вставить фазный провод в зажим заземляющего контакта. Тщательно зажимаем провода, закручивая болтик отверткой, после — проверяем, с небольшим усилием потянув провод от зажима себя.
Важно помнить! Что запас кабеля, выходящего из подрозетника, должен составлять не менее 10 сантиметров! Никогда не жалейте кабель, и оставляйте запас побольше. Практикующие электрики, обычно оставляют сантиметров 20 запаса, чтобы наверняка. Для того чтобы розетка легко встала в подрозетник, и провода внутри подрозетника не мешались, 10 см — это оптимально.
Запас кабеля
Расплетаем кабель и зачищаем провода (как зачищать провода). Обрезаем оголенный провод, чтобы он выступал из изоляции на 1 см, не больше! Внешнюю изоляцию кабеля отрезаем, лучше ее убрать как можно больше, чтобы она также не мешала встать розетке ровно.
Когда розетка установлена в гнездо, остается закрепить ее саморезами к подрозетнику, при этом выровняв розетку по уровню, и закрутить распорки если они есть. Именно в такой последовательности! Сначала саморезы, потом распорки, после этого (если подрозетник установлен правильно), можно быть уверенным, что розетка установлена правильно!
Иногда корректно поставить розетку не получается, из-за плохого посадочного места (подрозетника), или розетки без распорок. В таких случаях, все бывалые электрики начинают импровизировать: подкладывать что-то под распорку, сверлить отверстия возле подрозетника, или вкручивать длинные саморезы, — кто во что горазд.
Установка проходных розеток
В большинстве случаев розетки являются проходными, то есть. в один зажим такой розетки можно вставить 2 провода. Один провод подает напряжение, второй отдает его дальше. В проходные розетки можно вставлять провода разных металлов, но обязательно одинаковым сечением и чтобы они не соприкасались между собой (вставлять через болт), чтобы зажим нормально прижал два провода.
Количество проходных розеток на одной линии, не может и не должно быть бесконечным. При замене проводки, профессиональные электрики, для расчета количества проходных розеток на линию (при отсутствии проектной документации), руководствуются в первую очередь здравым смыслом. Если розеточная группа будет достаточно загруженной (например кухня), то нужно учитывать максимально возможный потенциал каждой розетки, а это 16 Ампер или 3,3 КВатт на точку. В этом случае, рекомендуется ставить не больше 3-4 розеток. Если же линия будет не слишком загруженной, то мы рекомендуем устанавливать не более 8-10 розеток на линию.
Проходные розетки
Монтаж наружной розетки
Наружная (накладная) розетка отличается только тем, что она наружная — факт! По сути, процесс монтажа наружной розетки одинаков с внутренней, просто накладную розетку необходимо прикрутить к стене. Неважно как Вы это сделаете, просто нужно чтобы она там держалась… хорошо держалась. В остальном подсоединение проводов к зажимам аналогично.
Накладная розетка
Демонтаж розеток
Дело в том, что не каждый умеет правильно снять старую розетку. Так как они бывают разные, то и снимаются по-разному, описать все способы невозможно, подойдет любой, вплоть до выдалбливания перфоратором. В основном чтобы снять внутреннюю розетку, нужно открутить болтик посередине пятачка (как у поросенка), если его нет (болта, не пятачка), то накладка может стоять на защелках, для этого необходимо снять рамку, аккуратно потянув её за угол, после чего станут видны защелки пятачка. Когда все декоративные накладки сняты, можно извлечь внутреннюю часть розетки, ослабив распорку или открутив саморезы по краям (если она прикручена или стоит на распорке).
Если не получается что-то сделать своими силами, то вызов электрика круглосуточно здесь!
xn--e1agfbb6an8f.org
монтаж и подключение. Виды накладных розеток
Домашний уют 29 сентября 2017Знания мастера о правилах подключения розетки позволят жильцам уберечься от опасности быть пораженными ударом электрического тока. Такое условие является главным при монтаже накладной розетки, но не единственным. Из-за неправильного подключения не будет выполнено качественное обеспечение электропитанием различных устройств. Если установка розетки недостаточно надежна, то она не сможет служить людям длительный период времени.
Изучение информации о монтаже накладной розетки, предложенной в данной статье, не займет у читателя много времени. Но тот багаж знаний, который содержит изложенный материал, имеет много ценных сведений. Они касаются особенностей выполнения работ, производимых в домашней электросети. Такая информация может пригодиться в жизни. Мы никогда не знаем, в какой момент полученные знания могут стать для нас полезными.
При ремонте розеток, выключателей, рубильников и прочей аппаратуры понадобится налаживать их, а также выполнять переустановку или установку на новое место. Проведение данных работ по монтажу накладной розетки необходимо организовать таким образом, чтобы не возникало сомнений относительно безопасности и надежности устройств. Как вы понимаете, на кону безопасность жилья и всех людей, которые там обитают.
Как устроена розетка
Основным узлом накладной двойной розетки является устройство колодки в сборе, тыльная сторона которой защищена с помощью подрозетника. Наружная сторона имеет декоративную коробку и закрепленный винт. Устройство коробки розетки rj 45 накладной – это в основном лицевая панель и рамка. Применение подрозетника необходимо, если розетку надо установить на поверхность стены, а не в углубления.
Колодка накладной двойной розетки состоит из следующих элементов:
- корпуса;
- фазный и нулевой контакты, куда и будет включена вилка;
- клеммы, чтобы подсоединять электросетевые провода;
- заземляющие контакты;
- подвижные или жестко закрепленные лапки, чтобы крепить в коробке или на плоскости.
Особенности системы заземления
Заземлением оснащены не все розетки rj 45 накладные. Простые устройства не предусматривают наличия такой системы. Завинчивая винты, можно рассчитывать, что располагаться подвижные лапки будут в стороны. Они закрепятся на поверхности стенок пластиковой коробки. У лапок с двойными язычками более надежная фиксация соединений. Они более острые, поэтому глубоко проникают в толщу пластика. Если клеммы, подсоединяющиеся к электросетевому проводу, будут винтового типа, они требуют предварительной смазки. Для этой цели понадобится применение холодного припоя.
Видео по теме
Описание разновидностей розеток
Прежде чем выполнить качественный монтаж накладной розетки, её необходимо успешно выбрать. Существуют варианты выбора розеток, которых больше ста. Их отличия будут заключаться в строении и выполняемых функциях. Для применения в бытовых условиях практикуются простые устройства – это те, которые рекомендованы ГОСТом. Их выбор будет зависеть от целей применения.
Есть несколько видов накладных розеток, которые наиболее распространены:
- Тип С 1а – устройство, в котором заземление отсутствует. В рабочих условиях такая розетка переносит не более 10 А постоянного тока, 16 А – переменного и напряжение до 250 В. Такая розетка может обеспечить функционирование устройства, которое вполне обойдется без заземлительной системы.
- С 2а – устройство, у которого сбоку отмечается наличие двух контактов для заземления. При рабочих параметрах, которые сходны с первым типом, такая розетка допускает возможность подключить электроприбор высокого уровня мощности – стиральные машины, водонагревательные колонки, водяные насосы.
- С 3а – устройство, подобное прибору С 2а, но у него штифтовой вид заземления.
- С 5 – разновидность розеток, которые пришли к нам из советских времен. Они хорошо подойдут для использования в технике старого образца. Устройство может выдержать ток до 6 ампер.
- С6 – разновидность так называемых евророзеток, у которых более широкие отверстия для вилки. Они выступают над корпусом. Устройства подходят для применения в электроприборах, где есть соответствующая вилка.
Подготовительные работы
Перед началом установки розетки подберите нужную длину кабеля. Варианты, в которых есть заземление, требуют использования трехжильного кабеля. Если заземления нет, можно обойтись и разновидностью двухжильного. Как правило, жила, у которой желтый цвет изоляции, предназначена для заземления, красного или коричневого цвета будет фазный провод, синего – нулевой. Выбор сечения провода необходимо осуществлять, оценивая предстоящую нагрузку.
Параметры влагозащиты и пылезащиты имеют обозначение IP44. Применение такой маркировки свидетельствует об установке в сети прибора, защищенного от твердых частиц, размеры которых превышают 1 мм. Также защита нужна в случае наличия круговых брызг. Установка розетки в таких комнатах, как ванная или баня, нежелательна. Но эти помещения трудно себе представить без освещения. Следовательно, потребуется подбирать разновидность влагозащищенных устройств, которые будут снабжены специальными крышками. К этому вопросу нужно подходить со всей серьезностью.
Как можно выполнить установку проводков и розеток
Если необходимо установить розетку в толщу бетонной стены, предусмотрено устройство канала специального типа путем его штробления. Для того чтобы успешно выполнить такую процедуру, надо просверлить отверстия под подрозеточные коробки. После этого следует установить провода и коробки. Только теперь пришла очередь монтировать розетку. Этот процесс требует аккуратности и точности. Если хотите установить розетку в гипсокартонный материал, необходимо будет провести аналогичные работы. Разница будет заключаться только в том, что будет потрачено сравнительно не так много усилий.
Некоторые нюансы
Деревянные или глинобитные стены требуют применения открытого способа крепления проводки. Ведь её углубление внутрь стены будет небезопасным по правилам пожарной безопасности. Такая стена требует приобретения розетки, которая оснащена подрозетником. При установке парной розетки монтировать провод надо, используя специальные пластиковые коробки.
Описание типов подключения
Правильное подключение розетки зависит от того, сколько их и какие характеристики есть у того или иного электроприбора, подключенного к такой точке питания. Начните с выбора типа подключения, которых есть два:
- последовательный;
- параллельный.
Первый способ предусматривает необходимость подключать каждую следующую розетку от предыдущего устройства с нулём, фазой и заземлением. Так можно успешно собрать воедино вертикальным или горизонтальным способом более 5 розеток. Недостатком системы является ограничение для выполнения подключения мощных видов техники. Для таких розеток это нежелательно.
Параллельная схема подключения розетки предусматривает прямой путь к распределительной коробке. Процедура выполнения работ при этом следующая:
- Специальными колпачками, обычной изолентой или другими устройствами к участку провода питания распределительной коробки надо подсоединить провода от розетки.
- Каждую точку питания необходимо обеспечить проводами, которыми оснащена распределительная коробка. Таким образом, можно подключить устройство с большими возможностями энергопотребления, не рискуя при этом самой розеткой.
- Для осуществления такого подключения выбирайте провода с меньшими показателями сечения и возможностей, чем те, которые подведены к распределительной коробке.
Высота установки розетки
Как определить, на какой высоте устанавливать розетку? Здесь понадобятся чисто практические соображения:
- насколько удобно она расположена для пользователей;
- какой длины кабель электропитания устройств тяжелого типа – холодильников, стиральных машин, насколько он безопасен;
- необходимо учитывать, что потребуется выполнять ремонт розеток, а иногда и их полную замену.
Между полом и розеткой должно быт расстояние в 30-80 см. Если для установки розетки берется небольшая высота, позаботьтесь о том, чтобы это устройство было безопасным для детей. Можно подобрать изделие, в котором есть специальные шторки. Высота расположения верхней точки розетки не предусмотрена никакими конкретными нормами. Однако указано, что между плитой перекрытия и розеткой важно выдержать расстояние от 15 см. Край проёма окна должен быть расположен на расстоянии от 10 см. Если установить блок розетки ip44 подальше от окна, такое устройство будет лучше защищено от перепадов температур, воздействия влаги, пыли и многих других проявлений внешней среды. Можно приобрести розетку с защитной крышкой.
Особенности процесса установки
Электрики пользуются неукоснительным правилом, соответствующим официальной норме безопасности. Перед проведением работ важно, чтобы питание сети было отключено. Лучше перестраховаться двойным контролем и после отключения защитного автомата выполнить проверку проводки на отсутствие тока. Такая щепетильность убережет от неприятностей при установке розетки ip44.
Поэтапная инструкция
Итак, для установки розетки «Легранд» нужно пройти следующие этапы:
- Провести подготовительные работы – разобрать розетку на части.
- Подсоединить провода к накладной розетке «Легранд». Двойной или тройной кабель подключается к розеточным клеммам. Их надо расположить отдельно в корпусе.
- Подключить розетку путем закрепления колодки и привинчивания декоративной коробки.
- Прикрутить лапки до упора. При правильном подборе подрозетной коробки надежность применения такой конструкции гарантирована.
После завершения сборки розетки «Легранд» (накладной) подключите защитные автоматы и проверьте, насколько работоспособна точка питания. При этом распространенной ошибкой является включение первым бытового прибора. Контролируйте наличие напряжения с помощью мультиметра. Для безопасности выполнения работ при установке накладных розеток Legrand необходимо четко следовать рекомендациям. Так ваш дом, родные и близкие будут защищены от возможности поражения электрическим током.
Подведем итоги
Заменить розетку самостоятельно сможет даже молодой и неопытный хозяин, если будет следовать требованиям техники безопасности. Важно предварительно прочитать инструкцию по установке такого механизма, как накладные розетки Legrand, а также подготовить все необходимые детали и инструменты. Для начала монтажных работ розетку необходимо разобрать.
Обратите внимание, что все работы надо выполнять только при условии, что электричество в доме отключено. В ходе выполнения монтажа желательно перепроверять отсутствие напряжения. Так как кто-то из домашних может случайно включить рубильник электропитания. Можно использовать специальные электроинструменты, тогда работы будут выполнены быстрее. При внимательном отношении к процессу, подключение накладной розетки можно выполнить качественно и аккуратно.
Источник: fb.ru Домашний уют Установка проходного выключателя: монтаж и подключениеКаждый из нас неоднократно сталкивался с ситуацией, когда для включения света нужно пересекать темную комнату, что очень неудобно. Помочь здесь может установка проходного выключателя, который позволит управлять освеще…
Домашний уют Установка мойки на кухне: правила монтажа и подключениеКухонная мойка – один из элементов наполнения рабочего пространства кухни, придающий ей функциональность. Потому качество дальнейшей эксплуатации сантехники зависит от правильности выбора и установки мойки на ку…
Технологии Как установить накладной потолочный светильник светодиодный для дома и офиса. Виды и преимуществаВстроенный, навесной или накладной светодиодные светильники все чаще применяются для освещения не только жилых домов, но и офисов благодаря их долговечности и экономичности. Правильность освещения становится важней за…
Технологии Монтаж компьютерной розетки: категории и технология подключенияЧтобы пользоваться интернетом, потребуется провести сетевой кабель. Для этого применяют специальные розетки. Их можно установить самостоятельно. В продаже представлено несколько видов розеток. Они отличаются производи…
Домашний уют Розетка 380 Вольт – виды, характеристики, схема и подключениеЭлектрические розетки на 380 вольт применяются на предприятиях и в строительстве, а также в частных домах, на дачах или в автогаражах, чтобы подключать сварочные аппараты, двигатели, компрессоры и оборудование, требую…
Бизнес Медные радиаторы: обзор, характеристики, виды, особенности монтажа и отзывыВодяное отопление обязательно должно предполагать наличие батарей, они нагревают воздух внутри здания и излучают тепло. Для изготовления радиаторов используется сталь, чугун, медь и алюминий. Медные радиаторы не являю…
Бизнес Силосы для хранения зерна: особенности изготовления, монтаж и видыТехническая организация условий хранения – один из важнейших этапов в обращении с зерновыми культурами. От того, насколько правильно выбрано оборудование для временного содержания сельскохозяйственной продукции,…
Дом и семья Карнизы настенные: описание, виды, технология монтажа и отзывыПравильно подобранные гардины не только делают помещение более уютным, но и способны дополнить интерьер и даже стать его главным элементом. Особое значение имеет крепление для штор, которое помимо обеспечения легкого …
Домашний уют Потолочный плинтус: виды, особенности монтажа и рекомендацииОформление потолочной поверхности – сложная задача. Все должно быть продумано, вплоть до размещения осветительных приборов. В обрамлении потолка используют потолочный плинтус, виды которого довольно разнообразны…
Домашний уют Уличный светодиодный экран: обзор, виды, особенности монтажа и отзывыСветотехника давно используется в качестве способа организации наружной рекламы. В процессе эволюции устройства такого типа менялись в размерах, формах и эксплуатационных характеристиках. На сегодняшний день прочно оф…
monateka.com
Электрические розетки. Выбор, монтаж, установка и схема подключения розеток.
Электрические розетки
В России используются розетки на 16 А с круглыми гнездами. Перед началом работы с любой розеткой отключите электропитание на щитке или отключите автомат конкретной цепи. Затем убедитесь в отсутствии напряжения в розетке с помощью пробника.
Типы розеток
Хотя все розетки функционально одинаковы, есть несколько нюансов, которые нужно учитывать при выборе.
Розетки без заземления следует применять в домах старого фонда с двухпроводными сетями. В новых, а также реконструируемых зданиях прокладываются трехпроводные сети, поэтому для обеспечения должного уровня электробезопасности розетки должны быть с заземляющим контактом.
Розетка скрытой установки без заземления
Розетка скрытой установки с заземлением немецкого стандарта
Розетка скрытой установки с заземлением французского стандарта
Накладная розетка с заземлением немецкого стандарта
Установка блоков из нескольких розеток, хотя они и довольно дороги, удобна в тех местах, где электроприборы сгруппированы
При этом в розетках французского стандарта из-за асимметричного расположения заземляющего контакта система поляризована, т. е. вилка вставляется всегда в одном положении. Это позволяет быть уверенным в том, что, например, фазный контакт подсоединен все время к центральному контакту патрона лампы накаливания, а не к легкодоступному резьбовому корпусу цоколя, или что однополюсный выключатель все время разрывает фазный провод. Кроме того, современные нормы требуют, чтобы розетки, устанавливаемые в квартирах, были оснащены защитными шторками, автоматически закрывающими гнезда розетки при вынутой вилке.
Количество розеток в помещениях также нормировано. В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров.
В кухнях квартир следует предусматривать не менее четырех розеток.
Розетки могут устанавливаться на поверхности стены (основание таких накладных розеток, или розеток наружной установки, крепится шурупами к стене) или встраиваться в стену в установочной коробке заподлицо с поверхностью, так что видна только лицевая панель (встраиваемые розетки, или розетки скрытой установки).
Размещение розеток
Выберите наиболее удобные места для аудиоцентра, компьютера, настольных ламп, телевизора и т. п., где и располагайте розетки. Чтобы не пришлось применять тройники и удлинители, равномерно распределите розетки по периметру комнат, а где возможно, сделайте двойные. Не забудьте про розетки для пылесоса в коридорах и на лестничных площадках. Оптимальной высотой для розетки считается 225—300 мм над полом.
Оптимальная высота для розетки
Для людей в инвалидной коляске рекомендуется устанавливать розетки на высоте 450—1200 мм от пола. Если вы желаете сделать дополнительные розетки на этом уровне, просто проведите короткие вертикальные ответвления от существующих розеток. Над кухонным рабочим столом установите по крайней мере четыре розетки на высоте примерно 150 мм от его поверхности. Кроме того, сделайте розетки для напольных электроприборов, таких, как холодильник и посудомоечная машина.
Установка розеток
Накладные розетки проще устанавливать, но встраиваемые розетки не только выглядят привлекательнее, но и менее подвержены механическим повреждениям, например пылесосом или детскими игрушками.
Установка накладной розетки
Снимите корпус изделия. Маленькой отверткой удалите одну из тонких пластиковых заглушек, закрывающих отверстия для подвода кабеля на задней стороне основания (при скрытой проводке), и пропустите через него кабель. (В случае открытой проводки кабель подводится через отверстие в боковой стороне розетки.) Плотно прижмите основание к стене, одновременно выровняв его с помощью небольшого пузырькового уровня. Шилом через крепежные отверстия разметьте положение крепежа на стене. Просверлите соответствующие отверстия и вставьте в них дюбели. Закрепите основание с механизмом на стене шурупами (1). Подсоедините провода (2) и соберите розетку (3).
1. Закрепите основание на стене
2. Подсоедините провода
3. Соберите розетку
Установка встраиваемой розетки
Кирпичные или бетонные стены
Приложите монтажную (установочную) коробку к стене и обведите ее карандашом, разметьте паз для проводки (1). Зубилом срубите штукатурку до кладки внутри линий разметки. Внутри разметки коробки сверлом по камню сделайте несколько рядов отверстий на глубину коробки, затем зубилом удалите материал между ними так, чтобы коробка была заподлицо с поверхностью штукатурки (2). Уложите кабель в паз и подведите его к месту установки коробки (3) с запасом по длине.
Вставьте кабель в монтажную коробку, предварительно удалив в ней заглушку с нужной стороны. Заполните углубление раствором алебастра и установите коробку, выровняв ее по горизонту (4). Нанесите на стену штукатурку вокруг монтажной коробки и поверх проводки в пазу стены (5). После схватывания раствора подсоедините (6) и установите саму розетку (7), а потом декоративную рамку (8). Подробнее о подсоединении розеток.
Длина жил кабеля
Всегда оставляйте запас длины жил кабеля для подключения. Это облегчит само подключение, а также замену розетки, выключателя и т. п. в будущем. Избыток длины жил компенсируйте их изгибанием.
Монтаж розетки скрытой установки на кирпичную или бетонную стену
Монтаж в гипсокартон
Разметьте положение монтажной коробки и с помощью дрели с коронкой диаметром 67—68 мм вырежьте отверстие (1). При вырезании отверстия работайте на низких оборотах дрели. Подведите (2) и вставьте кабель в монтажную коробку (3), предварительно удалив заглушку с нужной стороны. Фиксируйте монтажную коробку крепежными винтами. В заключение подсоедините и установите саму розетку, как при установке в кирпичную или бетонную стену (см. выше 6, 7, 8).
Установка монтажной коробки в гипсокартон
Монтажные коробки для гипсокартона
Для монтажа электроустановочных изделий в гипсокартон применяются специальные монтажные коробки. К гипсокартону они прижимаются при помощи внутренних лапок, которые в исходном состоянии убраны. После установки коробки в отверстие стены при вращении крепежных винтов лапки выдвигаются и перемещаются по своим каналам, постепенно прижимая коробку к гипсокартону изнутри. Снаружи коробка удерживается за счет тонкого ободка.
Замена розеток
Существует несколько вариантов замены розеток. Замена одинарных розеток двойными является одним из способов увеличения количества точек подключения в помещении.
Простая замена
Заменить неисправную одинарную розетку одинарной новой — достаточно просто. Перед началом работы не забудьте отключить в щитке автоматический выключатель, защищающий данную цепь.
Замена встраиваемой розетки
К современной стандартной монтажной коробке подойдет розетка практически любой модели.
У старой розетки выверните крепежный винт лицевой панели и снимите ее. Если крепежный винт отсутствует, то панель крепится внутренними защелками. Декоративная рамка таких розеток также крепится защелками (1). Сначала демонтируйте ее, аккуратно поддев отверткой. Затем, внимательно осмотрев конструкцию лицевой панели, найдите защелки и, отжимая их отверткой, снимите панель (2). Ослабьте винты крепления суппорта и извлеките его вместе с механизмом из коробки. Ослабьте зажимы (клеммы) и отсоедините провода. Проверьте состояние монтажной коробки и подсоедините провода к клеммам новой розетки. Зафиксируйте суппорт винтами.
Если в монтажной коробке не предусмотрено винтовое крепление, используйте розетки со встроенными захватами (лапками) (3). Подключите провода к розетке и установите ее в монтажную коробку, затянув винты лапок. При затягивании винтов острые кромки лапок врезаются во внутренние стенки коробки, надежно фиксируя ее. Будьте внимательны, не допускайте попадания проводов под лапки.
Замена накладной розетки
Выверните винт крепления корпуса старой розетки. Если корпус крепится защелками, отожмите защелки отверткой через специальные прорези (способ отжимания обычно указан на корпусе). Снимите корпус, ослабьте винты клемм (или нажмите на толкатели, в случае пружинных клемм, отсоедините провода. Выверните шурупы крепления основания и снимите его. Примерьте
новое основание, возможно, придется высверлить новые отверстия в стене для дюбелей под шурупы. При скрытой проводке отверстие для ввода кабеля сделайте в основании розетки, при открытой проводке — в боковой стороне корпуса (4). Заведите провода в отверстие и закрепите основание шурупами. Подсоедините провода, наденьте корпус, заверните винт его крепления либо просто нажмите на корпус до защелкивания, если он крепится защелками.
Монтажные коробки старого образца
Монтажные коробки в старых домах обычно настолько велики, что даже при полной затяжке винтов лапки плохо фиксируют розетку в коробке. В таких случаях розетку можно надежно закрепить, проложив между лапками и внутренней стенкой коробки проставку. Из подручных средств подойдет, например, кольцо из резиновой ленты толщиной несколько миллиметров. Ее можно вырезать из отслужившего резинового коврика. Радикальным решением проблемы будет современная монтажная коробка подходящего размера, вставленная в старую на растворе алебастра.
Замена одинарной розетки двойной
Любую одинарную розетку можно заменить двойной без изменения проводки.
Замена одинарной розетки скрытой установки
В ассортименте многих производителей присутствуют такие розетки со сдвоенным механизмом, адаптированным для монтажа в стандартную одинарную коробку. Поэтому просто демонтируйте старую розетку и установите новую, как указано выше. Не забудьте отключить электроэнергию перед началом работ!
Замена одинарной накладной розетки
Для замены такой розетки двойной накладной розеткой достаточно просто поменять механизмы вместе с основаниями. Отвернув крепежный винт или отжав защелки, снимите корпус одинарной розетки и отсоедините провода. Демонтируйте основание розетки. Снимите корпус двойной розетки, удалите заглушку для подвода кабеля. Установите новое основание с механизмом, выровняйте его, разметьте и высверлите отверстия для дюбелей под шурупы. Закрепите основание шурупами. Подключите провода и соберите розетку.
1. Декоративная рамка может крепиться защелками. Подденьте рамку отверткой, вставляя ее в пазы
2. Подденьте отверткой лицевую панель рядом с защелками
3. Встроенные захваты. Желтым цветом показано начальное положение захватов, красным — после затягивания винтов
4. Одинарная накладная розетка со снятым корпусом. Показан случай подключения скрытой проводки
Подсоединение розеток
Подсоединение розеток — ответственный этап монтажа. От качества его исполнения зависят безопасность и нормальная работа цепи, розетки и подключенного к ней электроприбора. Принцип подсоединения накладных и встраиваемых розеток одинаков. Ниже показано подсоединение встраиваемых розеток.
При подключении кабеля снимите, как обычно, оболочку, зачистите жилы и подсоедините их к клеммам: голубую — к нейтральной клемме (N), коричневую (красную, белую, черную …) — к фазной клемме (L), а заземляющую, желтозеленую, — к клемме заземления.
Если маркировка на розетке отсутствует, то порядок подключения фазной и нулевой жил не важен. Однако желательно соблюдать единообразие подсоединения розеток во всей квартире. В дальнейшем это облегчит их обслуживание и поиск неисправностей.
Завершив подсоединение, потяните за каждую жилу, чтобы проверить надежность крепления. Согните проводники так, чтобы они поместились внутри монтажной коробки, и установите розетку.
Схема подсоединения розетки
Розеточные клеммы
Для подсоединения электроустановочных изделий обычно применяют два типа клемм — винтовые и пружинные. Розеточные клеммы часто делают двойными. Это позволяет зажимать сразу два проводника — например, входящий и проводник, идущий к следующей розетке.
Винтовые розеточные клеммы
Двойная винтовая клемма обеспечивает одновременное зажатие двух проводников сечением от 0,75 до 2,5 мм2.
Зажатие проводов осуществляется через клеммную планку, рифленая поверхность которой обеспечивает надежное соединение.
Гнездо розетки с винтовой клеммой
Розетка с винтовыми клеммами со снятой лицевой панелью. Вид спереди
Розетка с винтовыми клеммами со снятой лицевой панелью. Вид со стороны клемм
Пружинные розеточные клеммы
Пружинный элемент клеммы, разделенный симметрично на две части, обеспечивает одновременное подключение двух проводников разного сечения от 1 мм2 до 2,5 мм2 и гарантирует надежность подключения. Пружинные элементы обеспечивают стабильный контакт и фиксацию проводника.
Гнездо розетки с пружинной клеммой
Для отсоединения проводника необходимо до упора нажать на специальный толкатель, который ослабляет пружинные элементы, и извлечь провод. Конструкция зажимов позволяет подсоединять в т. ч. и гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную сплести жилы (без оконцовки кабельными наконечниками).
Отдельная жила кабеля вводится в зажим с одновременным нажатием на толкатель. Для обеспечения качественного соединения необходимо точно определить необходимую длину снятия оболочки подсоединяемых проводников. Шаблон для замера длины снятия оболочки обычно расположен на задней панели каждого механизма.
Розетка с пружинными клеммами со снятой лицевой панелью. Вид со стороны клемм
Розетка с пружинными клеммами со снятой лицевой панелью. Вид спереди
Розетка с пружинными клеммами со снятой лицевой панелью. Вид сзади
www.eti.su
Виды электрических розеток GIRA накладного монтажа
data-ad-client=»ca-pub-8500535684762915″data-ad-slot=»5154711584″>
data-ad-client=»ca-pub-8500535684762915″data-ad-slot=»9864112785″>
Добрый день, читатели блога!
Сегодня мы продолжаем разговор про электрические (штепсельные) розетки GIRA. О розетках скрытого монтажа я уже писал вот здесь. Сегодня рассмотрим накладные розетки GIRA.Компания GIRA выполняет розетки накладного монтажа с разными классами защиты: IP20, IP21, IP44 и IP66. О классах защиты электрических приборов я уже писал вот здесь – так что сразу можете освежить информацию.
Пластиковые розетки IP20 – самостоятельные изделия. Один артикул – одно готовое изделие. Доступно только одно цветовое решение – белый. Розетки могут быть одиночные, двойные и тройные.
Возможна комбинация одноклавишного выключателя и розетки.
Розетки с классом защиты IP21 существуют в пластиковом корпусе с установочной рамкой серии Standard55 или в алюминиевом корпусе на основе профиля Profil55. Начнем по порядку.Розетки в пластиковом корпусе получают путем сочетания корпуса накладного монтажа и механизма розетки. Сам механизм вы можете выбрать любой – обычный, с защитными шторками, с брызгозащитной крышкой и т.п.
Сами корпусы накладного монтажа могут быть от одного до трех постов. Другими словами есть возможность сделать одиночную розетку, двойную и тройную. Возможны два цвета корпуса – глянцевый кремовый и глянцевый белый. В корпусе предусмотрен вывод под кабель-канал.
Розетки в алюминиевом корпусе получаются путем сочетания профиля Profil55 и механизма розетки. Саму розетку вы также как и в предыдущем случае можете выбрать любую.
Корпус накладного монтажа может быть от одного до восьми постов. Возможны два цветовых исполнения – белый с лакировкой и алюминий. Данные изделия являются излюбленными решениями для организации розеточных блоков на фартуках кухонных гарнитуров.
Теперь рассмотри розетки накладного монтажа GIRA с классом защиты IP44. Данные розетки выполняются в серой цветовой гамме. Существуют как обычные розетки, так и «хитрые».В предыдущей статье я уже писал, что пунктуальные немцы любят все подписывать. Так вот в ассортименте GIRA есть накладные розетки с полем для надписей.
Кроме однопостового исполнения есть розетки на два и три поста. Они могут быть в горизонтальном и вертикальном исполнении. Также как и предыдущем примере — эти розетки могут быть с полем для надписи.
Очень интересны запирающиеся розетки. На крышке данной розетки расположен замок. Замок можно закрыть на ключ, и тем самым ограничить доступ к электрической сети. Затрудняюсь сказать с какой целью используются такие розетке в Европе. Ну только если ограничить доступ соседа :). Лично я использую такую розетку уже несколько лет на даче, но с другой целью. Ранее у меня стояла обычная накладная розетка с IP44. Но как-то приехав на дачу зимой я заметил, что рядом с розеткой намело целый сугроб. Так вот снег слегка приоткрыл крышку. Розетка конечно была на зиму обесточена. Но тем не менее я заменил эту розетку на запирающуюся розетку немецкого производителя Busch-Jaeger. Так вот с этих пор розетка стала полностью защищена от снега! Фото конечно прилагаю :).У GIRA такая розетка возможна в двух модификациях: с индивидуальным ключом (артикул 044730) и с серийным (артикул 044930).
Для большей защиты, а в частности от токов утечки, существует розетка с интегрированным устройством защиты (УЗО). Данная розетка будет хорошо функционировать в диапазоне температур от – 25 до +40 градусов Цельсия. Контрольный аварийный ток 30mA.Если к такой розетке подсоединить оставшиеся обычные розетки, то они тоже станут защищены от аварийных токов.
Для владельцев загородных домов и дач будет полезно комбинированное изделие – выключатель с розеткой. Выключателем можно включать, допустим, свет на террасе, а розетку использовать для радиоприемника 🙂Такие комбинированные изделия выполняются в горизонтальной и вертикальной установке.
Для повышения класса защиты до IP66 уже необходимо покупать не только розетку, а и специальную вилку с байонетным креплением! После того, как вы вставите такую вилку в розетку, необходимо будет закрутить гайку. Но зато такое соединение можно расположить под проливным дождем!
На этом обзор накладных розеток GIRA можно считать законченным. Если учесть предыдущую статью про розетки скрытого монтажа – то ассортимент электрических (штепсельных) розеток компании GIRA изучен полностью!Надеюсь, вам была полезна данная статья!До скорых встреч!С уважением к вам,Андрей Лоскутов
data-ad-client=»ca-pub-8500535684762915″data-ad-slot=»3817579189″data-ad-format=»auto»>
favorite-socket.ru
Скрытая розетка – варианты установки, замена накладной розетки на встроенную.
Скрытая розетка и скрытая проводка выглядят гораздо привлекательней открытой, да и риск механических повреждений гораздо меньше. Сейчас встретить открытую проводку можно только в деревянных домах и хозяйственных постройках, но и в этих случаях провода размещают в коробах.
Возможные варианты
В каких случаях придется устанавливать скрытую розетку?
- Самый распространенный вариант — необходимость в прокладке дополнительной линии. Она может идти от коробки в комнате, а может прокладываться от счетчика с установкой своего автомата или УЗО (если есть необходимость в подключении мощного электроприбора).
- В старом жилом фонде еще можно встретить открытую или комбинированную проводку. Но в обоих случаях розетки и выключатели бывают накладными.
- При строительстве дома или получении квартиры в новостройки (когда все инженерные коммуникации приходится проводить с нуля).
В последнем случае объем и сложность работ таковы, что их лучше доверить профессионалу. Но поставить дополнительную или заменить накладную на встроенную розетку можно своими руками, тем более заменить устаревшую модель на современную.
Как поменять накладную на встроенную розетку ― установка розеток
Это простейший случай без прокладки проводки от коробки. Вначале необходимо обесточить сеть — отключить автомат или выкрутить пробки.
Хоть и редко, но бывают случаи, когда фаза заведена мимо щитка. Поэтому лучше предварительно проверить наличие напряжения вольтметром или пробником (индикатором напряжения).
Снимают старую розетку, определяют место для новой.
Как подключить розетку?
Существуют варианты:
- можно установить на прежнем месте (скорее всего на расстоянии от пола в 90 см).
- А можно перенести в соответствии с евростандартом — на высоту в 30 см от пола.
Но в обоих случаях придется наращивать провод и делать в стене углубление под монтажную коробку (подрозетник).
Почему в обоих? Старая проводка чаще всего была алюминиевой, а это довольно хрупкий металл, и выполнить надежное подключение новой розетки на старые концы вряд ли получится. В идеале следует проложить от коробки новую линию из кабеля с медным проводом, но это лучше делать во время комплексного ремонта. Можно, конечно, пойти на компромисс — подключиться к старому кабелю. Скрутку алюминия и меди применять категорически нельзя — используют переходную колодку, под которую делают небольшое углубление, а от него штробят канал к месту установки розетки. Кусок нового кабеля отмеряют с запасом.
Затем при помощи перфоратора, дрели или обычного зубила и молотка производят углубление под монтажную коробку с небольшим люфтом по диаметру и глубине. Есть разные модели крепления коробок — на одном центральном винте или на двух. Через днище, боковые стенки или с использованием монтажной планки, можно ее просто посадить на алебастр. Неважно как, но коробку устанавливают в посадочное углубление, предварительно выведя концы проводов внутрь коробки.
Затем обрезают на нужную длину провод, но не впритык. Зачищают концы жил приблизительно на 10 мм и загибают их в кольцо под крепежный винт. Существуют модели розеток, в которых провод вставляется в зажимы наподобие монтажных колодок, в таких случаях зачищенный конец жилы должен быть около 5 мм, и сгибать его не надо. Если провод многожильный, то его конец необходимо залудить.
Подключают провода к розетке. Если есть «земля», то подключают ее. Бывает и так, что такого провода нет, а практически все новые розетки уже идут с такими контактами. (Как-то же пользовались до этого и без заземления).
Единственное пожелание:
если в эту розетку будут включать мощные электроприборы, у которых есть риск того, что напряжение может попасть на металлический корпус, и он подобно конденсатору накопит заряд, способный разрядиться при его касании (например, стиральная машинка автомат), то лучше для защиты этой линии использовать не автомат, а УЗО.
После подключения проводов крепят корпус розетки к коробке. Есть модели с прижимными лапками, при вкручивании винтов, проходящих через них к корпусу, они раздвигаются и фиксируют розетку в коробке. Существуют модели, у которых крепление проходит винтами непосредственно к коробке.
Последний этап — установка крышки розетки.
nano-siti.com
Стоимость установки наружных розеток и предложения на 2021 год
Последнее обновление Автор: Jon
Хотите сделать больше в своем саду? Будь то газонокосилка, внешнее освещение или даже гидромассажная ванна, наше руководство по установке наружных розеток на 2021 год поможет вам сэкономить за счет средних затрат и бесплатных предложений.
Сколько стоят наружные розетки?
Чтобы дать вам представление, вот некоторые средние затраты на новые наружные розетки:
Тип недвижимости | Цена | ||
---|---|---|---|
Одинарная розетка | 139 фунтов стерлингов.65 | ||
Двойная розетка | £ 147,00 | ||
Розетка таймера | £ 181,30 | ||
Гнездо УЗО | £ 166.60 | ||
Только питание — одинарная розетка | £ 12,25 | ||
Только питание — двойная розетка | £ 19.60 | ||
Только питание — гнездо таймера | £ 53.90 | ||
Только питание — розетка УЗО | £ 39.20 | ||
(цены взяты из нескольких источников и усреднены) Цены проверены 17.09.2021 |
Калькулятор стоимости наружных розеток
Сколько стоит установка внешней розетки?
При установке розетки следует учитывать основную стоимость как почасовую ставку электрика, работающего с этой розеткой.В среднем задача может занять до двух часов, потому что это несложная задача. Если вы хотите установить дешевую розетку и места, которые вам нужно настроить, легко доступны, стоимость может составлять около 139,65 фунтов стерлингов. Стоимость установки розетки автоматически возрастет, достигнув примерно 166,60 фунтов стерлингов при установке более сложной розетки.
Факторы, влияющие на стоимость уличных розеток
Количество розеток
Лучше установить двойную розетку вместо двух одиночных, потому что это намного дешевле.Кроме того, как правило, дешевле установить две розетки в один день, в отличие от случая, когда вы хотите установить одну розетку сегодня, а другую вы устанавливаете позже. При установке нужно учитывать свои планы или долгосрочные цели, чтобы сэкономить много денег.
Использование
Если вы хотите, чтобы устройства, которые вы используете на этой розетке, включались и выключались, вы можете выбрать встроенную розетку с таймером. Эта розетка идеально подходит для всех ваших источников освещения, поэтому стоимость установки выше.
Доступность
Если вы хотите установить розетки в труднодоступном месте, вам придется заплатить много денег.Например, если вы хотите, чтобы розетка была подальше от стены, как ящик в саду, вам потребуются дополнительные средства.
Тип розетки
Стоимость будет зависеть от типа устанавливаемой розетки. Например, вы хотите установить одинарную розетку, которая стоит дешевле, около 139,65 фунтов стерлингов, или двойную вилку, которая стоит в среднем 147 фунтов стерлингов. Двойная заглушка помогает значительно сэкономить; Таким образом, вы можете установить двойную заглушку, чтобы снизить стоимость.
Положение розетки
Место установки розетки в значительной степени определяет стоимость установки.Например, когда вы находитесь далеко, вам потребуются более длинные кабели и увеличенное рабочее время, что увеличивает общую стоимость.
Осмотр электрооборудования
Этот осмотр в первую очередь предназначен для старых домов, где специалист по электрике потребует осмотра. Этот осмотр поможет проверить, справится ли ваш потребительский блок с дополнительной розеткой и потребляемой мощностью.
Значение уличной розетки
Установка наружной розетки во многих отношениях очень выгодна.Это делает использование любого электроприбора вне дома безопасным и простым. Эта статья расскажет вам об общей стоимости установки внешней розетки или розетки.
Наличие уличной розетки избавит вас от головной боли, связанной с подключением длинного электрического кабеля из дома для обеспечения электропитания прибора. Возможно, вам придется подстригать сады или использовать сеялку; использование этих длинных кабелей, как правило, опасно, поскольку они более склонны к спотыканию и разрыву.
Наружная розетка может также обеспечивать надежное питание для всех других уличных приборов, таких как открытые бассейны, гидромассажные ванны и наружное освещение. Если однажды летом или весной вы устроили вечеринку в саду, розетка для улицы позаботится о ваших потребностях в электричестве. Помните, что при использовании уличной розетки вы должны уменьшить любые потенциальные проблемы, установив высококачественную, прочную и водонепроницаемую розетку.
Вы также можете добавить внешнюю розетку к передней части дома.Это место может быть лучшим местом для установки у вас дома автомойки или мойки под давлением. Однако, когда дело доходит до зарядки электромобилей, эксперты рекомендуют устанавливать специальную точку зарядки, а не стандартную розетку.
Получите бесплатные расценки на розетки для установки вне помещений в ИнтернетеВажные соображения при установке наружной розетки
Перед установкой необходимо учесть различные факторы:
- Всегда внимательно следите за оставленными снаружи приборами, чтобы не повредить их вредителями.
- Все устройства, подключенные к этой розетке, должны быть одобрены для использования вне помещений; кроме того, они должны быть водонепроницаемыми.
- Перед установкой необходимо соблюдать все электрические и строительные нормы и правила.
- Желательно закрыть провода, чтобы не споткнуться.
- При установке используйте водонепроницаемые и морозостойкие кабели. В качестве меры предосторожности убедитесь, что вы минимизируете воздействие на провода мороза или воды.
- Для предотвращения случайного рывка рекомендуется использовать розетку с УЗО.
- Убедитесь, что все оборудование рассчитано на использование вне помещений; шнур питания и розетка должны быть водонепроницаемыми.
Типы внешних розеток
Вы можете установить несколько типов наружных розеток; кроме того, большинство этих розеток устойчивы к атмосферным воздействиям, поэтому они входят в корпус.
1. Розетка одинарная
Если у вас ограниченный бюджет на установку, вы можете выбрать одинарную розетку, поскольку это основной и экономичный вариант.Одна розетка имеет одну вилку; это позволяет работать с одним устройством за раз. Цена этой розетки в среднем составляет около 12,25 фунтов стерлингов.
Плюсы
- Розетка компактная.
- Удобен в кармане.
Минусы
- К розетке можно подключать только один прибор.
2. Головка двойная
Двойная розетка имеет место для нескольких вилок. Средняя цена этой розетки составляет около 19,60 фунтов стерлингов.
Плюсы
- Бюджетный.
- Розетка имеет несколько вилок.
Минусы
- Розетке требуется больше места для установки.
3. Розетка с таймером
Эта розетка — лучший вариант, если вы хотите использовать розетку для освещения. Встроенный таймер — важная особенность розеток этого типа. Это стоит около 53,90 фунтов стерлингов.
Плюсы
- Имеют встроенный таймер, используется для освещения
Минусы
- Эти розетки дорогие.
4. Розетки с УЗО
Это розетки, в которые встроены УЗО. УЗО делают их более безопасными, чем другие. Розетки бывают одинарными или двойными. Средняя цена розетки обычно составляет 39,20 фунта стерлингов.
Плюсы
- Они намного безопаснее.
Минусы
- Они дороже.
Что нужно для установки внешней розетки?
Во-первых, отключите электричество в своей усадьбе.Однако вы можете отключить только одну часть дома, в зависимости от типа проводки в вашем доме и расположения этой розетки. Есть два способа подключить розетку. Либо у вас есть внешняя розетка на его электрическом кольце, либо присоедините его к существующему электрическому кольцу. Что отличает эти два метода, так это отправная точка провода.
После чего выбираем удобное место, где можно просверлить отверстие под розетку; это отверстие должно соединяться с внутренней розеткой через внешнюю.Затем вы возьмете ответвление из внутренней розетки, чтобы запитать наружную розетку.
В большинстве случаев специалисты по электричеству предпочитают проложить кабель от вашего потребительского блока к розетке, что является гораздо более безопасным вариантом. Эти кабели можно безопасно убрать, прикрепив их к стене. Возможно, электрик может проложить эти кабели внутри стен для повышения безопасности.
Затем нужно прикрепить розетку к стене. После этого подключите розетку и включите электричество.
Что такое УЗО?
УЗО — это аббревиатура от устройства остаточного тока, и это функция, которая должна быть доступна в большинстве розеток. УЗО выгодны, поскольку они отключают электричество, как только система обнаруживает неисправность в электрической системе. Например, если вы используете газонокосилку и случайно перерезали кабель газонокосилки. Отключение питания существенно защитит вас от поражения электрическим током.
Розетка с УЗО дороже, но ее стоимость относительно снижается, если принять во внимание установку.При установке розетки, у которой нет УЗО, специалист по электричеству должен будет подключить эту конкретную розетку к УЗО в другом месте дома. Эти соединения потребуют дополнительных затрат на рабочую силу и кабель, что приведет к увеличению затрат на установку розеток.
При установке розеток УЗО в комплект входят крышки, удерживающие кабели на месте. Таким образом, при использовании розетки исключены случаи случайного выдергивания проводов. Эта функция делает использование розетки более удобным и безопасным для уличного оборудования.
Для чего можно использовать внешнюю розетку?
Уличная розетка может использоваться неограниченное количество раз, в том числе с любыми электрическими устройствами по вашему желанию. Однако могут быть определенные устройства, на которых вы хотите запускать именно этот внешний сокет. Эти устройства могут включать:
- Наружное освещение — Это освещение может сделать ваш сад более удобным для использования. Вы можете предпочесть электрическое освещение солнечному освещению, потому что оно надежно. Наличие уличной розетки облегчит вам задачу по освещению сада.
- Водяной элемент — Вам понадобится электричество, если у вас есть встроенный водяной насос. Самый безопасный и простой способ подключить водяной насос к электричеству — использовать уличную розетку. Вы можете использовать розетку с таймером, чтобы использовать водяной насос в течение дня.
- Газонокосилка — газонокосилка может быть основной причиной установки внешней розетки. Подключить газонокосилку к уличной розетке намного проще, в отличие от того, когда вы подключаетесь к розетке в доме.Вам потребуются длинные кабели, чтобы обеспечить подачу электроэнергии на газонокосилку.
- Мойка высокого давления — Они важны для мытья автомобилей и дорожных покрытий. Вы можете быстро выполнять свои задачи, используя уличную розетку. Вам не нужно беспокоиться о том, чтобы получить электричество из розеток внутри дома, через окна или дверные проемы.
- Наружное отопление — Осенью обычно морозы; Вам нужна только система наружного отопления, чтобы наслаждаться своим садом.Лучше использовать электрический обогреватель, чем газовые альтернативы. Вы легко подключите электрический обогреватель к своему саду, если у вас есть внешняя розетка.
- Гидромассажная ванна — Вам потребуется электрический насос, если у вас есть стационарная или надувная гидромассажная ванна. Идеально будет использовать уличную розетку, чтобы вода не повредила гидромассажную ванну.
- Насосы для прудов — Если в вашем доме есть небольшой пруд, вам понадобится насос; этот насос требует подключения к электросети.Имея внешнюю розетку, вы можете без проблем подключиться к сети. Вы будете уверены в своей безопасности в любое время, когда подключаете устройство, так как розетка будет защищена от брызг из пруда.
Могу ли я сам установить уличную розетку?
Не думайте об установке розетки самостоятельно, потому что это может привести к повреждению вашего дома и даже вас самих, если установка будет выполнена неправильно. Вместо этого рекомендуется нанять электрика, так как он будет использовать свои знания и опыт, чтобы помочь вам выбрать наиболее подходящую розетку и лучшие места для установки.Кроме того, эксперт также позаботится о том, чтобы ваша электрическая система соответствовала всем нормам, тем самым обеспечивая вашу безопасность при использовании этой розетки.
Сравните стоимость внешних розеток сейчасСтоимость установки новой розетки
Средняя стоимость установки новых розеток в вашем доме составляет около 75 фунтов стерлингов. Но есть некоторые факторы стоимости, которые необходимо учитывать. Прочтите, чтобы узнать все, что вам нужно знать о стоимости установки новой розетки.
Средняя стоимость установки розеток:
Этот тип работы обычно занимает около 1-2 часов.
£ 75
Сколько стоит установка новой розетки?
Скромная розетка претерпела множество изменений за последние несколько десятилетий, в новые стили включены такие вещи, как розетки USB и деревянная отделка.
Если вы ремонтируете или украшаете свой дом, вам может понадобиться уникальная вилка, полностью вписывающаяся в интерьер, или вам могут понадобиться более качественные розетки с полезными функциями.
Еще одним преимуществом установки новых розеток является то, насколько новые розетки безопаснее устаревших. Новые штепсельные розетки, изготовленные из гораздо более качественных материалов и прошедшие тщательные этапы испытаний, будут работать намного лучше.
Как правило, установка новой розетки будет стоить около 75 фунтов стерлингов , и это займет 1-2 часа у квалифицированного электрика.
Однако эта цена может расти или падать в зависимости от нанимаемого вами человека и стоимости материалов. Например, двойная розетка с USB-розеткой будет стоить намного дороже, чем стандартная одинарная розетка.
Конечно, стоимость может сильно отличаться в зависимости от расположения розетки. Розетка на стене вместо старой будет стоить меньше, чем установка совершенно новой розетки.
Также важно отметить, что состояние вашей домашней электрики будет играть определенную роль в стоимости установки розетки.
Если вы ремонтируете старый дом, часть электрики может быть устаревшей, поэтому вам, возможно, придется заплатить за замену электропроводки, так что имейте это в виду при поиске предложений.
Цены на новые розетки
Ниже приводится таблица средней стоимости установки новых розеток:
Описание работы | Продолжительность | Затраты на материалы | Стоимость рабочей силы |
---|---|---|---|
Установка новой одинарной розетки | 1-2 часа | £ 10 | £ 40 |
Установка новой двойной розетки | 1-2 часа | £ 15 | £ 40 |
Установка нового одинарного разъема Socekt с USB | 1-2 часа | £ 15 | £ 40 |
Установка новой двойной розетки с USB | 1-2 часа | £ 20 | £ 40 |
Установка одной хромированной розетки с USB | 1-2 часа | £ 20 | £ 40 |
Установка двойной хромированной розетки с USB | 1-2 часа | £ 25 | £ 40 |
Установка одиночной никелевой розетки с USB | 1-2 часа | £ 20 | £ 40 |
Установка двойной никелевой розетки с USB | 1-2 часа | £ 25 | £ 40 |
Затраты только на поставку
К счастью для потребителя, существует множество мест, где можно купить материалы для установки новых розеток, а это значит, что здесь есть отличные предложения.Некоторые магазины DIY предоставляют скидки на такие товары, как розетки, когда вы покупаете несколько штук одновременно.
Итак, если вы планируете заменить все розетки в своем доме, и вам нужно купить 15–20 одновременно, попробуйте найти магазин, который готов предоставить вам скидку на оптовую покупку.
Разные стили и типы розеток имеют разную стоимость. Вы можете закрепить бюджетные розетки, которые являются вашими основными одиночными белыми розетками, с жестким пластиковым корпусом.
Или вы можете пойти по пути роскоши и выбрать никелевые и хромированные розетки с такими функциями, как сенсорные панели и USB.Мы собираемся немного углубиться в различные типы розеток и связанные с ними затраты.
Белые пластиковые розетки
Эти розетки являются наиболее распространенной разновидностью штепсельной розетки. Они прочные, дешевые и подходят к любому декору, что делает их действительно популярным выбором среди людей с ограниченным бюджетом и людей, проводящих масштабный ремонт или строительство, например, девелоперских компаний.
Стоимость довольно варьируется в зависимости от производителя. Тем не менее, рассчитывайте заплатить где-то от фунтов стерлингов 10 до 20 фунтов стерлингов за одинарную розетку с USB и немного больше за двойную.
Цветные пластиковые розетки
По цене они такие же, как и стандартные белые розетки, которые вы, вероятно, видели; однако они имеют пластик другого цвета, чтобы они подходили к более специфическим декорам.
Розетки с черным никелем
Черный никель — относительно новый материал в мире розеток. Тем не менее, они стали чрезвычайно популярными, поскольку все больше людей обращаются к более темному декору, полному контрастных цветов и серых тонов.
Большинство розеток из черного никеля имеют разные оттенки черного и серого и, безусловно, выглядят прочнее и изящнее, чем их аналоги из белого пластика.
Имея это в виду, рассчитывайте потратить больше денег на черные никелевые розетки, при этом одинарная розетка с USB стоит от до 30 фунтов стерлингов и немного больше за двойную.
Хромированные розетки
Хром когда-то был самым популярным выбором для розеток, полотенцесушителей, выключателей и всего остального, что связано с декором. Но с появлением других стилей и материалов это больше не является предпочтительным вариантом.
Но, конечно, в кратчайшие сроки он может снова стать лучшим материалом и может быть предпочтительным выбором, если вам нравится яркий блеск хромированной розетки.
Цена такая же, как и черный никель, поэтому одинарная розетка с USB стоит от до 30 фунтов стерлингов и немного больше за двойную.
Стальные розетки
Сталь, кажется, действует как золотая середина между темным никелем и блестящим хромом. Он яркий, но не блестящий, что делает его популярным. Его цена примерно такая же, как у хрома и никеля, и его можно найти практически везде.
Стальные розетки— это безопасный вариант для тех, кто хочет добиться баланса между стилем и прочностью.
Розетки латунные
Другой материал, вышедший из моды, — латунь. Она дороже, чем другие розетки, выглядит немного устаревшей и встречается не так часто, как другие материалы.
Он по-прежнему используется в некоторых декорах, но не является универсальным вариантом. Вы можете рассчитывать заплатить фунтов стерлингов 25 за одинарную розетку и фунтов стерлингов 30-40 за двойную.
Деревянные розетки
Штепсельные розетки с деревянным фасадом — это определенно та розетка, на которую стоит обратить внимание, поскольку она постепенно становится все более популярной.Вы можете найти их во всевозможных дизайнах и цветах, и они, безусловно, добавят классности комнате.
Они недешевы: двойная розетка с USB-портом стоит около фунтов стерлингов, фунтов стерлингов, а одинарная — около фунтов стерлингов, долларов США, так что это довольно выгодное вложение.
Розетки Smart Plug
Поскольку достижения в области интеллектуальных технологий остаются на переднем крае усовершенствования дома, Smart Sockets — это последняя разработка. Умные розетки подключаются к таким программам, как Amazon Alexa и Google Home, что позволяет вам управлять ими со своего мобильного телефона.
Это инновационный набор, который позволяет вам включать чайник, не вставая с постели, и следить за тем, чтобы выпрямители для волос вынимались из розетки даже на работе, но они не из дешевых.
Вы смотрите около £ 60 за двойную розетку с USB, и цена снова будет варьироваться в зависимости от выбранного вами стиля и материала.
Дополнительные расходы
Другие расходы могут возникнуть при замене розетки, особенно если вы меняете много из них одновременно во время ремонта или косметического ремонта.В одном случае вам может потребоваться перештукатурить пространство вокруг новых розеток, если новые розетки немного меньше старых или если стены были нанесены незначительные повреждения.
У нас на сайте есть отличная статья о стоимости штукатурных работ и о том, чего можно ожидать от штукатура, ознакомьтесь с нашей статьей здесь.
Ранее мы упоминали, что если вы ремонтируете старый дом, система электропроводки может оказаться слишком старой, чтобы с ней можно было успешно работать.
В этом случае вам нужно будет перемонтировать весь дом, иначе через год или два вы столкнетесь с огромными проблемами, ознакомьтесь с нашей статьей о ремонте электропроводки здесь.
Надеюсь, установка вашей розетки не вызовет никаких проблем, и вы не понесете дополнительных затрат, но всегда полезно подготовиться к худшему.
Затраты на рабочую силу и сроки
Затраты на рабочую силу для установки розетки немного ниже, чем при других работах, в основном из-за того, что для выполнения работы требуется только один человек, тогда как для других работ требуется два или три человека.
Установка розетки займет около 1-2 часов на розетку, при средней стоимости £ 20 в час.Эта цена не включает розетки, поэтому вы можете либо попросить подрядчика приобрести розетки от вашего имени, указав цену, которая будет учтена в предложении, либо сами предоставите материалы, чтобы электрик установил их по прибытии.
Обычно это довольно простая работа, с единственной возможной задержкой, если электрик обнаружит какое-либо повреждение в проводке, которое помешает им безопасно установить розетку.
Факторы затрат на установку новых розеток
Естественно, установка одних сокетов требует больше времени, чем других.Простая розетка, без каких-либо особенностей, будет установлена быстро и вряд ли доставит электрику какие-либо проблемы.
Однако с развитием технологий розеток, таких как интеллектуальные технологии и функции USB, розетки стали немного сложнее. Это только дополнительно иллюстрирует, почему лучше использовать профессионала, а не выполнять эту работу в качестве самостоятельного проекта.
Стоимость также изменится, если вы хотите, чтобы розетка была в уникальном месте. Например, у некоторых людей розетка установлена посередине пола, поэтому они могут поставить на нее стол и куда-нибудь подключить компьютер с проводами, тянущимися по комнате.
Так как к этому месту в комнате не будет проводов, это станет длительной и дорогостоящей работой. Точно так же, если требуются какие-либо дополнительные электромонтажные работы, будь то смена местоположения или повреждение провода, это повлечет за собой дополнительные расходы, которые необходимы для установки розетки.
Физическое местонахождение вашей собственности также будет влиять на цену, которую вы, вероятно, заплатите. Как правило, торговцы берут больше в больших городах, таких как Манчестер и Лондон, и меньше в небольших городах и деревнях.
Итак, если вы живете в одном из этих густонаселенных районов, вы можете рассчитывать на то, что заплатите немного больше среднего.
Что входит в установку новой розетки?
Мы собираемся разбить это на пошаговое руководство о том, что вы можете ожидать от электрика при установке новой розетки.
- Подготовьте старую розетку, зону и проводку в том месте, где вы хотите установить новую розетку. Если есть розетка, она будет удалена, а провода отключены.Если это совершенно новая розетка, в стене будет отверстие для установки розетки.
- Осмотрите коробку выключателя, чтобы убедиться, что все в порядке, а в случае новой розетки, есть ли место для другой розетки на коробке выключателя.
- Для новой розетки (не вместо другой старой) проводку необходимо проложить от коробки выключателя до места, где вы хотите установить розетку.
- Проводка будет подключена к новой розетке и прикреплена к стене шурупами.
- Новая розетка будет проверена с помощью счетчика, чтобы убедиться, что через нее проходит нужное количество электричества.
Могу ли я самостоятельно установить новые розетки?
Работать с электричеством всегда непросто. Если вы не знаете, как правильно изолировать поток электричества и правильно подключать соединения, это может означать катастрофу для вас как установщика или неудачника, который первым попытается его использовать.
Электрикипроходят интенсивное специализированное образование, которое гарантирует, что они хорошо разбираются не только в специфике выполнения профессиональной работы, но и в том, как они могут обеспечить строгое соблюдение мер безопасности.Электрические розетки должны быть признаны безопасными после прохождения теста, проведенного обученным профессионалом, чтобы признать розетку готовой к общему использованию.
Строительные нормы и правила и разрешение на установку розеток
Разрешение на строительство не требуется для установки новой розетки, за исключением перечисленных зданий, в которых вы должны проинформировать местные власти перед проведением любых электромонтажных работ.
Выбор розетки
Мы собираемся предоставить список плюсов и минусов для каждой розетки, которую мы исследовали ранее.
Розетки пластиковые Стоимость
Пластиковые розетки — самый дешевый вариант, если у вас ограниченный бюджет, и они стоят в среднем фунтов стерлингов — 20 фунтов стерлингов, но могут быть столь же дешевыми, как фунтов стерлингов 5 .
Плюсы
✔ Дешево и легко найти в любом хозяйственном магазине
✔ Легко и просто установить
✔ Подходит ко всем декорам
✔ Доступен с портами USB
Минусы
✖ Иногда может выглядеть дешево
✖ Износ легко проявляется, что означает, что они долго не будут выглядеть наилучшим образом.
Розетки из черного никеля Стоимость
Розетки из черного никеля стали очень популярными, но это одни из самых дорогих розеток, которые вы можете купить по цене £ 20-30 .Они выглядят потрясающе и идеально подходят, если вы хотите добавить немного роскоши.
Плюсы
✔ Изящный, гладкий и темный дизайн, которые прекрасно дополнят любую комнату
✔ Можно найти с функциями умного дома и USB-порта
✔ Износостойкий и практически не требует обслуживания
Минусы
✖ По шкале цен выше остальных
✖ Заметны вмятины или царапины на гнезде
Хромовые розетки Стоимость
Хромированные штепсельные розетки являются наиболее популярными и находятся в среднем ценовом диапазоне от фунтов стерлингов до 30 фунтов стерлингов.
Плюсы
✔ Очень популярный выбор в предыдущие годы
✔ Различные стили доступны в изобилии
✔ Доступно с функциями умного дома и USB-порта
Минусы
✖ Явно блестящий материал может отпугнуть примерно
✖ Достаточно дорого в зависимости от качества
Розетки стальные Стоимость
Нержавеющая сталь — еще один дешевый вариант, если вы ищете розетку и должны придерживаться бюджета, и обычно стоит около £ 10-20 .
Плюсы
✔ Яркий дизайн, который хорошо вписывается во многие декоры, но не слишком блестит, как хром
✔ Очень универсален, так как выглядит как дома в гостиной, так и на кухне
✔ Доступно с функциями умного дома и USB-порта
Минусы
✖ Как и другие металлические материалы, он довольно легко изнашивается.
✖ Выше в ценовой категории стандартные розетки
Розетки латунные Стоимость
Розетки из латуни можно считать устаревшими, но они были модернизированы и перенесены в этот век.Тем не менее, они довольно дорогие — от фунтов стерлингов до 40 фунтов стерлингов.
Плюсы
✔ Дизайн ниши, который идеально подходит для определенных стилей
✔ Износостойкий и не подвержен износу
✔ Можно полировать и обслуживать, чтобы продлить срок службы
Минусы
✖ Очень дорого по сравнению с другими вариантами
✖ Трудно найти, особенно с умным домом или функциями USB
Где я могу установить розетку?
Конечно, вы можете найти розетки в одних и тех же местах почти везде, куда бы вы ни пошли.Классические зоны — низкие в углах комнат, где люди обычно ставят тумбочки и телевизионные блоки.
Эти места популярны не зря — именно там они нужны людям. Однако, если вы собираетесь установить новые розетки там, где их раньше не было, почему бы не разместить их в идеальных местах.
Например, если вы собираетесь закрепить телевизор на кронштейне, чтобы закрепить его на стене, зачем подводить провода к полу, если вы можете разместить единственный порт прямо за телевизором?
Если вы собираетесь создать большой офис с письменным столом в центре комнаты, почему бы не поставить розетку на полу прямо под ним, чтобы не пропустить провода по комнате.
Вы также можете персонализировать типы используемых розеток, например, разместить розетки с USB-портами рядом с тем местом, где вы собираетесь легко заряжать телефоны, электронные книги и планшеты, и розетку для умного дома, где у вас есть лампы, чтобы вы можете управлять ими из любого места.
Стоимость снятия розетки
Если вы решили установить новые розетки в разных местах и считаете, что старые излишки, то лучше всего, чтобы их снял и накрыл штукатур.
Теперь это можно сделать как проект «сделай сам», но мы предлагаем это только тем, у кого есть предыдущий опыт в изоляции и удалении электричества.
Может быть, лучше пригласить квалифицированного электрика и сделать все самостоятельно. Это не займет много времени и, вероятно, будет стоить всего фунтов стерлингов — 30 фунтов стерлингов, чтобы удалить розетку.
После того, как они будут удалены, вам нужно будет поговорить со штукатуром о том, чтобы закрыть зазор, оставленный розеткой.Вот ссылка на нашу статью о расценках на штукатурку.
Контрольный список по найму подрядчиков для установки розетки
Совет по найму торговцев почти всегда один и тот же. Было бы лучше, если вы сделаете покупки вокруг, прежде чем связывать себя с одним человеком или фирмой, путем перекрестной ссылки на цены, которые они цитируют, с отзывами, которые у них есть от предыдущих клиентов, чтобы найти лучшее предложение.
Вы можете найти эти обзоры в Интернете в различных местах, например в Google и Yell.Любая фирма с хорошими отзывами от предыдущих клиентов — отличное место для начала, когда вы ищете работу по дому.
Вы также должны убедиться, что фирма или лицо, которого вы нанимаете, полностью сертифицированы для работы с электрикой в вашем доме и что у них есть полная страховка ответственности, чтобы избежать каких-либо дальнейших проблем в случае аварии во время их работы.
Любая фирма, которая является членом определенных регулирующих органов или аккредитована организацией, которая обеспечивает справедливость в отношении потребителей, также является хорошим знаком.
Часто задаваемые вопросы
Какого размера бывают винты с головкой под торцевой ключ?
Наиболее распространены размеры 5/16 дюйма и 1/2 дюйма, но когда вы покупаете новую головку, она будет поставляться с нужным вам винтом.
Как работают розетки для умного дома?
В эти розетки установлено соединение Wi-Fi 2,4 ГГц, которое управляется соответствующим приложением. Это может показаться странным, но когда вы покупаете розетку для умного дома, в нее будет включено пошаговое руководство, которое поможет вам настроить розетки.
Какую квалификацию необходимо иметь электрикам для получения лицензии?
По закону, лицензированным электрикам требуется диплом NVQ уровня 3 в области электротехнических услуг и установки оборудования электротехнических систем и диплом уровня 3 в области электроустановок.
Как отключить электричество от ваших розеток?
На вашем выключателе или монтажной коробке есть небольшие откидные язычки, которые изолируют электричество вокруг вашего дома от розеток до ламп.Но также будет главный выключатель, который отключит все электричество в вашем доме.
Как определить, сломана розетка или неисправна?
Электрик будет использовать несколько инструментов, чтобы решить проблему с розеткой, но в основном измеритель напряжения покажет вам, находится ли розетка под напряжением и работает ли она.
Источники
https://www.diy.com/ideas-advice/how-to-fit-replace-electric-sockets/CC_npcart_400208.art
Руководство по внутреннему питанию, SATA и разъемам
Что такое внутренние разъемы?
Внутренние разъемы находятся внутри корпуса компьютера. Внутри есть два основных типа разъемов: разъемы розетки и разъемы питания. Гнездовые разъемы предназначены для использования с плоским ленточным кабелем и обычно используются для передачи данных между устройствами. Разъем розетки стыкуется с контактами, расположенными в заголовке. Обычно заголовок встроен в часть печатной платы или интегрирован в электронное устройство.Розетки удерживаются на месте за счет трения штифтов. Большинство интерфейсов сокета / заголовка построены с аналогичными размерами; Штифты заголовка имеют ширину 0,025 дюйма и расположены на расстоянии 0,10 дюйма друг от друга. Разъемы питания используются для подачи и распределения питания на внутренние устройства внутри компьютера. Обычно они используют трение корпусов соединителей, чтобы оставаться на месте.
Выберите внутренний разъем, о котором вы хотите узнать больше:
Доступны другие разъемы:
10-контактный разъем
Гнездо:
изображение для расширения
Этот разъем имеет два ряда по пять контактов и обычно используется для подключения внешнего порта к контактам заголовка на материнской плате.Этот разъем обычно используется для портов USB или последовательного (DB9) порта.
Магазинная 10-контактная розетка
26-контактная розетка
Гнездо:
изображение для расширения
Этот разъем обычно используется для добавления интерфейса параллельного порта DB25. Большинство современных материнских плат не имеют такого типа подключения.
Магазин 26-контактный разъем
40-контактный разъем
Гнездо:
изображение для расширения
Этот интерфейс все еще широко используется.Он находится на жестких дисках IDE / ATA, оптических приводах и ленточных накопителях. Многие материнские платы поставляются с парой 40-контактных контроллеров (называемых первичными и вторичными). Каждый контроллер может работать с одним или двумя дисками, поэтому на большинстве стандартных ПК может быть до четырех дисков IDE. Несколько лет назад стандарт IDE / ATA для жестких дисков был улучшен, и был указан новый кабель. Этот новый стандарт упоминается под разными именами — Ultra ATA, Ultra-DMA, Ultra-66/100/133 и т. Д. В кабелях для жестких дисков Ultra ATA используется 80-жильный ленточный кабель, хотя тот же 40-контактный интерфейс разъема / заголовка используется. все еще используется.
50-контактный разъем
Штекер:
Женский:
изображение для расширения
50-контактные разъемы разъема используются для основных внутренних шин SCSI. Разъем выглядит идентично 40-контактному интерфейсу IDE, только с большим количеством контактов. 50-контактный интерфейс используется для старых узких шин SCSI.
Магазинная 50-контактная розетка
68-контактная розетка
Штыревой:
изображение для расширения
Внутреннее соединение 68-контактного разъема имеет тот же размер и форму, что и внешний интерфейс с контактами MD68, используемый для устройств SCSI и кабели.Однако версия с внутренней плоской лентой не использует винты с накатанной головкой или защелки для удержания разъема на месте; он удерживается исключительно за счет трения разъема и контактов. 68-контактный плоский ленточный соединитель уникален тем, что разъемы на кабеле — вилочные, а интерфейсы на дисках SCSI и хост-контроллерах — розеточные. Этот разъем очень часто используется для широких шин SCSI.
Магазин 68-контактный разъем
4-контактный разъем питания (5,25 дюйма)
Штекер:
Женский:
изображение для расширения
Обычное 5.25-дюймовый 4-контактный разъем питания невозможно не заметить внутри корпуса ПК. Блок питания компьютера обычно имеет несколько таких разъемов, которые подходят к штыревым интерфейсам на жестких дисках, приводах CD / DVD и других внутренних устройствах. Поскольку эти диски часто имеют форм-фактор 5,25 дюйма, сам разъем питания стал известен как разъем «5,25». Штекер также обычно называют соединением «Molex» в честь известного производителя соединителя. Разъем обычно белого цвета и изготовлен из твердого нейлона или аналогичного пластика.
Магазин 4-контактный блок питания
Serial ATA (SATA) Power
Женский:
изображение для расширения
Разъем питания Serial ATA (SATA) имеет 15 контактов и немного больше, чем разъем данных SATA. Одним из основных преимуществ разъема питания SATA по сравнению с 4-контактным разъемом питания является контакт, обеспечивающий питание 3,3 В. Некоторые диски SATA предъявляют особые требования к питанию.
Товары в магазине
Serial ATA (SATA)
Гнездо:
изображение для расширения
Разъем Serial ATA или SATA используется в качестве интерфейса для подключения адаптера главной шины к запоминающему устройству или оптическому приводу .Этот разъем был разработан для замены старых, 34-контактных, 40-контактных и т.д. Это соединение иногда называют SATA «L» из-за формы разъема.
Магазин SATA
Внешний последовательный интерфейс ATA (eSATA)
Гнездо:
изображение для расширения
Подобно стандартному разъему SATA, разъем eSATA экранирован и предназначен для подключения внешних запоминающих устройств или оптических приводов. порт eSATA.Этот разъем иногда называют разъемом SATA «I» из-за формы разъема.
Магазин eSATA
4-контактный разъем питания (3,5 дюйма)
Менее распространенным 4-контактным разъемом питания является разъем 3,5 дюйма. Этот разъем меньше по размеру, чем 5,25 дюйма, и не так широко используется. Его можно найти в основном на 3,5-дюймовых дисководах для гибких дисков.
Магазинный 4-контактный блок питания (3,5 дюйма)
ATX 20-контактный блок питания
Это 20-контактный интерфейс, который обеспечивает питание материнской платы компьютера.Он имеет два ряда по 10 контактов с фиксатором, который надежно удерживает его на месте после подключения.
Shop ATX 20-контактный
3-контактный вентилятор
3-контактный разъем питания вентилятора находится на блоках питания в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов.
Магазинный 3-контактный вентилятор
4-контактный вентилятор
4-контактный разъем питания вентилятора находится на материнских платах в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов и обычно используется для вентилятора, охлаждающего процессор.В этом разъеме используется то же расположение питания, что и в 3-контактном разъеме, поэтому 3-контактный разъем можно использовать на 4-контактном вентиляторе. 4-й контакт — это датчик, который позволяет управлять скоростью вращения вентилятора и может дать возможность включать или выключать вентилятор. Если вы используете 3-контактный разъем в 4-контактном слоте, вы не сможете управлять вентилятором, поскольку он всегда будет включен.
Магазинный 4-контактный вентилятор
6-контактный разъем PCI Express
6-контактный разъем PCI Express имеется на некоторых видеокартах PCI Express.Этот разъем используется для вспомогательного питания.
Магазин 6-контактный разъем PCI Express
4-контактный Pentium
® 4 power4-контактный разъем питания Pentium 4 находится на материнских платах Pentium 4. Этот разъем обеспечивает выделенное питание для ЦП.
Магазин 4-контактный Pentium ® 4
32-контактный Serial Attached SCSI (SAS)
Гнездо:
образ для расширения
32-контактный разъем SAS обычно находится на платах контроллеров SAS.Технология SAS заменяет SCSI и обычно используется для подключения жестких дисков в приложениях центра обработки данных. Однако этот разъем можно использовать для подключения расширителя SAS. Этот разъем также называется разъемом SFF-8484. Во многих случаях 32-контактный разъем заменяется разъемами mini-SAS из-за меньшего форм-фактора mini-SAS.
34-контактное гнездо
Гнездо:
изображение для расширения
34-контактное гнездо используется для кабелей дисковода гибких дисков.Контроллер гибких дисков на материнской плате представляет собой 34-контактный разъем, как и разъемы на 3,5-дюймовых дисководах гибких дисков. В «старинных» 5,25-дюймовых дисководах для гибких дисков использовалось соединение на краю карты для подключения кабеля для гибких дисков, поэтому многие кабели для гибких дисков будут поставляться как с гнездами, так и с разъемами на краю карты. Для многих современных компьютеров дисководы гибких дисков больше не являются стандартным оборудованием.
29-контактный последовательный интерфейс SCSI (SAS)
Гнездо:
образ для расширения
29-контактный разъем SAS обычно находится на дисках SAS.Этот разъем действительно похож на разъем для передачи данных и питания SATA. Однако у этого разъема есть 4 дополнительных контакта. Этот разъем также называется разъемом SFF-8482.
24-контактный разъем питания ATX
В новых компьютерах с материнскими платами форм-фактора ATX используется 24-контактный разъем питания. В новом более крупном разъеме нет шины -5 В и добавлены дополнительные шины + 3,3 В и + 12 В.
Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами!
Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ.Только цена рекомендованной розничной цены,
без учета налогов и доставки.
Стоимость установки внешней розетки питания
Введение в установку внешней розетки питания
Внешние электрические розетки могут быть чрезвычайно полезным дополнением к любому дому. Правильно установленные, они дают возможность питать ландшафтное оборудование, садовое освещение и многие другие развлекательные системы.
Для правильной работы наружная розетка должна быть полностью защищена и защищена от атмосферных воздействий, поскольку она подвергается воздействию всех элементов.Для выполнения установки рекомендуется обратиться за помощью к профессиональному квалифицированному специалисту. Любой профессиональный электрик сможет установить для вас внешнюю розетку.
Сколько стоит установка внешней розетки?
Стоимость установки внешней розетки будет варьироваться в зависимости от почасовой оплаты труда специалиста и масштаба проекта.
Несколько других влияющих факторов будут определять стоимость вашего проекта, например, используемые материалы, количество розеток, требующих установки, легкость доступа к вашей собственности и качество используемых продуктов.
Как правило, в Великобритании установка розетки на открытом воздухе может стоить от фунтов стерлингов до 120 фунтов стерлингов.
Внешние розетки обычно варьируются от £ 35 до фунтов стерлингов, в зависимости от качества. Однако вам нужно будет учитывать стоимость работы электрика, которая обычно взимается на почасовой или ежедневной основе.
В среднем квалифицированный электрик будет взимать около фунтов стерлингов от 25 до 40 фунтов стерлингов в час или более фунтов стерлингов в день.
Установка одной внешней розетки может быть произведена довольно быстро опытным специалистом.Однако установка нескольких розеток, конечно, займет больше времени, что приведет к дополнительным затратам на рабочую силу.
Основным фактором, влияющим на стоимость установки, является сложность самой установки.
Как правило, в более старом доме будет меньше или ограничен доступ к внутренним розеткам питания, а это означает, что необходимо предпринять дополнительные шаги для расширения мощности извне. В большинстве случаев для внешней розетки питания требуется дополнительная электрическая коробка, называемая распределительной коробкой.
Распределительные коробкииспользуются для подключения источника питания к существующей электрической цепи. Потребность в распределительной коробке значительно увеличит время установки вашего проекта, а также общую стоимость.
Ниже приведена таблица, в которой показано, как факторы, влияющие на стоимость, могут повлиять на общий бюджет вашего проекта. Обратите внимание, что эти цены являются приблизительными и должны использоваться только в качестве ориентировочных.
Описание | Стоимость материалов | Таймфрейм | Плата за труд | Общая стоимость |
---|---|---|---|---|
Установка одной наружной розетки | £ 35 | 1-2 часа | £ 40 | £ 75 |
Установка двойной наружной розетки | £ 50 | 1-2 часа | £ 40 | £ 90 |
Установка двойной наружной розетки с распределительными коробками | £ 75 | 2–4 часа | £ 60 | £ 135 |
Установка нескольких наружных розеток с распределительными коробками | £ 80 | 4-6 часов | £ 120 | £ 200 |
Что означает установка внешней розетки?
Как и в любом другом проекте по благоустройству дома, вы должны защитить себя и свое имущество, обратившись за помощью к квалифицированному и опытному специалисту.
Опытный электрик не только будет лучше образован, но и будет более эффективно выполнять работу, а это означает, что для ее выполнения потребуется меньше времени. После того, как вы найдете квалифицированного электрика, он обсудит с вами установку, чтобы понять, чего вы надеетесь достичь.
Они посоветуют вам, какие продукты лучше всего подходят для вашей внешней розетки, а также осмотрят вашу собственность, чтобы определить, насколько легко установить.
В день установки электрик сначала выберет место, которое будет наиболее эффективным для установки розетки. Вы, конечно, можете запросить и обсудить размещение вашего нового сокета со своим торговым представителем до того, как начнется установка.
Затем ваш электрик начнет определять существующее соединение, от которого будет объединена ваша новая розетка. Это может включать подключение к потребительскому блоку или дополнительному внутреннему источнику питания.
Они прикрепят внешнюю розетку к внешней стороне вашей собственности, закрепив нужные кабели от внутреннего источника питания. После того, как все кабели будут правильно установлены, они будут соответствовать внешней лицевой панели, которая защищает новую розетку питания и любые дополнительные кабели внутри.
Это самый важный шаг, когда дело доходит до установки внешних источников питания, поскольку они будут уязвимы для элементов. Существуют специальные строительные нормы и правила, в которых указывается, как должны быть выполнены все электрические соединения.
Обычно это заявление в местные органы власти или уведомление о проводимых электромонтажных работах. Квалифицированный электрик должен знать правила и работать в соответствии с их условиями.
Установка внешней розетки своими руками
Установка сетевой розетки на открытом воздухе возможна для любого уверенного в себе домашнего мастера, но это очень не рекомендуется. Любая работа, связанная с электричеством, чрезвычайно опасна и может нанести серьезный ущерб вашему здоровью и безопасности.
Многие люди считают, что они сэкономят время и деньги, попробовав сами выполнить электромонтаж. Тем не менее, это не всегда так. Вам нужно будет подать заявление о правильном применении в местные органы власти, прежде чем проводить какие-либо электромонтажные работы на вашем участке.
Профессиональный электрик уже знаком с соответствующим законодательством, что сделает процесс более эффективным. Вам нужно будет покрыть расходы на любое приложение, регулирующее строительство, которое часто уже покрывается за счет найма местного электрика.
Вам необходимо иметь представление о каждом электрическом кабеле, о том, как он работает и где его следует подключать. Вам также потребуются правильные инструменты и оборудование для правильного выполнения установки, что увеличивает общую стоимость проекта.
Риск попытки любого электрического монтажа значительно перевешивает преимущества, поэтому мы всегда советуем вам обратиться за помощью к сертифицированному электрику, который выполнит работу за вас.
Возможные проблемы и подводные камни
Если вы попытаетесь установить электрическую розетку на открытом воздухе, вы столкнетесь со многими препятствиями и сложностями.Мало того, что обращение с электрическими кабелями и их подключение чрезвычайно опасно для неопытных пользователей, но и может стоить очень дорого в ремонте.
Существует повышенный риск возникновения пожара на вашей собственности, если электромонтажные работы не соответствуют установленным законам и строительным нормам. Вы также увеличиваете шансы получить поражение электрическим током, которое причиняет серьезный вред и, в некоторых случаях, смерть.
Чтобы избежать проблем с безопасностью или дополнительных затрат, мы всегда рекомендуем нанять профессионального электрика для установки внешних розеток.
В Дерби установленоновых электрических розеток
Если вы звоните электрику по поводу какой-либо из его услуг, независимо от того, какой у вас вопрос, в конечном итоге это упадет до цены.
Итак, сколько стоит установка новой розетки?
Хорошо. Это зависит!
Не совсем то, что вы хотели услышать, но позвольте нам объяснить.
Сколько существует способов установки новой розетки?
- Добавление новой сдвоенной розетки рядом с существующей
- Подключение новой двойной розетки в спальне
- Установка внешней розетки вплотную к внутренней розетке
- Замена розетки на USB-версию
- Это просто небольшое количество переменных
- Подключение розетки к телевизору
- Установка новой одиночной розетки для кухонного прибора
- Установка новой розетки спереди
Это лишь небольшой список возможных способов установки новой розетки в доме .
Однако мы можем дать вам некоторое представление о том, чего ожидать от цены.
Если вы хотите, чтобы к вашей собственности в Дерби приехал электрик и установил новую двойную розетку рядом с существующей розеткой, вы должны заплатить фунтов стерлингов 50–100 за каждую розетку.
Эта сумма увеличится до 100–250 фунтов стерлингов за розетку, если поблизости нет розеток.
Эти дополнительные расходы связаны с работой по подведению нового кабеля к ближайшему месту для подачи питания на розетку.Цена будет зависеть от того, что связано с работой и как далеко будет находиться мощность.
Что может увеличить или уменьшить расходы?
Большая часть затрат напрямую связана с количеством задействованного труда. Небольшая часть стоимости заключается в материалах. Одна только розетка стоит всего несколько фунтов, и даже более дорогая лицевая панель со всеми функциями (двухгнездная розетка с плоской хромированной безвинтовой пластиной) будет меньше 50 фунтов стерлингов
Затраченное время и затраты на рабочую силу будут зависеть от
- Насколько близко находится ближайшая розетка?
- Нужно ли выгнать стены?
- Нужно ли ремонтировать стены.
- Помещения свободны для работы?
- Нужно ли переместить мебель и поднять ковры?
Все эти переменные повлияют на стоимость установки.
Другие затраты, которые могут возникнуть, связаны с материалами.
Может потребоваться распределительная коробка. Разумеется, потребуется задняя коробка для розеток. Необходимая длина кабеля зависит от того, насколько близко находятся другие розетки или потребительский блок.
Наконец, состояние существующей электроустановки может увеличить стоимость.
Как установить электрические выключатели, электрические выключатели и розетки, электрические розетки
Строительство При строительстве дома или здания электромонтажные работы также требуют должного внимания при прокладке труб, электромонтаже и установке различных фитингов, включая их качество и характеристики. Вся электрическая арматура , такая как потолочная розетка , розетки, выключатели, регуляторы и аксессуары, крепится к стене или потолку.Для крепления фитингов к их базовым блокам следует использовать латунные винты.
Выключатели и розетки:
Коммутаторы и Розетки должны изготавливаться из материалов высшего качества, таких как пластик и поликарбонатный пластик, обеспечивающий стандартные функциональные возможности. Коммутаторы и Розетки должны быть гибкими по конструкции, иметь низкое энергопотребление и обеспечивать безопасную работу. Выключатели и розетки должны иметь маркировку ISI и производиться в соответствии с ISI 3854-1997, IS1293-1983.Переключатели и розетки доступны в 6, 16 и 25 ампер.
Главные выключатели:
Все главные выключатели должны быть железобетонными, произведенными известным производителем.- Средний или нейтральный провод трехпроводной цепи, питаемой от сети постоянного тока или однофазной трехпроводной системы.
- Общий возврат двухфазной трехпроводной цепи.
- Нейтраль трехфазной четырехпроводной цепи.
- Этот провод установки, который постоянно заземлен на источнике питания без автоматического выключателя или добавленного сопротивления в заземлении.
Установка главных выключателей:
При установке главных выключателей , главных и распределительных щитов должны быть полностью выполнены следующие требования:
- Небольшой кронштейн для контрольной лампы должен быть закреплен и подключен через независимый однополюсный переключатель.
- Соединения должны располагаться по возможности так, чтобы образовалась их собственная схема.
- Каждая цепь должна быть четко пронумерована слева направо.
- Выключатели и распределительные щиты, покрытые железом, должны устанавливаться на угловой железной раме 2 x 2 x 1/4 дюйма, покрытой железным листом толщиной 1/8 дюйма, или в утопленных чугунных ящиках.
- Корпус должен быть соединен с главными выключателями и распределительным щитом гибкими металлическими трубами.
Настенные розетки:
Все розетки должны включать выключатель и плавкий предохранитель, установленные вдоль стеновой розетки.Электрические ошибки распространены в каждом доме, что может быть опасно для жителей.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут нанести вред жильцам.
Это три типа неисправностей в электрооборудовании: .Отказ разомкнутой цепи .Short Circuit Fault (Ошибка короткого замыкания) .Неисправность заземления и неисправность утечки.
Инструменты для электромонтажа в доме: Отвертка для коннекторов (10 см), Тестер для неоновых ламп, Регулируемый гаечный ключ (15 см).
Люминесцентные лампы бывают разных форм и размеров.Все более популярными становятся компактные люминесцентные лампы (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.
Следует проверить ширину и толщину полос, а также расстояние между винтами для крепления полос.
Проверить ширину и глубину канала, качество и размер кирпичей на предмет механической защиты.Предоставлены ли идентификационные бирки кабеля или нет.
Марки электротехнических материалов-Кабели-Skytone
Каменный пол Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид……. Чтобы обеспечить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Ознакомьтесь с одними из самых впечатляющих фотографий кухни из галереи GharExpert.Сплошная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть сконструирована таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробности о различных типах кровли. Рамы дверей и окон — самые важные части ваших дверей и окон.Доступны они разного размера, высоты, ширины и формы. Рамы удерживают замки и петли и поддерживают двери и окна, чтобы их можно было легко закрывать и открывать. Вот что вам нужно знать о различных дверных и оконных рамах.Авторское право 2007- GharExpert.com Все права защищены.
Как мне установить широкополосную связь Virgin Media, телевизор и телефон?
Отслеживание вашего заказа QuickStart
Когда мы отправим ваш пакет QuickStart с помощью Click and Collect, вы получите текстовое сообщение и электронное письмо с указанными вами контактными данными, когда ваш пакет QuickStart будет готов забрать из выбранного вами местоположения CollectPlus.
Если вы выбрали доставку пакета QuickStart через Yodel, Yodel отправит вам сообщение в день доставки, чтобы сообщить вам о предполагаемом 2-часовом интервале доставки для вашего пакета. Это подтверждающее сообщение будет содержать код отслеживания, чтобы вы могли видеть, где находится ваш заказ. Просто посетите yodel.co.uk или загрузите мобильное приложение Yodel.
Получение посылки с помощью Click and Collect
Когда ваш пакет QuickStart будет доставлен в выбранное вами место CollectPlus, вы получите текстовое сообщение и электронное письмо с подтверждением доставки, а также кодом сбора и штрих-кодом.
Чтобы забрать свой пакет QuickStart, вам необходимо принести код сбора и штрих-код в расположение CollectPlus вместе с подтверждением вашей личности. CollectPlus принимает следующие формы ID:
- Водительское удостоверение
- Счет за коммунальные услуги / мобильный телефон
- Расчетная ведомость
- Выписка из банка / банковская книжка / чековая книжка
- Кредитная / дебетовая карта
- Паспорт
Отделение CollectPlus отсканирует или введет код сбора и проверит ваш идентификатор, а затем выдаст вам пакет QuickStart.
Если вы не можете самостоятельно перейти в локацию CollectPlus, вы можете передать код коллекции кому-нибудь другому. Им должно быть больше 18 лет, и они должны взять с собой ваше удостоверение личности, когда они заберут ваш пакет QuickStart.
Начните работу с QuickStart
Ваш пакет QuickStart будет содержать все необходимое для ваших новых служб Virgin Media, и вы найдете несколько простых пошаговых инструкций, рассказывающих, как настроить каждую из ваших служб.
Вы также можете найти инструкции здесь:
Активация аккаунта
После того, как вы собрали свой пакет в локации CollectPlus или если вместо него вам был доставлен пакет QuickStart, вам следует сразу же настроить свои службы.
Если вы новый клиент, мы активируем вашу учетную запись автоматически через два дня после получения или доставки пакета QuickStart.
Если вы уже являетесь клиентом и добавляете услуги или обновляете свой комплект, мы автоматически активируем ваши новые услуги и комплект через шесть дней после вашего забора или доставки.
