Монтаж щитка распределительного: Как выполнить монтаж распределительного щита в доме или квартире?

Содержание

Монтаж электрического распределительного щитка

Помимо базовой классификации электрораспределительных щитков – панелей, силовых, вводных и распределительных, осветительных – существуют и многофункциональные конструкции. Например, когда в корпусе щита устанавливают сигнализацию, счётчик и другие приборы, к непосредственному распределению электропитания непричастные. Это обстоятельство дополнительно расширяет и без того большой ассортимент начинки распределительных щитов.

Типы оборудования

Начинается всё с кабельной системы. Все приборы внутри щита функционируют от электропитания, поэтому надёжное энергоснабжение – залог безаварийной эксплуатации. Кабеля во внутри корпусном пространстве – медные, обычно используют одножильные провода марки ПВ-1.

Прокладываются не в натяг. При большом числе кабелей их обычно маркируют, а если энергосистема трёхфазная, то очень желательно, чтобы все основные провода (фазный, заземляющий и нулевой) были разного цвета (нулевой – синий, заземляющий — желтлозеленый, фазные цвета это красный, коричневый, черный, зеленый, желтый, белый).
Все кабели кроме заземляющего сперва подаются на общий рубильник, а уже потом на счётчик (если встроен), оттуда фазный идёт на устройства модульной защиты. Именно однополюсные автоматические выключатели – наиболее часто встечающееся оборудование внутри распределительных щитов. Кроме них, в зависимости от комплектации под нужды конкретной энергосистемы, в шкафы могут быть установлены силовые автоматы, розетки и выключатели, УЗО, понижающие трансформаторы, вводные выключатели, устройства защиты от перегрузок и коротких замыканий, панели ввода, приборы контроля вводной силовой нагрузки, релейные блоки, приборы управления выключателями, устройства ввода резервного источника электропитания при авариях и т.д. Щит с отделкой под дерево Фотка – Греция и модульное оборудование защиты К примеру, защитные автоматические выключатели бывают разных конструкций – предохраняют от утечек тока, перегрузки, короткого замыкания. Для использования в энергосистемах с разным напряжением, во всевозможных комбинациях электроприборов, производится много типов устройств защитного отключения (УЗО) и дифференциальных автоматических выключателей (ДИФ).
УЗО предохраняет от утечки переменного, импульсного, постоянного и выпрямленного тока – в зависимости от конструкции. ДИФ – это УЗО с защитой от перегрузок и коротких замыканий, поэтому в общем случае дифференциальные конструктивно сложнее и стоят дороже. Мало того: из-за необходимости соответствия номиналов нагрузки ДИФа каждому кабелю (или электроприбору, на который тот подаёт напряжение) приходится ставить отдельный такой автомат на каждую линию, в то время как УЗО может обеспечить и несколько линий, с разными номиналами и нагрузкой. За усиление безопасности приходится платить не только деньгами, но и габаритами щита: с использованием УЗО щит многолинейной энергосистемы будет не только дешевле в 2-3 раза, но и существенно компактнее.

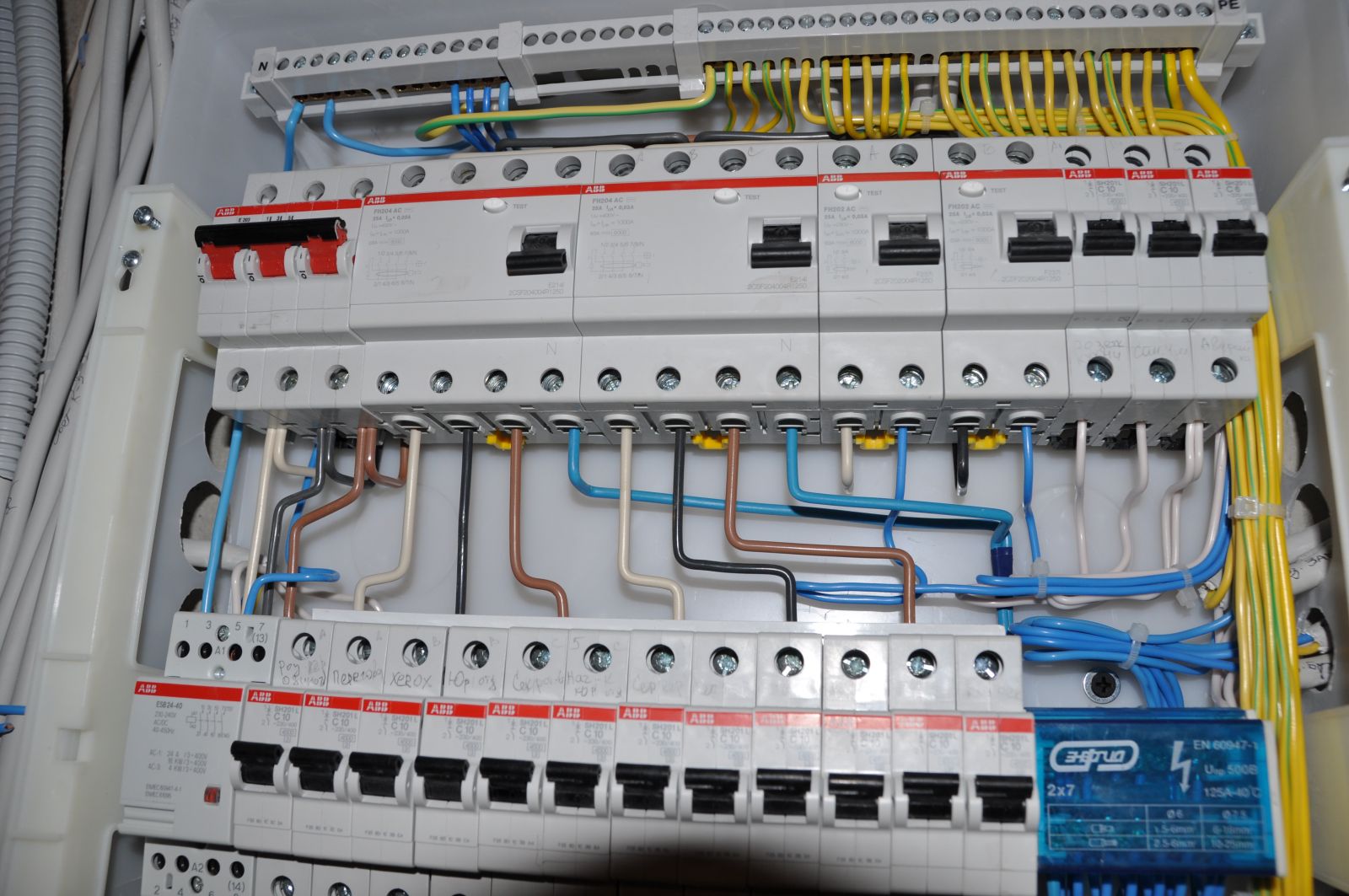

Установка оборудования внутри распределительного щита

В зависимости от обстоятельств, сам корпус распределительного бокса или шкафа может быть установлен как до, так и после прокладки кабельной системы (проводки). Различия обусловлены прежде всего особенностями конкретного объекта: жилой дом с малым числом вводов для электроприборов и освещения – это вовсе не промышленный объект со множеством разнообразного оборудования.
Соответственно, отличаются размерами и распределительные узлы: от маленького настенного бокса до огромных напольных шкафов или даже отдельных помещений. Большие шкафы с модулями групп потребителей, рассчитанные на высокую распределяемую мощность (общую), предполагают монтаж внутреннего оборудования с применением полиблоков, кабельных органайзеров и прочих устройств, сильно облегчающих и ускоряющих процесс подготовки всей энергосистемы к эксплуатации. Относятся к таковым и соединительные шины – медные пластины в корпусе из негорючего диэлектрика. соединительная шина Кабельные каналы размещаются в крайних секциях распределительного шкафа, а основное оборудование – в центральных. В тех же каналах монтируются и шины. Основным критерием выбора соединительных шин служат заранее известное напряжение и сила тока в комплектуемом распределительном щите. Смысл применения шин, по сравнению с кабелями – компактность. Это особенно актуально для сложных систем с множеством модулей и различного встроенного оборудования.
В монтаже шины столь же безопасны, зато перепутать их труднее, чем кабеля. К тому же использование соединительных шин при большом количестве параллельных автоматов-выключателей занимает гораздо меньше времени, чем монтаж с проводами, а для обеспечения совместимости вводных кабелей, как медных, так и алюминиевых, существуют шины из электротехнической бронзы.

Монтаж нулевой шины

Сам процесс установки нулевой шины аналогичен монтажу прочих. Предназначаются такие шины для механического соединения нулевых проводников электротока – рабочих и защитных. Обычно шина представляет собой пластину (например, из латуни), установленную на негорючий изолятор (чаще всего пластиковый). монтаж нулевой шины Для упрощения идентификации токоведущих проводников и обслуживания энергораспределительного оборудования используют в первую очередь маркировку изоляторов цветом. Устанавливаются изоляторы на все точки крепления шин, в том числе на монтажные панели, рейки. Принято следующее условное обозначение шин: нулевой (N) – синим цветом изоляторов, заземления (PE) – жёлтым, фазной – зелёным.

Монтажные панели

Говоря о монтаже оборудования внутри распределительного шкафа, трудно обойти вниманием основное средство, на котором, собственно, этот монтаж и производят – панели или рейки. Эти рейки располагаются внутри корпуса, на них устанавливают модули различного оборудования. Само название – DIN-рейка – имеет немецкое происхождение (по аббревиатуре соответствующего института стандартизации). Из-за характерного вида их ещё называют DIN-рельсами, профилями. DIN рейка и автоматические выключатели Изготавливаются такие рейки по международным стандартам, из высококачественной стали с последующей антикоррозионной обработкой. Панели разных производителей отличает лишь длина и возможное наличие перфорированных поверхностей. На стандартные рейки в любом распределительном шкафу устанавливать модульное либо иное стандартное оборудование гораздо удобнее, чем ломать голову перед пустым корпусом, как и что в нём закрепить. Те же автоматы-выключатели фиксируются на панелях с одного щелчка.
Помимо ДИФов и УЗО, на рейках монтируют счётчики электроэнергии, реле, розетки, всевозможные клеммы, аппараты коммутации и т.д. В обслуживании распределительных шкафов DIN-рейки также очень удобны. Снять с такой панели любой прибор – не сложнее, чем зафиксировать. Для этого надо лишь ослабить зажимы клемм, вынуть токоведущие проводники, оттянуть фиксатор модуля и снять его. Потом на освободившееся место ставится новый модуль, фиксируется, подключается к сети (в обратном порядке подключаются те же провода/шины и зажимаются в клеммных колодках). Остаётся лишь добавить, что крепление на стандартной DIN-рейке сейчас предусматривается производителями практически всех электроприборов, какие только могут быть установлены в распределительном щите.

Какие правила монтажа распределительного щита часто нарушают электрики

Давно прошли те времена, когда электроэнергию по всему дому распределял электросчётчик с двумя пробками. Которые постоянно перегорали, из-за того, что на них ложилась нагрузка со всего дома.
И это в то время, когда из бытовых электроприборов, а в доме был холодильник и телевизор.

Назначение распределительного щита

Несколько последних десятилетий, в каждом доме появилось множество новых, бытовых электроприборов.

Самые распространённые среди них:

  • морозильные камеры;
  • домашние кинотеатры;
  • разнообразная компьютерная техника;
  • системы вентиляции и кондиционирования;
  • электрооборудование для обслуживания системы отопления;
  • электрические устройства для нагрева воды;
  • посудомоечные и стиральные машины, пылесосы;
  • большое количество разнообразного электрического инструмента.

Совершенно ясно, что такое количество электрических приборов, никакие пробки не выдержат. Поэтому схема современного жилья, это сложная электрическая система, с несколькими контурами питания в каждой комнате.

А в основе этой сложной системы стоит электрический щиток. Он соединён с общим контуром заземления и заземляет все электроприборы через контакт земли в каждой розетки. От электрического щитка, в каждую комнату идут несколько независимых контуров питания. Такое распределение энергии от электрощита, обеспечивает надёжное и безопасное использование электрической энергии.

Ошибки при установке электрощита

Одна из ошибок, допускаемая неопытными электриками, это неправильный выбор места, для установки электрооборудования. Эта ошибка сразу бросается в глаза. При входе в квартиру, заполненную электроприборами, нельзя найти распределительный щиток энергопитания.

Оказывается электрики, по просьбе хозяйки дома, установили распределительный электроприбор в шкафу. По словам владелицы дома, электро щиток портил гламурный вид.

По её словам, если щиток установить по правилам устройства электроприборов, то квартира будит похожа на производственный цех. И такой случай, когда электрооборудование прячут в шкафы, грубо нарушая правила пожарной безопасности, часто встречается.

Это грубейшее нарушение. Короткое замыкание в распределительном щите, не редкое явление. А если он будит спрятан в деревянном шкафу, возгорание вполне возможный случай.

Неправильное подключение

Очень часто корпус электрощита бывает не подключён к общему контуру заземления. Так случается потому, что монтаж электропроводки в квартире происходит раньше, чем монтаж контура заземления, который планируют подключить позже. А потом строители которые производили монтаж уезжают получив деньги, а другим нет до этого дела.Без общего контура заземления, смысл заземления розеток теряется. Защита от утечки тока тоже работать не будит.

Часто, нерадивые работники путают землю и ноль

Если контур заземления подключен, то электричество присутствовать будит. Однако не долго, вскоре всё выйдет наружу. В лучшем случае будут греться провода, а в худшем произойдёт короткое замыкание. На самом деле, перепутать очень трудно, провод земли всегда жёлтого или зелёного цвета и подсоединяется к корпусу электрощита.

Неправильный выбор нагрузки

Установка слишком мощных автоматов, распространённая ошибка электромонтажа. Автоматические выключатели предназначены, чтобы отключать контур или линию при слишком большой нагрузке. А если установлены автоматы слишком мощные, так сказать с запасом, они просто не выполнят свои функции. При перегрузе нагреются провода, и может произойти возгорание. При установке автомата, нужно посчитать всю номинальную нагрузку контура и устанавливать автоматический выключатель без превышения общей нагрузки.

Неправильная установка УЗО

Нередко можно встретит распределительные щиты в которых устройство защитного отключения установлено до автоматического выключателя. Видимо, кто так делает, считает что это устройство защитит сеть от повышенного напряжения. Но это не так, при высоком напряжении она может сгореть. А защищает оно от утечки тока. Поэтому устанавливать его нужно после автоматического выключателя.

Вышеперечисленные ошибки могут предостеречь от неправильного подключения электрических приборов. Но если в чём, то есть сомнения, лучше обратиться за помощью к опытным, хорошо зарекомендовавшим себя электромонтёрам.

Как установить внутренний распределительный щиток в бетонную стену.

Автор: Евгений Чертушко Рубрика: Новости Вы сейчас здесь: Главная » Новости » Как установить внутренний распределительный щиток

Как установить внутренний распределительный щиток

Здравствуйте, уважаемые посетители Elektrika56!

Один из вопросов, который мы задаем при встрече с заказчиками и  первоначальном осмотре объекта :

«Какой будет распределительный щиток? Внутренний или наружный?»

Если дело происходит в квартире или доме, то, как правило заказчик хочет внутренний распределительный щит.

Мало кому нравятся такие вот, наружние щитки:

.

.



.

Если нет возможности спрятать распределительный щит в кладовку или гараж, если он постоянно будет на виду, то лучше если он будет выглядеть вот так:

.

Это два щитка, один силовой, во втором спрятаны коммутаторы тв и интернет проводов.

.

Щиток на 36 модулей: счетчик и 20 автоматов.

В общем 95 процентов заказчиков выбирает распределительные щитки внутренней установки. Потому что они эстетичнее, чем накладные.

Для того чтобы внутренний щиток установить — для него нужно подготовить нишу. Выдолбить отверстие в стене по размерам, чуть больше корпуса щитка.

Дома, таунхаусы, коттеджи строят как правило из шлако- , пено- , газоблоков или из кирпича. Подготовить место для установки внутреннего не сложно 20 минут работы перфоратором и готово.

В квартирах, особенно в новостройках, все не так. Если стены выполнены из высокопрочного армированного бетона, то подготовка ниши для щитка — дело непростое.

Недавно, после установки щитка распределительного на 36 модулей (ЩРВ-п-36), в стену из высокопрочного бетона (на что я потратил 2,5 часа), я решил поискать в интернете, может есть какой нибудь передовой метод подготовки ниш для щитков. Чтобы не шумный, не пыльный, не долгий и все такое.

Ничего нового я к сожалению не нашел.

Есть смешное видео, где мастер пытается резать бетон большой болгаркой с диском 230мм. Туча пыли, шум, грязь и в конце болгарка вырывается из рук пытаясь отрезать мастеру пальцу.

Не наш метод.

Поэтому решил показать, как мы готовим нишу для установки внутреннего распределительного щитка в бетонную стену.

Кому то пригодиться, может кто посоветует что-нибудь новое.

Итак.

На очередном объекте,  полная замена электропроводки в трехкомнатной квартире.

Меняем старые алюминиевые провода на новые медные.

Счетчик остается в подъезде, поэтому щитка на 24 модуля вполне достаточно.

Рядом с входной дверью будет гардеробная комната. Там и будет располагаться распределительный щиток. Не на виду, но рядом.

Материалы для электромонтажа уже закуплены, поэтому распаковываем и разбираем корпус распределительного щитка. Прикладываем его к стене, в месте установки и обводим карандашом. Добавляем по 1.5-2см на сторону — место для штукатурки.

.

При разметке желательно пользоваться уровнем:

.

Необходимо получить нишу 40*30см глубиной 7 см.

Сделать это без шума и пыли не получиться, но снизить количество пыли можно.

Поможет строительный пылесос:

.

И штроборез:

.

Нарезаем штробы на расстоянии 7 — 10 см:

.

.

Остается выбрать бетон. Нужен большой перфоратор с лопаткой. Маленький перфоратор тоже справиться, просто эта операция займет больше времени.

.

.

При работе обязательно использовать защитные очки, перчатки и наушники.

Здоровье прежде всего.

Получается вот так:

.

К сожалению, штроборезом со 125 мм дисками нишу глубиной 7 см не получить.

Поэтому необходимую глубину получаем откалывая небольшие кусочки бетона лопаткой перфоратора. Очень увлекательное занятие!

Иногда, когда руки устают от большого перфоратора(10 кг ), приходится предварительно сверлить отверстия средним перфоратором, буром 8- 10мм, а потом уже долбить лопаткой. По разному в общем бывает.

Когда ниша готова, примеряем щиток:

.

.

Удаляем из ниши пыль, смачиваем грунтовкой:

.

Замешиваем штукатурку, для «вмораживания» корпуса щитка.

.

Закидываем штукатурку в нишу не оставляя пустых мест:

.

.

Устанавливаем корпус щитка на место:

.

.

Дожидаемся застывания штукатурки и можно заводить в щиток провода и устанавливать автоматы.

На этом объекте, на установку щитка мы потратили примерно два  часа. Бетон оказался «средней» прочности.

На предыдущем, нишу для установки щитка на 36 модулей выдалбливали 3 часа, тремя перфораторами(потому-что греются), штроборезом, болгаркой(много арматуры попадалось) и всякими «волшебными» словами.

Поэтому, если кто знает более простой способ подготовки ниши для распределительного щитка — делитесь советами!

На этом все.

P.s.

После монтажа электропроводки получилось вот так:

.

.

.

«Внутренний» распределительный щиток занимает совсем немного места.

 С уважением, Elektrika56!

  Фотоотчет: Последний штрих. 29.04.15.

Замена электропроводки в однокомнатной квартире.

Уютный таунхаус — красивый электромонтаж.

Электрик из ЖЭКа, сказал можно!

Гарантийный случай.



Сборка распределительного щитка своими руками

Для обеспечения безопасности электрической проводки, способной выдерживать необходимую нагрузку, нужно тщательно ознакомиться со схемой сборки распределительного щита. Проект в обязательном порядке должен содержать всю иерархию. Схема монтажа электрического щитка не представляет особой сложности.

Помимо прочего, на автоматике обязан отображаться весь номинал и класс защиты. Рассмотрим возможные варианты схем электрического щитка квартиры и персонального домостроения либо загородного дома.

Также рекомендуем ознакомиться с материалом о том, как рассчитать и выбрать сечения кабеля по мощности, току и длинне.

Содержание статьи

Схема монтажа электрического щита в квартире

Представленная схема не содержит главной заземляющей шины (РЕ) в связи с тем, что в прежние времена в квартирах заземление попросту отсутствовало.

Схема вводно-распределительного щита для такой квартиры включает:

При наличии в квартире заземляющего контура схема монтажа электрического щита должна состоять из таких элементов:

  • Корпус электрического щита;
  • Нулевая шина;
  • Шина заземления;
  • Гребенка, соединяющая выключатели;
  • Однофазное устройство защитного отключения.

Зачастую встречаются квартиры довольно большой площади, для которых схема электрического щита должна быть посолидней. Для внушительного числа электропотребителей требуется трехфазная сеть.

Пример схемы сборки трехфазного щитка

На вводе обязан быть выключатель с тремя полюсами на 63 Ампер. После него требуется подсоединить устройство защитного отключения на 40 Ампер. Электрические схемы вводно-распределительного щита окажут существенную помощь во время подключения. Лишь спроектировав персональную схему, можно начинать подключение.

Схема монтажа вводно-распределительного щита в частном доме

В персональном домостроении или коттедже возможна однофазная или трехфазная электрическая сеть. При однофазной сети сборка аналогична схеме монтажа для квартиры.

Пример схемы распределительного щитка для частного дома

Схема вводно-распределительного щита для частного дома на 220 Вольт на вводе выглядит следующим образом:

  • Выключатель-автомат на 2 полюса;
  • Электрический счетчик;
  • Устройство защитного отключения;
  • Однополюсные выключатели-автоматы.

При наличии трехфазной сети схема монтажа щита будет отличаться от предыдущей. В этом случае есть возможность подключить потребителей вспомогательных построек. Оптимальной в данном случае будет схема электрощита домостроения на 380 Вольт с применением устройства защитного отключения. Оставшиеся 2 автомата возьмут на себя розетки и свет гаража.

При наличии в доме трехфазных потребителей электроэнергии подключение целесообразно произвести посредством трехфазного автомата и четырех полюсного устройства защитного отключения.

Понравилась статья? Поделиться с друзьями:

Монтаж распределительного щита в Екатеринбурге от компании Арвика

Монтаж распределительного щита производится в один из этапов электромонтажных работ. Это связующее звено между общей электросетью и электропроводкой отдельной квартиры или коттеджа. Поэтому от того насколько профессионально смонтирован распределительный щит зависит качество эксплуатации и стабильность работы сети, а также ее безопасность. Очень важно на этапе расчета нагрузки на электропроводку разбить ее на группы по степени потребляемой мощности, от этого будет зависеть количество автоматов, располагаемых в щитке, а, следовательно, сам тип щитка, который подойдет для нормальной эксплуатации.

Способы установки распределительных щитов

Одна из наиболее популярных услуг в последнее время – это монтаж распределительно щита. Неотъемлемой частью современного ремонта стала замена электропроводки, в том числе и установка распределительного щита. Установка может производится двумя способами: внутренний и наружный. При внутреннем исполнении щит встраивается в стену и имеет более привлекательный вид, но работа по такому устройству сопровождается некоторым количеством пыли и грязи. Наружное исполнение щита говорит само за себя, что распределительный щит непосредственно крепится на стену без его заглубления.

Качественный монтаж распределительного щита от компании «Арвика»

Строительная компания «Арвика» не только в короткие сроки, но и качественно произведет монтаж распределительного щита, как наружным, так и внутренним способом. Специалисты компании произведут расчет необходимой нагрузки, количество автоматов и место расположения щита, так  что Вам не придется заботиться об этой проблеме. Грамотный подбор оборудования и комплектующих решат Вашу проблему на долгие годы. Доверьтесь профессионалам!

Заказать бесплатный выезд специалиста по замерам

зачем знакомить дизайнера с электриком

Какое отношение монтаж распределительного щитка имеет к дизайну интерьера? Зачем дизайнеру согласовывать проект не только с вами, но и с электриком? Знакомство дизайнера с электриком необходимо, если после ремонта вы хотите с удобством наслаждаться технологическими благами современной цивилизации. Читайте подробности в нашей статье!

Ни один современный дом или квартиру невозможно представить без большого количества электроприборов. Разнообразная бытовая техника, компьютеры, сложное освещение, кондиционеры, а зачастую еще и система отопления – все это подключается к электросети. О размещении всех этих предметов в жилище, зачастую ограниченном по площади, заботится дизайнер. Однако размещение и установка электроприборов – зона ответственности еще и электрика.



Именно о его оценку реальной ситуации могут разбиться самые фантастические дизайн-проекты. И для всех будет лучше, чтобы это произошло как можно раньше. В противном случае вы подпишетесь как минимум на импровизацию в процессе ремонта. При самом плохом раскладе слишком большое количество техники вызовет малопредсказуемую, но совершенно точно неприятную для вас реакцию со стороны домашней электросети. Особенно часто такие ситуации складываются в домах из старого жилого фонда.

Все это подводит к мысли о необходимости предварительного знакомства дизайнера и электрика. Этим действительно стоит озаботиться, если:



— Вы планируете ремонт в только что купленной квартире, и неважно – в новостройке или хрущевке.



— Вы живете в доме советской постройки, в котором не проводился капремонт либо при его проведении не заменялась проводка.



— Вы собираетесь разместить в квартире множество мощных электроприборов, сложные системы типа «теплого пола», а также организовать сложное управляемое освещение.



— Вы затеяли ремонт в квартире, где уже наблюдались проблемы с электричеством: моргающие лампочки, искрящие розетки, внезапные отключения и т.д.



— Предполагается ремонт в очень большой квартире или частном доме (особенно, если вы планируете электрический обогрев, «теплые полы», водонагреватель и другие подобные системы)



Обойтись без заблаговременного сведения дизайнера с электриком можно только в том случае, если состояние проводки не вызывает у вас ни малейших сомнений, вы не планируете устраивать дома сложные электросистемы и серьезно увеличивать нагрузку на сеть. В таких случаях серьезных корректировок, скорее всего, не понадобится.



Разумеется, все вышесказанное верно и в том случае, если вы не заказываете дизайн-проект у профессионала, а разрабатываете его самостоятельно. Более того, ранняя консультация у электрика убережет вас от бессмысленных прожектов, которые могут оказаться просто невыполнимыми в ваших условиях.

Что дизайнер должен сказать электрику



Утверждать проект и запускать его воплощение можно только после того, как он будет согласован с электриком. Дизайнер должен сообщить мастеру следующее:



— Точный план расположения светильников и встроенной подсветки, выключателей, розеток, а также расстановки техники.



— Какие светильники включаются одновременно, как должно варьироваться освещение комнаты (например, если планируется возможность включать только часть точечных светильников, отключать декоративную подсветку и т.д.)



— Планируется ли установка простых выключателей (типа «включить-выключить»), либо потребуется плавная регулировка света; если да – то какие именно осветительные приборы ее требуют.



— Где планируется монтаж распределительного щитка, будет он встроенным или навесным, сколько места под него выделяется.



— Как будет проходить проводка: внутри стен (скрытая проводка) или по их поверхности в кабель-каналах (внешняя проводка).



На этом этапе важно прислушаться ко всем замечаниям, которые выскажет мастер. В большинстве случаев они будут здравыми, и их необходимо будет учесть при корректировке проекта и проведении ремонта. Однако умейте отличить банальную лень или некомпетентность нерадивого работника от разумных предложений. Каждое возражение или предложение электрика должно быть логически обосновано. Важно и понимание ситуации со стороны дизайнера: его художественные устремления не должны противостоять реальным возможностям вашего дома или квартиры.

Что электрик должен сказать дизайнеру



Ознакомившись с дизайн-проектом и произведя хотя бы приблизительные расчеты, электрик должен дать дизайнеру обратную связь – свое мнение о технической стороне проекта. Заключение мастера должно состоять из двух пунктов:



— Осуществим ли предложенный проект в данных условиях (именно в этом доме, именно в этой квартире), а если нет, то в чем именно заключается проблема.



— Размеры распределительного щитка, который потребуется собрать для оптимального функционирования всей предполагаемой электротехники.



Первое очень важно для интерьеров, в которых запланировано большое количество техники. Например, высокотехнологичная кухня, о которой вы мечтали, или электрические «теплые полы» могут оказаться просто невозможными в домах старой постройки. Их электросети не рассчитаны на нагрузку, которую обеспечивает современная техника. Иногда часть проблемы можно решить заменой проводки, но кардинальных перемен не случится: новая проводка просто будет безопаснее старой и истлевшей. Но некоторые технологические фантазии все равно не удастся воплотить из-за лимитов электроэнергии, которые выделяются на каждый дом или квартиру.



Приблизительный размер электрощита необходимо сообщить дизайнеру просто для того, чтобы тот мог лучше спланировать его расположение, и оно не оказалось неприятным сюрпризом для электрика. Это критически важно, если вы хотите оставить стены ровными и осуществить монтаж распределительного щитка в стеновую нишу. Промахнувшись с ее размерами всего на несколько сантиметров, вы значительно усложните работу электрика: щиток просто не поместится в выделенное для него место. А за нестандартное и удобное для вас решение этой глупой проблемы вам наверняка придется доплатить мастеру.

Учитывайте, что уменьшить размеры щитка практически невозможно: каждый его элемент жизненно необходим для оборудования безопасной и качественной электросистемы в квартире или частном доме. В больших квартирах, наполненных сложной техникой, и особенно в частных домах размеры щитка могут быть огромными. В таких случаях бывает целесообразно говорить не о распределительном щите, а о монтаже шкафа управления для полного контроля над всеми сложными системами дома.



Исходя из озвученных электриком размеров щитка, дизайнер может перенести его в другое место или внести в дизайн-проект другие корректировки – по этому вопросу последнее слово остается за ним, поскольку речь идет об организации пространства квартиры. У разных мастеров могут быть свои предпочтения в работе – кто-то предпочитает устанавливать встраиваемый щиток, а кому-то больше по душе монтаж шкафа управления в отдельном корпусе. Однако этим предпочтения не должны сказываться на дизайн-проекте: хороший специалист выполнит даже ту работу, которая нравится ему меньше.





«Домодел» стремится стать лучше и предоставлять вам только самую интересную информацию. Понравилась статья? Дайте нам знать – ставьте лайк или делитесь с друзьями!



Хотите сразу узнавать о наших новых публикациях и важных новостях в мире дизайна и ремонта? Подписывайтесь на нашу страницу в ВКонтакте!



Щиток распределительный: характеристики и установка

Распределительный щиток представляет собой вводный электрический прибор для распределения энергии в помещении любого назначения, к примеру, в частных владениях или на производстве, при условии напряжения более 1000 Вт.

Виды

В оснащение любых устройств всегда входят зажимы для установки как самих приборов, так и других контрольных элементов, таких как выключатели. Существует четыре основных вида:

  • квартирный;
  • групповой;
  • главный;
  • этажный распределительный щиток.

Групповые приборы обеспечивают контроль отдельных категорий энергопотребителей. Для их работы требуются автоматические выключатели, в функции которых входит также полное отключение электроснабжения при возникновении необходимости в этом.

Главное устройство в здании или отдельной квартире осуществляет ввод и разветвление энергии. Стоит отметить, что оно может использоваться в качестве счетного прибора, при этом последний функционирует при наличии нулевого глухозаземленного провода. Главной задачей является предотвращение утечки тока и перепадов напряжения.

Этажные и квартирные механизмы схожи с групповыми по назначению. Потребляющими группами в этом случае выступают отдельные квартиры либо электроприборы, имеющиеся в помещении.

Корпус

К щитку любого вида все требования и технологические особенности установлены ГОСТом. С учетом специфики работы приборов они должны обладать высокой степенью защиты от возгорания. В качестве основы для корпуса выступают материалы, устойчивые к плавлению и способные переносить определенные температуры, которые варьируются в соответствии с климатическим назначением и классом защиты.

Период эксплуатации составляет 25 лет, при этом рабочие элементы способны переносить скачки напряжения до 2500 Вт. Варианты закрытого типа отличаются устойчивостью к ударным воздействиям и механическим нагрузкам.

Конструкционные различия

Щиток распределительный электрический может быть напольным, встраиваемым и накладным. Последние закрепляются на стеновых конструкциях, встраиваемые варианты — в специально созданных нишах, они оптимально подходят для защиты коттеджа. Напольные устройства обладают большими габаритами, и, как становится ясно из названия, закрепляются на полу.

Также существуют переносные приборы, которые используются специалистами для выездов. Они имеют характеристики, аналогичные обычным механизмам, и подключаются через автоматы. Световой индикатор обеспечивает определение напряжения в электросети.

Особенности установки

Монтаж распределительного щитка требует предварительного составления схемы, выбора используемой проводки, определения средств защиты, автоматов и дополнительных элементов. Важно уделить особое внимание данному аспекту проведения работ и не упускать из вида любые факторы.

В первую очередь определяется суммарная мощность энергопотребителей, которые имеются в доме или квартире. Помещения в зависимости от назначения разделяются на отдельные группы, к примеру, жилые комнаты, кухня и другие. В каждой зоне высчитывается количество потребляемой энергии. Без этих показателей невозможен подбор номинального обозначения автоматического выключателя. При этом нужно учитывать возможность экстремальных нагрузок, которые возникают при одновременной эксплуатации большого количества техники и приезде гостей или родственников. Особого внимания заслуживает освещение, так как в зависимости от условий данной нагрузки подбирается соответствующий кабель с необходимым сечением.

Расключение может осуществляться несколькими вариантами: «звезда», «шлейф», коробочный либо индивидуально созданный вид. Количество отводимых проводов находится в зависимости от имеющейся разводки, оно может доходить до 20-30 штук. При этом методика расключения подбирается в соответствии с имеющимся энергопотребителями и местом их нахождения. Для некоторых устройств, характеризующихся высоким потреблением, устанавливаются отдельные УЗО.

Другие различия

Щиток распределительный может предназначаться как для внутреннего, так и наружного монтажа. Внешние характеристики не оказывают влияния на функционал и подбираются в соответствии с личными предпочтениями и общим дизайном. Корпус может выполняться из металла или пластика, оборудоваться прозрачной или непрозрачной дверцей.

Устройства внешней установки подходят для железобетонных стеновых конструкций, так как не требуют создания отверстий. Встраиваемые варианты оптимальны для перегородок из гипсокартона. Количество устанавливаемых приборов в щитке оказывает влияние на его габариты, при этом они должны соответствовать ширине имеющегося модуля.

Установка распределительного щитка

Для монтажа на внешних стенах используются шурупы и дюбель-гвозди. С помощью них также может закрепляться внутренний бокс с дополнительной фиксацией алебастровой смесью или клеем на гипсовой основе.

Проводка подводится после закрепления устройства, как и установка необходимой аппаратуры.

Особым удобством отличается распределительный щиток в доме, имеющий дин-рейки. Некоторые модели оснащаются специальными элементами для их фиксации, а после монтажа специальными защелками, располагающимися с тыльной стороны, закрепляются внутренние детали. На дин-рейках также возможна фиксация счетчика, шурупы или винты используются при наличии специального места для него.

Установка автоматических выключателей не требует особых навыков: они крепятся на рейке до появления характерного щелчка, сообщающего о плотной фиксации. При возникновении необходимости в снятии любого имеющегося элемента нужно при помощи отвертки вытащить ушко автомата и снять с места крепления.

Что нужно знать

До начала монтажа необходимо получить разрешение от службы электроснабжения. Оптимальным вариантом станет проведение работ под контролем представителя коммунальных служб. При выявлении монтажа в неподходящем месте должен быть вызван электрик, он проверит правильность, качество подключения, запломбирует счетчик. Все организационные аспекты должны решаться вовремя, в противном случае может быть назначена выплата штрафа.

Типы устанавливаемых счетчиков регламентируются организацией, обеспечивающей электроснабжение. При этом значения, указанные на приборе, не должны превышаться.

Соединение входящих в конструкцию устройств не вызывает сложностей, требуется лишь соблюдение аккуратности и проведение работ в соответствии со схемой. Устанавливая щиток распределительный, нежелательно спешить с его подключением, здесь важно убедиться в правильном совершении всех действий и соединений.

Проводка

Для некоторых проводов может не требоваться заземление, это, как правило, те, которые обеспечивают работу осветительных приборов. При использовании в помещении люминесцентных ламп с заземляющими контактами необходимо соединить общую шину заземления с проводником, а также подвести трехжильный провод.

Входящий кабель и проводка, отводящаяся к питающим зонам, подключаются после соединения аппаратуры. Стоит отметить удобство обозначения назначения того или иного устройства на каждом их них. Некоторые приборы оснащаются специальными окошками, при их отсутствии можно поставить отметки на крышке внутренней части конструкции. Щиток распределительный включается после осуществления всех работ при помощи общего выключателя. Далее посредством индикатора проверяется надежность питания на каждом проводе.

Рекомендации

Использование одного УЗО нежелательно для нескольких приборов разного предназначения, объединенных в одну группу, так как выход из строя одного из них может привести к замыканию другого. Помещения разделятся на различные зоны с наличием собственных УЗО, при выборе последних стоит отдать предпочтение не электронному, а механическому варианту, так как он отличается большей надежностью. Возможно объединение приборов из санузла, а кухонная зона и жилое пространство разделяются на две группы.

Подбирается щиток распределительный с определенным запасом, чтобы предотвратить его преждевременную замену при дополнении оборудования.

Оптимальным вариантом является установка отдельного УЗО для каждой из зон, но это не всегда финансового оправдано. При отсутствии мощной техники в доме возможно подведение под один УЗО нескольких автоматов.

Как обновить и установить распределительный щит: East Coast Power Services

Преимущества установки распределительного щита

Компании, которым требуется большое количество электроэнергии для работы с разнообразным оборудованием, могут получить выгоду от установки распределительного щита для управления силовой нагрузкой и маршрутизацией. При правильной конструкции распределительный блок обеспечивает безопасное место для контроля энергопотребления, обслуживания отказоустойчивых устройств и прерывателей цепей.Это означает, что распределительный щит может служить электронным экраном между источником питания и оборудованием. При возникновении скачка напряжения распределительный щит может отключить или задержать дополнительное питание, которое защищает оборудование по линии.

Существует два основных типа распределительных щитов , каждый из которых имеет свои преимущества. В обоих случаях владелец компании может сэкономить за счет более быстрой установки и ремонта. Это также означает меньшие затраты на замену оборудования. Для тех, кто придерживается зеленого взгляда, распределительный щит занимает меньшую площадь за счет централизации потока энергии.

Установка распределительного щита

Традиционный распределительный щит имеет предохранитель и автоматический выключатель на задней панели с контрольными переключателями и индикаторами на передней панели. Плата такого типа полезна для приложений, в которых мониторинг различных уровней важнее, чем возможность замены внутренних компонентов для удовлетворения меняющихся потребностей приложений питания. Такая доска имеет широкое применение.

Функциональный распределительный щит часто проектируется с учетом специфики применения.Техническое обслуживание, особенно с функциональным распределительным щитом, может быть простым. В таких платах используется сборный компонент, что означает, что замену деталей обслуживающему персоналу проще. Эти типы плат также проходят тщательные испытания. Благодаря модульной конструкции легко добавлять новые блоки.

В целом, установка распределительного щита в сочетании с другими методами энергосбережения, такими как удаленный мониторинг, в конечном итоге может привести к долгосрочному снижению затрат на электроэнергию.Удаленный мониторинг с помощью интеллектуального коммутатора может осуществляться через веб-браузер. Эта программная система дает оперативную обратную связь о работе и энергопотреблении всей электрической системы. Доступность этой информации позволяет немедленно приступить к техническому обслуживанию при обнаружении проблемы программным обеспечением.

Обновление до удаленного мониторинга во время установки коммутатора

Программное обеспечение для удаленного мониторинга

имеет обратную совместимость, поэтому, независимо от возраста электрической системы, скорее всего, уже существует процедура установки для этого типа системы мониторинга.Другой вариант мониторинга электрической системы — использование сторонней службы мониторинга. Эти поставщики услуг мониторинга, несмотря на более высокую первоначальную стоимость, могут сэкономить компании деньги с точки зрения выделенного рабочего времени (24/7), ответственности за повреждения оборудования и ремонта оборудования. Разрешение сторонней компании добавляет дополнительный уровень защиты к вашему оборудованию, так как ответственность затем перекладывается на эту систему мониторинга. Если во время их дежурства что-то пойдет не так, и об этом не будет немедленно сообщено, система мониторинга может полностью нести ответственность за замену поврежденного оборудования.

Идеальное время для перехода на этот тип мониторинга — это модернизация коммутатора . Если во время установки вы выберете сторонний мониторинг, технические специалисты могут установить необходимые датчики и компьютеры, необходимые для удаленного мониторинга.

Распределительные щиты

— Руководство по устройству электроустановок

Распределительные щиты

, включая главный низковольтный распределительный щит (MLVS), критически важны для надежности электрической установки.Они должны соответствовать четко определенным стандартам, регулирующим проектирование и строительство распределительных устройств низкого напряжения.

Распределительный щит — это точка, в которой входящий источник питания разделяется на отдельные цепи, каждая из которых управляется и защищается предохранителями или коммутационным устройством распределительного щита. Распределительный щит разделен на несколько функциональных блоков, каждый из которых включает в себя все электрические и механические элементы, которые способствуют выполнению заданной функции.Он представляет собой ключевое звено в цепочке надежности.

Следовательно, тип распределительного щита должен быть идеально адаптирован к его применению. Его конструкция и конструкция должны соответствовать применимым стандартам и методам работы.

Корпус распределительного щита обеспечивает двойную защиту:

  • Защита распределительного устройства, показывающих приборов, реле, предохранителей и т. Д. От механических ударов, вибрации и других внешних воздействий, которые могут нарушить целостность работы (электромагнитные помехи, пыль, влага, паразиты и т. Д.)
  • Защита жизни человека от возможности прямого и непрямого поражения электрическим током (см. Степень защиты IP и индекс IK в Перечне внешних воздействий).

Типы распределительных щитов

Требования к нагрузке определяют тип устанавливаемого распределительного щита.

Распределительные щиты

могут различаться в зависимости от типа применения и принятого принципа конструкции (особенно в отношении расположения шин).

Распределительные щиты в соответствии с конкретными приложениями

Основными типами распределительных щитов являются:

  • Главный распределительный щит низкого напряжения — MLVS — (см. Рисунок E27a)
  • Центры управления двигателями — MCC — (см. Рисунок E27b)

Рис. E27 — Примеры главного распределительного щита низкого напряжения и центра управления двигателями

  • [a] Главный распределительный щит низкого напряжения — MLVS — (Prisma P) с входными цепями в виде шинопроводов

  • [b] MLVS + центр управления двигателем — MCC — (Okken)

  • Вспомогательные распределительные щиты (см. Рисунок E28)

Рис.E28 — Дополнительный распределительный щит (Prisma G)

  • Конечные распределительные щиты (см. Рисунок E29)

Рис. E29 — Конечные распределительные щиты

Распределительные щиты для специальных применений (например, отопление, лифты, промышленные процессы) могут быть расположены:

  • Рядом с главным распределительным щитом НН, или
  • Рядом с рассматриваемым приложением

Распределительные щиты вторичного распределения и конечные распределительные щиты обычно распределены по всему объекту.

Две технологии распределительных щитов

Различают:

  • Универсальные распределительные щиты, в которых распределительные устройства, предохранители и т. Д. Крепятся к шасси в задней части шкафа
  • Функциональные распределительные щиты для специальных применений, основанные на модульной и стандартизированной конструкции.

Универсальные распределительные щиты

Распределительное устройство, плавкие предохранители и т. Д. Обычно располагаются на шасси в задней части корпуса.Приборы индикации и управления (счетчики, лампы, кнопки и т. Д.) Устанавливаются на лицевой стороне распределительного щита.

Размещение компонентов внутри корпуса требует очень тщательного изучения, принимая во внимание размеры каждого элемента, соединения, которые необходимо выполнить, и зазоры, необходимые для обеспечения безопасной и безотказной работы.

Щиты распределительные функциональные

Обычно предназначенные для конкретных приложений, эти распределительные щиты состоят из функциональных модулей, которые включают распределительные устройства вместе со стандартными аксессуарами для монтажа и подключений, что обеспечивает высокий уровень надежности и большую емкость для внесения изменений в последнюю минуту и ​​в будущем.

Много преимуществ

Использование функциональных распределительных щитов распространилось на все уровни распределения электроэнергии низкого напряжения, от главного распределительного щита низкого напряжения (MLVS) до конечных распределительных щитов, благодаря их многочисленным преимуществам:

  • Модульность системы, которая позволяет интегрировать многочисленные функции в один распределительный щит, включая защиту, обслуживание распределительного щита, эксплуатацию и обновления
  • Распределительный щит проектируется быстро, поскольку требует простого добавления функциональных модулей.
  • Сборные компоненты можно установить быстрее
  • Наконец, эти распределительные щиты проходят типовые испытания, которые гарантируют высокую степень надежности.

Функциональные распределительные щиты Prisma G и P от Schneider Electric рассчитаны на ток до 3200 А и предлагают:

  • Гибкость и простота сборки распределительных щитов
  • Сертификация распределительного щита в соответствии со стандартом IEC 61439 и гарантия обслуживания в безопасных условиях
  • Экономия времени на всех этапах, от проектирования до установки, эксплуатации и модификации или модернизации
  • Простая адаптация, например, для соответствия определенным рабочим привычкам и стандартам в разных странах.

Рисунки На рисунке E27a, E28 и E29 показаны примеры функциональных распределительных щитов для всех номинальных мощностей, а на Рис. E27b показан мощный промышленный функциональный распределительный щит.

Основные виды функциональных блоков

В функциональных распределительных щитах используются три основные технологии.

  • Фиксированные функциональные блоки (см. Рис. E30)

Эти блоки не могут быть изолированы от источника питания, поэтому любое вмешательство по техническому обслуживанию, модификациям и т. Д. Требует отключения всего распределительного щита.Однако можно использовать съемные или выдвижные устройства, чтобы минимизировать время простоя и повысить доступность остальной части установки.

Рис. E30 — Сборка конечного распределительного щита с фиксированными функциональными блоками (Prisma G)

  • Отключаемые функциональные блоки (см. Рис. E31)

Каждый функциональный блок установлен на съемной монтажной пластине и снабжен средствами изоляции на стороне входа (сборные шины) и средствами отключения на стороне выхода (исходящие цепь) сторона.Таким образом, весь агрегат может быть снят для обслуживания, не требуя общего отключения.

Рис. E31 — Распределительный щит с отключаемыми функциональными блоками

  • Выдвижные функциональные блоки с выдвижным ящиком (см. Рис. E32)

Распределительное устройство и связанные с ним аксессуары для полной функции монтируются на выдвижном горизонтально выдвижном шасси. Эта функция обычно сложна и часто касается управления двигателем.

Изоляция возможна как на входе, так и на выходе путем полного извлечения ящика, что позволяет быстро заменить неисправный блок без отключения питания остальной части распределительного щита.

Рис. E32 — Распределительный щит с выдвижными функциональными блоками в ящиках

Стандарты IEC 61439

Соблюдение применимых стандартов необходимо для обеспечения надлежащей степени надежности.

Стандарт IEC серии 61439 («Низковольтные распределительные устройства и устройства управления») был разработан для того, чтобы предоставить конечным пользователям распределительных устройств высокий уровень уверенности с точки зрения безопасности и доступности мощности .

Безопасность Аспекты включают:

  • Безопасность людей (опасность поражения электрическим током),
  • Опасность пожара,
  • Опасность взрыва.

Доступность электроэнергии является серьезной проблемой во многих сферах деятельности, с высоким возможным экономическим воздействием в случае длительного перерыва в работе, следующего за отказом распределительного щита.

Стандарты устанавливают требования к проектированию и проверке, так что не следует ожидать отказа в случае неисправности, нарушения или работы в тяжелых условиях окружающей среды.

Соответствие стандартам гарантирует правильную работу распределительного щита не только в нормальных, но и в сложных условиях.

Три элемента стандартов IEC 61439-1 и 61439-2 в значительной степени способствуют повышению надежности:

  • Четкое определение функциональных единиц
  • Формы разделения смежных функциональных блоков в соответствии с требованиями пользователя
  • Четко определенные проверочные испытания и текущая проверка

Стандартная структура

Серия стандартов IEC 61439 состоит из одного базового стандарта (IEC 61439-1), определяющего общие правила, и нескольких связанных стандартов, детализирующих, какие из этих общих правил применяются (или нет, или должны быть адаптированы) для конкретных типов сборок:

  • IEC / TR 61439-0: Руководство по спецификации сборок
  • IEC 61439-1: Общие правила
  • IEC 61439-2: Комплекты силовых распределительных устройств и устройств управления
  • IEC 61439-3: Распределительные щиты, предназначенные для обслуживания обычных людей (DBO)
  • IEC 61439-4: Особые требования к узлам для строительных площадок (ACS)
  • IEC 61439-5: Узлы для распределения электроэнергии в сетях общего пользования
  • IEC 61439-6: Системы шинопроводов (шинопроводы)
  • IEC / TS 61439-7: Узлы для особых применений, таких как пристани для яхт, кемпинги, рыночные площади, станции зарядки электромобилей.

Первое издание (IEC 61439-1 и 2) этих документов было опубликовано в 2009 году с пересмотром в 2011 году.

Основные улучшения стандарта IEC61439

По сравнению с предыдущей серией IEC60439, было внесено несколько значительных улучшений в пользу конечного пользователя.

Требования, основанные на ожиданиях конечного пользователя

Различные требования, включенные в стандарты, были введены для удовлетворения ожиданий конечного пользователя:

  • Работоспособность электроустановки,
  • Способность выдерживать напряжение,
  • Максимальный ток,
  • Устойчивость к короткому замыканию,
  • Электромагнитная совместимость,
  • Защита от поражения электрическим током,
  • Возможности обслуживания и модификации,
  • Возможность установки на месте,
  • Защита от риска возгорания,
  • Защита от воздействия окружающей среды.
Четкое определение обязанностей

Роль различных участников четко определена, и ее можно резюмировать на следующем рисунке Рис. E33.

Рис. E33 — Основные участники и обязанности, определенные в стандарте IEC 61439-1 & 2

Распределительные щиты

аттестованы как Сборка , включая коммутационные устройства, контрольно-измерительное, защитное, регулирующее оборудование, со всеми внутренними электрическими и механическими соединениями и конструктивными деталями. Сборочные системы включают механические и электрические компоненты (корпуса, шины, функциональные блоки и т. Д.).

Оригинальный производитель — это организация, которая выполнила оригинальную конструкцию и связанную с ней проверку сборки в соответствии с соответствующим стандартом. Он отвечает за проверки конструкции , перечисленные в стандарте IEC 61439-2, включая многие электрические испытания.

Проверка может осуществляться под контролем органа по сертификации , предоставляющего сертификаты оригинальному производителю.Эти сертификаты могут быть переданы спецификатору или конечному пользователю по их запросу.

Производитель сборки , обычно производитель панелей, является организацией, которая берет на себя ответственность за завершенную сборку. Сборка должна быть завершена в соответствии с оригинальными инструкциями производителя. Если производитель сборки исходит из инструкций первоначального производителя, он должен снова провести новые проверки конструкции.

Такие отклонения также должны быть представлены оригинальному производителю для проверки.

В конце сборки плановые проверки должны быть выполнены производителем сборки (производитель панелей).

Результатом является полностью протестированная сборка, для которой первоначальным производителем была проведена проверка конструкции, а заводом-изготовителем — стандартные проверки.

Эта процедура обеспечивает лучшую видимость для конечного пользователя по сравнению с подходами « Частично протестировано » и « Полное типовое тестирование », предложенным предыдущей серией IEC60439.

Разъяснения проверки конструкции, новые или обновленные требования к конструкции и текущие проверки

Стандарты IEC61439 также включают:

  • обновленные или новые требования к конструкции (пример: новое испытание на подъем)
  • подробно разъяснил проверки проекта , которые необходимо сделать, и приемлемые методы, которые могут быть использованы (или нет) для выполнения этих проверок, для каждого типа требований.
  • более подробный список плановых проверок, и более строгие требования к допускам.

В следующих параграфах представлена ​​подробная информация об этих изменениях.

Требования к конструкции

Чтобы система сборки или распределительный щит соответствовали стандартам, применяются другие требования. Эти требования бывают двух типов:

  • Конструктивные требования
  • Требования к производительности .

Подробный список требований см. Рис. E34.

Конструкция системы сборки должна соответствовать этим требованиям, ответственность за это несет оригинальный производитель .

Проверка конструкции

Проверка конструкции, ответственность за которую несет оригинальный производитель , предназначена для проверки соответствия конструкции сборки или системы сборки требованиям этой серии стандартов.

Проверка конструкции может осуществляться:

  • Тестирование , которое следует провести на наиболее обременительном варианте (наихудшем случае)
  • Расчет , включая использование соответствующего запаса прочности
  • Сравнение с протестированным эталонным дизайном.

Стандарт IEC61439 во многом разъяснил определение различных методов проверки и очень четко определяет, какой из этих 3 методов может использоваться для каждого типа проверки конструкции, как показано на Рис. E34.

Рис. E34 — Список проверок конструкции, которые необходимо выполнить, и доступные варианты проверки (таблица D.1 Приложения D к IEC61439-1)

Признак для проверки Пункты или подпункты Доступны варианты проверки
Тестирование Сравнение с эталонным дизайном Оценка
1 Прочность материала и деталей: 10.2
Устойчивость к коррозии 10.2.2 ДА НЕТ НЕТ
Свойства изоляционных материалов: 10.2.3
Термическая стабильность 10.2.3.1 ДА НЕТ НЕТ
Устойчивость к аномальному нагреву и огню из-за внутренних электрических воздействий 10.2.3.2 ДА НЕТ ДА
Стойкость к ультрафиолетовому (УФ) излучению 10.2,4 ДА НЕТ ДА
Подъем 10.2.5 ДА НЕТ НЕТ
Механическое воздействие 10.2.6 ДА НЕТ НЕТ
Маркировка 10.2.7 ДА НЕТ НЕТ
2 Степень защиты оболочек 10.3 ДА НЕТ ДА
3 Зазоры 10,4 ДА НЕТ НЕТ
4 Пути утечки 10,4 ДА НЕТ НЕТ
5 Защита от поражения электрическим током и целостность цепей защиты: 10.5
Эффективная непрерывность между открытыми токопроводящими частями НКУ и защитной цепью 10.5.2 ДА НЕТ НЕТ
Устойчивость к короткому замыканию цепи защиты 10.5.3 ДА ДА НЕТ
6 Установка коммутационных аппаратов и компонентов 10,6 НЕТ НЕТ ДА
7 Внутренние электрические цепи и соединения 10.7 НЕТ НЕТ ДА
8 Клеммы для внешних проводов 10,8 НЕТ НЕТ ДА
9 Диэлектрические свойства: 10,9
Выдерживаемое напряжение промышленной частоты 10.9.2 ДА НЕТ НЕТ
Выдерживаемое импульсное напряжение 10.9,3 ДА НЕТ ДА
10 Пределы превышения температуры 10,10 ДА ДА ДА [a]
11 Устойчивость к короткому замыканию 10,11 ДА ДА [b] НЕТ
12 Электромагнитная совместимость (ЭМС) 10. Проверка пределов превышения температуры путем оценки (например, расчет) была ограничена и уточнена стандартом IEC61439 (2011). Как синтез:
  • для номинального тока ≤ 630 А и распределительных щитов с одним отсеком: расчет разрешен на основе сравнения между полными потерями мощности всех компонентов внутри шкафа и допустимой потерей мощности шкафа (измеренной испытанием с нагревательными резисторами). ), и обязательное снижение номинального тока цепей на 20%
  • для номинального тока ≤ 1600 A и распределительного щита с одним или несколькими отсеками с максимум 3 горизонтальными перегородками для каждой секции: расчет разрешен на основе IEC / TR 60890, но с обязательным снижением номинального тока цепей на 20%. Проверка устойчивости к короткому замыканию путем сравнения с эталонной конструкцией. уточнена в соответствии со стандартом IEC61439.
    На практике в большинстве случаев обязательно проводить эту проверку путем испытаний (типовых испытаний), и в любом случае сравнение с эталонным проектом возможно только для устройств защиты от короткого замыкания того же производителя и при условии, что что все остальные элементы очень строгого контрольного списка для сравнения проверены (Таблица 13 — «Проверка короткого замыкания путем сравнения с эталонной конструкцией: контрольный список» IEC61439-1).
  • Регулярная поверка

    Регулярная проверка предназначена для обнаружения дефектов материалов и изготовления, а также для проверки надлежащего функционирования изготовленных узлов. Это находится в ведении сборочного производителя или сборщика панелей . Регулярная проверка выполняется для каждой изготовленной сборки или сборочной системы.

    Необходимая проверка:

    Рис. E35 — Список текущих проверок, которые необходимо выполнить

    Регулярная проверка Визуальный осмотр Тесты
    Степень защиты корпусов Да
    Зазоры Да
    • , если D <минимальный зазор: проверка испытанием на устойчивость к импульсному напряжению
    • , если при визуальном осмотре не видно, что он превышает минимальный зазор (например,грамм. если D <1,5 минимальных зазоров), проверка должна проводиться физическим измерением или испытанием на устойчивость к импульсному напряжению
    Пути утечки Да или измерение, если визуальный осмотр неприменим
    Защита от поражения электрическим током и целостность цепей защиты Да выборочная проверка герметичности соединений цепи защиты
    Включение встроенных компонентов Да
    Внутренние электрические цепи и соединения Да или выборочная проверка герметичности
    Клеммы для внешних проводов номер, тип и обозначение клемм
    Механическое управление Да эффективность механических исполнительных элементов замков и блокировок, в том числе связанных со съемными частями
    Диэлектрические свойства Испытание на прочность изоляции промышленной частотой.

    Для сборок с входящей защитой до 250 А допускается проверка сопротивления изоляции путем измерения.

    Электропроводка, рабочие характеристики и функции Да проверка полноты информации и маркировки, проверка электропроводки и функциональное испытание, если необходимо

    Точный подход

    Серия IEC 61439 представляет собой точный подход, призванный обеспечить коммутаторам необходимый уровень качества и производительности, ожидаемый конечными пользователями.

    Приведены подробные требования к проекту и предложен четкий процесс проверки, который различает проверку проекта и обычную проверку.

    Обязанности четко определены между первоначальным производителем, ответственным за дизайн, и производителем сборки, ответственным за сборку и доставку конечному пользователю.

    Функциональные блоки

    Тот же стандарт определяет функциональные единицы:

    • Часть сборки, включающая все электрические и механические элементы, которые участвуют в выполнении одной и той же функции
    • Распределительный щит включает входящий функциональный блок и один или несколько функциональных блоков для исходящих цепей, в зависимости от эксплуатационных требований установки

    Более того, в технологиях распределительных распределительных щитов используются функциональные блоки, которые могут быть фиксированными, отключаемыми или выкатными (см. Индекс обслуживания и Рис. E30, E31 и E32).

    Формы

    (см. рис. E36)

    Разделение функциональных блоков внутри сборки обеспечивается формами, которые определены для разных типов операций.

    Различные формы пронумерованы от 1 до 4 с вариантами, обозначенными «a» или «b». Каждый шаг вверх (от 1 до 4) является накопительным, то есть форма с большим номером включает характеристики форм с меньшим номером. Стандарт различает:

    • Форма 1: без разделения
    • Форма 2: Отделение сборных шин от функциональных блоков
    • Форма 3: Отделение сборных шин от функциональных блоков и отделение всех функциональных блоков, один от другого, за исключением их выходных клемм
    • Форма 4: То же, что и для Формы 3, но с разделением выходных терминалов всех функциональных блоков, одного от другого

    Решение о том, какую форму реализовать, является результатом соглашения между производителем и пользователем.Функциональный диапазон Prima предлагает решения для форм 1, 2b, 3b, 4a, 4b.

    Рис. E36 — Представление различных форм функциональных распределительных щитов низкого напряжения

    За пределами стандарта

    Несмотря на улучшения, внесенные серией IEC 61439 по сравнению с предыдущей версией IEC 60439, все же существуют некоторые ограничения. В частности, для производителя сборки или сборщика панелей, объединяющего оборудование и устройства из разных источников (производителей), проверка конструкции не может быть полной.Все различные комбинации оборудования из разных источников не могут быть протестированы на стадии проектирования. При таком подходе соответствие стандарту не может быть достигнуто во всех конкретных конфигурациях. Соответствие ограничено ограниченным количеством конфигураций.

    В этой ситуации конечным пользователям рекомендуется запрашивать сертификаты тестирования, соответствующие их конкретной конфигурации, а не только действительные для общих конфигураций.

    С другой стороны, IEC 61439 устанавливает строгое ограничение на замену устройства устройством из другой серии, в частности, для проверки повышения температуры и устойчивости к короткому замыканию.Только замена устройств той же марки и серии, т. Е. Того же производителя и с такими же или лучшими ограничивающими характеристиками (I 2 т, IPK) может гарантировать сохранение уровня производительности. Как следствие, замену другим устройством другого производителя можно только проверить. путем тестирования (например, «типовые испытания») на соответствие стандарту IEC61439 и гарантии безопасности сборки.

    Напротив, в дополнение к требованиям, предъявляемым серией стандартов IEC 61439, подход full system , предложенный таким производителем, как Schneider Electric, обеспечивает максимальный уровень уверенности.Все различные части сборки поставляются оригинальным производителем. Испытываются не только типовые комбинации, но и проверяются и проверяются все возможные комбинации, допускаемые конструкцией сборки.

    Высокий уровень производительности достигается благодаря стандарту Protection Coordination , где гарантируется совместная работа защитных и переключающих устройств с внутренними электрическими и механическими соединениями и конструктивными элементами. Все эти устройства были разработаны с учетом этой цели.Все соответствующие комбинации устройств проходят испытания. Остается меньше риска по сравнению с оценкой путем расчетов или только на основе каталогизированных данных. (Координация защиты более подробно описана в главе Распределительное устройство низкого напряжения: функции и выбор).

    Только полный системный подход может обеспечить необходимое спокойствие для конечного пользователя, независимо от возможных нарушений в его электрической установке.

    Испытания на устойчивость к внутренней дуге

    Международный стандарт IEC 61439-2 [1] позволяет проектировать и производить надежные сборки и обеспечивает высокую доступность энергии.Однако всегда существует риск, даже очень ограниченный, внутреннего дугового короткого замыкания в течение срока службы узлов. Например, это может быть связано с:

    • токопроводящие материалы, случайно оставленные в узлах во время производства, монтажа или технического обслуживания
    • проникновение мелких животных, например мышь, змея,…
    • материальный дефолт или недостаточная квалификация персонала
    • отсутствие обслуживания
    • ненормальные условия эксплуатации, вызывающие перегрев и, в конечном итоге, внутреннее дуговое замыкание;

    Возгорание дуги внутри сборки вызывает различные физические явления, вызывает очень сильный перегрев (тепловая лавина) и особенно высокое избыточное давление внутри шкафа, что создает опасность для людей, находящихся в непосредственной близости от сборки (внезапное открывание дверей, выброс горячего воздуха). материалы или газы вне корпуса…).

    Для оценки способности сборки выдерживать внутреннее избыточное давление, была составлена ​​публикация IEC / TR 61641 [2] (технический отчет). Он предоставляет общую ссылку на стандартизованный метод испытаний, а также критерии для проверки результатов испытаний.

    IEC / TR 61641 оценивает способность узла ограничивать риск получения травм и повреждения узлов, а также время простоя и время, необходимое для возобновления работы после дуги из-за внутренней неисправности.

    Важно отметить, что это добровольный тест, проводимый по усмотрению производителя и по согласованию с заказчиком. Характеристики внутренней дуги можно оценить, например, в следующих случаях:

    • сборки для приложений, требующих непрерывного обслуживания высокого уровня
    • узлов для зданий, признанных критическими
    • сборки, устанавливаемые в местах, доступных для неквалифицированного персонала, и на ток короткого замыкания, равный или превышающий 16 кА, с немгновенным отключением.

    7 критериев оценки

    IEC / TR 61641 определяет 7 критериев оценки результатов испытаний на внутреннюю дугу (более подробную информацию см. В IEC / TR 61641: 2014):

    1 = Двери и панели остаются надежно закрепленными и не открываются;
    2 = Никакая часть сборки массой более 60 г не должна быть выброшена;
    3 = Из-за дуги не образуются дыры во внешних частях оболочки ниже 2 м на сторонах, объявленных доступными;
    4 = Индикаторы (хлопчатобумажная ткань, расположенная вертикально близко к узлу) не загораются.Индикаторы, возгорающиеся в результате горения краски или наклеек, исключаются из этой оценки;
    5 = Схема защиты доступной части корпуса по-прежнему действует в соответствии с IEC 61439-2;
    6 = Сборка способна удерживать дугу в определенной области, где она была инициирована, и нет распространения дуги на другие области внутри сборки;
    7 = После устранения неисправности или после изоляции или разборки затронутых функциональных блоков в определенной области возможна аварийная работа оставшейся сборки.

    Классификация (класс дуги)

    По результатам тестирования по 7 критериям оценки определена следующая классификация:

    Рис. E37 — Классификация сборок согласно испытаниям на внутреннюю дугу (таблица A.1 стандарта IEC / TR 60641: 2014)

    Комментариев:
    Классификационный элемент Классификации
    Узел, протестированный в соответствии с IEC / TR 61641 Дуги, класс A

    защита персонала.(Критерии с 1 по 5)

    Класс дуги B

    защита персонала плюс искрение, ограниченное определенной зоной внутри сборки (критерии с 1 по 6).

    При наличии соглашения между пользователем и производителем могут применяться меньшие или иные критерии
    Класс дуги C

    защита персонала плюс искрение ограничено определенной зоной внутри сборки. Возможна ограниченная работа после неисправности.(Критерии с 1 по 7)

    Класс дуги I

    Узел, обеспечивающий защиту с помощью зон защиты от дугового зажигания.

    Доступ Ограничено (по умолчанию) Доступ к сборке имеют только уполномоченные лица.
    Без ограничений Сборка может быть размещена в месте, доступном для всех, в том числе и для обычных людей.

    Класс I: Зоны с защитой от дугового воспламенения

    Класс I — это совершенно другой подход по сравнению с другими классами.

    В маловероятном случае возникновения дуги в сборке классы A, B и C сосредоточены на последствиях воздействия дуги, в то время как класс I придерживается философии «предотвращение лучше, чем лечение».

    Класс I направлен на значительное снижение риска возникновения дугового короткого замыкания путем изолирования каждого проводника по отдельности, насколько это возможно, твердой изоляцией.

    Класс I может быть ограничен определенными зонами сборки, как заявлено производителем, например функциональным блоком или отсеком (ями) сборных шин.Эти зоны, обеспечивающие защиту в соответствии с классом I, называются зонами с защитой от воспламенения дуги . Изоляция должна обеспечивать защиту от прямого контакта в соответствии с IP 4X согласно IEC 60529 [3] и выдерживать испытание на диэлектрическую прочность, в 1,5 раза превышающее нормальное испытательное значение для сборки.

    Рис. E38 — Пример полностью изолированной шины, снижающей риск возгорания внутренней дуги (вертикальная шина Okken MCC, Schneider Electric)

    Тест внутренней дуги

    Основная цель испытания на внутреннюю дугу состоит в том, чтобы продемонстрировать, насколько это возможно, повышенный уровень безопасности персонала, находящегося поблизости от узла, при возникновении внутреннего дугового замыкания.

    Во время теста одежда персонала моделируется «индикаторами» вокруг сборки. Индикаторы состоят из хлопка разных оттенков, чтобы имитировать стандартную одежду или легкую рабочую одежду (т. Е. Отображать монтажную установку в зонах неограниченного или ограниченного доступа).

    Рис. E39 — Пример сборки, подготовленной для испытания на внутреннюю дугу, с «индикаторами», видимыми спереди и сбоку (Okken, Schneider Electric)

    Еще одно основание для проведения испытаний на внутреннюю дугу в сборке — продемонстрировать влияние неисправности на саму сборку.В некоторых случаях, как определено классом Arcing, стоит ограничить повреждение дуги частью сборки, чтобы остальная часть сборки (или ее часть) могла быть повторно запитана для ограниченного использования после небольшое обслуживание.

    Обнаружение и устранение дуговых замыканий

    Существует еще один подход к управлению внутренним дуговым замыканием:

    • Некоторые реле могут обнаруживать дуговое замыкание в сборке, обычно по свету дугового замыкания, возможно, в сочетании с измерением тока.Такие реле могут обнаружить неисправность даже за несколько миллисекунд
    • При обнаружении дугового короткого замыкания это реле может вызвать «мгновенное» отключение автоматического выключателя, расположенного выше по цепи. Это позволяет резко ограничить энергию, выделяемую при дуговом замыкании. См. Рис. E40 ниже в качестве примера.
    • Кроме того, можно активировать устройство гашения внутренней дуги, достигая максимальной эффективности в сокращении продолжительности дугового замыкания (менее 5 мс).

    Эта тема в настоящее время развивается в комитетах по стандартизации, как для продуктов, так и для стандартов на оборудование.Степени защиты, обеспечиваемые корпусами (код IP)

    шагов при подключении коммутатора

    Распределительный щит — это распределительный щит в здании, который направляет электрические токи по месту. Перенаправляя электроэнергию из основного источника питания, когда прибор нуждается в использовании, распределительный щит будет обеспечивать электроэнергию. Электроэнергия контролируется и регулируется с помощью электрического распределительного щита, поэтому это действительно важно.

    Вместо того, чтобы покупать и устанавливать полностью новый распределительный щит, что может быть дорогостоящим, вы можете модернизировать свой текущий распределительный щит , установив новую проводку, переключатели УЗО, предохранители и автоматические выключатели. При экономии количества необходимых ресурсов значительно сокращаются время и деньги. Если поврежден не сам коммутатор, а, в большей степени, провода, выполнение этих шагов может быть чрезвычайно полезным. Однако, как упоминалось ранее, этот процесс может быть чрезвычайно опасным и должен выполняться только в том случае, если у вас есть надлежащие электрические лицензии и обучение.

    При работе с электрическими проводами и т.п. важно надевать защитные перчатки. Даже если к распределительному щиту не будет подключено питание, это является мерой безопасности. Например, если провода оголены из-за снятия изоляции, вероятность того, что распределительный щит будет подключен к источнику питания, может привести к ударам. Кроме того, с другими более острыми инструментами также помогут перчатки и защитные очки. То же самое при подключении распределительного щита к основному источнику питания, чтобы обеспечить максимальную безопасность.Острые инструменты и электропроводка могут привести к серьезным и опасным для жизни травмам при неправильном выполнении любого из шагов.

    Если вам интересно, может ли существующий коммутатор в вашем доме нуждаться в замене, вот несколько знаков, которые могут указать на это:

    • Старые дома и старая проводка часто означает, что система либо устарела, не работает, либо использует устаревшие технологии.
    • Если предохранители регулярно перегорают или происходит короткое замыкание прибора чаще, чем часто, распределительный щит может быть неисправен
    • Когда свет мигает, электрические розетки горячие или даже искры, или если в доме доносится жужжание, причиной может быть распределительный щит.
    • При включении бытовой техники и проверке толчков, что является неотложной причиной замены распределительного щита

    Для получения дополнительной информации о том, когда следует перейти на новый электрический распределительный щит, посетите наш обзор, содержащий необходимую информацию по этой теме.

    При простом изменении подключения к мысли о полной модернизации распределительного щита следует учитывать следующие факторы затрат:

    • Емкость текущего распределительного щита и возможность модернизации
    • Сколько места для кабелей нужно
    • Время, затраченное на рабочую силу и общий процесс (при найме других участников)
    • Размер текущего распределительного щита — будет ли новое подключение работать, будет ли модернизация слишком большой
    • Будет ли переналадки нового подключения или распределительного щита достаточно для энергопотребления здания?

    Публикационная библиотека | АББ США

    2 страницы, Комплект крышки автоматического выключателя, силовые щитки серии Spectra

    Дата: 01.04.2001 Размер: 124.8 КБ Номер публикации: DEH-40392

    4 страницы, Инструкция по установке ACT-TVSS в Spectra

    Дата: 01.10.2001 Размер: 227.06 КБ Номер публикации: DEH-40443

    4 страницы, установка и инструкция для комплекта расширения.

    Дата: 01.09.2001 Размер: 995,7 КБ Номер публикации: GEH-5889

    4 страницы, установка и инструкции для комплекта расширения ADS 200 Amp.

    Дата: 01.09.2001 Размер: 1.13 МБ Номер публикации: GEH-5582

    4 страницы, установка и инструкции для комплекта расширения.

    Дата: 01.06.2001 Размер: 1,31 МБ Номер публикации: GEH-5581

    1 страница, Инструкция по установке

    Дата: 03.08.2001 Размер: 1.2 МБ Номер публикации: GEH-5590

    6 страниц, Инструкции по установке ATVS Tranquell и Tranquell VII TVSS в Spectra привинтите и вставьте панели и распределительные щиты.

    Дата: 01.05.2001 Размер: 343,13 КБ Номер публикации: DEH-223

    8 страниц, Инструкция по установке комплекта автоматического выключателя болтами для использования с автоматическими выключателями SGH, SGL, SGP.

    Дата: 01.09.2001 Размер: 880,23 КБ Номер публикации: DEH-060

    2 страницы, Установка комплекта автоматического выключателя болтами. Для использования с автоматическими выключателями SKH, SKL, SKP, TKM, THKM

    Дата: 01.09.2001 Размер: 512.48 КБ Номер публикации: DEH-061

    6 страниц, Инструкция по установке комплекта автоматического выключателя болтами. Для использования с автоматическими выключателями SFH, SFL, SFP, TF, TH

    Дата: 01.09.2001 Размер: 907.03 КБ Номер публикации: DEH-059

    4 страницы, Инструкция по установке комплекта автоматического выключателя болтами.Для использования с автоматическими выключателями TEB, TED, THED, SED, SHE, SEL, SEP

    Дата: 01.09.2001 Размер: 209,34 КБ Номер публикации: DEH-047

    4 страницы, Установка комплекта автоматического выключателя болтами. Для автоматических выключателей TEY

    Дата: 01.09.2001 Размер: 479.38 КБ Номер публикации: DEH-062

    4 страницы, Установка комплекта автоматического выключателя болтами. Для автоматических выключателей THQD и TQD

    Дата: 01.09.2001 Размер: 523,69 КБ Номер публикации: DEH-065

    6 страниц, Установка комплекта автоматического выключателя болтом.

    Дата: 01.09.2001 Размер: 797,48 КБ Номер публикации: DEH-40129

    2 страницы, Инструкция по установке, Защитная пластина автоматического выключателя для типоразмеров SE, SF, TE, TF, TQ, TEL

    Дата: 01.08.2001 Размер: 801.23 КБ Номер публикации: DEH-042

    2 страницы, Инструкция по установке, крышка автоматического выключателя, для рам SGDA, SGHA, SGLA, SGPA

    Дата: 01.08.2001 Размер: 208,49 КБ Номер публикации: DEH-045

    2 страницы, Инструкция по установке, Защитная пластина автоматического выключателя для типоразмеров TEY, THQB, THHQB

    Дата: 01.08.2001 Размер: 387.04 КБ Номер публикации: DEH-044

    2 страницы, Инструкция по установке, Комплект заглушки, AFP6S для автоматических выключателей типов: TKM, THKM, TK4V, TKL4V, SKHA, SKLA, SKPA

    Дата: 01.07.2001 Размер: 87,15 КБ Номер публикации: GEH-5629

    2 страницы, R01; Эти инструкции предназначены для установки соединительных планок и соединения секций распределительного щита на месте установки для упрощения установки.Эти шаги необходимо выполнить перед установкой секций распределительного щита на последней площадке и заделкой кабелей.

    Дата: 01.02.2007 Размер: 152,44 КБ Номер публикации: DEH-41036

    DEH045 Инструкции по установке

    Дата: 01.08.2001 Размер: 216.63 КБ Номер публикации: DEH-045-fr

    DEH042 Инструкции по установке

    Дата: 01.08.2001 Размер: 774,79 КБ Номер публикации: DEH-042-fr

    GEH5626 Инструкции по установке

    Дата: 01.07.2001 Размер: 700.3 КБ Номер публикации: GEH-5626-fr

    76 стр. R03. Получение, обработка и хранение; Установка распределительного щита; Соединение секций распределительного щита; Соединение рам секций; Коммутационное обслуживание.

    Дата: 22.12.2016 Размер: 6,15 МБ Номер публикации: GEH-5893

    2 страницы, Инструкция по установке на английском языке, Панель управления серии Spectra

    Дата: 01.09.2001 Размер: 242.64 КБ Номер публикации: GEH-5548

    4 страницы, установка и инструкции для двухполюсных устройств, используемых в трехфазных системах.

    Дата: 01.09.2001 Размер: 164,8 КБ Номер публикации: GEH-5547

    Что нужно учитывать при выборе электрического распределительного щита в домашних условиях?

    Электрические распределительные щиты — ключевой компонент системы распределения электроэнергии в вашем доме.Различные электрические панели в распределительном щите разделяют мощность на более мелкие компоненты и передают их на разные устройства. Он даже выполняет функцию управления и, следовательно, действует как защитное устройство для энергосистемы в вашем доме. Поэтому чрезвычайно важно, чтобы вы посвятили как можно больше времени, усилий и ресурсов установке распределительных щитов, которые помогут вам избежать случаев поражения электрическим током. Вот несколько ключевых аспектов, которые следует учитывать при выборе электрического распределительного щита для дома.

    Безопасность

    Защита вашей семьи и здания должна быть первой точкой зрения, которую следует учитывать при покупке электрического распределительного щита для вашего дома. Поскольку распределительные щиты регулируют все аспекты электрической системы, важно, чтобы вы изучили детали и спецификации оборудования, которое подойдет вашему дому. Всегда надежнее проконсультироваться с квалифицированным электриком, который поможет вам разобраться в требуемых спецификациях.Убедитесь, что вы выбрали устройство, которое выходит за рамки всех требований безопасности здания.

    Расположение

    Вам необходимо определить правильные места для установки вашего оборудования. Обозначение мест для распределительных щитов на этапе планирования значительно упрощает процесс. Помещение, отведенное для установки ваших распределительных щитов, должно быть большим и хорошо вентилируемым. Обычно наблюдается, что большинство электрических помещений определяется в конце этапа планирования, что приводит к небольшим пространствам.Кроме того, важно ограничить доступ детей в эту комнату, чтобы избежать поражения электрическим током.

    КПД

    Эффективность — еще один важный момент, который необходимо учитывать перед выбором электрического распределительного щита для дома. Только эффективный распределительный щит может работать в непредвиденных ситуациях. Эффективность распределительного щита взаимосвязана с его функциональностью. Если вы хотите сделать его удобным для пользователя, для ваших устройств можно использовать цветовую кодировку.Вы также можете рассмотреть возможность использования электрического переключателя с механизмом блокировки. Это защитит всю систему цепи от сбоев управления.

    Надежность

    Качество и надежность определяют срок службы вашего электрического оборудования. Всегда используйте распределительные щиты известных производителей, соответствующие всем стандартам качества и безопасности. Попробуйте получить отзывы от друзей / родственников или квалифицированного электрика, чтобы оценить наиболее часто используемые бренды, которые имеют дело с электрическим бытовым оборудованием.Всегда желательно выбирать бренды, которые обеспечат вам отличное обслуживание клиентов и длительные гарантийные сроки на ваши устройства.

    Настройка

    Качество распределительного щита зависит от нескольких факторов, таких как тип конструкции, допустимые значения тока и напряжения, а также тип изоляции. Некоторые типы строительства требуют уникального дизайна, и в случае такой настройки всегда безопасно полагаться на надежный бренд в плане их опыта и знаний.Они могут предложить вам специалиста, обладающего навыками разработки передовых электрических технологий в соответствии с вашими потребностями.

    Установка и обслуживание

    Для точной установки рекомендуется вызвать специалиста компании или квалифицированного электрика. Кроме того, во время покупки вы должны ознакомиться со всеми условиями гарантии и перепроверить услуги по техническому обслуживанию, предлагаемые компанией.

    С такими лидерами, как #SchneiderElectric, доминирующими в сфере распределительных щитов, неудивительно, что на рынке есть продукт, идеально подходящий для каждого дома.Наряду с распределительными щитами Schneider Electric также специализируется на электрических выключателях и розетках и других инновациях, связанных с умными домами .

    ITP # 1022 Контрольный список для установки распределительных щитов

    THEISS MBR ITP # 1013 ПОДЗЕМНЫЙ ТРУБОПРОВОД

    Выбирать ПЕТРИКАЛЛАНГУРМУРРУМБА DOWNSMANGO HILLMANGO HILL EASTROTHWELLKIPPA RINGSTABLING YARD
    • PETRIE
    • KALLANGUR
    • MURRUMBA DOWNS
    • MANGO HILL
    • MANGO HILL EAST
    • ROTHWELL
    • KIPPA RING
    • СТАБИЛЬНЫЙ ДВОР

    Расположение — Т.е. здание станции, ГРЩ

    Требуется ли для этого коммутатора дополнительный ITPS

    Шасси, подходящее для этого ITP

    Шасси / шкафы, требующие дополнительного ITPS.

    КОНТРОЛЬНЫЙ / ИСПЫТАТЕЛЬНЫЙ ТОЧЕК Проверьте последние чертежи и координаты

    Критерии соответствия

    — электрические чертежи и план главного распределительного щита Кленнера

    Метод проверки — визуальный, административный

    Ответственное лицо — руководитель

    КОНТРОЛЬНЫЙ / ИСПЫТАТЕЛЬНЫЙ ТОЧЕК Закрепите распределительный щит на месте, используя подходящие крепления, соответствующие условиям монтажа. Во время установки не было повреждений внешней опоры.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Вставьте фотографии по мере необходимости

    Фото

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Вырежьте и установите кабельные вводы / защиту кабеля.Убедитесь, что сальники / прорези соответствуют классу защиты IP и огнестойкости кабелей. Внутри коммутатора не осталось острых краев.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Убедитесь, что внутри платы имеются соответствующие проходы для размещения всех цепей и возможности расширения в будущем.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Установите и вставьте все схемы в соответствующие шкафы.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Убедитесь, что маркировка кабелей соответствует графику распределительного щита и строительным чертежам.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Маркируйте все кабели правильно в соответствии с указанными требованиями.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Завершите все кабели в соответствии с указанными чертежами и контрольной документацией. Убедитесь, что в шкафах не осталось незакрепленных кабелей. Все цепи, которые не следует подключать, имеют соответствующие покрытия и маркировку.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Проверьте затяжку всех клемм на всех выключателях и шинах.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Проверьте затяжку всех клемм на всех выключателях и шинах.

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Проведите финальную уборку на борту, пропылесосьте весь мусор с доски.При необходимости установите кабельные стяжки.

    Критерии соответствия — Чертежи, электрические спецификации

    Метод проверки — визуальный, фотографический

    Метод проверки — визуальный, фотографический

    Вставьте фотографии по мере необходимости

    Фото

    Ответственное лицо — руководитель

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Начальник станции THIESS / инженер подписывает

    Критерии соответствия — Чертежи и электрические спецификации

    Метод проверки — Визуальный, измерение

    Ответственное лицо — руководитель / инженер Thiess

    Эти работы выполняются согласно действующим строительным чертежам, утвержденным заводским чертежам и техническим условиям.

    Подписать

    КОНТРОЛЬНО-ИСПЫТАТЕЛЬНЫЙ ПУНКТ Отправьте менеджеру проекта Klenner, включая разметку соответствующей области из Plan Grid. Изображение сетки плана должно быть снимком экрана со ссылкой на номер чертежа.

    Критерии соответствия

    — электрические характеристики

    Метод проверки — Визуальный, план наценки

    Ответственное лицо — руководитель

    Модернизация распределительного щита

    | Электрик рядом со мной

    Ваш электрический распределительный щит, или панель, является важным компонентом системы распределения электроэнергии в вашем доме.Эта система разделяет электроэнергию в вашем доме и отправляет ее в разные цепи.

    Когда возникают проблемы с электрической панелью, это может означать лихорадочные поиски аварийных электриков. Найти доступного электрика рядом с вами может быть нелегко, когда он вам понадобится сразу.

    Ищете «ближайшего ко мне электрика»? Специалисты по телефону Randy’s Electric всегда на расстоянии телефонного звонка. Если проблемы с электрическим распределительным щитом вызывают у вас стресс, позвоните в нашу команду по телефону (612) 445-6549.

    Продолжайте читать, если хотите узнать больше об электрическом распределительном щите в вашем доме.

    Что такое электрический распределительный щит?

    Каждому домовладельцу рекомендуется ознакомиться со своим распределительным щитом. Проблема в этом важном компоненте, и вы заметите проблемы с освещением, приборами и другой электроникой.

    Электрический распределительный щит — это соединение между источником питания, идущим с улицы, и системой распределения электроэнергии в вашем доме.Он отвечает за передачу этой энергии от поставщика коммунальных услуг и ее ретрансляцию по нескольким цепям. Электрические распределительные щиты могут представлять собой одну панель или комбинацию электрических панелей и переключателей. Независимо от конфигурации, основная цель панели — контролировать поток энергии.

    На распределительном щите вы можете найти:

    • Выключатели безопасности
    • Автоматические выключатели
    • Предохранители

    Вы можете найти электрические распределительные щиты в разных частях дома.Вы можете найти его в коридоре или даже в передней части дома. Панель вашего дома также играет важную роль в обеспечении электробезопасности. Замыкая цепь, ваш распределительный щит может перекрыть подачу электричества в случае возникновения проблемы. Только электрические цепи спасли многие дома от электрических пожаров. К сожалению, электрические панели не вечны. Знание того, когда заменять старый распределительный щит, необходимо для обеспечения электробезопасности.

    Когда следует модернизировать распределительный щит?

    Ваш электрический распределительный щит — одна из многих частей вашей электрической системы.Понимание того, когда ваша электрическая система устарела, является частью надлежащего обслуживания. Свою панель должен проверять сертифицированный электрик не реже одного раза в пять лет. Если у вас более старый дом, лучше обновить его раньше, чем позже.

    Вот еще несколько признаков того, что, возможно, пришло время для модернизации электрического распределительного щита:

    • Приборы не работают нормально
    • В вашем распределительном щите используются предохранители, а не цепи
    • Покупка новой техники

    Все, что вам нужно, — это найти местного электрика, который проверит электрическую систему вашего дома.Вам особенно следует подумать о том, чтобы обратиться к электрику, если у вас постоянно срабатывают выключатели. Если электрик заменяет цепь, было бы разумно заменить всю электрическую панель. Это может избавить вас от головной боли в будущем.

    Есть ли риски при использовании старого электрического распределительного щита?

    Если вы откладываете модернизацию распределительного щита, вы можете тратить деньги на ветер. Обновление панели может оказаться дорогостоящим.Имейте в виду, что это будет зависеть от электрика и вашего местоположения. Со старым распределительным щитом вам придется постоянно сталкиваться с проблемами, требующими услуг аварийного электрика.

    Вот два основных риска использования старой электрической панели:

    1. Опасность возгорания

    Одним из наиболее важных факторов, которые следует учитывать при замене распределительного щита, является безопасность. Знаете ли вы, что естественное перемещение вашего дома может быть опасным? Даже легкое движение может вызвать вибрацию, которая отразится на вашей электрической системе.

    При возникновении вибрации винты, удерживающие соединения вместе, могут ослабнуть. Даже небольшое расстояние между проводами и винтами может привести к возникновению опасной электрической дуги. Как только дуга загорится, она может быстро распространиться через полость стены вашего дома к крыше.

    2. Асбест

    Если риска пожара недостаточно, как насчет вашего здоровья? Часто старые панели изготавливаются из асбеста. Если ваша панель черного цвета и старше 20 лет, это хороший знак, что в вашем доме есть асбестовая панель.

    Асбест всегда был подвержен возгоранию и невероятно опасен для вашей дыхательной системы. Вы, наверное, согласитесь, что безопасность дома невероятно важна. Если вы думаете об этих рисках, возможно, пришло время провести полный аудит электробезопасности дома. Во время аудита сертифицированный электрик приедет к вам домой и оценит все компоненты вашей электрической системы на предмет неисправностей и рисков.

    Преимущества модернизации коммутатора

    Вы все еще можете не знать, нужно ли вам обновлять коммутатор.Однако, если вы все же решите запланировать обновление, вы можете быть уверены, что получите огромные преимущества.

    Вот чего можно ожидать после установки нового распределительного щита:

    • Снижение риска возгорания: старые панели могут быть пожароопасными. Такие вещи, как дуги предохранителей, опасны и могут нанести невыразимый ущерб, если их не исправить.
    • Меньше шансов получить удар электрическим током: электрические системы опасны, особенно если вы не знаете, что делаете. Однако обновленные панели фактически отключат цепь в случае короткого замыкания, чтобы вы не пострадали от поражения электрическим током.
    • Меньше ремонтов: старые распределительные щиты постоянно видят проблемы. Каждый раз, когда они это делают, к вам приходит электрик, и вы получаете счет. Опередите расходы, перейдя на более новую и более эффективную электрическую панель.

    Еще один важный фактор, который не так ощутим, как другие, — это душевное спокойствие. Электрические проблемы разочаровывают. Попытки диагностировать их без надлежащих знаний могут только усугубить боль. Модернизация вашего электрического распределительного щита означает в целом надежную электрическую систему.

    Поиск электриков службы экстренной помощи в Сент-Поле, Миннесота

    Модернизация распределительного щита может стать большим шагом. Это не только сэкономит ваше время и деньги, но также может стать важным фактором безопасности дома. Наша команда в Randy’s Electric обладает знаниями и опытом, необходимыми для надлежащего обновления сервисных панелей.

    Randy’s Electric обслуживает район Сент-Пол, Миннесота, более 20 лет. Мы можем помочь вам в модернизации вашей электрической панели или в решении любых других проблем с электричеством, которые могут у вас возникнуть.

    Поэтому, прежде чем свет погаснет и вам нужно будет найти «электрика рядом со мной сейчас», подумайте о том, чтобы позвонить группе по телефону Randy’s Electric по телефону (612) 662-0145.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2021 © Все права защищены.
