Монтаж откатных ворот

То, что откатными воротами весьма удобно пользоваться, ни у кого не вызывает сомнения. Раньше откатные ворота можно было встретить только в элитных коттеджах, так как такую роскошь себе мог позволить далеко не каждый. На сегодняшний день стоимость устройства и фурнитуры стала более приемлемой, в чем можно убедиться, проехав по любой улице – откатные ворота очень часто встречаются. Хотя цена и стала доступной, но все же низкой ее не назовешь, особенно когда приходится рассчитываться не только за материалы, но и за установку оборудования. Однако можно существенно сэкономить, если монтаж откатных ворот будет выполнен своими руками с учетом технических требований и нормативных нагрузок.

Фурнитура и комплектующие

Компании, занимающиеся реализацией откатных ворот, как правило, комплектуют их всем необходимым для монтажа, хотя бывают и исключения. Но при изготовлении полотна своими руками, или если оно сделано под заказ у частника, придется самому позаботиться о приобретении фурнитуры и крепежа.

Представленная схема монтажа откатных ворот поможет увидеть, что должно входить в базовый комплект. Вот перечень комплектующих, фурнитуры и крепежа, благодаря которым станет возможной установка автоматических откатных ворот:

  1. Электропривод (приобретенный или самодельный) – 1 шт.
  2. Блок управления раздвижными воротами – 1 шт.
  3. Зубчатая рейка или цепь – 1 шт.
  4. Направляющая рельса– 1 шт.
  5. Регулируемая подставка– 2 шт.
  6. Роликовые опоры – 2 шт.
  7. Поддерживающие ролики – 2 шт.
  8. Ловитель роликовый верхний и нижний (нужны, чтобы ворота не качались) – по 1 шт.
  9. Концевой ролик – 1 шт.

Также необходимо правильно изготовить закладную, размеры которой зависят от ширины проема. Для откатных ворот, длиной 4 м потребуется:

  • Металлическая арматура Ø 8 мм – 16 м.
  • Профильная труба 60×40 мм – 4 м.
  • Швеллер, шириной 160 мм–2 м.
  • Бетон М250 – 2 м3 (при глубине траншеи 1,7 м, и ширине 0,4 м).

В зависимости от района, типа грунта и массы ворот устройство закладной и фундамента для последующей установки откатных ворот может отличаться.

Общая длина закладной получилась 2 м, что в нашем случае вполне достаточно. Если нет навыка выполнения сварочных работ, то не экономьте, и пригласите профессионала, ведь ремонт откатных ворот обойдется намного дороже услуг сварщика.

Схема установки ворот

Для выполнения работы нам понадобится представленная схема установки откатных ворот. По ней определимся с последовательностью действий.

Фундамент

Кода речь заходит о фундаменте для откатных ворот, то важно осознавать, что он не будет таким же, как и для дома. Мало того что откатные ворота тяжелые, но они еще и находятся в подвешенном состоянии, что создает дополнительную нагрузку на фундамент, поэтому необходимо позаботиться об изготовлении закладной, устройство которой схематически показано на рисунке.

Затем, на нее выполняется установка откатных ворот.

В зависимости от того, какая изготовлена закладная под имеющиеся раздвижные ворота, и подготавливается подходящая траншея.

Обычно в таких местах весьма неудобно копать траншею, так как раздвижные ворота располагаются почти вплотную к опорному столбу, поэтому предварительно грунт можно размягчить буром.

На дне траншеи делается двухслойная подушка. Первый слой, толщиной 10 см состоит из утрамбованного песка. Поверх него стелется геотекстиль, насыпается и трамбуется еще один слой из щебня средней фракции.

Вплотную к опорному столбу раздвижных ворот в траншею помещается закладная и во всех направлениях выставляется по уровню. Устанавливается небольшая опалубка, с помощью которой можно приподнять над землей основание, и только после этого ее можно заливать бетон.

Еще одним важным моментом в создании прочной опоры является уплотнение бетона посредством вибрирования (или штыкования). Эти действия помогут воздуху выйти из раствора. Затем будем использовать правило, чтобы с помощью этого инструмента выровнять стяжку.

О том,как установить откатные ворота самому, видео,размещенные ниже, будут хорошим подспорьем в том, чтобы разобраться во всех тонкостях выполнения работы.

Как установить откатные ворота на винтовых сваях? Благодаря такой технологии нет необходимости рыть глубокую траншею, сваривать закладную, а потом всё это бетонировать. Однако тогда придется сначала установить откатные ворота, а потом строить забор, так как для вкручивания винтовых свай своими руками потребуются длинные рычаги.

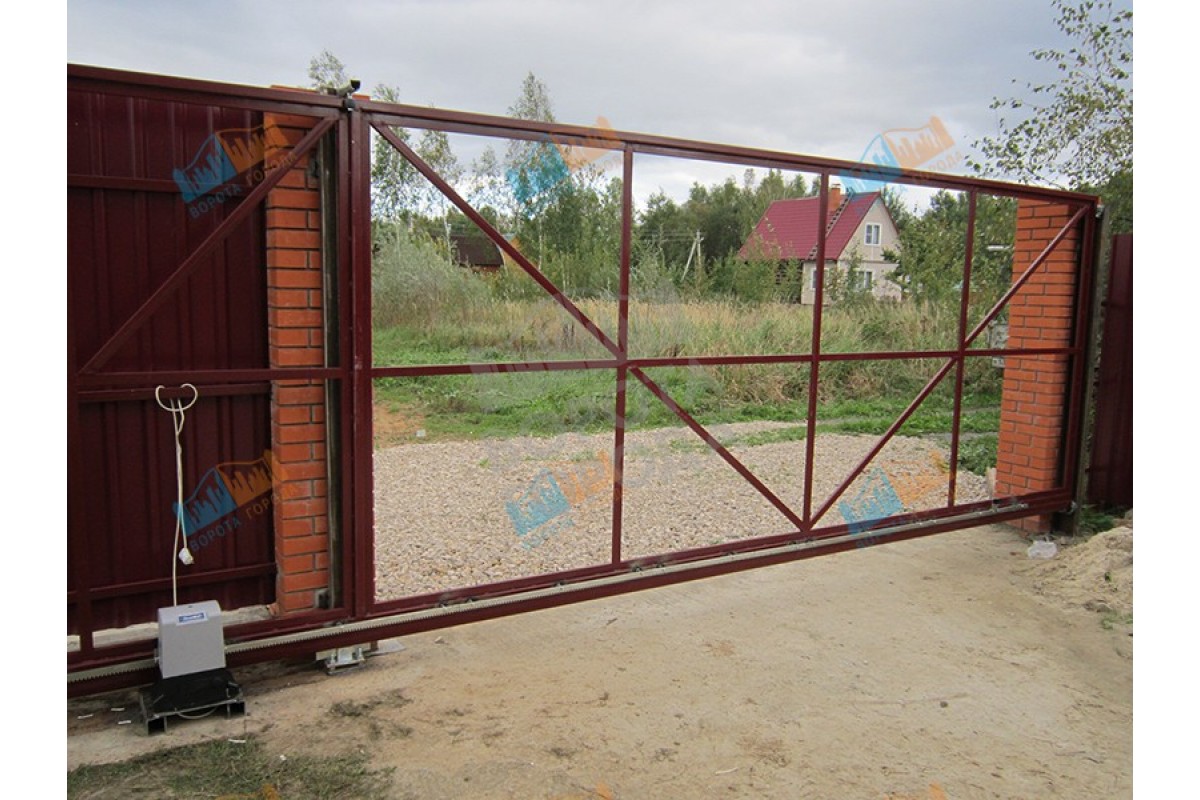

Монтаж ворот

Теперь рассмотрим, как выполняется установка автоматических откатных ворот, в чем существенно поможет вышеприведенная схема, на которой показано, в каком месте крепятся дополнительные элементы.

Установка автоматических откатных ворот начинается через несколько дней после бетонирования закладной. Сначала к швеллеру привариваются регулируемые подставки. Перед выполнением сварочных работ пластины подставок должны быть расположены в одной оси, что можно проверить с помощью лазерного уровня или же натянув шнур между ними. Также необходимо выдержать расстояние от краев. Возле столба нужно отступить 15 см от края, а с противоположной стороны несколько меньше – 10 см. Расстояние от боковых сторон швеллера, служащего опорой откатных ворот, должно быть одинаковым.

На регулируемых подставках закрепим роликовые тележки для откатных ворот, расположенные на пластине. Для этого на шпильки накручивается по 1 гайке, и надеваются шайбы. Затем наступает черед роликовых тележек, а сверху на каждую шпильку надевается шайба, и накручивается гайка.

После установки роликовых опор выполняется установка откатных ворот, но регулировка не выполняется, так как необходимо установить фурнитуру, которая поддерживает и ловит полотно откатных ворот.

Теперь разберемся, как установить на опорном столбе поддерживающие ролики. Они должны немного возвышаться над полотном, чтобы при открывании соприкосновение было только с роликами, поэтому откатывание полотна будет происходить свободно.

В нижней части раздвижных ворот закрепляются концевой ролик и нижний ловитель. При закрывании ворот ролик должен упираться нижней частью в ловитель, благодаря чему полотно не будет находиться в подвешенном состоянии. Это также уменьшит нагрузку на фундамент. При закрывании ворот они должны без перекосов входить в ловители. Только после этих действий выполняется регулировка ворот и подключение автоматики. О том, как выполняется монтаж откатных ворот, видео поможет рассмотреть более детально.

Как подключить автоматику

Мало знать,как правильно установить откатные ворота, их еще нужно подключить к блоку управления. На схеме показано расположение датчиков и их подключение. Все работы должны быть выполнены в соответствии с ПУЭ. Вполне понятно, что читать большой нормативный документ ради того, чтобы понять, какой и как нужно проложить кабель утомительно, поэтому остановимся на тех пунктах, которые необходимо соблюсти при выполнении работы.

Хотя в частном дворе кабель до блока управления раздвижными воротами и до двигателя может быть проложен и без защиты от повреждения, но в нашем случае он будет находиться под дорогой, поэтому нагрузка на него будет немалой. Вследствие этого рекомендуем выполнить монтаж в металлической, пластиковой или металлопластиковой трубе. Последний вариант самый удобный, так как металлопластиковую трубу можно согнуть под углом в 90˚, причем радиус изгиба будет минимальным.

Нельзя копать траншею возле фундамента забора или дома – отступите от него как минимум 0,5 м. От деревьев лучше отступить на 1 м. так как разветвленная корневая система может впоследствии порвать кабель.

Если кабель будет проходить над коммуникациями (водопровод, канализация и т.д.), то лучше его защитить, обложив силикатным кирпичом. Если когда-то придется менять водопровод, то при рытье траншеи лопата упрется в это искусственное препятствие, а кабель останется целым. Если кабель проложен в металлической трубе, то о дополнительной его защите беспокоиться не придется.

Глубина траншеи должна быть как минимум 0,7 м. Если грунт с камнями, то лучше выкопать на 10 см глубже, а потом, убрав камни, стекла и прочий мусор, сделать подсыпать песчаную подушку. После укладки кабеля поверх него насыпается песок, слоем до 10 см и только после этого выполняется засыпание траншеи грунтом.

Земля имеет свойство проседать, поэтому сразу же не рекомендуется делать поверх траншеи дорожное покрытие. Чтобы ускорить процесс усадки, грунт траншеи можно уплотнить вибротрамбовкой.

Проверив работоспособность ворот, можно ими пользоваться.

Обслуживание и ремонт

Чтобы как можно реже выполнять ремонт откатных ворот, важно проводить их своевременное обслуживание, которое заключается в проверке работы механизмов и немедленном устранении всех, даже, на первый взгляд, незначительных поломок. Хотя такая забота помогает избежать в будущем большинства проблем, все же техника иногда выходит из строя – просто закончился ее ресурс или же она была некачественной. Также нередко приходится исправлять и ошибки, допущенные в процессе установки откатных ворот. Большинство неисправностей можно устранить, выполнив ремонт своим руками.

Какая проблема возникает чаще всего? Перестал работать привод и ворота не открываются? Но это следствие, а причин может быт множество, но не спешите вызывать мастера – попробуйте найти причину самостоятельно.

  • Иногда случается так, что только что установленные и проверенные откатные ворота вдруг отказываются закрываться (реже отказываются открываться). В этом случае причиной может стать нарушение регулировки фотоэлементов или выход одного из них из строя. Проверьте их срабатывание, закрыв один из фотоэлементов – должен быть слышан характерный щелчок реле. Если его не услышали, то попробуйте отрегулировать фотоэлементы или установите в управляющем блоке перемычку, которая отключит этот способ защиты. Также нелишним будет проверить мультиметром напряжение на блоке и фотоэлементах.
  • Если же отчетливо слышится, что электродвигатель работает, а откатные ворота не двигаются с места, то в первую очередь следует проверить, находится ли звездочка в зацеплении с шестерней (или звездочка с цепью). Если там всё в порядке, то вышел из строя редуктор. Дело в том, что в бюджетных моделях установленная шестеренка пластмассовая или силуминовая, а этот материал не отличается высокой прочностью.
  • Если же блок управления раздвижными воротами не срабатывает, то сначала проверьте работоспособность брелока, и, если нужно, замените в нем элементы питания.
  • Убедитесь, что блок управления откатными воротами подключен к сети и в нем нет перегоревших предохранителей. Проверьте мультиметром напряжение питания – может оно слишком низкое или большое. Из-за таких перепадов часто перегорает электроника. Защитить сможет приобретенный и установленный в питающей цепочке стабилизатор.

Не бойтесь воспользоваться мультиметром. Этот прибор недорогой, но большинство неисправностей с его помощью можно найти. А мы со своей стороны желаем, чтобы ваши откатные ворота безотказно прослужили как можно дольше.

Заключение

Как выполняется установка откатных ворот, видео поможет узнать более детально.

Установка откатных ворот: схема и монтаж

Просмотров 544 Опубликовано Обновлено

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

Схема откатных ворот
  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:
  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

  1. Снимаем полотно откатных ворот с роликовых опор.
  2. Снимаем роликовые опоры с регулировочных площадок.
  3. Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
  4. Крепим роликовые опоры на регулировочные площадки.
  5. Задвигаем полотно откатных ворот на роликовые опоры.
  6. Устанавливаем ворота в закрытом положении.
  7. Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже.
*Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

Установка откатных (сдвижных) ворот своими руками: устройство, монтаж, инструмент

Владельцы частных домов, дач и коттеджей в загородных поселках, городской черте Москвы и других городов Подмосковья постепенно осознали многочисленные преимущества установки откатных ворот. В результате, нарастающая популярность такого типа конструкции привела к многочисленным попыткам устройства откатных ворот своими руками. Очевидными поводами для такого решения стали — желание сэкономить на оплате труда монтажников, а также проверить свои силы и знания в строительной области.

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

Конструктивное устройство

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора — кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов — возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

  • минимум занимаемого места внутри двора и снаружи;
  • простота устройства, управления и установки;
  • визуальная привлекательность конструкции и процесса ее работы;
  • возможность автоматизации движения ворот при открывании и закрывании;
  • различные варианты конструкции — откатные, сдвижные или раздвижные;
  • надежность и долговечность;
  • бесшумная работа при соблюдении правил установки и эксплуатации;
  • возможность подключения дистанционного управления.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, — создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

  • Рытье углублений и траншеи под установку армирующего каркаса.
  • Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
  • Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
  • Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
  • Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
  • Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
  • После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

  1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
  2. Сместить каретки к центру полотна, зафиксировать их положение.
  3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
  4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
  5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
  6. Снять полотно с роликовых кареток, отложить в сторону.
  7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.
  8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды — это предопределит надежность конструкции на протяжении всего срока эксплуатации.
  9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
  10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

  • верхний направляющий кронштейн;
  • верхний улавливатель;
  • нижний улавливатель.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа — обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист — важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.

Альтернатива самостоятельной установке

За изготовление и монтаж ворот стоит браться только в том случае, если у вас есть соответствующий опыт. Об этом достаточно красноречиво свидетельствует содержание данной статьи. Отсутствие общих навыков строительства, сборки и сварки металлоконструкций приведет к тому, что на работу придется затратить гораздо больше времени, чем вы рассчитывали. Приобретение и доставка материалов — одна из основных статей расходов, а при некачественном исполнении эти затраты никто не вернет.

В качестве альтернативы компания «Заборово» предлагает услуги профессиональных установщиков, которые специализируются на работах, связанных с откатными воротами. Доступные цены, возможность изготовления конструкции под индивидуальные размеры проема, помощь в приобретении и доставке материалов на объект, гарантия качества и надежности исполнения в соответствии с договором — это неполный перечень преимуществ, которые вы получите, обратившись к нам.

В штате компании подобраны первоклассные специалисты с опытом работы не менее 5 лет в соответствующей отрасли, поэтому мы гарантируем соблюдение указанных в договоре сроков и достойное качество исполнения. Для предварительного расчета стоимости проекта вы можете воспользоваться онлайн-калькулятором, который размещен на сайте компании или оставив заявку на обратный звонок от менеджера. Наш сотрудник выйдет на связь в ближайшее время, чтобы уточнить интересующие нас детали и ответить на ваши вопросы касательно заказа. После достижения предварительной договоренности мы предложим вам встретиться в офисе или на объекте, чтобы закрепить соглашение подписанием договора на оказание требуемых услуг. Выезд замерщика на объект предоставляется бесплатно, от заказчика потребуется только предоставить доступ и изложить свои требования в части конструктивного устройства и внешнего оформления изделия.

Закажите откатные ворота в компании «Заборово» — избавьте себя от проблем и освободите время для отдыха, результат работы вас не разочарует.

Монтаж откатных ворот, установка откатных ворот

  1. Главная
  2. Знаете ли Вы? — Информация для клиентов
  3. Откатные ворота
  4. Монтаж

Качественный, правильный монтаж — важное условие долговечности, удобства, надежности откатных ворот. Работы по их установке проводятся в несколько этапов: подготовка оснований, монтаж конструкции, установка дополнительного оборудования. Каждый из этих этапов необходимо рассмотреть подробнее.

Подготовительные работы при монтаже откатных ворот

1. Обустройство несущих столбов

Несущие столбы должны иметь ширину не менее 20 см. Их изготавливают из стали, бетона, кирпича. Возможно использование любых сочетаний данных материалов. Столбы устанавливаются по краям забора и связываются с ним. Между собой они связываются с помощью ленточного фундамента. Сами столбы бетонируются в обустроенный для них фундамент, объем бетона для каждого столба должен составлять как минимум 0,3 м3. Монтаж несущих столбов проводится так, чтобы они располагались строго вертикально. Отсутствие отклонений контролируется с помощью строительного уровня. Установленные несущие столбы, формирующие проем для откатных ворот, должны быть не ниже полотна их створки.

2. Установка опорной рамы

При монтаже откатных ворот рама располагается таким образом, чтобы широкая полка швеллера находилась на уровне грунта. В обязательном порядке перед бетонированием рама выравнивается по горизонтали, а также относительно боковых столбов. В итоге рама должна занимать точно то положение, которое предусмотрено проектной документацией или инструкцией производителя.


3. Закладка фундамента под опорные столбы и опорную раму

По опыту специалистов компании Master Company, для установки откатных ворот в Москве и Московской области фундаментное основание обустраивается в траншее глубиной не менее 1,7 м. Из них 0,4 м должно приходиться на песчано-гравийную отсыпку. Для других регионов глубина траншеи определяется глубиной промерзания в соответствии с региональными строительными нормами.

4. Подвод электрического кабеля для подключения автоматики

Электрические кабели прокладываются в грунте или фундаменте. При прокладке их необходимо помещать в металлические трубы с диаметром не меньше 25 мм. Также допустимо использование гофрированных либо пластиковых труб с внутренним диаметром от 15 до 25 мм. При прокладке кабеля через фундамент трубу нужно разместить заранее, до бетонирования. Внутри нее пропускается металлическая проволока или прочный шнур. С его помощью позже будет протянут кабель.

В зоне проезда трубы укладываются на глубину не менее 300 мм. В точке вывода кабель должен выходить из земли не менее, чем на 50 мм. После окончания работ по прокладке кабеля места его выхода из труб надежно герметизируются, чтобы предотвратить попадание внутрь влаги.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.


3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры «Мастер Компани» рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.


Установка дополнительных комплектующих и оборудования

На финальном этапе монтажа откатных ворот проводится установка дополнительных комплектующих: механических запоров, замков, ручек. Для их крепления используются монтажные площадки и саморезы. Далее выполняется монтаж автоматики. Он проводится по инструкции производителя. При необходимости, наши сотрудники готовы выполнить ремонт откатных ворот сторонних производителей.

В Master Company вы можете купить откатные ворота по доступной цене, а также заказать их монтаж. Также компания предлагает распашные автоматические ворота, шлагбаумы и защитные жалюзи.

3D-Панорама шоу-рума

стоимость подключения и монтажа раздвижных ворот в СПб

Мы предлагаем как типовые решения, так и индивидуальные. Для персонального заказа свяжитесь с нашими менеджерами. Подробнее о типовых решениях ниже:




Если вы выбираете ворота для своей загородной недвижимости, дачи, коттеджа, частного дома или же для промышленного объекта, лучшим решением могут быть только раздвижные ворота. Именно они пользуются спросом на протяжении многих лет. Установить раздвижные ворота можно, обратившись в компанию «СК Свобода».

Изготавливаются раздвижные ворота из разных материалов: от металла до дерева. Выбор полностью предоставляется нашим клиентам. От себя мы можем лишь заметить, что наиболее популярным материалом является профнастил.

Достоинства раздвижных ворот

Подключение раздвижных ворот к электросети позволяет им работать полностью автономно. Процесс открытия и закрытия происходит автоматически, при нажатии на пульт дистанционного управления. Это легко и удобно! Является несомненным достоинством системы.

Однако основное преимущество касается экономии пространства. Дело в том, что для открытия таких ворот не требуется дополнительного места. Ведь они раздвигаются вдоль забора. А значит, не могут перегородить путь автомобилю или пешеходу (в то время как обычным распашным воротам надо заниматься огромные пространства)! Зимой хозяевам таких ворот даже не придётся очищать снег справа и слева от них, ибо это не требуется.

Комплект «Микро 1» Комплект «Микро 2»
3000х20003500х20004000х2000
Под зашивку профлистом 22 200 руб 23 100 руб 25 500 руб
С заполнением 3д сеткой 25 500 руб 26 600 руб 29 300 руб
Заполнение профиль 20х20 26 900 руб 28 100 руб 31 300 руб

Основной каркас выполнен из профильной трубы 60х30х2мм, внутренняя четверть из профиля 20х20х2мм по периметру и профиля 40х20х2, все стыки герметично заварены. В комплект входят П-образные столбы 2шт. Комплект РОЛТЕК Микро (балка ловитель нижний и верхний, ролик концевой, заглушка, квадратный кронштейн с двумя роликами, две роликовые станции с регулировочными подставками) Порошковая покраска стандартных цветов (8017,6005,9005,7004).




Комплект «Эко 1» Комплект «Эко 2»
4000х20004500х2000
Под зашивку профлистом 27 000 руб 28 000 руб
С заполнением 3д сеткой 31 000 руб 32 200 руб
Заполнение профиль 20х20 33 000 руб 33 900 руб

Основной каркас выполнен из профильной трубы 60х30х2мм, внутренняя четверть из профиля 20х20х2мм по периметру и профиля 40х20х2, все стыки герметично заварены. В комплект входят П-образные столбы 2шт. Комплект РОЛТЕК Эко (балка ловитель нижний и верхний, ролик концевой, заглушка, квадратный кронштейн с двумя роликами, две роликовые станции с регулировочными подставками) Порошковая покраска стандартных цветов (8017,6005,9005,7004).




Комплект «Евро 5 №1» Комплект «Евро 5 №2» Комплект «Евро 6»
5000х2000*5000х20005500х20006000х2000
Под зашивку профлистом 38 000 руб 39 800 руб 41 000 руб 45 000 руб
С заполнением 3д сеткой 42 800 руб 44 600 руб 46 500 руб 50 900 руб
Заполнение профиль 20х20 45 300 руб 47 100 руб 48 700 руб 53 000 руб

Основной каркас выполнен из профильной трубы 60х30х2мм, внутренняя четверть из профиля 20х20х2мм по периметру и профиля 40х20х2, все стыки герметично заварены. В комплект входят П-образные столбы 2шт. Комплект РОЛТЕК Микро (балка ловитель нижний и верхний, ролик концевой, заглушка, квадратный кронштейн с двумя роликами, две роликовые станции с регулировочными подставками) Порошковая покраска стандартных цветов (8017,6005,9005,7004).

* (с 2-мя п-образными столбами)




Примеры работ

Показать ещё фото




Виды ворот раздвижного типа

Монтаж раздвижных ворот производится опытными специалистами, а потому не занимает много времени. В том случае, если вам понадобится какая-либо консультация, вы всегда сможете обратиться к нашим сотрудникам.

Сам по себе механизм прост до банальности и подразделяется на:

  • откатной;
  • раздвижной.

Откатные ворота, в свою очередь делятся на:

  • консольные;
  • роликовые.

Консольные ворота как бы подвешены над поверхностью земли с помощью противовеса, в то время как роликовые ворота двигаются на ролике (в этом случае противовес не применяется).

Если вы решились приобрести раздвижные ворота, цена с установкой вас приятно удивит. Мы предлагаем самые доступные цены для всех категорий граждан. Работаем исключительно на индивидуальной основе.

Кроме того, как мы отмечали выше, раздвижные ворота могут быть автоматическими, а могут быть на ручном управлении. Автоматические более удобны в применении, могут дистанционно открываться на любую желаемую дистанцию. В то время как ручные ворота – дешевле по своей стоимости.

Стоимость установки раздвижных ворот оговаривается с нашими клиентами индивидуально. Вы можете позвонить на представленные на сайте телефоны. После консультации нашего специалиста вы сможете более точно ориентироваться в ценах.

Монтаж откатных ворот-монтаж сдвижных ворота — услуги по откатным сдвижным воротам — сервис откатных ворот

Услуги для откатных ворот

Сдвижные или откатные ворота уже в течение нескольких лет находятся на пике популярности как у частных застройщиков, так и на предприятиях и в коммерческих компаниях.

Особенности установки и стоимость работ

Заказать установку таких ворот можно по вполне приемлемой цене, при этом работа будет выполнена быстро и в полном соответствии с требованиями строительных нормативов.

Этот факт объясняется, прежде всего, тем, что компания – изготовитель предоставляет не только сами ворота высочайшего качества, но и все комплектующие, необходимые для безопасного и надёжного монтажа. Установка для дома, загородного участка или производственного участка потребует набора профессиональных инструментов и чёткого следования инструкциям производителя.

При выборе конструкции следует учесть, что сдвижные ворота по себестоимости дороже распашных, однако значительно выигрывают в удобстве эксплуатации, экономии свободного пространства и эстетичности.

Заказать ворота у профессионалов

Стоимость работ можно значительно уменьшить, устанавливая комплекс сдвижных ворот самостоятельно. Однако при этом следует учесть, что их работа, функциональность, и общий срок эксплуатации зависят от того, насколько качественно и грамотно выполнен монтаж. Именно поэтому целесообразно обращаться к специалистам, и заказывать установку сдвижных ворот под ключ. Стоимость работ в этом случае будет зависеть:

  • от их габаритов,
  • особенностей проёма, в который требуется установить конструкции,
  • необходимости устройства автоматики для ворот,
  • и установки на них дополнительных аксессуаров.

Профессиональные мастера обеспечат надёжную работу сдвижных конструкций, при этом гарантируя, что в будущем не возникнут проблемы, связанные с недостаточно продуманной установкой, как провисание, деформация и повреждение полотна. Цена работ при этом будет вполне приемлемой.

Почему необходимо заказать монтаж ворот под ключ ?

Квалифицированные специалисты выполнят все работы с учётом всех особенностей территории и проёма. Бережное отношение к деталям повлечёт за собой и индивидуальный подход в подборе комплектующих. В зависимости от объёма монтажных работ и других параметров, которые следует принимать во внимание при установке, менеджеры предложат оптимальную стоимость работы.

Компания всегда имеет на своих региональных складах все необходимые материалы и инструменты для установки сдвижных конструкций. Установка для дома, дачи или промышленного объекта будет выполнена в строго оговоренные сроки. Помимо непосредственно монтажа сдвижных конструкций, компания выполняет их настройку и сервисное обслуживание.

Монтаж откатных ворот: правила, этапы


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Надежные и качественные ворота являются залогом профессионального и безопасного их использования. Монтаж откатных ворот любой желающий владелец сможет произвести самостоятельно. Для этого необходимо приобрести саму систему, инструменты и поэтапно их установить.

Это несложно и доступно, так как конструкция легка в монтаже и использовании. Ворота сможет закрепить любой человек, имя первоначальные навыки в конструировании и строительстве. Они идеально подойдут для любого загородного дома или коттеджа, гарантируя безопасность и надежную защиту.

Комплектующие части системы основаны на довольно понятном принципе работы. По сути, это обычная механика, действие которой направлено на удобство человека.

Принципы действия и комплектующие

Откатные ворота основаны на принципе задействования роликов во время открытия или закрытия такой двери. Они расположены на швеллере, который необходимо очень стойко закрепить. Система ворот включает в себя следующие составляющие:

  1. Роликовая опора.
  2. Направляющая балка.
  3. Подставка.
  4. Нижний и верхний ловители.
  5. Верхний роликовый фиксатор (кронштейн).
  6. Концевой съемный ролик.

Опоры полностью удерживают нагрузку, которая оказывается на них, и приводят всю систему в действие. Это безопасный, простой и действенный тип ворот. Он может быть также не только механическим, но и электрифицированным, что делает его эксплуатацию еще более удобной и привлекательной для покупателя.

Правила монтажа системы ворот

Изготовление откатных ворот значительно шагнуло вперед. Конструкция экономна и технически грамотно оснащена. Для начала необходимо произвести замер всех числовых значений для установки этого устройства и выполнить схематическое изображение будущей установки на бумаге. Это позволит наиболее правильно вмонтировать ворота в проем, который создан для них.

Среди списка необходимых инструментов – лопата, аппарат для сварки, рулетка, молоток, уровень, лом, электродрель с набором насадок и болгарка с большим и малым шлифовальными кругами.

Этапы установки требуют строгого соблюдения их поочередности. Первым делом нужно продумать место, куда будут крепиться ворота. Обычно это стена вдоль забора загородного дома. Затем схематично изобразить то, куда и как они будут установлены. Правильная планировка – залог успеха в этом начинании, потому что она позволяет просчитать все мелочи и детали и избежать малейших оплошностей.

Этапы установки конструкции и ее элементов

Для начала необходимо установить фундамент. Глубина ямы при этом должна составлять половину ширины проезда. Вырытая яма и будет основой для будущего крепления ворот. Заборные столбы здесь послужат, как опора для установки.

Затем следует вырыть яму и закрепить арматурную конструкцию, которая станет надежной гарантией того, что конструкция не упадет. Все швы необходимо аккуратно зачистить болгаркой. Эту конструкцию желательно окрасить и подождать пока она высохнет. В ходе работы с металлом необходимо быть крайне осторожным и пользоваться защитными очками.

Зазор между верхней частью арматуры и уровнем дороги определит величину расстояния между воротами и землей. По желанию, его можно увеличить или уменьшить.

Затем яму необходимо залить бетоном и подождать пока он полностью высохнет и окрепнет. Этот процесс займет в среднем около шести дней. Во время сушки нельзя проводить любые типы работ на этом участке.

Устройство сдивжной панели

Далее производится непосредственная установка самих откатных ворот. Здесь нужно рассчитать длину и траекторию движения роликового основания. Для этого необходимо начертить прямую и ровную линию, которая и будет основой деятельность будущей системы. Обязательно проверьте ролики в действии. Они должны плавно скользить без каких-либо препятствий. Только после этого их можно будет крепить.

После необходимо вмонтировать концевой ролик и заглушку несущего профиля, которые крепятся к швеллеру.

Они предотвращают заклинивание ворот и их коррозию, например, в зимний период. Далее нужно провести монтаж верхнего направляющего кронштейна. Его необходимо четко и максимально ровно расположить. Для этого следует пользоваться строительным уровнем.

Обшивка должна крепиться непосредственно на раме ворот в случае, если конструкция подразумевает ее в комплектации.

Она закрепляется при помощи саморезов по металлу. Это декоративная часть, которая необязательно необходима. Однако, она дополнительно защитит саму конструкцию от негативных внешних воздействий.

Заключительным этапом установки является крепление уловителей, которые станут принимать некоторое количество нагрузки на себя. Это важно сделать правильно. Ведь распределение веса равномерно сделает работу открытия и закрытия устройства наиболее долгосрочной и профессиональной.

И, наконец, необходимо подключить установку к электричеству. Ведь существует удобный тип конструкции с автоматизацией всех выполняемых функций и задач. Он максимально удобен для человека. Здесь прилагается пульт дистанционного управления, благодаря которому устройство станет еще более привлекательным для пользователей.

Основные преимущества самостоятельной установки

Современные фирмы-производители:

  1. Предлагают широкий ассортимент товара различных цветовых решений, функций и типов.
  2. Любая выбранная модель прекрасно подойдет и устроит все требования покупателя.
  3. Производство откатных ворот согласно всем международным стандартам делает их очень стойкими к любым внешним воздействиям, они долго прослужат и не будут составлять никаких проблем в ходе эксплуатации.

Не обязательно быть профессиональным рабочим или электриком, чтобы правильно установить откатные ворота. Это сможет сделать любой владелец системы. Для монтажа необходимо произвести правильные расчеты, схемы, иметь нужные инструменты и немного ума и сообразительности.

Монтаж системы своими руками прост и обойдется гораздо дешевле, чем наем бригады рабочих, потому что все расходные материалы достаточно недорогие, а вот за работу фирмы, предоставляющие такие услуги, запрашивают довольно немалую сумму денежных средств.

Главное соблюсти все правила и поочередность этапов. Тогда ворота станут прекрасным способом защиты гаража и всего вашего загородного дома или дачи. Это прекрасная и доступная установка позволяет сделать полной комплектацию любого помещения. Электронные ворота отлично подходят как для частных хозяев, так и для промышленных зданий и компаний.

Руководство по монтажу системы

КАК | Установка автоматических откатных ворот — Pearson + Projects

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность. Я заказал свои ворота в GetaGate, у которой есть широкий ассортимент алюминиевых ворот и заборов высочайшего качества, соответствующих стандартам и индивидуальным требованиям. Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они позволяют владельцам дома и разнорабочим на выходных выполнять этот проект с помощью подходящих продуктов и аксессуаров.

Шаг 1. Планирование и выбор ворот

Все подъездные пути индивидуальны, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы при открытии ворот.

Если вы автоматизируете ворота, они должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.

Шаг 2: Подготовка

Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши откатные ворота катятся. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Не обязательно быть ровным, если уклон ровный по всей длине трассы.

Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше).Плохо установленные стойки ворот являются причиной большинства проблем ворот.

Используя лицевую сторону стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на место.

Шаг 3: Путь ворот

Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять.Используя шнур или линейку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.

Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы. Начните с нескольких винтов на каждой длине гусеницы, чтобы сначала зафиксировать их, и проверьте правильность ролика ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота плашмя на землю на что-нибудь мягкое.Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4: Направляющий кронштейн

После того, как колесная гусеница установлена, вы можете установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.

Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособиться к тому, насколько далеко ваши ворота находятся от забора. — надежно закрепите кронштейн на стойке.

Шаг 5: Улавливатель и стопор ворот

Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути. Исправлено получение поста для получения ворот при закрытии.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот.Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.

Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

  • Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя. Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

  • Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.

  • Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед тем, как прикрепить стойку к воротам, убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.

  • Возможно, вам придется отрезать последнюю длину стойки, чтобы она соответствовала размеру ворот.

  • Заключительный этап подключения и включения мотора я согласовал с электриком.

Шаг 7: Вытащите пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉

Установка направляющей для откатных ворот

Электрические откатные ворота относятся к современной линейке продуктов, которые сделают ваш дом более безопасным, а вашу жизнь более удобной. Откатные ворота приводятся в движение электродвигателями, которые перемещают ворота по рельсам. Автоматические ворота такого типа не могут функционировать без правильно установленных рельсов, поскольку они будут постоянно заклинивать, увеличивая расходы на техническое обслуживание. Подробнее о том, как правильно установить направляющую для электрических ворот, читайте в статье ниже.

Шаг 1 — Примите соответствующие меры

Мы рекомендуем вам внимательно прочитать инструкцию перед использованием любого из электроинструментов, необходимых для этого проекта. Также рекомендуется использовать толстые резиновые перчатки и маску для лица для защиты от электроинструментов и летящей пыли соответственно. При работе со стальным рельсом убедитесь, что вы работаете на устойчивом верстаке, расположенном в хорошо освещенном месте, чтобы вы могли максимально контролировать свою работу. Выполнив эти меры предосторожности, переходите к следующему шагу.

Шаг 2 — Подготовьте стальную направляющую перед установкой

Используя рулетку и черный маркер, отметьте позиции для сверления отверстий через каждые 16 дюймов и используйте стальное сверло размера, соответствующего размеру болтов, которые вы будет использовать на следующем шаге. Держа сверло в руке, надавите на сталь вертикально, чтобы просверлить прямые отверстия. После завершения процесса сверления нанесите слой грунтовки под стальную направляющую, чтобы избежать образования ржавчины.Сделав это, переходите к следующему шагу.

Шаг 3 — Подготовка бетона к сверлению

Выровняйте стальную направляющую на бетонном полу так, чтобы колеса под воротами правильно выровнялись со стальной направляющей, и используйте перманентный маркер, чтобы отметить позиции для болтов. После того, как вы отметили все позиции, отложите стальную гусеницу в сторону и переходите к следующему шагу.

Шаг 4 — Просверлить бетон

Используя сверло для бетона размером на 3/8 дюйма больше суммы длины анкера и стальной направляющей, просверлите отверстия в местах, отмеченных на предыдущем шаге.Регулярно продувайте отверстия воздухом, чтобы сдуть пыль, и прикрепите кусок ленты к сверлу, чтобы просверлить отверстия соответствующей длины. После завершения бурения переходите к следующему этапу крепления дорожки к бетону.

Шаг 5 — Прикрепите гусеницу к бетону

Забейте бетонные анкеры в просверленные ранее отверстия и выровняйте стальную гусеницу поверх них. Эти анкеры должны быть высокого качества, потому что они должны быть достаточно прочными, чтобы выдерживать постоянный износ автомобильных шин.Используйте торцевой гаечный ключ, чтобы установить болты, которые будут удерживать стальную направляющую на месте. После установки переместите ворота поверх рельсов, чтобы лучше судить о своей работе.

6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

Эффективные и безопасные автоматические раздвижные ворота работают на системе передатчик-приемник, что позволяет коммерческим и промышленным предприятиям работать гораздо более гладко.Для владельцев бизнеса, рассматривающих это дополнение к своему помещению, вот что нужно сделать.

  1. Строительство ворот

От бетонной дорожки и самих ворот до опорной стойки и стойки приемника специалист CSA Fencing из Перта может построить автоматические раздвижные ворота от начала до конца — никаких переделок и потраченного времени когда на борт попадает профессионал.

Установление двух точных точек, где ворота будут открываться, имеет решающее значение, обеспечивая достаточную ширину открывания и возможность полного открытия ворот. Â

  1. Ширина проезжей части

Будь то коммерческая или промышленная собственность, автоматические откатные ворота будут доступны только в том случае, если на подъездной дорожке достаточно места для установки. Другие факторы, которые следует учитывать, — это будет ли подъездная дорога единственной точкой доступа к собственности, или будет ли дополнительный задний или боковой вход. Пешеходные ворота потребуются, если раздвижные ворота являются единственным вариантом входа.

  1. Мощность

Для большинства приложений требуется 24 В на плате управления воротами. Хотя двигатели, которые мы используем здесь, в CSA Fencing, имеют резервную батарею, мы всегда просим клиентов поставить розетки для их двигателей ворот.

Электродвигатель с резервным аккумулятором также может быть выгодным вложением, гарантирующим, что в случае отключения электроэнергии ворота будут продолжать работать, а бизнес будет работать в обычном режиме.

  1. Бетонная опора

Для откатных ворот на направляющих требуется бетонная «полоса», закрывающая пространство для втягивания и проема проезжей части.Начиная с ширины 300 мм и глубины 300 мм, бетонная опора также должна обеспечивать дополнительную ширину для размещения транспортных средств, въезжающих и выезжающих из помещения.

  1. Устройства безопасности

Помимо обеспечения бесперебойной работы и повседневной деятельности, владельцы бизнеса могут быть уверены, что автоматические раздвижные ворота повысят безопасность всех, кто участвует в пешеходном движении — от сотрудников и курьеров до пешеходов в окрестностях.Направляющие для раздвижных ворот, например, имеют фотоэлектрические элементы или прикрепленные «балки из полиэтилена», которые гарантируют, что ворота закроются только после того, как пешеход или транспортное средство полностью войдут в проем или выйдут из него.

  1. Контроль доступа

Будет ли использоваться существующий пульт дистанционного управления от ворот гаража для доступа к пульту дистанционного управления раздвижной двери — это то, что необходимо учитывать, как и возможность активации ворот через внутренний домофон.Другие факторы, о которых следует подумать: добавление функции ворот для доступа пешеходов, а также то, закроются ли ворота автоматически или вручную с помощью пульта дистанционного управления после того, как автомобиль въезжает / выезжает из помещения.

Автоматические раздвижные ворота могут выглядеть просто, но правильная конструкция — это то, что лучше доверить профессионалам — например, о раздвижных воротах в Перте и специалистах по безопасности в CSA Fencing WA — позаботятся обо всем, от индивидуальной установки до текущих операций из!

CSA Fencing: семейное предприятие в Западной Австралии, находящееся в собственности и под управлением семьи, у нас более 35 лет опыта работы в индустрии защитных ограждений.Свяжитесь с нами сегодня, и мы поможем вам найти подходящий вариант откатных ворот или ограждений для вашего бизнеса!

Установка автоматических ворот | Обслуживание автоматических ворот в тот же день!

У нас всех и так достаточно на тарелках. Мелкие дела со временем накапливаются все выше и выше. Мелкие вещи, которые могут показаться не такими уж сложными, могут превратиться в целую гору ответственности и неприятностей, когда все это сложится. Зачем усложнять себе жизнь, чем нужно? Если вы не хотите выходить из машины на морозе или под дождем, автоматические ворота могут облегчить вам день.А благодаря эффективным и доступным услугам по установке автоматических ворот, которые мы предлагаем здесь, в Automatic Gate Masters, нет лучшего времени для этого разумного изменения, чем настоящее.

Преимущества автоматических ворот

Удобство — это причина номер один, по которой многие выбирают автоматические ворота. Однако есть много других преимуществ, которые делают его отличным вариантом для вас и вашего дома. Материалы, которые мы используем для наших ворот, такие как железо, сталь, дерево, винил и алюминий, рассчитаны на долговечность и обеспечивают дополнительную безопасность вашей собственности.

Эти ворота не только обеспечивают безопасность, но и искусно изготовлены и визуально привлекательны для глаз. Они добавляют элегантности внешнему виду вашего дома. Благодаря дополнительной конфиденциальности в жилых помещениях за счет автоматической установки ворот и удобной возможности открыть ворота, не выходя из дома, выбор Automatic Gate Masters для ваших требований по установке является легким делом.

Почему выбирают автоматические мастера ворот?

Когда вы выбираете партнерство с нашей компанией для ваших потребностей в автоматических воротах, вы подписываетесь на лучших из лучших.Благодаря нашей высококвалифицированной команде и преданности нашим клиентам установка ворот часто может быть завершена всего за один день. Во многих случаях мы избавимся от ваших волос всего через несколько часов. У нас есть опыт и оборудование, чтобы либо модернизировать ваши текущие ворота, чтобы превратить их в автоматическое устройство, либо установить для вас совершенно новые ворота.

Прежде чем мы завершим нашу работу, мы тщательно проверяем все системы, чтобы убедиться, что у вас есть электричество, подключенное к устройству 24/7. Таким образом, у вас никогда не будет проблем с использованием ворот.Наша команда находится на связи 24 часа в сутки и готова помочь вам с любыми проблемами, которые могут возникнуть.

Мы обещаем вам эффективные и доступные технологии и квалифицированное обслуживание. Позвоните в Automatic Gate Masters сегодня, чтобы организовать бесплатную консультацию и стать на шаг ближе к дому своей мечты.

Автоматические откатные ворота своими руками страница

Хотите установить свои автоматические откатные ворота. Без проблем. В компании Automatic Solutions есть все необходимое для создания и установки автоматических раздвижных ворот.Вам даже не нужно делать ворота, если хотите. У нас есть ассортимент готовых откатных ворот по настолько низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты. Мы также поставляем ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой. Размеры будут зависеть от типа ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя и стойки
Упоры для ворот
Готовы к включению и программированию.

Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно. У любых откатных ворот есть только несколько ключевых частей, которые требуют рассмотрения — направляющая, ворота, направляющая опорная стойка или пирс, стойка-приемник или пирс. Конечно, в разделе автоматизации есть еще много соображений, но пока давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.

Первое, что вам нужно, это две определяемые точки для определения открытия ваших ворот. У вас могут быть уже существующие столбы, опоры из кирпича или бетона. В противном случае вам нужно будет разрешить установку столбов или опор, которые будут действовать в качестве приемника при закрытии и направлять опору.


Если вы устанавливаете новые стойки, я бы посоветовал квадрат 75 мм в качестве хорошего размера, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами. (См. Раздел о последующей установке).

После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию — 1.Ширина проема между двумя нашими столбами или опорами. 2. Это даст вам ширину ваших ворот — обычно это ширина проема плюс 50 мм нахлест на стороне приемника плюс нахлест на стороне направляющих / роликов, обычно 100 мм для ручных ворот или 400 мм для автоматических ворот. 3. Определив общую ширину ворот, вы можете проверить, достаточно ли места для их полного открывания, не препятствуя открытию.

Ваш филиал «Автоматические решения» поможет вам выбрать гусеницы, двигатели и т. Д. И посоветует требуемые размеры.Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.

Теперь, когда вы определились, куда будут скользить ваши ворота, вы можете определить свой стиль трека. В общем, существует два основных варианта гусеницы: «на болтах» и «бетон внутри», но будет справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа гусеницы просто помните, что центр гусеницы будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм.Если ваши ворота толще, вам нужно будет отрегулировать центр дорожки в соответствии с требованиями. Чтобы просмотреть стили дорожек, нажмите здесь.

Монтаж мотора и стойки. Наиболее распространенный метод крепления двигателя — это прикручивание болтами к заранее подготовленной бетонной подушке, хотя для большинства двигателей доступна опорная плита, которую можно заранее установить в бетон вместе с гусеницами, что упрощает процедуру установки болтов. Используйте стойку определенной длины, чтобы расположить двигатель по отношению к воротам, с учетом положения концевого выключателя.

После того, как вы надежно прикрутили двигатель, используйте ручное дублирование, чтобы перевести ворота в ручной режим. Начните с одного конца и с помощью винтов закрепите первую часть рейки по центру шестерни. Рейка не должна располагаться непосредственно на шестерне, но между шестерней и рейкой должен быть зазор 1 мм. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете сдвигать шибер, пока шестерня не окажется примерно в 800 мм от конца первой стойки. Присоедините следующую длину рейки к точке соединения первой длины рейки и поместите другой конец рейки на шестерню.Теперь вы сможете закрепить эту длину стойки в двух точках и перейти к следующей и последующим длинам. Возможно, вам придется обрезать последнюю длину, чтобы она вам подошла. Когда все длины установлены, проверьте работу стойки, прежде чем вставлять все крепежи.

Остановки для ворот . Все автоматические ворота требуют остановки открывания и закрывания для безопасности и программирования. На откатных воротах это означает надежную остановку открывания, а приемник ворот обычно заботится об остановке закрывания. Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.

Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, и вся остальная проводка завершена. Мое простое предложение заключается в том, что вы оставите большинство дополнительных устройств, таких как лучи фотоэлементов и клавиатуры, не подключенными, и установите все необходимые петли до тех пор, пока вы не закончите программирование и не обеспечите бесперебойную работу ваших ворот. Подключенные навороты только усложнят ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.

Как установить подъездные ворота

Если вы думаете об установке подъездных ворот, вам может быть интересно, сможете ли вы установить их самостоятельно или вам нужно будет вызвать специалиста.

Установка ворот

Driveway включает несколько этапов, использование специального оборудования и некоторых ноу-хау.

В этой статье мы подробно рассмотрим этот процесс в виде пошагового руководства, чтобы вы знали , как установить подъездные ворота .

Преимущества автоматических ворот

Автоматические ворота подходят для вас по многим причинам. Во-первых, они очень удобны. Когда вы подъезжаете к своим воротам, все, что вам нужно сделать, это нажать кнопку на пульте дистанционного управления, и ворота откроются для вас. Больше не нужно выходить на ветер и под дождь, чтобы открыть ворота.

Плюс, наличие автоматических ворот означает, что ваш дом безопаснее, чем когда-либо. Никто не сможет пройти через ваши ворота, если у него нет подходящего открывающего устройства, поэтому вы можете чувствовать себя в большей безопасности, когда выходите из дома.Автоматические откатные ворота — настоящая находка для вашего дома.

Как установить ворота подъездной дороги

Теперь, когда вы знаете, какие преимущества автоматические ворота предлагают вам как домовладельцу или бизнесу, давайте взглянем на установку ворот.

Этот процесс требует нескольких шагов, поэтому в ваших интересах обратиться за помощью к профессиональному специалисту по подъездным воротам.

Вот как установить автоматические ворота на проезжей части…

1.Выберите правильные ворота

На сегодняшний день доступен широкий спектр ворот, каждая из которых предлагает различные функции и источники питания.

Не торопитесь и выберите подходящие ворота. Вам нужен тот, который даст вам проем нужного размера, который вы ищете, и который хорошо впишется в ваш участок.

Подъездные ворота бывают трех типов — откатные, распашные и лифтовые. Для раздвижных ворот требуется пространство по обе стороны от входа, чтобы ворота открывались и закрывались.Если у вас нет места по обе стороны от входа, вы можете подумать о распашных воротах. Распашные ворота открываются внутрь или наружу, поэтому не требуется места с обеих сторон ворот. Однако если вы устанавливаете ворота в коммерческой недвижимости, например в гараже, вам может потребоваться лифт. Подъемные ворота — это простые барьеры, предназначенные для максимальной экономии места.

2. Решите, как ваши ворота будут приводить в действие

Чтобы полностью понять, как установить подъездные ворота у вас дома или в офисе, вам сначала нужно подумать, как вы хотите запитать ворота.

У вас есть два разных варианта — ворота с питанием от сети и солнечные батареи. Оба имеют свои преимущества. Ворота с питанием от сети будут работать от электросети вашего дома, поэтому после их установки вам больше не придется об этом беспокоиться. Ворота на солнечной энергии потребуют только панели, которая будет размещена в правильном положении, чтобы получить достаточно энергии и будет работать даже в случае отключения электроэнергии.

Если вы подключаете устройство открывания ворот к электросети, имейте в виду, что вам нужно будет выкопать хотя бы часть проезжей части, чтобы подключить его.Если вы выберете вариант с солнечной батареей, вам не придется этого делать, но со временем вам нужно будет проводить больше техобслуживания. Выберите версию, которая вам больше всего подходит.

3. Препарат

Перед тем, как приступить к установке ворот, необходимо подготовить площадку.

Во-первых, вам нужно убедиться, что земля абсолютно ровная, как там, где будут ворота, так и где они будут катиться, когда они откроются. Если есть уклон, ваши ворота все равно будут работать, если они будут одинаковыми по всей поверхности.

Вам также необходимо установить стойки для ворот, чтобы они могли сидеть на них. Эти столбы жизненно важны для ваших ворот, так как многие проблемы с автоматическими воротами возникают из-за неправильно установленных столбов. Убедитесь, что они находятся в нужном месте, разместив их на одной линии с текущим забором, и выкопайте ямы для их бетонирования.

Помните, что ямы должны быть вырыты глубоко, чтобы их правильно закрепить и удерживать на месте.

4. Установка гусеницы на место

Теперь, когда ваша подготовка закончена, можно начинать за ворота.Первое, что нужно сделать, это установить гусеницу в правильное положение. Это жизненно важно, иначе ваши ворота не смогут нормально перемещаться. Положите его на землю и убедитесь, что он лежит прямо на участке, где его нужно установить. Если есть какие-либо неровности в земле, вы можете утрамбовать землю под ним, чтобы гусеница лежала ровно.

Установите его на место и прикрепите к бетону. С помощью нескольких шурупов установите направляющую на место, затем убедитесь, что ворота правильно катятся по ней.Если это так, завершите прикручивание гусеницы, чтобы подтвердить ее положение.

5. Установите ворота

Пора ставить сами ворота. Вам нужно будет прикрепить колеса к воротам, обычно примерно на 25% пути от того места, где ворота открываются.

Затем необходимо прикрепить направляющий кронштейн к стойке за двигателем сошника, чтобы предотвратить падение ворот при открытии. Установите стопор ворот в последнюю очередь, чтобы ворота оставались на месте, когда они полностью открыты. Теперь все на месте, можно закончить автоматизацию ворот.

6. Автоматизация ворот

Теперь идет установка автоматики.

Двигатель должен находиться под направляющим кронштейном, закрепленным в земле. Опять же, вам нужно убедиться, что земля ровная, чтобы это сработало. Затем над двигателем необходимо закрепить зубчатую рейку. Прежде чем двигаться дальше, убедитесь, что он плавно катится вместе с воротами.

Наконец, нужно будет запитать ворота. Какой бы стиль вы ни выбрали, лучше всего поговорить с электриком или инженером по установке ворот, чтобы выполнить эту часть.После подключения к источнику питания ворота необходимо протестировать несколько раз, чтобы убедиться, что они работают. Используйте пульт дистанционного управления, чтобы открывать и закрывать ворота, следя за тем, чтобы все двигалось должным образом. Если есть какие-либо проблемы, исправьте их сейчас, прежде чем ворота будут использованы.

Заключение

Теперь, когда вы знаете, как установить подъездные ворота, вы можете решить, понадобится ли вам профессионал.

Мы всегда рекомендуем обращаться к профессионалу из-за тяжелого оборудования, механических и электрических аспектов, связанных с установкой новых ворот.Это безопаснее, и вы можете быть уверены, что ваши ворота будут установлены правильно и быстро.

Если вам нужна помощь, позвоните нам.

Установка автоматических ворот | Подъездные ворота | Электрические ворота

Установка автоматических и электрических ворот

D Откатные ворота на набережной

Откатные ворота — отличный выбор для автоматизации подъездных ворот жилых домов, когда на площадке есть крутые уклоны, запрещающие использование распашных ворот, или другие ограничения площадки.В откатных воротах используются колеса с V-образным пазом на гусенице. Роликовые направляющие ворот используются для того, чтобы направлять ворота и удерживать их в вертикальном положении. Пункт швартовки, также называемый уловителем ворот, расположен на противоположной стойке для стабилизации ворот в закрытом положении. Как правило, если у вас достаточно места, мы рекомендуем использовать откатные ворота для проезда. Что касается износа, наши откатные ворота имеют лучшее распределение веса, чем другие типы ворот, поэтому они более надежны. Очень важно, чтобы ваши ворота и привод ворот устанавливали профессионалы, знакомые с требованиями производителя, чтобы ваши ворота прослужили вам долгие годы безотказной работы.


Распашные ворота подъездной дороги

Распашные ворота доступны как одинарные, так и двойные (двустворчатые). Распашные ворота или двустворчатые распашные ворота идеально подходят для больших домов с длинными подъездными путями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
