Монтаж кабелей: Технология монтажа кабельных линий

Содержание

Прокладка силового кабеля и кабельных линий

Наша компания предоставляет широкий спектр работ по прокладке кабеля любой протяженности и в любых климатических условиях. Технологии прокладки совершенствуются день ото дня и мы постоянно повышаем квалификацию наших инженеров, закупаем лучшее оборудование и расходные материалы. В нашем арсенале есть работы как на крупных промышленных объектах, где требовались источники до 40 кВт и протяженность кабеля боле 20000м, так и в частных домах и квартирах.


Методы прокладки кабеля

Сейчас нам доступны следующие методы прокладки кабеля:

1. Гофрированная труба из поливинилхлорида и металлических сплавов. Установка возможно как внутри помещения так и снаружи, удобный и простой способ обойтись без массивных коробов и их многочисленны соединений. Монтаж возможен в любой плоскости, по полу, по потолку или стене, очень практичная система крепежа.

2. Траншейная прокладка кабеля. Из названия ясно что имеется веду землеройные работы, этот метод подходит для соединения электросетей различных зданий, предприятий находящихся неподалеку друг от друга, для соединения осветительных мачт на трассах.

Но есть ряд ограничений у подобных работ, точнее даже запретов: запрещена прокладка кабеля там где ведется интенсивное строительство или раскопки, где есть подвижный грунт, подземные токи(здесь больше рекомендательный характер), где агрессивный грунт его химический, физический состав который может привезти к разрушению электрокабеля, возле болот глубиной больше метра и рядом с грунтовыми водами

3. Трубы – обычно используются там где влажность превышает допустимые нормы. Сами трубы герметично скрывают кабель и позволяют использовать ее как в бытовых условиях так и в экстремальных (по степени влажности)

4. Короб пвх – наиболее известный способ проводки кабля, легко монтируется, относительно дешевый, отлично пойдет для небольших помещений и частного сектора. Короба имеют стандартный размер и крепления поэтому в случае необходимости всегда можно докупить недостающую часть или заменить сломанную

Подвеска силового кабеля

Не всегда есть возможно закрепить кабельную линию выше перечисленными способами. И тут на помощь приход «Подвесной метод установки силового кабеля»

Что же он представляет собой? Подвеска кабеля производится по средствам различных опор, столбов служащих для освещения городских и загородных трасс, так же возможна установка ЛЭП столбов с нуля. Воздушная прокладка кабеля то единственно возможный метод в условиях скованности частной или коммерческой застройки. Но и здесь есть ряд подводных камней, следует правильно сделать расчет проекта с учетом погодных условий местности. Сильные порывы ветра могу легко сломать или даже вырвать опоры электропровода, а сильное обледенение может привезти к обрыву кабеля. Специалисты ГК НПО ПромЭлекстроАвтоматика, разработают правильный проект с учетом всевозможных рисков, подберут наиболее подходящий кабель с необходимым набором характеристик кабель (морозоустойчивость, разрывная сила, динамическая стойкость). Заказ прокладку кабеля в нашей компании вы получите лучшие условия и гарантии работ.

Монтаж силовой кабельной линии

Как известно, надёжность работы электропроводящей линии не в последнюю очередь зависит от качества прокладки и монтажа кабелей.

Надо учитывать, что вес силового кабеля может быть значителен, а его гибкость низкой, поэтому монтаж силовой линии требует привлечения большого количества человеческих ресурсов с опытом таких работ. Для соединения и оконцевания силовых кабелей, а также для их присоединения к электрооборудованию применяют кабельные муфты и специальные заделки. Правильная разделка концов кабелей, чистота и аккуратность при разделке, соединении или оконцевании их в значительной мере обеспечивают безаварийную эксплуатацию кабельных линий. Для обеспечения требований, предъявляемых к качеству соединительных муфт, к монтажу муфт в нашей Компании допускаются электромонтажники, имеющие высокую квалификацию (не ниже четвёртого разряда) и прошедшие специальные курсы. Монтажники имеют удостоверения на право производства монтажа муфт соответствующей категории. Удостоверение продлевается с прохождением инструктажа через каждые три года. Опыт эксплуатации кабельных линий показывает, что кабельные линии, проложенные высококлассными специалистами на основании профессионально выполненного проекта, с учётом условий прокладки и исходных данных для расчёта допустимого тока нагрузки, служат дольше и не теряют свои свойства.
И что немаловажно, позволяет сохранить электрооборудование (трансформатор, щитовую подстанцию, ВРУ) и тем самым, даёт уверенность в бесперебойной работе энергосистемы. По окончанию прокладки силового кабеля необходимо удостовериться в целостности проложенных кабельных линий и произвести пусконаладочные работы электрооборудования и испытания электролабораторией силового кабеля. Услуги электроизмерительной лаборатории предоставляются нашей организацией как в комплексе с электромонтажными и пусконаладочными работами, так и отдельно для проведения замеров параметров электросети и кабельных линий.  Помните: все электромонтажные и пусконаладочные работы должны проводиться с соблюдением правил техники безопасности.

Выполненные проекты

За последние несколько лет нашим предприятием были построены и сданы в эксплуатацию ряд объектов электроснабжения в г. Москве и Московской области.

Некоторые из наших заказчиков: ОАО «Терна», завод «Формолайн», завод «Полиграфинвест», завод «Эжен Бужеле Вайн», ООО «Русский каравай, «Дворец правосудия» и комплекс зданий Правительства Московской области.

Кабели, проводка и безопасность

Плохо установленные, неисправные или старые электрические установки представляют серьезную опасность поражения электрическим током или электрического пожара, которые могут быть смертельными.

Негабаритные электрические кабели являются распространенным риском в старых домах. В старых домах могут потребоваться более крупные электрические кабели из-за повышенной нагрузки на электрические цепи, вызванной новыми электрическими приборами или арматурой. Даже в новых домах важно, чтобы кабели были достаточно большими, а цепи были способны удовлетворить требования ожидаемого количества людей в доме и нести нагрузку на прибор. Вопрос цены кабеля, включая электромонтаж стоит здесь не на первом месте.

Электрические кабели становятся небезопасными, если оголенные провода обнажены, и они трутся или тянутся о каркасную конструкционную сталь или другие неровные края. Гвозди, шурупы и бытовые вредители также могут повредить кабели, что может привести к электрическим неисправностям, ударам или пожарам. Очень важно убедиться, что электрические установки и арматура изолированы от бытовых вредителей.

Проблемы, связанные с вредителями, могут включать:

  • мыши и крысы грызут изолирующую оболочку электрических кабелей и обнажают оголенные провода
  • тараканы, мыши и муравьи гнездятся и вызывают неисправности в электрической арматуре
  • в тропиках местные муравьи наводняют электрические проводники, электропроводку, фитинги и приборы
  • дикие животные, обнаруживающие подземные кабели или нарушающие соединение земного кола.

Неправильное подключение электропроводки также очень небезопасно. Электрические предохранительные выключатели и автоматические выключатели могут не работать должным образом, если электрическая арматура неправильно подключена, и это увеличивает риск поражения электрическим током и возгорания.

Неправильная проводка фитингов также может привести к пожару, а открытая бытовая электропроводка может представлять серьезную угрозу безопасности.

Монтаж кабеля. Прокладка кабельных линий.

Монтаж кабельных линий занимает наиболее важное место во всех процессах обеспечения точек энергоснабжением. Процесс является очень сложным, а оборудование с каждым днем становится все более технологичным. Все это сопровождается большим количеством правил, государственных норм и точных инструкций для использования каждого элемента.

Вся сложность заключается даже не в самом процессе, а в предварительном проектировании нужной конфигурации оборудования. Оно должно быть эффективным, надежным, но при этом компактным. Соблюдение всех этих правил позволяет получить безопасную и долговечную систему со всеми необходимыми характеристиками.

Сегодня кабельные линии эксплуатируются для подвода электричества к объектам, а также для его распределения по их площади. В список этих объектов входят заводы, электростанции и другие промышленные предприятия и установки. С помощью кабельных линий они обеспечиваются необходимым напряжением, в том числе и высоковольтным.


Виды кабельных линий

  • Открытые линии. Конструкция представляет собой кабель, который не оборудован любыми дополнительными защитными элементами. Крепится он в таком случае непосредственно на поверхность различных конструкций.
  • Защищенные металлическими трубами
    . Кабель прокладывается в стальные трубы, которые могут погружаться в грунт, а могут остаться на поверхности. Способ надежно защищает кабель от механических воздействий.
  • Защищенные коробом. Часто для прокладки линий используются защитные короба и кабельные лотки. Сегодня рынок полон изделий с различным назначением и характеристиками.
  • Подвешенные на тросах. В целях дополнительной экономии пространства кабели закрепляются на расстоянии от пола с помощью специализированных тросов.
  • Проложенные в отдельных сооружениях. При сложности конструкции и ее больших габаритах для линий выделяется отдельное свободное пространство. В частности, для проведения кабеля используются шахты, отдельные этажи.

Прокладка линий при пересечении других объектов

Очень часто при прокладке кабеля у него на пути появляются предприятие, трасса, бетонные стены и другие серьезные барьеры. Чаще всего для разрешения ситуации используются эстакады, тоннели и похожие на них конструкции.

Тоннели — отличный способ экономии драгоценного пространства. При этом линия всегда доступна для проведения любых профилактических работ. Обратной стороной описанных преимуществ являются высокие денежные затраты. Они должны покрыть стоимость земельных работ, создание усиленной конструкции и закупку всех необходимых материалов.

Монтаж эстакад представляет собой более экономичное решение, нежели предыдущее. Конструкционно они представляют собой расположенную над поверхностью линию, установленную на специальных трассах. Кабели в таком случае прокладываются группами до 50 единиц.

Галереи похожи на эстакады, но кабель здесь располагается сразу на нескольких площадках. Они устанавливаются на разных уровнях высоты на расстоянии друг от друга. Это позволяет при той же площади конструкции в разы увеличить количество прокладываемых кабелей.

Тоннели, эстакады и галереи используются при большом количестве кабелей. Если же их в среднем от 1 до 6, то можно использовать траншеи. Их обустройство — выгодное и простое решение. При этом их можно использовать не только на территории предприятий, но и на открытых местностях, прокладывая кабель под землей.

Прокладка кабеля в траншеях

Благодаря большому списку преимуществ кабельные траншеи используются повсеместно. Они обеспечивают высокую безопасность, эффективность и длительный срок службы без внешних вмешательств. Технология имеет свои нормы и требования, подводные камни и множество других особенностей, поэтому тему стоит рассмотреть отдельно.

Траншея как технология давно используется для прокладки многих коммуникаций. При работе с кабелем все происходит примерно так же. На первом этапе необходимо выкопать траншею нужной глубины и ширины. Зачастую весь процесс производится с помощью экскаватора и другой спецтехники, так как даже при небольших габаритах ямы вручную делать нерационально.

На дне траншеи обязательно обустраивается подушка из сыпучего материала. Самым доступным и в то же время эффективным является песок, на подсыпку из которого укладывается кабель. После того как линия уложена, траншея засыпается обыкновенным грунтом. Здесь важно, чтобы он был чистым и не имел в своем составе камней, веток и строительного мусора. Пренебрежение этим правилом может привести к механическому повреждению кабеля сразу или при дальнейшем обслуживании линии.

Если траншея имеет небольшую ширину, которая не превышает 0.25 м, то перед засыпкой грунта нужно обеспечить дополнительную защиту кабеля. Делается это с помощью бетонных плит, уложенных в несколько рядов кирпичей или других листовых щитов.

Чем выше напряжение кабеля, тем сильнее приходится увеличивать глубину его погружения в землю. Степень защиты также меняется с помощью увеличения сложности дополнительных конструкций. Именно поэтому укладка в различных ситуациях имеет свои особенности.

  • При напряжении до 20 кВ к траншее предъявляется минимум требований. Кабель нужно погружать на глубину от 0.7 м до 1.2 м. При этом какие-либо дополнительные защитные сооружения не требуются, кабель просто засыпается грунтом.
  • Если напряжение выше и доходит до 35 кВ, то минимальное значение глубины увеличивается до 1 м. Других существенных изменений в конструкции не производится.
  • Есть и исключения. Когда траншея имеет небольшую длину — до 5 м, при ее прокладке достаточно глубины в 0.5 м. То же самое относится к случаям, когда превысить значение невозможно из-за внешних конструкций. Часто такая ситуация возникает при подводе линий к различным объектам.
  • Кабельные линии не запрещено проводить через поле, которое засеяно культурами или находится в непосредственной близости к нему. Для этого достаточно траншеи глубиной более 1 метра. Кабель при этом никак не повлияет на рост урожая и не помешает производить сельскохозяйственные работы.

Для любых конструкций на первом месте стоит безопасность. Соблюдение перечисленных правил обеспечивает защиту окружающих. Также повышается эффективность эксплуатации, а обслуживание линии производится с минимальными затратами времени и средств.

Кабельные линии на электростанциях

К электростанциям и другим электроустановкам применяются серьезные требования к процессу монтажа кабельных линий. Здесь, из-за большого количества сложных конфигураций оборудования, задача усложняется. Нужно сохранить эффективность сетей и возможность быстрого к ним доступа, но при этом обеспечить безопасность на высшем уровне.

Сегодня на электроустановках используется большинство известных способов прокладки кабельных линий. Часто на одной территории можно встретить комбинации нескольких технологий. Для простых линий используются эстакады, каналы. Одиночный кабель проводится с помощью траншей. Когда количество кабелей в линии доходит до 20 и более, должны использоваться системы тоннелей.

Прокладка внутри помещений

В любом закрытом помещении к кабельным линиям в разы увеличиваются требования пожаробезопасности. Все используемые кабели не должны иметь оболочку, подверженную легкому воспламенению. Не допускается использование кабелей с ПВХ-изоляцией. Она не только приводит к возгоранию, но и выделяет огромное количество ядовитых газов и размягчается, превращаясь в опасную раскаленную субстанцию.

Монтаж линий на улицах населенных пунктов

Прокладка кабеля через городские улицы и поселки — достаточно распространенный процесс. Без острой необходимости линию нельзя прокладывать под проезжей частью. Из-за этого укладка производится на территории тротуаров, газонов и дворовых территорий. При небольшом количестве кабелей используются все те же траншеи по стандартной технологии. Если их много, создается конструкция тоннелей. То же касается ситуаций, когда подземное пространство занято другими коммуникационными сооружениями.

Под дорожным покрытием линии проводить можно с целью их пересечения и в других вынужденных ситуациях. В этом случае система усиливается путем погружения кабеля в трубы и бетонные конструкции.

Подключение к подвижным механизмам

Кабели, подведенные к электромеханическому оборудованию, должны быть износостойкими. В месте подключения изоляция должна быть изготовлена из резины или другого эластичного материала. Иногда для придания прочности концы кабеля оснащаются дополнительными пластиковыми наконечниками. При вертикальном подводе изоляция дополнительно пропитывается специальными растворами.

Соблюдение климатических условий

В нашей стране этот вопрос очень важен, так как изменения состава грунта, перепады температур и другие особенности климатических условий встречаются часто. Благо сегодня рынок предлагает большое количество кабелей с различными характеристиками. В процессе работ остается только подобрать кабель нужного типа, марки и сечения. Причем учитываться должны максимально сложные ситуации, которые встречаются на конкретном участке.

Установка кабельных муфт

Кабельные муфты в каталоге

Существуют четкие правила, которые указывают максимальное количество муфт, устанавливаемых на 1 км кабельных линий. Трехжильные кабели напряжением до 10 кВ при сечении 3×95 мм2 допускают установку до 4 муфт. При увеличении сечения до 2×100—2×240 мм — до 5 муфт. Трехфазные кабели напряжением 20—35 кВ — до 6 муфт. Любые одножильные кабели — до 2 муфт.

Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ.

Главная / Статьи / Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ.

На данное время компания ООО «Эл-сервис» давно и уверенно зарекомендовала себя на существующем рынке электромонтажных услуг как профессионал высочайшего класса. Весь персонал компании – это квалифицированные специалисты, которые всегда готовы помочь любому своему клиенту или партнеру найти оптимальное решение для поставленных ими задач, внедряя повсеместно различные инновационные технологии. При этом гарантируется индивидуальный подход к нуждам каждого заказчика в отдельности.

Услуги, оказываемые компанией ООО «Эл-сервис», весьма разнообразны. Она с легкостью поможет, как составить проект, так и осуществить электромонтаж и пусконаладочные работы, а также оказать сервисное обслуживание. Часто бывает необходимость воспользоваться электротехнической лабораторией. За подобной услугой как наши клиенты, так и партнеры всегда могут к нам обратиться. При этом все выполняется не только в очень высоком качестве, но и за достаточно приемлемые средства.

Прокладка кабеля – один из важнейших из всех существующих видов электромонтажных работ. От правильно выбранного метода его осуществления, качества выполнения полностью зависит, как долго прослужит проводка, а также очень часто надежность работы электроприборов. Возможных способов осуществить монтаж кабеля имеется несколько. Так, например, можно воспользоваться как внешним, так и скрытым типом монтажа, кроме того существует воздушный способ монтажа кабелей. Среди скрытого монтажа также можно выделить два основных подвида – прокладка кабеля в земле, в гофрированной трубе. Каждый из них имеет свои как преимущества, так и недостатки. Выбрать оптимально подходящий для потребностей клиента способ прокладки кабеля всегда поможет опытный и квалифицированный электрик.

Внешним способом монтажа называется метод укладки, когда кабель находиться на виду и будет прикрепляться к стене скобами. Главное преимущество – ремонт можно произвести без разрушения стены или защитной конструкции. Однако такой способ трудно назвать самым распространенным. При прокладке на улице таким способом кабель окажется не защищенным от воздействия окружающей среды, а если внутри помещения он не применяется в соответствии с требованиями по технике безопасности.

Прокладка кабеля в гофре

Прокладка кабеля в гофре как раз и применяется для защиты электрических проводов от внешнего воздействия. С ней очень легко работать, т.к. гофрированная труба не пропускает влагу, не горит, имеет отличную эластичность, кроме того обладает электроизоляционными свойствами. Монтаж электрических проводов при этом максимально прост и не занимает много времени. После протяжки проводов по гофрированной трубке, она может, как закрепляться на абсолютно любую поверхность, так и просто закапываться в землю. В любом случае, срок службы электрических кабелей значительно увеличивается.

Прокладка кабеля в земле

Еще один способ прокладка кабеля в земле имеет свои особенности применения. Такой монтаж наиболее надежен и долговечен, обеспечивает бесперебойность, высокое качество, а также он значительно дешевле в эксплуатации, чем воздушный. Хотя следует отметить, что строительство кабельных линий при этом обойдется дороже. Необходимо применять либо специальные бронированные кабели, либо дополнительно их защищать. Также придется вырыть траншею, а после укладки ее обратно засыпать. Все это сказывается на цене.

Стоимость прокладки кабеля, непосредственно в зависимости от выбранного клиентом типа самого провода, а также от способа укладки, может довольно значительно колебаться. Для получения более точной информации следует обратиться к представителям компании или изучить прайс-листы на ее сайте.

220 МОНТАЖ.РУ | Прокладка и монтаж кабеля, цены, виды работ.

Прокладка кабеля. Электромонтаж.

Электромонтаж в квартире, доме, производственном помещении или в офисе необходим:

— перед вводом объекта в эксплуатации (для вновь возводимых зданий и сооружений),

— при капитальном ремонте,

— при реконструкции зданий и сооружений,

— при необходимости замены части и всей электрической сети,

— при авариях и выявленных неисправностях.

Чаще всего электричкой занимаются те, кто делает в собственном доме или квартире ремонтные работы. Установленная сеть может не справляться с постоянно возрастающим количеством электроприборов в квартире или месторасположение розеток неудобно. Если при ремонте идет работа с дизайнером, то уже на этапе составления дизайн-проекта и планов для строителей необходимо вмешательство специалиста по электрике, так как кроме эстетических и практических параметров для удобства необходимо учитывать инженерные расчеты и требования нормативно-технической документации.

Виды используемых кабелей и проводов при электромонтажных работах:

  1. Силовые кабели ВВГ: АВВГ, ВВГнг, ВВГп, ВВГз.
  2. Медный силовой NYM.
  3. Гибкий КГ.
  4. ВББШв: АВББШв, ВББШвнг, ВББШвнг-LS.
  5. Провода: ПБПП, ПБППг.
  6. Информационные.
  7. Телефонные.
  8. Специальные (светодиодные).

Кабель подбирается исходя из эксплуатационных требований и технических характеристик.

Этапы работ по прокладке электрического кабеля:

  1. Самым главным этапом является подготовка проекта и документации. Без необходимых расчетов и размеров помещения выполнение монтажных работ будет происходить с постоянными ошибками и, как следствие, в процессе эксплуатации, а так же на стадии монтажа приведет не непоправимым результатам. Считается что цена ошибки штукатура — это неровные стены. Цена ошибки электрика — сгоревшая квартира. Заказывайте монтаж электропроводки у профессионалов.
  2. Следующим этапом является нанесение размерных линий и точек на стены и потолок. Все отметки наносятся с использованием уровня.
  3. Подготовка кабельных трасс. На этом этапе происходит монтаж специальных клипс, если монтаж происходит по потолку или на перфорированную ленту, если по полу. Подготавливаются штробы для последующей укладки кабеля. Если электрика делается в офисе, то монтирует перфорированный лоток, разных типов размеров, в зависимости от количества линий.
  4. Прокладка кабеля. Кабельные трассы можно протягивать разными способами. С помощью гофрированной трубы и креплением ее в клипсы на потолок, либо перфорированной лентой к полу. Так же при использовании кабеля ВВгНг LS, можно прокладывать кабель без гофры, на пластиковые дюбеля. Нормативная документация это позволяет. Если монтаж происходит в лотке, то тянется по нему и фиксируется пластиковыми хомутами. Важным пунктом является маркировка кабеля, для упрощения технического обслуживания при возникновения сбоя в работе системы. ВАЖГЫМ МОМЕНТОМ является соблюдение горизонтальных и вертикальных трасс, для избежания повреждения электропроводки при отделочных работах. Не каждый штукатур, маляр, монтажник натяжных потолков разбирается в электрике, а уж тем более в монтаже электропроводки. А при правильном монтаже, все трассы прослеживаются и шанс избежать неприятностей возрастает.
  5. После протяжки кабеля все штробы заделываются не горючими смесями (алебастром) и проверяются на наличие короткого замыкания либо пробоя.

Способы прокладки электрического кабеля.

Скрытая прокладка.

Данный метод привлекателен следующим: кабель не видно, он надежно скрыт под отделочными материалами, поэтому защищен от повреждений. Скрытая прокладка безопасна, так как находящиеся в помещении люди не могут до него дотронуться в открытую. Этот способ имеет свои недостатки, о которых нельзя не упомянуть. Во-первых, при выходе из строя сети сложно обнаружить участок, на котором произошла поломка. Так же при замене проводке будет много пыли, шума и грязи. Последний недостаток не так ощутим при ремонтных работах. Идеального загнать штроборез в стену без малейшей пыли невозможно.

Открытая прокладка.

Этот метод применяется при ремонте, при восстановлении проводки из-за аварии и при усовершенствовании проводки, а так же в офисах и помещениях не жилого назначения.

  1. Плинтус. Кабель может быть проложен в плинтус с кабель каналом.
  1. Гофра. Заправка кабеля в гофру осуществляется при помощи проволки, которая находится внутри гофры.
  1. Трубы из пластика. Трубы – надежная защита кабеля от механических повреждений.
  1. Кабель-каналы. Кабель канал может быть абсолютно любого цвета и специально изготовлен под интерьер и обои.

Перед тем как осуществить прокладку кабеля необходимо выбрать надежного подрядчика, чтобы в последующем у Вас не возникало проблем при эксплуатации. При прокладке необходимо соблюдать все нормы и правила, иначе могут возникнуть проблемы при сдаче объекта. Если же речь идет о квартирах и домах, то здесь только Вам решать обращаться к специалистам или делать работы самостоятельно. Помните, каждый должен заниматься своим делом.

Прокладка кабелей в кабельных сооружениях | Монтаж кабельных линий | СРС

Страница 4 из 7

При прокладке в одном направлении большого количества кабелей (более 20), что характерно для энергоемких промышленных предприятий, используются кабельные сооружения: тоннели, галереи, эстакады, каналы. Подземный кабельный тоннель (рис. 4,а) сооружается из сборного железобетона 1. Внутри тоннеля по опорным конструкциям 2 прокладываются кабели 3. Размеры тоннеля должны обеспечивать двухстороннее обслуживание кабелей.

Галереи и эстакады принципиально отличаются от тоннелей тем, что располагаются над поверхностью земли на железобетонных стойках и используются на производствах, где возможны скопления горючих и взрывоопасных газов, тяжелее воздуха, и в местах с высокой агрессивностью грунта.

На территории промышленных предприятий кабели могут прокладываться в каналах (рис. 4,б). Плита 1 верхнего перекрытия канала выполняется съемной, массой не более 70 кг, что обеспечивает подъем этой плиты вручную и удобное обслуживание кабелей при эксплуатации.

При приемке кабельных сооружений под монтаж кабелей проверяется соответствие этих сооружений проекту кабельной линии. В тоннелях и каналах должны быть выполнены мероприятия по предотвращению попадания в них технологических и грунтовых вод: стыки железобетонных конструкций должны быть герметизированы, полы — иметь уклон не менее 0,5% в сторону водосборников.

Кабельные сооружения должны быть оборудованы электрическим освещением, сетью для подключения переносных светильников и инструмента, обеспечены естественной или искусственной вентиляцией и средствами пожаротушения. Кабельные сооружения большой длины должны делиться на отсеки длиной не более 150 м несгораемыми перегородками.

Рис. 4. Прокладка кабелей в тоннеле (а) и канале (б)

В кабельных сооружениях с целью пожарной безопасности кабели прокладываются без наружного джутового покрова, СПЭ кабели — в защитной оболочке из поливинилхдорида пониженной горючести (ПвВнг, АПвВнг).

С целью сокращения количества соединительных муфт кабели в кабельных сооружениях прокладываются, как правило, целыми строительными длинами.

Прокладка кабелей сечением 25 мм и более, за исключением небронированных кабелей в свинцовой оболочке, выполняется по кабельным конструкциям (консолями), располагаемыми друг от друга на расстоянии не более 1 м. Небронированные кабели в свинцовой оболочке и небронированные кабели всех исполнений сечением 16 мм и менее должны прокладываться по лоткам или полкам. Кабели напряжением до 1 кВ должны располагаться в кабельных сооружениях над кабелями напряжением выше 1 кВ.

После прокладки кабелей каналы закрываются верхними съемными плитами и засыпаются слоем земли толщиной не менее 0,3 м. На огражденных территориях промышленных предприятий засыпка кабельных каналов землей не обязательна. Подземные тоннели должны иметь поверх перекрытия слой земли толщиной не менее 0,5 м.

Монтаж кабельных коробов, крепление кабельных линий в коробах

Особенности прокладки открытым способом

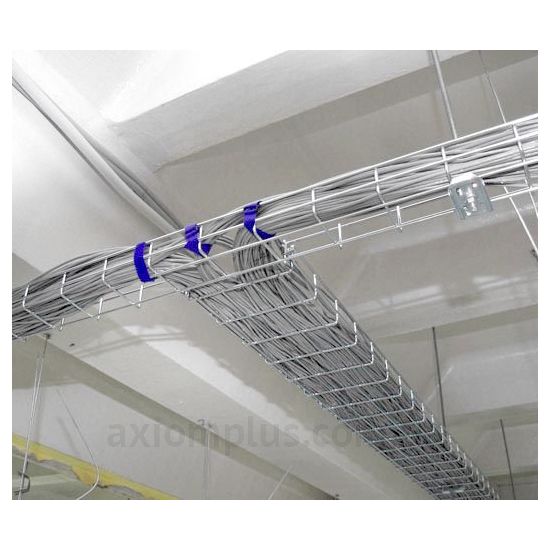

Укладка проводов в лотке может осуществляться поштучно, отдельными пучками или несколькими слоями. Если провода располагаются в один слой, то зазор между отдельными кабелями должен быть не менее 0,5 см. Если в один слой располагаются пучки проводов, позор необходимо увеличить до 2 см. При многослойном расположении устройство зазоров технически невозможно. Кабеля, уложенные в пучок, не должны превышать диаметр 100 мм, при этом существует ограничение по их количеству — не более 12 штук.



Если пучки в лотке расположены горизонтально и прямолинейно, то допускается отсутствие крепления. При изменении направления, разветвлении, или смене угла наклона необходимо осуществлять крепление с шагом 4,5 м. При вертикальном расположении увязку осуществляют не менее чем каждый метр.



Процесс укладки множества кабелей на лотки имеет следующие этапы:

  • Специальным шнуром, имеющим туже жесткость, что и используемый кабель, измеряется длина трассы;
  • По полученному показателю осуществляется резка необходимого количества проводов;
  • Провода объединяются в магистральные пучки, маркируются и бандажируются;
  • Провода укладываются в кабель каналы, короба или лотки и закрепляются на них;
  • После соединения всех отрезков в единую цепь выполняется проверка ее непрерывности и омметром измеряется сопротивление изоляции.

При укладке проводов в короба и лотки необходимо соблюдать температурный режим. В случае его нарушения температурные деформации кабеля вполне способны вызвать разрыв цепи или разрушение несущей конструкции кабельных трасс. Укладка проводов можно осуществлять без их предварительного нагрева, если температура окружающей среды не опускается ниже -15С. В диапазоне от -15 до -40, согласно нормативам кабеля перед укладкой необходимо предварительно прогреть. При температуре ниже -40 работа с кабельной продукцией запрещена.



Укладка проводов любого типа в лотки или короба должна осуществляться с запасом, чтобы компенсировать возможные температурные деформации или смещение несущих конструкций. При этом расположение запаса должно осуществляться прямолинейно. То есть не допустима укладка витками или кольцами.



При открытом способе расположения системы кабельных коробов должен учитываться возможный нагрев проводов от солнечного света. Поэтому должны быть предусмотрены специальные солнцезащитные экраны.



Если кабельный короб пересекается с трубопроводом, расстояние между ними не должно быть меньше 5 см. В случае если осуществляется монтаж кабельных лотков совместно с вентиляционными коробами или параллельно им минимальное расстояние должно составлять 10 см. Если трубопровод расположенный параллельно кабельной трассе транспортирует горючие материалы, то расстояние необходимо увеличить до 25 см.



При креплении кабельных коробов необходимо обеспечить надежное соединение (металлический контакт) всех элементов между собой. Это необходимо осуществить, поскольку заземление устраивается, как правило, в начале и конце кабеленесущей конструкции. При этом необходимо организовать заземление каждого ответвления.



Купить металлические кабель каналы и другие детали для их монтажа Вы можете найти на нашем сайте в Каталоге кабельных коробов. Компания «Невские ресурсы» осуществляет оптовые поставки по низким ценам с доставкой по России.

Стоимость монтажа кабелей в Казани. Цены на услуги электрика по протяжке кабеля в квартире вручную: стоимость работ на YouDo

Наш сервис поможет быстро найти мастера по монтажу кабелей в Казани. Разместите заявку на YouDo и опытные мастера из нашей базы предложат вам свои услуги без посредников.

Лучшую стоимость монтажа кабелей в Казани вы найдете на Юду. На сайте зарегистрированы частные электрики, которые работают без посредников и не делают накруток на свои цены. Любые электромонтажные работы они выполнят по стоимости, которая будет ниже среднерыночной. Убедитесь в этом, узнав их расценки из общего прайса на сайте.

Вызов электрика посредством Юду возможен в любой день недели и по всем адресам Казани. Если частные объявления в газетах, на остановках и прочих местах часто «кот в мешке», то Юду – надежный сервис. Все частные специалисты прошли строгую проверку при регистрации и ежедневно подтверждают свой профессионализм отзывами довольных клиентов.

Виды услуг

К профессиональной помощи частных электриков Казани, зарегистрированных на Юду, могут обратиться как владельцы обычных квартир, так и собственники дач, загородных домов, а также юридические лица. Специалисты умеют работать с любой кабельной продукцией, в том числе промышленного назначения – силовыми кабелями типа ВВГ 5х4, 5х150 и другими.

Среди выполняемых работ:

  • протяжка и разводка проводки по дому/квартире с нуля
  • замена старой проводки
  • установка или замена автоматов в электрощитах
  • подключение щитов
  • монтаж или замена кабелей в земле
  • протяжка и укладка скрытых проводов (со штроблением стен)
  • установка любого электрического оборудования
  • комплексы электромонтажных работ на предприятиях и многое другое

Электромонтажные работы мастера выполняют строго в оговоренные сроки, качественно, с соблюдением правил техники безопасности. Любой кабель будет хорошо изолирован и спрятан – в трубе, в стене, под потолком или полом.

Специалисты грамотно рассчитают необходимую мощность устанавливаемых электрощитов, определят, какая нагрузка будет приходиться на каждый кабель. Вы можете не бояться коротких замыканий и прочих неприятностей, связанных с проводкой, которую проложили неправильно.

Что влияет на цену услуги

Стоимость монтажа кабелей в Казани у разных исполнителей Юду может отличаться. Общий прайс сайта покажет вам средние расценки на монтаж электрокабелей разной сложности. Сколько стоят услуги конкретного мастера, необходимо уточнять отдельно – по телефону или посредством внутреннего чата Юду. Профили некоторых исполнителей содержат прайс-листы.

Любой исполнитель в предварительном разговоре сможет назвать лишь примерную стоимость заказа. Окончательная цена определяется после выезда специалиста на объект и оценки всех условий и масштаба работы, подсчета необходимого количества метров кабельной продукции. Если вы затрудняетесь с решением, какой кабель и какой мощности выбрать, вам помогут.

На стоимость полного комплекса услуг профессионального электрика окажут влияние следующие факторы:

  • количество и сложность работ, выполняемых вручную
  • количество и сложность работ, выполняемых с помощью профессионального оборудования
  • мощность и качество кабелей, их общее количество в метрах
  • общая площадь и архитектура помещения, в котором необходимо проложить проводку

Узнать средние цены (монтаж кабеля) исполнителей Юду можно путем публикации задания на сайте с открытым бюджетом. Вы получите предложения о сотрудничестве с разными расценками. Прайсы можно сравнить, после чего выбрать наиболее выгодные. В любом случае стоимость монтажа кабелей в Казани при заказе услуги на Юду будет невысокой.

Прокладка кабеля — обзор

1.

Технология прокладки подводных оптических кабелей

Методы прокладки подводных оптических кабелей включают метод прямой прокладки, метод выемки грунта, метод заглубления, метод плуга-закапывания , метод захоронения с промывкой подводных дистанционно управляемых аппаратов (ТПА) и т. д. (Ye, 2006).

Морская акватория с глубиной воды более 1000 м меньше подвержена влиянию различных человеческих факторов, поэтому всегда используется метод прямой прокладки.Этот метод позволяет судну с подводным кабелем прокладывать подводный кабель непосредственно на морском дне и, контролируя скорость судна и скорость прокладки кабеля, убедиться, что подводный кабель имеет некоторую слабину и плотно прилегает к морскому дну. Когда скорость корабля слишком высока или слабина расцепления троса недостаточна, подводный трос будет казаться свободным, чтобы вызвать повреждение.

В морской зоне с глубиной воды менее 1000 м, чтобы защитить подводный кабель и не подвергать его воздействию рыболовства, постановки судов на якорь и т. Д.Как правило, для выполнения устройства захоронения следует применять методы земляных работ и закапывания плуга. Для этого типа конструкции необходимо предварительно провести траншею, прокладывая кабель в траншее, а затем используя приливные течения и другую гидродинамическую засыпку, чтобы засыпать траншею, чтобы проложить оптический кабель. Поскольку грунт засыпки новой канавки относительно рыхлый, трудно защитить подводный кабель. В случае суровой погоды или чрезвычайных ситуаций аварийная постановка на якорь кабельного корабля может легко повредить подводный кабель.При установке в заглубление очень важен контроль натяжения подводного кабеля. Если натяжение слишком велико, трос легко подвешивается и выдерживает натяжение долгое время. Под действием течений возникает трение подводного кабеля о дно моря, что приводит к выходу из строя и сокращению срока службы кабеля. Если установочное натяжение слишком мало, провисание кабеля будет слишком большим и приведет к кольцам, перегибам, а также к повреждению подводного кабеля.

Из-за сложности морской среды существуют ограничения на различные методы установки.В общем, скорость установки корабля, материал морского дна и погодные условия в период установки будут влиять на качество установки, из которых наиболее заметными проблемами являются плавучесть и недостаточная глубина заглубления из-за отсутствия зазоров. При проектировании запаса прокладки подводного оптического кабеля обычно составляет 3–6%. В реальной установке, если скорость судна слишком высока, оптический кабель не может вовремя опуститься на морское дно и подвешен. Кроме того, поскольку кабель опущен, и скорость судна не может быть синхронизирована или заблокирована, он вытянет освобожденный оптический кабель с морского дна и будет подвешен в небольшой степени.Как только подводный кабель подвешен и если натяжение слишком велико, может показаться, что бронированные части растягиваются и смещаются, растягиваясь до длины подводного кабеля и уменьшая диаметр намотки.

2.

Техника обслуживания подводного кабеля

Когда местоположение точки выхода из строя подводного кабеля определено, судно с кабелем будет использовать специальный рыболовный якорь или подводное механическое устройство для восстановления. Ремонтный персонал проверит и перережет весь поврежденный подводный кабель, поставит буи на точку останова и вернет кабель в море.Для защиты подводного кабеля радиус кривизны должен быть больше 1,5 м, поэтому на конце ремонтной секции будет участок морского кабеля «Ω». После завершения подводного кабельного соединения, чтобы не подвергать кабельную муфту воздействию чрезмерной внешней силы, как правило, кабель сечением «Ω» помещается непосредственно в море. Трудность прокладки кабеля сечением «ω» выше, так как не легко достичь предусмотренной глубины, и, как следствие, легко снова выйти из строя.

В процессе утилизации кабеля существует опасность его обрыва из-за волновой турбулентности, что не редкость при ремонте подводных волоконно-оптических кабелей. Следовательно, если жил кабеля будет слишком много, время сварки будет больше, и подводный кабель будет легче отсоединить.

Кроме того, если во время ремонта подводный кабель возле точки разлома будет поднят из воды и помещен в подвешенное состояние, а кабель на крюке имеет наибольшее тяговое усилие, подводный кабель возле точки разрыва также склонен к новой неисправности.

Инструменты для прокладки кабеля | Fluke Networks

Узнайте об инструментах для прокладки кабелей

Использование правильного концевого инструмента может повысить вашу производительность, поскольку позволяет устанавливать домкраты категории 5 (e) в шесть-восемь раз быстрее. Инструменты Punchdown повышают точность и надежность, что приводит к меньшему количеству доработок, что повышает доверие клиентов.

Существует три типа перфорированных инструментов, используемых для заделки телекоммуникационных кабелей: ручные, ударные и многопроволочные.Когда какой-либо проводник пробивается вниз, для его посадки требуется сила. Эта сила может быть получена одним из двух методов; с помощью человеческой силы, с помощью которой установщик будет использовать свою руку или руку для создания силы для посадки проводника с помощью безударного инструмента или с помощью ударного инструмента. Основной ударный инструмент имеет подпружиненную головку, которая сжимается установщиком с минимальным усилием. Как только пружина достигает полного сжатия, она автоматически отпускается, и сила передается на головку ударного инструмента, который затем устанавливает проводник.Усовершенствованные многопроволочные инструменты, такие как JackRapid, обрывают все пары одним нажатием, что снижает утомляемость рук.

Большинство ударных инструментов можно оснастить несколькими сменными лезвиями в зависимости от используемой кабельной системы. Преимущества ударного инструмента — скорость, простота использования и постоянство заделки. Инструмент поможет вам вставить каждый провод в разъем, чтобы обеспечить постоянное соединение. У продвинутых инструментов для перфорации есть встроенное лезвие, которое отрезает лишний провод после того, как он вставлен в разъем; другие могут потребовать от вас отрезать это кусачками, создав еще одну ступеньку.

Новые инструменты для перфорации имеют эргономичную, простую в использовании ручку и встроенную платформу, которая помогает удерживать домкрат на месте. Другие новые функции включают сменную ножевую головку для использования с несколькими типами домкратов и конструкцию, подходящую для настенного монтажа, позволяющую устанавливать устройство вплотную к стене.

Чтобы использовать расширенный инструмент для перфорации, вы сначала определяете схему проводки, снимаете оболочку кабеля, вставляете восемь проводов в соответствующие гнезда, а затем вставляете разъем в инструмент. После того, как спусковой крючок будет полностью нажат, провода будут вставлены и обрезаны для надежной заделки.Затем ручка отпускается, и домкрат снимается с инструмента. После визуальной проверки правильности завершения вы следуете стандартным процедурам одевания и прессования. Сочетание более быстрых и надежных заделок и меньшего количества доработок может снизить стоимость этой части монтажных работ на 80%.

Помимо наборов инструментов и инструментов для перфорации существует множество других ручных инструментов, которые помогают при прокладке кабеля. Профессиональные ножницы важны для быстрого, чистого и безопасного стрижки.Вам нужно будет обрезать кабель и обрезать лишние провода при каждой работе. Некоторые специальные инструменты имеют уникальную эргономичную ручку, которая увеличивает вашу мощность, обеспечивая в 1 ½ раза большее усилие резания при меньшем усилии вдвое. Специальный «хвост» на рукоятке, который обеспечивает дополнительное усилие, также снижает утомляемость рук. Кроме того, для любых работ по прокладке кабеля необходим инструмент для зачистки кабеля с регулируемым калибром. Высококачественный инструмент для зачистки кабеля гарантирует быстрое и легкое снятие внешней изоляции со всей неэкранированной витой пары, экранированной витой пары и многожильных кабелей.Регулируемый ограничитель глубины и эталон для проверки длины зачистки обеспечат повторяемость результатов и улучшат качество работы. Использование альтернативных методов, таких как карманный нож или ножницы, может привести к удалению большей части оболочки кабеля, чем необходимо, и повреждению самого кабеля. К другим полезным инструментам во время прокладки кабеля относятся клещи для обжима, ножи для сращивания кабелей, гаечные ключи для доступа к телефонным будкам и пьедесталам, датчики напряжения для защиты от опасного напряжения, модульные устройства для обжима телефонных вилок и изображения датчиков для проверки ослабленных или поврежденных соединений.

После установки работа должна быть протестирована и доставлена ​​заказчику. Портативные тестовые инструменты (более известные как тестовые инструменты) сильно различаются по цене, характеристикам и применению. В зависимости от того, какую задачу выполняет инструмент тестирования, их можно разделить на широкие иерархические группы проверки, квалификации или сертификации. Инструменты базового проверочного тестирования могут помочь вам найти основные неисправности проводки, такие как неправильное соединение, обрыв, короткое замыкание и разделение пар после установки кабеля. Однако, если вы хотите предложить гарантию, поддерживаемую производителем кабеля, вам необходимо использовать инструмент сертификации, одобренный производителем.Все остальное возлагает исключительную ответственность за гарантию на вас. Для получения дополнительной информации о каждом из этих классов тестеров и о том, какие тестеры и методы тестирования применимы к вашим потребностям после установки кабеля, перейдите на страницу тестирования кабеля

.

Свяжитесь с нами

США / Канада: 1-800-283-5853
Международный: 1-425-446-4519
[электронная почта защищена]
Программа обслуживания и поддержки Gold

Прокладка кабеля | Важность инструкций по установке кабеля

Опубликовано 14 января 2020 г.

Прокладка кабеля | Важность инструкций по установке кабеля

Прокладка кабеля

Обычно на кабели , и провода обращают внимание только те, кто с ними работает.Большинство из нас пользуется телефоном, смотрит телевизор или путешествует по Интернету, не задумываясь о том, как была собрана базовая инфраструктура, кабельная сеть.

Кабели редко обращают внимание; они просто есть.

Не хватает общих знаний о кабелях. Мало кто знает, что за высокие технологии окутаны неприметными черными, серыми или цветными проводами. В частности, внутренние кабели подвергаются тяжелому обращению со стороны пользователя: офисные стулья перекатываются по проводам телефонной связи, соединительные кабели компьютеров наступают на людей или кусаются их забавными домашними животными.

Наружные кабели при прокладке подвержены большим перепадам температур и высоким изгибающим и тянущим усилиям. Чем толще кабель, тем сильнее он может казаться. Как толстая, так и тонкая проволока подчиняется одним и тем же физическим условиям и ограничениям.

Следующие блоги направлены на повышение осведомленности о кабелях и объяснение таких терминов, как радиус изгиба, диапазоны температур или допустимое натяжение. Кроме того, вы найдете инструкции и советы по правильной и безопасной установке.

Параметры

Изначально люди думают: «Мы должны / должны модернизировать или расширять нашу сеть».

Наняты инженерные консультанты, чтобы превратить идею в осуществимый план.

Основные условия и цели решаются вместе с заказчиком. В то же время, наряду с вопросами, связанными с инфраструктурой, необходимо учитывать и многие технические параметры.

На этапе реализации планов множество сделок тесно взаимодействуют друг с другом.Один из них связан с прокладкой физической сети из проводов или кабелей.

Монтажная компания, ответственная за прокладку кабелей , должна учитывать следующие параметры:

  • диапазон температур кабеля
  • радиус изгиба кабеля,
  • максимальное натяжение троса,
  • вес кабеля, а также
  • хранение и резка .

Диапазон температур

Температурный диапазон кабеля имеет большое значение как для пользователя, так и для монтажника.

В конце концов, кабель рассчитан на одинаковую работу как при низких, так и при высоких температурах. В частности, в процессе монтажа на кабель действуют мощные механические силы. Используемый пластик служит ограничивающим элементом для возможного диапазона температур.

При слишком высоких температурах пластик становится очень мягким и может перейти в термопластическое состояние (до точки плавления), что вызывает необратимые изменения в кабеле.

Однако при очень низких температурах материал твердеет, становится твердым и негибким.Здесь тоже может быть непоправимый ущерб.

Разрывы в оболочке пропускают сырость и влагу и снижают скорость передачи.

Подробную информацию о допустимом диапазоне температур при прокладке и использовании (после успешного монтажа) можно найти в информационных листах производителя кабеля. Поскольку механическая нагрузка на кабель в проложенном виде значительно меньше, допустимый диапазон температур больше, чем диапазон, действующий на период монтажа.

VDE 0816 дает следующие значения:

Во время прокладки кабеля

PE-оболочка, от -20 ° C до + 50 ° C
PVC-оболочка, от -5 ° C до + 50 ° C

До и после прокладки кабеля

PE-оболочка, от -20 ° C до + 70 ° C
PVC-оболочка, от -5 ° C до + 70 ° C

Радиус изгиба кабеля

Что касается радиуса изгиба, мы различаем многократную и однократную гибку (придание окончательной формы).Многократный изгиб происходит в основном в процессе укладки.

Кабели уложены под натяжением вокруг направляющих роликов. Особое напряжение многократного изгиба заключается в переменном напряжении в материалах, которые могут как растягиваться несколько раз, так и сжиматься в процессе укладки. Для предотвращения необратимого повреждения предписаны минимальные радиусы изгиба, например, 10 x внешний диаметр кабеля для многократного изгиба.

Напряжение материала во время окончательного изгиба не характеризуется переменным напряжением.

Кабель в последний раз сгибается и остается в этом положении на время использования. Минимальный радиус изгиба в этом случае составляет, например, 7,5 x внешний диаметр кабеля. Таким образом, при окончательном изгибе кабель можно изогнуть более плотно.

Точные минимальные радиусы изгиба для конкретных кабелей можно найти в информационных листах производителя кабеля.

Напряжение

При прокладке кабеля особое внимание следует уделять максимально возможному натяжению.Кабель очень быстро повреждается из-за слишком большого усилия, и его необходимо заменить. Максимально возможное натяжение зависит в первую очередь от общего поперечного сечения и прочности на разрыв используемых проводящих материалов.

Для кабелей со стальной лентой или спиральной арматурой из медной проволоки только внутренние медные проводники определяют максимальное натяжение! Армирование не влияет на максимальное натяжение или может уменьшить его за счет дополнительного веса.

Однако для армирования стальной или стальной профильной проволокой натяжение определяется исключительно стальной и стальной профильной проволокой.

Вес кабеля

Кабель большего размера может выдерживать вес более 9 т / км (без катушки!).

Хранение и резка кабеля

Поставляемые кабели, а также отрезанные кабели , как правило, должны быть защищены от проникновения влаги. Лучше всего это происходит за счет использования термоусадочных колпачков с плавким клеем. Неплотно прилегающие колпачки или временные меры с пластиковой липкой лентой не являются водонепроницаемыми и не подходят.

Проникновение влаги приводит к коррозии и ухудшению скорости передачи.

Если два конца кабеля должны быть соединены с помощью гильзы, это должно быть выполнено немедленно и с защитой от влаги и дождя. На время установки рукава должна быть возведена установочная палатка.

Пресс-релиз | Thorne & Derrick назначена утвержденным продавцом оборудования для ведущего производителя кабельного оборудования в Великобритании

Дополнительная литература

Кабельное тяговое оборудование

Thorne & Derrick распространяет широкий ассортимент оборудования для протягивания и прокладки кабеля , обеспечивающего безопасную прокладку оптоволоконных и медных кабелей в телекоммуникационной отрасли.Безопасно проложенные кабели снижают требования к эксплуатации и техническому обслуживанию сети и сокращают перерывы в обслуживании телекоммуникационных кабелей, проводов, каналов, шкафов и коммутаторов — продукты включают инструменты для заправки кабелей , стержни кабелепровода , смазку для кабелей, кабельные муфты и ролики.

Методика прокладки подземного кабеля

Продление электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — проложением подземного кабеля.Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то запуск цепи в отдельно стоящую пристройку — это то, что вы, возможно, сможете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на главной панели автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа в главном сервисном центре может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который произведет окончательные подключения к сервисной панели и подключит розетки и осветительные приборы в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом с гаражом или хозяйственной постройкой.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Метод, который вы используете, может зависеть от того, что разрешено или рекомендовано местными властями Кодекса, поэтому всегда уточняйте в местном отделении строительной инспекции, что рекомендуется в вашем районе.Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

  • Прокладка УФ кабеля непосредственно в землю . Это известно как прямое захоронение , и если вы это сделаете, УФ-кабель должен быть на глубине не менее 24 дюймов от поверхности земли, чтобы свести к минимуму вероятность прокола кабеля обычной лопатой. Кроме того, вертикальные участки, где кабель спускается в землю со стороны дома и выходит из земли со стороны надворной постройки, должны быть помещены в жесткий кабелепровод.Внизу траншеи к концам вертикального кабелепровода прикрепляется приспособление для уборки, и кабель проходит через изгибы и поднимается в канал с обеих сторон.
  • Прокладка проволоки по жесткому оцинкованному металлическому каналу . В этом методе канал может быть неглубоким, как , глубиной 6 дюймов, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Например, провод THWN-2 является стандартным типом для прокладки подземных трубопроводов.Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенные трубы EMT для подземных применений.
  • Прокладка провода через ПВХ-канал Schedule 40. Здесь канал должен иметь глубину не менее 18 дюймов, и снова отдельные токопроводящие провода внутри канала должны иметь степень водонепроницаемости «W», такую ​​как THWN-2.
  • Прокладка УФ-кабеля через металлический или ПВХ-канал. Хотя это обычно не делается, допускается прокладка кабеля УФ (но НЕ НМ) через металлический или ПВХ канал в подземных условиях.Но может быть трудно выловить кабель через кабелепровод, если диаметр канала не менее 3/4 дюйма. Большинство электриков предпочитают ловить отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически возможно просто расширить существующую домашнюю цепь, проложив дополнительный кабель к гаражу или другой хозяйственной постройке, большинство требований местного Кодекса потребуют от вас запуска одной или нескольких новых цепей.Вот стандартные рекомендации:

  • Для питания потолочных светильников и одной или двух розеток в гараже: установите одну цепь на 15 или 20 ампер на 120 вольт.
  • Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
  • Если вы будете использовать много инструментов или один или несколько инструментов на 240 вольт, установите дополнительную электрическую панель в вашем гараже.

Расширение существующего контура до пристройки должно выполняться только там, где существующий контур уже обслуживает террасу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не будут превышать пропускную способность контура.И убедитесь, что местным Кодексом разрешено простое расширение цепи.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод Schedule 40 из ПВХ и будем пропустить через него УФ-кабель или отдельные провода THWN. Этот процесс аналогичен прямому закапыванию УФ кабеля или при использовании жесткого металлического кабелепровода.

  1. Проложить путь для прокладки электропроводки по земле от дома до гаража, используя веревку или садовый шланг. Самый короткий и прямой маршрут всегда лучше.
  2. Используйте землеройную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине в соответствии с типом выполняемой вами установки. Если вам нужно рыть длинную траншею, вы можете арендовать траншейную машину для этой работы.
  3. Если необходимо пересечь тротуары, выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, продев кусок жесткой трубы или кабелепровода в горизонтальном направлении. Затем проложите трубопровод под тротуаром через просверленное отверстие.
  4. Уложить кабелепровод в траншею, заварив стыки отдельных участков клеем на основе растворителя. На каждом конце прикрепите приспособления для уборки, соединенные с вертикальными отрезками трубопровода, выходящими из траншеи.
  5. Протяните рыбную ленту через один конец канала до противоположной стороны. Присоедините конец кабеля УФ (или отдельные провода THWN) к концу ленты с рыбой, затем осторожно протяните кабель обратно через канал. Помощник, протягивающий кабель с одного конца, пока вы натягиваете ленту, значительно упрощает эту работу.Применение смазки для кабеля облегчит его натягивание.
  6. Оставьте много лишнего кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
  7. Перед тем, как засыпать траншею, убедитесь, что ее «сдал» инспектор, если этого требует ваш местный Кодекс. Инспектор проверит, что ваш трубопровод проложен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжит установку контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить все подключения. Убедитесь, что все провода находятся внутри кабелепровода, поскольку они проходят через стены дома и гаража во внутреннее пространство. После разводки розеток и освещения в гараже последним этапом будет подключение автоматических выключателей на главной сервисной панели.

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Электрические кабели Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

  • Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
  • Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
  • Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
  • Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по их применению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Кабели энергетические для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование сверхгибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

Кабели безгалогенные

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , установки всех видов в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия публики.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий ассортимент электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

Электрический кабель состоит из:
  • Электрический проводник: , который направляет поток электричества
  • Изоляция: покрывает и сдерживает электрический ток в проводнике.
  • Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
  • Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

  • Оголенный проводник : одинарный твердотельный провод, негибкий и без покрытия.
  • Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
  • Медные электрические проводники: наиболее часто используемый материал.
  • Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
  • Одножильный кабель: одножильный кабель.
  • Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

  • ПВХ: Поливинилхлорид
  • Z1: Полиолефины
  • PE : линейный полиэтилен
  • УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

  • EPR: Этиленпропилен
  • XLPE : сшитый полиэтилен
  • EVA : этилвинилацетат
  • SI : силикон
  • PCP: Неопрен
  • SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

  • Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
  • Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

номенклатура Тип кабеля
R Сшитый полиэтилен (XLPE)
X Сшитый полиэтилен (XLPE)
Z1 Безгалогенный термопластичный полиолефин
Z Безгалогенный термореактивный эластомер
В Поливинилхлорид (ПВХ)
S Безгалогеновый термореактивный силиконовый компаунд
D Этиленпропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура Тип кабеля
C3 Экран из медной проволоки, спирально расположенный
C4 Медный экран в виде оплетки на собранные изолированные жилы.
В Поливинилхлорид (ПВХ)
Z1 Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура Тип кабеля
Ф. Стальная обвязка по спирали.
FA Алюминиевая лента по спирали
FA3 Алюминиевая лента с продольным рифлением
M Заводная головка из стальной проволоки
MA Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура Тип кабеля
В Поливинилхлорид (ПВХ)
Z1 Безгалогенный термопластичный полиолефин
Z Безгалогенный термореактивный эластомер
N Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура Тип кабеля
К Гибкая медь (класс 5) для стационарных установок
Ф. Гибкий медный кабель (класс 5) для мобильной связи
D Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL AL Если проводник сделан из алюминия, отображается (AL).

Номинальная нагрузка

Номинальная напряжение
0,6 / 1 кВ Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура Тип кабеля
nGS Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

  • UNE 21123
  • МЭК 60502
  • UNE 21150

Дополнительные данные

номенклатура Тип кабеля
CE CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
Дата производства Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводников

Существует два критерия выбора размеров медных проводников:

  • В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
  • В европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактическое геометрическое сечение несколько меньше номинального.

Размеры электрического кабеля

Сечение в мм2 (AWG) ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ Б / У
25 мм2 4 Очень высокий Центральное кондиционирование и промышленное оборудование..
16 мм2 6 Высокий воздух Кондиционеры, электроплиты и подключения к электросети.
10 мм2 8 Средний высокий Холодильники и сушилки.
6 мм2 10 Средний Микроволновая печь и блендеры
4 мм2 12 Средний Освещение
2.5 мм2 14 Меньше Лампы
1,5 мм2 16 Очень низкий Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

  • Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
  • Фазовый провод : черный, серый или коричневый.
  • Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности перепутать их с системой заземления.
Процедуры безопасности при установке проводов

— Рабочие характеристики провод

При установке любого типа проводов или систем проводки всегда существует риск.Эти риски, конечно же, включают причинение вреда себе, кому-то другому или потерю имущества, если провода не проложены должным образом или не будут приняты необходимые меры предосторожности.

Есть несколько профилактических мер, которые вы должны предпринять при работе с проводами или их прокладке. Помните о следующих советах, чтобы не причинить вреда своему имуществу и, в то же время, обезопасить себя.

Убедитесь, что питание отключено.

  • Проверьте прерыватель или источник питания и убедитесь, что питание всегда отключено, прежде чем начинать какие-либо электрические работы.Если возможно, заблокируйте выключатель, а если не можете, убедитесь, что все в этом районе знают, что он выключен по какой-то причине, и оставьте легко заметную запись о том, что вы работаете с электричеством. Это логично, но важно для безопасной рабочей среды.

Носите защитные очки и защитную одежду.

  • При работе с электричеством обязательно закрывайте глаза. Вы не хотите, чтобы искры или другой мусор попали вам в глаза. Также неплохо надеть длинные рубашки, брюки, перчатки и обувь на толстой подошве.Если окружающая среда является открытой или крупномасштабной, при работе над таким проектом, как прокладка трубопровода с трассирующим проводом, также может потребоваться каска вместе с другим защитным снаряжением для строительной среды.

Всегда сначала проверяйте

  • Используйте тестер напряжения для проверки проводов и соединений, прежде чем начинать с ними работать, чтобы убедиться, что они действительно обесточены. Это позволит вам точно оценить работу, которую необходимо выполнить, и выбрать продукт и инструменты, которые вам нужно использовать.

Имейте под рукой нужные инструменты

  • Как и в любой работе, вам необходимы правильные инструменты, чтобы выполнять ее должным образом и с учетом требований безопасности.Иметь правильные инструменты для монтажа провода вредно. Некоторые инструменты включают в себя: тестер напряжения, кусачки, инструменты для зачистки проводов и кабелей, плоскогубцы с острыми концами, тестер целостности цепи и другие. Для крупномасштабных работ, таких как прокладка заземляющих кабелей, вам может потребоваться канатный траншеекопатель, другое землеройное оборудование или тяжелая техника.

Проверьте свою работу

  • Прежде чем закрыть отверстие или назвать работу «выполненной», проверьте свою работу! Меньше всего вам нужно, чтобы соединение было слабым, и весь проект буквально сгорел.Известно, что электрические пожары могут возникать в любое время и причинять значительный ущерб и трагедию. Потяните за соединения, чтобы убедиться, что они надежно закреплены. Включите электричество и убедитесь, что все работает правильно и запускается без происшествий. Также проверьте кожухи тестером напряжения, чтобы убедиться, что они не электрифицированы. Используйте подходящие изоляторы для увеличения срока службы.

Лучше всего, чтобы любой электрический проект выполнял надежный профессиональный электрик. Но если вы под рукой, соблюдайте все меры предосторожности от начала до конца проекта, чтобы обеспечить безопасность вас, ваших соседей и вашего имущества.Это также гарантирует долговечность работы. Будьте готовы и проверяйте свою работу по ходу.

MPG Руководство по установке кабеля CORELIQUID серии K

Недавно компания MSI выпустила свой последний продукт с жидкостным охлаждением — серию MPG CORELIQUID K. Серия MPG CORELIQUID K, предназначенная для обеспечения максимально прямого и полного взаимодействия с пользователем, оснащена несколькими уникальными функциями, которые можно использовать вместе с MSI Center.

Цель этого блога — продемонстрировать, как правильно подключить все кабели, выходящие из водяного блока MPG CORELIQUID серии K.


Всего кабелей 7, слева направо: 3 кабеля вентилятора, 1 кабель вентилятора ЦП, 1 кабель ARGB, 1 кабель JUSB и 1 кабель SATA.

Подключите 3 кабеля вентилятора к соответствующим вентиляторам.

От водоблока следует подключить три кабеля к вентиляторам радиатора. Они обозначены как «Вентилятор 1», «Вентилятор 2» и «Вентилятор 3». Важно отметить, что к какому бы вентилятору вы ни подключили с помощью кабеля вентилятора 1, этот вентилятор будет распознаваться в MSI Center как вентилятор 1 независимо от порядка.Мы предлагаем вам подключить вентилятор, ближайший к водопроводным трубам, как Fan 1, а затем Fan 2 и Fan 3 в таком порядке.

Кабель вентилятора процессора.

Что отличает серию MPG CORELIQUID K от большинства других жидкостных охладителей, так это вентилятор с водяным блоком. Внутри водоблока ловко спрятан 60-миллиметровый вентилятор TORX FAN 3.0, предназначенный для охлаждения систем электропитания. Скорость также можно регулировать автоматически с помощью G.I. (Gaming Intelligence) Режим через MSI Center в зависимости от температуры процессора. Чтобы все эти функции работали должным образом, вам необходимо подключить кабель с маркировкой вентилятора процессора к разъему CPU Fan1 на материнской плате.
* Обратите внимание, что для использования MSI Center необходимо использовать материнские платы Intel серии 500. В противном случае используйте Dragon Center вместе с ПРИЛОЖЕНИЕМ CORELIQUID. *

Осветительный кабель ARGB.

В комплект поставки входит кабель-разветвитель ARGB в качестве аксессуара.На конце сплиттера подключите к нему все ARGB-кабели вентиляторов радиатора. На другом конце с помощью одного кабеля подключите его к кабелю ARGB, выходящему из водоблока.

Кабель JUSB.

Это кабель JUSB, и его нужно подключить к материнской плате. Найдите на материнской плате разъем JUSB1 и подключите кабель JUSB к разъему JUSB1. Назначение кабеля JUSB — подключить жидкостный охладитель к материнской плате для передачи информации.

Кабель питания SATA.

Для подачи питания на охладитель жидкости необходимо подключить кабель питания SATA. Сначала подключите кабель SATA блока питания, затем подключите кабель SATA блока питания к кабелю SATA жидкостного охлаждения.

MPG CORELIQUID K Series — это жидкостный охладитель, который отличается превосходными характеристиками, внешним видом и совместимостью с программным обеспечением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
