Схема громоотвода в частном доме для установки на крышу своими руками


Громоотвод в частном доме – это вещь необходимая, но далеко не все знают, как оно работает и для чего вообще нужно. Само название громоотвод в корне неверное, так как гром – это звук.

А зачем его отводить? Это невозможно, да и лишено всякого смысла, а вот молния и молниеотвод – другое дело. Природное явление может представлять реальную угрозу для жилых домов, но так как все привыкли говорить именно о громоотводе, будем пользоваться и этим «термином» тоже.

защита от молнииСистема молниеотвода, смонтированная на коньке крыши Вернуться к оглавлению

Содержание материала

Молниезащита дома – как она устроена и работает

Молниеотвод – это металлический шпиль, устанавливаемый на самую высокую точку здания в вертикальном положении или рядом с ним на отдельно стоящей мачте, которая будет выше крыши дома.

Его задача – защищать здание от удара молнии. Штырь по системе металлических проводников, проходящий по кровле и фасаду строения подсоединен к металлическому контуру, который закопан в землю.

заземление на фасадеТросовая молниезащита частного дома подключена к контуру заземления

Многие не знакомы с тем, как работает громоотвод. Мыслится это так – при ударе молнии в здание, она будет притянута к шпилю. Заряд стечет по проводнику в землю, где благополучно рассеется.

Если молния попадет в громоотвод, именно так и произойдет, но действует это устройство совершенно иначе – его задача не отводить удары, а не давать им случаться вообще. Как это работает? Приготовьтесь погрузиться в мир теоретической и экспериментальной физики – вперед!

Принцип работы громоотвода для частного дома

Объяснение очень простое:

  • Во время дождя начинают образовываться грозовые облака, в которых разделяются разряды. То есть, мельчайшие капли воды, из которых они состоят, получают положительные и отрицательные заряды, причем последние скапливаются в основном в нижней части кучевого облака.
грозовое облакоТак выглядит кучевое облако
  • Под заряженным облаком на земле, зданиях и других объектах начинают индуцироваться и скапливаться положительные заряды.
образовании молнииРасположение зарядов и причины образования разрядов молнии
  • По мере накопления зарядов, между облаком и земной поверхностью увеличивается напряженность электрического поля. Максимальная разница потенциалов достигает нескольких миллионов Вольт. Эта разница и служит причиной образования молнии – атмосфера выступает проводником, через который напряжение разряжается, ослабляясь.
  • При образовании молнии первым возникает ступенчатый лидер.
схема появления разрядаСхема появления молнии – все начинается со ступенчатого лидера
  • Лидер — это слабосветящийся разряд, движущийся по направлению к земле от облака. Его скорость в атмосфере достигает 50 000 км/сек. Проводник – это воздух, неоднородный по своей структуре. Молния выбирает путь наименьшего сопротивления до точки, к которой устремилась. Под неоднородностью понимается наличие мест с большим количеством заряженных частиц, с повышенной электропроводностью.
  • По мере приближения к поверхности земли лидер «выбирает» те места для удара, где накоплено больше всего положительных индуцированных зарядов.
  • В момент соприкосновения все отрицательные заряды, которые находятся в ионизированном канале начинают стекать в землю – первыми проходят заряды из самого канала, а потом заряды из облака, то есть разряд идёт снизу-вверх.
молния бьет в деревоМолния бьет в дерево, так как на нем скопилось больше положительных зарядов

Все знают, что молния выбирает для удара самые высокие объекты, например, дома, деревья, вышки или мачты. Однако это не закон – здесь прослеживается влияние других факторов. Многое зависит от электропроводности материала. Простой пример – в деревьях течет сок. Будучи водой с примесями, он хорошо проводит электричество. Индуцированные в земле заряды перетекают к его вершине, притягиваясь к отрицательным зарядам облака. Получается, что расстояние до облака сокращается, и ступенчатому лидеру проще ударить в это место.

Так произойдет, если дерево стоит одно в округе, но когда объектов много, все может сложиться иначе.

Совет! Напоминаем, что прятаться во время грозы под высокими деревьями на открытой местности опасно. Велика вероятность попадания в него молнии.

молния попала в деревоЗаряд молнии через дерево проходит в землю и рассеивается

Описанное перетекание зарядов происходит и по зданиям и другим конструкциям. Когда объектов много, их высота перестает иметь значение. Молния предпочтет объект с большей электропроводностью, даже если он будет ниже. Это полностью объясняет поведение этого природного явления.

Иногда случается так, что молния не трогает высокого здания, а бьет в какую-нибудь будку, находящуюся поблизости. Причина кроется в том, что здесь зарядов накоплено больше. Произойти это может из-за водоносного слоя, находящегося в этой точке, а вода, как хороший проводник, будет накапливать много индуцированных зарядов.

молния во время грозыПоведение молнии можно предугадать

Очень часто можно видеть пораженные молнией деревья в руслах рек, а, как известно, реки текут по самым низинным местам рельефа. Все это происходит по той же причине. Поэтому от рек и водоемов во время грозы тоже лучше держаться подальше.

Как работает молниеотвод

Теперь давайте разбираться с тем, как молниеотводу удается уберегать дома от попадания молнии.

  1. Итак, в земле возникает множество индуцированных зарядов, которые перетекают вверх по предметам. Особенно сильно это будет проявляться на заостренных объектах, как шпиль громоотвода.
  2. Казалось бы, заряды накопятся на мачте и молния в нее ударит, но так не происходит, из-за того что на верхушке устройства возникает постоянно горящий коронарный разряд, через который положительные заряды из земли начинают стекать в направлении облака. Благодаря этому заряды не успевают накапливаться в достаточном количестве, а так как поблизости наверняка найдутся более заряженные объекты, молния предпочтет для удара их.
  3. В результате вероятность попадания молнии в громоотвод падает почти до нуля – такое случается, но крайне редко. Даже в Эйфелеву башню бывает да и попадет разряд.
попадание разряда
Молния попала в Эйфелеву башню

Как видите, все предельно просто и понятно. Не нужно быть физиком, чтобы понимать причину природных явлений. В общем, на вопрос, нужен ли громоотвод в частном доме, мы ответили. Теперь давайте разбираться с тем, как его смонтировать.

Вернуться к оглавлению

Как установить громоотвод в частном доме своими руками

Разновидностей молниеотводов придумано огромное количество – есть много самодельных разработок, которые просты и не очень по строению и обходятся владельцам практически бесплатно, есть и готовые решения, приобретаемые в магазине. Конечно, последние обеспечивают лучшую защиту, так как расчет конструкции производится профессионалами. При этом решение от производителя проще смонтировать – система является модульной, она надежно закреплена и выглядит очень аккуратно.

защита от разрядовГромоотвод из алюминиевого стержня диаметром 8 мм

Наш портал рекомендует использовать только проверенную защиту от молнии по указанным выше причинам.

Лучшие производители

Производителей систем грозозащиты на рынке представлено много. Так как с таким вопросом люди сталкиваются крайне редко, то и названия компаний им говорят мало о чем. Представляем вниманию читателя список фирм, продукция которых ценится в России и остальном мире.

Компания, фото: Описание:
защита от разрядов

OBO Betterman

Один из лидеров рынка родом из Германии. Продукция этой компании представлена на российском рынке с 2003 года. По все стране имеется развитая дистрибьюторская сеть.

Товары этой компании считаются эталоном качества. Их стоимость выше, чем у прочих аналогов.

защита от разрядов

CITEL

Международный электротехнический концерн. Основан в 1937 году во Франции. Выпускает полный спектр устройств для сборки качественных и долговечных систем молниезащиты.
защита от разрядов

DEHN+SOHNE

Еще один знаменитый германский бренд, выпускающий оборудование для молниезащиты. Девиз данной компании – безопасность для человека. Их системы надежны, но и цену имеют соответствующую.
защита от разрядов

Терра Цинк

Продукция зарубежных компаний обходится достаточно дорого, поэтому многие предпочитают покупать товары российских или стран ближнего зарубежья производителей.

Белорусская компания «Терра Цинк» наладила выпуск систем молниезащиты, качество которых мало чем уступает прочим аналогам. Для установки можно приобрести полный комплект оборудования от этого производителя.

В чем может быть разница по качеству подобных статических систем, спросите вы? Прежде всего, речь идет о толщине металла, надежности креплений, о толщине слоя цинкового покрытия, если проводники используются стальные. Особенно важно последнее, так как при истончении покрытия металл быстро ржавеет. Купить можно продукцию и других производителей, но читайте предварительно отзывы в интернете.

Комплект заводской молниезащиты

Модели громоотводов существуют самые разные, но общее назначение деталей у них похожее. Проектирование системы осуществляют до покупки. Собирается она из следующих деталей.

Детали, фото: Описание:
защита от разрядов

Токоотвод

Железный стержень, который и формирует основную часть системы громоотвода. Его диаметр составляет 8 мм, крепится он к разным поверхностям через специальные кронштейны. Процесс установки разберем дальше.
защита от разрядов

Коньковый держатель

Токоотвод необходимо пропустить через всю крышу по самой высокой ее части, коей является конек. Для монтажа используются скругленные и треугольные коньковые держатель, которые подбираются под форму конька.
защита от разрядов

Молниеприемный стержень

Это тот самый штырь, на конце которого горит коронный разряд. Монтируется он в самую высокую точку крыши. Габариты у этой детали бывают разные. Иногда их делают в виде больших мачт.
защита от разрядов

Основание молниеприемника

В некоторых системах молниеприемник монтируется на бетонное основание. В других моделях он крепится при помощи металлических кронштейнов прямиком к стенам дымоходов и вентиляционных шахт.
защита от разрядов

Зажим прута на штыре

Этот соединитель используется для подключения штыря к токоотводу.
защита от разрядов

Зажим «прут-прут»

Эта деталь похожа чем-то на предыдущую, но используется она для соединения двух концов прутов.
защита от разрядов

Держатель на водосток

Для фиксации токоотвода на водостоках применяются вот такие держатели.
защита от разрядов

Контрольно-измерительный колодец грунтовой

Эта полимерная коробка вкапывается в землю. В нее заходит токоотвод и соединяется со штырем заземления. При необходимости ревизии, в колодец остается удобный доступ.
защита от разрядов

Штырь заземления токоотвода и фурнитура для него

Заземление требуется хорошо заглубить (как сделать заземление можете узнать из статьи на нашем сайте). Для этого используется составной штырь, который может быть забивным или винтовым. При сборке детали используется заостренный наконечник, облегчающий вход в грунт, стержни с резьбой на концах, соединительная резьбовая муфта и боек, через который можно наносить удары кувалдой без риска повредить резьбу, или вставлять его в перфоратор.
защита от разрядов

Смазка электроповодащая

Используется для защиты соединений и улучшения их токопроводящих свойств.

Так же в список можно добавить кровельные и стеновые кронштейны, через которые токоотвод монтируется на соответствующие поверхности.

Молниезащита частного дома своими руками — чем устанавливать громоотвод

Подобные системы хороши тем, что для установки не требуется специализированного инструмента – применяется то, что есть в доме у каждого хорошего хозяина, а именно:

  • Перфоратор для бурения монтажных отверстий
  • Гаечные ключи для заворачивания болтовых соединений.
  • Большой молоток или кувалда для забивания штыря заземления в грунт.
  • Кисточка для нанесения смазки на соединения.
  • Лопата и лом для копки траншеи под токоотвод и контрольно-измерительный колодец.

Схема громоотвода в частном доме – порядок сборки

Теперь давайте рассмотрим пошаговый порядок действий при монтаже громоотвода. В качестве примера разберем комплект оборудования от компании «DEHN+SOHNE».

  1. Двускатную кровлю без надстроек проще всего выполнить при помощи круглого токоотвода. Сделан он может быть из алюминия или оцинкованной стали.
  2. Первым делом монтируются коньковые держатели. Эти детали состоят из двух скругленных скоб и винтового зажима. Они могут раздвигаться и регулироваться под размер конкретного конька.
крепление защитыГромоотвод для дачного дома своими руками — установка конькового держателя
  1. На держателях вкручиваются кронштейны с защелками, в которые впоследствии будет вставляться токоотвод. Детали нужно расставлять по всему коньку с шагом 100 см. Это позволит пруту не провисать под собственным весом.
  2. Затем устанавливаются кровельные держатели, имеющие штампованную часть для загиба. Крепятся они на саморезы прямо к обрешетке, находящейся под кровельным материалом. Перед установкой кровля частично разбирается. Проще всего провести такие манипуляции с черепицей, тот же профнастил придется откручивать целым листом. Шаг расстановки этих держателей также составляет 100 см. Их пускают по одному из краев здания.
держатель проводникаМолниезащита частного дома с крышей из металлочерепицы
  1. По намеченной линии монтируются и стеновые держатели. Они представляют отдельный кронштейн, который крепится при помощи пластикового дюбеля и винта. В такой работе уже понадобится перфоратор. Шаг между деталями не меняется.
пластиковый держательУстановка стенового кронштейна
  1. В коньковые держатели монтируется токоотвод. Для этого достаточно откинуть все защелки, установить круглый проводник, и защелкнуть фиксаторы обратно. Края прута необходимо сделать длиннее крыши примерно на 15 см с каждой стороны. После установки они загибаются под углом 45 градусов вверх. Это позволит увеличить зону охвата защиты.
токоотвод в держателеТокоотвод установлен в держатели, его концы загнуты вверх
  1. Затем аналогичным способом монтируется стеновая и кровельная части токоотвода. Прут повторяет форму строения и нигде его не касается. При прохождении водостока ставится специальный держатель для этого места.

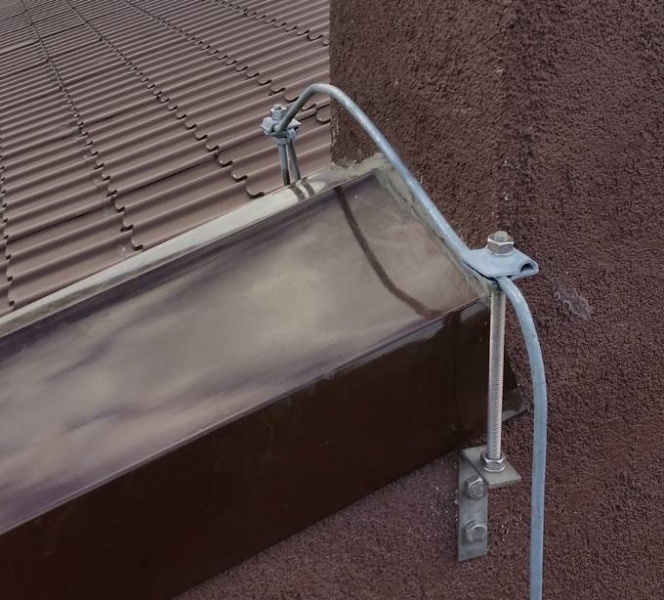

соединение клеммойКрепление токоотвода к водостоку
  1. Присоединение токоотвода к молниеприемнику осуществляется при помощи клеммы типа MV. Чтобы соединение было надежным винты затягиваются с усилием 25 Ньютон метров.
  2. Путей можно сделать несколько. Растекание тока молнии по разветвленной сети приводит к снижению электромагнитного поля внутри защищаемого объема. Так работает экранирующий эффект.
соединение прутовПерпендикулярное соединение прутов через зажим
  1. Особое внимание следует уделить узлу соединения токоотвода и контура заземления. Чтобы была возможность нормально измерять сопротивления проводников, это соединение делается разъемным – при помощи кольцевой клеммы с двумя болтами. В качестве контура заземления могут быть использованы металлические стержни арматуры фундамента – такое решение реализуемо на этапе строительства дома. Отдельные пруты арматуры при этом соединяются при помощи сварки. На выходе к ним присоединяется через специальные соединители металлические плоские полосы.
разъемное соединениеСоединение токоотвода с заземлением
  1. Если на крыше имеются надстройки, например, каминная труба или антенна, то нужно побеспокоиться и об их защите. Для этого применяют стержневые молниеприемники, устанавливаемые вертикально. При помощи клемм и кронштейнов сооружается высокая конструкция, как показано на следующей картинке.

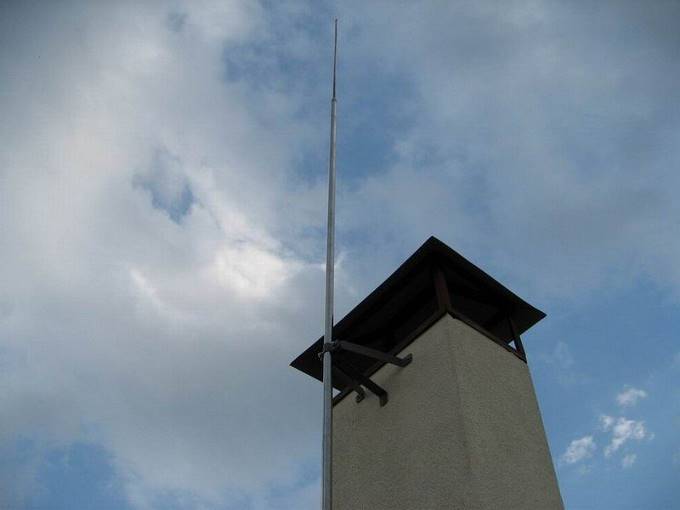

установленный громоотводСтержневой молниеприемник соединен с металлической трубой, на которой закреплена антенна, что позволит эффективно снять разряд и с нее

Также можно молниеприемник закрепить на самой надстройке, если применить специальные кронштейны и изолированный токоотвод. Для соединения отдельных веток молниезащиты можно использовать токоотвод, так как к нему ранее был подсоединен металлический кронштейн.

Вернуться к оглавлению

Видео инструкция по монтажу молниезащиты промышленного и жилого здания


Вернуться к оглавлению

Заключение

На этом, собственно, монтаж завершается, если не считать процесса установки штыря заземления. Мы же с вами прощаемся. Надеемся, статья вам понравилась и была полезной.

Как правильно сделать громоотвод в частном доме своими руками

  1. Как устроен громоотвод?
  2. Схема громоотвода.
  3. Правильное создание громоотвода.
  4. Изготовление громоотводов.
  5. Как сделать громоотвод в частном доме.

Большинство коммуникаций, которые были подведены к частным домам, уже давно отработали срок своей эксплуатации. Из-за этого существенно повышается риск их выхода из строя. Именно поэтому проблема защиты от грома и молнии становится все более актуальной. Сделать громоотвод своими руками не так просто, для этого необходимо рассчитать параметры участка и взять инструменты: отвертку, молоток, лопату.

Создание такой конструкции – это защита своей семьи от потенциальной угрозы. Правильно установленный громоотвод обезопасит дом от молнии. Рассмотрим поэтапное создание конструкции.

Как устроен громоотвод?

Принцип работы громоотвода достаточно прост – молния перенаправляется в землю, что позволяет жителям дома избежать угрозы несчастного случая. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, обесточить распределительный щит, не работать при осадках на улице. Не знаете, как устроен громоотвод? Конструкция состоит из 3 элементов:

  1. Молниеприемник, который выполняет перехват заряда молнии.
  2. Токоотвод, перенаправляющий энергию.
  3. Заземлитель. Благодаря ему между устройством и землей стабильная связь.

Устройства устанавливаются как неподалеку от жилого дома, так и непосредственно на его крыше.

Частями громоотвода могут быть отдельные элементы крыши. При создании конструкции необходимо, чтобы все элементы были изготовлены из единого металла. В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.

Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти это затруднено законодательными документами, ведь перед началом монтажных работ необходимо удостовериться, например, что поблизости не проходят коммуникации.

Правильно установленный прибор выдержит даже самый серьезный удар. Молниеприемник – это чаще всего устройство в виде стержня, которое располагается сверху дома. В его роли могут выступать и некоторые части здания: трубы, ограждения. Крыша, на которую устанавливается молниеприемник, должна быть целостной. Это позволит увеличить степень надежности конструкции. При этом поверхность не должна обладать изоляционным слоем (кроме антикоррозийной краски). Может закрепляться устройство и на дереве, которое растет рядом с домом.

Далее переходим к созданию токоотвода. При его изготовлении стоит использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали. Он должен располагаться между молниеприемником и землей. Для токоотвода нежелательны повороты и изгибы, ведь от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.

Заземлитель изготавливают из стали или меди. Потребуется выкопать траншею, глубина которой составляет до 0.5 метра. В грунт вбиваются прутья, которые смыкаются между собой при помощи сварки. Затем полученный элемент соединяют с токоотводом.

Схема громоотвода

Схема работы громоотвода предельна проста. В случае возникновения заряда в атмосфере он попадает на молниеприемник и перенаправляется непосредственно в заземление. При грозе в первую очередь под угрозой находятся электрические приборы. Особенно проблема с ними обострилась сейчас, когда во многих частных домах старая проводка, а современная техника предназначена уже для совершенно иных условий. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность попадания молнии в жилое здание.

Схема установки конструкции должна включать в себе все элементы: от проводников и креплений до окончательной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.

Наиболее экономичным вариантом для владельца частного дома будет установка простого стержня, который располагается вертикально. Высота монтажа напрямую связана с риском попадания молнии. Чем выше место монтажа – тем меньше вероятность наступления негативных последствий.

Отдельная тема – это молниезащита в деревянном доме. Потребуется целый комплекс процедур, чтобы обеспечить максимальную безопасность: установка, настройка, проверка. Для деревянного дома молния представляет особую угрозу. Натуральные материалы вспыхивают мгновенно. Несмотря на то, что таких домов осталось немного, они находятся в зоне повышенного риска.

Читайте также: «Защита своего дома от прямого попадания молнии. Грозозащита: молниеприёмник, молниеотвод, заземляющее устройство».

Громоотвод комплексного типа тесно взаимодействует с наружными и внутренними отведениями, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размера и типа покрытия крыши. Что касается внутренних коммуникаций, то для них особенно важна шина. Она противодействует импульсу, который возникает при грозе.

Правильное создание громоотвода

Особое внимание при создании следует уделить материалам. Лучше купить про запас чуть большее количество материалов, чем предполагается использовать. Это позволит правильно сделать громоотвод, как это написано в инструкции.

Чтобы правильно рассчитать все параметры, используйте специальную формулу: h = (rx+1,63hx)/1,5. Здесь h – это высота громоотвода, rx – радиус потенциальной зоны, которую защищает конструкция. Такая схема расчетов идеально подходит для частных домов, на которых установлена громозащита не выше 150 м. Этого с лихвой хватит на стандартное здание. В наиболее распространенных стержневых моделях угол наклона достигает 50 градусов.

Что касается характеристик различных металлов, то наиболее оптимальным выбором станет медь. Однако большинство пользователей выбирают стальные профили, в первую очередь из-за их стоимости. Конструкция должна располагаться максимально высоко, сам конус защиты перекрывает весь домик. Это позволит обеспечить необходимую безопасность. Поэтому, если молниеотвод находится далеко от здания, то он должен располагаться максимально высоко.

Если вы оценили собственные силы и так и не приняли решения, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» обладают большим опытом и в кратчайшие сроки решат даже самые сложные задачи.

Изготовление громоотводов

Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.

Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.

Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.

Будет полезно ознакомиться: «Гроза: правила выживания».

Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.

Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии – чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.

Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль – вот залог стабильного и долговечного функционирования грозозащиты.

Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь – расчет параметров участка и площади жилого дома. Консультация  профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой. При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку).

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Также рекомендуем ознакомиться с видео:

«Громоотвод своими руками, бюджетный вариант»

«Монтаж молниезащиты загородного дома»

Устройство громоотвода и монтаж молниезащиты в частном доме

Нужен ли громоотвод? Этим вопросом задается не один владелец частного дома, ведь разряд молнии может стать причиной выхода из строя всей бытовой техники или, еще хуже, пожара. Если дом расположен в поселке или городе в окружении себе подобных, то в громоотводе нет необходимости. Напротив, он может притягивать электрические разряды. Если же дом одиноко стоит в поле или на большом участке, возвышается на пригорке, а климат летом жаркий и сухой, с частыми грозами, то громоотвод просто необходим.

Устройство громоотвода

Первый громоотвод сконструировал Бенджамин Франклин, который, по совместительству, был не только президентом Америки, но и изобретателем. С тех пор конструкция этого приспособления не особенно изменилась, так как справляется со своей задачей оно хорошо. Громоотвод состоит из трех частей, соединенных между собой.

  • Молниеприемник – самый заметный элемент, представляющий собой длинный стержень из алюминия, меди, стали или другого хорошо проводящего ток металла. Он крепится на крыше дома или вне его с таким учетом, чтобы верхняя точка возвышалась над крышей. Толщина молниеприемника зависит от металла, для стали это 50 мм кв., для меди – 35 мм кв. Возможна и конструкция в виде троса, натянутого над коньком по всей его длине, она считается более безопасной. И трос, и штырь должны опираться на деревянные подпорки. Металлическая крыша без защитного полимерного покрытия сама по себе может являться молниеотводом, но в этом случае ее необходимо хорошо изолировать изнутри. Такое устройство крыши оговаривается еще на стадии проектирования, так как выбираются материалы достаточной толщины, и сама конструкция имеет ряд особенностей.
  • По токоотводу заряд от молнии уходит в землю. По сути, это провод, соединяющий молниеприемник с заземлителем. Толщина его зависит от материала и длины, так как он должен кратковременно справляться с нагрузкой в 200 тыс. ампер. Лучше всего подойдет медный провод сечением не менее 6 мм кв.
  • Заземлитель – контур, по которому напряжение разряда передается в землю. Обычно он изготавливается из медных или стальных прутьев, диаметр которых зависит от их длины, вкопанных в землю. Не стоит использовать в качестве заземлителя для молниеотвода трубы водопровода или иных коммуникаций или контур заземления от электропроводки самого дома.

gromootvod_shema

Громоотвод своими руками

Перед установкой громоотвода необходимо определиться с местом его размещения – будет ли это крыша дома или площадка на участке. Отдельно стоящая конструкция потребует большего расхода материала, но, при установке на границе участков, может защищать два и более домовладения. Такой громоотвод должен превышать самую высокую точку крыши на 2 метра.

Молниеприемник устанавливается на вышку, которая может  быть изготовлена из трубы подходящего диаметра. Внутри нее будет проходить токоотвод, поэтому материал трубы должен служить изолятором, сверху хомутами крепится медный, стальной или алюминиевый стержень. Токопровод приваривается к приемнику.

[box type=»info» ]Провод на тех участках, где он не будет защищен трубой, можно спрятать в гофру, чтобы уберечь от коррозии. Вышка вкапывается в землю на глубину 2-х метров, дополнительно ее можно зафиксировать подпорками, закрепленными на хомуте.[/box]

gromootvod

Если молниеприемник расположен на крыше, то он должен возвышаться над ее верхней точкой на 30 см. В этом случае токопровод прокладывают так, чтобы он не проходил около окон или дверей, до ближайших металлических конструкций (лестниц, водостоков) должно быть не менее 30 см.  Кабель не должен иметь резких изгибов или прямых углов, так как в этих местах высока вероятность появления искровых разрядов. К стене он крепится пластиковыми хомутами на дюбели.

Выбирать место расположения заземления нужно с учетом того, что до ближайшего входа в дом или иные постройки должно быть не менее 3 метров, а от стен не менее метра. В этом месте выкапывают траншею длиной 3 метра и глубиной 1-1,5 метра. В ее концах забивают на глубину в 2 метра стержни из меди сечением 50 мм кв. или стали сечением 80 мм кв. (подойдет некрашеная арматура), соединяют их, приварив прут из того же материала. К контуру приваривают провод токоотвода и траншею вновь засыпают землей.

Возведение громоотвода на участке или на крыше потребует времени, навыков сварки и материальных затрат. Однако потери, которые могут произойти за доли секунды при попадании молнии в дом, ощутимо серьезнее.

Стоит помнить, что правильно сконструированный и установленный громоотвод будет эффективен лишь при установке в доме УЗО и ограничителей напряжения.

А для устройства освещения в доме можно использовать выключатели jung.

Нужен ли громоотвод в частном доме: устройство молниезащиты


Нечасто можно часто увидеть, как молния попадает в небольшие строения. Нужен ли громоотвод в частном доме, если угроза маловероятна? Конечно, если есть возможность, защиту лучше предусмотреть.

конструкция на крышеГромоотвод смонтирован на крыше Вернуться к оглавлению

Содержание материала

Последствия удара молнии

Молния – электрический разряд, возникающий между облаками или облаком и объектом, расположенным на земле. Она несет в себе заряд в миллионы вольт и представляет смертельную опасность как для человека и животных, так и для целых строений.

вспышка молнииМолния – электрический ток, проходящий по воздуху

Удар молнии опасен не только для объекта, в который она попадает, но и для всех, кто находится рядом. Закономерный вопрос: «Зачем тогда громоотвод, если опасность остается?».

Вопреки стереотипам, задача громоотвода не в направлении заряда в землю, а в предотвращении удара.

Опасны удары молнии и в электрические сети (в подстанции, ЛЭП). В результате этого ток по проводам растекается по соседним домам, выводя из строя технику и являясь прямой опасностью для жизни человека в этот момент.

Важно! Частный дом, имеющий фундамент в грунте, электросети с заземлением и металлическую кровлю – привлекательная мишень для молнии. Особенно, если такой дом стоит особняком в стороне от прочих высоких построек.

О материалах для покрытия и утепления крыши дома читайте в статье.

Вернуться к оглавлению

Как ведет себя молния

Чтобы понять, нужен ли громоотвод на даче, надо взвесить вероятность, молния поразит конкретное строение, а не ближайшие дома и высокие деревья по соседству.

удар молнииУдар молнии в дом, который выше остальных

Возникновения молнии:

  1. Во время грозы происходит ионизация воздуха, что делает его более электропроводимым.
  2. В кучевых облаках накапливаются статические заряды – положительные преимущественно в верхней части облака, а отрицательные в нижней.
  3. На поверхности земли также происходит накопление положительных зарядов, которые стремятся вверх.
  4. Когда на земле имеется высокий электропроводимый объект, например дерево, внутри которого течет сок, положительные заряды из земли начинают перетекать к его верхушке, там накапливаясь. Растет и напряжение.
  5. Когда оно достигает пика, достаточного, чтобы пробить ионизированный воздух, происходит разряд, называемый ступенчатым лидером.

    структура разрядаСтруктура разряда молнии

  6. Он устремляется вниз. Так как воздух ионизирован неоднородно, выбирается путь по его участкам, наиболее насыщенным зарядами электричества.
  7. Молния достигает своей цели, после чего отрицательные заряды перетекают в землю.

Все вроде бы просто, но помимо высоты стоит учитывать и электропроводность объектов. Бывает, что при низкой высоте, строение может накопить больше зарядов, чем более высокое, а значит, молния притянется именно туда.

Важно! Притягивают молнию и водоносные слои, находящиеся в грунте. Чем они ближе к поверхности, и чем они объемнее, тем больше зарядов накапливают. Именно поэтому молнии часто бьют в русла рек, которые, как известно, протекают по наиболее низинным участкам рельефа.

Вот и получается, что даже при высокой плотности застройки и наличии поблизости более высоких строений нет никакой гарантии, что молния не ударит в конкретный дом. Поэтому стоит перестраховаться.

О молниезащите многоэтажных домов читайте в нашей статье.

Вернуться к оглавлению

Как работает молниезащита

Громоотвод на металлической крыше выполняют в виде возвышающегося шпиля и контура, повторяющего форму конька. Так вокруг строения создается область, вероятность удара в которую равна нулю.

монтаж громоотводаГромоотвод в деревянном доме может спасти от серьезного пожара

Работает защита по следующему принципу.

принцип действия защитыДля чего нужна молниезащита – схема строения

Молниеотвод состоит из трех основных частей:

  1. Молниеприемник – шпили на крыше и токоотвод, идущий параллельно коньку с загнутыми кверху концами.
  2. Токоотвод, идущий по кровле и стенам дома.
  3. Контур заземления (о подключении заземления в частном доме читайте в статье).

В начале грозы положительные заряды по описанному пути текут к макушке шпиля, на вершине которого начинает гореть постоянный коронный разряд. По нему положительно заряженный частицы начинают утекать в воздух, благодаря чему они не могут накопиться на крыше дома, а значит, молния в это место притянута быть не может.

Важно! Главное правило, шпиль должен быть выше всех надстроек на крыше. Тогда защита будет покрывать и дом, и прилегающую территорию.

Вернуться к оглавлению

Видео: монтаж громоотвода в частном доме

Вернуться к оглавлению

Нужна ли лицензия на установку молниезащиты

Сложный вопрос, который задают пользователи интернета. Документа, указывающего на необходимость получения такого разрешения нет. Поэтому достаточно просто соблюдать требования нормативных документов.

Если у кого-то есть сомнения, стоит обратиться с официальным запросом в Ростехнадзор.

Громоотвод в частном доме своими руками

Никто в частном доме не застрахован от попадания молнии. Это мощнейший разряд, который может не только вывести из строя всю электротехнику, но и нанести вред жилищу и жильцам. Больше всего стоит беспокоиться тем, чей дом находится выше всех. Молния ударяет в самую высокую точку. Это может быть дымоход или антенна. Что же сделать, дабы обезопасить себя и свое имущество? Можно сделать громоотвод в частном доме своими руками.

Несмотря на всю сложность, благодаря подробной инструкции и схеме можно сделать все самостоятельно. Для этого потребуется время, лопата, сварочный аппарат и набор материалов. Только первым делом нужно узнать, как работает система устройства и нужен ли громоотвод в частном доме.

Виды защиты от молний

Если вы живете в частном доме, то громоотвод никогда не помешает. Никто не знает, когда и куда ударит молния. Есть масса случаев попадания разряда в дом с летальным исходом. Стоит ли рисковать, думая, что беда пройдет мимо вас? «Предупрежден, – как говорится, – зачет вооружен». Предотвращение прямого попадания разряда молнии в здание называется громоотводом или молниезащитой. Чтобы сохранить в целостности коммуникации и оборудование постройки, такое устройство просто необходимо.

Эффективность работы громоотвода оценивается по четырем категориям, в зависимости от его работы:

  1. 98% – наивысшая степень защиты.
  2. 95% – отличная степень защиты.
  3. 90% – высокая степень защиты.
  4. 80% – хорошая степень защиты.

Особенности громоотвода

Как устроена конструкция? Все очень просто. Громоотвод в частном доме – это система металлических элементов, которые возвышаются над постройкой и первыми улавливают разряд молнии. Разряд проходит сквозь конструкцию, обходя все важные части дома и попадая в грунт. Там он ликвидируется и не приносит никакого вреда. Громоотвод в частном доме схема:

Составные части громоотвода:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

При этом важно установить молниеприемник выше конструктивных элементов дома, таких как дымоход, фановая или вентиляционная труба. Рекомендуемая высота около 2 м. Слишком высоким его делать нельзя, так как он будет ловить все молнии в округе.

Перед тем как сделать громоотвод в частном доме, важно понять принцип его работы, продумать особенности конструкции и сделать устройство максимально эффективным. Нужны советы и правила создания.

Принцип работы устройства

Молния устремляется к высшей точке в зоне, особенно к металлическим предметам. Вот почему все элементы состоят из металла. Молниеприемник принимает на себя удар, передавая его через токоотвод в землю.

Немаловажно составить схему устройства. Дело в том, что есть несколько вариантов громоотводов, которые мы рассмотрим ниже. В качестве схемы можно использовать простой рисунок на бумаге или же серьезные чертежи, с указанием особенностей, размеров, проводника, заземлителя, фиксирующих элементов и т. д. Рекомендуется сделать описание каждого из элементов, способ его фиксации и маршрут.

В качестве молниеприемника используется железный элемент, который поднимается на несколько метров над уровнем дома. При этом в зависимости от типа, он может устанавливаться на крыше или около дома. Так как он принимает на себя основной удар, то важно, чтобы соответствовал некоторым требованиям. Для стержня используется разнопрофильная прокатная сталь. Это может быть трубы для газо- или водопровода, или же прут из металла. Полые трубы сверху нужно заварить или герметично укрыть пробкой. Есть вариант купить готовый штырь в магазине. Чтобы молниеприемник справлялся со своей задачей, его сечение должно быть таким: для меди – 35 мм2, для стали – 70 мм2.

Обратите внимание! Вместо трубы, можно использовать оцинкованный стальной канат. Нити подвешиваются в горизонтальном положении на автономные опоры. Концы каната заземляются.

Токоотвод – элемент, соединяющийся с молниеотводом и заземлением. Именно по нему уловленный ток проходит дальше по конструкции. Его роль может играть толстая жила из меди/стали, или же металлический прут. Соединение токоотвода с приемником молний громоотвода должно выполняться методом сварки или болтовым соединением. Основное требование к размещению токоотвода – изолировать его от внешней среды и обеспечить прохождение по конструкции кротчайшим путем.

Теперь о заземляющем контуре. Он выполняется в виде треугольника. Его месторасположение должно быть возле дома, но не в прогулочной зоне. Лучше размещать его ближе к ограждению. Токоотвод соединяется с заземлением, в роли которого выступают металлические стержни. Их нужно закопать в землю на глубину около 1 м. На фото ниже изображена схема заземляющего контура.

Осталось рассмотреть, какие виды громоотводов можно сооружать на участке и приступать к делу.

Виды громоотводов

Устройство громоотводов одинаковое, они имеют три основных элемента и задачу отводить ток. Правда, варианты исполнения могут быть разными. Все зависит только от конструктивных особенностей молниеприемника. Итак, вот разновидности громоотводов:
  1. Стержневой громоотвод, устанавливаемый около дома или непосредственно на его крыше. Если он устанавливается около дома. То представляет собой мачтовую конструкцию, высотой на 2 м больше, чем крыша дома. Его конструкция проще, чем громоотвода, устанавливаемого на самом доме. Что касается отвода для дома, то молниеприемник устанавливается на крыше, токоотвод проходит вдоль неиспользуемой стены и соединяется с вкопанным заземлителем на уровне 1,5–3 м в землю. Схема изображена на этом фото.
  2. Линейный или тросовый громоотвод. Вместо мачты молниеприемником служит конструкция, сделанная из троса, натянутого между двумя мачтами. Особенность подобной конструкции в том, что она может улавливать каждый разряд молний. Никакая малая ее часть не попадет в другие металлические элементы постройки. От молниеприемника проходит мощная токоотводящая жила (прут или полоса от металла, медный кабель), которая соединяется с контуром заземления. Схема изображена ниже.
  3. Последний вид – это сетчатый приемник молний. Уже само название говорит об особенностях конструкции. Она укладывается на кровлю дома и напоминает сетку из металла. Сетка состоит из токопроводящих жил, принимающих на себя удары молний. Примечательно, что сетку можно купить в готовом виде. Это устройство из арматуры, толщина которой 6 мм. Размер ячеек разный, от 3 до 12 м. Чаще всего конструкцию используют для больших домов. Дальнейший принцип работы напоминает остальные устройства. Сетчатый громоотвод в частном доме своими руками схема:

Совет! При устройстве сетчатого громоотвода нужно придерживаться правила: высота от крыши должна составлять 15 см.

Остается выбрать тот вариант, который вам понравился больше всего и воплотить его в жизнь. Но возникает вопрос, как правильно сделать громоотвод?

Изготовляем громоотвод своими руками

Чаще всего для частных домов используют стержневый громоотвод. Именно его создание мы и рассмотрим. Ниже приводится пошаговая инструкция, как сделать его своими руками:

  1. Создание чертежа или схемы. С ней будет легче ориентироваться и подсчитать расход материала.
  2. Рассчитать нужное количество материала. Особое внимание обращается на длину молниеприемника. Здесь есть формула: высота мачты будет защищать 1,5 радиуса территории. Если дом большой, то можно установить несколько мачт для громоотвода.
  3. С учетом советов, в подходящем месте на крыше устанавливается молниеприемник.
  4. От созданных мачт нужно провести токоотводящие жилы или прутья к стержням заземления. Они проходят от крыши по стене. Фиксация проволоки выполняется посредством пластиковых крепежей. Если найти длинную проволоку или прут не удалось, ее можно сделать из нескольких частей. Используются универсальные соединители или сварка. Чтобы сделать процесс еще проще, токоотвод проводится по желобу водостока, а провод фиксируется хомутами.
  5. Заранее нужно сделать заземление. Для этого возле дома выкапывается яма для конструкции на рекомендуемой глубине. В нее устанавливается контур заземления, как это показано на схеме.
  6. Осталось подсоединить токоотвод к контуру заземления. Делается это методом сварки или болтовым соединением. Важно, чтобы контакт был хорошим, тогда эффективность громоотвода увеличивается. Если на металлических изделиях есть ржавчина, ее следует зачистить, дабы она не распространялась и не портила устройство.
  7. Громоотвод готов, осталось проверить его мультиметром. Так измеряется сопротивление устройства. Если все правильно, то мультиметр покажет значение сопротивления не больше 10 Ом.

Вот и все. Как видите, технология создания и монтажа несложная. Сделать его своими руками не составит труда. И если вы не имеете навыков и умения работ со сваркой, то используйте болтовое соединение. Монтаж вы увидите на этом видео.

Подведем итоги

Если технология создания показалась вам сложной, на рынке есть масса вариантов уже готовых конструкций, которые останется только установить согласно инструкции от производителя. Одна из таких показана ниже. В остальном, вы можете сделать конструкцию своими руками, сэкономив средства.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Пошаговая инструкция +Фото и Видео

Разряд молниевыйИсторическая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод)  — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Для чего необходим громоотвод

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге,  вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

              Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

  • штырь для молниеприемника;
  • металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
  • нержавеющая сталь для подготовки заземления;
  • сварочный аппарат;
  • пила Болгарка с диском по металлу;
  • дрель- шуруповерт электрическая;
  • мультиметр;
  • кувалда или молоток;
  • лопата штыковая;
  • гаечные ключи;
  • болты М8 или М10;
  • дюбеля;
  • хомуты для крепежа;
  • мощный деревянный шест;
  • держатели.

              Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует  два типа конструкций:

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний  конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10  метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам  участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности крыши, для эффективного выполнения функции защиты дома от молний.

              Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:

  • Схема работы громоотводаОснование молниеотвода. Для этих целей наиболее подходящим будет стальной прут толщиной не менее 60 мм, альтернативный вариант — это медный стержень сечением 0.70 см или стержень 0.35 см из алюминия.
  • Токоотвод. Медная или стальная проволока по диаметру не меньше 0.6 см в гофрированной оболочке или защитном кожухе.
  • Заземлитель. Для него используются три отрезка уголка 50х50 мм, сделанных из нержавейки, длиной 2 метра каждый, а также пластин из нержавейки со следующими параметрами: длина от  1200 мм, ширина 40 мм, толщина более 4 мм.

Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

               Установка конструкции
  • Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем  заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

  • Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:

  • Громоотвод на крышеукрепить шест на крыше, используя два крепежа с хомутами на одном конце, которые устанавливаются к печной трубе дюбель- гвоздями один над другим.
  • к стропилам прикрепить шест, предварительно позаботившись о том, чтобы кровельное покрытие было герметично.

Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных —  проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

             Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

  • в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
  • в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
  • если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Громоотвод в частном доме

Молния всегда наводит ужас и трепет на наблюдающих за ней. Она способна принести много вреда, если ударит поблизости или непосредственно в жилой дом. Это касается как воздействия на само строение и технику, которая в нем находится, а также людей. Чтобы предотвратить или минимизировать последствия такого воздействия, потребуется установка громоотвода на крышу или на объект, находящийся рядом.

Необходимые цифры

Громоотвод способен выполнять защиту только определенного участка, который подпадает под радиус территории воздействия. Обычно территория представлена в виде окружности. Одна окружность покрывает участок на уровне земли, а вторая – на уровне крыши дома. Если схематически изобразить область действия громоотвода, то она похожа на колпак в форме конуса, который, образно говоря, надет на дом. Вершина конуса максимально приближена к наивысшей точке громоотвода, но не совпадает с ней, что будет видно по расчётным формулам. Последние применяются для определения физических размеров.

Чтобы подсчеты по формулам было вести легче, необходимо нести определенные обозначения для переменных. Одной из них является высота колпака в виде конуса, ее можно обозначить как hф. В расчетах потребуется также знать высоту строения, на котором будет смонтирован громоотвод, ее можно обозначить как hо. В процессе потребуется выяснить радиус двух окружностей, о которых говорилось выше. На уровне земли он будет обозначен как Rб, а на уровне здания Rк. Чтобы определить, на какой высоте должна располагаться вершина конуса, необходимо выполнить расчет по образцу:

  • hф = 0,85 × hм (переменная указывает на длину молниеотвода).

При проведении расчетов необходимо определить Rб, это можно сделать по формуле:

  • Rб = (1,1-0,002) × hм.

Важно также знать территорию защиты громоотводом на уровне крыши. Для этого определяется параметр Rк по формуле:

  • Rк = (1,1-0,002) × (hм — hо ÷ 0,85).

Такие вычисления для громоотвода производятся в случае желаемой зоны защиты с эффективностью в 99,55%. Если будет достаточно защиты в 95%, тогда в качестве расчетов можно использовать следующие формулы:

  • hф = 0,92 × hм;
  • Rб = 1,5 × hм;
  • Rк =1,5 × (hм — hо ÷ 0,92).

Значение высоты громоотвода можно подставлять произвольно или вывести из существующих формул.

Процесс монтажа

Работы по установке громоотвода проводятся с соблюдением правил техники безопасности, которые касаются высотных работ. С какого именно модуля громоотвода удобнее начать монтаж будет зависеть от конкретных условий и высоты здания.

Контур

У громоотвода должен быть рассеиватель, который обеспечивает передачу импульса от молнии в землю. Этим рассеивателем выступает заземлитель. Он изготавливается по образцу того, что делается для заземления сети в доме. Параметры контура в громоотводе должны быть такими, чтобы рассеивание произошло максимально быстро. Располагается контур громоотвода в таком месте, чтобы от молниеприемника к нему был кратчайший путь. Если придется сделать это возле крыльца или другой пешеходной зоны возле дома, то необходимо удалить его хотя бы на четыре метра. Оптимальным считается расстояние в пять метров.

Желательно, чтобы во время грозы территорию, на которой находится контур от громоотвода, никто не посещал. Этого проще добиться, если сделать предупредительные знаки или ограждение. Место, где будет находиться этот элемент громоотвода не должно совпадать с тем, где расположен контур заземления сети дома. Импульс может быть настолько сильным, что попадет в здание посредством последнего. Металл, который будет применяться для этого модуля громоотвода должен иметь минимальное сопротивление.

Установка осуществляется довольно просто. После определения места, необходимо вырыть траншею или приямок в форме треугольника. Глубина, на которую будет выполняться закладка одинакова для различных видов грунта. Разница заключается лишь в том, будут ли использованы стержни. Если грунт в местности имеет хорошую впитывающую способность, а грунтовые воды находятся ниже четырех метров, тогда по углам треугольника забивается три стержня с длиной в три метра. Они утапливаются практически полностью. В качестве стержней используется арматура с диаметром в 10 мм. Далее необходимо соединить вершины уголком или шинкой из металла.

Обратите внимание! Планка подбирается такого размера, чтобы площадь ее сечения составляла минимум 100 квадратных миллиметров.

Если дом стоит на болотистом грунте, тогда нет необходимости вбивать штыри. Треугольник сооружается без них и погружается на глубину в 80 см, как и в предыдущем случае. Обязательно делается вывод элемента, чтобы соединить контур с токоотводом.

Промежуточный модуль

Промежуточным модулем громоотвода является проводник, который укладывается между молниеприемником и контуром. Идеальным решением в качестве материала для этого модуля является медь. Она может быть представлена круглым или плоским проводником. Если нет возможности использовать медь, тогда устанавливается проволока, которая покрыта цинком. Это необходимо для защиты элемента от воздействия различных природных факторов. Окрашивать токоотвод нельзя, т. к. это может повлиять на его свойства.

Монтаж модуля громоотвода производится по наивысшим точкам здания. В их качестве можно использовать, например, конек. Нельзя располагать проводник громоотвода впритык кровле. Если последняя выполнена из металла, то заряд уйдет в нее. Также из-за перегрева может возникнуть пожар. Поэтому необходимо позаботиться о наличии подставок в 20 см. Они выполняются из металла, но размещаются на кровле через диэлектрические проставки. Проводник прочно фиксируется на подставки, чтобы исключить потерю формы от ветровой или снеговой нагрузки.

Если в качестве проводника будет использована стальная проволока, которая покрыта цинком, то ее диаметр должен быть минимум 5 миллиметров. Лучше использовать проводник большего диаметра, чтобы уменьшить его сопротивление. Часть проводника спускается по стене к заземлителю громоотвода. Лучше, если она будет находиться в гофре или другом изоляторе. Наглядно процесс установки громоотвода показан в видео ниже.

Мачта

Мачта или молниеприемник по строению и назначению полностью соответствует своему названию. В некоторых случаях приходится располагать его на большой высоте над строением, чтобы он выполнял свою функцию. В таком варианте этот элемент громоотвода дополнительно укрепляется растяжками в виде тросов. Часто, чтобы защитить все здание, одной мачты бывает мало, т. к. ее высота получается слишком большой. В этом случае есть смысл подумать об установке двух небольших мачт, окружности конусов которых покрою полностью дом и территорию возле него.

Крепить молниеприемник для громоотвода необходимо по уровню вертикально, чтобы он был выше близлежащих строений. Если дом находится в конце участка и рядом нет высотных зданий, тогда будет достаточно сделать его высоту в 25 см. Можно зафиксировать элемент не на самой кровле, а на мачту, которая будет установлена впритык к дому. Но в этом случае верхняя часть громоотвода должна быть изолирована от нижней части, чтобы разряд уходил в землю не по мачте, а через токоотвод. Необходимо также правильно рассчитать площадь сечения проводника, который будет использован для этой части громоотвода. В классическом варианте площадь сечения берется от 60 мм квадратных. Особое внимание следует уделить узлу соединения молниеприемника и токоотвода.

Резюме

С необходимостью громоотвода для каждого здания сложно поспорить, т. к. от его наличия может зависеть жизнь людей. Для высотных зданий часто применяется не только молниеотвод в виде мачты, но и решетка, которая укладывается поверх кровельного настила с определенным зазором. Если рядом с домом есть высокое дерево или столб, который не задействован ни под что, тогда разместить громоотвод можно на нем, чтобы дополнительно обезопасить здание. Но здание должно располагаться в зоне колпака, т. к. от такого громоотвода не будет пользы. В этом случае контур заземления можно разместить дальше от дома.

Громоотвод требует периодического обслуживания, т. к. все его элементы являются металлическими. Особое внимание необходимо уделить местам, где токоотвод соединяется с контуром заземления и мачтой. В некоторых случаях позволяется использование консервирующей смазки.

Отправить ответ

avatar
  Подписаться
Уведомление о
