Монтаж дюралайта – Нюансы подключения трехжильного дюралайта. Устройство, монтаж и подключение дюралайта. По типу свечения

Содержание

Светодиодный дюралайт схема подключения: важно знать



За последние годы со светодиодными лентами по своей распространенности практически сравнялся светодиодный дюралайт. Эта модель сегодня активно используется для создания декоративной подсветки. Несмотря на то, что он имеет определенную схожесть со светодиодной лентой, здесь имеются существенные различия в подключении.

Котушка светодиодного дюралайта

Светодиодный дюралайт

Наша статья поможет вам разобраться в том, как можно подключить этот шнур к сети питания своими руками и не испортить его неумелым обращением.

Особенности светового шнура и его виды

Дюралай представляет собой своеобразный аналог светодиодной ленты, при которой диоды размещены внутри полихлорвинилового шнура. Он представляет собой силиконовую оболочку, обеспечивающую высокую степень защиты светодиодов от влаги и грязи.

Обратите внимание! Чтобы подключить светодиодный дюралайт знайте, что здесь схема не нуждается в наличии блока питания. Именно это и есть главное отличие от светодиодных лент. Возможная схема подключения приведена ниже.

Принцип подключения дюралайта

Схема подключения

Световой светодиодный шнур на сегодняшний день часто используется для уличной подсветки. С помощью дюралайта создают фигуры сказочных персонажей, геометрические фигуры и различных надписей рекламного плана. Как из него делать фигуры можно узнать в специальном видео-уроке.
Для создания фигуры можно использовать следующие виды световых светодиодных шнуров:

  • дюралайт чейзинг. Он имеет несколько каналов размещения светодиодов. Поэтому при подключении к нему контроллера можно создавать различные световые эффекты. Дюралайт чейзинг часто используется для праздничной или тематической подсветки;
  • дюралайт фистинг. Имеет только один канал. Поэтому он способен на одновременное свечение всех своих источников света. Если из него делать фигуры, то они смогут только мигать. Но для этого нужен контролер.
Внешний вид светящихся фигур

Светящиеся фигуры

Помимо этого световой светодиодный шнур может быть следующих видов:

  • дюралайт круглый. Он имеет круглое сечение. Используя дюралайт круглый можно делать различные фигуры. При этом необходимо помнить, что дюралайт круглый может иногда соскальзывать с каркаса. Поэтому его нужно качественно крепить к основе фигуры;
  • дюралайт плоский. Он более подходит для создания светящейся фигуры по причине того, что может наиболее плотно примыкать к каркасу изделия.
Создание отметки на дюралайте

Пометка для разреза на дюралайт

Для каких бы целей вы не использовали этот светящийся кабель, его нужно уметь правильно подключить к сети питания в 220 в. Но, чтобы это сделать, нужно знать технические характеристики осветительного изделия.

Параметры светового шнура и что нужно для установки

Световой кабель, выполненный на основе светодиодов, имеет следующие технические характеристики и особенности:

  • повышенная устойчивость к воздействию влаги;
  • может функционировать в достаточно широком температурном диапазоне: от -20 до +50 градусов;
  • простой монтаж;
  • работая от напряжения сети в 220 вольт;
  • может иметь один и более каналов (зависит от модели).

Обратите внимание! Для подключения к сети важно знать, сколько каналов имеет световой кабель.

При подключении такой светодиодной продукции необходимо знать, что ее, как и ленту, можно резать на отдельные кусочки. Но резать нужно только там, где кабель имеет соответствующую пометку.

Для того чтобы все установить своими руками, вам понадобятся следующие материалы и инструменты:



  • сам светодиодный шнур;
  • переходники (коннекторы). Они необходимы для скрепления разрезанных отрезков между собой;
  • сетевой кабель со специальным разъемом для подключения и с адаптером на 220 Вольт. Его следует приобретать одновременно с дюралайтом;
  • защитные колпачки. Их надевают на разрезы, с той стороны, которую не нужно никуда присоединять после нарезки осветительного изделия;
  • нож и ножницы;
  • крепежные элементы, отвертка и молоток для того, чтобы закрепить светящийся кабель в нужном месте.

После того, как все материалы и инструменты были собраны, можно приступать к подключению дюралайта своими руками.

Пошаговая инструкция

Подключать светодиодный световой шнур рекомендуется не в розетку, а через постоянное соединение. Это позволит избежать необходимости вызова профессионального электрика для проведения электромонтажных работ.
Важную роль в процессе установки имеет адаптер. Он представляет собой мостовой диодный выпрямитель осуществляющий преобразование переменного напряжения сети в пульсирующее однополярное напряжение, нужное для работы светового шнура.

Внешний вид адаптера для дюралайта

Адаптер для дюралайта

Пошаговая инструкция по подключению светового светодиодного шнура выглядит так:

  • берем дюралайт и нарезаем его по пометкам. Помните, что резать нужно исключительно только по таким пометкам иначе вы просто испортите дорогостоящее изделие;

Обратите внимание! Шаг нарезки – один или два метра!

Разрез дюралайта

Разрезание дюралайта

  • резать шнур нужно ножницами или острым ножом. При его разрезании нужно быть очень аккуратным. Если сделать косой срез, то изделие в дальнейшем может работать некорректно. Если вы не хотите рисковать, то можно купить уже готовый комплект с длиной 10 метров и уже установленным контроллером;
  • сетевой шнур с адаптером нужно подключать к дюралайту с помощью специального переходника, имеющего вид металлического штырька, размещенного в корпусе. Этот же переходник нужно использовать, когда необходимо между собой состыковать для куска светового кабеля;

Обратите внимание! Этот переходник для различных моделей будет отличаться. Для однорядного изделия он будет иметь два штырька, для двухразрядного – три.

Подключение дюралайта к адаптеру

Подключение дюралайта для сетевого адаптера

  • теперь осталось только соединить все элементы подсветки. Для этого вставьте вилку (переходник) сетевого шнура в кабель. Причем вставлять ее нужно таким образом, чтобы расположение штырей совпадали с проводами, идущими внутри светового кабеля;
  • после этого нужно зафиксировать соединение с помощью защелкивающейся крышки. Она расположена в сетевом кабеле.
Внешний вид готовой конструкции

Готовый дюралайт, который можно подключать к сети

Теперь можно подключить изделие к сети питания и проверить ее работоспособность.

После того, как все элементы подсветки были собраны в единую схему, нужно установить светящийся светодиодный шнур на поверхности. Для этого нужно использовать прозрачные специальные пластиковые скобы.

Что

При использовании разных видов дюралайта процесс их подключения может претерпевать некоторых изменений. Но сам принцип подключения, описанный выше, останется без особых изменений.
Чтобы ваша работа оказалась не напрасной и вы получили в конечном счете желаемый результат, необходимо придерживаться нескольких рекомендаций:

  • перед подключением необходимо обязательно убедиться в работоспособности подключаемого изделия;
  • разматывать шнур нужно бережно, чтобы избежать возможного его перегрева. Подключать можно только размотанное изделие;
  • разрез нужно делать строго по линии. Из-за того, что изделие имеет достаточно мощную силиконовую защиту в виде трубки, сделать ровный и четкий срез не всегда получается;
  • места подключения световой трубки нужно располагать таким образом, чтобы они имели максимальную защиту от неблагоприятного внешнего воздействия. Особенно это касается механических воздействий;
  • для повышения герметичности отрезков места разрезов после подключения следует дополнительно обработать силиконовым герметиком или водостойким клеем;
Внешний вид коннектора

Коннектор и колпачок для светового шнура

  • чтобы избежать риска появления короткого замыкания, данное осветительное изделие нужно проверять на предмет наличия повреждений различного рода в контактах.

Также необходимо помнить, что, несмотря на высокую защиту, световой шнур в первую очередь является достаточно сложным электрическим прибором. В связи с этим, его нужно размещать в недосягаемости от домашних питомцев и маленьких детей. Иначе возможно как поломка осветительного прибора, так и риск получения электротравмы детьми и животными.

Заключение

Подключение светодиодного дюралайта может показаться сложным только на первый взгляд. На деле достаточно придерживаться несложной инструкции, чтобы создать отличную подсветку. Главное при работе с этим светодиодным шнуром быть аккуратным.



Строение дюралайта и как его подключить

Дюралайт — прозрачный (цветной) шнур с расположенными внутри лампами накаливания или светодиодами. Изготовлен из гибких полимеров, выполняет функции световой гирлянды.

Иллюминация зданий и праздничное оформление давно выполняют с помощью гирлянд. В последнее время большинство из них светодиодные. Такую подсветку делают в виде лент или шнуров. Светодиодный шнур правильно называют дюралайтом, в этой статье мы рассмотрим, как его он устроен и подключается.

Что такое дюралайт, особенности LED — дюралайтов

Слово «дюралайт» можно дословно перевести как «прочный свет» (от английского durable light). И действительно, дюралайт, при внимательном рассмотрении, оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED Duralight), по сути — прочная трубчатая гирлянда. ПВХ трубка в роли каркаса обеспечивает дюралайту влагонепроницаемость, гибкость, стойкость к ультрафиолету и физическую прочность.

Типичный светодиодный дюралайт может работать при температурах окружающей среды от −50°C до +60°C, а ресурс по времени работы ограничен лишь возможностями светодиодов — это десятки тысяч часов.

Устройство и виды

Дюралайт – это светодиодная гирлянда в поливинилхлоридной оболочке. Он подключается к сети 220В, выделяют несколько его видов.

По режиму работы:

1.  Фиксинг. Шнур, у которого свечение неизменно с течением времени. То есть вы его включили, и он просто светится.

2.  Чейзинг. Так называется режим работы дюралайта, когда он мерцает. Чтобы светодиодный шнур работал в чейзинг режиме нужно дополнительно приобрести контроллер.

3.  Хамелеон. По сути тот же чейзинг, но состоит из разных цветов.

Бывает дюралайт различных видов. По количеству линий может быть от 2 до 7 жил, соответственно увеличивается и количество цепочек светодиодов, что позволяет получить различные световые эффекты и комбинации цветов.

По форме различают круглый и плоский светодиодный дюралайт. Форма определяет удобство монтажа для конкретной конфигурации подсветки.

Важно:

Так как дюралайт представляет собой ПВХ-шнур – он герметичен, что обеспечивает нормальную работу на улице.

Шнур дюралайт может нарезаться, для этого на его поверхности есть специальные отметки либо в виде полосы, либо в виде ножниц. Кратность отреза обычно составляет 2 метра.

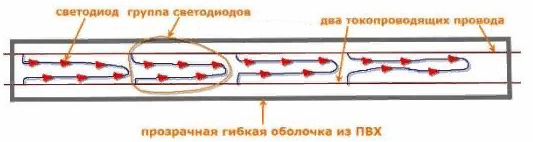

Приблизительную схему вы видите на рисунке ниже. Шнур дюралайт состоит из токопроводящих жил, светодиодов и оболочки. Количество жил и светодиодов может быть разным, как и их цвет.

Внутри шнур отнюдь не полый, промежутки между светодиодами также заполнены ПВХ для придания дюралайту дополнительной прочности. Так, дюралайт можно смело применять в наружных и внутренних рекламных конструкциях, в разнообразном архитектурном освещении, для украшения деревьев и для дизайна интерьеров.

Трубка просто крепится на клипсы или на клей туда куда нужно, и надежно держится, благодаря своей легкости. Гибкость ПВХ позволяет гнуть трубку по усмотрению дизайнера, делать из дюралайта буквы, надписи, фигуры, или просто распределять светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дюралайты, постоянного свечения или с различными режимами мигания, — предоставляют воистину широчайшие возможности для светового дизайна.

Одноцветные и многоцветные, мерцающие и переливающиеся — современные LED — контроллеры позволят реализовать любой дизайнерский замысел.

Запрессованные в круглую трубку или в плоскую ленту, светодиоды расположены между собой на расстоянии от 1,25 до 27,7 мм, и мощность потребления получается порядка 1,5 ватт на метр, что несоизмеримо с дюралайтами на лампах накаливания.

В сравнении с лампами накаливания, светодиоды дают ровный насыщенный цвет, яркое свечение, при этом нагрева почти нет, что делает светодиодный LED дюралайт значительно безопаснее обычного лампового дюралайта, экономичнее и долговечнее.

Подключение и монтаж LED — дюралайта

К сети светодиодный дюралайт подключают с одного конца отрезка шнура, при помощи специальной переходной муфты, при этом второй конец закрывают заглушкой. В качестве адаптера служит обычный мостовой выпрямитель. Возможно объединение нескольких отрезков при помощи соединительных муфт.

Для того чтобы нарастить шнур-гирлянду или соединить в случае ремонта используют штырьковые коннекторы, место соединения герметизируют и защищают термоусадкой, подробнее об этом мы расскажем ниже.

Что нужно для подключения

Чтобы включить шнур дюралайт нужно использовать специальный адаптер, рассчитанный на определенный метраж. Он представляет собой обычный выпрямитель – диодный мост. От его мощности и зависит длина для подключения шнура. Типовая длина для подключения к большинству адаптеров – от 50 до 100 метров.

Кроме адаптера нужны коннекторы, как для подключения питания к шнуру, так и для соединения нескольких отрезков или для подключения ответвлений. Типовые виды коннекторов изображены ниже.

Кроме этого вам понадобятся крепежные скобы и заглушки для дюралайта. Они изображены в нижней части предыдущего рисунка.

Важно:

Позаботьтесь о том, чтобы и адаптер, и коннекторы подходили для вашего дюралайта, как по форме (плоские и круглые), так и по количеству жил, например, ниже изображен коннектор от адаптера питания для 5-жильного шнура.

Как уже было сказано – для подключения дюралайта в мерцающем режиме (чейзинг) вам понадобится контроллер. Они отличаются по количеству каналов, соответственно сколько каналов в контроллер столько и жил может быть в дюралайте который он сможет запитать.

Контроллеры для двухжильного дюралайта обспечивают простое мерцание, мигание и плавное включение с последующим выключением всей гирлянды.

Модели для трёхжильных шнуров уже позволяют поочередно включать жилы, таким образом имитируя эффект дождя или переливы цветов. На рисунке ниже видно, что у такого контроллера в коннекторе расположено три штыря.

Отличный эффект от светового представления вы получите, использовав пятижильный шнур с контроллером подобным тому, что изображен ниже.

Схема подключения

В зависимости от числа жил каждая из них имеет определенную полярность подключения. Так как гирлянда дюралайт питается выпрямленным пульсирующим напряжением, нужно помнить, что важна полярность подключения – плюс и минус.

Если вы подключили шнур, а он не горит – незамедлительно отключите его, чтобы избежать повреждения, и переверните коннектор на 180 градусов.

На рисунке ниже вы наблюдаете распиновки 2, 3, 4, 5 и 7 жильного дюралайта, как плоского, так и круглого сечения.

Соединять желательно равноценные по мощности куски. На конец свободный от подключения надевают специальную заглушку. При изготовлении декоративных каркасных конструкций применяют проволоку или металлическую ленту. Специальные направляющие позволят усилить яркость дюралайта.

Правила монтажа

Прежде чем приступить к работе с дюралайтом ознакомьтесь с правилами его монтажа. Помните, что он работает от выпрямленных 220 Вольт. Это значит, что в пике напряжение достигает 310 вольт!!! Поэтому мы сделали для вас подборку советов или алгоритм по монтажу 220В светодиодного шнура.

1. Разрезайте шнур только когда он отключен от питания – иначе вы можете сделать короткое замыкание.

2. Делайте рез только по специально отведенным меткам, иначе отрезок работать не будет.

3. Соединительные коннекторы и коннекторы для подключения питания залейте герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусадочной трубкой. Это особенно важно если подсветка будет эксплуатироваться на улице.

4. Избегайте механических нагрузок на соединители помните, что они могут разъединиться.

5. На конец гирлянды надевайте заглушку – это спасёт от поражения электрическим током, если вы вдруг коснетесь его. Её также герметизируйте как описано выше.

6. Желательно размещать подсветку в зоне недосягаемости для детей и животных.

Нюансы при работе с дюралайтом

Смотанную катушку дюралайта нельзя надолго подключать к сети, поскольку это вызовет чрезмерный нагрев. Однако перед началом монтажа весь шнур проверяют, включая его в сеть. Контакты должны быть сухими.

Разрезать дюралайт можно только по меткам, по кратным длинам. Монтировать — только в выключенном состоянии, включать — только по завершении монтажа. Неиспользуемые контакты должны быть защищены заглушками. Места соединения муфтами нельзя сильно деформировать, изгибать.

Применение термоусадочной трубки для улучшения изоляции приветствуется. Допускается объединять куски равновеликие по удельной мощности, рассчитанные на одинаковое напряжение. Соблюдайте полярность!

Обеспечьте нормальный теплообмен, не накрывайте дюралайт металлическими предметами. Напряжение питания должно соответствовать паспортному для данного дюралайта. Куски с повреждениями необходимо исключить из цепи. Питание — только выпрямленным напряжением.

Заключение

Светодиодный шнур может использоваться как в помещениях, так и на улице. Это удобное решение для подсветки или праздничной иллюминации. Преимуществом светодиодной ленты является то, что он работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

При этом в интернете встречаются советы о том, что с помощью дюралайта можно организовать подсветку для бассейна. Конечно, при соблюдении всех мер безопасности сделать это можно, но помните – питание от высокого напряжения никуда не делось, а это крайне опасно. Для подобных целей идеально подходит 12В светодиодная лента с пылевлагозащитой.

Ранее ЭлектроВести писали об универсальная гирлянда-светильник для комфортных ночёвок на природе.

По материалам electrik.info.

Инструкция по подключению круглого и плоского дюралайта

Инструкция по работе с дюралайтом.

Скачать инструкцию в формате PDF→

  • 1. Не рекомендуется включать в сеть на длительное время смотанный в катушку дюралайт, так как это может привести к его порче от нагрева.
  • 2. До производства установочных работ рекомендуется подключить для проверки к сети весь подлежащий установке дюралайт, чтобы выявить дефекты, связанные с нарушениями цепи, которые произошли в процессе транспортировки, и дефекты, связанные с отклонениями в цвете. Это поможет избежать расходов на повторный монтаж дюралайта.
  • 3. Во время установки обратите внимание на то, чтобы контакты дюралайта в местах соединений были сухими и без повреждений. Это поможет избежать короткого замыкания.
  • 4. Дюралайт нужно резать строго по указанной маркировке отреза, в противном случае, это приведет к порче отрезанного куска дюралайта.
  • 5. Не производите монтаж дюралайта во включенном состоянии. Подключайте дюралайт к сети только после правильной установки.
  • 6. Контакты в месте подключения должны быть хорошо закреплены и заизолированы, чтобы не произошло разрыва цепи в местах соединения.
  • 7. Не подвергайте сильным механическим воздействиям места соединения дюралайта.
  • 8. Места соединений должны быть залиты рассчитанным на высокое напряжение водонепроницаемым клеем, исключающим попадание влаги на контакты дюралайта, что может привести к короткому замыканию. Испольуйте термоусадочную трубку для улучшения изоляции.
  • 9. При соединении нескольких отрезков дюралайта необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение. Общая длина соединяемых отрезков не должна превышать допустимую длину дюралайта для данной модели. Обязательно соблюдайте полярность!
  • 10. Дюралайт не должен устанавливаться в местах с повышенным содержанием влаги, во взрывоопасных местах и местах с повышенной опасностью воспламенения. Места установки дюралайта должны иметь хорошую вентиляцию и условия для теплообмена.
  • 11. Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
  • 12. Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
  • 13. При обнаружении повреждения поверхности дюралайта необходимо вырезать поврежденный участок во избежание несчастного случая или заизолировать клеем.
  • 14. В работе дюралайта нельзя использовать переменный ток. Дюралайт должен быть оснащен специальным комплектом покдключения, поставляемым заводом-изготовителем или специальным кабелем, предназначенным для постоянного тока. В противном случае дюралайт будет поврежден.
  • 15. При установке вышеназванного устройства необходимо убедиться в том, что оно является водонепроницаемым, в противном случае это может привести к замыканию внутренних деталей данного устройства.
  • 16. Светодиоды имеют анод и катод. Необходимо соблюдать полярность при подключении светодиодов. Если произошла ошибка в подключении, следует сразу же поменять полярность, чтобы избежать повреждения светодиодов.
  • 17. Дюралайт привлекает внимание детей, поэтому его следует устанавливать вне зоны досягаемости его детьми и должен включаться под присмотром родителей.







Для подключения круглого светодиодного дюралайта необходим комплект подключения. Подготовьте комплект подключения, поставляемый производителем.

Фото комплекта подключения для круглого дюралайта

Подключите вилку к шнуру дюралайта таким образом, что бы контакты на шнуре совпали с контактами на вилке. Проверьте полярность, включив в сеть питания. Если дюралайт не горит, то необходимо развернуть коннектор на 180°.

Фото подключения дюралайта к комплекту подключения

Затяните муфту рукой до конца. Проверьете подключение на надежность соединения. При необходимости использования на улице обязательно залейте клеем и установите термоусадочную трубку с клеевым слоем размером 24/8 ТТК.

Фото подключения дюралайта к комплекту подключения 2Включите вилку в сеть 220В или 12В в зависимости от напряжения питания дюралайта.

Фото светящегося подключенного дюралайта Готово, шнур подключён! Если что-то не работает, обратитесь к поставщику дюралайта.







Для подключения трехжильного плоского светодиодного дюралайта необходим комплект подключения.

Коннектор для плоского дюралайта в сборе

Разберите вилку, открутив 4 винта крестовой отверткой и сняв крышку.

Коннектор для плоского дюралайта разобранный

Приготовьте конец плоского дюралайта.

Коннектор для плоского дюралайта разобранный и дюралайт

Вставьте три жилы в крошечные отверстия на конце шнура.

Подключение 3-х жильного дюралайта к коннектору

Предварительно проверьте полярность, включив в розетку. Если будет светиться, значит все в порядке и можно закручивать, если не заработает, то проверните коннектор на 180° градусов.

Коннектор и дюралайт в сборе

Закрутите 4 винта и пользуйтесь на здоровье. Если нужно сделать соединение водонепроницаемым, то залейте клеем или герметиком соединение и перед тем как включить в розетку убедитесь в том, что герметик или клей высох полностью. Избегайте в работе с контактами проводников белый герметик.

Светящийся дюралайт в сборе с коннектором

Все, подключение шнура дюралайт закончено.

Для того, что бы правильно закрепить дюралайт прочитайте статью про крепление дюралайта.

Дюралайт LED — устройство, схема, ремонт своими руками

Дюралайт LED (Duralight) – это водонепроницаемый прочный гибкий прозрачный световой шнур круглой или плоской формы, внутри которого размещены светодиоды. Изготавливается из ПВХ, благодаря этому может работать при температуре от −20°C до +60°C.

Внешний вид светодиодной ленты дюралайт во включенном состоянии

Шнур дюралайт, благодаря водонепроницаемости (класс защиты по стандарту IEC-952 — IP54) широко применяется в качестве декоративных элементов и создания цветодинамических эффектов при уличном освещении домов, деревьев, создания рекламных вывесок, при организации праздничных мероприятий, подсветки воды в бассейнах, устанавливается в автомобилях и многих других случаях.

Несмотря на высокую надежность, как и любое электротехническое изделие, система дюралайт может перегореть и потребуется ее ремонт, который можно сделать своими руками, если знать ее принцип работы, схему и устройство.

Схема, устройство и принцип работы
светодиодного шнура Дюралайт

Для ремонта светодиодных шнуров дюралайт нужно знать их устройство, электрическую схему и принцип работы. Без этих знаний самостоятельный ремонт будет затруднен и может привести только к внесению дополнительных неисправностей.

Основные технические характеристики Дюралайт

Ассортимент светодиодных шнуров дюралайт представляет несколько разновидностей, основные из которых приведены в таблице. Дюралайт выпускается длиной от пяти до ста метров.

Шнур дюралайт с цветом свечения моно, может светиться только одним цветом, который определяется цветом установленных в него светодиодов. Они могут быть все одного или разных цветов. При подключении шнура напрямую к источнику постоянного тока, то он будет светиться с постоянной яркостью. Если включить через контроллер, то яркостью свечения можно будет управлять.

В шнуре Чейзинг установлено несколько групп светодиодов одного цвета, обычно красного, зеленого и синего цвета. Каждая цветовая группа подключена к отдельной жиле провода, проходящего в теле трубки шнура по всей ее длине. Благодаря такой схеме подключения с помощью контроллера можно управлять не только яркостью свечения, но и цветом.

По конструкции шнуры дюралайт бывают разрезные и неразрезные. С точки зрения ремонтопригодности разрезные лучше. Если перегорит один из светодиодов, то можно будет вырезать не светящийся участок шнура и заменить его или соединить исправные части шнура с помощью специального коннектора без инструментов непосредственно на месте установки гирлянды.

Шнуры дюралайт, сделанные с использованием SMD светодиодов обладают, по сравнению с диодами типа DIP, повышенной яркостью свечения.

Электрические схемы шнуров Дюралайт

Отличаются электрические схемы шнуров дюралайт только схемой соединенных последовательно светодиодов. Они подключением все последовательно или последовательно группами с равным количеством светодиодов в каждой из групп.

Электрическая схема двух проводного не разрезного шнура дюралайт

В двухпроводном дюралайте все светодиоды включены последовательно. Для ограничения тока равномерно по длине шнура впаяны резисторы R1-Rn. Начало цепи светодиодов припаяно к одной токоведущей жиле, а конец – к другой. Светодиоды могут быть все одного цвета свечения, так и разного. Например, в этой схеме применены светодиоды четырех цветов.

Электрическая схема двух проводного разрезного шнура дюралайт

Эта схема отличается от вышеописанной тем, что светодиоды включены небольшими группами, как в светодиодной ленте. Это позволяет разрезать шнур в обозначенных в виде ножниц местах на отрезки. Такое схемное решение удобно для ремонта и при дизайнерском оформлении интерьера.

Электрическая схема четырех проводного разрезного RGB шнура дюралайт

В отличие от рассмотренных выше схем в электрической схеме светодиодного шнура Чейзинг каждая группа состоит из нескольких включенных последовательно цепочек светодиодов одного цвета свечения. Начало всех цепочек светодиодов припаяны к одному общему положительному проводу, а концы, светодиодов одного цвета к отдельному проводу.

Схема шнура Чейзинг аналогична RGB светодиодной ленте и позволяет с помощью контроллера получить любые динамические цветовые эффекты, от бегущей волны до переливания цветов.

Электрические схемы подключения шнуров Дюралайт к сети

Светодиодный дюралайт является законченным изделием и его можно эксплуатировать, подав на выводы, расположенные на торцах трубки питающее напряжение постоянного тока. Непосредственно к сети 220 В подключать недопустимо.

Подключить дюралайт можно через простейший выпрямитель, состоящий из выпрямительного моста и электролитического конденсатора.

Готовый диодный мост можно взять от любой перегоревшей светодиодной или энергосберегающей ламы. Внутри есть драйвер, достаточно удалить лишние детали. Обычно в подобных драйверах установлены диоды, рассчитанные на ток 1 А, что вполне достаточно для большинства дюралайтов.

Источник питания для проверки светодиодов ленты дюралайт

Для проверки дюралайтов, рассчитанных на 220 В я использую драйвер от светодиодной трубки, представленный на фотографии. Отрезал от него часть со стабилизатором тока и припаял шнур с вилкой. Предохранитель и детали, фильтрующие напряжение, оставил.

Контроллер для ленты дюралайт

При подключении дюралайт через диодный мост можно получить только постоянное свечение, без световых эффектов. Для реализации максимально возможных световых эффектов необходимо дюралайт подключить через контроллер. Самый простой показан на фотографии. Нажатием кнопки можно установить один из восьми режимов свечения.

Печатная плата контроллера дюралайт со стороны деталей

Самая простая схема контроллера состоит всего из нескольких деталей – выпрямительного моста, делителя напряжения на двух резистора и электролитического конденсатора для обеспечения режима питания микропроцессора и двух, включенных параллельно тиристоров типа PCR406 или PCR606.

Печатная плата контроллера дюралайт со стороны деталей, вид на микропроцессор

Микропроцессор типа Q803 распаян на отдельной печатной плате, которая впаивается в основную плату контроллера.

Печатная плата контроллера дюралайт со стороны печатных дорожек

Китайская печатная плата контроллера сделана не очень качественно, но на достаточном уровне для надежной его работы.

В схеме контроллера нет никакой защиты от короткого замыкания выходных цепей, даже простейшего плавкого предохранителя. В случае короткого замыкания выходных цепей, в коннекторе или дюралайте, все активные элементы схемы сгорят, с таким случаем мне приходилось сталкивался.

Электрическая схема подключения системы дюралайт

На фотографии показана полная схема системы дюралайт. Питающее напряжение переменного тока 220 В подается на контроллер. С него выпрямленное напряжение, обработанное заложенным алгоритмом в микропроцессор, поступает на жилы проводов шнура.

Коннектор двух штырьковый для подачи питающего напряжения с контроллера на трубку дюралайт

Для подключения круглого шнура дюралайт сначала нужно на него надеть зажимную гайку цангового зажима, воткнуть штыри коннектора на всю их длину в трубку дюралайта, таким образом, чтобы они точно попали в токопроводящие жилы, и навернуть гайку на цангу коннектора.

Коннектор четырех штырьковый для подачи питающего напряжения с контроллера на плоский дюралайт

Для подключения плоского шнура дюралайт штыри коннектора так же врезаются на всю длину в плоскости дюралайта, а коннектор на шнуре закрепляется с помощью двух стянутых между собой специальных планок.

Стоит отметить, что при отрицательной температуре полихлорвиниловая трубка шнура сильно твердеет и подсоединить ее к коннектору практически невозможно. Поэтому необходимо систему собрать при положительной температуре и уже собранную устанавливать на улице.

Ремонт светодиодного шнура Дюралайт

Внимание, электрические схемы контроллеров дюралайт гальванически связаны с фазой электрической сети и поэтому следует соблюдать предельную осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Накануне очередного Нового года нужно было украсить установленную на улице елку шнурами дюралайт, которые в прошлом году безотказно проработали при большом морозе несколько недель. При проверке выяснилось, что один из шести шнуров не светился. Пришлось заняться его ремонтом.

Светодиодная лента дюралайт в выключенном состоянии

В первую очередь был проверен контроллер путем подключения к нему исправного дюралайта. Контроллер заработал, следовательно, неисправность находилась в шнуре.

Проводящие ток провода в трубке шнура дюралайт

Если нет возможности проверить контроллер заменой, то можно дюралайт подключить, соблюдая полярность, к сети через выше описанный диодный мост. Для удобства подключения можно срезать несколько миллиметров шнура, оголив жилы провода.

Светодиоды вынуты из трубки шнура дюралайт

При рассмотрении трубки шнура обнаружилось, что в районе установки светодиодов на ее внутренней поверхности имелись темные пятна, как будто перегорели все светодиоды. Поэтому трубка была разрезана вдоль на длину одной секции светодиодов включая резистор.

Проверка светодиодов с помощью мультиметра

Диоды и резистор были через разрез извлечены и проверены с помощью мультиметра, включенного в режим измерения сопротивления. Все детали оказались исправными.

Стало очевидным, что черные точки появились по другой причине. При рассмотрении паек оказалось, что флюс с них не был удален, вот его остатки и отпечатались на трубке.

Светодиооды вынуты из трубки шнура дюралайт светят

Для определения падения напряжения на светодиодах на цепочку было подано с блока питания напряжение постоянного тока величиной 15 В. Светодиоды ярко засветились.

Падение напряжения на светодиоде

Падение напряжения на одном светодиоде составило около 1,8 В, что несколько меньше, чем у SMD светодиодов.

После проверки части светодиодов стало очевидным, что остальные тоже исправны и в обрыве токоподводящие провода, проходящие по всей длине шнура. Для их прозвонки с противоположного конца шнура была снята заглушка. При проверке мультиметром прогноз подтвердился. Одна из жил оказалась в обрыве, и осталось только определить его место.

Поиск обрыва в проводах трубки шнура дюралайт

Для поиска места обрыва один щуп мультиметра был присоединен к оголенному ранее концу жилы, а второй к тонкой иголке. Первый прокол был сделан в середине шнура, что позволило минимизировать количество проколов, так как сразу стало ясно в какой половине находится обрыв. Далее прокол был сделан в середине отказавшей половине и так далее.

Обрыв в проводе трубки шнура дюралайт

Для того чтобы найти место обрыва жилы пришлось сделать не более десяти проколов. Так как пластик мягкий и проколы делались не сквозные, то они не нарушили герметичность шнура. Разрыв жилы составил около восьми миллиметров. Похоже, когда снимали дюралайт в морозную погоду, его сильно перегнули, и одна из жил разорвалась.

Начало цепочки последовательно соединенных светодиодов в шнуре было подключено к одной жиле, а коней к другой. Поэтому, чтобы не нарушать герметичность шнура решил подать питающее напряжение со стороны, на которой ранее была надета заглушка.

Скрутка провода трубки дюралайт с проводом, идущим на светодиоды

Для этого со стороны разреза провод, идущий от первого свето

что такое, виды, подключение и монтаж светодиодного дюралайта

Осветительные приборы способны выполнять множество функций, одной из которых является иллюминация или украшение фасадов, вывесок, прочих конструкций. Один из наиболее эффектных светильников подобного назначения — шнур дюралайт, позволяющий оформлять поверхности световыми фигурами произвольной формы.

Что такое дюралайт

Дюралайт — это гибкий линейный светильник в форме прозрачного шланга или шнура с установленными внутри лампами накаливания или, в более современном варианте, светодиодами. Оболочка изготавливается из прозрачного поливинилхлорида, она полностью герметична и хорошо защищает лампы и светильники от влаги, температурных перепадов или механических воздействий. Основная особенность шнура состоит в его цельности — он не полый внутри, что значительно усиливает его и позволяет противостоять внешним нагрузкам. Светодиодный дюралайт (иногда его называют ledlight) значительно экономичнее своего предшественника — ламповой гирлянды. Он потребляет в 10-15 раз меньше электроэнергии, практически не нагревается, обладает повышенной яркостью. Кроме того, светодиоды способны выдавать разные цвета свечения и всегда находятся в прозрачной оболочке, тогда как ламповая гирлянда нуждается в окрашивании шнура. Для работы требуется подключение к специализированному источнику питания.

Характеристики

Рассмотрим технические характеристики дюралайта:

  • напряжение питания — 220 В;
  • диапазон рабочих температур — от -30° до +60°;
  • срок службы — от 20 до 100 тыс. часов;
  • потребляемая мощность — 15-25 Вт/п.м.;
  • уровень защиты — IP44 и выше;
  • количество светодиодов — 36/72/144 шт/п.м.;
  • диаметр шнура —

Дюралайт светодиодный подключение схема

Вся правда о дюралайте

Дюралайт — это цветной прозрачный шнур, внутри которого располагаются светодиоды или лампы накаливания. Шнур запрессован в прозрачную оболочку. Шнур изготавливается из гибких полимеров, которые выполняют функции световой гирлянды. Основной материал, используемый для производства дюралайта – ПВХ. ПВХ обеспечивает основные свойства данного светодиодного шнура:

• Гибкость
• Водонепроницаемость
• Устойчивость к ультрафиолетовому излучению
• Прочность, сравнимую с ПВХ

Светодиоды, наполняющие дюралайт, цена которого не так высока, также определяют физические свойства изделия: вибростойкость и высокую механическую прочность. Энергопотребление изделия составляет от 15 до 27 Вт на 1 погонный метр. Дюралайт способен работать при температуре от – 19 °C до + 59 °C. Лампочки, которые вставлены в полимерный корпус, имеют мощность от 0,3 до 0,7 Вт. Каждая из лампочек рассчитана на 24 часа непрерывного свечения.

Пластиковый световой гибкий шнур не является полым внутри. Промежутки между данными лампочками или светодиодами заполняются поливинилхлоридом. Поливинилхлорид обеспечивает дополнительную прочность данного изделия.

Дюралайт используют в архитектурном освещении, рекламе, световом дизайне интерьеров. Его применяют как для наружного оформления, так и внутри самого помещения. Благодаря гибкости данного ПВХ изделие можно использовать для создания различных фигур, надписей, освещения фасадов помещений. Он очень прост в установке, вы сможете придать ему необходимую форму даже без наличия у вас специальных навыков.
Нюансы эксплуатации

Каждый источник света располагается в светодиодном шнуре на одинаковом расстоянии от другого источника. Расстояние колеблется в пределах от 1 см до 3,5 см. В современном мире дюралайт на лампах накаливания практически не используется. Его нишу занял светодиодный дюралайт, цена которого приемлема. Его часто называют LED-дюралайт, что связанно с использованием зарубежной аббревиатуры. Приобрести LED-дюралайт можно в компании Русский Неон. Такой дюралайт имеет маленькую потребляемую мощность, более надежен, предоставляет чистые, а также яркие цвета. Срок службы дюралайта светодиодного достигает ста тысяч часов. Крайне важным преимуществом является такой фактор, как устойчивость к механическому воздействию. При эксплуатации гирлянды по ней никто не стучит, однако при монтаже могут возникнуть встряски и удары. Такого рода неприятности светодиодный дюралайт переносит куда лучше обычного дюралайта на лампах накаливания. Но даже такой тип материала не следует подвергать сильнейшим ударам при установке.

Визуальное оформление данного устройства зависит от вида сечения оболочки. Если сечение круглое, изделие выглядит как световой гибкий шнур. Реже встречается прямоугольное сечение. В этом случае дюралайт походит на светящуюся ленту.
Светодиодный дюралайт с сечением в форме прямоугольника по конструкции можно спутать со светодиодной лентой, которая имеет защитную прозрачную оболочку. Однако свет у подобной светодиодной ленты направлен строго в одно направление, в то время как дюралайт светит в разные стороны.

Виды дюралайта

Дюралайты от компании Русский Неон различаются количеством жил, которые проводят питание для групп светодиодов, разнообразными режимами, а также типом сечения и размером оболочки.

По режимам работы устройства дюралайты делятся на: чейзинг и фиксинг. Чейзинг содержит 5 или 3 жилы, а фиксинг – 2 жилы. Дюралайт фиксинг монтируют непосредственно к электросети. Такое изделие светится во всю длину. Мерцание возможно по всей длине ленты или шнура. Чейзинг позволяет переключать четыре или две группы светодиодов. Также он позволяет реализовать разнообразные светодинамические эффекты. Для этого его подключают через контроллер к сети.

Дюралайт также подразделяется по форме на:
• Круглый с сечением 13 и 10 мм, и энергопотреблением 1 м/18 W
• Плоский с размерами 8*5 мм, 22*11 мм. Нем используется от 4 до 2 лампочек

Количество каналов, предназначенных для управления и располагающихся в контроллере, равно количеству переключаемых групп светодиодов. В основном применяются двухканальные (всего 3 жилы) или четырехканальные (всего 5 жил) контроллеры. Для создания эффектов «бегущая волна» и «бегущий огонь» используются трехканальные контроллеры. В таком дюралайте должны быть 4 жилы.

Стандартная гамма свечения изделия: желтая, красная, синяя, зеленая и белая. Но есть множество модификаций дюралайта, которые содержат в одной ленте или шнуре светодиоды разнообразных цветов. Это дюралайт мульти фиксинг (с четырьмя цветами свечения), дюралайт хамелеон чейзинг (двухцветный), дюралайт мульти чейзинг (четырехцветный).

Дюралайт светодиодный состоит из соединенных последовательно цепочек светодиодов. Между собой данные цепочки соединяются параллельно. Именно поэтому дюралайт можно разрезать на куски определенной длины. Длина практически равна цепочке, которая состоит из соединенных последовательно светодиодов. Требования резки указываются в документации на изделие. Обычно резка лежит в пределах от 0,65 до 3,4 м. На дюралайт, который можно купить в компании Русский Неон, наносят метки, которые указывают на место разреза. При разрезе дюралайта в иных местах возможен выход изделия из строя.

Дюралайт от компании Русский Неон поставляют в бухтах. Его комплектуют всеми необходимыми аксессуарами (муфты, сетевые шнуры, заглушки). При помощи данных аксессуаров можно создать электрическую цепь из параллельно или последовательно соединенных отрезков изделия.

Помимо обычного дюралайта различают также LED-neon. Дюралайт, цена которого весьма экономична, LED-neon имеет матовую оболочку. В результате этого некоторые светодиоды не видны. Тем самым создается иллюзия, что светодиодный шнур светится, не прерываясь ни на секунду, как неоновая лампа. Устройство применяется для декоративного оформления здания, а также создания наружной рекламы.

Как устроен и подключается дюралайт

Иллюминация зданий и праздничное оформление давно выполняют с помощью гирлянд. В последнее время большинство из них светодиодные. Такую подсветку делают в виде лент или шнуров. Светодиодный шнур правильно называют дюралайтом, в этой статье мы рассмотрим, как его он устроен и подключается.

Что такое дюралайт, особенности LED — дюралайтов

Слово «дюралайт» можно дословно перевести как «прочный свет» (от английского durable light). И действительно, дюралайт, при внимательном рассмотрении, оказывается прозрачным полимерным гибким шнуром, внутри которого расположены лампы или светодиоды (LED Duralight), по сути — прочная трубчатая гирлянда. ПВХ трубка в роли каркаса обеспечивает дюралайту влагонепроницаемость, гибкость, стойкость к ультрафиолету и физическую прочность.

Типичный светодиодный дюралайт может работать при температурах окружающей среды от −50°C до +60°C, а ресурс по времени работы ограничен лишь возможностями светодиодов — это десятки тысяч часов.

Устройство и виды

Дюралайт – это светодиодная гирлянда в поливинилхлоридной оболочке. Он подключается к сети 220В, выделяют несколько его видов.

По режиму работы:

1. Фиксинг. Шнур, у которого свечение неизменно с течением времени. То есть вы его включили, и он просто светится.

2. Чейзинг. Так называется режим работы дюралайта, когда он мерцает. Чтобы светодиодный шнур работал в чейзинг режиме нужно дополнительно приобрести контроллер.

3. Хамелеон. По сути тот же чейзинг, но состоит из разных цветов.

Бывает дюралайт различных видов. По количеству линий может быть от 2 до 7 жил, соответственно увеличивается и количество цепочек светодиодов, что позволяет получить различные световые эффекты и комбинации цветов.

По форме различают круглый и плоский светодиодный дюралайт. Форма определяет удобство монтажа для конкретной конфигурации подсветки.

Важно:

Так как дюралайт представляет собой ПВХ-шнур – он герметичен, что обеспечивает нормальную работу на улице.

Шнур дюралайт может нарезаться, для этого на его поверхности есть специальные отметки либо в виде полосы, либо в виде ножниц. Кратность отреза обычно составляет 2 метра.

Приблизительную схему вы видите на рисунке ниже. Шнур дюралайт состоит из токопроводящих жил, светодиодов и оболочки. Количество жил и светодиодов может быть разным, как и их цвет.

Внутри шнур отнюдь не полый, промежутки между светодиодами также заполнены ПВХ для придания дюралайту дополнительной прочности. Так, дюралайт можно смело применять в наружных и внутренних рекламных конструкциях, в разнообразном архитектурном освещении, для украшения деревьев и для дизайна интерьеров.

Трубка просто крепится на клипсы или на клей туда куда нужно, и надежно держится, благодаря своей легкости. Гибкость ПВХ позволяет гнуть трубку по усмотрению дизайнера, делать из дюралайта буквы, надписи, фигуры, или просто распределять светящуюся светодиодную трубку по фасаду здания. Круглые и плоские дюралайты, постоянного свечения или с различными режимами мигания, — предоставляют воистину широчайшие возможности для светового дизайна.

Одноцветные и многоцветные, мерцающие и переливающиеся — современные LED — контроллеры позволят реализовать любой дизайнерский замысел.

Запрессованные в круглую трубку или в плоскую ленту, светодиоды расположены между собой на расстоянии от 1,25 до 27,7 мм, и мощность потребления получается порядка 1,5 ватт на метр, что несоизмеримо с дюралайтами на лампах накаливания.

В сравнении с лампами накаливания, светодиоды дают ровный насыщенный цвет, яркое свечение, при этом нагрева почти нет, что делает светодиодный LED дюралайт значительно безопаснее обычного лампового дюралайта, экономичнее и долговечнее.

Подключение и монтаж LED — дюралайта

К сети светодиодный дюралайт подключают с одного конца отрезка шнура, при помощи специальной переходной муфты, при этом второй конец закрывают заглушкой. В качестве адаптера служит обычный мостовой выпрямитель. Возможно объединение нескольких отрезков при помощи соединительных муфт.

Для того чтобы нарастить шнур-гирлянду или соединить в случае ремонта используют штырьковые коннекторы, место соединения герметизируют и защищают термоусадкой, подробнее об этом мы расскажем ниже.

Что нужно для подключения

Чтобы включить шнур дюралайт нужно использовать специальный адаптер, рассчитанный на определенный метраж. Он представляет собой обычный выпрямитель – диодный мост. От его мощности и зависит длина для подключения шнура. Типовая длина для подключения к большинству адаптеров – от 50 до 100 метров.

Кроме адаптера нужны коннекторы, как для подключения питания к шнуру, так и для соединения нескольких отрезков или для подключения ответвлений. Типовые виды коннекторов изображены ниже.

Кроме этого вам понадобятся крепежные скобы и заглушки для дюралайта. Они изображены в нижней части предыдущего рисунка.

Важно:

Позаботьтесь о том, чтобы и адаптер, и коннекторы подходили для вашего дюралайта, как по форме (плоские и круглые), так и по количеству жил, например, ниже изображен коннектор от адаптера питания для 5-жильного шнура.

Как уже было сказано – для подключения дюралайта в мерцающем режиме (чейзинг) вам понадобится контроллер. Они отличаются по количеству каналов, соответственно сколько каналов в контроллер столько и жил может быть в дюралайте который он сможет запитать.

Контроллеры для двухжильного дюралайта обспечивают простое мерцание, мигание и плавное включение с последующим выключением всей гирлянды.

Модели для трёхжильных шнуров уже позволяют поочередно включать жилы, таким образом имитируя эффект дождя или переливы цветов. На рисунке ниже видно, что у такого контроллера в коннекторе расположено три штыря.

Отличный эффект от светового представления вы получите, использовав пятижильный шнур с контроллером подобным тому, что изображен ниже.

Схема подключения

В зависимости от числа жил каждая из них имеет определенную полярность подключения. Так как гирлянда дюралайт питается выпрямленным пульсирующим напряжением, нужно помнить, что важна полярность подключения – плюс и минус.

Если вы подключили шнур, а он не горит – незамедлительно отключите его, чтобы избежать повреждения, и переверните коннектор на 180 градусов.

На рисунке ниже вы наблюдаете распиновки 2, 3, 4, 5 и 7 жильного дюралайта, как плоского, так и круглого сечения.

Соединять желательно равноценные по мощности куски. На конец свободный от подключения надевают специальную заглушку. При изготовлении декоративных каркасных конструкций применяют проволоку или металлическую ленту. Специальные направляющие позволят усилить яркость дюралайта.

Правила монтажа

Прежде чем приступить к работе с дюралайтом ознакомьтесь с правилами его монтажа. Помните, что он работает от выпрямленных 220 Вольт. Это значит, что в пике напряжение достигает 310 вольт!!! Поэтому мы сделали для вас подборку советов или алгоритм по монтажу 220В светодиодного шнура.

1. Разрезайте шнур только когда он отключен от питания – иначе вы можете сделать короткое замыкание.

2. Делайте рез только по специально отведенным меткам, иначе отрезок работать не будет.

3. Соединительные коннекторы и коннекторы для подключения питания залейте герметиком, силиконом или клеем, также можно дополнительно защитить стык термоусадочной трубкой. Это особенно важно если подсветка будет эксплуатироваться на улице.

4. Избегайте механических нагрузок на соединители помните, что они могут разъединиться.

5. На конец гирлянды надевайте заглушку – это спасёт от поражения электрическим током, если вы вдруг коснетесь его. Её также герметизируйте как описано выше.

6. Желательно размещать подсветку в зоне недосягаемости для детей и животных.

Нюансы при работе с дюралайтом

Смотанную катушку дюралайта нельзя надолго подключать к сети, поскольку это вызовет чрезмерный нагрев. Однако перед началом монтажа весь шнур проверяют, включая его в сеть. Контакты должны быть сухими.

Разрезать дюралайт можно только по меткам, по кратным длинам. Монтировать — только в выключенном состоянии, включать — только по завершении монтажа. Неиспользуемые контакты должны быть защищены заглушками. Места соединения муфтами нельзя сильно деформировать, изгибать.

Применение термоусадочной трубки для улучшения изоляции приветствуется. Допускается объединять куски равновеликие по удельной мощности, рассчитанные на одинаковое напряжение. Соблюдайте полярность!

Обеспечьте нормальный теплообмен, не накрывайте дюралайт металлическими предметами. Напряжение питания должно соответствовать паспортному для данного дюралайта. Куски с повреждениями необходимо исключить из цепи. Питание — только выпрямленным напряжением.

Заключение

Светодиодный шнур может использоваться как в помещениях, так и на улице. Это удобное решение для подсветки или праздничной иллюминации. Преимуществом светодиодной ленты является то, что он работает от обычного диодного моста, то есть от выпрямленного напряжения от сети 220В.

При этом в интернете встречаются советы о том, что с помощью дюралайта можно организовать подсветку для бассейна. Конечно, при соблюдении всех мер безопасности сделать это можно, но помните – питание от высокого напряжения никуда не делось, а это крайне опасно. Для подобных целей идеально подходит 12В светодиодная лента с пылевлагозащитой.

Алексей Бартош

При ремонте комнаты возник вопрос: чем сделать подсветку декоративной перегородки?

Яркого света там не надо, в принципе можно бы применить и обычные встраиваемые светильники с галогенными лампами, что часто и делается в таких перегородках.

Но хотелось равномерного освещения всей поверхности перегородки без резких перепадов, а такими светильниками сделать это практически невозможно…

Тогда решено было приобрести светодиодный шнур Дюралайт. Но его нельзя включать в сеть напрямую, вернее включать то можно, но…

Он будет мерцать с частотой сети 50 раз в секунду и не будет ровного свечения от Дюралайта.

Дюралайт- подключение

Что бы подключить светодиодный шнур Дюралайт надо приобрести к нему специальный сетевой шнур, мы купили его там же где и сам Дюралайт.

С одной стороны шнура вилка, которая включается в сеть 220В, с другой- специальная трехштырьковая вилка, в которую вставляется сам Дюралайт.

В середине шнура- устройство, ради которого он и покупается в основном- это выпрямительное устройство, которое выпрямляет переменный ток в постоянный.

Благодаря выпрямителю, а по сути это обычный диодный мост, Дюралайт имеет ровное, равномерное свечение.

У приобретенного Дюралайта внутри, вдоль шнура идут три магистрали- три провода, к которым группами, параллельно подключены светодиоды.

Именно поэтому и у розетки тоже три штырька.

Кратность резки этого шнура- 2 метра, для резки есть специальные метки. Если обрезать не по меткам, то некоторая часть шнура гореть не будет.

Мощность шнура- 3 Вт/м. Куплено 4 метра, то есть вся мощность составляет 12Вт. На одном погонном метре расположено в Дюралайте 72 светодиода.

Подключается Дюралайт очень просто.

Предварительно располовинивается вилка, втыкаются штырьки розетки аккуратно в отрезанный ровно торец светодиодного шнура- прямо в те три провода, проложенные внутри Дюралайта.

Втыкается до упора, как видно на фото.

Затем это соединение фиксируется двумя половинками корпуса вилки, которые содиняются шурупами.

Второй конец шнура Дюралайт обязательно надо изолировать, так как там- опасное напряжение при включении шнура.

Вот в принципе и все подключение Дюралайта!

Включаем розетку в сеть- и наслаждаемся сиянием светодиодов.

И напоследок кого заинтересовала эта тема- еще несколько фотографий:

Монтаж светодиодного дюралайта в Москве и Московской области: цены, установка и гарантия

Светодиодные ленты и дюралайт используют в организации архитектурного и интерьерного освещения. Такое оборудование легко монтируется, неприхотливо в эксплуатации, экономит электроэнергию и позволяет воплощать даже самые креативные идеи.

«LIGHT HOUSE» осуществляет монтаж и подключение светодиодной ленты и дюралайт в помещениях, уличных пространствах и на фасадах зданий. Квалифицированные специалисты компании помогут в реализации вашей идеи, подскажут какое оборудование лучше использовать, произведут монтаж светодиодной ленты или дюралайт в оптимальные сроки.

Цена на монтаж светодиодной ленты и дюралайта

УслугаЕд. изм.Цена
Монтаж светодиодной ленты п.м. от 300 р
Монтаж дюралайта п.м. от 250 р
Монтаж профиля для светодиодной ленты п.м. от 150 р
Монтаж светодиодных модулей шт. от 100 р
Подключение блока питания шт. от 250 р
Подключение обычного контроллера шт. от 550 р
Подключение и наладка программируемого контроллера шт. от 3550 р

Оставьте заявку и получите консультацию специалистов бесплатно!

В помещениях чаще всего применяются светодиодные ленты для подсветки элементов интерьера и выделения светом различных предметов. Если подключение светодиодной ленты происходит снаружи зданий или в помещениях с высокой влажностью, то используют оборудование с высокой степенью защиты. В зависимости от целей можно выбрать цветные или монохромные светодиодные ленты.

Светодиодный дюралайт применяется для архитектурного освещения зданий, подсветки улиц и площадей, создании световых фигур и надписей. Гирлянда дюралайт устойчива к внешним факторам, гибкая и долговечная, имеет большое разнообразие цветовых решений. Ее используют в интерьере, если необходимо создать праздничную атмосферу или обратить внимание на какой-либо объект. Для организации различных световых эффектов светодиодные ленты и дюралайт оборудуются контролером. С его помощью можно создавать «бегущие огни», «мерцание», «выборочное мигание» и т.д.

Примеры использования светодиодного дюралайта

Обращайтесь в «LIGHT HOUSE», если вам нужно организовать освещение следующих форматов:

  • Подсветка элементов интерьера
  • Подсветка торговых витрин и стендов
  • Архитектурная подсветка зданий
  • Декоративное освещение улиц и площадей
  • Освещение рекламных баннеров и билбордов
  • Создание световых фигур и надписей
  • Организация праздничного освещения

Светодиодный дюралайт различают:

  • По размеру,
  • Мощности,
  • видам ламп.

В зависимости от пожеланий клиента, подбираются оптимальные модели светового оборудования. Это могут быть прожекторы уличные, архитектурные или для использования в помещениях.

Внутреннее освещение бассейнов, саун и других помещений с высокой влажностью Если у вас возникли вопросы по выбору светового оборудования, то смело звоните в «LIGHT HOUSE». Наши специалисты дадут исчерпывающую консультацию, помогут разобраться в преимуществах и разновидностях моделей. Цена монтажа светодиодной ленты и дюралайт зависит от многих факторов. Можете быть уверены, что в «LIGHT HOUSE» вы получите наиболее оптимальное решение и сэкономите бюджет.

Рассчитайте стоимость освещения вашего проекта прямо сейчас, позвонив по телефонам: 8(926)986-76-36, 8(495)948-64-08.

Наши преимущества

Монтаж точно в срок

Монтаж точно в срок

Выгодные цены

Выгодные цены

Большой опыт

Большой опыт

Гарантия на работы

Гарантия на работы

Отправить ответ

avatar
  Подписаться
Уведомление о
