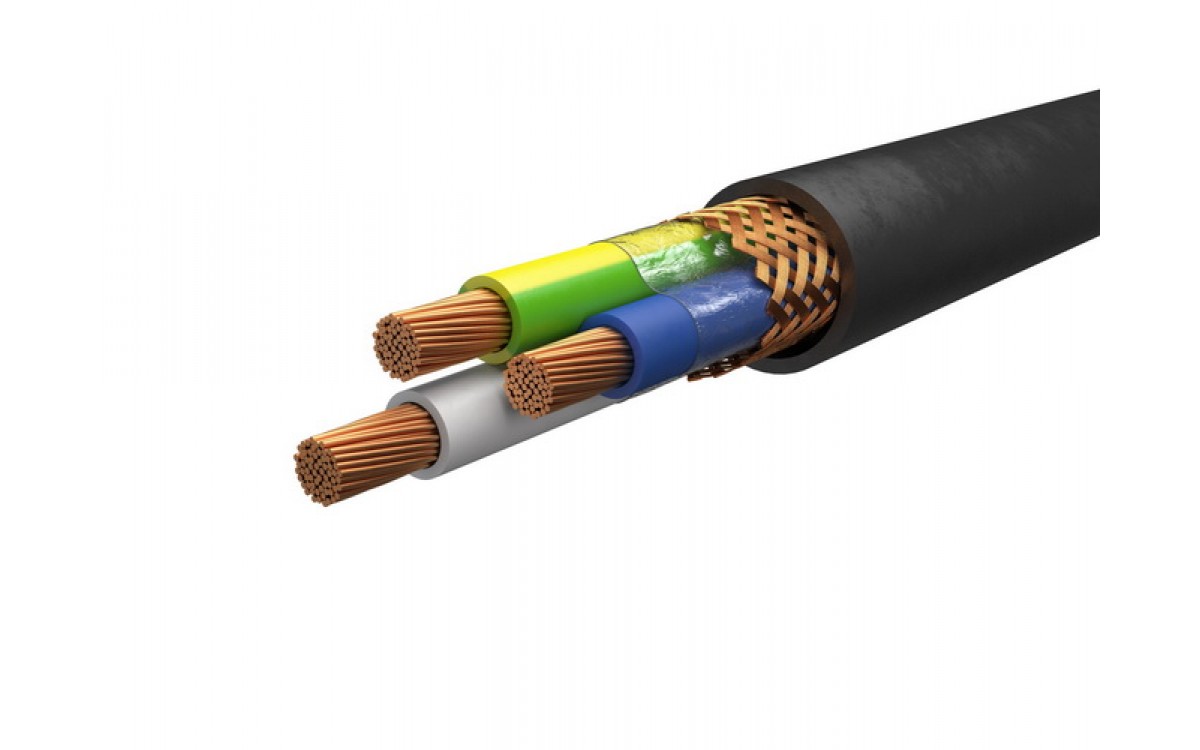

Гибкие монтажные провода: одножильные и многожильные
Монтажный одножильный и многожильный гибкий провод: описание и применение
Гибкие монтажные провода применяются для установки различных электроприборов, аппаратуры, оборудования. При проведении электромонтажных работ допускается изгибать кабель, укладывать его разными способами. Высокая гибкость таких проводов обусловлена тем, что их токопроводящие жилы выполнены из мягкой медной проволоки.
Гибкие монтажные провода устойчивы к ударным нагрузкам, влиянию вибрации, перепадам температур.
Основные виды гибких монтажных проводов
Гибкие монтажные провода разделяют на одножильные и многожильные. Первые применяются для монтажа различных щитов: осветительных или для управления. Из вторых изготавливают разные удлинители или переноски (часто используются в быту), также с их помощью производится подключение бытовых приборов, электрических инструментов и другой переносной аппаратуры.
К однопроволочным гибким проводам относятся следующие:
- МШВ – изоляционный слой выполнен из поливинилхлоридного пластиката, обмотка – шелк триацетатный.
- МШДЛ (лакированный) – обмотка нанесена в два слоя, выполнена из шелка полиамидного.
К многопроволочным гибким проводам относятся следующие:
- МГСП – обмоточный слой выполнен из стеклянных нитей, изоляция – полиэтилен.
- МГШДЛ (лакированный) – двойной слой обмотки выполнен из полиамидного шелка.
- МГЦСЛЭ (лакированый, экранированный) – изоляция пленочная, оплетка – стекловолокно.
Существует и множество других марок и видов гибких монтажных проводов, приобрести которые можно в компании «СвязьЭнергоКомплект».
Продажа гибких медных монтажных проводов: выгодное предложение от компании «СвязьЭнергоКомплект»
«СвязьЭнергоКомплект» работает в сфере оптовых продаж кабельно-проводниковой продукции. Одной из позиций нашего широкого ассортимента является гибкий монтажный провод от надежных производителей. Мы предлагаем организациям и предприятиям купить данный товар по самой выгодной цене. Высокое качество провода гарантируем.
Объем оптового заказ может быть любым. На нашем складе всегда имеются в наличии все виды проводов, представленные в каталоге.
При необходимости у наших специалистов вы сможете получить подробную консультацию по поводу характеристик, применения и стоимости гибких проводов, а также других интересующих вас вопросов. Оплату товара можно производить наличным и безналичным способом, доставка заказов осуществляется по всей России в самый короткий срок.
Силиконовый многожильный кабель, безгалогеновый, гибкий Helukabel SiHF 3G1.5
Преимущества
Высокая электрическая прочность даже при высоких температурах, высокая температура возгорания, в случае пожара остаётся изолирующий слой из SiO2. Устойчив к высокомолекулярным маслам, растительным и животным жирам, спиртам, пластификаторам и клофенам, разбавленным кислотам, щелочам и солевым растворам, окислителям, тропическ.
При стационарном монтаже прокладывать только в открытых, проветриваемых трубопроводах или каналах. В противном случае при прекращении подачи воздуха в сочетании с температурами выше 90°C снижаются механические свойства силикона
Испытания
Не содержит галогенов в соответствии с DIN VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
Воспламеняемость — не способствует распространению горения, испытание в соответствии с DIN VDE 0482-332-1-2, DIN EN
60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
Строение
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5 .Изоляция жил из силиконового каучука. Маркировка жил в соответствии с DIN VDE 0293-308
— до 5 жил — цветовая маркировка.
— от 6 жил — черные жилы с цифровой маркировкой белого цвета.
Жила заземления желто-зеленая (от трех жил и более).
Повивная скрутка жил с оптимальным шагом.
Внешняя оболочка из силикона.
Цвет оболочки преимущественно красно-коричневый.
Приминение
Силиконовые кабели применяются в тех областях, где изоляция кабеля подвергается сильным перепадам температур. Данные кабели всепогодны, поэтому их можно использовать как при высоких, так и при низких температурах до -60°C. В особенности подходит для применения на электростанциях. Кроме того эксплуатируется на металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах, в прожекторах и
OLFLEX CLASSIC FD 810 34G1 Кабель медный многожильный гибкий в ПВХ оболочке 0026141
| Артикул: | 0026141 |
| Бренд: | LAPP KABEL |
| Тип товара: | Сверхгибкий кабель |
| Семейство: | OLFLEX CLASSIC FD 810 |
Производство
| Производитель
PHILIPS ведущий мировой бренд по производству бытовой, медицинской и осветительной техники. OSRAM (Название OSRAM образовано слиянием частей названия металлов осмий (OSmium) и вольфрам (wolfRAM) — ведущий мировой бренд по производству источников света. В последние годы Osram изменил от источников света и начал представлять полное светотехническое решение: лампы, светодиоды, светильники. В настоящее время компания OSRAM принадлежит концерну SIEMES (Мюнхен, Германия)
LAPP GROUP (Lapp Holding AG, Oskar-Lapp-Str. 2 D-70565 Stuttgart, Германия). В 1957 году Оскар Лапп изобрел первый в мире контрольно-соединительный кабель промышленного изготовления, который получил название ÖLFLEX® и основал новую компанию — U.I.Lapp KG В состав Lapp Group сегодня входит 17 производственных предприятий, в том числе и завод Lapp Kabel, 100 национальных партнеров и 41 торговая компания по всему миру. | Lapp Kabel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Страна производства
: | DE |
Упаковка
Кол-во в упаковке, ед. : | 100 / 200 / 300 / 500 |
| Вес меди, кг/км: | 326.4 |
| Вес кабеля, кг/км: | 595 |
| Диаметр кабеля, мм: | 18.9 |
Ед. Изм. : | метр |
Заказ и Срок поставки
| Минимальное кол-во для заказа, шт: | от 10 метров |
| Срок поставки: | по согласованию |
Где купить
| Поставщик: | Интернет-портал Elmar, АСТ-Светотехника Киев |
| Телефон: | Киев 097 439-6335 |
Описание и технические характеристики кабеля / провода
| Количество жил: | 34 |
| Маркировка жил : | Черные жилы с белой цифровой маркировкой |
Сечение, мм. кв. : | 1.0 |
| Класс гибкости: | 6 |
| Области применения : | В буксируемых кабельных цепях или подвижных частях оборудования. Силовые цепи электрооборудования в технике автоматизации производства. |
| Наличие экрана : | Нет |
| Характеристики : | Оболочка стойкая к адгезии, Не поддерживают горение, В сухих, влажных и мокрых помещенияхВне помещений только с защитой от УФ-лучей, Выдерживают до 5 млн. |
| Конструкция : | Жилы из тончайших медных проволок, 6 класс гибкости Изоляция жил: ПВХ Концентрическая скрутка жил с маленьким шагом Внутренняя оболочка из ПВХ, cерого цвета Оплётка из медных луженых проволок Обмотка лентой флис Оболочка: ПВХ, цвет серый (аналогичен RAL 7 |
| Жила заземления : | G=с жилой заземления ж/з цвета, Х=без жилы заземления |
| Наружная оболочка : | Оболочка: ПВХ, цвет серый (аналогичен RAL 7001) |
| Номинальное напряжение U, В: | 300/500 V |
| Цвет оболочки : | Серебристо-серый |
| Температурный диапазон : | Подвижное применение: 0°C до +70°C Неподвижное применение: от -40 до +80 °C |
Кабель сигнальный и передачи данных всех видов: экранированные, многожильные, гибкие, бронированные
Полезная информацияСигнальные кабели имеют особенное строение.
Внутри от 2 до 10 однопроволочных или многопроволочных жил. Медные жилы выдерживают сильные токовые нагрузки, а алюминиевые рассчитаны на слабые нагрузки сети. Жилы покрыты полиэтиленовой изоляцией, а сам сигнальный провод – оболочкой из ПВХ.
Модификации по строению и назначению
Кабели для пожарной сигнализации (КПС) предназначены для монтажа охранно-пожарной сигнализации, систем оповещения и управления эвакуацией.
- Кабели с виниловой изоляцией (КПСВВ) в основном используются для систем противопожарной защиты. Такая изоляция обладает более высокой степенью защиты, чем полиэтиленовая.
- Кабели с дополнительным экранированием из фольгированного материала, полимерных композиций или медной оплетки (КПСВЭВ) защищены от шума и внешних помех и обеспечивают чистый сигнал даже в тяжелых условиях эксплуатации и при пожаре.
Кабели связи (КС) предназначены для передачи сигналов в линиях связи и используются для систем сигнализации, охраны и оповещения, для монтажа домофонов, телефонов и телефонных станций.
- Кабели с изоляцией и оболочкой жил из ПВХ (КСВВ) используются чаще других, так как надежно защищены от воздействия огня.
- Кабели с полиэтиленовой оболочкой (КСПВ) гибкие и схожи по характеристикам с зарубежными аналогами J-YYBd, J-Y (St) Y Lg.
- Кабели с высоким классом гибкости (КСГВВ) выдерживают перегиб не менее 15 внешних диаметров и подходят для использования в местах, где требуются частые изгибы.
- Кабели с дополнительным экранированием (КСЭПВ) передают более чистый сигнал, часто применяются для домофонных систем многоэтажных зданий.
Маркировка огнестойкости
Согласно требованиям ГОСТ 31565-2012 сигнальный кабель не должен терять свою работоспособность при возгорании до 3-х часов. Он имеет высокую стойкость к перегреву, огню и внешним помехам. В зависимости от этих свойств маркируется следующим образом.
- Нг – негорючий и допускает групповую укладку.
- LS (Low Smoke) – при горении выделяет незначительное количество дыма.
- HF (Halogen Free) – при горении не окисляется и не выделяет галогенов.
- FR – огнестойкий.
- А – не распространяет горение.
- LTx (Low Toxic) – низкотоксичный сигнальный провод, рекомендуемый к использованию в образовательных и медицинских учреждениях.
Основные характеристики
- Сечение провода – от 0,2 до 1 кв. мм.
- Температура эксплуатации – от -50 до +60 °С, температура монтажа – до -10 °С, влажность – 98% при температуре окружающей среды до +35 °С.
- Минимальный радиус изгиба – 7 наружных диаметров.
- Тип упаковки – бухта до 500 м.
- Срок службы – при соблюдении условий эксплуатации сигнальный кабель прослужит более 12 лет.
Подобрать нужный провод можно на этой странице – для удобства поиска воспользуйтесь фильтром в левой части экрана.
Выбор. Одножильный (однопроволочный) и многожильный (многопроволочный)кабель?
Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах. Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.
Провод одножильный.Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.
1. Провод одножильный
Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).
Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля.
К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.
Подключение светильников, розеток и выключателей (при условии использования одного-двух проводников с моножилой) происходит проще и быстрее, чем многожильными проводами.
Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.
При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.
Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.
В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.
2. Провод многожильный
При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный. Многожильный провод легче «вписывается» в угловые повороты.
В один такой канал проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.
Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.
При использовании специального оборудования для опрессовки и наконечников, контакты становятся не менее прочными и надёжными в сравнении с одножильными проводами.
Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.
Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения.
Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.
Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников. Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.
Pvc Изолированные многожильные гибкие кабели для кабелей — размеры, цена
Pvc Изолированные многожильные гибкие кабели для кабелей — размеры, цена — NEW LUXING 1) Используется в качестве соединительного кабеля для измерения, контроля или регулирования в контрольном оборудовании для монтажных и производственных линий, конвейеров и компьютерных блоков.
2) Подходит для гибкого использования в условиях легкого механического напряжения. 3) Может использоваться на открытом воздухе при защите от прямых солнечных лучей и в сухих или влажных условиях в помещении.
Отправить запрос
Теперь говорите
Подробная информация о продукции
Тип | изолированный многожильный гибкий кабель управления pvc | |
Частота | 300 / 500В | |
Кабельные стандарты | VDE 0250, BS EN / IEC 60332-1 | |
заявка | Используется в качестве соединительного кабеля для измерения, управления или регулирования в контрольном оборудовании для монтажных и производственных линий, конвейеров и компьютерных блоков. | |
конструкции | Дирижер: | Гибкий медный проводник класса 5 |
Изоляция: | ПВХ (поливинилхлорид) TI2 согласно BS EN 50363 | |
ножны | ПВХ (поливинилхлорид) TM2 согласно BS EN 50363 | |
Температурный рейтинг | + 70 ° С | |
Минимальный радиус изгиба | Исправлено: 4 x общий диаметр Сгибаемый: 12,5 x общий диаметр | |
Идентификация ядра | Цветные сердечники: 2 ядра: синий 3 ядра: зеленый / желтый синий коричневый 4 ядра: зеленый / желтый коричневый черный серый 5 сердечников: Зеленый / Желтый Коричневый Черный Серый Синий 7 ядер и выше: черный с белыми цифрами (3 ядра и выше включают зеленый / желтый) | |
Цвет оболочки | Серый | |
Hot Tags: pvc изолированный многожильный гибкий кабель управления, производители, размеры, цена, для продажи
Вам также может понравиться
Copyright © Shandong New Luxing Cable Co.
, Ltd. Все права защищены.
Кабель гибкий многожильный — Кабельная и электротехническая продукция в Москве и СНГ
Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.
Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой.
К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.
Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.
Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.
Гибкие многожильные кабели – обзор марок
Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.
Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, — к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.
Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.
Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.
Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).
Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).
Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур.
Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования.
Источник: kabel-s.ru
2/0 AWG THHW Универсальный гибкий провод, черный
Описание продукта
THHW / TEW / MTW / AWM / BC-5W2 / SAE TYPE SGT / CT
Многожильный гибкий провод
2/0 AWG Черный
Обозначение: E312440 2/0 AWG 67,40 мм2) 600 В (UL) ТИП MTW VW-1 ИЛИ THHW ДЛЯ ИСПОЛЬЗОВАНИЯ CT ИЛИ КАБЕЛЬ BC-5W2 ИЛИ AWM СТИЛИ 1232/1284/1338/10269. . . CSA 231208 TEW 105 ° C 600 В FT1 ИЛИ AWM I A / B 600 В 105 ° C 600 В FT1. . . ДЛЯ ТИПА SAE SGT
Polar Wire сочетает в себе тонкопроволочные отожженные медные проводники с очень гибкой огнестойкой оболочкой из ПВХ для создания универсального гибкого провода, который лучше справляется, снижает затраты на установку и соответствует самым высоким стандартам
Однопроводниковый многожильный гибкий провод — это гибкий служебный провод класса K, изготовленный из тонкой скрученной жилы сечением 30 AWG, обеспечивающий исключительную гибкость.
Изготовлен из мягкой отожженной голой меди (БЕЗ АЛЮМИНИЯ!) В соответствии со спецификацией ASTM B172. Изолировано сверхгибкой экструдированной оболочкой из ПВХ с высокой диэлектрической проницаемостью, которая устойчива к истиранию, маслам, кислотам, теплу, пламени и влаге и надежно работает в условиях сурового холода и высоких температур.
THHW / TEW / MTW / AWM / BC-5W2 / SAE TYPE SGT / CT Multi Listed Flexible Wire имеет несколько номиналов и сертификатов:
- Гибкий строительный провод — Превосходный маслостойкий, жаропрочный, кислотный и влагостойкий служебный провод класса K с гибкой проволокой 30 AWG, обеспечивающий исключительную гибкость.Проводники изготовлены из мягкой отожженной 100% меди без алюминия и изготовлены в соответствии со спецификацией ASTM B172. Сверхгибкая экструдированная изоляция из ПВХ с высокой диэлектрической проницаемостью. Зарегистрировано UL и сертифицировано CSA, изготовлено в соответствии со спецификацией ASTM B172
- Тонкопроволочный аккумуляторный кабель — Более гибкий, чем стандартный аккумуляторный кабель, даже при очень низких температурах. Кабели, изготовленные из многожильного гибкого провода, выдерживают постоянную вибрацию и изгиб, обеспечивая надежность и долговечность. Идеально подходит для кабелей аккумулятора и стартера, кабелей заземления и соединительных кабелей.Соответствует и превосходит стандарты SAE и морские рейтинги
- Гибкий сварочный кабель –30 AWG, тонкопроволочные отожженные медные проводники класса K класса K обеспечивают отличную проводимость и гибкость, снижая утомляемость оператора и повышая эффективность. Прочная, сверхгибкая оболочка из ПВХ с высокой диэлектрической проницаемостью устойчива к истиранию, маслам, кислотам, теплу, пламени и влаге, а также надежно работает при очень низких и высоких температурах. Рассчитан на диапазон от -40 ° F до 221 ° F (от -40 ° C до 105 ° C), соответствует требованиям UL VW-1 и CSA FT1 по испытаниям на пламя
- Одножильный кабель для морской лодки BC-5W2 — Морской кабель BC-5W2, рассчитанный на 600 вольт.Этот гибкий провод устойчив к вибрации и усталости при изгибе, выдерживает воздействие соленой воды, масла и топлива, а также остается гибким при низких температурах от -40 ° F до 221 ° F (от -40 ° C до 105 ° C). Его тонкая 100% медная скрутка 30 AWG класса K и очень гибкая оболочка упрощают установку в стесненных пространствах и узких углах, типичных для лодок. Соответствует стандартам ABYC или превосходит их.
Кабели, изготовленные из многожильного гибкого провода, выдерживают постоянную вибрацию и изгиб, обеспечивая надежность и долговечность. Идеально подходит для кабелей аккумулятора и стартера, кабелей заземления и соединительных кабелей.Соответствует и превосходит стандарты SAE и морские рейтинги
Его тонкая 100% медная скрутка 30 AWG класса K и очень гибкая оболочка упрощают установку в стесненных пространствах и узких углах, типичных для лодок. Соответствует стандартам ABYCМногожильный гибкий провод (THHW)
Особенности:
- Отличная устойчивость к маслам, жаре, кислотам и влаге
- Гибкий служебный провод класса K, скрученный сечением 30 AWG для обеспечения максимальной гибкости.
- Мягкая отожженная неизолированная медь в соответствии со спецификациями ASTM B172 с очень гибкой экструдированной изоляцией из поливинилхлорида (ПВХ) с высокой диэлектрической проницаемостью
- Рассчитан на диапазон от -40 ° F до 221 ° F (от -40 ° C до 105 ° C)
- Сделано в США
Заявки:
- Многоцелевое использование в приложениях NEC Article 310 и NFPA Standard 79
- Внутренняя электропроводка, электронные схемы, распределительные щиты, люминесцентные балласты, приборные панели, автотранспортные средства для отдыха
- Провода двигателя и трансформатора, соединительный провод и лодочный кабель
Отраслевые сертификаты:
- Отвечает требованиям испытаний на пламя UL VW-1 и CSA FT1
- Зарегистрировано и одобрено UL для 600 В
- Отвечает стандартам UL, ABYC и SAE или превосходит их.
- Типы NEC Machine Tool Wire и THHW
- от 1/0 до 750 MCM одобрены CT (кабельный лоток)
- UL AWM стили 1232, 1284, 1338
- 6 AWG также UL1337, с 1 по 4/0 также UL1338
- Сертификат CSA.TEW FT-1 для 6–4/0 AWG, AWM I A / B FT-1 для 250–750 MCM
от -40 ° C до 105 ° C
Строительные спецификации:
Скрутка
1323/30, класс K, многожильный, неизолированная медь
Площадь поперечного сечения
67,40 мм2
Ном. Внешний диаметр
.650 «
Номинальная пропускная способность ** Сухая
300
Номинальная пропускная способность ** Влажная
265
Тонкопроволочный многожильный гибкий провод класса K
Номер детали
ЧЕРНЫЙ
Номер детали
КРАСНЫЙ или ЗЕЛЕНЫЙ
Размер
ММ2
Медь без покрытия
Кол-во прядей / AWG
Внешний диаметр
Диаметр
Изоляция
Толщина
Тип UL
Пропускная способность
Влажный / Сухой **
–
10 AWG
5.
26
105/30
,178 «
0,030 «
1015
105/95
8 AWG
8,37
168/30
. 239 «
.045 «
1028
105/90
6 AWG
13,30
259/30
.326 «
.060 «
1232
105/95
4 AWG
21,15
420/30
.378 «
.060 «
1232
140/125
2 AWG
33.61
665/30
. 485 «
.060 «
1232
190/170
THHW-1BLK *
THHW-1RED *
1 AWG
42,40
836/30
. 550 «
.080 «
1232
220/195
THHW-1 / 0RED *
1/0 AWG
53,50
1064/30
,625 «
.080 «
1232
260/230
2/0 AWG
67.40
1323/30
.650 «
.080 «
1232
300/265
THHW-3 / 0BLK *
THHW-3 / 0RED *
3/0 AWG
85,00
1666/30
.
710 «
.080 «
1232
350/310
4/0 AWG
107,00
2107/30
.805 «
.080 «
1232
405/360
THHW-250MCMBLK *
–
250 кв.м
127.00
2499/30
. 880 «
.095 «
1284
455/405
THHW-500MCMBLK *
–
500 млн. Кв. М
253,00
5054/30
1,160 «
.095 «
1284
700/620
THHW-750MCMBLK *
–
750 млн. Куб. М
380,00
7448/30
1,380 дюйма
.110 «
1284
885/785
* Доступно по специальному заказу, могут применяться минимумы
** Предоставленные значения силы тока предназначены только для информационных целей.Конечный пользователь несет ответственность за принятие этих значений любым руководящим органом. Пропускные способности указаны для одного проводника на открытом воздухе при температуре окружающего воздуха 30 ° C.
Максимальный ток 105 ° C, адаптированный из ICEA P-54-440 / NEMA WC51-1986 R1991)
классов скрутки | IEWC.com
Концентрические проводники
КЛАСС B: Силовые кабели.
КЛАСС C: Силовые кабели, для которых требуется более гибкая скрутка, чем класс B.
КЛАСС D: Силовые кабели, где требуется особо гибкая скрутка.
Тросовые и многожильные проводники
КЛАСС G: Все кабели для переносного использования.
КЛАСС H: Кабели, требующие максимальной гибкости. (т.е. приемные бобины)
КЛАСС I: Кабель аппаратуры и выводы двигателя.
КЛАСС K: Шнуры и кабели, состоящие из медных проводов № 30 AWG. Стационарное обслуживание.
КЛАСС M: Шнуры и кабели, состоящие из медных проводов № 34 AWG.
Постоянное обслуживание.
| Класс | 14-2 AWG | 1-4 / 0 AWG | 250-500 MCM |
|---|---|---|---|
| B | 7 | 19 | 37 |
| С | 19 | 37 | 61 |
| D | 37 | 61 | 91 |
| G | 49 | 133 | 259 |
| H | 133 | 259 | 427 |
| я | Комбинации проводов 24 AWG | ||
| К | Комбинации проводов 30 AWG | ||
| M | Комбинации проводов 34 AWG | ||
Многожильные гибкие кабели с ПВХ изоляцией, Многожильный провод, Многожильный кабель, Многопроволочный медный провод, मल्टी स्टैंड वायर, मल्टी स्ट्रैंड की तार — Harsha Industries, Delhi
Многожильные гибкие кабели с ПВХ изоляцией, Многожильный провод, Многожильный кабель, Многопроволочный Copper Wire, स्टैंड वायर, स्ट्रैंड की तार — Харша Индастриз, Дели | ID: 8425313191Спецификация продукта
| Тип проводника | Многожильный | ||||
| Напряжение | 1100 В | ||||
| Материал | Медь | ||||
| Страна происхождения Сделано в Индии | |||||
| Изоляция | ПВХ |
Описание продукта
Мы — компания с хорошей репутацией, которая предоставляет тщательно продуманный и качественный ассортимент эксклюзивно разработанных многожильных гибких кабелей .
Эти красивые многожильные гибкие кабели доступны в различных спецификациях. Эти многожильные гибкие кабели, идеально подходящие для различных приложений, получили широкое признание и получили признание клиентов за превосходные характеристики.Характеристики:
- Ударопрочность
- Термостойкость
- Превосходная долговечность
Заинтересовались данным товаром? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 1984
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
IndiaMART Участник с февраля 2011 г.
GST07AAGPJ2192N1ZE
Мы, Harsha Industries , являемся ведущими и хорошо построенными организациями, основанными в 1984 году в Дели. Мы являемся крупнейшим брендом на рынке, предлагая лучшие и наиболее популярные коллекции проводов, таких как провод в хлопковой оплетке, кабели с ПВХ изоляцией, кабели в оболочке из ПВХ, гибкие кабели, компьютерный кабель, литой штекер, электрические провода, кабельные соединители, силовой кабель и Шнур, соединительные кабели и провода с резиновой изоляцией. Эти провода являются лучшими в своем классе и разработаны нашими самыми блестящими и талантливыми профессионалами. Эти провода термостойкие, ударопрочные и очень просты в установке. Они доступны во многих спецификациях.Эти кабели водонепроницаемы и очень доступны по цене. У нас есть много вариантов цвета, стандартов и спецификаций для этих кабельных проводов. Они доступны в водонепроницаемой упаковке. Эти кабели производятся с использованием передовых технологий и обновленных материалов, чтобы поддерживать их в соответствии с необходимыми рыночными стандартами. Эти кабели просты в установке и обладают высокой функциональностью. Они идеально подходят для многих факторов, таких как обеспечение качества, рентабельность, простота установки и высокая функциональность.Видео компании
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
Скрутка проводов
Solid vs.
МногожильныйСкрутка — важный аспект конструкции кабеля, который необходимо учитывать. Некоторые кабели доступны в одножильных и многопроволочных формах, но кабели меньшего размера обычно являются одножильными, а кабели большего размера (обычно больше 6 AWG) имеют тенденцию быть многожильными. Когда у вас есть возможность выбрать, важно понимать конструкцию вашего кабеля и то, как различия между одножильными и многожильными проводниками могут повлиять на ваше приложение.
Жесткий: Жесткий проводник состоит всего из одной металлической жилы.Их легче заделать, чем многожильные проводники, они механически прочны и недороги. Главный недостаток одножильных проводов — отсутствие гибкости. | |
Многожильный: Многожильный проводник состоит из нескольких металлических жил, связанных вместе в любом количестве конфигураций (обсуждаемых ниже в разделе «Типы скрутки»). |
Они намного более гибкие, чем сплошные проводники, и чем больше количество жил, тем они гибче.Хотя скрутка может быть более дорогой, она необходима для любого провода или кабеля, который должен выдерживать любые движения или изгибы.Типы скрутки
Если кабель с многожильным проводом кажется подходящим выбором для вашего применения, вам необходимо рассмотреть тип скрутки. Хотя большинство конструкций регламентируются регулирующими органами, полезно знать некоторую основную информацию о каждом типе.
Сгруппированы: Пряди собраны вместе без какого-либо особого рисунка или расположения. Это наименее затратный вид скрутки, так как он требует минимум времени и труда. Скручивание в пучки обеспечивает большую гибкость. | |
Концентрический: Пряди расположены по кругу. | |
Unilay: Пряди расположены по кругу, но все слои скручены в одном направлении и имеют одинаковую длину свивки. Однослойная конструкция легкая и допускает небольшой диаметр. | |
Прокладка каната: Пряди уложены в группы, соединенные тросом.Каждая группа обычно состоит из 7, 13, 19 или 27 нитей, поскольку эти числа можно легко собрать в круговую конфигурацию. Связывание канатов является наиболее гибким типом скрутки и обычно используется для кабелей сечением 10 AWG и больше. | |
Equilay: Пряди аналогичны прядям при концентрическом скручивании, но длина свивки одинакова для каждого слоя. |
Каждый слой меняет направление и имеет увеличивающуюся длину свивки (центральная прядь самая длинная). Концентрическая скрутка в основном выбирается из-за ее механической прочности и устойчивости к раздавливанию.
Сгруппированные, однорядные и концентрические — наиболее распространенные типы скрутки.Обязательно ознакомьтесь со спецификациями и стандартами на предмет правил скрутки.
Классы скручивания
Классы скручивания предназначены для различных приложений. См. Список ниже для общих применений каждого класса скрутки.
Концентрическая укладка
- Класс B: силовые кабели
- Класс C: Силовые кабели; более гибкий, чем класс B
- Класс D: Силовые кабели; сверхгибкая скрутка
Веревка свёрнутая и связанная
- Класс G: все кабели для переносного использования (концентрическая прокладка)
- Класс H: все кабели, требующие особой гибкости (концентрическая прокладка)
- Класс I: Кабель аппарата и выводы двигателя (в пучках)
- Class K: медные провода 30 AWG; используется для стационарного обслуживания (в связке)
- Class M: медные провода 34 AWG; б / у на постоянное обслуживание (в связке)
Чтобы узнать больше о проводниках, посмотрите видеоролик «Основные сведения о кабелях 101: проводники».
Многожильный и одножильный кабель
Сетевые кабеликатегории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.
В чем разница между многожильным и одножильным проводом?
Сетевые кабеликатегории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными.В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-жильного рулона, каждый из которых состоит из 4-х пар или 8-проводников.
Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как сплошной кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных соединителей RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.
Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель со смещением изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается.
Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем сплошные провода.
Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.
Что такое многожильный кабель?
Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.
Многожильные проводникипредпочтительнее для:
- Гибкость проводника : Многопроволочные проводники намного больше, что упрощает их установку.
- Flex life : Более длинный по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
- Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
- Количество жил : влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.
Просмотрите наши многожильные кабели
Что такое одножильный кабель?
Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных прокладок, не должны многократно сгибаться, сгибаться или скручиваться.
предпочтительнее для:
- Магистральная проводка : Жесткая проводка идеальна для распределенной магистрали, а именно прямая проводка для магистральных магистралей и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входными помещениями, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из среды передачи, основных и промежуточных перекрестных соединений и оконечных устройств в этих местах.
- На открытом воздухе или в тяжелых условиях. : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию при соединении электронных компонентов.
- Доступность : Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные, из-за более низкой стоимости производства.
- Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.
Просмотрите наши твердые проводные кабели
Вердикт: многожильный или сплошной провод, какой кабель выбрать?
Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.
Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.
| Сплошной провод | Многожильный провод | |
|---|---|---|
| Применения, в которых важна гибкость проводов. | ✗ | ✓ |
| Применения, требующие защиты от коррозии. | ✓ | ✗ |
| Идеально подходит для наружного применения. | ✓ | ✗ |
| Применения, в которых трос подвергается повторяющимся движениям (например, для использования на двери). | ✗ | ✓ |
| Эффект близости необходимо минимизировать. | ✗ | ✓ |
| Ценовое преимущество (при типичных обстоятельствах). | ✓ | ✗ |
Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx.
Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.
Хотите узнать больше?
Загрузите наш информационный документ:
Определение кабельной системы ИТ
Загрузите нашу Белую книгу Определение кабельной системы ИТ и узнайте больше на:
- Структурированные кабельные системы
- Спецификации и стандарты структурированной кабельной системы
- Требования к структурированной кабельной системе для вашего проекта
- Конструкция структурированной кабельной разводки
- Внедрение структурированной кабельной системы
: Понимание напряжения и отказов кабеля в приложениях с высокой гибкостью
Новейшие станки для автоматизации технологических процессов разработаны для работы намного быстрее, чем предыдущие поколения, и оснащены видеонаблюдением и многочисленными датчиками.Эта новая операционная среда может подвергнуть кабели и кабельному оборудованию чрезмерную нагрузку, превышающую проектные возможности.
Напряжение кабеля напрямую влияет на надежность оборудования автоматизации. Понимание причин выхода из строя кабелей в приложениях с высокой гибкостью позволяет нам принимать соответствующие меры предосторожности на этапе проектирования, чтобы оптимизировать надежность системы.
Кабели физически ограничены
Кабели изгибаются одним или несколькими из четырех основных движений, показанных на Рисунке 1.Каждый раз, когда кабель изгибается или изгибается, его медные проводники и экраны подвергаются нагрузке. Медь плохо сопротивляется повторяющимся нагрузкам, даже если напряжение остается ниже предела текучести, составляющего 15% относительного удлинения. Медь также имеет очень низкое сопротивление напряжению сдвига и будет деформироваться, даже если напряжение ниже предела пластической текучести.
Чтобы уменьшить усталость медных проводов и экранов и тем самым исключить обрыв провода, радиус изгиба кабеля должен быть как можно большим, а диаметр кабеля — как можно меньшим.
Причины выхода из строя
Существует три основных причины выхода из строя любого кабеля, подверженного изгибу:
Деградация изоляции кабеля и жилы
Усталость проводника и экрана в зоне изгиба
Усталость проводника и экрана в точке подключения
Ухудшение изоляции кабеля и жилы.
Одной из причин выхода из строя кабельной оболочки и изоляции является постоянное истирание кабеля другими кабелями, шлангами и оборудованием для укладки кабелей, например, кабельными трассами.Металлическая или пластиковая стружка, растворители и смазочные материалы разрушают оболочку и изоляцию кабеля. Оболочки кабелей также уязвимы к перепадам температур и низкому атмосферному давлению (вакууму), которые могут ослабить или сделать материал оболочки хрупким.
В дополнение к этим факторам окружающей среды изоляция проводника также должна сопротивляться раздавливанию.
Проводники в типичном круглом кабеле могут подвергаться высоким силам сжатия, когда кабель зажимается или изгибается в кабельном канале вместе с другими кабелями или шлангами.
Когда оболочка кабеля выходит из строя, обнажается внутренняя часть кабеля. Если присутствует жидкость, она проникает в кабель и в конечном итоге вызывает короткое замыкание между проводниками. Абразивные частицы разрушают изоляцию проводника и приводят к выходу из строя. Если кабель имеет общий экран, он становится открытым для заземления.
Усталость проводника и экрана в зоне изгиба
Наиболее распространенный тип отказа гибкого кабеля — это возможный перелом экрана и / или проводника в области гибкости.Если сначала выходит из строя экран, проводники продолжают функционировать, но кабель чувствителен к помехам и излучению EMI / RFI. Это создает ошибки и ложные сигналы, источник которых очень трудно определить.
Чтобы понять механизм разрушения проводника и экрана, мы должны рассмотреть основные концепции анализа напряжений. Сопротивление твердого тела изгибу зависит от материала, формы, площади поперечного сечения и радиуса кривизны изгиба. Математически это выражается напряжением в теле σ, определяемым как
.где:
M = изгибающий момент
c = Расстояние от нейтральной оси тела до любого волокна в поперечном сечении
| = Момент инерции поперечного сечения
σ = напряжение в волокне на расстоянии c
Для типичного применения гибкого кабеля геометрия изгиба фиксируется соображениями, включая ограничения механической конструкции и компоновку корпуса, поэтому разработчик должен работать в рамках этих ограничений и минимизировать напряжения проводника, которые сокращают срок службы при изгибе.
Наиболее важным фактором при определении усталостной прочности при изгибе является максимальное напряжение в любой части кабеля. Это максимальное напряжение, при условии, что радиус изгиба не опускается ниже минимального значения, R мин , определяется по формуле:
σ макс = | Ec макс |
где:
E = модуль
эластичности в фунтах на квадратный дюйм (17000000 для меди ETP)
C max = максимальное расстояние от нейтральной оси до любого волокна
R мин. = радиус изгиба
Экранированный плоский ленточный кабельявляется самонесущим и может использоваться в большинстве приложений, связанных с перекатыванием, скручиванием и тик-тактом.
Обратите внимание, что это соотношение сохраняется для любого поперечного сечения, потому что момент инерции | не появляется.
Напряжение можно минимизировать, уменьшив толщину или диаметр кабеля, C max , или увеличив радиус изгиба R min . Влияние напряжения также можно свести к минимуму, выбрав материалы проводника и экрана, которые имеют более высокий предел прочности на разрыв, чем медь.
Испытания на изгиб показывают, что сопротивление медных проводников и экранов возрастает по мере того, как металлы работают сильнее при изгибе.Чем тверже металл обрабатывается, тем он становится более хрупким. Более быстрые циклы оборудования приводят к более высоким температурам в меди. Малый радиус изгиба также приводит к более высоким температурам и более высокой степени усталости. Повышенные температуры могут вызвать размягчение изоляции, что, в свою очередь, изменяет физические свойства изоляции, снижая сопротивление истиранию, уменьшая сопротивление прорезанию и уменьшая прочность на разрыв. Все эти изменения могут вызвать преждевременный выход кабеля из строя.
Усталость проводника и экрана в точке окончания
Изгибающие напряжения и вибрация от движущихся кабелей вызывают поломку разъемов, обжатых и припаянных концов кабелей. Неподдерживаемые кабели преждевременно выходят из строя из-за усталости интерфейса разъема.
Кабели могут получить травмы плетью от быстро движущихся кареток, в результате чего кабель быстро меняет направление и ломается. Во всех приложениях, связанных с высокоскоростным изгибом, неподвижный кабель обеспечивает лучшее сопротивление изгибу и изгибу, чем гибкий кабель.
Конструкция кабеля предотвращает выход из строя
Чтобы повысить надежность кабелей в гибких приложениях, сосредоточьтесь на основных материалах и конструкции кабелей. Размер кабеля — самый важный фактор, который следует учитывать при увеличении срока службы при изгибе. Уменьшение диаметра кабеля приводит к экспоненциальному увеличению срока службы при изгибе, когда радиус изгиба остается постоянным.
Использование стандартных медных проводников и уменьшение размера и веса кабеля может увеличить срок службы (надежность) и снизить затраты.Начните с как можно более тонкой изоляции проводника с высокой диэлектрической прочностью и хорошими характеристиками сопротивления разрыву. Уменьшение толщины изоляции жилы уменьшает общий диаметр готового кабеля и делает его менее восприимчивым к нагрузкам, связанным с изгибом. Изоляция Gore MIL-ENE * на 50 процентов тоньше, чем аналогичный материал, и рассчитана на номинальное напряжение 300 В RMS при толщине стенки 0,004 дюйма.
Укладка кабелей и проводов имеют решающее значение для увеличения срока службы круглых кабелей при изгибе.Вы можете отрегулировать укладку кабеля, количество витков на дюйм проводов и укладку проводов, чтобы оптимизировать надежность кабеля для различных гибких приложений. Такая оптимизация не увеличивает стоимость кабеля, но при правильной реализации существенно влияет на надежность.
Экран кабеля часто выходит из строя первым, потому что он находится на наибольшем расстоянии от нейтральной оси кабеля и, следовательно, испытывает наибольшую нагрузку. Для решения этой проблемы требуются два элемента дизайна.
Во-первых, замените экран со стандартной оплеткой на экран с двойной оплеткой, оптимизированный для срока службы при изгибе и эффективности экранирования. Во-вторых, изолируйте экран от проводников и внешней оболочки, чтобы уменьшить трение, которое генерирует тепло и снижает срок службы при изгибе. Используйте материал с низким коэффициентом трения, как статического, так и динамического.
Gore расширенный PTFE ** имеет самый низкий коэффициент трения среди всех материалов кабеля. Он использовался для различных применений, от коаксиального диэлектрика до прочных внешних оболочек на гибких кабелях карданного подвеса.
Оболочка кабеля защищает экраны и проводники от окружающей среды. Если кабель закреплен и правильно заделан, оболочка также может увеличить прочность на растяжение и срок службы кабеля при изгибе.
Лучшие материалы оболочки — тонкие, с высокой прочностью на разрыв и устойчивостью к разрыву, гидравлической жидкости, смазочно-охлаждающей жидкости и растворителям. Полиуретан — отличный материал для оболочек кабелей. Он огнестойкий, устойчив к большинству промышленных жидкостей и обладает отличной стойкостью к истиранию.
Методы прокладки кабелей повышают производительность машины
ПрименениеFlex в высокоскоростных автоматизированных устройствах может привести к выходу из строя круглых кабелей высочайшего качества. По мере уменьшения времени цикла вес кабеля и системы управления кабелями становится ограничивающим фактором.
В таких приложениях ленточные силовые кабели дольше стандартных силовых кабелей. Срок службы ленточного кабеля в 100 раз больше, чем у круглого кабеля, а вес ленточного кабеля составляет одну четвертую веса круглого кабеля.Ленточный кабель уменьшает массу движущихся пучков кабелей, обеспечивая большее ускорение, меньшую вибрацию и колебания и меньший износ.
Ленточный кабель часто можно сгибать и перемещать без использования кабельной цепи. Ленточный кабель является самонесущим и с соответствующими зажимами и направляющими может использоваться в большинстве приложений, связанных с перекатыванием, скручиванием и тик-тактом. Он может включать в себя монтажные скобы, отформованные на куртке. Это обеспечивает значительную экономию трудозатрат и затрат на установку.
Заключение
Традиционные кабели, используемые в промышленном оборудовании, не предназначены для обеспечения надежности и производительности, необходимых для новых конструкций оборудования.Используя материалы, которые доказали свою надежность в соответствующих средах, таких как военные и автомобильные приложения, а также улучшая базовую конструкцию кабеля с низкой стоимостью, можно спроектировать надежные кабели, отвечающие требованиям оборудования для автоматизации производства.
использованная литература
1 Молл, Кеннет В. и Маккартер, Дэвид Р., В. Л. Гор и партнеры, Inc., Flex Life in Cables, Electronic Packaging and Production, июнь 1976 г., стр.29-30, 3435.
* Изоляция MIL-ENE доступна в W. L. Gore & Associates, Inc., Newark, DE
.** Расширенный ПТФЭ можно приобрести в W. L. Gore & Associates, Inc., Ньюарк, DE
.Cat6A Hi-Flex Защищенный 4-парный экранированный многожильный черный кабель 26AWG SFTP — куртка из полиуретана — (на фут)
Этот объемный кабель Cat6a состоит из 4 пар многожильных проводов 26AWG. Это универсальный кабель Hi-Flex, подходящий для жестких условий эксплуатации и цифровых аудио / видео приложений.
Характеристики:
- Объемный кабель Hi-Flex
- Идеально подходит для работы в суровых условиях и цифровых аудио / видео приложений
Физические характеристики | |
|---|---|
| Цвет | Черный |
| Количество пар | 4 пары |
| Калибр провода | 26AWG Многожильный |
| Материал проводника | многожильный луженый медный |
| Счетчик скручивания | 7/34 |
| Куртка, устойчивая к ультрафиолетовому излучению | Да |
| Куртка | Полиуретан |
| Общий диаметр кабеля | 0.239 дюймов (+/- 0,010) |
| Номинальный диаметр | 0,019 дюйма (проводник) 0,036 дюйма (изоляция) 0,072 дюйма (пары) 0,228 дюйма макс. (Оболочка) |
| Температурный режим | от -40 ° C до 75 ° C |
Электрические характеристики (на 100 м / 328 футов) | |
| Взаимная емкость | 13.5 пф / фут. на 1 МГц |
| Минимальная диэлектрическая стойкость | 1500 В RMS |
| Максимальное номинальное напряжение | 300 В |
| Макс.сопротивление постоянному току | 14,0 Ом / 1000 футов |
| Импеданс | 100 +/- 15 Ом от 1 до 100 МГц 100 +/- 20 Ом от 100 до 500 МГц |
| Возврат убытков | 1 ≤ f <10 МГц 20 + 5 log (f) дБ MIN 10 ≤ f <20 МГц 25 дБ MIN 20 ≤ f ≤ 500 МГц 25-8.6 log (f / 20) дБ МИН |
| PS NEXT NEXT PSACRF ACRF | 1 ≤ f <500 МГц 42,3 - 15 log (f / 100) мин. 1 ≤ f <500 МГц 44,3 - 15 log (f / 100) мин. 1 ≤ f <500 МГц 24,8 - 20 log (f / 100) мин 1 ≤ f <500 МГц 27,8 - 20 log (f / 100) мин |
| Вносимая потеря | 1 ≤ ƒ ≤ 500 МГц 1,5 [1,82 √ƒ + 0,0091 (ƒ) + 0,25 / √ƒ дБ МАКС. |
| Задержка | 1 ≤ ƒ ≤ 500 МГц 534 + 36 / √ƒ нс МАКС. |
| Задержка перекоса | 1 ≤ ƒ ≤ 500 МГц <45 нс |
| TCL | 1 ≤ ≤ 500 МГц 30-10 log (/ 100) дБ МИН. |
| ELTCTL | 1 ≤ ƒ ≤ 30 МГц 35-20 log (ƒ) дБ МИН. |
| PSANEXT Потеря (6 вокруг 1) | 1 ≤ ƒ ≤ 50 МГц 67 дБ МИН. 50 ≤ ƒ ≤ 500 МГц 62.5-15 log (ƒ / 100) дБ МИН |
| PSAFEXT (6 вокруг 1) | 1 ≤ ≤ 500 МГц 38,2 — 20 log (/ 100) дБ МИН. |
| Скорость распространения | 68% |
Окружающая среда | |
| RoHS | Да |
Информация производителя | |
| Номер детали Quabbin | 5919 |
Информация об упаковке | |
| Кол-во в упаковке | 1 |
| Вес продукта | 0.03 фунта |
