реальность или миф? / Инструменты / iXBT Live

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о медных многожильных проводах в силиконовой изоляции сечением 12AWG. В обзоре будет небольшое сравнение с российскими проводами, плюсы и минусы, поэтому кому интересно, милости прошу…



Характеристики:
  • — Тип – провод многожильный
  • — Цвет – на выбор (черный)
  • — Изоляция – холодо и термостойкий силикон
  • — Сечение – 12AWG
  • — Материал жилок – луженая медь
  • — Количество жилок и диаметр – 680 проволочек по 0,08мм
  • — Напряжение – до 600V
  • — Вес 1 метра — 48г
Назначение:



Назначение проводов самое разнообразное. Мне понадобились качественные многожильные провода для изготовления щупов, шунтирования силовых проводников в некоторых изделиях, подключения электронной нагрузки и нагрузочного стенда. В местных магазинах электротоваров ничего подобного не нашел, там присутствовали только распространенные марки проводов и кабелей для монтажа электроустановок, причем сечение гибких проводов зачастую не превышало 1,5мм2. Ехать за многожильными проводами в райцентр себе дороже, да и там сечение более 2,5мм2 найти проблематично. Можно, конечно, раздербанить силовые многопроволочные кабеля, но они дорогие, зачастую изоляция из пластика, да и проволочки в жилах толще, отчего он не такой мягкий (гибкий) и для щупов подходит не очень. Есть еще акустические провода, но нужно быть внимательным и не купить омедненный (алюминий покрытый медью) провод. В общем, кому где удобно, тот там и покупает.



Внешний вид:



Провод приехал в обычном почтовом пакетике. Посылка была отправлена Латвийской почтой, трек-номер отслеживался полностью. Внутри небольшая бобинка провода:

Я заказывал 2м и продавец резать его не стал, а еще и дополнительно отмотал 5 сантиметров, за что ему огромное спасибо. Напомню, что лот включает 1 метр провода сечением от 12AWG до 30AWG и 5 цветов на выбор. Я выбрал два черных сечением 12AWG:

Напомню, что аббревиатура AWG расшифровывается как американский калибр проводов и чем ниже цифра, тем сечение больше и, следовательно, меньше нагрев и потери напряжения, что особенно важно при высокой нагрузке. Примерное сечение многожильного провода сечением 12AWG в переводе на наши метрические величины составляет около 3,3мм2.

Сам провод добротный, увесистый, два метра с копейками весят почти 96г:

Есть небольшой запах, но через пару дней он улетучивается полностью. На срезе виден красноватый оттенок меди:

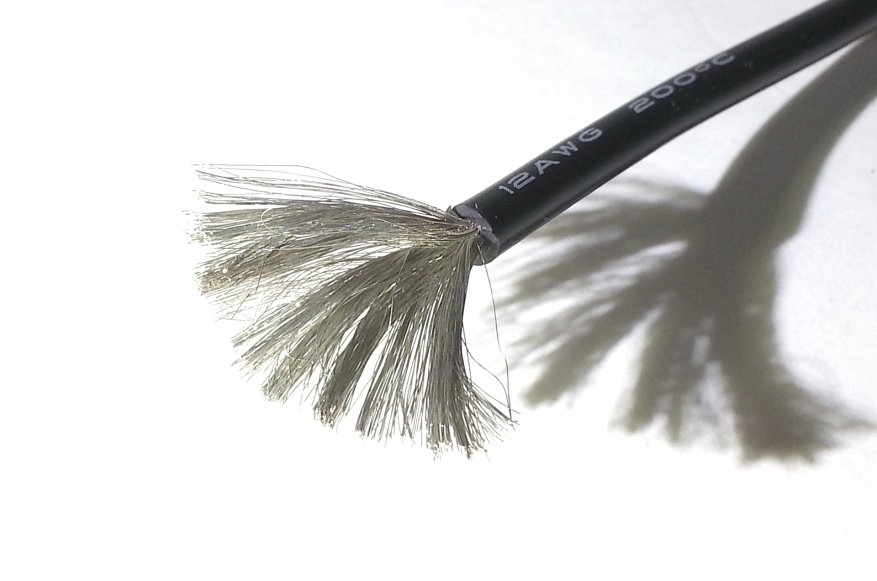

Данный провод сечением 12AWG включает в себя 680 проволочек диаметром по 0,08мм каждая:

Пересчитывать я, конечно же, не стал, но похоже, что так и есть:

Основное преимущество таких проводов заключается в наличии множества тонких медных проволочек, отчего провод получается мягким (гибким) и имеет минимальное сопротивление. Диаметр одной жилки точно 0,08мм:

Не каждый провод так сможет:

Как известно, общее сопротивление при параллельном подключении проводников всегда меньше самого минимального из них, поэтому на практике широко распространено так называемое шунтирование. Здесь примерно та же картина. Ну и дополнительно в качестве изоляции здесь применен силикон, который не дубеет на холоде и не плавится при высоких температурах:

По термостойкости все отлично – когда паял, изоляция не «сползала», как это обычно бывает с ПВХ-пластикатом, ну и ближе 5-7 сантиметров держать провод неприятно, обжигает. Это еще раз доказывает, что жилки медные и хорошо передают тепло.

Недостатков я не нашел, ну разве что провод не сертифицирован американской конторой Underwriters Laboratories Inc. и не прошел некоторые тесты. За сертификацию придется платить и стоимость провода несколько увеличится. Как говорится, «вам шашечки или ехать!?».



Тестирование:



Для интереса я решил взять несколько различных проводников одинаковой длины и посмотреть просадку напряжения на них при фиксированном токе. В закромах нашлись вот эти претенденты:

Марка проводов сверху-вниз, тесты будут в аналогичном порядке:

  • — сабж сечением 12AWG
  • — акустический провод из бескислородной меди сечением 2,5мм2
  • — провод ШВВП сечением 0,75мм2
  • — провод от компьютерного БП сечением 18AWG
  • — жила кабеля ВВГ сечением 4мм2 (ГОСТ)
  • — жила кабеля ВВГ сечением 2,5мм2 (ГОСТ)
  • — жила кабеля ВВГ сечением 2,5мм2 (ТУ), но реально там 2,1мм2
  • — жила алюминиевого кабеля сечением около 10мм2 (диаметр 3,5мм)

Многожильные более крупно:

В ходе экспериментов еще добавился советский проводочек МГТФ. Для создания одинаковых условий, обозреваемые проводники были приведены к одной длине, за исключением алюминия и залужены концы:

По фото выше можно заметить, как «поплыла» ПВХ-изоляция у ШВВП и ВВГ при пайке и чуть меньше у провода 18AWG. Сабж и акустик выдержали, ходя для лужения им требовалось больше времени, т.к. жилок много.

Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:

Для измерения тока будут использованы самодельный амперметр и мультиметр UNI-T UT61E. В качестве источника питания – БП Gophert CPS3010, выходное напряжение 10V.

Итак, первым идет обозреваемый провод сечением 12AWG:

При токе 9А в проводе просело 8mV. Провод практически не греется, потери минимальные.

Далее идет акустический провод сечением 2,5мм2:

Здесь уже просадка 18mV, а ведь сечение лишь немногим меньше предыдущего, 2,5 vs 3,3.

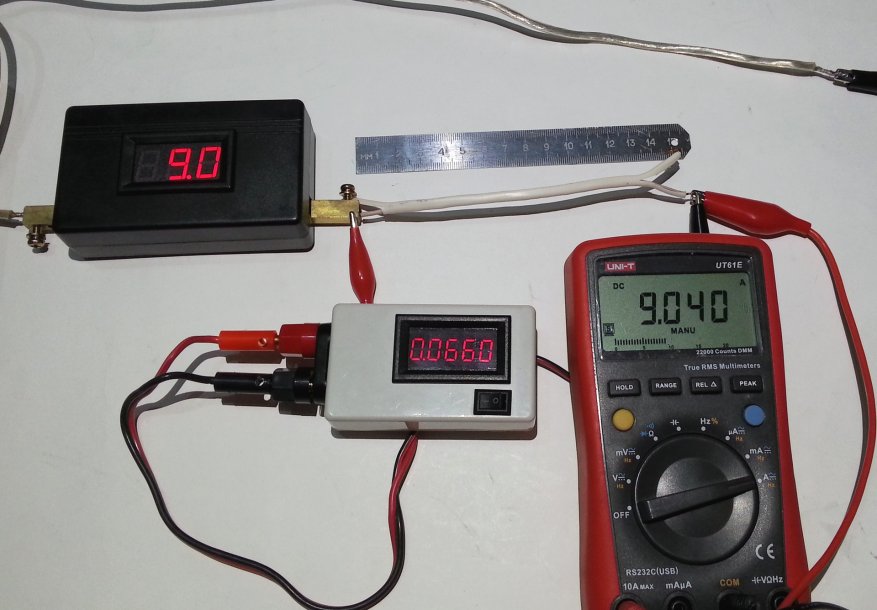

Следом идет многожильный ШВВП 0,75мм2 с просадкой 66mV:

Далее на очереди распространенный провод от блоков питания сечением 18AWG:

При среднем сечении 0,85мм2 (18AWG) он выглядит получше предыдущего.

Ну и для интереса посмотрим как обстоят дела с одножильными проводниками. Для начала жила из ГОСТовского кабеля ВВГ сечением 4мм2:

При том же токе просадка всего 13mV. ГОСТ’овский ВВГ 2,5мм2 показал уже 18mV:

ТУ’шный ВВГ 2,5мм2 оказался не хуже гостовского, но все же для ответственных цепей его лучше не приобретать:

МГТФ с термостойкой изоляцией из фторопласта явно не для таких токов:

Просадка 0,26V (262mV) и сильный нагрев.

Ну и напоследок алюминиевая жилка сечением около 10мм2:

Просадка всего 18mV, практически как у медного 2,5мм2, а ведь у алюминиевого сечение около 10мм2. К тому же последний нельзя часто гнуть. Вот почему отказались от алюминия…



Выводы:



Плюсы:

  • + качественный
  • + медный
  • + термостойкая изоляция
  • + жилки луженые

Минусы:

  • — не сертифицирован

Бонусы:

  • + продавец не режет провод, если брать несколько метров
  • + продавец делает небольшой запас по длине



Итого, перед нами хороший многожильный провод в холодо/термостойкой изоляции. Он мягкий (гибкий), хорошо подойдет для изготовления щупок или шунтирования силовых линий, где штатного провода недостаточно. Могу смело рекомендовать к покупке…



Я покупал здесь

Потом нашел более выгодный лот на 3м здесь

Лот 10м с сечением от 8AWG до 24AWG здесь

За остальные не ручаюсь…



Не проходите и мимо подборок:

Приспособления для радиолюбителя ЗДЕСЬ, остальные в профиле

Распродажа на Алиэкспресс ЗДЕСЬ, остальные в профиле

Подборка автотоваров ЗДЕСЬ, остальные в профиле

Многопроволочный гибкий кабель — чем лучше, обзор марок силовых, контрольных, экранированных многожильных марок

Многопроволочный гибкий кабель

Один из ключевых критериев классификации кабелей и проводов — по конструкции жилы, проводящей электроток. Жилы кабеля/провода бывают моножильными и многопроволочными.

  • У одножильных кабелей движение электронов происходит по монолитному электропроводнику, сечение которого прямо пропорционально расчетной силе тока.
  • У многожильных кабелей проводниками являются несколько или довольно много проволок, которые переплетены между собой.

Достоинства и недостатки каждой из этих разновидностей кабельных изделий приведены в таблице.


Моножильный кабель


Многопроволочный кабель


Плюсы


Минусы


Плюсы


Минусы


Низкая цена


Плохая гибкость


Повышенная эластичность


Высокая цена


Отличное качество работы в ВЧ сетях


Проявление скин-эффектов


Повышенная гибкость


Низкое качество при работе в ВЧ сетях


Простое монтирование





Минимум потерь электротока





Отличное коммутирование





Отличное коммутирование





Повышенная жесткость





Надежность





Многопроволочность применяется как в медных, так и алюминиевых кабелях. Медные многопроволочные кабели могут быть изготовлены сечением больше 16мм, а алюминиевые — больше 25мм2. В маркировке кабеля многопроволочность жилы отображается аббревиатурой «мк» или «мс», что означает, что в кабеле заложена многопроволочная жила круглой или секторной формы. Например, ВВГнг 3х25 (мк).

Моно- и многопроволочные кабели сконструированы с просчитанным запасом гибкости, который проявляется в показателе наименьшего радиуса изгибания кабеля во время его функционирования.

Госстандарт ГОСТ 22483-2012 классифицирует жилы-проводники по 6 классам (рис.1). Первый класс — это кабеля, которые не рекомендуется изгибать, скручивать, подвергать иным подобным воздействиям. Шестой класс — включает изделия с максимальной гибкостью, отличными характеристиками эластичности, что позволяет использовать их в сферах, требующих частых и массовых изгибаний кабелей. Стоит отметить, что алюминиевые жилы могут быть только 1 и 2-го класса гибкости, а у медных жил класс гибкости может с 1-го по 6-ой

Рис.1

Классы гибкости многопроволочных кабелей

Обзор марок многопроволочных гибких кабелей

Многопроволочный кабель ВВГнг

Многопроволочный кабель ВВГнг относится к большой группе гибких кабельных изделий с медными проводниками в изоляции из ПВХ-полимера. ВВГнг хорошо зарекомендовал себя при стационарном монтаже электропроводки в помещениях жилого и нежилого назначения с различными уровнями влажности и разных классов взрывоопасности. Многопроволочность дает ВВГнг достаточный запас гибкости, что позволяет монтировать марку даже на сложных электротрассах. Как правило, кабель ВВГнг выпускается с многопроволочными медными жилами при сечении больше 16 мм2 и соответствует 2 классу гибкости.

Контрольный многопроволочный кабель марки КГВВ — это марка со скрученными в сердечник жилами, которая применяется в силовых и управленческих электроцепях. Исполнения КГВВ с сечением до 10 мм2 имеют 4-5 класс гибкости, 16+ мм2 — 3-5 классы. Количество циклов изгибания для данного изделия не должно превышать 100.

Кабель резиновый многопроволочный КОГ

Кабель резиновый многопроволочный КОГ — кабельное изделие особой гибкости, с многожильным проводником 6-го класса с изоляционным слоем из резины. Его удобно использовать для электроподключения полу- и автоматических сварочных аппаратов, а также монтировать в помещениях с повышенной влажностью или на открытых площадках. Марка КОГ не разрушается при воздействии прямых лучей солнца. Для сечений 16-35 мм2 допускается 10 тыс. циклов на перегиб с радиусом 55 мм, 50-150 мм2 — 12 тыс. циклов.

Кабель силовой многопроволочный бронированный ВРБ — это медный кабель для земляных траншей. Его оболочки отлично справляются с агрессивными химическими веществами, которые могут содержаться в почве, а проводники будут работать даже после короткого замыкания электросети. Бронепокровы ВРБ выполнены из ленточной стали или оцинковки, поэтому кабеля этой марки не стоит растягивать. Кабельное изделие неплохо прокладывается на электротрассах с многочисленными поворотами, но его общий показатель гибкости невысок.

Многопроволочный гибкий кабель КГ — это кабельное изделие с медными проводниками в изоляции из резины. Универсальность КГ проявляется в его использовании как для присоединения подвижных установок (например, сварочных аппаратов), так и для стационарного монтажа. Класс гибкости электропроводников КГ — пятый, поэтому его легко прокладывать на трассах со сложной конфигурацией. Исполнения КГ-ХЛ и КГ-Т предназначены для холодного и тропического (влажного) типов климата.

Кабель многопроволочный экранированный КУПЭВ (или без экрана КУПВ) предназначены для транслирования управленческих сигналов небольшой мощности. В конструкции может быть 7-52 проводника 4-5 классов гибкости сечением 0,35-0,5 мм2. Допускается до 100 циклов изгибания электрожил кабеля, до 50 циклов — на скрутке по оси. Также существуют исполнения в бронепанцире, который представляет собой оплетку из проволоки, меднолуженой, нержавеющей или же оцинкованной (маркируются Пм, Пн, П).

Кабель силовой с меднымии многопроволочными жилами марки SiHF сконструирован для функционирования при высоких температурах. Его изоляционный слой изготовлен из безгалогенного силикона и не разрушается при нагреве до 220 оС, а также стоек к спиртам, кислотам, щелочам и маслам. Гибкость жил SiHF соответствует классу 5.

Многожильный гибкий медный кабель: устройство и область применения

Большое многообразие кабельной продукции озадачивает некоторую категорию потребителей, которые в электрике ничего не смыслят. Поэтому именно для них эта статья будет познавательной, где будет рассмотрен один вид электрического кабеля – это многожильный гибкий медный кабель.

Перед тем как перейти к разбору данного изделия, необходимо обозначить некоторую классификацию медных кабелей. В разделении присутствует всего лишь два основных вида – это медный кабель с монолитной жилой и так называемый многожильный, состоящий из большого количества тонких проводков, скрученных в одну единую жилу. Так, чем же оба варианта отличаются друг от друга?

  • Во-первых, многожильный медный провод имеет более высокий показатель гибкости и эластичности. Поэтому его чаще всего используют в соединительных контурах различного рода оборудования и станков. Хотя надо отметить, что в настоящее время электрики все чаще стали его использовать и для электрических разводок в квартирах и домах. С ним просто проще работать.
  • Во-вторых, есть проблемы в плане соединения многожильных кабелей. Если одножильный провод между собой можно соединить обычной скруткой с последующей изоляцией, то многожильный таким образом соединить, значить нарушить плотность соприкосновения концов кабеля. Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.
  • В-третьих, использовать многожильные провода в сетях, где присутствует высокочастотный ток не стоит, с этим лучше справляется одножильный вариант.
  • В-четвертых, так как одножильный медный кабель боится частых изгибов (да и вибрация снижает его качество), то его используют для проводки сети питающего контура под штукатурку, где он будет постоянно находиться в стационарном состоянии.
  • В-пятых, одножильный кабель является жестким, а иногда этот показатель требуется в различных силовых установках. Соответственно многожильный и относится к группе гибких проводов.

Отличие одножильного от многожильного

Медные провода в домашней разводке

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.

Пайка медных проводовПайка медных проводов

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать. Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.

Для информации! Жесткий новый медный провод может выдержать 80 изгибов, старый не более 15.

В промышленных установках

В электроустановках и сетях промышленного типа жесткий и гибкий кабель используются в строго назначенных местах. К примеру, одножильный кабель устанавливается в подстанциях, в контурах для подключения стационарного оборудования, во вспомогательных сетях. Гибкий чаще всего применяется для создания схем распределительных щитов, в шкафах КИП и А, в ящиках релейной защиты и так далее. хотя и здесь жесткий кабель может быть использован. Но вот уж точно, где он применен быть не может – это движущиеся части различных станков и специального оборудования. Самый простой пример – это электрический тельфер.

Пример расчета трехжильных медных проводов

Что касается всевозможных шкафов, то есть здесь и определенные жесткие требования. Если в них установлены микропроцессоры, то соединять их с другими приборами надо только многожильным медным проводом. Все дело в том, что микропроцессоры, а, точнее, их зажимы – элементы очень нежные. Так что жесткий провод может их привести в негодность.

И последнее в этом разделе. Жесткие кабели большого сечения имеют небольшой радиус скругления. И если на объекте есть необходимость провести монтаж электрической сети под углом, близким к прямому, то предпочтение лучше отдать гибкому многожильному. Кстати, медные кабели имеют семь классов гибкости. И чем выше класс, тем выше гибкость. Соответственно одножильный провод относится к первому классу. К тому же такая классификация полностью подтверждает ценовую линейку продукции. То есть, чем выше класс, тем выше цена.

Дополнительная информация

Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается. К какой же категории его отнести? В данном конкретном случае этот провод медный является жестким, но так как он небольшого сечения, то изгибается достаточно просто. Хотя количество его изгибов также ограничено.

Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины. Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.

Конструкция многожильного кабеляКонструкция многожильного кабеля

К примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.

  • Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
  • Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
  • Далее, изоляция обрабатывается тальком.
  • Последний слой – поясная изоляция из резины.

Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).

Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)

Заключение по теме

Итак, медный многожильный кабель – это гибкий провод, который прост в монтаже. В принципе, это его и отличает в основном от одножильного. Хотя, как уже было сказано выше, в высокочастотных сетях его не применяют. Но медный одножильный имеет свои достоинства, одно из которых – низкая цена по сравнению с гибким. Поэтому вопрос, какой выбрать, в данном случае не стоит, если дело касается домашней электрической разводки.

преимущества и недостатки, одно- и многожильный, изоляция

Содержание статьи:

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

  • высокая проводимость и теплостойкость;
  • относительно низкое сопротивление;
  • прочность одновременно с пластичностью и гибкостью;
  • устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

  • собственно, провода;
  • силовые кабели;
  • изделия для телефонных линий;
  • компьютерные;
  • провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Конструкция медного провода и кабеля

Конструкция провода ПВ3

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

  • токопроводящие жилы;
  • изоляцию с диэлектрическими свойствами;
  • экран для защиты жилы от электромагнитных помех;
  • внешнюю оболочку;
  • защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Параметры провода ПВС

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.


Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

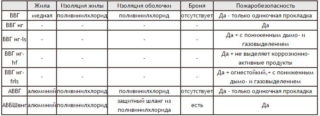

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

  • стационарная прокладка под землей;
  • подвижное подключение;
  • воздушные линии электропередач;
  • в сетях сигнализации и управления со слабыми токами;
  • монтаж бытовой электропроводки;
  • специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Чем отличается кабель от провода

как отличить провод от кабеляМногие рядовые потребители, которые не связаны с электричеством, до сих слабо представляют разницу между кабелем и проводом. Для них, и то и другое является одинаковой электропроводкой.

Даже в отдельных статьях эти материалы используются как синонимы. Внешне они очень похожи, но различия есть.

Можно выделить пять из них:

  • число проводниковкабель СПЭ
  • количество слоев изоляцииколичество слоев изоляции на кабеле
  • качество изоляции и условия ее применения
  • цифровая и буквенная маркировкацифровая и буквенная маркировка кабелей и проводов
  • срок эксплуатациисравнение срока эксплуатации проводов и кабелей

Рассмотрим подробнее в чем же они отличаются и в чем схожи?

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями: определения по гост кабель провод шнур

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).голые провода без изоляции А, АС, М

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).крепление провода СИП на деревянной опоре

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже. 111_SIP123

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • пластмассыкабель с пластмассовой изоляцией
  • резины или каучукакабель КГ из каучука
  • металла бронированный кабель
  • СПЭ – сшитого полиэтиленакабель СПЭ

Самыми современными марками считаются кабели из сшитого полиэтилена. 111_SPE

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

соединительный провод ПВСА если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

  • ПВС – Провод с изоляцией из Винила Соединительный
  • ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоскийкабель ШВВП
  • ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС. Их недостатки и преимущества.таблица сравнения кабеля ВВГ и провода ПВС какой лучше

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов. 111_gofra

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.что лучше провод или кабель как отличить

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре. 111

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции,  у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Многожильные или одножильные — что лучше

сравнение многожильных и одножильного провода какой лучшеПровода бывают:

  • многожильными-гибкими (один провод состоит из десятков тоненьких жил)

К примеру, провод ПВ-3.провода ПВ-3

Его часто используют при сборке вводных и распределительных электрощитков. 111-3xfaz

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.автомат и выключатель нагрузки в полукруглой формой клемм

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий! подключение СИП к автомату

  • моножильными-жесткими (провод монолитный)

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.таблица провода ПВ-1

Алюминиевые провода не относятся к гибким. Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.111_rozetki

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.почему многожильный провод хуже по сопротивлению

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.алюминиевая проводка в квартире и дома новые правила

В результате они, оказавшись под большей нагрузкой чем их «внутренние собратья», оплавятся в первую очередь. А вот для моножилы это не страшно — она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.разница между однопроволочными и многопроволочными жилами

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить — медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.111-50

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс — это одножильный кабель. Шестой класс — кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.классы гибкости кабелей и проводов

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей. 111_udlinit

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.качественное обжатие наконечника НШВИ пресс клещами kvt марки ctf

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.111_nastlampa

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный. прокладка кабеля СПЭ вручную по территории подстанции

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье: соединение меди с алюминием

Таблицы номинальных токов

Если вам нужно узнать сколько нагрузки можно пропустить через жилы разного сечения, в зависимости от условий прокладки, напряжения и материала жил, воспользуйтесь таблицами номинальных токов для кабелей и проводов:

КЛ (Cu) резиновая и ПВХ изоляцияКЛ (Al) резиновая и ПВХ изоляцияКЛ гибкие с резиновой и ПВХ изоляциейКЛ (Cu) с бумажной изоляцией в землеКЛ (Cu) с бумажной изоляцией в воздухеКЛ (Al) с бумажной изоляцией в землеКЛ (Al) с бумажной изоляцией в воздухе

Средний срок службы кабеля с двойной изоляцией — 30лет. Провода с одинарной — менее 15 лет.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Статьи по теме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
