Микро USB-разъемы. Виды USB-разъемов, их особенности

Технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.

Микро USB-разъем: что это такое?

замена микро usb

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

микро usb разъемы

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

провод микро usb

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

разъем микро usb распиновка

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

кабель микро usb

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

 разъем микро usb для планшета

Последствия неправильной замены разъема

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

  1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
  2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
  3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
  4. Планшет работает исправно, но иногда «напоминает», что вам следовало бы отнести его в мастерскую, а не паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Ремонтные микро-USB разъёмы для смартфонов/телефонов. Миниобзор

Эти микро-USB разъёмы оказались достаточно востребованы, так как у смартфонов и телефонов они иногда приходят в негодность. Заказал всевозможных видов (9 различных вариантов 9х3=27, всего 27 штук) и не пожалел.
Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся.
Двоюродный брат принёс смартфон на посмотреть. Говорит, что не заряжается. Оказалось, что сломано входное гнёздо, обломана пластмасска, как раз по плюсовому выводу.
СтОят сущие копейки. Заказал в августе. Недели через три получил. Кстати трек полноценный, отслеживался до самого дома.
Пакет стандартный китайский. Внутри «пупырка», перемотанная скотчем.

В ней пакетик с замком.

Внутри нарезки с различными вариантами микро-USB разъёмов: MC-003, MC-005, MC-006, MC-007, MC-008, MC-009, MC-011 MC-019 MC-021. Под каждый типоразмер своя форма блистера. Плохо, что не подписаны, через полиэтилен не все разъёмы можно разглядеть, придётся вскрывать, искать, а затем заклеивать скотчем, чтобы не перемешались.

А вот и виновник. Достаточно распространённый вариант смартфона.

С виду разъём вполне себе исправный. Обломанный кусочек увидел только при помощи лупы.

При подсоединении зарядного кабеля ламель опирается на пластмасску, за счёт чего и обеспечивается надёжный контакт. Но краешек её был обломан и надёжного контакта не получалось. Это моя версия увиденного.
Но сначала я этого не знал и начал с пропайки разъёма. Для этого смартфон пришлось разобрать.

Пропайка не помогла (естественно). После того, как обнаружил истинную причину, заказал всевозможные варианты на Алиэкспресс.
Разъём выпаял уже после того, как получил ремкомплкет.
По габаритам есть небольшое отличие. Ушки пришлось немного раздвигать.

В остальном никаких замечаний не имею.
Процесс выпайки оказался намного сложнее установки на место.


Но всё хорошо, что хорошо заканчивается. Вживился, как родной.

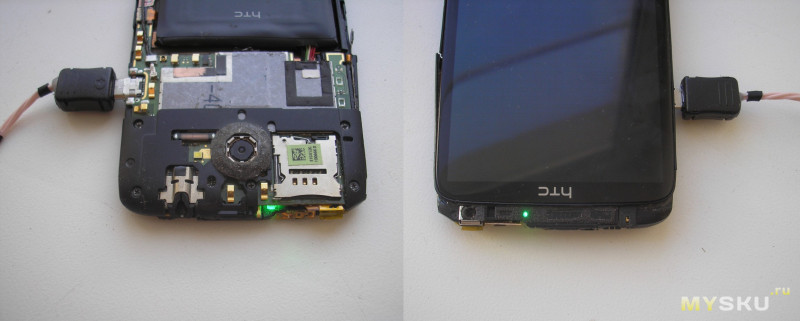

Процесс зарядки пошёл, телефон зарядился.

Теперь можно собирать в исходное.
Эта фотография со страницы продавца. Она неправдоподобная. Поясню. Не все фотографии соответствуют тому, что присылает. Имеются отличия.

Именно поэтому выкладываю правильные фото по типоразмерам от других продавцов. Я просмотрел на Алиэкспресс различные разъёмы из моей комплектации. Выкладываю всё, что нашёл.

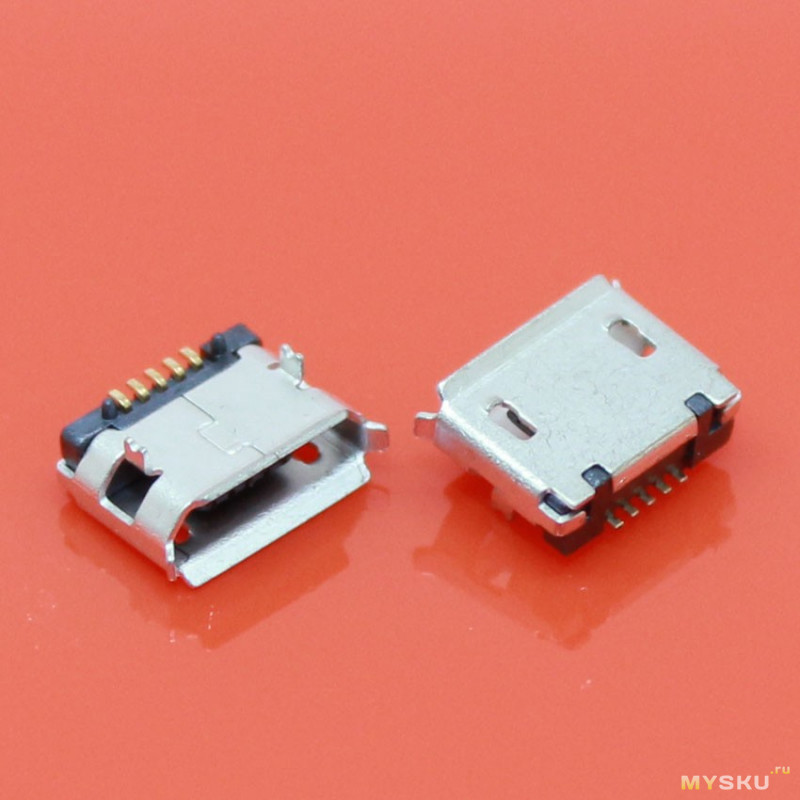

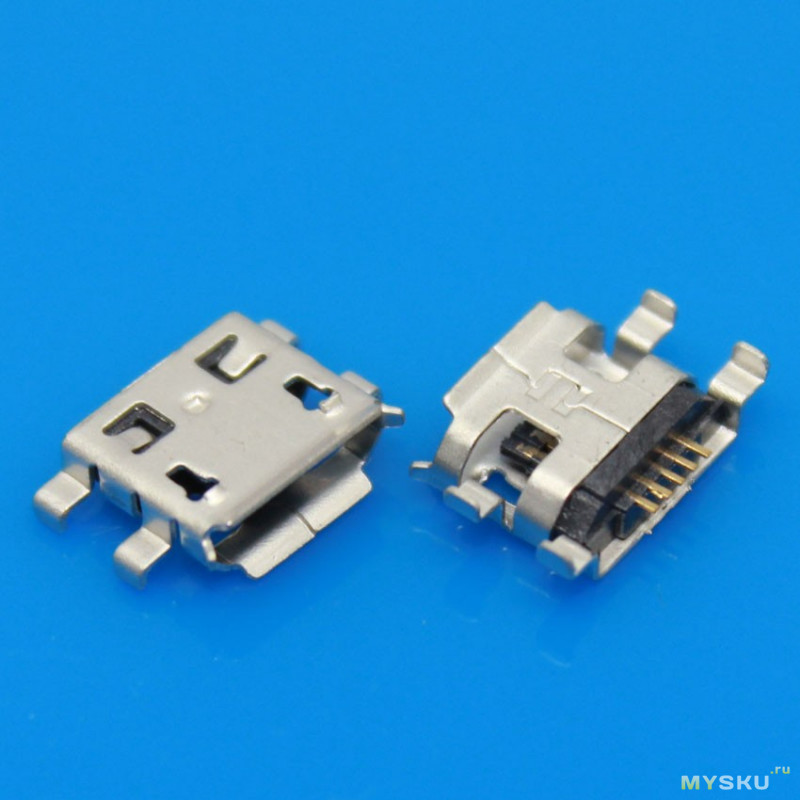

Принцип простой – один снимок (красивый) от китайских продавцов, второй следом – мой (того, что получил).

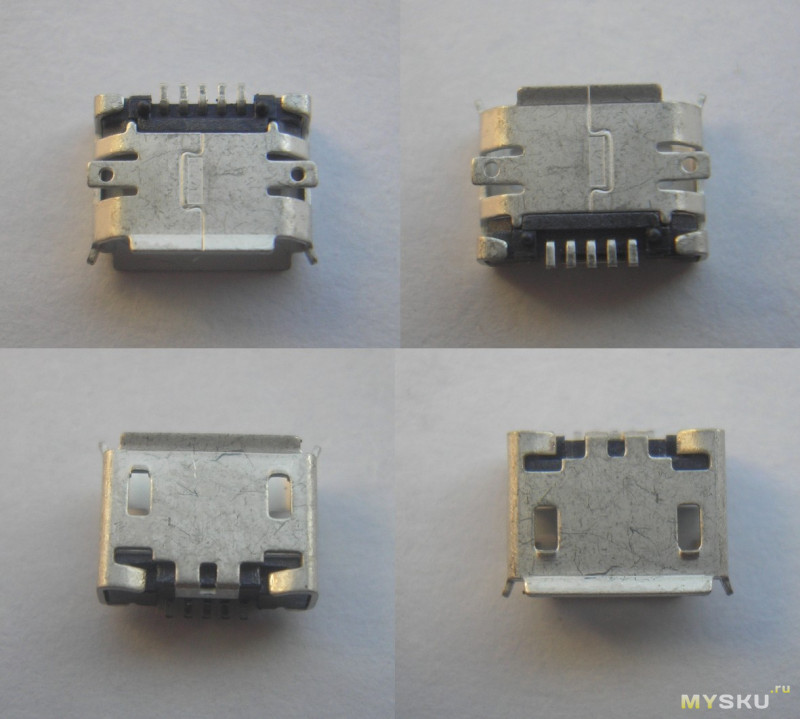

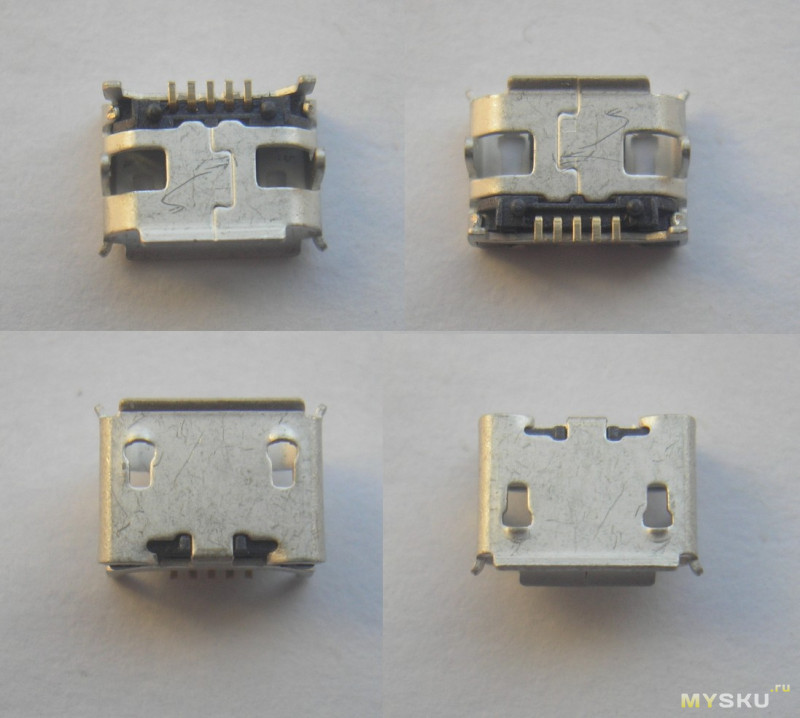

А теперь поподробнее.
MC-003. Применяется для OPPO X907 Nokia 5800 N71. Так написано на странице продавца. Я не проверял.


MC-005. Для каких моделей не написано, поэтому ориентируемся по внешнему виду.


MC-006. Для Blackberry 8520 Lenovo IdeaTab A2109 U018. Тоже не проверял.


MC-007. Для каких моделей не указано.

MC-008. Это тот разъём, которым я и воспользовался.

MC-009 для Lenovo A690 A698T S686 S680 S850 S880 S890 S720 P700.
Очень похож на МС008, но расстояние между лапками меньше.


MC-011.


MC-019.


И, наконец, MC-021 для Sony Ericsson X10 X8 E10 E15 E16 J108 W100.


В целом, покупкой доволен. Всегда пригодятся.
Наверняка найдутся такие, кто посоветует купить в местном радиомагазине.
Но мы лёгких путей не ищем:)
Вот в общем-то и всё.
Надеюсь, хоть кому-то помог.
Удачи!

60 разъемов microUSB (12 видов по 5 штук)

Приветствую! Давно хотел купить пачку microUSB разъемов просто чтобы было. Но так как видов их более чем много, с выбором я так и не определился. До тех пор пока не сдох разъем в моем смарте Geotel Note. Решил взять набор с одним нужным разъемом и одиннадцатью про запас. Подробности далее.

Итак, упаковка.

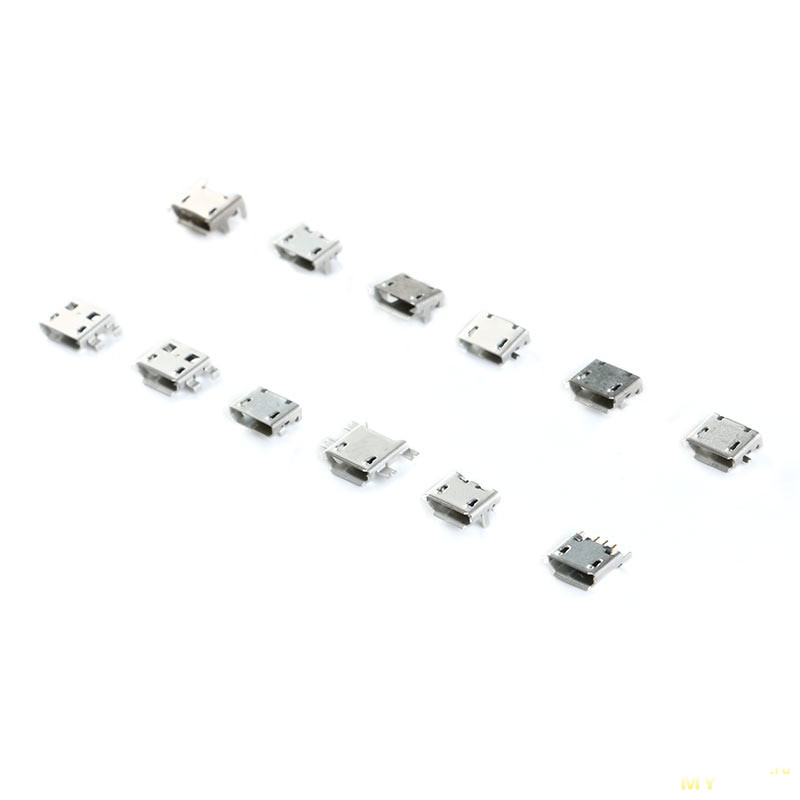

Зип-лок пакет. Внутри 12 обойм по пять разъемов.

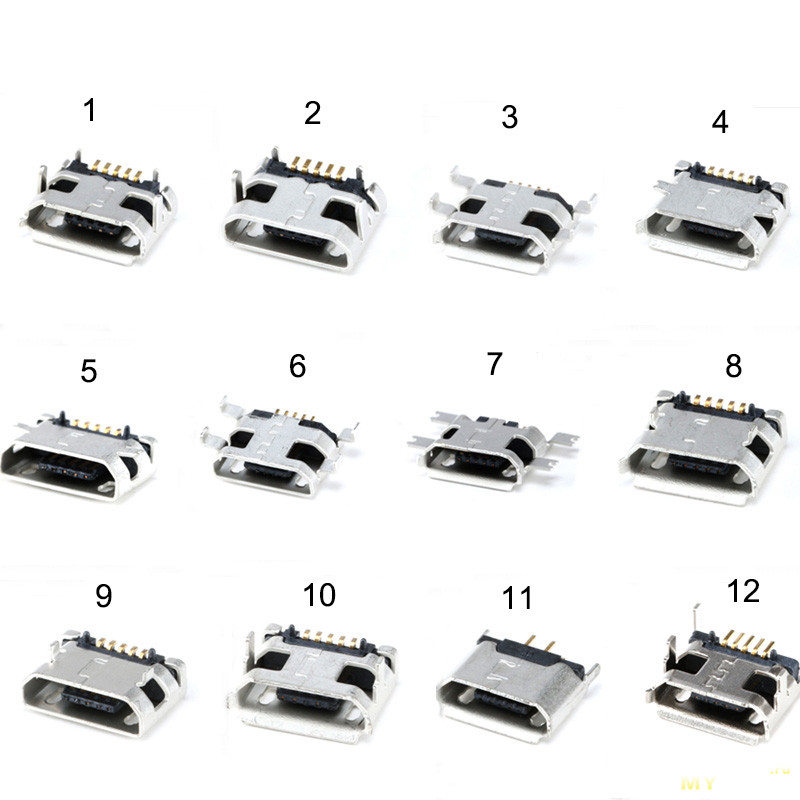

Фото со страницы продавца

Первый и второй номер похожи. Но у первого есть бортики, у второго нет. Мне нужен второй.

Заранее извиняюсь за качество фото. Зеркалка сдохла (то ли моторчик, то ли сам затвор — некогда разобрать), фотаю телефоном пока что.

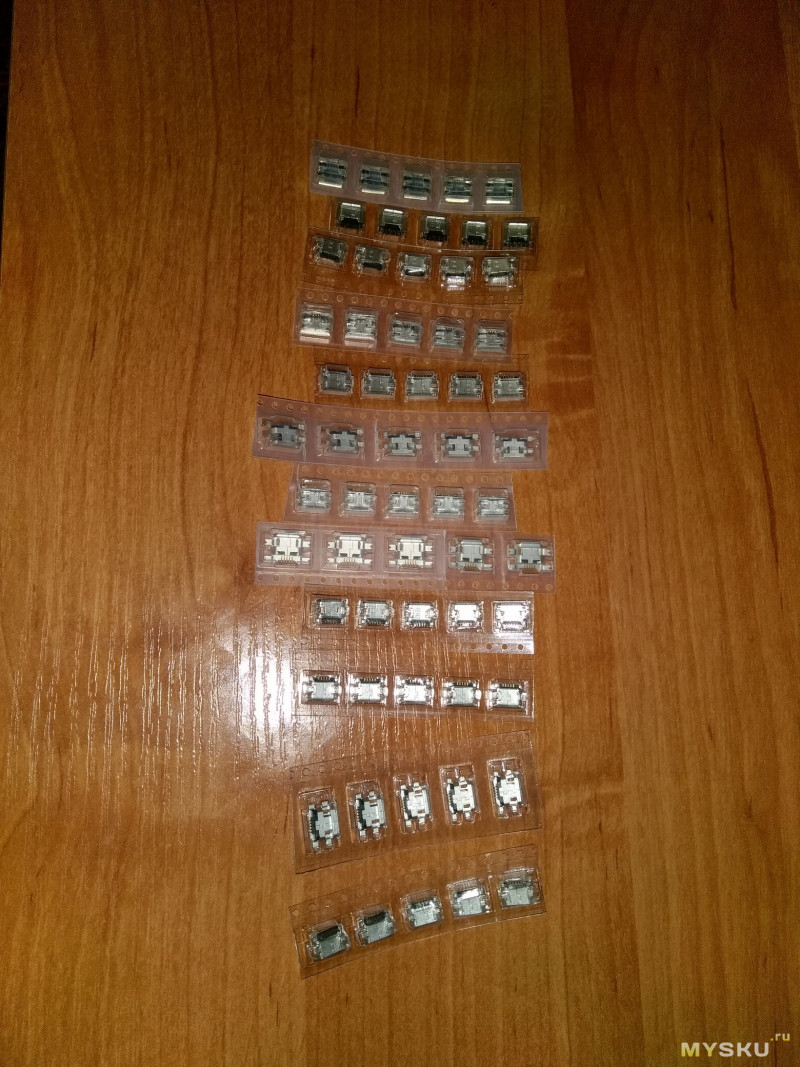

Разъемчики

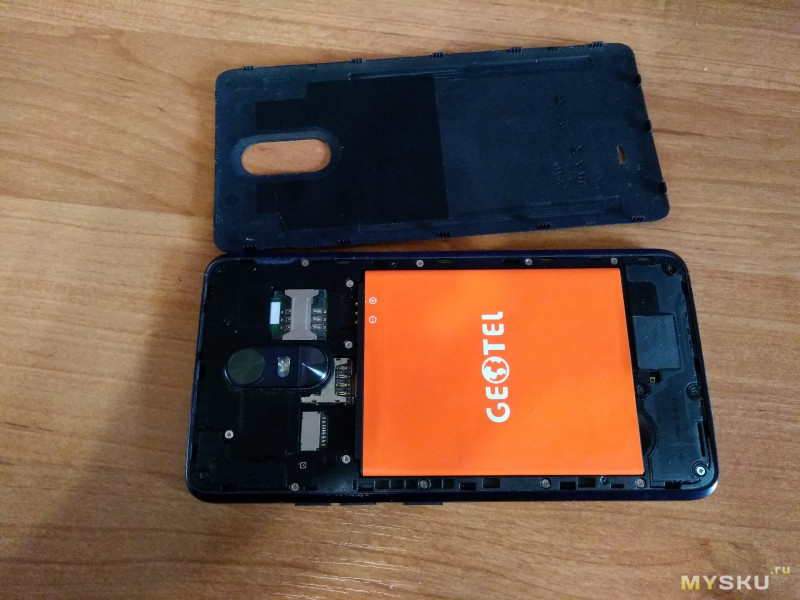

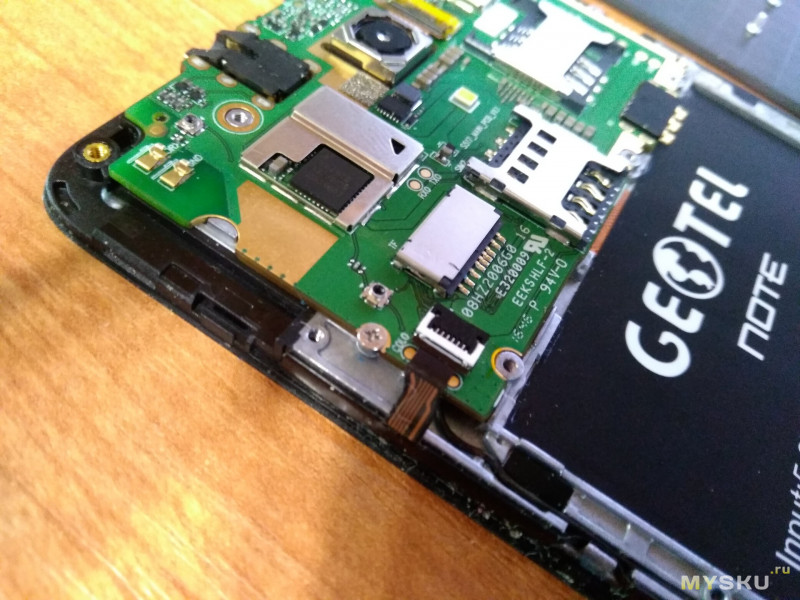

Дохлофон.

Проблема — отвалился плюсовой контакт. Причем прямо в разъеме ( может штекер хреново-жесткий или еще что)

Коврик сяоми пригодился. Реально удобная вещь, особенно если винтики разные.

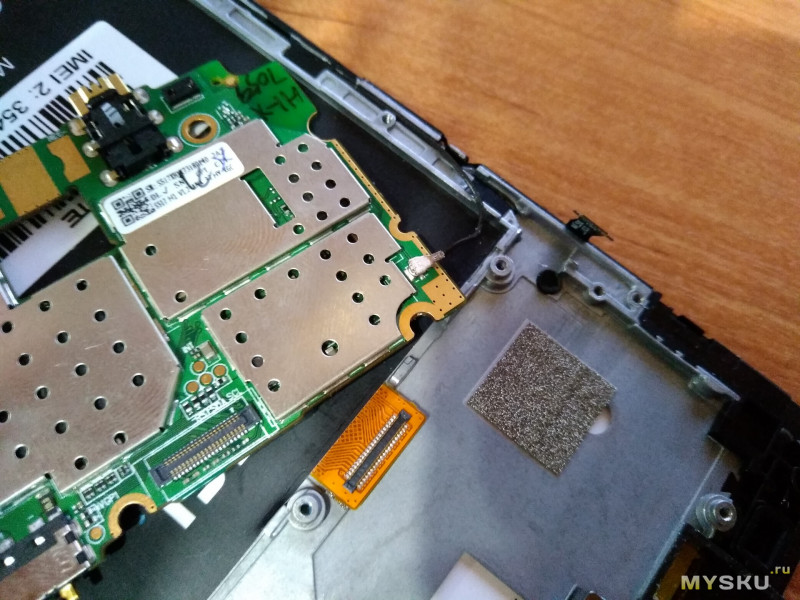

Откидываем шлейфы от основной платы

Камеру тоже придется откинуть

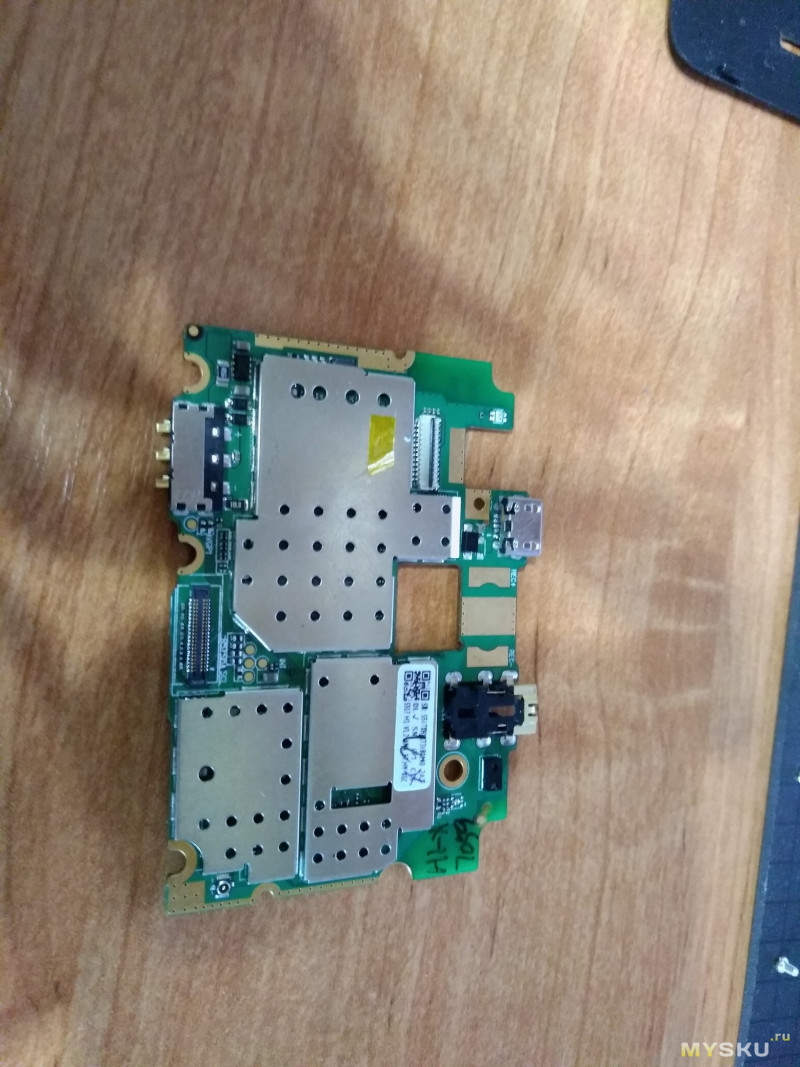

Освободили

Теперь нужно избавится от старого разъема

Зажал в третьеруки (иногда очень нужная вещь)

Обмазал разъем флюсом RMA 233 (а то что он зря лежит)

Погрел феном (300 градусов)

Теперь надо убрать грязь и старый припой

Желательно освободить от припоя отверстия для ножек корпуса разъема

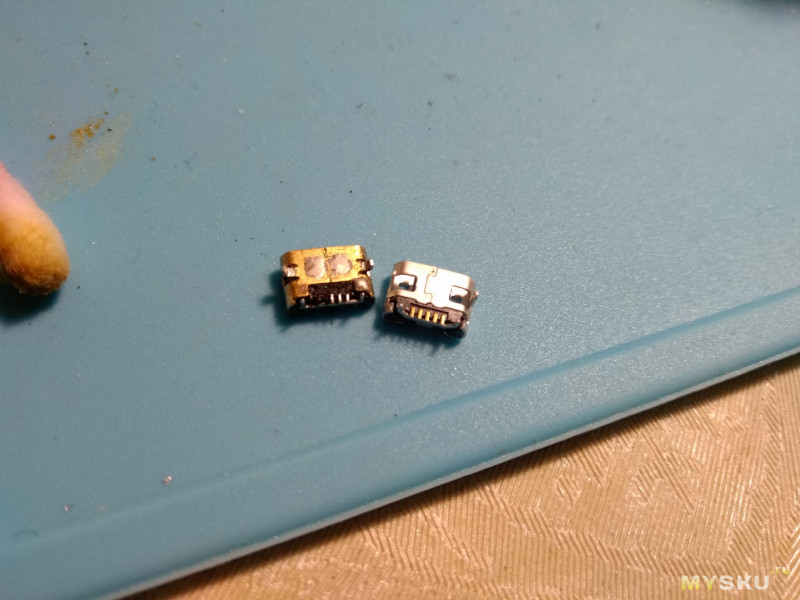

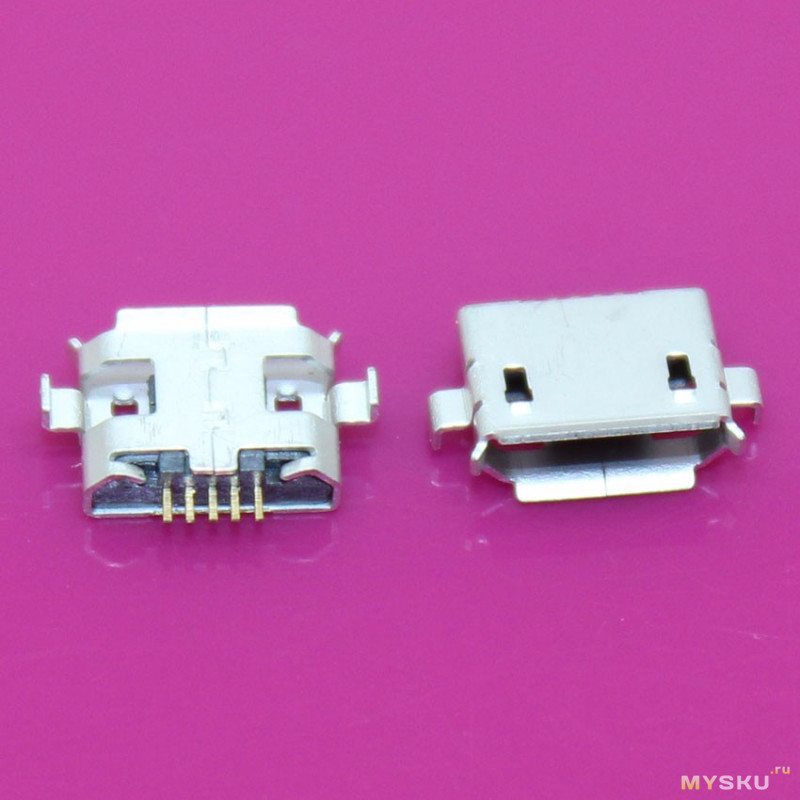

Новый разъем

Прикидываем

Мажем плату флюсом. Вылезло дофига, неудобный шприц.

Контакты разъема заранее залудил.

Паяю феном, слегка прижимая разъем пинцетом

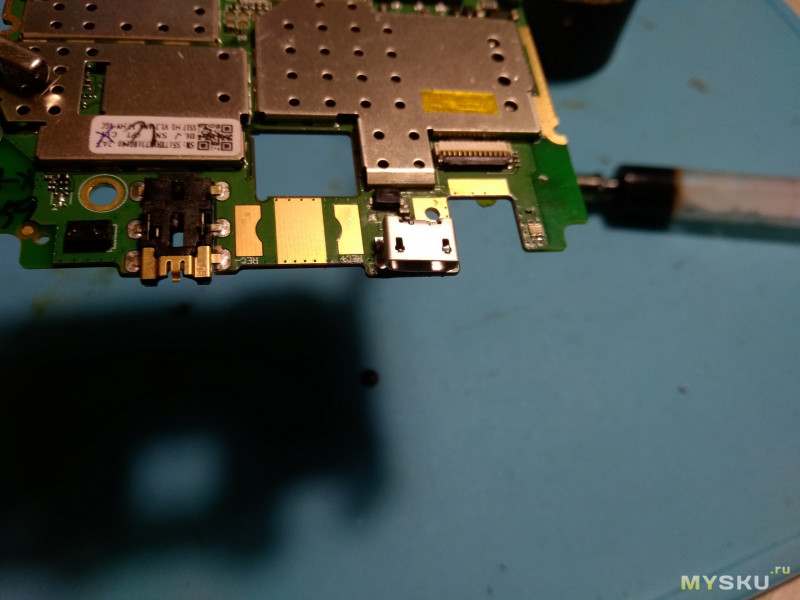

Разъем сел отлично

Протер спиртом и просушил.

Собираем, проверяем (на самом деле лучше сделать наоборот, просто я не фотал)))

Ну вот как-то так. Простой ремонт телефона менее чем за три бакса, плюс куча разъемов в запасе.

Обойтись кстати можно и без фена, раньше выпаивал парой паяльников с добавление своего припоя.

В общем нормальный комплект разъемов. Брать конечно имеет смысл если хоть какие-то из них совпадают с разъемами ваших девайсов.

Спасибо за внимание.

Что такое Micro USB?: Полезные советы, USB, Micro USB

Если вы не можете жить без сотового телефона или любого другого персонального цифрового помощника, то наверняка слышали про микро разъемы USB. Такой разъем делает эти устройства еще более удобными в использовании. USB, что означает Universal Serial Bus, является внешним кабелем, стандартом, который используют для подключения периферийных устройств, таких как например клавиатура, к компьютерам.



Через некоторое время, технология USB была усилена и сведена к меньшему размеру, известному нам как мини-USB. Микро спецификация USB в настоящее время повсеместно заменяется на мини разъемы USB во многих различных типах портативных устройств, включая сотовые телефоны и КПК. Стандартные устройства будут использовать Micro-B разъемы, в то время как USB OTG (On-The-Go) устройства будут использовать Micro-AB разъемы. Микро-A вилки, Micro-B пробки, и стандартные кабели также будут доступны.



Микро технологии USB были разработаны компаниями реализующими USB устройства, Inc (USB-IF), это независимая некоммерческая группа, которая работает для продвижения технологии USB. Nokia является одной из многих компаний, которые собираются использовать микро спецификацию USB в своих будущих продуктах.



По сравнению с мини-USB, микро USB дает много преимуществ. Наиболее очевидным преимуществом этой новой технологии является ее меньший размер. Как мобильные телефоны, так и карманные компьютеры становятся все тоньше и легче, потребители часто находят миниразъем USB слишком большим для рационального использования. Micro USB позволит производителям расширить границы для новых тенденций и перейти к более тонкому дизайну.



В дополнение к меньшему размеру, микро USB является более прочным, чем мини-разъем USB. Micro USB имеет нержавеющей стальной кожух, а если учесть более 10000 циклов вставки, а также фиксации механизма, который обеспечивает более высокую отдачу силы, не жертвуя легкостью в использовании в USB, что позволит ему прослужить нам намного дольше.
