Диаметр подрозетника: размеры, глубина, межосевое расстояние

Содержание:

  1. Для чего нужны подрозетники
  2. Разновидности и классификация
  3. Стандартные размеры подрозетников и инструмента
  4. Выбор диаметра при монтаже в бетонные и кирпичные стены
  5. Особенности монтажа с керамической плиткой
  6. Диаметр подрозетника при установке в гипсокартон
  7. Видео

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.


Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.


Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

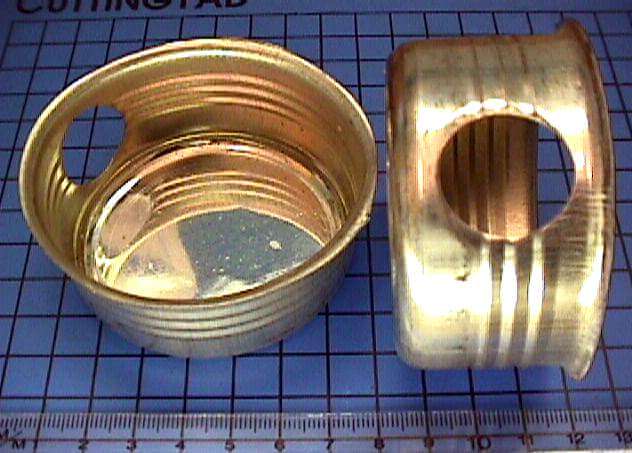

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

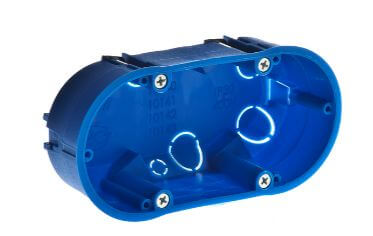

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.


Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

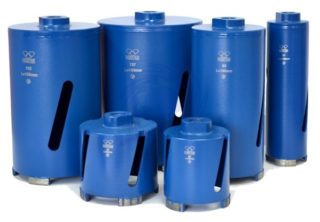

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.


Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

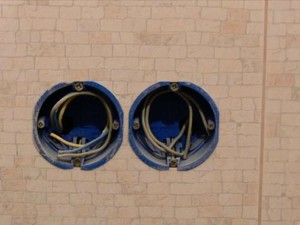

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

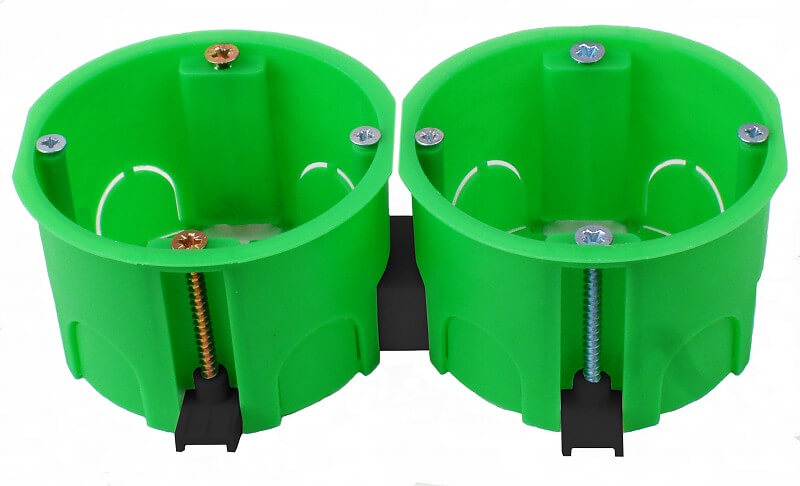

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.


Правильная установка подрозетников. Установка подрозетника в бетон и гипсокартон

Эта информация может пригодиться всем, кто когда-либо сталкивался или столкнется с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник, как его правильно устанавливать и сколько может стоить его установка. Также вы узнаете как вставить обратно выпавший подрозетник и что можно использовать вместо него.

Запомните три основных правила качественной установки:

Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.
Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.
Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.

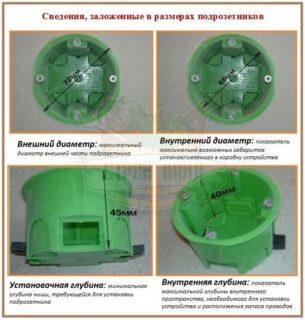

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Виды подрозетников

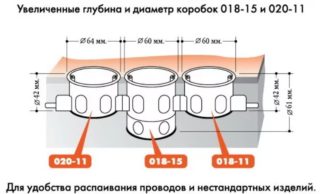

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Коммутация проводов в подрозетнике вместо распаечной коробки

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

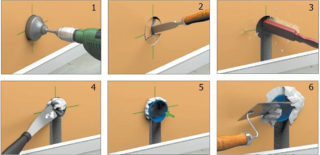

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении,  в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

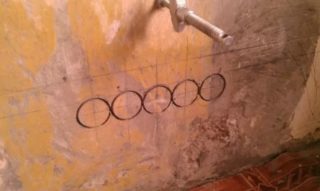

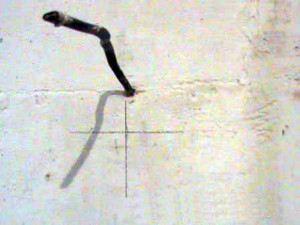

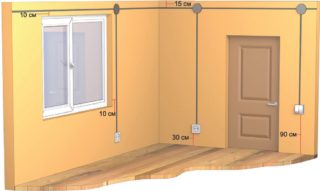

Будущие лунки  необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

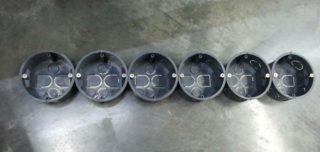

Самый простой способ сделать метки, — это приложить группу подрозетников к стене.

Штробление лунок

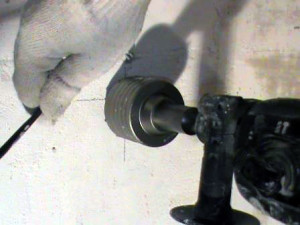

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

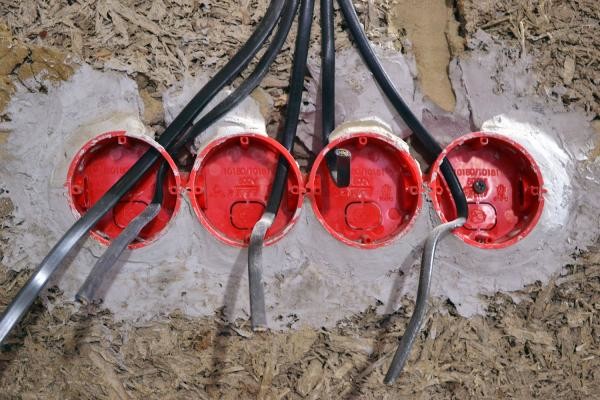

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

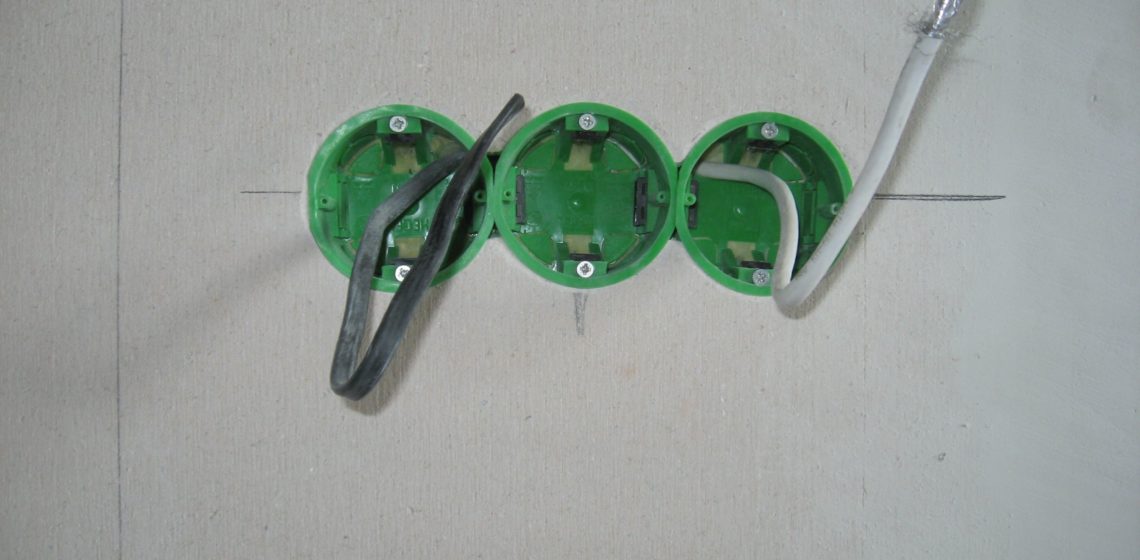

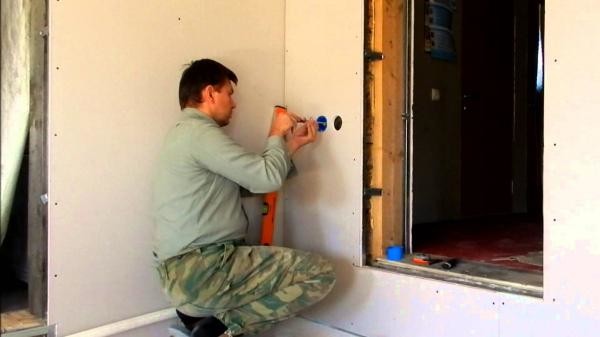

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

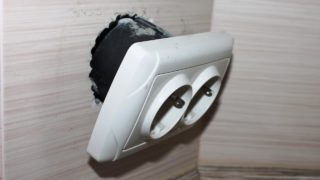

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

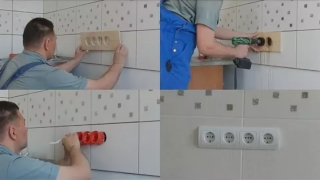

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Заключение

Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.

И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

Содержание статьи:

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

  • Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.

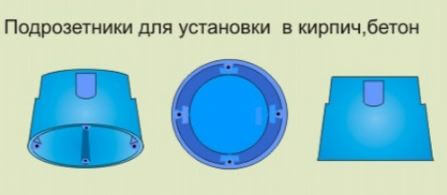

  • Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.

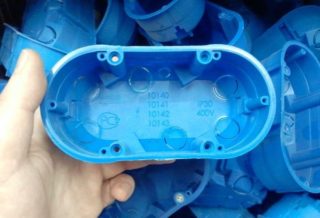

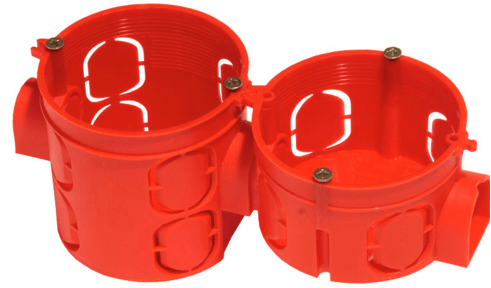

  • Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

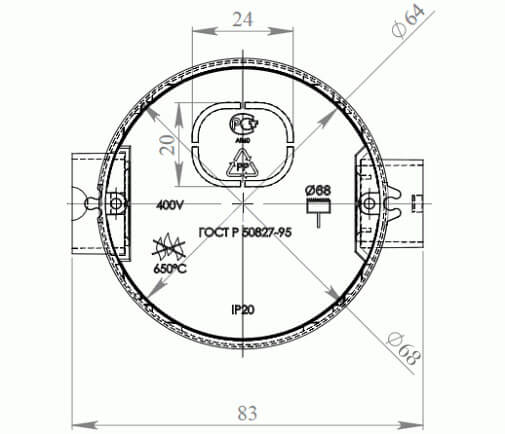

Стандартные параметры коробки

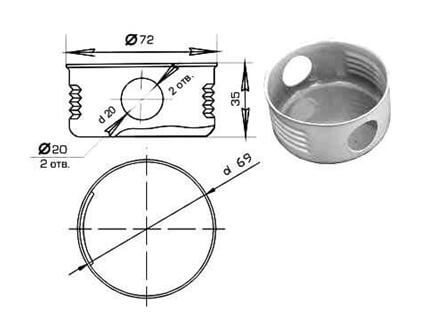

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

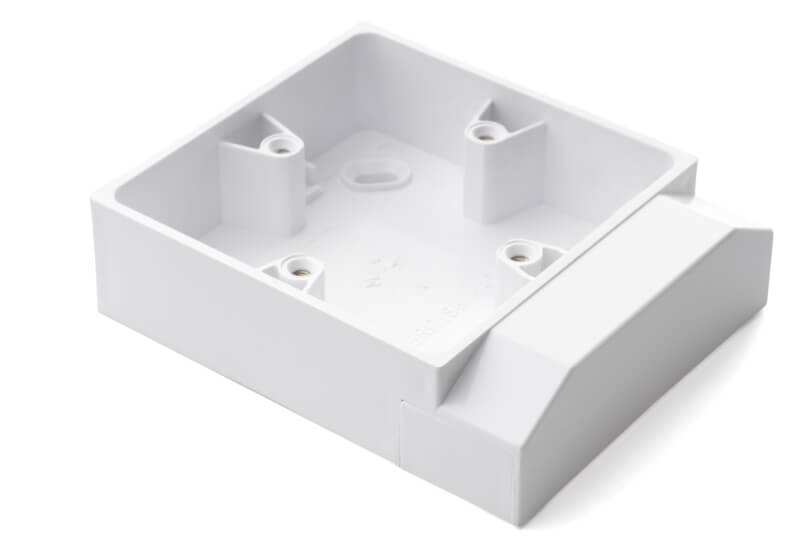

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

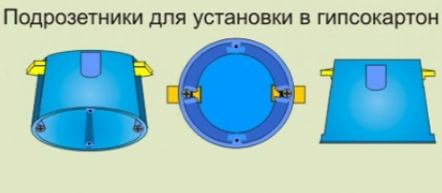

Монтаж подрозетника в гипсокартон

Монтаж подрозетника в гипсокартон

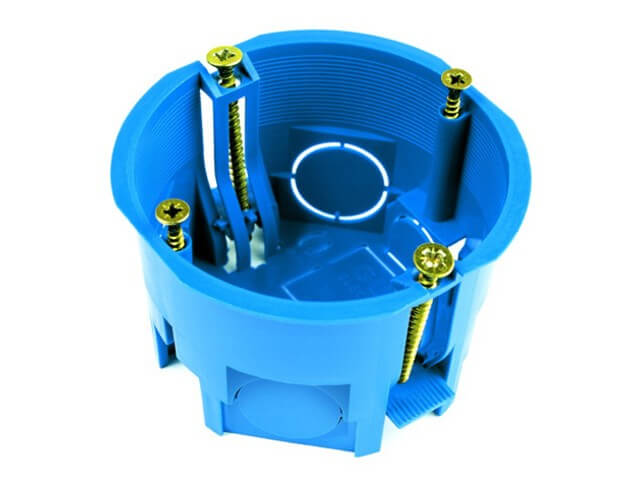

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

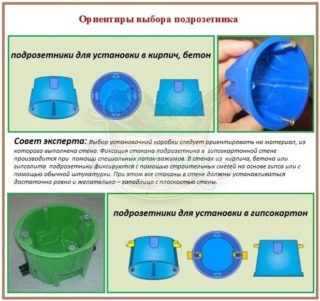

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

  • Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
  • Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
  • Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
  • Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
  • Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

  • Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
  • Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
  • Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
  • Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
  • Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

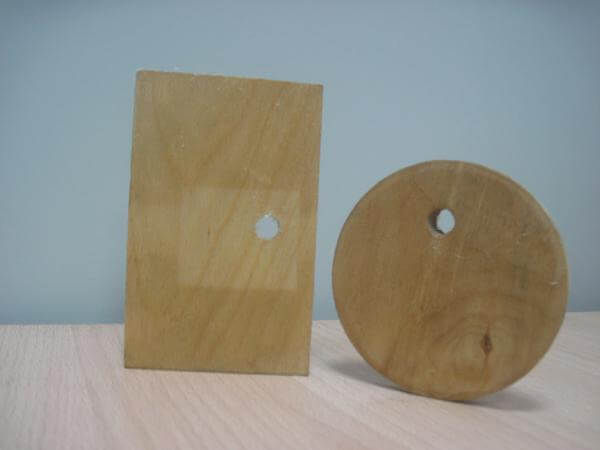

Как сделать шаблон для установки подрозетников своими руками

При монтаже современных розеток или выключателей внутренней установки их механизмы должны размещаться в специальной пластиковой коробочке — подрозетнике. На сегодняшний день практически вся электрическая фурнитура выполняется таким образом, что позволяет установить в один ряд несколько розеток или выключателей.

Согласитесь, что одной розетки на кухне уже не хватает, а розетками, установленными на разных концах стены не всегда удобно пользоваться. Поэтому зачастую электрика проектируется таким образом, чтобы в одном месте размещалось несколько точек для подключения бытовой техники. Это очень практично и функционально.

Некоторые мастера по незнанию выполняют сборку не под одну многопостовую рамку, а устанавливают рядом отдельно стоящие розетки. Такая конструкция не создает впечатления единого целого устройства, из-за этого такой монтаж не совсем красиво смотрится.

Профессионалы при монтаже блока розеток всегда используют декоративную рамку на два, три или четыре окна. Но порой бывает так, что на завершающем этапе монтажа розетки с трудом удается установить в коробки, из-за того что они накладываются друг на друга.

как сделать шаблон для установки подрозетников

Декоративная рамка в этом случае также не стает на свое место. Связано это с тем, что при установке подрозетников не соблюдалось расстояние между их центрами. В идеале расстояние между центрами подрозетников должно составлять 71 мм. А при установке большого числа коробок они начинают смещаться друг относительно друга или деформируются под действием шпаклевочной смеси.

Добрый день дорогие друзья! Я снова рад приветствовать вас на сайте «Электрик в доме». В этой статье поговорим об одной простой и, наряду с тем, полезной штуке для установки подрозетников в стены из кирпича, бетона и газоблоков. Те люди, которые профессионально занимаются электромонтажом, знают, как порой непросто ровно установить блок из пяти розеток.

При помощи несложного приспособления, о котором пойдет речь в данной статье, можно осуществлять установку подрозетников с точностью до миллиметра. Подобные штуки не вырабатываются промышленными предприятиями, поэтому мастера самостоятельно делают подходящие для них самоделки. Данное приспособление на сленге электриков называется шаблон для установки подрозетников. Также встречаются такие названия как кондуктор или макет, но все они выполняют одну и туже функцию.

Планка для установки подрозетников

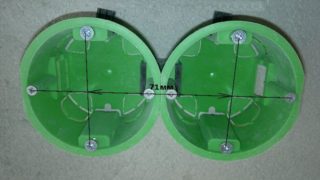

Большинство пластиковых коробок для монтажа розеток имеют размеры 68 мм в диаметре и глубину порядка 45 мм. Коробки у разных производителей могут немного отличаться между собой по размерам и характеристикам, но функционал у всех одинаковый — будучи собранными в блок, они обеспечивают межцентровое расстояние устанавливаемых механизмов в 71 миллиметр.

обозначение на коробке

Чтобы при монтаже коробки не плясали друг относительно друга их необходимо жестко зафиксировать между собой. Как коробки собираются в блок? Рассмотрим подрозетники фирмы Schneider Electric для внутренней установки. Если внимательно присмотреться на передней части имеются специальные защелки для стыковки нескольких коробок.

крепления для стыковки подрозетников

Состыковать коробки можно также при помощи специальных соединителей – заглушек.

туннели для кабеля

На первый взгляд, дело кажется простым – после сбора коробок в блок автоматически получаются требуемые межцентровые размеры. Зачем вообще необходим какой-то шаблон для установки подрозетников? Все итак отлично стыкуется.

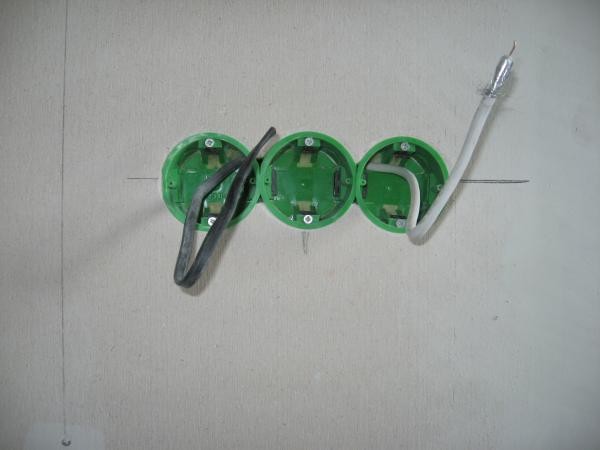

собран блок подрозетников

Однако следует учитывать, что для закрепления подрозетника следует заполнить раствором все пространство между стенками отверстия в стене и самим подрозетником. Поэтому закладка раствора в гнездо осуществляется с избытком. И когда коробку начинаешь вдавливать на место, раствор начнет выходить со всех щелей, заполняя пустоты, в результате чего получается очень прочное фиксирование подрозетника.

Но при вдавливании коробки необходимо приложить изрядное усилие, под действием которого пластиковый подрозетник может попросту лопнуть или изменить форму (стать овальным), а блок из нескольких коробок обязательно расплывется в разные стороны. На финальной стадии установки механизмов розеток и выключателей компенсировать все эти недочеты суппортами невозможно.

Более того коробки при установке должны быть четко установлены по уровню, чтобы торцы не выпирали и небыли утоплены, а находились заподлицо со стеной. При установке блока подрозетников голыми руками такое сделать можно, но на это тратится очень много времени и усилий.

Именно для решения таких задач я сделал себе такое приспособление, как шаблон для установки подрозетников которое позволяет экономить не только время, но и нервы.

Как сделать шаблон для установки подрозетников своими руками

Приступим непосредственно к изготовлению нашего устройства. Для этого я взял алюминиевый уголок размером 40х40 мм. Длина уголка зависит от количества устанавливаемых в блоке подрозетников, плюс необходимые отступы от каждого края для крепления уголка к стене (примерно 10 – 15 см с каждой стороны). Я решил сделать макет для пяти подрозетников поэтому взял уголок длиной 60 см.

алюминиевый уголок 60 см

Да кстати совсем не обязательно делать шаблон из уголка и тем более из алюминиевого. Можно взять любой жесткий материал произвольной формы, у кого что есть, например трубопрофиль. Удобство шаблона из алюминия в его легкости. Кстати возникали идеи сделать макет из дин-рейки, там и отверстия сверлить не нужно.

Теперь по центру ребра, где будут крепиться коробки необходимо разметить линию. С обеих сторон уголка с помощью рулетки находим центр и отмечаем карандашом линию.

макет для подрозетников

По намеченной линии будем сверлить отверстия для крепления подрозетников с помощью саморезов. Наш шаблон для установки подрозетников практически готов. Приступаем к высверливанию отверстий. Для этого нам в помощь шуруповерт и сверло по металлу размером 3 мм.

сверлим первое отверстие

Отступаем от края уголка 12 см и сверлим первое отверстие. Чтобы сверло не соскальзывало с намеченного места сверления, рекомендую его накернить.

Затем замеряем расстояние между центрами саморезов подрозетника и переносим его на наш шаблон. У меня получилось 60 мм. Это будет точка для высверливания второго отверстия. Аналогичным образом высверливаем отверстия для всех подрозетников в блоке.

замеряем расстояние между саморезами

высверлено два отверстия

Примеряем коробку на планке

примеряем подрозетник на планке

замеряем две коробки

По краям уголка отступаем по 5 см и высверливаем еще два отверстия. При монтаже это поможет прижать к стене всю конструкцию.

Теперь закрепим на готовом макете все подрозетники, получается ровная конструкция, которую удастся вставить в стену без перекосов и изгибов.

шаблон для установки подрозетников

планка для установки подрозетников

макет для подрозетников собран

Давайте посмотрим, какое расстояние у нас получилось между центрами коробок относительно высверленных отверстий:

расстояние между центрами коробок

Для установки блока подрозетников с помощью шаблона накидываем в отверстие в стене немного раствора, просовываем провода в подрозетники и крепим шаблон к стене. Предварительно нужно пробурить в стене отверстия. Уголок к стене фиксируем дюбелями.

установка подрозетников шаблоном

Удобство такой конструкции в том, что все коробки устанавливаются с точным расстоянием друг относительно друга, и нет необходимости постоянно выверять и поправлять каждую коробку до полного высыхания раствора. Также исключается деформация коробок, и все они выставляются заподлицо со стеной.

Можно по краям сделать заточки, чтобы удобно было выставлять шаблон по горизонтали.

Надеюсь, дорогие друзья статья была для вас интересной, и данное устройство поможет вам облегчить и ускорить монтаж. У кого какие мнения? Может уже кто-то пользуется данной конструкцией или есть мнения как ее улучшить. Давайте делиться опытом.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Диаметр подрозетника, его размеры и особенности установки

размеры подрозетников

Такое понятие как диаметр подрозетника не совсем правильное, когда речь идет именно про монтаж. Если размеры розетки и подрозетника подходят друг к другу, то высчитывать надо диаметр отверстия, которое необходимо высверлить в стене. Здесь уже надо смотреть на ее материал (к примеру, есть много нюансов при монтажу на керамическую плитку), какое будет установлено количество розеток и насколько близко они будут располагаться друг к другу.

Что надо знать про монтаж подрозетника для выбора диаметра отверстия

Установка с некоторыми нюансами может производиться в стены из любых материалов. Основные отличия есть между сверлением отверстий в бетоне, кирпичах, гипсокартоне и дереве, а монтаж в стенах из других материалов будет проводиться по аналогии с перечисленными.

Существенная разница есть между установкой одной единственной розетки и их блоком, состоящих из двух и более точек подключения. Во втором случае кроме расположения надо рассчитывать расстояние между центрами подрозетников, впрочем, это несложно, так как оно будет равно расстоянию между центрами декоративных накладок крышек розеток.

Монтаж одиночного подрозетника

Вся разметка, что делается в этом случае, касается расположения самой розетки, а угол ее наклона регулируется уже при установке внутренней части.

коронка для подрозетников по бетону

Значительно облегчает работу наличие нужных инструментов, таких как хорошая дрель и коронка для подрозетников, с помощью которой сделать отверстие в стене становится делом двух-трех минут. Если коронка дрели под розетку в бетоне не входит в имеющийся набор инструментов, то подойдет сверло с победитовым наконечником.

разметка для блока розеток

Диаметр самого подрозетника выбирается с таким расчетом, чтобы в него свободно (но без особого просвета) заходила внутренняя часть розетки. Это совсем не сложно – размеры подавляющего большинства устройств делается по единому стандарту, а редкие исключения скорее всего будет видно невооруженным глазом. Что касается диаметра самих отверстий для подрозетников, то их размеры зависят от материала стены, в которой их будут вырезать.

разметка для подрозетника

Делая разметку центральные линии можно и нужно расчерчивать немного дальше, чем необходимый диаметр окружности, по которой будет подбираться коронка. Если вдруг сверло соскочит с центра, то это будет заметно и впоследствии можно будет выровнять сам подрозетник при замазывании его раствором. Лишние линии, даже если они не сотрутся, закроются декоративной крышкой розетки.

Бетон

Самое главное, что надо помнить – коронка по бетону подбирается такого диаметра, чтобы между подрозетником и стеной был зазор 0,5-1 см. Это нужно для того, чтобы туда можно было натолкать раствора, который после застывания будет надежно удерживать подрозетник в стене. Больше не рекомендуется, в таком случае есть вероятность, что раствор не зацепится как положено за стену и вся конструкция рано или поздно выпадет.

сверление подрозетников перфоратором в бетонной стене

Само сверление отверстий делается очень просто – в центре разметки сверлом делается небольшое углубление, чтобы там закрепить центральную ось коронки. Сверление начинается на небольших оборотах, чтобы коронка прорезала первоначальный канал.

сверлим бетонную стену коронкой

Обязательно следует учитывать эффект нагревания и расширения материалов от трения – чтобы этого избежать, при сверлении надо лить на коронку воду. Для этого можно пригласить помощника, либо сделать приспособление, надевающееся на саму дрель.

сверление отверстия для подрозетника в бетоне

Когда коронка углубится в стену на требуемую глубину, то остается вынуть ее, выбить вырезаемый кусок и подровнять само отверстие.

Если коронки для розеток нет, то можно использовать «дедовской» способ как сделать отверстие под розетку – по диаметру размеченной окружности насверлить углублений (как можно ближе друг к другу) а внутреннюю часть уже удалить зубилом или перфоратором.

сверление подрозетников без коронки

Эти два способа можно объединить, если коронка уже старая или бетон слишком твердый. Надо насверлить сверлом отверстий по периметру окружности, после чего уже будет применяться коронка под розетку.

В этом видео показан пример установки подрозетников в бетонную стену:

Кирпич

Методы высверливания здесь такие же, как и для бетонной поверхности и размеры отверстия подбираются по тому же принципу – оно делается несколько большим по ширине, чтобы можно было натолкать туда раствора. Различие в том, что по другому высчитывается глубина подрозетника, ведь по кирпичу должна делаться дополнительная отделка – в основном штукатурка, а корпус подрозетника должен быть заподлицо к стене.

сверление кирпичной стены

Самый простой метод, позволяющий решить этот вопрос, это прокладка провода в стене, еще до ее оштукатуривания. Когда ложится штукатурка, то конец провода выводится наружу, а когда раствор застынет, то выполняется монтаж подрозетника. Отверстие под него сверлится чуть ниже провода и очень осторожно, чтобы его не зацепить. Потом зубилом или перфоратором пробивается канавка к проводке и можно устанавливать подрозетник.

Керамическая плитка

сверление подрозетника в плитке по шаблону

Кроме того, что надо решить как сделать отверстие в плитке под розетку, здесь есть такая же сложность, как и при монтаже подрозетника в оштукатуренную стену – он должен быть заподлицо к поверхности стены.

Более сложный вариант предполагает укладывать плитку в последнюю очередь, а установку подрозетника проводить с самого начала на основной стене. Здесь придется высчитать на сколько он должен из нее выступать – учитывается слой плиточного клея и толщина самой плитки. Недостаток такого способа – вероятность плохого крепления подрозетника, ведь раствор будет связывать его только с несущей стеной, а остальная часть будет закреплена не так жестко, как требуется.



сверление отверстия в плитке алмазной коронкой

Дополнительная сложность это необходимость точного расчета места, где должна быть вырезана дырка в самой плитке – несколько миллиметров несоответствия и подрозетник просто не встанет на свое место – придется пересверливать стену или резать другую плитку.

сверление подрозетника в плитке

Упрощенный вариант делается по тому же принципу, но несколько в другом порядке. В основной стене сверлится отверстие, в котором прячется провод (штробу самой проводки на входе в подрозетник при этом надо сделать по возможности глубже), а сама дырка закрывается. Это место запоминается (высота от пола и расстояние до стены) и дальше делаются работы по оштукатуриванию стены (если надо) и укладке плитки. Когда штукатурка и плиточный клей полностью застынут, то можно вырезать отверстие под подрозетник.

сверление плитки с помощью балеринкиОсновных способов как вырезать отверстие в плитке когда она уже наклеена на стену, два – это использование коронки с алмазным напылением (она вместе с плиткой прорежет и стену) или применение «балеринки» – инструмента, предназначенного именно для плитки. В первом случае методика такая же, как и для бетонной стены, а во втором на сверло надевается подобие циркуля, который будет процарапывать в плитке отверстие заданного диаметра – потом надо будет отдельно сверлить стену.

Самое главное здесь это вовремя остановиться, чтобы не испортить провод. Если есть уверенность в расчетах, то можно высверливать дырку сверху уже имеющейся, где спрятан провод. Также можно сделать отверстие для подрозетника в стороне, достать провод, в дырку, где он находился, натолкать раствора.

Подробнее о нюансах установки подрозетников в стену облицованную плиткой можно посмотреть в этом видео:

Гипсокартон

подрозетник с прижимными лапками для гипсокартона

Обычный подрозетник сюда не подойдет – для этого материала надо приобретать стаканы с прижимными лапками. Их отличительной особенностью является то что отверстия в гипсокартоне надо сверлить точно по размеру подрозетника – его не надо будет «сажать» на раствор. Фиксация происходит за счет окантовки, которая прижимается к гипсокартону снаружи, и крепежных лапок, что притягиваются к нему изнутри.

сверление гипсокартона для установки подрозетников

Единственным исключением в этой процедуре может быть случай, когда используется лист гипсокартона, из которого розетка может выломаться. В таком случае изнутри его надо усилить фанерой – лапки подрозетника упрутся в нее и усилие распределится по большей площади.

Подробная инструкция по установке подрозетников в гипсокартон в этом видео:

Монтаж двух и больше подрозетников

блок подрозетников

Все выполняется точно в таком же порядке, в зависимости от материала стены, на которой производится монтаж. Единственное различие в необходимости вычислять расстояние между устанавливаемыми подрозетниками, для чего есть три основных метода.

  • Проще всего использовать блок подрозетников. Это все те же пластиковые стаканы, но между ними есть перемычка – она делается там изначально и отрезается в магазине, если человеку нужно купить только один подрозетник. В этом случае уже все высчитано заранее и остается только перенести на стену размеры между центрами подрозетников.
  • Примерно так же можно делать с крышками от розеток. Они ведь будут устанавливаться вплотную друг к другу, поэтому надо просто выложить их на стол, измерить расстояние между центрами и перенести это на разметку.
  • Электромонтажники, которые постоянно занимаются установкой, чтобы не измерять каждый раз расстояние между розетками, делают трафареты. Для этого берется гладкая дощечка, по ее центру проводится горизонтальная линия, на которой размечается расстояние между центрами будущих розеток. Теперь осталось высверлить в рамке дырки, чтобы в них можно было вставить коронку. При сверлении стен главной задачей становится выставить рамку и высверлить центральные углубления на которые равняется коронка.
шаблон для установки подразетников

готовый шаблон для установки подрозетников

В этом видео рассмотрен рабочий способ установки подрозетников с помощью самодельных шаблонов:

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

  • Монтаж одиночного подрозетника
  • Монтаж нового подрозетника в старый
  • Установка блока подрозетников
  • Монтаж подрозетника на прочие поверхности
  • Расположение провода в подрозетнике
  • Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень;
  • Карандаш, кисточка/пульверизатор, маленький шпатель;
  • Зубило;
  • Молоток;
  • Дрель с круглой насадкой, имеющая диаметр 68 мм;
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Нужно помнить и о проводе, если встарой — он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить блок наших элементов, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояниемежду центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой,диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. Водиночном — они удаляются, чтоб занимать меньше пространства.

Монтаж подрозетника на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Данный подрозетник называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже подрозетника на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

Также важно при выборе подрозетника учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.


Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Монтаж подрозетника вполне возможен своими руками, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное — не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Какие бывают подрозетники?

22.08.2016 1 комменатрий 11 995 просмотров

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  • Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
  • Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
  • Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки. когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.
  • Конструктивные особенности

    Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

    Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

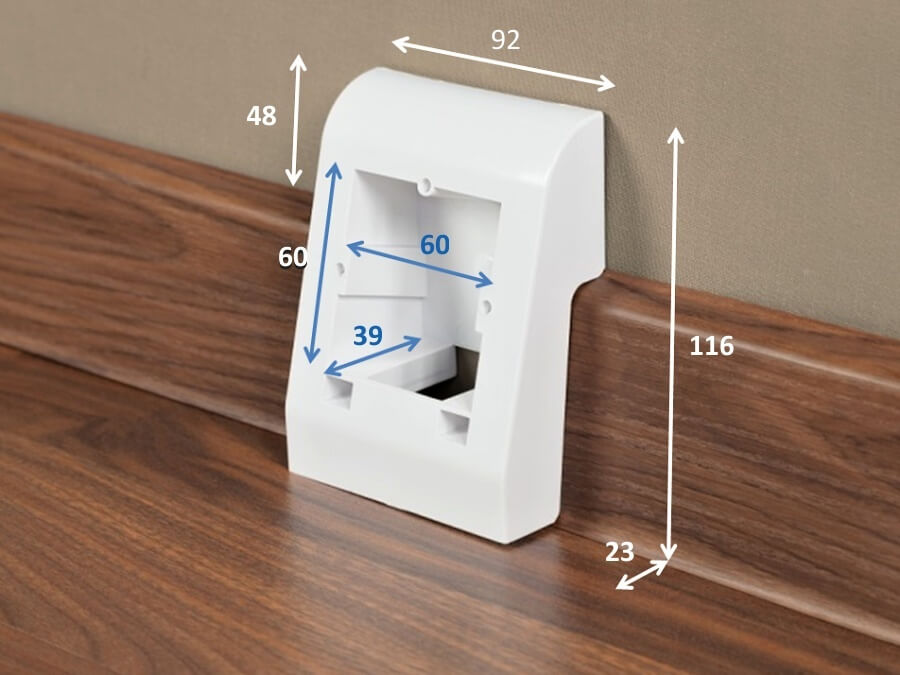

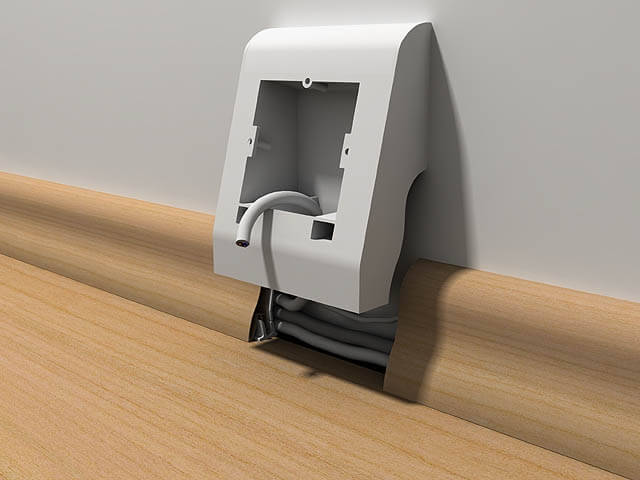

    Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

    По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

    Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

    Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

    Типовые размеры

    Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

    Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

    Напоследок рекомендуем просмотреть полезное видео по теме:

    Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

    Подрозетники по бетону – размеры и способ установки

    Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

    Размеры подрозетников

    В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

    • Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
    • Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
    • Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

    Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

    Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

    Монтаж подрозетников

    Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

    • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
    • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

    Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

    • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
    • Теперь надо посадочное гнездо смочить небольшим количеством воды.
    • Производится обмазка дна отверстия и его боковых стенок алебастром.
    • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
    • Удаляются излишки алебастра.
    • Монтаж розетки с подключением к питающим проводам.

    Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

    Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

    Кабель-каналы для электропроводки – виды, типы и размеры

  • Как правильно провести проводку в доме

  • Схема установки и подключения розетки для интернета

  • характеристики, установка, диаметр и глубина

    Содержание статьи:

    Выполнение электромонтажных работ на объекте не обходится без использования специальных элементов, именуемых подрозетники по бетону, гипсокартону, кирпичу. Установочную коробку подбирают по типу конструкции, глубине и диаметру.

    Разрешено ли проводить электрику без подрозетников

    Подрозетники для бетона

    Главное назначение установочной коробки — надежная фиксация в стене розетки и кабеля. Они могут расшатываться, если их просто вмуровать в бетонную смесь без подрозетника. Вилка любого электроприбора туго входит в гнезда точки питания. При ее обратном отключении приходится прикладывать усилие, попросту тянуть. Если в стене не будет подрозетника, со временем скрытая проводка просто вывалится из стены в руки пользователю. Это чревато опасными аварийными ситуациями.

    Особое значение имеет накладной (наружный) элемент при монтаже проводки по деревянным стенам. Здесь без установочной коробки не удастся зафиксировать точку питания.

    Определение подрозетника

    Технические требования к установке розеток и выключателей в квартире

    Установочная коробка является одним из основных элементов проводки на объекте. От правильности ее монтажа зависит итоговая надежность, крепость розетки, а также комфорт эксплуатации точки питания для пользователя.

    Главные технические требования к монтажу стакана:

    • рекомендованная высота монтажа установочной коробки от 30 до 90 см от пола;
    • от края дверных косяков и оконных проемов нужно отступать минимум 10 см;
    • трехфазные розетки под мощное оборудование на объектах пищевой промышленности ставят в нижней части стены в 20 см от пола;
    • от газопровода точки питания удаляют минимум на 40 см;
    • в помещениях с повышенным уровнем влажности розетки не ставят, их выносят за дверь либо максимально удаляют от ванны, душевой кабины, раковины.

    Перед проведением электромонтажных работ стоит обесточить объект.

    Виды и типы изделий

    Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.

    Материал

    Все электромонтажные элементы делятся на три вида:

    • Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
    • Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
    • Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.
    Пластиковый короб для бетона
    Металлический стакан
    Деревянные подрозетники

    Полимерные подрозетники имеют максимальное число вариаций по конструкции, цвету, размерам.

    Форма и конструкция

    Подрозетник по бетону овальной формы для двух точек

    По геометрической форме различают такие подрозетники:

    • Круглые. Самые распространенные.
    • Овальные. Пригодны для монтажа подрозетника двойного для бетона.
    • Квадратные. Имеют максимальную вместимость.
    • Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
    • Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.

    Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.

    Размеры

    Размерная сетка установочного стакана подразумевает наличие таких параметров:

    • Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
    • Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.

    Для всех установочных коробок характерно межосевое расстояние в 71 мм.

    Известные производители

    Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

    • Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
    • Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.
    Legrand
    Hegel

    Если мастер не желает переплачивать за установочный стакан, можно с уверенностью покупать продукцию производства России или стран СНГ. Форма, размеры и качество продукта остаются идентичными. При этом наценка на зарубежный товар формируется с учетом бренда.

    Монтаж подрозетников

    Алмазные коронки по бетону

    Установку стакана можно провести своими руками. Для этого нужно подготовить следующий инструмент:

    • перфоратор, зубило и молоток;
    • алмазную коронку по бетону;
    • рулетку, строительный маркер;
    • уровень;
    • гипс или асбест для приготовления фиксирующего раствора;
    • шпатель;
    • емкость для приготовления строительной смеси.

    Этапы работы:

    1. От распределительной коробки размечают будущие штробы. Линии должны быть строго вертикальными или горизонтальными.
    2. Конечная точка разметки — предполагаемое место установки стакана. Его прорисовывают окружностью диаметром 70 мм.
    3. По линиям прорисованных штроб делают каналы под укладку проводки.
    4. По месту предполагаемого монтажа розетки сверлят круглое отверстие. Его глубину подгоняют по параметрам подрозетника. Тот должен полностью войти в стену, но не сильно утонуть в ней. Чаще бывает достаточно 5-6 см. Ровность глубины контролируют строительным уровнем, прикладывая в гнездо подрозетник. Его края должны полностью сравняться с плоскостью стены.
    5. Готовую выемку очищают от строительной пыли.
    6. Проложенную по каналам проводку подводят к гнезду. Оплетку зачищают и вставляют в гнезда подстаканника.
    7. Нужно тщательно смочить выемку в стене и промазать её строительным раствором. Если это гипсовая смесь, то ее готовят из порошка и воды в соотношении 1:2. Если это алебастр, то пропорции порошка и воды — 4:1 соответственно.
    8. Готовым раствором обрабатывают и стакан с наружной стороны. Затем вставляют его в гнездо, контролируя выступы над уровнем плоскости стены. Их быть не должно. Исключение допускается, если панель будет дополнительно облицована любым декоративным материалом. Тогда края стакана оставляют выступающими на примерную толщину отделки (с учетом клея, слоя штукатурки и др.).
    9. После высыхания раствора можно приступать к монтажу самой розетки.

    При выводе проводки в гнезда стакана оставляют хороший запас кабеля (5-6 см).

    Подрозетник выскочил из стены

    Фиксирующий раствор рассыпался, что привело к выпадению подрозетника

    Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:

    • Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
    • Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.

    Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.

    Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.

    Монтаж блока розеток

    При установке нескольких подрозетников необходимо четко выполнить разметку и правильно определить горизонтальную линию

    При установке нескольких розеток можно использовать специальный стакан блочного типа по количеству предполагаемых точек питания. Для этого в стене при помощи алмазной коронки делают несколько отверстий, расположенных рядом. Межосевое расстояние между ними должно составлять 71 мм.

    Важно выдерживать горизонталь расположения будущего блока. Далее с помощью молотка и зубила убирают лишнее, чтобы стакан стал в гнездо полностью.

    Чтобы подключить провода к каждой розетке, используют специальные перемычки-переходные ушки.

    Установку коробки выполняют так же, как и стакан под единичную точку питания.

    Правильный выбор подрозетника для бетонных стен

    Стакан рядного типа

    Если мастер не знает, какой подрозетник лучше для бетонной стены, стоит учитывать такие критерии:

    • Толщина стенок стакана. Чем она больше, тем крепче изделие. К тому же, хоть производители и уверяют в пожаробезопасности полимера подрозетника, при сильном возгорании он начнет плавиться. И тем быстрее, чем тоньше будут его стенки.
    • Глубина изделия. Особенно актуален этот параметр, если монтаж подрозетников выполняется в одну стену с двух ее сторон (как в старых панельных домах). Тут лучше купить два изделия по 25 мм и состыковать их, чем прибегать к обрезке коробки, которая будет отличаться по глубине.
    • Тип конструкции (одинарный, двойной, блочный). Если нужно смонтировать подряд несколько розеток, можно купить рядные стаканы. Они просто разламываются в месте стыкования. Так можно взять сразу столько штук, сколько нужно.

    Для установки подрозетника в гипсокартон нужно брать стакан с фиксирующими лапками. Его крепят просто методом вгона в гнездо. Лапки сами защелкиваются с обратной стороны панели.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
