Метод гальванический – Гальваника в косметологии — что это такое, как делаются процедуры для кожи вокруг глаз, лица и тела, плюсы и минусы, польза. Аппараты для использования в домашних условиях. Фото

Содержание

Гальванотерапия — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 октября 2019; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 октября 2019; проверки требуют 5 правок.

Гальванизация (также гальванотерапия[1]) — это воздействие на организм с лечебной целью постоянным электрическим током малой силы (до 50 мА, при онкологии до 80 мА[2]) и малого напряжения (до 80 В) через контактно наложенные на тело больного электроды. Применяется с XIX века. Название образовано от фамилии извастного физиолога Л. Гальвани[3].

При действии слабого постоянного тока от 30-80 мА на тело больного онкологическим заболеванием человека, клетки злокачественной опухоли в теле человека погибают, в то время как здоровые клетки остаются целыми. Это связано с тем, что клеточные мембраны здоровых клеток выдерживают от 80-100 мВ без их разрыва, а поврежденные и деградированные клетки злокачественной опухоли выдерживают потенциал всего лишь меньше 20 мВ

[2]. Субъективно человек чувствует под электродом подергивание, вибрацию. Под катодом раздражающее действие сильнее, чем под анодом.

При применении гальванизации для чрескожной противоопухолевой терапии (PET) электроды вызывают поток положительно заряженных ионов к катоду и поток отрицательных ионов к аноду. Изменение значения pH деполяризует клеточные мембраны. Образовавшиеся при этом соляные кислоты вызывают химическое нарушение метаболических процессов в клетках опухоли. Эти нарушения в больных клетках запускают механизм клеточной смерти, также называемый апоптозом — опухоль просто умирает[2].

Рак молочной железы, карцинома простаты, лимфатические метастазы (рак лимфотической железы), первичные карциномы легких и метастазы в легкие, первичные карциномы печени и метастазы в печень (рак печени), первичные карциномы желудка и метастазы в желудок (рак желудка), прочие опухоли и метастазы в области брюшной полости, карцинома кожи, метастазы в коже, рак кожи, меланома, рак базальных клеток

[2].

Гальванотерапия имеет высокую эффективность с очень незначительными и редкими побочными эффектами (кратковременное повышение кровяного давления, небольшой жар) и может проводится амбулаторно.

Процедура проводится после проведения текущих лабораторных анализов, с помощью снимков МРТ и КТ доктор с большой точностью определяет расположение и размеры опухоли, подлежащей лечению[2].

Индивидуальная непереносимость электрического тока; острые воспалительные и гнойные заболевания; системные заболевания крови; резко выраженный атеросклероз; лихорадка; заболевания кожи; беременность; кахексия.

  • Лукомский И.В., Улащик В.С. Общая физиотерапия. Учебник., М., 2005

Гальваническое покрытие металла: виды, методы, описание процесса

Гальваническое покрытие – это химический метод нанесения металлической пленки для защиты изделий и придания им дополнительных характеристик: устойчивости к коррозии, твердости, износостойкости, декоративности и т. д. В дополнительной защите нуждается любое металлическое изделие, гальванической изоляцией покрывают даже алюминиевые детали.

Принцип

Схема, по которой реализуется гальваническое покрытие металла, довольно проста. В нее входит изделие, на которое наносится защитное покрытие, емкость с раствором электролита, куда помещается изделие. Третьим участником процесса является металлическая пластина, на которую подается положительный заряд тока, она выполняет функции анода, помещенное в раствор изделие становится катодом, куда подается отрицательный заряд.

При замыкании электрической сети металл анода (пластины) растворяется в электролите и под действием тока устремляется к отрицательно заряженному изделию (катоду), тем самым создавая прочное покрытие. Электролит является проводящим раствором для перемещения металлов с анода на катод. Размер емкостей (ванн) с электролитом бывает разным, в зависимости от производственных задач.

Гальваническое покрытие металла: виды, методы, описание процесса

Изделия больших размеров размещают на подвесах, через которые пропускают отрицательный заряд, конструкция удерживается на весу в объеме ванной. Мелкие изделия получают гальваническое покрытие в ваннах барабанного типа, где одновременно гальванизируется большое количество продукции. В этом случае отрицательный заряд подается на барабан, вращающийся в емкости с электролитом, куда заведен анод.

Существуют колокольные наливные ванны, где гальваническое покрытие одновременно наносится на большое количество очень мелких деталей, например на метизы. В емкости засыпают продукцию, заливают электролитный состав и устанавливают анод. Ваннам придается медленное вращение, в процессе которого изделия равномерно покрываются защитным металлом.

Методы

Гальванический метод покрытия изделий позволяет создать стойкое защитное покрытие на металлах, изолируя детали от агрессивного воздействия рабочих сред. Изоляция может быть создана из различных металлов, нанесение осуществляется анодным и катодным напылением.

Катодное покрытие характеризуется тем, что при малейшем нарушении целостности нанесенного слоя металл под ним разрушается более интенсивно, чему способствует сама технология покрытия. Примером быстрой эрозии служат изделия из луженого металла, где изоляционным слоем служит олово.

Гальваническое покрытие металла: виды, методы, описание процесса

Анодное нанесение гальванических покрытий имеет иные характеристики. При возникновении условий угрозы коррозии разрушению подвергается гальваническая изоляция, металл длительное время остается нетронутым. Анодированные изделия надежно защищены от агрессивных сред, механических повреждений. Наиболее распространенный вид изоляции – цинкование. Метод позволяет сохранить все характеристики обрабатываемого изделия, его внешний вид, форму и размеры.

Цели

Гальванические покрытия разделяются на несколько видов в зависимости от целей применения изделия:

  • Защитно-декоративные. Целью нанесения является получение высоких эстетических характеристик и защита продукции от разрушающих факторов.
  • Защитные. Изолируют металлические детали от действия агрессивных сред, механических повреждений.
  • Специального назначения. Гальваническое покрытие наносится для получения новых свойств – повышенной износостойкости, увеличения характеристик твердости, получения магнитных, электроизоляционных свойств готового изделия. В некоторых случаях гальванизацию используют для восстановления первоначального вида изделия или после длительной эксплуатации.

Виды покрытий

Гальванический способ покрытия реализуется нанесением различных металлов на изделие, каждый из них имеет свои особенности и цели в дальнейшей эксплуатации детали или предмета:

  • Серебрение – увеличивает эстетическую ценность, защищает от коррозии, улучшает отражающие, токопроводящие характеристики. Вид нанесения востребован при производстве статических реле, контакторов, электромагнитных реле, электромагнитных пускателей, микросхем и другой электронной продукции.
  • Никелирование – наиболее востребованное гальваническое покрытие стали, медных и алюминиевых изделий. Никелевый слой надежно защищает изделия или детали машин от ржавчины, образующейся под воздействием внешней среды, а также от видов коррозии, возникающих вследствие загрязнения агрессивными средами рабочей среды – щелочами, кислотами, солями. Никелированные изделия демонстрируют высокую устойчивость к сильным механическим повреждениям, истиранию.
  • Хромирование – увеличивает износостойкость, твердость анодированных поверхностей, позволяет улучшить внешний вид, восстановить поврежденные детали до первоначальных параметров. В зависимости от изменений технологического режима получают гальваническое покрытие с различными параметрами и свойствами – серое матовое (увеличение твердости, но низкая износоустойчивость), блестящее (высокие показатели износостойкости, твердости), молочное пластичное (эстетичность, высокая степень антикоррозионной защиты, низкая твердость), цинкование – антикоррозионная обработка цельных стальных листов, частей автомобилей, строительно-отделочных материалов.
Гальваническое покрытие металла: виды, методы, описание процесса

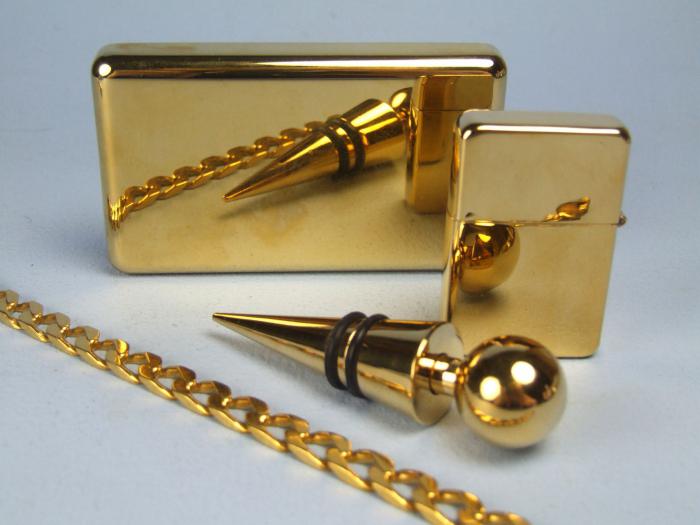

  • Гальваническое золотое покрытие – используется в ювелирном деле, электронной промышленности и других сферах. Слой золота придает деталям высокие отражающие свойства, эстетичность, защиту от коррозии, повышает токопроводящие качества.
  • Омеднение – часто используется для покрытия металла в целях защиты от коррозии, медь повышает токопроводящие качества, металл с таким покрытием часто используются для производства электропроводников, эксплуатируемых на открытом воздухе.
  • Латунирование – используется для защиты от коррозионного повреждения сталей, алюминия и сплавов. Слой латуни обеспечивает необходимую адгезию металлических деталей с резиной.
  • Родирование – специальное покрытие, наносимое для придания деталям высокой устойчивости в химических агрессивных средах, получения дополнительной механической износоустойчивости. Также покрытие родием придает изделиям декоративность, бережет серебряные предметы от окисления, тусклости.

Регуляция качества и технологических процессов гальванического покрытия происходит с помощью ГОСТ 9.301-78.

Подготовительный этап

Нанесение гальванического покрытия – это многоуровневый технологический процесс, реализуемый в три основных этапа (подготовка, нанесение покрытия, заключительная обработка готового изделия).

Подготовка поверхностей для дальнейшей гальванизации – наиболее трудоемкий и ответственный этап всего процесса. От правильности и достаточности его проведения зависит качество полученного защитного покрытия. При наличии на поверхности металла малейших следов жира и оксидной пленки получение однородной сплошной защитной пленки будет невозможно – покрытие не сможет проникнуть в слои основного металла, могут образоваться пузыри, разрывы и т. д.

Гальваническое покрытие металла: виды, методы, описание процесса

Дефекты могут возникнуть на местах, где остались заусенцы, неровности поверхности, в местах плохо отшлифованных спаев, недостаточно очищенных от пыли местах. Гальваническое покрытие требует низкой шероховатости поверхности, тщательного очищения после шлифовки и обязательной обработки обезжиривающими средствами.

Виды обработки деталей

Механическая обработка и достижение идеальной гладкости металлических деталей достигается в домашних условиях шлифованием поверхности наждачной бумагой и другими абразивами, в промышленных масштабах используются пескоструйные, химические, автоматизированные методы достижения результатов. На подготовительном этапе проводят изоляцию деталей или отдельных мест, не подлежащих гальванизации.

В зависимости от вида наносимого металла проводят различную подготовку. Перед цинкованием или кадмированием поверхность защищаемой детали обезжиривают и протравливают. Хромирование и никелирование предваряют механической шлифовкой, обезжириванием, удалением оксидной пленки. Обезжиривание проводится в два этапа – стартовые работы и полное обезжиривание.

Гальваническое покрытие металла: виды, методы, описание процесса

Предварительно детали промывают растворителями – уайт-спиритом, бензином, специальными органическими смесями и т. д. Окончательную обработку реализуют при помощи щелочных растворов или электрохимическим методом. После чего детали промывают горячей водой, проводят активацию и легкое протравливание металла для удаления мельчайших пленок окислов, что улучшает адгезию поверхности детали с гальваническим покрытием металла.

Как реализуется процесс

Осаждение защитного слоя металла на изделиях проводится при помощи специального оборудования. Различия нанесения видов гальваники отражены в рецептуре используемого электролита.

Гальванический метод покрытия металлов и других материалов происходит следующим образом:

  • Гальванические ванны заполняются электролитическим раствором. В них помещают аноды и обрабатываемые изделия. Размер и вид ванны зависят от величины деталей, требующих покрытия.
  • Нагревательное устройство доводит температуру электролитического состава до нужного технологически обоснованного значения.
  • В конструкцию подается ток от источника, оснащенного регулятором напряжения.
  • Процесс гальванического покрытия занимает определенное время, его величина обуславливается размером детали, достижением необходимой толщины защитного слоя.

Особенности процесса

В некоторых случаях при гальваническом методе покрытия обрабатываемые детали навешивают на катодную штангу, расположенную в ванной, а на анодной штанге размещают пластины металла, который будет покрывать изделия. Для получения определенных характеристик покрытия в электролит могут вводиться соли металлов, органические соединения, блескообразователи и т. д.

Для ускорения процесса перенесения металлов электролит перемешивают, что дает возможность применять большую плотность тока. Реверсирование направления тока позволяет получать гладкую поверхность.

Гальваническое покрытие металла: виды, методы, описание процесса

Точное время длительности гальванического процесса покрытия устанавливается опытным путем – нанесением защитного слоя на деталь, измерением толщины получаемого слоя за определенный отрезок времени при заданных условиях технологического процесса. Особое внимание на этапе приладки уделяют толщине слоя в углублениях и полостях обрабатываемой опытной детали.

Толщина слоя

Толщина гальванического покрытия определяется согласно данным о средних толщинах наносимого слоя, зависит от условий, в которых будет эксплуатироваться деталь. Они делятся на группы:

  • Легкие условия (ЛС) – детали используются в закрытых отапливаемых помещениях с относительно сухой атмосферой, или изделие будет эксплуатироваться в течение непродолжительного срока во внешней среде, где нет активных коррозионных агентов. Толщина однослойного покрытия составляет около 7 мк, многослойного – 15 мк.
  • Средние условия (СС) – детали будут использоваться в среде со средней влажностью, загрязнением, небольшими количествами топливных, промышленных выбросов или испарений морской воды. Толщина однослойного покрытия составляет 15 мк, многослойного – 30 мк.
  • Жесткие условия (ЖС) – предусматривают эксплуатацию деталей в условиях высокой влажности, повышенного уровня загрязнений промышленными газами, отходами топлива, твердыми веществами, пылью. Толщина однослойного покрытия – 30 мк, многослойного – 45.
Гальваническое покрытие металла: виды, методы, описание процесса

Данные о толщине гальванического покрытия деталей одним слоем содержит ГОСТ 2249-43. Сюда относятся цинковые покрытия. Контролирует многослойное нанесение гальванического покрытия ГОСТ 3002-45 (никелевые покрытия). Толщина слоя может быть изменена по конструктивным требованиям или в тех случаях, когда обрабатываемая деталь рассчитана на короткий срок эксплуатации. Срок службы цинкования – до 5 лет, для остальных видов покрытий – до 3 лет.

Обработка готового изделия

Гальваническое покрытие деталей завершается этапом дополнительной обработки. В этом процессе реализуются следующие операции:

  • Осветление.
  • Окраска лакокрасочными составами.
  • Пассивирование.
  • Обезводороживание.
  • Промасливание или полировка.
  • Выполнение серебрения составами против тусклости.

Осветление и пассивирование повышают антикоррозионные свойства оцинкованных изделий и кадмиевых покрытий. Процесс пассивирования – это погружение изделий в специальный раствор, образующий на поверхности детали защитную пленку толщиной до 1 мкм.

Изделия из стали, меди с гальваническим покрытием дополнительно обрабатывают маслами – промасливают. Это делается в целях улучшения защитных качеств металлической изоляции и способствует повышению антикоррозионной устойчивости.

Гальваническое покрытие металла: виды, методы, описание процесса

Контроль качества

Требования к качеству гальванического покрытия зависят от условий эксплуатации обработанного изделия. Для оценки нанесения используются такие виды контроля:

  • Оценка внешнего вида детали путем визуального осмотра, сравнения с эталонными образцами (чистота поверхности, цвет, наличие или отсутствие блеска).
  • Определение толщины гальванического покрытия и пористость производится в лабораторных условиях (измерение).
  • Устойчивость к коррозии согласно ТУ или ГОСТ (испытание).
  • Механическая, физическая устойчивость (отражательные свойства, пластичность, износостойкость, электрическое и температурное сопротивление, твердость и пр.)

Преимущества

К преимуществам данного метода защиты металлических изделий относятся:

  • Высокие антикоррозионные качества.
  • Стойкость к механическим и физическим повреждениям.
  • Сопротивляемость агрессивным средам природного и промышленного происхождения.
  • Низкая пористость покрытия.
  • Твердость, износостойкость.
  • Возможность регулировать толщину наносимого покрытия в процессе нанесения.

К недостаткам метода относится большой расход электроэнергии, экологические угрозы, высокая стоимость очистных мероприятий.

Технология гальваники — процесс гальванического покрытия: методы

Гальванический метод обработки металлических поверхностей активно применяют сегодня в различных отраслях производства. Таким способом можно наносить на детали и целые изделия тончайший слой декоративного или защитного гальванического покрытия. Подобные технологии активно применяются научно-производственным предприятием «6 микрон» в Москве.ООО «6 микрон» — это научно-производственная компания, работающая в области гальваники (электрохимического и химического нанесения металлов).Гальваника – раздел электрохимии, который изучает процессы осаждения металлов на определенной поверхности. Так проводят золочение, серебрение родирование металлов для придания им красоты, долговечности, износостойкости и других необходимых изделию свойств.
Чтобы понять преимущества процесса гальваники, необходимо ознакомиться с технологическими особенностями применения гальванических ванн, спецификой подбора электролитов для каждого типа поверхности, расчетом толщины осаждаемого металла.

Назначение гальванического метода

Процесс гальваники проводят в специальных ваннах. Туда заливается электролит, содержащий соли того металла, который осаждается на поверхности обрабатываемой детали. По сравнению с прочими методами, технология гальваники имеет преимущества. При применении, например, пульверизатора или иных приспособлений для распыления (очень многие организации выдают такой метод металлизации за гальванику) невозможно добиться идеально ровного покрытия, качественной адгезии и получить на поверхности свойства металла. Обычно путем распыления наносят непроводящий полимерный слой, проще говоря, краску, либо тонкий серебряный слой (реакция серебряного зеркала см. школьную программу), а сверху прозрачный или калорированный лак. Процесс гальваники позволяет получать равномерное, плотное, хорошо адгезированное покрытие, обладающее всеми свойствами осажденного металла.

Суть технологического процесса

Метод гальваники достаточно прост:

  1. Обрабатываемая деталь тщательно осматривается на предмет имеющихся покрытий и состояния поверхности.
  2. Проводятся процедуры обезжиривания, травления и активации поверхности детали.
  3. Подбирается состав жидкого электролита, в который будет погружено изделие.
  4. В специальную ванну, к которой подсоединено один или два анода, заливается электролит.
  5. В нее опускается деталь, подсоединенная к катоду.
  6. Запускается электрический ток.
  7. Под его воздействием частицы солей металла направляются к отрицательно заряженному изделию.
  8. На всей поверхности изделия тонким равномерным слоем оседает металл.
  9. После завершения гальванического процесса прекращается подача электрического тока, изделие извлекается, тщательно промывается и сушится, при необходимости дополнительно обрабатывается.

Технология гальваники несложная, но требует наличия специального оборудования, достаточной квалификации исполнителей.

Гальванический метод

Гальванический метод нанесения покрытий применяется в следующих отраслях деятельности:

  • Обработка изделий от коррозии;
  • Покрытие деталей и узлов сложных станков, оборудования;
  • Обработка бижутерии и ювелирных украшений;
  • Обеспечение паяемости и смачиваемости поверхности деталей;
  • Придание антиокислительных и декоративных свойств поверхности (в основном, драгоценные покрытия).

Если в сфере машиностроения, автомобилестроения, производства металлоконструкций требуются большие промышленные гальванические ванны, то при производстве и гальванике ювелирных украшений и контактных групп используют компактное оборудование.

Предварительный осмотр детали

Перед началом работ эксперт проведет предварительное обследование, оценивая размер, форму, геометрию изделия, наличие декоративных элементов, гравировки, рельефных деталей. Состав металла тоже важен.

На основе полученных сведений подбирается состав электролита. С заказчиком заранее оговаривается точная толщина гальванического слоя. Чем толще будет покрытие, тем дольше оно прослужит, тем значительнее расходы на обработку и, следовательно, выше стоимость работы.

При необходимости металл дополнительно обезжиривается и чистится. Полировка возможна только в небольшом объеме и только на простых деталях. Если необходимо получить зеркальное покрытие на изделии, нужно предварительно его отполировать у ювелира или самостоятельно. Только таким способом можно получить идеально ровное гальваническое покрытие. Целостность изделия при нанесении гальванического покрытия не нарушается. Если деталь сложная, то обязательно требуется разборка на отдельные детали до процесса гальваники.

Подготовка электролита для гальваники

Состав электролита подбирают индивидуально. Эксперты учитывают следующие особенности:

  • тип формируемого покрытия;
  • его толщина;
  • материал обрабатываемого изделия.

Присоединение электродов

К ванне и изделию подсоединяют электроды для запуска электрического тока. Положительная клемма подключена к анодам, а обрабатываемая деталь – к отрицательной клемме. После запуска системы через электролит проходит электрический ток, поэтому катионы металла налипают на поверхность отрицательно заряженного изделия. Металл, который содержится в электролите, ровным однородным слоем оседает на детали. Два анода применяют, чтобы обработать поверхность с обеих сторон одновременно.

Гальванический процесс

Система запускается через источник постоянного тока с регулировкой уровня входящего напряжения или тока. Чем дольше длится воздействие электрического тока на электролит и изделие, тем толще становится слой защитного покрытия. Иногда деталь обрабатывают несколько раз, в зависимости от конкретной технологии и конечной задачи от клиента.

Важна температура электролита. Иногда используется дополнительное нагревательное устройство, которое погружается в гальваническую ванну или находится вне ее.

Строгие требования предъявляют к помещению, где проходит обработка. Обязательное условие – эффективная вентиляция, проточная вода и пожарная безопасность. Работы проходят в лабораториях компании «6 микрон», которые специально оборудованы для выполнения таких заданий. Здесь созданы оптимальные микроклиматические условия, поддерживается требуемая температура и влажность воздуха. Эксперты работают в специальных защитных костюмах. Технология гальваники металла досконально изучена представителями научно-производственного предприятия.

Гальванические технологии

Изделие, погружаемое в гальваническую ванну, выступает в роли негатива, то есть покрытие растет не на рабочей стороне изделия а на задней, обратной стороне. На форму из непроводящего материалы осаждается слой металла, чаще всего это медь.
Толщина меди может достигать 2 мм, обычно такого запаса по прочности не требуется и в среднем, в гальванопластике растят покрытия до 1 мм. После отделения матрицы от созданного слоя получают его точную копию. Таким способом создают точные копии окладов, медали, панно, декоративные элементы.

Самостоятельный гальванический процесс

Категорически запрещено пытаться собрать гальваническую ванну у себя дома самостоятельно, запустить систему.

Малейшие ошибки в подборе электролита, выборе оптимального напряжения сети приведут к негативным последствиям. Кроме того, это небезопасно. Обратитесь к экспертам электрохимических технологий, которые качественно выполнят работы или обучат клиентов работе со сложным оборудованием.

Оценка результата

По завершении обработки эксперты оценивают итоговый результат. Если работы по гальванике проводят профессионалы, сомневаться в высоком качестве покрытия не стоит. С использованием точных инструментов оценивается толщина нанесенного слоя металла, равномерность покрытия, прочие критерии.

Гальваническое покрытие. Технология гальванических покрытий. Гальваника

Гальванической покрытие представляет собой метод покрытия одного металла каким-то другим посредством электролиза. Эта процедура осуществляется с использованием традиционных методов погружения. После предварительной подготовки печатные платы загружают в гальваническую ванну, представляющую собой емкость из диэлектрика, которая наполнена электролитом и снабжена анодами (они могут быть растворимыми и нерастворимыми), а также устройством для поддержания температуры и перемешивания раствора.

Гальваническиое покрытие

Обработка плат

Пропускание постоянного тока приводит к тому, что непокрытые защитной маской и подключенные к электроду участки платы покрываются слоем никеля или золота определенной толщины. Правильное расположение анодов гарантирует, что толщина покрытия будет примерно равномерной.

Золочение печатных плат обычно производится с использованием двухстадийного процесса. Сначала их погружают в ванну, где гальваническим способом наносится никель. При этом используется высокая плотность тока, благодаря которой из кислого раствора осаждается слой никеля, толщина которого составляет 0,05-0,1 мкм. Благодаря этому обеспечивается прочное сцепление никеля и меди, что позволяет уменьшить пористость покрытия, а также предотвратить проникновения меди в золотой слой. После промывки изделия обычно перемещают в ванну золочения, где производится наращивание слоя золота до 0,5 мкм из электролита.

Гальваника и декорирование

Уже в древние времена существовала декоративная отделка художественных металлов. Современное производство предполагает, что для придания каких-то особых свойств поверхности металла будет использоваться гальваническая обработка. Защитные покрытия из благородных металлов можно получить благодаря осаждению металлов из солевых растворов под действием электрического тока. Благодаря таким покрытиям удается достаточно длительное время сохранить цвет и блеск ювелирных изделий. Они не только предотвращают потемнение изделий, но и обладают превосходным полирующим эффектом. К примеру, гальваническое покрытие золотом или серебром позволяет надолго сохранить цвет и блеск ювелирного изделия.

Существует несколько разных вариантов этого процесса, каждый из которых предполагает использование того или иного металла:

— хромирование;

— меднение;

— цинкование;

— никелирование;

— олово-висмутовое покрытие;

— химическое оксидирование;

— химическое пассивирование;

— анодирование;

— электрополировка.

Хромирование

Это диффузное насыщение стальной поверхности хромом либо осаждение на детали слоя вещества из электролита под действием электротока. В данном случае гальваника ориентирована на защиту от коррозии, применяется для декорирования либо для увеличения степени твердости поверхности. Хромирование в промышленности может использоваться и для декорирования. В данном случае основная цель процедуры – придание металлической поверхности красивого эффектного блеска. Деталь перед нанесением хрома должна быть отполирована.

Свойства покрытия

Твердое хромовое покрытие характеризуется жаростойкостью, высокой степенью износостойкости, плохой смачиваемостью, низким коэффициентом трения, а также незначительной пластичностью. Кроме того, поверхность получает такие свойства, как устойчивость в плане трения, способность выдерживать распределительную нагрузку, а также недостатком, связанным с легкостью разрушения под действием сосредоточенных ударных нагрузок. Гальваническое покрытие в форме молочного хрома обладает невысокой степенью износостойкости и твердости, малой пористостью. Поверхность получает защиту от коррозии, при этом сохраняя привлекательный декоративный вид.

Использование хромирования в промышленности

Основная цель, с которой оно используется в промышленности, это придание детали таких свойств, как повышенная износостойкость, увеличенная устойчивость к коррозии, а также сниженное трение. Благодаря этому процессу сталь становится прочнее, не подвергается газовой коррозии, а также не разрушается в морской и обычной воде, азотной кислоте. Гальваническое покрытие данного типа приводит к тому, что поверхностные дефекты становятся только значительнее, из-за чего требуется производить последующую обработку, так как в данном случае нет эффекта выравнивания.

Меднение

Использование медных покрытий актуально в тех случаях, когда требуется повысить электропроводность, а также их применяют в качестве промежуточного слоя на стальных изделиях перед тем, как будет нанесено хромовое, никелевое или иное покрытие. Так удается обеспечить более качественное сцепление, а также повысить защитную способность. Гальваническое покрытие медью обычно не используется в качестве самостоятельного или декоративного. Благодаря тому, что данный металл способен предотвращать образование искр, изделие можно использовать в нефтяной и газовой промышленности.

Применение меднения

Данный процесс используется для нанесения покрытия из меди на стальные изделия либо на стальную проволоку. Часто этот вид покрытия применяется для защиты отдельных участков изделий из стали от цемента, а обработке при этом подвергаются те участки, которые дальше предполагается обрабатывать резанием.

Гальванические покрытия металлов в данном случае часто применяются в нефтегазовой отрасли, чтобы исключить образование искр, в электроэнергетической сфере для последующего нанесения многослойных покрытий, предназначенных для защиты и декорирования, в производстве печатных плат, для улучшения пайки, а также для многого другого. Поверхность приобретает цвет от светло-розового до темно-красного. Оттенки обычно не нормируются.

Цинкование

Одним из наиболее распространенных методов для защиты металлических изделий является цинкование. Обычно его применяют для обработки разнообразных легированных или углеродистых марок стали. Нанесение гальванических покрытий данного типа достаточно востребовано для защиты изделий из проволоки и крепежных элементов. Попадая во влажную среду, цинковая поверхность выступает в качестве анода, благодаря чему замедляются окислительные реакции, а основной металл при этом получает надежную защиту от негативных факторов среды.

Гальваника данного типа может использоваться только после того, как металлических изделия будут обработаны особым образом. Для этого следует очистить их от ржавчины, окалины, технических средств смазочно-охлаждающего назначения. Когда процесс гальванического цинкования будет завершен, изделие должно подвергнуться осветлению, то есть его протравливают слабым раствором азотной кислоты, после чего проводят пассивацию. Так не только удается увеличить устойчивость оцинкованных изделий к негативным факторам, но и сделать их более декоративными, то есть придать блеск и определенный оттенок. Технология гальванических покрытий в данном случае предполагает толщину цинкового слоя от 6 мкм до 1,5 мм.

Никелирование

Защита металлических изделий может осуществляться с использованием различных технологий. Одной из наиболее востребованных и распространенных на данный момент является никелирование. Такая популярность объясняется химическими свойствами никеля. Он обладает высокой степенью устойчивости к коррозии в водной среде, а оксид никеля предотвращает последующее окисление металла. Помимо этого, никель слабо поддается воздействию солей, кислот и щелочей, за исключением азотной кислоты. К примеру, гальваническое покрытие толщиной 0,125 мм надежно защищает от большинства промышленных газов, характеризующихся повышенной агрессивностью. Очень важен и такой момент: никелированию поддаются почти все металлы, благодаря чему такой способ можно применять для дополнительной обработки изделий.

Использование никелирования уместно для решения целого ряда задач:

— обеспечение защиты металлических изделий;

— использование в качестве декоративного покрытия;

— формирование предварительного слоя, который будет подвергнут дальнейшей обработке;

— восстановление деталей и узлов.

Покрытие характеризуется повышенной износостойкостью и твердостью и рекомендовано для деталей, которые работают в условиях трения, в особенности при отсутствии какой-либо смазки, используется для защиты от коррозии, а также обеспечения качественной пайки низкотемпературных припоев, все это прописано в ГОСТ. Гальванические покрытия обладают повышенной хрупкостью, поэтому не рекомендовано производить развальцовку и гибку деталей, прошедших процедуру никелирования. Его рекомендуется применять для сложнопрофилированных деталей. После процедуры термообработки в условиях температуры 400 градусов Цельсия покрытие приобретает максимальную твердость.

Олово-Висмут

Оловянное покрытие характеризуется стойкостью к действию соединений, содержащих серу, поэтому рекомендуется для деталей, которые находятся в контакте с резиной и пластмассами. Среди его свойств можно назвать превосходное сцепление с основным металлом, эластичность, способность к изгибу, вытяжке, штамповке, развальцовке, прессовой посадке, а также хорошее сохранение при свинчивании. Свежеосажденное оловянное покрытие хорошо поддается пайке.

Выводы

Гальваническое покрытие позволяет улучшить токопроводящие характеристики деталей, придавая им превосходные свойства электроизоляции, а также защищая от воздействия различных веществ. Кроме того, этот способ позволяет получить отличные поверхности, имеющие зеркальный вид, а также имитирующие покрытие эмалью. Сложно переоценить, насколько гальваника важна в современном производстве, так как развитие технологий позволило сделать процесс более совершенным.

Методики гальванизации и лекарственного электрофореза

В описанных методиках гальванизации можно использовать прямую и обратную полярность электродов, за исключением классической методики по Щербаку.

При электрофорезе полюсность зависит от вводимого лекарственного вещества.

Поэтому при проведении процедуры смачиваем фильтровальную бумагу раствором под одним из электродов.

Есть препараты, которые вводятся биполярно, в данном случае лекарство помещаем под двумя электродами (например, эуфиллин и др.). Все методики гальванизации могут применяться п для лекарственного электрофореза.

Общая гальванизация и электрофорез

Общая гальванизация и электрофорез (по Вермелю) (рис. 4). Положение больного лежа на животе. Электрод площадью 300 см2 помещают в межлопаточной области и присоединяют к одному из полюсов аппарата, два раздвоенных электрода, каждый площадью 150 см2, располагают на задней поверхности голеней и соединяют с другим полюсом. Методика общей гальванизации и электрофореза с расположением электродов по Вермелю
Рис. 4. Методика общей гальванизации и электрофореза с расположением электродов по Вермелю

Сила тока составляет от 3 до 30 мА, продолжительность воздействия — 15-30 мин; на курс лечения применяют 12-20 процедур. Возможно видоизменение указанной методики. При многих сердечно-сосудистых заболеваниях для введения двух лекарственных препаратов, несущих разноименные электрические заряды, используют следующее расположение электродов. Анод площадью 200-250 см2 располагают в межлопаточной зоне Th2-Th3, катод тех же размеров — в пояснично-крестцовой области. Методика используется для одновременного введения новокаина и гепарина, магния и брома и др.

Гальванический «воротник» по Щербаку и электрофорез воротниковой зоны (рис. 5). Положение больного лежа на животе. Электрод площадью 800-1200 см2 в форме воротника располагают в области плечевого пояса и соединяют с положительным полюсом, Другой электрод площадью 400-600 см2 помещают в пояснично-крестцовой области, подключая к отрицательному полюсу. Сила тока составляет 6-16 мА, продолжіггельность процедуры — 6-16 мин.

Гальванический «воротник» по Щербаку
Рис. 5. Гальванический «воротник» по Щербаку

Через каждую процедуру силу тока увеличивают на 2 мА, а время воздействия на 2 мин. На курс лечения назначают 15-20 процедур, проводимых ежедневно.

Положительно заряженные ионы лекарственного вещества, как правило, вводят с воротникового электрода, однако можно применять и отрицательно заряженные ионы. В ряде случаев проводят биполярный электрофорез воротниковым методом. При этом лекарства, несущие отрицательный заряд, чаще вводят с пояснично-крестцового электрода. Сила тока составляет 10-25 мА, время воздействия 10-15 мин, курс лечения — 10-15 процедур.

Гальванические «трусы» по Щербаку

Лекарственный электрофорез трусиковой зоны (рис. 6). Положение больного лежа. Один электрод площадью 300-400 см2 располагают в поясннчно-крестцовой области и соединяют с положительным полюсом, два других -площадью по 200 см2 каждый — на передней поверхности верхней половины бедер, подключая раздвоенный провод к отрицательному полюсу. Гальванизация трусиковой зоны по Щербаку
Рис. 6. Гальванизация трусиковой зоны по Щербаку

Сила тока составляет 6-16 мА, продолжительность процедуры — 20-30 мин, причем через каждую процедуру силу тока увеличивают на 2 мА. Время воздействия повышают на 2 мин, процедуры проводят ежедневно или через день, на курс лечения назначают 15-20 процедур. При электрофорезе лекарственные вещества можно вводить с 3-х электродов. Сила тока составляет 10-15-30 мА, время воздействия 15-30 мин. Процедуры проводят ежедневно или через день. Курсовое лечение включает 10-20 процедур.

Гальванизация шейно-лицевой области (рис. 7). Положение больного лежа или сидя. Два одинаковых электрода площадью 150-180 см2 (каждый двухлопастной формы) помешают на боковых поверхностях шеи и лица справа и слева таким образом, чтобы ушные раковины находились между лопастями. Более короткую ветвь располагают сзади уха, более длинную — спереди. Сила тока составляет 4-7 мА при первых двух процедурах и 10-15 мА — при последующих.

Гальванизация шейно-лицевой зоны
Рис. 7. Гальванизация шейно-лицевой зоны

Время воздействия 7 мин при первых двух и 15 мин при последующих процедурах. На курс лечения назначают до 20 процедур, проводимых ежедневно или через день. Лекарственный электрофорез с помощью этой методики применяется редко.

Боголюбов В.М., Васильева М.Ф., Воробьев М.Г.

Опубликовал Константин Моканов

это метод физиотерапии. Описание процедуры, аппаратура

Гальванизация – это один из методов физиотерапевтического воздействия, применяемый в комплексной терапии многих заболеваний.

Влияя на ряд метаболических процессов, данная методика позволяет существенно улучшить состояние пациента в реабилитационном периоде многих заболеваний.

аппарат для гальванизации и электрофореза

Принцип действия

Сущность лечебной методики гальванизации – это использование свойств тока, имеющего постоянную частоту, малое напряжение и небольшую силу, который через накладываемые на кожу электроды воздействует на организм. В тканях под воздействием тока возникает явление электролитической диссоциации. Перераспределение ионов вызывает сложный комплекс физико-химических процессов, результатом которых является изменение проницаемости клеточных мембран, ферментной активности, уровня метаболических процессов.

Интенсивность и продолжительность воздействия определяется специалистом, исходя из специфики патологического процесса.

Устройство аппарата для гальванизации предполагает наличие двух электродов – катода, который понижает способность тканей к возбуждению, и анода, повышающего эту способность.

Важно: такому воздействию подвержены не все ткани организма, а лишь те, которые способны к проведению гальванического тока.

Что лечить?

Ряд тканей к воздействию гальванического тока невосприимчивы, так как имеют в составе недостаточное количество свободной жидкости:

  • кожные покровы;
  • связочный аппарат;
  • сухожилия;
  • находящиеся в расслабленном состоянии мышцы;
  • костная ткань.
аппарат для гальванизация

Напротив, наиболее охотно поддаются такому воздействию физиологические жидкости и обильно кровоснабжаемые органы и ткани:

  • кровь;
  • ликвор;
  • желчь;
  • лимфа;
  • печень;
  • селезенка;
  • легкие;
  • почки.

Именно в этих органах и регистрируется максимальный эффект от лечебных процедур.

Эффекты

  • Ослабление чувствительности поверхностно расположенных нервных окончаний, на которые производится воздействие. Данный эффект касается температурного и болевого видов чувствительности, используется при необходимости устранения болевого синдрома при хронических заболеваниях (например, остеохондрозе, радикулопатии, спондилоартрите).
  • Улучшение резорбции веществ в кровоток в сосудах. Данный эффект находит применение, например, при противовоспалительной терапии с применением лекарственных средств из соответствующей группы для местного применения. На этом явлении основывается еще одна лечебная методика электрофорез.
  • Активизирующее действие на симпатоадреналовую систему и активация лимфообращения
  • Активация деятельности желез внутренней секреции.
  • Активация репаративных процессов в тканях, что необходимо при травматических поражениях.

Показания

Знание механизма действия и эффектов гальванического тока позволило сформулировать перечень ситуаций, требующих воздействия на организм гальванического тока.

Гальванизация – это патогенетический вид терапии. Это дает возможность применять ее при широком спектре заболеваний, восприимчивых к данному виду воздействия органов.

гальванизация это
  • Трофические нарушения, возникающие по причине расстройств гемодинамики и микроциркуляции.
  • Поражения суставов, возникающие в результате инфекционно-воспалительных процессов или травмирующих воздействий (в этих случаях гальванизация применяется на этапе реабилитации).
  • Инфекционно-воспалительные или травматические поражения периферической нервной системы (физиотерапия в частности, гальванизация и электрофорез, показаны в реабилитационном периоде) – например, плекситы, невриты, нейромиозиты.
  • Реабилитационный период после различных поражений головного мозга (при отсутствии противопоказаний).
  • Изменения, характерные для начальных стадий артериальной гипертензии и атеросклеротического процесса.
  • Вегетативная дистония.
  • Мигрень.
  • Артериальная гипотония.
  • Некоторые изменения, характерные для стенокардии.
  • Комплексное лечение невротических состояний, неврастения.
  • Некоторые офтальмологические заболевания.
  • Заболевания желудочно-кишечного тракта.
  • Некоторые заболевания ЛОР-органов.
  • Комплексная терапия хронических воспалительных процессов.
гальванизация и электрофорез

Применение метода гальванизации в перечисленных ситуациях улучшает прогноз заболевания и позволяет сократить реабилитационный период после перенесенной патологии нервной системы или опорно-двигательного аппарата.

Подготовка

Перед началом лечебной манипуляции необходимо внимательно осмотреть участки кожи, на которые предполагается воздействовать электродами. Она должна быть неповрежденной, без высыпаний и раздражений.

Ход лечебной процедуры

На протяжении всей процедуры необходимо следить за показаниями прибора, не допуская превышения установленной силы тока, а также субъективными ощущениями пациента, не допуская появления болевых ощущений.

Субъективно во время процедуры гальванизации пациент при правильно подобранной силе тока ощущает подергивание, парестезии в виде «ползания мурашек» и вибрацию под наложенными на кожу электродами. Причем под катодом воздействие, в том числе и раздражающее, ощущается сильнее, чем под анодом. При появлении ощущений в виде жжения или боли следует плавно выключить аппарат, а для продолжения процедуры снова включить, задав меньшую интенсивность воздействия.

Чтобы не допустить шелушения эпидермиса при курсовом лечении, кожу рекомендуется смазывать вазелином.

При курсовом лечении после 5-6 процедур может возникнуть обострение хронического заболевания с некоторым усилением симптомов. Пациента следует проинформировать, что такой эффект не является ухудшением в течении заболевания, а свидетельствует о положительном влиянии лечебной процедуры.

процедура гальванизации

Противопоказания

Гальванизация — это весьма действенный способ воздействия на организм: постоянный ток влияет на множество метаболических и биохимических процессов. Поэтому, назначая лечебную процедуру, следует учитывать наличие ряда противопоказаний – состояний, когда такое воздействие может нанести вред:

  • Воспалительные процессы, находящиеся в острой фазе, в том числе, и гнойные.
  • Индивидуальная непереносимость воздействия электрического тока.
  • Выраженная степень атеросклеротического процесса.
  • Заболевания системы крови.
  • Инфекционно-воспалительные заболевания, находящиеся в острой фазе, характеризующейся повышением температуры тела.
  • Механическая травматизация кожных покровов в предполагаемом месте наложения электродов.
  • Заболевания кожи, сопровождающиеся ее повреждением.
  • Период беременности.
  • Состояние кахексии.
  • Лихорадочные состояния любого происхождения.
  • Наличие злокачественных новообразований.
  • Выраженная артериальная гипертензия (с эпизодами подъемов артериального давления до 180/100 миллиметров ртутного столба).
  • Мерцательная аритмия.
  • Наличие экстрасистол.
  • Выраженная недостаточность кровообращения (2-3 степень).

Аппарат для гальванизации «Поток-1»

Данное устройство соответствует второму классу электробезопасности и предназначен для проведения лечебных процедур гальванизации и электрофореза.

поток 1

Так как терапевтический аппарат «Поток-1» не снабжен таймером, во время проведения медицинской манипуляции от персонала требуется контроль за длительностью процедуры; для этого используются специальные процедурные часы.

Терапевтический аппарат «Элфор Проф»

Это одна из моделей аппаратов, широко применяемых для получения постоянного тока с целью лечебного воздействия.

Этот аппарат для гальванизации и электрофореза представляет собой улучшенную версию терапевтического устройства для осуществления электрофореза «Поток-1», имеющую следующие особенности:

  • Наличие микроконтроллера в модифицированной версии позволяет расширить его функциональные возможности.
  • Плавно вращающаяся, не имеющая упоров и ограничений рукоятка регулятора интенсивности позволяет более плавно и точно производить настройку интенсивности.
  • При включении аппарата сила тока всегда автоматически устанавливается на уровне нулевого значения; это является важнейшей мерой электробезопасности.
  • Наличие встроенного таймера в аппарате «Элфор Проф» существенно упрощает процесс проведения процедуры, в частности, контроль за продолжительностью процедуры. По истечении установленного времени аппаратура отключается автоматически.
элфор проф
  • Режим стабилизации тока способствует поддержанию постоянного значения заданных параметров на всем протяжении манипуляции.
  • Еще одна возможность аппарата «Элфор Проф», помимо гальванизации, это проведение электрофореза. В этом режиме осуществляется локальное введение в организм фармацевтических препаратов.

Методы нанесения гальванических покрытий | ЭлХимМет

Все гальванические процессы происходят по довольно простой схеме. Имеется система, состоящая из изделия, на которое наносится какое либо покрытие, раствор, в который это изделие помещается (электролит). И третий компонент, это пластина, на которую подается положительный заряд и она называется анодом. Изделие в свою очередь выступает в роли катода и на него подают отрицательный заряд. При подключении такой системы к источнику питания металл из которого состоит анод растворяется в электролите, а на изделие наносится металл, растворенный в электролите. Электролит выступает в роли переносчика металла с анода на наше изделие. Размеры ванн, куда налит электролит, могут быть самыми разными, объемом от долей литра до десятков тонн. Сами размеры и форма ванн диктуются размерами изделий, для покрытия которых они предназначены. В ваннах кроют изделия, которые можно завесить на подвески. Через них на изделие будет подводиться минус от источника питания, и они будут удерживать изделие на весу в объеме электролита.

Если изделия совсем мелкие и их много, прибегают к помощи немного видоизмененных ванн, которые называются барабанами. В барабанах покрывают сразу  несколько изделий, и контакт с минусом источника питания обеспечивается за счет их взаимного соприкосновения. В барабанах изделия одновременно с нанесением покрытия еще и галтуются. Сам барабан с изделиями вращается в ванне с электролитом, в которой также находится анод.

Аналогично устроены и колокольные ванны наливного типа. В них засыпаются и изделия, заливается электролит и туда же вставляется анод. Они приводятся в медленное вращение и детали, пересыпаясь в электролите, медленно наращивают покрытие.

Все эти три метода обеспечивают полное покрытие изделий со всех сторон. Но есть еще один метод нанесения покрытия методом гальваники, и называется он трибогальваникой, стилогальваникой, нанесением «внатирку» и т.д. Смысл его в том, что на изделие как обычно подают минус источника питания, на анод плюс, но вся эта система не погружается в электролит. Электролитом лишь пропитывается тряпка или тампон, намотанный на анод. Анодом, который держат в руке под напряжением, как бы натирают изделие, и через некоторое время на изделии появляется покрытие. Электролиты для такого метода нанесения очень часто называют гелями. Это просто загущенные электролиты для того чтобы они поменьше стекали с тампона по изделию. С помощью этого метода можно покрывать крупные изделия, правда, очень долго, но зато наносить покрытие не на все изделие, а лишь на требуемые участки поверхности. Минусом такого метода является сильный разброс в толщине наносимого покрытия и оно, как правило, получается очень тонким. Такое покрытие резко уступает по качеству покрытиям, нанесенным в ваннах, хуже держится, неоднородно по цвету.

Отдельно, но очень близко к гальваническим, стоят методы химического и иммерсионногого нанесения металлических покрытий. В электролитах для протекания восстановления атомов металла на поверхности изделия необходимо протекание электрического тока. При химическом нанесении создается система, в которую вводится восстановитель. Именно он, окисляясь, восстанавливает металл покрытия на поверхности изделия. Это так называемая автокаталитическая реакция, которая идет только на поверхности металлического катализатора. А катализатором служит именно тот же металл, который и наносится. Происходит это вкратце так: приготовляется раствор (иногда нагревается), туда опускается подготовленное активированное изделие и происходит нанесение. Однако запустить такую реакцию не всегда просто, иногда она сама запускается на более активных металлах, а иногда её надо запускать принудительно, с помощью катализатора, например наночастиц палладия. И вот тут самое главное! Таким образом, можно покрывать не только металлические детали из различных сплавов, но и не проводящие материалы, например пластики. Иммерсионный метод в отличие от химического идет в виде обменной реакции на поверхности металлического изделия. Раствор для например, иммерсионного золочения растравливает металл на поверхности изделия и взамен укладывает золото. Это просто обменная реакция. Она идет до тех пор, пока на поверхности не останется только золото и не будет более оголенного, иного металла основы.

Именно на химических процессах нанесения металлов базируется технология металлизации непроводников, пластмасс, тканей, и т.д. По такой реакции создается токопроводный слой, а уже на него обычными гальваническими методами наносятся все остальные покрытия, включая финишное.

Все остальные методы нанесения металлических покрытий, такие как вакуумное и плазменное напыление не являются гальваническими методами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
