Метод эквивалентного источника напряжения: Теорема о компенсации – Метод эквивалентного источника напряжения (генератора)

Содержание

Теорема о компенсации

Метод основан на принципе компенсации, когда по схеме приращений определяют приращение тока в цепи вследствие изменения сопротивления ветви. Схема приращений образуется исключением источников энергии в исходной схеме и включением в ветвь последовательно с новым сопротивлением источника напряжения.

1. Ток цепи не изменится, если в ней сопротивление пассивного элемента заменить источником ЭДС, величина которого равна напряжению на этом элементе, и направлена навстречу току в этом элементе (E = RI).

2. Изменение тока ветви на величину ∆I при изменении сопротивления на величину ∆R будет таким же, если вместо ∆R включить ЭДС (E = ∆RI), направленную встречно первоначальному току в этой ветви.

Рассмотрим электрическую цепь, в ветви которой надо определить приращение тока при изменении в этой ветви сопротивления.

Согласно схеме приращения находим приращение тока I3:

,

где Е = ∆R3I3.

Метод эквивалентного источника напряжения (теорема Гельмгольца-Тевенена)

Метод основан на теореме об эквивалентном источнике, когда активный двухполюсник по отношению к рассматриваемой ветви может быть заменен эквивалентным источником напряжения, ЭДС которого равна напряжению холостого хода на зажимах этой ветви, а его внутреннее сопротивление равно входному сопротивлению двухполюсника.

Рассмотрим электрическую цепь.

Решение

Ищем ток I1.

Представим исходную схему в следующем виде:

Для выделенной структуры составим уравнение по методу контурных токов и найдем ток I3:

Теперь можем найти напряжение холостого хода между зажимами А и В:

В.

Входное сопротивление к зажимам А, В найдем согласно схеме:

Ом.

Находим ток I1:

A.

Ищем ток I3.

Представим исходную схему в виде:

Для данной схемы уравнение по методу контурных токов будет иметь вид:

Тогда

В.

Входное сопротивление к зажимам А, В найдем согласно схеме:

Ом.

Находим ток I3:

А.

Рассмотрим электрическую цепь, в которой активный двухполюсник подключен к ветви с последовательно включенными сопротивлениями и амперметром.

Из опыта известны два показания амперметра: тока

IA1, когда оба ключа разомкнуты и тока IA2, когда ключ K1 замкнут, а ключ K2 разомкнут.

Требуется вычислить показания амперметра при разомкнутом ключе K1 и замкнутом ключе K2 (см. рисунок).

Составляем уравнения для всех трех режимов:

1. ; 2.; 3.,

где — напряжение холостого хода на зажимах исследуемой ветви.

Тогда из первого уравнения .

Из второго уравнения находим входное сопротивление двухполюсника.

;

После чего находим ток IА3.

Метод эквивалентного источника тока (теорема Нортона)

Активный двухполюсник по отношению к рассматриваемой ветви можно заменить эквивалентным источником тока, ток которого равен току в этой ветви, замкнутой накоротко, а внутренняя проводимость источника равна входной проводимости двухполюсника.

Применим этот метод к выше рассмотренной электрической цепи.

Требуется найти ток I1 и ток I3.

Ищем ток

I1.

Представим схему в следующем виде:

Из схемы следует:

А;

А.

Ток короткого замыкания JKЗ1 найдем из первого закона Кирхгофа:

А.

Входную проводимость к зажимам А, В найдем согласно схеме:

.

Находим ток I1.

А.

Ищем ток I3.

В этом случае схема приобретает вид:

Согласно схеме находим токи I1, I2:

А;

А.

Ток короткого замыкания JKЗ3 найдем из первого закона Кирхгофа:

А.

Входную проводимость к зажимам А, В найдем согласно схеме:

.

Находим ток I3.

А.

Метод эквивалентного источника напряжения (генератора)

При расчете тока в одной из ветвей разветвленной цепи, содержащей произвольное число источников и потребителей, удобно рассматривать цепь, состоящую из двух частей: искомой ветви и остальной части. По отношению к рассматриваемой ветви вся остальная часть цепи является активным двухполюсником (рис. 2.9.), и задача заключается в определении тока или напряжения на зажимах активного двухполюсника при подключении к нему потребителя с сопротивлением R..

Согласно II закону Кирхгофа ток не изменится, если в цепь, образованную активным двухполюсником и потребителем, включить последовательно два идеализированных встречно направленных источника с одинаковыми ЭДС (рис. 2.10). Величину каждой из них выбираем совпадающей с напряжением

UХХ на зажимах активного двухполюсника в режиме холостого хода, который имеет место при отключенном потребителе.

(2.16)

Ток I в цепи с двумя источниками определим методом наложения. С этой целью источники разбиваем на две группы (рис. 211 и 2.12):

1. Источники активного двухполюсника и Е1, которые сохраняются в подсхеме рис. 2.11.

Согласно II закону Кирхгофа:

поскольку .

2. все потребители активного двухполюсника и Е2, сохраняются в подсхеме на рис. 2.12.

Поскольку I = 0, полный ток I =I.

Если эквивалентное сопротивление пассивного двухполюсника, образованного коротким замыканием источников ЭДС и обрывом ветвей, содержащих источники тока, обозначить через Rвх, получим простую одноконтурную схему (рис. 2.13), которую можно рассчитать по закону Ома:

(2.17)

Эта формула отражает теорему об активном двухполюснике или об эквивалентном источнике напряжения: относительно любой ветви разветвленной электрической цепи вся остальная часть схемы может быть представлена как источник напряжения, ЭДС которого равна UXX, а внутренне сопротивление равно Rэкв.

При коротком замыкании ветви с нагрузкой R = 0ток превращается в ток короткого замыкания:

(2.18)

Параметры активного двухполюсника можно определить опытным путем. Для этого необходимо разомкнуть i-ую ветвь и измерить , затем замкнуть накороткоRi и измерить IКЗ :

(2.19)

Rвх можно найти расчетным путем, если известна конфигурация цепи и величины сопротивлений.

Методика расчета линейной электрической цепи методом эквивалентного генератора:

  1. Отключается потребитель в ветви с искомым током и на зажимах обозначается UXX по направлению тока.

  2. В образовавшейся более простой цепи находится Uõõ с помощью II закона Кирхгофа, записанного для любого контура, содержащего Uхх. Токи в ветвях упрощенной схемы определяются любым известным методом.

  3. Определяется Rвх на зажимах разомкнутой ветви при условии E=0 и J=0. В полученной пассивной цепи пользуются правилами эквивалентных преобразований для потребителей.

  4. По найденным Uõõ и Rвх определяется ток в искомой ветви, значение которого может быть и отрицательным.

Замечание 1: Rвх можно найти по формуле IКЗ при условии Ri=0 любым известным методом.

Замечание 2: если ветвь, в которой определяется ток, содержит источник ЭДС, следует данный источник отнести к активному двухполюснику, отключив только сопротивление Ri. Тогда величина E войдет в расчет UXX .

Пример. Определить ток I2 в цепи, изображенной на рис. 2.14., а.

Запишем II закон Кирхгофа для цепи, в которой отключен потребитель R2 (рис. 2.14.,б):

Следовательно, .

Rвх определим по цепи (рис. 2.14., в), из которой исключены все источники, как .

Тогда искомый ток

Метод эквивалентного источника напряжения (генератора)

При расчете тока в одной из ветвей разветвленной цепи, содержащей произвольное число источников и потребителей, удобно рассматривать цепь, состоящую из двух частей: искомой ветви и остальной части. По отношению к рассматриваемой ветви вся остальная часть цепи является активным двухполюсником (рис. 2.9.), и задача заключается в определении тока или напряжения на зажимах активного двухполюсника при подключении к нему потребителя с сопротивлением R..

Согласно II закону Кирхгофа ток не изменится, если в цепь, образованную активным двухполюсником и потребителем, включить последовательно два идеализированных встречно направленных источника с одинаковыми ЭДС (рис. 2.10). Величину каждой из них выбираем совпадающей с напряжением UХХ на зажимах активного двухполюсника в режиме холостого хода, который имеет место при отключенном потребителе.

(2.16)

Ток I в цепи с двумя источниками определим методом наложения. С этой целью источники разбиваем на две группы (рис. 211 и 2.12):

1. Источники активного двухполюсника и Е1, которые сохраняются в подсхеме рис. 2.11.

Согласно II закону Кирхгофа:

поскольку .

2. все потребители активного двухполюсника и Е2, сохраняются в подсхеме на рис. 2.12.

Поскольку I = 0, полный ток I =I.

Если эквивалентное сопротивление пассивного двухполюсника, образованного коротким замыканием источников ЭДС и обрывом ветвей, содержащих источники тока, обозначить через Rвх, получим простую одноконтурную схему (рис. 2.13), которую можно рассчитать по закону Ома:

(2.17)

Эта формула отражает теорему об активном двухполюснике или об эквивалентном источнике напряжения: относительно любой ветви разветвленной электрической цепи вся остальная часть схемы может быть представлена как источник напряжения, ЭДС которого равна UXX, а внутренне сопротивление равно Rэкв.

При коротком замыкании ветви с нагрузкой R = 0ток превращается в ток короткого замыкания:

(2.18)

Параметры активного двухполюсника можно определить опытным путем. Для этого необходимо разомкнуть i-ую ветвь и измерить , затем замкнуть накороткоRi и измерить IКЗ :

(2.19)

Rвх можно найти расчетным путем, если известна конфигурация цепи и величины сопротивлений.

Методика расчета линейной электрической цепи методом эквивалентного генератора:

  1. Отключается потребитель в ветви с искомым током и на зажимах обозначается UXX по направлению тока.

  2. В образовавшейся более простой цепи находится Uõõ с помощью II закона Кирхгофа, записанного для любого контура, содержащего Uхх. Токи в ветвях упрощенной схемы определяются любым известным методом.

  3. Определяется Rвх на зажимах разомкнутой ветви при условии E=0 и J=0. В полученной пассивной цепи пользуются правилами эквивалентных преобразований для потребителей.

  4. По найденным Uõõ и Rвх определяется ток в искомой ветви, значение которого может быть и отрицательным.

Замечание 1: Rвх можно найти по формуле IКЗ при условии Ri=0 любым известным методом.

Замечание 2: если ветвь, в которой определяется ток, содержит источник ЭДС, следует данный источник отнести к активному двухполюснику, отключив только сопротивление Ri. Тогда величина E войдет в расчет UXX .

Пример. Определить ток I2 в цепи, изображенной на рис. 2.14., а.

Запишем II закон Кирхгофа для цепи, в которой отключен потребитель R2 (рис. 2.14.,б):

Следовательно, .

Rвх определим по цепи (рис. 2.14., в), из которой исключены все источники, как .

Тогда искомый ток

Извините такой страницы Wp-content Uploads 2014 03 Dz-1 Metod-ekvivalentnogo-generatora Pdf не существует!

Выбор статьи по меткам03 (1)9 класс (3)10 класс (1)11 класс (2)12 (1)13 (С1) (3)14 ноября (2)14 февраля (1)15 задание ЕГЭ (2)16 задача профиль (1)16 профильного ЕГЭ (1)16 января Статград (2)18 (С5) (2)18 задача ЕГЭ (2)23 марта (1)31 января (1)2016 (2)140319 (1)14032019 (1)C5 (1)RC-цепь (1)А9 (1)Александрова (2)Ампера (2)Архимед (1)Бернулли (1)Бойля-Мариотта (1)В8 (1)В12 (1)В13 (1)В15 (1)ВК (1)ВШЭ (2)ГИА физика задания 5 (1)Герона (1)Герцшпрунга-Рассела (1)Гринвич (1)ДВИ (1)ДПТ (1)Десятичные приставки (1)Дж (1)Диэлектрические проницаемости веществ (1)ЕГЭ 11 (2)ЕГЭ 14 (1)ЕГЭ 15 (2)ЕГЭ 18 (1)ЕГЭ С1 (1)ЕГЭ по математике (25)ЕГЭ по физике (49)ЕГЭ профиль (6)Европа (1)Задача 17 ЕГЭ (6)Задачи на движение (1)Закон Архимеда (2)Законы Ньютона (1)Земля (1)Ио (1)КПД (9)Каллисто (1)Кельвин (1)Кирхгоф (1)Кирхгофа (1)Койпера (1)Колебания (1)Коши (1)Коэффициенты поверхностного натяжения жидкостей (1)Кулона-Амонтона (1)Ломоносов (2)Лоренца (1)Луна (1)МГУ (1)МКТ (7)Максвелл (2)Максвелла (1)Максимальное удаление тела от точки бросания (1)Менделеева-Клапейрона (3)Менелая (3)Метод наложения (2)Метод узловых потенциалов (1)Метод эквивалентных преобразований (1)НОД (1)Нансен (1)НеИСО (1)ОГЭ (11)ОГЭ (ГИА) по математике (27)ОГЭ 3 (ГИА В1) (1)ОГЭ 21 (3)ОГЭ 21 (ГИА С1) (4)ОГЭ 22 (2)ОГЭ 25 (3)ОГЭ 26 (1)ОГЭ 26 (ГИА С6) (1)ОГЭ по физике 5 (1)ОДЗ (12)Обыкновенная дробь (1)Оорта (1)Основные физические константы (1)Отношение объемов (1)Плюк (1)Показатели преломления (1)Показательные неравенства (1)Противо-эдс (1)Работа выхода электронов (1)Радиус кривизны траектории (1)Релятивистское замедление времени (1)Релятивистское изменение массы (1)С1 (1)С1 ЕГЭ (1)С2 (2)С3 (1)С4 (3)С6 (5)СУНЦ МГУ (2)Сиена (1)Синхронная машина (1)Снеллиуса (2)Солнечной системы (1)Солнце (2)СпБ ГУ вступительный (1)Средняя кинетическая энергия молекул (1)Статград физика (3)Таблица Менделеева (1)Текстовые задачи (8)Тьерри Даксу (1)ФИПИ (1)Фазовые переходы (1)Фаренгейт (1)Фобос (1)Френеля (1)Цельсий (1)ЭДС (6)ЭДС индукции (2)Эйлера (1)Электрохимические эквиваленты (1)Эрастофен (1)абсолютная (1)абсолютная влажность (2)абсолютная звездная величина (3)абсолютная температура (1)абсолютный ноль (1)адиабаты (1)аксиомы (1)алгоритм Евклида (2)алгоритм Робертса (1)аморфное (1)амплитуда (3)аналитическое решение (1)анекдоты (1)апериодический переходной процесс (2)аргумент (1)арифметическая прогрессия (5)арифметической прогрессии (1)арки (1)арккосинус (1)арккотангенс (1)арксинус (1)арктангенс (1)архимеда (3)асинхронный (1)атмосферное (2)атмосферном (1)атомная масса (2)афелий (2)база (1)балка (1)банк (1)без калькулятора (1)без отрыва (1)белого карлика (1)бензин (1)бесконечная периодическая дробь (1)бесконечный предел (1)биквадратные уравнения (1)бипризма (1)биссектриса (4)биссектрисы (2)благоприятный исход (1)блеск (4)блок (2)боковой поверхности (1)большая полуось (1)большем давлении (1)бревно (2)бригада (2)бросили вертикально (1)бросили под углом (3)бросили со скоростью (2)броуновское движение (1)брошенного горизонтально (2)бруски (1)брусок (3)брусок распилили (1)бусинка (1)быстрый способ извлечения (1)вариант (3)вариант ЕГЭ (12)вариант ЕГЭ по физике (18)вариант по физике (1)варианты ЕГЭ (6)вариент по физике (1)введение дополнительного угла (1)вектор (5)векторное произведение (2)велосипедисты (1)вероятность (1)вертикальная составляющая (1)вертикально вверх (1)вертикальные углы (1)вес (3)весов (1)вес тела (1)ветви (1)ветвь (2)ветер (1)взаимодействие зарядов (1)видеоразбор (2)видеоразбор варианта (1)видимая звездная величина (2)виртуальная работа (1)виртуальный банк (1)виртуальных перемещений (1)витка (1)витков (1)виток (1)вклад (1)влажность (3)влажность воздуха (1)влетает (2)вневписанная окружность (2)внутреннее сопротивление (1)внутреннее сопротивление источника (1)внутреннюю энергию (1)внутренняя энергия (8)вода течет (1)воды (1)возведение в квадрат (1)возвратное уравнение (1)возвратность (1)возвратные уравнения (2)воздушный шар (1)возрастающая (1)возрастет (1)волны (1)вписанная (1)вписанная окружность (3)вписанной окружности (1)вписанный угол (4)в правильной пирамиде (1)вращение (1)времени (2)время (24)время в минутах (1)время выполнения (1)время движения (2)время минимально (1)время падения (1)всесибирская олимпиада (1)в стоячей воде (1)встретились (1)встретятся (1)вступительный (1)вступительный экзамен (1)вторая половина пути (1)вторичная (1)вторичная обмотка (1)вторичные изображения (1)второй закон Ньютона (4)выбор двигателя (1)выборка корней (4)выколотая точка (1)выплаты (2)выразить вектор (1)высота (5)высота Солнца (1)высота столба (1)высота столба жидкости (1)высота столбика (1)высоте (3)высоту (1)высоты (3)выталкивающая сила (2)вычисления (2)газ (3)газа (1)газов (1)газовая атмосфера (1)галочка (1)гамма-лучей (1)гармоника (2)гвоздя (1)геометрическая вероятность (1)геометрическая прогрессия (4)геометрические высказывания (1)геометрический смысл (2)геометрическую прогрессию (1)геометрия (7)гигрометр (1)гидродинамика (1)гидростатика (3)гимназия при ВШЭ (1)гипербола (2)гипотенуза (3)гистерезисный двигатель (1)главный период (1)глубина (1)глухозаземленная нейтраль (1)гомотетия (2)гонщик (1)горизонтальная сила (1)горизонтальной спицы (1)горизонтальную силу (1)горка (1)гравитационная постоянная (1)градус (1)грани (2)график (2)графики функций (5)графически (1)графический способ (1)графическое решение (2)груз (2)грузик (2)группа (1)давление (28)давление жидкости (3)давление пара (1)дальность полета (1)двигатель с активным ротором (1)движение под углом (1)движение под углом к горизонту (4)движение по кругу (1)движение по течению (1)движение с постоянной скоростью (2)двойное неравенство (1)двойной фокус (1)двугранный угол при вершине (1)девальвация (1)действительная часть (1)действующее значение (2)деление (1)деление многочленов (2)деление уголком (1)делимость (15)делимость чисел (1)делители (1)делитель (2)делится (3)демонстрационный варант (1)деталей в час (1)диаграмма (1)диаметр (2)диаметру (1)динамика (4)диод (1)диск (1)дискриминант (4)дифракционная решетка (2)дифференцированный платеж (1)диффузия (1)диэлектрик (1)диэлектрическая проницаемость (1)длина (4)длина вектора (1)длина волны (7)длина отрезка (2)длина пружины (1)длина тени (1)длиной волны (2)длину нити (1)длительность разгона (1)длительный режим (1)добротность (1)догнал (1)догоняет (1)докажите (1)долг (1)доля (1)дополнительный угол (1)досок (1)досрочный (2)досрочный вариант (1)дптр (1)дуга (1)единицы продукции (1)единичный источник (1)единичных кубов (1)единственный корень (1)ежесекундно (1)емкость (7)емкость заряженного шара (1)естественная область определения (1)желоб (2)жесткость (6)жеткость (1)живая математика (2)жидкости (1)жидкость (1)завод (1)загадка (2)задание 13 (2)задание 15 (3)задание 23 (1)задания 1-14 ЕГЭ (1)задача 9 (1)задача 13 профиль (1)задача 14 профиль (3)задача 16 (1)задача 16 ЕГЭ (1)задача 16 профиль (3)задача 17 (1)задача 18 (1)задача 26 ОГЭ (2)задача с параметром (6)задачи (1)задачи на доказательство (4)задачи на разрезание (4)задачи на совместную работу (3)задачи про часы (1)задачи с фантазией (1)задерживающее напряжение (1)заземление (1)заказ (1)закон Бернулли (1)закон Гука (1)закон Ома (3)закон Снеллиуса (1)закона сохранения (1)закон движения (1)закон кулона (7)закон палочки (3)закон сложения классических скоростей (1)закон сохранения импульса (6)закон сохранения энергии (4)законы Кирхгофа (6)законы коммутации (1)законы сохранения (1)закрытым концом (1)замена переменной (2)замкнутая система (2)зануление (1)запаянная (2)заряд (9)заряда (1)заряд конденсатора (1)защитная характеристика (1)звездочка (1)звезды (1)зенит (1)зенитное расстояние (1)зеркало (2)знак неравенства (1)знаменатель (1)знаменатель прогрессии (4)значение выражения (1)идеальный блок (1)идеальный газ (5)извлечение в столбик (1)излом (1)излучение (2)изменение длины (2)изобара (1)изобаричесикй (1)изобарический (2)изобарный (1)изобарный процесс (1)изображение (3)изолированная нейтраль (1)изопроцессы (1)изотерма (2)изотермически (1)изотермический (2)изотермический процесс (1)изотоп (1)изохора (1)изохорический (1)изохорный процесс (1)импульс (9)импульса (1)импульс силы (1)импульс системы (1)импульс системы тел (4)импульс тела (4)импульс частицы (1)инвариантность (1)индуктивно-связанные цепи (1)индуктивное сопротивление (1)индуктивность (1)индукцией (1)индукция (8)интеграл Дюамеля (1)интервал (1)интересное (3)интерференционных полос (1)иррациональность (2)испарение (2)исследование функции (4)источник (1)источник света (1)исход (1)камень (1)камешек (1)капилляр (1)карлик (2)касательная (4)касательного (1)касательные (1)касаются (1)катер (2)катет (3)катушка (4)качаний (2)квадлратичная зависимость (1)квадрант (1)квадрат (3)квадратичная функция (3)квадратное (1)квадратное уравнение (4)квадратную рамку (1)квазар (1)квант (1)квантов (1)кинематика (2)кинематическая связь (1)кинематические связи (4)кинетическая (12)кинетическая энергия (4)кинетической (1)кинетической энергии (1)кинетическую энегрию (1)классический метод (3)классический метод расчета (1)клин (3)ключ (1)кодификатор (1)колебаний (1)колене (1)количество вещества (1)количество теплоты (9)коллектор (1)кольцо (2)комбинаторика (1)комбинированное (1)коммутация (1)комплексное сопротивление (1)комплексное число (1)комплексные числа (1)компонент (1)конвекция (3)конденсатор (10)конденсаторы (1)конденсации (1)конечная скорость (1)конечная температура (1)конечная температура смеси (1)конечный предел (1)консоль (1)контрольная (1)контрольные (1)контур (5)конус (4)концентрация (7)концентрическим (1)координата (5)координаты (3)координаты вектора (2)координаты середины отрезка (1)координаты точки (1)корабля (1)корень (2)корень квадратный (1)корень кубический (1)корни (2)корни иррациональные (1)корни квадратного уравнения (3)корни уравнения (1)корпоративных (1)косинус (2)косинусы (1)котангенс (1)коэффициент (1)коэффициент жесткости (1)коэффициент наклона (3)коэффициент поверхностного натяжения (3)коэффициент подобия (5)коэффициент трансформации (1)коэффициент трения (5)коэффициенты (1)красное смещение (1)красной границы (1)красный (1)кратковременный режим (1)кратные звезды (1)кредит (11)кредитная ставка (4)кредиты (1)криволинейная трапеция (2)кристаллизация (1)критерии оценки (1)круговая частота (1)круговой контур (1)кружок (1)кубическая парабола (1)кулонова сила (1)кульминация (1)кусочная функция (1)левом колене (1)лед (2)лет (1)линейная скорость (2)линейное напряжение (1)линейное уравнение (2)линейный размер (1)линза (2)линзы (2)линии излома (1)линиями поля (1)линия отвеса (1)литров (1)лифт (1)лифта (1)лифте (1)логарифм (10)логарифмические неравенства (3)логарифмические уравнения (1)логарифмическое неравенство (3)логарифмы (1)лунка (1)лучевая (1)льда (1)магнитное поле (2)магнитном поле (2)магнитные цепи (1)максимальная высота (1)максимальная скорость (1)максимум (1)малых колебаний (1)масса (23)масса воздуха (1)массе (1)массивная звезда (1)массовое содержание (1)массой (1)массу (1)математика (4)математический маятник (1)математического маятника (1)маятник (4)мгновенный центр вращения (1)медиана (2)меридиан (1)мертвая вода (1)мертвая петля (1)метод виртуальных (1)метод внутреннего проецирования (1)метод замены переменной (4)метод интервалов (3)метод комплексных амплитуд (3)метод контурных токов (1)метод координат (1)метод линий (1)методом внутреннего проецирования (1)метод переброски (1)метод переменных состояния (1)метод подстановки (4)метод рационализации (4)метод решетки (1)метод следов (5)метод сложения (4)метод телескопирования (1)метод узловых напряжений (1)методы расчета цепей (2)методы расчета цепей постоянного тока (1)метод эквивалентного генератора (2)механика (1)механическая характеристика (1)механическое напряжение (1)миля (1)минимальная скорость (1)минимальное (1)минимальной высоты (1)минимальной скоростью (1)минимум (2)мишени (1)мнимая единица (1)мнимая часть (1)многоугольник (1)многочлены (1)мода (2)модули (1)модуль (13)модуль Юнга (1)модуль средней скорости (1)молекулярно-кинетическая теория (2)моль (2)молярная масса (5)момент (7)момент инерции (1)момент инерции двигателя (1)момент нагрузки (1)момент сил (1)монета (1)монотонная (1)монотонность функции (1)монохроматического (1)мощности силы тяжести (1)мощность (9)мощностью (1)мяч (1)наблюдатель (1)нагревание (1)нагреватель (1)нагревателя (1)нагрели (1)наибольшее (1)наивысшая точка (1)наименьшее (1)наименьшее общее кратное (1)наклон (1)наклонная плоскость (2)налог (1)на направление (2)на подумать (2)направление (1)направление обхода (3)направлении (1)направляющий вектор (1)напряжение (9)напряжение на зажимах (1)напряжение смещения нейтрали (2)напряженность (4)напряженность поля (6)насос (2)насоса (1)насыщенный пар (4)натуральное (7)натуральные (7)натуральных (1)натяжение нити (5)натяжения (1)находился в полете (2)начальная температура (1)начальной скоростью (1)недовозбуждение (1)незамкнутая система (2)нелинейное сопротивление (1)неопределенность типа бесконечность на бесконечность (1)неопределенность типа ноль на ноль (1)непериодическая дробь (1)неравенства (8)неравенство (22)неразрывности струи (1)нерастяжимой (1)нерастяжимой нити (1)нерастянутой резинки (1)несимметричная нагрузка (1)несинусоидальный ток (3)нестандартные задачи (1)нестрогое (1)неупругим (1)нецентральный (1)нечетная функция (2)нечетное (1)нечетность (1)неявнополюсный (1)нити (2)нити паутины (1)нить (2)нить нерастяжима (1)новости (1)нормаль (1)нормальное ускорение (11)нулевой ток (2)обкладками (1)обкладках (1)обкладки (1)область допустимых значений (9)область значений (1)область определения (8)область определения функции (4)оборот (1)обратные тригонометрические функции (1)обратные функции (1)общая хорда (1)общее сопротивление (1)общее сопротивление цепи (1)объем (36)объемный расход (1)объемом (1)объем пара (1)объем параллелепипеда (1)объем пирамиды (1)одинаковые части (1)одновременно (1)одновременно из одной точки (1)окружность (13)окружность описанная (1)олимпиада (2)олимпиады по физике (2)они встретятся (1)операторный метод (4)описанная (1)оптика (1)оптимальный выбор (1)оптимизация (1)оптическая разность хода (1)оптический центр (1)орбитам (1)орбитой (1)оригинал (1)осевое сечение (1)оси (1)основание (2)основание логарифма (2)основания трапеции (1)основное тригонометрическое тождество (1)основное уравнение МКТ (2)основной газовый закон (1)основной период (1)основной уровень (1)основные углы (1)остаток (1)ось (1)отбор корней (5)ответ (1)отданное (1)относительная (1)относительная влажность (3)относительная скорость (1)относительно (2)относительность движениия (1)относительность движения (2)относительность скоростей (1)отношение (5)отношение времен (1)отношение длин (1)отношение площадей (3)отношение скоростей (2)отрезок (1)отсечение невидимых граней (1)очки (1)падает (1)падает луч (1)падает под углом (1)падение (3)падение напряжения (2)падения (1)пар (3)парабола (5)параболы (1)параллакс (5)параллелепепед (2)параллелепипед (3)параллелограмм (4)параллелограмм Виньера (1)параллельно (2)параллельно двум векторам (1)параллельное соединение (3)параллельные прямые (1)параллельными граням (1)параметр (30)параметры (1)парообразование (1)парсек (1)парциальное (1)парциальное давление (1)паскаль (1)первая треть (1)первичная (1)переброски (1)перевозбуждение (1)перегородка (1)перегрузок (1)перелетит (1)переливания (1)переменное магнитное поле (1)переменное основание (2)перемещение (6)перемычка (5)перемычке (1)перемычку (1)переносная скорость (1)пересекает (1)пересечение (1)пересечения (1)переходная проводимость (1)переходное сопротивление (1)переходной процесс (1)переходные процессы (9)перигелий (2)периметр (3)период (15)периодическая дробь (1)период колебаний (2)период малых колебаний (1)период обращения (2)период функции (1)периоды (1)перпендикулярно (1)песок (1)пион (1)пипетка (1)пирамида (7)пирамида шестиугольная (1)пирамиды (2)пирсона (1)плавание (1)плавкие предохранители (1)плавление (1)план (1)планете (1)планеты (3)планиметрия (13)планиметрия профиль (1)пластинами (1)пластинка (1)платеж (8)плечо (2)плоского зеркала (1)плоскопараллельная (1)плоскость (4)плоскость сечения (1)плотности веществ (1)плотность (22)плотность пара (3)плотность сосуда (1)плотность энергии (1)площади (2)площади фигур на клетчатой бумаге (1)площадь (30)площадь круга (1)площадь пластин (1)площадь поверхности (1)площадь под кривой (2)площадь проекции (1)площадь проекции сечения (1)площадь сектора (1)площадь сечения (5)площадь треугольника (1)поверхностная плотность заряда (1)поворот (1)повторно-кратковременный режим (1)погрешность (1)погружено (1)подвесили (1)подготовка к контрольным (3)под каким углом (1)подмодульное (1)подмодульных выражений (1)подобен (1)подобие (7)подобия треугольников (1)подобны (1)подпереть (1)под углом (2)под углом к горизонту (3)показателем преломления (1)показательное (1)показатель преломления (4)поле (1)полезной работы (1)полезную мощность (1)полигон частот (1)по линиям сетки (1)полное ускорение (1)половина времени (1)половинный угол (1)положительный знаменатель (1)полония (1)полость (1)полуокружность (1)полупроводник (1)полученное (1)понижение горизонта (1)по окружности (1)по переменному основанию (1)поправка часов (1)по прямой (1)поршень (4)поршня (1)порядок решетки (2)последовательно (1)последовательное соединение (3)последовательность (3)по сторонам клеток (1)посторонние корни (4)постоянная Авогадро (1)постоянная Хаббла (1)постоянная времени (1)постоянная скорость (1)постоянная составляющая (2)постоянный ток (5)построение (2)построение графика функции (1)потенциал (5)потенциал шара (1)потенциальная (13)потенциальная энергия (3)потенциальной (1)потери в стали (2)потеря корней (4)поток (5)по физике (1)правило левой (1)правило моментов (3)правильную пирамиду (1)правильный многоугольник (1)правом колене (1)предел функции (1)преломляющий угол (1)преобразование графиков функций (1)преобразования (3)преподаватели (2)пресс (2)призма (7)призмы (3)признаки подобия (4)признаки равенства треугольников (3)пробн (1)пробник (175)пробник по физике (8)пробниук (1)пробный (1)пробный ЕГЭ (2)пробный ЕГЭ по физике (3)пробный вариант (25)пробный вариант ЕГЭ (17)пробный вариант ЕГЭ по физике (115)пробный вариант по физике (1)провода (1)проводник (1)проводник с током (1)проводящего шара (1)проволока (1)проволоки (1)прогрессия (5)проекции скоростей (1)проекции ускорения (2)проекция (7)проекция перемещения (1)проекция скорости (6)проекция ускорения (2)производительность (2)производная (3)промежутка времени (1)промежуток (1)промежуток знакопостоянства (1)пропорциональны (1)проскальзывает (1)проскальзывания (1)противоположное событие (1)противостояние (1)протона (1)прототипы (1)профиль (2)профильный ЕГЭ (1)процент (5)процентная ставка (6)процентное отношение (1)процентное содержание (2)проценты (3)пружин (1)пружина (6)пружинный маятник (1)пружины (1)прямая (6)прямое восхождение (2)прямой (1)прямой АВ (1)прямоугольник (1)пузырек (1)пульсар (1)пуля (1)пути (1)путь (27)пушка (1)пять корней (1)работа (15)работа газа (5)работа тока (1)работу выхода (2)рабочее тело (1)рабочие (1)равнобедренный (1)равновеликий (1)равновесие (4)равновесия (1)равновесное (1)равнодействующая (1)равномерно (1)равноускоренно (2)равноускоренное (3)равные (1)равные фигуры (1)радиальную ось (1)радикал (1)радиус (11)радиус колеса (1)радиус кривизны (2)радиус описанной сферы (1)радиус темного кольца в отраженном свете (1)разбор (1)разбор Статграда по физике (2)разложение на множители (2)размах (1)разности температур (1)разность (2)разность потенциалов (2)разность прогрессии (3)разность хода (1)разрежьте (2)разрезание (5)разрешающая сила (1)разрыв функции (1)рамка (8)рамка с током (1)раскрытие модуля (1)расписание (1)расположение корней квадратного трехчлена (1)распределение частот (1)рассеивающая (1)расстояние (21)расстояние между зарядами (1)расстояние на карте (1)расстояние от точки (1)расстояния (2)раствор (2)растяжение (2)расходуется (1)расцепители (1)расчеты по формулам (1)рационализация (4)рациональные неравенства (1)реактивные элементы (1)реактивный двигатель (1)реакция опоры (4)реакция якоря (1)ребра (1)ребус (2)резервуар (1)резистор (1)рейки (1)рельса (1)рентгеновскую трубку (1)репетитор (1)решебник (1)решение тригонометрических уравнений (1)решение уравнений (2)решение уравнений больших степеней (1)решить в натуральных (1)решить в целых (1)розетка (1)ромб (1)ряд Фурье (1)сарай с покатой крышей (1)сближаются (1)сближения (1)сбрасывают с высоты (1)сверхгигант (2)сверхновая (1)светимость (3)свободно (1)свободного падения (1)свободно падает (2)свойства (2)свойства отрезков (1)свойства степени (1)свойства функции (1)свойства функций (2)свойства чисел (1)свойство биссектрисы (2)свойству биссектрисы (1)сдвинуть (1)сегмент (1)сектор (1)секущая (2)серия решений (1)сертификация (6)сессия (1)сечение (14)сечение наклонной плоскостью (1)сидерический (1)сила (7)сила Архимеда (5)сила Лоренца (4)сила ампера (9)сила взаимодействия (4)сила давления (1)сила на дно (1)сила натяжения (7)сила натяжения нити (4)сила поверхностного натяжения (3)сила реакции опоры (1)сила трения (3)сила тяготения (1)сила тяжести (5)сила упругости (2)силой (2)силу (1)силу натяжения (1)силы трения (2)символический метод (3)симметричная нагрузка (1)симметрия (3)синодический (1)синус (4)синусоида (1)синусоидальный закон (1)синусоидальный ток (5)синусы (1)синхронный компенсатор (1)система (3)система неравенств (7)система отсчета (3)система счисления (1)система уравнений (3)системы уравнений (3)скалярное произведение (3)склонение (1)скольжение (2)скользит (1)скользит равномерно (1)скоросмть (1)скоростей (1)скорости (3)скорости течения (1)скорость (44)скорость реки (1)скорость сближения (3)скорость света (1)скорость теплохода (1)скорость удаления (1)скорость частицы (1)скоростью (1)с лестницы (1)сложение векторов (1)сложная функция (1)смежные углы (1)смекалка (2)смеси (1)смешанное число (1)смещение (2)снаряд (1)собирающая (2)событие (1)соединение звездой (1)соединение треугольником (1)сокращение (1)сокращение дробей (1)соленоид (1)солнечная постоянная (3)солнечная система (1)сообразительность (1)сообщающиеся сосуды (2)соприкосновения (1)сопротивление (13)сопротивления (1)сопряженное (3)составить квадрат (1)составляет с направлением (1)составляющая скорости (2)составляющие (1)составляющие скорости (3)сосуд (1)сосудах (1)сосуде (1)сохранение энергии (1)спектра (2)спектральный класс (2)спецификация (1)спирт (1)сплава (1)сплавы (1)справочные данные (3)справочные материалы (12)спрос (1)сравнение чисел (2)среднее (1)среднее значение (1)среднеквадратичная скорость (1)среднюю линию (1)средняя квадратичная скорость (1)средняя скорость (6)срок (1)срок кредитования (1)стадии (1)стакан (2)статград (18)статика (2)стенка (1)степенная функция (1)степенные уравнения (1)степень (2)стереометрия (4)стержень (4)стержня (1)столб жидкости (3)столбик (3)столбик жидкости (2)столбик ртути (1)столбчатая диаграмма (1)стрелки поравняются (1)строгое (1)струю (1)студенты (2)ступеньку (1)сумма косинусов (1)сумма прогрессии (1)суммарный импульс (1)сумма ряда (1)сумма синусов (1)сумма углов (2)суммирование (2)сумму (1)суперпозиция (1)сутки (1)сфера (5)сферы (2)таблица (1)таблица частот (1)тангенс (3)тангенс разности (1)тангенс суммы (1)тангенциальная (1)тангенциальное ускорение (1)твердое тело (1)тела вращения (1)тележка (2)телескоп (1)телескопирование (1)тело (1)температура (21)температурный коэффициент сопротивления (1)температуры (2)тени (1)тень (1)теорема Пифагора (3)теорема Штейнера (1)теорема виета (5)теорема косинусов (4)теорема синусов (2)теореме косинусов (1)теоремы (1)теоретическое разрешение (1)теория вероятности (1)теплового двигателя (1)тепловое действие (1)тепловое равновесие (2)тепловой баланс (1)тепловой двигатель (1)теплоемкость (1)теплообмен (1)теплопередача (4)теплопроводность (2)теплота (1)теплота сгорания (1)теплоты (5)техника быстрого счета (1)товар (1)ток (11)ток насыщения (1)топливо (1)точечный источник (1)точка касания (1)точка росы (1)точки перемены знака (1)траектории (1)траекторию (1)траектория (1)транзистор (1)трансформатор (1)трапеция (4)трение (1)тренировочная работа (1)тренировочная статград (3)тренировочные работы (1)тренировочный вариант (23)тренировочный вариант ЕГЭ (57)тренировочный вариант ЕГЭ по физике (64)трения (2)трения покоя (1)трения скольжения (1)треугольная пирамида (1)треугольник (4)треугольник Паскаля (1)треугольника (1)треугольники (2)треугольник перемещений (1)трехфазные цепи (2)тригонометрические выражения (2)тригонометрические уравнения (1)тригонометрия (10)троса (1)трубка (5)трубы (1)увеличение (1)угловая скорость (2)угловая частота (2)угловой скоростью (3)углом (1)углы (4)угол между боковыми ребрами (1)угол между векторами (1)угол между плоскостями (2)угол между прямой и плоскостью (1)угол между прямыми (1)угол наклона (1)уголь (12)удар (1)удельная (1)удельная теплоемкость (2)удельная теплота (1)удельная теплота парообразования (2)удельное сопротивление (1)удержать (1)удлинение (3)узел (2)узкую трубку (1)умножение (1)умножение вектора на число (1)умножение на пальцах (1)упростить (1)упрощение (3)упрощение выражений (1)упругий удар (1)уравнение (5)уравнение Менделеева-Клапейрона (8)уравнение окружности (2)уравнение плоскости (3)уравнение теплового баланса (1)уравнению (1)уравнения (2)уравнения высоких степеней (1)уравнения высших степеней (1)урана (1)усеченный конус (1)ускорение (29)ускорением (1)ускорение свободного падения (4)ускорений (1)ускоряющая разность потенциалов (1)условие плавания (2)условие равновесия (1)условия возврата (1)фазное напряжение (1)фигуры (2)физика (29)физика статград (1)фиолетовый (1)фирмы (1)фокальная плоскость (1)фокус (5)фокусное расстояние (1)фонтан (1)формула (1)формула Герона (1)формула Пика (1)формулы сокращенного умножения (2)фотон (4)фотонов (1)функции (1)функция (1)холодильник (1)холодильнику (1)хорда (3)целое (10)целые (8)целые числа (1)целых (1)цель (1)центральный угол (4)центр вращения (1)центр масс (1)центр масс системы (1)центробежная сила (1)центростремительное ускорение (1)центр тяжести (1)центр тяжести системы (1)цепи постоянного тока (13)цепочка (1)цепь второго порядка (1)цепь первого порядка (4)цикл Карно (1)циклическая частота (3)цилиндр (2)часовой угол (1)части (4)частица (2)частных клиентов (1)частота (10)частота излучения (1)часть объема (1)человека (1)черная дыра (1)четная функция (3)четное (7)четность (3)чисел (1)числовая пряма%D (1)число витков (1)член (1)шайбы (1)шар (2)шарик (2)шарик на нитке (1)шарик прыгает (1)шарнир (2)шестерня (1)шесть различных

1.4.5. Метод эквивалентного источника напряжения

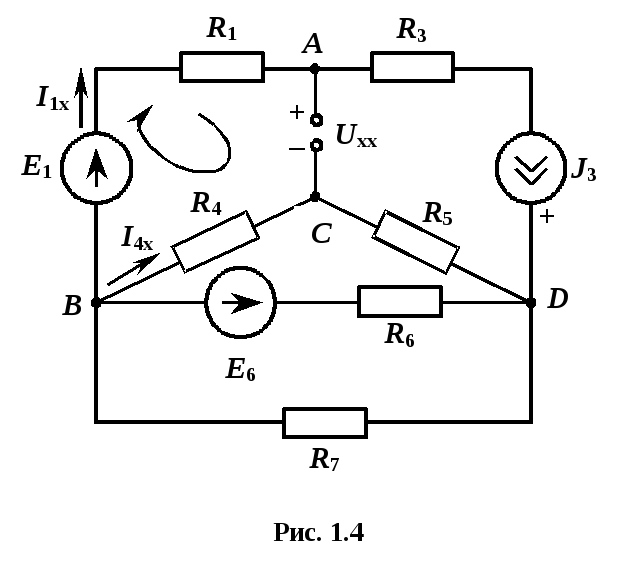

Определим ток I2 методом эквивалентного источника напряжения в соответствии с разделом 1.3.5 по формуле

.
