«Бабочка», металлоискатель на двух транзисторах: отзывы

Старые советские и дореволюционные монеты на рынке стоят достаточно дорого. Найти же их можно в том числе и в заброшенных старых деревнях и поселках. Однако поиск таких мелких предметов, в большинстве случаев уже присыпанных землей, без особого инструмента, был бы, конечно же, крайне затруднительным. Поэтому современные кладоискатели используют для этой цели специальные детекторы.

Видов таких устройств на современном рынке существует множество. И самым простым при этом является «Бабочка». Металлоискатель (фото его представлены на странице) такой конструкции стоит относительно недорого и при этом достаточно удобен в работе. Поэтому отзывы потребителей он заслужил просто превосходные.

Особенности конструкции

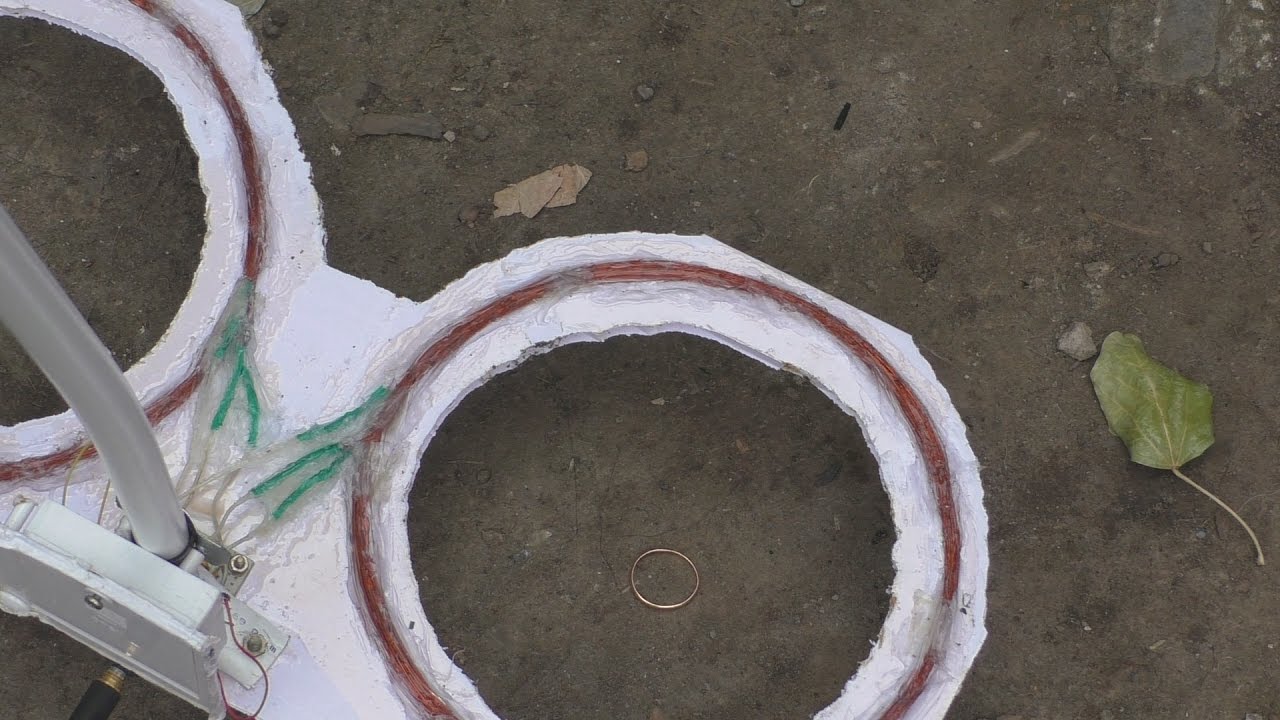

Свое название этот инструмент получил за наличие двух катушек, напоминающих крылья бабочки и расположенных в одной плоскости. Работает такой металлоискатель по принципу срыва синхронизации генераторов частоты. Элементами его конструкции являются:

Микросхемы на операционных усилителях. Два из них принимают сигналы катушек. Третий усилитель высчитывает разницу.
Динамик. Именно на него и выводится разница сигналов.
Конденсатор переменный. Этот элемент предназначен для предотвращения искажения емкости при регулировке.
Диэлектрическая коробка под схему. Может быть изготовлена из разных материалов.
Основание для катушек и штанги. Длина его может составлять 30-45 см.
Штанга, изготовленная из диэлектрического материала.
Провод ПЭЛ 0.3-0.35 мм.
Аккумуляторы.
Двухжильный кабель.

Как видите, конструкция этого металлоискателя действительно проста. В том числе и поэтому он заслужил неплохие отзывы от потребителей.

При желании сегодня можно приобрести металлоискатель «Бабочка» и с одной катушкой. Работают такие модели, конечно же, несколько хуже обычных. Однако некоторые искатели монет все же считают их достаточно перспективными.

Принцип действия

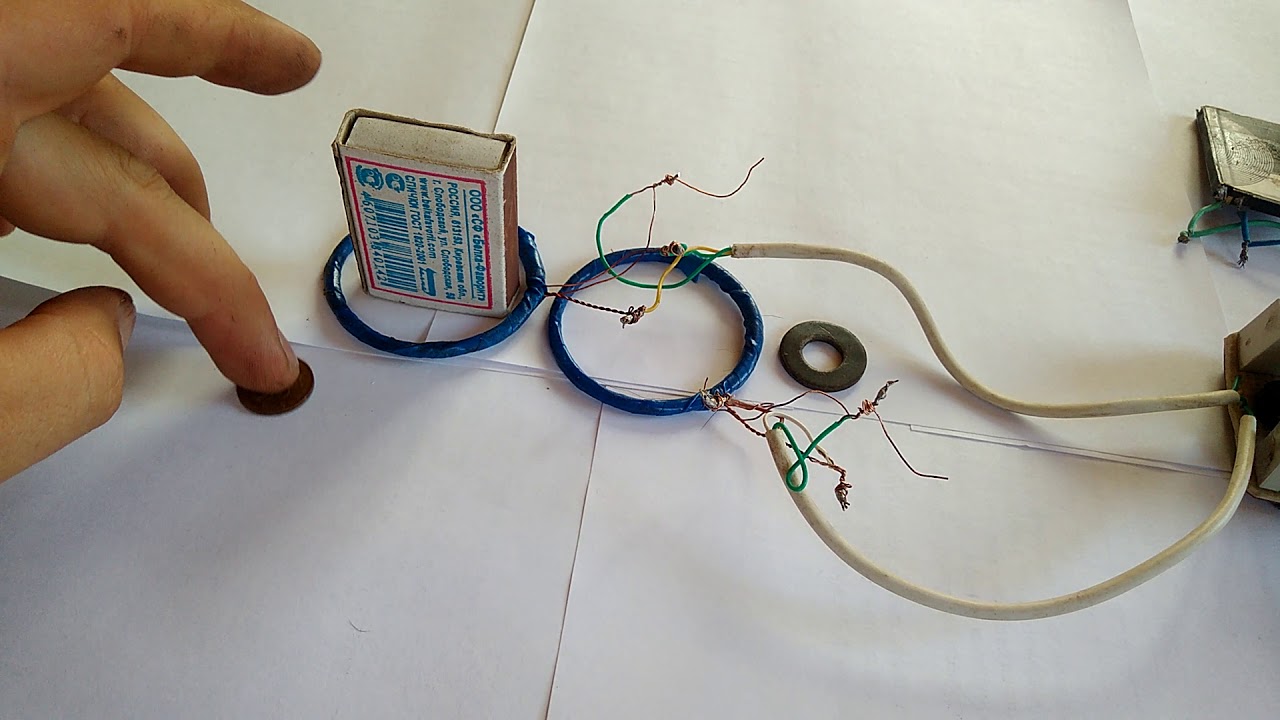

Расстояние между катушками инструмента «Бабочка» составляет примерно 10 мм. Как только какой-либо металлический предмет, находящийся в том числе и под землей, попадает в зону действия одной из них, процесс синхронизации генераторов обрывается. В результате звуковой сигнал проникает в наушники искателя монет.

Металлоискатель «Бабочка»: отзывы

Конечно же, большинству более сложных и дорогих моделей в плане удобства использования инструменты «Бабочка» уступают. Однако и с помощью этого металлоискателя можно находить предметы в земле достаточно эффективно. К примеру, пятикопеечную монету времен СССР «Бабочка» «видит» на расстоянии примерно в 15 см, крышки от банок — 30 см, люки — 60 см. Хорошее мнение об этом устройстве у потребителей сложилось в том числе и потому, что он может работать под водой.

К плюсам этого металлоискателя многие относят также длительную работу. Одной зарядки аккумулятора «Бабочка» обычно хватает на целых 20-30 часов. Как считает большинство искателей, работать с этим устройством удобно еще и потому, что оно не слишком много весит — всего около 500 г.

Достоинств у этого прибора, таким образом, существует множество. Однако есть у него и некоторые недостатки. К примеру, многие искатели монет отмечают тот факт, что у катушек прибора «Бабочка» часто ломаются уши. Кроме того, у таких устройств иногда перетираются жилы в кабеле. В некоторых случаях у этих металлоискателей могут давать сбои и сами штатные катушки.

Еще одним косвенным недостатком этого прибора, по мнению многих потребителей, является то, что в случае его поломки найти мастера для его ремонта бывает сложно. Для людей, не имеющих опыта работы с радиоэлектроникой, это часто становится проблемой. Однако устройство у этого прибора на самом деле простое. И даже при наличии минимума навыков работы с радиотехникой починить домашнему мастеру такой металлоискатель будет не особенно сложно. Тем более что разного рода детали к нему стоят не слишком дорого и найти их в продаже можно обычно без труда. Продаются они как в специализированных, так и просто в строительных магазинах.

Устройство металлоискателя и схема

Итак, отзывы об этих приборах имеются хорошие, в том числе и из-за их простой конструкции. Какое же устройство имеет металлоискатель «Бабочка»? Давайте разберемся с этим поподробнее.

Для того чтобы инструмент эффективно работал, диаметр его катушек должен составлять не менее 21 см. Витков провода на них при этом должно быть 30. Отвод обычно идет от 10-ого. На основании устройства закреплена штанга. Здесь же зафиксирована и система регулировки чувствительности. Внутри штанги вместе с выходами для наушников протянут кабель. Источником питания для металлоискателей этого типа иногда служит даже простая батарейка от мобильного телефона (в самодельных моделях).

Кабель внутри штанги в таких металлоискателях протягивается вместе с разъемом для наушников. Этот элемент предназначен для включения/выключения устройства. Отзывы о приборах такой конструкции существуют, таким образом, неплохие еще и потому, что они начинают работать сразу после того, как разъем будет вставлен в наушники.

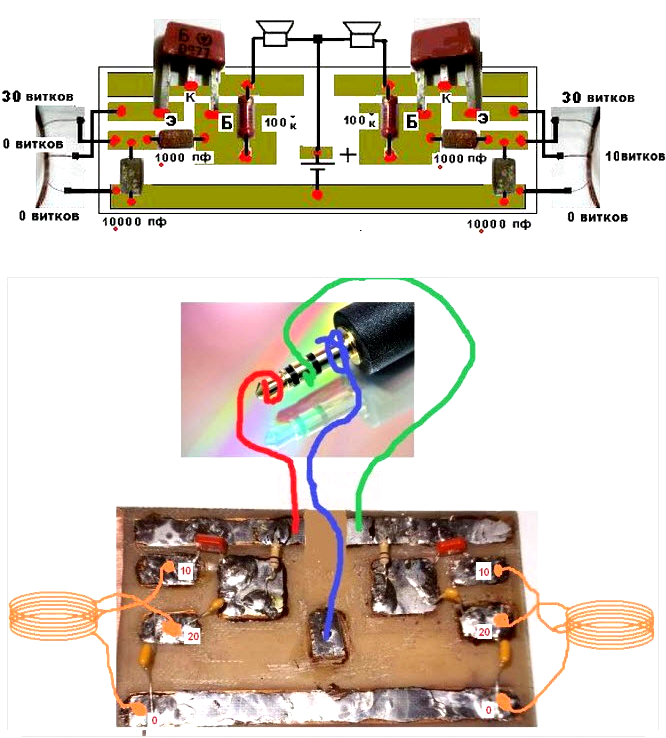

Выше представлена схема простого металлоискателя «Бабочка» на двух транзисторах. Как можно заметить, особой сложностью она не отличается. В любом случае схема этого устройства не критична в отношении номинала деталей, количества витков и питания.

За что еще заслужил хорошие отзывы прибор

Искать монеты с помощью этого устройства на самом деле не слишком сложно. Хорошее мнение о приборах «Бабочка» у потребителей сложилось еще и потому, что они могут автоматически настраиваться под любой грунт. Также искатель монет может по звуку сигнала определить вид металла, находящегося под землей. Помимо этого, благодаря простоте конструкции этого прибора, его при желании можно легко усовершенствовать. За это, конечно же, также отзывы от потребителей он заслужил просто отличные.

В некоторых случаях домашние мастера даже не приобретают детали для металлоискателя «Бабочка», а просто берут их от старой аппаратуры. К примеру, для катушек этого устройства подходит кабель от отклоняющейся системы и петли размагничивания телевизора. Единственное, в таких приборах используются обычно наушники с высоким сопротивлением. А их то найти, к сожалению, достаточно сложно. Обычные же аудионаушники от старой аппаратуры с этим устройством использовать нельзя. Звука на них в процессе поиска просто не будет слышно.

Основной недостаток прибора

Таким образом, минусов у недорогого металлоискателя «Бабочка», по мнению многих потребителей, практически нет. В особенности это касается эффективности работы и удобства в использовании. Монеты это устройство находит на такой же глубине, что и большинство достаточно дорогих, в том числе и импортных, моделей.

Однако в отношении удобства в применении у этого устройства один довольно-таки серьезный недостаток все-таки имеется. При эксплуатации металлоискателя «Бабочка» часто возникает неудобство в подстройке рабочей частоты генератора. Искать нужное положение стержня на доли миллиметра в степи или лесу, конечно же, довольно-таки сложно.

Нюансы изготовления

Сделать металлоискатель «Бабочка» своими руками, как уже упоминалось, достаточно просто. Схема этого устройства особой сложностью не отличается. Единственное, при ее сборке следует позаботиться о том, чтобы левая и правая ее части были одинаковыми. Плату устройства помещают в пластиковую коробочку. Приклеивают ее к рамке-катушке. Вторую плату обычно дополняют усилителем с контактными площадками для трех батареек и разъемом для наушников. Лепестки вырезаются из жестяной консервной банки.

При наличии усилителя металлоискатель «Бабочка» можно будет использовать в том числе и с обычными наушниками на 30-60 Ом. Этим, помимо всего прочего, обеспечивается и экономичный режим работы прибора.

К плюсам этого устройства многие потребители относят и то, что как уже упоминалось, его можно легко усовершенствовать. Помимо наушников, при желании несложно будет сделать металлоискатель «Бабочка» своими руками и более удобным в отношении точной подстройки частоты. Для этого на той плате, к которой припаяны лепестки, следует расположить переменный резистор с сопротивлением в 100…150 Ом. Далее эту плату, как и первую, помещают в коробочку, а затем прикрепляют последнюю на штанге поблизости от ручки.

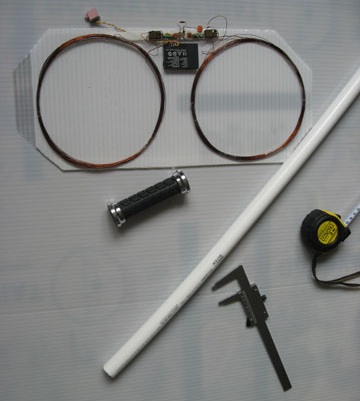

Как сделать металлоискатель «Бабочка» своими руками: подробная инструкция

Собственно собирается этот прибор следующим образом:

изготавливается штанга, к примеру, из пластиковой трубы 26 мм.
к одному из ее концов прикрепляется руль от велосипеда;
из фанеры, поликарбоната и т. д. изготавливается основание;
к основанию прикрепляется собранная схема вместе с катушками;
также на основании фиксируется штанга и узел подстройки чувствительности;
внутри штанги протягивается провод;
аккумулятор от мобильного телефона приклеивается к основанию;
к его контактам припаиваются провода питания генераторов и разъема зарядки;
катушка и схема покрываются мебельным лаком, а далее — силиконом;
рядом с катушкой приклеивается узел подстройки;

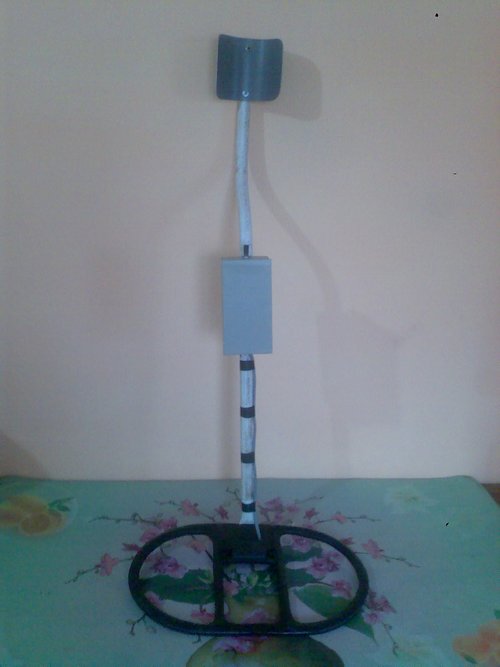

из водопроводной трубы изготавливается подлокотник.

Для настройки металлоискателя во время работы используется пластиковая гайка и винт с кусочком алюминия. Резьба этого узла смазывается густой смазкой.

Вместо заключения

Итак, судя по отзывам, металлоискатель «Бабочка» можно считать прибором в эксплуатации достаточно удобным. Находить с его помощью монеты как маленькие, так и большие, а также любые другие металлические предметы в земле несложно. Конечно же, у этого дешевого прибора имеются и свои недостатки. Некоторые искатели называют его даже «игрушкой» для новичков. Однако при желании этот прибор всегда можно немного усовершенствовать и сделать более удобным и эффективным в работе.

схемы, как сделать Пират и другие

Металлоискатель или металлодетектор предназначен для обнаружения предметов, по своим электрическим и/или магнитным свойствам отличающихся от среды, в которой они находятся. Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей.

Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до 20-30 см или железяку с канализационный люк примерно в 1-1,5 м под поверхностью. Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке. Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму. А подобных сокровищ в земле российской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих кубышек с ефимками.

Примечание: если вы не сведущи в электротехнике с радиоэлектроникой, не пугайтесь схем, формул и специальной терминологии в тексте. Самая суть излагается попросту, и в конце будет описание прибора, который можно сделать за 5 мин на столе, не умея не то что паять, а проводки скрутить. Но он позволит «пощупать» особенности поиска металлов, а возникнет интерес – придут и знания с навыками.

металлоискатель Пират

Немного больше внимания по сравнению с остальными будет уделено металлоискателю «Пират», см. рис. Этот прибор достаточно прост для повторения начинающими, но по своим качественным показателям не уступает многим фирменным моделям ценой до $300-400. А главное – он показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям. Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике использования имеется достаточно руководств.

Принцип действия

Металлоискатель действует по принципу электромагнитной индукции. В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Принцип действия металлоискателя

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП. В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Примечание: в принципе для металлоискателя не обязательно, чтобы предмет был электропроводящим, грунт – нет. Главное, чтобы их электрические и/или магнитные свойства отличались.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно. Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем. По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои.

Разновидности

Общие параметры

Принцип действия металлодетектора возможно воплотить технически разными способами соответственно назначению прибора. Металлоискатели для пляжного золотоискательства и строительно-ремонтного поиска внешне могут быть похожи, но существенно отличаться по схеме и техническим данным. Чтобы правильно сделать металлоискатель, нужно четко представлять себе, каким требованиям он должен удовлетворять для данного рода работы. Исходя из этого,

можно выделить следующие параметры поисковых детекторов металла:

Проницание, или проникающая способность – максимальная глубина, на которую распространяется ЭМП катушки в грунте. Глубже прибор ничего не обнаружит при любом размере и свойствах объекта.

Величина и размеры зоны поиска – воображаемая область в земле, в которой объект будет обнаружен.
Чувствительность – способность обнаруживать более или менее мелкие предметы.
Избирательность – способность сильнее реагировать на желательные находки. Сладкая мечта пляжных старателей – детектор, который пищит только на драгоценные металлы.
Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, ЛЭП, электротранспорта и др. источников помех.
Мобильность и оперативность определяются энергопотреблением (на сколько батареек хватит), массогабаритами прибора и размерами зоны поиска (сколько можно «прощупать» за 1 проход).

Дискриминация, или разрешающая способность – дает оператору или управляющему микроконтроллеру возможность по реакции прибора судить о характере найденного объекта.

Дискриминация, в свою очередь, параметр составной, т. к. на выходе металлоискателя наличествует 1, максимум 2 сигнала, а величин, определяющих свойства и расположение находки, больше. Тем не менее, с учетом изменения реакции прибора во время приближения к объекту, в нем выделяются 3 составляющих:

Пространственная – свидетельствует о расположении объекта в зоне поиска и глубине его залегания.

Геометрическая – дает возможность судить о форме и размерах объекта.
Качественная – позволяет строить предположения о свойствах материала объекта.

Рабочая частота

Все параметры металлоискателя связаны сложным образом и многие взаимосвязи взаимоисключающие. Так, напр., понижение частоты генератора позволяет добиться большего проницания и зоны поиска, но ценой увеличения энергопотребления, и ухудшает чувствительность и мобильность вследствие возрастания размеров катушки. В целом же каждый параметр и их комплексы так или иначе привязаны к частоте генератора. Поэтому первоначальная классификация металлоискателей строится по диапазону рабочих частот:

Сверхнизкочастотные (СНЧ) – до первых сотен Гц. Абсолютно не любительские приборы: энергопотребление от десятков Вт, без компьютерной обработки по сигналу ни о чем судить нельзя, для перемещения нужен автотранспорт.
Низкочастотные (НЧ) – от сотен Гц до нескольких кГц. Просты схемотехнически и конструктивно, помехоустойчивы, но мало чувствительны, дискриминация плохая. Проницание – до 4-5 м при энергопотреблении от 10 Вт (т. наз. глубинные металлодетекторы) или до 1-1,5 м при питании от батареек. Реагируют острее всего на ферромагнитные материалы (черный металл) или большие массы диамагнитных (бетонные и каменные строительные конструкции), поэтому иногда называются магнитодетекторами. К свойствам грунта мало чувствительны.

Повышенной частоты (ПЧ) – до нескольких десятков кГц. Сложнее НЧ, но требования к катушке невысоки. Проницание – до 1-1,5 м, помехоустойчивость на троечку, хорошая чувствительность, удовлетворительная дискриминация. Могут быть универсальными при использовании в импульсном режиме, см. ниже. На обводненных или минерализованных грунтах (с обломками или частицами скальных пород, экранирующих ЭМП) работают плохо или вовсе ничего не чуют.
Высокой, или радиочастоты (ВЧ или РЧ) – типичные металлоискатели «на золото»: отличная дискриминация на глубину до 50-80 см в сухих непроводящих и немагнитных грунтах (пляжный песок и т.п.) Энергопотребление – как в пред. п. Остальное – на грани «неуда». Эффективность прибора во многом зависит от конструкции и качества исполнения катушки (катушек).

Примечание: мобильность металлоискателей по пп. 2-4 хорошая: от одного комплекта солевых элементов («батареек») АА и без переутомления оператора можно работать до 12 час.

Особняком стоят импульсные металлоискатели. У них первичный ток в катушку поступает импульсами. Задав частоту следования импульсов в пределах НЧ, а их длительность, которая определяет спектральный состав сигнала, соответствующей диапазонам ПЧ-ВЧ, можно получить металлодетектор, совмещающий в себе положительные свойства НЧ, ПЧ и ВЧ или перестраиваемый.

Метод поиска

Насчитывается не менее 10 методов поиска предметов с помощью ЭМП. Но такие, как, скажем, метод непосредственной оцифровки ответного сигнала с компьютерной обработкой – удел профессионального применения.

Самодельный металлоискатель схемотехнически строят более всего следующими способами:

Параметрическим.
Приемо-передающим.
С накоплением фазы.
На биениях.

Без приемника

Параметрические металлоискатели в некотором роде выпадают из определения принципа действия: в них нет ни приемника, ни приемной катушки. Для детекции используется непосредственно влияние объекта на параметры катушки генератора – индуктивность и добротность, а структура ЭМП значения не имеет. Изменение параметров катушки ведет к изменению частоты и амплитуды вырабатываемых колебаний, что фиксируется разными способами: измерением частоты и амплитуды, по изменению тока потребления генератора, измерением напряжения в петле ФАПЧ (системы фазовой автоподстройки частоты, «подтягивающей» ее к заданному значению) и др.

Параметрические металлоискатели просты, дешевы и помехоустойчивы, но пользование ими требует определенных навыков, т. к. частота «плывет» под влиянием внешних условий. Чувствительность у них слабая; более всего используются как магнитодетекторы.

С приемником и передатчиком

Устройство приемопередающего металлоискателя показано на рис. в начале, к пояснению принципа действия; там же описан и принцип работы. Такие приборы позволяют добиться наилучшей эффективности в своем диапазоне частот, но сложны схемотехнически, требуют особо качественной системы катушек. Приемопередающие металлоискатели с одной катушкой называются индукционными. Их повторяемость лучше, т.к. проблема правильного расположения катушек относительно друг друга отпадает, но схемотехника сложнее – нужно выделить слабый вторичный сигнал на фоне сильного первичного.

Примечание: в импульсных приемопередающих металлоискателях от проблемы выделения также удается избавиться. Объясняется это тем, что в качестве вторичного сигнала «ловят» т. наз. «хвост» переизлученного объектом импульса. Первичный импульс вследствие дисперсии при переизлучении расплывается, и часть вторичного импульса оказывается в промежутке между первичными, откуда ее несложно выделить.

До щелчка

Металлоискатели с накоплением фазы, или фазочувствительные, бывают либо однокатушечными импульсными, либо с 2-мя генераторами, работающими каждый на свою катушку. В первом случае используется тот факт, что импульсы при переизлучении не только расплываются, но и задерживаются. Во времени сдвиг фаз нарастает; когда он достигает определенной величины, дискриминатор срабатывает и в наушниках раздается щелчок. По мере приближения к объекту щелчки становятся чаще и сливаются в звук все более высокого тона. Именно на этом принципе построен «Пират».

Во втором случае техника поиска та же, но работают 2 строго симметричных электрически и геометрически генератора, каждый на свою катушку. При этом вследствие взаимодействия их ЭМП происходит взаимная синхронизация: генераторы работают в такт. При искажении общего ЭМП начинаются срывы синхронизации, слышимые как те же щелчки, а затем тон. Двухкатушечные металлоискатели со срывом синхронизации проще импульсных, но менее чувствительны: проницание их в 1,5-2 раза меньше. Дискриминация в обоих случаях близка к отличной.

Фазочувствительные металлодетекторы – любимые инструменты курортных старателей. Асы поиска настраивают свои приборы так, что точно над объектом звук снова пропадает: частота следования щелчков переходит в ультразвуковую область. Таким способом на ракушечном пляже удается находить золотые серьги размером с ноготь на глубине до 40 см. Однако на грунте с мелкими неоднородностями, обводненном и минерализованном, металлоискатели с накоплением фазы уступают прочим, кроме параметрических.

По писку

Биения 2-х электросигналов – сигнал с частотой, равной сумме или разности основных частот исходных сигналов или кратных им – гармоник. Так, напр., если на входы специального устройства – смесителя – подать сигналы с частотами 1 МГц и 1 000 500 Гц или 1,0005 МГц, а к выходу смесителя подключить наушники или динамик, то услышим чистый тон 500 Гц. А если 2-й сигнал будет 200 100 Гц или 200,1 кГц, случится то же самое, т.к. 200 100 х 5 = 1 000 500; мы «поймали» 5-ю гармонику.

В металлоискателе на биениях действуют 2 генератора: опорный и рабочий. Катушка колебательного контура опорного маленькая, защищенная от посторонних влияний, или его частота стабилизирована кварцевым резонатором (попросту – кварцем). Контурная катушка рабочего (поискового) генератора – поисковая, и его частота зависит от наличия предметов в зоне поиска. Перед поиском рабочий генератор настраивают на нулевые биения, т.е. до совпадения частот. Полного нуля звука как правило не добиваются, а настраивают до очень низкого тона или хрипа, так удобнее искать. По изменению тона биений судят о наличии, величине, свойствах и расположении объекта.

Примечание: чаще всего частоту поискового генератора берут в несколько раз ниже опорной и работают на гармониках. Это позволяет, во-первых, избежать вредного в данном случае взаимного влияния генераторов; во-вторых, точнее настроить прибор, в-третьих, вести поиск на оптимальной в данном случае частоте.

Металлоискатели на гармониках в общем сложнее импульсных, однако работают на любом грунте. Правильно изготовленные и настроенные, они не уступают импульсным. Об этом можно судить хотя бы по тому, что золотоискатели-пляжники никак не сойдутся во мнениях, что же лучше: импульсник или на биениях?

Катушка и прочее

Самое распространенное заблуждение начинающих радиолюбителей – абсолютизация схемотехники. Мол, если схема «крутая», то все будет тип-топ. Относительно металлоискателей это вдвойне неверно, т.к. их эксплуатационные достоинства сильнейшим образом зависят от конструкции и качества изготовления поисковой катушки. Как выразился некий курортный старатель: «Находимость детектора должна тянуть карман, а не ноги».

При разработке прибора его схему и параметры катушки подгоняют друг к другу до получения оптимума. Определенная схема с «чужой» катушкой если и заработает, то до заявленных параметров не дотянет. Поэтому, выбирая прототип для повторения, смотрите прежде всего описание катушки. Если оно неполное или неточное – лучше строить другой прибор.

О размерах катушки

Большая (широкая) катушка эффективнее излучает ЭМП и глубже «просветит» грунт. Ее зона поиска шире, что позволяет уменьшить «находимость ногами». Однако, если в зоне поиска окажется крупный ненужный предмет, его сигнал «забьет» слабый от искомой мелочи. Поэтому желательно брать или делать металлодетектор, рассчитанный на работу с катушками разного размера.

Примечание: типичные диаметры катушек 20-90 мм для поиска арматуры и профилей, 130-150 мм «на пляжное золото» и 200-600 мм «на большое железо».

Монопетля

Традиционный тип катушки детектора металла т. наз. тонкая катушка или Mono Loop (одинарная петля): кольцо из многих витков эмалированного медного провода шириной и толщиной раз в 15-20 меньше среднего диаметра кольца. Достоинства катушки-монопетли – слабая зависимость параметров от типа грунта, сужающаяся книзу зона поиска, что позволяет, двигая детектор, точнее определять глубину и расположение находки, и конструктивная простота. Недостатки – малая добротность, отчего в процессе поиска «плывет» настройка, подверженность помехам и расплывчатая реакция на объект: работа с монопетлей требует значительного опыта пользования данным конкретным экземпляром прибора. Самодельные металлоискатели начинающим рекомендуется делать с монопетлей, чтобы без особых проблем получить работоспособную конструкцию и приобрести с ней поисковый опыт.

Индуктивность

При выборе схемы, чтобы убедиться в достоверности обещаний автора, и тем более при самостоятельном конструировании или доработке, нужно знать индуктивность катушки и уметь ее рассчитывать. Даже если вы делаете металлоискатель из покупного набора, индуктивность все равно нужно проверить измерениями или расчетом, чтобы не ломать потом голову: почему, все вот вроде исправно, а не пищит.

Калькуляторы для расчета индуктивности катушек имеются в интернете, но компьютерная программа все случаи практики предусмотреть не может. Поэтому на рис. дана старая, десятилетиями проверенная номограмма для расчета многослойных катушек; тонкая катушка – частный случай многослойной.

Номограмма для расчета многослойных катушек

Для расчета поисковой монопетли номограммой пользуются следующим образом:

Берем величину индуктивности L из описания прибора и размеры петли D, l и t оттуда же или по своему выбору; типичные значения: L = 10 мГн, D = 20 см, l = t = 1 см.
По номограмме определяем количество витков w.
Задаемся коэффициентом укладки k = 0,5, по размерам l (высота катушки) и t (ширина ее) определяем площадь сечения петли и находим площадь чистой меди в ней как S = klt.
Поделив S на w, получим сечение обмоточного провода, а по нему – диаметр провода d.
Если получилось d = (0,5…0,8) мм, все ОК. В противном случае увеличиваем l и t при d>0,8 мм или уменьшаем при d<0,5 мм.

Помехоустойчивость

Экран Фарадея

Монопетля хорошо «ловит» помехи, т.к. устроена точно так же, как рамочная антенна. Увеличить ее помехоустойчивость можно, во-первых, поместив обмотку в т. наз. экран Фарадея (Faraday shield): металлическую трубку, оплетку или обмотку из фольги с разрывом, чтобы не образовался короткозамкнутый виток, который «съест» все ЭМП катушки, см. рис. справа. Если на исходной схеме возле обозначения поисковой катушки есть пунктирная линия (см. схемы далее), то это значит, что катушка данного прибора обязательно должна быть помещена в экран Фарадея.

Также обязательно экран соединяется с общим проводом схемы. Тут таится подвох для новичков: заземляющий проводник нужно подключать к экрану строго симметрично разрезу (см. тот же рис.) и подводить его к схеме также симметрично относительно сигнальных проводов, иначе помехи все-таки «пролезут» в катушку.

Экран поглощает и некоторую долю поискового ЭМП, что снижает чувствительность прибора. Особенно этот эффект заметен в импульсных металлоискателях; их катушки вообще нельзя экранировать. В таком случае увеличения помехозащищенности можно добиться, симметрируя обмотку. Суть в том, что для удаленного источника ЭМП катушка – точечный объект, и э.д.с. помех в ее половинах подавят друг друга. Симметричная катушка может понадобиться и схемно, если генератор двухтактный или индуктивная трехточка.

Способы симметрирования катушек индуктивности

Однако симметрировать катушку привычным радиолюбителям бифиллярным способом (см. рис.) в данном случае нельзя: при нахождении в поле бифиллярной катушки проводящих и/или ферромагнитных предметов ее симметрия нарушается. Т.е., помехоустойчивость металлоискателя пропадет как раз тогда, когда она больше всего нужна. Поэтому симметрировать катушку-монопетлю нужно перекрестной намоткой, см. тот же рис. Ее симметрия не нарушается ни при каких обстоятельствах, но мотать тонкую катушку с большим количеством витков перекрестным способом – адский труд, и тогда лучше сделать корзиночную катушку.

Корзинка

Корзиночные катушки имеют все достоинства монопетель в еще большей степени. Вдобавок, катушки-корзинки стабильнее, их добротность выше, а то, что катушка плоская – двойной плюс: чувствительность и дискриминация возрастут. К помехам корзиночные катушки менее восприимчивы: вредные э.д.с. в перекрещивающихся проводах гасят друг друга. Единственный минус – для катушек-корзинок нужна точно сделанная жесткая и прочная оправка: общая сила натяжения многих витков достигает больших величин.

Корзиночная катушка для металлоискателя Пират

Корзиночные катушки конструктивно бывают плоскими и объемными, но электрически объемная «корзинка» эквивалентна плоской, т.е. создает такое же ЭМП. Объемная корзиночная катушка еще менее чувствительна к помехам и, что важно для импульсных металлоискателей, дисперсия импульса в ней минимальна, т.е. легче поймать дисперсию, вызванную объектом. Преимущества оригинального металлоискателя «Пират» во многом обусловлены тем, что его «родная» катушка – объемная корзинка (см. рис.), однако ее намотка сложна и трудоемка.

Новичку самостоятельно лучше мотать плоскую корзинку, см. рис. ниже. Для металлоискателей «на золото» или, скажем, для описанных далее металлоискателя-«бабочки» и простого приемопередающего 2-катушечного хорошей оправкой будут негодные компьютерные диски. Их металлизация не повредит: она очень тонкая и никелевая. Непременное условие: нечетное, и никак иначе, число прорезей. Номограмма для расчета плоской корзинки не требуется; расчет ведут таким образом:

Задаются диаметром D2, равным внешнему диаметру оправки минус 2-3 мм, и берут D1 = 0,5D2, это оптимальное соотношение для поисковых катушек.
По формуле (2) на рис. вычисляют количество витков.
По разности D2 – D1 с учетом коэффициента плоской укладки 0,85 вычисляют диаметр провода в изоляции.

Плоская корзиночная катушка

Как не надо и надо мотать корзинки

Некоторые любители берутся самостоятельно мотать объемные корзинки способом, показанным на рис. ниже: делают оправку из изолированных гвоздей (поз. 1) или саморезов, мотают по схеме, поз. 2 (в данном случае, поз. 3, для количества витков, кратного 8; через каждые 8 витков «узор» повторяется), затем запенивают, поз. 4, оправку вытаскивают, а лишнюю пену обрезают. Но вскоре оказывается, что натянутые витки порезали пену и вся работа пошла всмятку. Т.е., чтобы намотать надежно, нужно отрезки прочного пластика вклеить в отверстия основы, и только тогда мотать. И помните: самостоятельный расчет объемной корзиночной катушки без соответствующих компьютерных программ невозможен; методика для плоской корзинки в данном случае неприменима.

Кустарная намотка корзиночной катушки

ДД катушки

Принцип действия катушек Монопетля и ДД

ДД в данном случае значит не дальнодействие, а двойной или дифферециальный детектор; в оригинале – DD (Double Detector). Это катушка из 2-х одинаковых половин (плеч), сложенных с некоторым пересечением. При точном электрическом и геометрическом балансе плеч ДД поисковое ЭМП стягивается в зону пересечения, справа на рис; слева – катушка-монопетля и ее поле. Малейшая неоднородность пространства в зоне поиска вызывает разбаланс, и появляется резкий сильный сигнал. ДД-катушка позволяет неопытному искателю обнаружить мелкий глубокий хорошо проводящий предмет, когда рядом с ним и выше залегла ржавая банка.

Катушки ДД четко ориентированы «на золото»; все металлоискатели с маркировкой GOLD комплектуются ими. Однако на мелко-неоднородных и/или проводящих грунтах они или вовсе отказывают, или часто дают ложные сигналы. Чувствительность ДД катушки очень высока, но дискриминация близка к нулевой: сигнал или предельный, или его вовсе нет. Поэтому металлодетекторы с ДД катушками предпочитают искатели, которых интересует только «находимость на карман».

Примечание: подробнее о ДД катушках можно будет узнать далее в описании соответствующего металлоискателя. Мотают плечи ДД или внавал, как монопетлю, на специальной оправке, см. далее, или корзинками.

Как крепить катушку

Готовые каркасы и оправки для поисковых катушек продаются в широком ассортименте, но с накрутками продавцы не стесняются. Поэтому многие любители делают основу катушки из фанеры, слева на рис.:

Самодельные оправки для катушек металлоискателей

Однако это не выход: фанера довольно сильно поглощает ЭМП, дает большую паразитную дисперсию импульсов, а намокнув, способна вообще заглушить прибор. Лучший вариант – компьютерный диск либо пластиковая тарелка или блюдце, справа там же. Сложив 2 посудины и склеив, можно получить герметичный корпус катушки. Для катушек сложных (корзинок, ДД) оптимальный материал оправки сотовый поликарбонат. Он прочен, стоек, на влияет на ЭМП, легко обрабатывается.

Несколько конструкций

Параметрические

Самый простой металлоискатель для поиска арматуры, проводки, профилей и коммуникаций в стенах и перекрытиях можно собрать по рис. Древний транзистор МП40 безо всякого меняется на КТ361 или его аналоги; чтобы применить транзисторы pnp, нужно поменять полярность батарейки.

Простейший металлоискатель

Этот металлоискатель – магнитодетектор параметрического типа, работающий на НЧ. Тон звука в наушниках можно менять, подбирая емкость С1. Под влиянием объекта тон понижается, в отличие от всех прочих типов, поэтому изначально нужно добиваться «комариного писка», а не хрипа или ворчания. Прибор отличает проводку под током от «пустой», на тон накладывается гул 50 Гц.

Схема – импульсный генератор с индуктивной обратной связью и стабилизацией частоты LC-контуром. Контурная катушка – выходной трансформатор от старого транзисторного приемника или маломощный «базарно-китайский» низковольтный силовой. Очень хорошо подходит трансформатор от негодного источника питания польской антенны, в его же корпусе, срезав сетевую вилку, можно собрать и все устройство, тогда запитать его лучше от литиевой батарейки-таблетки на 3 В. Обмотка II на рис. – первичная или сетевая; I – вторичная или понижающая на 12 В. Именно так, генератор работает с насыщением транзистора, что обеспечивает ничтожное энергопотребление и широкий спектр импульсов, облегчающий поиск.

Металлоискатель с простым кварцевым фильтром

Чтобы превратить трансформатор в датчик, его магнитопровод нужно разомкнуть: снять каркас с обмотками, убрать прямые перемычки сердечника – ярма – а Ш-образные пластины сложить в одну сторону, как справа на рис., затем надеть обмотки обратно. При исправных деталях прибор начинает работать сразу; если нет – нужно поменять местами концы любой из обмоток.

Параметрическая схема посложнее – на рис. справа. L с конденсаторами С4, С5 и С6 настраивается на 5, 12,5 и 50 кГц, а кварц пропускает на измеритель амплитуды 10-ю, 4-ю гармоники и основной тон соответственно. Схемка более на любителя попаять на столе: возни с настройкой много, а «чутье», как говорят, никакое. Приводится только для примера.

Приемопередающий

Приемопередающий металлоискатель и катушки для него

Гораздо чувствительнее приемопередающий металлоискатель с ДД катушкой, который можно без особого труда сделать в домашних условиях, см. рис. Слева – передатчик; справа – приемник. Там же описаны свойства разных типов ДД.

Этот металлоискатель – НЧ; поисковая частота около 2 кГц. Глубина обнаружения: советский пятак – 9 см, консервная жестянка – 25 см, канализационный люк – 0,6 м. Параметры «троечные», но можно освоить методику работы с ДД, прежде чем переходить к более сложным конструкциям.

Катушки содержат по 80 витков провода ПЭ 0,6-0,8 мм, намотанных внавал на оправку толщиной 12 мм, чертеж которой показан на рис. слева. Вообще прибор к параметрам катушек не критичен, были бы точно одинаковы и расположены строго симметрично. В целом, хороший и дешевый тренажер для тех, кто хочет освоить любую технику поиска, в т.ч. «на золото». Хотя чувствительность этого металлоискателя и невысока, но дискриминация очень хорошая несмотря на использование ДД.

Чертеж оправки для намотки ДД катушек

Для налаживания прибора сначала вместо L1 передатчика включают наушники и по тону в них убеждаются, что генератор работает. Затем закорачивают L1 приемника и подбором R1 и R3 устанавливают на коллекторах VT1 и VT2 соответственно напряжение, равное примерно половине напряжения питания. Далее R5 выставляют ток коллектора VT3 в пределах 5..8 мА, размыкают L1 приемника и все, можно искать.

С накоплением фазы

Конструкции в этом разделе показывают все преимущества метода накопления фазы. Первый металлоискатель преимущественно строительного назначения обойдется очень недорого, т.к. его самые трудоемкие части сделаны… из картона, см. рис.:

Простейший импульсный металлоискатель

Наладки прибор не требует; интегральный таймер 555 – аналог отечественной ИМС (интегральной микросхемы) К1006ВИ1. Все преобразования сигнала происходят в ней; способ поиска – импульсный. Единственное условие – динамик нужен пьезоэлектрический (кристаллический), обычный динамик или наушники перегрузят ИМС и она скоро выйдет из строя.

Индуктивность катушки – около 10 мГн; рабочая частота – в пределах 100-200 кГц. При толщине оправки в 4 мм (1 слой картона) катушка диаметром 90 мм содержит 250 витков провода ПЭ 0,25, а 70-мм – 290 витков.

Металлоискатель Бабочка

Металлоискатель «Бабочка», см. рис. справа, по своим параметрам уже близок к профессиональным приборам: советский пятак находит на глубине 15-22 см в зависимости от грунта; канализационный люк – на глубине до 1 м. Действует на срывах синхронизации; схема, плата и вид монтажа – на рис. ниже. Учтите, здесь 2 отдельные катушки диаметром 120-150 мм, а не ДД! Пересекаться они не должны! Оба динамика – пьезоэлектрические, как и в пред. случае. Конденсаторы – термостабильные, слюдяные или высокочастотные керамические.

Свойства «Бабочки» улучшатся, а настроить ее будет проще, если, во-первых, намотать катушки плоскими корзинками; индуктивность определяется по заданной рабочей частоте (до 200 кГц) и емкостям контурных конденсаторов (по 10 000 пФ на схеме). Диаметр провода – от 0,1 до 1 мм, чем больше, тем лучше. Отвод в каждой катушке делается от трети витков считая от холодного (нижнего по схеме) конца. Во-вторых, если отдельные транзисторы заменить 2-х транзисторной сборкой для схем дифусилителей К159НТ1 или ее аналогами; выращенная на одном кристалле пара транзисторов имеет совершенно одинаковые параметры, что важно для схем со срывом синхронизации.

Схема и монтаж металлоискателя Бабочка

Для налаживания «Бабочки» нужно точно подогнать индуктивности катушек. Автор конструкции рекомендует раздвигать-сдвигать витки или подстраивать катушки ферритом, но с точки зрения электромагнитной и геометрической симметрии лучше будет подключить параллельно емкостям по 10 000 пФ подстроечные конденсаторы на 100-150 пФ и крутить их при настройке в разные стороны.

Собственно налаживание несложно: только что собранный прибор пищит. Поочередно подносим к катушкам алюминиевую кастрюльку или пивную банку. К одной – писк становится выше и громче; к другой – ниже и тише или вовсе замолкает. Здесь чуть-чуть добавляем емкости подстроечника, а в противоположном плече убираем. За 3-4 цикла можно добиться полной тишины в динамиках – прибор готов к поиску.

Еще о «Пирате»

Вернемся к прославленному «Пирату»; он импульсный приемопередающий с накоплением фазы. Схема (см. рис.) очень прозрачна и может считаться классикой для данного случая.

Схема металлоискателя Пират

Передатчик состоит из задающего генератора (ЗГ) на том же 555-м таймере и мощного ключа на Т1 и Т2. Слева – вариант ЗГ без ИМС; в нем придется выставить по осциллографу частоту следования импульсов 120-150 Гц R1 и длительность импульса 130-150 мкс R2. Катушка L – общая. Ограничитель на диодах D1 и D2 на ток от 0,5 А спасает усилитель приемника QP1 от перегрузки. На QP2 собран дискриминатор; вместе они составляют сдвоенный операционный усилитель К157УД2. Собственно «хвостики» переизлученных импульсов накапливаются в емкости С5; когда «резервуар переполняется», на выходе QP2 проскакивает импульс, который усиливается Т3 и дает щелчок в динамике. Резистором R13 регулируется скорость заполнения «резервуара» и, следовательно, чувствительность прибора. Еще о «Пирате» можно узнать из видео:

Видео: металлоискатель “Пират”

а об особенностях его настройки – из следующего ролика:

Видео: настройка порога металлоискателя “Пират”

На биениях

Желающие ощутить все прелести процесса поиска на биениях со сменными катушками могут собрать металлоискатель по схеме на рис. Его особенность, во-первых, экономичность: вся схема собрана на КМОП-логике и в отсутствие объекта потребляет очень маленький ток. Второе – прибор работает на гармониках. Опорный генератор на DD2.1-DD2.3 стабилизирован кварцем ZQ1 на 1 МГц, а поисковый на DD1.1-DD1.3 работает на частоте около 200 кГц. При настройке прибора перед поиском нужную гармонику «ловят» варикапом VD1. Смешение рабочего и опорного сигналов происходит в DD1.4. Третье – этот металлоискатель пригоден для работы со сменными катушками.

Металлоискатель на биениях на логических микросхемах

ИМС 176-й серии лучше заменить на такие же 561-й, ток потребления уменьшится, а чувствительность прибора возрастет. Заменять старые советские высокоомные наушники ТОН-1 (лучше ТОН-2) на низкоомные от плеера просто так нельзя: они перегрузят DD1.4. Нужно либо поставить усилитель вроде «пиратского» (C7, R16, R17, T3 и динамик на схеме «Пирата»), либо использовать пьезодинамик.

Настройки после сборки этот металлоискатель не требует. Катушки – монопетли. Их данные на оправке толщиной 10 мм:

Диаметр 25 мм – 150 витков ПЭВ-1 0,1 мм.
Диаметр 75 мм – 80 витков ПЭВ-1 0,2 мм.
Диаметр 200 мм – 50 витков ПЭВ-1 0,3 мм.

Проще не бывает

Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и отрезков двухстороннего скотча.

Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства.

Приемник нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

Далее делаем следующее:

Металлоискатель из радиоприемника и калькулятора

Разворачиваем коробку с крышкой в книжку.
На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. справа. Приемник – желательно в крышке, чтобы был доступ к органам управления.
Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц).
Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон. Громкость не убираем!
Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора.
Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов. Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает.
Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

Примечание: в зависимости от конструкции приемника возможен обратный вариант – для настройки на гармонику приемник кладут на включенный калькулятор, а затем, раскладывая «книжечку», добиваются смягчения или пропадания тона. В таком случае приемник будет ловить отраженные от объекта импульсы.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

Нечто странное напоследок

Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. Вот вам видео:

попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!

В качестве приложения

Схем и конструкций металлоискателей насчитываются сотни, если не тысячи. Поэтому в приложение к материалу даем еще список моделей, кроме упомянутых в тесте, имеющих, как говорится, хождение в РФ, не чрезмерно дорогих и доступных для повторения или самосборки:

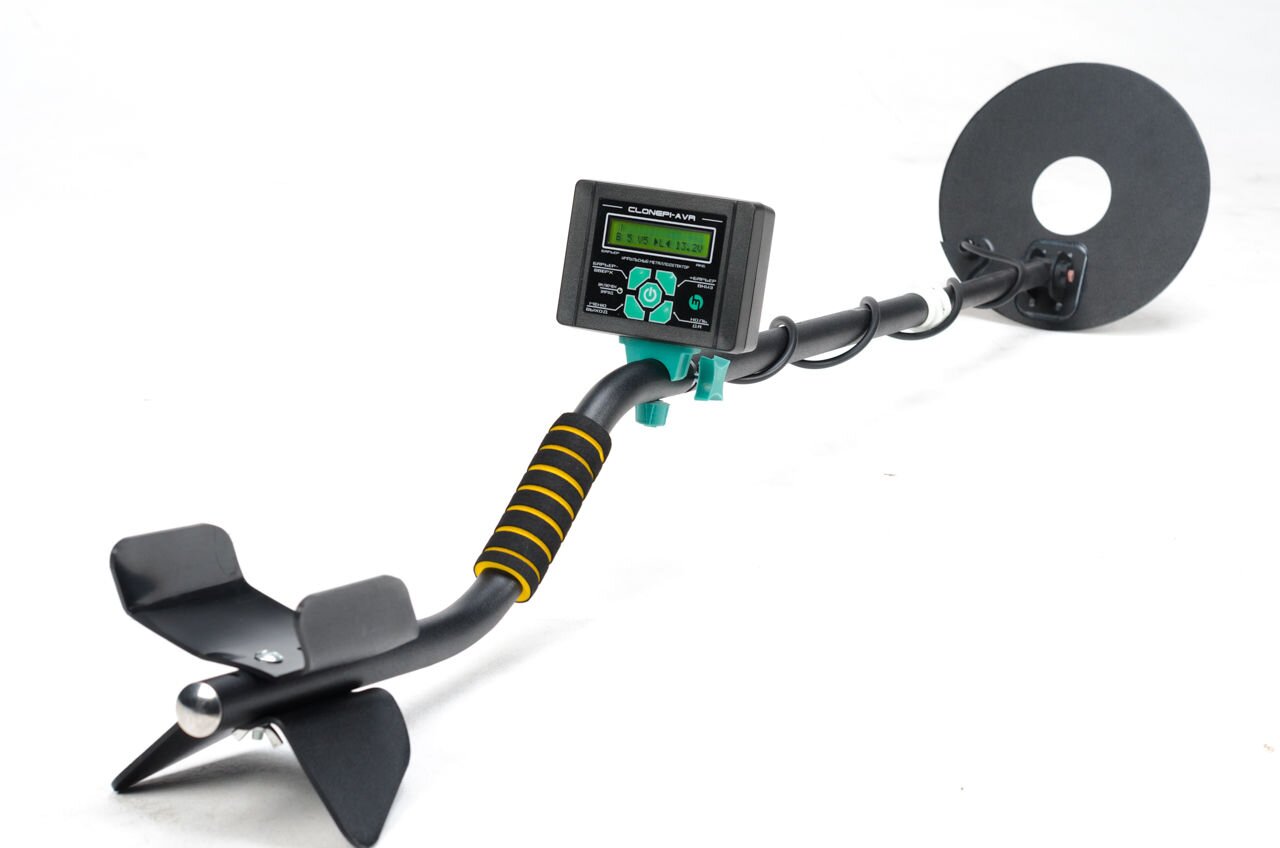

Клон.
Шанс.
Кощей.
Крот.
Volksturm.
Малыш ФМ.
Анкер.
Терминатор.
Спектр.
СОХА-2Т.
TRACKER PI-2.

***

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Металлоискатель своими руками в домашних условиях: схема и размеры

Металлодетектор очень сильно помогает в поисках ценных предметов, залегающих на небольшой глубине. Если вы желаете заняться поисками, но приобрести профессиональный прибор нет возможности, то можно сделать металлоискатель своими руками в домашних условиях. Даже простые металлоискатели могут обнаруживать металлы на глубине 10-50 см, что подходит для большинства скрытых залежей.

Применение металлоискателей

Человечество научилось обнаруживать металлы в земле очень давно. Но пик развития металлодетекторов пришелся на 60-е годы в момент появления доступных радиодеталей.

Считается, что главное применение подобных устройств – это поиск старых кладов и реликвий времен проведения военных действий. Но металлоискатели активно используются и в повседневной жизни.

С их помощью можно обнаружить в квартире скрытую проводку в стене, а различные силовые ведомства применяют их для поиска металлических деталей взрывчатых веществ при личном досмотре на пунктах пропуска.

Далее мы рассмотрим несколько видов самодельных металлоискателей, которые сможет собрать любой человек, даже без наличия навыков работы с радиоэлектроникой.

Изготовление металлодетектора из подручных материалов

Рядовой гражданин вряд ли имеет в своем арсенале большое количество радиодеталей. Однако это не является большой проблемой для сборки простых металлоискателей. Большинство описанных в данной статье подручных материалов имеются в каждом доме, либо продаются в магазинах по доступной цене.

Металлоискатель из радиоприемника

Основной деталью для изготовления простейшего устройства для поиска металлов является AM/FM-приемник. Именно он будет реагировать на присутствие металлических изделий в непосредственной близости.

Для изготовления металлоискателя потребуется следующее:

Пластиковая коробка от компакт-диска.
Дешевый калькулятор небольших размеров.
Небольшой AM-радиоприемник.
Материалы для закрепления приборов (изолента, двусторонний скотч или «липучка»).

Для удобства использования готового прибора потребуется изготовить держатель. Им может быть простая деревянная палка, пластиковая труба или любое аналогичное приспособление нужной длины.

Читайте также: Топор викинга своими руками

Порядок сборки устройства будет следующим:

Подготавливаем заготовку корпуса. Для этого берем пластиковую коробку и аккуратно вынимаем внутренний держатель для компакт-диска. В результате должна получиться пустая коробка.
На одну из частей наклеиваем двусторонний скотч или ленту-липучку (вторая часть ленты клеится на заднюю часть радиоприемника).
Приклеиваем радиоприемник к одной из половинок заготовки корпуса. Если в наличии нет ни липучки, ни скотча, то закрепляем его изолентой. При этом регуляторы должны оставаться доступными для дальнейшей настройки.
На вторую половину пластиковой коробки аналогичным образом крепится калькулятор.
Включаем радиоприемник и проводим настройку прибора. Для этого выбираем самое высокое значение в AM-диапазоне. На ней не должно находиться ни одной радиостанции. Если вы слышите звуки станции, то нужно немного уменьшить частоту, чтобы не было никаких лишних звуков. Только шум.
Проводим окончательную настройку металлоискателя. Для этого медленно начинаем закрывать коробку, отслеживая издаваемые радиоприемником звуки. При приближении радио к калькулятору будет появляться громкий звук, информирующий о том, что приемник поймал волны, издаваемые калькулятором. Раскрываем створки пластиковой коробки так, чтобы этот звук был еле слышен, и фиксируем их в таком положении кусочками пенопласта и изолентой.
Выполняем проверку прибора, поднеся к нему любой металлический предмет (например, кухонную вилку). Если вы начали слышать громкий звук, значит прибор собран верно и готов к дальнейшей эксплуатации.

Для окончательной сборки металлоискателя останется лишь установить его на подготовленный заранее держатель. Для этого можно воспользоваться остатками ленты-липучки, двухсторонним скотчем или основательно закрепить его другими материалами.

[stextbox id=’alert’]Обратите внимание! Данный вид металлодетектора поможет с простыми поисками металлических частей по дому или в верхних слоях почвы. Для серьезных поисковых операций его возможностей будет недостаточно.[/stextbox]

Металлоискатель из CD и DVD дисков

Для создания следующего простого металлоискателя не потребуется специальных приборов и сложных деталей. Его принцип основан на отражающих свойствах компакт-дисков.

Перед сборкой необходимо собрать и подготовить такие материалы:

Небольшой калькулятор на батарейках.
Наушники.
CD и DVD диски.
Изолента для закрепления деталей.
Батарейка типа «Крона» на 9 вольт.
Клей.
Нож и ножницы.

Для увеличения эффекта от этой работы данного типа устройства рекомендуется использовать двухсторонние диски. Однако можно обойтись и однослойными дисками, если поиски не увенчались успехом.

Читайте также: Когтеточка для кошек своими руками

Соединяем все детали по следующей инструкции:

Точная инструкция по сборке устройства изложена в данном видео:

После выполнения всех действий проверяем работоспособность системы, поднеся к ней любой металлический предмет. Если при перемещении устройства в наушниках появляются помехи, то наш металлоискатель, изготовленный своими руками в домашних условиях, собран верно.

Заявленная глубина поиска такого металлодетектора составляет 15-20 см, но может меняться в зависимости от почвы, металла, используемых деталей и других факторов.

[stextbox id=’alert’]Важно! Профессионалы поисковых работ с металлоискателем не воспринимают подобные устройства, как рабочие. Считается, что детектор без радиокомплектующих не может адекватно искать металлы на большой глубине. Для этих целей следует использовать более сложные самодельные или фабричные устройства.[/stextbox]

Самодельный металлоискатель типа Бабочка

Данный тип детектора признается рабочим даже в обществе профессиональных копателей, хоть и считается самым простым устройством начального уровня. Однако чтобы сделать его, потребуются некоторые радиодетали и навыки создания электрических схем.

Необходимые материалы

Рассмотрим, какие детали будут использоваться при создании металлоискателя своими руками:

Транзистор типа КТ315 – 2.
Конденсатор емкостью 1000 пФ — 2.
Конденсатор емкостью 10000 пФ — 2.
Резистор на 100 кОм – 2.
Простые наушники.
Аккумулятор от телефона на 3.7 В.
Медный провод для катушек с сечением 0.5-0.7 мм.

Сборка схемы

Начать сборку прибора нужно с создания электрической схемы. Если у вас имеется текстолит для электрических плат, то стоит использовать именно его. В противном случае используем простую бумагу, склеенную в несколько слоев клеем ПВА. Так как плата должна быть прочной, нужно последовательно проклеить 15-20 слоев бумаги. На верхнем слое можно разметить будущую схему.

Электрическая схема для металлоискателя типа Бабочка выглядит следующим образом:

Для пайки схемы понадобится паяльник и необходимые расходные материалы (припой, канифоль). Припаиваем все радиодетали, учитывая особенности схемы и размеры комплектующих. Ниже показано примерный вариант готовой электрической платы:

[stextbox id=’alert’]Совет! Если на данном этапе у вас возникли трудности с созданием электрической платы, то рекомендуем воспользоваться услугами техников-профессионалов, которые легко смогут соединить все радиодетали по схеме.[/stextbox]

Читайте также: Вибростол своими руками

Сборка катушки

Поисковая катушка является одной из главных частей детектора материалов из металла. При подаче электрического тока она создает электромагнитное поле. Оно проходит сквозь большинство составляющих грунта – воздух, песок, камень и прочие материалы, но при появлении металлических частиц сигнал отражается, что улавливается приемником. После обработки оператор металлоискателя получает соответствующее оповещение о находке.

Для изготовления катушки используется медная проволока, намотанная в несколько слоев. От диаметра катушки зависит чувствительность прибора. Чем больше диаметр, тем точнее и мощнее будет прибор, но также повышается расход электричества и размеры устройства. Для простого металлоискателя рекомендуется использовать диаметр 20-25 см. Для намотки отлично подойдет кухонная кастрюля.

Перед началом намотки оставляем небольшой кусок проволоки для припайки ее к электрической схеме. Десяти сантиметров материала должно быть достаточно.
После этого наматываем 10 витков на кастрюлю и делаем небольшой отвод. Он нужен для соединения с эмиттером транзистора.
Продолжаем мотать проволоку. Сделав еще 20 витков, отрезаем провод, сделав 10-сантиметровый запас для соединения катушки с конденсаторами.

Вторая катушка выполняется аналогичным способом, но должна быть зеркально обратной. Проволоку, кроме подключаемых контактов, нужно обмотать изолентой для исключения случайных контактов с посторонними предметами и придания ей формы.

Полученные катушки припаиваются к нашей заготовленной электрической схеме. Нулевой виток соединяется с «минусом» источником питания, отвод на десятом витке – к эмиттеру транзистора, а 30 виток – к конденсаторам. Если проводка была в изоляции, то контакты обязательно зачищаются.

Подключение наушников

Финальная часть подключения – подсоединение наушников. Контакты, идущие на левый и правый канал, соединяются с правым и левым резисторами соответственно. Земля обоих каналов идет на «плюс» питания. При желании можно выпаять с любого неработающего устройства гнездо для наушников и установить его в свой прибор. Получится удобная конструкция, позволяющая подключать любые наушники через соответствующий порт.

Подготовка корпуса

Чтобы прибор было удобно использовать, нужно подготовить каркас и соединить его с держателем. Каркас изготавливается из любого доступного материала – прочного картона, ячеистого поликарбоната или дерева.

Катушки и электросхема устанавливаются на каркас и изолируются от внешнего влияния коробом, изолентой, герметиком или другими материалами. Расстояние между катушками – 10 см. К каркасу прикрепляется держатель (например, пластиковая труба, деревянная палка от швабры и любой другой предмет из прочного материала на свое усмотрение).

Настройка металлоискателя

В домашних условиях тяжело добиться полного соответствия двух генераторов. Поэтому один из них должен быть подстроен под второй. После включения устройства в наушниках будут отчетливо слышны шумы. Для синхронизации устройства используют ферритовый сердечник. На поверхность одной из катушек прикрепляется трубка, куда вставляется стержень. Он двигается в трубочке, пока шум не пропадет, и не появятся отчетливые редкие щелчки.

Детально о настройке самодельного металлоискателя типа Бабочка показано в этом видео:

С помощью такого детектора можно находит небольшие монеты на глубине до 20 см, а более крупные изделия из металла – около полуметра. Его длительность работы напрямую зависит от используемого источника питания. Так, например, аккумуляторная батарея от старого телефона обеспечивает до 20 часов бесперебойной работы. В комплекте с небольшим весом (около 500 гр.) мы получаем отличное долговечное, дешевое и сравнительно простое в изготовлении устройство для начинающего копателя.

Надеемся, что один из описанных выше металлоискателей, изготовленный своими руками в домашних условиях, оправдает все возложенные на него надежды. Даже простые устройства могут при их правильной настройке могут показывать эффективность не хуже фабричных моделей, а в некоторых случаях будут превосходить их. Результатом могут стать ценные находки, о местоположении которых нельзя было и предполагать.

Металлоискатель своими руками

Многие кладоискатели задавались вопросами: возможно ли собрать простой металлоискатель в домашних условиях или как сделать металлоискатель своими руками?

Особенно вопрос сборки простого металлоискателя в домашних условиях интересовал любителей приборного поиска лет 20 назад, когда рынок металлоискателей в России был не столь широк.

Конечно, и сейчас есть умельцы, пытающиеся доработать купленный металлоискатель или сделать металлодетектор своими руками. Не редко в полях встречаются кладоискатели с приборами, которые они собрали самостоятельно. Но обычно, такие металлоискатели используются с целью поиска и сбора металлолома. Ведь при этом виде поиска достаточно иметь простейший прибор, позволяющий обнаруживать большие куски металла: дискриминация и высокая чувствительность к маленьким объектам, здесь не важна.

Даже если из этой затеи ничего не выйдет, полученный опыт не будет лишним: чтение специализированной литературы и изучение схем поможет лучше понять принципы работы любого металлоискателя, в том числе, сделанного в промышленных условиях.

Конечно, вряд ли вы соберете в домашних условиях металлоискатель из подручных средств, но вот если у вас имеется небольшой опыт в радиоэлектронике и необходимое оборудование, то на выходе может получиться вполне достойный металлоискатель. При этом некоторые радиолюбители предпочитают собирать металлоискатель самостоятельно от схемы до поисковой катушки, другие же кладоискатели покупают наборы для изготовления металлоискателя. Так или иначе собранный металлодетектор обойдется вам дешевле, чем купленный в магазине.

Перед тем, как продолжить статью, хотелось бы узнать ваше мнение:

Может ли самодельный металлоискатель конкурировать с прибором, приобретенным в магазине?

Итак, вы все же решили собрать металлоискатель своими руками. С чего начать?

Книги и пособия по сборке металлоискателя своими руками

Скачать архив книг и руководств по изготовлению металлоискателя своими руками, содержащий более 60 схем и конструкций металлоискателей разных типов, а также советы и рекомендации по их сборке.

Перейти к скачиванию

Для начала я бы советовал прочитать книги классика этого жанра, Щедрина А. И.

Щедрин А. И. Новые металлоискатели для поиска кладов и реликвий. — М, 2003 г.

Книга состоит из двух глав. Первая глава содержит классификацию металлоискателей по принципу действия. В первой главе автор рассматривает преимущества и недостатки различных конструкций металлоискателей и пытается дать ответ на сложный вопрос: какой металлоискатель лучше?

Во второй главе автор знакомит читателей с принципиальными схемами и конструкциями следующих металлоискателей:

Металлоискатель по принципу «передача-прием». Такой металлоискатель предназначен для поиска сравнительно крупных металлических предметов на большой глубине (например, автор пишет, что сделанный своими руками металлоискатель обнаруживает металлическое ведро на глубине до 1,5 м). Прибор относительно не сложен и каждый кладоискатель-радиолюбитель может попробовать повторить его в домашних условиях.

Металлоискатель на биениях. Металлоискатель предназначен для поиска на небольшой глубине. С помощью такого металлоискателя можно обнаружить монету на глубине до 5 см, а военную каску на глубине до 20 см.

Металлоискатель по принципу электронного частотомера. Такой металлоискатель сделать в домашних условиях под силу только опытному радиолюбителю, имеющему необходимые программно-аппаратные средства для работы с микроконтроллером.

Однокатушечный индукционный металлоискатель. Собранный по этой схеме универсальный металлоискатель обладает дискриминацией. Глубина обнаружения целей будет определяться размером датчика.

Импульсный металлоискатель. У этого самодельного металлоискателя есть как плюсы, так и минусы. При малой чувствительности к минерализованному грунту он обладает плохой дискриминацией и потребляет много энергии.

Дифференциальный магнитометр. Автор предлагает сделать его в домашних условиях для тех, кто собирается искать крупные железные предметы, например, затонувшие танки.

В конце второй главы автор рассматривает поисковые катушки, которые вы можете сделать в домашних условиях.

Кроме книг Щедрина А. И. в интернете можно скачать и другую литературу, которая также окажется полезной при выборе схемы и конструкции металлоискателя:

Мельник М. М. Металлоискатели. Мастерская радиолюбителя. Выпуск 5. — М, 2003 г.

В книге приведены конструкции металлоискателей, который могут быть сделаны своими руками в домашних условиях.

Автор не заостряет внимание на общих принципах работы металлоискателей, а переходит сразу к практической части.

Изучив это издание, вы сможете собрать своими руками следующие приборы:

— металлоискатель на одной микросхеме;

— металлоискатель на двух микросхемах;

— металлоискатель повышенной чувствительности;

— универсальный металлоискательметаллоискатель по принципу электронного частотомера;

— импульсный металлоискатель.

Дубровский С. Л. Как собрать металлоискатель своими руками. –СПБ: Наука и Техника, 2010 г.

Издание содержит подробное описание 33 конструкций металлоискателей.

Адаменко М. В. Металлоискатели. – М, 2010 г.

В издании рассмотрены многочисленные конструкции и схемы металлоискателей как на транзисторах, так и на микросхемах, которые вы сможете повторить в домашних условиях.

Перейти к скачиванию

Интернет-руководства и сайты по сборке металлоискателей своими руками

Если у кого-то уже получилось собрать металлоискатель своими руками и он готов поделиться опытом с другими, то почему бы этим не воспользоваться. Без труда в интернете можно найти настоящие мастер-классы по изготовлению металлодетекторов в домашних условиях. Вот некоторые из них:

На этом сайте рассмотрены несколько конструкций металлоискателей, которые вы можете попробовать повторить в домашних условиях.

Первый из них получил незамысловатое название, которое говорит само за себя: «Простой металлоискатель»

Автор сайта последовательно и в доступной форме рассказывает, как сделать простой металлоискатель. Принцип работы простого металлоискателя, который предлагается собрать, основан на изменении индуктивности поисковой катушки при внесении в ее магнитное поле металлического предмета. По словам автора статьи, такой самодельный металлоискатель подойдет, например, для поиска металлолома. Чувствительность прибора позволяет находить крупные металлические предметы на глубине до 60 сантиметров.

Все руководство по изготовлению простого металлодетектора состоит из нескольких разделов. После перечисления необходимых элементов для изготовления металлоискателя последовательно изложены основные моменты сборки прибора: от изготовления печатной платы и монтажа деталей до сборки металлоискателя. Отдельная страница посвящена процессу изготовления поисковой катушки для самодельного металлоискателя.

Удивительно, что такой простой металлоискатель обладает функцией дискриминации, т. е. по изменению частоты сигнала можно будет отличать объекты из цветного металла и крупных металлических предметов от небольших целей из черного металла.

Кроме простого металлоискателя на сайте представлены более сложные металлоискатели «Забава» и «Бабочка», которые также предлагается собрать самостоятельно.

Но эти металлоискатели обладают более высокой чувствительностью.

Так, автор утверждает, что металлодетектор «Бабочка», принцип работы которого основывается на свойстве двух генераторов синхронизировать свои частоты, способен обнаружить пятикопеечную монету СССР на глубине в 15 см.

Предлагаемая к сборке конструкция металлоискателя проста и ее может попробовать повторить в домашних условиях любой радиолюбитель. Для того, что бы собрать такой металлоискатель своими руками вам не потребуется дорогостоящих деталей. Большинство из необходимых деталей вы запросто сможете найти в вышедшей из строя старой бытовой техники.

Металлоискатель «Забава» отличается от других приборов тем, что этот детектор работает в динамическом режиме, т. е. реагирует на металлические объекты, только в тот момент когда поисковая катушка движется над ними.

Глубина обнаружения советской пятикопеечной монеты таким прибором около 11-12 сантиметров, что очень не плохо для самодельного металлоискателя.

Именно так автор статьи отзывается о приборе, который он предлагает собрать. По его мнению этот металлодетектор по своим характеристикам превосходит заводские приборы средней ценовой категории, но по затратам обходится значительно дешевле.

Где задать вопросы по сборке металлоискателя своими руками?

Если после прочтения статей и соответствующей литературы у вас остались вопросы по изготовлению металлоискателя в домашних условиях, рекомендую заглянуть на специализированные форумы:

Если все же вам показалось, что собрать ни один из предложенных металлоискателей вам не по силам, то предлагаю рассмотреть вопрос покупки электронной части современного селективного металлоискателя, а штангу и поисковую катушку собрать самостоятельно. Например, Мастер КИТ наладил выпуск металлоискателей КОЩЕЙ, который вы можете приобрести в полной комплектации или купить только отдельные из его частей. Такой «конструктор» окажется значительно дешевле, чем популярные металлоискатели начального уровня, но нисколько не уступает в своих характеристиках и производительности.

Выбор всегда за вами!

Металлоискатель бабочка с одной катушкой своими руками

Автор На чтение 16 мин. Опубликовано 12.12.2019

Описание оригинальной конструкции простого металлоискателя прислал Струтинский Владимир Андреевич из города Львов. Конструкцию металлоискателя «Бабочка», своими руками легко повторить в домашних условиях, дефицитные и дорогие детали не применяются.

Особенности металлоискателя «Бабочка»:

расстояние обнаружения по воздуху монеты 5 коп СССР – 15 см;
расстояние обнаружения по воздуху закаточной крышки для консервации – 30 см;
расстояние обнаружения по воздуху люка канализации – 60 см;
автоматическая подстройка под грунт;
по характеру звукового сигнала, можно определить тип металла;
максимальный ток потребления – 15 мА;
широкие возможности для усовершенствования металлоискателя.

Принципиальная схема металлоискателя «Бабочка»

Принцип работы

Принцип работы основан на свойстве двух генераторов синхронизировать свои частоты. Оба генератора абсолютно одинаковы по конструкции, катушки расположены в одной плоскости, расстояние между ними равно 10 см. Когда в магнитное поле одной из катушек попадает металлический предмет, происходит срыв синхронизации и в наушниках появляется сигнал.

Конструкция и детали

Большинство деталей и материалов можно позаимствовать из отслужившей свой срок аппаратуры, например для катушек можно взять провод от отклоняющей системы, или петли размагничивания старого телевизора. Там же можно найти почти все остальные детали для схемы.

Кликните для увеличения

В качестве штанги для металлоискателя автор использует отрезок металлопластиковой водопроводной трубы длиной один метр и наружным диаметром 26 мм. Сверху на штангу одевается ручка от руля велосипеда.

Схема собирается навесным монтажом и вместе с катушками (расстояние между катушками – 10 см.) приклеивается масленым лаком к основанию, изготовленному из сотового поликарбоната или фанеры толщиной – 8 мм, размером 20 на 45 см.

Диаметр катушек для металлоискателя примерно 20 см., диаметр провода 0,3-0,6 мм., 30 витков, от 10 витка — отвод. Обязательно пометьте выводы катушек, чтобы потом правильно припаять. Катушки должны быть абсолютно одинаковы.

К основанию крепится штанга и узел подстройки максимальной чувствительности. Провод с разъемом для наушников протягивается внутри штанги наверх. Включение и выключение металлоискателя происходит при помощи разъема для наушников. Когда разъем вставлен – металлоискатель работает, вынули разъем – питание отключили.

В качестве питания используется аккумулятор для мобильного телефона, он приклеивается вместе со всей схемой к основанию. Провода питания генераторов и от разъема зарядки припаиваются к контактам аккумулятора. Зарядное устройство – от любого мобильного телефона, разъем – любой подходящий.

Штанга крепится к основанию с помощью пластиковых винтов от клеевых тюбиков, также можно использовать металлические винты с гайками-барашками.

Катушки и схему покрываем мебельным или паркетным масленым лаком. После высыхания лака покрываем все силиконом.

Для настройки металлоискателя во время поиска используется пластиковая гайка и винт с кусочком феррита или алюминия (можно взять каркас от катушки индуктивности). Резьбу смазываем густой смазкой, чтобы вращение было плавным. Узел подстройки приклеивается рядом с катушкой.

Для изготовления подлокотника понадобятся отрезки водопроводной трубы внешним диаметром 20 мм и вентиляционной трубы диаметром 95мм, два самореза, кусочек ткани и клей. Труба подлокотника вставляется в трубу-штангу металлоискателя.

Настройка

Настройка производится до заливки лаком катушек, вдали от металлических предметов. Подсоединяем наушники. Сразу пищит. Если не пищит – ошибка в схеме. Или, что бывает редко, генераторы синхронизировались. Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток, пока не замолчит. На любую катушку сверху клеим трубочку с ферритом.

Подключаем наушники, тем самым включаем металлоискатель. Подстраиваем частоту на грань срыва синхронизации. Желательно, чтобы в наушниках были слышны щелчки, это максимальная чувствительность. При поиске, по резкому изменению частоты сигнала, определяем наличие металлического предмета в грунте.

Если найденный предмет, железный, небольшого размера, то частота будет уменьшаться вплоть до пропадания сигнала. Если предмет из цветного металла, или железный с большой площадью поверхности, то частота будет увеличиваться. При поиске крупных предметов, настраиваем частоту перед срывом, чтобы сигнала не было.

Особенности конструкции

Свое название этот инструмент получил за наличие двух катушек, напоминающих крылья бабочки и расположенных в одной плоскости . Работает такой металлоискатель по принципу срыва синхронизации генераторов частоты. Элементами его конструкции являются:

Микросхемы на операционных усилителях. Два из них принимают сигналы катушек. Третий усилитель высчитывает разницу.

Динамик. Именно на него и выводится разница сигналов.

Конденсатор переменный. Этот элемент предназначен для предотвращения искажения емкости при регулировке.

Диэлектрическая коробка под схему. Может быть изготовлена из разных материалов.

Основание для катушек и штанги. Длина его может составлять 30-45 см.

Штанга, изготовленная из диэлектрического материала.

Провод ПЭЛ 0.3-0.35 мм.

Принцип действия

За что еще заслужил хорошие отзывы прибор

Основной недостаток прибора

Нюансы изготовления

К плюсам этого устройства многие потребители относят и то, что как уже упоминалось, его можно легко усовершенствовать. Помимо наушников, при желании несложно будет сделать металлоискатель «Бабочка» своими руками и более удобным в отношении точной подстройки частоты. Для этого на той плате, к которой припаяны лепестки, следует расположить переменный резистор с сопротивлением в 100. 150 Ом. Далее эту плату, как и первую, помещают в коробочку, а затем прикрепляют последнюю на штанге поблизости от ручки.

Собственно собирается этот прибор следующим образом:

изготавливается штанга, к примеру, из пластиковой трубы 26 мм.

к одному из ее концов прикрепляется руль от велосипеда;

из фанеры, поликарбоната и т. д. изготавливается основание;

к основанию прикрепляется собранная схема вместе с катушками;

также на основании фиксируется штанга и узел подстройки чувствительности;

внутри штанги протягивается провод;

аккумулятор от мобильного телефона приклеивается к основанию;

к его контактам припаиваются провода питания генераторов и разъема зарядки;

катушка и схема покрываются мебельным лаком, а далее — силиконом;

рядом с катушкой приклеивается узел подстройки;

из водопроводной трубы изготавливается подлокотник.

Вместо заключения

По принципу работы металлоискатели делятся на множество типов. Рассмотрим один из простейших металлоискателей – Бабочка, работающих по принципу срыва синхронизации генераторов частоты. Свое название он получил из-за наличия двух раздельных катушек, напоминающих крылья бабочки (рис. 1).

Его работа осуществляется микросхемой на операционных усилителях, два из которых принимают сигналы катушек, а третий высчитывает разницу, которая выводится на пьезоэлектрический динамик. Несмотря на свою простоту, данный металлоискатель, при хорошей настройке, неплохо показывает себя в поиске черного и цветного металлов, особенно – крупных размеров. Ниже описана подробная инструкция для изготовления данного металлоискателя.

Подбор деталей и материала

Благодаря микросхеме TL074, которая выполняет весь процесс работы металлоискателя, нам не потребуется много деталей. Опишем каждую из них и необходимый материал:

Микросхема MC1 TL074CN. Нумерация контактов производится от ключа на корпусе против часовой стрелки, при виде сверху (рис. 2).

Переменный конденсатор C1 100 пФ с диэлектрическим колпачком – для исключения искажения емкости при регулировке. При покупке старайтесь приобрести термостойкие типы.
В качестве выключателя SA1 можно использовать любой тумблер или микровыключатель.
Батарейка крона G1. Можно также использовать источник питания помощнее, например 8 батареек типа АА, что суммарно даст 12 В. Но это значительно увеличит размеры схемы.
Контактный разъем для батарейки (рис. 3). Находим в ненужной технике, питающейся кроной или 8-ю батарейками типа АА.

Пьезоэлектрический динамик PZT1 (рис. 4). Достать его можно в дешевых тестерах, детских игрушках и в других устройствах с наличием пищалки.

Коробка для схемы. Подойдет любая диэлектрическая коробка, вплоть до картонной.
Диэлектрическое основание для катушек и крепления штанги. Длину выбираете в районе 35-40 см, а ширину подбираете исходя из способа крепления штанги. Подойдет пластиковый или фанерный лист.
Штангу можно выполнить из легкой деревянной палки или трубы ПВХ. Важным моментом является изготовление из диэлектрического материала. Крепление должно производиться также – без металлических составляющих, например клеем или пластмассовыми крепежами.
Около 60-ти метров провода ПЭЛ диаметром 0,3 – 0,35 мм. Им мы будем наматывать катушки.
Любая фольга для экранирования обмоток.
Надежно экранированный кабель с наличием минимум двух жил (рис. 5).

Электроизоляционный лак, нитки и изолента.

Сборка металлоискателя

Схема металлоискателя изображена на рисунке 6.

При сборке на печатной плате, схему монтажной платы и программу для ее обработки и распечатки можно скачать по ссылке. При печати ставим галочку на зеркальное отражение. Так же печатная плата изображена на рисунке 7.

При сборке навесным монтажом можно приклеить микросхему корпусом к коробке. Далее соединяем детали согласно схеме тоненьким изолированным проводом. Для выключателя, динамика и переменного конденсатора выводим провода для закрепления деталей на коробке. Припаиваем к схеме контактный разъем для батарейки. Закрепляем схему клеем.

На коробке делаем отверстия для переменного конденсатора и выключателя. Закрепляем их клеем или силиконом. Приклеиваем динамик изнутри к корпусу и делаем отверстия для хорошей слышимости. Производим соединение корпусных деталей со схемой. Закрепляем корпус на штанге любым удобным способом. Можно использовать металлические крепежи.

Производим соединение штанги с диэлектрическим основанием для обмоток. Можно воспользоваться клеем жидкие гвозди или пластмассовым крепежом.

Следующим этапом является сборка датчика – части металлоискателя, включающего в себя катушки индуктивности и крепление для них. Если следовать статье, то вы без проблем сможете собрать своими руками датчик, не отличающийся по качеству от датчиков сложных самодельных металлоискателей. Обе обмотки должны быть полностью идентичны и иметь зеркальное отражение. Опишем сборку первой катушки. Затем по аналогии с первой, соберете и подключите вторую.

Находим круглый предмет диаметром около 12 см. Производим намотку 70-ти витков подготовленным проводом. Наматываем аккуратно – без изгибов, переломов и повреждений изоляции провода. Два конца обмотки оставляем в стороне. Обмотку фиксируем на расстоянии 3-5 см нитками. Пропитываем обмотку лаком. После просушки изолируем обмотку изолентой и обматываем фольгой. Фольга ни в коем случае не должны замыкаться в конце круга! Пропаиваем провод по окружности к фольге и выводим его (рис 8), после чего снова изолируем обмотку изолентой. Выводы обмотки делаем минимальной длины.

Берем подготовленный кабель. Оба конца катушки спаиваем с жилами кабеля, а провод с фольги спаиваем с экраном кабеля. Надежно изолируем и заводим кабель в коробку с платой, после чего производим соединения согласно схеме. Экранированный вывод должен подключаться к минусу платы. Закрепляем кабель по всей длине штанги кроме основания. Это исключит помехи и сбои в настройке металлоискателя. После того как разобрались с одной катушкой, аналогичным способом делаем вторую.

Закрепление катушек будет производиться при настройке металлоискателя.

Регулировка устройства

Последним этапом сборки является закрепление катушек. Металлоискатель Бабочка является очень чувствительным, поэтому убираем все металлические предметы в радиусе действия. Не забываем об украшениях на теле – часы, сережки и другое. Вставляем батарейку и включаем металлоискатель. Начинаем с расположения катушек на основании. Оптимальное расстояние между ними 10 см. Если металлоискатель молчит – это говорит о неисправности схемы или об удачной синхронизации генераторов частоты. Подносим к датчику металлический предмет. Появление искажений или щелчков в динамике говорит о рабочей схеме. Если металлоискатель никак не реагирует на металлические предметы, то проверяем правильность соединения деталей и исправность батарейки.

Наша задача – закрепить обмотки в таком положении, при котором динамик молчит или производит единичные редкие щелчки. После достижения данного результата, фиксируем катушки клеем в таком положении. Закрепляем кабели датчика к основанию штанги, что бы обеспечить их неподвижность. Можно обрезать края основания по контуру катушек.

Последним шагом является добавление устройства для регулировки синхронизации в полевых условиях. На обе катушки сверху закрепляем пластмассовые трубочки и вставляем в них железные стержни. Стрежни и трубки подбираются таким образом, что бы исключить самовольное движение железа. После их установки, снова добиваемся идеальной настройки перемещением стержня в одной из трубочек (рис. 9).

Во время работы с металлоискателем, можно поэкспериментировать с переменным конденсатором С1 для подбора оптимальных расстояний обнаружения, и качества срабатывания. При сбое синхронизации пользуемся для настройки перемещением ферритовых стержней.

Металлоискатель Пират своими руками: подробная инструкция, схема

Металлоискатели достаточно дорогостоящие приборы, которые предназначены для обнаружения металлов под поверхностью почвы. Но многие энтузиасты предпочитают собирать подобные устройства в домашних условиях.

Статья содержит подробное описание — как собрать металлоискатель «Пират» своими руками. Читателю будут предоставлены 4 схемы этого устройства, собранные на разных элементах.

Назначение

Металлоискатель Пират, представляет собой простой детектор металла, способный обнаруживать мелкие монеты на глубинах до 0.5 метра. Более крупные предметы фиксируются на глубинах до 1.5 метра. Такой прибор очень удобен для новичков и более опытных искателей кладов. Устройство относится к импульсным металлоискателям. Работает по принципу взаимодействия магнитного поля (МП) от катушки с магнитным полем металла. Способен обнаруживать драгоценные металлы на глубине до 1 метра. Подобное обнаружение осуществляется за счет реакции на вихревые потоки от поверхности ненамагничиваемых металлов. Металлы, которые имеют собственное магнитное поле, обнаруживаются за счет разницы потенциалов МП от генератора и предмета.

Многие радиолюбители выбирают металлоискатель Пират из-за простоты сборки, довольно неплохую проникающую способность и наличие возможности изменения параметров. По сравнению с более дорогими типами этих устройств, самодельный Пират можно собрать с использованием дешевых материалов и деталей, при этом получить устройство с большой чувствительностью. Далее будут даны схемы этого устройства на различных компонентах, с подробным описанием принципа работы.

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

Металлоискатель «Пират».
Металлоискатель – бабочка.
Излучатель без микросхем (ИМС).
Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Схемы

Собирать металлоискатель Пират можно с использованием различных микросхем, а также транзисторов. От выбора электронного компонента будет зависеть проникающая способность катушки, ширина обнаружения, а также величина частоты и скорости приема сигнала. Также новичку будет удобнее использовать транзисторы, так как их легко найти в старой аппаратуре. Далее более подробно о разновидностях схем устройства.

NE555

Выбирая схему металлоискателя Пират на микросхеме NE555 стоит учитывать, что этот компонент будет выступать в роли усилителя частоты для передатчика прибора. Приемник для такой схемы может быть собран на микросхеме К157УД2.

Такой принцип поможет усилить сигнал от передатчика, а также намного снизить помехи при использовании катушки более широкого диаметра.

TL072

Металлоискатель Пират можно собрать на микросхеме TL072. Этот компонент станет основой приемника устройства. Таких элементов понадобится 2. В схеме с этим элементом будет использована микросхема NE555, как основа для передатчика. Такая подборка не влияет на качество проникающей способности, но значительно стабилизирует рабочую частоту, выравнивает тональность сигнала, значительно снижает помехи.

Это особенно важно при взаимодействии с крупными и многочисленными намагничиваемыми предметами, залегающими в сырой почве на разной глубине.

Транзисторы

Схема металлоискателя Gират на транзисторах значительно проще. Ее выбирают в случае, если трудно найти ранее описанные микросхемы. В подобной схеме, транзисторы выступают основой для частотного генератора и приемника. Главный недостаток использования этих элементов заключается в сложности последующей настройки. Транзисторы обладают очень узкой возможностью для увеличения параметров частот, посылаемых генератором сигналов. Также этот параметр будет трудно подстроить под принимающей узел будущего устройства. Для тонких настроек и корректировки понадобится осциллограф. Основным плюсом выбранной схемы является ее большая устойчивость к перегреву переменных резисторов.

Более дорогие и сложные микросхемы приходят в негодность при возникновении высокой температуры из-за наличия в устройстве резисторов с высоким сопротивлением.

К561LA7

Последняя схема предполагает в своей основе микросхему К561LA7. Этот элемент делиться на 4 сектора:

2 сектора используются в качестве частотного генератора. Именно такой принцип позволяет получать высокий сигнал и сохранять его при увеличении диаметра катушки на 3–5 сантиметров.
Сектор 3 отвечает за прием отраженного сигнала от металлического предмета в почве. Также намного увеличивается частота реакции на намагничиваемые предметы и драгоценные металлы. Дискриминация не является высокой, но при определенном опыте эксплуатации можно научится определять металл по звуку.
Сектор 4 является фильтром сигналов. Он сопоставляет уровень отправленного и принятого импульса, передает на усилитель конечную частотную тональность. Этот сектор очень важен при наличии в земле предметов, размером не превышающих диаметр монеты.

Данная схема очень хорошо подходит для последующих настроек. Наличие встроенного фильтра может значительно повысить возможность обнаружения золота, среди намагничиваемых элементов в почве.

Дополнительные детали

Определившись со схемой, которая будет использоваться в металлоискателе Пират, необходимо подготовить дополнительные радиодетали, заняться подготовкой печатной платы. Далее будет представлен общий список для всех предоставленных ранее схем.

Резисторы

Эти компоненты очень распространенные. Их легко можно выпаять из устаревших электронных и электрических приборов. Список деталей следующий:

Номинал 1 кОм в количестве 1шт.
1.6 кОм — 1шт.
47 кОм — 1.
62 кОм — 2.
100 кОм — 1.
120 кОм — 1.
470 кОм — 1.
2 МОм — 1.
100 Ом — 1.
10 Ом — 1.
470 Ом — 1.
150 Ом — 1.
220 Ом, мощностью 1 Вт — 1.
390 Ом, мощностью 0.5 Вт — 1.

Также можно заменить представленный список современными аналогами. В процессе эксплуатации появится возможность замены некоторых резисторов. Их сопротивление часто влияет на работу соседних компонентов и приводит к их перегреву.

Конденсаторы

Для работы схемы понадобятся электролитические конденсаторы следующих номиналов:

1 мкФ, 16 вольт — 2 шт.
10 мкФ, 16 вольт — 2.
100 мкФ, 16 вольт — 1.

Также необходим керамический конденсатор 1 нФ и два пленочных элемента номиналом 100 нФ.

Микросхемы

В зависимости от выбранной схемы, понадобятся следующие компоненты:

NE555 или ее отечественный аналог КР1006ВИ1.
TL072 или аналог К157УД2.
К561LA7.

При выборе микросхемы стоит учитывать разное количество выводов на этих элементах и способы подключения в общую схему.

Транзисторы

Тем, кто решит собирать металлоискатель Пират на транзисторах, понадобятся следующие элементы:

IRF740.
BC547.
BC557

Все эти компоненты легко можно заменить полными отечественными аналогами.

Также для сборки схемы необходимы 2 диода марки 1N4148, динамик с сопротивлением до 8 Ом, катушка индуктивности до 2 Ом. Питание металлоискателя осуществляется батареей или аккумулятором напряжением до 12 вольт.

После того, как были собраны все необходимые радиодетали, нужно приступить к созданию печатной платы. Полное руководство будет представлено далее.

Характеристики металлоискателя

Напряжение питание микросхемы: от 3,5 до 15В
Частота генератора: 8-10 кГц
Потребляемый ток: 8-12 мА в режиме сигнализации. В состоянии поиска примерно 1 мА.
Рабочая температура: от -55 до +100 градусов Цельсия

Металлоискатель не только очень экономичен, но и очень неприхотлив. Для питания хорошо подойдет аккумулятор от старого сотового телефона. Катушка:

140-150 витков. Диаметр катушки 5-6 см. Можно переделать на катушку большего диаметра.

Чувствительность будет зависеть напрямую от размеров поисковой катушки. В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором. Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.

Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя. Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться. К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайт придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Читайте в статье:

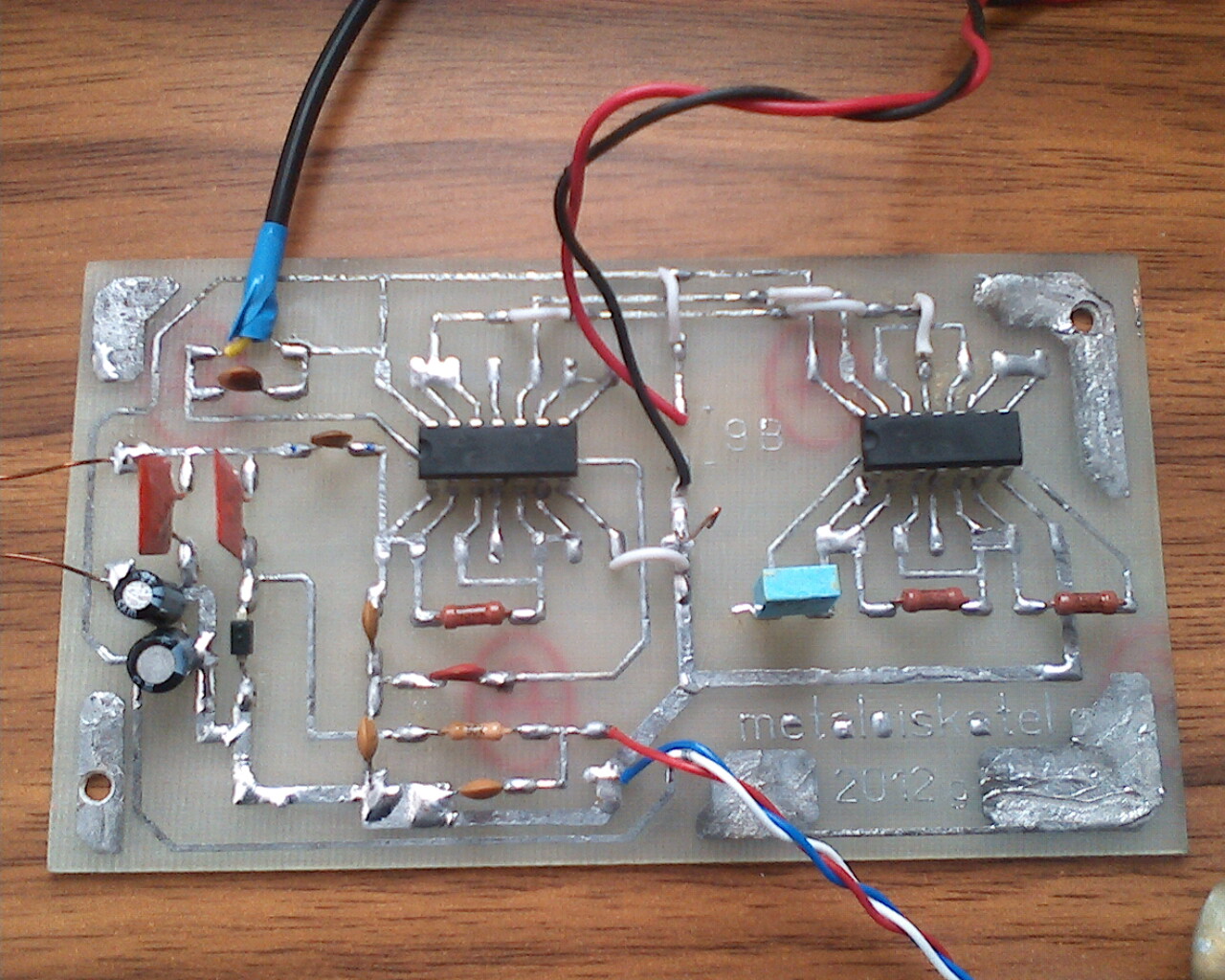

Плата

Для изготовления платы под монтаж радиодеталей, необходимо скачать любую из предоставленных схем. Далее понадобится:

Вырезать из пластика или текстолита заготовку нужного размера. Все размеры плат под описанные схемы будут представлены ниже.
На заготовку перевести изображение.
При помощи перманентного маркера обвести все дорожки на рисунке.
Протравить заготовку. На 100 мл перекиси водорода необходимо 30 грамм лимонной кислоты и 5 грамм соли. В получившийся состав помещается заготовка на 30 минут.
Далее необходимо очистить поверхность дорожек на плате наждачной бумагой, обезжирить ее спиртом.
После обезжиривания, просверлить тонким сверлом отверстия под радиодетали.
На конечном этапе, поверхность платы снова обезжирить и полностью залудить дорожки оловом.
После этой операции снова высверлить отверстия.

Если нет возможности или опыта для создания платы описанным способом, можно просто перевести изображение на поверхность пластика. Далее просверлить отверстия под ножки элементов. Дорожки можно не использовать. Все элементы спаять при помощи медного, одножильного провода. Такой подход более трудоемкий, может привести к большому количеству ошибок при соединении и плохим контактам пайки. Но для первого монтажа можно воспользоваться и им.

При подготовке плат, под выбранную схему, нужно учитывать габариты заготовки. Они следующие:

При выборе схемы с микросхемой NE555 — габариты платы варьируются в пределах 30 на 80 мм.
Для транзисторной схемы — 30 на 76 мм.
Для микросхемы с TL072 — габариты в пределах 26 на 35 мм.
Если выбрана микросхема К561ЛА7, то размер платы составляет 30 на 75 мм.

После подготовки печатной платы «Пирата», нужно обязательно провести тест всех компонентов при помощи мультиметра, и собрать схему на плате.

После сборки печатной платы, требуется изготовить катушку — элемента для сканирования поверхности почвы. Инструкция по сборке далее.

Катушка

Катушку для металлоискателя можно собрать двумя способами. Каждый способ требует четкого соблюдения инструкции.

Способ 1

Катушка для металлоискателя Пират, выполненная своими руками, должна быть одновременно прочной и чувствительной. При сборке этого варианта, строго запрещается использовать металлические корпуса, фольгу или иные детали. Самодельная катушка изготовляется следующим образом:

Подбирается каркас диаметром 19–20 см. Можно вырезать фанерный круг или воспользоваться подходящей по размеру пластиковой емкостью, или трубой.
Подготавливается медный, изолированный лаком провод сечением 0.5 мм.
На каркас наматывается провод в количестве 25 витков.
Оба конца провода выводятся за обмотку. Они должны быть длиной не менее 20 см.
Заготовка снимается с каркаса и плотно обматывается изоляционной лентой.

Очень важно, чтобы сопротивление изготовленной катушки не превышало 2 Ом. Далее можно настроить чувствительность. Делается это уже после того, как все элементы конструкции будут собраны вместе.

При сборке катушки, нужно учитывать тот факт, что при увеличении диаметра необходимо снижать число витков. Деталь большого диаметра будет обладать более широким диапазоном сканирования, но при этом уменьшиться проникающая способность и чувствительность прибора. Все размеры и количество витков показаны в списке.

Способ 2

Эти способом создается катушка из компьютерного 8 жильного кабеля без фольгированного экрана. Далее дается подробнейшая инструкция по сборке:

На подготовленный каркас диаметром 200 мм. наматывается 1 виток подготовленного кабеля.
После 1 оборота, конец кабеля продевается через первый виток и обматывается вокруг заготовки.

Таким образом, вокруг 1 витка обматывается еще 3 оборота. Должно получиться плотное кольцо из скрученного кабеля. Далее необходимо соединить концы всех жил. Делается это по следующей схеме:

Жила зеленого цвета соединяется с бело-зеленной.
Второй конец бело-зеленой жилы соединяется с синей.
Синяя с бело-синей.
Бело-синяя с оранжевой.
Оранжевая с бело-оранжевой.
Бело-оранжевая с коричневой.

Должны остаться 2 жилы: зеленая и бело-коричневая. Они будут подключаться непосредственно к плате. Все остальные соединения необходимо спаять и изолировать.

Такая катушка обладает более высокой чувствительность. Она на 20–25 % больше, чем у представленного выше варианта. При этом сохраняется сопротивление до 2 Ом. Для повышения чувствительность необходимо уменьшить число витков с 4 до 3. При этом стоит учесть повышение потребления электрического тока. Для снижения потребления необходимо увеличить диаметр окружности с 200 до 250 мм.

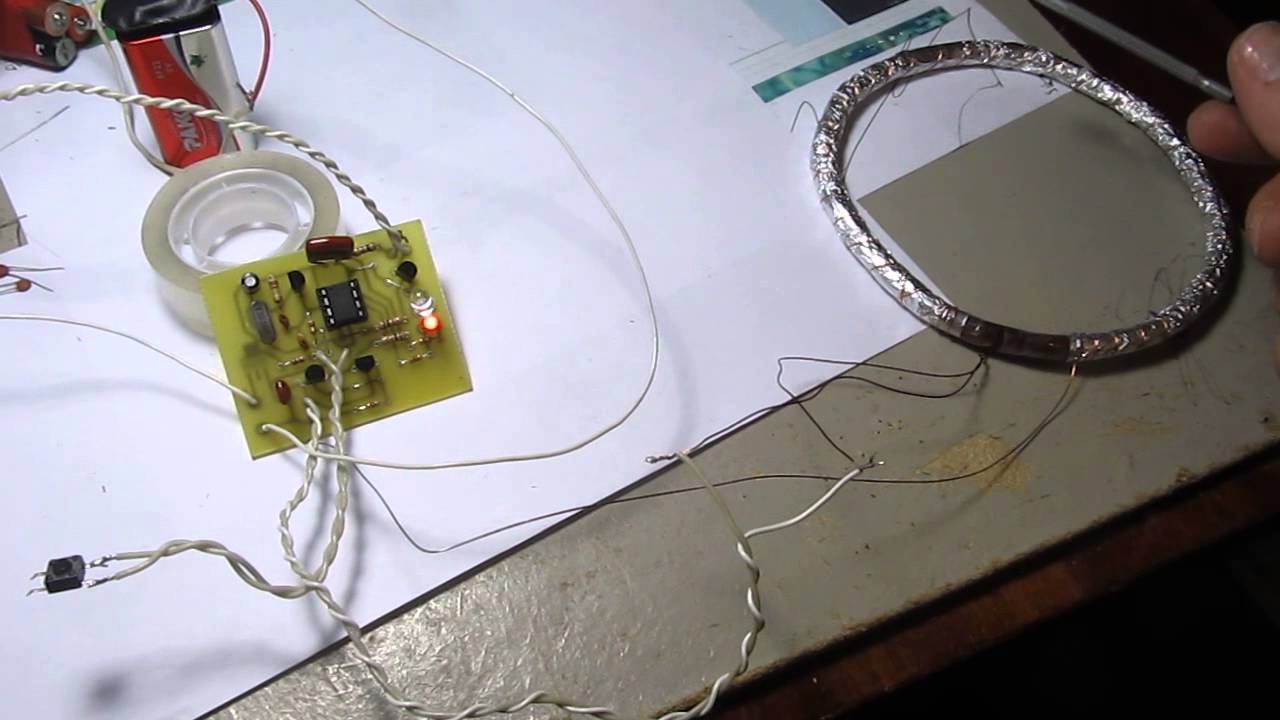

Сборка

Заключительным этапом создания самодельного металлоискателя «Пират», является полная сборка всех элементов. Необходимо сделать следующее:

Подготавливается удобный держатель. Можно использовать пластиковую трубу или черенок от садового инструмента. Главный плюс трубы в том, что можно изготовить держатель изогнутой формы.
Собранная печатная плата помещается в пластиковый контейнер с герметичной крышкой. Защитный корпус платы можно закрепить на держатель при помощи шурупов.

Не обязательно, чтобы плата находилась вместе с батареей в одном корпусе. На стенку защитного корпуса платы можно вывести штекер для соединения с отдельным отсеком под батарею.
Подготовленная катушка также крепиться к нижнему концу держателя. Очень важно закрепить деталь с использованием ненамагничивающихся крепежей. Лишнее магнитное поле снизит чувствительность изделия.
К обоим выводам катушки припаивается многожильным медный провод, с толстой изоляцией.
Один конец катушки соединяется с клеммой «+» на контакте передатчика.
Второй конец соединяется с корпусом устройства или с минусом на плате.

Для обеспечения приема сигнала можно использовать обычный динамик от приемника сопротивлением 8 Ом или наушники. Для визуального контроля к выводу динамика можно соединить светодиод.

Настройка

Правильная предварительная настройка самодельного металлоискателя поможет протестировать чувствительность прибора на разных глубинах. Выполняется она следующим образом:

Включить питание прибора.
В течение 10–15 секунд динамик издаст звук в виде щелчков.
Переменным резистором необходимо добиться самого громкого и частого импульса.

Далее проводится тест устройства. К катушке подводится металлическая монета и определяется чувствительность по частоте издаваемых динамиком щелчков. После теста на поверхности, проверяется проникающая способность устройства.

Для этого необходимо поместить металлический предмет на глубину до 0.5 метра и найти его. Во время поиска требуется внимательно прислушиваться к поступающим сигналам. Это поможет понять принцип оповещения. Также тест проводится на почвах различной твердости и влажности.

Особенности глубинных металлоискателей

Металлоискатели такого типа могут обнаружить объекты на большой глубине. Хороший металлоискатель, сделанный своими руками, заглядывает на глубину в 6 метров. Однако в этом случае размер находки должен быть солидным. Лучше всего работают такие детекторы для обнаружения старых снарядов или обломков достаточно большого размера.

Существует два типа глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли, однако, в этом случае эффективность, целенаправленность поиска снижается. Второй вариант детектора – точечный, он работает направленно вглубь на небольшом диаметре. Работать с ним необходимо медленно и осторожно. Если вы поставите цель − соорудить такой металлоискатель, следующее видео может подсказать вам, как это сделать.

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!
просмотров

Неисправности

Во время первого запуска или последующей работы, у данного металлоискателя возникает ряд технических проблем. Они могут быть следующими:

Отсутствие реакции на металлические предметы. Проблема может возникнуть по причине неисправности транзистора Т1 или диодов. Стоит проверить эти элементы, и при необходимости заменить их.
На транзисторной схеме, часто греется транзистор IRF740. Устранить проблему можно заменой резистора R6 сопротивлением 150 Ом на деталь с сопротивлением 100 Ом. Если проблема не пропала, то необходимо подобрать резистор меньшего сопротивления.
Нагрев резистора R6 или транзистора Т3. В этом случае проблема кроется в динамике. Очень важно подобрать этот элемент с сопротивлением равным 8 Ом.

У металлоискателя Пират очень простая схема. В ней нет сложных радиодеталей. Главное соблюсти все требуемые параметры по напряжению и сопротивлению катушки.

После того, как металлоискатель прошел первое успешное тестирование, его можно доработать. Энтузиасты дополняют устройство световыми индикаторами, индикаторами заряда батареи. Прибор также можно использовать для подводных поисков. Для этого придется защитить обмотку и выводы катушки плотным, герметичным корпусом. В воде, параметры чувствительности прибора не уменьшаются.

Основная проблема «Пирата» — это дискриминация. Устройству сложно различать предметы из разного рода металлов. Для обнаружения золота, владельцу придется научиться отличать частотные сигналы от намагничиваемых предметов.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Металлоискатели

По своей популярности металлопоиск сопоставим с рыбалкой или охотой, не уступая им в азарте с определенной долей меркантильности. Повышение технической культуры населения и широкий ассортимент рынка деталей электротехнического предназначения способствуют росту числа желающих изготовить собственный металлоискатель своими руками, чтобы попробовать себя в роли кладоискателя. На рис. ниже показан энтузиаст металлопоиска, использующий самодельный металлоискатель для обнаружения металлических изделий на морском берегу.

Рабочий момент металлопоиска

Блок: 1/11 | Кол-во символов: 549
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Схема металлоискателя на транзисторах

Несложная схема на распространённых элементах. Необходимо транзисторы серии К315Б или К3102, резисторы, конденсаторы, наушники, элемент питания. Номиналы показаны на схеме.

Видео: Как правильно сделать металлоискатель (металлодетектор) своими руками

На первом транзисторе собран задающий генератор с частотой 100 ГЦ, а на втором собран поисковый генератор с такой же частотой. В качестве поисковой катушки взял старый пластмассовый ковш диаметром 250 мм, обрезал его и намотал медный провод сечением 0,4 мм2 количеством 50 витков. Собранную схему поместил в небольшую коробочку, загерметизировал и все закрепил на штанге с помощью скотча.

Схема с двумя генераторами одинаковой частоты. В режиме ожидания сигнал отсутствует. Если в поле катушки появляется металлический предмет, то меняется частота одного из генераторов и появляется звук в наушниках. Аппарат достаточно универсальный и обладает хорошей чувствительностью.

Схема металлоискателя на микросхеме К561ЛЕ5

Несложная схема на простых элементах. Необходимо микросхема, конденсаторы, резисторы, наушники, источник питания. Желательно сначала собрать катушку L2, как показано на фото:

Соединение кругов

На одном элементе микросхемы собран задающий генератор с катушкой L1, а катушка L2 используется в цепи поискового генератора. При попадании в зону чувствительности металлических предметов меняется частота поискового контура и меняется звук в наушниках. Ручкой конденсатора С6 можно отстроить лишние шумы. В качестве элемента питания используется батарея напряжением 9В.

В завершение могу сказать, что собрать прибор может каждый человек знакомый с основами электротехники и обладающий достаточным терпением, чтобы довести начатое дело до конца.

Блок: 2/3 | Кол-во символов: 1781
Источник: https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое. Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей. Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

Кусачки для работы с проводами и деталями;
Ножик;
Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
Паяльник;
Набор отверток.

Необходимые материалы:

Изолента;
Набор для пайки. Можно использовать просто канифоль и припой;
Клей;
Лак;
Детали и плата для схемы;
Провод для катушки;
Кусок пластика и пластиковая труба;
Крепежные изделия.

Блок: 2/6 | Кол-во символов: 862
Источник: https://zakonoma.net/metalloiskatel-svoimi-rukami/prostoy.html

Quasar ARM — обновление прошивки

Quasar ARM — это один из самых популярных металлодетекторов, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого прибора выносят

Блок: 3/15 | Кол-во символов: 248
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Как работает металлодетектор

Техническая реализация принципа действия МИ основывается на применении двух базовых функциональных элементов модульного типа:

поисковых катушек для генерации первичного электромагнитного поля направленного характера и приема переотраженных вторичных радиосигналов;
блоков управления для обработки информации от поисковых катушек и выдачи оператору результата обработки.

В зависимости от предназначения МИ, поисковые катушки работают в следующих частотных диапазонах:

низкочастотном диапазоне в пределах 2,5-6,6 кГц – для выявления золота, серебра, меди и их сплавов на глубине до 4 метров;
в среднечастотном диапазоне – для поиска металлов любого типа;
в высокочастотном диапазоне – для поиска алюминия, никеля и обнаружения мелких мишеней на малой глубине.

Параметры магнитного поля, наведенного на поверхности металлической мишени, изменяются следующим образом:

амплитуда сигнала уменьшается по мере удаления от передатчика;
фаза наведенного поля определяется удельной электропроводностью металла.

По разнице амплитуды аппаратура МИ вычисляет расстояние до цели, по сдвигу фазы определяется тип металла.

На рис. ниже показана условная схема анализа информации МИ.

Схема анализа информации МИ

Блок: 3/11 | Кол-во символов: 1209
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

Детали для металлоискателя можно найти в любом гараже

Металлоискатель «Пират».
Металлоискатель – бабочка.
Излучатель без микросхем (ИМС).
Серия металлоискателей «Терминатор».

Такая игрушка позволяет обнаружить на небольшой глубине монетку или гвоздь, а также найти пропавшую на ковре иголку. Такие приборы реагируют чаще всего на «неблагородный» металл

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Блок: 4/10 | Кол-во символов: 1167
Источник: https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami

Металлоискатель – детектор или сканер

По своей сути МИ являются детекторными устройствами (от лат. detector – обнаружитель), указывающими на изменение параметров первичного направленного радиосигнала. Качество металлодетекции напрямую зависит от уровня сложности аппаратуры металлодетектора, обрабатывающей вторичный сигнал. На начальном этапе появления МИ оператора вполне устраивал писк в наушниках, возникающий при обнаружении металлической мишени. Развитие элементной базы для микроэлектроники существенно расширило возможности ручной металлодетекции. Профессиональные ручные металлодетекторы способны решать следующие задачи:

проведение идентификации «находки» по типу металла;
определение глубины ее нахождения;
оценка размеров и конфигурации обнаруженного предмета.

Используя новейшие программные разработки, ведущие производители запустили продажи МИ с возможностями построения изображения обнаруженной цели. Например, немецкая компания ОКМ разработала глубинный 3D-сканер (от англ. scan – рассматривать) модели ЕХР 6000, выводящий на экран конфигурацию металлического предмета.

На рис. ниже показан монитор МИ модели ЕХР 6000 с выведенным на экран изображением мишени.

Металлодетектор ЕХР 6000 с возможностями сканера

Блок: 4/11 | Кол-во символов: 1219
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Металлоискатель на Arduino Pro Mini. Переработка глубинника Колоколова-Щедрина по принципу «Прием-передача»

Переработка схемы глубинника Колоколова-Щедрина. Отличия от оригинальной схемы: 1. Кварцевого генератора на микросхеме к561.. и кварце на 32 кГц- НЕТ. Сигнал 32 кГц дает Ардуино Про Мини. 2. Схемы

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Dmitrij Электроника / Металлоискатели , 15:04

Блок: 5/15 | Кол-во символов: 745
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Разновидности МИ по назначению

В соответствии с целевым предназначением, МИ подразделяют на следующие типы:

Грунтовые модели, предназначенные для изысканий под землей в верхних слоях почвы. Приборы этой категории наиболее распространены среди поисков металлов и кладоискателей, способных собрать металлоискатель своими руками в домашних условиях. Простейшая самоделка обладает низкой точностью и не всегда различает металлы разного вида. Профессиональные приборы могут выявить небольшие золотые крупинки, проигнорировав прочие металлы.
Глубинные модели, рассчитанные на обнаружение целей на глубине до 6 метров. Однако «увидеть» они могут только крупные предметы площадью свыше 400 кв. см. Глубинные приборы востребованы инженерными службами в качестве трассоискателей, геологами – как специализированные георадары для поисков самородного золота и т.п.
Подводные устройства металлопоиска, работающие под водой. К ним предъявляются повышенные требования к герметичности поисковой системы. Условия работы подводного МИ в морской и пресной воде значительно различаются. У подводных детекторов используется только звуковая индикация.

Обратите внимание! Подводные МИ можно применять на поверхности в режиме обычного грунтового металлоискателя. Поисковикам необходимо только подогнать длину штанги и положение упора, чтобы было удобнее пользоваться прибором.

Специальные металлодетекторы:

охранные устройства для обнаружения металлоизделий в багаже, в одежде либо на теле человека при досмотре;
промышленные металлодетекторы в составе конвейерных линий, сигнализирующие о наличии металлов в продукции;
армейские приборы, обобщенно называемые миноискателями;
детекторы, настроенные исключительно на золотые предметы.

На рис. ниже показан ручной досмотровый металлодетектор.

Досмотровый металлодетектор

Блок: 5/11 | Кол-во символов: 1782
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Блок: 6/10 | Кол-во символов: 730
Источник: https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami

Мотивация выбора конструкции самодельного металлодетектора

Задолго до того, как собрать металлоискатель в домашних условиях, умельцу необходимо сопоставить многочисленные факторы, влияющие на работу МИ, и выбрать оптимальный вариант конструкции в полном соответствии своим запросам. При изготовлении металлодетектора своими руками учитываются следующие технико-эксплуатационные показатели:

общие параметры поискового прибора, определяющие его функциональные возможности;
рабочие частоты, в диапазоне которых предполагается работать;
метод поиска, определяющий схемотехническое построение прибора с заданием способа фиксации изменения реакции МИ при приближении его к металлическому объекту.

Блок: 6/11 | Кол-во символов: 686
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Собираем металлоискатель сами

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не столь больших знаний для сборки. Уникальность металлоискателя в том, что он имеет не круглую катушку, как в

Dmitrij Электроника / Металлоискатели , 23:16

Блок: 7/15 | Кол-во символов: 306
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.

Схема «Терминатора 3»

Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Блок: 8/10 | Кол-во символов: 632
Источник: https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami

Схемы самодельных МИ

Металлопоисковая аппаратура заводского изготовления представлена на рынке достаточно дорогими электронными системами профессионального уровня, поэтому энтузиасты постоянно обмениваются информацией, как сделать самодельный металлоискатель у себя дома с минимальными финансовыми затратами. Пошаговая инструкция по сборке и отладке устройства позволяет создать вполне работоспособный металлодетектор из доступных радиодеталей. Металлоискатели, в том числе и миноискатель своими руками, схема которого идентична с разработками для типовых МИ, выполняются на транзисторах и микросхемах. В комплектацию схем для самоделок входят также:

конденсаторы различных типов: керамические, пленочные, электролитические;
резисторы;
резонаторы;
контроллеры.

Дополнительная информация. Довольно часто в схемах любительской аппаратуры для металлопоиска используется микросхема NE 555, представляющая собой универсальный таймер, генерирующий одиночные и повторяющиеся импульсы стабильных временных характеристик.

Достойным конкурентом металлодетектору на микросхемах является металлоискатель на транзисторах, в котором генерирование сигналов происходит с использованием транзисторов КТ-361 и КТ-315 или аналогичных радиодеталей, производимых еще с советских времен.

Блок: 8/11 | Кол-во символов: 1258
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Как сделать металлоискатель своими руками с дискриминацией металлов

С таким металлоискателем лопата пригодится только тогда, когда вы найдёте именно то, что искали

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Блок: 9/10 | Кол-во символов: 807
Источник: https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami

Простой и чувствительный металлоискатель на двух осцилляторах

Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него

Блок: 9/15 | Кол-во символов: 282
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Особенности глубинных металлоискателей

Этот человек не пришелец из Космоса, он просто очень хочет найти много золота

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!

Блок: 10/10 | Кол-во символов: 1027
Источник: https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami

Самодельный подводный металлоискатель

Процесс изготовления, сборки и наладки металлодетектора, предназначенного для металлодетекции под водой, идентичен работам по созданию обычного МИ. Однако необходимо указать на два существенных отличия, сопровождающих изготовление подводного МИ:

вся аппаратура должна размещаться в герметичном корпусе, не допускающем соприкосновения деталей с влагой;
для сообщения из-под воды о найденной находке желательно применять специальные световые индикаторы.

Этапы изготовления своими руками подводного МИ:

Выбор схемы для работы в речной и морской воде.
Изготовление печатной платы.
Подсоединение источника питания.
Размещение готовой платы с источником питания в герметичной емкости. Мастера рекомендуют в качестве корпуса применить тубу от герметика. Светодиодные лампочки-индикаторы выводятся на внешнюю поверхность тубы. Каждый стык дополнительно герметизируется силиконовым герметиком.
Изготовление штанги из тонкостенной нержавеющей трубы или обычной пластиковой водопроводной трубы. Довольно часто используют корпус удочки.

Важно! Штанга не должна быть излишне легкой, чтобы не всплывать, но и очень тяжелой, чтобы не уйти ко дну.

Закрепление собранного блока с печатной платой на штанге.
Намотка поисковой катушки. Корпус катушки – стандартная полипропиленовая труба. Намотанный провод заливается герметиком.
Пайка выводов катушки к многожильному проводу.
Визуальная оценка герметичности изделия. Любые щели и стыки, «не внушающие доверия» на предмет герметичности, заливаются/замазываются герметиком.
Проверка герметичности в воде.

Особенности глубинных МИ

В работе глубинных МИ используется RF-технология, эффективная в высокочастотном диапазоне. Передающая и приемная катушки взаимно перпендикулярны, могут работать на нескольких частотах одновременно. К мелким мишеням глубинные приборы нечувствительны, их объекты – крупные предметы, расположенные на местности с перепадами уровней грунта.

Если обратиться к многочисленным форумам любителей металлопоиска, которыми пестрят страницы Интернета, то обращает на себя внимание высокий уровень изготовления и наладки самодельных конструкций, о которых там рассказывается. Изготовленные своими руками металлодетекторы не уступают поисковой аппаратуре заводского исполнения, хотя обходятся во много раз дешевле. На рис. ниже показан самодельный «глубинник», рамка которого выполнена из прочных полимерных трубок.

Самодельный «глубинник»

Блок: 10/11 | Кол-во символов: 2405
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Один из простых металлоискателей с дискриминатором «Megatron»

Этот металлоискатель был разработан на основе уже известного устройства «Терминатор Про». Основным его преимуществом является качественная дискриминация, а также малое потребление тока. Также сборка

Dmitrij Arduino / Металлоискатели , 11:57

Блок: 11/15 | Кол-во символов: 348
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Видео

Блок: 11/11 | Кол-во символов: 8
Источник: https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html

Металлоискатель в виде перчатки на базе Arduino

Dmitrij Электроника / Металлоискатели , 21:39

Блок: 12/15 | Кол-во символов: 141
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Металлоискатель «Бабочка»

Металлоискатель построен на принципе срыва синхронизации двух катушек. Именно из-за такой интересной конструкции, внешне напоминающей бабочку, устройство и получило такое название. Самоделка проста в

Dmitrij Электроника / Металлоискатели , 20:30

Блок: 13/15 | Кол-во символов: 321
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Очень простой и надежный металлоискатель на микросхеме К561ЛА7

Поиск кладов, древних реликвий и прочих интересных вещей для многих является довольно таки востребованным видом хобби, наряду с рыбалкой или охотой. Этот вид отдыха также можно считать активным, а

Блок: 15/15 | Кол-во символов: 276
Источник: https://USamodelkina.ru/jelektronika/metalloiskatel/

Кол-во блоков: 37 | Общее кол-во символов: 32212
Количество использованных доноров: 6
Информация по каждому донору:

https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 1781 (6%)
https://odinelectric.ru/knowledgebase/kak-sdelat-metalloiskatel-svoimi-rukami: использовано 3 блоков из 5, кол-во символов 5742 (18%)
https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami: использовано 5 блоков из 10, кол-во символов 4363 (14%)
https://USamodelkina.ru/jelektronika/metalloiskatel/: использовано 11 блоков из 15, кол-во символов 3660 (11%)
https://zakonoma.net/metalloiskatel-svoimi-rukami/prostoy.html: использовано 5 блоков из 6, кол-во символов 7550 (23%)
https://amperof.ru/sovety-elektrika/metalloiskatel-svoimi-rukami.html: использовано 8 блоков из 11, кол-во символов 9116 (28%)

Архивы бабочек — Серьезное обнаружение металлов

Категория продукта

Катушки 191
Металлоискатели 21
Детали и аксессуары 1

Водонепроницаемость

Водонепроницаемость 208
Водонепроницаемая катушка 4

Уровень квалификации

Начинающий / Эксперт 8

Бренд

Поисковые катушки CORS Labs Поисковые катушки CORS Labs 135
DetechDetech 50
MinelabMinelab 12
Nokta MakroNokta Makro 15
TesoroTesoro цена

Цена: —

Детали и аксессуары Тип

Крышки катушки 1

Размер поисковой катушки

10 дюймов x 12 дюймов 2
10 дюймов x 5 дюймов 3
11 дюймов x 11 дюймов 1
11 дюймов 20
11 «7» 1
11 «x 7» 2
11 «x 8» 1
12.5 «8,5» 1
12,5 «x 8,5» 24
12 «x 10» 11
12 «x 13» 24
13 «2
13″ x 14 «16
15,5″ x 13 «1
15,5 дюймов x 14 дюймов 1
15 дюймов x 12 дюймов 12
15 дюймов 20
15 дюймов x 17 дюймов 26
18 дюймов x 12 дюймов 1
18 дюймов x 15 дюймов 6
5 дюймов 1
6 дюймов 1
7 дюймов 2
7 дюймов 3
8 дюймов x 6 дюймов 5
9,5 x 5,5 дюймов 26
9 дюймов 1

Цвет

Черный 183
Белый 8

Тип поисковой катушки

Double-D (DD) 164
Monoloop 1
SEF 42
Ultimate 5

Поисковая катушка Build

Открытая 212

Wireless

Non -0004 9000
Проводной 191
Беспроводной 8

Перезаряжаемый

Нет 2
Да 19

Тип металлоискателя

Металлоискатель ctors 21

Категория металлодетекторов

Охота за сокровищами 21
Снорклинг и подводное плавание 1

Водонепроницаемость

Водонепроницаемость 208
Водонепроницаемая катушка 4

Тип разъема для наушников

9000

Металлоискатели Bounty Hunter

Металлоискатели Fisher Fisher

Металлоискатели Garrett

Металлоискатели Quest

Металлодетекторы Teknetics

белых Металлодетекторы

Detech Поисковая катушка бабочка SEF 12 x 10 дюймов для Teknetics T2, T2 + и T2 LTD | Магазин | Возможности

SKU	D00033
Можно сдавать в аренду с Katapult	да
Приблизительный вес	1 фунт 6 унций
Марка	Detech
Размер поисковой катушки	Поисковая катушка 12 x 10 дюймов
Страна	Болгария (Сервисный центр США)
Форма поисковой катушки	Полуэллиптический
Тип поисковой катушки	SEF бабочка
Гарантия	2 года
Водостойкость	Водонепроницаемая катушка

Примерный вес детектора в собранном виде.

Схема, создающая разные звуковые тона для каждого диапазона проводимости цели, то есть низкий тон для никеля, высокий тон для монет.

Тип и количество батарей, используемых для работы детектора.

Индикатор, показывающий пользователю, сколько осталось заряда батареи.

Компания, производящая детектор.

Некоторые аксессуары предназначены для использования с конкретным устройством.

Бортовой фонарик.

Размер и габариты поисковой катушки

Страна, в которой изготовлен детектор

Индикация на дисплее, показывающая приблизительную глубину цели.

Функция, доступная на многих детекторах, позволяет устройству отфильтровывать сигналы от минералов в земле, принимая сигналы от реальных целей.

Размер гнезда для наушников

Кобуры обычно идут в комплекте с указателями.

Бонусные предметы показаны на картинке с устройством на странице продукта, включены в этот продукт

Общая длина модели в собранном виде

Рабочие режимы включают, но не ограничиваются, режим распознавания и цельнометаллический режим.

Частота, на которой работает детектор.

Тип схемы, используемой детектором. Как правило, вы увидите детекторы VLF (очень низкой частоты) и детекторы PI (импульсной индукции).

Доступный на детекторе режим, который повышает точность детектора в режиме без движения, чтобы обеспечить точное местоположение цели.

Предустановленные программы доступны предварительно запрограммированными на заводе. Эти программы будут адаптированы к среде, в которой вы ищете, и / или типам целей, которые вы хотите найти (т.е. режим монет и украшений, режим пляжа и т. д.).

Форма поисковой катушки. Как правило, вы увидите катушки круглой, эллиптической или каплевидной формы.

Тип поисковой катушки — чаще всего концентрическая, DD (также известная как широкое сканирование) и Mono (доступно для некоторых детекторов PI).

Эта настройка влияет на то, насколько чувствителен детектор к целям и, в конечном итоге, на то, насколько глубоко они могут быть обнаружены.

Размер рубашки

Функция вибрации, которая позволяет пользователям чувствовать обнаруженные цели.

Визуальный идентификатор цели, который позволяет пользователю определить состав обнаруживаемой цели перед копанием. Обычно визуальный идентификатор цели представляет собой числовой дисплей, основанный на проводимости обнаруживаемой цели.

Срок, в течение которого производитель покроет все сломанные детали или неисправную электронику.

Степень водостойкости извещателя. Атмосферостойкость означает, что извещатель устойчив к брызгам и дождю.Водонепроницаемость означает, что детектор можно полностью погрузить в воду. (Все модели оснащены водонепроницаемыми поисковыми катушками.)

Detech 15×12 «SEF Поисковая катушка бабочка для Teknetics Gamma, G2, Fisher Gold Bug, Gold Bug Pro

SKU	D00054
Можно сдавать в аренду с Katapult	да
Приблизительный вес	1 фунт 11 унций
Марка	Detech
Размер поисковой катушки	Поисковая катушка 15 x 12 дюймов
Страна	Болгария (Сервисный центр США)
Форма поисковой катушки	Полуэллиптический
Тип поисковой катушки	SEF бабочка
Гарантия	2 года
Водостойкость	Водонепроницаемая катушка

Примерный вес детектора в собранном виде.

Тип и количество батарей, используемых для работы детектора.

Индикатор, показывающий пользователю, сколько осталось заряда батареи.

Компания, производящая детектор.

Некоторые аксессуары предназначены для использования с конкретным устройством.

Бортовой фонарик.

Размер и габариты поисковой катушки

Страна, в которой изготовлен детектор

Индикация на дисплее, показывающая приблизительную глубину цели.

Размер гнезда для наушников

Кобуры обычно идут в комплекте с указателями.

Бонусные предметы показаны на картинке с устройством на странице продукта, включены в этот продукт

Общая длина модели в собранном виде

Рабочие режимы включают, но не ограничиваются, режим распознавания и цельнометаллический режим.

Частота, на которой работает детектор.

Форма поисковой катушки. Как правило, вы увидите катушки круглой, эллиптической или каплевидной формы.

Размер рубашки

Функция вибрации, которая позволяет пользователям чувствовать обнаруженные цели.

Срок, в течение которого производитель покроет все сломанные детали или неисправную электронику.

Detech Chaser Металлоискатель с катушкой-бабочкой SEF 12 дюймов x 10 дюймов и катушкой Ultimate

Металлоискатель Detech Chaser с катушкой-бабочкой SEF 12 дюймов x 10 дюймов и катушкой Ultimate 9 дюймов

Хорошо продуманный металлоискатель для монет, украшений и реликвий, разработанный как для начинающих, так и для профессионалов.

Особенности включают 5 предустановленных программ,

Регулировка грунта одним касанием,

3 аудио режима на выбор и многое другое.

Стандартными элементами детектора Chaser являются сверхлегкий прямой шток из углеродного волокна, состоящий из трех частей, 9-дюймовая катушка Ultimate DoubleD, 5 языков с английским по умолчанию и рукоятка из натуральной кожи.

Вы будете поражены скоростью восстановления цели детектора Chaser, позволяющей находить хорошие цели рядом с мусором. 2 года гарантии в сервисном центре США.

Хорошо продуманный металлоискатель для монет, украшений и реликвий, разработанный как для начинающих, так и для профессионалов. Особенности включают 5 предустановленных программ,

Регулировка грунта одним касанием,

3 аудио режима на выбор и многое другое.

Стандартным элементом детектора Chaser является сверхлегкий прямой стержень из углеродного волокна, состоящий из трех частей,

9 «DD Ultimate Coil,

5 языков с английским по умолчанию,

и рукоятка из натуральной кожи.

Вы будете поражены скоростью восстановления цели детектора Chaser, позволяющей находить хорошие цели рядом с мусором.2 года гарантии в сервисном центре США.

включают 5 предустановленных программ, регулировку грунта одним касанием, 3 аудиорежима на выбор и многое другое. В стандартную комплектацию детектора Chaser входят сверхлегкий прямой вал из трех частей из углеродного волокна, 9-дюймовая двойная D-катушка или 12-дюймовая катушка SEF, 5 языков с английским по умолчанию и рукоятка из натуральной кожи. скорость восстановления цели детектора Chaser, позволяющая находить хорошие цели рядом с хламом.

Гарантия 2 года в сервисном центре США.

Одним словом, Detech Chaser ГЛУБОКИЙ! Быстрое и простое в использовании меню позволяет просто включить его и начать работу. Предварительно установленные программы настроены на почвенные условия Северной Америки. Интуитивно понятный элемент управления наземной регулировкой в одно касание отфильтровывает твердые минералы и обеспечивает плавную стабильную работу в самых тяжелых условиях. Вы будете поражены скоростью восстановления цели. Легко слышите, видите и находите хорошие цели рядом с мусором.

Продуманный дизайн — исключительное качество

Качественные комплектующие.От прочной и легкой стойки из углеродного волокна до кожаной рукоятки ручной работы — вы будете впечатлены вниманием к деталям. При весе всего 2 фунта 9 унций Chaser складывается до тонких 28 дюймов в длину. Идеально подходит для пеших прогулок или путешествий.

В стандартной комплектации поставляется с поисковой катушкой 9 дюймов DD и SEF 12 дюймов x 10 дюймов

Detech — один из крупнейших мировых производителей катушек для поисковых систем и послепродажного обслуживания! Эта модель оснащена эксклюзивной запатентованной поисковой катушкой SEF размером 12 дюймов x 10 дюймов.Эта катушка обеспечивает исключительную глубину и самое точное определение местоположения. По сравнению с традиционными катушками DD, запатентованная технология катушек SEF обеспечивает более стабильную работу, лучшую балансировку грунта и наиболее точную идентификацию цели.

Большой экран с подсветкой и 6 четкими, удобными для навигации значками

Detech Chaser оснащен ярким дисплеем с подсветкой высокого разрешения. В главном меню есть шесть больших четких значков навигации. Эта интуитивно понятная структура меню делает Chaser удобным в использовании металлоискателем.От новичка до профи, любой может просто включить его и начать!

Меню регулировки чувствительности

Просто щелкните по первому значку, чтобы настроить чувствительность детектора к цели. Чувствительность можно регулировать по 100-балльной шкале. Найдите настройку, которая обеспечивает максимальную глубину и стабильность для вашего сайта. Эксклюзивная особенность: измененная предустановленная чувствительность является эксклюзивной для этой североамериканской версии металлоискателя Chaser.

Меню регулировки громкости

Установите громкость звука в соответствии с вашим конкретным слухом по 15-балльной шкале.Используйте встроенный аудиодинамик или подключите высококачественные наушники для обнаружения металлов к входящему в комплект разъему для наушников 1/4 «6,3 мм. Эксклюзивная особенность: этот размер аудиоразъема является эксклюзивным для этой североамериканской версии металлоискателя Chaser.

Меню регулировки усиления звука

Регулировка Audio Gain позволяет вам установить Chaser на максимальную глубину чувствительности для вашего конкретного местоположения. Две уникальные настройки позволяют точно настроить Chaser для достижения наилучших результатов.

Меню настройки тона

Диапазон звуковых тонов Chaser можно легко настроить в соответствии с вашими личными предпочтениями. Выберите низкочастотный или высокочастотный звук, чтобы выбрать диапазон звуковых тонов, который вам больше всего нравится. Этот параметр отличается от режимов работы «Смешанный тон» или «Звуковая идентификация».

Меню сдвига частоты

Если вы охотитесь рядом с линиями высокого напряжения, электрическими помехами или другими металлоискателями, вы можете изменить частоту.Вы можете выбрать одну из двух уникальных частот, чтобы найти лучшую настройку для вашей среды.

Меню настроек памяти

Наконец-то вы настроили все настройки по своему вкусу, теперь просто включите выбор памяти, и все ваши настройки будут сохранены! В следующий раз, когда вы включите Chaser, ваши настройки будут предустановлены за вас! Вы можете легко изменить любые настройки и сохранить их одним нажатием кнопки. Chaser — очень мощный, но чрезвычайно простой в использовании детектор от одного из старейших производителей металлоискателей в мире.

Предустановленные программы

Просто нажмите кнопку программ, чтобы выбрать одну из следующих предустановленных программ: Нулевая дискриминация, Дискриминация, Реликвии, Монеты и режим пляжа. Каждая программа предназначена для оптимизации вашего успеха для каждого типа охоты. Легко переключайтесь с одной программы на другую для сравнения сигналов и производительности.

Настройки звука для одного или смешанного тона (нижняя левая кнопка)

Легко выбирайте из смешанных тонов , ID тонов или One Tone .

Смешанные тоны — При поиске в режиме смешанных тонов железные цели (железо и сталь) будут иметь низкий тон, а цветные цели, такие как золото, серебро, медь и т. Д., Будут иметь высокий тон.
Идентификатор тона — При использовании режима идентификации по тону, железные цели будут иметь более низкий тон, а цветные цели будут иметь более высокий тон и более высокий идентификационный номер цели на экране дисплея.
One Tone — Все металлические цели любой проводимости будут сигнализировать одним звуковым сигналом.

Кнопка меню (верхняя правая кнопка)

Для перехода от одного выбора к другому используйте кнопку меню и кнопки «плюс» (+) и «минус» (-).

Балансировка грунта (нижняя правая кнопка)

Выберите автоматический или ручной баланс грунта. Визуальный индикатор быстро поможет вам настроить баланс грунта. Как только вы настроите грунт для вашего местоположения, вы можете начинать охоту.

Визуальный индикатор Pinpoint (центральная кнопка)

Индикатор «яблочко» с динамическим визуальным отображением направляет вас к центру цели.Просто нажмите среднюю кнопку точного определения местоположения, чтобы увидеть и услышать местоположение цели.

Поддержка нескольких языков

Используйте Chaser на выбор любого из пяти включенных языков: английский , французский , турецкий , испанский или русский . Просто выберите свой язык при запуске. Версия для Северной Америки предварительно настроена на английском языке и может быть изменена на язык по вашему выбору в течение нескольких секунд.

Светодиодные фары Dual Night Lite

В дополнение к экрану с подсветкой, две мощные светодиодные лампы направят вас к сокровищам в ночное время и в сумерках.Двойные фары светят прямо на поисковую катушку, таким образом освещая ваше сокровище! Продлите время в полевых условиях с помощью этой полезной функции.

Металлоискатель Detech Chaser с катушкой-бабочкой SEF 12 «x 10»

Металлоискатель Detech Chaser с катушкой 9 «DD и 12» x 10 «SEF поставляется в цветной коробке 31» x 5 «x 14» В комплекте:

Водонепроницаемая поисковая катушка SEF Butterfly 12 дюймов x 10 дюймов
Защитная крышка поисковой катушки 12 дюймов x 10 дюймов
Катушка DD 9 «
Защитная крышка 9 «катушки
Оборудование для поисковой катушки
Сверхлегкий и прочный прямой вал из углеродного волокна, состоящий из трех частей
Подлокотник с ремнем
Четыре никель-металлгидридные аккумуляторные батареи AA
Зарядное устройство с розеткой на 110/220 В и автомобильными розетками
Подробное руководство по эксплуатации
Краткое руководство пользователя

ИНФОРМАЦИЯ — ЗАКАЗ 773-774-5445

DETECH 12 × 10 ″ S.Поисковая катушка E.F. Butterfly для всех металлоискателей Minelab Sovereign серии XS, XS2A, Elite и GT. Металлоискатели Minelab Sovereign

Ирландия, Дания, Швеция, Испания, Португалия, Польша, Чехия, Словакия, Венгрия 5-7 дней без учета времени обращения.

Болгария, Кипр, Эстония, Греция, Хорватия, Литва, Латвия, Мальта, Словения, Румыния, Финляндия, Норвегия — 5-7 дней без учета времени обработки.

Монако, Исландия, Албания, Босния и Герцеговина, Македония, Черногория, Сербия, Беларусь, Украина, Грузия, Гибралтар, Республика Молдова, Гренландия, Фарерские острова, Россия, острова Шпицберген и Ян-Майен, Китай, Гонконг, Макао, Япония, Монголия, Южная Корея, Тайвань, Армения, Азербайджан, Бахрейн, Ирак, Израиль, Иордания, Кувейт, Ливан, Оман, Катар, Саудовская Аравия, Турция, Объединенные Арабские Эмираты, Йемен, Афганистан, Бруней, Камбоджа, Восточный Тимор, Индонезия , Лаос, Малайзия, Филиппины, Сингапур, Таиланд, Вьетнам, Мьянма, Казахстан, Кыргызстан, Таджикистан, Туркменистан, Узбекистан, Бангладеш, Бутан, Индия, Мальдивы, Непал, Пакистан, Шри-Ланка, Британская территория в Индийском океане, Танзания, Кения, Уганда , Руанда, Бурунди, Джибути, Эритрея, Эфиопия, Сомали, Коморские Острова, Маврикий, Сейшельские Острова, Малави, Замбия, Зимбабве, Мадагаскар, Майотта, Мозамбик, Реюньон, Ангола, Камерун, Центральноафриканская Республика, Чад, Демократическая Республика Конго, Экваториальная Гвинея, Экваториальная Гвинея , Габон, Сан-Томе и Принк Ипе, Алжир, Египет, Ливия, Марокко, Тунис, Западная Сахара, Ботсвана, Лесото, Намибия, Южная Африка, Свазиленд, Бенин, Буркина-Фасо, Кабо-Верде, Кот-д’Ивуар, Гамбия, Гана, Гвинея, Гвинея-Бисау, Либерия, Мали , Нигер, Нигерия, Сенегал, Сьерра-Леоне, Того, Мавритания, Остров Святой Елены, Фиджи, Новая Каледония, Папуа-Новая Гвинея, Вануату, Соломоновы Острова, Гуам, Кирибати, Маршалловы Острова, Федеративные Штаты Микронезии, Науру, Северные Марианские острова, Палау , Американское Самоа, Острова Кука, Французская Полинезия, Ниуэ, Острова Питкэрн, Самоа, Токелау, Тонга, Тувалу, Острова Уоллис и Футуна, Австралия, Новая Зеландия, остров Норфолк, Кокосовые острова (Килинг) острова, остров Рождества -10-15 дней, кроме время обработки.

Поисковая катушка DETECH 15 × 12 ″ SEF Butterfly DD Probe для Whites MX Sport и металлоискателей MX7

Ирландия, Дания, Швеция, Испания, Португалия, Польша, Чехия, Словакия, Венгрия 5–7 дней без учета времени обращения.

Amazon.co.jp: Funien TX-850 Металлоискатель 12-дюймовый портативный металлоискатель с поисковой катушкой «бабочка» Простая установка Высокая чувствительность Металлоискатель Инструмент Ювелирные изделия Сокровище Подземный металлоискатель Указатель булавки для взрослых и детей: DIY, Инструменты и сад

Размер: タイプ２

TX-850 сочетает в себе высокую чувствительность к мелким золотым самородкам и универсальные функции универсального детектора сокровищ. С этим продуктом вы можете использовать его на металлоискателях.Ваши вложения испытают азарт поиска сокровищ, которые еще не были обнаружены, и насладятся часами отдыха на свежем воздухе. Давай, попробуй!
Особенности:
Дикие приложения: обнаружение go-ld, обнаружение пустыни, военное использование, проверка безопасности, археология и многое другое. ЖК-дисплей
: ЖК-экран позволяет более четко видеть потенциал металла, глубину цели, диапазон DISC & NOTCH и уровни SENS.
ТОЧНАЯ ИДЕНТИФИКАЦИЯ: Идентификация означает процесс определения точного положения закопанного объекта.Металл, залитый в течение длительного времени, выглядит точно так же, как окружающая почва, поэтому его трудно отделить от почвы.
Балансировка грунта — Баланс грунта — это функция детектора, которая игнорирует или «просвечивает» минералы, которые естественным образом присутствуют на земле, и издает звуки только при обнаружении металлических объектов.
Идентификация означает, что детектор излучает разные тона для разных типов металлов, а детектор «удаляет» конкретный металл и называется детектором «различения» различных типов металлов.
Технические характеристики:
Материал: АБС + металл
Тип: type1, type2 (опционально)
Батарея: 1 * 9V (6F22) батарея (не входит в комплект)
Рабочая частота: 19 кГц
Рабочая температура: 14 ~ 122 ℃ (-10 ~ + 50 ℉)
Рабочая влажность: 0-90%
Дифференциал и балансировка грунта: Да
Чувствительность на четверть (США)> 250 мм
Размер упаковки: 22,0 x 14,8 x 6,1 дюйма (560 x 375 x 155 мм).
