Использование гофрированного листа в строительстве

Гофролист широко применяется в строительной отрасли. Этот универсальный и качественный материал нашел свое использование в разных направлениях. Многие его путают с профлистом. Но это на самом деле два разных строительных материала. Только изучив технические характеристики гофролиста, становится это очевидно.

Изготовление листового гофрированного металла

Гофрированный лист – это изделие с волнообразным профилем. Его используют в разных строительных работах. По внешнему виду он очень похож на обычный шифер. Именно поэтому многие его именуют как еврошифер. Но стоит заметить, что к Европе он отношения не имеет. Гофрированный лист производился в далеком Советском Союзе.

Также гофрированный лист может иметь прямоугольные гофры. Производители в широком ассортименте выпускают такой вид строительного материала. Эти специфические изделия имеют узкий спектр применения. Так, к примеру, производители изготавливают гофрированные листы с трапециевидными гофрами исключительно для судостроения.

Волнистый гофрированный лист имеет толщину от 0,3 до 0,7 мм. Его размеры:

• длина изделия составляет 2000 мм и 2500 мм;
• ширина 920 мм и 1120 мм;
• высота волны 17 мм.

Существует четыре типа гофрированного листа, которые производятся по стандартным размерам. Также производитель может изготавливать строительные материалы по другим параметрам по индивидуальному заказу. Для этого необходимо иметь специальное оборудование.

Технология производства гофрированного листа практически такая же, как и для профлиста. При изготовлении применяется оцинкованная сталь холодного катания рулонного типа. Также можно использовать и листовую сталь со специальным полимерным покрытием, которое препятствует коррозийным процессам. Гофролисты производятся холодным катанием. Плоский стальной лист обрабатывается на специальном станке. Не нагревается, а протягивается через профилегибочные валы. С их помощью и образуется необходимая форма сечения. Отличия заключаются именно в способе обработки листа стали.

Процесс получения специальной формы гофрированного листа намного проще. Также он отличается быстротой и, конечно же, стоимостью.

Главные отличия похожих друг на друга строительных материалов

Гофрированный и профильный лист разнятся один от другого в первую очередь изгибом гофр. Но заметить это отличие под силу только настоящим мастерам. Существует только один вид гофролиста, поэтому он и не делится по предназначению. Такой материал очень схож по внешнему виду с профильным листом марки С. Отличаются они высотой профилей и весом. У гофролиста волны идут непрерывно, чего не скажешь о профнастиле. Благодаря своему свойству и волнам гофрированный лист считается более прочным. А это означает, что он может выдерживать большую нагрузку. Так, к примеру, если сделать кровельные работы и использовать такой же прочный профнастил, как гофролист, то вес самой кровли значительно увеличится. Это и является главным отличием.

Кровельные настилы, которые производятся специально для таких целей, имеют марку Н или СН. Они отличаются прочностью, которая обеспечивается за счет технологии производства, а именно специальными выпуклостями. Такой профнастил, естественно, прочнее, чем гофрированный лист. Но вес такого материала значительно больше, чем у гофролиста. Кроме веса, больше и стоимость.

Именно поэтому профлисты применяются при большом строительстве или же на производстве. Эти стройматериалы делятся на два вида. Это стеновые марки С. Они не выдерживают больших нагрузок и зачастую применяются для строительства заборов и облицовки стен. Другой вид профлистов имеет марку Н и НС. Такие материалы прочные и пригодны для любых целей в промышленных масштабах.

Гофрированный лист считается универсальным строительным материалом, который легко декорирует здание. Применяется в различных легких конструкциях. Он идеален для облицовки стен здания и возведения заборов. Такой материал идеален для крыши. Выглядит он очень красиво, а его прочность впечатляет. Технические характеристики позволяют гофролисту не задерживать влагу, снег и грязь.

Способы крепления гофрированных листов, его достоинства

Крепление гофрированных листов при монтаже крыши происходит аналогично профнастилу. Так же осуществляется и монтаж заборов и ограждений, а также облицовка стен.

Достоинствами этого современного строительного материала являются его вес, а именно легкость и стоимость. Также не последнюю роль играет и простота крепления гофрированного листа.

---

Комментарии

Как резать гофрированный и плоский листовой металл

Рифленый листовой металл может использоваться для многочисленных строительных проектов, от навесов для инструментов до садовых навесов и предлагает множество преимуществ. Однако этот металл может быть сложно разрезать из-за его волнистой формы. А использование электроинструментов, таких как поршневая пила или лобзик, может повредить металл и деформировать его. Лучше всего воспользуйтесь услугами предприятия с профессиональным оборудованием, которые осуществляют резку и фрезеровку листового металла на станке с ЧПУ http://kvalitet-63.

ru/katalog/frezernaya-obrabotka-s-chpu. Программное управление станка гарантирует высочайшую точность и скорость обработки. Например, высокоскоростной обрабатывающий центр AWEA AF-1000 способен работать со заготовкой до 700 кг. Скорость вращения достигает до 10000 оборотов в минуту под управлением системы ЧПУ FANUC 0i-M. Если необходима высокая точность, резка и обработка большого объема материала, и быстрое выполнение работы, то настоятельно рекомендуем обращаться в специализированную фирму в вашем городе. Преимущества на лицо:

• быстро;
• максимально точно;
• доступная цена.

Если же вы решили резать металл самому, то воспользуйтесь УШМ со специальным отрезным диском.

Предупреждение: наденьте защитное снаряжение перед началом работы над этим проектом. Во избежание несчастных случаев надевайте защитную маску, защитные очки и защитные перчатки.

Шаг 1 — Подготовка металла

Положите гофрированный металлический лист на рабочий стол или любую плоскую поверхность.

Убедитесь, что ваша рабочая зона достаточно широкая, чтобы вы могли свободно двигаться.

Протяните рулетку поперек листа и измерьте длину, которую нужно отрезать. Используя перманентный маркер, отметьте лист и используйте линейку или дерево с прямыми краями, чтобы соединить метки, если вы собираетесь резать по прямой линии.

Шаг 2 — Настройка инструмента

Установите 6-дюймовый режущий диск на машину. Чрезвычайно важно убедиться, что он установлен правильно и надежно, так как он может оторваться и вылететь, подвергая вас опасности.

Включение УШМ

Затем подключите болгарку к источнику питания и включите ее. Используйте максимальную скорость вращения. Держите все пальцы подальше от вращающегося диска.

Шаг 4 — Резка листового металла

Постепенно давите на режущий диск перед металлическим листом, где вы произвели разметку линии. Медленно двигайтесь по маркировке, которую вы сделали на листовом металле. Не пытайтесь с силой толкать инструмент вперед, так как это может привести к ее отскоку.

Убедитесь, что вы крепко держите оборудование и всегда проверяйте, вращается ли отрезной круг прямо. Если вы защемите его, он может расколоться и мусор будет представлять потенциальную угрозу. Замените режущий диск, если он становится слишком маленьким, чтобы разрезать металлический лист дальше.

Шаг 5 — Удаление заусенцев

После резки рифленого листового металла наклоните шлифовальный круг и проведите по отрезанной кромке, чтобы удалить заусенцы с края металла. Ваш лист теперь готов к установке.

Гофрированный металл

Если вы думаете, что металлические панели предназначены только для кровли или сайдинга, то Вы не правы! Металлические гофрированные заборы становятся все более популярными как для жилых, так и для коммерческих зданий, а также для сельскохозяйственных нужд. С этой задачей идеально справится профнастил ПС 10 – эти металлические гофрированные заборные панели идеально подходят для  безопасности, ветрозащиты или декоративного ограждения.

Способность гофрированного металла выдерживать суровые погодные условия делает его идеальным вариантом для ограждения. Его прочность и долговечность делают его популярным выбором для любого ограждения. Его четкие четкие линии и стиль подходят практически к любому дизайнерскому вкусу. Металлические заборы из гофрированного металла не требуют особого ухода, в отличие от деревянных, которые обычно нужно красить или полировать ежегодно. Металлические гофрированные заборные панели бывают самых разных толщин, цветов, отделки и размеров, поэтому вы можете создать уникальный, идеальный для вас забор.

Отделка из оцинкованной стали – один из лучших вариантов для металлических заборов из гофрированного картона, поскольку она способна работать в любом климате и противостоять ржавчине и погодным условиям. Покрытие из оксида цинка защищает панели от агрессивных элементов окружающей среды. Без него металл окислится и, в конечном итоге, заржавеет. Процесс гальванизации помогает металлическим заборам (а также крышам и сайдингу) оставаться в неизменном состоянии на протяжении десятилетий.

Покрытие из смолы также помогает противостоять царапинам от активного отдыха и стихийных бедствий.

Металлические заборы из гофрированного картона также являются идеальным выбором для ветрозащитных ограждений и других сельскохозяйственных ограждений. Металлические панели предлагают долгосрочные решения для защиты домашнего скота в холодные и суровые зимние месяцы. Выбор панелей забора из гофрированного металла в качестве ветрозащитного ограждения – разумный выбор!

Кровельный лист, оцинкованный гофрированный/оцинкованный стальной гофрированный металлический металл

Нужна ли вам Конструкционная Сталь, сложные различные металлы, или запасной стальной материал, вы получите:
1. Правильный материал, первый раз: качество является отличительной чертой нашей репутации.
2. Своевременная Доставка: ваши проекты остаются по графику.
3. Постоянная связь: каждый фанатично реагирует на ваши потребности. Мы управляем проектом, чтобы не было сюрпризов для вас.
4. Сертификация ISO и SGS: мы поможем вам достичь ваших целей плюс цели ваших собственников/клиентов.

Вопрос: Может ли обеспечить OEM/ODM сервис?

A: Да. Пожалуйста, не стесняйтесь связаться с нами для более подробной информации.



Вопрос: как ваши условия оплаты?

Ответ: 30% предоплата банковским переводом до производства и 70% балансВ отношении

Копия B/L; Другой-безотзывный аккредитив 100%.



Вопрос: можем ли мы посетить ваш завод?

О: тепло приветствуем. После того, как мы имеем ваше расписание, мы будемРасположите

Профессиональная команда продаж, чтобы отслеживать ваш случай.



Вопрос: Можете ли вы предоставить образцы?

О: Да, для стандартных размеров образцы бесплатны, но покупатель должен оплатить стоимость доставки.



В. Покрытие поверхности?

A: антиржавая живопись, лаковая живопись, оцинкованная, 3LPE, 3PP, оксид цинка

Желтый Праймер, Цинк фосфат праймер и согласно запросу клиентов.



В: Почему вы выбираете нашу компанию?
A:(1) Мы специализируемся в этой отрасли более 10 лет
(2) Мы являемся золотым поставщиком на Alibaba com



В: какой минимальный заказ?
A: 25 тонн в порядке, потому что это может полный один 20-футовый контейнер



Вопрос: какой у вас рынок?
Ответ: Южная Америка/Африка/Ближний Восток/Европа/Корея/Российская Федерация и т. Д.



В: какое время доставки?
A: обычное время выполнения заказа 15 дней после получения предоплаты

Сборные металлические гофрированные трубы и гофроконструкции

Схемы сборки гофротруб

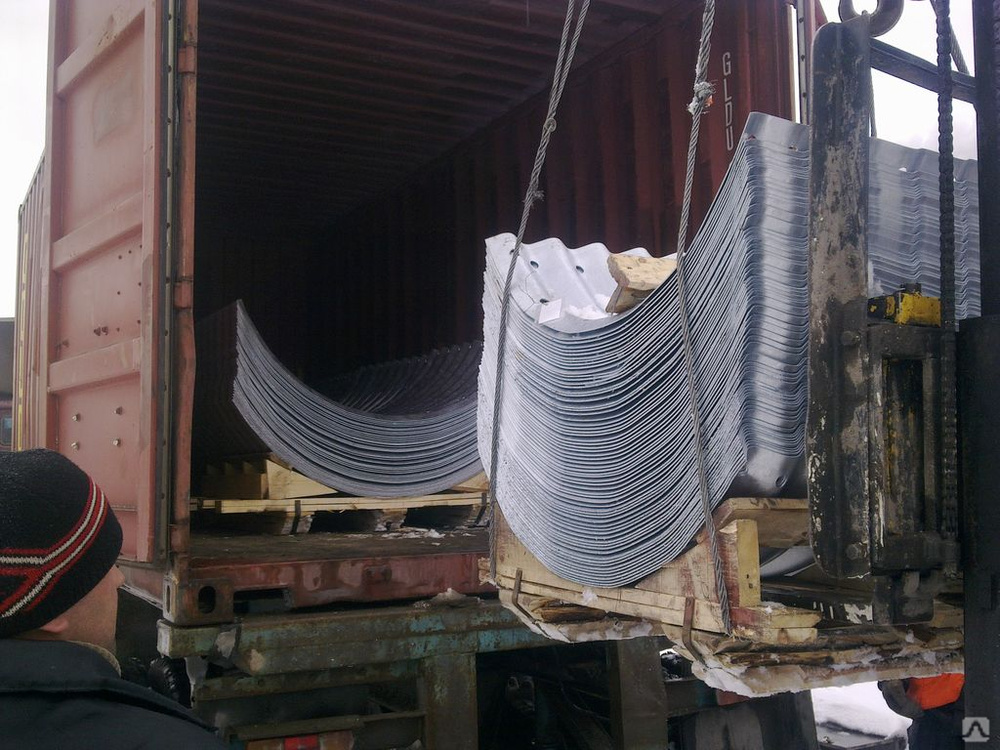

АО «КТЦ «Металлоконструкция» производит металлические гофрированные листы (ЛМГ) и сборные металлические гофрированные конструкции из них (СМГК и СМГТ).

Практика применения в строительстве листа стали волнистой формы ЛМГ — более легкого и прочного в сравнении с обычным — доказывает перспективность использования СМГК.

Металлические гофроконструкции МГК

Конструкция, собранная из металлических структурных элементов (листов), имеющая замкнутый или открытый снизу контур, предназначенная для:

• — Транспортных сооружений – мостов, водопроводных труб, путепроводов, пешеходных и иных переходов, подпорных стен.
• — Сооружений инженерной инфраструктуры градостроительства – ливневой канализации, дренажа, проходных каналов для коммуникаций, тоннелей, подземных переходов.

На уникальном оборудовании, которое установлено на КТЦ Металлоконструкция, из листа стали сначала изготавливаются ЛМГ, затем листам с помощью прокатно-гибочных станов придается необходимый радиус (в соответствии с проектом и типом требуемой конструкции). Как правило, перед отгрузкой покупателю все конструкции проходят контрольную сборку в цехе.

Лист металлический гофрированный ЛМГ

Металлическая гофрированная труба (МГТ)

Сборные металлические гофрированные конструкции

КТЦ «Металлоконструкция» производит ЛМГ и МГК различных параметров — 130х32,5 мм, 150х50 мм, 200х55 мм, 381х142 мм – в соответствии с собственными стандартами (первое число обозначает длину волны, второе – высоту волны):

• — СТО 05765820-009-2017 Сборные металлические гофрированные трубы

На всю продукцию имеются сертификаты, включая сертификаты Газпромсерта:

Металлические гофрированные конструкции применяются в соответствии с типовыми проектами 3. 501.3-183-01, 3.501.3-185-03, а также ВСН 176-78 и индивидуальными проектами.

АНТИКОРРОЗИЙНАЯ ЗАЩИТА ЛМГ, СМГТ и СМГК

Антикоррозийное защитное покрытие производимых ЛМГ, а также сборных гофрированных труб (СМГТ) и конструкций других прогрессивных форм (СМГК) из них осуществляется:

• — Полимеры
• — Битумсодержащие составы
• — Горячий цинк

Изолирующий антикоррозионный слой цинка или алюминия, нанесенный на СМГТ, может быть дополнительно усилен полимерными покрытиями или различными битумосодержащими составами.

Цинковое покрытие наносится в собственной ванне горячего цинкования (параметры ванны 13м х1,6мх3м, производственная мощность – до 300 тонн в сутки). Толщина антикоррозийного покрытия — не менее 80 мкм.

ГОФР 130х32,5 мм

Из листов с гофром 130х32,5 изготавливают только конструкции круглого сечения (трубы СМГТ), минимальный диаметр которых составляет от 1 метра, максимальный – 3,5 м, минимальная толщина листа стали – 2,5 мм, максимальная – 4 мм, полезная ширина листа — 910 и 1170 мм.

Для труб с диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия 2, 2,5 метра, 3 и 3,5 метра применяются оголовочные части со срезанным по откосу насыпи торцом.

ГОФР 150х50 мм

Металлические гофрированные трубы с гофром 150х50 изготавливаются с минимальным диаметром 1 метр, максимальный диаметр составляет 8 метров, минимальная толщина листа 2,5 мм, максимальная толщина листа — 7мм.

Лист с гофром 150х50 имеет только один размер полезной ширины = 1050мм. Помимо сборных труб из листов ЛМГ с гофром 150х50 мм изготавливаются конструкции различных типов сечений:

ГОФР 200х55 мм

Основные размеры элементов СМГК с параметрами гофра 200х55:

— толщина металла (мм) – 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0.

— полезная длина элемента — 235*n, где n – количество шагов по отверстиям поперечного стыка – 4, 5, 6, 7, 8, 9, 10.

— полезная ширина элемента – 2000мм или 3000мм.

Полицентрические:

Овальные:

Арочные:

Конструкция оголовочной части трубы

Для труб диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия от 2,5 до 8 метров включительно применяются оголовочные части со срезанным по откосу насыпи торцом.

ОКАЙМЛЯЮЩИЕ УГОЛКИ

Окаймляющие уголки служат для придания жёсткости торцам трубы. Устанавливаются окаймляющие уголки по всей длине окружности и только на трубы из гофра 130х32,5 мм диаметром от 1 до 2 метров. На торцевые части труб из гофра 150х50 окаймляющие уголки не устанавливаются, так как трубы с гофром 150х50 имеют достаточную жесткость.

ПРОТИВОФИЛЬТРАЦИОННЫЕ ЭКРАНЫ

Противофильтрационные экраны служат для предотвращения протекания грунтовых вод под тело трубы и размывания грунта, что может привести к разрушению дороги и трубы. Так как экраны не несут никаких силовых нагрузок, изготавливают их из гофрированных листов толщиной 2,5 и 3 мм гофром 130х32,5 мм без придания листам радиуса. Сборка производится с помощью сферических болтов М16.

Крепление противофильтрационного экрана к трубе происходит с помощью уголков противофильтрационного экрана.

Противофильтрационные экраны по своей конструктивности очень разнообразны. Каждый заказчик свои размеры экрана по ширине и высоте, толщине листа и т.д. – в зависимости от проекта. Поэтому каждый противофильтрационный экран необходимо рассматривать в индивидуальном порядке, что приводит к индивидуальной маркировке.

ГОФР 381х142 мм

Из гофрированных листов с гофром 381х142мм изготавливаются сборные металлические гофрированные конструкции различной модификации:

Большие полицентрические гофрированные

Коробчатые

Радиусные арочные

Радиусные замкнутые

Средние полицентрические

ИЗГОТОВЛЕНИЕ НЕТИПОВЫХ СБОРНЫХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Для расчета конструкций, не предусмотренных типовыми проектами и собственными техническими условиями КТЦ Металлоконструкция, проводится силовой расчет силами конструкторов технического отдела предприятия на основании следующих параметров:

• 1 — Высота насыпи.
• 2 — Геология под трубой.
• 3 — Гидравлические и геологические изыскания.
• 4 — Конструкция зем. полотна.
• 5 — Конструкция дорожной одежды.
• 6 — Динамические нагрузки на дорогу либо категория дороги.
• 7 — Месторасположения трубы.

ПРЕИМУЩЕСТВА СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Основными преимуществами МГК являются:

• — Снижение сроков строительства и трудозатрат на возведение искусственного сооружения;
• — Сокращение сроков проектирования благодаря меньшему количеству деталей, чертежей и расчетов для стандартного применения конструкций;
• — Благодаря малому весу, гофрированные листы могут быть легко доставлены к месту монтажа на удаленных площадках;
• — Простые и быстрые монтажные работы;
• — Возможность проводить сборку при любых температурах;
• — Возможность проводить сборку без остановки дорожного движения;
• — Возможность проводить сборку частично или полностью предварительно собранных конструкций;
• — Возможность использования конструкций не только для возведения новых, но и для усиления и реконструкции существующих конструкций.

С применением металлических гофрированных конструкций могут изготавливаться значительные по размерам пролеты (до 25 м). Высокая степень надежности МГК сочетается с их экономичностью. Монтаж гофроконструкций занимает мало времени. Поскольку сбор МГК осуществляется на объектах, это облегчает их транспортировку и практически снимает проблему складирования. Для сборки и монтажа гофроконструкций не требуется тяжелая строительная техника, все работы могут проводиться практически в режиме ручной сборки.

Если сравнивать гофрированные конструкции с железобетонными, можно отметить, что на сборку МГК уходит в 3-5 раз меньше времени. При этом затраты сокращаются до 25 %. Практика показала, что применение гофроконструкций вместо железобетонных позволяет экономить от 15 до 20 % бюджета объекта.

Гофроконструкции (в т.ч. и гофротрубы) применяют в любых, даже самых суровых или самых жарких климатических условиях, поскольку понятие физического износа у МГК практически отсутствует. При минимальной толщине металла, из которого изготовлена МГК, ее гибкость и стойкость усиливается грунтом засыпки.

Все это позволяет свести к минимуму затраты на обслуживание объектов, на которых применяются МГК. Срок службы гофроконструкций достигает 100 лет. А при необходимости они могут демонтироваться с возможностью повторного применения.

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

В настоящее время можно выделить следующие направления использования сборных металлических гофрированных конструкций:

• — строительство водопропускных сооружений
• — строительство защитных сооружений
• — строительство инженерных сооружений
• — строительство промышленных и транспортных объектов.

В России наибольшее распространение МГК получили при строительстве малых искусственных сооружений (ИССО) в транспортном строительстве.

Из изогнутых по радиусу стальных листов собираются трубы или арки, которые засыпаются грунтом. Металлическая оболочка в виде гофрированного листа работает совместно с грунтом, который принимает часть нагрузки (сжимающие усилия).

На заводе АО «КТЦ «Металлоконструкция» изготовление металлических гофрированных конструкций (МГК) ведется на 3-х производственных линиях, оснащенных современным оборудованием иностранного производства.

УНИВЕРСАЛЬНОСТЬ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРОКОНСТРУКЦИЙ

Универсальность гофроконструкций позволяет использовать их не только для строительства водопропускных сооружений на автомобильных и железных дорогах, но также для строительства путепроводов, скотопрогонов, пешеходных и транспортных тоннелей, лавинозащитных галерей.

В городах и на промышленных площадках МГК (гофротрубы) используются для сооружения дренажей, ливневых канализаций, создания проходных коммуникационных каналов, благоустройства территорий, защиты объектов от подтопления, регулирования водного потока, в качестве берегоукрепительных и защитных сооружений.

КАЧЕСТВО И СКОРОСТЬ ПРОИЗВОДСТВА ГОФРОТРУБ

Высокое качество производимых КТЦ Металлоконструкция сборных ЛМГ, СМГТ и СМГК достигается за счет применения современного оборудования, профессиональных кадров, строгого контроля качества.

Широкая сеть филиалов и складов Комплексного технического центра «Металлоконструкция» в Ульяновске, Москве, Санкт-Петербурге, Ростове-на-Дону, Краснодаре, Крыму, Воронеже, Екатеринбурге, Сургуте, Новосибирске, Иркутске, Хабаровске, Якутске позволяют оперативно удовлетворять потребности партнеров компании и доставлять гофрированные конструкции в короткие сроки.

Посмотрите другие виды продукции:

МГК и гофрированные листы от производителя

МЕТАЛЛИЧЕСКИЕ ГОФРИРОВАННЫЕ КОНСТРУКЦИИ И ЛИСТЫ

Одним из лидеров по производству инновационных МГК в Российской Федерации является ЗАО «Гофросталь», входящее в промышленный холдинг АО «Опытный завод «Гидромонтаж»».

Гофрированным листом, согласно СТО, которого придерживаются в ЗАО «Гофросталь», принято называть «стальной лист, имеющий волну гофр синусоидального профиля, изготовленный методом холодного штампования или проката, изогнутый по радиусу или плоский».

Инженерами было давно замечено, что лист волнистой формы значительно прочнее и выдерживает большие нагрузки, чем обычный стальной лист. Немалую роль при распределении нагрузки играет и грунт, которым засыпают металлические гофрированные конструкции (МГК), если речь идёт о грунтозасыпных сооружениях. Способность распределять нагрузки является выгодным преимуществом МГК.

ГОФРОЛИСТЫ: ИСТОРИЯ И ПРИМЕНЕНИЕ

Основные направления применения:

• мосты;
• водопропускные трубы;
• путепроводы;
• пешеходные переходы;
• защитные сооружения;
• ливневая канализация;
• воздуховоды и системы вентиляции;
• несущие и ограждающие конструкции в промышленно-гражданском строительстве.

Несмотря на то, что активное применение гофролистов началось совсем недавно, история их использования насчитывает около 140 лет. Многие области строительства сейчас трудно представить без применения металлических гофрированных конструкций, которые стали незаменимы, благодаря своим превосходным характеристикам.

Активное применение МГК в России началось гораздо позже, чем в зарубежных странах, хотя попытки предпринимались неоднократно. Первое упоминание о применении гофрированных труб в России относят к 1875 году. Тогда после опытных испытаний на Ряжско-Вяземской железной дороге были впервые применены гофротрубы, но революция и две мировые войны прервали повсеместное внедрение МГК в России. Следующая попытка возродить производство МГК в России была сделана после Второй мировой войны. Наиболее заметным проектом с применением МГК в СССР стало строительство Байкало-Амурской магистрали.

Стоит отметить, что большая часть сооружений, построенных за 140 лет с начала использования МГК в нашей стране, находятся в эксплуатации и в настоящее время, что говорит о долговечности данного вида конструкций.

ПОЧЕМУ МГК СТАЛИ ТАК ПОПУЛЯРНЫ В СТРОИТЕЛЬСТВЕ?

Металлические гофрированные конструкции (МГК) — это конструкции из стальных гофрированных листов, соединенных между собой болтами.

Территории, где возможно применение МГК:

• районы с обычными геологическими и климатическими условиями;
• районы с суровыми климатическими условиями;
• районы с сейсмичностью до 9 баллов включительно;
• районы со сложными геологическими и гидрогеологическими условиями;
• зоны с распространением многолетнемерзлых грунтов и с возможным образованием наледей;
• районы с опасными природными явлениями, селями, оползнями, лавинами и др.

СБОРКА МЕТАЛЛОКОНСТРУКЦИИ

Стальной оцинкованный лист имеет толщину 2 – 8 мм. Волна гофра имеет синусоидальный вид, высотой от 34 мм до 140 мм. Каждый из гофролистов изогнут по радиусу. После того, как лист полностью изготовлен на производстве, его доставляют на строительную площадку для последующего возведения необходимой металлической гофрированной конструкции. На площадке каждый гофролист соединяют болтами в определенную заранее проектом конструкцию. После этого вся конструкция  засыпается грунтом и утрамбовывается. Вся грунтовая обойма  работает совместно с металлоконструкцией, обеспечивая надежные эксплуатационные характеристики.

Преимущества строительства с применением МГК:

• высокая степень заводской готовности конструкции;
• простота монтажа;
• удобная транспортировка;
• быстрота строительства;
• выгодная стоимость;
• минимальные затраты на ремонт;
• долговечность;
• возможность использования практически в любых климатических и геологических условиях.

ПАРАМЕТРЫ, КОТОРЫЕ СТОИТ УЧИТЫВАТЬ ПРИ ВЫБОРЕ ГОФРОТРУБ:

• Геологические и климатические условаия потенциального строительства.
• Назначение сооружения.
• Расходная стоимость.
• Уровень водотока/требуемые габариты пропуска транспорта.
• Выстота засыпки над сооружением.

• Величина автомобильной или ж/д нагрузки.
• Тип используемого грунта.

С ЧЕГО НАЧАТЬ ВЫБОР ГОФРИРОВАННОЙ ТРУБЫ?

Любое строительство начинается с предварительного анализа. Перед тем, как выбрать определенную схему сооружения из металлической гофры, следует подробно ознакомиться с геологическими, климатическими и техническими возможностями для использования данной конструкции. От этих параметров может зависеть и выбор используемого гофролиста.

Огромное значение стоит уделить и используемому при строительстве конструкции грунту, т.к. особая прочность и жесткость конструкции достигается за счет тесного взаимодействия конструкции и грунтовой обоймы.

Стоит принять во внимание и возможность использования необходимого транспорта. В большинстве случаев конструкции из гофрированных листов просты в сборке и не требуют использования большого количества спецтехники.  Наши изделия поставляются с большим процентом заводской готовности.

АЛГОРИТМ ВЫБОРА ВАРИАНТА СООРУЖЕНИЯ

После проведённого предварительного анализа имеющихся условий и сбора исходных данных для строительства стоит перейти к выбору варианта непосредственной схемы сооружения. Для этого необходимо:

• Определить сложность формы требуемой конструкции. наша компания может предоставить продукцию любой степени сложности: круглые трубы, правильные круговые арки и более сложные формы сооружений.
• Уточнить формы и внутренние размеры сооружений из мгк. с помощью приведенной ниже таблицы вы можете выбрать схему конструкции сооружения и его размеры с учетом множества факторов.
• Выбрать форму сечения.
• Произвести предварительную оценку несущей способности конструкции, в том числе и толщину используемого гофролиста при помощи упрощенных расчетов.
• Определить ориентировочную массу и стоимость сооружения. выполнить необходимые расчеты для конкретной схемы сооружения и марки сечения возможно с использованием определенной толщины гофролиста и информации, приведённой в таблицах.

Полученные результаты предполагают предварительное решение, строительство сооружения следует выполнять по проектной документации, разработанной в установленном порядке.

Более подробную информацию Вы можете найти в разделе «Информация для специалистов».

СПЕЦИАЛИСТЫ ЗАО «ГОФРОСТАЛЬ» ПОМОГУТ ВАМ СДЕЛАТЬ ПРАВИЛЬНЫЙ ВЫБОР

В нашей компании имеются высококвалифицированные специалисты, которые помогут Вам правильно определить необходимую форму сооружения и выполнить все необходимые расчеты. В каталоге нашей продукции Вы можете обнаружить свыше 1000 вариантов металлоконструкций. Если ни один из предложенных вариантов Вам не подходит, то наши специалисты могут предложить Вам изготовление конструкции по индивидуальному чертежу. Свяжитесь с нашими менеджерами для получения более подробной информации.

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Преимущества МГК документация

Тел.: 8-800-775-57-66
бесплатная линия E-mail: [email protected]

Руководство по заливке бетона на гофрированный металл

В некоторых коммерческих конструкциях кажется обычным использование гофрированных стальных пластин для формирования «палубной» поверхности, на которую позже заливается бетон. Объединенная сталь / бетон тогда формирует очень сильную поверхность пола.

Мне интересно, есть ли какие-либо руководящие принципы для того, чтобы сделать подобный процесс на уровне дома или DIY. Например, приподнятый пол сарая может быть построен из металлической кровли над деревянными балками с бетонным покрытием сверху. Возможно, даже отдельно стоящая колода.

В идеале я хотел бы выяснить, существуют ли стандарты или руководящие принципы для деревянного настила, металлической колеи и других размеров, следует ли использовать арматуру или сетку, толщину бетона и т. Д. И / или какие строительные нормы могут быть указаны об этом.

Вот коммерческий пример, чтобы прояснить общую идею:

Я не знаю, будет ли опубликовано такое руководство, но если это когда-нибудь будет сделано подрядчиками в небольшом масштабе, то … возможно.

Кроме того, хотя я нахожусь в США, где деревянные каркасы распространены во многих странах, кирпичная кладка кажется более типичной, поэтому любые глобальные примеры / информация также приветствуются.

Спасибо!

DaveInCaz

Это не полный ответ на вопрос, но это, по крайней мере, жилой пример такого рода конструкции. Это показывает, как передний подъезд соединен .

Таким образом, это может быть сделано, хотя фон того, был ли это проект, спроектированный по индивидуальному заказу, или как еще был разработан дизайн, неясен.

Стальной С-канал используется в качестве «балки» (С-образная форма обращена вниз):

Установлены стальные поддоны . Они действительно похожи на кровлю, но выглядят как продукт, созданный специально для этого:

Кастрюли нарезаются, чтобы соответствовать и до некоторой степени перекрывать:

Бетон заливается на поддоны :

DaveInCaz

Вот другой метод — это почти контрпример к другому ответу . Неструктурный бетон поверх стандартного деревянного каркаса .

В подходе с металлическим поддоном, если металл сам по себе не обеспечивает какую-либо структуру, тогда он на самом деле является просто формой для бетона, пока не затвердеет, а затем бетон выдержит свой собственный вес; но в этом примере все наоборот — деревянная конструкция уже существует и увенчана бетоном. Бетон в основном просто материал для пола и не выдерживает собственный вес.

Это имеет все преимущества бетона как поверхности — долговечность, твердость, вы можете приклеить плитку к нему и т. Д. Но это не зависит от бетона для фактической структурной прочности здания, как металлический поддон в коммерческих условиях ,

Важные замечания для этого метода:

• Древесина под бетоном должна быть защищена от влаги при наружной установке.

  Бетон не является водонепроницаемым и фактически впитывает воду и гниет любое дерево, касающееся его. На рисунке 2 вы можете видеть, что гидроизоляция была тщательно нанесена на фанерный пол и стены.

  Также кажется, что мигающая стена правильно рассчитана на гидроизоляцию пола.

• Собственная нагрузка на бетон должна учитываться при проектировании деревянной конструкции.

  Это не так плохо, как вы можете себе представить — 4 дюйма (10 см) бетона будут весить около 50 фунтов на квадратный фут (фунт / кв. Фут), что, хотя и незначительно, может быть рассчитано на нагрузку на пол. Например, нормальная жилая палуба может быть рассчитана на общая нагрузка около 50 PSF.

  На рисунке 1 ниже вы можете видеть, что использовались кадрирующие 2×10 или 2×12, 16 «центры — довольно стандартно.

• Отклонение основания должно быть учтено , чтобы предотвратить растрескивание бетона.

  Вероятно, вам нужно будет разработать такой же дизайн, как для плиточного пола, например L / 360 или лучше. Хотя даже если это действительно треснуло, это могло бы только быть неприглядным и не серьезной проблемой.

  И / или некоторая арматура может быть добавлена, хотя это не было сделано в примере здесь.

Рисунок 1: Каркас деревянного основания

Рисунок 2: Укладка бетона поверх водонепроницаемого основания

Рисунок 3: Отделка поверхности бетона до желаемой гладкости

Источник изображения

Построить мгновенно заржавевший забор из гофрированного металла

В саду нашей хозяйской спальни царил неприглядный беспорядок. Что ему нужно, так это ржавый металлический забор из гофрированного картона, хотя мне потребовалось время, чтобы понять это.

Изначально это место было спроектировано как безопасное для койотов место для наших маленьких собак и солнечное место для наших приподнятых грядок в оцинкованных резервуарах для содержания. Но естественная трава взяла верх, и забор из толстой открытой сетки не обеспечивал уединения. Пришло время серьезной реконструкции ландшафта.

Пчела Золло, моя спутница жизни, и я решили, что нам нужно пространство с более чистым, более современным эстетическим видом, чем переросший «естественный» вид, который у нас сейчас был. Самым важным элементом в новом саду было сделать его более приватным. Это потребовало замены решетчатого ограждения на новую конструкцию. Мы рассмотрели ряд вариантов дерева, но в конце концов решили, что нам нравится современный вид ржавого гофрированного металлического забора с существующим каркасом из красного дерева, который был в очень хорошем состоянии.

Изобретение мгновенно заржавевшего металлического забора из гофрированного картона

Адаптировать каркас для крепления гофрированных стальных панелей было относительно просто. Но получить ржавый вид было непросто. К сожалению, найти гофрированную сталь в нашем регионе (Санта-Фе, Нью-Мексико) было непросто. Его нет в наличии в наших местных магазинах с большими коробками.

После небольшого поиска в сети я обнаружил в Аризоне продавца металлических изделий, который не только смог отрезать мои 37 частей до нужной длины, но и доставил их к моему порогу.(Предупреждение для людей с ограниченным бюджетом — только необработанный металл для забора стоил 2,50 доллара за квадратный фут площади забора.)

Как только гофрированная сталь была заказана, следующим испытанием (и настоящей причиной этой истории) было определение того, как ускорить процесс ржавления. Голая сталь имеет суровый индустриальный вид, и я был обеспокоен неприятным внешним видом, поскольку естественная ржавчина в нашей высокогорной пустыне занимала несколько лет.

Я вернулся в Интернет, где нашел пару руководств о том, как добавить ржавчину на небольшие объекты.Но не было ничего о масштабировании процесса до обработки 1000 квадратных футов голой гофрированной стальной поверхности (с обеих сторон панелей). Мне нужно было разработать свой собственный рецепт, чтобы реализовать этот проект.

Рецепт мгновенно заржавевшего забора из гофрированного металла

Основы образования ржавчины — это базовая химия в средней школе. Ржавчина — это оксид железа, который образуется при взаимодействии железа и кислорода с водой и / или влагой в воздухе. Более того, процесс создания «мгновенной ржавчины» прост и довольно увлекателен, особенно когда вы дойдете до последнего шага.Материалы легко найти, а процесс относительно прост и быстр.

Материалы

Все, что нужно для создания «ржавой» части мгновенно заржавевшего металлического забора из гофрированного картона, — это недорогая бытовая химия, очиститель для металла и приличный опрыскиватель от сорняков. В частности, вам потребуются следующие материалы:

• Обезжириватель: Я использовал Zep Fast 505, но подойдет любой промышленный обезжириватель. В неразбавленном виде я использовал для своего проекта три галлона.
• Уксус: Купите в местном продуктовом или хозяйственном магазине. (Мы используем уксус для генеральной уборки дома). Применяйте его в неразбавленном виде. Я использовал 3-4 галлона на 1000 квадратных футов.
• Соль: Подойдет обычная старая поваренная соль.
• Перекись водорода: Это доступно во всех аптеках. В зависимости от размера вашего проекта, вам понадобится много этого, и его нелегко найти в галлонных контейнерах. Я бы оценил один галлон на каждое покрытие на 250 квадратных футах гофрированного металла.Да, это очень много контейнеров размером с пинту, которые обычно можно найти в аптеках. (Бутылки емкостью 1 галлон можно заказать через Интернет.)
• Опрыскиватель для сорняков: На рисунке ниже показан недорогой опрыскиватель марки Home Depot на один галлон, который я купил для этого урока, и некоторые работы по подкрашиванию моего забора. Если ваш проект составляет более пары сотен квадратных футов, я трачу еще несколько долларов на лучший двухгаллонный распылитель с металлическим наконечником, который позволяет вам контролировать форму распыления. Хороший узор веером намного лучше, чем случайный узор, который доставляют дешевые распылители.Кстати, даже несмотря на то, что эти химические вещества относительно мягкие, они могут разрушить распылитель, если в нем есть металлические компоненты. Итак, опрыскиватель считайте стоимостью проекта.
• Кусок дерева: Этот короткий кусок кедра изображен на всех фотографиях, чтобы продемонстрировать, что применение этих химикатов лишь минимально меняет окраску этой породы дерева. Другие породы дерева могут реагировать иначе.

Вот ингредиенты, необходимые для создания «мгновенного» проржавевшего металлического забора из гофрированного картона: уксус, обезжириватель, соль, перекись водорода и универсальный распылитель.

Процесс «мгновенного образования ржавчины»

Процесс создания «мгновенной ржавчины» вашего мгновенно заржавевшего металлического забора из гофрированного картона занимает много этапов. Он начинается с обезжиривания, последующего травления, а затем мгновенного ржавления шагов. Наша тестовая панель началась как часть моего проекта. Он простоял в гараже несколько недель, и только в правом верхнем углу покрылось крошечным пятном ржавчины.

Панно из профнастила металлического забора перед началом процесса.

Обезжиривание

Важно следовать инструкциям для вашего обезжиривателя. Материал Zep распыляли, а затем смывали через 1-2 минуты. НЕ пытайтесь обезжирить весь проект за один сеанс распыления, если вы не можете закончить все распыление за одну минуту и ​​сразу же начать полоскание. Лучше делать это небольшими участками.

Дайте поверхности высохнуть, прежде чем переходить к следующему шагу. Обезжиренная панель, показанная ниже, после очистки становится немного более блестящей.Обезжириватель удаляет незначительные пленки грязи и масел, которые могут повлиять на следующие шаги.

Офорт

На этом этапе используется уксусная кислота в уксусе, чтобы начать окисление металла, которое необходимо для ржавления. НЕ пропускайте этот шаг и не пытайтесь сэкономить уксус. Уксус недорогой, и травление металла уксусом — важный шаг. Распылите его и дайте высохнуть, не смывая. Визуально протравленная панель практически не изменилась.

Металлическое профильное ограждение после обезжиривания и травления.Поверхность выглядит более гладкой и однородной.

Ржавчина

Теперь мы подошли к ржавой части мгновенно заржавевшего забора из гофрированного металла. Это моя любимая часть. Смешайте раствор ускорителя ржавчины в пропорции 8: 1: 1. На каждые восемь унций перекиси водорода добавьте одну унцию уксуса и одну чайную ложку соли. Хорошо перемешайте или встряхните, чтобы соль полностью растворилась . Это очень важно, поскольку соль имеет решающее значение для процесса ускорения ржавчины.

Распылите раствор, и вы увидите ржавчину в момент удара по металлу. Мгновенная ржавчина! Нанесите как можно более равномерный слой, но, скорее всего, на первых нескольких участках у вас будут оголенные пятна. Не волнуйтесь, так как это можно исправить с помощью последующих слоев или опрыскивания подкрашиванием. Ниже представлена ​​панель сразу после первого распыления. Обратите внимание на вспенивание.

Металлическая гофрированная панель забора сразу после нанесения раствора ускорителя ржавчины. Процесс ржавления уже начался!

После высыхания панель выглядит потрясающе ржавой.Однако есть несколько пятен, которые не заржавели полностью, и ржавчина неоднородна.

После высыхания первого слоя раствора для ржавчины цвет гофрированной металлической панели становится более однородным.

Чтобы улучшить покрытие от ржавчины, был нанесен второй слой раствора для ржавления и оставлен до высыхания. Теперь цвет стал более однородным. (ПРИМЕЧАНИЕ. Вы также можете получить этот вид «второго слоя», просто выполнив ретуширующее распыление после первого слоя.)

Гофрированная металлическая панель после нанесения второго слоя раствора ржавчины и просушивания.Ржавчина намного ровнее.

Мой быстро ржавый забор из гофрированного металла

Менее чем через месяц я действительно доволен результатами моего проекта ржавого металлического забора из гофрированного картона. Мой настоящий забор — это всего лишь однослойная работа, которую я исправлю в нескольких местах по мере завершения ландшафтной части проекта.

Я ожидаю, что даже если я ничего не сделаю, ржавчина естественным образом приобретет более однородный вид в течение следующего года. Я думаю, что стоит 30 минут смешать и распылить, чтобы ускорить процесс.

Готовый забор имеет красивый ржавый вид. Мгновенный процесс ржавления имитирует то, что мать-природа делает с металлом, но для получения желаемого результата не требуется много лет.

Дополнительные советы для мгновенно заржавевшего гофрированного металлического забора

• Здравый смысл безопасности — самый важный фактор в проекте быстро заржавевшего гофрированного металлического забора. Несмотря на то, что эта бытовая химия относится к мягким растворам, надевайте перчатки и защитные очки.
• НЕ покупайте гофрированную сталь марки Corten, если вы используете этот процесс.Продукция Corten как минимум на 25% дороже, чем сталь без покрытия, и описанный здесь процесс ускорения образования ржавчины дает аналогичный результат. Если вы терпеливы и не хотели бы иметь дело с процессом «мгновенной ржавчины», во что бы то ни стало подумайте о гофрированном металле Corten. Он изготовлен так, чтобы обеспечить хорошее равномерное покрытие ржавчины всего за шесть месяцев с минимальными усилиями.
• Испытательная панель в этой статье получила три слоя раствора ускорителя ржавчины. Для небольших проектов или нетерпеливых людей три слоя могут иметь смысл.Для более крупных проектов я бы порекомендовал хороший первый слой с максимально полным покрытием. После того, как слой высохнет, нанесите на оголенные участки больше раствора ускорителя ржавчины и подождите несколько недель или месяцев, чтобы посмотреть, как он будет выглядеть. При необходимости поправьте еще раз или знайте, что время — ваш друг в этом процессе. Незащищенная сталь на открытом воздухе со временем заржавеет.
• В моем проекте я разбавил раствор ускорителя ржавчины, добавив воды в том же количестве, что и перекись водорода, и удвоил количество соли.Остались голые участки, которые я планирую подкрасить. Итак, если вы решите использовать разбавленный раствор, запланируйте нанесение двух слоев спрея. Я думаю, что лучший подход — использовать пропорции, которые я описал выше, для первого слоя и немного подкрасить распылением. Это экономит время и использует примерно такое же количество перекиси водорода.
• НЕ пытайтесь использовать оцинкованные панели для экономии денег. Этот процесс НЕ РАБОТАЕТ на оцинкованных поверхностях по очевидной причине — гальванизация является ингибитором ржавчины.
• Если вы склонны позволить природе ржаветь на металлических панелях, проявите терпение.На рисунке ниже изображена обратная сторона необработанной части забора. Через месяц образовалось очень мало ржавчины — даже после нескольких весенних ливней. Этот участок несколько защищен и не пропускает прямые солнечные лучи, но полное отсутствие ржавчины предполагает, что в процессе прокатки может образоваться легкая масляная пленка, которая защищает поверхность. Я уверен, что со временем он хорошо заржавеет, но на это может уйти пара лет.

Необработанный металлический забор из гофрированного картона почти не показывает следов ржавчины после 30 дней пребывания в ландшафте.

Вот и все! Наслаждайтесь своим мгновенно заржавевшим гофрированным металлическим забором и оставляйте комментарии и вопросы ниже. Щелкните здесь, чтобы увидеть Другие идеи заборов .

Ищете другой проект? Легче, чем вы думаете, Построить комплект теплицы на вашем участке. Ознакомьтесь с нашей историей!

гофрированный металлический лист | Гофрированная панель

Гофрированный металлический лист — это прочный, легкий и устойчивый к атмосферным воздействиям материал, обеспечивающий улучшенные защитные свойства, которые не могут сравниться с другими типами материалов.Металлические гофрированные панели, благодаря присущему им высокому качеству, являются чрезвычайно эластичными производственными материалами, которые обеспечивают многочисленные преимущества для широкого спектра применений.

В Industrial Metal Supply мы делаем поиск подходящих металлических изделий для вашего проекта простым и удобным. Свяжитесь с нами для получения дополнительной информации о наших вариантах гофрированных панелей или запросите коммерческое предложение для получения дополнительных сведений о ценах сегодня. Мы — ваш надежный поставщик гофрированных металлических листов премиум-класса.

Брошюра по гофрированным образцам

Процесс производства и области применения гофрированного металлического листа

Гофрированные панели производятся методом холодной штамповки, при котором они прессуются, а затем подвергаются прокатке для создания желаемой гофрированной формы.Гофры внутри стали увеличивают общую прочность на растяжение, делая ее устойчивой к повышенным ударным и весовым нагрузкам. Гофрированная форма стали обеспечивает одно из самых высоких соотношений прочности к весу среди всех строительных материалов. Общие области применения включают:

• Кровля
• Сайдинг
• Панели
• Декоративные экраны

Преимущества гофрированного металлического листа

Гофрированный листовой лист — один из самых популярных вариантов сайдинга на рынке благодаря отличной долговечности и простоте обслуживания.Это, в сочетании с общими вложениями в низкие эксплуатационные расходы, делает гофрированный лист отличным продуктом для многих проектов — как внутренних, так и внешних, в зависимости от потребностей. Использование гофрированной стали высшего качества обеспечивает душевное спокойствие строителя на десятилетия. Дополнительные преимущества гофрированного металлического листа:

• Высокое соотношение прочности и веса
• Легкость
• Универсальность
• Простота работы с
• Коррозионно-стойкое оцинкованное покрытие

В чем разница между оцинкованными и оцинкованными гофрированными панелями?

Основное отличие Galvalume от оцинкованного гофрированного металлического листа заключается в химическом составе материала каждой отделки.Galvalume изготовлен из 55% алюминия и 45% цинка, покрывающего стальную основу. В сочетании с кремнием цинково-цинковое покрытие из алюминия эффективно сцепляется со стальной подложкой, обеспечивая равную адгезию по всей стали.

И наоборот, гальваническое покрытие состоит из 100% цинка. По сравнению с цинкованием оцинкованный цинк обеспечивает повышенную защиту режущих кромок и царапин, но общая коррозионная стойкость повышается с цинкованием.

Варианты гофрированного металлического листа

Industrial Metal Supply предлагает гофрированные панели с различными рисунками и вариантами материалов. Мы предлагаем следующие типы гофрированного металлического листа для точного соответствия спецификациям вашего проекта:

• Гофрированный лист Galvalume
• Окрашенный зеленый гофрированный лист
• Гофрированный лист Purlin
• Гофрированный лист из атмосферостойкой стали
• Перфорированный алюминиевый гофрированный лист

Свяжитесь с IMS для Гофрированные панели доступны в Южной Калифорнии, Аризоне и Северной Мексике

Свяжитесь с нами, чтобы получить дополнительную информацию о наших вариантах продукции из гофрированного металлического листа, или запросите расценки для углубленного анализа цен сегодня.Industrial Metal Supply — ваш надежный поставщик металлических гофрированных панелей.

Что нужно знать домовладельцам

Если вы из тех домовладельцев, которые предпочитают минимализм в индустриальном стиле или утилитарную эстетику, гофрированные металлические потолки должны быть вам подойдут. Хотя гофрированный металлический потолок обычно не используется для дизайна интерьера, он является популярным выбором для домовладельцев, которые ищут уникальные способы дизайна своего дома.

Гофрированный металл довольно популярен среди тех, кто любит экзотические интерьеры, поэтому давайте рассмотрим все, что вам нужно знать о гофрированных металлических потолках, чтобы быстро освоить этот стильный и креативный материал.

Как делают потолок из гофрированного металла?

Имиджевый кредит — avso.org

Вам может быть интересно, в чем разница между гофрированным металлом и обычной нержавеющей сталью. Основное отличие заключается в волнах или ряби, которые так характерны для этого типа металла. Гофрированный металл, также известный в других странах как «извивающееся олово», изготавливается из листов мягкой стали, подвергнутых горячему цинкованию и холодной прокатке для получения известного гофрированного линейного рисунка.

Горячее цинкование — это процесс, при котором металлические листы погружаются в ванну с расплавленным цинком, который покрывает их, делая их менее подверженными коррозии.Это позволяет потребителю достичь единственной характеристики коррозионной стойкости без необходимости платить гораздо более высокую цену за нержавеющую сталь для достижения того же эффекта.

После горячего цинкования листы подвергаются холодной прокатке для получения однородной толщины и волнистого рисунка, который нам известен.

Линейный гофрированный рисунок в этих металлических листах придает им повышенную прочность перпендикулярно линиям. Первоначально это было предназначено для придания листам большей прочности для строительных целей, но с тех пор гофрированный металл стал использоваться домовладельцами в стилистических целях благодаря его уникальному виду.

Плюсы и минусы потолка из профнастила

Image Credit — finefurnished.com

Очевидно, что преимущество номер один в использовании гофрированного листового металла для потолка — это уникальный промышленный вид, который они придают. Однако гофрированный металл также невероятно универсален. Допустим, вам не нравится простой серебристый вид обычного листа гофрированного металла. У вас еще есть много других вариантов.

Например, гофрированный листовой металл можно покрасить в любой цвет, который вы только можете себе представить.Более того, существует множество различных декоративных покрытий и отделок, которые вы можете нанести на свой гофрированный металлический потолок, чтобы отличить его от обычного потолка из листового металла.

Вам не обязательно выбирать сталь, если вы этого не хотите, потому что гофрированный листовой металл может быть изготовлен из хрома, латуни, алюминия или меди. Каждый из этих вариантов может быть отполирован, без покрытия или даже с порошковым покрытием. Гофрированный металлический потолок не только отлично вписывается в промышленный стиль, но и прекрасно вписывается в современный эстетический, деревенский вид, традиционный декор и другие элементы.Его можно установить в вашей ванной, кухне, спальне или в любом другом месте дома.

И хотя стилистические преимущества гофрированного металла широко известны, они также имеют практические преимущества. Плесень, грибок, повреждение водой, гниение, растрескивание, сколы и крошка не являются проблемой для гофрированного металла. Нередко утечка из кровли просачивается и окрашивает другие распространенные типы потолочной плитки, что приводит к любому количеству проблем, о которых мы только что упомянули.

Гофрированный металл, с другой стороны, является одним из самых прочных материалов для внутренней отделки и добавляет прочности вашему дому.Он никогда не покоробится со временем, и вам также придется беспокоиться о том, что ваш гофрированный металлический потолок начнет отслаиваться.

Еще одним преимуществом гофрированного металла является то, что он намного дешевле нержавеющей стали. Нержавеющую сталь можно использовать в дизайне интерьера, но она намного прочнее и долговечнее. Например, столешницы — отличное место для использования нержавеющей стали, потому что вы часто с ними соприкасаетесь. Однако гофрированный металл идеально подходит для внутренних потолков, поскольку он обладает необходимой прочностью по гораздо более низкой цене.

Для тех, кто заботится о безопасности в отношении опасностей пожара, гофрированный металл негорючий, и его гораздо безопаснее иметь в своем доме на случай пожара. Его также очень легко установить, и средний домовладелец может установить его с помощью некоторых основных инструментов. Что касается недостатков гофрированного металла, перечислять их не так много.

Главный минус гофрированного металла заключается в том, что он может не казаться вам стилистически привлекательным из-за его уникального внешнего вида. Некоторые не любят использовать металл в качестве материала для оформления интерьера, но, кроме гофрированных металлических потолков, недостатков здесь не так много.Они могут служить долго и не ржавеют, если на них нанесено надлежащее покрытие.

Стоимость потолка профнастил

Установка металлического профнастила на потолок — процедура очень экономичная. Сделано в стиле DIY, вы сможете покрыть каждый дюйм потолка в своем доме менее чем за 2000 долларов.

Если вы хотите нанять профессионала для установки, он будет стоить немного дороже, но все же должен быть доступным. Этот процесс установки настолько прост и легок, что его можно выполнить гораздо быстрее, чем другие потолочные материалы, что значительно снижает ваши затраты.

Как установить гофрированный металлический потолок

Имиджевый кредит — archiexpo.com

Первый шаг к установке гофрированного металлического потолка — это выяснить, какие потолочные балки у вас есть. Для разных типов балок требуются разные типы шурупов. Деревянные балки следует соединить, например, шурупами. Металлические балки следует соединять саморезами, а для бетонных балок — саморезами. Все ваши винты должны быть установлены с неопреновыми шайбами, и для любого из этих материалов требуются крепежные детали с шестигранной головкой.

Затем вам нужно измерить общую площадь в квадратных футах всей площади, которую вы собираетесь покрыть гофрированным металлом. Это можно сделать с помощью простой рулетки. Начните прикручивать панели к потолку в самом дальнем от двери конце комнаты и обязательно обрежьте все панели по размеру, необходимому для освещения или потолочных вентиляторов.

Просверлите винты на глубину 1 дюйм, расставляя их через каждые 12 дюймов или около того. Последний шаг к установке гофрированного металлического потолка — заделать швы между перекрывающимися панелями с помощью металлических шурупов ½ дюйма.Чем шире будут зазоры между шурупами, тем более деревенским будет выглядеть ваш потолок. Меньшие зазоры делают вид более аккуратным.

Идеи дизайна гофрированного металлического потолка

1. Конструкция гофрированного металлического потолка с чистым разрезом

Имиджевый кредит — mountainmodernlife.com

Лаконичный стиль гофрированных металлических потолков отлично подходит для тех, кто действительно хочет идею гофрированного металла спереди и по центру. Обычно это делается из обычного гофрированного металла серебристого цвета и дополняется дополнительным обрамлением нейтрального цвета.Этот стиль прекрасно сочетается с современной эстетикой, а также с темой минимализма.

2. Деревенский дизайн

Имиджевый кредит — mountainmodernlife.com

Это один из самых популярных стилей для потолков из гофрированного металла. Чтобы добиться деревенского вида, вы можете соединить металлический потолок с деревянным каркасом, как показано выше. Деревенский стиль — это объединение нескольких деревенских элементов в единое пространство, поэтому здесь лучше всего подходят деревянные полы и более темные естественные цвета. Вы также можете просто покрыть стены гофрированным металлом, чтобы получить экстремальный вариант деревенского вида.

3. Современный дизайн гофрированного металлического потолка

Имиджевый кредит — domesticimperfection.com

Конечно, если у вас нет деревянных стен или полов, вы всегда можете сделать выбор в пользу современной эстетики. Этот вариант отлично подходит для тех, у кого уже есть современная тема и кто хочет ее творчески дополнить.

Особенно хорошо работает над дымоходом или даже вокруг мансардных окон на кухне. Ключ к созданию гофрированного металлического потолка в современном стиле — это сделать его необычным элементом, а не покрывать каждый дюйм вашего потолка.

Гофрированный потолок — смелое заявление

Металлические гофрированные потолки подходят не всем, но если вы один из многих домовладельцев, которым нравится этот стиль потолка, они могут стать идеальным способом заявить о себе в своем доме.

Хотите ли вы вернуться к более простым временам или местам, почувствовать атмосферу старого мира или отвлечься от повседневных стилей и тенденций, нет никаких сомнений в том, что вы можете найти стиль гофрированного металлического потолка, который идеально подойдет вашим потребностям.

Использование этого материала в потолках не только добавит смелости эстетике вашего дома, но и повысит долговечность и безопасность. Если вы ищете креативный, прочный, экономичный и не требующий особого ухода материал для дома, гофрированные металлические потолки могут стать для вас идеальным выбором.

Гофрированные металлические кровельные изделия Гофрированный металл Гофрированный металлический кровельный лист и гофрированные металлические панели

Гофрированный металл> Гофрированный металл Гофрированная металлическая кровля и гофрированные металлические панели

Гофрированный металл.com — это место, где можно приобрести изделия из гофрированного металла. Мы предлагаем металлическую кровлю, металлический сайдинг, металлический настил, перфорированный гофрированный металл и многое другое. Являясь поставщиком гофрированного металла более 20 лет, мы предлагаем гофрированный листовой металл и гофрированные изделия для любых целей, а также для обслуживания предприятий и жилых домов. Мы можем изготовить или сформировать практически любую панель из практически любого материала, поэтому, если вы не видите то, что хотите, или то, что указано в списке, не соответствует вашему текущему элементу, позвоните или напишите по электронной почте, и мы можем процитировать что-то конкретное для вашего запроса.Мы можем изготовить, согнуть, сформировать, разрезать, разрезать, разорвать любой материал, придав ему любой размер и дизайн, ни одна работа не будет слишком большой или слишком маленькой. От гофрированных стекловолоконных панелей до гофрированных металлических панелей из нержавеющей стали или гофрированных стальных панелей до металлических кровельных и сайдинговых аксессуаров — у нас есть все.

Гофрированные металлические изделия

На нашем веб-сайте представлена ​​вся продукция из гофрированного металла, которая есть на складе. Если вы не видите нужный гофрированный материал, мы его вам предоставим.
Мы подробно описываем товар, ничего не оставляя воображению при покупке. Не тратьте драгоценное время на поиски неподходящего гофрированного металла!
Мы являемся ведущим поставщиком и производителем гофрированного металла и перфорированного металла, самого популярного и интересного продукта на рынке сегодня!

Право на хвастовство гофрированного металла

• Наш штат опытных «консультантов по металлу» поможет вам с любым вопросом или необходимостью. Хотя мы делаем все возможное, чтобы отвечать на каждый звонок лично, если вы не видите человека на линии, оставьте сообщение.Все входящие звонки возвращаются в тот же день!

• Мы отправляем в любую точку США или по всему миру.

• Если у нас нет того, что вы ищете, мы сделаем все возможное, чтобы скопировать или изготовить его. Отправьте нам эскиз по электронной почте или факсу, и мы свяжемся с вами и сообщим цену в течение 24 часов.

Благодарим вас за посещение компании Corrugated Metals. Мы надеемся, что вы станете одним из наших многочисленных довольных клиентов.

Мы ваш поставщик гофрированного листового металла

Что бы вы ни искали, мы можем помочь! Везем:

У нас есть гофрированные стальные панели, оцинкованная гофрированная металлическая кровля, гальванизированные кровельные панели, оцинкованные кровельные панели и конкурентоспособные цены на композитный гофрированный картон в дополнение ко многим другим гофрированным листам.Мы разрежем каждую деталь в соответствии с вашими потребностями!

Производство гофрированного, перфорированного и нестандартного металла

Гофрированная металлическая кровля, сайдинг и террасная доска — Creative Building Supply предлагает полную линейку гофрированных металлических изделий, которые являются прочными, легкими и экономичными строительными компонентами.

Выучить больше

Мы специализируемся на производстве листового металла по индивидуальному заказу, включая перфорированные и гофрированные панели, а также прецизионные обшивки панелей. Наш магазин — один из немногих производителей 4.2 Гофрированный металл.

Выучить больше

Наши металлические кровельные материалы бывают разных толщин, оснований и отделок, поэтому вы можете найти идеальный продукт для вас.Гофрированный металл — это прочное кровельное решение, не требующее ухода.

Выучить больше

CBS — это главный ресурс по гофрированному металлическому сайдингу, включая заранее сформированные сайдинговые панели, непрозрачные и полупрозрачные пластиковые панели, армированные стекловолокном, цементные листы без асбеста и многое другое.

Выучить больше

CBS — единственная роликовая машина из гофрированного металла размером 4,2 дюйма. Наш цех по производству металлоконструкций и склад металла позволяют нам выполнять индивидуальные заказы и предоставлять место для хранения 4.В наличии гофрированный металл 2 ″.

Выучить больше

Creative Building Supply имеет обширный запас полного ассортимента гофрированного металла, от сборного металла до металла нестандартного размера и цвета.

Выучить больше

Что говорят наши клиенты

Выглядит фантастически!

Ron 5/5 звезд

13 мая 2014 г.

Только что получил ваше письмо и хотел бы поблагодарить вас за отличный сервис и внимание к нашим конкретным потребностям.Материалы доставлены благополучно, наш подрядчик почти завершил установку, и это выглядит фантастически. Еще раз спасибо. Сохраните нашу информацию, потому что мы можем вернуться через год, чтобы купить больше панелей. Еще раз спасибо за вдумчивое замечание.

Что такое гофрированная металлическая кровля? Подробное определение, типы панелей и их использование

Итак, вы задумываетесь о приобретении металлочерепицы из профнастила. Вы ищете кровельную панель, которая относительно недорога и проста в установке. Гофрированные кровельные панели смогут противостоять суровым погодным условиям, включая град, метели, аномальную жару, ураганы, и обладают огнестойкостью . Если вы сделаете это вложение, металлическая крыша может прослужить вам всю жизнь. Здесь, в Western States и Metal Roofing, мы продали тысячи гофрированных металлических кровель, и нашим клиентам это нравится. Но это не обязательно делает его лучшим вариантом для вашего дома. Из этой статьи вы узнаете о металлической гофрированной кровле и трех основных типах панелей.Если гофрированная металлическая кровля кажется вам вариантом, мы приглашаем вас продолжить изучение различных толщин стали, отделки и вариантов цвета.

Что такое гофрированная металлическая кровля?

Металлическая гофрированная кровля — это металлический лист, из которого в рулонах формируются металлические панели. Эти панели затем крепятся к крыше саморезами. Традиционная форма гофрированного листового металла — круглая и волнистая. Это низкая стоимость, легкий вес, прочный, энергоэффективный, долговечный и простой в установке.Металлическая гофрированная кровля — отличная альтернатива битумной черепице или кровле из глиняной черепицы. Он используется для коммерческих и жилых помещений, а также для строительства металлических кровель и металлических обшивок. ”Металлическая кровельная панель из гофрированного картона в темной бронзе

Термин «гофрированная металлическая кровля» немного сложен. Люди в кровельной промышленности будут называть волнистые панели S-образной формы гофрированными. Проще говоря, это что-то круглое и волнистое, а НЕ квадратное или квадратное. Однако термин «гофрированный» может означать любой тип металла, на котором сформированы канавки и выступы.Это может буквально означать любой тип металлической кровли, включая более квадратные и квадратные панели.

Металлические листы становятся более прочными за счет гофрирования или складывания металла с образованием канавок и выступов. Сталь уже имеет более высокий предел прочности на разрыв, чем древесина, а это означает, что она более устойчива к разрушению при растяжении. Процесс гофрирования дополнительно увеличивает прочность стали на разрыв. Это означает, что из легкого металла, такого как алюминий, медь или сталь, который в противном случае может быть непрочным, можно сделать прочную панель. Создает панель с высоким соотношением прочности к весу, которая может выдержать годы суровых испытаний при любой погоде.

Профнастил для кровли изготавливается из рулонной стали. Обычно на сталь наносится нижележащий слой, обычно оцинкованный или гальванизированный. Материал либо оставляют неокрашенным, либо отправляют художнику. Затем эти рулоны отправляются поставщику металлической кровли, и они гофрируют панели.

Как изготавливается гофрированный металл?

Процесс гофрирования осуществляется методом профилирования.Это означает, что листовой металл снимается с огромных круглых металлических рулонов и затем проходит через прокатные плашки, которые формируют панель в гофрированный листовой металл. После того, как листовой металл пройдет через все ролики, он отрезается до нужной длины панели.

Гофрированная сталь возникла в 1820-х годах и была изобретена Генри Робинсоном Палмером. Он работал в London Dock Company и спроектировал гофрированную стальную панель таким образом, чтобы рабочие с минимальными строительными навыками могли ее быстро установить.Он сразу стал популярным, так как был сборным и недорогим.

Виды гофрированной металлической кровли

Гофрированный металл — это общий термин, обозначающий любой тип листовой стали, усиленный для использования в строительстве с помощью ряда чередующихся канавок и выступов, вдавленных в него. Технически это может означать любую металлическую кровлю или стеновую панель. Однако люди, работающие в этой отрасли, определяют гофрированный металл как металлическую кровельную или сайдинговую панель с волнистыми и круглыми гофрами S-типа.

Существует три основных типа гофрированных панелей: ⅞ ”гофрированный, ½” гофрированный и все остальное, включая ребристые металлические кровельные панели.

⅞ ”Гофрированная кровля ⅞” Гофрированная медная гофра

⅞ ”Гофрированная кровля — самая популярная гофрированная металлическая кровельная панель. Глубокие гофры создают эффект тени, поэтому это самый красивый вид из гофрированных панелей. К тому же это самый прочный и дешевый гофрированный волнистый щит.Расстояние от центра до центра гофры составляет 2,67 дюйма, а высота — дюйма. Эту панель нельзя использовать на плоской крыше. Требуемый уклон кровли составляет не менее 3 дюймов на 12 дюймов.

Покрытие и боковые перехлесты для гофрированной металлической кровли 7/8 ”

• Общая ширина: 39 дюймов
• У вас будет несколько панелей на крыше, и каждая кровельная панель обычно имеет ширину 39 или 37 дюймов в зависимости от производителя. Общая ширина панели, показанной выше, составляет 39 дюймов
• Покрытие крыши 34.67 ”
• Панель 39 дюймов обеспечит покрытие крыши 34,67 дюйма. При использовании в качестве кровли панель должна быть притерта двумя гофрами. На приведенной выше диаграмме показано покрытие крыши, начиная с левого края панели и заканчивая двумя гофрами от дальнего правого края. Это означает, что после того, как вы установите первую панель, на следующей панели нужно будет притереть два гофра. Панель шириной 39 дюймов дает только 34,67 дюйма.
• Общая ширина: 26 дюймов
• У вас будет несколько панелей на крыше, и каждая кровельная панель обычно имеет ширину 26 дюймов.Общая ширина панели, показанной выше, составляет 26 дюймов
• Покрытие крыши 21,33 дюйма
• Панель 26 дюймов обеспечит покрытие крыши 21,33 дюйма. При использовании в качестве кровли панель должна быть притерта двумя гофрами. На приведенной выше диаграмме показано покрытие крыши, начиная с левого края панели и заканчивая двумя гофрами от дальнего правого края. Это означает, что после того, как вы установите первую панель, на следующей панели нужно будет притереть два гофра.Панель шириной 26 дюймов дает только 21,33 дюйма.

Вы теряете страховое покрытие каждый раз, когда делаете это. Это означает, что вам придется покупать больше квадратных метров, чем размер вашей крыши или стены.

Что нужно знать о покупке ⅞ «гофрированной металлической кровли

В случае кровли вам необходимо приобрести от 10% до 12% дополнительного гофрированного кровельного покрытия, а в случае использования металлического сайдинга это будет около 6% дополнительного материала.

Когда вы покупаете гофрированную металлическую кровлю, ваша цена определяется квадратным футом, который рассчитывается путем умножения ширины листа на длину панели.

Например, если вы приобрели панель шириной 39 дюймов и длиной десять футов, она будет иметь 32,5 квадратных фута. Вы заплатите за 32,5 квадратных фута материала, но покрытие крыши будет только около 29 квадратных футов. По сути, вам нужно закупить кровельных панелей на двенадцать процентов больше.

Гофрированная кровля ½ ”

1/2 ”Гофрированная кровля — это старомодная кровля, которую можно увидеть в старых западных городах и городах-призраках. Это оригинальный гофрированный картон, который существует уже много лет.Однако не так распространен, как раньше, потому что гофрированная панель 7/8 дюйма — это более прочная панель, которая стоит меньше денег.

Расстояние от центра до центра гофры составляет 2,67 дюйма, а высота — 1/2 дюйма. Требуемый уклон кровли составляет не менее 3 дюймов на 12 дюймов. Эта панель обычно имеет ширину 26 дюймов в зависимости от производителя. Имейте в виду, что вы платите за всю ширину панели, а НЕ за покрытие.

Покрытие и боковой нахлест для гофрированной металлической кровли 1/2 ”

Вы теряете страховое покрытие каждый раз, когда делаете это.Это означает, что вам придется покупать больше квадратных метров, чем размер вашей крыши или стены.

Что нужно знать о покупке ½-дюймовой гофрированной металлической кровли

Для кровли необходимо дополнительно приобрести гофрированную металлическую кровлю на 23%, а для стеновых покрытий это будет примерно 10% дополнительного материала.

При покупке гофрированной кровли цена определяется квадратным футом, который рассчитывается путем умножения ширины листа на длину панели.

Например, если вы приобрели панель шириной 26 дюймов и длиной десять футов, она будет составлять 21,67 квадратных футов. Вы заплатите за 21,67 квадратных футов материала, но покрытие крыши будет только около 17,77 квадратных футов. По сути, вам нужно приобрести кровельных панелей на двадцать три процента больше.

Ребристая кровля и другие гофрированные панели

Это покрывает все, что НЕ волнисто. Это ваши квадратные и квадратные металлические кровельные профили. Мы не будем вдаваться в подробности каждого из них, но пример наиболее распространенного типа будет известен как R Panel или PBR Panel.

Подробнее о гофрированной металлической кровле

Если вы выбираете металлическую крышу для дома своей мечты, первым делом нужно определить тип панели. На это влияет множество факторов, но изучение гофрированного картона — отличная отправная точка. Следующим шагом является изучение отделки и толщины материала.

Гофрированная металлическая кровля — Reed’s Metals

Гофрированная металлическая кровля — Reed’s Metals

Профнастил — это оригинальные металлочерепицы и сайдинговые панели.Сегодня использование этих панелей выходит за рамки их сельского наследия, добавляя традиционный вид многим ресторанам, магазинам и другим коммерческим зданиям.

• Доступен во всех цветах и ​​с акриловым покрытием Galvalume
• Охват 24 дюйма
• Калибр 29 и калибр 26

Минимальный уклон: 3:12

Давний элемент в сельскохозяйственных проектах, сегодня архитекторы и дизайнеры находят инновационные способы использования гофрированного металла для акцентов, сайдинга и крыш.

Сертификаты Строительного кодекса Флориды

Запрос цитаты

Подложки

• AZ-50 Galvalume (окрашенный)
• AZ-55 Galvalume (с акриловым покрытием)
• G90 Оцинкованный

Гарантия

• 45 лет (SMP-краска)
• 25 лет (акриловое покрытие)
• Нет гарантии на G90 оцинкованный

Подконструкции

• 15/32 «CDX (минимум)
• # 2 Желтая сосна 1×4 (минимум)
• Подложка, рекомендуемая для деревянного каркаса

• Слоновая кость

• Светлый Камень

• Патина Грин

• Зеленый лес

• Галерея Blue

• Красный сарай

• Патриот Красный

• Бургундия

• Какао коричневый

• Медный металлик

• Глина

• Полированный сланец

• Чернить

• Вечнозеленый

• Galvalume

• Морской зеленый

• Шифер серый

• Арктический белый

• белый

• Сахара Тан

• Жемчужно-серый

• Угольно-серый

• Королевский синий

Вернуться к металлической кровле

Заказать

сегодня ,
Забрать сегодня

по наличию кровли и расходных материалов.

Доставка в течении

72 часа

на большинство продуктов.

Купите

прямо и сэкономьте !

Reed’s состоит из 10 производственных предприятий, использующих самые современные технологии и методы изготовления, чтобы обеспечить беспрецедентное качество и обслуживание.

• Панели нарезанные по длине
• Индивидуальная планка длиной до 20 футов
• Лучшая в отрасли гарантия

Крыши Металлические здания

БЕСПЛАТНО Оценки

Котировки без проблем

Заинтересованы в металлической крыше или здании? Позвоните или отправьте нам свои проектные идеи, и мы бесплатно предоставим смету без всякого давления на покупку.
