Механический уровнемер: УРОВНЕМЕР МЕХАНИЧЕСКИЙ ROCHESTER JUNIOR СЕРИЯ 6200

Содержание

УРОВНЕМЕР МЕХАНИЧЕСКИЙ ROCHESTER JUNIOR СЕРИЯ 6200

Уровнемер Rochester gauges Junior LPG 6284/6281 для ГНС, стационарных емкостей СУГ. Указатель уровня сжиженного газа (пропан-бутана) бывает горизонтальный (6284) и вертикальный (6281).

Уровнемер поставляется с четырьмя стальными хромированными крепежными болтами в комплекте. Дополнительно у нас можно приобрести манометрический адаптер (бобышка под приварку), для легкого и удобного монтажа уровнемера в емкость.

Указатели уровня LPG Rochester gauges Junior применяются для контроля уровня на резервуарах хранения сжиженного газа пропана бутана и других технических жидкостях, газонаполнительных станциях, в зависимости от исполнения, в цистернах с максимальным диаметром до 5000 мм. Индикатор уровня жидкости применим в химической, нефтехимической продукции, сжиженных газах, таких как бутан, пропан, lpg, пба, спбт, па, изобутан, аммиак, двуокись углерода, серы, Nh4 и другие.

Версия Rochester gauges Junior производятся как для монтажа на торце (на донце) цистерны, (возможна установка сбоку, сбоку под углом резервуара как особая опция), так и с монтажом сверху резервуара.

Использование этого уровнемера позволяет непрерывно и визуально следить за уровнем измеряемого продукта.

Материалы конструкции варьируются в зависимости от типа и агрессивности жидкостей, для которых предназначен уровнемер, обеспечивают многолетнее безотказное использование устройства.

Много различных дополнительных опций могут применяться в конструкции указателя уровня Рочестер для решения ваших конкретных задач, представляет собой отличное решение для измерения уровня сжиженного углеводородного газа.

Пределы измерения на шкале уровнемера составляет от 5% до 95%, что более чем достаточно для измерения параметров сжиженного углеводородного газа на газонаполнительных станциях, автомобильных газозаправочных станциях.

При оформлении заказа вам нужно знать:

    Тип жидкости, которая должна быть измерена и ее удельный вес.
    Внутренний диаметр резервуара, (в отдельных случаях внешний, и вид донца: эллипсоидные,полуэллипсоидальное или полусферическое.)
    В случае вертикального монтажа в горловину газгольдера — расстояние от образующей цилиндра резервуара до посадочного места уровнемера (Высота горловины)
    Понадобятся чертежи цистерны, когда предполагается нестандартный угол монтажа или планируется установка в вертикальных резервуарах, либо в люке подземной емкости (газгольдере).

Бренд: Rochester gauges
Страна производитель: Бельгия

Отзывы о товаре

Доставка по России возможна любым удобным для заказчика способом. Возможные варианты:

Транспортная компания «Деловые линии»:
Ежедневно мы отправляем Ваши заказы данной транспортной компанией.

Примерные сроки и стоимость доставки можно посмотреть на сайте транспортной компании или узнать у наших сотрудников.
При выборе данной транспортной компании — доставка до терминала в г. Москва производится за наш счет!

Курьерская компания «СДЕК»:
Примерные сроки и стоимость доставки можно посмотреть на сайте компании. Точные стоимость и сроки доставки может рассчитать наш менеджер. Доставка осуществляется по указанному заказчиком адресу.

Другие транспортные компании и курьерские службы:
Наша компания работает с большинством известных транспортных компаний, таких как GTD (Кашалот), ПЭК, Ратек, Байкал-Сервис, Энергия, Dimex и т.д.

Если у Вас или Вашей организации есть договор с какой-либо транспортной компанией доставляющей для Вас грузы, мы можем передать Ваш заказ представителям транспортной компании у нас на складе.

Другие варианты:
Позвоните нам или напишите, обсудим предложенные Вами варианты.

Механический уровнемер по цене производителя в СПБ под ключ от Строй Сервис

Механический уровнемер

Используется механический уровнемер в совокупности с цилиндрическим буйком, закрепленный на нержавеющем тросике и скрепляет внешний груз который является указателем на шкале.
Сам поплавок изготовлен из нержавеющей стали AISI 304 и может применяться для работы с пищевыми продуктами.

Максимальная высота уровня до 18000 мм.

Так же возможно изготовить под ваш размер.
Резервуарные конструкции обеспечивают длительную и безопасную сохранность различных веществ, и помогают производить отпуск той или иной продукции в необходимом объеме по мере надобности. С целью контроля наполняемости сосуда его укомплектовывают техническим оснащением замера высоты продукта.
Что же представляет собой уровнемер? Это система для непрерывного точного выявления границы практически любых жидкостей в открытых и закрытых баках цилиндрической и прямоугольной формы. Если есть потребность измерить уровень — это устройство отлично справится с этой задачей. Оно бывает таких типов: линейное (рейка с разметками), поплавковое, гидростатическое. К тому же существует еще электрическое и фотоэлектрическое (когда жидкая среда прерывает полоску света, направленную на фотоэлемент) и т.д. Как правило, водянистости обладают однородной плотностью, и не важно, где именно будет располагаться буй.

Механический уровнемер для резервуара

Являясь изготовителями резервуаров и оборудования механический уровнемер для резервуара, мы стараемся обеспечивать удобство эксплуатации нашей продукции. Для этого мы предлагаем своим клиентам уровнемеры, люки, патрубки, лестницы и другие подобные технические дополнения к хранилищам.

Компания ООО «Строй Сервис» является известным российским производством резервуаростроения. В том числе мы делаем уровнемеры механические, которые гарантируют строгость оценивания и отсутствие особых настроек. Именно это устройство зарекомендовало себя как долговечное и простое в использовании. Приятная отличительная черта поплавковых приборов — большая шкала и точность измерения — 1см сантиметр. К тому же неоспоримый плюс — их устойчивость к температурным минусовым перепадам до -50С, механическим воздействиям и к внешним неблагоприятным окружающим условиям. А главнейшее различие уровнемера от сигнализатора уровня — это возможность первого устройства измерять градации в дополнение к его граничным значениям.
Есть такое понятие — перепад границы. Это разность измеряемых высот между самой высокой и максимально низкой контрольными точками столба любого вещества в хранилище.

Применяемые единицы измерения: сантиметры, метры.

Уровнемеры поплавковые механические

Каково основное правило, на уровнемеры поплавковые механические погружённый в жидкость, на тело, действует подъемная сила, равная по величине весу вытесненной раствор. Мы используем цилиндрический чувствительный бочонок, который плавает на поверхности продукта, он в свою очередь крепится при помощи стойкого к коррозии гибкого троса и соединяет груз снаружи, являющий собой показатель на шкале. Масса буйка напрямую основывается от глубины его спуска в вещество и выявляет коэффициент пропорциональности между переменой границы и подъемом буйка. Класс точности 1,5 и 2,5. Сам поплавок также произведен из стали, которая не подвержена коррозии — 08Х18Н10, его с легкостью можно эксплуатировать и для продовольственного сырья. Предельный верх границы текучей среды — до 12000 миллиметров.

Мы располагаем своим проектным бюро, где работают опытные инженеры. Поэтому мы готовы помочь Вам с созданием частных размеров этой системы измерения в соответствии с объемом и формой резервуара.

Такой прибор можно легко использовать для диагностики дизельного топлива, масел, легких нефтепродуктов, сжиженных углеводородных газов, воды и иных видов сырья. К нашему изделию прилагается паспорт на русском языке вместе с сертификатом качества. Выбирая нас, Вы поддерживаете отечественного производителя.
Наша организация готова предложить стандартные варианты изготовления приборов для измерения уровня, а также с удовольствием выполним Ваш индивидуальный заказ! Осуществляем транспортировку в любую точку России, Казахстана и других стран.

Заказывая уровнемер у нас, вы можете рассчитывать на 100% качество предоставляемых услуг. За более подробной информацией о характеристиках продукции, звоните по телефону

Уровнемер механический Rotarex SRG 487 верхнего исполнения Германия

Уровнемер механический Rotarex SRG 487 верхнего исполнения (с шкалой Junior) Германия предназначен исключительно для установки на газовые ёмкости с пропаном/бутаном (газгольдеры).

Уровнемер Rotarex SRG измеряет уровень жидкой фазы в ёмкостях с СУГ.

Технические данные	Значение
Рабочее давление	25 бар
Рабочая температура	-40…+65ºC
Материал корпуса	Латунь, согласно EN 12165
Уплотнение	NBR, согласно EN 549
Применение	Бутан, пропан или смесь обоих (СУГ)

Положение относительно оси резервуара: горизонтальное или вертикальное.

Перед началом эксплуатации необходимо проверить состояние уровнемера (чистоту,состояние резьбы), ознакомиться со стандартами и мерами безопасности для газовых резервуаров.

При монтаже уровнемера на резервуар соблюдать приведенные параметры крутящего момента (приведены в паспорте на изделие).

Уровнемер СУГ разработан и утвержден для использования на резервуарах СУГ. Любое другое применение или использование не разрешается без письменного разрешения технического департамента компании изготовителя.

Запрещается разбирать механический уровнемер.

Запрещается смазывать уровнемер (особенно резьбу и шестерни).

Запрещается отсоединять уровнемер от резервуара, находящегося под давлением.

Необходимо использовать только те материалы, которые имеют чистую поверхность и совместимы с соответствующими газами, соответствующим давлением и пропускной способностью.

Необходимо следить за чистотой резервуара, на нем не должно быть примесей, а также металлических, пластмассовых и других частиц.

Уровнемер SRG должен храниться в сухом помещении с умеренной температурой в своей оригинальной упаковке, без воздействия солнечных или ультрафиолетовых лучей.

Уровнемер не должен подвергаться воздействию ударов или деформации.

Использование деформированного или поврежденного уровнемера СУГ запрещено.

Запрещается работать с открытым огнем возле установки.

Пользователи должны строго соблюдать действующие национальные/местные законы, нормы и правила.

Проверка уровнемера должна проводиться каждые 6 месяцев и включать в себя:

— визуальный контроль

— функциональный контроль

— проверку на чистоту.

В продаже есть уровнемеры электронные (ПМП-118, ПМП-201 и другие), уровнемеры механические для резервуаров СУГ верхнего (вертикального) и бокового (горизонтального) исполнения производства Rochester Junior и индикаторы уровня ИУПМ.

Уровнемеры механические подбираются по диаметру емкости СУГ при горизонтальном исполнении и высоте горловины при вертикальном исполнении.

Для получения более подробной информации и заказа механического уровнемера Rotarex SRG просим отправить запрос на нашу почту [email protected] или позвонить по номерам +7(8412) 300-014, 201-014, 202-014. Номер телефона с Viber и WhatsApp: +7-961-352-27-22

Поплавковый уровнемер — Что такое Поплавковый уровнемер?

ИА Neftegaz.RU. Поплавковый уровнемер — это приспособление для измерения уровня жидкости в какой-либо емкости.
Такое измерение можно выполнить различными способами, в том числе с помощью поплавка.
Именно так работает поплавковый уровнемер — поплавок частично погружается в жидкость, и его положение замеряется.
Если жидкость однородна, то он будет погружаться одинаково независимо от местонахождения и не будет вносить в измерения погрешность.

Чтобы описать физически положение поплавка, нужно учесть действующие на него силы — силу тяжести и противоположную ей по знаку, но равную по значению выталкивающую силу.
Силу тяжести можно вычислить, умножив объем того фрагмента поплавка, который находится в жидкости, на плотность жидкости, в которую он погружен.
Отсюда видно, что при изменении плотности жидкости меняется объем погруженной части, что и является основной причиной погрешностей в измерениях такого типа.
Понятно, что однородная жидкость — явление идеальное и в природе, к сожалению, наблюдаться не может, поэтому для максимальной точности измерений уровня жидкости с помощью поплавка его выполняют из как можно более легкого материала, или же стараются сделать его поперечное сечение как можно больше.
Это приводит к уменьшению осадки поплавка, и, следовательно, к более точным измерениям, которые делает поплавковый уровнемер.

Обычно поплавок связан с указателем уровня гибкой механической связью.

Это значит, что масса поплавка не должна быть слишком мала, так как нужно обеспечить достаточное натяжение, чтобы уровнемер смог определить положение.

Кроме того, поплавок не должен быть слишком большим — вместе с его размерами придется увеличивать и весь поплавковый уровнемер, что в большинстве случаев нежелательно.

Данные ограничения определяют форму, размер поплавка и материал, из которого он изготовлен.
Далее приведена схема поплавкового уровнемера в самом простом варианте исполнения.

Схема поплавкового уровнемера

Здесь поплавок (1) соединен с указателем (3) с помощью троса (2).

Также схема поплавкового уровнемера показывает расположенный на конце троса рядом с указателем противовес (4), который сохраняет натяжение троса.

Виды поплавковых уровнемеров

Если жидкость, уровень которой необходимо измерить, находится при невысокой температуре, и в ней не наблюдается высокого давления или, наоборот, разрежения, то применяют поплавковые уровнемеры типа УДУ.
Их слабое место — невысокая герметизация резервуара.
Принцип действия поплавкового уровнемера УДУ дает возможность с точностью до 4 мм измерить уровень жидкости в сосуде глубиной до 20 метров, в интервале температур от -50 до +50°С.
Избыточное давление при этом должно быть в диапазоне от -1,5 до 3 кПа. Примером таких жидкостей могут служить разнообразные нефтепродукты.

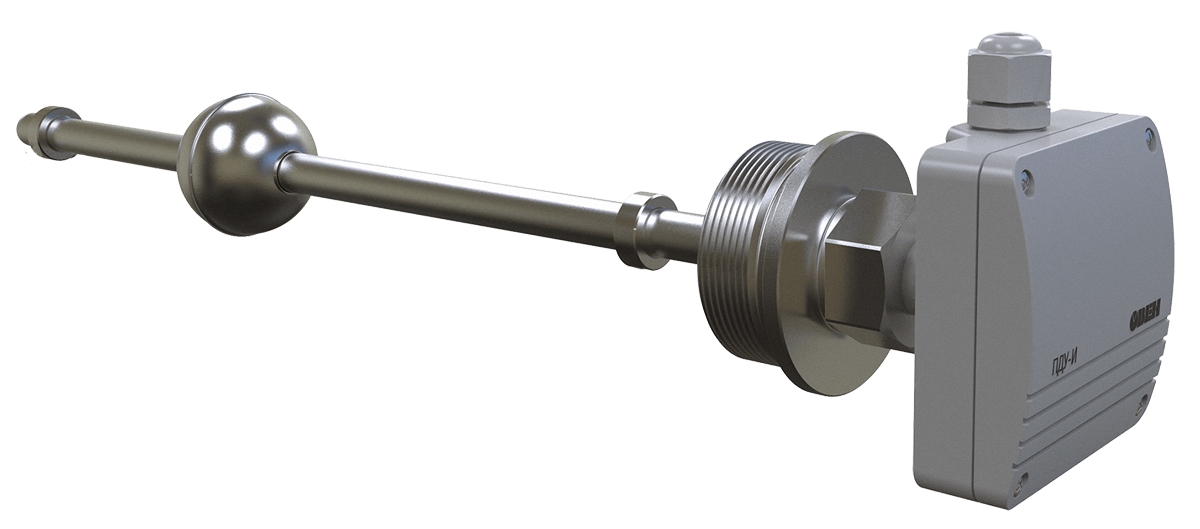

Если же давление и температура жидкости превышают указанные значения, используют поплавковый уровнемер типа ПМП с магнитными преобразователями. Он способен определить положение поплавка в пределах глубины от 0,5 до 6 метров с точностью до 5 мм.

Область применения поплавковых уровнемеров

Уровнемеры подобного принципа действия применяются для измерения уровня жидкостей.
Чтобы сделать точное измерение, жидкость должна быть как можно более однородной.
Но бывают случаи, когда нужно измерить 2- фазную жидкость.
Тогда применяют конструкцию с 2 поплавками.
Вариант конструкции с гибкой направляющей трубой, или тросом (4) на схеме, подойдет для больших устройств, предназначенных для глубоких измерений, так как он легче транспортируется.
Вообще область применения поплавковых уровнемеров крайне широкая, с их помощью можно измерить любые жидкости, от уровня питьевой воды в баке до контроля количества химикатов.
Поплавковый уровнемер незаменим в коллекторах и отстойниках, водохранилищах, реках и каналах.

Механические уровнемеры жидкости — HMA Group

Пневматические манометры для продувки : Ресурсы для измерения Пневматический манометр для продувки серии 160 от HMA Instrumentation использует хорошо зарекомендовавшую себя технологию барботера (реакция с воздухом) для измерения уровня и / или содержимого жидкости. Есть две стандартные версии для разных приложений и сайтов.

Пользовательские уровнемеры для жидкости : Магнитные уровнемеры DIESSE от HMA Instrumentation показывают уровень жидкости внутри резервуара, используя магнитные свойства его элементов.Они изготавливаются исключительно в соответствии с межцентровым расстоянием, указанным заказчиком. Барботажные (гидростатические) уровнемеры
: Барботажные (гидростатические) уровнемеры Hawker от HMA Instrumentation подходят для всех агрессивных и неагрессивных жидкостей. Уровнемеры оснащены встроенными воздушными насосами непрерывного действия на расстояние до 3 м и могут использоваться с дополнительной регулируемой подачей воздуха или инертного газа.

Автономный датчик содержимого (серия 100) : Приборы серии Measurement Resources 100 от HMA Instrumentation преобразуют гидростатическое напор жидкости в вентилируемом резервуаре для обеспечения точного, непрерывного дистанционного измерения содержимого.Датчик полностью автономный, без необходимости в батареях, электрическом или пневматическом питании. Это делает его полностью безопасным для использования во взрывобезопасных / взрывобезопасных зонах и зонах 0.

Байпасный уровнемер / магнитные указатели уровня : Байпасные уровнемеры от HMA Instrumentation также могут быть оснащены магнитными переключателями и датчиками уровня (магнитострикционного или герконового типа). Преимуществами являются простая, прочная и прочная конструкция, отсутствие прямого контакта с агрессивными жидкостями с помощью чувствительных измерительных и индикаторных приборов, а также гарантированная работа магнитного роликового индикатора без использования вспомогательного источника питания даже в случае сбоев питания.

Уровнемеры в резервуаре : Магнитные указатели / датчики уровня KSR от HMA INSTRUMENTATION имеют сообщающуюся байпасную камеру, фланцевую сбоку от резервуара. Когда уровень жидкости в резервуаре поднимается или опускается, поплавок со встроенной магнитной системой внутри камеры поднимается или опускается вместе с ним.

Уровнемеры высокого давления : Стеклянные уровнемеры дают очень точные показания уровня, что делает их идеальным продуктом для калибровки других инструментов.Они играют решающую роль при запуске системы.

2570 Уровнемер с механическим поплавком

Для резервуаров с фиксированной и плавающей крышей

Поплавковый уровнемер низкого давления серии MTP 2570 — это механический поплавковый уровнемер, обеспечивающий точное и непрерывное измерение уровня жидкости. Индикатор циферблата показывает цифровые показания, которые могут быть в метрических или британских единицах измерения. Для местной индикации не требуется питание. Калибр пригоден для использования в целях измерения и взвешивания и соответствует нормам и правилам Руководства по измерениям в нефти.

Характеристики и преимущества уровнемеров поплавкового типа:

+/- 3 мм точность уровня
Низкая стоимость, непрерывное измерение
Модели для большинства современных конструкций резервуаров для хранения атмосферного воздуха
Цифровое считывание — метрическая или английская система мер
Крепление к основанию или на крыше резервуара
Диапазон вариантов трансмиссии

ПРИМЕНЕНИЕ ДЛЯ БАКА
Ассортимент поплавковых уровнемеров включает:

Версия с фиксированной крышей (CNC2570)
Резервуар с плавающей крышей, версия для колодца (CNC2571)
Резервуары с плавающей крышей без колодца (CNC2572)
Крепление сверху на резервуаре с фиксированной крышей (CNC2573)
Баки с фиксированной крышей и сальником (CNC2574)
Герметичный манометр (CNC2579)

2580 Поплавковый манометр высокого давления

Для сжиженного газа и хранилища под давлением

Автоматический манометр высокого давления MTP 2580 — это механический поплавковый прибор, который обеспечивает точное и непрерывное измерение уровня сжиженного газа и разработан специально для приложений с высоким давлением.

ЗАЯВКА НА БАК:

Сферические резервуары высокого давления
Горизонтальные цилиндры высокого давления
Пулеметные цистерны высокого давления

ХАРАКТЕРИСТИКИ поплавковых манометров высокого давления:

+/- 3 мм точность уровня
Низкая стоимость, непрерывное измерение
Цифровое считывание — метрическая или английская система мер
Крепление к основанию или на крыше резервуара
Диапазон вариантов трансмиссии

Механический поплавковый и ленточный уровнемер (индикатор уровня)

Автоматический поплавковый манометр низкого давления для резервуаров с ЧПУ Motherwell Tank серии 2570 — это механический поплавковый манометр с ленточным приводом, который обеспечивает точный и непрерывный индикатор уровня жидкости.Индикатор циферблата показывает цифровые показания, которые могут быть в метрических или британских единицах измерения. Механический поплавковый датчик не требует питания для местной индикации.

Поплавковые уровнемеры с ЧПУ 2570 имеют чувствительность 1 мм и точность +/- 3 мм во всем диапазоне измерений.

Механический поплавковый уровнемер подходит для целей взвешивания и измерения и соответствует нормам и правилам Руководства по измерениям в нефти.

ПОПЛАВКОВЫЙ ДАТЧИК ОСОБЕННОСТИ ВКЛЮЧАЮТ:

+/- 3 мм точность уровня
Не требует питания
Может быть подключен к передатчику

КОМПЛЕКТ СТАНДАРТНЫХ ПОПЛАВКОВЫХ МАНОМЕТРОВ

Стандартный комплект поплавкового манометра включает:

Калибровочная головка
Поплавок
Измерительная лента
Нижний анкерный кронштейн
Поплавковые направляющие тросы
Колено со шкивом
Верхние анкеры
Муфта
Кронштейны для крепления труб
Трубопровод

Поплавковые калибры серии CNC 2570 включают:

Поплавок с фиксированной крышей (CNC2570)
Поплавковый датчик резервуара с плавающей крышей, версия для скважины (CNC2571)
Поплавковый датчик резервуаров с плавающей крышей без колодца (CNC2572)
Установка сверху на поплавок резервуара с фиксированной крышей (CNC2573)
Баки с фиксированной крышей и сальником (CNC2574)
Герметичный манометр (CNC2579)

ЗАЯВКА НА БАК

Диапазон применения поплавковых манометров:

Механический поплавковый датчик
Датчик водяного поплавка
Масляный поплавок

Простой контроль уровня с помощью обратного поплавкового уровнемера [ВИДЕО]

Вам необходимо знать, сколько химикатов находится в вашем резервуаре для хранения, чтобы вы могли заказать больше продукта в нужное время, чтобы продолжить работу, не теряя ни секунды. Не только это, но и определенные химические вещества должны храниться на определенных уровнях, чтобы сохранить их свойства. Слишком ранняя или слишком поздняя замена химического вещества может приостановить вашу деятельность, испортить ваши запасы и повлиять на вашу прибыль.

Обратный поплавковый уровнемер Poly Processing упрощает мониторинг уровней в резервуарах для хранения химикатов. В отличие от многих других уровнемеров, обратный поплавковый уровнемер представляет собой простую систему, которая не требует подачи химического вещества за пределы резервуара для определения уровня.Датчик устанавливается снаружи системы для облегчения контроля, но химическое вещество остается внутри резервуара. Если измерительная труба треснет или сломается, опасность выливания химикатов из резервуара отсутствует.

Посмотрите это короткое видео, чтобы увидеть, как работает обратный поплавковый указатель уровня.

Зачем нужен обратный уровнемер?

Уровнемер контролирует уровень жидкости в полиэтиленовом баке.Существует несколько типов датчиков, и Poly Processing работает со многими типами индикаторов уровня, включая датчики уровня с прозрачной трубкой и ультразвуковые датчики уровня. Но почти во всех случаях мы рекомендуем наш обратный поплавковый манометр из-за его простоты и простоты обслуживания.

Как работает обратный поплавковый указатель уровня

Измеритель уровня с обратным поплавком

Poly Processing состоит из поплавка внутри резервуара, который покачивается на поверхности химического вещества. Поплавок совместим с любым химическим веществом, которое может храниться в резервуаре Poly Processing.Поплавок прикреплен к веревке, которая проходит через прозрачную вертикальную трубу снаружи резервуара. К концу веревки прикреплен индикатор уровня.

Когда резервуар наполняется, химикат поднимает поплавок внутри резервуара для хранения, а индикатор уровня снаружи опускается. В качестве обратного манометра индикатор уровня показывает обратный уровень в резервуаре: чем ниже индикатор, тем больше резервуар.

В обратном указателе уровня используется система шкивов с полипропиленовым тросом, нейлоновые ролики внутри колен из ПВХ, прозрачная труба и индикатор уровня.Внешние компоненты собираются вместе, а не склеиваются. Сборка и замена датчика проста и занимает всего несколько минут. Техническое обслуживание простое, при необходимости отдельные детали можно заменить.

Преимущества обратного поплавкового уровнемера

Хотя индикатор уровня не предназначен для точного мониторинга или измерения, он надежно обеспечивает базовую индикацию емкости вашего резервуара для хранения химикатов. Датчик идеально подходит для предприятий, которым необходимо знать, когда следует заправлять резервуары, но не нуждаются в точных цифрах объема.

Уровнемер с обратным поплавком обеспечивает дополнительные преимущества, в том числе:

Отсутствие пятен на прозрачной трубе от химикатов или ультрафиолетового излучения
Отсутствие сифона из резервуара при разрыве трубы, так как во внешней трубе нет химикатов
На операторах отсутствуют химические ожоги или брызги химикатов
Можно добавить ленту обратной калибровки для емкости бака
Обеспечивает механическую проверку ультразвукового или другого электронного датчика уровня
Доступны стандартные или отдельно стоящие опоры для труб

Система обратного поплавкового уровня может использоваться практически на любом резервуаре, включая резервуары SAFE с двойными стенками.

Загрузите руководство по обратному поплавковому датчику уровня здесь.

Поговорите с экспертом по резервуарам для хранения химикатов сегодня, чтобы узнать больше о обратном поплавковом уровнемере.

Механический индикатор уровня — Магнитный Bi

Подробная информация о продукте:

Марка	LFIA
Анкерная штанга	MS
Труба	GIoc8
Корпус шкива	Алюминий
Весы	Градуированный MS с силовым покрытием
Провода	SS
Установленный		Подземный / подземный резервуар mtr
Шкив	SS / PP

Поплавок и индикатор уровня хорды средство измерения уровня жидкости в больших резервуарах для хранения.Уровень жидкости можно физически измерить даже с большего расстояния, отметив положение указателя, перемещающегося вверх и вниз на шкале.

Поплавковые устройства используют плавучесть поплавка для индикации уровня жидкости в резервуаре. Один из распространенных способов — прикрепить поплавок к цепи. Цепь прикреплена к противовесу, который показывает уровень при движении поплавка вверх и вниз. Эти типы устройств часто встречаются на больших резервуарах для хранения атмосферного воздуха.

Весы имеют маркировку в сантиметрах, в обратном порядке, отметка нулевого уровня вверху и общая высота резервуара в сантиметрах внизу.Также доступна конструкция из полипропилена для нанесения кислоты. Индикаторы производятся в различных рабочих диапазонах в зависимости от высоты резервуара как для подземных, так и для подвесных резервуаров в вертикальных или горизонтальных резервуарах.

Измерения большого уровня, могут использоваться поплавковые датчики с проводным управлением. Направляющие тросы соединены с верхним и нижним анкерами и помогают позиционировать поплавок по мере его движения с уровнем жидкости. Лента прикреплена к верхней части поплавка и проходит прямо вверх и по шкивам, затем вниз к измерительной головке, которая находится за пределами резервуара на подходящем уровне для просмотра.

Применение:

Резервуары для хранения, большие резервуары для нефти и жидкости, FO нефть, кислоты, химикаты, дизельное топливо и т. Д.

Характеристики:

Подходит для больших резервуаров для хранения
для надземных и подземных Баки

Дюжина способов измерить уровень жидкости и как они работают — Измерение уровня | Датчики уровня | Датчики уровня

Технологии измерения уровня на переходном этапе

Самый простой и старый промышленный прибор для измерения уровня — это, конечно же, смотровое стекло.При ручном подходе к измерению смотровые стекла всегда имели ряд ограничений. Материал, используемый для его прозрачности, может потерпеть катастрофическое повреждение с последующим оскорблением окружающей среды, опасными условиями для персонала и / или пожаром и взрывом. Уплотнения склонны к утечкам, а наросты, если они есть, закрывают видимый уровень. Безоговорочно можно сказать, что обычные смотровые стекла — самое слабое звено любой установки. Поэтому их быстро заменяют более передовые технологии.

Другие устройства определения уровня включают устройства, основанные на удельном весе, физическом свойстве, наиболее часто используемом для определения уровня поверхности. Простой поплавок, имеющий удельный вес между удельным весом технологической жидкости и паров свободного пространства над поверхностью, будет плавать у поверхности, точно следуя его подъемам и опусканиям. Измерения гидростатического напора также широко используются для определения уровня.

Когда задействованы более сложные физические принципы, развивающиеся технологии часто используют компьютеры для выполнения вычислений.Это требует отправки данных в машиночитаемом формате от датчика в систему управления или мониторинга. Для компьютерной автоматизации используются следующие форматы выходных сигналов преобразователей: токовые петли, аналоговые напряжения и цифровые сигналы. Аналоговые напряжения просты в установке и устранении, но могут иметь серьезные проблемы с шумом и помехами.

Самая простая и старая промышленная передача сигналов — это токовые петли 4-20 мА (где ток петли изменяется в зависимости от измерения уровня), которые сегодня являются наиболее распространенным выходным механизмом.Токовые петли могут передавать сигналы на большие расстояния с меньшим ухудшением качества. Цифровые сигналы, закодированные в любом из множества протоколов (например, Foundation Fieldbus, Hart, Honeywell DE, Profibus и RS-232), являются наиболее надежными, но более старые технологии, такие как RS-232, могут обрабатывать только ограниченные расстояния. Новые возможности беспроводной связи можно найти в сигналах новейших передатчиков, что позволяет передавать их на огромные расстояния практически без ухудшения качества.

Что касается более совершенных измерительных технологий (например,g., ультразвуковой, радиолокационный и лазерный), более сложные форматы цифрового кодирования требуют цифрового компьютерного интеллекта для форматирования кодов. Сочетание этого требования с потребностью в расширенных коммуникационных возможностях и схемах цифровой калибровки объясняет тенденцию встраивания компьютеров на базе микропроцессоров практически во все устройства для измерения уровня (см. Рисунок 1).

Установленные технологии определения уровня

В этой статье мы предполагаем, что плотность пара в свободном пространстве (обычно в воздухе) пренебрежимо мала по сравнению с плотностью технологической жидкости.Предположим также, что в резервуаре находится только одна однородная технологическая жидкость. Некоторые из этих технологий могут использоваться для многоуровневых приложений, когда две или более несмешивающихся жидкости разделяют сосуд.

1. Стеклянный указатель уровня. Доступные в различных конструкциях, как бронированные, так и незащищенные, стеклянные датчики используются более 200 лет в качестве простого метода измерения уровня жидкости. Преимущество этой конструкции — возможность видеть истинный уровень через прозрачное стекло.Обратной стороной является возможность разбивания стекла, что может привести к утечке или безопасности персонала.

2. Плавает . Поплавки работают по простому принципу: помещают плавучий объект с удельным весом, промежуточным между удельным весом технологической жидкости и паров свободного пространства над резервуаром, а затем прикрепляют механическое устройство для считывания его положения. Поплавок опускается на дно паров свободного пространства и плавает поверх технологической жидкости. Хотя сам по себе поплавок является основным решением проблемы определения местоположения поверхности жидкости, считывание положения поплавка (т.е., произвести фактическое измерение уровня) по-прежнему проблематично. Ранние поплавковые системы использовали механические компоненты, такие как тросы, ленты, шкивы и шестерни для передачи информации об уровне. Сегодня популярны поплавки с магнитами.

Ранние поплавковые датчики уровня обеспечивали моделируемое аналоговое или дискретное измерение уровня с использованием сети резисторов и нескольких герконов, что означает, что выходной сигнал датчика изменяется дискретно. В отличие от устройств непрерывного измерения уровня, они не могут различать значения уровня между ступенями.

3. Поплавки, 4. Барботеры и 5. Датчики перепада давления — это все устройства для измерения гидростатического давления. Таким образом, любое изменение температуры вызовет сдвиг удельного веса жидкости, как и изменения давления, которые влияют на удельный вес пара над жидкостью. Оба приводят к снижению точности измерения. Вытеснители работают по принципу Архимеда. Как показано на рисунке 2, в сосуде подвешен столб из твердого материала (вытеснитель).Плотность вытеснителя всегда больше, чем у технологической жидкости (он будет тонуть в технологической жидкости), и он должен простираться от минимального необходимого уровня до, по крайней мере, самого высокого уровня, который необходимо измерить. По мере повышения уровня технологической жидкости колонна вытесняет объем жидкости, равный площади поперечного сечения колонны, умноженной на уровень технологической жидкости в буйке. Выталкивающая сила, равная этому перемещенному объему, умноженному на плотность технологической жидкости, толкает поплавок вверх, уменьшая силу, необходимую для поддержки его против силы тяжести.Преобразователь, связанный с передатчиком, отслеживает это изменение силы и связывает его с уровнем.

Датчик уровня барботажного типа показан на рисунке 3. Эта технология используется в емкостях, работающих при атмосферном давлении. Погружная трубка, открытый конец которой находится рядом с открытым сосудом, переносит продувочный газ (обычно воздух, хотя может использоваться инертный газ, такой как сухой азот, когда существует опасность загрязнения технологической текучей среды или окислительной реакции с ней) в резервуар.

По мере того, как газ течет вниз к выходному отверстию погружной трубки, давление в трубке повышается до тех пор, пока не преодолеет гидростатическое давление, создаваемое уровнем жидкости на выходе.Давление равно плотности технологической жидкости, умноженной на ее глубину от конца погружной трубки до поверхности, и контролируется датчиком давления, подключенным к трубке.

Датчик уровня перепада давления (DP) показан на рисунке 4. Важным измерением является разница между общим давлением на дне резервуара (гидростатическое напор жидкости плюс статическое давление в резервуаре) и статическим или напорным давлением. в сосуде. Как и в случае с барботером, разница гидростатического давления равна плотности технологической жидкости, умноженной на высоту жидкости в резервуаре.Устройство на Рисунке 4 использует атмосферное давление в качестве эталона. Вентиляционное отверстие наверху поддерживает давление в свободном пространстве, равное атмосферному.

В отличие от барботеров, датчики перепада давления могут использоваться в невентилируемых (находящихся под давлением) емкостях. Все, что требуется, — это подсоединить контрольный порт (сторона низкого давления) к порту в резервуаре выше максимального уровня заполнения. В зависимости от физических условий процесса и / или расположения датчика относительно присоединений к процессу все еще могут потребоваться продувки жидкостью или барботеры.

6. Тензодатчики. Весоизмерительный датчик или тензодатчик — это, по сути, механический опорный элемент или кронштейн, оснащенный одним или несколькими датчиками, которые обнаруживают небольшие деформации в опорном элементе. При изменении силы, действующей на датчик веса, кронштейн слегка изгибается, что приводит к изменению выходного сигнала. Калиброванные датчики веса были изготовлены с допустимой нагрузкой от долей унций до тонн.

Для измерения уровня датчик нагрузки должен быть встроен в опорную конструкцию судна.Когда технологическая жидкость заполняет резервуар, усилие на датчик веса увеличивается. Зная геометрию резервуара (в частности, его площадь поперечного сечения) и удельный вес жидкости, очень просто преобразовать известную мощность датчика веса в уровень жидкости.

Несмотря на то, что тензодатчики имеют преимущество во многих приложениях из-за их бесконтактной природы, они дороги, а опорная конструкция судна и соединительные трубопроводы должны проектироваться с учетом требований тензодатчика к плавающей опорной конструкции.Общий вес резервуара, трубопроводов и соединительной конструкции, поддерживаемых резервуаром, будет взвешиваться системой загрузки в дополнение к желаемому весу нетто или продукта. Этот общий вес часто приводит к очень плохому отклонению от веса нетто, что означает, что вес нетто составляет очень небольшой процент от общего веса. Наконец, рост опорной конструкции, вызванный неравномерным нагревом (например, от утреннего до вечернего солнечного света), может отражаться в виде уровня, как и боковая нагрузка, ветровая нагрузка, жесткие трубопроводы и крепление от оборудования для предотвращения опрокидывания (для тензодатчиков, устанавливаемых снизу). .Короче говоря, требования к системе взвешивания тензодатчиков должны быть первостепенными при начальном проектировании опор сосуда и трубопроводов, иначе производительность быстро ухудшится.

7. Магнитные уровнемеры. Эти датчики (см. Рисунок 5) являются предпочтительной заменой смотровых стекол. Они похожи на поплавковые устройства, но сообщают местоположение поверхности жидкости магнитным способом. Поплавок, несущий набор сильных постоянных магнитов, движется во вспомогательной колонне (поплавковой камере), прикрепленной к судну с помощью двух технологических соединений.Эта колонна ограничивает поплавок сбоку так, чтобы он всегда был близко к боковой стенке камеры. Когда поплавок движется вверх и вниз по уровню жидкости, вместе с ним перемещается намагниченный челнок или гистограмма, показывая положение поплавка и тем самым обеспечивая индикацию уровня. Система может работать только в том случае, если вспомогательная колонна и стенки камеры выполнены из немагнитного материала.

Многие производители предлагают конструкции поплавков, оптимизированные для удельного веса измеряемой жидкости, будь то бутан, пропан, масло, кислота, вода или границы раздела двух жидкостей, а также большой выбор материалов поплавков.

Это означает, что манометры могут работать с высокими температурами, высокими давлениями и агрессивными жидкостями. Большие поплавковые камеры и поплавки с высокой плавучестью доступны для применений, где ожидается накопление.

Камеры, фланцы и технологические соединения могут быть изготовлены из синтетических материалов, таких как Kynar, или экзотических сплавов, таких как Hastelloy C-276. Камеры специальной конфигурации могут работать в экстремальных условиях, таких как паровая рубашка для жидкого асфальта, камеры увеличенного размера для мгновенного испарения, расчет температуры для жидкого азота и хладагентов.Многочисленные металлы и сплавы, такие как титан, инколой и монель, доступны для различных комбинаций высоких температур, высокого давления, низкого удельного веса и агрессивных жидкостей. Сегодняшние магнитные уровнемеры также могут быть оснащены магнитострикционными и волноводными радиолокационными передатчиками, что позволяет преобразовывать локальные показания манометра в выходы 4-20 мА и цифровую связь, которая может быть отправлена в контроллер или систему управления.

8. Датчики емкости. Эти устройства (см. Рисунок 6) работают на том факте, что технологические жидкости обычно имеют диэлектрическую проницаемость, значительно отличающуюся от диэлектрической проницаемости воздуха, которая очень близка к 1,0. Масла имеют диэлектрическую проницаемость от 1,8 до 5. Чистый гликоль — 37; водные растворы составляют от 50 до 80. Эта технология требует изменения емкости, которая изменяется в зависимости от уровня жидкости, создаваемого либо изолированным стержнем, прикрепленным к датчику и технологической жидкости, либо неизолированным стержнем, прикрепленным к датчику и либо стенка сосуда или эталонный зонд.По мере того, как уровень жидкости повышается и заполняет большую часть пространства между пластинами, общая емкость пропорционально увеличивается. Электронная схема, называемая емкостным мостом, измеряет общую емкость и обеспечивает непрерывное измерение уровня.

Возможно, наиболее существенное различие между более ранними технологиями непрерывного измерения уровня жидкости и теми, которые сейчас набирают популярность, — это использование измерений времени пролета (TOF) для преобразования уровня жидкости в обычный выходной сигнал.Эти устройства обычно работают, измеряя расстояние между уровнем жидкости и контрольной точкой на датчике или передатчике в верхней части сосуда. Система обычно генерирует импульсную волну в контрольной точке, которая проходит либо через паровое пространство, либо через проводник, отражается от поверхности жидкости и возвращается к датчику в контрольной точке. Электронная схема синхронизации измеряет общее время в пути. Разделив время прохождения на удвоенную скорость волны, мы получим расстояние до поверхности жидкости.Технологии различаются в основном видом импульса, используемого для измерения. Ультразвук, микроволны (радар) и свет доказали свою полезность.

9. Магнитострикционные датчики уровня. Преимущества использования магнита, содержащего поплавок, для определения уровня жидкости уже установлены, и магнитострикция — это проверенная технология для очень точного определения местоположения поплавка. Вместо механических звеньев магнитострикционные датчики используют скорость крутильной волны вдоль провода, чтобы найти поплавок и сообщить его положение.

В магнитострикционной системе (см. Рисунок 7) поплавок содержит ряд постоянных магнитов. Сенсорный провод подсоединяется к пьезокерамическому сенсору на передатчике, а зажим для натяжения прикрепляется к противоположному концу сенсорной трубки. Трубка либо проходит через отверстие в центре поплавка, либо примыкает к поплавку за пределами немагнитной камеры поплавка.

Чтобы определить местонахождение поплавка, передатчик посылает короткий импульс тока по проводу датчика, создавая магнитное поле по всей его длине.Одновременно срабатывает схема синхронизации. Поле немедленно взаимодействует с полем, создаваемым магнитами в поплавке. Общий эффект заключается в том, что в течение короткого времени протекания тока в проводе создается скручивающая сила, очень похожая на ультразвуковую вибрацию или волну. Эта сила распространяется обратно к пьезокерамическому датчику с характерной скоростью. Когда датчик обнаруживает волну напряжения, он вырабатывает электрический сигнал, который уведомляет схему синхронизации о прибытии волны и останавливает схему синхронизации.Схема синхронизации измеряет временной интервал (TOF) между началом текущего импульса и приходом волны.

На основании этой информации местоположение поплавка определяется очень точно и отображается передатчиком в виде сигнала уровня. Ключевые преимущества этой технологии заключаются в том, что скорость сигнала известна и постоянна с переменными процесса, такими как температура и давление, и на сигнал не влияют пена, расходимость луча или ложные эхо. Еще одно преимущество заключается в том, что единственная движущаяся часть — это поплавок, который перемещается вверх и вниз вместе с поверхностью жидкости.

10. Ультразвуковые уровнемеры. Ультразвуковые датчики уровня (см. Рис. 8) измеряют расстояние между датчиком и поверхностью, используя время, необходимое для прохождения ультразвукового импульса от датчика до поверхности жидкости и обратно (TOF). Эти датчики используют частоты в диапазоне десятков килогерц; время прохождения ~ 6 мс / м. Скорость звука (340 м / с в воздухе при 15 градусах Цельсия, 1115 кадров в секунду при 60 градусах F) зависит от смеси газов в свободном пространстве и их температуры.Хотя температура датчика компенсируется (при условии, что датчик имеет ту же температуру, что и воздух в свободном пространстве), эта технология ограничивается измерениями атмосферного давления в воздухе или азоте.

11. Лазерные уровнемеры. Разработанные для сыпучих продуктов, суспензий и непрозрачных жидкостей, таких как грязные отстойники, молоко и жидкий стирол, лазеры работают по принципу, очень похожему на принцип работы ультразвуковых датчиков уровня. Однако вместо того, чтобы использовать скорость звука для определения уровня, они используют скорость света (см. Рисунок 9).Лазерный передатчик наверху сосуда излучает короткий световой импульс вниз к поверхности технологической жидкости, который отражает его обратно в детектор. Схема синхронизации измеряет прошедшее время (TOF) и вычисляет расстояние. Ключевым моментом является то, что лазеры практически не имеют разброса луча (расходимость луча 0,2 градуса) и ложных эхо-сигналов, и могут быть направлены через пространство размером всего 2 дюйма. 2 лазера точны, даже в паре и пене. Они идеально подходят для использования на судах с многочисленными препятствиями и могут измерять расстояния до 1500 футов.Для приложений с высокой температурой или высоким давлением, например, в корпусах реакторов, лазеры часто используются в сочетании со специальными смотровыми окнами, чтобы изолировать преобразователь от процесса. Эти стеклянные окна изолируют передатчик от технологического процесса. Эти стеклянные окна хорошо пропускают лазерный луч с минимальным рассеиванием и ослаблением и должны содержать условия процесса.

12. Радарные уровнемеры. Воздушные радарные системы излучают микроволны вниз либо от рупорной, либо от стержневой антенны в верхней части судна.Сигнал отражается от поверхности жидкости обратно к антенне, и схема синхронизации вычисляет расстояние до уровня жидкости, измеряя время прохождения сигнала туда и обратно (TOP). Ключевой переменной в радиолокационной технике является диэлектрический контакт жидкости. Причина в том, что количество отраженной энергии на микроволновых (радиолокационных) частотах зависит от диэлектрической проницаемости жидкости, и если Er низкий, большая часть энергии радара входит или проходит через него. Вода (Er = 80) дает отличное отражение при изменении или неоднородности Er.

Передатчики волноводных радаров (GWR)

(см. Рисунок 10) также очень надежны и точны. Жесткий зонд или гибкая кабельная антенная система направляет микроволновую печь вниз от верха резервуара до уровня жидкости и обратно к передатчику. Как и в случае с воздушным радаром, изменение Er с более низкого на более высокое приводит к отражению. Волноводный радар в 20 раз более эффективен, чем воздушный радар, потому что волновод обеспечивает более сфокусированный путь энергии. Различные конфигурации антенн позволяют проводить измерения до ER = 1.4 и ниже. Более того, эти системы могут быть установлены как вертикально, так и в некоторых случаях горизонтально, с изгибом направляющей под углом до 90 градусов, и обеспечивать четкий сигнал измерения.

GWR демонстрирует большинство преимуществ и мало недостатков ультразвуковых, лазерных и открытых радарных систем. Скорость волны радара в значительной степени не зависит от состава паров газа, температуры или давления. Он работает в вакууме без необходимости повторной калибровки и может измерять через большинство слоев пены.Ограничение волны, чтобы она следовала за зондом или кабелем, устраняет проблемы с распространением луча и ложные эхо-сигналы от стен и конструкций резервуара.

Сводка

Общие тенденции в различных технологиях измерения отражают движущие силы рынка. Усовершенствованная цифровая электроника делает датчики уровня и другие измерительные устройства более удобными, надежными, простыми в настройке и менее дорогими. Усовершенствованные коммуникационные интерфейсы передают дату измерения уровня в существующую систему управления и / или информацию компании.

Современные датчики уровня включают в себя все большее разнообразие материалов и сплавов для борьбы с суровыми условиями окружающей среды, такими как масла, кислоты и экстремальные температуры и давления. Новые материалы помогают технологическим приборам соответствовать специальным требованиям, таким как сборки из материала с оболочкой из ПТФЭ для коррозионных применений и электрополированной нержавеющей стали 316 для требований чистоты. Зонды, изготовленные из этих новых материалов, позволяют использовать контактные преобразователи практически в любом приложении.

Механический указатель уровня Производитель, Поставщик, Экспортер

Описание продукта

MOC поплавка: PE-HD
Корпус индикатора MOC: ABS
Диапазон измерения уровня: от 0 до 150 см или от 0 до 250 см
Шкала индикации: Реверсивная круговая шкала диапазонов От 0 до 150 см или от 0 до 250 см (выбирается на месте).
Тип дисплея: Непрерывная индикация уровня стрелочным индикатором
Присоединение к процессу: 1,1 / 2 «BSP (M) или 2» BSP (M)

Тип	Диапазон	Точность	Спецификация
Стекло трубчатое	0-300 мм со стороны до 0-15 мм Стекло прозрачное Трубка для жидкостей
Reflex	От 150 мм до 1500 мм		Боковая прозрачная стеклянная трубка для высокого давления
Уровнемер Тип указателя Механический 1.5 метров и 0–2,5 метра		Механический указатель уровня с верхним креплением, простой в установке (в конструкции из полипропилена)
Поплавок следящего механизма	От 0 до 500 мм до 0–1500 мм	Приблизительно 2%	Боковое или верхнее крепление Механический уровень Индикация с магнитным поплавком
Двухцветные магниты	От 0 до 500 мм до 0-1500 мм	Приблизительно 4 мм	Боковой или верхний механический индикатор уровня для жидкостей с помощью вращающихся магнитов и поплавка Megnetic
Поплавок и доска	От 0-2 метров до 0-25 метров	Приблизительно 5%	Поплавковый механический указатель уровня для резервуара для хранения жидкости
90 002 Поплавковый тип (аналоговый выход)	0-300 мм до 0-3000 мм	Приблизительно 3 мм	Магнитный поплавковый указатель уровня жидкости с байпасным узлом или тип установки сверху в резервуарах
Тип емкости (аналоговый выход)	0-150 мм до 0-15 метров	Приблизительно 1%	Стержневой или тросовый датчик только для проводящих или непроводящих жидкостей
Потениометрический (аналоговый выход)	От 0-200 мм до 0-3000 мм	Прибл.4% Приблизительно 1%	Датчики из нержавеющей стали и кабель из полипропилена подходят только для прозрачных жидкостей.
Ультразвуковой (аналоговый выход)	100-27400 мм	Приблизительно 1%	Бесконтактный датчик уровня не подходит для резервуаров с вакуумом, пеной, высокой температурой и высоким давлением. диапазон измерения.Компактный прибор с гигиеничным дизайном и настраиваемым диапазоном измерения.
Радар / микроволны (аналоговый выход)	От 300-1000 мм до 300-3000 мм	Приблизительно 0,5%	Бесконтактный датчик уровня подходит почти для всех приложений. Компактный прибор с гигиеничным дизайном и настраиваемым диапазоном измерения

Приложение : Есть 4 типичных применения для приборов измерения уровня

Для индикации уровня Механически, где нет электрического или аккумуляторного питания требуется
Для измерения уровня и цифровой индикации имеющегося уровня в резервуаре
Для индикации уровня и преобразователя для дистанционной индикации или приложения управления
Приборы для измерения уровня очень часто используются в таких отраслях, как химическая и нефтехимическая, целлюлозно-бумажная, пищевая и лекарства, водный транспорт и производство напитков, цементные заводы и т.
