Машины постоянного тока устройство и принцип действия

Дата публикации: 26 ноября 2011.
Категория: Машины постоянного тока.

В статье рассмотрено устройство простейшей машины постоянного тока, описан ее принцип действия. Дано определение принципа обратимости электрических машин и электромагнитной мощности.

Устройство простейшей машины

На рисунке 1 представлена простейшая машина постоянного тока, а на рисунке 2 дано схематическое изображение этой машины в осевом направлении. Неподвижная часть машины, называемая индуктором, состоит из полюсов и стального ярма, к которому прикрепляются полюсы. Назначением индуктора является создание в машине основного магнитного потока. Индуктор изображенной на рисунке 1 простейшей машины имеет два полюса 1 (ярмо индуктора на рисунке 1 не показано).

Вращающаяся часть машины состоит из укрепленных на валу цилиндрического якоря 2 и коллектора 3. Якорь состоит из сердечника, набранного из листов электротехнической стали, и обмотки, укрепленной на сердечнике якоря. Обмотка якоря в показанной на рисунке 1 и рисунке 2 простейшей машине имеет один виток. Концы витка соединены с изолированными от вала медными пластинами коллектора, число которых в рассматриваемом случае равно двум. На коллектор наложены две неподвижные щетки 4, с помощью которых обмотка якоря соединяется с внешней цепью.

Основной магнитный поток в нормальных машинах постоянного тока создается обмоткой возбуждения, которая расположена на сердечниках полюсов и питается постоянным током. Магнитный поток проходит от северного полюса N через якорь к южному полюсу S и от него через ярмо снова к северному полюсу. Сердечники полюсов и ярмо также изготовляются из ферромагнитных материалов.

Видео 1. Устройство и принцип действия простейшей машины постоянного тока в режиме двигателя

Режим генератора

Рассмотрим сначала работу машины в режиме генератора.

Рисунок 1. Простейшая машина постоянного тока

Рисунок 2. Работа простейшей машины постоянного тока в режиме генератора (а) и двигателя (б)

Предположим, что якорь машины (рисунки 1 и 2, а) приводится во вращение по часовой стрелке. Тогда в проводниках обмотки якоря индуктируется э. д. с., направление которой может быть определено по правилу правой руки (рисунок 3, а) и показано на рисунках 1 и 2, а. Поскольку поток полюсов предполагается неизменным, то эта э. д. с. индуктируется только вследствие вращения якоря и называется э. д. с. вращения.

Рисунок 3. Правила правой (а) и левой (б) руки

Значения индуктируемой в проводнике обмотки якоря э. д. с.

e_пр = B × l × v,

где B – магнитная индукция в воздушном зазоре между полюсом и якорем в месте расположения проводника; l – активная длина проводника, то есть та длина, на протяжении которой он расположен в магнитном поле; v – линейная скорость движения проводника.

В обоих проводниках вследствие симметрии индуктируются одинаковые э. д. с., которые по контуру витка складываются, и поэтому полная э. д. с. якоря рассматриваемой машины

Eа = 2 × eпр = 2 × B × l × v.

(1)

Э. д. с. E_а является переменной, так как проводники обмотки якоря проходят попеременно под северным и южным полюсами, в результате чего направление э. д. с. в проводниках меняется. По форме кривая э. д. с. проводника в зависимости от времени t повторяет кривую распределения индукции B вдоль воздушного зазора (рисунок 4, а).

Частота э. д. с. f в двухполюсной машине равна скорости вращения якоря n, выраженной в оборотах в секунду:

f = n,

а в общем случае, когда машина имеет p пар полюсов с чередующейся полярностью,

Если обмотка якоря с помощью щеток замкнута через внешнюю цепь, то в этой цепи, а также в обмотке якоря возникает ток I_а. В обмотке якоря этот ток будет переменным, и кривая его по форме аналогична кривой э. д. с. (рисунок 4, а). Однако во внешней цепи направление тока будет постоянным, что объясняется действием коллектора. Действительно, при повороте якоря и коллектора (рисунок 1) на 90° и изменении направления э. д. с. в проводниках одновременно происходит также смена коллекторных пластин под щетками. Вследствие этого под верхней щеткой всегда будет находиться пластина, соединенная с проводником, расположенным под северным полюсом, а под нижней щеткой – пластина, соединенная с проводником, расположенным под южным полюсом. В результате этого полярность щеток и направление тока во внешней цепи остаются неизменными.

Рисунок 4. Кривые э. д. с. и тока простейшей машины в якоре (а) и во внешней цепи (б)

Таким образом, в генераторе коллектор является механическим выпрямителем, который преобразовывает переменный ток обмотки якоря в постоянный ток во внешней цепи.

Изменив знак второго полупериода кривой на рисунке 4, а, получим форму кривой тока и напряжения внешней цепи (рисунок 4, б). Образуемый во внешней цепи пульсирующий по значению ток малопригоден для практических целей. Для получения практически свободных от пульсаций тока и напряжения применяют более сложные по устройству обмотку якоря и коллектор. Однако основные свойства машины постоянного тока могут быть установлены на примере рассматриваемой здесь простейшей машины.

Напряжение постоянного тока на зажимах якоря генератора будет меньше E_а на величину падения напряжения в сопротивлении обмотки якоря r_а:

Uа = Eа – Iа × rа.

(3)

Проводники обмотки якоря I_а с током  находятся в магнитном поле, и поэтому на них будут действовать электромагнитные силы (рисунок 2, а)

Fпр = B × l × Iа,

(4)

направление которых определяется по правилу левой руки (рисунок 3, б).  Эти силы создают механический момент , который называется электромагнитным моментом и на рисунке 2, а равен

Mэм = Fпр × Dа = B × l × Dа × Iа,

(5)

где D_а – диаметр якоря. Как видно из рисунка 2, а, в режиме генератора этот момент действует против направления вращения якоря и является тормозящим.

Режим двигателя

Рассматриваемая простейшая машина может работать также двигателем, если обмотке ее якоря подвести постоянный ток от внешнего источника. При этом на проводники обмотки якоря будут действовать электромагнитные силы F_пр и возникнет электромагнитный момент M_эм. Величины F_пр и M_эм, как и для генератора, определяются равенствами (4) и (5). При достаточном значении M_эм якорь машины придет во вращение и будет развивать механическую мощность. Момент M_эм при этом является движущим и действует в направлении вращения.

Если мы желаем, чтобы при той же полярности полюсов направление вращения генератора (рисунок 2, а) и двигателя (рисунок 2, б) были одинаковы, то направление действия , а следовательно, и направление тока I_а у двигателя должны быть обратными по сравнению с генератором (рисунок 2, б).

В режиме двигателя коллектор превращает потребляемый из внешней цепи постоянный ток в переменный ток в обмотке якоря и работает, таким образом, в качестве инвертора тока.

Проводники обмотки якоря двигателя также вращаются в магнитном поле, и поэтому в обмотке якоря двигателя тоже индуктируется э. д. с. E_а, значение которой определяется равенством (1).

Направление этой э. д. с. в двигателе (рисунок 2, б) такое же, как и в генераторе (рисунок 2, а). Таким образом, в двигателе э. д. с. якоря E_а направлена против тока I_а и приложенного к зажимам якоря напряжения U_а. Поэтому э. д. с. якоря двигателя называется также противоэлектродвижущей силой.

Приложенное к якорю двигателя напряжение уравновешивается э. д. с. E_а и падением напряжения в обмотке якоря:

Uа = Eа + Iа × rа.

(6)

Из сравнения равенств (3) и (6) видно, что в генераторе U_а < E_а , а в двигателе U_а > E_а.

Принцип обратимости

Из изложенного выше следует, что каждая машина постоянного тока может работать как в режиме генератора, так и в режиме двигателя. Такое свойство присуще всем типам вращающихся электрических машин и называется обратимостью.

Для перехода машины постоянного тока из режима генератора в режим двигателя и обратно при неизменной полярности полюсов и щеток и при неизменном направлении вращения требуется только изменение направления тока в обмотке якоря.

Поэтому такой переход может осуществляться весьма просто и в определенных условиях даже автоматически.

Аналогичным образом может происходить изменение режима работы также в машинах переменного тока.

Преобразование энергии

На рисунке 5 показаны направления действия механических и электрических величин в якоре генератора и двигателя постоянного тока.

Рисунок 5. Направление э. д. с., тока и моментов в генераторе (а) и двигателе (б) постоянного тока

Согласно первому закону Ньютона в применении к вращающемуся телу, действующие на это тело движущие и тормозные вращающие моменты уравновешивают друг друга. Поэтому в генераторе при установившемся режиме работы электромагнитный момент

Mэм = Mв — Mтр — Mс,

(7а)

где M_в – момент на валу генератора, развиваемый первичным двигателем, M_тр – момент сил трения в подшипниках, о воздух и на коллекторе электрической машины, M_с – тормозной момент, вызываемый потерями на гистерезис и вихревые токи в сердечнике якоря. Эти потери мощности появляются в результате вращения сердечника якоря в неподвижном магнитном поле полюсов. Возникающие при этом электромагнитные силы оказывают на якорь тормозящее действие и в этом отношении проявляют себя подобно силам трения.

В двигателе при установившемся режиме работы

Mэм = Mв + Mтр + Mс,

(7б)

где M_в – тормозной момент на валу двигателя, развиваемый рабочей машиной (станок, насос и т. п.).

В генераторе M_эм является тормозным, а в двигателе – вращающим моментом, причем в обоих случаях M_в и M_эм противоположны по направлению.

Развиваемая электромагнитным моментом M_эм мощность P_эм называется электромагнитной мощностью и равна

где

представляет собой угловую скорость вращения.

Подставим в выражение (8) значение M_эм и Ω из равенств (5) и (9) и учтем, что линейная скорость на окружности якоря

Тогда получим

Pэм = 2 × B × l × Dа × Iа × π × n = 2 × B × l × v × Iа

или на основании выражения (1)

В обмотке якоря под действием э. д. с. E_а и тока I_а развивается внутренняя электрическая мощность якоря

Согласно равенствам (10) и (11), P_эм = P_а, т. е. внутренняя электрическая мощность якоря равна электромагнитной мощности, развиваемой электромагнитным моментом, что отражает процесс преобразования механической энергии в электрическую в генераторе и обратный процесс в двигателе.

Умножим соотношения (3) и (6) на I_а. Тогда для генератора будем иметь

Uа × Iа = Eа × Iа – Iа2 × rа

(12)

и для двигателя

Uа × Iа = Eа × Iа + Iа2 × rа.

(13)

Левые части этих выражений представляют собой электрические мощности на зажимах якоря, первые члены правых частей – электромагнитную мощность якоря и последние члены – электрические потери мощности в якоре.

Хотя приведенные соотношения получены для простейшей машины постоянного тока (рисунок 1), они действительны и в общем случае при более сложной обмотке якоря, так как э. д. с. и моменты отдельных проводников складываются. Эти соотношения являются выражением закона сохранения энергии и отражают процесс преобразования энергии в машине постоянного тока.

Согласно им, механическая мощность, развиваемая на валу генератора первичным двигателем, за вычетом механических и магнитных потерь, превращается в электрическую мощность в обмотке якоря, а электрическая мощность за вычетом потерь в этой обмотке выдается во внешнюю цепь. В двигателе электрическая мощность, подводимая к якорю из внешней цепи, частично расходуется на потери в обмотке якоря, а остальная часть этой мощности превращается в мощность электромагнитного поля и последняя – в механическую мощность, которая за вычетом потерь на трение и потерь в стали якоря передается рабочей машине.

Установленные выше применимо к машине постоянного тока общие закономерности превращения энергии в равной степени относятся также к машинам переменного тока.

Источник: Вольдек А. И., «Электрические машины. Учебник для технических учебных заведений» – 3-е издание, переработанное – Ленинград: Энергия, 1978 – 832с.

Принцип действия машин постоянного тока

Принцип действия машин постоянного тока.

Принцип действия генератора. Простейший генератор можно представить в виде витка, вращающегося в магнитном поле (рис. 1.4, а, б). Концы витка выведены на две пластины коллектора. К коллекторным пластинам прижимаются неподвижные щетки, к которым подключается внешняя цепь.

Принцип работы генератора основан на явлении электромагнитной индукции. Пусть виток приводится во вращение от внешнего приводного двигателя ПД. Проводники активной части витка пересекают магнитное поле и в них по закону электромагнитной индукции наводятся ЭДС e₁ и e₂, направление которых определяется по правилу правой руки. При вращении витка по направлению движения часовой стрелки в верхнем проводнике, находящемся под северным полюсом, ЭДС направлена от нас, а в нижнем, находящемся под южным полюсом, – к нам. По ходу витка ЭДС складываются,  результирующая  ЭДС

е = е₁ – е₂.

Если внешняя цепь замкнута, то по ней потечет ток, направленный от нижней щетки к потребителю и от него – к верхней щетке. Нижняя щетка оказывается положительным выводом генератора, а верхняя – отрицательным. При повороте витка на 180° проводники из зоны одного полюса переходят в зону другого полюса и направление ЭДС в них изменяется на обратное. Одновременно верхняя коллекторная пластина входит в контакт с нижней щеткой, а нижняя – с верхней, направление тока во внешней цепи не изменяется. Таким образом, коллекторные пластины не только обеспечивают соединение вращающего витка с внешней цепью, но и выполняют роль переключающегося устройства, т. е. являются простейшим механическим выпрямителем.

Принцип действия двигателя. То же устройство работает в режиме электрического двигателя (рис. 1.5), если к щеткам подвести постоянное напряжение. Под дей­ствием напряжения U через щетки, пластины коллектора и виток потечет  ток i. По закону электромагнитной силы (закон Ампера) взаимодействие тока и магнитного поля В создает силу f, которая направлена перпендикулярно i

. Направление силы f определяется правилом левой руки (рис. 1.5): на верхний проводник сила действует вправо, на нижний – влево. Эта пара сил создает вращающий момент Мвр, поворачивающий виток по часовой стрелке. При переходе верхнего проводника в зону южного полюса, а нижнего – в зону северного полюса концы проводников и соединенные с ними коллекторные пластины вступают в контакт со щетками другой полярности.

Рис.1.5

Направление тока в проводниках витка изменяется на проти­воположное, а направление сил f, момента Мвр и тока во внешней цепи не изменяется. Виток непрерывно будет вращаться в магнитном поле и может приводить во вращение вал рабочего механизма (РМ).

Таким образом, коллектор в режиме двигателя не только обеспечивает контакт внешней цепи с витком, но и выполняет функцию механического инвертора, т.е. преобразует постоянный ток во внешней цепи в переменный ток в витке.

Рассмотрение принципа действия показывает, что машина постоянного тока может работать как в режиме генератора, так и в режиме двигателя, т. е. обладает свойством обратимости.

Противодействующий момент и противо-ЭДС. При работе машины в режиме генератора по замкнутой внешней цепи и витку обмотки якоря протекает ток, направление которого совпадает с направлением ЭДС (рис. 1.4,6), взаимодействие тока с магнитным полем полюсов  создает момент

М, направленный в рассматриваемом случае против часовой стрелки. Так как приложенный к витку вращающий момент приводного двигателя Мвр направлен по часовой стрелке, то возникающий при работе генератора момент называется противодействующим моментом Мnp. По существу возникновение Мпр — это реакция машины на воздействие внешнего момента Мвр, а физическая природа противодействующего момента та же, что и вращающего момента у двигателя. В установившемся режиме работы генератора между Мвр и Мпр устанавливается равновесие  и  Мвр=Мпр.

При работе машины в режиме двигателя проводники якоря пересекают магнитное поле и в них наводится ЭДС (рис. 1.5,б). Ее направление определяется по правилу правой руки. В рассматриваемом случае она направлена против тока и, следовательно, навстречу приложенному напряжению сети U и поэтому называется противо-ЭДС Enp. Физическая природа противо-ЭДС та же, что и ЭДС генератора. В установившемся режиме работы двигателя между Enp и U устанавливается равновесие и можно считать, что Enp ≈ U .

Таким образом, при работе машины постоянного тока в любом режиме во вращающихся проводниках наводится ЭДС Е и возникает момент М, но роль их в разных режимах различная.

1.9. Принцип действия и устройство машины постоянного тока

Рассмотрим устройство машины постоянного тока. Магнитное поле в машинах постоянного тока создают полюсы 1, укрепленные на неподвижных магнитопроводящих станинах-ярмах 2 (рис. 1.21). Полюсы изготавливают в виде стальных сердечников, собранных из отдельных листов (только для упрощения технологии), на которых укреплены обмотки возбуждения 3. Полюсы – это электромагниты, обмотки которых питаются постоянным током от якоря самой машины или от независимого источника.

В машинах мощностью выше 0,5 кВт между основными – главными – полюсами размещают добавочные полюсы 20 для улучшения токосъема с коллектора.

Эти полюсы, как и главные, крепят болтами к ярму машины. Ярмо

всовременных машинах обычно выполняют из стали (из стальных труб

вмашинах малой мощности, из листового проката или стального литья).

Чугун вследствие относительно малой магнитной проницаемости не применяют. В машинах постоянного тока массивное ярмо является одновременно и станиной, т. е. той частью, где крепят другие неподвижные части машины и с помощью которой машина крепится к фундаменту или другому основанию.

Вполе полюсов помещают насаженный на вал якорь 4 − стальной цилиндр, набранный из листов электротехнической стали с выштампованными по периферии пазами 5 для укладки обмотки. Сердечники якоря диаметром более 100 см составляют из штампованных сегментов электротехнической стали.

Сегменты набирают на корпус якоря, изготовленного из листового проката, и с помощью втулки соединяют с валом. Листы якоря изолируют друг от друга оксидной пленкой или лаком для уменьшения вихревых токов.

Всердечнике якоря могут быть аксиальные или радиальные каналы

взависимости от выбранной системы вентиляции.

Выступающие с каждой стороны из сердечника якоря лобовые части 7 обмотки имеют вид цилиндрического кольца и своими внутренними поверхностями опираются на обмоткодержатели 8, а по внешней стороне крепятся проволочными бандажами 6. Обмотку соединяют с коллектором 9 − механическим выпрямителем переменной ЭДС, наводимой в якоре,

впостоянное напряжение на выходе генератора (иди инвертором для двигателя).

Коллектор 12 укреплен на валу 10 якоря и состоит из медных пластин 11, изолированных друг от друга миканитовыми пластинами и изоляционными шайбами 12 от нажимного устройства, стягивающего пластины

вцилиндр. Для токосъема с коллектора (скользящий контакт) установлен щеточный аппарат, состоящий из нескольких групп щеткодержателей 13, укрепленных на траверсе 14.

Лекция 1 Область применения машин постоянного тока. Принцип действия, основные уравнения

План лекции

1.1. Область применения машин постоянного тока.

1.2. Принцип действия генератора постоянного тока, основное уравнение эдс и напряжения.

1.3. Принцип действия двигателя постоянного тока, основное уравнение напряжения и эдс.

1.1. Область применения машин постоянного тока

Машина постоянного тока как и любая электрическая машина обратима: может работать как генератор и как двигатель. Причем двигатели нашли большее применение, чем генераторы.

В табл. 1.1 приведены характеристики некоторых электрических машин постоянного тока.

Таблица 1.1

Характеристики электрических машин постоянного тока

Назначение	Использование	Р, кВт	I, А	U, В	Примечание
Двигатели	Трамвай	4050	75100	550	Имеют преимущества перед двигателями переменного тока: 1) широкое регулирование частоты вращения; 2) развивают большой пусковой момент
	Электровоз	600900	400600	1500
	Прокатный стан	11500	11500	1000
	Атомоход «Ленин»	18000	18000	1000
Генераторы	Для электролиза	60120	10000	612	Чаще используются генераторы переменного тока с выпрямителями
	Тепловоз (старые модификации)	2700	3600	750

1.2. Принцип действия генератора постоянного тока, основное уравнение эдс и напряжения

Возможность построения механического генератора появилась после открытия Фарадеем закона электромагнитной индукции в 1831 г.

Если проводник перемещать в магнитном поле так, чтобы он пересекал магнитные линии, то на концах проводника появится разность потенциалов – эдс (электродвижущая сила).

Простейшим генератором является рамка на оси, помещенная в магнитном поле (рис. 1.1), которую вращают.

Рис. 1.1. Схема работы машины переменного тока

Концы проводников соединены с кольцами, которые вращаются вместе с рамкой. На кольцах помещены неподвижные щетки. Присоединенный к щеткам вольтметр покажет разность потенциалов, т.е. эдс рамки, которая будет изменяться как по величине, так и по направлению. Направление эдс определяется по правилу правой ладони, состоящему в следующем.

Ладонь правой руки располагают в магнитном поле так, чтобы линии магнитной индукции были направлены в ладонь, а большой палец отводят относительно других пальцев в плоскости ладони на 90 градусов и направляют по движению проводника; тогда остальные пальцы руки покажут направление наведенной в проводнике эдс.

В общем случае , еслиt, то . С некоторым приближением допускаем, что индукция под полюсами изменяется по синусоидальному закону, тогда

,

где  – угол поворота, так как , то при = const вместо  можно горизонтальную ось обозначать осью времени t.

Частота наводимой переменной эдс

,

где Т – период полного цикла изменения эдс (рис. 1.2).

Рис. 1.2. Синусоида индукции или эдс

Для преобразования переменного тока в постоянный применяют коллектор. Для этого проводники простейшего генератора соединяют с двумя медными полукольцами, названными коллекторными пластинами (рис. 1.3).

Рис. 1.3. Схема работы машины постоянного тока

Пластины жестко связаны с валом рамки, но изолированы друг от друга. Щетки на коллекторных пластинах устанавливаются так, чтобы они переходили с одной коллекторной пластины на другую в тот момент, когда эдс равна нулю. Таким образом, щетка контактирует с полукольцом одного направления эдс. В этом случае ток на щетках и по внешнему участку цепи, через потребитель, протекает в одном направлении, но величина его изменяется с течением времени; эдс и ток имеют пульсирующую форму (рис. 1.4). Если взять n рамок (обмотка якоря) и 2n коллекторных пластин (коллектор), то увеличится и число пульсирующих эдс за период времени Т (рис. 1.5). Если пульсаций менее 2 %, то ток считается постоянным.

Рис. 1.4. Выпрямленная эдс и ток

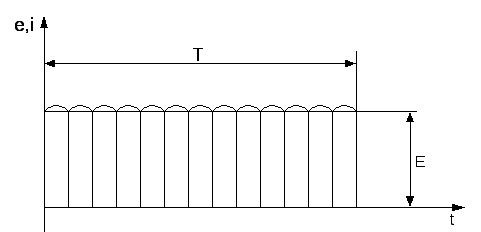

Рис. 1.5. Выпрямленная эдс и ток в реальном генераторе

Таким образом, в генераторе коллектор является механическим выпрямителем, который преобразовывает переменную эдс витков якоря в постоянную эдс на щетках и цепи. Совокупность витков составляет обмотку якоря.

Если к щеткам подсоединить потребитель электрической энергии, то потечет электрический ток, который в обмотке якоря будет создавать падение напряжения. Вследствие этого напряжение на зажимах генератора будет меньше эдс на величину падения напряжения в сопротивлении обмотки якоря

, (1.1)

где а – индекс параметров якорной обмотки.

Формула (1.1) является основным уравнением эдс и напряжения генератора. Но на проводник с током в магнитном поле действует выталкивающая сила F, направленная навстречу вращению. Ток в обмотке якоря будет создавать противодействующий вращению момент . Чем больше , тем больше необходимо усилий для преодоления противодействующего момента

, (1.2)

где –диаметр якоря;

. (1.3)

Устройство и принцип действия и применение машин постоянного тока

Назначение. Машины постоянного тока применяют в качестве электродвигателей и генераторов. Электродвигатели постоянного тока имеют хорошие регулировочные свойства, значительную перегрузочную способность и позволяют получать как жесткие, так и мягкие механические характеристики. Поэтому их широко используют для привода различных механизмов в черной металлургии (прокатные станы, кантователи, роликовые транспортеры), на транспорте (электровозы, тепловозы, электропоезда, электромобили), в грузоподъемных и землеройных устройствах (краны, шахтные подъемники, экскаваторы), на морских и речных судах, в металлообрабатывающей, бумажной, текстильной, полиграфической промышленности и др. Двигатели небольшой мощности применяют во многих системах автоматики.

Конструкция двигателей постоянного тока сложнее и их стоимость выше, чем асинхронных двигателей. Однако в связи с широким применением автоматизированного электропривода и тиристорных преобразователей, позволяющих питать электродвигатели постоянного тока регулируемым напряжением от сети переменного тока, эти электродвигатели широко используют в различных отраслях народного хозяйства.

Генераторы постоянного тока ранее широко использовались для питания электродвигателей постоянного тока в стационарных и передвижных установках, а также как источники Электрической энергии для заряда аккумуляторных батарей, питания электролизных и гальванических ванн, для электроснабжения различных электрических потребителей на автомобилях, самолетах, пассажирских вагонах, электровозах, тепловозах и др.

Недостатком машин постоянного тока является наличие щеточноколлекторного аппарата, который требует тщательного ухода в эксплуатации и снижает надежность работы машины. Поэтому в последнее время генераторы постоянного тока в стационарных установках вытесняются полупроводниковыми преобразователями, а на транспорте — синхронными генераторами, работающими совместно с полупроводниковыми выпрямителями.

Принципиальная возможность создания электродвигателя постоянного тока была впервые показана М. Фарадеем в 1821 г.; в созданном им приборе проводник, по которому пропускали постоянный ток, вращался вокруг магнита.

Двигатель постоянного тока с электромагнитным возбуждением был создан в России акад. Б. С. Якоби в 1834 г., который назвал его магнитной машиной. В 1838 г. им был построен более мощный электродвигатель, который использовался для привода гребного винта речного катера. Принцип обратимости электрических машин был также впервые сформулирован русским физиком акад. Э. X. Ленцем. В дальнейшем ряд коллекторных машин постоянного тока был создан Г. Феррарисом, В. Сименсом и др. Значительное развитие теория электрических машин постоянного тока получила в трудах Д. А. Лачинова. В 1880 г. он опубликовал труд «Электромеханическая работа», в котором рассмотрел вопросы, создания вращающего момента электродвигателя, КПД электрических машин, условия питания электродвигателя от генератора и дал классификацию машин постоянного тока по способу возбуждения.

В XX столетии продолжалось развитие теории и совершенствование конструкции машин постоянного тока. Большое внимание обращалось на повышение надежности этих машин путем устранения причин, вызывающих возникновения искрения под щетками (улучшения коммутации) и образования кругового огня на коллекторе.

Важное значение в решении всех теоретических и практических вопросов работы машин постоянного тока имели в трудах советских ученых: А. Е. Алексеева, Д. А. Завалишина, Г. А. Люста, А. Б. Иоффе, В. Т. Касьянова, М. П. Костенко, В. С. Кулебакина, С. И. Курбатова, Л. М. Пиотровского, Е. М. Синельникова, В. А. Толвинского, К. И. Шенфера, венгер-ского электротехника О. В. Бенедикта и др.

В настоящее время в рамках Интерэлектро разработана серия электродвигателей постоянного тока типа ПИ мощностью от 0,25 до 750 кВт, которая выпускается электропромышленностью всех стран — членов СЭВ. Эти двигатели Предназначены для регулируемых электроприводов и рассчитаны на питание от полупроводниковых преобразователей. Кроме того, электропромышленность выпускает ряд двигателей постоянного тока специального исполнения — для электротяги, экскаваторов, металлургического оборудования, шахтных подъемников, буровых установок, морских и речных судов и других приводов мощностью от нескольких сотен до нескольких тысяч кВт.

Рис. 8.1. Электромагнитная схема двухполюсной машины постоянного тока (а) и эквивалентная схема ее обмотки якоря (б): 1 — обмотка возбуждения; 2 — главные полюсы; 3 — якорь; 4 — обмотка якоря; 5 — щетки; 6 — корпус (станина)

Принцип действия. Машина постоянного тока (рис. 8.1, а) имеет обмотку возбуждения, расположенную на явно выраженных полюсах статора. По этой обмотке проходит постоянный ток Iв , который создает магнитное поле возбуждения Фв . На роторе расположена двухслойная обмотка, в которой при вращении ротора индуцируется ЭДС. Таким образом, ротор машины постоянного тока является якорем, а конструкция машины сходна с конструкцией обращенной синхронной машины.

При заданном направлении вращения якоря направление ЭДС, индуцируемой в его проводниках, зависит только от того, под каким полюсом находится проводник. Поэтому во всех проводниках, расположенных под одним полюсом, направление ЭДС одинаковое и сохраняется таким независимо от частоты вращения. Иными словами, характер, отображающий направление ЭДС на рис. 8.1, а, неподвижен во времени: в проводниках, расположенных выше горизонтальной оси симметрии, которая разделяет полюсы (геометрическая нейтраль), ЭДС всегда направлена в одну сторону; в проводниках, лежащих ниже геометрической нейтрали, ЭДС направлена в противоположную сторону.

При вращении якоря проводники обмотки перемещаются от одного полюса к другому; ЭДС, индуцируемая в них, изменяет знак, т. е. в каждом проводнике наводится переменная ЭДС. Однако количество проводников, находящихся под каждым полюсом, остается неизменным. При этом суммарная ЭДС, индуцируемая в проводниках, находящихся под одним полюсом, также неизменна по направлению и приблизительно постоянна по величине. Эта ЭДС снимается с обмотки якоря с помощью скользящего контакта, включенного между обмоткой и внешней цепью.

Обмотка якоря выполняется замкнутой, симметричной (рис. 8.1,б). При отсутствии внешней нагрузки ток по обмотке не проходит, так как ЭДС, индуцируемые в различных частях обмотки, взаимно компенсируются.

Если щетки, осуществляющие скользящий контакт с обмоткой якоря, расположить на геометрической нейтрали, то при отсутствии внешней нагрузки к щеткам прикладывается напряжение U, равное ЭДС Е, индуцированной в каждой из половин обмоток. Это напряжение практически неизменно, хотя и имеет некоторую переменную составляющую, обусловленную изменением положения проводников в пространстве. При большом количестве проводников пульсации напряжения весьма незначительны.

При подключении к щеткам сопротивления нагрузки Rн через обмотку якоря проходит постоянный ток Iа , направление которого определяется направлением ЭДС Е. В обмотке якоря ток Iа разветвляется и проходит по двум параллельным ветвям (токи ia ).

Для обеспечения надежного токосъема щетки скользят не по проводникам обмотки якоря (как это было вначале развития электромашиностроения), а по коллектору, выполняемому в виде цилиндра, который набирается из медных пластин, изолированных одна от другой. К каждой паре соседних коллекторных пластин присоединяют часть обмотки якоря, состоящую из одного или нескольких витков; эту часть называют секцией обмотки якоря.

Если машина работает в генераторном режиме, то коллектор вместе со скользящими по его поверхности щетками является выпрямителем. В двигательном режиме, когда к якорю подводится питание от источника постоянного тока и он преобразует электрическую энергию в механическую, коллектор со щетками можно рассматривать как преобразователь частоты, связывающий сеть постоянного тока с обмоткой, по проводникам которой проходит переменный ток.

Таким образом, главной особенностью машины постоянного тока является наличие коллектора и скользящего контакта между обмоткой якоря и внешней электрической цепью.

Машины постоянного тока Назначение и области применения

Машины постоянного тока

Назначение и области применения МПТ Электрические машины постоянного тока двигатели генераторы Как звенья САР; усилители электрических сигналов управления; тахогенераторы; питания электролитических ванн; зарядки аккумуляторов; высококачественной сварки; входят в состав металлургического, автомобильного, судового и самолетного электрооборудования.

Принцип действия машин постоянного тока N N + +I -I • S S U I U RH t

Принцип действия электрических машин постоянного тока (МПТ) основывается на взаимодействии постоянного магнитного поля и проводника с током , находящимся в этом поле. Генераторы: Рамка вращается в магнитном поле постоянного магнита за счет энергии другого источника. В проводах рамки возникает э. д. с. и индукционный ток различного направления. Концы проводов рамки соединены с коллектором, с которого снимается через щетки ток постоянного направления (если включена нагрузка).

Двигатели: Через коллектор и щетки в рамку подается постоянный ток, который взаимодействует с постоянным магнитным полем машины и создает вращающий момент на валу машины. Электрические машины постоянного тока взаимообратимы, т. е. могут работать как режиме двигателя, так и генератора.

Преимущества МПТ ГПТ -Жесткая внешняя характеристика, -Хорошие регулировочные свойства, -Возможность использования в автоматических линиях ДПТ -Лучшие механические характеристики, -Лучшие регулировочные свойства, -Высокая перегрузочная способность

Общие недостатки МПТ • Сложность конструкции, • Невозможность работы в агрессивных средах, • Необходимость частых ревизий, • Меньший срок службы, • Наличие радиопомех.

Состав машин постоянного тока • ИНДУКТОР: корпус – станина, главные и вспомогательные полюса с полюсными наконечниками, обмотка возбуждения, помещенная на главные полюса. • ЯКОРЬ –РОТОР: магнитопровод, обмотка якоря (секции) • КОЛЛЕКТОР • ЩЕТКИ (Щеточный узел)

Устройство МПТ станина статора главные полюсы катушки обмотки возбуждения N Якорь полюсные наконечники Вал Коллектор S якорная обмотка щетки силовые линии магнитного поля

Принцип действия МПТ Ф N N ГН ГН параллельные ветви длина проводника Ток якоря число параллельных ветвей S магнитная индукции в воздушном зазоре

Генератор ПТ • Первичный двигатель развивает вращающий момент М 1, вращая ротор генератора с частотой n. • Мощность механической энергии, поступающей от ПД

• Если к обмотке возбуждения подведено напряжение UВ, то в ней возникает ток IВ, создающий МДС w. ВIB возбуждает в машине магнитный поток возбуждения Ф. • При вращении проводников якоря в магнитном поле, возбуждаемом МДС главных полюсов машины, в них наводятся ЭДС.

• Сумма ЭДС всех проводников одной параллельной ветви обмотки якоря определяет ЭДС якоря • где — постоянный коэффициент р – число пар полюсов, N – число проводников обмотки якоря, а – число параллельных ветвей

• Электромагнитная мощность генератора • Мощность электрической энергии, снимаемой с его зажимов

Двигатель ПТ • Если через щетки и коллектор на обмотку якоря возбужденной машины подать напряжение U, то в результате в проводниках обмотки якоря появятся токи. • Взаимодействие проводников с током обмотки якоря и магнитного поля возбуждения Ф создает электромагнитный момент М, который определяет момент вращающий М 2 на валу двигателя.

• Мощность, подводимой к двигателю электрической энергии • Мощность механической энергии, снимаемой с вала двигателя

Уравнения электрического состояния МПТ • в режиме генератора • в режиме двигателя

Уравнение электрического состояния цепи якоря генератора Уравнение баланса генератора мощностей цепи якоря Е Iя = U Iя + Iя 2 Rя мощность электрических Электромагнитная мощность Рэм Мощность приемника Р Рэм = Рмех потерь в обмотке якоря Рэя механическая мощность первичного двигателя = М

Напряжение приложенное к зажимам якоря двигателя Ток якоря двигателя

Уравнение двигателя баланса мощностей цепи якоря U Iя = E Iя + Iя 2 Rя Электрическая мощность Р Электромагнитная мощность Рэм = Рмех мощность электрических потерь в обмотке якоря Рэя механическая мощность на валу двигателя = М

Способы возбуждения генераторов

• Рабочие характеристики МПТ зависят от способа возбуждения главного магнитного поля. В большинстве машин главное магнитное поле возбуждается при помощи тока возбуждения, проходящего по обмотке возбуждения. • Обмотка возбуждения может быть независимой от цепи якоря, но чаще соединяется параллельно, либо последовательно, либо смешанно.

• При любом способе включения обмотки возбуждения мощность, затрачиваемая в цепи обмотки возбуждения относительно мала, поэтому потери при регулировании тока незначительны, что дает возможность экономично управлять напряжением генераторов и скоростью двигателей.

Генератор независимого возбуждения • Независимость тока возбуждения от напряжения генератора дает возможность регулировать в широких пределах магнитный поток генератора, а следовательно, и его напряжение.

• Обмотка возбуждения машины подключается к независимому источнику питания, поэтому на ток возбуждения не оказывает влияние напряжение на зажимах якоря.

• Характеристика хх, Е(IB) • снимается при разомкнутой цепи якоря (IЯ=0) и постоянной частоте вращения (n=const) • Нисходящая ветвь несколько отличается от восходящей вследствие влияния гистерезиса. После выключения тока возбуждения ЭДС индуцируется потоком остаточной индукции. В верхней части характеристика хх заметно загибается вследствие насыщения стали магнитной цепи машины.

• Внешняя характеристика U(IЯ) • определяется при неизменном токе возбуждения и частоты вращения. • Если бы ЭДС якоря была строго постоянна, то внешняя характеристика изображалась бы прямой линией. Но из-за влияния реакции якоря напряжение с ростом нагрузки уменьшается, а кривая внешней характеристики загибается в сторону оси тока.

• Регулировочная характеристика IB(IЯ) • показывает как надо менять ток возбуждения, чтобы сохранять постоянным напряжение генератора • В большей своей части кривая почти прямолинейна, но при больших токах она загибается в сторону от оси абсцисс из-за влияния насыщения магнитной цепи машины.

Генераторы самовозбуждения. Генераторы с параллельным возбуждением • Применяют для получения постоянного тока. Для них не требуется дополнительного источника питания цепи возбуждения, что упрощает обслуживание машины, напряжение на зажимах генератора мало изменяется при колебаниях нагрузки.

• Цепь возбуждения машины присоединяется параллельно нагрузке. Для возбуждения главного магнитного потока используется процесс самовозбуждения, возникающий благодаря остаточной намагниченности станины.

• Характеристики холостого хода и регулировочная этого генератора практически не отличаются от характеристик машины с независимым возбуждением.

• Внешняя характеристика генератора параллельного возбуждения (2) проходит ниже характеристики при независимом возбуждении (1).

• По 2 закону Кирхгофа но , поэтому Так как падение напряжения можно пренебречь Тогда ток невелико, то им

• При уменьшении сопротивления нагрузки напряжение снижается и ток сначала возрастает за счет увеличения падения напряжения на якоре и за счет уменьшения ЭДС. • При некотором сопротивлении нагрузки ток достигает максимального значения, магнитная цепь окажется ненасыщенной. Поэтому при дальнейшем уменьшении сопротивлении нагрузки ЭДС будет уменьшаться быстрее знаменателя и ток будет падать.

• Ток, при котором начинается размагничивание называется критическим. Ветвь, лежащая ниже ее перегиба, соответствует неустойчивому режиму. • В условиях устойчивого режима изменение напряжения генератора параллельного возбуждения составляет 8 -15%.

• Ток, при котором начинается размагничивание называется критическим. Ветвь, лежащая ниже ее перегиба, соответствует неустойчивому режиму. • В условиях устойчивого режима изменение напряжения генератора параллельного возбуждения составляет 8 -15%.

Генератор с последовательными возбуждением Внешняя характеристика ОВ RЯ

Генератор смешанного возбуждения • Применяют в установках, где необходимо избежать значительного изменения напряжения при отключениях или подключениях отдельных потребителей.

• 2 катушки: одна из которых входит в обмотку возбуждения и соединяется последовательно, вторая – в обмотку, включаемую параллельно якорю. • Главное м. п. возбуждается одной из этих обмоток, воздействие второй дополнительное.

• В большинстве машин смешанного возбуждения МДС двух обмоток складываются (согласное включение), реже МДС имеют противоположное направление (встречное включение).

• По 2 закону Кирхгофа но , поэтому Так как падение напряжения можно пренебречь Тогда ток невелико, то им

• Числа витков последовательной обмотки можно выбрать так, чтобы напряжение с ростом нагрузки оставалось практически неизменным (кривая 1). При этом включение обмоток должно быть согласным. • При встречном включении обмоток напряжение генератора с ростом тока нагрузки резко падает (кривая 2). Снижение напряжения объясняется увеличением степени насыщения магнитной цепи.

Способы возбуждения двигателей

Двигатель параллельного возбуждения • Частоту вращения можно регулировать путем изменения потока Ф или напряжения U.

• Изменение нагрузки на валу двигателя от холостого хода до номинальной вызывает у большинства ДПТ ПВ изменение частоты вращения на 3 -8%. Такая механическая характеристика называется жесткой.

• При регулировании Ф изменением IB (реостатом rш) уменьшение Ф понижает ЭДС и вращающий момент М. • Согласно уменьшение ЭДС вызывает увеличение IЯ и возрастание вращающего момента М, в результате чего восстанавливается равновесие моментов при повышенной частоте и возросшем токе якоря. С ростом нагрузки на валу уменьшается влияние тока возбуждения на скорость двигателя.

Двигатель последовательного возбуждения • Главный магнитный поток двигателя изменяется пропорционально току якоря, пока магнитная цепь не насыщена.

• При увеличении нагрузки двигателя возрастают падение напряжения в сопротивлении якоря и магнитный поток. Снижается скорость. Механическая характеристика получается мягкой.

• Иногда желательна промежуточная форма механической характеристики между мягкой и жесткой. Такой характеристикой обладает двигатель смешанного возбуждения. В этом двигателе одна из обмоток является основной, дающей не менее 70% намагничивающей силы, вторая дополнительной. Двигатель имеет мягкую механическую характеристику.

Регулирование скорости вращения двигателей • изменением сопротивления цепи якоря • изменением величины магнитного потока

Потери мощности и КПД

• Преобразование электрической энергии в механическую с помощью ДПТ и механической в электрическую с помощью ГПТ сопровождается потерями энергии, чему соответствуют определенные потери мощности.

В МПТ виды потерь: • Потери мощности в цепи якоря • Потери мощности в стали, вызванные вихревыми токами и перемагничиванием сердечника якоря при его вращении • Механические потери • Потери мощности в цепи обмотки возбуждения

• КПД МПТ При увеличении полезной мощности КПД сначала возрастает при некотором значении P 2 , достигает наибольшей величины, а затем уменьшается. Уменьшение КПД объясняется значительным увеличением переменных потерь мощности.
