Маркировка проводов и кабелей: таблицы, расшифровка, обозначения

Одним из главных правил организации проводки является верный выбор кабелей и проводов, которые будут использованы для различных целей – подключения источника и потребителей электроэнергии.

Человеку, впервые столкнувшемуся с выбором кабельной продукции, обозначения, состоящие из нескольких букв и цифр, могут показаться сложными. Проще ткнуть пальцем в понравившийся образец и купить бухту нужной длины. Чаще всего такой выбор оказывается неудачным.

Маркировка или буквенно-цифровое обозначения отражает важнейшие характеристики – диаметр жил и их количество, материал проводника и изоляции, допустимые условия прокладки и эксплуатации, другую информацию. Для использования она имеет первостепенное значение.

Для выбора особое значение имеют несколько показателей.

Виды материалов проводника

В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

Описание материала проводникаВ маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

  • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
  • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
  • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.
При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

Количество жил и диаметр (сечение)

В маркировке монтажных электро проводов этот параметр отображается набором цифр. Первая цифра означает количество жил. Следующие – площадь сечения одного проводника.

Если в обозначениях присутствует надпись 3х1,5, значит, кабель – трехжильный, с сечением каждой (без учета изоляции) 1,5 кв. мм. Для проводников прямоугольной (плоской) формы указываются линейные размеры (длина и ширина), хотя для широкого частного потребителя такие предлагаются достаточно редко.

Каждая жила может быть выполнена в виде одиночного проводника, или множества более тонких в общей изоляции. Во втором случае указывается их суммарная площадь.

Для некоторых проводов, в частности, большинства одножильных и множества двухжильных, к примеру, используемых при производстве электрических шнуров для бытовой техники, количество жил может не указываться. В этом случае в маркировке присутствует только площадь (или диаметр).

Диаметр (площадь сечения) – важнейшая характеристика. Она определяет, прежде всего, нагрузка какой мощности может быть подключена, допустимую силу тока при длительной эксплуатации и его ударного (максимального в случае аварийной ситуации) значения. Ограничение связано с нагревом материала при протекании по нему электрического тока.

Если приведенные в нормативных документах требования не выполняются, при длительном использовании возможен перегрев, разрушение изоляции, возникновение пожара.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые

приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Показатели для медной продукции

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Показатели для алюминиевой продукции

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.
Следует учитывать, что при прокладке проводов в рядах или жгутах (групповая проводка), а также под действием температуры окружающей среды тепловые нагрузки на них могут увеличиться. Поэтому
выбор сечения необходимо производить с запасом
. В практике 30%-50% увеличение результатов расчета позволяет избежать любых неприятностей. Монтаж и сборка электрического щитаРешили самостоятельно собрать электрощиток, но не знаете с чего начать? В следующей статье мы подробно расскажем, как правильно собрать электрощит своими руками.

Читайте здесь о нюансах подключения частного дома к электросети и монтаже электропроводки разных типов.

Пошаговая инструкция по обустройству проводки от щитка в квартире своими руками находится тут.

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

Буквенное обозначение кабельной продукции

Для примера – несколько расшифровок обозначений кабельной продукции:

  • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
  • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
  • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
  • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала

. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции. В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д.

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

Маркировка кабеля: расшифровка, примеры

Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.

Общие принципы маркировки кабельной продукции

Содержание статьи

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифрЧто обозначаетИспользуемые буквы и их расшифровка
1-я букваМатериал жил — нет буквы — медь
А — алюминий
2-я букваСтепень гибкостиГ — гибкий, многожильный
ничего нет — одножильный
3-я букваМатериал изоляцииВ — поливинилхлорид (ПВХ)
П — полиэтилен
Р — резина
НР- негорючая неделя
Ф — фторопласт
Ц — пленочная изоляция (для монтажных проводов)
4-я букваМатериал оболочки или тип брониБбГ — броня из стальной профилированной ленты
Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
В — ПВХ
Д — оплетка из двойного провода
К — броня из круглых стальных проволок, заключенных в стальной поклов
СБ — свинцовая броня
5-я букваТип защитного покрова, назначение наружного слоя, обозначение конструкции жилыВ — ПВХ (если стоит в конце обозначает бумажную изоляцию)
Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
О — изолированные провода объединены общей оплеткой
Шв — защитный слой — выпрессованный шланг из ПВХ
Шп — защитный слой — выпрессованный шланг из полиэтилена
Шпс — тоже, но полижтилен самозатухающий
Э — экранированный
Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

  1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
  2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.
Маркировка проводов разного назначения

Маркировка проводов разного назначения

Провода могут быть двух сечений:

  • круглые — в маркировке это никак не отображается:
  • плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

  • СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
    • СИП-1 тоже с неизолированной нейтралью;
    • СИП-2 — то же, но нейтраль изолирована; Самонесущие провода

      Самонесущие провода

    • СИП-4 — изолированные жилы одинакового сечения.
  • А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
  • АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Расшифровки кабельных обозначений (маркировок) — Профсектор

ШОГ Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
ШВП То же, повышенной гибкости Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВД Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
ШВВП Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ШВЛ То же, со скрученными жилами
ПВС

Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).

Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
ПВСн Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
ПВСП То же, с параллельными жилами
ШРО Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В Для присоединения бытовых электроутюгов
ПРС Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В Для присоединения электронагревательных приборов
ПРМ Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
ПСГ Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В Для передвижных токоприемников и механизмов

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) обозначений кабелей и проводов

1. Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

2. Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.
В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
— АВВГз. С заполнением, заполнение из резиновой смеси.
— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

АВБбШв:

Б – броня из стальных лент
Ш- шланг защитный из ПВХ пластиката.
в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

С – свинцовая оболочка.
2л – две лавсановые ленты
Г – голый. Защитный покров из двух стальных оцинкованных лент.
К — защитный покров из круглых стальных оцинкованных проволок.
Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

К – контрольный
Э – экран общий из алюминиевой фольги поверх скрученных жил

АПвБбШп:

П – изоляция из силанольносшитого полиэтилена.
п – наружная оболочка из полиэтилена.

АПвПу2г:

у – усиленная оболочка из полиэтилена
2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,
В — ПВХ (поливинилхлоридная) изоляция
П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок
АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Маркировка проводов и кабелей — что необходимо знать для выбора?

маркировка проводов и кабелей

Весь современный мир окутан проводами. В домах, по стенам, на крышах, на фонарях, под землей проложены осветительные, высоковольтные провода. Шнур утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника тянется к розетке, чтобы подключить питание. Высоковольтная линия, через безлюдную тайгу, несет электроэнергию в города от гидроэлектростанций с сибирских рек.

Маркировка кабелей и проводов неопытного покупателя может привести в затруднительное положение. Марки кабелей и проводов указывают определенным образом, чтобы вы могли легко выбирать среди разных видов продукции. Буквы обозначают: для чего нужен провод, где будет пролегать, из какого металла сделана центральная жила, из чего изоляция, на какую мощность рассчитывается. Чтобы не происходило пожаров, электрический провод или кабель должен быть подобран правильно. О том, как читать марки проводов, мы расскажем в этой статье.

Какими бывают провода

какие бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

  • металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
  • место применения данного изделия;
  • материал изоляции и общих оболочек, дополнительной защиты;
  • степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
  • вид конструкции, количество жил;
  • общую площадь сечения проволок, жилы;
  • оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

Группы изделий

Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.

Провод

выбор провода в магазине

Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.

Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.

провод алюминиевый для воздушных линий

Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.

провод медный одножильный

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.

Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.

Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.

Кабель

выбор кабеля в магазине

Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.

Кабель, в свою очередь, бывает:

  • контрольный;
  • силовой;
  • аналоговый;
  • телефонный;
  • радио.

Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.

Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.

Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.

Шнуры

шнур электрический

Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

расшифровка маркировки кабелей и проводов

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

  • А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;
  • АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
  • Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
  • Бнг – бронированный, не горит;
  • В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
  • В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
  • Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
  • К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки. На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
  • Шв – наличие опрессованного ПВХ шланга на броне;
  • Шп – слой из опрессованного шланга на броне, из полиэтилена;
  • Р – резиновый слой;
  • НР – резина, не горит;
  • Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
  • Пв – полиэтилен вулканизированный;
  • нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
  • LS – Low Smoke – мало выделяет дым;
  • нг – LS – не горит, не выделяет дыма;
  • FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
  • FRLS – мало дымит, устойчив от огня;
  • Ш – иногда встречается такая маркировка, означающая шнур.

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

контрольный кабель

На контрольный кабель маркировка наносится следующим образом:

  • А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
  • В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
  • В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
  • П – полиэтилен;
  • Пс – полиэтилен само-затухающий;
  • Г – дополнительной защиты нет;
  • Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

провод монтажный

Маркировка, характерная для монтажа:

  • М – на первой позиции, обозначает монтажный провод;
  • Г – много проволок, если символа нет, одна проволока;
  • В – ПВХ;
  • ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
  • ПВС – ПВХ, провод для соединения;
  • ШВВП – шнур плоский, два слоя винила;
  • ПУНП – провод универсал плоский;
  • ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Популярные маркировки

кабель ВВГ

Популярный вид кабеля – ВВГ – читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, получается:

_ первый символ отсутствует, значит сердцевина сделана из электротехнической меди.

В – изоляция каждой жилы сделана из ПВХ.

В – все жилы окружены еще, общим поливинилхлоридным плотным слоем.

Г – голый, то есть поверх общей оболочки отсутствует броня – противо-вандальная жесткая конструкция.

У кабеля ВВГ бывает от одной до пяти токо-несущих частей. У него может быть нулевая жила или отсутствовать.

Если кабель маркирован ВВГнг, это означает, что этот подвид изделия не поддерживает распространение огня. Это качество важно для мест с повышенной опасностью возгорания.

Более полная маркировка: кабель ВВГнг — 0,66 кВ 3*1,5. Изделие медное, из трех жил, у каждой сечение 1,5 мм2. Каждая в изоляции ПВХ (первый символ В), общая оболочка тоже виниловая (второй символ В), брони нет (буква Г), не поддерживает горения, будучи в группе (буквы нг).

кабель ПВС

Медный кабель ПВС часто покупают для устройства электропроводки в частных домах, для разного оборудования на даче, подключения к сети любых кухонных приборов и машин.

Маркировка ПВС расшифровывается: провод медный, соединительный, с ПВХ изоляцией. Такой провод изготавливается из 2-5 медных, закрученных, отдельно покрытых ПВХ, жил, с разным сечением (0,5-22 мм2).

кабель СИП

Провода на столбах обозначаются так:

  • СИП-1 – самонесущий изолированный сшитым полиэтиленом провод с неизолированным нулем;
  • СИП-2 – нулевая жила изолирована;
  • СИП-4 – изолированные жилы с одинаковым сечением.

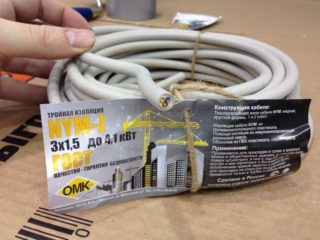

Провода NYM – произведены по немецким нормам кабелей Normenleitung, в ПВХ (Y), применяется в монтаже разного назначения. Символы VDE гарантируют бесперебойность работы в помещениях с высокой температурой, пожароопасных местах.

КГ – кабель гибкий производится с медными круглыми жилами, от одной до пяти, с широким разбросом поперечного сечения: от 1 до 185 мм2. Изоляция жил состоит из резины на основе природного каучука (РТИ-1). Общая оболочка – шланговая резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

кабель NYM

Силовые кабеля у них обозначаются так:

  • N – изготавливалось по нормативам союза немецких электриков VDE;
  • Y – по нашему – винил;
  • H – нет опасных включений, таких как галогены;
  • M – проводник для монтажа.

Для контроля:

  • Y – изолировано с применением винила;
  • SL – для контроля;
  • Li – много жил сделан по VDE.

Для монтажа:

  • H – одобренный HAR;
  • N – отвечает нормам страны изготовителя;
  • 05 – максимальное допустимое U = 500 В;
  • 07 – максимально допустимое U = 750 В;
  • V – заизолирован винилом;
  • K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.

Маркировка проводов по ГОСТу: сечение, примеры расшифровки, цвета

Содержание статьи:

При проведении монтажных работ, связанных с электропроводкой, используются различные проводники – кабели, шнуры. В процессе эксплуатации может потребоваться установка новых или замена старых проводников, и тогда нужно знать их маркировку. В ее состав входят символ, а также цвета, которые описывают разные характеристики устройства. Чтобы разбираться в маркировке, нужно понимать, за что отвечает каждая ее составляющая.

Назначение маркировки

В маркировке записывают буквы, которые обозначают материал жил и изоляции, эластичность провода и тип конструкции

При покупке электромонтажных средств следует понимать, что обозначают буквы и цифры в наименовании. Этот код является маркировкой, которая дает электрику следующую полезную информацию о проводнике:

  • Материал изготовления жил, их количество. Чаще всего применяются алюминиевые и медные проводники с одной или несколькими жилами.
  • Тип изоляции. Показывает, из какого материала выполнен изолирующий слой.
  • Сечение проводника. От этого показателя напрямую зависит, какую нагрузку можно подключать к проводу. Медный и алюминиевый проводник при равном сечении выдерживает различную нагрузку.
  • Номинальные электрические значения. Это рабочее напряжение, ток, мощность.
  • Стойкость к воздействию факторов окружающей среды. Для улицы берутся модели с устойчивостью к влаге, ультрафиолету, механическим воздействиям. Домашние проводники обычно устанавливаются в распределительный щит или шкаф, по стенам или внутри них, поэтому для них не требуется высокий уровень стойкости к негативному воздействию.
  • Конструкция.
  • Гибкость.

В маркировке может также указываться тип проводника – кабель, электропровод или шнур. Под проводом понимают изделие из монолитного или многопроволочного токоведущего компонента с изоляцией или ее отсутствием. Шнур – это несколько многопроволочных изолированных проводов, которые используются для подсоединения к точке питания электроприборов. Кабель – это изделие как с одножильными, так и с многожильными проводами, с изоляцией, броней или другими конструктивными особенностями. Их различают по назначению – силовые, контрольные, используемые в радиочастотных установках. Типы кабелей, виды проводов и обозначение должны присутствовать как на самом проводнике, так и в документации к нему.

Маркировка бывает разной. Есть отечественная и зарубежная – принцип расшифровки одинаков, различаются лишь буквы. Материал используется одинаковый. Также бывает цветовое обозначение проводов. Среди отечественной продукции всегда можно найти аналог зарубежного проводника и наоборот.

Маркировка кабелей

Маркировка кабеля

Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой. Местоположение буквы также важно – оно показывает, что сделано из данного материала.

Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.

Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.

Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

Маркировка кабеля следующая:

  • 1 знак – из чего сделаны жилы. А – алюминий, пропуск – медь.
  • 2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
  • 3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С – свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
  • 4 знак – броня, если присутствует.
  • 5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.

После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.

Как обозначается сечение провода, зависит от толщины всех жил. Если они имеют одинаковое поперечное сечение, такая пара цифр в обозначении одна. Если имеется заземляющая, более тонкая жила, после знака + ставится вторая пара цифр.

Температурный режим и ГОСТ

На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.

ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.

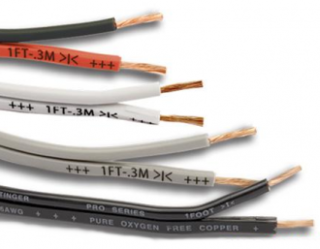

Маркировка проводов

Пример цифровых обозначений на изоляции

Способ маркировки проводов не отличается от обозначений кабеля. Эти два электромонтажных средства схожи по своему предназначению и характеристикам.

Обозначение проводов следующее:

  • Первая позиция – материал жил. Аналогично кабелям при наличии буквы А можно судить о том, что жилы выполнены из алюминия, при ее отсутствии – из меди.
  • Вторая позиция – показывает, какой это провод. П – обычный (чаще всего одножильный), ПП – плоский (две, три или более жил), Ш – шнур. Также недавно на рынке появились нагревательные провода, которые обозначаются как ПН.
  • Последняя третья позиция – материал изоляции. Также здесь может даваться информация о конструкции и назначении. Г – гибкий, С – соединительный, Т – прокладка допустима только в трубах.
  • Далее ставится цифровой код. Первая цифра – количество жил, вторая – сечение.

При расшифровке нужно точно понимать, где провод, а где кабель. Иначе можно запутаться, так как в первом случае буква П будет обозначать «провод», а во втором – материал. Понять, где какой проводник, можно и по числу букв в обозначении. Провода обычно содержат не более 4 букв, в отличие от кабелей с более длинным кодом.

Маркировка оптических кабелей

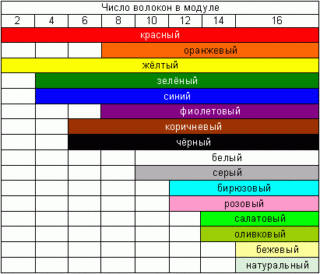

Цветовое кодирование оптоволоконных кабелей

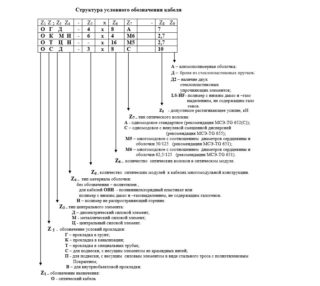

Такие типы проводников имеют другую схему обозначения в отличие от классических кабелей. Под первыми двумя буквами обозначается назначение – ОК (оптический кабель). Это позволит мастеру точно идентифицировать проводник.

Далее алгоритм аналогичный. Имеется набор букв и цифр, которые обозначают определенные характеристики.

  • Условие прокладки кабеля.
  • Модульная конструкция. М – многомодульная, Ц – одномодульная.
  • Горючесть. НГ – негорючий материал при групповой укладке, Н – негорючий для одиночного прокладывания, без буквы – горючий.
  • После букв Н и НГ прописывается тип оболочки. LS – полиэтилен без галогенов с уменьшенным выделением дыма. HF – полиэтилен, не распространяющий при горении коррозионно-активных газов, без галогенов.
  • Конструкция.
  • Количество оптических модулей х количество волокон в модуле.
  • Вид оптического волокна. Они могут бывать одно- и многомодовые. Буквой Е обозначается одномодовое, М – многомодовое.
  • Допустимое растягивающее усиление.

Оптические кабели используются для внутренней и внешней прокладки. Кабели специального назначения прокладываются в грунте, под водой: болота, водоемы, речная местность и другие водные объекты.

Цветовые обозначения

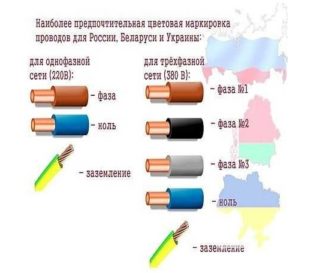

Определить назначение провода можно и по его окрасу. Для этого применяется цветовая маркировка. Благодаря разработанным стандартам мастер во время монтажа и ремонта может за считаные секунды понять, какой провод является фазовым, а какой нулевым или заземляющим.

Земля по принятым нормам должна окрашиваться в зелено-желтый цвет. Изоляция может либо краситься полностью в такую расцветку, либо иметь полоску вдоль всего проводника желто-зеленой гаммы. Буквенное обозначение заземления PE. При определении важно обратить внимание на название – земля также может оснащаться нулевой защитой. Эту жилу нельзя путать с обычной нулевой, чтобы не нарушить правильность подключения.

Ноль обычно красят в синий или голубой цвет. Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя.

Согласно ГОСТ 31947-2012 лучше не окрашивать проводники в красный и белый цвет. Рекомендуемая схема окрашивания следующая:

  • Проводники с тремя жилами – желто-зеленый, синий, коричневый, синий, черный.
  • 4-жильные – желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
  • Пятижильные провода – желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательное условие – легкость в отличии цветовой гаммы.

При отсутствии цветовой маркировки придется воспользоваться специальными средствами – мультиметрами, которые определят назначение жилы. Фаза также может определяться с помощью индикаторной отвертки.

Встречается и нестандартное окрашивание, которое зависит от марки проводов. В этом случае ноль обязательно должен быть синего цвета для упрощения поиска. Земля в таком случае может быть черной или белой, как ее окрашивали раньше. Оставшийся провод будет фазным. Такой способ определения при нестандартном окрашивании является опасным, поэтому лучше воспользоваться тестером.

Зарубежная маркировка

Иностранное обозначение проводников отличается от российского.

Маркировка проводов и кабелей:

  • Тип. N – силовой, H – согласованный.
  • Номинальное напряжение. Маркировка электрических проводов прописывается цифровым кодом.
  • Материал жил. Обозначение отсутствует или Cu – медь, A – алюминий.
  • Материал изоляции. Y, PVC, V – ПВХ; G, R – резина; N – полихлоропреновая резина.
  • Проводящий слой. H – полупроводящий.
  • Экран, наполнитель в силовых кабелях. C, S- концентрический проводник или экран, медь. А – алюминий. F – сердечник в оболочке с гидрофобным заполнением.
  • Оболочка. V – ПВХ, R – резина, N, Y, PVC – полихлоропреновая резина, 2Y- полиэтилен.
  • Конструкция. U – круглый монолитный, R – круглый многопроволочный гибкий, H – многопроволочный повышенной гибкости.
  • Броня. В – плоская лента из стали, SWA – круглый провод из стали.

У некоторых производителей зарубежная расшифровка проводов может отличаться.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
