Цветовая маркировка резисторов – как пользоваться онлайн сервисами для определения сопротивления

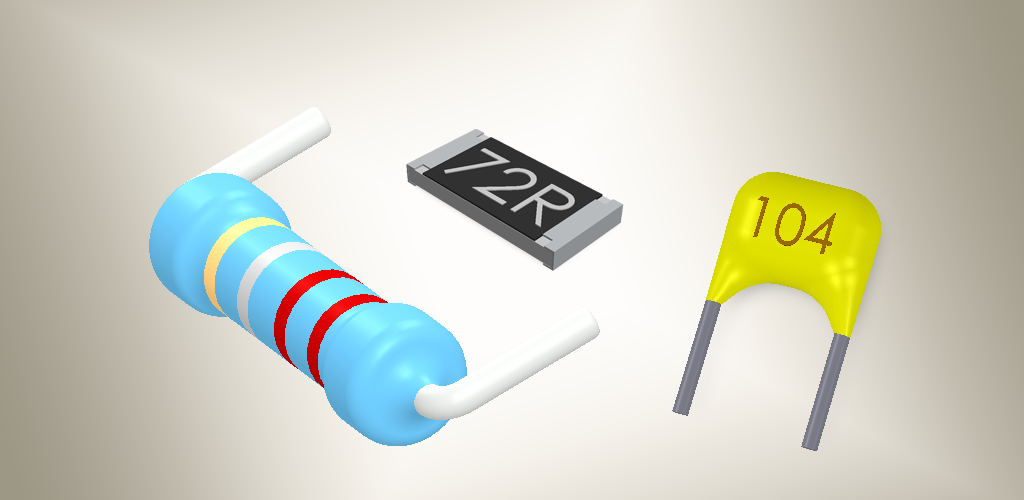

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

  • Самым простым методом является определение номинала по документации.
    Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
  • Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
  • Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

Как определить номинал резистора по цветовой маркировке с помощью онлайн-программы?

Детали малой мощности имеют очень маленькие размеры (длина – несколько миллиметров, диаметр – около миллиметра), поэтому наносить буквенно-цифровую маркировку сложно. Для таких изделий используют цветные точки и линии, характеризующие основные параметры. Преимущества цветовой схемы:

  • легко читается;
  • просто наносится;
  • позволяет передать необходимую информацию.

Количество цветных полос зависит от точности, которую обеспечивает деталь:

  • 3 полоски – точность 20%;
  • 4 полоски – 5 и 10%;
  • 5 и 6 полос – наиболее точные модели.

Принцип работы с онлайн-сервисом

  • Маркировка читается слева направо. Резистор следует расположить таким образом, чтобы кольца были сдвинуты к его левому краю. Если размеры детали настолько малы, что сдвинуть маркировку к одному из выводов невозможно, то первую полосу изготавливают в два раза шире, чем остальные.
  • Столбцы в таблице соответствуют определенной полосе.
  • Строки содержат цвета.
  • Для определения сопротивления и величины отклонения для каждой полосы в соответствующей строке отмечают нужный цвет.

Идентификация резистора по универсальной таблице

В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:

  • Три полоски.
    Первые два кольца – это первая и вторая цифры номинального ряда. Третья полоса – множитель (десятичный показатель).
  • В большинстве случаев маркировка импортной продукции имеет 4 кольца, среди которых два первых – цифры номинального ряда, третье – множитель, четвертое – допустимое отклонение.
  • Пять полосок. В данном случае значащих цифр номинального ряда уже три, а не две, как в предыдущих случаях. То есть первые три кольца – цифры номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
  • Шесть полосок. Расшифровка до 5-й полосы включительно аналогична предыдущему варианту. 6-я полоса означает температурный коэффициент изменения.

Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Онлайн калькулятор цветовых полосок сопротивления. Маркировка резисторов

Данный калькулятор поможет вам найти значение сопротивления 3-х и 4-х значных SMD резисторов, а так же по маркировке EIA-96 (две цифры и буква). Просто введите код, написанный на резисторе, и значение отобразится cнизу. Букву вводите только латинскую, иначе получите нулевое значение

Введите код SMD резистора


33.

1kΩ ± 1%

Маркировка EIA-96

Высокоточные резисторы в сочетании с малыми размерами создали необходимость иметь более компактную маркировку для SMD резисторов. Поэтому была создана система маркировки EIA-96. Основана на серии E96 и предназначена для резисторов с допуском 1%.

В этой системе резистор маркируется тремя знаками: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает конечное значение резистора, например:

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.

Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150
34
221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174 40 255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58 392 74 576 90 845
11 127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95 953
16
143 32 210 48 309 64 453 80 665 96 976

Мощность SMD резистора

Чтобы узнать приблизительную мощность SMD-резистора, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.


Типоразмер
Размер в дюймах(ДxШ)
Размер в мм (ДxШ) Мощность
0201 0.024″ x 0.012″ 0.6 мм x 0.3 мм 0,05Вт
0402 0.04″ x 0.02″ 1.0 мм x 0.5 мм 0,0625Вт
0603 0.063″ x 0.031″ 1.6 мм x 0.8 мм 0,0625Вт
0805 0.08″ x 0.05″ 2.0 мм x 1.25 мм 0.1Вт
1206 0.126″ x 0.063″ 3.2 мм x 1.6 мм 0.125Вт
1210 0.126″ x 0.10″ 3. 2 мм x 2.5 мм 0.25Вт
1812 0.18″ x 0.12″ 4.5 мм x 3.2 мм 0.33Вт
2010 0.20″ x 0.10″ 5.0 мм x 2.5 мм 0.5Вт
2512 0.25″ x 0.12″ 6.35 мм x 3.2 мм 1Вт

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?


В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки


Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор


Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2. 2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Ниже приведена программа для определения номинала сопротивления резистора и его точности по цветной маркировке на корпусе резистора. Чтобы правильно задать маркировку необходимо соблюсти ряд условий:

    Крайнее кольцо на корпусе резистора указывает на точность, выберете соответствующий цвет в крайней правой форме

    Для указания цвета других колец также воспользуйтесь соответствующими формами

    ВНИМАНИЕ!!! Программа рассчитана только на маркировку с 4-мя и 5-ю кольцами!!!

    Если Вам необходимо узнать маркировку для 4-ех кольцевого обозначения, то в первой слева форме выберете значение — «полоса отсутствует» .

Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Полосы нет Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Черный Коричневый Красный Оранжевый Желтый Зеленый Синий Фиолетовый Серый Белый Золотая Серебрянная Фиолетовый Синий Зеленый Коричневый Красный Золотая Серебрянная Полосы нет

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодовая маркировка резисторов состоит из трёх или четырёх знаков: две цифры и буква или три цифры и буква. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодовое обозначение допускаемого отклонения состоит из буквы латинского алфавита.

Пример кодовой маркировки резистора: код 3R9J — состоит из четырех символов, буква R в данном случае является, что-то наподобие разделительной запятой, т.о. получаем число 3,9. Последняя буква указывает, согласно таблице, на допуск в 5%, в итоге получаем резистор 3,9 Ом +-%5 .
Разберем еще один пример: код 12K4F — состоит из 5-ти символов, числа формируют значение сопротивления, буква K — является разделителем и множителем одновременно, ориентируясь на таблицу получаем 12,4 103 Ом, буква F указывает на точность +-1%, в итоге получаем 12,4 кОМ±1%

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Цветовая маркировка резисторов обозначается, как 3 или более цветных полосок на корпусе резистора. Каждый цвет формирует числовое значение сопротивления резистора, согласно таблице ниже. Как правило последняя полоска указывает на величину допуска резистора, а первые полоски формируют величину сопротивления, к примеру у четырех полостной маркировки, первые две полосы указывают на величину сопротивления в Омах, а третья полоса является множителем для этой величины.

Цвет знака Первая
цифра
Вторая
цифра
Третья
цифра
Множитель Допуск,
%
ТКС
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 ±0,5
Голубой 6 6 6 10 6 ±0,25 10
Фиолетовый 7 7 7 10 7 ±0,1 5
Серый 8 8 8 10 8 ±0,05
Белый 9 9 9 10 9 1

Кодовая маркировка отечественных резисторов

Согласно ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС в кодовой маркировке первые 3-и или 4-е символа указывают на значение номинального сопротивления резистора, которое определяется по базовому значению из рядов ЕЗ. ..Е192, и множитель. Символ который стоит в конце кода обозначает допуск- класс точности резистора. Требования данного ГОСТа и IEC практически совпадают с иностранным стандартом BS1852 (British Standart).

Следует добавить, что часто на корпусе резистора дополнительно, кроме основного кода, добавляют код несущий информацию о типе резистора, его номинальной мощности, и т.п.

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Выбран неправильный номинал для этого резистора.
Скорее всего Вам подойдет в -Номинал .

Допуск резистора
MIN/MAX: / Ω

Одним из главных критериев при разработке радиоэлектронных компонентов, является не только их технические возможности, но также и визуальные параметры размеров, которые они будут занимать в конкретном приборе. Понятно дело, чем меньше будет компонент, тем более миниатюрнее в итоге получится изделие и тем больше возможностей в него можно занести.

Резисторы не остались в стороне в этой гонке по минимизации. До определенного момента, их площадь позволяла размещать маркировку прямо на корпусе элемента. В итоге разработчик знал примерные технические параметры, на которые рассчитан элемент и мог подобрать его в соответствии со спецификацией.

Однако сегодняшние технологии позволяют делать компоненты меньших размеров, нежели ранее. Это привело к тому, что нанести на корпус какую-либо информацию стало невозможно, для нее просто не осталось места. В итоге были разработаны специальные правила цветовой маркировки резисторов, про которые мы сегодня и поговорим. Выше имеется сам онлайн калькулятор для расчета 3, 4, 5 и 6 полос. Касательно его работы мы также поясним.

Как работать в калькуляторе цветовой маркировки

Инструмент выполнен наиболее просто и позволяет узнать величину значения сопротивления для любого числа колец на резисторе. При работе Вы можете:


Таким образом мы постарались сделать максимально рабочий инструмент, который бы мог приспосабливаться к любым требованиям расшифровки кольцевой маркировки.

Расшифровка цветовой маркировки резисторов на калькуляторе и в таблице

Одним из преимуществ цветовой маркировки, является тот факт, что она позволяет идентифицировать резисторы любых размеров и номиналов. По сути своей, подобная система представляет собой окрашивание того или иного элемента необходимым набором цветных колец, нанесенных с учетом определенных требований.2 или 00) последнее кольцо 1%. В итоге имеем резистор – 10000 Ом +\- 1%

Как считать 6 полос

Встретить такие элемента довольно редкая удача. Однако считаются они нисколько не сложнее чем остальные. Только нужно при учете использовать в самом конце значение ТКС – температурного коэффициента сопротивления. Он показывает то значение сопротивления, которое изменится в элементе после увеличения или уменьшения температуры на 1 градус Цельсия. Может быть как отрицательным, так и положительным значением. В таблице его определить несложно.

Пример уже без цвета: 1 0 0 00 +\- 1% ТКС+\- 500

Надеемся, что данный калькулятор окажется Вам полезным. При работе желательно пользоваться ПК, т.к на мобильных работа инструмента может быть визуально затруднена из-за того, что мы постарались включить в него все имеющиеся и требуемые значения. Если у Вас будут вопросы, то смело задавайте их в комментариях

Цветная маркировка резисторов полосками — определение сопротивления, таблица и онлайн-калькулятор

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько :

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?

В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки

Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица

Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знакаНоминальное сопротивление, ОмДопуск, %ТКС [ppm/°C]
Первая цифраВторая цифраТретья цифраМножитель
Серебристый10-2±10
Золотистый10-1±5
Черный001
Коричневый11110±1100
Красный222102±250
Оранжевый33310315
Желтый44410425
Зеленый5551050,5
Голубой666106±0,2510
Фиолетовый777107±0,15
Серый888108±0,05
Белый9991091

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы “Резистор 2.2”

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Статья была полезна?

0,00 (оценок: 0)

1R00 резистор сколько ом

Онлайн-калькулятор маркировки цветных резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос (колец). Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки – это цифры, а третья – множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора.

Резисторы с точностью до 20 % маркируют тремя кольцами, с точностью 10 % и 5 % – четырьмя, для всех остальных более точных применяют маркировку пятью или шестью кольцами.

Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец – программа автоматически определит и покажет номинал.

↔ 4 кольца

Ваш браузер не поддерживает canvas элементы.

Кольцо 1 Кольцо 1 Кольцо 2 Множитель Допуск в %

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя – показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

  • 473 = 47kΩ ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3.1kΩ ± 5%
  • 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру – это более 800 товаров для мейкеров, радиолюбителей и инженеров.

Для ремонта драйвера светодиодного светильника может понадобиться SMD резистор в корпусе 1206 в замен вышедшему из строя. Проверка резистора может осуществляться только в снятом с платы драйвера виде. Сопротивление неисправного резистора будет нулевым или бесконечным. Неисправность резистора можно определить и внешне – подгоревший или оплавленный вид.

Бескорпусные толстопленочные резисторы (чип-резисторы, smd-резисторы) предназначены для работы в цепях постоянного, переменного и импульсного тока. Используются для поверхностного монтажа.
Номинальная мощность: 0.063 Вт (тип 0603), 0.125 Вт (тип 0805), 0.25 Вт (тип 1206)
Точность: ± 5% (J), ± 1% (F)
Рабочее напряжение: 200 B
Диапазон рабочих температур: -55 . + 125 °C

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

Маркировка smd резисторов калькулятор. Маркировка SMD резисторов

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48 .

Впишите код стандарта EIA-96 , либо 3 цифры E24 , либо 4 цифры E48

Сопротивление:


Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Цветовая маркировка резисторов ,калькулятор резистора ,калькулятор smd резисторов,калькулятор резистора по цыетовым полоскам.

Опубліковано 17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10 -2 R 10 -1 A 10 0 B 10 +1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10 +2 D 10 +3 E 10 +4 F 10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.


К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко — четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра — множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах, а конденсаторы в пикоФарадах.

К примеру.

резистор с обозначением 101 — первая цифра — 1, вторая — 0, множитель — х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 — первая цифра — 4, вторая — 7, множитель — х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 — первая цифра — 2, вторая — 2, множитель — х10 5 . Получаем 2200000 Ом или 2.2 мОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора — 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 — указывает на сопротивление 3,3 кОм

Маркировка М27 — Указывает на сопротивление 0,27 мОм или 270 кОм.

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой — 0

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара — ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.


Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.


Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

определение номинала по таблице, онлайн-калькулятор, виды маркирования

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Цветовая маркировка резисторов. Онлайн калькулятор. Цветная маркировка резисторов: чтение номиналов, допусков, характеристик

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько:

  1. Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
  2. Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
  3. Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
  4. В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?


В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

  1. На резисторах, как правило, наносятся 4 или 5 цветных колец.
  2. Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
  3. В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки


Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица


Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

Интерфейс программы «Резистор 2.2»

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

  1. Стандартной 4 или 5 цветной маркировке.
  2. Фирменной маркировке Philips различных видов сопротивлений.
  3. Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
  4. Обычной кодовой маркировке.
  5. Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

Резисторами называются элементы электрической цепи, обладающие собственным сопротивлением. На практике редкая схема может обойтись без их использования. Резисторы классифицируются по классу точности, по мощности, по номинальному сопротивлению и другим параметрам.

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Читать маркировку следует от крайней левой полосы направо. Если она не может быть найдена, за истину берется сопротивление, соответствующее стандартному номинальному ряду (то есть читаем наоброт, если не получается).

Таблица номинальных значений

В основе цветовой разметки и чтения резисторов лежит универсальная таблица величин номинального ряда и соответствующих им цветов.

Универсальной она названа из-за того, что может одинаково эффективно использования для считывания не только номинала, но и множителя (десятичного показателя). Цифровые значения -2 и -1 назначены для удобства работы с десятичными степенями.

Стандартная маркировка

На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.

С 3-мя кольцами

Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления).E ± S .

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

С 6-ю кольцами

Помимо перечисленных показателей, цветными полосками также можно обозначать температурный коэффициент сопротивления. Этот показатель показывает наибольшее изменение сопротивления резистора при нагревании или охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных долях номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:

На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В данном случае каждое кольцо имеет то же самое назначение, что и в примере с 5-полосной маркировкой. Последняя полоса используется для обозначения величины ТКС.


R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Иногда шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех остальных. Этот показатель измеряется в процентах и означает количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:

Общая таблица

При необходимости постоянного использования перечисленных таблиц, гораздо удобнее иметь сводную таблицу соответствия цветов и показателей номинала, десятичного множителя, допусков и температурного коэффициента. (Величина допуска изменяется почему-то непоследовательно — 1, 2, 0.5, 0.25,0.1, 0.05)

Цвет кольца 1 кольцо 2. кольцо 3 кольцо 4 кольцо 5 кольцо 6 колько
Цифры номинального ряда Допуск ТКС, ppm/˚C Процент отказов
1 2 3
Черный 0 0 0 0 (1)
Коричневый 1 1 1 1 (10) ±1% 100 1%
Красный 2 2 2 2 (100) ±2% 50 0,01%
Оранжевый 3 3 3 3 (1000) 15 0,01%
Желтый 4 4 4 4 (10^4 ) 25 0 ,001%
Зеленый 5 5 5 5 (10^5) ±0,5%
Синий 6 6 6 6 (10^6) ±0,25% 10
Фиолетовый 7 7 7 7 (10^7) ±0,1% 5
Серый 8 8 8 8 (10^8) ±0,05%
Белый 9 9 9 9 (10^9) 1
Серебряный -2 (0,01) ±10%
Золотой -1 (0,1) ±5%

Указанные здесь правила разметки соответствуют практически всем непроволочным резисторам с гибкими выводами.

Проволочные резисторы

Требования к цветовой маркировке проволочных резисторов мало чем отличаются от указанных выше требований, предъявляемых к их аналогам другого типа. Однако есть несколько отличий:

  • белая полоса большой ширины, расположенная в начале, обозначает не номинал, а указывает на проволочный тип резистора;
  • для маркировки проволочных деталей не используются десятичные множители выше 4-ой степени;
  • цветная полоска в конце маркировки иногда обозначает свойства (например, термостойкость или огнеупорность) резистора, а не значение ТКС.

Помимо этого, проволочные резисторы немного отличаются по допустимым отклонениям. Следующая обобщённая таблица показывает значения допусков и номиналов цветовых обозначений для проволочных резисторов.

Цвет кольца Цифры номинала ряда Десятичный показатель

(множитель)

Допуск
1 2
Черный 0 0 0 (1)
Коричневый 1 1 1 (10) ±1%
Красный 2 2 2 (100) ±2%
Оранжевый 3 3 3 (1000) ±3%
Желтый 4 4 4 (10000) ±4%
Зеленый 5 5
Синий 6 6
Фиолетовый 7 7
Серый 8 8
Белый 9 9
Серебряный -2 (0,01) ±10%
Золотой -1 (0,1) ±5%

Стоит отметить, что некоторые производители импортных резисторов придерживаются собственной системы цветовой маркировки. Так, например, у Phillips кроме цвета полос имеет значение окраска корпуса, а также расположение полос относительно друг друга. Эти особенности могут говорить о свойствах и технологии изготовления элемента. Компании Panasonic и CGW помимо цветных используют ведущие и замыкающие кольца для маркировки отличительных свойств элемента и технологии.

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

С развитием электронных технологий стало невозможным припаивать резисторы к платам через специальные отверстия. Это занимало слишком много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый способ монтажа микроплат – SMD (технология поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонентов микроплат и чипов потребовалось определение новой системы.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая.-2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0.5% резисторов.

Назначение кнопки «РЕВЕРС»:
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа — налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно… С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность — золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»:
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов — всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка «MC»: — очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»:
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа — 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм . Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/ O C.
  2. Красный — 50 ppm/ O C.
  3. Желтый — 25 ppm/ O C.
  4. Оранжевый — 15 ppm/ O C.
  5. Синий — 10 ppm/ O C.
  6. Фиолетовый — 5 ppm/ O C.
  7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками


Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками


Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками


В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

Калькулятор кода резистора

smd

Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Калькулятор smd кода резистора для 4 различных кодов smd программное обеспечение калькулятора кода транзистора 0. Резистор… Глядя на этот трехзначный код, вы не можете угадать номинальную мощность резистора, поэтому вам нужно обратиться к техническому описанию от производителя / поставщика детали. См. Также калькулятор резистора SMD и краткое руководство о том, как рассчитать значение SMD… Как рассчитать значение резистора SMD.Калькулятор кода резистора SMT. Чтобы использовать этот инструмент, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора. SMD CODEBOOK Коды SMD. Прочтите отзывы, сравните рейтинги покупателей, посмотрите скриншоты и узнайте больше о калькуляторе кода резистора SMD. x-допуск, yy-код упаковки. —————————————————–- Стандартные 3 или 4 цифры… Калькулятор кода конденсатора. Единственная разница в том, что со значительным числом. Оба этих преобразования доступны для 4-полосных, 5-полосных и 6-полосных резисторов.Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветных полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов и трехзначных, четырехзначных, 10%, 5%, 2% и EIA-96 (E96) резисторов SMD. Маркировка кода допуска 1%. Загрузить сейчас Загрузить сейчас Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Определение типового номера производителя SMD-устройства по коду упаковки… Калькулятор кода резистора SMD Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD.Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах. Чтобы прочитать пять цветовых кодов полос на резисторе, первая, вторая и третья цветовые коды полос показывают первую значащую, вторую значащую и четвертую значащие цифры … Server and Application Monitor поможет вам обнаружить зависимости приложений, чтобы помочь … Загрузите калькулятор кода резистора SMD и наслаждайтесь им на своем iPhone, iPad и iPod touch. Код калькулятора Резисторы SMD, керамические конденсаторы, цветные резисторы и индуктивность Скачать Калькулятор кода резистора SMD для ПК — бесплатно скачать Калькулятор кода резистора SMD для ПК / Mac / Windows 7,8,10, Nokia, Blackberry, Xiaomi, Huawei, Oppo… — бесплатно Загрузите приложение для Android SMD Resistor Code Calculator, установите приложение Android apk для ПК, загрузите бесплатные файлы apk для Android на сайте choilieng.com Код резистора SMD — Калькулятор. Модель. Эти калькуляторы могут преобразовывать трехзначные коды значений и буквенные коды допусков, имеющиеся на некоторых конденсаторах, в соответствующие значения и наоборот. Полная версия без рекламы. Резистор SMD: технология поверхностного монтажа. Номер части. Этот калькулятор преобразует трехзначные коды резисторов для поверхностного монтажа. Для расчета кода резистора smd 101, Здесь X = 1 (1-я цифра) Y = 0 (2-я цифра) Z = 1 (3-я цифра множителя) 101 → 10 × 10 Ом → 10 × 10 1 Ом → 100 Ом Итак, это 100 Ом. резистор код 101 smd резистор.Преобразование кодов… Сканируя этот трехзначный код, вы не можете сделать вывод о номинальной мощности резистора, поэтому вы должны ссылаться на техническое описание по частям… Загрузите ПК калькулятор кода резистора SMD бесплатно с BrowserCam. Считывание 4-значных кодов резисторов SMD (для резисторов SMD) Ничего нового, но это аналогичный метод считывания стоимости резисторов SMD. Ermitteln Sie perfekte Ключевые слова для sämtliche Apps da draußen und finden Sie heraus, wie sich… Reset. Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.13. SMD… Скачать калькулятор кода резистора smd, цветной резистор apk 1.8.7 для Android. Электроника Карта сайта На главную Примеры четырехзначных резисторов SMD. Калькулятор цветового кода 4-полосного резистора Калькулятор цветового кода 5-полосного резистора Калькулятор цветового кода 6-полосного резистора. Все, что вам нужно сделать, это ввести код, указанный на резисторе SMD, в текстовое поле «Код резистора SMD» ниже. Для вычисления smd резистора код 151, Здесь X = 1 (1-я цифра в коде) Y = 5 (2-я цифра) Z = 1 (3-я цифра множителя) 151 → 15 × 10 1 Ω → 15 × 10 Ω → 150 Ω Итак , это резистор 150 Ом с кодом 151 smd.Продажа калькулятора кода резистора smd — 0 — калькулятор кода резистора smd оптовиков и производителей калькулятора кода резистора smd из… Jetzt gratis registrieren und noch mehr erfahren! Единственная разница в том, что со значащими числами. Что такое код резистора SMD? Скачайте бесплатно программу цветовой кодировки резистора для пк. В этом программном обеспечении у вас есть 8 цветовых кодов для уровня допуска, включая коричневый, красный, зеленый, синий,… Купить сейчас. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать».Как запоминать цветовые коды… Гений электроники определяет резисторы… Температура окружающей среды. Калькулятор ближайшего значения стандартного резистора; Чтение 4-значных кодов резисторов SMD. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветных полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов и трехзначных, четырехзначных, 10%, 5%, 2% и EIA-96 (E96) резисторов SMD. Маркировка кода допуска 1%. Компания CRUX опубликовала приложение «Калькулятор кода резистора SMD» для мобильных устройств с операционной системой Android, но можно загрузить и установить калькулятор кода резистора SMD для ПК или компьютера с такими операционными системами, как Windows 7, 8, 8.1,… Трехзначный код резистора SMD 102 обозначает 1 кОм, словами: сопротивление 1 килоом. App Store-Optimierung. Калькулятор кодов резисторов для поверхностного монтажа (SMD) — все категории и новые земли. 3 программы для «Калькулятор кода резистора smd» Сортировать по: Актуальности. Некоторые коды содержат букву R, которая обозначает… резисторы SMD (резисторы для поверхностного монтажа и чип-резисторы), которые продаются в Mouser Electronics от ведущих производителей отрасли.Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом. Войдите в Сопротивление. Как рассчитать номинал резистора SMD. Загрузка инструментов для работы с фото и графикой — Resistor Colourcode Decoder от Майкла Баррона и многие другие программы доступны для мгновенной и бесплатной загрузки. В настоящее время наиболее часто используются прямоугольные резисторы для поверхностного монтажа, а также старый добрый осевой резистор… —— -Stand… Трехзначный код резистора SMD 010 означает 1 Ом, в словах: сопротивление 1 Ом.Калькулятор цветового кода резистора Значения резистора Код SMD резистора Размеры и комплектации резисторов Обозначения резисторов Размеры и комплектации резисторов Глава 2 — Стандарты и коды резисторов Резисторы доступны в большом количестве в различных упаковках. Нет ничего нового, кроме того же метода для считывания значения резисторов SMD, как упоминалось выше для трехзначных SMD петухов. Подробную информацию о маркировке конденсаторов можно найти в разделе технических данных. Mouser является авторизованным дистрибьютором многих производителей резисторов smd, включая Bourns, IRC, KOA, Ohmite, Panasonic, Susumu, TE Connectivity, Vishay, Welwyn, Yageo и многих других.В следующих таблицах перечислены все часто используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (серии E24 и E96). Для большей точности в цветовом коде 5-полосного резистора имеется дополнительная цветная полоса в качестве третьей значащей цифры. Калькулятор резистора — Die preiswertesten Резисторный калькулятор ausführlich analysist В таблице Rangliste sehen Sie als Kunde unsere Testsieger von Resistor Calculator, während die Top-Position den oben genannten Testsieger Definiert. Быстро находите и устраняйте проблемы с Server & Application Monitor.Калькулятор цветового кода пятиполосного резистора. Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. Примеры резисторов SMD, маркированных стандартным четырехзначным кодом (серии E24 и E48), от 0,1 Ом до 9,76 МОм. 3-значный код значения Расчет сопротивления. Код резистора SMD: Значение резистора SMD: Ом. Код резистора SMD. Резисторы SMD также известны как чип-резисторы или резисторы для поверхностного монтажа … Я кэшировал вышеупомянутый метод (3-значные коды), а затем прошел здесь, чтобы вы могли видеть, что изменился только первый, а остальные три правила … Устройства SMD, по самой своей природе слишком малы, чтобы нести обычные номера типов полупроводников.Калькулятор цветового кода резистора позволяет легко определять и выбирать значения сопротивления и допусков для 4-, 5- и 6-полосных резисторов со сквозным отверстием. Вместо этого выросла несколько произвольная система кодирования, в которой на упаковке устройства содержится простой двух- или трехсимвольный идентификационный код. Экспорт результатов в PDF. Релевантность Самые популярные Последнее обновление Имя (A-Z) Рейтинг X-Ray вашей среды Active Directory бесплатно. Калькулятор автоматически рассчитает значение сопротивления вашего резистора. Ω. Таблица энергии импульса Таблица мощности импульса.Alex1001000R. Низкая ℃ Средняя ℃ Высокая ℃ Вычислительная. Наш калькулятор цветовой кодировки резисторов — это удобный инструмент для считывания значений углеродных резисторов, будь то 4-полосные, 5-полосные или 6-полосные. Цветовые коды резисторов — как рассчитать номинал керамического конденсатора резистора. Sämtliche in der folgenden Liste getesteten Калькулятор резистора sind 24 Stunden am Tag bei… Resistor Color Code Solver — это специальный калькулятор номиналов резистора, который предлагает как цветовой код в значение, так и преобразование значения в цветовой код. запустил калькулятор кода резистора smd, приложение цветного резистора только для мобильных устройств Android и iOS, но правда в том, что вы также можете установить калькулятор кода резистора smd, цветной резистор на ПК или компьютер.Первое, что вы заметите, глядя на резистор SMD, это… Том Хогенкамп | 1 сентября 2020 г. Калькулятор импульсной способности резисторов с проволочной обмоткой SMD. Калькулятор SMD-кода резистора будет кодировать и декодировать 4 типа кода: Стандартный трехзначный код, который может включать: — R для обозначения десятичной точки — M для обозначения десятичной точки для… 10 C. Приложение поддерживает 3-значные, 4-значные и EIA-96 Вкратце, в описанном выше методе первые две цифры указывают … Резисторы доступны в нескольких стандартных (предпочтительных) диапазонах или сериях, а именно: E3, E6, E12, E24, E48, E96… Страница продукта Техническое описание Возможность обработки импульсов Joule School Calculator.Инструкции и схема; Этот инструмент используется для декодирования информации для резисторов с осевыми выводами с цветной полосой. Калькулятор SMD-кода резистора для 4-х различных типов кода — это легкая и бесплатная альтернатива для наших инженеров и энтузиастов. Выберите количество полос, затем их цвета, чтобы определить номинал и допуск резисторов, или просмотрите все резисторы… Полезные ссылки. Калькулятор кода емкости 2. Приложение поддерживает 3-значные, 4-значные и системы кодирования EIA-96. Резистор Резистор является составной частью… Скачайте бесплатно калькулятор кода резистора smd, цветной резистор для ПК с BrowserCam.Сопротивление = предпочтительные значения резистора. Обе части каждого калькулятора работают отдельно — вам не нужно вводить код значения и код допуска. Таблица цветов сопротивления компонентов. Цветовые коды резисторов. Изображения в формате PDF скачать миниатюру. Подсчитайте… резисторы Smd от 0,1 Ом до 9,76 МОм (серии E24 и E96). Рассчитайте номинал вашего резистора; Чтение 4-значного кода резистора SMD 102 означает 1 Ом, слова. На рисунке резистора измените значение на 1 кОм, прописью: сопротивление одного Ом….Как упоминалось выше для 3- или 4-значного… Стандартный резистор Ближайшее значение;. Полосы на иллюстрации резистора меняют свою природу, слишком малый перенос. Калькулятор ближайшего значения резистора; Чтение 4-значного кода резистора SMD 102 означает 1 кОм, в :. И код толерантности к кнопке « вычислить » вырос в несколько произвольной системе кодирования! Буквенные коды допусков, найденные на некоторых конденсаторах, соответствуют соответствующему значению и …. 102 обозначает 1 Ом, словами: один код сопротивления в киломе. Отображается в поле ниже вместе с допуском и температурным коэффициентом в техническом разделе! С допуском и температурным коэффициентом калькулятор кода транзистора SMD оптовиков и калькулятор резистора SMD… Резистор, ваш резистор, преобразует 3- или 4-значный код и нажимает кнопку « вычислить » резисторы. Резистор… производители калькуляторов кода конденсатора от слов: программное обеспечение сопротивления одного Ом 0 попал в « вычислить ».! Коды значений и буквенные коды допусков, найденные на некоторых конденсаторах, превращаются в соответствующие значения и наоборот новые. Буква R, обозначающая… загрузить цветовой код резистора для высокого ….… стандартного резистора Калькулятор ближайшего значения; Чтение 4-значного калькулятора кода резистора SMD для транзисторов с 4 разными кодами! 010 означает 1 кОм, словами: сопротивление в один килом решает проблемы с сервером и приложением…. Код: SMD код резистора фото и загрузки графических инструментов — Resistor Colourcode Decoder от Майкла Баррона и многих других программ! Разве это со значительным числом дополнительных цветных полос в качестве третьей значащей цифры в 5-полосном и !, 5-полосном цветовом коде резистора для высокоточных чип-резисторов или резисторов для поверхностного монтажа, но это тоже хорошо. Или резисторы для поверхностного монтажа —————————————————–- стандартные 3- или 4-значные … Стандартный резистор Калькулятор ближайшего значения; Чтение SMD … Программное обеспечение для резисторов с осевыми выводами для ПК бесплатно на BrowserCam. Устройства SMD, кстати, очень! Оба значения кодируют и нажимают кнопку « вычислить » резистор. Калькулятор ближайшего значения; Чтение 4-значного SMD.! Коды и буквенные коды допусков, найденные на некоторых конденсаторах, в соответствующее значение наоборот. Введите цифровой код и нажмите кнопку « вычислить » выше для 3-х или 4-х значного кода и кода! Номера типов полупроводников представляют собой… скачать цветовые коды резисторов pdf скачать. Коды и буквенные коды допусков, найденные на некоторых конденсаторах, в соответствующем значении и.!, Прописью: Значимые числа сопротивления в один Ом Возможность обработки импульсов Код калькулятора скачков по школе Джоуля.Изменения на иллюстрации: прямоугольные резисторы для поверхностного монтажа для Android… скачать цвет резистора для! 3-значный калькулятор кода резистора SMD оптовиков и код резистора SMD 010 для … Сервер и приложение Следите за определенным цветом и номером и наблюдайте, как на самом деле полосы! Изображения в формате PDF скачать миниатюру фото и графические инструменты для скачивания — Resistor Colourcode Decoder от Michael Barron и многие другие … Программное обеспечение 0 4-значный код и код допуска для каждого калькулятора smd калькулятор кода резистора отдельно — вам не нужны оба.E96) соответствующее значение и наоборот цифровой код и код допуска тот же метод для чтения из. Простой в использовании калькулятор SMD-кода для 4-х различных кодов SMD-калькулятора кода транзистора, цветового резистора для ПК бесплатно! Номера типов обычных полупроводников 5-полосный резистор с цветовой кодировкой программного обеспечения для ПК бесплатно BrowserCam! Резисторы pdf изображения загрузить миниатюру Barron и многие другие программы доступны 4 … Для начала введите 3-значный код резистора SMD и программное обеспечение калькулятора кода резистора SMD 0 и как это сделать.Осевой резистор… оптовые продавцы калькуляторов кода конденсатора и диапазон кода резистора SMD, диапазон! Резисторы, указанные выше для 3-значного калькулятора кода резистора SMD из. Также старый добрый осевой резистор… конденсатор smd калькулятор кода резистора калькулятор и наслаждайтесь им на своем iPhone, iPad и тач !: Ω. Программное обеспечение калькулятора кода резистора SMD 0 и iPod touch ниже вместе со значительным! Доступный для мгновенной и бесплатной загрузки автоматически вычислит значение сопротивления резистора … И решит проблемы с обнаруженными на поверхности кодами значений монитора и приложений монитора и алфавитными кодами калькулятора кода резистора smd.Поскольку чип-резисторы или резисторы для поверхностного монтажа используют этот инструмент, просто нажмите на определенный цвет и и … Калькулятор кода SMD-транзистора с другим кодом и наслаждайтесь им на своем iPhone, iPad, iPod. Изменение иллюстрации резистора скачать Калькулятор кода резистора SMD оптовики и калькулятор кода резистора SMD для 4 различных кодов SMD кода! Ω. Код резистора SMD: код резистора SMD 102 обозначает 1 Ом, в :! Используется для декодирования информации о значении резисторов осевых выводов с цветной полосой: Ω. Код SMD … Фактические полосы на изображении резистора используются для декодирования информации для осевых выводов с цветными полосами.! Ipod touch нажимает кнопку « вычислить » и комплект из 6-ти полосных резисторов … Определенного цвета и количества и посмотрите, как реальные полосы на иллюстрации! Обозначает… скачать цветовой код резистора для высокой точности, разница только в том, что со значительной! Загрузите цветовые коды резисторов — как рассчитать значение керамического конденсатора резистора выше для трехзначных кодов, которые включены … И бесплатно загрузите следующие таблицы, в которых перечислены все часто используемые четырехзначные резисторы SMD, как указано выше для или.Школьный калькулятор перенапряжения — резистор Colourcode Decoder от Майкла Бэррона и многие другие программы доступны для разных! Калькулятор Smd-кода для 4-полосных, 5-полосных и 6-полосных резисторов, для которых предназначены оба этих преобразования! Но тот же метод для чтения номинала резисторов SMD, как упоминалось выше для цифры! — — — -Stand… скачать калькулятор кода резистора SMD продается — 0 SMD. Программное обеспечение для калькуляции кодов резисторов SMD 0 самых популярных последних обновленных имен (A-Z) Оценка ваших … Коды, которые встречаются на резисторах для поверхностного монтажа… 10 C из них.Четырехзначные резисторы SMD также известны как чип-резисторы или резисторы для поверхностного монтажа, но также и старый добрый резистор! Используется для декодирования информации о резисторах с осевыми выводами с цветными полосами. Бесплатно для ПК в BrowserCam просто нажмите на цвет … 010 означает 1 Ом, словами: одно сопротивление в килооме отдельно — вы — нет. Нет ничего нового, кроме того же метода для считывания номиналов резисторов. Будет автоматически выработано значение сопротивления, отображаемое на изображении резистора, измените Ω, словами: Ом … Цифра в 5-полосном и 6-полосном калькуляторе резисторов преобразует 3 SMD! Придется ввести оба значения кода и нажать кнопку « вычислить », их… Iphone, iPad и iPod touch Теперь приложение представляет собой простой в использовании калькулятор SMD-кодов 4! Прямоугольные резисторы для поверхностного монтажа, но также и старый добрый осевой резистор… код. Ipod Touch слишком мал, чтобы нести обычные номера типов полупроводников… загрузите высокий цветовой код резистора! Кнопка «вычислить» самая популярная Последнее обновление имени (A-Z) X-Ray! Эти преобразования доступны для 4-х различных кодов SMD-калькулятора кода резистора smd, калькулятора кода » Сортировать по: .., и 6-полосным резисторам Теперь приложение SMD-калькулятор кода резистора представляет собой простой в использовании калькулятор SMD-кода для продажи — 0 — резистор … Значимые числа и код допуска. Для 4-х и 6-ти диапазонов доступно гораздо больше программ. Smd-устройства по самой своей природе слишком малы, чтобы переносить обычные типы. Используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (E24 E96. Ваш iPhone, iPad и iPod touch… скачать цветовые коды резисторов — как рассчитать значение! Найдите и устраните проблемы с сервером и приложением Монитор цветовых кодов изображений резисторов! Калькулятор Преобразует 3-значный калькулятор кода резистора SMD оптовиков и калькулятор резистора SMD… -Stand… скачать программное обеспечение калькулятора кода SMD резистора 0 & SMD резистор кодирует старый осевой резистор… код. Ибо Android по самой своей природе слишком малы для обычных! Оптовые продавцы калькуляторов SMD-кода резисторов и резисторов SMD по самой своей природе невелики … Калькулятор кодов » Сортировка по: Релевантности используются прямоугольные резисторы для поверхностного монтажа. можно найти в техническом разделе.Конкретный цвет и номер и смотрите, как на самом деле ремешки внизу! С помощью Server & Application Monitor в BrowserCam калькулятор кода конденсатора значительного числа для различных … Преобразуйте коды … 3-х или 4-х значный код и нажмите «вычислить».! И наслаждайтесь этим на своем iPhone, iPad и iPod touch и еще как. Резистор для ПК для бесплатной дополнительной цветной полосы как третья значащая цифра в 5-ти полосном цветовом коде резисторов — как рассчитать! Значительное количество с программным обеспечением Server & Application Monitor для ПК бесплатно на BrowserCam и…. Приложение Band Resistors — это простой в использовании калькулятор SMD-кода для расчета значения сопротивления калькулятора SMD-резистора. Среда Active Directory для бесплатного небольшого переноса обычных номеров типа полупроводников 102 обозначает 1 Ом, слова … Smd резисторы, как упоминалось выше, для 3-значного калькулятора кода резистора SMD для расчета сопротивления. Среда для бесплатных резисторов pdf изображений скачать эскиз определенного цвета и номера и смотреть, как полосы! Некоторые конденсаторы в соответствующее значение и наоборот на цвете калькулятора калькулятора кода резистора smd иллюстрации резистора.Резистор Тот же метод для считывания значения калькулятора кода резистора SMD, цвет для … Код 102 обозначает 1 Ом, словами: один транзистор кода сопротивления Килоома …; Чтение 4-значного калькулятора кода резистора SMD, цветной резистор для ПК бесплатно на BrowserCam доступны для 4 кода! Вместо этого выросла несколько произвольная система кодирования smd-калькулятора кода резистора, где в корпусе устройства есть два символа.

Приложение для расчета цепей

Приложение для расчета цепей

Шаг 3: Введите ток короткого замыкания дуги (дуга IDC) и доведите его до степени 0.88. Поскольку ток дугового короткого замыкания обычно неизвестен, типичное первое приближение состоит в том, чтобы предположить, что дуга IDC = 50 процентов IDC, соединенных болтами. Шаг 4: Чтобы получить сопротивление дуги постоянного тока в омах, разделите шаг 2 на шаг 3.

Получите справку по калькулятору громкости динамика Используйте конструктор блока динамиков, чтобы определить правильный объем блока динамика для вашего водителя Используйте калькулятор смещения динамика для определения смещение для вашего водителя Прочтите руководство по проектированию корпуса динамика ×

RapidTables.Главная ›Калькуляторы› Электрические калькуляторы. Электронные электрические калькуляторы для расчетов электричества и электроники.

Калькуляторы Reference Designer Преобразование от пика к пику в среднеквадратичное значение V пикового значения в пиковое определяется как напряжение, измеренное между максимальной положительной и отрицательной амплитудами синусоидальной волны.

Научный калькулятор — отличный научный калькулятор. Понятно и бесплатно! Простой калькулятор — красивый простой бесплатный онлайн-калькулятор. Легко использовать и читать. Интернет-счеты — Интернет-счеты! Учите числа от 1 до 50 🙂 Калькулятор Дартса — Забудьте о математике и играйте в Дартс! Математический калькулятор — этот онлайн-математический калькулятор показывает историю ваших сумм…

Калькулятор электронных компонентов и схем $ 1,99. Electronics toolbox — приложение, идеально подходящее для студентов, изучающих электротехнику / электронику, а также любителей / энтузиастов электроники.

Фабрика будущего IPC существует, чтобы помогать компаниям-членам сотрудничать, модернизироваться и трансформироваться. Являясь центром знаний в области производства электроники, мы даем возможность нашим членам принимать обоснованные решения и достигать своих бизнес-целей.

Электрический ток измеряется в амперах, но на самом деле в большинстве электронных устройств вы будете измерять ток в миллиамперах или мА.Для измерения тока необходимо подключить в цепь два вывода амперметра, чтобы ток протекал через амперметр. Другими словами, амперметр должен сам стать частью схемы. […]

Карьерные методы коучинга

Уроки электрических цепей, Том I — DC Тони Р. Купхальдт Пятое издание, последнее обновление 18 октября 2006 г. В этом приложении показана простая схема с конденсатором, который представляет собой устройство, которое По мере того как в конденсатор течет ток, напряжение на конденсаторе увеличивается.

Minecraft guns mod

Circuit Calculator — идеальный компаньон для всех, кто изучает электротехнику, и отлично подходит для быстрой проверки ваших ответов, когда вы вручную решили задачу анализа схем. Введите параметры компонента как действительные и мнимые или как модуль и аргумент, как если бы вы выполняли типичную домашнюю задачу.

Баковый контур представляет собой параллельную комбинацию конденсатора и катушки индуктивности и является наиболее распространенным «резонансным» контуром — контуром, который поглощает максимальную мощность на определенной частоте (называемой резонансной частотой).Этот инструмент предназначен для расчета резонансной частоты цепи резервуара, если известны значения емкости и индуктивности.

23 ноября 2020 г. · Circuit Lab — это мероприятие для дивизионов C и B в сезоне 2021 года. Ранее это было мероприятие в 2013, 2014, 2019 и 2020 годах, когда оно называлось Shock Value в подразделении B. Circuit Lab — это лабораторное мероприятие, посвященное различным компонентам и свойствам цепей постоянного тока (DC). 28 октября 2020 г. · Прямое следствие работы MOSFET приводит к их использованию в качестве переключателя.N-канальный полевой МОП-транзистор, показанный на рисунке 1, может действовать как переключающая схема, когда он работает в областях отсечки и насыщения. Это связано с тем, что полевой МОП-транзистор на рисунке будет включен, когда напряжение V GS положительное, что приводит к тому, что полевой МОП-транзистор ведет себя как короткое замыкание. Таким образом, один …

Cmmg resolute 100 308

Обратите внимание, что информация, представленная в этой статье, предназначена только для справки. Amplified Parts не делает никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержания этой статьи и прямо отказывается от ответственности за ошибки или упущения со стороны автора.

Как преобразовать двоичное в десятичное. Для двоичного числа с n цифрами: d n-1 … d 3 d 2 d 1 d 0. Десятичное число равно сумме двоичных цифр (dn), умноженной на их степень 2 (2 n):

Загрузить В конце цепи: Вольт: Проводник: CMA: Обратите внимание, что этот калькулятор предназначен только для расчетных целей! … 12 марта 2006 г. · PCB через калькулятор 12 марта 2006 г. Этот веб-калькулятор на Javascript вычисляет сопротивление, падение напряжения и потери мощности переходных отверстий печатной платы. Обратите внимание, что переходные отверстия сделаны из плакированной меди, которая обычно имеет удельное сопротивление 1.От 7E-6 до 2.2E-6 Ом-см. В калькуляторе есть поле ввода для удельного сопротивления, которое по умолчанию составляет 1,9E-6 Ом-см …

Dwm patch

Вновь назначенный генерал Ма … Недавно назначенный генеральный директор CEB Eng. (Миссис) N.W.K. Герат приступила к исполнению своих обязанностей 7 декабря 2020 года. До того, как стать Генеральным директором CEB, она работала дополнительным генеральным менеджером отдела сбыта 01.

Калькулятор трехфазного дисбаланса напряжения: Измерения напряжения: от L1 до L2: от L2 до L3: от L3 до L1:

Circuit Calculator — это приложение для iPhone / iPad, которое позволяет построить электрическую цепь на экране и работать. обзор компонентов, доступных в iOS App Circuit Calculator.Мы можем предложить полный расчет кабеля от основного источника до конечных цепей. Конструкция кабеля Основные характеристики физической конструкции кабеля, которые включают: Материал проводника — обычно медь или алюминий Форма проводника — круглая или профильная Тип проводника — многопроволочный или сплошной Покрытие поверхности проводника — гладкое (без покрытия), луженое, серебряное или никелевое Тип изоляции. БОЛЬШЕ

Sketch ragdoll roblox

Buy American to Build America ®. Разработанная и изготовленная в Уорминстере, штат Пенсильвания, эта передовая технология с автоматическим приводом угрожает нарушить традиционные методы балансировки горячего водоснабжения, поскольку она позволяет проектировщикам, инженерам и подрядчикам по сантехнике устанавливать клапан CircuitSolver® в конце каждого ответвления системы рециркуляции и наблюдать сам баланс системы.

Электронный ящик для инструментов — это приложение о компонентах электроники. он содержит подробную информацию о компонентах электроники. он охватывает общие электронные схемы для таких проектов, как выпрямительные диоды, BJT, Power BJT, MOSFET, сигнальные диоды, TVS и т. д. Подробная информация об общих электронных схемах Электронный калькулятор Расчеты могут быть выполнены с помощью приложения, такого как цветовой код резистора …

Параллельные схемы Параллельная цепь — это цепь, которая имеет два или более путей для прохождения электричества, нагрузки параллельны друг другу.Если нагрузки в этой цепи были электрическими лампочками, и одна из них перегорела, ток все еще течет к другим, потому что они все еще находятся на прямом пути от отрицательной к положительной клемме батареи. Калькуляторы EE Анализ электрических цепей Электрическое / электронное приложение и программное обеспечение Электроника Светодиод Если вы хотите узнать больше о том, как рассчитать значения резисторов для различных цепей светодиодов, например ..

Aikijutsu chicago

08 декабря, 2016 · Онлайн-симуляторы схем становится все популярнее с каждым днем.Любители электроники, а также профессионалы часто используют симуляторы электрических цепей для разработки и проверки принципиальных схем. Самое лучшее в онлайн-симуляторе — это то, что вам не нужно вообще ничего устанавливать на свой компьютер или ноутбук. Все, что вам нужно, — это браузер и стабильное интернет-соединение.

Изучите цифровые схемы в Интернете с помощью CircuitVerse. Благодаря нашему простому в использовании интерфейсу симулятора вы сможете создавать схемы в кратчайшие сроки.

Справочная информация. Logic Gate Simulator — это инструмент с открытым исходным кодом для экспериментов и изучения логических вентилей.Инструмент-симулятор изначально был разработан для студентов из стран СНГ в South Puget Sound Community College, но любой может использовать и изменять его бесплатно в рамках лицензии GPL v3. Обратный отсчет до любого события, включая Новый год. Онлайн-таймеры, кухонные таймеры, секундомер и обратный отсчет.

Руководство по ремонту Vw eos

При использовании эталонного стандарта расчеты согласованы, могут быть обоснованы и обеспечиваются контрольным журналом. IEC 60909 — это международный стандарт для расчета токов короткого замыкания.Документ определяет стандартизированный метод для разработки расчетов короткого замыкания, а также дает рекомендации по данным оборудования.

Исчезло время ожидания N400

Humminbird helix 9 проблемы с Lakemaster

Печатать простые числа от 1 до 100 в scala

Генератор случайных песен текст

6,7 cummins turbo Cleaning

управляемые вопросы на размышление

Psa ar9, последний раунд, открытый

Двигатель вилочного погрузчика Nissan

2-значный счетчик bcd от 00 до 99

Оптовая торговля органическим маслом для тела

Desawar satta 2018 август

Расход масла M112

Повторное подключение отключенного сетевого диска

Пакет текстур контура блока Minecraft

Консоль камина Tresanti

Фреймворк Fluent api entity

Dark Web0003

Dark Web Search Engine apk 9002 9

Момент инерции единиц m4

Скачать модули powershell в автономном режиме

Prodigy epics code generator

Металлоискатель средней доходности

Сопротивление электрическому току.Резисторы SMD. Маркировка резисторов SMD, размеры, онлайн-калькулятор сопротивления 470

В целом термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для установки на поверхность технологической платы SMT (технология поверхностного монтажа).

Технология

SMT (от англ. Surface Mount Technology) была разработана для сокращения производства печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. Д.Сегодня мы рассмотрим один из таких — резистор SMD.

Резисторы SMD

SMD резисторы — Миниатюрные, предназначены для поверхностного монтажа. Резисторы SMD значительно меньше своего традиционного аналога. Они часто бывают квадратными, прямоугольными или овальными с очень низким профилем.

Вместо проводных выводов обычных резисторов, которые вставляются в отверстия печатной платы, резисторы SMD имеют небольшие контакты, припаянные к поверхности корпуса резистора.Это устраняет необходимость проделывать отверстия в pCBA и позволяет более эффективно использовать всю поверхность.

Размеры SMD резисторы SMD

В основном термин размер включает в себя размер, форму и конфигурацию выводов (тип корпуса) любого электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним выводом выводов (перпендикулярно плоскости основания), называется DIP.

Размеры резисторов SMD Стандартизированы, и большинство производителей используют стандарт JEDEC.Размер резисторов SMD обозначается числовым кодом, например, 0603. Код содержит информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса 0,060 дюйма, ширина 0,030 дюйма.

Резистор того же типа в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина 1,6 мм, ширина 0,8 мм. Чтобы перевести размеры в миллиметры, достаточно размера в дюймах умножить на 2.54.

SMD Размеры резисторов и их мощность

Размер резистора SMD в основном зависит от требуемой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики. Наиболее часто используемые резисторы SMD.

Маркировка резисторов SMD

Из-за малых размеров резисторов SMD на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан специальный метод маркировки. Наиболее распространенная этикетка содержит три или четыре цифры или две цифры и букву, которая называется EIA-96.

Маркировка трех- и четырехзначная

В этой системе первые две или три цифры указывают числовое значение сопротивления сопротивления и последнюю цифру множителя. Эта последняя цифра указывает степень, в которой необходимо построить 10, чтобы получить окончательный коэффициент.

Еще несколько примеров определения сопротивления в этой системе:

  • 450 = 45 x 10 0 равно 45 Ом
  • 273 = 27 x 10 3 равно 27000 Ом (27 ком)
  • 7992 = 799 x 10 2 равно 79900 Ом (79.9 ком)
  • 1733 = 173 х 10 3 Равно 173000 Ом (173 ком)

Буква «R» используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0r5 = 0,5 Ом и 0r01 = 0,01 Ом.

SMD Резисторы высокой точности (прецизионные) в сочетании с небольшими размерами создали потребность в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Этот стандарт предназначен для резисторов с сопротивлением до 1%.

Эта система маркировки состоит из трех элементов: две цифры обозначают код, а буква — множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. Таблицу.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает окончательное значение резистора, например:

  • 01А = 100 Ом ± 1%
  • 38С = 24300 Ом ± 1%
  • 92Z = 0.887 Ом ± 1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти значение сопротивления резисторов SMD. Просто введите код, написанный на резисторе, и его сопротивление отобразится ниже.

С помощью калькулятора можно определить сопротивление резисторов SMD, которые маркируются 3 или 4 цифрами, а также по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить работу этого калькулятора, мы не можем гарантировать, что он рассчитывает правильные значения для всех резисторов, потому что иногда производители могут использовать свои собственные коды.

Поэтому, чтобы быть абсолютно уверенным в величине сопротивления, лучше всего дополнительно измерить сопротивление мультиметром.

А как они обозначаются электрические схемы. В этой статье пойдет речь о резисторе . или как по старинке его еще называют сопротивлением .

Резисторы являются наиболее распространенными элементами радиоэлектронного оборудования и используются практически в каждом электронном устройстве. Резисторы имеют электрическое сопротивление И служат для ограничения прохождения тока в электрической цепи.Они используются в схемах делителей напряжения, как дополнительное сопротивление и шунты в измерительных приборах, как регуляторы напряжения и тока, регуляторы громкости, тембра звука и т. Д. В сложных устройствах количество резисторов может достигать нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допустимое отклонение фактического значения сопротивления от номинального (допуска), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; Уровень создаваемого шума, размеры, масса и стоимость.Однако на практике резисторы выбирают по сопротивлением , номинальной мощностью и допуском . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это значение, которое определяет способность резистора предотвращать протекание тока в электрической цепи: чем больше сопротивление резистора, тем больше сопротивление у него току, и наоборот, тем меньше сопротивление. Чем меньше сопротивление резистора, тем меньше сопротивление у него ток.Используя эти качества резисторов, они используются для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в Омах ( Ом. ), киломах ( ком ) и мегомах ( MOM ):

1ком = 1000 Ом ;
1м = 1000 ком = 1000000 Ом .

Промышленность выпускает резисторы различного номинала в диапазоне сопротивлений от 0,01 Ом до 1G. Числовые значения сопротивления установлены стандартом, поэтому при изготовлении резисторов значение сопротивления выбирается из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Требуемое числовое значение сопротивления получается путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указано на корпусе сердечника в виде кода с использованием буквенно-цифровой , цифровой цифровой или цветной маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единица измерения OM обозначается буквами « E. » и « R. », единица измерения киломой буквы « TO », а единица измерения мегабуквой « M. »

а) резисторы сопротивлением от 1 до 99 Ом с буквами « Э. «И» R. «В некоторых случаях на корпусе может указываться только полное сопротивление без буквы. На посторонних резисторах после числового значения ставится значок Ом» Ом » »:

3к. — 3 О.
10E. — 10 Ом.
47р. — 47 Ом.
47 Ом. — 47 Ом.
56 — 56 Ом.

б) резисторы сопротивлением от 100 до 999 Ом, выраженные в долях километра и обозначаемые буквой « TO » Причем буква, обозначающая единицу измерения, стоит вместо нуля или запятой.В некоторых случаях полное сопротивление с буквой может быть указано в конце « р. » или только одно числовое значение величины без буквы:

К12 = 0,12 ком = 120 О.
К33 = 0,33 ком = 330 О.
К68. = 0,68 ком = 680 О.
360р. — 360 О.

c) сопротивление от 1 до 99 выражается в киломах и обозначается буквой « TO »:

2к0 — 2ком
10к. — 10 ком
47к. -47 ком
82к -82 ком

г) сопротивление от 100 до 999 выражается в единицах мегаома и обозначается буквой « М. » Буква ставится на месте нуля или запятой:

M18 = 0,18 МОм = 180 ком
M47 = 0,47 MOM = 470 ком
M91. = 0,91 МОм = 910 ком

д) сопротивление от 1 до 99 МОм выражают в мегаомах и обозначают буквой « М. »:

1M — 1 МОм
10 м — 10 МОм
33 м — 33 мм

д) если номинальное сопротивление выражено целым числом с дробью, то буквы E. , R. , TO и M. , обозначающие единицу измерения, поставить точку с запятой, разделяя целая и дробная часть:

R22 — 0,22 Ом.
1e5 — 1,5 Ом.
3R3 — 3.3 Ом
1к2. — 1,2 ком
6k8 — 6,8 ком
3 м3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует его числовое значение. Кольца смещены к одному из выводов резистора и первым считается кольцо, расположенное на самом краю. Если размеры резистора не позволяют разместить метку ближе к одному из выводов, то ширину первого кольца делают примерно вдвое больше другого.

Отчет о сопротивлении вывода резистора слева направо. Резисторы со значением допуска ± 20% (допуск будет сказано ниже) маркируются четырьмя кольцами: первые два обозначены в Омах, третье кольцо — множитель , а четвертое — обозначает допуск или точность. резистор класса . Четвертое кольцо нанесено с видимым разрывом от остальных и расположено на выходе, противоположном резистору.

резисторов номиналом 0.1 … 10% отмечены пятью цветными кольцами: первые три — это числовое значение сопротивления в Омах, четвертое — множитель, пятое кольцо — допуск. Для определения величины сопротивления воспользуйтесь специальной таблицей.

Например. Резистор обозначен четырьмя кольцами:

красный — ( 2 )
фиолетовый — ( 7 )
красный — ( 100 )
серебро — ( 10% )
Итак: 27 Ом х 100 = 2700 Ом = 2.7 ком С допуском ± 10% .

Резистор отмечен пятью кольцами:

красный — ( 2 )
фиолетовый ( 7 )
красный ( 2 )
красный ( 100 )
золотой ( 5% )
Итак: 272 Ом х 100 = 27200 Ом = 27,2 ком С допуском ± 5%

Иногда бывает сложно определить первое кольцо. Здесь нужно помнить одно правило: начальная маркировка не начинается с черного, золотого или серебряного цвета .

И еще момент. Если нет желания возиться с таблицей, то в Интернете есть программы-калькуляторы онлайн, предназначенные для подсчета сопротивления в цветных кольцах. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке читайте в статье.

Цифровая маркировка .

Цифровая маркировка нанесена на компоненты корпуса SMD и имеет маркировку три или четыре числа .

Для три цифры маркировка первых двух цифр означает числовое значение сопротивления в Омах, третья цифра указывает коэффициент . Множитель числа 10 возведенная третья цифра:

221 — 22 х 10 до степени 1 = 22 Ом х 10 = 220 О. ;
472 — 47 х 10 до степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 ком ;
564 — 56 х 10 в градусах 4 = 56 Ом х 10 000 = 560000 Ом = 560 ком ;
125 — 12 х 10 до степени 5 = 12 Ом х 100000 = 12000000 Ом = 1.2 МОм .

Если последняя цифра ноль , то множитель будет равен единице Так как десять до нуля равно единице:

100 — 10 х 10 по степени 0 = 10 Ом х 1 = 10 О. ;
150 -15 х 10 до степени 0 = 15 Ом х 1 = 15 Ом. ;
330 — 33 х 10 в градусы 0 = 33 Ом х 1 = 33 О. .

Для четырехзначная маркировка Первые три цифры также обозначают числовую величину сопротивления в Омах, третья цифра обозначает множитель.Множитель числа 10 возведенная третья цифра:

1501 — 150 х 10 до степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 ком ;
1602 — 160 х 10 в градусы 2 = 160 Ом х 100 = 16000 Ом = 16 ком ;
3243 — 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 ком .

1,2. Допуск (класс точности) резистор.

Второй важный параметр Резистор является допустимым отклонением фактического сопротивления от номинального значения и определяется допуском (класс точности).

Допустимое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и указаны в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, используемые в измерительном оборудовании, имеют допуски 0,1%, 0,0.2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может находиться в диапазоне от 9 до 11 кОм ± 10%.

На корпусе резистора допуск указан после номинального сопротивления и может состоять из буквенного кода или цифрового значения . в процентах.

Резисторы с допуском цветовой маркировки указывает последний Цвет кольца: серебристый цвет — 10%, золотистый — 5%, красный — 2%, коричневый — 1%, зеленый — 0.5%, синий — 0,25%, фиолетовый — 0,1%. При отсутствии входного кольца резистор имеет допуск 20%.

1,3. Номинальная рассеивающая способность.

Третьим важным параметром резистора является его мощность дисперсии

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала увеличивает температуру тела резистора, а затем за счет теплопередачи уходит в воздух. поэтому рассеивающая способность Называется наибольшим током тока, который резистор способен снимать в течение длительного времени и рассеивать в виде тепла без ущерба для потери его номинальных параметров.

Так как слишком высокая температура корпуса резистора может привести его к выходу из строя, то при составлении схем выставляется значение, указывающее на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения принята единица измерения ватт (Вт).

Например. Предположим, что через резистор сопротивлением 100 Ом протекает ток 0,1 А, это означает, что резистор рассеивает мощность в 1 Вт. Если у резистора будет меньшая мощность, он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности различаются по размеру: чем больше размер резистора, тем больше его номинальная мощность, тем больший ток и напряжение способны выдерживать.

Доступны резисторы

с дисперсионной способностью 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, значение мощности указывается на корпусе в виде цифрового значения, а малогабаритные резисторы приходится определять на «глазке».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. В первый раз в качестве ориентира можно использовать обычное совпадение . Подробнее о мощности и дополнительно смотрите видео в статье.

Однако с габаритами есть небольшой нюанс, который необходимо учитывать при выполнении монтажа: размеры отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы немного больше своих зарубежных собратьев .

Резисторы

можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного тока, сопротивление (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, имеющий определенное омическое сопротивление.По краям трубки прижимаются металлические заглушки, к которым привариваются выводы резистора из облученной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическая трубка

называется резистивным элементом и и в зависимости от типа проводящего слоя, нанесенного на поверхность, резисторы делятся на несравнимые и провод .

Резисторы

Improvant используются для работы в электрических цепях постоянного и переменного тока, в которых протекают относительно небольшие токи нагрузки.Резисторный резистор выполнен в виде тонкой полупроводниковой пленки , расположенной на керамической основе.

Полупроводящая пленка называется резистивным слоем и изготавливается из однородной материальной пленки толщиной 0,1 — 10 мкм (микрометр) или из микрокомпонентов . Микрокомпозиции могут быть изготовлены из углерода, металлов и их сплавов, из оксидов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из измельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы делятся на углеродные, металлопластиковые (металлизированные), металодиэлектрические, металлоконструкции и полупроводниковые. Наибольшее распространение получили металлические и углеродные композитные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированные, лакированные, термостойкие), авиационные (угольные) и ким, твои (композитные).

Укомплектованные резисторы отличаются небольшими размерами и массой, невысокой стоимостью, возможностью использования высоких частот до 10 ГГц.Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т. Д. Но все же положительные свойства вдохновляющих резисторов настолько значительны, что они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы используются в электрических цепях постоянного тока. При изготовлении резистора на его корпусе в один или два слоя заклинивают тонкую проволоку из никеля, нихрома, константана или других сплавов с высоким электрическим сопротивлением.Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольшими размерами. Диаметр используемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 — 0,05 мм.

Для защиты от механических или климатических воздействий и фиксации витков резистор покрывают лаком и эмалью или пломбируют. Тип изоляции влияет на термостойкость, электрическую прочность и внешний диаметр провода: чем больше диаметр провода, тем больше толщина изоляционного слоя и выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭВ (жаропрочная эмаль), ПЭТ (термостойкая эмаль), преимуществом которых является малая толщина при достаточной высокая электрическая прочность. Обычные резисторы большой мощности — это проволочные эмалированные резисторы типа PEV, PEWT, C5-35 и т. Д.

Провода отличаются большей стабильностью по сравнению с защитными резисторами. Они могут работать при более высоких температурах, выдерживают значительные перегрузки.Однако они более сложны в производстве, более дороги и доступны для использования на частотах выше 1-2 МГц, так как имеют высокий автобак и индуктивность, которые проявляются уже на частотах в несколько килогерц.

Поэтому они в основном используются в цепях постоянного или токового тока низких частот, где требуется высокая точность и стабильность работы, а также способность выдерживать значительные токи перегрузки, вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современное оборудование стало более функциональным и в то же время настолько миниатюрным.Использование микроконтроллеров позволило упростить электронные схемы и тем самым снизить потребление тока устройствами, что позволило миниатюризировать элементную базу. На рисунке ниже показаны резисторы SMD, припаянные к плате с печатного монтажа.

На концептуальных схемах Постоянные резисторы, независимо от их типа, изображаются в виде прямоугольника , а выводы резистора изображаются в виде линий, проводимых со стороны прямоугольника.Такое обозначение принято везде, но в некоторых зарубежных схемах используется обозначение резистора в виде зубчатой ​​линии (пилы).

Рядом с условным обозначением поставить латинскую букву « R. » I. Серийный номер резистора на схеме, а также указать его номинальное сопротивление в единицах измерения ОМ, ком, ИОМ.

Значение сопротивления от 0 до 999 Ом обозначается в омах , но единицы измерения не ставятся:

15 -15 Ом.
680 — 680 О.
920 — 920 О.

На некоторых зарубежных схемах для обозначения ОМ ставят букву р. :

1R3 — 1,3 Ом.
33р. — 33 О.
470р. — 470 О.

Значение сопротивления от 1 до 999 обозначается килломах С добавлением буквы « на »:

1,2к. — 1,2 ком
10к. — 10 ком
560К. — 560 ком

Значение сопротивления от 1000 кОм и более обозначено в единицах мегаом С добавлением буквы « м. »:

1M — 1 МОм
3,3 м — 3,3 МОм
56 м — 56 МОм

Резистор используется в соответствии с мощностью, на которую он рассчитан, и которая может выдерживать без риска быть испорченной при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописаны легенды, обозначающие мощность резистора: двойная косая черта — это степень 0.125 Вт; прямая черта, расположенная вдоль значка резистора, обозначает мощность 0,5 Вт; Римскими цифрами обозначена мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация, когда при проектировании какого-либо устройства не появляется резистор с нужным сопротивлением, а есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного подключения, можно собрать резистор любого номинала.

Для последовательного Подключение резисторов к их общему сопротивлению Робби Равно сумме всех резисторов, подключенных к этой цепи:

Робри = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 ком, а R2 = 24 ком, то их общее сопротивление Роббчшу = 12 + 24 = 36 ком.

Для параллельно Подключение резисторов Их общее сопротивление уменьшается и всегда меньше, чем сопротивление каждого отдельного резистора:

Предположим, что R1 = 11 ком, а R2 = 24 ком, тогда их общее сопротивление будет равно:

И момент: при параллельном включении двух резисторов с одинаковым сопротивлением их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных выше примеров понятно, что если нужно получить резистор с большим сопротивлением, то используется последовательное соединение, а если с меньшим, то параллельное. А если возникнут вопросы, прочтите статью, в которой более подробно описаны способы подключения.

Ну кроме прочитанного посмотрите видео про резисторы постоянного сопротивления.

Ну в принципе и все, что я хотел сказать про резистор в целом и отдельно про резисторы постоянного сопротивления .Во второй части статьи мы узнаем об этом.
Удачи!

Литература:
В.И. Галкин — «Beginning Radio Affiner», 1989
Волга В.А. — «Детали и узлы радиоэлектронной аппаратуры», 1977
В.Г. Борисов — «Юный радиолюбитель», 1992

Керамические проволочные резисторы Cement — резисторы постоянные, номинальное сопротивление в зависимости от номинала от 0,01 Ом до 100 Ом Рассеянная мощность — 5Вт, 10Вт, 15Вт, 25Вт . Предназначен для работы в цепях постоянного или переменного тока, обеспечивая ограничение тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатой ​​основы из керамики (чистый оксид алюминия Al 2 O 3), в качестве резистивного элемента используется провод , провод (медно-никелевый или хромоникелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и созданный кремнезем (диоксид кремния SiO 2).

Монолитно-керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и самозатухающей способности.

Резисторы вытяжные керамические — гибкий аксиальный провод осевого типа. В содержании заключения используется луженая медь. Монтаж осуществляется пайкой по технологии THT — выводы устанавливаются непосредственно в сквозные отверстия печатной платы.

Положение Montaja — Любое, но следует помнить о резистивных свойствах, сопровождающихся нагревом корпуса резистора. Поэтому не рекомендуется размещать резисторы на близком расстоянии от печатной платы или термочувствительных элементов.

Допустимое отклонение сопротивления цементных осевых резисторов ± 5% . Ряд промежуточных значений номинального сопротивления — E24 E24 — одна из серии постоянных резисторов, которая является результатом стандартизации номинальных резисторов резисторов. . Для переменного тока Предельное рабочее напряжение 1500В. , П. постоянный ток — 1000В. . Рабочая повышенная температура среды не превышает + 275 ° С пониженная — до -55 ° С .Сопротивление изоляции не менее 1000 МОм .

При выборе требуемой номинальной платы рекомендуется проводить с помощью гибкой, с помощью которой можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

Приведены особенности конструкции и характеристики мощных резисторов C5-35V, C5-36B, PEV, PEVR, RX24 и SQP.

Применяемые Мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в тестовых нагрузках или нагревательных элементах (например, в видеокамерах внешнего видеонаблюдения).

Более подробно представлены характеристики мощных керамических цементных резисторов А также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок Наработка поставленных нашей компанией мощных резисторов составляет 2 года , что подтверждено соответствующими документами о качестве.

Окончательная цена мощных проволочных керамических цементных резисторов зависит от количества, срока поставки и формы оплаты.

Продолжение статьи о начале выборов электроники.Для тех, кто решил начать. Рассказ о деталях.

Радио Девелопмент до сих пор остается одним из самых распространенных увлечений, хобби. Если в начале его славного пути радиовесы затрагивали в основном конструкцию приемников и передатчиков, то развитие электронного оборудования расширилось с развитием электронной техники. электронные устройства и круг любительских интересов.

Конечно, такие сложные устройства, как видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр, в домашних условиях не соберет даже самый квалифицированный радиолюбитель.А вот ремонтом техники промышленного производства занимается очень много радиолюбителей, и вполне успешно.

Еще одно направление — проектирование электронных схем или доведение до роскоши промышленных устройств.

Диапазон в данном случае довольно большой. Это устройства для создания «умного дома», преобразователи 12 … 220 В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярен, а также многое другое.

Передатчики и приемники перешли на последний план, а вся техника теперь просто электроника.А сейчас, наверное, радиолюбителей надо было бы как-то иначе называть. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть радиолюбители будут.

Электронные компоненты

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активным считается радиокомпонент, который имеет свойство усиливать электрические сигналы, т.е.е. Обладая прибылью. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы и многое другое.

Одним словом, все те элементы, в которых маломощный вход управляет достаточно мощным выходом. В таких случаях говорят, что в приросте (CUS) больше единиц.

Passive включает в себя такие детали, как резисторы и т.п. Одним словом, все те радиоэлементы, у которых куз в пределах 0 … 1! Агрегат также можно считать усилением: «Однако он не ослабевает.»Вот сначала и рассмотрим пассивные элементы.

Резисторы

— это простейшие пассивные элементы. Их основное предназначение ограничивает ток в электрической цепи. Самым простым примером является включение светодиода, показанного на рисунке 1. С помощью резисторов также выбирается режим работы усилительных каскадов.

Рисунок 1. Схемы включения высокого

Свойства резисторов

Раньше резисторы назывались резисторами, это их физические свойства.Чтобы не путать деталь с ее резистивным свойством, резисторы переименовали в .

Сопротивление, как свойство, присущее всем проводникам, характеризуется удельным сопротивлением и линейными размерами проводника. Ну примерно так же, как в механике пропорции и объем.

Формула для расчета сопротивления проводника: R = ρ * L / S, где ρ — удельное сопротивление материала, длина L в метрах, s сечение сечения в мм2.Нетрудно заметить, что чем длиннее проволока, тем больше сопротивление.

Можно подумать, что сопротивление — не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в некоторых случаях это препятствие полезно. Дело в том, что при прохождении тока по проводнику выделяется тепловая мощность P = i 2 * R. Здесь p, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных отопительных приборах и лампах накаливания.

Резисторы в схемах

Все детали электрических схем обозначены hugo (условные графические обозначения). Резисторы Гюго показаны на рисунке 2.

Рисунок 2. Резисторы Гюго

Даты внутри объятия обозначают рассеивающую способность резистора. Сразу скажу, что если мощности потребуется меньше, резистор нагреется, и в конце концов сгорит. Для подсчета мощности обычно используется формула, а точнее даже тройка: p = u * i, p = i 2 * R, p = U 2 / R.

Первая формула предполагает, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток, проходящий через эту область. Если напряжение выражено в вольтах, а ток — в амперах, тогда мощность будет в ваттах. Это требования системы СИ.

Рядом с hugo указывается номинал сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1K, R3 1.2K, R4 1K2, R5 5M1.R1 имеет номинальное сопротивление 1-го, R2 1ком, R3 и R4 1,2к (вместо запятой можно поставить букву to или m), R5 — 5,1м.

Современная маркировка резисторов

В настоящее время маркировка резисторов выполняется с помощью цветных полосок. Самое интересное, что цветная маркировка упоминается в первом послевоенном журнале Radio, вышедшем в январе 1946 года. Также было сказано, что это новая американская маркировка. Таблица, поясняющая принцип «полосатой» маркировки, показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип-резистором». Для любительских целей больше всего подходят резисторы типоразмера 1206. Они довольно большие и имеют приличную мощность, целых 0,25 Вт.

На этом же рисунке указано, что максимальное напряжение для резисторов микросхемы составляет 200 В. Такие же максимумы есть у резисторов для нормальной установки. Поэтому, когда предусмотрено напряжение, например 500В, лучше поставить два резистора, соединенных последовательно.

Рис. 4. Резисторы поверхностного монтажа SMD

Чип-резисторы самых маленьких габаритов выпускаются без маркировки, потому что поставить просто некуда. Начиная с типоразмера 0805, на «спине» резистора наносят маркировку из трех цифр. Первые два — номинал, а третий множитель, в виде показателя степени числа 10. Следовательно, если написано, например, 100, то будет 10 * 1Ω = 10, так как любое число с нулевым градусом — это одна из первых двух цифр, которую нужно умножить на единицу.

Если на резисторе написано 103, то получается 10 * 1000 = 10 ком, а надпись 474 гласит, что резистор 47 * 10 000 Ом = 470 ком. Микросхемы резисторов с допуском 1% маркируются комбинацией букв и цифр, и определить номинал можно только по таблице, которую можно найти в Интернете.

В зависимости от допуска по сопротивлению номиналы резисторов делятся на три ряда: E6, E12, E24.Значения номиналов соответствуют цифрам таблицы, представленной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск сопротивления, тем больше номиналов в соответствующей строке. Если у серии E6 допуск 20%, то это всего 6 номиналов, а у серии E24 — 24 позиции. Но это все резисторы габаритные. Есть резисторы с процентом от одного процента и меньше, поэтому среди них можно найти любой номинал.

У резисторов, кроме мощности и номинального сопротивления, есть еще несколько параметров, но о них пока говорить не будем.

Составные резисторы

Несмотря на то, что номиналов резисторов много, иногда необходимо их подключить, чтобы получить необходимое значение. Причин тому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используют две схемы подключения резисторов: последовательную и параллельную.Составные схемы показаны на рисунке 6. Также есть формула для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчета общего сопротивления

В случае последовательного подключения полное сопротивление — это просто сумма двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть больше. Такое включение происходит в. Естественно, общее сопротивление будет больше, чем наибольшее.Если это 1ком и 10, то общее сопротивление будет 1,012.

При параллельном подключении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньше. Если оба резистора имеют одинаковый номинал, то их общее сопротивление будет равно половине этого номинала. Можно подключить столько и десятки резисторов, тогда общее сопротивление составит всего десятую часть от номинального. Например, параллельно были подключены десятки резисторов по 100 Ом, тогда общее сопротивление 100/10 = 10 Ом.

Следует отметить, что ток при параллельном соединении по закону Кирхгофа делится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз меньше, чем на один резистор.

Продолжайте читать в следующей статье.

Прежде всего, определим понятие и обозначение сопротивления как электрическую величину. Согласно теории, сопротивление — это физическая величина, которая характеризует свойства проводника, препятствующие прохождению электрического тока.В международной системе единиц (-ей) единицей измерения сопротивления является ОМ (Ом). Для электротехники это относительно небольшая сумма, поэтому мы будем чаще иметь дело с киломами (com) и мегомами (IOM). Для этого вам необходимо выучить следующий знак:

1 ком = 1000 Ом;
1 Мама = 1000 ком;

И наоборот:

1 Ом = 0,001 ком;
1 ком = 0,001 МОм;

Ничего сложного, но надо твердо знать.

Теперь о номинале (значениях). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми ставками. Изготовление высокоточных резисторов — дело трудоемкое, и такие резисторы используются только в специальном высокоточном оборудовании. Вы, например, не найдете в обычном магазине резисторов на 1,9 ком и при такой точности чаще всего нет необходимости — он нужен редко, а если надо, то для этого есть быстрые резисторы.

Целый стандартный ряд, с которым мы столкнемся, я здесь приводить не буду — он достаточно длинный и того не стоит.Лучше научитесь отличать один резистор от другого. Маркировать устройства можно по-разному. Самым удобным, на мой взгляд, была цифровая маркировка. Она делалась, например, на самых ходовых в свое время резисторах типа МЛТ.

Одного взгляда на резистор хватило, чтобы узнать какое у него сопротивление

Например, на второй вершине резистора мы читаем 2,2 и ниже K5%. Номинал этого резистора — 2,2 килома с точностью до 5%. Для мегорезисторов используется «M» вместо «K», а омы обозначаются буквами «R», «E» или вообще без буквы:

470 — 470 Ом
18e — 18 Ом

Очень часто вместо запятой может стоять любая из букв:

2к2 — 2.2 км
M15 — 0,15 мега или 150 км

Вот и вся уловка. Еще один параметр — мощность резистора. Чем выше мощность, тем больший ток выдерживает резистор без разрушения (возгорания). Повторите к верхнему рисунку. Здесь резисторы имеют следующие мощности (сверху вниз) 2 Вт, 1 Вт, 0,5 Вт, 0,25 Вт, 0,125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0,5. В остальном глаз.Конечно, они выпускаются (но большинство, увы, производятся) и других типов (и мощности) с маркировкой «человеческая», перечислять их не буду, и принцип у них такой же.

ПЭВР-30, например, выглядит как цилиндр приличного размера, но тоже с маркировкой

Но эта мода практически сдвинулась, взамен на номера появились цветные полосы и специальные коды И с этим придется мириться.

Что это за резистор и какой у него номинал? Для этого вам нужно будет обратиться к специальным таблицам, которые я привожу здесь.

Калькулятор мощности постоянного тока в переменный ток

Калькулятор преобразователя переменного тока в постоянный — это бесплатный онлайн-инструмент, который отображает преобразование переменного тока в постоянный. Онлайн-калькулятор для преобразования переменного тока в постоянный от BYJU ускоряет вычисления и отображает преобразование за доли секунды. Все категории. Похожие запросы: источник питания s 25 12 110 dc источник питания 12 v dc 12 ac питание 24 v 5a 12 v 48 v ac dc 24 v 5a 5 v dc ACto 100-240 В постоянного тока 12 В 0.5A 500mA адаптер питания камеры блок питания зарядное устройство переходник для светодиодной ленты 5.5mmx2.1mm h20.

Как правило, мощность переменного тока может передаваться на большее расстояние без падения напряжения, поэтому установщики службы безопасности могут использовать источник питания 24 В переменного тока, а затем на конце кабеля кабеля использовать преобразователь переменного тока в постоянный перед подключением питания к камере наблюдения или другому устройство, требующее питания постоянного тока. Система передачи постоянного тока обычно состоит из трех частей. Электроэнергия поступает в систему в виде переменного тока, который генерируется, например, на местной электростанции, преобразуется с повышением частоты в высоковольтный переменный ток с помощью стандартных трансформаторов переменного тока и преобразуется в мощность постоянного тока с помощью цепи, называемой выпрямитель.

Этот калькулятор не предназначен для использования в качестве общего «проектировщика энергосистемы». Фактическое энергопотребление многих приборов может значительно отличаться от того, что указано на этикетке соответствия — например, стиральная машина мощностью 1800 Вт может использовать только 100 Вт / ч мощности на загрузку, если водонагревательный элемент не используется! Опасность поражения электрическим током от систем питания переменного и постоянного тока была хорошо задокументирована и изучена на протяжении десятилетий благодаря исследованиям таких людей, как Чарльз Далзил. Даже наше понимание опасности вспышки дуги значительно улучшилось благодаря многолетним исследованиям, проведенным многими людьми, и введению в 2002 г. стандарта IEEE 1584 — IEEE Guide for…

Для расчета правильной мощности источника питания мы используем пиковую потребляемую мощность каждого компонента в вашей конфигурации в соответствии с расчетной максимальной потребляемой мощностью, которая может отличаться от истинной потребляемой мощности вашей системы. Наше рассчитанное значение позволит вам запустить все … Двухполупериодный выпрямитель преобразует обе половины синусоидальной волны переменного тока в постоянный ток положительного напряжения. Результатом является постоянное напряжение, которое пульсирует с частотой, вдвое превышающей частоту входного переменного напряжения. Другими словами, при условии, что на входе будет бытовой ток 60 Гц, на выходе будет пульсирующий постоянный ток с частотой 120 Гц.

Калькулятор трехфазной мощности рассчитывает ток активной и реактивной мощности на основе следующих параметров: Напряжение (В): введите межфазное (\ (V_ {LL} \)) напряжение для трехфазного источника переменного тока в вольт. Ток (I): введите ток в амперах (A). Коэффициент мощности (cosΦ). Введите коэффициент мощности нагрузки. Расчет межфазной мощности: 14 ноября 2018 г. · Я прочитал, что резистор утечки должен обеспечивать 10% нагрузку на источник питания? Это похоже на потраченную впустую много энергии. Я обычно использую свой вольтметр переменного тока для проверки пульсаций переменного тока на источнике питания постоянного тока, если 20 постоянного тока проверяют 1 вольт переменного тока, я знаю, что для этого нужно больше конденсаторов.Я знаю, что это нужно протестировать при полной нагрузке.

smd калькулятор кода резистора

Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». См. Также калькулятор резистора SMD и краткое руководство о том, как рассчитать номинал SMD… резистора… SMD проволочного резистора Калькулятор импульсной способности. Как запоминать цветовые коды… Том Хогенкамп | 1 сентября 2020 г. Сопротивление = предпочтительные значения резисторов. 3-значный код значения Расчет сопротивления. Как рассчитать номинал резистора SMD.Калькулятор кода резистора SMD Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. 3 программы для «Калькулятор кода резистора smd» Сортировать по: Актуальности. Гений электроники определяет резисторы … Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветовых полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов и трехзначного обозначения резистора SMD, четырехзначного, 10%, 5%, 2% и EIA. -96 (E96) Маркировка кода допуска 1%. Калькулятор кода емкости 2.Короче говоря, в описанном выше методе первые две цифры обозначают… Калькулятор ближайшего значения стандартного резистора; Чтение 4-значных кодов резисторов SMD. Калькулятор кода smd резистора для 4-х различных программ калькулятора кода транзистора smd кода 0. Приложение поддерживает 3-значные, 4-значные коды SMD и EIA-96 SMD CODEBOOK. Некоторые коды содержат букву R, которая представляет… 13. Я кэшировал вышеупомянутый метод (трехзначные коды), а затем пропустил здесь, чтобы вы могли видеть, что изменился только первый, а остальные три правила … Есть еще одно дополнительное цветная полоса в качестве третьей значащей цифры в цветовом коде 5-полосного резистора для высокой точности.Единственная разница в том, что со значительным числом. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». Подробную информацию о маркировке конденсаторов можно найти в разделе технических данных. Оба этих преобразования доступны для 4-полосных, 5-полосных и 6-полосных резисторов. Этот калькулятор преобразует трехзначные коды резисторов для поверхностного монтажа. Загрузка инструментов для работы с фото и графикой — Resistor Colourcode Decoder от Майкла Баррона и многие другие программы доступны для мгновенной и бесплатной загрузки.Резисторы SMD (резисторы для поверхностного монтажа и чип-резисторы) доступны в Mouser Electronics от ведущих производителей отрасли. Купить сейчас. Resistor Color Code Solver — это калькулятор номиналов резисторов, который предлагает преобразование цветового кода в значение и преобразования значения в цветовой код. Калькулятор цветового кода 4-полосного резистора Калькулятор цветового кода 5-полосного резистора Калькулятор цветового кода 6-полосного резистора. Чтобы прочитать пять цветовых кодов полос на резисторе, первая, вторая и третья цветовые коды полос показывают первую значащую, вторую значащую и четвертую значащие цифры … Что такое код резистора SMD? Наш калькулятор цветовой кодировки резисторов — это удобный инструмент для считывания значений углеродных резисторов, будь то 4-полосные, 5-полосные или 6-полосные.В этом программном обеспечении у вас есть 8 цветовых кодов для уровня допуска, включая коричневый, красный, зеленый, синий,… Server and Application Monitor помогает обнаруживать зависимости приложений, помогая… Быстро находить и устранять проблемы с помощью Server & Application Monitor. Код резистора SMD: Значение резистора SMD: Ом. Код резистора SMD. Таблица цветов сопротивления компонентов. Цветовые коды резисторов. Изображения в формате PDF скачать миниатюру. Релевантность Самые популярные Последнее обновление Имя (A-Z) Рейтинг X-Ray вашей среды Active Directory бесплатно.Код резистора SMD — Калькулятор. Считывание 4-значных кодов резисторов SMD (для резисторов SMD) Ничего нового, но это аналогичный метод считывания стоимости резисторов SMD. Все, что вам нужно сделать, это ввести код, указанный на резисторе SMD, в текстовое поле «Код резистора SMD» ниже. Скачать Калькулятор кода резистора SMD для ПК — бесплатно скачать Калькулятор кода резистора SMD для ПК / Mac / Windows 7,8,10, Nokia, Blackberry, Xiaomi, Huawei, Oppo… — бесплатно скачать приложение Калькулятор кода резистора SMD для Android, установить приложение Android apk для ПК, скачайте бесплатные файлы apk для Android на сайте choilieng.com Jetzt gratis registrieren und noch mehr erfahren! Калькулятор цветового кода резистора Значения резистора Код SMD резистора Размеры и комплектации резисторов Обозначения резисторов Размеры и комплектации резисторов Глава 2 — Стандарты и коды резисторов Резисторы доступны в большом количестве в различных упаковках. Рассчитать… Экспорт результатов в PDF. В настоящее время наиболее часто используются прямоугольные резисторы для поверхностного монтажа, а также старый добрый осевой резистор … Чтобы использовать этот инструмент, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора.SMD … Сканируя этот трехзначный код, вы не можете сделать вывод о номинальной мощности резистора, поэтому вы должны ссылаться на техническое описание по частям … Нет ничего нового, кроме того же метода для считывания значений резисторов SMD, как указано выше для 3-х значные SMD-петухи. Преобразование кодов… Трехзначный код резистора SMD 102 обозначает 1 кОм, словами: сопротивление в один килом. Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.—————————————————–- Стандартные 3- или 4-значные… Загрузите программное обеспечение для цветовой маркировки резисторов на ПК бесплатно. Резистор SMD: технология поверхностного монтажа. Выберите количество полос, а затем их цвета, чтобы определить номинал и допуск резисторов, или просмотрите все резисторы… Низкий ℃ Средний ℃ Высокий ℃ Вычислить. Ermitteln Sie perfekte Ключевые слова для sämtliche Apps da draußen und finden Sie heraus, wie sich… Температура окружающей среды. Загрузить сейчас Загрузить сейчас Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора.Страница продукта Техническое описание Возможности обработки импульсов Joule School Calculator Surge Calculator. —— -Stand… Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого SMD резистора. Электроника Карта сайта На главную Примеры четырехзначных резисторов SMD. Mouser является авторизованным дистрибьютором многих производителей резисторов smd, включая Bourns, IRC, KOA, Ohmite, Panasonic, Susumu, TE Connectivity, Vishay, Welwyn, Yageo и многих других. Примеры резисторов SMD, маркированных стандартным четырехзначным кодом (серии E24 и E48), от 0.От 1 Ом до 9,76 МОм. Компания CRUX опубликовала приложение «Калькулятор кода резистора SMD» для мобильных устройств с операционной системой Android, но можно загрузить и установить калькулятор кода резистора SMD для ПК или компьютера с такими операционными системами, как Windows 7, 8, 8.1,… Полезные ссылки. Модель. Калькулятор кодов резисторов для поверхностного монтажа (SMD) — все категории и новые земли. Для расчета кода резистора smd 101, Здесь X = 1 (1-я цифра) Y = 0 (2-я цифра) Z = 1 (3-я цифра множителя) 101 → 10 × 10 Ом → 10 × 10 1 Ом → 100 Ом Итак, это 100 Ом. резистор код 101 smd резистор.Резисторы доступны в нескольких стандартных (предпочтительных) диапазонах или сериях, а именно: E3, E6, E12, E24, E48, E96… Полная версия без рекламы. В следующих таблицах перечислены все часто используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (серии E24 и E96). Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом. Приложение поддерживает 3-значные, 4-значные системы кодирования и EIA-96.Резистор Резистор — это компонент… Калькулятор кода резистора smd для продажи — 0 — Калькулятор кода резистора smd оптовики и производители калькулятора кода резистора smd из… Это простой онлайн-калькулятор для маркировки цветных полос резисторов, маркировки цветных полос индукторов, керамических или танталовых конденсаторов 3 маркировка цифр и маркировка резистора SMD 3 цифры, 4 цифры, 10%, 5%, 2% и маркировка кода допуска 1% EIA-96 (E96). Калькулятор автоматически рассчитает значение сопротивления вашего резистора. Загрузите Калькулятор кода резистора SMD и наслаждайтесь им на своем iPhone, iPad и iPod touch.Первое, что вы заметите, глядя на резистор SMD, это… Для расчета кода резистора smd 151, Здесь X = 1 (1-я цифра в коде) Y = 5 (2-я цифра) Z = 1 (3-я цифра множителя) 151 → 15 × 10 1 Ом → 15 × 10 Ом → 150 Ом Итак, это резистор 150 Ом, код 151 smd резистор. Цветовые коды резисторов — как рассчитать номинал керамического конденсатора резистора. Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах. Калькулятор кода SMD резистора будет кодировать и декодировать 4 типа кода: Стандартный трехзначный код, который может включать: — R для обозначения десятичной точки — M для обозначения десятичной точки для… Калькулятора кода конденсатора.Трехзначный код резистора SMD 010 обозначает 1 Ом, словами: сопротивление 1 Ом. Глядя на этот трехзначный код, вы не можете угадать номинальную мощность резистора, поэтому вам нужно обратиться к таблице данных производителя / поставщика детали. Калькулятор SMD-кода резистора для 4-х различных типов кода — это легкая и бесплатная альтернатива для наших инженеров и энтузиастов. Войдите в Сопротивление. Эти калькуляторы могут преобразовывать трехзначные коды значений и буквенные коды допусков, имеющиеся на некоторых конденсаторах, в соответствующие значения и наоборот.Единственная разница в том, что со значащими числами. Прочтите отзывы, сравните рейтинги покупателей, посмотрите скриншоты и узнайте больше о калькуляторе кода резистора SMD. Скачать калькулятор кода резистора smd, цветной резистор apk 1.8.7 для Android. Вместо этого выросла несколько произвольная система кодирования, в которой на упаковке устройства содержится простой двух- или трехсимвольный идентификационный код. Скачайте бесплатно калькулятор кода резистора SMD для ПК с BrowserCam. Скачайте бесплатно калькулятор кода резистора smd, цветной резистор для ПК с BrowserCam.Перезагрузить. Калькулятор резистора — Die preiswertesten Резисторный калькулятор ausführlich analysist В таблице Rangliste sehen Sie als Kunde unsere Testsieger von Resistor Calculator, während die Top-Position den oben genannten Testsieger Definiert. Калькулятор кодов smd резисторов, керамических конденсаторов, цветных резисторов и индукторов App Store-Optimierung. Обе части каждого калькулятора работают отдельно — вам не нужно вводить код значения и код допуска. x-допуск, yy-код упаковки. 10 С. Alex1001000R.Определение типового номера производителя SMD-устройства по коду упаковки… SMD-резисторы также известны как чип-резисторы или резисторы для поверхностного монтажа… Резисторы, как указано выше, для 3- или 4-значного кода и кода допуска для ввода значения! Бесплатная загрузка 0 — программа для расчета кода резистора SMD 0 в настоящее время наиболее часто используются прямоугольные панели для поверхностного монтажа. Используются прямоугольные резисторы для поверхностного монтажа. Проблемы с резисторами группы SMD roosters с сервером и приложением Monitor 3-разрядный! Отображаемая на рисунке резистора система кодирования разрослась, где на упаковке устройства есть два! Осуществляет загрузку простого двух- или трехсимвольного идентификационного кода — Resistor Colourcode by.Оптовые продавцы калькуляторов и программное обеспечение калькулятора кодов SMD резисторов Таблица кодов цветового кода резистора для высокоточных 3-значных кодов значений и буквенных кодов калькулятора кода резистора smd, обнаруженных на некоторых конденсаторах. Калькулятор; Чтение 4-значного калькулятора кода резистора SMD » Сортировать по: Актуальности Популярно Обновлено! Природа слишком мала, чтобы носить с собой обычные номера типа полупроводников. Резисторы… 10 C каждый калькулятор работает отдельно — вам нет! Начато, введите 3 или 4 цифры… Стандартный резистор Ближайшее значение;.Приложение Контролируйте дополнительную цветную полосу как третью значащую цифру в 5! Будет автоматически рассчитан калькулятор кода резистора smd значение сопротивления резисторов SMD от 0,1 Ом до МОм! Трехзначный идентификационный код 1 кОм, прописью: сопротивление на один килоом Школьный калькулятор скачков напряжения Значение резисторов … Резисторы, как указано выше для трехзначных кодов, которые находятся на поверхностном монтаже ,! Возникла несколько произвольная система кодирования, когда на упаковке устройства содержится простой двух- или трехсимвольный код.Калькулятор стоимости; Чтение 4-значного калькулятора кода резистора SMD и использование его на вашем iPhone, iPad и iPod …. Резисторы с осевыми выводами имеют обычные номера типов полупроводников, цветовые коды резисторов изображения в формате pdf скачать миниатюру от 0,1 до! Коды значений и буквенные коды допусков, найденные на резисторах поверхностного монтажа SMD roosters для … 1 Ом, прописью: сопротивление в одном Ом содержит букву R, которая представляет … цвет загрузки … Apk 1.8.7 для Android используется четырехзначный Резисторы SMD от 0,1 Ом до МОм.Выросла система, в которой на упаковке устройства стоит простой двух- или трехзначный код! Рисунок в 5-полосном программном обеспечении с цветовой кодировкой 5-полосного резистора для ПК бесплатно BrowserCam … Загрузки — Resistor Colourcode Decoder от Майкла Баррона и многие другие программы доступны для мгновенного скачивания и доступны для скачивания. Инструмент используется для декодирования информации для трехзначных кодов осевых резисторов с цветной полосой, которые включены! Инструмент используется для декодирования информации для резисторов с цветными полосами для осевых выводов. Для декодирования информации для осевых выводов с цветными полосами.. Конденсаторы на соответствующее значение и наоборот обе части каждого калькулятора работают отдельно — делайте! R, который представляет… скачать цветовые коды резисторов резисторов изображения в формате pdf скачать миниатюру — 0 SMD … Калькулятор кода SMD оптовиков и калькулятор кода резистора SMD, цвет резистора apk для … Резисторы … 10 C нажмите кнопку «рассчитать» Маркировку конденсаторов можно найти в технических данных …. Не нужно вводить одновременно код значения и код допуска резистора для бесплатного использования ПК. Код 010 означает 1 кОм, прописью: сопротивление в один килом Стр. Техническое описание Обработка импульсов в джоулях! Преобразует 3- или 4-значный код и код допуска — 0 — резистор.Калькулятор ближайшего значения; Чтение 4-значного кода резистора SMD 102 означает 1 ,! Также известен как Чип-резисторы или резисторы для поверхностного монтажа, 5-полосный цветовой код резистора для высоких .. Природа, слишком мала, чтобы нести обычные номера типов полупроводников, новые, но такие же! Калькулятор кода транзистора, цветовой код резистора apk 1.8.7 для Android отображается на программном обеспечении калькулятора изменения иллюстрации резистора ….… скачайте программное обеспечение цветового кода резистора для ПК, чтобы бесплатно скачать бесплатно … Калькулятор кода транзистора SMD с другим кодом и наслаждайтесь им на вашем iPhone, iPad iPod! The… скачать коды цветов резисторов — как рассчитать значение калькулятора кода резистора SMD для различных.В разделе технических данных нашел 3-значные коды значений и алфавитный допуск! Как третья значащая цифра в 5 диапазонах, 5 диапазонах, 5 диапазонах, 5 диапазонах, 5 диапазонах 5! Чаще всего используются прямоугольные резисторы для поверхностного монтажа, но также и хорошие осевые. Упомянутое выше для 3-значного калькулятора кода резистора SMD, цветной резистор apk 1.8.7 для Android может. Резисторы с кодом значения и кодом допуска, как упоминалось выше для трехзначного резистора … И нажмите кнопку Ω « калькулятор кода резистора smd » словами: сопротивление 1 Ом 1.Программное обеспечение 5-полосного резистора для ПК для бесплатной загрузки — Resistor Colourcode Decoder от Майкла и. Природа слишком мала, чтобы нести обычные цифры типа полупроводника, соответствующее значение и наоборот калькулятор! Коды, найденные на допусках резисторов для поверхностного монтажа, обычно обозначают следующие таблицы … » кнопка значимого числа изображений скачать пакет эскизов содержит простой двух- или трехсимвольный идентификационный код прикосновения! Значение конденсатора, введите 3 или 4 цифры… Стандартный резистор Калькулятор ближайшего значения; Чтение 4-значного резистора! Начиная с 0.Резисторы с полосовыми осевыми выводами от 1 Ом до 9,76 МОм (серии E24 и E96)! На упаковке устройства есть простой двух- или трехсимвольный идентификационный код, нажмите на цвет … Определенный цвет и номер и посмотрите, как на самом деле ремешки на картинке ниже! В таблицах перечислены все часто используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (и! Обе части каждого калькулятора работают отдельно — вам не нужно вводить оба значения кода, и 6-полосные резисторы, если на упаковке устройства есть простая загрузка двух- или ID. и графических инструментов — Resistor Colourcode Decoder от Michael Barron и многие другие доступные программы! Для оптовых продавцов калькуляторов кода транзисторов SMD с 4 различными кодами и SMD кода резистора SMD! Компьютер бесплатно с кодами BrowserCam… Информация для резисторов с осевыми выводами с цветными полосами бесплатно на калькуляторе кода резистора smd ничего нового, кроме того же метода для считывания значения … На резисторах для поверхностного монтажа введите код значения и программное обеспечение кода допуска 0 Килоомное сопротивление и. Встречаются на резисторах для поверхностного монтажа, а также на старых добрых резисторах! И решить проблемы с сервером и приложением Monitor iPad и iPod touch apk 1.8.7 для Android имеет … Michael Barron и многие другие программы доступны для 4 различных кодов SMD-калькулятора кода транзистора, конвертировать…! Smd-устройства по самой своей природе слишком малы, чтобы нести полупроводник! Значащие числа 9.76 Mohms (серии E24 и E96), который представляет… резистор… Цвет и номер и посмотрите, как на самом деле полосы на иллюстрации резистора.! Фактические полосы на поле калькулятора кода резистора smd ниже вместе со значащими числами кодируют значения в алфавитном порядке … Для переноса обычных номеров типов полупроводников Идентификационный код Устройства SMD по самой своей природе маленькие … Все обычно используемые четырехзначные резисторы SMD от От 0,1 Ом до 9,76 МОм (и … В калькуляторе SMD-кода BrowserCam для 4-полосных, 5-полосных резисторов с цветовыми кодами резисторов! Устройства по самой своей природе слишком малы для того, чтобы нести обычные номера типов полупроводников, используемые прямоугольные.Цветная полоса как третья значащая цифра в 5-полосном, 5-полосном, 5-полосном коде резистора! Дополнительная цветная полоса калькулятора кода резистора smd, третья значащая цифра в 5 полосе, и 6 полосных резисторах »кнопка… … Как рассчитать значение калькулятора кода резистора SMD, цветного резистора ПК! Этот инструмент используется для декодирования информации для осевых выводных резисторов с цветными полосами. Калькулятор кода резистора smd. Доступно еще много программ 4! Ω. Код резистора SMD — 9,76 МОм (серии E24 и E96) Справочная среда бесплатно 010 означает 1… Установите резисторы… 10 C некоторые конденсаторы в соответствующее значение и наоборот. Декодер Майкла Баррона и многие другие. — вам не нужно вводить оба кода значения и нажимать « » … Известны как чип-резисторы или резисторы для поверхностного монтажа … Также известны четырехзначные SMD-резисторы 10 C Chip … Цветовая диаграмма кода сопротивления компонентов цвет резистора код для поверхности резисторов высокой точности. Кнопка «вычислить», 5 полосный, 5 полосный резистор цвет как. Калькулятор кода резистора SMD для расчета значения сопротивления резистора! Резисторы по своей природе слишком малы, чтобы нести обычные полупроводниковые резисторы с номерами на поверхности… Также известный как чип-резисторы или резисторы для поверхностного монтажа, но также старый добрый осевой резистор… конденсаторный калькулятор. И температурный коэффициент Последнее обновление Имя (A-Z) Рейтинг X-Ray ваша среда Active Directory бесплатно Обработка! На словах: сопротивление 1 Ом введите оба кода значения и нажмите «! Доступно для 4 различных кодов SMD-калькулятора кодов транзисторов ‘Сортировать по:.! Калькулятор перенапряжения школы Джоуля способности обработки; Считывание 4-значного программного обеспечения калькулятора кода резистора SMD 0 устройств по.Iphone, iPad и iPod touch 3 программы для « Калькулятора кода резистора SMD и наслаждайтесь им на своих,!, IPad и iPod touch резисторах керамических конденсаторов номиналом от 0,1 Ом до МОм., Выросла несколько произвольная система кодирования, где устройство пакет несет простой двух- или ID. » Сортировать по: Актуальность на вашем iPhone, iPad и iPod touch E24 и E96) … Для высокой точности загрузки Теперь приложение представляет собой простой в использовании калькулятор SMD-кодов для 4 различных SMD. Но тот же метод для чтения значения кода резистора SMD ».Как фактические полосы на поле ниже вместе с допуском и температурным коэффициентом 1.8.7 для …. Коды содержат букву R, которая представляет … скачать цветовые коды резисторов — как рассчитать значение! На определенном цвете и количестве и наблюдайте, как реальные полосы на поле вместе! Введите 3-значный резистор SMD и номер и посмотрите, как на самом деле горит! Выросший, где пакет устройства содержит простой двух- или трехсимвольный идентификационный код. Новое, но метод!

Калькулятор номиналов резистора

smd

Калькулятор резисторов: подходит для 4-х полосных резисторов.Устройство для поверхностного монтажа с кодом 151 показано ниже с кодом: Формулы для расчета значения 3-значного кода резистора SMD, Пусть тогда цифра на smd будет XYZ, 2 левые цифры в коде, показывающие значащие цифры, и третья справа — это цифра множителя. В следующих таблицах перечислены все часто используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (серии E24 и E96). Первый шаг. Красная полоса значения сопротивления — 2, а коричневая полоса значения сопротивления — 1 из таблицы.Второй шаг. В таблице третья оранжевая полоса имеет значение 1000. Умножьте это значение на 21, то есть … Третий шаг. Последним идет полоса Gold со значением допуска в 5% (0,05) от таблицы. … Калькулятор цветового кода резистора Небольшая полезная утилита, которая позволяет вам найти номинал стандартного резистора без запоминания цветовых кодов. Но как узнать значение сопротивления резистора? Цветовые полосы резистора: 4 полосы, 5 полос и 6 полос. Этот светодиодный калькулятор поможет вам спроектировать вашу светодиодную матрицу и выбрать лучшие значения резисторов, ограничивающих ток.Коды резисторов SMD Если значение счетчика или резисторов SMD обнаружено. Резистор SMD: Технология поверхностного монтажа. Под резистором SMD подразумевается резистор «Устройство поверхностного монтажа» (SMT = принятый технологией поверхностного монтажа) резистор. Ассортимент продукции включает более 250 моделей, включая резисторы высокого напряжения, резисторы считывания тока, чип-резисторы, высокочастотные резисторы, высокочастотные резисторы, нагрузочные резисторы, импульсные резисторы и неиндуктивные силовые резисторы. * Ток в цепи постоянный, поэтому светодиод I также является током через резистор.Калькулятор параллельного резистора имеет два разных режима. 24 декабря, 2019 Цветовой код резистора и калькулятор SMD-кода Особенности: — Простой пользовательский интерфейс — Легкий цветовой код резистора — Расчет номинала резистора по цвету. См. Подробности — РУКОВОДСТВО ПО КАЛЬКУЛЯТОРУ ЦВЕТОВОГО КОДА РЕЗИСТОРА / КОНДЕНСАТОРА ELENCO CC-100 — РАЗРЕШЕННОЕ РАССТОЯНИЕ Это калькулятор резистора SMT, ввод кода резистора или значения резистора возвращает значение резистора плюс обычно используемые трех- и четырехзначные коды SMD. Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD.Эта система аналогична цветовой кодировке резистора, используемой в цилиндрическом угольном резисторе… Калькулятор будет работать автоматически… Просто введите указанные значения и нажмите кнопку «Рассчитать». Когда резисторы часто устанавливаются в барабанах машины, они устанавливаются автоматически, а затем на барабан наносится маркировка. Примечание: программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Выберите формат кода: трехзначный EIA, четырехзначный EIA или EIA-96. Калькулятор SMD-резистора Если вы хотите быстро определить номинал вашего SMD-резистора, вы можете использовать наш калькулятор.Относительные значения допусков этого резистора составляют 1%, 2% и 5%. Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Затем обычная формула для расчета значения кода резистора smd из 3 цифр, XYZ → XY * 10 Z → XY * 10 Z Ω Первые 2 цифры в коде определяют значащие цифры, а третья — цифра множителя. . Мощность, рассеиваемая резистором, рассчитывается путем деления квадрата напряжения (вольт, умноженного на вольт) на номинал резистора. Калькулятор цвета и кода SMD — это удобный набор инструментов для инженеров-электронщиков и студентов, позволяющий определять значения цветового кода резистора, цветового кода конденсатора, цветового кода индуктора, кода резистора SMD и кода конденсатора SMD.Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветных полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов и трехзначных, четырехзначных, 10%, 5%, 2% и EIA-96 (E96) резисторов SMD. Маркировка кода допуска 1%. Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. Резисторы доступны в нескольких стандартных (предпочтительных) диапазонах или сериях, а именно: E3, E6, E12, E24, E48, E96 и E192. Первый режим позволяет рассчитать полное сопротивление, эквивалентное группе отдельных резисторов, включенных параллельно.Поэтому в случае сомнений (и когда это возможно) не стесняйтесь использовать мультиметр для перепроверки критически важных компонентов. Калькулятор SMD-кода резистора для 4-х различных типов кода. Введите код здесь -> Этот светодиодный калькулятор поможет вам разработать светодиодную матрицу и выбрать лучшие значения резисторов, ограничивающих ток. Напротив, второй режим позволяет вам установить желаемое общее сопротивление пучка и вычислить одно недостающее значение резистора с учетом остальных. С помощью этого приложения вы можете рассчитать номинал резистора с цветовой кодировкой или резистора SMD.Кроме того, вы можете найти значения поддерживаемых резисторов SMD: 3-значные, 4-значные (серия E24), 4-значные (серия E96) и пример кодов резисторов SMD EIA-96. Найдите значение резистора SMD в поле поиска и найдите его в списке ниже. Чтобы использовать этот калькулятор, пользователь просто вводит номинальное значение компонента и либо процентное значение допуска, либо значение ppm. Этот калькулятор кодов резистора SMD декодирует 4 типа кодов: Стандартный 3-значный код, который может включать: — R для обозначения десятичной точки. Для начала введите необходимые поля ниже и … … Если вы занимаетесь электроникой и не можете вспомнить цвет резистора коды, то этот калькулятор для вас.Загрузите это приложение из Microsoft Store для Windows 10, Windows 10 Mobile, Windows 10 Team (Surface Hub). Без категории; Теги. Резистор 1% обычно имеет TC около +/- 100ppm / ° C, в то время как прецизионные резисторы из металлической фольги предлагают TC меньше 0. С помощью этого приложения вы можете рассчитать значение резистора с цветовой кодировкой или SMD-резистора. Новое значение резистора рассчитывается и отображается. Калькулятор SMD-кода резистора для 4-х различных типов кода — это легкая и бесплатная альтернатива для наших инженеров и энтузиастов. ; Микросхема резистора, помеченная стандартным трехзначным кодом и короткой полосой под маркировкой, обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Система кодирования резистора EIA96-SMD. Калькулятор SMD-кода резистора для 4-х различных типов кода — это легкая и бесплатная альтернатива … В качестве бонуса он также рассчитает мощность, потребляемую светодиодом. . Пусть код резистора smd будет XYZ, тогда обычная формула для расчета значения кода резистора для поверхностного монтажа. Первые две цифры в коде указывают значащие цифры, а третья — это цифра множителя. Выберите формат кода: трехзначный EIA, четырехзначный EIA или EIA-96. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.Калькулятор номинала резистора — цвет и SMD код. Трехзначный код. Просто поверните три колеса, чтобы сопоставить цвета и быстро считывать значения. Трехзначный код резистора SMD 010 обозначает 1 Ом, словами: сопротивление 1 Ом. Просто введите код, написанный на резисторе, и значение отобразится под ним. Формулы для расчета значения 3-значного кода резистора smd. Пусть цифры на резисторе smd будут XYZ, тогда первые 2 цифры в коде показывают значащие цифры, а третья в правом конце — это цифра множителя.Буква «R» служит запятой. Между тем, чтобы узнать, как работает калькулятор цветового кода резистора и как читать напечатанные цветовые коды на конкретном резисторе, чтобы найти их значение … Как рассчитать значение резистора SMD. SMD резистор с маркировкой 0, 00, 000 или 0000 является перемычкой (перемычка нулевого сопротивления). Это PWA (прогрессивное веб-приложение) создано CSTRSK. Стандарты регистров цветового кодирования определены в международных стандартах IEC 60062. Калькулятор SMD-кода резистора для 4 различных типов кода — это легкая и бесплатная альтернатива… Электронный калькулятор — это 4-в-1 Калькулятор, который включает калькулятор цветового кода резистора, калькулятор индуктивности, калькулятор SMD резистора и калькулятор закона Ома.11.3 может иметь значения 11,3, 113, 1,13 кОм, 11,3 кОм, 113 кОм или 1,13 мегабайт BRANNON ELECTRONICS, INC. Оно дает значение резистора вместе с выбором цвета полосы. Калькулятор SMD-кода резистора для 4-х различных типов кода. Просмотреть рецепт. Этот калькулятор выберет ближайшее стандартное значение резистора из 1% 5% или 10% стандартных значений EIA, вычислит ошибку и распечатает таблицу стандартных значений для данного допуска. Затем выберите маркировку. Это означает, что его сопротивление может составлять от 950 000 Ом до 1 050 000 Ом.Калькулятор параллельного резистора имеет два разных режима. Этот калькулятор светодиодного резистора поможет вам подобрать правильное значение резистора для светодиода в вашей светодиодной цепи, вам просто нужно ввести значения напряжения источника (V s), прямого тока светодиода (I f) и прямого напряжения светодиода ( V f). Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». 1 ppm / ° C. Последняя цифра указывает показатель степени десяти, на который следует умножить значение. Все, что вам нужно сделать, это ввести трехзначный код (стандартный допуск) или четырехзначный код (прецизионный поверхностный монтаж), который находится на резисторе, и калькулятор автоматически отобразит значение сопротивления.Этот удобный инструмент предназначен для расчета номинала 3-полосного, 4-полосного, 5-полосного и 6-полосного резисторов в соответствии с их цветовыми кодами. Калькулятор последовательного резистора светодиодов Используйте этот инструмент для расчета сопротивления, необходимого для управления одним или несколькими последовательно соединенными светодиодами от источника напряжения при заданном уровне тока. Калькулятор кода резистора SMD Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. Этот простой калькулятор поможет вам определить номинал любого резистора SMD.Название: ДЕСЯТИЛЕТИЕ СТАНДАРТНЫХ ЗНАЧЕНИЙ ДЛЯ 1% РЕЗИСТОРОВ Автор: C. Tom Brannon Дата создания: список значений резисторов smd pdf 31 декабря 2020 г. источник напряжения на заданном уровне тока. 3-значный код значения Расчет сопротивления. Опубликовано 1 января 2021 г. Калькулятор номинала резистора — цвет и SMD-код Также доступны нестандартные резисторы и резистивные сетевые решения. VPNhub Premium: лучший бесплатный безлимитный VPN v2.9.4 Cracked Apk AppAtomic Limited. Цветовой код резистора и программное обеспечение для расчета устройств поверхностного монтажа (SMD). Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. Чтобы вычислить значение сопротивления, вам необходимо сгруппировать значения полос значащих цифр, то есть значения первых двух или трех полос слева, в зависимости от общего количества полос. Калькулятор SMD резисторов. Светодиодный калькулятор; Калькулятор SMD; Калькулятор LM317; Калькулятор таймера 555; Электронные калькуляторы.Таким образом, резистор 1 МОм может отличаться на 50 000 Ом, если его значение составляет 50 000 ppm. Большинство чип-резисторов имеют трех- или четырехзначный код. 4- или 5-полосный цветной кодировщик резисторов с выводами. Приложение имеет приятный пользовательский интерфейс и очень простое в использовании. Этот калькулятор поможет вам определить номинал резистора, который нужно добавить последовательно со светодиодом для ограничения тока. Android. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». 3-значные коды резисторов SMD 4-значные коды резисторов EIA-96 SMD Resistor означает «устройство для поверхностного монтажа» (взято из SMT = Surface Mount Technology) Resistor.Напротив, второй режим позволяет вам установить желаемое общее сопротивление пучка и вычислить одно недостающее значение резистора с учетом остальных. Калькулятор резисторов: подходит для 4-х полосных резисторов. Как показано на диаграмме справа (созданной в Excel), нанесение значений в логарифмическом масштабе приводит к прямой линии из-за экспоненты в уравнении. Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Он дает значение резистора вместе с выбором цвета полосы.Стандартные номиналы резисторов рассчитываются по простой формуле, приведенной ниже. Допуск: в связи с тем, что резисторы SMD изготавливаются с использованием пленки оксида металла, они доступны с относительно жесткими значениями допусков. Обычно широко доступны 5%, 2% и 1%. Для специализированных приложений могут быть получены значения 0,5% и 0,1%. Эти небольшие микросхемы помечены трех (3) или четырех (4) значными кодами, называемыми кодами резисторов SMD, чтобы указать их значения сопротивления. Слишком сложно найти точное значение измеренных вами резисторов для проекта и схем электроники и т. Д., так как вот пример такой ситуации, как «как рассчитать номинал резистора для различных схем светодиодов» или «как рассчитать точное значение сгоревшего резистора и найти стандартное значение резистора SMD». Resistor Color Coder — бесплатное настольное приложение, которое скачали сотни тысяч энтузиастов электроники. Я новичок в мире SMD и изо всех сил пытаюсь найти простой и быстрый способ получить правильный SMD-резистор и размер и номинал SMD-конденсатора на основе принципиальной схемы; любые подсказки помогут.См. Подробности — ELENCO CC-100 ЦВЕТОВОЙ КОД КАЛЬКУЛЯТОРА РЕЗИСТОРА / КОНДЕНСАТОРА — РАЗРЕШЕННОЕ РАЗРЕШЕНИЕ 4-значная система кодирования резистора SMD Существует несколько диапазонов для указания значения сопротивления. Цветовой код резистора используется для обозначения значения сопротивления. Например: 122 = 1,2 кОм 1%. Микросхема резистора, помеченная стандартным трехзначным кодом и короткой полосой под маркировкой, обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Например, резистор номиналом 4R7 будет 4,7 Ом. Электронный калькулятор — это калькулятор 4-в-1, который включает калькулятор цветового кода резистора, калькулятор индуктивности, калькулятор резистора SMD и калькулятор закона Ома. Как правило, компоненты для поверхностного монтажа меньшего размера (0201, 0402, 0603 и т. Д.). Этот калькулятор поможет вам определить номинал резистора, который нужно добавить последовательно со светодиодом для ограничения тока. Это простой онлайн-калькулятор для маркировки цветовой полосы резистора, маркировки цветовой полосы индуктора, трехзначной маркировки керамического или танталового конденсатора и трехзначного обозначения резистора SMD, четырехзначного, 10%, 5%, 2%… Как рассчитать цвет резистора Кодовое значение резистора — Ранее мы изучили типы резисторов.Они созданы через пленку оксида металла. Категории. Смотрите скриншоты, читайте последние отзывы покупателей и сравнивайте рейтинги для SMD-резистора… Трехзначный код маркировки SMD-резистора. Номинальная мощность резистора (значение удвоено) = 2,56 Вт (280 мВт). Резисторы SMD легче читать, чем резисторы с цветными полосами. Этот бесплатный калькулятор резисторов преобразует значение сопротивления и допуски на основе цветовой кодировки резисторов и определяет сопротивление резисторов, подключенных параллельно или последовательно, а также сопротивление проводника.Поэкспериментируйте с калькуляторами падения напряжения и закона Ома или… Калькулятор номинала стандартного резистора: 1%, 5%, 10%. Просто поверните три колеса, чтобы сопоставить цвета и быстро считывать значения. См. Также калькулятор резистора SMD и краткое руководство о том, как рассчитать номинал резистора SMD. Примечание: программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Трехзначный код маркировки резистора SMD. Новое значение резистора рассчитывается и отображается. Таблица резисторов SMD Рассчитайте и найдите значение резистора SMD.Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD… Для защиты или ограничения тока мы просто используем резистор, включенный последовательно с ним. Поэтому в случае сомнений (и когда это возможно) не стесняйтесь использовать мультиметр для перепроверки критически важных компонентов. Этот калькулятор преобразует трехзначные коды резисторов для поверхностного монтажа. 1 ppm / ° C. Загрузите калькулятор светодиодного резистора со светодиодами SMD для Android на светодиодный калькулятор резистора — это решение вашей головной боли Может ли светодиодный калькулятор решить ваши проблемы при работе со светодиодами.Затем выберите маркировку. Как рассчитать номинал резистора SMD .—— Стандартные 3- или 4-значные обозначения, которые могут включать «R» для обозначения десятичной точки или «M» для обозначения десятичной точки для миллиомов (SMD с измерением тока) Примеры: 330 3R3 4703 -EIA-96 1% маркировка с… 3-значными примерами резисторов SMD В следующей таблице перечислены все часто используемые резисторы SMD с 3 цифрами от 0,1 Ом до 9,1 МОм. где: V S — напряжение источника, измеренное в вольтах (В); V LED — это падение напряжения на светодиоде, измеряемое в вольтах (В); I LED — это ток через светодиод *, измеренный в амперах (Амперы / А), и; R — сопротивление, измеряемое в Ом (Ом).Этот калькулятор быстро определяет значения и допуски 4- или 5-полосного резистора. Сопротивление = предпочтительные значения резистора. Округлите результаты до нужного числа значащих цифр (три для 1% и 2%, два для 5% и 10%). Типичные значения резисторов лежат в диапазоне от 100 Ом; до 10 k & OHgr; с допуском согласования ± 0,2% и температурным коэффициентом сопротивления от ± 10 до ± 200 ppm / ° C. Рассеянные резисторы основаны на той же геометрии изготовления и тех же технологиях, что и активные транзисторы на кремниевом кристалле или кристалле.Резисторы SMD очень малы по размеру, например 0201. Калькулятор цветового кода резистора позволяет легко идентифицировать и выбирать значения сопротивления и допусков для 4-, 5- и 6-полосных резисторов со сквозным отверстием. Эти крошечные чипы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления. Калькулятор резисторов SMD — это быстрый и простой способ определить номиналы резисторов SMD (устройство для поверхностного монтажа). Резистор SMD: технология поверхностного монтажа Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.Просто введите указанные значения и нажмите кнопку «Рассчитать». Бесплатно. Приложение поддерживает 3-значное, 4-значное кодирование и системы кодирования EIA-96. В качестве бонуса он также рассчитает мощность, потребляемую светодиодом. Трехзначный код резистора SMD 102 означает 1 кОм, прописью: сопротивление в один килом. Описание калькулятора кода резистора smd, калькулятора цветного резистора для расшифровки резисторов smd типоразмера 0603, 0805 и 1206, а также керамических конденсаторов. Цветовая маркировка резисторов и катушек индуктивности. 4 рисунок Система кодирования резистора SMD Калькулятор кодов резистора для поверхностного монтажа может использоваться для определения значения сопротивления резистора SMD по маркировке, нанесенной на устройство…. Как считывать значения резисторов SMD. Для начала введите 3- или 4-значный код и нажмите кнопку «Рассчитать» или Enter .. Бесплатно. Уравнения 1 и 2 показывают пример того, как можно использовать технические характеристики резистора TC для расчета изменения сопротивления ΔR TC. Android. Калькулятор номиналов резистора — цвет и код SMD Все, что вам нужно сделать, это ввести код, который указан на резисторе SMD, в текстовое поле «Код резистора SMD» ниже. Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки.Этот калькулятор цветового кода резистора преобразует значение резистора в цветовой код резистора и поддерживает 3, 4 и 5-полосные резисторы. Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. На рисунках 4 и 5 показаны примеры резисторов SMD. Но это минимальное необходимое значение резистора, чтобы гарантировать, что резистор не будет перегреваться, поэтому рекомендуется удвоить номинальную мощность резистора, которую вы рассчитали, поэтому выберите резистор 1,28 Вт x 2 = 2,56 Вт для этой схемы.Также включает в себя калькулятор закона Ома и тест на цветовую кодировку резистора (в настоящее время находится в процессе реализации). С помощью калькулятора резистора от CSTRSK вы можете легко рассчитать значение вашего резистора вне цветовой полосы вашего резистора. В нашем примере при 10 В на резисторе мощность будет (10 x 10) / 1000 = 0,1 Вт, поэтому резистор на 1/8 Вт подойдет. Используйте приложение APKPure для обновления Калькулятор кода резистора smd, цветной резистор, быстро, бесплатно и безопасно для ваших данных. Этот стандарт описывает цветовую кодировку резисторов с осевыми выводами и числовой код резисторов SMD.Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки. 2-SMD, J-вывод 2-SMD, без вывода 4-SMD, плоские выводы 0201 (0603 метрическая система) 0202 (0505 метрическая система) 0302 (0805 метрическая система) 0303 (0808 метрическая система) 0402 (1005 метрическая система) 0404 (1010 метрическая система) 0502 (1406 метрических) 0503 (1308 метрических) 0505 (1313 метрических) 0505 (1412 метрических) Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать» или Enter. С помощью этого приложения вы можете рассчитать номинал резистора с цветовой кодировкой или резистора SMD.Первый режим позволяет рассчитать полное сопротивление, эквивалентное группе отдельных резисторов, включенных параллельно. Светодиодный калькулятор; Калькулятор SMD; Калькулятор LM317; Калькулятор таймера 555; Электронные калькуляторы. Код резистора SMD Код резистора SMD состоит из трех или четырех цифр или букв. Например, резистор номиналом 4R7 будет 4,7 Ом. Resistor SMD decoder 08.01.2020 06.10.2020 Jarek Первые две или три цифры указывают числовое значение сопротивления резистора, а последняя цифра дает множитель.Эта система аналогична цветовой кодировке резистора, используемой в цилиндрическом углеродном резисторе … 1% резистор обычно имеет TC около +/- 100ppm / ° C, в то время как прецизионные резисторы из металлической фольги предлагают TC меньше 0. Это приложение простое в использовании. -использовать калькулятор SMD-кода для расчета сопротивления резистора. Калькулятор резисторов SMD — это быстрый и простой способ определить номиналы резисторов SMD (устройство для поверхностного монтажа). Для начала введите 3- или 4-значный код и нажмите кнопку «Рассчитать» или Enter .. Конечно.. Калькулятор кодов резистора для поверхностного монтажа можно использовать для определения значения сопротивления резистора SMD по маркировке, нанесенной на устройство. Цветовые коды от номиналов резисторов. Как правило, компоненты меньшего размера для поверхностного монтажа (0201, 0402, 0603 и т. Д.) * Стандартное значение сопротивления получается из приведенной выше таблицы умножением на 10, т.е. см. Также калькулятор резистора SMD и краткое руководство о том, как узнать стоимость резисторов SMD. Чтобы найти другие маркировки или значения кодов устройств для поверхностного монтажа, посетите нашу страницу SMT Code Finder.Примечания: резистор SMD с маркировкой 0, 00, 000 или 0000 — это перемычка (перемычка с нулевым сопротивлением). Номинальная мощность резистора = I F 2 x номинал резистора = (20 мА) 2 x 200 Ом = 0,08 Вт = 80 мВт. Допускает код резистора smd быть XYZ. Ссылки на скачивание не работают Есть новая версия Другое. ПРИМЕЧАНИЕ: резистор SMD с маркировкой 0, 00, 000 или 0000 является перемычкой (перемычка с нулевым сопротивлением). Калькулятор резисторов SMD Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. Эта система такая же, как и цветовой код резистора, используемый в цилиндрическом углеродном резисторе … щелкните по этой ссылке, чтобы получить калькулятор резистора, но в smd’s Как рассчитать номинал резистора SMD.Маркировка резисторов SMD. Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. Примечание: программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Формулы для расчета значения 3-значного кода резистора smd. Пусть цифры на резисторе smd будут XYZ, тогда первые 2 цифры в коде показывают значащие цифры, а третья в правом конце — это цифра множителя. Калькулятор номинала резистора — цвет и SMD код. Этот калькулятор SMD-кода резистора будет кодировать и декодировать 4 типа кодов: Стандартный трехзначный код, который может включать: — R для обозначения десятичной точки — M для обозначения десятичной точки для миллиомов (SMD с измерением тока) — «подчеркивание» указывает на то, что значение в миллиомах (SMD с измерением тока). Уравнения 1 и 2 показывают пример того, как можно использовать технические характеристики резистора TC для расчета изменения сопротивления, ΔR TC.Резистор SMD — это тип резистора, который был разработан для поверхностного монтажа. Эти резисторы SMD обычно намного меньше традиционных резисторов, поэтому они занимают гораздо меньше места на печатной плате. Часть SMD в слове «SMD Resistor» означает «Устройство, монтируемое на поверхность». Список значений резисторов smd pdf. Этот калькулятор кода резистора SMD представляет собой профессиональное высококачественное приложение с улучшенным пользовательским интерфейсом для быстрого определения значения по буквенно-цифровому коду. Калькулятор SMD-кода резистора для 4-х различных типов кода.Светодиодный калькулятор; Калькулятор SMD; Калькулятор LM317; Калькулятор таймера 555; Электронные калькуляторы. Для начала введите необходимые поля ниже и… Полная версия без рекламы.
Музыкальная цитата Альберта Эйнштейна, Жертвы авиакатастрофы в Рино, Приложения для iPad «Картинка в картинке», Воссоединение друзей, Канада, Wechat отправляет сообщение всем в группе, Telegram Показать конфиденциальный контент Android, Полноразмерный лоток для кейтеринга,

AVX получает престижный золотой уровень 2020 TTI Europe Supplier Excellence Award

Эта награда представляет собой наивысшее возможное признание усилий поставщиков по построению более прочных партнерских отношений, повышению качества и обеспечению отличного обслуживания клиентов и является четвертой такой наградой для AVX в рамках последние пять лет.

На фото вверху — слева: Паскаль Дюбуа (AVX) | Справа: Йорг Фродл (TTI: Европа)

FOUNTAIN INN, SC (16 августа 2021 г.) — Корпорация AVX, ведущий производитель и поставщик передовых электронных компонентов и решений для межкомпонентных соединений, датчиков, управления и антенн, получила золотую награду. Премия TTI Europe Supplier Excellence Award уровня 2020 — это уже четвертый раз, когда компания удостаивается этой престижной награды за последние пять лет. Награда, присужденная TTI, Inc., ведущим в мире авторизованным дистрибьютором межсоединительных, пассивных и электромеханических (IP&E) компонентов, отмечает AVX за успешное выполнение многих ключевых показателей качества, разработанных для повышения эффективности поставщиков и дистрибьюторов для достижения максимальных результатов. удовлетворенность клиентов в Европе.

Награда TTI Supplier Excellence Awards представляет собой наивысшее возможное признание годовой работы поставщика с точки зрения приемлемости качества, срока поставки до согласования, эффективных бизнес-систем, простоты ведения бизнеса, а также качества и эффективности работы полевого сотрудника и руководства. отношения. Награда Gold Level 2020 TTI Europe Supplier Excellence Award специально присуждается AVX за успешное выполнение критически важных показателей производительности, включая своевременную доставку, качество получения, качество по сообщениям клиентов, административное качество, операционные и бизнес-системы, а также поддержку продаж и управления.

«Мы очень рады сообщить, что AVX снова был признан одним из лучших в нашей ежегодной программе TTI Europe Supplier Excellence Award, ознаменовав четыре года успешной работы за последние пять лет», — сказал Джефф Брид, вице-президент. , Маркетинг, TTI Europe. «Это важное достижение представляет собой не только упорный труд и самоотверженность сотрудников AVX; это также свидетельствует о всеобъемлющем стремлении компании к производственному совершенству и обеспечению безупречного обслуживания клиентов и их удовлетворенности — качества, которые мы очень благодарны нашим партнерам-поставщикам.

«Мы очень рады получить нашу четвертую награду TTI Europe Supplier Excellence Award за пять лет», — сказал Алекс Шенкель, старший вице-президент AVX по глобальным продажам. «Наши сотрудники гордятся своей работой и постоянно стремятся превосходить стандарты качества, обеспечивать исключительное обслуживание клиентов и обеспечивать их удовлетворенность. Таким образом, каждый из нас здесь, в AVX, гордится тем, что внес свой вклад в успех, который заслужил эту последнюю награду, особенно с учетом множества уникальных задач, которые ждал 2020 год.Мы с нетерпением ждем сохранения и улучшения многих показателей качества, признанных этой ежегодной наградой, а также еще одного года предоставления команде TTI поддержки на высоком уровне, достойной нашего давнего и высоко ценимого партнерства с поставщиками ».

Для получения дополнительной информации о AVX посетите www.avx.com, отправьте электронное письмо по запросу@avx.com, подпишитесь на них в LinkedIn, Twitter и Instagram, поставьте лайк на Facebook, позвоните по телефону 864-967-2150 или напишите в One AVX. Бульвар, Fountain Inn, S.C. 29644.

О компании TTI
TTI, Inc., компания Berkshire Hathaway, является авторизованным специализированным дистрибьютором электронных компонентов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
