Маркировка электрических кабелей и проводов

Смотрите также обзоры и статьи:

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые.

Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока.

Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту.

Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Поделиться в соцсетях

Маркировка проводов и кабелей, ее виды и стандарты

Разновидность кабельной продукции предполагает четкую систематизацию, упрощающую его использование и применение. Это может быть маркировка кабельных окончаний, наносимая в процессе прокладки и монтажа или цифровой маркер, применяющийся в крупных трассах и коммуникациях.

Здесь речь пойдет о наиболее широкой в использовании, заводской маркировке, единую систему используемую в процессе производства. Она призвана информировать не только профессиональных монтажников, но пригодится и рядовым пользователям в быту, будь то подключение розеток и светильников или же замене кабельных линий, помогая с идентификацией продукции на месте.

В этой статье будет рассмотрен кабель русского производства и общие вводные параметры.


Расшифровка кабеля

Главными маркировками при расшифровке кабельной продукции являются

  • буквенная
  • цветовая
Они позволяют понять: вид и область применения, используемые материалы жилы и изоляции, вид возможной защиты, сечение, его подключение и многое другое.

Расшифровка буквенных маркировок

Буквенный маркер имеет такую структуру

1-я позиция

Материал жилы

«А» — алюминий если буквы нет, жилы медные

2-я позиция

Из чего сделана изоляция

«В» — ПВХ (поливинилхлорид)
«П» — полиэтилен
«Пв» — сшитый полиэтилен
«Пс» — самозатухающий полиэтилен
«Р» — резина
«НР» — негорючая резина
«Г» — отсутствие защитного слоя (голый)
«Ф» — фторопласт
«Ц» — пленочная изоляция (для монтажных проводов)
«К» — кабель контрольный (назначение)
«КГ» — кабель гибкий

3-я позиция

Тип защитной оболочки (если есть)

«А» — алюминиевая
«С» — свинцовая
«П» — полиэтиленовый шланг
«Пу» — полиэтиленовый шланг усиленный
«В» — ПВХ шланг
«Р» — резина

4-я позиция

Вид брони (если есть)

«БС» — броня свинцовая
«БбГ» — стальная профилированная лента
«Бб» — две стальные ленты
«Бл» — броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент
«Бн» — стальные ленты, поверх которых намотана негорючая защитная оболочка
«К» — стальные проволоки, покрытые защитной стальной лентой
«Д» — стальная оплетка из двух проводов
«П» — стальная плоская проволока

5-я позиция

Вид наружного покрова, конструкция кабеля

«Г» — защита от коррозии (гидроизоляция), если «Г» отсутствует — есть защита от механических нагрузок
«Э» — экранированный (обычно алюминиевая фольга)
«О» — провода в изоляции, соединенные обмоткой
«В» — если буква последняя — бумажная изоляция, если после нее есть другие — ПВХ
«Шв» — защита в виде винилового шланга
«Шп» — защита в виде полиэтиленового шланга
«Шпс» — полиэтилен самозатухающий
«нг» — негорючий состав



Примеры

Название/Картинка

Расшифровка

Описание

КГН

«К» — кабель

«Г» — гибкий

«Н» — в резиновой маслостойкой оболочке, не распространяющей горение

Кабель Гибкий Негорючий используется в основном в судостроении, для этого он и был разработан. Благодаря своим свойствам этот кабель способен выдерживать воздействия агрессивной окружающей среды. Возможно его применение в любых других сферах, там где надежность обычного гибкого кабеля может быть недостаточной: например, для производства мостовых кранов и грузозахватных механизмов, механизмов подъема, талей и тельферов.

АВВГнг

«А» — Алюминиевая токопроводящая жила

«В» — Изоляция жил из поливинилхлоридного пластиката

«В» — Оболочка из поливинилхлоридного пластиката

«Г» — Отсутствие защитных покровов

«нг» — Оболочка из поливинилхлоридного пластиката пониженной горючестиа

Кабель АВВГнг 1х35 — кабель с проводящими жилами из алюминия (от 1 до 5) сечением от 2,5 до 240 кв.мм,(ож, мн). Кабель рассчитан на неподвижные установки на напряжение переменного тока до 0,66кВ частотой 50Гц или на напряжение постоянного тока около 1,6 кВ (в 2,4 раза больше переменного).

Цветовая маркировка кабеля

Определившись с видом и типом кабеля, переходим к его подключению. Здесь нам необходимо представлять цветовые решения. Такая систематизация кабельных жил помогает упростить взаимодействие с проводниками (нейтраль/ноль, фаза, заземление/«земля») и дальнейшую эксплуатацию.

Таблица цветов кабеля




Что необходимо знать о цветовой маркировке электрических проводов. Shop220

  Монтаж современной электропроводки никак нельзя представить без применения кабелей с проводами имеющими цветовую изоляцию. Это не является какой-то данью определённым модным тенденциям наших дней или ход политики маркетинга компании-изготовителя, который стремится выгодно продать свою продукцию потребителю. Цветовое обозначение различных проводов стало уже давно необходимостью.

  Во-первых, различное цветовое обозначение электропроводов выполняется с целью указания того или иного из них в общей группе. Это во многом облегчает их дальнейшую коммутацию. Во-вторых, при выполнении монтажа электрической проводки происходит значительное снижение возможной вероятности совершения какой-либо ошибки и, как следствие, возникновения короткого замыкания в электросети и возможного поражения человека электрическим током при их ремонте и обслуживании.

  Что характерно, выбор определённых цветов для различия проводов вовсе не случаен, а регламентирован установленными стандартами. С принятием комплекса мер по стандартизации цветовой маркировки электрических проводов значительно облегчились монтажные и коммутационные работы с ними. Теперь каждая жила кабеля, которая имеет какое-либо определённое значение маркируется только одним и тем же определённым цветом.

  Маркировка каким-то определённым цветом, как правило, выполняется по всей длине провода в кабеле. Для дополнительной идентификации проводов в местах их соединений или на концах применяются специальные цветные трубочки изготовленные из термоусадочного материала или изоляционная лента разных цветов.

  В электрических сетях однофазного, трёхфазного и постоянного тока существует различное цветовое обозначение проводов в кабелях. Рассмотрим чуть подробнее этот вопрос. Если речь идёт о трёхфазных сетях электрического тока, то в них провода окрашиваются в жёлтый, зелёный и красный цвета, что соответственно означает шины с фазой А, В И С.

  Помимо электрических сетей переменного тока в промышленном производстве активно применяется постоянный электроток. В сетях постоянного тока различный цвет проводов означает минус и плюс. Согласно принятым нормативным документам положительная шина кабеля должна быть окрашена в красный цвет, а отрицательная – в синий.

  В кабелях применяемых для прокладывания сетей работающих с переменным электрическим током также применяют цветовое обозначение проводов. Это значительно облегчает работу в том случае, если один человек выполнял монтажные работы, а последующим ремонтом и обслуживанием сетей занимается совсем другой. В этом случае последнему придётся с помощью пробника постоянно искать ноль или фазу. Поэтому в электрических сетях переменного тока нулевой провод маркируют голубым цветом, а фазу любым другим.

  В том случае, если кабель уже проложен и провода его не имеют цветовой маркировки, то их концы для удобства последующего обслуживания линии можно пометить при помощи трубок из термоусадочного материала или разноцветной изоленты.

Цветовая маркировка проводов и кабелей | ENARGYS.RU

Среди многих вещей, связанных с электропроводкой, одной из первых, которые должен знать человек — это маркировка проводов и кабелей. Некоторым может показаться, что цвет провода не имеет значения, однако это не так. Цвет провода несет информацию для пользователя, где именно его следует использовать.

Необходимо обратить внимание, что старые установки могут использовать разные цветовые коды, поэтому не помешает документировать цветовые кодировки. Таким образом, работа будет более безопасной, и дальнейшее обслуживание намного упростится.

Маркировка электрических проводов

Электропроводка для цепей распределения питания переменного и постоянного тока имеет цветовое кодирование с целью идентификации отдельных проводов. Электрические провода имеют маркировку, обозначенную или пропечатанную на внешней оболочке кабеля. Эти обозначения указывают на:

  • тип провода;
  • размер шнура.

Электрический провод представляет собой один сплошной или скрученный медный, или алюминиевый проводник с изоляцией или без нее. Каждый провод, используемый для электропроводки, обозначается такой информацией:

  • проволочный манометр;
  • мощность;
  • максимальное напряжение;
  • максимальная температура.

Мнение эксперта! Цветовая маркировка проводов должна быть выполнена таким образом, чтобы цвет фазного проводника не совпадал с расцветками нулевого рабочего (N), нулевого защитного (РЕ) или совмещенного (РЕN) проводов.

Система заземления TN-Cпредусматривает наличие объединенного заземления и нейтрали, которое имеет обозначение PEN и считается устаревшей в нынешнее время. К ее плюсам можно отнести простоту и легкость работы при монтаже проводки. Однако эта система имеет огромный недостаток – высокий риск поражения током.

Если разобраться глубже в этом вопросе, то цвет оболочки, внутри которой находится провод, указывает, что они предназначены для различных целей:

  • черные провода всегда используются для подключения фазы. Они могут питать переключатель или розетку;

Важно! Никогда не следует использовать черный провод для нейтрали или заземления.

  • красные провода также используются для подведения фазы к переключающимся клавишам (например, для потолочного вентилятора) и являются вторым фазным проводом в установках напряжением 220 вольт. Другим его полезным применением является соединение между двумя проводными дымовыми индикаторами;
  • синие и желтые провода обычно втягиваются в изоляционный канал. Синие провода обычно используются в трех- и четырехпозиционном переключателе. Также его применяют для переключателей света и вентилятора. Желтые провода также подключают к выключателям и переключателям света, вентилятора или коммутирующей розетки;
  • желто-зеленые и голые медные провода применяются только для заземления. Они будут заземлять устройства и должны быть соединены с распределительными коробками и соединениями для обеспечения безопасности.

Важно! В некоторых случаях цвета проводников могут использоваться для соединений, которые не соответствуют общим правилам. В таком случае провод следует дополнительно маркировать, чтобы показать, что он применен для чего-то другого.

Синим проводом выделяются нулевые рабочие проводники (нейтраль), заземление всегда будет обозначено с помощью зелено-желтых шнуров, а вот цвет фазных проводников варьируется в промежутке от черного до бирюзового.

Цветовое кодирование электрического кабеля

Кабель состоит из единственной жилы или нескольких изолированных жил, которые покрыты металлической или неметаллической оболочкой и кроме этого могут иметь дополнительные защитные покровы в виде стальных либо алюминиевых лент или проволок.

Изготовление изоляции различных цветов в многожильных кабелях имеет своей целью облегчить проведение электромонтажных работ. Для многожильных проводов и кабелей действует ГОСТ 31947-2012, согласно которого они должны иметь отличительную расцветку, причем она должна быть сплошной.

Классификация основных цветов кабелей, которые применяются в жилом строительстве:

  • белый. Это 14-жильный провод, который используется для схем 15 А;
  • желтый. Такая оболочка кабеля охватывает 12-проводную проволоку, рассчитанную на 20-амперные схемы. Общая мощность для розетки и приборов – это основное применение этого кабеля;
  • оранжевый. Обивочная сетка оранжевого цвета отведена для провода 10-калибра. Он способен обрабатывать нагрузки на 30 А. Такие нагрузки дают кондиционеры;
  • черный. Такой кабель используется как для 6-, так и 8-жильного провода. Провод 8-калибра рассчитан на 45-амперную схему, а провод 6-го калибра способен обрабатывать схемы на 60 ампер. Провод 6-калибра лучше подходит для подачи дополнительной панели электрического диапазона или двойной духовки в зависимости от номинала тока указанного на приборе;
  • серый. Такая обшивка применяется для обозначения кабеля, предназначенного для подземной установки. Он обладает отличной водостойкостью и также может быть рассчитан на устойчивость к маслам и солнечному свету. В этом кабеле проводники встроены в сплошной винил, а не свободно перемещаются внутри оболочки.

В этих цветах выполнена виниловая наружная оболочка, которая заключает в себе отдельные проводники в кабеле, и легко идентифицируются с первого взгляда.

Таблица предпочтительной схемы расцветок кабелей:

Допускается маркировка кабеля не по всей длине, а только в месте присоединения кабеля или шины. Также помимо цветовой маркировки (особенно в сложном оборудовании) должна присутствовать буквенно-цифровая идентификация каждого провода. Расшифровка жил производится с помощью бирки или трубки из ПВХ (кембриков), термоусадочных трубок одетых на кончики проводников.

На всех неметаллических оболочках кабеля, внешний покров маркируется буквами, которые показывают, сколько изолированных проводов скрыто внутри. Необходимо помнить, что при подсчете проводов, заземляющая жила не учитывается. Например, если в кабеле перечислены 12-2WG, это означает, что есть два изолированных провода 12-калибра и плюс заземляющий провод.

Основные виды кабелей и проводов

Существует два разных типа кабелей, которые обычно используются. Кабель с неметаллической оболочкой имеет два или более изолированных проводника и провод заземления. Все они обернуты в наружную защитную пластиковую оболочку.

Другой – бронированный кабель, в котором есть черный, красный, белый и зеленый изолированные жилы внутри защитного гибкого металлического корпуса, который часто называют шнуром.

Среди наиболее популярных кабелей можно выделить ВВГ. Это силовой кабель, который имеет изоляцию ТПЖ из ПВХ, оболочку из ПВХ, медный материал жилы, которая не имеет защиту. Такой кабель предназначен для передачи и распределения электрического тока, при рабочем напряжении – 660 – 1000 В, частотой – 50 Гц. Количество проводов может варьироваться от 1 до 5 и сечением от 1,5 до 240 мм². Подобный кабель можно применять при широком диапазоне температур: от -50ºС до +50°С, и влажность до 98%.

Также есть медный силовой кабель NYM с изоляцией ТПЖ ПВХ. В таком шнуре между слоями изоляции есть наполнитель в виде мелованной резины, что делает его прочным и термостойким. Жилы в таком кабеле всегда медные и их количество колеблется от 2 до 5 шт. Он используется для прокладки на открытом воздухе. Кабель выдерживает диапазон температур от -40ºС до +70°С, однако плохо переносит солнечный свет. Он бывает исключительно круглого сечения.

К наиболее популярным проводам можно отнести такие виды, как ПБПП и ПБППг. При прокладке стационарных осветительных систем и для монтажа розеток используют плоский провод с медными однопроволочными жилами. Номинальное напряжение до 250 В, частота – 50 Гц.

ПБППг имеет отличие в том, что в нем используются многопроволочные жилы. Добавленная буква «г» в названии обозначает, что провод гибкий. Эта особенность позволяет применять данный провод в местах, где необходимо выполнять много изгибов.

Заключение

В то время как электричество постоянно используется в течение дня без особых мыслей, оно фактически может вызвать множество проблем. Если что-то неправильно соединено, это может привести к травмам, смерти, пожарам и многим другим проблемам. Именно поэтому существует маркировка проводов по цветам, чтобы те, которые будут работать с оборудованием, смогли обеспечить свою, и не только, безопасность.

Маркировка кабеля по цветам

Цветовая маркировка электрических проводов применяется для удобства технических работ с регулярным обслуживанием, электропроводной профилактикой. Соблюдение установленных маркировочных правил по цветам увеличивает безопасность лиц, которые осуществляют указанные работы.

Для чего необходимо жильное окрашивание?

Цветовая проводниковая маркировка позволяет быстро сориентироваться в каждой жиле. Мастера, осваивающие электротехнические азы, не могут сразу определить фазу или ноль. Расцветка необходима для идентификации жил. Поэтому производители создают маркировку.

Цветовой проводниковой маркировкой считается необходимость ориентации каждой жилы в кабельно-проводниковой продукции. Благодаря ней каждый человек может понять цвет нулевого провода и местонахождение фазы. Она также упрощает чтение электронных схем. Особо важно соблюдать цветовую маркировку, подключая провода к счетчикам, электроприборам и автоматам. Без цвета сложно понять, какой электроприбор вышел из строя, и в какую цепь он подключен. Производители окрашивают кабели в определенные цвета по ПУЭ. Они регламентируют маркировку жил, которые могут быть положительными или отрицательными по заряду.


Что сказано о цветовой маркировке в ГОСТе и ПУЭ?

Цветовую маркировку внешней оплетки в токопроводящих жилах регламентируют технические стандарты:

Согласно нормативу ПТЭЭП, электропроводочные жилы необходимы к подключению к электроэнергетическому источнику по условному проводниковому обозначению. Расцветка фаз с нулем и проводом обладают своими индивидуальными цветами. Когда в кабеле находятся жилы с одноцветной оплеткой, на выходах каждого проводника стоит поставить обозначение букв. Аналогичными обозначениями происходит маркировка подключения питающего кабеля.

По правилам ПУЭ маркировка электрической проводки должна включать в себя следующие моменты:

Электрощит получает идентификационный порядковый номер, заносится в схематический план электрической сети на здании. Исключением служит многоквартирный дом. На внутренней электрощитовой поверхности крепится таблица с потребителями, подключенными к распределительному оборудованию. После щитка с подсоединением электрораспределительной системы, электромонтажник должен оставить потребительскую схему сборки или прикрепить ее внутри щитка. Это нужно для удобства с безопасностью ремонтных, электромонтажных работ.

В ПУЭ или ПТЭЭП содержатся следующие нормативы:

  • Каждая линия кабеля имеет свое наименование с порядковым номером.

  • На кабеле, проложенном открыто, должны быть прикреплены номерные виды бирок.

  • На автоматическом устройстве аварийного отключения должна быть нанесена маркировка электрической проводки.

По ГОСТу от 1979 года, который действует сегодня, все токопроводящие кабельные жилы подключаются по расцветке. На схемах они должны иметь индивидуальные буквенные или цифровые обозначения. При одноцветной кабельной оплетке жил, осуществляется маркировка отдельных проводов на входе с выходом при помощи бирок с пломбами и разноцветными поливинилхлоридными трубками.

Цветовая маркировка

При помощи цветовой проводниковой маркировки, каждая жила обладает уникальной расцветкой. Фаза, нуль и земля имеет свое обозначение. Заземление в электрической сети окрашивается двумя цветами. Зачастую это желтый, зеленый или черный цвет.

Во время сборки электрического щитка на 380 вольт трехфазной сети обычно примеряется следующая цветовая индикация кабельных жил:

  • красным или коричневым цветом обозначается А фаза,

  • черным — В фаза,

  • серым, белым — С фаза,

  • голубым — нулевая жила,

  • желто-зеленым — земляная жила.

Маркировка проводов в сети 220 вольт включает в себя красный с коричневым, черным и синим цветом. Синим обозначается нулевой проводник, а остальным — фаза.


Кабель с отечественным производством соответствует стандарту, поэтому во многофазном кабеле находится белый с красным и черным цветом, ноль — синим, земля — желто-зеленым.

Обслуживая сети, которые сделаны по современным стандартам, определяет проводниковое назначение в распределительных коробках. При жгуте разноцветных проводников коричневым цветом обозначается фаза. Нулевой проводник в распределительных электрических коробках разветвлений с разными не имеет. Исключение состоит в многополюсных коммутирующих аппаратах с полным размыканием электрической цепи.

проводы n и l на схемах электропроводки, цветовая маркировка


Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)(N)Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)(PEN)Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) – фазный провод;
  • N (от слова Neutral) – нулевой провод;
  • PE (от сочетания Protective Earthing) – заземление;
  • “+” – положительный полюс;
  • “-” – отрицательный полюс;
  • М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 – первая фаза;
  • L2 – вторая фаза;
  • L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La – первая фаза;
  • Lb – вторая фаза;
  • Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

>

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Фаза и нуль: понятия и отличие

Существует такое понятие, как напряжение. Это слово означает степень напряженности электрического поля в данной точке или цепи. Иначе его называют потенциалом. Если очень простыми словами, то это некий поршень, что дает толчок для электронов, чтобы они прошли по проводам и зажгли лампочку в люстре.

В общей цепи (фаза ноль), той, что приходит на люстру или розетку, есть два провода. Один из них и есть фаза. Именно этот провод находится под напряжением. Фаза в электротехнике сравнима с плюсом в автомобиле — это основное питание для сети.

Вам это будет интересно Особенности танталовых конденсаторов


Фаза, ноль, земля в розетке

Нуль — это провод, который не находится под напряжением (это именно то, чем отличается ноль от фазы). Он не перегружен в процессе отбора мощности, но, тем не менее, по нему так же течет электрический ток, только в направлении, обратном фазному. В отсутствии напряжения он является безопасным в плане поражения человека электротоком.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

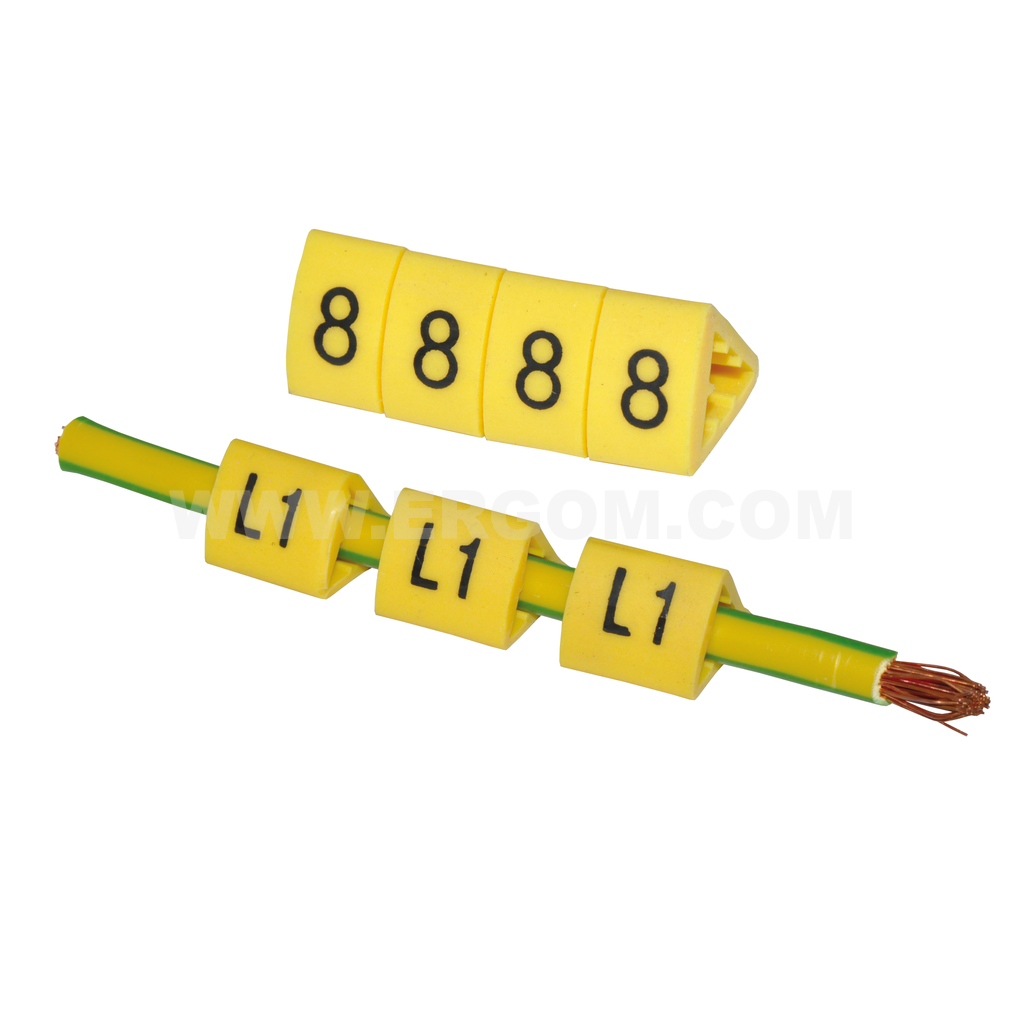

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион)Цвет наружной изоляции проводника или жилы
Фазный проводник L1Фазный проводник L2Фазный проводник L3Рабочее зануление N (нейтраль)Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В).черныйкрасныйсинийсеребристыйзеленый
США. Альтернативная цветовая маркировка (277/480 В).коричневыйоранжевый или фиолетовыйжелтыйсерыйзеленый
Канада. Обязательные цвета.красныйчерныйсинийбелыйзеленый или без изоляции
Канада. Трехфазные установки с изолированной нейтралью.оранжевыйкоричневыйжелтыйбелыйзеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.красныйжелтый или белый (ЮАР)синийчерныйжелто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года.коричневыйчерныйсерыйсинийжелто-зеленый
Европа. Обозначение шин.желтыйкоричневыйкрасный
СССР. Обозначение шин.желтыйзеленыйкрасныйсинийжелто-зеленый, встречается черный
Россия, Украина, Беларусь. Обозначение шин.желтыйзеленыйкрасныйголубойжелто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Цветовая маркировка проводов. Расшифровка маркировки кабеля и провода

Проведение электромонтажных работ — довольно сложное дело, которое лучше доверить специалисту в этой области. Однако в случае необходимости приобретения шнуров, проводов и различных кабелей для проведения монтажа необходимо разбираться в их маркировке. Указание на изоляции изделий буквенно-цифрового шифра и есть маркировка проводов.

В настоящий момент каждый завод-изготовитель обозначает свои изделия кодами, чтобы любой потребитель, взглянув на него, смог понять, из чего изготовлено изделие, каковы номинальное выдерживаемое напряжение, тип поперечного сечения, а также особенности его конструкции и вид изоляции.

Для соблюдения этих параметров все заводы и предприятия, занимающиеся изготовлением электротехнических изделий, обязаны использовать международный стандарт — ГОСТ. Маркировка проводов также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях – и заземления. Рассмотрим основные электротехнические изделия, представленные на рынке.

Кабели

Электрические кабели бывают нескольких видов в зависимости от целей использования. Они также могут состоять из медных или алюминиевых жил, которые пучками собраны под одним или разными обмоточными материалами из пластмассы или ПВХ. Также иногда присутствует дополнительная защитная оболочка из стальной ленты.

В зависимости от применения цветовая маркировка проводов может быть также различна. Так, различают:

  • Радиочастотные кабели, передающие радио- и видеосигналы.
  • Контрольные для передачи сигнала тем или иным устройствам.
  • Силовые кабели используют в осветительных приборах для передачи электричества. Могут применяться как во внутренней, так и во внешней электропроводке.
  • Для передачи связи используются кабели, способные проводить ток разных частот.
  • В системах автоматизации применяются кабели управления, которые являются медными проводниками, находящимися под защитным экраном, отводящим помехи и препятствующим нанесению механических повреждений.

Провода

Изделие, образованное из нескольких проволок или только из одной, называется проводом. В большинстве случаев обмотка пластиковая, реже проволочная, но также встречаются и вовсе без изоляции.

В настоящий момент большее предпочтение отдают проводам, жилы которых изготовлены из меди или алюминия. Такие изделия используются не только в электромонтажных работах, но также и в качестве обмотки электродвигателей.

Алюминиевые провода имеют низкую стоимость, однако огромным минусом считается невозможность соединения их с другими, к примеру, медными. Изделия из меди хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и являются дорогостоящими.

Маркировка электрических проводов также зависит от их предназначения. Установочные и силовые применяют как внутри, так и снаружи помещений. Монтажные, в свою очередь, используются при сборе электросхем в щитах или радиоаппаратуре.

Шнуры

Шнур представляет собой несколько жил с малым сечением, которые состоят из многих переплетенных между собой проволок. Чаще всего это электротехническое изделие представлено многожильными шнурами, обмотка которых является неметаллической.

Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.

Буквенная маркировка

Любое электротехническое изделие должно быть промаркировано в соответствии с ГОСТами. Первая буква означает материал, из которого изготовлена жила. Если она медная, буква не присваивается, если алюминиевая, то маркируется литерой «А».

Расшифровка маркировки кабеля и провода второй буквой характеризует вид или материал изоляции. Она, в зависимости от вида провода, может быть записана как «П», «М», «МГ», «К», «У», что соответствует плоскому, монтажному, монтажному с гибкими жилами, контрольному и установочному виду провода. Установочный может также маркироваться как «П» или «Ш».

Следующая, третья буква, означает материал обмотки изделия:

  • «К» — капроновая;
  • «С» — стекловолоконная;
  • «ВР» или «Р» — поливинилхлоридная;
  • «Ф» — металлическая;
  • «Э» — экранированная;
  • «Р» — резиновая;
  • «МЭ» — эмалированная;
  • «Т» — обмотка с несущим торсом;
  • «НР» или «Н» — найритовая;
  • «Л» — лакированная;
  • «Г» — обмотка с гибкой жилой;
  • «О» и «Ш» — полиамидный шелк в качестве оплетки или изоляции.

Маркировка проводов также может обладать четвертой буквой, которая характеризует конструктивные особенности электротехнического изделия:

  • «К» — провод бронирован проволоками круглого сечения;
  • «А» — асфальтированный провод;
  • «Т» — изделие применяется для проведения в трубах;
  • «Б» — бронирован лентами;
  • «О» — наличие защитной оплетки;
  • «Г» — для провода — гибкий, а для кабеля — без защиты.

Цифровая маркировка

Маркировка электрических проводов по первой цифре указывает количество жил, в случае если она отсутствует, проводник имеет только одну жилу. Вторая и третья цифра означает сечение провода в миллиметрах квадратных и номинальное выдерживаемое напряжение сети.

Заземление

В большинстве своем цветовая маркировка проводов предназначена для облегчения проведения электромонтажных работ и безопасности ее выполнения.

Согласно правилу устройства электроустановок, изоляция земельного проводника должна иметь зелено-желтый цвет. В некоторых случаях окраска может быть исключительно зеленой либо только желтой.

Для заземления маркировка цвета проводов наносится либо в продольном, либо в поперечном направлении. На электросхемах «землю» принято обозначать буквами «РЕ», которую также иногда называют нулевой защитой.

Ноль

Нулевой рабочий контакт не несет на себе заряда напряжения, а является лишь проводником. Маркировка проводов по цвету должна быть голубоватого или синего оттенка. На электросхеме ноль принято обозначать как «N».

Фаза

Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цвета проводов фазы может быть выполнена во многих цветовых оттенках — коричневый, черный, бирюзовый, фиолетовый, серый и другие. Но чаще всего фазные проводники бывают белыми либо черными.

PEN-проводник

В любом жилом здании или помещении всегда необходимо заземление или зануление электропроводки. В настоящее время актуально проводить TN-C-систему заземления, которая включает в себя объединение проводов заземления и нейтрали. Маркировка цвета проводов, совмещенных по такой системе, будет переходить из желто-зеленого в синий цвет.

Для начала необходимо разделить проводник на две шины — РЕ и N, которые впоследствии соединяются между собой перемычкой в середине или двумя по краям. После чего повторно заземлить шину РЕ и проверить сопротивление.

Иногда во время ремонта или обновления электропроводки необходимо определить, какой провод что означает. Но случается, что маркировка проводов по цвету в этом не союзник, так как из-за длительного срока эксплуатации или в случае короткого замыкания это невозможно.

С этой задачей можно справиться, используя индикаторную отвертку, в народе называемую «контролькой». Этот метод подходит в случае однофазной сети, без провода заземления. Сначала необходимо отключить подачу электричества, развести оба проводника в стороны и снова включить электрический щиток. После этого поднести индикаторную отвертку к одному из проводов. Если лампочка на «контрольке» загорелась, соответственно, этот провод и будет фазой, а оставшаяся жила – нулем.

В случае если проводка трехжильная, для определения каждого из проводов можно воспользоваться мультиметром. Это прибор имеет два провода. Для начала необходимо установить на нем номинальное напряжение свыше 220 Вольт. После чего один из проводов мультиметра зафиксировать на контакте с фазой, а другим определить заземление или нейтраль. Если вторым проводом обнаружится жила заземления, показания на приборе опустятся немного ниже 220, а если ноль, то напряжение сместится в пределы 220 Вольт.

Третий метод определения проводов можно использовать в том случае, если под рукой не оказалось ни отвертки, ни мультиметра. В этом может помочь маркировка проводов, которая в любой ситуации для изоляции нуля будет промаркирована в сине-голубой цветовой гамме. Остальные два контакта будет сложнее определить.

Если один из контактов цветной, а другой белый или черный, то, скорее всего, цветной будет фазой. По старым стандартам черно-белым цветом обозначали жилу заземления.

Также, согласно правилам установки электрооборудования, белый цветом маркируется земельный провод.

Маркировка в цепи постоянного тока

Маркировка проводов в сети постоянного напряжения имеет красный окрас изоляции для плюса, и черный – для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой определенный цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синими и желто-зелеными.

Если вводится кабель на 380 Вольт, проводам фаз будет соответствовать черная, белая и красная изоляция, а цвет нейтрали и «земли» останется без изменения, как в случае с сетью на 220 Вольт.

Самостоятельное обозначение проводов

Иногда, за неимением подходящего по цвету, можно самостоятельно изменить цвет одного и того же провода, используемого для нуля, фазы и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.

Можно делать небольшие пометки на проводах, которые в дальнейшем могут оказаться очень полезными. Также можно воспользоваться цветной изолентой и обмотать провода в соответствии с маркировкой.

На сегодняшний день большим спросом пользуются кембрики, которые представляют собой цветные пластиковые трубки, способные к термоусадке. В случае использования шин также необходимо провести обозначения на концах проводников.

Маркеры проводов и этикетки для кабелей

Маркировка проводов не должна быть загадкой

Попытка найти нужный провод в зоне с интенсивным кабельным движением может стать кошмаром. Отличить компьютерный кабель от лёгкого шнура питания можно все равно, что найти иголку в стоге сена. Точно так же, если вы работаете с большим количеством мощных кабелей, важно знать, какие из них не только облегчают вашу жизнь, но и обеспечивают вашу безопасность.
Независимо от вашей ситуации, маркеры проводов помогут вам легко определить, какой кабель к какому устройству принадлежит.Не только это, но вы даже можете добавить небольшие заметки для других людей, которые могут работать с проводами. Несмотря ни на что, это простой шаг, который сделает вашу жизнь в сто раз проще!

Маркеры проводов предотвращают путаницу

Маркер для проводов проясняет ситуацию для вас и всех, кто может с ними обращаться. Предотвратите такие проблемы, как потеря работы на вашем компьютере, от случайного отключения кабеля компьютера до того, как вы сохраните свою работу. Некоторые устройства нуждаются в постоянном источнике питания, поэтому также важно, чтобы люди знали, что нельзя отключать неправильный провод.
Существует так много сценариев, в которых чего-либо можно избежать, просто потратив две минуты на то, чтобы нанести несколько маркеров проводов на ваши кабели. От генераторов до телефонных линий и таких вещей, как аквариумы и важные медицинские устройства, вы можете четко обозначить, что есть к чему, чтобы любой, кто сталкивается с ними, знал, к чему они принадлежат и как с ними обращаться.
Различные стили маркеров для проводов

Для вашего удобства CableOrganizer.com предлагает ряд различных маркеров проводов для удовлетворения любых ваших потребностей.От настраиваемых буклетов и диспенсеров до проволочных ярлыков — у нас есть множество вариантов, которые доступны в самоклеящемся и термоусадочном стилях. Вот наши категории и почему они такие классные!
  • Листы для печати настолько просты в использовании, что это может сделать каждый! У нас есть варианты, позволяющие печатать прямо с домашнего компьютера, даже пустые этикетки, которые можно использовать в лазерном принтере, а также этикетки с обозначением портов и лицевой панели, которые идеально подходят для идентификации портов.
  • Предварительно напечатанные этикетки — простая задача для тех, кто хочет легко маркировать или пронумеровать кабели.Они имеют все числа от 1 до 10, и они надеваются на кабели, избегая разъемов и заглушек, поэтому их очень легко установить. Кроме того, на них нет клея, поэтому они не оставляют липких следов.
  • Листы этикеток с надписью — идеальный вариант, если вам нужно быстро определить то, к чему вы вернетесь после. Все, что вам нужно сделать, чтобы использовать их, — это записать то, что вам нужно! Они предварительно нарезаны и самоламинируются, и их можно легко транспортировать в ящике для инструментов или даже в кармане.

Маркировка проводов за несколько минут упростит вам жизнь, а также жизнь членов вашей семьи и коллег. Так что не срезайте углы — вы только пожалеете об этом в будущем. Потратьте несколько минут, чтобы правильно пометить ваши кабели и проводку!

Маркировка стала проще — маркировка кабелей

В настоящее время у нас много кабелей, и бывает трудно отличить один от другого. Вот почему существуют ярлыки для проводов, чтобы облегчить вашу боль в поисках организованных кабелей.Воспользуйтесь нашим простым руководством, чтобы выбрать лучший продукт и метод маркировки кабелей и проводов.

  1. Вы можете пометить свои кабели до или после заделки, поэтому используйте маркеры для обертывания и убедитесь, что легенда хорошо видна со всех сторон (это гарантирует, что вы полностью обернули этикетку вокруг провода)
    • Существует несколько различных типов этикеток, но мы рекомендуем самоламинирующийся маркер, особый тип маркера для этикеток, которым вы оборачиваете свои кабели.На нем есть прозрачная часть, которую вы используете для ламинирования легенды, обеспечивая ее надежную защиту.
    • Если вы собираетесь использовать маркеры перед заделкой, выберите маркеры для рукавов, которые необходимо надеть на открытый конец провода. Маркеры на рукавах обычно изготавливаются из неклейких материалов, которые обладают большой гибкостью и часто могут подвергаться термоусадке. Если вы решите их усадить, маркеры на рукавах станут надежным решением для идентификации, которое выдержит даже самые суровые условия.
  2. Размер имеет значение при маркировке вашего провода
    • В зависимости от размера и ширины ваших проводов их размеры будут определять длину и диаметр гильз, которые вам понадобятся, поэтому обязательно рассчитайте размер и длину оберточного или самоламинирующегося маркера. Самый простой способ измерить — рассчитать внешний диаметр ваших кабелей и убедиться, что на этикетке диаметр как минимум в пять раз больше.
  3. Печать по запросу или предварительно напечатанные маркеры
    • Из огромного набора инструментов, которые могут помочь вам обернуть провода, наиболее простыми из этих решений, возможно, являются маркеры с печатью по требованию и предварительно напечатанные маркеры.Эти методы обеспечивают отличное качество и хорошую гибкость и используют портативные устройства для изготовления этикеток или программное обеспечение, связанное с термотрансферными принтерами, чтобы предоставить вам все необходимое. В вашем распоряжении широкий спектр различных размеров, чтобы соответствовать вашему конкретному применению. Это решение также устраняет такие проблемы, как длинные многосимвольные легенды, поскольку вы можете печатать все, что захотите.
    • Предварительно напечатанный маркер тоже предлагает многое. Предварительно напечатанные маркеры — это простое и гибкое решение, которое идеально подходит для любого применения, поскольку доступно большое количество различных легенд и пользовательских легенд.

Окружающая среда тоже имеет значение

Очень важно, чтобы вы выбирали метки проводов, которые подходят для среды, в которой вы будете их использовать. Вам следует выяснить, будут ли ваши метки контактировать с вода, масло, грязь, растворители или химикаты, а также должны ли они быть самозатухающими или соответствовать другим особым требованиям (правительственным, военным, автомобильным и т. д.).

Существует множество различных продуктов для маркировки проводов, и этот раздел познакомит вас с двумя основными категориями.Сначала мы обсудим метод маркировки проводов «Печать по требованию»; он предлагает гибкость печати ваших легенд самостоятельно с помощью таких инструментов, как лазерные принтеры, струйные принтеры, термотрансферные принтеры или точечно-матричные принтеры.

  1. Этикетка для лазерной печати
    Это различные типы этикеток, которые можно создавать с помощью лазерного принтера:
    • Самоламинирующийся полиэстер, который предоставляет вам маркеры для проводов и кабелей с низким содержанием галогенов и серы. легко прилегают и достигают постоянной адгезии через 24 часа.
    • Matte Tedlar® предлагает решение для маркировки проводов и кабелей, подходящее для аэрокосмического и военного применения, так как его можно перемещать и самозатухать.
    • Нейлоновый тканевый материал обеспечивает маркировку проводов, кабелей и компонентов, которая также подходит для военных и аэрокосмических применений, поскольку он может перемещаться и имеет прочный клей.

  2. Этикетки для струйной печати
    Это различные типы этикеток, предлагаемых для использования с инструментом для струйной печати:
    • Виниловая ткань, которая обеспечивает вам маркировку проводов и компонентов, которая может соответствовать, перемещаться, сниматься а также устойчив к маслу, воде и влажности.
    • Самоламинирующийся винил предлагает маркировку кабелей и проводов с отличной стойкостью к истиранию и растеканию, а также постоянный клей
    • Matte Tedlar® обеспечивает самозатухающую маркировку проводов, кабелей и компонентов, подходящую для аэрокосмической и военной техники. и прочно удерживается на месте с помощью перманентного клея.

  3. Этикетки для термотрансферной печати
    Это различные типы этикеток, предлагаемые только для инструмента для термотрансферной печати:
    • Матовая переставляемая виниловая ткань, которая предоставляет вам перемещаемые маркеры проводов и компонентов.
    • Самоламинирующийся винил предлагает маркировку проводов и кабелей, подходящую для круглых или плоских кабелей, и обеспечивает отличную стойкость к истиранию и смазыванию. Между этикетками этого типа обычно имеется перфорация, чтобы избежать отрывов и складывания веером.
    • Самозатухающий тедлар производит маркеры для проводов и кабелей, которые подходят для аэрокосмической и военной промышленности и доступны в желтом или белом цвете.
    • Матовая нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, признанную UL / CSA.

  4. Этикетки с точечной матрицей для печати
    Это различные типы этикеток, предлагаемые для использования с матричным принтером :
    • Самоламинирующийся винил, который предлагает маркировку проводов и кабелей, которая держится на постоянной основе и самозатухающий
    • Matte Polyolefin предлагает кабельные маркеры с термоусаживающейся пленкой и термоактивируемым клеем, которые обычно хорошо подходят для маркировки больших трубопроводов.
    • Нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, устойчивую к маслу, грязи и теплу и признанную UL и CSA.
    • Виниловая ткань обеспечивает маркировку проводов и компонентов, которая может перемещаться, сниматься и устойчива к воде, маслу и влажности.
    • Low Profile Matte Tedlar® предлагает маркировку проводов и компонентов, которая является гибкой и самозатухающей,
    • Matte Tedlar® предлагает маркировку проводов и компонентов, которая подходит для аэрокосмического и военного применения, является самозатухающей и соответствует требованиям MIL. -М-896958.
    • Самоламинирующийся тедлар производит самозатухающие этикетки для проводов и кабелей, обладающие отличной стойкостью к истиранию и смазыванию.

Теперь мы обсудим продукты для маркировки проводов с предварительной печатью; хороший выбор, если вам не нужна возможность самостоятельно печатать этикетки. Этот метод предлагает сотни различных надписей из более чем десяти различных материалов, а также предварительно напечатанные маркерные карты и ZipStrip®, которые позволяют легко удалить нужный вам маркер.

Обычные материалы:

  • Виниловая ткань, которая предлагает перемещаемый маркер с высокой адгезией и очень удобная.
  • Полиэстер с виниловым покрытием отличается низким профилем, который подходит для проволоки небольшого калибра и устойчив к грязи и маслу.
  • Алюминиевая фольга предлагает удобное и удобное решение, подходящее для наружной проводки и автомобильной промышленности, стойкое к маслу, теплу, истиранию и растворителям.
  • Acetate Cloth — термостойкий и маслостойкий маркер для проволоки, предназначенный для нанесения лака или выпечки, идеально подходит для автомобильной промышленности.
  • Самоламинирующийся винил обеспечивает отличную устойчивость к маслам и грязи и идеально подходит для маркировки под землей и плоской лентой.
  • Полиэстер обеспечивает отличную стойкость к истиранию, грязи и маслам.
  • Винил обеспечивает хорошее прилегание и прочность, а также отлично подходит для идентификации кабеля.

В этом разделе вы узнаете, как применять выбранный вами маркер метки.

  • Теперь, когда вы выбрали или создали метку, которую хотите использовать, пора научиться правильно применять ее к проводу. Плохо наклеенная этикетка может стать нечитаемой или даже плохо удерживаться на проводе.Следуйте инструкциям в этом разделе, чтобы узнать, как успешно применять маркеры для окантовки и рукавов.
  • Обращенную идентификацию проще всего нанести, оторвав верхний конец маркера для проволоки от лайнера; Обратите внимание, что во время нанесения вы должны как можно меньше касаться клея этикетки. Используя этот метод, поместите верхнюю часть этикетки на проволоку и оберните ею маркер, но не касайтесь остальной части клея, так как это может привести к пометке маркера.
  • Используя метод идентификации рукава: сложите держатель и откройте отверстие рукава PermaSleeve.Затем вставьте провод в рукав и снимите его с держателя. После заделки провода муфту можно отрегулировать в лучшее положение для маркировки, а затем закрепить, используя термофен для ее усадки.

Маркировка проводов 101 | Графическая продукция

По мере того, как на вашем рабочем месте становится все больше и больше проводов и кабелей, становится все более и более важным знать, какой шнур куда ведет. Сетевой кабель, подключенный не к тому порту, может стоить много времени на поиск и устранение неисправностей; Отсоединенный заземляющий провод может вызвать смертельный пожар.

Системы маркировки проводов

Лучший способ предотвратить переключение кабелей и связанные с этим несчастные случаи — пометить каждый кабель отдельно. В хорошей системе маркировки каждый кабель можно идентифицировать с первого взгляда; вы должны сразу определить, для какого типа подключения предназначен этот кабель и куда он ведет. Один из лучших способов достичь этой цели — сочетать цветовую кодировку и письменные детали.

Цветовая кодировка для маркировки проводов

Системы цветовой кодировки проводов предлагают немедленное распознавание, но несколько разных стандартов применяются к аналогичной проводке в разных ситуациях.Известный вам цветовой код может не совпадать с используемым в другом учреждении или даже на другом оборудовании. Если в вашей системе маркировки проводов используются цветовые коды, вы должны разместить описание системы рядом с проводами, которые затронуты.

Письменные детали для маркировки проводов

Добавьте письменные данные для большей конкретности; кабель может быть помечен описанием его происхождения и назначения, или на нем может быть указан ссылочный номер или код, который можно найти на схеме подключения.Этот уровень детализации имеет решающее значение для нескольких одинаковых проводов, где одно только цветовое кодирование не поможет. Письменная информация полезна только в том случае, если вы умеете ее читать; Если маркировка поцарапана, изношена или слишком мала и недоступна, ее может вообще не быть.

Типы маркировки проводов

Чтобы объединить два метода, используйте цветовую кодировку для определения типа кабеля или соединения и используйте письменные данные, чтобы точно определить, какое соединение обслуживает кабель или куда он ведет.Вы можете пометить кабели и провода флажками, обертками или термоусадочными трубками.

Этикетки с флагами

Этикетки-флажки называются так потому, что они складываются вокруг провода, а концы этикеток склеиваются, образуя выделяющийся «флаг». Это обеспечивает достаточное пространство для письменной информации, что полезно для очень маленьких проводов. Яркий флаг может выделить один важный провод среди десятков других. Однако метки-флажки могут зацепиться за другие провода или корпуса, и их можно легко порвать, износить или потерять.

Обмотка проволоки

Обмотка проволоки — лучший подход для постоянной маркировки кабеля. Вместо того, чтобы загибать проволоку только один раз, прозрачный «хвост» обмотки проволоки полностью огибает проволоку, а затем накладывается на печатный материал. Закрыв эти напечатанные детали, прозрачная часть этикетки действует как защитный экран, предохраняя ее от износа; прилипая к себе и даже снова наматываясь, проволочная обертка может стать наиболее надежно закрепляемой этикеткой для кабелей.Иногда проволочная обертка даже дольше, чем проволока, к которой она прикреплена!

Термоусадочные трубки для маркировки проводов

Термоусадочные трубки изготовлены из специального полиолефинового материала, который дает усадку при нагревании. Вы можете создать законченную этикетку в форме трубки, надеть ее на конец кабеля и затянуть этикетку с помощью теплового пистолета. Термоусадочные трубки более гибкие, чем проволочные обертки, и не оставляют следов, если вам нужно удалить их для последующей повторной маркировки. Они выглядят очень чисто и профессионально и идеально подходят для кабелей, которые будут видны в готовой системе.Обратной стороной термоусадочной трубки является то, что вам нужен доступ к концу кабеля, чтобы пометить его таким образом; проволочную пленку можно наложить на середину длинного провода, не отсоединяя ни один конец, но термоусадочную трубку нельзя.

Размер текста для маркировки проводов

Следующий вопрос — насколько велика ваша печатная информация. Этот текст должен быть достаточно большим, чтобы его можно было легко прочитать, но достаточно маленьким, чтобы его было полностью видно с одной стороны кабеля — если половина буквы находится на другой стороне кабеля, его будет нелегко прочитать! Высота этих букв должна соответствовать диаметру вашего кабеля.Как показывает практика, не делайте буквы выше диаметра кабеля и не уменьшайте их вдвое. Текст большего размера в этом диапазоне легче читать, а заглавные буквы четче, чем строчные.

Например, если вы маркируете провод калибра 16 (AWG), диаметр провода будет около 0,05 дюйма; текст на этикетке может находиться в диапазоне от 0,05 дюйма до 0,025 дюйма и должен быть написан заглавными буквами. В большинстве документов, которые вы распечатываете с компьютера, текст будет как минимум вдвое больше; все, что подходит для провода 16 калибра, должно быть очень мелким шрифтом!

Если вы используете термоусадочную трубку, помните, что текст будет сжиматься вместе с трубкой; большинство термоусадочных трубок достигают от половины до одной трети своего первоначального размера при использовании.Продолжая использовать это эмпирическое правило, если вы будете маркировать 0,25-дюймовый кабель термоусадочной трубкой, ваш исходный текст должен содержать буквы около 0,5 дюйма в высоту.

Поскольку большинство компьютерных программ для проектирования используют «точки» для измерения размера текста, может быть полезно запомнить другой ярлык. В качестве приблизительной оценки вы можете умножить предполагаемую высоту (в дюймах) ваших заглавных букв на 100, чтобы получить размер этого текста (в точках). Заглавные буквы высотой 0,12 дюйма будут иметь размер примерно 12 пунктов в большинстве шрифтов.

Что такое маркировка проводов? | Принадлежности для творческой безопасности

На большинстве рабочих мест, будь то крупные производственные предприятия или небольшие офисы, есть много оборудования, чтобы гарантировать, что дела будут выполняться. Это оборудование включает в себя большие машины, компьютеры, телефоны и многое другое. Единственное, что объединяет все это, — это то, что для получения питания, обеспечения связи и выполнения своих функций требуются провода. Независимо от того, настраиваете ли вы новый объект или добавляете оборудование к существующему, вам необходимо убедиться, что у вас есть хороший план электромонтажа.Часть этого плана должна включать правильную маркировку проводов.

Маркировка проводов 101

Маркировка проводов — это маркировка или маркировка всех проводов с информацией о них, когда они установлены. Эти отметки будут включать важную информацию, которая поможет людям, которые будут работать с проводами или рядом с ними в будущем. В большинстве случаев эти маркировки будут нанесены на промышленном принтере этикеток, так что их можно будет легко нанести и они будут храниться долгое время. Хотя это и добавляет немного работы во время процесса установки, это сэкономит огромное количество времени и усилий в будущем.Хорошая стратегия маркировки проводов даже поможет повысить безопасность на рабочем месте.

Зачем маркировать провода?

При прокладке нового провода легко просто протянуть провод туда, куда он должен идти, и подключить его. Однако, если вам когда-нибудь понадобится устранить проблему, вы быстро поймете, что их десятки, или даже сотни очень похожих проводов. В этой ситуации вы захотите, чтобы каждый провод был помечен ключевой информацией. Некоторые вещи, которые есть в большинстве стратегий маркировки проводов, включают:

  • К и от — Определение того, откуда и куда идет провод, поможет вам быстро найти нужный провод.
  • Тип провода — Очень важно указать, какой тип провода это. Это электричество, данные, оптоволокно или что-то еще?
  • Информация о техническом обслуживании — Очень полезно определить, когда провод был установлен, какое обслуживание проводилось на нем, и другие важные факторы.
  • Прочие сведения — В зависимости от ситуации может быть полезно включить другую информацию для вашего учреждения. Хорошая стратегия маркировки проводов предполагает точное планирование того, что должно проходить на каждом проводе.

Маркировка проводов — не сложный процесс, и он дает много существенных преимуществ. Если вы потратите время на разработку хорошей стратегии маркировки проводов и обеспечите ее соблюдение, это принесет пользу рабочему месту сегодня и в будущем.

Подобные вопросы

Дополнительные ресурсы

Почему важна маркировка проводов?

При прокладке проводов на предприятии легко просто проложить их там, где они нужны, а потом забыть о них.Хотя это все наладит, это недальновидная стратегия, которая, несомненно, вызовет множество проблем в будущем. Если вы потратите время на маркировку проводов, это поможет сэкономить много хлопот и даже повысить безопасность, если все будет сделано правильно. Маркировка проводов — простая задача, когда она выполняется вместе с установкой или заменой проводов, поэтому убедитесь, что с самого начала у вас есть хорошая стратегия.

Маркировка проводов повышает безопасность

Существует множество различных типов проводов, которые помогают поддерживать нормальную работу предприятия.Многие из них представляют собой электрические провода, что означает, что они могут быть очень опасными при неправильном обращении. Если провода не промаркированы, люди, работающие с ними, могут случайно отрезать или отсоединить не те провода, что может быть очень опасно. Например, разрезание провода, который, по мнению кого-то, не был горячим из-за неправильной трассировки, мог привести к поражению электрическим током. Отсоединение заземляющего провода может привести к возгоранию. Есть много причин, по которым провода могут быть опасными, и хорошая система маркировки поможет свести к минимуму эту опасность.

Повышает надежность

Провода обеспечивают подачу электроэнергии, данных и других вещей по всему объекту, чтобы все работало бесперебойно. При установке или снятии оборудования часто бывает необходимо отключить определенные провода. Однако, если отключен неправильный, это приведет к отключению некоторого типа, что вредит производительности. Правильная маркировка проводов позволяет легко избежать проблем этого типа, что помогает еще больше повысить надежность всех систем на объекте.

Упрощает поиск и устранение неисправностей

Когда система выходит из строя, часто необходимо устранить неисправность проводки. Если техническим специалистам придется пройти и проследить каждый провод, чтобы выяснить, какой из них может вызвать отключение, это может занять несколько часов дополнительного времени. Правильная маркировка проводов позволит специалистам быстро найти неисправный провод и определить, нужно ли его отремонтировать или заменить.

Подобные вопросы

Дополнительные ресурсы

Идентификация провода — бортовая электрическая система

Правильная идентификация электрических проводов и кабелей с указанием их цепей и напряжений необходима для обеспечения безопасности работы, безопасности обслуживающего персонала и простоты обслуживания.Все провода, используемые в самолетах, должны иметь маркировку типа, отпечатанную по всей длине. За этим номером детали обычно ставят пятизначный / буквенный код коммерческого и государственного учреждения (CAGE), идентифицирующий производителя провода. Вы можете определить рабочие характеристики существующего установленного провода, который необходимо заменить, и избежать непреднамеренного использования провода с более низкими характеристиками и неподходящего провода для замены.

Размещение идентификационной маркировки

Идентификационную маркировку следует размещать на каждом конце провода и с максимальными интервалами 15 дюймов по длине провода.Провода длиной менее 3 дюймов идентифицировать не нужно. Провода длиной от 3 до 7 дюймов должны быть обозначены примерно по центру. Дополнительные втулки идентификационных маркеров должны быть расположены так, чтобы не нужно было снимать стяжки, зажимы или поддерживающие устройства для считывания идентификации. Идентификационный код провода должен быть напечатан для чтения по горизонтали слева направо) или по вертикали (сверху вниз). Существуют два метода маркировки провода или кабеля:

  1. Прямая маркировка выполняется путем печати внешнего покрытия кабеля.[Рис. 1B]
  2. Косвенная маркировка выполняется путем печати термоусаживаемой манжеты и установки печатной манжеты на внешнее покрытие провода или кабеля. На провод или кабель с косвенной маркировкой должны быть нанесены отпечатанные рукава на каждом конце и с интервалами не более 6 футов. [Рис. 2] Отдельные провода внутри кабеля должны быть идентифицированы в пределах 3 дюймов от их окончания. [Рисунок 1A]
Рисунок 1. Маркировка для одинарного провода без гильзы
Рисунок 2.Расстояние между печатными опознавательными знаками (косвенная маркировка)

Типы маркировки проводов

Предпочтительным методом является нанесение маркировки непосредственно на провод, не вызывая ухудшения изоляции. Провода с тефлоновым покрытием, экранированная проводка, многожильный кабель и провода термопар обычно требуют специальных гильз для маркировки. Существуют специальные машины для маркировки проводов, которые можно использовать для нанесения маркировки непосредственно на провода указанного выше типа. Какой бы метод маркировки ни использовался, маркировка должна быть разборчивой, а цвет должен контрастировать с изоляцией провода или гильзой.


Для маркировки непосредственно на проводе можно использовать несколько различных методов: маркировка горячим штампом, струйные принтеры и лазерные струйные принтеры. [Рис. 3] Метод горячей штамповки может повредить изоляцию нового типа провода, в котором используются тонкие изоляторы. Произошел разрыв изоляционной стены и проникновение штамповочных штампов в проводник из этих материалов. Позже в процессе эксплуатации, когда эти отверстия были смачены различными жидкостями или влагой, из-за серьезного искрения и слежения за поверхностью жгуты проводов были повреждены.

Рисунок 3. Лазерный проволочный принтер

Идентификационные рукава могут использоваться, если прямая маркировка на проводе невозможна. [Рис. 4]

Рис. 4. Альтернативный метод идентификации пучков проводов

Гибкие рукава, прозрачные или непрозрачные, подходят для общего использования. Когда компонентный провод с цветовой кодировкой или полосой используется как часть кабеля, на идентификационной гильзе должен быть указан цвет, связанный с каждым идентификационным кодом провода.Идентификационные рукава обычно используются для идентификации следующих типов проводов или кабелей: экранированный провод без оболочки, провод термопары, коаксиальный кабель, многожильный кабель и высокотемпературный провод. В большинстве случаев вместо оплетки можно использовать идентификационную ленту. Для рукавов, подвергающихся воздействию высоких температур (более 400 ° F), следует использовать такие материалы, как силиконовое стекловолокно. Полиолефиновые рукава следует использовать в областях, где необходима устойчивость к растворителям и синтетическим гидравлическим жидкостям.Гильзы могут быть закреплены на месте с помощью кабельных стяжек или путем термоусадки. Идентификационная оплетка для проволоки различных размеров показана на рисунке 5.

Рисунок 5. Рекомендуемый размер опознавательной оболочки

СВЯЗАННЫЕ ПОЗИЦИИ


Маркировка проводов — быстрая и надежная маркировка и кодирование проводов и кабелей

Печать кодов, логотипов и текста на кабелях и проводах — это высокоскоростная задача, и используемое вами оборудование для маркировки проводов должно быть надежным.Струйные принтеры непрерывного действия Leibinger специализируются на печати и маркировке кабелей, труб и проводов, поскольку они обеспечивают точность, высокую надежность и дополнительную высокоскоростную линию со специальными проволочными принтерами. Это означает, что текст, логотипы и коды разборчивы, а ваша производственная линия эффективна.

Быстрее льва!

Кабели и провода экструдируются с такой высокой скоростью, что нередко процесс замедляется из-за необходимости печати. С помощью специализированных принтеров Leibinger, таких как JET Rapid Wire, достигаются скорости до 1000 м / мин, так что это никак не влияет на производительность.Но высокая скорость не означает компромисса в отношении качества: наши принтеры обеспечивают чистую и долговечную распечатку с четко различимыми фиксированными и переменными буквами и цифрами. Сразу после печати специальные чернила обеспечивают максимальную адгезию и стойкость к истиранию на всех распространенных материалах продукции.


Маркировка проводов — без прерывания

Нашим клиентам нужна максимальная производительность, и поэтому мы ожидаем, что наши решения будут предлагать лучшее с точки зрения качества и надежности. Наши принтеры CIJ полностью изготовлены в Германии под одной крышей и являются олицетворением надежности.Кодирование и маркировка выполняются с высокой скоростью, и простои недопустимы: вот почему наши клиенты доверяют Leibinger поддерживать производственную линию в рабочем состоянии.

Решения для маркировки проводов

усовершенствованы технологией печатающей головки Sealtronic. Проблема с непрерывной струйной печатью заключается в том, что чернила должны быстро высыхать — как только они попадают на поверхность для печати. Таким образом, любая пауза в производстве приводит к засыханию чернил и засорению сопел. Но не с уникальной технологией Leibinger Sealtronic.

Когда производство останавливается, форсунка автоматически закрывается.Это означает, что ничего не высыхает, поэтому вы можете сразу же начать работу снова, не выполняя циклов очистки или ополаскивания. Производственные линии должны продолжать работать, чтобы поддерживать прибыльность вашего бизнеса по производству кабелей и проводов. А мгновенная инициализация также означает мгновенную надежную печать без ухудшения качества. Кроме того, это не влияет на вязкость чернил. И вы используете меньше расходных материалов.

Таким образом, маркеры проводов от Leibinger помогают быстрее маркировать и кодировать провода. Кодирование проводов более четкое, каждая этикетка легко читается.


Типовая маркировка проводов

Принтеры

Leibinger могут наносить различную информацию на провода и кабели, в том числе:

  • Символы и текст
  • Маркировка счетчика
  • Номера партий / номера партий
  • Логотипы компаний
  • 1D и 2D коды
  • Оценка хорошая / плохая
  • Материалы

Как маркировать электрические провода

Наши принтеры могут печатать на различных поверхностях проводов, кабелей и труб и в различных производственных средах.Leibinger предоставляет клиентам наши специальные проволочные принтеры гибкость в выборе идеального решения для своих нужд. Например, если вам нужно печатать на темной поверхности, мы предлагаем JET Rapid Wire PI, который обрабатывает пигментные чернила, которые обеспечивают лучшую читаемость на всех типах материалов. Вы можете каждый раз разборчиво кодировать провода, независимо от используемого материала.

Автомобили >>>

Провода, кабели, трубки и трубки >>>

Электронные и электрические устройства >>>

Металл и сталь >>>


Ищете струйную печатную машину для труб из ПВХ?

ПВХ трубы

— это лишь одна из многих поверхностей, с которыми обрабатываются наши изделия.Другие включают:

  • Пластмассы, такие как PE (полиэтилен), PP (полипропилен), PVC (поливинилхлорид) и т. Д.
  • Металлы, такие как железо, медь, латунь, алюминий, золото, серебро, нержавеющая сталь и т. Д.
  • Синтетический каучук / натуральный каучук / Буна-каучук (полибутадиен)
  • Кабель из стекловолокна

Дополнительные возможности печати

Кабельные принтеры Leibinger CIJ используют функцию «Выход в зависимости от скорости», например, для управления предварительной плазменной обработкой (также: предварительной обработкой коронным разрядом) для маркировки и кодирования кабелей в зависимости от скорости производства.Если производственная скорость экструзионной линии падает ниже заданного значения, JET Rapid Wire или принтер JET3up автоматически отключают плазму до тех пор, пока линия не вернется к более высокой производственной скорости. Исключаются простои производства.

Примеры типичных приложений

  • Маркировка и кодирование после экструзии или волочения проволоки
  • Использование пигментированных чернил (непрозрачных чернил) на кабелях, трубах и трубках для высококонтрастной маркировки на разноцветном фоне
  • Специальные чернила для максимальной стойкости, e.грамм. термостойкие чернила
  • Микро-распечатки, особенно мелкий шрифт до 0,8 мм
  • Маркировка на лету при очень высоких производственных скоростях (высокоскоростная маркировка счетчиков)

Обеспечьте продуктивную работу

Маркировщики проводов, аксессуары, программное обеспечение и расходные материалы Leibinger для всех областей применения обеспечивают высокую надежность и высокую скорость. Какими бы ни были ваши требования к маркировке проводов, качество и производительность наших решений гарантируют бесперебойную работу вашего производства.

Решение для кабелей, проводов и труб любой ширины

Для маркировки и кодирования проводов, труб и кабелей важна возможность печати мелким шрифтом (микропечать), а также широкий выбор чернил для различного цветного фона. Мы также предлагаем комплексные программные и аппаратные аксессуары для кабельного принтера для легкой и гибкой интеграции в линейки продуктов, такие как перемоточные устройства и системы прокладки кабеля. Все это играет решающую роль в эффективности производства.Таким образом, наши машины можно использовать для всех областей применения: это маркеры проводов и маркеры труб. Они обрабатывают любые изделия от электропровода, труб ПВХ до трубок.

Принтеры

Принтеры

Leibinger ежедневно используются различными предприятиями по всему миру, поэтому у нас есть широкий выбор моделей, подходящих для разных клиентов.

Увидеть все

Принадлежности

Принадлежности

Leibinger могут улучшить характеристики маркировки и упростить интеграцию промышленного маркировочного оборудования в вашу производственную линию.

Увидеть все

Программное обеспечение

Чтобы упростить работу и сделать вашу производственную линию еще более эффективной, доступен ряд мощных программных пакетов.

Увидеть все

Чернила и расходные материалы

Мы предлагаем полный ассортимент чернил и растворителей для каждого струйного принтера, от быстросохнущих чернил на основе растворителей до пигментированных чернил.

Увидеть все .

Добавить комментарий

Ваш адрес email не будет опубликован.
