Автомат ABB маркировка

ABB-автоматы являются высококачественными продуктами компании ABB. Она первой в мире начала разработку автоматических выключателей и до сих пор сохраняет лидерские позиции по их производству. Качественный аппарат отличается способностью защищать проводку от тока короткого замыкания заданной величины и четким соответствием теплового расцепителя заданным характеристикам при защите электрических цепей от перегрузок.

Автоматический выключатель — сложное электротехническое устройство, требующее к себе грамотного подхода. Это касается не только его использования, но и непосредственно выбора. Большое разнообразие автоматов, представленное на современном рынке, диктует свои условия потребителю, буквально заставляя его ориентироваться в базовых знаниях электротехники.

Чтобы не допустить ошибок во время покупки устройства, следует обязательно обратить внимание на стандартные обозначения тех или иных параметров — автомат ABB маркировка.



Любой автоматический выключатель имеет определенную маркировку. Она состоит из букв, цифр и схем. По всему этому можно сразу узнать все характеристики автомата, которые вам будут необходимы при его выборе. Без этих обозначений невозможно узнать об автоматическом выключателе практически ничего.

Автомат ABB маркировка

1 — Марка (производитель) автоматического выключателя.

2 — Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются некоторыми характеристиками и соответственно ценой.

3 — Номинал автоматического выключателя и его время токовая характеристика. На первом месте стоит буква. Она указывает на время-токовую характеристику данного аппарата и бывает «B», «C» и «D». В магазине вы без особых проблем найдете автоматы с характеристикой «C». Она самая универсальная. Если потребуются «B» и «D», то скорее всего они будут идти в обычных магазинах под заказ.

Следом за буквой идут цифры. Они обозначают номинал данного автомата. То есть величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель.

4 — 230/400В или 230/400V~ обозначает в каких сетях должны использоваться данные устройства. 230В — это в однофазных сетях, 400В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных распределительных щитах, так и в трехфазных распределительных щитах для подключения однофазных потребителей.

5 — 4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автомат может продолжать работу в штатном режиме.

6 — Цифрой 6 обозначен такой параметр, как класс токоограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время чтобы достичь своего максимального значения. Поэтому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами автоматический выключатель с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токоограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.

Маркировка автоматических выключателей: значение и расшифровка

Маркировка автоматов АВВ

В электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства.

После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант Sh300. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т.д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203.

Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:

  • В – указывает на возможность работы автомата в цепях с активными нагрузками.
  • С – автомат может защищать электродвигатели от индуктивных нагрузок.
  • D – защита нагрузок, имеющих увеличенные пусковые токи. Данные приборы используются при запуске электродвигателей с короткозамкнутым ротором, когда пиковые нагрузки не превышают максимально допустимых значений.
  • К – применяются на линиях с активными индуктивными нагрузками.
  • Z – защита линий с полупроводниками при отсутствии скачков напряжения, вызывающих пробой.

Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями.

Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства.

Читайте далее:

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический.

 Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристикиДиапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВНазначение
Aот 1,3IнДля защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
Вот 3Iн до 5IнДля защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
Сот 5Iн до 10IнДля защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
Dот 10Iн до 20IнДля защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
Kот 12 IнДля защиты промышленных цепей использующих индуктивную нагрузку.
Zот 4 IнДля защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Селективное подключение средств защиты

Если предполагается высокая нагрузка в сети, применяют метод последовательного подключения нескольких устройств защиты. К примеру, для цепи из четырех автоматов с номинальным током по 10 А и одним вводным прибором на схеме каждый автомат с дифзащитой графически обозначается последовательно друг за другом с выходом устройства на общий вводный прибор. Что это дает на практике:

  • соблюдение метода селективности подключения;
  • отключение от сети только аварийного участка цепи;
  • неаварийные линии продолжают функционировать.

Таким образом, обесточивается только один из четырех приборов – тот, на который пошла перегрузка напряжения или возникло короткое замыкание

Важное условие селективного срабатывания: чтобы номинальный ток потребителя (светильника, бытового прибора, электротехнического устройства, оборудования) был меньше номинального тока автомата со стороны питания. Благодаря последовательному подключению средств защиты, удается избежать возгорания проводки, полного обесточивания системы питания и оплавления проводов

Роль обозначений на корпусе

Устройство одновременно выполняет функции управления и защиты. Многие понимают, что когда пропадает электричество в квартире или доме, нужно проверить, не отключился ли автомат в щите. Но не все знакомы с характеристиками устройств и с критериями, по которым их стоит выбирать, чтобы сохранить эксплуатационные характеристики щита распределения электричества.

По конструктивным особенностям автоматы бывают:

  • Воздушные — устанавливаются на промышленных объектах, где ток достигает значения тысячи Ампер.
  • Литые — применяются в цепях от 16 до 1 тыс. Ампер.
  • Модульные — для жилых помещений.

Обозначения на корпусе говорят о технических характеристиках прибора. Маркировка наносится на лицевую часть корпуса специальной краской, которая не стирается, поэтому параметры (символы, буквы, цифры и схемы) можно увидеть даже тогда, когда автомат уже подключён.

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Информация об отдельном автоматическом выключателе может потребоваться, если:

  • необходимо произвести замену устройства;
  • следует подобрать новый автомат в связи с появлением дополнительного контура;
  • требуется сравнить номинальную токовую нагрузку линии и выключателя;
  • нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

  • Номинальный ток автоматического выключателя
  • Времятоковые характеристики электромагнитного и теплового расцепителей автомата
  • Коммутационная способность автоматического выключателя
  • Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, Sh303L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Как наклеить маркировку

Делать это лучше в теплом помещении и с чистыми руками. ( Ваш К. О.

Если все рейки щита расположены на уровне глаз, наклеивают под автоматами. На некоторых щитах, например MiniPragma от Schneider Electric, под нижней рейкой места нет и наклеить можно сверху.

Маркировка на бумажном основании имеет на подложке вертикальные надрезы через каждые 3см. Полоску с маркировкой необходимо перевернуть этими надрезами к себе, немного согнуть в месте надреза и отклеить основу.

Перед приклеиванием нужно прицелится чтобы полоска легла параллельно отверстию и маркировка начиналась там где нужно.

Прозрачная пленка захочет увековечить отпечатки пальцев на клейком основании поэтому мойте руки. Хороших результатов я добивался при малом угле наклона наклейки к поверхности. Сперва ногтем или чем-то тонким/плоским нужно отделить первые 1-2 см полосы пленки от подложки и наклеить чтобы зафиксировать на пластроне. Всю наклейку отделять не нужно. Затем разглаживая наклеенное чтобы не допускать пузырей воздуха, второй рукой нужно направлять наклейку вдоль намеченной траектории одновременно отделяя ее от подложки. Пленку нельзя растягивать. При разглаживании лучше воспользоваться салфеткой или чем-то мягким чтобы не содрать краску.

Если не получилось маркировку ровно наклеить с первого раза, выручит запасной комплект.

{SOURCE}

электромаркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Критерии выбора автоматов

  1. Iном.- превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
  2. Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
  3. Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
  4. Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т. д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Автоматические выключатели ИЭК серии ВА 47 — 29 и ВА 47 — 29М

Автоматические выключатели этой серии являются современными электротехническими устройствами, которые предназначены для защиты цепей от токов короткого замыкания, превышения допустимых токовых нагрузок и оперативного управления линиями или участками электрических линий.
Автоматические выключатели ВА 47 — 29М завоевали золотую медаль на выставке Электро-2006, как самое лучшее электрооборудование. Эта награда досталась компании ИЭК за наилучшее решение задач электробезопасности не только на производстве, но и жилом секторе.
Особенностью этой серии является:

  • • защита от токов короткого замыкания не позволяет достичь максимальных значений (отключение происходит раньше),
  • • установочное положение автоматического выключателя не имеет значение (любая ось установки и положения),
  • • нагрузка может подключаться к любым контактам (верхним или нижним) без ущерба для характеристик,
  • • подвижные контакты имеют серебряную напайку для снижения потерь и повышения долговечности.

Принцип действия

УЗО в однофазной сети осуществляется следующим образом. В дифференциальном трансформаторе имеется три обмотки: одна подключается к фазному проводу, другая – к нулевому, а третья – фиксирует разницу токов. В первой и второй обмотках при подключении должны быть противоположные направления токов. В нормальном рабочем режиме сети они будут равны между собой. Под их влиянием в магнитопроводе трансформатора наводятся магнитные потоки, направленные навстречу друг другу. Сумма магнитных потоков равна нулю, поэтому в третьей обмотке ток отсутствует.

Когда в электроприборе возникает повреждение, на его корпусе появляется фазное напряжение. Поэтому в случае прикосновения к металлическому корпусу, на человека начинает воздействовать токовая утечка, протекающая через его тело на землю. В связи с этим в первой и второй обмотках трансформатора появится разница токов, а в магнитопроводе будут наведены магнитные потоки с разной величиной.

В результате, общий магнитный поток будет отличаться от нуля и вызовет наведение в третьей обмотке тока с каким-либо значением, который и называется дифференциальным. При достижении этим током порога срабатывания произойдет и срабатывание устройства защитного отключения.

Принцип работы УЗО в трехфазной сети практически такой же, как и в однофазной. Здесь также используется дифференциальный трансформатор, сравнивающий уже не одну, а три фазы и нулевой провод. Следовательно, в трансформаторе трехфазного защитного устройства имеется пять обмоток: три фазных, одна нулевая и одна вторичная, фиксирующая токовые утечки.

Кроме основных конструктивных элементов УЗО включает в себя проверочный механизм, состоящий из резистора, подключенного через кнопку ТЕСТ к трансформаторной обмотке. После нажатия кнопки происходит подключение резистора к обмотке. За счет этого создается разница токов, поступающая на вторичную обмотку, и вызывающая срабатывание защитного устройства. Нормальное срабатывание указывает на работоспособность защитного устройства.

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

  1. Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
  2. Номер серии или каталога (серии S200У, Sh300 компании ABB).
  3. Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
  4. Номинальное напряжение.
  5. Предельно допустимые величины токов отключения при к. з.
  6. Класс токоограничения.
  7. Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Серия автоматических выключателей DMX от компании Legrand

Автоматические выключатели DMX работают в электрических цепях большой мощности (до 4000А) и обеспечивают их защиту. Все характеристики автоматических выключателей этой серии отличаются высокими показателями, но при этом сохраняется высокая отключающая способность, эксплуатационная надежность, компактные размеры и механическая стойкость.
Габаритные размеры автоматических выключателей DMX имеют однинаковые показатели по глубине и высоте. Поэтому они могут монтироваться с одной передней панелью. Также есть варианты исполнения с стационарной и выкатной конструкцией.
В комплект автоматических выключателей серии DMX входят:

  • электронные расцепители (встроенные) — МР17, МР18 или МР20,
  • • независимые расцепители,
  • • расцепитель напряжения (минимальный),
  • • электропривод,
  • • свободные контакты,
  • • блок памяти (внешний),
  • • устройства блокировки.

От чего защищает УЗО

УЗО функционирует в одно- и двухфазных сетях переменного тока на 220 и 380 вольт. Сами приборы помещаются в корпусах из негорючего ПВХ и способны пропускать через себя различные номинальные токи. Многие люди путают устройства с защитными автоматами и не до конца представляют себе, от чего защищает УЗО. Между тем, функции данного прибора довольно простые.

Иногда случается так, что оказываются поврежденными конструктивные элементы приборов и оборудования, нарушена целостность изоляции провода в электрической сети. В подобных ситуациях возникает утечка тока, способная вызвать поражение человека, привести к возгоранию на поврежденных участках. Чтобы этого не произошло, УЗО буквально за доли секунды отключает такие участки, предотвращая поражение током или пожар.

дифференциальные автоматы

Конструкция этих устройств очень простая. Она состоит из дифференциального трансформатора, измеряющего токи утечки, пускового органа и механизма, расцепляющего силовые контакты.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Важное значение имеет бренд, а также состояние проводки. Делать покупку рекомендуют в специализированном магазине

Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала

Расшифровка обозначений (маркировки) автоматических выключателей серии DX от Legrand

DX — обозначение серии автоматических выключателей компании Legrand,
ВА — обозначение типа устройства (автоматический выключатель),
Далее следует указание количества полюсов, которые могут быть в количестве 1,2,3 или 4.

Следующая проставляется характеристика срабатывания автомата:

  • • буквенное обозначение «В» — 3-5 кратный ток (служат для защиты от активных нагрузок),
  • • буквенное обозначение «С» — 5-10 кратный ток (служат для защиты от активных и реактивных нагрузок с малыми величинами импульсного (пускового) тока),
  • • буквенное обозначение «D» — 10-20 кратный ток (служат для защиты от нагрузок с высокими импульсными токами и высоком токе включения, таких как трансформаторы, насосы и подобные устройства).

Далее проставляется номинальный ток, который соответствует величинам стандартного ряда. Ряд номинальных токов автоматических выключателей Legrand 1, 2, 3, 6, 10 и далее до 125 А.

Автоматические выключатели Legrand имеют еще несколько вариантов исполнения, которые представлены в других сериях. Но эти серии электротехнических устройств имеют специальное назначение (промышленность, строительство, производство и т.д.) и используются в специальных устройствах и установках.

Расшифровка маркировки

При покупке модульного прибора защиты стоит оценивать не только марку и внешний вид. Важную роль играют характеристики автомата. Для этого нужно разбираться в информации, которую несёт в себе маркировка автоматических выключателей. Она включает:

  • бренд;
  • модель;
  • артикул;
  • класс токоограничения;
  • ток отключения;
  • время-токовую характеристику;
  • номинальный ток и напряжение;
  • схему подключения.

Бренд, модель и токовая характеристика

Начинается маркировка с названия фирмы изготовителя, которое наносится на верхнюю часть корпуса. Самые известные — Schneider Electric, ABB, Hager и IEK. Они давно остаются лидерами продаж на рынке, так как выпускают продукцию высокого качества.

Линейная серия выключателя зачастую означает серию прибора в линейке изготовителя, выполняется она цифрами и буквами. К примеру, Sh300 — это серия устройств от ABB, а Acti9 — представляет Schneider Electric.

По модели можно определить цену и технические характеристики. S200, к примеру, рассчитан на замыкание до 6 кА и более дорогой, чем модель Sh300 (до 4,5 кА).

Существует пять видов время-токовых свойств выключателя, наносятся они латинскими буквами B, C, D, K и Z. Широко распространены первые 3 характеристики. В случаях сильной нагрузки и активного применения электроники нужны «K» и «Z».

Номинальный ток и напряжение

Цифра, идущая после букв, означает номинал выключателя — это максимальный проходящий ток, при котором автомат не отключается. Указывается он для t +30 С. К примеру, устройство с номинальным током 15 А выдержит такую нагрузку до 30 С, если же t поднимется выше, то прибор сработает при меньшем токе.

При возникновении КЗ в сети появляется сверхток и автомат срабатывает за 0,015 с. Если же автомат неисправен, изоляция может начать плавиться, что чревато воспламенением.

Под время-токовой характеристикой в Вольтах обозначено напряжение (переменное/постоянное) с номинальным значением. Этот показатель определяет тип сети, в которой может использоваться автомат. Например, 230/400 V значит, что напряжение трёхфазной сети равно 400 V, а однофазной — 230 V.

Ток отключения и класс токоограничения

Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А.

Ниже наносится класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб.

Токоограничитель ускоряет время отключение автомата, это не позволяет току короткого замыкания достичь своего пика. Классы токоограничения наносятся в квадрат. Чем больше цифра, тем скорее сработает выключатель:

  1. Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата.
  2. Время второго класса — от 6 мс до 10 мс.
  3. Третий класс срабатывает быстрее всех — 2−6 мс.

https://youtube.com/watch?v=UNxICEnY8Pw

Подключение и артикул

Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.

Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.

Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник

Важно такое обозначение в том случае, когда отсутствует расцепитель

Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.

Маркировка электрических автоматов поможет подобрать наиболее подходящий прибор для жилого помещения. Однако стоит учитывать не только технические характеристики, но и эксплуатационные особенности автомата. Ведь понимание условий эксплуатации не только предотвратит поломки, но и увеличит безопасность работы с электроприборами в доме.

15 маркировок на автоматических выключателях

Автоматический выключатель на своем корпусе несет массу полезной информации, о которой многие даже и не догадываются.

Основной упор при выборе и покупке, почему то делается только на величину номинального тока. А между тем, чтобы правильно выбрать автомат защиты, нужно учитывать множество факторов и технических характеристик подобных коммутационных устройств.

Наиболее важные из них производители нам и предоставляют, указывая все это непосредственно на корпусе, либо несмываемой краской, либо лазерной маркировкой.

Зная их расшифровку и обозначение, вам больше не придется лезть в интернет или в специализированные каталоги. Достаточно внимательно осмотреть модульный автомат со всех сторон.

Давайте пройдемся по всем этим данным, взяв за основу наиболее популярные марки от ABB, Schneider Electric, IEK и другие.

Производитель

Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.

Перед походом в магазин, у нас уже как правило сформировано представление о том, какая марка будет приобретаться. Выбор делается на основе предыдущего опыта (положительного или отрицательного), либо подробного изучения всей имеющейся информации в сети.

И только после этого идет подробное изучение технических особенностей.

После названия фирмы производителя, указывается серия данного выключателя или так называемая линейка.

В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.

Вот например, расшифровка автоматов ABB серии S200.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B

автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C

при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D

в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Актуально в схемах с электронными устройствами.

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Тепловая часть отключает автоматический выключатель в диапазоне токов от 1,13 до 1,45*Iном.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А. Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

  • ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

  • ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.

Что приведет к неминуемому разрушению корпуса.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’

ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’

в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.



Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

  • U=400V — номинальное рабочее напряжение
  • Icn=6000А — наибольшая отключающая способность
  • 50/60Гц — частота работы электросети
  • I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Напряжение импульсное, изоляция и степень загрязнения

Есть и новые маркировки.

  • Uimp=6kV — номинальное импульсное удерживаемое напряжение
  • Ui=500V — номинальное напряжение изоляции
  • Deg3 — степень загрязнения

Означает, что допустимо токопроводящее загрязнение или сухое не токопроводящее загрязнение, которое может стать токопроводящим при конденсации влаги.

Наибольшая отключающая способность

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

  • пожар и выгорание корпуса
  • ненормальный гул при последующем включении, если автомат все таки «выжил»
  • неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Момент затяжки

На корпусе качественного автоматического выключателя также указывается номинальный момент затяжки контактных клемм.

Только соблюдая его, вы гарантировано надежно подключите провода.

Отдельные модели нередко снабжаются QR кодом. Он у каждого экземпляра индивидуален.

Благодаря этому, имея под рукой сотовый телефон, вы прямо в магазине легко сможете проверить оригинальный перед вами товар или подделка. Это к вопросу о том, как отличить настоящие автоматы ABB от китайских фальшивок.

Схема и типы защит

Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.

Полукруг — электромагнитный расцепитель. Прямоугольничек — тепловой.

Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.

Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь «теплушка» в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.

Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.

Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.

Статьи по теме

Расшифровка обозначений S200 ABB

Автоматические выключатели S200 (S 201, S202, S203) производства АВВ

предназначены для защиты цепей от перегрузок и коротких замыканий протяженных кабелей и электродвигателей, осветительных системы и розеточных линий. Устанавливаются на дин рейку в распределительных корпусах (пластиковые боксы, распределительные щиты)
Автоматы данной серии относится к премиум сегменту выключателей ABB, характеризуются повышенной надежностью, широкой ассортиментной линейкой, повышенной по сравнению с другими выключателями предельной коммутационной способностью.

Основные технические характеристики и типоисполнения автоматов S200

Наличие теплового и электромагнитного расцепителя
Возможные исполнения по количеству полюсов
1+N, 3+N с расцепителями на фазном проводе и разъединением нейтрали при срабатывании
1и 3-х полюсные автоматы с расцепителями на каждом полюсе
2 и 4-х полюсное исполнение с расцепителями на фазном проводе и нейтрали.
Включают все возможные исполнения по характеристике срабатывания
В,С,В,K,Z
Четыре типоисполнения по предельной коммутационной способности
6000,10000,15000,25000 кА.
Встроенные дополнительный контакт в автоматические выключатели S200/
Возможное применения совместно с приставкой DDA-200, для создание защиты и токов пергрузки, короткого замыкания и токов утечки.

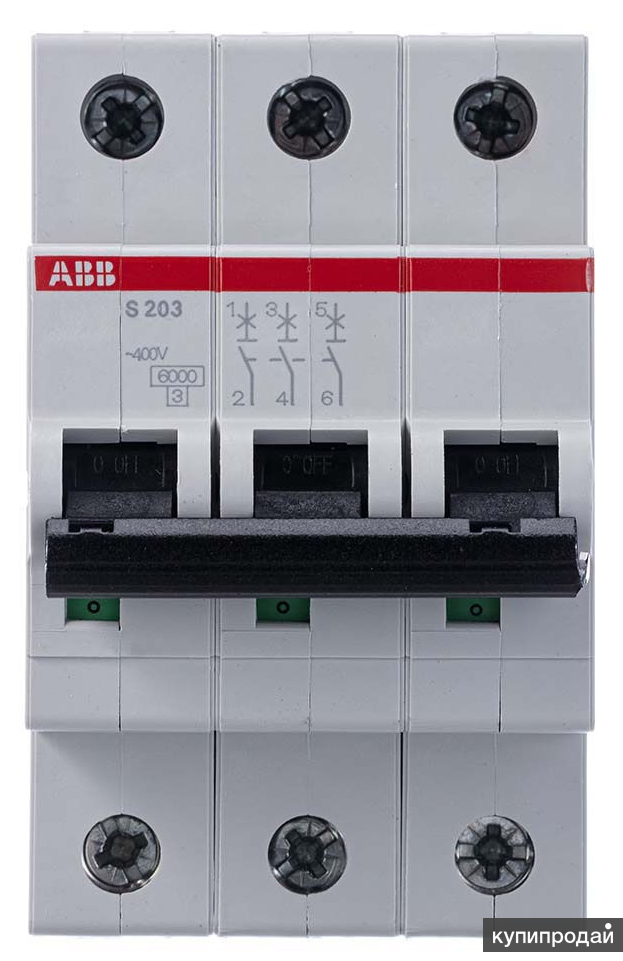

Расшифровка обозначений Выключатель ABB S200:

S200 — серия автомата ABB
без буквы — отключающая способность 6кА
М — отключающая способность 10кА
P — отключающая способность 15-25кА


Кол-во полюсов:
S201 1 полюсный
S202 2 полюсный
S203 3 полюсный
S204 4 полюсный


Характеристика срабатывания при КЗ:
В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).
С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (компрессор, вентилятор)
D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)
K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы
Z 2-3 электроника


уставка тока перегрузки :
6,10,13,16,20,25,32,40,50,63


разъединение нейтрали
без буквы без разъединения
NA с разъединением

Многообразие лидера. Основные серии автоматических выключателей АВВ и их маркировка

21vek-220v.ru

15-12-2014

15-12-2014

Многообразие лидера. Основные серии автоматических выключателей АВВ и их маркировка

21vek-220v.ru

Компания АВВ, как производитель самой качественной электротехнической продукции, выпускает все виды автоматических выключателей. Автоматические выключатели компании АВВ делятся на серии по характеристикам и области применения.

Автоматические выключатели АВВ серии S200

Автоматические выключатели этой серии служат для защиты цепей от возможных перегрузок и токов короткого замыкания в электрических линиях и кабелях различного назначения. Они могут монтироваться на стандартную DIN-рейку в электрических щитах, шкафах и боксах.
Особенностью этих автоматических выключателей является то, что они имеют большую надежность и повышенную коммутационную способность. Также серия S200 отличается большим ассортиментом представленных устройств.
Типоисполнения и технические характеристики серии автоматов S200:

  • • одновременное устройство электромагнитного и теплового расцепителя,
  • • количество полюсов имеет несколько вариаций:
    • • с расцепителем на фазе и разрывом нейтрали при сработке (1+N или 3+N),
    • • с расцепителем в каждом полюсе ( 1 или 3 полюсные),
    • • с расцепителем в фазных проводах и нейтрали (2 или 4 полюсные).
  • • исполнения с различными характеристиками срабатывания (B, C, D, а также K и Z),
  • • исполнения с различными характеристиками предельной способности коммутации (25 кА, 15кА, 10кА, 6кА),
  • • наличие дополнительного контакта,
  • • возможность использования приставки DDA-200 для обеспечения дополнительной защиты от токов утечки.

Маркировка и обозначения серии S200 автоматов АВВ

STO S 201 C1
S20 — серия автоматов S200,
Дополнительная буква обозначает отключающую способность:

  • • нет буквы — 6кА,
  • • буква М — 10кА,
  • • буква Р — 15-25кА.

1 в конце серии (S201) — количество полюсов:

  • • S201 один полюс,
  • • S202 два полюса,
  • • S203 три полюса,
  • • S204 четыре полюса.

Буква после обозначения серии и количества полюсов — характеристика сработки при КЗ (тип назначения автомата):

  • • В — для защиты при активных нагрузках (линии освещения с заземлением),
  • • С — для защиты при активных и индуктивных нагрузках (электродвигатели малой мощности, вентиляторы, компрессоры),
  • • D — для защиты при больших пусковых токах и высоком токе включения (трансформаторы, разрядники, насосы и т.п.),
  • • К — для защиты линий с подключением активно-индуктивных нагрузок (электродвигатели, трансформаторы и т.д.),
  • • Z — для защиты электронных систем с полупроводниковыми элементами.

Последние цифры в обозначении — номиналы (уставки) токов.

Автоматические выключатели серии Sh300L

Автоматы серии Sh300L являются облегченным вариантом автоматических выключателей серии S200.
Автоматы этой серии обладают всеми характеристиками качества продукции компании АВВ и предназначены для систем освещения и розеточных групп. Но так как в этой серии автоматы имеют невысокую предельную коммутационную способность, то использовать их в качестве вводных не рекомендуется.
Параметры автоматических выключателей серии Sh300L мало отличаются от параметров автоматов серии S200, кроме предельной коммутационной способности (4.5кА). Также автоматы этой серии представлены в более узком ассортименте по сравнению с серией S200.

Правила маркировки автоматических выключателей

Все электротехнические изделия, которые относятся к автоматическим выключателям, должны иметь четко читаемую маркировку. Эта маркировка должна состоять из обозначений:

  • • товарного знака или имени производителя,
  • • типового, серийного или каталожного обозначения (номера),
  • • рабочих номинальных напряжений с символом рода напряжения (переменное ( ~ ) или постоянное),
  • • номинального тока в амперах с буквой типа мгновенного расцепления (B, C, D, K, Z),
  • • номинальной частоты при рабочей одной частоте,
  • • номинальной коммутационной способности при КЗ указанного в прямоугольнике при одинаковой цифре для постоянного и переменного тока и в разных прямоугольниках с символами типа напряжения при разных цифрах,
  • • схемы устройства (при сложности определения схемы),
  • • контрольную температуру воздуха (для 30 градусов не ставят),
  • • степень защиты IP (при IP20 не проставляется).

На лицевой панели указывается тип расцепления и номинальный ток, а вся остальная информация наносится на боковую или заднюю поверхность.
Если входные и выходные контакты нужно четко различать, то они должны иметь обозначения в виде стрелок (к выключателю — вход, от выключателя — выход).
Контакт для нейтрали обозначается буквой N. Контакт для проводника защиты обозначается символикой заземления.
Обозначения автоматических выключателей должны иметь максимальную информацию о устройстве, которая должна давать ясную картину представленного устройства. Наличие маркировки говорит об ответственности производителя перед потребителем за соответствие заявленных характеристик реальным.

Многообразие автоматических выключателей АВВ не ограничивается описанными сериями и имеет намного больший спектр. Компания АВВ выпускает большое множество специализированных автоматических выключателей для профессионального монтажа электрических производственных схем и систем другого применения.

Компания АВВ, как производитель самой качественной электротехнической продукции, выпускает все виды автоматических выключателей. Автоматические выключатели компании АВВ делятся на серии по характеристикам и области применения.

Автоматические выключатели АВВ серии S200

Автоматические выключатели этой серии служат для защиты цепей от возможных перегрузок и токов короткого замыкания в электрических линиях и кабелях различного назначения. Они могут монтироваться на стандартную DIN-рейку в электрических щитах, шкафах и боксах.
Особенностью этих автоматических выключателей является то, что они имеют большую надежность и повышенную коммутационную способность. Также серия S200 отличается большим ассортиментом представленных устройств.
Типоисполнения и технические характеристики серии автоматов S200:

  • • одновременное устройство электромагнитного и теплового расцепителя,
  • • количество полюсов имеет несколько вариаций:
    • • с расцепителем на фазе и разрывом нейтрали при сработке (1+N или 3+N),
    • • с расцепителем в каждом полюсе ( 1 или 3 полюсные),
    • • с расцепителем в фазных проводах и нейтрали (2 или 4 полюсные).
  • • исполнения с различными характеристиками срабатывания (B, C, D, а также K и Z),
  • • исполнения с различными характеристиками предельной способности коммутации (25 кА, 15кА, 10кА, 6кА),
  • • наличие дополнительного контакта,
  • • возможность использования приставки DDA-200 для обеспечения дополнительной защиты от токов утечки.

Маркировка и обозначения серии S200 автоматов АВВ

STO S 201 C1
S20 — серия автоматов S200,
Дополнительная буква обозначает отключающую способность:

  • • нет буквы — 6кА,
  • • буква М — 10кА,
  • • буква Р — 15-25кА.

1 в конце серии (S201) — количество полюсов:

  • • S201 один полюс,
  • • S202 два полюса,
  • • S203 три полюса,
  • • S204 четыре полюса.

Буква после обозначения серии и количества полюсов — характеристика сработки при КЗ (тип назначения автомата):

  • • В — для защиты при активных нагрузках (линии освещения с заземлением),
  • • С — для защиты при активных и индуктивных нагрузках (электродвигатели малой мощности, вентиляторы, компрессоры),
  • • D — для защиты при больших пусковых токах и высоком токе включения (трансформаторы, разрядники, насосы и т.п.),
  • • К — для защиты линий с подключением активно-индуктивных нагрузок (электродвигатели, трансформаторы и т.д.),
  • • Z — для защиты электронных систем с полупроводниковыми элементами.

Последние цифры в обозначении — номиналы (уставки) токов.

Автоматические выключатели серии Sh300L

Автоматы серии Sh300L являются облегченным вариантом автоматических выключателей серии S200.
Автоматы этой серии обладают всеми характеристиками качества продукции компании АВВ и предназначены для систем освещения и розеточных групп. Но так как в этой серии автоматы имеют невысокую предельную коммутационную способность, то использовать их в качестве вводных не рекомендуется.
Параметры автоматических выключателей серии Sh300L мало отличаются от параметров автоматов серии S200, кроме предельной коммутационной способности (4.5кА). Также автоматы этой серии представлены в более узком ассортименте по сравнению с серией S200.

Правила маркировки автоматических выключателей

Все электротехнические изделия, которые относятся к автоматическим выключателям, должны иметь четко читаемую маркировку. Эта маркировка должна состоять из обозначений:

  • • товарного знака или имени производителя,
  • • типового, серийного или каталожного обозначения (номера),
  • • рабочих номинальных напряжений с символом рода напряжения (переменное ( ~ ) или постоянное),
  • • номинального тока в амперах с буквой типа мгновенного расцепления (B, C, D, K, Z),
  • • номинальной частоты при рабочей одной частоте,
  • • номинальной коммутационной способности при КЗ указанного в прямоугольнике при одинаковой цифре для постоянного и переменного тока и в разных прямоугольниках с символами типа напряжения при разных цифрах,
  • • схемы устройства (при сложности определения схемы),
  • • контрольную температуру воздуха (для 30 градусов не ставят),
  • • степень защиты IP (при IP20 не проставляется).

На лицевой панели указывается тип расцепления и номинальный ток, а вся остальная информация наносится на боковую или заднюю поверхность.
Если входные и выходные контакты нужно четко различать, то они должны иметь обозначения в виде стрелок (к выключателю — вход, от выключателя — выход).
Контакт для нейтрали обозначается буквой N. Контакт для проводника защиты обозначается символикой заземления.
Обозначения автоматических выключателей должны иметь максимальную информацию о устройстве, которая должна давать ясную картину представленного устройства. Наличие маркировки говорит об ответственности производителя перед потребителем за соответствие заявленных характеристик реальным.

Многообразие автоматических выключателей АВВ не ограничивается описанными сериями и имеет намного больший спектр. Компания АВВ выпускает большое множество специализированных автоматических выключателей для профессионального монтажа электрических производственных схем и систем другого применения.

Характеристики автоматов ABB Sh301L C

Купить ABB Sh301

Описание однополюсных выключателей ABB Sh301L C
Выбор автоматического выключателя
Маркировка автоматов ABB Sh301L C
Применение однополюсных автоматов Sh301L C
Подключение автоматических выключателей
Характеристики однополюсных выключателей Sh301L C
Таблица номинального тока Sh301L С
Преимущества

Описание однополюсных выключателей ABB Sh301L C

Модульные однополюсные выключатели ABB Sh301L C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Материал корпуса Sh301L C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.


Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.

Маркировка автоматов Sh301L C

Корпус автоматических выключателей серии Sh301L C 1P содержит все необходимые маркировки, такие как:

  1. — производитель;
  2. — модель;
  3. — номинальный ток и тип характеристики срабатывания;
  4. — рабочее напряжение сети;
  5. — отключающая способность;
  6. — класс токограничения;
  7. — принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение однополюсных автоматов Sh301L C

Модульные автоматические выключатели серии Sh301L C как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. Sh301L C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели Sh301L C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. Sh301L C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения автоматических выключателей Sh301L C:

Технические характеристики выключателей Sh301L C

Электрические характеристики
Стандарты Данные IEC/EN ГОСТ Р 50345-2010 (МЭК 60898-1)
Кол-во полюсов 1P; 1P+N
Характеристики срабатывания C
Номинальный ток In А 6…63 A
Номинальное напряжение Un IEC/EN 60898-1 В 1P: 230/400 В перем.;1P+N: 230 В перем.
Номинальное напряжение изоляции Ui IEC/EN 60898-1 В 250 В перем.(фаза-земля), 440 В перем.(фаза-фаза)
Макс. рабочее напряжение UBmax. В 1P+N: 253 В перем.
Мин. рабочее напряжение UBmax. В 12 В перем.
Номинальная частота f Гц 50 / 60 Гц
Номинальная наибольшая отключающая способность Icn IEC/EN 60898-1 кА 4.5 кА
Класс ограничения энергии IEC/EN 60898-1 3
Категория перенапряжения IEC/EN 60898-1 III
Степень загрязнения IEC/EN 60898-1 2
Ном. импульсное выдерж. напряжение Uimp (1.2/50 ps) IEC/EN 60898-1 кВ 4 кВ (исп. напряжение 6.2кВ на уровне моря 5кВ на 2,000м
Испытательное напряжение изоляции IEC/EN 60898-1 кВ 2 кВ (50 / 60Гц, 1 мин.)
Механические характеристики
Корпус Группа изоляции II, RAL 7035
Рычаг Группа изоляции II, черный, опломбируемый
Индикация состояния контактов Маркировка на рычаге (I ON / 0 OFF)
Степень защиты IEC/EN 60529 IP20 / IPXXB, при использовании в боксе IP40
Электрическая износостойкость операция In < 32A: 20,000 цикл.(перем.)
Механическая износостойкость операция 20,000 цикл.
Устойчивость к ударному воздействию IEC/EN 60068-2-27 25 г — 3 удара — 11мс
Устойчивость к вибрации согласно IEC/EN 60068-2-6 5g- 20 циклов при 5.150.5 Гц с нагрузкой 0.8In
Тропическое исполнение IEC/EN 60068-2-30 C/RH 28 циклов 55 C/90-96% и 25 C/95-100%
Температура окружающей среды С -25 … +55 C
Температура хранения С -40 … +70 C
Температура калибровки расцепителя IEC/EN 60898-1 С 30 C
Установка
Клеммы Цилиндрические
Сечение проводников (сверху/ снизу) IEC/EN 60898-1 мм2
Момент затяжки IEC/EN Нм 2,8 Нм
Отвертка отвёртка Pozidrive № 2
Монтаж DIN 43880 На Din рейку 35 мм посредством системы быстрого крепления
Положение монтажа любое
Сторона подключения питания сверху и снизу
Габаритные размеры мм
Монтажный размер DIN 43880 Монтажный размер 1
Габаритные размеры (В x Г x Ш) мм 185 x 69 x 17.5 мм
Масса полюса г прибл. 115 г
Аксессуары
Использование доп. элементов нет

Таблица номинального тока Sh301L С 1P/ Sh301L C+ NA

Кол-во полюсов Номинальный ток Кол-во модулей Серия Артикул производителя
In A 17,5 мм
1P 6 1 Sh301L C6 2CDS241001R0064
1P 8 1 Sh301L C8 2CDS241001R0084
1P 10 1 Sh301L C10 2CDS241001R0104
1P 13 1 Sh301L C13 2CDS241001R0134
1P 16 1 Sh301L C16 2CDS241001R0164
1P 20 1 Sh301L C20 2CDS241001R0204
1P 25 1 Sh301L C25 2CDS241001R0254
1P 32 1 Sh301L C32 2CDS241001R0324
1P 40 1 Sh301L C40 2CDS241001R0404
1P 50 1 Sh301L C50 2CDS241001R0504
1P 63 1 Sh301L C63 2CDS241001R0634
1P 6 1 Sh301L C6 NA 2CDS241103R0064
1P 8 1 Sh301L C8 NA 2CDS241103R0084
1P 10 1 Sh301L C10 NA 2CDS241103R0104
1P 13 1 Sh301L C13 NA 2CDS241103R0134
1P 16 1 Sh301L C16 NA 2CDS241103R0164
1P 20 1 Sh301L C20 NA 2CDS241103R0204
1P 25 1 Sh301L C25 NA 2CDS241103R0254
1P 32 1 Sh301L C32 NA 2CDS241103R0324
1P 40 1 Sh301L C40 NA 2CDS241103R0404

Преимущества

Компания «Фаворит-Электро» более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам .
Купив выключатели ABB Sh301L C в компании «Фаворит-Электро», вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей.

Расшифровка автоматических выключателей. Маркировка автоматических выключателей. Обозначение автоматических выключателей

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

Автоматический выключатель необходимо выбирать учитывая , обозначения которых нанесены на корпусе автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к , светильнику и вообще к любому электрическому прибору кабель . Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Так вот, насчет тех, что на корпусе. Сверху изготовитель, конечно, пишет про себя любимого – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже обычно указана серия автомата, например C60 a или Ic60 N у Schneider или S201 , Sh303 L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.

Времятоковая характеристика электромагнитного расцепителя автомата

Латинская же буква в этих обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) – за какое время и при какой величине тока он отключит нагрузку от напряжения. Буквы бывают такие – A; B; C; D; L; U; K; Z . Обозначают они время отключения автомата при коротком замыкании в зависимости от величины номинального тока и в быту применяются в основном B; C; D. Их и рассматриваем. Так автоматы характеристики B отключат нагрузку при токе превышающий номинальный от 3 до 5 раз и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны. Автоматические выключатели с характеристикойC отключаются при токах в 5-10раз превышающих номинальный и являются самыми распространенными, потому что применяются для защиты смешанной нагрузки. В продаже они также очень распространены и особенно любимы продавцами хозтоваров. И это лишний повод покупать электроматериалы в специализированный магазинах электротоваров. Несколько реже имеется возможность купить автоматы B типа и еще реже с характеристиками D ,отключающими нагрузку при превышении номинала в 10-20 раз, что незаменимо для защиты электродвигателей, имеющих большой пусковой ток. Из этого следует, что в автомате, на котором написано C25, электромагнитное реле от короткого замыкания сработает при токах от 25*5=125 ампер и гарантировано сработает при 25*10=250 ампер. А, скажем, B25 отключится в пределе токов от 75 до 125 ампер.

Коммутационная способность автоматического выключателя



В низу в прямоугольной рамке стоит обозначение коммутационной способности автомата, то есть такой величины тока, при которой выключатель может отключиться при коротком замыкании и при этом остаться живым и здоровым. Обычно – это числа 3000, 4500, 6000, 10000 ампер и так далее. На 3000 ампер сейчас вроде никто автоматы не выпускает, так что с таким обозначением может быть только что то устаревшее. Автоматы на 4500 ампер – это обычный бытовой уровень. С 6000 ампер начинаются автоматические выключатели для небольших производственных объектов и так далее по нарастающей. Но в быту можно установить автоматы с предельной коммутационной способностью и 10000 ампер – кашу маслом не испортишь. Главное чтобы другие характеристики автоматических выключателей подходили для каждого конкретного случая.

Класс токоограничения автоматического выключателя


Под прямоугольником с обозначением предельной коммутационной способностью нарисована маленькая квадратная рамка с цифрами 2 или 3 – это обозначение класса токоограничения. Характеристика токоограничения показывает, с какой скоростью происходит гашение электрической дуги при размыкании контактов во время короткого замыкания. Существует три класса токоограничения. Наиболее высокий 3-ий класс при котором гашения дуги происходит за 3-6 миллисекунд (0,003-0,006 секунды), 2-ой класс за 10 миллисекунд (0,01 секунды), а на 1-класс ограничения не установлены и на корпус не наносятся, ясно только что гашение длится более 10 миллисекунд. Но 1-его класса ни у кого из производителей автоматов не встречается уже давно. Так что выключатель без обозначения токоограничения, соответственно 1-го класса будет скорее всего типом какой то устаревшей модели.

Удачи Вам в устройстве Удобного Дома! С уважением

Марки автоматических выключателей

Отдельные производители качественных приборов маркируют их QR кодами, показывающее полную характеристику электротехнических изделий.

Обозначение автоматических выключателей

Таким производителям можно доверять, и не опасаться за качество прибора. Маркировка автоматических выключателей наносится на лицевую сторону корпуса и должна быть стойкой к внешним воздействиям.

Основные параметры маркировки автоматических выключателей:

— наименование производителя;

— серийный номер или номер каталога изделия, ГОСТ. Пример BA47 — 29;

— величина и вид напряжения. Пример 230/400;

— номинальный ток, с обозначением на автоматических выключателях типа расцепителя. Пример C16, где C тип расцепителя;

— коммутационная способность, указанная для переменного и постоянного источника тока, в рядом расположенных прямоугольниках. Пример 4500/3;

— обычно степень защиты ip20 не указывается. Все другие степени защиты маркируются на корпусе прибора; — положение рычага выключателя Выкл/Вкл или 0/I должны быть хорошо заметны на установленных автоматах.

На корпусе имеется буквенное обозначение класса автоматов;

— А — для протяженных сетей и электронных устройств, где ток короткого замыкания не превышает 1-3 значений номинального тока;

— B — для общих сетей;

Перегрузочная способность B,C и D классов автоматов

— C — для осветительной сети, электродвигателей;

— D — для сетей с большим числом мощных электродвигателей и большим пусковым током;

— K — для участков с индуктивным нагрузкой.

Серии автоматических выключателей

Самыми популярными являются автоматы класса C, c перегрузочной способностью в два раза больше автоматов класса B. Далее посмотрим популярные фирмы и какие автоматы они выпускают.

Автоматы АЕ — это уже отслужившие автоматы. Они имеют не прочный корпус, не устанавливаются на din-рейку и них отсутствует электромагнитная защита. Лучше такие автоматы не устанавливать.

Автоматы ВА — эти автоматы пришли на смену автоматам серии АЕ и уже устанавливаются на din-рейку, имеющие тепловую и электромагнитную защиту. Выпускаются они с номинальным током 0,5 – 63А имеющие класс B, C и D. Срок эксплуатации их до 10000 часов. Выдерживают ток короткого замыкания до 4,5 кА. Выпускают их фирмы с торговыми марками IEK, ДЭК, ИНТЭС, EKF, все они отечественных производителей.


Маркировка автоматических выключателей ВА

Автоматы Schneider Electric имеют выбор по току от 6 до 63 А класса C, D, срок эксплуатации до 10000 часов, перегрузка по току 4,5 кА. По основным параметрам они не лучше российских аналогов, но дороже.

Автоматы АВВ, Legrand, Siemens . Это автоматы высокого класса. Они отличаются корпусом высокого качества с пятью крепежными заклепками (у классов ниже клепок 4). Также они имеют перегрузку по току до 8 кА, большой срок службы и высокую механическую прочность. В качестве дополнительных элементов на них установлены индикаторы, крышки и другие излишества.

Мне стыдно признавать, но было время, когда я не умел читать характеристики автоматического выключателя. Сегодня научимся читать модульные автоматические выключатели по внешнему виду и различным надписям на нем. Это пригодится не только проектировщикам…

Модульные автоматические выключатели предназначены в основном для применения в жилых и общественных зданиях. Это совсем не значит, что их не применяют в промышленности.

Увидев автоматический выключатель в магазине либо на рынке нужно знать, какую информацию можно извлечь по внешнему виду и надписям.

Все модульные автоматы имеют определенные габаритные размеры. В основном однополюсный автомат соответствует одному модулю, что по ширине занимает не более 18мм. Трехполюсный автомат будет иметь габарит трех модулей.

Ниже представлена картинка модульного однополюсного автоматического выключателя.


Первое, на что обращаем внимание это на торговую марку. От торговой марки очень сильно зависит цена на автомат. Европейские бренды стоят значительно дороже китайских аналогов. Цена и качество взаимосвязаны.

Ниже идет название аппарата. В принципе никакой полезной информации название аппарата нам не несет.

Есть автоматы, на которых может присутствовать индикаторное окошко. Очень нужная вещь, но можно обойтись и без нее. Дело в том, что возможны ситуации, когда при коротком замыкании контакты могут привариться друг к друг, а автомат переключится в отключенное состояние. В случае ремонта возможно оказаться под опасным напряжением, поэтому индикаторное окошко сигнализирует нам о состоянии контактов.

Сочетание буквы и цифры – характеристика срабатывания автомата. Одна из основных характеристик автоматического выключателя. Буква указывает на время-токовую характеристику автомата. Самые распространенные характеристики – В, C и D. Для дома подойдут B и C, а D – для двигателей с большими пусковыми токами. Данная характеристика показывает как быстро отключится автоматический выключатель в случае значительного превышения тока по сравнению с номинальным током автомата. Цифра соответствует значению тока (в амперах) теплового расцепителя. Т.е. цифра (характеристика теплового расцепителя) указывает на длительно допустимый ток автомата, а буква (характеристика электромагнитного расцепителя) — на характеристику отключения автомата при коротких замыканиях и пусковых токах.

Рабочее напряжение сети – то напряжение, при котором способен работать данный автоматический выключатель.

Цифра 4500 (6000, 15000) – предельный ток короткого замыкания (ПКС) . Другими словами, ПКС показывает максимальный ток, при котором подвижный контакт автоматического выключателя не приварится к неподвижному контакту в результате возникновения дуги при к.з. Данное значение влияет и на габариты автомата. ПКС более 10000А требует большую дугогасительную камеру. Один полюс такого автомата как правило занимает 1,5 модуля.

Принципиальная схема автоматического выключателя говорит нам, какие расцепители имеются в автомате. Практически все модульные автоматы имеют тепловой и электромагнитный расцепители.

Сбоку автомата может присутствовать фирменная голограмма, которая указывает на то, что скорее всего это фирменная вещь, а не подделка.

Еще один пример маркировки автоматического выключателя по ГОСТ Р 50345-2010:


Думаю теперь без особого труда сможете идентифицировать на витрине магазина любой модульный автоматический выключатель.

Как производитель самой качественной электротехнической продукции, выпускает все виды автоматических выключателей. Автоматические выключатели компании АВВ делятся на серии по характеристикам и области применения.

Автоматические выключатели АВВ серии S200

Автоматические выключатели этой серии служат для защиты цепей от возможных перегрузок и токов короткого замыкания в электрических линиях и кабелях различного назначения. Они могут монтироваться на стандартную DIN-рейку в электрических щитах, шкафах и боксах.
Особенностью этих автоматических выключателей является то, что они имеют большую надежность и повышенную коммутационную способность. Также серия S200 отличается большим ассортиментом представленных устройств.
Типоисполнения и технические характеристики серии автоматов S200:

  • . одновременное устройство электромагнитного и теплового расцепителя,
  • . количество полюсов имеет несколько вариаций:
    • . с расцепителем на фазе и разрывом нейтрали при сработке (1+N или 3+N),
    • . с расцепителем в каждом полюсе (1 или 3 полюсные),
    • . с расцепителем в фазных проводах и нейтрали (2 или 4 полюсные).
  • . исполнения с различными характеристиками срабатывания (B, C, D, а также K и Z),
  • . исполнения с различными характеристиками предельной способности коммутации (25 кА, 15кА, 10кА, 6кА),
  • . наличие дополнительного контакта,
  • . возможность использования приставки DDA-200 для обеспечения дополнительной защиты от токов утечки.

Маркировка и обозначения серии S200 автоматов АВВ

STO S 201 C1
S20 — серия автоматов S200,
Дополнительная буква обозначает отключающую способность:

  • . нет буквы — 6кА,
  • . буква М — 10кА,
  • . буква Р — 15-25кА.

1 в конце серии (S201) — количество полюсов:

  • . S201 один полюс,
  • . S202 два полюса,
  • . S203 три полюса,
  • . S204 четыре полюса.

Буква после обозначения серии и количества полюсов — характеристика сработки при КЗ (тип назначения автомата):

  • . В — для защиты при активных нагрузках (линии освещения с заземлением),
  • . С — для защиты при активных и индуктивных нагрузках (электродвигатели малой мощности, вентиляторы, компрессоры),
  • . D — для защиты при больших пусковых токах и высоком токе включения (трансформаторы, разрядники, насосы и т.п.),
  • . К — для защиты линий с подключением активно-индуктивных нагрузок (электродвигатели, трансформаторы и т.д.),
  • . Z — для защиты электронных систем с полупроводниковыми элементами.

Последние цифры в обозначении — номиналы (уставки) токов.

Автоматические выключатели серии Sh300L

Автоматы серии Sh300L являются облегченным вариантом автоматических выключателей серии S200.
Автоматы этой серии обладают всеми характеристиками качества продукции компании АВВ и предназначены для систем освещения и розеточных групп. Но так как в этой серии автоматы имеют невысокую предельную коммутационную способность, то использовать их в качестве вводных не рекомендуется.
Параметры автоматических выключателей серии Sh300L мало отличаются от параметров автоматов серии S200, кроме предельной коммутационной способности (4.5кА). Также автоматы этой серии представлены в более узком ассортименте по сравнению с серией S200.

Правила маркировки автоматических выключателей

Все электротехнические изделия, которые относятся к автоматическим выключателям, должны иметь четко читаемую маркировку. Эта маркировка должна состоять из обозначений:

  • . товарного знака или имени производителя,
  • . типового, серийного или каталожного обозначения (номера),
  • . рабочих номинальных напряжений с символом рода напряжения (переменное (~) или постоянное),
  • . номинального тока в амперах с буквой типа мгновенного расцепления (B, C, D, K, Z),
  • . номинальной частоты при рабочей одной частоте,
  • . номинальной коммутационной способности при КЗ указанного в прямоугольнике при одинаковой цифре для постоянного и переменного тока и в разных прямоугольниках с символами типа напряжения при разных цифрах,
  • . схемы устройства (при сложности определения схемы),
  • . контрольную температуру воздуха (для 30 градусов не ставят),
  • . степень защиты IP (при IP20 не проставляется).

На лицевой панели указывается тип расцепления и номинальный ток, а вся остальная информация наносится на боковую или заднюю поверхность.
Если входные и выходные контакты нужно четко различать, то они должны иметь обозначения в виде стрелок (к выключателю — вход, от выключателя — выход).
Контакт для нейтрали обозначается буквой N. Контакт для проводника защиты обозначается символикой заземления.
Обозначения автоматических выключателей должны иметь максимальную информацию о устройстве, которая должна давать ясную картину представленного устройства. Наличие маркировки говорит об ответственности производителя перед потребителем за соответствие заявленных характеристик реальным.

Многообразие автоматических выключателей АВВ не ограничивается описанными сериями и имеет намного больший спектр. Компания АВВ выпускает большое множество специализированных автоматических выключателей для профессионального монтажа электрических производственных схем и систем другого применения.

Вопреки распространённому мнению, автоматический выключатель или, говоря проще, автомат – сложное электротехническое устройство, требующее к себе грамотного подхода. Это касается не только его использования, но и непосредственно выбора. Большое разнообразие автоматов, представленное на современном рынке, диктует свои условия потребителю, буквально заставляя его ориентироваться в базовых знаниях электротехники. Чтобы не допустить ошибок во время покупки устройства, следует обязательно обратить внимание на стандартные обозначения тех или иных параметров – маркировку выключателей.

Каждый указанный на автомате элемент маркировки являет собой краткую форму передачи данных о технических и эксплуатационных характеристиках устройства. Разобраться в них не составит труда даже человеку, не владеющему специализированными знаниями в этой области. На сертифицированном выключателе может быть указано:

  • Производитель и модель (серийный номер).
  • Показания номинального напряжения. Универсальные автоматы могут иметь два значения – переменного тока и постоянного.
  • Показания номинальной частоты.
  • Для универсального устройства может быть указана как в одном общем, так и в нескольких индивидуальных прямоугольниках.
  • Номинальный ток. Перед этим показателем указывается тип мгновенного расцепления: B, C или D.
  • Количество полюсов.
  • Наличие встроенных дополнительных устройств.
  • Исполнение коммутационного аппарата.
  • Маркировка положения включено/выключено.
  • Класс токоограничения.

Важно понимать, что некоторые элементы маркировки могут быть не указаны, как и, наоборот, могут иметься дополнительные данные!

Важность маркировки автоматических выключателей

На что следует обратить внимание в первую очередь?

Все перечисленные выше элементы маркировки можно условно разделить на важные и второстепенные. Во время выбора устройства очень важно не ошибиться с такими параметрами:

  • Номинальный ток автоматического выключателя . Показатель указывает значение тока, при котором сработает защитная функция устройства. Некоторые автоматы позволяют его контролировать вручную.
  • Номинальная отключающая способность автоматического выключателя (предельная коммутационная способность). Параметр указывает на величину тока короткого замыкания, возникающего на защищённом участке цепи, при котором устройство отключит его питание.

Автомат должен строго соответствовать возложенным на него ожиданиям. Это актуально не только для производственных сетей, но и для домашних. Очень важно учесть мощности всех приборов и просуммировать их. Примерные данные можно узнать с приложенной ниже таблицы.


Таблица мощностей распространенных электроприборов

При необходимости, различные части дома можно подключить на отдельные автоматы, что, например, поможет ограничить возникнувшую проблемную область исключительно одной комнатой.

Эксплуатация приспособления

Кроме основных маркировочных элементов, важную роль в подборе электротехнического устройства играют номиналы автоматических выключателей, отвечающие за эксплуатационные особенности. Это касается требований о температурном диапазоне, процентном соотношении влажности и месте расположения прибора. Чёткое понимание всех условий эксплуатации поможет не только избежать поломок, но и повысит безопасность работы с техникой.

Обобщённые условия для большинства подобных устройств выглядят так:

Важно понимать, что все характеристики и требования должны строго соблюдаться, и они могут быть отличны от упомянутых в тексте! Пренебрежение любым из показателей может нанести ущерб сети в целом и отдельным техническим приборам, подключённым к ней!

Motion Control Solutions: пример маркировки продукта

Solutions Control Solutions — маркировка продукта

Вернуться к оглавлению

Этикетки прикреплены к движущейся бутылке. Датчик (подключенный к защелке высокоскоростного положения контроллера) на конвейере обнаруживает приближающуюся бутылку, после чего этикетка индексируется. Второй датчик на этикетке точно определяет положение этикетки, позволяя точно разместить ее на бутылке.

Сервоось на конвейере используется для управления скоростью машины. Это приложение может быть решено с помощью блокировки положения с помощью муфты (ключевое слово Mint FOLLOW), чтобы обеспечить контролируемое ускорение и замедление этикетки, в то же время сохраняя положение с конвейером. Смещение позиции (ключевое слово Mint OFFSET) исправляет любую ошибку между бутылкой и этикеткой.

Используемые особенности:

  • Дополнительный энкодер для синхронизации продукта
  • Программная блокировка положения с расстоянием сцепления для включения и выключения движения этикетки
  • Высокоскоростной фиксатор положения для точного измерения положения продукта и этикетки
  • Массив связи для передачи данных рецепта на HMI и от HMI

Продукты:

Все продукты Baldor для управления движением могут использоваться для решения этого многоосевого приложения

Примечания по применению:

К этому приложению относятся следующие примечания:


AN00122

Использование летающих ножниц для тиснения, вращающегося ножа, устройства подачи листов и этикетирования

AN00105 Изменение конечного / целевого положения на лету, например, отрезка по длине, совмещение и устройство подачи пресса.
AN00103 Приложение для маркировки продукта, при котором конечное положение изменяется на лету. Нарезка по длине с контролем регистрации.

Доступны другие указания по применению.

ABB DI820 3BSE008512R1 Импорт Экспорт

ABB DI820 3BSE008512R1

Мы являемся поставщиком запасных частей для промышленной автоматизации.Мы специализируемся на модулях ПЛК, элементах карт DCS, элементах карт системы ESD, элементах карт системы мониторинга вибрации, модуле системы управления паровой турбиной, запасных частях для газовых генераторов, мы установили отношения с известными поставщиками услуг по техническому обслуживанию PLC DCS в мире.

Режим работы нашей компании — электронная коммерция. Чтобы сократить промежуточные звенья для потребителей, в первый раз, чтобы предоставлять качественные продукты и удовлетворительное обслуживание, компания имеет надежную систему логистики поставок, теперь со многими известными зарубежными бренды производителей, чтобы установить хорошие отношения сотрудничества.Мы можем прямо вне покупки, чтобы предоставить разные страны, производителей оборудования и запасных частей, чтобы решить ваши проблемы, чтобы найти больше, чем качество продукта или беспокоиться о цене, у нас есть большое преимущество в цене, деталях продукта , Мы искренне приветствуем вас, чтобы узнать о нас, используя любой другой метод!

Наши продукты широко используются в станках с ЧПУ и металлургии, нефтегазовой, нефтехимической, химической, бумажной печати, текстильной печати и крашении, машиностроении, производстве электроники, автомобилестроении, табаке, производстве пластмасс, электричестве, водном хозяйстве, водоподготовке / окружающей среде. защита, коммунальное хозяйство, отопление, энергия, передача и распределение.

У нас большой складской запас для преимуществ нашей компании

Все виды DCS , Детали ПЛК :

Германия КОНРАД :

EC6423 / EC6424 / EC6426 / EC6430 / EC6432 / EC6433 серия вихретоковых датчиков,

Датчик перемещения

EC20382, система контроля и защиты MMS7000.

Бентли Невада :

Система 3500 / система мониторинга и защиты 3300, передний датчик вихретокового датчика

Германия EPRO (Philips):

Вихретоковый датчик

PR6422 / PR6423 / PR6424 / PR6426, электрический датчик абсолютной вибрации серии PR9268, система MMS6000.

ЭНТЕК :

Датчик вихретокового датчика, стол для контроля вибрации Двухканальный стол для контроля вибрации вала C6652.

ВИБРОМЕТР :

Датчик вибрации, датчик ускорения, датчик вихревых токов, коммуникационный модуль шлюза модуля системы мониторинга.

Роквелл Аллен-Брэдли :

SLC500: 1747/1746 серия

MicroLogix: 1761/1763/1762/1766/1764 серии

CompactLogix: 1769/1768 серия

Logix5000: 1756/1789/1794/1760/1788series

PLC-5: 1771/1785 серия

Schneider Modicon :

Серия

Quantum 140: модуль процессора ЦП, модуль связи, модули аналогового ввода и вывода, модули цифрового ввода и вывода.

GE :

IC63 / IC695 / IC697 / IC698 / IC200 / IC660 / IC670 и другие модули ЦП, коммуникационные модули, аналоговые цифровые модули.

EX2100, EX2000 Плата системы возбуждения серии IS200, серии DS200.

Invensys Foxboro :

Система I / A Series, FBM (полевой модуль ввода / вывода), управление последовательностью, трапециевидное логическое управление, обработка аварийного отзыва, номер

Аналоговое преобразование, обработка входных / выходных сигналов, передача и обработка данных.

Invensys Triconex :

Отказоустойчивая система управления с резервированием и самый современный отказоустойчивый контроллер на основе архитектуры трехмодульного резервирования (TMR).

Вестингауз :

Система OVATION, WDPFsystem, Запасные части системы WEStation.

Honeywell :

Alcont, Experion LS, Experion PKS, Experion HS, Plant Scape,

TDC 2000, TDC3000, TPS, системы безопасности.

ABB :

Модуль серии

AC800M, запчасти для промышленных роботов серии DSQC, Bailey INFI 90,800xA, Advant OCS с программным обеспечением Master, Advant OCS с программным обеспечением MOD 300, Freelance — распределенная система управления для обрабатывающей промышленности Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, системы безопасности и др.

Emerson :

Системы

DeltaV, двухканальные резервные системы безопасности, резервные контроллеры, модули питания и

Блок ввода / вывода, аналоговый модуль AI, аналоговый модуль аналогового вывода.

Сименс :

Siemens MOORE, 6ES5series, 6GKseries, 6DDseries, 6AR series.

Иокогава:

Модуль контроллера системного процессора CS3000, аналоговый модуль.

Яскава :

Запчасти для роботов, сервоконтроллеры, серводвигатели, сервоприводы.

Моторола :

VME 162, MVME 167, MVME1772, MVME177 и другие серии. XYCOM: платы ввода-вывода, платы и процессоры VME.

Bosch Rexroth :

Indramat, модули ввода / вывода, контроллеры ПЛК, приводные модули и т. Д.

Вудворд :

Регулятор положения клапана SPC, цифровой контроллер 505 / 505E (9907-162,9907-164,9907-165,9907-167),

Контроллер 2301A серии 9905, серия 2301D-ST

Rosemount : преобразователь давления, расходомер.

Связанные продукты, как показано ниже:

DO810 EXC3BSE008510R1
ДАПУ 100 3ASC25х304
RLM01 3BDZ000398R1
ТУ511-CS31 С0
AI930S 3KDE175511L9300
CI920AS EXC3BDH000690R1
DRA02 0369673M
DAI05 EXC0336025-604
CI830 3BSE013252R1
PM802F 3BDH000002R1
AI810 REF3BSE008516R1
ТУ810В1 3БСЕ013230Р1
FI810F 3BDH000030R1
FI830F Y3BDH000032R1
EI803F 3BDH000017R1
SA801F 3BDH000011-REF
PM825 3BSE010796R1
ТУ830В1 3БСЕ013234Р1
DI810 3BSE008508R1
DI820 3BSE008512R1
CI627A 3BSE009799R1
NDBU-95C 3AFE 64008366
НДСУ-51 64300261
TB820V2 3BSE013208R1
PM810V2 3BSE013220R1
AO810 3BSE008522R1
PM856K01 3BSE018104R1
NIOC-02C 3AFE 64634798
TC514V2 3BSE013281R1
SDCS-IOB-23 3ADT220090R0023
DI821 3BSE008550R1
DO820 3BSE008514R1
ТУ831В1 3БСЕ013235Р1
NMBC-01 64079760B
07KT97 GJR5253000R0280
PM861AK01 3BSE018157R1
TP830 3BSE018114R1
DSQC601 3HAC12815-1
DSQC658 3HAC025779-001
DSDI110AV1 3BSE018295R1
DSDO115A 3BSE018298R1

Местоположение: Блок 202 Fengrun Финансовая холдинговая группа A Участок No.1012 Anling Road Huli District Xiamen Fujian China, 361006 Xiamen,
Контактное лицо: huang zoey, 86 18050035545

Самостоятельная диагностика этикетировочной машины Sentient

На выставке PACK EXPO Connects была представлена ​​новая этикетировочная машина на платформе Nita 4.0. Система самодиагностики определяет и сообщает, когда детали нуждаются в замене или обслуживании, и позволяет пользователям заказывать эти детали прямо с машины с помощью встроенных трехмерных чертежей, масштабируемых до конкретной требуемой детали.На экране управления ПК на базе программного обеспечения Windows 10 IoT Enterprise пользователи также получают ежедневные, еженедельные и ежемесячные графики профилактического обслуживания и учебные пособия, видео-библиотеку высокого разрешения для решения проблем, платформу SCADA с открытым исходным кодом, которая обеспечивает OEE в реальном времени. отчеты о производительности и техническая поддержка видео в реальном времени. Функции поддержки встроены прямо в экран этикетировочной машины, и пользователи также могут использовать новое приложение NitaCare, которое предоставляется без дополнительной оплаты.

«Разумный — это человеческий термин, означающий« чувствовать и воспринимать », — сказал Кен Хабшер, вице-президент по продажам и маркетингу компании Nita Labeling Systems, во время демонстрации PACK EXPO Connects компании.«Мы называем эти разумные этикетировочные машины, потому что мы создали способность машины воспринимать и чувствовать, потому что эти машины могут выполнять самодиагностику».

Другие особенности разумной этикетировочной машины включают:

· 100% синхронизированная скорость, полностью сервоприводная технология, разработанная с использованием готовой, непатентованной электроники и программного обеспечения.

· Заказ деталей непосредственно с машины с помощью встроенных трехмерных чертежей, масштабируемых до конкретного требуемого элемента.

· Расписания ежедневного профилактического обслуживания и видеоуроки с полным отчетом о тенденциях.

· Платформа SCADA, обеспечивающая O.E.E. в реальном времени. и другие данные о производительности.

· Система смены продукта с полным тиражированием, где все физические точки переключения на этикетировочной машине четко обозначены инновационными буквенно-цифровыми шкалами с цветовой кодировкой.

В то время, когда мир сдерживает глобальная пандемия, на этой неделе PACK EXPO Connects объединяет отрасль в рекордных количествах: по состоянию на среду более 17 000 посетителей и все больше регистрируется каждый день.Более 700 преданных участников выставки ведут мероприятие, используя все аспекты совершенно новой интерактивной платформы. Даже после закрытия выставки PACK EXPO к концу дня информативные сеансы Jumpstart, презентации на этапе инноваций и живые демонстрации участников будут доступны по запросу до марта 2021 года. Обязательно зарегистрируйтесь сегодня, чтобы не пропустить!

Преобразуйте свой процесс и точность упаковки с ABB

Посетите стенд C62 на предстоящей выставке PPMA 25-27 сентября в NEC в Бирмингеме, чтобы познакомиться с новейшим технологическим и упаковочным оборудованием от ABB, включая решения для управления движением для маркировки продуктов.

На стенде будут представлены различные живые демонстрации новейшего оборудования ABB, в том числе самого маленького из когда-либо существовавших многоцелевого робота ABB, компактного, маневренного и легкого, шестиосевого IRB 120. IRB 120, идеально подходящий для операций по подбору и размещению, теперь доступен как Версия для чистых помещений ISO 5 (класс 100), идеально подходит для пищевых продуктов и напитков, фармацевтики и упаковки.

Новый небольшой робот АББ предлагает все функциональные возможности и опыт линейки АББ в гораздо меньшем корпусе, помогая уменьшить площадь, занимаемую роботизированными ячейками.Его размер в сочетании с легкой конструкцией делает IRB 120 экономичным и надежным выбором для получения высокой производительности при минимальных вложениях.

На стенде также будут представлены живые демонстрации решений ABB по управлению движением для маркировки продукции. Посетители могут узнать, как этикетки автоматически наклеиваются на продукт, используя язык программирования ABB MINT.

MINT — Motion INTellligence — это структурированный язык, подобный BASIC, оптимизированный для управления движением.Это радикально ускоряет и упрощает процесс программирования, обеспечивая простой в использовании подход к программированию. Используя MINT, датчик на конвейере обнаруживает встречный продукт, после чего этикетка индексируется. Затем датчик на этикетке может точно определить положение этикетки и точно поместить ее на бутылку или упакованный продукт.

Другой живой экспонат на стенде будет представлен роботом ABB IRB 120, демонстрирующим продукты безопасности от Jokab Safety’s (входит в группу ABB) Focus Safety Light Curtains and Light Grids.Линия продуктов Focus разработана как самые надежные и простые в использовании устройства обнаружения присутствия на рынке, помогающие обеспечить безопасность оборудования для защиты ваших сотрудников и производственных операций.

К этим экспонатам присоединятся два робота ABB IRB 360 FlexPicker второго поколения. Двойная ячейка с системой FlexPicker, идеально подходящая для комплектации и размещения, продемонстрирует PickMaster, программное обеспечение ABB, специально разработанное для упаковочной промышленности и интеграторов паллетирования.

Посетители стенда C62 могут узнать, как инструменты идентификации и контроля PickMaster Power Vision в сочетании с высокопроизводительным процессом отслеживания конвейеров делают действительно гибкое производство успешным. Демонстрации будут специально посвящены ориентации продуктов на конвейере и тому, как, независимо от того, в каком положении, роботизированная автоматизация предлагает прикладные инструменты, необходимые для эффективного высокоскоростного захвата.

Посетите ABB на стенде C62 на выставке PPMA 2012 и узнайте, как роботизированные автоматизированные технологии могут помочь преобразовать точность процессов и упаковки в широком спектре производственных процессов.

ABB против Dassault Systèmes: Gartner Peer Insights 2021

Общий рейтинг партнеров
Распределение рейтингов
Готовность рекомендовать продукт
Общая оценка способностей

Общая оценка возможностей

4.4 (12) (12 отзывов) 4,42

Общая оценка возможностей

4,4 (43) (43 отзыва) 4,4

Опыт работы с клиентами

904 Оценка и заключение контрактов

Оценка и заключение контрактов

4,1 (12) (12 отзывов) 4,1

Оценка и заключение контрактов

.9 (43) (43 отзывов) 3,92

Гибкость ценообразования

Гибкость ценообразования

3,5 (10) (10 отзывов) 3,5

Гибкость ценообразования

Гибкость ценообразования

3,7 (36) (36 отзывов) 3.68
Способность понимать потребности

Способность понимать потребности

.

.5 (10) (10 отзывов) 4,5

Способность понимать потребности

4,2 (36) (36 отзывов) 4,17
Интеграция и развертывание

Интеграция и развертывание

4.4 (12) (12 отзывов) 4,42

Интеграция и развертывание

.

.2 (43) (43 отзыва) 4,23

Простота развертывания

Простота развертывания

4,4 (10) (10 отзывов) 4,4

Простота развертывания Развертывание

3,8 (38) (38 отзывов) 3,79
Качество обучения конечных пользователей

Качество обучения конечных пользователей

3.9 (10) (10 отзывов) 3,9

Качество обучения конечных пользователей

3,8 (38) (38 отзывов) 3,81
Простота интеграции с использованием стандарта API и инструменты

Простота интеграции с использованием стандартных API и инструментов

4,4 (10) (10 отзывов) 4,4

Простота интеграции с использованием стандартных API и инструментов

4.0 (38) (38 отзывов) 3.97
Доступность сторонних ресурсов

Доступность сторонних ресурсов

4.0 (10) (10 отзывов) 4

Доступность сторонних ресурсов

3,5 (38) (38 отзывов) 3,55
Сервис и поддержка

Сервис и поддержка

4.4 (12) (12 отзывов) 4,42

Сервис и поддержка

4,1 (43) (43 отзыва) 4,12
Своевременность ответа поставщика

Своевременность ответа поставщика

4.1 (10) (10 отзывов) 4.1

Своевременность ответа поставщика

3 (37) (37 отзывов) 4.33
Качество технической поддержки

Качество технической поддержки

4.3 (10) (10 отзывов) 4.3

Качество технической поддержки

4,4 (37) (37 отзывов) 4,37

Выдержки из обзора продукта

Выдержки из обзора
Выдержки из критического обзора

Демографические данные рецензента

Демографические данные рецензента по размеру компании
Отрасль

Рецензент Учитывать рационы

Другие поставщики, рассматриваемые рецензентами

«Готовность рекомендовать» рассчитывается на основе ответов на вопрос «Вы бы порекомендовали этот продукт другим?» Варианты включают «да», «да, с оговорками», «не знаю» и «нет».«Процент рассчитывается как количество ответов« да », разделенное на общее количество ответов на вопрос.

« Положительные »и« критические »отзывы пользователей выбираются с использованием оценки полезности обзора. Оценка полезности предсказывает относительную ценность, которую получает пользователь данный отзыв основан на ряде факторов. Факторы могут включать в себя содержание обзора, отзывы, предоставленные другими читателями, возраст обзора и другие факторы, указывающие на качество обзора. Показанный положительный отзыв выбирается из наиболее полезных 4 или 5-звездочный обзор.Отображаемый критический обзор пользователя выбирается из наиболее полезных обзоров с оценкой 1,2 или 3 звезды.

Оригинальный новый вентилятор ebmpapst D4E180-CA02-36 Центробежный инверторный вентилятор ABB с двойным впуском воздуха: Электроника


Марка HRSTAR
Мощность 495 Вт
Метод охлаждения Воздух
Материал Легированная сталь

  • Убедитесь, что это подходит введя номер вашей модели.
  • Состояние: 100% новый и хорошего качества.
  • Номер модели D4E180-CA02-36; Двигатель: M4E068-LA; Бренд: ebmpapst;
  • Подшипник двигателя: шариковый; Размер: 180 мм; Тип: центробежный вентилятор с прямым наклоном ;
  • Номинальное напряжение: 230 В переменного тока; Частота: 60 ​​Гц; Скорость (об / мин) / мин-1: 1350 (об / мин); Потребляемая мощность / Вт : 495 (W); Потребляемый ток: 2,15А; Степень защиты: IP44; Класс изоляции: B;
  • Мы являемся профессиональным поставщиком вентиляторов, все продукты являются новыми оригинальными и оригинальными.Пожалуйста, будьте уверены в покупке, о параметрах продукта, пожалуйста, внимательно проверьте и поймите их, если нет, пожалуйста, не стесняйтесь обращаться к нам, мы рады служить для вас.

IIS 8.0 Podrobná chyba — 404.11 — Not Found

Чиба протоколу HTTP 404.11 — не найдено

Modul filterrování požadavků je nakonfigurován tak, aby odepřel požadavek, který obsahuje posloupnost zdvojených uvozovacích znaků.

Nejpravděpodobnější příčiny:
  • Požadavek obsahuje posloupnost zdvojených uvozovacích znaků a na webovém serveru je nakonfigurováno filterrování požadavků, které odpírá posloupnosti zdvojených zvozakovacovac.
Možná řešení:
  • Увеличьте настройку конфигурации/system.webServer/security/requestFiltering@allowDoubleEscaping в субору applicationHost.config nebo web.config.
Подробная информация о чибе:
Modul RequestFilteringModule
Oznámení BeginRequest
Obslužná rutina StaticFile
Kód chyby 0xpůlso31
Požadovaná adresa URL https: // abb.sluzba.cz:443/pages/public/irc5roboticsdocumentationrw6/application%20equipment%20&%20accessories/motor%20units%20and%20gear%20units/en/3hac040148-001.pdf
www. abb_sluzba_cz \ abb_sluzba_cz.web \ pages \ public \ irc5roboticsdocumentationrw6 \ application% 20equipment% 20 &% 20accessories \ motor% 20units% 20and% 20gear% 20units \ en \ 3hac040148-001.pdf
Přihlášení uživatele Dosud nerčeno
Дальняя информация:
Toto je funkce zabezpečení.Tuto funkci neměňte, pokud si rozsahem prováděných změn nejste zcela jisti. Před změnou této hodnoty byste měli provést trasování sítě a ověřit, zda se nejedná o škodlivý požadavek. Если вы хотите, чтобы ваши действия были замечены, вы можете изменить настройки конфигурации/system.webServer/security/requestFiltering@allowDoubleEscaping. Příčinou může být poškozená adresa URL, která je na server odeslána uživatelem se zlými úmysly.

Zobrazit další informace »

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
