Гибкий медный многожильный кабель в резиновой изоляции: описание, характеристики, применение
Гибкий медный многожильный кабель в резиновой изоляции является простым в монтаже проводом.

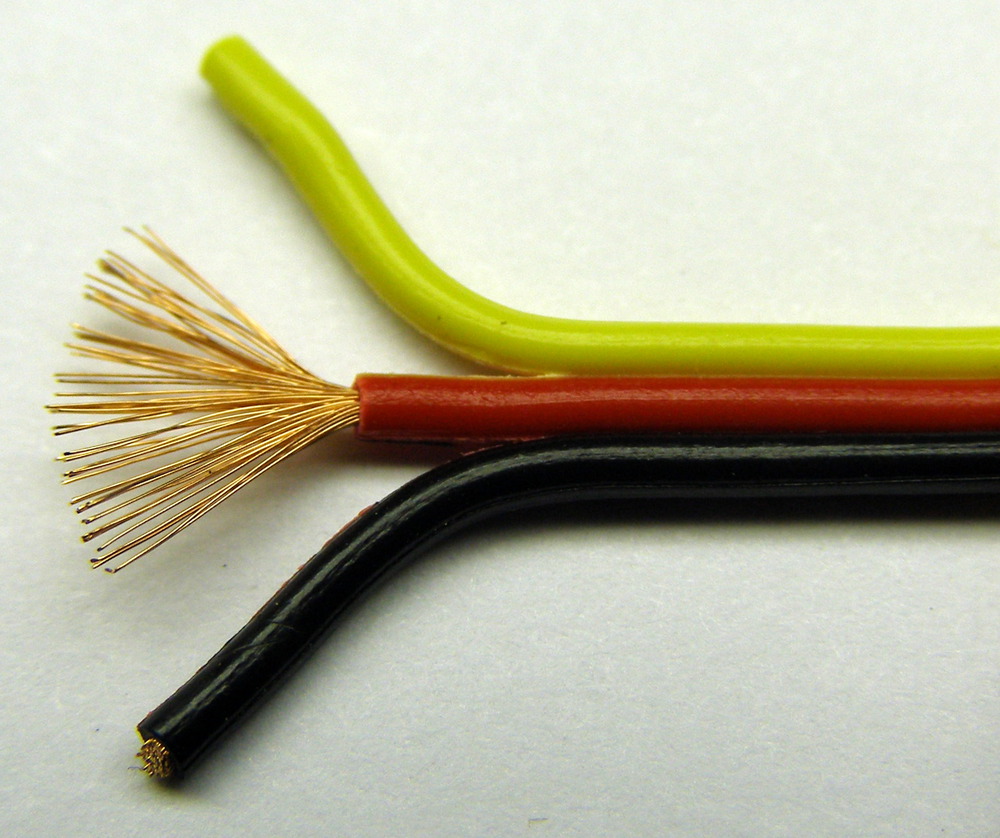

Существует множество разновидностей подобных изделий. В таких кабелях проводником тока выступают несколько жил, которые скручены между собой.
Выбирая, какой вариант больше подходит, необходимо отталкиваться от самой ситуации и целей использования подобного изделия. При этом у всех разновидностей гибкого медного многожильного кабеля в резиновой изоляции имеются свои особенности, плюсы и минусы.
Наименования
Все гибкие медные многожильные кабели в резиновой изоляции общего применения производят согласно с требованиями ГОСТ 13497-77. В эту группу входит, например, такое изделие, как КГ.
Оно является универсальным. По гибкости силовой многожильный медный гибкий кабель относится к 5 категории. Обычно его применяют для сварочной аппаратуры, а также для прокладывания снаружи и внутри зданий.
Еще пример — кабель экранированный медный гибкий многожильный КУПЭВ. Его применяют, чтобы передавать не сильно мощные управленческие сигналы. Сюда же входит и контрольный кабель гибкий медный многожильный КУПВ.
Относятся к 4 и 5 классам гибкости. Отдельно присутствуют модификации с оплеткой луженого, оцинкованного и нержавеющего типа. Если используют подобную проволоку, то добавляют к названиям «Пм», «П» и «ПН».
Кроме того, есть и другие изделия: КГН, КПГ, КПГС, КПГСН, КПГУ. Если их выпускают для применения в теплом тропическом климате, то добавляют обозначение «Т». В этом случае используют ГОСТ 15150-69.
Когда к названиям добавляют «ХЛ», то такие провода предназначаются для местности с холодным климатом. В этом случае применяется тот же самый ГОСТ.
Классы гибкости
Выделяют такие категории гибкости кабелей:
- Внутри от 1 до 59 проволок, причем их сечение составляет от 0,03 до 1000 кв. мм.
- Диаметр составляет 0,5-2000 кв. мм. Количество – примерно 7-91.
- В диаметре жилы бывают от 0,33 до 0, 87 кв. мм.
- Диаметр — 0,06-400 кв. мм.
- Диаметр бывает 0,03-625 кв. мм.
- Кабель считается самым гибким. Диаметр — 0,06-0,4 кв. мм.
Условно первая категория является номинальный, со второй по четвертую – повышенной, а последние две – высокими.
Характеристика
Кабель гибкий медный многожильный в резиновой изоляции обладает особыми эксплуатационными характеристиками.
Изделие отличается устойчивостью к воздействию маслянистых веществ, выдерживает морозы, не распространяет огонь и характеризуется нечувствительностью к озону. За счет использования каучука этиленпропиленового типа вместе с бутилкаучуком изделия получаются с высокими показателями прочности.
Их применяют для присоединения передвижной аппаратуры, рассчитанной на 660 В и частоту примерно 50 Гц. Кабели допускается использовать при различных климатических условиях. Но продолжительная температура жил должна быть не больше 65 °С.
Кабели подходят для климатического, вентиляционного, строительного, сварочного оборудования.
Преимущества и недостатки
Каждый тип кабеля из всех рассмотренных обладает своими особенностями, плюсами и минусами.
Но в целом к их преимуществам относится следующее:
- повышенная гибкость;
- невысокая токопроводимость;
- прочность и надежность;
- высокая коммутационная способность.
Повышенная эластичность достигается за счет использования специальной резиновой изоляционной прослойки. Кроме того, провода выдерживают воздействие кислот, щелочей, масла. Влага тоже не страшна. С такой изоляцией изделие может выдержать повышенную температуру, когда возникает короткое замыкание. Но нужно учитывать, что совершенно не подходит прямой солнечный свет.
Существуют и другие недостатки. В первую очередь это касается плохой работы в сетях ВЧ.
Также из минусов – высокая цена. Кроме того, из-за того что жилы округлые, диаметр снаружи получается больше, чем у тех изделий, которые имеют форму секторов.
Медные кабели

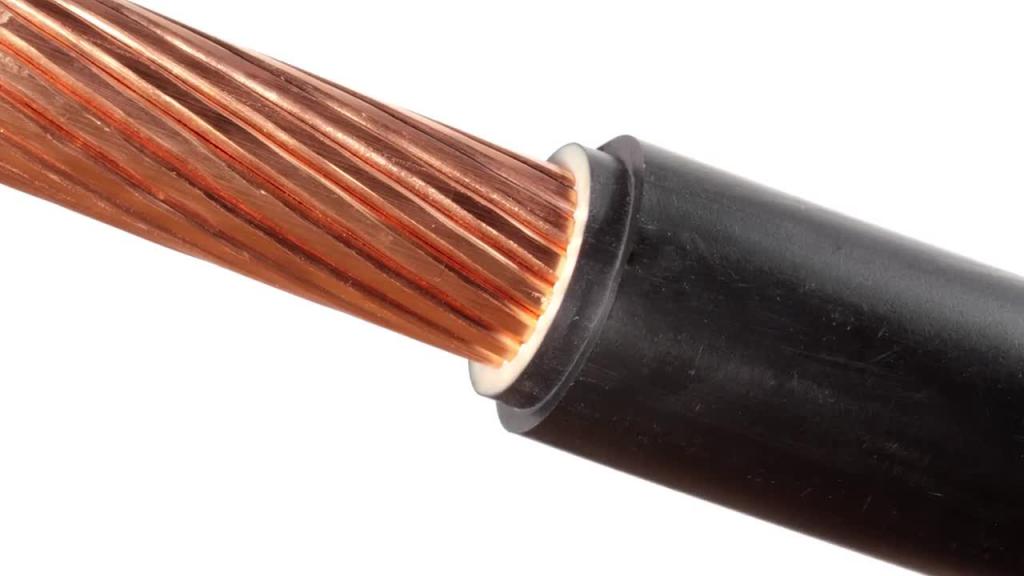

Медный кабель с резиновой изоляцией имеет жилу скрученного типа, которая может быть луженой. Такие изделия, как КПГСН, обмотаны дополнительно специальной пленкой.
Что касается резиновой изоляции – то это РТИ-1, и ее изготавливают из каучука бутадиенового типа, а иногда применяют и натуральный материал.
Кабель многожильный медный гибкий 2х1,5 либо любых других размеров может иметь соответствующую цифровую и цветовую маркировку. Сердечником являются нити полиэфирного типа. Подобные кабели с медными жилами можно скручивать без дополнительных материалов. Оболочка сделана из специальной негорючей резины, так как добавляют хлоропрен.
Кабель многожильный медный гибкий 5х4 и других размеров применяют в воде и на суше, в различных помещениях с вентиляцией естественного типа. Но главное, чтобы не воздействовали осадки и ультрафиолетовые лучи. Повышенный уровень влажности из-за конденсата допускается.
Судовые провода
Существуют специальные судовые кабели с резиновой изоляцией. У них жилы экранированы. Кроме того, они имеют броню в виде оцинкованной оплетки из проволоки.
Подобные изделия применяют в контрольных и телефонных сетях. Они подходят для установки внутри и снаружи здания, но в любом случае требуется защита от ультрафиолетового света.
Провод имеет 2 скрученные медные жилы. Оплетка является стальной. Она обязательно обработана грунтовкой. Изделие выдерживает 100 % влажность.

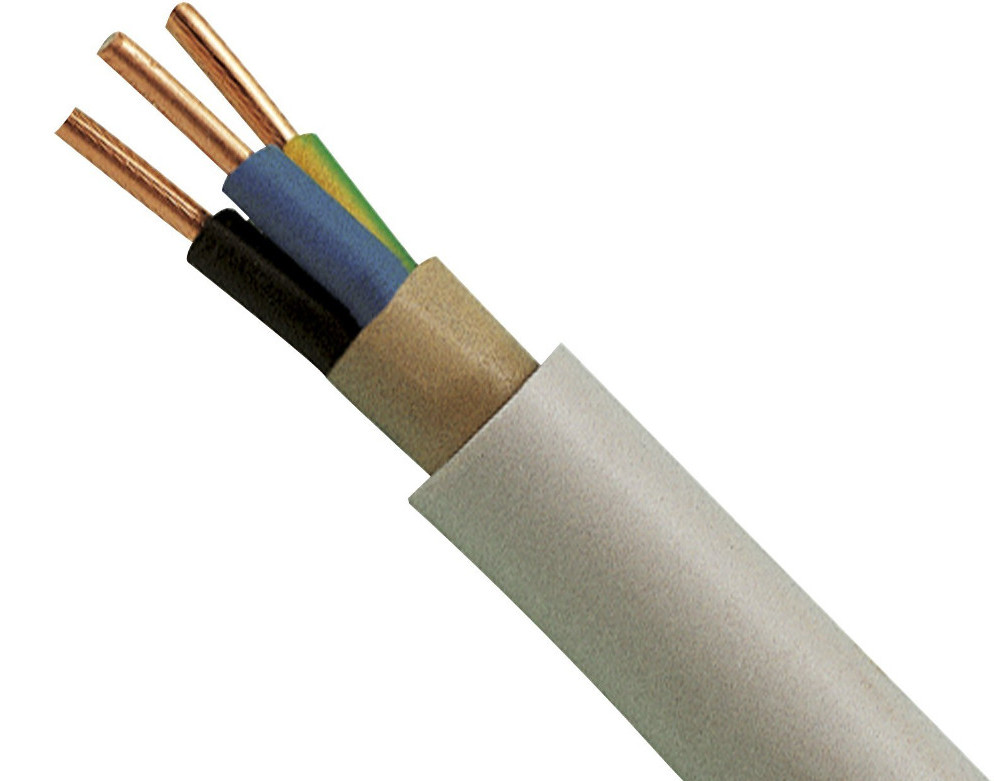

Конструкция кабелей
Ярким примером гибкого многожильного кабеля с резиновой оболочкой является КГ. Внутри используется медная проволока с оловянно-свинцовым покрытием. Жилы имеют округлую форму. В качестве разделения используют искусственную специальную пленку, которая накрывает скрученные жилы.
Допускается изделие без такой пленки. Но тогда жилы должны отделяться от оболочки. Для изоляции используют специальную резину. Она отличается характерным окрасом. Нулевая жила обычно голубая. Этот цвет может использоваться и для других, но только не заземляющей – она всегда зеленовато-желтая. Оболочка выполнена из резины шлангового типа.
Что касается КГН, то у него тоже резиновая оболочка, устойчивая к маслу. Она не распространяет огонь. КПГСН имеет то же самое свойство. У КПГ такая же прослойка, что и у КГ, но она обладает повышенным уровнем эластичности. Это касается и КПГН.
У КПГС оболочка идентична КПГ, но присутствует резиновый сердечник профилированного типа.
У КПГУ прослойка похожа на КПГ, но при этом жилы обладают повышенной гибкостью, и между ними имеется наполнитель резинового состава.
ПРС имеет скрученные жилы. И изоляция, и наружная оболочка тоже резиновые. У ПРСУ такой же кабель, но оболочка более толстая.
В каких условиях применяют
Кабель КГ используют в случаях, когда температура составляет от -40 до 50 °С. При этом допускаются изгибы, но радиус должен быть не меньше 8 диаметров.
КГН используют, когда есть вероятность попадания на изделие средств с дезинфицирующими либо агрессивными компонентами. Подходят для сельского хозяйства. Допускается температура от -30 до 50 °С. Кстати, КПГН применяют в таких же условиях. КПГСН это тоже касается.
КПГ используют при температуре от -50 до 50 °С, но при этом допускается изгиб с радиусом не меньше 5 диаметров.
КПГС подходит для ударов и сильного давления, высоких нагрузок. Рабочая температура составляет -50 до 50 °С. Допускает изгибание, но радиус должен быть не меньше 5 диаметров жилы.
КПГУ разрешает изгиб с радиусом 10 диаметров. Подходящая температура составляет от -50 до 50 °С.
ПРС используют для оборудования с напряжением тока примерно 380 В. Частота составляет до 200 Гц. Рабочая температура – от -40 до 65 °С. То же касается и ПРСУ.
Кабель в резиновой изоляции – виды и характеристика | Полезные статьи
Кабель в резиновой изоляции гибкий в резиновой или пластмассовой оболочке используется с целью соединения подвижных элементов с электросетью.
Гибкие, изолированные резиной, кабели
Кабели данного сегмента имеют медную многопроволочную жилу, для производства изоляции используется этиленпропиленовый каучук в сочетании бутилкаучуком – эти материалы, обладают повышенной прочностью. Изделие выделяется особыми эксплуатационными характеристиками. Оно имеет:
- устойчивость к воздействию масел;
- морозоустойчивость;
- противодействие распространению горения;
- невосприимчивость к озону.
Кабель в резиновой изоляции гибкий допускается использовать при соединении элементов сети с подвижными элементами. Кабельное изделие выдерживает переменное напряжение на уровне 660 В при частоте до 400 Гц, а также способен переносить постоянное напряжение в пределах 1000 В. Допускается применение совместно со сварочным оборудованием, строительной техникой, вентиляционными или климатическими системами. Осуществляется производство в трех видах исполнения:
- хладостойкое;
- тропическое;
- УХЛ.
Медные кабели с резиновой изоляцией
Кабель медный в резиновой изоляции имеет медную скрученную токопроводящую жилу, которая может подвергаться лужению. Изделие типа КПГСН обматывается слоем плёнки ПЭТ-Э. Резиновая изоляция, относится к типу РТИ-1 и делается с применением бутадиенового, а, в отдельных случаях, натурального каучука. Многожильные кабели имеют цифровую или цветовую маркировку, а в качестве сердечника используются полиэфирные нити. Такой кабель медный в резиновой изоляции разрешено скручивать, не используя сердечник. Оболочка сделана из резины, устойчивой к маслу, она не распространяет горение, так как в качестве основы использован хлоропрен.
Эксплуатируется кабель в условиях суши и водоёмов, а также в помещениях, имеющих естественную вентиляцию. Важно, чтобы отсутствовало воздействие ультрафиолетового излучения и осадков. Можно применять в помещениях с высоким уровнем влажности, где отмечается частое выпадение конденсата.
Судовые, изолированные резиной, провода
Существует кабель в резиновой изоляции судового типа, жилы которого могут быть экранированными, а так же бронированы стальной проволочной оцинкованной оплёткой. Эксплуатируется в телефонных и контрольных цепях, может задействоваться для соединения с подвижными токоприёмниками внутри помещений и снаружи, но при условии защиты от ультрафиолета.
Конструктивно провод состоит из медных проволочных токопроводящих скрученных жил. Стальная оплётка изделия обязательно подвергается грунтовке. Допускается изгибать провод до 5-и наружных радиусов, он выдерживает влажность 100%.
Преимущества и недостатки кабелей с резиновой изоляцией
Кабель в резиновой изоляции имеют преимущества и недостатки, положительным моментом является повышенная эластичность, достигаемая благодаря резиновому изоляционному слою. Провода устойчивы к влаге и агрессивным средам:
- маслу;
- щёлочи;
- кислоте.
Кабель в резиновой изоляции способен выдерживать высокие температуры при возникновении коротких замыканий. Вместе с этим, он не может переносить прямые солнечные лучи, из-за округлых форм, проводящих ток жил, образуется избыточный наружный диметр, в сравнении с изделиями, обладающими секторной формой.
Выбирать изделие рекомендуется, исходя из условий эксплуатации, в процессе использования исключать воздействие на него разрушающих факторов, в особенности ультрафиолета.
Маркировка проводов — расшифровка маркировки кабелей и проводов
Какие бывают марки проводов
По маркировке провода можно многое узнать о его ключевых характеристиках:
- А — голый, изготовленный из алюминия, многопроволочный;
- АС — голый, изготовленный из алюминия, многопроволочный, внутри него будет находиться сердечник, изготовленный из оцинкованной проволоки;
- АСУ — точно такая же марка провода, как и АС, только сечение провода будет значительно больше;
- М — провод без изоляционного слоя, изготовленный из меди;
- ПРГ — провод с гибкой проводящей жилой, изготовленный из меди, жила помещена в изоляционный слой, выполненный из резины, в качестве изоляции может быть хлопчатобумажная ткань;
- ДПРГ — двужильный гибкий провод, сделанный также из меди, резиновая изоляция;
- ПРФ и АПРФ — первый изготовлен из меди, второй алюминий. В таких марках проводов может находиться одна, две или три жилы, изолированных друг от друга с помощью резиновой изоляции. Весь провод дополнительно обмотан прорезиненной тканью и покрыт металлической оболочкой;
- Марка провода ПРТО — провод, изготовленный из меди, помещенный в изоляционный материал, резину. Внешним слоем такого провода является оплетка из хлопчатобумажной пряжи;
- Марка провода АПРТО, аналогична предыдущему, только материал алюминий;
- ПВ — медный провод с одной проводящей ток жилой. Изоляция поливинилхлорид и т.д.
Также посмотрите статью о цветовой маркировке проводов.
Таблица марок проводов
| Марка | Сечение мм2 | Число жил | Характеристика |
| АПВ | 2,5-120 | 1 | Провод с алюминиевой жилой и поливинилхлоридной изоляцией |
| АППВ | 2,5-6 | 2; 3 | Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием |
| АППР | 2,5-10 | 2; 3; 4 | Провод с алюминиевой жилой, не распространяющей горение резиновой изоляцией и разделительным основанием |
| АПР | 2,5-120 | 1 | Провода с алюминиевой жилой, резиновой изоляцией, в оплётке из хлопчатобумажной ткани, пропитанной противогнилостным составом |
| АПРН | 2,5-120 | 1 | Провода с алюминиевой жилой и резиновой изоляцией, обладающие защитными свойствами в непропитанной оплётке из х/б пряжи |
| ПРДШ | 0,75-6 | 2 | Провод гибкий, с резиновой изоляцией, в оплётке из лавсановых нитей |
| ПРГИ | 0,75-120 | 1 | Провод гибкий с медной жилой резиновой изоляцией в оплётке из х/б пряжи пропитанной противогнилостным составом |
| ПРГ | 0,75-120 | 1 | Провод гибкий с медной жилой резиновой изоляцией |
| ПРГЛ | 0,75-70 | 1 | Провод гибкий с медной жилой резиновой изоляцией, в оплётке из х/б пряжи покрытой лаком |
| ПРГН | 1,5-120 | 1 | Провод гибкий с медной жилой резиновой изоляцией в негорючей резиновой оболочке |
| ПРИ | 0,75-120 | 1 | Провод гибкий с медной жилой резиновой изоляцией обладающий защитными свойствами |
| ПРКС | 0,75-2,5 | 1; 2 | Провод с медными жилами, изоляцией кремнийорганической резины, в оплётке из стеклонитей, покрытой теплостойкой эмалью, термостойкий |
| ПРКЛ | 0,75-2,5 | 1; 2 | Провод с медными жилами, изоляцией кремнийорганической резины, в оплётке из лавсановых нитей, покрытой теплостойкой эмалью, термостойкий |
| ПРГА | 0,2-2,5 | 1 | Провод с медными жилами, изоляцией кремнийорганической резины, повышенной твёрдости и термостойкости |
| ПРЛ | 0,75-6 | 1 | Провод с медной жилой, резиновой изоляцией, в оплётке из х/б пряжи, покрытой лаком |
| ПРН | 1,5-120 | 1 | Провод с медной жилой, резиновой изоляцией, в негорючей резиновой оболочке |
| ПРТО | 1,5-10 | 1; 2; 3 | Провод с медной жилой, резиновой изоляцией, в оплётке из х/б пряжи пропитанной противогнилостным составом |
| ПРРН | 1-95 | 1; 2; 3 | Провод с медной жилой, резиновой изоляцией, в резиновой оболочке и оплетке |
Поскольку площадь сечения проводов и кабелей напрямую зависит от токовой нагрузки, то марку необходимого материала выбирают исходя из этого.
| Площадь сечения жилы мм2 | Сила тока (А) в проводах и шнурах в пластмассовой и резиновой изоляции, применяемых в жилых зданиях, не должна превышать: | |||||
| При открытой прокладке проводов с жилами | При скрытой прокладке алюминиевых проводов | |||||
| Медными | Алюминиевыми | Двух 1-жильных | Трёх 1-жильных | Одного 2-жильного | Одного 3-жильного | |
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | — | — | — | — | — |
| 1,2 | 20 | — | — | — | — | — |
| 1,5 | 23 | — | — | — | — | — |
| 2 | 26 | 21 | 19 | 18 | 17 | 14 |
| 2,5 | 30 | 24 | 20 | 19 | 19 | 16 |
| 3 | 34 | 27 | 24 | 22 | 22 | 18 |
| 4 | 41 | 32 | 28 | 28 | 25 | 21 |
| 5 | 46 | 36 | 32 | 30 | 28 | 24 |
| 6 | 50 | 39 | 36 | 32 | 31 | 26 |
Если провода имеют марку М, А, АС, АСУ, то они больше всего подойдут для изготовления воздушных линий электропередач.
Силовые кабели с резиновой изоляцией
Основным преимуществом кабелей с резиновой изоляцией, является их гибкость, позволяющая при прокладке допускать меньшие радиусы изгибов. Однако по электрическим параметрам такие кабели значительно уступают силовым кабелям с пропитанной бумажной или пластмассовой изоляцией. Кроме того, изоляционные оболочки кабелей с течением времени теряют свои эластичные свойства; физико-механические и электрические параметры их снижаются из-за старения резины Старение резины может происходить под воздействием различных факторов (высокая температура, наличие озона, кислорода, света и т.д.) и является следствием окислительной деструкции содержащегося в резине каучука. Все это не позволяет в настоящее время выпускать кабели с резиновой изоляцией на высокие напряжения. В частности, на практике максимальные рабочие напряжения кабелей с резиновой изоляцией не превышают 35 кВ, хотя отдельные зарубежные фирмы и выпускают кабели с изоляцией из этиленпропиленовой резины на напряжения 66 и 110 кВ.
Кабель с резиновой изоляцией
1 — токоведущая жила; 2 — изоляция; 3 — слой прорезиненной ленты; 4 — заполнение; 5 — слой прорезиненной ленты; 6 — мягкая прослойка; 7— броня; 8— защитный покров
Как показывают исследования, причиной пробоя кабелей с резиновой изоляцией является разрушение резины озоном, возникающим в кабеле при ионизации воздушных включений. Поэтому для создания кабелей высокого напряжения необходимо применять полупроводящие экраны на жиле и изоляции, а также озоностойкие резины.
Наиболее перспективными резинами для кабелей высокого напряжения являются резины на основе бутилкаучука и этиленпропиленового каучука. Молекулы бутилкаучука имеют линейную структуру и содержат малое количество двойных связей. Этиленпропиленовый каучук также имеет линейную структуру, причем двойные связи в нем полностью отсутствуют. Это объясняет высокую озоностойкость резин, полученных на основе этих каучуков.
Силовые кабели с резиновой изоляцией изготавливают со свинцовой оболочкой без брони или бронированные с наружным покровом, сечением жил до 500 мм2, их применяют для неподвижной прокладки в установках напряжением до 660 В переменного и до 1000 В постоянного тока. Марки, области применения и условия прокладки силовых кабелей с резиновой изоляцией приведены в табл. 0.
Резиновую изоляцию выполняют из сплошного слоя резины или из резиновых лент с последующей вулканизацией. Силовые кабели с резиновой изоляцией применяют в сетях переменного тока напряжением до 1 кВ и постоянного тока напряжением до 10 кВ.
Основную массу силовых кабелей с резиновой изоляцией составляют низковольтные кабели. Под силовыми кабелями с резиновой изоляцией обычно понимают силовые кабели, предназначенные для стационарной прокладки. Однако большая группа гибких кабелей с резиновой изоляцией также предназначена для передачи и распределения электроэнергии и по существу относится к силовым кабелям. Силовые кабели с резиновой изоляцией, выпускаемые в России, предназначены для неподвижной прокладки в сетях переменного напряжения 660 В или переменного и постоянного напряжения 1,3,6 и 10 кВ.
Кабели имеют медные или алюминиевый токопроводящие жилы круглой формы сечением от 1 до 500 мм2. Изоляцию выполняют из изоляционной резины; поверх изолированных жил накладывают оболочку из свинца, поливинилхлорида или шланговой резины. При необходимости кабели имеют упрочняющие покровы и защитные покровы обычной конструкции.
Кабели 660 В переменного напряжения (1000 В постоянного напряжения) могут быть одно-, двух-, трех- или четырехжильными (табл. 2)
Силовые кабели с резиновой изоляцией
Марка кабеля с жилами | Характеристики оболочек и защитного покрова | Область применения | |
медными | алюминиевыми | ||
СРГ | АСРГ | В свинцовой оболочке с резиновой изоляцией, без защитных покровов | Внутри помещений, в каналах |
ВРГ | АВРГ | В поливинилхлоридной оболочке с резиновой изоляцией, без защитных покровов | То же |
НРГ | АНРГ | В резиновой негорючей оболочке с резиновой изоляцией, без защитных покровов | Внутри помещений, в каналах |
СРВ | АСРБ | В свинцовой оболочке с резиновой изоляцией, бронированный двумя стальными лентами с защитным наружным покровом | В земле, если кабель не подвергается значительным растягивающим усилиям |
ВРБ | АВРБ | В пливинилхлоридной оболочке с резиновой изоляцией, бронированный двумя стальными лентами, с защитным наружным покровом | То же |
НРБ | АНРБ | В резиновой негорючей оболочке с резиновой изоляцией, бронированный двумя стальными лентами, с защитным наружным покровом | То же |
ВВВ | АВВВ | В поливинилхлоридной оболочке с поливинилхлоридной изоляцией, бронированный стальными лентами, с защитным наружным покровом | В земле, если кабель не подвергается значительным растягивающим усилиям |
ВБбШв | АВБбШв | В пластмассовой оболочке с поливинилхлоридной изоляцией, бронированный стальными лентами, с наружным покровом из поливинилхлоридного шланга | В туннелях, каналах, земле, если кабель не подвергается значительным растягивающим усилиям |
ПВБ | АПВБ | В поливинилхлоридной оболочке с полиэтиленовой изоляцией, бронированный стальными лентами, с защитным наружным покровом | В земле, если кабель не подвергается значительным растягивающим усилиям |
Номенклатура кабелей с резиновой изоляцией на напряжение 660 В
Марка | Число основных жил | Сечение жил, мм2 |
СРГ | 2,3 | 1…185 |
АСРГ | 2 3 | 4…240 2,5..240 |
ВРГ, НРГ | 1,2,3 | 1…240 |
АВРГ.АНРГ | 1 | 4…300 2,5…300 |
СРБГт | 1 | 240 |
СРВ, СРБГ, ВРБн, ВРБГ, НРБ, НРБГ | 2,3 | 2,5…185 |
АСРБ, АСРБГ, АВРБ, АВРБн, АВРБГ, АНРБ, АНРБГ | 2 | 4…240 |
То же | 3 | 2,5…240 |
КРПТ | 1,2,3,4 | 2,5…70 |
Примечание. Двух- н трехжильные кабели могут изготовляться с дополнительной заземляющей или нейтральной жилой
Толщина изоляции в зависимости от напряжения и сечения жил составляет 1…2,5 мм. Эти кабели выпускают как в свинцовой, так и в поливинилхлоридной и резиновой оболочке. Многожильные кабели для получения треугольной формы имеют заполнение междужильного пространства из резиновых жгутов, а иногда из непропитанной кабельной пряжи или штапельного стекловолокна. Поверх скрученных жил, а также поверх изоляции одножильных кабелей обычно накладывают ленту из полиэтилентерефталатной пленки или прорезиненной ткани, которая играет роль сепаратора, препятствующего миграции из шланга компонентов, снижающих электрические параметры изоляционной резины (сажа, сера и т.д.) и ускоряющих ее старение.
Двух- и трехжильные кабели (за исключением бронированных) сечением до 16 мм2 включительно могут быть выполнены плоскими, т.е. параллельно уложенными в одной плоскости. При прокладке кабелей в земле, а также внутри помещений, если кабель не подвергается значительным растягивающим усилиям, защитные покровы кабелей должны включать две бронеленты. Если при прокладке кабеля механические воздействия минимальны, то бронепокровы не применяют. Оболочки кабелей могут быть изготовлены из маслостойкой резины, не распространяющей горение.
Кабели на напряжения 3, 6 и 10 кВ изготовляют только одножильными. Толщина изоляции в зависимости от сечения жилы находится в пределах 1,8…3,8 мм для кабелей на 3 кВ и 3…4 мм для кабелей на напряжение 6 кВ. Кабели на напряжение 10 кВ выпускают только крупных сечений (240, 300 и 400 мм2) и имеют толщину изоляции 5 мм.
Таблица 2. Число жил и сечения кабелей с резиновой изоляцией (ГОСТ 433-73)
Марка кабеля | Число основных жил | Переменное 660 (постоянное 1000), В | Номинальное постоянное напряжение кабеля, В | ||
3000 | 6000 | 10000 | |||||
Номинальное сечение жил, мм2 | |||||
СРГ | 1 | 1…240 | 1,5…500 | 2,5…500 | 240…400 |
АСРГ | 1 | 4…300 | 4…500 | 4…500 | 240…400 |
СРГ | 2 и 3 | 1…185 | — | — | — |
АСРГ | 2 | 4…240 | — | — | — |
АСРГ | 3 | 2,5…240 | — | — | — |
ВРГ.НРГ | 1…3 | 1…240 | — | — | — |
АВРГ, АНРГ | 1 | 4…300 | — | _ | _ |
АВРГ, АНРГ | 2 и 3 | 2,5…300 | — | — | — |
СРБГт, АСРБГт | 1 | — | 240,400,500 | — | — |
СРБГ, АСРБГ | 1 | — | — | 95,240,400,500 | — |
СРБ, СРБГ, ВРБн, ВРБ, ВРБГ. ПРБ. НРБГ | 2 и 3 | 2,5…185 |
|
|
|
АСРБ, АСРБГ. АВРБ, АВРБН | 2 | 4…240 | — | — | — |
АВРБГ, А НРБ, АНРБГ | 3 | 2.5…240 | — | — | — |
Примечание. Двух- и трехжильные кабели могут изготовляться с дополнительной заземляющей или нейтральной жилой.
Толщина свинцовой оболочки находится в пределах 1…2 мм, толщина оболочки из резины 1,2…3,5 мм, а из поливинилхлорида — 1…2,6 мм.
В зависимости от типа применяемой резины длительная рабочая температура кабелей составляет 65 и 90 °С.
Силовые кабели с резиновой изоляцией для неподвижной прокладки маркируют по тому же принципу и теми же буквами, что и силовые кабели с бумажной изоляцией, с дополнением к марке буквы Р, наличие которой указывает на то, что кабель имеет резиновую изоляцию, и буквы Н, указывающей, что оболочка кабеля выполнена из маслостойкой найритовой резины.
Например, кабель марки СРГ имеет медную жилу, резиновую изоляцию и свинцовую оболочку; кабель марки АВРБ имеет алюминиевую жилу, резиновую изоляцию и поливинилхлоридную оболочку, бронированную двумя стальными лентами с защитным наружным покровом; кабель НРБ имеет медную жилу, резиновую изоляцию, резиновую найритовую оболочку и соответствующие защитные и упрочняющие покровы.
К силовым кабелям с резиновой изоляцией для нестационарной прокладки относится большая группа кабелей различного назначения, однако основную массу этих кабелей составляют гибкие кабели на напряжение до 660 В. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям переменного или постоянного напряжения. Жилы кабелей медные, различной степени гибкости; число основных жил 3. Для заземления, когда это необходимо, используются четырехжильные кабели. Кроме того, отдельные марки кабелей имеют одну-две вспомогательные жилы. Сечение основных жил 0,75… 150 мм2, заземляющих — от 0,75…50 мм2, вспомогательных — 1,5…10 мм2. Изоляция жилы заземления — желто-зеленого цвета. Изолированные жилы 4…6 -жильных кабелей скручиваются вокруг круглого или профилированного резинового сердечника. Поверх скрученных жил накладывают резиновую оболочку, которая может быть маслостойкой и нераспространяющей горение.
Кабели с сечением жил 6 мм2 и более должны быть стойкими к изгибам на угол ±п/2 рад при номинальном растягивающем усилии 49 Н. Диаметр роликов, на которые производится изгиб, в зависимости от сечения жил может быть от 200 до 600 мм; число изгибов — не менее 4000… 12000. Кабели с сечением основных жил до 4 мм2 включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30000 циклов перегибов. Ряд кабелей такого типа должен быть стоек к раздавливающим усилиям (не более 8 кН). Длительная рабочая температура кабелей +75 °С. В зависимости от типа применяемых материалов морозостойкость кабелей находится в пределах от -10 до -60 °С.
При эксплуатации кабелей растягивающие усилия должны быть не более 19,6 Н на 1 мм2 суммарного сечения всех жил. Радиус изгиба кабелей при монтаже и эксплуатации находится в пределах 5… 10 диаметров кабеля (в зависимости от типа кабелей).
Имеется большая группа специализированных гибких силовых кабелей с резиновой изоляцией, имеющих определенные особенности конструкции. К ним, в частности, относятся особо гибкие экранированные кабели на переменное напряжение до 660 В с изолированной нейтралью, предназначенные для присоединения шахтного бурильного электроинструмента; кабели для башенных кранов, предназначенные для подключения аппаратуры управления механизмами, средств сигнализации и других устройств к сети переменного тока при переменном напряжении до 660 В; шахтные кабели, предназначенные для присоединения передвижных машин и механизмов к сети на переменное напряжение 1140 В на основных жилах и 220 В на вспомогательных. Особенностью шахтных кабелей является наличие гибких экранов из электропроводящей резины.
Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям с изолированной нейтралью при переменном напряжении 6 кВ используются гибкие четырех- и пятижильные кабели сечением от 3 x 10+1×6 + 1×6 мм2 до 3 х 150 + 1 х 50 + 1×10 мм2. Кабели имеют экраны по жиле и изоляции из электропроводящей резины. Номинальная толщина изоляции основных жил 4 мм, вспомогательных жил 2,0…2,5 мм, электропроводящих экранов 0,4…0,6 мм. Напряжение возникновения частичных разрядов в изоляции экранированных основных жил не должно быть менее 9 кВ, напряжение прекращения разрядов — не менее 6 кВ. Кабели стойки к знакопеременным изгибам вокруг роликов на угол я рад с растягивающим усилием 196 Н. Диаметр роликов, на которые производится изгиб, 400…600 мм; число знакопеременных изгибов 30000…40000. После таких воздействий число обрывов проволок в каждой жиле не должно превышать 30%. Длительно допустимая максимальная рабочая температура этих кабелей находится в пределах +(75…80) °С. Минимальная допустимая температура окружающей среды — (40…60) °С. Сроки службы гибких силовых кабелей по сравнению со сроками службы кабелей для стационарной прокладки (20…25 лет) значительно меньше. Так, минимальный срок службы экскаваторного кабеля на напряжение 6 кВ составляет 3 года, а при эксплуатации с использованием механизмов, оборудованных кабелеприемными барабанами, 5 лет.
На переменное напряжение до 6-10 кВ выпускается также широкая гамма гибких кабелей общего назначения, предназначенных для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и передвижным источникам электрической энергии. Кабели различают прежде всего по степени гибкости токопроводящей жилы. Число основных жил — 1…3, заземляющих — 1…2, вспомогательных — 1, 2, 3, 5, 7. Номинальное сечение основной жилы от 0,75 до 150 мм2. Сроки службы кабелей — от 1 до 6 лет.
Специфические характеристики силовых кабелей с резиновой изоляцией, особенно их повышенная гибкость обусловливают их дальнейшее совершенствование и развитие. В настоящее время вопрос о замене таких кабелей кабелями с пластмассовой изоляцией не может быть решен положительно. Возможно со временем эта задача будет решаться при внедрении ряда термо- эластопластов.
Номенклатура выпускаемых кабелей и проводов с резиновой и пластмассовой изоляцией очень широка, поэтому ниже приводятся сведения только о некоторых важнейших типах кабельной продукции, используемой для передачи и распределения электроэнергии.
Наиболее широкую группу кабелей с резиновой изоляцией и в резиновой оболочке составляют медные гибкие кабели общего применения, предназначенные для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение до 1000 В. В соответствии с ГОСТ 13497-77 выпускаются кабели семи марок. Кабели выпускаются с числом основных жил 1…3, номинальное сечение которых может составлять от 0,75 до 150 мм2. Некоторые кабели имеют заземляющую жилу и 1…2 вспомогательные жилы. Сечения заземляющих жил в зависимости от сечения основной жилы составляют 0,75… 150 мм2 сечение вспомогательных жил — 0,75… 10 мм2. Кабели марок КРТП и КРПТН имеют жилу, по гибкости уступающую жилам кабелей остальных марок, перечисленных в табл. 0 и 1. Так если жила кабелей марок КРТП и КРПТН сечением 70 мм2 состоит из 189 проволок диаметром 0,68 мм, то для кабелей марок КРПГ, КРПГН, КРПС, КРПСН, КРШК это же сечение выполняется 266 проволоками диаметром 0,58 мм каждая. Основные жилы кабелей должны иметь расцветку, отличающую их друг от друга, или другие способы различия. Жила заземления (кроме жилы заземления кабелей марки КРШК) должна быть черного или желто-зеленого цвета. Средний срок службы кабелей находится в пределах от 2 до 4 лет, причем в течение этого срока службы кабели должны выдерживать от 4000 до 15000 знакопеременных изгибов с диаметром не менее 200…400 мм (в зависимости от марок кабелей). Длительно допустимая температура токопроводящих жил кабелей должна быть не более 65 °С. Растягивающие нагрузки на кабель должны быть не более 19,6 Н на 1 мм2 суммарного сечения всех жил.
Резиновая изоляция и оболочка продолжают сохранять своё доминирующее положение в ряде кабелей специального назначения, среди которых можно выделить следующие:
- Кабели и провода для горных разработок и землеройных работ. Эти кабели предназначены для присоединения различных передвижных машин и механизмов, например экскаваторов, шахтных комбайнов, шахтного бурильного инструмента и т. д. к электрическим сетям. К таким кабелям относят гибкие силовые экскаваторные кабели на напряжения 6 и 10 кВ, гибкие шахтные кабели, в том числе с экранированными жилами, гибкие экранированные шахтные кабели для бурильного инструмента.
- Высоковольтные рентгеновские кабели. Эти кабели предназначены для подвода тока накала и высокого напряжения к рентгеновским трубкам. Кабели рассчитаны на выпрямленное пульсирующее напряжение до 150 кВ или переменное напряжение 55 кВ.
- Кабели для радиоустановок. Такие кабели предназначены для монтажа радиоустановок на переменные напряжения 380, 660 и 3000 В частотой до 400 Гц или постоянные 700, 1000 и 6000 В. Если требуется защита от радиопомех, то кабели выполняют экранированными.
- Кабели аэродромные. Рассчитаны на переменные напряжения 250, 660, 3000 и 6000 В. Низковольтные кабели на напряжение 250 В предназначены для подключения аэродромных огней или светосигнальных знаков ко вторичной обмотке трансформаторов, а также кабельных вводов трансформаторов. Низковольтные кабели на напряжение 660 В соединяют аэродромные огни, освещающие площадки посадок самолетов. Высоковольтные кабели на напряжения 3 и 6 кВ соединяют в общую цепь первичные обмотки трансформаторов, питающих аэродромные огни, и используются для присоединения к регуляторам яркости. Кроме того, кабели на напряжение 3 кВ соединяют высоковольтные обмотки трансформаторов для аэросветосигналов.
Кабели силовые гибкие — Кабельная группа СПБ —
Кабели силовые гибкие
В данную группу входят кабели с медными многопроволочными токопроводящими жилами с резиновой изоляцией в резиновой оболочке, предназначенные для электропитания передвижных потребителей и для нестационарного монтажа.
Марки и область применения
| Марка кабеля | ГОСТ, ТУ | Область применения |
|---|---|---|
| КГкг-хл кг-т кгн кпг кпгс кпгсн | ТУ 16.К73.05-93 | Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В |
| КОГ-1 | ТУ 16.К73.03-88 | Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220 В переменного тока частотой 50 Гц или постоянного тока |
| КГЭ | ТУ 16.К73.02-89 | Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока частотой 50 Гц. |
| КШВГТ-10 | ТУ 16-705.101-79 | Для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока частотой 50 Гц |
Конструкции и условия эксплуатации
| Марка кабеля | Конструкция | Условия эксплуатации |
|---|---|---|
| КГ | Базовая (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке) | При изгибах с радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до +50°С при воздействии солнечного излучения |
| КГ-ХЛ | С использованием резин для холодного климата | То же, при температуре окружающей среды от -60 до +50°С |
| КГ-Т | С жилами из луженых медных проволок, с использованием резин для тропического климата | То же, при температуре окружающей среды от -10 до +55°С, со стойкостью к воздействию плесневых грибов |
| КГН | В маслостойкой оболочке, не распространяющей горение | При изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до +50°С |
| КПГ | С жилами повышенной гибкости | При изгибах с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до +50°С при воздействии солнечного излучения |
| КПГС | С жилами повышенной гибкости и с профилированным сердечником | То же, при возможности воздействия на кабель ударных и раздавливающих нагрузок |
Число жил в кабелях
| Марка кабеля | Число жил | Номинальное сечение | ||
|---|---|---|---|---|
| основных | заземления | вспомогательных | основных жил, мм2 | |
| КГ, КГ-Т и кг-хл, кгн | 1 | — | — | 2,5 — 120 |
| 2иЗ | — | — | 0,75 — 120 | |
| 2и3 | 1 | — | 0,75 — 120 | |
| 2и3 | — | 1 | 2,5 — 70 | |
| 2и3 | — | 2 | 2,5 — 70 | |
| 4и5 | — | — | 1,0-25 | |
| КПГ | 2 | — | — | 0,75 — 70 |
| 2и3 | 1 | — | 0,75 — 70 | |
| КПГСи кгпсн | 3 | 1 | — | 2,5 — 120 |
| 3 | 1 | 1 | 2,5 — 6,0 | |
| 3 | 1 | 2 | 4,0 — 50 | |
| КОГ-1 | 1 | — | — | 16- 150 |
| КГЭ | 3 | 1 | — | 10- 150 |
| 3 | 1 | 1 | 10- 150 | |
| КШВГТ-10 | 3 | 3 | — | 25 — 150 |
Сечение жил, мм2
| Основные жилы | Жилы заземления | Жилы заземления дляи КШВГТ-10 | Вспомогательные жилы |
|---|---|---|---|
| 0,75 | 0,75 | — | — |
| 1,0 | 1,0 | — | — |
| 1,5 | 1,0 | — | 1,5 |
| 2,5 | 1,5 | — | 1,5 |
| 4,0 | 2,5 | — | 2,5 |
| 6,0 | 4,0 | — | 4,0 |
| 10 | 6,0 | — | 6,0 |
| 16 | 6,0 | — | 6,0 |
| 25 | 10 | 6,0 | 10; б.О для КГЭ |
| 35 | 10 | 6,0 | 10; б.О для КГЭ |
| 50 | 16 | 10 | 10 |
| 70 | 25, 16 для КГЭ | 10 | 10 |
| 95 | 35, 25 для КГЭ | 16 | 10 для КГЭ |
| 120 | 35 | 16 | 10 для КГЭ |
| 150 | 50 | 25 | 10 для КГЭ |
Номинальная толщина изоляции и значения толщин оболочек для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН указаны в таблице 4.2.3-3 (при этом большие значения толщин оболочек относятся к кабелям с большим числом жил). Жилы кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН должны иметь цифровую маркировку или отличительную расцветку, указанную в таблице 4.2.3-4, при этом зелено-желтый цвет изоляции применяют только для жилы заземления. Номинальные толщины изоляции и оболочек для кабелей марки КОГ-1 приведены в таблице 4.2.3-5, номинальные толщины элементов конструкции для кабелей марки КГЭ приведены в таблице 4.2.3-6, номинальные толщины элементов конструкции для кабелей марки КШВГТ-10 приведены в таблице 4.2.3-7. Цвет изоляции для кабелей марки КОГ-1 и КГЭ не нормируется, в кабелях марки КШВГТ-10 основные жилы могут иметь любой цвет, кроме черного.
Изолированные жилы должны быть скручены в правом направлении, при этом для обеспечения эксплуатации при заданных условиях изолированные жилы в кабелях марок КГ, КГН с тремя основными и двумя вспомогательными жилами сечением 16 мм2 и более, кабелей марки КПГ с четырьмя жилами 16 мм2 и более должны быть скручены вокруг резинового сердечника, а в кабелях марок КПСГ и КПСГН с четырьмя жилами сечением 16 мм2 и более, пяти- и шестижильных всех сечений должны быть скручены вокруг круглого или профилированного резинового сердечника. В кабелях марки КШВГТ-10 все изолированные жилы должны быть скручены с заполнителем в центре из электропроводящей резины, а оболочка выполняется двухслойной с внутренним слоем из электропроводящей резины.
Для удобства разделки кабелей поверх скрученных жил должен быть наложен слой синтетической пленки или другого материала. В кабелях марки КОГ-1 и одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина оболочки должна быть равна сумме толщин изоляции и оболочки.
Справочные значения наружных диаметров и масс кабелей, наиболее массово выпускаемых типоразмеров, указаны в таблицах 4.2.3-8 и 4.2.3-9 соответственно. С учетом значительных допусков реальные значения могу отличаться на 10% в меньшую или большую сторону.
Поперечный разрез кабеля марки КГЭ
1. Жила заземления; 2. Основная жила с электропроводящим элементом; 3. Изоляция; 4. Электропроводящий экран по изоляции; 5. Поясной экран из электропроводящей резины; 6. Вспомогательная изолированная жила; 7. Оболочка.
Толщины изоляции и оболочек для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН, мм
| Номинальное сечение основных жил, мм2 | Изоляция | Оболочка для одножильных кабелей | Оболочка для многожильных кабелей |
|---|---|---|---|
| 0,75 | 0,8 | — | 1,3- 1,5 |
| 1,0 | 0,8 | — | 1,3- 1,6 |
| 1,5 | 0,8 | — | 1,5- 1,8 |
| 2,5 | 0,9 | 1,4 | 1,7-2,0 |
| 4,0 | 1,0 | 1,5 | 1,8-2,2 |
| 6,0 | 1,0 | 1,6 | 2,0 — 2,5 |
| 10 | 1,2 | 1,8 | 3,1 -3,6 |
| 16 | 1,2 | 1.9 | 3,3 — 3,9 |
| 25 | 1,4 | 2,0 | 3,6 — 4,4 |
| 35 | 1.4 | 2,2 | 3,6 — 4,5 |
| 50 | 1,6 | 2,4 | 4,5 — 5,0 |
| 70 | 1,6 | 2,6 | 4,8 — 5,0 |
| 95 | 1,8 | 2,8 | 5,0-5,3 |
| 120 | 1,8 | 3,0 | 5,0 — 5,3 |
Расцветка жил для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН
| Число жил | Расцветка без жилы заземления | Расцветка с жилой заземления |
|---|---|---|
| 3 | голубой, черный, коричневый | зелено-желтый, голубой, коричневый |
| 4 | голубой, черный, коричневый, черный или коричневый | зелено-желтый,голубой, черный, коричневый |
| 5 | голубой, черный, коричневый, черный или коричневый, черный или коричневый | зелено-желтый, голубой, черный, коричневый, черный или коричневый |
| 6 | — | зелено-желтый, черный, голубой, черный, коричневый, черный |
Толщины изоляции и оболочки для кабелей марки КОГ-1, мм
| Номинальное сечение основных жил, мм2 | Внутренний и наружный экраны по жиле и изоляции | Изоляция | Поясной экран | Оболочка |
|---|---|---|---|---|
| 10-50 | 0,4 | 4,0 | 1,5 | 3,5 |
| 70-150 | 0,6 | 4,0 | 2,0 | 4,0 |
Толщины элементов конструкции для кабелей марки КШВГТ-10, мм
| Номинальное сечение -основных жил, мм2 | Внутренний экран по жиле | Изоляция | Наружный экран по изоляции | Внутренняя оболочка | Наружная оболочка |
|---|---|---|---|---|---|
| 25-70 | 0,8 | 6,0 | 1,0 | 3,0 | 5,0 |
| 95-150 | 1,2 | 6,0 | 1,0 | 3,0 | 6,0 |
Требования к электрическим параметрам
На период приемки и поставки кабели марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН в течение 5 минут должны выдержать без погружения в воду, а одножильные и кабели марки КОГ-1 после пребывания в воде испытание переменным напряжением 2,5 кВ частотой 50 Гц. Кабели марки КГЭ должны выдержать испытание напряжением 15 кВ, а кабели марки КШВГТ-10 — 20 кВ переменного тока частотой 50 Гц в течение 5 минут.
Электрическое сопротивление изоляции в нормальных климатических условиях, пересчитанное на 1 км кабеля, при приемке и поставке должно быть не менее 50 Мом, для кабелей марки КШВГТ-10 не менее 100 Мом.
Наружные диаметры кабелей, мм
| Номинальное сечение основных жил, мм2 | Одножильные марок КГ, КГ-ХЛ, КГ-Т | С тремя основными жилами и жилой заземления марок КГ, КГ-ХЛ, КГ-Т, КГН | С тремя основными жилами и жилой заземления марки КПГ | С тремя основными жилами и жилой заземления марок КПГС, КПГСН | КОГ-1 | КГЭ | КШВГТ — 10 |
|---|---|---|---|---|---|---|---|
| 0,75 | — | 10 | 10 | — | — | — | — |
| 1,0 | — | 10 | 10 | — | — | — | — |
| 1,5 | — | 11 | 11 | — | — | — | — |
| 2,5 | 7,0 | 13 | 13 | 16 | — | — | — |
| 4,0 | 8,0 | 16 | 16 | 18 | — | — | — |
| 6,0 | 9,0 | 18 | 19 | 22 | — | — | — |
| 10 | 10 | 23 | 24 | 25 | — | 41 | — |
| 16 | 13 | 25 | 28 | 30 | 10 | 44 | — |
| 25 | 15 | 30 | 32 | 34 | 12 | 46 | 67 |
| 35 | 17 | 35 | 38 | 38 | 14 | 50 | 72 |
| 50 | 19 | 42 | 44 | 45 | 16 | 54 | 74 |
| 70 | 22 | 45 | 49 | 49 | 18 | 63 | 79 |
| 95 | 24 | 51 | — | 53 | 20 | 67 | 86 |
| 120 | 27 | 56 | — | 58 | 23 | 72 | 91 |
| 150 | — | — | — | — | 25 | 78 | 97 |
Массы кабелей, кг/км
| Номинальное сечение основных жил, мм2 | Одножильные марок КГ, КГ-ХЛ, КГ-Т | С тремя основными жилами и жилой заземления марок КГ, КГ-ХЛ, КГ-Т, КГН | С тремя основными жилами и жилой заземления марки КПГ | С тремя основными жилами и жилой заземления марок КПГС, КПГСН | КОГ-1 | КГЭ | КШВГТ — 10 |
|---|---|---|---|---|---|---|---|
| 0,75 | 140 | 140 | — | — | |||
| 1,0 | — | 150 | 150 | — | — | — | — |
| 1,5 | — | 190 | 190 | — | — | — | — |
| 2,5 | 70 | 280 | 280 | 310 | — | — | — |
| 4,0 | 100 | 390 | 400 | 430 | — | — | — |
| 6,0 | 130 | 540 | 570 | 600 | — | — | — |
| 10 | 210 | 910 | 990 | 1100 | — | 2000 | — |
| 16 | 290 | 1200 | 1300 | 1400 | 240 | 2300 | — |
| 25 | 420 | 1700 | 1900 | 2000 | 320 | 2900 | 4900 |
| 35 | 560 | 2300 | 2600 | 2600 | 440 | 3500 | 5800 |
| 50 | 760 | 3100 | 3600 | 3700 | 610 | 4100 | 6700 |
| 70 | 1000 | 4100 | 4800 | 4800 | 840 | 5600 | 7900 |
| 95 | 1300 | 5300 | — | 5500 | 1100 | 6900 | 9700 |
| 120 | 1600 | 6300 | — | 6500 | 1400 | 8100 | 11000 |
| 150 | — | — | — | — | 1700 | 9600 | 13000 |
Производители
| Марка кабеля | Производитель | Диапазон сечений основных жил, мм2 |
|---|---|---|
| КГ | Амуркабель | 4,0 — 70 |
| Донбасскабель | 4,0 — 50 | |
| Кавказкабель | 6,0- 16 | |
| Камкабель | 6,0 — 120 | |
| Рыбинсккабель | 0,75- 70 | |
| Сибкабель | 1,0-95 | |
| Узкабель | 1,0- 16 | |
| Уралкабель | 0,75 — 1,5 | |
| Электрокабель | 0,75 — 120 | |
| КГ-ХЛ | Камкабель | 6,0- 120 |
| Рыбинсккабель | 2,5 — 70 | |
| Сибкабель | 1,0-95 | |
| Электрокабель | 0,75 — 120 | |
| КГ-Т | Рыбинсккабель | 0,75 — 70 |
| Сибкабель | 1,0-95 | |
| КГН | Камкабель | 35-50 |
| Электрокабель | 0,75 — 120 | |
| КПГ | Камкабель | 2,5 — 70 |
| Электрокабель | 0,75 — 70 | |
| КПГС КПГСН | Камкабель | 2,5 — 50 |
| Амуркабель | 4,0 — 25 | |
| Камкабель | 2,5 — 50 | |
| Сибкабель | 2,5 — 70 | |
| КОГ-1 | Камкабель | 16- 150 |
| Рыбинсккабель | 16-70 | |
| Сибкабель | 16-95 | |
| Электрокабель | 16- 120 | |
| КГЭ | Камкабель | 10- 120 |
| Сибкабель | 10-95 | |
| Узкабель | 10- 120 | |
| КШВГТ-10 | Камкабель | 25 — 120 |
| Узкабель | 25 — 150 |
Информация предоставлена RusCable.Ru
Силовые кабели с пластмассовой и резиновой изоляцией
Кабели с пластмассовой изоляцией. Типовая конструкция кабеля представлена на рис. 1.
Силовые кабели с пропитанной маслом бумажной изоляцией, обладая высокими электрическими параметрами и большой надежностью в эксплуатации, тем не менее, не лишены ряда существенных недостатков, а именно: технологический процесс их изготовления сложен и малопроизводителен; кабели изготовляются только в металлической оболочке, так как пропитанная бумага гигроскопична, что значительно удорожает и утяжеляет их конструкцию; кроме того, из-за стекания пропиточного состава в кабелях имеются ограничения при вертикальных прокладках.
Применение пластмасс для изоляции силовых кабелей позволяет значительно упростить технологию их изготовления. Пластмассовая изоляция может быть наложена на токопроводящие жилы методом выдавливания (экструзии) на червячных прессах. Этот процесс значительно более производителен, чем изолирование методом обмотки лентами. Кроме того, при этом отпадает необходимость сушки и пропитки изоляции. Применение пластмасс позволяет также облегчить конструкцию кабелей, упростить прокладку и монтаж, а также производить прокладку на трассах с большой разностью уровней. Преимущества кабелей с пластмассовой изоляцией особенно заметны при использовании их на высокие напряжения (110 кВ и выше) вместо кабелей маслонаполненного типа.
Основными материалами, применяемыми для замены пропитанной маслом бумажной изоляции, являются полиэтилен, поливинилхлорид и этилен-пропилен.
Наиболее пригодным материалом для изоляции кабелей является сшитый полиэтилен, т.е. полиэтилен, имеющий пространственную структуру молекул.
Электрические характеристики его находятся на уровне свойств термопластичного полиэтилена, а нагревостойкость выше.
Рис. 1. Конструкция фазы кабеля с пластмассовой изоляцией
на напряжения 10-35 кВ:
1 – жила; 2 – полупроводящий полиэтилен; 3 – полупроводящий полихлорвиниловый пластикат; 4 – полиэтиленовая изоляция; 5 – полихлорвиниловая изоляция; 6 – коллоидальный графит; 7 – экран из медной или алюминиевой ленты; 8 – полихлорвиниловый шланг
Кабели выпускаются с медными и алюминиевыми токопроводящими жилами различных сечений от 1,5 до 240 мм2.
Кабели на напряжения 1-6 кВ выпускаются с двумя, тремя и четырьмя жилами круглой, секторной формы, на напряжения 10 и 35 кВ – только с круглыми жилами в одножильном исполнении — 1 на рис. 3.9.
Кабели на напряжение 6 кВ имеют экран только по изоляции, а кабели на напряжения 10 и 35 кВ имеют экран как по жиле – 2 и 3, так и по изоляции – 3. Экраны по жиле выполняются в виде слоя полупроводящей композиции на основе полиэтилена или поливинилхлорида.
Для защиты от влаги и механических повреждений кабели имеют шланг из поливинилхлорида или полиэтилена — 8, либо алюминиевую оболочку.
Кабели, предназначенные для прокладки в земле, имеют поверх пластмассовой или алюминиевой оболочки броню из стальных лент или круглых проволок и наружный антикоррозионный покров.
Маркировку кабелей с пластмассовой изоляцией см. рис. 3.2. Наиболее распространены марки кабелей с пластмассовой изоляцией: АВВБ, АВВГ, ВВБ, АПВБГ и т.д.
Силовые кабели с резиновой изоляцией. Силовые кабели с резиновой изоляцией предназначены для неподвижной прокладки в сетях переменного напряжения 660 В или постоянного напряжения 1, 3, 6 и 10 кВ.
Кабели имеют медные или алюминиевые токопроводящие жилы круглой формы сечением от 1 до 500 мм2. Изоляция выполняется из изоляционной резины; поверх изолированных жил накладывается оболочка из свинца, поливинилхлорида или шланговой резины. В случае необходимости кабели имеют упрочняющие покровы, состоящие из двух стальных лент, и защитные покровы обычной конструкции.
Кабели на 660 В переменного напряжения (1000 В постоянного напряжения) могут быть одно-, двух- или трехжильными.
Кабели на напряжения 3, 6, 10 кВ изготовляются только одножильными.
Силовые кабели с резиновой изоляцией маркируются по тому же принципу и теми же буквами, что и силовые кабели с бумажной изоляцией, с дополнением к марке буквы Р – резиновая изоляция и буквы Н – оболочка кабеля выполнена из маслостойкой найритовой резины.
Например, кабель марки СРГ имеет медную жилу, резиновую изоляцию
и свинцовую оболочку; кабель марки АВРБ имеет алюминиевую жилу, резиновую изоляцию и поливинилхлоридную оболочку, бронированную двумя стальными лентами с защитным наружным покровом.
Основным преимуществом кабелей с резиновой изоляцией является их гибкость, позволяющая при прокладке допускать меньшие радиусы изгибов. Однако по электрическим параметрам такие кабели значительно уступают силовым кабелям с пропитанной бумажной или пластмассовой изоляцией. Кроме того, изоляционные резины кабелей с течением времени теряют свои эластичные свойства; физико-механические и электрические параметры их снижаются из-за старения резины. Старение резины может происходить под воздействием различных факторов: высокая температура, наличие озона и т.д.
Как показывают исследования, причиной пробоя кабелей с резиновой изоляцией является разрушение резины озоном, возникающим в кабеле при ионизации воздушных включений. Поэтому для создания кабелей высокого напряжения необходимо применять полупроводящие экраны на жиле и изоляции, а также озоностойкие резины.
Как правильно выбрать изоляцию и оболочку силового кабеля?
Потребительский и профессиональный рынок кабельной продукции впечатляет своим разнообразием, огромным количеством позиций, разновидностей проводов, их исполнений и макро-размеров…
Потребительский и профессиональный рынок кабельной продукции впечатляет своим разнообразием, огромным количеством позиций, разновидностей проводов, их исполнений и макро-размеров. Одинаковые марки от разных производителей, большой выбор сечений, рабочих токов, сопротивления, температур эксплуатации и прочих технических параметров, разнообразие конструкций, типов изоляции и защитных оболочек, наличие брони и/или экрана – это лишь малая часть критериев, разницу между которыми следует понимать потребителю, выбирая необходимый кабель.
На самом деле, все не настолько «страшно», как кажется на первый взгляд. Регламенты и стандарты, разработанные профессионалами, обычно дают четкую инструкцию, какой тип кабеля, в каком диапазоне сечений и с каким видом изоляции необходимо искать марку под конкретный проект. Кроме того, в открытом доступе в сети достаточно обзорных материалов по данной тематике.
Материал посвящен проблеме выбора изоляционного покрытия, которое наилучшим образом отвечает требованиям поставленного техзадания. Мы также постараемся максимально доступно объяснить, какая изоляция лучше, почему важно хорошее качество изоляционного покрытия, и дать короткий обзор марок проводных изделий.
Понятие и разновидности изоляции
Что же представляет из себя изоляционное покрытие кабеля и зачем уделять ему столько внимания? Изоляция – это один или несколько слоев специального диэлектрического материала, который покрывает кабельные жилы и создает эффект электрического разъединения, т.е. препятствует протеканию электротока между парой проводников. Основная задача изолятора – не допустить «прорыва» напряжения электросети наружу, за пределы определенной жилы, предотвратить электроудар, короткое замыкание или даже возгорание изделия. Одна из главных характеристик хорошей изоляции – высокая электрическая и механическая прочность, большое удельное объёмное сопротивление, высокий показатель пробивного напряжения, минимальная диэлектрическая проницаемость, а также способность отслужить свой нормативный срок без образования естественных дефектов и деформаций.
Изоляционное покрытие наиболее часто классифицирует по материалу, из которого оно изготовлено:
·
Полиэтилен (ПЭТ) – является отличным диэлектриком, поэтому применяется для изолирования разнообразных проводных марок, в т. ч. для высоковольтных кабелей. ПЭТ-изоляция способна эффективно выполнять свои функции в довольно широком температурном диапазоне, отличается хорошей стойкостью к повреждаемости, к воздействию кислот, щелочей и влаги, с ней легко работать в отношении монтажа. Полиэтиленовое изоляционное покрытие достаточно дружелюбно с точки зрения экологии, поэтому соответствующие марки можно прокладывать на любых объектах. Более «продвинутая версия», изоляция из сшитого полиэтилена, обладает высокой степенью плавления (до 140 °C), неплохой эластичностью и устойчивостью к растрескиванию.
· Поливинилхлорид (ПВХ, ПВХ-пластикат) – это один из наиболее популярных видов изоляционного покрытия, которое широко применяется для прокладки, в первую очередь, внутри помещений. ПВХ не «дружит» с холодом и воздействием ультрафиолета, поэтому на открытом пространстве обычно монтируется в трубах. При этом существуют отдельные исполнения кабелей с ПВХ-покрытием, которые легко выдерживают до -60 °C. Добавление к пластикату различных компонентов (карбонат, тальк, каолин или кальций) повышает их эластичность и устойчивость к низким температурам. ПВХ-изоляция имеет превосходную пропускную способность, высокий уровень допустимых токов и низкий показатель потерь, экологически безвредна, может применяться на сложных трассах, отлично переносит механические воздействия и неплохо справляется с возгоранием. Важным
