Какие аккумуляторы 18650 лучше покупать?

С помощью этого руководства вы научитесь распознавать, какие аккумуляторы 18650 лучшие в своём классе, как отличить подделку и на что именно обращать внимание в характеристиках.

Что такое 18650?

1. Что значит «18650» в наименовании элемента питания?

Здесь всё просто — размер ячейки составляет 18 мм x 65 мм, такие цифры и вошли в наименование. Если вы видите другие цифры в похожем элементе, то у вас есть повод задуматься о проблемах совместимости из-за разницы в габаритах.

2. Что это за батарея 18650, которая стала повсеместно применяться?

Действительно, данный тип аккумуляторов становится всё более популярным из-за невысокой стоимости и хороших практических свойств. Они имеют ёмкость в диапазоне от 1800 мАч до 3500 мАч и выходное напряжение 3.7 Вольт, что идеально подходит для применения в ноутбуках, фонариках, аксессуарах электроники, лазерных указках и так далее.

Батарея 18650 обеспечивает наилучшую производительность в сравнении с любой потребительской аккумуляторной батареей.

Они не подвержены негативному влиянию полной зарядки до 100% и полной разрядки (как в случае старых никель-кадмиевых ячеек), хотя они будут стареть, как и любые литиевые АКБ — то есть деградировать примерно с той же скоростью, что и батарея вашего смартфона.

Выбор правильной аккумуляторной батареи 18650

1. Не существует единого стандарта — нужно понимать, что её конструкция отличается от товара к товару.

2. Не все литий-ионные батареи 18650 подходят для вашей задачи — некоторые модели ориентированы на промышленность, другие на электронные сигареты, третьи на гаджеты и так далее.

3. Важнейшей характеристикой 18650 является параметр постоянного разряда (CDR), известный как сила тока.

4. CDR измеряется в амперах (А) и показывает скорость, с которой ток перетекает из батареи в устройство без перегрева.

5. Сопоставьте CDR с потребляемой мощностью на вашем устройстве (так же указано в амперах), чтобы узнать, какая батарея лучше вам подходит.

6. Если вы подберёте неправильный аккумулятор, то ячейка будет перегреваться и быстро деградирует в процессе работы.

7. Сильное расхождение в характеристиках приведёт к разрыву оболочки аккумулятора и пожару.

8. Чтобы избежать проблем, обращайте внимание на ёмкость 18650 (мАч) — у этого показателя прямая взаимосвязь с параметром CDR.

9. Чем выше ёмкость (мАч), тем ниже CDR — то есть менее мощные устройства (с низким уровнем силы тока) могут использовать более мощные аккумуляторы 18650 (с более высокой ёмкостью).

10. И наоборот, более мощные устройства (например, ноутбуки) должны использовать менее ёмкие аккумуляторы 18650.

В 2019-м году максимальный CDR батареи 18650 в характеристиках составляет 38 ампер при ёмкости 2000 мАч.

Многое из того, что указывают производители, откровенная ложь — CDR 40А на аккумуляторе с 3000 мАч ёмкости невозможен на данный момент. Лучше задуматься, стоит ли доверять такому поставщику. Но в скором будущем литий-ионные ячейки будут наращивать плотность, поэтому актуальность данных цифр может измениться уже к началу 2020-го.

Так ли нужны аккумуляторы 18650 с защитой?

Защищённые 18650 оснащаются электронной схемой крошечных размеров, которая встроена внутрь ячейки и призвана обезопасить элемент от чрезмерных зарядов и разрядов, а также короткого замыкания и перегрева. Встроенная защита снижает риск пожара и повреждения электроники, в которую устанавливается такой аккумулятор.

Если вы хотели узнать, какой из аккумуляторов 18650 лучше, то следует обратить внимание на такие изделия, где помимо базовой защиты есть ещё и клапан для стравливания чрезмерного давления внутри элемента питания. Такое происходит, когда батарея вздувается и становится уязвимой к самовоспламенению.

Что если у вас уже есть аккумулятор 18650 без защиты?

В большинстве ситуаций незащищённые АКБ 18650 выбирают из-за низкой стоимости или наличия внешнего контроллера безопасности процесса подзарядки (покупается отдельно). Берегите такие ячейки и содержите в оптимальном состоянии — не разряжайте их в ноль.

Также после покупки незащищённой ячейки обратите особое внимание на рейтинг разряда (CDR), чтобы убедиться в отсутствии чрезмерной мощности и, следовательно, перегрева. Вы также должны держать контакты закрытыми — в идеале, в пластмассовом корпусе, который поможет избежать замыкания в сумке или кармане. Не оставляйте батареи 18650 без защиты в зарядном устройстве слишком долго.

Если вы сомневаетесь в выборе и не понимаете, когда у 18650 нет защиты и в чём именно разница, то лучше немного переплатить и купить защищённый вариант.

В заключении об аккумуляторах 18650 — как отличить подделку?

Как и с любым другим продуктом, вам следует остерегаться подделок. Некоторые продавцы нарушают права брендов, вешая лейблы на китайские дешёвые элементы питания и продают как дорогие батарейки 18650. Подобные случаи были замечены не только на «Алиэкспресс», но и на eBay, Amazon и даже в более крупных торговых сетях.

Подделка 18650 — это не только трата ваших денег, но ещё и потенциально опасная покупка! На мощном устройстве обман с показателем CDR может привести к пожару или повреждению портативного устройства.

Следует признать, что подлинную батарею от подделки невероятно трудно отличить. Начиная от упаковки и брендинга, заканчивая онлайн-объявлением — всё выглядит как настоящее.

Самый эффективный способ опознания подделки

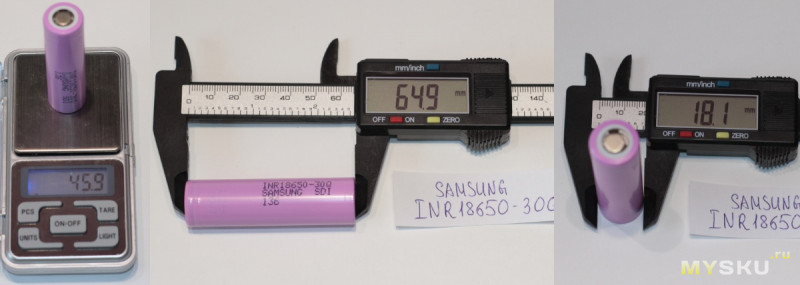

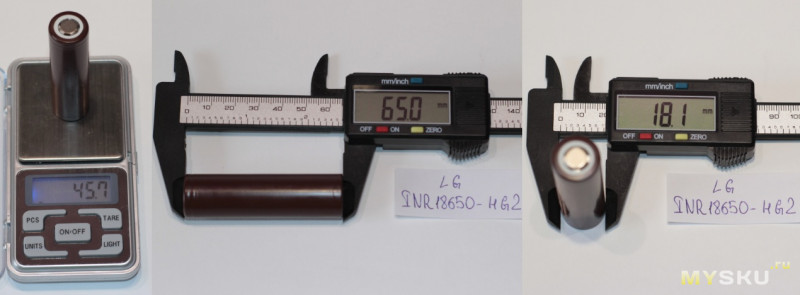

Наиболее точный способ выявить фальшивку — определить разницу в весе. Узнайте у продавца вес, ёмкость и максимальный объем CDR, а затем сравните их с официальным Datasheet (документальной спецификацией) на сайте производителя.

Фирменный аккумулятор 18650 Samsung 30Q из нашего каталога весит в среднем 45.6 грамма, что соответствует официальному описанию и в качестве одного из критериев подтверждает подлинность изделия. У данной ячейки сила тока (CDR) составляет 15А, а ёмкость 3000 мАч — это самый универсальный аккумулятор в семействе.

Если у вас возникли вопросы, то оставьте комментарий ниже или отправьте сообщение в нашу группу ВКонтакте, чтобы получить помощь лучших экспертов по аккумуляторам.

Мы публикуем новости о мире автономных гаджетов, улучшении их времени работы и прогрессе в научных исследованиях аккумуляторов в нашем Блоге Neovolt, на Яндекс.Дзен, ВКонтакте и Medium. Подписывайтесь и будьте в курсе!

Аккумулятор 18650: Характеристики и Как заряжать

Аккумулятор li ion 18650 представляет собой батарейку цилиндрической формы. Она мало чем отличается от обычных, элементов питания АА «пальчиковых», но имеют большие размеры. В длину они 66 мм, а в диаметре 18 мм.

Виды и типы аккумуляторов Li Ion 18650

Все аккумуляторы 18650 можно разделить на виды по материалу катода. Именно от этого компонента зависят основные эксплуатационные характеристики элементов питания: емкость и возможный ток разряда.

Самыми распространенными являются литий-кобальтовые аккумуляторные батареи. От других элементов питания они отличаются большим значением емкости. Поэтому их можно дольше эксплуатировать.

Существуют еще группа литий-марганцевых аккумуляторных батарей. По сравнению с литий-кобальтовыми, они имеют меньшую емкость, но при этом отличаются более высоким разрядным током.

Последняя группа – это литий-феррофосфатные элементы питания. Несмотря на то, что они не имеют большую емкость и не отличаются высоким напряжением, их можно эксплуатировать более 1000 циклов. Кроме этого, до полной зарядки необходимо подержать батарейки в станции 1 час.

Аккумуляторы 18650 с защитой

Требования безопасности, предъявляемые к эксплуатации литий-ионных аккумуляторных батарей, гласят, что напряжение внутри элементов питания должно находиться в диапазоне 2,5-4,2 вольта. Самостоятельно очень сложно контролировать этот параметр, поэтому специально для этого придумана плата с защитой. Этот элемент предотвращает выход напряжения за указанный диапазон.

Производители припаивают эту плату к выводам, используя стальную или алюминиевую ленту. Крупные заводы питательных элементов редко выпускают подобные защиты. В устройствах, для которых они изготавливаются, имеются контроллеры заряда-разряда. Это батареи для ноутбуков, шуруповертов и других сложных блоков.

Больше всего защищенных литий-ионных батарей 18650 выпускают Китайские производители. На незащищенный аккумулятор припаивают защитную плату и оборачивают в специальный термозащитный материал. Их длина, из-за использования платы, на несколько миллиметров увеличивается.

Все устройства, на которых нет элемента для контроля состояния за батареей, лучше комплектовать защищенными аккумуляторами. В противном случае они могут выйти из строя, разрядившись в ноль или взорваться. При этом защита не сможет предотвратить перегрев элемента питания. Она контролирует состояние напряжения.

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
3. Следующая буква – R – расшифровывается как аккумулятор;
4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Где применяются батарейки 18650

Сфера применения элементов питания и частота их использования намного шире, чем кажется многим. Из-за того, что они закрываются в специальную защиту, их не всегда видно.

Устанавливаются в следующие устройства:

• Ноутбуки;
• Фонарики;
• Power Bank;
• Различные гаджеты.

Они применяются везде, где обычные пальчиковые батарейки справиться с задачей не способны. Батарейки li ion 18650 отличаются большей емкостью и напряжением, их можно много раз перезаряжать и использовать заново.

Как определить плюс и минус

По сравнению с элементами питания АА и ААА, в литий-ионных нет такой заметной внешней разницы между плюсовой и минусовой клеммы, но разобраться достаточно легко:

• На «плюсовой» стороне имеются небольшие отверстия в количестве 3-4 штук.
• «Плюсовая» сторона немного выступает».
• «Минус полностью плоский.

Общие характеристики 18650

Емкость (mAh)	Выходное напряжение (В)	Максимальный ток (А)	Защитная плата
1100	3.3		+/-
1300	3.6	18	+/-
1620	3,6-3,7	20	+/-
2000	3,6-3,7	20-30	+/-
2100	3,6-3,7	20-30	+/-
2200	3,6-3,7	20-30	+/-
2400	3,6-3,7	20-30	+/-
2500	3,6-3,7	20-35	+/-
2600	3,6-3,7	20-35	+/-
2800	3,6-3,7	20-35	+/-
3000	3,6-3,7	20-35	+/-
3100	3,6-3,7	20-35	+/-
3200	3,6-3,7	20-35	+/-
3350	3,6-3,7	20-35	+/-
3400	3,6-3,7	20-35	+/-
3500	3,6-3,7	20-35	+/-
3600	3,6-3,7	20-35	+/-

В таблице приведены наиболее популярные аккумуляторы.

Размеры с защитой 66,5*18 мм и 66*18 мм без защиты. Вес в среднем около 40 грамм.

Основные производители: Samsung, Fenix, Avant, LG, Panasonic, Olight, Camelion, Proconnect, Rombica, SANYO и SONY.

Как правильно выбрать для себя батарейку 18650

Литий-ионные батареи отличаются друг от друга по некоторым характеристикам. Из-за этого необходимо обращать внимание на их тип и технические характеристики, прежде чем совершать покупку.

При выборе аккумулятора li ion 18650 необходимо обращать внимание на следующие характеристики:

• Энергоемкость;
• Номинальный ток;
• Напряжение
• Склонность к перегреву.

Если необходимо приобрести батарейки с большей автономностью, то необходимо обращать внимание на емкость, которая измеряется в mAh. Но, чем выше будет показатель емкости, тем меньше будет ток. Поэтому жертвуя одним, можно приобрести другое. Если говорить простым языком, то сила тока влияет на склонность элемента питания перегреваться.

Напряжение аккумуляторной батареи зависит от заряда. Напряжением может быть номинальным, минимальным, максимальным и реальным. Начальное напряжение производитель указывает на упаковке. Важно, чтобы его значение не опускалось ниже 2,4 Вольт, иначе батарею будет крайне сложно реанимировать. При использовании аккумуляторов, которые плохо выдерживают высокую температуру, можно стать свидетелем ее взрыва.

Рейтинг аккумуляторных батарей исходя из опыта эксплуатации

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Как заряжать и каким током

Литий-ионные элементы могут заряжаться различными станциями. Главное, чтобы значение напряжения было 5 В, а тока от 0,5 до 1 от номинальной емкости батареи. Зарядка литиевого элемента, имеющего емкость 2600 мАч, производится током значением от 1,3 до 2,6 ампер.

Весь период зарядки можно разделить на несколько этапов. Сначала блок, используя ток 0,2 от величины емкости, производит зарядку на протяжении часа. При этом значение напряжения варьируется в пределах 4,1-4,2 вольта. Далее напряжение возрастает.

Что бы не забивать себе голову стоит просто купить зарядное устройство для пальчиковых аккумуляторов.

Как восстановить аккумулятор 18650

Аккумулятор 18650 восстановить можно только в том случае, если он не полностью разрядился. Иногда даже не полностью разряженную батарею реанимировать сложно. Но есть один далеко не всем известный вариант с отключением платы.

Выполняется он так:

• Снимается защита в виде платы.
• С помощью тестера измеряется напряжение на выходах. Его значение должно находиться в диапазоне 2 -2,5 В.
• Используя зарядное устройство регулировкой тока, необходимо подключить к АКБ, выставив 100 мА и 4,2В.

Если батарея начнет заряжаться, значит, она еще жива и ее можно восстановить.

Остались вопросы по Аккумуляторам 18650 или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Сравнение, технические характеристики и тест высокотоковых аккумуляторов с Алиэкспресс Sony Konion US18650VTC6, Samsung INR18650, Sanyo UR18650NSX, LG ICR18650-HE4: нормы внутреннего сопротивления, ми

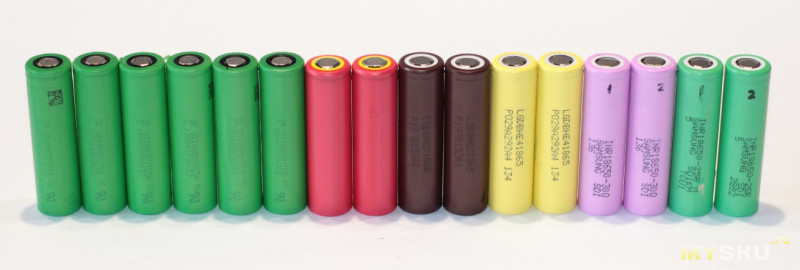

В этом обзоре я постараюсь сравнить несколько высокотоковых литиевых аккумуляторов типоразмера 18650. Но основной упор буду делать на возможность выдачи тока 35А. Также при этом буду контролировать просадку напряжения на батарее.

Начну я с небольшого введения, в котором расскажу о проведении испытаний.

1. Замеры емкости будут проводиться при помощи зарядного устройства Imax B6. К сожалению, с компьютером я его подружить не смог, поэтому придется обойтись без красивых графиков, но этот недостаток я постараюсь компенсировать количеством тестов.

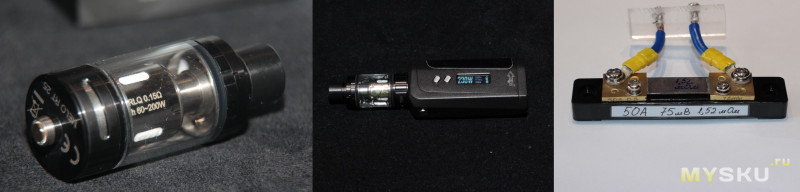

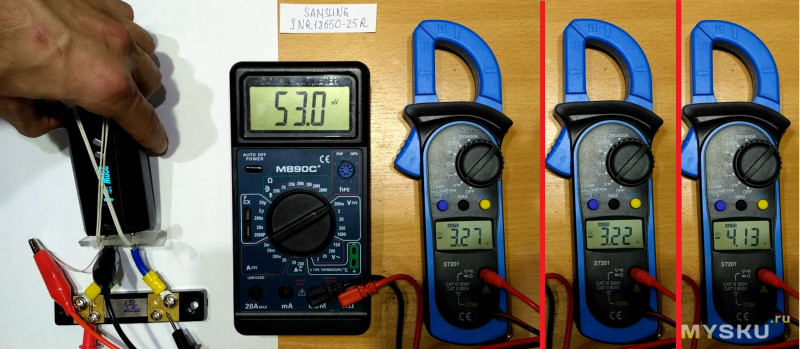

2. Для измерения отдаваемого тока я буду использовать электронную сигарету и токовый шунт 75ШСМ 50А, включенный в разрыв между двумя аккумуляторами. В качестве нагрузки будет использоваться атомайзер электронной сигареты. Небольшое пояснение: упрощенно можно сказать, что атомайзер представляет собой катушку проволоки с сопротивлением 0,15Ом. Спираль атомайзера изготовлена из Кантала*. Измеренное мною сопротивление шунта составило 1,52мОм.

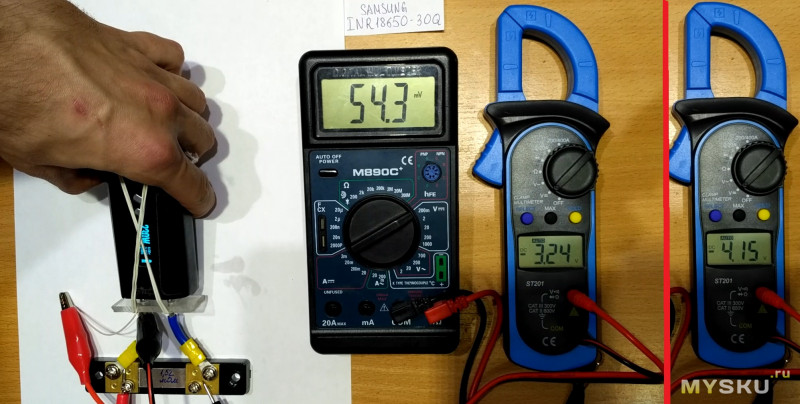

На картинках буду приводить значение падения напряжения на шунте и для удобства буду сразу его пересчитывать в ток.
Одновременно с замером тока буду показывать просадку напряжения на одном из аккумуляторов. Для этого я немного модифицировал бокс-мод электронной сигареты. К отрицательному полюсу батарейного отсека бокс-мода я подсоединил проводок, который вывел наружу, чтобы к нему можно было подключить мультиметр. Упрощенную схему можно увидеть на рисунке ниже. Перед проведением замеров напряжений и токов я полностью зарядил аккумулятор.

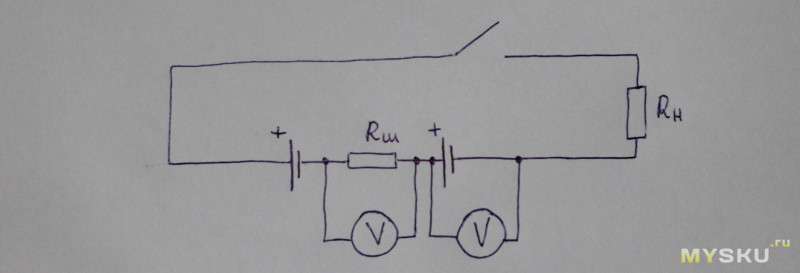

3. Также я замерю внутренне динамическое сопротивление аккумуляторов. Измерения буду проводить при помощи зарядного устройства BT-C3100. При измерении буду следовать рекомендациям, которые даются в документации на устройство. «Поскольку внутренне сопротивление аккумулятора очень мало, то погрешность в его измерения могут вносить контакты, между которыми зажимается аккумулятор. Для более точного измерения рекомендуется дополнительно чем-то прижимать контакты на время проведения измерений» Разумеется точность измерений при таком способе будет не высока, но это поможет дать более подробную картину о характеристиках аккумуляторов.

*Кантал – сплав на основе железа, включающий в себя также Хром, Алюминий, Кремний и Марганец. Является торговой маркой, принадлежащей компании Sandvic, у остальных производителей этот материал называется Фехраль. Применяется для изготовления нагревательных элементов мощных электронагревательных устройств промышленных и технологических печей, пуско-тормозных резисторов электровозов, моторвагонного подвижного состава, в электронных сигаретах в качестве нагревательного элемента. Более подробно про этот материал можно узнать тут: wiki

Все аккумуляторы из обзора не имеют защитной платы. Поэтому при их эксплуатации следует придерживаться нескольких правил.
1. Не допускать короткого замыкания.
2. Не допускать глубокого разряда ниже 2,5В. Т.е. с осторожностью использовать в устройствах, где может происходить неконтролируемый разряд аккумулятора, к примеру, в фонарях.
3. Не перезаряжать выше допустимого уровня напряжения. Для батарей из этого обзора это 4,2В.
4. В ходе эксплуатации не допускать превышения температуры, оговоренной в документации на конкретный вид батарей.
5. Придерживаться рекомендаций по температуре хранения.

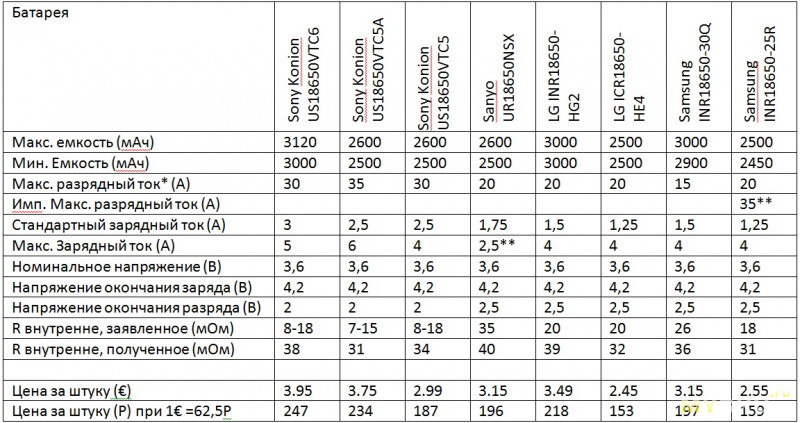

Информацию в обзоре буду давать следующим образом. Сначала буду давать основные характеристики батарей, затем буду приводить фото батареи +габариты + вес батареи. Для того, чтобы указанные мною данные можно было проверить или уточнить ещё какие-либо параметры, буду приводить таблицу с характеристиками батареи. Затем буду немного рассказывать о проведенных процессах заряда/разряда и по возможности буду сводить полученные данные в таблицу.
Также в таблице буду давать кроме измеренного значения емкости еще и ожидаемое значение, которое должно будет получиться согласно графику разряда, который приводится в большинстве документаций на батареи. Далее буду приводить этот самый график разряда, на который буду наносить точки, соответствующие полученным значениям емкости.

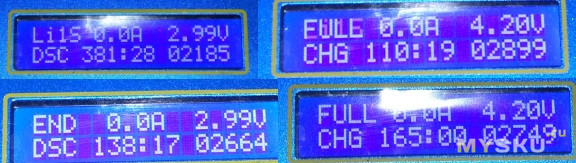

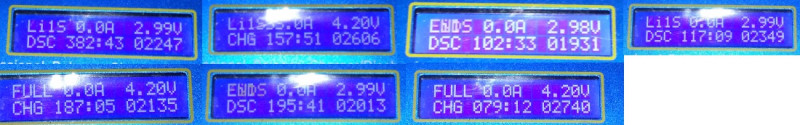

В спойлер буду класть фотографии измеренных мною значений емкости, дабы не возникло предположений о выдумывании мною, указанных в обзоре значений. Также в этот спойлер буду класть фотографии с измеренным значением внутреннего сопротивления батареи.

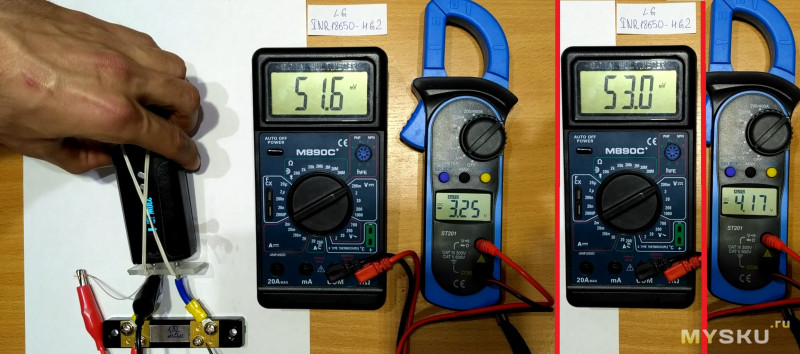

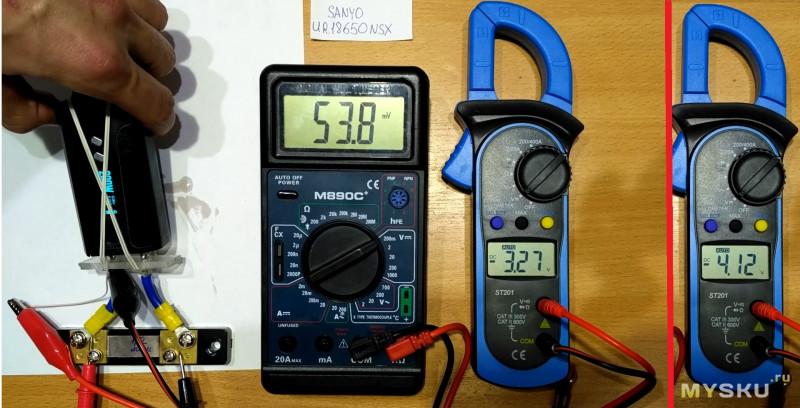

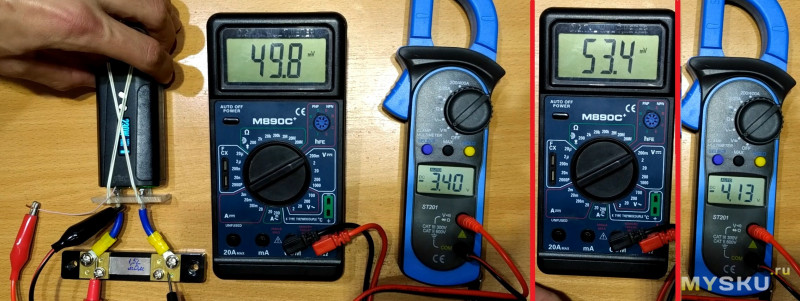

Далее я буду приводить фотографию со значением падения напряжения на шунте, при измерении отдаваемого тока и как я уже говорил выше, буду сразу это значение пересчитывать в ток. Иногда максимальное значение тока и максимальная просадка напряжения совпадают во времени, а иногда проявляются с небольшим сдвигом друг относительно друга. Поэтому, когда эти два события не будут совпадать во времени, я буду приводить две фотографии одну с максимальным значением тока, вторую с максимальной просадкой напряжения. Пересчет падения напряжения на шунте в ток буду проводить для случая максимального тока. Также я буду приводить на фотографии значение напряжения на аккумуляторе. А чтобы я никого не обманул своими выводами и картинками в конце обзора я приведу видео, в котором продемонстрирую описанный эксперимент по замеру тока и падения напряжения на аккумуляторе.

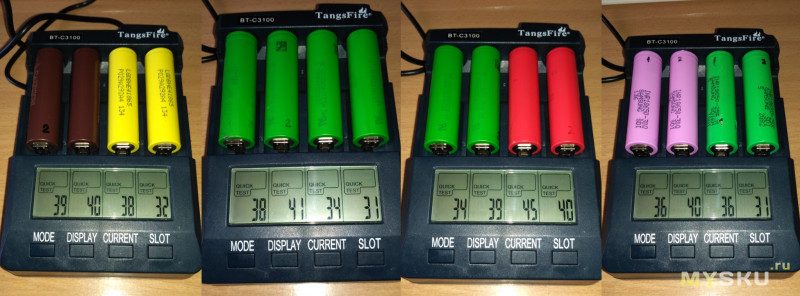

Что касается измерений внутреннего сопротивления с помощью зарядного устройства BT-C3100, то результаты измерений я положу в спойлер. Далее, чтобы не загромождать обзор, значение внутреннего сопротивления буду просто указывать с остальными характеристиками батареи.

Внутренние сопротивления батарей

Вот вкратце и все тесты, результаты которых, я хотел бы показать в этом обзоре. Давайте начнем.

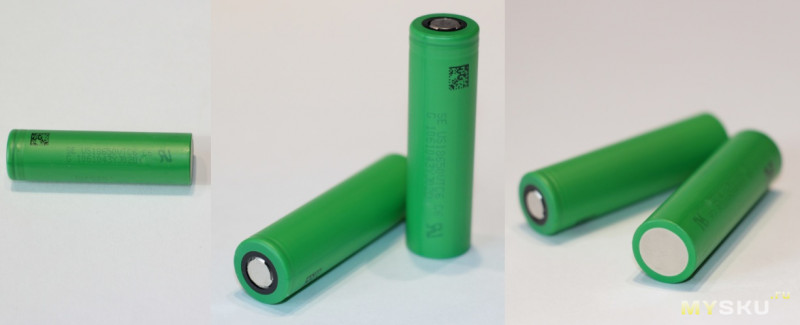

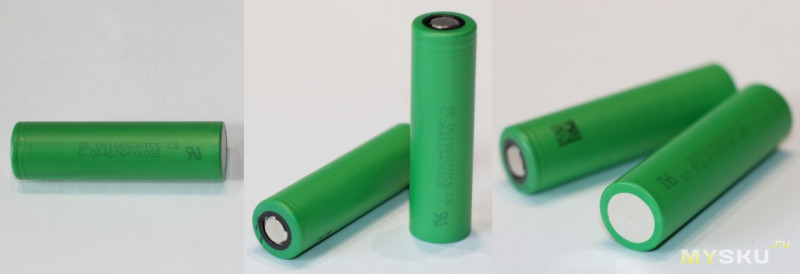

1. Sony Konion US18650VTC6 3120mAh — 30A.
Ссылка на батареи: https://ru.nkon.nl/sony-us18650vtc6.html

Основные характеристики:

Стандартный зарядный ток: 3 A
Максимальный ток при ускоренном заряде: 5А/6А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.0V
Максимальный непрерывный ток: 30A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 3000mAh
Рабочая температура при заряде/разряде: -0…+60C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: 8-18мОм/ 38мОм

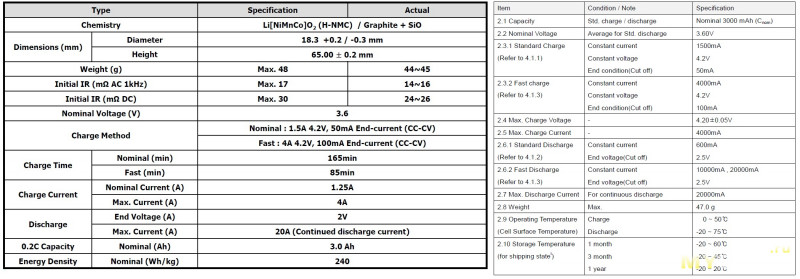

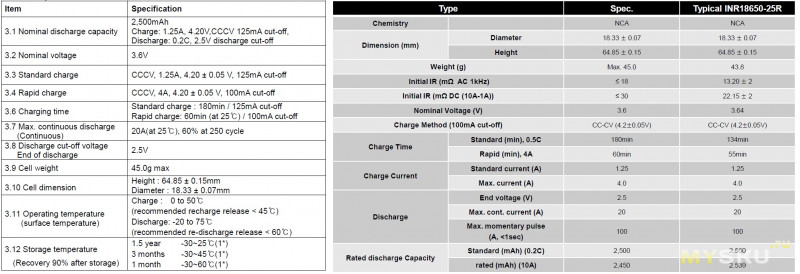

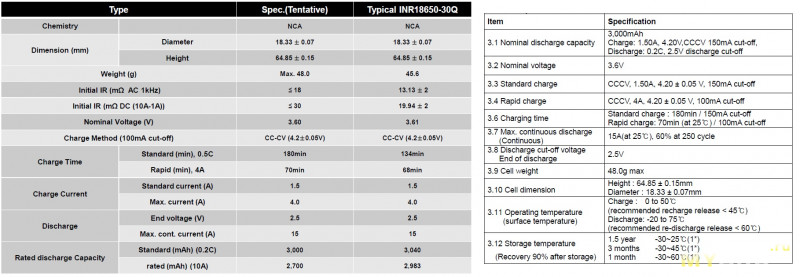

Таблица с характеристиками этих батарей из документации:

До начала эксперимента батарея была немного разряжена, я зарядил её до уровня 4,2В, согласно документации и затем разрядил.
Номинальная емкость в 3120мАч заявлена для случая разряда током 0,2С, т.е. 0,624А при разряде до 2,0В.
Мое разрядное устройство позволяет разряжать батареи до уровня 3,0В, в любом случае разряд до 2В может оказаться губительным для батареи и большинство устройств, работающих от подобного рода батарей блокируют работу устройства на некотором уровне напряжения. Поэтому я разрядил батарею током 0,6А до напряжения 3В. Согласно графику из документации на батарею, при подобном методе разряда я должен был получить емкость примерно 2750мАч, вместо этого я получил значение 2219мАч. Время разряда составило 382 минуты.

Затем я зарядил батарею до уровня 4,2В. Согласно документации на батарею я выбрал ток заряда, равный 3А. При этом емкость составила 2977мАч. Затем я снова разрядил батарею до уровня 3В. Ток разряда я выбрал максимальный, который может обеспечить Imax B6 – 2А. При этом емкость батареи составила 2718мАч, время разряда 141 минута.

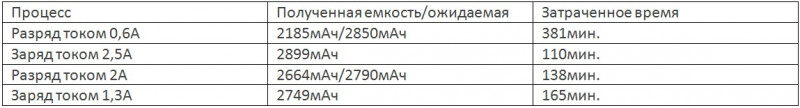

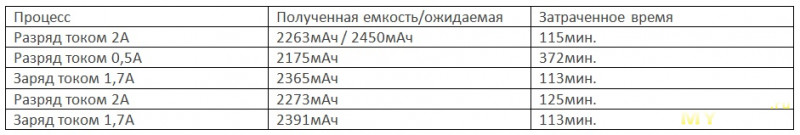

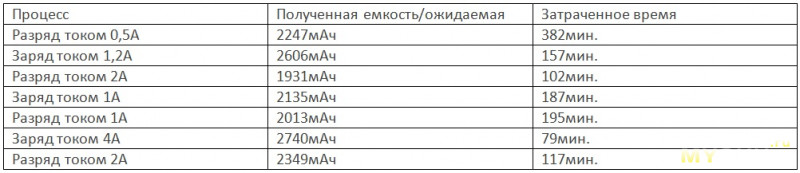

Для наглядности результаты измерений свел в таблицу:

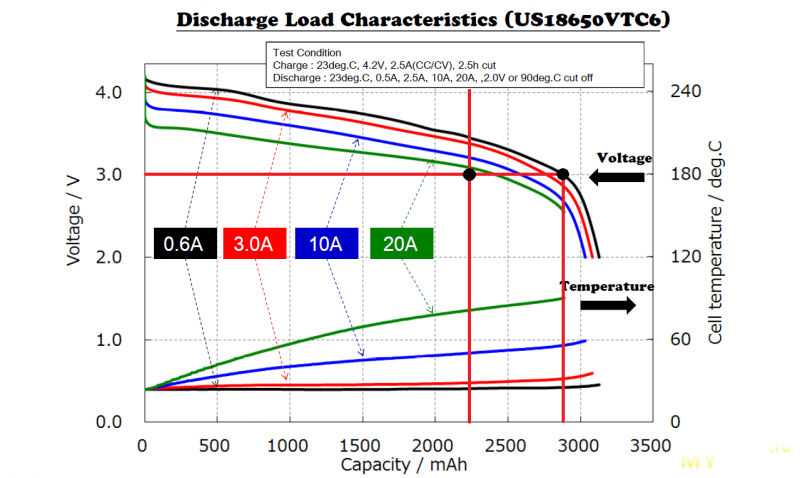

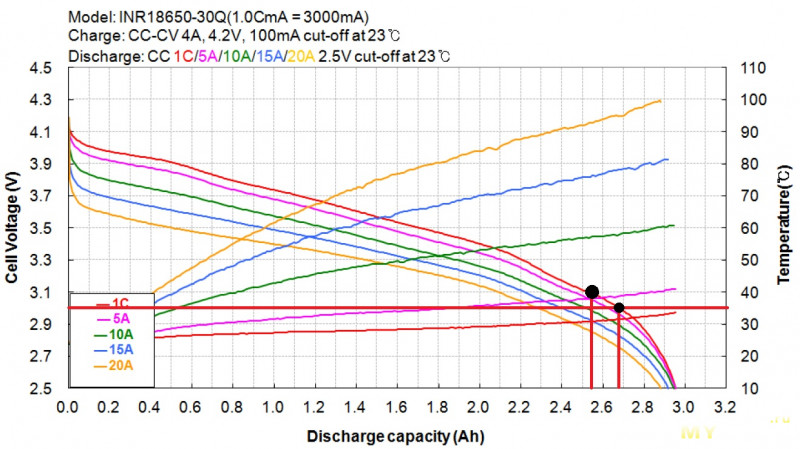

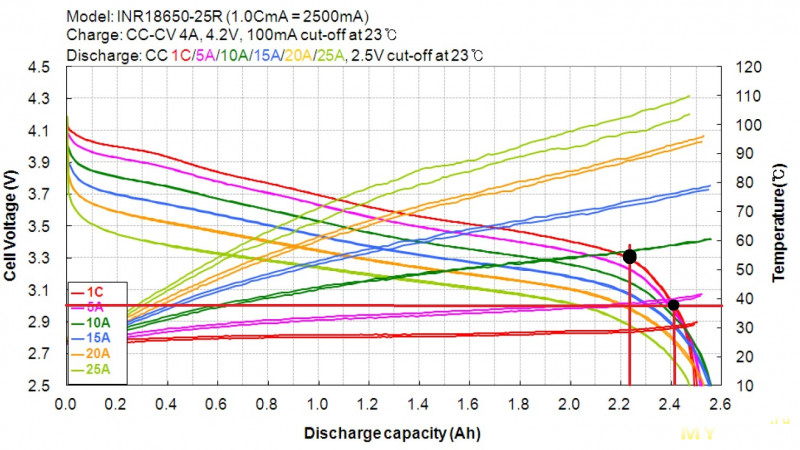

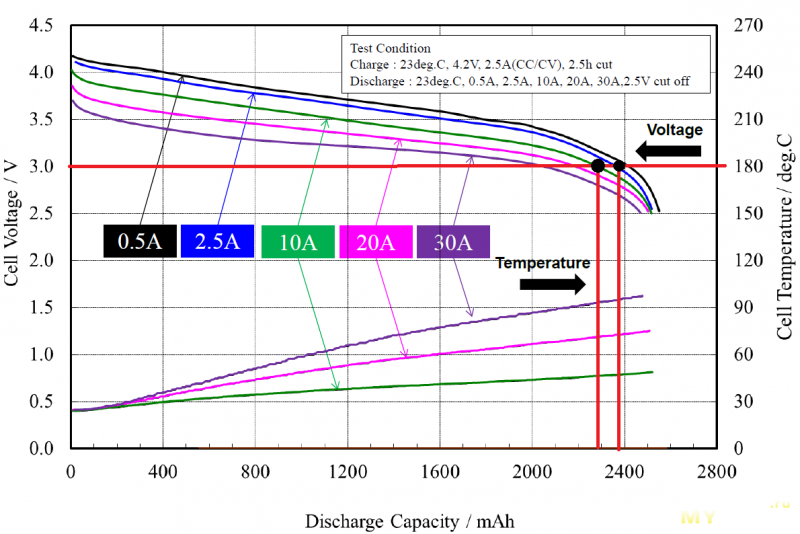

Точки я отметил на следующем графике, взятом из документации на батарею. Точка слева — полученное значение емкости, точка справа — ожидаемое значение емкости.

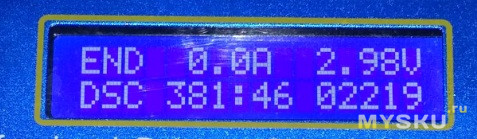

Измерения емкости

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Это я проверю методом, описанном в начале обзора. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,4мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,1А. При этом напряжение на аккумуляторе просело до 3,4В. Видим, что батарея обеспечивает заявленное значение разрядного тока.

Слева от первой красной полосы максимальная просадка напряжения, затем между двух красных полос максимальное падение напряжения на шунте и справа от второй красной полосы напряжение, если так можно сказать, «холостого хода» аккумулятора. По факту это напряжение, замеренное с учетом небольшого потребления мозгов электронной сигареты. Для упрощения, далее в обзоре я буду называть это значение напряжения, «напряжением покоя». В данном случае оно составило 4,13В.

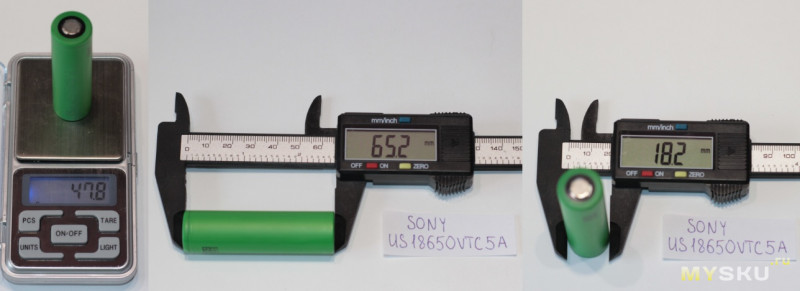

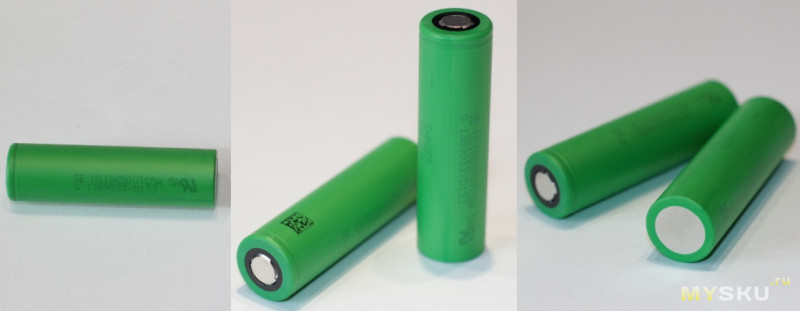

2. Sony Konion US18650VTC5A 2600mAh — 35A
Ссылка на батарею: https://ru.nkon.nl/sony-us18650vtc5a-flat-top.html

Основные характеристики:

Стандартный зарядный ток: 2.5A
Максимальный ток при ускоренном заряде: 6А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.0V
Максимальный непрерывный ток: 35A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: -0…+60C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: 7-15мОм/ 31мОм

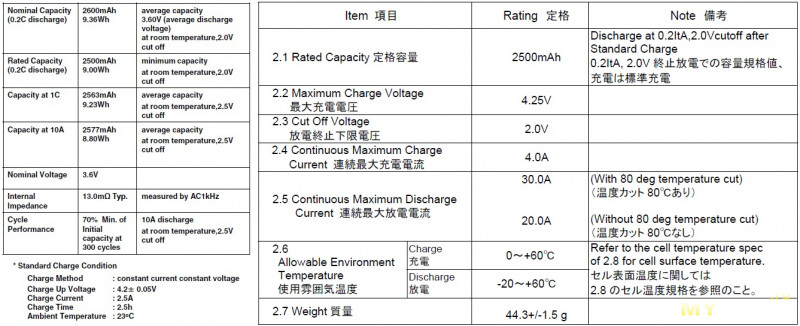

Таблица с характеристиками батарей из документации:

Таблица с характеристиками этих батарей:

Измерения емкости

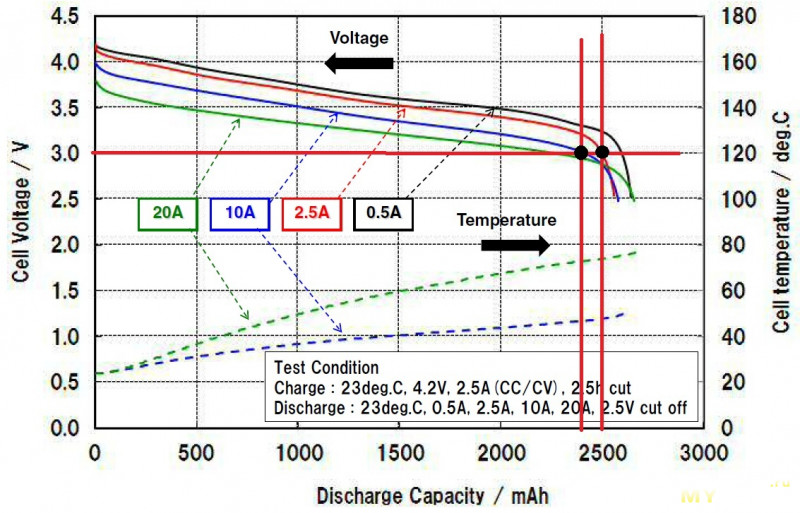

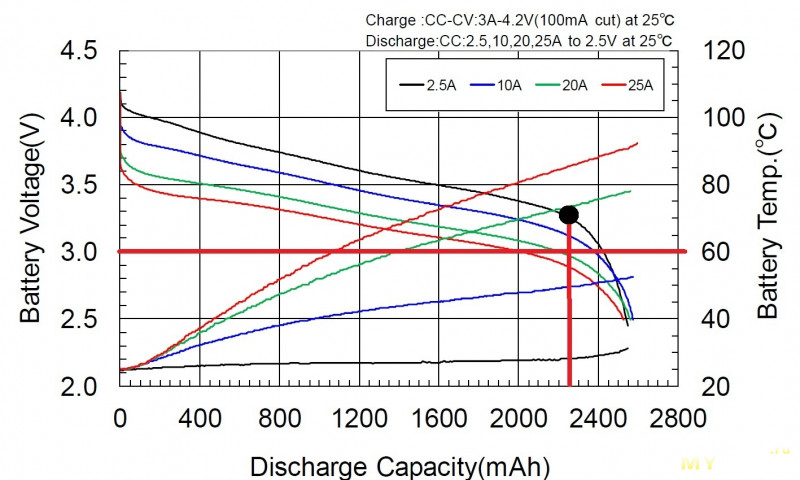

Ожидаемая емкость, согласно графику ниже должна была составить примерно 2380мАч. Черная точка слева соответствует полученному значению емкости 2283мАч, черная точка справа соответствует ожидаемому значению емкости 2380мАч. Также согласно этому графику я должен был получить емкость примерно 2400мАч, при разряде током 0,5А.

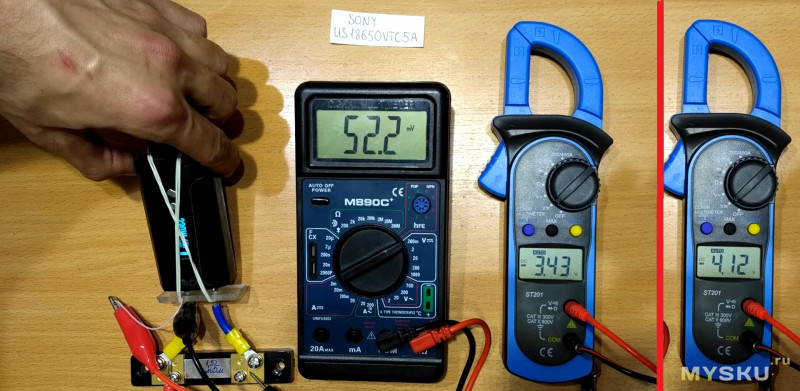

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 35А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 52,2мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,3А. При этом напряжение на аккумуляторе просело до 3,43В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,12В.

3. Sony Konion US18650VTC5 2600mAh — 30A
Ссылка на батарею: https://ru.nkon.nl/sony-us18650vtc5-flat-top.html

Основные характеристики:

Стандартный зарядный ток: 2,5A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.0V
Максимальный непрерывный ток: 30A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: -0…+60C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: 8-18мОм/ 34мОм

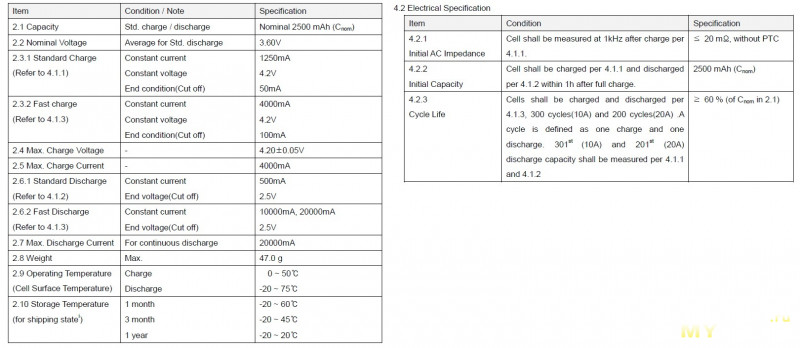

Таблица с характеристиками батарей из документации:

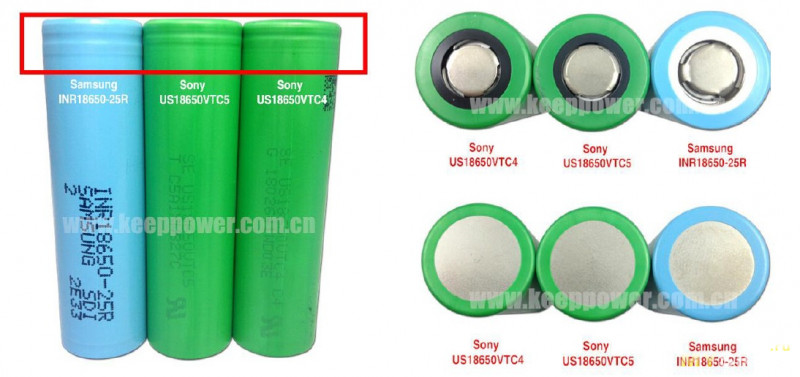

Когда я искал документацию на данную батарею, я наткнулся на один интересный документ, который называется «Как отличить поддельные US18650VTC5». Вкратце там сказано, что стоит обратить внимание на то, что на оригинальных батареях Sony под положительным контактом на корпус нанесены два колечка. И на картинке приведено, как расстояние между этим колечками отличается к примеру, от батареи Samsung INR18650-25R. На картинке ниже это отличие обведено в красный прямоугольник. От себя отмечу, что данная отличительная черта характерна только для моделей VTC4, VTC5, VTC5A, а на VTC6 нижнее кольцо расположено немного ниже, чем у его собратьев, к тому же нижнее кольцо более широкое. Верхнее кольцо у версии VTC6 без аналогично предыдущим, описанным выше версиям. Также в документе говорится, то положительный контакт тоже имеет небольшие отличия.

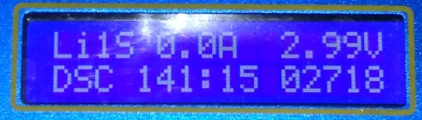

Я зарядил батарею до 4,2В, затем разрядил током 0,5А. Время разряда 413минут. Полученная емкость 2421мАч. Для наглядности я свел в таблицу полученные данные. Ожидаемое значение емкости я получил из графика разряда, который привел ниже таблицы.

Измерения емкости

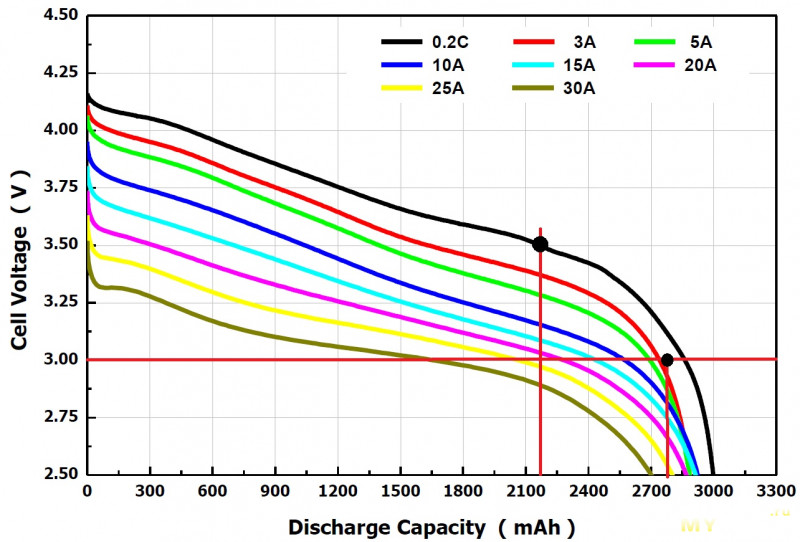

На следующем графике я отметил точками полученные мною значения емкости. Черной точкой слева обозначено полученное мною значение емкости при разряде током 0,5А. Черной точкой справа обозначено полученное мною значение емкости при разряде током 2А.

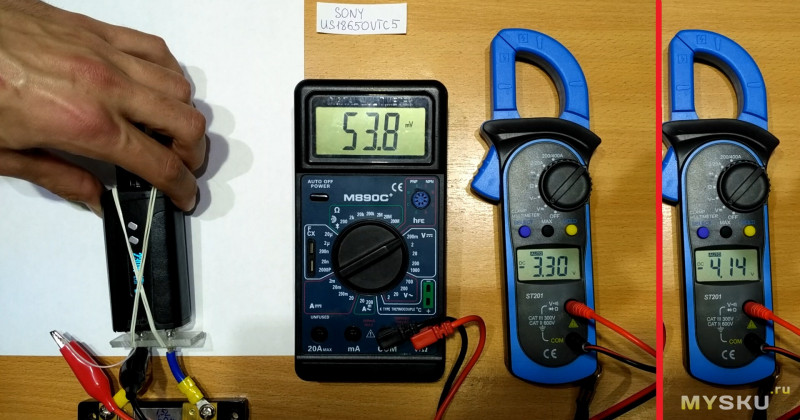

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,3В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя 4,14В.

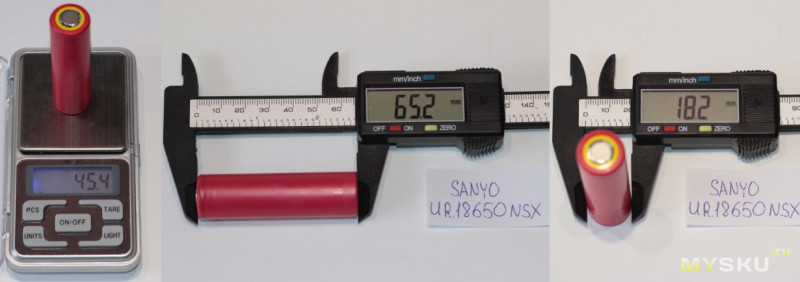

4. Sanyo UR18650NSX 2500mAh – 20A
Ссылка на батарею: https://ru.nkon.nl/sanyo-ur18650nsx.html

Основные характеристики:

Стандартный зарядный ток: 1.75A
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: 10…+45C/-20…+60C
Внутреннее сопротивление батареи, заявленное/измеренное: <35мОм/40мОм

Таблица с характеристиками батарей из документации:

Как и во всех тестах, вначале я зарядил батарею до уровня напряжения 4,2В, все последующие действия отражены в следующей таблице.

Измерения емкости

На следующем графике я отмечу точку, соответствующую полученному значению емкости при разряде током 2А. Согласно этому же графику получить я должен был несколько большее значение. Черной линии соответствует процесс разряда током 2,5А, я же разряжаю двумя амперами, но думаю, что расхождение в значениях должно быть не большим.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,27В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Разрядный ток достиг того же значения, что и у прошлой батареи VTC5, но напряжение здесь просело до 3,27, а в прошлом эксперименте до 3,30. В этом эксперименте напряжение покоя составило 4.12В, а в прошлом 4,14В, и еще 0,1В можно списать на погрешности измерений, получаются одинаковые показания.

5. LG INR18650-HG2 3000mAh – 20A
Ссылка на батарею: https://ru.nkon.nl/lg-18650-hg2.html

Основные характеристики:

Стандартный зарядный ток: 1.5A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 3000mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 20мОм/39мОм

Таблица с характеристиками батарей из документации:

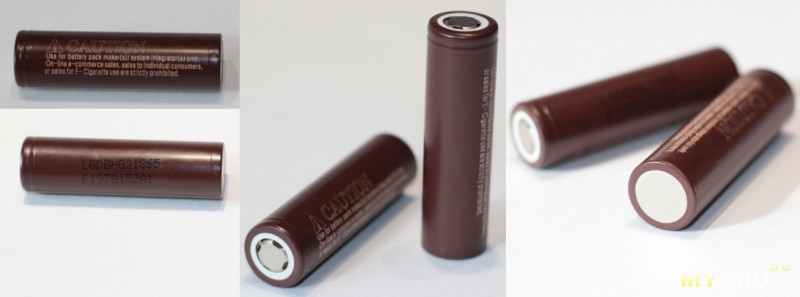

Внешний вид данной батареи отличается от остальных наличием на её корпусе предупредительной надписи.

Перевод написанного: Использовать только для изготовителей аккумуляторных батарей. Интернет продажи, продажи отдельным потребителям или продажи для электронных сигарет строго запрещены.

На всякий случай напишу английский текст, вдруг кто-то сможет перевести более красивым языком. Use for battery pack maker(s)/ system intergrator(s) only. On-line a-commerce sales, sales to individual consumers, or sales for e-cigarette us are strictly prohibited.

Результаты замеров емкости в таблице ниже. Как обычно перед началом эксперимента батарея была заряжена до 4,2В.

Измерения емкости

На следующе графике я отметил жирной черной точкой полученное значение емкости при разряде батареи током 0,6А, согласно этому же графику оно должно было составить примерно 2850мАч. Маленькой черной точкой я отметил примерное значение емкости, которое должно было бы получиться при разряде током 2А. Получилось ожидаемое значение 2790мАч, а получил я 2664мАч (очень близко).

На следующе графике я отметил жирной черной точкой полученное значение емкости при разряде батареи током 0,6А, согласно этому же графику оно должно было составить примерно 2850мАч. Маленькой черной точкой я отметил примерное значение емкости, которое должно было бы получиться при разряде током 2А. Получилось ожидаемое значение 2790мАч, а получил я 2664мАч (очень близко).

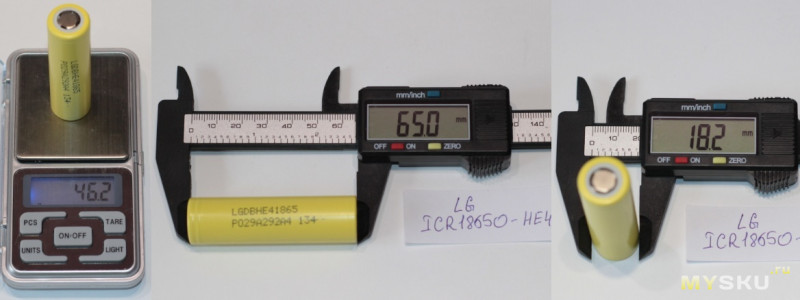

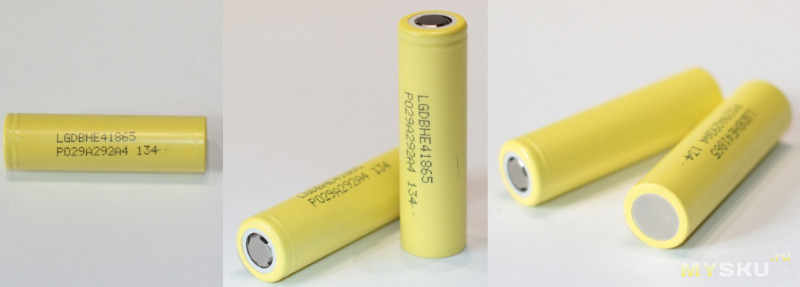

6. LG ICR18650-HE4 2500mAh — 20A
Ссылка на батарею: https://ru.nkon.nl/icr18650he4-2500mah.html

Основные характеристики:

Стандартный зарядный ток: 1.25A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 20мОм/32мОм

Таблица с характеристиками батарей из документации:

Результаты замеров емкости при заряде и разряде различными токами в таблице ниже. Как обычно перед началом эксперимента батарея была заряжена до 4,2В.

Измерения емкости

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 54,1мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,6А. При этом напряжение на аккумуляторе просело до 3,28В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,17В, так же как и у прошлой батареи.

7. Samsung INR18650-30Q 3000mAh — 15A
Ссылка на батареи: https://ru.nkon.nl/samsung-inr-18650-30q-3000mah.html

Основные характеристики:

Стандартный зарядный ток: 1.5A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток:15
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2900mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 26мОм/36мОм

Таблица с характеристиками батарей из документации:

Хочется отметить, что у Samsung и у Sony наиболее подробная документация. К тому же документацию этих производителей легко найти в интернете. На желтые батареи LG и красные Sanyo документацию нашел с трудом.
Вернемся к тестам. Батареи были дозаряжены до 4,2В и проделанные далее измерения были занесены в таблицу.

Измерения емкости

Далее на графике большой черной точкой я отметил полученное значение емкости, и маленькой черной точкой я отметил ожидаемое значение емкости, оно составило примерно 2680мАч.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 15А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 54,3мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,7А. При этом напряжение на аккумуляторе просело до 3,24В. Видим, что батарея обеспечивает заявленное значение разрядного тока и даже превышает его. Напряжение покоя составило 4,15В. Немного о превышении разрядного тока. Бокс-мод видимо контролирует падение напряжения и не дает разрядить батарею, если та не способна выдать требуемый ток. Я конечно точно не скажу, как именно бокс-мод определяет, что батарея может, а что нет, но с батареи ICR18650-26FU я на данном бокс-моде смог выжать 22,5А при максимальном токе батареи 5,2А. Я не говорю, что так делать хорошо, просто хочу сказать что разрядить батарею большим током бокс-мод не позволил.

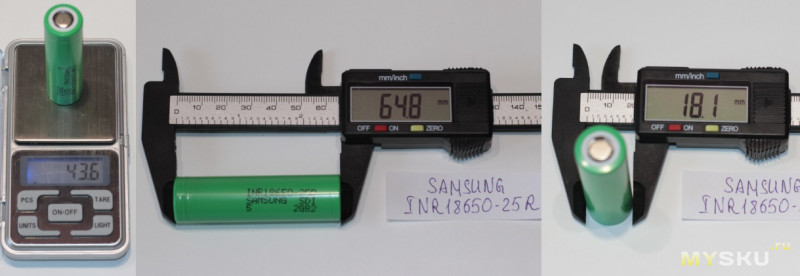

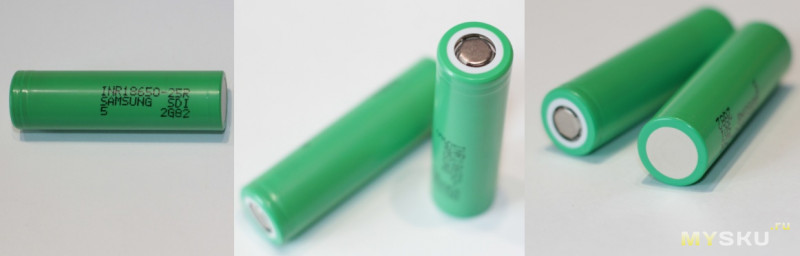

8. Samsung INR18650-25R 2500mAh — 20A
Ссылка на батареи: https://ru.nkon.nl/samsung-18650-inr18650-25r.html

Основные характеристики:

Стандартный зарядный ток: 1.25A
Максимальный ток при ускоренном заряде: 4А
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20А
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2450mAh
Рабочая температура при заряде/разряде: 0…+50/-20…+75C
Внутреннее сопротивление батареи, заявленное/измеренное: 18мОм/31мОм

Таблица с характеристиками батарей из документации:

Как обычно батареи были дозаряжены до 4,2В и проделанные далее измерения были занесены в таблицу.

Измерения емкости

На следующем графике я отметил большой черной точкой значение емкости, которое я получил при разряде батареи током 1C, второй черной точкой, той, что поменьше отмечено ожидаемое значение емкости, оно составило примерно 2415мАч.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 20А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,0мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,8А. При этом напряжение на аккумуляторе просело до 3,22В. Видим, что батарея обеспечивает заявленное значение разрядного тока и даже превышает его. Напряжение покоя составило 4,13В.

Для того, чтобы убедиться в достоверности моих измерений при замерах максимального разрядного тока и измерении просадки напряжения на аккумуляторе я приведу видео, в котором можно будет увидеть как происходили измерения, также при желании можно будет сравнить значения, с теми, что я привел в обзоре.

Итоги.

Чтобы как то подытожить все написанное выше, я приведу таблицу с основными параметрами и сделаю по ней несколько выводов.

Выводы:

1. Все батареи обеспечивают заявленные в документации значения разрядных токов.
2. Заявленные емкости батарей примерно совпадают с полученными мною. Разницу в полученных и заявленных значениях можно списать на недочеты при проведении тестов и погрешность моего оборудования.
3. Самая высокотоковая батарея (Согласно заявленному в документации току): Sony Konion US18650VTC5A
4. Самая выгодная для покупки батарея емкостью 2500: LG ICR18650-HE4
5. Самая выгодная для покупки батарея емкостью 3000: LG INR18650-HG2

На этом у меня всё.
Надеюсь мой обзор был полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Китайские высокотоковые аккумуляторы 18650 на 20А! или из чего делают Liitokala HG2 и подобные!

Добрый день читатели. Сегодня у меня на обзоре китайские высокотоковые аккумуляторы на 40А. Возможно вы их узнаете если одеть на них термоусадку Liitokala или LG ) Хотя за свои деньги они хороши!

Аккумуляторов заказывал 10 штук, для тестирования.
Внешне имеют синий цвет термоусадки. Колечко изолятор на плюсовой контакте белое. Плюсовой контакт четырех лепестковой формы, промышленного типа – не выпирает.



Маркировка ICR 18650 3000mAh 40A 3.7V Свидетельствует о токе разряда до 40А.

Габариты стандартные для 18650. Вес 50-51грамм.


Тестирование Litokalla lii-260 показало ёмкость на уровне 2790-2900 mAh. Это разброс из всех десяти штук.

Внутренне сопротивление по Litokalla li-200.

Внутреннее сопротивление измеренное с помощью специализированного прибора YR-1030 имеет разброс от 9mOhm до 14mOhm. Естественно при сильном прижиме, когда, в видео ниже, Я измерял сопротивление, то показания плавали как раз из-за плохого прижима. Я прижимал вручную.





Ёмкость измерял с помощью TEC-06 на малых токах и TEC-12 на больших токах.


Ёмкость составила 2900-3100mAh разброс между экземплярами порядка 100mAh, так же ёмкость меняется при разном токе. И ещё нагрузка TEC-12P имеет двух-проводное подключение, из-за этого возможна некорректность показаний на больших токах.

График разряда током 10А, нагрев аккумуляторов доходил до 50С.

График разряда током 15А, нагрев аккумуляторов доходил до 80С.

График разряда током 20А. В случае разряда током 15А и 20А нагрузка уменьшала ток в зависимости от собственного нагрева. Это видно на графике. Нагрев так же доходил до 80С градусов.


Отсюда делаю вывод, что аккумуляторы 40А если и могут выдавать то только краткосрочно. Длительные токи разряда это 15А в щадящем режиме без охлаждения, максимум 20А с охлаждением. Краткосрочно возможно и большие токи.

Судя по результатам теста, из этих аккумуляторов делают поддельные LG “шоколадки” Litokalla. Которых полно на Aliexpress. Хотя у данных экземпляров самое низкое внутреннее сопротивление из всех литокал что я видел.

В начале 2019 года, данные аккумуляторы продавались в этом магазине на 1688.com Ссылка на магазин. Но на момент написания обзора этой позиции нет.

Спасибо дочитавшим до конца. Ниже подробный видео-обзор.

Что означает mah на аккумуляторе, сравнение NCR18650B 3400mah от Panasonic и Colaier

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о сравнении достаточно распространенных моделей литиевых аккумуляторов NCR18650B, емкостью 3400mah производства Panasonic (оригиналы) и Colaier (копии). Многие утверждают, что под лейблом Colaier (LiitoKala, VariCore) продаются оригинальные банки Panasonic и отличаются только наличием платы защиты. Т.е. по сути берется оригинальная ячейка Панасоник, приваривается плата защиты, покрывается термоусадкой и клеится лейбл Colaier. Причем самое интересное, что на популярных площадках цена таких аккумуляторов ниже, чем аналогичных, но без плат защиты. Поэтому решено было проверить, соответствуют ли предположения действительности. В обзоре будет описание конструкции, снятие платы защиты, а также сравнение лицом к лицу с оригинальными аккумуляторами Panasonic на токах разряда 1А и 5А. Кому интересно, милости прошу под кат…

Panasonic NCR18650B были куплены в магазине Banggood
Colaier NCR18650B были куплены на AliExpress

Оглавление:

— Пару слов об аккумуляторах
— Оригинальные аккумуляторы Panasonic NCR18650B 3400mah
— Аккумуляторы Colaier NCR18650B 3400mah
— «Кастрация» аккумулятора Colaier NCR18650B
— Сравнение аккумуляторов лицом к лицу
— Непосредственное тестирование
— Расшифровка даты производства

Пару слов об аккумуляторах:

Аккумулятор Panasonic NCR18650B емкостью 3400mah в представлении особо не нуждается. Некоторое время назад был самым емким литиевым аккумулятором на рынке, который можно было свободно купить. Лишь с появлением более емких среднетоковых моделей на 3500mah потерял пальму лидерства, но несмотря на это, до сих пор пользуется большим спросом. Если не ошибаюсь, то максимальная емкость для 18650 аккумуляторов до сих пор остается у Panasonic NCR18650G 3600mah, но их по прежнему не найти в свободной продаже.
По конструктивному исполнению данная модель представляет собой скрученные в рулон анод, катод и помещенный между ними сепаратор, которые затем помещаются в цилиндрический корпус:

В большинстве случаев в роли анода используется медная фольга с нанесённым слоем графита, а в качестве катода применяется алюминиевая фольга со слоем материала, содержащего литий. В отличие от традиционных литий-кобальтовых аккумуляторов, данная модель изготавливается по фирменной технологии NNP (Nickel Oxide based New Platform), которая позволяет добиться высокой плотности энергии, более низкого саморазряда и большего жизненного цикла батареи (циклов заряд/разряд):

Последнее стало возможным путем добавления (замены) к аноду никельсодержащего материала. В итоге обозначение модели получило индекс NCR, означающее что аккумулятор изготовлен на основе гибридной химии LiNiCoO2.
Официальные спецификации модели NCR18650B следующие:

Согласно даташиту, при токе разряда 0,65А емкость должна составлять не менее 3250mah, номинальная 3350mah. Есть небольшая поправка на температуру, ибо чем выше температура при разряде, тем активнее процессы внутри (температура как катализатор). Стандартный ток заряда – 1,625А, максимальный ток разряда – 4,875А. Конечное напряжение при заряде – 4,2V, при разряде – 2,5V.

Также стоит отметить, что я уже давненько придерживаюсь следующей классификации аккумуляторов по максимальной токоотдаче:
— низкотоковые аккумуляторы – привычные банки с максимально разрешенным током до 5А. Это популярные Samsung ICR18650-26FM/28A/30B/32A, Sanyo UR18650FM/ZY, Sanyo/Panasonic NCR18650B/BF/BL, LG ICR18650D1/E1/F1L и т.д.
— среднетоковые – предназначены для устройств с потреблением не выше 10А. В основном это новинки 2015г с модернизированной химией Sanyo/Panasonic NCR18650GA/BD/PF/PD, LG INR18650MJ1, Samsung INR18650-35E
— высокотоковые – выдерживают нагрузку от 10А и выше. Это банки для электронных сигарет, электроинструмента, электротранспорта и т.д.

Обозреваемые аккумуляторы NCR18650B относятся к низкотоковым, поэтому не стоит продолжительно нагружать их токами более 5А. В лучшем случае сработает защитный клапан или термопредохранитель, в худшем будет большой бум из-за избыточного давления в связи с сильным нагревом. Это один из главных недостатков цилиндрических аккумуляторов, ибо скрученные в рулон анод и катод охлаждаются плохо, особенно внутренние слои, а прочный стальной корпус в термоусадке очень плохо отводит тепло в окружающую среду. К тому же, в случае необратимой реакции, прочный корпус сдерживает некоторое давление и после его превышения резко разрывается, нанося повреждения близлежащим предметам или людям. Как взрываются литиевые аккумуляторы смотрите в интернете.
Главное помните, что лучше не допускать нагрев литиевых аккумуляторов более 80-90°С, т.к. в этом случае может сработать термопредохранитель, представляющий собой несколько пластиковых шайб в головной части банки, которые от температуры коробятся, разрывая внутреннюю цепь аккума. После этого банку только в утиль. Если термопредохранитель не срабатывает или имеются повреждения корпуса, то на помощь приходит клапан сброса давления, представляющий собой металлическую мембрану, которая лопается по превышении определенного давления, стравливая тем самым все газы через газоотводные отверстия на плюсовом контакте (аналог клапана в скороварке).
По теории, думаю, хватит, ведь многим интересно, действительно ли под лейблом Colaier скрываются оригиналы, ведь они часто продаются дешевле оригиналов. Читаем дальше…

Оригинальные аккумуляторы Panasonic NCR18650B 3400mah:

Поскольку в магазине ГБ цены стали не такими «вкусными» и добавилась платная доставка, то решено было заказать во втором «проверенном» месте, а именно в магазине Banggood. Несколько лет назад я уже покупал там популярные в то время Sanyo и Samsung на 2600mah и остался доволен. Спустя некоторое время, ГБ начал радовать низкими ценами и скидками в виде поинтов, поэтому переключился именно туда. К тому же, при заказе пака из 4 аккумуляторов, бонусом был пластиковый бокс. Но время шло, доставка там стала платной, поэтому я опять переключиться на Банггуд. К сожалению, здесь бонусная коробочка на 4 банки по-прежнему отсутствует, а каждый аккумулятор упаковывается в отдельную коробочку, как и раньше:

Коробочки плотные, сам аккумулятор дополнительно завернут в пленку:

Стоит отметить, что все четыре коробочки были окутаны небольшим слоем вспененного полиэтилена и помещены в стандартный почтовый пакет с пупыркой внутри.
Поскольку изначально аккумуляторы были заказаны товарищу, то две баночки отдал сразу же. В дальнейших тестах будут принимать лишь два аккумулятора:

По внешнему виду нареканий нет абсолютно никаких: термоусадка ровная, в процессе доставки царапин не появилось, надписи ровные. Как и положено у оригиналов, плюсовой контакт с тремя газоотводными отверстиями:

Минусовой контакт с наименованием даты производства (расшифровку см. внизу):

Под термоусадкой имеется QR-код, а кроме него и даты производства больше никаких маркировок нет:

Надписи на термоусадке четкие и не размазываются, пробелы между слов присутствуют:

Вес аккумулятора равен 45,8г:

Это немного меньше положенных, но все остальные признаки указывают на то, что перед нами оригинал.

Аккумуляторы Colaier NCR18650B 3400mah:

В отличие от Бангуда и Геара, с Али аккумуляторы пришли в простой коробочке из гофрокартона:

Все баночки помещены в один пакет без какой-либо защиты друг от друга:

Это не есть гуд, особенно учитывая тот факт, что почтовые работники любят подпинывать «мелкие пакеты» ногами при погрузке/разгрузке почтового вагона/машины/тележки. Корпус аккумуляторов достаточно прочный, а грани способны поставить хорошую вмятину. Более внимательные продаваны с Али заклеивают пакетик скотчем, плотненько сжимая все аккумуляторы, но увы, в 60% случаев баночки просто закинуты в пакетик и уложены в коробочку. В процессе доставки они «гуляют» по всей коробочке как душе угодно.
Выглядят Колайеры следующим образом:

Нетрудно догадаться, что перед нами защищенные (с платой защитой внутри) аккумуляторы. Если отклеить этикетку и особо не всматриваться, то перед нами типичный Панасоник. Плюсовой контакт выпуклый, для некоторых устройств он просто необходим:

Плата защиты находится на минусовом контакте:

Это распространенная практика, причем модели с платами защиты на плюсе мне уже давненько не попадались.
Теперь самое неприятное. QR-кода на корпусе банке (под второй, зеленой термоусадкой) мне обнаружить не удалось. Вместо этого была обнаружена следующая маркировка:

Что она означает я не в курсе, возможно, это партия, изготовленная «под заказ», но Colaier – это далеко не та контора, которая может себе это позволить. Теперь второй неприятный момент (будет еще и третий) – надписи на маркировке не соответствуют тем, что я встречал в оригиналах. Шрифт размытый, пробелы между слов отсутствуют:

Вес защищенного аккумулятора равен 49,7г:

Напрашивается еще две мысли: либо это отбраковки из оригинальных партий с классом качества «B» или «C», либо какое-либо кустарное производство под видом бренда. Я не берусь утверждать что-либо, но склоняюсь к последнему. Внешне аккумулятор очень похож, но имеет незначительные отличия и разную форму плюсового контакта (см. в разделе «Кастрация»). В случае судебных исков это поможет избежать уголовного наказания, ибо это по своей сути уже не копия, а совсем другой продукт. И самое интересное, что главное отличие скрыто с глаз долой, а по характеристикам аккумуляторы близки к оригиналам. Да да, это не те китайские ультрафаеры, которые с горем пополам 1000mah отдают. В общем, без сомнения – это не оригинал, а очень хорошая копия.

«Кастрация» аккумулятора Colaier NCR18650B 3400mah:

Это уже далеко не первая баночка, с которой я снимаю плату защиты. Кому интересно, в моих первых обзорах есть наглядная иллюстрация снятия плат защиты с аккумуляторов Panasonic и Sanyo.
Первым делом снимаем прозрачную термоусадочную трубку. Для этого делаем небольшой надрез с торца, поддеваем термоусадку часовой отверткой и рвем ее руками, дабы не повредить внутреннюю (зеленую) термоусадку. После этого можно наблюдать следующие элементы:

Это плата защиты, никелевый проводник, слой каптоновой термоленты для дополнительной изоляции от корпуса и пластиковая шайба с двусторонним скотчем. Перекусив проводник, можно «освободить» плюсовой контакт от излишков защиты. Достаточно просто несколько раз загнуть проводник из стороны в сторону, после чего он сам отломится «под корень»:

Плата защиты стандартная и представляет собой два сдвоенных силовых мосфета 8205А и микросхему-контроллер DW01:

Данная плата защитает аккумулятор от короткого замыкания (КЗ), высокого тока отдачи (около 6А), переразряда (около 2,35V) и перезаряда (около 4,3V). В зависимости от модификации микросхемы, параметры могут различаться.
Поскольку соединение проводников осуществляется с помощью контактной сварки, то на минусовом контакте остаются следы:

В зависимости от качества установки защиты, проводники могут отдираться от контакта батареи, как говорится, «с мясом», либо просто отпадать при небольшом нажатии. В данном случае как раз «золотая середина», т.е. сварку не передержали, но и быстро не убрали, контакт получился хороший. Остатки сварки срезаем либо ножом, либо аккуратно стачиваем дремелем с насадкой. Пластиковую шайбу клеим обратно, если необходим выпуклый плюсовой контакт:

Если необходим плоский контакт, то часовой отверткой или пластиковой лопаткой (медиатором) отламываем «пипку». Она также держится при помощи контактной сварки, но из-за большей толщины, приваривается намного хуже:

В данном случае она держалось вообще на соплях. Стоило только поддеть лопаткой, как сразу же пипка отошла. В итоге наблюдаем следующую картину:

Тадам, а вот и третий неприятный момент о котором я упоминал чуть выше – плюсовой контакт значительно больше в диаметре и имеет четыре газоотводных отверстия. Напомню, у оригиналов диаметр меньше и всего три отверстия (см. раздел «Сравнение»).
В моем случае, кастрация была вынужденной мерой, поскольку при тестировании на плате защиты и проводниках присутствовало небольшое падение напряжения и как следствие, аккумулятор показывал худшие результаты. Стоит отметить, что это особенность всех защищенных аккумуляторов, поэтому тут нужно выбирать либо безопасность, либо рабочие параметры.

Сравнение аккумуляторов лицом к лицу:

Для начала, общий вид тестируемых аккумуляторов. Слева оригинал, в центре защищенный Colaier, справа кастрированный Colaier:

Вес аккумуляторов, в большинстве случаев, прямо пропорционально влияет на емкость, т.е. чем больше, тем лучше. В нашем случае вес банки Colaier больше на 2 грамма:

Но здесь оригиналы берут качеством, а не количеством. Вполне возможно китайцы научились делать относительно недорогие и качественные аккумуляторы, но до оригиналов они пока не дотягивают.
Далее смотрим на маркировку и надписи, сразу же можно заметить кардинальные отличия:

У оригинала символы меньше, текст более четкий, присутствуют пробелы между строк. У копий все расплывчато, пробелы отсутствуют, символы больше. Такое ощущение, что печать на термоусадке у Колайеров сделана в кустарных условиях на бюджетном принтере с низкой разрешающей способностью.
К тому же, у копии, в отличие от оригинала, нигде нет QR-кода, а присутствует лишь «левая» маркировка:

У копии дата производства выгравирована только лишь на термоусадке, у оригинала на корпусе банки и на термоусадке:

Ну и самое главное – явные различия плюсовых контактов:

Если не снимать плюсовой контакт, то о подвохе можно догадываться лишь косвенно. По фотографиям продавцов, QR-код и дату производства увидеть невозможно, а надписи выглядят вполне сносно. И даже при получении посылки, с первого взгляда определить подлинность сложно. Лишь приглядевшись, можно заметить размытые нечеткие надписи без пробелов и отсутствие маркировок даты производства и QR-кода. А вот без снятия защиты, какой формы плюсовой контакт уже не узнать. Увы, но этим пользуются продаваны, поэтому не давай себя обманывать – покупай в проверенных местах!

Непосредственное тестирование:

Я старался обеспечить максимально равные условия тестирования для всех аккумуляторов, поэтому прогонял каждый тест два раза и брал лучший результат. Перед тестами аккумуляторы прошли первый цикл заряда малым током (0,5А) и полный цикл заряд/разряд токами 1А в зарядном устройстве Opus BT-C3100 V2.2. Это позволило выйти им на номинальную емкость. Все тесты производились в зарядно-балансировочном устройстве iCharger 208B. Для минимизации потерь применялся доработанный холдер (держатель) для аккумуляторов Bat. Fixture BF-1L (https://www.fasttech.com/p/1883214). В виду ограниченности времени, тесты проводились при разряде практически номинальным током 1А (по даташиту 0,65А) и максимальным 5А. Если тема будет интересной, могу добавить тест на промежуточных токах (2-3А).
Тест на разряд током 1А в ЗУ iCharger 208B:

На всем протяжении разряда присутствует отчетливая разница напряжения в 0,1V. Учитывая тот факт, что оригинальные NCR18650B плохо держат высокую нагрузку, копиям будет вообще тяжко. Хотя стоит отметить должное – колайеры показали себя достаточно хорошо. Это не тот хлам с песочком, который продавался раньше. Во всяком случае, копии показали емкость чуть больше минимальной, а оригиналы номинальную емкость.
Кому интересно, оригинальные графики с программы LogView 2.0 (сверху Panasonic, снизу Colaier):


Далее тест на разряд током 5А в ЗУ iCharger 208B без охлаждения:

Здесь опять присутствует отчетливая разница по просадке напряжения, причем в начале разряда заметная большая разница. При таком токе разряда, разница по емкости составила около 150mah (0,7Wh). Но и в данном случае копии не ударили в грязь лицом, показав неплохой результат. Здесь также стоит отметить повышенный нагрев банок по сравнению с оригиналами.
Оригинальные графики с программы LogView 2.0 (сверху Panasonic, снизу Colaier):


Вцелом неплохо, но это не оригиналы…

Расшифровка даты производства:

Небольшая информация о дате производства банок Panasonic. Оригиналы имеют маркировку NCR18650B 6605 (нижняя строка, четыре символа), т.е.:
— первая цифра — это год выпуска: 1 – 2011, 2 – 2012, 3 – 2013, 4 — 2014, 5 – 2015, 6 – 2016, 7 -2017 и т.д.
— следующая цифра – это месяц выпуска: 1 – январь, 2 – февраль, 9 – сентябрь …… X – октябрь, Y – ноябрь, Z – декабрь
— третья и четвертая цифра это число месяца: 05, 14, 29.

Итого: дата производства оригиналов Panasonic NCR18650B 6605 – 5 июня 2016г, дата производства Colaier NCR18650B 7130 – 30 января 2017г

Интерактивный помощник по дате производства:

Кому расшифровка не слишком понятна, то на ресурсе Batterybro.com есть интерактивный помощник по расшифровке. Вбиваем нужные символы (вверху страницы) и получаем результат.
Как пример, расшифровка вышеупомянутой банки Panasonic NCR18650B 6605:

Итого, что мы имеем в итоге. Под лейблом Colaier (LiitoKala, VariCore, EastFire), скорее всего, продаются копии, очень похожие на оригиналы как по характеристикам, так и внешне. При детальном рассмотрении видна отчетливая разница, поэтому если вам нужны оригинальные аккумуляторы – покупайте их в проверенных магазинах, например, Banggood, GearBest, Fasttech, либо у проверенных продавцов на онлайн-площадках. Если просто требуется недорогой аккумулятор, то можно купить и копии, но их характеристики не стабильны, уровень саморазряда не ясен, да и ресурс работы остается под большим вопросом. Экономия в пару долларов (за пак из 4 шт), на мой взгляд, не стоит того…

Если тема будет интересна (по итогам месяца), то могу сделать сравнение емких моделей на 3500mah и народных баночек на 2600mah от тех же производителей (LG, Samsung, Colaier, LiitoKala):

Очередные аккумуляторы «Liitokala» NCR18650B 3400мАч

Принес как-то товарищ пару аккумуляторов на тест, купил у нас, но насколько мне известно, данные аккумуляторы получены с Алиэкспресс и либо из магазина Liitokala, либо Charger Battery Store, либо GlobalPower Co. Но в любом случае это по сути одни и те же аккумуляторы и я подумал, а почему бы и не протестировать, вдруг кому нибудь пригодится.

К сожалению насчет места покупки 100% достоверной информации у меня нет, потому даю ссылку на один из наиболее надежных магазинов.

Обзор сегодня в формате «нано», но это совсем не означает что его подготовка была короткой и простой, около 12 циклов заряд/разряд все равно отнимают время и гораздо большее чем написание этого коротенького текста.

Отвечу сразу на вопрос — кирич, у тебя ведь были обзоры таких аккумуляторов, зачем еще один?
Все просто, теперь я провожу все тесты по другой методике, где сохраняются данные в разных режимах разряда и соответственно я могу в будущем использовать их для наглядного сравнения с другими аккумуляторами. Т.е. получается некая база «отпечатков пальцев» для каждого аккумулятора.
Тесты обычно проводятся при токах — 0.2С (стандарт измерения емкости), 0.5С, 1С, 2С (или 5А если емкость небольшая), 8А (или 10 в зависимости от аккумулятора), 15А, 20А, 30А.

Внешне самые обычные китайские клоны Панасоника NCR18650B, обычно их выдает одна и та же дата выпуска, а также не очень ровные швы на термоусадке, хотя печать как мне кажется, стала немного четче. Раньше клоны определяли по значку градуса около указания температуры, но здесь он очень четкий.

Размеры, да собственно стандартные размеры.
Вес немного отличается и на этом этапе я пронумеровал аккумуляторы так как будет проведен полный цикл тестов для каждого из них.
Внутреннее сопротивление примерно одинаково и типично для подобных аккумуляторов.

В этот раз я не стал прогонять аккумуляторы на своем вспомогательном зарядном устройстве и сразу перешел к основному инструменту — ZKE EBC-A10H.

Но «тренировочный» цикл все таки был проведен, разряд до 2.5 Вольта, полный заряд и потом полный разряд, уже после этого проводились остальные тесты.
Я скептически отношусь к «тренировке» литиевых аккумуляторов и забегая вперед скажу, что следующий эта операция показала разницу в 4мАч, что даже меньше чем погрешность моих измерительных приборов. Это бы аккумулятор номер один, разряд током 0.5С, кому интересно, могут дальше посмотреть результаты теста этого аккумулятора.

Дальше самая длительная часть подготовки, тесты. Всего было проведено по 5 прогонов на каждый аккумулятор:
Красный — 0.2С (650мА)
Оранжевый — 0.5С (1.62А)
Желтый — 1С (3.25А)
Зеленый — 2С (6.5А)
Голубой — 8А

Пускай вас не удивляет странность, что в заголовке указана емкость 3400мАч, а у меня в тестах 1С это 3.25 Ампера, а не 3.4. Просто на самом деле в родном даташите на оригинальные NCR18650B 3250 и есть емкость 1С.

Аккумулятор номер 1.

Аккумулятор номер 2.

Температура аккумуляторов:
1. Ток 6.5 Ампера
2, 3. Ток 8 Ампер, соответственно аккумулятор 1 и 2.

Ток 8 Ампер для подобных аккумуляторов, что клонов, что оригинальных, не является штатным, я его провел просто из любопытства. К сожалению здесь также сказалось качество китайской термоусадки, на одном из аккумуляторов она банально лопнула, хотя температура была не такой уж и высокой.

В качестве выводов могу сказать что я даже удивлен, причем приятно удивлен. Дело в том, что если бы не фейковая дата выпуска и китайская термоусадка, то можно было бы даже сказать что аккумуляторы ведут себя как фирменные, даже при токе 8 Ампер они отдали 3250 мАч, а при токе 0.2С емкость составила 3386 и 3399мАч соответственно номерам «подопытных».
Неоднократно были споры по поводу ресурса, но я как-то проводил ресурсный тест подобных аккумуляторов, но из другого магазина и они также вели себя вполне достойно.

К сожалению у китайских аккумуляторов есть минус, их качество может плавать от партии к партии и даже здесь видно небольшое различие как во внутреннем сопротивлении, так и в емкости, но если не насиловать их большими токами, то думаю что они также вполне имеют право на жизнь.

В заголовке ссылка на магазин где я чаще всего покупаю аккумуляторы. Нормальный продавец, вот только в последнее время у него сложности с доставкой к нам, очень большое время доставки 🙁

На этом все, надеюсь что информация была полезной.

HB4 vs HB6 / Зарядки, пауэрбанки, провода и переходники / iXBT Live

LG HB4 и HB6 далеко не новинки на рынке (отсюда и относительно низкая емкость), однако благодаря низкой стоимости и высокому максимальному току разряда (30А) эти аккумуляторы пользуются популярностью.

Аккумуляторы брал у Queen Battery, a тесты проводил на ZKETECH EBC-A20.
В качестве держателя выступала моя самоделка из струбцины с 0.3мм пластинами из чистой меди:
Тесты проводил в полном соответствии с IEC61960-2003 (ГОСТ 61960-2007) — зарядка стандартным током по даташиту, пауза в 1ч минимум, разрядка до конечного напряжения по даташиту, и снова пауза в час. Все это при температуре около 23-25°C.

LG ICR18650 HB4

Маркировка на термоусадке: LGDAHB41865 Q193G124AC
Основные характеристики из даташита:
Минимальная емкость: 1500mAh
Номинальное напряжение: 3.65V
Стандартный ток зарядки: 0.75A
Максимальный ток зарядки: 4A
Напряжение окончания зарядки: 4.2V
Ток отсечки при зарядке: 50mA (стд) / 100mA (быстрая зарядка)
Максимальный ток разрядки: 30A
Напряжение окончания разрядки: 2.5V
Максимальный вес: 46.1г

Мой экземпляр весил 43.27г
Результаты тестов:
При разряде током 0.2C емкость слегка выше заявленной, а в остальных тестах держится в районе 1400мАч. Кривые плавные, без перепадов вплоть до 20А.

LG 18650 HB6

Маркировка на этой банке: LGDAHB61865 Q091D014A1
Основные характеристики из даташита:
Номинальная емкость: 1500mAh
Минимальная емкость: 1400mAh
Номинальное напряжение: 3.65V
Стандартный ток зарядки: 0.75A
Максимальный ток зарядки: 4A
Напряжение окончания зарядки: 4.2V
Ток отсечки при зарядке: 50mA (стд) / 100mA (быстрая зарядка)
Максимальный ток разрядки: 30A
Напряжение окончания разрядки: 2.0V
Максимальный вес: 48г

Вес протестированной банки: 43.13г
Результаты тестов:
Обратите внимание, что у HB6 напряжение окончания разряда 2.0В (против 2.5В у HB4). При 0.2C емкость заметно выше заявленной — 1603мАч, а при разряде током 15 и 20А держится в районе 1500мАч.

СРАВНЕНИЕ

Сравнивать при 0.2C не вижу смысла, поэтому сразу перейду к 5А.
Кривые довольно близки, хотя очевидно, что HB6 обгоняет HB4 даже при разряде до 2.5В (1435мАч против 1401мАч).
10А:
Тут HB6 в явном отрыве. Цифры говорят сами за себя.
15А:
Отрыв HB6 от HB4 стал еще больше, при этом HB6 в начале разрядки выглядит гораздо более уверенным, нежели HB4.
20A:
Последний тест только подтверждает превосходство HB6 над HB4. Разница в емкости составляет ровно 200мАч!

ВЕРДИКТ

У HB6 три  преимущества  перед  HB4:
1.  HB6  может  быть  разряжен  вплоть  до  2.0В  даже  при  30А,  тогда  как  HB4  ограничен  2.5В.
2.  Даже  при  окончании  разряда  при  2.5В, у HB6  результаты  выше  чем  у  HB4.
3.  Кривые  у HB6  более  линейны  с  меньшей  просадкой  в  начале  разряда.

Единственное  преимущество  HB4  —  это чуть более низкая цена $2.05 против $2.25  у  HB6.

Видеоверсия  обзора:
