Для чего нужен магнитный пускатель

Для начала давайте разберем, что же такое магнитный пускатель. Итак, магнитный пускатель это электромеханическое устройство, которое представляет собой блок контактов и электромагнитную катушку в корпусе. Контакты в нормальном состоянии разомкнуты. С помощью катушки контакты замыкаются. Происходит это следующим образом: на контакты катушки подается напряжение, при этом сердечник, закрепленный на подвижной части блока контактов, находящийся внутри катушки, под действием электродвижущей силы сдвигается, контакты замыкаются. После снятия напряжения, сердечник вместе с блоком контактов по действием возвратной пружины возвращается в исходное положение, блок контактов размыкается. Также, на блоке контактов, как правило, есть дополнительные нормально разомкнутые или нормально замкнутые контакты. Они могут быть использованы для расширения возможностей по управлению подключенными к магнитному пускателю устройствами. Например, подключение кнопок дистанционного управления или сигнальной арматуры.

Для еще большего расширения возможностей на магнитный пускатель можно установить дополнительный блок контактов.

Итак, где же мы можем увидеть всю эту красоту? Как правило, магнитные пускатели применяют для коммутации электроустановок различной мощности. В основном, это подключение и управление электродвигателями, нагревательными элементами. Также, очень часто с помощью магнитных пускателей производят коммутацию сетей освещения.

Различаются магнитные пускатели по напряжению питания магнитной катушки. Оно может быть 24, 36, 42, 110, 220, 380 вольт переменного тока. Выпускают магнитные пускатели также с питанием катушки постоянным током. Такие магнитные пускатели подключаются в цепь переменного тока через выпрямитель.

По максимально возможному току главной цепи пускатели делятся на категории:

— пускатели нулевой величины — ток до 6,3 А;
— пускатели первой величины — ток до 10 А;
— пускатели второй величины — ток до 25А;
— пускатели третьей величины — ток до 40 А;
— пускатели четвертой величины — ток до 63 А;
— пускатели пятой величины — ток до 100 А;
— пускатели шестой величины — ток до 160 А.

Если через пускатель подключается электродвигатель, то для дополнительной защиты электродвигателя от перегрузок к пускателю может быть подключено тепловое реле.

Магнитный пускатель — для чего он нужен и как его подключать

Чтобы понять, как подключить магнитный пускатель, следует разобраться в принципе его работы. Он прост и полностью идентичен тому, по которому работает любое реле.

Главная задача магнитного пускателя — это дистанционное подключение мощной нагрузки, которое может производиться как в ручном режиме, так и в ходе алгоритмической работы промышленной автоматизированной установки.

Основными составляющими магнитного пускателя являются индуктивная катушка, создающая магнитное поле, якорь, связанный механически с одной из контактных групп, и еще одна пара контактов.

Катушка индуктивности включается в цепь управления, состоящую из последовательно включенных кнопок «Стоп» с нормально замкнутыми контактами и «Пуск» с нормально разомкнутыми. Параллельно кнопке «Пуск» включается еще одна контактная пара, которая замыкается одновременно с подключением нагрузки.

Магнитный пускатель работает следующим образом: при нажатии «Пуска» замыкается электрическая цепь, ток проходит через замкнутые контакты этой кнопки и кнопки «Стоп» (ведь они нормально замкнутые), что означает — пока не нажмут на эту кнопку, цепь не разомкнется. При прохождении электрического тока по катушке в ней возникает магнитное поле, притягивающее якорь, который, в свою очередь, соединяет контакты — всего их четыре пары. Три из них основные и предназначены для включения трехфазной полезной нагрузки, например мощного электродвигателя. Четвертая пара включена параллельно пусковой кнопке, которую после этого можно отпускать, и ток в цепи будет проходить через эти контакты.

Для того чтобы отключить нагрузку, достаточно разомкнуть цепь соленоида. Для этого и предназначена кнопка «Стоп», контактная группа которой в обычном положении замкнута, а размыкается при нажатии. Теперь все происходит в обратном порядке: цепь прерывается, магнитное поле катушки исчезает, происходит размыкание всех контактов — как силовых, так и удерживающего. Кнопку «Стоп» можно отпускать — ток больше по управляющей цепи не пойдет, ведь контакты кнопки «Пуск» в ненажатом положении разомкнуты. Все, магнитный пускатель выключен.

Как правило, катушка магнитного пускателя рассчитана на напряжение 220 Вольт переменного тока с частотой 50-60 Герц. Приборы, в схеме которых используются магнитные катушки или трансформаторы, рассчитанные исключительно на частоту 60 Герц, у нас лучше не использовать — они могут выйти из строя, зато отечественный или европейский магнитный пускатель можно использовать в Америке без ограничений.

Типичная ошибка при монтаже – включение управляющей цепи не между нейтралью и фазой, а между фазами. В этом случае на катушку попадает 380 Вольт вместо 220, и она сгорает.

При всей простоте устройства конструкция магнитного пускателя постоянно совершенствуется. Конструкторские бюро, создающие новые коммутационные устройства, стремятся снизить шум при срабатывании и уменьшить образовывающуюся в момент соединения или разъединения контактов электрическую дугу. Особенно это касается высоковольтных пускателей, рассчитанных на работу с напряжением в тысячу вольт. Так, совместное швейцарско-шведское предприятие Asea Brown Boveri Ltd производит коммутационную аппаратуру для электрических схем с конца девятнадцатого века, ею накоплен огромный опыт в производстве этого оборудования. Магнитный пускатель ABB – то же, что «Роллс-Ройс» среди автомобилей.

Зачем нужен магнитный пускатель в бухгалтерии крупной организации?

Назначением магнитного пускателя является запуск электрических двигателей. Для того чтобы ознакомиться с тем, что это такое, более подробно можно рассмотреть например пускатель ПМЛ 1100. Устройство, представленное на этой странице является достаточно типичным примером и отвечает всем основным характеристикам, которые необходимы для эффективной эксплуатации пускателей. Помимо этого может быть рассмотрен пускатель ПМЛ-2100 , детальнее по ссылке — http://electromotor.com.ua/katalog-tovarov/stati/3324-pml-2100

на, который является несколько более мощным, хотя принципиальных различий между ними и нет. Впрочем, оставим философию и рассмотрим технические характеристики устройств. В приведенном примере первое, что нужно отметить, так это то, что устройство работает при напряжении в 660 Вольт. То есть необходим достаточно мощный источник бесперебойного питания, чтобы осуществлялась нормальная работа и не было никаких существенных затруднений. Если же говорить о мощности, то вполне достаточной является 68±8,0 ВА. Это обеспечит стабильную работу устройства. Максимальная частота включений в течение одного часа при нагрузке – 2400 раз, а без нагрузки – 3000 раз. Износостойкость следует подразделять на коммутационную и механическую. При этом коммутационная /механическая при исполнении по износоустойчивости (А, Б, В) составляет А – 3,0/20 млн. циклов; Б – 1,5/10 млн.

циклов, В – 3/0,3 млн.циклов. Мощность двигателя (категория АС-3, 380 В) составляет 4 кВт.

В целом можно отметить, что это довольно типичные характеристики для магнитных пускателей. И у других моделей они примерно такие же. Единственное, на что нужно обращать внимание, так это то, чтобы устройство было произведено на оригинальной производственной линии, то есть не было подделкой, которая уже не будет способна к выполнению заявленных функциональных возможностей. Нужно отметить, что это встречается достаточно часто на современном рынке и поэтому обращать внимание на это обязательно нужно, чтобы избежать ошибок при приобретении магнитных пускателей.

Приобрести же магнитные пускатели можно в различных видах магазинов, можно заказать через интернет у производителя, либо непосредственно купить пускатель на заводе, который занимается их изготовлением. Для того чтобы составить наиболее полное представление о подобных типах устройств стоит рассмотреть также и магнитный пускатель ПМЛ-1160М, на характеристики которого в основном являются аналогичными за исключением мощности и очевидно энергопотребления.

Как правило, при выборе магнитных пускателей прежде всего обращают внимание на то, какая у них мощность, то есть необходимо, чтобы она соответствовала имеющимся потребностям, каким является энергопотребление, а также на некоторые другие параметры, о которых уже было сказано. В целом же, можно отметить, что в настоящее время существуют достаточно широкие возможности для того чтобы решить вопрос приобретения магнитных пускателей максимально эффективно. Особенно быстро и удобно может пройти решение данного вопроса при использовании возможностей электронных ресурсов, поскольку при этом не нужно будет никуда выезжать, а доставка будет осуществляться автоматически. Конечно же, при этом стоит приобретать пускатель у посредника, который расположен ближе всего от цели назначения доставки товара. Но если же это не так, то все равно нет ничего страшного и приобрести пускатель все равно можно по рыночным ценам.

Магнитные пускатели — Энциклопедия по машиностроению XXL

Правого магнитного пускателя /7 , который, включаясь, замыкает рабочие контакты 3—5КП , и тем самым осуществляет правое вращение двигателя подачи ЭМ- .

При переключении микропереключателя MП во второе положение цепь правого магнитного пускателя разрывается и его основные контакты снимают напряжение с двигателя, а цепь левого магнитного пускателя замыкается и его контакты 3—5КП перекидывают концы питания двигателя, благодаря чему двигатель начинает вращаться в противоположном направлении. [c.318]
Пуск вращения (и левого и правого) осуществляется кнопкой /С , которая после включения одного из магнитных пускателей (левого ил 1 правого) блокируется контактами 2 КП или 2 КП . [c.318]

Для включения каждого из электродвигателей установлен магнитный пускатель 9 и кнопка 1. При нажиме кнопки одновременно включается двигатель и соответствующий генератор 2 звуковой частоты, который модулирует частоту определенного постоянного тона. Число таких генераторов должно быть равно числу электродвигателей, причем каждый из них должен быть настроен на определенную частоту, отличающуюся от частот, на которые настроены другие генераторы.

Ток от генераторов поступает в записывающую го- [c.370]

При выполнении расчетов нужны сведения о возможных колебаниях времени срабатывания аппаратуры, входящей в цепь преобразования сигнала в команду, указываемые в каталогах на соответствующую аппаратуру (реле, магнитные пускатели и золотники).

[c.483]

В схему электронного блока входят трехкаскадный усилитель сигналов, приходящих от пьезодатчика интегратор сигналов усталостного выкрашивания пиковый вольтметр реле МКУ-48 СРЧ размыкания цепи катушки магнитного пускателя выпрямитель для питания анодных я экранных цепей ламп. [c.275]

На установке ИМАШ-10-68 предусмотрены две системы регулирования и стабилизации температуры. Первая система, обеспечивающая точность поддержания температуры tO,5%, собрана на базе электронного потенциометра ИП типа КСП-4 (рис. 84), к которому подведены выводы от платина-платинородиевой термопары толщиной 0,3 мм, спай которой точечной электросваркой приварен к средней части образца.

Регулирующая схема потенциометра КСП-4 управляет контактами магнитного пускателя МП, который подает напряжение на понижающий трансформатор ТР . [c.150]

На первых автоматических станочных линиях было применено большое количество технических средств автоматики при сравнительно узкой их номенклатуре. Так, например, в автоматической линии для обработки блоков моторов грузовых автомобилей ЗИС, изготовленной заводом им. Серго Орджоникидзе, содержалось 18 магнитных пускателей, 78 конечных выключателей, 68 промежуточных реле и 8 реле времени. Длина проводов [c.247]

На фиг. 59 показана упрощенная схема управления системой густой смазки петлевого типа, на которой отдельные элементы имеют следуй ющие обозначения ДН — двигатель насоса Т — трансформатор напряжения ДР — двигатель прибора типа КЭП-3 С — сигнальная сирена КВД—конечный выключатель реверсивного клапана 1РП— 4РП — промежуточные реле 1, 2 3 КЭП-3 — электрические контакты прибора типа КЭП-3 ПД — магнитный пускатель [c. 109]

РП, магнит, открывающий кран МОК, магнит, закрывающий кран МЗК, магнитный пускатель двигателя насоса ПД и сигнальная сирена С. [c.110]

На фиг. 72 показана схема работы гидравлического реверсивного клапана. В положении / смазка, нагнетаемая насосом, проходит через реверсивный клапан в магистральный трубопровод / и через канал 8 — в левую полость золотника 2, удерживая его в крайнем правом положении. Смазка, выдавливаемая золотниками питателей в магистраль II, не находящуюся в данный момент под давлением, вызывает поступление соответствующего объема смазки из этой магистрали через реверсивный клапан обратно в резервуар станции. После срабатывания всех смазочных питателей давление в магистрали /начинает быстро повышаться до тех пор, пока не будет преодолено сопротивление пружины перепускного клапана 4. В этом случае (положение//) густая смазка, нагнетаемая насосом, поступает в левую полость золотника 3 и перемещает его в крайнее правое положение. Смазка, находящаяся в правой полости золотника 3, при этом выдавится в резервуар станции. В конце перемещения золотника 3 в крайнее правое положение смазка, нагнетаемая насосом, получит возможность поступать в правую полость золотника 2 через канал 9. Благодаря этому почти одновременно с перемещением золотника 3 в крайнее правое положение происходит перемещение золотника 2 в крайнее левое положение. Смазка, находящаяся в левой полости золотника 2, также выдавливается в резервуар станции. При перемещении золотника 2 в крайнее левое положение он в конце своего хода производит переключение контактов конечного выключателя 7, которое вызывает разрыв цепи магнитного пускателя двигателя станции и прекращение нагнетания смазки плунжерным насосом в магистраль / (положение III). [c.128]

FI — предохранитель К1 — рубильник SI и S2 — пусковые кнопки Открыто и Закрыто соответственно КЗ, /(5 — магнитный пускатель — тепловое реле — кнопка блокировки ручного управления (входит в поставку завода) S3, S5 — конечные выключатели (входят в поставку завода) S6, S7 — путевые выключатели (входят в поставку завода) И1, Н2, НЗ, И4 — сигнальные лампы Открыто , Закрыто , Блокировка ручного управления реле максимального тока М — электродвигатель (входит в поставку завода). [c.191]

Однооборотные электрические исполнительные механизмы (МЭО) по ГОСТ 7192—74 используются для управления регулирующими клапанами в бесконтактных и контактных системах автоматического регулирования и дистанционного управления. Бесконтактное управление механизмами осуществляется с помощью магнитных усилителей типа УМД или пускателя бесконтактного типа ПБР-2, контактное — с помощью магнитных контактных пусковых устройств (магнитных пускателей МКР-0-58). Напряжение питания для механизмов МЭО [c.193]

Проверить силовую цепь и магнитный пускатель. Устранить неисправность пускателя [c.247]

Еще более неблагоприятным с точки зрения динамики оказывается случай запуска, когда в результате нарушения электрических соединений или неисправности магнитного пускателя к сети оказывается подключенным один привод. [c.173]

Двойные ходы каретки подсчитываются импульсно-механи-ческим счетчиком, включение которого производит блок-приставка одного из магнитных пускателей электродвигателя. [c.280]

Экспериментальные участки имели защиту по температуре стенки. Б качестве командного аппарата, разрывающего цепь оперативного тока по сигналу от датчика, был использован серийный электронный регуля-тор температуры типа ЭР-Т-52 в комплекте с магнитным пускателем МКР-0. Во всех опытах с участком N» 3 регулятор настраивался на срабатывание по температуре 450°С. [c.133]

В комплект установки входят камера, вакуумный насос с электродвигателем и магнитным пускателем, вакуумметр. [c.515]

I Поместив загрязненные трубки в установке, производят пуск кнопкой КУ1- При нажатии кнопки КУ1 ее Н. О. контакт замыкает цепь катушки реле Р1, являющегося датчиком импульсов для катушки шагового искателя ШИ. Реле Р1 подхватывается, размыкает свой Н. 3. контакт, обесточивая щетку первого поля шагового искателя ШИ, и замыкает Н. О. контакты. Один контакт имеется в цепи реле времени РВЗ (но он его не включает, так как контакты реле Р2, РЗ и Р6 разомкнуты), а другой — в цепи катушки шагового искателя ШИ. Она, втянув якорь, передвинет щетки шагового искателя с нулевой ламели на ламель 1. Цепь катушки реле Р1 разорвется при отпускании кнопки. Реле Р1 разомкнет свои Н. О. контакты и замкнет Н. 3. контактом цепь катушки реле Р2 через И. 3. контакт РВЗ. Реле Р2 включившись замкнет свои Н. О. контакты. Одним контактом включаются катушка магнитного пускателя МП1 и электромагнит ЭМ1, другим — электромагнит ЭМ 1с. Насосная станция начнет подавать в трубки обезжиривающий раствор через нагнетающий ресивер. Раствор, пройдя через трубки, сливается через второй ресивер обратно в бак. Третьим контактом реле Р2 включит реле времени РВ1 через Н. 3. контакт реле Р9. Замкнув четвертый контакт, реле Р2 подготовит цепь включения рел времени РВЗ, обеспечивающее слив по окончании процесса травления. Пятым контактом реле Р2 подготовит включение реле Р1, шестым — становится на само-питание через Н. 3. контакт реле РЗ, седьмым — подготовит к включению реле Р9. [c.169]

Рассмотрим схему автоматической систел ы программного управления станков типа токарных или револьверных (рис.

28.10). Иа этой схеме каждглй из электродвигателей W является приводом соответствующего исполнительного механизма станка. Блок программы представляет собой устройство, протягивающее магнитную лепту 5 последовательно мимо двух магнитных головок 3 и 4. Для управления каждым из электродвигателей 10 установлен магнитный пускатель 9 и кнопка /. При нажиме кнопки 1 одновременно включается двигатель 10 и соответствующий генератор 2, генерирующий электрические колебания определенной частоты. [c.587]

Включая пакетник В , подаем через плавкие предохранители Пр , Пр и Ярз напряжение на контакты магнитных пускателей и Я,, которые коммутируют вращение двигателя ЭМ . [c.313]

Обмотка реле, контактора и магнитного пускателя общее обозначение (а), допускается (б). В обозначении (б) указыв ну тип реле Г — реле тока, Я — реле напряжения и др. (ГОСТ 2.725—68). Например, реле тока (в). Допускается изображать контакты и указывать выводы обмоток (г) [c. 317]

Включая пакетник fii, подаем через плавкие предохранители /7р,. Ярз и /Урз напряжение на контакты магнитных пускателей Я, и П . которые коммутируют вращение двигателя ЭЛ/ . [c.281]

В качестве выходных электрических ЛЭ используются элек1рп-ческне реле (рнс. 5.22, а), магнитные пускатели или когггакторы, электромагнитные гндро-, пневмораспределители (или золотники). Основными частями таких ЛЭ являются электромагнитная катушка / с сердечником 2 и подвижное звено 3 с якорем 4. При пропускании тока в катушке (/=1) подвижное звено 3, поворачиваясь, занимает одно крайнее положение. При отсутствии тока в катушке (f = 0) рычаг 3 иод действием пластинчатой пружины 5 занимает [c.182]

Если подача насоса равна потреблению, нся ьида поступает в сеть. Если же расход воды меньше подачи насоса, избыточный объем ее заполняет котел, давление в котором повышается. Когда оно достигает заданного значения, реле, установленное в верхней части котла, отключает магнитный пускатель электродвигателя и насос останавливается. [c.133]

Пр — предохранитель Р1 — магнитный пускатель Р2 — реле тока Тр — понижающий трансформатор Л1 —электродоигатель Ки1, К 2 — кнопки пуск и стоп В — вы- [c.160]

С повышением требований к выключательным устройствам (уменьшение габаритных размеров приборов, повышение долговечности их работы) резко возросли требования к материалам для контактов. Например, контакторы магнитных пускателей должны обладать высокой стойкостью против сваривания при включении больших токов И обгорания, легким гашением дуги — и все это при постоянном низком контактном сопротивлении. Эти требования выполняются при использовании материалов типа Ag— dO. Сплав Ag— dO получают путем внутреннего окисления выплавленного гомогенного сплава Ag— d. При [c.248]

Каждый фильтр настроен на ча-сюту своего генератора и пропускает ток в реле 3 только той частоты, которая соответствует частоте данного фильтра. Реле 8, сработав под действием тока, выделенного полосовым фильтром, включает магнитный пускатель и электродвигатель. Таким образом достигается автоматическое воспроизведение команд на включение и выключение исполнительных механизмов, обеспечивающих обработку всех последующих изделий по программе, записанной в процес- се обработки первого из них. [c.371]

Принципиальная схема автоматизированной установки для хими ческого никелирования деталей в проточном регенерируемом кислом растворе показана на рис 37 Раствор, нагретый до 88 С,поступает из ванны / в теплообменник 2, где охлаждается водой до 55 °С и затем перекачивается насосом 3 в смесительный бак 8 через фильтр 7 С помощью датчика 4 автоматического электронного рН-метра 5 и Исполнительного механизма открывается кран корректировочного бачка 6 с раствором гидроксида натрия для доведения до заданного значения pH раствора В бак 8 из бачков 9, Юн // при помощи автомата программного корректирования 12 поступают определенные порции концентрированных растворов солей никеля, гипофосфита и буферной добавки. Температура раствора поддерживается автоматическим терморегулятором 13 с электронагревателями, которые подогревают масляную рубашку реактора. Датчиком является контактный ртутный термометр / Включение электронагревателей осуществляется магнитным пускателем через промежуточное реле Отфильтрованный и откорректированный раствор проходит через теплообменник /5, где подогревается до 88—90 °С, после чего поступает в ванну — фарфоровый котел с тубусами. Теплообменник 2 состоит из двух кон[ ентрически расположенных сосудов Наружный сосуд соединен с ванной и насосом, по внутреннему сосуду протекает водопроводная вода [c.98]

Нагрев образца. Нагрев осуществляется с помощью молибденового нагревателя, размещаемого внутри трубчатого образца. Для автоматического регулирования и автоматической стабилизации температуры по расходу мощности двухсекционных электропечей сопротивления (мощностью до 5 кВт) служит регулятор температуры типа РТ2С-5. Он позволяет поддерживать температуру до 1300° С с погрешностью =tO,25%. Исполнительное устройство регулятора выполнено на магнитных усилителях по трехкаскадной схеме. Напряжение на выходе силовых магнитных усилителей УТИ и УМ 2 стабилизируется посредством отрицательных обратных связей по напряжению нагрузки. Силовые усилители получают питание от сети переменного тока (380 В, 50 Гц) через автоматический выключатель и магнитный пускатель. [c.157]

Исследуемый образец нагревается за счет теплового действия пропускаемого через него электрического тока. Питающее напряжение подводится по медным шинам от однофазного силового трансформатора Тр , первичная обмотка которого с помощью магнитных пускателей flMi и ЛМ получает питание от двухплечевого автотрансформатора Тр . Катушки пускателей IJMi и ПМ связаны с регулирующим устройством потенциометра ПСР1-01, обозначенного на рис. 89 ИП . При работе потенциометра оба плеча автотрансформатора Трг, поочередно подключаются к первичной обмотке силового трансформатора Tpi, т. е. осуществляется двухпозиционное регулирование температуры образца. [c.168]

В направляющих втулках 2 передац-гается шток /, связанный с супортом станка и снабженный на левом конце зубчатой цилиндрической рейкой а.

При перемещении штока 1 рейка а вращает зубчатое колесо 5. На одной оси с зубчатым колесом 5 жестко укреплены кулачки 4, 6 и 7, при-водящпе в движение толкатели II, 10, 9 и 8, замыкающие соответствующие контакты в цепях светового и звукового сигналов и магнитного пускателя, сигнализирующих об окончании операций и выключающих станок Пружина 3 возвращает всю систему в исходное положение. [c.175]

Из трех электрических контактов прибора КЭП-3 два контакта — 1 КЭП-3 и 2КЭП-3. во-первых, поочередно производят замыкание цепи магнитного пускателя двигателя насоса, и, во-вторых, вследствие электрической связи с катушками электромагнитов МОК и МЗК поочередно включают эти катушки после предварительного нажатия кнопки ВК, что вызывает сначала открытие крана, а затем его закрытие, как указывалось выше. Третий контакт ЗКЭП-8 производит включение аварийной сирены, вторичной катушки трансформатора напря-под напряжением, а выключатель ВП — в поло- [c.110]

Сигнал с обмотки W3 трансформатора после выпрямителя 6В и фильтра подается через односторонний диодный ограничитель (сопротивление Rs и диод Дз) на вход мостовой схемы ограничителя минимума. При наличии на входе ограничителя минимума сигнала, большего по уровню, чем заданный для ограничения минимальной нагрузки, мостовая схема находится в неуравновешенном состоянии, а поляризованное реле Рг включает через транзистор Тз реле ЗРП, нормально разомкнутые контакты которого находятся з цепи катушки магнитного пускателя эл ектродвигателя машины. При уменьшении сигнала до величины, установленной для ограничения минимальной нагрузки, мостовая схема ограничителя минимума приходит в равновесие, реле Рг через транзистор Т з отключает реле ЗРП и электродвигатель останавливается. Ограничитель максимума собран на двойном триоде 6Н15П (лампа 5Л ). Потенциометр Pig задает уровень срабатывания ограничителя максимума, при котором реле РП переключает эталонное напряжение с заданного программой уровня на напряжение от потенциометра Ро, после чего машина автоматически снижает нагрузку до величины, заданной потенциометром Ро. Если величина этой нагрузки меньше или равна заданной для срабатывания ограничителя минимума, то [c. 179]

Ручное управление установкой осуществляется следующим образом. При повороте ручки выключателя П2 последний замыкает оба Н. О. контакта. Одним контактом П2 замыкает цепь катушки магнитного пускателя УИ/77 и электромагнита ЭМ1, другим —цепь электромагнита ЭМ 1с. Магнитный пускатель МП1 рключает элек [c.167]

По прошествии времени, необходимого для обезжиривания, поворачивают ручку выключателя П1. Последний имеет по одному И. 3. и Н. О. контакту. Через Н. 3. контакт выключателя П1 питаются электромагниты клапанов, нагнетающих ресивер обезжиривающего раствора ЭМ1, травильного раствора ЭМ.З, воды ЭМ2 и катушки магнитных пускателей МП1 и МП2. Через Н. О. контакт питается электромагнит ЭМ5, управляющий клапаном, открывающим доступ в атмосферу. Этот клапан открывается при сливе. Выключателем П1 осуществляется слив. Н. 3. контакт, замыкая, отключает электромагнит ЭМ1 нагнетающего клапана и магнитный пускатель МП1. Поступление обезжиривающего раствора прекращается. Электромагнит ЭМ1с выпускного ресивера травильного раствора остается включенным. Для обеспечения слива Н. О. контакта П1 включится электромагнит ЭМ5 ресивера, обеспечивающий соединение с атмосферой. [c.168]

При включении выключателя П4 замыкаются его Н. О. контакты и, кроме того, одним его контактом включается магнитный пускатель МП2 электродвигателя насоса и электромагнит ЭМ4 ресивера, нагнетающего травильный раствор, а другим — электромагнит ЭМ4с ресивера слива в бак травильного раствора. По окончании процесса травления включается выключатель П1 слива, затем отключаются выключатели П4 и П1. [c.168]

Магнитный Пускатель коды ТН ВЭД (2020): 8504901100, 8536508000, 8536490000

Аппараты для распределения электрической энергии: пускатели магнитные с электронным управлением,	8536508000
Магнитные пускатели	8536490000
Магнитный пускатель	8536201008
Аппараты для распределения электрической энергии: пускатели магнитные,	8536490000
Пускатель магнитный	8536508000
Аппараты для распределения электрической энергии торговой марки «Siemens»: контакторы (магнитные пускатели),	8536508000
Магнитный пускатель,	8536508000
Магнитный пускатель (контактор),	8536
Контакторы электромагнитные, пускатели магнитные,	8536490000
Аппараты для распределения электрической энергии: магнитные пускатели	8536
тип:	8535900009
Контакторы (магнитные пускатели) электромагнитные на напряжение 380/440 вольт	8536490000
Магнитные пускатели и малогабаритные контакторы	8536309000
Контактор (магнитный пускатель)	8536303000
Контактор (магнитный пускатель),	8536490000
Приспособления для грузоподъемных операций: лебедки скреперные с магнитным пускателем, модели 17 ЛС-2СМА, 30 ЛС-СМ, 55 ЛС-2СМ	8425310000
Оборудование электротехническое промышленного назначения: Магнитные пускатели, электромагнитные реле, маркировка «»ZHEJIANG LONGWELL SCIENCE CO. , LIMITED»»	8536490000
Контакторы (магнитные пускатели, реле управления)	8536490000
Автоматический выключатель (магнитный пускатель/контактор) промышленный, торговая марка AEG	8536508000
Реле-3-Х полюсное: Контактор Tesys (магнитный пускатель), сила тока 9А, напряжение 220В переменного тока	8536490000
Автомат освещения, пускатель магнитный	8536
Магнитный пускатель, артикул (позиция) 11.14.6.2.	8536508000
Щиты пускателей магнитных	853710
Блоки вспомогательных контактов для контакторов и магнитных пускателей, серии 3RH,	8536901009
Магнитный пускатель к станку ON-800, марки «PROMA» модель DKLD DZ08-4.	8536490000

Контактор и магнитный пускатель в автоматике

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

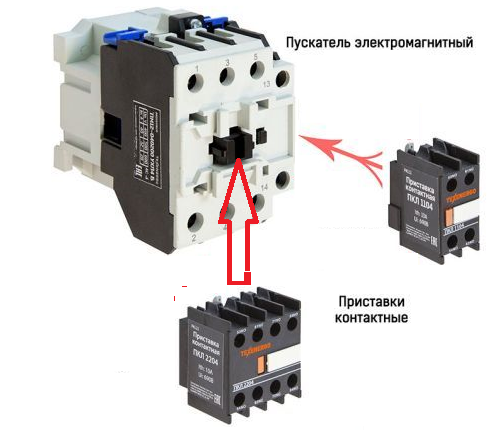

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).
