Мачтовая трансформаторная подстанция: принцип работы и назначение
Трансформаторные подстанции являются неотъемлемой частью современной инфраструктуры энергоснабжения. Они задействуются на этапе распределения электроэнергии, позволяя минимизировать процессы искажения характеристик тока при его передаче на дальние расстояния. Существуют разные виды таких объектов, которые отличаются особенностями конструкционного исполнения, подходом к монтажу и эксплуатации. В свою очередь, мачтовая трансформаторная подстанция является наиболее распространенным сооружением такого типа, обеспечивая целый ряд преимуществ.
Общие сведения о мачтовой подстанции

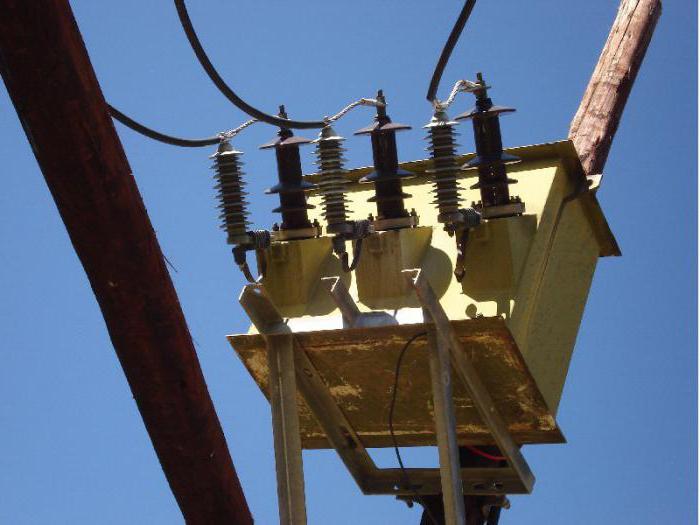

Мачтовая, или столбовая, подстанция выполняется в виде одиночного трансформаторного блока, который в зависимости от характеристик может работать с мощностным диапазоном 25-250 кВА. В процессе эксплуатации такие установки в среднем могут принимать электроэнергию переменного тока с показателем напряжения порядка 6 кВ. При условии качественной установки столбовая трансформаторная подстанция способна поддерживать оптимальные рабочие показатели и в условиях мороза, и при высоких температурах в летнее время.
Большую опасность представляют угрозы, связанные с прямой функцией таких объектов. В зависимости от условий эксплуатации могут быть риски коротких замыканий, перегрузок линий, междуфазных сбоев и перенапряжений. По этой причине уже в базовой комплектации мачтовая трансформаторная подстанция снабжается широким перечнем защитных систем. Кроме того, предусматриваются электрические и механические блокираторы, обеспечивающие безопасность для обслуживающего персонала.
Назначение мачтовой подстанции
Функция трансформаторной подстанции связана с необходимостью понижения потерь в линиях электропередачи. Эта задача может достигаться разными способами, но в данном случае установка должна обеспечивать увеличение напряжения в сети. Для этого подстанция обеспечивается электроустановкой, выполняющей функцию преобразования и распределения энергии. В рабочем процессе задействуется несколько компонентов, среди которых — распределительные устройства, системы управления и вспомогательные механизмы, обеспечивающие задачи поддержки работы самого сооружения. Опять же, в зависимости от сферы применения и условий эксплуатации распределение электрической энергии мачтовой подстанцией может происходить при разных характеристиках энергосистемы. Также в некоторых моделях предусматривается выполнение задачи учета электроэнергии. Оно достигается с помощью предустановленных счетчиков, которые могут работать и по принципу электрохимических реакций, и за счет механического действия.
Принцип действия
Источником энергии, поставляемой подстанции, являются полноценные объекты генерации электричества. От них напряжение подается на преобразующую и распределяющую подстанцию, которая чаще всего располагается поблизости. Вышеупомянутая функция увеличения напряжения с целью минимизации потерь в линии выполняется благодаря действию повышающих трансформаторных аппаратов. В дальнейшем приемником электричества может выступить и понижающий трансформатор, который оптимизирует характеристики напряжения до оптимальных с точки зрения использования в местной сети. Для стабильного выполнения этих задач мачтовая трансформаторная подстанция должна регулярно охлаждаться. Обычно системы охлаждения представляют собой устройства с механизмами подачи масла. Это одна из систем, повышающих надежность работы подстанций такого типа.
Виды мачтовых подстанций
Существуют два подхода к реализации конструкционного исполнения таких подстанций. Более простым вариантом является комплектная трансформаторная подстанция, которая имеет А-образное внешнее исполнение. В состав таких сооружений входит набор разъединителей с приводными механизмами, разрядные элементы, предохранители и непосредственно силовой трансформаторный блок с распределяющим модулем.
Второй вариант представляет собой усложненную, более функциональную и производительную П-образную станцию. И если первая разновидность чаще всего бывает комплектной, то в данном случае монтаж может производиться с применением готовых к установке блоков. Впрочем, и комплектная трансформаторная подстанция часто применяется в этой конфигурации. В состав данной системы входит тот же набор компонентов, но с некоторыми отличиями. В частности, П-образная станция также имеет ограничители напряжения, а распределительный модуль обычно представляется устройствами низкого напряжения
Как устанавливается столбовая трансформаторная подстанция?
Монтажные мероприятия предусматривают выполнение нескольких операций, среди которых — доставка оборудования, сборочные действия и крепление опорных элементов. Далее производится выверка положения установки, после чего подготовленные блоки наполняются электротехническим оборудованием. Непосредственное соединение устройств между собой производится только после окончательной ревизии и настройки аппаратов. Обычно мачтовая трансформаторная подстанция комплектуется оборудованием с помощью спецтехники. Например, силовой трансформатор может подниматься на опору автокраном. Затем осуществляется крепление блока – на железобетонных опорах фиксация производится с применением металлической рамы, которая, в свою очередь, удерживается на опоре металлическими хомутами.
Заключение
Столбовые подстанции благодаря своей конструкции получили широкое распространение в разных отраслях. Предприятия выпускают специальные модели для эксплуатации в сельском хозяйстве, совершенствуют базовые серии универсального назначения, разрабатывают мощные комплектные сооружения для обслуживания нужд промышленных объектов и т. д. Но независимо от исполнения, трансформаторная подстанция мачтового типа уверенно развивается и в технологическом отношении. Производители выпускают комплектующие нового поколения, работа которых уже строится на принципах автоматизации. С одной стороны, этот переход усложняет конструкции и управление ими, но с другой – позволяет оптимизировать энергозатраты и финансовые расходы на обслуживание, не говоря о повышении надежности и безопасности.
Столбовые и мачтовые подстанции КТП (СТП, МТП)
Столбовые и мачтовые трансформаторные подстанции типа КТП-С-6(10)/0,4 (также известны как СТП, МТП, КМТП) устанавливаются на железобетонной стойке типа СВ-105 (СВ-110). Основную нагрузку в составе изделия несёт на себе кронштейн крепления трансформатора, поэтому выполнен с большим запасом прочности.
Столбовые подстанции нашего производства сертифицированы на применение трансформаторов мощностью до 160кВА. Возможно применение как трансформаторов ТМГ (от 16 до 160кВА), так и однофазных трансформаторов ОМП (до 10кВА).
Общий вид и габаритные размеры КТП-С и КТП-М:
Столбовые подстанции отличаются от мачтовых подстанций способом установки:
- столбовые трансформаторные подстанции КТП-С устанавливаются на одной железобетонной стойке (опоре) типа СВ-105 (СВ-110)
- мачтовые трансформаторные подстанции КТП-М устанавливаются между двух железобетонных стоек типа СВ-105 (СВ-110)
Типовые параметры столбовых и мачтовых подстанций:
| Мощность трансформатора, кВА | Сторона ВН | Сторона НН | ||||||
| Uном, кВ | Ток плавкой вставки, А | Линия 1 | Линия 2 | Линия 3 | Линия 4 | Реле уличного освещения | Счетчик электроэнергии | |
| 16 | 6 | 5 | 16А | 16А | — | — | опция | опция |
| 10 | 3,2 | |||||||
| 25 | 6 | 8 | 31,5А | 31,5А | — | — | опция | опция |
| 10 | 5 | |||||||
| 40 | 6 | 10 | 31,5А | 40А | — | — | опция | опция |
| 10 | 8 | |||||||
| 6 | 16 | 31,5А | 40А | 40А | — | опция | опция | |
| 10 | 10 | |||||||
| 100 | 6 | 20 | 40А | 40А | 63А | 63А | опция | опция |
| 10 | 16 | |||||||
| 6 | 31,5 | 63А | 63А | 100А | 100А | опция | опция | |
| 10 | 20 | |||||||
Примечание:
- Реле уличного освещения с магнитным пускателем устанавливается по требованию заказчика
- Счетчик электроэнергии в типовую поставку не входит. Необходимо согласовывать модель счетчика при заказе.
Комплект поставки
По-умолчанию при заказе столбовая и мачтовая подстанции комплектуется:
- приемная траверса ВН под установку изоляторов ШФ-20 и ограничители напряжения
- рамка с установленными предохранителями ПКТ исполнения У1
- кронштейн для крепления трансформатора
- шкаф РУНН с оборудованием, согласованным по опросному листу и крепежом
- провод для соединения предохранителей ПКТ с вводами ВН трансформатора
- провод для соединения выводов НН трансформатора и вводного аппарата РУНН
- двустенная морозостойкая труба ПНД ф63 для прокладки провода 0,4кВ по опоре и ввода в РУНН
- комплект наконечников и маркировочных трубок для монтажа проводов

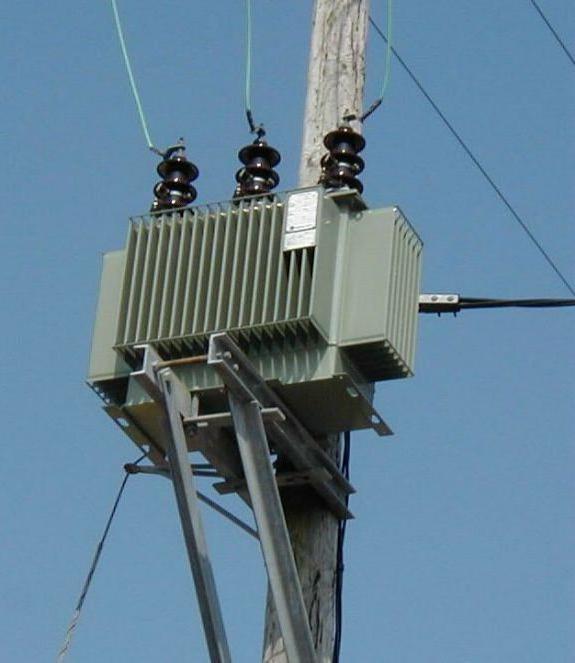

Фотографии столбовой подстанции КТП-С (СТП)
Комплектные трансформаторные подстанции мачтового типа (КТПМ)
Комплектные трансформаторные подстанции мачтовые на напряжение 6(10) кВ мощностью до 250 кВА типа КТПМ
Скачать опросный лист
КАТАЛОГ (pdf)
Подстанции трансформаторные мачтового типа (КТПМ) мощностью от 10 кВА до 250 кВА предназначены для приема электрической энергии переменного трехфазного тока частотой 50 Гц, напряжением 6 или 10 кВ и преобразования ее в электрическую энергию переменного тока частотой 50 Гц напряжением 0,4 кВ. КТПМ изготавливаются как с масляными трансформаторами типа ТМГ, так и с сухими типа ТЛС всей линейки до 250 кВА.
КТПМ применяются для электроснабжения фермерских хозяйств, садовоогородных участков, населенных пунктов, небольших промышленных объектов, нефтяных скважин, железнодорожных и других потребителей. КТПМ с сухими трансформаторами могут использоваться и в местах постоянного пребывания людей, а также вблизи ответственных объектов инфраструктуры, так как не содержат трансформаторного масла.
КТПМ соответствует требованиям ГОСТ 14695 и ТУ 16-2011 ОГГ.674800.001 ТУ.
Условия эксплуатации
- Климатическое исполнение и категория размещения – У1 и УХЛ1 по
ГОСТ 15150 и ГОСТ 15543.1; - Высота установки над уровнем моря не более 1000 м;
- Температура окружающей среды: от -45 °С до +40 °С для У1, от -60 °С
до +40 °С для УХЛ1; - Скорость ветра не более 36 м/с.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Таблица 1. Основные технические данные.
| Мощность силового трансформатора, кВА | 10 | 25 | 40 | 63 | 100 | 160 | 250 | |
| Тип силового трансформтаора | ТЛС, ТМГ | |||||||
| Номинальное напряжение, кВ | 6; 10 | |||||||
| Номинальное напряжение на стороне НН, кВ | 0,4 | |||||||
| Схема и группа соединения обмоток трансформатора | Y/Yн-0, Δ/Yн-11 | |||||||
| Номинальные токи линий | ||||||||
| Линия №1 | 16 | 25 | 31,5 | 31,5 | 40 | 40 | 80 | |
| Линия №2 | — | — | 31,5 | 63 | 63 | 100 | 160 | 160 |
| Линия №3 | — | — | — | — | 40 | 80 | 100 | 100 |
| Линия №4 | — | — | — | — | — | — | — | 250 |
| Линия уличного освещения | 10 | 10 | 16 | 16 | 16 | 16 | 16 | 16 |
| Масса без трансформтаора, кг, не более: | ||||||||
| с сухим | 500 | 650 | ||||||
| с масляным | 500 | |||||||
| Степень защиты оболочки по ГОСТ 14254 (РУВН и РУНН) | IP31 | |||||||
Пример условного обозначения представлен на примере трехфазной комплектной трансформаторной подстанции мачтового типа, мощностью 160 кВА, напряжением стороны ВН – 6 кВ, напряжение на стороне НН – 0,4 кВ, с воздушным вводом стороны ВН и воздушным выводом стороны НН, климатическое исполнение и категория размещения по ГОСТ 15150 – У1.
Конструкция
Конструктивно КТПМ состоит из шкафа устройства со стороны высшего напряжения (УВН), силового трансформатора (ТМГ, ТЛС), шкафа распределительного устройства со стороны низшего напряжения (РУНН). Шкафы устанавливаются на общую сварную раму. В транспортном положении на раме остается закрепленным только шкаф РУНН, а шкаф УВН либо транспортируется на отдельном поддоне (подстанция с сухим трансформатором типа ТЛС), либо устанавливается позади шкафа РУНН на раму (подстанция с масляным трансформатором типа ТМГ). Благодаря такой компоновке высота транспортного блока составляет не более 1800 мм.
Принципиальным отличием подстанций с сухими трансформаторами от подстанций с масляными трансформаторами является наличие специального отсека, в который устанавливается сухой трансформатор для защиты от атмосферных осадков. В случае использования масляного трансформатора его силовые выводы закрываются специальным кожухом.
Сухие трансформаторы транспортируются непосредственно в своем отсеке, без демонтажа. Масляные трансформаторы перевозятся отдельно от подстанции.
На крыше шкафа УВН устанавливаются проходные изоляторы, которые, внутри шкафа, соединяются с предохранителями типа ПКТ. Также на крыше шкафа УВН устанавливаются траверсы с ограничителями перенапряжения и низковольтными штыревыми изоляторами. Внутри шкафа УВН имеются отдельные кабельные каналы для прокладки проводов низкого напряжения.
В шкафу РУНН применяется широкая линейка низковольтной аппаратуры, выбор типа которой зависит от заказа. Применяемые счетчики могут быть как прямого (мощность подстанции до 63 кВА), так и трансформаторного включения. Количество аппаратов отходящих линий ограничено четырьмя устройствами. По заказу возможна установка фидера уличного освещения.
Для категории размещения УХЛ счетчики устанавливаются в отдельном обогреваемом боксе.
КТПМ подключается к ЛЭП через разъединитель, установленный на соседней опоре. Разъединитель может входить в комплект поставки по дополнительному заказу.
Внешний вид КТПМ с сухим трансформатором мощностью до 63 кВА представлен на рисунке 2.
Внешний вид КТПМ с сухим трансформатором мощностью от 100 кВА до 250 кВА представлен на рисунке 3.
Внешний вид КТПМ с масляным трансформатором представлен на рисунке 4.
Преимущества:
- использование двух типов трансформаторов;
- применение КТПМ с сухими трансформаторами возможно вблизи жилых домов, ввиду отсутствия трансформаторного масла;
- удобный доступ к силовому трансформатору;
- быстрота монтажа на месте эксплуатации;
- рабочая температура до минус 45 °С (У1) и до минус 60 °С (УХЛ1).
Скачать опросный лист
Каталог (pdf)

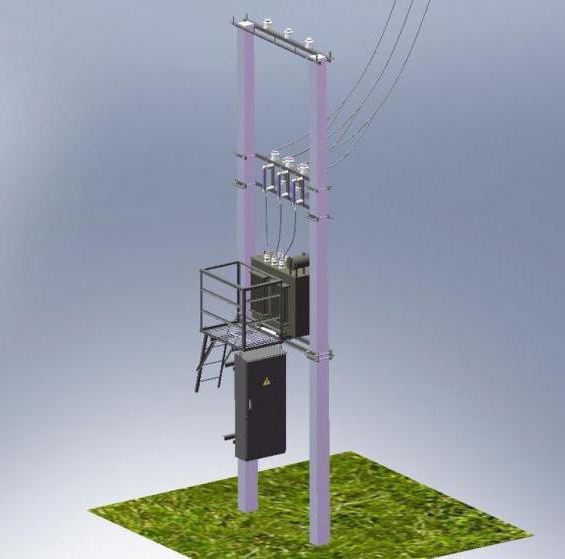

МТП. КТП мачтового типа. Классификация, внешний вид и габаритные размеры.
КТП мачтового типа (МТП) исполняются в виде конструкции, содержащей высоковольтный шкаф ввода (УВН), низковольтный шкаф (РУНН) и платформу для установки трансформатора.
На крыше шкафа УВН устанавливаются проходные изоляторы, высоковольтные разрядники, а также кронштейн для установки штырьевых высоковольтных изоляторов.
В шкафу УВН размещены высоковольтные предохранители. В верхней части шкафа УВН расположен кронштейн для установки штырьевых низковольтных изоляторов, к которым присоединяются провода линий 0,4 кВ.
Силовой трансформатор устанавливается открыто и защищен от случайного прикосновения к токоведущим частям и от атмосферных осадков кожухом.
Для подключения к воздушным линиям 0,4 кВ в КТП провода прокладываются по наружным стенкам шкафа УВН и защищены коробом.
Мачтовая трансформаторная подстанция подключается к ЛЭП 6-10 кВ через разъединитель наружной установки с приводом, который поставляется комплектно и устанавливается на ближайшей от МТП опоре ЛЭП.
Согласно ПУЭ мачтовые трансформаторные подстанции устанавливается на опоре с обеспечением ввода высокого напряжения на высоте 4,5 м от уровня земли.
Сертификаты соответствия мачтовой КТП:
Структура условного обозначения МТП:
Пример обозначения:
Однофазная мачтовая трансформаторная подстанция с силовым трансформатором мощностью 10 кВА, напряжением на стороне ВН 6 кВ, напряжением на стороне НН 0,23 кВ, с воздушным высоковольтным вводом и воздушным низковольтным выводом. Климатическое исполнение умеренное, наружной установки.
МТПО-10/6/0,23-У1-ВВ, ТУ 3414-006-43229919-2014
Внешний вид и габаритные размеры МТП:
Основные параметры мачтовой КТП:
| Наименование параметра | Значение параметра | |
| Ввод на стороне ВН | Воздушный | |
| Вывод на стороне НН | Воздушный | Кабельный |
| Тип трансформатора | ОМП | ОМ |
| Первичное напряжение, кВ | 6 или 10 | |
| Вторичное напряжение, кВ | 0,23; 0,4 | |
| Номинальные токи фидеров, А | ||
| Фидер №1 | 40 | 25 |
| Фидер №2 | 16 | 16 |
| Фидер уличного освещения | ||
| Схема соединения обмоток | «Звезда-звезда с нулем» | |
| Климатическое исполнение | У1 | |
| Степень защиты | IP20 по ГОСТ 14254-96 | |
Технические требования
КТП соответствуют требованиям технических условий ТУ 3414-006-43229919-2014 и комплекта конструкторской документации.
Материалы и комплектующие изделия, применяемые для изготовления КТП, приняты техническим контролем и соответствуют действующим стандартам и техническим условиям.
Технические характеристики МТП — описание, схемы
Мачтовые трансформаторные подстанции типа МТП мощностью 25…100 кВ•А
Для поставок потребителям Российской Федерации мачтовая трансформаторная подстанция может именоваться как столбовая трансформаторная подстанция (сокращенно СТП).
Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 25 кВ•А при ее заказе и в документации другого изделия: «СТП-25/10/0,4-2000-У1, ТУ РБ 100211261.024-2003».
Особенности МТП:
- МТ-2014 — отходящие линии 0,4 кВ подстанции имеют воздушные выводы;
- МТ-2015 — отходящие линии 0,4 кВ подстанции имеют кабельные выводы;
- На отходящих фидерах 0,4 кВ устанавливаются:
- МТП-2000 — блоки «рубильник — предохранитель»;
- МТП-2014 и МТП-2015 — автоматические выключатели.
- Установка, монтаж и подключение к сети осуществляется на одной опоре (в соответствии с действующими типовыми проектами).
- Степень защиты оболочки шкафа РУНН — IPЗ4.
- Цепи ВН устойчивы к токам короткого замыкания 10 кА в течение 3 с.

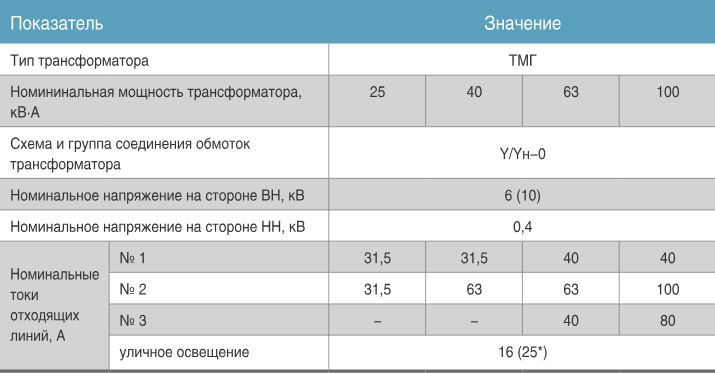

Основные технические параметры
Примечание — По требованию заказчика токи и количество отходящих линий, а также схемы и группы соединения обмоток трансформатора могут быть изменены.
*По согласованию с заказчиком.
Габаритные, установочные размеры МТП мощностью 25…100 кВ•А
Примечание:
- трансформатор;
- устройство РУНН;
- высоковольтный предохранитель;
- ограничители перенапряжений.

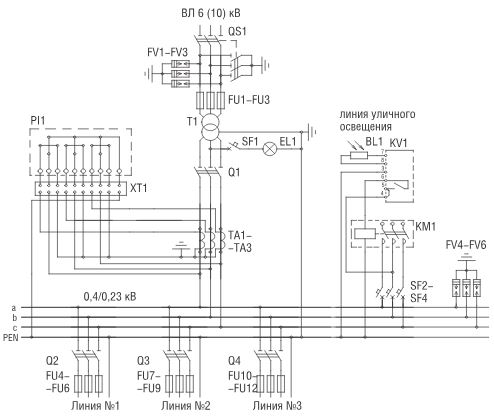

Схема электрическая принципиальная МТП-2000 мощностью 25, 40 кВ•А
Примечание: Разъединитель QS1, высоковольтные ограничители перенапряжений FV1-FVЗ поставляются по требованию заказчика.
Схема электрическая принципиальная МТП-2000 мощностью 63, 100 кВ•А
Примечание: Разъединитель QS1, высоковольтные ограничители перенапряжений FV1-FV3 поставляются по требованию заказчика.
Схема электрическая принципиальная МТП-2014 мощностью 25, 40 кВ•А
Примечание: Разъединитель QS1, высоковольтные ограничители перенапряжений FV1-FVЗ поставляются по требованию заказчика.
Схема электрическая принципиальная МТП-2014 мощностью 63, 100 кВ•А
Примечание: Разъединитель QS1, высоковольтные ограничители перенапряжений FV1-FVЗ поставляются по требованию заказчика.
Схема электрическая принципиальная МТП-2015 мощностью 25, 40 кВ•А
Примечание: Разъединитель QS1, высоковольтные FV1-FVЗ и низковольтные FV4-FV6 ограничители перенапряжений поставляются по требованию заказчика.
Схема электрическая принципиальная МТП-2015 мощностью 63, 100 кВ•А
Примечание: Разъединитель QS1, высоковольтные FV1-FVЗ и низковольтные FV4-FV6 ограничители перенапряжений поставляются по требованию заказчика.
Мачтовые трансформаторные подстанции типа МТП мощностью 160 и 250 кВ•А
Особенности МТП:
- МТП-2014 — отходящие линии 0,4 кВ подстанции имеют воздушные выводы;
- МТП-2015 — отходящие линии 0,4 кВ подстанции имеют кабельные выводы;
- На отходящих линиях 0,4 кВ устанавливаются:
- МТП-04 — блоки «рубильник — предохранитель»;
- МТП-2014 и МТП-2015 — автоматические выключатели.
- Установка, монтаж и подключение к сети осуществляется на двух опорах (в соответствии с действующими типовыми проектами).
- Степень защиты оболочки шкафа РУНН-IР34.
- Цепи ВН МТП устойчивы к токам короткого замыкания 10 кА в течение 3 с.
Основные технические параметры
Примечание — По требованию заказчика схема и группа обмоток трансформатора, а также токи и количество отходящих линий могут быть изменены.
* По согласованию с заказчиком.

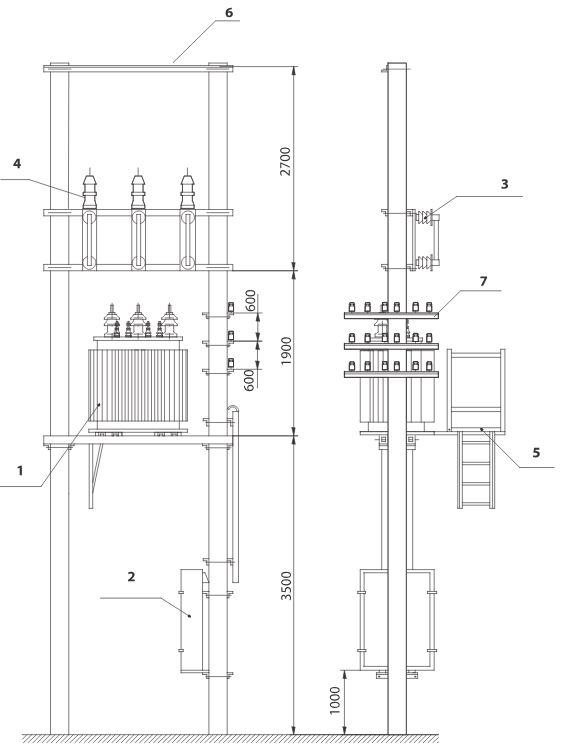

Габаритные и установочные размеры МТП-2014 (МТП-2015) мощностью 160, 250 кВА
Примечание:
- трансформатор;
- устройство РУНН;
- высоковольтный предохранитель;
- ограничители перенапряжений;
- площадка обслуживания;
- траверса 6 (10) кВ;
- траверса 0,4 кВ.
Схема электрическая принципиальная МТП-2014 мощностью 160, 250 кВ•А
Примечание:
- Разъединитель QS1, высоковольтные ограничители перенапряжений FV1-FV3 поставляются по требованию заказчика.
- Линия №4 устанавливается только для МТП-2014 мощностью 250 кВА и имеет кабельный вывод (до ближайшей опоры ЛЭП).
- SQ2 устанавливается только для МТП-2014 мощностью 250 кВА напряжением 6 кВ.
Схема электрическая принципиальная МТП-2015 мощностью 160, 250 кВ•А
Примечание:
- Разъединитель QS1, высоковольтные ограничители перенапряжений FV1-FV3 поставляются по требованию заказчика.
- Линия №4 устанавливается только для МТП-2015 мощностью 250 кВА.
- SQ2 устанавливается только для МТП-2015 мощностью 250 кВА напряжением 6 кВ.
Мачтовые трансформаторные подстанции однофазные типа МТПО мощностью 4 и 10 кВ•А
Для поставок потребителям Российской Федерации мачтовая трансформаторная подстанция может именоваться как столбовая трансформаторная подстанция (сокращенно СТПО).
Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 10 кВ·А при ее заказе и в документации другого изделия:
«СТПО-10/10/0,23-99-1 У1, ТУ РБ 100211261.024-2003».
Особенности МТПО:
- служит для приема электрической энергии однофазного переменного тока;
- размещение шкафа РУНН и высоковольтного оборудования (предохранителей, разрядников и силового трансформатора) производится в соответствии с действующими типовыми проектами;
- комплектно с МТПО поставляются металлоконструкции для установки шкафа РУНН, силового трансформатора, высоковольтных ограничителей перенапряжения и высоковольтных предохранителей.
Основные технические параметры
Примечание — По требованию заказчика токи и количество отходящих линий могут быть изменены.
* По согласованию с заказчиком.
Схема электрическая принципиальная МТПО
Схема размещения оборудования МТПО на опоре
Примечание:
- шкаф РУНН;
- трансформатор силовой;
- предохранитель высоковольтный;
- ограничитель перенапряжения.
Система менеджмента качества проектирования, разработки, производства и поставки трансформаторов и комплектных трансформаторных подстанций сертифицирована международным органом по сертификации «DEKRA», Германия (№ 99535 от 01.01.2000), на соответствие МС ИСО 90071:2015 и национальным органом по сертификации БелГИСС (№ ВУ/112 05.0.0.0034 от 24.12.1999) на соответствие СТБ ISO 9001-2015.

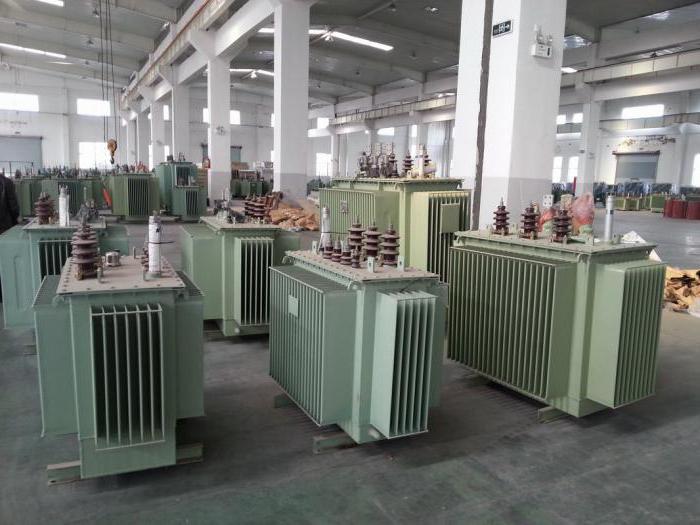

Силовые трансформаторы соответствуют международным стандартам серии МЭК 60076 и сертифицированы Европейским нотифицированным органом «Словацкий электротехнический институт EVPU» (сертификаты соответствия № 00547/101/1/2005, № 00548/101/1/2005).
Материалы настоящего каталога носят исключительно информационный характер и не могут служить основанием для предъявления производителю каких-либо претензий. Производитель оставляет за собой право изменения изложенной информации и не несет ответственности за использование информации, почерпнутой из настоящего каталога третьими лицами, либо из устаревших версий данного каталога.
Предприятие выполняет по заказу шеф-монтажные и пусконаладочные работы изготавливаемой заводом продукции на объектах заказчиков (потребителей).
Мачтовая (трансформаторная) подстанция — это… Что такое Мачтовая (трансформаторная) подстанция?
Строительный словарь.
- Масса
- Межсистемный переток
Смотреть что такое «Мачтовая (трансформаторная) подстанция» в других словарях:
мачтовая трансформаторная подстанция — мачтовая трансформаторная ПС МТП Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. [ПУЭ, п. 4.2.11]… … Справочник технического переводчика
мачтовая трансформаторная подстанция — мачтовая трансформаторная ПС МТП Открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС. [ПУЭ, п. 4.2.11]… … Справочник технического переводчика
мачтовая (трансформаторная) подстанция — 32 мачтовая (трансформаторная) подстанция Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах линии электропередачи, не требующая наземных ограждений 605 02 19* de Maststation en pole mounted… … Словарь-справочник терминов нормативно-технической документации
мачтовая трансформаторная подстанция — 3.1.3 мачтовая трансформаторная подстанция : Открытая подстанция, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор BЛ) с площадкой обслуживания на высоте, не требующей ограждения. Источник: СТО… … Словарь-справочник терминов нормативно-технической документации
Мачтовая трансформаторная подстанция — Мачтовая трансформаторная ПС (МТП) открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС… Источник: Приказ … Официальная терминология
Мачтовая (трансформаторная) подстанция — – открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких опорах ЛЭП, не требующая наземных ограждений. ГОСТ 24291 90 … Коммерческая электроэнергетика. Словарь-справочник
трансформаторная подстанция — 26 трансформаторная подстанция; ТП Электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов 605 01 03 de Umspannstation en transformer substation… … Словарь-справочник терминов нормативно-технической документации
столбовая трансформаторная подстанция — столбовая трансформаторная ПС СТП Открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС [Приказ Минэнерго РФ от 20.06.2003 N 242 «Об утверждении глав Правил… … Справочник технического переводчика
Подстанция — КТП комплектная трансформаторная подстанция, используемая для питания в небольших населенных пунктах Электрическая подстанция часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения… … Википедия
Подстанция электрическая — КТП комплектная трансформаторная подстанция, используемая для питания в небольших населенных пунктах Электрическая подстанция часть системы передачи и распределения электрической энергии, в которой происходит повышение или понижение значения… … Википедия
Мачтовая трансформаторная подстанция серии МТП, мощностью 25…250 кВА
Мачтовая трансформаторная подстанция МТП и столбовая СТП, шкафного исполнения, наружной установки, мощностью силового трансформатора 25…250 кВА.
Назначение и область применения МТП и СТП
Мачтовая (столбовая) трансформаторная подстанция (МТП) и (СТП) предназначена для приема электрической энергии переменного тока классом напряжения 10 (6) кВ, и преобразования её в электрическую энергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от минус 45 до плюс 40 °С).
Мачтовая (столбовая) трансформаторная подстанция (МТП) и (СТП) применяется для электроснабжения небольших потребителей в том числе — отдельных населенных пунктов и небольших объектов потребителей (в том числе фермерских хозяйств, садово-огороднических участков, относящихся к III категории по надежности электроснабжения.
Основные технические параметры мачтовой МТП (столбовой СТП) трансформаторной подстанции
| Наименование | Значение параметра | |||||||||||
| Номинальная мощность силового трансформатора, кВА | 25 | 40 | 63 | 100 | 160 | 250 | ||||||
| Схема и группа соединения обмоток трансформатора | У/Ун-0; У/Zн-11; Д/Ун-11** | |||||||||||
| Номинальное напряжение на стороне ВН, кВ | 6 | 10 | 6 | 10 | 6 | 10 | 6 | 10 | 6 | 10 | 6 | 10 |
| Номинальный ток предохранителя на стороне ВН, А | 8,0 | 5,0 | 10,0 | 8,0 | 16,0 | 10,0 | 20,0 | 16,0 | 31,0 | 20,0 | 50,0 | 31,5 |
| Номинальное напряжение на стороне НН, кВ | 0,4 | |||||||||||
| Номинальный ток отходящих линий на стороне НН, А | ||||||||||||
| Линия 1 | 31,5 | 31,5 | 40 | 40 | 80 | 80 | ||||||
| Линия 2 | 31,5 | 63 | 40 | 80 | 100 | 100 | ||||||
| Линия 3 | — | — | 63 | 100 | 160 | 160 | ||||||
| Линия 4 | — | — | — | — | — | 250 | ||||||
| Уличное освещение | 16 (25*) | |||||||||||
* по согласованию заказчика
** трансформатор мощностью 160 и 250 кВА
Конструкция мачтовой (столбовой) трансформаторной подстанции (МТП) и (СТП)
По схеме подключению к сети переменного тока со стороны высокого напряжения (ВН) Мачтовая (МТП) или Столбовая (СТП) трансформаторная подстанция представляет собой подстанцию тупикового исполнения с воздушным вводом высокого напряжения (ВН). Конструктивно МТС и СТП состоит из
— Высоковольтный ввод. Защита трансформатора и линии ЛЭП осуществляется высоковольтными предохранителями серии ПКТ или аналогичными.
— МТП и СТП подключается к ЛЭП посредством разъединителя, серии РЛНД-10 или аналогов, который поставляется комплектно с подстанцией, разъединитель РЛНД-10 (монтируется на ближайшей к подстанции опоре).
Габаритный, установочный размер подстанции МТП(СТП) мощностью 25-100 кВА << (ЗАГРУЗИТЬ)
Габаритный, установочный размер подстанции МТП(СТП) мощностью 160 и 250 кВА << (ЗАГРУЗИТЬ)
— МТП и СТП обеспечивает учет активной и реактивной электрической энергии. По требованию заказчика возможна установка счетчика любой модификации.
В МТП и СТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического управления уличным освещения.
На стороне низкого напряжения (НН) МТП и СТП предусматриваются следующие виды защит:
— от перегрузки и коротких замыканий линий 0,4 кВ;
— от коротких замыканий цепей обогрева и цепей освещения КТП.
Схема принциальная электрическая подстанции МТП (СТП) мощностью 25 и 40 кВА << (ЗАГРУЗИТЬ)
Схема принциальная электрическая подстанции МТП (СТП) мощностью 63…250 кВА << (ЗАГРУЗИТЬ)
Конструкция МТП и СТП имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
Достоинства МТП и СТП:
— безопасны для окружающей среды;
— конструкция обеспечивает быстрый монтаж и пуск на месте эксплуатации;
— имеют резиновые уплотнения на дверях отсека НН.
Срок службы трансформаторных подстанций серии МТП и СТП составляет 30 лет.
Опросной лист для заказа столбовой (мачтовой) трансформатороной подстанции << (ЗАГРУЗИТЬ)
Краткое описание трансформатороной подстанции серии МТП (СТП) мощностью 25-250 кВА
Спецалисты компании ответят на все вопросы о поставке трансформаторных подстанций
