М416 инструкция: Прибор м416 инструкция по применению

Содержание

ПрофКиП М416 измеритель сопротивления заземления — Полная Информация на Официальном Сайте: Цена, Описание, Инструкции.

Назначение измерителя сопротивления заземления ПрофКиП М416

Измеритель сопротивления заземления ПрофКиП М416 является специализированным устройством для измерения сопротивления заземления в диапазоне от 0 Ом до 200 Ом. Измеритель сопротивления заземления ПрофКиП М416 обладает повышенным уровнем точности и позволяет производить измерения для любых контуров заземления, имеет прочный пластиковый корпус и большой LCD дисплей. Измеритель сопротивления заземления ПрофКиП М416 позволяет убедиться в исправности контура заземления любой электрической системы, от бытовой до промышленной.

Особенности и преимущества измерителя сопротивления заземления ПрофКиП М416

▪ Вариант измерения: 2 линии  /3 линии

▪ Диапазон измерения: 0 Ом … 200 Ом

▪ Испытательное напряжение: 0 В … 200 В

▪ Точность измерения: ±2%

Основные технические характеристики измерителя сопротивления заземления ПрофКиП М416

Параметры

Значения

Метод измерения

2 линии /3 линии

Диапазон измерений

0. 00 Ом … 1.999 ОМ

0.00 Ом … 19.99 Ом

0.00 Ом … 199.9 Ом

Точность

±2% ±0.02 Ом (2 Ом)

±2% ±0.1 Ом (20 Ом)

±2% ±3 знач (200 Ом)

Разрешение

0.001 Ом (2 Ом)

0.01 Ом (20 Ом)

0.1 Ом (200 Ом)

Испытательное напряжение

0 В … 200 В

Точность напряжения

0.2 % ±5 знач

Разрешение напряжения

0.1 В

Общие данные измерителя сопротивления заземления ПрофКиП М416

▪ Рабочий диапазон температур: 0°С … 40°С

▪ Питание: 6хАА батарей

▪ Габаритные размеры: 163х135х79 мм

▪ Вес: 0.644 кг

Комплект поставки измерителя сопротивления заземления ПрофКиП М416

Наименование

Количество

Измеритель сопротивления заземления ПрофКиП М416

1 шт.

Измерительный кабель зеленый

1 шт.

Измерительный кабель желтый

1 шт.

Измерительный кабель красный

1 шт.

Заземляющий кабель

2 шт.

Стальной щуп

2 шт.

Мягкая сумка для переноски

1 шт.

Руководство по эксплуатации

1 шт.



Измеритель сопротивления заземления М416 и другие приборы

Согласно требованиям ПУЭ все типы заземляющих устройств (ЗУ) периодически должны проходить обязательные испытания, предполагающие измерение их сопротивления растеканию тока на землю. Указанная процедура организуется с целью освидетельствования технического состояния этих устройств на предмет соответствия их своему прямому назначению. Иными словами, надо проверить, защищает ли заземление потребителя от поражения током.

Виды приборов

В настоящее время для проведения таких испытаний используется целый ряд современных электронных приборов, среди которых особо выделяются следующие отечественные изделия:

  • измеритель сопротивления заземления типа М416;
  • приборы для измерения сопротивления заземления под заводским обозначением Ф4103-М1;
  • устройства для малых сопротивлений под наименованиями ИС- 10 и ИС-20.

Помимо перечисленных измерителей при проведении обследований действующего заземления используются такие их зарубежные аналоги, как KEW 4105A, 1820 ER и некоторые другие образцы этой техники со схожими рабочими характеристиками.

Каждое измеритель позволяет полностью обследовать рабочее заземление на предмет его соответствия действующим нормативам.

Из всех представленных наименований особой популярностью у специалистов пользуются измерители типа М416. По этой причине особенности работы с измерителем сопротивлений компенсационного типа следует рассмотреть подробнее.

Общий порядок работы

Измеритель типа М416 относятся к самой распространённой группе приборов, используемых не только для определения сопротивления заземляющих устройств, но и способных измерять удельную проводимость грунта (ρ).

Этот измеритель предназначается для определения величин сопротивлений в пределах от 0,1 до 1000 Ом в четырех диапазонах, ограниченных значениями 10, 50, 200 и 1000 Ом соответственно.

В качестве источника питания в устройстве используются три соединенные последовательно пальчиковые батарейки напряжением по 1,5 Вольта каждая.

После установки элементов питания в специальный отсек в первую очередь измерительный прибор проверяется на работоспособность. Для этого переключатель режимов работы (пределов измерений) переводится в положение «Контроль 5 Ωm».

После этого следует нажать расположенную под табло индикатора красную кнопку и вращением ручки под обозначением «реохорд» добиться, чтобы шкала индикатора установилась на нулевой отметке.

По завершении калибровки измерителя следует подсоединить к нему шнуры, после чего он будет полностью готов к проверке заземления.

Перед тем как замерить искомую величину (сопротивление), прилагаемые к комплекту дополнительный заземлитель и зонд вбиваются в землю на глубину не менее 0,8 метра.

Их удаление от конструкции тестируемого заземления должно соответствовать цифрам, указанным на рисунке. Перемычка между клеммами 1 и 2 означает, что измеритель используется для грубого замера сопротивлений (более 5-ти Ом).

Порядок проведения измерительных операций выглядит следующим образом:

  1. к этим элементам измерительной схемы (включая контур заземления) с помощью контрольных шнуров подсоединяются соответствующие клеммы прибора;
  2. по окончании сборки схемы переключатель предела измерений переводится в положение «Х1»;
  3. после этого нажимается кнопка запуска измерений с одновременным вращением ручки «реохорда»;
  4. в процессе замера искомой величины по его шкале фиксируется точное показание измерителя;
  5. на завершающей стадии полученный результат умножается на указатель выбранного вами предела измерений (в данном случае – на единицу).

В результате выполнения приведённой последовательности операций удаётся точно определить искомое сопротивление заземляющего устройства.

Особенности схемы включения для точных измерений

Рассмотренная выше последовательность измерительных операций относится к так называемой «3-х зажимной» схеме включения измерителя М416 (клеммы 1 и 2 соединены перемычкой). В этом случае на результат проведённых операций существенное влияние оказывают параметры самой измерительной цепочки.

При их фиксации учитывается сопротивление соединительных проводов и контактов. В результате такого включения защитное заземление оценивается довольно грубо (с большой погрешностью).

При необходимости более точного определения сопротивления (менее 5 Ом) измеритель включается по 4-х зажимной схеме, что соответствует отсутствию перемычки между клеммами 1 и 2.

В этом случае в измерительной цепи используется дополнительный провод, подключаемый согласно схеме, указанной на крышке М416. При 4-х зажимной схеме подключения погрешность, вносимая соединительными проводами и контактами, практически отсутствует.

При организации точных измерений необходимо обратить внимание на следующую деталь. Для конструкции заземляющего устройства сложной конфигурации (так называемое «заземление с протяженными периметрами») могут использоваться уже рассмотренные схемы включения.

Однако в этих случаях дополнительный заземлитель должен быть удалён от обследуемой конструкции на расстояние равное её пятикратному максимальному размеру плюс 20 метров.

Другие измерительные приборы

Параметры заземления можно определять и другими измерителями, принцип работы которых основан на том же методе компенсации потенциалов, создаваемых внешним источником на дополнительном заземлителе и в обследуемой конструкции.

Отечественные модели

К образцам таких изделий можно отнести измеритель Ф4103-М1, рассчитанный на питание от источника 12±0,25Вольт и позволяющий организовать замеры в 10-ти диапазонах (от 0-0,3 Ома до 0-15 Килом).

Перед началом проверки заземления или других рабочих операций необходимо побеспокоиться о том, чтобы снизить зависимость прибора от факторов, способствующих появлению дополнительной погрешности измерений.

Для этого он должен быть защищён от действия сильных электрических полей или удалён на значительное расстояние от них. Наличие помехи может быть зафиксировано по качаниям стрелки индикатора при настройке прибора в режиме «ИЗМЕРЕНИЕ I» (при вращении ручки «ПДСТ»).

Измеритель Ф4103 является электрически безопасным, так как его корпус изготовлен из непроводящего ток материала.

Померить сопротивление заземления можно и посредством ещё одной разновидности приборов, известных под обозначениями ИС-10 или ИС-20. Это более совершенные и компактные модели измерителей компенсационного типа, имеющие современную электронную «начинку» и ЖК индикатор.

Во всем остальном (то есть по принципу работы и в части организации самих измерений) они ничем не отличаются от уже рассмотренных образцов.

Иностранные модели

Не стоит забывать об измерителях сопротивления заземления иностранного производства. Чаще всего применяются при работе в отечественных электросетях такие измерители, как KEW 4105A и 1820 ER.

По методу организации и проведения замеров они не имеют принципиальных отличий от уже рассмотренных моделей. Единственным их преимуществом является расширенный функционал, позволяющий измерять не только сопротивление току растекания на землю, но и напряжения шага и потенциал прикосновения.

Измерение всех этих величин возможно без отключения специального автомата, устанавливаемого в цепях защиты обследуемого устройства.

Необходимо помнить, что периодичность проверок заземления, организуемых с помощью любого измерителя, устанавливается требованиями ПТЭЭП (п.2.7.8.-2.7.15).

Помимо этого, такие испытания проводятся и после восстановления конструкции заземления или по окончании её капитального ремонта.

Проверка позволяет убедиться в нормальном состоянии заземления и его способности выполнять основные функции.

Прибор для измерения заземления М416

По правилам устройства электроустановок, все заземляющие устройства необходимо время от времени тестировать на наличие неисправностей. В этой статье говорится о том, что такое М416 измеритель сопротивления заземления и как им пользоваться.

Для чего используется М416

Из-за различных природных причин (коррозия, дожди и прочее), конструкция заземления может начать портиться. Поэтому необходимо проводить исследования на предмет сохранения эксплуатационных параметров. Чтобы произвести проверку заземления используют устройство М416. С его помощью можно проверить работоспособность заземления электрических приборов и разнообразных объектов через замер удельного сопротивления почвы и резисторов от 0,1 до 1000 Ом.

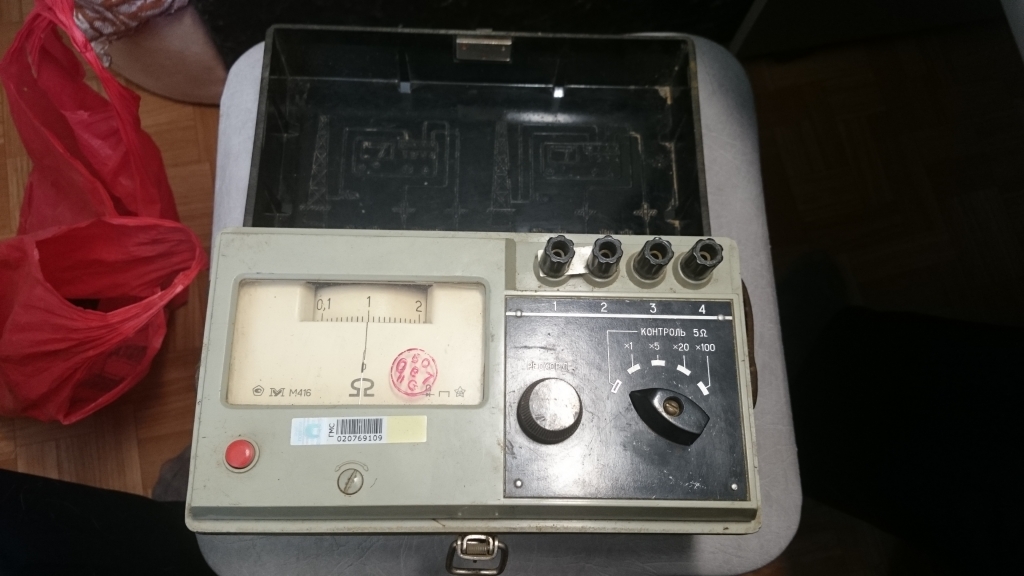

Как выглядит М416

Измеритель сопротивления заземления работает в четырех диапазонах, 0,1 — 10, 0,5 — 50, 2 — 200 и 10 — 1000 Ом. Устройство обладает автономным питанием, одного набора батарей хватит на более чем тысячу замеров.

Обратите внимание! Если человек не имеет опыта в обращении с устройством, то лучше обратиться за помощью к профессионалу.

Как работает устройство

Основой прибора выступает мостовая плата, одна сторона которой — это тестируемый резистор, а другая будет в несколько резисторов с тумблером. Во время изменений номинального баланса сопротивлений двух ветвей образуется напряжение в диагональной ветви мостовой платы. При помощи тумблера необходимо выбрать резистор, который получит нулевое напряжение. Показатель сопротивления выбранных резисторов и будет начальным параметром заземления. Ниже подробно описана конструкция М416 и основные характеристики.

Процесс работы

Конструкция

Измеритель сопротивления заземления оснащен небольшим корпусом с открывающейся крышкой. Внизу на устройстве расположен отсек для батареек, закрывающийся вставной крышкой. По бокам прибора находятся петли, в которых зафиксирован ремень для удобства переноски. С задней части фасада устройства располагаются все узлы монтажной схемы.

Результаты измерений на дисплее

На внешнем дисплее установлены индикаторы и стрелки. В левом верхнем углу расположен тумблер для резисторов и кнопка включения прибора. А внизу находятся 4 клеммы для подсоединения проводов.

Характеристики

Полный список характеристик можно прочесть в паспорте изделия, вот основные из них:

  • Возможность проведения работ без выключения основного источника тока;
  • Диапазон замеров от 0.1 до 1000 Ом;
  • Используемый ток — не больше 85 Ма;
  • Питание устройства — батарейки напряжением 4 В;
  • Температурный режим −20…+55 °C;
  • Параметры устройства 245×141×162 мм;
  • Вес М416 — 3 кг.
Схема измерения сопротивления

Инструкция по применению

Руководство по использованию также можно найти в комплекте прибора. В первой главе говорится о том, как правильно подготовиться к выполнению работ. Порядок действий по использованию М416:

  1. Положить устройство на стол или землю, далее откинуть крышку;
  2. Измеритель необходимо устанавливать достаточно близко к проверяемому месту;
  3. Тумблер нужно установить напротив указателя «Контроль 5 Ом»;
  4. Включить прибор М416;
  5. Двигая рычаг управления, нужно получить нулевой показатель на экран устройства;
  6. На клеммы накинуть петли проводов с готовой изоляцией и зафиксировать их болтами;
  7. Включив прибор, внешние концы кабеля подсоединить друг к другу. Зафиксировать показатель сопротивления;
  8. Выполнить поверку устройства. Погрешность можно найти через сравнение показаний М416 с постоянными резисторами.

Обратите внимание! Чтобы получить наиболее точные результаты, М416 нужно установить, как можно ближе к исследуемому месту. Таким образом погрешность будет минимальной.

Для более точных результатов, можно также выполнить проверку несколько раз.

Условия хранения

Хранить это устройство, как и все остальные нужно в чистом и сухом месте. Оптимальная температура в помещении 10-18 градусов. Воздух не должен быть слишком влажный, иначе прибор может прийти в негодность.

М416 в закрытом виде

Не рекомендуется располагать прибор рядом с кислотными парами, источниками электромагнитного излучений или под прямыми лучами ультрафиолета. Транспортировать и переносить М416 необходимо в закрытом чехле. Если идет дождь или снег, то лучше поместить его в непромокаемый чехол. Если прибор используется во время сильного мороза или гололеда, то лучше ставить его не на землю, а на какую-нибудь доску. Рекомендуется избегать резких перепадов температур, так как электроприборы этого не любят.

В заключении необходимо отметить, что своевременные измерения сопротивления заземления помогут избежать образования чрезвычайных ситуаций, которые возникают при ударе молнии или КЗ в электрооборудовании.

Измерение сопротивления заземления с помощью прибора М-416 > Флэтора

Содержание

В электротехнике большое значение имеет такое электрическое устройство, как заземление. Оно предназначено для обеспечения защиты человека от опасного действия электрического тока. Конструктивные решения заземляющих устройств разработаны, исходя из условий эксплуатации различного электрооборудования.

Измеритель сопротивления заземления М416

Назначение прибора

Конструкции заземления могут со временем пострадать в силу ряда причин: это коррозия, земляные работы и пр. Поэтому они должны тестироваться на предмет сохранения эксплуатационных характеристик. Замеры параметров контура заземления производят с помощью прибора М416.

Устройством проверяют годность заземления электрического оборудования и различных объектов путём измерения удельного сопротивления грунта и резисторов от 0,1 до 1000 Ом. М416 осуществляет замеры сопротивления в 4 диапазонах: 0,1 – 10, 0,5 – 50; 2 – 200 и 10 – 1000 Ом.

Измеритель имеет автономное питание – это электропитание от девяти элементов 373, А373 (R20, LR20) или от внешнего источника постоянного тока напряжением от 11,5 до 15 в. Одного комплекта батареек хватает на 1 тысячу измерений.

Принцип работы

ИС 10 – прибор для измерения сопротивления заземления

Основой конструкции М416 является мостовая схема, одно плечо которой – это тестируемый резистор, в роли второго плеча выступает несколько резисторов с переключателем. При изменении нулевого баланса сопротивлений обеих ветвей возникает напряжение в диагональной ветви мостовой схемы. Подбором резисторов с помощью переключателя добиваются нулевого напряжения в ней. Величина сопротивления подобранных резисторов и будет искомым параметром контура заземления.

Устройство прибора

Задача и особенности заземления трансформаторов.

Измерительное переносное устройство заключено в компактный корпус с откидной крышкой. Снизу в приборе имеется бокс для батареек, закрывающийся съёмной пластиной. По бокам корпуса расположены петли, в которых закреплён ремень для переноски прибора.

С тыльной стороны фасада измерителя крепятся все узлы монтажной схемы. На лицевой панели встроен стрелочный индикатор или цифровой дисплей. В правом нижнем углу панели установлены переключатель резисторов и клавиша включения питания. Напротив вверху расположены четыре клеммы для подключения проводов.

Лицевая панель М416

На рисунке:

  • 1 – шкала реохорда,
  • 2 – стрелочный индикатор,
  • 3 – кнопка включения/выключения,
  • 4 – винтовой корректор,
  • 5 – ручка «реохорд»,
  • 6 – переключатель диапазонов,
  • 7 – клеммы.

Устройство прибора состоит из 3-х основных частей: это блок питания, генератор переменного тока и схема самого измерителя.

Важно! Модификации М416 различаются между собой незначительными особенностями: видом табло, расположением ручек управления и типом элементов питания. Принципиальная схема в разных моделях остаётся одной и той же.

Подготовка к работе

Измеритель емкости конденсаторов

Руководство, как пользоваться измерительным аппаратом, начинается с оглавления: М416 измеритель сопротивления заземления инструкция. В ней первый раздел посвящён подготовительным действиям перед началом работы. Они представляют собой следующие операции:

  • Укладывают прибор на горизонтальную плоскость, затем открывают крышку;
  • Измеритель следует устанавливать предельно близко к исследуемому объекту;
  • Рычаг переключателя ставят напротив отметки «Контроль 5 Ом»;
  • Включают питание нажатием кнопки;
  • Поворачивая ручку управления «реохорд», добиваются нулевой отметки на табло прибора;
  • На клеммы надевают петли зачищенных концов проводов и закрепляют их гайками;
  • Включив аппарат, внешние концы проводов соединяют друг с другом. Фиксируют величину сопротивления. Её впоследствии вычитают из результата измерения сопротивления заземления;
  • Проводят поверку прибора. Погрешность определяют путём сравнения показаний измерителя со стационарными резисторами. На этом подготовка М416 к работе завершается.

Обратите внимание! Для получения наиболее точных показателей прибор располагают как можно ближе к обследуемому объекту. Чем меньше длина проводов, тем меньше влияние суммы их сопротивлений на точность измерений.

Проведение замеров

Проверка сопротивления заземления

Перед началом проверки сопротивления возле контура заземления в почву втыкают вспомогательные щупы. Если земля сухая, то её можно увлажнить, чтобы два стержня легко погрузились. В некоторых случаях стержни забивают в массив земли молотком. Глубина прохода вспомогательных заземлителей в массиве почвы не должна быть менее 50 см.

Провода соединяют со щупами. Третий провод подсоединяют к контуру заземления. Это соединение называют «трёхзажимной схемой». После этого снимают показания прибора.

Трёхзажимная схема подключения М416

Дополнительная информация. Отсутствующий штатный комплект заземлителей для проведения замеров можно сделать из подручного металлического профиля. Для этого подойдут стержни длиной 600 мм и поперечным сечением 80 мм2 или ø не менее 5 мм.

Большое значение имеет удельное электрическое сопротивление грунта вокруг заземляющего контура. Этот параметр определяет, как хорошо будет поглощаться электроэнергия от контура массивом почвы. Удельное сопротивление зависит от плотности, влажности, структуры грунта и наличия в нём солей, кислотных и щелочных включений.

Измерение активных сопротивлений

Измерение проводят непосредственным подключением активного сопротивления к аппарату. Если для этого понадобятся длинные концы проводов, то предварительно измеряют их сопротивление. Эту величину учитывают при снятии показаний, как и в предыдущем случае.

Порядок проведения замеров

Содержание порядка действий не зависит от вида исследуемого объекта. Измерение производится в следующей последовательности:

  1. Поворотный рычаг устанавливают в позицию «х1».
  2. Включив прибор кнопкой, вращают дисковую ручку «реохорд» до тех пор, пока стрелка индикатора не станет напротив отметки «0».
  3. Если прибор показывает величину, превышающую установленный диапазон измерений, то переключают множитель на большее значение: «х5», «х20» или «х100».
  4. Для поверки точности показаний все предыдущие операции повторяют.
  5. Показания «реохорда» умножают на множитель.

Особенности схемы включения для точных измерений

Трёхзажимная схема предусматривает соединение 1 и 2 клеммы прибора М416 перемычкой. При этом на полученные данные о сопротивлении заземления значительно влияют характеристики самой электрической измерительной цепи. Из полученного результата тестирования контура следует вычитать величину сопротивления всех составляющих деталей (проводов и контактов) измерительной цепи. При такой схеме подключения результат обследования получается с большими погрешностями.

Для проведения более точных замеров (меньше 5 Ом) прибор М416 подключается по 4-х зажимной схеме. При этом клеммы 1 и 2 не перемыкаются. Подключается дополнительный провод. Зажимная схема изображена на внутренней стороне крышки аппарата.

Четырёхзажимная схема подключения

К одной из двух свободных клемм подключают провод, соединённый с дополнительным электродом. Его нужно заземлять на расстоянии от контура, равном 5-кратной длине промежутка между прибором и контуром. К расчётной длине провода нужно добавить ещё 20 метров.

Комплект поставки прибора М416

В стандартный комплект поставки измерителя М416 входит следующее:

  • измеритель в пластиковом корпусе;
  • зелёный, жёлтый и красный кабели;
  • кабель заземления – 2 шт.;
  • стальные щупы – 2 шт.;
  • чехол с ремнём для переноски прибора;
  • технический паспорт и руководство по применению.

Для проведения замеров в сложных условиях приобретают профессиональные комплекты заземлителей из нержавеющей стали высокой степени надёжности и длительным сроком службы. Наборные стержни можно погружать в каменистые почвы и грунты с повышенной кислотностью. Глубина погружения в землю может быть 4-30 метров.

Хранение и транспортировка

Хранят прибор М416 на полке в чистом помещении. Температура хранения допускается в пределах + 10-500С. Влажность воздуха в помещении не должна превышать 80%. Недопустимы кислотные испарения, источники электромагнитных излучений и прямое воздействие солнечных лучей.

Перевозить и переносить прибор нужно в закрытом чехле. Если есть риск попадания под дождь или снег, то измеритель лучше поместить в непромокаемую коробку.

Своевременные замеры сопротивления заземления позволят избежать возникновения аварийных ситуаций, вызванных ударом молнии или коротким замыканием в электрооборудовании. Измеритель М416 на сегодня является прибором высокого класса точности. Его можно приобрести в интернет-магазине, который доставит прибор по указанному адресу.

Видео

Измерение сопротивления заземления с помощью измерителя М416

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

Сегодня я расскажу Вам, как произвести измерение сопротивления заземления или, если сказать точнее, то заземляющего устройства (ЗУ).

В прошлой статье я Вам подробно рассказывал про монтаж заземляющего устройства на примере жилого многоквартирного дома.

Так вот, после окончания монтажных работ, необходимо проверить качество выполнения этих работ. Доказательством тому является измерение сопротивления заземляющего устройства, которое должно быть не больше значений, указанных в нормативно-технической литературе: ПТЭЭП (п.26.4, табл. 35 и табл.36.) и ПУЭ (п.1.7.101 и Глава 1.8, табл.1.8.38).

Но как произвести измерение его сопротивления? Читайте ниже.

Подготовка к работе

Перед началом работ по измерению сопротивления заземляющего устройства по мере возможности и доступности необходимо произвести осмотр видимой его части без вскрытия грунта. При осмотре оценивается состояние контактных соединений, наличие антикоррозийного покрытия и отсутствие обрывов.

Качество сварных швов проверяется простукиванием молотком, а ослабление болтовых соединений — с помощью гаечных ключей.

Также во время осмотра нужно убедиться в том, что монтаж заземляющего устройства, сечения заземлителей и заземляющих проводников, монтаж шины ГЗШ и правильность подключения к ней заземляющего проводника и проводников системы уравнивания потенциалов (СУП) соответствуют проекту и требованиям ПУЭ.

Почитайте для информации о том, как правильно выполняется разделение PEN проводника на PE и N, т.е. как правильно перейти от системы заземления TN-C на систему заземления TN-C-S.

Знакомство с прибором М416 и его технические характеристики

Если при визуальном осмотре не выявились какие-либо замечания и нарушения, то можно приступать к проведению замера. Для этого в «парке приборов» нашей электролаборатории имеется переносной электроизмерительный прибор М416, который включен в Госреестр средств измерений РФ под номером 2746-71. Межповерочный интервал (МПИ) у него составляет 1 год.

Данный прибор применяется для замера сопротивления заземления, удельного сопротивления грунта и активного сопротивления. Принцип его работы основан на компенсационном методе измерения с использованием вспомогательного заземлителя и потенциального электрода (зонда).

Технические характеристики измерителя М416:

  • предел измерений от 0,1 до 1000 (Ом)
  • температура эксплуатации от -25°С до +60°С
  • вес около 3 (кг)
  • габаритные размеры 245х140х160 (мм)
  • питание прибора осуществляется с помощью 3 элементов питания размером D (R20 или 373) напряжением 1,5 (В)

У меня даже сохранился «родной» экземпляр батарейки под названием «Элемент» от 1984 года выпуска.

С помощью комплекта элементов питания можно провести не меньше 1000 измерений.

Вот так выглядит лицевая панель измерителя М416, на которой расположены:

  • переключатель диапазонов измерения
  • ручка реохорда
  • кнопка включения прибора
  • выводы (1-2-3-4) для подключения соединительных проводов
  • шкала

Корпус прибора М416 выполнен из пластмассы. Прибор имеет откидную крышку и специальный ремень для переноски.

Для измерений сопротивления ЗУ можно использовать и другие, более современные приборы, но к сожалению, пока в нашей электролаборатории их нет. Как только появится что-то новенькое, то я сразу же напишу о нем статью-обзор — подписывайтесь на новости сайта, чтобы не пропустить интересное.

Когда нужно проводить измерения сопротивления заземляющего устройства?

Чтобы при измерении сопротивления заземления получить достоверные показания, их необходимо проводить в период наибольшего высыхания (летом в сухую погоду) или промерзания грунта (зимой), т.е. при наибольшем удельном сопротивлении грунта (ПТЭЭП, п.2.7.13).

Если замер проводился в другие погодные условия, то в полученный результат необходимо внести поправочный сезонный коэффициент Кс. Об этом я расскажу Вам в отдельной статье — подпишитесь на новости сайта, чтобы не пропустить выход новых статей.



Проведение работ

Порядок проведения работ по измерению сопротивления заземляющего устройства (ЗУ) с помощью измерителя М416.

1. Проверяем наличие, и в случае отсутствия устанавливаем, комплект элементов питания 3х1,5 (В), соблюдая полярность. Отсек питания расположен в нижней части прибора.

2. Устанавливаем прибор М416 на ровной поверхности строго в горизонтальном положении.

3. Производим калибровку прибора. Для этого переключатель диапазонов измерения необходимо поставить в положение «Контроль 5Ω». Затем нажать на красную кнопку и, вращая ручку реохорда, установить стрелку прибора на ноль. На шкале должно быть показание 5±0,3 (Ом). Если так, то продолжаем измерения, если нет, то перепроверяем заряд и полярность элементов питания. Если с ними все нормально, то отдаем прибор в ремонт.

4. Чтобы уменьшить влияние сопротивления соединительных проводов между выводами (1), (2) и Rх на результат измерения, прибор необходимо расположить как можно ближе к измеряемому заземлителю.

5. Выбираем необходимую схему подключения прибора.

Для грубых измерений сопротивления ЗУ или относительно больших сопротивлений (больше 5 Ом) выводы (1) и (2) соединяют перемычкой. Измеритель М416 при этом подключают по трехзажимной схеме. При такой схеме в результат измерения входит сопротивление соединяемого провода между Rx и выводом (1).

  • Rх — измеряемое сопротивление заземлителя или заземляющего устройства
  • Rз — зонд
  • Rв — вспомогательный заземлитель

Если Вам необходимо более точно провести измерение сопротивления заземлителя (ЗУ меньше 5 Ом), то применяют четырехзажимную схему подключения прибора, сняв перемычку между выводами (1) и (2). При такой схеме исключается погрешность от соединительных проводов и контактных соединений.

  • Rх — измеряемое сопротивление заземлителя или заземляющего устройства
  • Rз — зонд (потенциальный электрод)
  • Rв — вспомогательный заземлитель

Для подсказки, четырехзажимная схема подключения указана на крышке прибора.

Для заземлителей, выполненных в  виде сложных контуров с протяженными периметрами, применяются аналогичные схемы подключения измерителя М416, только между Rх и Rз должно быть расстояние не менее 5-кратного расстояния между двумя наиболее удаленными заземлителями плюс 20 (м).

Вот пример сложного контура заземления (обозначен на схеме зеленой пунктирной линией) одного из Торгового центра, где мы проводили измерения.

6. Стержни зонда и вспомогательного заземлителя нужно забивать в плотный не насыпной грунт на глубину не меньше, чем на 0,5 (м).

Расстояние между стержнями указаны на приведенных выше схемах.

В качестве Rз и Rв можно применять металлические стержни или трубы диаметром не менее 5 (мм).

Чтобы избежать значительного переходного сопротивления между заземлителем и забитыми стержнями, их необходимо забивать прямыми ударами без раскачивания. Для этого придется «потрудиться» с помощью вот такой кувалды.

В качестве соединительных проводов можно использовать медные провода сечением не менее 1,5 кв.мм.

7. Место соединения проводов к заземлителю необходимо очистить от краски, например, с помощью напильника.

К этому же напильнику с другой его стороны подсоединен медный провод сечением 2,5 кв.мм, т.е. напильник также является и щупом для соединения заземлителя с выводом (1) при трехзажимной схеме подключения прибора М416.

8. После выбора схемы и подключения прибора переходим к измерению. Переключатель диапазонов измерения ставим в положение «х1» (умножение на один). Нажимаем на красную кнопку и, вращая ручку реохорда, устанавливаем стрелку прибора на ноль.

Если сопротивление заземлителя больше 10 (Ом), то переключатель диапазонов необходимо установить в положение «х5», «х20» или «х100».

9. Результат находим путем умножения показания шкалы реохорда на установленное положение переключателя диапазонов «х1», «х5», «х20» или «х100».

В нашем примере переключатель прибора М416 установлен в положении «х1», а значит полученное значение 1,9 нужно умножить на 1, т.е. измеренное сопротивление заземлителя составляет 1,9 (Ом).

10. После завершения работ заносим полученные данные в протокол соответствующей формы.

Периодичность проведения измерений

Периодичность проверки сопротивления заземлителя или контура заземления производится по утвержденному графику предприятия, а также после ремонта или его реконструкции. Более подробно об этом Вы можете почитать в нормативно-технической литературе ПТЭЭП (п.2.7.8. — 2.7.15).

А Вы каким прибором измеряете сопротивление заземления? Хотелось бы услышать реальные отзывы, т.к. планирую в ближайшее время обновить М416 на что-нибудь более современное.

P.S. Если Вы самостоятельно не можете произвести измерения, то воспользуйтесь услугой электролаборатории.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Steam Community :: Group :: Инструкция прибора исз м416

==================================
Скачать Инструкция прибора исз м416 >> Скачать[filex4me. ru]
==================================

7 апр. 2012 г. — Страница 1 из 1, 1 Говорят, что очень хороший и точный, но инструкции к нему нет. Подскажите, как им измерять? Quote (petlyura). Приобрёл себе прибор для измерения сопротивления заземления М416.Ремонт М416 — Форум энергетиков и электриков 30 май 2012Измерение прибором М 41610 май 2012Другие результаты с сайта ukrelektrik.com[PDF]Измеритель сопротивления заземления М 416 Паспортukrelektrik.com/_ld/0/76_instrukciya_izm.pdfСохраненнаякопияМ 416 ‘. — ПАСПОРТ, техническое ОПИСАНИЕ и инструкция по ЭКСПЛУАТАЦИИ. ‘ 1974 Прибор М416 рассчитан для работы при темпе жающего

измерение сопротивления заземляющего устройства и удельного

28 февр. 2012 г. — Корпус прибора М416 выполнен из пластмассы. . реальные отзывы, т.к. планирую в ближайшее время обновить М416 на что-нибудь

М416 Омметр — назначение прибора, схема омметра

Измеритель сопротивления заземления М 416, паспорт, техническое описание и инструкция по эксплуатации. Гарантийный срок службы приборов

Измеритель сопротивления заземления м-416 — YouTube

10 мая 2010 г. — Мы пользуемся прибором типа М-416, на практике удаётся с и зонд Rз к прибору М-416 по одной из схем в зависимости от величин

Инструкция по эксплуатации прибора м 416

10 апр. 2015 г. — Устанавливаем прибор м416 на ровненькой поверхности строго в и электробезопасности мобильных построек из металла.

измеритель сопротивления заземления М416 — Форум энергетиков и

Прибор Ф4103-М1 измеряет сопротивления заземляющих устройств любых Год выхода из производства: текущий. Ф4103-М1, цена Украина Ф4103-М1, новый аналог прибора М-416 — Ф4103-М1, штыри к Ф4103-М1, м1 инструкция, прибор ф4103 м1, ф4103 м1 цена, измеритель ф4103 м1 инструкция,
Инструкция по эксплуатации стиральной машины индезит эксклюзив Airplane on sky flying стоковый клип и роялти: Инструкция по эксплуатации прибора м 416 Из п1 я разумею, собственно в нем нормируется противодействие
Омметр М416 предназначен для измерения сопротивления Основные технические характеристики прибора М416: Инструкция, схемы, паспорт
М416 предназначен для измерения сопротивления заземляющих устройств, активных сопротивлений, а также может быть

http://xtbnwot. forumotion.com/h7-no3, http://elm.help.edu.my/index.php/about/elmnews/entry/2015-07-17-21-36-53.html, http://ogcat.garden-sad.ru/

Измерение сопротивления заземления м416 — Инженер ПТО

1. Установить прибор на ровной поверхности, открыть крышку.

2. Установить переключатель в положение «Контроль 5 ом», нажать кнопку и, вращением ручки «реохорд», добиться установления стрелки индикатора на нулевую отметку. На шкале реохорда при этом должко быть показание 5 ± 0,35 ом при нормальных климатических условиях и номинальном напряжении источника питания.

Прибор рассчитан для работы при напряжении источника -питания от 3,8 в до 4,8 в.

Для смены элементов необходимо снять крышку, заменить элементы и закрепить крышку винтами.

II. ПОРЯДОК РАБОТЫ
Измерение сопротивления заземляющих устройств

При измерениях прибор следует располагать в непосредственной близости от измеряемого заземлителя, так как при !Йгом на результат измерения меньше сказывается сопротивление проводов, соединяющих Вх с зажимами 1, 2.

Стержни, образующие вспомогательный заземлитель и потенциальный электрод (зонд), устанавливаются на расстояниях, указанных на рис. 1-4. Глубина погружения в грунт должна быть не менее 500 мм.

При отсутствии комплекта принадлежностей для проведения измерений вспомогательный заземлитель и зонд могут «быть выполнены в виде металлического стержня или трубы диаметром не менее 5 мм.

Во избежание увеличения переходного сопротивления заземлителя и зонда стержни следует забивать в грунт прямыми ударами, стараясь не раскачивать их.

Сопротивление вспомогательного заземлителя и зонда не должно превышать величин, указанных в разделе «Технические данные».

Практически для большинства типов грунтов, за исключением грунтов с высоким удельным сопротивлением, сопротивление вспомогательных заземлителей не превышает вышеуказанных значений.

При грунтах с высоким удельным сопротивлением измерения будут приблизительными.

Для повышения точности измерения следует уменьшить сопротивление вспомогательных заземлителей путем увлажнения почвы вокруг них или увеличения их количества.

Дополнительные стержни забивают на расстоянии не менее 2-3 метров друг от друга. Все стержни, образующие контур зонда или вспомогательного заземлителя, соединяются между oсобой электрически.

Рис. 1. Подключение прибора по трехзажимной схеме.

Рис. 2. Подключение прибора по четырёхзажимной схеме.

Рис. 3. Подлючение прибора по трехзажимной схеме к сложному (контурному) завемлителю.

Рис. 4. Подключение прибора по четырехзажимной схеме к сложному (контурному) заземлителю.

Измерение проводится по схемам рис. 1-4 в зависимости* от величины измеряемого сопротивления н точности измерения. В случае измерения по схеме, изображенной на рис. 1 и 3, в результат измерения входит сопротивление провода, соединяющего зажим 1 с Вх. Поэтому такое включение используется, когда не требуется точное измерение, или при измерениях сравнительно больших (больше 1 Ома) сопротивлений.

Для сложных заземлителей, выполненных в виде контур» с протяженным периметром, расстояния между контуром. вспомогательным заземлителем и зондом должны быть не менее указанных на рис 3, где й — наибольшая диагональ контура измеряемого заземляющего устройства в метрах. Независимо от выбранной схемы измерение необходимо» проводить в следующем порядке:

а) переключатель В1 установить в положение «XI»;

б) нажать кнопку и, вращая ручку «Реохорд», добиться максимального приближения стрелки индикатора к нулю;

в) результат измерения равен произведению показания» шкалы реохорда на множитель. Если измеряемое сопротивление окажется больше 10 ом, переключатель установить в положение «Х5», «Х20» или «XI00» и проделать операции «б» и «в».

Измерение удельного сопротивления грунта

Измерение удельного сопротивления грунта производится аналогично измерению сопротивления заземления. При этом к. зажимам 1 и 2 вместо Rх присоединяется дополнительный*, электрод в виде металлического стержня или трубы известных* размеров.

Вспомогательный заземлитель и зонд располагают от дополнительного электрода на расстояниях, указанных на рис. 1-4.

В местах забивки стержня, вспомогательного заземлнтеля и зонда растительный или насыпной слой должен быть удален.

Удельное сопротивление грунта на глубине забивки трубы подсчитывается по формуле:

где: R — сопротивление, измеренное измерителем заземления в ом;

L — глубина забивки трубы в см.

d — диаметр трубы в см.

Измерение активных сопротивлений
Рис. 5. Схемы измерения активных сопротивлений


а)Схема измерения без исключения погрешности вносимой соединительными проводами


б)Схема измерения с исключеним погрешности вносимой соединительными проводами

III. ПОВЕРКА ПРИБОРА

Поверка основной погрешности производится в нормальных условиях на всех оцифрованных отметках диапазона .»О,Ю ом и на любых трех оцифрованных отметках остальных диапазонов.

Погрешность определяется путем сравнения показаний прибора с известными сопротивлениями, включенными согласно рис. 6,

Рис.
6. Схема подключения прибора при поверке.

где: R1 — измеряемое сопротивление;

R2 и RЗ — сопротивления вспомогательного заземлителя и зонда, величины которых для каждого диапазона выбираются согласно таблице 1.

Таблица 1.

Диапазон измерения, ом Величины сопротивлений в ом
R1 R2
0,1 ÷ 10 0,1 ÷ 10 500 500
0,5 ÷ 50 0,5 ÷ 50 1000 1000
2 ÷ 200 2 ÷ 200 2500 2500
10 ÷ 1000 10 ÷ 1000 5000 5000

Поверка основной погрешности производится в следующем порядке:

а) переключатель установить в положение, соответствующее поверяемому диапазону;

б) вращая ручку «Реохорд», установить соответствующуюю цифрованную отметку (с учетом множителя) против риски;

в) нажать кнопку и, подбором величины сопротивления на магазине В1, установить стрелку индикатора на нулевую отметку.

По разности между показанием шкалы реохорда (с учетом множителя) и величиной сопротивления В1 определяется основная погрешность.

ПРИМЕЧАНИЕ: Сопротивления R1, R2 и RЗ долины быть не ниже кл. 1,0.

В электротехнике большое значение имеет такое электрическое устройство, как заземление. Оно предназначено для обеспечения защиты человека от опасного действия электрического тока. Конструктивные решения заземляющих устройств разработаны, исходя из условий эксплуатации различного электрооборудования.

Назначение прибора

Конструкции заземления могут со временем пострадать в силу ряда причин: это коррозия, земляные работы и пр. Поэтому они должны тестироваться на предмет сохранения эксплуатационных характеристик. Замеры параметров контура заземления производят с помощью прибора М416.

Устройством проверяют годность заземления электрического оборудования и различных объектов путём измерения удельного сопротивления грунта и резисторов от 0,1 до 1000 Ом. М416 осуществляет замеры сопротивления в 4 диапазонах: 0,1 – 10, 0,5 – 50; 2 – 200 и 10 – 1000 Ом.

Измеритель имеет автономное питание – это электропитание от девяти элементов 373, А373 (R20, LR20) или от внешнего источника постоянного тока напряжением от 11,5 до 15 в. Одного комплекта батареек хватает на 1 тысячу измерений.

Принцип работы

Основой конструкции М416 является мостовая схема, одно плечо которой – это тестируемый резистор, в роли второго плеча выступает несколько резисторов с переключателем. При изменении нулевого баланса сопротивлений обеих ветвей возникает напряжение в диагональной ветви мостовой схемы. Подбором резисторов с помощью переключателя добиваются нулевого напряжения в ней. Величина сопротивления подобранных резисторов и будет искомым параметром контура заземления.

Устройство прибора

Измерительное переносное устройство заключено в компактный корпус с откидной крышкой. Снизу в приборе имеется бокс для батареек, закрывающийся съёмной пластиной. По бокам корпуса расположены петли, в которых закреплён ремень для переноски прибора.

С тыльной стороны фасада измерителя крепятся все узлы монтажной схемы. На лицевой панели встроен стрелочный индикатор или цифровой дисплей. В правом нижнем углу панели установлены переключатель резисторов и клавиша включения питания. Напротив вверху расположены четыре клеммы для подключения проводов.

На рисунке:

  • 1 – шкала реохорда,
  • 2 – стрелочный индикатор,
  • 3 – кнопка включения/выключения,
  • 4 – винтовой корректор,
  • 5 – ручка «реохорд»,
  • 6 – переключатель диапазонов,
  • 7 – клеммы.

Устройство прибора состоит из 3-х основных частей: это блок питания, генератор переменного тока и схема самого измерителя.

Важно! Модификации М416 различаются между собой незначительными особенностями: видом табло, расположением ручек управления и типом элементов питания. Принципиальная схема в разных моделях остаётся одной и той же.

Подготовка к работе

Руководство, как пользоваться измерительным аппаратом, начинается с оглавления: М416 измеритель сопротивления заземления инструкция. В ней первый раздел посвящён подготовительным действиям перед началом работы. Они представляют собой следующие операции:

  • Укладывают прибор на горизонтальную плоскость, затем открывают крышку;
  • Измеритель следует устанавливать предельно близко к исследуемому объекту;
  • Рычаг переключателя ставят напротив отметки «Контроль 5 Ом»;
  • Включают питание нажатием кнопки;
  • Поворачивая ручку управления «реохорд», добиваются нулевой отметки на табло прибора;
  • На клеммы надевают петли зачищенных концов проводов и закрепляют их гайками;
  • Включив аппарат, внешние концы проводов соединяют друг с другом. Фиксируют величину сопротивления. Её впоследствии вычитают из результата измерения сопротивления заземления;
  • Проводят поверку прибора. Погрешность определяют путём сравнения показаний измерителя со стационарными резисторами. На этом подготовка М416 к работе завершается.

Обратите внимание! Для получения наиболее точных показателей прибор располагают как можно ближе к обследуемому объекту. Чем меньше длина проводов, тем меньше влияние суммы их сопротивлений на точность измерений.

Проведение замеров

Проверка сопротивления заземления

Перед началом проверки сопротивления возле контура заземления в почву втыкают вспомогательные щупы. Если земля сухая, то её можно увлажнить, чтобы два стержня легко погрузились. В некоторых случаях стержни забивают в массив земли молотком. Глубина прохода вспомогательных заземлителей в массиве почвы не должна быть менее 50 см.

Провода соединяют со щупами. Третий провод подсоединяют к контуру заземления. Это соединение называют «трёхзажимной схемой». После этого снимают показания прибора.

Дополнительная информация. Отсутствующий штатный комплект заземлителей для проведения замеров можно сделать из подручного металлического профиля. Для этого подойдут стержни длиной 600 мм и поперечным сечением 80 мм2 или ø не менее 5 мм.

Большое значение имеет удельное электрическое сопротивление грунта вокруг заземляющего контура. Этот параметр определяет, как хорошо будет поглощаться электроэнергия от контура массивом почвы. Удельное сопротивление зависит от плотности, влажности, структуры грунта и наличия в нём солей, кислотных и щелочных включений.

Измерение активных сопротивлений

Измерение проводят непосредственным подключением активного сопротивления к аппарату. Если для этого понадобятся длинные концы проводов, то предварительно измеряют их сопротивление. Эту величину учитывают при снятии показаний, как и в предыдущем случае.

Порядок проведения замеров

Содержание порядка действий не зависит от вида исследуемого объекта. Измерение производится в следующей последовательности:

  1. Поворотный рычаг устанавливают в позицию «х1».
  2. Включив прибор кнопкой, вращают дисковую ручку «реохорд» до тех пор, пока стрелка индикатора не станет напротив отметки «0».
  3. Если прибор показывает величину, превышающую установленный диапазон измерений, то переключают множитель на большее значение: «х5», «х20» или «х100».
  4. Для поверки точности показаний все предыдущие операции повторяют.
  5. Показания «реохорда» умножают на множитель.

Особенности схемы включения для точных измерений

Трёхзажимная схема предусматривает соединение 1 и 2 клеммы прибора М416 перемычкой. При этом на полученные данные о сопротивлении заземления значительно влияют характеристики самой электрической измерительной цепи. Из полученного результата тестирования контура следует вычитать величину сопротивления всех составляющих деталей (проводов и контактов) измерительной цепи. При такой схеме подключения результат обследования получается с большими погрешностями.

Для проведения более точных замеров (меньше 5 Ом) прибор М416 подключается по 4-х зажимной схеме. При этом клеммы 1 и 2 не перемыкаются. Подключается дополнительный провод. Зажимная схема изображена на внутренней стороне крышки аппарата.

К одной из двух свободных клемм подключают провод, соединённый с дополнительным электродом. Его нужно заземлять на расстоянии от контура, равном 5-кратной длине промежутка между прибором и контуром. К расчётной длине провода нужно добавить ещё 20 метров.

Комплект поставки прибора М416

В стандартный комплект поставки измерителя М416 входит следующее:

  • измеритель в пластиковом корпусе;
  • зелёный, жёлтый и красный кабели;
  • кабель заземления – 2 шт.;
  • стальные щупы – 2 шт.;
  • чехол с ремнём для переноски прибора;
  • технический паспорт и руководство по применению.

Для проведения замеров в сложных условиях приобретают профессиональные комплекты заземлителей из нержавеющей стали высокой степени надёжности и длительным сроком службы. Наборные стержни можно погружать в каменистые почвы и грунты с повышенной кислотностью. Глубина погружения в землю может быть 4-30 метров.

Хранение и транспортировка

Хранят прибор М416 на полке в чистом помещении. Температура хранения допускается в пределах + 10-500С. Влажность воздуха в помещении не должна превышать 80%. Недопустимы кислотные испарения, источники электромагнитных излучений и прямое воздействие солнечных лучей.

Перевозить и переносить прибор нужно в закрытом чехле. Если есть риск попадания под дождь или снег, то измеритель лучше поместить в непромокаемую коробку.

Своевременные замеры сопротивления заземления позволят избежать возникновения аварийных ситуаций, вызванных ударом молнии или коротким замыканием в электрооборудовании. Измеритель М416 на сегодня является прибором высокого класса точности. Его можно приобрести в интернет-магазине, который доставит прибор по указанному адресу.

Видео

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

Сегодня я расскажу Вам, как произвести измерение сопротивления заземления или, если сказать точнее, то заземляющего устройства (ЗУ).

В прошлой статье я Вам подробно рассказывал про монтаж заземляющего устройства на примере жилого многоквартирного дома.

Так вот, после окончания монтажных работ, необходимо проверить качество выполнения этих работ. Доказательством тому является измерение сопротивления заземляющего устройства, которое должно быть не больше значений, указанных в нормативно-технической литературе: ПТЭЭП (п.26.4, табл. 35 и табл.36.) и ПУЭ (п.1.7.101 и Глава 1.8, табл.1.8.38).

Но как произвести измерение его сопротивления? Читайте ниже.

Подготовка к работе

Перед началом работ по измерению сопротивления заземляющего устройства по мере возможности и доступности необходимо произвести осмотр видимой его части без вскрытия грунта. При осмотре оценивается состояние контактных соединений, наличие антикоррозийного покрытия и отсутствие обрывов.

Качество сварных швов проверяется простукиванием молотком, а ослабление болтовых соединений — с помощью гаечных ключей.

Также во время осмотра нужно убедиться в том, что монтаж заземляющего устройства, сечения заземлителей и заземляющих проводников, монтаж шины ГЗШ и правильность подключения к ней заземляющего проводника и проводников системы уравнивания потенциалов (СУП) соответствуют проекту и требованиям ПУЭ.

Почитайте для информации о том, как правильно выполняется разделение PEN проводника на PE и N, т.е. как правильно перейти от системы заземления TN-C на систему заземления TN-C-S.

Знакомство с прибором М416 и его технические характеристики

Если при визуальном осмотре не выявились какие-либо замечания и нарушения, то можно приступать к проведению замера. Для этого в «парке приборов» нашей электролаборатории имеется переносной электроизмерительный прибор М416, который включен в Госреестр средств измерений РФ под номером 2746-71. Межповерочный интервал (МПИ) у него составляет 1 год.

Данный прибор применяется для замера сопротивления заземления, удельного сопротивления грунта и активного сопротивления. Принцип его работы основан на компенсационном методе измерения с использованием вспомогательного заземлителя и потенциального электрода (зонда).

Технические характеристики измерителя М416:

  • предел измерений от 0,1 до 1000 (Ом)
  • температура эксплуатации от -25°С до +60°С
  • вес около 3 (кг)
  • габаритные размеры 245х140х160 (мм)
  • питание прибора осуществляется с помощью 3 элементов питания размером D (R20 или 373) напряжением 1,5 (В)

У меня даже сохранился «родной» экземпляр батарейки под названием «Элемент» от 1984 года выпуска.

С помощью комплекта элементов питания можно провести не меньше 1000 измерений.

Вот так выглядит лицевая панель измерителя М416, на которой расположены:

  • переключатель диапазонов измерения
  • ручка реохорда
  • кнопка включения прибора
  • выводы (1-2-3-4) для подключения соединительных проводов
  • шкала

Корпус прибора М416 выполнен из пластмассы. Прибор имеет откидную крышку и специальный ремень для переноски.

Для измерений сопротивления ЗУ можно использовать и другие, более современные приборы, но к сожалению, пока в нашей электролаборатории их нет. Как только появится что-то новенькое, то я сразу же напишу о нем статью-обзор — подписывайтесь на новости сайта, чтобы не пропустить интересное.

Когда нужно проводить измерения сопротивления заземляющего устройства?

Чтобы при измерении сопротивления заземления получить достоверные показания, их необходимо проводить в период наибольшего высыхания (летом в сухую погоду) или промерзания грунта (зимой), т.е. при наибольшем удельном сопротивлении грунта (ПТЭЭП, п.2.7.13).

Если замер проводился в другие погодные условия, то в полученный результат необходимо внести поправочный сезонный коэффициент Кс. Об этом я расскажу Вам в отдельной статье — подпишитесь на новости сайта, чтобы не пропустить выход новых статей.

Проведение работ

Порядок проведения работ по измерению сопротивления заземляющего устройства (ЗУ) с помощью измерителя М416.

1. Проверяем наличие, и в случае отсутствия устанавливаем, комплект элементов питания 3х1,5 (В), соблюдая полярность. Отсек питания расположен в нижней части прибора.

2. Устанавливаем прибор М416 на ровной поверхности строго в горизонтальном положении.

3. Производим калибровку прибора. Для этого переключатель диапазонов измерения необходимо поставить в положение «Контроль 5Ω». Затем нажать на красную кнопку и, вращая ручку реохорда, установить стрелку прибора на ноль. На шкале должно быть показание 5±0,3 (Ом). Если так, то продолжаем измерения, если нет, то перепроверяем заряд и полярность элементов питания. Если с ними все нормально, то отдаем прибор в ремонт.

4. Чтобы уменьшить влияние сопротивления соединительных проводов между выводами (1), (2) и Rх на результат измерения, прибор необходимо расположить как можно ближе к измеряемому заземлителю.

5. Выбираем необходимую схему подключения прибора.

Для грубых измерений сопротивления ЗУ или относительно больших сопротивлений (больше 5 Ом) выводы (1) и (2) соединяют перемычкой. Измеритель М416 при этом подключают по трехзажимной схеме. При такой схеме в результат измерения входит сопротивление соединяемого провода между Rx и выводом (1).

  • Rх — измеряемое сопротивление заземлителя или заземляющего устройства
  • Rз — зонд
  • Rв — вспомогательный заземлитель

Если Вам необходимо более точно провести измерение сопротивления заземлителя (ЗУ меньше 5 Ом), то применяют четырехзажимную схему подключения прибора, сняв перемычку между выводами (1) и (2). При такой схеме исключается погрешность от соединительных проводов и контактных соединений.

  • Rх — измеряемое сопротивление заземлителя или заземляющего устройства
  • Rз — зонд (потенциальный электрод)
  • Rв — вспомогательный заземлитель

Для подсказки, четырехзажимная схема подключения указана на крышке прибора.

Для заземлителей, выполненных в виде сложных контуров с протяженными периметрами, применяются аналогичные схемы подключения измерителя М416, только между Rх и Rз должно быть расстояние не менее 5-кратного расстояния между двумя наиболее удаленными заземлителями плюс 20 (м).

Вот пример сложного контура заземления (обозначен на схеме зеленой пунктирной линией) одного из Торгового центра, где мы проводили измерения.

6. Стержни зонда и вспомогательного заземлителя нужно забивать в плотный не насыпной грунт на глубину не меньше, чем на 0,5 (м).

Расстояние между стержнями указаны на приведенных выше схемах.

В качестве Rз и Rв можно применять металлические стержни или трубы диаметром не менее 5 (мм).

Чтобы избежать значительного переходного сопротивления между заземлителем и забитыми стержнями, их необходимо забивать прямыми ударами без раскачивания. Для этого придется «потрудиться» с помощью вот такой кувалды.

В качестве соединительных проводов можно использовать медные провода сечением не менее 1,5 кв.мм.

7. Место соединения проводов к заземлителю необходимо очистить от краски, например, с помощью напильника.

К этому же напильнику с другой его стороны подсоединен медный провод сечением 2,5 кв.мм, т.е. напильник также является и щупом для соединения заземлителя с выводом (1) при трехзажимной схеме подключения прибора М416.

8. После выбора схемы и подключения прибора переходим к измерению. Переключатель диапазонов измерения ставим в положение «х1» (умножение на один). Нажимаем на красную кнопку и, вращая ручку реохорда, устанавливаем стрелку прибора на ноль.

Если сопротивление заземлителя больше 10 (Ом), то переключатель диапазонов необходимо установить в положение «х5», «х20» или «х100».

9. Результат находим путем умножения показания шкалы реохорда на установленное положение переключателя диапазонов «х1», «х5», «х20» или «х100».

В нашем примере переключатель прибора М416 установлен в положении «х1», а значит полученное значение 1,9 нужно умножить на 1, т.е. измеренное сопротивление заземлителя составляет 1,9 (Ом).

10. После завершения работ заносим полученные данные в протокол соответствующей формы.

Периодичность проведения измерений

Периодичность проверки сопротивления заземлителя или контура заземления производится по утвержденному графику предприятия, а также после ремонта или его реконструкции. Более подробно об этом Вы можете почитать в нормативно-технической литературе ПТЭЭП (п.2.7.8. — 2.7.15).

А Вы каким прибором измеряете сопротивление заземления? Хотелось бы услышать реальные отзывы, т.к. планирую в ближайшее время обновить М416 на что-нибудь более современное.

М416 Прицеп пр.


Начало проекта: 5 апреля 2002 г.
Завершение проекта: 15 апреля 2003 г.

Приобретение прицепа

Я всегда был фанатом джипов и очень люблю бездорожье и Отдых на природе. В октябре 2001 года я купил свой третий Jeep, Wrangler 2002 года выпуска. X. В настоящее время у меня также есть CJ-3A 1950 года выпуска. Я читал на каком-то джипе сайтов и обнаружил, что многие люди использовали старые военные «джипы» прицепы для буксировки за их 4х4. Как я обнаружил, было несколько ресурсы в Интернете для такого рода вещей, я решил, что хочу один из моих.

Я живу в Лас-Вегасе, поэтому первым делом я позвонил всем военные излишки мест в городе, чтобы узнать, есть ли у них мест, где я мог бы попробовать. Большинство мест просто сказали, что у них нет ни одного, и они понятия не имели, где я могу его найти. Затем я нашел одно место, которое дало мне название «Barstow Truck Parts». Барстоу не так далеко от Вегаса, и я подумал, что может быть весело отправиться в там внизу. Я нашел их сайт и позвонил им. Они сказали, что у них есть пара, и что цена была 500 долларов.Они открыты только в субботу по предварительной записи. Я обдумывал это около недели и решил, что хочу хотя бы посмотри на них. Я решил, что пойду вниз 5 апреля 2002 года. позвонил, чтобы назначить встречу, и обнаружил, что мне нужно поговорить с кто-то другой, так как он был «субботним парнем». Когда мы разговаривали, у нас был разговор в этом роде был таким:

мне: Я хочу приехать в субботу и посмотреть на M416 трейлеры у вас есть.
он: Хорошо, теперь вы знаете, в какой они форме, верно?
мне: Ну, мне сказали, что они в хорошей форме и что единственным недостающим элементом был люнет.
он: Нет, они в худшей форме.
мне: Ну, думаю, я все же хотел бы на них взглянуть.Как многого вы от них хотите?
он: Я продам вам двоих за 400 долларов.

На этом этапе я был очень взволнован. Я был готов заплатить 500 долларов для фиксации верха, и теперь у меня может быть два за 400 долларов. Я нашел информацию в Интернете эти трейлеры могут стоить от 450 до 950 долларов. в зависимости от состояния. Поэтому я позаимствовал бортовой прицеп с тандемной осью. от друга, подключил его к моему Suburban и отправился в Барстоу с моим братом Дэйвом и зятем Брайаном.

Мы покинули Вегас в 3:30 утра и добрались до Барстоу примерно в 6:30. После быстро позавтракав в McDonald’s, мы добрались до Barstow Truck Parts в 7:00 утра. Он показал нам один трейлер на главном дворе. Это не было M416. Это был какой-то трейлер с боеприпасами, а не то, чем я был находясь в поиске. Затем он вывел нас в другой двор, у них было несколько миль отсюда. Вот где было действительно круто. Тонна старых Военные грузовики, цистерны, прицепы и шины. Это был в основном свалка, полная военного снаряжения.Многие грузовики были в различные этапы разборки, некоторые недостающие моторы и т. д.

Он показал нам первый прицеп M416, который почти сидел. боком внутри другого трейлера. Его сильно избили, но была в основном завершена. У него было два колеса и шины, полный тормоз ручка и агрегаты, фары с разбитыми линзами, но отсутствовала люнет. Затем он показал нам два других трейлера, которые сидели на земля без колес и шин. Итак, оси были прямо на земля.Опять же, обе кровати были изрядно забиты. Один отсутствовал посадочная нога, но с люнетом. Другой отсутствовал Люнет, имел опорную стойку, но отсутствовал барабан / ступица сборки.

Я решил пойти и купить два. Я получил первый, который он показал нас, которые сидели боком внутри другого трейлера, а также трейлер на земле, который казался более законченным (люнет и концентраторы). Я также купил две шины, установленные на ободах, как я понял, когда получил эти дома, мне нужно как-нибудь переместить их обоих.Он зарядил меня 35 долларов за шину и колесо. Итак, он вылез из автопогрузчика и загрузился. два трейлера и мои шины, и мы направились обратно в Вегас.

Оценка

Первое, что я сделал после разгрузки трейлеров, — это вытащил кровати выключены. Самое приятное в M416 то, что кровать съемный. И более ранний M100, и гражданский Bantam Trailer имели кровати, которые были приварены к каркасу, что затрудняло восстановить. Поэтому я снял кровати и отложил их, чтобы беспокоиться о потом.

У обоих прицепов были хорошие и плохие детали. Как уже упоминалось ранее, у одного были бы детали, которых у другого не было, и наоборот. я взял первый трейлер полностью разошелся. Снял колеса и поставил рама на пилу лошадей. Я снял удары и бросил их далеко. Затем я снял тормозной трос в сборе, а затем пружины и ось. Я удалил фары, а затем удалил и выбросил жгут проводов. Возможно, это могло быть утилизирован, но я знал, что могу заменить его ремнями безопасности. если бы я хотел сохранить военную проводку и т. д.

Рама


Провел проволочной щеткой по всему каркасу. Я мог бы пескоструйную обработку но предпочел не делать этого по нескольким причинам. Во-первых, у меня не было пескоструйный аппарат и не хватило терпения рассмотреть вопрос об аренде один и т. д. Два, эти трейлеры стояли в пустыне Мохаве. в Барстоу в течение многих лет. Любая ржавчина на них была просто поверхностной ржавчиной и просто стереть. В-третьих, я живу в Вегасе и ржавчина не такая уж большая беспокойство здесь. На этом этапе я мог бы использовать преобразователь ржавчины. продукт как POR-15 и т. д., но решил просто использовать Rust-Oleum’s Грунтовка для ржавого металла.У меня действительно хороший успех с этим праймером при использовании примерно 45% разбавителя краски. Я просто выплесну все это кистью и разбавленный раствор растекается во все мелкие укромные уголки и трещины и дает вам действительно хорошее покрытие для рисования. Затем два слоя Rust-Oleum Flat Black для завершения.

Подвеска


По подвеске особо нечего, две рессоры и пара потрясений это все, что есть. Я протер листовые рессоры проволокой кистью и раскрасил их, как с рамкой.Тонкий ржавый металл Грунтовка с последующим нанесением двух слоев краски Flat Black. Большинство частей Подвеска может быть заменена деталями 1950-х годов Джипы CJ-3A / B по этой странице. Так что я купил новые скобы, новые U-образные болты и новые амортизаторы у местного джипа. специализированный магазин Back Country Products. Я не восстанавливаю прицеп для использования в военных шоу или парадах. Я собираюсь использовать это для себя. Поэтому я купил для него амортизаторы Rancho RS5000. Они только Выглядит круто.

Ось и ступицы

На ось ушло больше времени.Я хотел убедиться, что мне не понадобится беспокоиться о буксировке моего прицепа и о сгорании подшипников мне. Я снял ступицы с оси и осмотрел подшипники. Они были в удивительной форме. Я, наверное, мог бы вычистить все старая смазка, перепаковал подшипники и уже в пути. Вместо, Я пошел дальше и купил новые подшипники. Я повторно использовал старые расы как они выглядели великолепно. Я также повторно использовал старую смазку, как и раньше. пришлось их специально заказывать. Я оставил большую часть тормозных компонентов в одиночестве.Тормоза M416 предназначены только для парковки, поэтому я не слишком обеспокоены ими. Я взял барабаны, чтобы они повернулись и обнаружил, что очень немногие места имеют подходящую вставку для крепления барабана в их токарном станке. Барабан имеет огромное центральное отверстие и большую часть тормоза. в местах просто нет ничего подходящего. Back Country Продукты смогли превратить мои, но он сказал, что они едва подходят на его машине. Поворот барабанов удалил ржавчину и улучшил удерживающая способность существующих пэдов.После того, как барабаны были повернуты, я заново собрал ступицы и барабан с новой смазкой.Я также купил новые гайки оси и шайбы. Это общие компоненты для старые мосты джипа и моя были изрядно изношены. Последней шайбы нет предназначен для повторного использования, так как он должен быть согнут против гайки для фиксации гайка на месте, так что одну пришлось заменить, и я решил просто чтобы заменить их все. После того, как ступицы были собраны заново, я взял проволочной щеткой и покрасил, как указано выше.

Передняя сборка


Я очистил, обработал грунтовкой и покрасил V-образное литье, опорную стойку, предохранительные цепи и передние опоры и собрали их.Я сделал То же самое для тормозного троса и тормозной ручки в сборе. После сборки все шасси было в значительной степени закончено, и я установил шины и диски назад, на которых тогда мне было намного легче перемещать его.

Люнет

Предметом большого обсуждения на различных страницах трейлера M416 является стоит ли оставить люнет или отказаться от него. Я заглянул в это много и в конечном итоге решил отказаться от люнета и выбрать 2-дюймовый установка мяча. Я видел кое-где, где V-образный слепок был удален и затем на место крепится сцепное устройство.В решение, которое я придумал, заключалось в том, чтобы сохранить как можно больше люнета максимально функциональные возможности при использовании 2-дюймового мяча. Я добился это, отрезав круглую часть люнета, оставив как как можно больше вала. Два полудюймовых квадратных сплошных стержня были отрезанный до длины 2-дюймового шара в сборе. Затем они были приварены к с каждой стороны вала. Вал и 2 части полудюймового стержня уложены плашмя в 2-дюймовую шаровую сборку и приварены там. Это обеспечило очень прочное крепление и сохранило угол обзора 360 °. поворотное действие, обеспечиваемое люнетом.

Электропроводка


Я долго размышлял над проводкой. Должен ли я получить заменить жгут проводов и сохранить электрические разъемы серии M? Следует ли заменять изношенные фары на фары серии M с полностью красными линзами? в конец решил отремонтировать по мере возможности. Это означало много работают только на самих световых сборках. Из 4-х задних фонарей сборки, которые у меня были, только у трех были крышки объектива и только у одного полный комплект линз. Я заказал сменный объектив в Военная линия фронта.Затем я установил разобрать каждый свет. Внутренности были заполнены грязью и ржавчина (кроме той, что укомплектована линзами). Каждый патрон лампы подвешенные на песочные часы, выглядящие резиновыми частями, которые действуют как мини амортизаторы. Они полые, а провода проходят из стороны в сторону. другой через них. Мне удалось спасти 6 (по 3 в каждом свете) из 12, которые у меня были. Затем я решил повторно подключить свет, так как провода были старые, а изоляция потрескалась. Насколько мне известно, они не сделайте комплект для восстановления / замены внутренней части этих фонарей, хотя разъемы и провода серии M доступны в Owens Export, если хотите чтобы сохранить военный вид. Я просто купил 500-футовую катушку 14 Многожильный провод THHN от Home Depot за 14 долларов и немного пули. разъемы. Самая сложная часть заключалась в том, что провод контактировал с задней частью лампочки. На этом этапе есть изоляционная шайба и пружина на внутренней стороне розетки. Провод проходит через гнездо, пружина и шайба и заканчивается большим припаянный шар в форме чашки. Первая проблема, с которой я столкнулся, это что мой провод THHN 14 Ga был более узким, чем исходная проводка поэтому изоляционная шайба не осталась на месте.Я решил это снятие примерно 1/4 дюйма старой изоляции с оригинала провод, а затем вставляю мой провод в отрезанный кусок. Этот дал мне правильную толщину. Затем я снял конец провода примерно 1/8 дюйма, а затем размотайте пряди так, чтобы они легли ровно поверх изолированной шайбы, не выступая по бокам. я потом достал паяльник и положил бусину припоя поверх это. Готовую проволоку можно было пропустить через пружину. а потом через розетку и вытащить заднюю часть света.

Я решил не сохранять функции затемненного света, которые Прицеп имел, когда его использовали в военных целях. У меня не было возможности управлять этими фарами из гражданского автомобиля, поэтому я сделал два решения. Во-первых, я не собирался восстанавливать или повторно использовать черный стоп-сигнал, который установлен над правым задним задним фонарем сборка. Во-вторых, поскольку я думал, что затемняющие задние фонари были круто, я бы подключил их к штатным задним фонарям и поставил бы давай вместе. Поэтому перед тем, как оставить задний фонарь, я привязал черный задний фонарь к обычному заднему фонарю.Тогда это оставил мне два провода, один для стоп-сигнала и один для задние фонари. Первоначальная установка была заземлена через шасси. Поскольку я не хотел беспокоиться о получении необходимого контакта по всему шасси я решил проложить специальный провод заземления. Это дало мне третий провод. Я вытащил все три провода из существующего резиновый треугольный элемент, изолирующий устройство. На внешней стороне задний фонарь в сборе, я обжал штекерные коннекторы

На этом этапе я решил просто продолжить работу с 14 GA.THHN провод и просто соорудил свой жгут проводов. Я провел три провода от каждая область задних фонарей вплоть до передней части шасси по пути, по которому прошел предыдущий жгут проводов. я заменил втулки резиновыми втулками 3/4 дюйма от Home Depot. область заднего фонаря, я использовал соединители с внутренней резьбой для подключения к задние фонари в сборе. Я использовал 3/8 «пластиковый черный жгут проводов. вещи, которые вы найдете в магазине автозапчастей, а затем использовали черный низкий профильные стяжки на молнии, чтобы удерживать их вместе. К передней части шасси, я объединил два провода заземления и два провода стоп-сигнала чтобы оставить мне всего 4 провода.Эти четыре провода выходят на перед V-образным отливом, где была прикреплена 4-проводная концевая вилка. Это не очень похоже на милитари, но выглядит красиво и приятно. функциональный.

Кровать

Как вы можете видеть на фотографиях выше, кровать была в беспорядке. Там были большие изгибы в переднем и заднем углах с правой стороны боковая сторона. Затем правая сторона была согнута внутрь к внутренней части грузовой отсек. Передняя панель вздулась, как парус. я взял кровать в пару кузовных мастерских, и они сказали мне, что они не трогай это.Один парень сказал мне, что это просто свяжет его магазин и заставит уволиться своего «телесного парня».

Я пробовал бить панели кровати как холодные, так и нагретые. В большое ожоговое пятно спереди было от меня. Моя самая большая проблема заключалась в металлический стержень / труба, образующая верхний внешний край коробки. С тех пор был согнут с остальной частью листового металла, он удерживал листовой металл вниз в согнутом положении. Я отправил сообщение в группу трейлеров Bantam с просьбой о предложениях и получил это ответ от Джея Ларсона.

Я попросил отца и брата прийти на помощь.У нас было 10 футов кусок стальной трубы квадратного сечения 2 x 2 дюйма (стенка 1/8 дюйма) и отрезок трубы зажимы. Мой папа очень скептически относился к тому, что мы сможем это исправить, Итак, после 30 минут обсуждения мы вытащили инструменты и начал на нем.

Сначала мы взялись за правую сторону и прижали 10-футовую трубку к трубы планширя кровати с деревянными блоками 4×4 между ними. Мы были в состоянии медленно отогнуть его с помощью хомутов. Трубка была погнута внутрь и вниз, поэтому несколько раз сбрасываем хомуты сбоку и затем сверху и согнул его вверх, пока он не стал почти прямой.

С новым оптимизмом мы решили заняться дальним углом. который был раздавлен. Сначала мы кладем брусок на левый задний угол и прижал к нему трубу, а затем отрезал пару четверками, которые поддерживали нависающую трубу с правой стороны. Это не сработало. Все, что он сделал, это поднял правую сторону прицеп, поскольку мы использовали зажим, чтобы нарисовать угол к нашей стали 2×2 трубка. Затем мы попытались использовать второй деревянный брусок в центре. Этот блок действовал как точка опоры и давал нам рычаги воздействия на угол вверх.Мы добились некоторого прогресса и обнаружили, что листовой металл, пока он находился под давлением хомутов дала отличные результаты.

Чтобы завершить это, мы попробовали еще один подход, в котором мы снова использовал 10-футовую трубку через спину, удерживаемую одним деревянным бруском на левый угол, а затем в правом углу (раздавленном) мы сложены по две по четыре и четыре по четыре внутри кровати, пока мы достиг дна 10-футовой трубки. Когда мы использовали хомуты для труб снова давление на 10-дюймовую трубку давило через блоки на пол кровати.Это дало наилучшие результаты, и зажимы и молоток смогли поднять угол вверх. Это реально работал довольно хорошо.

Затем мне нужно было найти способ очистить его и подготовиться к картина. Мой друг из города одолжил мне пескоструйный аппарат Craftsman. Я использовал свой собственный компрессор, и он просто не собирался раздеть для меня всю кровать в любое время этого десятилетия. Мое мнение это что именно этот инструмент отлично подходит для мелких деталей, но не для зачистки всей кровати. Я попробовал средство для удаления краски и обнаружил, что это было неаккуратно, но, похоже, работало нормально.Это не помогло с ржавчиной. я вызвал пару мест пескоструйной обработки и описал это на телефон немного меньше, чем кровать на мини-грузовике. я был даны котировки в диапазоне от 400 до 500 долларов, чтобы взорвать всю кровать. Я, конечно, не собирался этого делать.

Мой зять дал окончательный ответ. Он работал для места, где был пескоструйный аппарат промышленной прочности. Сделать Короче говоря, за 80 долларов им понадобилось около 15 минут, чтобы раздеться вся кровать чистая. На мой взгляд, оно того стоит.Из-за характер песка и использованный бластер, металл пришел спина довольно грубая и изъеденная. Я определенно не рекомендую это если бы вы ремонтировали Корвет, но для моих нужд это было Отлично.

Чтобы покрасить кровать, я использовал грунтовку Rust-Oleum Rusty Metal Primer. я не решился использовать это, поскольку в инструкции указано, что для легкого ржавый металл, вы должны использовать Clean Metal Primer, но я проигнорировал Это. Затем я использовал Sunburst Rust-Oleum Желтая краска. Джип очень близок к Solar Yellow. нарисовал мой ТиДжей.Я начал кистью, но сосед подсказал ролик. Я использовал один из тех маленьких роликов шириной около 4 дюймов, которые вы используйте для покраски отделки в вашем доме. Это было намного быстрее и работал довольно хорошо. Я прикончил кровать Геркулином. Я использовал это раньше с хорошими результатами. Прежде чем начать, я написал им по электронной почте, чтобы спросить если бы я мог нанести его прямо на пескоструйный металл. Они ответил, что могу, если сначала протер его ксилолом. Как указывалось выше, пескоструйная очистка оставила кровать немного шероховатой, поэтому Я думаю, что Herculiner действительно должен к нему привязаться.

Шины


Шины, которые я получил от Barstow Truck, были в довольно плохом состоянии. Они неплохо держали воздух, но после того, как я взял трейлер в свой первый поход (буксировал около 350 миль) одна шина была готова к раскол прямо посередине протектора. Я знал, что мне нужно получить новая резина. Мой выбор был в основном следующим:
  1. Новые шины и камеры NDCC (ненаправленный кросс) на существующие диски
  2. Новые современные шины на существующих ободах.
  3. Новые современные шины и новые диски.
В конце концов, я остановился на первом. Я думаю, что шины NDCC выглядят действительно круто, и они сохраняют некоторую военную атмосферу трейлер. Я купил шины и камеры в компании Wallace Wade Specialty Tyres и их смонтировала моя местная компания Discount Tire Co.

Паспортная табличка


Как вы можете видеть на изображении выше, моя оригинальная тарелка очень блеклый. На самом деле, лучше всего сохранилась верхняя часть. правый угол, залитый краской.Я использовал средство для снятия краски удалить краску, и эта часть паспортной таблички является наиболее удобочитаемый. Солнце не дружит с этими табличками. Здесь соответствующая информация с моей оригинальной таблички:
ПРИЦЕП, ГРУЗОВЫЙ, 1/4 ТОННЫ, 2 Вт, M416
ФЕДЕРАЛЬНЫЙ АКЦИЯ № 2330-706-5495
ИЗГОТОВЛЕНО
JOHNSON FURNACE CO., 421 MONROE STREET, BELLEVUE, OHIO
MFR. SER. НЕТ. 6-7 055 г.МФД. 1966
MFG. ЧАСТЬ № 8736302 МОДЕЛЬ M416
КОНТРАКТ № DA-20-113-AMC-08753 (Т)

ИЗДАНИЯ
ПЕРЕЧЕНЬ ДЕТАЛЕЙ 8736302
ТЕХНИЧЕСКОЕ РУКОВОДСТВО 9-2330-251-14П
ЗАКАЗ СМАЗКИ L09-2330-251-12


ДАТА ПОСТАВКИ
МАР 1966


ПРОВЕРЕНО
МАРТ 1966

ВЕС ПУСТО КРОССКАНТРИ ШОССЕ ДОСТАВКА
Полезная нагрузка —— 500 750 Cubage
Колеса 482 960 1208 159
Ldg Leg 88 110 112 куб.футов
Итого 570 1070 1320

Я не уверен, что серийный номер должен быть надстрочным как у меня выше (вы можете проверить изображение и увидеть, что это так, как он появляется на табличке), или если человек, штампующий его, просто не выровнял должным образом.

Распределение затрат

. Таблицы данных Смеситель для краски
Дата Компания Арт. Кол-во Цена Итого Всего
05.04.2002 Грузовик Барстоу M416 Прицепы 2 200 долларов.00 400,00 $


Колеса и шины 2 35,00 $ $ 70,00


Налог 1 $ 38,78 $ 38,78 $ 508,78
15.05.2002 Назад Продукты страны Ключ ступичный Jeep Scout Шестнадцатеричный 1 $ 9.94 $ 9.94


RS 5000 Амортизатор 2 $ 38,99 $ 77.98


Комплект пружинных скоб 1 $ 14,90 $ 14,90


Комплект пружинных скоб 1 $ 14.90 $ 14,90


Болт оси 4 $ 4,90 $ 19.60


Гайка 7/16 тонкая 8 $ 0,90 $ 7.20


Налог 1 $ 10,48 $ 10.48 155,00
17.05.2002 Промышленный подшипник Aztec и Поставка Timken LM501349 4 $ 9,86 $ 39,44


Смазка для подшипников 1 $ 3,67 $ 3,67


Налог 1 $ 3,13 $ 3.13 $ 46,24
17.05.2002 Автозона Gumout Тормозной спрей 1 $ 2,99 $ 2,99


Шплинги в ассортименте 3 $ 1,99 $ 5.97


Налог 1 $ 0,65 $ 0,65 $ 9.61
06.06.2002 Назад Продукты страны Шайба подшипника ступицы 2 $ 0,90 $ 1,80


Гайка подшипника ступицы 4 $ 1,90 $ 7.60


Обжим подшипника ступицы колеса Шайба 2 $ 0,90 $ 1.80


Налог 1 $ 0,81 $ 0,81 $ 12,01
07.06.2002 Назад Продукты страны Барабаны поворотные 2 $ 9,00 $ 18.00 $ 18.00
27.06.2002 Mv (Dan Пармли-младший) M416 — Открытая пластина Mfg. (2) Комплект — экранированный алюминий (NOS) 1 25 долларов.00 25,00 $


Доставка 1 $ 2,00 $ 2,00 $ 27,00
02.07.2002 Waker Auto and Truck in Hesperia Крылья M416 (1 комплект) 1 75,00 $ 75,00 $


M416 Пылезащитный колпачок ступицы 2 $ 7.50 $ 15,00


Доставка 1 $ 10,00 $ 10,00


Налог 1 $ 8,25 $ 8,25 $ 108,25
30.09.2002 Front Line Military Транспортные средства Стекло заднего фонаря 00-752-6020 1 15 долларов США.00 $ 15,00


Гайки с проушинами 00-350-8707 5 1,15 долл. США $ 5,75


Доставка 1 $ 8,25 $ 8,25 29,00 $
01.10.2002 The Home Depot Втулки (комплект из 3) 2 $ 1.25 $ 2,50


Соединители с зажимами для проводов (уп 100) 1 $ 6.49 $ 6.49


Налог 1 $ 0,65 $ 0,65 $ 9,64
11.03.2003 Специальность Уоллеса В. Уэйда Шины 700-16LT-C16 STA NDCC 2 76 долларов.95 $ 153,90


G / K16 RR15CW H.D. ТРУБКИ 2 $ 12.95 $ 25,90


Доставка UPS 1 $ 44,89 $ 44,89 $ 224,69
20.03.2003 Гудфеллоу Корпорация Промышленный прочный песок Взрывной 1 80 долларов.00 80,00 $ 80,00 $
11.04.2003 К-Март Геркулайнер 1 $ 89,99 $ 89,99


Налог 1 $ 6.52 $ 6.52 $ 96,51
11.04.2003 Home Depot Ксилол 1-Qt 1 $ 4.47 $ 4.47


галлонов (белка) 1 $ 6.97 $ 6.97


Налог 1 $ 0,83 $ 0,83 $ 12,27
14.04.2003 Discount Tire Co Переключение и Баланс 2 $ 16.00 32 доллара.00 $ 32,00
07.04.2003 Home Depot 1 кварт Rust-Oleum Sunburst Желтый 3 $ 6.98 $ 20.94


1 галлон разбавителя для краски 1 $ 2,29 $ 2,29


Налог 1 $ 1,68 $ 1.68 $ 24.91







Итого



$ 1 393,91 $ 1 393,91
Я потратил, вероятно, еще 30 долларов на разные гайки, болты и стиральные машины в Home Depot, но поскольку я купил их все в разных раз я не могу объяснить их все.Итак, если вы что-нибудь получите из этой таблицы, это то, что все это можно сделать за менее 1500 долларов довольно легко. Я мог бы сэкономить немного денег в нескольких местах, но остановился на покупке новых комплектующих. Я повторно использовал пружины, но купил новые скобы и П-образные болты. Потрясения Ранчо слишком сильны, но опять же, я думаю, они круто выглядят. Возможно, я смог спасти старые крылья, но они были изрядно обработаны, а я не большая часть сварщика, поэтому я решил купить крылья NOS. Как и большинство вещи, есть несколько способов сделать их.Это просто показывает, как я подошел к этому.

Заключение

Я потратил год на сборку этого трейлера. Как и большинство проектов, это не столько готовый продукт, сколько путешествие попасть туда. Мне нужно пройти через свалку, полную старых военная техника. Я наклонился, как восстановить хабы (то, что я никогда раньше не делал). Я оттачивал свои жалкие навыки рисования. я узнали, что листовая сталь 14 Ga ДЕЙСТВИТЕЛЬНО ТЯЖЕЛА. Даже при цене 1400 долларов прицеп по-прежнему дешев по сравнению с некоторыми другими внедорожниками. прицепы строятся новые.Проверьте некоторые ссылки ниже. Это был масса удовольствия, и если вы собираетесь начать аналогичный проект, я желаю удачи тебе. Надеюсь, эта страница в чем-то поможет.

Еще одно дополнение — крепление для запасной шины

29 мая 2003 года я добавил крепление под запасное колесо. Как многие другие, моя буксирная установка не имеет такого же разболтовочного крепления, как у трейлер. Поскольку я буду буксировать прицеп как на моем TJ, так и на моем Загородный, переделка разболтовки прицепа тоже не является проблемой. вариант. Единственный вариант — либо взять запасной, либо уйти. без запасных.

Данная модификация прицепа достаточно безболезненна и прямолинейна. вперед. Я купил механизм крепления запасного колеса в местном магазине. свалка за 5 долларов. Автомобиль-донор — пикап Nissan 1983 года выпуска. В прицеп имеет прочную петлю крана, проходящую через дно. Они немного мешают, но не слишком сильно. Механизм — это кривошипного типа и на Nissan, прикрученный к поперечине рамы из вершина. Мое решение заключалось в том, чтобы сделать монтажный кронштейн из 2 x 2 дюйма. квадратная трубка (которая отделяет кронштейн от креста рамы член) и угол 2 «x 2».Угол был уменьшен примерно до 5 дюймов в поперечнике. и два отверстия, просверленных в верхней части для установки механизма. Этот был приварен к 10-дюймовой квадратной трубе. Просверлены отверстия. через поперечину рамы прицепа и в заднюю часть квадратная труба. Затем я прикрутил кронштейн к раме, а затем механизм к кронштейну.

Чтобы шина сидела ровно, мне пришлось отрезать кусок дерева (1 дюйм x 2 дюйма и шириной прицепа), чтобы шина встала встык. против при затяжке. Если внимательно посмотреть на последнюю картинку, вы можете увидеть, как он торчит к задней части шины.Это самое вероятно, временно, пока я не найду более постоянное решение.


Ссылки

Номер ссылки

Часто задаваемые вопросы

Другие проекты

Новые прицепы

Ресурсы для деталей

Группы


Комментарии: Пит Элтон [email protected] O ||||||| O

Спасибо, приборка!

FilmArray BCID2 Панель управления M416 | MMQCI

Панель управления MMQCI FilmArray BCID2 M416

Номер детали: M416

Набор содержит: 12 пробирок по 200 мкл

6 положительных контролей и 6 отрицательных контролей

FilmArray BCID2 Панель управления M416 Лист данных

Панель управления FilmArray BCID2 M416 предназначена для использования в качестве внешнего положительного и отрицательного тестируемого контроля качества для мониторинга работы лабораторных процедур тестирования нуклеиновых кислот in vitro для качественного определения генов устойчивости к противомикробным препаратам: CTX-M, IMP, KPC , mcr-1 , mecA / C , mecA / C и MREJ (MRSA), NDM, OXA-48-подобный ,

vanA / B , ВИМ; Грамположительные и грамотрицательные бактерии: Enterococcus faecalis , Enterococcus faecium , Listeria monocytogenes , Staphylococcus spp., Staphylococcus aureus , Staphylococcus epidermidis , Staphylococcus lugdunensis , Streptococcus spp ., Streptococcus agalactiae (Группа B), Streptococcus agalactiae (Группа B), Streptococogenes, Streptococuman Group, Streptococogenes комплекс, Bacteroides fragilis , Энтеральные бактерии, Enterobacter cloacae комплекс, Escherichia coli , Klebsiella aerogenes , Klebsiella sxytoca , Klebsiella sonya., Salmonella spp., Serratia marcescens , Haemophilus influenzae , Neisseria meningitidis , Pseudomonas aeruginosa и Stenotrophomonas maltophilia ; и дрожжевые патогены: Candida albicans , Candida auris , Candida glabrata , Candida krusei , Candida parapsilosis , Candida tropicalis и Cryptococcus neooformans 2 (BCID2) Панель в системах BioFire FilmArray ® .Этот продукт не предназначен для замены элементов управления производителя, поставляемых с устройством.

Панель управления FilmArray BCID2 M416 состоит из 2 элементов управления: положительный контроль FilmArray BCID2 и отрицательный контроль FilmArray BCID2. Положительный контроль FilmArray BCID2 содержит суррогатный контрольный материал, состоящий из синтетической нуклеиновой кислоты, соответствующей сегментам генома патогенов и маркеров устойчивости к противомикробным препаратам, перечисленным в таблице 1. Отрицательный контроль FilmArray BCID2 не содержит нуклеиновой кислоты.

Регулярное использование средств контроля качества, согласованных от партии к партии, помогает лаборатории выявлять сдвиги, тенденции и повышенную частоту случайных ошибок, вызванных вариациями в тестовой системе, такими как неисправность реагентов. Раннее расследование может предотвратить неудачные попытки анализа.

FilmArray BCID2 Control Panel M416 состоит из 12 пробирок, 6 пробирок положительного контроля и 6 пробирок отрицательного контроля, по 200 мкл каждая. Положительный контроль FilmArray BCID2 содержит синтетическую ДНК, суспендированную в неинфекционном растворе буферов, консервантов и стабилизаторов.FilmArray BCID2 Negative Control содержит буферы и консерванты. В таблице 1 перечислены маркеры устойчивости к противомикробным препаратам и патогены, которые отслеживаются панелью управления FilmArray BCID2 M416 при тестировании панелью BioFire BCID2 на системах BioFire FilmArray.

  1. Дать проверяемому контролю нагреться до комнатной температуры (18–25 ° C).
  2. Используйте предоставленный элемент управления. НЕ
  3. Непосредственно перед использованием тщательно перемешайте контрольный образец, сначала перевернув его несколько раз, а затем встряхивая пробирку в течение 3-5 раз. Постучите по пробирке несколько раз на столе, чтобы удалить весь контроль, застрявший в крышке, прежде чем открывать пробирку.
  4. Подготовьте и запустите пакет BioFire BCID2 Pouch, используя элемент управления, как если бы вы использовали образец пациента, в соответствии с кратким руководством для панели BioFire BCID2 или инструкциями для
  5. Утилизируйте после использования в соответствии с местными и федеральными правилами
  • Используйте предусмотренный элемент управления. Не разбавлять и не переносить на другой
  • Этот продукт предназначен для диагностического использования in vitro
  • Этот продукт предназначен только для использования с панелью BioFire BCID2 на BioFire FilmArray. Он не содержит всего генома патогенов, перечисленных в таблице 1.
  • Этот продукт не предназначен для использования в качестве замены внутреннего контроля, предусмотренного в анализе BioFire BCID2 Panel.
  • Этот продукт красный в
  • Этот продукт не содержит никаких биологических материалов человека или животных. Универсальные меры предосторожности НЕ требуются при обращении с этим продуктом.
  • Материалы для контроля качества должны использоваться в соответствии с местными, государственными, федеральными постановлениями и требованиями аккредитации
  • FilmArray BCID2 Control Panel M416 нельзя клонировать, продавать или передавать без явного письменного согласия MMQCI

ХРАНЕНИЕ И СТАБИЛЬНОСТЬ:

FilmArray BCID2 Control Panel M416 следует хранить при 2–8 ° C.Невскрытая панель управления FilmArray BCID2 M416 стабильна до истечения срока годности, указанного на этикетке набора, при постоянном хранении в холодильнике (2–8 ° C). Положительный контроль FilmArray BCID2 и отрицательный контроль FilmArray BCID2 предназначены для одноразового использования. Утилизируйте после использования в соответствии с местными и федеральными правилами.

В таблице 1 перечислены ожидаемые результаты, когда контроли анализируются с помощью панели BioFire BCID2. Лаборатория должна следовать надлежащей лабораторной практике (GLP) и установить свои собственные рабочие характеристики для FilmArray BCID2 Control Panel M416 для демонстрации адекватных характеристик системы.

Положительный контроль

Отрицательный контроль

Гены устойчивости к противомикробным препаратам

CTX-M

Обнаружено

НЕТ

IMP

Обнаружено

НЕТ

KPC

Обнаружено

НЕТ

мкр-1

Обнаружено

НЕТ

mecA / C

Обнаружено

НЕТ

mecA / C и MREJ (MRSA)

Обнаружено

НЕТ

НДМ

Обнаружено

НЕТ

OXA-48-подобный

Обнаружено

НЕТ

фургонA / B

Обнаружено

НЕТ

VIM

Обнаружено

НЕТ

Грамположительные бактерии

Enterococcus faecalis

Обнаружено

Не обнаружено

Enterococcus faecium

Обнаружено

Не обнаружено

Listeria monocytogenes

Обнаружено

Не обнаружено

Staphylococcus spp.

Обнаружено

Не обнаружено

Золотистый стафилококк

Обнаружено

Не обнаружено

Staphylococcus epidermidis

Обнаружено

Не обнаружено

Staphylococcus lugdunensis

Обнаружено

Не обнаружено

Streptococcus spp .

Обнаружено

Не обнаружено

Streptococcus agalactiae (Группа B)

Обнаружено

Не обнаружено

Streptococcus pneumoniae

Обнаружено

Не обнаружено

Streptococcus pyogenes (Группа А)

Обнаружено

Не обнаружено

грамотрицательных бактерий

Acinetobacter calcoaceticus-baumannii Комплекс

Обнаружено

Не обнаружено

Bacteroides fragilis

Обнаружено

Не обнаружено

Кишечные бактерии

Обнаружено

Не обнаружено

Enterobacter cloacae Комплекс

Обнаружено

Не обнаружено

Escherichia coli

Обнаружено

Не обнаружено

Klebsiella aerogenes

Обнаружено

Не обнаружено

Klebsiella oxytoca

Обнаружено

Не обнаружено

Klebsiella pneumoniae группа

Обнаружено

Не обнаружено

Proteus spp.

Обнаружено

Не обнаружено

Salmonella spp.

Обнаружено

Не обнаружено

Serratia marcescens

Обнаружено

Не обнаружено

Haemophilus influenzae

Обнаружено

Не обнаружено

Neisseria meningitidis

Обнаружено

Не обнаружено

синегнойная палочка

Обнаружено

Не обнаружено

Stenotrophomonas maltophilia

Обнаружено

Не обнаружено

Дрожжи

Candida albicans

Обнаружено

Не обнаружено

Candida auris

Обнаружено

Не обнаружено

Candida glabrata

Обнаружено

Не обнаружено

Candida krusei

Обнаружено

Не обнаружено

Кандидозный парапсилоз

Обнаружено

Не обнаружено

Candida tropicalis

Обнаружено

Не обнаружено

Криптококк neoformans / gattii

Обнаружено

Не обнаружено

ПРЕДСТАВИТЕЛЬСКИЕ ХАРАКТЕРИСТИКИ:

Три партии положительного контроля FilmArray BCID2 и три партии отрицательного контроля FilmArray BCID2 были протестированы с использованием панельного анализа BioFire BCID2 на системах BioFire FilmArray в 3 внешних клинических лабораториях, включая 3 уникальные партии пакетов и несколько операторов и инструментов.В общей сложности 185 внешних контролей были протестированы в течение 10 дней на каждом сайте. Два контроля дали начальные недействительные результаты, а три положительных контроля дали 1 или более начальных ложноотрицательных результатов. Все дали правильные результаты при повторном тестировании с общим показателем правильных результатов 98,4%.

Сводка внешних результатов для 3 контрольных партий FilmArray BCID2 Панель управления M416

Участок

Всего тестов

Недействительно

Правильный результат положительного контроля

Неправильный Положительный результат контроля

Процент правильного положительного контроля

Правильный результат отрицательного контроля

Неправильный Результат отрицательного контроля

Процент правильного отрицательного контроля

Всего процент правильных

1

63

2 *

30

1

96.8%

30

0

100,0%

98,4%

2

60

0

30

0

100,0%

30

0

100,0%

100,0%

3

62

0

30

2

93.8%

30

0

100,0%

96,8%

Все

Сайтов

185

2

90

3

96,8%

90

0

100.0%

98,4%

* Недействительные результаты не учитывались в процентах правильных.

BMW Carbon Black (M416) Краска для ретуши

Описание

НАБОРЫ БУТЫЛКИ

ESSENTIAL

Для легких сколов и мелких царапин.

Все цвета требуют прозрачного покрытия для гарантированного соответствия цвета, этот набор включает в себя.

  • Бутылка с краской (0.5 унций)
  • Флакон с прозрачным покрытием (0,5 унции)
  • Набор аппликаторов (4 размера, 14 шт.)
  • Нитриловые перчатки (2)

ПРЕДПОЧТИТЕЛЬНО

Для легких сколов и мелких царапин до открытых участков металл или пластик.

Если вам нужен чистый металл или пластик, вам также понадобится грунтовка. Этот комплект включает его.

  • Флакон с краской (0,5 унции)
  • Флакон с прозрачным покрытием (0,5 унции)
  • Флакон с праймером (0,5 унции)
  • Набор аппликаторов (4 размера, 14 шт.)
  • Нитриловые перчатки (2)

ЗАВЕРШИТЬ

Для тех, кто хочет добиться идеальной отделки.

Превосходный набор для подкраски. В этот комплект входит все.

  • Флакон с краской (0,5 унции)
  • Флакон с прозрачным покрытием (0,5 унции)
  • Флакон с грунтовкой (0,5 унции)
  • Флакон с полировальным составом (1 унция)
  • Набор аппликаторов (4 размера, 14 шт.)
  • Полотенце из микрофибры
  • Tack Cloth
  • Нитриловые перчатки (2)

НАБОРЫ АЭРОЗОЛЕЙ

ESSENTIAL

Для всех цветов требуется прозрачное покрытие, чтобы гарантировать соответствие цвета.

  • Аэрозоль для краски (13,5 унций)
  • Аэрозоль для прозрачного покрытия (17 унций)
  • Нитриловые перчатки (2)

ПРЕДПОЧТИТЕЛЬНО

Если вам нужен чистый металл или пластик, вам также понадобится грунтовка . Этот комплект включает его.

  • Аэрозоль для краски (13,5 унций)
  • Аэрозоль для прозрачного покрытия (17 унций)
  • Аэрозоль для грунтовки (17 унций)
  • Нитриловые перчатки (2)
  • Салфетки для удаления воска и жира (1 )

ЗАВЕРШИТЬ

Для тех, кто хочет добиться идеальной отделки.

Превосходный набор для подкраски. В этот комплект входит все.

  • Аэрозоль для краски (13,5 унций)
  • Аэрозоль для прозрачного покрытия (17 унций)
  • Аэрозоль для грунтовки (17 унций)
  • Нитриловые перчатки (2)
  • Салфетки для удаления воска и жира (2)
  • Флакон с полировальным составом (1 унция)
  • Полотенце из микрофибры
  • Ткань для липкой ленты
  • Пакет наждачной бумаги (3 зерна, 6 шт.)
  • Рулон малярной ленты
  • .com: Электрические автоматические игрушечные пистолеты Holiky DIY для пуль Nerf Guns, 3 режима взрывных мягких игрушек-бластеров для мальчиков, ручной пистолет с пеной пулей с дротиками на 100 штук, многопользовательская игра для детей: игрушки и игры

    5.0 из 5 звезд Отличный бластер за свои деньги, совместимый со стандартными дротиками / магазинами.
    Автор: Caanis Lupus, 15 ноября, 2020

    Выберите режим огня 1, 3 или полностью автоматический.
    Шум двигателя может быть немного выше, чем у стандартного Stryfe. Кажется, что стреляет сильно, дротики на присоске большую часть времени прилипают к гладкой поверхности.
    Рельсы шире, чем рельсы Nerf, но с некоторой творческой опилой вы можете заставить рельсы работать с насадками Nerf или использовать эти насадки на рельсах Nerf. Цилиндр и приклад подходят к моему Styfe без каких-либо проблем с установкой.
    Стандартные магазины Nerf подходят так же плотно, как и магазин Holiky в этом бластере или Stryfe.
    Батарея заряжена и после 4 часов зарядки еле теплая на ощупь. USB-кабель для зарядки.
    Приятная посадка и ощущение от бластера, он очень легкий и стоит 46 долларов на момент покупки.
    Я мог бы открыть синий сегодня позже и тоже проверить его.

    Единственным минусом может быть то, что дротики на присоске затягиваются в магазине и не питаются так же хорошо, как дротики с твердым носом. Дротики на присоске тянутся и в других журналах для меня. Тем не менее, когда я стреляю по гладкой поверхности, они залипают в 7-8 раз из 10.Они поставляют 50 обычных дротиков с круглым носом и 50 дротиков с присосками вместе с бластером, что является большой ценой. То, что Nerf не делает с большинством своих бластеров.

    Изначально я снимал звезду, потому что рельсы не такие, как у бластеров Nerf, поэтому замена всех насадок не будет плавной. Тот факт, что этот бластерный магвелл принимает все журналы, которые я пробовал, компенсирует это.
    Было бы хорошей заменой Stryfe, если вы не собираетесь делать много модификаций, я полагаю, не разбирали корпус, который, кажется, прикручен (я считаю, 11) вместе.

    Я посмотрю, как он перенесет сеанс с моими кузенами на каникулах.

    1983-1986 Yamaha TT600 Clymer Руководство по ремонту M416

    Clymer Manuals: Вы можете работать над своей поездкой!

    Сегодня, будучи мировым лидером в производстве руководств по ремонту, техническому обслуживанию и настройке оборудования, семейство руководств Haynes, включая Clymer и Chilton, обеспечивает покрытие, которое распространяется на мотоциклы, квадроциклы, судовые двигатели, снегоходы, гидроциклы (PWC), тракторы и даже наружное энергетическое оборудование.Clymer — признанный бренд, к которому клиенты возвращаются снова и снова, с более чем 150 миллионами проданных по всему миру.

    Обязательно прочитать
    Руководства

    Clymer-Haynes необходимо прочитать всем владельцам оборудования. Это идеальные путеводители для всех автомобилей для силовых видов спорта. Эти руководства, являющиеся одной из самых читаемых книг по ремонту в мире, охватывают всю отрасль силового спорта. Руководства Clymer доступны как в печатном, так и в онлайн-издании под брендами Haynes и Clymer, также имеется обширный выбор книг по ремонту, написанных как на английском, так и на испанском языках.

    Внимание к деталям

    Что отличает Хейнса (а также Климера и Чилтона) от руководств, так это внимание к деталям, которое входит в состав каждого руководства. Каждое руководство написано на основе тщательного практического опыта, основанного на полной разборке, которая представляет собой пошаговую процедуру разборки автомобиля или части оборудования по частям. Затем следует детальная перестройка машины. Информация в инструкции представлена ​​в стиле, которому может следовать любой домашний мастер, даже новичок.Написание каждого руководства занимает 30 недель, авторы работают в команде, чтобы сократить время производства и избежать усталости во время сложного процесса. Сотни фотографий сопровождают пошаговые инструкции.

    Все началось с Austin 7 Special

    Наследие началось, когда Джон Хейнс OBE написал и опубликовал свою первую книгу о строительстве Austin 7 Special, еще учась в школе в 1956 году. Он написал еще два специальных руководства для строителей, когда служил в ВВС Великобритании.Первое руководство Хейнса по спрайту Austin Healey Frogeye Sprite было опубликовано в 1965 году. Этот набор руководств основан на разборке и восстановлении этой проектной машины и с широким использованием пошаговых фотографий — процесса, который не изменился до сих пор. стандарт для многих поколений.

    Посвящение инструктивному совету

    Успех компании Clymer-Haynes основан на внимании к деталям и страстном стремлении предоставлять независимые и заслуживающие доверия рекомендации по обучению.Эта простая, но важная философия отличает их от других компаний по ремонту. Обладая более чем 50-летним опытом работы в этом секторе рынка, они обладают глубоко встроенными процессами, накопленным опытом и эффективностью, основанной на процедурах, которые помогают придать Haynes его уникальную индивидуальность. Используя руководство Хейнса, Клаймера или Чилтона, домашние мастера могут сэкономить время и деньги и гордиться своей работой, не прибегая к дорогостоящим инструментам или дополнительному опыту со стороны.

    Знаете ли вы?

    После более чем 2000 разборок, Климер и Хейнс теперь предлагают более 600 руководств в США.S. и более 225 книг по ремонту мотоциклов / скутеров и ATV / SxS.

    RC4WD 1/10 M416 Scale Trailer

    RC4WD 1/10 M416 Scale Trailer



    Технические характеристики:
    • Обработка и штамповка с ЧПУ
    • Сталь и алюминий
    • Черное порошковое покрытие
    • Ручная сварка
    • Сталь Подвеска с листовой рессорой
    • Сцепное устройство Easy Clip
    • Светодиодное освещение с питанием от батареи 9 В
    • Переключатель света Easy Access On / Off
    • Шестигранник 12 мм (сменные колеса)
    • Длина: 10.04 дюйма / 284,5 мм
    • Ширина: 7,09 дюйма / 180,0 мм
    • Высота: 5,16 дюйма / 130,9 мм
    • Вес: 33,95 унции / 962,5 г













    Показано установлено на RC4WD Gelande II RTR Truck Kit с комплектом кузова Cruiser с задним бампером Survivor, например, для Gelande (не входит в комплект)





    Что входит:
    • 1x RC4WD 1/10 M416 Scale Trailer

    Дополнительные детали :

    • Регулируемая сцепка RC4WD для Traxxas TRX-4 (Z-S1846)

    Запасное оборудование:
    • M4 E-Clip (Z-S0919)
    • Стальные винты с головкой под торцевой ключ M3 x 16 мм (Z -S1720)
    • Гайки Nylock M3 (черные) (Z-S0629)
    • Установочный винт M3 X 3 мм (Z-S0124)
    • Установочный винт M3 X 10 мм (Z-S0308)
    • Стандартные черные гайки M2 (Z-S1144 )
    • Nylock Nuts M2 (черный) (Z-S0906)
    • Стальные винты с головкой под торцевой ключ M2 x 6 мм (Z-S0611)
    • Стальные винты с цилиндрической головкой M3 x 8 мм (Z-S0652)
    • Стальные винты с головкой под торцевой ключ M3 x 5 мм (Z-S0648)
    • Стальные колпачки с головкой под торцевой ключ Винты M2 X 4 мм (Z-S0922)
    • Стальные винты с полукруглой головкой M2.5 x 6 мм (Z-S0764)
    • Стальные винты с полукруглой головкой M3 x 6 мм (Z-S0651)
    • Стальные винты с головкой под торцевой ключ M1,6 x 3 мм (Z-S1710)
    • Стальные винты с полукруглой головкой M3 x 10 мм (Z-S0653)
    • Винты с буртиком на листовой рессоре (черные) (Z-S0275)
    • Шаровая сцепка M3 x 6 мм (Z-S0992)

    Примечания:
    • Подходит для Trail Finder 2 RTR с комплектом корпуса Mojave ( Z-RTR0019), но вам понадобится задний бампер Tough Armor для Trail Finder 2 с креплением на сцепное устройство (Z-S0579)
    • Подходит для комплекта грузовика Trail Finder 2 с комплектом кузова Mojave (Z-K0042 «Диск»), но вы потребуется задний бампер Tough Armor для Trail Finder 2 с креплением (Z-S0579)
    • Подходит для комплекта грузовика RC4WD Trail Finder 2 с комплектом кузова Mojave II (Z-K0049), но вам понадобится задний бампер Tough Armor для Trail Finder 2 с креплением на сцепное устройство (Z-S0579)
    • Подходит для других шестигранных колес диаметром 12 мм.
    • Выкрутите 4 винта из аккумуляторного отсека, чтобы установить аккумулятор на 9 В, чтобы светодиодное освещение работало при расположении переключателя включения / выключения в нижней части прицепа.

    библиотека m151 публикация руководство по обслуживанию tm-2320-218 tm 9-2320-251

    СВЯЗЬ
    Серия AN / VRC
    TB 9-4940-325-30 Янв 85
    МАГАЗИН ОБОРУДОВАНИЯ, КОНТАКТЫ
    РЕМОНТНЫЙ МАГАЗИН, СВЕТ,
    ОРГАНИЗАЦИОННОЕ ОБСЛУЖИВАНИЕ
    УСТАНОВКА В ОДНОМ M151A2 1/4
    ТОННЫ,
    4 X 4, КОММУНАЛЬНЫЙ АВТОМОБИЛЬ
    (NSN 4940-00-209 -6219)
    TM 11–2300-351-15-1 Апрель 66
    Установка радиостанции
    Установочный блок AN / GRC-106 в грузовик
    , вспомогательный, 1/4 тонны, 4×4, M151

    TM 11–2300-351-15-5 фев 67
    Установка радиостанции
    Установочный блок AN / VRC – 47 в грузовике
    , вспомогательный,
    тонны, 4X4, M151 или M151A1

    TM 11–2300-351-15-6 Апрель 67 г.
    Установка радиостанции
    Установочный блок AN / VRC – 49 в грузовике
    , вспомогательный,
    тонны, 4X4, M151 или M151A1

    TM 9-2320-356-BD
    Оператор / Организация / DS / GS Battelfield
    Оценка / ремонт тактического колесного автомобиля
    TB 43-0209
    Цвет, маркировка, камуфляж
    военной техники
    (трехцветный CARC)
    TB 9-2300-405-14
    Обязательная проверка тормозных шлангов
    и замена, тактические автомобили

    Проблемы с загрузкой? Это будет намного быстрее, если вы нажмете ПРАВО на нужный
    TM, нажмите «Сохранить цель как» и сохраните на свой компьютер.

    Щелкните правой кнопкой мыши и выберите «Целевое сохранение как» для более быстрой загрузки
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
