Металлические кабельные лотки — применение, типы и размеры

Отредактировано: 10.03.2020

В современном здании много внимания уделяется монтажу системы энергоснабжения. Даже в обычной квартире в ход идет несколько сотен метров кабеля, что уж говорить о крупных коммерческих или индустриальных объектах! Кабельный лоток — это конструкция, незаменимая при монтаже энергосистем, поскольку позволяет облегчить прокладку кабеля. Производится она обычно из металла, который обработан антикоррозийным покрытием.

Применение металлических кабельных лотков позволяет значительно повысить рентабельность эксплуатации здания и надежность функционирования инженерных сетей, а также помогает избежать механических повреждений.

Качественные лотки для укладки кабеля позволяют создавать системы сложнейших конфигураций, с различными поворотами, креплениями и разветвлениями. Металлические кабель каналы выглядят аккуратно и эстетично, независимо от того, какого они размера и для каких целей устанавливаются.  Оцинкованные стальные лотки монтируются как с крышкой, так и без нее. Первый вариант обеспечивает более качественную защиту проводов от влияния окружающей среды.

Типы кабельных лотков

Лотки для проводов изготовляют из стального прута или тонколистовой нержавеющей стали. Стойкость к коррозии обеспечивается в основном путём оцинкования. Хотя стандартный оттенок металлических элементов серый, изделия окрашивают в любой цвет по шкале RAL.

Лотки для укладки кабеля бывают следующих видов:

• сплошные,
• перфорированные,
• проволочные,
• лестничные.

Сплошные лотки подходят для помещений с повышенной влажностью. Перфорированные металлические лотки имеют небольшой вес, что значительно упрощает монтаж. Используются для прокладки кабельных трасс с целью организации электрических систем в жилых, офисных и торговых помещениях. Проволочный кабельный лоток прокладывают в горизонтальном и вертикальном направлениях внутри помещений. Лестничный лоток отличается высокой несущей способностью и применяется для монтажа силовых кабелей в цехах, административных зданиях, жилых домах. Эксплуатируется в открытом пространстве.

Размеры кабельных лотков

Металлические лотки для кабеля производят в нескольких стандартных типоразмерах. Это касается и высоты бортика, и длины, и ширины конструкции.

Высота борта варьируется от 30 до 200 мм, длина лотка – от 2 до 3 м, ширина основания– от 50 до 800 мм, а толщина стали 0,7 — 2 мм. Выбор лотков осуществляется, исходя из того, что нужно получить в конкретной ситуации. Если нужно купить кабель лоток определенного типоразмера, то к нему нужно покупать и свой набор фурнитуры, а в каждой ситуации он разный, хотя в него обязательно входят соединители и угловые элементы.

Монтаж металлических кабельных лотков

Хотя каждый производитель прилагает к товару инструкцию, есть определенные правила, которые сохраняются для любых видов железных лотков. В частности, при выборе способа монтажа учитывается тип кабеля, ради которого устанавливают сам лоток, высота его прокладки, вид используемых крепежных элементов, особенности здания.

Кроме того, хотя лотки для электропроводки практически всегда сделаны из металла, для их производства могут быть использованы разные сплавы. Например, не у всех есть защита от коррозии в виде цинкового покрытия, а она необходима для того, чтобы обеспечить прочность всей конструкции в целом.

Преимущества лотков для укладки кабеля

При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:

• Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
• Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
• Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.
• Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
• Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
• Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
• Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.

Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

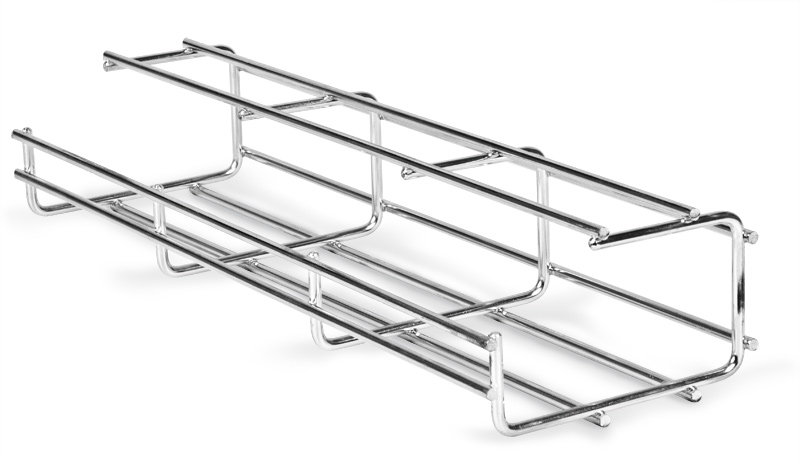

Кабельный лоток металлический проволочный оцинкованный, сетчатый лоток для кабеля — ОБО Беттерман

Преимущества использования этих изделий

При прокладке кабельных трасс с помощью лотков металлических проволочных Вы получаете следующие преимущества:

• Эффективный контроль целостности кабелей, проложенных таким способом: их конструкция обеспечивает простоту ревизии.
• Защита системы от загрязнений. Лоток, имеющий структуру сетки, не задерживает грязи и других веществ.
• Качественная естественная вентиляция обеспечивает эффективное охлаждение проложенных в сетчатом лотке кабелей, исключая их перегрев.
• Конструкция этих изделий обуславливает простоту и высокую скорость монтажа линий.
• Отсутствие какого-либо влияния лотков на проложенные в них кабели.
• Простота обрезки изделий для придания нужной формы и размеров, позволяющих адаптировать их под конкретные условия прокладки трассы.
• Широкие возможности по наращиванию и модернизации кабельной системы.

Лотки от ОБО Беттерманн: ассортимент и особенности продукции

ОБО Беттерманн производит лотки металлические проволочные различных типов. При изготовлении этой продукции используются качественные заготовки из нержавеющей стали, обеспечивающей продолжительный срок службы несущих систем. Также компания активно использует технологии оцинковки в производственном процессе, в частности цинкование погружением и гальванический метод.

Что касается размеров, в ассортименте ОБО Беттерманн представлены лотки сетчатые с боковой стенкой высотой:

• 35 мм.
• 55 мм.
• 105 мм.

ОБО Беттерманн производит лотки с C- и G-образным профилем. Это позволит Вам подобрать наиболее подходящий вариант изделия для прокладки трасс в конкретных условиях.

Также в ассортименте компании представлен широкий выбор монтажных элементов, необходимых для сооружения кабеленесущих систем. ОБО Беттерманн выпускает различные типы соединителей, разделительные полки, T-образные, крестообразные и угловые секции, фиксаторы и пр.

Чтобы купить лоток проволочный оцинкованный и другие типы этих изделий, обратитесь к официальным дистрибьюторам компании ОБО Беттерманн в Вашем регионе. Техническую консультацию Вы можете получить в офисах производителя. Специалисты компании ОБО Беттерманн помогут Вам выбрать оборудование для кабельной трассы, разобраться с особенностями, присущими каждой из ее разновидностей, и подобрать подходящий вариант для ее прокладки на конкретном объекте.

Сетчатый лоток для кабеля – отличный вариант для сооружения кабеленесущих систем. Он может примениться как внутри помещения, так и вне его. Оцинкованные изделия устойчивы к возникновению коррозии, регулярному воздействию влаги, ультрафиолетовых лучей и других факторов. Выбирайте качественную продукцию от ОБО Беттерманн, и она прослужит на протяжении долгого времени.

Кабельные лотки. Виды и монтаж. Применение и параметры

При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.

Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.

Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.

Виды лотков

Лотки разделяются на несколько видов по материалу изготовления:

• Металлические.
• Пластмассовые.
• Оцинкованные.
• Железобетонные.
• Бетонные.

Металлические кабельные лотки

Такие лотки изготавливают из низкоуглеродистой или нержавеющей стали, а также оцинкованного железа. Наиболее популярными стали лотки из оцинкованной стали, так как она имеет наилучшие эксплуатационные свойства и коррозионную стойкость, в сравнении с черным металлом. Их стоимость ниже лотков из нержавейки.

Кабельные лотки из оцинкованного железа

В свою очередь лотки из оцинковки разделяют на:

• Лестничные лотки.
• Неперфорированные лотки с крышкой.
• Перфорированные лотки.
• Проволочные лотки.

Лестничные

Лестничный тип лотков используется при условии установки опор для открытой укладки электрической проводки, действующей под напряжением до 1 кВ.

Лотки производят из оцинкованной стали толщиной 1,2 мм. Для удобства установки применяют поперечные перекладины, и другие дополнительные элементы.

В лотки разрешается укладка как силовых, так и маломощных кабелей. К кабелям, расположенным в лотках, имеется свободный доступ для ремонта и техобслуживания.

Неперфорированные лотки с крышкой

Такие лотки рассчитаны для установки силовых и маломощных проводов в виде пожарных, охранных или информационных проводов, в любых помещениях. Лотки состоят из крышки и основания.

При монтаже основание жестко фиксируется на поверхности, в лотки укладываются провода и кабели, сверху закрывается крышка. Такие лотки дают возможность создания электрической сети, при этом сохранив все достоинства наружной сети: мобильность, удобство установки, малая стоимость, изменение формы, высокая безопасность, сохранение внешнего вида помещения.

Перфорированные лотки

Такие лотки выполнены из оцинкованного металла с перфорированной основой. Его еще называют кабельным коробом или металлическим кабель-каналом. Перфорированный лоток можно монтировать с крышкой и без крышки, которая позволяет повысить защиту проводки, и расширяет область использования такой конструкции. Перфорированный вариант является оптимальным для кабелей напряжением до 1000 вольт.

Основной особенностью конструкции является боковая перфорация в виде отверстий по всей длине лотка. Это облегчает монтаж кабелей. Через отверстия удобно закреплять кабели в лотке. Перфорация предотвращает перегрев кабеля.

Другой особенностью являются штампованные края, помогающие быстро соединять конструкцию внахлест. На крышке лотка имеется заземление, что создает безопасность для человека.

Существует три вида перфорированных лотков по материалу изготовления из:

• Нержавеющей стали.
• Оцинкованного металла.
• Металла горячего цинкования.

Проволочные лотки

Кабельные лотки из проволоки изготавливают из оцинкованной стальной проволоки, и используются для монтажа открытых линий кабелей на промышленных объектах и жилых домов.

Силовые кабели допускается прокладывать вместе с проводами малой мощности. Проволочные модели лотков допускается монтировать в замкнутых и открытых пространствах.



Достоинства

• Малая масса сочетается с необходимой надежностью и прочностью.
• Возможность вентиляции кабелей.
• Удобный доступ для контроля кабеля.

Пластиковые кабельные лотки

В жилых помещениях, офисах чаще всего используют кабельные лотки, выполненные из ПВХ пластика. Их допускается использовать для укладки кабелей до 400 вольт, а также проводов телекоммуникаций внутри помещений для открытой проводки.

Пластиковые каналы для кабелей состоят из пластикового желоба с крышкой, которая закрывается на защелку. Желоб лотка бывает полым, либо со съемными разделителями.

Пластиковые лотки для кабелей делятся на виды, в зависимости от уровня размещения:

• Простые. Служат для разводки сетей, сохранения их от повреждений.
• Парапетные. Их установка осуществляется на рабочем уровне (на уровне рабочего стола). Внутренняя часть лотка может иметь разделители, для изоляции проводов разных функций. В таком случае имеется возможность монтажа розетки непосредственно на пластиковый лоток.
• Плинтусные. Предназначены для монтажа кабелей по низу помещения.
• Напольные. Служат для защиты кабелей, проложенных по полу.
• Карнизные. Их монтаж производится наверху под потолком.

Подобные лотки из пластмассы имеют некоторые достоинства и недостатки.

Преимущества

• Имеют невысокую стоимость.
• Малый вес, что облегчает процесс монтажа линии.
• Простая и легкая корректировка конструкции.
• Эстетичность после монтажа.
• Удобный уход и обслуживание.

Недостатки

• Значительная подверженность износу, в отличие от металлических лотков.
• Не выдерживают повышенной температуры, деформируются при нагревании проводов, что приводит к преждевременной замене.
• Пластиковые лотки используются только для внутренних работ, наружный монтаж не рекомендуется.

Размеры

Все лотки для кабелей делятся по размерам, и имеют большую классификацию для любых размеров. Высота лотка составляет от 35 до 110 мм, толщина стали от 0,75 до 1,25 мм, ширина лотка от 50 до 600 мм. У лотков стандартная длина 3005 мм. Перфорация чаще всего равна 9 х 22 мм.



Монтаж

При укладке кабелей необходимо разместить в лотке наибольшее количество кабелей и проводов. Значительная нагрузка на лотки для кабелей может привести к падению конструкции, поэтому необходимо особое внимание уделить методу фиксации и укладки проводников в канале.

Существует несколько способов крепления лотков, рассмотрим из них основные.

Фиксация на вертикальной стене

Популярным методом крепления стало использование кабельных полок и кронштейнов. Полки можно зафиксировать к стене на стойки из профиля. Достоинством полок считается возможность прокладки разных уровней каналов отдельной установки, параллельных друг другу.

Особенность применения кронштейнов и полок

• Простая установка.
• Надежная конструкция.
• Установка в горизонтальном и вертикальном положении.
• Большое количество видов изделий.

Заземление

Современные стандарты обязывают монтировать заземление при установке лотков для кабелей. Если сеть проходит по наружным границам здания, то необходимо выполнять молниезащиту лотков для обеспечения защиты человека от удара молнии, предохранения устройств от замыкания, для противопожарной безопасности.

Кронштейны для фиксации лотков

Кронштейн для лотков – это металлическая конструкция, служащая для удержания лотков для кабеля, разных видов при закреплении их на стенах и потолке.

При установке трассы в горизонтальной и вертикальной поверхности чаще всего применяют кронштейны, консоли и полки. Они могут монтироваться непосредственно на стену, либо на вспомогательные профили, для создания надежной, долговечной конструкции.

На потолке кабельные лотки крепятся аналогично стене. Отличие состоит в том, что полки для трассы монтируются к монтажному профилю и потолочным опорам, стойкам. Кабельные лотки крепятся к потолку с помощью потолочных кронштейнов.

Фиксация лотков к потолку



Железобетонные

Такие лотки применяются для подземной и поверхностной установки. Они приобрели большую популярность, так как электрические сети нуждаются в защите от вредного действия грунта. На изделия из железобетона грунт не оказывает никакого влияния.

Через железобетонные лотки можно легко контролировать состояние кабелей, проводов, а также менять их, подняв плиты перекрытия. Основным достоинством их является надежная защита кабелей.

Такая конструкция изготавливается из стальной обрешетки и тяжелого бетона. Чтобы в полость лотка не попадала грязь, применяют плиты перекрытия, которые лоток закрывают сверху в качестве крышки. Плиты также изготавливают из бетона.

Бетонные

Бетонные кабельные лотки используются для укладки энерготрасс и силовых кабелей, а также различных коммуникаций. Они защищают от вредного воздействия внешней среды линию сети.

Каналы из бетона изготавливают из тяжелых типов бетона, без применения металлической арматуры. Этот специальный материал имеет высокую прочность и сохраняет свои качества при любых температурах, не пропускает воду.



Преимущества бетонных лотков в отличие от других видов лотков:

• Защита сети от действия вредных факторов внешней среды.
• Свободный доступ для вентиляции.
• Устойчивость к воздействию грунта.
• Удобный доступ для обслуживания, профилактики и ремонта сети.
