Лазерный уровень с отвесом — преимущества и недостатки

Содержание

Многие строители и отделочники не придают особого значения такому замечательному изобретению, как лазерный отвес, которым кстати оснащается большое количество лазерных уровней, тем самым значительно расширяя функционал прибора.

Лазерный уровень с отвесом способен на порядок больше выполнять специфических задач по разметке.

Представьте, что требуется выставить строго вертикально большое количество опор. Согласитесь куда проще и быстрее отметить две точки сверху / снизу, и сразу установить опору, чем ловить уровень стойки по двум плоскостям простым пузырьковым уровнем.

Это ладно, если требуется установить 3 — 5 штук, а если 100? Разница по времени колоссальная, да и не только по времени, а ещё и поточности и как следствие качеству.

По мимо опор, это могут быть и стоечные профиля при монтаже большого количества перегородок.

Или такая непростая задача, как установка стояка в много этажном доме, где через все этажи строго вертикально нужно провести трубы.

Лазерным уровнем с отвесом, это будет сделать проще простого, так через проделанное отверстие лазерная точка будет проецироваться на следующее перекрытие, и так далее до самого верхнего этажа.

Так же нивелиром с функцией отвеса будет куда легче размечать фундамент и стены будущего дома на приусадебном участке, так как привязаться к точке отсчёта не составит труда, стоит только установить надир (нижнюю точку отвеса) на отметку, от которой пойдёт вся разметка.

Конечно добиться двух вертикальных точек можно любым лазерным построителем плоскостей, для этого надо сделать две отметки, а точнее чёрточки по линии на одном уровне, на потолке и полу. Потом повернуть прибор под 90 градусов и повторить операцию — перекрестия и будут являться точками отвеса.

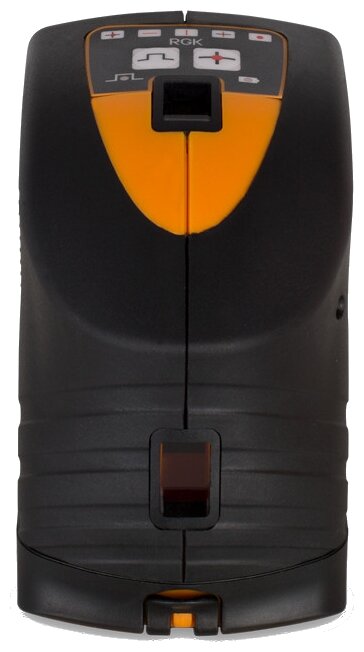

Уровни с такой функцией встречаются практически у каждого производителя.

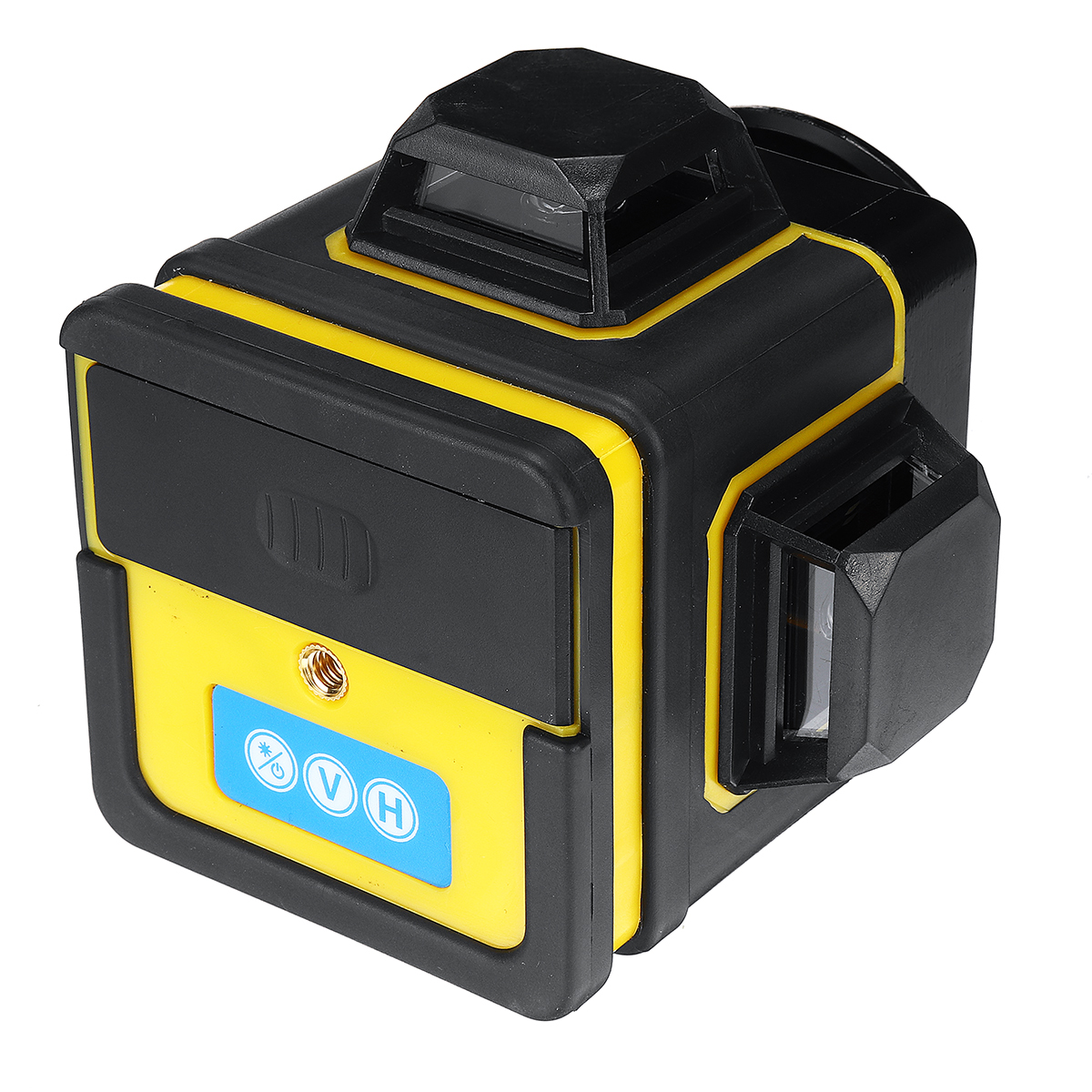

В последнее время отвес всё чаще встречается у приборов с двумя и более вертикальными плоскостями, так как у большинства таких нивелиров линии пересекаются на потолке под углом 90° образуя таким образом зенит (точку отвеса вверх).

А надир проецируется на пол в виде простой лазерной точки.

На оптической схеме это выглядит так:

Перечислять все лазерные уровни с функцией отвеса не имеет смыла, так как их довольно много, в разделе «обзоры лазерных уровней» в умном фильтре слева можно выбрать уровни с отвесом, и на экране выведутся все соответствующие модели.

Преимуществ лазерного построителя плоскостей с такой дополнительной функцией, перед простым уровнем с лазерным крестом очень много. Поэтому при выборе и покупке прибора стоит обратить на её внимание.

Несомненно цена уровня с лазерным отвесом будет выше, но при определённых условиях работы, вы обязательно оцените это дополнение.

Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Тест точечного лазерного уровня 90 градусов с отвесом и указкой на 5 лучей

Всем привет! Недавно сделал обзор недорогого лазерного уровня с двумя лазерами (крест). В этом обзоре рассмотрю модель подороже, с большим функционалом.
Посылка была добротно замотана во вспененный полиэтилен, и добралась до места назначения без повреждений.



Сверху на коробке есть три обозначения моделей. Так как никаких обозначений нету, полагаю, сабж соответствует модели ZC-5 наличием 5-ти лазерных линий. Хотя в характеристиках на сайте он обозначен Q-20. Но, наверное, не суть как его обозвали китайцы.
Внутри коробки находится пластиковый бокс со всем содержимым. Наличие такого бокса является несомненным плюсом в комплектации таких устройств. Хотя, в данной ценовой категории отсутствие бокса скорее исключение.


В комплект, также, входят — непосредственно сам прибор, блок питания от сети, красные очки, ремень для бокса и инструкция на китайском.


Рассмотрим девайс поближе. Конструкция таких устройств довольно схожа. Условно его можно разделить на платформу с регулировками и верхнюю, вращающуюся на 360 градусов часть.
На ней расположены четыре окошка для вертикальных проекций лазера и одно для горизонтальной.




Также на корпусе находятся органы управления. Рычаг разблокировки маятника (он же и включает прибор)

кнопки включения лазеров в различных комбинациях и пузырьковый уровень

Отсек для батареек и разъем питания

ну и резиновая ручка для переноски (ее видно на предыдущих фото).
Платформа изготовлена из алюминия, имеет три регулируемые конические ножки и винт точной настройки положения корпуса при вращении вокруг оси, а также резьбу 5/8 для установки на штатив.

В отверстии с резьбой находится окошко для лазерной точки «отвеса»

Технические характеристики.
1. Вертикальная и горизонтальная точность: 1 мм / 8 м
2. Перпендикулярность плоскостей: 1 мм / 3 м
3. Диапазон работы маятникового компенсатора: ± 3°
4. 5 лазерных линий — 4 вертикальных и 1 горизонтальная
5. Ширина линии:
6. Угол проецирования: ≥ 120 °
7. Рабочее расстояние: радиус около 15 м
8. Мощность лазера:
9. Длина волны: 650 нм
10. Рабочая температура: от -10 до 45 ℃
11. Питание: 3 x 1.5V AA или от блока питания 5V, 1000mA.
12. Рабочий радиус: около 15 м
Размеры



Работа с устройством
Перед включением прибора, его предварительно нужно отрегулировать по пузырьковому уровню, который находится на корпусе. Сделать это можно при помощи регулировочных ножек, если вы используете устройство без штатива. В отличии от прибора из моего предыдущего обзора, такая конструкция ножек позволяет установить устройство на более неровную поверхность. Ножка это по-сути гайка накручивающаяся на винт — таким образом регулируя свою высоту. Чем больше выкручивать ножку, тем больший люфт на ее конце. На работу это особого влияния не оказывает, но все же.
Далее нужно повернуть рычаг разблокировки маятника и устройство автоматически включится, проецируя горизонтальную линию. В начале (около 2 с), это сопровождается звуковым сигналом, и поочередным включением всех вертикальных линий, потом они выключаются.
Магнитный успокоитель свою функцию выполняет не очень. Время до полного успокоения маятника составляет приблизительно 10 — 12 секунд. Включение фронтальной вертикальной линии производится нажатием кнопки «V». Последующими ее нажатиями включается сначала правая линия, и тыльная с левой одновременно. Четвертым нажатием все вертикальные линии отключаются. Кнопка «Н» служит для включения/отключения горизонтальной линии. Кнопка «OUT» должна включать режим для работы с приемником лазерного луча. Проверить это я не смогу, ввиду отсутствия оного. Так же удержанием этой кнопки отключается звуковой сигнал выхода уровня из равновесия. Что позволяет его использовать для разметки не по уровню, а под какими-то заданными углами. Кстати маятник при этом заблокировать нельзя, так как при переводе рычага блокировки в положение OFF — питание отключается. Забыл упомянуть про точку отвеса. Включается она одновременно с горизонтальной линией.

Вокруг площадки корпус вращается на 360 градусов. При этом его можно свободно вращать рукой или же использовать винт точной подстройки.
Его наличие довольно упрощает наводку луча на отметку, которая находится на большом расстоянии.
Точность.
Проверку уровня горизонтальной линии производил по уже имеющимся 4-ем отметкам от гидроуровня оставшимся после проверки предыдущего прибора. Сначала выставил линию по отметкам 1 и 2 на одной из стен и повернул прибор на противоположную стену. Линия лазера полностью совпала с отметками 3 и 4.

Позже произвел те же манипуляции, но сметив устройство с центра помещения на расстояние 0.5 м от стены с отметками 1 и 2. В этом случае расхождение луча с линиями 3 и 4 составило около 1 мм. Вполне неплохой результат. Пока производил замеры точности, заодно проверил угол проецирования. С расстояния от устройства до стены 2,5 м, ширина луча получилась 10,5 м. Что (с небольшой натяжкой) соответствует углу 130 градусов.
Фронтальную вертикальную линию сверил с отвесом. Максимальная высота на которой удалось закрепить нить отвеса, получилась около 3 м. Нить равномерно подсвечивалась по всей высоте.


Так же наметил на стене метки верхней и нижней точки отвеса. Обе они совпали с центром линии лазера.
Немного отклонюсь от темы. На пересечении горизонтальной и вертикальной линий лазера имеется более яркая точка. Образуется она на горизонтальном луче. Яркость ее настолько велика, что разметка центра становится не совсем удобной, да и метку видно плохо.

Возвращаюсь к проверке точности. Теперь поочередно проверил остальные вертикальные линии. Тут не все однозначно.
Правая линия имеет отклонение от уровня 2 — 2.5 мм, левая полностью совпала с отметками, к ней вопросов нет. Тыльная линия, аналогично правой, — имеет отклонение около 2 мм. Попробую изобразить схематически. Черная линия — отвес, красная — луч. На изображении ясно в какую сторону завал.

Естественно это отражается и на перпендикулярности вертикальных плоскостей. Но ее проверить наиболее сложный, на мой взгляд, процесс. Есть верный способ — включив все четыре линии, сделать отметки на стенах и повернуть устройство на 90 градусов совместив все отметки с линиями. И повторить тоже самое еще два раза. Если во-всех положениях все метки совпадают с линиями — значит все отлично. Но, не все так просто. Для этих манипуляций прибор должен быть надежно закреплен, например, на штанге установленной в распор с полом и потолком. Иначе смещение устройства от центра даже на 1 — 2 мм — все испортит. Не буду спорить, может это только у меня так. Но я сделал пару — тройку попыток, и во всех случаях даже возвращаясь в исходное положение, не все метки совпадали с лучами. Я не придумал ничего лучше как применить Теорему Пифагора. Сделав отметки на полу, рулеткой измерил расстояния между ними по-прямой и по-диагонали. Полученные результаты подставил в формулу. Итоги в изображении ниже. Насколько такой метод правильный судите сами.

Забыл упомянуть вертикальные линии пересекаются на потолке

В продолжении хотел бы обратить внимание на толщину и яркость линии. В характеристиках заявлено 2 мм на расстоянии 5 метров.

Приблизительно так и есть. Такая же толщина и на расстоянии 2.5 м. В характеристиках указан максимальный рабочий радиус 15 метров. На этом расстоянии толщина линии равняется 5-6 мм, но яркость ее уже ниже. К слову о яркости — вообщем она довольно хороша. Вот например сравнение с более дешевым устройством.

Разборка
Полностью разбирать не стал, просто снял пластиковый корпус.



Этот болтик вывернул не я

а здесь виднеются магниты, которые должны сокращать время самовыравнивания (там еще две таких же пары)

механизм точной настройки

Ну и короткое видео в конце


На этом все. Всем спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Лазерный отвес

Изобретение относится к измерительной технике и может быть использовано для решения сложных, трудоемких технических задач, таких как контроль соосности вертикальных отверстий, горизонтальности, параллельности, перпендикулярности и взаимного положения поверхностей при сборке крупногабаритных изделий, в частности конструкций, расположенных вертикально на больших расстояниях (до 30 метров и более). Например, лазерный отвес может быть применен для измерений отклонений от базовой оси отдельных элементов внутрикорпусной шахты реактора и выполнения последовательного контроля точности сборки узлов шахты с корпусом реактора на глубине более 13 метров. Измеряя с помощью Лазерного отвеса соосность отверстий в 130 каналах подвижкой и разворотами крупногабаритных (диаметрами более 5 метров) многотонных узлов шахты, регулируют их взаимное положение.

Применяемые до настоящего времени для этих целей приборы контроля прямолинейности и соосности типа визирной трубы ППС на разных дистанциях обладают переменной чувствительностью, которая на больших расстояниях заметно падает. Наличие перефокусировки влияет на точность вертикальности базовой визирной оси. Также большим недостатком является необходимость нахождения измерителя в шахте на глубине 13 метров в течение двух рабочих смен для установок световых марок в контролируемые отверстия.

Известный швейцарский оптический прибор «Wild», который был использован при таких измерениях, также имеет выше указанные недостатки, то есть процесс измерений с помощью такого прибора также не удобен, длителен, трудоемок и требует нахождения измерителя на глубине шахты, а при измерении несоосности отверстий, расположенных на разных высотах, требуется тоже перефокусировка объектива, влияющая на вертикальность положения базовой оси и на точность измерений.

В предлагаемом изобретении отсутствуют выше указанные недостатки и решается одна из важнейших задач: формирование в пространстве и времени протяженной вертикальной отсчетной базы с высокой степенью стабилизации и измерение отклонений от вертикальности базовых направлений на больших глубинах (более 20 метров), при этом более чем на порядок повышается точность, удобство и производительность измерений и значительно снижается их себестоимость.

Более близким по технической сущности и достигаемому эффекту к предлагаемому изобретению является лазерный измеритель непрямолинейности (Патент RU №2457434 С2). Он содержит лазер, оптическую систему, создающую стабильное базовое направление путем образования кольцевой структуры лазерного луча, и измерительный блок с фотоприемником, подключенным к вычислительному блоку. В приборе решена задача снижения погрешности измерений из-за нестабильности положения оси диаграммы направленности лазерного излучения, однако не решена задача стабильности вертикального положения лазерного излучения и не решена проблема точности и трудности измерений непрямолинейности на больших глубинах.

Отличительной особенностью предлагаемого изобретения является то, что оптическая система, создающая стабильное базовое направление путем образования кольцевой структуры лазерного пучка лучей дополнена с целью образования стабильного вертикального базового направления жидкостной кюветой и жидкостным уровнем, Другим отличительным признаком предлагаемого изобретения является использование в качестве контрольного элемента (марки) трипельпризмы. Трипельпризма обладает уникальным свойством: падающий на призму пучок лучей независимо от ее углового положения всегда возвращается в том же направлении, то есть, если на трипельпризму после жидкостной кюветы падает вертикальный пучок лучей, то и возвращается он также строго вертикально. Жидкостная кювета при наклонах прибора осуществляет установку лазерного луча в вертикальное положение автоматически. Кювета представляет собой блок, состоящий из двух оптически прозрачных камер (фиг. 1). В каждую камеру заливается специальное жидкое масло с показателем преломления n=1,501.

В идеальном вертикальном положении прибора каждый объем масла представляет собой плоскопараллельную пластину. Лазерный луч в этом случае проходит через кювету без преломления вертикально вниз (фиг. 1а).

При наклоне прибора на некоторый угол α будет наклонена и кювета с объемами масел (фиг. 1б). Через некоторое время верхняя граница каждого объема автоматически примет строго горизонтальное положение, а нижняя граница примет наклонное положение на тот же угол α. В результате каждый объем масла образует клин с тем же углом α. Каждый клин преломляет лазерный луч на угол β, β=(n-1)α, где n — показатель преломления жидкого масла. Таким образом, каждая камера преломляет луч на угол β=0,5α, а в сумме луч преломляется на тот же угол α, то есть придет в вертикальное положение. Данное положение справедливо для самоустановки вертикального положения лазерного луча при малых углах наклона прибора (менее 30 угл. сек).

На фиг. 2 показана принципиальная оптическая схема лазерного отвеса. Луч лазера в виде кольцевой структуры выходит из лазерной трубки поз. 1, проходит через светоделитель поз. 2, далее через жидкостную двухкамерную кювету поз. 3 и направляется на контрольный элемент (марку) поз. 4, выполненный в виде трипельпризмы. Падающий на трипельпризму луч независимо от ее углового положения всегда возвращается в том же направлении, то есть марки не чувствительны к угловым наклонам. При параллельном смещении «трипельпризмы» на величину «h», отраженный от нее луч смещается параллельно самому себе на ту же величину «h», причем расстояние между падающим и отраженным лучом равно «2h». После отражения от контрольного элемента поз. 4 луч возвращается в обратном направлении и снова последовательно проходит кювету поз. 3 и светоделитель поз. 2. Далее часть лазерного луча отражается от светоделительного слоя и принимается одной из приемных систем:

— цифровой камерой поз. 7 с матрицей поз. 6,

— визирной системой поз. 9, содержащей сетку-перекрестие поз. 10 и окуляр поз. 11.

Включение цифровой камеры в оптическую схему осуществляется с помощью откидного зеркала поз. 5, установленного в положение «а».

Включение визирной системы в оптическую схему осуществляется с помощью неподвижного зеркала поз. 8. Откидное зеркало при этом выключается и устанавливается в положение «б». Для выбора наиболее благоприятного наблюдения изображения кольцевой структуры в схеме используют светофильтры поз. 12.

В схеме предусмотрен также жидкостный уровень для установки вертикального положения лазерного луча с помощью юстировочных винтов при больших наклонах прибора. Погрешность установки не более 2-х угловых секунд.

На фиг. 3 показано действие жидкостного уровня.

В цилиндрический металлический корпус уровня 13 залито масло 14 с высоким коэффициентом отражения. Жидкостный уровень устанавливается в ход лучей на съемную площадку опоры прибора. При наклоне прибора корпус уровня также наклонится. При этом верхняя граница масла через некоторое время примет строго горизонтальное положение.

Луч лазера, пройдя светоделитель поз. 2, падает на поверхность масла под углом, равным углу наклона прибора. По закону отражения луч отразится от масла под тем же углом, но в противоположном от нормали к отражающей поверхности направлении. Далее, пройдя светоделитель поз. 2 и, в зависимости от режима наблюдения, зеркала поз. 5 или поз. 8, лазерный луч попадает на матрицу цифровой камеры поз. 6, или на сетку-перекрестие поз. 10. В этом случае центр кольцевой структуры будет смещен с центра матрицы или центра перекрестия. Это смещение будет свидетельствовать о наклоне прибора. Регулировочными винтами наклона приводят прибор в вертикальное положение, в результате чего, центр кольцевой структуры будет расположен в центре перекрестия матрицы поз. 6 или сетки поз. 10.

Предлагаемое изобретение — прибор «Лазерный отвес» имеет следующие характеристики:

Длина контролируемой трассы не менее (м) 30
Пределы измеряемых отклонений:
для визуальной регистрации (мм) ±5
для фотоэлектрической регистрации (мм) ±3
Предельная погрешность измерения
на всей трассе (мм) 0,005
Точность самоустановки оси лазерного пучка,
угловых сек 0,5
Погрешность центрирования марки
относительно оси, не более (мм) 0,02

Процесс измерений лазерным отвесом осуществляется следующим образом. Для измерения используют визуальную или фотоэлектрическую системы. Лазерный отвес устанавливают в створе линии измерения. Например, для определения взаимного положения одного узла крупногабаритного изделия относительно другого узла, расположенного на глубине до 20 метров, лазерный отвес устанавливают в створе вертикальных осей отверстий, имеющихся в контролируемых узлах, и измеряют несоосность этих отверстий. Контролируемые отверстия расположены вдоль вертикальных осей на различных уровнях измерительного канала. В этом случае прибор используют в автоколлимационном режиме и режиме автоматического отвеса. Благодаря совместному действию жидкостной кюветы, жидкостного уровня и трипельпризмы лазерный луч, выходящий из прибора, и лазерный луч, возвращающийся в прибор после отражения от марки, всегда строго вертикальны независимо от наклона прибора и наклонов марки.

В начале процесса измерения луч лазера направляют на базовую марку — трипельпризму, установленную в отверстие узла, расположенного на глубине. В случае измерения фотоэлектрической системой с помощью цифровой камеры на экране монитора компьютера наблюдают перекрестие, которое обозначает центр матрицы, и изображение кольцевой структуры. С помощью специальной программы, установленной в компьютере, значения смещений изображения по двум координатам выводятся на экран монитора. Положение изображения, полученное от базовой марки, принимают за нулевое. Затем наблюдают изображение от марки — трипельпризмы, установленной в отверстие другого узла, расположенного на другом уровне измерительного канала. При этом действуют две важные характеристики лазерного отвеса, повышающие точность измерений — независимо от дальности резкость изображения и чувствительность измерений постоянны. Отличие этих измеренных значений координат от координат положения базовой марки определяет отклонение от соосности отверстий контролируемых узлов изделия. Полную информацию о положении контролируемого узла относительно базового получают проведя измерения отклонений от соосности всех выбранных отверстий. Если измеренные отклонения от соосности превышают допускаемые значения, с помощью компьютера определяют величину смещения, направление смещения и величину разворота контролируемого узла относительно базового. Производят регулировку положения контролируемого узла. После регулировки измерения повторяют.

Описанные свойства и принцип действия примененных в оптической схеме лазерного отвеса узлов: жидкостной кюветы, жидкостного уровня и трипельпризмы, определяют новизну изобретения и позволяют получить значительный технический эффект: создание новых возможностей стабилизации оси лазерного пучка, а именно создание стабильных базовых вертикальных направлений на больших расстояниях, в частности на больших глубинах.

Другим не менее значимым техническим эффектом предлагаемого изобретения является то, что используемые в лазерном отвесе отличительные признаки исключают необходимость присутствия наблюдателя на больших глубинах, упрощают процесс измерения, создают возможность полной автоматизации измерений, снижают трудоемкость и продолжительность процесса измерений, а значит и его себестоимость. Примером успешного решения одной из сложных задач является проведение с помощью лазерного отвеса измерений отклонения от базовой оси отдельных элементов внутрикорпусных узлов реакторов для АЭС и выполнение последовательного контроля точности контрольной сборки внутрикорпусных узлов с корпусом реактора. Параметрами контроля являются отклонения от соосности отверстий в 120 каналах в днище шахты на глубине более 13 метров относительно отверстий всех других блоков, устанавливаемых в корпус реактора. Устанавливая марки — трипельпризмы в отверстия контролируемых блоков, измеряют их смещения от базовой оси, задаваемой лазерным отвесом. Измерения проводятся в процессе сборки и регулировки положения крупногабаритных узлов (диаметром более 4 метров, высотой более 5 метров, весом несколько тонн). Если измеренные значения отклонений от соосности превышают допускаемые, тогда разработанная нами компьютерная программа обрабатывает результаты измерений и высчитывает смещение и разворот контролируемого изделия.

Предлагаемое изобретение «Лазерный отвес» является многофункциональным прибором.

Он может решать целый ряд проблемных метрологических и технологических задач при изготовлении сложных крупногабаритных изделий на современных промышленных предприятиях, при создании на больших расстояниях базовой оси, в том числе вертикальной базовой оси. В настоящее время разработанный и изготовленный в ГОИ им. С.И. Вавилова совместно с предприятием ООО «НТП Градан» лазерный отвес прошел испытания в производственных условиях на стенде внутрикорпусной шахты и передан заводу АТОММАША для проведения измерений отклонений от базовой оси отдельных узлов реактора и выполнения контроля сборки узлов с корпусом реактора.

Лазерный отвес включен в технологический и метрологический процессы для изготовления двух атомных реакторов для АЭС Белоруссии и Калининграда. В ГОИ им. С.И. Вавилова совместно с предприятием ООО «НТП Градан» планируется изготовление еще трех образцов прибора «Лазерный отвес». Приборы будут использоваться в процессе изготовления атомных реакторов и их узлов и агрегатов, а также для контроля геометрических параметров технологического и станочного оборудования в атомной энергетике, в судостроении и других отраслях промышленности.

Источники информации

1. Пинаев Л.В., Леонтьева Г.В., Бутенко Л.Н., Серегин А.Г. Лазерный измеритель непрямолинейности. Патент России №2457434. 2010.

2. Леонтьева Г.В., Пинаев Л.В., Серегин А.Г. Лазерный измеритель непрямолинейности — Лазерная струна. «Оптический журнал», №10, 2012 г.

3. Труба измерительная визирная. Техническое описание и инструкция по эксплуатации. ЛОМО, 1978 г.

4. Кожевников Ю.Г. Оптические призмы, стр. 28, 1984 г.

Лазерный отвес, содержащий лазер, оптическую систему, создающую базовое направление путем образования кольцевой интерференционной структуры лазерного луча, контрольный элемент (марку) и измерительное устройство визуальное и с фотоприемником, подключенным к вычислительному блоку, отличающийся тем, что оптическая система дополнена жидкостной кюветой и жидкостным уровнем, которые обеспечивают стабильное вертикальное направление лазерного пучка, а используемая в качестве контрольного элемента (марки) трипельпризма возвращает лазерный пучок параллельно первоначальному направлению также вертикально.


Трегер с лазерным или оптическим центриром Tiger Supplies

1-19 из 19 Товаров Сортировать и фильтровать

№ тигра: TS25818

№ MFR: 706-01

Бесплатная доставка

24–48 часов

№ тигра: TS23984

№ MFR: 703-01

Бесплатная доставка

24–48 часов

№ тигра: TS9663

№ MFR: 705-03

Бесплатная доставка

24–48 часов

№ тигра: TS23990

№ MFR: 704-03

Бесплатная доставка

10-12 недель

№ тигра: TS26752

№ MFR: 37618

Бесплатная доставка

14–21 рабочий день

№ тигра: TS37479

№ MFR: 2153-04-BLK

№ тигра: TS11999

№ MFR: 2153-02-BLK

№ тигра: TS11495

№ MFR: 2152-04-YEL

№ тигра: TS16631

№ MFR: 43695

Бесплатная доставка

7-10 рабочих дней

№ тигра: TS58241

№ MFR: 777970

Бесплатная доставка

14–21 рабочий день

№ тигра: TS70127

№ MFR: 842063

Бесплатная доставка

14–21 рабочий день

№ тигра: TS70130

№ MFR: 777508

Бесплатная доставка

14–21 рабочий день

№ тигра: TS70597

№ MFR: 748888

Бесплатная доставка

14–21 рабочий день

№ тигра: TS22330

№ MFR: 842061

Бесплатная доставка

14–21 рабочий день

№ тигра: TS72294

№ MFR: 848428

Бесплатная доставка

2–4 рабочих дня

№ тигра: TS76445

№ MFR: 2152-05-BLK

№ тигра: TS

№ MFR: NWINTB11-

Бесплатная доставка

2–4 рабочих дня

№ тигра: TS62806

№ MFR: 765617

Бесплатная доставка

2–4 рабочих дня

№ тигра: TS

№ MFR: NWI

Бесплатная доставка

2–4 рабочих дня

FLP 100 Лазерный зенитный отвес

Лазерный зенитный отвес FLP 100

Эти веб-сайты используют файлы cookie. Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie.

Похоже, в вашем браузере отключен JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать функциональные возможности этого веб-сайта.

FLP 100 — это высокоточный лазерный центрир с коаксиальным телескопом, который можно использовать для лазерных и оптических исследований.

Лазерный отвес переносит точки отсчета во время строительства, особенно на большой строительной площадке с высокими зданиями, при прокладке туннелей и там, где критически важно точное вертикальное выравнивание.
Видимый луч обеспечивает визуальные ориентиры для выравнивания над и под инструментом.

Geo Fennel FLP 100 позволяет легко и просто установить отвес с помощью трех установочных винтов. Автоматический компенсатор обеспечивает вертикальное положение для точного выравнивания.

FLP 100 Характеристики

  • Два простых в использовании лазерных отвеса, которые перемещаются вверх и вниз
  • Видимая лазерная точка
  • Чрезвычайно точный и идеальный для точных задач.

Поставляется с

  • Щелочные батареи
  • Прицельная пластина

Наличие: Есть в наличии

1380 фунтов стерлингов.00 с НДС 1150 фунтов стерлингов без НДС

(PDF) Тестирование лазерного центрира с использованием оптоэлектронных элементов

93

ИСПЫТАНИЕ ЛАЗЕРНОГО ОТВЕСА С ИСПОЛЬЗОВАНИЕМ

ОПТОЭЛЕКТРОННЫХ ЭЛЕМЕНТОВ

Kazimierz Ćmielewski1, Janusz Pizekłowski2000, Janusz Pizkłowski2000, Janusz Pizekłowski 7000, Janusz Pizkłowski, 9

1Вроцлавский университет окружающей среды и наук о жизни

2 Региональный совет по управлению водными ресурсами во Вроцлаве

ВВЕДЕНИЕ

Геодезические работы, выполняемые с использованием угловых приборов и дальномеров

, связаны с процедурой правильной настройки измерение

контрольно-измерительные приборы на контрольных точках и точки перемещены на разные уровни здания

в инвестиционных процессах.Точность настройки измерительного прибора

над точкой зависит, в частности, от точность выпрямления до недавнего времени установленного оптического центрира

и все более часто применяемого в последнее время лазерного центрира

. Это связано с рядом преимуществ, которые

привнесла в землеустройство лазерной техникой. Развитие оптоэлектронной техники

, которая во многих задачах играет роль «наблюдателя», дает широкий спектр

для создания измерительной аппаратуры.В настоящее время использование преобразователей ПЗС

обычно возможно из-за несомненно низкой стоимости их покупки

.

В данной статье представлены результаты экспериментальных испытаний

с использованием оптоэлектронных элементов трех лазерных отвалов, составляющих

оборудования тахеометров Leica и Trimble.

ИЗМЕРИТЕЛЬНАЯ ПЛОЩАДКА ДЛЯ ИСПЫТАНИЯ ОТВАЛ

На рисунке 1 показано положение элементов измерительной установки для проверки

отвалов.Комплект состоит из автоколимационного зеркала, расположенного на трегере

под прибором, лазерный центрир которого контролируется. ПЗС-преобразователь размещается на трегере

на фиксированном расстоянии от инструмента. Экран ПЗС-преобразователя

установлен по высоте, отраженной от зеркального луча лазера. Падающий луч лазерного центрира

наблюдается в виде пятна на экране компьютера, которое соединено с преобразователем CCD

линией передачи.И зеркало, и трегер с ПЗС-преобразователем

оснащены уровнями, которые позволяют правильно установить в пространстве зеркала

и экрана ПЗС-камеры.

Лазерный отвес 25X (дальность 120 м

Доставка: Расчетное 10-14 дней

Этот лазерный центрир представляет собой высокоточный инструмент с лучами как вверх, так и вниз. Легко расположить точки по вертикали выше и прямо под заданной точкой отсчета.Лазер широко используется в строительной индустрии. От горных работ, центровки шахт лифтов до наблюдения и мониторинга вышки

Характеристики:
  • Прочный и прочный корпус
  • Водонепроницаемость IP54
  • Подходит для штатива с плоской и куполообразной головкой
  • Благодаря уникальной конструкции лазерный луч можно настроить на резкую и четкую точку в любой ситуации.

Технические характеристики:

Стандартное отклонение единичного измерения и квазиизмерение падения

Значение длинного угла нивелирования

Телескоп

  • Эффективная апертура: 30 мм
  • Увеличение: 25X
  • Угол поля: 1 ° 30 «
  • Минимальная дальность обзора: 1 м
  • Изображение: положительное изображение

Устройство лазерной пары

  • Длина волны: 650 нм
  • Оптическая мощность: 1 мВт
  • Точность прицела: 1 мм
  • Диаметр пятна: 2 мм

Вертикальный лазер

  • Длина волны: 635 мм
  • Уровень лазера: 2

Блок питания

Дальность действия вертикального квази-лазера

Размер вертикального квази-лазерного пятна
  • Диаметр пятна в точке 40 м: <2 мм
  • Диаметр пятна в точке 100 м: <5 мм
Ошибка соосности оси и вертикальной оси

Ошибка соосности оси лазера и квазиоси

Кофокальная ось лазера с квазиосью

Диск градуса

  • Полный круг 360 градусов, минимальное показание 1 градус

Диапазон рабочих температур прибора

Размер и вес

  • Размер: 130 x 140 x 250 мм
  • Вес: 2.9 кг

Возврат: Возврат денег в течение 14 дней или заменяющий покупатель оплачивает обратную доставку. Может взиматься плата за возврат 20%.

Профессиональный и усовершенствованный лазерный отвес

О продуктах и ​​поставщиках:
 Получите доступ к высококачественным, профессиональным и профессиональным. Лазерный отвес   на Alibaba.com для всех типов измерений, тестирования и диагностики ваших глаз. Эти глубокие. Лазерный отвес   - это высокоточное оборудование, изготовленное из материалов высочайшего качества для повышения производительности и долговечности.Эти продукты оснащены самыми передовыми технологиями для обеспечения беспрецедентной производительности и управляются надежным программным обеспечением, обеспечивающим точные показания. Купите эти чудесные. Лазерный отвес   от ведущих поставщиков и оптовиков на сайте по доступным ценам и со скидками.

Настоящее высшее качество. Лазерный отвес изготовлен из прочных материалов, которые помогают им прослужить долгое время с повышенной прочностью и экологической устойчивостью на протяжении многих лет. Эти продукты экологически чистые и идеально подходят для лабораторий.Невероятный. Лазерный центрир , предлагаемый на сайте, оснащен системой измерения 2D и 3D и выпускается как в ручном, так и в автоматическом вариантах. Эти. Лазерный отвес оснащен очень мощными линзами, которые могут проводить все виды оптических испытаний.

Alibaba.com предлагает оптимальное качество. Лазерный отвес , которые доступны в различных цветах, формах, размерах, характеристиках и других аспектах в зависимости от выбора моделей. Эти изделия ударопрочные, надежные и энергоэффективные.Гармоничный и гибкий перевод этих. Лазерный отвес делает измерения эффективными и точными. Затем измеренные данные отправляются в макеты WORD, Excel или CAD. Эти. Лазерный отвес может быть использован в мобильной арматуре, бытовой технике, соединителях, механической арматуре, прецизионной арматуре, пластике и т. Д.

Просмотрите разнообразный ассортимент. Лазерный отвес на Alibaba.com, чтобы приобрести эти продукты в рамках вашего бюджета и требований. Эти продукты доступны в виде заказов OEM и ODM.Послепродажное обслуживание осуществляется с низкими затратами на техническое обслуживание.

Дэвид Уайт LT8-300LP Универсальный уровень с лазерным отвесом 44-8872

Прочный и надежный делает пятиминутный прибор Дэвида Уайта LT8-300LP первым выбором почти для любого горизонтального и вертикального визирования. строительство. Элегантный и компактный телескоп с 26-кратным увеличением разработан для защиты от грязи, повреждений и дорогостоящего ремонта. Горизонтальная ось имеет конструкцию цапфы для максимальной жесткости.В рамках защиты прочного основания центр на шарикоподшипниках с широкой опорой гарантирует плавное движение и превосходный контроль соосности. Транзит уровня выравнивается над контрольной точкой с помощью лазерного отвеса , что гарантирует точное позиционирование каждый раз.
Дэвид Уайт 44-8872 Универсальный транзитный уровень ВКЛЮЧАЕТ
  • 44-8872 (LT8-300LP) Уровень транзита
  • Отвес
  • Горизонтальный круг
  • Капюшон от дождя
  • Крышка объектива
  • Жесткий футляр для тяжелых условий эксплуатации
  • Руководство пользователя
  • 2-летняя гарантия
Дэвид Уайт 44-8872 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ универсального транзитного уровня
  • Мощная 26 силовая оптика
  • Объектив 32 мм
  • точность выравнивания +/- 3/16 дюйма на расстоянии 150 футов
  • Диапазон до 400 футов, минимальный фокус 6 футов
  • Поле зрения — 1 фут 9 дюймов на расстоянии 100 футов
  • Вертикальная дуга и горизонтальный круг с замками и касательными
  • 1: 100 стадий со стеклянной сеткой
  • Лазерный отвес позволяет быстро и легко настроить центральную точку
  • В этом устройстве есть Stadia
  • Вес 9.Только инструмент 5 фунтов
Дэвид Уайт 44-8872 ПРИЛОЖЕНИЯ универсального транзитного уровня
  • Выравнивание среднего уровня
  • Углы поворота, установление исходных линий 90 °
  • Определение вертикальных углов, основная работа
  • Проверка углов, центровки и отвеса
  • Центровка анкерных болтов
  • Лазерная установка для самотечного трубопровода
  • Выравнивающие формы
  • Выравнивающие стены
Дэвид Уайт 44-8872 Универсальный транзитный уровень ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДИАПАЗОН До 400 футов
ТОЧНОСТЬ в пределах 3/16 дюйма на высоте 150 футов
ТЕЛЕСКОП
ДЛИНА 8-1 / 2 дюйма
МИНИМАЛЬНЫЙ ФОКУС 6 футов
ОТВЕРСТИЕ 1.257 дюймов
ПИТАНИЕ 26X
ОБЛАСТЬ ЗРЕНИЯ
1 фут 9 дюймов на 100 футов
КОЛИЧЕСТВО ЛИНЗ
8
СТАДИОННОЕ ОТНОШЕНИЕ 1: 100
ГОРИЗОНТАЛЬНЫЙ КРУГ
ВЫПУСКНОЙ ДИАМЕТР 4-5 / 8 дюймов
ВЫПУСК Каждый 1 °
НОМЕРА Каждые 10 °, 0-90-0 °
VERNIER Двойной прямой на 5 мин.
ВЕРТИКАЛЬНАЯ ДУГА
ВЫПУСК Каждый 1 °
НОМЕРА Каждые 10 °, 45-0-45 °
VERNIER Двойной прямой на 5 мин.
ЦЕНТР
ТИП Подшипник шариковый двухрядный с широкой стойкой
УРОВНЯ
ТОЧНОСТЬ 110-120 сек.на 2 мм
ПЛАСТИНА
ТОЧНОСТЬ 360 сек. на 2,5 мм
ВЕС
ТОЛЬКО ПРИБОР 9,5 фунтов
ШТАТИВ
ТИП Используйте усиленный штатив 5 / 8-11
David White Универсальный транзитный уровень ХАРАКТЕРИСТИКИ
  1. ОБЪЕКТИВ ТЕЛЕСКОПА
  2. ПРИЦЕПНЫЕ ВЫРЕЗКИ
  3. ГЛАЗ
  4. РУЧКА ФОКУСИРОВКИ
  5. СЛОЙ УРОВНЯ ПРИБОРОВ (2)
  6. ГОРИЗОНТАЛЬНЫЙ КРУГ
  7. ЗАМОК ПО ГОРИЗОНТАЛИ
  8. ГОРИЗОНТАЛЬНЫЙ ВЕРНЬЕР
  9. ГОРИЗОНТАЛЬНЫЙ ЗАЖИМ
  10. ГОРИЗОНТАЛЬНЫЙ КАСАТЕЛЬНО
  11. ЗАМОК ДЛЯ ТЕЛЕСКОПА
  12. ВЕРТИКАЛЬНЫЙ ЗАЖИМ
  13. ВЕРТИКАЛЬНЫЙ КАСАТЕЛЬНЫЙ КРУГ
  14. ВЕРТИКАЛЬНАЯ ДУГА
  15. ВЕРТИКАЛЬНОЕ ВЕРНЬЕ
  16. ЦЕНТР ПЕРЕКЛЮЧЕНИЯ
  17. ВИНТЫ ЧЕТЫРЕ УРОВНЯ
  18. 5 / 8-11 ОСНОВАНИЕ
  19. ЛАЗЕРНЫЙ ОТВЕС

Laser Plummet, इंस्ट्रूमेंट एंड एक्सेसरीज, सर्वेक्षण उपकरण और सहायक उपकरण в Dr.Д. Н. Роуд, Мумбаи, Лоуренс и Майо Индия Прайвит Лимитед


О компании

Год основания 1938

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Розничный торговец

Количество сотрудников От 101 до 500 человек

Годовой оборот2012-13 рупий.50–100 крор Прибл.
2011-12 рупий. 50–100 крор Прибл.

IndiaMART Участник с марта 2012 г.

GST27AAACL1880A1ZX

Код импорта и экспорта (IEC) 03881 *****

Лоуренс и Майо Индия Pvt. Ltd., , один из живых центурионов в корпоративном мире, не нуждается в представлении общественности в Индии. 2002 год станет памятной вехой в долгой и благородной истории этого корпоративного образования, поскольку в этом году оно отметит свой серебряный юбилей после века.Оглядываясь назад на историю, будет интересно узнать, как человеческие усилия нескольких поколений создали и взрастили эту компанию на протяжении более 135 лет ее чудесного существования.
Лоуренс и Майо Индия Pvt. Ltd. ведет свое происхождение от двух лондонских еврейских семей — Лоуренса и Мейо. Две семьи открыли операции по всему миру, включая Лондон, Каир, Испанию, Португалию, Индийский субконтинент, Коломбо, Рангун и Сингапур. Информации о ранней истории компании не так много, но ее репутация как сети высококлассных оптиков и производителей высококачественных геодезических, научных и метеорологических инструментов была хорошо известна.Рекорды показывают, что L&M открыла свой первый индийский офис и выставочный зал в Калькутте в 1877 году. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
