ДНаТ — это… Что такое ДНаТ?

Натриевые газоразрядные лампы используют газовый разряд в парах натрия для получения света. Дают ярко-оранжевый свет.

Натриевые газоразрядные лампы широко применяются для уличного освещения, где они постепенно заменяют менее эффективные и экологичные ртутные газоразрядные лампы. Причём следует заметить, что применение натриевых ламп низкого давления ограничено тем фактом, что их эффективность зависит от температуры окружающей среды (во время холодной погоды они светят хуже), а в большинстве натриевых ламп высокого давления в качестве наполнителя применяется амальгама натрия (соединение натрия со ртутью). Поэтому на вопрос о большей экологичности натриевых ламп по сравнению с ртутными однозначного ответа не существует.

Лампы светят желтым светом,в отличие от белого у ртутных ламп ДРЛ.

Существуют два принципиально различных типа натриевых ламп — лампы низкого давления и лампы высокого давления.

Натриевая лампа низкого давления

Натриевая лампа низкого давления мощностью 35 Ватт

Натриевая лампа низкого давления характеризуется максимальной эффективностью среди всех источников света — около 200 лм/Вт. Однако излучение натриевой лампы низкого давления является монохроматическим излучением — т.н. резонансным дублетом натрия. В связи с этим качество освещения, даваемого такой лампой, например индекс воспроизводимости цветов (color rendering index), имеет крайне низкое значение. Такие лампы применяются для освещения улиц,производственных и складских помещений (рекомендуется использовать лампы ДНаТ+ДРЛ).Применение их для других целей затруднительно, поскольку невозможно различать цвета предметов освещенных такими лампами. Так, при замене галогенных или ртутных ламп на натриевые в закрытом помещении искажается цветовосприятие предметов, например, зелёный цвет полностью превращается в чёрный или тёмно-синий, таким образом, например, многие станции метро часто теряют свой архитектурный облик.

Натриевая лампа высокого давления

Натриевые лампы высокого давления мощностью 150 W и 100 W Работа натриевой лампы высокого давления мощностью 250 W

Аббревиатура ДНаТ — Дуговая Натриевая Трубчатая лампа. Натриевая лампа высокого давления отличается тем, что в ней линии резонансного дублета натрия сильно уширены за счёт высокого давления паров натрия. Уширенные линии дают квази-непрерывный спектр в ограниченном диапазоне в желтой части спектра. Таким образом улучшается (хотя и не слишком сильно) качество излучения — становится возможным различать цвета. Одновременно с этим падает энергетическая эффективность лампы — примерно до 150 лм/Вт (что всё еще является высоким значением, по сравнению например с 13 лм/Вт у лампы накаливания).

Часто в качестве наполнителя ламп применяют смесь натрия и ртути, что даёт более качественное освещение.

Горелки ламп ДНаТ изготовляются из оксида алюминия.

Для зажигания обычных натриевых ламп необходим пробой межэлектродного пространства импульсом высокого напряжения. Для этого применяют импульсное зажигающее устройство — ИЗУ. Однако есть лампы, не требующие ИЗУ, в них около горелки имеется пусковая антенна. Чаще всего она имеет вид проволоки или ленты, обвитой вокруг горелки.

Такие лампы называются ДНаС.

Wikimedia Foundation. 2010.

что это, какие бывают натриевые лампы высокого и низкого давления, схема подключения, использование для растений

Лампы ДНаТ уже много лет используются для организации системы освещения улиц. Несмотря на то, что рынок заполняется новыми осветительными устройствами, натриевые лампочки продолжают держать свои позиции.

Их популярность объясняется тем, что они обладают самой высокой светоотдачей по сравнению с другими газоразрядными лампами. Кроме того, они потребляют мало электричества и способны работать при низкой температуре.  Однако эти устройства имеют и недостатки.

Чтобы правильно выбрать лампу ДНаТ, нужно знать, какие виды устройств существуют, какими характеристиками они обладают, и где их можно применять. Кроме того, данный осветительный элемент имеет свои особенности подключения.

Лампа ДНаТ: что это такое и как расшифровывается

Лампа ДНаТ – это источник света, наполненный парами натрия и ртути. На вид это лампочка в виде трубки с резьбовым цоколем. Корпус осветительного прибора изготовлен из термически стойкого стекла.

При запуске устройства образуется дуговой разряд внутри трубки. После этого они излучают яркий световой поток оранжевого оттенка.

Важно! Для подключения ДНаТ необходимо приобрести специальное зажигающее устройство и дроссель. Дополнить комплект можно конденсатором. Без первых двух приборов запустить лампу не удастся.

Натриевые лампы ДНаТ бывают разных мощностей – от 70 до 400 Вт. Этот параметр нужно учитывать при выборе светильника и комплекта для подключения осветительного элемента.

Расшифровка ДНАТ – лампа дуговая натриевая трубчатая.

Принцип работы

Внутри корпуса лампы размещена горелка из оксида алюминия. Она заполнена смесью газов (амальгама натрия, ксенон). Именно в этой колбе происходит весь цикл работы источника света.

Натриевые лампы ДНаТ имеют простую конструкцию, поэтому их принцип работы тоже несложный. Как уже упоминалось, для функционирования им необходимо ИЗУ (зажигающее устройство) и электронный балласт (дроссель). После включения лампы зажигающий прибор генерирует импульсы с напряжением в лампочку. Тогда в парах натрия образуется электронный заряд в виде дуги. После этого источник света излучает желто-оранжевый свет. Однако сразу после запуска лампа работает слабо, так как горелке нужно время на разогрев. Примерно через 5 – 10 минут свет становится ярким.

Для бесперебойной работы ДНаТ нужен электронный балласт. Этот прибор поддерживает стабильное напряжение.

Современные производители выпускают ДНаТ, конструкция которых немного отличается. В новые лампы уже встроен зажигающий прибор.

Устройство

Конструктивно лампа натриевая ДНаТ очень похожа на другие устройства газоразрядного типа. На вид это стеклянная колба в форме цилиндра с цоколем.

Строение ДНаТ:

  1. Наружный корпус из термостойкого прочного стекла.
  2. Разрядная трубка, в которой образуется дуга.
  3. Электроды.
  4. Керамическая заглушка.
  5. Штенгель из ниобия, который сообщается с внутренней полостью горелки.
  6. Бариевый штенгель, который поглощает газ.
  7. Винтовой цоколь.

Внутри колбы размещена горелка, по краям которой находятся электродные элементы. Окись алюминия, из которого выполнена разрядная трубка, делает ее устойчивой к парам натрия. Она пропускает около 90% света.

Внутри корпуса размещены прокладки, которые не пропускают воздух в нее. Температура в горелке может достигать около 1300°, если в нее попадет кислород, то лампочка может треснуть или взорваться. Именно от этого защищают ее прокладки, сохраняя вакуум внутри колбы.

Сфера применения

Так как цветопередача ДНаТ достаточно низкая, то их не применяют для освещения жилых помещений, рабочих мест. Чаще всего натриевые источники света используются на улицах, они излучают яркий контрастный свет, повышая видимость на дорогах даже при тумане и снегопаде.

Сферы применения ламп ДНаТ:

  1. Системы освещения для больших территорий, широких улиц, шоссе, автомобильных магистралей.
  2. Фоновое освещение в туннелях, спортивных комплексах, аэропортах, железнодорожных вокзалах.
  3. Подсветка памятников и других архитектурных сооружений.
  4. Освещение цехов, складов, где уровень цветопередачи неважен.
  5. Искусственное освещение в питомниках для растений, теплицах, цветниках.

Системы освещения с использованием натриевых источников света показывают качественную работу, устойчивость к погодным условиям и высокую энергоэффективность.

При выборе осветительного элемента, нужно четко понимать, какую функцию он будет выполнять. Ведь нужно подобрать устройство с подходящей мощностью.

Для теплиц и оранжерей можно использовать лампы от 70 до 400Вт. В идеале натриевая лампа для растений должна иметь мощность 150 – 250Вт. Искусственное освещение повышает темпы роста и урожайность овощей, ягод, цветов и т. д.

С определенным ограничением для растений можно использовать лампочки на 400Вт. В таком случае осветительную аппаратуру нужно размещать на расстоянии 50 см от объекта. Использовать устройства с более высокой мощность запрещено, так как они просто сожгут растение.

В уличные фонари обычно устанавливают ДНаТ на 70 – 150Вт. При этом для осветительных устройств нужно подбирать элементы с такой же мощностью. Например, для светильников 150Вт подойдет лампочка с таким же значением.

Внимание! При использовании ДНаТ на улице, выбирайте лампу с защитой корпуса от повышенной влажности с маркировкой IP65.

В домашние светильники не рекомендуется устанавливать натриевые лампы даже с малой мощностью. Они плохо влияют на зрительный аппарат человека.

Особенности подключения

Если вы не знаете, как подключить ДНаТ, то можете обратиться к специалисту или попытаться разобраться самостоятельно.

В первую очередь нужно подготовить комплект, в который входит сама лампочка, дроссель, ИЗУ и желательно конденсатор. Схема подключения натриевой лампы обычно изображена на корпусе балласта или зажигающего устройства.

Для подключения лампочки используют двух- или трехконтактный зажигающий прибор. На фото выше показана схема подключения лампы ДНаТ с ИЗУ, которое имеет 3 вывода.

На картинке выше показано, как подключить лампу ДНаТ с применением зажигающего устройства с двумя выводами и с конденсатором.

Конденсаторное устройство в комплекте уменьшает нагрузку на проводку. То есть, кабеля будут греться меньше.

Подключается ДНаТ с трехконтактным ИЗУ по такому плану:

  1. Сначала с помощью мультиметра проверяется изоляция балласта и конденсатора. Перед прозвонкой прибор нужно переключить на максимальное сопротивление. Это необходимо, чтобы проверить, не проходит ли ток на корпус.
  2. Собирается комплект в компактном двухфазном щитке. Для лампочки на 400Вт подойдет автомат мощностью 5А. Он позволяет включать/выключать светильник и защищает детали от повреждения.
  3. Из щитка выведите 2 провода с отрицательным зарядом: один подсоедините к лампе, а второй – клемме «N» на ИЗУ. Балласт устанавливают в разрыв фазной, а не нулевой жилы, которая идет к лампе.
  4. Расключите фазный кабель. Одну жилу с автомата вставьте во входящий контакт балласта. А кабель из выходящего контакта подключите к зажиму «В» на зажигающем устройстве.
  5. Средний провод «LP» от ИЗУ проведите к патрону лампочки.

После подключения можно проверить лампочки на работоспособность.

Если у вас зажигающее устройство с 2-мя выводами, то подключайте их параллельно ДНаТ. Для этого после дросселя заведите в ИЗУ фазную жилу, а ко второй клемме подключите нейтральную. Ее можно протянуть даже от патрона.

Двухконтактные зажигающие приборы не рекомендуется применять для мощных ДНаТ, так как во время запуска напряжение поступает не только на лампочку, но и на балласт. Из-за этого изоляция дросселя может повредиться. ИЗУ безопасно при подключении маломощных источников света, для запуска которых нужно не больше 2 киловольт.

Конденсаторное устройство подключается параллельно всей цепи. Для этого одну жилу заводят на фазный выход автомата, а второй на нулевой. Потом протяните провод и расключить его на патроне.

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потребление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные характеристики ламп ДНаТ:

  1. Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
  2. Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
  3. ДНаТ потребляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
  4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
  5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных характеристик лампы ДНаТ обладают негативными свойствами:

  1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
  2. Температурное ограничение. Несмотря на заявленные производителем характеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
  3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
  4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
  5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

Другие виды натриевых газоразрядных ламп

Существуют и другие газоразрядные осветительные элементы, которые отличаются характеристиками:

  1. ДНаЗ (дуговые натриевые зеркальные). Изнутри прибор покрыт зеркальной алюминиевой пленкой, которая отражает свет и защищает горелку от перегрева. Колба имеет эллиптическую форму, оснащена резьбовым цоколем. Такие устройства широко применяются в сельском хозяйстве. Их применяют для освещения растений в теплицах.
  2. ДНаС (дуговая натриевая спектральная). Изнутри лампа имеет светорассеивающее покрытие. Этим источником света заменяют токсичные газоразрядные ртутные лампы. Их часто устанавливают в светильники в лабораториях, медицинских учреждениях и т. д.
  3. ДНаМТ (дуговая натриевая матовое стекло). Эти источники света имеют эллиптическую форму, матовое покрытие на корпусе, чтобы создать мягкий рассеянный свет. Остальные характеристики такие же, как у ДНаТ.

Размер цоколя зависит от мощности натриевых устройств. Для лампочек около 70Вт используют держатель Е27, а для изделий от 100Вт – Е40.

Основные выводы

Лампы ДНаТ – это экономные, долговечные источники света, которые обладают высокой светоотдачей.

Однако из-за сильной пульсации света и слабой цветопередачи их не рекомендуется применять для освещения жилых или производственных помещений. Зато ДНаТ с успехом используются на улице, в теплицах, спортивных комплексах и т. д.

Для подключения устройства нужно приобрести ИЗУ, дроссель и конденсатор.

Эти приборы запускают лампочку, стабилизируют ток, снимают нагрузку с проводов.

При выборе ДНаТ нужно четко определить его задачи, изучить характеристики, чтобы подобрать наиболее подходящий осветительный прибор.

Предыдущая

Лампы и светильникиКак выбрать, подключить и пользоваться газоразрядной лампой

Следующая

Лампы и светильникиЗачем нужен и как подключить дроссель к лампе ДНаТ

Особенности и выбор натриевых трубчатых ламп ДНаТ

Мы с вами в блоге много раз обсуждали лампы — люминесцентные, светодиодные, металлогалогенные и галогенные. Помимо этих ламп существует ещё много разных источников света, которые в современном мире также широко используются.

Даже при условии, что их все можно так или иначе заменить на светодиодный аналог, они до сих пор популярны. Сегодня мы с вами поговорим про ДНаТ. Это те самые лампы, которые освещают улицы и магистрали. Да, в московской области большинство магистралей уже освещено светодиодными светильниками. Но есть одно «но», Москва — не вся Россия. В большинстве случаев, более чем в 50 км от Москвы стоят не светодиодные лампы, а ДНаТ или ДРЛ. Про последние, мы поговорим в следующий раз, а к первым, предлагаю переходить немедленно.

Особенности

ДНаТ — это натриевая газоразрядная лампа. Светящимся телом такой лампы, является ни что иное, как газовый разряд в парах натрия. Такая лампа имеет ярко оранжевый спектр свечения благодаря резонансному излучению паров натрия. Для того, чтобы загоралась натриевая лампа, специальное пускорегулирующее устройство в два раза повышает частоту разрядов тока. В связи с этим, лампа имеет достаточно высокий коэффициент пульсации. Из-за того, что лампа обладает высоким коэффициентом пульсации и достаточно необычным цветом светового потока, в основном её используют для освещения улиц и магистралей, так как в этих местах нет особых требований к пульсации и цветопередаче, зато нужен высокий световой поток.

И тут натриевая лампа высокого давления не имеет равных, её светоотдача около 150 люмен на ватт. Получается, если рассматривать её с точки зрения светового потока, то она в полтора раза круче светодиодной. Но помимо светового потока есть ещё и коэффициент цветопередачи. А он очень важен, при освещении большинства помещений. Если вы рисуете или работаете с фотографией, то для вас это определенно важно. Ведь если ваша работа будет происходить при искаженном свете, вряд ли результат будет удовлетворительным. Однако при наружном освещении этот показатель не столь значителен.

Конструкция лампы ДНаТ

Вообще все натриевые лампы делятся на два основных типа — низкого и высокого давления. Зависит это от парциального давления паров натрия в лампе. Мы с вами сегодня говорим только о натриевых лампах высокого давления, которые в России называются ДНаТ. Давайте подробнее разберёмся в их конструкции, и сделаны они по принципу термоса, да-да, это тот, что в походах не даёт остывать чаю.

Это сделано для того, чтобы пары натрия не остывали, так как количество выделяемого освещения прямо пропорционально температуре. Эффект термоса достигается помещением одной колбы в другую. Внешняя колба делается из теплоустойчивого стекла и отделена от внутренней прослойкой воздуха. Материалы изготовления внутренней колбы гораздо интереснее. Она изготовлена из стекла с большим количеством оксида алюминия. Такие материалы позволяют добиться высокого качества стекла и наличия двух очень важных свойств — способность выдерживать коллоидальные температуры и устойчивость к электричеству. С первым мы уже разбирались, поговорим про второе свойство. Так как в этой лампе телом начала служит газовый разряд в парах натрия, там обязательно должна быть электрическая дуга. А она — это открытый источник электричества, и если колба под её действием разрушится, то не миновать беды. Если резюмировать всю конструкцию, то мы получаем лампу, состоящую из горелки и внешней колбы. В горелке проскакивает электрическая дуга, которая создаёт газовый разряд и заставляет лампу светить.
Внешняя колба не даёт горелке остывать. Кстати, именно поэтому уличные фонари при включении медленно разгораются. Все те, кто живут в городах, наверняка обращали на это внимание.


Преимущества

Теперь поговорим о преимуществах таких ламп. Самое главное преимущество — срок службы. Такие лампы имеют заявленный срок службы около 12 000 часов. Также, у натриевых ламп высокого давления огромный световой поток, от 125 до 160 люмен на ватт. У хороших производителей, которые делают подобные лампы, ввиду использования качественных комплектующих, происходит минимальное количество отказов. Только хорошие производители применяют к конструкции своих ламп газопоглотители. Эти устройства позволяют контролировать световой поток и помогают поддерживать его на оптимальном уровне.

Выбор

Нам с вами нужно разобраться как выбирать натриевые лампы высокого давления. Основных критериев несколько — мощность и цоколь. Мощность такой лампы может быть от 70 до 1000 и более ватт. Вопрос только в том куда и зачем, вы будете её устанавливать. Как только вы определились с местом установки лампы, можно переходить к цоколю. Он зависит от мощности лампы. Для ламп мощностью до 150 ватт можно найти цоколь Е27, для всех более высоко мощных ламп только Е40. И, казалось бы, на этом все, но я вам сейчас напомню ещё кое о чем. Обратите внимание на маркировки индекса цветопередачи и светового потока. Индекс цветопередачи, как мы с вами выяснили, у таких ламп не очень, но чем он выше, тем он лучше. Такая же история и со световым потоком, возможно вы найдёте лампу, со светоотдачей даже больше чем 150 люмен на ватт. Ведь прогресс не стоит на месте, и лампы постоянно совершенствуются.

Резюме

Вывод. На сегодняшний день, натриевые лампы высокого давления — это незаменимые источники света для освещения улицы. Это происходит из-за прекрасного сочетания невысокой цены и огромного количества плюсов. Помните, на подобных лампах не стоит экономить, и дело тут не в натрии.

Натрий вообще не вреден, есть такое химическое соединение с этим металлом, которое является усилителем вкуса и называется он пищевая соль. Но его не вредность, не доказывает, что некачественная лампа не может быстрее выйти из строя. А чем чаще они выходят из строя, тем чаще их нужно менять. И главная проблема заключается в том, что такие лампы, как правило установлены в светильниках на шестиметровых опорах. А это значит, что их очень сложно поменять. Замена таких ламп недешёвое дело, так как требует специальной техники. Так что стоит задумываться над качеством покупаемой продукции. До новых встреч!

Лампы Днат и их особенности

Газоразрядная натриевая лампа (лампа ДНАТ, HPS) дает свечение за счет разряда электричества в парах натрия. Лампа ДНаТ, в отличие от ртутной, дает яркий оранжево-желтый свет.

Спектр большинства ДНАТ сдвинут в красно-желтую область. Технология PIA (Philips integrated Antenna) позволяет обеспечивать повышение надежности и снижение числа ранних отказов.

Применение ZrAI гетера (газопоглотителя) позволяет поддерживать оптимальный световой поток в течение срока службы лампы. У ламп MASTER SON-T PIA Agro спектр излучения в «синей» области обеспечивает более гармоничное развитие растений, оптимизирует развитие растений — их цветение, рост листьев и ветвей, особенно при низкой освещенности.

Philips Green Power 1000W 400V EL Double Ended — ДНаТ Двухцокольные  натриевые лампы высокого давления.  Керамическая разрядная трубка заключена в прозрачную цилиндрическую внешнюю колбу.

Лампа обладает улучшенными характеристиками ассимиляционного освещения (μmol) и минимальным спадом светового потока.

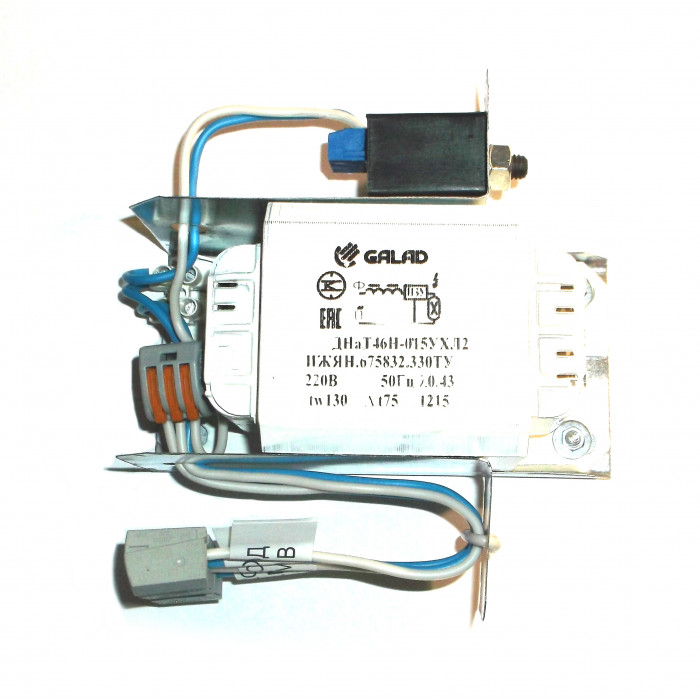

Электромагнитные пускорегулирующие аппараты или ЭМПРА, представлены в ассортименте товаров магазина прогрессивного растениеводства «Промгидропоника.рф» по самым низким ценам.

Из импортных наименований стоит выделить лампы Philips – лидера среди производителей натриевых ламп. Так же хорошо себя зарекомендовали лампы производства Silvania. Лампы ДНАТ широко применяют для освещения растений в теплицах. У нас вы можете купить натриевые лампы для растений и теплиц – оптимальный вариант освещения.

Например, отличным вариантом будет лампа Phillips Green Power 600 W


MASTER GreenPower — это натриевые лампы  высокого давления. Керамическая разрядная трубка заключена в прозрачную цилиндрическую внешнюю колбу. Лампа обладает улучшенными  характеристиками ассимиляционного освещения (μmol) и минимальным спадом светового потока.

Для более качественного направленного освещения без потерь светового потока можно рекомендовать использовать отражатель для ДНаТ – светильники ЖСП 64, Sub Zero, Cool Master или открытые светильники различных конструкций.

Использование рефлектора для ДНаТ способен увеличить эффективность освещения до двух раз. Спектр излучения MASTER SON-T PIA Agro Спектр излучения MASTER SON-T PIA Green Power 400/600W Спектр излучения лампы Silvania GroLux Часто возникает вопрос — какая разница между лампой MASTER SON-T PIA Agro и лампой MASTER SON-T PIA Green Power, и какую лампу лучше использовать?

Однако лампа Agro дает меньше “света для роста”, чем лампа Green Power. При более высоких уровнях освещенности синего излучения лампы Green Power будет уже достаточно, таким образом, повышенный уровень освещенности для роста, обеспечиваемый лампой Green Power, окажется более эффективным для теплиц.

Следовательно, лампу Agro лучше использовать для более низких уровней освещенности (2000 — 3000 люкс) и выращивания компактных культур, тогда как при более высоких уровнях освещенности (> 3000 люкс) оптимальные результаты для большинства культур обеспечит лампа  Philips Green Power днат.

Так же показывают хорошие результаты натриевые лампы высокого давления  Silvania Grolux со специальным спектром для выращивания растений.

Новая запатентованная конструкция с технологий Wound Ignition Antenna для максимальной надежности при зажигании в течение всего срока службы. Форма внешней колбы — трубчатая, прозрачная. Эксклюзивная «безрамная» конструкция уменьшает тени от боковых проводов. Новые материалы исключают потемнение наружной колбы. По истечении срока службы лампы сохраняют 95% первоначального светового потока.

Использование ламп ДНАТ для растений

Лампы типа ДНАТ, светят в два раза эффективнее, чем лампы дневного света той же мощности – это объясняется маленькими размерами излучателя, свет от которого гораздо легче направляется в нужную сторону и прочими особенностями конструкции. Поскольку ЛДС излучает по всей поверхности, сконструировать для них достаточно эффективный отражатель сложнее. Научным путем был проведен расчет площади освещения подтверждающий, что с помощью ДНАТ создать значительно большую площадь освещения проще.

ДНАТ использовать гораздо выгоднее и с экономической стороны, рекомендуется производить замену раз в полгода, а одна ДНаТ 400 ватт – заменяет 15..20 ЛДС по 40 ватт. Еще стоит отметить, что 1 большой балласт – гораздо удобнее чем с пятнадцать маленьких необходимых для ЛДС. Электроэнергия используется ДНАТ вдвое эффективнее чем ЛДС при том же результате.

Принципы работы ламп ДНАТ

Внутри внешнего стеклянного баллона ДНаТ’а находится «горелка» – трубка из алюминиевой керамики заполненная разреженным газом, в котором между двух электродов создается электрический разряд (дуга). В горелку также вводится ртуть и натрий (в ДРИ вместо натрия применяются галиды различных металлов, и горелка делается из кварцевого стекла) Для ограничения тока дуги используется специальный индуктивный (дроссель) или электронный балласт. Для зажигания холодной лампы напряжения сети недостаточно, поэтому необходимо использовать специальное импульсное зажигающее устройство – ИЗУ. Сразу же после включения оно генерирует импульсы напряжением несколько тысяч вольт, которые гарантированно пробивают лампу и создают дугу. «Натриевыми» лампы ДНаТ называют за то, что основной поток излучения генерируется ионами натрия, поэтому их свет имеет характерную желтую окраску. При работе «горелка» разогревается до 1300 °C, поэтому для сохранения ее в целости из внешнего баллона откачан воздух.  Внимание: у всех без исключения дуговых ламп температура баллона при работе превышает 100 °С! Без принудительного охлаждения температура рефлектора будет ненамного меньше. Сразу после возникновения дуги лампа светит очень слабо, вся энергия расходуется на прогрев горелки. Яркость ламп стабилизируется после 5-10 минут работы.

Как правильно расположить ДНАТ?

На основании многолетнего опыта западные садоводы утверждают, что горизонтальное положение лампы является более эффективным чем вертикальное, поскольку основной поток света лампа излучает в стороны. По этой же причине лампа должна располагаться посреди оранжереи, причем ее ось должна быть направлена поперек (перпендикулярно длинной стороне) – таким образом обеспечивается наиболее равномерная освещенность всех растений.

Пока растения маленькие, нет необходимости держать их в верхней границе «оптимального диапазона», но по мере их роста необходимо максимизировать интенсивность света на более нижних участках, и будет нужно поместить их вблизи или у верхних границ «оптимального диапазона».

Учитывайте тепловое излучение лампы. Высота подвешивания выбирается экспериментальным путем, но будьте осторожны – если вы слишком опустите лампу она может сжечь верхушки растений! На более близком расстояние от лампы может потребоваться вентилятор обдувающий верхушки растений, также необходим отражатель с воздушным охлаждением лампы.

Безопасное подключение ДНАТ

Если вы собирали светильник сами – трижды убедитесь что схема подключения ДНАТ абсолютна правильна! Последствия ошибки могут быть катастрофическими, начиная с выгорания любого из трех элементов схемы и заканчивая взрывом лампы.



Все электрические соединения выполняются толстым проводом, пайки и клеммы должны быть надежными. Винты в соединительных колодках затягиваются плотно, но чтоб не сломать колодку.

Для надёжного подключения, избежания плохого контакта, предотвращения пожара и повышения безопасности:
– надо использовать медные провода и кабели
– многожильные проводники надо опрессовывать специальными наконечниками или залудить паяльником, иначе винты в клеммах перережут большую часть жил, что может вызвать перегрев контакта, оплавление, замыкание с соседними контактами и возгорание
– одножильные проводники не надо опрессовывать наконечниками, в этом случае наконечник не нужный, а значит – лишний элемент, который уменьшает надёжность контакта
– медь не должна торчать из клемм, зачищенная часть провода должна полностью заходить в изоляцию клеммы, иначе появляется вероятность короткого замыкания или поражения током.

Если на лампе имеется грязь, жир или отпечатки то из-за неравномерного нагрева лампа может взорваться сразу же после прогрева! Поэтому избегайте прикасаться к лампе руками и после установки ее в патрон на всякий случай протрите спиртом. Попадание капель воды или других жидкостей на включенную лампу вызывает взрыв со 100% вероятностью! При использовании вентилятора убедитесь что он вращается и дует поток воздух куда нужно.

Необходимо полностью исключите возможность попадания на балласт или дроссель – воды, уберите его подальше или подвесьте как можно выше. Провода должны иметь целую изоляцию. В момент зажигания лампы ИЗУ вырабатывает импульсы очень высоко напряжения – будьте предельно внимательны во избежание поражения током.

В процессе работы светильника хотя бы раз в месяц нужно стирать пыль с лампы и рефлектора и проверять загрязненность вентилятора. Лампы рекомендуется менять раз в 4–6 месяцев, поскольку к концу срока службы у них сильно падает светоотдача. Опускайте лампу слишком низко не рекомендуется, проверьте рукой температуру на уровне макушек растений – сильного обжигать не должно!

Если лампа не работает ?

По мере старения натриевые лампы приобретают мерзкую привычку «мигать» т. е. лампа включается, разогревается как обычно, потом вдруг гаснет и через минуту все повторяется. Если вы заметили за ней такое поведение – попробуйте поменять лампу. В случае если смена лампы не помогает – нежно измерить напряжение в сети, оно может быть ниже обычного… Если мигание происходит нерегулярно – возможно виноват плохой контакт или скачки напряжения в сети. Самая неприятная возможность – это замыкание между витками обмотки в балласте, тогда придется его менять. Иногда «мигают» и новые лампы, но у них это через несколько часов проходит.

Бывает, что после включения светильника слышно как трещит ИЗУ (т.е. напряжение есть), но лампа даже не пытается зажечься. Чаще всего это случается из-за пробоя с проводе, идущем от ИЗУ к лампе или говорит о полностью выгоревшей лампе, реже бывает виноват обрыв провода между балластом и фонарем или подгоревшее ИЗУ. Попробуйте сменить провод между ИЗУ и лампой. Обратите внимание на состояние контактов ИЗУ. Если не поможет – попробуйте поменять лампу. Если не помогает – отключите ИЗУ (иначе своими импульсами оно может сжечь вольтметр!) и померяйте напряжение на патроне лампы – у ДНаТ оно должно соответствовать сетевому. Если напряжение на патроне есть – меняйте ИЗУ.

Если же светильник вообще не подает признаков жизни: ИЗУ не жужжит, лампа не светится – скорее всего или выбило предохранитель или нарушен контакт в сетевом шнуре. Возможно виновато сгоревшее ИЗУ или обрыв обмотки в балласте – проверьте балласт как описано ниже, если он целый – меняйте ИЗУ.

Балласт проверяется обычным Ом метром. В норме сопротивление у них порядка 1–2 Ом. Если сопротивление значительно больше – значит или обрыв в обмотке или нарушен контакт между выводами обмотки и соединительной колодкой (попробуйте подтянуть винты). При межвитковом замыкании все сложнее – на сопротивление постоянному току оно влияет очень мало из-за чего трудно обнаруживается, при этом мощность на лампу поступает гораздо большая чем надо. Когда на лампе превышение по мощности – она быстро перегревается и гаснет, в результате наблюдается все то же «мигание».

ДНаТ. Натриевые лампы высокого давления. Плюсы и минусы | ENARGYS.RU

Натриевые лампы высокого давления принадлежат к классу наиболее экономичных источников освещения. Используются для освещения открытых пространств особенно в местах где надо обеспечить контрастную видимость при любых погодных условиях.

Натриевые лампы характеризуются высокой светоотдачей до 160 лм/Вт, приятным теплым цветом света, длительным сроком службы, применяются в светильниках с концентрированным светораспределением. Монохрамотичное резонансное излучение натрия окрашивает спектр в ярко-желтый свет, это сказывается на некачественной цветопередаче.

ДНаТ

Для зажигания применяется электронный балласт с импульсом до 6 кВ. Разгорание происходит в течение 5 минут, именно из-за этого лампы не получили широкого распространения в быту.

Применяются:

  • в уличном освещении;
  • в парковом освещении;
  • в торговых центрах;
  • в качестве декоративного освещения;
  • широко используются для теплиц, парников. Использование такой лампы при выращивании растений несет хороший положительный эффект.

Для запуска лампы применяются пускорегулирующие аппараты, в которых для импульсного пробоя высоким напряжением, расстояния между электродами, применяется импульсное зажигающее устройство.

Для взаимозаменяемости ламп ДНаТ и ДРЛ производятся лампы с меньшей мощностью с параметрами близкими к ртутным лампам. Так, для замены лампы ДРЛ 250 можно применить лампу ДНаС 210, эта лампа в отличие от ртутной имеет лучшую светоотдачу. Лампы с малой мощностью 70, 100, 150 Вт могут с успехом заменить ртутные лампы. Лампы мощностью 30, 35 Вт могут обходиться без импульсного зажигающего устройства.

Недостатки ламп ДНаТ

Помимо невысокого качества цветопередачи – 25 – 28%, в процессе работы происходит увеличение напряжения на лампе, около 2 В на 1000 часов работы. Кроме этого, во время работы происходит частая пульсация световых потоков – эффект мерцания.

Чтобы избавиться от этих недостатков производятся новые натриевые лампы высокого давления, это пока достигается с небольшим эффектом, так для улучшения цветопередачи применяется повышение давления паров натрия, добавление различных излучающих добавок, нанесение люминофора на колбу, цветопередача повышается до 70%, но происходит понижение светового потока на 25%.

Мгновенное перезажигание лампы и повышение срока ее службы пытаются достигнуть выпуская лампы с двумя горелками, но это возможно, только при условии попеременного зажигания горелок.

Применение безртутных натриевых ламп повышает энергоэффективность, индекс светоотдачи, безопасность окружающей среды, более экономически выгодно из-за упрощенного устройства.

технические характеристики, подключение и рекомендации по применению

Прежде чем рассмотреть технические характеристики лампы ДНаТ 250 Вт, следует разобраться, что представляет собой данный источник света, какова его конструкция и принцип действия. Специалисты в области светотехники знакомы с изделием, но новичкам термин «дуговая натриевая трубчатая лампа высокого давления» ни о чем не говорит. Кроме того, что лампа изготавливается в форме трубки, а излучающим элементом является натрий.

ДНаТ – это проверенные временем, надежные осветительные приборы, не лишенные недостатков по сравнению с современными аналогами.

Два десятилетия назад такие лампы использовались для освещения автомобильных трасс по всему миру, но со временем их начали заменять светодиодными устройствами. К слову, в прошлое натриевые лампы так и не ушли: опытные проектировщики нередко закладывают их в свои проекты, а обусловлено это рядом причин. Во-первых, стоимость светодиодов значительно выше, во-вторых, энергетическая эффективность последних не столь велика, в-третьих, количество производителей led-продукции слишком велико, из-за чего порою трудно выбрать качественные приборы.

ДНаТ простыми словами

Лампы ДНаТ за рубежом называются HPS Lamp, что расшифровывается как High-Pressure Sodium Lamp, переводится как «натриевые лампы высокого давления» и на русском сокращенно пишется НЛВД. Первые НЛВД производились в Советском Союзе в форме эллипса или трубки, с прозрачной или матовой колбой, зеркальным напылением или без него, различной мощности.

Получается, ДНаТ – это разновидность источника света НЛВД, но при выборе немецкого изделия фирмы Osram будьте готовы увидеть наименование типа VIALOX NAV-T 250 W SUPER 4Y.

К НЛВД относятся и другие источники света – ДНаЗ (зеркальное напыление) и ДНаС (светорассеивающая колба).

Конструкция

При рассмотрении конструкции лампы ДНаТ мы видим следующие элементы:

  • стеклянная колба;
  • цилиндрическая трубка с алюминиевым держателем.

Полость трубки заполнена парами ртути (как у люминесцентных источников) и натрия, образующими амальгаму натрия. Но это не все газообразные вещества: для пуска изделия применяется ксенон.

ДНаТ бывают и высокого, и низкого давления. Данный параметр, по сути, связан с температурой цвета: в первом случае лампа имеет светло-желтый оттенок, во втором – приглушенный желтый (как у галогенок и ламп накаливания).

Ксенон находится внутри горелки, обеспечивающей плавный пуск оборудования. Для повышения срока эксплуатации могут использоваться одновременно две горелки.

Горелка

Та самая цилиндрическая трубка, о которой сказано выше. Изготавливается из прозрачной керамики, устойчивой к воздействию высоких температур и химически активных веществ. Впервые была изготовлена компанией General Electric в 1960 году и запатентована под названием «лукалос» (у нас известна как «поликор»). В основу ее создания заложена технология спекания окиси алюминия при высоких температурах. К двум концам трубки припаяны вольфрамовые электроды.

Внутри нее находится смесь инертных газов и натриевой амальгамы под давлением 100 и выше кПа, которое обеспечивает легкость возникновения электрического разряда за счет большей плотности среды, а также расширяет область видимого спектра.

Цоколь

Для подключения к линиям электропитания используется резьбовой цоколь Эдисона типа Е. Для ламп ДНаТ мощностью 50, 70 и 100 ватт используется типоразмер Е27, для более энергоемких моделей 150, 250 и 400 ватт – Е40. Цифра указывает диаметр патрона в миллиметрах.

Принцип действия

Для возникновения электрического заряда в газовой среде необходим импульс высокого напряжения. Поскольку натрий плавится при достаточно высокой температуре, электрический заряд загорается медленно: маломощные ДНаТ выдают полный световой поток через 5–6 минут, а большой мощности – через 10–15 минут.

В момент запуска среда холодная, ее электрическое сопротивление мало, поэтому процесс сопровождается лавинообразным нарастанием тока в цепи, что может вызвать перегрев и разрушение электродов лампы. Поэтому в состав пускорегулирующей аппаратуры ДНаТ включается электронный балласт (дроссель) – катушка индуктивности без сердечника. Компенсация происходит за счет возникновения магнитного потока, направленного противоположно породившему его току.

Сравнение технических характеристик

В таблице ниже представлено сравнение технических характеристик ртутной газоразрядной лампы высокого давления (ДРЛ) и трубчатой дугово-натриевой лампы (ДНаТ) одинаковой мощности – 250 Вт.

ДРЛ-250 ДНаТ-250
Мощность (Вт) 250 250
Удельный световой поток (Лм/Вт) 45 90
Общий световой поток (Лм) 13500 28000
Время непрерывной работы (час) 12000 20000
Тип цоколя Е40 Е40
Цветовая температура (К) 3800 2000
Индекс цветопередачи (Ra) 45 25
Время полного разогрева (мин) 5–10, в зависимости от температуры окружающего воздуха
Длина (мм) 228 250
Диаметр колбы (мм) 91 48

Достоинства и недостатки ДНаТ

Достоинства этого типа ламп видны из приведенной выше таблицы. В первую очередь, она обладает большей энергетической эффективностью. Значительно выше и рабочий ресурс. За счет своей компактности может устанавливаться в светильники меньшего размера. Цветовая температура соответствует естественному солнечному свету. При такой частоте спектра на световой поток не влияют хлопья снега, капли дождя, туман или пыль.

Имеются и свои недостатки. Время выхода на полный световой поток очень велико – в сильный мороз ДНаТ 250 может разгореться на полную мощность лишь через 15 минут (время зависит от мощности источника света). Из-за низкого индекса цветопередачи предметы интерьера при освещении могут иметь совершенно иной вид. В процессе эксплуатации от промышленной сети частотой 50 Гц появляется мерцание, оказывающее негативное действие на зрительный аппарат. При таком свете долго работать не получится.

Сферы применения

В первую очередь, используются натриевые лампы для уличного освещения, на фонарных столбах автострад и других объектов, где взвеси в воздухе могут негативно сказаться на безопасности. Свет дугово-натриевых ламп способен пробиться сквозь густой туман, ливень и снег, чего не скажешь об экономных светодиодных светильниках.

Благодаря большому содержанию ультрафиолета и инфракрасных волн оборудование используется в теплицах. Оно благотворно влияет на развитие и плодоношение растения, прогревая воздух и ускоряя фотосинтез.

Строго запрещено эксплуатировать ДНаТ на рабочих объектах, где требуется точное распознание цветов.

Схемы подключения

Для подключения ДНаТ к сети используется пускорегулирующая аппаратура, состоящая из балластного дросселя и источника высоковольтных импульсов (ИЗУ). Первый элемент включается последовательно, а второй – параллельно лампе. Ток, проходя через дросcель и ИЗУ, производит пуск лампы.

Мощность дросселя обязательно должна соответствовать мощности источника света. И включается он именно в фазную линию, которую можно определить, используя простейшую индикаторную отвертку. Для компенсации реактивной составляющей тока и снижения энергопотребления параллельно лампе включается гасящий конденсатор. Для ДНаТ-250 можно использовать модель емкостью 35 мкФ. Это необязательный элемент схемы.

Относительно использования ИЗУ у электротехников нет единого мнения. Дело в том, что он бывает двух типов:

  • с двумя точками подключения;
  • с тремя точками подключения.

Двухточечный ИЗУ

Схема генератора автоколебаний строится на двух динисторах. Включается параллельно лампе, поэтому устройство при возрастании пускового тока не оказывает балансирующего влияния на электросхему. Из-за этого дроссель может быть пробит. После запуска лампы ИЗУ продолжает работать, увеличивая энергопотребление.

Трехточечный ИЗУ

Особенностью устройства является то, что фазная линия проходит через него и по этой цепи оно оказывается включенным последовательно лампе. Поэтому при запуске его дроссель оказывает дополнительное компенсационное воздействие и лучше стабилизирует систему. Схема строится на полупроводниках последнего поколения, имеющих лучшие эксплуатационные характеристики. По этим причинам предпочтительнее использовать именно его.

Меры предосторожности при эксплуатации

Внешняя колба лампы нагревается до температуры 250–300 град. Цельсия. Это и определяет список мер безопасности при работе с ней.

  1. Не касайтесь колбы лампы в течение 10–15 минут после ее выключения.
  2. Категорически нельзя трогать колбу руками без перчаток: потожировые следы на поверхности приведут к неравномерному прогреву и даже взрыву.
  3. Обеспечьте лампе хорошую вентиляцию и держите ее подальше от возгораемых конструкций. То же самое касается балластного дросселя, который нагревается до 150 град. Цельсия.
