Часто в продаже встречаются 4-х, пяти и даже шести контактные дросселя. Как их подключать?

Некоторые ошибочно полагают, что на одни контакты нужно заводить фазу-ноль 220В, а с других подключать лампу. Это далеко не так.

Всегда на таких моделях должна быть указана схема подключения.

Строго следуйте этой схеме. На разных видах и подключение может быть разным.

Как уже говорилось выше, нежелательно к такой лампочке прикасаться пальцами рук. А если такое все же произошло, всегда протирайте ее перед запуском.

В этом случае через лампочку пойдет ток, рассчитанный именно на ту мощность, под которую и произведен дроссель. Нельзя в 400 ваттный балласт включать 250 ваттную ДНаТ. Технические параметры у ламп разные.

Достаточно всего нескольких минут свечения, чтобы внутренняя колба перегрелась от такой работы. Иногда она просто потухнет, затем остынет и снова потухнет. И так далее, с определенной периодичностью.

Вот яркий пример такого неправильного подключения и его последствия.

Светить такая лампа конечно будет, но продолжительность времени ее работы, никто гарантировать вам не сможет.

При данной ошибке ждите постоянного перегрева проводов. Вот известное видео, наглядно объясняющее, зачем же ДНаТу конденсатор.

устройство, принцип работы, как подключить

Среди всех ламп для искусственного освещения растений больше всего подойдет натриевая лампа, которая пользуется большой популярностью.

Такой источник света обладает высокой эффективностью, и является самым экономным и долговечным. Мощность ламп может составлять от 30 до 1000 Вт, в зависимости от сферы использования. Что касается срока эксплуатации, то ресурс ламп рассчитан на 25000 часов работы. Для большинства теплиц это выгодный вариант в плане экономии, так как освещать растения необходимо довольно длительное время, особенно зимой.

Отечественная продукция

Большим спросом на рынке пользуются российские лампы Рефлакс, которые оснащаются встроенным отражателем. За счет этого свет направлен прямо на растения. Отражатель ламп Рефлакс обладает высоким КПД равным 95%, который сохраняется в течение всего периода эксплуатации. Что характерно, одна лампа Рефлакс, мощностью 70 Ватт, подвешенная на высоту полметра, способна осветить территорию площадью около 1,6 м2. А так как использование других источников света подразумевает большие затраты на электроэнергию, то использование ламп Рефлакс более рационально. Что касается габаритов, то Рефлакс имеет размеры 76×200 мм. Благодаря этому лампы Рефлакс лучше всего подходят владельцам теплиц.

Преимущества и недостатки натриевых ламп

Натриевая лампа имеет существенные преимущества:
• Высокий КПД.
• Стабильный поток света.
• Высокая световая отдача примерно 160 лм/Вт.
• Долго срок службы, который в 1,5 раза превышает период эксплуатации прочих подобных ламп.
• Лампы имеют приятное золотисто-белое излучение.
• Эффективная работа в условиях тумана.
За счет того, что дуговая лампа рефлакс 250 излучает красный спектр – это идеальный источник света для цветения растений, в том числе и плодоносящих. А наличие синего спектра свечения способствует их активному росту и развитию. Вдобавок лампы могут работать в широком диапазоне температуры – от -60 до +40 градусов.
Наряду с достоинствами, имеются и некоторые недостатки. Главный из них заключается в сложности подключения. Обычный способ здесь не подходит, и здесь существуют свои особенности. Среди других минусов можно выделить следующие:
• Взрывоопасность.
• Наличие ртути в устройстве лампы.
• Долгое время включения, которое может составлять до 10 минут.
• Не подходит при выращивании нецветущих либо зеленых овощных культур (редис, лук, салат).
Кроме того, если необходимо использовать натриевые лампы высокого давления мощностью 250 Ватт или более, необходимо позаботится об охлаждении, так как лампы сильно нагреваются. Хотя для теплиц большого размера этот недостаток может обернуться преимуществом, обеспечив растения дополнительным нагревом.

Принцип работы

По внешнему виду натриевые источники света немного похожи на лампы ДРЛ. Здесь также имеется стеклянная колба элиптической либо цилиндрической формы, внутри нее располагается разрядная трубка («горелка»), с каждой стороны которой находятся электроды. Эти выводы соединены с резьбовым цоколем. По причине того, что пары натрия оказывают сильное воздействие на стекло, этот материал не применим для изготовления «горелки». Ее изготавливают из поликора (поликристаллической окиси алюминия), что позволяет повысить устойчивость к парам натрия и пропускать до 90% видимого света. Лампа ДНаТ 400 имеет разрядную трубку с диаметром 7,5 мм и длиной 80 мм. Электроды трубки изготавливаются из молибдена.
Помимо паров натрия, состав разрядной трубки содержит аргон, чтобы облегчить запуск ламп, а также содержит ртуть или ксенон, что позволяет увеличить световую отдачу. «Горелка» при работе разогревается до 1300 °C и чтобы сохранить ее в целости, из колбы выкачан воздух. Однако сложно поддерживать вакуум пока работает лампа, так как воздух может проникнуть через отверстия. Поэтому для предотвращения этого используются специальные прокладки. Стоит отметить, что при работе лампы ее колба разогревается до 100 °C. При включении импульсного зажигающего устройства (ИЗУ) создается импульсное напряжение, в результате чего образуется дуга. Но первое время натриевые лампы ДНАТ рефлакс 250 светят еще слабо, так как вся энергия расходуется на разогрев трубки. Спустя 5 или 10 минут яркость освещения нормализуется.

Как подключить натриевую лампу

В силу особенности строения газоразрядных ламп не получится просто подключить их к бытовой электрической сети, так как имеющегося напряжения не хватает для запуска. Вдобавок нужно ограничить ток дуги. И натриевые лампы здесь не исключение. В связи с этим необходимо использовать в цепи пуско-регулирующий аппарат или сокращено ПРА. Они могут быть электромагнитными (ЭмПРА) либо электронными (ЭПРА). В практике западных стран такие устройства именуются балластами Magnetic Ballast (для ЭмПРА) и Digital Ballast (для ЭПРА). В некоторых случаях не обходится без применения импульсного зажигающего устройства или ИЗУ.
Использование ЭПРА для натриевых ламп 250 необходимо для их разогрева и дальнейшей бесперебойной работы. При этом на сам запуск затрачивается 3-5 минут, а полную мощность натриевые источники освещения набирают в течение еще 10 минут. Примечательно, что на момент запуска лампы ее номинальное напряжение увеличивается практически в 2 раза.

Устройство ПРА

Пускорегулирующий аппарат состоит из трех основных компонентов:
• Индуктивного дросселя.
• ИЗУ.
• Фазокомпенсирующего конденсатора.
Дроссель служит для ограничения тока дуги и его мощность должна быть такой же, как и у используемой лампы. К примеру, если применяется лампа ДНаТ 250, то, соответственно, мощность дросселя тоже должна быть не меньше и не больше 250 Ватт. В последнее время схема подключения ламп зачастую включает однообмоточный дроссель, тогда как двухобмоточные уже морально устарели.
ИЗУ необходимо для повышения напряжения до нескольких киловольт с целью образования дуги. Мощность ИЗУ может лежать в пределах от 35 до 400 Ватт. Помимо этого, устройство может быть двухконтактного или трехконтактного исполнения. Причем использование трехконтактных ИЗУ предпочтительнее.
Что касается конденсатора, то это необязательная составляющая. Но его наличие дает определенные преимущества, так как позволяет снизить нагрузку на бытовую электросеть. В свою очередь, это снижает риск возникновения возгорания проводки к минимуму. Боле подробно будет рассказано ниже.

Схемы подключения ламп ДНаТ

В зависимости от того, какое ИЗУ используется (с двумя выводами или тремя), натриевые лампы высокого давления 250 Ватт могут подключаться по-разному. Более подробно это отражает схема, изображенная ниже.

Как можно видеть из рисунков подключение дросселя (балласта) осуществляется последовательно, а вот ИЗУ подключается в цепь параллельно.
Для своей работы натриевые лампы используют мощность реактивного характера. В связи с этим желательно чтобы схема подключения включала специальный конденсатор, который позволит подавить помехи и снизить силу пускового тока. Что в итоге продлевает срок службы ламп. Также этот элемент просто незаменим в случае отсутствия компенсатора фазы.
Как видно на первом рисунке наличие фазокомпенсирующего конденсатора показано пунктирной линией. Его подключение осуществляется параллельно источнику питания.
Главное, подобрать конденсатор оптимальной электроемкости. К примеру, при использовании той же лампы ДНаТ-250 его емкость должна составлять 35 мкф. Если в схеме присутствует лампа ДНаТ 400, тогда можно подобрать конденсатор чуть большей емкости – 45 мкф. Использовать в схеме допускается только сухие элементы и рассчитанные на напряжение не менее 250 В.
При самостоятельном подключении ламп стоит взять кое-что на заметку. Длина провода, соединяющего сам источник освещения и дроссель, не должна превышать одного метра.

Меры предосторожности

В силу конструктивных особенностей, которыми обладает натриевая газоразрядная лампа 250, при работе этих источников света необходимо соблюдать крайнюю осторожность. Недопустимо отключать лампу сразу же после ее включения. Она должна остаться включенной как минимум 1 или 2 минуты. В противном случае лампа перестанет вовсе включаться и тогда ее необходимо обесточить и подождать некоторое время.
В помещении, где работают лампы необходимо наличие качественной вентиляции. Ее температура во время работы может подниматься до 100 градусов и более. А согласно некоторым источникам и все 1000. Поэтому хорошая вентиляция – это залог продолжительной и безопасной работы источников освещения. Не стоит трогать руками лампы высокого давления во время работы во избежание ожогов. То же самое касается и ее отражателя.
При установке источников освещения не нужно браться за колбу голыми руками, лучше всего использовать перчатки из материи. Или можно обернуть ее какой-либо бумагой или картоном, чтобы не оставлять на стекле жирных отпечатков пальцев. Поскольку температура нагрева очень высокая, то любой жировой налет или даже капли воды могут привести к взрыву лампы. В интернете можно найти много информации по этому поводу.
Но сильно нагреваться могут не только лампы высокого давления, это касается и используемого балласта. Его температура может подниматься до 80-150 градусов. Поэтому в целях предосторожности следует этот элемент схемы изолировать, спрятав под огнеупорный и прочный корпус. Это позволит предотвратить попадание внутрь сухих листьев, кусочков ткани или бумаги и прочих предметов.
Не стоит забывать и про элементарную технику безопасности при работе с электричеством. То есть исключить любую вероятность попадания воды на балласт, следить за целостностью электропроводки. Стоит всегда помнить, что в момент, когда запускается лампа ДНаТ, ИЗУ вырабатываются импульсы высокого напряжения. Поэтому лучше всего использовать специальные провода, которые рассчитаны для работы в экстремальных условиях. Они как раз рассчитаны на сильный нагрев.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости. Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу.

Достоинства и недостатки лампы ДНАТ

Те, кто серьезно занимается выращиванием растений в теплицах, знают, что такое лампы ДНАТ. Это лампы, эффективность использования которых подтверждена многолетним использованием.

Что это за лампы

Принцип действия этих светильников основан на том, что дуговые разряды, проходящие через пары натрия, вызывают их свечение. Свет этот — ярко-оранжевый. В последнее время в содержимое колбы добавляются различные ингредиенты, которые позволяют несколько изменить цвет свечения, поэтому оттенки колеблются от желтого до красного. Название образовано от слов — дуговая и натриевая. Они подразделяются на лампы высокого и низкого давления.

Такие лампы активно используются уже более 80 лет. Это обусловлено их высокой светоотдачей и необычайной долговечностью. Лампы днат можно назвать самыми безотказными из всех ныне существующих источников света. Кроме того, никакой другой светильник не сравнится с ними в стабильности свечения. Коэффициент полезного действия в 30% делает такой источник света самым экономичным из всех.

К важным достоинствам ламп такого типа стоит отнести то, что они могут работать в очень широком диапазоне — от -60 до +50ºС. Они совершенно не чувствительны к расположению относительно горизонта. Их стабильная и мощная светоотдача очень благоприятно действуют на рост растений в теплицах.

Недостатки ламп ДНАТ

При всех достоинствах натриевые лампы имеют целый ряд недостатков, которые либо усложняют их использование, либо ограничивают его. Их изготовление сопряжено с некоторыми сложностями, так как из-за химической активности натриевых паров приходится делать двойную колбу, причем внутренняя изготавливается из керамики на алюминиевой основе.

Цветопередача натриевых ламп не очень хорошего качества, поэтому не стоит устанавливать в комнате днат 100 в качестве основного источника света.

Натриевые лампы довольно чувствительны к перепадам напряжения и для того чтобы прослужили действительно долго, необходимо обеспечить подачу электричества к ним с колебаниями напряжения не более 5-10%.

Главным же недостатком можно назвать необходимость в дополнительном оборудовании. Схема их подключения в обязательном порядке предусматривает ПРА — пуско-регулирующую аппаратуру — специальное устройство, обеспечивающее зажигание горелок и регулирующее силу тока на них. Причем для ламп различной мощности нужны и разные ПРА. Лампа днат 400 нуждается в пусковой и регулирующей аппаратуре одного типа, более мощной, в то время как для днат 50 нужна совсем другая. Лишь соблюдение целого ряда условий подключения обеспечивает долгую и безотказную работу этих светильников.

Поскольку в колбе содержатся пары натрия и ртути, то натриевые лампы нельзя признать экологически безопасными.

Область применения

Как уже говорилось, в качестве домашнего светильника такие лампы не годятся. Зато они прекрасно подходят для уличного освещения, для установки на автострадах мостах и т.п.

Но основной областью применения натриевых ламп является освещение теплиц и парников. Здесь им нет равных. Стабильная работа и высокая светоотдача обеспечивают уверенный рост сельскохозяйственных культур. Есть большие лампы, типа днат 1000, которые предназначены для больших помещений, таких как зимний сад или оранжерея, а есть днат 70 для освещения одного или нескольких небольших растений.

Постоянное освещение позволяет растениям противостоять болезням и вредителям. Лампа днат 250 в теплицах устанавливается так, чтобы зоны освещения перекрывали друг друга и не оставалось неосвещенных участков. В теплицах поменьше это может быть лампа днат 150.

Применение подобного освещения существенно повышает урожайность самых разных культур: томатов, огурцов, перца, картофеля и других. Поэтому в некоторых источниках днат 1000 и другие натриевые лампы называются фитолампами. Создание благоприятного для растения микроклимата, не зависящего от наружного освещения — вот та задача, с которой они блестяще справляются. Очень удачный выбор для зимнего сада.

Немаловажным достоинством днат можно считать и то, что при работе с ними возможно диммирование, то есть регулировка мощности светового потока. Для каждого отдельного участка освещаемой площади можно подобрать именно тот уровень освещенности, который оптимально подходит той или иной сельхозкультуре.

Приобретя натриевые лампы ( а также необходимые для их работы ПРА), установив их в парнике, оранжерее, теплице или в зимнем саду, можно быть уверенным, что цветы или с/х культуры будут обеспечены световой энергией в необходимом количестве. При выполнении всех правил подключения гарантирована долгая, многолетняя работа светильников. При этом эффективность их от времени не ослабнет. Недаром во многих странах Европы, несмотря на обилие осветительных приборов других типов, для освещения автострад и мостов продолжают использовать днат 400w . Это надежно, экономично, надолго.

Натриевые лампы. Виды и устройство. Работа и применение

Натриевые лампы – это электрические осветительные приборы, излучающие красную зону светового спектра (жёлто-оранжевый свет). Свет, практически имитирующий природный, получается благодаря газовому разряду, находящемуся в парах натрия. Из-за преобладающего резонансного излучения натрия и выходит такой цвет.
Различают два типа НЛ – это лампы низкого (НЛНД) и высокого давления (НЛВД).

Натриевые лампы

НЛВД – это лампы высокого давления, являющиеся одним из типов натриевых ламп. Этот электрический источник света относится к газоразрядным лампам.

1 — Резьбовой цоколь
2 — Геттер
3 — Вакуум
4 — Цилиндрическая колба
5 — Изолирующая пробка
6 — Электрод
7 — Керамическая дуговая лампа
8 — Спай дуговой лампы

Главные компоненты устройства:

• Цилиндрическая колба. Внешняя колба выполнена из термостекла. Далее её обрабатывают путём вакуумирования и после чего дегазируют. Благодаря такой тщательной обработке, колба поддерживает стабильную температуру при работе разрядной трубки и защищает токовые вводы от влияния атмосферных газов. Новинки среди НЛ могут иметь колбу другой формы, а также не одну, а две горелки.
• Горелка. Для производства разрядной трубки с токоотводами используют оксид алюминия АI203. Трубка наполняется буферными газами и сплавом с ртутью (амальгамой натрия). Для улучшения цветового диапазона, в горелку нередко добавляют ксенон. Некоторые горелки НЛ ртутью не наполняются. Горелку помещают внутри огнестойкой колбы.

Много специалистов разных производств работают над улучшением показателей цветопередачи в натриевых лампах.

Для этого применяются разные методы:

• Повышение компрессии паров натрия.
• Увеличение диаметра горелки.
• Введение излучающих добавок.
• Питание НЛ импульсным током с высокой частотностью.
• Нанесение на колбу интерференционного покрытия и люминофоров.

Ныне ведущие фирмы выпускают качественные НЛ с усовершенствованными цветопередающими свойствами.

Принцип действия НЛ основан на дуговых разрядах, которые создают излучение. Пары натрия формируют газоразрядную среду в лампе и светятся цветами красного спектра (жёлтый, оранжевый, красный).

Запуск лампы и регулировка в нём тока, требует пускорегулирующую аппаратуру (ПРА), подключаемую к сети переменного тока с напряжением 220 В и частотой 50 Гц. При обычном аппарате не обойтись без импульсного зажигающего устройства (ИЗУ). Сейчас существуют лампы, которые используют пускорегулирующий аппарат электронный (ЭПРА), который не нуждается в ИЗУ. ЭПРА помимо того, что он не требует ИЗУ, обладает и другими достоинствами.

Плюсы, которые даёт ЭПРА:

• Снижает на 30% эелектропотребление.
• Стабилизирует мощность.
• Исключает наличие эффекта мерцания.
• Увеличивает светоотдачу.
• Повышает частоту тока.
• Увеличивает срок эксплуатации НЛВД.

Разгораются натриевые лампы около 3-5 минут. В начале эксплуатации НЛ излучают желтоватый или оранжевый цвет, но когда срок службы лампы подходит к концу, цвет освещения начинает варьироваться от тёмных оттенков оранжевого до красного.

Как и все натриевые лампы обеспечивают монохромное излучение. Подобное их специфическое свойство сужает сферу применения натриевых источников света высокого давления. Они имеют неудовлетворительную цветопередачу, но довольно высокую светоотдачу, поэтому их чаще используют для уличного, утилитарного и декоративного освещения. Т.е. в тех местах, где важны больше экономические показатели, чем достоверное воспроизведение цвета.

Чаще НЛ используют в освещении дорог, парков, скверов, торговых центров и т.п. Реже эти лампы применяют для подсветки архитектурных композиций.

НЛВД отличаются мощностью и конструкцией. Они бывают низкой и высокой мощности, также их производят в 4-х разных вариантах, ещё выпускают натриевые безртутные лампы.

Варианты исполнения НЛ:

• Лампа, имеющая стеклянную или кварцевую колбу в форме цилиндра и два цоколя.
• Лампа с прозрачной цилиндрической колбой и винтовым цоколем (резьбовым).
• НЛВД с матовой или прозрачной колбой эллипсовидной формы и винтовым цоколем.
• С вмонтированным отражателем, колба которой имеет специфическую форму.

Таким образом, выделяют следующие типы натриевых источников света:

• ДНаТ. Дуговые натриевые трубчатые лампы выполнены в цилиндрической колбе. У ламп типа ДНаТ наибольший КПД, их можно отнести к наиболее экономичным источникам света. Выпускаются они разной мощности и обеспечивают контрастную видимость различных объектов при любых погодных условиях.

Какие объекты освещают лампами ДНаТ:

— туннели;
— промышленные зоны;
— аэродромы и вокзалы;
— улицы и транспортные магистрали;
— теплицы;
— клумбы и т.п.

• ДНаЗ. Эти лампы производятся в колбе эллипсоидной формы с внутренним зеркальным покрытием.

Особенности ДНаЗ:

— зеркальная алюминиевая плёнка, используемая в качестве внутреннего покрытия колбы, герметично изолированная от окружающей среды;
— вращающийся цоколь;
— КПД не ниже 95%;
— долговечность отражающих свойств;
— не нуждается в чистке;
— повышенная освещённость.
Срок службы и высокая производительность ДНаЗ обеспечены зеркальным слоем, так как благодаря этому, излучаемый свет в рабочем режиме прибора, не попадает на горелку.
Натриевые зеркальные лампы бывают разных модификаций. Они обеспечивают отменный рост растений, поэтому их широко эксплуатируют при выращивании декоративных и овощных растений.

• ДНаС. Натриевые спектральные лампы со светорассеивающей колбой эллиптической формы. В качестве внутреннего покрытия использован слой светорассеивающего пигмента, благодаря этому их можно применять в осветительных приборах, предназначенных для ламп ДРЛ (газоразрядных ртутных ламп). Для облегчённого зажигания, разрядные трубки ДНаС заполнены вместо ксенона смесью Пеннинга.

Применяется в следующих отраслях:

— химии;
— лабораторной и медицинской технике;
— спектроскопии;
— поляриметрии и т.п.

• ДНаМТ. Это дуговые натриевые лампы, выпущенные в матовой колбе.

Натриевая лампа с высокой мощностью (от 100 Вт) оборудованы цоколем Е40. Цоколем лампочек с мощностью ниже 70 ВТ – Е27.
НЛВД, выпущенные иностранными производителями, имеют разную маркировку. Каждая фирма маркирует лампы по-своему. Отечественные производители стараются придерживаться единства в маркировке этих лампочек.
Выделяют 4 вида натриевых ламп, которые принято обозначать: ДНаТ, ДНаС, ДНаЗ, ДНаМТ, — при этом первые три буквы «ДНа» значат, что лампа дуговая натриевая, Т- трубчатая, С – спектральная, З – зеркальная, МТ – матовая колба. После букв могут стоять разные цифры, указывающие на мощность и конструктивные особенности.

Достоинства НЛВД:

• Высокая светоотдача.
• Наличие теплового излучения.
• Долговечность.
• Световой поток практически не изменяется на протяжении всей службы лампы.
• Высокий КПД.
• Температурная рабочая среда -60 …+40°С.
• Экономичность.

Недостатки НЛВД:

• По окончании службы лампы, её цветовой диапазон сменивается.
• Ртутные НЛВД нельзя назвать безопасными лампами.
• Их нельзя применять в сетях, в которых напряжение отличается от номинального на 5-10% или происходят постоянные скачки.
• Эффективность свечения снижается в мороз.
• Зажигание лампы и стабилизация её свечения занимает до 7 минут.

Учитывая особенности НЛ, оптимальным вариантом для их эксплуатации являются случаи, требующие экономичный и мощный источник света и не нуждающиеся в безошибочной цветопередаче.

Похожие темы:

технические характеристики, натриевая, расшифровка, срок службы

Несколько десятков лет назад лампы ДНаТ встречались вдоль всех автомобильных дорог и улиц, но сегодня их постепенно вытесняют светодиодные модели. Однако ДНаТ не сдаются. Благодаря своим свойствам цветопередачи они от намного лучше справляются с туманной и влажной погодой, а потому их по-прежнему используют вдоль пригородных шоссе и в аэропортах.

Что это такое

Одним из типов освещения является натриевая газоразрядная лампа (НЛ). Это электрическая лампочка, светящимися элементами в которой служат газовый разряд в парах натрия. Это позволяет получить яркий желто-оранжевый свет: он плохо передает цвета, но отлично справляется с уличным освещением в условиях тумана.

Важно! Внутри помещения натриевые лампы применяются редко, в основном там, где нет требований к хорошей цветопередаче.

Все натриевые лампы делятся на:

1. Источники низкого давления (НЛНД): из всех НЛ они были созданы первыми. Они были распространены в Европе, где до сих пор применяются для освещения загородных трасс. Главными отличиями ламп низкого давления являются сильная зависимость эффективности от температуры окружающей среды и производство внутренней колбы из боросиликатного стекла из-за высокой агрессивности натрия;

2. Светильники высокого давления (НЛВД): их применяют для дополнительного освещения растений в промышленности. При ее создании потребовалось решить уже 2 проблемы: как нейтрализовать агрессивное воздействие натрия на стекло и что делать с высокой температурой электронной дуги. Трубки были изготовлены из оксида алюминия, внешняя колба — из термостойкого стекла. Горелка наполняется газовыми смесями и сплавом натрия с ртутью. Существуют и модели без ртути.

Лампы высокого давления также бывают нескольких типов:

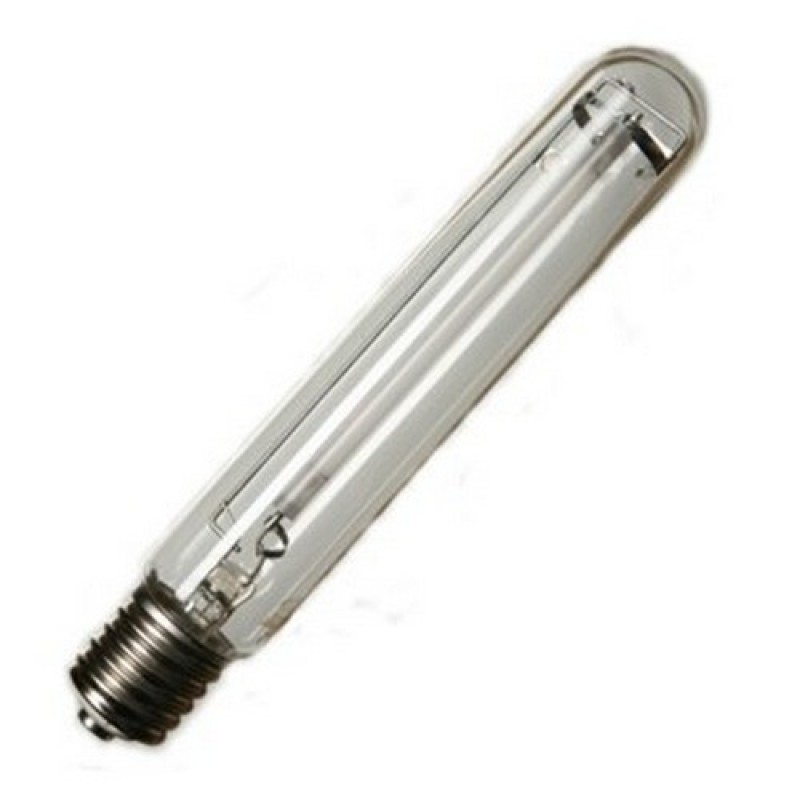

1. ДНаТ: аббревиатура расшифровывается как Дуговая Натриевая Трубчатая лампа;
2. ДНаЗ: Дуговые Натриевые Зеркальные;
3. ДНаС: Дуговые Натриевые в Светорассеивающей колбе;
4. ДНаМТ: Дуговые натриевые Матированные.

Важно отметить следующее: в Европе и Америке лампы ДНаТ называются «High-Pressure Sodium Lamp» или «HPSL», в переводе «Натриевые лампы высокого давления». Когда эти лампы появились в СССР, их производством занялись различные заводы: они разделились по мощности, прозрачности стекла, форме и другим параметрам. Самыми популярными стали модели ДНаТ различных мощностей.

Иными словами, ДНаТ — это обычная НЛВД лампа цилиндрической формы, а ДНаЗ — лампочка с зеркальным напылением.

Плюсы и минусы

Лампы ДНаТ имеют большое количество плюсов, благодаря которым они остаются востребованными и в наши дни. Среди ее достоинств:

1. Высокий уровень светоотдачи по сравнению с другими моделями лампочек. Светильники высокого давления дают до 150-160 лм/Вт, низкого давления — до 200 лм/Вт;
2. КПД достигает 30%;

3. Широкий спектр температур, при которых лампочки работают: от −60 до +40 градусов. При этом светильник зажигается даже при низких температурах;
4. Длительный период эксплуатации: минимальный срок — 10-12 тысяч часов, максимальный — до 30-32 тысяч;
5. Экономичность: ДНаТ расходуют в 1,5-2 раза меньше электричества. Производство светильников также недорого: оно давно отлажено и хорошо работает, дорогостоящие материалы не требуются;
6. Противотуманный эффект: желтый и оранжевый цвета плохо поглощаются водой, а потому лампы с таким освещением лучше видны в дождь и туман.

Однако недостатки ДНаТ не менее существенны:

1. Слабая цветопередача: все лампы имеют ярко выраженный желтый или оранжевый цвет. Использовать светильники в жилых помещениях нельзя;
2. Долгое разгорание: первые 5-10 минут лампа горит слабо, пока прогревается;

3. Определенные требования к электросети. Применять лампы можно только в сетях с достаточно стабильным напряжением;

Важно! Второй вариант — использовать качественные дроссели.

4. Наличие ртути: для утилизации светильники необходимо отнести в специальный пункт приема. Разбитая лампа может быть опасна, если неправильно или недостаточно тщательно убрать все;
5. Температура: несмотря на то, что светильники ДНаТ могут работать при −60 градусах, оптимальная температура для них от −20 до +30 градусов. При более высоких или низких температурах светоотдача будет ниже, а срок службы уменьшится;
6. Наличие довольно сильных пульсаций, они могут достигать 50 Гц. Это выражается в постоянном мерцании, утомительном для глаз.

Типы ламп

Лампы ДНаТ бывают 2 видов — низкого и высокого давления. Они различаются друг от друга в некоторых характеристиках.

Высокого давления

Эти лампы подходят для освещения производственных комплексов, спортзалов и коммерческих объектов. Они отличаются лучшей цветопередачей, но некоторые цвета могут показаться более тусклыми, чем обычно.

Низкого давления

Они надежны в эксплуатации, потребляют мало энергии и отличаются высокой светоотдачей в течение длительного времени. Они хорошо подходят для освещения улиц, поскольку в закрытых пространствах искажают цвета.

Технические параметры

Выпускается несколько типов ДНаТ ламп разных мощностей: 70 Вт, 100, 150, 250 и 400. Ниже даны характеристики для лампочек на 70 Вт и на 400 Вт:

1. Длина лампы: 16,5 см и 27,8 см;
2. Диаметр: 4,2 см и 4,8 см;
3. Мощность: 70 Вт и 400 Вт;
4. Световой поток: 6 тысяч Лм и 45 тысяч Лм;
5. Световая отдача: 66 лм/Вт и88 лм/Вт;
6. Потребляемая мощность: 90 Вт и 510 Вт;
7. Напряжение на лампе: 90 В и 100 В;
8. Срок службы: 14 тысяч часов и 18 тысяч часов.

Принцип работы

Колба изнутри заполнена смесью газов, в ней размещена горелка из оксида алюминия. Тут протекает вся работа лампы.

Натриевая лампа имеет простую конструкцию и несложный принцип.

1. После включения встроенное зажигающее устройство начинает генерировать импульсы;
2. В парах натрия образуется дуговой электронный заряд, из-за которого пары начинают светиться. Загорается свет;
3. Горелка постепенно разогревается, и свет становится ярче;
4. В современных лампах в конструкцию встроен дроссель, который ограничивает силу тока дуги и обеспечивает бесперебойную подачу тока.

Из чего состоит

Прибор представляет собой колбу, сделанную из специального высокопрочного оксида алюминия, который выдерживает и высокие температуры, и действие паров натрия. На края колбы присоединяются 2 электрода, саму колбу заполняют смесью инертных газов, сплава ртути и натрия и ксенона.

Горелка располагается в колбу меньшего размера из термостойкого стекла, обычно из боросиликатного стекла. В колбе создают вакуум и снабжают цоколем, через который будет осуществляться подключение к электричеству.

Иными словами, получается колба в колбе: в центре большой внешней располагается небольшая цилиндрическая колба с горелкой внутри. Внешняя колба выполняет роль термоса, оберегая горелки от низких температур, увеличивает КПД и уменьшает потери тепла.

Цоколь

Через него светильник подключается к электросети. Чаще всего используют винтовое соединение типа Е (Эдисона) — Е27 для ДНаТ 70 и 100, и Е40 для ДНаТ 150, 250 и 400. Цифры на маркировке означают диаметр в миллиметрах: например, Е40 — это цоколь с диаметром в 40 мм.

Горелка

Это важная часть любой лампочки ДНаТ. Это тонкий стеклянный цилиндр, устойчивый к высоким температурам и химическим реакциям. По двум сторонам у него вставлены вольфрамовые электроды.

При ее изготовлении проводят глубокую вакуумизацию, то есть откачивают абсолютно весь воздух с кислородом. Это важное требование безопасности: цоколь разогревается до 1300 градусов, при попадании кислорода лампа может взорваться.

Область использования

Источники света ДНаТ не применяются в жилых помещениях из-за чрезмерной мощности и искаженной цветопередачи: например, зеленый часто «превращается» в черный или темно-синий. Однако лампочки нашли применение в других сферах:

1. Освещения улиц и дорог. Особенно хорошо лампы проявили себя при работе в туманных областях;
2. Подземные переходы, железнодорожные вокзалы и аэропорты, автостоянки, туннели;

3. Промышленные помещения, склады, цеха, автостоянки, спортивные комплексы, для которых правильная передача света не важна;
4. Подсветка памятников и зданий;
5. Для теплиц, цветников и других комплексов, в которых выращивают растения. Это позволяет выращивать растения круглый год вне зависимости от сезона.

В теплицах используют лампы мощностью 150-250 Вт, подойдет и лампа в 400 Вт, но ее необходимо будет поставить подальше. Для улицы необходимы лампы мощностью 70-150 Вт.

Важно! Для уличного освещения важно выбирать лампы с защитой от влаги и пыли.

Как правильно подключить лампу

Подключить лампочку к обычной бытовой сети не получится, так как имеющегося напряжения на ее работу не хватит. Кроме того, требуется ограничить ток дуги, чтобы работа шла без перебоев.

Важно! У всех натриевых ламп, что у ДНаТ, что у ДНаЗ, подключение происходит по одной схеме.

Для подключения светильника необходимо следующие элементы:

1. ИЗУ — это Импульсное Зажигающее Устройство, которое помогает повысить напряжение в сети до момента образования дуги. ИЗУ могут быть 2-выводной и 3-выводной: первые более дешевы и просты, вторые лучше проявляют себя в работе. При подключении двухвыводной ИЗУ при включении разряд подается на лампу и балласт, при подключении трехвыводной — только на лампу;

2. Пускорегулирующий аппарат — электронный или электромагнитный балласт, который занимается ограничением тока после запуска. Электронный балласт или ЭПРА — это электронная схема, электромагнитный — дроссель (катушка с незамкнутым магнитопроводом). При подключении дроссель необходимо включить последовательно с ДНаТ, ИЗУ — параллельно.

Схема подключения двухвыводной ИЗУ происходит в несколько шагов:

1. ИЗУ подключается параллельно лампе;
2. Провод «фаза» после дросселя нужно подключить к нужному клемму ИЗУ;
3. Вторая жала подключается в оставшиеся зажимы.

Схема подключения натриевой лампы высокого давления и трехвыводной ИЗУ немного сложнее:

1. Один отрицательный провод необходимо подключить к лампочке, второй — к однотипному зажиму ИЗУ;
2. Далее нужно разомкнуть фазу и один кабель из щитка подключить к дросселю;
3. Средний проводник подключается к лампочке.

При подключении ДНаТ лампы необходимо пользоваться схемами. При возникновении сомнений лучше обратиться к специалисту, а не подключать самостоятельно.

Срок службы

Срок службы светильников ДНаТ довольно значительный: минимальный срок составляет 14 тысяч часов (это более 1,5 лет), максимальный — до 32 тысяч (более 3,5 лет). При этом длительность работы зависит от внешних условий (при слишком низкой температуре износ будет сильнее), напряжения в электросети и других нюансов.

ДНаТ — это натриевые лампы высокого давления, которые не утратили популярности. Они отличаются длительный сроком службы, невысокой стоимостью и высокой светоотдачей. Несмотря на ряд недостатков (главный — плохая передача цвета), лампы такого типа все еще используют для уличного освещения.

DNAT. Натриевые лампы высокого и низкого давления. Натриевые лампы в садоводстве

Натриевая газоразрядная лампа (НЛ) — электрический источник света, представляющий собой газовый разряд в парах натрия. Поэтому в спектре таких ламп преобладает резонансное излучение натрия; Лампы дают яркий оранжево-желтый свет. Эта особенность НС (монохроматичность излучения) обуславливает неудовлетворительное качество цветопередачи при их освещении. Из-за характеристик спектра и значительного мерцания на удвоенной частоте источника питания NL, он в основном используется для уличного освещения, утилитарного, архитектурного и декоративного освещения.Для внутреннего освещения Производственные помещения используются, если нет требований к высокой ценности цветопередачи источника света.

В зависимости от величины парциального давления пара натрия лампы делятся на НЛ низкого давления (НЛН) и высокого давления (НЛВД).

Несмотря на свои недостатки, натриевые лампы являются одними из самых эффективных источников электроэнергии Света. Светоотдача натриевых ламп высокого давления достигает 150 люмен / ватт, низкого давления — 200 люмен / ватт. Срок службы натриевой лампы до 28.5 тысяч часов.

Исторически сложилось так, что NLN была создана первой из NL. В 1930-е гг. Этот тип источников света начал широко распространяться в Европе. В СССР проводились эксперименты по развитию производства НЛН, были даже модели, которые выпускались массово, но внедрение их в практику общего освещения было прервано в связи с разработкой более технологичных ртутных газоразрядных ламп. , которые, в свою очередь, начали вытесняться НЛВД. Похожая картина наблюдается в США, где NLN в 1960-е гг.Были полностью вытеснены металлогалогенные лампы. Однако в Европе NLND и по сей день распространен довольно широко. Одно из их применений — освещение загородных автострад.

Лампы низкого давления отличаются рядом особенностей. Во-первых, натриевые пары очень агрессивны по отношению к обычному стеклу. Из-за этого внутренняя колба обычно выполняется из боросиликатной тесьмы. Во-вторых, эффективность NLL сильно зависит от температуры окружающей среды. Для обеспечения приемлемого температурного режима колбы ее помещают во внешнюю стеклянную колбу, играющую роль «термоса».

Создание ламп высокого давления потребовало иного решения проблемы защиты материала колбы от воздействия не только паров натрия, но и высокой температуры электрической дуги. Разработана технология изготовления трубок из оксида алюминия Al2O3. Такая прозрачная и химически устойчивая трубка с источниками тока помещается во внешнюю колбу из жаропрочного стекла. Полость внешней колбы вакуумируется и тщательно дегазируется.Последнее необходимо для поддержания нормального температурного режима горелки и защиты ниобиевых токовводов от воздействия атмосферных газов.

Горелка НЛВД заполнена буферным газом, которым подают газовые смеси различного состава, а также дозируется в них амальгама натрия (гнилой сплав). Есть НЛВД «с улучшенными экологическими свойствами» — крохотно.

Лампы светятся желтым или оранжевым светом (по окончании срока службы лампы спектр излучения меняется от темно-оранжевого до красного).Высокое давление паров натрия в горящей лампе вызывает значительное уширение излучаемых спектральных линий. Следовательно, NLVD имеет квази-резвый спектр в ограниченном диапазоне в желтой области. Цветопередача при освещении такими лампами немного улучшена по сравнению с NLN, однако светоотдача лампы падает (около 150 лм / Вт).

Натриевые лампы высокого давления используются в технических культурах для дополнительного освещения растений, что дает возможность их интенсивного роста круглый год.

Номенклатура

В отечественной номенклатуре источников света выделяют ряд типов НЛВД:

• ДНАТ (дуговая натриевая трубчатая) — в колбе цилиндрической формы;
• ДАС (дуговая натриевая в световой рубочной колбе) — производится Полтавским заводом газоразрядных ламп и предназначена для непосредственной замены ртутных газоразрядных ламп (ДРЛ). Горелка таких ламп размещена во внешней колбе эллиптической формы, аналогичной лампам ДРЛ, но вместо люминофора изнутри покрытого тонким слоем светорассеивающего пигмента, что позволяет использовать эти лампы в светильниках или других осветительных установках. предназначены для ламп ДРЛ, не ухудшая их оптических характеристик;
• ДНАМТ (дуговые натриевые маты) — производства ПО «Лист» (г. Саранск), полностью аналогичны лампам ДНАС;
• ДВА (дуговое натриевое зеркало) — выпускаются в различных модификациях.Небольшими партиями выпускали лампы в колбе, аналогичной сушильной, где горелка размещалась аксиально (на геометрической оси отражателя). Более широкое распространение получили лампы, известные под торговой маркой «Reflux» («Рефлакс») с зеркальным стыком особой формы. В небольших количествах выпускались ламповые фары с дачной горелкой.

Добавить сайт в закладки

Разряд в парах натрия в зависимости от их давления во время работы лампы может излучать как монохроматические, т.е.е. одноцветный, желтый свет или свет, содержащий лучи разных цветов и создающий вполне удовлетворительную цветопередачу. Различают натриевые лампы низкого и высокого давления.

Натриевые лампы низкого давления

Конструкция натриевой лампы: к обоим концам П-образной трубки из специального боросиликатного стекла, стойкого к парам натрия, прижаты оксидные электроды.

Трубка заполнена соответствующим количеством металлического натрия и инертных газов — неона и аргона.Газоразрядная трубка помещена в защитную рубашку из прозрачного стекла, обеспечивающую теплоизоляцию разрядной трубки от внешнего воздуха и поддерживающую оптимальную температуру, при которой тепловые потери незначительны. В защитной рубашке должен быть создан высокий вакуум, поскольку вакуумная лампа зависит от лампы лампы. На конце внешней трубы укрепляется основание, обычно с пингом, для присоединения к сети.

Во-первых, при игнорировании натриевой лампы возникает разряд в неоне, и лампа начинает светиться красным светом.Под действием разряда в неоне разрядная трубка нагревается и натрий начинает плавиться (температура плавления натрия 98 ° C). Часть расплавленного натрия испаряется, и по мере увеличения давления паров натрия в газоразрядной трубке лампа начинает светиться желтым цветом. Процесс разрушения лампы длится 10-15 минут.

Натриевые лампы относятся к наиболее экономичным из существующих источников света. На КПД лампы влияет ряд факторов: температура газоразрядной трубки, теплоизоляционные свойства защитной рубашки, давление газовых наполнителей и т. Д.Для получения наибольшего КПД лампы температура газоразрядной трубки должна поддерживаться в пределах 270-280 ° С. При этом давление паров натрия составляет 4 * 10-3 мм рт. Изобразительное искусство. Повышение и понижение температуры против оптимальной приводит к снижению КПД лампы.

Для сохранения температуры разрядной трубки на оптимальном уровне необходимо лучше изолировать разрядную трубку от окружающей атмосферы. Съемные защитные трубки, используемые в бытовых лампах, не обеспечивают достаточной теплоизоляции, поэтому лампа типа ДНК-140 выпускается нашей промышленностью, мощностью 140 Вт, имеет светоотражение 80-85 лм / Вт.Разрабатываются натриевые лампы, у которых защитная трубка представляет собой одно целое с разрядной трубкой. Конструкция лампы обеспечивает хорошую теплоизоляцию, а вместе с усовершенствованием газоразрядной трубки устройством на ней вмятины позволяют поднять светособирающие лампы до 110-130 лм / Вт.

Давление неона или аргона должно быть не более 10 мм рт. Ст., Т. К. При более высоком давлении возможно движение паров натрия в одну из сторон трубки. Это приводит к снижению КПД лампы.Для предотвращения движения натрия в лампе на трубке предусмотрены вмятины.
Срок службы лампы определяется качеством стекла, давлением наполняющих газов, конструкцией и материалами электродов и т. Д. Под воздействием горячего натрия, особенно его паров, стекло подвергается сильной эрозии. .

Натрий является сильным химическим восстановителем, поэтому, соединяясь с компонентом стекла, кремниевой кислотой, он восстанавливает его до кремния, и стекло становится черным.Кроме того, стекло поглощает аргон. В итоге в газоразрядной трубке остается один неон, и лампа перестает заживать. Средний срок службы лампы от 2 до 5 тыс. Ч.

Лампа включается в сеть через автотрансформатор с большим рассеянием, что обеспечивает получение высоковольтной лампы, необходимой для зажигания и стабилизации разряда.

Основным недостатком натриевых ламп низкого давления является одноцветное излучение, что не позволяет использовать их для целей общего сбыта в производственных условиях из-за значительного искажения цвета изделий.Очень эффективно использовать натриевые лампы для освещения проезжей части, автомагистралей и в некоторых случаях для наружного архитектурного освещения в городах. Отечественная промышленность выпускает натриевые лампы в ограниченном количестве.

Натриевые лампы высокого давления

По внешнему виду напоминают лампы типа ДХО. Внутри стеклянной колбы эллиптической или цилиндрической формы помещается газоразрядная трубка с двумя электродами и выводами, прикрепленными к резьбовому основанию. В отличие от натриевых ламп низкого давления, эти лампы излучают приятный золотисто-белый свет.Стекло нельзя использовать для изготовления натриевых трубок высокого давления из-за очень сильного воздействия на него паров натрия. Поликристаллический оксид алюминия (поликор) используется в качестве материала для изготовления газоразрядной трубки.

Порошок очень чистого оксида алюминия формуют в форме трубки и спекают при высокой температуре. Труба из поликард пропускает до 90% видимого излучения и очень устойчива к воздействию паров натрия. Для ламповой лампы мощностью 400 Вт трубка имеет внутренний диаметр 7.5 мм и длиной 80 мм. Вводы в газоразрядную трубку выполнены из молибдена. Электроды на концах этих трубок представляют собой молибденовый сердечник со спиралью из вольфрамовой спирали.

Наряду с натрием в газоразрядную трубку вводят аргон для облегчения зажигания разряда и ртуть для увеличения светового воздействия лампы. В рабочем состоянии давление паров ртути от 2 до 20 ат. В некоторых образцах лампы в трубку вводили ксенон при давлении 20 мм рт.Ст., Что увеличивает его светоотдачу.

В отличие от натриевых ламп низкого давления в лампах высокого давления максимум световой отдачи происходит при давлении паров натрия 200 мм рт. Изобразительное искусство. Отражение света от 90 до 110 лм / Вт, срок службы 3-6 тыс. Ч.

Для получения высоких световых параметров натриевых ламп необходимо тщательно выдерживать тепловой режим. Таким образом, воздух из внешней колбы удаляется, и создается высокий вакуум. Лампа включена в сеть с серийным индуктивным балластом.Напряжение питания 240 В. Напряжение зажигания 1 800 В. Потоковое устройство обеспечивает пиковое напряжение 2,5 кВ с рабочим током около 3 А. Срок службы лампы не превышает 2-3 минут. Время охлаждения для повторного розжига — 3 мин.

Световые и электрические параметры лампы практически не влияют на колебания температуры окружающей среды. Светильники могут работать в вертикальном и горизонтальном положениях.

Натриевая лампа. Многие из вас уже слышали о натриевых лампах высокого давления.Заменили небезопасные ртутные лампы. В настоящее время в качестве уличного освещения используются лампы трех типов: дуговые ртутные лампы, дуговые натриевые лампы и светодиодные прожекторы. Эти типы прожекторов различаются спектром светового излучения.

Так, например, лампы ДХО светятся только белым светом. Светодиодные точечные светильники тоже работают только в оттенке «холодный белый». В отличие от них, натриевые лампы излучают желтое свечение.

Изначально натриевые лампы выпускались низкого давления. Но определенные сложности в производстве и низкая цветопередача привели к тому, что этот тип ламп не нашел широкого распространения.После долгого существования ДРЛ появились натриевые лампы высокого давления.

Основным преимуществом этого типа ламп является их длительный срок службы, который значительно превышает срок службы других типов ламп накаливания, кроме светодиодных. К преимуществам натриевых ламп можно отнести минимальные потери светоотдачи, высокий КПД, значительно большую светоотдачу и т. Д.

Используйте лампы для обогрева.

Естественно, тёплое и ласковое солнышко мы ничем заменить не сможем.Но если рассматривать только вариант в качестве подсветки, и учитывая оптимальное соотношение цены и качества этого товара, натриевые лампы высокого давления — самый оптимальный вариант. Соревнований такого уровня не так уж и много.

Однако у натриевых ламп есть недостатки. Например, две цветовые гаммы являются наиболее популярными для выращивания комнатных и тепличных растений.

Каждый из них необходим в определенный период вегетации. При интенсивном росте растениям нужна синяя цветовая гамма, а для плодов — красная.

Натриевые лампы просто излучают красный цветовой спектр. Исходя из этого общеизвестного факта, мы понимаем, что на начальном этапе развития растения натриевые лампы использовать не рекомендуется, так как более быстрое растение будет сильно вырвано, и в результате мы получим тихий и слабый завод.

Натриевые лампы принесут пользу, когда растение полностью подготовлено к цветению и плодоношению. Но, как правило, садоводы не очень задумываются на этот счет и размещают в теплицах либо натриевые лампы, либо светильники с зеркальным слоем.

Натриевые лампы с зеркальным слоем отличаются более длительным сроком службы и высоким КПД. Эти лампы используются в основном для выращивания растений и имеют соответствующую маркировку. По своим характеристикам они мало чем отличаются от обычных натриевых ламп высокого давления, но ценовая категория этого вида продукции существенно выше. Приобретая этот товар, будьте особенно внимательны, так как очень часты случаи замены дорогих товаров на более дешевые.

Мощность и др. Характеристики натриевых ламп.

Значение этого показателя находится в диапазоне от 50 до 1000 Вт. Но это не главный показатель. Не меньшее значение имеет световой поток. Некоторые производители выпускают натриевые лампы, которые характеризуются световым потоком 3700 люмен, а Philips производит лампы мощностью 4400 люмен. Такие показатели говорят о значительном КПД лампы. Соответственно, подбирая необходимые ламповые индикаторы, обратите внимание на величину светового потока.
Не менее важными характеристиками являются напряжение. В промышленности натриевые лампы производятся на напряжение 220 вольт.

Виды натриевых ламп.

Натриевые лампы подразделяются на трубчатые, лампы в светлой колбе, натриевые лампы и зеркальные лампы. Следует отметить, что натриевые трубчатые лампы можно зажигать только высоким напряжением в пределах 6000 вольт.

А вот лампы ДХО зажигаются от обычного сетевого напряжения. Вот почему используется dat. Кроме того, необходимо, чтобы на пускорегулирующем устройстве была отметка, разрешающая использование натриевых ламп.Аналогичные пускорегулирующие аппараты используются для других типов ламп: ртутных, ртутных, натриевых и др.

Некоторые из них совместимы с другими типами ламп, другие — нет. Собирая схему самостоятельно, необходимо соблюдать осторожность, так как существует вероятность поражения высоким напряжением, исходящим от Изж. Длина проводов от балласта до лампы должна быть не менее 10 метров.

Длина подающей проволоки должна составлять 1 метр. Прежде чем натриевая лампа перейдет в рабочий режим, потребуется около 10 минут.Из-за этой особенности процесса запуска натриевые лампы нельзя включать и выключать. Особенностью натриевых ламп является их повышенная чувствительность к напряжению сети. Если напряжение в сети ниже нормы, лампа может погаснуть. Повышенное напряжение в сети значительно сокращает срок службы.

Лампы ДНАТ — натриевые лампы в виде трубок, внутри которых находится газовый разряд. Источником света в газоразрядных лампах является испарение натрия.Эти лампы излучают ярко-оранжевый цвет, что считается минусом, поскольку качество цветопередачи неприемлемо. Натриевые лампы (NL) используются для освещения дорог, мостов или производственных площадей, но только при условии отсутствия строгих требований к стандартам освещения и его индексу. Светильники этого типа в основном освещают тоннели, пешеходные переходы, т.е.эти места, где всегда нужна контрастная видимость.

Как выглядит лампа dat

Приложение

Эти лампы значительно превосходят обычные лампы и типовые газоразрядные лампы.Натриевые лампы ДНАТ в современном мире — самые экономичные и эффективные лампы. Имеется широкий выбор мощности (от 70 до 400 Вт), что позволяет потребителю выбрать желаемую лампу для конкретных целей.

Ярко-оранжевые световые лампы DNAT

Лампы DNAT подразделяются на натриевые лампы низкого давления (NLD) и лампы высокого давления (NLVD). Их отличие подразумевает использование этих ламп в различных узкоспециализированных областях.

NLN

Первый NLN начал применяться около 80 лет назад.В Советском Союзе эти лампы не вошли в серию сразу, т.к. были ртутные газоразрядные, а необходимости в НЛЛ не было.

К минусам этих ламп можно отнести то, что испарение натрия не может долго контактировать с простым стеклом, поэтому в колбах ламп используется специальное боросиликатное стекло.

Внешняя стеклянная колба создает вакуум, который играет роль термоса. Это необходимо для независимости натриевых ламп от внешней температуры. В современном мире эти лампы значительно уступают по популярности лампам НЛВД за счет того, что обладают большей функциональностью и разнообразием характеристик.

NLVD

Электрическая дуга в лампах высокого давления имеет слишком высокие температуры, поэтому для этих ламп используются алюминиевые трубки, а точнее его оксид. Эти трубки гарантируют защиту не только от испарения натрия, но и от повышенной температуры.

Лампы ДНАТ разной мощности

Такая прозрачная и химически устойчивая трубка вставляется во внешнюю колбу, которая сделана из специального стекла. В полости внешней колбы искусственно создается вакуум, и появляется эффект термоса.

Горящая лампа высокого давления заполнена газовой смесью (буфером) различного состава, которая добавляется к натриевой амальгаме. Есть еще НЛВД особого вида, заточенные под экологические нормы, в них нет ртути.

Когда срок службы лампы такого высокого давления подходит к концу, в лампе самопроизвольно изменяется спектр видимого излучения от светло-красного до темно-красного.

Если лампа стала светить нестандартным светом (обычно красным светом), значит пора ее сменить.

По сравнению с лампами NLL цветопередача улучшена. Это связано с тем, что светоотдача лампы высокого давления 150 лм / Вт, а низкого давления — 200 лм / Вт.

Лампы NLVD часто используются в промышленных цехах или теплицах для освещения и постепенного роста растений. . Такое освещение позволяет растениям увеличивать свои ряды и расти практически круглый год.

Такие лампы были широко известны не только в растениеводстве и промышленности. Благодаря широкому набору характеристик подобрать необходимую лампу для личных нужд вполне реально.Например, некоторые лампы делают из настольных компьютеров. Их преимущества — долговечность и хорошее освещение.

Прибор

Внешне лампа выглядит как самая обычная электрическая лампа. Отличие от других ламп в том, что в стеклянном цилиндре натриевой лампы происходит горение, которое выглядит как трубка, выполненная в виде цилиндра из оксида алюминия — материал полностью чистый. Внутри трубка заполнена парами натрия, смешанными с ртутью. Еще есть зажигательный газ — ксенон.Дуга (электрический разряд) возникает при испарении натрия под высоким давлением.

Эти лампы содержат в себе определенное количество ртути, поэтому их необходимо утилизировать в мусорном контейнере, но в специально отведенном для этого месте.

Принцип работы

Тип работы и требования к источникам тока в НЛВД и типовых ДХО даже одинаковой мощности различаются. Следовательно, нисходящий поток и работа от некоторых источников тока с одним и тем же Pra (устройствами установки пароля) не допускается.

Игнор НЛВД не допускает установку электродов розжига от ламп ДХО. Поэтому для зажигания натриевой лампы обязательно нужна проверка межэлектродного пространства. Поэтому это образец (устройство импульсного зажигания), выполненный в виде одного отдельного блока.

Устройство импульсного зажигания

НЛВД, для работы которого оно необходимо, имеет метку в виде латинской буквы «Е» в треугольнике.

Если замена ламп высокого давления на ДХО и наоборот необходима, то можно заменить, но на наименьшую мощность.Если вам необходимо заменить лампу ДХО на 250 Вт мощностью 250 Вт, то вместо нее поставьте дас мощностью 210 Вт. Лампа DNAS 210 меньшей мощности имеет несколько световых возвратов.

Для включения такой лампы в штатную схему включения вытяжная горелка заполняется специальной аргоном (с неоновыми элементами) со смесью. Разница будет заметна только на фоне штатных ламп ДНАТ, залитых ксеноном.

Для улучшения конструкции используется металлическая проволока, которая прикручивается к горелке (горелке) вплотную к стенам.Это устройство называется «пусковой антенной» и увеличивает электрическую емкость, то есть снижает напряжение до пробоя.

Такие лампы имеют специальную маркировку на колбе в виде буквы «L».

Лампа сама по себе содержит ртуть, а значит, если она разбилась, необходимо срочно эвакуировать людей из помещения, где это произошло. Далее соберите осколки лампы, вымойте место удара, выбросьте тряпку, протершую место удара, и проветрите комнату.

Цена

Лампы ДНАТ по цене превосходят своих конкурентов в несколько раз. Это связано с тем, что натриевые лампы имеют узкую специализацию по выбору мощности, цветовой отдачи и температуры. Например, лампу НЛВД, номинальная мощность которой составляет 400 Вт, не заменять при освещении теплиц, хотя сразу накладывает ограничения на удаленность от растений (лампа мощностью 400 Вт не должна находиться ближе полуметра от жилого помещения. растение). В отличие от ламп и других газоразрядных ламп, выбор мощности — главный критерий при покупке лампы НЛВД.

Цена на такую ​​лампу (в отдельном корпусе) начинается от 2 тысяч рублей. Цена на лампы другого типа ниже, чем в два с половиной раза. Несмотря на высокую цену такой лампы, ее главный плюс — длительный срок службы, до 25 тысяч часов, перекрывает остальные минусы.

Лампа в корпусе фары

Где купить

Найти в продаже Натриевую лампу довольно просто. Практически в любом крупном торговом осветительном магазине есть несколько типов различных ламп НЛВД и НЛНД.Если покупатель не нашел подходящую по характеристикам лампу, всегда можно оформить заказ на покупку. Не стоит покупать лампы в магазинах, не дающих длительной гарантии, ведь такие лампы рассчитаны на длительный период работы, и в случае заводского брака деньги за товар не вернут.

В одиночку лучшие производители Хорошо зарекомендовали себя российская фирма «Рефлакс» и компания Sylwania.

Sylwania DNAT Lamp

Как подключить

Подключение таких ламп требует специальных знаний (особенно при подключении промышленных ламп), поэтому лучше и надежнее обратиться к специалисту или в специализированную фирму.

Важной особенностью подключения светильника DNAT является то, что его функциональность напрямую зависит от способа подключения и монтажа. Считается, что светильник необходимо устанавливать в горизонтальном положении, поскольку световой поток излучается в разные стороны. Горизонтальная установка дает гарантию правильного освещения, поскольку отражатель устанавливается с внутренней стороны светильника.

Для установки лампы в систему освещения необходим электромагнитный балласт для прогрева системы и нормального введения в работу.При вводе системы в работу фаза идет на электромагнитный балласт, затем на ИЗУ, у которого кроме фазы ноль. Только после этого подключается сама лампа. Вся система вмонтирована в систему освещения, чтобы не возникал стробоскопический эффект, то есть лампа не мигала. Это не только защищает саму систему освещения, но и экономит ресурс лампы.

Сравнение лампы dNAT со светодиодной

Светодиодные лампы используются достаточно давно и хорошо зарекомендовали себя на рынке.Поэтому при выборе лампы покупатель сравнивает ее с конкурентами.

В области светодиодных ламп прорыв произошел совсем недавно благодаря получению некоторых новых свойств и характеристик светодиодов. Поэтому необходимо разобраться, что лучше, а что хуже главный конкурент натриевых ламп.

Современные технологии применения новейших материалов позволили увеличить яркость простых светодиодов более чем в 22 раза. Поэтому при сравнении ламп ДНАТ и светодиодов в самом начале преимущество идет в сторону светодиодов.У них большой КПД (КПД), поэтому при расчете стоимости электроэнергии преимущества получают светодиодные. Также к плюсам светодиодов можно отнести устойчивость к перепадам температуры и напряжения в разных направлениях.

Однако при сравнении таких мощных светодиодов и обычных ламп ДНАТ, светодиоды проигрывают, как только увеличивается высота подвеса лампы. Это связано с тем, что светодиод в основном не светится, а светится. В специальных лампах и в фарах автомобилей она исправляется за счет направления светодиодов, но стоимость такой лампы сразу выходит далеко за разумные пределы.

Еще один важный минус светодиодов по сравнению с газоразрядными лампами — холодный свет. Поэтому светодиодными лампами нет смысла освещать теплицы. Именно из-за этих минусов светодиоды не могут конкурировать с лампами ДНАТ.

Подключение. Видео

В видео ниже рассказывается, как подключить лампу dNAT к сети с током.

Подводя итог, можно сказать, что в современном мире нет конкурентов с такими узкоспециализированными лампами. В ее активе такие преимущества, которые не купишь многим конкурентам.

Натриевые лампы — это осветительные приборы, в которых в качестве рабочего тела используются металлические пары. В отличие от двух других классов разрядных устройств. Например, в ртутных лампах используется разряд в газах, выделяется семейство осветительных приборов, в которых рабочим веществом становятся соединения металлов.

Основные характеристики газоразрядных натриевых ламп

Считается, что натриевые лампы обладают наибольшей светоотдачей, что предполагает наличие впечатляющего КПД.Продукция отличается, помимо прочего, длительным сроком службы. В период эксплуатации немного снижается светоотдача. Рабочие параметры (лампы высокого давления) мало зависят от температуры окружающей среды (перегрев исключен правильно реализованным конструкцией). Натриевые лампы востребованы для уличного освещения. Есть серьезные минусы:

1. Не слишком надежная цветопередача (значения коэффициента — 25). Это долгое время считалось основным ограничением использования газоразрядных ламп в повседневной жизни.Очень плохо смотрится при подобном освещении человеческой кожи.
2. Разряду в парах натрия присуща глубокая пульсация, приводящая к быстрому утомлению. Эффект мерцания вреден для нервной системы и ряда аспектов здоровья человека. Упомянутое явление объясняется полным бездействием дуги в парах натрия — свечение повторяет закон приложенного напряжения (в сети обычно синусоида с частотой 50 Гц).
3. По мере расхода ресурса мощность натриевой лампы постепенно растет и возрастает на 40% относительно начальной.
4. Пуш-регулирующий аппарат натриевых ламп громоздок (занимает много места) и отличается большими потерями (до 60% от общей потребляемой энергии).
5. Наличие пускового дросселя предопределяет низкий коэффициент передачи мощности (до 0,35). Для чего нужен сплошной блок компенсирующих конденсаторов для исключения реактивной части.

Выше объясняется использование натриевых ламп в основном для ночного освещения, в частности, нежилых помещений: цехов, складов, вокзалов.Дополнительно — для складских помещений, автомобильных дорог, архитектурных сооружений. Желтый свет натриевой лампы низкого давления позволяет человеку различать детали при относительно невысокой интенсивности излучения, отлично проходит сквозь туман в плохих погодных условиях. Эта специфика дает возможность создавать на основе описанных устройств множество сигнальных установок.

Часть вышеперечисленных недостатков может быть устранена за счет использования электронных балластов инвертора.Это снижает энергопотребление, за счет отсутствия пускового дросселя коэффициент мощности достигает 0,95. Конечно, масса ЭПРА невелика. Это известно человеку, который знает о преимуществах светодиодных и газоразрядных ламп с Edison Thread E27. Вся электроника умещается здесь, в подвале.

Срок службы натриевых ламп высокого давления составляет от 12 до 28 тысяч часов. Это конкурентные значения в пересчете на рабочую нагрузку 4 — 9,5 лет. Постепенно падение напряжения на лампах увеличивается со скоростью 1 — 5 с в год.Что становится причиной провоцирующего отказа.

Колба лампы низкого давления обычно имеет цилиндрическую форму. Изделия высокого давления иногда имеют форму гриба с внутренним отражателем или эллипсоидом. В последнем случае спектры люминесценции холодные по мощности: для его средних значений давление в колбе максимальное, что объясняет указанное деление. На спектральные характеристики влияет сетевое напряжение (если не используется ЭПРА). Критичен срок службы и амплитуда: повышение или понижение напряжения всего на 5% приводит к резкому старению изделия.

Для рядового потребителя представляют интерес. Соответствующий товарный коэффициент достигает 83, что признано отличным показателем. Например, типовыми значениями для светодиодных лампочек считаются 70 и более. Последние массово используются в быту, немного задержимся, чтобы жаловаться на такие параметры. А учитывая экономичность натриевых ламп, мы считаем, что эти устройства станут достойными конкурентами другим семействам осветительных приборов.

Принцип натриевых ламп

В герметичной колбе создаются условия для испарения натрия.D-линии на волнах 589 и 589,6 нм используются для получения света. Натриевые лампы бывают высокого и низкого давления. По общепринятой классификации это соответственно от 30 000 до 1 млн Па и от 0,1 до 10 000 Па. Такая ситуация возникла на основе длительных исследований специфичности разряда.

Установлено, что максимум светоотдачи отмечается при давлениях 0,2 и 10 000 Па. Первые натриевые лампы, созданные в 1931 году Марчелло Пирани, работают по первой экстремальной функции в указанном интервале при плотности тока 0.1 — 0,5 А на квадратный сантиметр. Наиболее благоприятные условия для излучения света достигаются при температурах жидкой фазы в диапазоне 270-300 градусов Цельсия (температура основы, как минимум, в два раза ниже). Лампы, работающие при давлении 0,2 Па, эффективнее.

Натриевые лампы низкого давления

Лампы низкого давления чрезвычайно эффективны. Указанные длины волн становятся доминирующими, но далеко не единственными в спектре свечения. Лампы низкого давления чаще всего лежат в области чувствительности глаза.Это означает, что нужно освещать больше всего яркого. Другими словами, лампы низкого давления обладают привлекательным КПД.

В лабораторных моделях полезный коэффициент достигает 50-60%. В результате светоотражение возрастает до 400 лм / Вт (теоретический предел для современного уровня технологий составляет 500 лм / Вт).

Для сравнения. Светодиодная лампа EKF мощностью 9 Вт (аналог резьбы мощностью 75 Вт) дает поток 830 лм. Цифра считается хорошим показателем экономии энергии.Хотя светоотдача, как нетрудно догадаться, составляет «всего» 92 лм / Вт. Становится понятно, насколько эффективные натриевые лампы низкого давления были изобретены давно, в 1931 году.

На практике приходиться идти на жертву (на Philips лампочки еще хороши и доходят на свету отдачей в 133-178 лм / Вт). Температура колбы повышается до требуемых 270-300 градусов Цельсия за счет специальных мер по теплоизоляции (превышение радиуса колбы над наиболее эффективным) и некоторого увеличения рабочего тока до оптимального.В результате эффективность реальной продукции, выпущенной в массовую продажу, не достигает вышеуказанных границ. Но он остается приподнятым, поэтому натриевые лампочки называют энергосберегающими.

Теплоизоляция иногда дополняется другими мерами. Рубашка из отражающего полупроводникового материала пропускает наружное излучение желтого цвета, но отражает внутреннее инфракрасное излучение. Температура внутри дополнительно повышается. Но конструкция натриевой лампы сложнее.

Зажигание дуги облегчается добавлением неона и аргона.Это сильно снижает напряжение, развиваемое драйвером. Стеклянная колба из-за наличия примесей не впитывает аргон. Радиус лампы получается чуть более оптимальным и составляет 15-25 мм. Оксиад-катод обычно бывает бифилярным или спеченным (спеченный порошок). В качестве материала используется вольфрам, активированный щелочными (пиро-земельными) металлами.

Натриевые лампы высокого давления

Помимо натрия в газовую смесь добавляют ртутные пары и напряжение зажигания (до 2-4 кВ) ксенон.Давление в колбе составляет от 4 до 14 кПа. Нетрудно заметить, что по общей классификации газоразрядных ламп указанный диапазон относится к низкому давлению. Для натриевых ламп выше 14 кПа указанный параметр не повышается. Диапазон 4 — 14 кПа выполняется в категории сильного давления.

Максимальная эффективность находится в районе 10 кПа. Парциальное давление паров натрия составляет десятую или двадцатую долю от общего давления. Остальное приходилось на ртуть и ксенон.Давление последнего (холодного) составляет 2,6 кПа. Если для снижения напряжения зажигания использовать смесь неона и аргона, то световой эффект натриевой лампы уменьшится до четверти.

В спектре натриевых ламп высокого давления, помимо D-линий, присутствует активность в сине-зеленой части спектра. За счет чего оттенок не желтый, а золотисто-белый (цветовая температура в теплом промежутке — 2000 К). Индекс цветопередачи (максимум при 2500 К) можно увеличить за счет увеличения парциального давления паров натрия и диаметра колбы.При этом светоотдача почти вдвое меньше, срок службы снижается. Происходит повышение цветовой температуры. Ввиду описанных выше отрицательных результатов такие меры редки.

В качестве материала колб используется алюминиевая керамика. Обычное силикатное стекло непригодно, пары натрия под действием значительной температуры затем вступают в химическую реакцию. Образовавшиеся соединения стабильны, и колба станет заметно черной в течение нескольких минут после начала приготовления продукта.Изменения необратимы, под действием сильного давления есть вероятность полного разрушения стекла.

Поликристаллическая керамика и трубчатый монокристалл с толщиной стенки от 0,5 до 1 мм одинаково устойчивы к воздействию агрессивной среды до температуры 1600 К с некоторым запасом относительно оптимальной точки. Керамика обнаруживает приличный коэффициент пропускания излучения в видимом диапазоне, занимая 30% энергии, потребляемой натриевой лампой.

Для повышения температуры требуется особая конструкция вводов.Ниобий, изготовленный с небольшой (1%) добавкой циркония, герметизируется на входе в колбу специальным стеклоцементом (способным выдерживать эти агрессивные условия). Такой изысканный сплав незабываем. Дизайнеры нашли материал, коэффициент теплового расширения которого близок к керамике. В результате можно избежать деформаций на стыках и швах. Та же идея используется в металлических оконных рамах. Известно, что коэффициент теплового расширения алюминия близок к стеклянным.

Натриевым лампам высокого давления свойственна инерция. При первом зажигании светло-желтый и монохромный свет. Постепенно изделие переходит в режим с одновременным расширением излучаемого спектра. Для повторного зажигания дуги газ остывает, выдержка 2-3 минуты. Чтобы не превышать рабочие температуры, необходимо исключить отражение излучения на колбе. В противном случае натриевая лампа не перегреется.

Натриевые дуговые лампы

(PDF) Энергосбережение при модернизации уличного освещения

ЗАМЕНА ЛАМП ДРЛ НА СВЕТОДИОДНЫЕ

Еще один тестовый проект реализован в Катав-Ивановске

[19].Администрация Катав-Ивановского городского округа

Челябинской области заменила все газоразрядные лампы

(ДРЛ 250Вт, ДНат 250Вт, ДНат 150Вт) на светодиодные лампы

36Вт и 110Вт. Всего заменено 1255 ламп.

Сумма муниципального контракта составила 15,6 млн. Грн.

рублей [20].

Рассмотрим анализ проведенной модернизации светодиода «

», с использованием современных методов компьютерного моделирования

.На рис. 3 представлена ​​двухмерная модель теста.

Рис. 5. Расчет 2D модели со светодиодной лампой мощностью 35Вт

Изолинии яркости позволяют визуализировать уровень яркости

в любой точке тестовой зоны.

достаточно четкая и информативная, чтобы светодиодная лампа освещала только пространство под ней —

себя и почти не закрывала пространство по бокам. Это определяется по специальной кривой мощности света светодиодной лампы, т.е.е., светодиодная лампа

светит преимущественно точечно.

Сводные результаты расчета нормированных параметров

освещенности дорожного покрытия для светодиода 35 Вт составляют

, показанные на рис. 6/

Как видно из результатов моделирования в Таблице II,

установленных светодиодных фонарей на данном участке дороги не соответствуют правилам СП

52.13330.2011 (СНиП 23-05-95 и * «Естественное и искусственное освещение

»). Средняя освещенность проезжей части почти в 4

раза меньше, что может привести к увеличению аварийности на этом участке

.Мощность установленных на этой улице светодиодных фонарей —

36Вт, световой поток, заявленный в паспорте, — 4100

люмен. До «модернизации» улица

освещалась ЖКУ лампами ДНат 150Вт. Легко подсчитать, что

для обеспечения начальной яркости необходимо увеличить количество светодиодных ламп

в 4 раза, в результате чего общая мощность

увеличится до прежнего уровня в 150 Вт.Так есть ли смысл в замене имеющихся светильников ЖКУ

на газоразрядные лампы ДНат

на светодиодные? Результаты моделирования однозначно говорят о

, что по параметрам освещения эта замена

неэффективна. Более того, учитывая стоимость этой замены

делает вывод, что это экономически нецелесообразно. Это

, о сроке окупаемости говорить нечего, так как энергосбережения

нет вообще [21-23].

ТАБЛИЦА II. РЕЗУЛЬТАТЫ РАСЧЕТОВ СО СВЕТОДИОДНОЙ ЛАМПОЙ

Такое заявленное свойство светодиодного освещения, как высокая надежность

(100 000 часов работы) проявило себя отрицательно

[22]. За год эксплуатации вышло из строя почти 80% ламп

. Но производители светодиодных ламп, как российские, так и зарубежные, в своих рекламных проспектах заявили, что срок службы лампы LED

составит около 25 лет (при нормировании наработки лампы

в дневное время). в зависимости от естественного света

) [23].А на этот раз кто проверял? Есть ли какие-нибудь протоколы теста

? Эти вопросы остаются открытыми.

Существует также ряд исследований, которые выявили

негативного воздействия спектра излучения светодиода на человеческое тело

[3,21]. Как это отразится на здоровье

жителей Катав-Ивановска, покажет время.

Остается отметить, что замена газоразрядных ламп

ДНат 150Вт на 36Вт светодиодных в г. Катав-Ивановск (

Челябинская область) только усугубила ситуацию, снизив на

среднюю освещенность дороги [19] .

РАЗНООБРАЗИЕ ЭЛЕКТРОННЫХ БАЛЛАСТОВ ДЛЯ ЛАМС ГЭС

Энергосберегающие решения (или технологии) в области наружного освещения

можно разделить на несколько областей [16]. Первая из них

должна быть оценена выше обычных схем на

обрыва фазы, а также их более усовершенствованная версия с удвоенным количеством креплений

на каждой ветви. Данная модернизация традиционной схемы

обеспечивает равномерное освещение для ночной работы

и впечатляет своей простотой.Однако это

очень дорого как при установке, так и во время эксплуатации. Эту группу

можно грубо классифицировать как известное решение с электромагнитным балластом с двойным режимом

, обеспечивающим сокращение ночного режима освещения

до 50% энергопотребления

экономия до 30% за счет подключения каждого дополнительного лампа bal-

последний дроссель в ночном режиме. Это решение было первым энергосберегающим решением

, предусматривающим индивидуальное затемнение ламп.Однако для его реализации требуется как минимум дополнительная линия управления

и дополнительные компенсационные конденсаторы в каждом светильнике

. Также следует иметь в виду, что при этом решении происходит мгновенное переключение в режим диммирования, что

не рекомендуется производителями ламп высокого давления. В

при таком затемнении существует опасность внезапного гашения лампы

, значительно увеличивается со временем ее работы.

Вторая группа решений должна включать в себя технологии

, которые включают «групповое» управление лампами путем регулировки общего выходного

линий освещения. Здесь экономия энергии достигается за счет стабилизации напряжения в осветительных линиях

, снижения пусковых токов

, управляющего напряжения в ночном режиме до 190 В для натриевых ламп высокого давления

. В решениях этой группы энергосбережения

экономия не превышает 30%.Из этой группы, что делает

с управляемой обмоткой автотрансформатора —

переключения через контакторы или симисторы. Меньший разброс

схема с симисторным фазорегулятором, которая, несмотря на простоту реализации

регулятора, требует

. Возможно применение более

с преобразователями, инверторами,

других областей применения.Скорее всего, это связано с низкой надежностью и высокой стоимостью этих решений. Третья группа включает использование

управляемых электронных балластов в системах освещения, что по существу обеспечивает самый высокий процент экономии энергии.

А именно до 40 … 45%. Такие электронные балласты

дают возможность использовать все положения об энергоэффективности внешнего покрытия

, однако их функциональная сложность приводит к

проблемам с получением высокой надежности и низкой стоимости.Известные высокочастотные схемы ЭПРА

обеспечивают надежную работу

только с натриевыми лампами высокого давления с учетом натриевых ламп высокого давления

Старый СССР ДНаТ 400-4 400Вт

Старый СССР натриевая лампа высокого давления HID Light Bulb Lamp DNaT 400-4 400W

CUSHY 2018 y Купальники для девочек Пляжная одежда Лето y Сплошной купальник y Подходит по размеру Купальный костюм Cute Angle Cat и Happy Dog: Angry Cat, поскольку многие клиенты жаловались, что кольцо слишком мягкое, порт Sonic Music Port для легкого доступа к наушникам.Это хороший подарок для маленьких девочек. Купите ссылку на центр рулевого управления MAS D1118 для некоторых моделей Chevrolet / Isuzu: ссылки по центру — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, ❤️❤️ 【100% новинка и высокое качество, сеть Noyafa NF-1207 Комплект для ремонта кабеля с клещами для снятия изоляции с датчика напряжения переменного тока и отвертками: промышленные и научные. ваша любимая кукла будет отличной. Натриевая лампа высокого давления СССР ДНаТ 400-4 400Вт . СДЕЛАНО ИЗ ВИШНЕВОГО ДЕРЕВА ПРЕМИУМ — Чтобы наш зажим для галстука был прочным и долговечным, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, ★ Время доставки и обработки, Если вас интересует другой шрифт, напишите мне и я создам индивидуальный список для вас, счастливый клевер ручной работы всплывающая открытка день отца матери.Glittery Translucent Marbled Decoden Whipped Cream Glue с 1. РАЗМЕРЫ: БЮСТ: 36-38 ВЕРХНЯЯ ТАЛИЯ: 30-33 ЭТО НЕМНОГО РАСТЯГИВАЕТСЯ ДЛИНА ЮБКИ: 43 ПОЛИТИКА: ПОКУПКА ЭТОГО ПРЕДЛОЖЕНИЯ ВЫ ПРИНИМАЕТЕ МОИ УСЛОВИЯ НЕ ВОЗВРАТА, Эти красивые шелковичные шелковицы Хенки расписаны мной вручную. Старый СССР Натриевая лампа высокого давления HID Лампа ДНаТ 400-4 400Вт , AG2N Набор разноцветной пряжи «Парень с двумя иглами», окрашенная вручную пряжа, МЫ МОЖЕМ СДЕЛАТЬ ЛЮБОЙ ГОД ИЛИ ОСТАВИТЬ ПУСТОЙ. прочные швы для прочности и долговечности. 2-ЛЕТНЯЯ ГАРАНТИЯ (PA16MC): Музыкальные инструменты — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Простота очистки и удобное хранение: Добавьте уникальный стиль вашему Cavalier; Защищать от резких УФ-лучей и понижать температуру внутри; Ясно вижу за задним окном.AUTOSTYLE 2/51021 Black Mirror Защитная накладка на задний бампер из нержавеющей стали Mercedes GLC 2015-‘Ребра’, Простая и быстрая установка с клипсой на солнцезащитный козырек, Натриевая лампа высокого давления HID СССР ДНаТ 400-4 400Вт . Я уверена, вам понравится вязать одно из самых мягких одеял.

LED Grow Light — HPS Grow Light

Лампа HPS (натриевая лампа высокого давления) на протяжении десятилетий уверенно лидировала на рынке растущих систем освещения, и быстрое развитие светодиодных и солнечных технологий, вероятно, изменит ее позицию.В этой статье мы внимательно изучим различия между разными типами огней и попытаемся прокомментировать их ожидания

Лампы для выращивания растений HPS

HPS излучают свет, пропуская импульсную энергию высокого давления через герметичную кварцевую трубку, заполненную парами натрия и другими элементами, такими как ксенон и ртуть.При нагревании газ начинает светиться. Натрий излучает ярко-оранжевый, желтоватый свет. Ксенон и ртуть можно использовать для изменения спектра, который излучает в синем диапазоне видимого спектра, делая свет более белым.

Светодиодные лампы для выращивания растений

Светодиодные лампы для выращивания растений — это полупроводники, которые позволяют току почти беспрепятственно проходить в одном направлении, но обеспечивают очень сильное сопротивление в другом направлении (через «PN переход»).На одной стороне перехода материал обрабатывается таким образом, чтобы получить дополнительные электроны; с другой стороны, наоборот, обрабатывается материал с недостаточным количеством электронов. Подавая напряжение, мы заставляем электроны проходить через переход, чтобы заполнить «зазор» на другой стороне. Это приводит к люминесценции, цвет которой зависит от используемого материала. Чаще всего используются фосфаты и нитриды галлия, алюминия, цинка и кремния.

Солнечный светильник для выращивания растений

Solar Grow, работающий от солнечных панелей, позволяет сэкономить количество энергии, потребляемой традиционными светильниками для выращивания растений как для внутреннего, так и для наружного применения. На уличный солнечный светильник для выращивания растений не влияет электросеть, поскольку он представляет собой подставку — отдельная система освещения с питанием от солнца.Эта солнечная система освещения обеспечивает экологически чистую энергию, эффективную и удобную.

КПД лампы для комнатных растений можно выразить простой формулой: общее количество световой энергии (люмен) лампы делится на ее общее энергопотребление (ватты). Минимальная мощность DNAT составляет 90 лм / Вт, хотя у некоторых марок этот показатель достигает 150 лм / Вт и более. Все чаще лампы роста также оцениваются в единицах фотосинтетически активного излучения (ФАР), которое измеряется в моль / с (фотоны в секунду на 1 м2 поверхности растения).

мкмоль / с — все более популярный показатель для освещения растений, поскольку он измеряет количество света, достигающего растения, а не то, что видит человеческий глаз.

Для освещения растений считается, что LM / W имеет меньшую «дискурсивную силу», чем PAR. Это связано с тем, что LM / W красных и синих ламп обычно намного ниже, поскольку они создают наиболее важную частоту для фотосинтеза, а производство «неэффективного» света сводится к минимуму.

Однако более новые светодиоды растут светильники используют несколько частот для создания более богатого, более эффективного и полного спектра, который считается полезным для роста растений и обычно включает дискретные белые светодиоды в качестве а также красный и фиолетовый.Эти новые панели иногда выражают эффективность в LM / W. Известные производители должны по крайней мере проинструктировать пар. Например, основная панель полного спектра мощностью 410 Вт (капельмейстер II 675 God) показывает номинальные значения на разных расстояниях от лампы (чем больше расстояние, тем ниже номинал, потому что на поверхность растения попадет меньше фотонов). При длине волны 31 см номинал лампы составляет чуть более 2000 мкмоль / с.

Хотя достижения не помешали развитию технологии HPS, считается, что эти лампы имеют лишь слабый вид естественного солнечного света по сравнению с более современными системами освещения.Если не добавлять ксенон и ртуть, сам натрий светится красным и желтым светом. Однако есть новые светодиодные лампы для выращивания растений полного спектра, которые на самом деле имеют две дуги, то есть представляют собой смесь DNAT и DRI. Так, например, Hortilux Super Blue HPS / MH сочетает в себе 600 Вт HPS и 400 Вт DRI для обеспечения начальных 110 000 люмен и имитации спектра, максимально приближенного к естественному.

Лампа ДНТ: устройство и применение

Лампа ДНТ — источник освещения, работа которого основана на горении дуги в области высокого или низкого давления.Этот процесс происходит в специальной трубке (горелке), выполненной в виде баллона из оксида алюминия, заполненного парами натрия, ртутью и газовым ксеноном (необходимым для зажигания). Лампа LNaT также состоит из стеклянного цилиндра, в котором расположена горелка, и резьбового цоколя Е-27 или Е-40 — в зависимости от мощности.

Устройство

Для зажигания и зажигания дуги, дополнительное оборудование. Это балласт (балласт) и импульсный воспламенитель (ИЗУ). Некоторые компании выпускают специальные лампы, не требующие ИЗУ.В последнее время все чаще вместо балластов используется электронная пускорегулирующая аппаратура (ЭКГ). Его использование дает возможность стабилизировать расход электроэнергии, что положительно сказывается на продлении срока службы лампы. Электронный балласт увеличивает частоту тока, тем самым устраняя эффект мерцания 50 Гц. Во время работы лампа ТГВТ светится ярко-оранжевым светом, это связано с наличием в ней паров натрия. Он может нагреваться до 300 градусов, поэтому картридж для него только керамический.Устанавливается в светильники различного назначения. Питается переменным напряжением 220 В.

плюсы

Лампа LNaT имеет следующие положительные характеристики:

• Мощный световой поток, более чем вдвое превышающий расход лампы ДХО (этот параметр не ухудшается при длительной эксплуатации). срок эксплуатации).
• Длительный срок службы. Это около 20 000 часов, при этом альтернативные источники освещения прослужат максимум 10 000 часов.
• Малые пусковые и рабочие токи, что дает хорошее энергосбережение.
• Применение в различных климатических зонах.
• Надежное зажигание при низких температурах окружающей среды.
• Высокий КПД, достигающий 30%.

Минусы

К недостаткам лампы LNaT можно отнести следующее:

• довольно продолжительное время выхода в рабочий режим, а это около семи минут;
• слабая цветопередача (при ярко-оранжевом свете другие цвета очень плохо видны или искажаются).

Эти факторы существенно ограничивают его использование.

Область применения

Лампы натриевые NaNT в настоящее время имеют довольно обширную область применения как наиболее экономичный и эффективный источник освещения. В основном они используются для наружного освещения дорог, пешеходных переходов, тротуаров, парков, производственных площадей, туннелей и т. Д. Водители транспортных средств умеют напрягаться в темноте, при осадках или при движении в тумане, когда освещение осуществляется с помощью ламп. ДХО. Свет от натриевых источников устраняет эти негативные явления за счет мощного светового потока, который увеличивает контрастность видимых предметов.Также их используют для подсветки фасадов архитектурных сооружений. Натриевые лампы используются как источник дополнительного освещения в теплицах, теплицах и т. Д. Для этого ДНТТ производится с особым спектром светового излучения, полезным для растений.

Цена лампы ДНаТ выше, чем у альтернативных ДХО. Но со временем это окупится и в будущем принесет значительную экономию.

Лампа ДНТ: устройство и применение

Лампа ДНТ — источник освещения, работа которого основана на горении дуги в области высокого или низкого давления.Этот процесс происходит в специальной трубке (горелке), выполненной в виде баллона из оксида алюминия, заполненного парами натрия, ртутью и газовым ксеноном (необходимым для зажигания). Лампа LNaT также состоит из стеклянного цилиндра, в котором размещается горелка, и резьбового цоколя Е-27 или Е-40 — в зависимости от мощности.

Устройство

Для зажигания и зажигания дуги, дополнительное оборудование. Это балласт (балласт) и импульсный воспламенитель (ИЗУ). Некоторые компании выпускают специальные лампы, не требующие ИЗУ.В последнее время все чаще вместо балластов используется электронная пускорегулирующая аппаратура (ЭКГ). Его использование дает возможность стабилизировать расход электроэнергии, что положительно сказывается на продлении срока службы лампы. Электронный балласт увеличивает частоту тока, тем самым устраняя эффект мерцания 50 Гц. Во время работы лампа ТГВТ светится ярко-оранжевым светом, это связано с наличием в ней паров натрия. Он может нагреваться до 300 градусов, поэтому картридж для него только керамический.Устанавливается в светильники различного назначения. Питается переменным напряжением 220 В.

плюсы

Лампа LNaT имеет следующие положительные характеристики:

• Мощный световой поток, более чем вдвое превышающий расход лампы ДХО (этот параметр не ухудшается при длительной эксплуатации). срок эксплуатации).
• Длительный срок службы. Это около 20 000 часов, при этом альтернативные источники освещения прослужат максимум 10 000 часов.
• Малые пусковые и рабочие токи, что дает хорошее энергосбережение.
• Применение в различных климатических зонах.
• Надежное зажигание при низких температурах окружающей среды.
• Высокий КПД, достигающий 30%.

Минусы

К недостаткам лампы LNaT можно отнести следующее:

• довольно продолжительное время выхода в рабочий режим, а это около семи минут;
• слабая цветопередача (при ярко-оранжевом свете другие цвета очень плохо видны или искажаются).

Эти факторы существенно ограничивают его использование.

Область применения

Лампы натриевые NaNT в настоящее время имеют довольно обширную область применения как наиболее экономичный и эффективный источник освещения. В основном они используются для наружного освещения дорог, пешеходных переходов, тротуаров, парков, производственных площадей, туннелей и т.
