Короткозамыкатель | Заметки электрика

Здравствуйте, уважаемые посетители сайта «Заметки электрика».

Еще перед летним отпуском в этом году, мы выводили в ремонт силовой трансформатор 110/10 (кВ) мощностью 63 (МВА). Ремонтная бригада производила замену разрядников на стороне 110 (кВ) на ОПН. А мы в это время занимались полной проверкой релейной защиты и автоматики этого самого трансформатора.

Схема электроснабжения данной подстанции выстроена с высокой стороны на отделителях и короткозамыкателях. Вот я и решил написать об этом более подробно. Тема сегодняшней статьи будет называться короткозамыкатель. Я Вам расскажу про назначение и применение короткозамыкателя, а также про принцип его работы.

Итак, начнем.

Назначение короткозамыкателя

Короткозамыкатель – это коммутационный аппарат, который необходим для создания искусственного короткого замыкания в электрической цепи.

Смысл его работы заключается в следующем. При внутреннем повреждении силового трансформатора включается короткозамыкатель и создает искусственное короткое замыкание. В это время на питающей подстанции релейная защита реагирует на ток искусственного короткого замыкания и отключает питающую линию, а соответственно, и силовой трансформатор от сети.

Короткозамыкатель может устанавливаться либо на одном полюсе, в электроустановках напряжением 110 (кВ) и выше, либо на двух полюсах, в электроустановках напряжением 35 (кВ).

В моем примере на одной подстанции короткозамыкатель установлен в ОРУ на стороне 110 (кВ) в фазе В, а на другой — в фазе С и А.

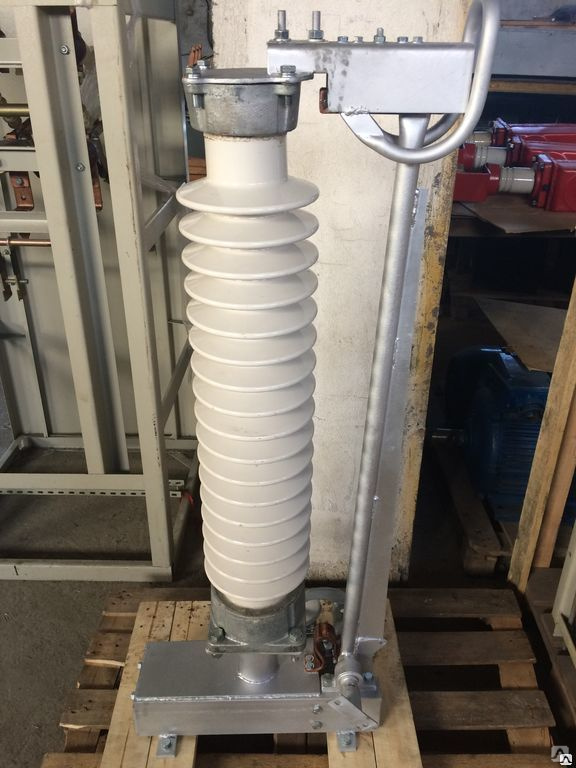

На фотографии выше видно, что короткозамыкатель КЗ-110 установлен в фазе В.

А на этой фотографии на одном вводе короткозамыкатель КЗ-110 установлен в помещении ЗРУ в крайней фазе С, а на другом вводе — в фазе А.

В общем это зависит в том числе и от конструктивных особенностей подстанции.

При установке короткозамыкателя высоковольтный выключатель на стороне 110 (кВ) не требуется, что значительно упрощает и удешевляет монтаж такого электрооборудования примерно на 40-50%, не теряя при этом надежность.

Хотя признаюсь Вам, что при написании своего дипломного проекта на тему: «Модернизация главной распределительной подстанции» я ушел от применения короткозамыкателей и отделителей, и установил на сторону 110 (кВ) вакуумные высоковольтные выключатели ВБЭ-110. На то это и дипломный проект, чтобы показать и доказать, что данная модернизация и расчеты имели право на жизнь.

На нашем предприятии имеются две главные распределительные подстанции (ГПП) напряжением 110/10 (кВ), где установлены короткозамыкатели. И у обеих подстанций схемы немного различаются. Давайте разберем работу короткозамыкателя на каждой из этих подстанций.



Работа короткозамыкателя без отделителя

Представляю Вашему вниманию электрическую принципиальную схему подстанции ГПП-1 110/10 (кВ) ввода № 1.

Питание силового трансформатора Т-1 осуществляется по воздушной линии 110 (кВ) через линейный разъединитель ЛР-110.

Вот этот самый силовой трансформатор Т-1 110/10 (кВ) мощностью 63 (МВА) .

На стороне 110 (кВ) в сторону линии установлен заземляющий нож ЗН для обеспечения электробезопасности при проведении ремонтных работ.

Как Вы видите, короткозамыкатель КЗ-110 установлен на стороне 110 (кВ) без отделителя.

В таком случае при внутреннем повреждении силового трансформатора Т-1 включается короткозамыкатель, который создает искусственное короткое замыкание на воздушной линии.

Под действием искусственного тока короткого замыкания релейная защита на питающей подстанции отключает с помощью выключателя эту линию. Линия остается без напряжения до выяснения конкретных причин повреждения силового трансформатора Т-1.

Работа короткозамыкателя с отделителем

А вот схема питания ГПП-2 110/10 (кВ) немного отличается от предыдущей схемы.

Питание силового трансформатора Т-1 осуществляется по воздушной линии 110 (кВ) через линейный разъединитель ЛР-110 и отделитель ОДЗ-110.

В данной схеме, в отличии от предыдущей, установлен отделитель ОДЗ-110. Устанавливается он на всех трех полюсах. Более подробно про отделитель я напишу в отдельной статье. Чтобы не пропустить, подпишитесь на получение извещения о выходе новых статей на сайте.

В нормальном режиме работы силового трансформатора Т-1 все три силовых контакта отделителя замкнуты.

А при возникновении внутреннего повреждения силового трансформатора Т-1 срабатывает короткозамыкатель, который создает искусственное короткое замыкание на воздушной линии.

Под действием искусственного тока короткого замыкания релейная защита на питающей подстанции отключает с помощью высоковольтного выключателя эту линию. И только после того, как линия отключится, в эту бестоковую паузу отключается отделитель, размыкая свои силовые контакты и тем самым отделяя поврежденный силовой трансформатор от сети.

Выглядит это следующим образом. Специально для Вас я снял видео работы короткозамыкателя в паре с отделителем.

Затем на этот высоковольтный выключатель на питающей подстанции действует АПВ (автоматическое повторное включение) и он включается. Линия снова становится под напряжение.

Эта схема немного сложна тем, что в ней необходима более точная  и четкая слаженность работы релейной защиты на срабатывание короткозамыкателя и отделителя, а также высоковольтного выключателя на питающей подстанции. Этому способствуют различные виды блокировки устройств релейной защиты и автоматики, а также своевременное обслуживание приводов короткозамыкателя и отделителя.

Вот поэтому к релейной защите и предъявляются такие основные требования, как селективность (избирательность), быстродействие, чувствительность и надежность.

Но Вы только представьте себе, что произойдет, если релейная защита сработает не слаженно, и отделитель будет разрывать ток искусственного короткого замыкания.

Это приведет к очень большим последствиям и аварии на подстанции.

P.S. Думаю, что смысл установки короткозамыкателя и отделителя на подстанции Вам ясна. В следующих статьях я расскажу Вам про конструкцию короткозамыкателя и отделителя, и их привода.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Замена ОД, КЗ-110. (Страница 2) — Схемы распределительных устройств — Советы бывалого релейщика

sanchesss_88 пишет:

Я так понимаю, это внутренние документы организаций. То есть каких-либо общих документов (например, министерства энергетики) на этот счет нет? Хотя спасибо за эти ссылки, обязательно покажу )))

Если Вы работаете на этом предприятии, то Ваша задача на мой взгляд, найти проектную организацию не «рога и копыта», а ту которая КАЧЕСТВЕННО выполнит работу про проектированию за приемлемую для Ваших работодателей сумму. И эта организация выберет схему, из альбома типовых схем со всеми вытекающими последствиями. ФСК и Россети, для особо одаренных указали, что короткозамыкатели использовать нельзя. А вообще, Вы нигде не найдете, что короткозамыкатели запрещены к использованию, это все равно, что министерство энергетики должно написать, что вместо проводов нельзя использовать рельсы,  или не делать факелы для освещения подстанций. Есть нормы проектирования, в них указано, что должно применяться в качестве оборудования. От короткозамыкателей,  Вам можно избавиться как вариант следующим образом. Поднять документацию на объект. Поднять паспорта на короткозамыкатели и посмотреть их срок эксплуатации. Если он истек, то надо полагать, что должна быть проведена реконструкция объекта. Сегодняшние действующие нормы проектирования не предполагают установки короткозамыкателей. Также можно заручиться поддержкой Ростехнадзора, написав им письмо, что если Вы произведете реконструкцию объекта без изменения схемы с применением короткозамыкателей, то не будет ли данное обстоятельство способствовать в дальнейшем предъявлению претензий со стороны этой организации, если произойдет срабатывание короткозамыкателя и вызовет ухудшение качества электроэнергии в сети, которое повлечет за собой за собой финансовые издержки собственников объекта на выплату компенсаций иным потребителям.

Они должны Вам ответить, что будет способствовать этому. Дальше решение за собственниками. От отделителей уйти сложнее. Надо смотреть схему района. Это я для примера пишу. Как на самом деле сделать, надо смотреть на месте.
Может быть проектная организация Вам выполнит хороший проект и доказывать никому ничего не надо. Вы тоже не забывайте, что есть собственник объекта и тратятся его деньги на реконструкцию ПС. Будет ли объект приносить прибыль неизвестно, а деньги потратятся. Вам следует только довести необходимую информацию до собственника. Решение за владельцем объекта.

Короткозамыкатели и отделители: назначение, устройство, принцип работы

Автор Admin На чтение 9 мин Просмотров 4 Опубликовано

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос


Простой усилитель звука своими руками 1 часть

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).


Отделитель 110кВ- работа привода ШПО.

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).


ДЗШ 110кВ на ПС 220/110/10кВ

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto. com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Современная организация высоковольтных ЛЭП не предусматривает использование выключателей в узловых точках, подключенных к питающим линиям. Вместо них на большинстве подстанций используются короткозамыкатели и отделители. Такая концепция позволила, сохраняя высокий уровень надежности, существенно снизить стоимость оборудования и, что не маловажно, упростить его. Об устройстве этих электрических аппаратов и принципе действия будет рассказано ниже.

Назначение короткозамыкателя и отделителя

Кратко расскажем, для чего предназначен каждый из коммутационных аппаратов:

В сетях с классом напряжения до 110,0 кВ применяются трехполюсные аппараты, управляемые общим пусковым приводом. Для 220 кВ и выше используются однополюсные устройства (по одному на фазу). Отключаются отделители автоматически, а включаются вручную. Управление разъединителями осуществляется релейной защитой.

В зависимости от конструкции замыкание производится между фазами (в сетях до 35,0 кВ) или одной из фаз на «землю», для линий с классом напряжения от 110,0 кВ. Включается короткозамыкатель автоматически, при срабатывании релейной защиты, но если возникнет необходимость, процесс может быть запущен вручную. Что касается отключения, то для него автоматический режим не предусмотрен.

Устройство короткозамыкателя и отделителя

Кратко расскажем о конструкции электромеханических аппаратов, изображенных выше, это будет полезно при объяснении их принципа работы. Начнем с отделителя, его упрощенный чертеж представлен ниже (рис.3 1).

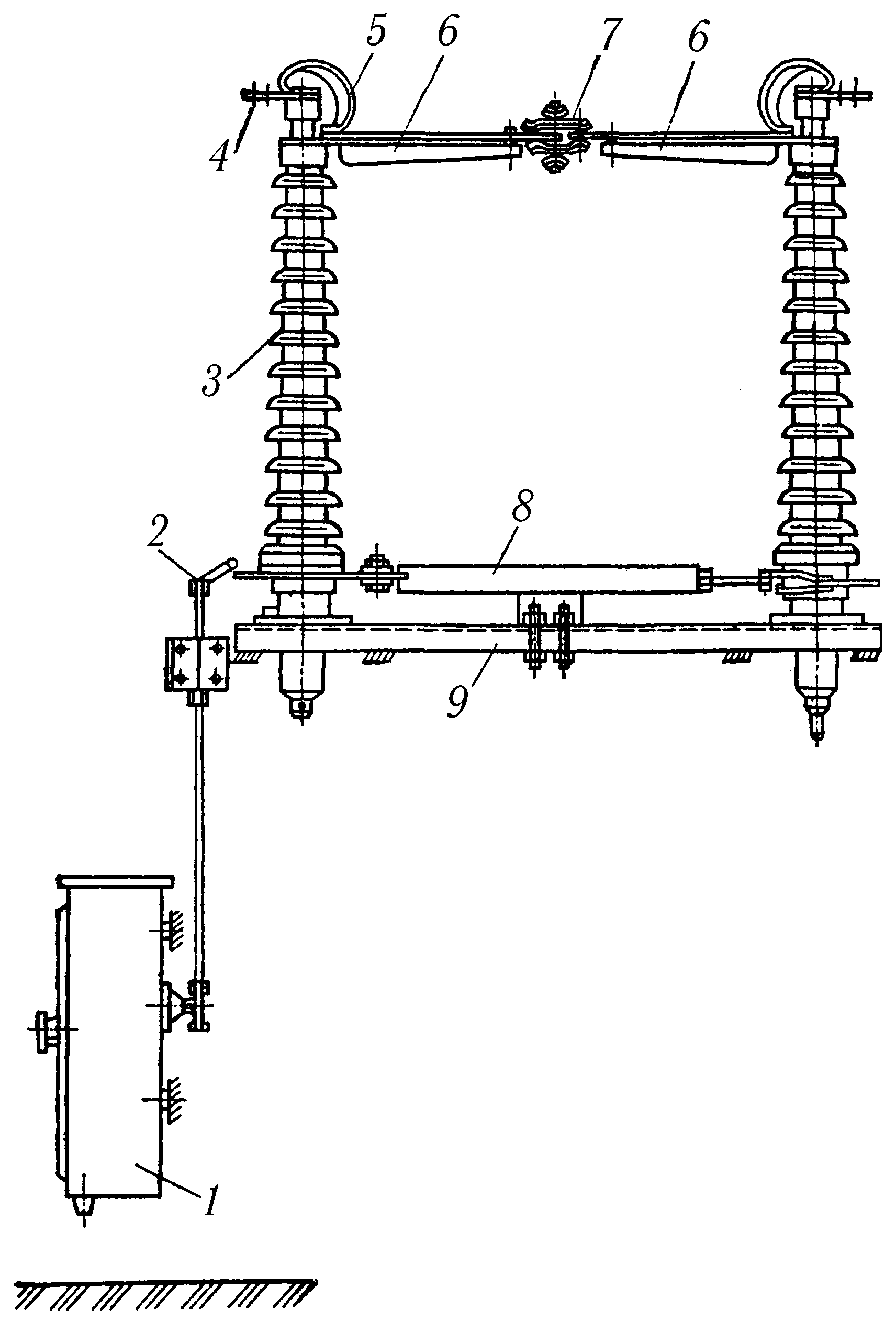

Рисунок 3. 1) конструкция отделителя; 2)конструкция короткозамыкателя

Обозначения (часть 1 конструкция отделителя):

А1 – стойки изоляторы.
B1 – поворотные штанги с установленными контактами ножами.
С1 – пружинный механизм, приводящий в движение поворотные штанги.
D1 – платформа.
E1 – шкаф с электромагнитным «спусковым» механизмом, освобождающим пружинный привод, разводящий контактные части.

Как сами устройства, так и механика их работы не отличаются сложностью. Мы уже упоминали, что применение отделителя производится при снятом напряжении с сети, то есть, когда включаются выключатели на питающей магистрали. Следовательно, на разъединители можно не устанавливать специальные вакуумные дугогасительные контактные камеры.

Теперь рассмотрим основные элементы конструкции короткозамыкателя (рис.3 2):

A2 – основная (опорная) штанга-изолятор.
В2 – неподвижная штанга с контактными ножами.
С2 – пружинный привод.
D2 – платформа, на которой установлен короткозамыкатель.
E2 – шкаф для электромагнитного привода и трансформатора тока.
F2 – подвижная заземленная штанга, замыкающая полюса короткозамыкателя.

Конструктивно короткозамыкатель КЗ-35, а также другие модели, создающие искусственное межфазное КЗ, имеют несколько отличий от представленного на рисунке устройства. Поскольку имитируется линейное замыкание, то подвижная не соединена с «землей», она подключается к другой фазе. Соответственно, конструкция снабжена еще одним изолятором-стойкой.

Принцип действия

Механика действий этих устройств довольно простая, у отделителя она следующая: при поступлении сигнала срабатывает реле отключающее электромагнит, который блокирует пружинный механизм. В результате срабатывания привода отделителя, его поворотные штанги разводятся в разные стороны, размыкая контакты. Сигнал на отключения подают цепи управления релейной защиты.

Используются разъединители только с применением короткозамыкателей. Это связано с тем, что с помощью последних можно током КЗ вызвать срабатывание релейной защиты, как на текущей высоковольтной подстанции, так и той, к которой подключена питающая ЛЭП. Короткозамыкатель может быть запущен по сигналу защиты трансформатора или вручную, если в том возникла необходимость.

Как только сигнал на запуск получен, отключается электромагнит блокировки пружинного механизма и под его воздействием приводится в движение подвижный контакт. В результате короткозамыкатель вызовет КЗ линии, что моментально приведет в действие релейную защиту. По ее сигналу сработают высоковольтные выключатели питающей ЛЭП. Поскольку скорость срабатывания разъединителей существенно ниже, они будут производить отключение уже обесточенной магистрали.

Для закрепления материала рассмотрим несколько примеров.

Работа короткозамыкателя без отделителя

Ниже представлена принципиальная электрическая схема подстанции, где применяется короткозамыкатель без использования отделителя.

Схема подстанции 110/10

Значащие обозначения:

A – Линейный размыкатель в высоковольтной части ТП.
В – Короткозамыкатель.
С – Силовой трансформатор.

В данной схеме короткозамыкатель будет работать следующим образом:

Если возникают проблемы с трансформатором «С» его подает сигнал на короткозамыкатель «В».
Механизм электромеханического устройства производит короткозамкнутое соединение.
КЗ отслеживает релейная защита, и формирует сигнал на ЛР «А».
Силовой выключатель срабатывает и отключает ввод.

После того, как будет установлена и устранена причина срабатывания защиты, отключается выключатель (то есть, производится подключения вводной линии).

Описанный выше пример организации защиты на подстанции вполне работоспособен и надежен, но применение выключателя в данном случае не оправдывает себя ввиду его высокой стоимости.

Совместная работа короткозамыкателя с отделителем

Теперь рассмотрим связку ОД-КЗ на примере подстанции с двумя трансформаторными группами, запитанными от одной входящей ЛЭП.

Пример подстанции с ОД-КЗ

Обозначения:

Вк1 – силовой выключатель ВЛ (замкнут).
Вк2, Вк3 – силовые защитные выключатели на низкой стороне (замкнуты).
Вк4 – секторный выключатель (разомкнут).
Кз1, Кз2 – короткозамыкатели (разомкнуты).
Од1, Од2 – отделители (замкнуты).
Тр1, Тр2 – силовые трансформаторы 220/10

Для получения представления как работает данная схема, рассмотрим ситуацию с выходом из строя одного из трансформаторов:

Представим, что в Тр2 нарушилась изоляция, что привело к образованию электроразрядов разлагающих масло, что обнаруживает газовое реле и подает соответствующий сигнал на щит управления короткозамыкателя Кз2.
Сигнал, поступивший на блокирующее реле, приводит к его срабатыванию. Механизм разблокируется и пружинным приводом осуществляется толчок подвижной штанги, в результате замыкаются две фазы.
Это включает Вк1, что приводит к отключению питающей линии обесточиванию Tp1 и Tp2. КЗ также вызывает соответствующую реакцию релейной защиты Tp2, она отключает Вк3 (снимается нагрузка) и запускает Од2. Поскольку у последнего самая низка скорость срабатывания, он приводится в действие последним, когда ВЛ и нагрузка отключены.
Через определенную выдержку Вк1 вновь подключает ЛЭП (срабатывает система автоматического повторного включения).
Автоматика ввода резерва включает Вк4.

По итогу на подстанции работает только Тр1, от которого запитываются обе секции.

Особенности

Идеальных систем не бывает, естественно, что у короткозамыкателей и отделителей имеется ряд особенностей, часть из которых можно причислить к недостаткам. Например, у последних резко снижается надежность срабатывания при оледенении. Эта проблема решается, если используются разъединители закрытого типа с элегазовым наполнением. Такие устройства стоят дороже обычных моделей, но все равно обходятся дешевле силовых выключателей.

К короткозамыкателям также имеются претензии, в частности, по скорости их срабатывания (она порядка 400-500 мс). Самое простое решение в данном случае – использование конструкций, где в качестве приводе используется пороховой заряд.

В остальном эксплуатация аппаратов, описанных в статье, вполне оправдывает себя, о чем говорит популярность связки ОД-КЗ.

Короткозамыкатель — это… Что такое Короткозамыкатель?

Короткозамыкатель — электрический аппарат, предназначенный для создания искусственного короткого замыкания на землю в сетях электроснабжения.

Устройство

Конструктивно короткозамыкатель аналогичен заземлителю, но за счёт мощной контактной системы может включаться на короткое замыкание.

Применение

Короткозамыкатели совместно с отделителями применяются в упрощённых схемах подстанций вместо более дорогих силовых выключателей. Подобная замена позволяет экономить значительные денежные средства, так как стоимость силовых выключателей довольно высока. Чем больше присоединений на подстанции и выше напряжение высокой стороны, тем более заметной становится выгода от использования упрощённых схем. В основном упрощённые схемы получили распространение на напряжении 35, 110 кВ. Устанавливаются короткозамыкатели: в сетях с заземлённой нейтралью — на одну фазу, в сетях с изолированной нейтралью — на две. Включение короткозамыкателя происходит автоматически, отключение производят вручную.

В настоящее время применение короткозамыкателей ограничено теми подстанциями где они установлены, короткозамыкатели больше не производятся, так как схемы ПС где они применяются имеют меньшую надежность и большую вероятность повреждения дорогостоящего оборудования подстанции (силового трансформатора), чем схемы с применением выключателей.

Принцип действия защиты с использованием короткозамыкателей

Схема подстанции без выключателя на стороне высокого напряжения

В случае аварии на трансформаторе одного из присоединений (T1), установленная на нём защита подаст напряжение на катушку включения соответствующего короткозамыкателя (SC1). Короткозамыкатель замкнёт свои контакты, создав искусственное замыкание на землю. На это замыкание среагирует защита магистральной ЛЭП, в зоне действия которой находится подстанция, и с помощью головного выключателя (Q) отключит всю подстанцию. Через небольшой промежуток времени на линии сработает АПВ и включит головной выключатель. За это время, которое называется бестоковой паузой, сработает только отделитель повреждённого трансформатора (E1) и отключит его от сети. Таким образом, не используя отдельный выключатель на каждое присоединение, возможно отключить повреждённый участок, оставив подстанцию в работе.

Источники

  • ГОСТ 17703-72 «Аппараты электрические коммутационные. Термины и определения»
  • «Релейная защита и автоматика подстанций с короткозамыкателями и отделителями» М. Л. Голубев «Энергия» Москва 1973
  • «Релейная защита и автоматика систем электроснабжения» Андреев В. А. М. «Высшая школа» 2007 ISBN 978-5-06-004826-1
  • «Релейная защита энергетических систем» Чернобровов Н. В., Семенов В. А. М. Энергоатомиздат 1998 ISBN 5-283-010031-7

3 1 2 3 Отделители QR и короткозамыкатели

3. 1. 2. 3 Отделители (QR) и короткозамыкатели (QN) При возникновении КЗ Q должны автоматически отключить поврежденный участок. Практически все Q снабжены устройством АПВ Автоматическое Повторное Включение Q после его отключения при КЗ.

Это вызвано тем, что многие КЗ самоликвидируются после первого отключения линии, и ЭУ готова к дальнейшей работе. Если КЗ не самоликвидировалось, то Q вновь отключается.

На некоторых ТП вместо одного Q используются отделитель и короткозамыкатель (рисунок 3. 12). Рисунок 3. 12 Условные обозначения отделителя (а) и короткозамыкателя (б)

Назначение QN — создать в необходимых случаях искусственное однофазное КЗ, чтобы на Q, который находится на соседней ТП, сработала защита, и этот Q отключил ЛЭП. Назначение QR — отключиться при совпадении двух условий: 1) включенное положение QN; 2) отсутствие тока через QR.

QR и QN всегда имеют автоматический привод. QR и QN всегда работают совместно и по выполняемым функциям заменяют один Q (стоимость одного Q примерно в 7 раз больше суммарной стоимости QR и QN).

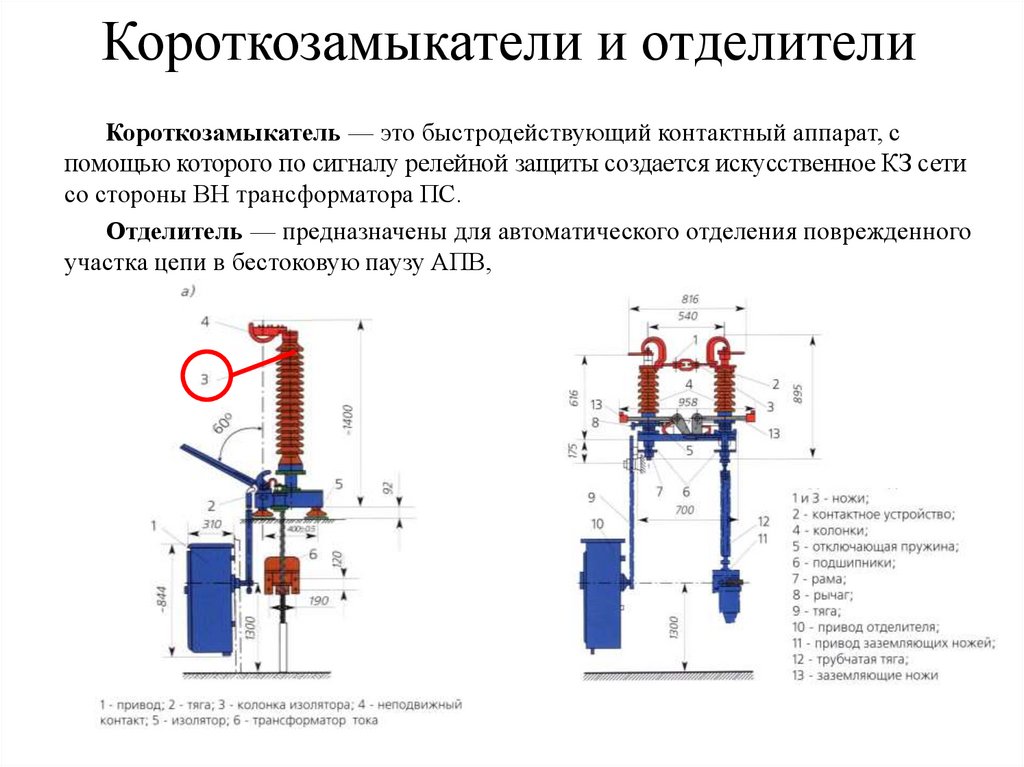

а) б) Отделитель ОД-110 (а) и короткозамыкатель КЗ-110 (б)

Для примера рассмотрим электрическую сеть, в которой источник ИП питает через Q 1 четыре потребителя (П 1 — П 4) (рисунок 3. 13). На П 3 установлен выключатель Q 2, а на П 4 — отделитель QR и короткозамыкатель QN. Рисунок 3. 13 Пример отключения поврежденного участка при помощи отделителя и короткозамыкателя

Допустим, что на П 3 произошло КЗ (т. К 3).

На Q 2 срабатывает защита, и Q 2 отключается.

Через 1. . . 2 секунды АПВ вновь включает Q 2. Если КЗ самоликвидировалось, то все потребители продолжают работать.

Если КЗ не самоликвидировалось, то Q 2 вновь отключится и П 3 будет выведен из работы. Остальные потребители (П 1, П 2, П 4) будут продолжать получать питание в обычном режиме.

Теперь допустим, что произошло КЗ на П 4. Причем, ток этого КЗ может быть настолько мал, что Q 1, установленный в начале линии, не почувствует, что произошло повреждение (например, межвитковое замыкание в трансформаторе).

В этом случае подается сигнал на срабатывание QN. Он замыкает свои контакты и, тем самым, создает искусственное однофазное КЗ. В линии ток увеличивается.

На Q 1 срабатывает защита, он отключается, и вся линия обесточивается.

Так как QN включен, и ток по QR отсутствует, то последний автоматически размыкает свои контакты.

Через 1. . . 2 секунды устройство АПВ вновь включает Q 1. Потребители П 1, П 2, П 3 будут продолжать получать питание в обычном режиме, а потребитель П 4 будет выведен из работы.

Выбор разъединителей, короткозамыкателей, отделителей и выключателей нагрузки выше 1000 В

При выборе разъединителей, короткозамыкателей, отделителей и выключателей нагрузки выше 1000 В должны выполняться условия:

  • номинальное напряжение Uуст ≤ Uном;
  • номинальный длительный ток Iрасч < Iном;
  • электродинамическая стойкость iу ≤ iпр. с и Iп.о ≤ Iпр.с

где:

  • iу – ударный ток КЗ, берется из расчета токов короткого замыкания;
  • iпр.с – ток динамической стойкости, согласно каталогу;
  • Iп.о – расчетный ток короткого замыкания на шинах.
  • термическая стойкость:

где:

  • Вк – тепловой импульс, который выделяется при токе короткого замыкания, определяется расчетным путем;
  • Iтер. — предельный ток термической стойкости, согласно каталогу;
  • tтер — длительность протекания тока термической стойкости, согласно каталогу.

Если нужно выбрать выключатель нагрузки, нужно учитывать еще одно условие:

  • выбор по току отключения Iрасч < Iоткл.

Для короткозамыкателя сохраняются все условия выбора, кроме выбора по номинальному току.

Рассмотрим пример выбора разъединителя типа РНДЗ-110/1000У1 на напряжение 110 кВ, для ранние выбранного выключатель ВМТ-110-20/110. Выбираем по каталогу или справочнику разъединитель в соответствии с приведенными выше условиями.

Все каталожные и расчетные данные сводим в таблицу 1.

№ п/п Расчетные данные Каталожные данные Условие выбора
Выключатель
ВМТ-110-20/110
Разъединитель
РНДЗ-110/1000У1
1 Uуст=110 кВ Uном=110 кВ Uном=110 кВ Uуст ≤ Uном
2 Iрасч=73,6 А Iном=1000 А Iном=1000 А Iрасч< Iном
3 Iп.о=12,5 кА Iоткл=20 кА Iп.о ≤ Iоткл
4 iу=28,34 кА iпр.с= 52 кА iпр.с= 80 кА iу ≤ iпр. с
5 Вк=31,25 кА2*с

С примером выбора выключателя можно ознакомиться в статье: «Выбор силового выключателя 6 кВ»

Обращаю Ваше внимание, что для КРУ, разъединители проверять не нужно. Так как завод-изготовитель гарантирует им необходимые параметры для совместной работы с силовым выключателем.

Всего наилучшего! До новых встреч на сайте Raschet.info.

выбор разъединителей, короткозамыкателей

Поделиться в социальных сетях

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding» и «PayPal».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Монтаж короткозамыкателей — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

ЕНиР

§ Е23-5-23. Монтаж короткозамыкателей

Состав работ

При монтаже короткозамыкателей

1. Установка, выверка и закрепление короткозамыкателя на металлической конструкции.
2. Установка трансформаторов тока типа ТШЛ-0,5.
3. Установка и закрепление металлической конструкции под привод.
4. Установка и закрепление привода. 5. Изготовление и установка тяг.
6. Регулировка ножей короткозамыкателя.

При сварке

Соединение тяг с приводом при помощи сварки.

Таблица 1

Состав звена



Профессия и разряд рабочих

Монтаж короткозамыкателяСварка при монтаже короткозамыкателя
Напряжение, кВ, до
35110220220
Электромонтажники
5 разр. 111
4   «1
3   «121
Электросварщик 4 разр.1

Таблица 2

Нормы времени и расценки на 1 короткозамыкатель

Тип короткозамыкателяНаименование работ
монтаж короткозамыкателясварка при монтаже короткозамыкателя
КРН-35 (КЗ-35)10,5

8-45

1,3

1-03

1
КЗ-1108,7

6-70

1,2

0-94,8

2
КЗ-150У,

КЗ-220

11

8-80

1,4

1-11

3
аб

Комплекты контактов Nofuel KZ110 для завода контакторов Siemens ABB Eh210 и поставщиков

Описание продукта

Метки продукта

Proudct Имя

Номер детали

Используется для контактора

EH Контактный комплект

KZ100

ABB Eh200

EH Контактный комплект

KZ110

ABB Eh210

EH Контактный комплект

KZ145

ABB Eh245

EH Контактный комплект

KZ175

ABB Eh275

EH Контактный комплект

KZ210

ABB Eh310

EH Контактный комплект

KZ260

ABB Eh360

EH Контактный комплект

KZ300

ABB Eh400

EH Контактный комплект

KZ370

ABB Eh470

EH Контактный комплект

KZ550

ABB EH550

EH Контактный комплект

KZ700

ABB EH700

EH Контактный комплект

KZ800

ABB EH800

Состоит из 3 подвижных и 6 неподвижных частей. Это полный комплект для восстановления контакторов EH 3Pole и EK 4Pole
.


  • Предыдущий: Комплекты контактов Nofuel KZ100 для контактора Siemens ABB Eh200
  • Далее: Комплекты контактов Nofuel KZ145 для контактора Siemens ABB Eh245

  • kz110
  • Автоматические выключатели SDV7 и SDV-R | Наружные распределительные устройства среднего напряжения

    Электропривод тип 3Ах45-МА

    Распределительный выключатель SDV7 доступен с приводом с магнитным приводом.Базовая конфигурация автоматического выключателя такая же, как и для версии с накоплением энергии, включая высоковольтные элементы и вакуумные прерыватели, с заменой только рабочего механизма.

    Привод магнитного привода типа 3Ah45-MA использует редкоземельные магниты (неодим-железо-бор) для поддержания стабильного ЗАКРЫТОГО положения в сочетании со структурой электромагнитной катушки для переключения из ОТКРЫТОГО положения в ЗАКРЫТОЕ положение. Магнитный привод

    В

    используется конструкция с одной катушкой, обеспечивающая стабильное ОТКРЫТО и стабильное ЗАКРЫТОЕ положение без дополнительных затрат энергии.

    Электронный контроллер подает значительный ток на электромагнитную катушку для операции замыкания, так что электромагнитная сила складывается с магнитной силой, создаваемой редкоземельными магнитами.

    Для открытия требуется лишь небольшая электромагнитная сила в обратном направлении, чтобы компенсировать магнитную силу, создаваемую редкоземельными магнитами. Фактически, электромагнитная сила нейтрализует магнитную силу в течение

    .

    открытия операций.

    Усилие для открытия в основном обеспечивается пружинами контактного давления на каждой фазе (не показаны) с помощью

    от открывающей пружины. Пружина открытия такая же, как и в версии с накопителем энергии, и ее основная функция

    обеспечивает силу, противодействующую силе атмосферного давления, действующей на сильфон вакуумного прерывателя, которая могла бы

    иначе вызовет замыкание контактов разомкнутого выключателя.

    Диаграммы поля магнитного привода иллюстрируют комбинированные условия магнитного и электромагнитного полей в

    различные положения выключателя.

    Электронный контроллер магнитного привода

    Работой магнитного привода управляет электронный модуль. Электронный модуль получает питание

    .

    от источника питания 24 В постоянного тока, накапливает энергию в конденсаторах на нескольких печатных платах и ​​обеспечивает множество функций, в том числе:

    • Включение по дистанционной (или релейной) команде или от местной кнопки
    • Открытие по дистанционной (или релейной) команде или от местной кнопки
    • Управление конденсаторами, включая зарядку, мониторинг и периодическую проверку состояния.

    Электронный контроллер позволяет повторное включение выключателя в соответствии со стандартной последовательностью включения повторного включения в ANSI /

    .

    IEEE C37.04, O — 0,3 с — CO — 15 с — CO. Конденсаторы, используемые для размыкания и замыкания выключателя, перезаряжаются при следующих операциях:

    • После операции C ≈ 10 с
    • После операции O ≈ 2-5 с
    • После операции СО ≈ 12-15 с.

    При первом включении конденсаторам требуется примерно 35 с для полного заряда.

    Электронный контроллер разработан для тяжелых условий эксплуатации и длительного срока службы. Расчетный срок службы электронного контроллера составляет примерно 20 лет при температуре окружающей среды за пределами шкафа выключателя 50 ° C или ниже. В менее суровых условиях ожидаемый срок службы намного превышает 20 лет.

    Используемые конденсаторы имеют ожидаемый срок службы 45 лет при температуре окружающей среды на конденсаторах 70 ° C (3% от общего количества часов), 50 ° C (40% от общего количества часов), а оставшиеся 57% от общего количества часов используются температура окружающей среды 40 ° C или ниже.В менее суровых условиях ожидаемая продолжительность жизни намного превышает 45 лет.

    Платы конденсаторов имеют большие размеры, с накоплением энергии выше уровня, необходимого для срабатывания выключателя. Фактически, система может размыкать и замыкать автоматический выключатель, если отключено до 20% конденсаторов.

    Конденсаторы имеют запас энергии, так что автоматический выключатель может быть электрически отключен с помощью кнопок на приводе в течение не менее 300 секунд после потери мощности управления.

    Источник питания электронных схем рассчитан на широкий диапазон входных напряжений. Источник питания высокого диапазона принимает любое напряжение в диапазоне от 110 до 240 В переменного тока или от 110 до 250 В постоянного тока. Источник питания низкого диапазона принимает напряжение в диапазоне от 28 до 56 В постоянного тока.

    Команды электрического включения и отключения работают через двоичные входы, при этом для версии с командным входом высокого диапазона требуется входное напряжение не менее 68 В переменного тока или 68 В постоянного тока для работы, в то время как для версии с командным входом с низким диапазоном требуется входное напряжение не менее 17 В переменного тока или 17 В постоянного тока. для работы.

    Автоматический контроль

    Электронный контроллер включает функции контроля и самотестирования, среди которых следующие:

    • Отказ закрытия по команде (через 100 мс)
    • Чрезмерный ток катушки
    • Емкость конденсаторов
    • Первичная зарядка конденсаторов при включении
    • Периодический тестовый цикл зарядки для проверки емкости накопителя энергии (выполняется еженедельно)
    • Отказ источника питания (24 В пост. Тока)
    • Перезаряд конденсаторов (перенапряжение)
    • Целостность цепи катушки
    • Проверка блокировки (блокировка).

    Электронный контроллер также ведет журнал, в котором содержатся сведения о последних 32 операциях и результаты тестов емкости конденсаторов.

    Встроенная схема быстрого разряда конденсаторов

    Конструкция системы контроллера включает встроенные средства для разряда конденсаторов, если необходимо выполнить техническое обслуживание.

    Пользователю не нужно предоставлять перемычки или нагрузочные резисторы для разряда конденсаторов — просто

    отсоедините вилку между платой электронного контроллера и платами конденсатора, и цепь разряда

    включается автоматически, конденсаторы разряжаются до низкого уровня, что позволяет проводить техническое обслуживание.NEC (NFPA 70) требует

    разряжается до уровня ниже 50 В постоянного тока в течение пяти минут, но система, встроенная в конструкцию магнитного привода типа SDV7-MA, разряжается до уровня менее 5 В постоянного тока примерно за 90 секунд.

    При первоначальном включении управляющего питания контроллер выполняет процедуру запуска, после чего заряжается

    конденсаторов начнутся.

    При первой подаче управляющего питания на блоке питания загорается зеленый светодиод.

    Контроллер включает светодиоды для индикации энергетического статуса конденсаторной батареи.

    После полного разряда, примерно через 25 секунд после подачи управляющего напряжения загорается желтый светодиод, и

    примерно через 5-10 секунд желтый светодиод погаснет и загорится зеленый светодиод. Светодиоды показывают статус

    .

    следует:

    • Горит зеленый светодиод на блоке питания (виден при снятой крышке оператора) указывает на наличие управляющего напряжения
    • Горящий зеленый светодиод (рядом с кнопками) указывает на то, что оператор готов и может выполнять последовательность Открытие-Закрытие-Открытие
    • Горит желтый светодиод (рядом с кнопками) указывает на то, что оператор может выполнять операцию открытия
    • Горящий красный светодиод (рядом с кнопками) указывает на ошибку, и энергии недостаточно для работы.
    • Контроллер включает выходные клеммы, соответствующие светодиодам, так что состояние можно контролировать из удаленных мест.

    Внешняя ручная ручка отключения

    Внешняя ручная ручка отключения входит в стандартную комплектацию моделей SDV7-MA и SDV7-MA-AR с приводом с магнитным приводом. Для управления внешней ручкой ручного отключения требуется лишь небольшое усилие, и после размыкания автоматического выключателя ручку можно заблокировать висячим замком, чтобы обеспечить функцию блокировки и предотвратить включение автоматического выключателя электрическими или ручными средствами.

    Как определить, неисправен ли преобразователь вашего жилого дома

    Большим преимуществом выезда на автофургоне является электричество. Это позволяет вам есть настоящую пищу, используя плиту, микроволновую печь и холодильник. Развлекайтесь с помощью телевизора, стереосистемы или игровой консоли для детей. Электричество также помогает вам контролировать жизненную статистику вашего тренера с помощью монитора и датчиков. Что произойдет, когда все выключится? Преобразователь жилого дома является жизненно важным оборудованием в вашем доме на колесах.Через него проходит каждый ампер электричества для питания электроники в вашем жилом помещении. Хотя они долговечны, они могут выйти из строя.

    Когда ваш преобразователь RV выходит из строя

    Чтобы определить, неисправен ли преобразователь вашего жилого дома, вы начнете видеть предупреждающие знаки. Внутреннее освещение — самый простой индикатор. Если вы видите, что свет тускнеет, возможно, неисправен преобразователь.

    Другие подсказки могут заключаться в том, что ваши электронные устройства тоже не работают. Еще один показатель — ваш холодильник с трудом поддерживает температуру.Третий индикатор может заключаться в том, что ваши устройства не работают из-за того, что в розетки не подается необходимое количество электроэнергии.

    Более серьезный показатель — домашние батарейки. Частью работы преобразователя является подача энергии на аккумуляторные батареи вашего дома для зарядки. Если они разряжены и больше не будут удерживать свой заряд, возможно, ваш преобразователь не выполняет свою работу.

    Что делает ваш преобразователь

    Преобразователь жилого дома заменяет береговое питание 110 В переменного тока на домашние аккумуляторы 12 В постоянного тока.И наоборот, инвертор делает прямо противоположное. При правильной работе напряжение берегового питания должно быть в пределах 108–130. Ваши батареи должны работать от 11 до 13 вольт.

    Цены на замену преобразователя колеблются в пределах 150–1600 долларов США. Разница в цене зависит от величины силы тока, с которой вы имеете дело. Будьте готовы потратить более 400 долларов на свой дом на колесах. Замена преобразователя должна производиться профессиональными техниками из-за сложности процедуры.Неправильная установка может привести к сгоранию всей вашей электрической системы.

    Найдите неисправность путем поиска неисправностей

    Есть несколько способов найти проблему с вашей электрической системой. Чтобы помочь, вам нужно будет купить измеритель напряжения и / или мультиметр. Эти устройства используются для проверки различных электрических измерений в вашей системе. Мультиметр проверяет напряжение, но имеет дополнительную функцию проверки силы тока и ватт.

    Продажа Цифровой мультиметр KAIWEETS с футляром, вольтметром постоянного тока переменного тока, измерителем сопротивления вольт-ампер и …
    • Служба поддержки клиентов: KAIWEETS обеспечивает пожизненное послепродажное обслуживание …
    • Многофункциональный: Этот мультиметр может проверять напряжение постоянного / переменного тока, постоянного тока …
    • Чувствительный тест: Убедитесь, что поворотный переключатель находится в положении…
    • Безопасная эксплуатация: классификация IEC CAT III 600 В, сертификация CE и RoHS ….
    • Широко используется: цифровой мультиметр разработан для обеспечения безопасности и …

    Прежде чем бегать по дому и проверять более сложные электрические соединения, сначала проверьте свои электрические устройства. Это конкретное устройство могло быть повреждено. Это сэкономит ваше время и ваше достоинство.

    Первое, что нужно проверить, — это блок берегового питания и прерывателя постоянного тока. Если мощность, поступающая в ваш жилой домик, не находится в пределах диапазона напряжений переменного или постоянного тока, то ваш преобразователь жилого дома может быть неисправен.

    Проверьте свои батареи

    Чтобы определить, заключается ли проблема в ваших аккумуляторах, полностью зарядите их. После зарядки отключите их от вашего кемпинга. Цель состоит в том, чтобы изолировать их от вашей электрической системы. Если держать их подключенными, у вас не будет точных показаний. Электропитание будет поступать от берегового источника питания или от аккумуляторной батареи двигателя.

    Если у вас плохие показания глюкометра и аккумулятор не заряжается, вам необходимо заменить аккумулятор. Если ваши домашние аккумуляторы полностью заряжены, но у вас все еще есть проблемы, это может быть преобразователь.

    Продажа Odyssey PC925MJT Автомобильный аккумулятор и аккумулятор LTV
    • Усилитель холодного коленчатого вала (CCA) — 330; Размеры Д x Ш x В (дюймы) 6. 64 x 7 ….
    • Лучше: ограниченная 3- и 4-летняя полная замена — непропорционально; …
    • Более длительный срок службы: при 3-10-летней эксплуатации life, ODYSSEY …
    • Более длительный срок службы: на 70% больше срок службы по сравнению с…
    • Более быстрая подзарядка: самая высокая эффективность перезарядки среди всех герметичных …
    Проверьте вентилятор преобразователя

    Назначение вентилятора преобразователя — предотвратить его перегрев. При правильной работе вентилятор будет периодически включаться и выключаться в зависимости от внутренней температуры внутри преобразователя. Если ваш преобразователь нагреется до более высоких температур, у вас могут быть проблемы с электричеством внутри вашего дома на колесах.

    Чтобы проверить это, используйте свой измеритель на входе в линию питания вентилятора, чтобы проверить, работает ли он в пределах допустимых уровней переменного напряжения.Если вентилятор необходимо заменить, используйте ту же часть вентилятора. Они разработаны с учетом конкретных потребностей вашего конвертера. Он должен правильно подходить и правильно охлаждать преобразователь. Вы рискуете, используя вентилятор другого типа. Если вы используете другой вентилятор, убедитесь, что он работает от того же напряжения и силы тока.

    Если это не ваш вентилятор, все же проверьте температуру преобразователя. Если он кажется выше нормы, возможно, неисправен датчик температуры. Чтобы проверить это, снова используйте глюкометр по обе стороны от датчика.Если показание мощности выходит за пределы допустимого диапазона, это может быть вашей проблемой.

    Автоматический выключатель

    Проверка ваших автоматических выключателей по очереди — это еще один метод поиска и устранения неисправностей, позволяющий определить, неисправен ли ваш преобразователь RV. Хорошая стратегия проверки автоматических выключателей — оставить главный выключатель включенным, но отключить другие выключатели. Разомкните и включите каждый выключатель по отдельности, чтобы увидеть, достигает ли мощность своего назначения. Например, если вы отключили электричество в зоне умывальника раковины, откройте и закройте выключатель.Если при размыкании питание не возвращается, значит, дело не в выключателе.

    Предохранители

    Вы также захотите посмотреть на предохранители. Ваши предохранители рассчитаны на то, чтобы выдерживать скачки напряжения и ломаться, прежде чем они сожгут ваши электрические приборы или оплавят провода. Вытаскивайте каждую отдельно. Если один выглядит обгоревшим, а металлический мост внутри него треснул, его нужно заменить.

    Всегда полезно иметь в ящике с инструментами комплект резервных предохранителей. В автофургонах используются автомобильные предохранители различной силы тока.Вы можете купить их по отдельности или в наборах. Комплекты могут стоить около 20 долларов, и в них есть плавкие предохранители на 5-30 ампер. Они имеют цветовую маркировку, чтобы помочь вам определить, какой предохранитель рассчитан на силу тока.

    Печатная плата

    Отвинтите печатную плату. Кислота аккумулятора может накапливаться на печатной плате в различных соединениях. Вы можете определить это по белому шелушащемуся веществу на соединениях. Очистка проста.

    Во-первых, убедитесь, что в автобусе нет электричества.Отключите береговое питание, солнечные панели и батареи. Вам предстоит работать с водой, поэтому вы хотите защитить себя и своего тренера от поражения электрическим током.

    Затем смешайте одну чайную ложку пищевой соды с 12 унциями воды. С помощью ватной палочки или ткани аккуратно удалите кислоту из аккумулятора. Когда вы закончите, дайте доске немного времени, чтобы она высохла. Когда высохнет, снова подключите источники питания. Если это ничего не меняет, значит, у вас плохой преобразователь RV.

    Резисторы

    В некоторых платах преобразователей RV используются резисторы.Для тех, кто не знает, резисторы используются для контроля напряжения, поступающего от источников питания постоянного тока на 12 вольт. Они похоронены за печатной платой, поэтому будьте очень осторожны при их поиске, чтобы предотвратить другие проблемы. Эти резисторы можно вклепать в печатную плату, что делает практически невозможным их замену самостоятельно.

    Если вы видите скопление аккумуляторной кислоты на затворах резистора (точках соединения), то проблема может быть в ваших резисторах. Из-за сложности и стоимости попытки заменить резисторы, вы хотите передать свой RV профессионалу.Они могут обсудить с вами замену резисторов или замену преобразователя — лучший вариант для вашего дома на колесах.

    Диоды
    Диоды

    предназначены для поддержания потока мощности в одном направлении. Это предотвращает обратное изменение направления тока и разрядку ваших батарей или солнечных батарей. Их сложно проверить даже опытным специалистам по автодомам. Если диоды являются проблемой вашей электрической системы, замена преобразователя может быть вашим единственным выходом.

    Продажа Hopkins 48955 Комплект диодов для буксируемого автомобиля
    • Изолирует буксируемый автомобиль от дома на колесах
    • Соединяет существующий жгут
    • Включает задние фонари и указатели поворота на буксируемом автомобиле
    • Общий черный цвет
    • 2 входных лопатки и одна выходная лопата

    Лучшие Лрактики

    Существуют некоторые профилактические меры, которые вы можете предпринять, чтобы сохранить ваш преобразователь в исправном состоянии и избежать потери мощности во время поездки на автофургоне.

    • Перед длительной поездкой потратьте некоторое время на тестирование вашей системы дома в качестве профилактической меры. Никто не хочет застревать в дороге, когда преобразователь выходит из строя.
    • Старые жилые дома также следует периодически проверять. Могут возникнуть проблемы с износом, возможно, придется заменить предохранители или другие детали. Помните, что фургон — это передвижной дом, поэтому его содержание является ключевым моментом.
    • Если вы живете в жарком климате или недалеко от побережья, ваши батареи могут разрядиться каждые несколько лет. Заменяйте батареи каждые 3-5 лет, чтобы избежать потери заряда в дороге.Во Флориде есть пословица: «Флорида ест батарейки». Причины этого до сих пор обсуждаются. Одни винят жару, другие — соленый воздух или другие проблемы с окружающей средой. Это может быть факт или фольклор, но во Флориде широко распространены разряженные батареи.
    • При подключении к береговому источнику питания в кемпинге убедитесь, что сначала включен автоматический выключатель. Вы должны быть уверены, что при подключении питания через него не проходит питание. После подключения отключите прерыватель. Это предотвратит первоначальный скачок напряжения.
    • Осмотрите электростанцию, к которой вы подключаетесь. Вы хотите убедиться, что электрическая схема и автоматические выключатели хорошо подключены и стабильны. Если что-то не так, или что-то не так, вернитесь в офис кемпинга и обсудите это с ними. Как только вы подключитесь к сети, ваш дом на колесах станет уязвимым для их электрической системы.

    Преобразователь жилого дома — прочная деталь. Они рассчитаны на весь срок службы вашего дома на колесах при правильном уходе. Они не часто выходят из строя.Если ваш преобразователь RV плохой, лучшее преимущество — обратиться к профессиональному технику RV для работы с ним. У них есть опыт и инструменты, чтобы исправить это с первого раза.

    Данные о продукте последний раз обновлялись 2021-12-05 в 22:12.

    Поиск и устранение неисправностей в системе стартера мотоцикла

    — Cyclepedia

    Получите доступ к технической поддержке и нашему руководству по устранению неполадок

    Электростартерные системы теперь можно найти почти на всех силовых спортивных автомобилях.Все электрические пусковые системы имеют две отдельные цепи: одну для слабого тока, а другую — для сильноточного. Обе цепи подключены к батарее.

    Когда стартер активирован, для его вращения требуется большой ток. Сильноточная цепь передает этот ток на стартер от аккумуляторной батареи. Эту схему легко идентифицировать, так как в ней должен использоваться провод большего сечения, чтобы выдерживать большой ток. Провода калибра от 6 до 8, которые соединяют положительный вывод аккумуляторной батареи с реле стартера и реле стартера с двигателем стартера, образуют сильноточную цепь вместе с сильноточными контактами в реле стартера.

    Сильноточная цепь управляется слаботочной цепью. В слаботочной цепи используются провода меньшего диаметра, обычно от 16 до 12 калибра. Центральными компонентами этой цепи являются аккумулятор, главный выключатель зажигания, выключатель запуска двигателя, предохранитель и обмотка катушки внутри реле стартера.

    При срабатывании переключателя запуска двигателя замыкается цепь низкого тока, и внутри реле стартера создается электромагнитное поле. Это электромагнитное поле замыкает сильноточные контакты и замыкает сильноточную цепь.Сильный ток течет по толстому проводу, питая стартер. Когда пусковой переключатель двигателя отпускается, цепь низкого тока размыкается, и в результате размыкаются контакты высокого тока и прекращается подача большого тока на стартер.

    Большинство цепей пуска предназначены для предотвращения вращения стартера в нежелательных условиях. Это может включать в себя выключатели тормоза, сцепления, боковой подножки или нейтрали, которые не позволят замкнуться слаботочной цепи, если не будут созданы оптимальные условия запуска.Если система запуска не работает должным образом, устраните неисправность всей цепи, а не только основных компонентов.

    При проверке системы электрического запуска обязательно начинайте с полностью заряженной аккумуляторной батареи. Найдите реле стартера. Попытайтесь завести двигатель и послушайте реле стартера. Реле стартера должно щелкнуть. Если реле щелкает, замыкается слаботочная цепь пусковой системы.

    Если реле стартера не щелкает, проверьте слаботочную цепь и компоненты на наличие проблемы.Таким же образом можно проверить почти все реле стартера.

    Отсоедините сильноточный провод от положительной клеммы аккумуляторной батареи и отсоедините слаботочный разъем от реле стартера. Подайте напряжение 12 В непосредственно на входные клеммы слабого тока реле стартера. Проверьте целостность цепи между сильноточными клеммами. Когда скачок завершен, между сильноточными клеммами должно быть соединение. Когда перемычка разомкнута, не должно быть непрерывности между сильноточными клеммами.Замените реле стартера, если оно не прошло проверку.

    Если реле стартера щелкает, но стартер не вращается, проблема в сильноточной цепи. Проверьте надежность соединения толстых проводов между аккумуляторной батареей и реле стартера, а также реле стартера и стартером. Проблема может заключаться в стартере, если проверить силовые провода и соединения.

    Чтобы проверить стартер, подайте на него 12 В и посмотрите, вращается ли он.Обязательно подготовьте автомобиль к запуску стартера, так как в этом тесте не будут приняты меры по обеспечению безопасности цепи низкого тока. Если стартер не вращается, значит, он либо неисправен, либо заблокирован, это проблема механического двигателя.

    Техническое описание OPA863, информация о продукте и поддержка

    Устройства OPAx863 — это маломощные, стабильные с единичным усилением операционные усилители с прямой входной и выходной нагрузкой и с обратной связью по напряжению, предназначенные для работы в диапазоне питания 2,7 В. до 12.6-В. Потребляя всего 700 мкА на канал, устройства OPAx863 предлагают произведение коэффициента усиления и полосы пропускания 50 МГц, скорость нарастания сигнала 105 В / мкс с плотностью шума напряжения 5,9 нВ / √Гц.

    Входной каскад Rail-to-Rail с питанием 2,7 В полезен в портативных устройствах с батарейным питанием. Входной каскад Rail-to-Rail хорошо согласован по произведению коэффициента усиления на полосу пропускания и шума во всем диапазоне входных синфазных напряжений, что обеспечивает превосходные характеристики с широким динамическим диапазоном входного сигнала. OPA863 имеет режим пониженного энергопотребления (PD) с током покоя PD (I Q ), равным 1.5 мкА (максимум) с включением или выключением в течение 6,5 мкс при питании 3 В.

    Устройства OPAx863 включают ограничение мощности перегрузки, чтобы ограничить увеличение I Q при насыщенных выходах, тем самым предотвращая чрезмерное рассеяние мощности в энергосберегающих системах с батарейным питанием. Выходной каскад защищен от короткого замыкания, что делает его пригодным для работы в тяжелых условиях.

    Устройства OPAx863 — это маломощные операционные усилители с линейной входной и выходной нагрузкой, стабильные с единичным усилением и с обратной связью по напряжению, предназначенные для работы в диапазоне питания 2.От 7 до 12,6 В. Потребляя всего 700 мкА на канал, устройства OPAx863 предлагают произведение коэффициента усиления и полосы пропускания 50 МГц, скорость нарастания сигнала 105 В / мкс с плотностью шума напряжения 5,9 нВ / √Гц.

    Входной каскад Rail-to-Rail с питанием 2,7 В полезен в портативных устройствах с батарейным питанием. Входной каскад Rail-to-Rail хорошо согласован по произведению коэффициента усиления на полосу пропускания и шума во всем диапазоне входных синфазных напряжений, что обеспечивает превосходные характеристики с широким динамическим диапазоном входного сигнала. OPA863 имеет режим пониженного энергопотребления (PD) с током покоя PD (I Q ), равным 1.5 мкА (максимум) с включением или выключением в течение 6,5 мкс при питании 3 В.

    Устройства OPAx863 включают ограничение мощности перегрузки, чтобы ограничить увеличение I Q при насыщенных выходах, тем самым предотвращая чрезмерное рассеяние мощности в энергосберегающих системах с батарейным питанием. Выходной каскад защищен от короткого замыкания, что делает его пригодным для работы в тяжелых условиях.

    MCB: защита от перегрузки и короткого замыкания

    MCB теперь становится жизненно важным устройством защиты.Рекомендуется использовать MCB в каждой электрической установке, чтобы защитить вас и ваше оборудование от перегрузки и короткого замыкания

    Основы работы с MCB

    Полная форма MCB — это миниатюрный автоматический выключатель. MCB — это электромеханическое устройство, которое защищает электрическую цепь в случае перегрузки и короткого замыкания. MCB обнаруживает состояние неисправности и автоматически отключается, чтобы прервать ток в цепи, и его можно вручную включить после устранения неисправности.

    Различия между предохранителем и автоматическим выключателем

    Есть существенные различия в предохранителе и автоматическом выключателе. При перегрузке металл, составляющий предохранитель, плавится; тем самым создавая перерыв в электроснабжении. MCB просто отключает источник питания, чтобы предотвратить любые неприятности, вызванные неисправностью в электросети. Это главное преимущество, которым MCB обладает перед предохранителем, поскольку его нужно только переустановить, тогда как предохранитель необходимо заменить, так как он плавится. Однако предохранитель отключает электричество быстрее.Использование предохранителей постепенно прекращается с помощью миниатюрных автоматических выключателей (автоматические выключатели)

    Выбор MCB

    Для обеспечения идеальной защиты от перегрузки. Нормальный ток MCB не должен превышать допустимую нагрузку на кабели, и нам необходимо выбрать тип MCB на основе приложения

    .
    Тип кривой Применение MCB
    B DG Комплекты, Обогреватель, Гейзер, Лампы накаливания
    С Малые двигатели, вентиляторы, переменного тока, люминесцентные лампы
    Д Используется для высокоиндуктивных нагрузок

    BCH’S MCB представляет собой смесь высококачественного материала и производства.

    Узнать больше

    Миниатюрный автоматический выключатель (MCB)

    МЕТОД ЭКВИВАЛЕНТНОСТИ АСИНХРОННЫХ ДВИГАТЕЛЕЙ ДЛЯ РАСЧЕТА КОРОТКОГО ЗАМЫКАНИЯ В СИСТЕМЕ БАЛАНСИРОВАНИЯ ПОТРЕБНОСТЕЙ


    Абдулло Ш. Меджидов Юрий Петрович Гусев

    DOI: 10.47026 / 1810-1909-2020-3-102-115

    Ключевые слова

    Эквивалент

    , асинхронный двигатель, потребности баланса предприятия, короткое замыкание, система дифференциальных уравнений, моделирование, программа ETAP.

    Аннотация

    При коротком замыкании в энергоустановках силовых установок трехфазные асинхронные двигатели с короткозамкнутым ротором оказывают существенное влияние на характер процесса и величину тока короткого замыкания. В системе балансировки потребностей необходимо учитывать составляющие тока короткого замыкания от асинхронных двигателей при выборе и проверке выключателей, а также при выборе и проверке токоведущих частей (кабелей, комплектных токоведущих проводов, и т.п.) не только в начальный момент короткого замыкания, но и в момент его отключения. Методы расчета тока короткого замыкания с учетом влияния асинхронных двигателей продолжают совершенствоваться; ведется поиск новых методов, максимально упрощающих расчеты при сохранении достоверности результатов. При этом некоторые вопросы требуют дальнейшего изучения и исследования, например возможность эквивалентности асинхронных двигателей. Электростанции должны учитывать составляющие тока короткого замыкания от большого количества асинхронных двигателей, что не только трудоемко, но иногда невозможно из-за отсутствия полной информации о двигателях и механизмах балансировки установки. потребности.Для повышения эффективности и точности расчетов при проектировании силовых установок целесообразно заменить группы асинхронных двигателей на эквиваленты. Актуальность совершенствования метода эквивалентности асинхронных двигателей на электростанциях возрастает вместе с повышением требований к повышению надежности электроустановок баланса силовых установок и снижению затрат на техническую инвентаризацию из-за ошибок расчетов. В статье рассматривается методика эквивалентности группы низковольтных асинхронных двигателей на примере системы балансовых нужд ТЭЦ № 1, расположенной в г. Душанбе Республики Таджикистан.Моделирование электромеханических процессов, вызванных короткими замыканиями разной электрической удаленности, проводилось с использованием программного комплекса ETAP (OTI, США).

    Список литературы

    1. Георгиади В.Х. Поведение энергоблоков ТЭС при перерывах электроснабжения собственных нужд (части 1–3) . Москва: Энергопрогресс . , 2003, 250 с.
    2. Жуков В.В. Короткие замыкания в электроустановках напряжением до 1 кВ . Москва: МЭИ . , 2004, 192 с.
    3. Жуков В.В., Крючков И.П., Неклепаев Б.Н. Сравнительный анализ методов расчета токов КЗ в электроустановках переменного тока напряжением до 1 кВ. . Электрические станции , 1996, №1. 36. С. 41–51.
    4. Жуков В.В. Эквивалентность асинхронных двигателей системы собственных нужд энергоблока . Известия высших учебных заведений Министерства высшего и среднего специального образования СССР. Энергетика.1978. 3. С. 13–18.
    5. Информация за 2020 года ОАО «Душанбинская ТЭЦ № 1» [Информация за 2020 год ОАО «Душанбинская ТЭЦ №1»).1 »]. Доступно по адресу: http://www.barqitojik.tj/about/dependents/generation/256/196292/ (дата обращения: 30 мая 2020 г.).
    6. Ларин А.М., Наумов О.Е. Математическое моделирование многомашинных систем с асинхронными двигателями частотным методом. Доступно по адресу: http://uchebilka.ru/matematika/ 155060/index.html. (Дата обращения: 30 мая 2020 г.).
    7. Маджидов А.Ш. Уравнения асинхронного электродвигателя при переходном процессе. .В: Информационные технологии, Энергетика и Экономика (электроэнергетика, электротехника и теплоэнергетика, математическое моделирование и информационные технологии в производстве): сб. тр. XVII Междунар. науч.-тех. конф. Студентов и аспирантов [из 17 -го Междунар. Sci. и Тех. Конф. студентов и аспирантов «Информационные технологии, энергетика и экономика (электроэнергетика, электротехника и теплотехника, математическое моделирование и информационные технологии в производстве)»].Смоленск, 2020. С. 44–49.
    8. Маджидов А.Ш. Практический расчет тока короткого замыкания с учетом влияния асинхронных электродвигателей . В: Информационные технологии, Энергетика и Экономика (электроэнергетика, электротехника и теплоэнергетика, математическое моделирование и информационные технологии в производстве): сб. тр. XVII Междунар. науч.-тех.конф. Студентов и аспирантов [из 17 -го Междунар. Sci. и Тех. Конф. студентов и аспирантов «Информационные технологии, энергетика и экономика (электроэнергетика, электротехника и теплотехника, математическое моделирование и информационные технологии в производстве)»]. Смоленск, 2020. С. 34–38.
    9. Маджидов А.Ш., Гусев Ю.П. Эквивалентность агрегатов собственных нужд электростанции.В: Радиоэлектроника, электротехника и энергетика: Международная научно-техническая конференция студентов и аспирантов (12–13 марта) ) [Учеб. Int. Sci. и Тех. Конф. студентов и аспирантов «Радиоэлектроника, электротехника и энергетика» (12–13 марта)] . Москва, 2020, с. 1049.
    10. Меджахед А., Жуков В.В. Эквивалентность асинхронной нагрузки . Известия высших учебных заведений Министерства высшего и среднего специального образования СССР.Энергетика.1990. 5. С. 44-49.
    11. Околович М.Н., Полевая И.В. Учет влияния асинхронных двигателей при расчете токов короткого замыкания в системе собственных нужд электростанции. . Электрические станции, 1963, вып. 4. С. 54–60.
    12. Околович М.Н. Проектирование электрических станций: учебник для вузов.М .: Энергоиздат, 1982.400 с.
    13. Описание программы ETAR [Описание программы ETAR]. Доступно на: https://etap.com (дата обращения: 30 мая 2020 г.).
    14. Рогозин Г.Г., Ларин А.М. Расчет параметров эквивалентных роторных контуров синхронных машин по их экспериментальным частным характеристикам . Электричество , 1974, вып.6. С. 10–13.
    15. Рогозин Г.Г., Лапшина Н.С., Пятлина Н.Г. Эквивалентность группы асинхронных двигателей для расчета переходных процессов. Известия высших учебных заведений. Электромеханика , 1975, № 4, с. 1. С. 87–93.
    16. Сивокобыленко В.Ф., Лебедев В.К. Переходные процессы в системах электроснабжения собственных нужд электростанций: учебное пособие.Донецк, 2002.136 с.
    17. Сивокобыленко В.Ф., Павлюков В.А. Метод эквивалентности и расчета короткого замыкания в системе асинхронных машин . Электричество, 1979, вып. 1. С. 45–50.
    18. Сивокобыленко В.Ф., Костенко В.И. Математическое моделирование АД собственных нужд станций: учебное пособие.Донецк, 1979.110 с.
    19. Маджидов А. Анализ расчета токов короткого замыкания в собственных средствах тепловых электростанций с использованием программы моделирования ETAP. В: Proc. из 17 -го науч. и Тех. Конф. студентов и аспирантов «Информационные технологии, энергетика и экономика (электроэнергетика, электротехника и теплотехника, математическое моделирование и информационные технологии в производстве)». Смоленск, 2020. С. 39–44.
    20. Меджидов А. Влияние пропадания напряжения на работу вспомогательных устройств. Proc. Int. Sci. и Тех. Конф. студентов и аспирантов «Радиоэлектроника, электротехника и энергетика» (12–13 марта). Москва, 2020, с. 1103.

    Загрузить статью полностью

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
