Кабель КСПВ: технические характеристики, пожаробезопасность

Кабель КСПВ представляет собой проводник, который обеспечивает доставку электрического сигнала конечному потребителю. Он применяется для подключения систем связи и сообщений, обработки данных, а также охранной и пожарной сигнализации. Этот провод – российский аналог кабеля J-Y (St) Y Lg и J-YYBd. Чаще всего он используется при прокладке внутренней стационарной сети, рабочее напряжение – до 250 В.

У аббревиатуры КПСВ такая расшифровка: «К» – это кабель, «СП» – систем передачи, а «В» означает, что продукт покрыт виниловой оболочкой. Ведущие производители данного изделия – предприятия Псковкабель, Кольчугинский завод, Энергакабель и Севкабель.

Технические характеристики проводника

Внутри кабеля находится от 2 до 20 жил, изготовленных из меди, а иногда – из алюминия (более популярен проводник с медными жилами, так как медь более гибкая, чем алюминий, и обладает высокой проводимостью). Каждая жила защищена изоляцией из полиэтилена, также кабель дополнительно покрыт оболочкой из поливинилхлорида. Всё это обеспечивает безопасность и надежность провода.

Медные жилы бывают четырех диаметров:

1. 0,4. При таком диаметре сопротивление не должно превышать 148 Ом на 1 км, сопротивление изоляции составляет 6500 мОм.
2. 0,5 – 94 Ом.
3. 0,64 – 58 Ом.
4. 0,8 – 36 Ом.

Одна из причин популярности кабеля данной марки – высокая эффективность. Так, его минимальный изгиб при прокладывании составляет 10 диаметров проводника. Подобная гибкость дает возможность изогнуть провод до 15 раз, если при этом угол изгиба не превышает 90 градусов.

Ещё одна важная характеристика КСПВ – устойчивость к перепадам температур окружающей среды. Провод может использоваться при температуре от -40 до +60 градусов по Цельсию, допустимая влажность – не более 98% при температуре до +35.

Монтаж данного кабеля возможен как внутри помещений, так и на открытом воздухе. Но следует помнить, что на участке открытой прокладки нужно защитить проводник от попадания прямых солнечных лучей. Благодаря вышеперечисленным достоинствам КСПВ широко применяется для прокладывания сетей в условиях российского климата.

Экранирование КСПВ

КСПВ может быть неэкранированным, то есть, с электроемкостью 60 нф/км, и экранированным, электроёмкость которого достигает 80 нф/км. Электроемкостью называется способность проводника накапливать электрическую энергию.

Сигнал, который проходит по проводу, может подвергаться воздействию всевозможных электромагнитных помех. Экранирование помогает избежать этого. Для создания экрана используется тонкий слой фольги. Некоторые производители экранированного кабеля дополнительно оснащают продукцию бумажной лентой с продольной прокладкой, а жилы проводника изготавливают из луженого металла.

Электромагнитное поле провода с экраном характеризуется не только защитой от внешних помех, но также повышенной прочностью. Производство экранированной продукции осуществляется с учетом ГОСТа Р 53769-2010, регламентирующего экранизацию кабелей и изготовление пластмассовой изоляции. Наличие экрана обозначается буквой «Э», соответственно, на экранированном кабеле присутствует аббревиатура КСПВЭ.

Маркировка КСПВ нг-FRLS

При прокладке кабеля особое внимание следует уделять пожарной безопасности. Поэтому в условиях, где есть риск возгорания, необходимо использовать кабель с пожарной защитой. К такому типу проводников относится КСПВ с маркировкой нг-FRLS.

нг – это индекс нераспространение горения, а FRLS – аббревиатура, указывающая на пониженное газо- и дымовыделение. Соответственно, маркировка нг-FRLS означает, что провод может использоваться для питания приемников в системах пожарной защиты.

Провод нг-FRLS огнестойкий и может использоваться для групповой прокладки (он не распространяет горение). Этот кабель:

1. Противостоит процессу горения. При возникновении пожара он не загорается, а только плавится, при этом происходит погашение искр.
2. Почти не выделяет дыма при возгорании. Как известно, причина большинства смертей при пожаре – не поражение огнем, а удушье. КСПВ нг-FRLS практически не дымит.
3. Не выделяет токсических продуктов при пожаре.

КСПВ нг-FRLS прокладывается в больницах и других учреждениях, где есть электроприемники, которые должны сохранять работоспособность при возникновении пожара. Такие помещения оснащаются кабелем как с повышенной защитой от пожара, так и с наличием экрана.

расшифровка, описание и технические характеристики

КСПВ — это сигнальный провод. Как правило, такие кабели служат для доставки электрического сигнала непосредственному потребителю.

КСПВ используется при внутренней стационарной прокладке для подключения систем сигнализации, а также в системах связи и сообщения в сетях. Это российский аналог проводов J-YYBd, J-Y (St) Y Lg.

Обозначение марки провода

Расшифровка аббревиатуры КСПВ означает:

• К — кабель,
• СП — систем передачи,
• В — в виниловой оболочке.

Практически, без него нельзя обойтись, осуществляя монтаж охранной и пожарной сигнализации, а также систем обработки различных данных. Цена КСПВ довольно приемлема, поэтому он является неплохим бюджетным вариантом для непосредственного монтажа сетевых соединений.

Устройство кабеля и техническое описание

В КСПВ не менее двух жил. В основном они выполнены из меди, но нередко бывают алюминиевые аналоги.

Медный провод является более гибким в сравнении с алюминиевым. Кроме того, он обладает лучшей проводимостью. Изоляцией служит слой поливинилхлорида. Каждая жила дополнительно изолированна.

Этот кабель состоит из однопроволочных медных жил. Разделяют проводники четырех диаметров — 0.4, 0.5, 0.64 и 0.8 мм. Их минимальное число — 2, максимальное — 20. Необходимо отметить, что провода данной категории бывают только белого цвета. Рабочее напряжение — до 250 В.

Каждому диаметру проводника соответствует определенная величина сопротивления.

• При диаметре 0.4 мм сопротивление не должно быть более 148 Ом на 1 км. Сопротивление изоляционного материала в таких же условиях и при такой же влажности составит 6500 мОм.
• Диаметру 0.5 соответствует максимальное сопротивление 94 Ом на 1 км.
• Для диаметра проводника 0.64 мм соответствующее сопротивление — 58 Ом на 1 км.
• Диаметру 0.8 соответствует самое наименьшее сопротивление 36 Ом на 1 км.

Одно из необходимых условий использования проводника в быту — соответствие требуемым нормам безопасности. Чтобы оно выполнялось, защитная оболочка изготавливается из специального пластика. Ее особый состав препятствует возгоранию.

Ряд производителей весьма ответственно относится к этому. Их продукция изготавливается в светостабилизированной оболочке.

Уделяется большое значение эффективности кабеля. При прокладке, изгиб минимальный и составляет десять диаметров провода. Высокая гибкость позволяет изогнуть его 15 раз при условии, что угол изгиба не будет больше прямого. Но радиус сворачивания этого провода иногда во много раз превышает его номинальное сечение.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Среди прочих технических характеристик КСПВ следует отметить его стойкость к перепадам температур. Приемлемый диапазон их изменения от -40 до +60 градусов Цельсия. Характеристика влажности также имеет немаловажное значение. Она не должна быть более 98% при 35-градусной температуре окружающей среды.

Прокладка этого кабеля применима как в самих помещениях, так и на открытом воздухе. Но следует учесть, что место прокладки КСПВ необходимо защитить от прямых солнечных лучей.

Применение экрана в проводе

Провод КСПВ может быть неэкранированный и экранированный. Для первого варианта электроемкость составляет 60 нф/км, для экранированного — 80 нф/км. Электроемкость — это способность любого проводника накапливать электроэнергию.

Когда сигнал проходит по кабелю, он может быть подвержен влиянию различных электромагнитных помех. Чтобы этого не происходило, провод экранируют. Экраном служит тонкий слой фольги. Иногда экранированный провод производится со специальной лентой с продольной прокладкой. Используют для этих целей и специальную бумагу. Жилы выполнены из луженого проводника.

Помимо того, что электромагнитное поле экранированного провода защищено от воздействия внешних помех, он обладает повышенной прочностью. Производители проводов обязательно учитывают ГОСТ Р 53769-2010, который регламентирует выполнять пластмассовую изоляцию и экранизацию.

Буква «Э» в марке КСПВЭ обозначает, что провод экранированный.

Особенности аббревиатуры кабеля

Структурированная кабельная система существует в любом здании, независимо от того является ли оно офисом или производственным помещением. Она, по сути, и есть то необходимое звено, объединяющее элементы рабочего процесса в единое целое.

Но всегда существует опасность распространения пожара по проложенной кабельной системе.

При прокладке экранированных кабелей следует обязательно учитывать нормы пожарной безопасности. Существуют провода с обозначением КСПВ нг-FRLS.

Расшифровка обозначений этого кабеля следующая. Аббревиатура «нг» является индексом нераспространения горения. Это классы пожарной опасности ПРГТ. Расшифровка ПРГТ — предел распространения горения при групповой прокладке. Разделяют следующие классы пожарной опасности ПРГТ:

• НГ — категория А класс ПРГТ 1,
• НГ (А F/R) — категория (А F/R) класс ПРГТ 1,
• НГ (В) — категория В класс ПРГТ 2,
• НГ (С) — категория С класс ПРГТ 3,
• НГ (Д) — категория Д класс ПРГТ 4.

По способу исполнения кабельную продукцию разделяют на несколько видов с обязательным учетом объема горючей загрузки. При этом также учитывают одиночную или групповую прокладку.

Расшифровка нг-FRLS применительно к такой характеристике будет означать, что провод с этой маркировкой применим для питания электроприемников в системах пожарной защиты. Его можно использовать в больницах и стационарах для операционного оборудования, а также для других приемников, сохраняющих работоспособность во время возможного пожара. Как правило, это экранированный провод.

Согласно требованиям пожарной безопасности расшифровка нг-FRLS означает, что провод с такой маркировкой является огнестойким. Он не распространяет горение при групповой прокладке. Непосредственное обозначение FRLS поясняет, что при возможном пожаре у него пониженное дымо — и газовыделение.

Все провода с маркой FRLS должны соответствовать следующим характеристикам.

• Противостоять процессу горения. При пожаре провод не должен гореть, а только плавиться. Причем это должно происходить с погашением искр.
• Минимум распространения дыма, поскольку причиной большинства случаев летальных исходов является непосредственно удушье. А провод FRLS почти не дымит.
• Минимальная токсичность продуктов горения при возможном пожаре.

Отличительной особенностью кабеля FRLS является то, что он выполнен из безгалогеновой пластмассы. Этот материал в полной мере обеспечивает довольно высокий уровень изоляции.

Вышеуказанные марки продукции весьма востребованы. Надежность и способность противостоянию внешних помех, способствует широкому спектру их применения.

расшифровка, описание, техническая характеристика, назначение, область применения

Предлагаем купить кабель КПСВВнг в Москве. Склад с оптовыми ценами находится по адресу Береговой пр-д, д 2 (станция метро Фили) в районе ТТК (3 транспортное кольцо), что позволяет совершать быструю доставку как по городу так и в Московскую область.



КПСВВнг — расшифровка

К — контрольный кабель.

П — пожарной.

С — сигнализации.

В — ПВХ изоляция на жилах.

В — основная ПВХ изоляция.

НГ — изоляция обладает свойствами пониженного горения.



КПСВВнг — описание и характеристика

Кабель состоит из медных жил цельного происхождения, изолированных пвх пластикатом не распространяющим горение. Распределение жил осуществлено по парно. Каждая пара жил скручена между собой, а ее изоляция имеет свою уникальную цветовую маркировку. Выпускается кабель, обычно с одной или двумя токопроводящими парами жил. Но, количество пар в одном кабеле может достигать до 40 в зависимости от требований заказчика. Основная наружная изоляция выполнена и поливинилхлоридного пластиката, преимущественно красного или оранжевого цвета.

Данный кабель обладает следующими параметрами:

• материал токопроводящих жил — медь;
• диапазон сечения жил от 0.5 до 2.5 мм/квадратных;
• напряжение при эксплуатации не более 300 В;
• максимальная электрическая емкость — 105 нФ/км;
• сопротивление изоляции жил — 100 МОм/километр;
• диапазон температур при монтаже от -10 до +50 градусов;
• температура эксплуатационных условий от -40 до +70 градусов;
• срок службы кабеля — 30 лет.



КПСВВнг — область применения и назначения

Кабель марки КПСВВНГ — контрольный кабель специального назначения. Он не предназначен для силового питания электроустановок, а служит для питания питания и передачи сигналов в схемах управления оборудованием.  В настоящее время он применяется для систем сигнализации и контроля доступа. Также его используют для построения систем безопасности, управления и связи, в том числе, и для построения систем класса безопасности ЗН на атомных станциях.

Прокладку кабеля возможно осуществлять как в помещениях так и на открытом воздухе. Кабель относится к классу пожаробезопасных, поэтому его используют и в групповой прокладке. При закрытой и открытой прокладке, кабель должен быть защищен от физических повреждений путем укладки его на специальных кабельных эстакадах. На открытом воздухе, необходимо защитить изоляцию кабеля от воздействия прямых солнечных лучей и попадания осадков.

Кабель не предназначен для прокладки в земле, так как давления грунта может оказать негативный эффект на его изоляцию. При этом, допускается использовать его в суровых климатических зонах благодаря высокому температурному показателю.



Как купить КПСВВнг в Москве

На сайте electrorus.ru можете купить кабель КПСВВнг по оптовым ценам.

На сайте оптового склада представлен обширный ассортимент разных видов Кабелей и Проводов, с которым можно ознакомиться.

Актуальные цены, акции и скидки на кабельно-проводниковую, электротехническую и светотехническую продукцию можно узнать,  отправив письмо с запросом на почту [email protected]  или позвонив по телефону 8(495)409-06-76.

На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.

КСПВ кабель для систем сигнализаций

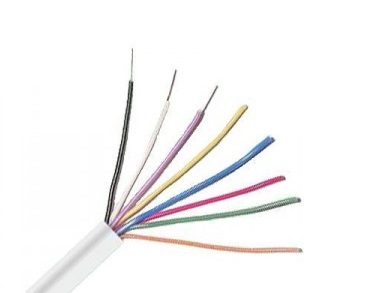

Описание и назначение кабеля КСПВ:

КСПВ – кабель с однопроволочными медными жилами диаметром 0.40, 0.50, 0.64, 0.80 мм, с изоляцией из композиции
полиэтилена и оболочкой из ПВХ пластиката белого цвета, предназначен для внутренней стационарной прокладки.

Номенклатура на КСПВ:

КСПВ 2х0,40
КСПВ 4х0,40
КСПВ 6х0,40
КСПВ 8х0,40
КСПВ 10х0,40
КСПВ 12х0,40
КСПВ 14х0,40
КСПВ 16х0,40
КСПВ 18х0,40
КСПВ 20х0,40
КСПВ 2х0,50
КСПВ 4х0,50
КСПВ 6х0,50
КСПВ 8х0,50
КСПВ 10х0,50
КСПВ 12х0,50
КСПВ 14х0,50
КСПВ 16х0,50
КСПВ 20х0,50
КСПВ 2х0,64
КСПВ 4х0,64
КСПВ 6х0,64
КСПВ 2х0,80
КСПВ 4х0,80
КСПВ 1х2х0,40
КСПВ 2х2х0,40
КСПВ 4х2х0,40
КСПВ 1х2х0,50
КСПВ 2х2х0,50
КСПВ 4х2х0,50
КСПВ 1х2х0,64
КСПВ 2х2х0,64
КСПВ 4х2х0,64
КСПВ 1х2х0,80
КСПВ 2х2х0,80

Технические характеристики кабеля КСПВ:

Условия эксплуатации кабеля КСПВ:
• Окружающая среда – от минус 40°С до плюс 70°С, в условиях монтажных изгибов – до 0°С, повышенная влажность воздуха – до 98% при температуре – до 35°С.
• Минимальный радиус изгиба – 10 номинальных наружных диаметров кабеля
• Минимальный срок службы кабеля – 15 лет.

Электрические характеристики кабеля КСПВ:
1. Для жил диаметром:
0.40 мм – 148.0
0.50 мм – 94.0
0.64 мм – 58.0
0.80 мм – 36.0
2. Электрическое сопротивление изоляции жил на длине 1 км при t = 20°С – не менее 6500 МОм.
3. Электрическая емкость
для неэкранированных кабелей цепи «жила – жила» – 60 нФ/км
для экранированных кабелей цепи «жила – жила» – 80 нФ/км
«жила – экран» – 120 нФ/км.
Возможно изготовление на заказ:
• КСПВл – то же, что КСПВ, но с лужеными
медными жилами.

Дополнительная информация по кабелю КСПВ:
