Ксеноновая лампа это: Принцип работы ксеноновых ламп

Содержание

Принцип работы ксеноновых ламп

Ксенон на сегодняшнее время используется во многих автомобилях, то ли штатно, то ли при переоборудовании оптики. Не многие знают принципы работы ксеноновой лампы, хотя это очень важно. Именно поэтому данный материал мы посвятили именно принципу работы ксеноновых ламп. Ксеноновая лампа – это электрическое газоразрядное устройство, которое может создавать внутри колбы мощные, интенсивные импульсы белого цвета.

Конструкция ксеноновой автомобильной лампы

Лампа сконструирована из специальной трубки, хорошо запаянной, состоящей из прочного стекла или же надежного кварца. Внутри этой трубки находится смесь инертных газов под большим давлением. Большая часть всей смеси газов припадает на ксенон.

Внутри колбы также находится два электрода, обеспечивающие пропуск электрического тока и образование электрической дуги для розжига газа. Чтобы активизировать газ понадобится огромное количество энергии, превращающейся в последствии в высоковольтный импульс, благодаря специальному устройству – блоку розжига, принцип работы которого схож с трансформатором.

Стеклянный корпус изделия – это и есть трубка, которая может быть разной формы. Именно в трубку по обе вертикальные стороны впаиваются электроды, между которыми при подаче высоковольтного импульса от 23000 В дол 30000 В и активизируется электрическая дуга. В колбе есть и еще один электрод, сделанный в виде тонкой металлической дорожки, которая проходит вертикально сквозь всю трубку. Этот электрод необходим для ионизации газового состава и запуска разряда.

Принцип работы ксеноновых ламп

Принцип работы ксеноновых излучателей достаточно непростой и состоит из нескольких этапов.

  • Этап 1. Подача высоковольтного импульса от 23000 В до 30000 В, благодаря блоку розжига, который поступает в лампу.
  • Этап 2. Активизация электрической дуги.
  • Этап 3. Ионизация газа и пропуск через него тока под большим напряжением, что создает мощную вспышку белого света. Этот процесс является важным и обязательным, ведь он необходим для сокращения электрического сопротивления газа внутри колбы лампы.
    Ионизация активизируется путем той же подачи высоковольтного импульса от блока розжига, что активизирует электроды и выпускает ионы.
  • Этап 4. Проходящий ток через газ возбуждает атомы ксенона.
  • Этап 5. Активизированные атомы ксенона вынуждают переходить электроны на орбиты с характеристикой более высокой энергии.
  • Этап 6. Затем электроны возвращаются к первоначальным орбитам и при этом образуют энергию, выраженную в форме фотона, а это и обеспечивает выдачу насыщенного и интенсивного света.

Отметим, что газы в лампе находятся под высоким давлением, что и обеспечивает повышенную яркость. Степень давления зависит от размеров колбы лампы.

Спектр ксеноновых излучателей

Как и многие другие газы, благодарённый ксенон также имеет спектры.  Принцип свечения ксенона максимально схож с неонами. Излучение от такого источника человеку кажется идеально белоснежным, поскольку спектральные лини цвета распределяются по всей видимой полосе спектра для ксенона.

Цветность лампы очень важна и измеряется она в Кельвинах:

3000 Кельвинов
Насыщенный желтый свет, идеальный для использования в ПТФ.
4300 Кельвинов Теплый белый свет, который максимально схож с солнечным, эффективен для использования в головной оптике.
5000 Кельвинов Насыщенно белоснежный свет, разрешенный для использования в головной оптике автомобилей.
6000 Кельвинов Белоснежный свет, имеющий небольшой оттенок голубого цвета, что стильно смотрится в головной оптике автомобилей.
7000 Кельвинов Голубой свет, который не используются для повседневной езды, поскольку обеспечивают низкую освещенность дороги.
8000 Кельвинов Синий цвет, также используемый в целях тюнинга автомобиля для шоу-каров.

Стандартная цветность ксенона, используемая на наших дорогах:


  • Цветность стандартного ксенона составляет 4300 Кельвинов. Это самый оптимальный тепло-белый свет, который необходим для качественного освещения дорожного полотна. Данный спектр обеспечивает освещение дороги, обочины. Не рассеивается и не кристаллизируется, что важно в плохих метеорологических условиях при дожде или же мокром асфальте.
  • Ксенон на 5000 Кельвинов также часто используется водителями, и обладает достаточно высокой эффективностью, хотя интенсивность света и освещенность дороги немного снижена, по сравнению со стандартным бело-теплым свечением в 4300 кельвинов. Такие лампы используются для ночных поездок, но не имеют максимального эффекта при сильном дожде или же туманности.
  • Ксенон на 6000 Кельвинов очень редко используется на наших дорогах, поскольку голубой – это спектр приближенный к синему, а поэтому он не обеспечивает качественное освещение дорожного полотна ни ночью, ни при погоде.
    Его яркость максимально снижена, по сравнению с предыдущими цветностями, что не может в полной мере гарантировать качественную и насыщенную видимость дороги для водителя.

Ксеноновая дуговая лампа — это… Что такое Ксеноновая дуговая лампа?

Ксеноновая дуговая лампа — источник искусственного света, в котором светится электрическая дуга в колбе, заполненной ксеноном. Дает яркий белый свет, близкий по спектру к дневному.

Ксеноновые лампы можно разделить на следующие категории:

Лампа состоит из колбы из обычного или кварцевого стекла с вольфрамовыми электродами с каждого конца. Колба вакуммируется и затем заполняется ксеноном. Ксеноновые лампы-вспышки имеют третий поджигающий электрод, опоясывающий колбу.

История и применение

100 Вт ксеноново-ртутная короткодуговая лампа Osram в рефлекторе

Ксеноновая лампа с короткой дугой была изобретена в 1940-х в Германии и представлена в 1951 году компанией Osram. Лампа нашла широкое применение в кинопроекторах, откуда вытеснила преимущественно угольные дуговые лампы. Лампа дает яркий белый свет, близкий к дневному спектру, но имеет достаточно невысокий КПД. На сегодняшний день практически во всех пленочных и цифровых кинопроекторах используются ксеноновые лампы мощностью от 900 Вт до 12 кВт. Лампы в проекторах IMAX могут достигать мощности в 15 кВт в одной лампе.

Конструкция лампы

15 kW лампа для IMAX. Видны отверстия для подачи охлаждающей жидкости.

Во всех современных ксеноновых лампах используется колба из кварцевого стекла с электродами из вольфрама, легированного торием. Кварцевое стекло — это единственный экономически приемлемый оптически прозрачный материал, который выдерживает высокое давление (25 атм в колбе ламп для IMAX), и температуру. Для специальных задач применяют изготовление колбы лампы из сапфира, это расширяет спектральный диапазон излучения в сторону коротковолнового ультрафиолета также приводит к увеличению срока службы лампы. Легирование электродов торием сильно увеличивает эмиссию ими электронов. Так как коэффициент теплового расширения кварцевого стекла и вольфрама различаются, вольфрамовые электроды вварены в полосы из чистого молибдена или инвара, которые вплавлены в колбу.

В ксеноновой лампе анод при работе очень сильно нагревается потоком электронов, поэтому лампы большой мощности нередко имеют жидкостное охлаждение.

3 кВт лампа в пластиковом защитном транспортировочном чехле

Для повышения эффективности лампы, ксенон находится в колбе под высоким давлением (до 30 атм), что накладывает особые требования по безопасности. При повреждении лампы осколки могут разлететься с огромной скоростью. Обычно лампа транспортируется в специальном пластиковом контейнере, который снимается с лампы только после установки лампы на место и надевается на лампу при её демонтаже. При работе лампы колба подвергается значительным перепадам температуры, в результате чего к концу срока службы колба становится более хрупкой. Из соображений безопасности производители ксеноновых дуговых ламп рекомендуют использовать защитные очки при обслуживании лампы. При замене ламп IMAX рекомендуется надевать защитный костюм.

Принцип работы

В ксеноновой лампе основной поток света излучается плазмой возле катода.

Светящаяся область имеет форму конуса, причём яркость её свечения падает по мере удаления от катода по экспоненте. Спектр ксеноновой лампы приблизительно равномерный по всей области видимого света, близкий к дневному свету. В лампах высокого давления могут быть несколько пиков вблизи инфракрасного диапазона, примерно 850—900 нм, которые могут составлять до 10 % всего излучения по мощности.

Существуют также ртутно-ксеноновые лампы, в которых кроме ксенона в колбе находятся пары ртути. В них светящиеся области есть как возле катода, так и возле анода. Они излучают голубовато-белый свет с сильным выходом ультрафиолета, что позволяет использовать их для физиотерапевтических целей, стерилизации и озонирования.

Благодаря малым размерам светящейся области, ксеноновые лампы могут использоваться как точечный источник света, позволяющий производить достаточно точную фокусировку, а хороший спектр обуславливает широкое применение в кино- и фотосъёмке. Ксеноновые лампы также используются в климатических камерах — установках, моделирующих солнечное излучение для испытания материалов на светостойкость.

Варианты исполнения

Короткодуговые лампы (Шаровые лампы)

Наиболее распространены короткодуговые лампы. В них электроды расположены на небольшом расстоянии, а колба имеет шарообразную, или близкую к шарообразной форму.

Керамические лампы

Лампа Cermax для видеопроекторов

Ксеноновые короткодуговые лампы могут выпускаться в керамической оболочке со встроенным рефлектором. Благодаря этому лампа получается более безопасной, так как из стекла сделано только небольшое окно, через которое выходит свет, а также не требуется юстировка при установке и замене. В такой лампе может быть окно, как пропускающее ультрафиолетовое излучение, так и непрозрачное для него. Рефлекторы могут быть как параболическими (для получения параллельного светового потока) так и эллиптическими (для сфокусированного)[1].

Длиннодуговые лампы (Трубчатые лампы)

По конструкции длиннодуговые лампы отличаются от короткодуговых тем, что электроды дальше разнесены друг относительно друга, а колба имеет форму трубки. Ксеноновые лампы с длинной дугой требуют балласта меньших размеров, а в некоторых случаях могут использоваться без балласта. Такие лампы нередко устанавливаются в рефлектор в виде параболического цилиндра и используются для освещения больших открытых пространств (на железнодорожных станциях, заводах, складских комплексах и т. п.), а также для моделирования солнечного излучения, например при тестировании солнечных батарей, проверке материалов на светостойкость и т. д.

Требования к питанию

Блок питания ксеноновой лампы, мощностью 1 кВт без крышки

Ксеноновая лампа с короткой дугой имеет отрицательный температурный коэффициент. Для поджига дуги требуется зажигающий импульс 15-30 кВ[2], а иногда и до 50 кВ. В рабочем режиме требуется точная регулировка напряжения и тока, так как по мере прогрева лампы её сопротивление значительно уменьшается, и кроме того, возможно появление колебаний плазмы. При питании выпрямленным током необходимо, чтобы уровень пульсаций не превышал 10-12 %, так как колебания напряжения ускоряют износ электродов. Существуют разновидности ксеноновых ламп для переменного тока. Лампы с длинной дугой (например, отечественная ДКсТ) не столь требовательны к качеству питания и могут использоваться без балласта, требуя лишь пускателя.

Применение

Ксеноновые лампы чаще всего применяются в проекторах и в сценическом освещении, так как имеют очень хорошую цветопередачу. Благодаря малому размеру излучающей области они нашли применение в оптических приборах.

Начиная с 1991 года широкое распространение ртутно-ксеноновые лампы нашли в автомобильных фарах. Точнее, в автомобильных лампах основной световой поток формируют ртуть, соли натрия и скандия, а в атмосфере ксенона разряд происходит только на время запуска, до испарения других компонентов. Поэтому их стоит скорее относить к металлогалогенным лампам, однако при этом возникла бы путаница в названиях, так как в автомобильной светотехнике применяются также галогенные лампы накаливания. Стоит помнить, что при установке ксеноновых ламп необходимо также установить систему автоматической регулировки угла наклона фар и фароомыватели, во избежание ослепления встречных водителей.

Примечания

Ссылки

Ксеноновые лампы для фар, газоразрядные лампы и ксеноновые технологии. Что выбрать?

Для тех, кто не совсем в курсе, что такое ксенон, а так же ксеноновые лампы — мы доступным языком расскажем об этом, а потом представим все ксеноновые фары, лампы и фонари, которые есть у нас в ассортименте.

.

Все, знают, что такое обычная галогенная лампа. Это лампа внутри которой проходит нить накаливания(обычно из вольфрама) при пропускании через которую электрического тока — нить раскаляется и испускает свет, который впоследствии фокусируется оптической системой фары в нужном направлении.

.

.

.

Для того, что бы нить не перегорала сначала из ламп просто откачивали воздух. Но в последствии было выяснено, что если не просто откачать воздух, а еще и закачать газ, то срок службы нити повысится и ее можно будет разогреть до более высокой температуры, что увеличит яркость. Такие лампы стали называть галогенными лампами и эффективная светоотдача большинства массово производимых галогенных ламп составляет от 15 до 22 лм/Вт.

.

Что же такое ксенононовая лампа и как она работает?

.

.

Внутри колбы ксеноновой лампы находятся 2 электрода, а сама колба заполнена газом — ксеноном. При подаче на электроды высокого напряжения между ними возникает электрическая дуг, которая и является источником света. Благодаря этому явлению ксеноновые лампы для автомобилей так же называют газоразрядными.

.

КАТАЛОГ КСЕНОНОВЫХ ЛАМП. ВЫБРАТЬ И ЗАКАЗАТЬ.

.

Как выше было сказано — для розжига дуги в ксеноновой лампе нужно высокое напряжение порядка 15-30 кВ. Для получения таких значений используют специальные ксеноновые блоки розжига (см фото). Без этих блоков ксеноновые лампы работать не будут.

.

Ниже показана схема установки ксеноновой лампы в фару, а так же подключения её к блоку розжига и проводке автомобиля.

.

.

Преимущества ксеноновых ламп перед галогенными неоспоримы. Это:

.

  • Яркость ксеноновых ламп в 2-3 раза превышает яркость галогенных ламп при более низком энергопотреблении
  • Газоразрядная автомобильная лампа более долговечна, т.к. в ней нет механических частей, подверженных сотрясению.

.

.

.

.

Ксеноновые лампы для автомобильных фар

.

Ксеноновые лампы так же, как и галогенные имеют различные типы цоколей под различные фары. У нас в ассортименте представлены ксеноновые лампы для передних головных фар, лампы для ближнего и дальнего света, а так же лампы ксенон для противотуманных (ПТФ) фар.

.


.

Воспользуйтесь нашим подбором цоколя лампы по марке автомобиля, что бы узнать какие лампы вам необходимы.

.

Так же у нас в наличии ксеноновые лампы для дополнительных фар дальнего света, фар рабочего света, а так же лампы для дополнительных противотуманных фар Wesem. В большинстве фар Wesem используются лампы с цоколем h4.

.

КАТАЛОГ КСЕНОНОВЫХ ЛАМП ДЛЯ ПЕРЕДНИХ ФАР, ПТФ, ДОПОЛНИТЕЛЬНЫХ ФАР

.

При заказе ксеноновых ламп ламп необходимо помнить, что для работы ламп так же необходимы ксеноновые блоки розжига, которые вы так же можете заказать у нас с доставкой в любой регион России. Для каждой ксеноновой лампы необходим свой блок розжига.

.

.

.

Какой блок розжига для ксеноновых ламп выбрать?

.

Блоки розжига бывают в классическом исполнении, а так же в виде тонких блоков. Тонкие блоки рекомендуются для установки в ограниченном пространстве. При заказе блока розжига так же стоит обратить внимание на напряжение питания. Для легковых автомобилей используются 12 вольтовые блоки розжига. Для некоторых грузовиков, тракторов, а так же спецтехники необходимы 24 вольтовые блоки розжига, они так же есть у нас в ассортименте.

.

.

.

Так же у нас в ассортименте:

.

.

Ксеноновые лампы для головных, противотуманных и дополнительных фар Wesem

Чем отличаются ксеноновые лампы — Xenon Shop

HID (high intensity discharge) или газоразрядная лампа высокой интенсивности, технический термин, характеризующий электрическую дугу, которая собственно и является источником света в ксеноновой лампе. Высокая интенсивность дуги возникает из-за испарения солей, находящихся в камере (колбе). Эти, так называемые, «газоразрядные лампы» производят намного большее количество света для конкретной потребляемой мощности по сравнению с вольфрамовой галогенной лампой.

По своей сути ксеноновая лампа это металлогалогенная лампа, содержащая газ «ксенон» (Xe, атомный номер 54 в таблице химических элементов Д.И. Менделеева). Использование газа ксенона обусловлено тем, что при включении такой лампы, на необходимый уровень яркости они выходят за достаточно короткий промежуток времени, в отличие от ксеноновых ламп уличного освещения, в которых используется газ аргон и стабильность работы может достигаться через несколько минут.

Ксеноновая лампа имеет характерный голубоватый оттенок по сравнению с галогенной лампой. В Европе система ксенонового освещения впервые была представлена в 1991 и устанавливалась как дополнительная опция к автомобилям BMW 7-ой серии, а в США это произошло 7 лет спустя фирмой Sylvania (Osram). В те времена это была единственная система, работающая от постоянного тока – она получила название «Тип 9500». Но после того, как компанию Osram взяла под свой контроль концерн Sylvania, «Тип 9500» более не выпускался и не устанавливался ни на один автомобиль в мире.

Для того, чтобы разжечь ксеноновую лампу, необходимо очень высокое напряжение. Поэтому в паре к лампе также необходим ксеноновый блок розжига и игнитор (высоковольтная часть). Игнитор может быть как внешний, так и внутренний. На лампах системы D1 и D3 игнитор встроен в лампу, тогда как в лампах D2 и D4 высоковольтная часть отсутствует и находится непосредственно в блоке розжига. Для стабильной и нормальной работы ламп систем D1 и D2 необходимо постоянное напряжение 85В, для ламп систем D3 и D4 постоянное напряжение 42В. Частота импульсов тока составляет 400 и выше герц. При мощности 35 Вт ксеноновая лампа способна выдать от 2800 до 3500 люмен света. Для сравнения, галогенная лампа мощностью 55 Вт выдает примерно 1650 люмен света.

Автомобильные ксеноновые лампы бывают ТОЛЬКО со следующими цоколями: D1S, D1R, D2S, D2R, D3S, D3R, D4S и D4R. Приставка «D» означает discharge (англ. «газоразрядный»), далее цифра означает тип цоколя, буква на конце означает вид оптики, где применяется лампа: S – лампа для прожекторного типа фар, R – для рефлекторных фар.

Цветовая температура ксеноновой лампы максимально приближено по температуре к солнечному свету и составляет примерно 4100-4400 Кельвин, в то время как температура галогенной лампы колеблется от 3000-3500 Кельвин. Следует также отметить, что максимальная световая отдача от ксеноновой лампы будет при температуре свечение в пределах 4300 Кельвинов. Мировые и, пожалуй единственные, производители ксеноновых ламп Philips и Osram (ксеноновые лампы производят и такие производители как Koito, Stanley, но в гораздо меньших объемах) производят лампы только с такой температурой.

Philips маркирует свои ксеноновые лампы для прожекторного типа фар как 85122, световой поток у такой лампы равен 3200 Лм, а температура свечения составляет 4100К (согласно официальным данным). Philips также производит лампы 85122+ повышенной яркости, у такой лампы световой поток заявлен в 3400 Лм.

За последний год Philips представила новинку 85122CM, ксеноновая лампа имеет температуру 5000К, но предназначена она немного для других целей. У новой ксеноновой лампы цвет светового потока будет несколько отличаться от лампы, проработавшей некоторое время. Лампы Colour Match предназначены для замены только одной лампы. Цвет светового потока у этой лампы будет точно таким же, как и у «старой» лампы.

Преимущества ксеноновой лампы:

1. Высокая безопасность:ксеноновая лампа имеет бОльшую яркость и световой поток по сравнению с галогеновой, 3000 Лм и 90 мкд/м2 у ксеноновой лампы против 1400 Лм и 30 мкд/м2 у галогенной лампы. Исследования подтверждают, что водитель управляющий автомобилем, который оснащен ксеноновыми фарами ближнего света, имеет реакцию намного быстрее и точнее нежели с галогенными фарами.

2. Ксеноновые лампы имеют большую эффективность и производительность. Галогенная лампа с цоколем Н9 способна выдать световой поток 2100-2500 Лм при мощности 70 Вт и напряжении 13.2 В, в то время как ксенонная лампа с цоколем D2S выдает световой поток 3200 Лм при мощности в 35 Вт, тем самым снижая потребления топлива и выброс углекислого газа.

3. Долговечность. Средняя продолжительность работы ксеноновой лампы около 2000 часов, по сравнению с 700-800 часами жизни галогеновой лампы.

Недостатки:

1. Ослепление. Из-за высокой яркости ксеноновой лампы есть риск ослепления встречных водителей, поэтому при проектировании фар головного света, использующие ксеноновые системы, уделяется особое внимание технологичности и конструкции оптики в целом. А также, согласно ЕЭК ООН, автомобили использующие ксеноновое оборудование, должны быть обязательно укомплектованы автоматический корректором и омывателем фар (для Российской Федерации данный закон пока еще не вступил в силу)

2. Содержание ртути. Лампы с цоколями D1R, D1S, D2R, D2S содержат такой тяжелый металл как Ртуть. Начиная с 2004 года началось производство ксеноновых ламп без содержания ртути, но имеющие другие электро-физические характеристики. Лампы с цоколями D3R, D3S, D4R и D4S не взаимозаменяемы с лампами D1R, D1S, D2R, D2S.

3. Совместимость с галогеновой оптикой. Форма, размер, распределение света у ксеноновой дуги кардинально отличается от физических характеристик нити накаливания у галогеновой лампы. Соответственно, устанавливая ксеноновую лампу в галогеновую оптику, является абсолютно неэффективно и крайне небезопасно.

4. Стоимость. Стоимость ксенонового оборудования намного превосходит цену галогеновых ламп.

Что дает «Ксенон» или какая лампа лучше?

Что дает ксенон?

Ксенон – это редчайший инертный газ земной атмосферы, содержание в воздухе 8,6•10-5% по объему. Общие запасы ксенона в атмосфере 1,6•1011м3. Название «ксенон» произошло от греческого «чужой» — ксенон открыт, как примесь к другому элементу.

Ксеноновая лампа – кардинально новый источник освещения. В ней, в отличие от лампы накаливания, свет образуется совершенно по-иному: его получают не путем разогрева электротоком нити, которая, раскаляясь, начинает светиться, а принципиально другим способом – электрическим разрядом между электродами. Техническое название ксеноновой лампы – газоразрядная металлогалогеновая, или «HID» (High Intensity Discharge).

    Конструктивно HID-лампа состоит из колбы, блока поджига и контроллера.

Ксеноновая лампа (колба) — газ ксенон и соли ртути позволяют создать внутри колбы плазменный разряд (при помощи двух молибденовых электродов, не связанных никакими нитями), который в свою очередь вызывает свечение газа внутри колбы.

Блок поджига (поджигающий трансформатор) — электронный усилитель, который принимает управляющие импульсы от балласта и умножает напряжение для розжига дуги в капсуле ксеноновой лампы.

Контроллер (балласт) — прибор электронного контроля и управления. Применяется для инициализации возникновения дуги в ксеноновой лампе с последующей подачей стабилизированного напряжения на лампу и поджигающий трансформатор во время нормальной работы ксеноновой лампы. Зачастую технически балласт и поджигающий трансформатор выполняются в одном корпусе.

Новый метод получения света дал возможность сделать фары гораздо более яркими и вместе с тем снизить энергопотребление: светоотдача газоразрядной лампы составляет порядка 90лм/Вт против 25лм/Вт у галогеновой лампы накаливания при потребляемой мощности в 35Вт против 55Вт у «галогенки». Отсутствие у «ксенона» перегорающих спиралей приводит к значительнейшему росту срока их службы, составляющему около 4000 часов, что в среднем в 10 раз больше срока службы галогеновой лампы.

Во всех представленных на сайте осветительных приборах, разработанных ООО «Координата» используется ксеноновая автомобильная HID-лампа мощностью 35ватт (H-3). Это обусловлено тем, что лампа такой мощности, распространенная в автомобильной промышленности, является одной из самых надежных, разработанных для жестких условий эксплуатации, она хорошо сбалансирована по отношению мощность/световой поток, всегда есть выбор цветовой температуры, и в конце концов такую лампу легко можно найти в автомагазинах. К этой лампе в наших фонарях используется блок поджига 5го поколения. Установочный комплект произведен в Ю.Корее.

Технические характеристики ксеноновых комплектов:
  • Рабочий диапазон питающих напряжений: 8-28 В
  • Рабочее напряжение питания: 13,2 В
  • Номинальный ток потребления: 3,2 А
  • Выходная мощность: 35 Вт
  • Напряжение для запуска лампы (выходное с блока): 23000 В
  • Пусковой ток: 9 А
  • Длительность запуска: 0,3 с
  • Диапазон рабочих температур: -40 +110 C
Сравнение различных ламп

ПРЕИМУЩЕСТВА КСЕНОНА:

1. Ксеноновая HID-лампа – это самый мощный и компактный, используемый сегодня в серийном производстве, источник света. 35-ваттная ксеноновая лампа аналогична по силе света галогеновой лампе, мощностью в 150 ватт. Такое преимущество достигается за счет высокого КПД HID-лампы и электронного блока, обеспечивающего ее работу.

2. Фонари, использующие HID-лампы, долговечны и уверенно превосходят любые другие системы освещения по виброустойчивости. HID-лампа не имеет нити накала, поэтому не боится сотрясений и ударов. Ресурс ксеноновой лампы в 10 раз превышает ресурс галогеновой и равен, в среднем, 4000 часам. А это значит, вам не придется беспокоиться, что в самый ответственный момент лампа выйдет из строя и ее нужно будет менять на запасную. Ресурс в 4000 часов превышает средний срок эксплуатации самого фонаря.

3. Постоянная яркость лампы вне зависимости от перепадов напряжения на источнике питания.

4. Меньшее тепловое излучение (нагрев) лампы по сравнению с аналогичной галогеновой.

НЕДОСТАТКИ КСЕНОНА:

1. Для работы лампы необходим электронный блок поджига, задающий определенные требования к своему размещению и охлаждению.

2. Наличие «Start time». При первом пуске (на холодной лампе) требуется 15 секунд на разогрев лампы и выход ее на рабочий режим. В это время идет большое потребление электричества, и лампа плавно набирает полную мощность.

3. При неаккуратном обращении с поврежденной лампой или проводами питания существует опасность получения несильного, но чувствительного удара электрическим током высокого напряжения (как от системы зажигания автомобиля).

4. Для автономной работы ксенона необходимы мощные аккумуляторы повышенной емкости, выдерживающие большой пусковой ток. Аккумуляторный блок определяет вес изделия в целом.

5. Большая сложность и высокая стоимость лампы, электронного блока поджига и аккумуляторов.3. Существует возможность подбора ламп по цветовой температуре в зависимости от требований к освещению. Лампы выпускаются цветовой температурной гаммы от теплого бело-желтого 4500К до холодного бело-голубого 7000К цвета.

О ксеноне


Главная » Ксенон

   Ксенон — (лат. Xenonum), Xe, химический элемент VIII группы периодической системы Д. И. Менделеева, относится к инертным газам; ат. н. 54, ат. м. 131,30. На Земле Ксенон присутствует главным образом в атмосфере. Атмосферный Ксенон состоит из 9 стабильных изотопов, среди которых преобладают 129Xe, 131Xe и 132Xe. Ксенон был обнаружен как примесь к криптону, с чем связано его название (от греч. xénos — чужой). Ксенон — весьма редкий элемент.

Итак, Xenon — это инертный газ, который содержится в атмосфере. Был открыт опытным путем английскими учеными М. Траверсом и У. Рамзаем. Воздушная среда — практически единственный источник вещества ксенон, причем в 1 куб. метре воздухе ксенона содержится очень мало — около 0,08 мл.

Следуя из определения ксенона, можно сказать следующее:

Ксеноновая лампа — это лампа, которая дает свечение яркого света (бывает различных оттенков) путем разряда высокой интенсивности при взаимодействии инертных газов, включающих действие ксенона, а не нагрева нити, как это происходит в обычных лампах. Ксеноновые лампы дают постоянный свет без перепадов на протяжении всего срока службы и обеспечивают более долгое время работы в отличие от других ламп. Не перегорают из-за отсутствия нити накаливания.

Ксенон по цветовому спектру действия наиболее приближен к спектру дневного света, который, как известно, лучше всего улавливается человеческим зрением. Вследствие этого глаза водителя меньше устают от длительного пребывания за рулем в период работы фар оборудованных ксеноновыми лампами.

Источник ксенонового света — это газоразрядная ксеноновая лампа, наполненная смесью инертных газов, включающих ксенон. Принцип работы лампы заключается в следующем. В начальный момент розжига лампы к ее электродам подводится высокое напряжение и под воздействием электромагнитного поля в колбе лампы начинается процесс ионизации частиц с формированием газоразрядной дуги. После этого требуемое для поддержания дуги напряжение снижается до уровня бортовой сети автомобиля.

Ксеноновые лампы имеют различную цветовую температуру. Срок службы ксеноновой лампы очень большой и составляет до 3000 часов. Интенсивность света ксеноновых ламп превышает интенсивность света галогеновых ламп приблизительно в 2,5 раза, что несомненно обеспечивает удобство вождения. Ширина расходящегося света ксенона также превышает по показателям привычные всем лампы. В плохую погоду ксеноновый свет не теряет яркости светового потока.

Ксеноновые лампы могут давать следующие оттенки света в зависимости от цветовой температуры
(К, Кельвин):


          4300K                         5000K                         6000K                        8000K                        12000K


При выборе цветовой температуры ксенона для своего автомобиля необходимо учитывать, что цветовая температура человеческого глаза составляет около 5000К, т. е. оптимальным будет выбор ксенона 4300K, 5000K или 6000K. С увеличением цветовой температуры качество освещения снижается.

Почему ксенон становится всё более востребованным? В самом конце прошлого столетия ксенон активно вошёл в автомобильную промышленность. Большинство аварийных ситуаций на загородных шоссе, а также на плохо освещённых городских дорогах, происходят из-за того, что водитель физически не успевает рассмотреть препятствие, которое неожиданно появилось на дороге или с обочины. Обычные галогенные фары, как правило, позволяют водителю контролировать только пространство дороги перед собой. Ксенон же расширяет углы освещения и увеличивает горизонт видимости.

По результатам проведённых исследований и опросов, в темное время суток и в условиях недостаточной видимости, количество аварий автомобилей оснащенных ксеноном в разы раз ниже, нежели количество ДТП машин с галогенными фарами.

Однако, для эффективного обеспечения безопасности во время движения на дороге в темное время суток, важно не только видеть освещённые фарами объекты на дальнем расстоянии и на обочине, но и детально различать объекты как при «дневном» освещении — правильно их идентифицировать. Ксенон, благодаря эффекту «дневного» освещения, чётко и детально освещает каждый мельчайший предмет.



Конечно же, одной из главных отличительных особенностей ксенона — это повышенная дальность освещения за счет большей светоотдачи (в 2-3 раза) по сравнению с галогеном. Естественно, чем дальше водитель видит дорогу, тем раньше он может прогнозировать аварийные ситуации и оперативно, вовремя на них отреагировать.

У ксеноновых ламп значительно больший срок службы ~1000-2500 вместо ~300-500 часов у галогена. В ксеноновой лампе нет нити накала, а значит перегорать нечему.

Ксенон обеспечивает стабильность светового потока на протяжении всего срока службы,  вне зависимости от возможных колебаний напряжения в сети автомобиля.

Ксенон обладает вибрационной стойкостью за счет отсутствия в конструкции лампы нити накала.

Ксенон работает при любых температурах окружающей среды, как в лютые морозы, так и в любую летнюю жару.

У ксеноновых ламп гораздо меньшая температура нагрева и теплоотдача чем у галогеновых, а значит повреждение пластиковых элементов фар исключено.

И наконец, сугубо техническое преимущество ксенона — экономия энергии Вашего автомобиля (потребляемая мощность 35вт вместо 55-100вт у галогена). Умножьте разницу минимум в 20вт на 2, а то и на 4 (при включенных «противотуманках») получается серьезная цифра. Это существенно уменьшает нагрузку на аккумулятор и генератор автомобиля и даже на несколько процентов снижает расход топлива.

При всех положительных качествах ксенона, поразительным является тот факт, что ксенону для продуктивной работы требуется намного меньше энергии, нежели обычным галогенным фарам!

Виды и принцип работы ксеноновых ламп

Ксеноновые лампы – источники искусственного света. Излучения происходит за счет дугового разряда, возникающего между электродами устройства. Конструктивно ксеноновая лампа — это трубчатая колба, спираль или шар из обычного или кварцевого стекла. Высокие температуры и давление внутри ламп под силу выдержать только данным материалам. К основанию трубки (с каждого конца) прикреплены вольфрамовые электроды. Внутри лампы вакуум, заполненный ксеноном. Кроме газа ксенона в колбе присутствуют соли других металлов (например, пары ртути). Малый размер светящейся области ксеноновой лампы позволяет создать мощный поток света, точно сфокусированный на определенную область освещения.


Существует несколько категорий ксеноновых ламп:

  • лампы с короткой дугой;
  • устройства с длинной дугой;
  • лампы-вспышки.



Для светотехники автомобилей используют ксеноновые лампы длительной работы, в которых электроды разнесены дальше по корпусу. За счет этого формируется длинная дуга, для розжига которой требуется балласт меньшего размера. Для транспортных средств важно иметь компактные элементы системы освещение, монтирование которых не вызовет массу неудобств.



Принцип работы ксеноновой лампы:


Низковольтная система автомобиля не может зажечь и обеспечить бесперебойную работу ксеноновой лампы. Для этого устанавливаются модифицированные балласты. Они подают мощный импульс на электроды лампы. 20КВ способствуют ионизации газа внутри лампы и формированию дугового разряда. Газ проводит ток, за счет чего излучает свет определенного цвета. Для постоянного поддержания дуги свечения необходим импульс гораздо меньшей амплитуды и мощности. Время выхода лампы в рабочее состояние зависит от ее мощности, колеблется между несколькими миллисекундами и 5-6сек. Основной поток света формируется в области катода, спектр свечения примерно равномерен по всей зоне видимого света. Алгоритм действия лампы таков: электроды, впаянные в корпус колбы, получают высоковольтный импульс от смежного конденсатора. Напряжение зависит от состава смеси газов, наполняющих лампу, и от длины ее колбы. В некоторых моделях ксенона для начальной ионизации газа используется третий электрод. Он представляет собой ленту металла вдоль трубки и служит для запуска разряда через ксеноновую лампу.


Конструктивные элементы системы ксенона дают свет, близкий спектрально к дневному освещению. Ксеноновые лампы излучают разные оттенки свечения, в зависимости от цветовой температуры. От данного показателя зависит яркость и мощность светового потока. Наиболее оптимальные лампы ксенона имеют температуру свет 4300-5000К. С уменьшением и увеличением данного показателя яркость незначительно падает, меняется цвет светового луча. Ксенон в 8000К светит красиво синим цветом, но мало эффективен в условиях плохой погоды. Более комфортное для человеческого восприятия свечение ксенона до 5000К, этот диапазон наиболее близок к дневному свету.



Неотъемлемый атрибут фары большинства авто – рефлектор. Он помогает рассеять пучок света, сформированный ксеноновой лампой. Чтобы свет не стал причиной аварии, а только способствовал безопасности, нужно правильно отрегулировать положение фар, настроить ближний/дальний свет. Ксенон может слепить встречных водителей, создавать дискомфорт участникам движения. При монтировании ксеноновых ламп стоит позаботиться об установке системы автоматической регулировки фар (угла их наклона) и фароомывателей.



Маркировки ксеноновых ламп

Чтобы правильно выбрать ксеноновую лампу, стоит научиться читать маркировку на ней. Как правило, сначала идет фирма производитель, далее указывается цоколь лампы (D2S, Н1), мощность. В зависимости от конструктивного элемента установки (цоколя), ксеноновые лампы бывают нескольких серий:

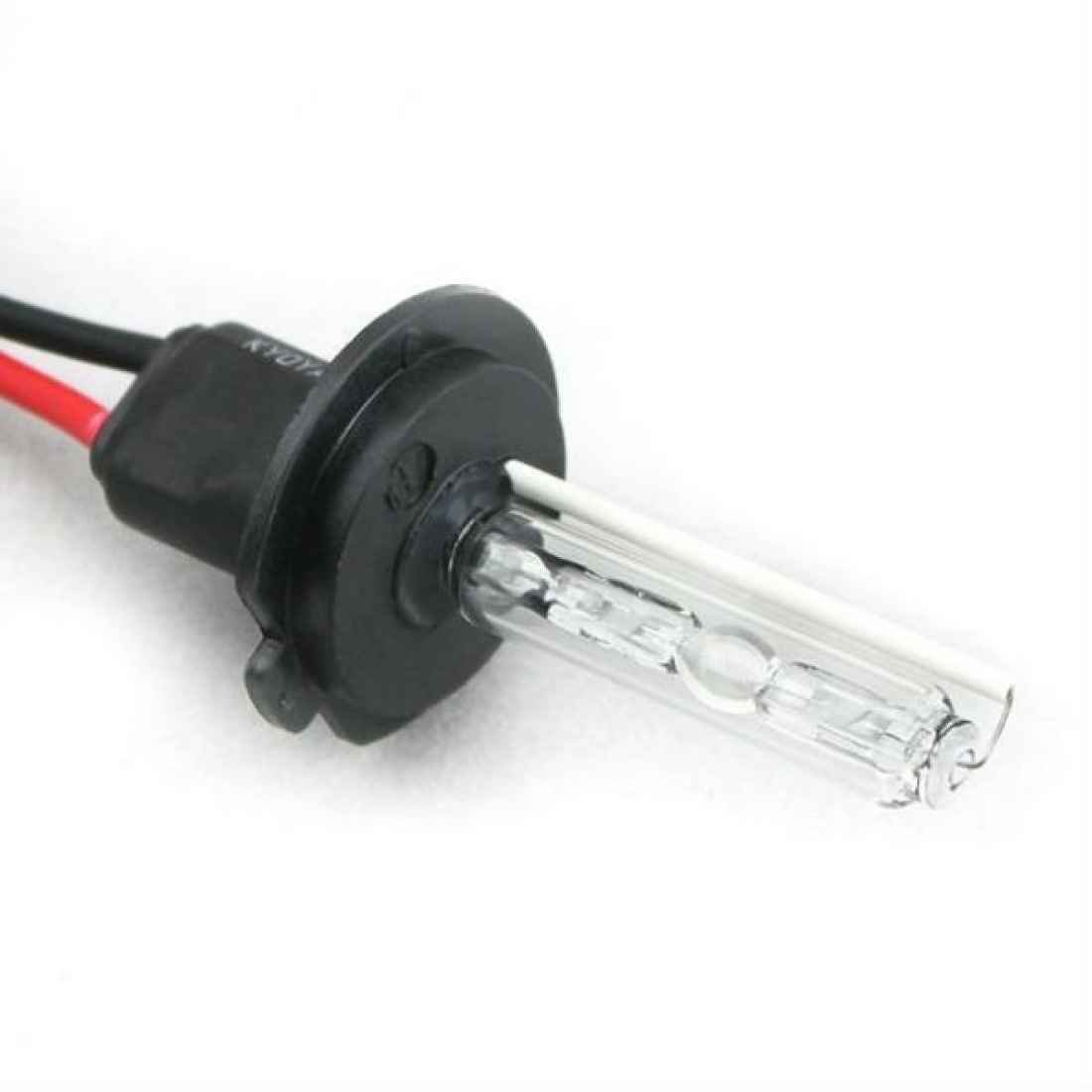

  • Н (h2, h4, h5, H8, Н7, h21, h20, h37(880 / 881). Такие лампы работают от блоков розжига мощностью 35-55Вт. Провода питания балласта идут в комплекте с лампами. Ксеноновые лампы этой серии имеют разъемы AMP или KET, в зависимости от блоков розжига. Неувязку с разъемами можно решить с помощью переходников KET-AMP. Лампы, их температуру свечения, подбирают в зависимости от функциональных особенностей фар. Например, для противотуманок больше подойдут лампы Н3, поскольку они малогабаритны. Лампа Н11 встречается в противотуманках японских авто, h37(880 / 881) – в транспортных средствах корейских производителей; лампы Н4 используются в авто с совмещенной оптикой, где дальний и ближний свет — одна лампа. Цоколь Н7 устанавливают в ближний свет, h2 может устанавливаться, как в ближний, так и в дальний свет автомобиля, а также применяются в биксеноновых линзах пятого поколения G5.

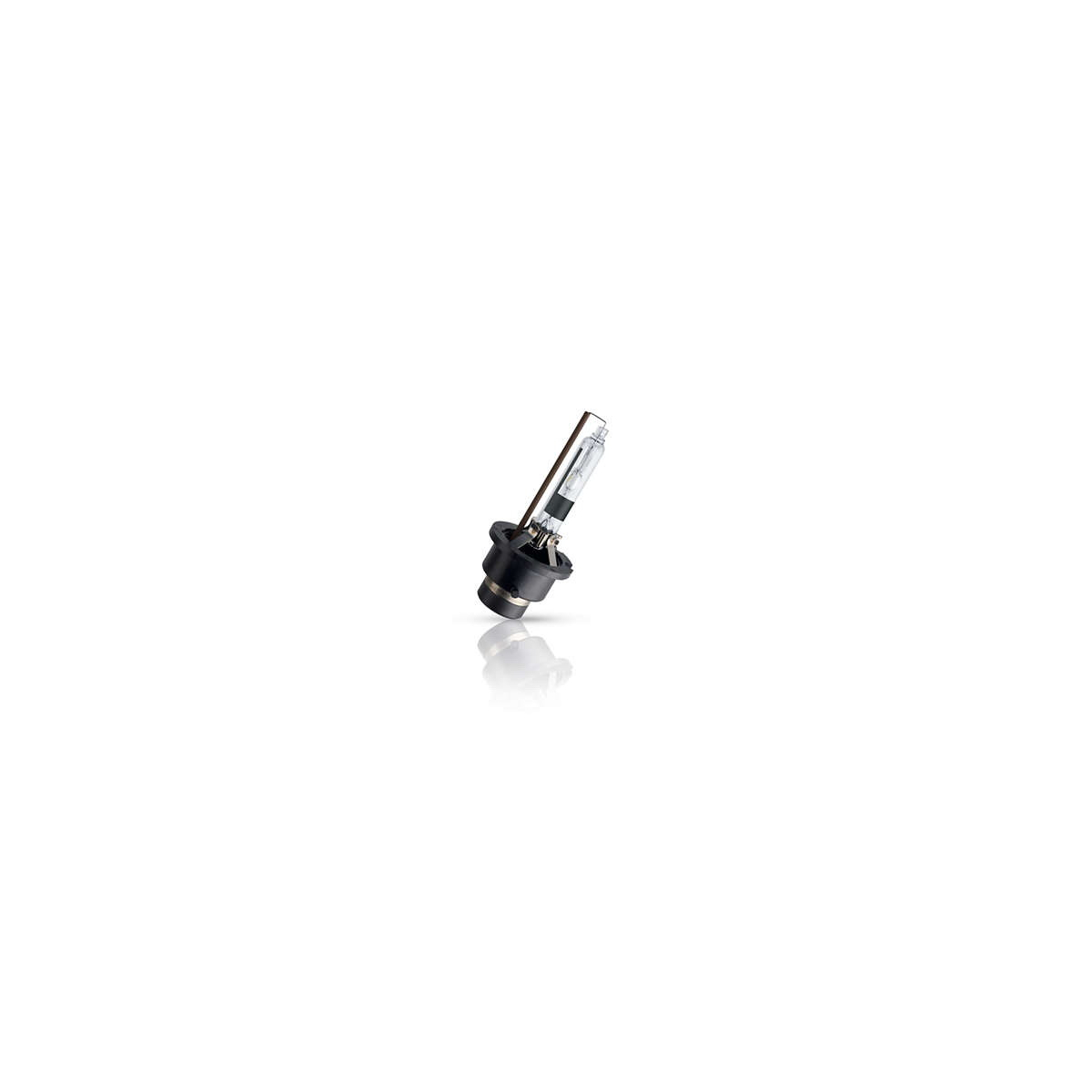

  • D (D1R, D1S, D2R, D2S, D3S, D4S, D4R). Наиболее распространены такие лампы от компаний Osram и Philips. Они устанавливаются, как правило, в ближний свет фар. Им свойственна одна цветовая температура – 4300К. Для установки ламп с большей температурой свечения стоит прибегнуть к китайским аналогам, но они могут быть несовместимы со штатными блоками розжига. Решить проблему конфликта оборудования поможет замена заводских балластов на обычные с адаптерами. Этот вариант не подойдет только для ксенона на основе цоколя D1S, в котором лампа совмещена с балластом. Поломка внутри блока ведет к замене всего комплекта, повреждение лампы влечет к затратам на балласт. Лампа D1R имеет специальное напыление, которое устраняет паразитное свечение, ксеноновые лампы D2Sустанавливается в линзу, D2R тоже имеет оптическое напыление. Лампа с цоколем D4S не содержит ртуть, как все остальные, устанавливается только в линзу системы освещения автомобилей Lexus и Toyota;

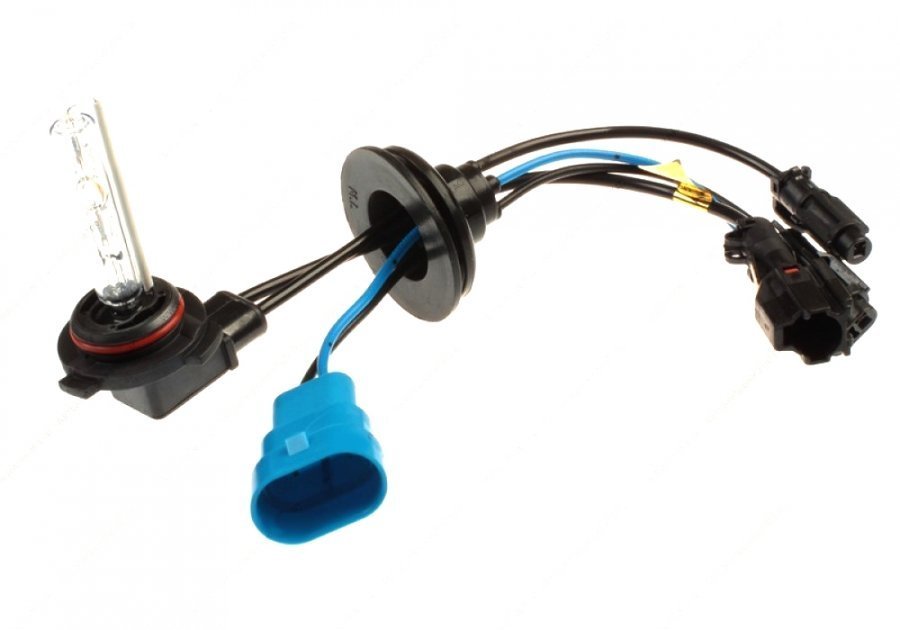

  • HB (HB2(9004), HB3(9005), HB4(9006), HB5(9007)). Конструктивных особенностей данные лампы не имеют. Их функционирование, как и цветовая температура свечения, аналогичны лампам с цоколем Н. Редко применяются HB5(9007) и HB2(9004). Ксенон с цоколем HB4(9006) используют в противотуманках и в ближнем свете, как и HB3(9005), но последнюю модель чаще используют в качестве дальнего света.

Ксеноновый источник света — источники Xe-ламп

60056-100XF-Q15 Источник света, ксенон, 100 Вт без озона, плосковыпуклый, F / 1,5, корпус серии Q (ожидается RoHS и / или CE) 8 341 €

60056-100XF-Q15 Источник света, ксенон, 100 Вт без озона, F / 1.5 Плоско-выпуклый корпус серии Q (ожидается RoHS и / или CE)

60056-75X-Q15 Источник света, ксенон, 75 Вт, F / 1,5, корпус серии Q (ожидается RoHS и / или CE) 8 210 €

60056-75X-Q15 Источник света, ксенон, 75 Вт, F / 1. 5, корпус серии Q (ожидается RoHS и / или CE)

60056-75XF-Q15 Источник света, ксенон, 75 Вт без озона, F / 1,5, корпус серии Q (ожидается RoHS и / или CE) 8 210 €

60056-75XF-Q15 Источник света, ксенон, 75 Вт без озона, F / 1.5, корпус серии Q (ожидается RoHS и / или CE)

60063-100XF-Q085 Источник света, ксенон, 100 Вт без озона, F / 0,85 Asphere, корпус серии Q (ожидается RoHS и / или CE) 8 297 €

60063-100XF-Q085 Источник света, ксенон, 100 Вт без озона, F / 0. 85 Asphere, корпус серии Q (ожидается RoHS и / или CE)

60063-75X-Q085 Источник света, ксенон, Xe-лампа 75 Вт, F / 0,85, корпус серии Q (ожидается RoHS и / или CE) 8 210 €

60063-75X-Q085 Источник света, ксенон, Xe-лампа 75 Вт, F / 0.85, корпус серии Q (ожидается RoHS и / или CE)

Интернет-кампус ZEISS Microscopy | Ксеноновые дуговые лампы

Введение

Ксеноновые и ртутные плазменные лампы с короткой дугой демонстрируют наивысшую яркость и яркость среди всех постоянно работающих источников света и очень близко подходят к идеальной модели точечного источника света. В отличие от источников освещения, содержащих ртуть и галогениды металлов, ксеноновая дуговая лампа отличается тем, что дает в значительной степени непрерывный и однородный спектр во всей видимой области спектра. Поскольку профиль излучения ксеноновой лампы имеет цветовую температуру примерно 6000 К (близкую к температуре солнечного света) и не имеет заметных линий излучения, этот источник освещения более предпочтителен, чем ртутные дуговые лампы, для многих применений в количественной флуоресцентной микроскопии. Фактически, в сине-зеленой (от 440 до 540 нанометров) и красной (от 685 до 700 нанометров) областях спектра ксеноновая дуговая лампа мощностью 75 Вт ярче, чем сопоставимая ртутная лампа мощностью 100 Вт ( HBO 100). Подобно ртутным лампам, ксеноновые дуговые лампы обычно обозначаются с использованием зарегистрированного товарного знака как лампы XBO ( X для Xe или ксенон; B — символ яркости; O — для принудительного охлаждения) и были представлен научному сообществу в конце 1940-х гг.Популярная XBO 75 (75-ваттная ксеноновая дуговая лампа) более стабильна и имеет более длительный срок службы, чем аналогичная ртутная лампа HBO 100, но излучение видимого света составляет лишь около 25 процентов от общей светоотдачи, причем большая часть энергия попадает в менее полезную инфракрасную область спектра. Примерно 70 процентов выходной мощности ксеноновой дуговой лампы происходит на длинах волн более 700 нанометров, в то время как менее 5 процентов выходной мощности приходится на длины волн менее 400 нанометров. Чрезвычайно высокое давление ксеноновых ламп во время работы (от 40 до 60 атмосфер) расширяет спектральные линии, обеспечивая гораздо более равномерное распределение возбуждения флуорофоров по сравнению с узкими и дискретными линиями излучения ртутных ламп.Таким образом, ксеноновая дуговая лампа больше подходит для строгих применений, требующих одновременного возбуждения нескольких флуорофоров в широком диапазоне длин волн в аналитической флуоресцентной микроскопии.

Несмотря на то, что ксеноновые лампы производят широкополосное, почти непрерывное излучение, имеющее цветовую температуру, приближающуюся к солнечному свету в видимых длинах волн (часто называемое белым светом ), они действительно демонстрируют сложный линейчатый спектр в области от 750 до 1000 нанометров в ближней области спектра. инфракрасный спектр (см. рисунок 1).Кроме того, несколько линий с более низкой энергией существуют около 475 нанометров в видимой области. В диапазоне от 400 до 700 нанометров примерно 85 процентов всей энергии, излучаемой ксеноновой лампой, приходится на континуум, тогда как около 15 процентов приходится на линейчатый спектр. Спектральный выход (цветовая температура) ксеноновой лампы не изменяется по мере старения устройства (даже до конечной точки срока службы), и, в отличие от ртутных дуговых ламп, полный профиль излучения возникает мгновенно при зажигании.Выходная мощность ксеноновой лампы остается линейной в зависимости от приложенного тока и может регулироваться для специализированных приложений. Кроме того, спектральная яркость не изменяется при изменении тока лампы. Типичная лампа XBO 75 излучает световой поток примерно 15 люмен на ватт, но лампе требуется несколько минут после зажигания для достижения максимальной светоотдачи из-за того, что давление газа ксенона внутри лампы продолжает расти, пока не достигнет конечной рабочей температуры. и достигает теплового равновесия.

Максимальное распределение яркости рядом с катодом в области дуги ксеноновой лампы XBO 75 (часто называемой горячим пятном или плазменным шаром ) составляет приблизительно 0,3 x 0,5 миллиметра и может учитываться для всех практических целей. в оптической микроскопии — точечный источник света, который будет производить коллимированные пучки высокой интенсивности при правильном направлении через систему конденсирующих линз в фонаре. В большинстве применений флуоресцентной микроскопии свет, собранный от дуги ксеноновой лампы, отображается на точечном отверстии или задней апертуре объектива.Типичная контурная карта лампы XBO 75 показана на рисунке 2 (a), а распределение силы светового потока для той же лампы — на рисунке 2 (b). На контурной карте яркость дуги наиболее интенсивна на кончике катода и быстро спадает около анода. Картина интенсивности потока (рис. 2 (b)) по большей части демонстрирует превосходную симметрию вращения вокруг лампы, но затеняется электродами в областях, окружающих ноль и 180 на карте, где интенсивность резко падает. В ксеноновых дуговых лампах общий выход лампы составляет более 1000 нанометров в спектральной полосе, причем плазменная дуга и электроды составляют примерно половину общего излучения на каждый. Значительный вклад электродов обусловлен их большой площадью поверхности и высокими температурами. Большая часть излучения с более низкой длиной волны (фактически, видимый свет) исходит от плазменной дуги, тогда как электроды составляют большую часть инфракрасного излучения (более 700 нанометров). Образцы силы света и излучения, создаваемые дуговыми лампами, являются критическими элементами для инженеров при разработке оптики и стратегии охлаждения систем распределения света для приложений в оптической микроскопии.

Оптическая сила ксеноновых (XBO) дуговых ламп

Комплект фильтров Возбуждение
Фильтр
Ширина полосы (нм)
Дихроматический
Зеркало
Отсечка (нм)
Мощность
мВт / см 2
DAPI (49) 1 365/10 395 LP 5. 6
CFP (47) 1 436/25 455 LP 25,0
GFP / FITC (38) 1 470/40 495 LP 52,8
YFP (S-2427A) 2 500/24 ​​ 520 LP 35.4
TRITC (20) 1 546/12 560 LP 12,2
TRITC (S-A-OMF) 2 543/22 562 LP 31,9
Красный Техас (4040B) 2 562/40 595 LP 54. 4
мЧерри (64HE) 1 587/25 605 LP 27,9
Cy5 (50) 1 640/30 660 LP 22,1

1 Фильтры ZEISS 2 Фильтры Semrock
Таблица 1

В таблице 1 представлены значения выходной оптической мощности типичного 75-ваттного источника света XBO после прохождения через оптическую цепь микроскопа и выбранные наборы флуоресцентных фильтров.Мощность (в милливатт / см 2 ) измерялась в фокальной плоскости объектива микроскопа (40x флюорит сухой, числовая апертура = 0,85) с использованием радиометра на основе фотодиода. Для проецирования света через объектив в датчик радиометра использовалось либо зеркало с коэффициентом отражения более 95% от 350 до 800 нанометров, либо стандартный набор флуоресцентных фильтров. Потери пропускания света в системе освещения микроскопа могут варьироваться от 50 до 99 процентов входной мощности, в зависимости от механизма связи с источником света и количества фильтров, зеркал, призм и линз в оптической цепи.Например, для типичного инвертированного микроскопа исследовательского уровня, соединенного с лампой XBO на входном отверстии эпи-осветителя, менее 70 процентов света, выходящего из системы коллекторных линз, доступно для возбуждения флуорофоров, расположенных в фокусе объектива. самолет.

Ориентация ксеноновой лампы имеет решающее значение для правильной работы и долговечности. В тех лампах, которые предназначены для работы в вертикальном положении (до угла отклонения от оси до 30), анод расположен вверху, а катод — внизу, внизу лампы.Эта конфигурация осесимметрична и обеспечивает отличные характеристики дуги. Напротив, лампы, предназначенные для работы в горизонтальном положении (хотя они также могут работать в вертикальном положении), создают дуги, которые требуют стабилизации, чтобы уменьшить преждевременный и ускоренный износ электродов. Горизонтальная работа лампы не обладает симметрией, присущей вертикальной работе лампы, хотя такая ориентация требуется в некоторых конструкциях ламп. Стабилизация дуги в горизонтальных лампах легче всего достигается с помощью магнитов в форме стержней, установленных параллельно оси лампы непосредственно под колпаком.Магнитное поле тянет дугу вниз, повышая стабильность, которую можно точно настроить, изменяя расстояние между магнитом и огибающей. Изменение положения лампы путем поворота на 180 градусов в период полураспада лампы позволяет осаждению испаренного электродного материала более равномерно распределяться по внутренним стенкам оболочки. Следует отметить, что разумным выбором является использование вертикальной ориентации ксеноновых ламп, когда это возможно, в конфигурациях флуоресцентной микроскопии.

Срок службы ксеноновой дуговой лампы в первую очередь определяется уменьшением светового потока, которое происходит в результате испарения вольфрама, который со временем откладывается на внутренней стенке колбы. Затухание кончика катода и соляризационные эффекты ультрафиолетового излучения на кварцевой оболочке также способствуют старению лампы, а также стабильности. Частые воспламенения лампы ускоряют износ электрода и приводят к преждевременному почернению оболочки. Затемнение постепенно снижает светоотдачу и сдвигает спектральные характеристики в сторону более низкой цветовой температуры.Почернение лампы, которое увеличивает рабочую температуру оболочки из-за поглощения энергии излучаемого света, происходит медленно на ранних стадиях срока службы лампы, но быстро увеличивается на более поздних стадиях. К другим факторам, отрицательно влияющим на срок службы ксеноновой лампы, относятся перегрев, низкий ток, пульсации источника питания, неправильное положение горения, чрезмерный ток и неравномерное почернение оболочки. Средний срок службы лампы (рассчитанный производителями) основан на продолжительности горения приблизительно 30 минут для каждого случая воспламенения.Ксеноновая дуговая лампа Construction Ксеноновые дуговые лампы

производятся со сферической или эллипсоидальной оболочкой из плавленого кварца, одного из немногих оптически прозрачных материалов, способных выдерживать чрезмерные тепловые нагрузки и высокое внутреннее давление, оказываемое на материалы, используемые при производстве этих ламп. Для большинства применений в оптической микроскопии кварцевый сплав, используемый в ксеноновых лампах, обычно легирован соединениями церия или диоксидом титана для поглощения ультрафиолетовых волн, которые служат для образования озона во время работы.Типичный плавленый кварц пропускает свет с длинами волн до 180 нанометров, тогда как легирование стекла ограничивает излучение лампы до длин волн выше 220 нанометров. Ксеноновые лампы, оборудованные для работы без озона, часто обозначаются кодом OFR для обозначения их класса. Подобно процессу изготовления ртутных ламп, кварц, используемый для колб ксеноновой лампы, изготавливается из высококачественных трубок, которые аккуратно формуются на токарном станке в готовую колбу с помощью методов расширения воздуха.Во время работы кожух лампы может нагреваться до температур от 500 до 700 ° C, что требует жестких производственных допусков для минимизации риска взрыва.

Анодные и катодные электроды в ксеноновых дуговых лампах изготавливаются из кованого вольфрама или специальных вольфрамовых сплавов, легированных оксидом тория или соединениями бария, для уменьшения работы выхода и повышения эффективности электронной эмиссии. При производстве ксеноновых дуговых ламп используются только самые чистые сорта вольфрама.Высококачественный вольфрам имеет очень низкое давление пара и гарантирует, что электроды ксеноновой лампы способны выдерживать чрезвычайно высокие температуры дуги (более 2000 ° C для анода), возникающие во время работы, и помогает минимизировать накопление отложений на оболочке. Из-за сложности обработки электродов из вольфрама таких сортов высокой чистоты на протяжении всего процесса требуются керамические инструменты, чтобы избежать попадания загрязняющих веществ. После изготовления катод припаивается к молибденовому стержню или пластине для поддержки, но стержень анода состоит из твердого вольфрама, поскольку он подвергается гораздо более высоким температурам из-за постоянной бомбардировки электронами, испускаемыми катодом.Оба электрода проходят ультразвуковую очистку и термообработку для удаления остатков смазки и загрязнений перед тем, как вставить их в колбу лампы.

Конструкции катодов ксеноновой лампы уделялось значительное внимание, направленное на повышение стабильности дуги во время работы. В обычных лампах с вольфрамовыми электродами, легированными торием, точка излучения дуги на катоде периодически смещается из-за локализованных изменений эмиссии электронов с поверхности, явление, известное как блуждание дуги (см. Рисунок 3 (а)).Этот артефакт, который усиливается по мере износа наконечника, приводит к кратковременным колебаниям яркости лампы, называемым вспышкой , когда дуга перемещается в новую область на катоде (рис. 3 (b)). Флаттер дуги описывает быстрое боковое смещение столба дуги конвекционными токами, возникающими, когда газ ксенон нагревается дугой и охлаждается внутренними стенками оболочки (рис. 3 (c)). Кроме того, острые концы катодов, легированных торием, имеют тенденцию изнашиваться с большей скоростью по сравнению с катодами, изготовленными из современных сплавов на основе оксидов редкоземельных металлов.Лампы с усовершенствованной катодной технологией часто называют super-quiet и продемонстрировали высокую кратковременную стабильность дуги менее половины процента, а также сниженную скорость дрейфа менее 0,05 процента за час работы. Долгосрочный анализ работы катода с высокими характеристиками показывает, что износ значительно снижается, а смещение точки дуги в течение среднего срока службы лампы практически исключается. В результате после первоначального совмещения сверхтихой ксеноновой лампы с другими элементами оптической системы микроскопа, как правило, нет необходимости повторно регулировать положение в течение всего срока службы лампы.

На этапах герметизации сборки лампы катод и анод крепятся к полоскам очень тонкой молибденовой ленты с помощью ступенчатого уплотнения, которое компенсирует разницу теплового расширения между кварцевой трубкой и стержнями металлических электродов. Функциональное уплотнение создается путем термического сжатия кварцевой трубки с молибденовой фольгой на токарном станке, помещенном под вакуум для предотвращения окисления. Высокие температуры сжатия позволяют расплавленному кварцу разрушаться вокруг молибденовой фольги, образуя газонепроницаемое уплотнение.После герметизации электродов в корпусе кварцевой лампы и отжига сборки для снятия напряжения в оболочку загружается газообразный ксенон высокой чистоты (99,999%) под давлением 10 атмосфер через заправочную трубку, прикрепленную к колбе оболочки. Затем лампу охлаждают жидким азотом для затвердевания газообразного ксенона и снимают заправочную трубку, чтобы полностью запечатать оболочку. После возврата к комнатной температуре готовая лампа находится под давлением, так как ксенон возвращается в газообразное состояние.

Заключительный этап процесса сборки ксеноновой лампы состоит из добавления никелированных латунных выводов, называемых наконечниками , наконечниками или основаниями к каждому концу лампы.Наконечники, которые должны выдерживать температуру до 300 C, служат двойной функции, действуя как электрические соединения с источником питания, а также как механическая опора для точной фиксации лампы в правильном оптическом положении внутри фонарного столба. Многие конструкции наконечников включают гибкий выводной провод внутри основания, который соединяется с герметизированными электродами, чтобы исключить возможность выхода лампы из строя из-за напряжения или деформации между валом электрода и латунным наконечником. Наконечники крепятся к запаянным концам кварцевого конверта с помощью угольно-графитовой ленты или термостойкого клея.Ксеноновые лампы и блоки питания

Конструкция светильников для ксеноновых дуговых ламп имеет решающее значение для долговечности и рабочих характеристик лампы. Важнейшим из конструктивных соображений является тот факт, что эти лампы работают при чрезвычайно высоком внутреннем давлении (обычно 50+ атмосфер), поэтому при выборе строительных материалов следует учитывать возможность взрыва. Поскольку дуговые лампы расширяются из-за чрезмерного нагрева, выделяемого во время работы, только один конец лампы должен быть жестко зажат в корпусе; другой конец можно закрепить гибкой металлической полосой или накрыть радиатором и привязать к соответствующему внутреннему электрическому зажиму с помощью кабеля (см. рисунок 4).Ксеноновые лампы должны иметь достаточное охлаждение, чтобы ксеноновые лампы могли работать при температуре ниже 750 ° C на поверхности оболочки и ниже 250 ° C в кабельных наконечниках. Повышенные температуры быстро приводят к окислению выводов электродов, ускоренному износу оболочки и увеличению вероятности преждевременного выхода лампы из строя. В случае ламп малой мощности (менее 250 Вт) обычно достаточно конвекционного охлаждения в хорошо вентилируемом светильнике, но для ламп большей мощности часто требуется охлаждающий вентилятор.Высокие триггерные напряжения (от 20 до 30 киловольт), необходимые для зажигания ксеноновых ламп, требуют использования высококачественных изоляционных материалов в сборке электропроводки светильника, а кабель питания должен выдерживать напряжения, превышающие 30 киловольт. Кроме того, кабель питания должен быть как можно короче, разобщен и размещен вдали от рамы микроскопа и других металлических инструментов (таких как компьютеры, контроллеры фильтров и цифровые камеры) в непосредственной близости.

Большинство высокопроизводительных ксеноновых ламп имеют внутреннее отражающее зеркало, соединенное с системой линз выходного коллектора, которая производит коллимированный световой пучок высокой интенсивности. Конструкции коллекционных отражателей варьируются от простых вогнутых зеркал до сложных эллиптических, сферических, асферических и параболических геометрий, которые более эффективно организуют и направляют излучение лампы на линзу коллектора, а затем через микроскоп. Использование конического отражателя с гальваническим формованием позволяет достичь номинальной эффективности улавливания до 85 процентов, что является значительным улучшением по сравнению с обычными системами обратных отражателей, эффективность которых составляет от 10 до 20 процентов.Специализированные отражатели можно легко сконструировать с помощью простых методов трассировки лучей. Покрытия на всех зеркалах-накопителях должны быть дихроичными, чтобы пропускать инфракрасные (тепловые) волны. Ксеноновые лампы также выигрывают от наличия фильтров, блокирующих инфракрасное излучение, таких как стеклянный фильтр Schott BG38 или BG39 и / или зеркало hot или cold (в зависимости от передаваемых или отраженных длин волн) для ослабления или блокирования длин волн инфракрасного излучения и защиты образец (живые клетки) от избыточного тепла.Кроме того, твердотельные детекторы в электронных камерах, особенно в устройствах формирования изображения ПЗС, также особенно чувствительны к инфракрасному свету, который может затуманивать изображение, если соответствующие фильтры не вставлены в световой тракт.

Ксеноновые лампы

обычно следуют стандартной конфигурации с дуговой лампой, расположенной в фокусе линзы коллектора, так что волновые фронты, выходящие из источника, собираются и грубо сколлимируются, чтобы выйти из фонаря в виде параллельного пучка (Рисунок 4).Отражатель также размещается на той же оси, что и лампа и коллектор, чтобы гарантировать, что перевернутое виртуальное изображение дуги может быть создано рядом с лампой. Свет от отраженного виртуального изображения также собирается коллекторной линзой, что увеличивает мощность освещения. Вторая система линз (называемая конденсирующей линзой ), расположенная в осветителе микроскопа, необходима для фокусировки параллельных лучей, выходящих из фонаря, в задней фокальной плоскости объектива. Как правило, фокусное расстояние системы конденсирующих линз намного больше фокусного расстояния коллектора, что приводит к проецированию увеличенного изображения дуги на заднюю фокальную плоскость объектива.Конечный результат — то, что свет, выходящий из передней линзы объектива и движущийся к образцу, примерно параллелен, чтобы обеспечить равномерное освещение поля зрения. Обратите внимание, что во время юстировки лампы свет, собираемый отражателем-собирателем, не должен напрямую фокусироваться на стенках оболочки лампы (около дуги), чтобы избежать прямого нагрева колбы собственным излучением света. Это приведет к перегреву лампы. Вместо этого расположите виртуальное изображение дуги с одной или другой стороны лампы.

Одним из основных требований к использованию ксеноновой дуговой лампы для количественной флуоресцентной микроскопии является то, что выходное излучение должно быть стабильным. Сила излучения ксеноновой лампы на выходе приблизительно пропорциональна току, протекающему через лампу. Таким образом, для обеспечения максимальной стабильности источник питания должен быть тщательно спроектирован. Источники питания дуговых ламп также должны иметь пусковое устройство для зажигания лампы. На Рисунке 5 представлена ​​принципиальная схема типичного стабилизированного источника питания для ксеноновой дуговой лампы.В дополнение к питанию лампы от источника стабильного постоянного тока ( DC ), источник питания также заряжен для поддержания катода при оптимальной рабочей температуре с использованием определенного уровня тока. Схема стабилизации источника питания ксеноновой дуговой лампы, в зависимости от конструкции, может стабилизировать напряжение, ток или общую мощность (напряжение x ток). Если напряжение стабилизировано, сила тока (и яркость лампы) будет медленно уменьшаться по мере разрушения электродов. Напротив, если ток стабилизирован, лампа будет продолжать излучать на постоянном уровне до тех пор, пока электроды не достигнут критической точки износа, когда лампа не сможет зажечься.С другой стороны, поскольку для поддержания постоянного тока требуется увеличение напряжения, мощность, передаваемая на дугу, медленно увеличивается по мере износа электродов, что может привести к перегреву и возможности взрыва. В источниках питания, которые стабилизируют общий уровень мощности, светоотдача будет медленно падать вместе с током, поскольку напряжение, необходимое для поддержания дуги, увеличивается.

Когда дуговые лампы холодные (фактически, при комнатной температуре), они действуют как электрические изоляторы, и газообразный ксенон, окружающий электроды, должен быть сначала ионизирован для инициализации и образования дуги.В большинстве конструкций источников питания зажигание осуществляется с помощью всплесков высокого напряжения (от 30 до 40 киловольт) от вспомогательной цепи, которая вызывает разряд между электродами. Специализированную схему часто называют триггером или воспламенителем , потому что она прикладывает кратковременный высокочастотный импульс к ламповой нагрузке через индуктивную связь (см. Рисунок 5). После установления дуги ее необходимо поддерживать постоянным источником тока от основного источника питания, величина которого зависит от параметров лампы.Типичная лампа XBO мощностью 75 Вт работает при напряжении 15 вольт и токе от 5 до 6 ампер, но эти цифры зависят от производителя и увеличиваются с увеличением мощности лампы. Обратите внимание, что лампа XBO работает при значительно более высоком токе, чем можно было бы ожидать при относительно низком напряжении, которое определяется размером дугового промежутка, давлением ксенона и рекомендуемой рабочей температурой. Пульсации тока от источника питания должны быть сведены к минимуму, чтобы обеспечить длительный срок службы дуговых ламп. Таким образом, качество постоянного тока, используемого для питания лампы, должно быть высоким, а пульсации должны быть менее 10 процентов (размах) для ксеноновых ламп мощностью до 3000 Вт.

Специализированные ксеноновые лампы, производимые производителями послепродажного обслуживания, часто включают опции выбора длины волны и соединяют выход с оптическим волокном или жидким световодом для реле с оптической системой микроскопа для высокоэффективного освещения в выбранных областях спектра. Примеры включают Lambda LS (Sutter Instrument), который включает в себя ксеноновую лампу, холодное параболическое зеркало и источник питания в едином корпусе, который соединен с жидкостным световодом.Lambda LS может вмещать внутреннее колесо фильтра, фильтрующие вставки и второе колесо фильтра, установленное снаружи. Более продвинутое и быстрое устройство от Sutter, DG-4, может обеспечивать скорость переключения длины волны в диапазоне 1-2 миллисекунды, используя конструкцию двойного гальванометра в сочетании со стандартными интерференционными фильтрами. Свет от ксеноновой дуговой лампы фокусируется на первом гальванометре, который направляет его на интерференционный фильтр путем отражения от параболического зеркала. Отфильтрованный свет затем проходит через второе параболическое зеркало и гальванометр перед попаданием в жидкий световод.Холодное зеркало, расположенное перед световодом, предотвращает попадание инфракрасного излучения на оптическую цепь микроскопа. Другие производители также производят аналогичные осветители с ксеноновым питанием, многие из которых имеют функцию выбора длины волны и световые заслонки.

Ксеноновая дуговая лампа | Ксеноновая короткодуговая лампа

Полное описание

Ксеноновая (Xe) дуговая лампа спроектирована и разработана для излучения яркого белого света с высокой люминесценцией. Поскольку она содержит очень чистый ионизированный газ Xe, она называется ксеноновой лампой.Также известна газоразрядная лампа.
Ксеноновые дуговые лампы делятся на две основные категории, которые различаются по составу. В одном случае трубка заполнена только газом Xe, а в другом — небольшой порцией ртути. Другой известен как ксеноново-ртутная лампа.
Как правило, он имеет три основных типа, такие как ксеноновая лампа с короткой дугой, ксеноновая лампа с длинной дугой и ксеноновая лампа-вспышка. В случае лампы с короткой дугой анод намного больше катода. Материал конструкции в основном включает в себя трубку из плавленого кварца (кварца), имеющую оболочку в центре, анод (положительный вывод) и катод (отрицательный вывод), состоящие из сплава вольфрама и дополнительного пускового провода.Он сконструирован таким образом, чтобы выдерживать высокое давление и температуру. Для безопасной работы рекомендуется воздушное охлаждение.

Что такое ксеноновая лампа с короткой дугой?

Ксеноновая лампа с короткой дугой является чрезвычайно мощным источником люминесценции и используется в различных отраслях промышленности. Он разработан для использования в спектрометрах и аналогичных оптических устройствах. Он производил значительное количество света, создавая крошечное плазменное облако размером с булавочную головку, которое образовывалось на концах двух электродов лампы.
Генерируемый свет имеет форму двух пересекающихся конусов, начиная с электродов на каждом конце лампы с короткой дугой. Таким образом, интенсивность света начинает уменьшаться по мере того, как вы приближаетесь к центру света. Следовательно, объем генерации света имеет форму конуса, и сила света экспоненциально перемещается от катода к аноду. Ксеноновые лампы с короткой дугой излучают свет в голубовато-белом спектре, что делает их идеальными для высокоточных оптических приложений, таких как волоконная оптика и эндоскопия.Он также используется внутри корпуса и используется в качестве источника ксенонового света.

Рабочий механизм Ксеноновая дуговая лампа

Когда напряжение подается на оба конца электрода, свет излучается за счет электричества, проходящего через ионизированный газообразный ксенон под высоким давлением. Этот процесс генерирует белый свет, похожий на естественный солнечный свет. Спектр излучения покрывает УФ и видимый свет, который похож на солнечный. Интенсивность света находится в диапазоне от 20 000 до 500 000 кд / см2 в зависимости от мощности.Диапазон длин волн составляет от 240 до 850 нм. Источник питания ксеноновой лампы является обязательным для длительной и непрерывной работы.

Ксеноновая лампа — обзор

5.11.1 Обзор устойчивости к свету и ультрафиолетовому излучению

Полимеры являются органическими материалами и чувствительны к естественным или искусственным источникам ультрафиолетового излучения.

Это имеет первостепенное значение для экспонирования незащищенных частей вне помещений и для некоторых промышленных применений, таких как электросварка, копировальные аппараты, устройства для экспонирования света и т. Д.

Добавки, такие как специальные наполнители (например, подходящие углеродные сажи), УФ-стабилизаторы и т. Д., Могут повысить базовую стойкость матрицы к УФ-излучению.

При достаточно точных условиях (угол падения, расположение, температура, водяной пар, поверхностная вода и т. Д.) Испытания могут проводиться путем воздействия:

естественного солнечного света;

на излучение ламп, ксеноновых ламп (Xenotest, Weather-Ometer) и др.

Что касается пригодности для использования вне помещений, UL считает материал пригодным для использования вне помещений, если он прошел испытания в соответствии с UL 746C, Стандартом безопасности полимерных материалов — использование при оценке электрического оборудования. Воздействие может представлять собой воздействие ультрафиолетового света в течение 720 часов с двойным закрытым углем или 1000 часов кондиционирования Weather-Ometer с ксеноновой дугой и / или воздействие воды или погружение в течение семи дней при 70 ° C. Материал испытывается до и после воздействия этих условий на воспламеняемость, механическое воздействие и механическую прочность.

Результаты могут привести к одному из описанных здесь результатов:

(f1): Подходит для использования на открытом воздухе в отношении воздействия УФ-излучения, воздействия воды и погружения в соответствии с UL 746 C. (f1) сноска указывает, что материал соответствует требованиям как к УФ-излучению, так и к воздействию воды или погружению, как указано в UL 746C.

(f2): подвергается одному или нескольким из нескольких тестов, а именно УФ, воздействию воды или погружению в соответствии с UL 746C, где приемлемость для использования на открытом воздухе определяется UL.Сноска (f2) указывает на то, что материал соответствует только требованиям или был частично протестирован на УФ, воздействие воды или погружение.

Проблема источников света, очевидно, является критической для испытаний на ускоренное световое старение. Таблица 5.12 [стр. Gijsman, Polym. Деграда. Stabil. 46 (1994) 63] иллюстрирует влияние источника на деградацию. К сожалению, коэффициент ускорения не одинаков для всех объектов недвижимости. В этом примере удлинение при разрыве (EB) после естественного экспонирования примерно в 9 раз превышает EB после искусственного экспонирования.Напротив, для поглощения кислорода такое же соотношение составляет примерно 1/4.

Таблица 5.12. Примеры изменения свойств после облучения.

при разрыве
Естественный свет Ксеноновая лампа с анти-УФ стеклом Коэффициент продолжительности
Продолжительность (ч) 15000 1500 10
700 80
Поглощение кислорода (ммоль / кг) 300 1400

Эффекты светового старения в первую очередь влияют на поверхность, проявляясь несколькими способами:

Деградация поверхности, меление, растрескивание, растрескивание, упрочнение поверхностного слоя и т. Д.

В основном для прозрачных сортов, изменения внешнего вида, потери глянца и обесцвечивания, мелования, пожелтения, потемнения и т. Д.

Ухудшение механических свойств, которое может привести к невозможности выполнения функции.

Втягивание, потеря массы.

Охрупчивание.

Десорбция и расход защитных присадок, приводящие к ускорению старения.

Изменение свойств текучести и других характеристик, которые могут препятствовать переработке.

Разложение зависит от:

От природы полимера, его цвета и непрозрачности, наличия примесей и структурных неровностей, а также от использования защитных добавок.

Характер спектра (УФ наиболее агрессивные) и угол падения лучей. Солнечный спектр меняется в зависимости от географического положения, периода года и местных условий.Обычно спектр начинается примерно с 300 нм. Общая интенсивность, которая и так сильно варьируется, не может быть достаточным критерием, поскольку известно, что только небольшая часть спектра является агрессивной. Интенсивность излучения для каждой длины волны чрезвычайно важна.

Толщина испытательного образца или детали. Облучение повреждает открытую поверхность, а нагревание повреждает деталь более или менее глубоко.

Температура окружающей среды и температура самой детали, которая нагревается из-за поглощения световой энергии.Например, при той же температуре полимера и воздуха черные образцы имеют температуру поверхности 50 ° C по сравнению с 33 ° C для белых образцов.

Влажность воздуха, дождь, морские брызги и кислотный дождь, которые усиливают гидролитическое действие ультрафиолетового излучения.

Наличие озона и загрязнителей воздуха.

Возможные механические напряжения, приложенные к образцам, которые способствуют растрескиванию, создавая новые поверхности для легкого воздействия и новые места для поглощения кислорода.Эти элементы способствуют ускорению деградации.

Интерпретация естественного или искусственного облучения затруднена по следующим причинам:

Разнообразие климата.

Риски промышленного или бытового загрязнения в реальной жизни.

Отсутствие корреляции между искусственным и естественным старением.

Различная кинетика разложения различных свойств.

Например, период полураспада данного PA при воздействии искусственного УФ-света составляет 6000 часов в зависимости от яркости или 11000 часов в зависимости от прочности на разрыв.

Выветривание трудно определить количественно, потому что погода охватывает сложный, изменчивый и плохо определенный контекст. Условия воздействия сильно различаются географически и даже локально:

Годовое количество солнечных часов, от менее 1200 до более 4000 часов в год;

Энергия облучения.Например, энергия естественного излучения может составлять 85 кЛр в Центральной Европе, 140 кЛр во Флориде и 190 кЛй в Аризоне;

Спектральный состав;

Средние и экстремальные температуры;

Влажность, дождь, морские брызги и кислотные дожди;

Озон;

Промышленное загрязнение и т. Д.

Только для США: три примера климата:

Майами: Средняя температура 24.4 ° C, общее годовое количество осадков составляет 1420 мм, а количество солнечных часов в год — 2943.

Барроу (Аляска): Средняя годовая температура составляет 12,5 ° C, а общее годовое количество осадков составляет в среднем 114 мм.

Юма (Аризона): среднегодовая температура составляет 23,4 ° C, общее годовое количество осадков составляет 80,6 мм, а количество солнечных часов в год — 4127.

Таким образом, невозможно определить стандартные условия ; некоторые полимеры могут быть устойчивыми к ультрафиолетовому излучению и правильно вести себя в сухом и солнечном климате, но, с другой стороны, полимеры, чувствительные к гидролизу, быстро стареют в жарком и влажном климате.

Что касается только времени, следует отметить индукционный период, в течение которого материальные потери незначительны или незначительны. Дальше деградация ускоряется более-менее резко (изгиб в «колено»). Итак, экстраполяция продолжительности жизни должна быть осторожной.

PE300BFA Ксеноновая лампа Cermax® — Atlas Specialty Lighting

Описание

Ксеноновая лампа Excelitas Cermax® — лучшая эндоскопическая и хирургическая налобная лампа для всех основных производителей оригинального оборудования. Ксеноновые лампы Cermax® являются предпочтительным выбором для лидирующего на рынке медицинского оборудования, такого как Integra Luxtec, Welch-Allyn, Olympus, ConMed Linvatec и Smith & Nephew.PE300BFA представляет собой 1-дюймовый рефлектор, 300-ваттную лампу с параболическим рефлектором.

Основные характеристики

  • Высокоинтенсивное освещение — 5000 люмен
  • Диапазон мощности 180-320 Вт
  • Срок службы 1000 часов
  • Широкий спектральный диапазон с цветовой температурой 5900 ° Кельвина
  • Сделано в США

Приложения

  • Волоконно-оптические осветители медицинские и промышленные

Эксплуатационные характеристики

Описание Номинал Диапазон
Мощность 300 Вт 180-320 Вт
Текущий 21 ампер (постоянный ток) 10-22 А (постоянный ток)
Рабочее напряжение 14 вольт (постоянный ток) 13-16 В (постоянный ток)
Напряжение зажигания 23-35 кВ (зависит от системы)
Температура 150⁰ C (максимум)
Срок службы * 1000 часов стандартно

* Окончание срока службы определяется как 50% от первоначального выпуска

Начальная мощность при номинальной мощности

F = Выход с УФ-фильтром
Описание PE300BFA
Пиковая интенсивность 515 × 103 Кандел
Мощность излучения * 50 Вт
Выход УФ * 2.6 Вт
ИК-выход * 28,8 Вт
Видимый выход * 5000 люмен
Цветовая температура 5900⁰ Кельвина
Пиковая нестабильность 4%
Геометрия балки ** 5⁰ / 6⁰ / 7⁰

* Эти vwww.asalues ​​указывают общий выход во всех длинах волн = УФ <390 нм, ИК> 770 нм, видимый: 390-770 нм

** Геометрия луча определяется как половина угла при 10% PTS через 0/100/1000 часов

PE300BFA Физические характеристики

Описание Параметры
Масса 132 грамма
Диаметр окна 1.0 дюймов (25,4 мм)
Страна происхождения Соединенные Штаты Америки

Сфокусированный вывод с объективом f / 1.0

Описание Видимый Выход Итого Выход *
Апертура 3 мм 1410 люмен 14 Вт
Апертура 6 мм 3130 люмен 29 Вт

* Номинальные значения при 300 Вт после 2-часовой обкатки.

ПРИМЕЧАНИЯ для PE300BFA:

  1. Лампа не должна эксплуатироваться с окном вверх под углом 45 ° от
  2. Температура уплотнения не должна превышать 150 °
  3. Источники питания с регулируемым током / мощностью и кожухи для ламп Excelitas:
  4. Лампа должна работать в рекомендованном диапазоне тока и мощности. Перенапряжение может привести к нестабильности дуги, затрудненному запуску и преждевременному запуску.
  5. Доступен узел горячего зеркала для IR
  6. Ксеноновые лампы Cermax® намного безопаснее в использовании, чем их кварцевые ксеноновые дуговые лампы, однако следует соблюдать осторожность при эксплуатации ламп, поскольку они находятся под высоким давлением, требуют высокого напряжения, достигают температуры до 200 ° C, а их ИК и УФ-излучение может вызвать ожоги кожи и повреждение глаз.Пожалуйста, прочтите Таблицу рисков, прилагаемую к каждой поставке лампы.

Импульсные ксеноновые лампы, ксеноновые лампы с короткой дугой, ксеноновые лампы-вспышки, флуорометрические лампы

Ba

$ 595,00

JY Jobin Yvon

$ 595.00

Agilent

Только стандартная ксеноновая лампа с короткой дугой

Ксеноновая лампа Agilent

Cary 9070 и 9075 в сборе

(заменяет Agilent номер детали 392605604)

1195 долл. США.00

Agilent

Только импульсная ксеноновая лампа Cary 50 и Cary 60

$ 1 295,00

Импульсная ксеноновая лампа Agilent / HP

Номер детали R007200556, MV-V-R007200556

9 1195,00 долл. США

Agilent Bio-Rad Groton JY JobinYvon Molecular Devices Tecan Thermo-Environmental Instruments Varian Waters

$ 1,195.00

Alltech / Grace BAS GBC KLA-Tencor Linear Spectra-Physics / Finnigan Varian Cary Rainin

$ 1,195.00

Agilent Molecular Devices

$ 1 095,00

American Optical

$ 595,00

Amersham

$ 595,00

Aminco Gilsco EGilsco

Aminco Biochrom Harvard Bioscience GE Pharmacia

$ 895,00

Applied FiberOptics

новый модуль лампы Xe с ИК-фильтром и таймером

$ 995.00

API Applied Precision Instruments

новый модуль ксеноновой лампы

$ 1,495,00

Aviv Proterion Rheometric Scientific Wyatt Tech

$ 995,00

BAS

$ 695,00

Biochrom

Ксеноновая лампа

1 295,00 $

Cary

Ксеноновая лампа Cary 9070 и 9075 в сборе

(заменяет Agilent номер детали.392605604)

$ 1,195,00

Cary

(только импульсная ксеноновая лампа)

$ 1,295,00

Christie

(модуль лампы необходимо вернуть)

1,195,00 долларов США

лампа Christie должна вернуть модуль)

$ 1,795.00

Christie

(необходимо вернуть ламповый модуль)

$ 2095,00

Christie

(необходимо вернуть ламповый модуль)

$ 2895.00

ConMed Linvatec LS7700

(необходимо вернуть ламповый модуль)

$ 1,295.00

DeltaVision Instruments

новый модуль ксеноновой лампы

$ 1495.00

Xenon

Лампа Research X-10 1 295,00 долларов США

GE Healthcare DeltaVision Instruments

новый модуль ксеноновой лампы

1495,00 долларов США

GE Healthcare Amersham Biosciences LKB Pharmacia

1350 долларов США.00

GE Healthcare Amersham Biosciences LKB Pharmacia

Номер детали. 17920310, 18102935, 18102935S бесплатная диагностическая помощь перед покупкой

(замена включает новую лампу, корпус, блокирующий фильтр и подробные инструкции по установке)

3 495,00 долларов США

Hitachi

595,00 долларов США

Horiba

595,00 долларов США

Horiba

995,00 долларов США

Horiba

995 долларов США.00

Integra LifeSciences MLX

(только ксеноновая лампа с короткой дугой мощностью 300 Вт)

$ 795,00

Intuitive Surgical da Vinci Si

(модуль лампы необходимо вернуть)

$ 1,195,00

1

JY Jobin Yvon

$ 995.00

Jena / Narva

$ 595.00

KLA-Tencor

$ 1195.00

Kontron

$ 595.00

LjL BioSystems Analyst AD Analyst HT

(необходимо вернуть сердцевину лампы)

$ 895.00

Leica M525 Oh5

(необходимо вернуть модуль лампы)

$ 1095.00

Leica M720 OH5

(необходимо вернуть ламповый модуль)

$ 1 295,00

Luxtec Integra MLX

(только ксеноновая лампа с короткой дугой мощностью 300 Вт)

795 долларов США.00

Luxtel

новый модуль лампы Xe с ИК-фильтром и таймером

$ 995.00

McPherson

$ 995.00

Molecular Devices

$ 795.00

1

Molecular Devices Analyst AD Analyst HT

(необходимо вернуть сердцевину лампы)

$ 895,00

Nikon

$ 595.00

Onelight

(необходимо вернуть модуль лампы)

$ 1,295,00

PerkinElmer PE300BFM

новый модуль ксеноновой лампы

Flexar / Series 200 / 200a

$ 695,00

PerkinElmer PE300BFML

новый модуль низкопрофильной ксеноновой лампы

$ 695.00

Photon Technology PTI

$ 495.00

Reichert AO

$ 595.00

Roche Applied Science LightCycler LC96 LC480

0 $ 695,00

Shimadzu

(необходимо вернуть старую лампу и патрон)

$ 1,595,00

Smith & Nephew 500XL

(необходимо вернуть модуль лампы)

$ 1 295.00

Spex

$ 595,00

Spex

$ 995,00

Spirit Y1912

(модуль лампы должен быть возвращен)

$ 1,595,00 X

лампа Stryker должна быть возвращена модуль)

$ 1,095,00

Sunbeam

новый модуль лампы Xe с ИК-фильтром и таймером

$ 995,00

Sunoptics Titan300

(необходимо вернуть модуль лампы)

$ 995.00

Sunoptics Titan400HP

(необходимо вернуть ламповый модуль)

$ 1,295.00

Surveyor

FL PLUS Detector

$ 795.00

Tecanmo

9 1.295.00

Деталь No. 8666 и NC9768942

795,00 долл.

Tracor

595,00 долл.

Waters

Модели 470 и 474

595 долл. США.00

Waters Acquity Fluorescence Detector

(необходимо вернуть старые лампы Hg / Xe и патрон)

Обычная цена: 1350,00 долларов США

Цена продажи: 1095,00 долларов США

Waters 2475

(необходимо вернуть старую лампу и держатель)

Обычная цена: 1835,00 долларов США

Цена продажи: 1395,00 долларов США

Welch Allyn ProXenon 350

(необходимо вернуть модуль лампы)

795,00 долларов США

Zeiss

595 долларов США.00

189-1 Миниатюрная ксеноновая лампа | Международные Световые Технологии

Компания / Организация

Страна — ВЫБЕРИТЕ СТРАНУ -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернси GuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южные Сандвичевы IslandsSouth Kor eaЮжный СуданИспанияШри-ЛанкаSt.BarthélemySt. Елена Китс и НевисСант. LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурстан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Интересующий продукт

Сообщение

Да! Я хочу получать информационный бюллетень ILT

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
